Mi-T-M MH-0150-NM10 Operator's Manual

Natural Gas Portable Heater

®

C US

247218

MH-0150-NM10

OPERATOR'S MANUAL

RISK OF INJURY! READ ENTIRE MANUAL BEFORE OPERATING!

THIS MANUAL IS AN IMPORTANT PART OF THE PORTABLE HEATER

©Copyright 2009, Mi-T-M Corporation® 37-1068-E/F/S-031510

Natural Gas Portable Heater Manual 1

CAUTION

AND MUST REMAIN WITH THIS UNIT!

TABLE OF CONTENTS

INTRODUCTION ..............................................................................................................................3

IMPORTANT SAFETY INSTRUCTIONS...................................................................................................4

PORTABLE HEATER SPECIFICATIONS ..................................................................................................9

GENERAL SAFETY INFORMATION ......................................................................................................10

IMPORTANT SAFETY INFORMATION ...........................................................................................10

INSTALLATION ....................................................................................................................................... 11

OPERATION ............................................................................................................................................12

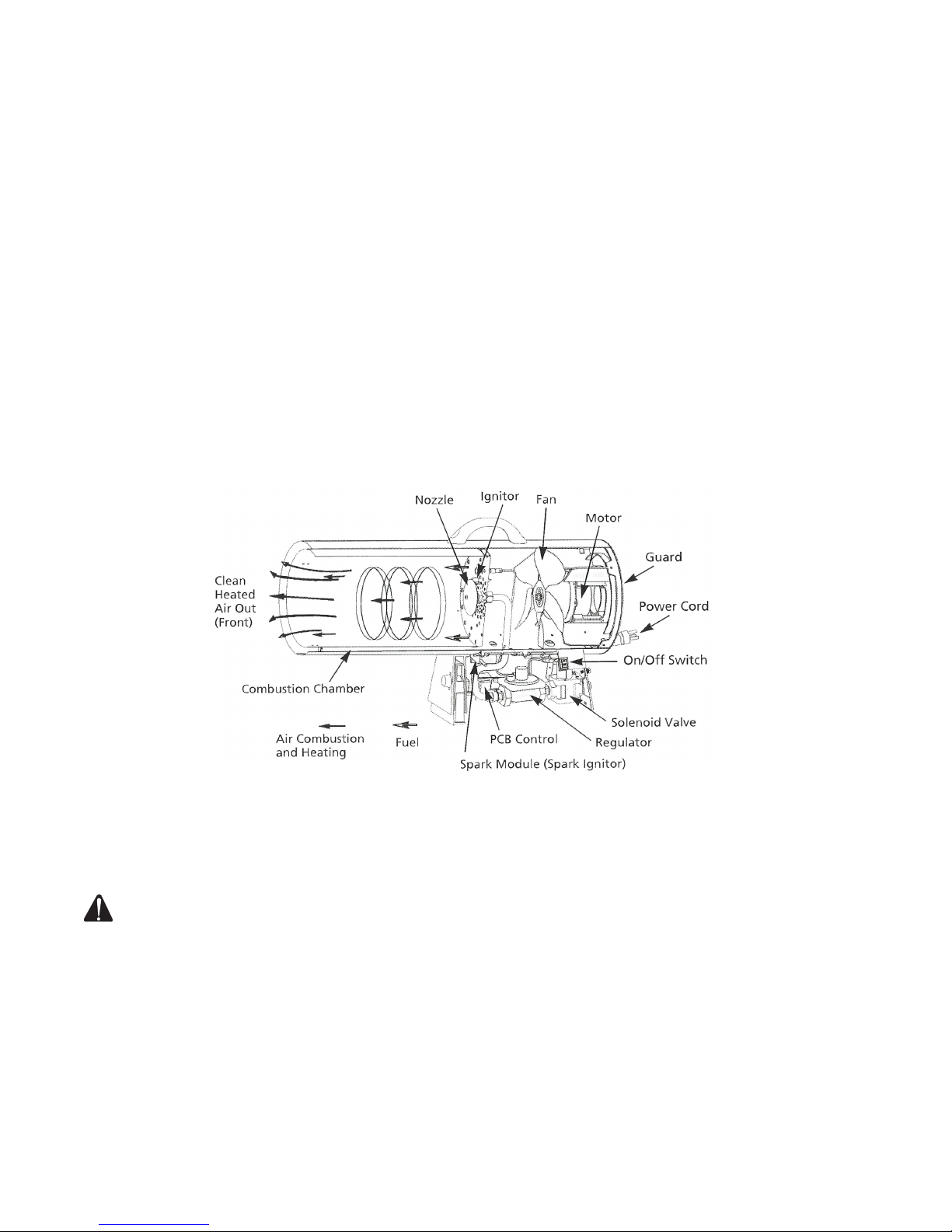

THEORY OF OPERATION .............................................................................................................12

VENTILATION ................................................................................................................................12

TO START HEATER .......................................................................................................................12

EXTENSION CORD WIRE REQUIREMENTS .................................................................................12

TO SHUTDOWN HEATER .............................................................................................................13

MAINTENANCE ......................................................................................................................................14

MAINTENANCE AND STORAGE ...................................................................................................14

SERVICE PROCEDURES ..............................................................................................................14

REMOVING PROTECTIVE COVER ................................................................................................14

FAN ................................................................................................................................................14

IGNITOR ........................................................................................................................................14

STORAGE ......................................................................................................................................14

TROUBLESHOOTING ............................................................................................................................15

STATEMENT OF WARRANTY ................................................................................................................16

2 Natural Gas Portable Heater Manual

INTRODUCTION

Congratulations on the purchase of your new Mi-T-M® Natural Gas Portable Heater! You can be assured
your Mi-T-M® Natural Gas Portable Heater was constructed with the highest level of precision and accuracy.
Each component has been rigorously tested by technicians to ensure the quality, endurance and perfor­mance of this heater.

This operator's manual was compiled for your benet. By reading and following the simple safety, installa­tion and operation, maintenance and troubleshooting steps described in this manual, you will receive years
of troublefree operation from your new Natural Gas Portable Heater. The contents of this manual are based
on the latest product information available at the time of publication. The Manufacturer reserves the right to

make changes in price, color, materials equipment, specications or models at any time without notice.

IMPORTANT!

A "DANGER, WARNING or CAUTION" safety warning will be surrounded by a "SAFETY ALERT BOX". This
box is used to designate and emphasize Safety Warnings that must be followed when operating this heater.
Accompanying the safety warnings are "Signal Words" which designate the degree or level of hazard seri­ousness. The "Signal Words" used in this manual are as follows:

DANGER: INDICATES AN IMMINENTLY HAZARDOUS SITUATION WHICH, IF NOT AVOIDED, WILL

RESULT IN DEATH OR SERIOUS INJURY.

WARNING: INDICATES A POTENTIALLY HAZARDOUS SITUATION WHICH, IF NOT AVOIDED,

COULD RESULT IN DEATH OR SERIOUS INJURY.

CAUTION: INDICATES A POTENTIALLY HAZARDOUS SITUATION WHICH, IF NOT AVOIDED MAY

RESULT IN MINOR OR MODERATE INJURY OR DAMAGE TO THE HEATER.

The symbols set below are "Safety Alert Symbols". These symbols are used to call attention to items or
procedures that could be dangerous to you or other persons using this equipment.

ALWAYS PROVIDE A COPY OF THIS MANUAL TO ANYONE USING THIS EQUIPMENT. READ ALL
INSTRUCTIONS IN THIS MANUAL AND ANY INSTRUCTIONS SUPPLIED BY MANUFACTURERS
OF SUPPORTING EQUIPMENT BEFORE OPERATING THE PORTABLE HEATER AND ESPECIALLY
POINT OUT THE "SAFETY WARNINGS" TO PREVENT THE POSSIBILITY OF PERSONAL INJURY
TO THE OPERATOR.

Once the unit has been uncrated, immediately write in the serial number of your unit in the space provided
below.

SERIAL NUMBER ________________________________

Inspect for signs of obvious or concealed freight damage. If damage does exist, le a claim with the trans­portation company immediately. Be sure that all damaged parts are replaced and that the mechanical and
electrical problems are corrected prior to operation of the unit. If you require service, contact Mi-T-M® Cus­tomer Service.

Mi-T-M® Corporation, 8650 Enterprise Drive, Peosta, IA 52068

563-556-7484 / 800-553-9053 / Fax [phone]

Monday - Friday 8:00 a.m. - 5:00 p.m. CST

Please have the following information available for all service calls:

1. Model Number

2. Serial Number

3. Date and Place of Purchase

Natural Gas Portable Heater Manual 3

Hazard Potential Consequence Prevention

IMPORTANT SAFETY INSTRUCTIONS

READ ALL SAFETY WARNINGS BEFORE USING PORTABLE HEATER

RISK OF ELECTRIC
SHOCK OR
ELECTROCUTION

Serious injury or death could
occur if the portable heater is
not properly grounded. Your
heater is powered by electricity
and may cause electric shock or
electrocution if not used prop­erly.

Electrical shock may occur if the
Portable heater is not operated
properly.

Serious injury or death may
occur if electrical repairs are at-

tempted by unqualied persons.

Installation of this unit, including
all electrical connections, must
comply with all local, state and
national codes.

This product must be grounded.
Connect to a GFCI circuit breaker
when available. If the unit should
malfunction or breakdown,
grounding provides a path of least
resistance for electric current to re­duce the risk of electric shock. Do
not ground to a gas supply line.

Improper connection of the
equipment-grounding conductor
can result in a risk of electrocu­tion. Check with a qualied elec­trician or service personnel if you
are in doubt as to whether the
system is properly grounded.

Always be certain the unit is re-

ceiving proper voltage. Specied

on the model plate of the heater.
Use only a three-prong, grounded
outlet and extension cord.

Keep all connections dry and
install the heater so that it is not
directly exposed to water spray,
rain, drinpping water or wind.

Any electrical wiring or repairs
performed on this heater should
be done by Authorized Service
Personnel in accordance with Na­tional and Local electrical codes.

Always unplug the heater when
not in use.

RISK OF BURNS

4 Natural Gas Portable Heater Manual

Serious injury could occur from
touching exposed metal parts.
These areas can remain hot for
some time after the heater is
turned off.

Never allow any part of your body
or other materials to make con­tact with any exposed metal parts
on the heater.

Hazard Potential Consequence Prevention

IMPORTANT SAFETY INSTRUCTIONS

RISK OF EXPLOSION OR
FIRE

Serious injury or death may
occur from normal electrical
sparks in motor and pressure
switch

Serious injury may occur if
the heater air inlet or outlet is
blocked.

Serious injury may occur if
heater is not placed on level
surface.

Always operate heater in a well

ventilated area free of ammable

vapors, combustible dust, gases
or other combustible materials.

Never place objects in front of air
inlet (rear) or air outlet (front) of
heater. Never use duct work in
front or at rear of heater. Keep all
combustible material away from
this heater.

Never move or handle heater
while still hot.

If equipped with a thermostat,
the heater may start at any time.

Always locate heater on a stable
and level surface.

Always keep away from children
and animals.

NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR CONNECTED TO A POWER SOURCE.

Natural Gas Portable Heater Manual 5

Hazard Potential Consequence Prevention

IMPORTANT SAFETY INSTRUCTIONS

RISK TO BREATHING Serious injury or death could

occur from failure to provide
proper ventilation according to
this manual..

This is a direct-red, forced

air heater. It is primarily in­tended for use for temporary
heating of buildings under
construction,alteration or repair.

Direct-red means that all of

the combustion products of the
heater enter the heated space.
This appliance does produce
small amounts of carbon mon­oxide. Carbon monoxide is
toxic. Humans can tolerate small
amounts of carbon monoxide,
and precautions should be taken
to provide proper ventilation.

Early signs of carbon monox-

ide poisoning resemble the u.

Symptoms of improper ventila­tion are: * headache * dizziness
* burning of the nose and eyes *
nausea * dry mouth * sore throat

Use this heater only in well ven­tilated areas! Provide at least a
three square foot (2,800 sq cm)
opening of outside air for every
100,000 BTU/hr of heater rating.

People with breathing problems
should consult a physician before
using the heater.

6 Natural Gas Portable Heater Manual

Get fresh air at once! Have the
heater serviced. Some people are
more affected by carbon mon­oxide than others. These include
pregnant women, those with
heart or lung problems,anemia,

or those under the inuence of

alcohol, or at high altitudes.
Never use this heater in living or

sleeping areas.

IMPORTANT SAFETY INSTRUCTIONS

FIRE, BURN, INHALATION, AND EXPLOSION HAZARD. KEEP COMBUSTIBLES, SUCH AS

BUILDING MATERIALS, PAPER OR CARDBOARD, A SAFE DISTANCE AWAY FROM THE
HEATER AS RECOMMENDED BY THESE INSTRUCTIONS. NEVER USE THE HEATER IN
SPACES WHICH DO OR MAY CONTAIN VOLATILE OR AIRBORNE COMBUSTIBLES OR
PRODUCTS SUCH AS GASOLINE, SOLVENTS, PAINT THINNER, DUST PARTICLES, OR
UNKNOWN CHEMICALS.

WARNING: IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED EXACTLY, A FIRE OR

EXPLOSION MAY RESULT CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF
LIFE.

WARNING: PROPOSITION 65 FUELS USED IN GAS, WOOD BURNING OR OIL-FIRED APPLIANCES,

AND THE PRODUCTS OF COMBUSTION OF SUCH FUELS, CONTAIN CHEMICALS KNOWN
TO THE STATE OF CALIFORNIA TO CAUSE CANCER, BIRTH DEFECTS AND OTHER
REPRODUCTIVE HARM.

WARNING: INSTALL AND USE HEATER WITH CARE. FOLLOW ALL LOCAL ORDINANCES AND

CODES. IN THE ABSENCE OF LOCAL ORDINANCES AND CODES, REFER TO THE NATIONAL
FUEL GAS CODE HANDBOOK NFPA54/ANSI Z223.1 AND THE NATURAL GAS INSTALLATION
CODE, CAN/CGA B149.1 THIS INSTRUCTS ON THE SAFE STORAGE AND HANDLING OF
FLAMMABLE GASES.

DO NOT OPERATE THIS HEATER UNTIL YOU HAVE READ, AND THOROUGHLY UNDERSTAND

THESE SAFETY AND OPERATING INSTRUCTIONS. FAILURE TO COMPLY WITH THE
PRECAUTIONS AND INSTRUCTIONS PROVIDED WITH THIS HEATER CAN RESULT IN DEATH,
SERIOUS BODILY INJURY, PROPERTY LOSS OR DAMAGE FROM THE HAZARDS OF FIRE,
EXPLOSION, BURNS, ASPHYXIATION OR CARBON MONOXIDE POISONING. ONLY PERSONS
WHO CAN READ AND UNDERSTAND THESE INSTRUCTIONS SHOULD USE OR SERVICE THIS
HEATER.

Natural Gas Portable Heater Manual 7

! SAvE ThESE INSTRUCTIONS !

WARNING

THE FOLLOWING PAGES CONTAIN OPERATING AND

MAINTENANCE INSTRUCTIONS.

DO NOT ATTEMPT TO OPERATE THIS PORTABLE HEATER

UNTIL YOU HAVE READ AND UNDERSTOOD ALL SAFETY

PRECAUTIONS AND INSTRUCTIONS LISTED IN THIS MANUAL.

INCORRECT OPERATION OF THIS UNIT CAN CAUSE SERIOUS

INJURY!!

DO NOT ALTER OR MODIFY THIS EQUIPMENT

NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR

CONNECTED TO A POWER SOURCE.

8 Natural Gas Portable Heater Manual

IN ANY MANNER!

PORTAblE hEATER SPECIFICATIONS

Model MH-0150-NM10
Rating BTU/Hr 150,000
Fuel Natural Gas Only
Fuel Comsumption

Ft/Hr
Electrical Input 120V, 60 Hz

Manifold Pressure 3.3"

Amps 0.8

Size (L x W x H) 25.12" x 9" x 15.5"

Net Weight (Lbs) 24

146 Cubic Ft/Hr

Natural Gas Portable Heater Manual 9

gENERAl SAFETY INFORMATION

WARNING: IMPROPER USE OF THIS HEATER CAN RESULT IN SERIOUS INJURY OR DEATH FROM

BURNS, FIRE, EXPLOSION, ELECTRICAL SHOCK AND /OR CARBON MONOXIDE POISONING.

WARNING: NOT FOR USE WITH DUCTWORK.

IMPORTANT: Read this User's Manual carefully and completely before attempting to operate or service this

heater. Improper use of the heater can cause serious injury or death from re, explosion and carbon monox­ide poisoning.

Not every possible circumstance that might involve a hazard can be anticipated. The warnings in this manual

and on tags or decals afxed to the unit are therefore not all-inclusive. If a procedure, work method, or oper­ating technique not specically recommended by Mi-T-M is used, you must make sure it is safe for you and

others.
You should also ensure that equipment will not be damaged or made unsafe by the operating or mainte-

nance method you choose.

IMPORTANT SAFETY INFORMATION

1. Use only the regulator and hose assembly provided with this heater. Inspect the regulator/hose assembly
prior to each use of the heater. If there is excessive abrasion or wear, or if the hose is cut, replace it with
the proper assembly shown in the parts list, prior to using the heater.

2. Children should be kept away.

3. Electrical grounding instructions. This appliance is equipped with a three prong (grounding) plug for your
protection against shock hazard and should be plugged directly into a properly grounded three-prong
receptacle or extension cord.

4. Use only natural gas. Do not attempt to operate on LP gas.

5. Never operate heater while unattended.

6. This heater is equipped with a thermostat. Heater may start at any time.

7. Never move, handle, or service a hot or operating heater. Severe burns may result. You must wait 15 minutes
after turning heater off.

8. To prevent injury, wear gloves when handling heater.

9. Do not alter heater. Keep heater in its original state.

10. Do not use heater if altered.

11. Turn off natural gas supply to heater and unplug when not in use.

12. Use only original replacement parts. This heater must use design-specic parts. Do not substitute or use

generic parts. Improper replacement parts could cause serious or fatal injuries.

NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR CONNECTED TO A POWER SOURCE.

10 Natural Gas Portable Heater Manual

INSTAllATION

WARNING: REVIEW AND UNDERSTAND ALL OF THE WARNING IN THE SAFETY INFORMATION

SECTION. THEY ARE REQUIRED TO OPERATE THIS HEATER SAFELY. FOLLOW ALL LOCAL
AND STATE CODES WHEN OPERATING THIS HEATER.

WARNING: BE SURE TO TEST ALL CONNECTIONS FOR LEAKS AFTER INSTALLATION OR

SERVICE. NEVER USE AN OPEN FLAME TO CHECK FOR LEAKS. APPLY A 50/50 MIXTURE OF
DISH SOAP AND WATER TO EACH CONNECTION. IF BUBBLES APPEAR THERE IS A LEAK.
CORRECT ALL LEAKS IMMEDIATELY.

1. Provide the natural gas supply system (See Natural Gas Supply).

2. Connect all plumbing and ttings to the low-pressure Natural Gas

source. This source must be regulated to a maximum of 1/2 PSI, and
the piping must be a 3/4 inside diameter minimum, and not be over 10
feet in length.

3. Line up the female threaded end of the hose with the tting on the heater

base and tighten.

4. Slowly open valve at natural gas supply.

5. Check for leaks at all connections.

WARNING: AFTER INSTALLING ALL GAS PIPING, AND MAKING

THE PROPER CONNECTIONS, BE SURE TO CHECK FOR
LEAKS. APPLY A 50/50 MIXTURE OF DISH SOAP AND WATER TO ALL CONNECTIONS.
BUBBLES FOAMING ARE EVIDENCE OF A LEAK. BE SURE TO CORRECT ALL LEAKS AT
ONCE.

6. Close natural gas supply.

CARBON MONOXIDE POISONING: EARLY SIGNS OF CARBON MONOXIDE POISONING

RESEMBLE FLU-LIKE SYMPTOMS SUCH AS HEADACHES, DIZZINESS, AND/OR NAUSEA. IF
YOU HAVE THESE SYMPTOMS, YOUR HEATER MAY NOT BE WORKING PROPERLY.

MINIMUM HEATER CLEARANCES FROM COMBUSTIBLES:

Minimum clearances to outlet is 8 feet. Top, rear and sides minimum of 2 feet, top 6 feet..

Natural Gas Portable Heater Manual 11

OPERATION

THEORY OF OPERATION

Fuel System: The pipe runs from the gas supply to the heater itself. After the gas runs through the pipe, it

passes through the solenoid valve and out the nozzle into the ocmbustion chamber.
Air System: The internal motor turns the fan, which pushes air around and through the combustion chamber.

Here the air is heated and provides a constant stream of warmth.

Ignition System: The spark module sends voltage to the ignitor. The ignitor ignites the fuel and air mixture.
Safety Control System: This system shuts the heater down if the ame is extinguished. The fan and motor

will continue to operate, but there will not be any heat.
Temperature Control System: A built-in thermostat allows the heater to turn on and off to maintain a con-

sistent temperature.

THE NATURAL GAS SUPPLY

The user of this heater must provide the natural gas supply and all ttings to properly install the heater.

The natural gas supply should be able to provide a minimum of 150 cubic feet of gas per hour for each
heater being used. Consult with your natural gas supplied for the proper sizing of all gas lines. You must
regulate the natural gas supply down from the minimum of 5 inches of water column to a maximum of
1/2 PSI.

VENTILATION

Always provide a fresh air opening in the heated space of at least three square feet (2,800 sq. cm.) for
each 100,000 BTU/Hr of heater output. Always be sure that the proper ventilation is being provided be­fore starting this heater.

NEVER LEAVE HEATER UNATTENDED WHILE BURNING OR CONNECTED TO A POWERSOURCE.

TO START HEATER

1. Follow all safety, installation and ventilation instructions in this manual.

2. Position the heater on a stable and level surface, and be sure that no drafts blow into the inlet or outlet of
the heater.

3. Plug the power cord of the heater into a three hole grounded extension cord. Be sure that the extension
cord is at least 6 feet long, and is UL listed.

EXTENSION CORD WIRE REQUIREMENTS:

Up to 50 feet long, use 18 AWG rated cord.

12 Natural Gas Portable Heater Manual

OPERATION

51 to 100 feet long, use 16 AWG rated cord.
101 to 200 feet long, use 14 AWG rated cord.

4. Follow the extension cord requirements, plug the extension cord into a 120V/60Hz, three hole grounded outlet.

5. Open gas supply valve slowly.

6. Rotate on/off switch to the ON position. Set thermostat to desired temperature. Thermostat setting may

be too low if heater does not start. Select a higher temperature and start heater.

Note: If the heater do not ignite turn on/off switch to OFF position. Wait for the safety control to reset (usually about 10 sec-

onds) and try again.

Note: If this does not work, the high temperature switch may have opened while the thermostat was shutting down. Wait 10 to

15 minutes for the switch to reset, then attempt to light heater. Continued outages indicate a system problem, have unit
serviced by a professional.

TO SHUTDOWN HEATER

1. Shut off the gas supply by closing the valve tightly.

2. After a few seconds, the heater will burn off the gas that was left in the supply line.

3. Turn on/off switch to the OFF position.

4. Disconnect heater from power supply.

Natural Gas Portable Heater Manual 13

MAINTENANCE

Washer

Nut

Fan

Motor

MAINTENANCE AND STORAGE

WARNING: DO NOT ATTEMPT TO SERVICE THE HEATER WHILE IT IS HOT, OPERATING OR

PLUGGED IN. SEVERE BURNS OR ELECTRICAL SHOCK CAN OCCUR

1. Be sure to inspect the heater before each use. Check for leaks using the method described in Installation
Section. Repair any leaks immediately.

2. Always keep heater clean. Clean the heater annually, or as often as needed to remove any dust or debris.
When the heater becomes dirty, wipe it down with a damp cloth.

3. Keep the inside of the heater free from foreign objects and combustibles.

4. Have the heater inspected annually by qualied service person.

SERVICE PROCEDURES

WARNING: NEVER SERVICE HEATER WHILE HOT, OPERATING OR CONNECTED TO THE GAS

SUPPLY. SEVERE BURNS OR ELECTRICAL SHOCK MAY OCCUR.

REMOVING PROTECTIVE COVER

1. Remove lower base cover at the bottom of the heater.

2. Remove fan guard.

FAN
Important: Always remove the fan from the motor shaft before remov-

ing the motor assembly from the heater. This will help prevent damage
to the fan.

1. Remove lower base cover.

2. Remove fan guard.

3. Remove base.

4. Diconnect lead wires attached to the motor.

5. Remove motor assembly.

6. Loosen fan setscrew using a 1/8" hex wrench, and remove fan.

7. Using a soft cloth moistened with kerosene or a cleaning solvent,
carefully clean the fan blades making sure not to bend them.

8. Dry fan with clean cloth.

9. Assemble fan on motor shaft and tighten hex nuts rmly (be careful

not to overtighten).

10. Reconnect lead wires as show in Wiring Diagram.

11. Reassemble base, fan guard and base lower.

IGNITOR

The only maintenance necessary for the ignitor is to be sure that the gap between the electrodes is kept at

0.14". The ignitor is accessible through the combustion chamber.

STORAGE

CAUTION: ALWAYS DISCONNECT HEATER FROM GAS SUPPLY.

1. Replace the plastic caps over the ttings they were installed when you originally unpacked your heater.

2. Store the heater in a safe, clean and dry location.

3. When removing the heater from storage, always check inside of the heater for any foreign objects left by
spiders or small animals. Keep the inside of the heater clean from foreign objects and combustibles.

14 Natural Gas Portable Heater Manual

SYMPTOM

TROUblEShOOTINg

PROBABLE CAUSE

REMEDY

Fan does not turn when electricity
is connected

Heater will not re (ignite)

Heater stops running by itself

1. No electric power to heater

2. Blades of fan in contact with
heater housing

3. Fan blades bent

4. Fan motor defective

1. No spark at igniter

2. Incorrect spark gap

3. Corroded electrode

1. Temperature inside heater is
too high, causing thermal switch
to shut down operation

1. Check current at outlet. If volt­age is correct, inspect extension
and power cords for cuts, frays or
breaks

2. Check housing for damage. Be
sure there ar no dents in the hous­ing obstructing the fan

3. Straighten all fan blades

4. Replace Motor Assembly

1. Inspect igniter wire. Re-attach,
or tighten if loose. Inspect Spark
module, and replace if necessary.
Inspect all other electrical compo­nents

2. Set plug gap to 0.14” (3.5mm)

3. Replace spark plug (Multi­Bracket Assembly)

1. If heater input or output is
restricted, the inside temperature
can become too hot. Keep the
areas in front and behind heater
clear of obstructions

2. Damaged control valve

3. Dust or debris accumulated in
heater

2. Replace control valve (Valve
Assembly)

3. Clean inside of heater

Natural Gas Portable Heater Manual 15

STATEMENT OF WARRANTY

Mi-T-M warrants this heater to the original retail purchaser only, to be free from defects in material and
workmanship for a period of

one (1) year from the date of initial purchase.
This product must be properly installed, maintained and operated in accordance with the instructions

provided. Mi-T-M requires reasonable proof of your date of purchase from an authorized retailer or dis­tributor. Therefore, you should keep your sales slip, invoice, or cancelled check from the original pur­chase.

EXCLUSIONS

1. This Limited Warranty shall be limited to the repair or replacement of parts, which prove defective Mi-

T-M shall determine at its reasonable discretion. This warranty does not include wear items: lters, vanes,

nozzles, and rotors.

2. This Limited Warranty does not cover any failures or operating difculties due to normal wear and tear,

accident, abuse, misuse, alteration, misapplication, improper installation or improper maintenance and
service by you or any third party. Failure to perform normal and routine maintenance on the heater, shipping
damage, damage related to insects, birds, or animals of any kind, and damage due to weather conditions
are also not covered.

3. In addition, the Limited Warranty does not cover damage to the nish, such as scratches, dents,

discoloration, rust or other weather damage, after purchase.

All transportation costs for the return of the damaged product or parts will be the responsibility of the
purchaser. Upon receipt of damaged item, Mi-T-M will examine the item and determine if defective. Mi-

T-M will repair or replace and return the item, freight pre-paid. If Mi-T-M nds the item to be in normal

operating condition, or not defective, the item will be returned freight collect.
This Limited Warranty is in lieu of all other express warranties. Mi-T-M disclaims all warranties for prod-

ucts that are purchased from sellers other than authorized retailers or distributors.
AFTER THE PERIOD OF THE ONE (1) YEAR EXPRESS WARRANTY EXPIRES, Mi-T-M DISCLAIMS ANY

AND ALL IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION THE IMPLIED WARRANTIES
OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR APPLICATION. FURTHER, Mi-T-M SHALL
HAVE NO LIABILITY WHATSOEVER TO PURCHASER OR ANY THIRD PARTY FOR ANY SPECIAL, INDI­RECT, PUNITIVE, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.

Mi-T-M assumes no responsibility for any defects caused by third parties. This Limited Warranty gives

the purchaser specic legal rights; a purchaser may have other rights depending upon where he or she

lives. Some states do not allow the exclusion or limitation of special, incidental or consequential damag­es, or limitations on how long a warranty lasts, so the above exclusion and limitations may not apply to
you. Mi-T-M does not authorize any person or company to assume for it any other obligation or liability in
connection with the sale, installation, use, removal, return, or replacement of its equipment, and no such
representations are binding on Mi-T-M. Always be sure to specify model number and serial number when
making any claim with Mi-T-M.

For Service or Warranty Consideration, contact

Mi-T-M® Corporation, 8650 Enterprise Drive, Peosta, IA 52068

563-556-7484 / 800-553-9053 / Fax [phone]

Monday - Friday 8:00 a.m. - 5:00 p.m. CST

16 Natural Gas Portable Heater Manual

TABLE OF CONTENTS

INTRODUCTION .....................................................................................................................................18

IMPORTANTES CONSIGNES DE SECURITE ....................................................................................19

SPÉCIFICATIONS ................................................................................................................................... 24

CONSIGNES GÉNÉRALES DE SÉCURITÉ ........................................................................................... 25

INSTALLATION ....................................................................................................................................... 26

FONCTIONNEMENT...............................................................................................................................27

ENTRETIEN .............................................................................................................................................29

DÉPANNAGE .......................................................................................................................................... 30

STATEMENT OF WARRANTY ................................................................................................................31

Natural Gas Portable Heater Manual 17

INTRODUCTION

Félicitations de l'achat de votre nouveau le chauffage! Vous pouvez être assuré que votre nouveau le

chauffage a été construit avec le plus haut niveau de précision et de abilité. Chaque composant a

été rigoureusement testé par des techniciens pour assurer la qualité, la durabilité et la performance de le
chauffage.

Ce manuel opérateur a été dressé pour que vous en retiriez le meilleur parti. Par la lecture et l'application
des mesures simples de sécurité, d'installation et d'opération, d'entretien et de dépannage décrites dans ce
manuel, votre nouveau le chauffage fonctionnera sans faille pendant de nombreuses années. Le contenu de
ce manuel est basé sur la dernière information disponible du produit au moment de la publication. Mi-T-M®
se réserve le droit d'effectuer des changements de prix, de couleur, de matériaux, d'équipement, de caracté­ristiques ou de modèles à tout moment sans communication préalable.

Important!

Les avertissements de sécurité "DANGER, AVERTISSEMENTou ATTENTION" seront entourés par un
"ENCADRE ALERTE SECURITE". Cet encadré est utilisé pour indiquer et souligner les avertissements de
sécurité qui doivent être suivis en actionnant ce chauffage d'air. En plus des avertissements de sécurité, des
"mots d'alerte" sont utilisés pour indiquer le degré ou niveau de risque. Les "mots d'alerte" utilisés dans ce
manuel sont comme suit:

DANGER: INDIQUE UNE SITUATION AU DANGER IMMINENT QUI, SI ELLE N'EST PAS ÉVITÉE,

ENTRAINERA LA MORT OU DES BLESSURES GRAVES.

AVERTISSEMENT: INDIQUE UNE SITUATION POTENTIELLEMENT DANGEREUSE QUI, SI ELLE

N'EST PAS ÉVITÉE, POURRAIT ENTRAÎNER LA MORT OU DES BLESSURES GRAVES.

ATTENTION: INDIQUE UNE SITUATION POTENTIELLEMENT DANGEREUSE, QUI, SI ELLE N'EST

PAS ÉVITÉE, PEUT ENTRAÎNER DES BLESSURES MINEURES OU PEU GRAVES ET DES
DÉGATS AU CHAUFFAGE.

Les symboles placés à gauche de ce paragraphe sont des "symboles d'alerte de sécurité". Ces symboles
sont utilisés pour souligner les points ou les procédures qui pourraient être dangeureuses pour vous ou tout
autre personne utilisant cet équipement.

Fournissez toujours une copie de ce manuel à toute personne utilisant cet équipement. Lisez toutes les
instructions dans ce manuel et toutes instructions fournies par les fabricants d'équipement de support avant
d'utiliser ce chauffage d'air et attirer spécialement l'attention aux "Avertissements de Sécurité" pour éviter la
possibilité de blessures pour l'utilisateur.

Une fois l'appareil déballé, écrivez immédiatement le numéro de série de votre appareil dans l'espace çi­dessous.

NUMERO DE SERIE_________________________________

Assurez-vous qu'il n'y a pas de signes de dommages évidents ou cachés suite au transport. En cas de dommage,
remplissez immédiatement une réclamation avec la compagnie de transport. Assurez-vous que toutes les
pièces endommagées sont remplacees et les problémes mécaniques et électriques corrigés avant l'utilisation
de l'appareil. Si vous avez besoin d'assistance, entrez en contact avec votre service clientèle.

Mi-T-M® Corporation, 8650 Enterprise Drive, Peosta, IA 52068

563-556-7484 / 800-553-9053 / Fax [phone]

du lundi au vendredi de 8h00 à 17h, CST (heure centrale)

Veuillez avoir les informations suivantes disponibles pour toute intervention:

1. Numéro de modèle

2. Numéro de série

3. Date et lieu d'achat

18 Natural Gas Portable Heater Manual

Hazard Potential Consequence Prevention

ImportantES ConSIGnES DE SECUrItE

RISQUE DE DÉCHARGE

ÉLECTRIQUE OU

D'ÉLECTROCUTION

Des étincelles électriques dans
le moteur et l’interrupteur de
pression peuvent être la cause
de blessures graves ou la mort.

Une décharge électrique peut se
produire si le chauffage n'est pas
utilisé correctement.

Des risques de mort ou de bles­sures graves peuvent survenir si
des réparations électriques sont
effectuées par des personnes
incompétentes.

RISQUE DE BRULURES

Le fait de toucher les surfaces
de métal exposées peut causer
de graves blessure. Ces sur­faces peuvent rester chaudes
pendant un certain temps après
l'arrêt du chauffage.

tous les branchements élec­triques, doivent respecter tous les
codes locaux et nationaux.

Cet appareil doit être mis à la
terre. Connecter le à un disjonc­teur mis à la terre si il y en a un de
disponible. Si l'appareil s'avére
défectueux ou tombe en panne,
la mise à la terre offre un trajet de
moindre résistance au courant
électrique pour réduire le risque
de décharges électriques. Ne
pas mettre à la terre à une ligne
d'alimentation de gaz.

Une connexion inappropriée du
conducteur de mise à la terre
d'équipement peut provoquer un
risque d'électrocution. Consulter

un électricien qualié en cas de

doute sur la mise à la terre du
système.

Soyez toujours certain que
l'appareil reçoit un voltage cor­rect (+/-5% du voltage inscrit sur
la plaque du fabricant). Avant de
faire des raccordements élec­triques, soyez certain que les
interrupteurs sont en position

d'ARRET (OFF).

Garder tous les branchements
au sec et au dessus du sol.
Ne jamais faire fonctionner le
chauffage dans des conditions

humides.
Toutes réparations ou tout

câblage électrique effectués sur
le chauffage doivent être effec­tués par le personnel d'un centre
de service autorisé qualié con­formément aux codes d'électricité

locaux et nationaux.
Le fait de toucher les surfaces de

métal exposées peut causer de
graves blessure. Ces surfaces
peuvent rester chaudes pendant
un certain temps après l'arrêt du
chauffage.

Natural Gas Portable Heater Manual 19

Hazard Potential Consequence Prevention

ImportantES ConSIGnES DE SECUrItE

RISQUES D’INCENDIE ET
D’EXPLOSION

Des étincelles électriques dans
le moteur et l’interrupteur de
pression peuvent être la cause
de blessures graves ou la mort.

N’utiliser ce chauffage que dans
un endroit bien ventilé libre de
vapeurs inammables, de pous­sière combustible ou de toute
autre matière combustible.

Des blessures graves peuvent
survenir si la prise ou la sortie

d’air du chauffage est obstruée..

Toujours placer le chauffage
sur une surface stable et plane
à l’écart des enfants et des
animaux.

Ne jamais placer d’objets devant
la prise d’air (à l’arrière) ou la sor­tie d’air(à l’avant). N’utiliser ja­mais de système de canalisation
d’air à l’avant ou à l’arrière du
chauffage. Eloigner du chauffage
toutes les matières combustibles.

NE JAMAIS bouger ou manipuler
le chauffage lorsqu’il est encore
chaud.

ILe chauffage peut démarrer à
tout moment s’il est équipé d’un
thermostat.

TOUJOURS placer le chauffage
sur une surface stable et plane.

TOUJOURS maintenir les en­fants et les animaux à l’écart du
chauffage

NE JAMAIS LAISSER UN RADIATEUR SANS SURVEILLANCE LORSQU'IL BRULE OU LORSQU'IL

EST BRANCHE A UNE SOURCE D'ALIMENTATION.

20 Natural Gas Portable Heater Manual

Hazard Potential Consequence Prevention

ImportantES ConSIGnES DE SECUrItE

RISQUE DE PROBLEME

RESPIRATOIRE

Des blessures graves, voire la
mort peuvent survenir si une
bonne ventilation n’est pas
fournie selon les consignes de
ce manuel.

Appareil de chauffage au gaz naturel
pulsé et à feu direct. Il est principale­ment conçu pour fournir un chauffage
temporaire pour les bâtiments en con­struction, sous transformations ou en
réparations. Chauffage à feu direct
signie que tous les produits de com­bustion de l'appareil de chauffage
entrent dans l'espace chauffé. Cet
appareil a une efcacité de combus­tion de 98 %, mais produit une petite
quantité d’oxyde de carbone. L’oxyde
de carbone est toxique. Les humains
peuvent tolérer de petites quantités
d’oxyde de carbone et des précau­tions doivent être prises pour fournir
une ventilation appropriée. Le fait de
ne pas fournir une ventilation appro­priée selon ce manuel peut aboutir à
la mort.

Intoxication à l’oxyde de carbone:
Les premiers signes de l’intoxication
à l’oxyde de carbone ressemblent aux
symptômes de la grippe tels que des
maux de tête, des étourdissements,
et/ou la nausée. Il est possible que
votre chauffage ne marche pas
correctement si vous éprouvez ces
symptômes.

Risque de pollution de l’air intérieur.
Utiliser le chauffage seulement dans
un endroit bien ventilé. Fournir une
ouverture sur de l’air frais d’au moins
2800 cm2 (3 pi2) pour chaque 100
0000 BTU/h) Fournir de l’air frais sup­plémentaire si plus d'un chauffage est
utilisé.

Les personnes avec des problèmes
de respiration doivent consulter un
médecin avant d’utiliser ce chauffage.

Obtenir de l’air frais immédiate­ment ! Faire entretenir le chauffage.
Certaines personnes sont plus at­teintes par l’oxyde de carbone que
les autres. Ceci inclut les femmes
enceintes, les personnes avec des
problèmes de cœur ou de poumon,

celles sous l’inuence d’alcool ou en

haute altitude.
Ne jamais utiliser ce chauffage dans

les espaces d’habitation ou dans les
pièces où l’on dort.

Natural Gas Portable Heater Manual 21

Important SaFEtY InStrUCtIonS

RISQUE D’INCENDIE, DE BRÛLURE, D’INHALATION ET D’EXPLOSION. GARDER LES

COMBUSTIBLES SOLIDES, COMME LES MATÉRIAUX DE CONSTRUCTION, LE PAPIER OU LE
CARTON, À UNE DISTANCE SÉCURITAIRE DU CHAUFFAGE, SELON LES RECOMMANDATIONS
DE CE MANUEL. NE JAMAIS UTILISER LE CHAUFFAGE DANS DES ENDROITS QUI
CONTIENNENT OU POURRAIENT CONTENIR DES MATIÈRES COMBUSTIBLES VOLATILES
OU EN SUSPENSION DANS L’AIR, OU ENCORE DES PRODUITS COMME DE L’ESSENCE,
DES SOLVANTS, DES DILUANTS À PEINTURE, DES PARTICULES DE POUSSIÈRE OU DES
PRODUITS CHIMIQUES INCONNUS.

ADVERTISSEMENT: SI LES INFORMATIONS CONTENUES DANS CEMANUEL NE SONT PAS

SUIVIES À LA LETTRE, UN INCENDIE OU UNE EXPLOSION PEUVENT SURVENIR ET CAUSER
DES DOMMAGES MATÉRIELS, DES BLESSURES OU LA MORT.

ADVERTISSEMENT: LIRE L’AVERTISSEMENT DE LA PROPOSITION 65 DE CE MANUEL : LES

COMBUSTIBLES UTILISÉS DANS LES APPAREILS ALIMENTÉS AU GAZ, AU BOIS OU À
L’HUILE ET LES PRODUITS DE LA COMBUSTION DE CES COMBUSTIBLES CONTIENNENT
DES PRODUITS CHIMIQUES RECONNUS PAR L’ÉTAT DE CALIFORNIE POUR CAUSER
LE CANCER, DES ANOMALIES CONGÉNITALES ET AUTRES EFFETS NOCIFS SUR LA
REPRODUCTION.

AVERTISSEMENT: INSTALLER ET UTILISER CE CHAUFFAGE EN FAISANT ATTENTION.

OBSERVER TOUS LES REGLEMENTS ET CODES LOCAUX. CONSULTER LE MANUEL DE
CODE NATIONAL DE GAZ COMBUSTIBLE NFPA54/ANSI Z223.1 ET LE CODE D'INSTALLATION
DE GAZ NATUREL CAN/CGA B149.1. EN L'ABSENCE DE CODES ET REGLEMENTS
LOCAUX. CES DERNIERS EXPLIQUENT COMMENT MANIPULER ET ENTREPOSER LES GAZ
INFLAMMABLES SANS DANGER.

AVERTISSEMENT: N’UTILISER PAS CE CHAUFFAGE AVANT D’AVOIR LU ET COMPLETEMENT

COMPRIS TOUTES LES PRECAUTIONS ET INSTRUCTIONS DE SECURITE ET DE
FONCTIONNEMENT. LE FAIT DE PAS RESPECTER LES PRECAUTIONS ET LES INSTRUCTIONS
FOURNIES AVEC CET APPAREIL DE CHAUFFAGE PEUT RESULTER EN DES DOMMAGES
CORPORELS MORTELS OU SERIEUX, UNE PERTE DE PROPRIETE OU DES DOMMAGES DUS
A UN INCENDIE, UNE EXPLOSION, DES BRULURES, L'ASPHYXIE OU L'EMPOISONNEMENT
A L’OXYDE DE CARBONE. SEULES LES PERSONNES QUI PEUVENT LIRE ET COMPRENDRE
CES INSTRUCTIONS DOIVENT UTILISER OU ENTRETENIR CET APPAREIL DE CHAUFFAGE.

!GarDEr CES InStrUCtIonS!

22 Natural Gas Portable Heater Manual

AVERTISSEMENT

LES PAGES SUIVANTES CONTIENNENT LES

CONSIGNES D'UTILISATION ET D'ENTRETIEN.

NE TENTER PAS DE FAIRE FONCTIONNER CE

CHAUFFAGE D'AIR AVANT D'AVOIR LU ET

COMPRIS TOUTES LES PRECAUTIONS ET

CONSIGNES DE SECURITE CONTENUES DANS

CE MANUEL.

L'UTILISATION INAPPROPRIEE DE CET

APPAREIL PEUT CAUSER DES BLESSURES

NE PAS ALTERER OU MODIFIER CET

EQUIPEMENT EN AUCUNE MANIERE!

NE JAMAIS LAISSER UN RADIATEUR SANS SURVEILLANCE

LORSQU'IL BRULE OU LORSQU'IL EST BRANCHE A UNE SOURCE

D'ALIMENTATION.

Natural Gas Portable Heater Manual 23

SpéCIFICatIonS

Model MH-0150-NM10
Débit


 Gaz Naturel Seulement
 146 Cubic Ft/Hr
 120V, 60 Hz

 3.3"

 0.8

150,000



25.12" x 9" x 15.5"

L x lar x H

 24

24 Natural Gas Portable Heater Manual

ConSIGnES GénéralES DE SéCUrIté

L’UTILISATION INAPPROPRIÉE DE CE CHAUFFAGE PEUT CAUSER DES BLESSURES GRAVES

OU MORTELLES SUITE À DES BRÛLURES, UN INCENDIE, UNE EXPLOSION, UNE DÉCHARGE
ÉLECTRIQUE ET/OU UN EMPOISONNEMENT AU MONOXYDE DE CARBONE.

AVERTISSEMENT: NE PAS UTILISER AVEC UN SYSTEME DE CANALISATION D’AIR.

Ne pas utiliser ce chauffage avant d’avoir lu et entièrement compris ces directives de sécurité et d’utilisation.
Le non respect des précautions et des instructions fournies avec ce chauffage peut entraîner la mort, des
blessures graves, des pertes ou des dommages matériels suite aux risques d’incendie, d’explosion, de
brûlures, d’asphyxie ou d’empoisonnement au monoxyde de carbone. Seules des personnes aptes à com­prendre et suivre ces instructions doivent utiliser ou entretenir ce chauffage.

Il est impossible de prévoir toutes les circonstances susceptibles de présenter des risques. Les avertisse­ments dans ce manuel et ceux apposés sur l’appareil ne sont donc pas complets. Si on utilise une procé-

dure, une méthode de travail ou une technique d'utilisation qui n’est pas spéciquement recommandée on

doit s'assurer qu’elle est sûre pour soi et pour les autres. S’assurer également que l’équipement ne sera pas
endommagé ou rendu non sécuritaire par la méthode d'utilisation ou d’entretien choisie.

INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ

1. N’utiliser que l’ensemble régulateur et tuyau fournis avec ce chauffage. Inspecter l’ensemble régulateur/

tuyau avant chaque utilisation du chauffage. Si l’abrasion ou l’usure est excessive, ou si le tuyau est coupé,
le remplacer par l’ensemble qui convient, illustré dans la liste des pièces, avant d’utiliser le chauffage.

2. Garder les enfants loin.

3. Instructions de mise à la terre. Cet appareil est équipé d’une che à trois branches (mise à la terre) pour

votre protection contre les risques de choc électrique et doit être branché directement dans une prise de
courant ou rallonge électrique à trois branches avec mise à la terre.

4. N'utiliser que du gaz naturel. Ne pas essayer de faire fonctionner l'appareil avec du gaz GPL.

5. NE JAMAIS laisser le chauffage sans surveillance.

6. Ce chauffage est équipé d'un thermostat et peut démarrer à tout moment.

7. NE JAMAIS manipuler ni utiliser un chauffage chaud, car il y a un risque de brûlures graves. Toutes les

surfaces exposées peuvent devenir très chaudes pendant le fonctionnement. Toujours laisser le chauffage
refroidir pendant au moins 15 minutes avant de le manipuler.

8. Pour éviter les blessures, porter toujours des gants lors du maniement de l’appareil de chauffage.

9. Ne pas modier le chauffage ou utiliser un chauffage qui a été modié.

10. Couper l'alimentation en gaz naturel du chauffage et le débrancher lorsqu'il ne sert pas.

11. N’utiliser que des pièces de rechange d’origine. Ce chauffage ne doit utiliser que des pièces à caractéristiques

spéciques. Ne pas substituer ou utiliser des pièces de rechange génériques. Des pièces de rechange

incorrectes peuvent être la cause de blessures graves ou mortelles.

Natural Gas Portable Heater Manual 25

InStallatIon

TUYAU

RACCORD D'ADMISSION

AVERTISSEMENT: S’ASSURER DE LIRE ET COMPRENDRE TOUTES LES INFORMATIONS SUR LA

SÉCURITÉ INDIQUÉES DANS CE MANUEL AVANT D’ALLUMER CE CHAUFFAGE.

AVERTISSEMENT: VÉRIFIER TOUS LES RACCORDS AVEC UNE SOLUTION D’EAU ET DE

SAVON 50/50 POUR S’ASSURER QU’ILS SONT SERRÉS ET SANS FUITES. SI DES BULLES
APPARAISSENT, IL Y A UNE FUITE. EN CAS DE FUITE, COUPER L’ALIMENTATION DE GAZ ET
RÉPARER LE RACCORD QUI FUIT.

1. Fournir le système d'alimentation en gaz naturel
(Voir Alimentation en gaz naturel).

2. Raccorder toute la tuyauterie et les raccords
à la source basse pression de gaz naturel.
Cette source doit être réglée à un maximum de
½ PSI et la tuyauterie doit être d'un diamètre
intérieur minimum de ¾ de pouce et ne doit
pas dépasser 10 pieds (3,04 m) de longueur.

3. Aligner le bout leté femelle du tuyau avec le

raccord sur la base du chauffage et serrer.

4. Ouvrir lentement le robinet d'alimentation en
gaz naturel.

5. Vérier que tous les raccords sont libres de

fuites.

AVERTISSEMENT: APRÈS AVOIR

INSTALLÉ TOUTES LES
CANALISATIONS DE GAZ ET AVOIR
FAIT TOUS LES BONS RACCORDS,
S’ASSURER QU’IL N’Y A PAS DE
FUITES. APPLIQUER UN MÉLANGE
EN QUANTITÉ ÉGALE D’EAU ET
DE SAVON VAISSELLE À TOUS LES
RACCORDS. SI DES BULLES APPARAISSENT, IL Y A UNE FUITE. RÉPARER TOUTES LES
FUITES IMMÉDIATEMENT.

6. Couper l'alimentation en gaz naturel.

INTOXICATION À L’OXYDE DE CARBONE: LES PREMIERS SIGNES DE L’INTOXICATION À

L’OXYDE DE CARBONE RESSEMBLENT AUX SYMPTÔMES DE LA GRIPPE TELS QUE DES
MAUX DE TÊTE, DES ÉTOURDISSEMENTS, ET/OU LA NAUSÉE. IL EST POSSIBLE QUE VOTRE
CHAUFFAGE NE MARCHE PAS CORRECTEMENT SI VOUS ÉPROUVEZ CES SYMPTÔMES.

DÉGAGEMENTS

Les dégagements minimum à la sortie est de 8 pieds. Minimum de dessus, d'arrière et de côtés de 2 pi.,
Dessus 6 pi.

26 Natural Gas Portable Heater Manual

FonCtIonnEmEnt

SORTIE D’AIR
CHAUFFE PROPRE
(AVANT)

CHAMBRE DE COMBUSTION

AIR POUR LA COMBUSTION
AIR CHAUFFE

CARBURANT

CONTROLE PCB

MODULE ETINCELLE (ALLUMEUR D'ETINCELLES)

DETENDEUR

ELECTROVALVE

INTERRUPTEUR DE
MARCHE/ARRET (ON/OFF)

CORDON D'ALIMENTATION

PROTECTION

MOTEUR

VENTILATEUR

ALLUMEUR

GICLEUR

THEORIE DE FONCTIONNEMENT

 Le tuyau s’étend de l’alimentation en gaz jusqu’à l’appareil de
chauffage lui-même. Après être passé par le tuyau, le gaz passe par l’électrovalve et ressort par le gicleur
dans la chambre de combustion.

 Le moteur interne fait tourner le ventilateur, ce qui pousse l’air dans et autour de la chambre

de combustion. Ici, l’air est chauffé et fournit un ux constant de chaleur.

 Le module étincelle envoie du courant à l'allumeur. L'allumeur allume le mélange de
carburant et d'air.

 Ce système arrête le chauffage si la amme s'éteint. Le ventilateur et le

moteur continuent de fonctionner mais le chauffage n'émet pas de chaleur.
Un thermostat intégré permet au chauffage de s'allumer et de

s'éteindre an de maintenir une température constante.

ALIMENTATION EN GAZ NATUREL

L'utilisateur de ce chauffage doit fournir l'alimentation en gaz naturel et tous les raccords pour bien
installer le chauffage.

L'alimentation en gaz naturel doit pouvoir fournir un minimum de 150 pieds cube de gaz pour chaque
heure d'utilisation du chauffage. Consulter votre fournisseur en gaz naturel pour la bonne taille de toutes
les canalisations de gaz. Il faut régler l'alimentation en gaz naturel entre un minimum de 5 pouces de
colonne d'eau jusqu'à un maximum de ½ PSI.

VENTILATION

Toujours prévoir une ouverture d’air frais dans l’espace chauffé d’au moins 3 pieds carrés (2,800 cm2)
pour chaque 100,000 BTU/heure de chauffage. S'assurer toujours qu'il y a une bonne ventilation avant
de démarrer ce chauffage.

NE JAMAIS LAISSER UN RADIATEUR SANS SURVEILLANCE LORSQU'IL BRULE OU LORSQU'IL

EST BRANCHE A UNE SOURCE D'ALIMENTATION.

POUR DÉMARRER LE CHAUFFAGE

1. Respecter toutes les consignes de ventilation, d’installation et de sécurité contenues dans ce manuel.

2. Placer l’appareil de chauffage sur une surface stable et plane. S’assurer que des courants d’air ne soufent

pas dans la prise ou la sortie d’air de l’appareil de chauffage

3. Brancher le cordon d’alimentation de l’appareil de chauffage dans une rallonge électrique tri laire avec

mise à la terre. S’assurer que la rallonge électrique mesure au moins 6 pieds (1,80 m) et qu’elle est de
classe UL.

Natural Gas Portable Heater Manual 27

FonCtIonnEmEnt

Jusqu’à 50 pieds (15m), utiliser une rallonge de calibre 18 AWG.
De 51 à 100 pieds de longueur (15,50 à 30,50m), utiliser une rallonge de calibre 16 AWG.
De 101 à 200 pieds de longueur (30,8 à 61 m), utiliser une rallonge de calibre 14 AWG.

4. Tout en respectant les critères de calibre, brancher la rallonge électrique dans une prise de courant à trois
branches de 120 volts/60 hertz avec mise à la terre.

5. Ouvrir lentement le robinet d’alimentation de gaz.

6. Tourner l’interrupteur de marche/arrêt (on/off) jusqu’à la position de marche (ON). Régler le thermostat à la
température désirée. Si le chauffage ne démarre pas, le thermostat est peut être réglé à une température
trop basse. Sélectionner une température de consigne plus élevée et démarrer le chauffage.

Note: Placer l'interrupteur de marche/arrêt en position d'arrêt (OFF) si le chauffage ne s'allume pas. Attendre que le système

de contrôle de sécurité se réarme (normalement en 10 secondes) et essayer de nouveau.

Note: Si cela ne marche pas, l'interrupteur de Haute Température s'est peut être enclenché pendant que le thermostat se

mettait à l'arrêt. Attendre 10 à 15 minutes an de permettre à l'interrupteur de se réarmer, puis réessayer d'allumer le

chauffage. Des pannes continuelles indiquent un problème du système. Faire entretenir le chauffage par un profession­nel.

POUR ARRETER L'APPAREIL DE CHAUFFAGE

1. Couper l'alimentation en gaz en fermant le robinet fermement.

2. Après quelques secondes, le chauffage brûlera le gaz qui reste dans la canalisation d'alimentation.

3. Tourner l'interrupteur de marche/arrêt jusqu'à la position d'arrêt (OFF)

4. Débrancher le chauffage de la source d'alimentation.

28 Natural Gas Portable Heater Manual

EntrEtIEn

PROTECTION (AVEC ASSEMBLAGE
DU VENTILATEUR ET MOTEUR)

COUVERCLE DE LA BASE

BASE

RONDELLE

ECROU
HEXAGONAL

VENTILATEUR

MOTEUR

ENTRETIEN ET ENTREPOSAGE

AVERTISSEMENT: NE JAMAIS TENTER DE RÉPARER LE CHAUFFAGE SEC ET SÉCURITAIRE.

ALORS QU’IL EST ENCORE EN MARCHE, ENCORE CHAUD OU RACCORDÉ À
L'ALIMENTATION EN GAZ. DES BRÛLURES SÉVÈRES PEUVENT SE PRODUIRE.

1. Inspecter le chauffage avant chaque utilisation. Vérier tous les raccords pour y détecter des fuites, en

suivant la procédure indiquée. Vérier le tuyau du régulateur pour y détecter des ssures des brisures ou

de l’usure. Si le tuyau est endommagé, le remplacer par une pièce correspondante du fabricant.

2. Toujours garder propre l’intérieur et l’extérieur du chauffage. Nettoyer le chauffage annuellement ou aussi

souvent que nécessaire an de retirer poussière ou débris. Essuyer le chauffage avec un chiffon humide

lorsqu'il devient sale.

3. S'assurer que l’intérieur de l’appareil de chauffage ne contient aucune substance combustible et aucun

corps étranger.

4. Faire inspecter le chauffage chaque année par du personnel de service qualié.

PROCEDURES D'ENTRETIEN

AVERTISSEMENT: NE JAMAIS TENTER DE RÉPARER LE CHAUFFAGE SEC ET SÉCURITAIRE.

ALORS QU’IL EST ENCORE EN MARCHE, ENCORE CHAUD OU RACCORDÉ À
L'ALIMENTATION EN GAZ. DES BRÛLURES SÉVÈRES PEUVENT SE PRODUIRE.

RETIRER LE COUVERCLE DE PROTECTION

1. Retirer le fond de la base en bas du chauffage.

2. Retirer la protection du ventilateur.

VENTILATEUR

Enlever toujours le ventilateur de l'arbre du moteur avant
d'enlever l'assemblage du moteur du chauffage. Ceci évite d'endommager
le ventilateur.

1. Retirer le fond de la base.

2. Retirer la protection du ventilateur.

3. Retirer la base.

4. Débrancher les ls de sortie raccordés au moteur.

5. Retirer l'assemblage du moteur.

6. Desserrer la vis de xation du ventilateur en utilisant une clé hexagonale

de 1/8 pouces, puis retirer le ventilateur.

7. Nettoyer soigneusement les pales du ventilateur en faisant attention

à ne pas les tordre à l’aide d’un linge doux légèrement mouillé avec
du kérosène ou du solvant de nettoyage.

8. Sécher le ventilateur avec un chiffon propre.

9. Assembler le ventilateur sur l'arbre du moteur et bien serrer les écrous

hexagonaux (attention de ne pas trop les serrer).

10. Rebrancher les ls de sortie comme illustré sur le schéma des

connexions.

11. Réassembler la base, la protection du ventilateur et le fond de la base.

ALLUMEUR

Le seul entretien nécessaire pour l'allumeur est de s'assurer que l'écartement entre les électrodes est main­tenu à 0.14 pouces (3,5 mm). L'allumeur est accessible par la chambre de combustion.

ENTRETIEN

ATTENTION: TOUJOURS COUPER L'ALIMENTATION EN GAZ DU CHAUFFAGE.

1. Replacer les couvercles en plastique par-dessus les raccords à l'endroit où ils étaient lors du désamballage

initial du chauffage.

2. Entreposer le chauffage dans un endroit sec, propre et sûr.

3. Vérier toujours à l'intérieur du chauffage pour tous débris ou saletés laissés par des araignées ou des

petits animaux lorsque vous le retirez de son endroit d'entreposage. S’assurer que l’intérieur de l’appareil
de chauffage est propre et ne contient aucune substance combustible et aucun corps étranger.

Natural Gas Portable Heater Manual 29

SYMPTÔME

DépannaGE



ACTION CORRECTIVE

Le ventilateur ne tourne pas
lorsque la connexion électrique
est effectuée

Le chauffage ne s'allume pas.

Le chauffage s'éteint pendant
qu'il fonctionne

1. Pas d’alimentation électrique
au chauffage

2. La pale du ventilateur entre
en contact avec l’intérieur de
l'enveloppe du chauffage

3. Pale(s) de ventilateur pliée(s)

4. Moteur du ventilateur dé­fectueux

1. Aucune étincelle au niveau de
l’allumeur

2. Écart de bougie incorrect

3. Électrode défectueuse

1. Température interne trop
élevée, ce qui déclenche
l’interrupteur et éteint l’appareil

2. Robinet de commande endom­magé

3. Accumulation de poussière
ou de débris à l’intérieur du
chauffage

1. Vérier la tension vers la

prise électrique. Si la tension

est correcte, vérier le cordon

d’alimentation et la rallonge pour
y détecter des coupures ou des
brisures

2. S’assurer que le boîtier n’est
pas endommagé. S’assurer
qu’aucune obstruction n’entrave
le ventilateur

3. Redresser la ou les lames pour
qu’elles correspondent aux autres

4. Remplacer le moteur

1. Vérier le l de l’allumeur.

Réattacher ou serrer si desserré.

Vérier le module à étincelles.
Remplacer au besoin. Vérier tous

les composants électriques

2. Régler l’écart à 3,5 mm

3. Remplacer la bougie
d’allumage)

1. Si le débit du chauffage est
restreint, la température interne
devient trop élevée. Déplacer le
chauffage pour l’éloigner de toute
obstruction

2. Remplacer le robinet de com­mande

3. Nettoyer l’intérieur du chauffage

30 Natural Gas Portable Heater Manual

GARANTIE LIMITÉE

Mi-T-M garantit à l’acheteur au détail d’origine seulement que ce chauffage sera exempt de défauts de matière et de fab­rication pendant une période d’un an à partir de la date de l’achat initial. Ce produit doit être installé, entretenu et utilisé
correctement, en conformité avec les instructions fournies.

Mi-T-M exige une preuve raisonnable de la date d’achat chez un détaillant ou un distributeur autorisé. Il vous faut donc
conserver votre preuve d’achat, facture ou chèque annulé pour l’achat d’origine. Cette garantie limitée couvre unique­ment la réparation ou le remplacement des pièces jugées défectueuses dans des conditions d’utilisation et d’entretien
normales pendant la période de garantie et Mi-T-M se réserve le droit de déterminer ceci à sa seule discrétion. Cette

garantie ne couvre pas les pièces d’usure: ltres, ailettes, gicleurs et rotors.

Cette garantie limitée ne couvre pas toute défaillance ou difculté d’utilisation résultant d’un usage normal, d’une usure

normale, d’un accident, d’un abus, d’une mauvaise utilisation, d’une altération, d’un mauvais usage, d’une installation
inadéquate ou encore d’une réparation ou d’un entretien inadéquats par vous ou par une quelconque tierce partie. Le
fait de négliger d’effectuer l’entretien normal et de routine de ce chauffage, les dommages causés lors de l’expéditeur
de l’expédition ou reliés à des insectes, des oiseaux ou des animaux ou encore à tout autre dommage résultant des
conditions météorologiques ne sont pas couverts par cette garantie. En outre, cette garantie limitée ne couvre par les

dommages au ni, comme les égratignures, les encoches, la décoloration, la rouille ou d’autres dommages résultant des

conditions météorologiques, et survenus après l’achat.
Tous les frais de transport pour le retour de produits ou de pièces endommagés doivent être défrayés par l’acheteur.

Sur réception de l’article endommagé, Mi-T-M examinera l’article en question et déterminera s’il est défectueux. Mi-T­M réparera ou remplacera et retournera l’article frais de port payés. Si Mi-T-M détermine que l’article est dans un état
d’utilisation normale, ou n’est pas défectueux, il sera retourné fret payable à l'arrivée. Cette garantie limitée remplace
toute autre garantie explicite. Mi-T-M renonce à toute garantie de produits achetés de vendeurs autres que des détail­lants ou distributeurs autorisés.

APRÈS UNE PÉRIODE D’UN (1) AN CETTE GARANTIE EXPRESSE EXPIRE, Mi-T-M RENONCE À TOUTE GARAN­TIE IMPLICITE INCLUANT, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU
D’ADAPTATION À UN USAGE PARTICULIER. EN OUTRE, Mi-T-M N’EST AUCUNEMENT RESPONSABLE ENVERS
L’ACHETEUR OU ENVERS TOUTE TIERCE PARTIE POUR UN QUELCONQUE DOMMAGE INDIRECT, PUNITIF, CON­NEXE OU FORTUIT. Mi-T-M n’assume aucune responsabilité pour un quelconque défaut causé par une tierce partie.

Cette garantie limitée donne à l’acheteur des droits légaux spéciques; un acheteur pourrait jouir d’autres droits selon

de la juridiction où il réside. Certaines juridictions ne permettent pas l’exclusion ou la limitation des dommages spé-

ciaux, indirects ou fortuits ou des limitations sur la durée d'une garantie; les limitations ci-dessus pourraient donc ne pas

s’appliquer à votre cas.
Mi-T-M n’autorise aucune personne ou aucune entreprise à assumer pour elle une quelconque obligation ou respon-

sabilité autre reliée à la vente, l’installation, l’utilisation, l’enlèvement, le retour ou le remplacement de ces équipements
et aucune telle représentation ne lie en quelque manière Mi-T-M

Toujours s’assurer de spécier le numéro de modèle et le numéro de série lors de toute demande à Mi-T-M

Pour service ou considération de garantie, contactez

Mi-T-M® Corporation, 8650 Enterprise Drive, Peosta, IA 52068

563-556-7484 / 800-553-9053 / Fax [phone]

du lundi au vendredi, de 8h00 à 17h00, CST (heure centrale)

Natural Gas Portable Heater Manual 31

32 Natural Gas Portable Heater Manual

TABLE OF CONTENTS

INTRODUCTION .....................................................................................................................................34

ADVERTENCIAS IMPORTANTES DE SEGURIDAD .............................................................................35

ESPECIFICACIONES ..............................................................................................................................40

INFORMACIÓN DE SEGURIDAD GENERAL ........................................................................................ 41

INSTALACIÓN .........................................................................................................................................42

OPERACIÓN ...........................................................................................................................................43

MANTENIMIENTO .................................................................................................................................. 45

LOCALIZACION DE FALLAS ................................................................................................................. 46

GARANTIA LIMITADA ............................................................................................................................47

Natural Gas Portable Heater Manual 33

INTRODUCCION

¡Felicitaciones por la compra de su nueva compresor de aire eléctrico! Puede estar seguro que su compresor
de aire eléctrico fue construida con el nivel más. Cada componente ha sido probado rigurosamente por técnicos
para asegurar la calidad, la resistencia y el rendimiento de esta unidad.

Este manual del operador fue compilado para su benecio. Leyendo y siguiendo los pasos simples de seguridad,

instalación, operación, mantenimiento y localización de fallas descritos en este manual ayudará a prolongar
aun más la operación libre de fallas que usted puede esperar de su compresor de aire eléctrico. El contenido
de este manual está basado en la información actualizada disponible al momento de la publicación. Mi-T-M®

se reserva el derecho de efectuar cambios en precio, color, materiales, equipo, especicaciones o modelos en

cualquier momento sin previo aviso.

¡IMPORTANTE!

Estos párrafos están rodeados por una “CASILLA DE ALERTA DE SEGURIDAD”. Esta casilla se usa par
designar y enfatizar las Advertencias de Seguridad que deben seguirse al operar esta lavadora a presión.
Acompañando a las Advertencias de Seguridad están las “palabras de alerta” que designan el grado o
nivel de seriedad de riesgo. Las “palabras de alerta” usadas en este manual son las siguientes:

PELIGRO: Indica una situación inminente riesgosa la cual, si no se evita,

RESULTARA en la muerte o en lesiones graves.

ADVERTENCIA: Indica una situación potencialmente riesgosa la cual, si no se

evita, PODRIA resultar en la muerte o en lesiones graves.

PRECAUCION: Indica una situación potencialmente riesgosa la cual, si no se evita

PUEDE resultar en lesiones menores o moderadas.

El símbolo indicado a la izquierda de este párrafo es el “Símbolo de Alerta de Seguridad”. Este símbolo
se usa para alertarlo acerca de artículos o procedimientos que podrían ser peligrosos para usted u otras
personas usando este equipo.

PROVEA SIEMPRE UNA COPIA DE ESTE MANUAL A CUALQUIER PERSONA QUE USE ESTE EQUIPO.
LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR ESTA LAVADORA A PRESION, OBSERVANDO
EN PARTICULAR LAS “ADVERTENCIAS DE SEGURIDAD” PARA EVITAR LA POSIBILIDAD DE LESIONES
PERSONALES AL OPERADOR.

Escriba el número de serie de su unidad en el espacio provisto abajo, una vez que la unidad haya sido
desempacada.

NUMERO DE SERIE___________________________

Inspeccione por daño el contenido de la caja. Si algo parece dañado, NO LA DEVUELVA AL LUGAR DE COMPRA.
Llame a su representante de servicio al cliente de al 800-553-9053.

Por favor tenga disponible la información siguiente para todas las llamadas de servicio:

1. Número de modelo

2. Número de serie

3. Fecha y lugar de compra

Mi-T-M® Corporation

8650 Enterprise Drive

Peosta, IA 52068-0050

34 Natural Gas Portable Heater Manual

Hazard Potential Consequence Prevention

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

RIESGO DE DESCARGAS

ELÉCTRICAS O

ELECTROCUCIÓN

RIESGO DE QUEMADURAS

Una incorrecta conexión a tierra
del compresor de aire puede
causar lesiones graves o incluso
la muerte. Su compresor de aire
es alimentado por corriente eléc­trica que puede causar descar­gas eléctricas o electrocución, si
no se usa correctamente.

Las descargas eléctricas pueden
ocurrir si no se usa correcta­mente el compresor de aire.

Reparaciones de partes eléctri­cas realizadas por personal inca­pacitado puede causar lesiones
graves o incluso la muerte.

.

La herida grave podría ocurrir de
tocar partes metálicas expues­tas. Estas áreas pueden que­darse caliente durante un tiempo
después de que la calentadora
sea apagada.

La instalación de esta unidad,
incluyendo todas las conexiones
eléctricas, debe conformarse con
todo el local, estado y códigos
nacionales.

Este producto debe ser puesto a
tierra. Conecte con un interruptor
de GFCI cuando esta’ disponible.
Si funciona incorrectamente la
unidad o interrupción, el poner a
tierra proporciona una trayecto­ria de menos resistencia para la
corriente eléctrica para reducir el
riesgo de la descarga eléctrica.
No muela a una línea de fuente
de gas.

La conexión incorrecta del con­ductor equipo-que pone a tierra
puede dar lugar a un riesgo del
electrocution. Compruebe con
un electricista o un personal de

servicio cualicado si usted es en

duda si el sistema está puesto a
tierra correctamente.

Esté siempre seguro que la
unidad está recibiendo voltaje
apropiado Antes de instalar con­exiones eléctricas, esté seguro
que los interruptores están en la
posición de “off”.

Mantenga todas las conexiones
secas y de la tierra.

No usar sin las protecciones de
seguridad/coberturas o si éstas
están dañadas.

Cualquier operación de cablado o
reparación eléctrica en debe ser
realizado por personal autorizado,
conforme a las normas eléctricas
locales y nacionales.

Asegurarase que ninguna parte
del cuerpo o de otros materiales
entre en contacto con las partes
metálicas expuestas del com­presor de aire.

Natural Gas Portable Heater Manual 35

Hazard Potential Consequence Prevention

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

RIESGO DE EXPLOSIÓN O DE

INCENDIO

Normales chispas eléctricas
del motor y del interruptor de
presión pueden causar lesiones
graves e incluso la muerte.

La herida grave puede ocurrir
la entrada o salida del aire de la
calentadora son bloqueadas.

SIEMPRE mantenga la calen-

tadora en una supercie de

establo y nivel. SIEMPRE man­tenga a niños y animales lejos
de calentadora.

Siempre opere calentadora
en un área bien ventilada libre

de vapores inamables, polvo

combustible, los gases u otras
materias combustibles.

Nunca ponga los ojectos enfr­ente de entrada del aire (trasero)
ni salida de aire (frente) de calen­tadora. Nunca utilice el trabajo
de conducto en la frente ni en
trasero de calentadora. Man­tenga toda materia combustible
lejos de esta calentadora.

Si equipado con un termostato,
la calentadora puede comenzar
en tiempo.

SIEMPRE mantenga la calenta-

dora en una supercie de establo

y nivel.
SIEMPRE mantenga a niños y

animales lejos de calentadora.

NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTE ESTE ENCENDIDO O ESTE

CONECTADO A UNA FUENTE DE ALIMENTACION.

36 Natural Gas Portable Heater Manual

Hazard Potential Consequence Prevention

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

RIESGOS A LA
RESPIRACIÓN

La herida o la muerte graves
podrían ocurrir del fracaso para
tener ventilación apropiada
según este manual.

Esta es una calentadora del aire forcido
que use queroseno y directo-despidió.
El uso principal es para la calefacción

temporaria de edicios en construc­ción, la modicación o la reparación.

Los medios de directo-despidió que
todos los productos de combustión
de la calentadora entran el espacio
calentado. Este aparato es valorado

en 98% de eciencia de combustión,

pero produce cantidades pequeñas
de monóxido de carbono. El monóxido
de carbono es tóxico. Los humanos
pueden tolerar cantidades peque­ñas de monóxido de carbono, y las
precauciones deben ser tomadas para
proporcionar ventilación apropiada. El
fracaso para proporcionar ventilación
apropiada según este manual puede
tener como resultado la muerte.

Si no se suministra la adecuada venti­lación indicada en este manual, se pu­ede ocasionar la muerte. Las primeras
etapas de intoxicación por monóxido
de carbono producen síntomas simi­lares a los de la gripe. Los síntomas
que puede sufrir si la ventilación no es
la adecuada son: * dolor de cabeza *
mareo * irritación de la nariz y los ojos
* náusea * boca seca * irritación de la
garganta

La abertura debe tener al menos 0.28
m² por cada 100,000 Btu de capacidad
máxima.

Las personas con problemas de respi­rar deben consultar a un médico antes
de utilizar la calentadora. El Enven­enamiento del Monóxido de carbono:

¡Consiga aire fresco inmediatamente!
La calentadora necesita atention
pronto. Algunas personas son afecta­das mas por monóxido de carbono
que otros. Estos incluyen a mujeres
embarazadas, ésos con problemas
del corazón o problemas pulmonares,
con la anemia, o con ésos ebrio, o a
grandes altitudes. Nunca utilice esta
calentadora en áreas de viviendo ni
áreas durmientes.

Natural Gas Portable Heater Manual 37

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

PELIGRO DE INCENDIO, QUEMADURA, INHALACIÓN Y EXPLOSIÓN. MANTENGA LOS

COMBUSTIBLES SÓLIDOS COMO, POR EJEMPLO, MATERIALES DE CONSTRUCCIÓN, PAPEL
Y CARTÓN, A UNA DISTANCIA PRUDENCIAL DEL CALENTADOR SEGÚN LO RECOMIENDAN
LAS INSTRUCCIONES. NUNCA USE EL CALENTADOR EN ESPACIOS QUE CONTENGAN
O PUEDAN CONTENER COMBUSTIBLES VOLÁTILES O EN SUSPENSIÓN EN EL AIRE NI
PRODUCTOS COMO, POR EJEMPLO, GASOLINA, DISOLVENTES, SOLVENTES DE PINTURA,
PARTÍCULAS DE POLVO O QUÍMICOS DESCONOCIDOS.

SI NO SE OBSERVA EXACTAMENTE LA INFORMACIÓN CONTENIDA EN ESTE MANUAL, PUEDE

PRODUCIRSE UN INCENDIO O UNA EXPLOSIÓN QUE, A SU VEZ, PUEDE OCASIONAR DAÑOS
MATERIALES, LESIONES PERSONALES O PÉRDIDA DE VIDAS.

ADVERTENCIA DE LA PROPUESTA 65: LOS COMBUSTIBLES UTILIZADOS EN LOS ARTEFACTOS

QUE FUNCIONAN CON GAS, MADERA O ACEITE Y LOS PRODUCTOS DE COMBUSTIÓN
DE ESOS COMBUSTIBLES CONTIENEN SUSTANCIAS QUÍMICAS QUE EL ESTADO
DE CALIFORNIA RECONOCE COMO CAUSANTES DE CÁNCER, MALFORMACIONES
CONGÉNITAS Y OTROS DAÑOS REPRODUCTIVOS.

ADVERTENCIA: INSTALE Y UTILICE EL CALENTADOR CON CUIDADO. SIGA TODAS LAS

ORDENANZAS Y CÓDIGOS LOCALES. EN LA AUSENCIA DE ORDENANZAS Y CODIGOS
LOCALES, REFIERA AL MANUAL NACIONAL NFPA54/ANSI Z223.1 DEL CÓDIGO DEL GAS
DE COMBUSTIBLE Y AL CÓDIGO DE LA INSTALACIÓN DEL GAS NATURAL, CAN/CGA
B149.1 ESTOS INSTRUYEN EN EL ALMACENAJE Y LA DIRECCIÓN SEGUROS DE GASES
INFLAMABLES.

NO FUNCIONE ESTE CALENTADOR HASTA QUE USTED HA LEÍDO Y ENTENDIDO A FONDO

ESTAS INSTRUCCIONES DE SEGURIDAD Y DE FUNCIONAMIENTO. LA FALTA DE
CONFORMARSE CON LAS PRECAUCIONES Y LAS INSTRUCCIONES PROPORCIONADO
CON ESTE CALENTADOR PUEDE RESULTAR EN LA MUERTE, A LESIÓN CORPORAL
SERIA, A PÉRDIDA DE LA PROPIEDAD O A DAÑO DE LOS PELIGROS DEL FUEGO, DEL
ENVENENAMIENTO DE MONÓXIDO CARBONO, DE LA EXPLOSIÓN, DE LAS QUEMADURAS,
O DE LA ASFIXIA. SOLAMENTE LAS PERSONAS QUE PUEDEN LEER Y ENTENDER ESTAS
INSTRUCCIONES DEBEN UTILIZAR O REPARAR ESTE CALENTADOR.

¡GUARDE ESTAS INSTRUCCIONES!

38 Natural Gas Portable Heater Manual

ADVERTENCIA

LAS PAGINAS SIGUIENTES CONTIENEN INSTRUCCIONES DE

OPERACION Y MANTENIMIENTO

NO TRATE DE OPERAR ESTA LAVADORA A PRESION HASTA

QUE HAYA LEIDO Y ENTENDIDO TODAS LAS PRECAUCIONES
E INSTRUCCIONES DE SEGURIDAD LISTADAS EN ESTE
MANUAL.

¡¡LA OPERACION INCORRECTA DE ESTA UNIDAD PUEDE

CAUSAR LESIONES GRAVES!!

¡¡DE NINGUNA MANERA ALTERE O MODIFIQUE ESTE EQUIPO!!

NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTE

ESTE ENCENDIDO O ESTE CONECTADO A UNA FUENTE DE
ALIMENTACION.

Natural Gas Portable Heater Manual 39

ESPECIfICACIONES

Modelo MH-0150-NM10
Capacidad de

entrada
Combustible Gas natural solamente
Consumo de gas 146 Cubic Ft/Hr
Entrada Eléctrica 120V, 60 Hz

Presión del múltiple 3.3"

Amperaje 0.8

150,000

Tamaño

25.12" x 9" x 15.5"

L x A x Al (cm
Peso Kg (Lb) 24

40 Natural Gas Portable Heater Manual

INfORMACIóN DE SEGURIDAD GENERAl

ADVERTENCIA: EL USO IMPROPIO DE ESTA CALENTADORA PUEDE RESULTAR CON HERIDA O

MUERTE GRAVES DE QUEMADURAS, EL FUEGO, LA EXPLOSION, GOLPE ELECTRICO Y/O
ENVENENAMIENTO DE MONOXIDO DE CARBONO.

ADVERTENCIA: NO ES PARA USO CON SISTEMA DE VENTILACIÓN DE ESCAPE.

Lea detenida y completamente este Manual del usuario antes de intentar usar o darle mantenimiento a este
calentador. El uso inadecuado del calentador puede ocasionar lesiones graves o la muerte debido a incen­dio, explosión o envenenamiento por monóxido de carbono.

Toda posible circunstancia que podría implicar un peligro no puede ser anticipada. Las advertencias que
aparecen en este manual y en la unidad no cubren por tanto todo. Si se utiliza un procedimiento, método

de trabajo o técnica de operación no especícamente recomendado por Pinnacle, usted deberá asegurarse

que es seguro para usted y para otros. También deberá asegurarse que no se dañará el equipo ni se hará
éste inseguro por el método de operación o mantenimiento que usted elija.

IMPORTANT SAFETY INFORMATION

1. Las conexiones de suministro de gas deben revisarse usando una solución de 50/50 de agua y jabón.

Nunca use una llama para vericar la presencia de fugas de gas.

2. Los niños deben mantenerse lejos.

3. Electrical grounding instructions. This appliance is equipped with a three prong (grounding) plug for your

protection against shock hazard and should be plugged directly into a properly grounded three-prong
receptacle or extension cord.

4. Utilice solamente el gas natural. No procure funcionar encendido el gas del LP.

5. NUNCA deje desatendido el calentador.

6. Este calentador tiene un termóstato. Es posible que el calentador empiece a cualquier momento.

7. NUNCA manipule el calentador mientras está encendido o caliente; podría ocasionarle quemaduras

graves. Si el calentador está encendido, todas sus supercies alcanzan una temperatura muy alta. Antes

de manipularlo, deje enfriar por espacio mínimo de 15 minutos.

8. Para prevenir herida, siempre lleva guantes cuando manejar calentadora.

9. No modique el calentador ni utilice un calentador que haya sido modicado.

10. Apague la fuente de gas natural al calentador y desenchúfela cuando no la utilice.

11. Utilice Ud. solamente las piezas de repuestos originales. Este calentador tiene que utilizar piezas especícos

al diseño. No las sustituya ni utilice piezas genéricas.

Natural Gas Portable Heater Manual 41

INSTAlACIóN

MANGUERA

CONECTADOR DE LA ENTRAD

A

ADVERTENCIA: ASEGÚRESE DE LEER Y COMPRENDER TODA LA INFORMACIÓN DE SEGURIDAD

CONTENIDA EN ESTE MANUAL ANTES DE ENCENDER EL CALENTADOR.

ADVERTENCIA: SI SOSPECHA QUE HAY FUGAS, CIERRE INMEDIATAMENTE LA VÁLVULA DEL

CILINDRO DE PROPANO. ¡NO UTILICE UNA LLAMA PARA VERIFICAR LA PRESENCIA DE
FUGAS! UTILICE UNA SOLUCIÓN DE PARTES IGUALES DE AGUA Y JABÓN LAVAPLATOS
PARA VERIFICAR LA PRESENCIA DE FUGAS. REPARE TODAS LAS FUGAS ANTES DE VOLVER
A ENCENDER EL CALENTADOR.

1. Proporcione el sistema del fuente del gas natural (mira
La Fuente del Gas Natural).

2. Conecte toda la plomería y guarniciones con la fuente
de baja presión del gas natural. Esta fuente tiene que
ser regulado a un máximo de el 1/2 PSI, y la tubería
debe ser un mínimo del diámetro 3/4 interior, y no
estar sobre 10 pies en longitud.

3. Alinee el extremo roscado femenino de la manguera con
la guarnición en la base del calentador y apríetelo.

4. Abra lentamente la válvula en la fuente de gas
natural.

5. Compruebe para saber si hay escapes en todas las
conexiones.

ADVERTENCIA: DESPUES DE INSTALAR

TODA LA TUBERÍA DE GAS, Y HACER
LAS CONEXIONES APROPRIADAS, ESTÉ
SEGURO COMPROBAR PARA SABER SI
HAY ESCAPES. APLIQUE UNA MEZCLA DE
50/50 DEL JABÓN Y DEL AGUA DEL PLATO A TODAS LAS CONEXIONES. LA FORMACIÓN
DE BURBUJAS INDICAN QUE HAY UN ESCAPE. ESTÉ SEGURO A REPARAR TODOS LOS
ESCAPES AL MISMO TIEMPO.

6. Cierre Ud. la fuente del gas natural.

LOS SIGNOS TEMPRANOS DE ENVENENAMIENTO DE MONÓXIDO DE CARBONO SE PARECEN

A SÍNTOMAS QUE SON SIMILARES AL GRIPE COMO DOLORES DE CABEZA, AL MAREO, Y/O
A LA NÁUSEA. SI USTED TIENE ESTOS SÍNTOMAS, SU CALENTADORA NO PUEDE ESTAR
TRABAJANDO APROPIADAMENTE.

SEPARACIONES

Las separaciones mínimas al enchufe son 8 pies. Mínimo de la tapa, de la parte posterior y de los lados
de 2 pies, tapa 6 pies.

42 Natural Gas Portable Heater Manual

OPERACIóN

LIMPIE EL AIRE
CALENTADO
HACIA FUERA
(EL FRENTE)

CÁMARA DE COMBUSTIÓN

COMBUSTIÓN Y CALEFACCIÓN
DEL AIRE

COMBUSTIBLE

CONTROL DE PCD

MÓDULO DE LA CHISPA (CHISPA IGNITOR/ENCENDADOR)

REGULADOR

VÁLVULA DE SOLENOID

INTERRUPTOR CON./DESC.

CABLE ELÉCTRICO

PROTECTOR/ GUARDA

MOTOR

VENTILADOR

IGNITOR/
ENCENDADOR

INYECTOR

TEORÍA DE OPERACIÓN

El Sistema de Combustible: La tubería funciona a la fuente del gas natural al calentador. Despues de

funcionar el gas por la tubería, pase por la válvula solenoid y afuera del inyector hasta alcance la cámara de
combustión.

El Sistema del Aire: El motor interno vira al ventilador, que en turno empuja el aire alrededor y a través de la
cámara de combustión. Aquí el aire se calienta y proporciona una corriente constante del calor.

Sistema de ignición: El módulo de la chispa envía voltaje al ignitor. El ignitor enciende la mezcla del com­bustible y del aire.

Sistema de control de seguridad: Este sistema cortará el calentador si se extingue la llama. El ventilador y
el motor continuarán funcionando, pero no habrá ningún calor.

Sistema de control de la temperatura: Un termóstato incorporado permite que el calentador enciende/
abre y corta por intervalos para mantener una temperatura constante.

LA FUENTE DEL GAS NATURAL

La persona que utilice este calentador debe proporcionar la fuente de gas natural y todas las guarnicio­nes para instalar correctamente el calentador.

La fuente de gas natural debe poder proporcionar un mínimo de 150 pies cúbicos de gas por la hora
para cada calentador que está utilizado. Consulte con su gas natural proveído para el apresto apropiado
de todas las líneas de gas. Usted debe regular la fuente de gas natural abajo del mínimo de 5 pulgadas
de la columna del agua a un máximo de el 1/2 PSI.

NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS ESTE ESTE ENCENDIDO O ESTE

CONECTADO A UNA FUENTE DE ALIMENTACION.

VENTILACION

El riesgo de contaminación atmosférica interior. Solo utilice la calentadora en áreas con bien ventiladas.
Siempre proporcione un aire fresco que abre en el espacio calentado de por lo menos tres pies cuadra­dos (2.800 cuadrado cm) para cada 100.000 BTU/HORA. de salida de calentadora. Siempre esté seguro
a proporcionar la ventilación apropiada antes de apagar y empezar el calentador.

TO START HEATER

1. Siga todas instrucciones de seguridad, de instalación y ventilación en este manual.

2. Posicione la calentadora en una supercie de establo y nivel, y esté seguro que ningunos giros soplan en la

cala ni la salida de la calentadora.

3. Tape el cable de alimentación de la calentadora en un tres asidero molió alargador. Esté seguro que el

Natural Gas Portable Heater Manual 43

OPERACIóN

alargador es por lo menos 6 pies de largo, y es de un listó de UL.

Hasta 50 pies de largo, usa un cuerda de valor de 18 AWG.
51 a 100 pies de largo, usa cuerda de valor de 16 AWG.
101 a 200 pies de largo, usa cuerda de valor de 14 AWG.

4. Siguiente los requisitos de alargador, tapan el alargador en una salida de tierra de tres asidero con 120
voltio/60 herts.

5. Abra lentamente la válvula de suministro de combustible.

6. Gire interruptor a la posición de ON/OFF. Fijo al termostato a la temperatura deseada. La colocación del
termostato puede ser demasiado baja si calentadora no comienza. Seleccione una temperatura de mas
alta y comience la calentadora.

Nota: Si el calentador no enciende, el interruptor con./desc. de la vuelta a la posición de reposo. Espere el control de seguridad

para reajustar (generalmente cerca de 10 segundos) y para intentar otra vez.

Nota: Si este plan no funciona, Es posible que el interruptor de alta temperatura ABRIó mientras que el termóstato cerraba.

espere 10 a 15 minutos para el interruptor al reajuste, entonces procura encender el calentador. Las interrupciones con­tinuadas indican un problema de sistema, hacen que la unidad sea mantenida por un profesional.

PARA CERRAR EL CALENTADOR

1. Apague la fuente de gas cerrando la válvula rmemente.

2. Después de algunos segundos, el calentador consumirá el gas que fue dejado en la línea de fuente.

3. Ponga el interruptor con./desc. a la posición de reposo/ desconectado.

4. Desconecte el calentador de fuente de poder/ propulsa.

44 Natural Gas Portable Heater Manual

MANTENIMIENTO

PROTECTOR/ GUARDA (CON LA
ASAMBLEA DE MOTOR DE VENTILADOR)

CUBIERTA/ PORTADA DEL BASE

BASE/ CULOTE

ARANDELA

TUERCA
HEXAGONAL

VENTILADOR

MOTOR

MANTENIMIENTO Y ALMACENAMIENTO

ADVERTENCIA: ¡NUNCA DAR SERVICIO A LA CALENTADOR MIENTRAS ESTA CONECTADO NI

MIENTRAS CALIENTE!

1. Examine el calentador antes de usar. Verique la presencia de fugas en todas las conexiones siguiendo el

procedimiento descrito. Repare los escapes inmediatamente.

2. AMantenga siempre limpio el calentador, por fuera y por dentro. Limpie el calentador anualmente, o cuando

es necesario para quitar cualquier polvo o ruina. Cuando el calentador llega a ser sucio, limpíelo con un
trapo húmedo.

3. Guarde el interior del calentador de objetos extranjeros y de combustibles.

4. Haga examinar el calentador por un técnico calicado una vez al año.

PROCEDIMIENTOS DE SERVICIO

WARNING: NEVER SERVICE HEATER WHILE HOT, OPERATING OR CONNECTED TO THE GAS

SUPPLY. SEVERE BURNS OR ELECTRICAL SHOCK MAY OCCUR.

QUITAR LA CUBIERTA/PORTADA PROTECTORA

1. Quite el base inferior en el fondo del calentador.

2. Quite el protector del ventilador.

VENTILADOR
Importante: Siempre quite el ventilador del eje del motor antes

de quitar el montaje de motor del calentador. Esto ayudará a
prevenir daño al ventilador.

1. Quite el base inferior.

2. Quite el protector del ventilador.

3. Quite el base.

4. Desconecte los alambres del plomo unidos al motor.

5. Quite el montaje de motor.

6. Aoje el tornillo de presión del ventilador usando un 1/8 " llave

de tuerca hexagonal, y quite el ventilador.

7. Usar un trapo suave humedecido con keroseno o un disolvente

limpiador, limpie cuidadosamente las aspas del ventilador
cerciorándose de no doblarlas.

8. Seque el ventilador con trapo limpio.

9. Monte el ventilador en el eje del motor y apriete las tuercas de

tuerca hexagonal rmemente (tenga cuidado de no apretar demasiado).

10. Reconecte los alambres del plomo como demostración en diagrama eléctrico.

11. Remonte la base, el protector del ventilador y la base inferior.

IGNITOR

El único mantenimiento necesario para el ignitor es estar seguro que el boquete entre los electrodos está
guardado en 0.14 ". El ignitor es accesible a través de la cámara de combustión.

ALMACENAJE

PRECAUCIÓN: DESCONECTE SIEMPRE EL CALENTADOR DE FUENTE DE GAS

1. Reemplace los tapones plásticos sobre las guarniciones que fueron instalados cuando usted desempaquetó

originalmente su calentador.

2. Almacene el calentador en una localización segura, limpia y seca.

3. Al quitar el calentador de almacenaje, compruebe siempre dentro del calentador para objetos extranjeros

dejados por las arañas o los animales pequeños. Mantenga el interior del calentador limpio de objetos
extranjeros y de combustibles.

Natural Gas Portable Heater Manual 45

SÍNTOMA

lOCAlIZACION DE fAllAS

CAUSA(S) POSIBLE(S)

MEDIDA CORRECTIVA

El ventilador no gira cuando se le
conecta la energía eléctrica

El calentador no se enciende

El calentador se apaga cuando
está funcionando

1. El calentador no recibe aliment­ación eléctrica.

2. El aspa del ventilador hace
contacto con la parte interior del
alojamiento del calentador

3. El aspa(s) del ventilador está
doblada

4. El motor del ventilador está
defectuoso

1. No hay chispa en el encend­edor

2. Separación de chispa incor­recta

3. Electrodo dañado

1. La temperatura interior es de­masiado alta y causa que el inter­ruptor limitador apague la unidad

2. Válvula de control dañada

3. Hay polvo o restos de material
acumulados dentro del calentador

1. Verique la corriente en el

tomacorriente. Si el voltaje es
correcto, inspeccione el cordón
de alimentación para ver si está
cortado o está roto

2. Asegúrese que el alojamiento
no esté dañado. Asegúrese que el
ventilador no esté obstruido

3. Enderece el aspa(s) para que
quede como las otras

4. Reemplace el motor

1. Inspeccione el conductor
del encendedor. Reconéctelo o
apriételo si está suelto. Revise el
módulo de chispa. Reemplace
según sea necesario. Revise to­dos los componentes eléctricos

2. Ajuste la separación a 4.1 mm
(0.16 pulg.)

3. Reemplace la bujía

1. Si se restringe la salida del
calentador, la temperatura interior
sube demasiado. Mueva el calen­tador lejos de toda obstrucción

2. Reemplace la válvula de control

3. Limpie el interior del calentador

46 Natural Gas Portable Heater Manual

GARANTIA LIMITADA

Garantia limitada de protemp. Por un año. Mi-T-M le garantiza al Usuario original que los modelos tratados en este man­ual de los calentadores de aceite portatiles Protemp® estan libres de defectos en la mano de obra o el material, cuando
se les somete a uso Normal, por un año a partir de la fecha de compra. Cualquier parte que se halle defectuosa, ya sea
En el material o en la mano de obra, y sea devuelta (con los costos de envio pagados por Adelantado) a un centro de
servicio autorizado designado por Mi-T-M, sera reparada o reemplazada (no Existe otra posibilidad) segun lo determine
Mi-T-M. Para obtener informacion sobre los procedimientos De reclamo cubiertos en la garantia limitada, vea la seccion

“atencion oportuna” que aparece mas Adelante. Esta garantia limitada conere al comprador derechos legales especi­cos que varian de Jurisdiccion a jurisdiccion. No incluye artículos de uso: ltros, las veletas, las boquillas y los rotores.

Limites de responsabilidad. En la medida en que las leyes aplicables lo permitan, la responsabilidad De Mi-T-M por los
daños emergentes o incidentales esta expresamente excluida. La responsabilidad de Mi-T-M expresamente esta limitada
y no puede exceder el precio de compra pagado por el articulo. Exclusion de responsabilidad de la garantia. Se han
hecho esfuerzos diligentes para proporcionar Informacion e ilustraciones apropiadas sobre el producto en este manual;
sin embargo, esta Informacion y las ilustraciones tienen como unico proposito la identicacion del producto y no EX­PRESAN NI IMPLICAN GARANTIA DE QUE LOS PRODUCTOS SEAN VENDIBLES O ADECUADOS PARA UN PROPOSI­TO EN PARTICULAR NI QUE SE AJUSTAN NECESARIAMENTE A LAS ILUSTRACIONES O DESCRIPCIONES. CON

EXCEPCION DE LO QUE SE ESTABLECE A CONTINUACION, Mi-T-M NO HACE NI AUTORIZA NINGUNA GARANTIA O
AFIRMACION DE HECHO, EXPRESA O IMPLICITA, QUE NO SEA ESTIPULADA EN LA “GARANTIA LIMITADA” ANTE-

RIOR. Consejo Técnico y Recomendaciones, Exclusiones de Responsabilidad. A pesar de las prácticas, negociaciones
o usos comerciales realizados previamente, las ventas no deberán incluir el suministro de consejo técnico o asistencia o
diseño del sistema. Mi-T-M no asume ninguna obligación o responsabilidad por recomendaciones, opiniones o consejos
no autorizados sobre la elección, instalación o uso de los productos. Adaptación del Producto. Muchas jurisdicciones
tienen códigos o regulaciones que igen la venta, la construcción, la instalación y/o el uso de productos para ciertos
propósitos que pueden variar con respecto a los aplicables a las zonas vecinas. Si bien se trata de que los productos
Mi-T-M cumplan con dichos códigos, no se puede garantizar su conformidad y no se puede hacer responsable por la
forma en que se instale o use su producto. Antes de comprar y usar el producto, revise su aplicación y todos los códi­gos y regulaciones nacionales y locales aplicables y asegúrese de que el producto, la instalación y el uso los cumplan.
Ciertos aspectos de limitación de responsabilidad no se aplican a productos al consumidor; es decir (a) algunas jurisdic­ciones no permiten la exclusión ni limitación de daños incidentales o consecuentes, de modo que las limitaciones o ex­clusiones anteriores quizás no apliquen en su caso; (b) asimismo, algunas jurisdicciones no permiten limitar el plazo de
una garantía implícita, por lo tanto, la limitación anterior quizás no aplique en su caso; y (c) por ley, mientras la Garantía
Limitada esté vigente no podrán excluirseni limitarse en modo alguno ninguna garantía implícita de comercialización
o de idoneidad para un propósito en particular aplicables a los productos al consumidor adquiridos por éste. Atención

Oportuna. Se hará un esfuerzo de buena fe para corregir puntualmente, o hacer otros ajustes, con respecto a cualquier
producto que resulte defectuoso dentro de los términos de esta garantía limitada. En el caso de que encuentre un
producto defectuoso y que esté cubierto dentro de los límites de esta garantía haga el favor de escribir primero, o llame,
al distribuidor a quien le compró el producto. El distribuidor le dará las instrucciones adicionales. Si no puede resolver
el problema en forma satisfactoria, escriba a Mi-T-M a la dirección a continuación, dando el nombre del distribuidor, su

dirección, la fecha y el número de la factura del distribuidor y describa la naturaleza del defecto. La propiedad del artículo

y el riesgo de pérdida pasan al comprador en el momento de la entrega del artículo a la compañía de transporte. Si el
producto se daña durante el transporte, debe presentar su reclamo a la compañía transportista.

Mi-T-M® Corporation, 8650 Enterprise Drive, Peosta, IA 52068

Natural Gas Portable Heater Manual 47

For Service or Warranty Consideration, contact

563-556-7484 / 800-553-9053 / Fax [phone]

Monday - Friday 8:00 a.m. - 5:00 p.m. CST

48 Natural Gas Portable Heater Manual

Manufactured by Mi-T-M

8650 Enterprise Drive, Peosta IA 52068

563-556-7484/ Fax [phone]
