Page 1

OPERATOR'S MANUAL FOR

C US

201473

HSP-SERIES

HOT WATER

PRESSURE WASHERS

(UTILIZES EMF SYSTEM PATENT #5,954,494)

Mi-T-M® HSP-SERIES Operator's Manual 1

CAUTION

RISK OF INJURY!

READ MANUAL BEFORE OPERATING!

This manual is an important part of the pressure washer and must

remain with the unit when you sell or rent it!

Page 2

TABLE OF CONTENTS

INTRODUCTION ............................................................................................................................. 3

IMPORTANT SAFETY WARNINGS.............................................................................................4-7

RISK OF EXPLOSION OR FIRE ........................................................................................4

RISK OF ASPHYXIATION ..................................................................................................5

RISK OF INJECTION OR SEVERE CUTTING INJURY ..................................................... 5

RISK OF ELECTROCUTION OR ELECTRICAL SHOCK ...................................................5

RISK OF BURNS ................................................................................................................ 6

RISK OF BURSTING .......................................................................................................... 6

RISK FROM MOVING PARTS ............................................................................................ 6

RISK OF BODILY INJURY .................................................................................................. 7

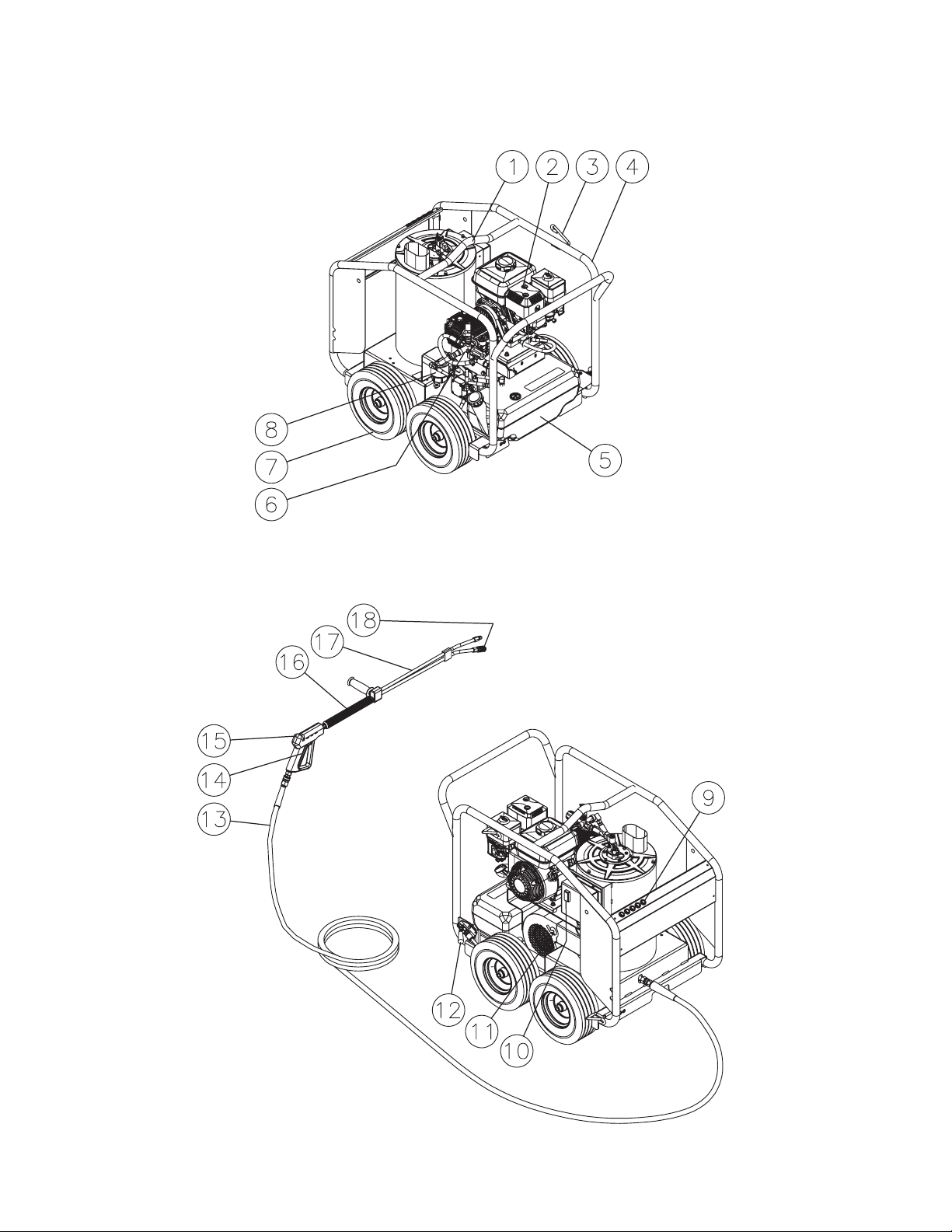

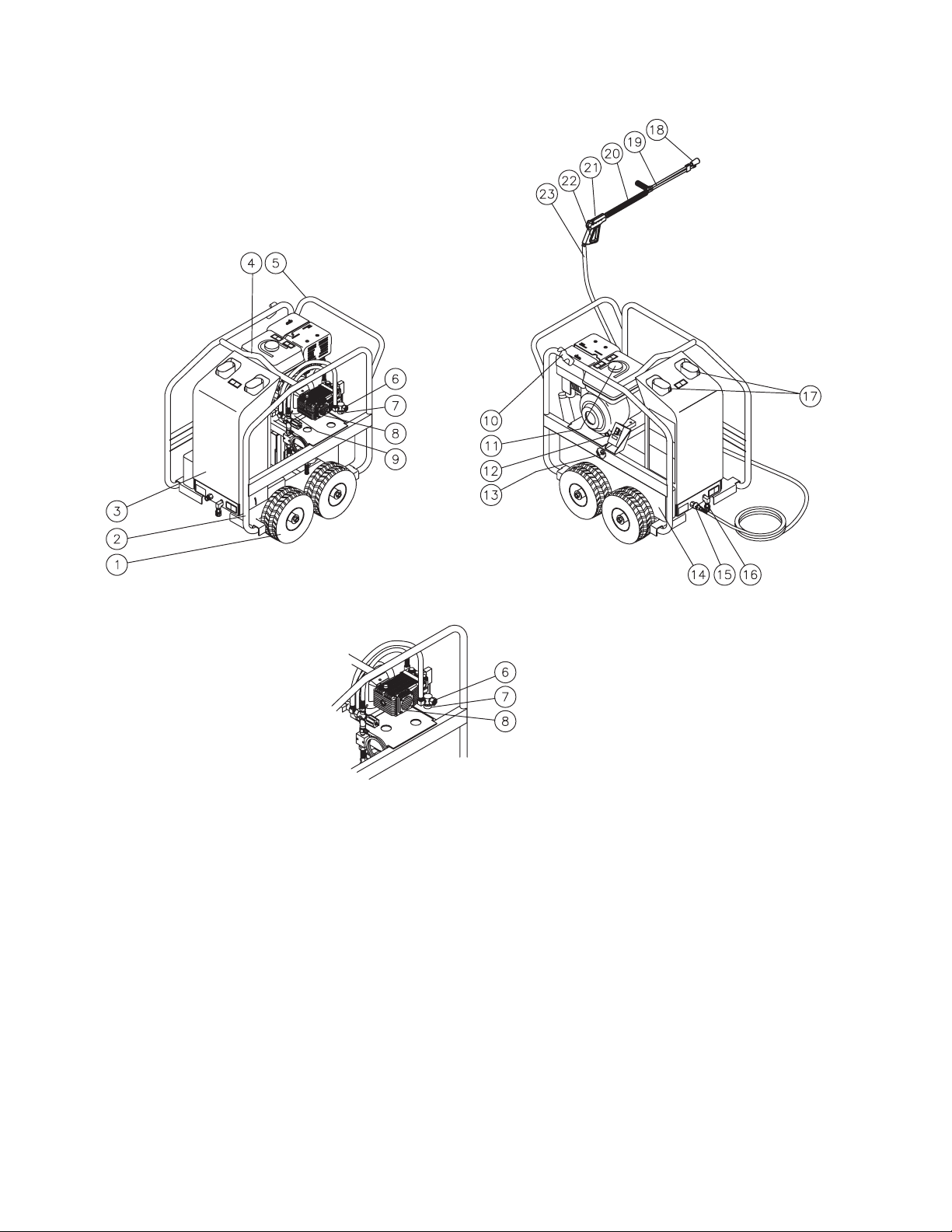

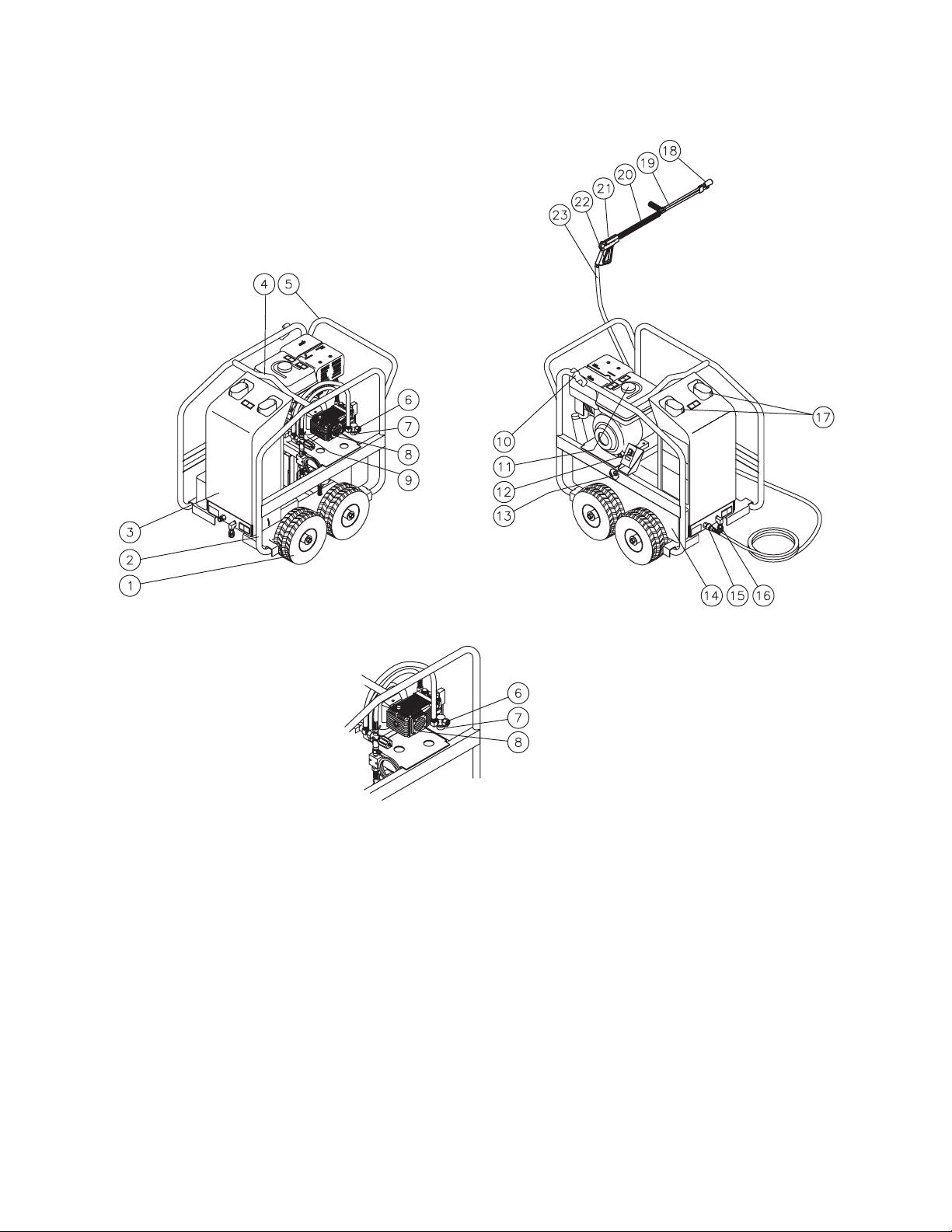

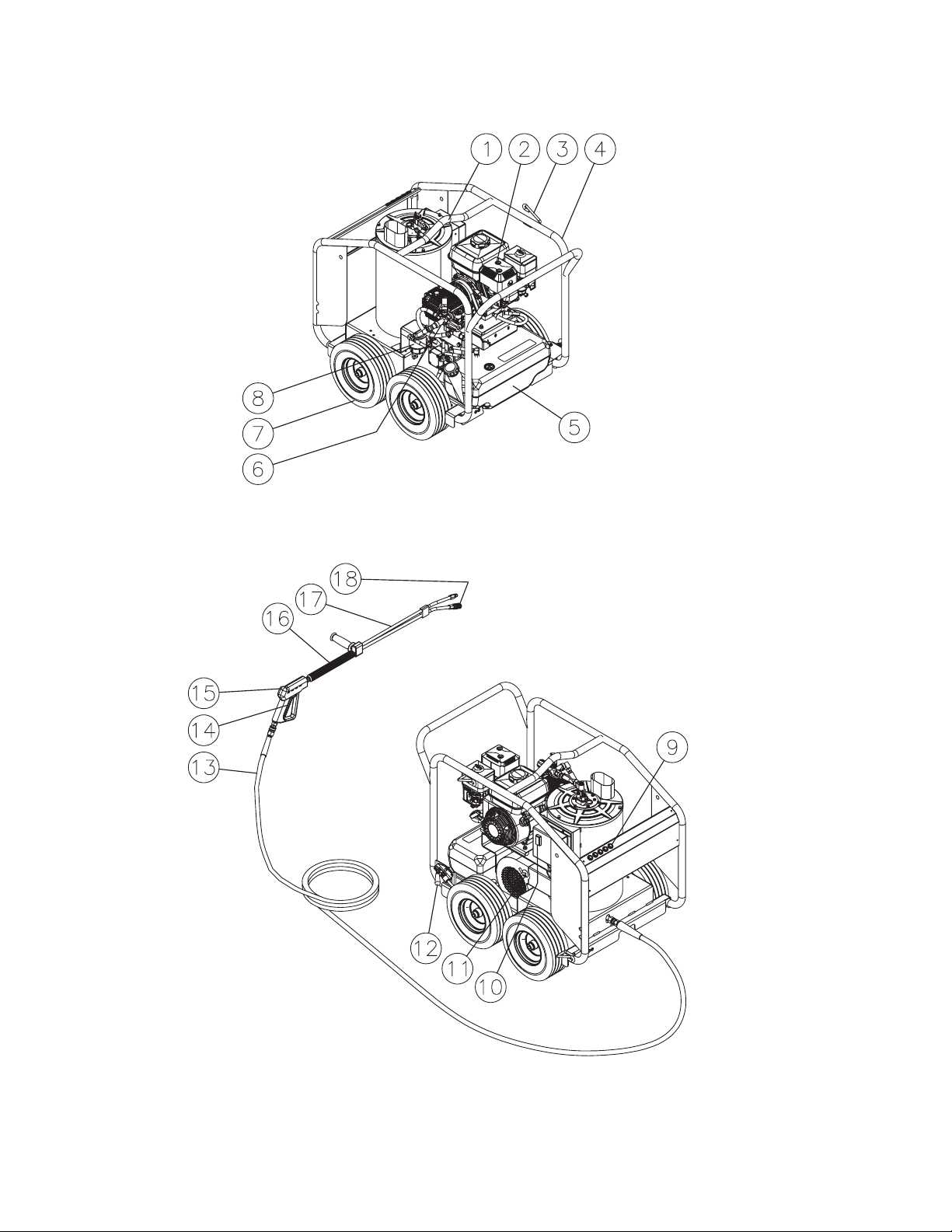

FEATURES ................................................................................................................................ 8-11

INSTALLATION & PREPARATION .........................................................................................12-14

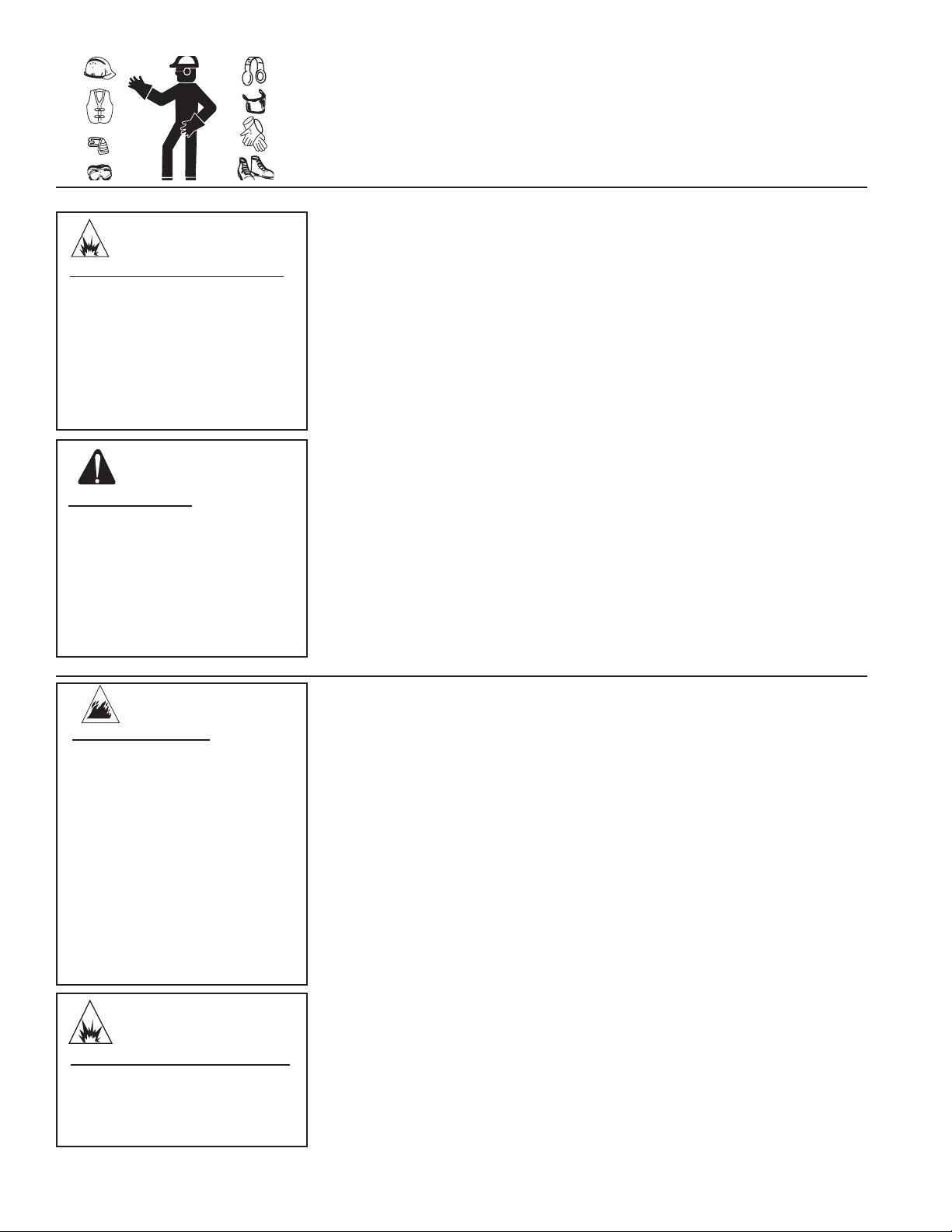

ATTIRE .............................................................................................................................12

SET-UP ............................................................................................................................. 12

ENGINE/BURNER FUEL TANK ........................................................................................12

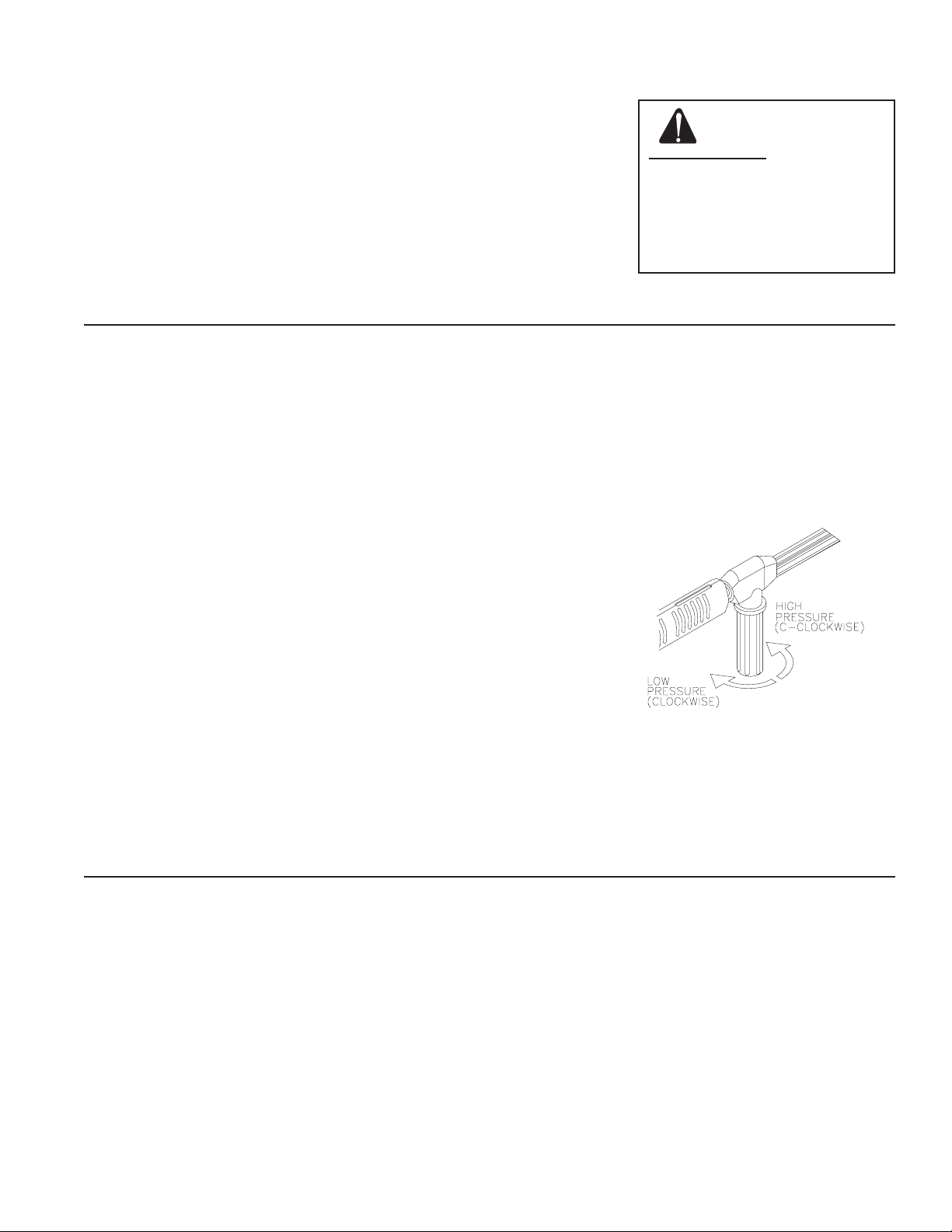

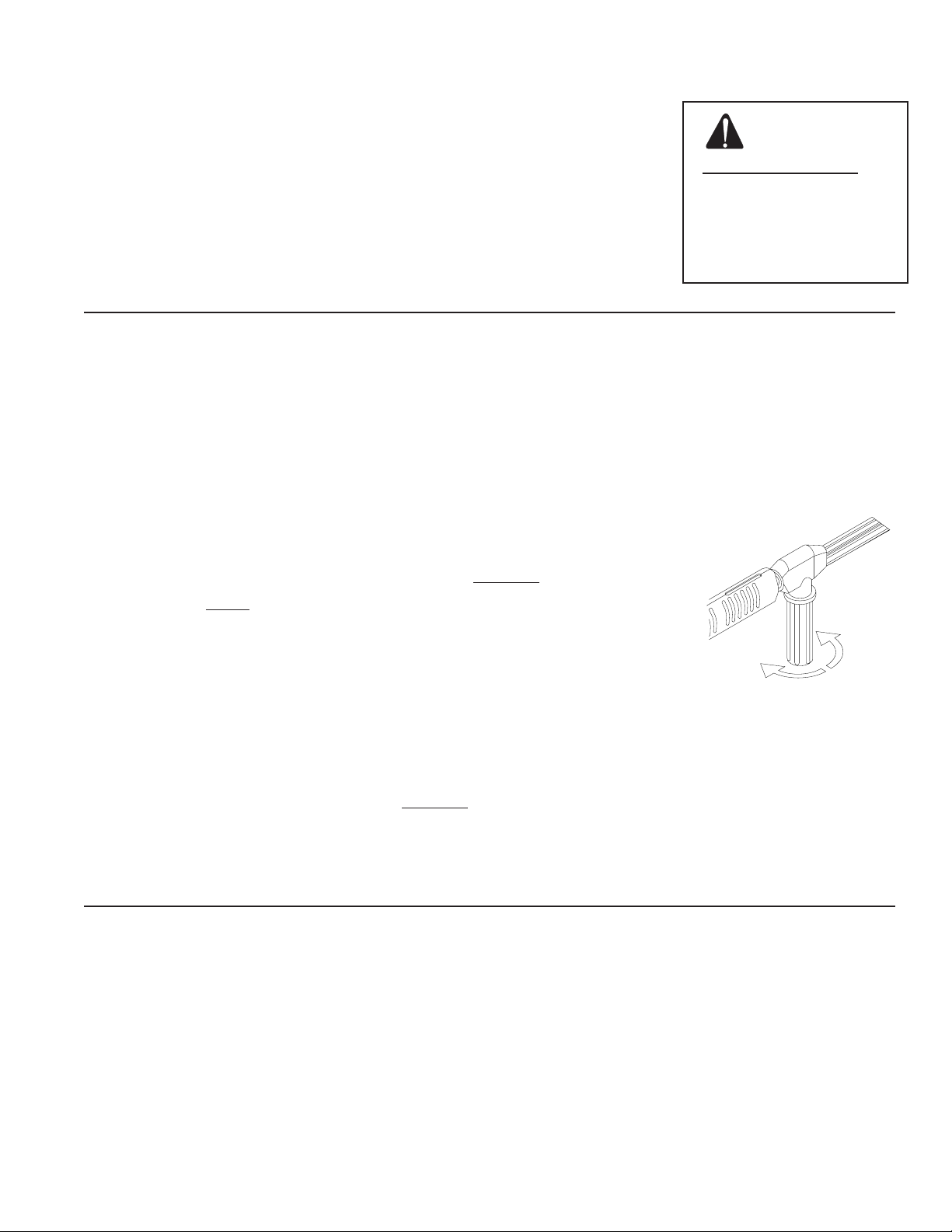

ADJUSTABLE PRESSURE DUAL LANCE ....................................................................... 13

DUAL LANCE CONNECTION ..........................................................................................13

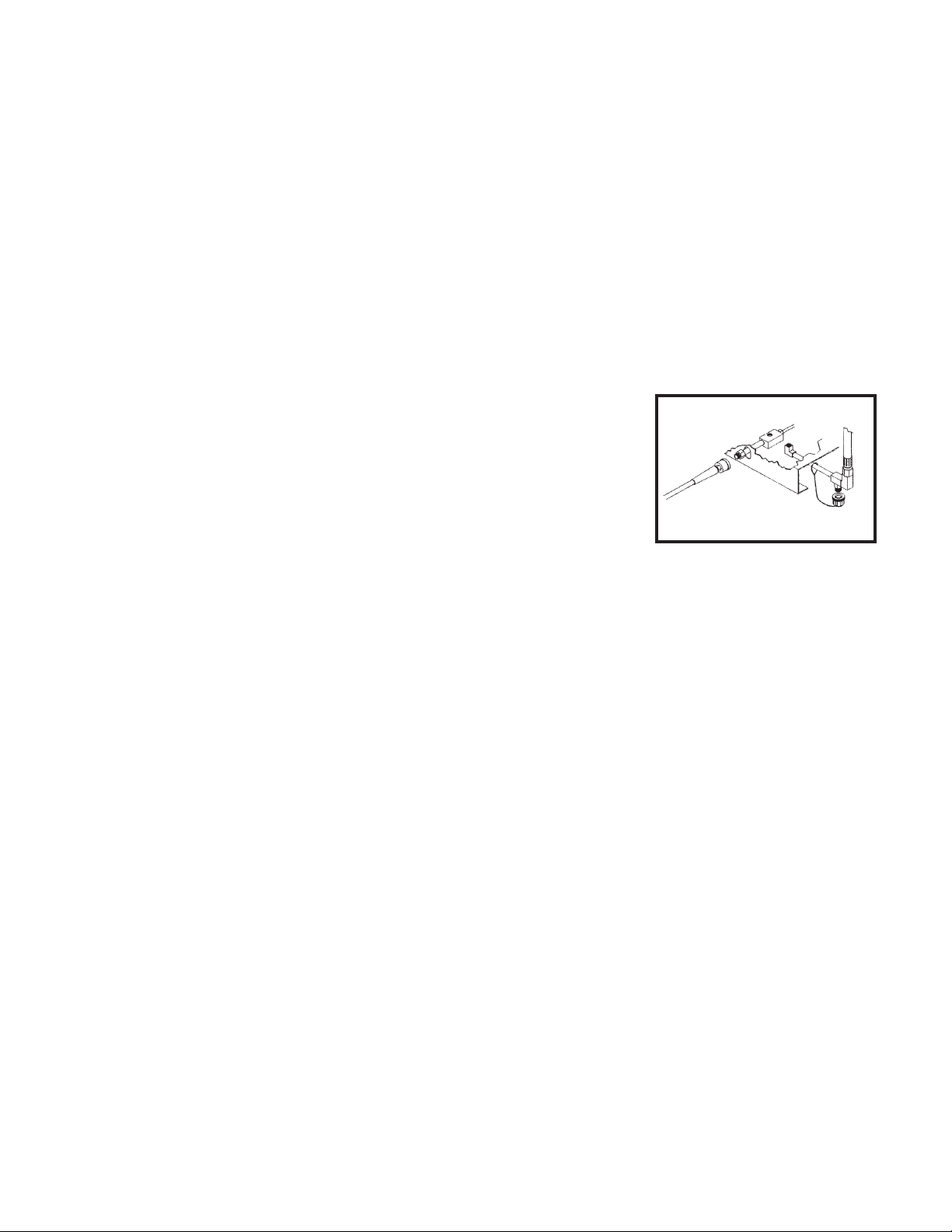

` WATER SUPPLY ...............................................................................................................13

UNLOADER ...................................................................................................................... 14

HEAT DUMP VALVE ......................................................................................................... 14

PRE-START INSPECTION PROCEDURES ..................................................................... 14

OPERATING INSTRUCTIONS ................................................................................................16-17

PRIMING THE PUMP .......................................................................................................16

START-UP/COLD WATER OPERATION ..........................................................................16

HOT WATER OPERATION ............................................................................................... 17

CLEANING WITH DETERGENTS UNDER LOW PRESSURE ........................................ 17

SHUTDOWN ..................................................................................................................... 17

STORAGE & MAINTENANCE ................................................................................................. 18-19

SPECIFIC MAINTENANCE .............................................................................................18

WINTERIZING .................................................................................................................. 19

TROUBLESHOOTING ............................................................................................................. 20-21

MAINTENANCE CHART .............................................................................................................. 22

ACCESSORIES ............................................................................................................................ 23

STATEMENT OF WARRANTY ..................................................................................................... 24

NOTES .......................................................................................................................................... 25

Warning: This product contains lead, a chemical known to the State of California to cause birth defects or other reproductive harm.

Wash your hands after handling this product.

2 Mi-T-M® HSP-SERIES Operator's Manual

Page 3

INTRODUCTION

Congratulations on the purchase of your new Mi-T-M HSP-Series hot water pressure washer featuring the patented Electro Magnetic Firing (EMF) System! You can be assured your Mi-T-M hot water pressure washer was constructed and designed with quality and performance in mind. Each component has been rigorously tested to ensure the highest level of acceptance.

This operator's manual was compiled for your benet. By reading and following the simple safety, installation, operation, maintenance and troubleshooting steps described in this manual, you will receive years of trouble free operation from

your new Mi-T-M hot water pressure washer. The contents of this manual are based on the latest product information

available at the time of publication. Mi-T-M reserves the right to make changes in price, color, materials, equipment, specications or models at any time without notice.

! IMPORTANT !

These paragraphs are surrounded by a "SAFETY ALERT BOX". This box is used to designate and emphasize Safety Warnings that must be followed when operating this pressure washer. Accompanying the Safety Warnings are "signal words" which designate the degree or level of hazard seriousness. The "signal words" used in this manual are as follows:

DANGER: Indicates an imminently hazardous situation which, if not avoided, WILL result in death or serious injury.

WARNING: Indicates a potentially hazardous situation which, if not avoided, COULD result in death or serious injury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided MAY result in minor or moderate injury.

The symbols set to the left of this paragraph are "Safety Alert Symbols". These symbols are used to call attention to items or procedures that could be dangerous to you or other persons using this equipment.

ALWAYS PROVIDE A COPY OF THIS MANUAL TO ANYONE USING THIS EQUIPMENT. READ ALL INSTRUCTIONS BEFORE OPERATING THIS PRESSURE WASHER AND ESPECIALLY POINT OUT THE "SAFETY WARNINGS" TO PREVENT THE POSSIBILITY OF PERSONAL INJURY TO THE OPERATOR.

Once the unit has been uncrated, immediately write in the serial number of your unit in the space provided below.

SERIAL NUMBER_________________________________

Inspect for signs of obvious or concealed freight damage. If damage does exist, le a claim with the transportation

company immediately. Be sure that all damaged parts are replaced and that the mechanical and electrical problems

are corrected prior to operation of the unit. If you require service, contact Mi-T-M Customer Service.

CUSTOMER SERVICE

CALL OUR TOLL-FREE NUMBER

for the Sales or Service Center nearest you!

800-553-9053

Please have the following information available for all service calls:

1. Model Number

2. Serial Number

3. Date and Place of Purchase

Mi-T-M® HSP-SERIES Operator's Manual 3

Page 4

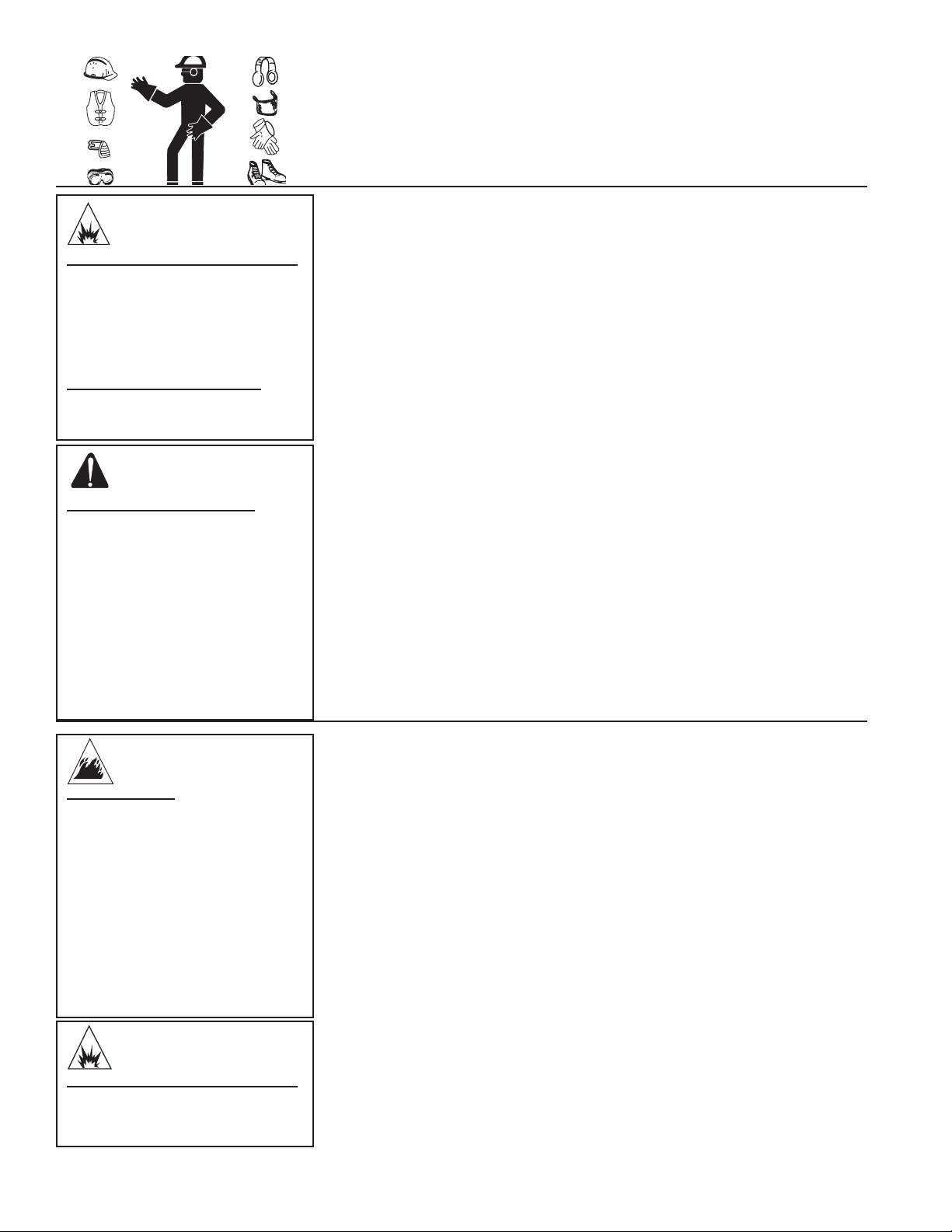

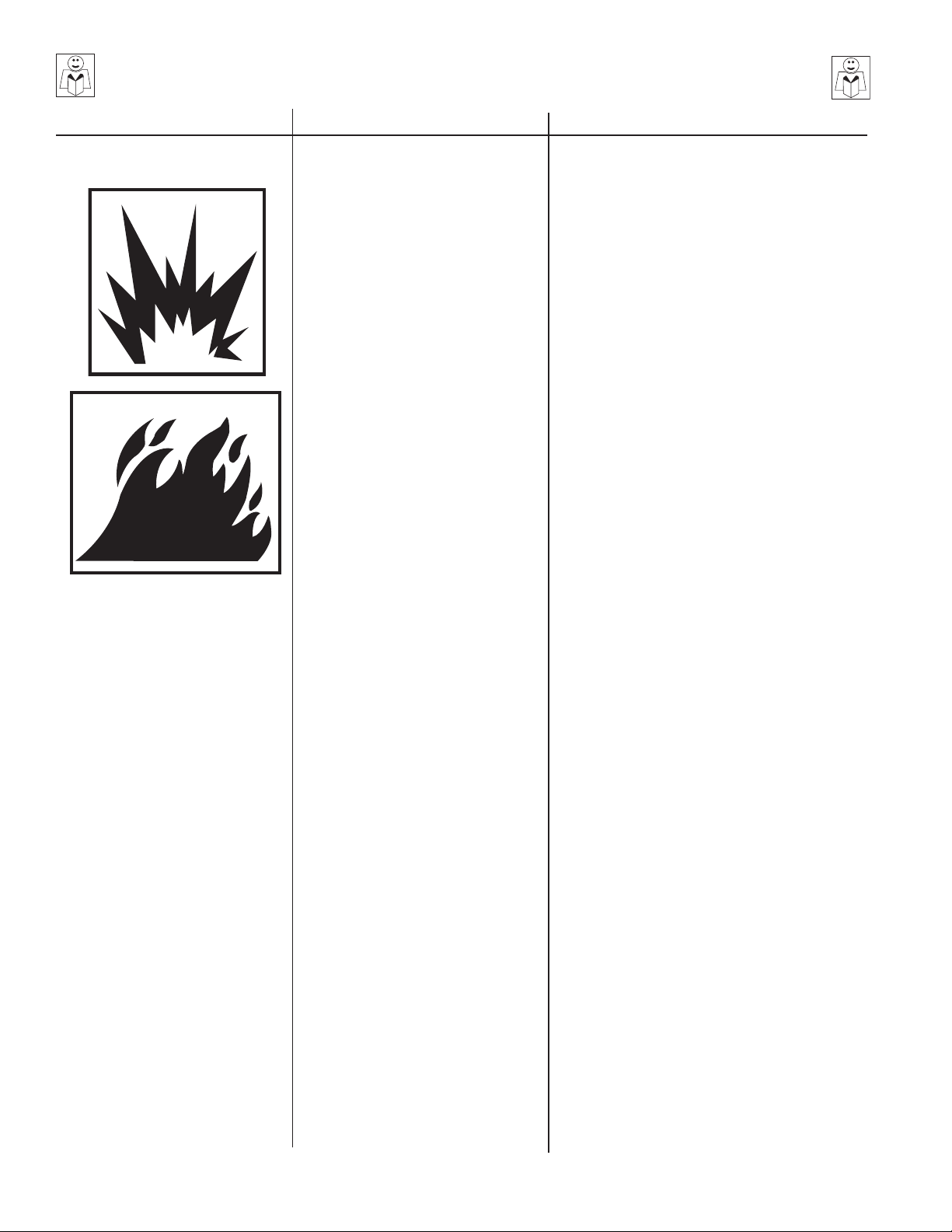

SAFETY WARNINGS

WARNING: When using this product, basic precautions should always be observed, including the following.

READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER

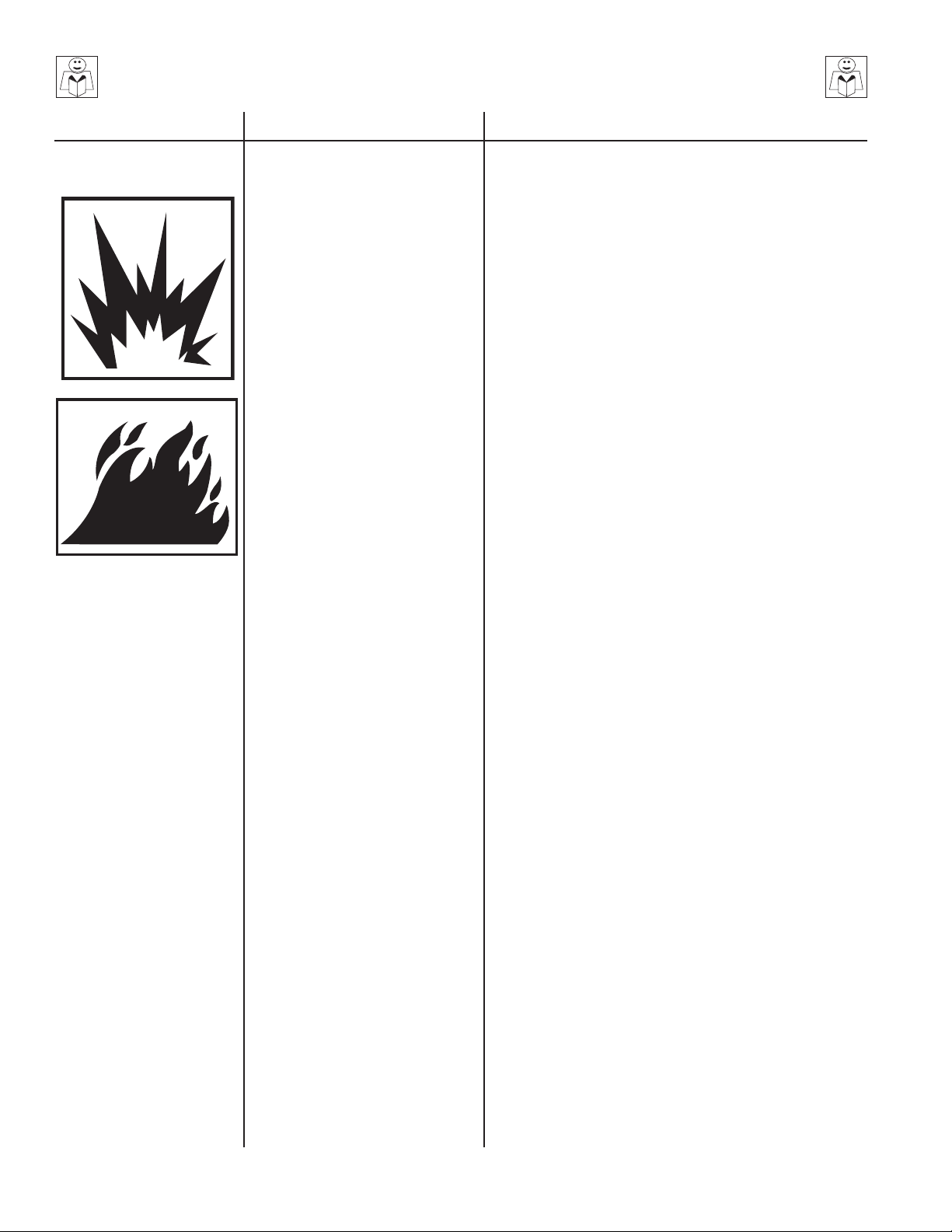

HAZARD

RISK OF

EXPLOSION OR FIRE

POTENTIAL CONSEQUENCE

Serious injury or death may occur from normal sparks in the multiple ignition sources or engine/burner exhaust.

PREVENTION

Always operate pressure washer in a well

ventilated area free of ammable vapors, combustible dust, gases or other combustible

materials. Do not store the pressure washer near an

open ame or any equipment such as a stove, furnace, water heater, etc., which utilizes a pilot

light or sparking device. Do not use this pressure washer to spray

ammable material!

Serious injury or death may occur as a result of improper fueling.

Serious injury or death may occur

from a ground re caused by a mufer spark.

Do not smoke while lling fuel tanks.

Never ll the fuel tanks while the engine is

running or hot. Allow the engine to cool two minutes before refueling.

Do not refuel indoors or in a poorly ventilated area.

Always refuel slowly to avoid the possibility of

spilled fuel which may cause a risk of re. Engine Fuel Tank: If using a Gasoline Engine,

refuel with gasoline only. Do not use diesel or fuel oil.

Burner Fuel Tank (Black): When refueling

the Burner Fuel Tank, use No. 1 or No. 2 fuel

oil/diesel or kerosene. Do not use gasoline. Do not operate the unit if gasoline or diesel

fuel is spilled. Wipe the pressure washer clean and move it away from the spill. Avoid creating any ignition until the gasoline or diesel fuel has evaporated.

A spark arrester must be added to the mufer

of this engine if it is to be used on any forest

covered, brush covered or grass covered

unimproved land. The arrester must be maintained in effective working order by the

operator. In the state of California, the above is

required by law. (Section 4442 of the California Public Resources Code.) Other states may have similar laws. Federal laws apply on Federal lands.

Serious injury or death may occur if system safety's are not properly maintained.

4 Mi-T-M® HSP-SERIES Operator's Manual

This pressure washer has a Safety Relief

device which should never be altered, modied,

removed or made inoperative. If the device

fails, replace immediately with only genuine

manufacturer replacement part.

Page 5

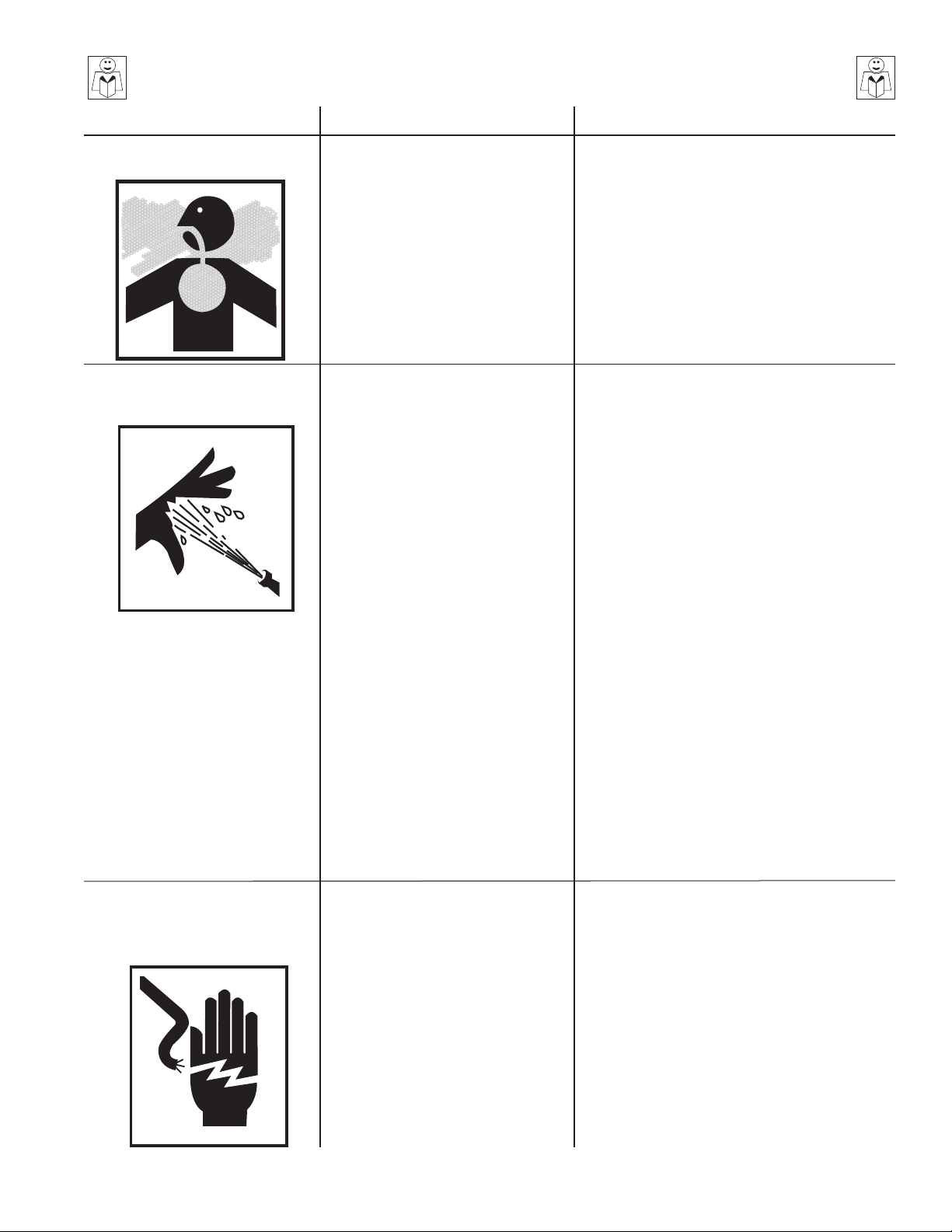

SAFETY WARNINGS

READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER

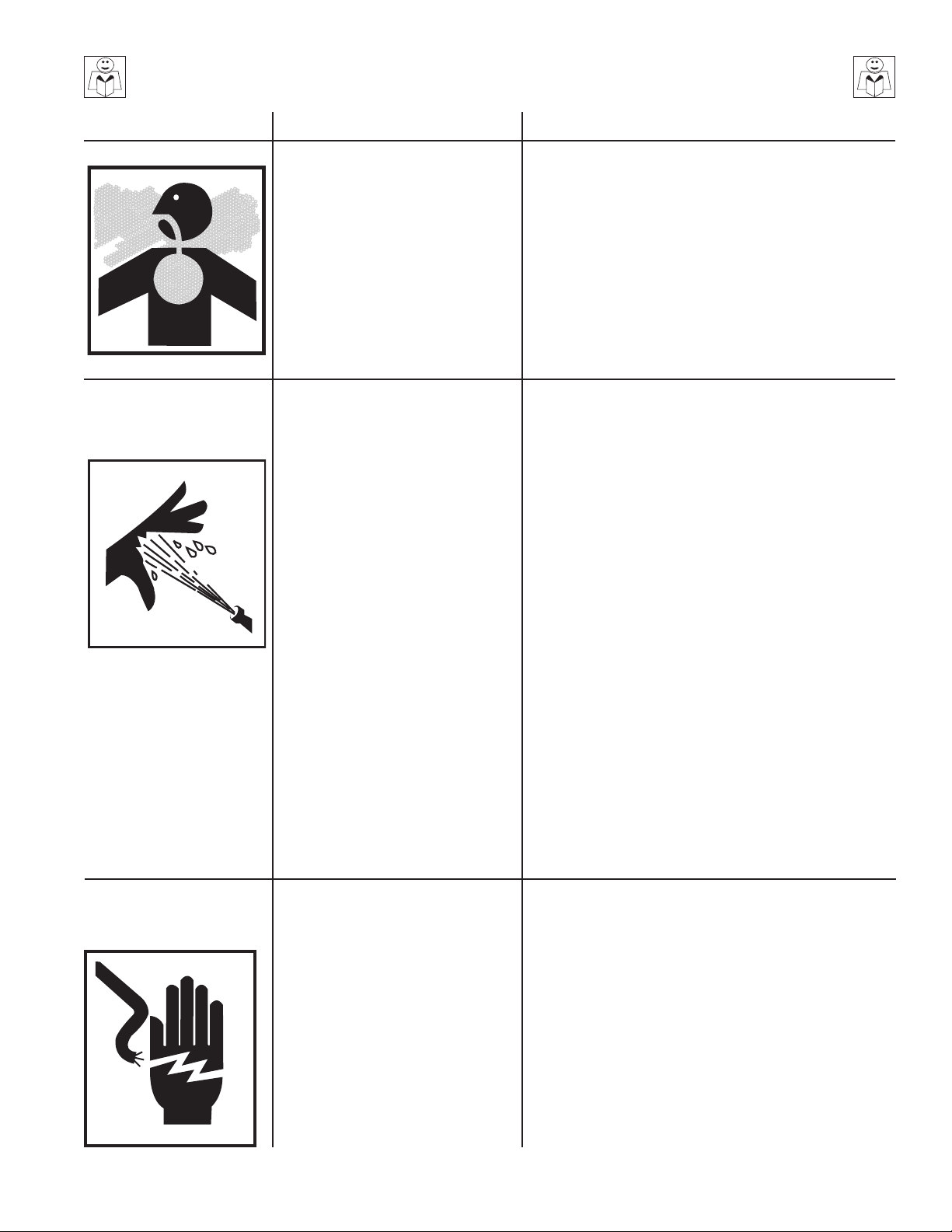

HAZARD RISK OF

ASPHYXIATION

RISK OF INJECTION OR

SEVERE CUTTING INJURY

POTENTIAL CONSEQUENCE

Serious injury or death may occur from inhaling engine/burner exhaust or dangerous vapors. The engine exhaust from this product contains chemicals known to the State of

California to cause cancer, birth defects, or other reproductive

harm.

Serious injury or death could occur from high pressure spray penetrating the skin.

PREVENTION

This pressure washer was designed for outdoor use only. Never operate this pressure washer in an enclosed area. Always make certain there is adequate ventilation (fresh outside air) for breathing and combustion. This will prevent the buildup of dangerous carbon monoxide

gases. Beware of poorly ventilated areas, or

areas with exhaust fans which can cause poor air exchange.

Follow all safety instructions provided with the materials you are spraying. Use of a respirator may be required when working with some materials. Do not use this pressure washer

to dispense hazardous detergents.

Keep clear of nozzle and spray! Never put your hand, ngers or body directly over the spray nozzle.

Never point the high pressure discharge spray at yourself or anyone else.

Always keep operating area clear of all persons.

DO NOT allow children to operate this unit. SEEK EMERGENCY MEDICAL CARE if the

spray appears to have penetrated the skin! DO NOT TREAT AS A SIMPLE CUT!!

High pressure hoses and fuel lines should be inspected daily for signs of wear. If evidence

of failure exists, promptly replace all suspect

hoses and fuel lines to prevent the possibility of injury from the high pressure spray. If a hose

or tting is leaking, NEVER PLACE YOUR

HAND DIRECTLY ON THE LEAK. NEVER operate the gun with the trigger wired

in the open position. To prevent accidental

discharge, the trigger gun should be securely

locked when not in use.

Before removing the spray nozzle or servicing the unit, ALWAYS shut off the unit and trigger

the gun to release trapped pressure. (Even

after you shut off the unit, there is high pressure water left in the pump, hose and gun

until you release it by triggering the gun.)

RISK OF

ELECTROCUTION OR

ELECTRICAL SHOCK

Mi-T-M® HSP-SERIES Operator's Manual 5

Serious injury or death may occur from contact with electricity.

DO NOT direct spray on or into electrical installations of any kind! This includes

electrical outlets, light bulbs, fuse boxes, transformers, the unit itself, etc.

DO NOT allow metal components of the pressure washer to come in contact with live electrical components.

Page 6

SAFETY WARNINGS

READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER

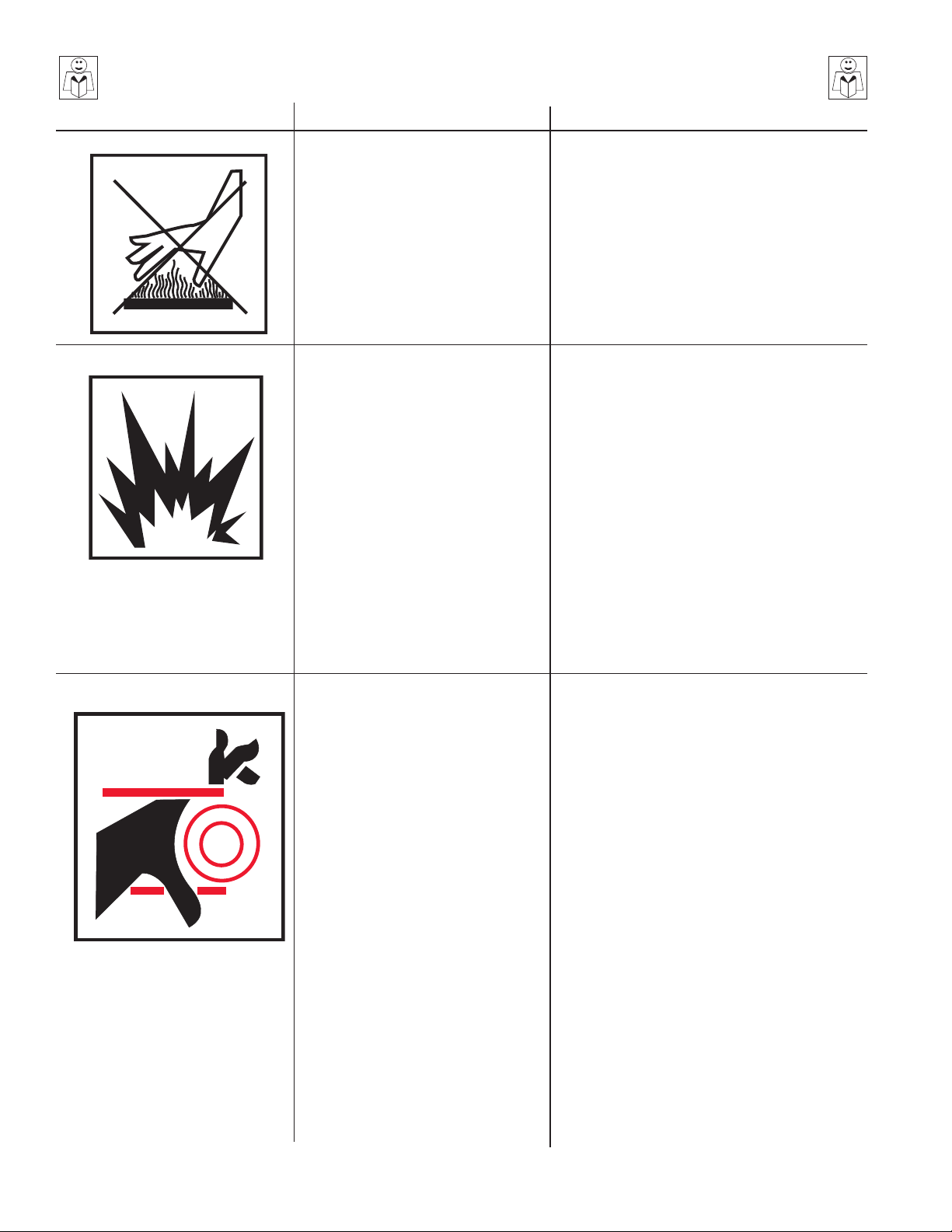

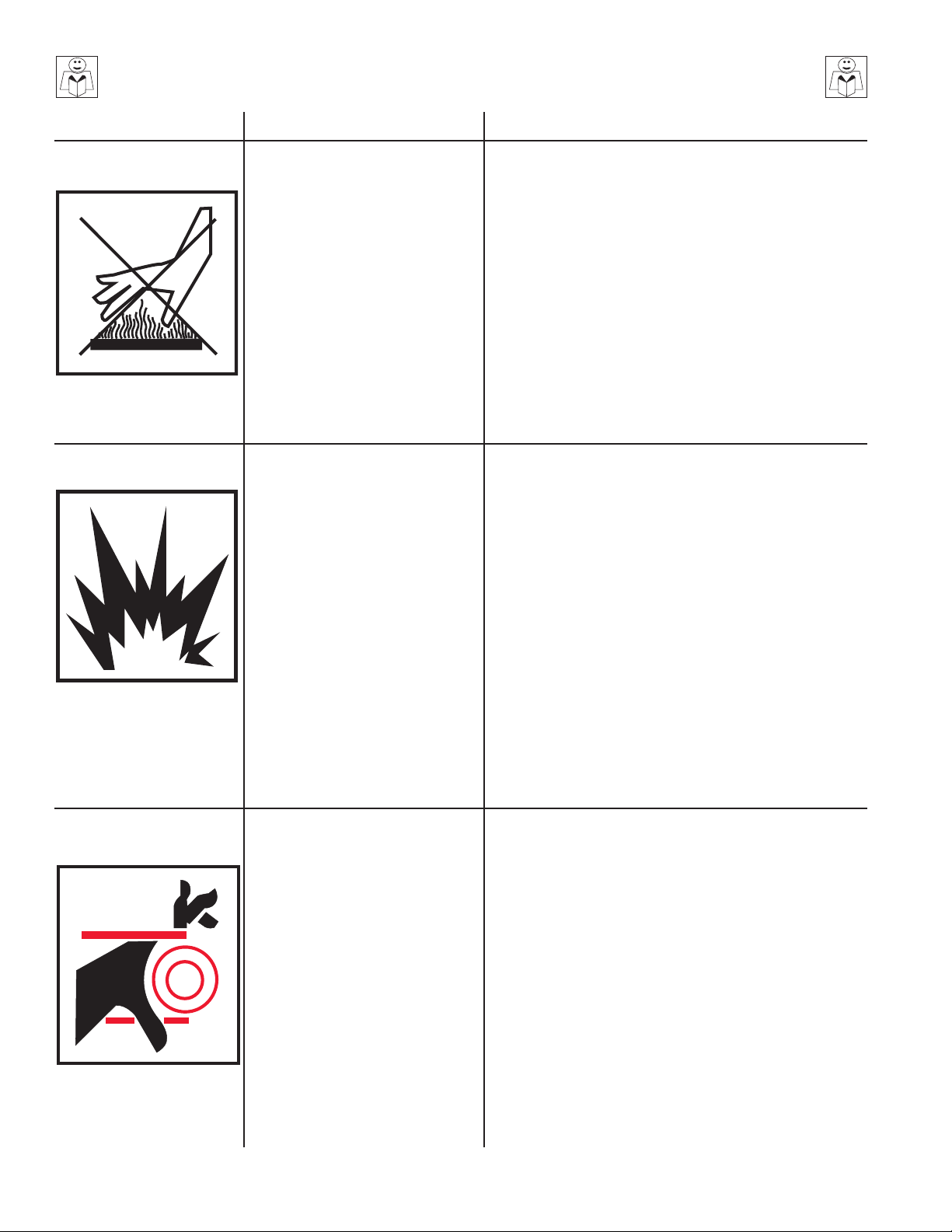

HAZARD

RISK OF BURNS

RISK OF BURSTING

POTENTIAL CONSEQUENCE

Serious injury may occur from

touching the gasoline engine, mufer or heat exchanger. These

areas can remain hot for some time after the pressure washer is shutdown.

Serious injury may occur from a pressure washer malfunction or exploding accessories if incorrect

system components, attachments

or accessories are used.

Serious injury or death may occur if attempting to start the pressure

washer when the pump is frozen.

PREVENTION

Never allow any part of your body to contact the

gasoline engine, mufer or heat exchanger.

Never make adjustments to the factory set pressures.

Never exceed manufacturers maximum allowable pressure rating of attachments.

Do not allow any hoses to make contact with

the engine mufer, gasoline engine or heat

exchanger to prevent the possibility of bursting. Avoid dragging the hoses over abrasive surfaces such as cement.

Use only Mi-T-M recommended repair parts for your pressure washer.

In freezing temperatures, the unit must always

be warm enough to ensure there is no ice formation in the pump. Do not start the pressure washer if it has been transported in an open

or underheated vehicle without rst allowing

the pump to thaw.

RISK FROM MOVING PARTS

Serious injury may occur to the operator from moving parts on the pressure washer.

Before making any adjustments, be certain

the engine is turned off and the ignition cable(s) is removed from the spark plug(s). Turning the machinery over by hand during adjustment or cleaning might start the engine and machinery with it.

Do not operate the unit without all protective covers in place.

6 Mi-T-M® HSP-SERIES Operator's Manual

Page 7

SAFETY WARNINGS

READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER

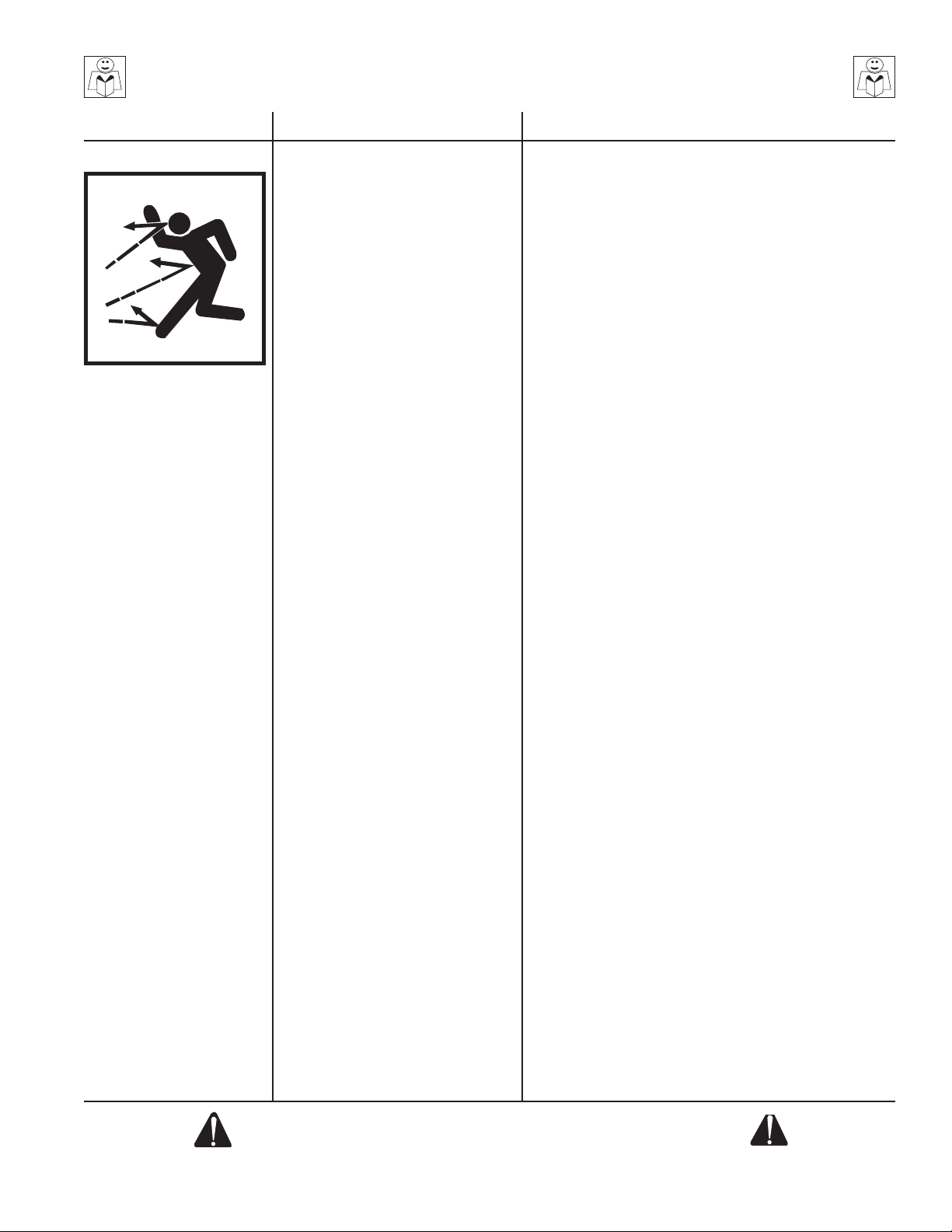

HAZARD

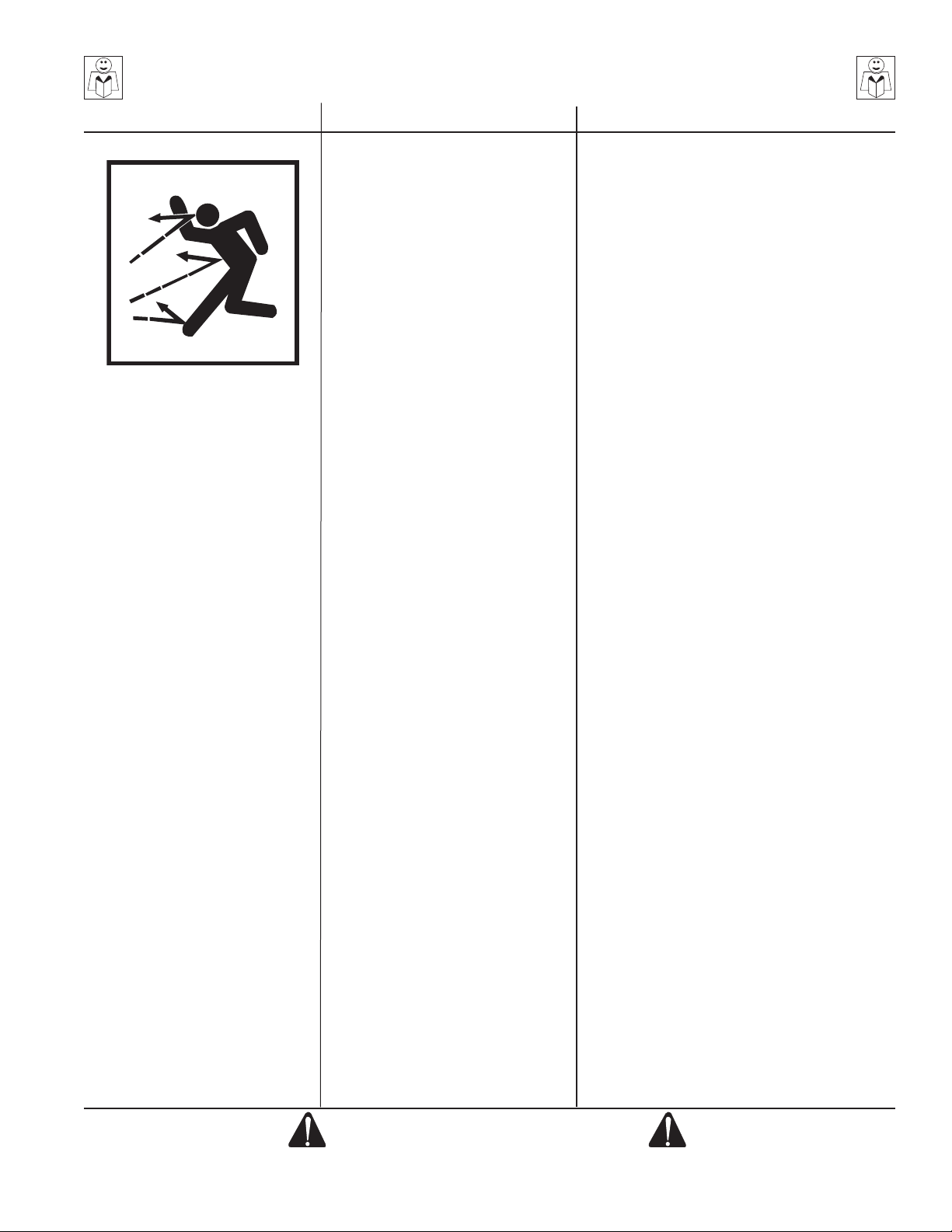

RISK OF BODILY INJURY

POTENTIAL CONSEQUENCE

Serious injury or death may occur from detergents contacting the skin.

Serious injury can occur from loose debris being propelled at a high speed from the spray gun.

Injury may occur if the operator loses his balance caused by the thrust of water traveling through the spray

nozzle.

Injury may occur from the pressure washer.

PREVENTION

SEEK EMERGENCY MEDICAL CARE if you are using cleaning agents and the spray appears to have penetrated the skin! DO NOT TREAT AS A SIMPLE CUT! Be prepared to tell a physician exactly what kind of detergents you were using by reading the Material Safety Data Sheet (MSDS) provided with your detergent.

Never use any solvents or highly corrosive detergents or acid type cleaners with this pressure washer.

Protective equipment such as rubber suits, gloves and respirators are advisable, especially

when using cleaning detergents. Keep all detergents out of the reach of

children! ALWAYS wear protective goggles when

operating the unit to shield the eyes from ying

debris and detergents. DO NOT direct spray toward fragile materials

such as glass for shattering could occur. Stay alert-watch what you are doing. Do not

operate the unit when fatigued or under the

inuence of alcohol or drugs.

NEVER squeeze the trigger unless securely

braced. DO NOT overreach or stand on unstable

support.

Wet surfaces can be slippery, wear protective

foot gear and keep good footing and balance at all times.

NEVER trigger the gun while on a ladder or roof.

ALWAYS hold on firmly to the gun/lance assembly when starting and operating the unit. Failure to do so can cause the lance to fall and whip dangerously.

Know how to stop the pressure washer and bleed pressures quickly. Be thoroughly familiar with controls.

DO NOT leave pressurized unit unattended.

Shut off the pressure washer and release trapped pressure before leaving.

DO NOT operate the unit if you see any fuel, oil or

water leaks from the machine. DO NOT resume operation until the unit has been inspected and

repaired by a qualied service person.

NEVER run the engine with the governor disconnected or operate at excessive speeds.

Place unit in a clean, dry, at area for servicing. Before servicing the unit: turn the unit off, relieve the water pressure from the trigger gun, and allow the unit to cool down. Service in clean, dry, at area. If applicable, block wheels to

prevent unit from moving. Do not move the unit by pulling on the hose.

!SAVE THESE INSTRUCTIONS!

Mi-T-M® HSP-SERIES Operator's Manual 7

Page 8

HSP-SMALL FRAME FEATURES

HSP SMALL FEATURES-022713-CH

8 Mi-T-M® HSP-SERIES Operator's Manual

Page 9

FEATURES LISTING

1. Center Balanced Lifting Eye

2. Engine Gasoline Tank

3. Wand Holder

4. Protective Rollcage

5. Burner Fuel Tank

6. High Pressure Pump

7. Flat Free Wheels

8. Fuel Filter/Water Seperator

9. Spray Nozzle Holder

10. Burner On/Off Switch

11. Burner Air Regulation

12. Brake

13. High Pressure Hose

14. Trigger Safety Lock

15. Trigger Gun

16. Insulated Lance

17. Adjustable Pressure Dual Lance

18. Nozzle

Mi-T-M® HSP-SERIES Operator's Manual 9

Page 10

HSP-LARGE FRAME FEATURES

OMHSP044-012612-CH

10 Mi-T-M® HSP-SERIES Operator's Manual

Page 11

FEATURES LISTING

1. Pneumatic Wheels

2. Protective Rollcage

3. Protective Cover

4. Center Balanced Lifting Eye

5. Convenient Push/Pull Handle

6. Water Inlet

7. Water Strainer

8. High Pressure Pump

9. Beltguard

10. Wand Holder

11. Engine Gasoline Tank

12. Burner On/Off Switch

13. Air Shutter Adjusting Arm

14. Burner Fuel Tank

15. High Pressure Outlet

16. Coil Drain Assembly

17. Heat Exchanger Exhaust

18. Nozzle

19. Adjustable Pressure Dual Lance

20. Insulated Lance

21. Trigger Gun

22. Trigger Safety Lock

23. High Pressure Hose

Mi-T-M® HSP-SERIES Operator's Manual 11

Page 12

DANGER

RISK OF EXPLOSION OR FIRE! DO NOT PLACE UNIT IN AN

AREA WHERE FLAMMABLE GAS VAPORS MAY BE PRESENT. A SPARK COULD CAUSE AN EXPLOSION OR FIRE!

RISK OF UNIT BURSTING! DO NOT STORE/OPERATE UNIT

IN FREEZING ENVIRONMENTS!

WARNING

RISK OF ASPHYXIATION! DO NOT OPERATE IN AN

ENCLOSED AREA. USE THIS PRODUCT ONLY IN WELL VENTILATED AREAS!

INSTALLATION & PREPARATION

ATTIRE:

Proper attire is essential to your safety. It is advised to utilize whatever means necessary to protect eyes, ears, and skin. Additional safety attire (such as

respiratory mask) may be required when using detergent cleaning agents with this washer.

SET-UP:

1. This unit should only be placed on a level surface to ensure proper lubrication for the engine and water pump while operating. NEVER spray water directly on the unit.

2. Do not use unit in an area:

a. with insufcient ventilation.

b. where there is evidence of oil or gas leaks.

c. where ammable gas vapors may be present.

This unit has multiple ignition sources that could cause an explosion or

re.

3. Be certain to block the wheels to prevent the unit from moving while operating.

4. Do not allow the unit to be exposed to rain, snow or freezing temperatures. If any part of the unit becomes frozen, excessive pressure may build up in

the unit which could cause it to burst resulting in possible serious injury to the operator or bystanders.

5. Pump oil level should be checked before each use. Check the oil level indicator on the pump crankcase. Make certain the oil is in the center of the oil sight glass. If the level appears to be low, ll with Mi-T-M pump oil #AW-4085-0016.

THE EXHAUST CONTAINS CARBON MONOXIDE, A POISONOUS, ODORLESS AND INVISIBLE GAS. BREATHING THIS GAS CAN CAUSE SERIOUS INJURY, ILLNESS & POSSIBLE DEATH.

DANGER

RISK OF FIRE!

-DO NOT SMOKE WHILE FUELING!

-DO NOT FILL THE FUEL TANK WHILE UNIT IS RUNNING OR HOT. ALLOW UNIT & ENGINE TO COOL FOR TWO MINUTES BEFORE REFUELING.

-DO NOT FILL FUEL TANK TO POINT OF OVERFLOWING. ALLOW APPROXIMATELY 1/4" OF TANK SPACE FOR FUEL EXPANSION.

WARNING

ENGINE/BURNER FUEL TANK:

1. Review "Risk of Explosion or Fire" Warnings pg. 4, before fueling.

2. Locate the Safety Decals on your unit and heed their warnings.

3. Gasoline Engines: When lling tank, gasoline fuel should be a minimum

of 85 octane. DO NOT MIX OIL WITH GASOLINE. Gasoline fuel should

be purchased in quantities that may be used within 30 days. Use of clean,

fresh lead-free gasoline is recommended. Leaded gasoline may be used if lead-free is unavailable. DO NOT use gasoline containing methanol or alcohol.

Burner Fuel: When lling tank, use No. 1 or No 2 fuel oil/diesel or

kerosene.

4. Check the engine oil level before starting the engine. (See Engine manual.)

5. Refer to the Engine Manual supplied with this unit for proper engine adjustment procedures.

6. Review the engine manual accompanying this pressure washer for

correct engine start-up and maintenance procedures.

RISK OF EXPLOSION OR FIRE! ALWAYS STORE FUEL AWAY

FROM THE WASHER WHILE THE UNIT IS RUNNING OR HOT.

12 Mi-T-M® HSP-SERIES Operator's Manual

Page 13

INSTALLATION & PREPARATION

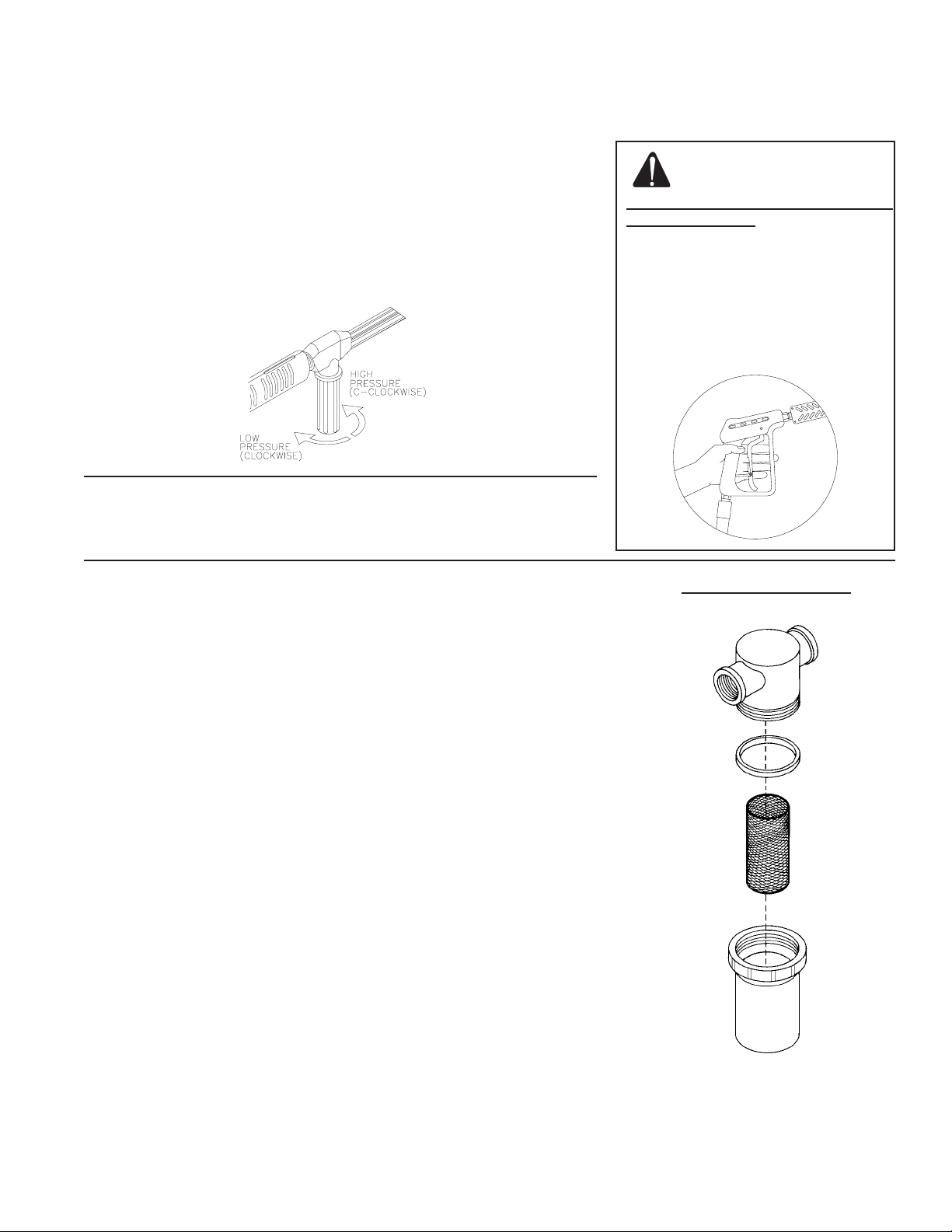

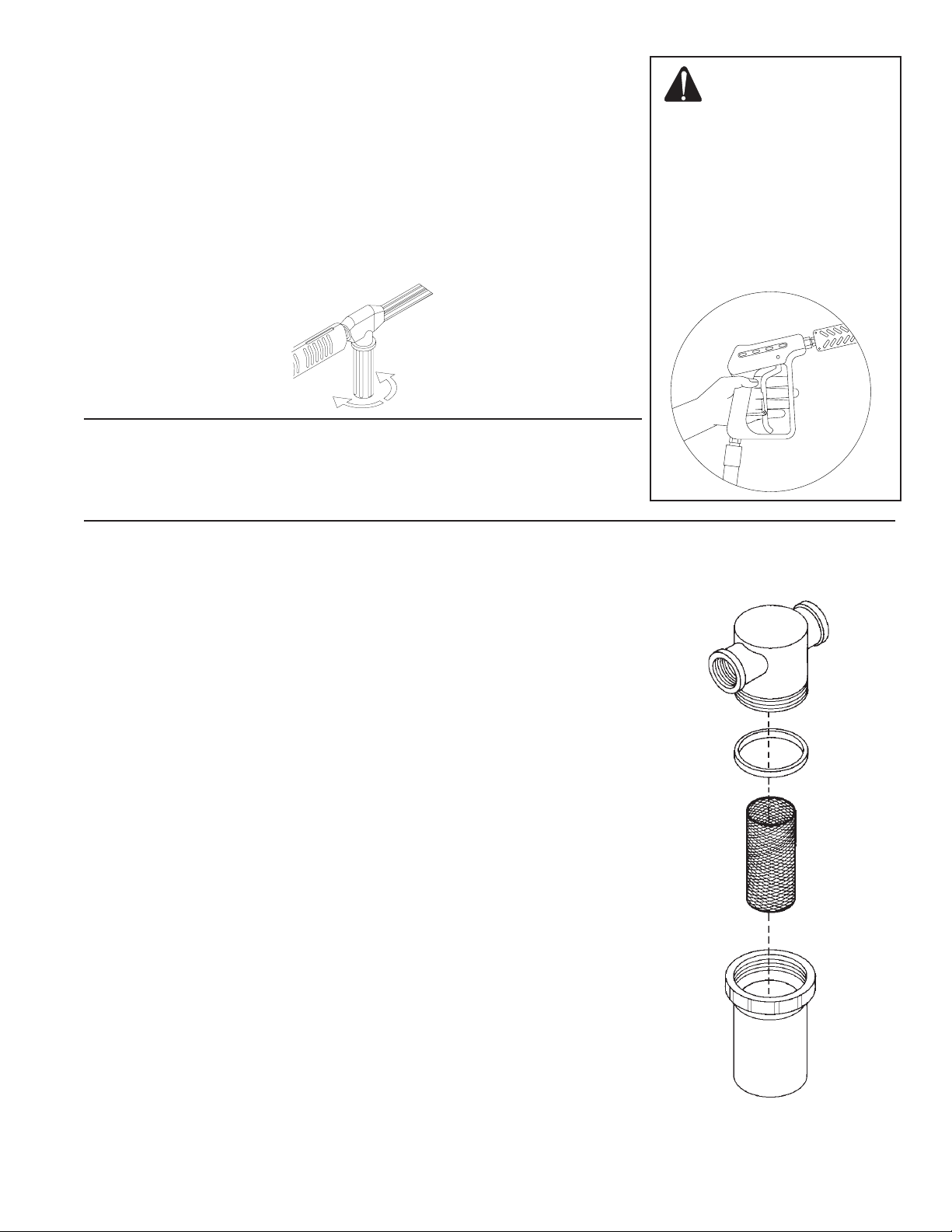

DUAL LANCE ASSEMBLY WITH ADJUSTABLE PRESSURE:

This unit features a Dual Lance Assembly with adjustable pressure which allows the user to select a high or low pressure "fan" spray. Simply rotate the adjustable grip on the dual lance to achieve the desired pressure selection.

1. Selection of high pressure can be achieved by turning the adjustable grip

on the Dual Lance assembly counterclockwise as shown in the gure below.

2. Selection of low pressure detergent application can be achieved by turning

the adjustable grip on the Dual Lance clockwise as shown in the gure

below. Once the pressure is low enough, the detergent injector on the

pressure washer will draw detergent into the system. A water/detergent

mixture exits from both the spray nozzle and detergent nozzle.

DUAL LANCE CONNECTION:

1. Be certain the trigger gun is locked in the "OFF" position.

2. Connect the dual lance assembly to the trigger gun assembly at this time. Be certain the connection is securely tightened.

WARNING

RISK OF INJECTION CAUSING SEVERE INJURY!

-THE TRIGGER GUN SHOULD ALWAYS BE LOCKED IN THE OFF POSITION WHEN NOT IN USE!

-NEVER LOOK DIRECTLY AT THE NOZZLE UNLESS IT IS DISCONNECTED FROM THE TRIGGER GUN/DUAL LANCE ASSEMBLY!

WATER SUPPLY:

1. Select a water supply hose which is a quality grade of garden hose measuring at least 3/4" ID and no longer than 50 feet.

2 Check the water inlet strainer to ensure it is clean and free of any

obstructions. As a strainer becomes obstructed, it restricts proper ow of

water to the pump. This can result in cavitations which will prematurely cause failure of pump packings.

a. Unscrew the strainer cap from the unit.

b. Remove the strainer screen and clean, or replace.

3. Connect one end of the water supply hose to the water inlet of the unit.

Connect the other end of the hose to your pressurized water supply.

NOTE: When connecting the water inlet to the water supply mains, local

regulations of your water company must be observed. In some areas, the unit must not be connected directly to the public drinking water supply. This is to ensure there is no feedback of detergents

into the water supply. (Direct connection is permitted if a backow

preventer is installed. Check with local authorities for approval.)

NOTE: If the mineral content of the water in your area is extremely high, the

use of a water softener is recommended to prevent the possibility of excessive scale buildup inside the heat exchanger coil.

4. Follow the incoming water requirements listed below: a. Water pressure must be a minimum of 20 pounds per square inch

(PSI) and a maximum of 125 PSI. (A typical outdoor faucet will generally supply this PSI if turned completely "ON".)

b. Incoming GPM must be approximately one gallon more than the

outgoing GPM stated on the pressure washer nameplate. (You can

check GPM by timing how long it takes to ll a 5 gallon container.)

c. Incoming water temperature must not exceed 125°F. Excessive pump

damage may result if the water temperature exceeds this acceptable level.

5. Never allow the unit to operate without the incoming water line attached and the water supply is completely turned on.

WATER INLET STRAINER

Mi-T-M® HSP-SERIES Operator's Manual 13

Page 14

CAUTION

RISK OF UNIT DAMAGE! DO NOT OVERTIGHTEN THE

UNLOADER. BREAKAGE COULD RESULT IN IMMEDIATE LOSS OF WATER PRESSURE AND COSTLY REPAIRS.

INSTALLATION & PREPARATION

UNLOADER:

The pressure has been preset at the factory and should only be adjusted by a trained Service Representative.

THERMAL RELIEVE VALVE:

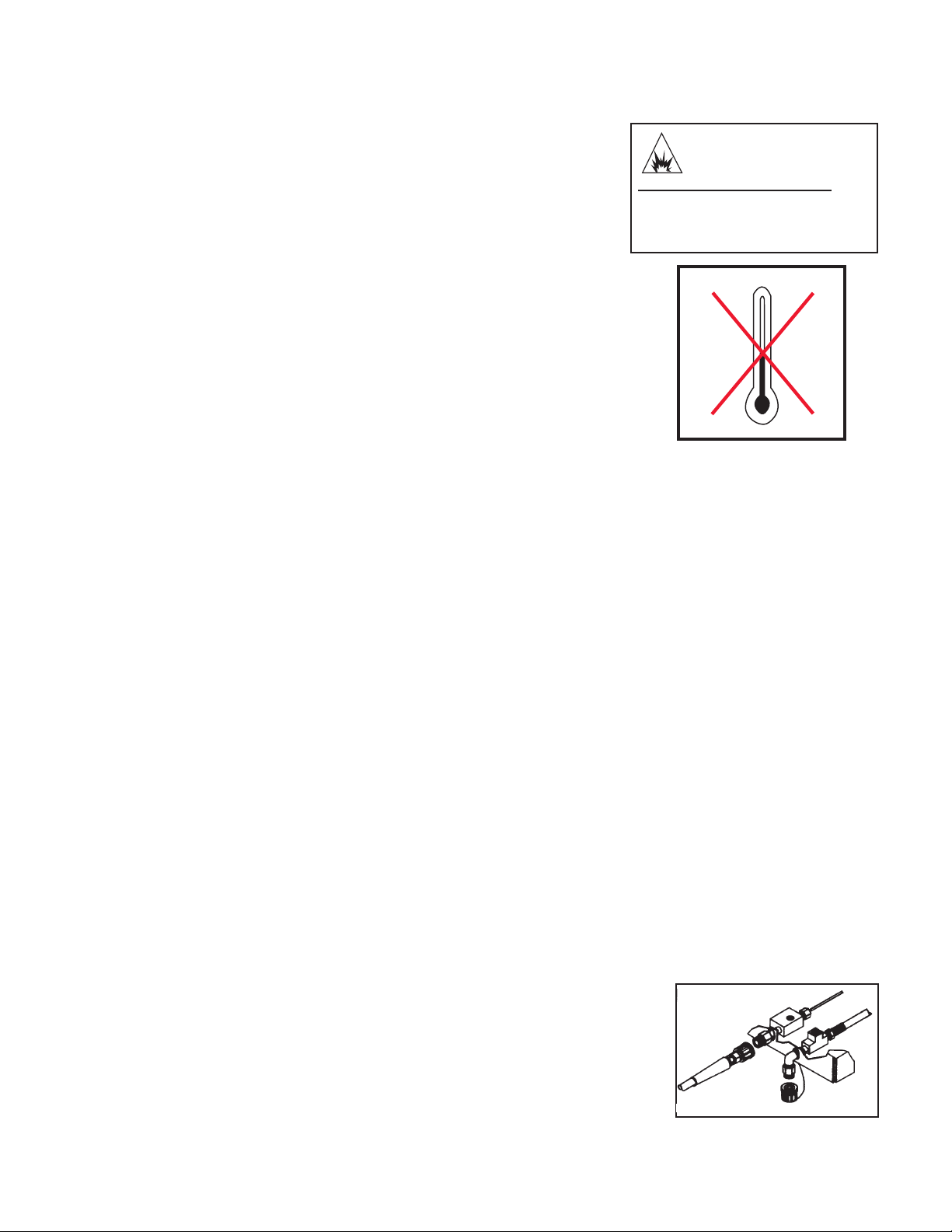

To ensure the water temperature does not exceed acceptable levels, never allow

the pressure washer to operate in the bypass mode (with the unit running and the trigger closed) for more than three minutes.

A thermal relieve valve has been added to this unit to protect the pump. It may begin to open and release water if the water temperature in the pump has exceeded

140° F. This will allow fresh, cool water to enter the system, therefore preventing

premature failure of pump packings.

PRE-START INSPECTION PROCEDURES:

Before starting the unit, perform the following procedures:

1. Check the oil level in the pump and engine.

2. Inspect the water inlet strainer. Clean or replace if necessary. See "Water

Supply", #2, pg 13.

3. Check all hose connections to ensure they are securely tightened. See

"Water Supply", #3, pg. 13.

4. Inspect for system water leaks, oil leaks and fuel leaks. If a fuel leak is found, DO NOT START UNIT! See "Risk of Explosion or Fire", pg. 4. Be

sure that all damaged parts are replaced and that the mechanical problems

are corrected prior to operation of the unit. If you require service, contact

Customer Service.

5. Inspect high pressure hoses for kinking, cuts and leaks. If a cut or leak is found, DO NOT USE HOSE! Replace hose before starting unit. See "Risk

of Injection" pg. 5. Be sure that all damaged parts are replaced and that the mechanical problems are corrected prior to operation of the unit. If you

require service, contact Customer Service.

END OF PREPARATION INSTRUCTIONS

14 Mi-T-M® HSP-SERIES Operator's Manual

Page 15

WARNING

THE FOLLOWING PAGES CONTAIN OPERATING AND MAINTENANCE INSTRUCTIONS.

DO NOT ATTEMPT TO OPERATE THIS PRESSURE WASHER UNTIL YOU HAVE READ AND UNDERSTOOD ALL SAFETY PRECAUTIONS AND INSTRUCTIONS LISTED IN THIS MANUAL.

INCORRECT OPERATION OF THIS UNIT CAN CAUSE SERIOUS INJURY!!

DO NOT ALTER OR MODIFY THIS EQUIPMENT IN ANY MANNER!

Mi-T-M® HSP-SERIES Operator's Manual 15

Page 16

CAUTION

RISK OF UNIT DAMAGE. BE CERTAIN THE HOSE, GUN

& DUAL LANCE ASSY. ARE NOT CONNECTED TO THE UNIT WHILE PRIMING THE PUMP. PRIMING ALLOWS MINERAL DEPOSITS TO BE RELEASED FROM THE SYSTEM WHICH WOULD OBSTRUCT OR DAMAGE THE GUN AND NOZZLE ASSEMBLY RESULTING IN COSTLY REPAIRS.

OPERATING INSTRUCTIONS

PRIMING THE PUMP:

It is essential to prime the pump and ush the unit each time the water supply

has been disconnected from the unit OR whenever the unit has set for any

period of time. This unit has a steel coil which, after setting, will cause the

water remaining in the coil from the previous usage to turn brown or black.

This contaminated water must be ushed from the system before start-up. This

procedure should be performed without the high pressure hose, gun and dual lance assembly installed.

DIRECT FEED: All units.

1. Turn on the water supply.

2. Low pressure water will begin owing from the water outlet. This allows the

unit to prime and purge any air from the system. The unit is primed when

water ow is uninterrupted by air.

3. Once the unit is primed, turn off the water supply and connect the high

pressure discharge hose to the water outlet of the unit. (Note: The trigger gun and dual lance assembly should already be connected to the high pressure discharge hose at this time.)

4. Turn on the water supply.

DANGER

RISK OF INJECTION CAUSING SEVERE INJURY!

-KEEP CLEAR OF NOZZLE! NEVER PLACE HAND OR FINGERS IN FRONT OF NOZZLE!

-DO NOT DIRECT DISCHARGE STREAM AT PEOPLE OR PETS!

CAUTION

RISK OF DAMAGE. DO NOT ALLOW SPRAY PATTERN

TO REMAIN ON A FIXED AREA FOR AN EXTENDED PERIOD OF TIME. POSSIBLE DAMAGE MAY OCCUR TO THE AREA.

START-UP/COLD WATER OPERATION:

1. Refer to the "Safety Precautions" pgs. 4-7 before starting the unit.

2. Locate the Safety Decals on your unit and heed their warnings.

3. Ensure the burner switch is in the "OFF" position.

4. Pointing the trigger gun in a safe direction, unlock the trigger gun and squeeze

the trigger. Hold the trigger gun open while starting the engine according to the manufacture's instructions in the engine manual accompanying this unit.

5. Once the engine has started, ensure the engine throttle is adjusted to full

RPM and perform the following procedures with the trigger gun open:

a. Inspect for system water leaks, oil leaks and fuel leaks. If a fuel

leak is found, TURN UNIT OFF IMMEDIATELY! See "Risk of Fire",

pg. 4. Be sure that all damaged parts are replaced and that the mechanical problems are corrected prior to operation of the unit. If you

require service, contact Customer Service.

b. Inspect high pressure hoses for kinking, cuts and leaks. If a cut or

leak is found, DO NOT TOUCH HOSE AT LEAK!!! TURN UNIT OFF

IMMEDIATELY! Replace hose before starting the unit. See "Risk of

Injection", pg. 5. Be sure that all damaged parts are replaced and that

the mechanical problems are corrected prior to operation of the unit. If

you require service, contact Customer Service.

6. At this point, the unit is operating as a cold water pressure washer. Trigger

the gun several times and try adjusting the water pressure. NEVER place

hand or ngers in front of the nozzle or look directly into the nozzle! High

pressure water creates a risk of severe injury!

7. Do not allow unit to operate in bypass mode (with trigger closed) for more than three minutes without triggering the gun. Failure to follow this simple

rule can cause premature failure of pump packings, resulting in costly pump

repair.

8. Your pressure washer can deliver high pressure spray and a variety of spray patterns using cold water. If you wish to use the Hot Water application or

Cleaning with Detergents, see page 17 for the correct procedures.

16 Mi-T-M® HSP-SERIES Operator's Manual

Page 17

OPERATING INSTRUCTIONS

HOT WATER OPERATION:

1. Follow the steps outlined for "START-UP/COLD WATER OPERATION".

2. Move the Burner Switch to the ON position. On initial start-up, water will

begin turning hot in approximately 20 seconds and will reach maximum

temperature in approximately 2-1/2 minutes, provided the trigger remains squeezed. The burner will stop ring when the trigger is released.

NOTE: While spraying, it is normal for the burner to re intermittently. The

high-limit switch will cause combustion to cease when the temperature of the discharged water exceeds the maximum temperature setting of the switch. Combustion will begin again when the temperature drops below the minimum setting.

At this point, the unit is operating as a hot water pressure washer. Be certain to

be extremely cautious when adjusting the pressure and controlling the trigger gun/dual lance assembly to avoid the possibility of burns.

CLEANING WITH DETERGENTS UNDER LOW PRESSURE:

NOTE: This feature is designed for use with mild detergents only. Since the

cleaning solution travels through the heat exchanger coil, DO NOT use corrosives as they will cause extensive damage as well as pose a considerable safety hazard.

1. Refer to "Risk of Bodily Injury/Detergents" pg. 7. Be certain to wear protective safety attire as stated on pg. 12.

2. Prepare detergent solution according to label directions. (Never pump acids, alkalines, abrasive uids or solvents through the unit. Due to the unknown

and often corrosives characteristics of many detergents commonly used

in the pressure washer cleaning industry, it is recommended to use only

Mi-T-M detergents with this unit.)

3. Fully immerse the strainer end of the clear vinyl detergent hose into the detergent solution.

4. Adjust the amount of detergent desired by locating the adjustment knob at the end of the clear vinyl hose. Turn the knob completely counterclockwise to set at maximum siphon rate. Be certain the adjustable grip on the dual lance is turned completely clockwise for low pressure detergent operation.

NOTE: This injection system is designed to apply detergents under low pressure

only. It will not allow detergent solutions to be introduced into the system unless the dual lance is set in the low pressure mode.

5. To apply solution; unlock the trigger gun and squeeze the trigger. In a few moments a detergent/water mixture will exit the nozzle. Start spraying the lower portion of the surface being cleaned and move up, using long

overlapping strokes. Applying from the bottom up helps avoid streaking.

Allow to soak briey. Avoid working on hot surfaces or in direct sunlight to minimize the chances of the detergent drying, which may result in damaging

surfaces. Be certain to clean a small section at a time.

6. To rinse; lock the trigger gun in the "OFF" position, rotate the adjustable

grip on the dual lance counterclockwise for high pressure. Unlock the trigger gun and spray. It will take about 30 seconds to purge all detergent

from the line. For best rinsing results, start at the top and work down.

7. Siphon a gallon of water through the low pressure detergent injection system after each use. This prevents the possibility of corrosion or detergent residue

causing mechanical problems during the next use.

WARNING

RISK OF BURN! THE WATER TEMPERATURE

COULD BECOME VERY HOT DURING HOT WATER OPERATION. BE CAUTIOUS WHEN ADJUSTING PRESSURE OR CONTROLLING THE TRIGGER GUN/DUAL LANCE ASSEMBLY.

SHUT-DOWN:

1. Move the burner switch to the OFF position.

2. Squeeze the trigger and discharge the water for a period of three minutes to cool the heat exchanger and high pressure hose. (Insufcient cool down

period of the high pressure hose will cause excessive wear and eventual rupturing of the hose.)

3. DO NOT close the choke to stop the engine. Backre or engine damage may occur.

4. Move the engine On/Off Switch to the "off" position.

5. Close the engine fuel shut-off valve.

6. Turn off the water supply and trigger the gun momentarily to relieve trapped pressure.

7. Disconnect and store hoses. Store unit in a non-freezing environment.

Mi-T-M® HSP-SERIES Operator's Manual 17

Page 18

STORAGE & MAINTENANCE

SPECIFIC MAINTENANCE:

ENGINE: The engine instruction manual accompanying your unit, lists specic

procedures for maintenance of the engine. Following the engine manufacturer's recommendations will extend engine life.

PUMP: Change the pump oil after the rst 50 hours of operation.

COUPLERS: There are o-ring seals inside the couplers which will deteriorate.

NOZZLE: Water ow through the spray nozzle will erode the orice, making

FUEL WATER SEPARATOR: The fuel lter has a built in water separator.

1. Check the collection bowl daily.

2. Ensure the unit is off and place an oil catch basin under the

3. Loosen the drain plug to allow the fuel/water contaminants to

4. Retighten the drain plug when completed.

5. Dispose of drainage according to environmental regulations

BURNER AIR ADJUSTMENT: The air shutter has been factory preset for

1. The machine must be running and the burner ON.

2. Take a smoke spot test to determine if more or less air is

a. If the test is greater than a #3 smoke, turn the shutter

b. If the test is yellowish in color, turn the shutter arm

3. Hold onto the air shutter adjusting arm and loosen the locking

4. Trigger the gun on and off slowly to make sure there is

5. Repeat steps 2 and 3 until step 4 is attained.

After initial change, every 3 months or 250 hour intervals are recommended. If oil appears dirty or milky, changes

may be required in greater frequency. Use Mi-T-M pump oil #AW-4085-0016 and ll only to the center of the oil sight glass.

DO NOT overll.

To replace, simply install a replacement o-ring to correct the leak.

(Additional o-rings can be purchased from your dealer.)

it larger, resulting in a pressure loss. Nozzles should be replaced

whenever pressure is less than 85% of the maximum. The frequency of replacement will depend upon such variables as mineral content

in the water and number of hours the nozzle is used.

Occasionally the water has to be drained from the separator. Follow the procedures listed below:

fuel cartridge.

ow into the catch basin.

in your area.

proper operation between sea level and 2000 feet elevation at standard conditions (60°F ambient water and air temperatures). To

assure maximum combustion efciency at colder temperatures and higher altitudes, it will be necessary to adjust the air supply to the

combustion chamber. A smoke spot test is recommended during

any air shutter adjustment. This will aid in maximizing the burner efciency and avoid inefcient operation and excessive sooting of

the combustion chamber.

required for proper combustion. arm counterclockwise to increase the air ow into

the combustion chamber. clockwise to decrease the air ow into the

combustion chamber. nut. Move the shutter in 1/8" increments and retighten the

locking nut after each 1/8" movement. proper ignition. Slight or no pufng on the ignition, and a smoke

spot test of less than #3 smoke is good.

LEAKS: Promptly eliminate any leaks found in the pumping system by

NOTE: If using teon tape, be certain no tape gets inside any plumbing to

18 Mi-T-M® HSP-SERIES Operator's Manual

removing suspect parts, applying thread sealant to the threads and reinstalling.

prevent the possibility of a plugged spray nozzle.

Page 19

STORAGE & MAINTENANCE

32˚F 0˚C

WINTERIZING:

For storage and transportation purposes in subfreezing ambient temperatures, it will be necessary to winterize this unit. This unit must be protected to the

lowest incurred temperature for the following reasons:

1. If any part of the pumping system becomes frozen; excessive pressure may

build up in the unit which could cause the unit to burst resulting in possible serious injury to the operator or bystanders.

2. The pumping system in this unit may be permanently damaged if frozen.

FREEZE DAMAGE IS NOT COVERED BY WARRANTY.

If you must store your unit in an area where the temperature may fall below

32°F, you can protect your unit by following the procedure outlined below.

1. Gather the following items: a. Two 5 gallon containers.

b. One gallon of antifreeze. (Use an environmentally safe antifreeze.)

c. Water supply.

d. Three foot hose, 1/2-3/4 I.D. with a 3/4 inch male garden hose tting.

2. Procedure:

a. To start winterizing, unit must be primed and run according to the "Start-

up/Cold Water Procedures" listed on page 16.

b. After priming and running, shut off the unit and water supply.

c. Relieve system pressure by pointing the trigger gun in a safe direction

and squeezing the trigger until water ow ceases to exit the Dual

Lance Assembly.

d. Lock the trigger gun in the OFF position and remove the Dual Lance

assembly.

e. Remove the water supply hose from the unit and attach the 3 foot hose

securely to the inlet connection. f. Shut off the detergent injector. g. Fill one 5 gallon container with water.

h. Holding the 3 foot hose in an upright position, completely ll the hose

with water. Then plug the hose outlet with your thumb or nger. Place

the plugged end into the 5 gallon container of water. i. Start the unit. Trigger the gun several times until all the air is worked

out of the system (unit is primed). It may be necessary to adjust the

engine RPM down to an idle to aid in priming.

NOTE: Proper winterizing is based on the recommended manufacturer's

instructions listed on the "Protection Chart" shown on the back label

of most antifreeze containers.

j. With the trigger gun held open, siphon enough water out of the 5

gallon container until there is just enough water left to mix with the

antifreeze.

k. Point the trigger gun into the empty container.

l. Trigger the gun until the antifreeze begins to exit the trigger gun. Release

the trigger for 3 seconds, then trigger the gun for 3 seconds. Continue

cycling the trigger gun several times until all the antifreeze mixture is

siphoned from the container.

m. Detach the 3 foot hose from the unit and drain any excess antifreeze

back into the 5 gallon container. n. Disconnect the hose and trigger gun from the unit and drain any excess

antifreeze back into the 5 gallon container. o. Store the hose, trigger gun and dual lance assembly with the unit in a

safe area.

p. Store antifreeze solution for next use or dispose of according to state

EPA laws.

3. Optional Procedure: a. Shut the unit and water supply off. b. Relieve system pressure by pointing the trigger gun in a safe direction

and squeezing the trigger until water ow ceases to exit the nozzle.

c. Disconnect and drain the hose, trigger gun and dual lance assembly.

d. Remove the hose from the inlet side of the heat exchanger coil.

e. Start the unit and allow it to run until all the water exits the unit. Once

the water has stopped owing from the unit, turn off.

WARNING

RISK OF UNIT BURSTING. DO NOT STORE / OPERATE UNIT IN

A FREEZING ENVIRONMENT!

COIL DRAIN PLUG

NOTE: When using this procedure, caution should be used as ice chips can

Mi-T-M® HSP-SERIES Operator's Manual 19

form from drops of water which could cause the unit to burst if starting before completely thawed.

Page 20

TROUBLESHOOTING

SYMPTOM PROBABLE CAUSE REMEDY

Engine will not start. Various engine problems. Refer to the Engine Manual accompanying your unit.

Unit components are frozen. Allow to thaw. If any part of the unit becomes frozen; excessive

pressure may build up in the unit which could cause the unit to burst resulting in possible serious injury to the operator or bystanders.

No discharge at nozzle when Inadequate water supply. Ensure hose is 3/4" diameter and trigger mechanism is squeezed. incoming water supply is turned on.

Low or uctuating pressure. Kink in water inlet hose. Remove kink.

Kink in high pressure discharge hose. Replace kinked high pressure hose.

Water inlet screen obstructed. Remove screen, clean or replace.

Pump sucking air. (Prime eliminated) Tighten all water intake connections Eliminate leaks in intake line.

Adjustable Grip on Dual Lance Turn grip counterclockwise to is not in high pressure mode. to high pressure.

Obstructed or worn spray nozzle. Remove, clean or replace.

Damaged or obstructed valve assy. Remove, inspect, clean or replace.

on pump.

Pump packings worn. Replace packings.

Unloader/Bypass valve not operating Repair or replace. correctly. Water is leaking from Heat DumpValve. Water temperature is too high. Do not allow unit to operate in bypass mode (with the trigger gun closed) for more than three minutes.

Defective valve. Replace.

Oil appears milky or foamy. Water in oil. Change pump oil. Fill to proper level.

Oil leaking from unit. Worn seals or o-rings. Contact Service.

Detergent will not siphon into Detergent strainer is not completely Check, submerge if necessary. Low Pressure Detergent mode. submerged in detergent solution.

Detergent strainer obstructed. Inspect, clean or replace.

Detergent hose cut, obstructed or Inspect, clean or replace.

kinked.

Detergent adjusting knob turned to Open adjusting knob. Refer to closed position. "Cleaning with Detergents" pg. 17.

Adjustable grip on dual lance is Turn grip clockwise to move to low not in low pressure mode. pressure.

Nozzle assembly is plugged. Clean or replace.

Too many high pressure hose Use one extension maximum. extensions attached to the water outlet.

Ball & Spring in Venturi stuck. Remove, clean or replace.

Water ows back into detergent Ball & Spring in Venturi reversed, Remove, clean or replace.

container. missing or corroded.

Water ows from the nozzle when the Trigger gun is malfunctioning. Repair or replace. trigger gun is locked in the "OFF" position.

20 Mi-T-M® HSP-SERIES Operator's Manual

Page 21

TROUBLESHOOTING

SYMPTOM PROBABLE CAUSE REMEDY Water is leaking under heat Coil drain plug is not installed. Install.

exchanger coil. Safety relief device is relieving 1. Detect and correct unloader or caused by an unloader or pressure pressure s w i t c h problem. switch problem. 2. Replace safety relief device. NEVER run unit without safety relief device. Doing so can cause an explosion!

Burner will not ignite Burner switch is not turned on. Check switch position. Out of fuel. Refuel. Trigger gun is closed. Open trigger gun for pressure. EMF Drive belt loose or broken. Adjust or replace as necessary. Flexible coupler broken. Replace.

Dirty or clogged fuel lter/water sep. Drain or replace as necessary. Fuel pump sucking air. Tighten all fuel intake connections.

Eliminate leaks in intake line. Fuel pump inoperative. Check pressure, replace if needed. Fuel pickup screen is obstructed. Consult Service. Dirty or clogged fuel nozzle. Replace fuel nozzle. Ignition module. Consult Service. Ignition electrodes damaged or worn. With unit running and trigger gun

closed, look through burner sight

glass to ensure there is sparking across electrodes.

No voltage. Consult Service. Pressure switch override. Pressure should be over 250 PSI/

18 Bar to allow burner to come on. High limit switch override. Allow unit to cool down before

reigniting. Improper burner air adjustment. Adjust as shown on page 18.

Fuel solenoid valve failure. Replace.

Burner runs erratically. Water in the fuel oil. Drain fuel lter/water separator,

drain fuel tank and replace with clean fuel.

Dirty fuel lter/water separator. Replace element. Dirty fuel nozzle. Replace.

Improper air adjustment setting. Adjust as shown on page 18. Fuel pickup screen is obstructed. Consult Service. Fuel pump malfunctioning. Replace.

Burner runs, but will not heat. Poor or improper fuel supply. Check fuel to ensure it is correct. Drain tank and lter if necessary and rell with proper fuel.

Low fuel pump pressure. Check fuel pump pressure, replace

if needed. Dirty fuel nozzle. Replace. Improper air adjustment setting. Adjust as shown on page 18. Fuel pickup screen is obstructed. Consult Service. Scale build up in heat exchanger coil. Consult Service. Burner discharges white smoke. Low on fuel. Refuel. If white smoke persists,

consult Service. Excessive air supply. Adjust as shown on page 18. Burner discharges black smoke. Insufcient air supply. Adjust as shown on page 18.

Mi-T-M® HSP-SERIES Operator's Manual 21

Page 22

MAINTENANCE CHART

PROCEDURE DAILY 3 MONTHS 6 MONTHS 9 MONTHS 12 MONTHS Check engine oil level X Change engine oil***** X X X X Check water pump oil level X Change water pump oil ** X X X X Oil leak inspection X Fuel leak inspection X Water leak inspection X Hose inspection X

Water inlet lter inspection X Check fuel lter/water separator X

Inspect belt X X X X

Replace high pressure nozzle*** X X X X Replace fuel lter/water separator X Inspect fuel pump lter* X Replace fuel nozzle* X

Check burner air adjustment X X X X Check burner electrodes* X Test water pressure* X X X X Test fuel pressure* X X X X Test water temperature* X X X X Descale coil**** X

* Must be performed by an authorized service technician. ** The pump oil must be changed after the rst 50 hours of operation and every 250 hours or 3 months, whichever comes rst. *** High pressure nozzle should be replaced whenever pressure is less than 85%.

**** Scale build-up will vary with mineral content in the water and amount of usage. Descaling can range from monthly to yearly maintenance.

***** The engine oil must be changed after the rst 8 hours of operation and every 50 hours or 3 months, whichever comes rst.

22 Mi-T-M® HSP-SERIES Operator's Manual

Page 23

ACCESSORIES

15-0006 SUPPLY HOSE 3/4” XXXX 50-0136 HOSE REEL 13” (HOLDS 100’ OF HOSE) XXXX 50-0137 HOSE REEL 16” (HOLDS 200’ OF HOSE) XXXX AW-0050-0138 BRACKET FOR HOSE REEL (UNIVERSAL) XXXX 852-0138 JUMPER HOSE FOR HOSE REEL (4000 PSI) XXX 852-0139 JUMPER HOSE FOR HOSE REEL (4000 PSI) X AW-3000-0035 SANDBLASTER NOZZLE *XXX AW-3000-0004 SANDBLASTER NOZZLE *X AW-4085-0016 PUMP OIL XXXX AW-7004-0045 ROTATING NOZZLE (.045 / 5000 max) *XXXX AW-7003-1500 ROTATING BRUSH * XXXX AW-7018-1200 EXTENSION WAND 12’ ** (3000PSI) XXX AW-7018-1800 EXTENSION WAND 18’ ** (3000PSI) XXX AW-7018-2400 EXTENSION WAND 24’ ** (3000PSI) XXX AW-7020-8003 ROTARY SURFACE CLEANER ** (20” 4000 PSI) XXXX AW-7020-8001 ROTARY SURFACE CLEANER ** (28” 4000 PSI) XXXX AW-7025-8000 25” POWER BROOM (5- 80° NOZZLES) */** XXXX AW-7035-8000 35” POWER BROOM (7- 80° NOZZLES) */** XXXX

HSP-2503

HSP-3003

HSP-3004

HSP-3504

*Requires 17-0028 1/4" female quick connect. **Requires 17-0004 3/8" female quick connect.

***PSI and GPM must be specied when ordering.

All Purpose Cleaner, Paint Surface Prep, House & Deck Wash and Heavy Duty Degreaser are specially formulated detergents for use with all HSP pressure washers and are packaged in One (1), Five (5) and Fifty-ve (55) gallon containers.

Contact Customer Service Department at (800)-553-9053 for more information.

Mi-T-M® HSP-SERIES Operator's Manual 23

Page 24

STATEMENT OF WARRANTY

Mi-T-M warrants all parts, (except those referred to below), of your new Mi-T-M HSP-Series Pressure

Washer to be free from defects in materials and workmanship during the following periods:

For Lifetime (Limited) against freezing and cracking:

Pump Manifold For Seven (7) Years from the date of original purchase:

High Pressure Pump For Three (3) Years from the date of original purchase:

Heat Exchanger Coil For One (1) Year from the date of original purchase:

Frame Pulley Guard or Shields EMF System Plumbing

For Ninety (90) days from the date of original purchase: Control Switches Safety Switches Regulating Valve Fuel Pump Unloader Valve Electrodes Fuel Solenoid Safety Relief Valve High Limit Thermostat Temperature Switch Pressure Switch

For Thirty (30) day from the date of original purchase: High Pressure Hose Trigger Gun Strainers / Filters Wand

Defective parts not subject to normal wear and tear will be repaired or replaced at our option during the warranty

period. In any event, reimbursement is limited to the purchase price paid.

EXCLUSIONS

1. Engine is covered under separate warranty by its respective manufacturer and is subject to the terms set forth therein.

2. Normal wear parts:

Pump Packings Spray Nozzles

Pump Valves Screw Connectors/Quick Couplings Detergent Valves Fuel Filters O-rings Belts

3. This warranty does not cover parts damaged due to normal wear, misapplication, misuse, operation at other than recommended speeds, pressures or temperature. Parts damaged or worn because of

the use of caustic liquids or by operation in abrasive or corrosive environments or under conditions causing pump cavitation are not warranted. Failure to follow recommended operating and maintenance procedures also voids warranty.

4. The use of other than genuine Mi-T-M Repair Parts will void warranty. Parts returned, prepaid to our factory or to an Mi-T-M Authorized Service Center will be inspected and replaced free of charge if found

to be defective and subject to warranty. There are no warranties which extend beyond the description of the face hereof. Under no circumstances shall Mi-T-M bear any responsibility for loss of use of the

unit, loss of time or rental, inconvenience, commercial loss or consequential damages.

24 Mi-T-M® HSP-SERIES Operator's Manual

Page 25

NOTES

Mi-T-M® HSP-SERIES Operator's Manual 25

Page 26

TABLA DE CONTENIDO

Introducción ....................................................................................................................................................27

Advertencias de seguridad importantes .................................................................................................28-31

Características ...........................................................................................................................................32-35

Instalación y preparación ..........................................................................................................................36-38

Instrucciones de operación ......................................................................................................................39-40

Almacenaje y mantenimiento ...................................................................................................................41-44

Riesgo de explosión o incendio ..................................................................................................... 28

Riesgo de asxia ...........................................................................................................................29

Riesgo de inyección o lesión por cortadura severa ....................................................................... 29

Riesgo de electrocución o choque eléctrico .................................................................................. 29

Riesgo de quemaduras .................................................................................................................29

Riesgo de explosión ......................................................................................................................30

Riesgo por piezas en movimiento .................................................................................................30

Riesgo de lesións ..........................................................................................................................31

HSP-Base Pequeño .................................................................................................................32-33

HSP-Base Grande ....................................................................................................................34-35

Vestimenta .....................................................................................................................................36

Preparación inicial .........................................................................................................................36

Tanque del combustible de motor/quemador ................................................................................36

De varilla doble con presión ajustable ........................................................................................... 37

Conjunto de varilla doble con presión ajustable ............................................................................ 37

Conexión de varilla doble ..............................................................................................................37

Suministro de agua ........................................................................................................................37

Descargador .................................................................................................................................. 38

Válvula de disipación de calor ....................................................................................................... 38

Procedimientos de inspección antes del encendido ......................................................................38

Cebado de la bomba .....................................................................................................................39

Arranque/Operación con agua fría ................................................................................................39

Operación con agua caliente ......................................................................................................... 40

Limpieza con detergentes baja presión ......................................................................................... 40

Apagado ........................................................................................................................................40

Mantenimiento especíco .............................................................................................................. 41

Tabla de mantenimiento ................................................................................................................42

Acondicionamiento para el invierno ..........................................................................................43-44

Diagnóstico y solución de fallas ..............................................................................................................45-48

Accesorios ....................................................................................................................................................... 49

Nota .................................................................................................................................................................. 50

Informe de garantía ......................................................................................................................................... 51

ADVERTENCIA: Este producto tiene plomo, una sustancia química conocida al Estado de California a causar cáncer y defectos de nacimiento u otro daño reproductivo.

Lávese las manos despues de usar este producto.

26 Manual del operador, SERIE HSP

Page 27

INTRODUCCIÓN

Felicitaciones por haber adquirido su nueva lavadora a presión de agua caliente Mi-T-M, con el Sistema de Encendido Electromagnético (EMF) patente. Puede estar seguro de que su lavadora a presión de agua caliente Mi-T-M fue construida

y diseñada pensando en la calidad y la ecacia de funcionamiento. Cada componente ha sido probado rigurosamente para asegurar el nivel más alto de conabilidad.

Este manual del operador fue preparado para su benecio. Si lee y sigue los sencillos pasos de seguridad, instalación,

operación y mantenimiento, así como de diagnóstico y solución de fallas que se describen en este manual, su nueva lavadora a presión de agua caliente Mi-T-M le ofrecerá muchos años de operación sin problemas. El contenido de este manual se basa en la información más reciente del producto, disponible al momento de la publicación. Mi-T-M se reserva

el derecho de hacer cambios de precio, color, materiales, equipo, especicaciones o modelos en cualquier momento

sin previo aviso.

¡IMPORTANTE!

Estos párrafos están rodeados por un “CUADRO DE AVISO DE SEGURIDAD”. Este cuadro

se usa para especicar y enfatizar las advertencias de seguridad que se deberán cumplir

al operar esta lavadora a presión. Junto con las Advertencias de Seguridad se encuentran

“palabras clave” que designan el grado o nivel de riesgo. Las “palabras clave” usadas en

este manual son las siguientes:

PELIGRO: Indica una situación inminentemente peligrosa que, de no evitarse,

CAUSARÁ lesiones graves o fatales.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, de no evitarse,

PODRÍA causar lesiones graves o fatales.

PRECAUCIÓN: Indica una situación potencialmente peligrosa que, de no evitarse, PODRÍA

causar una lesión menor o moderada.

Los símbolos a la izquierda de este párrafo son “símbolos de aviso de seguridad”. Estos símbolos se usan para señalar puntos o procedimientos que podrían ser peligrosos para usted o para otras personas que usen este equipo.

Siempre proporcione una copia de este manual a quien use este equipo, lea todas las instrucciones antes de operar esta lavadora a presión y especialmente señale las “advertencias de seguridad” para prevenir posibles lesiones al operador. ¡Sólo los operadores que estén capacitados deben usar este producto!

Una vez que haya sacado la unidad de su caja, anote inmediatamente el número de serie en el espacio proporcionado a continuación.

Número de serie: _____________________

Debe inspeccionar el equipo para determinar si hay señas de daño evidente u oculto ocurrido durante la transportación. Si se encuentra algún daño, presente una queja con la compañía de transportación inmediatamente. Asegúrese de que todas las partes dañadas sean reemplazadas y que los problemas mecánicos y eléctricos sean corregidos antes de

operar la unidad. Si requiere de servicio, llame a la ocina de servicio a clientes de Mi-T-M.

SERVICIO A CLIENTES

LLAME A NÚESTRO NUMERO TELEFÓNICO DE LARGA DISTANCIA GRATUITA PARA AVERIGUAR CUAL ES

EL CENTRO DE VENTAS O SERVICIO MÁS CERCANO A USTED!

(800)-553-9053

Por favor, prepare la siguiente información cada vez que efectúe una llamada de servicio:

1. Número de modelo

2. Número de serie

3. Fecha y lugar de compra

Manual del operador, SERIE HSP 27

Page 28

Lea todas Las advertencias de seguridad antes de usar la lavadora a presión

ADVERTENCIAS DE SEGURIDAD

PELIGRO: Deben observarse siempre las precauciones basicas, incluyendo las siguientes.

PELIGRO POSIBLE CONSECUENCIA PREVENCIÓN

RIESGO

DE EXPLOSIÓN O

INCENDIO

Pueden ocurrir lesiones graves o fatales ocasionadas por chispas normales en las fuentes de ignición múltiples o en el escape del motor y del quemador.

Pueden ocurrir lesiones graves o fatales como consecuencia de un procedimiento inadecuado al reabastecer de combustible.

Pueden ocurrir lesiones graves o fatales como consecuencia de un incendio al ras de tierra ocasionado por una chispa del silenciador.

Pueden ocurrir lesiones graves o fatales si no se mantienen correctamente los dispositivos de seguridad del sistema.

Siempre opere la lavadora en una área bien ventilada

libre de vapores inamables, polvo combustible y gases

o materiales combustibles. No almacene la lavadora a presión cerca de una

llama abierta o equipo como hornos, calefactores, calentadores de agua, etc., que usen una llama piloto o dispositivo de encendido por chispa.

¡No use esta lavadora a presión para atomizar material

inamable!

No fume mientras llene los tanques de combustible. Nunca llene los tanques de combustible mientras el

motor aún esté en marcha o esté caliente. Permita que el motor se enfríe dos minutos antes de volver a cargar combustible.

No llene los tanques de combustible en interiores o en una área con poca ventilación.

Siempre vierta el combustible lentamente para evitar la posibilidad de un derrame, lo cual podría provocar un incendio.

Tanque de combustible del motor:

Si se usa un motor de gasolina, llene únicamente con gasolina. No use diesel ni petróleo o aceite combustible.

Tanque de combustible del quemador (negro):

Al llenar el tanque de combustible del quemador, use aceite de combustible diesel o queroseno No.1 ó No.2. No use gasolina.

No opere la unidad si se derrama gasolina o combustible de diesel. Con un paño, limpie completamente la lavadora a presión y aléjela del derrame. Evite crear cualquier ignición hasta que el combustible de gasolina

o diesel se haya evaporado. Se debe agregar un parachispas al silenciador de este

motor si se va a usar sobre terrenos sin construir de bosques, o cubiertos de maleza o pasto. El parachispas deberá ser mantenido en buen funcionamiento por el operador. En el estado de California, lo anterior es obligatorio por ley. (Sección 4442 del Código de Recursos Públicos de California). Otros estados quizá tengan leyes similares. En terrenos federales se aplican las leyes federales.

Esta lavadora a presión tiene un dispositivos de seguridad aparato que nunca deben ser alterados, modificados, extraídos o desconectados. Si falla el dispositivo, reemplácelo inmediatamente con un repuesto genuino del fabricante.

28 Manual del operador, SERIE HSP

Page 29

Lea todas las advertencias de seguridad antes de usar la lavadora a presión

ADVERTENCIAS DE SEGURIDAD

PREVENCIÓNPOSIBLE CONSECUENCIAPELIGRO

RIESGO DE ASFIXIA

RIESGO DE INYECCIÓN

LESIÓN POR

CORTADURA SEVERA

Pueden sufrirse lesiones graves o fatales como consecuencia de la inhalación de gases del escape del motor/quemador o vapores peligrosos. El gas que emana del escape de este producto contiene

substancias químicas identicadas

por el Estado de California como agentes que provocan cáncer, defectos de nacimiento o daños reproductivos.

Pueden sufrirse lesiones graves o fatales como consecuencia de la atomización a alta presión con penetración en la piel.

Esta lavadora a presión fue diseñada para uso externo únicamente. Nunca opere esta lavadora a presión en una área cerrada. Siempre asegúrese de que exista ventilación adecuada (aire externo fresco) para la respiración y la combustión. Esto impedirá la acumulación de gases peligrosos de monóxido de carbono. Tenga cuidado en las áreas de poca ventilación, o áreas con ventiladores de extracción que

pueden provocar un intercambio deciente de aire.

Obedezca todas las instrucciones proporcionadas con los materiales que está rociando. Quizá sea necesario usar un respirador cuando se trabaje con ciertos materiales. No use esta lavadora a presión para distribuir detergentes peligrosos.

¡Manténgase completamente alejado de la boquilla y

el atomizador! Nunca coloque la mano, los dedos o el

cuerpo directamente sobre la boquilla de rocío. Nunca apunte el atomizador alta presión hacia usted

mismo o hacia otra persona. Siempre mantenga el área de trabajo despejada de

personas. NO PERMITA que algún niño opere esta unidad. ¡BUSQUE ATENCIÓN MÉDICA DE EMERGENCIA

si parece que el rocío ha penetrado la piel! ¡NO LO TRATE COMO UNA SIMPLE CORTADURA!

Debe inspeccionar diariamente las mangueras de alta presión y las líneas de combustible para buscar señales de desgaste. Si hay evidencia de falla, reemplace inmediatamente todas las mangueras y líneas de combustible sospechosas para prevenir la posibilidad de lesiones por el rocío a alta presión. Si una manguera o conexión tiene alguna fuga, NO COLOQUE SU MANO DIRECTAMENTE SOBRE LA FUGA.

NUNCA opere la pistola con el gatillo jado en la

posición abierta. Para prevenir una descarga accidental, la pistola debe tener bien trabado el seguro del gatillo cuando no se encuentre en uso.

Antes de retirar la boquilla de rocío o dar servicio a la unidad, apague la unidad y tire del gatillo de la pistola para liberar la presión. (Aun cuando apague la unidad, todavía quedará agua a alta presión en la bomba, la manguera y la pistola hasta que la libere jalando el gatillo de la pistola.)

RIESGO DE

ELECTROCUCIÓN O

CHOQUE ELÉCTRICO

Manual del operador, SERIE HSP 29

Pueden sufrirse lesiones graves o fatales debido al contacto con la electricidad.

¡NO dirija el rocío hacia instalaciones eléctricas de

ninguna clase! Esto incluye tomas eléctricas, lámparas,

cajas de fusibles, transformadores, la unidad misma, etc.

NO permita que los componentes de metal de la lavadora a presión entren en contacto con componentes eléctricos cargados.

Page 30

Lea todas Las advertencias de seguridad antes de usar la lavadora a presión

ADVERTENCIAS DE SEGURIDAD

PELIGRO POSIBLE CONSECUENCIA PREVENCIÓN

RIESGO DE

QUEMADURAS

RIESGO DE EXPLOSIÓN

Pueden producirse lesiones graves si se toca el motor de gasolina, el silenciador o el intercambiador de calor. Estas áreas pueden permanecer calientes por algún tiempo después de que se ha apagado la lavadora a presión.

Pueden producirse lesiones graves debido al mal funcionamiento de la lavadora a presión o la explosión de accesorios si se usan componentes, aditamentos o accesorios que no correspondan al sistema.

Pueden producirse lesiones graves o fatales si se intenta arrancar la lavadora a presión cuando esté congelada la bomba.

Nunca permita que ninguna parte de su cuerpo haga contacto con el motor de gasolina, el silenciador o el intercambiador de calor.

Nunca haga ajustes a las presiones conguradas en

la fábrica. Nunca exceda la máxima graduación de presión de los

accesorios permitida por el fabricante. No permita que alguna de las mangueras haga contacto

con el silenciador del motor, el motor de gasolina o el intercambiador de calor para prevenir la posibilidad de

explosión. No arrastre las mangueras sobre supercies

abrasivas como el cemento. Solo use las partes de reparación para su lavadora a

presión recomendadas por el fabricante. En temperaturas de congelación, la unidad siempre de-

berá permanecer lo sucientemente caliente como para

asegurar que no haya formación de hielo en la bomba. No arranque la lavadora a presión si ha sido transportada

en un vehículo abierto o de calefacción deciente, sin

primero permitir que la bomba se descongele.

RIESGO POR PARTES

EN MOVIMIENTO

30 Manual del operador, SERIE HSP

El operador puede sufrir de lesiones graves si hace contacto con las partes en movimiento de la lavadora a presión.

Antes de hacer cualquier ajuste, asegúrese de que el motor esté apagado y que el cable o los cables de ignición estén separados de las bujías de ignición. Al voltear la máquina manualmente durante el ajuste o la limpieza puede arrancar el motor y junto con él, la máquina.

No opere la unidad sin que todas las cubiertas protectoras se encuentren en su lugar.

Page 31

Lea todas las advertencias de seguridad antes de usar la lavadora a presión

ADVERTENCIAS DE SEGURIDAD

PREVENCIÓNPOSIBLE CONSECUENCIAPELIGRO

RIESGO DE LESIONES

Pueden ocurrir lesiones graves o fatales si los detergentes entran en contacto con la piel.

Pueden ocurrir lesiones graves provocadas por partículas sueltas proyectadas a gran velocidad a través la pistola atomizadora.

Pueden ocurrir lesiones si el operador pierde el equilibrio causado por el impulso del agua que está atravesando la boquilla de rocío.

Pueden ocurrir lesiones provocadas por la lavadora a presión.

¡BUSQUE ATENCIÓN MÉDICA DE EMERGENCIA si está usando agentes de limpieza y siente que el

rocío ha penetrado la piel! ¡NO LO TRATE COMO UNA SIMPLE CORTADURA! Lea la hoja de datos de

seguridad del material (MSDS) proporcionada con su detergente para estar preparado y poder informar a su médico exactamente qué tipo de detergentes estaba usando.

Nunca use solventes o detergentes altamente corrosivos o limpiadores de tipo ácido con esta lavadora a presión.

Se aconseja usar equipo protector como trajes de goma, guantes y respiradores, especialmente cuando se usen detergentes limpiadores.

¡Mantenga todos los detergentes fuera del alcance

de los niños!

SIEMPRE use gafas protectoras cuando opere la unidad para proteger sus ojos contra residuos y detergentes lanzados al aire.

NO DIRIJA el atomizador hacia materiales frágiles tales como vidrio, ya que podría ocasionar su ruptura.

Manténgase alerta — vigile lo que esté haciendo. No

opere la unidad cuando esté fatigado o bajo la inuencia

de alcohol o drogas. NUNCA apriete el gatillo a menos de que esté

rmemente parado.

NO se estire demasiado ni se pare sobre un soporte inestable.

Las supercies mojadas pueden estar resbaladizas,

use equipo protector y mantenga un punto de apoyo y buen equilibrio en todo momento.

NUNCA accione la pistola mientras se encuentre en una escalera o sobre un techo.

SIEMPRE sostenga rmemente el conjunto de pistola/

varilla cuando arranque y opere la unidad. No hacerlo podría provocar que la varilla se caiga y se azote peligrosamente.

Sepa como detener la lavadora a presión y aliviar las presiones rápidamente. Familiarícese por completo con estos controles.

NO permita que la unidad presurizada permanezca sola. Apague la lavadora de presión y libere la presión antes de irse.

NO OPERE la unidad si detecta fugas de combustible, aceite o agua de la máquina. NO reanude la operación hasta que la unidad haya sido inspeccionada y reparada por un técnico capacitado para el servicio.

NUNCA accione la unidad con el regulador desconectado ni opere a velocidades excesivas.

Coloque la unidad sobre una supercie limpia, seca y

plana para darle servicio. Antes de dar mantenimiento a la unidad, apáguela, alivie la presión de agua apretando el gatillo de la pistola, y permita que la unidad se enfríe. Realice el mantenimiento en un área limpia, seca y plana. Donde sea necesario, bloquee las ruedas para prevenir el movimiento de la unidad.

No mueva la unidad tirando de la manguera.

¡CONSERVE ESTAS INSTRUCCIONES!

Manual del operador, SERIE HSP 31

Page 32

CARACTERÍSTICAS HSP-BASE PEQUEÑO

HSP SMALL FEATURES 022713 CH

32 Manual del operador, SERIE HSP

Page 33

LISTA DE COMPONENTES

1. Gancho Levantar

2. Deposito del Gasolina Motor

3. Soporte de Varilla

4. Rollo Resguardo

5. Deposito del Combustible Quemada

6. Bomba del Presion Alta

7. Ruedas Neumaticos

8. Separador de agua y combustible

9. Soporte para boquilla

10. Varillas de Quemadura

11. Quemador aire el reglamento

12. Freno

13. Manguera de descarga de alta presión

14. Gatillo Cerraduro de Seguridad

15. Conjunto del la Pistola

16. Lanza Aislante

17. Lanza de Dual Presión Reguable

18. Boquillas

Manual del operador, SERIE HSP 33

Page 34

CARACTERÍSTICAS HSP-BASE GRANDE

OMHSP044-012612-CH

34 Manual del operador, SERIE HSP

Page 35

LISTA DE COMPONENTES

1. Ruedas Neumaticos

2. Rollo Resguardo

3. Tapa Protector

4. Gancho Levantar

5. Mango Convenient de Empujon / Tirón

6. Entrada de Agua

7. Tamiz de Agua

8. Bomba del Presion Alta

9. Guarda Correa

10. Soporte de Varilla

11. Deposito del Gasolina Motor

12. Varillas de Quemadura

13. Depostible del Aire Regulable

14. Deposito del Combustible Quemada

15. Salida de Alta Presión

16. Tapon de Rollo Desaquadero

17. Quemadura Exhosto

18. Boquillas

19. Lanza de Dual Presión Reguable

20. Lanza Aislante

21. Conjunto del la Pistola

22. Gatillo Cerraduro de Seguridad

23. Manguera de descarga de alta presión

Manual del operador, SERIE HSP 35

Page 36

INSTALACIÓN Y PREPARACIÓN

VESTIMENTA:

1. Es importante usar ropa apropiada para su seguridad. Se aconseja usar cualquier medio necesario para proteger los ojos, las orejas y la piel. Posiblemente requiera equipo adicional de seguridad (como un respirador) cuando use detergentes limpiadores con esta lavadora.

PREPARACIÓN INICIAL:

PELIGRO

¡Riesgo de explosión o incendio! No coloque la unidad en una área donde puedan existir vapores inamables. Una chispa podría provocar una explosión o un incendio. ¡Riesgo de la explosión de la uni-

dad!

¡No almacene/opere la unidad en ambientes de congelación!

ADVERTENCIA

¡Riesgo de asxia! ¡Use este producto únicamente en áreas bien ventiladas!

No opere en una área encerrada.

El escape expulsa monóxido de carbono, un gas venenoso inodoro e invisible. Respirar este gas puede provocar lesiones graves, enfermedad o posible muerte.

PELIGRO

¡Riesgo de incendio! ¡No fume mientras esté cargando combustible! No llene los tanques de combustible mientras la máquina esté en funcionamiento o esté caliente. Permita que la máquina se enfríe

por dos minutos antes de volver

a cargar combustible. No llene demasiado los tanques de combustible porque se pueden derramar. Debe quedar un espacio libre de 1/4” (6,5 mm) en el tanque para permitir la expansión del combustible.

1. Este aparato debe quedar siempre colocado sobre una supercie nivelada

para asegurar la lubricación apropiada del motor y de la bomba de agua durante la operación. NUNCA rocíe agua directamente a la unidad.

2. No use esta unidad en un área:

- sin suciente ventilación

- donde haya evidencia de fugas de aceite, gas o combustible.

- donde pueda haber presencia de vapores inamables.

Esta unidad tiene varias fuentes de ignición que podrían provocar una

explosión o incendio.

3. Si tiene ruedas, asegúrese de bloquearlas para evitar que la unidad se mueva durante la operación.

4. No permita que la unidad quede expuesta a la lluvia, la nieve o temperaturas de congelación. Si alguna parte de la unidad se congela, es posible que se acumule una presión excesiva en la unidad, lo cual podría provocar su estallido y consecuentemente posibles lesiones al operador o las personas alrededor.

5. Debe revisarse el nivel de aceite de la bomba debe revisarse antes de cada aplicación. Revise el indicador de nivel de aceite en el cárter de la bomba. Asegúrese de que el aceite se encuentre en el centro de la mirilla de nivel. Si parece estar bajo el nivel, llene con aceite especial para bombas Mi-T-M #AW-4085-0016.

TANQUES DE COMBUSTIBLE DEL MOTOR/QUEMADOR:

1. Lea las advertencias de “Riesgo de explosión o incendio”, página 28, antes de llenar con combustible.

2. Localice las calcomanías de seguridad en su unidad y preste atención a sus advertencias.

3. Motores de gasolina: Cuando llene el tanque (23), la gasolina debe tener un mínimo de 85 de octano. NO MEZCLE ACEITE CON LA GASOLINA. Debe comprarse solamente la gasolina que se vaya a consumir en un periodo de 30 días. Se recomienda el uso de gasolina limpia, libre de plomo. Se puede usar gasolina con plomo si no se dispone de gasolina sin plomo. NO USE gasolina que contenga metanol o alcohol. Combustible del quemador: Cuando llene el tanque (negro), use aceite de combustible No.1 o No.2/ diesel o queroseno.

4. Revise el nivel de aceite del motor antes de arrancarlo. (Vea el manual del motor).

5. Vea el manual del motor que se ha proporcionado con esta unidad, para

ADVERTENCIA

¡Riesgo de explosión o incendio! Siempre almacene el combustible

lejos de la lavadora mientras la

unidad esté en funcionamiento o

se encuentre caliente.

familiarizarse con los procedimientos apropiados de ajuste.

6. Repase el manual del motor que acompaña a esta lavadora a presión para familiarizarse con los procedimientos correctos de arranque y mantenimiento.

36 Manual del operador, SERIE HSP

Page 37

INSTALACIÓN Y PREPARACIÓN



PRESIÓN ALTA HACIA LA IZQ.

PRESIÓN BAJA HACIA LA DER.

CONJUNTO DE VARILLA DOBLE CON PRESIÓN AJUSTABLE:

Esta unidad tiene un conjunto de varilla doble con presión ajustable que permite al usuario seleccionar el rocío en abanico a baja o alta presión. Simplemente gire el mango ajustable de la varilla doble para seleccionar la presión deseada.

1. Se puede seleccionar la presión alta girando el mango ajustable en el conjunto de varilla doble en sentido antihorario como se muestra en la gura siguiente.

2. Se puede seleccionar la aplicación de detergente a baja presión girando el mango ajustable de la varilla doble en sentido horario como se muestra en la

gura de abajo. Una vez que la presión sea lo sucientemente baja, el inyector

de detergente en la lavadora de presión absorberá detergente dentro del sistema. Una mezcla de agua y detergente sale por la boquilla de rocío y por la boquilla de detergente.

CONEXIÓN DE VARILLA DOBLE:

1. Esté seguro que la pistola de gatillo está en la posición de apagado.

2. Conecte la varilla doble a la pistola de gatillo a este tiempo. Asegúrese que la conexción está apretado seguramente.

SUMINISTRO DE AGUA:

1. Seleccione una manguera de suministro de agua de jardín de buena calidad que tenga por los menos 3/4” (19 mm) de diámetro interno y no sea mayor de 50 pies (15,25 m).

ADVERTENCIA

¡Riesgo de inyección que puede

causar una lesión grave!

La pistola de gatillo siempre debe estar trabada en su posición cer-

rada cuando no se use!

¡Nunca vea directamente hacia la boquilla a menos que esté

desconectada del conjunto de

pistola y varilla doble!

MALLA FILTRANTE DE LA ENTRADA

DE AGUA.

2. Revise la malla ltrante de la entrada de agua para asegurarse que esté limpia y libre de obstrucciones. Conforme se obstruye esta malla, se restringe el ujo

de agua hacia la bomba. Esto puede causar cavitaciones que provocarán la falla prematura de los empaques de la bomba.

a. Destornille la tapa de la malla ltrante de la unidad. b. Retire la malla ltrante y límpiela o reemplácela.

3. Conecte un extremo de la manguera de suministro de agua a la entrada de agua de la unidad. Conecte el otro extremo de la manguera al suministro de agua presurizada.

NOTA: Deben observarse los reglamentos locales de su compañía de agua, al

conectar la entrada de agua a las cañerías maestras de agua. En algunas áreas la unidad no debe conectarse directamente al suministro público de agua potable. Esto es para asegurar que no haya realimentación de los detergentes al suministro de agua. (Se permite la conexión directa

si se instala un supresor deujo de retroceso.)

NOTA: Si existe un alto grado de contenido mineral en su agua, se

recomienda usar un ablandador de agua para prevenir la posibilidad de una acumulación excesiva de incrustaciones dentro del serpentín del intercambiador de calor.

4. Siga los requisitos de entrada de agua detallados a continuación:

a. La presión del agua deberá encontrarse entre un mínimo de 20 libras por

pulgada cuadrada (PSI) y un máximo de 125 PSI.

b. El volumen (GPM) de entrada deberá ser aproximadamente un galón más

que el volumen de salida señalado en la placa de la lavadora a presión.

(Usted puede vericar el volumen midiendo el tiempo que toma llenar un

recipiente de 5 galones.)

c. La temperatura del agua que entra no debe exceder los 125º F. Puede ocurrir

un daño excesivo de la bomba si la temperatura del agua sobrepasa este nivel aceptable.

5. Nunca permita que la unidad opere sin que la línea de agua de entrada esté conectada y sin que el suministro de agua esté completamente abierto.

Manual del operador, SERIE HSP 37

Page 38

INSTALACIÓN Y PREPARACIÓN

DESCARGADOR:

PRECAUCIÓN

¡Riesgo de daño a la unidad! ¡No ajuste en exceso el descarga-

dor. Su ruptura puede dar como resultado la perdida inmediata de

la presión del agua y por tanto,

reparaciones costosas.

El descargador ha sido preajustado en la fábrica y solo deberá ser ajustado por

un Representante de capacitado para servicio.

VÁLVULA PARA DISIPAR CALOR:

Para asegurar que la temperatura del agua derivada no exceda los niveles aceptables, nunca permita que la lavadora a presión opere en función de derivación (con la unidad en funcionamiento y el gatillo cerrado) por más de tres minutos.

Se ha instalado en esta máquina una válvula para disipar el calor y así proteger la bomba. Puede comenzar a abrirse para sacar agua si la temperatura en la bomba ha excedido los 140ºF. Esto permitirá que entre al sistema un nuevo suministro de agua fría, impidiendo así la falla prematura de los empaques de la bomba.

PROCEDIMIENTOS DE INSPECCIÓN ANTES DEL ENCENDIDO:

Antes de encender la unidad, realice los siguientes procedimientos:

1. Revise el nivel de aceite de la bomba.

2. Revise la malla ltrante de la entrada de agua. Limpie o reemplace de ser

necesario. Vea “Suministro de agua”, #2, página 37.

3. Revise todas las conexiones de la manguera para asegurarse de que estén bien ajustadas. Vea “Suministro de agua”, #3, página 37.

4. Inspeccione para asegurarse que no existan fugas de agua, aceite o combustible

del sistema. Si encuentra una fuga de combustible, ¡NO ENCIENDA LA UNIDAD!0

Vea la sección de advertencias de “Riesgo de explosión o incendio” en la página 4. Asegúrese que se hayan reemplazado todas las partes dañadas y se hayan corregido los problemas mecánicos, antes operar de nuevo la unidad.

Si requiere servicio, llame a la ocina de Servicio a clientes.

5. Inspeccione las mangueras de alta presión para asegurarse que no tengan dobleces, rupturas o fugas. Si se encuentra una ruptura o fuga, ¡NO USE LA

MANGUERA! Reemplace la manguera antes de encender la unidad. Vea

“Riesgo de inyección” en la página 5. Asegúrese que se hayan reemplazado todas las partes dañadas y se hayan corregido los problemas mecánicos, antes

operar de nuevo la unidad. Si requiere servicio, llame a la ocina de Servicio

a clientes.

AQUÍ TERMINAN LAS INSTRUCCIONES DE PREPARACIÓN

38 Manual del operador, SERIE HSP

Page 39

ADVERTENCIA

LAS SIGUIENTES PÁGINAS CONTIENEN INSTRUCCIONES

SOBRE LA OPERACIÓN Y EL MANTENIMIENTO.

NO INTENTE OPERAR ESTA LAVADORA A PRESIÓN HASTA QUE HAYA LEÍDO Y COMPRENDIDO TODAS LAS PRECAUCIONES E INSTRUCCIONES DE SEGURIDAD SEÑALADAS EN ESTE MANUAL.

¡LA OPERACIÓN INCORRECTA DE ESTA UNIDAD PUEDE CAUSAR LESIONES GRAVES!

¡NO ALTERE NI MODIFIQUE ESTE EQUIPO DE NINGUNA MANERA!

Manual del operador, SERIE HSP 39

Page 40

PRECAUCIÓN

Riesgo de daño a la unidad Asegúrese que no estén conectadas la manguera, la pistola o la boquilla cuando se esté cebado de la bomba. Al cebadura se liberan depósitos minerales del sistema, los cuales podrían obstruir o dañar la pistola y la boquilla, requiriendo reparaciones cos-

tosas.

PELIGRO

¡Riesgo de inyección que provoca lesiones graves!

¡Manténgase completamente apartado de la boquilla! ¡Nunca coloque la mano o los dedos delante de la boquilla! ¡No dirija el chorro de descarga hacia personas o mascotas!

PRECAUCIÓN

Riesgo de daño No permita que el patrón de rocío permanezca en una área ja durante un periodo

de tiempo prolongado. Puede

causar daños en esa área.

INSTRUCCIONES DE OPERACIÓN

CEBADO DE LA BOMBA:

Es esencial cebar la bomba y auir la unidad cada vez que se desconecta el suministro

de agua de la unidad o cuando la unidad estaba descansando por cualquier tiempo. Esta unidad tiene un serpentín de acero en el que se torna café o negra el agua residual después de usar la máquina. Esta agua debe purgarse del sistema antes de encender de nuevo la máquina. Este procedimiento se debe realizar SIN tener instalados la manguera de alta presión ni el conjunto de pistola y varilla.

POSICIÓN DE DIRECTA: (Unidad todas)

1. Abra el suministro de agua.

2. El agua a baja presión comenzará a uir desde el salida de agua. Esto permite que

la unidad se cebe y purgue todo el aire del sistema. La unidad está cebada cuand el

ujo de agua está interrumpido por aire.

3. Una vez que esté cebado, cerrado el suministro de agua y conecte la manguera de descarga de alta presión a la salida de agua en la unidad.

4. Abra el suministro de agua.

ARRANQUE/OPERACIÓN CON AGUA FRÍA:

1. Vea “Advertencias de seguridad”, páginas 28 a 31, antes de encender la unidad.

2. Localice las calcomanías de seguridad en su unidad y ponga atención a esas advertencias.

3. Asegúrese de que el interruptor del quemador esté en posición de apagado.

4. Apunte la pistola de gatillo en dirección segura, quite el seguro y apriete el gatillo. Sostenga el gatillo abierto mientras arranca el motor, según las instrucciones del

fabricante en el manual del motor que acompaña esta unidad. Apóyese rmemente

en caso de que la pistola lo empuje cuando se encienda la bomba.

5. Una vez que ha arrancado el motor, asegúrese de que el obturador del motor esté ajustado a la velocidad normal de operación (RPM) y realice los siguientes procedimientos con la pistola activada:

a. Inspeccione el sistema en busca de fugas de agua, aceite y combustible. Si encuentra una fuga de combustible, ¡APAGUE LA UNIDAD

INMEDIATAMENTE! Vea las advertencias de “Riesgo de explosión o fuego”,

página 28. Asegúrese que se hayan reemplazado todas las partes dañadas y se hayan corregido los problemas mecánicos, antes operar de nuevo la

unidad. Si requiere servicio, llame a la ocina de Servicio a clientes.

b. Inspeccione las mangueras de alta presión para asegurarse que no tengan dobleces, rupturas o fugas. Si encuentra una ruptura o fuga, ¡NO TOQUE

LA PARTE DE LA RUPTURA! ¡APAGUE LA UNIDAD INMEDIATAMENTE!

Reemplace la manguera antes de encender la unidad. Vea las advertencias de “Riesgo de inyección” en la página 29. Asegúrese que se hayan reemplazado todas las partes dañadas y se hayan corregido los problemas mecánicos, antes operar de nuevo la unidad. Si requiere servicio, llame a la

ocina de Servicio a clientes.

6. En esta etapa, la unidad está operando como lavadora a presión con agua fría. Ponga la pistoal algunas veces y trata de ajustar la presión de alta. ¡NUNCA coloque las manos o los dedos delante de la boquilla ni mire directamente hacia la boquilla. ¡El

agua a alta presión puede provocar lesiones graves!

7. No permita que la unidad opere en función de derivación (con el gatillo cerrado) por más de tres minutos sin activar el gatillo de la pistola. Si no se cumple con esta sencilla regla, puede provocarse la falla prematura de los empaques de la bomba, requiriendo costosas reparaciones de la bomba.

8. Su lavadora a presión puede atomizar a alta presión en varios patrones de rocío usando agua fría. Si desea usar agua caliente o detergentes para limpieza, vea la página 41 para conocer los procedimientos correctos.

40 Manual del operador, SERIE HSP

Page 41

INSTRUCCIONES DE OPERACIÓN



PRESIÓN ALTA HACIA LA IZQ.

PRESIÓN BAJA HACIA LA DER.

OPERACIÓN CON AGUA CALIENTE:

1. Siga los pasos señalados en la sección de “Arranque/operación con agua fría.”

2. Mueva el interruptor del quemador a la posición de ENCENDIDO. Durante el arranque inicial, el agua comenzará a calentarse en aproximadamente 20 segundos y alcanzará su temperatura máxima en aproximadamente 2-1/2 minutos, siempre y cuando se mantenga oprimido el gatillo. El quemador se apagará cuando se suelte el gatillo.

NOTA: Mientras esté rociando, es normal que el quemador se encienda intermitentemente. El

interruptor de límite alto causará que la combustión se suspenda cuando la temperatura

del agua descargada exceda el límite ajsutado en el interruptor. La combustión se reiniciará cuando la temperatura del agua descienda por debajo del ajuste mínimo.

En esta etapa, la unidad está operando como lavadora de presión con agua caliente. Asegúrese de ser extremadamente precavido cuando ajuste la presión o controle el conjunto de pistola/gatillo/varilla para evitar la posibilidad de sufrir quemaduras.

LIMPIEZA CON DETERGENTES BAJA PRESIÓN:

NOTA: Esta función está diseñada para ser usada únicamente con detergentes suaves. Dado

que la solución de limpieza viaja a través de la bomba y el serpentín del intercambiador

de calor, no use corrosivos ya que provocarán daño extenso y representan un peligro considerable.

1. Vea las advertencias de “Riesgo de lesiones”, página 31. Asegúrese de usar vestimenta protectora como se indicó en la página 36.

2. Prepare la solución de detergente de acuerdo a las instrucciones en la etiqueta (Nunca bombee ácidos, alcalinos, líquidos abrasivos o solventes a través de la unidad. Debido a las características desconocidas y a menudo corrosivas de muchos detergentes usados comúnmente en la industria de lavado a presión, se recomienda únicamente el uso de detergentes Mi-T-M con esta unidad).

3. Sumerja completamente el extremo de la malla ltrante de la manguera de vinilo transparente en la solución de detergente.

4. Puede el detergente que qiere si encuentra ud el botón ajuste al n de la manguera claro

y vinyl cerca del inyección de detergente. Torce el botón antihorario completemente para poner el rato maximo de siphón. Esté seguro que la presa ajustable en la varilla doble está completemente horario para la operación de presión baja detergente.

NOTA: Este sistema de inyección está diseñado para aplicar detergentes a baja presión

solamente. No permitirá que se introduzcan soluciones de detergente en el sistema a menos que la boquilla del detergenet esté instalada en la vara.

5. Para aplicar la solución, quite el seguro de la pistola active el gatillo. En unos cuantos momentos, una mezcla de detergente y agua saldrá por la boquilla. Comience a rociar la porción inferior de

la supercie que va a lavar y siga en dirección ascendente, en pasadas largas, superpuestas.

Aplicando de la parte inferior hacia arriba se evitan manchas de escurrimientos. Permita que se

remoje brevemente. Trate de no trabajar en supercies calientes o expuestas a la luz directa

del sol, para reducir las probabilidades de que el detergente se seque, lo cual podría causar

daños a la supercie. Asegúrese de aplicar la solución de limpieza a una pequeña sección a

la vez.

6. Para enjuagar: je la pistola de gatillo en la posición de APAGADO. Esté seguro que la presa

ajustable en la varilla doble está completemente anithorario para la operación de presión alta. Quite el seguro de la pistola y rocíe. Tomará aproximadamente 30 segundos para purgar todo el detergente de la línea. Para lograr los mejores resultados de enjuague, comience en la parte superior y avance en forma descendente.

7. Haga pasar por acción de sifón un galón de agua a través del sistema de inyección de detergente del sistema después de cada uso. Esto evita la posibilidad de corrosión o acumulación de residuos de detergente, lo cual provocaría problemas mecánicos durante el siguiente uso.

ADVERTENCIA

¡Riesgo de quemadura! La temperatura del agua podría ser muy elevada durante la operación con agua caliente. Tenga cuidado cuando ajuste la presión o

APAGADO

1. Mueva el interruptor del quemador a la posición de APAGADO.

2. Apriete el gatillo y descargue el agua durante tres minutos para enfriar el intercambiador de

calor y la manguera de alta presión. (Un periodo de enfriamiento insuciente de la manguera

de alta presión causará desgaste excesivo y la ruptura eventual de la manguera.)

3. En los modelos de motor de gasolina, NO CIERRE el obturador para detener el motor. Podría ocasionarse petardeo o explosión en el carburador y pposible daño al motor.

4. Mueva el interruptor de encendido/apagado del motor a la posición de APAGADO.

5. Mueva el valvula de combustible del motor a la posición de CERRADO.

6. Abra el suministro de agua y accione el gatillo de la pistola por un momento para aliviar la presión.

7. Desconecte la manguera de alta presión, la pistola y la varilla. Drene y limpie la unidad con un paño. Almacénela donde no corra riesgo de congelación.

Manual del operador, SERIE HSP 41

Page 42

ALMACENAJE Y MANTENIMIENTO

MANTENIMIENTO ESPECIFICO:

Motor:

En el instructivo del motor que viene con su unidad se detallan los procedimientos especícos para

dar mantenimiento al motor. Si sigue las recomendaciones del fabricante prolongará la duración de su motor.

Bomba:

Cambie el aceite de la bomba después de 50 horas de operación. Después del cambio inicial, el fabricante recomienda cambiar el aceite cada 3 meses o a intervalos de 250 horas. Si el aceite tiene aspecto sucio o lechoso, quizá sea necesario hacer cambios más frecuentemente. Use aceite especial para bombas Mi-T-M (#AW-4085-0016) y solo llene hasta el centro de la mirilla de nivel. NO LLENE DEMASIADO.

Acopladores rápidos:

Dentro de lo acopladores hay sellos anulares que eventualmente se deteriorarán. Para reemplazarlos, simplemente instale un sello anular de repuesto para corregir la fuga. Puede adquirir sellos anulares adicionales con su distribuidor.

Boquilla:

El ujo de agua a través de la boquilla de rocío causará erosión del oricio, ensanchándolo y provocando una pérdida de presión. Deben reemplazarse las boquillas siempre que la presión llegue al 85% del máximo. La frecuencia del reemplazo depende de variables tales como el contenido mineral en el agua y la cantidad de horas que se use la boquilla.

Separador de agua y combustible:

Ocasionalmente, debe drenarse el agua del separador. Siga los procedimientos detallados a continuación:

1. Revise el recipiente colector diariamente.

2. Asegúrese que la unidad esté apagada y ponga un colector de aceite debajo del cartucho de combustible.

3. Aoje el tapón de drenaje para permitir que los contaminantes del combustible/agua uyan al

colector de aceite.

4. Vuelva a apretar el tapón de drenaje cuando haya terminado.

5. Deseche el material drenado de acuerdo sigiendo los reglamentos ambientales de su área.

Ajuste de aire del quemador:

El regulador de aire ha sido ajustado previamente en la fábrica para una operación normal entre el nivel del mar y una altura de 2000 pies sobre el nivel del mar en condiciones estándar (60ºF de

temperatura del agua y del aire). Para asegurar la máxima eciencia de combustión en temperaturas

más bajas y mayor altitud, será necesario aumentar el suministro de aire hacia la cámara de combustión. Se recomienda una prueba de mancha de humo durante el ajuste de del regulador de aire.

Esto ayudará a maximizar la eciencia del quemador y evitará la operación inecaz y la formación

excesiva de hollín en el serpentín del intercambiador de calor.

1. La máquina debe estar en funcionamiento y el quemador debe estar ENCENDIDO.

2. Haga una prueba de mancha de humo para determinar si se requiere más o menos aire para una combustión apropiada.

a. Si la prueba da como resultado humo que sobrepasa el No.3, gire el brazo del regulador en

sentido antihorario para aumentar el ujo de aire hacia la cámara de combustión.

b. Si la prueba da como resultado un color amarillento, gire el brazo del regulador en sentido

horario para reducir el ujo de aire hacia la cámara de combustión.

3. Sostenga el brazo de ajuste del regulador de aire y aoje la tuerca de jación. Mueva la compuerta del regulador en incrementos de 1/8” y vuelva a apretar la tuerca de jación después de cada

movimiento de 1/8”.

4. Lentamente, accione y suelte el gatillo de la pistola para asegurarse de que haya ignición adecuada. Se considera favorable una emisión de humo leve o nula al encender, y una prueba de mancha de humo menor al No.3.

5. Repita los pasos 2 y 3 hasta lograr un buen resultado en el paso 4.

Fugas:

Elimine rápidamente cualquier fuga encontrada en el sistema de bombeo quitando las piezas sospechosas, aplicando sellador de rosca a los tornillos y reinstalando. NOTA: Si usa cinta de

teón, asegúrese de que no penetre ningún trozo de cinta a la tubería del sistema para evitar la

posibilidad de taponamiento en la boquilla de rocío.

42 Manual del operador, SERIE HSP

Page 43

ALMACENAJE Y MANTENIMIENTO

TABLA DE MANTENIMIENTO

PROCEDURE Cada Dia 3 Meses 6 Meses 9 Meses 12 Meses Examine del nivel de aceite del motor • Cambie del aceite del motor***** • • • • Examine nivel del petroleo bomba • Cambie petroleo de bomba** • • • •

Examine ltración de petroleo • Examine ltración de combustible • Examine ltración del agua •

Examine la manquera •

Examine ltro agua entrada • Examine ltro combustible/

agua seperado • Examine de correas • • • • Reponga tobera alta presión*** • • • • Reponga ltro combustible/ agua separado •

Examine ltro de bomba combustible* •

Reponga tobera combustible* • Examine aire quemadura regulable • • • • Examine quemadura electrodos* • Pruebe la presión del aqua* • • • • Pruebe la presión de combustible* • • • • Pruebe temperatura del aqua* • • • • Quite escama del rollo**** •

* Debe realizar esto un técnico de servicio autorizado.

** Ud tiene que cambiar combustible de bomba despúes de las primeras cincuenta (50) horas. De la operación y cada (250) horas o 3 meses, cualquiera.

*** Las bouqilla de alta presión deben reemplazarse siempre que la presión sea inferior al 85%.

**** Hay una diferencia con la acumulacion de escama con minerales en el aqua y la cantidad de usos. Tiene que quitar escama cada mes o cada año.

*****El aceite del motor debe cambiarse después de las primeras 8 horas de operación y cada 50 horas o 3 meses, lo que ocurra primero.

Manual del operador, SERIE HSP 43

Page 44

ADVERTENCIA

32˚F 0˚C

¡RIESGO QUE LA UNIDAD REVIENTE!

¡NO ALMACENE/OPERE LA

UNIDAD EN UN AMBIENTE HELADO!

ALMACENAMIENTO Y MANTENIMIENTO

PREPARACION PARA EL INVIERNO:

1. Será necesario preparar esta unidad para el invierno, para fines de Almacenamiento y transporte en temperaturas ambiente inferiores al punto de congelación. Esta unidad debe protegerse contra la temperatura más baja incurrida por las siguientes razones:

a. Si se congela cualquier parte del sistema de bombeo puede acumularse

una presión excesiva en la unidad, lo que podría causar que la misma reviente resultando en lesiones posibles graves al operador o a los observadores.

b. El sistema de bombeo de esta unidad puede resultar dañado

permanentemente si se congela. LOS DAÑOS POR CONGELACION NO ESTAN CUBIERTOS POR LA GARANTIA.

Usted puede proteger su unidad siguiendo el procedimiento indicado abajo, si debe almacenarla en un lugar donde la temperatura puede descender por debajo de los 32°F.

1. Reúne los artículos siguientes:

a. Dos recipientes de 5 galones.

b. Un galón de anticongelante. (Mi-T-M recomienda un anticongelante seguro

para el medio ambiente.)

c. Suministro de agua.

d. Una manguera de tres pies de largo con un D.I. de 1/2-3/4 y con un

adaptador macho de manguera de jardín de 3/4 de pulgada.

2. Procedimiento:

a. Para comenzar a preparar su unidad para el invierno, la misma debe

hacerse funcionar y cebarse de acuerdo con los “Procedimientos de Arranque” indicados en la página 39-40.

b. Apague la unidad y corte el suministro de agua, después de hacerla

funcionar y cebarla.

c. Elimine la presión del sistema apuntando la pistola a gatillo hacia una

dirección segura y accionando el gatillo hasta que el ujo de agua cese de salir por la lanza doble.

d. Asegure la pistola a gatillo en la posición OFF y retire la lanza doble.

e. Retire la manguera de suministro de agua de la unidad y je seguramente

la manguera de 3 pies a la conexión de entrada.

f. Si fuera aplicable apague el inyector de detergente.

g. Llene con agua un balde de 5 galones.

h. Manteniendo la manguera de 3 pies en una posición vertical, llénela

completamente con agua. A continuación tapone la salida de la manguera con su dedo pulgar u otro dedo. Coloque el extremo taponado dentro del balde de agua de 5 galones.

i. Arranque la unidad. Accione varias veces el gatillo de la pistola hasta que

todo el aire haya salido del sistema (la unidad está cebada). Puede ser necesario disminuir las RPM del motor a funcionamiento en vacío para ayudar el cebado.

NOTA: La preparación apropiada para el invierno está basada en las instrucciones

recomendadas del fabricante incluidas en la “Tabla de Protección” mostrada en el rótulo posterior de la mayoría de los recipientes de anticongelantes.

j. Por medio de la acción de sifón extraiga suciente agua del balde de 5

galones hasta que haya justo suciente agua restante para mezclar con el

anticongelante, con la pistola a gatillo mantenido abierto.

k. Apunte la vara hacia el recipiente vacío.

44 Manual del operador, SERIE HSP

Page 45

ALMACENAMIENTO Y MANTENIMIENTO

l. Accione el gatillo de la pistola hasta que el anticongelante comience a salir por

la vara. Suelte el gatillo por 3 segundos, a continuación accione el gatillo de la pistola por 3 segundos. Continúe ciclando la pistola varias veces hasta que toda la mezcla anticongelante es extraída del recipiente por la acción de sifón.

m. Separe la manguera de 3 pies de la unidad y drene todo el exceso restante

de anticongelante dentro del reciente de 5 galones.

n. Desconecte el conjunto de manguera/pistola/vara de la unidad y drene todo

el exceso restante de anticongelante dentro del recipiente de 5 galones.

o. Almacene la manguera, la lanza doble y vara junto con la unidad, en un lugar

seguro.

p. Almecene la solución anticongelante para un uso ulterior o descártela de

acuerdo con las leyes de protección del medio ambiente correspondientes.

3. Procedimiento opcional:

a. Apague la unidad y corte el suministro de agua.

b. Elimine la presión del sistema apuntando la pistola a gatillo hacia una dirección

segura y accionando el gatillo hasta que el ujo de agua cese de salir por la

lanza doble.

c. Desconecte y drene la manguera, lanza doble y la vara.

d. Quite el tapón de drenage del serpentín a la entrada del intercambiador de calor.

e. Arranque la unidad y permita que funcione hasta que toda el agua salga de

la misma. Apague una vez que el agua ha cesado de uir de la unidad.

NOTA: Debe ejercerse precaución al usar este procedimiento, ya que pueden

formarse plaquitas de hielo de las gotas de agua, lo que podría causar que la unidad reviente si se arranca antes de estar completamente descongelada.

TAPÓN DE DRENAJE DEL

SERPENTÍN

Manual del operador, SERIE HSP 45

Page 46

SINTOMA

LOCALIZACION DE FALLAS

CAUSA PROBABLE

SOLUCION

El motor no arranca.

No hay descarga de la boquilla cuando se acciona el mecanismo del gatillo.

Presión baja o uctuante

Pérdida de agua de la “Válvula de descarga térmica”

El agua parece lechosa o espumosa

Pérdida de aceite de la unidad

Cuando la pistola de gatillo está asegurado en la posición “OFF”, el

agua uye desde la boquilla.

Problemas con el motor.

Los componentes de la unidad están congelados.

Suministro inadecuado de agua.

Doblez en la manguera de entrada de agua.

Doblez en la manguera de descarga de alta presión.

Está obstruido el tamiz de la entrada de agua.

La bomba absorbe aire (Eliminado el cebado)

Gatillo de lanza dual no esta en hoda de presion alto.

La boquilla de rociado está obstruida o gastada.

El conjunto de la válvula en la bomba está dañado o obstruido.

Los empaques de la bomba están gastados.

La válvula de derivación no opera correctamente.

La temperatura del agua es demasiado elevada.

Válvula defectuosa.

Agua en el aceite

Sulos o argollas gastados.

La pistola funciona mal.

Vea el manual del motor que viene con su unidad.

Permita que se descongele Si alguna parte de la unidad se congela, es posible que se acumule la presión, lo cual podría ocasionar que la unidad reviente y consecuentemente provoque lesiones graves al operador o las personas que se encuentren alrededor.

Asegúrese que la manguera tenga 3/4” de diámetro y que el suministro de agua entrante esté abierto.

Elimine el doblez

Reemplace la manguera.

Saque el tamiz, limpie o reemplace.

Ajuste todas las conexiones de entrada de agua. Elimine dobleces en la tubería de entrada.

Gire el gatillo en sentido contrario a las agujas del reloj presion alto.

Saque, limpie o reemplace.

Saque, inspeccione, limpie o reemplace.

Reemplace los empaques.

Repare o reemplace.

No permita que la unidad opere en el modo de derivación (con la pistola a gatillo cerrado) durante más de tres minutos.

Reemplace.

Cambie la bomba de aceite. Llene al nivel apropiado.

Saque, limpie le reemplace.

Repare o reemplace.

Agua está saliendo debajo del rollo caliente intercambo.

46 Manual del operador, SERIE HSP

El tapón de drenaje del serpentín no estáinstalado.

El aparato de seguridad está salida de agua debido a una falla de un descargador o interruptor de presión.

Instale el tapón.

1. Diagnostique y corrija el problema del descargador o interruptor de presión.

2. Reemplace el aparato de seguridad contra estallidos. NUNCA active la unidad sin un aparato de seguridad. Podría causar una explosión.

Page 47

LOCALIZACION DE FALLAS

SINTOMA

El detergente no uirá por sifón en el

modo de detergente a baja presión.

El ujo de agua retrocede al recipiente

del detergente.

CAUSA PROBABLE El tamiz del detergente no está

completamente sumergido en la solución de detergente.

El tamiz del detergente está obstruido.

La manguera del detergente está cortada, obstruida o doblada.

La perilla de ajuste del detergente está girada a la posición cerrada.

No está en el modo baja presión. La boquilla del detergente está

taponada. Hay demasiadas extensiones de las

manguereas de alta presión cenectadas a la salida de agua.

La esfera y el resorte en el Venture están atascados.

La esfera y el resorte en el Venturi están reverso, perdido o corroer.

Varilla no está en posición quemada. No hay combustible. Gatillo está cerrado. La correa de impulso electromotríz está

oja o rota.

Acoplador reguable roto. Filtro combustible/separador del aqua

sucio o atascado. Bomba combustible esta absorbandos

el aire.

Filtro repunte combustible esta obstruir.

Bomba combustible no funciona.

Boquilla combustilbe sucia o atascado.

Falla del módulo de encendido. Los electrodos de ignición están dañ

ados o desgastodos.

SOLUCION Inspeccione, sumerja si fuera

necesario.

Inspeccione, limpie o reemplace.

Abra la perilla de ajuste. Reérase a

“Limpieza con detergentes” pág. 40. Inserte la buquilla 6540° (NEGRA) Limpie o reemplace.

Use una extensión como máximo.

Retire, limpie o reemplace.

Examine posición de varilla. Más combustible. Abre el gatillo para presión. Ajuste o reemplace según sea

necesario. Reemplace. Desaque o reemplece como es

necesario. Apriete todas las conexiones de

entrada de combustible. Elimine las fugas en la línea de entrada.

Llame al Departamento de Servicio.

Examine la presión reemplece se necesita.

Reemplace.

Llame al Departamento de Servicio. Con la unidad en funcionamiento y el

gatillo de la pistola en posición cerrada, vea por medio de la mirilla del quemador para aseguararse que hay chispas en los electrodos.

No hay voltaje.

Varilla de presion está fatigando

Quemador no encendia.

Manual del operador, SERIE HSP 47

Varilla de los limitos altos está fatigando.

Ajustameinto del aire quemado incorrecto.

Valvula del combustible no funciona.

Llame al Departamento de Servicio.

Presión debe estar más a 250 PSI/18 Bar a permetir quemadura encender.

Permite la unidad a calmar antes de encendo.

Ajuste como se dice en pagina 41.

Reemplece.

Page 48

SINTOMA

LOCALIZACION DE FALLAS

CAUSA PROBABLE

SOLUCION

Quemadura funciona irregular.

Quemadura funciona pero no acolorar.

Quemadura descarga humo blanco.

Hay aqua en petroleo.

Filtro combustible / aqua separador sucio.

Tobera combustilbe sucio. Filtro repunte combustible esta

obstruir. Ajustamiento malo del aire.

Bomba combustible no funciona.

Combustible malo o incorecto.

Presión del combustible bajo.

Tobera combustible sucio.

Filtro combustible / aqua separador sucio.

Ajustameinto del aire incorrecto. Hay escama en el rollo calentiente

intercambia. No hay mucho combustible.

Hay aire exesivo.

Desaugue ltro combustilbe y agua seperador. Desaugue depósito combustible y reemplece con combustible limpio.

Reemplece el elemento.

Reemplece.

Llame al Departamento de Servicio.

Ajuste como se dice en pág. 41.

Reemplece.

Examine combustible a ser seguro que está correcto. Desaugue el depósito

y reemplece el ltro si es necesario y

reponga combustible.

Examine la presión del combustible y reemplece si es necesario.

Reemplece.

Llame al Departamento de Servicio.

Ajuste como se dice en pág. 41.

Llame al Departamento de Servicio.

Ponga más combustible. Si todavia hay humo blanco llame los servicios.

Ajuste como se dice en pág. 41.

Quemadura descarga humo negra.

No hay bastante aire.

Ajuste como se dice en pág. 41.

48 Manual del operador, SERIE HSP

Page 49

ACCESORIOS

XX XX XX XX

HSP-2503

15-0006 MANGUERA ABASTECER DE AGUA 3/4” XX 50-0136 CARRETE MANGUERA 13” (PUEDE MANTERNÉR 100’) XX 50-0137 CARRETE MANGUERA 16” (PUEDE MANTERNÉR 200’) XX AW-0050-0138 MÉNSULA DE LA MANGUERA XX 852-0138 MANGUERA PARA CARRETE MANGUERA (4000 PSI) XXX 852-0139 MANGUERA PARA CARRETE MANGUERA (4000 PSI) X AW-3000-0035 BOQUILLA ARENA ACRIBILLAR* XX X AW-3000-0004 BOQUILLA ARENA ACRIBILLAR AW-4085-0016 PETROLEO DE BOMBA XX AW-7004-0045 BOQUILLA GIRATORIA (.045 / 5000 max) *XXXX AW-7003-1500 CEPILLO GIRATORIO AW-7018-1200 VARA EXTENSIÓN 12’ ** (3000 PSI) XXX AW-7018-1800 EVARA EXTENSIÓN 18’ ** (3000 PSI) XXX AW-7018-2400 VARA EXTENSIÓN 24’ ** (3000 PSI) XXX AW-7020-8003 LIMPIA DE SUPERFICIE ROTATORIO** (20” 4000 PSI) XX AW-7020-8001 LIMPIA DE SUPERFICIE ROTATORIO** (28” 4000 PSI) XX AW-7025-8000 25” ESCOBA MECANICO (5 - 80° BOQUILLA)*/*** XX AW-7035-8000 35” ESCOBA MECANICO (7 - 80° BOQUILLA)*/*** XX

HSP-3003

XXX

HSP-3004

HSP-3504

*Necesita 17-0028 1/4 Conecta rapida a hembra **Necesita 17-0004 3/8 Conecta rapida a hembra. ***PSI y GPM tienen que se especifacada cuando esta ordena.

Detergents de Mi-T-M son detergentes expecialmente para usar con lavadoras a presion de Mi-T-M & estan envasando en dimensiones varios. Para mas llame los servicios para clientes a 800-553-9053.

Manual del operador, SERIE HSP 49

Page 50

NOTA

50 Manual del operador, SERIE HSP

Page 51

DECLARACIÓN DE GARANTÍA DE LA SERIE HSP

Mi-T-M garantiza todas las piezas (excepto las piezas a las cuales se hace referencia más abajo) de su nueva lavadora a presión SERIE HSP contra defectos en sus materiales o su manufactura durante los períodos siguientes:

Para un curso de la vida (limitado) contra congelar y agrietarse: Colector de bomba

Por siete (7) años a partir de la fecha de compra: La bomba de alta presión

Por tres (3) años a partir de la fecha de compra: El serpentín del intercambiador de calor

Por una (1) años a partir de la fecha de compra: Estructura Polea Protecciones El sistema de encendido eletromagnético (EMF) Tubería

Por noventa (90) días a partir de la fecha de compra: Interruptores de control Interruptores de seguridad Válvula reguladora Bomba de combustible Interruptores de presión Electrodos Válvula de auxilio seguridad Interruptores de temperatura Termostato de límite arriba Válvula de descargas Valvula de combustible

Por treinta (30) días a partir de la fecha de compra: Manguera de alta presión Pistola de gatillo Mallas/Filtros Durante el período de garantía, se repararán o reemplazarán a discreción de manufacturar las piezas defectuosas que no estén sujetas a un desgaste normal. El reembolso en cualquier caso se limitará al precio de compra.

EXCLUSIONES

1. El motor está cubierto bajo una garantía por separado que su respectivo fabricante ofrece, y queda sujeto a los términos establecidos en dicha garantía.

2. Piezas sujetas a desgaste normal: Empaques de la bomba Boquillas atomizadoras Correas Válvulas de la bomba Conectores roscados Válvulas de detergente Filtros de combustible

3. Esta garantía no cubre piezas dañadas a causa de desgaste normal, aplicación in correcta, uso incor recto, o operación a velocidades, presiones o temperaturas diferentes a las recomendadas. Tampoco se garantizan las piezas dañadas o des gastadas debido al uso de líquidos cáusticos o a la operación en ambientes abrasivos o corrosivos, o bajo condiciones que causen cavitación de la bomba. También se anula la garantía si no se siguen los procedimientos recomendados de operación y mantenimiento.

4. El uso de piezas que no sean genuinas anulará la garantía. Las piezas enviadas con porte prepagado a la fábrica de Mi-T-M o a un centro de servicio autorizado serán inspeccionadas y reemplazadas sin cargo alguno si se encuentran defectuosas y están cubiertas por la garantía. No hay otras garantías que se extiendan más allá de la descripción presentada aquí. Mi-T-M no será responsable bajo ninguna circunstancia por pérdida de uso del aparato, pérdida de tiempo o renta, inconve niencia, pérdida comer cial o daños consecuentes.

Manual del operador, SERIE HSP 51

Page 52

Manufactured by Mi-T-M 50 Mi-T-M Drive, Peosta IA 52068 563-556-7484/ Fax 563-556-1235

52 Manual del operador, SERIE HSP
