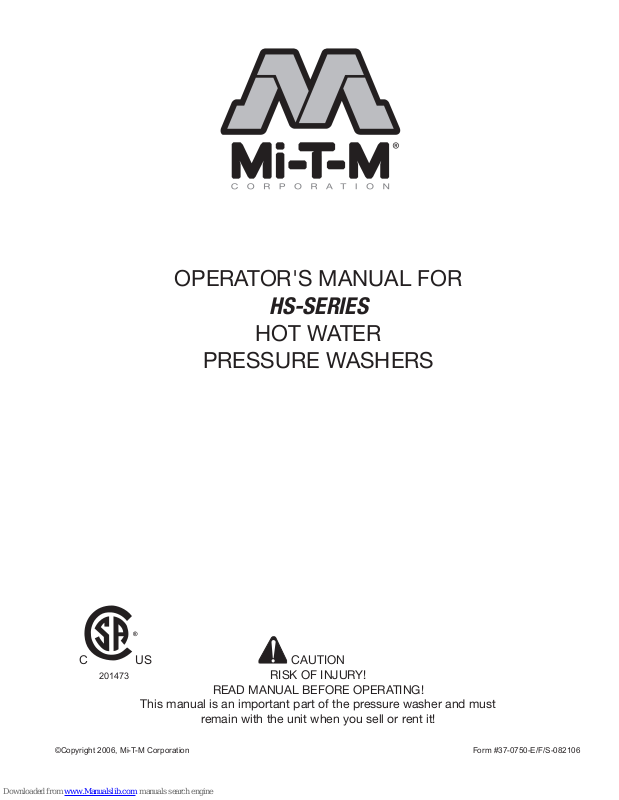

OPERATOR'S MANUAL FOR
®
C US
201473
HS-SERIES
HOT WATER
PRESSURE WASHERS
This manual is an important part of the pressure washer and must
remain with the unit when you sell or rent it!
Operator's Manual 1
©Copyright 2006, Mi-T-M Corporation Form #37-0750-E/F/S-082106
CAUTION
RISK OF INJURY!
READ MANUAL BEFORE OPERATING!
Table of Contents
INTRODUCTION ..........................................................................................................................................3
IMPORTANT SAFETY INSTRUCTIONS ..................................................................................................4-9
RISK OF EXPLOSION OR FIRE ..................................................................................................4-5
RISK OF ASPHYXIATION ................................................................................................................ 5
RISK OF INJECTION OR SEVERE CUTTING INJURY ..................................................................6
RISK OF ELECTROCUTION OR ELECTRICAL SHOCK ................................................................6
RISK OF BURNS .............................................................................................................................7
RISK OF BURSTING .......................................................................................................................7
RISK FROM MOVING PARTS ......................................................................................................... 7
RISK OF BODILY INJURY ............................................................................................................8-9
FEATURES & LISTINGS ......................................................................................................................10-11
INSTALLATION & PREPARATION ......................................................................................................12-16
ATTIRE ..........................................................................................................................................12
SET-UP ..........................................................................................................................................12
ENGINE/BURNER FUEL TANKS ..................................................................................................13
DUAL LANCE ASSEMBLY WITH ADJUSTABLE PRESSURE ......................................................13
QUICK-CONNECT NOZZLES .......................................................................................................14
NOZZLE CONNECTION ................................................................................................................14
WATER SUPPLY ...........................................................................................................................15
UNLOADER ...................................................................................................................................16
GENERATOR .................................................................................................................................16
PRE-START INSPECTION PROCEDURES ..................................................................................16
OPERATING INSTRUCTIONS ...........................................................................................................18-20
FLUSHING THE SYSTEM ............................................................................................................ 18
START-UP/COLD WATER OPERATION .......................................................................................18
HOT WATER OPERATION ............................................................................................................19
SHUTDOWN .................................................................................................................................. 19
OPTIONS .................................................................................................................................19-20
STORAGE & MAINTENANCE ..............................................................................................................21-24
SPECIFIC MAINTENANCE ......................................................................................................21-23
MAINTENANCE-SEASONAL.........................................................................................................24
TROUBLESHOOTING ..........................................................................................................................25-27
MAINTENANCE CHART ...........................................................................................................................28
STATEMENT OF WARRANTY .............................................................................................................29-31
2 Operator's Manual
INTRODUCTION
Congratulations on the purchase of your new hot water pressure washer! You can be assured your hot water pressure
washer was constructed and designed with quality and performance in mind. Each component has been rigorously
tested to ensure the highest level of acceptance.
This operator's manual was compiled for your benet. By reading and following the simple safety, installation, operation,
maintenance and troubleshooting steps described in this manual, you will receive years of trouble free operation from
your new hot water pressure washer. The contents of this manual are based on the latest product information available
at the time of publication. The manufacturer reserves the right to make changes in price, color, materials, equipment,
specications or models at any time without notice.
! IMPORTANT !
These paragraphs are surrounded by a "SAFETY ALERT BOX". This box is used to designate and
emphasize Safety Warnings that must be followed when operating this pressure washer.
Accompanying the Safety Warnings are "signal words" which designate the degree or level
of hazard seriousness. The "signal words" used in this manual are as follows:
DANGER: Indicates an imminently hazardous situation which, if not avoided, WILL
result in death or serious injury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, COULD
result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, MAY
result in minor or moderate injury.
The symbols set to the left of this paragraph are "Safety Alert Symbols." These symbols
are used to call attention to items or procedures that could be dangerous to you or other
persons using this equipment.
ALWAYS PROVIDE A COPY OF THIS MANUAL TO ANYONE USING THIS EQUIPMENT. READ
ALL INSTRUCTIONS BEFORE OPERATING THIS PRESSURE WASHER AND ESPECIALLY POINT
OUT THE "SAFETY WARNINGS" TO PREVENT THE POSSIBILITY OF PERSONAL INJURY TO
THE OPERATOR. ONLY TRAINED OPERATORS SHOULD USE THIS PRODUCT!
Once the unit has been removed from the box, immediately write in the serial number of your unit in the space provided
below.
SERIAL NUMBER_________________________________
Inspect for signs of obvious or concealed freight damage. If damage does exist, le a claim with the transportation
company immediately. Be sure that all damaged parts are replaced and the mechanical and electrical problems are
corrected prior to operation of the unit. If you require service, contact your Customer Service Representative.
CUSTOMER SERVICE
CALL OUR TOLL-FREE NUMBER
for the Sales or Service Center nearest you!
800-553-9053
Please have the following information available for all service calls:
1. Model Number
2. Serial Number
3. Date and Place of Purchase
Operator's Manual 3
WARNING: When using this product, precautions should always be observed, including the following.
READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER
HAZARD
RISK OF
EXPLOSION OR FIRE
IMPORTANT SAFETY INSTRUCTIONS
POTENTIAL CONSEQUENCE
Serious injury or death may occur
from normal sparks in the multiple
ignition sources or engine/burner
exhaust.
Serious injury or death may occur as
a result of improper fueling.
Serious injury or death may occur
from the battery.
Always operate pressure washer in a well
ventilated area free of ammable vapors,
combustible dust, gases or other combustible
materials.
Do not store the pressure washer near an
open ame or any equipment such as a stove,
furnace, water heater, etc., which utilizes a pilot
light or sparking device.
Do not use this pressure washer to spray
ammable material!
Do not smoke while lling fuel tanks.
Never ll the fuel tanks while the engine is
running or hot. Allow the engine to cool two
minutes before refueling.
Do not refuel indoors or in a poorly ventilated
area.
Always refuel slowly to avoid the possibility of
spilled fuel which may cause a risk of re.
Engine Fuel Tank:
If using a Gasoline Engine, refuel with gasoline
only. Do not use diesel or fuel oil.
Diesel Fuel Tank:
If using a Diesel Engine, refuel with diesel only.
Do not use gasoline.
Burner Fuel Tank:
When refueling the Burner Fuel Tank, use
No. 1 or No. 2 fuel oil/diesel or kerosene. Do
not use gasoline, crankcase drainings, or oil
containing gasoline or solvents.
Do not operate the unit if gasoline or diesel
fuel is spilled. Wipe the pressure washer
clean and move it away from the spill. Avoid
creating any ignition until the gasoline or diesel
fuel has evaporated.
When the battery is being activated, hydrogen
and oxygen gases in the battery are extremely
explosive. Keep open sparks and ames away
from the battery at all times, especially when
charging the battery.
Be certain to disconnect the battery ground
terminal before servicing. When disconnecting
the cable from the battery, start with the
negative terminal, and when connecting them,
start with the positive cable.
When charging the battery, remove the battery
vent plugs.
Use only a voltmeter or hydrometer to check
a battery charge.
DO NOT jump start the battery unless
both batteries are of equal voltage and
amperage.
PREVENTION
4 Operator's Manual
IMPORTANT SAFETY INSTRUCTIONS
READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER
HAZARD
RISK OF FIRE
RISK OF
ASPHYXIATION
POTENTIAL CONSEQUENCE
Serious injury or death may occur
from a ground re caused by a mufer
spark.
Serious injury or death may occur
if system safety's are not properly
maintained.
Serious injury or death may occur
from inhaling engine/burner exhaust
or dangerous vapors. The engine
exhaust from this product contains
chemicals known to the State of
California to cause cancer, birth
defects, or other reproductive
harm.
PREVENTION
A spark arrester must be added to the mufer
of this engine when using on land covered
with any ammable agricultural crop (hay
and grain), and if they are used in or near
brush or forested areas. The arrester must
be maintained in effective working order by
the operator. In the state of California, the
above is required by law. (Section 4442
and 4443 of the California Public Resources
Code.) Other states may have similar laws.
Federal laws apply on Federal lands.
This pressure washer has a Safety Relief
Valve which should never be altered,
modied, removed or made inoperative. If
the device fails, replace immediately with
genuine manufacturer replacement part.
Never operate this pressure washer in an
enclosed area. Always make certain there
is adequate ventilation (fresh outside air) for
breathing and combustion. This will prevent
the buildup of dangerous carbon monoxide
gases. Beware of poorly ventilated areas,
or areas with exhaust fans which can cause
poor air exchange.
Follow all safety instructions provided with
the materials you are spraying. Use of a
respirator may be required when working with
some materials. Do not use this pressure
washer to dispense hazardous detergents.
Operator's Manual 5
READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER
HAZARD
RISK OF INJECTION
OR
SEVERE CUTTING INJURY
IMPORTANT SAFETY INSTRUCTIONS
POTENTIAL CONSEQUENCE PREVENTION
Serious injury or death could occur
from high pressure spray penetrating
the skin.
Keep clear of nozzle and spray! Never put
your hand, ngers or body directly over the
spray nozzle.
Never point the high pressure discharge
spray at yourself or anyone else. This
equipment is to be used only by trained
operators.
Always keep operating area clear of all
persons.
Do not allow children to operate this unit.
Seek emergency medical care if the spray
appears to have penetrated the skin! Do not
treat as a simple cut!!
High pressure hoses and fuel lines should be
inspected daily for signs of wear. If evidence
of failure exists, promptly replace all suspect
hoses and fuel lines to prevent the possibility
of injury from the high pressure spray. If a
hose or tting is leaking, Never place your
hand directly on the leak
RISK OF
ELECTROCUTION
OR ELECTRICAL SHOCK
Serious injury or death may occur
from contact with electricity.
Never operate the gun with the trigger wired
in the open position. To prevent accidental
discharge, the trigger gun should be securely
locked when not in use.
Before removing the spray nozzle or
servicing the unit, always shut off the unit and
trigger the gun to release trapped pressure.
(Even after you shut off the unit, there is
high pressure water left in the pump, hose
and gun until you release it by triggering
the gun.)
Do not direct spray on or into electrical
installations of any kind! This includes
electrical outlets, light bulbs, fuse boxes,
transformers, the unit itself, etc.
Do not allow metal components of the
pressure washer to come in contact with live
electrical components.
6 Operator's Manual
READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER
HAZARD
RISK OF BURNS
IMPORTANT SAFETY INSTRUCTIONS
POTENTIAL CONSEQUENCE PREVENTION
Serious injury may occur from
touching the engine, mufer or heat
exchanger. These areas can remain
hot for some time after the pressure
washer is shutdown.
Never allow any part of your body to contact
the engine, mufer or heat exchanger.
RISK OF BURSTING
RISK FROM MOVING PARTS
Serious injury may occur from a
pressure washer malfunction or
exploding accessories if incorrect
system components, attachments
or accessories are used.
Serious injury or death may occur if
attempting to start the pressure washer
when the pump is frozen.
Serious injury may occur to the
operator from moving parts on the
pressure washer.
Never make adjustments to the factory set
pressures.
Never exceed manufacturers maximum
allowable pressure rating of attachments.
Do not allow any hoses to make contact
with the engine, mufer, or heat exchanger
to prevent the possibility of bursting. Avoid
dragging the hoses over abrasive surfaces
such as cement.
Use only manufacturer recommended repair
parts for your pressure washer.
In freezing temperatures, the unit must always
be warm enough to ensure there is no ice
formation in the pump. Do not start the pressure
washer if it has been transported in an open
or non heated vehicle without rst allowing the
entire unit to thaw.
Before making any adjustments, be certain the
engine is turned off. Be certain to disconnect
the battery ground terminal before servicing
and the ignition cable(s) is removed from the
spark plug(s). Turning the machinery over by
hand during adjustment or cleaning might start
the engine and machinery with it.
Operator's Manual 7
Do not operate the unit without all protective
covers in place.
READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER
HAZARD
RISK OF BODILY INJURY
IMPORTANT SAFETY INSTRUCTIONS
POTENTIAL CONSEQUENCE
Serious injury or death may occur
from detergents contacting the
skin.
Seek emergency medical care if you are using cleaning agents and the spray appears
to have penetrated the skin! Do not treat as
a simple cut. Be prepared to tell a physician
exactly what kind of detergents you were using by reading the Material Safety Data Sheet
(MSDS) provided with your detergent.
Never use any solvents or highly corrosive
detergents or acid type cleaners with this
pressure washer.
Protective equipment such as rubber suits,
gloves and respirators are advisable, especially when using cleaning detergents.
Keep all detergents out of the reach of
children!
PREVENTION
Serious injury can occur from loose
debris being propelled at a high
speed from the spray gun.
Injury may occur if the operator loses
his balance caused by the thrust of
water traveling through the spray
nozzle.
Always wear protective goggles when operat-
ing the unit to shield the eyes from ying debris
and detergents.
Do not direct spray toward fragile materials
such as glass for shattering could occur.
Stay alert-watch what you are doing. Do not
operate the unit when fatigued or under the
inuence of alcohol or drugs.
Never squeeze the trigger unless securely
braced.
Do not overreach or stand on unstable support.
Wet surfaces can be slippery, wear protective
foot gear and keep good footing and balance
at all times.
Never trigger the gun while on a ladder or
roof.
8 Operator's Manual
READ ALL SAFETY WARNINGS BEFORE USING PRESSURE WASHER
HAZARD
RISK OF BODILY INJURY
IMPORTANT SAFETY INSTRUCTIONS
POTENTIAL CONSEQUENCE
Injury may occur from the pressure
washer.
Always hold on rmly to the gun/lance assembly when starting and operating the unit.
Failure to do so can cause the lance to fall
and whip dangerously.
Know how to stop the pressure washer and
bleed pressures quickly. Be thoroughly familiar
with controls.
Follow the maintence instructions specied
in the manual.
Do not leave pressurized unit unattended. Shut
off the pressure washer and release trapped
pressure before leaving.
Do not operate the unit if you see any fuel, oil or
water leaks from the machine. Do not resume
operation until the unit has been inspected and
repaired by a qualied service person.
Never run the unit with the governor disconnected or operate at excessive speeds.
PREVENTION
Place unit in a clean, dry, at area for servicing. Before servicing the unit: turn the unit
off, relieve the water pressure from the trigger
gun, and allow the unit to cool down. Service
in clean, dry, at area. If applicable, block
wheels to prevent unit from moving.
Do not move the unit by pulling on the hose.
Operator's Manual 9
!SAVE THESE INSTRUCTIONS!
HS FEATURES
HS FEATURES-032905-RZ
10 Operator's Manual
HS FEATURES LISTING
1. Decal- Data Plate
2. Gas Tank- Red / 10 Gallon (Gasoline Driven Units Only)
Fuel Tank- Green / 10 Gallon (Diesel Driven Units Only)
3. Decal- Caution: Risk of Fire- Do not use Diesel or Fuel Oil
(Gasoline Driven Units Only)
Decal- Caution: Risk of Fire- Do not use Gasoline
(Diesel Driven Units Only)
4. Decal- Gasoline Only (Gasoline Driven Units Only)
Decal- Diesel Only (Diesel Driven Units Only)
5. Decal- Caution: Risk of Fire- Do not use Gasoline
6. Decal- Diesel Only
7. Fuel Tank- Green / 10 Gallon
8. Hinged Electric Box
9. Fork Truck Access
10. Pressure Relief Valve
11. Water Outlet
12. Decal- Warning/Caution/Operation
13. Quick Connect Nozzle Holder
14. Burner Rocker Switch
15. Decal- Electric Panel
16. Decal- Nozzles
17. High Pressure Pump
18. Decal- Warning: Risk of Injury- Exposed Pulleys
19. Battery and Battery Box
20. Decal- Caution: Disconnect Battery
21. Power Coated Roll Cage Frame Assembly
22. Burner Air Adjustment
23. Fuel Filter / Water Separator
24. Water Inlet
25. Float Tank
26. Heat Dump Valve
27. Water Strainer
28. Pressure Switch
29. Unloader Valve
30. Generator- 2500 Walts
31. Pump Oil Drain
32. Engine Oil Drain
33. Engine
34. Engine Key Switch
35. Engine Choke
36. Control Panel
37. Decal- Warning: Hot Surfaces
38. Stack Adapter Kit- AW-9400-0000
Stack Adapter- 50-0177
Insulation Gasket- 850-0324
39. Heat Exchanger Outlet
40. High Pressure Hose
41. Trigger Gun
42. Trigger Safety Lock
43. Insulated Lance
44. Adjustable Pressure Dual Lance
45. High Pressure Nozzle
PART # DESCRIPTION
HX-0130 3-WAY BALL VALVE
HX-0131 DETERGENT VALVE
HX-0132 STEAM (HS-3504)
HX-0133 STEAM (HS-3005/3505)
HX-0135 STEAM (HS-3506)
HX-0136 STEAM (HS-3006)
HX-0137 STEAM- HS-3504 (Requires HX-0143)
HX-0138 STEAM- HS-3005 (Requires HX-0143)
HX-0139 STEAM- HS-3505 (Requires HX-0143)
HX-0140 STEAM- HS-3506 (Requires HX-0143)
Operator's Manual 11
HS OPTIONS LISTING
PART # DESCRIPTION
HX-0141 STEAM- HS-3006 (Requires HX-0143)
HX-0142 STEAM- HS-4004 (Requires HX-0143)
HX-0143 TRAPPING UNLOADER
(HS-3005/3006/3504/3505/3506)
HX-0144 DUAL GUN (HS-3006/3506)
HX-0145 ADJUSTABLE THERMOSTAT
HX-0146 HOUR METER
HX-0147 LIFTING HOOK
HX-0148 DETERGENT VALVE (Requires HX-0143)
DANGER
RISK OF EXPLOSION OR FIRE!
-WHEN CHARGING BATTERIES,
THEY GENERATE A HIGHLY
EXPLOSIVE HYDROGEN GAS.
A SPARK COULD CAUSE AN
EXPLOSION OR FIRE!
-DO NOT JUMP START BATTERY
UNLESS BOTH BATTERIES ARE
OF EQUAL VOLTS & AMPS.
-DO NOT SMOKE OR ALLOW
SPARKS OR FLAMES NEAR THE
BATTERY.
-DO NOT PLACE UNIT IN AN
AREA WHERE FLAMMABLE
GAS VAPORS MAY BE PRESENT.
A SPARK COULD CAUSE AN
EXPLOSION OR FIRE.
RISK OF UNIT BURSTING!
DO NOT STORE/OPERATE UNIT
IN FREEZING ENVIRONMENTS!
WARNING
RISK OF ASPHYXIATION!
USE THIS PRODUCT ONLY IN
WELL VENTILATED AREAS!
DO NO T OPE RAT E IN AN
ENCLOSE D AREA. THE
EXHAUST CONTAINS CARBON
MONOXIDE, A POISONOUS,
ODORLESS AND INVISIBLE
GAS. BREATHING THIS GAS
CAN CAUSE SERIOUS INJURY,
ILLNESS & POSSIBLE DEATH.
INSTALLATION & PREPARATION
ATTIRE:
Proper attire is essential to your safety. It is advised to utilize whatever
means necessary to protect eyes, ears, and skin. Additional safety attire
(such as respiratory mask) may be required when using detergent cleaning
agents with this washer.
SET-UP:
1. This unit should only be placed on a level surface to ensure proper lubrication
for the engine and water pump while operating. Never spray water directly
on the unit.
2. Do not use unit in an area:
a. with insufcient ventilation.
b. where there is evidence of oil, gas or fuel leaks.
c. where ammable gas vapors may be present.
This unit has multiple ignition sources that could cause an explosion or
re.
3. If using a wheel kit, be certain to block the wheels to prevent the unit from
moving while operating.
4. Do not allow the unit to be exposed to rain, snow or freezing temperatures.
If any part of the unit becomes frozen, excessive pressure may build up in
the unit which could cause it to burst resulting in possible serious injury to
the operator or bystanders.
5. Pump oil level should be checked before each use. Check the oil level
indicator on the pump crankcase. Make certain the oil is in the center of
the oil sight glass. If the level appears to be low, ll with SAE20 or 30 non-
detergent pump oil.
6. Your pressure washer is equipped with an Electric Starter. On initial start-
up, wear proper eye and skin protection when lling the battery with acid.
Fully charge the battery to allow Electric Starter to function.
7. Battery Specications:
DIESEL UNITS:
- RV / Marine Dual Purpose Deep Cycle / Cranking Battery.
- BCI Group 24DC
- Battery Box Size: 11" L x 7 1/2" W x 8 1/4" H (Battery can be slightly taller
and still be covered by lid.)
- Battery should have lifting strap for easy installation.
GASOLINE UNITS:
- Lawn Tractor Battery.
- 175 CCA
- Battery Box Size: 8 1/2" L x 6" W x 6 1/4" H (Battery can be slightly taller
and still be covered by lid.)
- Battery should have lifting strap for easy installation.
12 Operator's Manual
INSTALLATION & PREPARATION
ENGINE/BURNER FUEL TANKS:
1. Review "Risk of Explosion or Fire" warnings, before fueling.
2. Locate the Safety Decals on your unit and heed their warnings.
3. Engines: See Engine Owner's Manual for fuel requirements.
Burner Fuel: When lling tank, use No. 1 or No 2 fuel oil/diesel or
kerosene.
4. Check the engine oil level before starting the engine. (See Engine
Manual.)
5. Refer to the Engine Manual supplied with this unit for proper engine adjustment
procedures.
6. Review the Engine Manual accompanying this pressure washer for
correct engine start-up and maintenance procedures.
DANGER
RISK OF FIRE!
-D O NO T SM O K E WHIL E
FUELING!
-DO NOT FILL THE FUEL TANKS
WHILE UNIT IS RUNNING OR
HOT. ALLOW UNIT TO COOL
FOR TWO MINUTES BEFORE
REFUELING.
-DO NOT FILL FUEL TANKS TO
POINT O F OVERFLOWING.
ALLOW APPROXIMATELY 1/4"
OF TANK SPACE FOR FUEL
EXPANSION.
WARNING
RISK OF EXPLOSION OR FIRE!
ALWAYS STORE FUEL AWAY
FROM THE WASHER WHILE THE
UNIT IS RUNNING OR HOT.
DUAL LANCE ASSEMBLY WITH ADJUSTABLE PRESSURE:
This unit features a dual lance assembly with adjustable pressure which allows
the user to select a high or low pressure spray. Simply rotate the adjustable
grip on the dual lance to achieve the desired pressure selection.
1. Selection of high pressure can be achieved by turning the adjustable
grip on the Dual Lance assembly counterclockwise.
2. Selection of low pressure can be achieved by turning the adjustable grip
on the Dual Lance clockwise.
WARNING
RISK OF INJECTION CAUSING
SEVERE INJURY!
-THE TRIGGER GUN SHOULD
ALWAYS BE LOCKED IN THE OFF
POSITION WHEN NOT IN USE!
-NEVER LOOK DIRECTLY AT
THE NOZZLE UNLESS IT IS
DISCONNECTED FROM THE
TRIGGER GUN/DUAL LANCE
ASSEMBLY!
Operator's Manual 13
NOZZLE LOCK
INSTALLATION & PREPARATION
QUICK-CONNECT NOZZLES:
Various nozzles may be quick-connected into the end of the dual lance to change
the spray pattern. The detergent nozzle has been pre-installed at the factory.
When using quick-connects (Q.C.), be certain the connection is securely locked
as shown at right. If not, the high pressure water may shoot the nozzle from
the lance, causing severe injury or serious damage. To determine spray fan,
refer to the actual number stamped on the nozzle. The rst two digits indicate
the spray fan degree: 00=0°, 15=15°, 25=25°, 40=40°, 65=65°.
NOZZLES
1. The 0° nozzle (RED):
This is a blasting nozzle. It delivers a very concentrated stream of water. Be
cautious when using the straight narrow stream. It is not recommended for
use on painted or wood surfaces or items attached with adhesive backing.
Uses: Removing weeds from sidewalk cracks, stubborn stains from concrete,
masonry, aluminum and steel, caked mud from equipment, and cleaning
lawn mower undersides.
2. The 15° nozzle (YELLOW):
This is a chiseling nozzle. The spray should be directed at a 45° angle to
the surface and used like a scraper to remove paint, grease and dirt. Uses:
Surface preparation (removing mildew stains and paint chips).
3. The 40° nozzle (WHITE):
This is a wash nozzle. This wide spray pattern disperses the water pressure
over a large area and is recommended for moderate washing. Uses: Washing
aluminum siding, cleaning windows, washing vehicles, spraying sidewalks,
driveways, and patios.
4. The 25° nozzle (GREEN):
a. On standard units, this is a ushing nozzle. This pattern is best suited
for ushing dirt, mud, and grime. Uses: Wet sweeping leaves from
walks, curbs and driveways, cleaning stable oors, washing swimming
pool bottoms, degreasing engines.
b. On units with 250°F Steam Option, this nozzle is used for 250°F Wet
Steam operation. This nozzle is sized for operation with the unloader
and steam valve (where applicable) to provide high pressure wet steam.
Replacement of this nozzle with an improperly sized nozzle may cause
operational problems with the machine.
5. The 65° nozzle: (included in dual lance.)
This is a detergent nozzle. The broad spray pattern distributes solution
over vast areas. Uses: Detergent application, misting or rinsing.
NOZZLE CONNECTION
14 Operator's Manual
NOZZLE CONNECTION:
1. Ensure the trigger gun is locked in the OFF position.
2. Quick-connect nozzles can be connected or disconnected from the dual
lance assembly by retracting the locking ring on the quick-connect tting.
When connecting the desired nozzle, push the locking ring over the quick
connect nozzle to secure connection.
INSTALLATION & PREPARATION
WATER SUPPLY:
Pressurized Supply:
1. Select a water supply hose which is a quality grade of garden hose
measuring at least ¾” ID and no longer than 50 feet.
2. Ensure the water strainer is clean and free of obstructions. Check oat
tank for any foreign objects or debris. If water ow becomes restricted
to the pump, cavitation can occur which will cause premature failure of
the pump packings.
3. Connect one end of the water supply hose to the oat tank inlet and
connect the other end to the pressurized water supply.
NOTE: If there is a high mineral content in your water, it is recommended
that a water softener be used to prevent the possibility of excessive scale
buildup inside the heat exchanger coil.
4. Follow the incoming water requirements listed below:
a. Water pressure must be between a minimum of 40 PSI
and a maximum of 65 PSI.
b. Incoming GPM must be approximately one gallon more
per minute than the outgoing GPM stated on the
machine nameplate. (You can check the GPM of your
source by timing the lling of a 5 gallon container.)
c. Incoming water temperature must not exceed 125°F.
Excessive pump damage may result if the water
temperature exceeds this level.
5. Never allow the unit to operate without the incoming water line attached
and the water supply completely turned on.
Operator's Manual 15
UNLOADER VALVE
INSTALLATION & PREPARATION
UNLOADER:
The unloader has been preset at the factory.
GENERATOR:
This unit is equipped with a 115 Volt AC generator. The generator provides
power to the burner, and the control and safety circuits of the machine.
1. Always ensure the burner switch is in the OFF position before starting the
engine. Allow the engine to reach full RPM before turning the burner switch
to the ON position. Failure to do so can damage the generator or burner.
2. Do not spray water at or around generator. Electrocution and/or damage
to the generator, burner, and any auxiliary equipment may result.
PRE-START INSPECTION PROCEDURES:
Before starting the unit, perform the following procedures:
1. Check the oil level in the pump.
2. Inspect the water inlet strainer. Clean or replace if necessary. See "Water
Supply" pg. 15.
3. Check all hose connections to ensure they are securely tightened.
4. Inspect for system water leaks, oil leaks and fuel leaks. If a fuel leak is
found, DO NOT START UNIT! See "Risk of Explosion or Fire" warnings, pgs.
4-5. Be sure that all damaged parts are replaced and that the mechanical
problems are corrected prior to operation of the unit. If you require service,
contact Customer Service.
5. Inspect high pressure hoses for kinking, cuts and leaks. If a cut or leak is
found, DO NOT USE HOSE! Replace hose before starting unit. See "Risk
of Injection" warnings, pg. 6. Be sure that all damaged parts are replaced
and that the mechanical problems are corrected prior to operation of the
unit. If you require service, contact Customer Service.
END OF PREPARATION INSTRUCTIONS
16 Operator's Manual
WARNING
THE FOLLOWING PAGES CONTAIN OPERATING AND MAINTENANCE
INSTRUCTIONS
DO NOT ATTEMPT TO OPERATE THIS PRESSURE WASHER UNTIL
YOU HAVE READ AND UNDERSTOOD ALL SAFETY PRECAUTIONS
AND INSTRUCTIONS LISTED IN THIS MANUAL.
INCORRECT OPERATION OF THIS UNIT CAN CAUSE SERIOUS
INJURY!!
DO NOT ALTER OR MODIFY THIS EQUIPMENT IN ANY MANNER!
Operator's Manual 17
OPERATING INSTRUCTIONS
CAUTION
RISK OF UNIT DAMAGE.
BE CERTAIN THE HOSE, GUN
AND NOZZLE ASSEMBLY ARE
NOT CONNECTED TO THE
UNIT WHILE FLUSHING THE
SYSTEM. FLUSHING ALLOWS
MINERAL DEPOSITS TO BE
RELEASED FROM THE SYSTEM
WHICH WOULD OBSTRUCT
OR DAMAGE THE GUN AND
NOZZLE ASSEMBLY RESULTING
IN COSTLY REPAIRS.
DANGER
RISK OF INJECTION CAUSING
SEVERE INJURY!
-KEEP CLEAR OF NOZZLE! NEVER
PLACE HAND OR FINGERS IN
FRONT OF NOZZLE!
-DO NOT DIRECT DISCHARGE
STREAM AT PEOPLE OR PETS!
CAUTION
RISK OF DAMAGE.
DO NOT ALLOW SPRAY PATTERN
TO REMAIN ON A FIXED AREA
FOR AN EXTENDED PERIOD OF
TIME. POSSIBLE DAMAGE MAY
OCCUR TO THE AREA.
ADJUSTABLE GRIP
FLUSHING THE SYSTEM:
This unit has a steel coil which, after setting, will cause the water remaining in
the coil from the previous usage to turn brown or black. This water must be
ushed from the system before start-up. This procedure should be performed
WITHOUT the high pressure hose, gun and lance assembly installed.
1. Turn on the water supply.
2. Start engine on unit. Low pressure water will begin owing from the water
outlet. This allows the unit to ush any particles from the system. The unit
is ushed when the water is clear.
3. Once the system is ushed, turn off engine and connect the high pressure
hose to the water outlet of the unit.
4. Connect the trigger gun and dual lance assembly to the high
pressure hose.
5. Install desired nozzle into dual lance assembly.
START-UP/COLD WATER OPERATION:
1. Refer to the Safety Warnings on pages 4-8 before starting the machine.
2. Locate the Safety Decals on your unit and heed their warnings.
3. Ensure the Burner Switch is in the OFF position.
4. Pointing the trigger gun in a safe direction, unlock the trigger gun and squeeze
the trigger. Hold the trigger gun open while starting the engine according
to the manufacturer’s instructions in the engine manual accompanying
the machine. Brace yourself for possible gun kickback when the engine
starts.
5. Once the engine has started, perform the following procedures with the gun
open:
a. Inspect for system water leaks, oil leaks, and fuel leaks. If
a fuel leak is found, TURN MACHINE OFF IMMEDIATELY!
See “Risk of Explosion or Fire” warnings. Be sure that all
damaged parts are replaced and that all mechanical
problems have been corrected prior to operation of the
unit. Contact Customer Service if necessary.
b. Inspect high pressure hoses for kinks, cuts, and leaks. If a
cut or leak is found, TURN MACHINE OFF IMMEDIATELY!
Replace hose before starting the machine. See “Risk of
Injection” warnings. Be sure that all damaged parts are
replaced and that all mechanical problems have been
corrected prior to operation of the unit. Contact Customer
Service if necessary.
6. The unit is now operating as a cold water pressure washer. Trigger the gun
several times. Rotate adjustable grip on the dual lance for high and low
pressure application. NEVER place hand or ngers in front of the nozzle
or look directly into the nozzle!
7. Do not allow the machine to operate in the bypass mode (with the trigger gun
closed) for more than three minutes without triggering the gun. Failure to
follow this simple rule can cause premature failure of the pump packings.
WARNING
RISK OF BURN!
THE WATER TEMPERATURE
CO U L D BE C O M E VE RY
HOT DURING HOT WATER
OPERATION. BE CAUTIOUS
WHEN ADJUSTING PRESSURE
OR C O NT R OL L ING T H E
T R IG GE R G U N/ LA NC E
ASSEMBLY.
18 Operator's Manual
HOT WATER OPERATION:
1. Follow preceding steps 1-7 for “Start-up / Cold water operation”.
2. Move the Burner switch to the ON position.
3. Recheck the system for fuel leaks. If a fuel leak is found, TURN MACHINE
OFF IMMEDIATELY! See “Risk of Explosion or Fire” warnings. Be sure
that all damaged parts are replaced and that all mechanical problems have
been corrected prior to operation of the unit. Contact Customer Service if
necessary.
Note: Upon initial start-up, water will begin turning hot in approximately 20
seconds and will reach maximum temperature within 2-1/2 minutes providing
that the trigger gun remains open. The burner will not re when the trigger
is released.
OPERATING INSTRUCTIONS
SHUTDOWN:
1. Move the Burner switch to the OFF position.
2. Squeeze the trigger and discharge the water for a period of three minutes
to cool the heat exchanger and high pressure hose. Insufcient cool-down
periods for the high pressure hose will cause excessive wear and eventual
rupture of the hose.
3. Do not close the choke to stop the engine. Backre or engine damage may
occur.
4. Move the engine key switch to the OFF position.
5. Turn off the water supply and trigger the gun momentarily to relieve trapped
pressure.
Disconnect and drain the high pressure hose, gun, and lance. Wipe the unit
clean. Store in a non-freezing environment.
OPTIONS:
STEAM - 250°F:
The 25° (GREEN) steam nozzle is used for 250°F Wet Steam operation. This
nozzle is sized for operation with the unloader and steam valve (where applicable)
to provide high pressure wet steam. Replacement of this nozzle with an improperly
sized nozzle may cause operational problems with the machine.
HS-3005/3006/3504/3505/3506:
1. Install 25° (GREEN) steam nozzle into dual lance assembly.
2. Follow "Hot Water Operation" start-up procedures.
3. Turn steam valve completely counterclockwise to achieve maximum outlet
temperature (250°F).
HS-4004:
1. Install 25° (GREEN) steam nozzle into dual lance assembly.
2. Follow "Hot Water Operation" start-up procedures.
NOTE: Upon initial start-up, water will begin turning hot in approximately 20
seconds and will reach maximum temperature within 2-1/2 minutes providing
that the trigger gun remains open. The burner will not re when the trigger
is released.
ADJUSTABLE THERMOSTAT:
Regulates the maximum discharge temperature. Turn the dial to the
desired maximum discharge temperature. This may cause the burner to re
intermittently.
BALL VALVE: (Auxiliary Tank)
1. Connect hose from auxiliary tank to open port on the 3-way ball valve.
2. Use the selector lever on the ball valve to allow water to ow from the
auxiliary tank to the pump.
3. The water level in the auxiliary tank must always be higher than the pump
inlet. This will ensure gravity feed of water to the pump. Failure to keep the
water level above the pump inlet will result in the pump running dry and
damage to the wet end of the pump.
DUAL GUN: (Available on 6 GPM units only)
Dual Gun Option also requires the Trapping Unloader Option. This option splits
ow between two discharges. Outlet Pressure at both guns will be the same as
the unit's rated pressure.
Operator's Manual 19
DETERGENT METERING VALVE
OPERATING INSTRUCTIONS
OPTIONS: (CONTINUED)
HIGH PRESSURE DETERGENT: (Cleaning with Detergents)
NOTE: This feature is designed for use with mild detergents only. Since the
cleaning solution travels through various parts of the pressure washer, do
not use corrosives as they will cause extensive damage as well as pose a
considerable safety hazard.
1. Refer to "Risk of Bodily Injury / Detergents" pg. 8-9. Be certain to wear
protective safety attire as stated on pg. 12.
2. Prepare detergent solution according to label directions. (Never pump acids,
alkalines, abrasive uids or solvents through the unit. Due to the unknown
and often corrosive characteristics of many detergents commonly used
in the pressure washer cleaning industry, it is recommended to use only
mild detergents with this unit.)
3. Fully immerse the strainer end of the clear vinyl detergent hose into the
detergent solution.
4. To apply solution; unlock the trigger gun and squeeze the trigger. In a few
moments a detergent/water mixture will exit the nozzle. Start spraying the
lower portion of the surface being cleaned and move up, using long overlapping
strokes. Applying from the bottom up helps avoid streaking. Allow to soak
briey. Avoid working on hot surfaces or in direct sunlight to minimize the
chances of the detergent drying, which may result in damaging surfaces.
Be certain to apply cleaning solution to a small section at a time.
5. To rinse; lock the trigger gun in the "OFF" position. Turn the detergent
metering valve to the "OFF" position. Unlock the trigger gun and spray. It
will take about 30 seconds to purge all detergent from the line. For best
rinsing results, start at the top and work down.
6. Siphon a gallon of water through the detergent injection system after each
use. This prevents the possibility of corrosion or detergent residue causing
mechanical problems during the next use.
20 Operator's Manual
STORAGE & MAINTENANCE
SPECIFIC MAINTENANCE:
EVAPORATIVE EMISSION COMPONENTS:
The unit you have purchased includes the following components that
are in compliance with 2006 California Air Resources Board Evaporative
Emission Standards;
1. Fuel Hose
2. Fuel Hose Fittings
These components should be inspected on a daily basis for cracks, leaks,
and abnormal wear. If cracking, leaks or abnormal wear has occurred,
the components should be replaced immediately.
ENGINE: The engine instruction manual accompanying your unit lists the
specic procedures for maintenance on the engine. Following the engine
manufacturer's recommendations will extend engine life.
PUMP: Change the pump oil after the rst 50 hours of operation. After initial
change, the manufacturer recommends changing the oil every three
months or at 250 hour intervals. If oil appears dirty or milky, changes may
be required in greater frequency. Use SAE20 or 30 non-detergent pump
oil and ll only to the center of the oil sight glass. DO NOT overll.
NOZZLE: Water ow through the spray nozzle will erode the orice, making
it larger, resulting in a pressure loss. Nozzles should be replaced
whenever pressure is less than 85% of the maximum. The frequency of
replacement will depend upon such variables as mineral content in the
water and number of hours the nozzle is used.
MAINTENANCE-EVERY 3 MONTHS:
CHANGE WATER PUMP OIL: Ensure unit is off. Change the pump oil
after the rst 50 hours of operation. After initial change, every 3 months
or 500 hour intervals are recommended. If oil appears dirty or milky,
changes may be required in greater frequency. Use SAE20 or 30 non-
detergent pump oil and ll only to the center of the oil sight glass. DO
NOT overll.
REPLACE HIGH PRESSURE NOZZLE: Water ow through the spray nozzle
will erode the orice, making it larger, resulting in a pressure loss. Nozzles
should be replaced whenever pressure is less than 85% of the maximum.
The frequency of replacement will depend upon such variables as mineral
content in the water and number of hours the nozzle is used.
Operator's Manual 21
STORAGE & MAINTENANCE
MAINTENANCE-EVERY 3 MONTHS CONT.:
BELT INSPECTION: Ensure unit is off and remove the beltguards. Inspect the
v-belt for wear and tightness. If the v-belt needs to be replaced or tightened,
follow the procedures listed below:
Replacement:
1. Loosen the four pump mounting bolts (A).
2. Loosen the two alignment nuts approximately one inch on the
alignment bolts (B1 & B2).
3. Slide the pump toward the engine to loosen belts.
4. Remove and replace belt.
Tighten: (If v-belt was not replaced, you will need to loosen the nuts on the
alignment bolts B1 and B2 before proceeding.)
1. Tighten B2 alignment bolt. The pump will shift to the left until there
is tension on the belt. Then tighten B2 nut.
2. Tighten B1 alignment bolt, until sheaves are straight. (Use a
straightedge for alignment.)
3. Push on the v-belt to check belt deection for tension. There should
be 1/4" to 1/2" deection for correct tension.
4. If sheaves are straight and tension is correct, tighten B1 nut and
the four pump mounting bolts (A).
5. If tension is not correct, repeat steps 6 and 7 until correct alignment
and tension is achieved. Tighten the four mounting bolts (A) when
completed.
6. Loosen B2 nut, tighten B2 bolt, tighten B2 nut.
7. Loosen B1 nut, tighten B1 bolt, tighten B1 nut.
BURNER AIR ADJUSTMENT
BURNER AIR ADJUSTMENT: The air shutter has been factory preset for proper
operation between sea level and 2000 feet elevation at standard conditions
(60°F ambient water and air temperatures). In colder temperatures or higher
altitudes, it may be necessary to adjust the air supply to the combustion
chamber. This adjustment will maximize burner efciency and avoid inefcient
operation or excessive sooting of the heat exchanger coil. A smoke spot
test is recommended during any air shutter and band adjustment. If you do
not have the equipment to perform a smoke spot test, follow the procedures
listed below.
1. The machine must be running and the burner ON.
2. Loosen the Locking Screw (#3 at left) on the shutter.
3. Check for smoke from the heat exchanger exhaust. If smoke is not
present, slowly close the Air Shutter (#1 at left) by moving the dial
counterclockwise to a lower number. Continue moving the dial until
smoke appears.
4. Record this setting.
5. Open Air Shutter (#1 at left) two increments. Example: If Air Shutter
was set at 2, move it to 4.
6. Slowly trigger the gun on and off. This will cause the burner to turn
on and off. Look for a smoke puff when the burner ignites.
7. Repeat steps 5 and 6 until a smoke puff is noticed. Record the Air
Shutter Setting.
8. The difference between the recorded settings in steps 4 and 7 is the
combustion window. Set the dial 1/2 way between these settings.
NOTE: If you are unable to detect a setting on either step 3 or 7, more or less
air may be needed to achieve a proper combustion window. Loosen
the Bolt (#4 at left) and open the Air Band (#2 at left) in 1/4" increments.
Repeat steps 3-8 until proper combustion window is achieved.
TEST WATER & FUEL PRESSURE: These procedures should be performed
by an authorized service technician.
22 Operator's Manual
TEST WATER TEMPERATURE: This procedure should be performed by an
authorized service technician.
STORAGE & MAINTENANCE
MAINTENANCE – EVERY 6 MONTHS
REPLACE FUEL FILTER – Follow the instructions specied on the fuel lter
for correct procedure.
MAINTENANCE – EVERY 12 MONTHS
DELIME COIL – A loss in pressure may signify that the coil needs to de
delimed. Do this procedure on a periodic basis.
1. Mix deliming powder/solution according to package directions.
2. Remove the nozzle from the wand. Place a nylon stocking over the wand
assembly to collect debris, then place the wand assembly into the oat
tank.
3. Ensure the trigger gun is open and start the engine to allow water to
circulate through the system. Allow process to continue for 2-4 hours
(Consult deliming agent package directions for exact time).
4. Once process is complete, turn off engine. Drain and clean the oat
tank, remove the nylon stocking, and clean the gun and wand
assembly.
5. Flush the entire system with clean, fresh water and place the nozzle in
the wand assembly.
6. Dispose of deliming solution according to local, state, and federal
regulations.
TEST VOLTAGE AND AMP DRAW - Use a voltmeter and amp meter to test
the machine for correct voltage and amperage. If you do not have these
instruments or are unsure of how to perform these tests, this procedure
should be performed by an authorized service technician.
INSPECT BURNER FUEL PUMP INTERNAL FILTER – This procedure should
be performed by an authorized service technician.
CHECK BURNER ELECTRODES - This procedure should be performed by
an authorized service technician.
REPLACE FUEL NOZZLE - This procedure should be performed by an
authorized service technician.
Operator's Manual 23
WARNING
32˚F 0˚C
RISK OF UNIT BURSTING.
DO NOT STORE / OPERATE
U N I T I N A F R E E Z I N G
ENVIRONMENT!
STORAGE & MAINTENANCE
MAINTENANCE-SEASONAL:
NOTE: Proper winterizing is based on the recommended manufacturer's
instructions listed on the "Protection Chart" shown on the back label of most
antifreeze containers.
WINTERIZING: For storage and transportation purposes in subfreezing ambient
temperatures, it will be necessary to winterize this unit. This unit must be
protected to the lowest incurred temperature for the following reasons:
1. If any part of the pumping system becomes frozen; excessive pressure
may build up in the unit which could cause the unit to burst resulting in
possible serious injury to the operator or bystanders.
2. The pumping system in this unit may be permanently damaged if frozen.
FREEZE DAMAGE IS NOT COVERED BY WARRANTY.
If you must store your unit in an area where the temperature may fall below
32°F, you can protect your unit by following one of the procedures listed
below.
AIR BLOWOUT:
1. Remove the nozzle from the wand assembly. Squeeze the trigger until
water ceases to exit the wand assembly.
2. Connect an air tting from an air hose to the strainer tting in the oat
tank.
3. Run compressed air into the system to remove all water from the
system.
ANTIFREEZE SOLUTION:
1. Pour a mixture of antifreeze and water into the oat tank.
2. Place the detergent strainer into 100% antifreeze solution
3. Turn the switch to the "Pump" position. Allow antifreeze to siphon
throughout the system until antifreeze solution exits the outlet. (To
ensure the coil is winterized, antifreeze solution must exit the outlet.
Add more antifreeze solution mixture to the oat tank if necessary.)
4. Store antifreeze solution for future use or dispose of according to state
EPA laws.
24 Operator's Manual
TROUBLESHOOTING
SYMPTOM PROBABLE CAUSE REMEDY
Engine will not start.
No discharge at nozzle when trigger
mechanism is squeezed.
Low or uctuating pressure.
Engine problems.
Unit components are frozen.
Inadequate water supply.
Kink in water inlet hose.
Water inlet screen obstructed.
Pump sucking air. (Prime eliminated)
Eliminate leaks in intake line.
Obstructed or worn spray nozzle.
Refer to the Engine Manual
accompanying your unit.
Allow to thaw. If any part of the unit
becomes frozen, excessive
pressure may build up in the unit
which could cause the unit to burst
resulting in possible serious injury to
the operator or bystanders.
Ensure hose is 3/4" diameter and
incoming water supply is turned on.
Remove kink.
Remove screen, clean or replace.
Tighten all water intake connections.
Eliminate leaks in intake line.
Insert high pressure nozzle.
Move adjustable grip on dual lance
counterclockwise to high pressure.
Remove, clean or replace.
Pump oil appears milky or foamy.
Oil leaking from unit.
Water is leaking at safety relief
valve.
Damaged or obstructed valve assy.
on pump.
Pump packings worn.
Unloader/bypass valve not operating
correctly.
Water in oil.
Worn seals or o-rings.
Unloader malfunction.
Pressure switch malfunction.
Safety Relief Valve is defective.
Remove, inspect, clean or replace.
Replace packings.
Repair or replace.
Change pump oil. Fill to proper level.
Contact Service Department.
Detect and correct unloader problem.
Detect and correct pressure switch
problem.
Replace safety relief valve. NEVER
run unit without safety relief valve.
Doing so can cause an explosion!
Operator's Manual 25
TROUBLESHOOTING
SYMPTOM PROBABLE CAUSE REMEDY
Detergent will not siphon.
Water ows back into detergent
container.
Water ows from the nozzle when
the trigger gun is locked in the OFF
position.
Blower motor will not run. (Burner
will not ignite without blower running)
Detergent strainer is not completely
submerged in detergent solution.
Detergent strainer obstructed.
Detergent hose cut, obstructed or
kinked.
Nozzle assembly is plugged.
Detergent adjusting knob turned to
closed position.
Ball & Spring in detergent strainer
is obstructed.
Trigger gun is malfunctioning.
Generator malfunction.
Burner/Blower motor malfunction.
Belt broken or slipping on generator.
Check, submerge if necessary.
Inspect, clean or replace.
Inspect, clean or replace.
Clean or replace.
Open adjusting knob. Refer to
"Cleaning w/ Detergents".
Remove, clean or replace.
Repair or replace.
Repair or replace.
Repair or replace.
Adjust or replace as necessary.
Blower runs, but burner will not
ignite.
Burner switch is not turned on.
Thermostat knob is OFF.
Trigger gun is closed.
Out of fuel.
Detergent valve is open, but
detergent hose is not completely
submerged in solution. (This causes
safety devices to shut down burner.)
Pressure switch override.
No voltage.
Poor or improper fuel supply.
Fuel pump sucking air.
Check switch position.
Check thermostat knob position.
Open gun for pressure.
Refuel.
Close valve, or completely
submerge clear vinyl hose into
detergent solution.
Pressure should be over 375 PSI
to allow burner to come on.
Consult Service Department.
Check fuel to ensure it is correct.
Drain tank and lter if necessary
and rell with proper fuel.
Tighten all fuel intake connections.
Eliminate leaks in intake line.
26 Operator's Manual
TROUBLESHOOTING
SYMPTOM PROBABLE CAUSE REMEDY
Blower runs, but burner will not
ignite.
Blower runs, burner ignites but will
not heat.
Dirty or clogged fuel lter or fuel
water
separator.
Low fuel pump pressure.
Fuel pump inoperative.
Flexible coupler broken.
Fuel solenoid valve failure.
Dirty or clogged fuel nozzle.
Improper burner air adjustment.
Faulty ignition module.
Ignition electrodes damaged or worn.
Thermostat knob is OFF.
Detergent valve is open, but
detergent hose is not completely
submerged in solution. (This causes
safety devices to shut down burner.)
Drain or replace as necessary.
Check fuel pump pressure, adjust
or replace as necessary.
Check pressure, replace if
necessary.
Replace.
Replace.
Replace fuel nozzle.
Adjust.
Repair or replace. Consult your
Customer Service.
Adjust or replace electrodes.
Consult your Customer Service.
Check thermostat knob position.
Close valve, or completely clear
vinyl hose into detergent solution.
Burner runs erratically.
Burner discharges white smoke.
Poor or improper fuel supply.
Dirty or clogged fuel lter or fuel
water separator.
Low fuel pump pressure.
Dirty or clogged fuel nozzle.
Improper burner air adjustment.
Scale build up in heat exchanger coil.
Water in the fuel oil.
Dirty fuel lter or fuel water separator.
Dirty fuel nozzle.
Improper air adjustment setting.
Fuel pump malfunctioning.
Low on fuel.
Excessive air supply.
Check fuel to ensure it is correct.
Drain tank and lter if necessary
and rell with proper fuel.
Drain or replace as necessary.
Check fuel pump pressure, adjust
or replace if needed.
Replace fuel nozzle.
Adjust.
Consult the Service Department.
Replace fuel lter or drain fuel
water separator, drain fuel tank
and replace with clean fuel.
Replace element.
Replace.
Adjust.
Replace.
Refuel. If white smoke persists
consult the Service Department.
Adjust.
Burner discharges black smoke.
Operator's Manual 27
Insufcient air supply.
Adjust.
MAINTENANCE CHART
PROCEDURE DAILY 3 MONTHS 6 MONTHS 9 MONTHS 12 MONTHS
Check engine oil level X
Change engine oil***** X X X X
Check water pump oil level X
Change water pump oil ** X X X X
Oil leak inspection X
Fuel leak inspection X
Water leak inspection X
Hose inspection X
Water Inlet Screen Inspection X
Check fuel lter
Replace fuel lter X X
Inspect belts X X X X
Replace high pressure nozzle*** X X X X
Inspect fuel pump lter* X
Replace fuel nozzle* X
Check burner air adjustment X X X X
Check burner electrodes* X
Test water pressure* X X X X
Test fuel pressure* X X X X
Test water temperature* X X X X
Descale coil**** X
X X X X
* Must be performed by an authorized service technician.
** The pump oil must be changed after the rst 50 hours of operation and every 250 hours or 3 months,
whichever comes rst.
*** High pressure nozzle should be replaced whenever pressure is less than 85%.
**** Scale buildup will vary with mineral content in the water and amount of usage. Descaling can range from
weekly to yearly maintenance.
***** The engine oil must be changed after the rst 8 hours of operation and every 50 hours or 3 months, which ever comes rst.
28 Operator's Manual
STATEMENT OF WARRANTY
Mi-T-M warrants all parts (except those referred to below) of your new HS-SERIES pressure washer to be
free from defects in materials and workmanship during the following periods:
For Lifetime:
Pump Manifold
For Seven (7) Years from the date of original purchase:
High Pressure Pump
For Three (3) Years from the date of original purchase:
Heat Exchanger Coil
For Two (2) Years from the date of original purchase:
Frame Burner
Guards or Shields Pulleys
Plumbing
For Six (6) Months from the date of original purchase:
Burner Motor Ignition Transformer
For Ninety (90) days from the date of original purchase:
Control Switches Safety Switches
Unloader Valve Fuel Pump
Capacitor
For Thirty (30) days from the date of original purchase:
High Pressure Hose Trigger Gun
Strainer/Filters
Defec tive p arts no t subj ect to n ormal wear and tear will be repai red or r eplaced at
Manufacturer's option during the warranty period. In any event, reimbursement is limited to the purchase
price paid.
EXCLUSIONS
1. Engine/Motor and Generator are covered under separate warranty by its respective manufacturer and
is subject to the terms set forth therein.
2. Normal wear parts:
Pump Packings Spray Nozzles
Pump Valves Quick Connectors
Detergent Valves Fuel Filters
3. This warranty does not cover parts damaged due to normal wear, misapplication, misuse,
operation at other than recommended speeds, pressures or temperature. Parts damaged
or worn because of the use of caustic liquids or by operation in abrasive or corrosive
environments or under conditions causing pump cavitation are not warranted. Failure
to fo l l o w re c omm e n d e d op e ra t i n g an d ma i n te n a n c e pr o ced u r e s al s o vo i ds
warranty.
4. The use of other than genuine parts will void warranty. Parts returned, prepaid to the
manufacturer's factory or to an Authorized Service Center will be inspected and replaced
free of charge if found to be defective and subject to warranty. There are no warranties
wh ich extend beyond the desc ription of the face hereof . Under no circumstances
shall the manufacturer bear any responsibility for loss of use of the unit, loss of time
or rental, inconvenience, commercial loss or consequential damages.
Operator's Manual 29
CALIFORNIA EMISSIONS CONTROL WARRANTY STATEMENT
YOUR WARRANTY RIGHTS AND OBLIGATIONS
The California Air Resources Board and Mi-T-M are pleased to explain the emissions control system warranty on
your small off-road engine (SORE). In California, new SOREs must be designed, built and equipped to meet the
State’s stringent anti-smog standards. Mi-T-M must warrant the emissions control system on your SOREs for the
periods of time listed below provided there has been no abuse, neglect or improper maintenance of your SOREs.
Your emissions control system may include parts such as the carburetor or fuel-injection system, fuel lines and the
ignition system. Also included may be hoses, clamps , connectors and other associated components.
Where a warrantable condition exist, Mi-T-M will repair your small off-road engine at no cost to you including
diagnosis, parts and labor.
MANUFACTURER’S WARRANTY COVERAGE:
This emissions control system is warranted for two years. If any emissions-related part on your engine is defective,
the part will be repaired or replaced by Mi-T-M.
OWNER’S WARRANTY RESPONSIBILITIES:
-As the SORE owner, you are responsible for performance of the required maintenance listed in your owner’s
manual. Mi-T-M recommends that you retain all receipts covering maintenance on your SORE , but Mi-T-M cannot
deny warranty solely for the lack of receipts.
-As the SORE owner, you should however be aware that Mi-T-M may deny you warranty coverage if your SORE
or a part has failed due to abuse, neglect, or improper maintenance or unapproved modications.
-You are responsible for presenting your SORE to distribution center or service center authorized by Mi-T-M
Corporation, 8650 Enterprise Drive, Peosta, IA 52068 (herein Mi-T-M) as soon as the problem exists. The warranty
repairs should be completed in a reasonable amount of time, not to exceed 30 days.
If you have a question regarding your warranty coverage, you should contact Mi-T-M Customer Service Department
at 1-800-553-9053.
30 Operator's Manual
GENERAL EMISSIONS WARRANTY COVERAGE
- California Only -
Mi-T-M warrants to the ultimate purchaser and each subsequent purchaser that the SORE (1) has been designed,
built and equipped so as to conform with all applicable regulations; and (2) is free from defects in materials and
workmanship that cause the failure of a warranted part to conform with those regulations as may be applicable to
the terms and conditions stated below.
(a) The warranty period begins on the date the engine is delivered to an ultimate purchaser or rst placed into service.
The warranty period is two years.
(b) Subject to certain conditions and exclusions as stated below, the warranty on emissions related parts is as
follows:
(1) Any warranted part that is not scheduled for replacement as required maintenance in your owner’s manual is
warranted for the warranty period stated above. If the part fails during the period of warranty coverage, the
part will be repaired or replaced by Mi-T-M according to subsection (4) below. Any such part repaired or
replaced under warranty will be warranted for the remainder of the period.
(2) Any warranted part that is scheduled only for regular inspection in your owner’s manual is warranted for the
warranty period stated above. Any such part repaired or replaced under warranty will be warranted for the
remaining warranty period.
(3) Any warranted part that is scheduled for replacement as required maintenance in your owner’s manual is
warranted for the period of time before the rst scheduled replacement date for that part. If the part fails before
the rst scheduled replacement, the part will be repaired or replaced by Mi-T-M according to subsection (4)
below. Any such part repaired or replaced under warranty will be warranted for the remainder of the period
prior to the rst scheduled replacement point for the part.
(4) Repair or replacement of any warranted part under the warranty provisions herein must be performed at a
warranty station at no charge to the owner.
(5) Notwithstanding the provisions herein, warranty services or repair will be provided at all of our distribution
centers that are franchised to service the subject engines.
(6) The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is
in fact defective, provided that such diagnostic work is performed at a warranty station.
(7) Mi-T-M is liable for damages to other engine components proximity caused by a failure under warranty of any
warranted part.
(8) Throughout the engine warranty period stated above, Mi-T-M will maintain a supply of warranted parts sufcient
to meet the expected demand for such parts.
(9) Any replacement part may be used in the performance of any warranty maintenance or repairs and must
be provided without charge to the owner. Such use will not reduce the warranty obligations of Mi-T-M.
(10) Add-on or modied parts that are not exempted by the Air Resources Board may not be used. The use of any
non-exempted add-on or modied parts by the ultimate purchaser will be grounds for disallowing a warranty
claims. Mi-T-M will not be liable to warrant failures of warranted parts caused by the use of a non-exempted
add-on or modied part.
(c) WARRANTED PARTS:
The repair or replacement of any warranted part otherwise eligible for warranty coverage may be excluded
from such warranty coverage if Mi-T-M demonstrates that the engine has been abused, neglected, or
improperly maintained, and that such abuse , neglect ,or improper maintenance was the direct cause of the
need for repair or replacement of the part. That notwithstanding, any adjustment of a component that has
a factory installed, and properly operating, adjustment limiting device is still eligible for warranty coverage.
The following emissions warranty parts list are covered.
(1) Fuel Metering System/
(A) Carburetor and internal parts (and/or pressure regulator or fuel injection system)./
(B) Air/fuel ratio feedback and control system, if applicable./
(C) Cold start enrichment system, if applicable./
(D) Regulator assy (gaseous fuel, if applicable)
(2) Air Induction System/
(A) Intake manifold, if applicable/
(B) Air lter.
(3) Ignition System/
(A) Spark plugs. /
(B) Magneto or electronic ignition system. /
(C) Spark advance/retard system, if applicable.
(4) Exhaust manifold, if applicable
(5) Evaporation System /
(A) Fuel line /
(B) Fuel line ttings
Operator's Manual 31
Table des Matières
INTRODUCTION ........................................................................................................................................33
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ ...............................................................................34-38
RISQUE D'EXPLOSION OU D'INCENDIE ...............................................................................34-35
RISQUE D'ASPHYXIE ...................................................................................................................35
RISQUE DE PIQÛRE OU DE COUPURES GRAVES ...................................................................36
RISQUE DE DÉCHARGE ÉLECTRIQUE OU D'ÉLECTROCUTION.............................................36
RISQUE DE BRÛLURE .................................................................................................................37
RISQUE D'ÉCLATEMENT ............................................................................................................. 37
RISQUE PROVENANT DES PICES MOBILES .............................................................................37
RISQUE DE BLESSURES CORPORELLES .................................................................................38
CARACTERISTIQUES DU HS .............................................................................................................40-41
INSTRUCTIONS D'INSTALLATION ET DE PRÉPARATION ...............................................................42-46
TENUE ..........................................................................................................................................42
INSTALLATION .............................................................................................................................. 42
RÉSERVOIRS DE CARBURANT DU MOTEUR/BRÛLEUR .........................................................43
ENSEMBLE DE LA LANCE DOUBLE AVEC PRESSION RÉGLABLE ..........................................43
BUSES RACCORDS RAPIDES ..................................................................................................... 44
RACCORDEMENT BUSE .............................................................................................................. 44
APPROVISIONNEMENT EN EAU .................................................................................................45
DECHARGEUR .............................................................................................................................. 46
GÉNÉRATEUR ..............................................................................................................................46
PROCÉDURES D'INSPECTION AVANT MISE EN MARCHE ....................................................... 46
CONSIGNES D'UTILISATION ............................................................................................................48-50
VIDANGE DU SYSTÈME .............................................................................................................. 48
DEMARRAGE/FONCTIONNMENT A L'EAU FROIDE ...................................................................48
FONCTIONNEMENT A L'EAU CHAUDE: ......................................................................................48
ARRÊT ..........................................................................................................................................49
OPTIONS .................................................................................................................................49-50
CONSIGNES DE STOCKAGE ET D'ENTRETIEN ...............................................................................51-54
ENTRETIEN SPECIFIQUE ............................................................................................................ 51
ENTRETIEN-SAISONNIER ......................................................................................................52-54
DÉPANNAGE .....................................................................................................................................55-57
TABLEAU D'ENTRETIEN ..........................................................................................................................58
BON DE GARANTIE .............................................................................................................................59-61
32 Manuel de l'utilisateur
INTRODUCTION
Félicitations de l’achat de votre nouveau nettoyeur haute pression! Vous pouvez être assuré que votre nouveau
nettoyeur haute pression a été construit et conçu avec qualité et performance à l’esprit. Chaque composant a été
rigoureusement testé an d’atteindre le plus haut niveau de abilité.
Le manuel de l’utilisateur a été dressé pour que vous en retiriez le meilleur parti. Par la lecture et l'application des
mesures simples de sécurité, d’installation, d'opération, d’entretien et de dépannage décrites dans ce manuel, votre
nouveau nettoyeur haute pression sans faille pendant de nombreuses années. Le contenu de ce manuel est basé sur
la dernière information disponible du produit au moment de la publication. Fabricant se réserve le droit d’effectuer des
changements de prix, de couleur, de matériaux, d’équipement, de caractéristiques ou de modèles à tout moment sans
préavis.
! IMPORTANT !
Ces paragraphes sont entourés par un “ ENCADRÉ ALERTE SÉCURITÉ “. Cet encadré est utilisé pour indiquer et
souligner les avertissements de sécurité qui doivent être suivis en utilisant ce nettoyeur haute pression.
En plus des avertissements de sécurité, des "mots d'alerte" sont utilisés pour indiquer le degré ou niveau de risque.
Les "mots d'alerte" utilisés dans ce manuel sont les suivants:
DANGER: Indique une situation au danger imminent qui, si elle n’est pas évitée,
ENTRAINERA la mort ou des blessures graves.
AVERTISSEMENT: Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, POURRAIT entraîner la mort ou des blessure graves.
ATTENTION: Indique une situation potentiellement dangereuse, qui, si elle n'est pas évitée,
PEUT entraîner des dommages corporels mineurs ou modérés.
Les symboles plaçés à gauche de ce paragraphe sont des "symboles d'alerte de sécurité".
Ces symboles sont utilisés pour souligner les objets ou les procédures qui pourraient être
dangereux pour vous ou tout autre personne utilisant cet équipement.
FOURNISSEZ TOUJOURS UNE COPIE DE CE MANUEL A TOUTE PERSONNE UTILISANT CET
EQUIPEMENT. LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CE NETTOYEUR ET
SOYEZ PARTICULIEREMENT ATTENTIF AUX "AVERTISSEMENT DE SÉCURITÉ" POUR
EMPECHER LA POSSIBILITÉ DE BLESSURES POUR L'UTILISATEUR
Une fois l'appareil déballé, écrivez immédiatement le numéro de série de votre appareil dans l'espace ci-dessous
NUMERO DE SÉRIE_________________________________
Assurez-vous qu’il n’y a pas de signes de dommages évidents ou cachés suite au transport. En cas de dommage,
remplissez immédiatement une réclamation avec la compagnie de transport. Assurez-vous que toutes les pièces
endommagées sont remplacées et les problèmes mécaniques et électriques corrigés avant l’utilisation de l’appareil.
Si vous avez besoin d'assistance, entrez en contact avec votre service clientèle.
pour le Représentant ou le Centre de Service le plus proche
Veuillez avoir les informations suivantes disponibles pour toute intervention:
1. Numéro de modèle
2. Numéro de série
3. Date et lieu d'achat
Manuel de l'utilisateur 33
SERVICE À LA CLIENTÈLE
APPELEZ NOTRE NUMÉRO VERT
800-553-9053
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
AVERTISSEMENT: Lors de l'utilisation de ce produit, des précautions de base doivent toujours être observées, incluant les suivantes:
LIRE TOUTES LES INSTRUCTIONS AVANT UTILISATION DU NETTOYEUR A PRESSION
RISQUE
RISQUE D'EXPLOSION OU
D'INCENDIE
CONSÉQUENCE POTENTIELLE
Il y a un risque de mort ou de
blessures graves dues à des
étincelles normales dans les
multiples sources d’allumage ou
dans l’échappement du moteur/
brûleur.
Utilisez toujours le nettoyeur dans un endroit bien
aéré où il n’y a pas de vapeurs inammables
, de la poussière de combustible, des gaz ou
d’autres matériaux combustibles.
Ne rangez pas le nettoyeur haute pression près
d’une amme ou d’un équipement tel qu’un
fourneau, d’un four, d’un chauffe-eau, etc.,
équipé d’une lampe témoin ou d’un dispositif
d’ étincellement.
Il y a un risque de mort
ou de blessures graves si
l’approvisionnement en carburant
n’est pas correctement effectué.
N’employez pas ce nettoyeur haute pression
pour pulvériser un matériau inammable!
Ne fumez pendant le remplissage du réservoir
de carburant.
Ne jamais remplir le réservoir de carburant
alors que la machine est chaude ou en
marche. Laissez refroidir deux minutes avant le
réapprovisionnement en combustible.
Ne réapprovisionnez pas en combustible en
intérieur ou dans un secteur mal aéré.
Remplissez toujours le réservoir de carburant
lentement pour éviter que du carburant ne
soit renversé, ce qui pourrait causer un risque
d’incendie.
Réservoir à carburant du moteur
En cas d'utilisation d'un moteur à essence,
ne remplir qu'avec de l'essence. Ne pas se
servir de diesel ou de fuel oil.
Réservoir à carburant diesel.
En cas d'utilisation d'un moteur diesel, ne
remplir qu'avec du diesel. Ne pas se servir
d'essence.
Réservoir de carburant:
Utiliser du fuel oil n° 1 ou n° 2 / diesel ou kérosène.
Ne pas utiliser d’essence, d’écoulements de
carter ou d’huile contenant de l’essence, de
l’huile/diesel ou des dissolvants.
Ne pas se servir de l'appareil si de l'essence ou
du diesel sont renversés. Essuyer le nettoyeur
haute pression et l'écarter de la aque. Eviter
de créer toute ignition jusqu'à ce que l'essence
ou le diesel se soient évaporés.
La batterie peut être la cause de
blessures sérieuses ou de mort.
Quand la batterie est mise en service, l'hydrogène
et l'oxygène de la batterie peuvent former un
mélange extrémement explosif. Toujours tenir
la batterie à l'écart de ammes ou d'étincelles,
surtout quand elle se recharge.
Toujours s'assurer de débrancher la borne de
masse de la batterie avant l'entretien. Pour
débrancher les cables de la batterie, commencer
par la borne négative, et pour rebrancher,
commencer par la borne positive.
Quand la batterie est en charge, enlever les
bouchons d'aération.
Ne se servir que d'un voltmètre ou d'un
hydromètre pour vérifier la charge de la
batterie.
Ne démarrer pas en branchant la batterie sur
une batterie de secours sans avoir vérié que
les deux batteries ont la même tension et
34 Manuel de l'utilisateur
ampérage.
PRÉVENTION
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
LISEZ TOUTES LES INSTRUCTIONS DE SÉCURITÉ AVANT UTILISATION
RISQUE
RISQUE D'INCENDIE
CONSÉQUENCE POTENTIELLE
Des blessures graves ou la mort
peuvent survenir à la suite d'un
incendie provoqué par une étincelle
provenant du silencieux.
Il y a un risque de mort ou de
blessures graves si les sécurités du
système ne sont pas correctement
entretenues.
PRÉVENTION
Un dispositif pare-étincelles doit être
ajouté au silencieux de cet appareil quand
il est utilisé sur une terre couverte de
n'importe quel produit agricole inammable
(foin et grain), et si il sert sur ou près
de terrains couverts de broussailles ou
boisés. Le dispositif pare-étincelles doit
être maintenu en bonne condition de
marche par l'utilisateur. Dans l'Etat de
Californie, ce qui se trouve au-dessus est
requis par la loi. (Section 4442 et 4443
du Code de Resources Publiques de
Californie.) D'autres états ont peut être
des lois semblables. Les lois Fédérales
s'appliquent sur les terres Fédérales.
Ce nettoyeur haute pression est muni
d'un dispositif de sécurité qui ne doit en
aucun cas être changé, modié, retiré
ou être rendu inopérant. Si ce dispositif
n’est plus en état de marche, remplacez le
immédiatement et uniquement par la pièce
de rechange du fabriquant d’origine.
RISQUE D'ASPHYXIE
La mort ou de graves blessures
pourraient survenir si vous inhalez
des gaz dangereux rejetés par
l'échappement du brûleur. Le
gaz d’échappement du moteur de
cet appareil contient des produits
chimiques qui sont connus par l’état
de Californie comme étant la cause
de cancer, de défauts de naissance
et d’autres problèmes reproductifs.
N’utilisez jamais cet nettoyeur haute
pression dans un lieu clos. Assurez-vous
toujours que la ventilation est propice
(air frais à extérieur) à la respiration
et la combustion. Ceci empêchera la
formation de gaz dangereux d’oxyde de
carbone. Méez vous des secteurs mal
aérés, ou des secteurs où les ventilateurs
ne peuvent assurer qu’un faible
renouvellement d’air.
Suivez toutes les instructions de sécurité
fournies avec les matériaux que vous
pulvérisez. L’utilisation d’un respirateur
peut être exigée en travaillant avec
certains matériaux. N’utilisez pas ce
nettoyeur haute pression pour vaporiser
des détergents dangereux.
Manuel de l'utilisateur 35
LISEZ TOUTES LES INSTRUCTIONS DE SÉCURITÉ AVANT UTILISATION
RISQUE
RISQUE DE PIQÛRE
OU DE COUPURES
GRAVES
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
CONSÉQUENCE POTENTIELLE
La mort ou de graves blessures
peuvent résulter de la pénétration
du jet d’eau à haute pression dans
la peau.
Restez à l'écart de la buse et du jet! Ne mettez
jamais vos mains, doigts ou corps directement
en face de la buse pulvérisatrice.
Se tenir à l'écart du jet. Ne pas diriger le jet
de sortie vers d'autres personnes. Coner
l'utilisation de ce matériel à un opératuer
qualié.
Maintenez votre zone de travail à l’écart
d’autrui.
Une surveillance étroite est nécessaire
quand l'appareil est utilisé près d’enfants. Ne
permettez pas aux enfants de se servir de
l’appareil!
Demander on secours medical si le jet
semble avoir penetre la peau! Ne traitez pas
cela comme une simple coupure!!
Les tuyaux à haute pression et les lignes
d'alimentation en combustible doivent
être inspectés quotidiennement pour
surveiller l’état d’usure de l’appareil. Si des
signes d’usure sont apparents, remplacez
promptement tous les tuyaux et lignes
d'alimentation en combustible suspects pour
empêcher d’ éventuels dommages du jet à
haute pression. Si un tuyau ou un réglage de
précision fuit, NE METTEZ JAMAIS VOTRE
MAIN DIRECTEMENT SUR LA FUITE.
PRÉVENTION
RISQUE DE DÉCHARGE
ÉLECTRIQUE OU
D'ÉLECTROCUTION
Des blessures graves ou la mort
peuvent survenir à la suite d'un
contact avec l'électricité.
N’actionnez jamais le pistolet avec la
gâchette bloquée en position ouverte. Pour
empêcher le débit accidentel, la sécurité du
pistolet de déclenchement doit être mise
quand celui-ci ne sert pas.
Avant d’enlever la buse de pulvérisation ou
d’entretenir l’appareil, coupez TOUJOURS
l’appareil, puis déclenchez le pistolet pour
relâcher la pression. (même après l’arrêt
de l’appareil, il y a encore de l’eau à haute
pression dans la pompe, le tuyau et le
pistolet jusqu’à ce que vous la relâchiez en
pressant sur la gâchette du pistolet.)
Ne dirigez pas le jet sur ou dans des
installations électriques d’aucune sorte !
Ceci inclut les prises électriques, les
ampoules, les boites à fusibles, les
transformateurs électriques, l’appareil luimême.
Ne pas laisser de composant métallique
de la machine entrer en contact avec des
composants électriques sous tension.
36 Manuel de l'utilisateur
LISEZ TOUTES LES INSTRUCTIONS DE SÉCURITÉ AVANT UTILISATION
RISQUE
RISQUE DE BRÛLURE
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
CONSÉQUENCE POTENTIELLE
Ne pas toucher l‘échangeur de
chaleur sous peine de graves
blessures. Ce secteur peut rester
chaud pendant un certain temps
après l’arrêt du nettoyeur haute
pression.
Ne jamais laisser aucune partie de votre
corps rentrer en contact avec l'échangeur de
PRÉVENTION
RISQUE D'ÉCLATEMENT
De graves blessures peuvent
résulter d’une dysfonction de la
machine ou d’éléments explosifs si
les composants ou les accessoires
de la machine sont inadéquats.
Un danger de blessure sérieuse ou de
mort existe si l'on essaye de démarrer
le nettoyeur quand le système de
pompage est gelé.
Ne faites jamais faire de modications aux
pressions pré-réglées d’usine
N’excédez jamais l’estimation maximale de
pression du fabricant des accessoires.
Ne pas laissez de tuyau entrer en contact
avec l’échangeur de chaleur an d’éviter
l’éclatement. Évitez de traîner les tuyaux sur
des surfaces abrasives telles que le ciment.
Pour la réparation, utiliser seulement les
pièces recommandées par le fabricant pour
votre nettoyeur haute pression.
Par des températures en-dessous de zéro,
l'appareil doit toujours être assez chaud pour
empêcher la formation de glace dans la pompe.
S'il a été transporté dans un véhicule ouvert
ou mal chauffé, ne pas démarrer le nettoyeur
avant d'avoir attendu le dégel de la unité.
RISQUE PROVENANT DES
PIECES MOBILES
Manuel de l'utilisateur 37
Les pièces mobiles peuvent
provoquées de graves blessures.
Avant de faire tout réglage, s'assurer que le
moteur est à l'arrêt. S'assurer de débrancher la
borne de masse de la batterie avant l'entretien
et que le cable(s) d'allumage est enlevé de
la/les bougies d'allumage.Le fait de tourner
le mécanisme à la main pendant le réglage
ou le nettoyage pourrait démarrer le moteur
et le mécanisme avec, résultant en de graves
blessures pour l'opérateur.
Ne pas mettre l’appareil en route sans tous
ses caches de protections.
LISEZ TOUTES LES INSTRUCTIONS DE SÉCURITÉ AVANT UTILISATION
RISQUE
RISQUE DE BLESSURES
CORPORELLES
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
CONSÉQUENCE POTENTIELLE
La mort ou des blessures graves
peuvent survenir si des détergents
entrent en contact avec la peau.
APPELEZ UN MEDECIN si vous utilisez
des agents nettoyants et que le jet semble
avoir pénétré la peau! NE TRAITEZ PAS
CELA COMME UNE SIMPLE COUPURE!
Préparez vous à dire à un médecin
exactement quel genre de détergents vous
employiez en regardant la che matérielle
de sécurité (MSDS) fournie avec votre
détergent.
N’employez jamais aucun dissolvant ou
détergent fortement corrosifs ou encore
des décapants de type acides avec cette
machine à pression.
Le matériel vestimentaire de protection
tel que les combinaisons en caoutchouc,
les gants et les respirateurs sont
recommandés, particulièrement en utilisant
des détergents de nettoyage.
PRÉVENTION
De sérieuses blessures peuvent être
causées par des débris propulsés
à haute vitesse à partir du pistolet
pulvérisateur
Gardez tous les détergents hors de la
portée des enfants!
Portez TOUJOURS les lunettes protectrices
lorsque vous utilisez le nettoyeur, an de
vous protéger les yeux contre d’éventuels
débris volants et de détergents.
Ne dirigez pas le jet vers des matériaux
fragiles comme le verre car ceux-ci
pourraient se briser.
Restez alerte, observez bien ce que vous
faites. N’utilisez pas l’appareil sous l’effet de
la fatigue, de l’alcool ou de la drogue.
38 Manuel de l'utilisateur
LISEZ TOUTES LES INSTRUCTIONS DE SÉCURITÉ AVANT UTILISATION
RISQUE
RISQUE DE BLESSURES
CORPORELLES
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
CONSÉQUENCE POTENTIELLE
L’utilisateur pourrait se blesser
s’il perd l’équilibre à cause de la
poussée d’eau à haute pression
dans la buse pulvérisatrice.
Ne JAMAIS actionner la gâchette du pistolet
sauf si la sécurité est enclenchée.
Ne PAS tendre le bras trop loin ni se tenir
sur un appui instable. Maintenez une bonne
assise et un bon équilibre
Les surfaces humides peuvent être
glissantes, portez une protection pour les
pieds, gardez une bonne assise et un bon
équilibre en permanence.
Ne jamais déclencher le pistolet lorsque vous
être sur une échelle ou un toit.
PRÉVENTION
Le nettoyeur haute pression peut
blesser.
Tenez TOUJOURS fermement le pistolet
et la lance au démarrage et en utilisant
l’appareil. Faute de quoi, la lance peut tomber
et fouetter dangereusement .
Sachez stopper le nettoyeur haute pression
et purger la pression rapidement. Soyez
complètement au courant des contrôles.
Ne laissez pas l’appareil pressurisé sans
surveillance. Coupez le nettoyeur haute
pression relâchez la pression avant de partir.
Suivre les instructions d'entretien speciées
dans ce manuel.
Ne démarrez pas l’appareil si vous voyez
toute fuite de carburant, de pétrole ou d’eau
de la machine. Après coup, ne redémarrer
l’appareil qu’après inspection et réparation de
la machine par un personnel qualié.
Suivez les instructions d’entretien indiquées
dans le manuel.
Ne jamais se servir de l'appareil si le
régulateur est débranché ou s'en servir à des
vitesses excessives.
Manuel de l'utilisateur 39
Mettez l’appareil dans un endroit propre,
sec, et plat pour l’entretien. Avant
d’entretenir l’appareil: arrêtez l’appareil,
relâcher la pression de l’eau du pistolet
de déclenchement, et laisser l’appareil se
refroidir. Entretenez la machine dans un
endroit propre, sec, et plat. Si possible,
bloquez les roues pour éviter que l'appareil
ne se déplace.
Ne déplacez pas l’appareil en tirant sur le
tuyau.
!GARDEZ CES INSTRUCTIONS!
CARACTERISTIQUES DU HS
HS FEATURES-032905-RZ
40 Manuel de l'utilisateur
ENUMERATION DES FONCTIONS
1. Décalque- Plaque de données
2. Réservoir à essence- Rouge / 10 Gallon (37.85 litres)
(Seulement pour appareils fonctionnant à l'essence)
Réservoir à carburant- Vert / 10 Gallon (37.85 litres)
(Seulement pour appareils fonctionnant au diesel)
3. Décalque-Attention: Risque d'incendie-Ne pas utiliser de
diesel ou de fuel oil (Seulement pour appareils fonctionnant à
l'essence)
Décalque- Attention: Risque d'incendie-Ne pas utiliser
d'essence (Seulement pour appareils fonctionnant au
diesel)
4. Décalque- Essence seulement (Seulement pour appareils
fonctionnant à l'essence)
Décalque- Diesel seulement (Seulement pour appareils
fonctionnant au diesel)
5. Décalque- Attention: Risque d'incendie-Ne pas utiliser
d'essence
6. Décalque- Diesel seulement
7. Réservoir à carburant- Vert / 10 Gallon (37.85 litres)
8. Boîtier électrique à charnière
9. Accès chariot élévateur
10. Clapet détendeur de pression
11. Sortie d'eau
12. Décalque- Avertissement/Attention/Fonctionnement
13. Porte buse à raccord rapide
14. Interrupteur à bascule du brûleur
15. Décalque- Tableau électrique
16. Décalque- Buses
17. Pompe haute pression
18. Décalque- Avertissement: Risque de blessures- Poulies
apparentes
19. Batterie et bac de la batterie
20. Décalque- Attention: Débrancher la batterie
21. Ensemble du cadre de la cage de protection à tubes
émaillés
22. Réglage d'air du brûleur
23. Filtre à essence/ Séparateur d'eau
24. Arrivée d'eau
25. Réservoir à otteur
26. Clapet purgeur de chaleur
27. Crépine
28. Interrupteur de pression
29. Soupape de déchargement
30. Générateur- 2500 Watts
31. Vidange d'huile de la pompe
32. Vidange d'huile du moteur
33. Moteur
34. Commutateur de la clef du moteur
35. Starter du moteur
36. Panneau de contrôle
37. Décalque- Avertissement: Surfaces chaudes
38. Kit adaptateur du tuyau d'échappement-
AW-9400-0000
Adaptateur du tuyau d'échappement- 50-0177
Joint isolant- 850-0324
39. Sortie échangeur de chaleur
40. Tuyau haute pression
41. Pistolet de déclenchement
42. Cran de sûreté du pistolet
43. Lance isolée
44. Lance double à pression réglable
45. Buse haute pression
PIÈCE# DESCRIPTION
HX-0130 Vanne sphérique 3 voies
HX-0131 Valve à détergents
HX-0132 VAPEUR (HS-3504)
HX-0133 VAPEUR (HS-3005/3505)
HX-0135 VAPEUR (HS-3506)
HX-0136 VAPEUR (HS-3006)
HX-0137 VAPEUR- HS-3504 (Recquiert HX-0143)
HX-0138 VAPEUR- HS-3005 (Recquiert HX-0143)
HX-0139 VAPEUR- HS-3505 (Recquiert HX-0143)
HX-0140 VAPEUR- HS-3506 (Recquiert HX-0143)
Manuel de l'utilisateur 41
LISTE OPTIONS HS
PIÈCE # DESCRIPTION
HX-0141 VAPEUR- HS-3006 (Recquiert HX-0143)
HX-0142 VAPEUR- HS-4004 (Recquiert HX-0143)
HX-0143 Déchargeur à capture de pression
(HS-3005/3006/3504/3505/3506)
HX-0144 PISTOLET DOUBLE (HS-3006/3506)
HX-0145 THERMOSTAT RéGLABLE
HX-0146 COMPTEUR D'HEURES
HX-0147 CROCHET DE LEVAGE
HX-0148 Valve à détergents (Recquiert HX-0143)
DANGER
R I Q UE D ' E X P L OS IO N O U
D'INCENDIE
-QU AND L ES BATT ERI ES SE
CHARGENT, ELLES ÉMETTENTUN
GAZ D'HYDROGÈNE HAUTEMENT
EXPLOSIBLE. UNE ÉTINCELLE
POURRAIT ÊTRE LA CAUSE D'UNE
EXPLOSION OU D'UN INCENDIE!
-NE DÉMARRER PAS EN BRANCHANT
LA BATTERIE SUR UNE BATTERIE
DE SECOURS SANS AVOIR VÉRIFIÉ
QUE LES 2 BATTERIES ONT LA
MÊME TENSION ET AMPÉRAGE.
-NE PAS PLACER L'APPAREIL DANS
UN ENDROIT OU DES VAPEURS
INFLAMMABLES PEUVENT ETRE
PR E S E NTES. UNE ET I N CELLE
POURRAIT LE FAIRE EXPLOSER.
RISQUE D'ÉCLATEMENT DE
L'APPAREIL!
NE PAS RANGER/UTILISER
L'APPAREIL A DES
TEMPERATURES GLACIALES
AVERTISSEMENT
RISQUE D'ASPHYXIE!
N' UTI LI S ER C E PR O DU I T
QUE DANS DES ZONES BIEN
AEREES
NE TRAVAILLEZ PAS DANS UN
LIEU CLOS. L'ECHAPPEMENT
CONTIENT DE L'OXYDE DE
CARBONE, UN GAZ TOXIQUE,
INODORE ET INVISIBLE. INHALER
CE GAZ PEUT PROVOQUER DE
SERIEUX DOMMAGES OU LA
MORT.
INSTRUCTIONS D’INSTALLATION ET DE PRÉPARATION
VÊTEMENT:
Le vêtement approprié est essentiel pour votre sécurité. Il est conseillé
d’employer tous les moyens nécessaires pour protéger les yeux, les oreilles,
et la peau. Un élément vestimentaire additionnel de sécurité (tel que le
masque respiratoire) peut être exigé lors de l’utilisation d’agents nettoyants
avec cette machine.
INSTALLATION:
1. Cet appareil doit toujours être placé sur une surface plane an d’assurer
une lubrication appropriée de la pompe à eau pendant le fonctionnement.
Ne JAMAIS pulvériser d’eau directement sur l’appareil.
Cet appareil a des sources d'ignition multiples qui pourraient être la cause d'une
explosion ou d'un incendie.
2. N’employez pas l’appareil dans un endroit:
a. où la ventilation est insufsante.
b. où il y a des traces de pétrole ou de carburant.
c. où des vapeurs de gaz inammable peuvent être présentes.
3. En cas d'utilisation d'un kit de roues, soyez certain de bloquer les roues
pour éviter que l'appareil ne se déplace pendant utilisation.
4. Ne laissez pas l’appareil exposé à la pluie, à la neige ou à des
températures glaciales. Si une partie de l’appareil venait à geler, une pression
excessive pourrait s’accumuler dans l’appareil, ce qui pourrait le faire éclater
ayant pour résultat des dommages sérieux pour l’utilisateur ou pour des
tiers.
5. Le niveau d’huile de la pompe doit être vérié avant chaque utilisation.
Vérier l'indicateur de niveau d'huile sur le carter de la pompe. S'assurer
que l’huile est au centre de l’orice de vérication d’huile. Si le niveau semble
être bas, faire le plein avec de l’huile de pompe non-détergent SAE20 ou
30.
6. Votre nettoyeur haute pression est équipé d'un démarreur électrique. Lors
du démarrage initial, porter une protection de vue et de peau appropriée en
remplissant la batterie d'acide. La batterie doit être chargée à pleine charge
pour permettre au démarreur électrique de fonctionner.
7. Caractéristiques De Batterie:
UNITÉ DIESEL
- RV / Marine cycle profond à double usage et manivelle batterie.
- BCI Groupe 24DC
- Taille de boîte de batterie: 27.9cm x 19.05cm x 20.9cm (la batterie peut
être légèrement plus grande et encore être couverte par le couvercle)
- La batterie devrait avoir la courroie de levage pour l'installation facile.
UNITÉ D’ESSENCE
- Batterie De Tracteur De Pelouse.
- 175 CCA
- Taille de boîte de batterie: 21.5cm x 15.2cm x 15.8cm (la batterie peut
être légèrement plus grande et encore être couverte par le couvercle)
- La batterie devrait avoir la courroie de levage pour l'installation facile.
42 Manuel de l'utilisateur
INSTRUCTIONS D’INSTALLATION ET DE PRÉPARATION
Haute Pression
(sens inverse aiguilles montre)
Basse Pression
(sens aiguilles montre)
RÉSERVOIRS À CARBURANTS DU MOTEUR/BRÛLEUR
1. Lire avec attention les avertissements "Risque d'explosion ou d'incendie,"
avant l'approvisionnement en carburant.
2. Localiser les décalques de sécurité sur votre appareil et tenir compte de
leurs avertissements.
3. Moteurs: Voir le manuel de l'utilisateur du moteur pour les besoins en
carburant.
Carburant du brûleur: Pour remplir le réservoir, utiliser du fuel oil No.1 ou
No. 2/diesel ou de la kérosène.
4. Vérier le niveau d'huile du moteur avant de démarrer le moteur (Voir le
manuel du moteur.)
5. Se réferer au manuel du moteur fourni avec cet appareil pour les procédures
correctes de réglage du moteur.
6. Revoir le manuel du moteur fourni avec ce nettoyeur haute pression
pour les procédures correctes de démarrage du moteur et
d'entretien.
DANGER
RISQUE D'INCENDIE
-NE PAS FUMER EN REMPLISSANT
LE RÉSERVOIR DE CARBURANT!
-NE PAS REMPLIR LES RÉSERVOIRS
D E C A R B U R A N T Q U A ND
L'APPAREIL EST CHAUD OU EN
MARCHE. LAISSER L'APPAREIL
REFROIDIR 2 MINUTES AVANT
L'APPROVISIONNEMENT
- N E P A S T RO P R E MP LI R
LE RÉSERVOIR D'ESSENCE.
LAI SSE Z T O UJ O UR S 1 /4 DE
POUCE DU RÉSERVOIR VIDE POUR
L'EXPANSION DE L'ESSENCE.
AVERTISSEMENT
R I SQ U E D ' E X P L O S I O N O U
D'INCENDIE!
T O U J O U R S R A N G E R L E
CARBURANT LOIN DE L'APPAREIL
QUAND CE DERNIER EST CHAUD
OU EN MARCHE.
ENSEMBLE DE LA LANCE DOUBLE AVEC PRESSION RÉGLABLE:
Cet appareil comporte une lance double à pression réglable qui permet
à l’utilisateur de choisir une pulvérisation à haute ou basse pression.
Tourner simplement la poignée réglable sur la lance double pour choisir la
pression désirée.
1. Le choix de la haute pression peut être effectué en tournant la poignée
réglable de la double lance dans le sens contraire des aiguilles d’une
montre comme représenté sur la gure ci-dessous.
2. Le choix de la basse pression peut être effectué en tournant la poignée
réglable sur la double lance dans le sens des aiguilles d’une montre
comme représenté sur la gure ci-dessous.
AVERTISSEMENT
RISQUE D'INJECTION CAUSANT
DES BLESSURES GRAVES!
-LA SECURITE DU PISTOLET DOIT
ETRE ENCLENCHEE ENTRE
CHAQUE UTILISATION
- N E J A M A I S R E G A R D E R
DI R E C TE M E N T DA N S L A
BUSE SAUF SI CELLE CI EST
DECONNECTEE DE LA DOUBLE
LANCE.
Manuel de l'utilisateur 43
VERROUILLAGE DE LA BUSE
BUSES
INSTRUCTIONS D’INSTALLATION ET DE PRÉPARATION
BUSES À RACCORDS RAPIDES:
Divers types de buses peuvent être raccordés rapidement à l'extrémité de
la lance double à pression réglable an de modier le motif de pulvérisation.
La buse à détergents a été installée à l'usine. Lors de l'utilisation des
raccords rapides, s'assurer que le raccordement est solidement enclenché
comme indiqué à droite. En cas contraire, l'eau à haute pression risque de
violemment projeter la buse de la lance, causant des blessures graves et
des dégâts sérieux. Pour déterminer l'angle de dispersion de pulvérisation,
se reporter au numéro exact gravé sur la buse. Les deux premiers chiffres
indiquent le degré d'angle de dispersion de pulvérisation: 00=0°, 15=15°,
25=25°, 40=40°, 60=65°.
1. La buse 0° (ROUGE):
C'est une buse décapante. Elle fournit un jet d'eau très concentré. Etre
très prudent lors de l'utilisation de ce jet étroit et droit. Il est déconseillé
de l'utiliser sur les surfaces peintes ou en bois ou sur les objets attachés
par un dos adhésif. Utilisations: enlévement des herbes dans les
ssures des trottoirs, enlévement des taches récalcitrantes sur le béton,
la maçonnerie, l'aluminium et l'acier, des boues desséchées adhérant
au matériel et nettoiement du dessous des tondeuses à gazon.
2. La buse 15° (JAUNE):
C'est une buse de raclage. Le jet doit être dirigé à un angle de 45° par
rapport à la surface et doit être utilisé comme un grattoir pour l'enlévement
de la peinture, de la graisse et des saletés. Utilisations: Préparation
des surfaces (élimination des taches de moisissure et des écailles de
peintures).
3. La buse 40° (BLANCHE):
C'est une buse de lavage. Ce large motif de pulvérisation disperse
l'eau sur une très grande surface et est recommandé pour les lavages
modérés. Utilisations: lavage des revêtements de maisons en aluminium,
des fenêtres, des véhicules, pulvérisation des trottoirs, des allées et des
patios.
4. La buse 25° (VERTE):
a. Sur les appareils standards, c'est une buse de balayage. Son motif
de pulvérisation est idéal pour éliminer la poussière, la boue et autres
saletés. Utilisations: nettoyage de feuilles mortes sur les trottoirs,
les bords de trottoirs et les allées, nettoyage du sol des étables, du
fond des piscines, dégraissage des moteurs.
b. Sur les appareils avec l'option Vapeur à 250°F(121°C ), cette buse
est utilisée pour le fonctionnement Vapeur Humide à 250°F (121°C ).
Cette buse est de taille pour fonctionnement avec le déchargeur et la
soupape vapeur (quand applicable) pour fournir une vapeur humide
à haute pression. Le remplacement de cette buse par une buse de
la mauvaise taille pourrait entraîner des problèmes opérationnels
pour la machine.
5. La buse 65°: (fourni avec la lance double)
C'est une buse à détergents. L'ample motif de pulvérisation distribue la
solutions sur des surfaces vastes. Utilisations: application de détergent,
brumisation ou rinçage.
44 Manuel de l'utilisateur
INSTRUCTIONS D’INSTALLATION ET DE PRÉPARATION
RACCORDEMENT DE BUSE
1. S'assurer que le pistolet de déclenchement est bien verrouillé en position
d'arrêt (OFF).
2. Les buses à raccords rapides peuvent être connectées et déconnectées de
l'ensemble de la lance double en rétractant la bague de blocage du raccord
rapide. Pour raccorder la buse désirée, pousser la bague de blocage
par dessus la buse à raccord rapide pour sécuriser la connection.
APPROVISIONNEMENT EN EAU:
Alimentation sous pression:
1. Choisissez un tuyau d’approvisionnement en eau qui soit un tuyau de
jardin de qualité mesurant au moins ¾ in. (19mm) de diamètre et pas
plus de 50 ft (15m).
2. S'assurer que la crépine est propre et libre d'obstructions. Vérier que
le réservoir à otteur est libre de corps étrangers ou de débris. Une
cavitation qui causera la défaillance prématurée des garnitures de la pompe
peut survenir si l'écoulement d'eau à la pompe devient restreint.
3. Relier une extrémité du tuyau d'approvisionnement en eau à l'entrée
du réservoir à otteur et l'autre extrémité à l'approvisionnement en eau
pressurisé.
NOTE: S’ il y a une teneur en minéraux élevée dans votre eau, on
recommandel’emploid’unadoucissantanempêcherla
possibilité d’un dépôt excessif de calcaire à l’intérieur de
l’enroulementd’échangeurdechaleur.
4. Suivez les exigences pour l’eau entrante énumérées ci-dessous:
a. La pression de l’eau doit être entre un minimum de 20 PSI
(1.4 kg/cm²) et un maximum de 65 PSI (4.6kg/ cm²)
b. Le débit à l’entrée doit être approximativement un gallon
(3.8l) de plus que le débit à la sortie, lequel est indiqué sur
la plaque signalétique de la machine. (vous pouvez vérier
le débit en chronométrant en combien de temps il remplit
un récipient de 5 gallons (19l)).
c. La température de l’eau à l’entrée ne doit pas excéder
125°F (52°C). La pompe peut subir des dommages si la
température excède ce niveau.
RACCORD DE BUSE
5. Ne laissez jamais l’appareil fonctionner sans le tuyau d'arrivée d'eau
raccordé et l’approvisionnement en eau complètement ouvert.
Manuel de l'utilisateur 45
VALVE DU DECHARGEUR
INSTRUCTIONS D’INSTALLATION ET DE PRÉPARATION
DECHARGEUR:
Le déchargeur a été préréglé à l’usine.
GÉNÉRATEUR:
Cet appareil est equipé d'un générateur AC de 115 volt. Le générateur fournit
du courant au brûleur, et aux circuits de contrôle et de sécurité de l'appareil.
1. Toujours s’assurer que l' interrupteur du brûleur est en position d’arrêt (OFF)
avant de démarrer le moteur. Avant de mettre l' interrupteur du brûleur en
position de marche (ON), permettre au moteur de tourner à plein régime.
Sinon, il y a risque d'endommager le générateur ou le brûleur.
2. Ne pas pulvériser d’eau sur ou autour du générateur. Ceci pourrait entraîner
un risque d'électrocution et/ou des dommages au générateur, brûleur, et
l’équipement auxiliaire.
PROCÉDURES D'INSPECTION AVANT LA MISE EN MARCHE:
Avant de démarrer l'appareil, exécuter les procédures suivantes:
1. Vérier le niveau d'huile de la pompe.
2. Inspecter la crépine d'admission d'eau. Nettoyer ou remplacer au besoin.
Voir "approvisionnement en eau".
3. Vérier tous les raccordements de tuyau pour s'assurer qu'ils sont solidement
serrés.
4. Vérier qu'il n'y a pas de fuites d'eau, de fuites d'huile et de fuites de
carburant du système. Si une fuite de carburant est découverte, NE PAS
DEMARRER L'APPAREIL! Voir les avertissements "risque d'explosion ou
d'incendie" pages 36-37. S'assurer que toutes les pièces endommagées
sont remplacées et que les problèmes mécaniques sont corrigés avant
l'utilisation de l'appareil. Si vous avez besoin d'aide, contacter le service
clientèle.
5. Inspecter les tuyaux à haute pression an de déceler d'éventuelles
compressions, coupures ou fuites. Si une coupure ou une fuite est
découverte, N'UTILISER PAS LE TUYAU! Remplacer le tuyau avant de
démarrer l'appareil. Voir les avertissements "risque d'injection" page 40.
S'assurer que toutes les pièces endommagées sont remplacées et que les
problèmes mécaniques sont corrigés avant l'utilisation de l'appareil. Si
vous avez besoin d'aide, contacter le service clientèle.
FIN DES CONSIGNES DE PRÉPARATION
46 Manuel de l'utilisateur
AVERTISSEMENT
LES PAGES SUIVANTES CONTIENNENT LES CONSIGNES
D'UTILISATION ET D'ENTRETIEN
NE TENTEZ PAS DE FAIRE FONCTIONNER L'APPAREIL AVANT
D'AVOIR LU ET COMPRIS TOUTES LES INSTRUCTIONS DE SÉCURITÉ
CONTENUES DANS CE MANUEL.
L'UTILISATION INAPPROPRIEE DE CET APPAREIL PEUT CAUSER DES
BLESSURES SERIEUSES
NE PAS ALTERER OU MODIFIER L'ÉQUIPEMENT EN AUCUNE MANIERE!
Manuel de l'utilisateur 47
ATTENTION
Haute Pression
(sens inverse aiguilles montre)
Basse Pression
(sens aiguilles montre)
RISQUE DE DOMMAGES POUR
L'APPAREIL.
ASS U R E Z V O U S Q U E L E
PISTOLET DECLENCHEUR ET
LA DOUBLE LANCE NE SONT
PAS R ACCORDE S LO RS D E
LA VIDANGE DU SYSTEME LA
VIDANGE PERMET AU SYSTEME
D' E VA C U E R L E S D E P O T S
MINERAUX, QUI OBSTRURAIENT
OU ENDOMMAGERAIENT LA BUSE
ET LE PISTOLET DECLENCHEUR,
PROVOQUANT DES REPARATIONS
COUTEUSES.
AVERTISSEMENT
RISQUE D'INJECTION CAUSANT
DES BLESSURES GRAVES!
-ELOIGNEZ VOUS DE LA BUSE! NE
PAS METTRE LES MAINS OU LES
DOIGTS DEVANT LA BUSE!
-N E PA S D I RI G E R L E J ET
D I RE C T E ME N T S U R D E S
P E RS O NN E S O U A NI M AU X
DOMESTIQUES!
ATTENTION
RISQUE DE DOMMAGES
NE PAS DIRIGER LE JET AU
MEME E NDROI T PENDANT
LONGTEMPS. DES DOMMAGES
PO SS IBL ES PO U RR AI E NT
AFFECTER L'ENDROIT
POIGNÉE DE REGLAGE
AVERTISSEMENT
RISQUE DE BRÛLURE!
L A T E M P E R AT U R E D E
L ' E A U PE U T D EV E N I R
TRÈS ELEVEE PENDAN T
LE FONCTIONNEMENT A LA
VAPEUR. SOYEZ PRUDENT
EN REGLANT LA PRESSION ET
EN MANIPULANT LA DOUBLE
LANCE ET LE PISTOLET DE
DÉCLENCHEMENT!
CONSIGNES D'UTILISATION:
VIDANGE DU SYSTEME:
Cet appareil a un enrouleur en acier qui, après réglage, fera en sorte que
l’eau restante dans l’enrouleur de la précédente utilisation tourne au brun
ou au noir. Cette eau doit être vidangée du système avant le démarrage. Ce
procédé doit être exécuté sans le tuyau à haute pression, pistolet et double
lance installés.
1. Ouvrir l'approvisionnement en eau.
2. Démarrer le moteur de l'appareil. De l’eau sous basse pression commencera
à couler par la sortie d’eau. Ceci permet à l’appareil de purger toutes les
particules du système. L’appareil est purgé quand l’eau est claire.
3. Une fois que le système est rincé, mettre le moteur à l'arrêt et relier le tuyau
haute pression à la sortie d’eau de l’appareil.
4. Raccorder le pistolet de déclenchement et l'ensemble de la lance double
au tuyau haute pression.
5. Installer la buse désirée dans l'ensemble de la lance double.
DEMARRAGE/FONCTIONNEMENT A L'EAU FROIDE:
1. Référez-vous aux “ mesures de sécurité “ avant de démarrer l’appareil.
2. Localisez les décalques de sécurité sur votre appareil et observez leurs
avertissements.
3. S'assurer que l'interrupteur du brûleur est en position d'arrêt (OFF).
4. En dirigeant le pistolet de déclenchement dans une direction sûre,
désenclenchez la sécurité du pistolet de déclenchement et pressez la
gâchette. Hold the trigger gun open while starting the engine according to
the manufacturer’s instructions in the engine manual accompanying the
machine. Préparez-vous au possible contrecoup du pistolet quand la pompe
démarra.
5. Une fois que l’appareil a démarré, exécutez les procédures suivantes avec
le pistolet ouvert:
a. Déceler les éventuelles fuites d’eau de système, les fuites d’huile et les
fuites de carburant. Si une fuite de carburant est trouvée,
ARRÊTEZ L'APPAREIL IMMÉDIATEMENT! Voir "Risque d’explosion
ou d’incendie". Assurez-vous que toutes les pièces endommagées
sont remplacées et que les problèmes mécaniques sont corrigés avant
utilisation de l’appareil. Si vous avez besoin d'assistance, entrez en
contact avec le service clientèle.
b. Inspectez les tuyaux à haute pression an d’y déceler une éventuelle
compression, coupure ou fuite. Si vous trouvez une coupure ou une
fuite, NE TOUCHEZ PAS LE TUYAU QUI FUIT!!! ARRETEZ l’APPAREIL
IMMÉDIATEMENT! Remplacez le tuyau avant de démarrer l’appareil. Voir
"Risque de piqûre ou de coupure grave”. Assurez-vous que toutes les
pièces endommagées sont remplacées et que les problèmes mécaniques
sont corrigés avant le fonctionnement de l’appareil. Si vous avez besoin
d'assistance, entrez en contact avec le service clientèle.
6. L'appareil fonctionne maintenant comme nettoyeur haute pression à eau
froide. Presser la gâchette du pistolet à plusieurs reprises. Tourner la poignée
réglable de la lance double pour les applications haute et basse pression. NE
JAMAIS placer la main ou les doigts devant la buse, ni regarder directement
dans la buse !
7. Ne jamais laisser l'appareil fonctionner en mode de déviation (avec le
déclenchement fermé) pendant plus de trois minutes. Le non-respect de cette
règle simple peut causer la défaillance prématurée des joints de pompe.
FONCTIONNEMENT À L'EAU CHAUDE:
1. Suivez les étapes 1-7 données pour “ DEMARRAGE/FONCTIONNEMENT
A L’EAU FROIDE “.
2. Mettre l'interrupteur du brûleur en position de marche (ON).
3. Revérier le système pour des fuites de carburant. Si une fuite de carburant
est découverte, METTRE L'APPAREIL A L'ARRET IMMEDIATEMENT! Voir
les avertissements "risque d'explosion ou d'incendie." S'assurer que toutes
les pièces endommagées sont remplacées et que les problèmes mécaniques
sont corrigés avant l'utilisation de l'appareil. Si vous avez besoin d'aide,
contacter le service clientèle.
NOTE: Au démarrage initial, l’eau commencera à devenir chaude en
approximativement 20 secondes et atteindra la température maximale en
approximativement 2-1/2 minutes, si le pistolet de déclenchement reste
ouvert.Lebrûleurcessedechaufferquandlagâchetteestrelâchée.
48 Manuel de l'utilisateur
CONSIGNES D'UTILISATION:
ARRÊT:
1. Mettre l'interrupteur du brûleur en position d'arrêt (OFF).
2. Presser la gâchette et décharger l’eau pendant une période de trois
minutes pour refroidir l’échangeur de chaleur et le tuyau à haute pression.
(Un temps de refroidissement du tuyau à haute pression insufsant abîmera
le tuyau et augmentera les risques de rupture de celui-ci.)
3. Ne pas fermer le starter pour arrêter le moteur. Ceci peut causer des ratés
d'allumage ou même endommager le moteur.
4. Mettre l'interrupteur de la clef du moteur en position d'arrêt (OFF).
5. Arrêtez l’approvisionnement en eau et actionnez le pistolet momentanément
an de relâcher la pression.
Débranchez et vidangez le tuyau à haute pression, le pistolet, et la double
lance. Essuyez l’appareil et entreposez le dans un environnement où la
température est supérieure à O°C.
OPTIONS:
VAPEUR- 250°F (121°C):
La buse vapeur 25° (VERTE) est utilisée pour le fonctionnement vapeur humide à
250°F (121°C). Cette buse est de taille pour fonctionnement avec le déchargeur
et la soupape vapeur (quand applicable) pour fournir une vapeur humide à haute
pression. Le remplacement de cette buse par une buse de la mauvaise taille
pourrait entraîner des problèmes opérationnels pour la machine.
HS-3005/3006/3504/3505/3506
1. Installer la buse vapeur 25° (VERTE) dans l'ensemble de la lance
double.
2. Suivre les procédures de mise en marche "Fonctionnement à l'eau
chaude."
3. Tourner la soupape de vapeur complètement dans le sens inverse des
aiguilles d'une montre pour parvenir à la température maximale de la
vanne de sortie (250°F/121°C).
HS-4004:
1. Installer la buse vapeur 25° (VERTE) dans l'ensemble de la lance
double.
2. Suivre les procédures de mise en marche "Fonctionnement à l'eau
chaude."
NOTE: Audémarrageinitial,l’eaucommenceraàdevenirchaudeen
approximativement 20 secondes et atteindra la température maximale en
approximativement2-1/2minutes,silepistoletdedéclenchementreste
ouvert.Lebrûleurcessedechaufferquandlagâchetteestrelâchée.
THERMOSTAT REGLABLE:
Régle la température de décharge maximale. Tourner le bouton de commande
jusqu'à la température de décharge maximum désirée. Ceci peut provoquer un
allumage intermittent du brûleur.
VANNE SPHERIQUE: (Réservoir auxiliaire)
1. Raccorder le tuyau depuis le réservoir auxiliaire jusqu’à l’embout disponible
de la vanne sphérique à 3 voies.
2. Se servir du levier sélecteur sur la vanne sphérique pour permettre à l’eau
de circuler du réservoir auxiliaire jusqu’à la pompe.
3. Le niveau de l’eau dans le réservoir auxiliaire doit toujours être plus haut que
l’arrivée d’eau de la pompe. Ceci garantit l’alimentation en eau de la pompe
par gravité. Le fait de ne pas maintenir le niveau de l’eau au dessus de
l’arrivée d’eau de la pompe aura les conséquences suivantes: la pompe
s’asséchera et le coté mouillé de la pompe sera endommagé.
PISTOLET DOUBLE: (Disponible seulement sur les appareils 6 GPM)
L'option pistolet double nécessite aussi l'option déchargeur à capture de pression.
Cette option répartit le ot entre deux décharges. La pression de sortie des
deux pistolets sera la même que le taux de pression de l'appareil.
Manuel de l'utilisateur 49
VALVE DE RÉGULATION DES
DETERGENTS
CONSIGNES D'UTILISATION:
OPTIONS: (SUITE)
DETERGENT HAUTE PRESSION: (Nettoyage avec detergents)
NOTE:Cedispositifestconçupourêtreutiliséuniquementavecdesdétergents
doux.Puisquelasolutiondenettoyagecirculeparlapompeetleserpentin
del’échangeurdechaleur,nepasemployerdecorrosifscarilscauseront
des dommages conséquents et présenteront un risque considérable en
matière de sécurité.
1. Se référer à "risques de blessures physiques/detergents". S’assurer de
porter un vêtement de sécurité.
2. Préparer la solution détersive selon les directives de l’étiquette. (Ne jamais
pomper d’acides, d'alcalines, de uides abrasifs ou de dissolvants dans
l’appareil. En raison des caractéristiques inconnues et souvent corrosives de
beaucoup de détergents généralement utilisés dans l’industrie de nettoyage
des nettoyeurs à pression, il est recommandé d’employer uniquement des
détergents doux avec cet appareil.)
3. Immerger entièrement le bout crépine du tuyau de détergent transparent
en vinyl dans la solution détersive.
4. Pour appliquer la solution: ouvrir le pistolet de déclenchement et presser la
gâchette. En quelques instants, un mélange de détergent/eau sortira de la
buse. Commencer à pulvériser la partie inférieure de la surface à nettoyer
et remonter, tout en décrivant de longues courbes qui se chevauchent.
L’application du produit du bas vers le haut aide à éviter les stries. Laisser
brièvement imbiber. Eviter de travailler sur les surfaces chaudes ou au soleil
pour réduire au minimum la possibilité de séchage du détergent, qui peut
avoir comme conséquence d’abîmer les surfaces. Appliquer la solution de
nettoyage petite section par petite section.
5. Pour rincer: bloquer le pistolet de déclenchement en position d'arrêt (OFF).
Tourner la valve de régulation des détergents jusqu’à la position d'arrêt
(OFF). Ouvrir le pistolet de déclenchement et pulvériser. Cela prendra
environ 30 secondes pour purger tout le détergent du tuyau. Pour les
meilleurs résultats au rinçage, commencer par le haut et nir par le bas.
6. Siphonner un gallon d’eau à travers le système d’injection de détergent
après chaque utilisation. Ceci évite la possibilité de corrosion ou de résidu
de détergent qui pourraient poser des problèmes mécaniques à la prochaine
utilisation.
50 Manuel de l'utilisateur
CONSIGNES DE STOCKAGE ET D'ENTRETIEN
ENTRETIEN SPECIFIQUE:
ENTRETIEN DES PIÈCES D’ÉMISSION PAR ÉVAPORATION:
Les pièces fournies avec l’appareil que vous venez d’acheter sont
conformes aux normes d’émission par évaporation du Comité des
Ressources de l’Air de la Californie pour l’année 2006.
1. Canalisation de carburant
2. Raccords de canalisation de carburant
Ces pièces doivent être examinées tous les jours an de s’assurer
qu’elles ne comportent ni ssures, ni fuites, ni usure anormale. Si vous
constatez toute ssure, fuite ou usure anormale, vous devez remplacez
immédiatement les pièces concernées.
MOTEUR: Le manuel d'instruction du moteur qui accompagne votre appareil
liste les procédures spéciques d'entretien du moteur. Le fait de respecter
les recommendations du fabricant à propos du moteur prolongera la vie
du moteur.
POMPE: Changez l’huile de pompe après les 50 premières heures d’utilisation.
Après quoi, il est recommandé de changer l’huile tous les trois mois ou
250 heures. Si l’huile semble sale ou laiteuse, des changements d’une
plus grande fréquence peuvent être exigés. Employez l’huile de pompe
SAE20 ou 30 hors détergent et remplissez seulement au centre de l’orice
de vérication d’huile. Ne remplissez pas au-dessus du niveau.
BUSE: L’eau à haute pression dans la buse de pulvérisation rongera
l’orice, le rendant plus grand, ayant pour résultat une perte de
pression. Les buses doivent être remplacées toutes les fois que la
pression baisse au-dessous de 85% du maximum. La fréquence
du remplacement dépendra des variables telles que la teneur en
minéraux dans l’eau et le nombre d’heures d’utilisation de la buse.
ENTRETIEN-TOUS LES 3 MOIS:
CHANGER L'HUILE DE LA POMPE: S'assurer que l'appareil est à l'arrêt.
Changer l’huile de pompe après les 50 premières heures d’utilisation.
Après le changement initial, des intervalles de tous les trois mois ou
500 heures sont recommandés. Si l’huile semble sale ou laiteuse, des
changements d’une plus grande fréquence peuvent être exigés. Employer
l’huile de pompe non-détersive SAE20 ou 30 et remplir seulement jusqu'au
centre de l’orice de vérication d’huile. Ne pas remplir au-dessus du
niveau.
REMPLACER LA BUSE HAUTE PRESSION: Le passage de l'eau à travers
la buse de pulvérisation rongera l’orice, le rendant plus grand, ayant
pour résultat une perte de pression. Les buses doivent être remplacées
toutes les fois que la pression baisse au dessous de 85% du maximum.
La fréquence du remplacement dépendra des variables telles que la teneur
en minéraux dans l’eau et le nombre d’heures d’utilisation du buse.
Manuel de l'utilisateur 51
RÉGLAGE DE L'AIR DU BRÛLEUR
CONSIGNES DE STOCKAGE ET D'ENTRETIEN
ENTRETIEN: TOUS LES 3 MOIS SUITE:
INSPECTION DE LA COURROIE: S'assurer que l'appareil est à l'arrêt et enlever
les carters de courroie. Examiner la courroie trapézoidale pour signes d'usure
et de détente. Si la courroie trapézoidale a besoin d'être remplacée ou
serrée, suivre les procédures ci-dessous:
Remplacement:
1. Desserrer les quatre boulons de xation (A).
2. Desserrer les deux écrous d'alignement d'environ un pouce (2,54
cm) par rapport au boulons d'alignement (B1 & B2).
3. Pousser la pompe vers le moteur pour détendre les courroies.
4. Enlever et remplacer la courroie.
Serrage: (Si la courroie trapézoïdale n'a pas été rempacée, il sera nécessaire
de desserrer les écrous des boulons d'alignement B1 et B2 avant de
procéder.)
1. Serrer le boulon d'alignement B2. La pompe se déplacera vers
la gauche jusqu'à ce qu'il y est de la tension sur la courroie. Puis
serrer l'écrou B2.
2. Serrer le boulon d'alignement B1 jusqu'à ce que les poulies
s'alignent.(Se servir d'une régle pour vérier l'alignement.)
3. Pousser sur la courroie trapézoïdale pour vérier la déexion de la
courroie pour sa tension. Il devrait y avoir entre 1/4 et 1/2 pouce
(6 et 12mm) de déexion lorsque la tension est correcte.
4. Si les poulies sont alignées et si la tension est correcte, resserrer
l'écrou B1 et les quatre boulons de xation de la pompe (A).
5. Si la tension n'est pas correcte, répéter les étapes 6 et 7 jusqu'à
ce que l'alignement et la tension correctes soient obtenus. Serrer
les quatres boulons de xation (A) en n d'opération.
6. Desserrer l'écrou B2, serrer le boulon B2, serrer l'écrou B2.
7. Desserrer l'écrou B1, serrer le boulon B1, serrer l'écrou B1.
REGLAGE DE L'AIR DU BRULEUR: Le volet d'air a été préréglé en usine
pour un fonctionnement approprié entre le niveau de la mer et 2000 pieds
(609 mètres) d'altitude en conditions standard (des tempèratures d'air et
d'eau ambiante de 60°F/15°C). Pour assurer une efcacité de combustion
maximum à des températures plus froides et des altitudes plus élevées, il
conviendra de régler l'alimentation en air sur la chambre de combustion.
Cet ajustement aidera à maximiser l'éfcacité du brûleur et évitera que
le fonctionnement devienne inefcace et que le serpentin de l'échangeur
de chaleur ne s'encrasse de manière excessive. Un test de fumée est
recommandé pour tout réglage du volet d'air et de la bande d'air. Si vous
n'avez pas l'équipement pour faire un test de fumée, suivre les procédures
ci-dessous.
1. L'appareil doit être en marche et le brûleur doit être allumé (ON).
2. Desserrer la vis de blocage (#3 à gauche) sur le volet.
3. Observer la fumée sortant de l'échappement de d'échangeur de
chaleur. Si aucune fumée n'est visible, fermer lentement le volet d'air
(#1 à gauche) en tournant le bouton gradué dans le sens inverse des
aiguilles d'une montre vers une graduation plus basse. Continuer
à tourner le bouton jusqu'à ce que de la fumée apparaisse.
4. Noter la graduation atteinte.
5. Ouvrir le volet d'air (#1 à gauche) de deux graduations. Par exemple
si le bouton était réglé sur 2, le tourner jusqu'à 4.
6. Mettre en route et arrêter le pistolet en actionnant lentement la
gâchette. Ceci fera démarrer et s'arrêter le brûleur. Observer si
une bouffée de fumée apparaît quand le brûleur se déclenche.
7. Répéter les étapes 5 et 6 jusqu'à ce qu'une bouffée de fumée
apparaisse. Noter la graduation correspondante.
8. L'intervalle entre les graduations des étapes 4 et 7 est la fenêtre
de combustion. Positionner le bouton gradué à mi-chemin de ces
deux graduations.
NOTE: Sivousn'arrivezpasàtrouverunréglagedanslesétapes3ou7,un
peuplusouunpeumoinsd'airestpeutêtrenécessairepourobtenir
unebonnefenêtredecombustion.Desserrerleboulon(#4àgauche)
etouvrirlabanded'air(#2àgauche)parincrémentsd'1/4"depouce
(6mm).Répéterlesétapes3à8jusqu'àcequelafenêtredecombustion
appropriéesoitatteinte.
52 Manuel de l'utilisateur
CONSIGNES DE STOCKAGE ET D'ENTRETIEN
TESTER LA PRESSION D'EAU ET DE CARBURANT: Ces procédures
doivent être exécutées par un technicien de service qualié.
TESTER LA TEMPERATURE DE L'EAU: Cette procédure doit être
exécutée par un technicien de service qualié.
ENTRETIEN-TOUS LES 6 MOIS
REMPLACER LE FILTRE A CARBURANT – Suivre les instructions spéciées
sur le ltre à carburant pour les procédures correctes.
ENTRETIEN-TOUS LES 12 MOIS
DETARTRAGE DE LA BOBINE – Une perte de pression peut signier
que la bobine a besoin de détartrage. Effectuer cette procedure
régulièrement.
1. Mélanger la poudre/solution de détartrage selon les indications de
l'emballage.
2. Enlever la buse de la lance. Placer un bas en nylon sur la lance pour
récupérer les débris, puis placer la lance dans le réservoir à otteur.
3. S'assurer que le pistolet de déclenchement est ouvert et démarrer le
moteur pour permettre à l'eau de circuler à travers le système. Laisser
l'eau circuler pendant 2 à 4 heures (Consulter les instructions spéciées
sur le paquet de l'agent de détartrage pour le temps exact).
4. Une fois le processus terminé, mettre la machine à l'arrêt. Vidanger et
nettoyer le réservoir à otteur, enlever le bas en nylon, et nettoyer
l'ensemble du pistolet et de la lance.
5. Rincer tout le système avec de l'eau propre et fraîche, puis placer la
buse dans l'ensemble de la lance.
6. Disposer de la solution de détartrage selon les régulations locales, d'état
et fédérale.
TESTER LA TENSION ET L'AMPERAGE CONSOMMES- Se servir d'un
voltmètre et d'un ampéremètre pour tester l'appareil pour la tension et
l'ampérage appropriés. Si vous n'avez pas ces instruments ou si vous
n'êtes pas sûr des procédures à suivre pour exécuter ces tests, contacter
un technicien de service qualié pour exécuter la procédure.
INSPECTER LE FILTRE INTERIEUR DE LA POMPE A CARBURANT DU
BRULEUR-Cette procédure doit être exécutée par un technicien de
service qualié.
VERIFIER LES ELECTRODES DU BRULEUR - Cette procédure doit être
exécutée par un technicien de service qualié.
REMPLACER LA BUSE A CARBURANT- Cette procédure doit être exécutée
par un technicien de service qualié.
Manuel de l'utilisateur 53
32˚F 0˚C
AVERTISSEMENT
RISQUE D'ECLATEMENT
DE L'APPAREIL. NE
PAS RANGER/UTILISER
L'APPAREIL PAR DES
TEMPERATURES
GLACIALES.
CONSIGNES DE STOCKAGE ET D'ENTRETIEN
PREPARATION POUR L'HIVER:
NOTE: Lapréparationpourl'hivercorrectesebasesurlesinstructionsdu
fabricanténuméréessurle"tableaudeprotection"visiblesur
l’étiquettearrièredelaplupartdesrécipientsd’antigel.
PREPARATION POUR L'HIVER: Pour le stockage et le transport dans des
températures glaciales, il faudra préparer l'appareil pour l'hiver. Cet
appareil doit être protégé aux plus basses températures pour les raisons
suivantes:
a. si n’importe quelle partie du système de pompage venait à geler;
un trop-plein de pression pourrait s’accumuler dans l’appareil, ce qui
pourrait le faire éclater, il en résulterait des blessures graves pour
l’utilisateur ou des tiers.
b. le système de pompage de cet appareil peut être endommagé de
manière permanente si il gèle. Les DOMMAGES de GEL NE SONT
PAS COUVERTS PAR LA GARANTIE.
Si vous devez entreposer votre appareil dans un endroit où la température peut
tomber en dessous de 32°F (0°C) vous pouvez tout de même protéger votre
appareil en utilisant la procédure ci-dessous.
NETTOYAGE PAR SOUFFLAGE D'AIR:
1. Enlever la buse de l'ensemble de la lance. Appuyer sur la gâchette
jusqu'à ce que l'eau cesse de s'écouler de la lance.
2. Raccorder un ajustage à air d'un tuyau à air au raccord de la crépine
du réservoir à otteur.
3. Faire passer de l'air comprimé à travers le système pour enlever toute
l'eau du système.
SOLUTION ANTIGEL:
1. Verser un mélange d'antigel et d'eau dans le réservoir à otteur.
2. Placer la crépine à détergent dans une solution d'antigel pur.
3. Mettre l'interrupteur à la position "Pompe." Laisser l'antigel siphonner à
travers le système jusqu'à ce que le mélange s'écoule par la sortie. (La
solution d'antigel doit s'écouler par la sortie pour assurer la préparation
pour l'hiver du serpentin. Rajouter du mélange de la solution antigel au
réservoir à otteur si nécessaire.)
4. Entreposer la solution d'antigel pour une utilisation future ou s'en
débarrasser selon les lois EPA d'état.
54 Manuel de l'utilisateur
GUIDE DE DÉPANNAGE
SYMPTÔME CAUSE PROBABLE SOLUTION
Le moteur ne démarre pas.
Aucune décharge ne sort de la buse
lorsque la gâchette est pressée.
Aucune pression ou pression
uctuante.
Problèmes du moteur.
Les parties constituantes de
l'appareil sont gelées.
Approvisionnement en eau
inadéquat.
Pli dans le tuyau d’admission d’eau.
Crépine de l’admission d’eau
obstruée.
La pompe aspire de l’air (Amorçage
éliminé).
Mode haute pression non enclenché.
Se réferer au manuel du moteur
fourni avec l'appareil.
Laisser dégeler. Si l'une des parties
de l'appareil géle, la pression dans
l'appareil peut devenir excessive ce
qui pourrait faire exploser l'appareil et
blesser gravement son utilisateur et
les personnes à proximité.
S’assurer que le tuyau a un diamètre
intérieur de ¾ de pouce (1.9cm) et
que l’alimentation en eau est ouverte.
Déplier.
Retirer la crépine, nettoyer ou
remplacer.
Resserrer tous les raccords d’arrivée
d’eau. Eliminer les fuites dans les
canalisations d’arrivée d’eau.
Insérer la buse haute pression.
Tourner la poignée réglable de la
lance double dans le sens inverse
des aiguilles d'une montre jusqu'à
haute pression.
L’huile est laiteuse ou écumeuse.
De l’huile s’écoule de l’appareil.
De l'eau fuit au niveau de la
soupape de sûreté.
La buse de pulvérisation est
obstruée ou usée.
Ensemble Valve usée ou
endommagée.
Garnitures de pompe usées.
Le déchargeur/La soupape de
dérivation ne fonctionne pas
correctement.
Présence d’eau dans l’huile.
Joints ou joints toriques usés.
Fonctionnement défectueux du
déchargeur.
Fonctionnement défectueux de
l'interrupteur de pression.
La soupape de sûreté est
défectueuse.
Retirer et nettoyer ou remplacer.
Retirer et nettoyer ou remplacer.
Remplacer les garnitures.
Réparer ou remplacer.
Changer l’huile de la pompe. Remplir
au niveau correct.
Contacter le service clients.
Détecter et corriger le problème du
déchargeur.
Détecter et corriger le problème de
l'interrupteur de pression.
Remplacer la soupape de sûreté. NE
JAMAIS faire fonctionner l'appareil
sans la soupape de sûreté. Une
explosion pourrait en être le résultat.
Manuel de l'utilisateur 55
GUIDE DE DÉPANNAGE
SYMPTÔME CAUSE PROBABLE SOLUTION
Le détergent ne se siphonne pas.
La crépine n’est pas complètement
immergée dans la solution de
détergent.
Vérier, immerger au besoin.
L’eau refoule dans le réservoir à
détergent.
L’eau s’écoule de la buse lorsque le
pistolet déclencheur est verrouillé en
position «Off ».
Le moteur ventilateur ne marche pas.
(Le brûleur ne s'allumera pas si le
ventilateur ne soufe pas)
Le ventilateur marche, mais le
brûleur ne se déclenche pas.
La crépine à détergent est obstruée.
Le tuyau à détergent est coupé,
obstrué ou plié.
La buse est bouchée.
Le bouton de réglage du détergent est
en position fermé.
Ball & Spring in detergent strainer
is obstructed.
Le pistolet déclencheur est défectueux.
Fonctionnement défectueux du
générateur.
Fonctionnement défectueux du moteur
Brûleur/Ventilateur.
La courroie du générateur est cassée
ou glisse.
L'interrupteur du brûleur n'est pas en
position de marche.
Inspecter, nettoyer ou remplacer.
Inspecter, nettoyer ou remplacer.
Nettoyer ou remplacer.
Ouvrir le bouton de réglage. Voir
«Nettoyage avec des détergents ».
Retirer, nettoyer ou remplacer.
Réparer ou remplacer
Réparer ou remplacer
Réparer ou remplacer
Ajuster ou réparer quand
nécessaire.
Vérier la position de l'interrupteur.
Le bouton du thermostat est en
position d'arrêt (OFF).
Le pistolet de déclenchement est
Vérier la position du bouton du
thermostat.
Ouvrir le pistolet pour pression.
fermé.
Plus de carburant.
La soupape de détergent est ouverte,
mais le tuyau de détergent n'est
pas complètement submergé dans
la solution. (En conséquence, les
mécanismes de sécurité arrête le
Ravitailler en carburant.
Fermer la soupape, ou
complètement submerger le tuyau
transparent en vinyl dans la solution
de détergent.
brûleur.)
Annulation de l'interrupteur de pression
La pression doit être supèrieure à
375 PSI (25.86 Bar) pour permettre
au brûleur de fonctionner.
Pas de tension.
Alimentation en carburant incorrecte ou
mauvaise.
Consulter le service clientèle.
Vérier le carburant pour s'assurer
qu'il est correct. Vidanger le
réservoir et le ltre si nécessaire
et remplir à nouveau avec le bon
carburant.
La pompe à carburant aspire de l'air.
Resserrer les raccords d'arrivée
de carburant. Eliminer les fuites
dans les canalisations d'arrivée de
56 Manuel de l'utilisateur
carburant.
GUIDE DE DÉPANNAGE
SYMPTÔME CAUSE PROBABLE SOLUTION
Le ventilateur marche, mais le brûleur
ne se déclenche pas.
Filtre de carburant ou séparateur eau/
carburant sales ou bouchés.
Pression de la pompe à carburant
basse.
La pompe à carburant est inopérative.
Le coupleur exible est cassé.
Défaillance de la valve solénoide de
carburant.
Buse à carburant sale ou bouché.
Mauvais réglage d'air du brûleur.
Module d'allumage défectueux.
Electrodes d'allumage abîmés ou
usés.
Le ventilateur marche, le brûleur
s'allume mais ne chauffe pas.
Le bouton du thermostat est en
position d'arrêt (OFF).
La soupape de détergent est ouverte,
mais le tuyau de détergent n'est
pas complètement submergé dans
la solution. (En conséquence, les
mécanismes de sécurité arrête le
brûleur.)
Alimentation en carburant incorrecte
ou mauvaise.
Filtre de carburant ou séparateur eau/
carburant sales ou bouchés.
Pression de la pompe à carburant
basse.
Le gicleur à carburant est sale ou
bouché.
Mauvais réglage d'air du brûleur.
Dépôt calcaire dans le serpentin de
l'échangeur de chaleur.
Le brûleur marche irrégulièrement.
Présence d'eau dans le fuel oil.
Filtre de carburant ou séparateur eau/
carburant sale.
Buse à carburant sale.
Mauvais réglage de l'air.
Défaillance de la pompe à carburant.
Le brûleur dégage une fumée
blanche.
Pas assez de carburant.
Arrivée d'air trop importante.
Le brûleur dégage une fumée noire.
Manuel de l'utilisateur 57
Arrivée d'air insufsante.
Purger ou remplacer quand
nécessaire.
Vérier la pression de la pompe à
carburant, régler ou remplacer si
nécessaire.
Vérier la pression, remplacer si
nécessaire.
Remplacer.
Remplacer.
Remplacer la buse à carburant.
Régler.
Réparer ou remplacer. Consulter
votre service clientèle.
Régler ou remplacer les
électrodes. Consulter votre
service clientèle.
Vérier la position du bouton du
thermostat.
Fermer la soupape, ou
complètement submerger le
tuyau transparent en vinyl dans la
solution de détergent.
Vérier le carburant pour s'assurer
qu'il est correct. Vidanger le
réservoir et le ltre si nécessaire
et remplir à nouveau avec le bon
carburant.
Purger ou remplacer quand
nécessaire.
Vérier la pression de la pompe à
carburant, régler ou remplacer si
nécessaire.
Remplacer le gicleur à carburant.
Régler.
Consulter le service clientèle.
Remplacer le ltre à carburant
ou vidanger le séparateur eau/
carburant, vidanger le réservoir de
carburant et remplacer avec du
carburant propre.
Remplacer l'élement.
Remplacer.
Régler.
Remplacer.
Ravitailler en carburant. Si la
fumée blanche persiste, contacter
le service clientèle.
Régler.
Régler.
TABLEAU D'ENTRETIEN
OPÉRATION QUOTIDIEN 3 MOIS 6 MOIS 9 MOIS 12 MOIS
Vérier le niveau d'huile. X
Changer l'huile du moteur***** X X X X
Vérier le niveau d'huile de pompe à eau X
Changer l'huile de pompe à eau
Inspection de fuite d'huile
Inspection de fuite de carburant X
Inspection de fuite d'eau X
Inspection du tuyau X
Inspection du ltre d'admission d'eau X
Inspection du ltre à combustible
Remplacement du ltre à combustible
Inspection de la courroie
X X X X
Remplacement de la buse à haute pression
Inspection du ltre de pompe à essence
Remplacement du gicleur
Vérier le réglage d'air du brûleur X X X X
Vérier les électrodes du brûleur
Tester la pression de l'eau
Tester la pression du carburant
Tester la température de l'eau
Détartrer l'enrouleur
**** X
** X X X X
X
X X X X
X X
*** X X X X
* X
* X
* X
* X X X X
* X X X X
* X X X X
* Doit être exécuté par un technicien de service autorisé
** L’huile de pompe doit être changée après les 50 premières heures et toutes les 250 heures ou 3 mois, faire au
plus tôt de ces deux valeurs.
*** La buse à haute pression doit être remplacée chaque fois que la pression est à moins de 85%
**** Le dépôt calcaire est amené à varier avec la teneur en minéraux dans l'eau et la fréquence d'utilisation. La
fréquence de désincrustation peut varier de la semaine à l'année.
*****L'huile du moteur doit être changé après les premières 8 heures d'opération et toutes les 50 heures ou 3 mois,
selon la limite qui est atteinte en premier.
58 Manuel de l'utilisateur
BON DE GARANTIE
Mi-T-M garantit toutes les pièces, (excepté celles stipulées ci-dessous), de votre nouveau nettoyeur à
pression d’eau chaude en cas de défauts de matériaux et de fabrication pendant les périodes suivantes:
A vie:
Collecteur de la pompe
Pendant sept (7) années de la date de l'achat original :
Pompe À haute pression
Pendant trois (3) ans à compter de la date d’achat initial
Serpentin de l'échangeur de chaleur
Pendant deux (2) années à partir de la date d'achat:
Armature Tuyauterie
Protection Poulies Brûleur
Pendant six (6) mois à partie de la date d'achat:
Transformateur d'allumage Moteur du brûleur
Pendant quatre vingt dix (90) jours à partir de la date d'achat
Soupape sécurité de secours Unloader Valve
Pompe à essence Condensateur
Interrupteurs de contrôle
Pendant trente jours (30) à partir de la date d'achat
Tuyau à haute pression Pistolet de déclenchement
Crépine/ Filtres
Des pièces défectueuses dont la cause n’est ni l’usure normale ni la détérioration seront réparées ou
remplacées après examen pendant la période de garantie. Quoi qu’il arrive, le remboursement est limité au
prix d’achat.
EXCLUSIONS:
1. Le moteur et le générateur sont garanti séparément par son fabricant et est sujet aux limites ci-inclus.
2. Usure normale des pièces
Garnitures d'étanchéité de pompe Buses de pulvérisation
Soupape de pompe Soupape à détergent
Filtre à essence Coupleurs rapides
3. Cette garantie ne couvre pas les pièces endommagées par l’usur e normale, une
mauvaise utili satio n, un fonc tionn ement à de s vitesses, pre ssions o u tempé ratures
différentes de celles recommandées. Les pièces endommagées ou usées par l’utilisation
de liquides caustiques ou par l’utilisation dans des environnements abrasifs ou corrosifs
ou encore dans des conditions provoquant la cavitation de la pompe ne sont pas garanties.
La garantie ne couvre pas les dégâts provoqués par un mauvais suivi des procédures
de fonctionnement et d’entretien.
4. L’utilisation de pièces de réparation autres que celles d'origine annule la garantie.
Les pièces renvoyées en port payé, à notre usine ou à un centre commercial agréé
seront inspectées et remplacées gratuitement si elles sont effectivement défécteuses
après estimation, et si elles entrent dans les conditions de la garantie. Il n’existe aucune
garantie p rolongean t les date d’expiration stipul ées ci-dessus. Le fabricant n’ est en
aucun cas responsable des pertes d'usage, de temps ou de location, du dérangement,
des pertes commerciales ou des dommages qui en résultent.
Manuel de l'utilisateur 59
DÉCLARATION DE GARANTIE CONTRÔLE D’ÉMISSIONS POUR LA CALIFORNIE
VOS DROITS ET OBLIGATIONS DE GARANTIE
Le comité des ressources de l’air de la Californie et Mi-T-M sont heureux d’expliquer la garantie du système de contrôle
d’émissions de votre petit moteur non routier (désigné ci-dessous par “SORE”). En Californie, les nouveaux SOREs
doivent être conçus, construits et équipés pour se conformer aux normes anti-smog rigoureuses de l’état.
Mi-T-M doit garantir le système de contrôle d’émissions de vos SOREs pendant la durée de temps décrite ci-dessous,
à condition qu’il n’y ait eu aucun abus, négligence ou entretien incorrect de vos SOREs.
Votre système de contrôle d’émissions peut inclure des pièces telles que le carburateur ou le système d’injection de
carburant, les canalisations de carburant et le circuit d’allumage. Les tuyaux, attaches, connecteurs et autres pièces
liés aux émissions peuvent aussi être inclus.
Quand une condition couverte par la garantie existe, Mi-T-M réparera gratuitement votre petit moteur non-routier, y
compris le diagnostic, les pièces et la main d’œuvre.
COUVERTURE DE LA GARANTIE DU FABRICANT :
Le système de contrôle d’émissions est garanti pendant deux années. Si toute pièce liée aux émissions de votre
moteur est défectueuse, elle sera réparée ou remplacée par Mi-T-M.
RESPONSABILITÉS DU PROPRIÉTAIRE VIS À VIS DE LA GARANTIE:
- En tant que propriétaire du SORE, vous êtes responsable de l’exécution des opérations d’entretien obligatoires
énumérées dans le manuel du propriétaire. Mi-T-M recommande que vous conserviez tous les reçus concernant
l’entretien de votre SORE, mais Mi-T-M ne peut dénier la garantie seulement à cause de reçus manquants.
- En tant que propriétaire du SORE, vous devez cependant être conscient que Mi-T-M peut refuser la couverture de
la garantie si votre SORE ou une pièce tombe en panne à cause d’abus, de négligence, d’entretien incorrect ou de
modications non approuvées.
- Vous êtes responsable de la présentation de votre SORE à un centre de distribution ou chez un concessionnaire réparateur
agréé par Mi-T-M Corporation, 8650 Enterprise Drive, Peosta, IA 52068 (désigné ci-dessous par Mi-T-M) dès qu’un
problème est identié. Les réparations de garantie doivent être effectuées dans un délai raisonnable sans dépasser 30
jours.
Pour toute question relative à votre couverture de garantie, vous devez contacter le département Service après-vente
de Mi-T-M à 1-800-553-9053.
COUVERTURE DE GARANTIE GÉNÉRALE DES SYSTÈMES D’ÉMISSIONS
-La Californie Seulement-
Mi-T-M garantit à l’acheteur initial et à chaque acheteur suivant que le SORE (1) a été conçu, fabriqué et équipé pour
se conformer à tous les règlements en vigueur, et (2) est exempt de défauts de matière première ou de construction
qui feraient qu’il ne soit pas conforme aux normes comme peut être applicable dans les termes et conditions indiquées
ci-dessous.
(a) La période de garantie commence à la date où le moteur est livré à l’acheteur initial ou lors de sa première utilisation.
La période de garantie est de deux années.
(b) La garantie des pièces relatives aux émissions, sujette à certaines conditions et exclusions telles qu’indiquées
ci-dessous, est la suivante :
(1) Toute pièce sous garantie qui ne doit pas être remplacée au titre d’une révision obligatoire spéciée dans votre
manuel du propriétaire est garantie pour la période de garantie indiquée ci-dessus. Si la pièce s’avère défectueuse
pendant la période de couverture de garantie, elle sera réparée ou remplacée par Mi-T-M selon le paragraphe
(4) ci-dessous. Toute pièce ainsi réparée ou remplacée au titre de la garantie sera garantie pendant le reste de
la période de garantie.
60 Manuel de l'utilisateur
(2) Toute pièce sous garantie qui est seulement programmée pour une inspection régulière dans votre manuel du
propriétaire est garantie pour la période de garantie indiquée ci-dessus. Toute pièce ainsi réparée ou remplacée
au titre de la garantie sera garantie pendant le reste de la période de garantie.
(3) Toute pièce sous garantie qui doit être remplacée au titre d’une révision obligatoire dans votre manuel du
propriétaire n’est garantie que pendant la période de temps jusqu’à la première date de remplacement programmé
pour cette pièce. La pièce sera réparée ou remplacée par Mi-T-M selon le paragraphe (4) ci-dessous si elle s’avére
défectueuse avant le premier remplacement programmé. Toute pièce ainsi réparée ou remplacée au titre de la
garantie sera garantie pendant le reste de la période jusqu’au moment du premier remplacement programmé pour la
pièce.
(4) La réparation ou le remplacement de toute pièce sous garantie, sous réserve des conditions ci-incluses,
sera exécuté gratuitement chez un concessionnaire réparateur agréé.
(5) Nonobstant les clauses de ce document, les services ou réparations sous garantie seront fournis par tous
nos centres de distribution agréés pour l’entretien des moteurs en question.
(6) Le propriétaire ne sera pas facturé pour le travail de diagnostic qui mène à la détermination qu’une pièce
sous garantie est en effet défectueuse, à condition que le travail de diagnostic soit effectué par un
concessionnaire réparateur agréé.
(7) Mi-T-M est responsable pour les dommages aux autres composants du moteur se situant autour de la zone de la
panne résultant de la défaillance de toute pièce sous garantie.
(8) Pendant toute la période de garantie du moteur indiquée ci-dessus, Mi-T-M maintiendra à disposition un
stock de pièces sous garantie sufsant pour satisfaire la demande prévue pour telles pièces.
(9) Toute pièce de remplacement peut être utilisée pour l’exécution de tout entretien ou réparations au titre de la
garantie et doit être fournie gratuitement au propriétaire. Une telle utilisation ne changera pas les obligations
de Mi-T-M vis à vis de la garantie.
(10) Les pièces ajoutées ou modiées qui ne sont pas homologuées par le comité des ressources de l’air de la Californie
ne doivent pas être utilisées. L’utilisation de pièces ajoutées ou modiées non-homologuées par l’acheteur initial
constituera un motif de non-application de garantie. Mi-T-M ne pourra être tenu responsable de la défaillance de pièces
sous garantie dont la cause est l’utilisation de pièces ajoutées ou modiées non-homologuées..
(c) PIÈCES SOUS GARANTIE:
La réparation ou le remplacement au titre de la garantie de toute pièce normalement couverte par cette garantieLa réparation ou le remplacement au titre de la garantie de toute pièce normalement couverte par cette garantie
peut être refusée si Mi-T-M démontre que le moteur a été abusé, négligé ou mal entretenu, et que cet abus,
négligence ou mauvais entretien est la cause directe de la nécessité de réparer ou remplacer cette pièce.
Néanmoins, le réglage d’une pièce comprenant un dispositif limiteur de réglage installé en usine et qui fonctionne
correctement est tout de même couvert par la garantie. Les pièces suivantes sont couvertes sous la garantieLes pièces suivantes sont couvertes sous la garantie
d’émissions.
1. Système de dosage de Carburant
(A) Carburateur et pièces internes (et/ou régulateur de pression ou système d’injection de carburant).
(B) Système de rétroaction et de commande de rapport d’air/carburant, si applicable.
(C) Système d’enrichissement au démarrage à froid, si applicable.
(D) Assemblage régulateur (carburant essence, si applicable).
2. Système d’admission d’air
(A) Collecteur d’admission, si applicable.
(B) Filtre à air.
3. Circuit d’allumage
(A) Bougies d’allumage.
(B) Magnéto ou circuit d’allumage électronique.
(C) Système d’avance/retard à l’allumage, si applicable.
4. Tubulure d’échappement, si applicable.
5. Système d’évaporation.
(A) Canalisation de carburant.
(B) Raccords de canalisation de carburant.
Manuel de l'utilisateur 61
Tabla de Contenido
INTRODUCCIÓN ........................................................................................................................................ 63
ADVERTENCIAS DE SEGURIDAD IMPORTANTES ...........................................................................64-69
RIESGO DE EXPLOSIÓN O INCENDIO ..................................................................................64-65
RIESGO DE ASFIXIA .....................................................................................................................65
RIESGO DE INYECCIÓN O LESIÓN POR CORTADURA SEVERA .............................................66
RIESGO DE ELECTROCUCIÓN O CHOQUE ELÓCTRICO ........................................................67
RIESGO DE QUEMADURAS ........................................................................................................67
RIESGO DE EXPLOSIÓN .............................................................................................................67
RIESGO POR PARTES EN MOVIMIENTO ...................................................................................67
RIESGO DE LESIONES ...........................................................................................................68-69
CARACTERÍSTICAS ............................................................................................................................70-71
INSTALACIÓN Y PREPARACIÓN ........................................................................................................72-76
VESTIMENTA ................................................................................................................................. 72
PREPARACIÓN INICIAL ................................................................................................................72
TANQUES DE COMBUSTIBLE DE L MOTOR/QUEMADOR ........................................................73
CONJUNTO DE VARILLA DOBLE CON PRESIÓN AJUSTABLE .................................................73
BOQUILLAS DE CONECCTORES ROSCADOS ..........................................................................74
CONEXIÓN BOQUILLA ................................................................................................................. 74
SUMINISTRO DE AGUA ...............................................................................................................75
DESCARGA ................................................................................................................................... 76
GENERADOR ................................................................................................................................ 76
PROCEDIIENTOS DE INSPECCIÓN ANTES DEL ENCENDIDO .................................................76
INSTRUCCIONES DE OPERACIÓN ..................................................................................................77-79
FUNCIONANDO EL SISTEMA ......................................................................................................77
ARRANQUE/OPERACIÓN CON AGUA FRÍA ...............................................................................77
OPERACIÓN CON AGUA CALIENTE ...........................................................................................77
APAGADO ......................................................................................................................................78
OPCIÓNS .................................................................................................................................79-80
ALMACENAJE Y MANTENIMIENTO ...................................................................................................81-84
MANTENIMIENTO ESPECIFICO .............................................................................................81-83
MANTENIMIENTO- ESTACIONAL ................................................................................................84
LOCALIZACION DE FELLAS ..............................................................................................................85-88
TABLA DE MANTENIMIENTO ..................................................................................................................88
INFORME DE GARANTÍA ......................................................................................................................... 89
NOTA................ .....................................................................................................................................90-91
62 Manual del operador
INTRODUCCIÓN
¡Felicitaciones por la compra de su nueva Serie-HS lavadora a presión! Puede estar seguro que su lavadora a presión fue
construida con el nivel más alto de precisión y exactitud. Cada componente ha sido probado rigurosamente por técnicos
para asegurar la calidad, la resistencia y el rendimiento de esta unidad. Con más de veinte años de experiencia en la
construcción de lavadoras a presión, usted ha tomado una sabia decisión en seleccionar una lavadora a presión.
Este manual del operador fue compilado para su benecio. Leyendo y siguiendo los pasos simples de seguridad, instalación, operación, mantenimiento y localización de fallas descritos en este manual ayudará a prolongar aun más la
operación libre de fallas que usted puede esperar de su nueva lavadora a presión. El contenido de este manual está
basado en la información actualizada disponible al momento de la publicación. Fabricante se reserva el derecho de efec-
tuar cambios en precio, color, materiales, equipo, especicaciones o modelos en cualquier momento sin previo aviso.
¡IMPORTANTE!
Estos párrafos están rodeados por una “CASILLA DE ALERTA DE SEGURIDAD”. Esta
casilla se usa para designar y enfatizar las Advertencias de Seguridad que deben seguirse
al operar esta lavadora a presión. Acompañando a las Advertencias de Seguridad están
las “palabras de alerta” que designan el grado o nivel de seriedad de riesgo. Las “palabras
de alerta” usadas en este manual son las siguientes:
PELIGRO: Indica una situación inminente riesgosa la cual, si no se evita,
RESULTARA en la muerte o en lesiones graves.
ADVERTENCIA: Indica una situación potencialmente riesgosa la cual, si no se evita,
PODRIA resultar en la muerte o en lesiones graves.
PRECAUCION: Indica una situación potencialmente riesgosa la cual, si no se evita
PUEDE resultar en lesiones menores o moderadas.
El símbolo indicado a la izquierda de este párrafo es el “Símbolo de Alerta de Seguridad”.
Este símbolo se usa para alertarlo acerca de artículos o procedimientos que podrían ser
peligrosos para usted u otras personas usando este equipo.
PROVEA SIEMPRE UNA COPIA DE ESTE MANUAL A CUALQUIER PERSONA QUE USE
ESTE EQUIPO. LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR ESTA LAVADORA
A PRESION, OBSERVANDO EN PARTICULAR LAS “ADVERTENCIAS DE SEGURIDAD”
PARA EVITAR LA POSIBILIDAD DE LESIONES PERSONALES AL OPERADOR.
Escriba el número de serie de su unidad en el espacio provisto abajo, una vez que la unidad haya sido desempacada.
NUMERO DE SERIE___________________________
Inspeccione por daño el contenido de la caja. Si algo parece dañado, NO LA DEVUELVA AL LUGAR DE COMPRA.
Llame a su representante de servicio al cliente.
DEPARTAMENTO DE SERVICIO AL CLIENTE
LLAME A NUESTRA LÍNEA TELEFÓNICA GRATUITA
donde le brindaremos información sobre el Centro de Ventas o Servicio más cercano a usted
800-553-9053
Por favor tenga disponible la información siguiente para todas las llamadas de servicio:
1. Número de modelo
2. Número de serie
3. Fecha y lugar de compra
Manual del operador 63
PELIGRO: Deben observarse siempre las precauciones basicas, incluyendo las siguientes.
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
PELIGRO
RIESGO
DE EXPLOSIÓN O INCENDIO
ADVERTENCIAS DE SEGURIDAD
POSIBLE CONSECUENCIA
Pueden ocurrir lesiones graves o
fatales ocasionadas por chispas
normales en las fuentes de ignición
múltiples o en el escape del motor
y del quemador.
Pueden ocurrir lesiones graves o
fatales como consecuencia de un
procedimiento inadecuado al reabastecer de combustible.
Siempre opere la lavadora en una área bien
ventilada libre de vapores inamables, polvo
combustible y gases o materiales combustibles.
No almacene la lavadora a presión cerca de
una llama abierta o equipo como hornos, calefactores, calentadores de agua, etc., que usen
una llama piloto o dispositivo de encendido por
chispa.
¡No use esta lavadora a presión para atomizar
material inamable!
No fume mientras llene los tanques de combustible.
Nunca llene los tanques de combustible mientras
el motor aún esté en marcha o esté caliente.
Permita que el motor se enfríe dos minutos
antes de volver a cargar combustible.
No llene los tanques de combustible en interiores
o en una área con poca ventilación.
Siempre vierta el combustible lentamente para
evitar la posibilidad de un derrame, lo cual podría
provocar un incendio.
PREVENCIÓN
Tanque de combustible del motor:
Si se usa un motor de gasolina, llene únicamente
con gasolina. No use diesel ni petróleo o aceite
combustible.
Tanque de combustible de diesel:
Si se usa un motor de diesel, llene unicamente
con diesel. No use gasolina.
Tanque de combustible del quemador:
Al llenar el tanque de combustible del quemador,
use aceite de combustible diesel o queroseno
No.1 ó No.2. No use gasolina, drenajes de cigüenal, o aceite que tiene gasolína o solventes.
No opere la unidad si se derrama gasolina o
combustible de diesel. Con un paño, limpie
completamente la lavadora a presión y aléjela
del derrame. Evite crear cualquier ignición
hasta que el combustible de gasolina o diesel
se haya evaporado.
Pueden ocurrir lesiones graves o
fatales de la batería.
Cuando la batería está activando la batería
tiene gases de hidrógeno y oxígeno que son
muy explosivos. No tenga chipas abiertas o
ames cerca de batería nunca, especialmente
cuando cargando la batería.
Antes de servicando, asegúrese de que
desconectar teminal de tierra de la batería.
Cuando desconectando cáble de la batería,
empezar con terminal negativo, y cuando las
contectando, empezar con el positivo cable.
Quitar bombas de rejilla de ventilación de la
batería, cuando cargando la batería.
Use contador de voltio o hidrocantador para
controlar la carga de la batería.
No hacer arrancar la batería a menos que las dos
baterías tener voltaje igual y amperio igual.
64 Manual del operador
ADVERTENCIAS DE SEGURIDAD
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
PELIGRO
RIESGO
DE INCENDIO
RIESGO DE ASFIXIA
POSIBLE CONSECUENCIA
Pueden ocurrir lesiones graves o
fatales como consecuencia de un
incendio al ras de tierra ocasionado
por una chispa del silenciador.
Pueden ocurrir lesiones graves o
fatales si no se mantienen correctamente los dispositivos de seguridad
del sistema.
Pueden sufrirse lesiones graves o
fatales como consecuencia de la
inhalación de gases del escape del
motor/quemador o vapores peligrosos. El gas que emana del escape
de este producto contiene substan-
cias químicas identicadas por el
Estado de California como agentes
que provocan cáncer, defectos de
nacimiento o daños reproductivos.
PREVENCIÓN
Es necesario para agregar un arrestador de
chispas en el moee de este motor cuando
usar con tierra que tener algo cultivo agrí-
cola amable (heno o grano), y si usarlos
en o cerca de broza o areas forestales. El
operador tiene que mantener el arrestador
en order efectuar. En el estado de California,
lo anterior es obligatorio por ley. (Sección
4442 del Código de Recursos Públicos de
California). Otros estados quizá tengan leyes
similares. En terrenos federales se aplican
las leyes federales.
Esta lavadora a presión tiene un dispositivos
de seguridad aparato que nunca deben ser
alterados, modicados, extraídos o desconectados. Si falla el dispositivo, reemplácelo
inmediatamente con un repuesto genuino
del fabricante.
Esta lavadora a presión fue diseñada para
uso externo únicamente. Nunca opere esta
lavadora a presión en una área cerrada.
Siempre asegúrese de que exista ventilación
adecuada (aire externo fresco) para la respiración y la combustión. Esto impedirá la acumulación de gases peligrosos de monóxido
de carbono. Tenga cuidado en las áreas de
poca ventilación, o áreas con ventiladores
de extracción que pueden provocar un in-
tercambio deciente de aire.
Obedezca todas las instrucciones proporcionadas con los materiales que está rociando.
Quizá sea necesario usar un respirador cuando se trabaje con ciertos materiales. No
use esta lavadora a presión para distribuir
detergentes peligrosos.
Manual del operador 65
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
RIESGO DE INYECCIÓN O
LESIÓN POR CORTADURA
SEVERA
ADVERTENCIAS DE SEGURIDAD
POSIBLE CONSECUENCIA
Pueden sufrirse lesiones graves
o fatales como consecuencia de
la atomización a alta presión con
penetración en la piel.
¡Manténgase completamente alejado de la
boquilla y el atomizador! Nunca coloque la
mano, los dedos o el cuerpo directamente
sobre la boquilla de rocío.
Nunca apunte el atomizador alta presión
hacia usted mismo o hacia otra persona.
Solamente operadores calicados usan
este equipo.
Siempre mantenga el área de trabajo despejada de personas.
NO PERMITA que algún niño opere esta
unidad.
¡BUSQUE ATENCIÓN MÉDICA DE EMERGENCIA si parece que el rocío ha penetrado
la piel! ¡No lo trate como una simple cortadura!
Debe inspeccionar diariamente las mangueras de alta presión y las líneas de combustible
para buscar señales de desgaste. Si hay evidencia de falla, reemplace inmediatamente
todas las mangueras y líneas de combustible
sospechosas para prevenir la posibilidad de
lesiones por el rocío a alta presión. Si una
manguera o conexión tiene alguna fuga, NO
COLOQUE SU MANO DIRECTAMENTE
SOBRE LA FUGA.
PREVENCIÓNPELIGRO
RIESGO DE
ELECTROCUCIÓN O
CHOQUE ELÉCTRICO
Pueden sufrirse lesiones graves o
fatales debido al contacto con la
electricidad.
NUNCA opere la pistola con el gatillo jado
en la posición abierta. Para prevenir una
descarga accidental, la pistola debe tener
bien trabado el seguro del gatillo cuando no
se encuentre en uso.
Antes de retirar la boquilla de rocío o dar
servicio a la unidad, apague la unidad y tire
del gatillo de la pistola para liberar la presión.
(Aun cuando apague la unidad, todavía
quedará agua a alta presión en la bomba,
la manguera y la pistola hasta que la libere
jalando el gatillo de la pistola.)
¡NO dirija el rocío hacia instalaciones eléctricas de ninguna clase! Esto incluye tomas
eléctricas, lámparas, cajas de fusibles, transformadores, la unidad misma, etc.
NO permita que los componentes de metal
de la lavadora a presión entren en contacto
con componentes eléctricos cargados.
66 Manual del operador
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
RIESGO DE QUEMADURAS
ADVERTENCIAS DE SEGURIDAD
POSIBLE CONSECUENCIA
Pueden producirse lesiones graves
si se toca el motor de gasolina, el
silenciador o el intercambiador de
calor. Estas áreas pueden permanecer calientes por algún tiempo
después de que se ha apagado la
lavadora a presión.
Nunca permita que ninguna parte de su cuerpo
haga contacto con el motor de gasolina, el
silenciador o el intercambiador de calor.
PREVENCIÓNPELIGRO
RIESGO DE EXPLOSIÓN
RIESGO POR PARTES EN
MOVIMIENTO
Pueden producirse lesiones graves
debido al mal funcionamiento de la
lavadora a presión o la explosión de
accesorios si se usan componentes,
aditamentos o accesorios que no
correspondan al sistema.
Pueden producirse lesiones graves
o fatales si se intenta arrancar la
lavadora a presión cuando esté
congelada la bomba.
El operador puede sufrir de lesiones
graves si hace contacto con las partes en movimiento de la lavadora a
presión.
Nunca haga ajustes a las presiones conguradas en la fábrica.
Nunca exceda la máxima graduación de
presión de los accesorios permitida por el
fabricante.
No permita que alguna de las mangueras haga
contacto con el silenciador del motor, el motor
de gasolina o el intercambiador de calor para
prevenir la posibilidad de explosión. No arrastre
las mangueras sobre supercies abrasivas
como el cemento.
Solo use las partes de reparación para su
lavadora a presión recomendadas por el
fabricante.
En temperaturas de congelación, la unidad
siempre deberá permanecer lo sucientemente
caliente como para asegurar que no haya
formación de hielo en la bomba. No arranque
la lavadora a presión si ha sido transportada
en un vehículo abierto o de calefacción deciente, sin primero permitir que la unidad se
descongele.
Antes de hacer cualquier ajuste, asegúrese
de que el motor esté apagado y que el cable
o los cables de ignición estén separados de
las bujías de ignición. Al voltear la máquina
manualmente durante el ajuste o la limpieza
puede arrancar el motor y junto con él, la
máquina.
Manual del operador 67
No opere la unidad sin que todas las cubiertas
protectoras se encuentren en su lugar.
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
PELIGRO
RIESGO DE LESIONES
ADVERTENCIAS DE SEGURIDAD
POSIBLE CONSECUENCIA
Pueden ocurrir lesiones graves o
fatales si los detergentes entran en
contacto con la piel.
¡BUSQUE ATENCIÓN MÉDICA DE EMERGENCIA si está usando agentes de limpieza y
siente que el rocío ha penetrado la piel! ¡NO LO
TRATE COMO UNA SIMPLE CORTADURA!
Lea la hoja de datos de seguridad del mate-
rial (MSDS) proporcionada con su detergente
para estar preparado y poder informar a su
médico exactamente qué tipo de detergentes
estaba usando.
Nunca use solventes o detergentes altamente
corrosivos o limpiadores de tipo ácido con esta
lavadora a presión.
Se aconseja usar equipo protector como
trajes de goma, guantes y respiradores,
especialmente cuando se usen detergentes
limpiadores.
¡Mantenga todos los detergentes fuera del
alcance de los niños!
PREVENCIÓN
Pueden ocurrir lesiones graves
provocadas por partículas sueltas
proyectadas a gran velocidad a
través la pistola atomizadora.
Pueden ocurrir lesiones si el operador pierde el equilibrio causado
por el impulso del agua que está
atravesando la boquilla de rocío.
SIEMPRE use gafas protectoras cuando
opere la unidad para proteger sus ojos contra
residuos y detergentes lanzados al aire.
NO DIRIJA el atomizador hacia materiales
frágiles tales como vidrio, ya que podría ocasionar su ruptura.
Manténgase alerta — vigile lo que esté haciendo. No opere la unidad cuando esté fatigado
o bajo la inuencia de alcohol o drogas.
NUNCA apriete el gatillo a menos de que esté
rmemente parado.
NO se estire demasiado ni se pare sobre un
soporte inestable.
Las supercies mojadas pueden estar resbaladizas, use equipo protector y mantenga
un punto de apoyo y buen equilibrio en todo
momento.
NUNCA accione la pistola mientras se encuentre en una escalera o sobre un techo.
68 Manual del operador
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
PELIGRO
RIESGO DE LESIONES
ADVERTENCIAS DE SEGURIDAD
POSIBLE CONSECUENCIA
Pueden ocurrir lesiones provocadas
por la lavadora a presión.
SIEMPRE sostenga rmemente el conjunto
de pistola/varilla cuando arranque y opere la
unidad. No hacerlo podría provocar que la
varilla se caiga y se azote peligrosamente.
Sepa como detener la lavadora a presión
y aliviar las presiones rápidamente. Familiarícese por completo con estos controles.
Siga todas las instrucciones de mantenimiento
que especicós en la manual.
NO permita que la unidad presurizada permanezca sola. Apague la lavadora de presión
y libere la presión antes de irse.
NO OPERE la unidad si detecta fugas de
combustible, aceite o agua de la máquina.
NO reanude la operación hasta que la unidad
haya sido inspeccionada y reparada por un
técnico capacitado para el servicio.
PREVENCIÓN
NUNCA accione la unidad con el regulador
desconectado ni opere a velocidades excesivas.
Coloque la unidad sobre una supercie limpia,
seca y plana para darle servicio. Antes de dar
mantenimiento a la unidad, apáguela, alivie
la presión de agua apretando el gatillo de la
pistola, y permita que la unidad se enfríe.
Realice el mantenimiento en un área limpia,
seca y plana. Donde sea necesario, bloquee
las ruedas para prevenir el movimiento de
la unidad.
No tire de la manguera para mover la unidad.
!SALVE ESTAS INSTRUCCIONES!
Manual del operador 69
CARACTERÍSTICAS
HS FEATURES-032905-RZ
70 Manual del operador
LISTA DE COMPONENTES
1. Calcomanía- Plata de información
2. Tanque de gas- rojo / 10 galón
(Solamente unidades que propulsión de gasolina)
Tanque de comestible- verde / 10 galón
(Solamente unidades que propulsión de diesel)
3. Calcomanía- Precaución: Riesgo de Fuego- No use
diesel o aceite de comestible
(Solamente unidades que propulsión de gasolina)
Calcomanía- Precaución: Riesgo de Fuego- No use gasolina
(Solamente unidades que propulsión de diesel)
4. Calcomanía- Solamente Gasolina (Solamente unidades
que propulsión de gasolina)
Calcomanía- Solamente Diesel (Solamente unidades que
propulsión de diesel)
5. Calcomanía- Precaución: Riesgo de fuego- No use gasolina
6. Calcomanía- Solamente diesel
7. Tanque de comestible- Verde / 10 galón
8. Caja eléctrica de bisagras
9. Acceso de camión
10. Valvula de auxilio de presión
11. Salida de agua
12. Calcomanía: Advertencia / Precaución / Operación
13. Poseedor de boquilla de conexión rápido
14. Interruptor
15. Calcomanía: Panel eléctrico
16. Calcomanía: Boquillas
17. Bomba de presión alta
18. Calcomanía: Advertencia: Riesgo de dano
19. Batería y Caja de batería
20. Calcomanía: Precaución: Desconecte la batería
21. Asamblea de armazón de jaula de rollo de cubierto potencia
22. Ajustado de quemador del aire
23. Filtro de comestible / separador de agua
24. Entrada de agua
25. Tanque de otar
26. Valvula de descarga caliente
27. Colador de agua
28. Interruptor de presión
29. Valvula de descargar
30. Generador- 2500 vatios
31. Sumidero del aceite de bomba
32. Sumidero del aceite de motor
33. Motor
34. Interruptor de llave de motor
35. Choke de motor
36. Panel de control
37. Calcomanía: Advertenci: Supercies calientes
38. Kit de adaptador de pila- AW-9400-0000
Adaptador de pila- 50-0177
Junta de aislamiento- 850-0324
39. Salida de intercambiadora de calor
40. Manguera de presión alta
41. Gatillo de pistola
42. Cerradura de seguridad de gatillo
43. Lanza aislamientado
44. Doble- Lanza de presión ajustable
45. Boquilla de presión alta
PARTE # DESCRIPCIÓN
HX-0130 VALVULA DE PELOTA DE 3-MANERAS
HX-0131 VALVULA DE DETERGENTE
HX-0132 VAPOR (HS-3504)
HX-0133 VAPOR (HS-3005/3505)
HX-0135 VAPOR (HS-3506)
HX-0136 VAPOR (HS-3006)
HX-0137 VAPOR- HS-3504 (Necesite HX-0143)
HX-0138 VAPOR- HS-3005 (Necesite HX-0143)
HX-0139 VAPOR- HS-3505 (Necesite HX-0143)
HX-0140 VAPOR- HS-3506 (Necesite HX-0143)
Manual del operador 71
LISTA DE OPCIÓNES
PARTE # DESCRIPCIÓN
HX-0141 VAPOR- HS-3006 (Necesite HX-0143)
HX-0142 VAPOR- HS-4004 (Necesite HX-0143)
HX-0143 DESCARGADORA DE RETENER
(HS-3005/3006/3504/3505/3506)
HX-0144 DOBLE- PISTOLA (HS-3006/3506)
HX-0145 TERMOSTATO AJUSTABLE
HX-0146 MEDIDOR DE HORA
HX-0147 GANCHO LEVANTANDO
HX-0148 VALVULA DE DETERGENTE
(Necesite HX-0143)
PELIGRO
¡RIESGO DE EXPLOSIÓN O
INCENDIO!
-CUANDO SE CARGAN BATERÍAS,
ÉSTAS GENER A N UN GAS DE
HIDRÓGENO ALTAMENTE EXPLOSIVO.
¡UNA CHISPA PODRÍA CAUSAR UNA
EXPLOSIÓN O UN INCENDIO!
NO ARRANQUE LA BATERÍA CON
FUENTE DE ENERGÍA AUXILIAR A
MENOS DE QUE AMBAS BATERÍAS
SEAN DE VOLTAJE O AMPERAJE
EQUIVALENTES.
NO FUME NI PERMITA QUE HAYA
CHISPAS O LLAMAS CERCA DE LA
BATERÍA.
NO COLOQUE LA UNIDAD EN UNA
ÁREA DO NDE PUEDAN EXISTI R
VAPORES INFLAMABLES. UNA CHISPA
PODRÍA PROVOCAR UNA EXPLOSIÓN
O UN INCENDIO.
¡RIESGO DE LA EXPLOSIÓN DE
LA UNIDAD!
¡NO ALMACENE/OPERE LA UNIDAD
EN AMBIENTES DE CONGELACIÓN!
ADVERTENCIA
¡RIESGO DE ASFIXIA!
¡ U S E E S T E P R O D U C T O
ÚNICAMENTE EN ÁREAS BIEN
VENTILADAS!
NO O PE R E E N U NA Á R E A
ENCERRADA. EL ESCAPE EXPULSA
MONÓXIDO DE CARBONO, UN
GAS VENE N OSO INOD O R O E
INVISIBLE. RESPIRAR ESTE GAS
PUEDE PROVOCAR LESIONES
GRAVES, ENFERMEDAD O POSIBLE
MUERTE.
INSTALACIÓN Y PREPARACIÓN
VESTIMENTA:
Es importante usar ropa apropiada para su seguridad. Se aconseja usar cualquier
medio necesario para proteger los ojos, las orejas y la piel. Posiblemente requiera
equipo adicional de seguridad (como un respirador) cuando use detergentes
limpiadores con esta lavadora.
PREPARACIÓN INICIAL:
1. Este aparato debe quedar siempre colocado sobre una supercie nivelada
para asegurar la lubricación apropiada del motor y de la bomba de agua
durante la operación. NUNCA rocíe agua directamente a la unidad.
2. No use esta unidad en un área:
a. sin suciente ventilación
b. donde haya evidencia de fugas de aceite, gas o combustible.
c. donde pueda haber presencia de vapores inamables.
Esta unidad tiene varias fuentes de ignición que podrían provocar una
explosión o incendio.
3. Si use un kit de rueda, si tiene ruedas, asegúrese de bloquearlas para evitar
que la unidad se mueva durante la operación.
4. No permita que la unidad quede expuesta a la lluvia, la nieve o temperaturas
de congelación. Si alguna parte de la unidad se congela, es posible que
se acumule una presión excesiva en la unidad, lo cual podría provocar su
estallido y consecuentemente posibles lesiones al operador o las personas
alrededor.
5. Debe revisarse el nivel de aceite de la bomba debe revisarse antes de cada
aplicación. Revise el indicador de nivel de aceite en el cárter de la bomba.
Asegúrese de que el aceite se encuentre en el centro de la mirilla de nivel.
Si parece estar bajo el nivel, llene con aceite especial para bombas SAE20
o 30 non detergente.
6. Su lavadora de presión tiene un motor de arranque électrico. En la primera
empezar, lleve protección adecuado de ojos y piel cuando llenar la batería
con ácido. Cargar completo la batería para permitir la función de motor de
arranque électrico.
7. Especicaciones De la Batería:
UNIDADES DIESEL
- RV / Marine cylce profundo del propósito dual y batería que cigüeñal.
- BCI grupo 24DC.
- Tamaño de la caja de la batería: 27.9cm x 19.05cm x 20.9cm (la batería
puede ser ligeramente más alta y todavía cubrir por la tapa.
- La batería debe tener correa de elevación para la instalación fácil.
72 Manual del operador
UNIDADES DE LA GASOLINA
- Batería Del Tractor Del Césped.
- Tamaño de la caja de la batería: 27.9cm x 19.05cm x 20.9cm (la batería
puede ser ligeramente más alta y todavía cubrir por la tapa.
- La batería debe tener correa de elevación para la instalación fácil.
INSTALACIÓN Y PREPARACIÓN
PRESIÓN ALTA
HACIA LA IZQ.
PRESIÓN BAJA
HACIA LA DER.
TANQUES DE COMBUSTIBLE DEL MOTOR/QUEMADOR:
1. Lea las advertencias de “Riesgo de explosión o incendio”, página 64,
antes de llenar con combustible.
2. Localice las calcomanías de seguridad en su unidad y preste atención a
sus advertencias.
3. Motores de gasolina: Vea el manual del motor para necesidades de
gasolina.
Combustible del quemador: Cuando llene el tanque (negro), use aceite
de combustible No.1 o No.2/ diesel o queroseno.
4. Revise el nivel de aceite del motor antes de arrancarlo. (Vea el manual
del motor).
5. Vea el manual del motor que se ha proporcionado con esta unidad, para
familiarizarse con los procedimientos apropiados de ajuste.
6. Repase el manual del motor que acompaña a esta lavadora a presión
para familiarizarse con los procedimientos correctos de arranque y
mantenimiento.
PELIGRO
¡RIESGO DE INCENDIO!
¡NO FUME MIENTRAS ESTÉ
CARGANDO COMBUSTIBLE!
NO LL ENE LOS TANQU ES
DE COMBUSTIBLE MIENTRAS
L A M Á Q U I N A ES T É E N
FUNCIONAMIENTO O ESTÉ
CALIENTE. PERMITA QUE LA
MÁQUINA SE ENFRÍE POR DOS
MINUTOS ANTES DE VOLVER A
CARGAR COMBUSTIBLE.
NO LLENE DEMASIADO LOS
TANQUES DE COMBUSTIBLE
P O R Q U E S E P U E D E N
DERRAMAR. DEBE QUEDAR
UN ESPACIO LIBRE DE 1/4”
(6,5 MM) EN EL TANQUE PARA
PERMITIR LA EXPANSIÓN DEL
COMBUSTIBLE.
ADVERTENCIA
¡RIESGO DE EXPLOSIÓN O
INCENDIO!
SI E M PR E A L M AC E N E E L
COM BUSTI BLE LE JOS DE
LA LAVAD ORA MIEN TR AS
L A U NI D A D E S TÉ E N
FU N C I O NAM I E N TO O SE
ENCUENTRE CALIENTE
CONJUNTO DE VARILLA DOBLE CON PRESIÓN AJUSTABLE:
Esta unidad tiene un conjunto de varilla doble con presión ajustable que
permite al usuario seleccionar el rocío en abanico a baja o alta presión.
Simplemente gire el mango ajustable de la varilla doble para seleccionar la
presión deseada.
1. Se puede seleccionar la presión alta girando el mango ajustable en el
conjunto de varilla doble en sentido antihorario como se muestra en la
gura siguiente.
2. Se puede seleccionar la aplicación de detergente a baja presión girando
el mango ajustable de la varilla doble en sentido horario como se muestra
en la gura de abajo.
ADVERTENCIA
¡RIESGO DE INYECCIÓN QUE
PUEDE CAUSAR UNA LESIÓN
GRAVE!
LA PIS TOL A D E GATILLO
SIEMPRE DEBE ESTAR TRABADA
EN SU POSICIÓN CERRADA
CUANDO NO SE USE!
¡NUNCA VEA DIRECTAMENTE
HACIA LA BOQUILLA A MENOS
QUE ESTÉ DESCONECTADA
DEL CONJUNTO DE PISTOLA Y
VARILLA DOBLE!
Manual del operador 73
CERRADUAR DE BOQUILLA
INSTALACIÓN Y PREPARACIÓN
BOQUILLAS DE CONECTORES ROSCADOS:
Boquillas varias se puede estar conectores roscados en el n de doble
lanza para combiar el diseno de atomizadora. La boquilla de detergente
ha preintalado en la fabrica. Cuando usando conexiónes roscados (Q.C)
asegúrese de que la conexión tiene cerradura seguras como el foto a la
derecha. Si no está segura la presión alta se puede salir disparado la boquilla
de la lanza. Este se puede ocurrir lesiones graves o danos serios. Referir al
número que imprimió en la boquilla para determinar ventilador de atomizadora.
Los dos dígitos primeros indicar el grado de ventilador de atomizador:
BOQUILLAS
1. La boquilla de 0° (Rojo):
Esta es una boquilla de explosión. Repartir un corriente muy concentrado
de agua. Ten ciudado cuando usando el corriente recto. No es
recomendado para usar en supercies de maderna o con pinta o cosas
con repaldos con adhesivo. USAS: Eliminación de hierbas de grietas de
aceras, manchas fuertes de concreto, manpostería, aluminio y acero,
barro del equipo, y para limpiar partes inferiores de máquinas de cortar
el césped.
2. La boquilla de 15° (Amarillo):
Esta es una boquilla de cincelar. La atomizadora se pone en un angle de
45° del supercie y usar como una rajadadora para elimintar pinta, grasa,
y mugre. USAS: Preparación de supercie (eliminación de manchas de
mildeu y astillas de pinta).
3. La boquilla de 40° (Blanco):
Esta boquilla es una boquilla de limpiando. Este diseno extenso de
atomizadora dispatir la presión de agua alrededor un área grande y se
recomendado para limpiando moderado. USAS: Limpiando de apartadero
de aluminio, limpiando ventanillas, limpiando autos, atomizadando aceras,
entradas de casas, y patios.
4. La boquilla de 25° (Verde):
a. En las unidades normales, esta es una boquilla limpiando. Este
diseño es mejor para limpiando de suciedad, barro, y mugre. Usas:
Barrido de hojas mojadas de aceras, bordillos, entradas para coches,
limpiando de pisos en caballerizas, lavando pisos de piscinas,
dengrasando de motores.
b. En las unidades con opción de vapor de 250°F, esta boquilla usa con
operación de vapor mujado de 250°F. Esta boquilla tiene tamaño para
operación con valvulas de la descargadora y vapor (donde aplicado)
para dar vapor mujado de presión alta. Reemplazo de esta boquilla
con una boquilla de tamaño incorrecto puede causar problemas de
operación con la maquina.
5. La boquilla de 65° (Se includido con doble lanza):
Esta boquilla es de detergente. El diseno extenso de atomizador dar
solución alrededor áreas grandes. USAS: Aplicación, empanando, o
enjuagando de detergente.
CONEXIÓN DE BOQUILLA
74 Manual del operador
CONEXIÓN DE BOQUILLA:
1. Asegúrese de que gatillo de pistola está cerradura en posición de
OFF.
2. Boquillas de conectores roscados se puede conectar o desconectar
de assemblea de doble lanza por retractarse los anillos de cerradura
en instalaciónes de contector roscado. Cuando conectando la boquilla
deseable, empuje el anillo de cerradura por encima de conector roscado
de boquilla para dar seguridad de conexión.
INSTALACIÓN Y PREPARACIÓN
SUMINISTRO DE AGUA:
Suministro Presurizado:
1. Seleccione una manguera de suministro de agua de jardín de buena
calidad que tenga por los menos 3/4" (19 mm) de diámetro interno y no
sea mayor de 50 pies (15,25 m).
2. Asegúrese de que la malla de agua es limpiado y libre de obstruciónes.
controlar tanque de otar para objectos extranero o escombros. Si el
ujo del agua se queda restringido a la bomba, vacilacion puede ocurrir.
Este podria causar falla prematura de la bomba.
3. Si conectar uno del n de mangurera de suministro de agua a entrada
del tanque de otar y conectar el otro n a suministro presurizado de
agua.
NOTA: Si existe un alto grado de contenido mineral en su agua, se recomienda
usar un ablandador de agua para prevenir la posibilidad de una
acumulación excesiva de incrustaciones dentro del serpentín del
intercambiador de calor.
4. Use la necesidades de aga entrada como tener abajo:
a. Presión del agua necesitar estar entre de un mínimo de
40 PSI y máxima de 65 PSI.
b. La entrada de GPM tiene que estar un galón más de
cada minúto de la salida de GPM que indicado en plato
de nombre de la maquina. (Puede controlar el GPM de
su fuente como encendido de relleno de un envase de
cinco galones.)
c. La temperatura del agua entrada no exceder de 125°F.
Dano grande de bomba se resulto si la temperatura del
agua excedor este nivel.
5. Nunca permita que la unidad opere sin que la línea de agua de entrada
esté conectada y sin que el suministro de agua esté completamente
abierto.
Manual del operador 75
VÁLVULA DE DESCARGA
INSTALACIÓN Y PREPARACIÓN
DESCARGA:
La descarag ha preprogramado en la fábrica.
GENERADOR:
Esta unidad tiene un generador de un 115 volt AC. El generador proveer la fuerza
al quemador y los circuitos de controlar y seguridad de la maquina.
1. Siempre asegurar que las interruptores de quemador en posición de "OFF"
ante de empezar el motor. Permitir el motor para alcanzar RPM completo
antes de moviendo las interruptores de quemador y auxiliar a posición de
"ON". Falla para permitir puede danar generador o quemador.
2. No pulverizar agua en o alrededor de generador. Electrocución y / o daño
a generador, quemador puede resultar.
PROCEDIMIENTOS DE INSPECCIÓN ANTES DEL ENCENDIDO:
Antes de encender la unidad, realice los siguientes procedimientos:
1. Revise el nivel de aceite de la bomba.
2. Revise la malla ltrante de la entrada de agua. Limpie o reemplace de ser
necesario. Vea “Suministro de agua”, #2.
3. Revise todas las conexiones de la manguera para asegurarse de que estén
bien ajustadas. Vea “Suministro de agua”, #3.
4. Inspeccione para asegurarse que no existan fugas de agua, aceite o
combustible del sistema. Si encuentra una fuga de combustible, ¡NO
ENCIENDA LA UNIDAD!0 Vea la sección de advertencias de “Riesgo de
explosión o incendio”. Asegúrese que se hayan reemplazado todas las
partes dañadas y se hayan corregido los problemas mecánicos, antes operar
de nuevo la unidad. Si requiere servicio, llame a la ocina de Servicio a
clientes.
5. Inspeccione las mangueras de alta presión para asegurarse que no tengan
dobleces, rupturas o fugas. Si se encuentra una ruptura o fuga, ¡NO USE
LA MANGUERA! Reemplace la manguera antes de encender la unidad.
Vea “Riesgo de inyección”. Asegúrese que se hayan reemplazado todas
las partes dañadas y se hayan corregido los problemas mecánicos, antes
operar de nuevo la unidad. Si requiere servicio, llame a la ocina de Servicio
a clientes.
AQUÍ TERMINAN LAS INSTRUCCIONES DE PREPARACIÓN
76 Manual del operador
ADVERTENCIA
LAS SIGUIENTES PÁGINAS CONTIENEN
INSTRUCCIONES SOBRE LA OPERACIÓN Y EL
MANTENIMIENTO.
NO INTENTE OPERAR ESTA LAVADORA A PRESIÓN
HASTA QUE HAYA LEÍDO Y COMPRENDIDO TODAS LAS
PRECAUCIONES E INSTRUCCIONES DE SEGURIDAD
SEÑALADAS EN ESTE MANUAL.
¡LA OPERACIÓN INCORRECTA DE ESTA UNIDAD
PUEDE CAUSAR LESIONES GRAVES!
¡NO ALTERE NI MODIFIQUE ESTE EQUIPO DE NINGUNA
MANERA!
Manual del operador 77
PRECAUCIÓN
PRESIÓN ALTA
HACIA LA IZQ.
PRESIÓN BAJA
HACIA LA DER.
RIESGO DE DAÑO A LA UNIDAD
ASEGÚRESE QUE NO ESTÉN
CONECTADAS LA MANGUERA,
LA PISTOLA O LA BOQUILLA
CUANDO SE ESTÉ CEBADO
DE LA BOMBA. AL CEBADURA
SE LI B ER AN D EP ÓSI TO S
MINERALES DEL SISTEMA, LOS
CUALES PODRÍAN OBSTRUIR
O DAÑAR LA PISTOLA Y LA
BOQ UI LLA , REQU IR IEN DO
REPARACIONES
INSTRUCCIONES DE OPERACIÓN
FUNCIONANDO EL SISTEMA:
Esta unidad tiene un rollo de acero que despues de colocando, causará los
resto del agua en el rollo de usos anteriores cambiar a marrón o negro. Este
agua tiene que funcionar del sistema antes de encender. Este procedimiento
debe desempeñar sin la instalación de manguera de presión alta, pistola y
asamblea de lanza.
1. Encender el suministro del agua.
2. Enceder el motor de unidad. Agua de presión baja empezará uir de la salida
de agua. Este permitir la unidad para funcionando partículas del sistema.
La unidad está funcionado cuando el agua está claro.
3. Cuando el sistema está funcionado, desconectar el motor y conectar la
manguera de presión alta a la salida de agua de la unidad.
4. Conecte el gatillo de pistola y la asamblea de doble lanza a la manguera
de presión alta.
5. Instale boquilla deseable entre la asamblea de doble lanza.
PELIGRO
¡RIESGO DE INYECCIÓN QUE
PROVOCA LESIONES GRAVES!
¡ M A N T É N G A S E
COMPLETAMENTE APARTADO
DE LA BOQUILLA! ¡NUNCA
COLOQUE LA MANO O LOS
DE DO S DE LAN TE D E L A
BOQUILLA! ¡NO DIRIJA EL
CHORRO DE DESCARGA HACIA
PERSONAS O MASCOTAS!
PRECAUCIÓN
RIESGO DE DAÑO
NO PERMITA QUE EL PATRÓN
DE ROCÍO PERMANEZCA EN
UNA Á REA F IJA DURANTE
UN PER IO DO DE TIE MPO
PROLONGADO. PUEDE CAUSAR
DAÑOS
EMPUÑADERA AJUSTABLE
ARRANQUE/OPERACIÓN CON AGUA FRÍA:
1. Vea “Advertencias de seguridad”, antes de encender la unidad.
2. Localice las calcomanías de seguridad en su unidad y ponga atención a
esas advertencias.
3. Asegúrese de que el interruptor del quemador esté en posición de
apagado.
4. Apunte la pistola de gatillo en dirección segura, quite el seguro y apriete
el gatillo. Sostenga el gatillo abierto mientras arranca el motor, según las
instrucciones del fabricante en el manual del motor que acompaña esta
unidad. Apóyese rmemente en caso de que la pistola lo empuje cuando
se encienda la bomba. Prepararse para la posibilidad de mordida de pistola
cuando el motor empieza.
5. Una vez que el motor haya comenzado, realice los procedimientos siguientes
con el pistola abierto:
a. Inspeccione el sistema en busca de fugas de agua, aceite y
combustible. Si encuentra una fuga de combustible, ¡APAGUE LA
UNIDAD INMEDIATAMENTE! Vea las advertencias de “Riesgo de
explosión o fuego”. Asegúrese que se hayan reemplazado
todas las partes dañadas y se hayan corregido los problemas
mecánicos, antes operar de nuevo la unidad. Si requiere servicio,
llame a la ocina de Servicio a clientes.
b. Inspeccione las mangueras de alta presión para asegurarse que no
tengan dobleces, rupturas o fugas. Si encuentra una ruptura o fuga,
¡NO TOQUE LA PARTE DE LA RUPTURA! ¡APAGUE LA UNIDAD
INMEDIATAMENTE! Reemplace la manguera antes de encender la
unidad. Vea las advertencias de “Riesgo de inyección”. Asegúrese que
se hayan reemplazado todas las partes dañadas y se hayan corregido
los problemas mecánicos, antes operar de nuevo la unidad. Si requiere
servicio, llame a la ocina de Servicio a clientes.
6. En esta etapa, la unidad está operando como lavadora a presión con agua
fría. Ponga la pistoal algunas veces y trata de ajustar la presión de alta.
Girar la empuñadura ajustable en la lanza doble para aplicación de presión
alta y bajo. ¡NUNCA coloque las manos o los dedos delante de la boquilla
ni mire directamente hacia la boquilla.
7. No permitir la operación de maquina en modo de bypass (con el gatillo de
pistola cerrar) para más de tres minutos sin apretando el gatillo de pistola.
Falla de hacer este mandato facil puede causar la falla de embalaje de
bomba.
ADVERTENCIA
¡RIESGO DE QUEMADURA!
LA TEMPERATURA DEL AGUA
PODRÍA SER MUY ELEVADA
DURA NTE LA OPE RACIÓN
CON AGUA CALIENTE. TENGA
CUIDADO CUANDO AJUSTE
LA PRESIÓN O CONTROLE
EL CONJUNTO DE PISTOLA/
GATILLO/VARILLA.
78 Manual del operador
OPERACIÓN CON AGUA CALIENTE:
1. Siga los pasos señalados en la sección de “Arranque/operación con agua
fría.”
2. Mover interruptor de quemador a posición de "ON".
3. Revisar el sistema para agujeros de gasolina una otra vez. Si encontrar un
agujero de gasolina !parar la maquina inmediatamente! Vea las advertencias
como "Riesgo de explosión o fuego". Asegurese de que reemplazar de
todas partes dañas y todos problemas mecanicos están correctos antes
de la operación de esta unidad.
NOTA: Con la empieza primera, agua será calor en 20 segundos aproximadamente
y alcanzará temperatura maxima dentro de 2-1/2 minutos si el gatillos de
pistola estaba abierto. El quemador no disparará cuando el gatillo es
despedido.
INSTRUCCIONES DE OPERACIÓN
APAGADO:
1. Mueva el interruptor del quemador a la posición de OFF.
2. Apriete el gatillo y descargue agua por unos tres minutos para enfriar el
intercambiador de calor y la manguera de alta presión (el enfriamiento
insuciente de la manguera de alta presión causará desgaste excesivo y
rotura eventual de la manguera).
3. No cierra el choke para parar el motor. Petardear o daño puede ocurrir.
4. Mueve la llave del motor a posición de OFF.
5. Desconecte el suministro del agua y oprima el gatillo de la pistola
momentáneamente para liberar la presión atrapada.
Desconecte y vacie la manguera de presión alta, la pistola y lanza. Limpie la
unidad. Almacenaje en medio ambiente de no enfriar.
OPCIÓNS:
OPERACIÓN DE VAPOR - 250°F:
La 25° (verde) boquilla de vapor se usa para operación de vapor mojado de 250°
F. Esta boquilla tener tamaño para operación con la válvula de descarga y vapor
(donde aplicante) para proveer vapor mojado de presión alta. Reemplace de
esta boquilla con una boquilla de tamaño incorrecto se puede causar problemas
operacionales con la maquina.
HS-3005/3006/3504/3505/3506:
1. Instalar 25° (verde) boquilla de vapor en asamblea de lanza doble.
2. Seguir procedimientos de encender de "Operación de Agua Calor".
3. Mover válvula de vapor ensentido contrario de las agugjas del reloj completo
para lograr temperatura maxima de tomacorriente (250° F).
HS-4004:
1. Instalar 25° (verde) boquilla de vapor en asamblea de lanza doble.
2. Seguir porcedimientos de encender de "Operación de Agua Calor".
NOTA: Con la empieza primera agua será calor en 20 segundos aproximadamente
y alcanzará temperatuas maximas dentro de 2-1/2 minutos si el gatillo de
pistola estaba abierto. El quemador no disparará cuando el gatillo es
despedido.
TERMOSTATO AJUSTABLE:
Regula la temperatura de descarga maxíma. Gire el cuadrante a temperatura de
descarga maxíma que deserable. Este puede causar el incendido intermitente
del quemador.
VÁLVULA DE BOLEA: (Tanque auxiliar)
1. Conecte la manguera de tanque auxiliar para abrir parte en la válvula de
bolea de 3-maneras.
2. Use la palanca de selector en la válvula de bolea para permitir el ujo de
agua de tanque auxiliar a la bomba.
3. El nivel del agua en tanque de auxiliar siempre está más arriba que entrada de
bomba. Fracaso de mantener el nivel del agua arriba la entrada de
bomba resultará que la bomba quedarse seco y daño a n mojado de la
bomba.
DOBLE PISTOLA: (vengan sólo en unidades de 6GPM)
Opción de doble pistola tambien necesita la opción de Descargador Atrapando.
Esta opción separa el ujo entre dos descargas. Presión de salida en las dos
pistolas será la misma como la clasicación de presión de la unidad.
Manual del operador 79
VÁLVULA DE CONTADOR DE
DETERGENTE
INSTRUCCIONES DE OPERACIÓN
OPCIÓNS:
LIMPIEZA CON DETERGENTES- PRESIÓN ALTA:
NOTA: Esta función está diseñada para ser usada únicamente con detergentes
suaves. Dado que la solución de limpieza viaja a través de la bomba
y el serpentín del intercambiador de calor, no use corrosivos ya que
provocarán daño extenso y representan un peligro considerable.
1. Vea las advertencias de “Riesgo de lesiones”, página 66. Asegúrese de
usar vestimenta protectora como se indicó.
2. Prepare la solución de detergente de acuerdo a las instrucciones en la
etiqueta. (Nunca bombear ácidos, alcalinos, uidos abrasivos o solventes
por la unidad. Es recomiendo que use solamente detergentes ligeros con
desconocidos y muchas veces corrosivos de muchos detergentes poulares
en la industría de limpiado de lavadores de presión.)
3. Sumerja completamente el extremo de la malla ltrante de la manguera de
vinilo transparente en la solución de detergente.
4. Para aplicar la solución, quite el seguro de la pistola active el gatillo. En unos
cuantos momentos, una mezcla de detergente y agua saldrá por la boquilla.
Comience a rociar la porción inferior de la supercie que va a lavar y siga
en dirección ascendente, en pasadas largas, superpuestas. Aplicando de
la parte inferior hacia arriba se evitan manchas de escurrimientos. Permita
que se remoje brevemente. Trate de no trabajar en supercies calientes o
expuestas a la luz directa del sol, para reducir las probabilidades de que el
detergente se seque, lo cual podría causar daños a la supercie. Asegúrese
de aplicar la solución de limpieza a una pequeña sección a la vez.
5. Para enjuagar: je la pistola de gatillo en la posición de APAGADO. Cambiar
la válvula de contador de detergente a posición de OFF. Quite el seguro de
la pistola y rocíe. Tomará aproximadamente 30 segundos para purgar todo
el detergente de la línea. Para lograr los mejores resultados de enjuague,
comience en la parte superior y avance en forma descendente.
6. Haga pasar por acción de sifón un galón de agua a través del sistema de
inyección de detergente del sistema después de cada uso. Esto evita la
posibilidad de corrosión o acumulación de residuos de detergente, lo cual
provocaría problemas mecánicos durante el siguiente uso.
80 Manual del operador
ALMACENAJE Y MANTENIMIENTO
MANTENIMIENTO ESPECIFICO:
COMPONENTES DE EMISIÓN EVAPORADO: La unidad que compró incluir
los components siguentes que son de acuerdo con los Estandardes de
Emisión Evaporado de California Air Resources Board de 2006.
Estandardes de Emisión:
1. Manguera de combustible
2. Instalaciones de Manguera de combustible
Estos componenetes deben tener inspección en un base diario para
grietas, agujeros y uso abnormal. Si ocurrió las grietas, agujeros o uso
abnormal, reemplace los components inmediatamente.
MOTOR:En el instructivo del motor que viene con su unidad se detallan los
procedimientos especícos para dar mantenimiento al motor. Si
sigue las recomendaciones del fabricante prolongará la duración de
su motor.
BOMBA:Cambie el aceite de la bomba después de 50 horas de operación.
Después del cambio inicial, el fabricante recomienda cambiar el
aceite cada 3 meses o a intervalos de 250 horas. Si el aceite tiene
aspecto sucio o lechoso, quizá sea necesario hacer cambios más
frecuentemente. Use aceite especial para bombas SAE20 o 30 non
detergente y solo llene hasta el centro de la mirilla de nivel. NO
LLENE DEMASIADO.
BOQUILLA:El ujo de agua a través de la boquilla de rocío causará erosión del
oricio, ensanchándolo y provocando una pérdida de presión. Deben
reemplazarse las boquillas siempre que la presión llegue al 85% del
máximo. La frecuencia del reemplazo depende de variables tales
como el contenido mineral en el agua y la cantidad de horas que se
use la boquilla.
MANTENIMIENTO-CADA 3 MESES:
CAMBIAR ACEITE DE BOMBA DEL AGUA: Asegúrese de unidad está en
posición de OFF. Cambiar aceite de bomba despues de la cincuenta
horas primeras de operación. Despues de cambio primero, cada y todo
3 meses o intervalos de 500 horas es recomendado. Si aceite está sucio
o lechoso, cambios puede necesitar en más frecuencia. Use SAE20 o
30 aceite sin-detergente de bomba y llenar a medio de vidrio de ver de
aceite. No llenar algo hast el borde.
REEMPLAZAR BOQUILLA DE PRESIÝN ALTA: Flujo de agua por boquilla
de atomizar erosionará el orico, este hará más grande y resultará
en perdida de presión. Debe reemplazar las boquillas cuandoquiera
presión es menos de 85% de la maxima. La frecuencia de reemplazar
es dependente de algunas variables como contenido de mineral en el
agua y el numero de usar de la boquilla.
Manual del operador 81
ALMACENAJE Y MANTENIMIENTO
MANTENIMIENTO-CADA 3 MESES:
INSPECCIÓN DE CORREA: Asegúrese de que la unidad está en posición de
"OFF" y quita las guardias de cintúron. Inspecionar la correa de v para
llevar y 10 fuerte. Si necesita reemplazar o hacer más estricto la correa de
v, seguir los procedimientos abajo.
Reemplazar:
1. Suelte tornillos de monte de las cuatro bombas (A).
2. Suelte las dos tuercas de alineación aproximadamente una pulgada
en los tornillos de alineación (B1 & B2).
3. Deslizarse la bomba hacia el motor para soltarse las correas.
4. Quitar y reemplazar la correa.
Apretar: (Si correa de v no ha reemplazado, necesitará soltarse las tuercas en
tornillos de alineación de B1 y B2 antes de proceder.)
1. Apretar tornillo de alineación de B2. La bomba moverá a la izquierda
hasta hay tenión en la correa. Entonces apretar tuerca B2.
2. Apretar tornillo de alineación de B1 hasta (as gavillas están rectas.
(use un lo recto para alineación).
3. Empujar en la correa de v para revisar deexión de correa
para tensión. Debe haber deexión de 1/4" a 1/2" para tensión
correcto.
4. Si las gavillas están rectas y tensión es correcto, apretar tuerca de
B1 y los cuatro tornillos de monte de la bomba. (A)
5. Si tensión es correcto, repetir muneros 6 y 7 hasta alineación
correcto y tensión correcto ha logrado. Apretar los cuatro tornillos
de monte (A) cuando terminar.
6. Suelte tuerca de B2, aprete tornillo de B2, aprete tuerca de B2.
7. Suelte tuerca de B1, aprete tornillo de B1, aprete tuerca de B1.
AJUSTADO DE AIRE DE QUEMADOR
AJUSTADO DE AIRE DE QUEMADOR: La contra- ventana ha preprogramado
en la fabrica para operación apropriado entre nivel del mar y elevación de
2000 pies en condiciones normales (temperaturas del aire y agua de 60°
F). En temperaturas más frio o altitudes más arribas, puede necesitar para
ajustar el suministro del aire a la cámara de combustión. Este ajustado
maximizará la eciencia de quemador y evitar operación sin eciencia o
cnatidad exceso de hollín de rollo de intercambio de calor. Durante algo
ajustado de contraventana del aire y bada es recomendado para hacer un
examen de humo. Si no tiene el equipo para hacer un examen de humo,
siga los procedimientos abajo:
1. La maquina necesita estar funcionando quemador en posición de
"ON".
2. Suelte atornillo de cerradura (#3 en la izquierda en la
contraventana.
3. Revisar para humo del exhosto de interambio de calor. Si no
hay humo, cerrar la contraventana del aire muy despacio (#1 en
la izquierda) como moviendo el disco en sendo contrario a las
agujas del reloj a numero más bajo. Siga mover el disco hasta hay
humo.
4. Anotar este posición.
5. Abra la contraventana del aire (#1 en izquierda) de dos incrementos.
Por ejemplo: Si contraventa del aire fue en 2, la mueva a 4.
6. Mover muy despacio el gatillo de pistola a posición "ON" y "OFF".
Este hará quemador estar en posición ON y OFF. Vea para una
nube de humo cuando hay ignación de quemador.
7. Repetir numeros 5 y 6 hasta hay una nube de humo. Anotar posición
de contraventana del aire.
8. La diferencia entre las posiciones de anotar en numeros 4 y 7 es
la ventana de combustión. Ponga el disco en posición de medio
manera entre de este posiciones.
NOTA: Puede necesitar más o menos aire para tener una ventaña de combustión
correctos: no puede detectar un posición en peldaño numero 3 o 7. Suelte
el tornillo (#4 a la izquierda) abra la Banda de Aire (#2 a la izquierda)
en incrementos de 1/4". Repite posiciones 3-8 hasta combustión correto
ha logrado.
82 Manual del operador
ALMACENAJE Y MANTENIMIENTO
EXAMINE AGUA Y PRESIÓN DE COMBUSTIBLE: Estos procedimientos
debe hacer de un tecnico de servicio que tiene autoridad.
EXAMINE AGUA Y TEMPERATURA: Estos procedimientos debe hacer de
MANTENIMIENTO – CADA 6 MESES
REEMPLACE FILTRO DE COMBUSTIBLE – Siga las instrucciones se dan
en ltro de combustible para procedimiento correcto.
MANTENIMIENTO – CADA 12 MESES
LIMPIAR EL ROLLO DE CAL – Una pérdida de presión puede signicar
que el rollo necesita limpiar de cal. Haga este procedimiento en base
periódico.
1. Mezcla pelvo/solución de limpiado de cal en según a direcciones en
paquete.
2. Quite la boquilla del bastón. Ponga una media de nylon encima de la
asamblea del bastón para colectar desechos, y entonces ponga la
asamblea del bastón en tanque de otar.
3. Asegúrarse de que el gatillo de pistola está abierto y empezar el motor
para permitir la circulacin del agua por el sistema. Permitir est proceso
seguir por 2-4 horas (consulte direcciones de paquete de agente de
limpiar el cal para tiempo exacto).
4. Cuando todo se completó, ponga el motor en posición de "OFF". Desague
y limpie el tanque de otar, quite media de nylon, y limpie la pistola y
asamblea del bastón.
5. Limpie todo del sistema con agua limpiado y fresco y ponga la boquilla
en asamblea del bastón.
6. Quite solución de limpiado de cal en según a regulaciónes de local,
estado y federal.
un tecnico de servicio que tiene autoridad.
EXAMINE EL VOLTAJE Y DECORRIDO DE AMPERIO: Use un metro del
voltaje y amperio para examinar la maquiña para voltaje y amperaje
correcto. Este procedimiento debe hacer de un tecnico servicio con
autoridad si no tiene estos instrumentos o no ser asegúrese como hacer
estos examines.
INSPECCIONE FILTRO INTERIOR DE BOMBA DE QUEMADOR DE
COMESTIBLE: Este procedimiento debe hacer de un tecnico de servicio
con autoridad.
REVISE ELECTRODOS DE QUEMADOR: Este procedimiento debe hacer
de un tecnico de servicio con autoridad.
REEMPLACE BOQUILLA DE COMESTIBLE: Este procedimiento debe hacer
de un tecnico de servicio con autoridad.
Manual del operador 83
32˚F 0˚C
ADVERTENCIA
¡RIESGO QUE LA UNIDAD
REVIENTE!
¡NO ALMACENE/OPERE LA
UNIDAD EN UN AMBIENTE
HELADO!
ALMACENAJE Y MANTENIMIENTO
MANTENIMIENTO - ESTACIONAL:
NOTA: La preparación apropiada para el invierno está basada en las
instrucciones recomendadas del fabricante incluidas en la “Tabla de
Protección” mostrada en el rótulo posterior de la mayoría de los recipi
entes de anticongelantes.
PREPARACIÓN PARA EL INVIERNO: Será necesario preparar esta unidad
para el invierno, para nes de Almacenamiento y transporte en temperaturas
ambiente inferiores al punto de congelación. Esta unidad debe protegerse contra
la temperatura más baja incurrida por las siguientes razones:
1. Si se congela cualquier parte del sistema de bombeo puede
acumularse una presión excesiva en la unidad, lo que podría causar
que la misma reviente resultando en lesiones posibles graves al
operador o a los observadores.
2. El sistema de bombeo de esta unidad puede resultar dañado
permanentemente si se congela. LOS DAÑOS POR CONGELACION
NO ESTAN CUBIERTOS POR LA GARANTIA.
Usted puede proteger su unidad siguiendo el procedimiento indicado abajo,
si debe almacenarla en un lugar donde la temperatura puede descender por
debajo de los 32°F.
VOLARLE DEL AIRE:
1. Quite la boquilla de asamblea del bastón. Aprete el gatillo hasta nada
agua sale la asamblea del bastón.
2. Conecte instalación del aire de una manguera del aire a instalación de
mallas en tanque de otar.
3. Funcione aire compresado entre el sistema para evitar todo agua del
sistema.
SOLUCIÓN DEL ANTICONGELANTE:
1. Eche una mezcla de anticongelante y agua entre tanque de otar.
2. Fonga malla de detergente en solución de 100% anticongelante.
3. Gire interruptor a posición de "BOMBA". Permita travasar con sifón del
anticongelante por sistema hasta ca salida el tomacorriente de solución
del anti congelante. (Para asegúrarse de que el rollo está listo para el
invierno, el solución de anticongelante tiene que salir el tomacorriente.
Agregue más solución de anticongelante al tanque de otar si en
necesario.
4. Almecene la solución anticongelante para un uso ulterior o descártela
de acuerdo con las leyes de EPA del estado.
84 Manual del operador
LOCALIZACION DE FALLAS
SINTOMA CAUSA PROBABLE SOLUCION
El motor no arranca.
No hay descarga de la boquilla cuando
se acciona el mecanismo del gatillo.
Problemas con el motor.
Los componentes de la unidad están
congelados.
Suministro inadecuado de agua.
Vea el manual del motor que viene con
su unidad.
Permita que se descongele Si alguna
parte de la unidad se congela, es posible que se acumule la presión, lo cual
podría ocasionar que la unidad reviente
y consecuentemente provoque lesiones
graves al operador o las personas que
se encuentren alrededor.
Asegúrese que la manguera tenga 3/4"
de diámetro y que el suministro de agua
entrante esté abierto.
Presión baja o uctuante
Doblez en la manguera de entrada de
agua.
Está obstruido el tamiz de la entrada
de agua.
La bomba absorbe aire (Eliminado el
cebado)
No está en mode de presión alta.
La boquilla de rociado está obstruida o
gastada.
El conjunto de la válvula en la bomba
está dañado o obstruido.
Los empaques de la bomba están
gastados.
La válvula de derivación no opera correctamente.
Elimine el doblez
Saque el tamiz, limpie o reemplace.
Ajuste todas las conexiones de entrada
de agua. Elimine dobleces en la tubería
de entrada.
Introduce boquilla de presión alta.
Mueva la empuñadura ajustable en
lanza doble en sentido contrario a las
agujas del reloj a presión alta.
Saque, limpie o reemplace.
Saque, inspeccione, limpie o reemplace.
Reemplace los empaques.
Repare o reemplace.
El agua parece lechosa o espumosa
Pérdida de aceite de la unidad
Agua está saliendo en válvula de seguridad.
Manual del operador 85
Válvula defectuosa.
Agua en el aceite
Mal funcionamiento de descargado.
Mal funcionamiento del interruptor de
presión.
Válvula de seguridad es defectivo.
Reemplace.
Cambie la bomba de aceite. Llene al
nivel apropiado.
Detecte y corregir problema con descargado.
Detecte y corregir problema del interruptor de presión.
Reemplace válvula de seguridad.
NUNCA funciona unidad sin válvula
de seguridad. Este puede causar un
explosión!
LOCALIZACION DE FALLAS
SINTOMA CAUSA PROBABLE SOLUCION
El detergente no uirá por sifón.
El tamiz del detergente no está completamente sumergido en la solución de
detergente.
Inspeccione, sumerja si fuera necesario.
El ujo de agua retrocede al recipiente
del detergente.
Cuando la pistola de gatillo está asegu-
rado en la posición “OFF”, el agua uye
desde la boquilla.
Motor de calefactor no funcionará. (quemador no inamará sin funcionando de
calefactor)
Calefactor funciona, pero quemador no
inamará.
El tamiz del detergente está obstruido.
La manguera del detergente está cortada, obstruida o doblada.
La perilla de ajuste del detergente está
girada a la posición cerrada.
La boquilla del detergente está taponada.
La esfera y el resorte en el Venturi están
reverso, perdido o corroer.
La pistola funciona mal.
Mal funcionamiento de generador.
Mal funcionamiento de quemador/calefactor del motor.
Correo rompió o resbalando en generador.
Varilla no está en posición quemada.
No hay combustible.
Inspeccione, limpie o reemplace.
Inspeccione, limpie o reemplace.
Abra la perilla de ajuste. Reérase a
“Limpieza con detergentes”.
Limpie o reemplace.
Retire, limpie o reemplace.
Repare o reemplace.
Repare o reemplace.
Repare o reemplace.
Ajuste o reemplace como necesario.
Examine posición de varilla.
Más combustible.
Gatillo está cerrado.
Bomba combustible esta absorbandos
el aire.
No hay voltaje.
Varilla de presion está fatigando.
El termostato no está en posición de ar-
riba suciente.
Válvula de detergente está abierto pero
manguera de detergente no está sumer-
gió entre solución. (Este causa que apartos de seguridad parar el quemador.)
Insuciente o Inadecuado suminstro de
comestible.
Abre el gatillo para presión.
Apriete todas las conexiones de
entrada de combustible. Elimine las
fugas en la línea de entrada.
Llame al Departamento de Servicio.
Presión debe estar más a 375 PSI a
permetir quemadura encender.
Mueve termostato a posición mas
arriba.
Cierre válvula o sumerga completo
manguera despejado de vinillo en
solución de detergente.
Revise comestible para asegúrarse
correcto. Si es necesario desaguar el
tanque y ltro y rellenar con comestible
apropriado.
86 Manual del operador
LOCALIZACION DE FALLAS
SINTOMA CAUSA PROBABLE SOLUCION
Calefactor funciona pero quemador
no inamará.
Calefactor funciona, quemador inama
pero no calentará.
Quemador funciona irregularamente.
Filtro de comestible o seperador de agua
de comestible es sucio o obstruir.
Insuciente presión de bomba de comestible.
No funcionamiento de bomba de comestible.
Pareado exible rompió.
Falla de válvula de solenoide del comestible.
Boquilla de comestible es sucio o obstruir.
Módulo de ignición defectuosa.
Electrodos de ignición tienen daño o
están muy gastados.
Perilla de termostato está en posición
de OFF.
Válvula de detergente está abierto pero
manguera de detergetne no está sum-
ergió completo entre solución. (Este
causa que apartos de suguridad parar
el quemador)
Insuciente o indadecuado suministro
de comestible.
Seperador de agua de comestible y ltro
de comestible es sucio o obstruir.
Insuciente presión de bomba de co-
mestible.
Boquilla de comestible es sucio o ob-
struir.
Ajustado de quemador del aire incor-
recto.
Acumulación de sarro en rollo de inter-
cambio de calor.
Agua está en aceite de comestible.
Desague o reemplace como necesario.
Revise presión de bomba de comestible,
ajuste or reemplace como necesario.
Revise presión, reemplace si necesario.
Reemplace
Reemplace
Reemplace boquilla de comestible.
Repare o reemplace. Consulte su
departamento de servicio.
Ajuste o reemplace electrodos.
Conulte su departamento de servicio.
Revise posición de perilla de
termostato.
Cierre válvula o sumergir completo
manguera despajado de vinillo en solcuion de detergente.
Revise comestible para asegûrarse
correcto. Si es necesario desaguar el
tanque y ltro y rellenar con comestible
apropriado.
Desague o reemplace como necesa-
rio.
Revise presión de bomba de comestible,
ajuste o reemplace si necesario.
Reemplace la boquilla de comestible.
Ajuste.
Consulte departamento de servicio.
Reemplace ltro de comestible o desague seperador de agua de comestible,
desague tanque de comestible y reemplace con comestible limpiado.
Quemador despide fumo blanco.
Quemador despide fumo negro.
Manual del operador 87
Filtro de comestible o seperador de agua
de corriestible es sucio.
Boquilla de comestible es sucio.
Posición de ajustado del aire es incor-
recto.
Mal funcionamiento de bomba de co-
mestible.
Insucicinte comestible.
Demasiado suminsitro del aire.
Insuciente suminsitro del aire.
Reemplace el elemento.
Reemplace
Ajuste.
Reemplace
Rellene. Si fumo blanco siga, consulte
departamento de servicio.
Ajuste.
Ajuste.
TABLA DE MANTENIMIENTO
PROCEDIMIENTO DIARIAMENTE 3 MESES 6 MESES 9 MESES 12 MESES
Examine del nivel de aceite del motor X
Comabie del aceite del motor
Examine nivel del petroleo bomba X
Combie petroleo de bomba
Examine ltración de petroleo
Examine ltración de combustible X
Examine ltración del agua X
Examine la manguera X
Examine la pantalla de entrada de agua X
Examine ltro combustible X X X X
Reemplace ltro combustible X X
Examine de correas
X X X X
Reemplace las boquilla de presión alta
Reemplace ltro de bomba combustible
Reponga tobera combustible
Examine aire quemadura regulable X X X X
Examine quemadura electrodos
Pruebe la presión del agua
Pruebe la presión de combustible
Pruebe temperatura del agua
Quite escama del rollo
**** X
***** X X X X
** X X X X
X
*** X X X X
* X
* X
* X
* X X X X
* X X X X
* X X X X
* Debe realizar esto un técnico de servicio autorizado.
** Ud. tiene que cambiar combustible de bomba despúes de las primaras cincuenta (50) horas. De la operación
y cada (250) horas o 3 meses, cualquiera.
*** Las boquillas de alta presión deben reemplazarse siempre que la presión sea inferior al 85%.
**** Hay una diferencia con la acumulación de escama con minerales en el agua y la cantidad de usos. Tienen
que quitar escama cada mes o cada año.
***** El aceite del motor debe cambiarse despúes de las primeras 8 horas de operación y cada 50 horas o 3
meses, lo que ocurra primero.
88 Manual del operador
DECLARACIÓN DE GARANTÍA DE LA SERIE HS
El fabricante garantiza todas las piezas (excepto las piezas a las cuales se hace referencia más abajo) de
su nueva lavadora a presión SERIE HS contra defectos en sus materiales o su manufactura durante los
períodos siguientes:
Para vida:
Colector de bomba
Por siete (7) años a partir de la fecha original de compra:
Bomba de Alta Presión
Por tres (3) años a partir de la fecha original de compra:
Pollo de intercambiador de calor
Por dos (2) años a parir de la fecha de compra:
Estructura Quemador
Protecciones Polea
Tubería
Por seis (6) meses a parir de la fecha de compra:
Motor de quemador Transformador de ignición
Por noventa (90) días a parir de la fecha de compra:
Interruptores de contról Interruptores de seguridad
Válvula de descargar Bomba de combustible
Capacidor
Por treinta (30) días a parir de la fecha de compra:
Mangueras de alta presión Gatillo de pistola
Mallas / Filtros
Durante el período de garantía, se repararán o reemplazarán a discreción de fabricante las piezas defectuosas que no estén sujetas a un desgaste normal. El reembolso en cualquier caso se limitará al precio de
compra.
EXCLUSIONES
1. El motor está cubierto bajo una garantía por separado que su respectivo fabricante
ofrece y queda sujeto a los términos establecidos en dicha garantía.
2. Piezas sujetas a desgaste normal:
Empaques de la bomba Boquillas atomizadoras
Válvulas de la bomba Conectores roscados
Válvulas de detergente Filtros de combustible
Argolla Correas
3. E sta ga ran tía no cu bre piezas da ñad as a cau sa de des gas te nor mal , a pli cac ión
inco rrect a, us o in cor rec to, o ope ració n a veloc ida des , pr esi one s o te mpe rat ur as
dif er en tes a las rec om en dadas . Tamp oc o se ga ra nt iz an las pi ez as dañ ad as o
desga sta das debido al u so d e lí quid os c áus tico s o a la ope ración e n am bie ntes
abra siv os o cor ros ivo s, o bajo con dic ion es qu e c aus en ca vitación de la bo mba .
También s e anula la garantía si no se siguen los procedimientos recomendados de
operación y mantenimiento.
4. El uso de piezas que no sean genuinas anulará la garantía. Las piezas enviadas con
porte prepagado a la fábrica de fabricante o a un centro de servicio autorizado serán
inspeccionadas y reemplazadas sin cargo alguno si se encuentran defectuosas y
están cubi er tas p or l a ga rantí a. No ha y ot ra s ga ran tías que se ex tie nd an más
allá de l a de scr ipc ió n pr ese ntada a qu í. El fabri can te n o se rá resp on sab le b ajo
ninguna ci rcunst ancia por pé rdida de uso de l a parato, p érdida de ti empo o renta,
inconveniencia, pérdida comercial o daños consecuentes.
Manual del operador 89
NOTA
90 Manual del operador
NOTA
Manual del operador 91
92 Manual del operador
Manufactured by Mi-T-M
8650 Enterprise Drive, Peosta IA 52068
563-556-7484/ Fax 563-556-1235
Loading...
