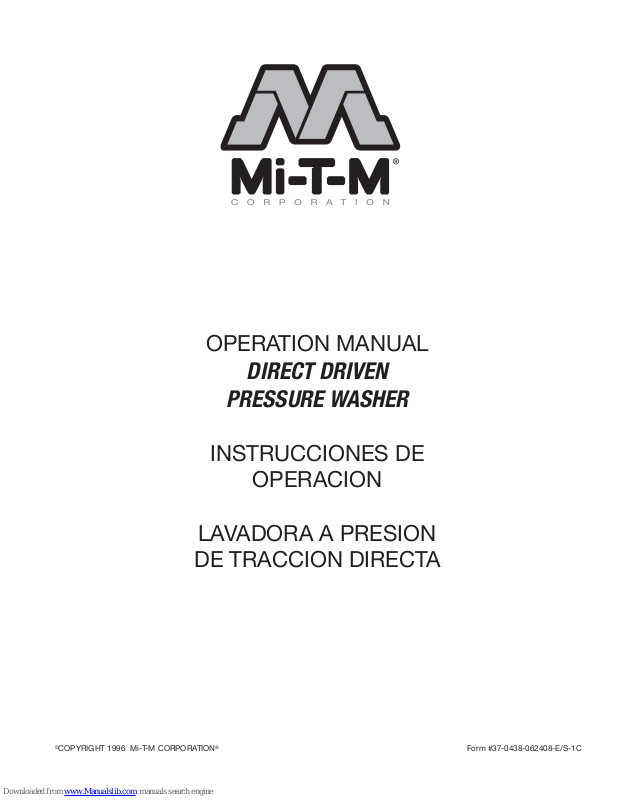

OPERATION MANUAL
direCt driVeN
PreSSUre WASHer
INSTRUCCIONES DE
OPERACION
LAVADORA A PRESION
DE TRACCION DIRECTA
©
COPYRIGHT 1996 Mi-T-M CORPORATION
CM-Direct Driven Operator's Manual 1996 1
®
Form #37-0438-062408-E/S-1C
Page 2
TABLE OF CONTENTS
ESPAÑOL ...............................................................................................................................22-44
INTRODUCTION .............................................................................................................................. 3
IMPORTANT SAFETY WARNINGS..............................................................................................4-7
FIRE & VENTILATION PRECAUTIONS ..............................................................................4
SPRAY PRECAUTIONS ......................................................................................................5
DETERGENT CLEANING PRECAUTIONS ........................................................................6
MISCELLANEOUS SAFETY PRECAUTIONS ....................................................................6
ADJUSTMENT PRECAUTIONS ..........................................................................................7
FEATURES DRAWINGS ..................................................................................................................8
SAFETY DECALS ............................................................................................................................9
INSTALLATION & PREPARATION ..........................................................................................10-13
ATTIRE .............................................................................................................................. 10
SET-UP ..............................................................................................................................10
ENGINE FUEL TANK ......................................................................................................... 10
ADJUSTABLE NOZZLE ..................................................................................................... 11
NOZZLE CONNECTION .................................................................................................... 11
WATER SUPPLY ................................................................................................................12
UNLOADER ....................................................................................................................... 12
HEAT DUMP VALVE .......................................................................................................... 12
PRE-START INSPECTION PROCEDURES ...................................................................... 13
OPERATING INSTRUCTIONS .................................................................................................14-15
PRIMING THE PUMP ........................................................................................................ 14
START-UP ..........................................................................................................................14
CLEANING WITH DETERGENTS .....................................................................................15
SHUTDOWN ......................................................................................................................15
STORAGE & MAINTENANCE ..................................................................................................16-17
SPECIFIC MAINTENANCE .............................................................................................. 16
WINTERIZING ................................................................................................................... 17
TROUBLESHOOTING ................................................................................................................... 18
ACCESSORIES .............................................................................................................................. 19
STATEMENT OF WARRANTY ......................................................................................................20
2 CM-Direct Driven Operator's Manual 1996
Page 3
INTRODUCTION
Congratulations on the purchase of your new Chore Master® pressure washer! You can be assured your Chore
Master® pressure washer was constructed with the highest level of precision and accuracy. Each component has been
rigorously tested by technicians to ensure the quality, endurance and performance of this unit. With over twenty ve
years of experience in building pressure washers, you have made a wise decision to go with a Chore Master® pressure
washer.
This operator's manual was compiled for your benet. Reading and following the simple safety, installation, operation,
maintenance and troubleshooting steps described in this manual, will help further extend the trouble free operation you
can expect from your new Chore Master® pressure washer. The contents of this manual are based on the latest product
information available at the time of publication. Mi-T-M reserves the right to make changes in price, color, materials,
equipment, specications or models at any time without notice.
! IMPORTANT !
These paragraphs are surrounded by a "SAFETY ALERT BOX". This box is used to designate and
emphasize Safety Warnings that must be followed when operating this pressure washer.
Accompanying the Safety Warnings are "signal words" which designate the degree or level
of hazard seriousness. The "signal words" used in this manual are as follows:
DANGER: Indicates an imminently hazardous situation which, if not avoided,
WILL result in death or serious injury.
WARNING: Indicates a potentially hazardous situation which, if not avoided,
COULD result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided MAY
result in minor or moderate injury.
The symbol set to the left of this paragraph is a "Safety Alert Symbol". This symbol is used
to call attention to items or procedures that could be dangerous to you or other persons
using this equipment.
ALWAYS PROVIDE A COPY OF THIS MANUAL TO ANYONE USING THIS EQUIPMENT. READ
ALL INSTRUCTIONS BEFORE OPERATING THIS PRESSURE WASHER AND ESPECIALLY
POINT OUT THE "SAFETY WARNINGS" TO PREVENT THE POSSIBILITY OF PERSONAL
INJURY TO THE OPERATOR.
Once the unit has been uncrated, write in the serial number of your unit in the space provided below.
SERIAL NUMBER_________________________________
Inspect the contents of the carton for damage. If something appears to be damaged, DO NOT RETURN TO PLACE OF
PURCHASE. Contact your Chore Master® Customer Service Representative at 800-553-9053.
Please have the following information available for all service calls:
1. Model Number
2. Serial Number
3. Date and Place of Purchase
Mi-T-M Corporation
8650 Enterprise Drive
Peosta, IA 52068-0050
CM-Direct Driven Operator's Manual 1996 3
Page 4
IMPORTANT SAFETY WARNINGS
FIRE & VENTILATION PRECAUTIONS:
1. This unit was designed for outdoor use only. NEVER operate this unit in
an enclosed area. ALWAYS make certain there is adequate air (oxygen) for
combustion as well as ventilation to prevent the presence of poisonous carbon
monoxide gases. Beware of poorly ventilated areas or exhaust fans which can
cause inadequate combustion or engine overheating.
2. NEVER operate this unit in the presence of ammable vapors or combustible
dust, gases or other combustible materials. (A spark may cause an explosion
or re.) When servicing this machine, be especially careful to properly dispose
of any ammable materials. DO NOT spray ammable liquids.
3. ENGINE FUEL TANK:
-DO NOT SMOKE WHILE FILLING ENGINE FUEL TANK
-NEVER ll the engine fuel tank while the unit is running or hot. Allow the
engine to cool two minutes before refueling.
-DO NOT refuel indoors or in a poorly ventilated area.
-ALWAYS refuel slowly to avoid the possibility of spilled fuel which may
cause a risk of re.
4. DO NOT operate the unit if gasoline is spilled. Wipe unit clean and move
the unit away from the spill. Avoid creating any ignition until the gasoline has
evaporated.
5. DO NOT store the unit near an open ame or any equipment such as a
stove, furnace, water heater, etc., which utilizes a pilot light or devices which
can create a spark.
IMPORTANT
The following is required by California State law, Section 4442 of the California
Public Resources Code. Other states may have similar laws. Federal laws
apply on federal lands.
A spark arrester must be added to the mufer of this engine if it is
to be used on any forest covered, brush covered or grass covered
unimproved land. The arrester must be maintained in effective
working order by the operator.
See your engine or equipment dealer for spark arrester mufer options.
4 CM-Direct Driven Operator's Manual 1996
Page 5
IMPORTANT SAFETY WARNINGS
SPRAY PRECAUTIONS:
DANGER
RIsk Of INjECTION OR sEvERE CUTTING INjURy
KEEP CLEAR OF NOZZLE
DO NOT DIRECT DISCHARGE STREAM AT PERSONS OR PETS
ONLY TRAINED OPERATORS SHOULD USE THIS PRODUCT.
BASIC PRECAUTIONS SHOULD ALWAYS BE OBSERVED,
INCLUDING THE FOLLOWING:
1. KEEP AWAY FROM THE SPRAY:
-Because of the high pressure and velocity of the spray, uids can
penetrate the skin, causing serious injury.
-Never point the gun at yourself of anyone else. Never put your hand,
ngers or body directly over the spray nozzle. Always keep operating
area clear of all persons. Use extreme caution when operating near
children.
-If an accident does occur and the spray appears to have penetrated
the skin, SEEK EMERGENCY MEDICAL CARE. DO NOT TREAT AS
A SIMPLE CUT. If you are using cleaning agents, be prepared to tell a
physician exactly what kind.
2. ALWAYS wear protective goggles when operating the unit to shield the
eyes from ying debris and detergents. Other protective equipment such
as rubber suits, gloves and respirators are advisable, especially when using
cleaning detergents. Use extreme caution when operating near children.
3. Stay alert-watch what you are doing. Do not operate the unit when
fatigued or under the inuence of alcohol or drugs.
4. NEVER squeeze the trigger unless securely braced. The thrust from
the water traveling through the nozzle may be powerful enough to cause
the operator to lose balance if unprepared. DO NOT overreach or stand on
unstable support. Wet surfaces can be slippery, wear protective foot gear
and keep good footing and balance at all times. NEVER trigger the gun while
on a ladder or roof.
5. Caution should be used when directing spray toward fragile materials
such as glass. Shattering could result in serious injury.
6. ALWAYS hold on rmly to the gun/wand assembly when starting and
operating the unit. Failure to do so can cause the wand to fall and whip
dangerously. NEVER operate the gun with the trigger wired in the open
position. To prevent accidental discharge, the trigger gun should be securely
locked when not in use.
7. DO NOT direct spray on or into electrical installations of any kind! This
includes electrical outlets, light bulbs, fuse boxes, transformers, etc. Severe
electrical shock may occur.
8. Even after you shut off the unit, there is high pressure water left in the
pump, hose and gun until you release it by triggering the gun. Before removing
the spray nozzle or servicing the unit, ALWAYS shut off the unit and trigger
the gun to release trapped pressure.
CM-Direct Driven Operator's Manual 1996 5
Page 6
IMPORTANT SAFETY WARNINGS
DETERGENT CLEANING PRECAUTIONS:
1. DO NOT use solvents or highly corrosive detergents or acid type cleaners
with this pressure washer. Use only Mi-T-M detergents.
2. KNOW YOUR DETERGENTS! Be prepared to tell a physician exactly what
you are using in the event of an emergency. Read the Material Safety Data Sheet
(MSDS) provided with your Mi-T-M Detergent and all detergent labels. Follow
all appropriate instructions regarding preparation use, safety and transportation.
Keep ALL detergents out of the reach of children.
3. DO NOT use this pressure washer to dispense hazardous detergents.
4. DO NOT alter the detergent injection feature in any manner not prescribed
in this manual. Use only genuine Mi-T-M replacement parts for necessary
repairs.
MISCELLANEOUS SAFETY PRECAUTIONS:
1. NEVER ALLOW CHILDREN OR ADOLESCENTS TO OPERATE THIS
UNIT!
2. Read and follow all handling, operations, maintenance and safety instructions
listed in this manual and the Engine Operator's manual that accompanies this
unit, and provide such information to ANYONE who will be operating this unit.
PIC-BOOK.TIF/D1
PIC-HOT.TIF/D1
3. In freezing temperatures, the unit must always be warm enough to ensure there
is no ice formation in the pump. DO NOT start this unit if it has been transported
in an open or underheated vehicle without rst allowing the pump to thaw.
4. When connecting the water inlet to the water supply mains, local regulations
of your water company must be observed. In some areas the unit must not be
connected directly to the public drinking water supply. This is to ensure that
there is no feedback of the detergents into the water supply. (Direct connection
is permitted if a back ow preventer is installed.)
5. DO NOT allow any part of your body or the high pressure hose to make
contact with the mufer. Avoid dragging the hose over an abrasive surface such
as cement. This causes wear and eventual rupturing.
6. High pressure hoses should be inspected daily for signs of wear. If evidence
of failure exists, promptly replace all suspect hoses to prevent the possibility of
injury from the high pressure spray. If a hose or tting is leaking , NEVER place
your hand directly on the leak.
7. DO NOT operate the unit if you see any pump oil or water leaks from the
machine. DO NOT resume operation until the unit has been inspected and
repaired by a qualied service person.
8. DO NOT operate the unit without all protective covers in place.
9. NEVER run the unit with the governor disconnected or operate at excessive
speeds.
6 CM-Direct Driven Operator's Manual 1996
10. To reduce the risk of injury, maintain a safe distance for persons while
operating this unit. Close supervision is necessary when operating the unit near
children.
11. DO NOT leave pressurized unit unattended. Shut off the unit and release
trapped pressure before leaving.
12. DO NOT move the unit by pulling on the hose.
Page 7
IMPORTANT SAFETY WARNINGS
ADJUSTMENT PRECAUTIONS:
1. NEVER alter or modify the equipment, be sure any accessory items and
system components being used will withstand the pressure developed. Use
ONLY genuine Mi-T-M parts for repair of your pressure washer. Failure to
do so can cause hazardous operating conditions and will void warranty.
2. NEVER make adjustments to the machinery while it is connected to the
engine without rst removing the ignition cable from spark plug. Turning the
machinery over by hand during adjustment or cleaning might start the engine
and machinery with it, causing serious injury to the operator.
3. Know how to stop the pressure washer and bleed pressures quickly. Be
thoroughly familiar with controls.
4. Before servicing the unit; turn the unit off, relieve the water pressure,
and allow the unit to cool down. Service in a clean, dry, at area. Block the
wheels to prevent the unit from moving.
5. Follow the maintenance instructions specied in this manual.
! SAVE THESE INSTRUCTIONS !
CM-Direct Driven Operator's Manual 1996 7
Page 8

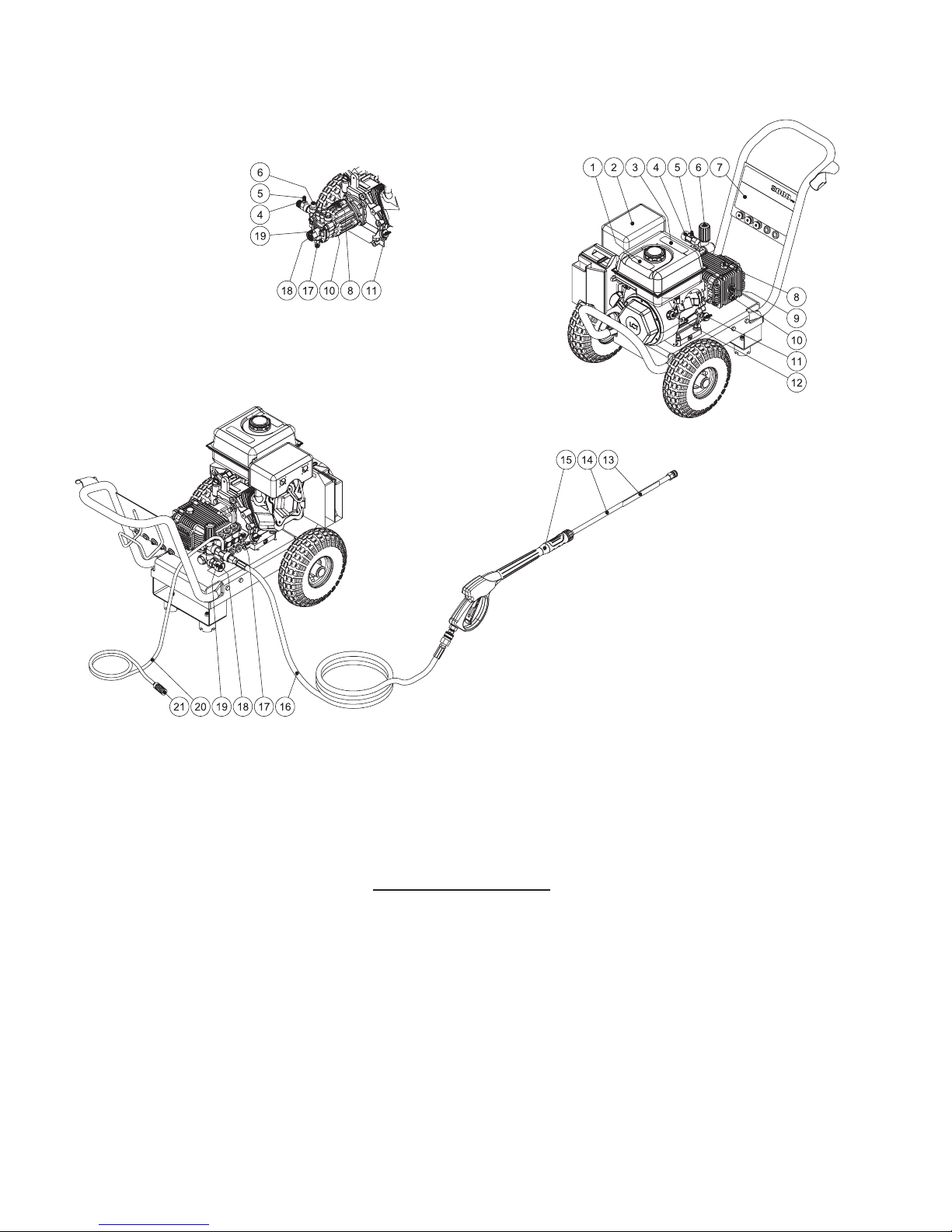

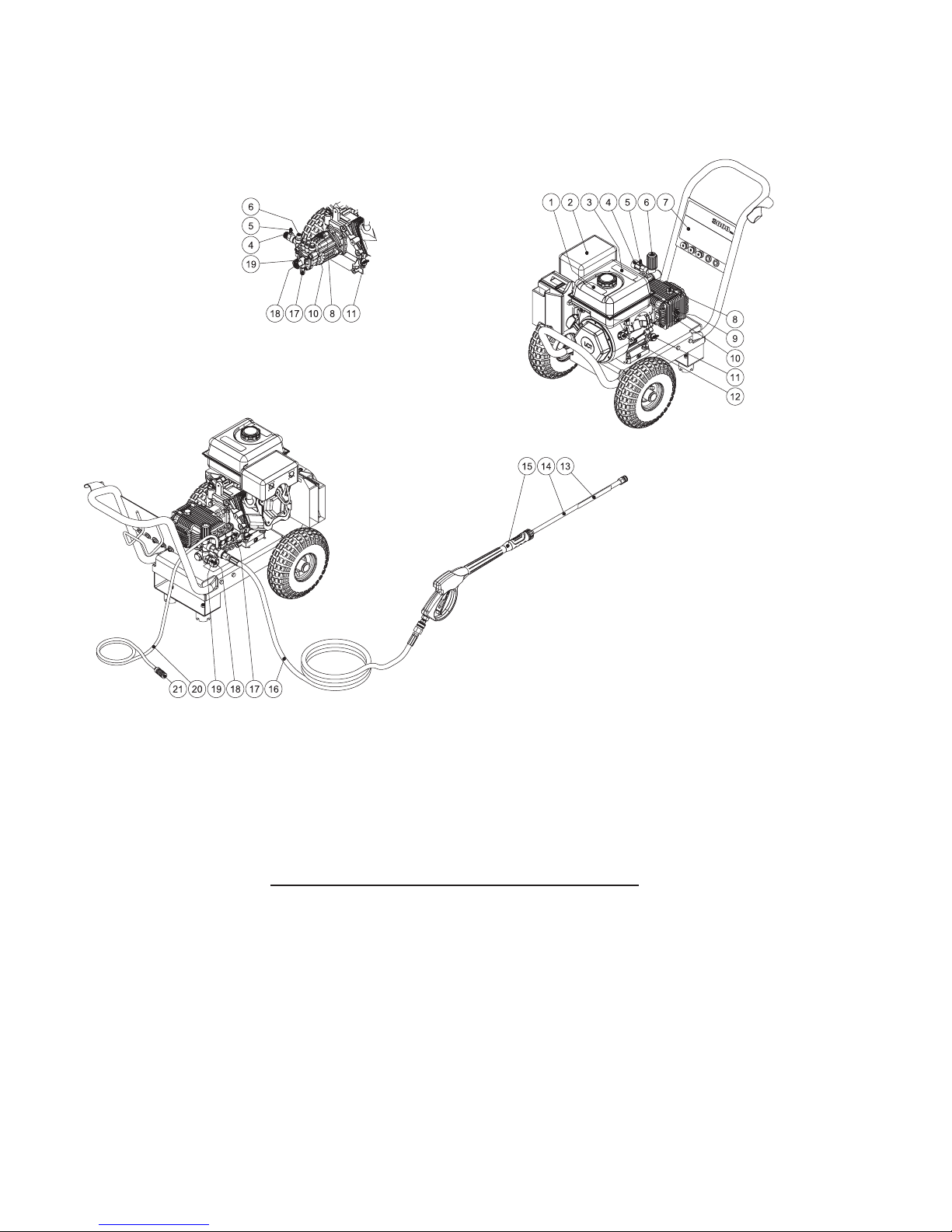

FEATURES
1. Decal-Caution Risk of Fire
2. Engine
3. Decal-Warning Risk of Burn
4. High pressure Outlet
5. Chemical Injection Inlet
6. Pump
7. Decal-Warning/Caution/Operation
8. Oil Fill Port
9. Oil Sight Glass
10. Oil Drain
11. Engine Oil Fill
8 CM-Direct Driven Operator's Manual 1996
FEATURES LISTING
12. Run/Kill Switch
13. Decal-Warning Risk of Injection
14. Lance Assembly
15. Gun/Wand Assembly
16. HP Hose
17. Thermal Relief Valve
18. Inlet Filter
19. Water Inlet
20. Detergent Hose
21. Detergent Strainer
Page 9
Decal-Engine Fuel (Part #34-0599)
34-0599-E/S-030600-ENG
No ponga combustible cuando
el producto este en operacion.
Permita que el motor se enfrie
por 2 minutos antes de
reablastecer de combustible.
RISK OF FIRE
Do not add fuel when
product is operating. Allow
engine to cool for two (2)
minutes before refueling.
RIESGO DE FUEGE
CAUTION/PRECAUCION
RISK OF INJECTION OR SEVERE INJURY.
Never put your hand, fingers or body directly
over the spray nozzle.
34-1253-030801-ENG.
WARNING
ADVERTENCIA
RIESGO DE INYECCION O LISION SEVERA
Nunca coloque la mano, los dedos o el cuerpo
directamente sobre la boquilla de rocío.
RISK OF BURNS
MUFFLER AND
ADJACENT AREAS
MAY EXCEED 150°F.
RIESGO DE QUEMAR
EL AMORTIGUADOR Y LAS
AREAS ADYACENTES PUEDEN
TENER TEMPERATURAS POR
ARRIBA DE 150°F.
34-0598-010699-E/S-ENG.
WARNING
ADVERTENCIA
•RISK OF INJECTION OR SEVERE INJURY. KEEP CLEAR OF NOZZLE
DO NOT DIRECT SPRAY TOWARD ANY PERSON OR SELF.
•RISK OF ASPHYXIATION. OUTDOOR USE ONLY REQUIRED.
•RISK OF FIRE. DO NOT SMOKE WHILE REFUELING. ALLOW TO COOL
TWO TO THREE MINUTES BEFORE REFUELING. DO NOT OPERATE
WHILE REFUELING.
•RISK OF ELECTROCUTION. DO NOT DIRECT SPRAY TOWARD ANY
ELECTRICAL CONNECTIONS, OUTLETS OR POWER LINES.
•RISK OF EXPLOSION. DO NOT SPRAY FLAMMABLE LIQUIDS.
•RISK OF INJURY. USE ONLY PROPERLY RATED EQUIPMENT.
•TO REDUCE RISK OF INJURY: READ AND UNDERSTAND THE
OPERATION MANUAL AND ALL INSTRUCTIONS BEFORE USING.
•STAY ALERT: HOLD ONTO GUN/WAND FIRMLY WITH BOTH HANDS
TO AVOID DANGEROUS KICKBACKS.
•ALWAYS WEAR EYE PROTECTION.
•DO NOT OVERREACH OR STAND ON UNSTABLE SUPPORT. KEEP
GOOD FOOTING AND BALANCE AT ALL TIMES.
•ALWAYS TURN ON WATER SUPPLY TO PUMP BEFORE STARTING.
•PROTECT PUMP FROM FREEZING.
•ENGAGE TRIGGER SAFETY LOCK-OFF WHEN NOT IN USE.
•AFTER ENSURING ALL CONNECTIONS ARE SECURE, OPEN INLET WATER
SUPPLY COMPLETELY. DO NOT OPERATE WITHOUT WATER. DO NOT USE
WATER THAT IS OVER 125 °F.
•WITH GUN LOCKED, REMOVE NOZZLE. POINT GUN IN A SAFE DIRECTION.
BRACE WAND SECURELY TO AVOID RECOIL. SQUEEZE TRIGGER OPEN. STEADY
THE UNIT AND START BY PULLING ON THE STARTER ROPE.
•AFTER ENGINE IS RUNNING, LOCK GUN AND INSERT DESIRED NOZZLE. POINT �
GUN IN A SAFE DIRECTION. UNLOCK GUN AND SQUEEZE TRIGGER TO SPRAY �
AND RELEASE THE TRIGGER TO STOP SPRAY.
•AFTER STOPPING THE ENGINE, ALWAYS TURN OFF WATER SUPPLY AND
SQUEEZE TRIGGER TO RELEASE TRAPPED PRESSURE.
•PARA REDUCIR EL RIESGO DE QUE OCURRAN LESIONS: LEA Y �
ENTIENDA EL MANUAL DE OPERACION Y TODAS LAS
INSTRUCCIONES ANTE DE USAR EL PRODUCTO.
•PERMANIZCA ALERTA: SOSTENGA LA PISTOLA VARILLA
FIRMENMENTE CON AMBAS MANO PARA EVITAR GOLPES DE
RETROCESO PELIGROSOS.
•USE SIEMPRE PROTECCION OCULAR.
•NO SE EXTIENDA DEMASIADO O SE PARE EN UN APOYO
INESTABLE. MANTENGA UNA BUENA POSICION Y BALANCE
TODO EL TIEMPO.
•ANTES DE COMENZAR. ABRA SIENPRE EL SUMINSTRO DE AGUA
A LA BOMBA.
•PROTEJA LA BOMBA DE LA CONGELACION.
•COLOQUE EL SUGURO DEL GATILLO EN LA POSICION APAGADO
CUANDO NO ESTE USANDO EL PRODUCTO.
•DISPUES DE ASEGURARSE QUE TODAS LAS CONEXIONES ESTAN
SEGUIRSE. ABRA LA ENTRADA DEL SUMINSTRO DE AGUA
COMPLETAMENT NO SE OPERE SIN AGUA. NO SE USE CON AGUA CON
TEMPERATURAS DE MAS DE 125 °F.
•CON LA PISTOLA ASEGURADA. REMUEVA LA BOQUILLA APUNTANDO LA
PISTOLA HACIA UNA DIRECCION SEGURA. REFURESE LA VARA PARA
EVITAR QUE RETROCEDA. APRIETE EL GATILLO PARA ABRIRLO.
MANTEGA LA UNIDAD QUIETA. Y COMIENZE HALANDO FIRMEMENTE EN
LA CUERDA DE INICIAR.
•DESPUES DE QUE EL MOTOR ESTE TRABAJANDO. ADJUSTE LA
BOQUILLA A LA POSICION DESEADA. APRIETE EL GATILLO PARA
ROCIAR Y SUELTELO PARA DETENER EL ROCIADO.
•DESPUES DE DETENER EL MOTOR. CIERRE DIEMPRE EL SUMINSTRO
DEL AGUA AND APRIETE EL GATILLO PARA LIBERAR LA PRESION
ATRAPADA.
WARNING/ADVERTENCIA
CAUTION/PRECAUCION
OPERATION/OPERACION
34-1244-E/S-021401-ENG.
•RIESGO DE INYECCION O LESION SEVERA. MANTENGA LA BOQUILLA �
DESPEJADA. NO DIRIJA EL CHORRO HACIA PERSONA ALUNA O �
HACIA USTED.
•RIESGO DE ASFIXIA: UNICAMENTE PARA USO EN EL EXTERIOR.
•RIESGO DE FUEGO: NO FUME MIENTRAS ESTE ����������������������������
REABASTECIMIENTO DE COMBUSTIBLE. PERMITA QUE EL MOTOR
SE ENFRIE DOS O TRES MINUTOS ANTES DEL REABASTECIMIENTO.
NO OPERE EL PRODUCTO DURANTE EL REABASTECIMIENTO.
•RIESGO DE ELECTROCUCION: NO DIRECTA EL CHORRO HACIA �
CONEXIONES, ELECTRICAS, TOMAS DE CORRIENTE O LINEAS DE �
ALIMENTACION DE CORRIENTE.
•RIESGO DE EXPLOSION: NO ROCIE LIQUIDOS INFLAMMABLES.
•RIESGO DE LESION: USE UNICAMENTE EQUIP CON CLASIFICACION
ADECUADA.
Decal-Risk of Injection (Part #34-1253)
Decal-Mufer Hot (Part #34-0598)
SAFETY DECALS
Decal-Caution/Warning Statements (Part #34-1244)
CM-Direct Driven Operator's Manual 1996 9
Page 10
INSTALLATION & PREPARATION
ATTIRE:
1. Proper attire is essential to your safety. It is advised to utilize whatever
means necessary to protect eyes, ears, and skin. Additional safety attire (such
as respiratory mask) may be required when using detergent cleaning agents
with this washer.
DANGER
RISK OF EXPLOSION OR FIRE!
DO NOT PLACE UNIT IN AN
AREA WHERE FLAMMABLE
GAS VAPORS MAY BE PRESENT.
A SPARK COULD CAUSE AN
EXPLOSION OR FIRE!
RISK OF UNIT BURSTING!
DO NOT STORE/OPERATE UNIT
IN A FREEZING ENVIRONMENT.
WARNING
RISK OF ASPHYXIATION!
DO N O T OPERATE IN A N
ENCLOSED AREA. USE THIS
PRODU C T ONLY IN WELL
VENTILATED AREAS!
THE EXHAUST FROM THE
ENGINE CONTAINS CARBON
MONOXIDE, A POISONOUS,
ODORLESS AND INVISIBLE
GAS. BREATHING THIS GAS
CAN CAUSE SERIOUS INJURY,
ILLNESS & POSSIBLE DEATH.
SET-UP:
1. This unit should only be placed on a level surface to ensure proper lubrication
for the engine and water pump while operating.
2. DO NOT place unit in an area:
-with insufcient ventilation.
-where there is evidence of oil or fuel leaks.
-where ammable gas vapors may be present.
3. Be certain to block the wheels to prevent the unit from moving while
operating.
4. Do not allow the unit to be exposed to rain, snow or freezing temperatures.
If any part of the unit becomes frozen, excessive pressure may build up in the
unit which could cause it to burst, resulting in possible serious injury to the
operator or bystanders.
5. Check the oil level indicator on the pump crankcase. Make certain the oil is
at the correct level indicated on the sight glass. If the level appears to be low,
use Mi-T-M pump oil (#AW-4085-0016).
DANGER
RISK OF FIRE!
DO N O T SM O K E WHI L E
FUELING!
DO NOT FILL THE FUEL TANK
WHILE UNIT IS RUNNING OR
HOT. ALLOW UNIT & ENGINE TO
COOL FOR 2 MINUTES BEFORE
REFUELING!
DO NOT FILL FUEL TANK TO
POI NT OF OVERFLOWING.
ALLOW 1/4" OF TANK SPACE
FOR FUEL EXPANSION.
WARNING
RISK OF EXPLOSION OR FIRE!
ALWAYS STORE FUEL AWAY
FROM THE WASHER WHILE THE
UNIT IS RUNNING OR HOT.
10 CM-Direct Driven Operator's Manual 1996
ENGINE FUEL TANK:
1. Review "Fire & Ventilation Precautions" pg. 4, before fueling.
2. Locate the Safety Decals on your unit and heed their warnings.
3. A minimum of 86 octane fuel is recommended for use with this unit. DO
NOT MIX OIL WITH GASOLINE.
4. Purchase fuel in quantities that may be used within 30 days. Use of clean,
fresh lead free gasoline is recommended. Leaded gasoline may be used if leadfree is unavailable. DO NOT use gasoline containing methanol or alcohol.
5. Check the engine oil level before starting the engine. (See Engine
manual.)
6. Fill the fuel tank according to accompanying engine manual instructions.
7. Occasional carburetor and choke adjustments will be necessary for the
engine. Refer to the engine manual supplied with this unit for proper adjustment
procedures.
8. Review the engine manual accompanying this pressure washer for
correct engine start-up and maintenance procedures.
Page 11
INSTALLATION & PREPARATION

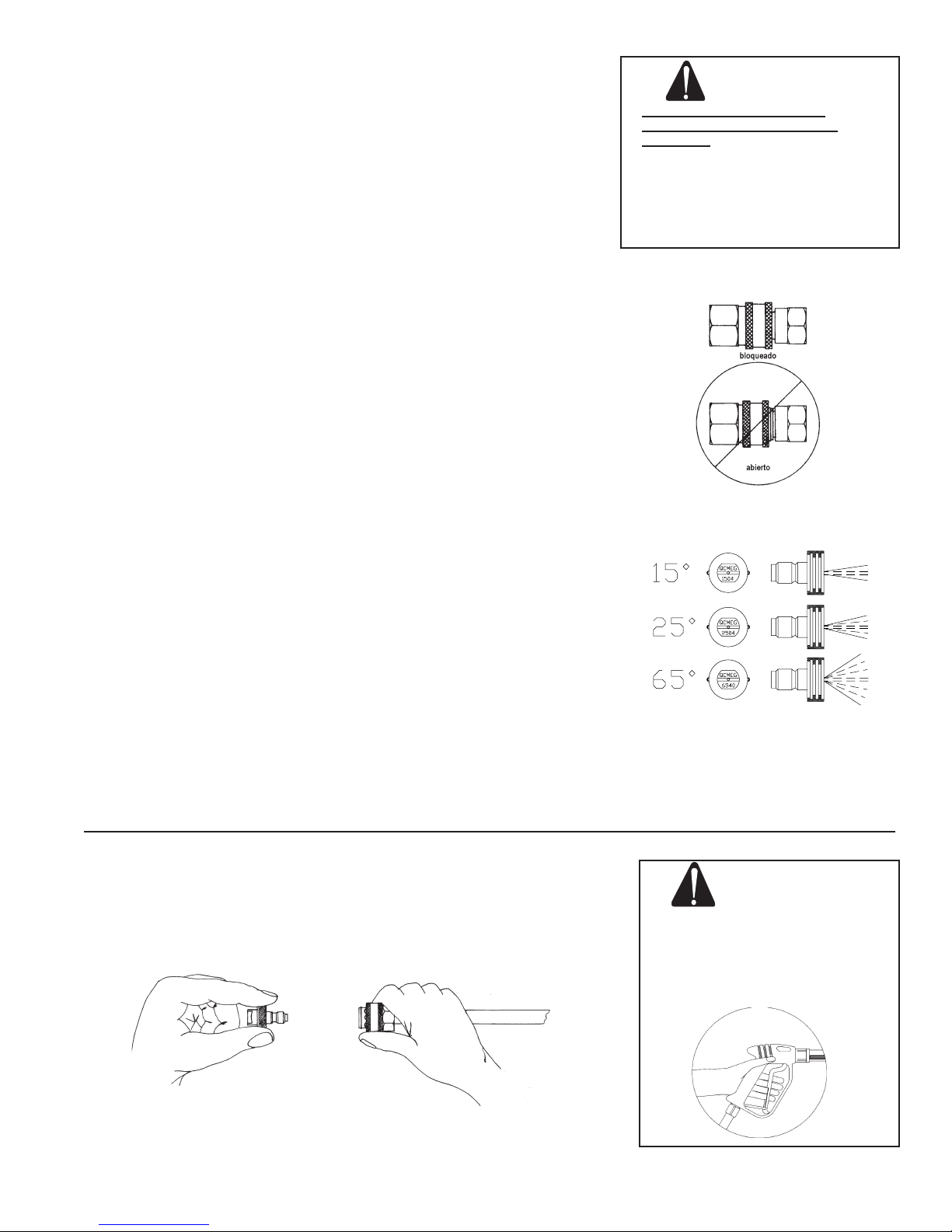

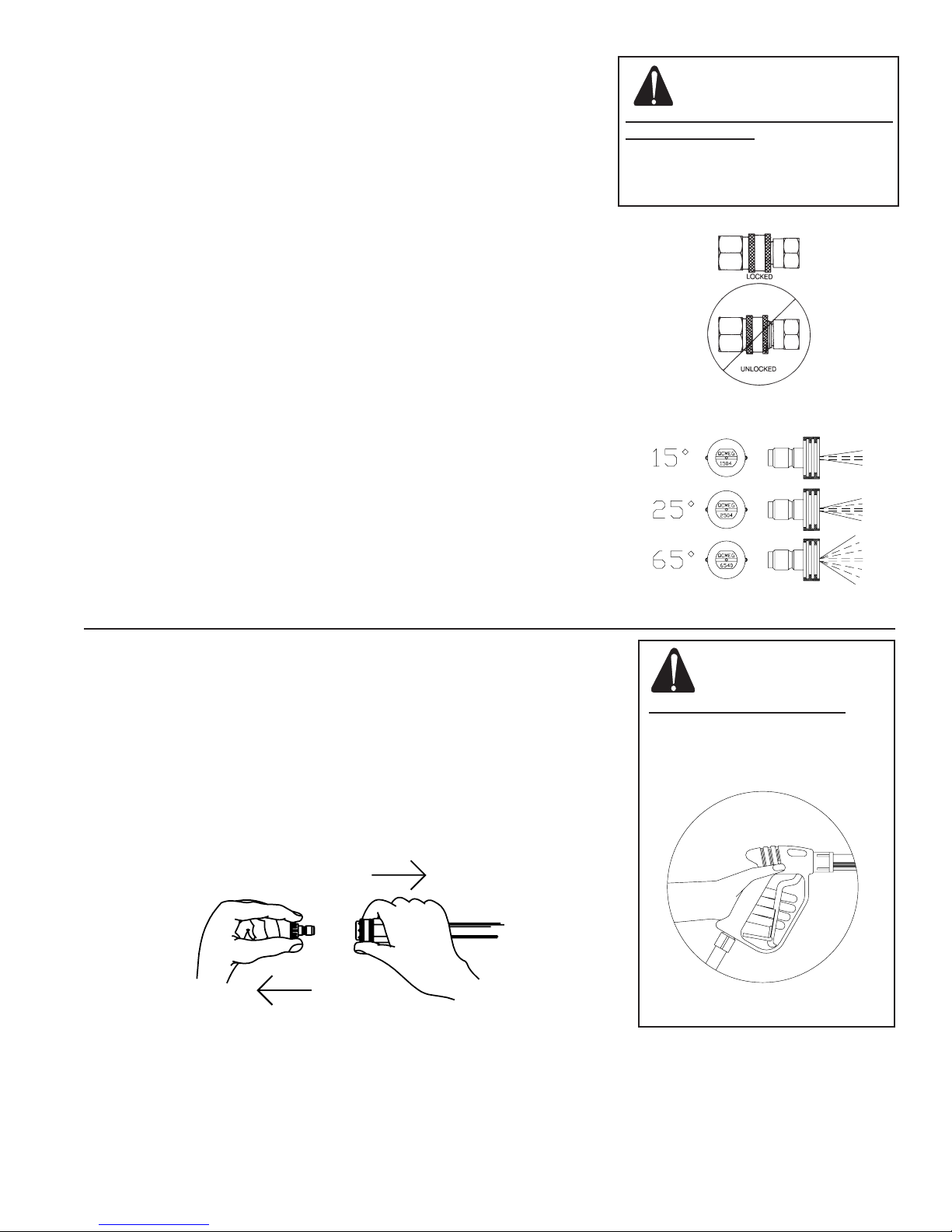

NOZZLE REVIEW:
Various nozzles may be quick-connected into the end of the wand to change
the spray pattern or use the detergent feature. When using Quick Connects
(Q.C.), be certain the connection is securely locked. If not, the high pressure
water may shoot the nozzle from the wand, causing severe injury or serious
damage. To determine spray fan, refer to the actual number stamped on the
nozzle. The rst two digits indicate the spray fan in degrees, i.e.; 15=15°,
25=25°, 65=detergent/low pressure.
1. The 15° nozzle (YELLOW): This is a chiseling nozzle. The spray should
be directed at a 45° angle to the surface and used like a scraper to remove
paint, grease and dirt. Uses: Surface preparation (removing mildew stains
and paint chips).
2. The 25° nozzle (GREEN): This is a ushing nozzle. This pattern is best
suited for ushing dirt, mud, and grime. Uses: Wet sweeping leaves from
walks, curbs and driveways, cleaning stable oors, washing swimming
pool bottoms, degreasing engines.
3. The 65° nozzle (BLACK): This is a low pressure detergent application
nozzle. This broad spray pattern distributes solution over vast areas under
low pressure. Uses: Detergent application, misting or rinsing.
WARNING
RISK OF INJECTION CAUSING
SEVERE INJURY!
NEVER LOOK DIRECTLY AT THE
NOZZLE OR IFICE UNLES S IT
IS DISCONNECTED FROM THE
GUN/WAND ASSEMBLY!
CONNECTION OF Q.C. NOZZLES
QUICK-CONNECT (Q.C.)
NOZZLE CONNECTION:
1. Be certain the trigger gun is locked in the “OFF” position. See WARNING,
right.
2. The nozzle assembly should be disconnected from the gun/wand assembly at
this time by retracting the locking ring on the quick-connect tting to remove
the nozzle.
QUICK-CONNECT FITTING
WARNING
RISK OF SEVERE INJURY!
THE TRIGGER GUN SHOULD
ALWAYS BE LOCKED IN THE OFF
POSITION WHEN NOT IN USE!
CM-Direct Driven Operator's Manual 1996 11
Page 12
INSTALLATION & PREPARATION
CHECK WATER INLET STRAINER
WATER SUPPLY:
1. Select a water supply hose which is a quality grade of garden hose measuring
at least 5/8” ID and no longer than 50 feet.
2 Check the water inlet strainer to ensure it is clean and free of any obstructions.
Periodic cleaning of the water strainer will help prevent pump problems. As
a strainer becomes obstructed, it restricts proper ow of water to the pump.
This can result in cavitations which will cause premature failure of pump
packings.
a. Using a screw driver, remove the screen from the water inlet.
b. Clean or replace with Mi-T-M® #19-0001 if necessary.
3. Connect the hoses.
a. Connect one end of the water supply hose to the water inlet of the
unit.
b. Connect the other end of the hose to your pressurized water supply.
NOTE: Do not use a non-pressurized water supply (i.e. from a pond or well)
with this unit.
c. Connect the high pressure discharge hose to the water outlet of the
unit.
d. Securely connect the other end of the hose to the gun assembly. (A
wrench may be required on some models.)
e. Connect the wand assembly to the gun/hose assembly.
4. Follow the incoming water requirements listed below:
a. Water pressure must be a minimum of 25 pounds per square inch (PSI)
and a maximum of 100 PSI. (A typical outdoor faucet will generally
supply this PSI if turned completely “ON”.)
b. Incoming GPM must be approximately one gallon more than the outgoing
GPM stated on the pressure washer nameplate. (You can check GPM
by timing how long it takes to ll a 5 gallon container.)
c. Incoming water temperature must not exceed 125°F. Excessive pump
damage may result if the water temperature exceeds this acceptable
level.
5. Never allow the unit to operate without the incoming water line attached and
the water supply completely turned on.
UNLOADER:
CAUTION
RISK OF UNIT DAMAGE!
DO NOT OVERTIGHTEN THE
UNLOADER. BREAKAGE COULD
RESULT IN IMMEDIATE LOSS OF
WATER PRESSURE AND COSTLY
REPAIRS.
12 CM-Direct Driven Operator's Manual 1996
FACTORY PRESET:
The unloader valve on your machine is factory preset and should only be
adjusted by a trained Mi-T-M Representative. DO NOT adjust the pressure on
your own!
Page 13
INSTALLATION & PREPARATION
THERMAL RELIEF VALVE:
To ensure the water temperature does not exceed acceptable levels, never allow
the pressure washer to operate in the bypass mode (with the unit running and
the trigger gun closed) for more than three minutes.
A “thermal relief valve” has been added to this unit to protect the pump. It
may begin to open and release water if the water temperature in the pump has
exceeded 140°F. This will allow fresh, cool water to enter the system.
PRE-START INSPECTION PROCEDURES:
Before starting the unit, perform the following procedures:
1. Check the oil level in the pump and engine.
2. Inspect the water inlet strainer. Clean or replace if necessary. See “Water
Supply”, #2, pg. 12.
3. Check all hose connections to ensure they are securely tightened. See
“Water Supply”, #3, pg. 12.
4. Inspect for system fuel leaks. If a fuel leak is found, DO NOT START
UNIT! See “Fire & Ventilation Precautions”, #2 and #4, pg. 4. Be sure
that all damaged parts are replaced and that the mechanical problems
are corrected prior to operation of the unit. If you require service, contact
Customer Service.
5. Inspect high pressure hoses for kinking, cuts and leaks. If a cut or leak
is found, DO NOT USE HOSE! Replace hose before starting unit. See
“Miscellaneous Safety Precautions” #6, pg. 6. Be sure that all damaged
parts are replaced and that the mechanical problems are corrected prior to
operation of the unit. If you require service, contact Customer Service.
WARNING
THE FOLLOWING PAGES CONTAIN OPERATING AND
MAINTENANCE INSTRUCTIONS
DO NOT ATTEMPT TO OPERATE THIS PRESSURE WASHER
UNTIL YOU HAVE READ AND UNDERSTOOD ALL
SAFETY PRECAUTIONS AND INSTRUCTIONS
LISTED IN THIS MANUAL.
INCORRECT OPERATION OF THIS UNIT CAN CAUSE
SERIOUS INJURY!!
DO NOT ALTER OR MODIFY THIS EQUIPMENT
IN ANY MANNER!
CM-Direct Driven Operator's Manual 1996 13
Page 14
DANGER
RISK OF INJECTION CAUSING
SEVERE INJURY!
KEEP CLEAR OF NOZZLE! NEVER
PLACE HAND OR FINGERS IN
FRONT OF NOZZLE!
DO NOT DIRECT DISCHARGE
STREAM AT PEOPLE OR PETS!
BE C ERTAIN THE NO ZZLE
IS SECURELY CONNECTED
TO THE WAND TO PREVENT
ACCIDENTAL DISCHARGE!
CAUTION
RISK OF DAMAGE.
DO NOT ALLOW SPRAY PATTERN
TO REMAIN ON A FIXED AREA
FOR AN EXTENDED PERIOD OF
TIME. POSSIBLE DAMAGE MAY
OCCUR TO THE AREA.
OPERATING INSTRUCTIONS
PRIMING THE PUMP:
1. It is essential to prime the pump on initial start-up and each time the water
supply is disconnected from the unit after initial use.
2. Lay the high pressure hose out to remove any loops. (Water ow will tighten
the hose, creating tight loops if the hose is not straight.)
3. Securely connect the gun assembly to the high pressure hose. (NOTE: The
nozzle assembly should NOT be connected to the gun assembly at this time.
See "Nozzle Connection", pg. 11)
4. With the trigger gun locked in the "OFF" position, turn the water supply
completely on. Pointing the gun in a safe direction, unlock the trigger gun and
squeeze the trigger.
5. Low pressure water will begin owing from the hose/gun assembly. This
allows the unit to prime and purge any air from the system. The unit is primed
when water ow is uninterrupted by air.
6. Once the unit is primed, release the trigger and lock the gun in the "OFF"
position. Securely screw connect the nozzle assembly to the gun assembly,
(see "Nozzle Connection", pg. 11).
START-UP:
1. Refer to the "Safety Precautions" pgs. 4-7 before starting the unit.
2. Locate the Safety Decals on your unit and heed their warnings.
3. With the gun locked in the "OFF" position, Point the trigger gun away from
yourself or anyone else. Ensure the water supply is completely turned on.
4. Disengage the safety lock-off on the gun and squeeze the trigger. Low
pressure water will begin owing from the nozzle.
5. BE CERTAIN the trigger gun remains in an open position while starting
the engine. Brace yourself as the gun will kickback from the high pressure
created by the pump once the engine has started.
6. Put your foot on the frame or wheel to steady the unit during engine start-up.
(Refer to the engine manual accompanying this pressure washer for the correct
procedures needed to start the engine.)
7. Once the engine has started, perform the following procedures with the gun
open:
a. Inspect for system oil leaks and fuel leaks.
If a fuel leak is found, TURN UNIT OFF IMMEDIATELY!
See "Fire & Ventilation Precautions", #2 and #4, pg. 4.
Be sure that all damaged parts are replaced and that the
mechanical problems are corrected prior to operation of the unit.
If you require service, contact Mi-T-M Customer Service.
b. Inspect high pressure hoses for kinking, cuts and leaks.
If a cut or leak is found, DO NOT TOUCH HOSE AT LEAK!!!
TURN UNIT OFF IMMEDIATELY! Replace hose before
restarting the unit. See "Miscellaneous Safety Precautions" #6,
pg. 6. Be sure that all damaged parts are replaced and that the
mechanical problems are corrected prior to operation of the unit.
If you require service, contact Mi-T-M Customer Service.
8. Trigger the gun several times. Be certain to LOCK the trigger gun in the
"OFF" position whenever changing the spray pattern nozzles. NEVER look
directly into the nozzle! High pressure water creates a risk of severe injury!
9. Do not allow unit to operate in bypass mode (with trigger closed) for more
than three minutes without triggering the gun. Failure to follow this simple rule
can cause premature failure of pump packing seals, resulting in costly pump
repair.
10. Because your pressure washer delivers a high pressure spray, there are many
cleaning jobs that can be done without the use of detergents. If a cleaning agent
is required, see "Cleaning With Detergents" pg. 15 for the correct procedures.
14 CM-Direct Driven Operator's Manual 1996
Page 15
OPERATING INSTRUCTIONS
CLEANING WITH DETERGENTS:
1. Refer to "Detergent Cleaning Precautions" pg. 6. Be certain to wear
protective safety attire as stated on pg. 10.
2. Prepare detergent solution according to label directions. Never pump
acids, akalines abrasive uids or solvents thru the unit.
3. Attach clear plastic detergent hose to detergent hose barb on pump, if
not already attached.
4. Immerse the strainer into the detergent solution to allow detergent to
siphon.
5. Be certain the water supply is completely turned on.
6. With the trigger gun locked in the "OFF" position, connect the black 65°
detergent nozzle to the lance.
NOTE: This injection system is designed to apply
detergents under low pressure only. It will not allow detergent
solutions to be introduced into the system unless the black
detergent nozzle is used.
7. To apply solution, unlock the trigger gun and squeeze the trigger. In a
few moments a detergent/water mixture will exit the low pressure nozzle.
Start spraying the lower portion of the surface being cleaned and move up,
using long overlapping strokes. Applying from the bottom up helps avoid
streaking. Allow to soak briey. (Avoid working on hot surfaces or in direct
sunlight to minimize the chances of the detergent drying, which may result in
damaging painted surfaces.) Be certain to rinse a small section at a time.
8. To rinse; lock the trigger gun in the "OFF" position, replace the black
detergent nozzle with the yellow 15° or green 25° nozzle. Unlock the trigger
gun and spray. It will take about 30 seconds to purge all detergent from the
line. For best rinsing results, start at the top and work down.
9. Siphon a gallon of water through the low pressure detergent injection
system after each use. This prevents the possibility of corrosion or detergent
residue causing mechanical problems during the next use.
SHUTDOWN:
1. Turn engine "OFF" as directed in the Engine Manual.
2. Turn the water supply "OFF".
3. Pointing the gun in a safe direction, trigger gun momentarily to relieve
any trapped pressure.
4. Once pressure is relieved, disconnect the nozzle assembly.
5. Drain gun, wand and hoses. Once drained, disconnect hoses.
6. Wipe unit clean and store with gun, wand and hoses in a safe area.
CM-Direct Driven Operator's Manual 1996 15
Page 16
STORAGE & MAINTENANCE
SPECIFIC MAINTENANCE:
ENGINE: The engine instructions that accompany your unit detail specic
procedures for maintenance of the engine. Following the engine manufacturer's
recommendations will extend engine work life.
PUMP: Change the pump oil after the rst 25 hours of operation. After initial
change, every 3 months or 100 hour intervals are recommended. If oil appears
dirty or milky, changes may be required in greater frequency. Use Mi-T-M pump oil
(#AW-4085-0016) and ll only to the center of the oil sight glass. DO NOT
overll.
16 CM-Direct Driven Operator's Manual 1996
Page 17
WINTERIZING:
32˚F 0˚C
1. For storage and transportation purposes in subfreezing ambient temperatures,
it will be necessary to winterize this unit. This unit must be protected to the
lowest incurred temperature for the following reasons:
a. If any part of the pumping system becomes frozen; excessive
pressure may build up in the unit which could cause the unit to burst
resulting in possible serious injury to the operator or bystanders.
b. The pumping system in this unit may be permanently damaged if
frozen. FREEZE DAMAGE IS NOT COVERED BY WARRANTY.
If you must store your unit in an area where the temperature may fall below
32°F, you can protect your unit by following the procedure outlined below.
1. Gather the following items:
a. Two 5 gallon containers.
b. One gallon of antifreeze. (Mi-T-M recommends an environmentally
safe antifreeze.)
c. Water supply.
d. Three foot hose, 1/2-3/4 I.D. with a 3/4 inch male garden hose tting.
2. Procedure:
a. To start winterizing, unit must be run and primed according to the
"Start-up Procedures" listed on page 14.
b. After running and priming, shut off the unit and water supply.
c. Relieve system pressure by pointing the trigger gun in a safe direction
and squeezing the trigger until water ow ceases to exit the nozzle.
d. Lock the trigger gun in an OFF position and remove the nozzle.
e. Remove the water supply hose from the unit and attach the 3 foot
hose securely to the inlet connection.
f. Shut off the detergent injector if applicable.
g. Fill one 5 gallon bucket with water.
h. Holding the 3 foot hose in an upright position, completely ll the hose
with water. Then plug the hose outlet with your thumb or nger.
Place the plugged end into the 5 gallon bucket of water.
i. Start the unit. Trigger the gun several times until all the air is worked
out of the system (unit is primed). It may be necessary to adjust the
engine RPM down to an idle to aid in priming.
NOTE: Proper winterizing is based on the recommended manufacturer's
instructions listed on the "Protection Chart" shown on the back label
of most antifreeze containers.
j. With the trigger gun held open, siphon enough water out of the 5 gallon
bucket until there is just enough water left to mix with the anti-freeze.
k. Point the wand into the empty container.
l. Trigger the gun until the antifreeze begins to exit the wand. Release
the trigger for 3 seconds, then trigger the gun for 3 seconds.
Continue cycling the gun several times until all the antifreeze mixture
is siphoned from the container.
m. Detach the 3 foot hose from the unit and drain any excess antifreeze
back into the 5 gallon container.
n. Disconnect the hose/gun/wand assembly from the unit and drain any
excess antifreeze back into the 5 gallon container.
o. Store the hose, gun and wand with the unit in a safe area.
p. Store antifreeze solution for next use or dispose of according to state
EPA laws.
3. Optional Procedure:
a. Shut the unit and water supply off.
b. Relieve system pressure by pointing the trigger gun in a safe
direction and squeezing the trigger until water ow ceases to exit the
nozzle.
c. Disconnect and drain the hose, gun and wand.
d. Start the unit and allow it to run until all the water exits the unit. Once
the water has stopped owing from the unit, turn off.
NOTE: When using this procedure, caution should be used as ice chips can
form from drops of water which could cause the unit to burst if starting
before completely thawed.
CM-Direct Driven Operator's Manual 1996 17
STORAGE & MAINTENANCE
WARNING
RISK OF UNIT BURSTING!
DO NOT STORE/OPERATE UNIT IN
A FREEZING ENVIRONMENT!
Page 18
TROUBLESHOOTING
SYMPTOM PROBABLE CAUSE REMEDY
Engine will not start. Various engine problems. Refer to the Engine Manual
accompanying your unit.
Low engine oil level Change engine oil level
Unit components are frozen. Allow to thaw. If any part of the unit
becomes frozen; excessive ressure
may build up in the unit which could
cause the unit to burst resulting in
possible serious injury to the
operator or bystanders.
No discharge at nozzle when water supply not on. Ensure hose is 3/4" diameter and
trigger mechanism is squeezed. incoming water supply is turned on.
Kink in water inlet hose. Remove kink.
Low or uctuating pressure. Kink in high pressure discharge hose. Replace hose.
Water inlet screen obstructed. Remove screen, clean or replace.
Pump sucking air. (Prime eliminated) Tighten all water intake connections
Eliminate leaks in intake line.
Obstructed or worn spray nozzle. Clean or replace.
Damaged or obstructed valve assy. Remove, inspect, clean or replace.
on pump.
Pump packings worn. Replace packings.
Bypass valve not operating correctly. Repair or replace.
Water is leaking from the "Heat
Dump Valve" Water temperature is too high. Do not allow the unit to operate in
the bypass mode (with trigger gun
closed) for more than 3 minutes.
Defective valve. Replace.
Oil appears milky or foamy. Water in oil. Change pump oil. Fill to proper
level.
Oil leaking from unit. DO NOT USE!!!!! Contact Mi-T-M Customer Service.
Detergent will not siphon into Detergent strainer is not completely Check, submerge if necessary.
Low Pressure Detergent mode. submerged in detergent solution.
Detergent strainer obstructed. Inspect, clean or replace.
Detergent hose cut, obstructed or Inspect, clean or replace.
kinked.
Not in low pressure mode. Use black 65° detergent nozzle.
Nozzle assembly is plugged. Clean or replace.
Too many high pressure hose Use one extension maximum.
extensions attached to the water outlet.
Ball & Spring in Venturi stuck. Remove, clean or replace.
Water ows back into detergent Ball & Spring in Venturi reversed, Remove, clean or replace.
container. missing or corroded.
Water ows from the nozzle when the Gun is malfunctioning. Repair or replace.
trigger gun is locked in the "OFF"
position.
18 CM-Direct Driven Operator's Manual 1996
Page 19
CM-Direct Driven Operator's Manual 1996 19
Page 20
CHORE MASTER® STATEMENT OF WARRANTY
The manufacturer of this washer offers the original owner a one (1) year limited warranty. The
manufacturer guarantees the Chore Master® cold water pressure washer to be free from defects
in materials and/or workmanship. Any defective parts not subject to normal wear and tear will be
repaired or replaced at the manufacturers option during the warranty period. All warranties will
begin from the original date of purchase.
One (1) year parts warranty
Thirty (30) day warranty on high pressure hose, strainer lter, trigger gun and wand.
Warranty does not cover:
Normal wear parts: pump packing, pump valves, unloader, detergent valves, o-rings, or spray
nozzles.
Parts damaged due to misuse or operation at other than recommended speeds, pressures,
temperatures or improper installation.
Parts damage due to misuse or worn because of low temperatures, the use of caustic liquids
or by operation in abrasive or corrosive environments or under conditions causing pump
cavitation.
Important:
This unit was designed to be operated in a light duty application only. The use of this washer
in any other application will void warranty. Failure to follow the recommended operating and
maintenance procedures or failure to use genuine Mi-T-M® parts also voids the warranty.
General Information:
The engine warranty will be handled through the engine factory. The consumer will be
responsible to prepay freight if warranty is to be considered. Parts returned prepaid to our
factory or to a Mi-T-M® Authorized Service Center will be inspected and replaced free of charge
if found to be defective and subject to this warranty. There are no warranties which extend
beyond the description on the face hereof. Under no circumstances shall the manufacturer
bear responsibility for loss of the unit, loss of time, inconvenience, consequential damages,
pickup or delivery charges.
FOR SERVICE OR WARRANTY CONSIDERATION CONTACT:
Mi-T-M® Corporation / 8650 Enterprise Drive, Box 50 / Peosta, IA 52068-0050
563-556-7484 / 800-228-6172 / Fax 563-556-1235
Monday - Friday 8:00 a.m. - 5:00 p.m. CST
20 CM-Direct Driven Operator's Manual 1996
Page 21
CM-Direct Driven Operator's Manual 1996 21
Page 22
TABLA DE MATERIAS
INTRODUCCION ...........................................................................................................................21
ADVERTENCIAS IMPORTANTES DE SEGURIDAD ............................................................. 22-25
PRECAUCIONES CONTRA INCENDIO Y DE VENTILACION ........................................22
PRECAUCIONES PARA ROCIADO .................................................................................23
PRECAUCIONES PARA LIMPIEZA CON DETERGENTES .............................................24
PRECAUCIONES MISCELANEAS DE SEGURIDAD ......................................................24
PRECAUCIONES DE AJUSTE .........................................................................................25
ILUSTRACIONES DE LOS ELEMENTOS Y COMPONENTES ...................................................26
CALCOMANIAS DE SEGURIDAD ...............................................................................................27
INSTALACION Y PREPARACION .......................................................................................... 28-31
VESTIMENTA ...................................................................................................................28
PREPARACION ................................................................................................................28
TANQUE DE COMBUSTIBLE DEL MOTOR ....................................................................28
BOQUILLAS DE CONEXION RAPIDA .............................................................................29
CONEXION DE LA BOQUILLA .........................................................................................29
SUMINISTRO DE AGUA .........................................................................................................30
DESCARGADOR ..............................................................................................................30
VALVULA DE DESCARGA TERMICA ...............................................................................30
PROCEDIMIENTOS DE INSPECCION ANTES DEL ARRANQUE ..................................31
INSTRUCCIONES DE OPERACION ...................................................................................... 32-34
CEBADO DE LA BOMBA ..................................................................................................32
ARRANQUE ................................................................................................................ 32-33
LIMPIEZA CON DETERGENTES .....................................................................................33
APAGADO ........................................................................................................................34
ALMACENAMIENTO Y MANTENIMIENTO ........................................................................... 35-37
MANTENIMIENTO ESPECIFICO .....................................................................................35
PREPARACION PARA EL INVIERNO ........................................................................ 36-37
LOCALIZACION DE FALLAS ................................................................................................ 38-39
DECLARACION DE GARANTIA ..................................................................................................39
ACCESORIOS ..............................................................................................................................40
20 CM-Propulsada a correa Manual del Operador 1996
Page 23
INTRODUCCION
¡Felicitaciones por la compra de su nueva lavadora a presión Chore Master! Puede estar seguro que su lavadora a
presión Chore Master® fue construida con el nivel más alto de precisión y exactitud. Cada componente ha sido probado
rigurosamente por técnicos para asegurar la calidad, la resistencia y el rendimiento de esta unidad. Con más de veinte
años de experiencia en la construcción de lavadoras a presión, usted ha tomado una sabia decisión en seleccionar una
lavadora a presión Chore Master®.
Este manual del operador fue compilado para su benecio. Leyendo y siguiendo los pasos simples de seguridad,
instalación, operación, mantenimiento y localización de fallas descritos en este manual ayudará a prolongar aun más
la operación libre de fallas que usted puede esperar de su nueva lavadora a presión Chore Master ®. El contenido de
este manual está basado en la información actualizada disponible al momento de la publicación. Mi-T-M se reserva el
derecho de efectuar cambios en precio, color, materiales, equipo, especicaciones o modelos en cualquier momento sin
previo aviso.
¡IMPORTANTE!
Estos párrafos están rodeados por una “CASILLA DE ALERTA DE SEGURIDAD”. Esta
casilla se usa para designar y enfatizar las Advertencias de Seguridad que deben seguirse
al operar esta lavadora a presión. Acompañando a las Advertencias de Seguridad están las
“palabras de alerta” que designan el grado o nivel de seriedad de riesgo. Las “palabras de
alerta” usadas en este manual son las siguientes:
PELIGRO: Indica una situación inminente riesgosa la cual, si no se evita,
RESULTARA en la muerte o en lesiones graves.
ADVERTENCIA: Indica una situación potencialmente riesgosa la cual, si no se evita,
PODRIA resultar en la muerte o en lesiones graves.
PRECAUCION: Indica una situación potencialmente riesgosa la cual, si no se evita
PUEDE resultar en lesiones menores o moderadas.
El símbolo indicado a la izquierda de este párrafo es el “Símbolo de Alerta de Seguridad”.
Este símbolo se usa para alertarlo acerca de artículos o procedimientos que podrían ser
peligrosos para usted u otras personas usando este equipo.
PROVEA SIEMPRE UNA COPIA DE ESTE MANUAL A CUALQUIER PERSONA QUE USE
ESTE EQUIPO. LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR ESTA LAVADORA A
PRESION, OBSERVANDO EN PARTICULAR LAS “ADVERTENCIAS DE SEGURIDAD” PARA
EVITAR LA POSIBILIDAD DE LESIONES PERSONALES AL OPERADOR.
Escriba el número de serie de su unidad en el espacio provisto abajo, una vez que la unidad haya sido desempacada.
NUMERO DE SERIE___________________________
Inspeccione por daño el contenido de la caja. Si algo parece dañado, NO LA DEVUELVA AL LUGAR DE COMPRA.
Llame a su representante de servicio al cliente de Chore Master® al 800-553-9053.
Por favor tenga disponible la información siguiente para todas las llamadas de servicio:
1. Número de modelo
2. Número de serie
3. Fecha y lugar de compra
CM-Propulsada a correa Manual del Operador 1996 21
Mi-T-M Corporation
8650 Enterprise Drive
Peosta, IA 52068-0050
Page 24
EXPLOSION.TIF/D1
PIC-CIG.TIF/D1
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
PRECAUCIONES CONTRA INCENDIO Y DE VENTILACION:
1. Esta unidad fue diseñada para uso al aire libre solamente. NUNCA opere
esta unidad en un área cerrada. SIEMPRE asegúrese que haya aire
(oxígeno) adecuado para la combustión así también como ventilación
adecuada para evitar la presencia de gases venenosos de monóxido
de carbono. Esté alerta en áreas mal ventiladas o con ventiladores
aspiradores que pueden causar una combustión inadecuada o
sobrecalentamiento del motor.
2. NUNCA opere esta unidad en la presencia de vapores inamables o
polvo, gases combustibles u otros materiales combustibles. (Una chispa
puede causar una explosión o incendio.) Tenga cuidado de descartar
apropiadamente los materiales inamables. NO rocíe líquidos inamables.
3. TANQUE DE COMBUSTIBLE DEL MOTOR
- NO FUME MIENTRAS LLENA EL TANQUE DE COMBUSTIBLE DEL
MOTOR
- NUNCA llene el tanque de gasolina mientras el motor está funcionando o
está caliente. Permita que el motor se enfríe durante dos minutos antes de
cargar combustible.
- NO cargue gasolina en un ambiente cerrado o en un área mal ventilada.
- SIEMPRE cargue combustible lentamente para evitar la posibilidad de
combustible derramado que puede ocasionar un riesgo de incendio.
4. NO opere la unidad si hay combustible derramado. Limpie la unidad y
aléjela del área del derrame. Evite crear cualquier encendido hasta que se
haya evaporado la gasolina.
5. NO almacene la unidad cerca de una llama abierta ni de ningún equipo tal
como cocina, horno, calentador de agua, etc., que utilice una llama piloto o
mecanismos que puedan crear una chispa.
IMPORTANTE
Lo siguiente es requerido por la ley del estado de California, sección 4442 del
Código de Recursos Públicos de California. Otros estados pueden tener leyes
similares. Las leyes federales se aplican en las tierras federales.
Si este motor se usará en tierras no mejoradas cubiertas de
bosques, cubiertas de matorrales o grama, debe agregarse un
supresor de chispas al silenciador. El supresor debe ser mantenido
en condiciones efectivas de trabajo por el operador.
Para opciones del supresor de chispas del silenciador consulte con su distribuidor de motores o equipo.
22 CM-Propulsada a correa Manual del Operador 1996
Page 25
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
PRECAUCIONES PARA ROCIADO:
PELIGRO
RIESGO DE INYECCION O DE LESION GRAVE DE CORTE
MANTENGASE ALEJADO DE LA BOQUILLA
NO DIRIJA LA CORRIENTE DE DESCARGA A LAS PERSONAS NI A
LOS ANIMALES DOMESTICOS
SOLO LOS OPERADORES ENTRENADOS DEBEN USAR ESTE
EQUIPO.
DEBEN OBSERVARSE SIEMPRE LAS PRECAUCIONES BASICAS,
INCLUYENDO LAS SIGUIENTES:
1. MANTENGASE ALEJADO DEL ROCIADO
- Los uidos pueden penetrar la piel, causando lesiones graves, a causa
de la alta presión y velocidad del rociado.
- Nunca apunte la pistola hacia usted ni hacia otra persona. Nunca
coloque su mano, dedos o cuerpo directamente sobre la boquilla de
rociado. Mantenga siempre el área de operación despejada de todas
las personas. Ejerza una precaución extrema al operar cerca de niños.
- REQUIERA CUIDADO MEDICO DE EMERGENCIA si ocurriera un
accidente y el rocío parece haber penetrado la piel. NO LO TRATE
COMO UN CORTE SIMPLE. Si usted está usando agentes limpiadores,
esté preparado a informar a su médico exactamente de qué clase.
2. SIEMPRE use antiparras protectoras al operar la unidad, para proteger
los ojos contra desechos despedidos y detergentes. Otros equipos
protectores tales como trajes de goma, guantes y respiradores son
recomendables, especialmente al usar detergentes de limpieza. Ejerza
una precaución extrema al operar cerca de niños.
3. Esté alerta - observe lo que hace. No opere la unidad cuando esté
fatigado o bajo la inuencia de alcohol o drogas.
4. NUNCA accione el gatillo a menos que la unidad esté rmemente sujeta.
El empuje del agua recorriendo la boquilla puede ser lo sucientemente
poderoso como para causar que el operador pierda el equilibrio si no
está preparado. NO SE INCLINE ni se pare sobre un apoyo inestable.
Las supercies húmedas pueden ser resbalosas, use equipo protector
de calzado y manténgase bien parado y en equilibrio en todo momento.
NUNCA accione el gatillo de la pistola mientras esté en una escalera o
en el techo.
5. NO dirija el rociado hacia materiales frágiles tales como vidrio. El
astillado podría resultar en lesiones graves.
6. SIEMPRE sujete rmemente el conjunto de pistola/vara al arrancar y
operar la unidad. El no en hacerlo puede causar que la vara caiga y
azote peligrosamente. NUNCA opere la pistola con el gatillo conectado
en la posición abierta. La pistola a gatillo debería estar bien asegurado
cuando no se usa, para evitar una descarga accidental.
7. ¡NO dirija el rociado de agua hacia o dentro de ninguna instalación
eléctrica! Esto incluye tomacorrientes, lámparas eléctricas,
transformadores, la unidad misma, etc. Puede ocurrir un choque
eléctrico grave.
8. Aun después que apague la unidad, hay agua a alta presión en la
bomba, manguera y pistola hasta que la elimine accionando el gatillo.
SIEMPRE apague la unidad y accione el gatillo para liberar la presión
interna, antes de sacar la boquilla de rociado o reparar la unidad.
CM-Propulsada a correa Manual del Operador 1996 23
Page 26
PIC-BOOK.TIF/D1PIC-HOT.TIF/D1
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
PRECAUCIONES PARA LIMPIEZA CON DETERGENTES:
1. NO use solventes ni detergentes altamente corrosivos, ni limpiadores de
tipo ácido con esta lavadora a presión. Use detergentes Mi-T-M solamente.
2. ¡CONOZCA SUS DETERGENTES! En el caso de una emergencia, esté
preparado a informar al médico exactamente lo que usted está usando.
Lea La Hoja de Datos de Seguridad del Material (MSDS) provista con su
detergente Mi-T-M y todas las etiquetas de los detergentes. Observe todas
las instrucciones apropiadas acerca de la preparación, uso, seguridad y
transporte. Mantenga TODOS los detergentes fuera del alcance de los
niños.
3. NO use esta lavadora a presión para dispensar detergentes riesgosos.
4. NO altere de ninguna manera no recomendada en este manual la
característica de inyección de detergente. Para las reparaciones
necesarias use piezas genuinas de repuesto Mi-T-M solamente.
PRECAUCIONES MISCELANEAS DE SEGURIDAD:
1. ¡NUNCA PERMITA QUE LOS NIÑOS O ADOLESCENTES OPEREN ESTA
UNIDAD!
2. Lea y observe todas las instrucciones de manejo, funcionamiento,
mantenimiento y seguridad incluidas en este manual y en el manual
del operador del motor que acompañan a esta unidad, y provea tal
información a CUALQUIERA que opere esta unidad.
3. La unidad debe estar sucientemente caliente como para asegurar que no
haya formación de hielo en la bomba, a temperaturas de congelación. NO
arranque esta unidad, si ha sido transportada en un vehículo abierto o sin
suciente calefacción, sin permitir primero que la bomba se descongele.
4. Deben observarse los reglamentos locales de su compañía de agua, al
conectar la entrada de agua a las cañerías maestras de agua. En algunas
áreas la unidad no debe conectarse directamente al suministro público de
agua potable. Esto es para asegurar que no haya realimentación de los
detergentes al suministro de agua. (Se permite la conexión directa si se
instala un supresor de ujo de retroceso.)
5. NO permita que ninguna parte de su cuerpo ni de la manguera de alta
presión toque el silenciador. Evite arrastrar la manguera sobre una
supercie abrasiva tal como cemento. Esto causa desgaste y eventual
ruptura.
6. Las mangueras de alta presión deberían inspeccionarse diariamente por
señas de desgaste. Si existe evidencia de falla, reemplace rápidamente
todas las mangueras sospechosas para evitar la posibilidad de lesiones
causadas por rociado a alta presión. Si una manguera o adaptador
pierden, NUNCA coloque su mano directamente sobre la pérdida.
7. NO opere la unidad si ve pérdidas de aceite pesado, aceite de bomba o de
agua de la máquina. NO reasuma la operación hasta que la unidad haya
sido inspeccionada y reparada por personal calicado de servicio.
8. NO opere la unidad sin todas las cutiertas protectoras en su sitio.
9. NUNCA haga funcionar la máquina con el gobernador desconectado ni la
opere a velocidades excesivas.
10. Mientras opere esta unidad, mantenga una distancia segura para las
personas, para reducir el riesgo de lesiones. Al operar la unidad cerca de
niños se requiere una supervisión estrecha.
11. NO deje desatendida la unidad presurizada. Apague la unidad y descargue
la presión interna antes de alejarse.
12. NO mueva la unidad tirando de la manguera.
24 CM-Propulsada a correa Manual del Operador 1996
Page 27
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
PRECAUCIONES DE AJUSTE:
1. NUNCA altere ni modique el equipo, asegúrese que todos los artículos
accesorios y los componentes del sistema que se usan resistirán
la presión desarrollada. Use SOLO piezas genuinas Mi-T-M para
reparar su lavadora a presión. El no hacerlo puede causar condiciones
operativas riesgosas y cancelará la garantía.
2. NUNCA efectúe ajustes a la máquina mientras esté conectada al motor,
sin sacar primero el cable de encendido de la bujía. El girar la máquina
a mano durante el ajuste o la limpieza podría arrancar el motor y la
máquina, lo que causará lesiones graves al operador.
3. Sepa cómo detener la lavadora a presión y purgar las presiones
rápidamente. Esté completamente familiarizado con los controles.
4. Apague la unidad, elimine la presión de agua, y permita que la unidad
se enfríe, antes de repararla. Preste servicio en un área limpia, seca y
plana. Para evitar que la unidad se mueva, bloquee las ruedas.
5. Observe las instrucciones de mantenimiento especicadas en este
manual.
¡GUARDE ESTAS INSTRUCCIONES!
CM-Propulsada a correa Manual del Operador 1996 25
Page 28
ELEMENTOS Y COMPONENTES
LISTA DE LOS ELEmENTOS Y COmPONETES
1. Calcomanía - Precaución para el
combustible del motor
2. Motor
3. Calcomanía - Advertencia de silenciador caliente
4. Enchufe De alta presión
5. Entrada Química De la Inyección
6. Descargador
7. Calcomanía - Declaraciones de Precaución/Advertencia
8. Terraplén Del Aceite De la Bomba
9. Vidrio de la mirilla de aceite
10. Dren Del Aceite De la Bomba
26 CM-Propulsada a correa Manual del Operador 1996
11. Terraplén Del Aceite De Motor
12. En del interruptor
13. Calcomanía - Riesgo de inyección
14. Asamblea De la Lanza
15. Conjunto de la pistola
16. Manguera de descarga de alta presión
17. Válvula de descarga térmica
18. Tamiz de entrada de agua
19. Entrada de agua
20. Manguera detergente
21. Salida de agua
Page 29
CALCOMANIAS DE SEGURIDAD
34-0599-E/S-030600-ENG
No ponga combustible cuando
el producto este en operacion.
Permita que el motor se enfrie
por 2 minutos antes de
reablastecer de combustible.
RISK OF FIRE
Do not add fuel when
product is operating. Allow
engine to cool for two (2)
minutes before refueling.
RIESGO DE FUEGE
CAUTION/PRECAUCION
RISK OF BURNS
MUFFLER AND
ADJACENT AREAS
MAY EXCEED 150°F.
RIESGO DE QUEMAR
EL AMORTIGUADOR Y LAS
AREAS ADYACENTES PUEDEN
TENER TEMPERATURAS POR
ARRIBA DE 150°F.
34-0598-010699-E/S-ENG.
WARNING
ADVERTENCIA
•RISK OF INJECTION OR SEVERE INJURY. KEEP CLEAR OF NOZZLE
DO NOT DIRECT SPRAY TOWARD ANY PERSON OR SELF.
•RISK OF ASPHYXIATION. OUTDOOR USE ONLY REQUIRED.
•RISK OF FIRE. DO NOT SMOKE WHILE REFUELING. ALLOW TO COOL
TWO TO THREE MINUTES BEFORE REFUELING. DO NOT OPERATE
WHILE REFUELING.
•RISK OF ELECTROCUTION. DO NOT DIRECT SPRAY TOWARD ANY
ELECTRICAL CONNECTIONS, OUTLETS OR POWER LINES.
•RISK OF EXPLOSION. DO NOT SPRAY FLAMMABLE LIQUIDS.
•RISK OF INJURY. USE ONLY PROPERLY RATED EQUIPMENT.
•TO REDUCE RISK OF INJURY: READ AND UNDERSTAND THE
OPERATION MANUAL AND ALL INSTRUCTIONS BEFORE USING.
•STAY ALERT: HOLD ONTO GUN/WAND FIRMLY WITH BOTH HANDS
TO AVOID DANGEROUS KICKBACKS.
•ALWAYS WEAR EYE PROTECTION.
•DO NOT OVERREACH OR STAND ON UNSTABLE SUPPORT. KEEP
GOOD FOOTING AND BALANCE AT ALL TIMES.
•ALWAYS TURN ON WATER SUPPLY TO PUMP BEFORE STARTING.
•PROTECT PUMP FROM FREEZING.
•ENGAGE TRIGGER SAFETY LOCK-OFF WHEN NOT IN USE.
•AFTER ENSURING ALL CONNECTIONS ARE SECURE, OPEN INLET WATER
SUPPLY COMPLETELY. DO NOT OPERATE WITHOUT WATER. DO NOT USE
WATER THAT IS OVER 125 °F.
•WITH GUN LOCKED, REMOVE NOZZLE. POINT GUN IN A SAFE DIRECTION.
BRACE WAND SECURELY TO AVOID RECOIL. SQUEEZE TRIGGER OPEN. STEADY
THE UNIT AND START BY PULLING ON THE STARTER ROPE.
•AFTER ENGINE IS RUNNING, LOCK GUN AND INSERT DESIRED NOZZLE. POINT �
GUN IN A SAFE DIRECTION. UNLOCK GUN AND SQUEEZE TRIGGER TO SPRAY �
AND RELEASE THE TRIGGER TO STOP SPRAY.
•AFTER STOPPING THE ENGINE, ALWAYS TURN OFF WATER SUPPLY AND
SQUEEZE TRIGGER TO RELEASE TRAPPED PRESSURE.
•PARA REDUCIR EL RIESGO DE QUE OCURRAN LESIONS: LEA Y �
ENTIENDA EL MANUAL DE OPERACION Y TODAS LAS
INSTRUCCIONES ANTE DE USAR EL PRODUCTO.
•PERMANIZCA ALERTA: SOSTENGA LA PISTOLA VARILLA
FIRMENMENTE CON AMBAS MANO PARA EVITAR GOLPES DE
RETROCESO PELIGROSOS.
•USE SIEMPRE PROTECCION OCULAR.
•NO SE EXTIENDA DEMASIADO O SE PARE EN UN APOYO
INESTABLE. MANTENGA UNA BUENA POSICION Y BALANCE
TODO EL TIEMPO.
•ANTES DE COMENZAR. ABRA SIENPRE EL SUMINSTRO DE AGUA
A LA BOMBA.
•PROTEJA LA BOMBA DE LA CONGELACION.
•COLOQUE EL SUGURO DEL GATILLO EN LA POSICION APAGADO
CUANDO NO ESTE USANDO EL PRODUCTO.
•DISPUES DE ASEGURARSE QUE TODAS LAS CONEXIONES ESTAN
SEGUIRSE. ABRA LA ENTRADA DEL SUMINSTRO DE AGUA
COMPLETAMENT NO SE OPERE SIN AGUA. NO SE USE CON AGUA CON
TEMPERATURAS DE MAS DE 125 °F.
•CON LA PISTOLA ASEGURADA. REMUEVA LA BOQUILLA APUNTANDO LA
PISTOLA HACIA UNA DIRECCION SEGURA. REFURESE LA VARA PARA
EVITAR QUE RETROCEDA. APRIETE EL GATILLO PARA ABRIRLO.
MANTEGA LA UNIDAD QUIETA. Y COMIENZE HALANDO FIRMEMENTE EN
LA CUERDA DE INICIAR.
•DESPUES DE QUE EL MOTOR ESTE TRABAJANDO. ADJUSTE LA
BOQUILLA A LA POSICION DESEADA. APRIETE EL GATILLO PARA
ROCIAR Y SUELTELO PARA DETENER EL ROCIADO.
•DESPUES DE DETENER EL MOTOR. CIERRE DIEMPRE EL SUMINSTRO
DEL AGUA AND APRIETE EL GATILLO PARA LIBERAR LA PRESION
ATRAPADA.
WARNING/ADVERTENCIA
CAUTION/PRECAUCION
OPERATION/OPERACION
34-1244-E/S-021401-ENG.
•RIESGO DE INYECCION O LESION SEVERA. MANTENGA LA BOQUILLA �
DESPEJADA. NO DIRIJA EL CHORRO HACIA PERSONA ALUNA O �
HACIA USTED.
•RIESGO DE ASFIXIA: UNICAMENTE PARA USO EN EL EXTERIOR.
•RIESGO DE FUEGO: NO FUME MIENTRAS ESTE ����������������������������
REABASTECIMIENTO DE COMBUSTIBLE. PERMITA QUE EL MOTOR
SE ENFRIE DOS O TRES MINUTOS ANTES DEL REABASTECIMIENTO.
NO OPERE EL PRODUCTO DURANTE EL REABASTECIMIENTO.
•RIESGO DE ELECTROCUCION: NO DIRECTA EL CHORRO HACIA �
CONEXIONES, ELECTRICAS, TOMAS DE CORRIENTE O LINEAS DE �
ALIMENTACION DE CORRIENTE.
•RIESGO DE EXPLOSION: NO ROCIE LIQUIDOS INFLAMMABLES.
•RIESGO DE LESION: USE UNICAMENTE EQUIP CON CLASIFICACION
ADECUADA.
RISK OF INJECTION OR SEVERE INJURY.
Never put your hand, fingers or body directly
over the spray nozzle.
34-1253-030801-ENG.
WARNING
ADVERTENCIA
RIESGO DE INYECCION O LISION SEVERA
Nunca coloque la mano, los dedos o el cuerpo
directamente sobre la boquilla de rocío.
Las calcomanias de seguridad están disponibles en inglés solamente.
(Aparecen en español sólo para el uso del operador.)
NO RETIRE LAS CALCOMANIAS DE SEGURIDAD DE LA UNIDAD A MENOS QUE LAS REEMPLACE
POR LAS CALCOMANIAS DE SEGURIDAD MAS RECIENTES!
Calcomanía-Combustible del motor (Pieza No. 34-0599)
Calcomanía-Riesgo de inyección (Pieza No.34-1253)
Calcomanía-Silenciador caliente (Pieza No.34-0598)
Calcomanía-Declaraciones de Precaución/Advertencia (Pieza No. 34-1244)
CM-Propulsada a correa Manual del Operador 1996 27
Page 30
INSTALACION Y PREPARACION
VESTIMENTA:
1. Una vestimenta apropiada es esencial para su seguridad. Se recomienda
que utilice cualquier medio necesario para proteger los ojos, los oídos y
la piel. Al usar agentes limpiadores detergentes con esta lavadora, puede
requerirse una vestimenta adicional de seguridad (tal como una máscara
respiratoria).
PELIGRO
RIESGO DE EXPLOSION O
INCENDIO!
NO COLOQUE LA UNIDAD EN
UN AREA DONDE PUEDAN
ESTAR PRESENTES VAPORES
INFLAMABLES. ¡UNA CHISPA
PODRIA CAUSAR UNA EXPLOSION
O UN INCENDIO! ¡RIESGO DE
EXPLOSION O INCENDIO! NO
ALMACENE NI OPERE LA UNIDAD
EN UN AMBIENTE HELADO.
ADVERTENCIA
¡RIESGO DE ASFIXIA!
NO OPERE EN UN AREA
CERRADA. USE ESTE PRODUCTO
EN AREAS BIEN VENTILADAS
SOLAMENTE! EL ESCAPE DEL
MOTOR CONTIENE MONOXIDO DE
CARBONO, UN GAS VENENOSO,
INODORO E INVISIBLE. EL
RESPIRAR ESTE GAS PUEDE
CAUSAR LESIONES GRAVES,
ENFERMEDAD Y POSIBLEMENTE
LA MUERTE.
PREPARACION:
1. Al operar esta unidad, debería colocarse solamente sobre una supercie
nivelada para asegurar una lubricación apropiada del motor y de la bomba
de agua.
2. NO coloque la unidad en un área:
- con ventilación insuciente.
- donde haya evidencia de pérdidas de aceite o combustible.
- donde puedan estar presentes vapores de gas inamable.
3. Asegúrese de inmovilizar las ruedas para evitar que la unidad se mueve
durante el funcionamiento.
4. No permita que la unidad sea expuesta a la lluvia, hielo o temperaturas
heladas. Si cualquier parte de la unidad se congela, esto puede causar
una acumulación excesiva de presión en la misma lo que podría causar
que reviente, resultando en posibles lesiones al operador o a los
observadores.
5. Revise el indicador del nivel de aciete en el cárter de la bomba. Asegúrese
que el aciete esté al nivel correcto indicado por el punto en el vidrio de
nivel. Use aceite para bombas de MI-T-M (No. AW-4085-0016) si parece
que el nivel está bajo.
PELIGRO
¡RIESGO DE INCENDIO!
¡NO FUME AL CARGAR
COMBUSTIBLE!
MIENTRAS LA UNIDAD ESTA
FUNCIONANDO O ESTA CALIENTE
NO LLENE EL TANQUE DE
COMBUSTIBLE. PERMITA QUE LA
UNIDAD Y EL MOTOR SE ENFRIEN
DURANTE DOS MINUTOS ANTES
DE CARGAR COMBUSTIBLE.
NO LLENE EL TANQUE DE
COMBUSTIBLE HASTA QUE
SE DERRAME. PERMITA 1/4"
DE ESPACIO DE TANQUE
APROXIMADAMENTE PARA LA
EXPANSION DEL COMBUSTIBLE.
ADVERTENCIA
RIESGO DE EXPLOSION O
INCENDIO! MIENTRAS LA UNIDAD
ESTA FUNCIONANDO O ESTA
CALIENTE, ALMACENE SIEMPRE
EL COMBUSTIBLE ALEJADO DE
LA LAVADORA.
TANQUE DE COMBUSTIBLE DEL MOTOR:
1. Repase las “Precauciones contra incendio y de ventilación” pág. 22, antes
de cargar combustible.
2. Ubique las Calcomanías de Seguridad en su unidad y preste atención a
sus advertencias. (7, 10 y 11)
3. Se recomienda un combustible de octano 86 mínimo para usar con esta
unidad. NO MEZCLE ACEITE CON GASOLINA.
4. Compre combustible en cantidades que puedan usarse dentro de los 30
días. Se recomienda el uso de gasolina limpia, fresca y sin plomo. Si la
gasolina sin plomo no está disponible puede usarse gasolina con plomo.
NO use gasolina que contenga metanol o alcohol.
5. Revise el nivel de aceite del motor antes de arrancar el motor. (Vea el
manual del motor.)
6. Llene el tanque de combustible de acuerdo con las instrucciones adjuntas
del manual del motor.
7. Serán necesarios ajustes ocasionales del carburador y del regulador para
el motor. Para los procedimientos apropiados de ajuste reérase al manual
del motor provisto con esta unidad.
8. Repase el manual del motor adjunto de esta lavadora a presión para
los procedimientos correctos de arranque y mantenimiento del motor.
28 CM-Propulsada a correa Manual del Operador 1996
Page 31
INSTALACION Y PREPARACION
BOQUILLAS DE CONEXION RAPIDA: Pueden conectarse rápidamente
varias boquillas al extremo de la vara para cambiar el patrón de rociado
o para usar la característica de detergente. Asegúrese que la conexión
está seguramente calzada, al usar los conectores rápidos (C.R.). En caso
contrario el agua a alta presión puede despedir la boquilla de la vara,
causando lesiones graves o daños importantes. Reérase al número
estampado en la boquilla, para determinar el patrón de abanico del
rociado. Los primeros dos dígitos indican el patrón de abanico del rociado
en grados, por ej.: 15=15º, 25=25º, 65=detergente/baja presión
1. Boquilla de 15º (AMARILLA): Esta es una boquilla biselada. El
rociado debería dirigirse a un ángulo de 45º sobre la supercie y
usarse como un raspador para sacar pintura, grasa y suciedad.
Usos: preparación de supercies (eliminación de manchas de moho y
escamas de pintura).
2. Boquilla de 25º (VERDE): Esta es una boquilla de limpieza por
descarga de agua. Este patrón es más apropiado para limpiar
suciedad, lodo, y hollín. Usos: Barrido en mojado de senderos,
cordones de las aceras y entradas de garages, limpieza de suelos
de los establos, lavado de los fondos de las piscinas de natación,
desengrasado de motores.
ADVERTENCIA
¡RIESGO DE INYECCION
CAUSANTE DE LESIONES
GRAVES!
¡NUNCA MIRE DIRECTAMENTE
AL ORIFICIO DE LA
BOQUILLA A MENOS QUE
ESTE DESCONECTADO DEL
CONJUNTO DE LA PISTOLA/
VARA!
CONEXION DE LAS BOQUILLAS DE
CONEXION RAPIDA
3. Boquilla de 65º (NEGRA): Esta es una boquilla de aplicación de
detergente, de baja presión. Este patrón de rociado amplio distribuye
la solución sobre áreas amplias a baja presión. Usos: Aplicación de
detergente, como rociado o enjuague.
CONEXION DE LA BOQUILLA:
1. Asegúrese que la pistola a gatillo esté asegurada en la posición "OFF"
(DESCONECTADO). Vea la ADVERTENCIA, a la derecha.
2. Retraiga el anillo de cierre sobre el adaptador de conexión rápida para
sacar la boquilla.
BOQUILLAS DE CONEXION RAPIDA
(C.R.)
ADVERTENCIA
¡ R IE S GO D E L E SI O NE S
GRAVES!
¡CUANDO NO SE USA, LA PISTOLA
A GATILLO DEBERIA ESTAR
SIEMPRE ASEGURADO EN LA
POSICION DESCONECTADO!
CM-Propulsada a correa Manual del Operador 1996 29
Page 32
INSTALACION Y PREPARACION
INSPECCIONE EL TAMIZ DE
ENTRADA DE AGUA
SUMINISTRO DE AGUA:
1. Seleccione una manguera de suministro de agua que sea de calidad de
manguera de jardín que mida 5/8" de DI por lo menos y que no sea más
larga que 50 pies.
2. Inspeccione el tamiz de entrada de agua para asegurar que esté limpio y
libre de obstrucciones. La limpieza periódica del tamiz de agua ayudará
a prevenir problemas con la bomba. El tamiz restringe el ujo apropiado
de agua a la bomba, a medida que se obstruye. Esto puede resultar en
cavitaciones que causarán la falla prematura de los empaques de las
bombas.
a. Retire el tamiz de la unidad, usando un destornillador.
b. Si fuera necesario, limpie o reemplace con la Pieza No.19-0001 de
Mi-T-M® .
3. Conecte de la mangueras.
a. Conecte un extremo de la manguera de suministro de agua a la
entrada de agua de la unidad.
b. Conecte el otro extremo de la manguera a su suministro presurizado
de agua.
c. Efectúe la conexión rápida de la manguera de descarga de alta
presión a la salida de agua de la unidad.
d. Conecte rmemente el otro extreme de la manguera a la pistola.
(Algunos modelos pudieran requerir el uso de una llave inglesa.)
e. Conecte ensamblaje de la varilla al ensamblaje de la pistola.
4. Siga los requerimientos de agua entrante listados abajo:
a. La presión de agua debe estar a un mínimo de 25 libras por pulgada
cuadrada (PSI) y un máximo de 100 PSI. (Un grifo típico al aire libre
suministrará generalmente estas PSI si está completamente ABIERTO).
b. Los GPM (galones por minuto) entrantes deben ser ser 1 galón más
aproximadamente que los GPM salientes deben indicados en la placa
de nombre de la lavadora a presión. (Usted puede inspeccionar los GPM
observando el tiempo requerido para llenar un recipiente de 5 galones.)
c. La temperatura del agua de entrada no debe exceder 125°F. Puede
resultar un daño excesivo a la bomba si la temperatura del agua excede
este nivel aceptable.
5. Nunca permita que la unidad opere sin que esté conectada la tubería de
agua de entrada y el suministro de agua completamente abierto.
PRECAUCION
¡RIESGO DE DAÑO A LA UNIDAD!
NO AJUSTE EN EXCESO EL
DESCARGADOR. LA ROTURA
RESULTARA EN UNA PERDIDA
INMEDIATA DE PRESION DE AGUA
Y REPARACIONES COSTOSAS.
DESCARGADOR:
FÁBRICA PREESTABLECIDA:
La válvula del descargador en su máquina es fábrica preestablecida y se
debe ajustar solamente por un representante entrenado Mi-T-M. ¡No ajuste la
presión en sus el propios!
30 CM-Propulsada a correa Manual del Operador 1996
Page 33
INSTALACION Y PREPARACION
VALVULA DE DESCARGA TERMICA:
Nunca permita que la lavadora a presión opere en el modo de derivación
durante más de tres minutos (con la unidad funcionando y la pistola a gatillo
cerrado), para asegurar que la temperatura del agua no exceda niveles
aceptables.
Se ha agregado una "válvula de descarga térmica"a esta unidad para
proteger la bomba. Puede comenzar a abrirse y permitir la salida de agua
si la temperatura del agua en la bomba ha excedido los 140°F. La válvula
de descarga térmica aliviará esta condición permitiendo la salida del exceso
de agua caliente del sistema. Esto permitirá que agua fresca y fría entre al
sistema, evitando por consiguiente la falla prematura del sello del empaque de
la bomba.
PROCEDIMIENTOS DE INSPECCION ANTES DEL ARRANQUE:
Efectúe los procedimientos siguientes antes de arrancar la unidad:
1. Inspeccione el nivel de aceite en la bomba y en el motor.
2. Inspeccione el tamiz de entrada de agua. Limpie o reemplace si fuera
necesario. Vea “Suministro de agua”, #2, pág. 30.
3. Inspeccione todas las conexiones de las mangueras para asegurar que
estén bien ajustadas. Vea “Suministro de agua”, #3, pág. 30.
4. Inspeccione por pérdidas de combustible del sistema. ¡NO ARRANQUE
LA UNIDAD, si encuentra una pérdida de combustible! Vea las
“Precauciones contra incendio y de ventilación”, #2 y #4, pág. 22.
Asegúrese que se reemplacen todas las piezas dañadas y que se corrijan
todos los problemas mecánicos antes de operar la unidad. Consulte con
el Servicio al Cliente, si usted requiere servicio.
5. Inspeccione las mangueras de alta presión por dobleces, cortes y
pérdidas. ¡NO USE LA MANGUERA, si halla un corte o una pérdida!
Antes de arrancar la unidad reemplace la manguera. Vea las
“Precauciones misceláneas de seguridad” #6, pág. 6. Asegúrese que se
reemplacen todas las piezas dañadas y que se corrijan los problemas
mecánicos antes de operar la unidad. Consulte con el Servicio al Cliente
de, si usted requiere servicio.
FINAL DE LAS INSTRUCCIONES DE PREPARACION
ADVERTENCIA
LAS PAGINAS SIGUIENTES CONTIENEN INSTRUCCIONES DE OPERACION Y
MANTENIMIENTO
NO TRATE DE OPERAR ESTA LAVADORA A PRESION HASTA QUE HAYA
LEIDO Y ENTENDIDO TODAS LAS PRECAUCIONES E INSTRUCCIONES DE
SEGURIDAD LISTADAS EN ESTE MANUAL.
¡¡LA OPERACION INCORRECTA DE ESTA UNIDAD PUEDE CAUSAR
LESIONES GRAVES!!
¡¡DE NINGUNA MANERA ALTERE O MODIFIQUE ESTE EQUIPO!!
CM-Propulsada a correa Manual del Operador 1996 31
Page 34
PELIGRO
¡RIESGO DE INYECCION
CAUSANTE DE LESIONES
GRAVES!
¡MANTENGASE ALEJADO DE
LA BOQUILLA!
¡NUNCA COLOQUE LA MANO
NI LOS DEDOS DELANTE DE
LA BOQUILLA!
¡NO DIRIJA LA CORRIENTE
DE DESCARGA HACIA
LAS PERSONAS O LOS
ANIMALES!
¡ASEGURESE QUE
LA BOQUILLA ESTE
SEGURAMENTE CONECTADA
A LA VARA PARA EVITAR UNA
DESCARGA ACCIDENTAL!
PRECAUCION
RIESGO DE DAÑO
NO PERMITA QUE EL PATRON
DE ROCIADO PERMANEZCA
EN UNA AREA FIJA DURANTE
UN PERIODO PROLONGADO
DE TIEMPO. PUEDE OCURRIR
UN DAÑO POSIBLE AL AREA.
INSTRUCCIONES DE OPERACION
CEBADO DE LA BOMBA:
1. Es esencial cebar la bomba en el arranque inicial y cada vez que se
desconecta el suministro de agua de la unidad después del uso inicial.
2. Desplieque la manguera de alta presión para eliminar los dobleces.
(El ujo de agua endurecerá la manguera, creando bucles rígidos si la
manguera no está recta.)
3. Conecte seguramente el conjunto de la pistola a la manguera de alta
presión. (NOTA: La boquilla de conexión rápida NO debería conectarse
al conjunto de la pistola en este momento. Vea “Conexión de la boquilla”,
pág. 29.)
4. Abra completamente el suministro de agua, con la pistola a gatillo
asegurado en la posición “OFF”. Suelte el seguro de la pistola a gatillo y
accione este último, apuntando la pistola en una dirección segura.
5. Comenzará a uir agua a baja presión del conjunto de manguera/pistola.
Esto permite que la unidad se cebe y purgue todo el aire del sistema. Esta
unidad está cebada cuando el ujo de agua no esté interrumpido por el
aire.
6. Suelte el gatillo y asegure la pistola en la posición “OFF”, una vez que la
unidad esté cebada. Conecte seguramente la boquilla de conexión rápida.
(Vea “Conexión de la boquilla”, pág. 29)
ARRANQUE:
1. Reérase a las “Precauciones de seguridad”, págs. 22-25 antes de
arrancar la unidad.
2. Ubique las calcomanías de seguridad en su unidad y obedezca sus
advertencias. (6,7,10,11 y 15)
3. Apunte la pistola a gatillo alejado de usted o de cualquier otra persona,
con el mismo asegurado en la posición “OFF”. Asegúrese que el
suminstro de agua esté completamente abierto.
4. Desenganche el seguro de la pistola y accione el gatillo. Comenzará a uir
agua a baja presión de la boquilla.
5. Al arrancar el motor, ASEGURESE que la pistola a gatillo permanezca en
la posición abierta. Afírmese ya que la pistola retrocederá violentamente
a causa de la alta presión causada por la bomba una vez que haya
arrancado el motor.
6. Para armar la unidad durante el arranque del motor, coloque su pie sobre
el chasis o rueda. (Reérase al manual del motor adjunto a esta lavadora
a presión para los procedimientos correctos requeridos para arrancar el
motor.)
7. Efectúe los procedimientos siguientes una vez que haya arrancado el
motor con la pistola en la posición abierta:
a. Inspeccione por pérdidas de aceite y combustible del sistema.
¡APAGUE INMEDIATAMENTE LA UNIDAD, si encuentra una
pérdida! Vea las “Precauciones contra incendio y de ventilación”, #2
y #4, pág. 22. Antes de operar la unidad, asegúrese que se hayan
reemplazado todas las piezas dañadas y que se hayan corregido
todos los problemas mecánicos. Consulte con el Servicio al Cliente
de Mi-T-M, si usted requiere servicio.
b. Inspeccione las mangueras de alta presión por dobleces, cortes y
pérdidas.
¡¡¡NO TOQUE LA MANGUERA EN LA PERDIDA, si encuentra un
corte o una pérdida!!! ¡APAGUE INMEDIATAMENTE LA UNIDAD!
Antes de arrancar nuevamente la unidad, reemplace la manguera.
Vea las “Precauciones misceláneas de seguridad” #6, pág. 24. Antes
de operar la unidad, asegúrese que se hayan reemplazado todas
las piezas dañadas y que se hayan corregido todos los problemas
mecánicos. Consulte con el Servicio al Cliente de Mi-T-M, si usted
requiere servicio.
32 CM-Propulsada a correa Manual del Operador 1996
Page 35
INSTRUCCIONES DE OPERACION
8. ASEGURE la pistola a gatillo en la posición “OFF” siempre que cambie las
boquillas de conexión rápida. ¡NUNCA mire directamente en la boquilla! ¡El
agua a alta presión crea un riesgo de lesiones graves!
9. No permita que la unidad funcione en un modo de derivación (con el gatillo
cerrado) por más de tres minutos sin accionar el gatillo de la pistola. El no
seguir esta simple regla puede causar la falla prematura de los sellos del
empaque de la bomba, resultando en una reparación costosa a la misma.
10. Puede haber muchas tareas de limpieza que pueden efectuarse sin el uso de
detergentes, a causa que la lavadora a presión suministra un rociado a alta
presión. Vea “Limpieza con detergentes”, pág. 33, para los procedimientos
correctos, si se requiere un agente de limpieza.
LIMPIEZA CON DETERGENTES:
1. Reérase a las “Precauciones de limpieza con detergentes”, pág. 24.
Asegúrese de usar vestimenta protectora de seguridad según lo mencionado
en la pág. 28.
2. Prepare la solución de detergente de acuerdo con las instrucciones del
rótulo. Nunca bombee ácidos, alcalinos, uidos abrasivos o solventes a
través de la unidad.
3. Ate la manguera detergente plástica clara a la lengüeta de la manguera en la
bomba, si no atada ya.
4. Sumerja el tamiz dentro de la solución del detergente para permitir que este
último circule por sifón.
5. Asegúrese que el suministro de agua esté completamente abierto.
6. Usando el conector rápido, conecte bien la boquilla de rociado de detergente
(#6540º NEGRA) al extremo de la vara, con la pistola a gatillo asegurado en
la posición “OFF”.
NOTA: Este sistema de inyección está diseñado para aplicar detergentes
a baja presión solamente. No permitirá que se introduzcan soluciones de
detergente en el sistema a menos que la boquilla del negro detergente esté
instalada en la vara.
7. Desenganche la pistola a gatillo y accione el gatillo, para aplicar la solución.
Una mezcla de detergente/agua saldrá de la boquilla de baja presión en
unos pocos momentos. Comience rociando la porción inferior de la supercie
que está siendo limpiada y muévase hacia arriba usando pasadas largas
superpuestas. El aplicar desde abajo hacia arriba ayuda a evitar el estriado.
Permita que se empape brevemente. (Para minimizar la posibilidad de que
se seque el detergente, lo que puede resultar en daños a las supercies
pintadas, evite trabajar sobre supercies calientes o bajo la luz directa del
sol.) Asegúrese de enjuagar una sección pequeña por vez.
8. Para enjuagar: asegure la pistola a gatillo en la posición “OFF”, y usando
el conector rápido, substituya el inyector detergente negro por el inyector
amarillo o verde. Desenganche la pistola a gatillo y rocíe. Llevará 30
segundos aproximadamente purgar todo el detergente de la tubería.
Comience en la parte superior y trabaje hacia abajo, para obtener los
mejores resultados del enjuague.
9. Después de cada uso, extraiga por sifón un galón de agua del sistema de
inyección de detergente a baja presión. Esto evita la posibilidad de corrosión
o de que el residuo de detergente cause problemas mecánicos durante el
próximo uso.
CM-Propulsada a correa Manual del Operador 1996 33
Page 36
INSTRUCCIONES DE OPERACION
APAGADO:
1. APAGUE el motor según se instruye en el Manual del Motor.
2. CIERRE el suministro de agua.
3. Accione momentáneamente la pistola a gatillo para eliminar toda la presión
interna, apuntando la pistola en una dirección segura.
4. Desconecte el conjunto de la boquilla, una vez que se haya eliminado la
presión.
5. Drene la pistola, la vara y las mangueras. Desconecte las mangueras, una
vez drenado.
6. Limpie la unidad con un paño y almacene con la pistola, la vara y las
mangueras en un área segura.
34 CM-Propulsada a correa Manual del Operador 1996
Page 37
ALMACENAMIENTO Y MANTENIMIENTO
MANTENIMIENTO ESPECIFICO:
MOTOR: Las instrucciones del motor que acompañan a su unidad detallan
los procedimientos especícos para el mantenimiento del motor. El
observar las recomendaciones del fabricante del motor prolongará
la vida útil del motor.
BOMBA: Cambie el aceite de la bomba después de las primeras 25 horas
de operación. Se recomienda intervalos de 100 horas, después de
la carga inicial. Pueden requerirse cambios con mayor frecuencia,
si el aceite parece sucio o lechoso. Use aceite para bombas de
Mi-T-M (Pieza No. AW-4085-0016) y llene sólo hasta la marca en
el vidrio. NO llene en exceso.
CM-Propulsada a correa Manual del Operador 1996 35
Page 38
32˚F 0˚C
ADVERTENCIA
¡RIESGO QUE LA UNIDAD
REVIENTE!
¡NO ALMACENE/OPERE LA
UNIDAD EN UN AMBIENTE
HELADO!
PIC-THER.TIF/D1
ALMACENAMIENTO Y MANTENIMIENTO
PREPARACION PARA EL INVIERNO:
1. Será necesario preparar esta unidad para el invierno, para nes de
Almacenamiento y transporte en temperaturas ambiente inferiores al punto
de congelación. Esta unidad debe protegerse contra la temperatura más
baja incurrida por las siguientes razones:
a. Si se congela cualquier parte del sistema de bombeo puede acumularse
una presión excesiva en la unidad, lo que podría causar que la misma
reviente resultando en lesiones posibles graves al operador o a los
observadores.
b. El sistema de bombeo de esta unidad puede resultar dañado
permanentemente si se congela. LOS DAÑOS POR CONGELACION
NO ESTAN CUBIERTOS POR LA GARANTIA.
Usted puede proteger su unidad siguiendo el procedimiento indicado abajo,
si debe almacenarla en un lugar donde la temperatura puede descender por
debajo de los 32°F.
1. Reúne los artículos siguientes:
a. Dos recipientes de 5 galones.
b. Un galón de anticongelante. (MI-T-M recomienda un anticongelante
seguro para el medio ambiente.)
c. Suministro de agua.
d. Una manguera de tres pies de largo con un D.I. de 1/2-3/4 y con un
adaptador macho de manguera de jardín de 3/4 de pulgada.
2. Procedimiento:
a. Apague la unidad.
b. Elimine la presión del sistema apuntando la pistola a gatillo hacia una
dirección segura y accionando el gatillo hasta que el ujo de agua cese
de salir por la boquilla.
c. Asegure la pistola a gatillo en la posición OFF y retire la boquilla.
d. Mezcle el anticongelante y el agua en un recipiente de 5 galones, de
acuerdo con las recomendaciones del fabricante para la temperatura a
la cual se está preparando la unidad para el invierno.
NOTA: La preparación apropiada para el invierno está basada en las
instrucciones recomendadas del fabricante incluidas en la “Tabla
de Protección” mostrada en el rótulo posterior de la mayoría de los
recipientes de anticongelantes.
e. Retire la manguera de suministro de agua de la unidad y je
seguramente la manguera de 3 pies a la conexión de entrada. Sumerja
el otro extremo en la solución anticongelante.
f. Apunte la vara hacia el recipiente vacío y arranque la unidad.
g. Accione el gatillo de la pistola hasta que el anticongelante comience a
salir por la vara. Suelte el gatillo por 3 segundos, a continuación accione
el gatillo de la pistola por 3 segundos. Continúe ciclando de la pistola
varias veces hasta que toda la mezcla anticongelante es extraída del
recipiente por la acción de sifón.
h. Separe la manguera de 3 pies de la unidad y drene todo el exceso
restante de anticongelante dentro del recipiente de 5 galones.
i. Desconecte el conjunto de manguera/pistola/vara de la unidad y drene
todo el exceso restante de anticongelante dentro del recipiente de 5
galones.
j. Almacene la manguera, la pistola y vara junto con la unidad, en un lugar
seguro.
k. Almacene la solución anticongelante para un uso ulterior o descártela
de acuerdo con las leyes de protección del medio ambiente
correspondientes.
36 CM-Propulsada a correa Manual del Operador 1996
Page 39
ALMACENAMIENTO Y MANTENIMIENTO
3. Procedimiento opcional:
a. Apague la unidad y corte el suministro de agua.
b. Elimine la presión del sistema apuntando la pistola a gatillo hacia una
dirección segura y accionando el gatillo hasta que el ujo de agua cese
de salir por la boquilla.
c. Desconecte y drene la manguera, la pistola y la vara.
d. Arranque la unidad y permita que funcione hasta que toda el agua
salga de la misma. Apague una vez que el agua ha cesado de uir de la
unidad.
NOTA: Debe ejercerse precaución al usar este procedimiento, ya que pueden
formarse plaquitas de hielo de las gotas de agua, lo que podría causar
que la unidad reviente si se arranca antes de estar completamente
descongelada.
CM-Propulsada a correa Manual del Operador 1996 37
Page 40
SINTOMA
LOCALIZACION DE FALLAS
CAUSA PROBABLE
SOLUCION
El motor no arranca.
No hay descarga de la boquilla cuando
se acciona el mecanismo del gatillo.
Presión baja o uctuante
Varios problemas del motor.
Nivel de aceite de motor bajo
Los componentes de la unidad están
congelados.
Abastecimiento de agua no no encendido
Doblez en la manguera de entrada de
agua.
Doblez en la manguera de descarga de
alta presión.
Está obstruido el tamiz de la entrada de
agua.
La bomba absorbe aire (Eliminado el
cebado)
Reérase al Manual del Motor que acompaña a su unidad.
Cambie el nivel de aceite de motor
Permita que se descongele. Si se congela cualquier parte de la unidad, puede
acumularse una presión excesiva en
la unidad, lo que podría causar que la
misma reviente, resultando en lesiones
posibles graves al operador o a los observadores.
Asegúrese que la manguera tenga 3/4"
de diámetro y que el suministro de agua
entrante esté abierto.
Elimine el doblez
Reemplace la manguera.
Saque el tamiz, limpie o reemplace.
Ajuste todas las conexiones de entrada
de agua. Elimine dobleces en la tubería
de entrada.
Pérdida de agua de la “Válvula de descarga térmica”
El agua parece lechosa o espumosa
Pérdida de aceite de la unidad
El ujo de agua retrocede al recipiente
del detergente.
La boquilla de rociado está obstruida o
gastada.
El conjunto de la válvula en la bomba
está dañado u obstruido.
Los empaques de la bomba están gastados.
La válvula de derivación no opera correctamente.
La temperatura del agua es demasiado
elevada.
Válvula defectuosa.
Agua en el aceite
¡¡¡¡¡NO LA USE!!!!!
La esfera y el resorte en el Venturi están
invertidos, faltan o están desgastados.
Retire, limpie o reemplace.
Saque, inspeccione, limpie o reemplace.
Reemplace los empaques.
Repare o reemplace.
No permita que la unidad opere en el
modo de derivación (con la pistola a gatillo cerrado) durante más de tres minutos.
Reemplace.
Cambie la bomba de aceite. Llene al
nivel apropiado.
Llame al Servicio al Cliente de Mi-T-M.
Saque, limpie o reemplace.
Cuando la pistola de gatillo está asegu-
rado en la posición “OFF”, el agua uye
desde la boquilla.
38 CM-Propulsada a correa Manual del Operador 1996
La pistola funciona mal.
Repare o reemplace.
Page 41
SINTOMA
CAUSA PROBABLE
SOLUCION
El detergente no uirá por sifón en el
modo de detergente a baja presión.
El tamiz del detergente no está completamente sumergido en la solución de
detergente.
El tamiz del detergente está obstruido.
La manguera del detergente está cortada, obstruida o doblada.
No se usa la boquilla del detergente.
Hay demasiadas extensiones de las
mangueras de alta presión conectadas a
la salida de agua.
La esfera y el resorte en el Venturi están
atascados.
Inspeccione, sumerja si fuera necesario.
Inspeccione, limpie o reemplace.
Inspeccione, limpie o reemplace.
Inserte la boquilla 6540º (NEGRA).
Use una extensión como máximo.
Retire, limpie o reemplace.
DECLARACION DE GARANTIA PARA EL CHORE MASTER
®
El fabricante de esta lavadora ofrece al propietario original un (1) año de garantía limitada. El fabricante garantiza que
la lavadora a presión de agua fría Chore Master® está libre de defectos en materiales y mano de obra. Todas las piezas
defectuosas que no están sujetas a deterioro normal causado por el uso serán reparadas o reemplazadas a opción del
fabricante durante el período de garantía. Todas las garantías comenzarán durante la fecha original de compra.
Un (1) año de garantía para las piezas
Treinta (30) días de garantía para la manguera de alta presión, ltro, pistola a gatillo y vara
La garantía no cubre:
Piezas de desgaste normal: empaques de la bomba, válvulas de la bomba, descargador, válvulas de detergente,
anillos en O, boquillas de rociado.
Piezas dañadas debido al mal uso, u operación a velocidades , presiones o temperaturas diferentes a las
recomendadas o a una mala instalación.
Piezas dañadas debido al mal uso o desgastadas a causa de bajas temperaturas, o a causa del uso de líquidos
cáusticos o por la operación en medios ambientes abrasivos o corrosivos o bajo condiciones que causan cavitación
de la bomba.
Importante:
Esta unidad fue diseñada para ser operada en una aplicación de servicio liviano solamente. El uso de esta
lavadora en cualquier otra aplicación cancelará la garantía. El no en observar los procedimientos recomendados de
operación y mantenimiento o el no en usar las piezas genuinas de Mi-T-M® cancelará también la garantía.
Información general
La garantía del motor se manejará a través de la fábrica del motor. El consumidor será responsable por el pago
anticipado del ete para considerar la garantía. Las piezas retornadas con ete pagado a nuestra fábrica o a
un Centro Autorizado de Servicio Mi-T-M® serán inspeccionadas y reemplazadas libre de cargo si se determina
que son defectuosas y que están sujetas a esta garantía. No existen garantías que se extiendan más allá de la
descripción contenida aquí. Bajo ninguna circunstancia el fabricante será responsable por la pérdida de la unidad,
pérdida de tiempo, inconvenientes, daños consecuentes, ni por cargos de recogida o entrega.
PARA SERVICIO O CONSIDERACION DE LA GARANTIA CONSULTE CON:
Mi-T-M® Corporation/8650 Enterprise Drive, Box 50/Peosta, IA 52068-0050
Telefono: 563/556-7484/Telefono gratis en los EE. UU. : 800/228-6172/Fax 563/556-1235
CM-Propulsada a correa Manual del Operador 1996 39
Lunes-Viernes 8:00 a.m. - 5:00 p.m. CST
Page 42
40 CM-Propulsada a correa Manual del Operador 1996
Manufactured by Mi-T-M
8650 Enterprise Drive, Peosta IA 52068
563-556-7484/ Fax 563-556-1235
Loading...
