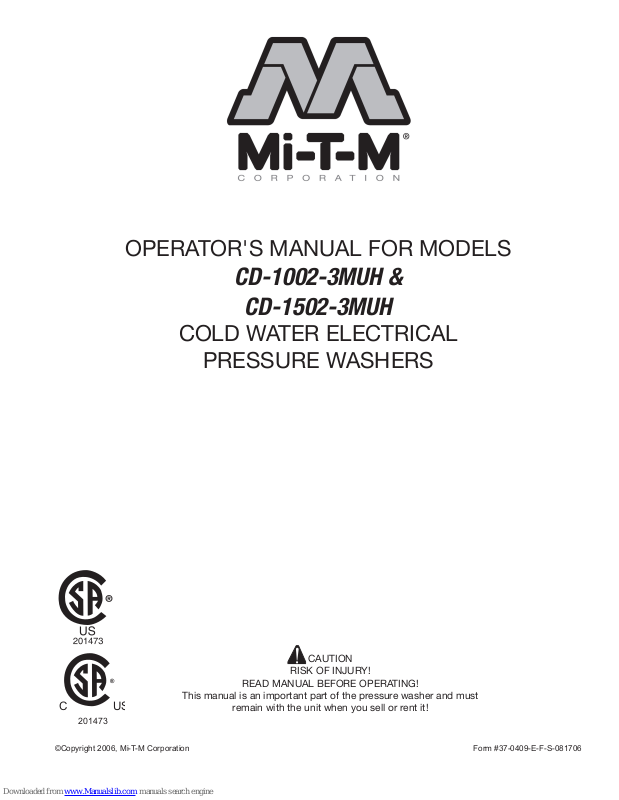

OPERATOR'S MANUAL FOR MODELS
®
C US
201473
CD-1002-3MUH &
CD-1502-3MUH
COLD WATER ELECTRICAL
PRESSURE WASHERS
This manual is an important part of the pressure washer and must
©Copyright 2006, Mi-T-M Corporation Form #37-0409-E-F-S-081706
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 1
CAUTION
RISK OF INJURY!
READ MANUAL BEFORE OPERATING!
remain with the unit when you sell or rent it!
TABLE OF CONTENTS
INTRODUCTION ................................................................................................................................... 3
IMPORTANT SAFETY WARNINGS...................................................................................................4-7
ELECTRICAL PRECAUTIONS ....................................................................................................... 4
SPRAY PRECAUTIONS ................................................................................................................. 5
DETERGENT CLEANING PRECAUTIONS .................................................................................... 6
MISCELLANEOUS SAFETY PRECAUTIONS ................................................................................ 6
ADJUSTMENT PRECAUTIONS ..................................................................................................... 7
FEATURES ........................................................................................................................................... 8
SAFETY DECALS ................................................................................................................................. 9
INSTALLATION & PREPARATION ............................................................................................... 10-13
ATTIRE .......................................................................................................................................... 10
SET-UP ......................................................................................................................................... 10
NOZZLE REVIEW ......................................................................................................................... 10
NOZZLE CONNECTION ................................................................................................................11
WATER SUPPLY ............................................................................................................................11
UNLOADER .................................................................................................................................. 12
POWER CORD CONNECTION .................................................................................................... 12
PRE-START INSPECTION PROCEDURES ................................................................................. 12
OPERATING INSTRUCTIONS ...................................................................................................... 14-15
STORAGE & MAINTENANCE ....................................................................................................... 16-17
TROUBLESHOOTING ................................................................................................................... 18-19
ACCESSORIES .................................................................................................................................. 19
STATEMENT OF WARRANTY ........................................................................................................... 20
NOTES ................................................................................................................................................ 21
PRIMING THE PUMP ................................................................................................................... 14
START-UP ..................................................................................................................................... 14
CLEANING WITH DETERGENTS ................................................................................................ 15
SHUTDOWN ................................................................................................................................. 15
SPECIFIC MAINTENANCE .......................................................................................................... 16
WINTERIZING .........................................................................................................................16-17
START UP AFTER EXTENDED STORAGE ................................................................................. 17
Warning: This product contains lead, a
chemical known to the State of California
to cause birth defects or other reproductive
harm.
Wash your hands after handling this product.
2 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
INTRODUCTION
Congratulations on the purchase of your Mi-T-M® pressure washer! You can be assured your Mi-T-M® pressure washer
was constructed and designed with quality and performance in mind. Each component has been rigorously tested to
ensure the highest level of acceptance.
This operator's manual was compiled for your benet. By reading and following the simple safety, installation, operation,
maintenance and troubleshooting steps described in this manual, you will receive years of trouble free operation from
your Mi-T-M® pressure washer. The contents of this manual are based on the latest product information available at the
time of publication. Mi-T-M® reserves the right to make changes in price, color, materials, equipment, specications or
models at any time without notice.
! IMPORTANT !
These paragraphs are surrounded by a "SAFETY ALERT BOX". This box is used to designate and
emphasize Safety Warnings that must be followed when operating this pressure washer.
Accompanying the Safety Warnings are "signal words" which designate the degree or level
of hazard seriousness. The "signal words" used in this manual are as follows:
DANGER: Indicates an imminently hazardous situation which, if not avoided, WILL
result in death or serious injury.
WARNING: Indicates a potentially hazardous situation which, if not avoided, COULD
result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided MAY
result in minor or moderate injury.
The symbols set to the left of this paragraph are "Safety Alert Symbols". These symbols
are used to call attention to items or procedures that could be dangerous to you or other
persons using this equipment.
ALWAYS PROVIDE A COPY OF THIS MANUAL TO ANYONE USING THIS EQUIPMENT. READ
ALL INSTRUCTIONS BEFORE OPERATING THIS PRESSURE WASHER AND ESPECIALLY
POINT OUT THE "SAFETY WARNINGS" TO PREVENT THE POSSIBILITY OF PERSONAL
INJURY TO THE OPERATOR.
Once the unit has been uncrated, immediately write in the serial number of your unit in the space provided below.
SERIAL NUMBER_________________________________
Inspect for signs of obvious or concealed freight damage. If damage does exist, le a claim with the transportation
company immediately. Be sure that all damaged parts are replaced and that the mechanical problems are corrected
prior to operation of the unit. If you require service, contact Customer Service at 800-228-6172
Please have the following information available for all service calls:
1. Model Number
2. Serial Number
3. Date and Place of Purchase
Mi-T-M Corporation
8650 Enterprise Drive
Peosta, IA 52068
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 3
IMPORTANT SAFETY INSTRUCTIONS
WARNING: When using this product, basic precautions should always be observed, including the following:
READ ALL SAFETY INSTRUCTIONS BEFORE USING PRESSURE WASHER
ELECTRICAL PRECAUTIONS:
1. GROUNDING INSTRUCTIONS: This product must be grounded. If it should
malfunction or breakdown, grounding provides a path of least resistance for
electric current to reduce the risk of electric shock. This product is equipped
with a cord having an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is properly installed
and grounded in accordance with all local codes and ordinances.
2. DANGER: Improper connection of the equipment-grounding conductor can
result in a risk of electrocution. Check with a qualied electrician or service
personnel if you are in doubt as to whether the outlet is properly grounded.
Do not modify the plug provided with the product - if it will not t the outlet,
have a proper outlet installed by a qualied electrician. Do not use any type
of adaptor with this product.
3. GROUND FAULT INTERRUPTER PROTECTION: This pressure washer
provided with a Ground Fault Circuit Interrupter (GFCI) built into the plug or
the power supply cord, This device provides additional protection from the
risk of electric shock. Should replacement of the cord become necessary,
use only identical replacement parts that include GFCI protection.
4. EXTENSION CORDS:
WARNING
Mi-T-M DOES NOT RECOMMEND
THE USE OF EXTENSION CORDS!
If use of an extension cord is unavoidable, it must be plugged into a GFCI
found in circuit boxes or protected receptacles. When using an extension
cord, observe the following:
Cable Length Wire Gauge/1002 Wire Gauge/1502
Up to 50 feet 14 AWG 12 AWG
50 to 100 feet 12 AWG 10 AWG
Use only 3-wire extension cords that have 3-prong grounding-type plugs and 3pole cord connectors that accept the plug from the product. Use only extension
cords that are intended for outdoor use. These extension cords are identied
by a marking "Acceptable for use with outdoor appliances; store indoors while
not in use." Use only extension cords having an electrical rating not less than
the rating of the product. Do not use damaged extension cords. Examine
extension cord before using and replace if damaged. Do not abuse extension
cord and do not yank on any cord to disconnect. Keep cord away from heat
and sharp edges. Always disconnect the extension cord from the receptacle
before disconnecting the product from the extension cord.
WARNING
To reduce the risk of electrocution, keep all connections dry and off
the ground. Do not allow electrical cords to lay in water or in such a
position where water could come in contact with them. Do not touch
plug with wet hands
4 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
5. DO NOT drop the GFCI as damage could result. If the GFCI is accidentally
dropped, be certain to test the GFCI before using to ensure it is working
properly. (Follow instructions on GFCI for test procedures.)
6. DO NOT pull on the electrical cord to disconnect from the outlet, OR carry
the unit by the cord.
7. Check power cord for damage before using. There is a hazard of electrical
shock from crushing, cutting or heat damage.
8. Always be certain the unit is receiving proper voltage. Before plugging the
unit into a compatible power source, be certain the switch is in the "OFF"
position. Disconnect when not in use.
9. DO NOT use the unit in an area where ammable gas vapors may be present.
An electric spark could cause an explosion or re.
10. DO NOT direct water spray on or into electrical installations of any kind.
This includes electrical outlets, light bulbs, fuse boxes, transformers, the
unit itself, etc. Severe electrical shock may occur.
11. Mi-T-M does not recommend the owner attempt any electrical repairs to this
unit.
IMPORTANT SAFETY INSTRUCTIONS
READ ALL SAFETY INSTRUCTIONS BEFORE USING PRESSURE WASHER
SPRAY PRECAUTIONS:
DANGER
RISK OF INJECTION OR SEVERE CUTTING INJURY
KEEP CLEAR OF NOZZLE
DO NOT DIRECT DISCHARGE STREAM AT PERSONS OR PETS
WHEN USING THIS PRODUCT, BASIC PRECAUTIONS SHOULD
ALWAYS BE OBSERVED, INCLUDING THE FOLLOWING:
1. KEEP AWAY FROM THE SPRAY:
a. Because of the high pressure and velocity of the spray, uids can
penetrate the skin, causing serious injury.
b. Never point the gun at yourself or anyone else. Never put your hand,
ngers or body directly over the spray nozzle. Always keep operating
area clear of all persons. Use extreme caution when operating near
children.
c. If an accident does occur and the spray appears to have penetrated
the skin, SEEK EMERGENCY MEDICAL CARE. DO NOT TREAT
AS A SIMPLE CUT. If you are using cleaning agents, be prepared
to tell a physician exactly what kind.
2. ALWAYS wear protective goggles when operating the unit to shield the
eyes from ying debris and detergents. Other protective equipment such
as rubber suits, gloves and respirators are advisable, especially when
using cleaning detergents. Use extreme caution when operating near
children.
3. Stay alert-watch what you are doing. Do not operate the unit when
fatigued or under the inuence of alcohol or drugs.
4. NEVER squeeze the trigger unless securely braced. The thrust from
the water traveling through the nozzle may be powerful enough to cause
the operator to lose balance if unprepared. DO NOT overreach or stand
on unstable support. Wet surfaces can be slippery, wear protective foot
gear and keep good footing and balance at all times. NEVER trigger
the gun while on a ladder or roof.
5. Caution should be used when directing spray toward fragile materials
such as glass. Shattering could result in serious injury.
6. ALWAYS hold on rmly to the gun/wand assembly when starting and
operating the unit. Failure to do so can cause the wand to fall and whip
dangerously. NEVER operate the gun with the trigger wired in the open
position. To prevent accidental discharge, the trigger gun should be
securely locked when not in use.
7. Even after you shut off the unit, there is high pressure water left in the
pump, hose and gun until you release it by triggering the gun. Before
removing the spray nozzle or servicing the unit, ALWAYS shut off the
unit and trigger the gun to release trapped pressure.
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 5
IMPORTANT SAFETY INSTRUCTIONS
READ ALL SAFETY INSTRUCTIONS BEFORE USING PRESSURE WASHER
DETERGENT CLEANING PRECAUTIONS:
1. DO NOT use solvents or highly corrosive detergents or acid type cleaners
with this pressure washer. Use only mild detergents.
2. KNOW YOUR DETERGENTS! Be prepared to tell a physician exactly
what you are using in the event of an emergency. Read the Material Safety
Data Sheet (MSDS) provided with your detergent and all detergent labels.
Follow all appropriate instructions regarding preparation use, safety and
transportation. Keep ALL detergents out of the reach of children.
3. DO NOT use this pressure washer to dispense hazardous detergents.
4. DO NOT alter the detergent injection feature in any manner not prescribed
in this manual. Use only genuine Mi-T-M replacement parts for necessary
repairs.
MISCELLANEOUS SAFETY PRECAUTIONS:
1. NEVER ALLOW CHILDREN OR ADOLESCENTS TO OPERATE THIS
UNIT!
2. Read and follow all handling, operations, maintenance and safety instructions
listed in this manual and provide such information to ANYONE who will be
operating this unit.
3. This pressure washer is provided with a Ground Fault Circuit Interrupter
(GFCI) built into the plug or the power supply cord, Should replacement of
the cord or plug become necessary, use only identical replacement parts
that include GFCI protection.
4. In freezing temperatures, the unit must always be warm enough to ensure
there is no ice formation in the pump. DO NOT start this unit if it has been
transported in an open or underheated vehicle without rst allowing the
pump to thaw.
5. When connecting the water inlet to the water supply mains, local regulations
of your water company must be observed. In some areas the unit must not
be connected directly to the public drinking water supply. This is to ensure
that there is no feedback of the detergents into the water supply. (Direct
connection is permitted if a back ow preventer is installed.)
6. High pressure hoses should be inspected daily for signs of wear. If evidence
of failure exists, promptly replace all suspect hoses to prevent the possibility
of injury from the high pressure spray. If a hose or tting is leaking , NEVER
place your hand directly on the leak.
7. DO NOT operate the unit if you see any pump oil or water leaks from the
machine. DO NOT resume operation until the unit has been inspected and
repaired by a qualied service person.
8. DO NOT operate the unit without all protective covers in place.
9. To reduce the risk of injury, maintain a safe distance from persons while
operating this unit. Close supervision is necessary when operating the unit
near children.
10. DO NOT leave pressurized unit unattended. Shut off the unit and release
trapped pressure before leaving.
11. DO NOT move the unit by pulling on the hose.
6 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
IMPORTANT SAFETY INSTRUCTIONS
READ ALL SAFETY INSTRUCTIONS BEFORE USING PRESSURE WASHER
ADJUSTMENT PRECAUTIONS:
1. NEVER alter or modify the equipment, be sure any accessory items and
system components being used will withstand the pressure developed.
Use ONLY genuine Mi-T-M parts for repair of your pressure washer.
Failure to do so can cause hazardous operating conditions and will void
warranty.
2. NEVER make adjustments to the machinery while it is connected to the
power source.
3. Know how to stop the pressure washer and bleed pressures quickly. Be
thoroughly familiar with controls.
4. Before servicing the unit; turn the unit off, disconnect from the power
source, relieve the water pressure, and allow the unit to cool down.
Service in a clean, dry, at area.
5. Follow the maintenance instructions specied in this manual.
! SAVE THESE INSTRUCTIONS !
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 7
FEATURES
CD-ELEC-0 FEATURES-090799-RD
1. Power Cord
2. Decal: Warning-Risk of Electrocution
3. GFCI
4. Motor
5. On/Off Switch
6. Decal: Warning-Risk of Injection/Explosion
7. Decal: Warning-Risk of Electrocution
8. Decal: Caution Statements
9. Decal: Warning-Backow Preventer/Bilingual
10. Pressure Relief Valve
11. Heat Dump Valve
12. Pump
8 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
FEATURES LISTING
13. Oil Dipstick
14. Oil Sight Glass
15. Water Inlet Strainer
16. Water Inlet
17. Water Outlet
18. Adjustable Detergent Knob
19. Adjustable Unloader Knob
20. Detergent Hose
21. Detergent Strainer
22. High Pressure Discharge Hose
23. Gun
24. Variable Nozzle Assembly
SAFETY DECALS & PLACEMENT
WARNING
RISK OF ELECTROCUTION. DO NOT REMOVE THIS TAG.
FAILURE TO FOLLOW THE ABOVE INSTRUCTIONS
COULD RESULT IN A SEVERE ELECTRICAL SHOCK.
1. CONNECT ONLY TO A PROPERLY GROUNDED OUTLET. DO NOT
REMOVE GROUND PIN.
2. INSPECT CORD BEFORE USING. DO NOT USE IF CORD IS DAMAGED.
3. KEEP ALL CONNECTIONS DRY AND OFF THE GROUND.
4. DO NOT TOUCH PLUG WITH WET HANDS.
5. THIS PRODUCT IS PROVIDED WITH A GROUND FAULT CIRCUIT
INTERRUPTER (GFCI) BUILT INOT THE POWER CORD PLUG. IF
REPLACEMENT OF PLUG OR CORD IS NEEDED, USE ONLY
INDENTICAL REPLACEMENT PARTS.
6. DO NOT USE AN EXTENSION CORD WITH THIS MACHINE.
7. READ THE OPERATOR'S MANUAL BEFORE USING.
RISQUE D'ÉLECTROCUTION. NE PAS ENLEVER CETTE ÉTIQUETTE.
1. Brancher seulement á une prise correctement mise á la terre. Ne pas enlever
la broche de mise á la terre.
2. Vérifier le cordon avant l'utilisation. Ne pas utiliser le cordon s'il est endommagé.
3. Conserver toutes les connexions au sec et au-dessus du sol.
4. Ne pas toucher la prise avec des mains humides.
5. Cet appareil posséde une prise de cordon d'alimentation comprenant un
interrupteur intégré avec circuit de mise á la terre accidentelle. Utiliser
seulement des piéces de remplacement identiques s'il faut remplacer la
prise ou le cordon.
6. L'utilisation d'une rallonge n'est pas recommandée.
7. Lire le manuel de l'opérateur avant d'utiliser l'appareil.
DES CHOCS ÉLECTRIQUES SÉVÉREE SERONT POSSIBLES
SI LES DIRECTIVES CI-DESSUS NE SONT PAS SUIVIES.
34-0916-030399-ENG.
AVERTISSEMENT
WARNING
RISK OF ELECTROCUTION.
DO NOT REMOVE THIS TAG.
FAILURE TO FOLLOW THE ABOVE
INSTRUCTIONS COULD RESULT
IN A SEVERE ELECTRICAL SHOCK.
1. CONNECT ONLY TO A PROPERLY GROUNDED
OUTLET. DO NOT REMOVE GROUND PIN.
2. INSPECT CORD BEFORE USING. DO NOT USE
IF CORD IS DAMAGED.
3. KEEP ALL CONNECTIONS DRY AND OFF THE
GROUND.
4. DO NOT TOUCH PLUG WITH WET HANDS.
5. THIS PRODUCT IS PROVIDED WITH A GROUND
FAULT CIRCUIT INTERRUPTER (GFCI) BUILT
INTO THE POWER CORD PLUG. IF
REPLACEMENT OF THE PLUG OR CORD IS
NEEDED, USE ONLY IDENTICAL REPLACEMENT
PARTS.
6. DO NOT USE AN EXTENSION CORD WITH THIS
MACHINE.
7. READ THE OPERATOR'S MANUAL BEFORE
USING.
34-0628-100599-ENG
WARNING AVERTISSEMENT
If connection is made to a
potable water system, the
system shall be protected
against backflow.
Si cet appareil est
raccorder a un reseau
d'eau potable ce dernier
doit etre portege contre
les retours.
34-0469-E/F-030199-ENG.
DO NOT REMOVE SAFETY DECALS FROM UNIT UNLESS
REPLACING WITH MOST CURRENT SAFETY DECAL!!
Reference #7 Decal: Warning-Risk of Electrocution Reference #2 Tag: Risk of Electrocution
(Part #34-0916) (Part #34-0628)
Reference #8 Decal: Caution Statements (Part #34-0632)
Reference #9 Decal: Warning-Backow Preventer Reference #6 Decal: Warning-Risk of Injection/Explosion
(Part #34-0469) (Part #34-0631)
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 9
WARNING
RISK OF EXPLOSION!
DO NOT OPERATE UNIT IN AN
AREA WHERE FLAMMABLE GAS
VAPORS MAY BE PRESENT. AN
ELECTRIC SPARK MAY CAUSE
AN EXPLOSION.
RISK OF BURSTING!
DO NOT STORE / OPERATE UNIT
IN A FREEZING ENVIRONMENT.
INSTALLATION & PREPARATION
ATTIRE:
Proper attire is essential to your safety. It is advised to utilize whatever means
necessary to protect eyes, ears, and skin. Additional safety attire (such as
respiratory mask) may be required when using detergent cleaning agents with
this washer.
SET-UP:
1. This unit should only be placed on a level surface to ensure proper lubrication
for the water pump while operating. NEVER spray water directly on the
unit!
2. Do not place unit in an area:
a. where there is evidence of oil or gas leaks.
b. where ammable gas vapors may be present.
3. Do not allow the unit to be exposed to rain, snow or freezing temperatures.
If any part of the unit becomes frozen; excessive pressure may build up in
the unit which could cause it to burst, resulting in possible serious injury to
the operator or bystanders.
4. Before initial use, replace the oil travel plug with the dipstick provided with
the unit. Be certain the oil level is in the center of the sight glass before
each use. If low, ll with Mi-T-M pump oil (#AW-4085-0016). DO NOT
OVERFILL!
WARNING
RISK OF INJECTION CAUSING
SEVERE INJURY!
-NEVER LOOK DIRECTLY AT THE
NOZZLE ORIFICE UNLESS IT
IS DISCONNECTED FROM THE
GUN/WAND ASSEMBLY!
-WHEN USING THE ADJUSTABLE
NOZZLE, NEVER ADJUST THE
SPRAY PATTERN WHILE THE
TRIGGER GUN IS OPEN!
ADJUSTABLE NOZZLE
NOZZLE REVIEW:
The Adjustable Spray Pattern Nozzle (with lance) has two functions:
NOTE: Nozzle assembly should NOT be connected to the gun assembly at this
time.
1. Selections of high and low pressure can be achieved by pulling the nozzle
cover at the end of the wand "TOWARD" yourself for the High Pressure
setting, and pushing the nozzle cover "AWAY" from yourself for Low Pressure
and detergent application.
2. The spray pattern can be adjusted from 0° to 65° by rotating the nozzle cover
at the end of the wand in a clockwise and counter-clockwise direction. Be
cautious when using the straight narrow stream. It is not recommended
for use on painted or wood surfaces OR items attached with adhesive
backings.
10 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
INSTALLATION & PREPARATION
NOZZLE CONNECTION:
1. Be certain the trigger gun is locked in the "OFF" position. See WARNING,
right.
2. The nozzle assembly should be disconnected from the gun assembly at
this time by unscrewing the nozzle/lance assembly from the gun/lance
assembly.
WATER SUPPLY:
1. Select a water supply hose which is a quality grade of garden hose
measuring at least 3/4" ID and no longer than 50 feet.
2 Check the water inlet strainer to ensure it is clean and free of any
obstructions. Periodic cleaning of the water strainer will help prevent
pump problems. As a strainer becomes obstructed, it restricts proper
ow of water to the pump. This can result in cavitations which will
cause premature failure of pump packings and valves. Using a screw
driver, remove the screen; clean or replace with Mi-T-M #19-0001 if
necessary.
3. Connect the hoses.
a. Connect one end of the water supply hose to the water inlet of the
unit.
b. Connect the other end of the hose to your pressurized water
supply.
NOTE: Do not use a non-pressurized water supply (i.e. from a well or pond)
with this unit.
c. Connect the high pressure discharge hose to the water outlet of the
unit.
WARNING
RISK OF SEVERE INJURY!
THE TRIGGER GUN SHOULD
ALWAYS BE LOCKED IN THE OFF
POSITION WHEN NOT IN USE!
CHECK WATER INLET STRAINER
4. Follow the incoming water requirements listed below:
a. Water pressure must be a minimum of 25 pounds per square inch
(PSI) and a maximum of 125 PSI. (A typical outdoor faucet will
generally supply this PSI if turned completely "ON".)
b. Incoming GPM must be approximately one gallon more than the
outgoing GPM stated on the pressure washer nameplate. (You can
check GPM by timing how long it takes to ll a 5 gallon container.
c. Incoming water temperature must not exceed 125°F (52°C).
Excessive pump damage may result if the water temperature exceeds
this acceptable level.
5. Never allow the unit to operate without the incoming water line attached
and the water supply turned all the way on.
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 11
CAUTION
RISK OF UNIT DAMAGE!
DO NOT OVERTIGHTEN THE
UNLOADER. BREAKAGE WILL
RESULT IN IMMEDIATE LOSS OF
WATER PRESSURE AND COSTLY
REPAIRS.
INSTALLATION & PREPARATION
UNLOADER:
The unloader valve on your machine is equipped with an adjustment knob
to adjust the pressure. Should less pressure be required, simply turn the
adjustment knob counterclockwise. To set back to maximum, turn adjustment
knob completely clockwise. DO NOT OVERTIGHTEN!
WARNING
RISK OF ELECTROCUTION!
THIS UNIT MUST BE CONNECTED
TO A PROPERLY GROUNDED
OUTLET. DO NOT USE AN
ADAPTER OR REMOVE THE
THIRD GROUNDING PRONG.
POWER CORD CONNECTION:
1. Make certain the motor switch is in the "OFF" position.
2. For 1000 PSI, ensure electrical supply is 120Volt / 15 Amp / 60 Hertz. (See
Figure A, Left)
For 1500 PSI, ensure electrical supply is 120Volt / 20 Amp / 60 Hertz. (See
Figure B, Left)
3. Each time the GFCI is plugged onto an outlet, test the GFCI according to
the instructions on the GFCI. Do not use the unit if the test fails!
4. Ensure the area between the pressure washer cord and the outlet is kept
dry.
5. Insert the male plug into a grounded AC outlet. DO NOT use an adapter
OR remove the grounding plug!!
THERMAL RELIEF VALVE:
To ensure the bypass water temperature does not exceed acceptable levels,
never allow the pressure washer to operate in the bypass mode (with the unit
running and the trigger closed) for more than three minutes.
A thermal relief valve has been added to this unit to protect the pump. It may begin
to open and release water if the water temperature in the pump has exceeded
140° F. This will allow fresh, cool water to enter the system, therefore preventing
premature failure of pump packings.
12 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
INSTALLATION & PREPARATION
PRE-START INSPECTION PROCEDURES:
Before starting the unit, perform the following procedures:
1. Check the oil level in the pump.
2. Inspect the inlet water strainer. Clean or replace if necessary. See
"Water Supply", #2, pg. 11.
3. Check all hose connections to ensure they are securely tightened. See
"Water Supply", #3, pg. 11.
4. Inspect for system water leaks and oil leaks. Be sure that all damaged
parts are replaced and that the mechanical problems are corrected prior to
operation of the unit. If service is needed, contact Customer Service.
5. Inspect high pressure hose for kinking, cuts or leaks. If a cut or leak is
found, DO NOT USE HOSE! Replace hose before starting unit. See
"Miscellaneous Safety Precautions" #6, pg. 6. Be sure that all damaged
parts are replaced and that the mechanical problems are corrected prior to
operation of the unit. If you need service, contact Customer Service.
6. Inspect electrical cord for cuts. If a cut is found, DO NOT TOUCH OR
USE ELECTRICAL CORD! Replace cord before starting the unit.
WARNING
THE FOLLOWING PAGES CONTAIN OPERATING AND MAINTENANCE
INSTRUCTIONS.
DO NOT ATTEMPT TO OPERATE THIS PRESSURE WASHER UNTIL YOU
HAVE READ AND UNDERSTOOD ALL SAFETY PRECAUTIONS AND
INSTRUCTIONS LISTED IN THIS MANUAL.
INCORRECT OPERATION OF THIS UNIT CAN CAUSE SERIOUS INJURY!!
DO NOT ALTER OR MODIFY THIS EQUIPMENT IN ANY MANNER!
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 13
WARNING
RISK OF INJECTION CAUSING
SEVERE INJURY!
-KEEP CLEAR OF NOZZLE! NEVER
PLACE HAND OR FINGERS IN
FRONT OF NOZZLE!
-DO NOT DIRECT DISCHARGE
STREAM AT PEOPLE OR PETS!
-BE CERTAIN THE ADJUSTABLE
NOZZLE ASSY. IS SECURELY
CONNECTED TO THE WAND
TO PREVENT AN ACCIDENTAL
DISCHARGE!
CAUTION
RISK OF DAMAGE.
DO NOT ALLOW SPRAY PATTERN
TO REMAIN ON A FIXED AREA
FOR AN EXTENDED PERIOD OF
TIME. POSSIBLE DAMAGE MAY
OCCUR TO THE AREA.
OPERATING INSTRUCTIONS
PRIMING THE PUMP:
1. It is essential to prime the pump on initial start-up and each time the water
supply is disconnected from the unit after initial use.
2. Lay the high pressure hose out to remove any loops. Water ow will constrict
the hose, creating tight loops if the hose is not straight.
3. Securely connect the gun assembly to the high pressure hose.
NOTE: The nozzle assembly should NOT be connected to the gun assembly
at this time. See "Nozzle Connection" pg. 11.
4. With the trigger gun locked in the "OFF" position, turn the water supply
completely on. Pointing the gun in a safe direction, unlock the trigger gun
and squeeze the trigger.
5. Low pressure water will begin owing from the hose/gun assembly. This
allows the unit to prime and purge any air from the system. The unit is
primed when water ow is uninterrupted by air.
6. Once the unit is primed, release the trigger and lock the gun in the "OFF"
position. Securely connect the nozzle assy. (See "Nozzle Connection" pg.
11)
START-UP:
1. Refer to the "Safety Precautions" pgs. 4-7 before starting the unit.
2. Locate the Safety Decals on your unit and heed their warnings.
3. With the gun locked in the "OFF" position, point the trigger gun away from
yourself or anyone else. Ensure water supply is turned completely on.
4. Disengage the safety lock-off on the gun and squeeze the trigger. Low
pressure water will begin owing from the nozzle.
5. Before starting the unit, brace yourself as the gun will kick-back from the
high pressure created by the pump once the unit has started.
6. Move the On/Off Switch to the "ON" position. This switch includes a circuit
breaker for protection of the motor. In case of excess load, the circuit breaker
will automatically move the switch to the "OFF" position. To restart, move
the On/Off Switch to the "ON" position again.
7. Once the unit is turned on, perform the following procedures with the gun
open:
a. Inspect for system water leaks and oil leaks. If an oil leak is found, TURN
UNIT OFF IMMEDIATELY! Be sure that all damaged parts are replaced
and that the mechanical problems are corrected prior to operation of
the unit. If you require service, contact Mi-T-M Customer Service.
b. Inspect high pressure hose for kinking cuts and leaks. If a cut or leak
is found, DO NOT TOUCH HOSE AT CUT OR LEAK!!! TURN UNIT
OFF IMMEDIATELY! Replace hose before re-starting the unit. See
"Miscellaneous Safety Precautions #6, pg. 6. Be sure that all damaged
parts are replaced and that the mechanical problems are corrected prior to
operation of the unit. If you require service, contact Mi-T-M Service.
c. Inspect electrical cord for cuts. If a cut is found, DO NOT TOUCH OR
USE ELECTRICAL CORD! Replace cord before starting the unit.
8. Trigger the gun several times and try adjusting the spray pattern. Be certain
to LOCK the trigger gun in the "OFF" position whenever moving the adjustable
nozzle. NEVER look directly into the nozzle! High pressure water creates
a risk of severe injury!
9. Do not allow unit to operate in bypass mode (with trigger closed) for more
than three minutes without triggering the gun. Failure to follow this simple
rule can cause premature failure of pump packing seals, resulting in costly
pump repair.
10. Because your pressure washer delivers a high pressure spray and a variety
of spray patterns, there are many cleaning jobs that can be done without
the use of detergents. If a cleaning agent is required, see "Cleaning With
Detergents" pg. 15 for the correct procedures.
14 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
OPERATING INSTRUCTIONS
CLEANING WITH DETERGENTS:
1. Refer to "Detergent Cleaning Precautions" pg. 6 before working with
detergents. Be certain to wear protective safety attire as stated on pg.
10.
2. Prepare detergent solution according to label directions. Never pump
acids, alkaline, abrasive uids or solvents through the unit.
3. Connect the detergent hose to the unit as shown on page 8.
4. Immerse the strainer into the detergent solution to allow detergent to
siphon.
5. With the trigger gun locked in the "OFF" position, push the nozzle cover
at the end of the wand away from the trigger gun.
6. To apply solution, unlock the trigger gun and squeeze the trigger. In a
few moments a detergent/water mixture will exit the low pressure nozzle.
Start spraying the lower portion of the surface being cleaned and move
up, using long overlapping strokes. Applying from the bottom up helps
avoid streaking. Allow to soak briey. (Avoid working on hot surfaces or
in direct sunlight to minimize the chances of the detergent drying, which
may result in damaging surfaces.) Be certain to rinse a small section at
a time.
7. To rinse; lock the trigger gun in the "OFF" position, pull the nozzle cover
at the end of the wand toward the gun. Unlock the trigger gun and spray.
It will take about 30 seconds to purge all detergent from the line. For
best rinsing results, start at the top and work down.
8. Siphon a gallon of water through the low pressure detergent injection
system after each use. This prevents the possibility of corrosion or
detergent residue causing mechanical problems during the next use.
SHUT-DOWN:
1. Move the On/Off switch to the "OFF" position to turn unit off.
2. Turn the water supply "OFF".
3. Pointing the gun in a safe direction, trigger gun momentarily to relieve
any trapped pressure.
4. Once pressure is relieved, disconnect the nozzle assembly.
5. Disconnect the unit from the power source.
6. Disconnect and drain gun, wand and hoses.
7. Wipe unit clean and store with gun, wand and hoses in a safe area.
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 15
WARNING
32˚F 0˚C
RISK OF SEVERE INJURY!
TO PREVENT ACCIDENTAL
DISCHARGE, THE ADJUSTABLE
NOZZLE/LANCE ASSEMBLY
MUST BE DISCONNECTED FROM
THE GUN ASSEMBLY WHEN
USING THE NOZZLE CLEANER.
STORAGE & MAINTENANCE
SPECIFIC MAINTENANCE:
PUMP: The pump oil must be changed after the rst 25 hours of operation.
Once the initial oil change has been completed, it is recommended the
oil be changed every 3 months or 250 hour intervals. If oil appears
dirty or milky, changes may be required at a greater frequency. Use
Mi-T-M pump oil #AW-4085-0016 and ll only to the center of the
oil sight glass. DO NOT OVERFILL!
NOZZLES: Nozzle orices should be kept clean and free of obstructions. If
the nozzle becomes clogged, the pump pressure will increase.
Therefore, should the nozzle become clogged, the nozzle orice
must be cleaned immediately. Follow the procedure listed below
to clean nozzle orice: (See WARNING, left.)
1. Disconnect the wand from the gun.
2. Insert the nozzle cleaner (supplied with unit) into the nozzle and
rotate.
3. Flush the nozzle with water.
4. Reconnect the wand and gun assembly.
5. Turn the unit "ON". Point the gun in a safe direction and trigger
the gun to begin spraying. Adjust spray pattern to 0°. If spray
pattern is still distorted, repeat steps 1-4. If you are unable
to thoroughly clean the nozzle using this procedure, then the
nozzle must be replaced.
To Remove or Replace Adjustable Nozzle:
1. Insert a 2.0 mm allen wrench (supplied with the unit) into the
nozzle.
2. Rotate the wrench counterclockwise to remove the nozzle.
3. Inspect the nozzle and clean or replace before re-inserting.
WARNING
RISK OF UNIT BURSTING!
DO NOT STORE OR OPERATE
UNIT IN A FREEZING ENVIRONMENT!
WINTERIZING:
For storage and transportation purposes in subfreezing ambient temperatures,
it will be necessary to winterize this unit. This unit must be protected to the
lowest incurred temperature for the following reasons:
1. If any part of the pumping system becomes frozen; excessive pressure may
build up in the unit which could cause the unit to burst resulting in possible
serious injury to the operator or bystanders.
2. The pumping system in this unit may be permanently damaged if frozen.
FREEZE DAMAGE IS NOT COVERED BY WARRANTY.
If you must store your unit in an area where the temperature may fall below 32°F,
you can protect your unit by following the procedure outlined below.
1. Gather the following items:
a. Two 5 gallon containers.
b. One gallon of antifreeze. (Mi-T-M recommends an environmentally safe
antifreeze.)
c. Water supply.
d. Three foot hose, 1/2-3/4 I.D. with a 3/4 inch male garden hose tting.
2. Procedure:
a. To start winterizing, unit must be run and primed according to the "Start-
up Procedures" listed on page 14.
b. After running and priming, shut off the unit and water supply.
c. Relieve system pressure by pointing the trigger gun in a safe direction
and squeezing the trigger until water ow ceases to exit the nozzle.
d. Lock the trigger gun in an OFF position and remove the nozzle.
e. Remove the water supply hose from the unit and attach the 3 foot hose
securely to the inlet connection.
f. Shut off the detergent injector if applicable.
g. Fill one 5 gallon bucket with water.
16 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
CONTINUED
STORAGE & MAINTENANCE
WINTERIZING, CONT'D:
h. Holding the 3 foot hose in an upright position, completely ll the hose
with water. Then plug the hose outlet with your thumb or nger. Place
the plugged end into the 5 gallon bucket of water.
i. Turn the unit on. Trigger the gun several times until all the air is worked
out of the system (unit is primed).
NOTE: Proper winterizing is based on the recommended manufacturer's
instructions listed on the "Protection Chart" shown on the back label
of most antifreeze containers.
j. With the trigger gun held open, siphon enough water out of the 5 gallon
bucket until there is just enough water left to mix with the antifreeze.
k. Point the wand into the empty container and start the unit.
l. Trigger the gun until the antifreeze begins to exit the wand. Release
the trigger for 3 seconds, then trigger the gun for 3 seconds. Continue
cycling the gun several times until all the antifreeze mixture is siphoned
from the container.
m. Detach the 3 foot hose from the unit and drain any excess antifreeze
back into the 5 gallon container.
n. Disconnect the hose/gun/wand assembly from the unit and drain any
excess antifreeze back into the 5 gallon container.
o. Store the hose, gun and wand with the unit in a safe area.
p. Store antifreeze solution for next use or dispose of according to state
EPA laws.
3. Optional Procedure:
a. Shut the unit off.
b. Relieve system pressure by pointing the trigger gun in a safe direction
and squeezing the trigger until water ow ceases to exit the nozzle.
c. Disconnect and drain the hose, gun and wand.
d. Start the unit and allow it to run until all the water exits the unit. Once
the water has stopped owing from the unit, turn off.
NOTE: When using this procedure, caution should be used as ice chips can
form from drops of water which could cause the unit to burst if starting
before completely thawed.
STARTING UNIT AFTER EXTENDED STORAGE:
1. BE CERTAIN the unit is NOT plugged into the power source.
2. Prior to restarting the unit, thaw out any possible ice from the wand, gun,
hose and unit.
3. After following all "PREPARATION" instructions, start the unit momentarily
and immediately turn "OFF" to ensure all parts are lubricated before
operation.
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 17
TROUBLESHOOTING
SYMPTOM PROBABLE CAUSE REMEDY
Pump motor will not start, or stops GFCI tripped. Turn unit "OFF". Test GFCI by
while operating. pressing reset button.
Tripped circuit breaker or fuse Disconnect all other plugs on the
blown in circuit fuse box. circuit being used and reset
circuit breaker OR check and replace
fuse.
Loose or disconnected plug. Reconnect plug.
Tripped circuit breaker in unit. Allow to cool and restart unit.
Unit is frozen. Allow to thaw. If any part of the unit
becomes frozen; excessive pressure
may build up in the unit which could
cause the unit to burst resulting in
possible serious injury to the operator
or bystanders.
Circuit breaker trips or fuse blows in Circuit overload. Check that the circuit is rated
the fuse box. correctly. 15 Amp for 1000 PSI, 20
Amps for 1500 PSI. Disconnect all
plugs on the circuit. When connecting
to a circuit protected by fuses, use
time delay fuses only.
Extension cord is too long or wire Use correct electrical requirements
is too small. as listed on pg. 4.
Too much pressure. Use Adjusting Knob on Unloader to
reduce pressure.
GFCI trips. Incorrect voltage. Ensure electrical supply is
120 V/15 A/60 Hz for 1000 PSI
120 V/20 A/60 Hz for 1500 PSI
Electrical short to ground. Contact Customer Service
Motor runs but there is no discharge Inadequate water supply. Ensure hose is 3/4" diameter and
at nozzle when trigger mechanism is incoming water supply is turned on.
squeezed.
Kink in water inlet hose. Remove kink.
Kink in high pressure discharge hose. Replace hose.
Low or uctuating pressure. Water inlet screen obstructed. Remove screen, clean or replace.
Pump sucking air. (Prime lost) Tighten all water intake connections.
Eliminate leaks in intake line.
Not in high pressure mode. Pull the nozzle cover toward the gun
to engage in high pressure mode.
Obstructed or worn orifice. Remove and clean, or replace.
Bypass valve not operating correctly. Repair or replace.
18 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
TROUBLESHOOTING
SYMPTOM PROBABLE CAUSE REMEDY
Oil appears milky or foamy. Water in oil. Change pump oil. Fill to proper
level.
Oil leaking from unit. DO NOT USE!!!!! Contact Customer Service.
Detergent will not siphon into Low Detergent strainer is not completely Check; submerge if necessary.
Pressure Detergent mode. submerged in detergent solution
Detergent strainer is obstructed. Inspect, clean or replace.
Detergent hose is obstructed, cut Inspect, clean or replace.
or kinked.
Not in Low Pressure mode. Push nozzle cover away from the gun.
Nozzle assembly is plugged. Clean or replace.
Too many high pressure hose Use one e xte nsion max imum.
extensions attached to the water outlet.
Ball & Spring in Venturi stuck. Remove, clean or replace.
Water ows back into detergent Ball & Spring in Venturi reversed, Remove, clean or replace.
container. missing or corroded.
Water ows from the nozzle when the Gun is malfunctioning. Repair or replace.
trigger gun is in the "OFF" position.
ACCESSORIES
15-0006: 3/4" Supply Hose
50-0085: Extension Wand 18"
50-0086: Angled Extension Wand 33.5"
50-0087: Rotating Nozzle .035 mm
50-0090: Wet Sandblaster
50-0091: Foaming Wand
50-0092: Hand Brush
50-0093: Rotating Brush
50-0094: Floor/Wall Brush
851-0007: Extension Hose - 50'
AW-7005-01WK: Wheel Kit
AW-7900-0300: Hose Reel
Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual 19
STATEMENT OF WARRANTY
Mi-T-M warrants all parts, (except those referred to below), of your new pressure washer to be free from
defects in materials and workmanship during the following periods:
For Lifetime against freezing and cracking:
Pump Manifold
For Seven (7) Years from the date of original purchase:
High Pressure Pump
For Two (2) Years from the date of original purchase:
Cart Assembly Plumbing
For One (1) Year from the date of original purchase:
GFCI Selector Switch
For Ninety (90) days from the date of original purchase:
Trigger Gun/Wand High Pressure Hose
Unloader Valve Strainer/Filter
Defective parts not subject to normal wear and tear will be repaired or replaced at our option during the
warranty period. In any event, reimbursement is limited to the purchase price paid.
EXCLUSIONS
1. The Motor is covered under separate warranty by its respective manufacturer and is subject to the terms
set forth therein.
2. Normal wear parts:
Pump Packings Spray Nozzles
Pump Valves Detergent Valves
Quick Couplings/Screw Connect O-rings
3. This warranty does not cover parts damaged due to normal wear, misapplication, misuse, operation at
other than recommended speeds, pressures or temperature. Parts damaged or worn because of the use
of caustic liquids or by operation in abrasive or corrosive environments or under conditions causing pump
cavitation are not warranted. Failure to follow recommended operating and maintenance procedures
also voids warranty.
4. The use of other than Genuine Mi-T-M Repair Parts will void warranty. Parts returned, prepaid to our
factory or to an Authorized Service Center will be inspected and replaced free of charge if found to be
defective and subject to warranty. There are no warranties which extend beyond the description of the
face hereof. Under no circumstances shall Mi-T-M bear any responsibility for loss of use of the unit, loss
of time or rental, inconvenience, commercial loss or consequential damages.
For Service or Warranty Consideration, contact Customer Service.
563-556-7484 / 800-228-6172 / Fax 563-556-1235
Monday - Friday 8:00 a.m. - 5:00 p.m. CST
20 Mi-T-M CD-1002/1502-0MUH/UC Operator's Manual
NOTES
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 21
TABLE DES MATIÈRES
INTRODUCTION ................................................................................................................................. 23
IMPORTANTES CONSIGNES DE SÉCURITÉ .............................................................................. 24-27
MESURES DE PRÉCAUTION -- ÉLECTRICITÉ .................................................................... 24-25
MESURES DE PRÉCAUTION -- PULVÉRISATION ............................................................... 25-26
MESURES DE PRÉCAUTION -- NETTOYAGE À L’AIDE DE DÉTERSIF ................................... 26
MESURES DE PRÉCAUTION -- DIVERSES .......................................................................... 26-27
MESURES DE PRÉCAUTION -- RÉGLAGE ............................................................................... 27
COMPOSANTS .................................................................................................................................. 28
AUTOCOLLANTS DE SÉCURITÉ ...................................................................................................... 29
INSTALLATION ET PRÉPARATION ............................................................................................ 30-35
TENUE VESTIMENTAIRE ............................................................................................................ 30
MISE EN OEUVRE ....................................................................................................................... 30
TÊTE DE LANCE À BUSE RÉGLABLE ........................................................................................ 30
PISTOLET ..................................................................................................................................... 31
ALIMENTATION EN EAU .............................................................................................................. 31
CLAPET DE DÉCHARGE ............................................................................................................. 32
BRANCHEMENT DU CORDON D’ALIMENTATION ..................................................................... 32
INSPECTION AVANT MISE EN MARCHE.................................................................................... 32
DIRECTIVES D’UTILISATION ....................................................................................................... 34-35
AMORÇAGE DE LA POMPE ....................................................................................................... 34
MISE EN MARCHE DE L’APPAREIL ............................................................................................ 34
NETTOYAGE À L’AIDE DE DÉTERSIF ....................................................................................... 35
ARRÊT DE L’APPAREIL ............................................................................................................... 35
ENTREPOSAGE ET ENTRETIEN ................................................................................................. 36-37
ENTRETIEN DE SPECIFIQUE ..................................................................................................... 36
HIVERNISATION ..................................................................................................................... 36-37
MISE EN MARCHE APRÈS ENTREPOSAGE PROLONGÉ ........................................................ 37
DÉPANNAGE ................................................................................................................................ 38-39
ACCESSOIRES .................................................................................................................................. 39
GARANTIE .......................................................................................................................................... 40
NOTE ................................................................................................................................................... 41
AVERTISSEMENT: Ce produit contient
du plomb, un produit chimique qui est
connu par l'état de Californie comme
étant la cause de cancer et de
malformations congénitales ou autres
effets nocifs de reproduction.
Laver vos mains après avoir manipulé ce produit.
22 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
INTRODUCTION
Toutes nos félicitations pour l’achat d’un appareil de lavage sous pression Mi-T-M®. Cet appareil a été conçu et construit dans
une optique de qualité et de rendement. Chacun de ses composants a fait l’objet de contrôles de qualité rigoureux.
Le présent guide d’utilisation est rédigé à votre intention. Si vous suivez les directives simples relatives à la sécurité, à
l’installation, à l’utilisation, à l’entretien et au dépannage qui y sont exposées, votre appareil de lavage sous pression
Mi-T-M vous assurera des années de bons et loyaux services. Le contenu du guide est établi en fonction des toutes
dernières informations sur le produit disponibles au moment de la publication. Mi-T-M se réserve le droit de modier
sans préavis les prix, couleur, matériaux, équipements, spécications et modèles.
IMPORTANT
Dans le guide, certains paragraphes qui traitent de sécurité sont encadrés. L’encadrement
est destiné à mettre en évidence les consignes de sécurité qui doivent être suivies lors de
l’utilisation de l’appareil de lavage sous pression. Ces consignes sont précédées d’un «mot
d’alerte» qui indique le degré ou le niveau de gravité du danger. Les mots d’alerte utilisés
dans ce manuel sont les suivants :
DANGER : Signale un risque certain de blessures graves voire mortelles.
MISE EN GARDE : Signale un risque de blessures graves voire mortelles.
AVERTISSEMENT : Signale un risque de blessures légères ou de dommages de gravité
moyenne.
À gauche de certains paragraphes gure un «symbole d’alerte de sécurité» destiné à
attirer l’attention sur les pratiques ou les méthodes dangereuses pour les utilisateurs de
l’appareil.
REMETTRE UNE COPIE DE CE MANUEL À QUICONQUE UTILISE L’APPAREIL. LIRE TOUTES
LES DIRECTIVES AVANT D’UTILISER L’APPAREIL DE LAVAGE SOUS PRESSION ET ATTIRER
TOUT PARTICULIÈREMENT L’ATTENTION SUR LES «CONSIGNES DE SÉCURITÉ» DESTINÉES
À ÉVITER DE SE BLESSER EN UTILISANT L’APPAREIL.
Après avoir déballé l’appareil, en inscrire immédiatement le numéro de série ci-dessous.
NUMÉRO DE SÉRIE : _________________
Veuillez inspecter soigneusement l’appareil pour vous assurer qu’il est intact. En cas d’avarie, adressez immédiatement
une réclamation au transporteur. N’utilisez l’appareil qu’après avoir fait remplacer toute pièce endommagée et fait régler
tous les problèmes d’ordre mécanique. Pour cela, veuillez vous adresser au détaillant qui vous a vendu l’appareil ou au
centre d’entretien Mi-T-M® agréé de votre localité, 800-228-6172.
Avant d’appeler, veuillez disposer des renseignements suivants :
1. Numéro de modèle
2. Numéro de série
3. Date et lieu d’achat
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 23
Mi-T-M Corporation
8650 Enterprise Drive
Peosta, IA 52068
MISE EN GARDE : L’utilisation de ce produit doit s’accompagner des précautions élémentaires, ainsi que des suivantes:
IMPORTANTES CONSIGNES DE SÉCURITÉ
LISEZ L’ENSEMBLE DES CONSIGNES DE SÉCURITÉ AVANT D’UTILISER LE NETTOYEUR HAUTE PRESSION
MESURES DE PRÉCAUTION -- ÉLECTRICITÉ:
1. DIRECTIVES DE MISE À LA TERRE: Cet appareil doit être mis à la terre.
En cas de défectuosité ou de panne, le conducteur de mise à la terre offre un
trajet de moindre résistance au courant, ce qui réduit le risque de secousses
électriques. L’appareil comporte un cordon à conducteur et che de mise
à la terre. Cette che doit être branchée à une prise adéquate, installée et
mise à la terre conformément à tous les codes et règlements locaux.
2. DANGER: S’il est mal connecté, le conducteur de mise à la terre présente
un risque d’électrocution. En cas de doute quant à la mise à la terre de la
prise, consulter un électricien agréé ou un spécialiste de l’entretien. Ne pas
modier la che de l’appareil; si elle ne s’insère pas dans la prise, faire poser
une prise adéquate par un électricien agréé. N’utiliser aucun adaptateur
pour encher l’appareil.
3. PROTECTION PAR DISJONCTEUR DE FUITE À LA TERRE: Cet appareil
de lavage sous pression comporte un disjoncteur de fuite à la terre intégré
à la che du cordon d’alimentation électrique. Ce dispositif assure une
protection supplémentaire contre le risque de secousses électriques. Si on
doit remplacer le cordon, n’utiliser que des pièces de rechange identiques
protégées par un disjoncteur de fuite à la terre.
4. CORDONS PROLONGATEURS:
MISE EN GARDE
Mi-T-M® DÉCONSEILLE L’EMPLOI DE
CORDONS PROLONGATEURS.
Si on doit employer un cordon prolongateur, le brancher à un disjoncteur de
fuite à la terre comme en comportent les boîtes de raccordement ou les prises
protégées. Ce cordon prolongateur doit avoir les caractéristiques suivantes :
Longueur du cordon Diamètre du l/1002 Diamètre du l/1502
Jusqu’à 15 m (50 pi) 14 AWG 12 AWG
De 15 à 30 m (50 à 100 pi) 12 AWG 10 AWG
N’employer que des cordons prolongateurs trilaires à ches de mise à la terre
à trois broches et à connecteurs tripolaires adaptés à la prise de l’appareil.
N’employer que des cordons prolongateurs destinés à l’usage à l’extérieur.
Les cordons de ce type portent la mention «Acceptable for use with outdoor
appliances; store en salle while not in use» (Pour emploi à l’extérieur; à
entreposer à l’intérieur) N’employer que des cordons prolongateurs dont les
caractéristiques électriques sont au moins équivalentes à celles de l’appareil. Ne
pas employer de cordon prolongateur endommagé. Examiner le cordon avant
de s’en servir, et le remplacer s’il est endommagé. Manipuler délicatement les
cordons prolongateurs et ne pas les tirer d’un coup sec pour les débrancher.
Leur éviter tout contact avec les sources de chaleur et les objets tranchants.
Toujours les débrancher de la prise avant de les débrancher de l’appareil.
MISE EN GARDE
Pour réduire le risque d’électrocution, veiller à ce que tous les branchements
restent secs et leur éviter tout contact avec le sol. NE PAS laisser les
cordons électriques et leurs branchements traîner dans l’eau ni entrer
en contact avec de l’eau. Ne pas toucher à la prise lorsqu’on a les mains
mouillées.
24 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
5. NE PAS faire tomber le disjoncteur de fuite à la terre, sous peine de
l’endommager.
6. NE PAS tirer sur le cordon électrique pour le débrancher de la prise, et NE
PAS transporter l’appareil en le tenant par son cordon.
7. S’assurer que le cordon d’alimentation est intact avant de s’en servir. S’il
est écrasé, coupé ou endommagé par la chaleur, il présente un risque de
secousses électriques.
LISEZ L’ENSEMBLE DES CONSIGNES DE SÉCURITÉ AVANT D’UTILISER LE NETTOYEUR HAUTE PRESSION
8. TOUJOURS s’assurer l’appareil est alimenté en courant de la tension
voulue. Avant de brancher l’appareil à une source d’alimentation adéquate,
s’assurer que son interrupteur est à ARRÊT. Débrancher l’appareil lorsqu’il
n’est pas en service.
9. NE PAS utiliser l’appareil à un endroit susceptible de contenir des vapeurs
inammables, car une étincelle électrique peut y provoquer une explosion
ou un incendie.
10. Ne JAMAIS diriger le jet d’eau sur ou dans des installations électriques de
quelque type que ce soit, y compris les prises, les ampoules, les boîtes de
fusibles, les transformateurs, l’appareil lui-même, etc. Cela peut occasionner
de graves secousses électriques.
11. Mi-T-M® déconseille au propriétaire de procéder lui-même à toute réparation
électrique de son appareil.
MESURES DE PRÉCAUTION -- PULVÉRISATION :
DANGER
RISQUE D’INJECTION OU DE COUPURE GRAVE
NE PAS SE PLACER EN FACE DE LA BUSE.
NE DIRIGER LE JET NI SUR DES PERSONNES NI SUR DES ANIMAUX
DOMESTIQUES.
APPLIQUER SYSTÉMATIQUEMENT LES MESURES DE PRÉCAUTION
ÉLÉMENTAIRES, COMME:
IMPORTANTES CONSIGNES DE SÉCURITÉ
1. SE TENIR À L’ÉCART DU JET:
a. À cause de la pression et de la vitesse élevées du jet, les liquides
peuvent pénétrer sous la peau, et blesser gravement.
b. Ne JAMAIS diriger le pistolet ni vers soi ni vers quiconque. Ne JAMAIS
mettre la main, les doigts ou une partie du corps directement sur la
buse de pulvérisation. Éloigner toute personne de la zone d’utilisation
de l’appareil. Prendre des précautions toutes particulières lorsqu’on
utilise l’appareil à proximité d’enfants.
c. En cas d’accident, si le jet semble avoir pénétré sous la peau,
OBTENIR DES SOINS MÉDICAUX D’URGENCE. NE PAS TRAITER
LA BLESSURE COMME UNE COUPURE ORDINAIRE. Si on utilise
des agents nettoyants, être en mesure d’en indiquer le type exact au
médecin.
2. TOUJOURS porter des lunettes de protection lorsqu’on utilise l’appareil, pour
s’abriter des projections de débris et de détersif. En outre, il est conseillé
de porter des vêtements de caoutchouc, des gants et un masque ltrant,
en particulier lorsqu’on emploie du détersif. Prendre des précautions toutes
particulières lorsqu’on utilise l’appareil à proximité d’enfants.
3. Rester vigilant et conscient de chacun de ses gestes. Ne pas utiliser l’appareil
lorsqu’on est fatigué ou qu’on a pris de l’alcool ou des médicaments.
4. Ne JAMAIS actionner la détente sans s’arc-bouter solidement. À la sortie
de la buse, le jet a une force sufsante pour faire perdre l’équilibre si on ne
s’est pas préparé. Se tenir bien d’aplomb, sur une surface stable. Comme les
surfaces mouillées peuvent être glissantes, porter des bottes de protection
et veiller à ne jamais perdre l’équilibre. Ne JAMAIS actionner la détente
lorsqu’on est sur une échelle ou sur un toit.
5. Éviter de diriger le jet sur des substances comme le verre qui, si elles se
brisent, peuvent blesser gravement.
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 25
LISEZ L’ENSEMBLE DES CONSIGNES DE SÉCURITÉ AVANT D’UTILISER LE NETTOYEUR HAUTE PRESSION
IMPORTANTES CONSIGNES DE SÉCURITÉ
6. TOUJOURS tenir fermement l’ensemble pistolet/lance lors de la mise en
marche et pendant l’utilisation de l’appareil. Sinon, la lance peut s’échapper
et fouetter dangereusement. Ne JAMAIS utiliser le pistolet en bloquant la
détente en position d’ouverture à l’aide d’un l. Pour éviter toute décharge
accidentelle, verrouiller la détente du pistolet lorsque ce dernier n’est pas
utilisé.
7. Même après arrêt de l’appareil, la pompe, le exible et le pistolet contiennent
toujours de l’eau sous pression qui n’est libérée que lorsqu’on appuie sur la
détente du pistolet. Avant de déposer la buse de pulvérisation ou d’entretenir
l’appareil, TOUJOURS arrêter l’appareil et actionner la détente pour libérer
la pression.
MESURES DE PRÉCAUTION -- NETTOYAGE AU DÉTERSIF :
1. NE PAS utiliser de solvants, de détersifs hautement corrosifs ou de produits
de nettoyage de type acide avec cet appareil de lavage sous pression.
N’utiliser que des détersifs doux.
2. BIEN CONNAÎTRE LES DÉTERSIFS EMPLOYÉS. Être en mesure d’en
indiquer le type exact au médecin consulté en cas d’urgence. Lire la che
technique santé-sécurité (FTSS) qui gure sur l’étiquette de tous les détersifs.
Appliquer toutes les directives relatives à la préparation, à l’utilisation, à
la sécurité et au transport. Entreposer les détersifs hors de portée des
enfants.
3. NE PAS utiliser cet appareil de lavage sous pression pour distribuer des
détersifs dangereux.
4. NE PAS modier le dispositif d’injection de détersif de quelque manière que
ce soit non spéciée dans ce manuel. N’utiliser que des pièces d’origine
Mi-T-M® pour exécuter les réparations nécessaires.
MESURES DE PRÉCAUTION -- DIVERSES :
1. NE JAMAIS LAISSER LES ENFANTS OU LES ADOLESCENTS FAIRE
FONCTIONNER CET APPAREIL.
2. Lire et appliquer toutes les directives de manutention, d’utilisation, d’entretien
et de sécurité énoncées dans ce manuel et les communiquer à TOUS les
utilisateurs de l’appareil.
3. Cet appareil de lavage sous pression comporte un disjoncteur de fuite à
la terre intégré à la che du cordon d’alimentation électrique. Si on doit
remplacer le cordon, n’utiliser que des pièces de rechange identiques
protégées par un disjoncteur de fuite à la terre.
4. Si la température ambiante est inférieure au point de congélation, l’appareil
doit toujours être assez chaud pour empêcher la formation de glace dans
la pompe. NE PAS mettre l’appareil en marche s’il a été transporté dans
un véhicule découvert ou dépourvu de chauffage sans faire dégeler la
pompe.
5. Pour raccorder l’admission d’eau au réseau public d’alimentation en eau,
se conformer à la réglementation du service des eaux de la localité. Dans
certaines régions, on ne doit pas raccorder directement l’appareil au réseau
public d’alimentation en eau potable. Cela pour éviter d’éviter les rejets de
détersif dans le réseau d’alimentation. (Le raccordement direct est autorisé
si on a installé un clapet antiretour.)
26 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
LISEZ L’ENSEMBLE DES CONSIGNES DE SÉCURITÉ AVANT D’UTILISER LE NETTOYEUR HAUTE PRESSION
IMPORTANTES CONSIGNES DE SÉCURITÉ
6. Inspecter tous les jours les exibles haute pression pour y déceler tout signe
d’usure. Remplacer sans délai tous les exibles suspects pour éviter toute
blessure éventuelle sous l’effet de la pression élevée du jet. Si un exible
ou un raccord fuit, ne JAMAIS mettre la main directement sur la fuite.
7. Ne pas faire fonctionner l' appareil sans que les couvercles de protection
ne soient en place.
8. NE PAS utiliser l’appareil si on constate une fuite d’huile ou d’eau en
provenance de la pompe. NE PAS remettre l’appareil en service avant qu’il
ait été inspecté ou réparé par un spécialiste de l’entretien.
9. Pour réduire le risque de blessures, utiliser l’appareil à une distance sécuritaire
des personnes présentes. Exercer une surveillance étroite lorsqu’on utilise
l’appareil à proximité d’enfants.
10. Ne JAMAIS laisser l’appareil sans surveillance lorsqu’il est sous pression.
L’arrêter et libérer la pression avant de s’éloigner.
11. NE PAS déplacer l’appareil en le tirant par son exible.
MESURES DE PRÉCAUTION -- RÉGLAGE :
1. Ne JAMAIS transformer ou modier l’appareil, n’utiliser que des accessoires
et des composants aptes à supporter la pression de la pompe. N’utiliser que
des pièces d’origine Mi-T-M® pour réparer l’appareil de lavage sous pression,
sinon l’appareil deviendrait dangereux et la garantie serait annulée.
2. Ne JAMAIS régler l’appareil lorsqu’il est sous tension.
3. Il importe de savoir comment arrêter rapidement l’appareil de lavage sous
pression et en évacuer la pression, et de bien connaître les commandes.
4. Avant d’entretenir l’appareil, l’arrêter, débrancher de la source d' alimentation,
en évacuer l’eau sous pression, et le laisser refroidir. L’entretenir sur une
surface propre, sèche et plane.
5. Appliquer les directives d’entretien énoncées dans ce manuel.
CONSERVER CES DIRECTIVES
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 27
COMPOSANTS
CD-ELEC-0 FEATURES-090799-RD
LISTE DES COMPOSANTS
1. Cordon d'alimentation
2. Étiquette de mise en garde : Risque d’électrocution
3. Dis joncteur de f uite à la t erre du co rdon
d’alimentation
4. Moteur
5. Interrupteur marche/arrêt
6. Autocollant de mise en garde : Risque d’injection/
Explosion
7. Autocollant de mise en garde : Risque d’électrocution
8. Autocollant d’avertissement
9. Autocollant (bilingue): Mise en garde-Clapet
antiretour
10. Soupape de sûreté
12. Pompe
13. Jauge d'huile
14. Voyant d’huile
15. Filtre à tamis de l’admission d’eau
16. Admission d’eau
17. Sortie d'eau
18. Bouton de réglage du débit de détersif
19. Bouton de réglage de la pression de décharge
20. Flexible du détersif
21. Filtre à tamis du détersif
22. Flexible de décharge à haute pression
23. Pistolet à lance vissable
24. Tête de lance à buse réglable
11. Soupape d’évacuation de la chaleur
28 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
AUTOCOLLANTS DE SÉCURITÉ ET EMPLACEMENT
WARNING
RISK OF ELECTROCUTION. DO NOT REMOVE THIS TAG.
FAILURE TO FOLLOW THE ABOVE INSTRUCTIONS
COULD RESULT IN A SEVERE ELECTRICAL SHOCK.
1. CONNECT ONLY TO A PROPERLY GROUNDED OUTLET. DO NOT
REMOVE GROUND PIN.
2. INSPECT CORD BEFORE USING. DO NOT USE IF CORD IS DAMAGED.
3. KEEP ALL CONNECTIONS DRY AND OFF THE GROUND.
4. DO NOT TOUCH PLUG WITH WET HANDS.
5. THIS PRODUCT IS PROVIDED WITH A GROUND FAULT CIRCUIT
INTERRUPTER (GFCI) BUILT INOT THE POWER CORD PLUG. IF
REPLACEMENT OF PLUG OR CORD IS NEEDED, USE ONLY
INDENTICAL REPLACEMENT PARTS.
6. DO NOT USE AN EXTENSION CORD WITH THIS MACHINE.
7. READ THE OPERATOR'S MANUAL BEFORE USING.
RISQUE D'ÉLECTROCUTION. NE PAS ENLEVER CETTE ÉTIQUETTE.
1. Brancher seulement á une prise correctement mise á la terre. Ne pas enlever
la broche de mise á la terre.
2. Vérifier le cordon avant l'utilisation. Ne pas utiliser le cordon s'il est endommagé.
3. Conserver toutes les connexions au sec et au-dessus du sol.
4. Ne pas toucher la prise avec des mains humides.
5. Cet appareil posséde une prise de cordon d'alimentation comprenant un
interrupteur intégré avec circuit de mise á la terre accidentelle. Utiliser
seulement des piéces de remplacement identiques s'il faut remplacer la
prise ou le cordon.
6. L'utilisation d'une rallonge n'est pas recommandée.
7. Lire le manuel de l'opérateur avant d'utiliser l'appareil.
DES CHOCS ÉLECTRIQUES SÉVÉREE SERONT POSSIBLES
SI LES DIRECTIVES CI-DESSUS NE SONT PAS SUIVIES.
34-0916-030399-ENG.
AVERTISSEMENT
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION NE
PAS ENLEVER CETTE ÉTIQUETTE
DES CHOCS ÉLECTRIQUES SÉVÉREE
SERONT POSSIBLES SI LES DIRECTIVES
CI-DESSUS NE SONT PAS SUIVIES.
1. Brancher seulement á une
prise correctement mise á la
terre. Ne pas enlever la broche
de mise á la terre.
2. Vérifier le cordon avant l' utilisation.
ne pas utiliser le cordon s'il
est endommagé.
3. Conserver toutes les connexions
au sec et au-dessus du sol.
4. Ne pas toucher la prise avec des mains
humides.
5. Cet appareil posséde une prise de cordon
d'alimentation comprenant un
interrupteur intégré avec circuit de
mise á la terre accidentelle. Utiliser
seulemnet des piéces de remplacement
identiques s'il faut remplcer la prise
ou le cordon.
6. L'utilisation d'une rallonge n'est pas
recommandée.
7. Lire le manuel de l'opérateur avant
d'utiliser l'appareil.
34-0628-030199-E/F-ENG.D1
WARNING AVERTISSEMENT
If connection is made to a
potable water system, the
system shall be protected
against backflow.
Si cet appareil est
raccorder a un reseau
d'eau potable ce dernier
doit etre portege contre
les retours.
34-0469-E/F-030199-ENG.
N'ENLEVEZ LES AUTO-COLLANTS DE L'UNITÉ SEULEMENT QUE POUR LES
REMPLACER PAR DES PLUS RÉCENTS.
Référence nº 7. Autocollant de mise en garde :
Risque d’électrocution (Pièce nº 34-0916)
Référence nº 8 : Autocollant d’avertissement (Pièce nº 34-0632)
Référence 2 : Étiquette - Risque d’électrocution
(Pièce nº 34-0628)
Référence nº 6: Autocollant - Risque d’injection/ Explosion (Pièce nº 34-0631)
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 29
Référence nº 9: Autocollant (bilingue):
Mise en garde-Clapet antiretour
(Pièce nº 34-0469)
INSTALLATION ET PRÉPARATION
TENUE VESTIMENTAIRE :
Le port d’une tenue vestimentaire appropriée est essentiel à la sécurité
des utilisateurs. Il est conseillé d’employer tous les moyens voulus pour se
protéger les yeux, les oreilles et la peau. Le port d’un équipement de protection
supplémentaire (comme un masque respiratoire) peut être nécessaire lors de
l’emploi d’agents nettoyants détergents dans l’appareil.
MISE EN GARDE
RISQUE D’EXPLOSION OU
D'INCENDIE
NE PAS PLACER L'APPAREIL
À UN ENDROIT SUSCEPTIBLE
DE CONTENIR DES VAPEURS
INFLAMMABLES, CAR UNE
ÉTINCELLE POURRAIT Y
PROVOQUER UNE EXPLOSION OU
UN INCENDIE.
RISQUE D'EXPLOSION DE
L'APPARIEL
NE PAS ENTREPOSER OU FAIRE
FONCTIONNER L'APPAREIL À
TEMPERATURE INFERIEURE AU
POINT DE CONGELATION DE
L'EAU.
MISE EN GARDE
RISQUE D’INJECTION CAUSE DE
BLESSURES GRAVES
NE JAMAIS REGARDER
DIRECTEMENT DANS L’ORIFICE
DE LA BUSE, SAUF SI ELLE EST
DÉMONTÉE DE L’ENSEMBLE
PISTOLET/LANCE.
LORSQU’ON UTILISE LA BUSE
RÉGLABLE, NE JAMAIS RÉGLER
LA FORME DU JET LORSQUE LA
DÉTENTE DU PISTOLET EST EN
POSITION D’OUVERTURE.
BUSE RÉGLABLE
MISE EN OEUVRE :
1. N’installer cet appareil qu’à l’horizontale et sur une surface plane,
pour permettre une bonne lubrication de la pompe à eau pendant le
fonctionnement. Ne pas exposer l’appareil à la pluie, à la neige ou au gel.
Ne JAMAIS pulvériser d’eau directement sur l’appareil.
2. Ne pas placer l'appareil à un endriot:
a. oú on a décelé des fuites d'essence ou de gaz.
b. susceptible de contenir des vapeurs inammables.
3. Ne pas exposer l'appariel à la pluie, à la neige ou au gel. Si l'une de ses
pièces gèle, la pression peut devenir excessive et faire exploser l'appareil,
en blessant gravement son utilisateur ou les personnes que se trouvent à
proximité.
4. Avant la première utilisation, remplacer le bouchon de transport par le
bouchon à évent livré avec l’appareil. S’assurer que le niveau d’huile est
au centre du voyant. Vérier le niveau d’huile de la pompe avant chaque
utilisation. Si le niveau est bas, le compléter avec de l’huile pour pompes
Mi-T-M®, Pièce nº AW-4085-0016. NE PAS REMPLIR EXCESSIVEMENT.
TÊTE DE LANCE À BUSE RÉGLABLE:
La buse de la tête de lance a deux fonctions :
REMARQUE: Pour le moment, la tête de lance ne doit pas être vissée au
pistolet.
1. Réglage de la pression : TIRER le manchon de la buse (situé à l’extrémité de
la lance) vers le pistolet pour obtenir un jet à haute pression, et REPOUSSER
ce manchon pour obtenir un jet à basse pression et utiliser du détersif.
2. Réglage de la forme du jet, faire pivoter le manchon de la buse de 0º à 65º
dans le sens horaire ou antihoraire. Il n’est pas recommandé d’utiliser le jet
étroit et n sur les surfaces peintes, les surfaces de bois, ou les éléments
à endos adhésif.
30 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
INSTALLATION ET PRÉPARATION
PISTOLET :
1. S’assurer que la détente du pistolet est verrouillée. Voir la MISE EN GARDE,
à droite.
2. Séparer la tête de lance du pistolet en dévissant la tête de lance du corps
de lance monté sur le pistolet.
ALIMENTATION EN EAU :
1. Utiliser un exible d’alimentation en eau de type tuyau d’arrosage, de D.I.
d’au moins 19,05 mm (¾ po) et de moins de 15 m (50 pi).
2. S’assurer que le ltre est propre et non colmaté. Le nettoyage périodique du
ltre à tamis permet d’éviter des pannes de pompe. Lorsqu’il est colmaté,
le ltre réduit le débit d’eau qui alimente la pompe, ce qui provoque de la
cavitation et la défaillance prématurée des joints d’étanchéité de la pompe.
Avec un tournevis, déposer le ltre de l’appareil. Le nettoyer ou, au besoin,
le remplacer par un ltre Mi-T-M® nº 19-0001.
3. Raccorder:
a. une des extrémités du exible d’alimentation en eau à l’admission
d’eau de l’appareil,
b. et l’autre, au réseau d’alimentation en eau sous pression.
REMARQUE: Ne pas raccorder l’appareil à une source d’alimentation en
eau à la pression ambiante (puits, mare, etc.).
c. le exible de décharge à haute pression à la sortie d’eau de
l’appareil.
4. Se conformer aux exigences relatives à l’alimentation en eau suivantes :
a. Pression d’eau d’au moins 172,3 kPa (25 lb/po²) et d’au plus 861,84
kPa (125 lb/po²). (Lorsqu’il est complètement ouvert, un robinet de
prise d’eau extérieure débite à une pression de cet ordre.)
b. Débit d’alimentation d’environ 3,8 l (1 gal) supérieur à celui indiqué
sur la plaque signalétique de l’appareil de lavage sous pression. (Pour
calculer le débit en l/min (gal/min), on mesure le temps nécessaire pour
remplir un récipient de 19 l (5 gal).
c. Température de l’eau d’alimentation inférieure à 52ºC (125ºF). Au-dessus
de cette température, la pompe s’endommage anormalement.
5. Ne JAMAIS faire fonctionner l’appareil sans alimentation en eau (robinet
complètement ouvert).
MISE EN GARDE
RI S Q U E D E B L E S S URE S
GRAVES
VERROUILLER LA DÉTENTE
DU PISTOLET LORSQUE CE
DERNIER N’EST PAS UTILISÉ.
VÉRIFICATION DU FILTRE À
TAMIS DE L’ADMISSION D’EAU
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 31
AVERTISSEMENT
RISQUE D ’ E NDOMMAGER
L’APPAREIL
NE PAS SERRER LE CLAPET DE
DÉCHARGE AU POINT DE LE
BRISER, CE QUI ENTRAÎNERAIT
UNE PERTE IMMÉDIATE DE
LA PRESSION D’EAU ET DES
RÉPARATIONS COÛTEUSES.
MISE EN GARDE!
RISQUE D'ELECTROCUTION!
BRANCHER L'A PPAR IEL À
UN E PR I S E M I S E A L A
TERRE N;UTILISER AUCUN
ADAPTATERU ET NE JAMAIS
SUPPRIMER LA FICHE DE MISE
A LA TERRE.
INSTALLATION ET PRÉPARATION
CLAPET DE DÉCHARGE:
Le clapet de décharge de l’appareil comporte un bouton de réglage de la
pression. Pour réduire la pression, tourner ce bouton dans le sens antihoraire;
pour rétablir la pression maximale, le tourner à fond dans le sens horaire. NE
PAS LE SERRER EXCESSIVEMENT.
BRANCHEMENT DU CORDON D’ALIMENTATION:
1. S’assurer que le commutateur du moteur est à ARRÊT.
2. 1000 PSI: s’assurer que l’appareil est alimenté en courant monophasé de
120 V/15 A/60 Hz.
1500 PSI: s’assurer que l’appareil est alimenté en courant monophasé de
120 V/20 A/60 Hz.
3. Chaque fois qu'on branche le disjoncteur de fuite à la terre à une prise,
le tester conformément aux directives guant sur ce disjoncteur. Ne pas
utiliser l'appareil si le test n'est pas concluant.
4. Veiller à ce que la zone comporise entre la prise et l'appariel (oú se trove
le cordon d'alimentation) soit sèche.
5. Brancher la che à une prise de courant alternatif mise à la terre. N;Utiliser
aucun adaptateru et ne jamais supprimer la che de mise a la terre!!
VALVE D'EVACUATION DE CHALEUR:
Pour être certain que la température de l'eau ne soit pas trop élevée, ne faites
jamais fonctionner le nettoyeur en mode by-pass (l'appareil étant en marche
et le pistolet verrouillé) pendant plus de trois minutes.
On a installé une “soupape d’évacuation de la chaleur” sur cette unité an
de protéger la pompe. Il se peut que la soupape commence à s’ouvrir et
à relâcher de l’eau si la température de l’eau dans la pompe a dépassé les
60ºC, ce qui permet de laisser de l’eau fraîche et froide entrer dans le
système.
32 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
INSTALLATION ET PRÉPARATION
INSPECTION AVANT MISE EN MARCHE:
Avant de mettre l’appareil en marche :
1. Vérier le niveau d’huile de la pompe.
2. Inspecter le ltre de l’admission d’eau. Le nettoyer et, au besoin, le
remplacer. Voir «Alimentation en eau», nº 2, p. 31.
3. S’assurer que tous les raccords des exibles sont bien serrés. Voir
«Alimentation en eau», nº 5, p. 31.
4. S’assurer de l’absence de fuite d’eau ou d’huile. Avant de faire
fonctionner l’appareil, s’assurer que toutes les pièces endommagées ont
été remplacées et que toutes les pannes mécaniques ont été corrigées.
Pour tout entretien, s’adresser à un centre d’entretien Mi-T-M® agréé.
5. S’assurer que le exible haute pression est exempt de pliure, de coupure
ou de fuite. Si on décèle une coupure ou une fuite, REMPLACER LE
FLEXIBLE avant de remettre l’appareil en marche. Voir «Mesures de
précaution diverses» nº 6, p. 26. Avant de faire fonctionner l’appareil,
s’assurer que toutes les pièces endommagées ont été remplacées et
que toutes les pannes mécaniques ont été corrigées.
6. S’assurer que les cordons électriques pour sont exempts de coupure. Si
on décèle une coupure, NE PAS TOUCHER OU UTILISER LE CORDON
ELECTRIQUE. Le remplacer avant de mettre l’appareil en marche.
MISE EN GARDE
LES PAGES SUIVANTES CONTIENNENT DES DIRECTIVES RELATIVES AU
FONCTIONNEMENT ET À L’ENTRETIEN DE L’APPAREIL.
NE PAS TENTER DE FAIRE FONCTIONNER L’APPAREIL SANS AVOIR LU
ET COMPRIS TOUTES LES MESURES PRÉCAUTION ET TOUTES LES
DIRECTIVES INDIQUÉES DANS CE MANUEL.
MAL UTILISÉ, CET APPAREIL PEUT CAUSER DE GRAVES BLESSURES.
N’APPORTER AUCUNE TRANSFORMATION OU MODIFICATION À CET
APPAREIL.
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 33
MISE EN GARDE
RISQUE D’INJECTION CAUSE DE
BLESSURES GRAVES
-NE PAS SE PLACER EN FACE DE
LA BUSE. NE JAMAIS METTRE LA
MAIN OU LES DOIGTS DEVANT
LA BUSE.
-NE DIRIGER LE JET NI SUR
DES PERSONNES NI SUR DES
ANIMAUX DOMESTIQUES.
-POUR ÉVITER TOUTE DÉCHARGE
ACCIDENTELLE, S’ASSURER
QUE LA TÊTE DE LANCE À BUSE
RÉGLABLE EST BIEN VISSÉE AU
CORPS DE LANCE.
AVERTISSEMENT
R I S Q UE D E D O MM A G ES
MATÉRIELS
NE PAS MAINTENIR LONGTEMPS
LE JET S U R UNE MÊ M E
SURFACE, CAR IL POURRAIT
L’ENDOMMAGER.
DIRECTIVES D’UTILISATION
AMORÇAGE DE LA POMPE :
1. Il est indispensable d’amorcer la pompe lors de la mise en marche initiale,
puis chaque fois qu’on a débranché l’appareil de l’alimentation en eau.
2. Dérouler le exible haute pression pour supprimer toutes les boucles. Si
ce exible comporte des boucles, l’écoulement de l’eau les resserre.
3. Visser à fond l’ensemble pistolet/lance au exible haute pression .
REMARQUE : Pour le moment, ne pas visser la tête de lance au pistolet. Voir
«Pistolet», p. 30.
4. Après avoir verrouillé la détente, ouvrir à fond l’alimentation en eau.
Orienter le pistolet dans une direction sécuritaire, déverrouiller la détente
et l’actionner.
5. De l’eau à basse pression s’échappe de l’ensemble exible/pistolet, ce
qui amorce l’appareil et évacue tout l’air du circuit. L’appareil est amorcé
lorsque l’écoulement d’eau n’est plus interrompu par des arrivées d’air.
6. Lorsque l’appareil est amorcé, lâcher la détente et la verrouiller. Bien visser
la tête de lance à buse réglable. (Voir «Pistolet», p. 30)
MISE EN MARCHE DE L’APPAREIL :
1. Prendre connaissance des «Mesures de précaution», p. 24 à 27, avant de
mettre l’appareil en marche.
2. Trouver les autocollants de sécurité de l’appareil et tenir compte des mises
en garde qui y gurent.
3. Verrouiller la détente, et diriger le pistolet loin de soi ou de toute autre
personne. S’assurer que l’alimentation en eau est ouverte à fond.
4. Déverrouiller et actionner la détente. De l’eau à basse pression s’échappe
de la buse.
5. Avant de mettre l’appareil en marche, s’arc-bouter solidement en prévision
du recul que la pression créée par la pompe imprime au pistolet.
6. Mettre l’interrupteur marche/arrêt à MARCHE. Cet interrupteur comporte un
disjoncteur de protection du moteur. En cas de surcharge, ce disjoncteur
met automatiquement l’interrupteur à ARRÊT. Pour remettre l’appareil en
marche, remettre l’interrupteur marche/arrêt à MARCHE.
7. Une fois que l’appareil est en marche, exécuter les opérations suivantes:
a. S’assurer de l’absence de fuite d’eau ou d’huile.Si on décèle une
fuite, ARRÊTER IMMÉDIATEMENT L’APPAREIL. Avant de faire
fonctionner l’appareil, s’assurer que toutes les pièces endommagées
ont été remplacées et que toutes les pannes mécaniques ont été
corrigées. Pour tout entretien, s’adresser au service à la clientèle
Mi-T-M® .
b. S’assurer que le exible haute pression est exempt de pliure, de coupure
ou de fuite. Si on décèle une coupure ou une fuite, NE PAS TOUCHER LE
FLEXIBLE, ET ARRÊTER IMMÉDIATEMENT L’APPAREIL. Remplace
la exible avant de remettre l’appareil en marche. Voir «Mesures de
précaution diverses, nº 6, p. 27. Avant de faire fonctionner l’appareil,
s’assurer que toutes les pièces endommagées ont été remplacées et
que toutes les pannes mécaniques ont été corrigées. Pour tout entretien,
s’adresser au service à la clientèle Mi-T-M® .
c. S’assurer que les cordons électriques pour sont exempts de coupure.
Si on décèle une coupure, NE PAS TOUCHER OU UTILISER LE
CORDON ELECTRIQUE. Le remplacer avant de mettre l’appareil en
marche.
8. Actionner la détente à plusieurs reprises et essayer de régler la forme du
jet. S’assurer que la détente du pistolet est verrouillée avant de régler la
buse. Ne JAMAIS regarder directement dans la buse. L’eau sous haute
pression présente un risque de blessures graves.
9. Ne pas laisser l’appareil fonctionner en mode de dérivation pendant plus de
trois minutes sans actionner la détente du pistolet. Le non-respect de cette
règle simple peut causer une défaillance prématurée des joints d’étanchéité
de la pompe, donc une réparation coûteuse.
10. Comme l’appareil de lavage sous pression débite à haute pression et avec
diverses formes du jet, il permet d’exécuter de nombreux nettoyages sans
employer de détersif. Si un agent nettoyant est nécessaire, voir «Nettoyage
à l’aide de détersif», p. 35.
34 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
DIRECTIVES D’UTILISATION
NETTOYAGE À L’AIDE DE DÉTERSIF :
1. Prendre connaissance des «Mesures de précaution -- Nettoyage à l’aide
de détersif», p. 26. Revêtir la tenue vestimentaire de protection indiquée à
la p. 30.
2. Préparer la solution de détersif conformément aux instructions gurant
sur l’étiquette. Ne JAMAIS faire pomper de liquides ou de solvants acides,
basiques, ou abrasifs par l’appareil.
3. Raccorder le exible du détersif à l’appareil (voir page 28).
4. Plonger le ltre dans la solution de détersif pour que le détersif puisse être
siphonné.
5. Verrouiller la détente du pistolet. Pousser le manchon de la buse vers
l’extrémité de la lance, à la position basse pression.
6. Pour appliquer la solution, déverrouiller et actionner la détente du pistolet.
Après quelques instants, un mélange d’eau et de détersif sort de la buse.
Commencer par pulvériser à la partie inférieure de la surface à nettoyer, et
remonter en longues passes chevauchantes. En procédant ainsi, on évite les
coulées. Laisser imbiber un moment. (Éviter de traiter les surfaces peintes
si elles sont chaudes ou directement exposée au soleil, an de réduire au
minimum le dessèchement du détersif et la dégradation de la peinture.)
Rincer une petite partie de la surface à la fois.
7. Pour rincer : verrouiller la détente du pistolet, tirer le manchon de la buse (à
l’extrémité de la lance) vers le pistolet. Déverrouiller la détente du pistolet,
et pulvériser. Il faut environ 30 secondes pour évacuer tout le détersif du
circuit. Pour obtenir les meilleurs résultats, commencer à la partie supérieure
de la surface, et progresser vers le bas.
8. Après chaque utilisation, siphonner 3,8 l (1 gal) d’eau par le circuit d’injection
basse pression. On évite ainsi la corrosion et les dépôts de détersif, causes
de pannes mécaniques.
ARRÊT DE L’APPAREIL:
1. Mettre l’interrupteur à ARRÊT.
2. Couper l’alimentation en eau.
3. Orienter le pistolet dans une direction sécuritaire, et appuyer brièvement
sur la détente pour libérer la pression.
4. Cela fait, débrancher la tête de lance à buse réglable.
5. Débrancher l’appareil de la prise électrique.
6. Vider le pistolet, la lance et les exibles. Cela fait, débrancher les
exibles.
7. Nettoyer et sécher l’appareil et le ranger en lieu sûr avec le pistolet, la lance
et les exibles.
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 35
MISE EN GARDE
32˚F 0˚C
RISQUE DE BLESSURES
GRAVES
POUR ÉVITER TOUTE
DÉCHARGE ACCIDENTELLE,
SÉPARER L’ENSEMBLE
BUSE RÉGLABLE/LANCE DU
PISTOLET AVANT D’UTILISER
L’OUTIL DE NETTOYAGE DE LA
BUSE.
ENTREPOSAGE ET ENTRETIEN
ENTRETIEN DE SPECIFIQUE:
LA POMPE: Changer l'huile de la pompe après les 25 premières heures de
fonctionnement. Par la suite, il est conseillé de la changer tous les
3 mois ou toutes les 250 heures. Si l'huile est sale ou laiteuse, la
changer plus fréquemment. Utiliser de l'huile pour pompes Mi-TM #AW-4085-0016 et ne remplir que jusqu'à mihauteur du voyant.
NE PAS remplir à plein capacité.
ENTRETIEN DE LA BUSE: L’orice de la buse doit être propre et libre. S’il
se colmate, le nettoyer immédiatement en procédant comme suit.
(Voir la MISE EN GARDE, à gauche.)
1. Dévisser la lance du pistolet.
2. Introduire l’outil de nettoyage (livré avec l’appareil) dans la
buse et l’y faire pivoter.
3. Rincer la buse à l’eau.
4. Revisser la lance au pistolet.
5. Mettre l’appareil en marche. Orienter le pistolet dans une
direction sécuritaire et actionner la détente pour commencer
à pulvériser. Régler la forme du jet à 0 º. Si le jet est toujours
dévié, répéter les étapes 1 à 4. Si cela ne suft pas à nettoyer
à fond la buse, la remplacer.
Pour déposer ou remplacer la buse réglable :
1. Y insérer une clé Allen de 2,0 mm.
2. Tourner la clé dans le sens antihoraire pour déposer la buse.
3. Inspecter et nettoyer ou remplacer la buse, et la reposer.
MISE EN GARDE!
RISQUE D'EXPLOSION DE
L'APPARIEL
NE PAS ENTREPOSER OU FAIRE
FONCTIONNER L'APPAREIL À
TEMPERATURE INFERIEURE
AU POINT DE CONGELATION
DE L'EAU.
HIVERNISATION :
Pour entreposer et transporter l’appareil à température ambiante inférieure au
point de congélation, on doit l’hiverniser.Pour les raisons suivantes, l’appareil
doit être protégé jusqu’à la température la plus basse qu’il risque de subir :
1. Si l’une des pièces du circuit de pompage gèle, la pression peut devenir
excessive et faire exploser l’appareil en blessant gravement son utilisateur
ou les personnes qui se trouvent à proximité.
2. Le circuit de pompage de l’appareil peut être irrémédiablement endommagé
par le gel. LES DOMMAGES CAUSÉS PAR LE GEL NE SONT PAS
COUVERTS PAR LA GARANTIE.
Si on doit entreposer l’appareil à un endroit où il y a risque de gel, le protéger
en procédant comme suit :
1. Disposer des articles suivants :
a. Deux récipients de 19 l (5 gal).
b. 3,8 l (1 gal) d’antigel. (Mi-T-M® recommande l’emploi d’un antigel de
type écologique.)
c. Alimentation en eau.
d. Flexible de 0, 91 m (3 pi), de 12,7 à 19,05 mm (1/2-¾ po) de D.I., à
raccord mâle de 19,05 mm (¾ po) pour tuyau d’arrosage.
2. Méthode d’hivernisation :
a. Mettre l’appareil en marche et l’amorcer. (Voir «Mise en marche »)
b. Après l’avoir fait fonctionner et l’avoir amorcé, arrêter l’appareil et couper
l’alimentation en eau.
36 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
CONTINUER
ENTREPOSAGE ET ENTRETIEN
HIVERNISATION, CONTINUER:
c. Évacuer la pression du circuit en orientant le pistolet dans une direction
sécuritaire et en appuyant sur la détente jusqu’à ce que l’eau cesse de
sortir de la buse.
d. Verrouiller la détente et déposer la buse.
e. Déposer le exible d’alimentation en eau de l’appareil et xer solidement
le exible de 0, 91 m (3 pi) au raccord d’admission.
f. Couper l'admission de détersif, au besoin.
g. Remplir d’eau un seau de 19 l (5 gal).
h. Tenir verticalement le exible de 0, 91 m (3 pi) et le remplir d’eau. Puis
obturer l’orice du exible avec le pouce ou l’index. Plonger l’extrémité
obturée dans l’eau du seau de 19 l (5 gal).
i. Mettre l’appareil en marche. Actionner la détente à plusieurs reprises,
jusqu’à ce que tout l’air soit évacué du circuit (et que l’appareil soit
amorcé).
REMARQUE: Pour bien hiverniser, se conformer aux directives du fabriquant
(voir la «Table de protection» qui gure sur l’étiquette arrière de la
plupart des contenants d’antigel).
j. En maintenant le pistolet ouvert, siphonner l’eau du seau de 19 l (5 gal)
et n’en laisser que la quantité nécessaire au mélange avec l’antigel.
k. Diriger la lance dans le récipient vide et mettre l’appareil en marche.
l. Actionner la détente jusqu’à ce que l’antigel commence à s’échapper
de la lance. Lâcher la détente pendant 3 secondes, puis l’actionner
pendant 3 secondes. Répéter le cycle jusqu’à ce que tout le mélange
antigel ait été siphonné du récipient.
m. Débrancher le exible de 0, 91 m (3 pi) de l’appareil, et vider l’antigel
en excès dans le récipient de 19 l (5 gal).
n. Débrancher l’ensemble exible/pistolet/lance de l’appareil, et vider
l’antigel en excès dans le récipient de 19 l (5 gal).
o. Ranger en lieu sûr le exible, le pistolet et la lance avec l’appareil.
p. Conserver la solution d’antigel pour l’utiliser plus tard, ou s’en débarrasser
conformément à la réglementation de l’E.P.A. en vigueur.
3. Autre méthode d’hivernisation :
a. Arrêter l’appareil.
b. Libérer la pression en orientant le pistolet dans une direction sécuritaire
et en appuyant sur la détente jusqu’à ce que l’eau cesse de sortir de
la buse.
c. Débrancher et vider le exible, le pistolet et la lance.
d. Mettre l’appareil en marche et le laisser fonctionner jusqu’à ce que
l’eau cesse de s’en écouler. Puis, arrêter l’appareil.
REMARQUE: Si on choisit cette méthode, être prudent car les gouttes d’eau
transformées en glaçons peuvent faire exploser l’appareil si on le met
en marche avant qu’il soit complètement dégelé.
MISE EN MARCHE DE L’AP PAREIL APR ÈS ENTR EPOSAGE
PROLONGÉ:
1. S’ASSURER que l’appareil est DÉBRANCHÉ de la prise de courant.
2. Avant de remettre l’appareil en marche, faire fondre la glace qui pourrait
se trouver dans la lance, le pistolet, le exible et l’appareil.
3. Après avoir appliqué toutes les directives de «PRÉPARATION», mettre
l’appareil en marche, le laisser fonctionner pendant quelques instants pour
en lubrier toutes les pièces, et l’arrêter.
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 37
DÉPANNAGE
SYMPTÔME CAUSE PROBABLE REMÈDE
Le moteur de la pompe ne démarre Déclenchement ou non-réarmement Arrêter l’appareil. Appuyer sur le
pas ou s’arrête en cours de du disjoncteur de fuite à la terre. bouton de réarmement du disjoncteur
fonctionnement. de fuite à la terre après branchement
à la prise de courant.
Déclenchement du disjoncteur ou Débrancher toutes les autres ches
grillage du fusible dans la boîte de du circuit utilisé et réarmer le
fusibles. disjoncteur ou vérier et remplacer le
fusible.
Jeu ou débranchement de la che. Rebrancher la che.
Déclenchement du disjoncteur Laisser l'appareil refroidir, et le
dans l'appariel. remettre en marche.
L'appareil est gelé. Le laisser dégeler. Si l'une des
pièces de l'appareil est gelée, la
pression peut devenir excessive et
faire exploser l'appareil en blessant
gravement son utilisateur ou les
personnes que se trouvent á
proximité.
Le disjoncteur se déclenche ou le Surcharge du circuit. S’assurer que les caractéristiques
fusible grille dans la boîte de fusibles. électriques du circuit sont de
15 A/1000PS, 20A/1500 PSI.
Débrancher toutes les ches
du circuit. Si le raccordement se fait
à un circuit protégé par fusibles,
utiliser un fusible temporisé marqué D
Le cordon prolongateur est trop long Respecter les caractéristiques
ou le l est de calibre insufsant. électriques spéciées à la p. 24.
Le disjoncteur de fuite à la terre se Tension inadéquate. S’assurer que l’appareil est alimenté
déclenche. en courant monophasé de
120 V/15A/60 Hz/1000 PSI
120 V/20A/60 Hz/1500 PSI.
Court-circuit interne. S’adresser au centre d’entretien.
Le moteur tourne mais il ne se Alimentation en eau inadéquate. S’assurer que le exible a un
produit aucune décharge par la buse diamètre de 19,05 mm (¾ po) et que
lorsqu’on appuie sur la détente. l’alimentation en eau est ouverte.
Pliure du exible d’admission d’eau. Supprimer la pliure.
Pliure du exible de décharge à Remplacer le exible.
haute pression.
La pression est insufsante ou Colmatage du ltre de l’admission Déposer le ltre, le nettoyer ou le
uctuante. d’eau. remplacer.
Aspiration d’air dans la pompe. Resserrer tous les raccords de
(Désamorçage) l’admission d’eau. Éliminer les fuites
de la conduite d’admission.
Mode haute pression non enclenché. Tirer le manchon de la buse vers le
pistolet pour enclencher le mode
haute pression.
Colmatage ou usure de l’orice de Déposer et nettoyer, ou remplacer.
la buse
Mauvais fonctionnement de la soup S’adresser au centre d’entretien.
ape de dérivation.
L'huile est laiteuse ou mousseuse. Présence d'eau dans l'huile. Changer l'huile de la pompe. Remplir
jusqu' au niveau voulu.
38 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
DÉPANNAGE
SYMPTÔME CAUSE PROBABLE REMÈDE
L’appareil perd de l’eau ou de l’huile. NE PAS L’UTILISER. S’adresser au centre d’entretien.
Le détersif n’est pas siphonné en Immersion incomplète du ltre du Vérier et corriger.
mode basse pression/détersif. détersif dans la solution de détersif.
Obstruction ou sectionnement du Inspecter, nettoyer ou remplacer.
exible du détersif.
Mode basse pression non enclenché. Écarter du pistolet le manchon de la
buse.
Colmatage de la buse. Nettoyer ou remplacer.
Raccordement d’un nombre excessif N’utiliser qu’une seule rallonge.
de rallonges de exible haute
pression à la sortie d’eau.
Grippage du clapet à bille du tube Déposer, nettoyer ou remplacer.
venturi.
L’eau reue dans le récipient de Inversion, absence ou corrosion Déposer, nettoyer ou remplacer.
détersif. du clapet à bille du tube venturi.
De l’eau s’écoule de la buse lorsque Fonctionnement défectueux du S’adresser au centre d'entretien.
la détente est verrouillée. pistolet.
ACCESSOIRES
15-0006: Flexible d'alimentation en eau 19,05 mm
50-0085: Rallonge de lance, de 0,48 m (18 po)
50-0086: Rallonge de lance coudée, de 0,85 m (33.5 po)
50-0087: Buse pivotante de 0,035 mm
50-0090: Sablage humide
50-0091: Lance à mousse
50-0092: Brosse à main
50-0093: Brosse rotative
50-0094: Brosse pour plancher/murs
851-0007: Rallonge de tuyau - 15m
AW-7005-01WK: Jue de roues
AW-7900-0300: Dévidoir à exible
Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization 39
De fabricant garantit toutes les pièces des appareils de lavage sous pression (sauf celles spéciées ce-
dessous) contre tout vice de matiere et de fabrication pendant les périodes suivantes:
Pour une vie de la congélation et de fendre:
Collecteur de la pompe
Sept (7) ans á compter de la date d'achat initial:
Pompe haute pression
Deux (2) ans á compter de la date d'achat initial:
Entraînement Tuyauterie
Un (1) an á compter de la date d'achat initial:
Disjoncteur de fuite à la terre du cordon d’alimentation
Interrupteur marche/arrêt
Quatre-vingt-dix jours à compter de la date d'achat initial:
Pistolet/Bâti Flexible haute pression
Clapet de décharge Passoire/ Filtrer
Pendant la durée de la garantie, de fabricant s'engage à réparer ou à remplacer (à son gré) les pièces
défectueuses non sujetttes à l'usure normale. En tout cas le monotant du remboursement ne peut excéder
le prix d'achat.
EXCLUSIONS
1. Le Moteur est couvert par la garantie de son constructeur, dans les conditions que y sont énoncées.
2. Pieces sujettes à l'usure normale:
Joints d'étanchéité de pompe Clapets de pompe
Buses de pulvérisation Clapets de détersif
3. La présente garantie ne couvre pas les pièces endommagées du fait de l'usure normale, d'une pause
incorrecte, d'un mauvais emploi, d'un fonctionnement à des vitesses, pressions ou température autres que
celles préconisées. Les pièces endommagées ou usées pour cause d'emploi de liquedes caustiqes, de
fonctionnement en milieu abrasif ou corrosif ou dans des condions causant la cavitaion de la pompe son
exclues de la garantie. Le non respect des directives d'utilisation et d;entrentiein est également cause
d'annulation de la garantie.
DÉCLARATION DE GARANTIE
4. L'utilisation de pièces autres que les pièces de rechange d'origien Mi-T-M est cause d'annulation de la
garantie. Les piéces renvoyées en port payé à l'usene ou à un centre d'entretien agréé de fabricant sont
enspectées et remplacées gratuitement si elles sont jugées défectueuses et couvertes par la garantie. Il
n'existe aucune autre garantie de durée supérieure à celle spéciée. De fabricant décline toute responsabilité
en matiére de perte de jouissance de l'apparcil, de perte de temps ou de fraise delocation, de manque à
gagner, de perte de prots ou de dommages indirects.
Pour toute question de service ou de garantie, s'adresser à:
Tél.: (563) 556-7484 / (800) 228-6172 / Télécopieur: (563) 556-1235
40 Mi-T-M CD-1002/1502-0MUH/UC Guide D'Utilization
Du lundi au vendredi, de 8 h à 17 h (H.N.C.)
NOTE
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 41
TABLA DE MATERIAS
INTRODUCCION ................................................................................................................................. 43
ADVERTENCIAS IMPORTANTES DE SEGURIDAD .................................................................... 44-47
PRECAUCIONES ELECTRICAS .................................................................................................. 44
PRECAUCIONES PARA ROCIADO ............................................................................................. 45
PRECAUCIONES PARA LIMPIEZA CON DETERGENTES ......................................................... 46
PRECAUCIONES MISCELANEAS DE SEGURIDAD .................................................................. 46
PRECAUCIONES DE AJUSTE ..................................................................................................... 47
ELEMENTOS Y COMPONENTES ................................................................................................. 48-49
INSTALACION Y PREPARACION ................................................................................................ 50-52
PROTECCIÓN PERSONAL .......................................................................................................... 50
PREPARACION ............................................................................................................................ 50
REPASO DE BOQUILLA ............................................................................................................... 50
SUMINISTRO DE AGUA .............................................................................................................. 51
DESCARGADOR .......................................................................................................................... 52
CONEXIÓN DE TOMA DE CORRIENTE PRINCIPAL .................................................................. 52
VALVULA DE DESCARGA TERMICO .......................................................................................... 52
PROCEDIMIENTOS DE INSPECCION ANTES DEL ARRANQUE .............................................. 52
INSTRUCCIONES DE OPERACION ............................................................................................. 54-55
CEBADO DE LA BOMBA .............................................................................................................. 54
ARRANQUE .................................................................................................................................. 54
LIMPIEZA CON DETERGENTES ................................................................................................. 55
APAGADO ..................................................................................................................................... 55
ALMACENAMIENTO Y MANTENIMIENTO .................................................................................. 56-57
MANTENIMIENTO ESPECIFICO ................................................................................................. 56
PREPARACION PARA EL INVIERNO ..................................................................................... 56-57
LOCALIZACION DE FALLAS ....................................................................................................... 58-59
ACCESORIOS .................................................................................................................................... 59
DECLARACION DE GARANTIA ........................................................................................................ 60
ADVERTENCIA: Este producto tiene
plomo, una sustancia química conocida
al Estado de California a causar cáncer
y defectos de nacimiento u otro daño
reproductivo.
Lávese las manos despues de usar este producto.
42 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
INTRODUCCION
¡Felicitaciones por la compra de su nueva lavadora a presión! Puede estar seguro que su lavadora a presión fue
construida con el nivel más alto de precisión y exactitud. Cada componente ha sido probado rigurosamente por técnicos
para asegurar la calidad, la resistencia y el rendimiento de esta unidad.
Este manual del operador fue compilado para su benecio. Leyendo y siguiendo los pasos simples de seguridad,
instalación, operación, mantenimiento y localización de fallas descritos en este manual ayudará a prolongar aun más
la operación libre de fallas que usted puede esperar de su nueva lavadora a presión. El contenido de este manual está
basado en la información actualizada disponible al momento de la publicación. Mi-T-M® se reserva el derecho de efectuar
cambios en precio, color, materiales, equipo, especicaciones o modelos en cualquier momento sin previo aviso.
¡IMPORTANTE!
Estos párrafos están rodeados por una “CASILLA DE ALERTA DE SEGURIDAD”. Esta casilla
se usa par designar y enfatizar las Advertencias de Seguridad que deben seguirse al operar
esta lavadora a presión. Acompañando a las Advertencias de Seguridad están las “palabras
de alerta” que designan el grado o nivel de seriedad de riesgo. Las “palabras de alerta”
usadas en este manual son las siguientes:
PELIGRO: Indica una situación inminente riesgosa la cual, si no se evita, RESULTARA
en la muerte o en lesiones graves.
ADVERTENCIA: Indica una situación potencialmente riesgosa la cual, si no se evita,
PODRIA resultar en la muerte o en lesiones graves.
PRECAUCION: Indica una situación potencialmente riesgosa la cual, si no se evita PUEDE
resultar en lesiones menores o moderadas.
El símbolo indicado a la izquierda de este párrafo es el “Símbolo de Alerta de Seguridad”.
Este símbolo se usa para alertarlo acerca de artículos o procedimientos que podrían ser
peligrosos para usted u otras personas usando este equipo.
PROVEA SIEMPRE UNA COPIA DE ESTE MANUAL A CUALQUIER PERSONA QUE USE ESTE EQUIPO. LEA
TODAS LAS INSTRUCCIONES ANTES DE OPERAR ESTA LAVADORA A PRESION, OBSERVANDO EN
PARTICULAR LAS “ADVERTENCIAS DE SEGURIDAD” PARA EVITAR LA POSIBILIDAD DE LESIONES
PERSONALES AL OPERADOR.
Escriba el número de serie de su unidad en el espacio provisto abajo, una vez que la unidad haya sido
desempacada.
NUMERO DE SERIE___________________________
Inspeccione por daño el contenido de la caja. Si algo parece dañado, NO LA DEVUELVA AL LUGAR DE COMPRA.
Llame a su representante de servicio al cliente de al 800-553-9053.
Por favor tenga disponible la información siguiente para todas las llamadas de servicio:
1. Número de modelo
2. Número de serie
3. Fecha y lugar de compra
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 43
Mi-T-M® Corporation
8650 Enterprise Drive
Peosta, IA 52068-0050
PELIGRO: Deben observarse siempre las precauciones basicas, incluyendo las siguientes.
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
PRECAUCIONES ELECTRICAS:
1. INSTRUCCIONES DE CONEXION A TIERRA: Este equipo debe conectarse
a tierra. La conexión a tierra provee un camino de resistencia reducida a la
corriente eléctrica para reducir el riesgo de choque eléctrico, en caso de
malfuncionamiento o falla. Este producto está equipado con un cordón que
tiene un conductor de conexión a tierra del equipo y un enchufe de conexión
a tierra. El enchufe debe enchufarse a un tomacorriente apropiado que esté
correctamente instalado y conectado a tierra de acuerdo con todos los códigos
y ordenanzas locales.
2. PELIGRO: La conexión incorrecta del conductor de conexión a tierra del
equipo puede resultar en un riesgo de electrocución. Si usted tiene dudas
acerca de si el tomacorriente está correctamente conectado a tierra, consulte
con un electricista calicado o personal de servicio. No modique el enchufe
provisto con el producto. Haga instalar un tomacorriente apropiado por un
electricista calicado, si el enchufe no entra. No use ningún tipo de adaptador
con este equipo.
3. PROTECCION DEL INTERRUPTOR DE FALLA DE LA CONEXION A TIERRA:
La lavadora a presión está provista de un Interruptor de Falla de la Conexión
a Tierra (GFCI) incorporada al enchufe del cordón eléctrico. Este mecanismo
provee una protección adicional contra el riesgo de choque eléctrico. Use
sólo piezas de repuesto idénticas que incluyan protección GFCI, si fuera
necesario reemplazar el cordón eléctrico.
4. CORDONES DE EXTENSION:
¡Mi-T-M® NO RECOMIENDA EL USO DE CORDONES DE EXTENSION!
Si no puede evitarse el uso de un cordón de extensión, el mismo debe enchufarse
a un GFCI ubicado en las cajas de circuitos o receptáculos protegidos. Observe
lo siguiente al usar un cordón de extensión:
Longitud del cable Calibre del conductor/1002 Calibre del conductor/1502
Hasta 50 pies 14 AWG 12 AWG
Entre 50 y 100 pies 12 AWG 10 AWG
Use sólo cordones de extensión de 3 conductores que tengan enchufes de tipo de
conexión a tierra de tres hojas y conectores de cordón de 3 polos que aceptan el
enchufe del producto. Use sólo cordones de extensión que estén diseñados para
uso al aire libre. Esos cordones de extensión están identicados por una marca
que dice: “Aceptable para usar con artefactos al aire libre; almacene bajo techo
mientras no se usa”. Use cordones de extensión que tengan una clasicación
nominal que no sea menor que la clasicación nominal del producto. No use
cordones de extensión dañados. Antes de usar examine el cordón de extensión
y reemplácelo si está dañado. No maltrate el cordón de extensión y no tire del
mismo para desconectarlo. Mantenga el cordón de extensión alejado del calor y
de bordes aguzados. Antes de desconectar el equipo del cordón de extensión,
desconecte siempre el cordón de extensión del receptáculo.
Mantenga todas las conexiones secas y alejadas de tierra, para reducir
el riesgo de electrocución. NO permita que los cordones eléctricos y las
conexiones permanezcan en agua o en una posición en la que el agua podría
entrar en contacto con ellos. No toque el enchufe con las manos mojadas.
5. NO deje caer el GFCI ya que podría resultar en daños.
6. Para desconectar del tomacorriente, NO tire del cordón eléctrico, NI transporte
la unidad por el cordón.
7. Antes de usar inspeccione por daños al cordón eléctrico. Existe un riesgo de
choque eléctrico resultante de daño por aplastamiento, corte o calor.
8. ASEGURESE siempre que la unidad está recibiendo el voltaje apropiado.
Asegúrese que el interruptor está en la posición “OFF”, antes de enchufar
la unidad a una fuente de potencia compatible. Desconecte cuando no se
usa.
9. NO use la unidad en un lugar donde puedan estar presentes vapores inamables
de gas. Una chispa eléctrica puede causar una explosión o incendio.
10. NO dirija el rociado de agua a o dentro de instalaciones eléctricas de ningún
tipo. Esto incluye tomacorrientes eléctricos, lámparas eléctricas, cajas de
fusibles, transformadores, la unidad misma, etc. Puede ocurrir un choque
eléctrico grave.
11. El fabricante no recomienda que el usuario intente ninguna reparación eléctrica
a esta unidad.
44 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
ADVERTENCIA
ADVERTENCIA
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
RIESGO DE INYECCION O DE LESIONES GRAVES DE CORTE
NO DIRIJA LA CORRIENTE DE DESCARGA A LAS PERSONAS NI
DEBEN OBSERVARSE SIEMPRE PRECAUCIONES BASICAS,
1. MANTENGASE ALEJADO DEL ROCIADO
a. Los uidos pueden penetrar la piel, causando lesiones graves, a
causa de la alta presión y velocidad del rociado.
b. Nunca apunte la pistola hacia usted ni hacia otra persona. Nunca
coloque su mano, dedos o cuerpo directamente sobre la boquilla
de rociado. Mantenga siempre el área de operación despejada
de todas las personas. Ejerza una precaución extrema al operar
cerca de niños.
c. REQUIERA CUIDADO MEDICO DE EMERGENCIA si ocurriera un
accidente y el rocío parece haber penetrado la piel. NO LO TRATE
COMO UN CORTE SIMPLE. Si usted está usando agentes
limpiadores, esté preparado a informar a su médico exactamente de
qué clase.
2. SIEMPRE use antiparras protectoras al operar la unidad, para proteger
los ojos contra desechos despedidos y detergentes. Otros equipos
protectores tales como trajes de goma, guantes y respiradores son
recomendables, especialmente al usar detergentes de limpieza. Ejerza
una precaución extrema al operar cerca de niños.
3. Esté alerta - observe lo que hace. No opere la unidad cuando esté
fatigado o bajo la inuencia de alcohol o drogas.
4. NUNCA accione el gatillo a menos que la unidad esté rmemente sujeta.
El empuje del agua recorriendo la boquilla puede ser lo sucientemente
poderoso como para causar que el operador pierda el equilibrio si no
está preparado. NO SE INCLINE ni se pare sobre un apoyo inestable.
Las supercies húmedas pueden ser resbalosas, use equipo protector
de calzado y manténgase bien parado y en equilibrio en todo momento.
NUNCA accione el gatillo de la pistola mientras esté en una escalera o
en el techo.
5. NO dirija el rociado hacia materiales frágiles tales como vidrio. El astillado
podría resultar en lesiones graves.
6. SIEMPRE sujete rmemente el conjunto de pistola/vara al arrancar y
operar la unidad. El no hacerlo puede causar que la vara caiga y azote
peligrosamente. NUNCA opere la pistola con el gatillo conectado en la
posición abierta. La pistola a gatillo debería estar bien asegurado cuando
no se usa, para evitar una descarga accidental.
7. Aun después que apague la unidad, hay agua a alta presión en la bomba,
manguera y pistola hasta que la elimine accionando el gatillo. SIEMPRE
apague la unidad y accione el gatillo para liberar la presión interna, antes
de sacar la boquilla de rociado o reparar la unidad.
PRECAUCIONES PARA ROCIADO:
¡PELIGRO!
MANTENGASE ALEJADO DE LA BOQUILLA
A LOS ANIMALES DOMESTICOS
INCLUYENDO LAS SIGUIENTES:
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 45
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
PRECAUCIONES PARA LIMPIEZA CON DETERGENTES:
1. NO use solventes ni detergentes altamente corrosivos, ni limpiadores de tipo
ácido con esta lavadora a presión. Use detergentes Mi-T-M® solamente.
2. ¡CONOZCA SUS DETERGENTES! En el caso de una emergencia, esté
preparado a informar al médico exactamente lo que usted está usando.
Lea La Hoja de Datos de Seguridad del Material (MSDS) provista con su
detergente Mi-T-M® y todas las etiquetas de los detergentes. Observe todas
las instrucciones apropiadas acerca de la preparación, uso, seguridad y
transporte. Mantenga TODOS los detergentes fuera del alcance de los
niños.
3. NO use esta lavadora a presión para dispensar detergentes riesgosos.
4. NO altere de ninguna manera no recomendada en este manual la
característica de inyección de detergente. Para las reparaciones necesarias
use piezas genuinas de repuesto Mi-T-M® solamente.
PRECAUCIONES MISCELANEAS DE SEGURIDAD:
1. ¡NUNCA PERMITA QUE LOS NIÑOS O ADOLESCENTES OPEREN ESTA
UNIDAD!
2. Lea y observe todas las instrucciones de manejo, funcionamiento,
mantenimiento y seguridad incluidas en este manual y facilite esta información
a TODAS LAS PERSONAS que operarán esta unidad.
3. Esta lavadora a presión está provista de un Interruptor de Circuito de Falla
a Tierra (GFCI) integrado en el enchufe del cordón de suministro eléctrico.
Use sólo piezas idénticas de repuesto que incluyan protección de GFCI, si
fuera necesario reemplazar el cordón.
4. La unidad debe estar sucientemente caliente como para asegurar que no
haya formación de hielo en la bomba, a temperaturas de congelación. NO
arranque esta unidad si ha sido transportada en un vehículo abierto o sin
suciente calefacción, sin permitir primero que la bomba se descongele.
5. Deben observarse los reglamentos locales de su compañía de agua, al
conectar la entrada de agua a las cañerías maestras de agua. En algunas
áreas la unidad no debe conectarse directamente al suministro público de
agua potable. Esto es para asegurar que no haya realimentación de los
detergentes al suministro de agua. (Se permite la conexión directa si se
instala un supresor del ujo de retroceso.)
6. Las mangueras de alta presión deberían inspeccionarse diariamente por
señas de desgaste. Si existe evidencia de falla, reemplace rápidamente
todas las mangueras sospechosas para evitar la posibilidad de lesiones
ocasionadas por rociado a alta presión. Si una manguera o adaptador está
perdiendo, NUNCA coloque su mano directamente sobre la pérdida.
7. NO opere la unidad si ve pérdidas de aceite de la bombao agua de la máquina.
NO reanude la operación hasta que la unidad haya sido inspeccionada y
reparada por una persona calicada de servicio.
8. No opere la unidad sin todas las cubiertas protectoras en su sitio.
9. NO deje desatendida la unidad presurizada. Apague la unidad y descargue
la presión interna antes de alejarse.
10. NO deje sin atención la unidad presurizada. Apague la unidad y descargue
la presión atrapada antes de alejarse.
11. NO mueva la unidad tirando de la manguera.
46 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
ADVERTENCIAS IMPORTANTES DE SEGURIDAD
Lea todas Las advertencias de seguridad antes de usar la lavadora a presión.
PRECAUCIONES DE AJUSTE:
1. NUNCA altere ni modique el equipo, asegúrese que todos los artículos
accesorios y los componentes del sistema que se usan resistirán la presión
desarrollada. Use SOLO piezas genuinas Mi-T-M® para reparar su lavadora
a presión. El no hacerlo puede causar condiciones operativas riesgosas y
cancelará la garantía.
2. NUNCA efectúe ajustes a la máquina mientras esté conectada al motor,
sin sacar primero el cable de encendido de la bujía. El girar la máquina a
mano durante el ajuste o la limpieza podría arrancar el motor y la máquina,
lo que causará lesiones graves al operador.
3. Sepa cómo detener la lavadora a presión y purgar las presiones rápidamente.
Esté completamente familiarizado con los controles.
4. Apague la unidad, desconéctela de la red eléctrica, elimine la presión de
agua, y permita que la unidad se enfríe, antes de repararla. Preste servicio
en un área limpia, seca y plana. Para evitar que la unidad se mueva, bloquee
las ruedas.
5. Observe las instrucciones de mantenimiento especicadas en este
manual.
¡GUARDE ESTAS INSTRUCCIONES!
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 47
ELEMENTOS Y COMPONENTES
CD-ELEC-0 FEATURES-090799-RD
LISTA DE LOS ELEMENTOS Y COMPONENTES
1. Toma de corriente principal
2. Calcomanía: Advertencia- Riesgo de electrocucion
3. GFCI
4. Motor
5. Interruptor de ON/OFF
6. Calcomanía: Riesgo de inyección/explosión
7. Calcomanía: Riesgo de electrocucion
8. Calcomanía: Declaraciones de precaución
9. Calcomanía: Advertencia- Prevenador de corriente
de atrás
10. Valvula de auxilio de presión
11. Valvula de descarga caliente
12. Bomba
13. Varilla del aceite
14. Vidrio de vista del aceite
15. Colador de entrada de agua
16. La entrada de agua
17. La salida de agua
18. Perilla ajustable de detergente
19. Perilla ajustable de descargador
20. Manguera de detergente
21. Colador de detergente
22. Manguera de emisión de alta
presión
23. La pistola
24. Asamblea de boquilla varible
48 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
CALCOMANIAS DE SEGURIDAD Y UBICACION
WARNING
RISK OF ELECTROCUTION. DO NOT REMOVE THIS TAG.
FAILURE TO FOLLOW THE ABOVE INSTRUCTIONS
COULD RESULT IN A SEVERE ELECTRICAL SHOCK.
RIESGO DE ELECTROCUCION. NO RETIRE ESTA CALCOMANIA.
ADVERTENCIA
1. Conecte solamente a un tomacorriente apropiadamente
conectado a tierra. No retire la clavija de conexion a tierra.
2. Antes de usar inspeccione el cordon. si el cordon esta dañado
no la use.
3. Mantenga todas las conexiones secas y alejadas del suelo.
4. No toque el enchufe con las manos mojadas.
5. Este producto viene con un interruptor de circuito de falla de
conexion a tierra (GFCI) incorporado al enchufe del cordon
electirco. Use solo piezas identicas de repuesto si se necesita
un reemplazo del enchufe o del cordon.
6. No use un cordon de extension con esta maquina.
7. Antes de usar lea el manual del operador.
1. Connect only to a properly grounded outlet. Do not
remove ground pin.
2. Inspect cord before using. Do not use if cord is damaged.
3. Keep all connections dry and off the ground.
4. Do not touch plug with wet hands.
5. This product is provided with a Ground Fault Circuit
Interrupter (GFCI) built into the power cord plug. If
replacement of plug or cord is needed, use only identical
replacement parts.
6. Do not use an extension cord with this machine.
7. Read the operator's manual before using.
EL NO SEGUIR LAS INSTRUCCIONES DE ARRIBA PUEDE
RESULTAR EN UN CHOQUE ELECTRICO GRAVE.
34-1013-E/S-080699-ENG.
ADVERTISSEMENT
•Brancher seulement á une prise correctement mise á la
terre. Ne pas enlever la broche de mise á la terre.
•Vérifier le cordon avant l'utilisation. Ne pas utiliser le cordon
s' il est endommage.
•Conserver toutes les connexions au sec et au-dessus du sol.�
•Ne pas toucher la prise avec des mains humides.
•Cet appareil peut être équipé d'un disjoncteur de fuite à la
terre incorporé dans la fiche du cordon électrique. S'il s'avère
nécessaire de remplaçer la fiche ou le cordon, n'utiliser que
des pièces de rechange identiques.
•L' utilisation d' une rallonge n' est pas recommandée.
•Lire le manuel de l' opérateur avant d' utiliser l' appareil.
RISQUE D' ÉLECTROCUTION NE
PAS ENLEVER CETTE ÉTIQUETTE
DES CHOCS ÉLECTRIQUES SÉVÉRES
SERONT POSSIBLES SI LES DIRECTIVES�
CI-DESSUS NE SONT PAS SUIVIES.
•Conecte solamente a una toma corriente que está bien
fundado. No quite la pata de conexión de la tierra.
•Antes de usar inspeccióne la cuerda. No use si la cuerda està
dañando.
•Mantenga los conexiones secos y apar tados de la tierra.�
•No torque el enchufe con manos mojados.
•Este producto debe conectarse a tierra. Asegúrese de que la
lavadora a presión esté equipada con un Interruptor de
circuito de falla a tierra (Ground Fault Circuit Interrupter,
GFCI) incorporado en el cordón de alimentación.
•No use una cuerda extensión con la unidad.�
•Antes de usar lea y entienda todas las instrucciónes y el
manual de operación.
ADVERTENCIA
SI NO SIGA LAS INSTRUCCIÓNES HAY EL
RIESGO DE ELECTROCUCIÓN SEVERA.
RIESGO DE ELECTROCUCION.
NO QUITE ESTA ETIQUETA.
CAUTION PRECAUCION
34-1015-081099-E/S-ENG.
1. Read operator's manual
carefully before using.
2. Spray gun can kick back.
Hold with both hands.
3. Risk of eye injury. Always
wear eye protection.
4. See the operator's manual
for proper chemical
usage.
1. Lea cuidadosamente el
manual del operador antes
de usar.
2. El revolver rociadora
puede retroceder
violentemente. Sujétela
con ambas manos.
3. Riesgo de lesiones a los
ojos. Use siempre
protección para los ojos.
4. Para un uso químico
apropiado consulte el
Manual del Operador.
CONNECT TO AN
INDIVIDUAL
BRANCH CIRCUIT ONLY.
CONECTAR SOLAMENTE
A UN CIRCUITO
DERIVADO INDIVIDUAL.
IMPORTANT
IMPORTANTE
• For indoor and outdoor
use.
• Store indoors.
• Avoid pump damage.
Protect from freezing. Do
not run for more than
3 minutes with spray gun
not triggered.
• If connected to a circuit
protected by fuses,
use time-delay fuses only.
• Para uso interior y exterior.
• Almacene bajo techo.�
• Evite daños a la bomba.
Protéjala contra la
congelación.
No haga funcionar por más
de 3 minutos sin accionar
el gatillo de la pistola.
• Si se conecta a un circuito
protegido por fusibles, use
fusibles con retardo
solamente.
RIESGO DE LESIONES
RISK OF INJURY
WARNING/ADVERTENCIA
If connection is made
to a potable water
system the system
shall be protected
against backflow.
Si conectar a la
potable agua, prevenir
reversa de agua.
mockup only
Las calcomanías de seguridad están disponibles en inglés solamente.
(Aparecen en español sólo para el uso del operador.)
Referencia #7 Calcomanía: Advertencia-Riesgo de
Electrocucion (Piexa No. 34-1013)
Referencia #8 Calcomanía: Declaractiones de Precaucion
(Piexa No. 34-1015)
Referencia #2 Calcomanía: Advertencia-Riesgo de
Electrocucion (Piexa No. 34-0417)
Referencia #9 Calcomanía: Advertencia: Prevenador de
Reversa de agua.
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 49
Referencia #6 Calcomanía: Advertencia-Riesgo de
Inyección/Explosión (Piexa No. 34-1017)
PELIGRO
RIESGO DE EXPLOSION!
NO COLOQUE LA UNIDAD EN
UN AREA D O NDE P U EDAN
ESTAR PRESENTESE VAPORES
I N F L A M M A B L E S . U N I A
CHISPA PODRIA CAUSAR UNA
EXPLOSION.
R I E S G O Q UE L A U NIDAD
REVIENTE!
NO ALMACENE/OPERE LA UNIDADA
EN U ABIENTE HELADO.
INSTALACION Y PREPARACION
PROTECCIÓN PERSONAL:
Ponerse la protección personal adecuada es vital para la propia seguridad.
Se recomienda utilizar lo que sea necesario para protegerse los ojos, oídos y
piel. Es posible que se necesite aditamentos adicionales de seguridad (como
la mascarilla de respiración) al aplicar agentes limpiadores detergentes con
esta lavadora.
PREPARACIÓN:
1. Esta unidad sólo debe colocarse en una supercie a nivel para asegurar
una lubricación adecuada de la bomba de agua durante el funcionamiento.
NUNCA rocíe agua directamente en la unidad.
2. No use la unidad en áreas:
a. donde existan señales de fugas de aceite o combustible.
b. donde pueda haber presencia de vapores de gases inamables.
3. No exponga la unidad a la lluvia, nieve o temperaturas de congelación. Si
se congela alguna parte de la unidad, puede acumularse presión excesiva,
la cual puede causar que reviente la unidad y se produzcan lesiones graves
al operador y a los circunstantes.
4. Debe revisarse el nivel de aceite de la bomba. Asegúrese de que el aceite llegue
a la marca de "lleno" de la vara de nivel o del centro de la mirilla de nivel del
aceite. Si parece bajo el nivel, llene el tanque con aceite para bomba Mi-T-M
#AW-4085-0016.
ADVERTENCIA
R I E S G O DE I N Y E C C I Ó N
CAUSANTE D E LESIONES
GRAVES!
¡NUNCA MIRE DIRECTAMENTE
A L O R I F I C I O D E L A
BOQUILLA A M ENOS QU E
ESTE DESCONECTADO DEL
CONJUNTO DE LA PISTOLA/
VARA!
CUANDO USANDO LA BOQUILLA
AJUSTABLE, ¡NUNCA AJUSTE EL
DISEÑO DE ROCIANDO CUANDO
EL GATILLO DE PISTOLA ESTÁ
ABIERTO!
BOQUILLA DE REPASO:
La boquilla ajustable del diseño de atomizar (con lanza) tiene dos
funciónes:
NOTA: Asamblea de boquilla no debe conectar a la asamblea de pistola a
este tiempo.
1. Selecciones de presiones altas y bajas pueden obtener por tirando la tapa
de boquilla en el n de varita hacia usted mismo para posición de presión
alta. Y para presión baja y aplicación de detergente empuje lejos de usted
mismo la tapa de boquilla.
2. Peude ajustar el diseño de atomizar de 0° hasta 65° como rotando la tapa
de boquilla en el n de varita en un dirección de las agujas del reloj y en
sentido contrario. No es recomiendo para usar en supercies pintados o de
madera o con artículos que están sujetados con respaldos de adhesivo.
50 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
INSTALACION Y PREPARACION
ADVERTENCIA
CONEXION DE LA BOQUILLA:
1. Asegúrese que la pistola a gatillo esté asegurada en la posición "OFF"
(DESCONECTADO). Vea la ADVERTENCIA, a la derecha.
2. La asamblea de boquilla no debe conectar de la asamblea de pistola
en este tiempo como la asamblea de boquilla / lanza de la asamblea
de pistola / lanza.
SUMINISTRO DE AGUA:
1. Seleccione una manguera de suministro de agua que sea de calidad
de manguera de jardín que mida 3/4" de DI por lo menos y que no sea
más larga que 50 pies.
2. Inspeccione el tamiz de entrada de agua para asegurar que esté limpio y
libre de obstrucciones. La limpieza periódica del tamiz de agua ayudará
a prevenir problemas con la bomba. El tamiz restringe el ujo apropiado
de agua a la bomba, a medida que se obstruye. Esto puede resultar en
cavitaciones que causarán la falla prematura de los empaques de las
bombas. Si fuera necesario, limpie o reemplace con la Pieza No.19-0001
de Mi-T-M.
3. Connect la mangureras:
a. Conecte un extremo de la manguera de suministro de agua a la
entrada de agua de la unidad.
b. Conecte el otro extremo de la manguera a su suministro presurizado
de agua.
c. Efectúe la conexión de la manguera de descarga de alta presión
a la salida de agua de la unidad.
4. Siga los requerimientos de agua entrante listados abajo:
a. La presión de agua debe estar a un mínimo de 25 libras por
pulgada cuadrada (PSI) y un máximo de 125 PSI. (Un grifo típico
al aire libre suministrará generalmente estas PSI si está completamente
ABIERTO).
b. Los GPM (galones por minuto) entrantes deben ser ser 1 galón más
aproximadamente que los GPM salientes deben indicados en la
placa de nombre de la lavadora a presión. (Usted puede inspeccionar
los GPM observando el tiempo requerido para llenar un recipiente
de 5 galones.)
c. La temperatura del agua de entrada no debe exceder 125°F. Puede
resultar un daño excesivo a la bomba si la temperatura del agua
excede este nivel aceptable.
5. Nunca permita que la unidad opere sin que esté conectada la tubería
de agua de entrada y el suministro de agua completamente abierto.
¡ R I E S G O DE L E S I O N E S
GRAVES!
¡CUANDO NO SE USA, LA PISTOLA
A GATILLO DEBERIA ESTAR
SIEMPRE ASEGURADO EN LA
POSICION DESCONECTADO!
REVISE EL COLADOR DE ENTRADA DE
AGUA
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 51
PRECAUCION
¡RIESG O DE D A ÑO A L A
UNIDAD!
NO AJUSTE EN EXCESO EL
DESCARGADOR. LA ROTURA
RESULTARA EN UNA PERDIDA
INMEDIATA DE PRESION DE AGUA
Y REPARACIONES COSTOSAS.
ADVERTENCIA
RIESGO DE ELCTROCUCIÓN!
ES T E P RO D U C T O DEBE
C O N E C T A R S E A U N A
TOMACORRIENTE DE TIERRA
CORECTA. N O U S E UNA
ADAPTADORA O QUITE PUNTA
TERCERA DE TIERRA.
INSTALACION Y PREPARACION
DESCARGADOR:
Usted puede ajustar la presión, si el descargador de su máquina está equipado
con una perilla de ajuste. Si se requiere menos presión, simplemente gire la
perilla de ajuste en sentido contrario a las agujas del reloj. Para retornar al
máximo, gire completamente la perilla de ajuste en el sentido de las agujas del
reloj. ¡NO AJUSTE EN EXCESO!'
CONEXCIÓN DE TOMA DE CORRIENTE PRINCIPAL:
1. Asegúrese que interuptor del motor está en posición de "OFF".
2. Para 1000 PSI, asegúrese que suministro de electricidad es 120 voltios /
15 amperios / 60 hercios (vea a gura A, Izquierda).
Para 1500 PSI, asegúrese que suministro de electricidad es 120 voltios /
20 amperios / 60 hercios. (vea a gura B, Izquierda).
3. Cada tiempo GFCI está enchufado en una tomacorriente, examine el GFCI
en consecuencia de los instrucciones en el GFCI. No use la unidad si el
examen falla!
4. Asegúrese que la area entre el cordon de limpiadora de presión y la
tomacorriente es seco simpre.
5. Inserte el tapon macho en una tomacorriente AC de tierra. NO use una
adaptadora o quite el tapón de tierra!!
VALVULA DE DESCARGA TERMICA:
Nunca permita que la lavadora a presión opere en el modo de derivación durante
más de tres minutos (con la unidad funcionando y la pistola a gatillo cerrado),
para asegurar que la temperatura del agua no exceda niveles aceptables.
Se ha agregado una válvula de descarga térmica a esta unidad para proteger la
bomba. Puede comenzar a abrirse y permitir la salida de agua si la temperatura
del agua en la bomba ha excedido los 140°F. Esto permitirá que agua fresca
y fría entre al sistema.
52 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
INSTALACION Y PREPARACION
PROCEDIMIENTOS DE INSPECCION DE PREARRANQUE:
Efectúe los procedimientos siguientes antes de arrancar la unidad:
1. Inspeccione el nivel de aceite en la bomba y en el motor.
2. Inspeccione el tamiz de entrada de agua. Limpie o reemplace si fuera
necesario. Vea “Suministro de agua”, #2, pág. 51.
3. Inspeccione todas las conexiones de las mangueras para asegurar que
estén bien ajustadas. Vea “Suministro de agua”, #3, pág. 51.
4. Inspeccione por pérdidas de combustible del sistema. Asegúrese que se
reemplacen todas las piezas dañadas y que se corrijan todos los problemas
mecánicos antes de operar la unidad. Consulte con el Servicio al Cliente
de Mi-T-M, si usted requiere servicio.
5. Inspeccione las mangueras de alta presión por dobleces, cortes y pérdidas.
Asegúrese que se reemplacen todas las piezas dañadas y que se corrijan
los problemas mecánicos antes de operar la unidad. Consulte con el Servicio
al Cliente de Mi-T-M, si usted requiere servicio.
6. Inspeccione los cordones electricos para cortes. Si encuentre unos cortes,
NO TOQUÉ NI USE CORDÓN! Antes de arrancar reponza el cordon.
ADVERTENCIA
LAS PAGINAS SIGUIENTES CONTIENEN
INSTRUCCIONES DE OPERACION Y MANTENIMIENTO
NO TRATE DE OPERAR ESTA LAVADORA A
PRESION HASTA QUE HAYA LEIDO Y ENTENDIDO
TODAS LAS PRECAUCIONES E INSTRUCCIONES DE
SEGURIDAD LISTADAS EN ESTE MANUAL.
¡¡LA OPERACION INCORRECTA DE ESTA UNIDAD
PUEDE CAUSAR LESIONES GRAVES!!
¡¡DE NINGUNA MANERA ALTERE O MODIFIQUE ESTE
EQUIPO!!
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 53
INSTRUCCIONES DE OPERACION
CEBADO DE LA BOMBA:
1. Es esencial cebar la bomba en el arranque inicial y cada vez que se desconecta
el suministro de agua de la unidad después del uso inicial.
2. Desplieque la manguera de alta presión para eliminar los dobleces. El ujo
de agua endurecerá la manguera, creando bucles rígidos si la manguera no
está recta.
3. Conecte seguramente el conjunto de la pistola a la manguera de alta
presión.
NOTA: El conjecto de la boquilla NO debería conectarse al conjunto de la
pistola en este momento. Vea “Conexión de la boquilla”, pág. 51.
4. Abra completamente el suministro de agua, con la pistola a gatillo asegurado
en la posición “OFF”. Suelte el seguro de la pistola a gatillo y accione este
último, apuntando la pistola en una dirección segura.
5. Comenzará a uir agua a baja presión del conjunto de manguera/pistola. Esto
permite que la unidad se cebe y purgue todo el aire del sistema. Esta unidad
está cebada cuando el ujo de agua no esté interrumpido por el aire.
6. Suelte el gatillo y asegure la pistola en la posición “OFF”, una vez que la
unidad esté cebada. Conecte seguramente el conjunto de la boquilla. (Vea
"Conexión de la boquilla", pág. 51.)
ARRANQUE:
1. Reérase a las “Precauciones de seguridad”, págs. 44-47 antes de arrancar
la unidad.
2. Ubique las calcomanías de seguridad en su unidad y obedezca sus
advertencias.
3. Apunte la pistola a gatillo alejado de usted o de cualquier otra persona, con
el mismo asegurado en la posición “OFF”. Asegúrese que el suminstro de
agua esté completamente abierto.
4. Desenganche el seguro de la pistola y accione el gatillo. Comenzará a uir
agua a baja presión de la boquilla.
5. Afírmese ya que la pistola retrocederá violentamente a causa de la alta
presión causada por la bomba una vez que haya arrancado el motor.
6. Mueva el interruptor On/Off a la posición “ON”. Este interruptor incluye un
interruptor de circuitos para la protección del motor. El interruptor de circuito
ADVERTENCIA
¡ R I E SGO D E I NYE C C I ON
CAUSANTE DE LESIONES GRAVES!
¡MANTENGASE ALEJADO DE LA
BOQUILLA! ¡NUNCA COLOQUE LA
MANO NI LOS DEDOS ENFRENTE
DE LA BOQUILLA!
¡NO DIRIJA LA CORRIENTE DE
DESCARGA HACIA LAS PERSONAS
O LOS ANIMALES DOMESTICOS!
¡PARA PREVENIR UNA DESCARGA
ACCIDENTAL ASEGURESE QUE
EL CONJUNTO DE LA BOQUILLA
AJUSTABLE ESTE SEGURAMENTE
CONECTADO A LA VARA!
moverá automáticamente el interruptor a la posición “OFF”, en caso de carga
excesiva. Para volver a arrancar, mueva nuevamente el interruptor On/Off a
la posición “ON”.
7. Efectúe los procedimientos siguientes una vez que haya arrancado el motor
con la pistola en la posición abierta:
a. Inspeccione por pérdidas de aceite y de agua del sistema. ¡APAGUE
INMEDIATAMENTE LA UNIDAD, si encuentra una pérdida! Antes de
operar la unidad, asegúrese que se hayan reemplazado todas las piezas
dañadas y que se hayan corregido todos los problemas mecánicos.
Consulte con el Servicio, si usted requiere servicio.
b. Inspeccione las mangueras de alta presión por dobleces, cortes y
pérdidas. ¡¡¡NO TOQUE LA MANGUERA EN LA PERDIDA, si encuentra
un corte o una pérdida!!! ¡APAGUE INMEDIATAMENTE LA UNIDAD!
Antes de arrancar nuevamente la unidad, reemplace la manguera. Antes
de operar la unidad, asegúrese que se hayan reemplazado todas las
piezas dañadas y que se hayan corregido todos los problemas mecánicos.
Consulte con el Servicio, si usted requiere servicio.
c. Inspeccione el cordón eléctrico por cortes. ¡NO TOQUE NI USE EL
CORDON ELECTORCO, si se halla un corte! Remplace el cordón antes
de arrancar la unidad. Consulte con el Servicio al Cliente si usted
requiere servicio.
8. ASEGURE la pistola a gatillo en la posición “OFF” siempre que cambie las
boquillas de conexión rápida. ¡NUNCA mire directamente en la boquilla! ¡El
PRECAUCION
RIESGO DE DAÑO
NO DIRIJA CONTINUAMENTE EL
PATRON DE ROCIADO EN UNA
SECCION DE LA SUPERFICIE
D U R A NT E U N P E RI O DO
PRO L ONGA DO DE TIE MPO.
PUEDEN OCURRIR POSIBLES
DAÑOS.
54 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
agua a alta presión crea un riesgo de lesiones graves!
9. No permita que la unidad funcione en un modo de derivación (con el gatillo
cerrado) por más de tres minutos sin accionar el gatillo de la pistola. El no
seguir esta simple regla puede causar la falla prematura de los sellos del
empaque de la bomba, resultando en una reparación costosa a la misma.
10. Puede haber muchas tareas de limpieza que pueden efectuarse sin el uso
de detergentes, a causa que la lavadora a presión suministra un rociado
a alta presión y una variedad de patrones de rociado. Vea "Limpieza con
detergents", pág. 33, para los procedimientos correctos, si se requiere un
agente de limpieza.
INSTRUCCIONES DE OPERACION
BAJA PRESION / DETERGENT
LIMPIEZA CON DETERGENTES:
1. Reérase a las “Precauciones de limpieza con detergentes”, pág.
46. Asegúrese de usar vestimenta protectora de seguridad según lo
mencionado en la pág. 50.
2. Prepare la solución de detergente de acuerdo con las instrucciones del
rótulo. Nunca bombee ácidos, alcalinos, uidos abrasivos o solventes
a través de la unidad.
3. Conecte la inyectadora de detergente a la unidad como vea en pagiña
48.
4. Sumerja el tamiz dentro de la solución del detergente para permitir que
este último circule por sifón.
5. Usando el conector rápido, conecte bien la boquilla de rociado de
detergente (#6540º NEGRA) al extremo de la vara, con la pistola a gatillo
asegurado en la posición “OFF”.
6. Desenganche la pistola a gatillo y accione el gatillo, para aplicar la
solución. Una mezcla de detergente/agua saldrá de la boquilla de baja
presión en unos pocos momentos. Comience rociando la porción inferior
de la supercie que está siendo limpiada y muévase hacia arriba usando
pasadas largas superpuestas. El aplicar desde abajo hacia arriba ayuda
a evitar el estriado. Permita que se empape brevemente. (Para minimizar
la posibilidad de que se seque el detergente, lo que puede resultar en
daños a las supercies pintadas, evite trabajar sobre supercies calientes
o bajo la luz directa del sol.) Asegúrese de enjuagar una sección pequeña
por vez.
7. Para enjuagar: asegure la pistola a gatillo en la posición “OFF”, y usando
el conector rápido, conecte seguramente la boquilla de alta presión al
extremo de la vara. Desenganche la pistola a gatillo y rocíe. Llevará 30
segundos aproximadamente purgar todo el detergente de la tubería.
Comience en la parte superior y trabaje hacia abajo, para obtener los
mejores resultados del enjuague.
8. Después de cada uso, extraiga por sifón un galón de agua del sistema
de inyección de detergente a baja presión. Esto evita la posibilidad de
corrosión o de que el residuo de detergente cause problemas mecánicos
durante el próximo uso.
APAGADO:
1. Para apagar la unidad, mueva el interruptor On/Off a la posición
“OFF”.
2. CIERRE el suministro de agua.
3. Accione momentáneamente el gatillo de la pistola para descargar toda
la presión interna, apuntando la pistola en una dirección segura.
4. Desconecte el conjllunto de la boquilla, una vez que se haya eliminado
la presión.
5. Desconecte la unidad de la fuente de potencia.
6. Drene la pistola, la vara y las mangueras. Desconecte las mangueras,
una vez drenado.
7. Limpie la unidad con un paño y almacene con la pistola, la vara y las
mangueras en un área segura.
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 55
ADVERTENCIA
32˚F 0˚C
R I ES G O D E L E SI O N E S
GRAVES!
PA R A P R E V E N IR U N A
DESCARGA OCCIDENTAL- LA
ASAMBLEA DEL CONJUNTO
DE BOQUILLA AJUSTABLE /
LANZA ESTÉ DÈSCONECTADO
DE LA ASAMBLEA DE PISTOLA
C U A N D O U S A N D O L A
LIMPIADORA DE BOQUILLA.
ALMACENAMIENTO Y MANTENIMIENTO
MANTENIMIENTO ESPECIFICO:
BOMBA: El aceite de la bomba debe ser cambiado después de las primeras 25
horas de operación en todas las unidades. Se recomienda intervalos
de 250 horas, después de la carga inicial. Pueden requerirse
cambios con mayor frecuencia, si el aceite parece sucio o lechoso.
Use aceite para bombas de Mi-T-M (Pieza No. AW-4085-0016) y
llene sólo hasta la marca en el vidrio. NO llene en exceso.
BOQUILLAS:Oricios de boquillas debe ser limpias y libre de obstruciones. Si
la boquilla sea obstruirse la presión de la bomba aumentará. Por
lo tanto si la boquilla sea obstruirse los oricios de boquilla tengan
que limpiar inmediatamente. Siga el procedimiento que está abajo
para limpiar el oricio: (vea Advertencia, izquierda)
1. Deconecte la vara de la pistola.
2. Inserte la limiadora de boquilla (viene con la unidad) entre la
boquilla y rotate.
3. Limpie la boquilla con agua.
4. Reconecte la vara y asamblea de pistola.
5. Ponga en posicion de "ON". Apunte la pistola en un dirección
segurio y provoque la pistola para empezar en atomizador.
Ajuste el diseño de atomizar a 0°. Si dieseño de atmoizar sea
distorsionado repite números 1-4. Si no podría limpiar en todo la
boquilla cuando usando este procedimiento, es necesario para
reemplacar la boquilla. Para quitar o Reemplacar la boquilla
Ajustable:
1. Inserte un tirón de allen de 2.0 mm (viene con la unidad) entre
la boquila.
2. Rotate el tirón en sentido contrario para quitar la boquilla.
3. Inspecte la boquilla y limpie o reemplace antes de una otra vez
de insertar.
ADVERTENCIA
¡RIESGO QUE LA UNIDAD
REVIENTE!
¡NO ALMACENE/OPERE LA
UNIDAD EN UN AMBIENTE
HELADO!
56 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
PREPARACION PARA EL INVIERNO:
Será necesario preparar esta unidad para el invierno, para fines de
Almacenamiento y transporte en temperaturas ambiente inferiores al punto
de congelación. Esta unidad debe protegerse contra la temperatura más baja
incurrida por las siguientes razones:
1. Si se congela cualquier parte del sistema de bombeo puede acumularse una
presión excesiva en la unidad, lo que podría causar que la misma reviente
resultando en lesiones posibles graves al operador o a los observadores.
2. El sistema de bombeo de esta unidad puede resultar dañado
permanentemente si se congela. LOS DAÑOS POR CONGELACION
NO ESTAN CUBIERTOS POR LA GARANTIA.
Usted puede proteger su unidad siguiendo el procedimiento indicado abajo, si debe
almacenarla en un lugar donde la temperatura puede descender por debajo
de los 32°F.
1. Reúne los artículos siguientes:
a. Dos recipientes de 5 galones.
b. Un galón de anticongelante. (Mi-T-M recomienda un anticongelante
seguro para el medio ambiente.)
c. Suministro de agua.
d. Una manguera de tres pies de largo con un D.I. de 1/2-3/4 y con un
adaptador macho de manguera de jardín de 3/4 de pulgada.
2. Procedimiento:
a. Para comenzar a preparar su unidad para el invierno, la misma debe
hacerse funcionar y cebarse de acuuerdo con los "Procedimientos de
Arranque".
b. Después de hacerla funcionar y cebarla.
c. Elimine la presión del sistema apuntando la pistola a gatillo hacia una
dirección segura y accionando el gatillo hasta que el ujo de agua
cese de salir por la boquilla.
d. Asegure la pistola a gatillo en la posición OFF y retire la boquilla.
CONTINUED
ALMACENAMIENTO Y MANTENIMIENTO
PREPARACION PARA EL INVIERNO:
e. Retire la manguera de suministro de agua de la unidad y je seguramente
la manguera de 3 pies a la conexión de entrada.
f. Si fuera aplicable apague el inyector de detergente.
g. Llene un reciente de 5 galones con agua.
h. Teniendo la manguera de 3 pies en un posicion vertical, llene
completamente la manguera con agua. Despices, tape la salida de
manguera con su dedo. Ponga el n enchufe entre el reciente de 5
galones de agua.
i. Arranque la unidad. Accione la pistola muchas veces hasta todo el aire
está trabajado del sistema. (unidad está cebado)
NOTA: La preparación apropiada para el invierno está basada en las
instrucciones recomendadas del fabricante incluidas en la “Tabla
de Protección” mostrada en el rótulo posterior de la mayoría de
los recipientes de anticongelantes.
j. Con el gatillo de pistola abierta, saque con sifón bastante agua del
balde de 5 galones hasta había bastante agua para mezclar con el
anticongelante.
k. Apunte la vara hacia el recipiente vacío.
l. Accione el gatillo de la pistola hasta que el anticongelante comience
a salir por la vara. Suelte el gatillo por 3 segundos, a continuación
accione el gatillo de la pistola por 3 segundos. Continúe ciclando la
pistola varias veces hasta que toda la mezcla anticongelante es
extraída del recipiente por la acción de sifón.
m. Separe la manguera de 3 pies de la unidad y drene todo el exceso
restante de anticongelante dentro del reciente de 5 galones.
n. Desconecte el conjunto de manguera/pistola/vara de la unidad y drene
todo el exceso restante de anticongelante dentro del recipiente de 5
galones.
o. Almacene la manguera, la pistola y vara junto con la unidad, en un
lugar seguro.
p. Almecene la solución anticongelante para un uso ulterior o descártela
de acuerdo con las leyes de protección del medio ambiente
correspondientes.
3. Procedimiento opcional:
a. Apague la unidad y corte el suministro de agua.
b. Elimine la presión del sistema apuntando la pistola a gatillo hacia una
dirección segura y accionando el gatillo hasta que el ujo de agua
cese de salir por la boquilla.
c. Desconecte y drene la manguera, la pistola y la vara.
d. Arranque la unidad y permita que funcione hasta que toda el agua
salga de la misma. Apague una vez que el agua ha cesado de uir
de la unidad.
NOTA: Debe ejercerse precaución al usar este procedimiento, ya que
pueden formarse plaquitas de hielo de las gotas de agua, lo que
podría causar que la unidad reviente si se arranca antes de estar
completamente descongelada.
EMPEZANDO LA UNIDAD DESPUES DE ALMACENAMIENTO DE
MUCHO TIEMPO:
1. Asegúrese que la unidad no enchufese el fuente de poder.
2. Antes de reemplezando la unidad, descongele algo hielo de la vara, pistola,
manguera, y unidad.
3. Despues de seguiendo todos los instrucciones de "Preparación", empece
la unidad momentáneamente y inmediamente ponga en posición de "OFF"
para asegurarse todos partes tengan lubricación antes de operación.
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 57
LOCALIZACION DE FALLAS
SINTOMA CAUSA PROBABLE SOLUCION
El motor de la bomba no arranca o se GFCI activado o no se volvió a ajustar. Apague la unidad. Oprima el botón de
apaga durante el funcionamiento. reposición del GFCI después que se
ha enchufado a la fuente eléctrica.
Enchufe ojo o desconectado. Vuelva a conectar el enchufe.
Interruptor de circuito activado o Desconecte todos los otros enchufes
circuito quemado en la caja de del circuito que está siendo usado y
fusibles. reponga el interruptor de circuito o
inspeccione y reemplace el fusible.
Interruptor de circuito activado en la Permita que la unidad se enfríe y
unidad. vuelva a arrancar.
Sobrecarga del motor. Restablezca el botón de sobrecarga
térmica del motor de la bomba o dentro
del tablero de control eléctrico.
La unidad están congelados. Permita que se descongele. Si alguna
parte de sla unidada se condgela, es
posible que se acumule la presión, lo
cual podría ocasionar que la unidad
reviente y consecuentement provoque
lesiones graves al operador o las
personas que se encuentren alrededor.
Se activa el interruptor de circuito o se Sobrecarga del circuito. Verique que el circuito esté
quema el fusible en la caja de clasicado a 15 amperios o 1000PSI,
fusibles. 20 amperois o 1500. Desconecte todos
los enchufes en el circuito.
El cordón de extensión es demasiado Observe los requerimientos eléctricos
largo o el conductor es demasiado correctos indicados en la pág. 44.
Bastante presión. Use buton de ajustando en descargador
para reduir la presión.
Se activa el GFCI. Voltaje incorrecto. Asegúrese que el suministro eléctrico
sea de 120 Voltios/15 Amperios/60
Hertz/Monofásico.
Corto circuito interno. Consulte con el Centro de Servicio.
El motor funciona pero no hay Suministro inadecuado de agua. Asegure que la manguera tenga ¾”
descarga en la boquilla cuando se de diámetro y que esté abierto el
acciona el mecanismo del gatillo. suministro de agua entrante.
Doblez en la manguera de entrada de Elimine el doblez.
agua.
Doblez en la manguera de discarga Reemplace la manguera.
de alta presión.
Presión baja o uctuante. Está obstruido el tamiz de la entrada Retire el ltro, limpie o reemplace.
de agua.
La bomba absorbe aire (eliminado el Ajuste todas las conexiones de toma
cebado). de agua. Elimine pérdidas en la línea
de toma.
No está en el modo de alta presión. Para enganchar el modo de alta
presión, tire de la cubierta de la
boquilla hacia la pistola.
Oricio obstruido o gastado. Retire y limpie, o reemplace.
La válvula de derivación no está Repárelos o cámbielos.
funcionando correctamente.
Fuga de agua en la válv. de desc. térm. Temperatura o presión del agua No deje a la unidad trabajar en modo
de muy alta. desviación (con la pistola cerrada) más
de 5 minutos.
Válvula defectuosa. Cámbiela.
Aceite lechoso o espumoso. Hay agua en el aceite. Cambie el aceite de la bomba.
Llénela al nivel adecuado.
Fuga de aceite en la unidad. Sellos o aros tóricos desgastados. Hable al dep. de servicio al cliente.
58 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
LOCALIZACION DE FALLAS
SINTOMA CAUSA PROBABLE SOLUCION
El detergente no uirá por sifón en El tamiz de detergente no está Inspeccione; sumerja si fuera
el modo de detergente a baja presión. completamente sumergido en la necesario.
solución de detergente.
El tamiz del detergetne está obstruido. Inspecciione, limpie or reemplace.
La manguera de detergente está Inspecciona, limpie o reemplace.
obstruida o cortada.
No está en el modo de baja presión. Empuje la cubierta de la boquilla
alejada de la pistola.
La boquilla del detergente está Limpie o reemplace.
taponado.
Hay demasiadas extensiones de las Use una extensión como maximo.
mangueras de alta presión conectadas
a la salida de agua.
Están atascados la bolilla y el resorte Retire, limpie o reemplace.
del Venturi.
El ujo de agua retrocede al recipiente La esfera y el resorte en el Venturi Saque, limpie o reemplace.
del detergente. están invertidos, faltano están
desgastados.
Cuando la pistola de gatillo está La pistola funciona mal. Repárelos o cámbielos.
asegurado en la posición "OFF", el .
agua uye desde la boquilla.
ACCESORIOS
15-0006: Manguera de alimentación de 3/4"
50-0085: Vara de extension de 18"
50-0086: Angulo vara de extension de 33.5"
50-0087: Boquilla giratoria .035 mm
50-0090: Chorro de arena mojado
50-0091: Vara espumada
50-0092: Cepillo con mano
50-0093: Cepilla giratoria
50-0094: Cepillo de piso / muro
851-0007: Manguera de extension de 50' de 3000PSI
AW-7005-01WK: Kit de ruedas
AW-7900-0300: Carrete para la manguera
Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador 59
DECLARACIÓN DE GARANTÍA
Mi-T-M® garantiza que todas las piezas (excepto aquellas a las que se hace referencia abajo), de su nueva
lavadora a presión libres de defectos en materiales y mano de obra durante los periodos siguientes:
Para un curso de la vida contra congelar y agrietarse:
Colector de bomba
Por siete (7) años a partir de la fecha original de compra
Bomba de Alta Presión
Por dos (2) años a partir de la fecha original de compra:
Carreta unidad Cañerías
Polea
Por una (1) años a partir de la fecha original de compra:
GFCI Encender de selector
Por noventa (90) días a partir de la fecha original de compra:
Manguera de alta Presión Pistola de Gatillo
Descargador Filtro
Las piezas defectuosas que no están sujetas a deterioro causado por el uso serán reparadas o reemplazadas
a nuestra opción durante el periodo de garantía. En todo caso, el reembolso está limitado al precio de compra
pagado.
EXCLUSIONES
1. El motor está cubierto bajo una garantía separada proporcionada por el fabricante respectivo y está sujeta
a los términos en ella establecidos.
2. Partes de desgaste normal:
Empaques de las Bombas Válvulas de la Bomba
Boquillas Válvulas del Detergente
Círculo Connexión Rapida/Conectar un tornillo
Correa\
3. Esta garantía no cubre las piezas dañadas debido al deterioro normal causado por el uso, mala aplicación,
mal uso, operación a velocidades, presiones o temperaturas diferentes a las recomendadas. Las piezas
dañadas o gastadas a causa del uso de líquidos cáusticos o por la operación en medios ambientes abrasivos
o corrosivos o bajo condiciones que causan cavitación de la bomba no están garantizadas. La falla en
seguir los procedimientos recomendados de operación y mantenimiento también cancela la garantía.
4. El uso de piezas de repuesto diferentes a las genuinas Mi-T-M cancelará la garantía.Las piezas devueltas,
con franqueo pagado a un Centro de Servicio Autorizado Mi-T-M serán inspeccionadas y reemplazadas,
libre de cargos, si se determina que están defectuosas y sujetas a la garantía. No existen garantías que
se extiendan más allá de la descripción contenida aquí. Bajo ninguna circunstancia Mi-T-M® Corporation
será responsable por la pérdida de uso de la unidad, pérdida de tiempo, inconvenientes, pérdida comercial
o daños consecuentes.
PARA SERVICIO O CONSIDERACION DE LA GARANTIA CONSULTE CON:
Mi-T-M® Corporation/8650 Enterprise Drive, Box 50/Peosta, IA 52068-0050
Telefono: 563-556-7484/Telefone gratis en los EE. UU.: 800-553-9053 /
Lunes - Viernes 8:00 a.m. - 5:00 p.m. CST
60 Mi-T-M CD-1002/1502-0MUH/UC Manual del Operador
Fax 563-556-1235
Loading...
