INSTRUKCJA OBSŁUGI

PL

Tryb programowania: regulator włączony, przytrzymaj jednocześnie przez 5s przyciski zegara i zasilania, a przejdziesz do ustawień trybu

programowania.

W górnej części wyświetlacza pojawi się ikonka odpowiednia dla jednego z sześciu zakresów opisanych w sekcji “Funkcje”.
W dolnej części ekranu pojawiają się dni tygodnia, dla których ustawiasz program:

1 2 3 4 5 - dni od poniedziałku do piątku
6 - sobota

7 - niedziela
Dane wprowadzane są dla występujących po sobie zakresów, zgodnie z kolejnością: godzina aktywacji danego zakresu >>
temperatura.
Za pomocą strzałek zmieniaj odpowiednią wartość, a za pomocą przycisku przejdź do kolejnego parametru.
Po 10s bezczynności ustawienia zostaną automatycznie zapisane.
UWAGA! Wartości czasu w następnym okresie nie mogą być niższe niż w poprzednim. Ustawiony harmonogram dla danego zakresu
musi mieścić się w przedziale godzinowym 00:00-24:00. Dany program nie może przejść na następny dzień!

T A U R U S

R E G U L A T O R T E M P E R A T U R Y

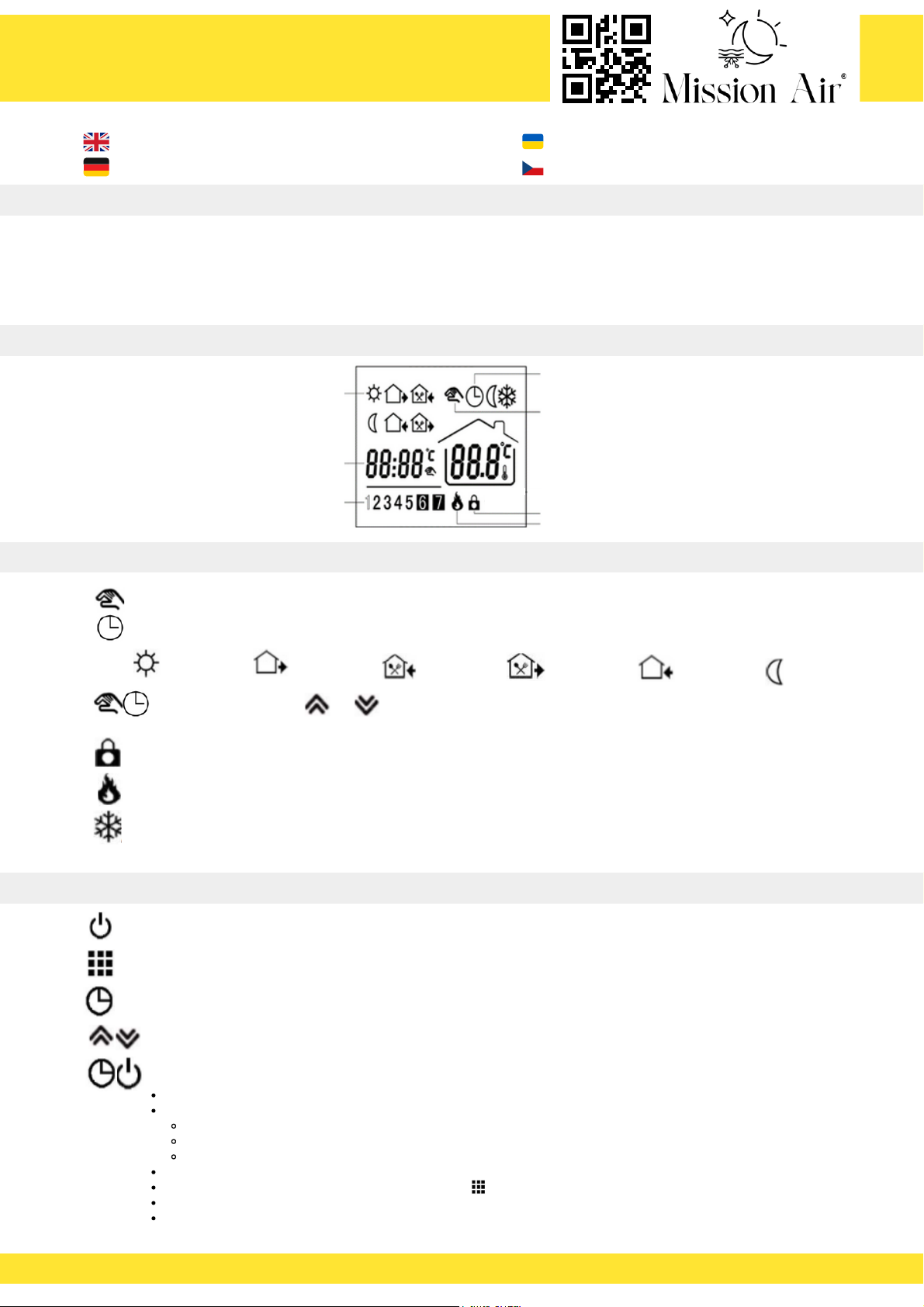

SPECYFIKACJA

Napięcie (V)

Pobór mocy (W)

Dokładność (℃)

Czujnik

Natężenie prądu (A)

Zakres ustawienia (℃)

Zakres ograniczeń (℃)

Temp. otoczenia (℃)

Klasa ochrony

220-230, 50-60Hz

<1

+/-1

NTC

IP20

16

5-45

20-60

-5-50

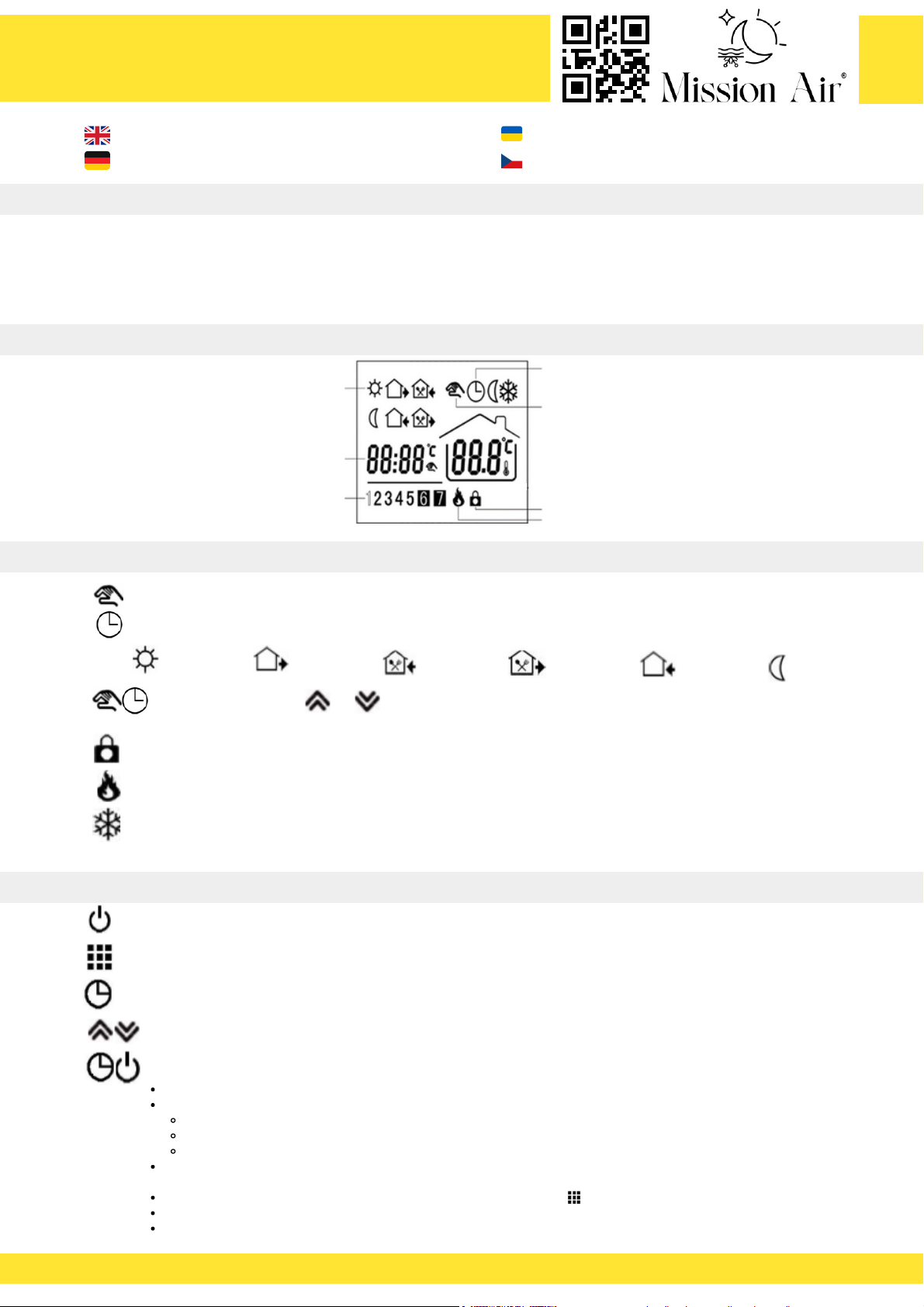

WYŚWIETLACZ

Programowanie

Sterowanie ręczne

Sterowanie automatyczne

Ustawiona temperatura

Dzień tygodnia

Wskaźnik blokady

Wskaźnik grzania

FUNKCJE

Sterowanie ręczne: umożliwia ręczne sterowanie temperaturą.

Tryb programowalny: umożliwia sterowanie automatyczne z zaprogramowaniem godzin i temperatur (sześć różnych zakresów):

poranek (a.m.)

opuszczenie
domu 1 (a.m.)

powrót do
domu 1 (a.m.)

opuszczenie
domu 2 (p.m.)

powrót do
domu 2 (p.m.)

noc (p.m.)

Tryb tymczasowy: wciśnij

lub

w trybie programowalnym, aby przejść w tryb tymczasowy. Urządzenie powróci do

trybu programowalnego przy rozpoczęciu następnego zaplanowanego okresu.

Blokada: naciśnij jednocześnie strzałki przez 5s, aby zablokować lub odblokować urządzenie.

Ogrzewanie: ta ikonka oznacza, że w tym momencie system powinien grzać.

Zapobieganie zamarzaniu: patrz szczegóły ustawień zaawansowanych.

STEROWANIE

Zasilanie: włącz / wyłącz

Wybór sterowania: naciskając ten przycisk przełączasz się pomiędzy trybem ręcznym, a programowalnym. (Dodatkowo w ustawieniach

trybu programowania przycisk ten odpowiada za przejście do następnego parametru.)

Zegar: naciśnij by ustawić aktualny czas. Naciskając przycisk przechodzisz do kolejnego ustawienia (minuty >> godziny>> dni tygodnia),
wartości ustawisz strzałkami, po 10s bezczynności ustawienia zostaną automatycznie zapisane.

Strzałki: służą do zwiększania lub zmniejszania wartości w wielu funkcjach.

The English manual is is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Kiedy urządzenie jesy wyłączone, przytrzymaj jednocześnie przez 5s przyciski zegara oraz zasilania, aby przejść do ustawień
zaawansowanych regulatora. Używając strzałek zmieniaj wartości, a za pomocą przycisku przejdź do następnego parametru.
Wprowadzone zmiany zostaną zapisane po naciśnięciu przycisku zasilania.

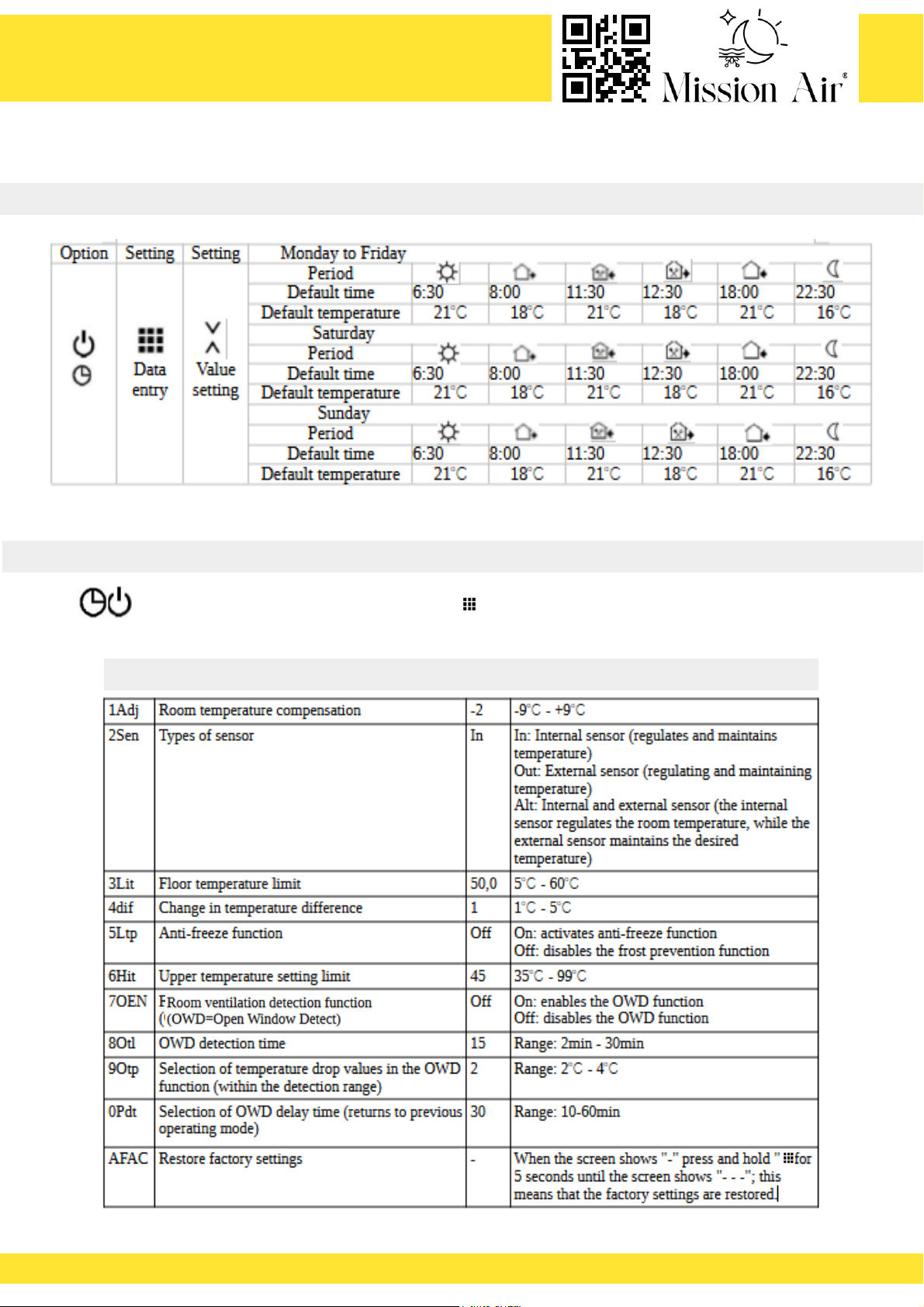

PRZYKŁADOWY HARMONOGRAM PRACY

T A U R U S

R E G U L A T O R T E M P E R A T U R Y

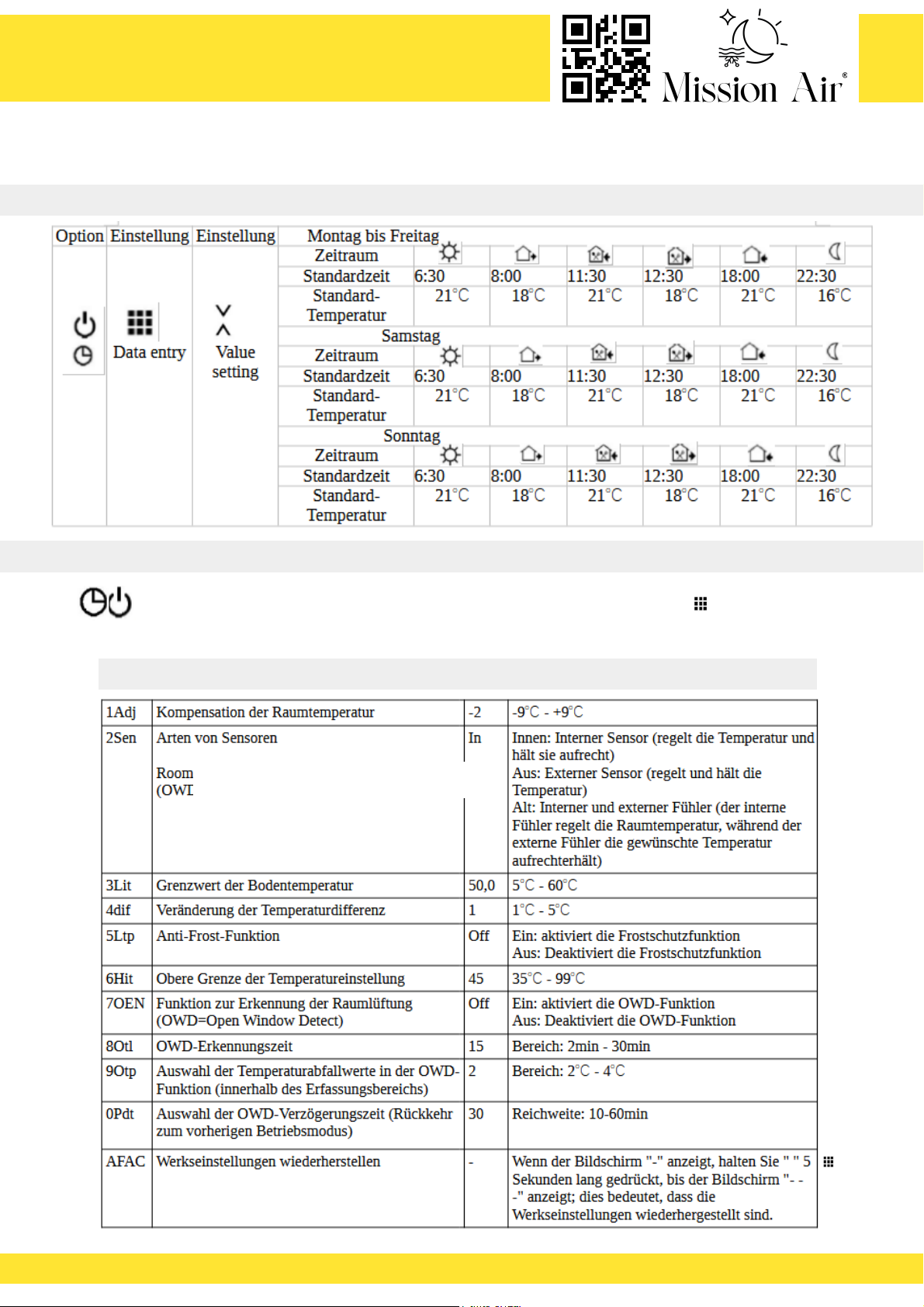

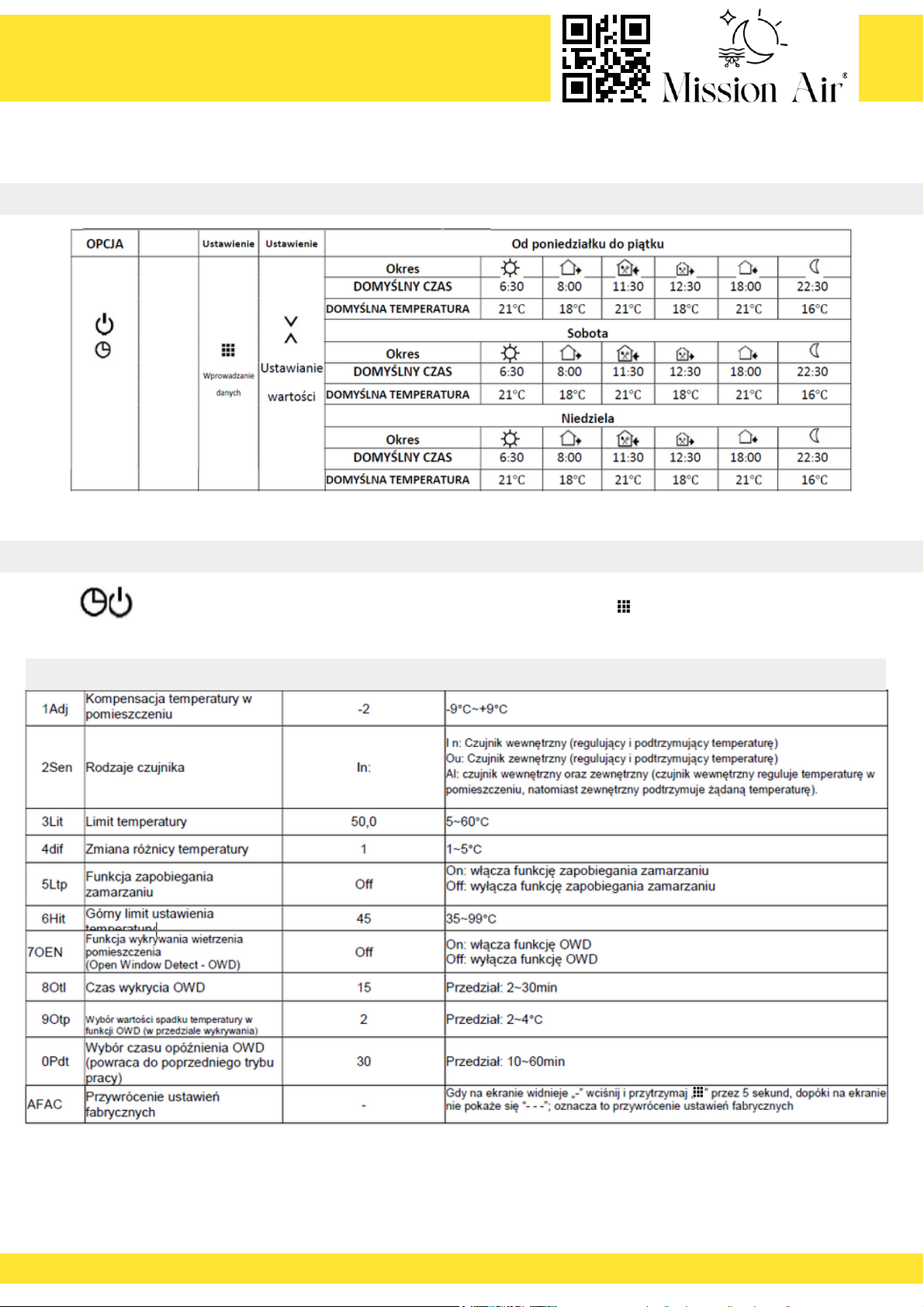

USTAWIENIA ZAAWANSOWANE

KOD

OPCJA WARTOŚĆ DOMYŚLNA SZCZEGÓŁY

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Out

All

podłogi

PL

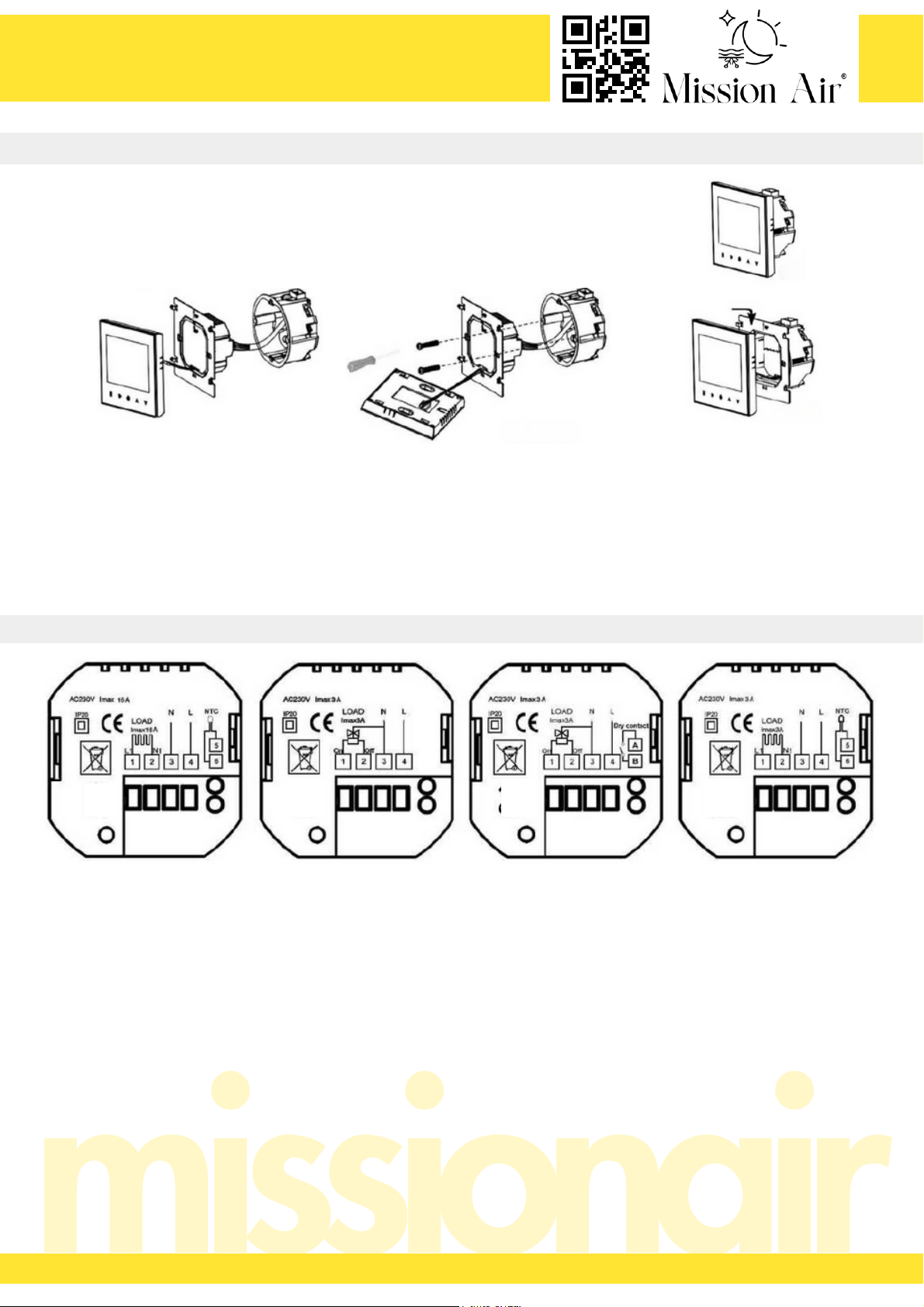

MONTAŻ

T A U R U S

R E G U L A T O R T E M P E R A T U R Y

Produkt jest przystosowany do montażu w standardowej puszce elektrycznej 86mm.

Wykonaj podłączenie elektryczne regulatora,1.
Przykręć panel do skrzynki montażowej,2.
Podłącz ekran LCD do panelu,3.
Koniec procesu.4.

1. 2. 3.

4.

Uwaga! Urządzenie może być instalowane jedynie przez wykwalifikowanego elektryka, który poświadczy poprawność montażu
wpisem w karcie gwarancyjnej regulatora lub systemu grzewczego. W przeciwnym wypadku produkt traci ochronę gwarancyjną
producenta!

Ryzyko porażenia prądem!

Należy rozłączyć źródło zasilania przed łączeniem przewodów. Kontakt z wewnętrznymi elementami urządzenia pod napięciem może
spowodować porażeniem prądem, co może doprowadzić do poważnego uszczerbku na zdrowiu, a nawet śmierci.

SCHEMAT PODŁĄCZENIA

A - elektryczne ogrzewanie podłogowe
B - wodne ogrzewanie podłogowe bez czujnika zewnętrznego
C - do kotłów gazowych i wodnego ogrzewanie podłogowego bez czujnika zewnętrznego
D - do wodnego ogrzewania podłogowego z czujnikiem zewnętrznym i zaworem manualnym

AA B C D

missionair

B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

T A U R U S

T E M P E R A T U R E C O N T R O L L E R

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

missionair

B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . MI S S I O N A I R . P LT E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Follow us on our social media

INSTRUCTION MANUAL

EN

Programming mode: regulator switched on, hold down the clock and power buttons simultaneously for 5s and you will enter the
programming mode settings.

The icon corresponding to one of the six ranges described in the 'Functions' section appears at the top of the display.
The days of the week for which you are setting the programme appear at the bottom of the screen:

1 2 3 4 5 - days from Monday to Friday

6 - Saturday

7 - Sunday
Data is entered for consecutive ranges, in the following order: activation time of the range >> temperature.
Use the arrows to change the appropriate value, and the Move to the next parameter.
After 10s of inactivity, the settings will be automatically saved.
NOTE! The time values in the next period must not be lower than in the previous period. The set schedule for a given range must be
within the time interval 00:00-24:00. A given schedule cannot switch to the next day!

T A U R U S

T E M P E R A T U R E C O N T R O L L E R

SPECIFICATION

Voltage (V)
Power consumption (W)

Accuracy (℃)
Sensor

Current intensity (A)
Setting range (℃)

Range of restrictions (℃)

Ambient temperature (℃)

Protection class

220-230, 50-60Hz

<1

+/-1
NTC
IP20

16

5-45

20-60

-5-50

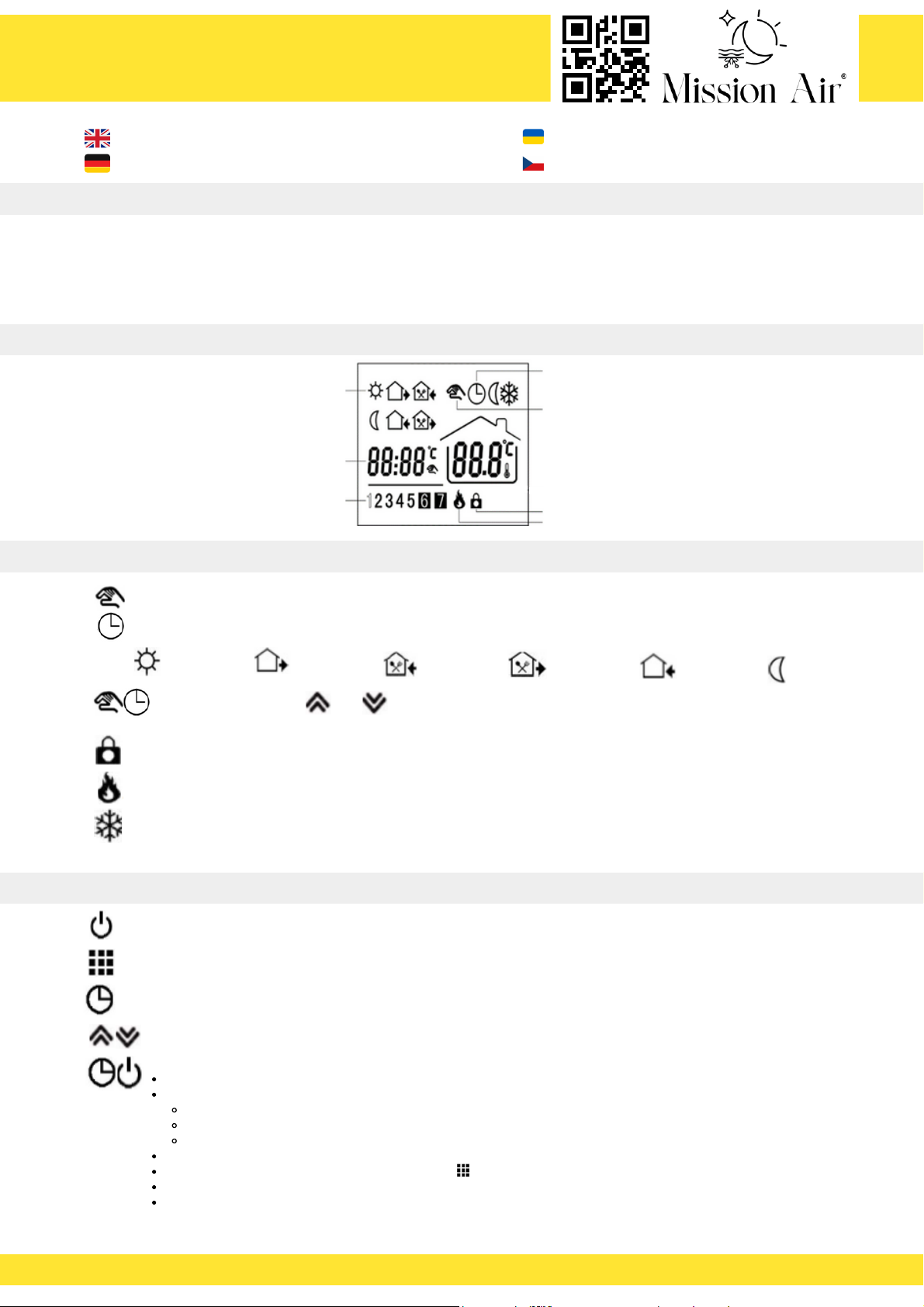

DISPLAY

Programming

Manual control

Automatic control

Set temperature

Day of the week

Lock indicator
Heating indicator

FUNCTIONS

Manual control: allows manual control of the temperature.

Programmable mode: allows automatic control with programmable times and temperatures (six different ranges):

morning (a.m.)

leaving home
1 (a.m.)

homecoming
1 (a.m.)

leaving the
house 2 (p.m.)

Homecoming
2 (p.m.)

night (p.m.)

Temporary mode: press

or

in programmable mode to enter temporary mode. The device will return to

programmable mode at the start of the next scheduled period.

Lock: press the arrows simultaneously for 5s to lock or unlock the device.

Heating: this icon indicates that the system should be heating at this time.

Prevention of freezing: see details of advanced settings.

CONTROL

Power supply: on/off

Control selection: by pressing this button you switch between manual and programmable mode. (In addition, in programmable mode

settings, this button is responsible for moving to the next parameter).

Clock: press to set the current time. Press to move to the next setting (minutes >> hours>> days of the week), set the values with the
arrows, after 10s of inactivity the settings are automatically saved.

Arrows: used to increase or decrease values in many functions.

The English manual is is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

When the unit is switched off, hold down the clock and power buttons simultaneously for 5s to access the advanced settings of the
controller. Use the arrows to change the values, and the key move to the next parameter.
The changes made will be saved when the power button is pressed.

SAMPLE WORK SCHEDULE

T A U R U S

T E M P E R A T U R E C O N T R O L L E R

ADVANCED SETTINGS

CODE OPTION

DEFAULT

VALUE

DETAILS

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

EN

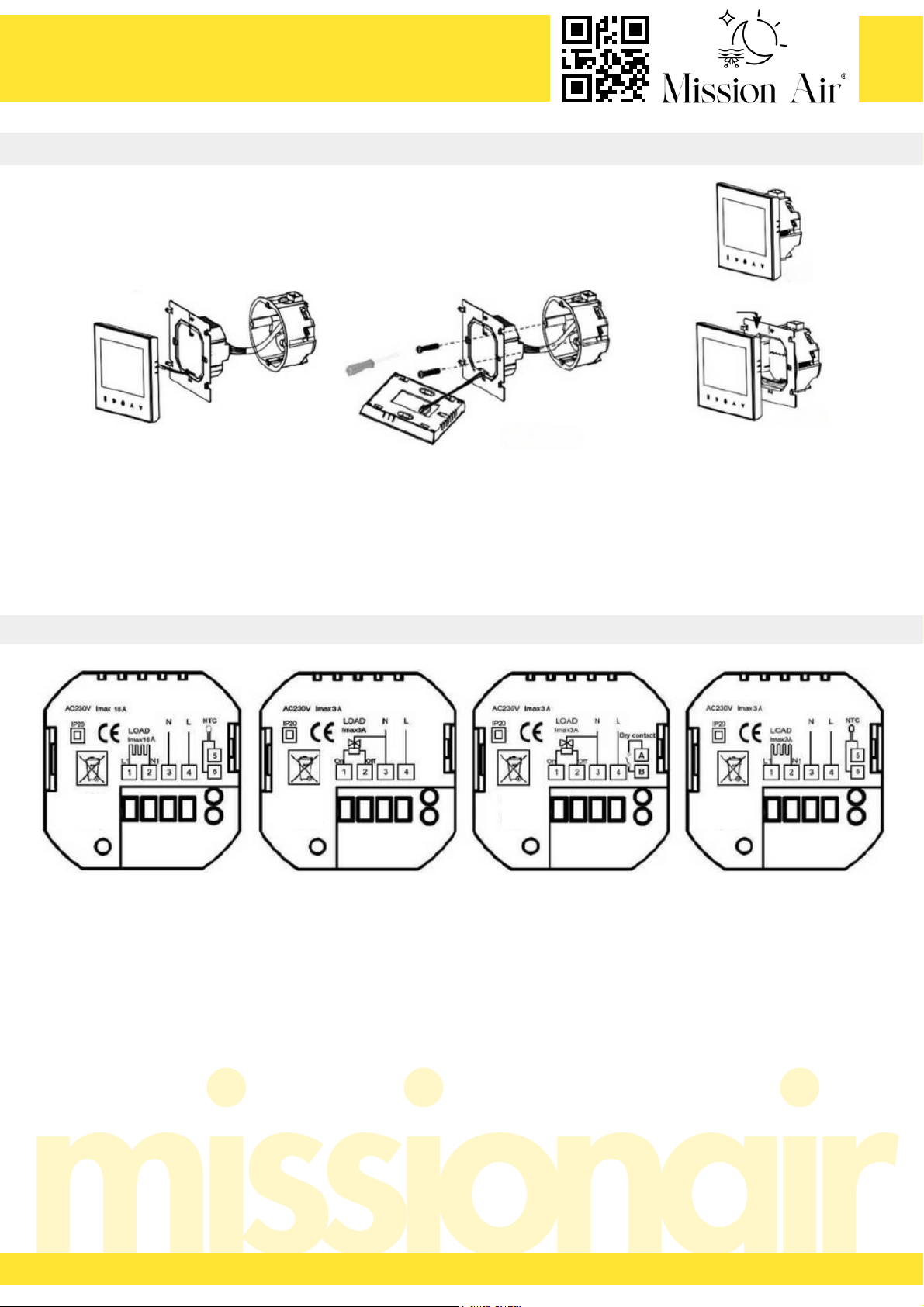

MONTAGE

T A U R U S

T E M P E R A T U R E C O N T R O L L E R

The product is suitable for installation in a standard 86mm electrical box.

Make the electrical connection of the controller,1.
Screw the panel to the mounting box,2.
Connect the LCD screen to the panel,3.
End of process.4.

1. 2. 3.

4.

Caution: The appliance may only be installed by a qualified electrician, who will certify the correctness of the installation with
an entry in the guarantee card of the controller or heating system. Otherwise, the product loses its manufacturer's warranty
protection!

Risk of electrocution!

Disconnect the power source before connecting wires. Contact with live internal components of the unit can cause electrocution, which
can lead to serious injury or even death.

WIRING DIAGRAM

A - electric underfloor heating
B - underfloor water heating without external sensor
C - for gas boilers and water underfloor heating without external sensor
D - for underfloor water heating with external sensor and manual valve

AA B C D

missionair

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

B I U R O @ M I S S I O N A I R . P L

T A U R U S

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

T E M P E R A T U R R E G L E R

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

Folgen Sie uns auf unseren sozialen Medien

missionair

GEBRAUCHSANWEISUNG

DE

Programmiermodus: Schalten Sie den Regler ein und halten Sie die Uhr- und die Netztaste gleichzeitig 5 Sekunden lang gedrückt, um in

den Programmiermodus zu gelangen.

Oben auf dem Display erscheint das Symbol, das einem der sechs im Abschnitt "Funktionen" beschriebenen Bereiche entspricht.
Die Wochentage, für die Sie das Programm einstellen, erscheinen unten auf dem Bildschirm:

1 2 3 4 5 - Tage von Montag bis Freitag
6 - Samstag

7 - Sonntag
Die Daten werden für aufeinanderfolgende Bereiche in der folgenden Reihenfolge eingegeben: Aktivierungszeit des jeweiligen
Bereichs >> Temperatur.
Verwenden Sie die Pfeile, um den entsprechenden Wert zu ändern, und die Taste gehen Sie zum nächsten Parameter.
Nach 10s Inaktivität werden die Einstellungen automatisch gespeichert
HINWEIS: Die Zeitwerte in der nächsten Periode dürfen nicht niedriger sein als in der vorherigen Periode. Der eingestellte Zeitplan für
einen bestimmten Bereich muss innerhalb des Zeitintervalls 00:00-24:00 liegen.

T A U R U S

T E M P E R A T U R R E G L E R

SPEZIFIKATION

Spannung (V)
Leistungsaufnahme (W)

Genauigkeit (℃)
Sensor

Stromstärke (A)

Einstellbereich (℃)

Bereich der Einschränkungen (℃)
Umgebungstemperatur (℃)

Schutzklasse

220-230, 50-60Hz

<1

+/-1
NTC
IP20

16

5-45

20-60

-5-50

ANZEIGE

Programmierung

Manuelle Steuerung

Automatische Kontrolle

Temperatur einstellen

Tag der Woche

Anzeige sperren

Heizungsanzeige

FEATURES

Manuelle Steuerung: ermöglicht die manuelle Steuerung der Temperatur.

Programmierbarer Modus: ermöglicht die automatische Steuerung mit programmierbaren Zeiten und Temperaturen (sechs

verschiedene Bereiche):

Vormittag (a.m.)

Verlassen des
Hauses 1
(vormittags)

Heimkehr
home 1
(vormittags)

Verlassen des
Hauses 2
(p.m.)

Heimkehr 2
(p.m.)

Nacht (p.m.)

Temporärer Modus: Drücken Sie

oder

programmierbaren Modus zu Beginn des nächsten geplanten Zeitraums.

Sperren: Drücken Sie die Pfeile gleichzeitig 5 Sekunden lang, um das Gerät zu sperren oder zu entsperren.

Heizen: Dieses Symbol zeigt an, dass das System zu diesem Zeitpunkt heizen sollte.

Verhinderung des Einfrierens: siehe Details der erweiterten Einstellungen.

KONTROLLE

Stromversorgung: ein/aus

Auswahl der Steuerung: Durch Drücken dieser Taste schalten Sie zwischen manuellem und programmierbarem Modus um. (Bei

Einstellungen im programmierbaren Modus ist diese Taste außerdem für den Übergang zum nächsten Parameter zuständig).

Uhr: drücken, um die aktuelle Uhrzeit einzustellen. Drücken Sie , um zur nächsten Einstellung zu gelangen (Minuten >> Stunden>>
Wochentage), stellen Sie die Werte mit den Pfeilen ein, nach 10s Inaktivität werden die Einstellungen automatisch gespeichert.

Pfeile: werden in vielen Funktionen zum Erhöhen oder Verringern von Werten verwendet.

The English manual is is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

im programmierbaren Modus, um in den temporären Modus zu wechseln. Das Gerät kehrt in d

Wenn das Gerät ausgeschaltet ist, halten Sie die Uhr- und die Netztaste gleichzeitig 5 Sekunden lang gedrückt, um auf die erweiterten
Einstellungen des Reglers zuzugreifen. Verwenden Sie die Pfeile, um die Werte zu ändern, und die Taste Gehen Sie zum nächsten
Parameter.
Die vorgenommenen Änderungen werden gespeichert, wenn der Netzschalter gedrückt wird.

MUSTERARBEITSZEITPLAN

T A U R U S

T E M P E R A T U R R E G L E R

ERWEITERTE EINSTELLUNGEN

CODE

OPTION

DEFAULT-WERT DETAILS

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

DE

MONTAGE

T A U R U S

T E M P E R A T U R R E G L E R

Das Produkt eignet sich für den Einbau in eine Standard-Elektrodose mit 86 mm Durchmesser.

Stellen Sie den elektrischen Anschluss des Controllers her,1.
Schrauben Sie das Paneel an die Montagedose,2.
Schließen Sie den LCD-Bildschirm an das Panel an,3.
Ende des Prozesses.4.

1. 2. 3.

4.

Achtung: Das Gerät darf nur von einer Elektrofachkraft installiert werden, die die ordnungsgemäße Installation mit einem
Eintrag in der Garantiekarte des Reglers oder der Heizungsanlage bescheinigt. Andernfalls verliert das Produkt den
Garantieschutz des Herstellers!

Gefahr eines elektrischen Schlages!

Vor dem Anschließen der Kabel die Stromzufuhr unterbrechen. Der Kontakt mit stromführenden Innenteilen des Geräts kann einen
Stromschlag verursachen, der zu schweren Verletzungen oder sogar zum Tod führen kann.

VERKABELUNGSDIAGRAMM

A - elektrische Fußbodenheizung
B - Wasserfußbodenheizung ohne Außenfühler
C - für Gasheizkessel und Wasser-Fußbodenheizung ohne Außenfühler
D - für Fußboden-Wasserheizung mit externem Fühler und Handventil

AA B C D

missionair

B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P LT E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

B I U R O @ M I S S I O N A I R . P L

T A U R U S

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Р Е Г У Л Я Т О Р Т Е М П Е Р А Т У Р И

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

Слдкуйте за нами в соцальних мережах

missionair

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

UE

Режим програмування: увімкніть регулятор, утримуйте кнопки годинника та живлення одночасно протягом 5 секунд, і ви

увійдете в налаштування режиму програмування.

У верхній частині дисплея з'являється піктограма, що відповідає одному з шести діапазонів, описаних у розділі "Функції".
У нижній частині екрана відображаються дні тижня, на які ви налаштовуєте програму:

1 2 3 4 5 - дні з понеділка по п'ятницю

6 - субота

7 - неділя
Дані вводяться для послідовних діапазонів у такому порядку: час активації діапазону >> температура.
Використовуйте стрілки, щоб змінити відповідне значення, і кнопку Перейдіть до наступного параметра.
Після 10 секунд бездіяльності налаштування будуть автоматично збережені.
ПРИМІТКА: Значення часу в наступному періоді не повинні бути меншими, ніж у попередньому. Встановлений розклад для
заданого діапазону повинен бути в межах часового інтервалу 00:00-24:00. Заданий розклад не може переходити на наступний
день!

T A U R U S

Р Е Г У Л Я Т О Р Т Е М П Е Р А Т У Р И

СПЕЦИФІКАЦІЯ

Напруга (В)

Споживана потужність (Вт)
Точність (℃)
Сенсор.

Сила струму (А)
Діапазон налаштування (℃)
Діапазон обмежень (℃)
Температура навколишнього

середовища (℃)

Клас захисту

220-230, 50-60Hz

<1

+/-1
NTC

IP20

16

5-45

20-60

-5-50

ДИСПЛЕЙ

Програмування

Ручне керування

Автоматичне управління

Встановлена температура

День тижня

Індикатор блокування

Індикатор нагріву

ОСОБЛИВОСТІ

Ручне керування: дозволяє вручну регулювати температуру.

Програмований режим: дозволяє автоматичне керування з програмованим часом і температурою (шість різних діапазонів):

ранок (вранці)

виїзд з дому о
1 годині ночі

повернення
додому будинок
1 (ранок)

вихід з дому 2
(о другій
годині дня)

повернення
додому 2

ніч (вечір)

Тимчасовий режим: натисніть

або у програмованому режимі, щоб увійти в тимчасовий режим. Пристрій повернеться до

програмований режим на початку наступного запланованого періоду.

Блокування: натисніть і утримуйте стрілки одночасно протягом 5 секунд, щоб заблокувати або розблокувати пристрій.

Опалення: ця піктограма вказує на те, що в цей час система повинна працювати на опалення.

Запобігання замерзанню: див. деталі розширених налаштувань.

КОНТРОЛЬ

Живлення: увімкнено/вимкнено

Вибір управління: натисканням цієї кнопки ви перемикаєтеся між ручним і програмованим режимом. (Крім того, в

налаштуваннях програмованого режиму ця кнопка відповідає за перехід до наступного параметра).

Годинник: натисніть, щоб встановити поточний час. Натисніть для переходу до наступного налаштування (хвилини >> години>>
дні тижня), встановіть значення за допомогою стрілок, після 10 секунд бездіяльності налаштування автоматично зберігаються.

Стрілки: використовуються для збільшення або зменшення значень у багатьох функціях.

The English manual is is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Коли пристрій вимкнено, утримуйте кнопки годинника та живлення одночасно протягом 5 секунд, щоб отримати доступ до
розширених налаштувань контролера. Для зміни значень використовуйте стрілки та клавішу Перехід до наступного
параметра.
Внесені зміни будуть збережені після натискання кнопки живлення.

ПРИБЛИЗНИЙ ГРАФІК РОБОТИ

T A U R U S

Р Е Г У Л Я Т О Р Т Е М П Е Р А Т У Р И

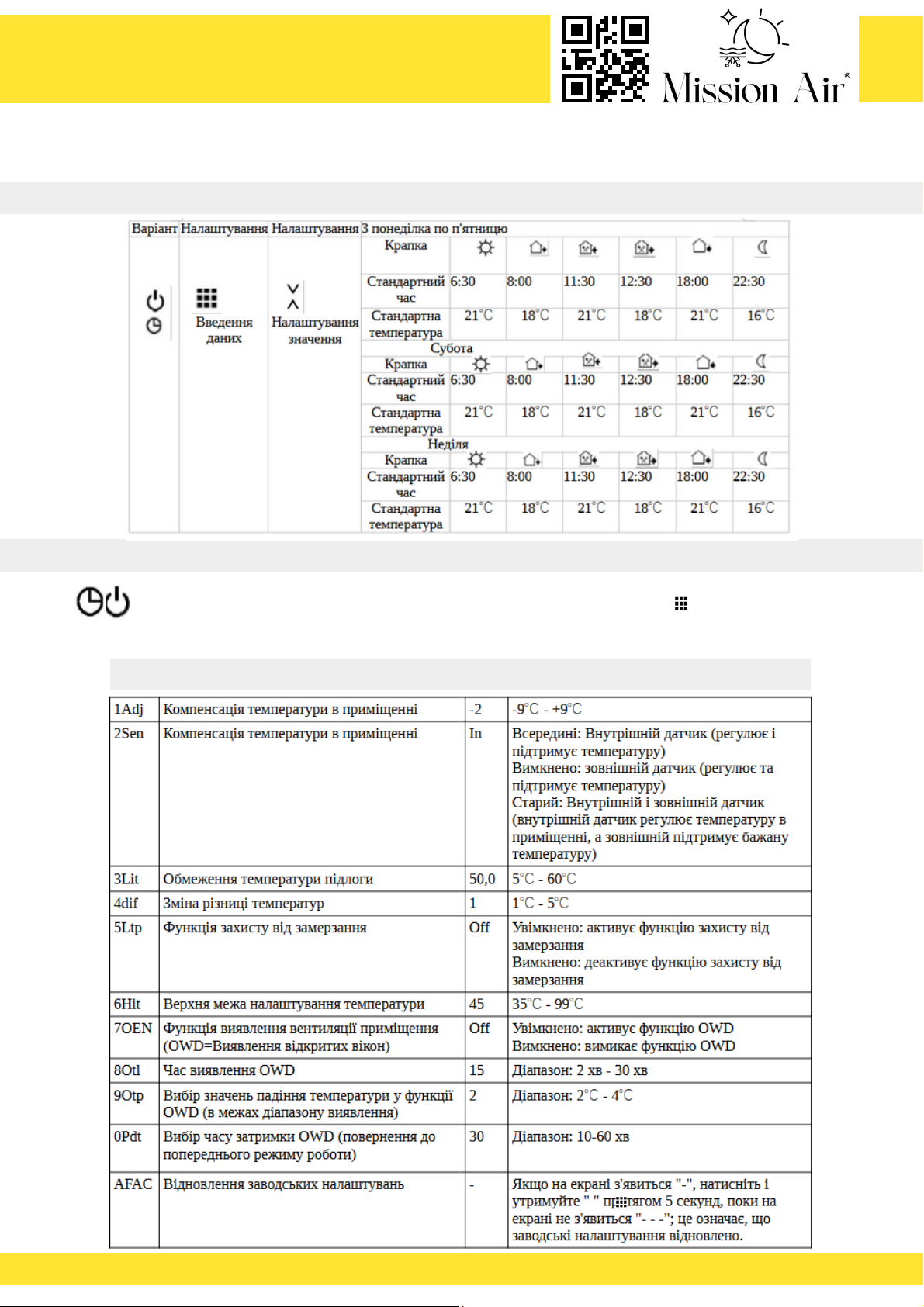

РОЗШИРЕНІ НАЛАШТУВАННЯ

КОД

ВАРІАНТ

ЗНАЧЕННЯ ЗА

ЗАМОВЧУВАННЯМ

ДЕТАЛІ

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

UE

МОНТАЖ

T A U R U S

Р Е Г У Л Я Т О Р Т Е М П Е Р А Т У Р И

Виріб підходить для встановлення в стандартну 86-міліметрову електричну коробку.

Виконайте електричне підключення контролера,1.
Прикрутіть панель до монтажної коробки,2.
Підключіть РК-екран до панелі,3.
Кінець процесу.4.

1. 2. 3.

4.

Увага: Прилад може встановлювати тільки кваліфікований електрик, який засвідчить правильність установки
записом у гарантійному талоні контролера або опалювальної системи. В іншому випадку виріб втрачає гарантійний
захист виробника!

Небезпека ураження електричним струмом!

Перед підключенням кабелів відключіть джерело живлення. Контакт з внутрішніми частинами пристрою, що знаходяться під
напругою, може призвести до ураження електричним струмом, що може спричинити серйозні травми або навіть смерть.

СХЕМА ПІДКЛЮЧЕННЯ

A - електрична тепла підлога
B - водяна тепла підлога без зовнішнього датчика
C - для газових котлів і водяних теплих підлог без зовнішнього датчика
D - для водяної теплої підлоги з зовнішнім датчиком і ручним клапаном

AA B C D

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

missionair

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

B I U R O @ M I S S I O N A I R . P L

T A U R U S

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

R E G U L Á T O R T E P L O T Y

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

Sledujte nás na našich sociálních sítích

missionair

NÁVOD K POUŽITÍ

CZ

Režim programování: regulátor je zapnutý, podržte současně tlačítka hodin a napájení po dobu 5 s a přejdete do režimu programování.

V horní části displeje se zobrazí ikona odpovídající jednomu ze šesti rozsahů popsaných v části "Funkce".
Ve spodní části displeje se zobrazí dny v týdnu, pro které program nastavujete:

1 2 3 4 5 - dny od pondělí do pátku
6 - sobota

7 - neděle
Údaje se zadávají pro po sobě jdoucí rozsahy v tomto pořadí: čas aktivace příslušného rozsahu >> teplota.
Pomocí šipek změňte příslušnou hodnotu a tlačítkem Přejděte na další parametr.
Po 10 s nečinnosti se nastavení automaticky uloží.
POZNÁMKA: Hodnoty času v následujícím období nesmí být nižší než v předchozím období. Nastavený plán pro daný rozsah musí být
v časovém intervalu 00:00-24:00. Daný plán nemůže přejít na další den!

T A U R U S

R E G U L Á T O R T E P L O T Y

SPECIFIKACE

Napětí (V)

Spotřeba energie (W)

Přesnost (℃)
Senzor

Intenzita proudu (A)
Rozsah nastavení (℃)
Rozsah omezení (℃)

Okolní teplota (℃)

Třída ochrany

220-230, 50-60Hz
<1
+/-1

NTC
IP20

16
5-45
20-60

-5-50

DISPLAY

Programování

Ruční ovládání

Automatické řízení

Nastavení teploty

Den v týdnu

Indikátor uzamčení

Indikátor vytápění

FUNKCE

Ruční ovládání: umožňuje ruční regulaci teploty.

Programovatelný režim: umožňuje automatické řízení s programovatelnými časy a teplotami (šest různých rozsahů):

ráno (a.m.)

odjezd z
domova 1 (ráno)

návrat domů
domů 1
(dopoledne)

odchod z
domu 2 (p.m.)

Návrat domů 2
(p.m.)

noc (p.m.)

Dočasný režim: stiskněte

nebo

v programovatelném režimu pro přechod do dočasného režimu. Zařízení se vrátí do režimu

programovatelný režim na začátku dalšího plánovaného období.

Zamknout: současným stisknutím šipek po dobu 5 s zařízení zamknete nebo odemknete.

Topení: tato ikona označuje, že systém by měl v tuto chvíli topit.

Prevence zamrznutí: viz podrobnosti o pokročilém nastavení.

CONTROL

Napájení: zapnuto/vypnuto

Volba ovládání: stisknutím tohoto tlačítka přepínáte mezi manuálním a programovatelným režimem. (Kromě toho je v nastavení

programovatelného režimu toto tlačítko zodpovědné za přechod na další parametr).

Hodiny: stisknutím nastavíte aktuální čas. Stisknutím přejdete na další nastavení (minuty >> hodiny>> dny v týdnu), hodnoty nastavte
pomocí šipek, po 10 s nečinnosti se nastavení automaticky uloží.

Šipky: slouží ke zvýšení nebo snížení hodnot v mnoha funkcích.

The English manual is is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Když je spotřebič vypnutý, stiskněte a podržte současně tlačítka hodin a napájení po dobu 5 sekund, abyste získali přístup k pokročilým
nastavením regulátoru. Pomocí šipek můžete měnit hodnoty a tlačítkem Přejděte na další parametr.
Provedené změny se uloží po stisknutí tlačítka napájení.

VZOROVÝ ROZVRH PRÁCE

T A U R U S

R E G U L Á T O R T E P L O T Y

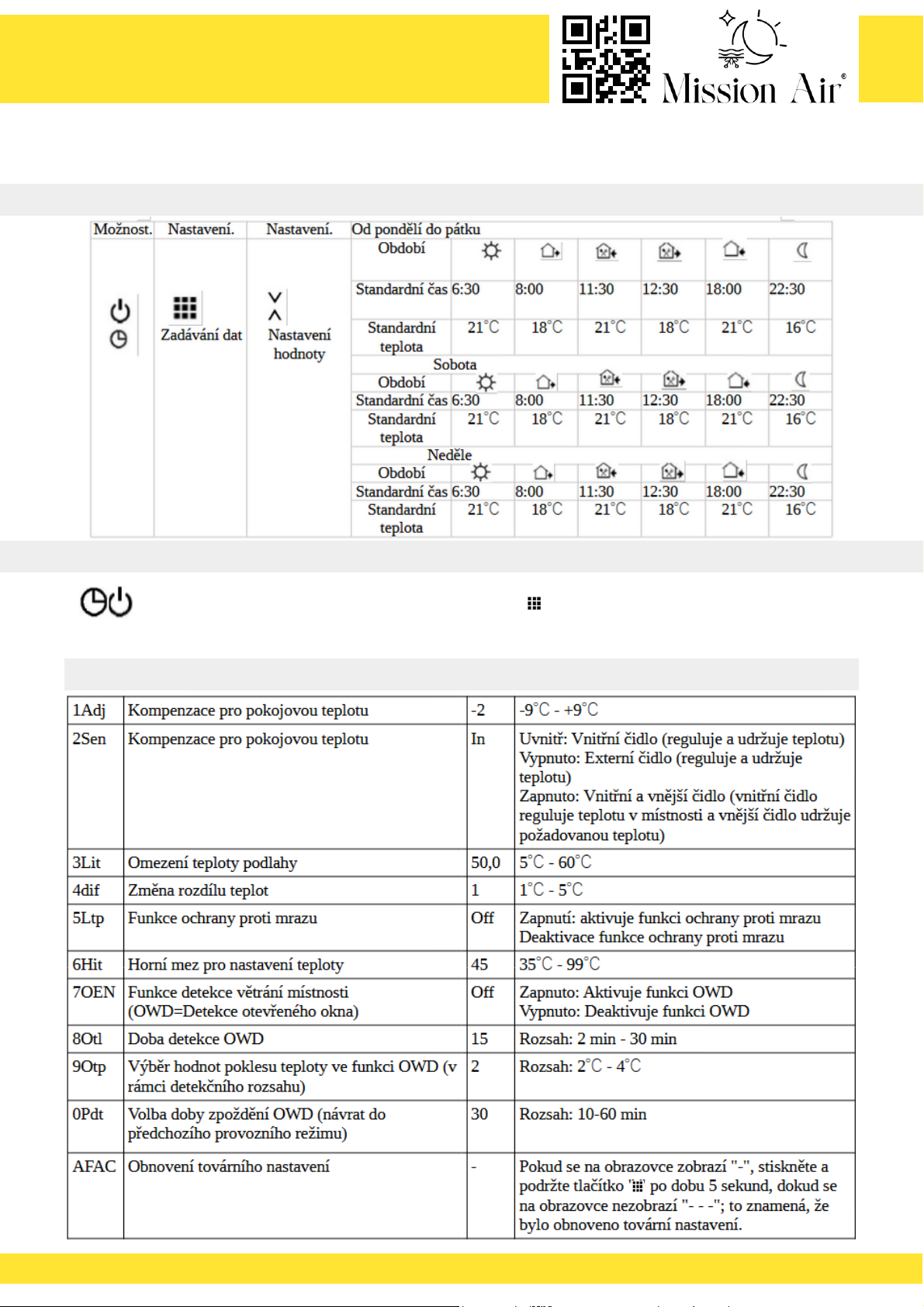

POKROČILÁ NASTAVENÍ

KÓD

VOLBA DEFAULTNÍ HODNOTA

PODROBNOSTI

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

CZ

MONTAGE

T A U R U S

R E G U L Á T O R T E P L O T Y

Výrobek je vhodný pro instalaci do standardní 86mm elektrické krabice.

Proveďte elektrické připojení regulátoru,1.
přišroubujte panel k montážní krabici,2.
Připojte obrazovku LCD k panelu,3.
Ukončení procesu.4.

1. 2. 3.

4.

Upozornění: Spotřebič smí instalovat pouze kvalifikovaný elektrikář, který potvrdí správnost instalace zápisem do záručního
listu regulátoru nebo topného systému. V opačném případě výrobek ztrácí záruční ochranu výrobce!

Nebezpečí úrazu elektrickým proudem!

Před připojením kabelů odpojte napájení. Kontakt s vnitřními částmi zařízení pod napětím může způsobit úraz elektrickým proudem, což
může vést k vážnému zranění nebo dokonce smrti.

DIAGRAM ZAPOJENÍ

A - elektrické podlahové vytápění
B - vodní podlahové vytápění bez externího čidla
C - pro plynové kotle a vodní podlahové vytápění bez externího čidla
D - pro vodní podlahové vytápění s externím čidlem a ručním ventilem

AA B C D

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

missionair
