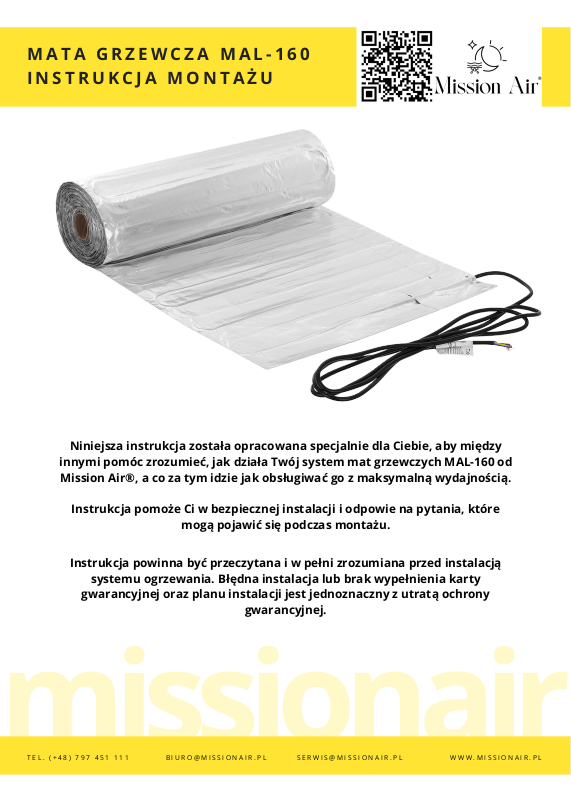

M A T A G R Z E W C Z A M A L - 1 6 0
I N S T R U K C J A M O N T A Ż U
S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
Niniejsza instrukcja została opracowana specjalnie dla Ciebie, aby między
innymi pomóc zrozumieć, jak działa Twój system mat grzewczych MAL-160 od
Mission Air®, a co za tym idzie jak obsługiwać go z maksymalną wydajnością.
Instrukcja pomoże Ci w bezpiecznej instalacji i odpowie na pytania, które
mogą pojawić się podczas montażu.
Instrukcja powinna być przeczytana i w pełni zrozumiana przed instalacją
systemu ogrzewania. Błędna instalacja lub brak wypełnienia karty
gwarancyjnej oraz planu instalacji jest jednoznaczny z utratą ochrony
gwarancyjnej.
Page 2
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
Page 3
I NS T R U KC J A MO N T A ŻU M A TY G R ZE W C Z EJ
M A L - 16 0
Prosty montaż, niewymagający dużych prac remontowych oraz wielu godzin poświęconych
na wykonanie całej instalacji,
Niski koszt inwestycji, szczególnie w porównaniu z tradycyjnym wodnym ogrzewaniem
podłogowym,
Niezwykła sprawność reakcji w porównaniu z innymi systemami grzewczymi. Nie musimy
czekać aż piec nagrzeje wodę, która następnie odda ciepło do pomieszczenia. Elektryczny
przewód grzewczy grzeje praktycznie natychmiastowo po zainicjowaniu pracy,
Prosta obsługa. W połączeniu z programowalnym regulatorem temperatury całość staje się
niezwykle inteligentnym, a do tego intuicyjnym w obsłudze systemem dbającym o komfortowe
ciepło w naszych domach,
System przyjazny dla środowiska, bez hałasu, bez kurzu i bez zanieczyszczeń,
System ogrzewania podłogowego pozwala zaoszczędzić cenne miejsce w
pomieszczeniu. System jest niewidoczny oraz dyskretny, zapewnia większą elastyczność w
tworzeniu idealnego środowiska życia. Jedynym widocznym elementem systemu jest
pokojowy regulator temperatury.
Oszczędność! Niskie koszty eksploatacji, na które wpływa niezwykła szybkość reakcji
systemu, a także jego wydajność. Dodatkowo, w połączeniu z systemem paneli
fotowoltaicznych, możemy mieć praktycznie darmowe ogrzewanie w naszym domu!
Elektryczne maty grzewcze MAL-160
Przeznaczone są do montażu pod panelami podłogowymi. Matę instalujemy w technologii suchej,
bezpośrednio pod panelami.
Wybór ogrzewania opartego o maty grzewcze to szereg zalet oraz korzyści:
System mat grzewczych MAL-160 jest niezawodny, bezpieczny i wyprodukowany z
myślą o trwałości i komforcie użytkowania.
Dziękujemy za zaufanie oraz zakup naszych produktów.
Jesteśmy pewni, że maty grzewcze od Mission Air® zagwarantują przyjemne
ciepło w Państwa domach!
3
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
Page 4
4
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
PROJEKTOWANIE
Pierwszym, a zarazem bardzo istotnym etapem jest zaprojektowanie całego systemu grzewczego.
Maty grzewcze Mission Air® MAL-160 mogą pełnić rolę:
Jedynego, zasadniczego systemu ogrzewania w pomieszczeniu.
W takim przypadku należy upewnić się, czy moc generowana przez system będzie przewyższała
straty ciepła w danym pomieszczeniu. Aby system był wydajny oraz komfortowy dla domowników,
przyjmuje się, że powienien on pokrywać przynajmniej 2/3 powierzchni pomieszczenia.
Dla głównego źródła ogrzewania pomieszczenia zdecydowanie zaleca się wykorzystanie
regulatorów temperatury z funkcjami programowania. Wybór takiego rozwiązania pozwoli nam
zaplanować pracę systemu dla poszczególnych scenariuszy. Prawidłowo wybrane ustawienia
zagwarantują, że system będzie w następstwie praktycznie bezobsługowy, a zużycie energii
pozostanie na możliwie najniższym poziomie.
Dodatkowego, wspomagającego systemu ogrzewania w pomieszczeniu.
Rozwiązanie takie jest wskazane gdy zależy nam na osiągnięciu tak bardzo lubianego przez nas
efektu ciepłej podłogi, bez jednoczesnej rezygnacji z obecnego, głównego źródła ogrzewania.
W takim przypadku można rozważyć wykorzystanie prostszych, manualnych regulatorów
temperatury, pracujących zazwyczaj w oparciu o odczyty podłogowego czujnika temperatury.
Należy przyjąć zasadę, że elektryczny, podłogowy system grzewczy to w uproszczeniu wielki
podłogowy grzejnik.
Zdecydowanie nie wolno zatem ograniczać jego pracy, stosowaniem stałej zabudowy meblowej
na jego powierzchni. Miejsca, w których występuje, lub ma wystąpić zabudowa, lub inne stałe
elementy przylegające do podłogi (np.: gruby dywan lub legowisko dla naszego pupila), należy
odjąć z planu rozmieszczenia mat grzewczych. O zasadzie tej należy również pamiętać przy
przyszłych przemeblowaniach lub remontach w danym pomieszczeniu. Przy projektowaniu
systemu należy uwzględnić obowiązkowy odstęp od ścian wynoszący min. 5cm.
Jeżeli udostępniasz lokum, w którym zainstalowano elektryczne maty grzewcze, zdecydowanie
poinformuj o tym osoby, które będą w nim przebywać. Przy sprzedaży nieruchomości również
poinformuj nowych nabywców o zastosowanym systemie ogrzewania.
Elektrycznych mat grzewczych MAL-160 nie stosujemy w pomieszczeniach narażonych na
zwiększone występowanie wilgoci. Do miejsc takich należą przede wszystkim: łazienki, suszarnie,
pomieszczenia gospodarcze oraz kuchnie. W pomieszczeniach takich należy zastosować maty z
serii MA-160, przystosowane do montażu w warstwie klejącej pod płytkami.
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
Page 5
5
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
Obrys pomieszczenia z wymiarami,
Oznaczenie miejsc stałej zabudowy,
Miejsca występowania drzwi oraz okien,
Ułożenie mat z oznaczeniem ich długości oraz mocy,
Umiejscowienie termostatu,
Umiejscowienie podłogowego czujnika temperatury (jeżeli występuje).
Przed przystąpieniem do prac montażowych należy wykonać szczegółowy plan
rozmieszczenia systemu w specjalnie przeznaczonej do tego części instrukcji. Brak
wykonania szczegółowego planu może oznaczać utratę ochrony gwarancyjnej.
Uwzględnij:
Regulator powinien być umieszczony na wysokości około 150cm od podłogi, w miejscu
wolnym od przeciągów, poza bezpośrednim oddziaływaniem promieni słonecznych.
Większość termostatów posiada przewodowy czujnik temperatury podłogi, który należy
umieścić w opcjonalnym ochronnym peszlu prowadzącym i umiejscowić centralnie pod
regulatorem w odległości około 50cm od ściany.
Termostat powinien zostać zamontowany w specjalistycznej puszcze montażowej.
Regulatorów nie należy instalować w pomieszczeniach wilgotnych.
REGULATOR TEMPERATURY I PODŁOGOWY CZUJNIK TEMPERATURY
Peszle ochronne należy umieścić w części posadzki, która będzie najmniej użytkowana oraz
nieobciążona elementami stałymi, chroniąc tym samym czujnik przed ewentualnymi jego
uszkodzeniami mechanicznymi.
Rurka ochronna czujnika temperatury powinna zostać poprowadzona w podłodze,
równolegle do sąsiadujących z nią przewodów grzewczych.
Koniec peszla czujnika temperatury koniecznie musi znajdować się w obrębie planowanego
położenia oraz oddziaływania maty grzewczej.
Do prawidłowo przygotowanego peszla, wprowadź czujnik temperatury.
INSTALACJA CZUJNIKA PODŁOGOWEGO
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
Page 6
Chociaż system grzewczy nie wymaga corocznej konserwacji, należy zadbać o to, aby system
nie był uszkodzony. Nigdy nie przebijaj podłogi. Przebicie elementu przewodzącego prąd
elektryczny gwoździem lub śrubą może spowodować zadziałanie bezpiecznika co poskutkuje
odcięciem zasilania od całego systemu, a w skrajnych wypadkach sytuacja taka może
prowadzić do niebezpieczeństwa porażenia.
Mat grzewczych nie należy układać pod stałą zabudową meblową. To mogłoby zatrzymać
ciepło i potencjalnie spowodować miejscowe przegrzanie.
Prosimy o poinformowanie o zastosowanym systemie ogrzewania wszystkich fachowców
zajmujących się dowolnymi naprawami lub remontami, jeśli pracują w obszarze
zainstalowanego systemu grzewczego. Osoby te powinny zapoznać się z informacjami
zawartymi w instrukcji montażu i obsługi przed przystąpieniem do pracy. Nieznajomość
zastosowanego systemu grzewczego i niestosowanie się do informacji zawartych w jego
instrukcji może spowodować ryzyko porażenia prądem.
Pamiętaj o wykonywaniu pomiarów rezystancji systemu zgodnie z instrukcją na kolejnych
stronach. Tolerancja wyników rezystancji maty wynosi +10% / -5%. Jeżeli na którymkolwiek
etapie zostanie stwierdzona nieprawidłowa wartość pomiarów, należy powstrzymać się od
dalszych prac.
Maty grzewcze przeznaczone są do montażu podłogowego. Zabrania się ich montażu na
ścianach lub sufitach.

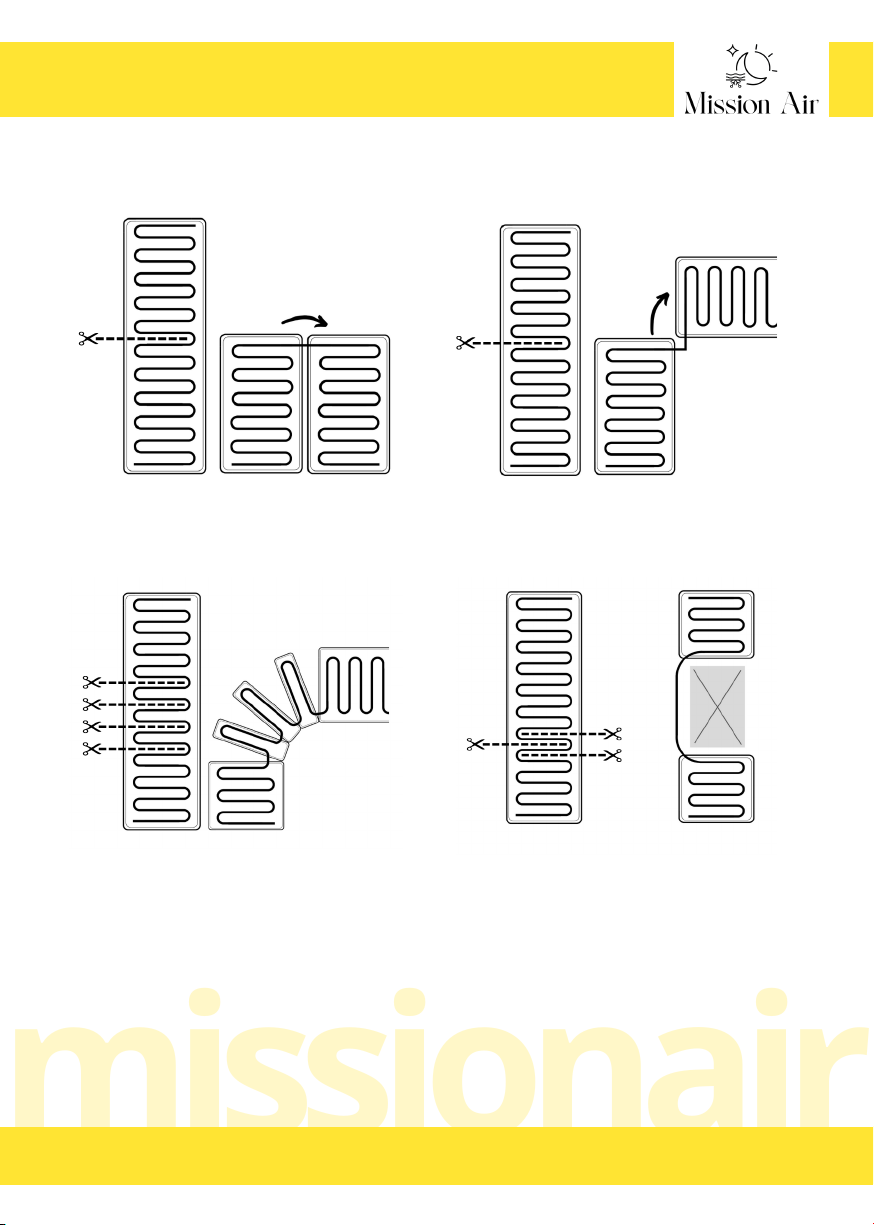

Nie wolno przecinać ani skracać przewodów grzewczych. Można rozcinać matę podkładową.
Możliwości rozcinania siatki, w zależności od danej sytuacji, zostały przedstawione
na str. 12.
Mata grzewcza nie może być łączona w jednym obwodzie z innymi urządzeniami grzewczymi.
Materiały stosowane do wykonania okładziny podłogowej muszą charakteryzować się
odpornością termiczną na poziomie 80°C.
Niedopuszczalna jest instalacja maty grzewczej bez regulatora, bezpośrednio do zasilania.
Kategorycznie zabrania się podłączania maty bezpośrednio do kontaktu/gniazdka.
Maty grzewcze nie mogą nachodzić na siebie ani stykać się ze sobą. Odstęp pomiędzy
przewodami grzewczymi powinien wynosić min.10cm.
W trakcie prac instalacyjnych należy używać obuwia wyłącznie z płaską i gumową podeszwą. W
miarę możliwości należy unikać stąpania po przewodach grzewczych.
Wszystkie materiały instalacyjne muszą być przystosowane do ogrzewania podłogowego.
W trakcie prowadzenia prac instalacyjnych należy wyłączyć główne zasilanie elektryczne.
Systemu ogrzewania opartego o elektryczne maty grzewcze nie można instalować w
temperaturze poniżej 5°C,
W trakcie instalacji należy stosować się do uprzednio wykonanego projektu. Jeżeli w tracie
instalacji koncepcja ulegnie zmianie należy to bezwzględnie zaznaczyć w wykonanym
projekcie.
Zwiniętej maty grzewczej nie wolno podłączać do zasilania.
UWAGA!
6
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
Page 7
7
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
Instrukcja wraz z prawidłowo wykonanym projektem oraz poprawnie uzupełnioną kartą
gwarancyjną powinna być zachowana na potrzeby przyszłych prac remontowo-instalacyjnych
oraz dla potrzeb gwarancji.
Nie wolno przeprowadzać samodzielnych napraw maty grzewczej.
Niedopuszczalne jest stosowanie gwoździ, śrub ani innych , niewskazanych w instrukcji
elementów montażowych.
Należy zachować odstęp od innych źródeł ciepła (minimum 25cm).
W przypadku montażu więcej niż jednej maty należy podłączać je równolegle, nigdy
szeregowo,

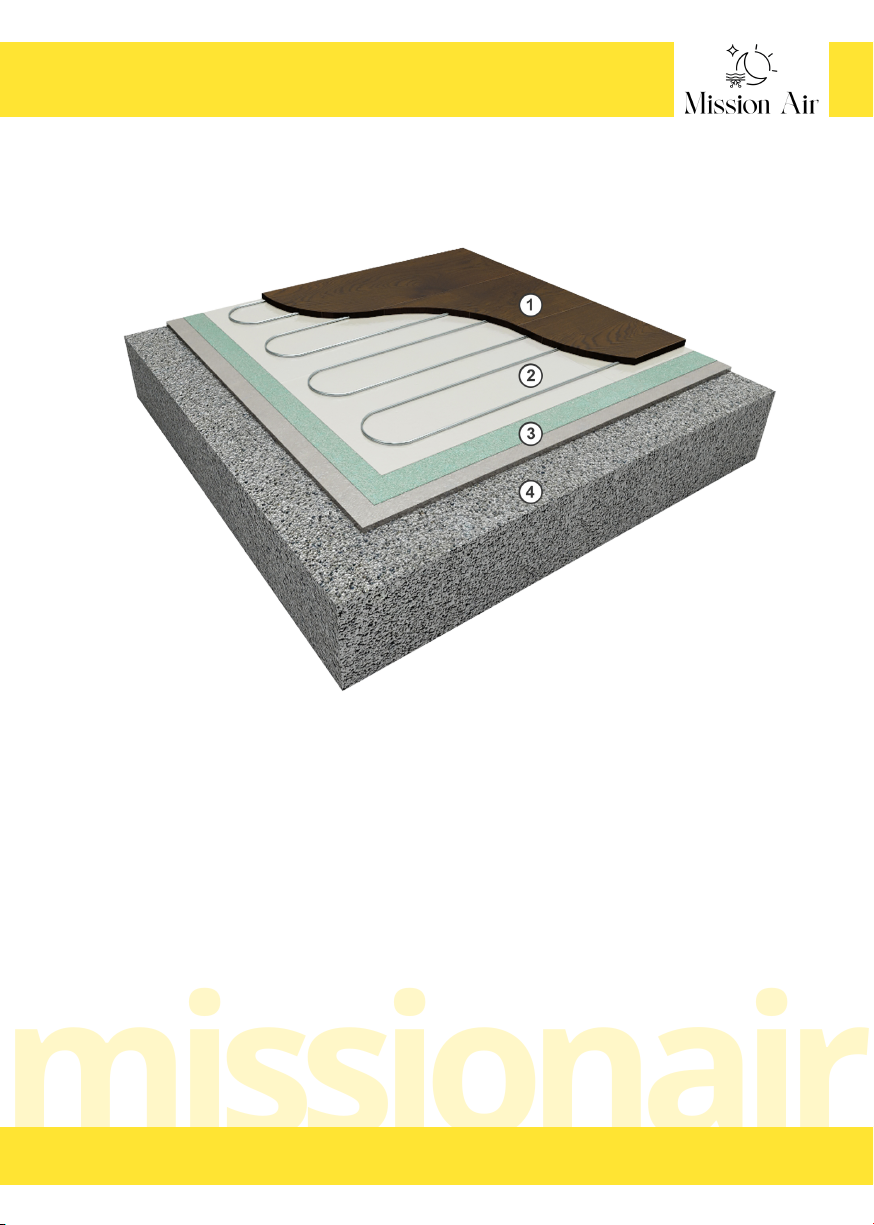

Maty grzewcze MAL-160 przeznaczone są do montażu pod panelami podłogowymi,
Upewnij się czy zastosowane panele podłogowe przystosowane są do elektrycznego
ogrzewania podłogowego,
Cały system powinien być wykonany w indywidulanym obwodzie elektrycznym, z
wykorzystaniem wyłączników różnicowo-prądowych.
Przewód zasilający nie może nachodzić na matę grzewczą, powinien zostać poprowadzony
obok maty.
Parametry maty mogą w niewielkim stopniu odbiegać od wartości wskazanych w danych
technicznych.
Sprawdzenie projektu systemu, podłączenie systemu do zasilania oraz pomiary rezystancji
systemu muszą być wykonywane przez elektryka z aktualnymi uprawnieniami, który
poświadczy prawidłowe wykonanie instalacji w karcie gwarancyjnej.
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
Sprawdź czy parametry otrzymanego produktu są zgodne z zamówieniem,
Sprawdź czy mata grzewcza nie posiada widocznych uszkodzeń. Montaż uszkodzonej maty
grzewczej jest niedopuszczalny.
W przypadku montażu więcej niż jednej maty w obrębie wspólnego systemu, sprawdź czy
moc jednostkowa mat jest identyczna. Niedozwolone jest stosowanie w jednym systemie mat
o różnych mocach jednostkowych.
Sprawdź czy posiadasz wszystkie niezbędne do montażu elementy i akcesoria.
Sprawdź parametry instalacji elektrycznej i upewnij się czy zapotrzebowanie na moc
elektryczną jest wystarczające. Oblicz planowaną moc instalowanego systemu. W przypadku,
gdy moc elektryczna instalacji jest większa od istniejącego przyłącza, należy zwiększyć moc
elektryczną przyłącza.
Sprawdź maksymalne dopuszczalne obciążenie regulatora. Jeżeli moc instalowanego systemu
przekroczy 80% maksymalnego obciążenia regulatora, należy zastosować stycznik.
Wykonaj w wyznaczonym miejscu instrukcji plan rozmieszczenia całego systemu
Dokładnie oczyść podłogę ze wszystkich nieczystości lub kurzu. Upewnij się, że w miejscu
montażu nie występuje zawilgocenie.
PRZYGOTOWANIE DO INSTALACJI
Page 8
8
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
Proszę uważnie przeczytać instrukcje, aby zapewnić bezpieczną i sprawną instalację.
Pamiętaj, że końcowe połączenia elektryczne muszą być wykonane przez
wykwalifikowanego elektryka, a karta gwarancyjna musi być prawidłowo wypełniona i
podpisana przez elektryka montującego cały system aby zapewnić ochronę
gwarancyjną.
System ogrzewania Mission Air® powinien być instalowany wyłącznie przez
wykwalifikowany personel, który jest zaznajomiony z budową i działaniem produktu i
bierze pod uwagę ryzyko związane z postępowaniem odbiegającym od tego
wskazanego w instrukcji.
Mission Air Sp. z o.o nie ponosi odpowiedzialności za szkody powstałe wyniku
nieprzestrzegania instrukcji.
PIERWSZE URUCHOMIENIE SYTEMU OGRZEWANIA
Po podłączeniu regulatora temperatury cały system jest już praktycznie gotowy do pracy.
System powinniśmy dogrzewać stopniowo na przestrzeni najbliższych kilku dni, zaczynając od
temperatury 18°C.
Jeżeli do układania paneli podłogowych był stosowany klej, pierwsze uruchomienie systemu
powinno być odłożone w czasie o kilka dni.
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
Page 9
missionair
Panele podłogowe
Mata grzewcza MAL-160
Podkład izolacyjny / wytłumiający
Podłoga właściwa
1.
2.
3.
4.
SCHEMAT UŁOŻENIA MATY MAL-160 POD PANELAMI PODŁOGOWYMI
9
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
Page 10
10
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
Zamontuj w ścianie puszkę elektryczną w miejscu, w którym ma zostać zamontowany regulator
temperatury, pamiętaj aby doprowadzić do puszki sieciowe przewody zasilające,
Wykonaj wyżłobienie w ścianie oraz w posadzce pod peszel ochronny,*
Oczyść dokładnie podłogę po czym zainstaluj peszel ochronny wraz z podłogowym czujnikiem
temperatury. Pamiętaj, że czujnik temperatury musi znajdować się bezpośrednio pod obrębem
oddziaływania maty grzewczej, poprowadzony równolegle pomiędzy przewodami grzewczymi lub
miedzy dwoma pasami maty, przewód czujnika nie może przecinać się z przewodem grzewczym,*
Na odpowiednio oczyszczonej powierzchni podłogi rozłóż podkład izolacyjny,
W miejscu, w którym występuje czujnik temperatury podłogowej, wytnij niewielki fragment podkładu,*
Dokonaj pierwszego pomiaru rezystancji żyły grzejnej oraz izolacji. Pomiar rezystancji przewodu
grzejnego powinien być zbliżony do parametrów przedstawionych w tabeli na następnej stronie. Wynik
pomiaru należy wpisać w karcie gwarancyjnej. Rezystancja izolacji powinna oscylować w okolicy 10Ω.
Rozłóż na podłodze pomieszczenia matę grzewczą zgodnie z wykonanym uprzednio projektem.
Pamiętaj, że nie wolno przecinać przewodu grzewczego. Wskazane jest natomiast nacinanie maty
montażowej w celu dostosowania ułożenia maty grzewczej do projektu oraz kształtu pomieszczenia.
Poprzez odpowiednie nacinanie maty możemy zmieniać kierunek ułożenia maty, omijać przeszkody w
pomieszczeniu, a nawet zawrócić kierunek ułożenia maty co pozwoli na idealne ułożenie równoległych
do siebie pasów. Możliwości rozcinania siatki, w zależności od danej sytuacji, zostały przedstawione na
str. 12.
Zaleca się wykonanie fotografii rozłożonych na posadce mat grzewczych.
Poszczególne pasy maty połącz ze sobą za pomocą taśmy aluminiowej.
Wprowadź przewody zasilające do rurki ochronnej, a następnie do puszki podtynkowej, w której
docelowo zostanie zamontowany regulator temperatury.
Na tym etapie należy dokonać drugiego pomiaru rezystancji systemu. Wynik należy wpisać w karcie
gwarancyjnej. Jeżeli drugi pomiar znacząco odbiega od pierwszego oraz od danych z tabeli, oznacza to,
że system został uszkodzony w trakcie układania mat w pomieszczeniu.
Włącz matę grzewczą aby sprawdzić czy działa prawidłowo. Ciepło powinno być odczuwalne w
przeciągu już kilki minut.
Przystąp do układania paneli podłogowych. Pamiętaj aby wszelkie czynności przygotowawcze związane
z docinaniem lub skracaniem paneli wykonywać poza strefą instalacji ogrzewania podłogowego
Po ułożeniu okładziny podłogowej wykonaj ostatni pomiar rezystancji systemu. Wynik zanotuj w karcie
gwarancyjnej. Jeżeli pomiar znacząco odbiega od poprzednich oraz od danych z tabeli, oznacza to, że
system został uszkodzony w trakcie układania paneli podłogowych.
W przygotowanej uprzednio puszcze z przewodami zasilającymi matę, przewodami zasilającymi
sieciowymi oraz opcjonalnie z przewodem czujnika temperatury, zainstaluj regulator temperatury. W
trakcie instalacji postępuj zgonie z instrukcją montażu dostarczoną przez producenta termostatu.*
INSTALACJA MATY GRZEWCZEJ MAL-160:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Uwaga! Podłączenie systemu powinno zostać dokonane przez elektryka z aktualnymi
uprawnieniami.
*Przewodowy czujnik temperatury podłogowej nie występuje w konfiguracji z każdym regulatorem temperatury.
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
Page 11
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
11
1 m²
1,5 m²
2 m²
2,5 m²
3 m²
3,5 m²
4 m²
5 m²
6 m²
7 m²
8 m²
9 m²
10 m²
12 m²
15 m²
Powierzchnia
maty
Długość maty Moc systemowa Rezystancja
2 m.b.
3 m.b.
4 m.b.
5 m.b.
6 m.b.
7 m.b.
8 m.b.
10 m.b.
12 m.b.
14 m.b.
16 m.b.
18 m.b.
20 m.b.
24 m.b.
30 m.b.
160 W
240 W
320 W
400 W
480 W
560 W
640 W
800 W
960 W
4,5 m² 9 m.b. 720 W
1120 W
1280 W
1440 W
1600 W
1920 W
2400 W
ZasilanieSzerokość maty
Moc jednostkowa
220 Ω
165 Ω
132 Ω
110 Ω
95 Ω
83 Ω
74 Ω
66 Ω
55 Ω
47 Ω
41 Ω
37 Ω
33 Ω
330 Ω
27 Ω
22 Ω
Page 12
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
PROPOZYCJE UŁOŻENIA MATY GRZEWCZEJ
UŁOŻENIE RÓWNOLEGŁE UŁOŻENIE PROSTOPADŁE
UŁOŻENIE W ŁUKU OMINIĘCIE PRZESZKODY
12
Page 13
Obrys pomieszczenia z wymiarami,
Oznaczenie miejsc stałej zabudowy,
Miejsca występowania drzwi oraz okien,
Ułożenie mat z oznaczeniem ich długości oraz mocy,
Umiejscowienie termostatu,
Umiejscowienie podłogowego czujnika temperatury (jeżeli występuje).
PLAN ROZMIESZCZENIA MATY GRZEWCZEJ MISSION AIR® MAL-160
Uwzględnij:
PLAN
D A T A W Y K O N A N I A P R O J E K T U :
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
I N S T RU K C J A M O N TA Ż U MA T Y GR Z E W CZ EJ
M A L - 16 0
missionair
13
Page 14
W A R U NK I G WA R A N CJ I
Producent zapewnia 10-letni okres gwarancyjny produktu, na którym wydana jest niniejsza karta
gwarancyjna licząc od dnia zakupu.
Gwarancja na pokojowy regulator temperatury wynosi 24 miesiące.
Warunkami obowiązywania pełnego okresu ochrony gwarancyjnej są: dokładne zaznajomienie się z
instrukcją, wykonanie szczegółowego planu instalacji w wyznaczonym w instrukcji miejscu, podłączenie
elektryczne systemu wykonane przez wykwalifikowanego elektryka ze stosownymi i ważnymi
uprawnieniami, , prawidłowe uzupełnienie karty gwarancyjnej. Niespełnienie któregoś z wymienionych
kryteriów jest jednoznaczne z utratą ochrony gwarancyjnej.
Jakakolwiek niezgodność wykonanego projektu ze stanem faktycznym oznacza brak ochrony
gwarancyjnej,
Niniejszą gwarancją objęte są ukryte wady materiałowe, lub konstrukcyjne urządzenia uniemożliwiające
jego użytkowanie zgodnie z przeznaczeniem.
Maksymalne roszczenie gwarancyjne jest równe jednokrotnej wartości zakupu urządzenia
zakwalifikowanego przez Gwaranta do wymiany. Gwarant nie ponosi żadnych dalszych kosztów
spowodowanych wadliwą pracą urządzenia.
Gwarancja ważna jest na terytorium RP.
Usterki produktu ujawnione w okresie gwarancyjnym będą usuwane bezpłatnie w terminie 30 dni
roboczych, licząc od dnia dostarczenia towaru do siedziby firmy.
Wszelkie zmiany zapisów w Karcie Gwarancyjnej oraz ślady prób dokonania zmian konstrukcyjnych
produktu oraz samodzielnych napraw powodują, że gwarancja przestaje obowiązywać.
Wszelkie wady lub uszkodzenia należy zgłosić Gwarantowi niezwłocznie, nie później jednak niż 7 dni od
daty ich wystąpienia. Użytkowanie systemu po stwierdzeniu jego wady oznacza utratę ochrony
gwarancyjnej.
Reklamację zgłaszamy poprzez formularz serwisowy znajdujący się na stronie producenta.
Warunkiem obowiązywania gwarancji oraz wykonania naprawy jest dostarczenie produktu z podpisaną
i prawidłowo uzupełnioną kartą gwarancyjną oraz dowodem zakupu produktu (paragon, faktura).
Dostarczenie produktu do Gwaranta leży po stronie Kupującego.
Urządzenie należy odpowiednio zapakować i przygotować dla kuriera. Serwis nie ponosi
odpowiedzialności za uszkodzenia w transporcie wynikające z nieodpowiednio zapakowanej przesyłki.
W przypadku niespełnienia któregokolwiek z warunków niniejszej gwarancji towar, w stanie
niezmienionym, zostanie odesłany na koszt kupującego.
Wszelka korespondencja, zwroty, reklamacje, powinny być kierowane na adres serwisu podany na
naszej stronie.
Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień
kupującego wynikających z niezgodności towaru z umową.
Gwarancja nie obejmuje wad powstałych w wyniku:
nieprawidłowego doboru produktu do warunków istniejących w miejscu montażu,
nieprawidłowego użytkowania produktu,
nieprawidłowego, niezgodnego z instrukcją montażu,
działania zdarzeń losowych lub czynników noszących znamiona siły wyższej.
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
14
Page 15
W A R U N K I G W AR A NC J I C .D .
Gwarancja nie obejmuje obniżania się jakości produktu spowodowanego normalnym procesem zużycia
i poniższych przypadków:
mechaniczne uszkodzenia produktu i wywołane nim wady,
uszkodzenia i wady powstałe na skutek:
niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania i konserwacji,
samowolnych (dokonanych przez użytkownika lub inne nieupoważnione osoby) napraw,
przeróbek lub zmian konstrukcyjnych,
podłączeniem dodatkowego wyposażenia, innego niż zalecane przez producenta produktu
22
missionair
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
15
Page 16
missionair
RODZAJ MATY GRZEWCZEJ
POWIERZCHNIA GRZEWCZA (m²)
MOC CAŁOŚCIOWA SYSTEMU (W)
ZASTOSOWANY STEROWNIK TEMPERATURY
POMIAR REZYSTANCJI IZOLACJI (Ω)
1 POMIAR REZYSTANCJI INSTALACJI (Ω)
2 POMIAR REZYSTANCJI INSTALACJI (Ω)
3 POMIAR REZYSTANCJI INSTALACJI (Ω)
INWESTOR
PIECZĄTKA INSTALATORA/DATA INSTALACJI
PIECZĄTKA
B I U R O@ M I S S I O N AI R . P L S E R W IS @ M I S S I O NA I R . P L W W W . MI S S I O N A I R. P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
K A R T A G W A R A N C Y J N A
Loading...
