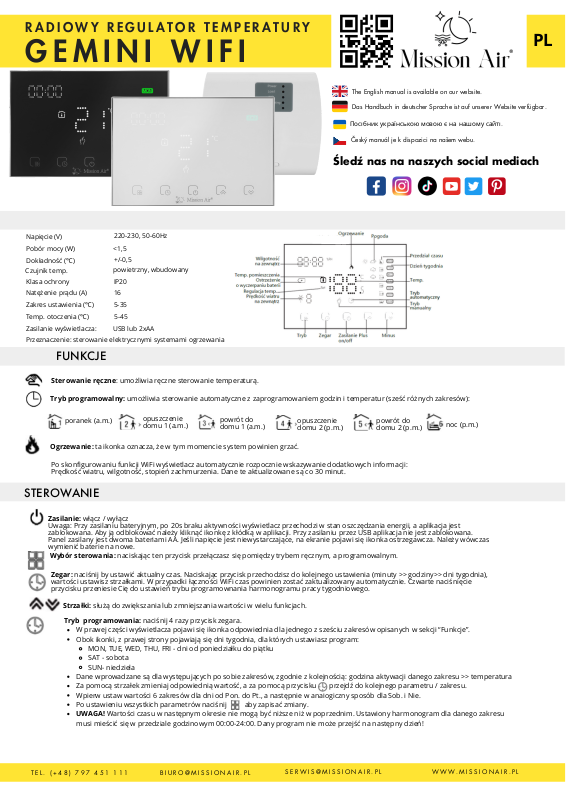

MISSION AIR Gemini User guide [pl]

Tryb programowania: naciśnij 4 razy przycisk zegara.

W prawej części wyświetlacza pojawi się ikonka odpowiednia dla jednego z sześciu zakresów opisanych w sekcji “Funkcje”.
Obok ikonki, z prawej strony pojawiają się dni tygodnia, dla których ustawiasz program:

MON, TUE, WED, THU, FRI - dni od poniedziałku do piątku
SAT - sobota

SUN- niedziela
Dane wprowadzane są dla występujących po sobie zakresów, zgodnie z kolejnością: godzina aktywacji danego zakresu >> temperatura
Za pomocą strzałek zmieniaj odpowiednią wartość, a za pomocą przycisku przejdź do kolejnego parametru / zakresu.
Wpierw ustaw wartości 6 zakresów dla dni od Pon. do Pt., a następnie w analogiczny sposób dla Sob. i Nie.
Po ustawieniu wszystkich parametrów naciśnij aby zapisać zmiany.
UWAGA! Wartości czasu w następnym okresie nie mogą być niższe niż w poprzednim. Ustawiony harmonogram dla danego zakresu
musi mieścić się w przedziale godzinowym 00:00-24:00. Dany program nie może przejść na następny dzień!

poranek (a.m.)

opuszczenie
domu 1 (a.m.)

220-230, 50-60Hz

<1,5

G E M I N I W I F I

R A D I O W Y R E G U L A T O R T E M P E R A T U R Y

Napięcie (V)

Pobór mocy (W)

Dokładność (℃)

Czujnik temp.

Natężenie prądu (A)

Zakres ustawienia (℃)

Temp. otoczenia (℃)

Klasa ochrony

+/-0,5

powietrzny, wbudowany

IP20

16

5-35

5-45

FUNKCJE

Sterowanie ręczne: umożliwia ręczne sterowanie temperaturą.

Tryb programowalny: umożliwia sterowanie automatyczne z zaprogramowaniem godzin i temperatur (sześć różnych zakresów):

powrót do
domu 1 (a.m.)

opuszczenie
domu 2 (p.m.)

powrót do
domu 2 (p.m.)

noc (p.m.)

Ogrzewanie: ta ikonka oznacza, że w tym momencie system powinien grzać.

STEROWANIE

Zasilanie: włącz / wyłącz
Uwaga: Przy zasilaniu bateryjnym, po 20s braku aktywności wyświetlacz przechodzi w stan oszczędzania energii, a aplikacja jest
zablokowana. Aby ją odblokować należy kliknąć ikonkę z kłódką w aplikacji. Przy zasilaniu przez USB aplikacja nie jest zablokowana.
Panel zasilany jest dwoma bateriami AA. Jeśli napięcie jest niewystarczające, na ekranie pojawi się ikonka ostrzegawcza. Należy wówczas
wymienić baterie na nowe.

Wybór sterowania: naciskając ten przycisk przełączasz się pomiędzy trybem ręcznym, a programowalnym.

Zegar: naciśnij by ustawić aktualny czas. Naciskając przycisk przechodzisz do kolejnego ustawienia (minuty >> godziny>> dni tygodnia),

wartości ustawisz strzałkami. W przypadki łączności WiFi czas powinien zostać zaktualizowany automatycznie. Czwarte naciśnięcie
przycisku przeniesie Cię do ustawień trybu programownania harmonogramu pracy tygodniowego.

Strzałki: służą do zwiększania lub zmniejszania wartości w wielu funkcjach.

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Śledź nas na naszych social mediach

Po skonfigurowaniu funkcji WiFi wyświetlacz automatycznie rozpocznie wskazywanie dodatkowych informacji:
Prędkość wiatru, wilgotność, stopień zachmurzenia. Dane te aktualizowane są co 30 minut.

Przeznaczenie: sterowanie elektrycznymi systemami ogrzewania

Zasilanie wyświetlacza: USB lub 2xAA

PL

Kiedy urządzenie jest wyłączone, przytrzymaj jednocześnie przez 5s przyciski zegara oraz funkcji, aby przejść do ustawień
zaawansowanych regulatora. Używając strzałek zmieniaj wartości, a za pomocą przycisku przejdź do następnego parametru.
Wprowadzone zmiany zostaną zapisane po naciśnięciu przycisku zasilania.

W W W . M I S S I O N A I R . P L

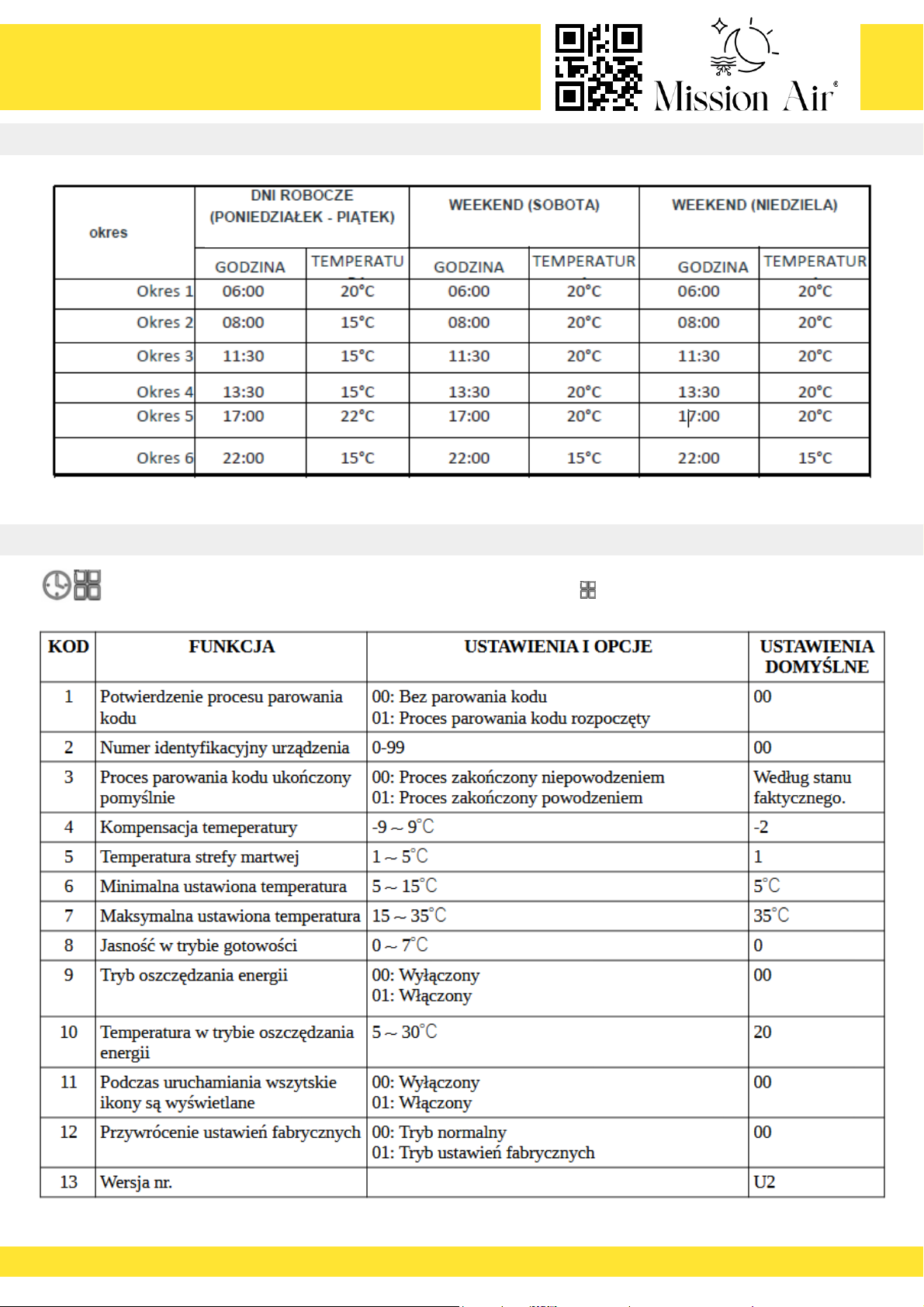

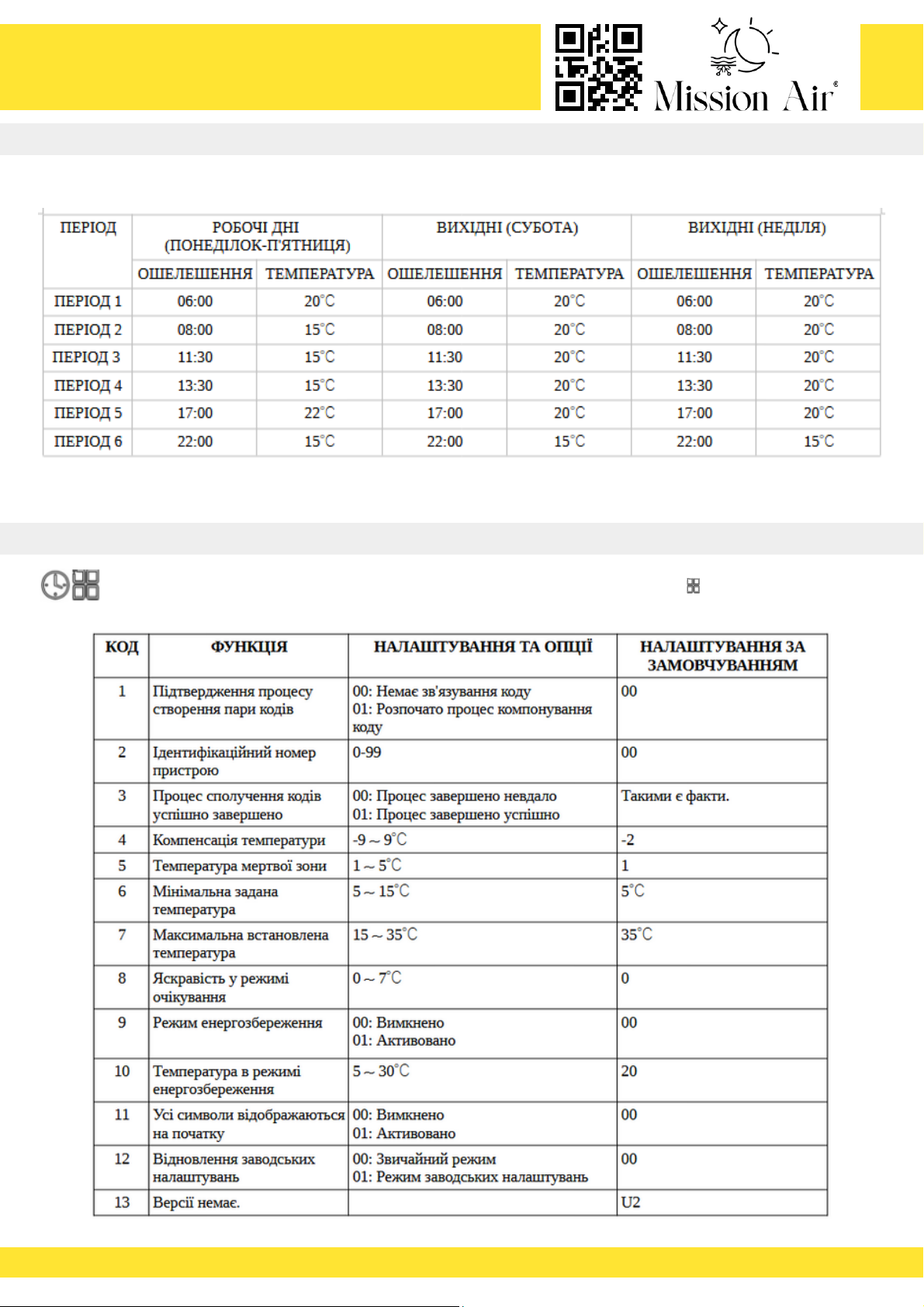

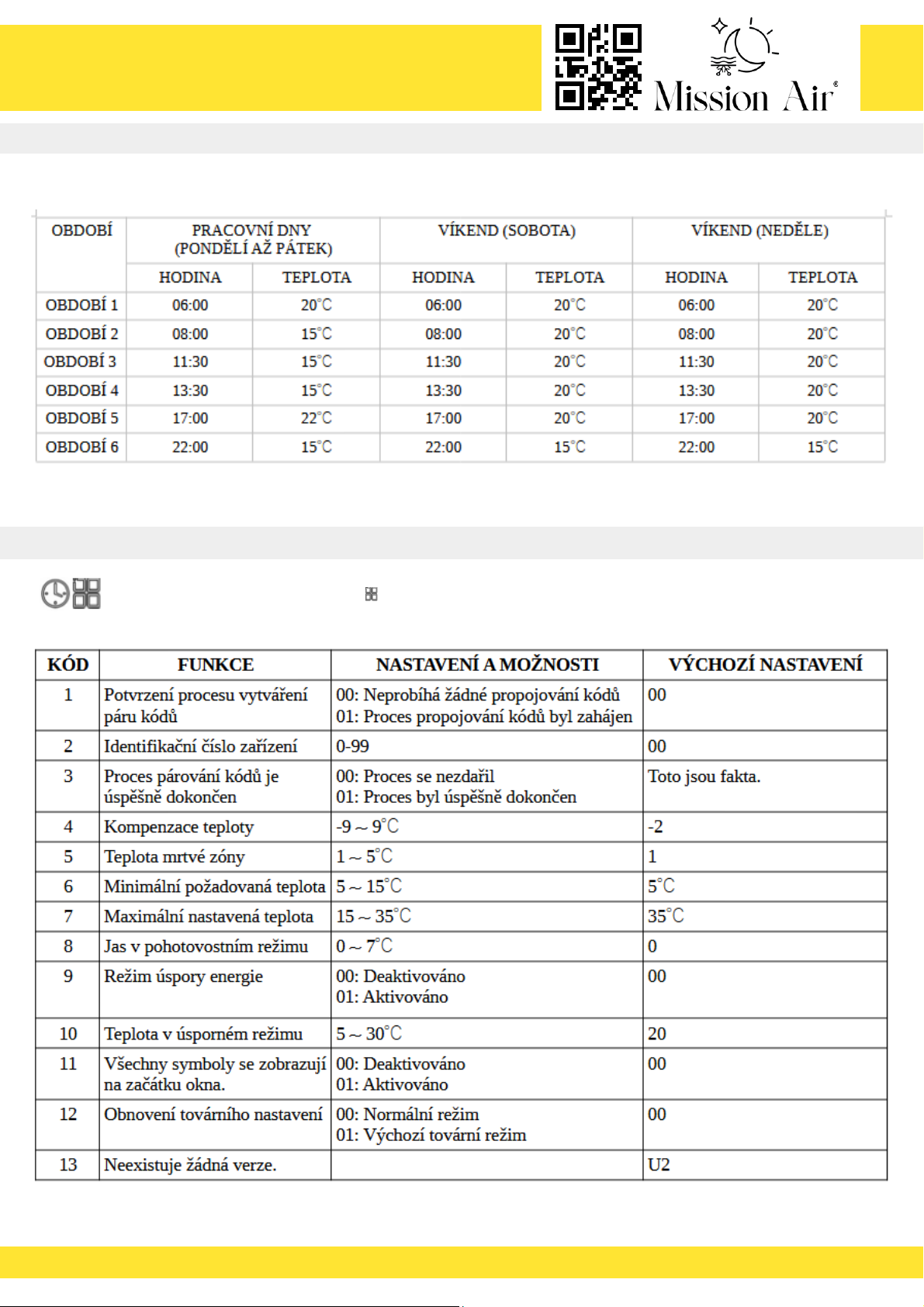

PRZYKŁADOWY HARMONOGRAM PRACY

USTAWIENIA ZAAWANSOWANE

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

G E M I N I W I F I

R A D I O W Y R E G U L A T O R T E M P E R A T U R Y

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

missionair

MONTAŻ

Odbiornik jest przystosowany do montażu w standardowej puszce elektrycznej 86mm.
Wyświetlacz może zostać zawieszony na ścianie, lub stać swobodnie z wykorzystaniem podpory znajdującej się w
zestawie.
Pamiętaj, że wyśiwtelacza posiada wbudowany czujnik temperatury powietrza. Zwróć więc uwagę na wybranie
odpowiedniego miejsca w pomieszczeniu dla wyświetlacza.

Uwaga! Urządzenie może być instalowane jedynie przez wykwalifikowanego elektryka, który poświadczy
poprawność montażu wpisem w karcie gwarancyjnej regulatora lub systemu grzewczego. W przeciwnym
wypadku produkt traci ochronę gwarancyjną producenta!

Ryzyko porażenia prądem!

Należy rozłączyć źródło zasilania przed łączeniem przewodów. Kontakt z wewnętrznymi elementami urządzenia
pod napięciem może spowodować porażeniem prądem, co może doprowadzić do poważnego uszczerbku na
zdrowiu, a nawet śmierci.

OBSŁUGA I PAROWANIE ODBIORNIKA

Zasilanie odbiornika - Naciśnij przycisk znajdujący się po lewej stronie, aby włączyć/wyłączyć odbiornik.
Kontrolka zasilania “Power” informuje o aktualnym stanie pracy.

1.

2. Parowanie jednostek
Na wyłączonym wyświetlaczu przytrzymać przez 5 sekund jednocześnie dwa pierwsze przyciski, aby wejść w tryb
ustawień zaawansowanych,
W opcji 1 ustawić wartość „01”,
W opcji 2 ustawić wartość „00”,
W opcji 3 pozostawiamy „00” bez zmian,
Wychodzimy z ustawień zaawansowanych środkowym przyciskiem od zasilania,
Włączamy wyświetlacz,
Na włączonym odbiorniku przez ok 5 sekund przytrzymujemy prawy przycisk, lampka „IP Setting” zaczyna
migać,
Po chwili lampka powinna świecić już jednostajnie,
Wyłączamy wyświetlacz i włączamy ustawienia zaawansowane. W opcji 3 wartość powinna zostać zmieniona
automatycznie z „00” na „01” co oznacza powodzenie procesu parowania urządzeń.

G E M I N I W I F I

R A D I O W Y R E G U L A T O R T E M P E R A T U R Y

PL

4. Na wyłączonym odbiorniku
przytrzymaj przez ok 5s. prawy
przycisk, aż dioda “WiFi” zacznie
migać.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

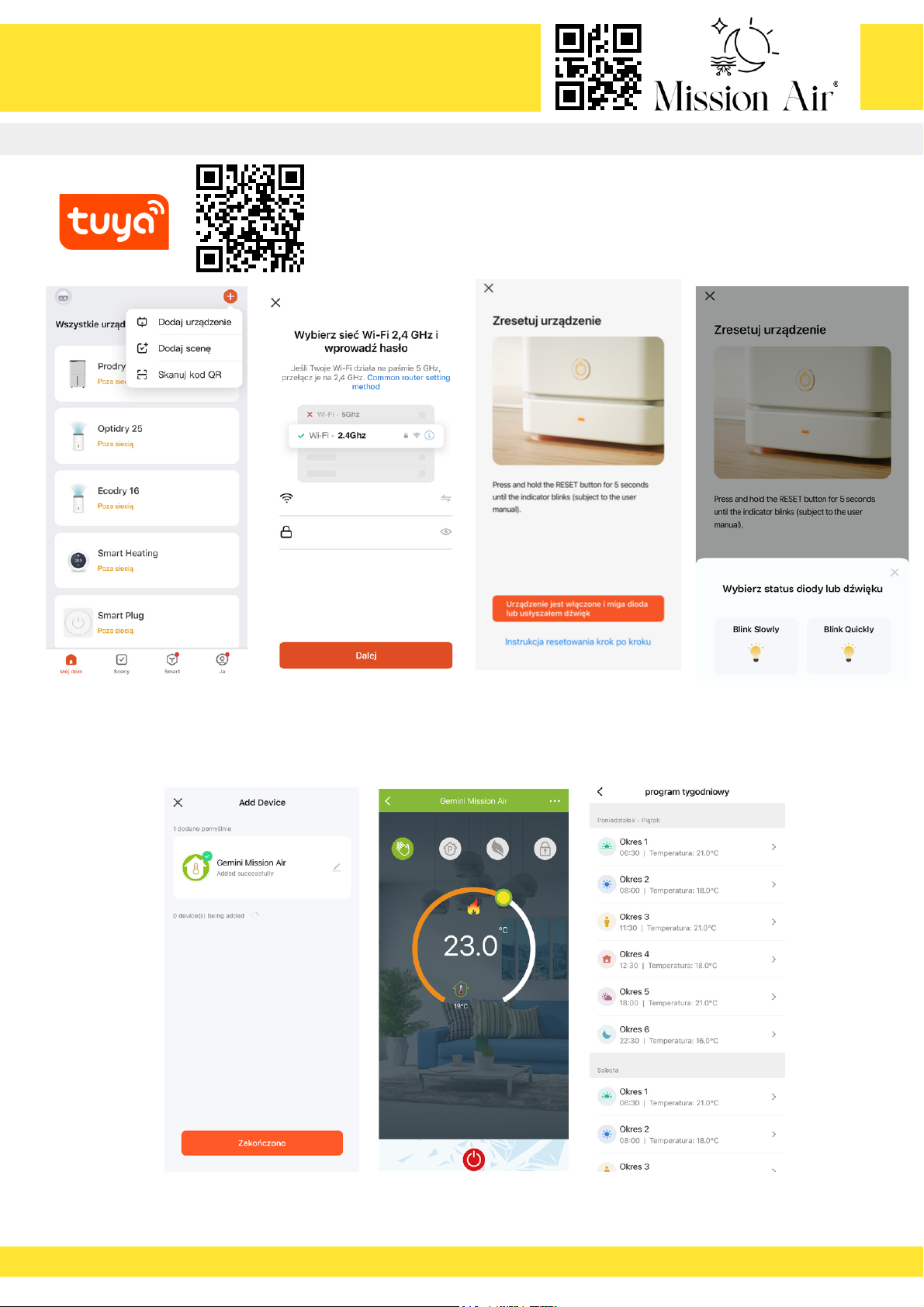

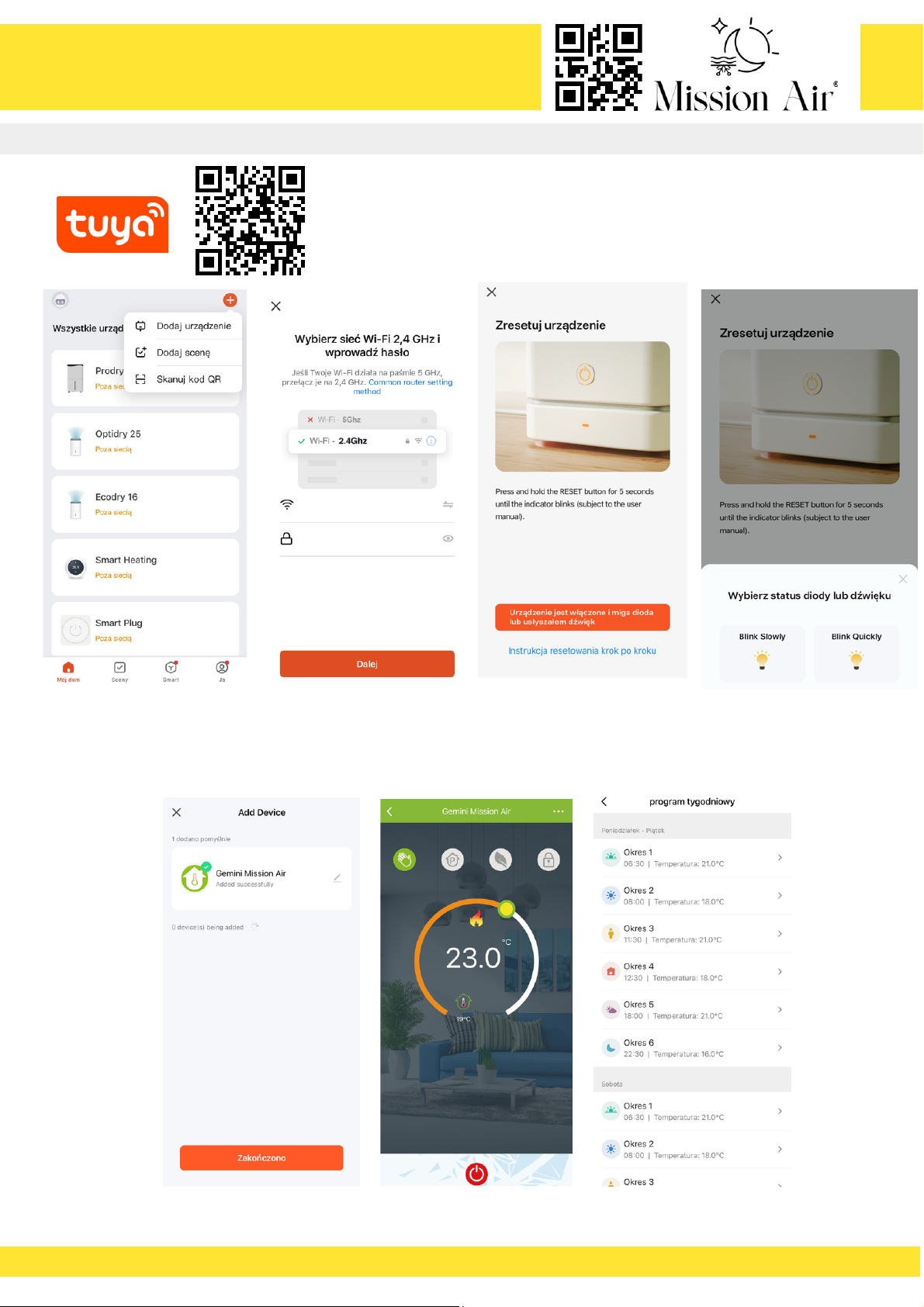

KONFIGURACJA WIFI

Postępuj zgodnie z poniższymi wskazówkami, aby połączyć swój smartfon lub tablet z regulatorem za pomocą
sieci WiFi.
Uwaga! Poniższe wskazówki mają charakter informacyjny i są aktualne w momencie ich opracowywania. Ze
względu na ciągły rozwój aplikacji i oprogramowania, proces ten oraz wygląd aplikacji lub poszczególnych
funkcji może się różnić w przyszłości.

Pobierz i zainstaluj na swoim smartfonie lub tablecie aplikację mobilną TUYA SMART lub SMART LIFE i
zarejestruj się.

1.

2. Wybierz opcję “+” w prawym
górnym rogu, aby dodać nowe
urządzenie. Następnie wybierz
zakładkę “Małe urządzenia” i
“Termostat” z listy.

WiFi DOM

Haslo-1234

3. Wybierz odpowiednią sieć WiFi i
podaj hasło dostępu do niej.

5. Potwierdź w aplikacji miganie
ikonki WiFi.

6. Urządzenie zostało pomyślnie
dodane. Na tym etapie możesz
zmienić nazwę regulatora, która
będzie widoczna w aplikacji.

7. Główny ekran do sterowania
pracą urządzenia.

8. Widok zakładki umożliwiającej
ustawienie harmonogramu
tygodniowego.

G E M I N I W I F I

R A D I O W Y R E G U L A T O R T E M P E R A T U R Y

Programming mode: press the clock button 4 times.

An icon corresponding to one of the six ranges described in the "Functions" section will appear on the right side of the display.
Next to the icon, the days of the week for which you set the program appear on the right side:

MON, TUE, WED, THU, FRI - days from Monday to Friday
SAT - Saturday

SUN- Sunday
The data is entered for consecutive ranges, according to the order: the time of activation of a range >> temperature
Use the arrows to change the corresponding value, and use the button Go to the next parameter / range.
First set the values of 6 ranges for the days from Mon. to Fri. and then in the same way for Sat. and No.
After setting all parameters, press to save the changes.
NOTE! The time values in the next period must not be lower than in the previous period. The set schedule for a given range must be
within the 00:00-24:00 hour range. A given schedule cannot switch to the next day!

morning (a.m.)

leaving home
1 (a.m.)

220-230, 50-60Hz

<1,5

G E M I N I W I F I

R A D I O T E M P E R A T U R E C O N T R O L L E R

Voltage (V)

Power consumption (W)

Accuracy (℃)

Temp sensor.

Current intensity (A)

Setting range (℃)

Ambient temp. (℃)

Protection class

+/-0,5

airborne, built-in

IP20

16

5-35

5-45

Manual control: allows manual temperature control.

Programmable mode: allows automatic control with programmable hours and temperatures (six different ranges):

homecoming
home 1 (a.m.)

leaving home
2 (p.m.)

homecoming 2
(p.m.)

night (p.m.)

Heating: this icon indicates that the system should be heating at this time.

CONTROLS

Power: on/off
Note: On battery power, after 20s of inactivity, the display enters a power-saving state and the app is locked. To unlock it, click the
padlock icon in the application. When powered by USB, the application is not locked.
The panel is powered by two AA batteries. If the voltage is insufficient, a warning icon will appear on the screen. The batteries should then
be replaced with new ones.

Control selection: by pressing this button you switch between manual and programmable mode.

Clock: press to set the current time. Press the button to move to the next setting (minutes >> hours>> days of the week), set the values

with the arrows. In cases of WiFi connectivity, the time should be updated automatically. The fourth press of the button will take you to
the weekly schedule programming mode settings.

Arrows: are used to increase or decrease values in many functions.

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Follow us on our social media

Once the WiFi function is set up, the display will automatically start showing additional information:
Wind speed, humidity, degree of cloud cover. This data is updated every 30 minutes.

Purpose: control of electric heating systems

Display power supply: USB lub 2xAA

EN

ROO M TE MPE RA TU RE

HUM ID IT Y O UT SI DE

LOW B AT TER Y WA RN ING

TEM PE RA TUR E CO NT ROL

WIN D SP EED O UT SI DE

HEA TI NG

WEA TH ER

TIM E PE RIO D

DAY O F THE W EE K

TEM PE RA TUR E

AUT OM AT IC MO DE

MAN UA L MOD E

MOD E

CLO CK

ON/ OF F POW ER

SUP PL Y

FEATURES

MIN US

PLU S

When the device is off, hold down the clock and function buttons simultaneously for 5s to access the controller's advanced settings. Using
the arrows, change the values, and using the button Move to the next parameter.
The changes you have made will be saved when you press the power button.

W W W . M I S S I O N A I R . P L

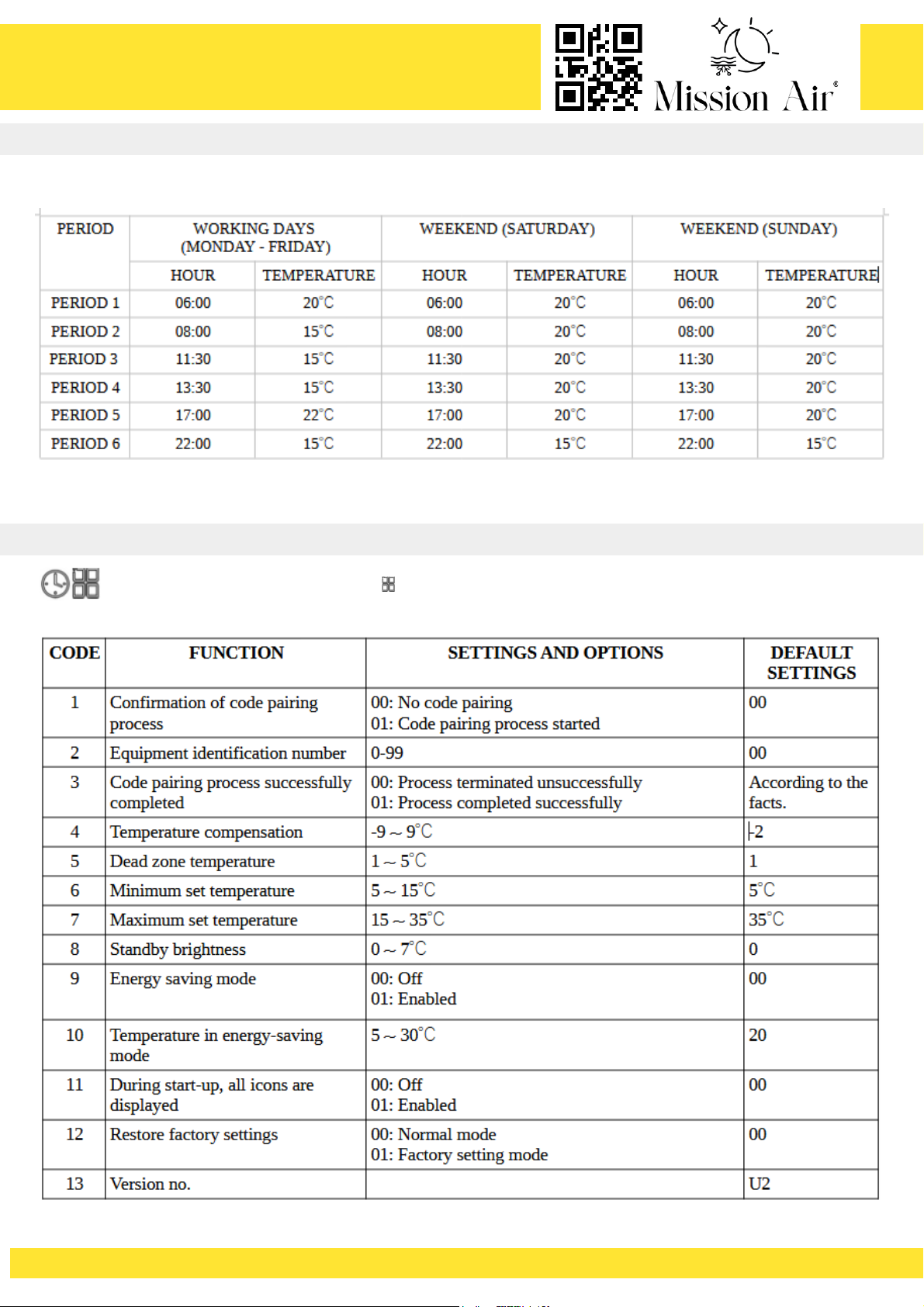

SAMPLE WORK SCHEDULE

ADVANCED SETTINGS

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

G E M I N I W I F I

R A D I O T E M P E R A T U R E C O N T R O L L E R

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

missionair

MONTAGE

The receiver is designed to be mounted in a standard 86mm electrical box.
The display can be hung on the wall, or stand freely using the support included in the kit.
Remember that the display has a built-in air temperature sensor. So pay attention to choosing a suitable place in
the room for the display.

Note: The device can be installed only by a qualified electrician, who will certify the correctness of the
installation with an entry in the warranty card of the controller or heating system. Otherwise, the
product loses the manufacturer's warranty protection!

Risk of electrocution!

Disconnect the power source before connecting wires. Contact with live internal components of the device can
cause electrocution, which can lead to serious injury or even death.

RECEIVER OPERATION AND PAIRING

Power the receiver - Press the button on the left side to turn the receiver on/off. The power light "Power"
indicates the current operating status.

1.

2. Pairing of units
With the display off, hold down the first two buttons simultaneously for 5 seconds to enter the advanced
settings mode,
In option 1, set the value "01",
In option 2, set the value "00",
In option 3, leave "00" unchanged,
We exit the advanced settings with the middle button from the power supply,
Turn on the display,
On the switched-on receiver for about 5 seconds hold down the right button, the "IP Setting" lamp begins to
flash,
After a while, the lamp should already shine steadily,
Turn off the display and turn on the advanced settings. In option 3, the value should be changed automatically
from "00" to "01", which means that the device pairing process was successful.

G E M I N I W I F I

R A D I O T E M P E R A T U R E C O N T R O L L E R

EN

4. On the switched-off receiver,
hold down the right button for
about 5s. until the "WiFi" LED starts
flashing.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

WIFI CONFIGURATION

PFollow the steps below to connect your smartphone or tablet to the controller via WiFi.
Note! The following guidelines are for informational purposes and are current at the time of development. Due
to the continuous development of applications and software, this process and the appearance of applications
or individual features may vary in the future.

Download and install the TUYA SMART or SMART LIFE mobile app on your smartphone or tablet and
register.

1.

2. Select the "+" option in the upper
right corner to add a new device.
Then select the "Small devices" tab
and "Thermostat" from the list.

WiFi DOM

Haslo-1234

3. Select the appropriate WiFi
network and enter the password to
access it.

5. Confirm the WiFi icon flashing in
the app.

6. The device has been successfully
added. At this stage, you can
change the name of the controller,
which will be visible in the
application.

7. The main screen for controlling
the operation of the device.

8. View of the tab for setting the
weekly schedule.

G E M I N I W I F I

R A D I O T E M P E R A T U R E C O N T R O L L E R

Programmiermodus: Drücken Sie die Uhrentaste 4 Mal.

Auf der rechten Seite des Displays erscheint das Symbol, das einem der sechs im Abschnitt "Funktionen" beschriebenen Bereiche
entspricht.
Neben dem Symbol erscheinen auf der rechten Seite die Wochentage, für die Sie das Programm einstellen:

MON, TUE, WED, THU, FRI - Tage von Montag bis Freitag
SAT - Samstag

SONNTAG - Sonntag
Die Daten werden für aufeinanderfolgende Bereiche in der folgenden Reihenfolge eingegeben: Aktivierungszeit des jeweiligen
Bereichs >> Temperatur
Verwenden Sie die Pfeile, um den entsprechenden Wert zu ändern, und die Taste zum nächsten Parameter/Bereich wechseln.
Stellen Sie zunächst die Werte der 6 Bereiche für Mo. bis Fr. und dann in gleicher Weise für Sa. und So. ein.
Wenn alle Parameter eingestellt sind, drücken Sie um Änderungen zu speichern

ANMERKUNG! Die Zeitwerte in der nächsten Periode dürfen nicht niedriger sein als in der vorherigen Periode. Der eingestellte Zeitplan
für einen bestimmten Bereich muss innerhalb des Zeitintervalls 00:00-24:00 liegen. Ein bestimmter Zeitplan kann nicht auf den nächsten
Tag wechseln!

Morgen (a.m.)

Verlassen des
Hauses 1
(vormittags)

220-230, 50-60Hz

<1,5

G E M I N I W I F I

F U N K - T E M P E R A T U R R E G L E R

Spannung (V)

Leistungsaufnahme (W)
Genauigkeit (℃)
Temperatursensor

Stromstärke (A)
Einstellbereich (℃)

Umgebungstemperatur (℃)

Schutzklasse

+/-0,5
luftgestützt, eingebaut

IP20
16

5-35

5-45

Manuelle Steuerung: ermöglicht die manuelle Steuerung der Temperatur.

Programmierbarer Modus: ermöglicht die automatische Steuerung mit programmierbaren Zeiten und Temperaturen (sechs

verschiedene Bereiche):

Heimkehr
home 1
(vormittags)

Verlassen des
Hauses 2
(p.m.)

Heimkehr 2
(p.m.)

Nacht (p.m.)

Heizen: Dieses Symbol zeigt an, dass das System zu diesem Zeitpunkt heizen sollte.

KONTROLLE

ZStromversorgung: ein/aus
Hinweis: Im Akkubetrieb wechselt das Display nach 20 Sekunden Inaktivität in den Energiesparmodus und die App wird gesperrt. Um sie
zu entsperren, klicken Sie auf das Schloss-Symbol in der App. Bei Stromversorgung über USB ist die Anwendung nicht gesperrt.
Die Stromversorgung des Panels erfolgt über zwei AA-Batterien. Wenn die Spannung nicht ausreicht, erscheint ein Warnsymbol auf dem
Bildschirm. Die Batterien sollten dann durch neue ersetzt werden.

Steuerungsauswahl: Durch Drücken dieser Taste wechseln Sie zwischen manuellem und programmierbarem Modus.

Uhr: drücken, um die aktuelle Uhrzeit einzustellen. Drücken Sie , um zur nächsten Einstellung zu gelangen (Minuten >> Stunden>>

Wochentage), die Werte werden mit den Pfeilen eingestellt. Bei einer WiFi-Verbindung sollte die Uhrzeit automatisch aktualisiert werden.
Wenn Sie die Taste ein viertes Mal drücken, gelangen Sie zu den Einstellungen für die Programmierung des Wochenplans.

Pfeile: werden in vielen Funktionen zum Erhöhen oder Verringern von Werten verwendet.

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Folgen Sie uns auf unseren sozialen Medien

Sobald die WiFi-Funktion eingerichtet ist, beginnt das Display automatisch, zusätzliche Informationen anzuzeigen:
Windgeschwindigkeit, Luftfeuchtigkeit, Grad der Bewölkung. Diese Daten werden alle 30 Minuten aktualisiert.

Zweck: Steuerung von elektrischen Heizsystemen

Display-Stromversorgung: USB lub 2xAA

DE

STR OM VE RSO RG UN G EIN /A US

FEATURES

RAU MT EM PER AT UR

FEU CH TI GKE IT D RA USS EN

WAR NU NG BE I NI ED RIG EM B AT TER IE ST AN D

TEM PE RA TUR KO NT RO LLE

WIN DG ES CHW IN DI GK EIT A US SE N

HEI ZU NG

WET TE R

INT ER VA LL

TAG D ER WO CH E

TEM PE RA TUR

AUT OM AT IKB ET RI EB

HAN DB ET RIE B

MOD US

UHR

MIN US

PLU S

Wenn das Gerät ausgeschaltet ist, halten Sie die Uhr- und die Funktionstaste gleichzeitig 5 Sekunden lang gedrückt, um auf die
erweiterten Einstellungen der Steuerung zuzugreifen. Ändern Sie mit den Pfeiltasten die Werte und drücken Sie die Taste Gehen Sie
zum nächsten Parameter.
Die vorgenommenen Änderungen werden gespeichert, wenn der Netzschalter gedrückt wird.

W W W . M I S S I O N A I R . P L

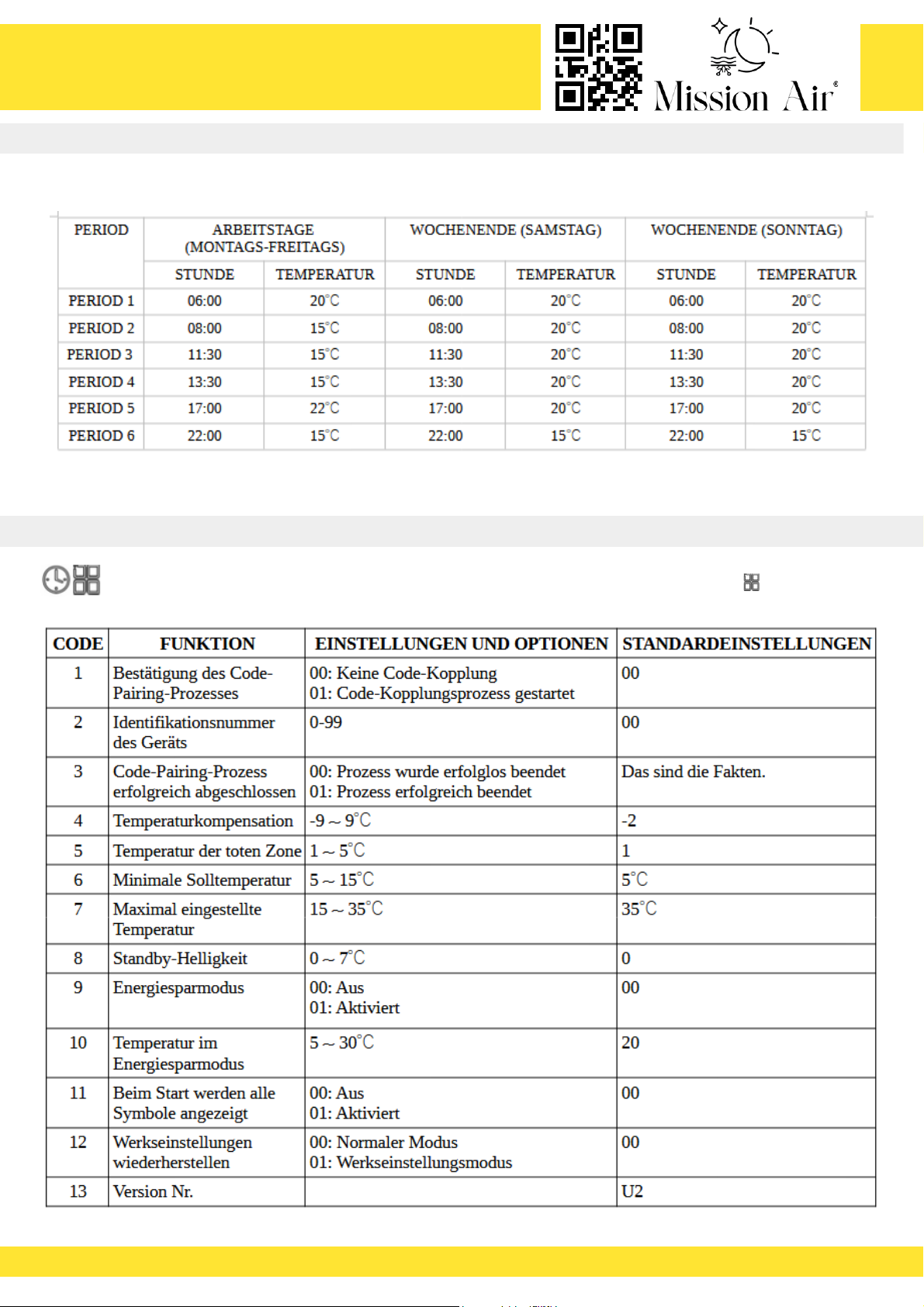

MUSTERARBEITSZEITPLAN

ERWEITERTE EINSTELLUNGEN

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

G E M I N I W I F I

F U N K - T E M P E R A T U R R E G L E R

missionair

B I U R O @ M I S S I O N A I R. PL

S E R W I S @ M I S S I O N A IR .P L W W W . M I S S I O N A I R . PL

T E L . ( + 4 8 ) 7 9 7 45 1 1 1 1

MONTAGE

Der Empfänger ist für die Montage in einer 86 mm Standard-Elektrodose geeignet.
Das Display kann an der Wand aufgehängt oder mit Hilfe der im Lieferumfang enthaltenen Halterung frei
aufgestellt werden.
Denken Sie daran, dass das Display über einen eingebauten Lufttemperatursensor verfügt. Achten Sie also
darauf, einen geeigneten Platz im Raum für das Display zu wählen.

Achtung: Das Gerät darf nur von einer Elektrofachkraft installiert werden, die die ordnungsgemäße
Installation mit einem Eintrag in der Garantiekarte des Reglers oder der Heizungsanlage bescheinigt.
Andernfalls verliert das Produkt seinen Garantieschutz durch den Hersteller!

Gefahr eines Stromschlages!

Trennen Sie das Gerät von der Stromquelle, bevor Sie Kabel anschließen. Der Kontakt mit stromführenden
Bauteilen im Inneren des Geräts kann einen Stromschlag verursachen, der zu schweren Verletzungen oder sogar
zum Tod führen kann.

EMPFÄNGERBETRIEB UND KOPPLUNG

Einschalten des Empfängers - Drücken Sie die Taste auf der linken Seite, um den Empfänger
ein-/auszuschalten. Die Betriebsleuchte "Power" zeigt den aktuellen Betriebszustand an.

1.

2. Paarung von Einheiten

Halten Sie bei ausgeschaltetem Display die ersten beiden Tasten gleichzeitig 5 Sekunden lang gedrückt, um in
den Modus für erweiterte Einstellungen zu gelangen,
Stellen Sie in Option 1 den Wert "01" ein,
In Option 2 stellen Sie den Wert "00" ein,
Bei Option 3 lassen Sie "00" unverändert,
Wir verlassen die erweiterten Einstellungen mit der mittleren Taste von der Stromversorgung,
Schalten Sie das Display ein,
Drücken und halten Sie die rechte Taste am Empfänger für ca. 5 Sekunden, die Lampe "IP Setting" beginnt zu
blinken,
Nach einiger Zeit sollte die Lampe konstant leuchten,
Schalten Sie das Display aus und schalten Sie die erweiterten Einstellungen ein. In Option 3 sollte sich der Wert
automatisch von "00" auf "01" ändern, was bedeutet, dass der Kopplungsprozess des Geräts erfolgreich war.

G E M I N I W I F I

F U N K - T E M P E R A T U R R E G L E R

DE

4. Halten Sie bei ausgeschaltetem
Empfänger die rechte Taste ca. 5s.
lang gedrückt, bis die LED "WiFi" zu
blinken beginnt.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

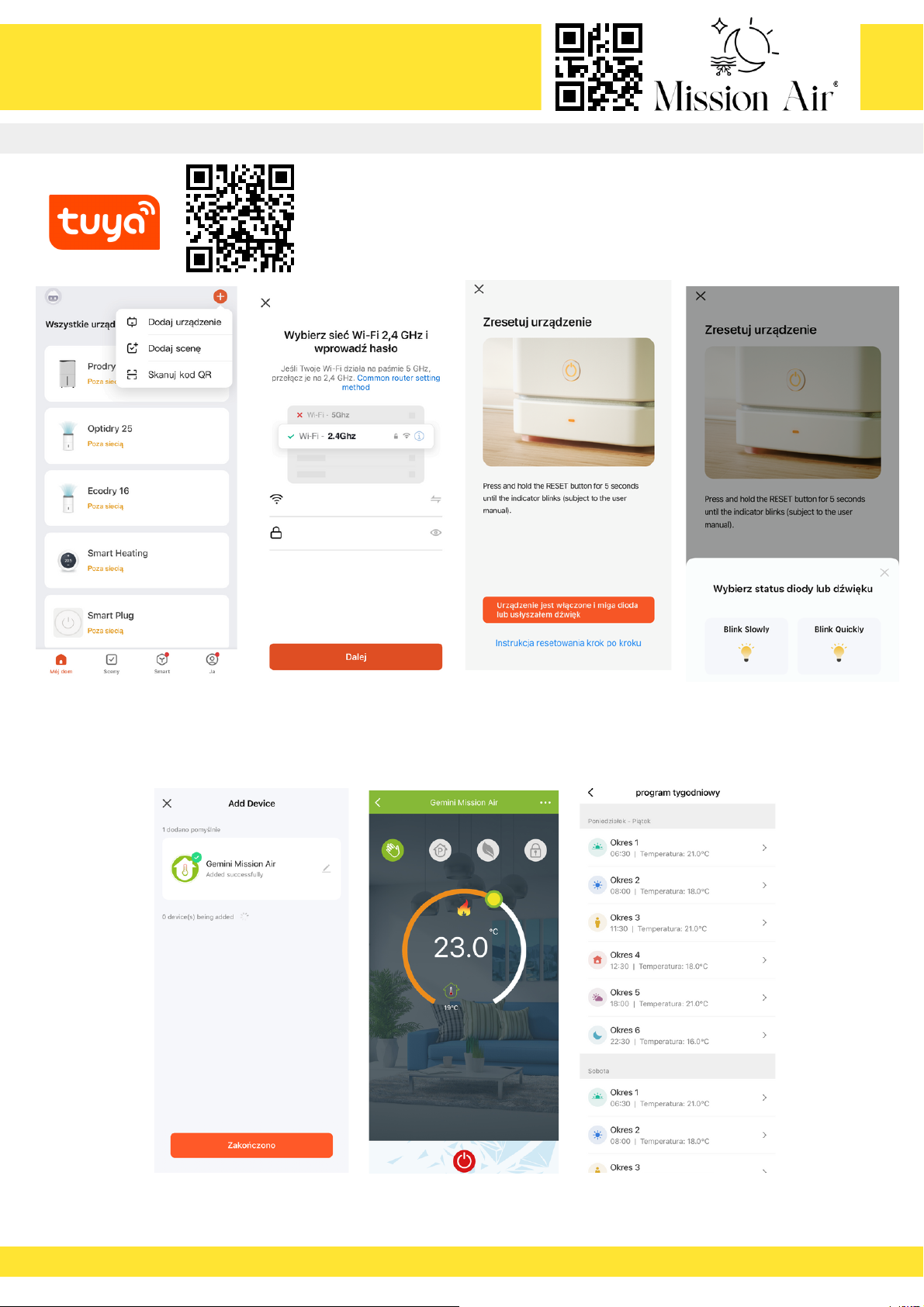

WIFI-KONFIGURATION

Folgen Sie den nachstehenden Anweisungen, um Ihr Smartphone oder Tablet über WiFi mit dem Controller zu
verbinden.
Achtung! Die folgende Anleitung dient der Information und ist zum Zeitpunkt der Entwicklung aktuell.
Aufgrund der ständigen Weiterentwicklung von Anwendungen und Software können sich dieser Prozess und
das Aussehen der Anwendung oder einzelner Funktionen in Zukunft ändern.

Laden Sie die TUYA SMART oder SMART LIFE Mobile App auf Ihr Smartphone oder Tablet herunter,
installieren Sie sie und registrieren Sie sich.

1.

2. Wählen Sie die Option "+" in der
oberen rechten Ecke, um ein neues
Gerät hinzuzufügen. Wählen Sie
dann die Registerkarte "Kleine
Geräte" und "Thermostat" aus der
Liste.

WiFi DOM

Haslo-1234

3. Wählen Sie das entsprechende
WiFi-Netzwerk aus und geben Sie
das Passwort ein, um darauf
zuzugreifen.

5. Bestätigen Sie das Blinken des
WiFi-Symbols in der App.

6. Das Gerät wurde erfolgreich
hinzugefügt. In diesem Stadium
können Sie den Namen des
Controllers ändern, der in der
Anwendung sichtbar sein wird.

7. Hauptbildschirm zur Steuerung
des Gerätebetriebs.

8. Die Ansicht der Registerkarte für
die Einstellung des Wochenplans.

G E M I N I W I F I

F U N K - T E M P E R A T U R R E G L E R

Режим програмування: натисніть кнопку годинника 4 рази.

У правій частині дисплея з'являється піктограма, що відповідає одному з шести діапазонів, описаних у розділі "Функції".
Поруч із піктограмою праворуч відображаються дні тижня, для яких ви встановлюєте програму:

ПН, ВТ, СР, ЧТ, НД - дні з понеділка по п'ятницю

SAT - субота

НД - неділя
Дані вводяться для послідовних діапазонів у такому порядку: час активації відповідного діапазону >> температура
За допомогою стрілок змінюємо відповідне значення, а кнопкою Перейдіть до наступного параметра/діапазону.
Спочатку встановіть значення 6 діапазонів для Пн. - Пт., а потім таким же чином для Сб. і Нд.
Після встановлення всіх параметрів натиснітьj щоб зберегти зміни.
ПРИМІТКА: Значення часу в наступному періоді не повинні бути меншими, ніж у попередньому. Заданий розклад для
заданого діапазону повинен бути в межах часового інтервалу 00:00-24:00. Заданий розклад не може переходити на наступний
день!

ранок (вранці)

виїзд з дому о
1 годині ночі

220-230, 50-60Hz

<1,5

G E M I N I W I F I

Р А Д І О Р Е Г У Л Я Т О Р Т Е М П Е Р А Т У Р И

Напруга (В)

Споживана потужність (Вт)

Точність (℃)

Датчик температури

Сила струму (А)

Діапазон налаштування (℃)

Температура навколишнього середовища (℃)

Клас захисту

+/-0,5

повітряний, вбудований

IP20

16

5-35

5-45

Ручне керування: дозволяє вручну регулювати температуру.

Програмований режим: дозволяє автоматичне керування з програмованим часом і температурою (шість різних діапазонів):

повернення
додому
будинок 1 (ранок)

вихід з дому 2
(о другій
годині дня)

Вечір зустрічі
випускників 2
(вечірня)

ніч (вечір)

Опалення: ця піктограма вказує на те, що в цей час система повинна працювати на опалення.

КОНТРОЛЬ

Живлення: увімкнено/вимкнено
Примітка: При живленні від батареї, після 20 секунд бездіяльності, дисплей переходить в режим енергозбереження, а додаток
блокується. Щоб розблокувати його, натисніть на іконку замка в додатку. При живленні від USB застосунок не блокується.
Панель живиться від двох батарейок типу АА. Якщо напруга недостатня, на екрані з'явиться попереджувальний значок. Тоді слід
замінити батарейки на нові.

Вибір управління: натисканням цієї кнопки ви перемикаєтеся між ручним і програмованим режимом.

Годинник: натисніть, щоб встановити поточний час. Натисніть для переходу до наступного налаштування (хвилини >> години>>

дні тижня), значення встановлюються за допомогою стрілок. У разі підключення до WiFi час має оновлюватися автоматично.
Натиснувши кнопку вчетверте, ви перейдете до налаштувань режиму програмування тижневого розкладу.

Стрілки: використовуються для збільшення або зменшення значень у багатьох функціях.

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Слдкуйте за нами в соцальних мережах

Після налаштування функції WiFi дисплей автоматично почне відображати додаткову інформацію:
Швидкість вітру, вологість, ступінь хмарності. Ці дані оновлюються кожні 30 хвилин.

Призначення: керування системами електричного опалення

Джерело живлення дисплея:

USB lub 2xAA

UE

УВІ МКНЕН НЯ/ВИ МКНЕ ННЯ Ж ИВЛЕН НЯ

ОСОБЛИВОСТІ

КІМ НАТНА ТЕМП ЕРАТ УРА

ВОЛ ОГІСТ Ь ЗЗО ВНІ

ПОП ЕРЕДЖ ЕННЯ ПР О НИЗ ЬКИЙ РІВЕ НЬ ЗА РЯДУ АК УМУЛЯ ТОРА

РЕГ УЛЮВА ННЯ Т ЕМПЕ РАТУР И

ШВИ ДКІСТ Ь ВІТ РУ Н А ВУЛ ИЦІ

ОПА ЛЕННЯ

ВОЛ ОГІШЕ .

ІНТ ЕРВАЛ

ДЕН Ь ТИЖ НЯ

ТЕМ ПЕРАТ УРИ

АВТ ОМАТИ ЧНИЙ РЕ ЖИМ

РУЧ НЕ КЕ РУВАН НЯ

УХ.

МОД УС

МІН УС

ПЛЮ С

Коли пристрій вимкнено, утримуйте кнопки годинника та функцій одночасно протягом 5 секунд, щоб отримати доступ до
розширених налаштувань контролера. За допомогою стрілок змініть значення, а за допомогою кнопки Перехід до наступного
параметра.
Внесені зміни будуть збережені після натискання кнопки живлення.

W W W . M I S S I O N A I R . P L

ПРИБЛИЗНИЙ ГРАФІК РОБОТИ

РОЗШИРЕНІ НАЛАШТУВАННЯ

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

G E M I N I W I F I

Р А Д І О Р Е Г У Л Я Т О Р Т Е М П Е Р А Т У Р И

missionair

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

МОНТАЖ

Приймач підходить для монтажу в стандартну 86-міліметрову електричну коробку.
Дисплей можна повісити на стіну або вільно стояти, використовуючи підставку, що входить до комплекту.
Пам'ятайте, що дисплей має вбудований датчик температури повітря. Тому подбайте про те, щоб вибрати
відповідне місце в приміщенні для дисплея.

Увага: Прилад може встановлювати тільки кваліфікований електрик, який засвідчить
правильність установки записом у гарантійному талоні контролера або опалювальної системи. В
іншому випадку виріб втрачає гарантійний захист виробника!

Небезпека ураження електричним струмом!

Перед підключенням кабелів відключіть джерело живлення. Контакт з внутрішніми частинами пристрою,
що знаходяться під напругою, може призвести до ураження електричним струмом, що може спричинити
серйозні травми або навіть смерть.

РОБОТА ПРИЙМАЧА ТА СПОЛУЧЕННЯ

Увімкнення приймача - натисніть кнопку зліва, щоб увімкнути/вимкнути приймач. Індикатор живлення
"Power" вказує на поточний робочий стан.

1.

2. Об'єднання блоків у пари

При вимкненому дисплеї утримуйте перші дві кнопки одночасно протягом 5 секунд, щоб увійти в режим
розширених налаштувань,
Встановіть значення "01" в опції 1,
В опції 2 встановіть значення "00",
В опції 3 залишаємо значення "00" без змін,
Виходимо з розширених налаштувань середньою кнопкою з блоку живлення,
Включаємо дисплей,
Натискаємо і утримуємо праву кнопку на приймачі приблизно 5 секунд, лампочка "IP Setting" починає
блимати,
Через деякий час індикатор повинен горіти постійно,
Вимкніть дисплей і увімкніть розширені налаштування. У варіанті 3 значення повинно автоматично
змінитися з "00" на "01", що означає, що процес сполучення пристрою пройшов успішно.

G E M I N I W I F I

Р А Д І О Р Е Г У Л Я Т О Р Т Е М П Е Р А Т У Р И

UE

4. на вимкненому приймачі
утримуйте праву кнопку
протягом приблизно 5 секунд,
поки не почне блимати
світлодіод "WiFi".

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

КОНФІГУРАЦІЯ WIFI

Дотримуйтесь інструкцій нижче, щоб підключити смартфон або планшет до контролера через WiFi.

Увага!! Наведені нижче вказівки носять інформаційний характер і є актуальними на момент розробки. У
зв'язку з постійним розвитком додатків і програмного забезпечення, цей процес і зовнішній вигляд
програми або окремих функцій можуть змінюватися в майбутньому.

Завантажте та встановіть мобільний додаток TUYA SMART або SMART LIFE на свій смартфон або
планшет і зареєструйтеся.

1.

2. Виберіть опцію "+" у
верхньому правому куті, щоб
додати новий пристрій. Потім
виберіть вкладку "Малі пристрої"
та "Термостат" зі списку.

WiFi DOM

Haslo-1234

3. виберіть відповідну мережу
WiFi і введіть пароль для доступу
до неї.

5. Переконайтеся, що значок WiFi
блимає в додатку.

6. Пристрій успішно додано. На
цьому етапі ви можете змінити
назву контролера, яку буде
видно в застосунку.

7. головний екран для керування
роботою пристрою.

8. вигляд вкладки для
налаштування тижневого
розкладу.

G E M I N I W I F I

Р А Д І О Р Е Г У Л Я Т О Р Т Е М П Е Р А Т У Р И

Režim programování: 4krát stiskněte tlačítko hodin.

Na pravé straně displeje se zobrazí ikona odpovídající jednomu ze šesti rozsahů popsaných v části "Funkce".
Vedle ikony se na pravé straně zobrazí dny v týdnu, pro které program nastavujete:

PO, ÚTERÝ, ST, ČTVRTEK, PÁTEK - dny od pondělí do pátku

SOBOTA - sobota

NEDĚLE - neděle
Údaje se zadávají pro po sobě jdoucí rozsahy v následujícím pořadí: čas aktivace příslušného rozsahu >> teplota
Pomocí šipek změňte příslušnou hodnotu a tlačítkem Přesun na další parametr/rozsah.
Nejprve nastavte hodnoty 6 rozsahů pro Po až Pá a poté stejným způsobem pro So a Ne.
Po nastavení všech parametrů stiskněte tlačítko uložit změny.
POZNÁMKA! Hodnoty času v následujícím období nesmí být nižší než v předchozím období. Nastavený plán pro daný rozsah musí být
v časovém intervalu 00:00-24:00. Daný plán nemůže přejít na následující den!

ráno (a.m.)

odjezd z domova
1 (ráno)

220-230, 50-60Hz

<1,5

G E M I N I W I F I

R Á D I O V Ý R E G U L Á T O R T E P L O T Y

Napětí (V)
Spotřeba energie (W)
Přesnost (℃)
Snímač teploty

Intenzita proudu (A)
Rozsah nastavení (℃)
Okolní teplota (℃)

Třída ochrany

+/-0,5

vestavěný ve vzduchu

IP20
16

5-35

5-45

FUNKCE

Ruční ovládání: umožňuje ruční regulaci teploty.

Programovatelný režim: umožňuje automatické řízení s programovatelnými časy a teplotami (šest různých rozsahů):

návrat domů 1
(dopoledne)

odchod z domu
2 (p.m.)

návrat domů 2
(p.m.)

noc (p.m.)

Topení: tato ikona označuje, že systém by měl v tuto chvíli topit.

CONTROL

Napájení: zapnuto / vypnuto
Poznámka: Při napájení z baterie přejde displej po 20 s nečinnosti do úsporného režimu a aplikace se uzamkne. Chcete-li ji odemknout,
klikněte na ikonu visacího zámku v aplikaci. Při napájení z USB není aplikace uzamčena.
Panel je napájen dvěma bateriemi AA. Pokud je napětí nedostatečné, na displeji se zobrazí varovná ikona. Baterie je pak třeba vyměnit za
nové.

Volba ovládání: stisknutím tohoto tlačítka přepínáte mezi manuálním a programovatelným režimem.

Hodiny: stisknutím nastavíte aktuální čas. Stisknutím přejdete na další nastavení (minuty >> hodiny>> dny v týdnu), hodnoty se nastavují

pomocí šipek. V případě připojení WiFi by se měl čas aktualizovat automaticky. Čtvrtým stisknutím tlačítka se dostanete do nastavení
režimu programování týdenního rozvrhu.

Šipky: slouží ke zvýšení nebo snížení hodnot v mnoha funkcích.

The English manual is available on our website.

Das Handbuch in deutscher Sprache ist auf unserer Website verfügbar.

Посбник українською мовою є на нашому сайт.

Český manuál je k dispozici na našem webu.

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

Слдкуйте за нами в соцальних мережах

Po nastavení funkce WiFi se na displeji automaticky začnou zobrazovat další informace:
Rychlost větru, vlhkost vzduchu, stupeň oblačnosti. Tyto údaje se aktualizují každých 30 minut.

Účel: regulace elektrických topných systémů

Napájení displeje: USB lub 2xAA

CZ

POK OJ OV Á T EP LO TA

VLH KO ST VE NK U

UPO ZO RN ĚNÍ N A VY BIT OU B AT ERI I

REG UL AC E T EP LO TY

RYC HL OS T V ĚT RU V ENK U

VYT ÁP ĚN Í

POČ AS Í

ČAS OV É OBD OB Í

DEN V T ÝDN U

TEP LO TA

AUT OM AT ICK Ý RE ŽI M

MAN UÁ LN Í R EŽ IM

REŽ IM

HOD IN Y

ZAP NU TÍ /VY PN UT Í NAP ÁJ EN Í

MIN US

PLU S

Když je přístroj vypnutý, přidržte současně tlačítka hodin a funkcí po dobu 5 s, abyste získali přístup k pokročilým nastavením ovladače.
Pomocí šipek změňte hodnoty a pomocí tlačítka Přejděte na další parametr.
Provedené změny se uloží po stisknutí tlačítka napájení.

W W W . M I S S I O N A I R . P L

VZOROVÝ ROZVRH PRÁCE

POKROČILÁ NASTAVENÍ

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

G E M I N I W I F I

R Á D I O V Ý R E G U L Á T O R T E P L O T Y

B I U R O @ M I S S I O N A I R. PL

S E R W I S @ M I S S I O N A IR .P L W W W . M I S S I ON AI R . P L

T E L . ( + 4 8 ) 7 9 7 45 1 1 1 1

missionair

MONTAŻ

Přijímač je vhodný pro montáž do standardní 86mm elektrické krabice.
Displej lze zavěsit na zeď nebo volně postavit pomocí podpěry, která je součástí sady.
Nezapomeňte, že displej má zabudovaný snímač teploty vzduchu. Dbejte proto na výběr vhodného umístění
displeje v místnosti.

Upozornění: Spotřebič smí instalovat pouze kvalifikovaný elektrikář, který potvrdí správnost instalace
zápisem do záručního listu regulátoru nebo topného systému. V opačném případě výrobek ztrácí záruční
ochranu výrobce!

Nebezpečí úrazu elektrickým proudem!

Před připojením kabelů odpojte napájení. Kontakt s vnitřními částmi zařízení pod napětím může způsobit úraz
elektrickým proudem, což může vést k vážnému zranění nebo dokonce smrti.

PROVOZ PŘIJÍMAČE A PÁROVÁNÍ

Napájení přijímače - Stisknutím tlačítka vlevo přijímač zapnete/vypnete. Kontrolka napájení "Power" indikuje
aktuální provozní stav.

1.

2.Párování jednotek
Při vypnutém displeji podržte první dvě tlačítka současně po dobu 5 sekund, čímž přejdete do režimu
pokročilých nastavení,
V možnosti 1 nastavte hodnotu "01",
V možnosti 2 nastavte hodnotu "00",
V možnosti 3 ponechte hodnotu "00" beze změny,
Prostředním tlačítkem ukončíme režim pokročilého nastavení od zdroje napájení,
Zapneme displej,
Stiskneme a podržíme pravé tlačítko na přijímači po dobu přibližně 5 sekund, kontrolka "IP Setting" začne blikat,
Po chvíli by měla kontrolka svítit trvale,
Vypněte displej a zapněte rozšířené nastavení. V možnosti 3 by se měla automaticky změnit hodnota z "00" na
"01", což znamená, že proces párování zařízení proběhl úspěšně.

G E M I N I W I F I

R Á D I O V Ý R E G U L Á T O R T E P L O T Y

CZ

4. na vypnutém přijímači podržte
pravé tlačítko po dobu přibližně 5 s,
dokud nezačne blikat kontrolka
"WiFi".

B I U R O @ M I S S I O N A I R . P L

S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R .P L

T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

KONFIGURACE WIFI

Pro připojení chytrého telefonu nebo tabletu k ovladači prostřednictvím WiFi postupujte podle níže uvedených
pokynů.
Pozor! Následující pokyny mají informativní charakter a jsou aktuální v době zpracování. Vzhledem k
neustálému vývoji aplikací a softwaru se tento postup a podoba aplikace nebo jednotlivých funkcí může v
budoucnu měnit.

Stáhněte si a nainstalujte mobilní aplikaci TUYA SMART nebo SMART LIFE do svého chytrého telefonu nebo
tabletu a zaregistrujte se.

1.

2 Výběrem možnosti "+" v pravém
horním rohu přidejte nové zařízení.
Poté vyberte záložku "Small
devices" (Malá zařízení) a ze
seznamu vyberte "Thermostat"
(Termostat).

WiFi DOM

Haslo-1234

3. Vyberte příslušnou síť WiFi a
zadejte heslo pro přístup k ní.

5. Potvrďte blikání ikony WiFi v
aplikaci.

6. Zařízení bylo úspěšně přidáno. V
této fázi můžete změnit název
řadiče, který bude viditelný v
aplikaci.

7. hlavní obrazovka pro ovládání
provozu jednotky.

8. Zobrazení karty pro nastavení
týdenního plánu.

G E M I N I W I F I

R Á D I O V Ý R E G U L Á T O R T E P L O T Y
