I N S T R U K C J A
O B S Ł U G I
R E G U L A T O R
T E M P E R A T U R Y
F R O S T
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L
Page 2
B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
Dziękujemy za wybór naszego produktu.
chłodzeniem (wiatraki, wentylatory, lodówki, zamrażarki, lady chłodnicze i inne)
ogrzewaniem (bojlery, podgrzewacze, terraria, akwaria, inkubatory, grzejniki
elektryczne, piece, kable grzewcze, pompy C.O. i C.W.U., systemy
przeciwoblodzeniowe i inne).
OPIS REGULATORA
Regulator temperatury FROST jest instalowany w elektrycznej skrzynce rozdzielczej
do szyny DIN. Do regulatora należy podłączyć czujnik temperatury NTC10K, który
dołączony jest do zestawu. Po prawidłowym podłączeniu regulator pozwala
sterować:
zasilanie: ~230 V / 50 Hz
zakres pomiaru i sterowania: -20°C - +100°C
pomiar i nastawa z dokładnością do: 0,1 °C
częstotliwość próbkowania: co 10 sekund
dopuszczalna temp. otoczenia: 0°C - 50°C
czujnik temperatury: NTC 10K (przewód o długości 2 m)
sposób montażu: szyna DIN
max. obciążenie regulatora: 10 A
SPECYFIKACJA TECHNICZNA REGULATORA FROST
Page 3
B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1

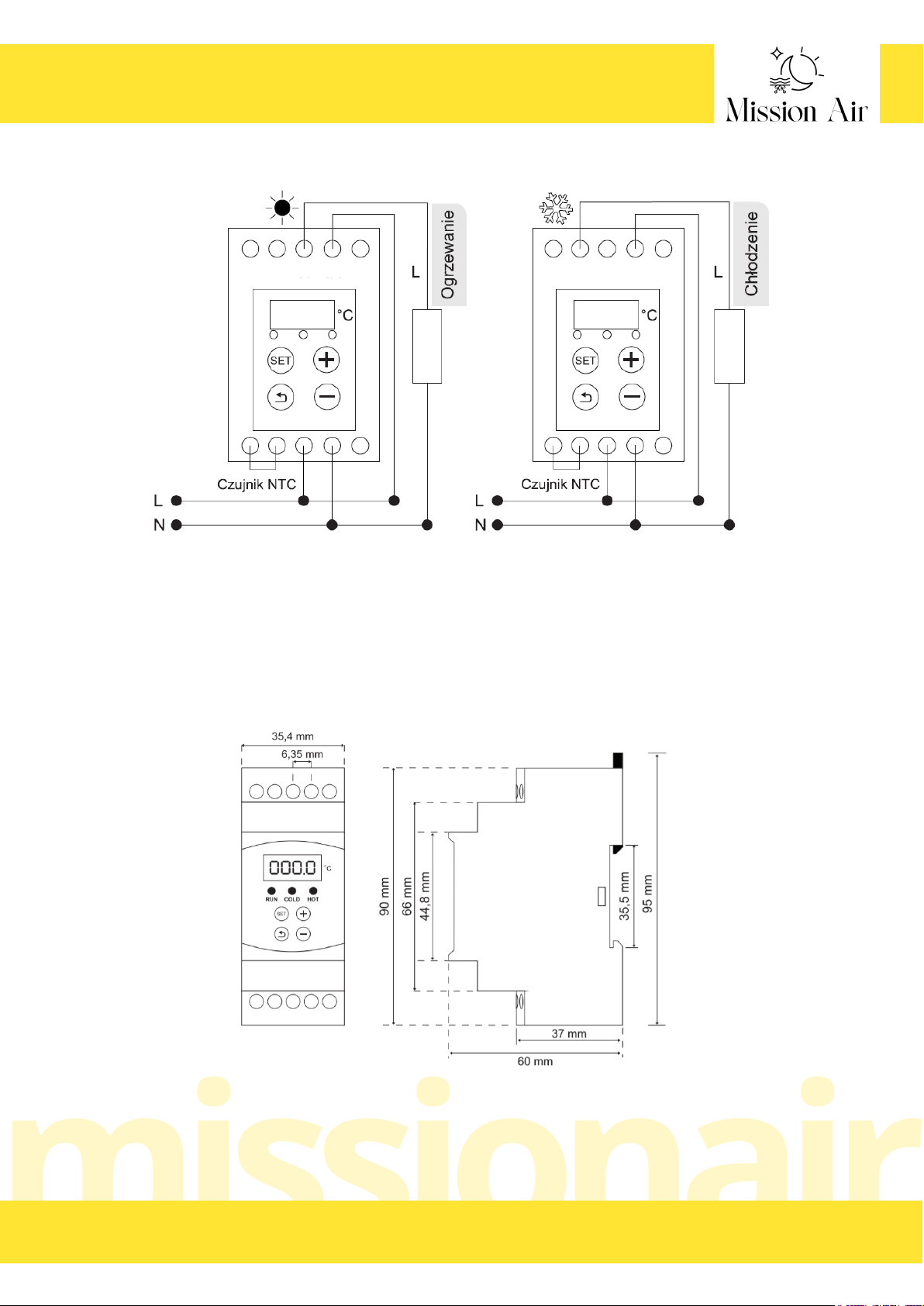

WYMIARY REGULATORA
SCHEMAT PODŁĄCZENIOWY
NO
NC
COM NO NC COM
KOMINIKATY O BŁĘDACH
"-20" jest to informacja o braku podłączenia czujnika do regulatora
Page 4

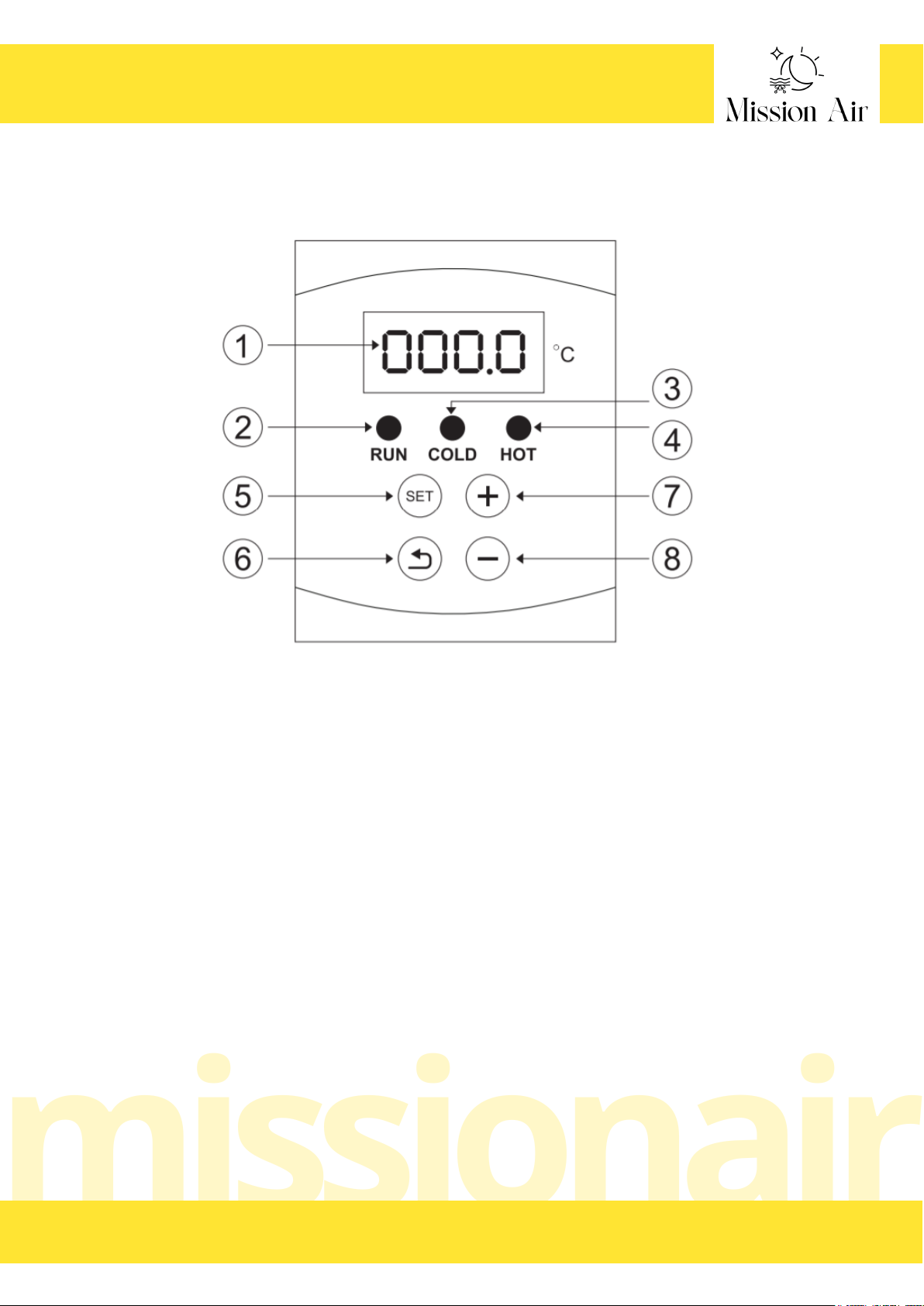

PANEL STEROWANIA
Wyświetlacz temperatury.
1.
Ikona RUN informuje o załączeniu ogrzewania/chłodzenia.
2.
Ikona COLD zapala się gdy włączony jest tryb chłodzenia.
3.
Ikona HOT zapala się gdy włączony jest tryb ogrzewania.
4.
Przycisk "SET" umożliwia przejście do ustawień pracy regulatora (należy
5.
przytrzymać 5 sekund). Przycisk ten służy również do potwierdzenia zadanych
ustawień.
Przycisk pozwala na cofnięcie ustawień lub przejście do głównego trybu
6.
wyświetlanej temperatury.
Przycisk zwiększa wartość
7.
Przycisk zmniejsza wartość.
8.
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L
Page 5
B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
ustawienia trybu ogrzewania - "HOT"
ustawienia trybu chłodzenia - "COLD"
wartość histerezy "d"
opóźnienie czasowe "delay"
kalibracja temperatury "SC"
OBSŁUGA REGULATORA
a) Tryb prosty
Domyślnie cyfrowy wyświetlacz wskazuje aktualnie zmierzoną temperaturę. Aby
przejść do podglądu ustawień temperatury zadanej, należy nacisnąć przycisk
"SET", a następnie ponownie naciskamy przycisk "SET" i za pomocą przycisków +/ustawiamy odpowiednią temperaturę.
b) Tryb zaawansowany
Aby uruchomić tryb zaawansowany przytrzymujemy przycisk "SET" przez 5 sekund,
następnie przyciskami +/- należy wybrać odpowiedni tryb pracy i zatwierdzić
ponownie przyciskiem "SET".
Tryb zaawansowany umożliwia także zmianę następujących ustawień:
W celu zmiany ustawień w trybie zaawansowanym naciskamy, przycisk "SET" do
momentu pojawienia się na wyświetlaczu odpowiednich oznaczeń "d", "SC" lub
"delay".
Następnie ponownie naciskamy przycisk "SET" i za pomocą przycisków +/dokonujemy zmiany wartości ustawień.

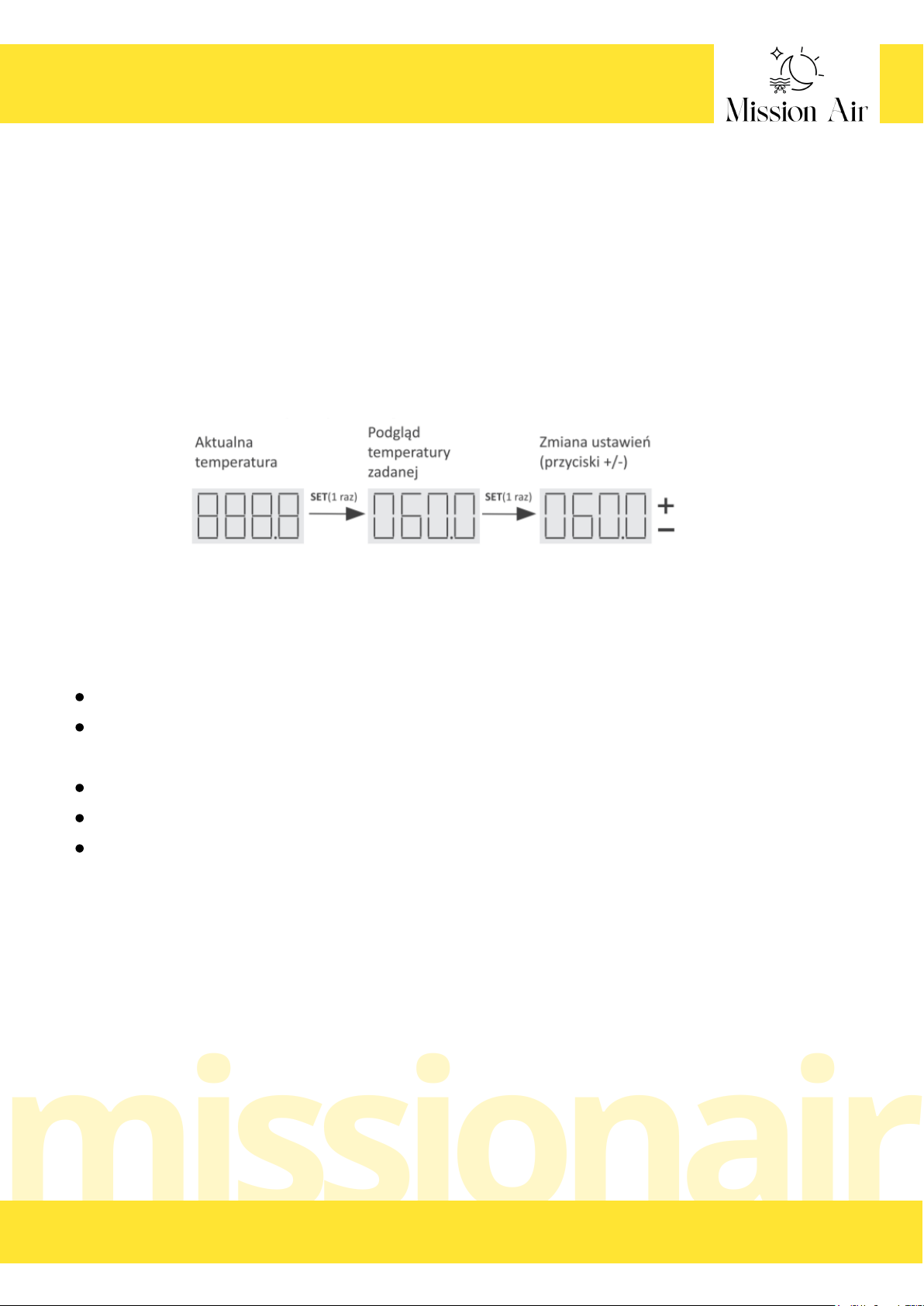

schemat trybu prostego
Page 6
C - tryb chłodzenia "COLD" - Tryb "COLD" należy ustawić gdy chcemy, aby
regulator sterował pracą urządzenia chłodniczego.
H - tryb ogrzewania "HOT" - Tryb "HOT" należy ustawić gdy chcemy, aby
regulator sterował pracą urządzenia grzewczego.
d - wartość histerezy - Regulator umożliwia regulację wartości histerezy w
zakresie od 0 do 15°C
dely - opóźnienie załączania - Regulator umożliwia ustawienie opóźnienia
załączania urządzenia w zakresie 0-300 sekund
SC - kalibracja temperatury - Regulator umożliwia kalibrację wskazań
temperatury w zakresie +/- 15°C

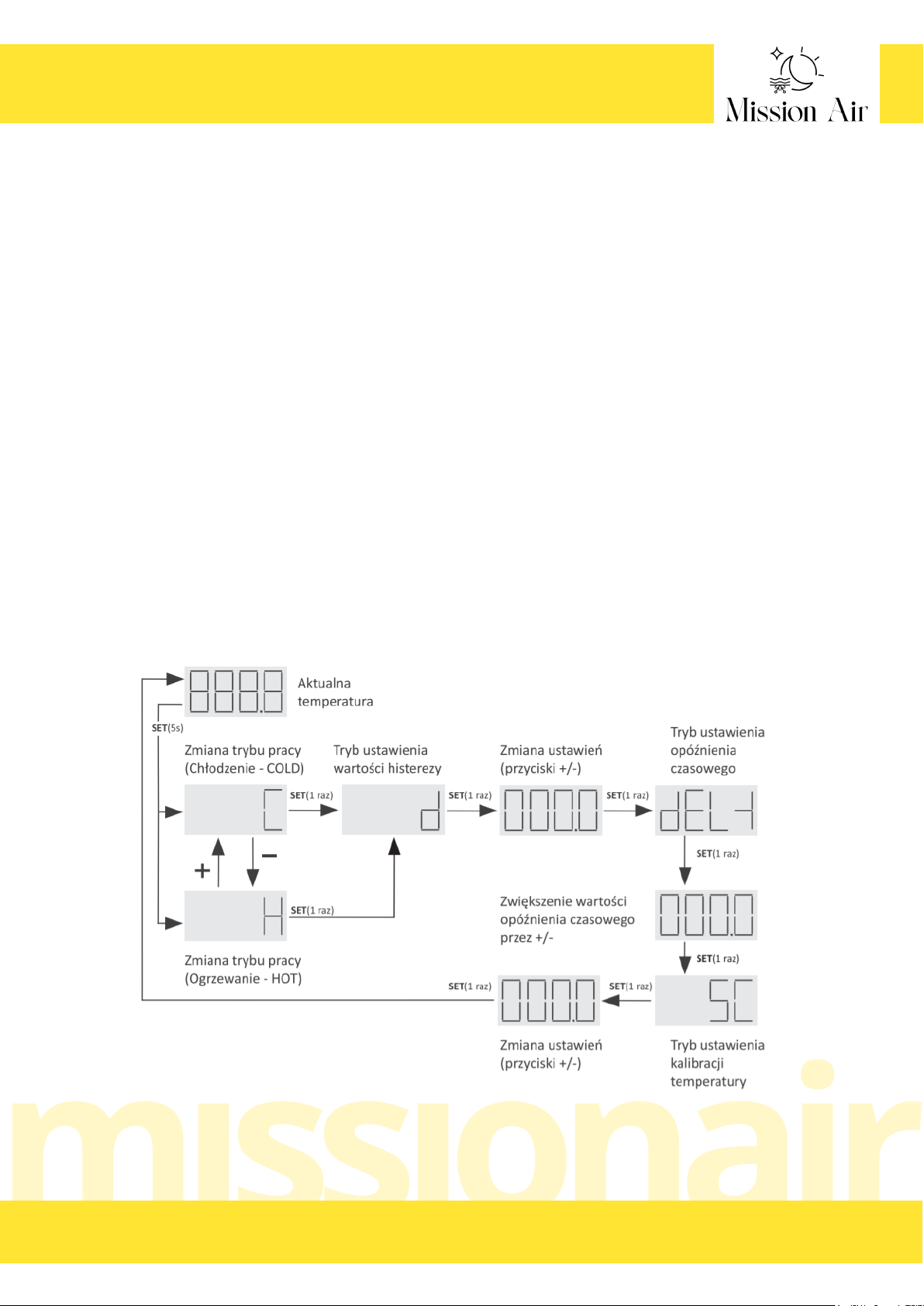

schemat ustawień trybu zaawansowanego
T E L . ( + 4 8 ) 7 9 7 4 5 1 1 1 1
B I U R O @ M I S S I O N A I R . P L S E R W I S @ M I S S I O N A I R . P L W W W . M I S S I O N A I R . P L
Page 7
OCHRONA ŚRODOWISKA I RECYKLING
INFORMACJA O ZUŻYTYM SPRZĘCIE ELEKTRYCZNYM I ELEKTRONICZNYM
Niniejszym informujemy, iż głównym celem regulacji europejskich oraz ustawy z dnia 11
września 2015 roku o zużytym sprzęcie elektronicznym i elektrycznym jest ograniczenie ilości
odpadów powstałych ze sprzętu, zapewnienie odpowiedniego poziomu zbierania, odzysku i
recyklingu zużytego sprzętu oraz zwiększenie świadomości społecznej o jego szkodliwości dla
środowiska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego.
W związku z tym, należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w
przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu.
Użytkownik sprzętu przeznaczonego dla gospodarstw domowych jest zobowiązany po jego
zużyciu do oddania zbierającemu zużyty sprzęt elektryczny oraz elektroniczny. Należy jednak
pamiętać, aby produkty należące do grupy sprzętu elektrycznego lub elektronicznego
utylizowane były w uprawnionych do tego punktach zbiórki.
Zużyte urządzenie możesz oddać u sprzedawcy, u którego zakupisz nowe.
UWAGA! URZĄDZENIA NIE WOLNO WRZUCAĆ DO ODPADÓW DOMOWYCH
To oznaczenie oznacza, że produkt nie może być wyrzucany razem z
odpadami domowymi w całej UE. Aby zapobiec potencjalnym
szkodom dla środowiska lub zdrowia, zużyty produkt należy poddać
recyklingowi. Zgodnie z obowiązującym prawem, nie nadające się do
użycia urządzenia zasilane prądem elektrycznym należy zbierać
osobno, w specjalnie do tego celu wyznaczonych miejscach, celem
ich przetworzenia i ponownego wykorzystania, na podstawie
obowiązujących norm ochrony środowiska (Dee 2002/96/CE)
