TWO-PIECE TOILET TOILETTE DEUX PIÈCES INODORO DE DOS PIEZAS

Installation Instructions Instructions d’installationt Instrucciones de instalación

AMBERLEY

MIRAM200WH/BS + MIRAM240WH/BS

BOCA RATON

MIRBR200AWH/BS + MIRBR240AWH/BS

KEY LARGO

MIRKL200AWH + MIRKW240AWH

KEY WEST

MIRKW200AWH/BS + MIRKW240AWH/BS

AMBERLEY BOCA RATON KEY LARGO KEY WEST

CAUTION

Risk of personal injury or product damage.

Handle with care. Vitreous china can break or chip if the product is handles carelessly.

IMPORTANT INSTRUCTIONS Read before you begin

• Carefully inspect the new toilet for damage.

• If the existing toilet does not have a supply shut-off valve below the tank, install one before installing the new toilet.

• To ensure this product is installed properly, please read these instructions carefully before you begin. (Certain installations may require professional help.) Also be sure your installation conforms to local codes.

• Conﬁrm that there is enough ﬂoor space to install the toilet unit and that the bathroom door will open/close without obstruction.

• Water Pressure: The product is designed to operate with a minimum working pressure of

20psi.

ATTENTION

Peut causer des blessures ou endommager

le produit. Manipulez avec soin. La porcelaine

vitriﬁee peut se briser ou s’ecailler si le produit

n’est pas manipule avec precaution.

INSTRUCTIONS IMPORTANTES À lire avant de commencer

• Inspecter soigneusement la toilette neuve pour vériﬁer qu’elle n’est pas abîmée.

• Si la toilette actuelle n’a pas de robinet d’arrêt en dessous du réservoir, en installer un avant de procéder à l’installation de la toilette neuve.

• Pour s’assurer que ce produit est correctement installé, veuillez lire attentivement ces instructions avant de commencer. (Certaines installations peuvent nécessiter une assistance professionnelle). Assurez-vous également que votre installation est conforme aux codes locaux.

• Vériﬁez qu’il existe assez d’espace au sol pour installer la toilette et que la porte de la salle de bain pourra s’ouvrir et se fermer sans obstruction.

• Pression de l’eau : Le produit est conçu pour fonctionner avec une pression minimum de 3,4 bars (20 psi).

PRECAUCION

Riesgo de lesiones personales o daos al

producto. Fr6gil. La superﬁcie de porcelana

puede romperse o astillarse si el producto se

manipula sin cuidado.

INSTRUCCIONES IMPORTANTES Leer antes de comenzar

• Revisar cuidadosamente que el inodoro nuevo no esté dañado.

• Si el inodoro existente no cuenta con válvula de cierre del abasto por debajo del tanque, instalar una antes de instalar el inodoro nuevo.

• Para asegurar que este producto esté instalado adecuadamente, lea estas instrucciones cuidadosamente antes de comenzar (Ciertas instalaciones pueden requerir de ayuda profesional). Asegúrese de que su instalación cumpla con los códigos locales.

• Conﬁrme que haya suﬁciente espacio en el suelo para instalar la unidad del inodoro y que la puerta del baño abrirá y cerrará sin obstrucciones.

• Presión del agua: El producto está diseñado para operar con una presión de trabajo mínima de 20psi.

www.mirabelleproducts.com

Page 2

Recommended Tools and Accessories

Outils et matériaux recommandés / Herramientas y materiales recomendados

(A) Screwdriver (B) Wrench (C) Tape Measure (D) Level (E) Hacksaw (F) Sponge (G) Closet Bolts (H) Outlet Flange Seal (I) Nut Driver/Socket (J) Supply (K) Wrenvh (L) Putty Knife

(A) Tournevis (B) Clef (C) Ruban à mesurer (D) Niveau (E) Scie à metaux (F) Eponge (G) Boulons de la toilette (H) Joint du ﬂasque d’évacuation (I) Tourne-ecrou/douille de1/2 po

(A) Destornillador (B) Llave inglesa (C) Cinta métrica (D) Nivelador (E) Sierra para metales (F) Esponja (G) Tornillos para ﬁjar inodoros (H) Brida de sellado de salida

D H L

(J) Robinet d’arret pour l’alimentation en eau (K) Cle a molette de 1O po (L) Couteau a mastiquer

(I) Llave para tuercas de 1/2” (J) Valvula de cierre del suministro (llave de paso) (K) Llave ajustable de 10” (L) Espatula

E G I K

F J

REMOVE OLD TOILET

A. Shut off water supply line to toilet. Flush toilet and remove all water from the bowl and tank using a sponge.

B. Disconnect the water supply from the tank. C. Remove the tank from bowl, use a screw

driver and adjustable wrench or socket wrench. D. Loosen toilet bowl ﬂange nuts under bolt

caps. Remove old bowl by carefully lifting it off the ﬂoor.

CAUTION

Risk of hazardous gases. If the new toilet is

not installed immediately, temporarily stuff a

rag in the closet ﬂange.

RETRAIT DE LA VIEILLE TOILETTE

A. Fermer le robinet d’arrivée d’eau de la toilette et vider complètement le réservoir. Éponger ou essuyer l’eau restant dans le réservoir et la cuvette.

B. Débrancher et retirer la conduite d’alimentation. REMARQUE : En cas de remplacement du robinet d’arrivée, couper d’abord L’arrivée d’eau au niveau du compteur!

C. Retirer les vieux boulons de montage, retirer la toilette et boucher l’ouverture au sol pour les eaux usées, aﬁn d’éviter les émanations de gaz d’égout.

D. Retirer les boulons de la toilette hors de la ﬂasque, puis nettoyer la vieille cire, le vieux mastic… de la surface pour la base. REMARQUE: La surface de montage doit être propre et horizontale avant d’installer la nouvelle toilette!

ATTENTION

Peut causer des blessures ou endommager

le produit. Manipulez avec soin. La porcelaine

vitriﬁee peut se briser ou s’ecailler si le produit

n’est pas manipule avec precaution.

RETIRAR EL INODORO ANTIGUO

A. Cerrar la válvula de abasto del inodoro y descargar el tanque completamente. Sacar con agua o esponja el agua restante del tanque y de la taza.

B. Desconectar y retirar la línea de abasto. NOTA: Si va a reemplazar la válvula, ¡primero cierre el suministro principal del agua!

C. Retirar los accesorios de montaje antiguos y el inodoro, y tapar la salida del drenaje para evitar que salgan los gases del resumidero.

D. Retirar los pernos del depósito del ribete y limpiar la cera o masilla vieja etc., del área de la base. NOTA: ¡La superﬁcie de montaje deberá estar limpia y nivelada antes de instalar el inodoro nuevo!

PRECAUCION

Riesgo de lesiones personales o daos al

producto. Fr6gil. La superﬁcie de porcelana

puede romperse o astillarse si el producto se

manipula sin cuidado.

www.mirabelleproducts.com

Page 3

(FIG.1)

old wax seal

INSTALLATION (FIG.1)

1. Remove old wax seal from ﬂoor with putty knife.

2. Replace old bolts with the new closet bolts.

putty knife

ange

INSTALLATION (FIG.1)

1. Enlevez l’ancien joint de cire se trouvant sur le plancher a l’aide d’un couteau a mastiquer.

2. Remplacez les anciens boulons par les boulons de la toilette.

closet bolts

ange

INSTALACIÓN (GRÁFICO 1)

1. Quite el viejo sello de cera del piso con una esp6tula .

2. Reemplace los viejos pernos con pernos de tornillos para ﬁjar inodoros .

INSTALLATION (FIG.2)

3. Install or relocate the supply and outlet as necessary to conform to the roughing-in dimensions.

4. Install a supply shut-off valve.

5. Lay the toilet down on a padded surface.

6. From the bottom of toilet, ﬁrmly press a new outlet gasket around toilet outlet.

7. Remove temporary rag (if used) from toilet ﬂange hole.

(FIG.2)

wax seal

BOTTOM OF BOWL

INSTALLATION (FIG.2)

3. lnstallez ou deplacez l’entree de l’alimentation en eau ainsi que l’oriﬁce de sortie pour que leur emplacement convienne aux dimensions relatives aux points de raccordement.

4. lnstallez un robinet d’arret pour l’alimentation en eau.

5. Deposez la toilette sur une surface coussinee.

6.Sous la toilette, installez un nouveau joint en cire auteur de !’oriﬁce de sortie en appuyant fermement dessus.

7. Enlevez le chiffon que vous avez insere temporairement dons la bride de sol (le cos echeant).

INSTALACIÓN (GRÁFICO 2)

3. Instale o cambie de posici6n la entrada de suministro y la boca de desague como sea necesario, a ﬁn de que todo se adapte a las dimensiones de la instalaci6n.

4. lnstale una v61vula de cierre del sumin istro.

5. Coloque el inodoro en el piso, sobre una superﬁcie acolchada.

6. Por la parte inferior del inodoro, inserte ﬁrme mente un nuevo sello de cera alrededor de la boca de desague del inodoro.

7. Qui te el trope (en caso de haberlo) que habfa colocado temporalmente en el aguje ro de desague del inodoro.

www.mirabelleproducts.com

Page 4

(FIG.3)

INSTALLATION (FIG. 3)

8. Align and lower toilet over ﬂange and bolts.

9. Apply your full body weight around the toilet to set seal

CAUTION

Risk of external leakage. Do not lift or rock

the bowl after placement. If you break the

watertight seal, you must install a new wax

seal.

closet ange

bolt

INSTALLATION (FIG. 3)

8. Alignez et installez la toilette sur la bride et les boulons.

9. Appliquez tout votre poids sur la toilette pour bien installer le joint.

ATTENTION

Risques de fuites externes. Ne soulevez pas

et ne balancez pas la toilette apres l’avoir mise

en place. Si vous brisez le joint d’etancheite,

vous devrez installer un nouveau joint en cire.

(FIG.4)

bolt cap

nut

INSTALACIÓN (GRÁFICO 3)

8. Alinee e inserte el inodo ro sabre el aguje ro de desague y los pernos.

9. Presione con todo el peso de su cuerpo alrededor del inodoro para que el sello quede bien instalado.

PRECAUCION

Peligro de fuga de agua hacia el

exterior del inodoro. No levante ni sacuda el

inodoro una vez colocado. Si se rompe el sello

hermetico, será necesario instalar un nuevo

sello de cera.

INSTALLATION (FIG. 4)

10. Place bolt cap bases over bolt.

11. Place metal washers and nuts on plastic bolt cap bases and bolts.

12. Carefully tighten nuts.

CAUTION

Risk of product damage. Overtightening may

cause breakage or chipping of vitreous chino.

bolt cap base

washer

bolt

INSTALLATION (FIG. 4)

10. Mettez les bases de capuchon sur les boulons.

11. Mettez les rondelles et les ecrous en metal sur les bases de capuchon en plastique et les boulons.

12. Serrez les ecrous avec precaution.

ATTENTION

Peut causer des dommages au produit. La

porcelaine vitriﬁee peut se briser ou s’ecailler

si les ecrous sent trap serres.

INSTALACIÓN (GRÁFICO 4)

10. lnserte las bases de las tapes de los pernos sabre los pernos.

11. lnserte las arandelas y tuercas de metal en las bases de las tapas pl6sticas de los pernos y los pernos.

12. Apriete con cuidado las tuercas.

PRECAUCION

Riesgo de danos al producto. Si se aprietan

demas iado las piezas se puede romp er o

astillar la superﬁcie de porcelana vftrea.

www.mirabelleproducts.com

Page 5

bolt

hacksaw

(FIG.5)

INSTALLATION (FIG. 5)

13. If bolts extend more than 1/4” (6 mm) over top of the nuts, cut off excess.

CAUTION

Risk of product damage. Protect the vitreous

china from exposure to the saw blade when

cutting off excess bolt length.

14. Attach bolt caps.

INSTALLATION (FIG. 5)

13. Si les boulons depassent de plus de 1/4 po (6 mm) au-dessus des ecrous, coupez l’excedent.

ATTENTION

Peut causer des dommages au produit.

Protegez la porcelaine vitriﬁee lorsque

vous coupez l’excedent des boulons au

moyen d’une scie.

14. Fixez les capuchons des boulons.

(FIG.6)

tank to bowl

gasket

locknut

INSTALACIÓN (GRÁFICO 5)

13. Si los pernos sobresalen m6s de 1/4” (6 mm) de la parte superior de las tuercas, recorte la parte excesiva.

PRECAUCION

Riesgo de lesiones personales o daos al

producto. Fr6gil. La superﬁcie de porcelana

puede romperse o astillarse si el producto se

manipula sin cuidado.

14. lnserte las tapes de los pernos.

INSTALLATION (FIG. 6)

15. Place the tank-to-bow l gasket onto the locknut on the ﬂush valve shank against the bottom of the tank (Be sure locknut is tight).

INSTALLATION (FIG. 6)

15. Mettez le joint unissant le reservoir a la cuvette sur le contre-ecrou de la tige du robinet de chasse qui se trouve sous le reservoir (assurez-vous que le contre-ecrou est bien serre).

INSTALACIÓN (GRÁFICO 6)

15. lnserte la junta hermet ica (entre cisterna y taza) en la contratuerca del conector de la v61vula de descarga , contra la cisterna (asegurese de que la contratuerca quede apretada).

www.mirabelleproducts.com

Page 6

locknut

bowl inlet

(FIG.7)

gasket

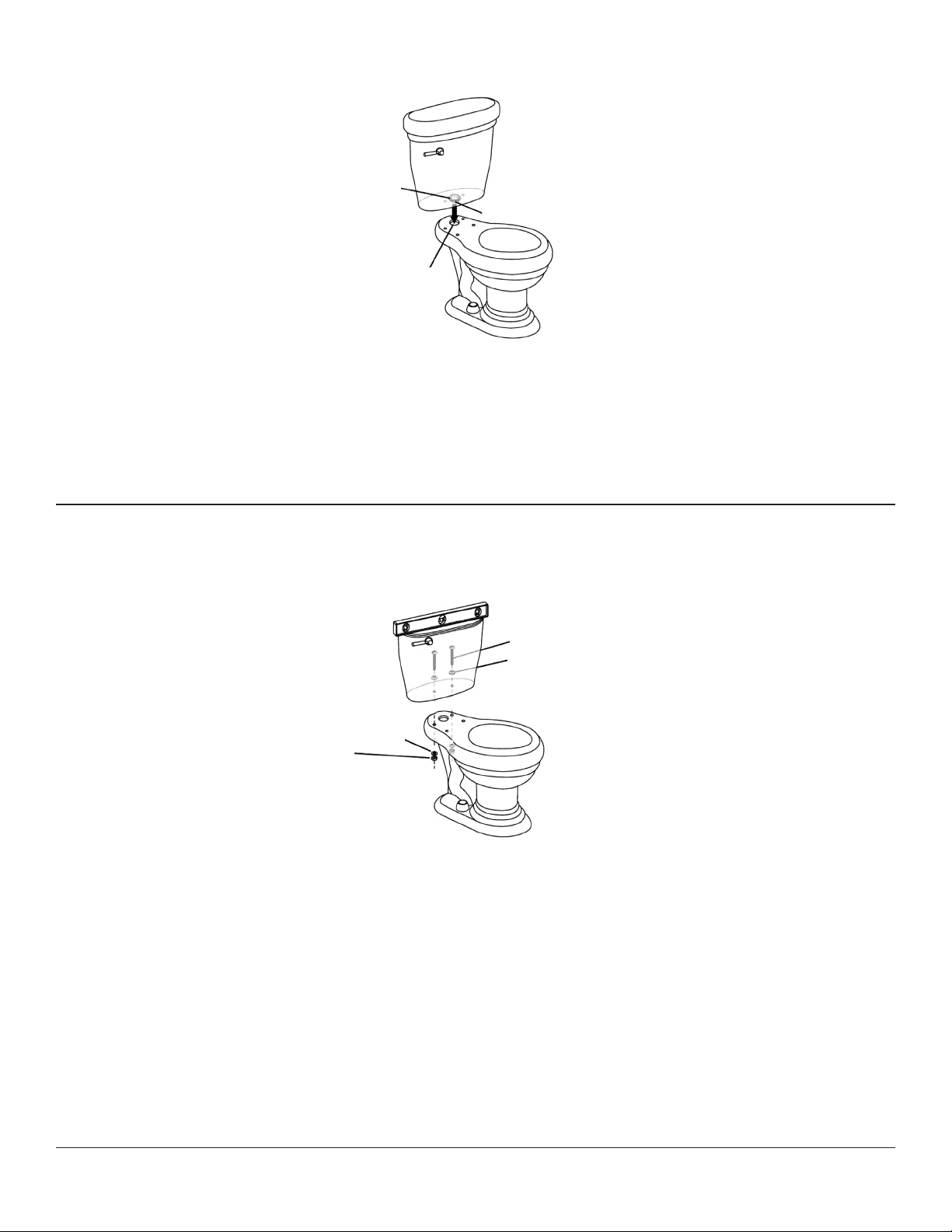

INSTALLATION (FIG. 7)

16. Position tank on bowl by centering gasket on bowl inlet.

INSTALLATION (FIG.7)

16. Placez le reservoir sur la cuvette en centrant le joint sur !’oriﬁce d’entree de la cuvette.

(FIG.8)

bolt

rubber washer

metal washer

nut

INSTALACIÓN (GRÁFICO 7)

16. Coloque la cisterna en la taza centrando la junta hermet ica con la boca de entrada de la taza.

INSTALLATION (FIG. 8)

17. Insert bolts through holes inside tank and down through holes in the bowl making sure tank is level.

INSTALLATION (FIG.8)

17. lnserez les boulons dons les trous se trouvant a l’interieur du reservoir ainsi que dons les trous de la cuvette.

INSTALACIÓN (GRÁFICO 8)

17. lnserte los perno s a troves de los agu jeros dentro de la cisterna y de los agu jeros en la taza.

www.mirabelleproducts.com

Page 7

metal washer

nut

(FIG.9)

INSTALLATION (FIG. 9)

18. Assemble washers and nuts to tank bolts. Alternately tighten nuts so that tank stays level.

CAUTION

Risk of product damage. Overtightening may

cause breakage or chipping of vitreous chino.

19. Be sure nuts are tight enough to achieve a watertight seal. Do not overtighten.

trip lever

ll valve

washer

lter

screen

cap

hose

rubber washer

locknut

INSTALLATION (FIG.9)

18. Mettez les rondelles et les ecrous sur les boulons du reservoir. Serrez les ecrous a tour de role pour que le reservoir soit de niveau.

ATTENTION

Peut causer des dommages au produit.

La porcelaine vitriﬁee peut se briser ou

s'écailler si les boulons sont trop serres.

19. Assurez-vous que les ecrous sent bien serres aﬁn de garantir une bonne etancheite. Ne serrez pas trop.

(FIG.10)

tank

clip

ush

valve

waterline

apper

seal

ll valve nut

supply shank

seal washer

tubing

coupling

nut

compression nut

ferrule

INSTALACIÓN (GRÁFICO 9)

18. lnserte las arandelas y tuercas en los pernos de la cisterna. Ap riete las tuercas alternativame nte, de mane ra que la cisterna quede a nivel.

PRECAUCION

Riesgo de danos al producto. Si se apr ietan

demasiado las piezas se puede romper o

astillar la superﬁ cie de porcelana vftrea.

19. Asegurese de que las tue rcas queden lo suﬁcientemente apretadas para que se logre un sellado hermetico. No apriete

mas de lo necesario.

comp. washer

tubing

coupling

nut

compression nut

ferrule

supply shut-off valve

INSTALLATION (FIG. 10)

20. Connect supply shut-off valve to toilet supply shank.

21. Open supply shut-off valve slowly to check for leaks. If the connections have been properly assembled, a slight tightening of the nuts should stop any leakage.

22. Install toilet seat according to the packed instructions.

INSTALLATION (FIG.10)

20. Raccordez le robinet d’arret de l’alimentation en eau a la tige d’alimentation de la toilette.

21. Ouvrez lentement le robinet d’arret de l’alimentation en eau pour veriﬁer s’il ya des fuites. Si les raccords sont assembles de fac;on appropriee, un leger serrage des ecrous devrait etre sufﬁsant pour arreter les fuites.

22. lnstallez le siege de toilette en suivant les instructions contenues dons l’emballage.

www.mirabelleproducts.com

INSTALACIÓN (GRÁFICO 10)

20. lnstale la v61vula de cierre del suministro en el conector de suministro del inodoro.

21. Abra lentamente la v6lvula de cierre del suministro para detector si hay fugas de agua. Si las conexiones se han realizado correctamente, ser6 suﬁciente apretar un poco las tuercas para remediar cualquier fuga de agua.

22. lnstale el asiento del inodoro de acuerdo a las instrucciones de su empaque.

Page 8

lter

screen

(FIG.11)

waterline

remove tape

before ushing

INSTALLATION (FIG. 11)

23. Adjust tank water level to the proper marked waterline by rotating threaded rod clockwise to raise water level or counterclockwise to lower water level.

24. Carefully set cover onto tank.

CONFIRM OPERATION

• Flush toilet several times and check all connections for leaks.

• Periodically check for leaks for several days following the installation.

CARE AND CLEANING

• Clean the outside surface of your vitreous china water closet with mild soap and warm water.

• DO NOT use abrasive powered or liquid cleaners which can damage the product surface. CAUTION: Product is Fragile. To avoid Breakage and possible injury handle with care! Over tightening of Lock Nut or coupling nut could result in breakage and ﬂooding. DO NOT use cone washer with plastic supply line. DO NOT use pipe dope or other silicon based materials to tighten supply coupling nut.

INSTALLATION (FIG.11)

23. Ajustez le niveau d’eau du reservoir pour qu’il se trouve sur la ligne indiquee a cet effet en tournant la tige ﬁletee vers la droite pour l’augmenter, et vers la gauche pour le diminuer.

24. Mettez le couvercle du reservoir en place avec precaution.

VÉRIFIER LE BON FONCTIONNEMENT

• Tirer la chasse plusieurs fois et examiner tous les raccords pour vériﬁer l’absence de fuites.

• Vériﬁer régulièrement l’absence de fuites pendant plusieurs jours après l’installation.

ENTRETIEN ET NETTOYAGE

• Nettoyez la surface extérieure de la porcelaine vitriﬁée de votre toilette avec du savon doux et de l’eau chaude.

• NE PAS utiliser de produits de nettoyage liquides ou en poudre abrasifs qui pourraient endommager la surface de l’appareil. ATTENTION : Il s’agit d’un produit fragile. Le manipuler avec précaution pour éviter de le briser et éviter les blessures ! Le serrage excessif de l’écrou de blocage ou de l’écrou de raccord peut briser l’appareil ou créer une inondation. NE PAS utiliser une rondelle conique avec une conduite d’alimentation en plastique. NE PAS utiliser de pâte lubriﬁante ou un autre matériau à base de silicone pour serrer l’écrou de raccordement de l’alimentation.

INSTALACIÓN (GRÁFICO 11)

23. Ajuste el nivel de agua del tanque a la morco de lfneo de oguo girondo lo vorillo roscoda hacia la derecha (subir el nivel del agua) o hacia la izquierda (bajar el nivel del ague).

24. Coloque con cuidado la tape de la cisterna.

CONFIRMAR LA OPERACIÓN

• Descargar el inodoro varias veces y revisar que ninguna conexión tenga pérdidas.

• Veriﬁcar periódicamente que no existan pérdidas durante varios días después de la instalación.

CUIDADO Y LIMPIEZA

• Limpie la superﬁcie exterior del depósito del inodoro de porcelana vítrea, con jabón suave y agua tibia.

• NO usar limpiadores abrasivos en polvo o líquidos que pudieran dañar la superﬁcie del producto. ADVERTENCIA: El producto es frágil. Manéjese con cuidado para evitar su ruptura y el posible daño. Al apretar demasiado la tuerca de seguridad o la tuerca de conexión, se podría provocar su ruptura y anegamiento. NO use una arandela cónica en la línea de abasto de plástico. NO use lubricante de tubería ni otros materiales de silicona para ajustar la tuerca de conexión del abasto.

WARNING

DO NOT USE IN-TANK TOILET BOWL

CLEANERS CONTAINING BLEACH OR

CHLORINE. Use of such products will

(1) Result in Damage to tank components

and may case ﬂooding and property damage.

(2) Voids Mirabelle Limited Warranty

WARNING

NE PAS UTILISER DES PRODUITS

NETTOYANTS À PLACER DANS LE RÉS-

ERVOIR CONTENANT DE L’EAU DE JAVEL

OU DU CHLORE. L’utilisation de tels produits

pourrait (1) Endommager certains

composants du réservoir et entraîner des

inondations et des dommages matériels.

(2) Annuler la garantie limitée de Mirabelle

WARNING

NO USE LIMPIADORES PARA INODORO

DE USO DENTRO DEL TANQUE QUE CON-

TENGAN BLANQUEADOR O CLORO.

El uso de dichos productos provocará

(1) Daño resultante a los componentes y

podrá ocasionar anegaciones y daño a

la propiedad. (2) Invalidará la garantía

limitada de Mirabelle

www.mirabelleproducts.com

Page 9

Problem Problème Problema

Fill Valve will not shut off

Reason Raison Razones

Water supply is closed Float is stuck

Drain Guard gets stuck

Solution Solution Solución

Turn on water supply angle stop Loosen ll valve nut and turn ll valve away from back of tank Clean drain guard

La soupape de

remplissage ne se

referme pas

La válvula de llenado

no se cierra

Fill Valve will not shut off

La soupape de

remplissage ne se

referme pas

La válvula de llenado

no se cierra

Leakage

Fuite

L’arrivée d’eau est fermée

Le otteur est coincé

La protection du drain est bouchée

El abasto de agua está cerrado El otador está atorado La guarda de drenaje está atorada

Water won’t shut off in tank Float is stuck Flapper is stuck open

L’eau ne s’arrête pas dans le réservoir.

Le otteur est coincé Le clapet est bloqué en position ouverte

El agua no se corta en el tanque El otador está atorado

El tapón está atorado abierto

Flush Valve nut is loose Flapper is not seated properly

Tank connection is not tight Tank connection is not tight

L’écrou de la soupape dela chasse est desserré Le clapet n’est pas installé correctement Le raccord du réservoir n’est pas bien serré Le raccord du réservoir n’est pas bien serré

Tourner le robinet de l’arrivée d’eau

Desserrer l’écrou de la soupape de remplissage et faire tourner la

soupape de remplissage de manière à ce qu’elle ne touche pas la paroi arrière du réservoir

Nettoyer la protection du drain

Abrir el abasto de agua, detener en ángulo Aojar la tuerca de la válvula de llenado y abrir la válvula, lejos de

la parte posterior del tanque.

Limpiar la guarda del drenaje

Turn off water, Clean seal inside ll valve Loosen ll valve nut and turn ll valve away from back of tank Check chain length and ush valve seat

Couper l’eau, nettoyer le joint à l’intérieur de la soupape de remplissage Desserrer l’écrou de la soupape de remplissage et faire tourner la

soupape de remplissage de manière à ce qu’elle ne touche pas la paroi arrière du réservoir

Vérier la longueur de la chaîne et le siège de la soupape de la chasse

Cerrar el agua, limpiar el sello dentro de la válvula de llenado Aojar la tuerca de la válvula de llenado y abrir la válvula, lejos de

la parte posterior del tanque.

Revisar la longitud de la cadena y el asiento de la válvula de descarga

Remove tank, assure ush valve hex nut is tight Clean ush valve seat, replace apper if necessary Make sure the tank is properly tightened to the bowl Make sure tank to bowl gasket is installed

Déposer le réservoir pour vérier que l’écrou hexagonal de la soupape

de la chasse est serré

Nettoyer le siège de la soupape de la chasse, remplacer le

clapet si nécessaire

Vérier que le réservoir est bien serré sur la cuvette Vérier que le joint d’étanchéité entre le réservoir et la cuvette

est bien en place

Pérdidas

Poor ush

Chasse inefcace

Descarga escasa

La válvula de llenado no está oja

El tapón no está asentado adecuadamente

La conexión del tanque no está apretada La conexión del tanque no está apretada

Water level is not set properly Low water pressure Obstruction in the bowl

Short ush

Le niveau d’eau n’est pas réglé correctement

Pression d’eau trop faible Obstruction dans la cuvette Chasse trop courte

El nivel del agua no está regulado

adecuadamente

Baja presión de agua

Obstrucción de la taza

Descarga corta

Retirar el tanque, asegurarse que la tuerca hexagonal de la válvula de

descarga esté apretada. Limpiar el asiento de la válvula de descarga, reemplazar el tapón si es necesario. Asegurarse de que el tanque esté bien apretado en la taza. Asegurarse de que esté instalado el empaque entre el tanque y la taza.

Adjust the water level set to screw to assure water is at the minimum

level line

Some xtures require 20-35 psi to function properly Plunger the bowl and clean the drain line as required Adjust the chain length

Ajuster la vis de réglage du niveau d’eau de sorte que l’eau atteigne la

ligne de niveau minimum

Certains dispositifs nécessitent entre 1,7 et 2,4 bar (20 - 35 psi) pour

fonctionner correctement

Utiliser un débouchoir à ventouse pour nettoyer la cuvette et la conduite

d’évacuation si nécessaire

Ajuster la longueur de la chaîne

Ajustar el nivel del agua regulado con el tornillo, para asegurar que el

agua esté en la línea del nivel mínimo.

Algunas monturas requieren de 20 - 35 psi para funcionar

adecuadamente

Desatascar la taza y limpiar la línea de drenaje según corresponda.

Ajustar la longitud de la cadena

www.mirabelleproducts.com

Page 10

WARRANTY

WHAT IS COVERED?

Wolseley North America “Wolseley” or the “Company” warrants its products to be free from defects in material and workmanship under normal use and service FOR A PERIOD OF ONE (1) YEAR FROM THE DATE OF INSTALLATION.

WHAT IS NOT COVERED?

The warranty set forth in paragraph 1 does not cover installation or any other labor charges and does not apply to products which have been damaged as a result of any accident, abuse, improper installation or maintenance, or modiﬁcation of original plumbing product. The warranty of such products is limited to the warranty extended to the Wolseley by the product manufacturer. FINALLY, WOLSELEY NORTH AMERICA SHALL NOT BE RESPONSIBLE OR LIABLE FOR ANY FAILURE OR DAMAGE TO THIS PRODUCT OR ANY COMPONENT THEREOF CAUSED BY THE USE OF ABRASIVE CLEANERS.

HOW TO OBTAIN WARRANTY SERVICE

The purchaser should contact their local Wolseley location, installing contractor or builder from whom the product was purchased or upon written request addressed to Wolseley North America, 12500 Jefferson Avenue, Newport News, VA 23606, Attention Consumer Affairs. Any shipping charges, associated with warranty service, must be prepared by the consumer. In all cases, proof of purchase will be required. Call MIRABELLE customer service at 800-777-5701 for customer service, defective issues and technical inquiries.

LIMITATIONS OF IMPLIED WARRANTY AND DISCLAIMER OF CONSEQUENTIAL OR INCIDENTAL DAMAGES WOLSELEY NORTH AMERICA DISCLAIMS ANY LIABILITY FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES AND DISCLAIMS ALL EXPRESS OR IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, AS SET FORTH ABOVE. IMPLIED WARRANTIES OF THE PRODUCTS AND PRODUCT COMPONENTS SET FORTH IN PARAGRAPH 1 ABOVE ARE LIMITED TO THE DURATIONS OF THE RESPECTIVE WARRANTY. Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the above limitations may not apply to you. This warranty gives you speciﬁc legal rights and you may also have other rights, which vary from state to state.

GARANTIE

QU’EST-CE QUI EST COUVERT ?

Wolseley North America, « Wolseley » ou la « société » garantit que ses produits sont exempts de vices de matériau et de fabrication dans des conditions normales d’utilisation et d’entretien PENDANT UNE DURÉE D’UN (1) AN À COMPTER DE LA DATE D’INSTALLATION.

QU’EST-CE QUI N’EST PAS COUVERT ?

La garantie énoncée au paragraphe 1 ne couvre pas l’installation du couvercle ni les coûts de main-d’œuvre et ne s’applique pas aux produits qui ont été endommagés à la suite d’un accident, d’un mauvais traitement, d’une mauvaise installation ou d’un entretien inapproprié, ni d’une modiﬁcation de la tuyauterie d’origine du produit. La garantie de ces produits est limitée à la garantie accordée à Wolseley par le fabricant du produit. ENFIN, WOLSELEY NORTH AMERICA NE PEUT ÊTRE TENU POUR RESPONSABLE DE TOUTE PANNE OU DE LA DÉTÉRIORATION DE CE PRODUIT OU D’UN DE SES COMPOSANTS QUELCONQUE, CAUSÉE PAR L’UTILISATION DE PRODUITS DE NETTOYAGE ABRASIFS.

COMMENT OBTENIR LE SERVICE DE GARANTIE L’acheteur doit contacter son

représentant Wolseley local, l’entrepreneur ayant effectué l’installation ou le constructeur ayant acheté le produit, ou adresser une demande écrite à Wolseley North America, 12500 Jefferson Avenue, Newport News, VA 23606. Attention Consumer Affairs. Les frais d’expédition associés à l’utilisation de la garantie doivent être préparés par le consommateur. Dans tous les cas, la preuve d’achat sera requise. Appelez le service à la clientèle de MIRABELLE au 800-777-5701 pour les renseignements techniques.

LIMITATIONS DE LA GARANTIE IMPLICITE ET CLAUSE DE NON-RESPONSABILITÉ DES DOMMAGES INDIRECTS OU CONSÉCUTIFS : WOLSELEY NORTH AMERICA DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES INDIRECTS OU CONSÉCUTIFS ET DÉCLINE TOUTE GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS CELLE DE QUALITÉ MARCHANDE ET D’ADÉQUATION À UN USAGE PARTICULIER, TELLES QUE DÉCRITES CI-DESSUS. LES GARANTIES IMPLICITES DES PRODUITS ET DE LEURS COMPOSANTS TELLES QUE DÉCRITES AU PARAGRAPHE 1 CI-DESSUS SONT LIMITÉES À LA DURÉE DE LA GARANTIE EN QUESTION. Certains états et provinces n’autorisent pas l’exclusion ou la limitation des dommages indirects ou consécutifs, ni les limitations sur la durée d’une garantie implicite, de sorte que les limitations ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous donne des droits juridiques spéciﬁques et vous pouvez également bénéﬁcier d’autres droits qui varient d’un état ou d’une province à l’autre.

GARANTÍA

¿QUÉ ESTÁ CUBIERTO?

Wolseley North America “Wolseley” o la “Compañía” garantiza que sus productos están libres de defectos en materiales y mano de obra con el uso y servicio normal, POR UN PERIODO DE UN (1) AÑO A PARTIR DE LA FECHA DE INSTALACIÓN.

¿QUÉ NO ESTÁ CUBIERTO?

La garantía establecida en el párrafo 1 no cubre la instalación ni otros cargos de mano de obra, y no aplica a productos que hayan sido dañados como resultado de algún accidente, abuso, instalación o mantenimiento inadecuado, o modiﬁcación del producto de plomería original. La garantía de dichos productos está limitada a la garantía que el fabricante del producto extendió a Wolseley. POR ÚLTIMO, WOLSELEY NORTH AMERICA NO SERÁ RESPONSABLE NI TENDRÁ OBLIGACIÓN ALGUNA POR LAS FALLAS O DAÑOS A ESTE PRODUCTO O A ALGÚN COMPONENTE INCLUIDO, OCASIONADAS POR EL USO DE LIMPIADORES ABRASIVOS.

CÓMO OBTENER LA GARANTÍA DE SERVICIO El comprador se deberá comunicar

con la sucursal local de Wolseley, contratista instalador o constructor a quién le haya comprado el producto, o mediante una solicitud por escrito dirigida a Wolseley North America, 12500 Jefferson Avenue, Newport News, VA 23606, Atención asuntos al consumidor. Todos los cargos de envío asociados con la garantía de servicio, deberán ser preparados por el consumidor. En todos los casos, se pedirá el comprobante de compra. Llame a servicios al cliente de MIRABELLE al 800-777- 5701 para servicio al cliente, problemas de defectos y dudas técnicas.

LIMITACIONES DE LA GARANTÍA IMPLÍCITA Y DESCARGO DE RESPONSABILIDADES POR DAÑOS RESULTANTES O ACCIDENTALES. WOLSELEY NORTH AMERICA DESCONOCE CUALQUIER RESPONSABILIDAD LEGAL POR LOS DAÑOS RESULTANTES O ACCIDENTALES, Y DESCONOCE TODAS LAS GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUYENDO AQUELLAS COMERCIALIZABLES Y ADAPTABLES PARA UN OBJETIVO PARTICULAR, COMO SE ESTABLECE ANTERIORMENTE. LAS GARANTÍAS IMPLÍCITAS DE LOS PRODUCTOS Y DE TODOS LOS COMPONENTES DEL PRODUCTO ESTABLECIDAS EN EL PÁRRAFO 1 ANTERIOR, ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA RESPECTIVA. Algunos estados no permiten la exclusión o limitación de los daños resultantes o accidentales, ni la limitación de la duración de la garantía implicada, por lo que las limitaciones antes mencionadas pudieran no aplicar a usted. Esta garantía le otorga derechos legales especíﬁcos y también puede tener otros derechos, que varían en los Estados.

www.mirabelleproducts.com
