Bedienungsanleitung
ACT-72H
Professioneller Handsender
Alle Rechte vorbehalten.
Kopieren ist nur mit Erlaubnis von MIPRO gestattet.
MGX 0029-2
Page 2
Wichtige Sicherheitshinweise
1. Bitte lesen Sie diese Anweisungen.
2. Bitte bewahren Sie diese Anweisungen auf.
3. Bitte beachten Sie alle Warnhinweise.
4. Folgen Sie allen Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Die Belüftungsöffnungen des Gerätes dürfen nicht verdeckt
werden. Folgen Sie bitte bei der Montage des Gerätes allen
Anweisungen des Herstellers.
8. Montieren Sie das Gerät nicht neben Hitzequellen wie Heizkörpern,
Wärmespeichern, Öfen oder anderen Geräten (auch Leistungsverstärk ern), die Hitze abstrahlen.
9. Nehmen Sie keine Veränderungen am Netzstecker dieses Gerätes vor. Ein
polarisierter Stecker hat zwei Kontakte, von denen einer breiter ist als der
andere. Ein geerdeter Stecker hat zwei Kontakte sowie einen dritten
Kontakt, der zur Erdung dient. Der breitere Kontakt beziehungsweise der
Erdungskontakt dient Ihrer Sicherheit. Wenn der Stecker an dem mit
diesem Gerät gelieferten Kabel nicht zur Steckdose am Einsatzort passt,
lassen Sie die entsprechende Steckdose durch einen Elektriker ersetzen.
10. Sichern Sie das Netzkabel gegen Einquetschen oder Abknicken, insbe sondere am Gerät selbst sowie an dessen Netzstecker.
11. Verwenden Sie nur das vom Hersteller benannte Zubehör für dieses
Gerät.
12. Verwenden Sie nur die vom Hersteller als geeignet angegebenen
oder zusammen mit dem Gerät verkauften Gestelle,
Podeste, Halteklammern oder Unterbauten für dieses
Gerät. Wenn Sie einen Rollwagen verwenden, achten Sie
darauf, dass das Gerät beim Bewegen gegen Herunter fallen gesichert ist, um das Verletzungsrisiko zu minimieren.
13. Trennen Sie das Gerät vom Stromnetz, wenn ein Gewitter aufkommt
oder wenn Sie es voraussichtlich für längere Zeit nicht verwenden
werden.
14. Alle Wartungsarbeiten müssen von hierfür qualifizierten Servicemitarbei tern durchgeführt werden. Eine Wartung ist erforderlich, wenn das Gerät
selbst oder dessen Netzkabel beschädigt wurde, Flüssigkeiten oder
Gegenstände in das Gerät gelangt sind, das Gerät Regen oder starker
Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß arbeitet
oder es heruntergefallen ist.
15. Setzen Sie das Gerät niemals Regen oder hoher Feuchtigkeit aus. Sie
könnten einen elektrischen Schlag erleiden oder einen Brand verur sachen.
16. Stellen Sie niemals mit Flüssigkeiten gefüllte Gegenstände (z.B. Vasen
oder Trinkgläser) auf das Gerät. Flüssigkeiten im Gerät können einen
Kurzschluss verursachen.
17. Verwenden Sie nur vom Hersteller spezifizierte Batterien/Akkus.
18. Zum Trennen des Gerätes vom Netz ziehen Sie den Netzstecker aus der
Netzsteckdose.
WARNUNG
1. Im Außeneinsatz:
Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus. Sie
könnten einen elektrischen Schlag erleiden oder einen Brand
verursachen.
2. In feuchter Umgebung:
Schützen Sie das Gerät vor Spritzwasser und stellen Sie keine mit
Flüssigkeiten gefüllten Gegenstände auf das Gerät (z.B. Vasen oder
Trinkgläser).
3. Servicehinweise:
VORSICHT! Öffnen Sie das Gerät niemals eigenmächtig. Sie könnten
einen elektrischen Schlag erleiden. Servicearbeiten dürfen nur von
autorisiertem Fachpersonal durchgeführt
Dieses Symbol warnt vor nicht isolierten, spannungsführenden
Teilen, die sich im Inneren des Gerätes befinden.
Beim Berühren dieser Teile besteht die Gefahr eines Stromschlags.
Dieses Symbol ist ein Hinweis auf wichtige Bedienungs- und
Wartungshinweise, die in der Bedienungsanleitung enthalten sind.
Entsorgung
Dieses Produkt darf am Ende seiner Lebensdauer nicht
über den normalen Haushaltsabfall entsorgt werden,
sondern muss an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben
werden.
Das Symbol auf dem Produkt, der Gebrauchsanweisung
oder der Verpackung weist darauf hin. Altbatterien
enthalten möglicherweise Schadstoffe, die Umwelt und
Gesundheit schaden können.
Entsorgen Sie verbrauchte Batterien und Akkus immer
gemäß den geltenden Entsorgungsvorschriften.
Werfen Sie Batterien oder Akkus weder ins Feuer
(Explosionsgefahr) noch in den Restmüll.
Bitte geben Sie die Batterien / Akkus im Handel oder an
den Recyclinghöfen der Kommunen ab. Die Rückgabe ist
unentgeltlich und gesetzlich vorgeschrieben.
Bitte werfen Sie nur entladene Batterien in die aufgestellten Behälter.
Alle Batterien und Akkus werden wieder verwertet. So
lassen sich wertvolle Rohstoffe wie Eisen, Zink oder Nickel
wieder gewinnen.
Page 3
ACT-72H Handsender ACT-72H Handsender
Herstellererklärungen
Garantie
MIPRO Electronics Ltd. übernimmt für dieses Produkt eine Garantie
von 24 Monaten. Die aktuell geltenden Garantiebestimmungen
können Sie über das Internet www.mipro-germany.de einsehen,
oder über Ihren MIPRO-Partner beziehen.
In Übereinstimmung mit den folgenden Anforderungen
• ROHS Richtlinie (2011/65/EU)
• WEEE Richtlinie (2012/19/EU)
Bitte entsorgen Sie die Geräte am Ende ihrer Nutzungsdauer bei
Ihrer kommunalen Sammelstelle oder im Recycling Center.
• Batterierichtlinie (2006/66/EU)
Die mitgelieferten Akkus oder Batterien der Sender sind recyclingfähig. Bitte entsorgen Sie die Akkus über offizielle Sammelstellen
oder den Fachhandel. Entsorgen Sie nur leere Batterien oder
Akkus, um den Umweltschutz zu gewährleisten.
Hinweis
Die Prüfung der normgerechten elektromagnetischen Verträglichkeit
beruht auf der Verwendung der mitgelieferten und empfohlenen
Kabeltypen. Bei Verwendung anderer Kabeltypen kann die
elektromagnetische Verträglichkeit beeinträchtigt werden.
CE-Konformität
Die CE-Konformitätserklärung kann von MIPRO Electronics oder
einem der europäischen Vertreter bezogen werden. Kontaktinformationen sind im Internet unter www.mipro.com.tw zu finden. Die
CE-Übereinstimmungserklärung ist erhältlich bei:
www.mipro-germany.de
Bevollmächtigter Vertreter in Europa:
MIPRO Germany GmbH, Kochersteinsfelder Str. 73, 74239
Hardthausen
Zulassungen
Das Produkt entspricht den Grundlegenden Anforderungen der
folgenden Richtlinien der Europäischen Union:
• Niederspannungsrichtlinie 2014/35/EU
• Richtlinie für Funk und Telekommunikationsendgeräte 99/5/EU
• Radio Equipment Direktive 2014/53/EU
Hinweise nach Radio Equipment Direktive (siehe Seite 1)
Die ausführlichen technischen Daten finden Sie im Datenblatt des
Produktes. Dieses ist erhältlich bei der MIPRO Germany GmbH
oder als Download auf www.mipro-germany.de
Die jeweils geltenden Bestimmungen über den Betrieb von
drahtlosen Mikrofonanlagen müssen beachtet werden.
Inhalt
1 Technische Daten
2 Bedienung und Anzeige
4 Patentierte Schutzkappe
6 Batteriewechsel
7 Einstellung der Senderparameter
11 Stummschaltung (MUTE)
12 Anzeige Batteriestatus
13 Fehlermeldungen
14 Allgemeine Tips zur Verwendung
Technische Daten
Frequenzbereich 5NB 518 - 542 MHz
6A 620 - 644 MHz
6B 644 - 668 MHz
7B 716 - 740 MHz
7C 740 - 764 MHz
7AD 734 - 758 MHz
8AD 823 - 832 MHz
Sendeleistung 10 mW / 50 mW
Schaltbandbreite 24 MHz
Reichweite bis 100 m
Max. SPL 140 dB
Betriebsdauer 20 h (mit Alkaline Batterien)
Spannungsversorgung 2 x AA Batterien
Gehäuse Metall (Magnesiumlegierung)
Gewicht ca. 292 g
Abmessungen (Ø x L ) 51 x 258 mm
Zulassungen
(schaltbar)
0
1
Page 4

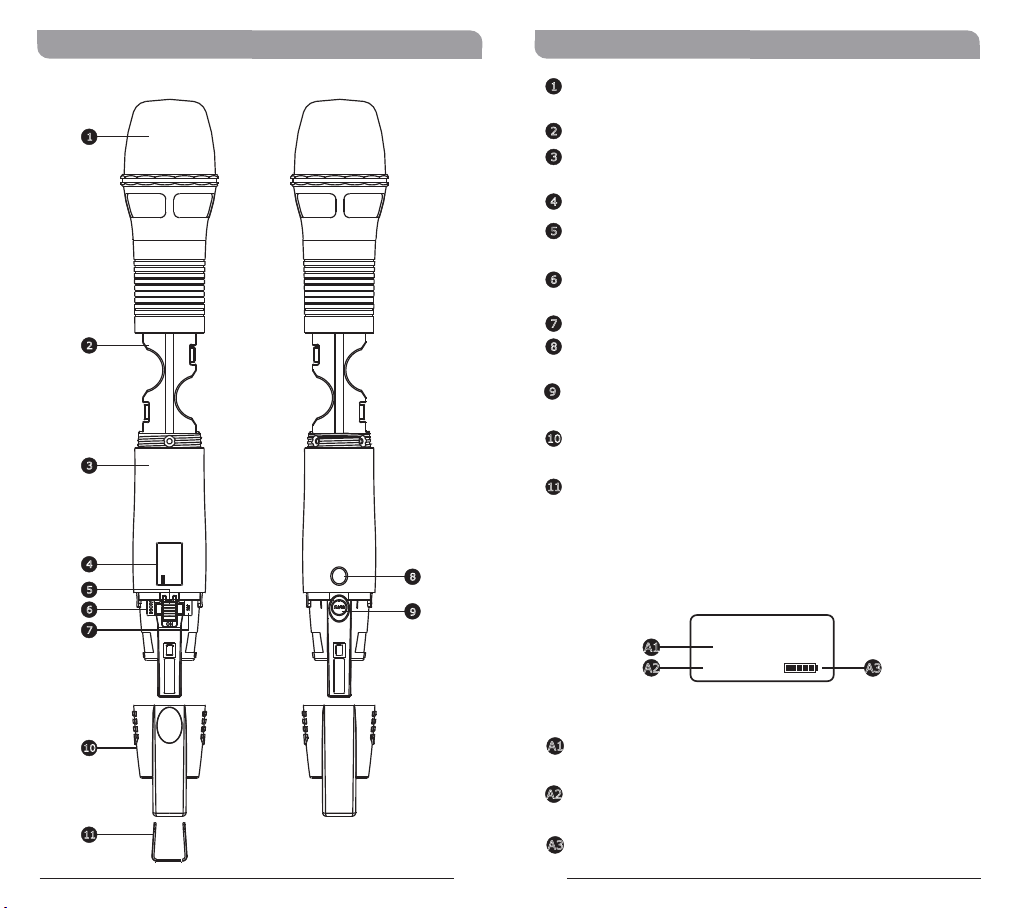

Bedienung und Anzeige
1
2
3
775. 275
4
5
6
7
FR E Q U E
NC Y
MHz
ACT-72H Handsender
8
9
ACT-72H Handsender
1
Mikrofonkopf: Wechselbarer Mikrofonkopf
inklusive Wind- und Poppschutz.
2
Batteriefach: Für zwei AA-Batterien
3
Metallgehäuse: schlagfestes Metallgehäuse
schützt die Elektronik und die Batterien.
4
LCD Display: Zeigt alle Sendeparameter an.
5
Ein- Ausschalter: Schiebeschalter, schützt vor
unbeabsichtigtem Ausschalten.
6
MODE Taste: Zur Auswahl verschiedener
Funktionen die im Display angezeigt werden.
7
SET Taste: Einstellung der Parameter.
8
ACT-Infrarot Sensor: Empfängt das Infrarotsignal des Empfängers zur Kanaleinstellung.
9
MUTE Taste: Zur Stummschaltung des Audiosignales.
10
Schutzkappe: Schützt den Ein-Ausschalter und
verhindert ungewolltes Ausschalten.
11
Farbclip (optional): Erhältlich in verschiedenen
Farben. Kann zur Unterscheidung mehrerer
Sender benutzt werden.
LCD Display
G R P C H
A1
A2
A F M UT E
01 01
A3
zeigt die eingestellte Frequenzgruppe und den
10
A1
eingestellten Sendekanal an.
A2
zeigt an ob der Sender stumm geschaltet ist
(Mute) oder nicht.
11
2
A3
zeigt den Ladezustand der Batterien an.
3
Page 5
ACT-72H Handsender
ACT-72H Handsender

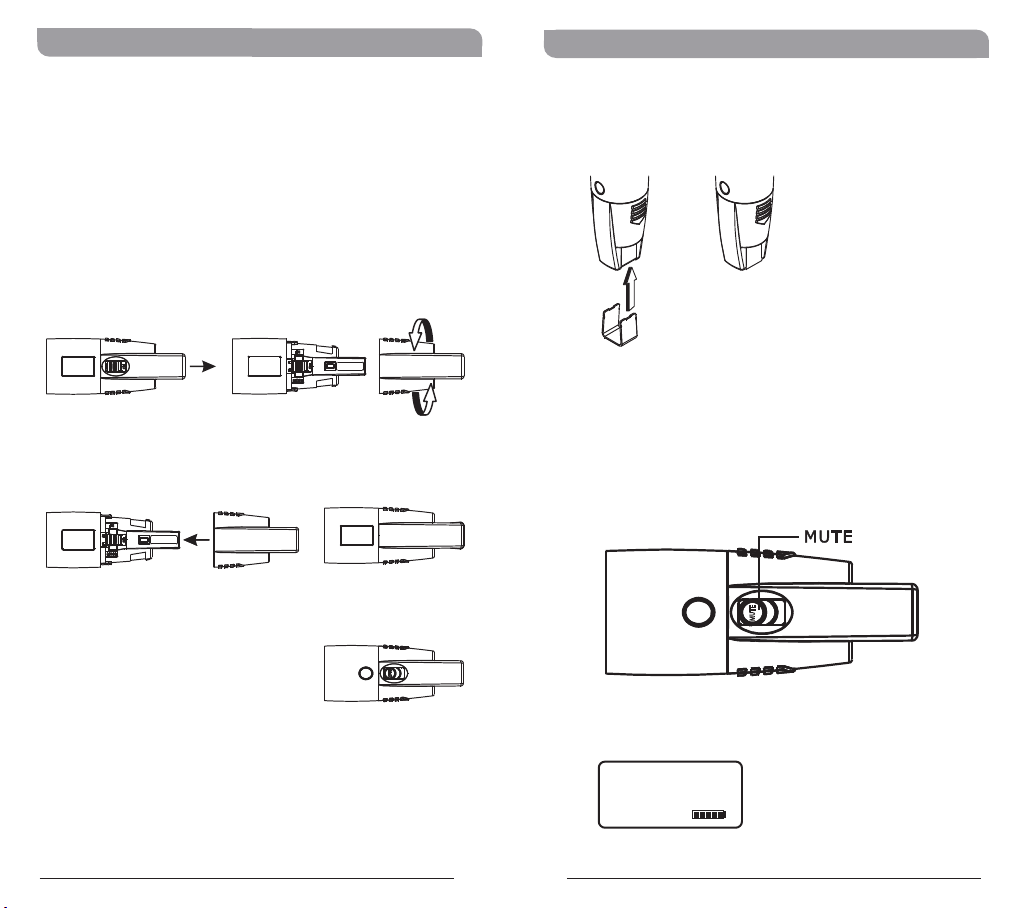

Patentierte Schutzkappe.
Der Handsender ist im hinteren Teil mit einer
patentierten Schutzkappe ausgestattet der den
Handsender bei Stößen schützt und durch
umgekehrtes Aufstecken den Ein-Ausschalter
verdeckt.
Schritte:
Drücken Sie die Schutzkappe seitlich zusammen
•
und ziehen Sie diese gleichzeitig nach hinten.
•
Drehen Sie die Schutzkappe und stecken Sie
wieder auf den Handsender, bis diese einrastet.
Die MUTE Taste bleibt immer zugänglich.
Farbclip (optional): Erhältlich in verschiedenen
Farben. Kann zur Unterscheidung mehrerer
Sender benutzt werden..
Sender stumm schalten (MUTE)
•
Der Sender hat im hinteren Teil eine Taste für
Stummschaltung (MUTE). Diese kann durch
drehen der Abdeckkappe zugänglich gemacht
werden. Die Taste funktioniert nur, wenn die
Funktion selbst in der Software aktiviert ist.
MUT E
•
Wenn die Schutzkappe im ausgeschalteten
Zustand installiert wird um den Schalter zu
bedecken, wird dieser beim Aufschieben der
Kappe automatisch eingeschaltet.
•
Die Schutzkappe sollte immer aufgesteckt sein,
egal in welcher Position.
Das Display zeigt “MUTE” an wenn der
Sender stumm geschaltet ist.
AF INPUT
MUTE
AF MUTE
4
5
Page 6
ACT-72H Handsender
ACT-72H Handsender

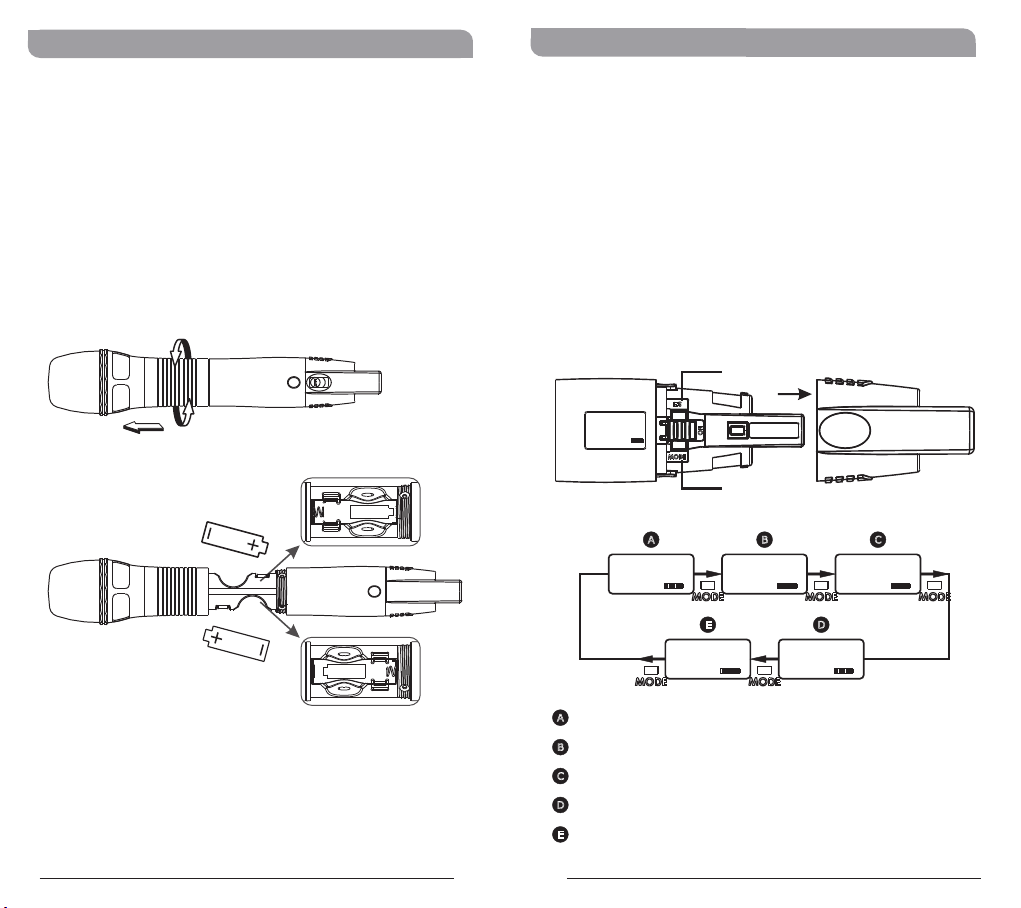

Batteriewechsel.
•
Halten Sie den Handsender am vorderen Teil
fest und drehen Sie den hinteren Teil entgegen
dem Uhrzeigersinn.
•
Schieben Sie das Gehäuse auseinander bis das
Batteriefach zu sehen ist.
•
Setzen Sie zwei AA-Batterien in das Batteriefach ein. Achten Sie auf die richtige Polarität.
•
Schieben und drehen Sie die Gehäuseteile
wieder zusammen.
Einstellung der Senderparameter
•
Entfernen Sie die Schutzkappe um den Zugang
zu der MODE-Taste und der SET-Taste offen zu
legen.
MODE Taste: Drücken Sie diese Taste um
•
zwischen einer von fünf Funktionen zu wählen.
SET Taste: Beim ersten Drücken der Taste
•
beginnt das Display zu blinken. Solange das
Display blinkt kann durch nochmaliges Drücken
der SET-Taste der jeweilige Parameter verändert
werden.
SET
FR E Q U E NC Y
775 .275
MHz
MODE
5 Funktionen sind verfügbar.
A B C
G R P CH
01 01
F R E Q U E N C Y
775.275
MHz
E
M U T E M O DE
MA NUA L
A F G A I N
R F PO W E R
R F-L OW
0 dB
D
Hinweis:
Wenn Sie den Handsender für längere Zeit nicht
benutzen, sollten Sie die Batterien entfernen
damit diese nicht auslaufen und somit den
Handsender schädigen können.
A
Anzeige Group und Channel
B
Anzeige Sendefrequenz
C
Einstellung Empfindlichkeit
D
Einstellung Sendeleistung
E
Aktivieren Stummschaltfunktion (MUTE)
6
7
Page 7
ACT-72H Handsender
•
Anzeige Group Channel: Die Kanalgruppe und
der Sendekanal werden am Empfänger
eingestellt und über die ACT-Funktion an den
Sender übermittelt. Am Sender kann diese
Einstellung nicht verändert sondern nur
angezeigt werden.

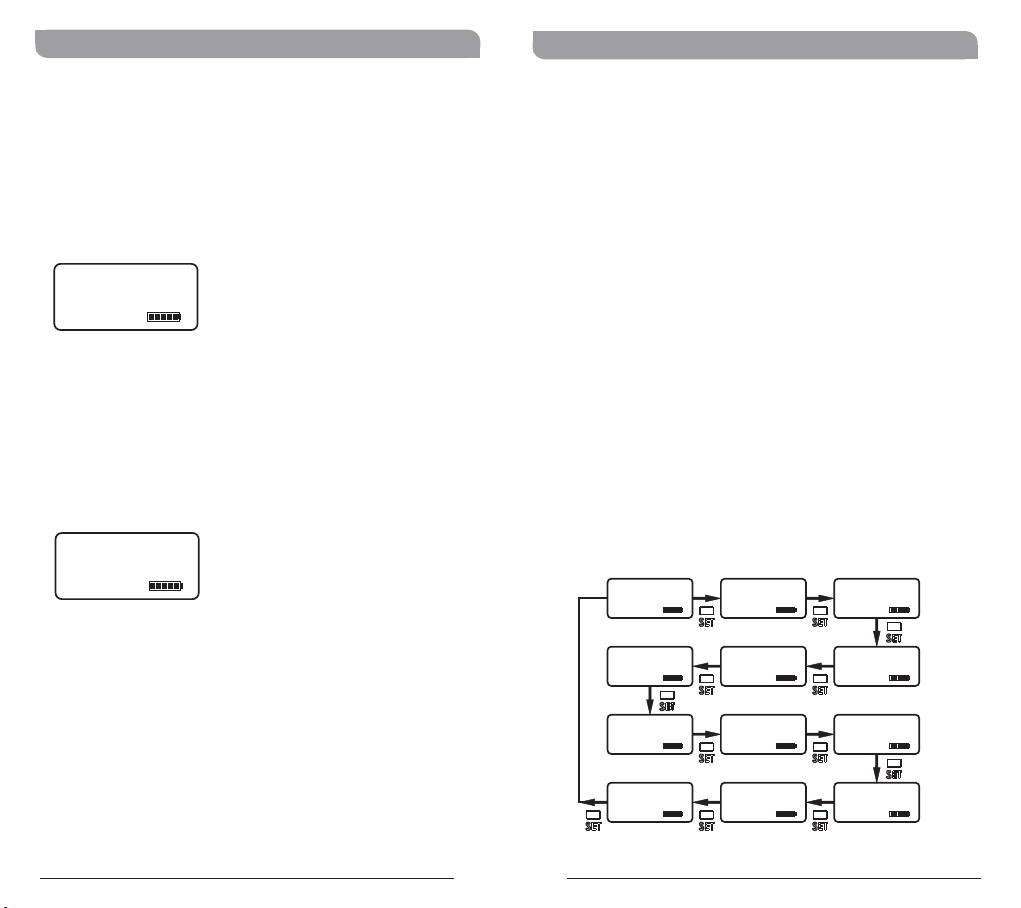

Drücken Sie so oft die MODE-Taste bis im Display
GRP CH erscheint.
G R P C H
01 01
•
Anzeige Frequenz: Die Sendefrequenz wird am
( )Group and Channel
Empfänger eingestellt und über die ACT-Funktion
an den Sender übermittelt. Am Sender kann
diese Einstellung nicht verändert sondern nur
angezeigt werden.
Drücken Sie so oft die MODE-Taste bis im Display
FREQUENCY erscheint.
FREQUENCY
775.275MH z
( )Frequency
ACT-72H Handsender
Einstellung der AudioEingangsempfindlichkeit
•
Die Audio-Eingangsempfindlichkeit des Senders
kann zwischen 12 dB und -6 dB in Schritten von
3 dB verändert werden.
•
Drücken Sie so oft die MODE-Taste bis im Display
AF GAIN erscheint.
•
Drücken Sie die SET-Taste um die Funktion zu
aktivieren.
•
Drücken Sie die SET-Taste nun so oft, bis die
gewünschte Eingangsempfindlichkeit angezeigt
wird.
•
Drücken Sie die MODE-Taste um den gewählten
Wert zu bestätigen und abzuspeichern oder
warten Sie 5 Sekunden bis das Display aufhört zu
blinken. Der eingestellte Wert wird dann automatisch abgespeichert.
•
Je höher die Eingangsempfindlichkeit eingestellt
wird desto kleiner wird der Dynamikumfang des
Eingangssignals. Auch der Rauschanteil und die
Gefahr von Rückkopplungen wird größer. Achten
Sie deshalb auf die richtige Einstellung.
A F GA I N
0 dB
A F GA I N
+3 dB
A F GA I N
+6 dB
A F GA I N A F GA I N
+12 dB +9 dB
A F GA I N
+6 dB
A F GA I N
-3 dB
8
9
A F GA I N
+3 dB
A F GA I N
-6 dB
A F GA I N
+9 dB
A F GA I N
0 dB
A F GA I N
-3 dB
Page 8
ACT-72H Handsender ACT-72H Handsender

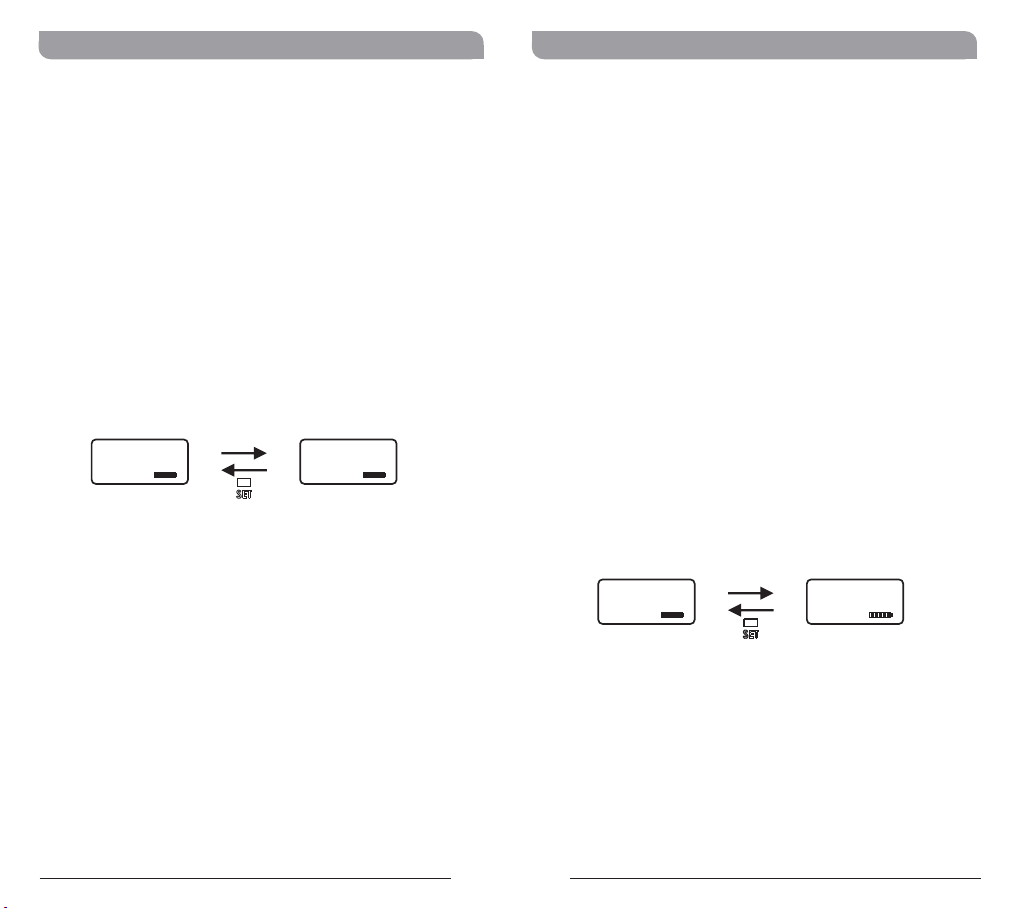

Einstellung HF-Sendeleistung
•
Die Sendleistung des Senders kann zwischen 2
Werten (RF-HI und RF-LOW) umgeschaltet
werden.
•
Drücken Sie so oft die MODE-Taste bis im Display
RF POWER erscheint.
Drücken Sie die SET-Taste um die Funktion zu
•
aktivieren. Das Display blinkt.
Drücken Sie die SET-Taste nun so oft, bis die
•
gewünschte Sendeleistung angezeigt wird.
•
Drücken Sie die MODE-Taste um den gewählten
Wert zu bestätigen und abzuspeichern oder
warten Sie 5 Sekunden bis das Display aufhört zu
blinken. Der eingestellte Wert wird dann automatisch abgespeichert.
R F P OW E R
R F-L OW
R F P OW E R
R F-HI
Aktivieren der Stummschaltfunktion (MUTE)
•
Der Sender hat im hinteren Teil eine Taste für
Stummschaltung (MUTE). Diese kann durch
drehen der Abdeckkappe zugänglich gemacht
werden. Die Funktion selbst kann in der Software
aktiviert oder deaktiviert werden.
•
Drücken Sie so oft die MODE-Taste bis im Display
MUTE erscheint.
Drücken Sie die SET-Taste um die Funktion zu
•
aktivieren. Das Display blinkt.
•
Drücken Sie die SET-Taste nun so oft, bis die
gewünschte Einstellung angezeigt wird.
MANUAL bedeutet die Stummschaltung ist
aktiviert.
DISABLE bedeutet die Stummschaltung ist
deaktiviert.
Drücken Sie die MODE-Taste um den gewählten
•
Wert zu bestätigen und abzuspeichern oder
warten Sie 5 Sekunden bis das Display aufhört zu
blinken. Der eingestellte Wert wird dann automatisch abgespeichert.
M U T E MO D E
MA N UA L
M U T E MO D E
DIS AB LE
10
11
Page 9
ACT-72H Handsender
ACT-72H Handsender

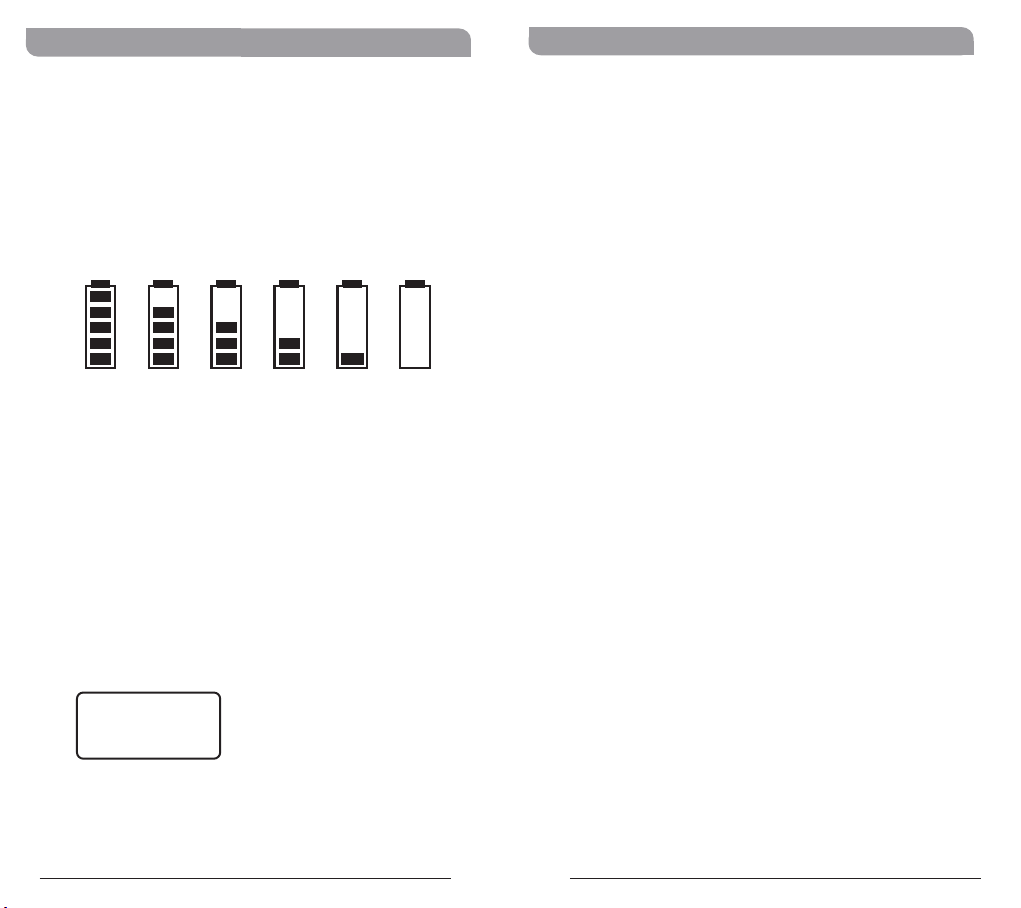

Batteriestand Anzeige
•
Sobald die Ladeanzeige der Batterie weniger als
10% anzeigt oder blinkt, sollte die Batterie
ausgetauscht werden. Wenn der Ladezustand der
Batterie zu gering wird, zeigt das Display “OFF...”
und das Gerät schaltet sich automatisch ab.
100 % 8 0% 60% 40 % 20% 1 0%
Ein- Ausschalter
•
Schieben Sie den Ein- Ausschalter in die Position
ON. Der Sender ist nun eingeschaltet und das
Display leuchtet.
•
Schieben Sie den Ein- Ausschalter in die Position
OFF. Im Display erscheint “OFF...” und der Sender
schaltet sich aus. Das Display leuchtet nicht.
OFF ...
Fehlermeldungen
•
Wenn im Display “ERR” erscheint liegt ein Fehler
im System vor. Hier die Aufschüsselung der
Fehlermeldungen:
ERR no01 EEPROM ist nicht programmiert
oder es liegt ein interner Daten fehler vor.
ERR no02 Nur für Testzwecke.
ERR no03 Es wird versucht den Sender auf
eine Frequenz zu programmieren die
oberhalb der Schaltbandbreite des
Senders liegt d.h. Sender und
Empfänger haben nicht die gleiche
Frequenzkennung.
ERR no04 Es wird versucht den Sender auf
eine Frequenz zu programmieren die
unterhalb der Schaltbandbreite des
Senders liegt d.h. Sender und
Empfänger haben nicht die gleiche
Frequenzkennung.
Bei ERR no03 und ERR no04 funktioniert der Sender
immer noch auf der vorher eingestellten Frequenz. Um
die Fehlermeldung zu löschen muss der Sender aus- und
wieder eingeschaltet werden.
Weitere Anzeigen
•
“Group” und “Channel”: Wenn im Display
gleichzeitig eine Kanalgruppe und eine Kanalnummer angezeigt werden, bedeutet das, dass ein
Sendekanal aus den vorprogrammierten Kanälen
des Empfängers gewählt wurde.
Nur “Channel”: Wenn im Display nur die Kanal-
•
nummer erscheint, bedeutet das, dass ein
Sendekanal eingestellt wurde der im Empfänger
nicht vorprogrammiert war.
12
13
Page 10
ACT-72H Handsender
Tips für die Anwendung
•
Anwender sollten das Mikrofon nicht nahe des
Antennenbereichs halten, da dies die Übertragung verschlechtert. Eine erhebliche Verschlechterung entsteht, wenn der Anwender den
Antennenbereich mit beiden Händen abdeckt.
•
Viele Anwender neigen dazu, das Mikrofon am
oberen Korb zu halten. Dies beeinträchtigt jedoch
die Klangqualität und die Richtwirkung des
Mikrofons. Auch bei den teuersten Mikrofonen
wird auf diese Weise die Klangqualität erheblich
beeinträchtigt. Wird das Mikrofon am Korb
angefasst, wird die akustische Resonanzschaltung
der Kapsel isoliert und / oder die Frequenz des
Kapselresonators verändert. Dies führt zu einer
schlechteren Leistung des Frequenzbereichs und
der Richtwirkung. Außerdem werden Resonanzen
bei bestimmten Frequenzen verstärkt und
unerwünschter Nachhall verursacht.
•
Bei der Verwendung von Richtmikrofonen kommt
es auf die richtige Handhabung an, da der
Abstand zwischen Mikrofon und Mund einen
erheblichen Einfluss auf die Empfindlichkeit und
Leistungsfähigkeit hat. Zwischen der Mikrofonempfindlichkeit und dem Abstand vom Mund zum
Mikrofon gibt es eine Wechselwirkung. Demnach
können Anwender mit einem „schwächeren“
Schallpegel nicht erwarten, dass wenn sie das
Mikrofon weiter weg vom Mund halten mit einem
Aufdrehen der Lautstärke am Verstärker den zu
großen Abstand kompensieren können. Dies kann
leicht zu Nachhall oder Rückkopplungen führen.
Anwender mit einem „hohen“ Schallpegel
dagegen, sollten das Mikrofon nicht zu nahe am
Mund halten, da dies leicht zu Verzerrungen
führen kann, weil der Verstärker überlastet wird.
ACT-72H Handsender
•
Außerdem verfügt ein GroßmembranRichtmikrofon über einen ausgeprägten Nahbesprechungseffekt. Wird das Mikrofon nahe zum
Mund gehalten, wird die Basswiedergabe verstärkt. Wenn die Stimme eines Anwenders zu
wenig Basstiefe hat, hilft es durch den Nahbesprechungseffekt das Mikrofon näher zum Mund
zu halten, um den geringeren Basspegel auszugleichen. Umgekehrt wird ein Anwender mit zu
viel Bass in der Stimme den Abstand zwischen
Mikrofon und Mund vergrößern, um die Basswiedergabe zu reduzieren, damit die Stimme klarer
und heller wird.
Der Mikrofonkorb und der Schaumstoffpopp-
•
schutz sollten stets sauber sein, damit der
Nahbesprechungseffekt nicht durch Schmutzpartikel blockiert wird.
14
15
Loading...
