MioWork A200, A300 Quick Start Manual [en, es, it, fr, de +4]

Download

Page 1

A200/A300 Series

tr ja

    



    



Quick Start Guide Schnellstartanleitung de Guía de inicio rápido Guide de mise en route fr Guida rapida it Snelstartgids nl Guia Rápido de Iniciação pt Instrukcja szybkiego uruchomienia pl

Hızlı Başlangıç Kılavuzu

クイックスタートガイド快速使用指南

Page 2

Welcome

Thank you for purchasing a MioWORK product. This Quick Start Guide guides you through the successful setup of your device and familiarises you with the basic skills of using the device.

Getting to know your device

* For selected models only.

1. LED Indicator 1

Barcode reader status*:

Green/Red

2. LED Indicator 2

Battery charge status:

Green/Red

3. Barcode Reader*

4. POWER Button

5. NFC (Near Field Communication) Sensor

6. Speaker

7. Rear Camera

8. Flash

9. Front Camera

10. Microphone

11. HD Connector

12. Mini-USB Port

13. Dock Connector

14. Headphone Socket

15. Lanyard Holder

16. Micro SIM Card Slot*

17. Volume Up Button / Barcode Reader Button*

18. Volume Down Button /

Programmable Application Button

19. Memory card slot

Page 3

Getting started

Charging the battery

When charging the battery for the very first time, you should charge it for at least 8 hours (using the AC charger) with your device turned off. To charge the battery, plug the home charger cable into the MiniUSB port on the bottom of your device and the mains power charger into the power socket*.

The LED indicator will blink Red while the battery power is less than 15%. During charging, the LED indicator on the device lights up to indicate the battery charge status: Green – battery full; Red – battery charging.

CAUTION! For optimal performance of the lithium battery, note the following:

• Do not charge the battery where the temperature is high (e.g. in direct sunlight). The battery will stop charging when the ambient temperature is less than -10ºC (14ºF) or more than 60ºC (140ºF).

• Recharge the battery when it is nearly discharged. When recharging, make sure that the battery is fully charged. Doing so can extend the battery life.

• If the device has not been used for over a month or if you find the discharge/recharge time has been shortened, be sure to fully discharge the battery first before recharging it. You are also advised to fully discharge and recharge the battery once every 1~2 months.

• Failure to follow the battery usage instructions can cause damage to your device, battery and even bodily injury or property damage and will void the warranty.

* The plug type varies with the region of your purchase.

Page 4

Installing the memory card and SIM card

1. Open the cover on the left side of the device to locate the Micro SIM card slot* (a) and MicroSD card slot (b).

2. Follow the instruction to install the cards (not supplied).

3. Replace the cover and ensure the cover is securely closed.

* For selected models only.

Notes:

• The device supports up to 64GB MicroSD memory cards. However, it does not guarantee the device’s compatibility with memory cards from all manufacturers.

• While installing a card, do not apply pressure to the centre of the card. Do not use your finger or any metal objects to touch and scratch the contact part of the card.

• To remove a card, gently push the top edge of the card inwards to release it and then pull it out of the slot.

Connecting your device to a computer

Connect the Mini-USB end of the USB cable to your

) and the other end to a USB port in your

device ( computer ( transfer the files between your computer and device easily through MTP*.

* MTP (Media Transfer Protocol) allows media files (including music, pictures, and other files) to be transferred automatically to and from portable devices. However, for Windows XP users, it is required to install Windows XP Service Pack 3 and Windows Media Player 10 (or higher).

). Once connected, you will be able to

Page 5

Operating basics

Using the POWER button

• To turn on the device

Press and hold the POWER button until the device turns on. After the boot up screen, the Home screen will be displayed and the device is in Lock mode by default.

Drag the Lock icon (

• Sleep mode

Your device will automatically enter Sleep mode after 1 minute (by default) of inactivity. You can also manually switch to Sleep mode by pressing the POWER button brieﬂy.

To resume from Sleep mode, brieﬂy press the POWER button.

• Aeroplane mode

When you are in an aeroplane or in the area where the use of wireless radio is prohibited, enable Aeroplane mode. Many of your devices applications will continue to work (e.g. playing games or listening music) but all wireless radios, including wireless network and Bluetooth, on the device are turned off – it cannot send or receive data.

To enter Aeroplane mode, press and hold the POWER button and select Aeroplane mode from the option menu.

• To restart / turn off the device

Press and hold the POWER button and select Restart / Power off from the option menu.

• To shut down the device manually

Press and hold the POWER button for 5 seconds.

> ) to unlock the system. You can now use your device.

Page 6

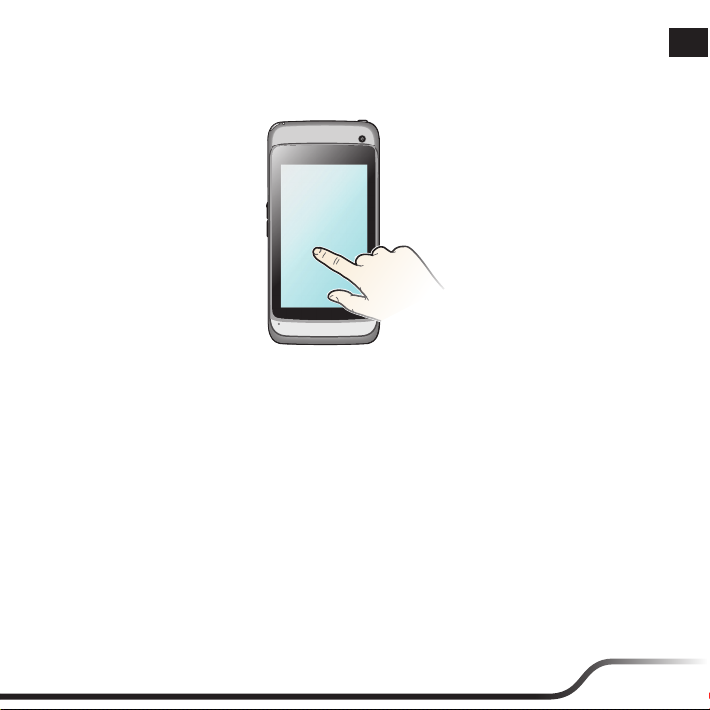

Navigating on the screen

To operate your device, touch the screen with your fingertip. You can perform the following actions:

• Tap: Touch the screen once with your ﬁngertip to open items or select onscreen buttons or

options.

• Tap and hold: Tap and hold on the desired item to open the pop-up menu that contains the

available options for the item.

• Drag: Tap and hold on the item and then move it to the target position without releasing your

ﬁngertip.

• Slide: Drag to the left/right (or the top/bottom) to switch to the next/previous item on the list.

• Multi-touch gestures: Move your ﬁngertips apart or together on the screen to zoom in or out

while viewing a picture or a web page.

• Rotating the screen: For most applications, you can automatically change the screen orientation

(from portrait to landscape, and vise versa) by turning the device sideways.

Page 7

Home screen

The Home screen is your starting place for tasks, providing quick access to frequently used applications and settings.

Status Bar Shortcuts/widgets

Desktop

All Applications button

Quick Launcher

Soft keys: BACK / HOME / RECENT APPS

Tip: To display the Home screen, tap the HOME button at any time.

Customising your device

You can customise the device through the Settings menu, including personalising the Home screen, changing the display and sound settings, configuring the connection settings, and more.

From the desktop, do one of the following to access the Settings menu:

• Tap the All Applications button (

• Tap

from the Quick Launcher.

) > Settings.

Page 8

Using the Barcode Reader (for selected models only)

By using the Barcode Reader, your device will be able to read the information contained in the barcode.

1. Tap

2. Position your device close to the barcode (approximately

3. Tap the “Scan” button of the application to start scanning;

4. The LED indicator blinks once to indicate the scanning status:

5. To configure the Barcode Reader, tap

> BCR Reader to launch the Barcode Reader

application on your device.

5~10 cm), and point the barcode reader sensor to the barcode.

meanwhile, hold your device steadily to keep the barcode within the sensor coverage until the information is displayed on the screen.

Green – successful scan.

Red – scan failed; please try again.

> BCR Settings.

Page 9

For more information

Support

For initial support, contact your IT department or your local authorised dealer. Occasionally, the manufacturer may offer free system updates to improve user experience. Please

regularly check the website http://miowork.mio.com/ for more information.

IP54

The IEC 60529/IP54 is a European system of test speciﬁcation standards for classifying the degree of protection provided by the enclosures of electrical equipment. An IP54 designation means that the unit withstands dust protected (Ingress of dust is not entirely prevented, but it must not enter in sufﬁcient quantity to interfere with the satisfactory operation of the equipment; complete protection against contact), and water splashing for up to 5 minutes (water volume: 10 litres per minute, Pressure: 80-100kPa). The manufacturer guarantees this grade provided the battery door and all jack covers are properly and securely closed. This device is not IPX7/IPX8 grade; immersion in water or water-pressure such as washing the unit with running water may cause damage to the unit and voids warranty.

Regulatory information (CE)

2200

Note: For regulatory identiﬁcation purposes, your device is assigned a model number of N435. Hereby, MiTAC declares that this N435 is in compliance with the essential requirements and other

relevant provisions of Directive 1999/5/EC. This device complies with the R&TTE Directive (1999/5/EC), the EMC Directive (2004/108/EC), and

the Low Voltage Directive (2006/95/EC) issued by the Commission of the European Community. issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Standards:

EN 301 489-1: Electronic compatibility and Radio spectrum Matters (ERM), Electromagnetic Compatibility (EMC) standard for radio equipment and services; Part 1: Common technical requirements.

EN 301 489-3: Electromagnetic compatibility and Radio spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 3: Speciﬁc conditions for ShortRange Devices (SRD) operating on frequencies between 9 kHz and 246 GHz

EN301489-17: Electronic compatibility and Radio spectrum Matters (ERM), Electromagnetic Compatibility (EMC) standard for radio equipment and services; Part 17: Speciﬁc conditions for 2.4 GHz wideband transmission systems and 5 GHz high performance RLAN equipment.

Page 10

EN 300 328: Electromagnetic compatibility and Radio spectrum Matters (ERM); Wideband Transmission systems; Data transmission equipment operating in the 2.4 GHz ISM band and using spread spectrum modulation techniques; Harmonized EN covering essential requirements under article 3.2 of the R&TTE Directive.

EN 301 893: Broadband Radio Access Networks (BRAN); 5 GHz high performance RLAN; Harmonized EN covering the essential requirements of article 3.2 of the R&TTE Directive

EN 300 440: Electromagnetic compatibility and Radio spectrum Matters (ERM); Short range devices; Radio equipment to be used in the 1 GHz to 40 GHz frequency range; Part 2: Harmonized EN covering the essential requirements of article 3.2 of the R&TTE Directive

EN 302 291-1: Electromagnetic compatibility and Radio spectrum Matters (ERM); Short Range Devices (SRD); Close Range Inductive Data Communication equipment operating at 13,56 MHz; Part 1: Technical characteristics and test methods

EN 302 291-2: Electromagnetic compatibility and Radio spectrum Matters (ERM); Short Range Devices (SRD); Close Range Inductive Data Communication equipment operating at 13,56 MHz; Part 2: Harmonised EN under article 3.2 of the R&TTE Directive

EN 50566: Product standard to demonstrate compliance of radio frequency ﬁelds from handheld and body- mounted wireless communication devices used by the general public (30 MHz — 6 GHz)

EN 62209-2: Human exposure to radio frequency ﬁelds from handheld and bodymounted wireless communication devices — Human models, instrumentation, and procedures

EN 62479: Assessment of the compliance of low power electronic and electrical equipment with the basic restrictions related to human exposure to electromagnetic ﬁelds (10 MHz to 300 GHz)

EN 60601: Medical electrical equipment —Part 1-2: General requirements for basic safety and essential performance — Collateral standard: Electromagnetic compatibility — Requirements and tests

EN 50332: Prolonged listening of music in maximum volume can damage the ears. EN 55022: Radio disturbance characteristics EN 55024: Immunity characteristics EN 61000-3-2: Limits for harmonic current emissions EN 61000-3-3: Limitation of voltage ﬂuctuation and ﬂicker in low-voltage supply system IEC 60950-1/A1:2009: Product Safety For MioWORK A300 series: EN 301 489-7: Electromagnetic compatibility and Radio spectrum Matters (ERM); ElectroMagnetic

Compatibility (EMC) standard for radio equipment and services; Part 7: Speciﬁc conditions for mobile and portable radio and ancillary equipment of digital cellular radio telecommunications systems (GSM and DCS)

Page 11

EN 301 489-24: Electromagnetic compatibility and Radio spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 24:Speciﬁc conditions for IMT2000 CDMA Direct Spread (UTRA and E-UTRA) for Mobile and portable (UE) radio and ancillary equipment

EN 301 908-1: IMT cellular networks; Harmonized EN covering the essential requirements of article

3.2 of the R&TTE Directive; Part 1: Introduction and common requirements EN 301 908-2: IMT cellular networks; Harmonized EN covering the essential requirements of article

3.2 of the R&TTE Directive; Part 2: CDMA Direct Spread (UTRA FDD) User Equipment (UE) EN 301 511: Global System for Mobile communications (GSM); Harmonized EN for mobile stations

in the GSM 900 and GSM 1800 bands covering essential requirements under article 3.2 of the R&TTE directive (1999/5/EC)

This device have been tested to comply with the Sound Pressure Level requirement laid down in the applicable EN 50332-2 standards. Permanent hearing loss may occur if earphones or headphones are used at high volume for prolonged periods of time.

Warning statement:

To prevent possible hearing damage, do not listen at high volume levels for long periods.

The manufacturer cannot be held responsible for modiﬁcations made by the User and the consequences thereof, which may alter the conformity of the product with the CE Marking.

SAR information

The radio wave exposure guidelines employ a unit of measurement known as the Speciﬁc Absorption Rate (SAR), which adopts the limit of 2 W/kg averaged over ten (10) gram of tissue. Your device has been designed to comply with applicable safety requirements for exposure to radio waves.

SAR ≦ 0.96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

This product must not be disposed of as normal household waste, in accordance with the EU directive for waste electrical and electronic equipment (WEEE - 2002/96/EC). Instead, it should be disposed of by returning it to the point of sale, or to a municipal recycling collection point.

Page 12

Willkommen

Vielen Dank, dass Sie ein MioWORK-Produkt erworben haben. Diese Schnellstartanleitung führt Sie durch die erfolgreiche Einrichtung Ihres Gerätes und stellt Ihnen grundlegende Fähigkeiten der Gerätenutzung vor.

Ihr neues Gerät

* Nur bei bestimmten Modellen.

1. LED-Anzeige 1

Barcodeleserstatus*:

Grün/Rot

2. LED-Anzeige 2

Ladezustand des Akkus:

Grün/Rot

3. Barcodeleser*

4. Ein-/Austaste

5. NFC (Near Field Kommunikation) Sensor

6. Lautsprecher

7. Rückseitige Kamera

8. Blitzlicht

9. Frontseitige Kamera

10. Mikrofon

11. HD-Anschluss

12. Mini-USB-Port

13. Docking-Anschluss

14. Kopfhöreranschluss

15. Tragebandhalter

16.

Micro-SIM Karteneinschub*

17. Lauter-Taste / Strichcodeleser-Taste*

18. Leiser-Taste / Programmierbar Anwendungstaste

19. Speicherkartenschacht

Page 13

Erste Schritte

Akku laden

Laden Sie den Akku beim ersten Mal mindestens 8 Stunden lang per Netzteil auf. Das Gerät sollte dabei abgeschaltet bleiben. Um den Akku aufzuladen, stecken Sie das Netzteilkabel in den Mini-USB Anschluss an der Unterseite des Gerätes und das Netzteil in die Steckdose*.

Die LED-Anzeige blinkt Rot, wenn der Akkuladestand weniger als 15% beträgt. Während des Ladevorgangs leuchtet die LED-Anzeige auf dem Gerät zur Anzeige des Akkuladestatus:

Grün – Akku voll; Rot – Akku wird geladen.

VORSICHT! Bitte beachten Sie zur Optimierung Ihrer Akkuleistung folgende Hinweise:

• Laden Sie den Akku nicht bei hohen Temperaturen auf (z. B. im direkten Sonnenlicht). Bei Umgebungstemperaturen unter -10ºC (14ºF) und über 60ºC (140ºF) wird das Aufladen des Akkus ausgesetzt.

• Laden Sie den Akku nach, wenn er nahezu entleert ist. Achten Sie beim Aufladen darauf, dass der Akku grundsätzlich komplett geladen wird. Auf diese Weise lässt sich die Akkulaufzeit verbessern.

• Falls Sie das Gerät längere Zeit (länger als einen Monat) nicht genutzt haben oder deutlich verkürzte Lade-/Entladezeiten bemerken, entleeren Sie den Akku unbedingt vollständig, bevor Sie ihn wieder aufladen. Wir empfehlen, den Akku alle 1 – 2 Monate komplett zu entladen und anschließend wieder vollständig aufzuladen.

• Bei Nichtbeachtung der Hinweise zum richtigen Umgang mit dem Akku können Beschädigungen des Gerätes, des Akkus bis hin zu Sachschäden und Verletzungen eintreten; zusätzlich erlischt die Garantie.

* Der Stecker kann je nach Land etwas anders aussehen.

Page 14

Einlegen der Speicherkarte und der SIM-Karte

1. Öffnen Sie die Abdeckung an der linken Seite des Gerätes, um den Micro-SIM Karteneinschub* (a) und den MicroSD Karteneinschub (b) zu lokalisieren.

2. Folgen Sie den Anweisungen, um die Karten (nicht mitgeliefert) einzulegen.

3. Bringen Sie die Abdeckung wieder an und achten Sie darauf, dass die Abdeckung richtig geschlossen ist.

* Nur bei bestimmten Modellen.

Hinweise:

• Ihr Gerät unterstützt microSD-Speicherkarten bis 64 GB. Allerdings können wir nicht gewährleisten, dass Ihr Gerät mit Speicherkarten sämtlicher Hersteller einwandfrei funktioniert.

• Achten Sie beim Einlegen einer Karte darauf, keinen Druck auf die Mitte der

Karte auszuüben. Berühren Sie die Kontakte der Karte nicht mit den Fingern und nicht mit Metallgegenständen.

• Drücken Sie zum Entfernen sanft auf die Kante der Karte; dadurch springt diese ein Stück heraus. Ziehen Sie sie aus dem Steckplatz.

Ihr Gerät an einen Computer anschließen

Schließen Sie das Mini-USB-Ende des USB-Kabels an Ihr Gerät ( USB-Port Ihres Computers an ( Verbindung steht, können Sie Dateien einfach und bequem per MTP* zwischen Computer und Ihrem Gerät übertragen.

* MTP (Media Transfer Protocol – Medienübertragungsprotokoll) ermöglicht eine automatische Übertragung von Mediendateien (Audio-, Bild- und andere Dateien) zu und von tragbaren Geräten. Falls Sie jedoch noch mit Windows XP arbeiten sollten, müssen Sie dazu das Windows XP Service Pack 3 und den Windows Media Player ab Version 10 installieren.

) und das andere Ende an einen

). Sobald die

Page 15

Grundbedienung

Ein-/Austaste

• Gerät einschalten

Drücken und halten Sie die EIN/AUS-Taste, bis sich das Gerät einschaltet. Nach dem Systemstart mit Ladebildschirm erscheint der Startbildschirm.

Das Gerät ist in diesem Moment per Vorgabe gesperrt. Zum Entsperren des Systems ziehen Sie das Schlosssymbol (

• Schlafmodus

Ihr Gerät wechselt automatisch in den Schlafmodus , wenn Sie es eine Minute (Standardvorgabe) lang nicht bedienen. Sie können das Gerät auch manuell in den Schlafmodus versetzen, indem Sie die Ein-/Austaste kurz drücken.

Zum Aufwecken aus dem Schlafmodus drücken Sie kurz die Ein-/Austaste.

• Flugzeugmodus

Wenn Sie sich in einem Flugzeug oder einer Umgebung beﬁnden, in der die Nutzung von Drahtlosfunk verboten ist, aktivieren Sie bitte den Flugzeugmodus. Viele Ihrer Geräteanwendungen funktionieren weiter (z. B. Spiele oder Musikwiedergabe), doch der gesamte Drahtlosfunk am Gerät, inklusive WLAN-Netzwerk und Bluetooth, wird ausgeschaltet – es können keine Daten empfangen oder gesend et werden.

Zum Umschalten in den Flugzeugmodus halten Sie die Ein-/Austaste gedrückt, anschließend wählen Sie Flugmodus aus dem Auswahlmenü.

• Neu starten/abschalten

Halten Sie die Ein-/Austaste gedrückt, wählen Sie dann Neustart/Ausschalten aus dem Auswahlmenü.

• Abschalten erzwingen

Halten Sie die Ein-/Austaste-Taste 5 Sekunden lang gedrückt.

> ) mit dem Finger zur Seite. Jetzt können Sie Ihr Gerät benutzen.

Page 16

Bildschirmnavigation

Berühren Sie den Bildschirm zum Bedienen Ihres Gerätes mit Ihrer Fingerspitze. Sie können folgende Aktionen durchführen:

• Tippen: Berühren Sie den Bildschirm zum Öffnen von Elementen oder Auswählen von

Bildschirmschaltﬂächen oder Optionen einmal mit Ihrer Fingerspitze.

• Tippen und halten: Tippen und halten Sie das gewünschte Element zum Öffnen des

Kontextmenüs, das die zum Element verfügbaren Optionen enthält.

• Ziehen: Tippen und halten Sie das Element, verschieben Sie es dann an die Zielposition, ohne Ihre

Fingerspitze vom Bildschirm zu lösen.

• Wischen: Ziehen Sie zum Aufrufen des nächsten/vorherigen Elements in der Liste nach links/

rechts (bzw. oben/unten).

• Multitouch-Gesten: Bewegen Sie Ihre Fingerspitzen beim Betrachten eines Bildes oder einer

Webseite zum Vergrößern oder Verkleinern auseinander oder zusammen.

• Bildschirm drehen: Bei den meisten Anwendungen können Sie die Bildschirmausrichtung durch

Drehen des Gerätes automatisch ändern (vom Hoch- ins Querformat und umgekehrt).

Page 17

Startbildschirm

Der Startbildschirm ist Ihr Startpunkt zur Durchführung von Aktionen; er bietet schnellen Zugriff auf häufig verwendete Anwendungen und Einstellungen.

Statusleiste Verknüpfungen/Widgets

Desktop

Alle AnwendungenSchaltfläche

Schnellzugriff

Programmierbare Tasten: Zurück / Startseite / Aktuelle Apps

Tipp: Zur Anzeige des Startbildschirms können Sie jederzeit die Startseite-Taste drücken.

Ihr Gerät anpassen

Sie können das Gerät über das Einstellungsmenü anpassen, inklusive Personalisierung des Startbildschirms, Änderung der Anzeige- und Toneinstellungen, Konfiguration der Verbindungseinstellungen und mehr.

Führen Sie über den Desktop zum Zugreifen auf das Einstellungsmenü eine der folgenden Aktionen aus:

• Tippen Sie auf die Schaltﬂäche Alle Anwendungen (

• Tippen Sie im Schnellzugriff auf

) > Einstellungen.

Page 18

Mit dem Strichcodeleser (für ausgewählte Modelle)

Durch die Verwendung des Strichcodelesers wird Ihr Gerät in der Lage sein, die im Strichcode enthaltenen Informationen zu lesen.

1. Tippen Sie auf

Anwendung auf Ihrem Gerät zu starten.

2. Positionieren Sie das Gerät in der Nähe des Strichcodes (ca. 5~10 cm), und richten Sie den Strichcodeleser-Sensor auf den Strichcode.

3. Tippen Sie auf die “Scan”-Taste der Anwendung, um das Scannen zu beginnen. Halten Sie das Gerät gerade, um den Strichcode innerhalb der Sensorabdeckung zu halten, bis die Informationen auf dem Bildschirm angezeigt werden.

4. Die LED-Anzeige blinkt ein Mal, um den Scanstatus anzuzeigen:

Grün – erfolgreicher Scan.

Rot – Scan fehlgeschlagen. Bitte versuchen Sie es erneut.

5. Um den Strichcodeleser zu konfigurieren, tippen Sie auf BCR Settings.

> BCR Reader, um die Strichcodeleser-

Page 19

Weiterführende Informationen

Kundendienst

Wenden Sie sich zur Inanspruchnahme des Kundendienstes an Ihre IT-Abteilung oder Ihren örtlichen autorisierten Händler.

Gelegentlich bietet MiTAC kostenlose Systemaktualisierungen zur Steigerung der Benutzererfahrung. Bitte besuchen Sie regelmäßig http://miowork.mio.com/ für weitere Informationen.

IP54

IEC 60529/IP54 ist ein europäisches System von Testspeziﬁkationsstandards zur Klassiﬁzierung des vom Gehäuse des Elektrogerätes bereitgestellten Schutzgrades. Eine IP54-Kennzeichnung bedeutet, dass das Gerät staubgeschützt (das Eindringen von Staub wird nicht vollständig verhindert; Staub darf jedoch nicht in übermäßiger Menge eindringen, dass der reibungslose Gerätebetrieb beeinträchtigt wird; vollständiger Schutz gegen Kontakt) und bis zu 5 Minuten gegen Wasserspritzer (Wassermenge: 10 Liter pro Minute, Druck: 80 bis 100 kPa) geschützt ist. MiTAC garantiert diesen Grad, sofern Akkuklappe und alle Anschlussabdeckungen richtig und fest verschlossen sind. Dieses Gerät erfüllt nicht IPX7/IPX8; Eintauchen in Wasser oder Wasserdruck wie beim Abwaschen des Gerätes unter ﬂießendem Wasser können das Gerät beschädigen und Garantie könnte ungültig werden.

Hinweise zur Einhaltung von Vorgaben (CE)

2200

Hinweis: Zum Zwecke der Identiﬁzierung ist Ihrem Gerät die Modellnummer N435 zugeordnet. Hiermit erklärt die MiTAC Europe Ltd, dass dieser N435 mit den wesentlichen Anforderungen und

sonstigen Vorgaben der Richtlinie 1999/5/EG übereinstimmt. Dieses Gerät entspricht der R&TTE-Richtlinie (1999/5/EG), der EMV-Richtlinie (2004/108/EG) und

der Niederspannungsrichtlinie (2006/95/EG) der Kommission der Europäischen Gemeinschaft. - der Kommission der Europäischen Gemeinschaft. Die Übereinstimmung mit diesen Richtlinien impliziert die Konformität mit den folgenden europäischen Normen:

EN 301 489-1: Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM), Elektromagnetische Verträglichkeit für Funkeinrichtungen und -dienste (EMC); Teil 1: Herkömmliche technische Anforderungen.

EN 301 489-3: Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM); Elektromagnetische Verträglichkeit (EMC) Standard für Funkausrüstung und Dienstleistungen; Teil 3: Speziﬁsche Bedingungen für Geräte mit geringer Reichweite (SRD) Betrieb auf Frequenzen zwischen 9 kHz und 246 GHz.

EN 301 489-17: Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM), Elektromagnetische Verträglichkeit für Funkeinrichtungen und -dienste (EMC); Teil 17: Speziﬁsche Bedingungen für 2,4-GHz-Breitband-Übertragungssysteme und leistungsstarke 5-GHz-RLAN-Geräte.

Page 20

EN 300 328: Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM); BreitbandÜbertragungssysteme; Datenübertragungsgeräte, die im 2,4-GHz-ISM-Band arbeiten und BreitbandModulationstechniken verwenden; Harmonisierte EN, die wesentliche Anforderungen nach Artikel 3.2 der R&TTE-Richtlinie enthält.

EN 301 893: Breitband-Funkzugangsnetze (BRAN); 5-GHz-Hochleistungs RLAN; Harmonisierte EN, die wesentliche Anforderungen nach Artikel 3.2 der R&TTE-Richtlinie enthält

EN 300 440: Elektromagnetische Verträglichkeit und Funkspektrumsangelegenheiten (ERM); Funkgeräte geringer Reichweite; Funkeinrichtungen für den Einsatz im Frequenzbereich von 1 GHz bis 40 GHz; Teil 2: Harmonisierte EN, die wesentliche Anforderungen nach Artikel 3.2 der R&TTE-Richtlinie enthält

EN 302 291-1: Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM); Funkanlagen mit geringer Reichweite (SRD); Induktive Datenkommunikationsgeräte für den Nahbereich zum Betrieb bei 13,56 MHz; Teil 1: Technische Eigenschaften und Prüfverfahren

EN 302 291-2: Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM); Funkanlagen mit geringer Reichweite (SRD); Induktive Datenkommunikationsgeräte für den Nahbereich zum Betrieb bei 13,56 MHz – Teil 2: Harmonisierte EN nach Artikel 3.2 der R&TTE-Richtlinie

EN 50566: Produktnorm zur Konformitätsüberprüfung von Hochfrequenzfelder von Hand- und am Körper tragbaren von der breiten Öffentlichkeit verwendeten drahtlosen Kommunikationsgeräten (30 MHz – 6 GHz)

EN 62209-2: Exposition von Personen gegenüber Hochfrequenzfelder von Hand- und am Körper tragbaren drahtlosen Kommunikationsgeräten — Menschmodelle, Instrumente und Vorgehensweisen

EN 62479: Prüfung der Vereinbarkeit von elektronischen und elektrischen Geräten kleiner Leistung mit den Basisgrenzwerten für die Exposition des Menschen gegenüber elektromagnetischen Feldern (10 MHz – 300 GHz)

EN 60601: Medizinische elektrische Geräte – Teil 1-2: Allgemeine Festlegungen für die Sicherheit einschließlich der wesentlichen Leistungsmerkmale – Ergänzungsnorm: Elektro- magnetische Verträglichkeit – Anforderungen und Prü fungen

EN 50332: Anhaltendes Anhören von Musik bei maximaler Lautstärke kann die Ohren schädigen. EN 55022: Funkstörungscharakteristika EN 55024: Immunitätscharakteristika EN 61000-3-2: Grenzwerte hinsichtlich harmonischer Emissionen EN 61000-3-3: Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in

Niederspannungs-Versorgungsnetzen

IEC 60950-1/A1:2009: Produktsicherheit Für MioWORK A300-serie: EN 301 489-7: Elektromagnetische Verträglichkeit und Funkspektrumsangelegenheiten (ERM);

Elektromagnetische Verträglichkeit (EMC) für Funkeinrichtungen und -dienste; Teil 7: Speziﬁsche Bedingungen für mobile und transportable Funk- und Zusatz-/Hilfseinrichtungen digitaler zellularer Funk-Telekommunikationssysteme (GSM und DCS)

Page 21

EN 301 489-24: Elektromagnetische Verträglichkeit und Funkspektrumsangelegenheiten (ERM); Elektromagnetische Verträglichkeit für Funkeinrichtungen und -dienste; Teil 24: Spezielle Anforderungen für IMT-2000 CDMA Direct Spread (UTRA und E-UTRA) für mobile und portable (UE) Funkgeräte und Zusatzeinrichtungen EN 301 908-1: IMT zellulare Funknetze; Harmonisierte EN, die wesentliche Anforderungen nach Artikel

3.2 der R&TTE-Richtlinie enthält; Teil 1: Einführung und allgemeine Bestimmungen

EN 301 908-2: IMT zellulare Funknetze; Harmonisierte EN, die wesentliche Anforderungen nach Artikel

3.2 der R&TTE-Richtlinie enthält; Teil 2: CDMA-Direkt-Spreizspektrum-Einrichtungen (UTRA FDD) für

den Nutzer (UE) EN 301 511: Globales System für mobile Kommunikation (GSM); Harmonisierter Standard für Mobiltelefone im GSM 900 und GSM 1 800 Band zur Erfüllung der minimalen Anforderungen von Artikel

3.2 der R&TTE- Richtlinie (1999/5/EU-Kommission)

Dieses Gerät wurde getestet und und in Übereinstimmung mit Grenzwerten für Schalldruck gemäß der Norm EN 50332-2 befunden worden. Bei Verwendung der Ohr- oder Kopfhörer in zu hoher Lautstärke kann es zu einer dauerhaften Schädigung des Gehörs kommen.

Warnhinweis:

Um Gehörschäden zu vermeiden, Hören Sie nicht für längere Zeit bei hoher Lautstärke Musik.

Der Hersteller kann für Modiﬁkationen seitens des Benutzers und die daraus resultierenden Konsequenzen nicht verantwortlich gemacht werden, die die Konformität des Produkts mit der CEKennzeichnung beeinﬂussen.

SAR-Informationen

Die Richtlinien zur Funkwellenbelastung verwenden eine Messeinheit, die als speziﬁsche Absorptionsrate (SAR) bekannt ist; sie setzt das Limit von 2 W/kg fest, gemittelt über zehn (10) Gramm Gewebe. Ihr Gerät wurde so entwickelt, dass es mit geltenden Sicherheitsanforderungen zur Funkwellenbelastung übereinstimmt.

SAR ≦ 0.96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

Gemäß der EG-Richtlinie für Elektro- und Elektronikaltgeräte (WEEE – 2002/96/EC) darf dieses Produkt nicht zusammen mit dem normalem Hausmüll entsorgt werden. Stattdessen muss es durch Rückgabe an die Verkaufsstelle oder an einer Sammelstelle für Altgeräte von der Gemeinde entsorgt werden.

Page 22

Bienvenido

Gracias por adquirir un producto MioWORK. Esta Guía rápida le acompañará a través del proceso de instalación de su dispositivo y le ayudará a familiarizarse con las funciones básicas del dispositivo.

Familiarizarse con el dispositivo

* Solo deterinados modelos.

1. Indicador LED 1

Estado del lector de códigos de barras

2. Indicador LED 2

Estado de carga de la batería: verde/rojo

3. Lector de código de barras*

4. Botón ENCENDIDO/ APAGADO

5. Sensor NFC (Comunicación de campo cercano)

6. Altavoces

7. Cámara trasera

8. Flash

9. Cámara delantera

10. Micrófono

11. Conector HD

12. Puerto mini-USB

13. Conector de base

14. Conector de auricular

15. Soporte del cordón

16. Ranura de la tarjeta Micro SIM*

17.

Botón para subir el volumen / Botón de lectura de código de barras*

18. Botón para bajar el volumen / Programable Botón de aplicación

19. Ranura de la tarjeta de memoria

*: verde/rojo

Page 23

Procedimientos iniciales

Cargar la batería

Cuando cargue la batería por primera vez, deberá cargarla duramente al menos 8 horas (utilizando el cargador de CA) con el dispositivo apagado. Para cargar la batería, conecte el cable del cargador de inicio en el puerto mini-USB ubicado en la parte inferior de su dispositivo y el cargador de la fuente de alimentación en el enchufe*.

El indicador LED parpadeará en rojo mientras la potencia de la batería sea inferior al 15%. Durante la carga, el indicador LED del dispositivo se iluminará para indicar el estado de carga de la batería:

verde – batería llena; rojo – batería cargándose.

ATENCIÓN! Para un rendimiento óptimo de la batería, observe las siguientes medid

• No recargue la batería cuando la temperatura sea alta (por ejemplo, con luz solar directa). La batería detendrá la carga cuando la temperatura ambiente sea inferior a -10ºC (14ºF) o superior a 60ºC (140ºF).

• Recargue la batería cuando esté prácticamente descargada. Cuando realice la recarga, asegúrese de que la batería se cargue por completo. De esta forma podrá prolongar el período de vida útil de la batería.

• Si no va a utilizar el producto durante un prolongado período de tiempo (más de un mes) u observa que el tiempo de descarga y recarga se ha reducido, asegúrese de descargar primero completamente la batería antes de volverla a cargar. También es aconsejable descargar y recargar completamente la batería una vez cada 1 o 2 meses.

• Si no sigue las instrucciones de uso de la batería, se pueden producir daños en el dispositivo y en la batería, así como lesiones personales o daños materiales. Además, la garantía quedaría invalidada.

* El tipo de enchufe varía en función de la región de compra.

Page 24

Instalación de la tarjeta de memoria y la tarjeta SIM

1. Abra la carcasa ubicada en el lateral izquierdo del dispositivo para localizar la ranura de la tarjeta Micro SIM* (a) y la ranura de la tarjetea MicroSD (b).

2. Siga estas instrucciones para instalar las tarjetas (no suministradas).

3. Sustituya la carcasa y asegúrese de que está debidamente cerrada.

* Solo deterinados modelos.

Notas:

• El dispositivo admite tarjetas de memoria MicroSD de hasta 64 GB. Sin embargo, no se garantiza la compatibilidad del dispositivo con tarjetas de memoria de todos los fabricantes.

• Cuando instale una tarjeta, no ejerza presión en el centro de la misma. No

utilice el dedo ni ningún objeto metálico para tocar ni arañar la parte de contacto de la tarjeta.

• Para extraer una tarjeta, empuje suavemente el extremo superior de la tarjeta hacia adentro para liberarla, y a continuación extráigala de la ranura.

Conexión del dispositivo a un ordenador

Conecte el extremo Mini-USB del cable USB a su dispositivo ( USB de su equipo ( transferir los archivos entre su PC y el dispositivo fácilmente a través de MTP*.

* MTP (Media Transfer Protocol, es decir, Protocolo de transferencia multimedia) permite transferir archivos multimedia (archivos de música, imágenes y otros tipos de archivo) automáticamente a dispositivos portátiles y desde estos. Sin embargo, en el caso de Windows XP, es necesario instalar Windows XP Service Pack 3 y el Reproductor de Windows Media 10 (o superior).

) y el otro extremo a un puerto

). Una vez conectada, podrá

Page 25

Principios básicos de funcionamiento

Utilizar el botón de ENCENDIDO/APAGADO

• Encender el dispositivo

Mantenga pulsado el botón de ENCENDIDO hasta que se encienda el dispositivo. Después de la pantalla de arranque, aparecerá la pantalla de Inicio y el dispositivo se encontrará en el modo de bloqueo de forma predeterminada.

Arrastre el icono del candado ( dispositivo.

• Modo de Suspensión

El dispositivo entrará en el modo de Suspensión automáticamente si permanece inactivo durante 1 minuto (valor predeterminado). También puede cambiar al modo de Suspensión manualmente presionando el botón de ALIMENTACIÓN brevemente. Para cancelar el modo de Suspensión para que el dispositivo acceda al modo normal, presione brevemente el botón de ALIMENTACIÓN.

• Modo Avión

Si va en avión o se encuentra en la zona de prohibición de comunicaciones de radio inalámbricas, habilite el modo Avión. Muchas de las aplicaciones de sus dispositivos continuarán funcionando (p.ej. juegos o música) pero todas las comunicaciones de radio inalámbricas, incluyendo la red inalámbrica y la función Bluetooth, del dispositivo se apagarán, impidiéndole enviar o recibir datos.

Para entrar en el modo Avión, mantenga presionado el botón de ALIMENTACIÓN y seleccione Modo Avión en el menú de opciones.

• Para reiniciar o apagar el dispositivo

Mantenga presionado el botón de ALIMENTACIÓN y seleccione Reiniciar / Apagar en el menú de opciones.

• Para apagar el dispositivo manualmente

Mantenga presionado el botón de ALIMENTACIÓN durante 5 segundos.

> ) para desbloquear el sistema. Ahora podrá utilizar su

Page 26

Navegación por la pantalla

Para poner en marcha su dispositivo, toque la pantalla con la yema del dedo. Las acciones que puede realizar son las siguientes:

• Tocar: Toque la pantalla una vez con la yema del dedo para abrir elementos o seleccionar botones

u opciones de la pantalla.

• Tocar y mantener: Toque y mantenga el elemento deseado para abrir el menú emergente que

contiene las opciones disponibles para ese elemento.

• Arrastrar: Toque y mantenga el elemento y, a continuación, muévalo a la posición de destino sin

levantar la yema del dedo.

• Deslizar: Arrastre a izquierda/derecha (o arriba/abajo) para pasar al elemento siguiente/anterior

de la lista.

• Acercar o alejar: Mueva las yemas de los dedos separándolas o juntándolas sobre la pantalla para

acercar o alejar una imagen o página web.

• Girar la pantalla: Para la mayoría de las aplicaciones, el dispositivo ofrece la posibilidad de

cambiar automáticamente la orientación de la pantalla (de retrato a paisaje y viceversa) girando el dispositivo lateralmente.

Page 27

Pantalla de Inicio

La pantalla Inicio es el punto de partido para sus tareas, ofreciendo acceso rápido a las aplicaciones y ajustes usados con más frecuencia.

Barra de estado Accesos directos/widgets

Escritorio

Todas las aplicaciones

Iniciador rápido

Teclas programables: ATRÁS / INICIO / APLICACIONES RECIENTES

Sugerencia: Para mostrar la página de inicio, toque el botón INICIO en cualquier momento.

Personalización de su dispositivo

Puede personalizar el dispositivo a través del menú Configuración, incluyendo la personalización de la pantalla Inicio, cambiando la configuración de visualización y sonido, configurando los parámetros de conexión y muchas cosas más. Desde el escritorio, siga una de las siguientes opciones para acceder al menú Configuración:

• Toque el botón Todas las aplicaciones (

• Toque

en el Iniciador Rápido.

) > Ajustes.

Page 28

Uso del lector de código de barras (solo en modelos determinados)

Cuando utilice el lector de código de barras, su dispositivo podrá leer la información contenida en un código de barras.

1. Toque

del código de barras en su dispositivo.

2. Coloque su dispositivo cerca del código de barras (aproximadamente a 5 – 10 cm) y dirija el sensor del lector al código de barras.

3. Toque el botón “Scan” de la aplicación para iniciar el escaneado. Mientras tanto, mantenga firme su dispositivo para que el código esté dentro del rango del sensor hasta que aparezca la información en la pantalla.

4. El indicador LED parpadea una vez para indicar el estado del escaneado:

5. Para configurar el lector del código de barras, toque BCR Settings.

> BCR Reader para ejecutar la aplicación del lector

Verde – Escaneado realizado correctamente.

Rojo – Fallo en el escaneado. Inténtelo de nuevo.

Page 29

Si desea obtener más información

Asistencia técnica

Para la primera solicitud de asistencia técnica, póngase en contacto con su departamento de IT o su distribuidor local autorizado.

De vez en cuando, MiTAC puede ofrecer actualizaciones gratuitas de sistema para mejorar la experiencia del usuario. Por favor visite regularmente la http://miowork.mio.com/ pagina para mas información.

IP54

IEC 60529/IP54 es un sistema europeo de estándares de especiﬁcación de prueba para clasiﬁcar el grado de protección proporcionado por las carcasas de equipos eléctricos. La designación IP54 indica que la unidad está protegida contra el polvo (no evita totalmente la entrada de polvo, pero debe evitar que entre la cantidad suﬁciente como para afectar al funcionamiento correcto del equipo; protección completa contra contacto) y las salpicaduras de agua hasta 5 minutos (volumen de agua: 10 litros por minuto; presión: 80-100kPa). MiTAC garantiza esta categoría siempre que la tapa de la batería y todas las tapas de los conectores estén cerradas correctamente y de forma segura. Este dispositivo no tiene el grado de protección IPX8; la inmersión en agua o una presión de agua similar a la que se ejerce en la unidad al lavarla con agua corriente puede dañar dicha unidad y anular la garantía.

Información sobre normativas (CE)

2200

Nota: Por motivos de identiﬁcación regulatoria, su dispositivo tiene asignado el número de modelo N435. Por la siguiente, MiTAC declara que este N435 cumple los requisitos esenciales u otras provisiones

relevantes de la Directiva 1999/5/EC. Este dispositivo cumple con la Directiva R&TTE (1999/5/EC), la directiva EMC (2004/108/EC) y

la Directiva de Bajo Voltaje (2006/95/EC) emitidas por la Comisión de la Comunidad Europea. El cumplimiento de estas directivas implica la conformidad de los siguientes estándares europeos:

EN 301 489-1: Cuestiones de Compatibilidad Electrónica (ERM) y espectro de radio, Estándar de Compatibilidad Electromagnética (EMC) para equipos y servicios de radio; Parte 1: Requisitos técnicos habituales.

EN 301 489-3: Cuestiones de compatibilidad electromagnética y Espectro de Radiofrecuencia (ERM). Norma de compatibilidad electromagnética (EMC) para equipos de radio y servicios. Parte 3: Condiciones especíﬁcas para dispositivos de corto alcance (SRD) que funcionan en frecuencias entre 9 kHz y 246 GHz.

EN 301 489-17: Cuestiones de Compatibilidad Electromagnética y espectro de radio (ERM), Estándar de Compatibilidad Electromagnética (EMC) para equipos y servicios de radio; Parte 17: Condiciones especíﬁcas para sistemas de transmisión de banda ancha de 2,4 GHz y equipos RLAN de alto rendimiento de 5 GHz.

Page 30

EN 300 328: Cuestiones de Compatibilidad Electromagnética y espectro de radio (ERM); Sistemas de Transmisión en Banda Ancha; Equipos de transmisión de datos que funcionan en la banda ISM de 2,4 GHz y utilizan técnicas de modulación de espectro disperso; EN harmonizado en cumplimiento de los requisitos esenciales del artículo 3.2 de la Directiva R&TTE

EN 301 893: Redes de acceso por radio de banda ancha (BRAN). RLAN de alto rendimiento en 5 GHz. Norma EN armonizada que cubre los requisitos esenciales del artículo 3.2 de la Directiva R&TTE

EN 300 440: Cuestiones de Compatibilidad Electromagnética y Espectro de Radiofrecuencia (ERM); Dispositivos de corto alcance; Equipos de radiofrecuencia que funcionan en frecuencias entre 1 GHz y 40 GHz. Parte 2: Norma EN armonizada que cubre los requisitos esenciales del artículo 3.2 de la Directiva RTTE

EN 302 291-1: Cuestiones de Compatibilidad Electromagnética y Espectro de Radiofrecuencia (ERM). Dispositivos de corto alcance (SRD). Equipo inductivo de comunicación de datos de corto alcance que opera a 13,56 MHz. Parte 1: Características técnicas y métodos de prueba

EN 302 291-2: Cuestiones de Compatibilidad Electromagnética y Espectro de Radiofrecuencia (ERM). Dispositivos de corto alcance (SRD). Equipo inductivo de comunicación de datos de corto alcance que opera a 13,56 MHz. Parte 2: Norma EN armonizada que cubre los requisitos esenciales del artículo 3.2 de la Directiva RTTE

EN 50566: Norma de producto para demostrar la conformidad de los campos de radiofrecuencia de los dispositivos de comunicación inalámbricos de mano o usados cerca del cuerpo utilizados por el público general (30 MHz - 6 GHz).

EN 62209-2: Exposición de las personas a los campos de radiofrecuencia de los dispositivos de comunicación inalámbricos de mano o usados cerca del cuerpo – modelos humanos, instrumentación y procedimientos

EN 62479: Evaluación de la conformidad de los aparatos eléctricos y electrónicos de baja potencia con las restricciones básicas para la exposición humana a los campos electromagnéticos (10 MHz 300 GHz)

EN 60601: Equipamiento eléctrico médico – Parte 1-2: requisitos generales para la seguridad básica y el rendimiento esencial – Estándar colateral: compatibilidad electromagnética – requisitos y pruebas

EN50332: Escuchar música al nivel máximo de volumen durante periodos prolongados de tiempo podría provocar lesiones auditivas.

EN 55022: Características de las perturbaciones radioeléctricas EN 55024: Características de inmunidad EN 61000-3-2: Límites para emisiones de corriente harmónica EN 61000-3-3: Limitación de la ﬂuctuación de voltaje en sistemas de bajo voltaje. IEC 60950-1/A1:2009: Seguridad del Producto Para el MioWORK serie A300: EN 301 489-7: Cuestiones de compatibilidad electromagnética y Espectro de Radiofrecuencia (ERM).

Norma de compatibilidad electromagnética (CEM) para equipos y servicios radioeléctricos. Parte 7:

Page 31

Condiciones especíﬁcas para equipos de radio móviles y portátiles y equipos auxiliares de sistemas de telecomunicaciones celulares digitales (GSM y DCS).

EN 301 489-24: Cuestiones de Compatibilidad Electromagnética y Espectro de Radiofrecuencia (ERM); Norma de Compatibilidad Electromagnética (EMC) para equipos y servicios de radiocomunicaciones; Parte 24: Condiciones especíﬁcas para IMT-2000 CDMA de Ensanchamiento Directo (UTRA y E-UTRA) para equipos radioeléctricos móviles y portátiles (UE) y equipos auxiliares

EN 301 908-1: Redes celulares IMT; Norma Europea (EN) armonizada cubriendo los requisitos esenciales según el artículo 3.2 de la Directiva RTTE; Parte 1: introducción y requisitos comunes.

EN 301 908-2: Redes celulares IMT; Norma Europea (EN) armonizada que cubre los requisitos esenciales según el artículo 3.2 de la Directiva RTTE. Parte 2: Equipo de usuario (UE) con espectro ensanchado (UTRA FDD).

EN 301 511: Sistema global de comunicaciones móviles (GSM). Norma armonizada para estaciones móviles en las bandas GSM 900 y GSM 1800, que cubre los requisitos esenciales del artículo 3.2 de la Directiva RTTE (1999/5/EC).

Este dispositivo ha sido testado y cumple con los requisitos de nivel de presión de sonido dispuestos en los estándares EN 50332-2. La pérdida permanente del oído puede ocurrir si los auriculares o los cascos se usan a todo volumen durante periodos prolongados de tiempo.

Declaración de advertencia:

Para evitar un posible daño del oído, no lo utilice a todo volumen durante largos periodos de tiempo.

El fabricante no se hace responsable de ninguna modiﬁcación hecha por el Usuario ni de sus consecuencias, que podrían alterar el cumplimiento del producto con la Marca CE.

Información de SAR

Las directrices de exposición a ondas de radio emplean una unidad de medición conocida como Tasa de absorción especíﬁca (TAE), que adopta el límite de 2 W/kg de media en diez (10) gramos de tejido. Su dispositivo ha sido diseñado para cumplir con los requisitos de seguridad aplicables sobre exposición a las ondas de radio.

SAR ≦ 0.96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

De acuerdo con la directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE – 2002/96/CE), este producto no debe ser desechado como residuo doméstico normal. En su lugar, debe ser desechado por medio de su entrega en el punto de venta.

Page 32

Bienvenue

Nous vous remercions d’avoir acheté un produit MioWORK. Ce Guide de démarrage rapide va vous guider dans la configuration correcte de votre appareil et va vous familiariser avec les compétences nécessaires à l’utilisation de celui-ci.

Connaître votre appareil

* Pour certains modèles uniquement.

1. Indicateur LED 1

État du lecteur de codebarres* : Vert/Rouge

2. Indicateur LED 2

Etat de charge de la batterie : Vert/Rouge

3. Lecteur de codesbarres*

4. Bouton MARCHE

5. Capteur NFC (Communication en champ proche)

6. Haut-parleur

7. Caméra arrière

8. Flash

9. Caméra avant

10. Microphone

11. Connecteur HD

12. Port mini USB

13. Connecteur au socle

14. Prise casque

15. Attache dragonne

16. Emplacement carte Micro SIM*

17. Bouton Volume Haut / Lecteur de code-barres*

18. Bouton Volume Haut / Programmable Bouton d’application

19. Emplacement pour carte mémoire

Page 33

Mise en route

Charger la batterie

Lors de la première recharge de la batterie, rechargez-la au moins 8 heures (avec le chargeur secteur) appareil éteint. Pour charger la batterie, branchez le câble du chargeur domestique sur le port mini-USB sur le bas de votre appareil et le chargeur d’alimentation secteur dans la prise de courant*.

L’indicateur LED clignote en rouge tant que la charge de la batterie est inférieure à 15%. Pendant la charge, le voyant sur l’appareil s’allume pour indiquer l’état de charge de la batterie :

Vert – batterie pleine ; Rouge – recharge batterie en cours.

ATTENTION! Pour des performances optimales de la batterie, prenez note des points suivants :

• Ne pas charger la batterie quand la température est élevée (par exemple, en plein soleil). La batterie arrête de se recharger lorsque la température ambiante est inférieure à -10ºC (14ºF) ou supérieure à 60ºC (140ºF).

• Rechargez la batterie quand elle est presque déchargée. Lors de la recharge, assurez-vous que la batterie est complètement chargée. Cela peut prolonger la vie de la batterie.

• Si vous ne comptez pas utiliser le produit pendant une longue période de temps (plus d’un

mois) ou si vous trouvez que le temps de décharge/recharge a été réduit, faites attention à bien décharger complètement la batterie avant de la recharger. Il est également recommandé de décharger et recharger complètement la batterie une fois tous les 1 ~ 2 mois.

• Le fait de ne pas respecter les instructions d’utilisation de la batterie peut endommager votre appareil ou sa batterie, et même causer un accident corporel ou des dommages matériels, et sont de nature à annuler toute garantie.

* Le type de fiche varie selon la région de votre achat.

Page 34

Installation de la carte mémoire et de la carte SIM

1. Ouvrez le couvercle sur le côté gauche de l’appareil pour localiser l’emplacement pour carte Micro SIM* (a) et pour carte Micro SD (b).

2. Suivez les instructions pour installer les cartes (non fournies).

3. Replacez le couvercle et s’assurer que le couvercle est bien fermé.

* Pour certains modèles uniquement.

Remarques :

• L’appareil prend en charge les cartes mémoires MicroSD jusqu’à 64 Go. Toutefois, la compatibilité de l’appareil n’est pas garantie avec les cartes mémoire de tous les fabricants.

• Lors de l’installation d’une carte, n’exercez pas de pression au centre de la carte. N’utilisez pas votre doigt ni d’objet métallique pour toucher ou gratter la partie contact de la carte.

• Pour enlever une carte, poussez délicatement le bord supérieur de la carte dans la fente pour la libérer. Tirez-la ensuite hors de la fente.

Connexion de votre appareil à un ordinateur

Raccordez l’extrémité Mini USB du câble USB à votre appareil ( USB de votre ordinateur ( vous serez en mesure de transférer facilement les fichiers entre votre ordinateur et l’appareil par MTP*.

* MTP (protocole de transfert multimédia) permet le transfert automatique des fichiers multimédias (y compris la musique, les photos et autres fichiers) de et vers les appareils portables. Toutefois, pour les utilisateurs de Windows XP, il est nécessaire d’installer Windows XP Service Pack 3 et Windows Media Player 10 (ou supérieur).

) et l’autre extrémité à un port

). Une fois connecté,

Page 35

Fonctionnement basique

Utiliser le bouton MARCHE

• Allumer l’appareil

Appuyez et maintenez enfoncé le bouton MARCHE jusqu'à ce que l’appareil s’allume. Après l’écran de démarrage, l’écran d’accueil s’afﬁche et l’appareil est par défaut en mode de verrouillage.

Faites glisser l’icône de verrouillage ( maintenant utiliser votre appareil.

• Mode veille

Votre appareil se met automatiquement en mode veille après 1 minute (par défaut) d’inactivité. Vous pouvez également passer manuellement en mode veille en appuyant brièvement sur le bouton MARCHE.

Pour sortir du mode de veille, appuyez brièvement sur le bouton MARCHE.

• Mode Avion

Quand vous êtes dans un avion ou quelque part où l’usage d’une radio sans ﬁl est interdit, activez le mode Avion. De nombreuses applications de votre appareil continueront à fonctionner (par exemple, des jeux ou de la musique), mais toutes les radios sans ﬁl, y compris celles fonctionnant avec réseau sans ﬁl et Bluetooth, seront éteintes : l’appareil ne pourra pas envoyer ni recevoir de données.

Pour passer en mode avion, appuyez sur et maintenez enfoncé le bouton MARCHE et sélectionnez Mode Avion dans le menu d’options.

• Pour redémarrer / éteindre l’appareil

Appuyez sur et maintenez enfoncé le bouton MARCHE et sélectionnez Redémarrer / Éteindre dans le menu d’options.

• Pour arrêter l’appareil manuellement

Appuyez sur et maintenez enfoncé le bouton MARCHE pendant 5 secondes.

> ) pour déverrouiller le système. Vous pouvez

Page 36

Parcourir l’écran

Pour faire fonctionner l’appareil, touchez l’écran avec le bout du doigt. Vous pouvez exécuter les actions suivantes :

• Taper : Touchez l’écran une fois avec le bout du doigt pour ouvrir les éléments ou sélectionner

des boutons ou des options sur l’écran.

• Appui prolongé : Appuyez et maintenez sur l’élément souhaité pour ouvrir le menu contextuel

qui contient les options disponibles pour l’élément.

• Faire glisser : Appuyez et maintenez sur l’élément puis déplacez-le sur la position cible sans

relâcher le bout du doigt.

• Faire glisser : Faites glisser vers la gauche/droite (ou le haut/bas) pour permuter sur l’élément

suivant/précédent de la liste.

• Gestes multi-contacts : Déplacez le bout de vos doigts séparément ou ensemble sur l’écran pour

agrandir ou rétrécir lorsque vous consultez une image ou une page Web.

• Rotation de l’écran : Pour la plupart des applications, vous pouvez modiﬁer automatiquement

l’orientation de l’écran (de portrait à paysage, et vice versa) en tournant l’appareil sur le côté.

Page 37

Écran d’accueil

L’écran Accueil est votre point de départ pour toute tâche, il offre un accès rapide à des applications et paramètres utilisés couramment.

Barre d’état Raccourcis/widgets

Bureau

Bouton Toutes les applications

Lanceur rapide

Touches programmables : RETOUR / ACCUEIL / APPLICATIONS RÉCENTES

Astuce : Pour afficher l’écran Accueil, tapez le bouton ACCUEIL à tout moment.

Personnalisation de votre appareil

Vous pouvez personnaliser l’appareil à l’aide du menu Réglages, y compris pour personnaliser l’écran Accueil, modifier les paramètres d’affichage et de son, configurer les paramètres de connexion, et bien plus encore. Depuis le bureau, effectuez l’une des actions suivantes pour accéder au menu Réglages :

• Tapez le bouton Toutes les applications (

• Tapez

depuis le Lanceur rapide.

) > Paramètres.

Page 38

Utilisation du lecteur de code-barres (pour certains modèles seulement)

En utilisant le lecteur de code-barres, votre appareil sera capable de lire les informations contenues dans le code-barres.

1. Appuyez sur

Barcode Reader sur votre appareil.

2. Placez votre appareil près du code-barres (environ 5 ~ 10 cm) et pointez le capteur du lecteur vers le code-barres.

3. Appuyez sur le bouton “Scan” de l’application pour lancer la numérisation. Pendant ce temps, maintenez votre appareil à distance constante pour garder le code-barres à portée du capteur jusqu’à ce que les informations soient affichées sur l’écran.

4. L’indicateur LED clignote une fois pour indiquer l’état de la numérisation :

Vert – analyse réussie.

Rouge – échec de l’analyse, veuillez essayer à nouveau.

5. Pour configurer le lecteur de code-barres, appuyez sur BCR Settings.

> BCR Reader pour lancer l'application

Page 39

Pour plus d’informations

Assistance

Pour une première assistance, contactez le département informatique de votre revendeur local agréé. De temps en temps, MiTAC offre des mises à jour gratuites du système pour améliorer l’expérience

utilisateur. Visitez régulièrement notre site Internet http://miowork.mio.com/ pour plus d’informations.

IP54

Le CEI 60529/IP54 est un système européen de normes de spéciﬁcation d'essais pour classer le niveau de protection fourni par les enveloppes des matériels électriques. Une désignation IP54 signiﬁe que l'appareil résiste à la poussière s'il est protégé (La pénétration de poussière n'est pas totalement évitée, mais elle ne doit pas pénétrer en quantité sufﬁsante pour interférer avec le bon fonctionnement de l'appareil, protection complète contre les contacts), et les projections d'eau jusqu'à 5 minutes (Volume d'eau : 10 litres par minute, pression : 80- 100kPa). MiTAC garantit cette qualité à condition que le couvercle de la batterie et tous les caches des prises soient correctement et solidement fermés. Cet appareil n'est pas de niveau IPX7/IPX8 ; l'immersion dans l'eau ou l'eau sous pression, par exemple le lavage de l'appareil avec de l'eau courante, peuvent provoquer des dommages à l'appareil et annulent la garantie.

Informations règlementaires (CE)

2200

Remarques : Pour des ﬁns d'identiﬁcation réglementaire, votre appareil est affecté du numéro de modèle N435.

Par la présente, MiTAC déclare que ce N435 répond à l’ensemble des exigences et autres dispositions de la Directive 1999/5/CE.

Cet appareil est conforme aux directives R&TTE (1999/5/CE), la CEM (2004/108/CE) et Basse Tension (2006/95/CE) délivrées par la Commission de la Communauté européenne. - Émis par la Commission de la Communauté européenne. Le respect de ces directives suppose la conformité aux normes européennes suivantes :

EN 301 489-1 : Compatibilité électromagnétique et sujets de spectre radio (ERM), norme de compatibilité électromagnétique (EMC) pour les équipements et services radio ; 1ère partie : Exigences techniques communes.

EN 301 489-3 : Compatibilité électromagnétique et spectre radioélectrique (ERM). Compatibilité électromagnétique (EMC) pour les équipements et les services radio. Partie 3 : conditions particulières pour les appareils à faible portée (SRD) fonctionnant sur des fréquences entre 9 kHz et 246 GHz

EN 301 489-17: Compatibilité électromagnétique et sujets de spectre radio (ERM), norme de compatibilité électromagnétique (EMC) pour les équipements et services radio ; partie 17 : Conditions

Page 40

spéciﬁques pour les Dispositifs à ondes courtes (SRD) fonctionnant sur les fréquences comprises entre 2,4 GHz et 5 GHz

EN 300 328 : Compatibilité électromagnétique et sujets de spectre radio (ERM) ; systèmes de transmission large bande ; équipement de transmission de données fonctionnant sous 2,4 GHz et utilisant des techniques de modulation à spectre étalé ; EN harmonisé reprenant l’ensemble des exigences de l’article 3.2 de la Directive R&TTE.

EN 301 893 : Réseaux d’accès radio à large bande (BRAN). RLAN 5 GHz haute performance. EN harmonisée couvrant les exigences essentielles de l’article 3.2 de la directive R&TTE

EN 300 440 : Compatibilité électromagnétique et spectre radioélectrique (ERM). Dispositifs à courte portée. Les équipements radio doivent être utilisés dans les fréquences 1 GHz à 40 GHz. Partie 2 : EN harmonisée couvrant les exigences essentielles de l’article 3.2 de la directive R&TTE

EN 302 291-1 : Compatibilité électromagnétique et spectre radioélectrique (ERM). Dispositif à faible portée (SRD). Equipement à communication courte portée de données par induction opérant à 13,56 MHz. Partie 1 : caractéristiques techniques et méthodes d’essai

EN 302 291-2 : Compatibilité électromagnétique et spectre radioélectrique (ERM). Appareils à courte portée (SRD). Equipement à communication courte portée de données par induction opérant à 13,56 MHz. Partie 2 : EN harmonisée de l’article 3.2 de la directive R&TTE

EN 50566 : Norme de produit pour démontrer la conformité des champs de fréquence radio de dispositifs de communication sans ﬁl mobiles ou portables utilisés par le grand public (30 MHz - 6 GHz)

EN 62209-2 : Exposition humaine aux champs de radiofréquences par des appareils de communication sans ﬁl portatifs et mobiles- Modèles de corps humain, instrumentation et procédures

EN 62479 : évaluation de la conformité des équipements électriques et électroniques de faible puissance aux restrictions de base relatives à l’exposition des personnes aux champs électromagnétiques (10 MHz à 300 GHz)

EN 60601 : équipement électrique médical. Parties 1-2 : Exigences générales pour la sécurité de base et les performances essentielles Norme collatérale : compatibilité électromagnétique. Exigences et essais

EN 50332 : L’écoute prolongée de musique à volume maximum peut endommager les oreilles. EN 55022: Caractéristiques des disturbances radio EN 55024: Caractéristiques d’immunité EN 61000-3-2: Limitations des émissions harmoniques EN 61000-3-3: Limitation de ﬂuctuations et d’instabilité de tension dans les réseaux d’alimentation

basse tension

IEC 60950-1/A1:2009: Sécurité du produit Pour MioWORK série A300 : EN 301 489-7 : Compatibilité électromagnétique et spectre radioélectrique (ERM). Compatibilité

électromagnétique (EMC) pour les équipements et les services radio. Partie 7 : conditions particulières pour la radio mobile et portable et accessoires du système cellulaire numérique de radio de télécommunications (GSM et DCS)

Page 41

EN 301 489-24 : Compatibilité électromagnétique et spectre radioélectrique (ERM). Compatibilité électromagnétique (EMC) pour les équipements et les services radio. Partie 24 : conditions spéciﬁques pour l’IMT -2000 CDMA à étalement direct (UTRA et E-UTRA) pour mobile et portable (UE) et équipements auxiliaires

EN 301 908-1 : Réseaux cellulaires IMT. EN harmonisée couvrant les exigences essentielles de l’article

3.2 de la directive R&TTE Partie 1 : Introduction et exigences communes

EN 301 908-2 : Réseaux cellulaires IMT EN harmonisée couvrant les exigences essentielles de l’article

3.2 de la directive R&TTE. Partie 2 : propagation CDMA directe (UTRA FDD), équipement utilisateur (UE)

EN 301 511 : Système global de communications mobiles (GSM). EN harmonisée pour les stations mobiles dans les réseaux des bandes GSM 900 et GSM 1800 couvrant les exigences essentielles de l’article 3.2 de la directive R&TTE (1999/5/EC)

Cet appareil a été testé pour se conformer à l’exigence du niveau de pression acoustique décrite dans les normes EN 50332-2 en vigueur. Une perte auditive permanente peut se produire si des écouteurs ou un casque sont utilisés à un volume élevé pendant de longues périodes de temps.

Avertissement :

A pleine puissance, l’écoute prolongée du baladeur peut endommager l’oreille de l’utilisateur.

Le fabricant ne peut être tenu pour responsable des modiﬁcations effectuées par l’utilisateur et de ses conséquences, susceptibles de changer la conformité du produit à l’étiquetage CE.

Informations relatives au DAS

Les directives relatives à l’exposition aux ondes radio emploient une unité de mesure communément appelée débit d’absorption spéciﬁque (DAS), la limite adoptée est de 2 watts/kilogramme en moyenne sur un tissu de dix (10) grammes. Votre appareil a été conçu pour se conformer aux exigences de sécurité applicables en matière d’exposition à des ondes radio.

SAR ≦ 0.96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

Ce produit ne doit pas être éliminé comme un déchet ménager ordinaire, conformément à la directive européenne relative aux déchets d'équipements électriques et électroniques (WEEE – 2002/96/EC). Au lieu de cela, il doit être éliminé en le retournant au point de vente ou en l'apportant à un point de collecte municipal pour le recyclage.

Page 42

Benvenuti

Grazie per aver acquistato un prodotto MioWORK. La presente Guida di avvio rapido vi seguirà passopasso nella configurazione corretta del vostro dispositivo, aiutandovi ad acquisire le capacità per un uso completo del dispositivo.

Descrizione del dispositivo

* Solo per modelli selezionati.

1. Indicatore LED 1

Stato lettore codice a barre*: verde/rosso

2. Indicatore LED 2

Stato carica della batteria: verde/rosso

3. Lettore di codici a barre*

4. Tasto Alimentazione

5. Sensore NFC (Vicino Campo Comunicazione)

6. Altoparlante

7. Fotocamera posteriore

8. Flash

9. Fotocamera anteriore

10. Microfono

11. Connettore HD

12. Porta mini-USB

13. Connettore dock

14. Presa per cuffie

15. Foro cinturino

16. Slot scheda micro SIM*

17. Pulsante volume su / Pulsante lettore codici a barre*

18. Pulsante volume giù / Programmabile Pulsante applicazione

19. Slot scheda di memoria

Page 43

Operazioni preliminari

Caricamento della batteria

Quando si carica la batteria per la prima volta, caricarla per almeno 8 ore (tramite il caricatore CA) con il dispositivo spento. Per caricare la batteria, collegare il cavo del caricatore alla porta mini-USB nella parte inferiore del dispositivo e il caricatore alla presta di alimentazione*.

* Il tipo di spina varia in base alla regione presso cui si è acquistata.

L’indicatore LED lampeggia di colore Rosso quando la carica della batteria è inferiore al 15%. Durante la carica, l’indicatore LED sul dispositivo si illumina per indicare lo stato di carica della batteria:

Verde – batteria carica; Rosso – batteria in fase di carica.

ATTENZIONE! Per ottenere prestazioni ottimali dalla batteria si noti quanto segue:

• Non caricare la batteria in presenza di alte temperature (per es. alla luce diretta del sole). Se la temperatura ambientale è inferiore a -10ºC (14ºF) o superiore a 60ºC (140ºF), la batteria cesserà

di caricarsi.

• Ricaricare la batteria quando è quasi completamente scarica. Durante la carica, assicurarsi che la

batteria venga caricata completamente al fine di prolungare la durata della batteria.

• Se non si utilizza il prodotto per un periodo di tempo prolungato (oltre un mese) oppure se si sono ridotti i tempi di scaricamento/caricamento, assicurarsi di scaricare completamente la batteria prima di caricarla. Si consiglia inoltre di scaricare e caricare completamente la batteria una volta ogni 1~2 mesi.

• La mancata osservanza delle istruzioni per l’uso della batteria potrebbe causare danni al

dispositivo o alla batteria e persino lesioni personali o danni materiali, rendendo nulla la garanzia.

Page 44

Installazione della scheda di memoria e della scheda SIM

1. Aprire il coperchio sul lato sinistro del dispositivo e individuare lo slot della scheda Micro SIM* (a) e lo slot della scheda MicroSD (b).

2. Seguire le istruzioni per installare le schede (non in dotazione).

3. Riposizionare il coperchio e assicurarsi che sia chiudo correttamente.

* Solo per modelli selezionati.

Nota:

• Il dispositivo supporta schede di memoria MicroSD fino a 64 GB. Tuttavia, non si garantisce la compatibilità del dispositivo con schede di memoria di tutte le marche.

• Durante l’inserimento di una scheda, non esercitare pressione sul centro della scheda. Non utilizzare le dita o oggetti metallici per toccare e graffiare la parte di contatto della scheda.

• Per asportare una scheda, spingere delicatamente l'estremità superiore della scheda verso l'interno in modo da sganciarla, poi tirarla fuori dalla fessura.

Connessione del dispositivo ad un computer

Collegare l’estremità Mini-USB del cavo al dispositivo ( del computer ( trasferire facilmente i file tra il computer e il dispositivo tramite MTP*.

* MTP (Media Transfer Protocol) consente il trasferimento automatico di file multimediali (musica, immagini e altri file) a e da dispositivi portatili. Tuttavia, per utenti Windows XP, è necessaria l’installazione di Windows XP Service Pack 3 e Windows Media Player 10 (o superiore).

) e l’altra estremità alla porta USB

). Una volta collegato, è possibile

Page 45

Informazioni di base sul funzionamento

Uso del tasto Alimentazione

• Accensione del dispositivo

Tenere premuto il pulsante di ACCENSIONE ﬁno ad accendere il dispositivo. Dopo la schermata di avvio, viene visualizzata la schermata principale e il dispositivo, per impostazione predeﬁnita, è in modalità Blocco.

Trascinare l’icona Blocco ( dispositivo.

• Modalità di sospensione

Il dispositivo entra automaticamente in modalità di sospensione dopo 1 minuto (per impostazione predeﬁnita) di inattività. È inoltre possibile passare manualmente alla modalità di sospensione premendo brevemente il tasto di ACCENSIONE.

Per riprendere dalla modalità di sospensione, premere brevemente il tasto di ACCENSIONE.

• Modalità aereo

Quando ci si trova su un aereo o in una zona in cui l’uso dei segnali radio wireless è vietato, abilitare la modalità Aereo. Molte delle applicazioni del proprio dispositivo continueranno a funzionare (p.es. i giochi o la musica) ma tutti i segnali radio wireless, compreso la rete wireless e Bluetooth, sono disattivati, pertanto non si potranno inviare o ricevere dati.

Per accedere alla Modalità aereo, tenere premuto il tasto di alimentazione e selezionare Modalità aereo dal menu dell’opzione.

• Per riavviare/spegnere il dispositivo

Tenere premuto il tasto di ACCENSIONE e selezionare Riavvia/Spegni dal menu dell’opzione.

• Per spegnere il dispositivo manualmente

Tenere premuto il tasto di ACCENSIONE per 5 secondi.

> ) per sbloccare il sistema. Ora è possibile utilizzare il

Page 46

Navigazione sullo schermo

Per utilizzare il dispositivo, toccare lo schermo con la punta del dito. Si possono eseguire le seguenti operazioni:

• Toccare: Toccare una volta lo schermo con la punta del dito per aprire un elemento o selezionare

pulsanti od opzioni sullo schermo.

• Toccare e tenere premuto: Toccare e tenere premuto col dito l’elemento desiderato per aprire il

menu a tendina che contiene le opzioni disponibili per quell’elemento.

• Trascinare: Toccare e tenere premuto l’elemento, quindi spostarlo nella posizione scelta senza

togliere la punta del dito su di esso.

• Far scorrere: Trascinare a sinistra/destra (o verso l’alto/basso) per passare al successivo/

precedente elemento della lista.

• Gesti multi-touch: Allargare o avvicinare le punte delle dita sullo schermo per ingrandire o

ridurre con lo zoom un’immagine o una pagina web.

• Ruotare lo schermo: Per molte applicazioni è possibile modiﬁcare automaticamente

l’orientamento dello schermo (da vista verticale ad orizzontale e viceversa) ruotando il dispositivo di lato.

Page 47

Schermata Home

La schermata Home è il punto di partenza delle attività e fornisce un accesso rapido alle applicazioni ed alle impostazioni d’uso frequente.

Barra di stato Collegamenti/widget

Desktop

Pulsante tutte le applicazioni

Quick Launcher

Tasti a video: INDIETRO / HOME / APP RECENTI

Suggerimento: Per visualizzare la schermata Home, toccare il pulsante HOME in qualunque momento.

Personalizzazione del dispositivo

Si può personalizzare il dispositivo grazie al menu Impostazioni, compresa la personalizzazione della schermata Home, cambiare il display e le impostazioni audio, la configurazione delle impostazioni di connessione e molto altro. Dal desktop, eseguire una delle seguenti operazioni per accedere al menu Impostazioni:

• Toccare il pulsante Tutte le applicazioni (

• Toccare

da Quick Launcher.

) > Impostazioni.

Page 48

Uso del lettore di codici a barre (solo per alcuni modelli)

Tramite il Lettore codici a barre il dispositivo è in grado di leggere le informazioni contenute nei codici a barre.

1. Toccare

codici a barre sul dispositivo.

2. Posizionare il dispositivo vicino al codice a barre (circa 5-10 cm) e puntare il sensore di codici a barre verso il codice a barre.

3. Toccare il pulsante “Scansione” dell’applicazione per avviare la scansione, tenere fermo il dispositivo per mantenere il codice a barre nell’area di copertura del sensore fino a quando sullo schermo non vengono visualizzare le informazioni.

4. L’indicatore LED lampeggia una volta per indicare lo stato di scansione:

5. Per configurare il Lettore codici a barre, toccare BCR Settings.

> BCR Reader per avviare l’applicazione Lettore

Verde – scansione eseguita.

Rosso – scansione non riuscita, riprovare.

Page 49

Ulteriori informazioni

Assistenza

Per l’assistenza iniziale, contattare il reparto IT del proprio rivenditore autorizzato di zona. Occasionalmente, MiTAC offre aggiornamenti di sistema gratuiti per migliorare l’esperienza utente.

Per maggiori informazioni si prega di controllare regolarmente il sito website: http://miowork.mio.com/

IP54

IEC 60529/IP54 è un sistema europeo di norme speciﬁche di prova per classiﬁcare il grado di protezione fornito dagli alloggiamenti di apparecchiature elettriche. Una designazione IP54 signiﬁca che l'unità resiste alla polvere (la penetrazione di polvere non è del tutto impedita, ma non deve penetrare in quantità sufﬁciente a interferire con il corretto funzionamento delle apparecchiature; protezione completa contro i contatti) e spruzzi d'acqua ﬁno a 5 minuti (volume di acqua: 10 litri al minuto, pressione: 80-100 kPa). MiTAC garantisce questo grado a condizione che il vano batterie e tutte le coperture dei jack siano chiusi correttamente e in modo sicuro. Questo dispositivo non è di grado IPX7/IPX8; l'immersione in acqua o la pressione dell'acqua, ad esempio il lavaggio dell'unità con acqua corrente, può provocare danni all'unità e invalidare la garanzia.

Informazioni sulle normative (CE)

2200

Nota: per scopi di identiﬁcazione normativa, al dispositivo è stato assegnato il numero di modello N435. Con il presente MiTAC dichiara che i propri prodotti N435 sono conformi con i requisiti essenziali e

altre disposizioni pertinenti della Direttiva 1999/5/EC. Il dispositivo è conforme con la Direttiva R&TTE (1999/5/CE), la Direttiva EMC (2004/108/CE) e

la Direttiva bassa tensione (2006/95/CE) redatti dalla Commissione della Comunità europea. La conformità con tali direttive implica la conformità con i seguenti Standard europei:

EN 301 489-1: Compatibilità elettromagnetica e questioni relative allo spettro delle radiofrequenze (ERM), norma sulla compatibilità elettromagnetica (EMC) per apparecchiature e servizi radio parte 1: Requisiti tecnici comuni.

EN 301 489-3: Compatibilità elettromagnetica e questioni relative allo spettro della radiofrequenza (ERM); norma di compatibilità elettromagnetica (EMC) per apparecchiature e servizi radio; Parte 3: condizioni speciﬁche per dispositivi a breve portata (SRD) che funzionano su frequenze comprese tra 9 kHz e 246 GHz

EN 301 489-17: Compatibilità elettromagnetica e questioni relative allo spettro delle radiofrequenze (ERM), norma sulla compatibilità elettromagnetica (EMC) per apparecchiature e servizi radio parte 17: Condizioni speciﬁche per sistemi di trasmissione a banda larga nella banda da 2,4 GHz e apparecchiature per RLAN ad alte prestazioni nella banda da 5 GHz.

Page 50

EN 300 328: Compatibilità elettromagnetica e questioni relative allo spettro delle radiofrequenze (ERM); sistemi di trasmissione a banda larga; apparecchiature di trasmissione dati che operano nella banda da 2,4 GHz ISM e che utilizzano tecniche di modulazione di ampio spettro; norma europea armonizzata relativa ai requisiti essenziali dell’art. 3.2 della direttiva R&TTE.

EN 301 893: Reti di accesso radio a larga banda (BRAN); 5 GHz RLAN a alte prestazioni; norma EN armonizzata che descrive i requisiti essenziali nell'articolo 3.2 della Direttiva R&TTE

EN 300 440: Compatibilità elettromagnetica e questioni relative allo spettro della radiofrequenza (ERM); dispositivi a breve portata; apparecchiature radio da usare nella gamma di frequenza da 1 GHz a 40 GHz; Parte 2: norma EN armonizzata che descrive i requisiti essenziali nell'articolo 3.2 della Direttiva R&TTE

EN 302 291-1: Compatibilità elettromagnetica e questioni relative allo spettro della radiofrequenza (ERM); Dispositivi a breve portata (SRD); Apparecchiature di prossimità induttive per comunicazioni dati operanti a 13,56 MHz; Parte 1: Caratteristiche tecniche e metodi di test

EN 302 291-2: Compatibilità elettromagnetica e questioni relative allo spettro della radiofrequenza (ERM); Dispositivi a breve portata (SRD); Apparecchiature di prossimità induttive per comunicazioni dati operanti a 13,56 MHz; Parte 2: norma EN armonizzata in base all’articolo 3.2 della Direttiva R&TTE

EN 50566: Standard di prodotto per dimostrare la conformità dei campi di radio frequenza generati da dispositivi wireless maneggiati e indossati da persone (30 MHz — 6 GHz)

EN 62209-2: Esposizione ai campi a radiofrequenza provenienti da dispositivi di comunicazione wireless maneggiati o indossati — Modelli umani, strumentazione e procedure

EN 62479: Valutazione della conformità di apparati elettrici ed elettronici di debole potenza alle restrizioni di base relative all’esposizione umana ai campi elettromagnetici (da 10 MHz a 300 GHz)

EN 60601: Apparecchiature elettromedicali — Parte 1-2: Requisiti generali per le prestazioni essenziali e di sicurezza di base — Norma collaterale: Compatibilità elettromagnetica — Requisiti e test

EN 50332: L’ascolto prolungato della musica ad alto volume può provocare lesioni all’udito. EN 55022: Caratteristiche di radiodisturbo EN 55024: Caratteristiche di immunità EN 61000-3-2: Limiti per le emissioni di corrente armonica EN 61000-3-3: Limitazione delle ﬂuttuazioni di tensione e del ﬂicker in sistemi di alimentazione in

bassa tensione

IEC 60950-1/A1:2009: Sicurezza del prodotto Per MioWORK serie A300: EN 301 489-7: Compatibilità elettromagnetica e questioni relative allo spettro della radiofrequenza

(ERM); norma di compatibilità elettromagnetica (EMC) per apparecchiature e servizi radio; Parte

Page 51

7: condizioni speciﬁche per apparecchiature radio mobili e portatili e apparecchiature ausiliarie per sistemi di telecomunicazione radio cellulari digitali (GSM e DCS)

EN 301 489-24: Compatibilità elettromagnetica e questioni relative allo spettro della radiofrequenza (ERM); norma di compatibilità elettromagnetica (EMC) per apparecchiature e servizi radio; Parte 24: condizioni speciﬁche per radio mobili e portatili (UE) e apparecchiature ausiliarie per IIMT-2000 CDMA Direct Spread (UTRA e E-UTRA)

EN 301 908-1: Reti cellulari IMT; norma EN armonizzata che descrive i requisiti essenziali nell'articolo

3.2 della Direttiva R&TTE; Parte 1: Introduzione e requisiti comuni

EN 301 908-2: Reti cellulari IMT; norma EN armonizzata che descrive i requisiti essenziali nell'articolo

3.2 della Direttiva R&TTE; Parte 2: Apparecchiature utente (UE) CDMA Direct Spread (UTRA FDD)

EN 301 511: Sistemi globali per la comunicazione mobile (GSM); norma EN armonizzata per stazioni mobile nella banda GSM 900 e GSM 1800 che soddisfa i requisiti essenziali in base all’articolo 3.2 della Direttiva R&TTE (1999/5/EC)

Il presente dispositivo è stato testato per la conformità con i requisiti per il Livello di pressione audio prescritti nelle norme EN 50332-2 applicabili. Può veriﬁcarsi la perdita permanente dell'udito in caso di utilizzo di auricolari o cufﬁe ad alto volume per periodi prolungati di tempo.

Dichiarazione di avvertenza:

Per evitare possibili danni all’udito, non ascoltare ad alto volume per lunghi periodi di tempo.

Il produttore non può essere ritenuto responsabile delle modiﬁche apportate dall’Utente e delle loro conseguenze che possono produrre alterazioni alla conformità del prodotto con la marcatura CE.

Informazioni SAR

Le linee guida sull’esposizione alle onde radio utilizzano un’unità di misura conosciuta come Speciﬁc Absorption Rate (SAR), la quale adotta il limite di 2 W/kg in media rispetto a dieci (10) grammi di tessuto. Il dispositivo che avete acquistato è stato progettato per essere conforme ai requisiti di sicurezza in vigore riguardo all’esposizione alle onde radio.

SAR ≦ 0.96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

Questo prodotto non deve essere smaltito insieme ai riﬁuti urbani, come previsto dalla Direttiva UE sullo smaltimento delle attrezzature elettriche ed elettroniche (RAEE–2002/96/ EC). Deve invece essere riportato al rivenditore oppure ad un centro autorizzato per la raccolta dei riﬁuti speciali.

Page 52

Welkom

Hartelijk dank voor de aanschaf van een product van MioWORK. Deze Snelstartgids begeleidt u bij de geslaagde installatie van uw apparaat en maakt u bekend met de basisvaardigheden voor het gebruik van het apparaat.

Kennismaken met uw apparaat

* Alleen voor geselecteerde modellen.

1. LED Indicatie 1

Status barcodelezer*:

Groen/Rood

2. LED Indicatie 2

Batterij oplaadstatus:

Groen/Rood

3. Barcodelezer*

4. Aan/uit-knop

5. NFC (Near Veld Mededeling) sensor

6. Luidspreker

7. Camera achterkant

8. Flitser

9. Frontcamera

10. Microfoon

11. HD aansluiting

12. Mini-USB-poort

13. Dock-aansluiting

14. Aansluiting voor hoofdtelefoon

15. Riemhouder

16. Micro SIM kaart gleuf*

17. Volume omhoog toets / Streepjescode lezer toets*

18. Volume omlaag / Programmeerbaar applicatie toets

19. Geheugenkaart gleuf

Page 53

Aan de slag

De batterij opladen

Wanneer u de batterij voor de allereerste keer oplaadt, moet u deze minstens 8 uur opladen (met de wisselstroomlader) terwijl uw apparaat is uitgeschakeld. Voor het opladen van de batterij, steek de oplaadkabel in de mini-usb poort aan de onderzijde van uw apparaat en de netvoeding oplader in het stopcontact*.

De LED indicatie knippert nu rood terwijl de batterijvoeding minder dan 15% is. Tijdens het laden licht de LED indicatie op om de batterij oplaadstatus aan te geven: Groen – batterij vol; Rood – batterij wordt opgeladen.

* Het stekkertype verschilt afhankelijk van de regio van uw aankoop.

VOORZICHTIG! Houd rekening met het volgende voor optimale prestaties van de batterij:

• De batterij niet opladen bij een hoge temperatuur (bijv. in direct zonlicht). De batterij stopt met laden als de omgevingstemperatuur lager is dan -10ºC (14ºF) of hoger dan 60ºC (140ºF).

• Laad de batterij op als deze bijna leeg is. Zorg ervoor dat de batterij volledig wordt opgeladen. Dit kan de levensduur van de batterij verlengen.

• Als u het apparaat gedurende een langere periode niet gebruikt (langer dan een maand) of u

merkt dat de oplaad-/ontlaadtijd korter is geworden, moet u er voor zorgen dat u de batterij eerst volledig ontlaadt voordat u hem weer oplaadt. U wordt ook geadviseerd om de batterij elke één tot twee maanden volledig te ontladen en weer op te laden.

• Het niet opvolgen van de gebruiksaanwijzingen voor de batterij kunnen het apparaat en de batterij beschadigen en zelfs lichamelijk letsel of schade aan eigendommen opleveren en de garantie teniet doen.

Page 54

Geheugenkaart en SIM kaart installeren

1. Open het dekseltje aan de linkerzijde van het apparaat om de micro SIM kaartgleuf te vinden* (a) en micro SD kaart gleuf (b).

2. Volg de instructies voor het installeren van de kaarten (niet inbegrepen).

3. Zet het dekseltje terug en controleer of het goed is afgesloten.

* Alleen voor geselecteerde modellen.

Opmerkingen:

• Het apparaat ondersteunt MicroSD-geheugenkaarten tot 64GB. Dit biedt echter geen garantie op de compatibiliteit van het apparaat met geheugenkaarten van alle fabrikanten.

• Tijdens het installeren van een kaart, mag u geen druk uitoefenen op het midden van de kaart. Gebruik geen vinger of metalen objecten om het contactgedeelte van de kaart aan te raken en te krassen.

• Om een kaart te verwijderen, duwt u voorzichtig de bovenste rand van de kaart naar binnen om deze te ontgrendelen en trek de kaart vervolgens uit de sleuf.

Het toestel aansluiten op een computer

Sluit het Mini-USB-einde van de USB-kabel aan op het apparaat ( poort in uw computer ( u de bestanden tussen uw computer en apparaat gemakkelijk overdragen via MTP*.

* Met MTP (Media Transfer Protocol) kunnen mediabestanden (inclusief muziek, afbeeldingen en andere bestanden) automatisch worden overgedragen naar en van draagbare apparaten. Voor Windows XP-gebruikers is het echter vereist om Windows XP Service Pack 3 en Windows Media Player 10 (of hoger) te installeren.

) en het andere einde op een USB-

). Na de aansluiting kunt

Page 55

Basisbediening

De aan/uit-knop gebruiken

• Het apparaat inschakelen

Druk en houd de AAN/UIT-knop ingedrukt totdat het apparaat aanschakelt. Na het opstartscherm wordt startscherm weergegeven en staat het apparaat standaard in de vergrendelingmodus.

Sleep het vergrendelingpictogram ( apparaat gebruiken.

• Slaapstand

Uw apparaat gaat na 1 minuut (standaard) van inactiviteit automatisch naar de Slaapstand. U kunt ook handmatig schakelen naar de Slaapstand door kort op de AAN/UIT-knop te drukken.

Om te hervatten vanuit de Slaapstand, drukt u kort op de AAN/UIT-knop.

• Vliegtuigmodus

Als u zich in een vliegtuig bevindt, of in een omgeving waar het gebruik van draadloze radio verboden is, schakelt u de Vliegtuig-modus in. Veel toepassingen op het apparaat blijven werken (zoals het spelen van games of het luisteren naar muziek) maar alle draadloze radio, waaronder draadloos netwerk en Bluetooth, worden uitgeschakeld - het apparaat kan geen gegevens verzenden of ontvangen.

Om naar de Vliegtuigmodus te gaan, houdt u de AAN/UIT-knop ingedrukt en selecteert u Vliegmodus in het optiemenu.

• Het apparaat opnieuw opstarten / uitschakelen

Houd de AAN/UIT-knop ingedrukt en selecteer Opnieuw opstarten/Uitschakelen in het optiemenu.

• Het apparaat handmatig uitschakelen

Houd de AAN/UIT-knop gedurende 5 seconden ingedrukt.

> ) om het systeem te ontgrendelen. U kunt nu het

Page 56

Op het scherm navigeren

Om het apparaat te bedienen, raakt u het scherm met uw vingertop aan. U kunt het volgende doen:

• Tikken: Raak het scherm eenmaal aan met uw vingertop om de items te openen en de knoppen

of opties op het scherm te selecteren.

• Tikken op en vasthouden: Tik op het gewenste item en houd het vast om het pop-upmenu te

openen dat de beschikbare opties voor het item bevat.

• Slepen: Tik op het item en houd het vast, en verplaats het vervolgens naar de gewenste positie

zonder het los te laten.

• Schuiven: Sleep naar links of rechts (of naar boven of beneden) om naar het volgende of vorige

item in de lijst te gaan.

• Multi-touch gebaren: Schuif uw vingertoppen uit of naar elkaar op het scherm om in of uit te

zoomen terwijl u een afbeelding of een webpagina bekijkt.

• Het scherm draaien: Bij de meeste toepassingen kunt u automatisch de schermstand veranderen

van staand in liggend door het apparaat op zijn kant te houden.

Page 57

Startscherm

Het Start scherm is uw uitgangspunt voor taken, waar u snel toegang hebt tot veelgebruikte toepassingen en instellingen.

Statusbalk Snelkoppelingen/ widgets

Bureaublad

Knop Alle toepassingen

Snelstartvenster

Sneltoetsen: TERUG / BEGIN / RECENTE APPS

Tip: Tik op elk gewenst moment op de knop BEGIN om naar het startscherm te gaan.

Het apparaat aanpassen

U kunt het apparaat aanpassen met het menu Instellingen, zoals aanpassen van het Start scherm, veranderen van de instellingen voor weergave en geluid, configureren van de verbindingsinstellingen, enzovoort. Ga op het bureaublad als volgt te werk om het menu Instellingen te openen:

• Tik op de knop Alle toepassingen (

• Tik op

in het Snelstartvenster.

) > Instellingen.

Page 58

De streepjescode lezer gebruiken (alleen voor geselecteerde modellen)

Met de streepjescode lezer is uw apparaat in staat de informative in de streepjescode te lezen.

1. Tik

> BCR Reader om de streepjescode lezer applicatie op

uw apparaat op te starten.

2. Houd uw apparaat dicht bij de streepjescode (circa 5~10 cm) en richt de streepjescode lezer sensor op de streepjescode.

3. Tik op de “Scan” toets van de applicatie om te beginnen met scannen;houd tegelijkertijd uw apparaat goed vast om de streepjescode binnen het sensor bereik te houden totdat de informatie op het scherm is weergegeven.

4. De LED indicatie knippert eenmaal om de scanning status aan te geven.

Groen – succesvolle scan.

Rood – scan mislukt, probeer opnieuw.

> BCR Settings om de streepjescode lezer te

5. Tik conﬁgureren.

Page 59

Voor meer informatie

Ondersteuning

Neem voor ondersteuning contact op met de IT-afdeling of uw geautoriseerde verkoper. Af en toe biedt MiTAC gratis systeemupdates aan om de gebruikerservaring te verbeteren. Kijk aub

regelmatig http://miowork.mio.com/ op voor meer informatie.

IP54

De IEC 60529/IP54 is een Europees systeem van testspeciﬁcatiestandaarden voor het classiﬁceren van de beschermingsgraad, geleverd door de behuizingen van elektrische apparatuur. Een IP54-aanduiding betekent dat het apparaat stofbestendig is (de binnendringing van stof wordt niet volledig verhinderd, maar wel voldoende zodat het stof de bevredigende werking van de uitrusting niet hindert; complete bescherming tegen contact) en bestand is tegen waterspatten gedurende 5 minuten (watervolume: 10 liter per minuut, druk: 80-100kPa). MiTAC garandeert deze graad op voorwaarde dat de batterijklep en alle stekkerafdekkingen correct en veilig zijn gesloten. Dit apparaat heeft niet de IPX7/IPX8-graad; onderdompeling in water of waterdruk zoals het wassen van het apparaat met stromend water, kan schade aan het apparaat veroorzaken en maakt de garantie ongeldig.

Informatie over goedkeuringen (CE)

2200

Opmerking: Voor regelgevende identiﬁcatie doeleinden, is uw apparaat een modelnummer van N435 toegekend.

MiTAC verklaart hierbij dat deze N435 voldoet aan de essentiële vereisten en andere relevante voorwaarden van de Richtlijn 1999/5/EG.

Dit apparaat voldoet aan de R&TTE richtlijn (1999/5/EC), de EMC richtlijn (2004/108/EC), en de laag voltage richtlijn (2006/95/EC), gepubliceerd door de commissie van de Europese Gemeentegepubliceerd door de commissie van de Europese Gemeente compliantie met deze richtlijnen houdt conformiteit in met de volgende Europese standaarden:

EN 301 489-1: Elektronische compatibiliteit en radiospectrummaterie (ERM), Elektromagnetische compatibiliteit (EMC) norm voor radioapparatuur en diensten; Deel 1: Algemene technische vereisten.

EN 301 489-3: Electromagnetische compatibiliteit en Radio spectrum Matters (ERM); Electromagnetische Compatibiliteit (EMC) standaard voor radio apparatuur en diensten; Deel 3: Speciﬁeke voorwaarden voor Short-Range Devices (SRD) werkzaam op frequenties tussen 9 kHz en 246 GHz

EN 301 489-17: Elektronische compatibiliteit en radiospectrummaterie (ERM), Elektromagnetische compatibiliteit (EMC) norm voor radioapparatuur en diensten; Deel 17: Speciﬁeke voorwaarden voor 2,4 GHz breedbandtransmissiesystemen en krachtige 5 GHz RLAN-apparatuur.

Page 60

EN 300 328: Elektromagnetische compatibiliteit en radiospectrumzaken (ERM), breedband zendsystemen; Gegevensoverdrachtapparatuur die werkt in de 2,4 GHz ISM-band en breedspectrum modulatietechnieken gebruikt; Geharmoniseerde EN essentiële vereisten onder artikel 3.2 van de R&TTE-richtlijn.

EN 301 893: Broadband Radio Access Networks (BRAN); 5 GHz hog prestatie RLAN; Geharmoniseerd EN dat de essentiele vereisten van artikel 3.2 bedekt van de R&TTE richtlijn

EN 300 440: Electromagnetische compatibiliteit en Radio spectrum Matters (ERM); Kort bereik apparaten; Radio apparatuur te gebruiken in het 1 GHz tot 40 GHz frequentie bereik; Deel 2: Geharmoniseerd EN dat de essentiele vereisten van artikel 3.2 bedekt van de R&TTE richtlijn

EN 302 291-1: Electromagnetische compatibiliteit en Radio spectrum Matters (ERM); Kort bereik apparaten (SRD); Dicht bereik inductieve gegevens communicatie apparatuur, werkzaam op 13,56 MHz; Deel 1: Technische kenmerken en test methoden

EN 302 291-2: Electromagnetische compatibiliteit en Radio spectrum Matters (ERM); Kort bereik apparaten (SRD); Dicht bereik inductieve gegevens communicatie apparatuur, werkzaam op 13,56 MHz; Deel 2: Geharmoniseerd EN onder artikel 3.2 van de R&TTE richtlijn

EN 50566: Product standaard om de compliantie te demonstreren van radio frequentie velden van in de hand gehouden en op lichaam bevestigde draadloze communicatie apparaten die door het algemeen publiek worden gebruikt (30 MHz — 6 GHz)

EN 62209-2: Menselijke blootstelling aan radio freqentie velden door in de hand gehouden en op lichaam bevestigde draadloze communicatie apparaten— Menselijke modellen, instrumentatie en procedures

EN 62479: Beoordeling van de compliantie van lage voeding elektronische en elektrische apparatuur met de basis restricties, gerelateerd aan menselijke blootstelling aan elektromagnetische velden (10 MHz tot 300 GHz)

EN 60601: Medische elektrische apparatuur — Deel 1-2: Algemene vereisten voor veiligheid en essentiele werking — Collaterale standaard: Electromagnetische compatibiliteit — Vereisten en testen

EN 50332: Langdurig luisteren naar muziek op een maximaal volume kan de oren beschadigen. EN 55022: Eigenschappen van radiostoring EN 55024: Eigenschappen van immuniteit EN 61000-3-2: Limieten voor harmonische stroomemissies EN 61000-3-3: Beperking van spanningsvariatie en ﬂikkering in laagspanningsverdeelnet IEC 60950-1/A1:2009: Productveiligheid Voor MioWORK A300-serie: EN 301 489-7: Electromagnetische compatibiliteit en Radio spectrum Matters (ERM);

ElectroMagnetische Compatibiliteit (EMC) standaard voor radio apparatuur en diensten; Deel 7: Speciﬁeke voorwaarden voor mobiele en draagbare radio en ondersteunende apparatuur van digitale cellulaire radio telecommunicatie systemen (GSM and DCS)

Page 61

EN 301 489-24: Electromagnetische compatibiliteit en Radio spectrum Matters (ERM); ElectroM agnetischeCompatibiliteit(EMC) standaard voorradio apparatuur en diensten; Deel 24:Speciﬁeke voorwaarden voor IMT-2000 CDMA Direct Spread (UTRA en E-UTRA) voor mobiele en draagbare (UE) radio en ondersteunende apparatuur.

EN 301 908-1: IMT cellulaire netwerken; Geharmoniseerd EN dat de essentiele vereisten van artikel 3.2 bedekt van de R&TTE richtlijn; Deel 1: Introductie en normale vereisten

EN 301 908-2: IMT cellulaire netwerken; Geharmoniseerd EN dat de essentiele vereisten van artikel 3.2 bedekt van de R&TTE richtlijn; Deel 2: CDMA Direct Spread (UTRA FDD) Gebruiker uitrusting(UE)

EN 301 511: Globaal Systeem voor mobiele communicaties (GSM); Geharmoniseerd EN voor mobiele stations in de GSM 900 en GSM 1800 banden dat de essentiele vereisten onder artikel 3.2 bedekt van de R&TTE richtlijn (1999/5/EC)

Dit apparaat is getest en voldoet aan de geluidsdruk niveau vereisten die zijn genoteerd in de toepasbare EN 50332-2 standarden. Permanente gehoorbeschadiging kan voorkomen als oortelefoons of hooftelefoons op hoog volume voor langdurige periodes worden gebruikt.

Waarschuwing verklaring:

Om mogelijke gehoorbeschadiging te vermijden, luister niet op hoog geluidsniveau voor lange periodes.

De fabrikant kan niet aansprakelijk worden gesteld voor wijzigingen die zijn aangebracht door de gebruiker, en de gevolgen daarvan die de conformiteit van het product met de CE-markering wijzigen.

SAR-informatie

De richtlijn voor de blootstelling aan radiogolven gebruikt een meeteenheid die de Speciﬁc Absorption Rate (SAR) wordt genoemd en die als limiet 2 W/kg gemiddeld over tien (10) gram weefsel gebruikt. Uw apparaat is ontworpen om te voldoen aan de van toepassing zijnde veiligheidseisen voor blootstelling aan radiogolven.

SAR ≦ 0.96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

Dit product mag niet worden weggegooid als normaal huishoudelijk afval, in overeenstemming met de EU-richtlijn voor elektrische en elektronische apparatuur (WEEE – 2002/96/EG). Het moet in plaats daarvan worden verwijderd door het terug te bezorgen bij het verkooppunt of bij een inzamelpunt voor recycling in uw gemeente.

Page 62

Bem-vindo

Obrigado por adquirir um produto MioWORK. Este Guia de Consulta Rápida irá ajudá-lo a configurar corretamente o seu dispositivo e a familiarizar-se com as funções básicas do mesmo.

Conheça o seu dispositivo

* Apenas para alguns modelos.

1. Indicador de LED 1

Leitor de código de barras*:

Verde/Vermelho

2. Indicador de LED 2

Estado de carga da bateria:

Verde/Vermelho

Leitor de código de barras*

4. Botão de ENERGIA

5. Sensor de NFC (Perto Campo Comunicação)

6. Alto-falante

7. Câmara traseira

8. Flash

9. Câmara frontal

10. Microfone

11. Conector de HD

12. Porta Mini-USB

13. Conector de ancoragem

14. Ficha para auscultadores

15. Portador de Lanyard Slot para cartão micro SIM*

16.

17. Botão para aumentar o volume / Botão do Leitor de Código de Barras*

18. Botão para reduzir o

volume / Programável Botão do Aplicativo

19. Slot para cartão de memória

Page 63

Começar a utilizar

Carregar a bateria

Quando carregar a bateria pela primeira vez, deverá carregá-la durante pelo menos 8 horas (utilizando o carregador AC) com o dispositivo desligado. Para carregar a bateria, conecte o cabo do carregador doméstico na porta Mini-USB localizada na parte inferior do seu dispositivo e o carregador da tomada de energia no soquete de energia*.

* O tipo de ficha varia de acordo com a região onde o produto foi adquirido.

O indicador LED irá piscar em Vermelho cada vez que a carga da bateria for inferior a 15%. Durante o carregamento, o indicador de LED no dispositivo se acende para indicar o estado de carga da bateria:

Verde – bateria cheia; Vermelho – bateria a carregar.

ATENÇÃO! Para um desempenho ideal da bateria de lítio, tenha em atenção o seguinte:

• Não carregue a bateria em locais com temperatura elevada (ex.: em exposição direta à luz solar). A bateria irá parar de carregar se a temperatura ambiente for inferior a -3ºC (26,6ºF) ou superior a 55ºC (131ºF).

• Recarregue a bateria quando esta estiver quase totalmente descarregada. Quando efetuar o carregamento, certifique-se de que a bateria se encontra totalmente carregada. Se o fizer irá aumentar a duração da bateria.

• Se o dispositivo não tiver sido utilizado durante mais de um mês ou se o tempo de carga/

descarga tiver diminuído, descarregue totalmente a bateria antes de a recarregar. Deverá também descarregar e carregar totalmente a bateria uma vez a cada 1 a 2 meses.

• O não cumprimento das instruções de utilização da bateria poderá causar danos no seu

dispositivo, na bateria e mesmo ferimentos pessoais ou danos materiais e anulará a garantia.

Page 64

Instalar o cartão de memória e o cartão SIM

1. Abrir a tampa do lado esquerdo do dispositivo para localizar o slot para cartão Micro SIM* (a) e o slot para cartão MicroSD (b).

2. Seguir as instruções para instalar os cartões (não fornecidos).

3. Recolocar a tampa e certificar-se de que a tampa está bem fechada.

* Apenas para alguns modelos.

Notas:

• O dispositivo suporta cartões de memória MicroSD com capacidade até 64GB. No entanto, não está garantida a compatibilidade do dispositivo com cartões de memória de todos os fabricantes.

• Quando instalar um cartão, não aplique pressão no centro do cartão. Não utilize o seu dedo ou quaisquer objetos metálicos para tocar e riscar os contactos do cartão.

• Para remover um cartão, pressione ligeiramente a extremidade superior para

o libertar e retire-o da ranhura.

Ligar o dispositivo a um computador

Ligue a extremidade Mini-USB do cabo USB ao seu dispositivo ( porta USB do computador ( poderá transferir facilmente os ficheiros entre o computador e o dispositivo através de MTP*.

* MTP (Protocolo de Transferência Multimédia) permite transferir ficheiros multimédia (incluindo música, imagens e outros ficheiros) de e para dispositivos portáteis. No entanto, os utilizadores do Windows XP, deverão instalar o Windows XP Service Pack 3 e o Windows Media Player 10 (ou mais recente).

) e a outra extremidade a uma

). Após a ligação,

Page 65

Utilização básica

Utilizar o botão de ENERGIA

• Para ligar o dispositivo

Prima e mantenha premido o botão de alimentação até que o dispositivo se ligue. Após o ecrã de arranque, será exibido o ecrã Inicial e o dispositivo estará por predeﬁnição no modo Bloqueado.

Arraste o ícone de Cadeado ( utilizar o seu dispositivo.

• Modo de suspensão

O seu dispositivo entrará automaticamente no Modo de Suspensão após 1 minuto (por predeﬁnição) de inatividade. Pode também mudar manualmente para o modo de Suspensão premindo o botão de ENERGIA.

Para sair do Modo de Suspensão, prima o botão de ENERGIA.

• Modo de Voo

Quando estiver dentro de um avião ou num local onde a utilização de rádio sem ﬁos é proibida, ative o Modo de Voo. Diversas aplicações do seu dispositivo continuarão a funcionar (ex.: jogar jogos ou ouvir música) mas todos os rádios sem ﬁos, incluindo a rede sem ﬁos e o Bluetooth, serão desligados, não permitindo o envio ou receção de dados.

Para entrar no Modo de Voo, mantenha premido o botão de ENERGIA e selecione Modo de avião no menu de opções.

• Para reiniciar/desligar o dispositivo

Mantenha premido o botão de ENERGIA e selecione Reiniciar/Desligar no menu de opções.

• Para desligar manualmente o dispositivo

Mantenha o botão de ENERGIA premido durante 5 segundos.

> ) para desbloquear o sistema. Poderá assim começar a

Page 66

Navegar no ecrã

Para utilizar o dispositivo, toque com o dedo no ecrã. Pode realizar as seguintes ações:

• Tocar: Toque com o dedo no ecrã uma vez para abrir itens ou selecionar botões no ecrã ou

opções.

• Tocar sem soltar: Toque sem soltar no item desejado para abrir o menu de contexto que contém

as opções disponíveis para o item.

• Arrastar: Toque sem soltar no item e desloque-o para a posição desejada sem libertar o dedo.

• Deslizar: Deslize para a esquerda/direita (ou para cima/baixo) para mudar para o item seguinte/

anterior na lista.

• Gestos multitoque: Afaste ou aproxime a ponta dos dedos no ecrã para aumentar ou diminuir o

zoom durante a visualização de uma imagem ou página Web.

• Rodar o ecrã: Na maioria das aplicações, é possível alterar automaticamente a orientação do

ecrã (de vertical para horizontal e vice-versa) rodando o dispositivo.

Page 67

Ecrã Inicial

O ecrã Inicial é o ponto de partida para várias tarefas, oferecendo acesso rápido a aplicações e definições utilizadas frequentemente.

Barra de estado Atalhos/widgets

Ecrã Inicial

Botão Todas as aplicações

Barra de Iniciação Rápida

Botões virtuais: VOLTAR / INÍCIO / APLICAÇÕES RECENTES

Sugestão: Para exibir o ecrã Inicial, toque em qualquer momento no botão INICIAL.

Personalizar o seu dispositivo

Pode personalizar o dispositivo através do menu Definições, incluindo a personalização do ecrã Inicial, a alteração das definições do ecrã e do som, a configuração das definições de ligação e muito mais.

No ecrã inicial, execute uma das seguintes ações para aceder ao menu Definições:

• Toque no botão Todas as aplicações (

• Toque em

na Barra de Iniciação Rápida.

) > Deﬁnições.

Page 68

Utilizar o leitor de código de barras (para alguns modelos somente)

Pela utilização do leitor de código de barras, o dispositivo será capaz de ler as informações contidas no código de barras.

1. Toque

código de barras no seu dispositivo.

2. Posicione o dispositivo perto do código de barras (aproximadamente 5 ~ 10 cm) e aponte o sensor do leitor de código de barras para o código de barras.

3. Toque no botão “Digitalizar” do aplicativo para iniciar a pesquisa; enquanto isso, segure o seu dispositivo firmemente para manter o código de barras dentro do alcance do sensor até que as informações sejam exibidas na tela.

4. O indicador LED pisca uma vez para indicar o status de digitalização:

5. Para configurar o Leitor de Código de Barras, toque BCR Settings.

> BCR Reader para iniciar o aplicativo de Leitor de

Verde – digitalização bem-sucedida.

Vermelho – digitalização falhada; por favor, tente novamente.

Page 69

Para obter mais informações

Apoio

Para obter apoio adicional, contacte o seu departamento de TI ou o revendedor local autorizado. Ocasionalmente, a MiTAC poderá oferecer atualizações de sistema gratuitas para melhorar a

experiência do utilizador. Visite regularmente o website http://miowork.mio.com/ para obter mais informações.

IP54

O IEC 60529/IP54 é um sistema europeu de normas de especiﬁcação de teste para classiﬁcar o grau de protecção pelos cercos do equipamento elétrico. Uma designação IP54 signiﬁca que a unidade suporta protecção contra poeira (ingresso de poeira não é totalmente impedido, mas não deve entrar em quantidade suﬁciente para interferir com o funcionamento satisfatório do equipamento; protecção completa contra contato) e espirramento de água por até 5 minutos (volume de água: 10 litros por minuto, pressão: 80-100kPa). O fabricante garante este grau desde que a porta da bateria e todas as coberturas de jack estejam fechadas corretamente e ﬁrmemente. Este dispositivo não é de grau IPX7/IPX8; imersão em água ou pressão de água tal como lavagem do aparelho com água corrente pode daniﬁcar o aparelho e anular a garantia.

Informações regulamentares (CE)

2200

Nota: Para ﬁns de identiﬁcação da regulamentação, o dispositivo é atribuído com um número de modelo de N435.

A MiTAC Europe Ltd declara que este N435 está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva 1999/5/CE.

Este dispositivo está em conformidade com a Directiva R&TTE (1999/5/CE), a Directiva EMC (2004/108/CE) e a Directiva de Baixa Tensão (2006/95/CE) emitidas pela Comissão da Comunidade Europeia.-emitidas pela Comissão da Comunidade Europeia. Conformidade com estas directivas implica a conformidade com as seguintes normas europeias:

EN 301 489-1: Compatibilidade electrónica e Assuntos de espectro Radioeléctrico (ERM), norma de Compatibilidade Electromagnética (EMC) para equipamentos e serviços rádio; Parte 1: Requerimentos técnicos comuns.

EN 301 489-3: Assuntos de Espectro Radioeléctrico e Compatibilidade Electromagnética (ERM); Norma de Compatibilidade Electromagnética (EMC) para equipamento de rádio e serviços; Parte 3: Condições especíﬁcas para Dispositivos de Curto Alcance (SRD) operando em frequências entre 9 kHz e 246 GHz

EN 301 489-17: Compatibilidade electrónica e Assuntos de espectro Radioeléctrico (ERM), norma de Compatibilidade Electromagnética (EMC) para equipamentos e serviços rádio; Parte 17: Condições

Page 70

especíﬁcas para sistemas de transmissão de banda larga de 2,4 GHz e equipamento de RLAN de alto desempenho de 5 GHz.

EN 300 328: Compatibilidade electromagnética e Assuntos de espectro Radioeléctrico (ERM); Sistemas de Transmissão de Banda Larga; Equipamento de transmissão de dados que funcionem na banda ISM 2,4 GHz e utilizem técnicas de modulação de por alargamento do espectro; Requerimentos essenciais da EN harmonizada ao abrigo do artigo 3.2 da Directiva R&TTE.

EN 301 893: Redes de Acesso Rádio em Banda Larga (BRAN); RLAN de alto desempenho na faixa dos 5 GHz; EN harmonizada cobrindo os requisitos essenciais no âmbito do Artigo 3.2 da Directiva R&TTE

EN 300 440: Assuntos de Espectro Radioeléctrico e Compatibilidade Electromagnética (ERM); Equipamento de pequeno alcance; Equipamento de rádio destinado à faixa de frequências de 1 GHz a

40 GHz; Parte 2: EN harmonizada no âmbito do artigo 3.2 da Directiva R&TTE EN 302 291-1: Assuntos de Espectro Radioeléctrico e Compatibilidade Electromagnética (ERM);

Equipamento de pequeno alcance (SRD); Equipamento para comunicação de dados a curta distância, operando por indução nos 13,56 MHz; Parte 1: Características técnicas e métodos de teste

EN 302 291-2: Assuntos de Espectro Radioeléctrico e Compatibilidade Electromagnética (ERM); Equipamento de pequeno alcance (SRD); Equipamento para comunicação de dados a curta distância, operando por indução nos 13,56 MHz; Parte2: EN harmonizada cobrindo os requisitos essenciais no âmbito do Artigo 3.2 da Directiva R&TTE

EN 50566: Norma de produto destinada à demonstração da conformidade dos campos de freqüencia de rádio dos dispositivos de comunicação sem ﬁo manuais ou montados no corpo utilizados pelo público em geral (30 MHz e 6 GHz).

EN 62209-2: Exposição humana aos campos de freqüencia de rádio dos dispositivos de comunicação sem ﬁo manuais ou montados no corpo - modelos humanos, da instrumentação e procedimentos

EN 62479: Avaliação da conformidade de equipamento eletrônico de baixa energia e equipamento elétrico com as restrições básicas relacionadas com a exposição humana aos campos eletromagnéticos (10 MHz a 300 GHz).

EN 60601: Equipamentos médico elétrico -Parte 1-2: Requisitos gerais de segurança básica e desempenho essencial - Norma colateral: Compatibilidade eletromagnética - Requisitos e testes

EN 50332: Audição prolongada de música no volume máximo pode daniﬁcar a audição. EN 55022: Características de perturbação radioeléctrica EN 55024: Características de imunidade EN 61000-3-2: Limites de emissões de harmónicos de corrente EN 61000-3-3: Limitação de ﬂutuação e oscilação de tensão em sistemas de alimentação de baixa

voltagem

IEC 60950-1/A1:2009: Segurança do Produto Para MioWORK A300 series: EN 301 489-7: Assuntos de Espectro Radioeléctrico e Compatibilidade Electromagnética (ERM);

Norma de Compatibilidade Electromagnética (EMC) para equipamento de rádio e serviços; Parte 7: Condições especíﬁcas para rádio móvel e portátil e equipamentos auxiliares de sistemas de

Page 71

telecomunicações celulares digitais (GSM e DCS) EN 301 489-24: Assuntos de Espectro Radioeléctrico e Compatibilidade Electromagnética (ERM);

Norma de Compatibilidade Electromagnética (EMC) para equipamento de rádio e serviços; Parte 24: Condições especíﬁcas para do IMT-2000 CDMA Espalhamento directo (UTRA e E-UTRA) para equipamento de rádio móvel, portátil (UE) e auxiliar

EN 301 908-1: Redes celulares IMT; EN harmonizada cobrindo os requisitos essenciais no âmbito do Artigo 3.2 da Directiva R&TTE ; Parte 1: Introdução e requisitos comuns

EN 301 908-2: Redes celulares IMT; EN harmonizada cobrindo os requisitos essenciais no âmbito do Artigo 3.2 da Directiva R&TTE ; Parte 2: Espalhamento directo CDMA (UTRA FDD) Equipamento do Utilizador (UE)

EN 301 511: Sistema Global de Comunicações Móveis (GSM); EN harmonizada para estações base das faixas GSM 900 e GSM 1 800, cobrindo os requisitos essenciais no âmbito do artigo 3.2 da Directiva R&TTE (1999/5/EC)

Este dispositivo tem sido testado de acordo com o requisito de Nível de Pressão Sonora previsto nas normas EN 50332-2 aplicáveis. Pode ocorrer a perda permanente da audição se os auriculares ou auscultadores forem utilizados em alto volume por períodos de tempo prolongados.

Declaração de advertência:

Para evitar possíveis danos à audição, não escute a níveis de volume elevados por longos períodos.

O fabricante não pode ser responsabilizado por modiﬁcações efetuadas pelo utilizador e respetivas consequências, que podem alterar a conformidade do produto com a marcação CE.

Informações de SAR

As diretrizes relativas à exposição a ondas de rádio utilizam uma unidade de medida conhecida como Taxa de Absorção Especíﬁca (SAR), que adota o limite de 2 W/kg em média por dez (10) gramas de tecido. O seu dispositivo foi concebido para cumprir os requisitos de segurança aplicáveis à exposição a ondas de rádio.

SAR ≦ 0,96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

Este produto deve ser descartado como resíduo doméstico normal, em conformidade com a directiva da UE em matéria de equipamento residual eléctrico e electrónico (WEEE – 2002/96/CE). Ao invés, deve ser descartado através da sua devolução ao ponto de venda ou num ponto de recolha de reciclagem municipal.

Page 72

Witamy

Dziękujemy za zakupienie produktu MioWORK. Ta skrócona instrukcja obsługi pomoże użytkownikowi w pomyślnym skonfigurowaniu urządzenia i w nabyciu podstawowych umiejętności obsługi tego urządzenia.

Poznanie urządzenia

* Wyłącznie dla wybranych modeli.

1. Wskaźnik 1 LED

Stan czytnika kodu paskowego*:

Zielona/Czerwona

2. Wskaźnik 2 LED

Status naładowania baterii:

Zielona/Czerwona

3. Czytnik kodu paskowego*

4. Przycisk włącznika

5. Sensor NFC (komunikacji bliskiego zasięgu)

6. Głośnik

7. Aparat z tyłu

8. Lampa błyskowa

9. Aparat z przodu

10. Mikrofon

11. Złącze HD

12. Gniazdo mini-USB

13. Złącze dokowania

14. Gniazdo słuchawek

15. Pudełko na smycz

16. Otwór na kartę Micro SIM*

17. Przycisk do podgłaszania / Przycisk czytnik kodów kreskowych*

18. Przycisk do przyciszania / Programowalny przycisk aplikacji

19. Otwór na kartę pamięci

Page 73

Wprowadzenie

Ładowanie baterii

Przy pierwszym ładowaniu baterii należy ładować co najmniej 8 godzin (z wykorzystaniem ładowarki prądu zmiennego) przy wyłączonym urządzeniu. Aby naładować baterię, przyłącz kabel domowej ładowarki do portu Mini-USB znajdującego się na spodzie twojego urządzenia oraz ładowarkę prądu do gniazdka*.

Wskaźnik LED zamigota na czerwono gdy moc baterii spadnie poniżej 15%. Podczas ładowania, wskaźnik LED na urządzeniu zapali się aby wskaźać status naładownia baterii: Zielony – pełna bateria;

Czerwony – ładowanie baterii.

OSTRZEŻENIE! Dla zapewnienia optymalnego działania baterii litowej należy pamiętać o następujących kwestiach:

• Nie należy ładować baterii w wysokiej temperaturze (np. w bezpośrednim świetle słonecznym). Ładowanie baterii zostanie zatrzymane w temperaturze zewnętrznej poniżej -10ºC (14ºF) lub więcej powyżej 60ºC (140ºF).

• Baterię należy doładować, gdy będzie prawie rozładowana. Podczas doładowania należy sprawdzić, czy bateria została naładowana całkowicie. Może to wydłużyć żywotność baterii.

• Jeśli urządzenie nie było używane dłużej niż miesiąc lub jeśli skróceniu ulegnie czas

rozładowania/naładowania, przed doładowaniem należy najpierw całkowicie rozładować baterię. Doradza się także, aby całkowicie naładować i rozładować baterię co 1~2 miesiące.

• Niezastosowanie się do instrukcji używania baterii może spowodować uszkodzenie urządzenia, baterii, a nawet obrażenia ciała albo uszkodzenie sprzętu i utratę gwarancji.

* Typ wtyczki zależy od regionu zakupu.

Page 74

Instalowanie karty pamięci oraz karty SIM

1. Otwórz pokrywę znajdującą się po lewej stronie urządzenia aby zlokalizować otwór na karty Micro SIM* (a) oraz MicroSD (b).

2. Podążaj za następujacymi instrukcjami aby zainstalować karty (nie dostarczono).

3. Zamknij pokrywę oraz upewnij się iż została ona bezpiecznie zamknięta.

* Wyłącznie dla wybranych modeli.

Uwagi:

• Urządzenie obsługuje karty pamięci MicroSD o pojemności do 64 GB. Jednak nie można zagwarantować zgodności z kartami pamięci wszystkich producentów.

• Podczas instalacji karty nie należy naciskać na środku karty. Nie należy

używać palca ani metalowych obiektów do dotykania i zarysowywania styku karty.

• Aby wyjąć kartę, naciśnij delikatnie do środka krawędź karty w celu jej zwolnienia, a następnie wyciągnij ją z gniazda.

Podłączanie urządzenia do komputera

Podłącz koniec micro-USB kabla USB do urządzenia

), a drugi koniec do portu USB komputera (2).

( Po podłączeniu, będzie można łatwo wykonywać transfer plików pomiędzy komputerem i urządzeniem, poprzez MTP*.

* MTP (Protokół transferu multimediów) umożliwia szybki transfer plików multimedialnych (włącznie z muzyką, obrazami i innymi plikami) do i z urządzeń przenośnych. Jednakże od użytkowników Windows XP wymagana jest instalacja Windows XP Service Pack 3 i programu Windows Media Player 10 (lub wersji nowszej).

Page 75

Podstawy operacji

Używanie przycisku ZASILANIE

• Włączanie urządzenia

Wciśnij i przytrzymaj przycisk MOCY aż urządzenie zostanie włączone. Po ekranie uruchomienia wyświetlony zostanie ekran główny, a urządzenie domyślnie znajduje się w trybie Blokada.

Przeciągnij ikonę blokady ( używanie urządzenia.

• Tryb uśpienia

Urządzenie automatycznie przejdzie do trybu uśpienia po 1 minucie (domyślnie) braku aktywności. Można ręcznie przełączyć na tryb uśpienia, naciskając krótko przycisk włącznika.

Aby wznowić działanie urządzenia z trybu uśpienia, naciśnij krótko przycisk włącznika.

• Tryb samolotowy

Podczas przebywania w samolocie lub w miejscu, gdzie używanie bezprzewodowej łączności radiowej jest zabronione, należy włączyć Tryb samolotowy. Wiele spośród aplikacji w urządzeniu będzie kontynuować pracę (np. gry lub słuchanie muzyki) ale wyłączane są wszystkie funkcje radiowej łączności bezprzewodowej, włącznie z siecią bezprzewodową i Bluetooth - nie mogą one wysyłać ani odbierać danych.

Aby przejść do trybu samolotowego, naciśnij i przytrzymaj przycisk włącznika i wybierz Tryb samolotowy z menu opcji.

• Ponowne uruchamianie/wyłączanie urządzenia

Naciśnij i przytrzymaj przycisk włącznika i wybierz opcję Uruchom ponownie/Wyłącz zasilanie z menu opcji.

• Ręczne wyłączanie urządzenia

Naciśnij i przytrzymaj przycisk włącznika przez 5 sekund.

> ), aby odblokować system. Można teraz rozpocząć

Page 76

Nawigacja na ekranie

W celu obsługi urządzenia dotknij ekranu końcem palca. Można wykonywać następujące czynności:

• Stuknięcie: Dotknij ekranu raz końcem palca, aby otworzyć elementy lub wybrać przyciski

ekranowe lub opcje.

• Stuknięcie i przytrzymanie: Stuknij i przytrzymaj wymagany element, aby otworzyć menu

pomocnicze, które zawiera dostępne opcje dla danego elementu.

• Przeciągnięcie: Stuknij i przytrzymaj element, a następnie przesuń go do pozycji docelowej, nie

podnosząc palca.

• Przesunięcie: Przesuń palec w lewo/w prawo (lub w górę/w dół), aby przejść do następnego/

poprzedniego elementu na liście.

• Gesty wielodotyku: Odsuń końce palców od siebie lub zsuń je do siebie na ekranie w celu

powiększenia albo zmniejszenia oglądanej strony internetowej.

• Obracanie ekranu: W przypadku większości aplikacji można automatycznie zmienić orientację

ekranu (z pionowej na poziomą i na odwrót), przekręcając urządzenie w bok.

Page 77

Ekran główny

Ekran główny to miejsce rozpoczynania zadań, zapewniające szybki dostęp do często używanych aplikacji i ustawień.

Pasek stanu Skróty/widżety

Pulpit

Przycisk Wszystkie aplikacje

Pasek szybkiego uruchamiania

Przyciski programowane: WSTECZ / GŁÓWNA / OSTATNIE APLIKACJE

Wskazówka: Aby wyświetlić ekran główny w dowolnym momencie, stuknij przycisk GŁÓWNA.

Personalizowanie urządzenia

Urządzenie można konfigurować poprzez menu Ustawienia, włącznie z personalizacją ekranu głównego, zmianą ustawień wyświetlania i dźwięku, konfiguracją ustawień połączenia, itp.

W celu dostępu do menu Ustawienia wykonaj na pulpicie jedną z następujących czynności:

• Stuknij przycisk Wszystkie aplikacje (

• Stuknij ikonę

na pasku szybkiego uruchamiania.

) > Ustawienia.

Page 78

Używając czytnika kodów kreskowych (tylko dla wybranych modeli)

Używając czytnika kodów kreskowych, twoje urządzenie jest w stanie odczytać informacje zawarte w kodach kreskowych.

1. Stuknij

kodów kreskowych na swoim urządzeniu.

2. Ustaw swoje urządzenie blisko kodu kreskowego (około 5~10 cm), oraz wyceluj sensorem czytnika w kod kreskowy.

3. Stuknij przycisk “Skanuj” na aplikacji aby rozpocząć skanownie; w międzyczasie, przytrzymaj stabilnie swoje urządzenie aby sensor pokrywał kod kreskowy aż informacja zostanie wyswietlona na ekranie.

4. Wskaźnik LED zamigota aby wskazać status skanowania:

5. W celu konfiguracji czytnika kodów kreskowych, stuknij BCR Settings.

> BCR Reader aby wystartować aplikację czytnika

Zielony – skanowanie zakończone sukcesem.

Czerwony – skanowanie nie powiodło się; proszę spróbować

ponownie.

Page 79

Dodatkowe informacje

Pomoc techniczna

W celu uzyskania początkowej pomocy technicznej należy się skontaktować z działem IT lub z lokalnym autoryzowanym dostawcą.

Czasami ﬁrma MiTAC może oferować bezpłatne aktualizacje systemu w celu poprawienia jakości produktu. W celu uzyskania dalszych informacji należy regularnie sprawdzać stronę internetową http://miowork.mio.com/.

IP54

IEC 60529/IP54 jest Europejskim systemem standardów specyﬁkacji testowych dla klasyﬁkacji stopnia dostarczonego zabezpieczenia w odośnikach o wyposażeniu elektrycznym. Tytuł IP54 oznacza że jednostka jest odporna na kurz (Przenikanie kurzu nie zostało całkowicie uniemożliwione, ale nie może nastąpić wtargnięcie większych ilości aby zakłócić zadowalającą obsługę wyposażenia; zakończona ochrona przeciwko kontaktowi) oraz rozpryskującą wodę aż do 5 minut (objętość wody: 10 litrów na minutę, ciśnienie: 80-100kPa). Wytwórca gwarantuje niniejszy stopień dostarczony przez drzwi baterii oraz pokrywę wszystkich wytków i ich dokładnemu i bezpiecznemu zamknięciu. Niniejsze urządzenie nie posiada stopnia IPX7/IPX8; wtargnięcia wody lub ciśnienia wody takich jak mycie jednostki za pomoca bieżącej wody może spowodować uszkodzenie jednostki oraz zawiesić usługi gwarancyjne.

Informacje prawne (CE)

2200

Uwaga: Dla regularnych celów identyﬁkacyjnych, twoje urządzenie zostało przypisane numerowi modela N435. Spółka MiTAC deklaruje niniejszym, że to urządzenie N435 jest zgodne z ważnymi wymaganiami i innymi odnośnymi postanowieniami Dyrektywy 1999/5/WE. Niniejsze urządzenie jest zgodne z dyrektywą R&TTE (1999/5/EC), dyrektywy EMC (2004/108/EC), oraz dyrektywy Niskiego Napięcia (2006/95/EC) uchwalonych przez Komisję Wspólnoty Europejskiej. Zgodność z niniejszymi dyrektywami wskazuje dostosowanie się do następujących Standardów Europejskich: EN 301 489-1: Kompatybilność elektromagnetyczna i zagadnienia widma radiowego (ERM) -- Norma kompatybilności elektromagnetycznej (EMC) dotycząca urządzeń i systemów radiowych -- Część 1: Ogólne wymagania techniczne. EN 301 489-3: Kwestia kompatybilności elektromagnetycznej oraz widma radiowego (ERM); standard elektomagnetycznej kompatybilności (EMC) dla usług i wyposażenia radiowego; Część 3: Specyﬁczne warunki dla urządzeń krótkiego zasięgu (SRD) działających na częstotliwości pomiędzy 9 kHz i 246 GHz EN 301 489-17: Kompatybilność elektromagnetyczna i zagadnienia widma radiowego (ERM) -Norma kompatybilności elektromagnetycznej (EMC) dotycząca urządzeń i systemów radiowych -Część 17: Wymagania szczegółowe dla szerokopasmowej transmisji danych i HIPERLAN 5 GHz.

Page 80

EN 300 328: Kwestie zgodności elektronicznej i spektrum radiowego (ERM), systemy transmisji szerokopasmowej, sprzęt do transmisji danych działający w paśmie ISM 2,4 GHz i używający technik modulacji z rozpraszaniem widma, europejskie normy zharmonizowane normy europejskie obejmujące sprzęt według artykułu 3.2 dyrektywy R&TTE. EN 301 893: Dostęp sieciowa szerokopasmowego radio (BRAN); wysoko parametrowe 5 GHz RLAN; Zharmonizowana zakładka Norm Unii Europejskiej dla ważniejszych wymogów z artukułu 3.2 Dyrektywy R&TTE EN 300 440: Kwestia kompatybilności elektromagnetycznej oraz widma radiowego (ERM);Urządzenia krótkiego zasięgu; Wyposażenie radiowe do użytku o częstotliwości w zasięgu 1 GHz do 40 GHz; Część 2 Zharmonizowana zakładka Norm Unii Europejskiej dla ważniejszych wymogów z artukułu 3.2 Dyrektywy R&TTE EN 302 291-1: Kwestia kompatybilności elektromagnetycznej oraz widma radiowego (ERM);Urządzenia krótkiego zasięgu; Zamknięty zasięg wyposażenia komunikacyjnego w oparciu o indukcję informacji działającego na 13,56 MHz; Część 1: Opis techniczny oraz metody testu EN 302 291-2: Kwestia kompatybilności elektromagnetycznej oraz widma radiowego (ERM);Urządzenia krótkiego zasięgu; Zamknięty zasięg wyposażenia komunikacyjnego w oparciu o indukcję informacji działającego na 13,56 MHz; Część 2: Zharmonizowana norma Unii Europejskiej pod artykułem 3.2 Dyrektywy R&TTE EN 50566: Standard produktu w celu demonstracji zastosowania pola częstotliwości radiowej w poręcznych i bezprzewodowych urządzeniach służących do komunikacji oraz używanych przez otoczenie (30 MHz – 6 GHz) EN 62209-2: Ekspozycja ludzka na poręczne i bezprzewodowe urządzenia o częstotliwości radiowej – Modele ludzkie, pouczenie oraz procedury EN 62479: Szacunki zastosowania wyposażenia elektronicznego oraz elektrycznego o niskim zużyciu energii wraz z podstawowymi zastrzeżeniami skierowanymi w stronę ekspozycji człowieka na pola eletromagnetyczne (10 MHz do 300 GHz) EN 60601: Medyczne wyposażenie elektryczne – Część 1-2: Ogólne wymogi dla zasad podstawowego bezpieczeństwa oraz działania – Standart kolateralny: Elektromagnetyczna kompatybilność – Wymogi i testy EN 50332: Wydłużone słuchanie muzyki przy maksymalnej głośności, może spowodować uszkodzeniu słuchu.

EN 55022: Charakterystyki zaburzeń radioelektrycznych EN 55024: Charakterystyki odporności EN 61000-3-2: Poziomy dopuszczalne emisji harmonicznych prądu EN 61000-3-3: Ograniczanie wahań napięcia i migotania światła w sieciach zasilających niskiego

napięcia

IEC 60950-1/A1:2009: Bezpieczeństwo produktów Dla MioWORK A300 seria:

EN 301 489-7: Kwestia kompatybilności elektromagnetycznej oraz widma radiowego (ERM);

standard elektomagnetycznej kompatybilności dla usług i wyposażenia radiowego; Część 7: Specyﬁczne warunki dla zdalnego i przenośnego radia oraz pomocniczego wyposażenia cyfrowych,

Page 81

komórkowych systemów telekomunikacji radiowej (GMS oraz DCS) EN 301 489-24: Kwestia kompatybilności elektromagnetycznej oraz widma radiowego (ERM); standard elektomagnetycznej kompatybilności (EMC) dla usług i wyposażenia radiowego; Część 24: Specyﬁczne warunki dla IMT-2000 CDMA Bezpośredniego rozprzestrzeniania (UTRA i E-UTRA) dla mobilnego i przenośnego (UE), radio oraz wyposażenia pomocniczego EN 301 908-1: Komórkowe sieci IMT; Zharmonizowana zakładka Norm Unii Europejskiej dla ważniejszych wymogów z artukułu 3.2 Dyrektywy R&TTE; Część 1: Wprowadzenie oraz wspólne wymogi EN 301 908-2: Komórkowe sieci IMT; Zharmonizowana zakładka Norm Unii Europejskiej dla ważniejszych wymogów z artukułu 3.2 Dyrektywy R&TTE; Część 2: CDMA Bezpośrednie rozprzestrzenianie (ULTRA FDD) Wyposażenie użytkownika (UE) EN 301 511: System globalny dla komunikacji komórkowej (GSM); Zharmonizowana norma Unii Europejskiej dla stacji komórkowych dla zasięgów GSM 900 oraz GSM 1800 w zakładce ważniejszych wymogów znajdujących się pod artykułem 3.2 Dyrektywy R&TTE(1999/5/EC) Niniejsze urządzenie zostało przetestowane aby było zgodne z wymogiem Poziomu napięcia Dźwięku wyrażonego w standardach Normy Europejskiej 50332-2. Może wystąpić czasowa utrata słuchu jeśli słuchawki nastawione zostały na najwyższy poziom głośności.

Ostrzeżenie:

W celu ochrony słuchu, nie należy słuchać na najwyższym poziomie głosności przed dłuższy czas

Producent nie odpowiada za wykonane przez użytkownika modyﬁkacje i wynikające z nich konsekwencje, co może wpływać na zgodność produktu z oznaczeniem CE.

Informacje o SAR

Zalecenia dotyczące narażenia na działanie fal radiowych wykorzystują jednostkę miary znaną jako SAR (współczynnik absorpcji swoistej), który przyjmuje limit średnio 2 W/kg w uśrednieniu na dziesięć (10) gramów tkanki. To urządzenie zostało zaprojektowane w zgodności z odpowiednimi wymaganiami dotyczącymi bezpieczeństwa w zakresie ekspozycji fal radiowych.

SAR ≦ 0,96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

Tego produktu nie można usuwać tak, jak normalnych odpadów domowych, zgodnie z dyrektywą UE dotyczącą odpadów elektrycznych i elektronicznych (WEEE – 2002/96/ EC). Zamiast tego należy go zwrócić do punktu sprzedaży lub do miejskiego punktu zbiórki materiałów do recyklingu.

Page 82

Hoş Geldiniz

Bir MioWORK ürünü satın aldığınız için teşekkür ederiz. Hızlı Başlangıç Kılavuzu cihazınızın başarılı bir şekilde kurulumunu yapmanıza yardımcı olur ve cihazınızın kullanımı ile ilgili temel becerileri kazanmanızı sağlar.

Cihazınızı tanıyın

* Sadece bazı modeller için.

1. LED Gösterge 1

Barkod okuyucu durumu*:

Yeşil/Kırmızı

2. LED Gösterge 2

Pil şarj durumu:

Yeşil/Kırmızı

3. Barkod Okuyucu*

4. GÜÇ Düğmesi

5. NFC (Yakın Alan İletişimi) Sensörü

6. Hoparlör

7. Arka Kamera

8. Flaş

9. Ön Kamera

10. Mikrofon

11. HD Konektörü

12. Mini USB bağlantı noktası

13. Yuva Konektörü

14. Kulaklık Yuvası

15. Boyun Askısı Tutucusu

16. Mikro SIM Kart Yuvası*

17. Ses Artırma Düğmesi / Barkod Okuyucu Düğmesi*

18. Ses Azaltma Düğmesi /Programlanabilir Uygulama Düğmesi

19. Bellek kartı yuvası

Page 83

Başlarken

Pili şarj etme

Pili ilk defa şarj ettiğinizde, cihazınız kapalıyken en az 8 saat şarj etmeniz gereklidir (AC şarj cihazını kullanarak). Pili şarj etmek için, ev şarj cihazı kablosunu aygıtınızın altındaki Mini-USB portuna ve şarj aletini prize takın*.

* Fiş tipi, satın aldığınız bölgeye göre değişir.

Pil gücü %15’ten az olduğunda LED gösterge Kırmızı yanıp söner. Şarj sırasında, pil şarj durumunu göstermek için aygıttaki LED gösterge yanar: Yeşil – pil dolu; Kırmızı – pil şarj oluyor.

DİKKAT! Lityum pilden en iyi performansı elde etmek için, aşağıdakilere dikkat edin:

• Sıcaklığın yüksek olduğu yerlerde (örneğin doğrudan güneş ışığında) pili şarj etmeyin. Ortam sıcaklığı -10ºC (40ºF) altında ya da 60ºC (140ºF) üzerinde olursa pil şarj olmayacaktır.

• Pili neredeyse tamamen boşaldığında şarj edin. Yeniden şarj ederken pilin tamamen şarj

olduğundan emin olun. Bu, pil ömrünü uzatabilir.

• Cihaz bir aydan uzun bir süre kullanılmazsa ya da deşarj/yeniden şarj süresinin kısaldığını algılarsanız yeniden şarj etmeden önce pilin tamamen boşalmasını sağlayın. Ayrıca her 1~2 ayda bir pilin tamamen boşalmasını sağlamanız ve yeniden şarj etmeniz tavsiye edilir.

• Pil kullanım talimatlarının takip edilmemesi cihazınıza, pile zarar verebilir ve hatta yaralanmalara

ya da maddi hasarlara neden olabilir ve garantiyi geçersiz kılar.

Page 84

Bellek kartını ve SIM kartı takma

1. Mikro SIM kart yuvasını* (a) ve MicroSD kart yuvasını (b) bulmak için aygıtın sol tarafındaki kapağı açın.

2. Kartları (birlikte verilmez) takmak için talimatları izleyin.

3. Kapağı çıkarın ve kapağın sıkıca kapatıldığından emin olun.

* Sadece bazı modeller için.

Notlar:

• Cihaz en fazla 64GB MicroSD bellek kartlarını destekler. Ancak cihazın tüm üreticilerin bellek kartları ile uyumlu olduğu garanti edilmez.

• Bir kartı takarken kartın ortasına basınç uygulamayın. Kartı temas yüzeyine

parmağınız ya da herhangi bir metal nesne değecek şekilde kullanmayın ya da çizmeyin.

• Kartı çıkarmak için kartın üst kenarını hafifçe içeri doğru itin ve ardından

çekerek yuvasından çıkarın.

Cihazınızı bir bilgisayara bağlama

USB kablosunun Micro USB ucunu cihazınıza (1) ve diğer ucunu bilgisayarınızın USB bağlantı noktasına

) bağlayın. Bağlanmasının ardından MTP*

( aracılığıyla dosyalarınızı bilgisayarınız ile cihazınız arasında kolayca aktarabilirsiniz.

* MTP (Medya Transfer Protokolü) medya dosyalarının (müzik, resim ve diğer dosyalar) otomatik olarak taşınabilir cihazlara ve taşınabilir cihazlardan aktarılmasını sağlar. Ancak Windows XP kullanıcılarının Windows XP Service Pack 3 ve Windows Media Player 10 (ya da üzeri) kurması gereklidir.

Page 85

Temel kullanım bilgileri

GÜÇ düğmesini kullanma

• Cihazı açmak için

Aygıt açılana kadar GÜÇ düğmesini basılı tutun. Önyükleme ekranından sonra Ana ekran görüntülenecektir ve cihaz varsayılan olarak Kilit modunda olacaktır.

Sistemin kilidini açmak için Kilit simgesini ( kullanabilirsiniz.

• Uyku modu

1 dakika (varsayılan) etkinlik olmamasının ardından cihazınız otomatik olarak Uyku moduna girecektir. Ayrıca GÜÇ düğmesine kısa bir süre basarak manüel olarak da Uyku moduna geçebilirsiniz.

Uyku modundan çıkmak için kısa bir süre GÜÇ düğmesine basın.

• Uçak modu

Bir uçakta ya da kablosuz radyo kullanımının yasak olduğu bir bölgedeyseniz Uçak modunu etkinleştirin. Cihazınızdaki uygulamaların büyük bir kısmı çalışmaya devam edecektir (örneğin oyun oynama ya da müzik dinleme gibi) ancak kablosuz ağ ve Bluetooth da dahil olmak üzere tüm kablosuz özellikleri kapanacak ve veri alışverişi yapılması mümkün olmayacaktır.

Uçak moduna girmek için GÜÇ düğmesini basılı tutun ve açılan seçenekler menüsünden Uçak modu öğesini seçin.

• Cihazı yeniden başlatma/kapatma

GÜÇ düğmesini basılı tutun ve açılan seçenekler menüsünden Yeniden Başlat/Kapat öğesini seçin.

• Cihazı manüel olarak kapatma

GÜÇ düğmesini 5 saniye basılı tutun.

> ) sürükleyin. Artık cihazınızı

Page 86

Ekranda gezinme

Cihazınızı çalıştırmak için, parmak ucunuzla ekrana dokunun. Aşağıdaki işlemleri gerçekleştirebilirsiniz:

• Dokunma: Öğeleri açmak ya da ekrandaki düğme veya seçenekleri seçmek için ekrana parmak

ucunuzla bir defa dokunun.

• Dokunma ve tutma: İstediğiniz öğeye dokunup tutarak söz konusu öğe için kullanabileceğiniz

seçeneklerin yer aldığı bir açılır menüyü açabilirsiniz.

• Sürükleme: Öğenin üzerine dokunarak tutun ve ardından parmak ucunuzu ekrandan ayırmadan

istediğiniz konuma taşıyın.

• Kaydırma: Listedeki önceki/sonraki öğeye geçmek için sola/sağa (ya da yukarı/aşağı) sürükleyin.

• Çoklu dokunma hareketleri: Bir resim ya da web sayfasını görüntülerken yakınlaştırmak ya da

uzaklaştırmak için parmak uçlarınızı ekranda ayırın ya da birleştirin.

• Ekranı döndürme: Çoğu uygulamada, cihazı yanlara doğru döndürerek ekran yönünü otomatik

olarak değiştirebilirsiniz (dikeyden yataya ya da tersi).

Page 87

Ana ekran

Ana ekran sıkça kullandığınız uygulama ve ayarlara hızlı erişim sağlayan görevler için başlangıç noktasıdır.

Durum Çubuğu Kısayollar/widgetler

Masaüstü

Tüm Uygulamalar düğmesi

Hızlı Başlatıcı

Yazılım tuşları: GERİ / ANA EKRAN / SON UYGULAMALAR

İpucu: Ana ekranı görüntülemek için dilediğiniz bir anda ANA EKRAN düğmesine dokunun.

Cihazınızı özelleştirme

Ana ekranı kişiselleştirme, ekran ve ses ayarlarını değiştirme, bağlantı ayarlarını yapılandırma ve daha fazlası da dahil olmak üzere, Ayarlar menüsünü kullanarak cihazınızı özelleştirebilirsiniz.

Ayarlar menüsüne ulaşmak için masaüstünde aşağıdakilerden birini yapın:

• Tüm Uygulamalar düğmesine dokunun (

• Hızlı Başlatıcıdan

simgesine dokunun.

) > Ayarlar.

Page 88

Barkod Okuyucuyu Kullanma (yalnızca seçili modeller için)

Barkod Okuyucuyu kullanarak aygıtınız barkodda bulunan bilgileri okuyabilir.

1. Aygıtınızdaki Barkod Okuyucu uygulamasını başlatmak için > BCR Reader öğesine dokunun.

2. Aygıtınızı barkoda yaklaştırın (yaklaşık 5~10 cm) ve barkod okuyucu sensörünü barkoda yöneltin.

3. Taramayı başlatmak için uygulamanın “Tara” düğmesine dokunun; bu sırada, barkodu sensör kapsamında tutmak için ekranda bilgiler görüntülenene kadar aygıtınızı sabit tutun.

4. Tarama durumunu göstermek için LED gösterge bir kez yanıp söner:

Yeşil – başarılı tarama.

Kırmızı – tarama başarısız; lütfen yeniden deneyin.

5. Barkod Okuyucuyu yapılandırmak için, öğesine dokunun

> BCR Settings

Page 89

Daha fazla bilgi için

Destek

Başlangıçta destek almak için BT bölümünüzle ya da yerel yetkili satıcınız ile iletişime geçin. MiTAC, kullanıcı deneyimini geliştirmek üzere ara sıra ücretsiz sistem güncellemeleri sunabilir. Daha

fazla bilgi için lütfen düzenli olarak http://miowork.mio.com/ web sitesine göz atın.

IP54

IEC 60529/IP54, elektrikli aletlerin muhafazaları ile sağlanan koruma derecesini sınıﬂandırmak için bir Avrupa test belirtim standartları sistemidir. IP54 belirtimi, ünitenin toz korumasına (Toz girişi tamamen önlenmez, ancak ekipmanın yeterli düzeyde çalışmasını engelleyecek miktarda girmemelidir; temasa karşı tam koruma) ve en fazla 5 dakika kadar su sıçramasına (su hacmi: dakikada 10 litre, Basınç: 80-100 kPa) karşı dayanıklı olduğu anlamına gelir. Pil kapağı ve tüm jak kapakları düzgün ve sıkı bir şekilde kapatıldığında üretici bu dereceyi garantiler. Bu aygıt IPX7/IPX8 derecesinde değildir; su içine daldırma veya akan suyla üniteyi yıkama gibi su basıncı üniteye zarar verebilir ve garantiyi geçersiz kılabilir.

Düzenleyici Bilgiler (CE)

2200

Not: Yasal düzenleme kimliği amacıyla, aygıtınıza N435 model numarası atanmıştır. Bu nedenle, MiTAC, bu N435 cihazının, 1999/5/EC Direktiﬁnin esas gereksinimleri ve diğer ilgili

koşullarıyla uyumlu olduğunu beyan eder. Bu aygıt, Avrupa Topluluğu Komisyonu tarafından verilen R&TTE Direktiﬁ (1999/5/EC), EMC Direktiﬁ

(2004/108/EC) ve Alçak Gerilim Direktiﬁ'ni (2006/95/EC) karşılamaktadır. Bu direktiﬂere uyma aşağıdaki Avrupa Standartlarına uyulduğunu gösterir:

EN 301 489-1: Elektronik uyumluluk ve Radyo Spectrum Hususları (ERM), radyo ekipmanları ve hizmetleri için Elektromanyetik Uyumluluk (EMC) standardı; Kısım 1: Ortak teknik gereklilikler.

EN 301 489-3: Elektromanyetik uyumluluk ve Radyo spektrum Konuları (ERM); Telsiz teçhizatı ve hizmetleri için Elektromanyetik Uyumluluk (EMC) standardı; Bölüm 3: 9 kHz ve 246 GHz arası frekansta çalışan Kısa Mesafeli Cihazlar (SRD) için özel koşullar

EN 301 489-17: Elektronik uyumluluk ve Radyo Spectrum Hususları (ERM), radyo ekipmanları ve hizmetleri için Elektromanyetik Uyumluluk (EMC) standardı; Bölüm 17: 2,4 GHz geniş bant iletim sistemleri ve 5 GHz yüksek performanslı RLAN ekipmanları için özel koşullar.

Page 90

EN 300 328: Elektromanyetik uygunluk ve Radyo tayfı Maddeleri (ERM); Geniş Bant İletim Sistemleri; 2,4 GHz ISM bandında çalışan ve yaygın tayf modülasyon teknikleri kullanan veri iletim cihazları; R&TTE Yönetmeliği Madde 3.2 uyarınca temel şartları kapsayan uyumlu.

EN 301 893: Geniş Bant Telsiz Erişim Ağları (BRAN); 5 GHz yüksek performans RLAN; R&TTE Direktiﬁ Madde 3.2’nin temel gerekliliklerini kapsayan Uyumlu hale getirilmiş EN

EN 300 440: Elektromanyetik uyumluluk ve Radyo spektrum Konuları (ERM); Kısa mesafeli cihazlar; 1 GHz ile 40 GHz arası frekansta kullanılacak telsiz teçhizatı; Bölüm 2: R&TTE Direktiﬁ Madde 3.2’nin temel gerekliliklerini kapsayan Uyumlu hale getirilmiş EN

EN 302 291-1: Elektromanyetik uyumluluk ve Radyo spektrum Konuları (ERM); Kısa Mesafeli Cihazlar (SRD); 13,56 Mhz’da çalışan Yakın Mesafe Endüktif Veri İletişimi teçhizatı; Bölüm 1: Teknik özellikler ve test yöntemleri

EN 302 291-2: Elektromanyetik uyumluluk ve Radyo spektrum Konuları (ERM); Kısa Mesafeli Cihazlar (SRD); 13,56 Mhz’da çalışan Yakın Mesafe Endüktif Veri İletişimi teçhizatı; Bölüm 2: R&TTE Direktiﬁ Madde 3.2 kapsamında Uyumlu hale getirilmiş EN

EN 50566: Genel olarak halk tarafından kullanılan, elde taşınan veya vücuda monte edilen kablosuz haberleşme cihazlarından alınan telsiz frekansının uyumluluğunu göstermek adına ürün standardı (30 MHz – 6 GHz)

EN 62209-2: İnsanların elde taşınan veya vücuda monte edilen kablosuz haberleşme cihazlarının frekans alanlarına maruz kalması – İnsan modelleri, enstrümantasyon ve prosedürler

EN 62479: Düşük güçlü elektronik ve elektrikli teçhizatın insanların elektromanyetik alana maruz kalma düzeyi ile uyumluluğunun değerlendirilmesi (10 MHz ila 300 GHz)

EN 60601: Tıbbi elektrikli teçhizat – Bölüm 1-2: Temel güvenlik ve temel performans için genel gereklilikler – İlave standart: Elektromanyetik uyumluluk – Gereklilikler ve testler

EN 50332: Ses şiddetini ve dinleme süresini aşıyorsanız işitme kaybı yaşayabilirsiniz. EN 55022: Radyo parazit teknik özellikleri EN 55024: Bağışıklık teknik özellikleri EN 61000-3-2: Harmonik akım emisyonları için sınırlar EN 61000-3-3: Düşük voltajlı güç kaynağı sisteminde voltaj dalgalanmasının ve titremesinin

sınırlandırılması

IEC 60950-1/A1:2009: Ürün Güvenliği MioWORK A300 serisi için: EN 301 489-7: Elektromanyetik uyumluluk ve Radyo spektrum Konuları (ERM); Telsiz teçhizatı ve

hizmetleri için Elektromanyetik Uyumluluk standardı; Bölüm 7: Mobil ve taşınabilir teksiz ile dijital hücresel telsiz telekomünikasyon sistemleri yardımcı ekipmanı (GSM ve DCS) için özel koşullar

Page 91

EN 301 489-24: Elektromanyetik uyumluluk ve Radyo spektrum Konuları (ERM); Telsiz teçhizatı ve hizmetleri için Elektromanyetik Uyumluluk standardı; Bölüm 24: Mobil ve taşınabilir (UE) telsiz ve yardımcı ekipman için IMT-2000 CDMA Doğrudan Yaygın Sistem (UTRA ve E-UTRA) için özel koşullar

EN 301 908-1: IMT hücresel ağlar; R&TTE Direktiﬁ Madde 3.2’nin temel gerekliliklerini kapsayan Uyumlu hale getirilmiş EN; Bölüm 1 Giriş ve ortak gereklilikler

EN 301 908-2: IMT hücresel ağlar; R&TTE Direktiﬁ Madde 3.2’nin temel gerekliliklerini kapsayan Uyumlu hale getirilmiş EN; Bölüm 2: CDMA Doğrudan Yaygın Sistem (UTRA FDD) Kullanıcı Ekipmanı (UE)

EN 301 511: Mobil iletişim için Küresel Sistem (GSM); R&TTE Direktiﬁ Madde 3.2’nin temel gereklilikleri kapsamında GSM 900 ve GSM 1800 bantlarındaki mobil istasyonlar için Uyumlu hale getirilmiş EN(1999/5/EC)

Bu cihaz, uygulanabilir EN 50332-2 standartlarında belirtilen Ses Basıncı Düzeyi gerekliliğine uyum konusunda test edilmiştir. Kulaklıkların uzun süreli boyunca yüksek ses düzeyinde kullanılması halinde kalıcı işitme hasarı meydana gelebilir.

Uyarı beyanı:

Olası işitme hasarını önlemek için uzun süre boyunca yüksek ses düzeylerinde kullanmayın.

Üretici, Kullanıcı tarafından yapılan değişikliklerden ve bundan dolayı CE İşaretli ürünün uyumluluğunu değiştirebilen sonuçlardan sorumlu tutulamaz.

SAR bilgisi

Radyo dalgalarına maruz kalma yönergeleri, Özgül Soğurma Oranı (Speciﬁc Absorption Rate - SAR) adı verilen ve on (10) gram doku üzerine ortalama 2 W/kg sınırının söz konusu olduğu bir ölçüm birimini kullanır. Cihazınız radyo dalgalarına maruz kalma için geçerli güvenlik koşullarına uymak üzere tasarlanmıştır.

SAR ≦ 0,96 W/kg

Bluetooth

Bluetooth DID D021801

WEEE

Bu ürünün AB'nin atık elektrikli ve elektronik cihaz yönergesine (WEEE – 2002/96/EC) göre normal evsel atık olarak atılamaması gerekmektedir. Bunun yerine, satış noktasına veya belediye geri dönüşüm toplama noktasına geri gönderilerek atılmalıdır.

Page 92

はじめに

MioWORK製品をお買い上げいただきありがとうございます。このクイックスタートガイドでは、機器の正しいセットアップについて説明しており、使用に関する基本的スキルに習熟していただくことができます。

機器各部の名称

* 指定されたモードのみ。

1. LEDインジケータ1

バーコードリーダーの状態*：緑色/赤色

2. LEDインジケータ2

充電の状態：緑色/赤色

3. バーコードリーダー*

4. 電源ボタン

5. NFC(近距離無線通信)センサー

6. スピーカー

7. 後部カメラ

8. フラッシュ

9. 前部カメラ

10.内蔵マイク

11.HDコネクタ

12.MiniUSBポート

13.ドックコネクタ

14.ヘッドホンソケット

15.ストラップフォルダー

16.MicroSIMカードスロット*

17.音量アップボタン/ バーコードリーダーボタン*

18.音量ダウンボタン/ プログラマブルアプリケーションボタン

19.メモリーカードスロット

Page 93

使用法

バッテリーの充電

バッテリーを最初に充電するときは、機器の電源を切った状態で（AC充電器を使用して）最低8時間充電する必要があります。バッテリーを充電するには、機器の下部に付いている Mini USBポートに家庭用充電器ケーブルのプラグを挿し込み、充電器の電源側プラグを電源コンセントに挿し込みます*。

*プラグのタイプはご購入の地域によって異なります。

バッテリー残量が15%未満になるとLEDインジケータが「赤色」で点滅します。充電中は下記のように、機器のLEDインジケータが点灯し、バッテリーの充電状態を表示します：

緑色 – バッテリー充電状態が100%、赤色 – バッテリー充電中。

注意！リチウムバッテリーの性能を最適にするために、以下の事項に注意してください：

• 高温になる場所（例えば、直射日光が当たるところ）でバッテリーを充電しないでください。周囲温度が-10ºC (14ºF)より低いとき、または60ºC (140ºF)を超えるとき、バッテリーは充電を停止します。

• ほとんど放電したときにバッテリーを再充電してください。再充電するときは、必ずバッテリーを完全に充電してください。このようにするとバッテリー寿命を延ばすことができます。

• 機器を1ヶ月以上使用していない場合、または放電/再充電期間が短くなった場合は、バッテリーを完全に放電させた後に再充電するようにしてください。また、1～2ヶ月に1回、バッテリーを完全に放電してから再充電してください。

•

バッテリー使用の指示に従わないと、機器およびバッテリーが損傷したり、身体を負傷したり、物品が壊れる可能性があります。こうした場合は、保証の対象外となります。

Page 94

メモリーカードとSIMカードの装着

1. 機器の左側に付いているカバーを開け、Micro SIMカードスロット*(a) とMicroSDカードスロット(b)の位置を確認します。

2. 指示に従って、カード（付属品ではありません）を装着します。

3. カバーを元の位置に戻し、しかっりと閉じてください。

* 指定されたモードのみ。

注記：

• 機器は最大64GBのMicroSDメモリカードをサポートします。但し、機器がすべてのメーカー製のメモリーカードと互換性を有することは保証しません。

• カードを装着するときは、カードの中心に圧力を掛けないでください。指または金属の物体を使用して、カードの接点部に触ったり引っ掻くことはしないでください。

• カードを取り外すには、カード先端を内側に軽く押して開放し、スロットから外に引き出します。

機器のコンピュータへの接続

USBケーブルのMini USB端を機器(1)に接続し、他端をコンピュータのUSBポート( 続します。接続すると、コンピュータと機器間でMTP*を使ってファイルを簡単に転送することができます。

* MTP (メディア転送プロトコル)を使用すると、携帯機器に対してメディアファイル（音楽、画像、その他のファイルなど）が自動転送されるようにすることができます。但し、Windows XPユーザーの場合、Windows XP Service Pack 3とWindows Media Player 10（またはそれ以上）をインストールする必要があります。

)に接

Page 95

操作の基本

[電源]ボタンの使用

• 機器の電源を入れるには

機器の電源が入るまで、[電源]ボタンを長押しします。起動画面の表示後に、[ホーム]画面が表示され、デフォルトで機器は「ロック」モードになります。

[ロック]アイコン( 器を使用することができます。

• スリープモード

機器は操作されないと1分後（デフォルトで）に自動的に「スリープ」モードに入ります。[電源]ボタンを短時間押して手動で「スリープ」モードに切り換えることもできます。

「スリープ」モードから復帰するには、[電源]ボタンを短時間押します。

• 機内モード

機内または無線使用が禁止されている場所にいるときに、「機内」モードを有効にします。機器のアプリケーションの多く（例えば、ゲームをすることや音楽を聴くこと）は動作を継続しますが、機器での無線ネットワークやBluetoothなど、すべての無線はオフになります－機器はデータの送受信ができません。

「機内」モードに入るには、「電源」ボタンを押した状態で、オプションメニューから [機内モード]を選択します。

• 機器を再起動する/電源を切るには

[電源]ボタンを押した状態で、オプションメニューから[再起動/電源を切る]を選択します。

• 機器を手動でシャットダウンする(電源オフにする)には

[電源]ボタンを5秒間押した状態にします。

> )をドラッグしてシステムをロック解除します。これで機

Page 96

タッチスクリーンの操作方法

本機は指先で画面をタッチして、以下の動作をすることで操作します。

• タップ：画面上を一度指先でタッチするだけでアイテムを開いたり画面上のボタンや機能を選択することができます。

• タップアンドホールド：必要なアイテムをタップしたまま保持します。

ファイルマネージャーのファイルのコピー／移動／オプション名の変更など、アイテムが利用できるポップアップメニューを開くことができます。

• ドラッグ：アイテムをタップしたまま保持し、指先を離さずに目的の位置まで移動します。

• スライド：画面上で指先を縦または横に素早くドラッグします。

• マルチタッチ：写真やWebページの表示中に、2本の指先を広げたり狭めたりして拡大（ズームイン）または縮小（ズームアウト）します。

※マルチタッチに対応していないアプリケーションもあります。

• 画面の回転：ほとんどのアプリケーションでは、本体の向きを変えると画面方向が自動的に変わります。

Page 97

ホーム画面

ホーム画面は、最初の操作の場所で、よく使うのアプリケーションと設定を素早くアクセスできます。

ステータスバーショートカット/ ウィジェット

デスクトップ

すべてのアプリケーションボタン

クイックランチャー

ソフトキー：戻る/ホーム/最近のアプリ

ヒント：[ホーム]画面を表示するには、どんなときでも[ホーム]ボタンをタップします。

本体のカスタマイズ

設定メニューでは、ホーム画面のカスタマイズや表示とサウンド設定の変更、無線とネットワークの設定など、本体の設定を簡単にカスタマイズできます。

設定メニューにアクセスするには、次のいずれかを実行します。

• [すべてのアプリケーション]ボタン (

• クイックランチャーから

をタップします。

) >「設定」をタップします。

Page 98

バーコードリーダーの使用（指定されたモードのみ）

機器はバーコードリーダーを使用して、バーコードに含まれる情報を読み取ることができます。

> BCR Reader]をタップして、機器の「バーコー

1. [ ドリーダー」アプリケーションを起動します。

2. 機器をバーコードに近づけて（約5～10cm）、バーコードリーダーのセンサーをバーコードに向けます。

3. アプリケーションの[スキャン]ボタンをタップして、スキャンを開始します。その間、画面に情報が表示されるまでは、バーコードがセンサー範囲に入るように機器を動かさないで保持します。

4. LEDインジケータが1回点滅して、以下のようにスキャンの状態を表示します：

緑色 – 正常にスキャンが行われました。

赤色 – 正常にスキャンが行われませんでした。再試行してください。

5. バーコードリーダーを設定するには、[ Settings]をタップします。

> BCR

Page 99

詳細情報

サポート

初期サポートについては、IT部門または最寄りの正規販売店にお問い合わせください。メーカーではユーザー体験をより良いものにするために、ときどき無料のシステム更新を

提供することがあります。詳細については、ウェブサイト（http://miowork.mio.com/）を定期的にチェックしてください。

IP54

IEC 60529/IP54は、電気機器の筐体によって提供される保護の程度を分類するための試験仕様規格の欧州システムです。IP54表記は、ユニットがダスト保護（ダストの侵入は完全には防止されないが、機器の満足な動作、接点に対する完全な保護を妨げるほどの量のダストが侵入してはならない）および最大5分間の水飛沫（水量：10リットル/分、圧力80100kPa）に耐えることを意味します。メーカーでは、バッテリーの蓋とすべてのジャックカバーが正しく確実に閉じられているという条件で、このグレードを保証します。この機器はIPX7/IPX8グレードではありません。流水での機器の洗浄など、水または水圧に浸すと機器が損傷することがあり、その場合は保証の対象外となります。

Bluetooth

Bluetooth DID D021801

法規制情報

法規制上の識別目的で、MioWORK が機種番号 N435 に割り当てられています。

この装置は、クラスＢ情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。

取扱説明書に従って正しい取り扱いをして下さい。

VCCI–Ｂ

Page 100

開始使用

產品外觀介紹

* 僅限特定機型。

LED 指示燈 1：條碼掃

描器狀態 *( 綠燈 / 紅燈 )

LED 指示燈 2：電池充電狀態 ( 綠燈 / 紅燈 )

條碼掃描器 *

電源開關

NFC ( 近距離無線通訊 ) 感應器

喇叭

後鏡頭

近拍補光燈

前鏡頭

麥克風

Mini-USB 埠

HD 接頭

底座接頭

耳機插孔

吊繩孔

Micro SIM 卡插槽 *

調高音量鍵 / 條碼掃描器按鈕 *

調低音量鍵 / 自訂應用程式按鈕

記憶卡插槽
