PageScope Light
für Pi5500
Vorwort
Willkommen
PageScope Light für Pi5500 ist ein Dienstpr ogramm zum Ansteuern
Ihres Druckercontrolle rs, das von einem in den Pi5500
(Druckercontrolle r für Di450/Di550) integrierte n HTTP-Server
bereitgestellt wir d. Die ses Dienstprogramm wird über einen
standardmäßigen Web-Browser bedient und stellt Ihnen eine
Schnittstelle für die Fer nsteuerung des Di450/Di550 zur Verfügung.
Hinweis zu verwendeten Marken
Minolta ist eine eingetragene Marke der Minolta Co., Ltd.
Apple und Macintosh sind einge tragene Marken von Apple Computer,
Inc.
Ethernet ist eine eingetragene Marke der Xerox Corporation.
Fiery und das Fiery-Logo sind eingetra gene Marken von Electronics
for Imaging, Inc. Fiery WebTools ist e ine Marke von Electronics for
Imaging, Inc.
Linux ist eine eingetragene Marke von Linus Torvalds.
Microsoft, Windows und Windows NT sind eingetragene
Warenzeichen der Microsoft Corporation.
Netscape Communications, das Netscape Communications Logo,
Netscape Navigator, Netscape Communicator und Netsc ape sind
Marken der Netscape Communications Corpor ation.
PCL ist eine eingetragene Marke der Hewlett-Packard Company
Limited.
PostScript ist eine eingetragene Marke von Adobe Systems, Inc.
Solaris ist eine Marke von Sun Microsystems, Inc.
Alle weiteren Produktnamen sind Marken oder eingetragene Marken
ihrer jeweiligen Besitze r.
Copyright 2000 MINOLTA CO., LTD.
Die in diesen Handbuch enthaltenen Informationen können jederzeit ohne Vorankündigung geändert werden, um V erbesserungen
an den in diesem Handbuch behandelten Produkten zu berücksichtigen.
i
Inhalt
INHALT
Willkommen ........................................................i
Hinweis zu verwendeten Marken ......................i
1 Systemv oraussetzu ngen ..... .......... ............. 1
2 Zugriff ........ .............. .............. ............... ........ 2
2.1 Bedienung .........................................................2
3 Konfigurationsbildschirm .......................... 3
4 Register Syst em ............... .... ..... ..... ..... ........ 5
4.1 Zusammenfassung ...........................................5
4.2 Details ................................................................7
4.2.1 Einzugkassette ........................................7
4.2.2 Ausgabefach ............................................8
4.2.3 Festplattenstatus .....................................9
4.2.4 ROM Version ..........................................10
4.2.5 Interface Information .............................11
4.2.6 Verbrauchsmaterial Status ...................12
ii
Inhalt
4.3 Präferenz ..........................................................13
4.4 Online-Kundendienst ......................................15
5 Register Druck er .............. .... ..... ..... ..... ..... . 17
5.1 Bedienfeld ........................................................17
5.2 Testausdruck ...................................................18
5.3 Schriftart Information .....................................19
5.3.1 PCL Schriftart ........................................19
5.3.2 PostScript Schriftart .............................20
6 ......................Liste der Statusmeldungen 21
iii
1 Systemvoraussetzungen
1 Systemvoraussetzungen
Zur Verwendung dieses Dienstprogramms müssen die folgenden
Voraussetzungen gegeben sein.
Computer
• Software
Betriebssystem Web-Browser
Windows 95/98/NT 4.0/2000 Internet Explorer 3. 02 oder höher
Netscape Navigator 3 ode r h öher
Macintosh System 7 oder höher Internet Explorer 4. 5 oder höher
Netscape Navigator 4 ode r h öher
Solaris 2.5.1/2.6/7 (2.7) Netscape Navigator 4 ode r h öher
Linux Netscape Navigator 4 oder höher
• NIC (Netzwerkkarte)
• Ethernet
• TCP/IP-Protokoll
Di450/Di550
Pi5500 Druckercontroller
1
2 Zugriff
2Zugriff
PageScope Light für Pi5500 kann direkt von einem Web-Browser aus
bedient werden.
1. Starten Sie den Web-Browser.
2. Geben Sie im Feld für die URL die IP-Adresse des Druckercontrollers wie im Folgenden besc hrieben ein.
http://<IP-Adresse des Druckercontrollers>/
(Beispiel) Wenn die IP-Adresse des Druckercontr ollers
192.9.200.200 lautet:
http://192.9.200.200/
3. Dadurch wird der Bildschirm von PageScope Light für Pi5500
angezeigt.
2.1 Bedienung
PageScope Light für Pi5500 wird ähnlich wie Webseiten im Internet
bedient. Durch das Klicken auf eine Verknüpfung springen Sie auf die
gewünschte Seite, und durch Klicke n auf die Schaltflächen
Vorwärts können Sie in den Seiten vor- und zurückblättern.
Zurück und
2
3 Konfigurationsbildschirm
3 Konfigurationsbildschirm
Der Konfigurationsbildsc hirm des PageScope Light für Pi5500 ist im
Folgenden abgebildet.
Hinweis
• Die Bildschirmabbildungen in diesem Handbuch können geringfügig
vom tatsächlichen Aussehen der Bildschirm e a bweichen. Darüber
hinaus können ohne vorherige Ankündigung Änderungen
vorgenommen werden.
➁
➀
➃
➂
➄
➅
➀ Minolta PageScope Light Logo
Durch Klicken auf das Logo wird die folgende Website
aufgerufen:
www.minolta.com
➁ Statusanzeige
Der aktuelle Status des Di450 /Di550 wird mit Symbolen und
Text angegeben. Die Meldung Bereit wird in der obersten
T extzeile angezeigt, wenn Di450/Di550 ordnungsgemäß
3
3 Konfigurationsbildschirm
funktioniert. Umfassende Informationen über die dort
angezeigten Meldungen finden Sie unter 6 – Liste der
Statusmeldungen.
➂ Register
Mit Hilfe der Register können Si e die gewünschte Kategorie
von Einträgen anzeige n. Eine vollständige Beschreibung des
Inhalts der Registe r finden Sie unte r 4 – Register System und 5 –
Register Drucker.
➃ Menüs
Mit den Menüs können Sie Informationen für die Anzeige
auswählen oder Einstellungen vornehmen. Die angezeigten
Menüs richt en sich na ch de m ak tu ell aus g ewählten Register.
Eine vollständige Beschreibung de s Inh alts der Menüs finden
Sie unter 4 – Register System und 5 – Register Drucker.
➄ Anzeig e von Informationen und Eins tellungen
In diesem Bildschirmber eich werden Informationen oder
Einstellungen gemäß dem ausgewählten Menüpunkt angezeigt.
➅ Fiery Web Tools Logo
Durch Klicken auf dieses Logo wird die Seite mit Einstellunge n
für die Fiery W ebT ools angezeigt, die in den Drucke rcontroller
integriert sin d. Det ailinformationen über die Fiery WebTools
finden Sie im Benutzerhandbuc h zum
Druckercontroller Pi5500.
4
4 Register System
4 Register System
Das Register System zeigt Informationen und Einstellungen zur
Systemkonfiguration des Di450/Di550 an.
4.1 Zusammenfassung
Bei diesem Bildschirm handelt es sich um den Startbildschirm, der
beim Zugriff auf http://<IP-Adresse des Druckercontrollers> mit
Ihrem W eb-Browser angezeigt wird. Sie können de n Bildschirm
Zusammenfassung auch durch Klicken auf die Menüoption
Zusammenfassung im Register System aufrufen. D er Bil d sch ir m
Zusammenfassung zeigt die aktuelle Systemkonfiguration des Di450/
Di550 an.
Gerätestatus In diesem Bereich wird die Konfiguration der am
Di450/Di550 installi erten Op tione n als Grafik und
Text angezeigt.
5
4 Register System
Bedienfeldanzeige
In diesem Bereich werden die Meldungen des
Druckercontrollers angezeigt. Hierbei handelt es
sich um die gleichen Meldungen, die im oberen
T eil des Statusdisplays ersche inen.
Konfig. Zusammenfassung
In diesem Bereich wird eine Übersicht über die
aktuelle Systemkonfiguration des Di450/Di550
angezeigt.
6
4 Register System
4.2 Details
Dieser Bildschirm wird angezei gt, we nn Sie auf die Menüoption
Details im Register System klicken. Dort erhalten Sie Informationen
über die einzelnen Einheiten des Di450/Di550. Durch Klicken auf ein
Untermenü der Menüoption Details werden Informatione n über die
gewählte Einheit angezeigt.
4.2.1 Einzugkassette
Dieser Bildschirm wird angezei gt, we nn Sie auf das Untermenü
Einzugkassette unter der Menüoption Details klicken. Hier erhalten
Sie Informationen zur Konfiguration der am Di450/Di550 installierten
Einzugkassetten.
Kassette Name der Kassette
Papierformat Format des Papiers in der Kassette
Medium Papiertyp/Medium in der Kassette
Ausrichtung Ausrichtung des Papiers in der Kassette
7
4 Register System
Kapazität Maximale Anzahl der Blätter , die in die Kassette
eingelegt werden können
Papier Prozentanteil des in der Kassette verbliebenen
Papiers
4.2.2 Ausgabefach
Dieser Bildschirm wird angezei gt, we nn Sie auf das Untermenü
Ausgabefach unter der Menüoption Details klicken. Hier erhalt en Sie
Informationen zur Konfiguration der am Di450/Di550 installierten
Ausgabefächern.
Kassette Name des Ausgabefachs
Kapazität Maximale Anzahl der Blätter, welche das
Ausgabe fach aufnehmen k an n
Fachname Wenn ein Finisher mit Druck ausgabe installie rt ist,
sehen Sie hier die Namen der Besitzer der Fächer
Papier Status des Ausgabefachs (Zeigt
Ausgabefach kein weiteres Papier mehr aufnehmen
kann bzw. Bereit, wenn noch ausreichend
Kapazität vorhanden ist.)
Voll an, wenn das
8
4 Register System
4.2.3 Festplattenstatus
Dieser Bildschirm wird angezei gt, we nn Sie auf das Untermenü
Festplatte unter der Men üoption Details klicken. Hier erhalten Sie
Informationen zum Status der in Ihrem Drucker c ontroller installierten
Festplatte. (Diese Information wird nicht angezeigt, wenn im
Druckercontroller keine Festplatte vorhanden ist.)
Nutzung Prozentanteil des verwendeten
Festplattenspeic hers (%)
genutzt Verwendeter Festplattenspeiche r in KB
frei Freier Festplattenspe icher in KB
9
4 Register System

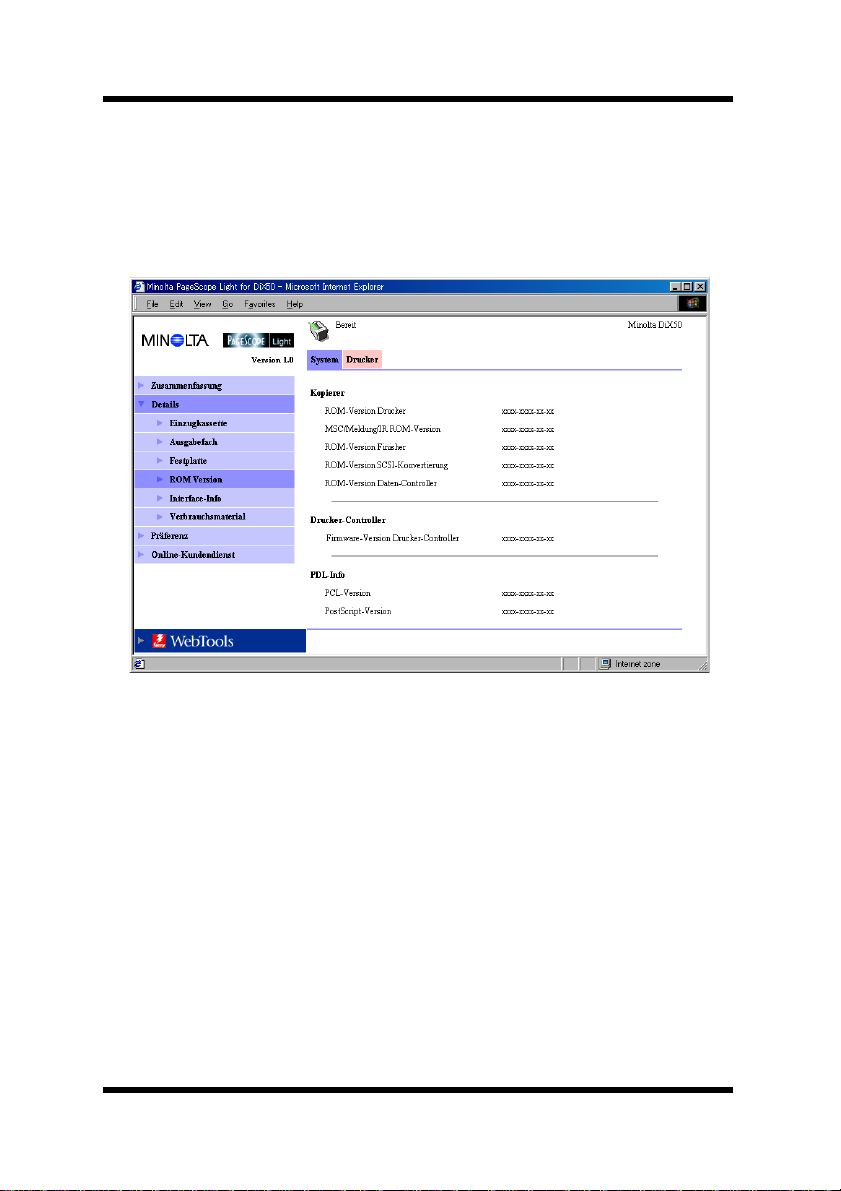

4.2.4 ROM Version
Dieser Bildschirm wird angezei gt, we nn Sie auf das Untermenü
ROM Version unter der Menüoption Details klicken. Hier werden
Informationen zum ROM-Speicher des Di450/Di550 und des
Druckercontrollers angezeigt.
Kopierer Version des im Di450/Di550 installierten ROM
Drucker-Controller
Version der im Druckercontroller installierten
Firmware
PDL Info Version der vom Druckercontroller verwendeten
Druckersprache (PCL oder PostScript)
10
4 Register System
4.2.5 Interface Info r mat ion
Dieser Bildschirm wird angezei gt, we nn Sie auf das Untermenü
Interface Info unter der Menüoption Details klicken. Hier werden
Informationen über die Schnittstelle des Druckercontr ollers angezeigt.
Netzwerk-Schnittstelle
Art der Netzwerk-Schnittstelle
Lokale Schnittstelle
Art der lokalen Schnittstelle
11
4 Register System
4.2.6 Verbrauchsmaterial Status
Dieser Bildschirm wird angezei gt, we nn Sie auf das Untermenü
Verbrauchsmaterial unter der Menüoption Details klicken. Hier wird
der aktuelle Status der Verbrauchsmaterialien des Di450/Di550
angeze igt. Weitere Informat ion en über Verbrauchsmaterialien finden
Sie im Benutzerhandbuch zum
Di450/Di550.
Toner Tonervorrat
Alttoner Kapazität des T onersammelbehälters
Helftklammer Heftklammervorrat
Fixier-Web-Band
Reinigungsband
12
4 Register System
4.3 Präferenz
Dieser Bildschirm wird ange zeigt, wenn Sie auf das Menü Präferenz im
Register
Änderungen an den Einstellungen von PageScope Light vornehmen.
System klicken. Mit diesem Bildschirm können Sie
Kennwort Wenn ein Kennwort f estgelegt wurde, geben Sie
dieses hier ein. Beachten Sie bitte , da ss zwischen
Groß- und Kleinschreibung untersch ieden wird.
Achten Sie daher auf die korrekte Eingabe des
Kennworts. (Bei dem hier einzugebenden
Kennwort handelt es sich um das
Administratorkennwort, das Sie für die Fiery
WebTools festgelegt haben.)
AktualisierungGeben Sie einen W ert in Sekunden für die
Häufigkeit der Aktualisierungen ei n. Si e können
W erte zwischen 30 und 300 Sekunden festlegen.
Als Vorgabe sind 60 Sekunden eingestellt.
Sprache Wählen Sie die gewünschte Sprache für
PageScope Light aus.
• Englisch
• Deutsch
13
4 Register System
• Französisch
• Italienisch
• Spanisch
Anwend en (Sc ha ltfl äche)
Klicken Sie auf diese Schaltfläche, um alle bis zu
diesem Zeitpunkt eingegebenen ode r
ausgewählten Einstellungen zu übernehmen.
Löschen ( Schaltfläche)
Klicken Sie auf diese Schaltfläche, um alle bis zu
diesem Zeitpunkt eingegebenen ode r
ausgewählten Einstellungen zu löschen.
Hinweis
• Auf dem Bildschirm wird die Meldung Ungültiges Kennwort
angezeigt, wenn Sie das falsche Kennwort eingegebe n haben. Wenn
dies auftrit t, kl ic ke n Sie au f die Sch al tf läche
Browsers
zu korrigieren.
, um auf die vorhe rig e Seit e zur ückzuke hren un d Ihr e Ein gabe
Zurück Ihres Web-
14
4 Register System
4.4 Online-Kundendienst
Dieser Bildschirm wird angezeigt, wenn Sie auf das Menü Online-
Kundendienst
Informationen und können Einstellungen für die Produktunterstützung vornehme n.
im Register System klicken. Hier erhalten Sie
Kennwort Wenn ein Kennwort f estgelegt wurde, geben Sie
dieses hier ein. Beachten Sie bitte , da ss zwischen
Groß- und Kleinschreibung untersch ieden wird.
Achten Sie daher auf die korrekte Eingabe des
Kennworts. (Bei dem hier einzugebenden
Passwort handelt es sich um das
Administratorkennwort, das Sie für die Fiery
WebTools festgelegt haben.)
Kontakt Geben Sie den Namen Ihres Ansprechpartners für
die Produktunterstützung ein.
Kontakttelefon
Geben Sie die Telefonnummer Ihres
Ansprechpartners für die Produktunterstützung
ein.
15
4 Register System
Support-URL
Geben Sie die URL für die Website mit
Produktinformationen ei n. Dur ch Klicken auf
Support-URL können Sie die an dieser Stelle
angegebene Website aufrufen.
Minolta-URL
Geben Sie die URL der Homepage von Minolta
ein. Durch Klicken auf
die an dieser Stelle angegebene Website aufrufen.
Tel. Nr. für Verbrauchsteile und Zubehör
Geben Sie die Telefonnummer des
Ansprechpartners ein, bei dem Sie
Verbrauchsmaterialien und Zubehör beziehen
können.
Anwend en (Sc ha ltfl äche)
Klicken Sie auf diese Schaltfläche, um die bis zu
diesem Zeitpunkt festgelegten Einstellungen zu
übernehmen.
Löschen ( Schaltfläche)
Klicken Sie auf diese Schaltfläche, um die bis zu
diesem Zeitpunkt festgelegten Einstellungen zu
löschen.
Minolta-URL können Sie
Hinweis
• Auf dem Bildschirm wird die Meldung Ungültiges Kennwort
angezeigt, wenn Sie das fa lsche Kennwort eingegeben haben. Wenn
dies auftritt, klicken Sie auf die Schaltfläche
Browsers, um zur vorherigen Seite zurückz ukehren und Ihre
Einstellungen für die Online-Unterstützung neu zu konfi gurieren.
Zurück Ihre s Web-
16
5 Register Drucker
5 Register Drucker
Im Register Drucker werden Informatione n und Einstellungen für das
Drucken mit dem Di450/Di550 angezeigt.
5.1 Bedienfeld

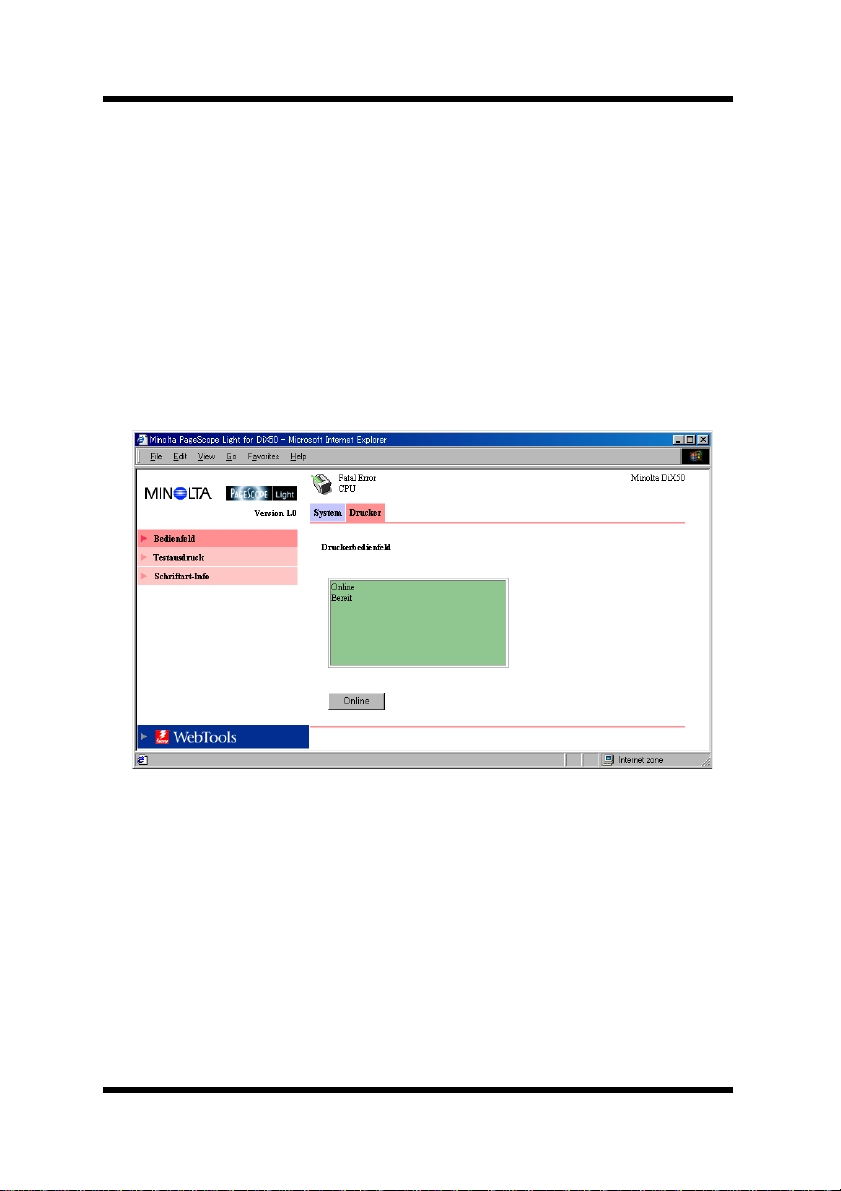

Dieser Bildschirm wird angezei gt, we nn Sie auf die Menüoption
Bedienfeld im Reg i ster Drucker klicken. Daraufhin wird eine
Emulation des Druckercontroller-Bedienfeldes auf dem Bildschirm
angezeigt.
Druckerbedienfeld
In diesem Bereich werden die Meldungen des
Druckercontrollers angezeigt. Hierbei handelt es
sich um die gleichen Meldungen, die im oberen
T eil des Statusdisplays ersche inen.
Online (Sc hal tfl äche)
Diese Schalt fläche dient zum Aktivieren und
Deaktivieren der Netzwerkve rbi ndung des
Druckercontrollers (online/offline).
17
5 Register Drucker
5.2 Testausdruck
Dieser Bildschirm wird angezei gt, we nn Sie auf die Menüoption
Testausdruck im Register Drucker klicken. Hie r können Sie d ie
gewünschte Testseite auswählen und ausdrucken la s sen .
Konfigurationsseite
Aktivieren Sie das Kontrollkästchen, um ein e
Seite mit der Konfiguration des Druckercontrollers auszudrucken.
PCL Demoseite
Aktivieren Sie das Kontrollkäs tchen , um eine
PCL-Demoseite auszudrucken.
PostScri pt D emo s eite
Aktivieren Sie das Kontrollkäs tchen , um eine
PostScript-Demoseite auszudrucken.
PCL-Schriftartenliste
Aktivieren Sie das Kontrollkästchen, um die PCLSchriftartenliste auszudrucken.
PostScript-Schriftartenliste
Aktivieren Sie das Kontrollkästchen, um die
PostScript-Schriftartenliste auszudrucken.
18
5 Register Drucker
Drucken (Schaltfläche)
Klicken Sie auf diese Schaltfläche, um den Druck
der gewünschten Testseiten zu starten.
5.3 Schriftart Information
Dieser Bildschirm wird angezei gt, we nn Sie auf die Menüoption
Schriftart In fo im Register Drucker klicken. In ihm wird eine Liste der
im Druckercontrolle r vorhandenen Sc hriften angezeigt . Durch Klicken
auf ein Untermenü unter dem Menü
für die Druckersprachen verfügbaren Schrifte n angezeigt.
5.3.1 PCL Schriftart
Dieser Bildschirm wird angezei gt, we nn Sie auf das Untermenü PCL-
Schriftart
Sie eine Liste der im Druckercontrol ler vorhandenen PCL-Schriften.
Die Namen der Schriften, die vom Computer auf den Druckercontroller herunter geladen wurden, befinden sich am Ende der Liste.
unter der Menüoption Schriftart-Info klicken. In ihm sehen
Schriftart Info wird eine Liste der
Schriftart Name der Schrift
Position Speicherort der Sc hr if t (RO M, RA M , HD D )
19
5 Register Drucker
5.3.2 PostScript Schriftart
Dieser Bildschirm wird angezei gt, we nn Sie auf das Untermenü
PostScript-Schriftart unter der Menüoption Schriftart Info klicke n.
Hier sehen Sie eine Liste der im Druckercontroller vorhandenen
PostScript-Schrifte n. Die Namen der Schriften, die vom Computer auf
den Druckercontrolle r herunt erge lade n wurden, be finden sic h am Ende
der Liste.
Schriftart Name der Schrift
Position Speicherort der Sc hr if t (RO M, RA M , HD D )
20
6 Liste der Statusmeldungen
6 Liste der Statusmeldungen

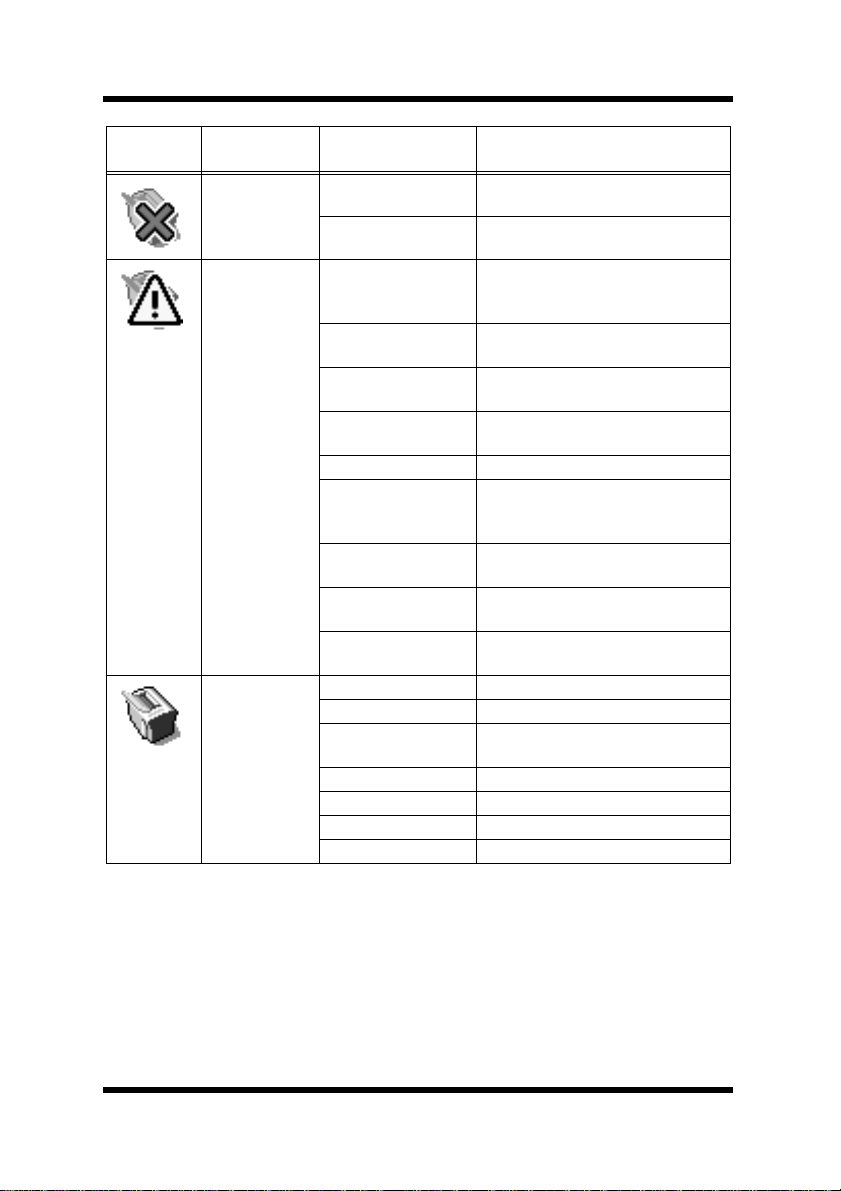

Der aktuelle Status des Di450/Di55 0 wird durch ein Symbol und
zugehörigen Text im oberen Bereich des F ensters angegeben. In einem
weiteren Textbereich weiter unten erhalten Sie detailli ertere
Informationen. Der Inhalt der Liste ist nach Wichtigkeit sortiert
(besonders wichtige Meldungen ste hen am Anfang).
Symbol
Status
(oberer Text)
Fatal Störung im
Fehler Abdeckung offen
Details (unterer
Text)
Druckwerk
Controllerfehler
Setup-Fehler Eine Option oder andere
Papierstau
Restst au Wird angezeigt, wenn Sie die
Restpapier Es befindet sich noch Papier in
Kein Papier Die Papierkassette ist leer.
Falsche
Papiergröße
Falsches
Papiermedium
Lebensdauer
(erreicht)
Papierkapazität
erreicht
Beschreibung
Komponente wurde nicht
ordnungsgemäß installier t.
Abdeckung nach dem Beheben
eines P ap ie rstaus schließen. Di e
Meldung weis t darauf hin, dass
der Papierstau noch ni cht
vollständig behoben wurde.
einer el ek tronischen
Dokumentverarbeit ungseinheit
oder im Scanner, obwohl der
Auftrag bereits beendet wurde.
Das angegebene Papierformat
weicht vom Format des Papiers
in der Pap ierkassette ab.
Das angegebene Papie rm edium
weich t vo m M e dium in de r
Papier kassette ab .
Verbrauchsmaterialien müssen
ersetzt werden.
Die Kapazität der
Ausgabekassette wurde
überschritten.
21
6 Liste der Statusmeldungen
Symbol
Status
(oberer Text)
Fehler Störung
Achtung Off Lin e Di e Verbindung mit dem
Bereit Warten
Details (unterer
Text)
Optionsteile
(leer) Nicht zu identifizierender Fehler.
Drucker controlle r besteht nicht
mehr (offl in e).
Initialisierung Der Druckercontroller wird
Einstellen Am Gerät werden interne
Option fehlt Das Gerät findet eine bestimmte
Bild verloren Grafikdaten gingen verloren.
Kapazität erreicht Die Kapazität des
Störung
Optionsteile
Lebensdauer
(erreicht)
Lebensdauer fast
erreicht
Aufwärmphase
Energie sparen Das Gerät be fi n de t sich im
Kopieren
Verarbeitung
Auftragsabbruch
(leer) Das Gerät ist bereit.
initialisiert.
Anpassungen vorgenommen.
Option nicht.
Tonersammelbehälters ist
erschöpft.
Verbrauchsmaterialien müssen
ersetz t werden.
V erb rauchsmat eriali en müssen i n
Kürze ersetzt werden.
Energiespar-Modus.
Beschreibung
22
Loading...
