MINOLTA CS-200 User Manual

CHROMAMÈTRE

CS-200

Pour la mesure des dispositifs optiques : écrans LCD,
Plasma PDP, Diodes électroluminescentes organiques
OLED ou non, écrans à effets de champ FED

Mesure de la luminance et de

la chromaticité avec une

précision comparable à celle

de spectroradiomètres

Performances comparables à celles de nombreux spectro­radiomètres. Aussi facile et simple à utiliser que les
colorimètres tristimulus

Les innovations technologiques réalisées depuis quelques années par les systèmes
d’affichage, FDP ou LCD par exemple, et par les diodes électroluminescentes
imposent une production de grande qualité et, par conséquent, des instruments
de mesure précis. Le CS-200 est un nouveau type de colorimètre qui réalise
des mesures de précision tout en restant aussi facile à utiliser que les
colorimètres tristimulus.
Trois angles de 1°, 0,2° et 0,1° peuvent être sélectionnés pour mesurer des
objets de toutes tailles, depuis les basses luminances - 0,01 cd/m² ­jusqu'aux hautes luminances - 20 000 000 cd/m² (avec un angle de mesure
de 0,1°).
Le CS-200 peut être utilisé pour les mesures de luminance et de chromaticité
de nombreux appareils optiques sophistiqués - notamment des écrans à
cristaux liquides ou plasma, diodes électroluminescentes organiques, écrans à
effets de champ - ou des sources lumineuses à diodes ou ampoules.

Une vaste plage de luminance

Konica Minolta a récemment introduit

une nouvelle méthode d'ajustement

spectral délivrant des valeurs de

luminance et de chromaticité d'une

Mesures
précises

couleur avec une précision

comparable à celle d'un

spectroradiomètre.

Mesure possible de 0,01 cd/m² à 20 000 000 cd/m² (avec un angle de
mesure de 0,1°).

Mesures stables même à faible luminance, grâce à la méthode
d'ajustement spectral et aux circuits analogiques de précision.

Bouton de mesure

Objectif et bague
de mise au point

Viseur et bague de
réglage de la dioptrie

Compact et léger, autonome,
utilisable sur piles

Appareil compact et léger, pouvant être tenu à la main.
Utilisable soit avec quatre piles AA (indicateur de batterie
sur l’appareil), soit avec un adaptateur secteur spécial.

Écran à
cristaux liquides

Dragonne

Fonctions supplémentaires

Synchronisation des mesures avec le dispositif
d'affichage par entrée numérique de la fréquence

Vitesse de mesure au choix (AUTO, manuelle,
super-rapide, rapide, lente, super-lente)
Grand afficheur à cristaux liquides rétro-éclairé
Communication USB 1.1
Stockage des données : 101 valeurs de mesure
(possibilité d'attribuer un identifiant de 9 lettres) et 20
valeurs de référence
Étalonnage par l'utilisateur : 20 canaux

Sélecteur d’angle de mesure

Interrupteur

Connecteur USB

Prise de l'adaptateur secteur

Sélections de l’angle de mesure

Pendant le contrôle du sujet, l’utilisateur peut facilement
sélectionner l’angle de mesure en fonction de
l'application (1°, 0,2° ou 0,1°).

Le miroir d’ouverture élimine les erreurs d’alignement
entre la cible dans le viseur et le point de mesure réel et
assure ainsi une visée précise.

La « méthode d’ajustement spectral », pour une
mesure précise de la luminance et de la chromaticité.

Récemment développée par Konica Minolta, la méthode d'ajustement spectral produit des valeurs de tristimulus
(XYZ = rouge, vert, bleu) d’une précision supérieure à celle des colorimètres tristimulus classiques. Les mesures
de 40 capteurs sont utilisées pour calculer la réponse spectrale correspondant à la sensibilité de l’œil humain
(fonctions de mélange des couleurs selon CIE 1931).

Le CS-200 utilise 40 capteurs pour obtenir une sensibilité couvrant la totalité de la plage visible et multiplie la
sortie de chaque capteur par le coefficient adéquat. La réponse spectrale de l’instruments est ainsi ajustée selon
les fonctions de mélange des couleurs de CIE 1931.

Outre l’observateur standard à 2°, on peut aussi utiliser l’observateur standard à 10° (pour les mesures de
couleur d’objets), ce qui est absolument impossible avec les colorimètres tristimulus classiques.

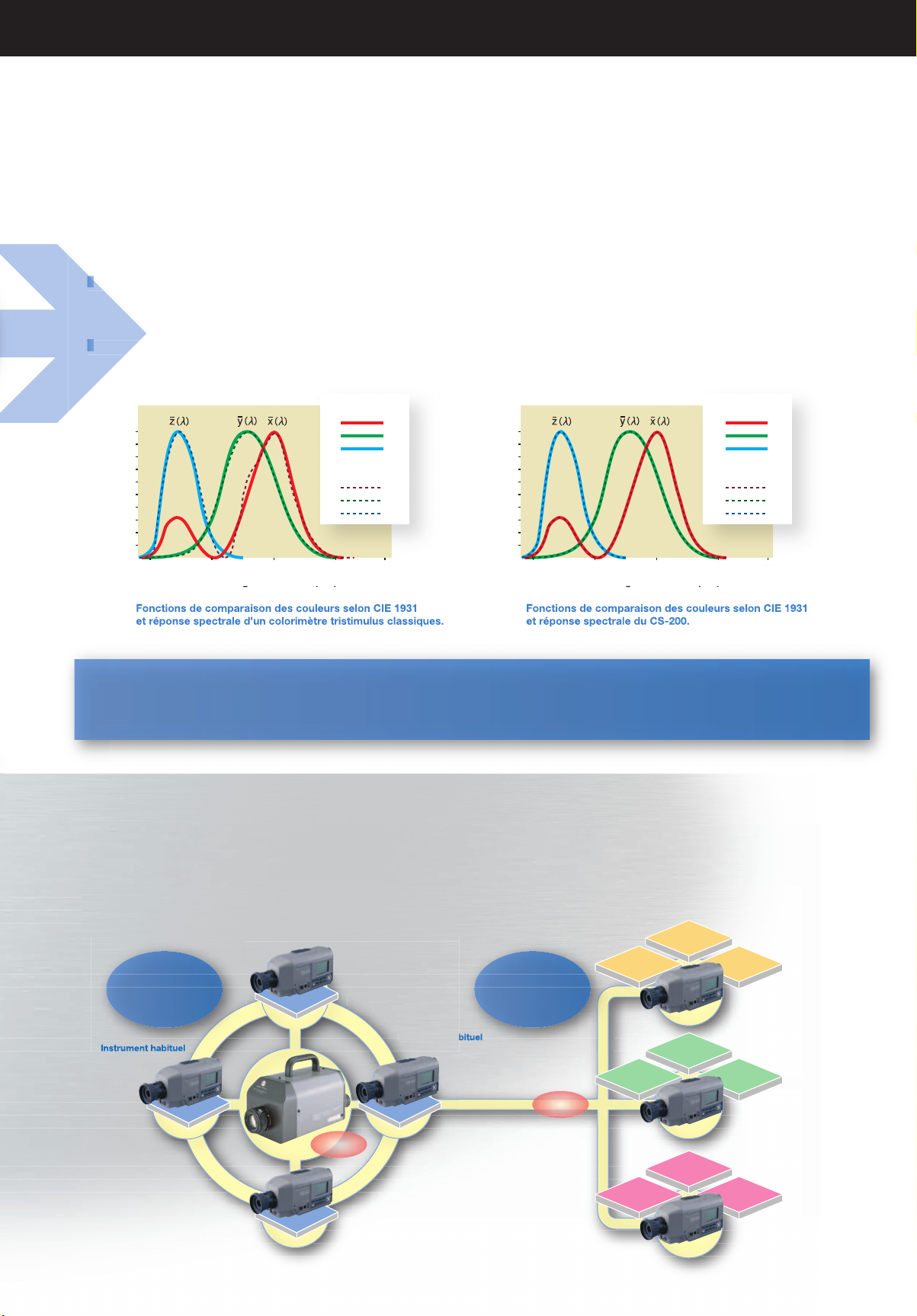

Fonctions de mélange des
couleurs selon CIE 1931

1.0

Sensibilité spectrale des
colorimètres tristimulus
ordinaires

0.5

Sensibilité relative

380 400 500 600 700 780

Longueur d’onde (nm)

Fonctions de comparaison des couleurs selon CIE 1931
et réponse spectrale d’un colorimètre tristimulus classiques.

1.0

0.5

Sensibilité relative

380 400 500 600 700 780

Longueur d’onde (nm)

Fonctions de comparaison des couleurs selon CIE 1931
et réponse spectrale du CS-200.

Fonctions de mélange des
couleurs selon CIE 1931

Sensibilité spectrale
du CS-200

Le chromamètre KONICA MINOLTA pour la mesure précise des sources lumi­neuses permet de créer un réseau de gestion des couleurs en interne et en
communication avec les intervenants extérieurs.

Dans les services de R&D et les bureaux d’études

Aucun étalonnage n’est nécessaire pour déterminer la
valeur de chaque source lumineuse avec un
spectroradiomètre de référence. Pour les écrans tels que
les écrans à cristaux liquides ou EL organiques,
l’étalonnage avec un spectroradiomètre par l'utilisateur
selon l'afficheur de référence devient inutile ∗1.

∗

1 L’étalonnage par l'utilisateur est utile si l’on souhaite une précision supérieure.

Instrument habituel

Gestion des

couleurs

en interne

Instrument habituel
(CS-200)

I+D

Management de la qualité

Instrument de

référence

Compatibilité des données

Bureau d'études

(CS-200)

Instrument habituel
(CS-200)

Achats/production

Instrument habituel
(CS-200)

Dans les services de management de la qualité
et d'inspection des marchandises reçues

Les erreurs individuelles sont moins fréquentes qu’avec
les colorimètres tristimulus classiques, de sorte que
l’inspection des différents appareils, par exemple des
façades d’affichage, ne nécessite pas de correction
individuelle des erreurs.

R&D

Gestion des

couleurs chez

les clients

Compatibilité des données

Management

de la qualité

Management

de la qualité

Management

de la qualité

Société A

R&D

Société B

R&D

Société C

Production

Instrument habituel
(CS-200)

Production

Instrument habituel
(CS-200)

Production

Instrument habituel
(CS-200)

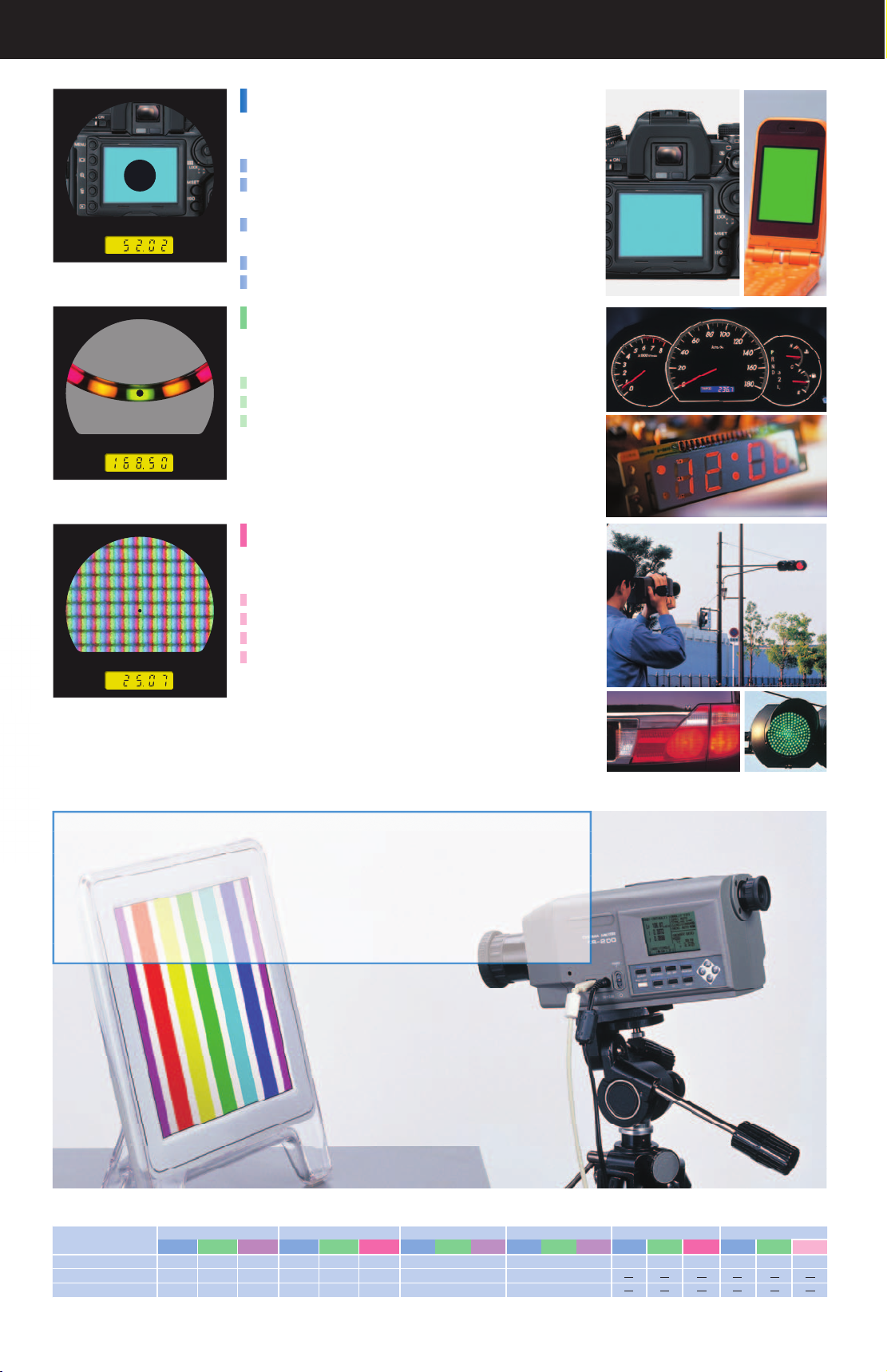

ApplicationsCaractéristiques et qualités Mesures précises

Ouverture 1°

Pour la mesure de surfaces de taille courante, par
exemple des écrans de moyens et grands formats.

Ecrans LCD, plasma ou EL
Afficheurs LCD des téléphones portables ou des caméras
numériques
Sources lumineuses, par exemple tubes fluorescents
destinés au rétro-éclairage
Afficheurs de radars et d'autres instruments dans l'avionique
Murs d'écrans pour l'affichage extérieur

Ouverture 0,2°

Pour la mesure des petites surfaces (par ex. LED
de contrôle sur les appareils)

Écrans de téléphones mobiles
Équipement audio et vidéo automobile
Cadrans de tableau de bord

Ouverture à 0,1°

Pour la mesure des très petites surfaces ou
des sources lumineuses lointaines

Pixels d’un PDP ou LCD
Tubes à cathode froide
Phares d’automobile
Signaux lumineux

Applications d’évaluation

Évaluation de la luminance et de la chromaticité des sources lumineuses
Évaluation de l’uniformité de la luminance et de la chromaticité
Évaluation du contraste
Évaluation de la caractéristique γ
Mesures simples de couleurs d’objets
(nécessite la plaque d’étalonnage du blanc en option).

Distance et surface de mesure

Sans bonnette d’approche

Bonnette n° 122
Bonnette n°107

Surface de mesure minimum Surface de mesure maximum Distance de mesure minimum Distance de mesure maximum

1° 0.2° 0.1° 1° 1°0.2° 0.2°0.1° 0.1° 1° 0.2° 0.1°

4.7 1.0 0.5 ∞∞∞ 296 ∞

2.2 0.5 0.3 4.6 1.0 0.5 128 240

0.8 0.2 0.1 1.1 0.3 0.2 43 52

* La distance de mesure est la distance par rapport au bord avant du corps métallique de l'objectif ou de la bague de l'objectif d’approche.

(mm)

Surface de mesure à 500 mm

1° 0.2° 0.1°

φ8.5 φ1.7 φ0.9

Surface de mesure à 1000 mm

1° 0.2° 0.1°

φ17.7 φ3.6 φ1.8

3-91, Daisennishimachi, Sakai.Osaka 590-8551, Japan

Konica Minolta Photo Imaging U.S.A., Inc.

725 Darlington Avenue, Mahwah, NJ 07430, U.S.A. Phone: [phone] (in USA), 201-574-4000 (outside USA) FAX: [phone]

Konica Minolta Photo Imaging Canada, Inc. 1329 Meyerside Drive, Mississauga, Ontario L5T 1C9, Canada Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging Europe GmbH Europaallee 17, 30855 Langenhagen, Germany Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging France S.A.S.

ZI Paris Nord II, 305 rue de la Belle Etoile, BP 51077, 95948 Roissy CDG Cedex, France Phone: [phone] FAX: [phone]

Konica Minolta Photo Imaging UK Ltd.

7-9 Tanners Drive, Blakelands North, Milton Keynes, MK14 5BU, United Kingdom Phone: [phone] FAX: [phone]

Konica Minolta Photo Imaging Benelux B.V. Postbus 6000, 3600 HA Maarssen, The Netherlands Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging (Schweiz)AG Riedstrasse 6, 8953 Dietikon, Switzerland Phone: [phone] FAX: [phone]
Konica Minolta Business Solutions Italia S.p.A. Via Stephenson 37, 20157, Milano, Italy Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging Svenska AB Solna strandväg 3, P.O.Box 9058 S-17109, Solna, Sweden Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging (HK)Ltd.

Room 1818, Sun Hung Kai Centre, 30 Harbour Road, Wanchai, Hong Kong Phone: [phone] FAX: [phone]

Shanghai Office

Rm 1211, Ruijin Building No.205 Maoming Road (S) Shanghai 20020, China Phone: [phone] FAX: [phone]

Konica Minolta Photo Imaging Asia HQ Pte Ltd. 10, Teban Gardens Crescent, Singapore 608923 Phone: [phone] FAX: [phone]
KONICA MINOLTA SENSING, INC. Seoul Office

801, Chung-Jin Bldg., 475-22, BangBae-Dong, Seocho-ku, Seoul, Korea Phone: [phone] FAX: [phone]

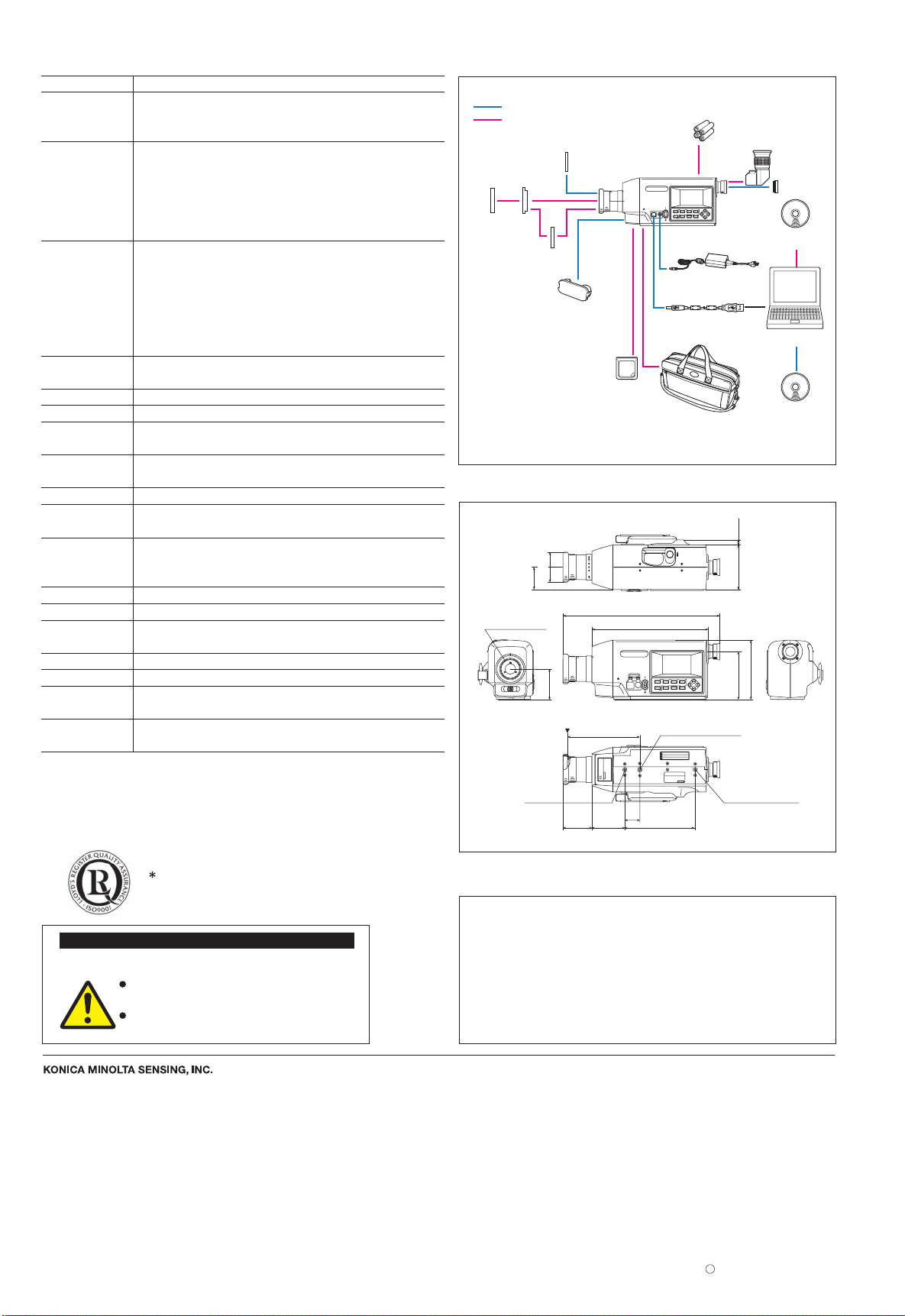

Caractéristiques du CS-200

Rubrique

CS-200

Etendue
photométrique

0.01 à 200 000 cd/m² (Angle de mesure: 1°)

0.01 à 5 000 000 cd/m² (Angle de mesure: 0.2°)

0.01 à 20 000 000 cd/m² (Angle de mesure: 0.1°)

Justesse

150 cd/m²

(illuminant A) Lv ± 2 % ± 1 digit xy ± 0.002

(Angle de
mesure:1°) #1:
Température 23°±2°
Humidité relative:

65% maxi)

0.01 à 0.5 cd/m²

(illuminant A)

L

v

± 0.02 cd/m² ± 1 digit

---

0.5 à 1 cd/m

²

(illuminant A)

L

v

± 0.02 cd/m² ± 1 digit

xy ± 0.007

1 à 10 cd/m

²

(illuminant A) L

v

± 2 % ± 1 digit xy ± 0.004

10 à 200000 cd/m²

(illuminant A) Lv ± 2 % ± 1 digit xy ± 0.003

5000 cd/m

²

(illuminant A) filtre coloré R/V/B xy ± 0.006

Répétabilité

0.01 à 1 cd/m²

(illuminant A) L

v

± 0.03 cd/m² % ± 1 digit --- (2σSLOW)

(Angle de
mesure: 1°) #2

1 à 2 cd/m²

(illuminant A)

Lv ± 2 cd/m² ± 1 digit

xy 0.0008 (2σSLOW)

2 à 4 cd/m

²

(illuminant A)

Lv ± 2 cd/m² ± 1 digit

xy + 0.007 (2σSLOW)

4 à 8 cd/m²

(illuminant A)

Lv ± 2 % ± 1 digit

xy + 0.004 (2σSLOW)

8 à 200000 cd/m²

(illuminant A)

Lv ± 0.2 % ± 1 digit

xy + 0.003 (2σSLOW)
(La répétabilité en mode SuperFAST ou FAST est deux fois celle du mode SLOW)
(La répétabilité en mode SuperSLOW est deux fois moindre qu‘en mode SLOW.)

Temps de
mesure

0.5 s/échantillonnage (SuperFAST) 1 s/échantillonnage (FAST)
3 s/

échantillonnage (SLOW) 12 s/échantillonnage (SuperSLOW)

Méthode d‘analyse

Analyse spectrale (barrette de diodes associée à un réseau de diffraction)

Angle de mesure

1°; 0.2°; 0.1° sélectionnable

Zone de mesure
minimum

Ø 0.5mm (avec optique standard)
Ø 0.1mm (avec bonnette)

Distance de me-
sure minimum

296mm (distance comptée depuis le bord métallique de la lentille)

Observateur

2° / 10°

Espace
colorimétrique

Lvxy; Lv u’v’; T∆uv; XYZ; Longueur d‘onde dominante

Synchroni-
sation des
mesures

Synchronisation verticale, fréquence de 40 à 200Hz

Interface

USB 1.1

Alimentation

Adaptateur AC ou 4 piles AA

Autonomie
des piles

Approximativement 3 heures .
(mesure en continu en mode FAST, piles alcalines)

Dimensions

95 (L) ×127 (H) ×330 (P) mm

Poids

1.8kg (sans pile)

Conditions environne-
mentales d‘utilisation

0°C à 40°C, humidité relative: 85% max. (à 35°C) sans condensation

Conditions environne-
mentales de stockage

0°C à 45°C, humidité relative: 85% max. (à 35°C) sans condensation

#1 A 23°C±2°C Lv = 0.01 à 10cd/m², mode SLOW, moyenne de 30 mesures

Lv = 10cd/m², mode SLOW, moyenne de 10 mesures.

#2 La quantité totale de lumière reçue lorsque l‘angle est 0.2° est approximativement 1/25 de celle reçue lorsque

l‘angle est 1°. Par conséquent, la répétabilité est identique à celle obtenue avec un angle de 1°, si la luminance
reçue est 25 fois supérieure.
La quantité totale de lumière reçue lorsque l‘angle est 0.1° est approximativement 1/100 de celle reçue lorsque
l‘angle est 1°. Par conséquent, la répétabilité est identique à celle obtenue avec un angle de 1°, si la luminance
reçue est 100 fois supérieure.

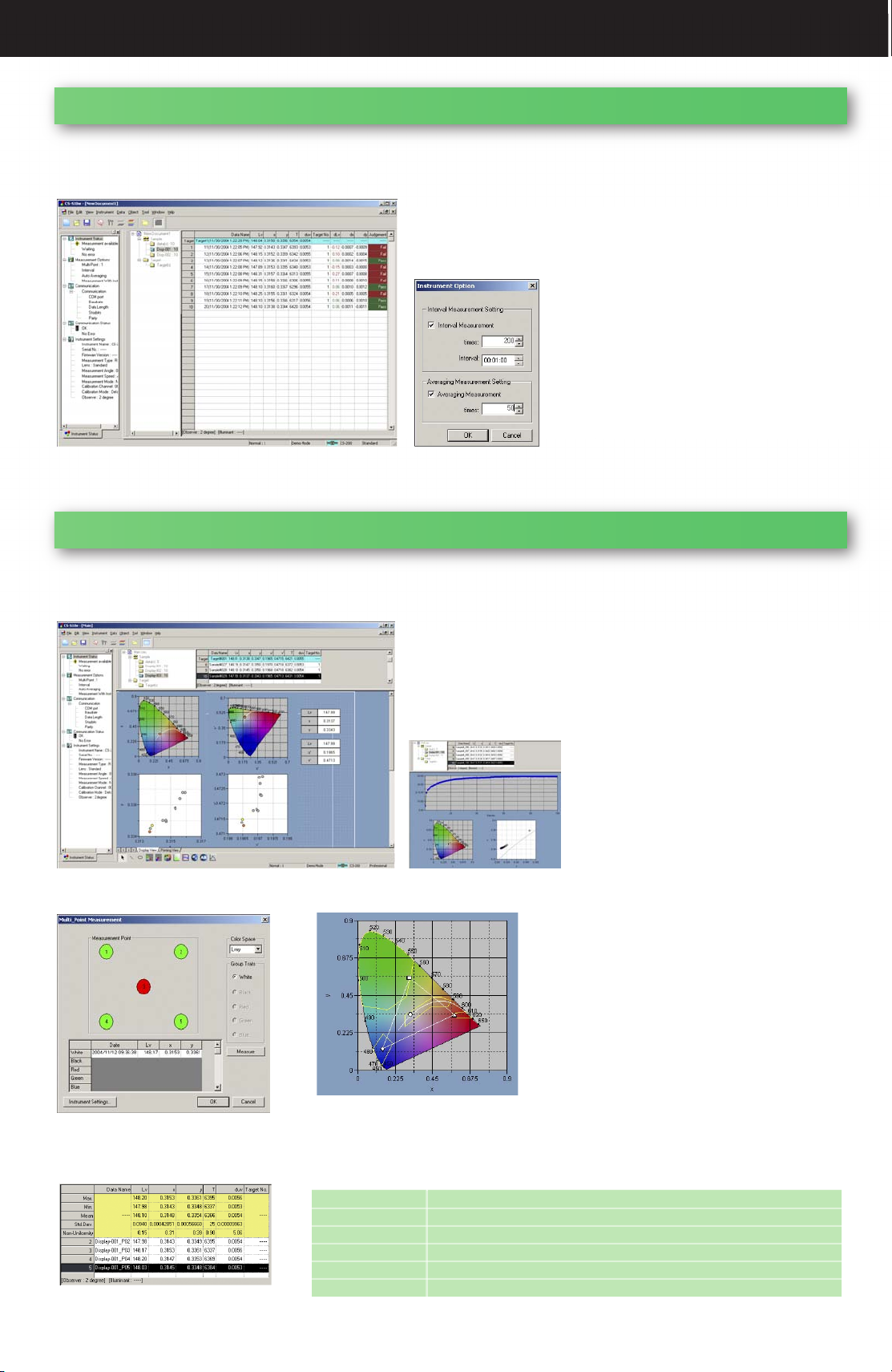

Logiciel

Logiciel de gestion des données CS-S10w Edition Standard (fourni de série)

Le logiciel CS-S10w Edition Standard permet de piloter le CS-200 à partir d’un PC pour visualiser la liste des
données mesurées ou transférer celles-ci dans un tableur.

Logiciel de gestion des données CS-S10w Edition Professionnelle

Outre les fonctions de l’édition Standard, le logiciel CS-S10w Edition Professionnelle proposé en option offre
diverses fonctions de gestion de données, d’analyse et d’évaluation, utiles pour la R&D et le contrôle de qualité.

Modèle avec diagrammes de chromaticité xy et u’v’

Affichage de liste

<Fonctions communes aux éditions Standard et Professionnelle>

Mesures d’intervalle

et de moyenne

Affichage du graphique

de tendance

Espace chromatique : Lv x y, Lv u' v', LvTuv

XYZ,
Sélection de mode : Mode normal
Mode de couleur d’objet
Contrôle de l’instrument : Mesure de la moyenne
Mesure de l’intervalle
Étalonnage par l’utilisateur
Gestion des données : Lecture et enregistrement
des fichiers
Gestion des données par
répertoires
Évaluation des données : Paramètres de l’observateur
et de l’illuminant
Affichage des statistiques
pour chaque répertoire
Réglage des tolérances (blocs)

longueur d’onde dominante

(optionnel)

<Fonctions propres à l’édition Professionnelle>

Sélection de mode : Mode Contraste

Mode RVB
Mode RVB et contraste

Gestion des données : Création, enregistrement et

chargement de modèles
(conception/présentation
personnalisée de différents
graphiques)

Différents affichages de

graphiques

Évaluation des données : Mesure multipoint, affichage

de l’uniformité, affichage du
contraste et paramètres de
tolérance du polygone pour
l’évaluation de l’affichage

Autres : Création de rapports avec

présentation d’affichages
personnalisés

Évaluation d’acceptation/refus par réglage

Mesure multipoint

Liste d’uniformité

de la tolérance du polygone (limites) sur un
schéma de chromaticité

Configuration requise (pour éditions Standard et Professionnelle)

Système d’exploitation Windows®2000 Professional SP2, Windows®XP Professional SP1

Processeur Pentium®III 600 MHz ou plus (recommandé)
Mémoire 128 Mo au minimum (256 Mo ou plus recommandé)
Disque dur 60 Mo ou plus libres pour l’installation
Écran 1024 x 768, 256 couleurs ou plus
Autres Lecteur de CD-ROM, port USB

•

Windows® est une marque commerciale de Microsoft Corporation aux États-Unis et dans d’autres pays.

•

Pentium® est une marque commerciale d’Intel Corporation aux États-Unis et dans d’autres pays.

3-91, Daisennishimachi, Sakai.Osaka 590-8551, Japan

Konica Minolta Photo Imaging U.S.A., Inc.

725 Darlington Avenue, Mahwah, NJ 07430, U.S.A. Phone: [phone] (in USA), 201-574-4000 (outside USA) FAX: [phone]

Konica Minolta Photo Imaging Canada, Inc. 1329 Meyerside Drive, Mississauga, Ontario L5T 1C9, Canada Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging Europe GmbH Europaallee 17, 30855 Langenhagen, Germany Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging France S.A.S.

ZI Paris Nord II, 305 rue de la Belle Etoile, BP 51077, 95948 Roissy CDG Cedex, France Phone: [phone] FAX: [phone]

Konica Minolta Photo Imaging UK Ltd.

7-9 Tanners Drive, Blakelands North, Milton Keynes, MK14 5BU, United Kingdom Phone: [phone] FAX: [phone]

Konica Minolta Photo Imaging Benelux B.V. Postbus 6000, 3600 HA Maarssen, The Netherlands Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging (Schweiz)AG Riedstrasse 6, 8953 Dietikon, Switzerland Phone: [phone] FAX: [phone]
Konica Minolta Business Solutions Italia S.p.A. Via Stephenson 37, 20157, Milano, Italy Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging Svenska AB Solna strandväg 3, P.O.Box 9058 S-17109, Solna, Sweden Phone: [phone] FAX: [phone]
Konica Minolta Photo Imaging (HK)Ltd.

Room 1818, Sun Hung Kai Centre, 30 Harbour Road, Wanchai, Hong Kong Phone: [phone] FAX: [phone]

Shanghai Office

Rm 1211, Ruijin Building No.205 Maoming Road (S) Shanghai 20020, China Phone: [phone] FAX: [phone]

Konica Minolta Photo Imaging Asia HQ Pte Ltd. 10, Teban Gardens Crescent, Singapore 608923 Phone: [phone] FAX: [phone]
KONICA MINOLTA SENSING, INC. Seoul Office

801, Chung-Jin Bldg., 475-22, BangBae-Dong, Seocho-ku, Seoul, Korea Phone: [phone] FAX: [phone]

Caractéristiques du CS-200

Rubrique

CS-200

Etendue
photométrique

0.01 à 200 000 cd/m² (Angle de mesure: 1°)

0.01 à 5 000 000 cd/m² (Angle de mesure: 0.2°)

0.01 à 20 000 000 cd/m² (Angle de mesure: 0.1°)

Justesse

150 cd/m²

(illuminant A) Lv ± 2 % ± 1 digit xy ± 0.002

(Angle de
mesure:1°) #1:
Température 23°±2°
Humidité relative:

65% maxi)

0.01 à 0.5 cd/m²

(illuminant A)

L

v

± 0.02 cd/m² ± 1 digit

---

0.5 à 1 cd/m

²

(illuminant A)

L

v

± 0.02 cd/m² ± 1 digit

xy ± 0.007

1 à 10 cd/m

²

(illuminant A) L

v

± 2 % ± 1 digit xy ± 0.004

10 à 200000 cd/m²

(illuminant A) Lv ± 2 % ± 1 digit xy ± 0.003

5000 cd/m

²

(illuminant A) filtre coloré R/V/B xy ± 0.006

Répétabilité

0.01 à 1 cd/m²

(illuminant A) L

v

± 0.03 cd/m² % ± 1 digit --- (2σSLOW)

(Angle de
mesure: 1°) #2

1 à 2 cd/m²

(illuminant A)

Lv ± 2 cd/m² ± 1 digit

xy 0.0008 (2σSLOW)

2 à 4 cd/m

²

(illuminant A)

Lv ± 2 cd/m² ± 1 digit

xy + 0.007 (2σSLOW)
4 à 8 cd/m²

(illuminant A)

Lv ± 2 % ± 1 digit

xy + 0.004 (2σSLOW)

8 à 200000 cd/m²

(illuminant A)

Lv ± 0.2 % ± 1 digit

xy + 0.003 (2σSLOW)
(La répétabilité en mode SuperFAST ou FAST est deux fois celle du mode SLOW)
(La répétabilité en mode SuperSLOW est deux fois moindre qu‘en mode SLOW.)

Temps de
mesure

0.5 s/échantillonnage (SuperFAST) 1 s/échantillonnage (FAST)
3 s/

échantillonnage (SLOW) 12 s/échantillonnage (SuperSLOW)

Méthode d‘analyse

Analyse spectrale (barrette de diodes associée à un réseau de diffraction)

Angle de mesure

1°; 0.2°; 0.1° sélectionnable

Zone de mesure
minimum

Ø 0.5mm (avec optique standard)
Ø 0.1mm (avec bonnette)

Distance de me­sure minimum

296mm (distance comptée depuis le bord métallique de la lentille)

Observateur

2° / 10°

Espace
colorimétrique

Lvxy; Lv u’v’; T∆uv; XYZ; Longueur d‘onde dominante

Synchroni­sation des
mesures

Synchronisation verticale, fréquence de 40 à 200Hz

Interface

USB 1.1

Alimentation

Adaptateur AC ou 4 piles AA

Autonomie
des piles

Approximativement 3 heures .
(mesure en continu en mode FAST, piles alcalines)

Dimensions

95 (L) ×127 (H) ×330 (P) mm

Poids

1.8kg (sans pile)

Conditions environne­mentales d‘utilisation

0°C à 40°C, humidité relative: 85% max. (à 35°C) sans condensation

Conditions environne­mentales de stockage

0°C à 45°C, humidité relative: 85% max. (à 35°C) sans condensation

#1 A 23°C±2°C Lv = 0.01 à 10cd/m², mode SLOW, moyenne de 30 mesures

Lv = 10cd/m², mode SLOW, moyenne de 10 mesures.

#2 La quantité totale de lumière reçue lorsque l‘angle est 0.2° est approximativement 1/25 de celle reçue lorsque

l‘angle est 1°. Par conséquent, la répétabilité est identique à celle obtenue avec un angle de 1°, si la luminance
reçue est 25 fois supérieure.
La quantité totale de lumière reçue lorsque l‘angle est 0.1° est approximativement 1/100 de celle reçue lorsque
l‘angle est 1°. Par conséquent, la répétabilité est identique à celle obtenue avec un angle de 1°, si la luminance
reçue est 100 fois supérieure.

Pour assurer le bon fonctionnement de l’appareil et pour votre sécurité,
lisez attentivement le mode d’emploi avant d’utiliser l’instrument.

Ce sigle indique que notre système de
management de la qualité est certifié
ISO 9001:2000.

SÉCURITÉ

Branchez toujours l’instrument sur la tension
d’alimentation spécifiée. Un branchement incorrect peut
créer un risque d’incendie ou de choc électrique.
Utilisez toujours le type de piles indiqué. L’utilisation de
piles incorrectes peut créer un risque d’incendie ou de
choc électrique.

Configuration du système

Accessoires standards
Accessoires en option

Cache de l’objectif

Bague d'adaptation

(40.5-55mm)

Filtre ND

Bonnette d’approche

No.107
No.122

Capuchon de maintien

(à utiliser pendant le transport)

CS-A20

Plaque d’étalonnage du blanc (45/0)

CS-A21

Plaque d’étalonnage du blanc (d/0)

CS-A22

Jeu de plaques

(CS-A20 et CS-A21.)

4 piles AA

CS-200

Mallette souple

COLOR

SHUTTER

TARGET

PEAK/VALLEY

BACKLIGHT

MEAS SPEED

MEMORY

ABS/DIFF

CHAR MODE

RECALC

KEY LOCK

ENTER

SHIFT

MENU ESC

Logiciel de gestion des

données édition Professionnelle

Adaptateur secteur

Câble USB (2m)

Viseur

Filtre
oculaire ND

PC

Logiciel de gestion des

données édition Standard

Dimensions extérieures (mm)

ø64

47.5

154

334.3
248

Filetage pour trépied

Filetage pour filtre
Ø 0,5mm

Plan de référence pour
mesure de la distance

65.6

Pour vis M5 Pour vis M5

32

7061.6

150

• Les caractéristiques et dimensions sont sujettes à modifications sans préavis.

Service de personnalisation

Afin de mieux répondre aux besoins de ses clients, Konica Minolta propose
un service de personnalisation des produits actuellement proposés.

Principale personnalisation pour le CS-200 :
modification de l’angle de mesure à 2°

Les spécifications (précision, répétabilité) des produits personnalisés
diffèrent de celles des produits standards. Renseignez-vous auprès de
votre revendeur Konica Minolta.

95 10.5

102.5

127

©2004 KONICA MINOLTA SENSING, INC.

AFBAPKAFBAPK

1

Printed in Japan9242-4810-10
