MANUAL OPERARE

CF2002/CF3102

www.minoltaeurope.com

The essentials of imaging

Cuprinsul

1 Introducere

1.1 Ne dorim să fiţi un client mulţumit............................................. 1-1

1.2 Explicaţia convenţiilor utilizate în manual ................................. 1-2

1.3 Explicaţia conceptelor de bază și a

simbolurilor................................................................................... 1-3

Alimentarea cu hârtie......................................................................1-3

“Lăţime” și “Lungime”.....................................................................1-4

Orientarea hârtiei.............................................................................1-4

Portret sau Peisaj............................................................................1-4

Simboluri de afișaj...........................................................................1-5

Simbolurile alimentării cu hârtie......................................................1-5

1.4 Energy Star®................................................................................ 1-6

Ce este un produs ENERGY STAR®?............................................1-6

1.5 Mărci și Mărci Registrate............................................................ 1-6

2 Recomandări

2.1 Informaţii de siguranţă ................................................................ 2-1

Simboluri de avertizare și de precauţie...........................................2-1

Explicaţia simbolurilor.....................................................................2-1

AVERTISMENT................................................................................2-2

ATENŢIE..........................................................................................2-3

Recomandări pentru utilizarea zilnică .............................................2-4

Marcajul CE (Declaraţia de conformitate)

pentru utilizatorii din Uniunea Europeană (UE) ...............................2-5

Pentru utilizatorii din ţările unde sunt

valabile reglementările din Clasa B.................................................2-5

Pentru utilizatorii din ţările unde nu sunt

valabile reglementările din Clasa B.................................................2-5

Zgomotul acustic (numai pentru utilizatorii

europeni).........................................................................................2-5

Siguranţa radiaţiilor LED.................................................................2-5

Emisia de ozon................................................................................2-6

2.2 Cerinţele de instalare................................................................... 2-7

Sursa de alimentare........................................................................2-7

Locul instalării.................................................................................2-7

Cerinţele de spaţiu..........................................................................2-8

CF2002/CF3102 IVZ-1

2.3 Recomandări de operare.............................................................2-9

Mediul de operare ..........................................................................2-9

Utilizarea corespunzătoare.............................................................2-9

Transportul copiatorului ............................................................... 2-11

Îngrijirea consumabilelor copiatorului...........................................2-11

Depozitarea copiilor .....................................................................2-11

2.4 Restricţiile legale de copiere.....................................................2-12

3 Părţile copiatorului și componentele auxiliare

3.1 Întrerupătorul general și setările implicite.................................3-1

Pornirea și oprirea copiatorului ......................................................3-1

Pornirea copiatorului ......................................................................3-1

Oprirea copiatorului........................................................................3-1

Setări implicite................................................................................3-2

3.2 Caracteristicile copiatorului........................................................3-4

Original > Copie..............................................................................3-4

Zoom ..............................................................................................3-7

Hârtie..............................................................................................3-8

Foto/Densitate................................................................................3-9

Finisare.........................................................................................3-11

Culoare.........................................................................................3-12

3.3 Părţile componente și funcţiile acestora .................................3-13

3.4 Denumirea părţilor și funcţiile lor .............................................3-17

Exteriorul copiatorului...................................................................3-17

Interiorul copiatorului....................................................................3-20

Consumabile și părţi.....................................................................3-21

Alimentatorul duplex de documente (opţional).............................3-22

Unitatea duplex (opţională)...........................................................3-23

Finisherul FN-8 (opţional) .............................................................3-24

Finisherul FN-116 (opţional) .........................................................3-25

Tava de alimentare cu hârtie (opţională) ......................................3-26

Caseta de mare capacitate (opţională).........................................3-27

Tava opţională (opţională) ............................................................ 3-28

3.5 Denumirea părţilor panoului de comandă

și funcţiile acestora....................................................................3-29

3.6 Utilizarea ecranului senzitiv.......................................................3-31

Descrierea ecranului senzitiv........................................................3-31

Structura afișajului........................................................................3-31

Utilizarea ecranului senzitiv.......................................................... 3-33

3.7 Reglajul unghiului panoului de comandă.................................3-34

Reglajul unghiului panoului de comandă .....................................3-34

IVZ-2 CF2002/CF3102

4 Alimentarea cu hârtie

4.1 Specificaţiile hârtiei ..................................................................... 4-1

Tipurile de hârtie .............................................................................4-1

Dimensiunile hârtiei.........................................................................4-2

Cantitatea de hârtie.........................................................................4-3

Tipuri de hârtie care se vor evita.....................................................4-4

4.2 Zona de imprimare....................................................................... 4-5

4.3 Depozitarea hârtiei....................................................................... 4-5

4.4 Alimentarea cu hârtie .................................................................. 4-6

Alimentarea cu hârtie în primul sertar.............................................4-6

Setarea dimensiunii hârtiei pentru

primul sertar....................................................................................4-9

Setarea dimensiunii hârtiei..............................................................4-9

Pentru a seta dimensiuni măsurate în inch...................................4-10

Setarea unei dimensiuni nestandarde

(utilizator).......................................................................................4-11

Memorarea unei dimensiuni nestandarde

(utilizator).......................................................................................4-12

Selecţia unei dimensiuni nestandarde

(utilizator) memorate .....................................................................4-13

Alimentarea cu hârtie în al doilea sertar

sau în unitatea de alimentare cu hârtie.........................................4-14

Alimentarea cu hârtie în caseta de mare

capacitate .....................................................................................4-16

“Funcţia Hârtie specială”

(sertarele 2, 3 sau 4)......................................................................4-18

Alimentarea cu hârtie în tava manuală..........................................4-19

5Documente originale

5.1 Alimentarea cu documente......................................................... 5-1

Tipurile de document......................................................................5-2

Dimensiunile originalelor mixate .....................................................5-3

Recomandări cu privire la documente

(alimentare foi multiple)...................................................................5-4

Recomandări cu privire la documente

(alimentare manuală).......................................................................5-4

5.2 Alimentarea cu documente......................................................... 5-5

Alimentare foi multiple ....................................................................5-5

Alimentarea documentelor de dimensiuni mixate...........................5-8

Alimentarea manuală ....................................................................5-10

CF2002/CF3102 IVZ-3

6 Operaţii de bază

6.1 Copierea........................................................................................6-1

6.2 Exemple practice de copiere.......................................................6-5

Producerea unei copii de aceași dimensiuni

cu originalul ....................................................................................6-5

Producerea unei copii mărite a unui document .............................6-7

Producerea unei copii micșorate a unui document........................6-9

Reducerea consumului de hârtie.................................................. 6-11

Copie după carte..........................................................................6-13

Copierea unei cărţi poștale ..........................................................6-15

6.3 Oprirea printării...........................................................................6-17

7 Înlocuirea consumabilelor

7.1 Înlocuirea cartușului de toner .....................................................7-1

Înlocuirea cartușului de toner .........................................................7-2

7.2 Înlocuirea cartușului de capse....................................................7-5

Înlocuirea cartușului de capse pentru FN-116...............................7-5

Înlocuirea cartușului de capse pentru FN-8...................................7-6

7.3 Golirea rezervorului de deșeuri de perforare...........................7-10

Golirea rezervorului de deșeuri de perforare................................7-10

8Probleme

8.1 Înlăturarea blocajelor de hârtie...................................................8-1

Îndepărtarea hărtiei blocate în tava manuală.................................8-2

Îndepărtarea hârtiei blocate din unitatea duplex............................8-3

Îndepărtarea hârtiei blocate dintr-un sertar

de hârtie..........................................................................................8-3

Îndepărtarea hârtiei blocate din caseta

de mare capacitate.........................................................................8-4

Îndepărtarea hârtiei blocate de la ușa

din partea dreaptă..........................................................................8-5

Îndepărtarea hârtiei blocate de la ușa

superioară din partea dreaptă........................................................ 8-7

Îndepărtarea hârtiei blocate în alimentatorul

duplex de documente ....................................................................8-9

Îndepărtarea hârtiei blocate din FN-116.......................................8-11

Îndepărtarea hârtiei blocate din FN-8...........................................8-14

8.2 Înlăturarea blocajului capselor..................................................8-17

Îndepărtarea capselor blocate din FN-116...................................8-17

Îndepărtarea capselor blocate din FN-8.......................................8-18

IVZ-4 CF2002/CF3102

8.3 Când calitatea imprimării este slabă........................................ 8-23

8.4 Când copiatorul nu funcţionează corect ................................. 8-26

8.5 Mesajele de pe ecranul senzitiv ............................................... 8-27

9Anexe

9.1 Specificaţii .................................................................................... 9-1

Copiator CF2002/CF3102...............................................................9-1

Unitatea duplex AD-14....................................................................9-3

Alimentatorul duplex de documente AFR-18..................................9-3

Unitatea de alimentare cu hârtie PF-118 ........................................9-5

Caseta de mare capacitate PF-121................................................9-5

Finisherul FN-8................................................................................9-6

Finisherul FN-116............................................................................9-7

Tava opţională.................................................................................9-8

9.2 Tabele de dimensiuni de hârtie și factori de zoom................... 9-9

Dimensiunile de hârtie.....................................................................9-9

Factori de zoom............................................................................9-10

9.3 Consumabile............................................................................... 9-13

Hârtie.............................................................................................9-13

Cartușe de toner...........................................................................9-13

Cartușe de capse..........................................................................9-13

9.4 Index............................................................................................ 9-14

CF2002/CF3102 IVZ-5

IVZ-6 CF2002/CF3102

Introducere

1 Introducere

1.1 Ne dorim să fiţi un client mulţumit

Vă mulţumim că aţi ales copiatorul Minolta CF2002/CF3102.

Acest Manual de utilizare vă pune la dispoziţie toate informaţiile importante pentru a fi capabil să utilizaţi acest copiator. Veţi găsi informaţii referitoare la următoarele subiecte:

G Recomandări G Caracteristicile copiatorului G Părţile copiatorului și componente auxiliare G Încărcarea hârtiei și a documentelor originale G Operaţiile de bază G Înlocuriea părţilor și a consumabilelor G Probleme G Specificaţii

Citiţi cu atenţie acest manual, înaintea utilizării copiatorului și ţineţi tot timpul la îndemână. Ţineţi manualul în locașul din spatele copiatorului.

Pe CD-ROM-ul inclus la livrare, veţi găsi versiunea avansată a Manualului de utilizare, în format digital.

Acolo veţi găsi informaţii detaliate, referitoare, printre altele, la următoarele subiecte:

G Operaţii avansate (Reglajul culorilor, Editarea imaginilor, Funcţii de

scanare)

G Operaţiile modului utilizator (Memorarea programelor de copiere,

Afișarea contoarelor, Specificarea setărilor implicite)

G Operaţiile modului de administrare (Setări de administrare,

Supravegherea utilizării copiatorului, Funcţiile modului expert)

G Îngrijirea copiatorului G Tabelul de combinare a funcţiilor

✎

Notă

Pentru a citi manualul on-line, este necesar programul Adobe Acrobat Reader. Dacă nu dispuneţi de programul Adobe Acrobat Reader pe calculator, puteţi să instalaţi de pe CD-ROM.

CF2002/CF3102 1-1

1.2 Explicaţia convenţiilor utilizate în manual

Marcajele și formatele utilizate în acest manual sunt explicate în cele ce urmează.

AVERTISMENT Nerespectarea instrucţiunilor scoase în evidenţă în acest mod,

poate provoca răniri grave sau fatale.

➜ Respectaţi toate avertismentele, pentru a asigura funcţionarea în

siguranţă a copiatorului.

ATENŢIE Nerespectarea instrucţiunilor scoase în evidenţă în acest mod,

poate provoca răniri serioase sau pagube materiale.

➜ Respectaţi toate atenţionările, pentru a asigura funcţionarea în

siguranţă a copiatorului.

✎

Introducere

Notă

(*Poate apare de asemenea ca “Important” sau “Tip”) Textul scos în evidenţă în acest mod conţine informaţii utile sau idei pentru a asigura utilizarea în siguranţă a copiatorului.

1 Numărul 1 formatat în acest mod

indică primul pas al unei secvenţe.

2 Secvenţele numerelor formatate în

acest mod, indică pașii unei secvenţe de operaţii.

Textul formatat în acest stil

furnizează asistenţă adiţională.

➜ Textul formatat în acest stil descrie acţiunile care trebuie asigurate

pentru obţinerea rezultatelor dorite.

[Copiere] Numele butoanelor de pe panoul de comandă sunt scrise în modul indicat mai sus.

1-2 CF2002/CF3102

O ilustraţie inserată indică ce operaţii trebuie executate.

Introducere

1.3 Explicaţia conceptelor de bază și a simbolurilor

Utilizarea cuvintelor și a simbolurilor din acest manual sunt explicate în cele ce urmează.

Alimentarea cu hârtie

În timpul imprimării, hârtia este luată din partea dreaptă a copiatorului și este scoasă în tava de ieșire din partea stângă, cu suprafaţa imprimată în jos. Direcţia de propagare a hârtiei este indicată de săgeţi în diagrama de mai jos.

CF2002/CF3102 1-3

Introducere

“Lăţime” și “Lungime”

Oriunde dimensiunile hârtiei sunt menţionate în acest manual, prima valoare totdeauna indică lăţimea hârtiei (indicată ca “Y” pe figură) și cea de a doua valoare indică lungimea (indicată ca “X”).

Orientarea hârtiei

În lungime ( ) Dacă lăţimea (Y) a hârtiei este mai scurtă decât lungimea (X), hârtia are o orientare verticală sau portret, indicată prin “L” sau .

În lăţime ( ) Dacă lăţimea (Y) a hârtiei este mai lungă decât lungimea (X), hârtia are o orientare orizontală sau peisaj, indicată prin “C” sau .

Portret sau Peisaj

Portret

Cu orientarea “portret”, hârtia este verticală, ca un portret.

Peisaj

Cu orientarea “peisaj”, hârtia este orizontală, ca un peisaj.

1-4 CF2002/CF3102

Introducere

Simboluri de afișaj

Simbolurile de mai jos sunt afișate când este încărcată hârtia corespunzătoare sau se efectuează copiere.

G : Folie transparentă pentru retroproiector G : Carton 1 G : Carton 2 G : Carton 3 G : A doua faţă a unei copii faţă-verso G : A doua faţă a unei copii faţă-verso pe carton

Simbolurile alimentării cu hârtie

Simbolurile arătate mai jos sunt afișate pentru a indica cantitatea de hârtie rămasă.

G : Hârtia aproape epuizată. G : Hârtia epuizată.

CF2002/CF3102 1-5

Introducere

1.4 Energy Star

Ca un partener ENERGY STAR®, am stabilit caracteristicile mașinii în concordanţă cu recomandările ENERGY STAR® pentru utilizarea eficientă a energiei.

Ce este un produs ENERGY STAR®?

Un produs ENERGY STAR® are a trăsătură specială care permite comutarea automată într-un “mod cu consum redus de energie”, după o perioadă de inactivitate. Un produs ENERGY STAR® utilizează energia într-un mod mai eficient, economisind costurile serviciilor comunale și contribuie la protecţia mediului.

1.5 Mărci și Mărci Registrate

DiALTA este marcă registrată de Minolta Co., Ltd.

Numele produselor menţionate sunt mărci sau mărci registrate ale companiilor respective

1-6 CF2002/CF3102

Recomandări

2 Recomandări

2.1 Informaţii de siguranţă

Această secţiune conţine instrucţiuni detaliate despre utilizarea și întreţinerea mașinii. Pentru a obţine rezultate optime cu acest aparat, toate personele care utilizează copiatorul trebiue să citească cu atenţie și să respecte instrucţiunile din acest manual. Vă rugăm, ţineţi acest manual la îndemână, în apropierea copiatorului.

Vă rugăm, citiţi cu atenţie secţiunea următoare înainte de-a utiliza copiatorul. Aici găsiţi informaţii importante referitoare la protecţia personalului și la prevenirea avarierii copiatorului.

Asiguraţi respectarea tuturor recomandărilor cuprinse în acest manual.

* Vă rugăm, să notaţi că unele părţi menţionate în această secţiune pot să difere de cele de

pe produsul achiziţionat.

Simboluri de avertizare și de precauţie

Ignorarea acestui avertisment poate conduce la răniri grave

AVERTISMENT

ATENŢIE

sau mortale.

Ignorarea acestei atenţionări poate conduce la răniri sau pagube materiale.

Explicaţia simbolurilor

Un triunghi indică un pericol, impotriva căreia trebuie luate măsuri de precauţie.

Acest simbol vă atrage atenţia la posibilitatea electrocutării.

O linie în diagonală indică interzicerea unei acţiuni.

Acest simbol previne demontarea mașinii.

Un cerc negru indică o execuţie obligatorie a unei acţiuni.

Acest simbol indică că, în mod obligatoriu, trebuie să deconectaţi aparatul de la reţea.

CF2002/CF3102 2-1

AVERTISMENT

• Nu modificaţi acest produs, întrucât puteţi cauza incendiu, electrocutare sau defectare. Dacă produsul utilizează rază laser, sursa laser poate cauza pierderea vederii.

• Nu încercaţi să îndepărtaţi carcasele și panourile fixate de pe acest aparat. Unele produse pot avea părţi de înaltă tensiune sau sursă de rază laser în interior care pot cauza electrocutare sau orbire.

• Utilizaţi numai cablul de alimentare inclus la livrare. Utilizarea unui cablu diferit poate provoca incendiu sau electrocutare.

• Utilizaţi numai sursă de alimentare de tensiunea specificată. Nerespecatarea acestei măsuri poate provoca incendiu sau electrocutare.

• Nu utilizaţi acest aparat la prize multiple, împreună cu alte mașini sau aparate. Încărcarea unei prize de reţea peste curentul nominal marcat poate provoca incendiu sau electrocutare.

Nu conectaţi sau deconectaţi cablul de alimentare cu mâinile umede, datorită pericolului de electrocutare.

Întroduceţi conectorul cablului de alimentare în întregime în priză. Nerespecatarea acestei măsuri poate provoca incendiu sau electrocutare.

• Nu zgârâiaţi cablul de alimentare, nu plasaţi obiecte grele peste cablu, nu încălziţi, nu răsuciţi, nu întindeţi sau nu deterioraţi în orice alt mod cablul de alimentare. Utilizarea unui cablu deteriorat (cu firul dezizolat sau rupt, etc.) care poate provoca incendiu sau avarierea aparatului. Dacă se întâmpla ceva din cele enumerate mai sus, decuplaţi imediat întrerupătorul general, deconectaţi cablul de alimentare și chemaţi tehnicianul de serviciu autorizat.

• Nu utilizaţi cablu de prelungire. Utilizarea unui cablu de prelungire poate provoca incendiu sau electrocutare. Dacă este necesară prelungirea cablului de alimentare, consultaţi cu reprezentanţa tehnică autorizată.

Nu plasaţi vaze cu flori sau alte vase care conţin apă, agrafe metalice sau alte piese mărunte metalice, pe aparat. Apa vărsată sau obiectele metalice căzute în interiorul copiatorului pot cauza incendiu, electrocutare sau avariere. Dacă apă, piese metalice mărunte sau alte obiecte străine ajung în interiorul aparatului, decuplaţi imediat întrerupătorul general, deconectaţi cablul de alimentare și chemaţi tehnicianul de serviciu autorizat.

• Dacă observaţi ceva neobișnuit, aparatul se încălzește excesiv sau emite fum, dacă simţiţi mirosuri neobișnuite sau auziţi zgomote neobișnuite, nu continuaţi lucrul. Decuplaţi imediat întrerupătorul general, deconectaţi cablul de alimentare și chemaţi tehnicianul de serviciu autorizat. Dacă continuaţi lucrul cu aparatul, puteţi provoca incendiu sau electrocutare.

• Nu continuaţi lucrul cu aparatul, dacă acesta a căzut sau are carcasa avariată. Decuplaţi imediat întrerupătorul general, deconectaţi cablul de alimentare și chemaţi tehnicianul de serviciu autorizat. Dacă continuaţi lucrul cu aparatul, puteţi provoca incendiu sau electrocutare.

Nu aruncaţi cartușul de toner sau toner în flacără deschisă. Tonerul încins se poate împrăștia, provocând arsuri sau alte pagube.

Recomandări

Conectaţi cablul de alimentare a aparatului numai în priză prevăzută cu pământare.

2-2 CF2002/CF3102

Recomandări

ATENŢIE

• Nu utilizaţi spray-uri inflamabile, lichizi, sau gaze în apropierea acestui produs, din cauza pericolului de incendiu.

• Nu plasaţi obiecte magnetizate în apropierea copiatorului.

• Nu lăsaţi tonerul sau unitatea de imagine la îndemâna copiilor. Lingerea sau ingestia acestor obiecte pot fi dăunătoare sănătăţii.

• Nu lăsaţi ca diverse obiecte să astupe orificiile de ventilaţie a aparatului. Căldura se poate acumula în interior, rezultând incendiu sau disfuncţionalităţi.

• Nu plasaţi perdele, etc. în apropierea aparatului, care sunt ușor inflamabile și pot cauza incendii.

• Nu instalaţi produsul într-un loc expus direct luminii soarelui, sau în apropierea unui aparat de încălzire sau de climatizare. Schimbările de temperatură din interiorul aparatului pot provoca disfuncţionalităţi, incendiu sau electrocutare.

• Nu plasaţi produsul într-un loc cu praf, sau expus umidităţii excesive, aburilor sau fumului, în bucătărie, baie sau în apropierea unei instalaţii de umidificare. Poate cauza incendiu, electrocutare sau avarie.

• Nu plasaţi aparatul pe o masă instabilă sau inclinată, sau într-un loc expus vibraţiilor și șocurilor. Aparatul poate aluneca sau cădea, provocând răniri personale sau avarie mecanică.

• După instalarea produsului, asiguraţi montarea pe soclu. Dacă unitatea alunecă sau cade, pot rezulta răniri personale.

• Nu plasaţi obiecte grele peste geamul de originale și nu expuneţi acest geam șocurilor.

• În timpul executării copiatului, nu deschideţi niciuna dintre ușile copiatorului, sau nu decuplaţi copiatorului, în care caz puteţi provoca blocajul hârtiei.

• Nu depozitaţi tonerul sau unitatea de imagine în apropierea discurilor floppy sau a altor obiecte susceptibile câmpurilor magnetice. Câmpurile magnetice pot provoca disfuncţionalităţi acestor obiecte.

În interiorul acestui aparat sunt zone cu temperatură ridicată, care pot provoca arsuri. Cu ocazia verificărilor întreprinse în interiorul mașinii sau evacuării hârtiei blocate, nu atingeţi zonele (din apropierea cuptorului, etc.) care sunt indicate de eticheta de atenţionare “Atenţie! Temperaturi ridicate!”.

Nu plasaţi obiecte în preajma prizei de alimentare, care pot împiedica deconectarea rapidă a cablului de alimentare în caz de urgenţă.

• Totdeauna utilizaţi aparatul într-un loc bine aerisit. Lucrul îndelungat cu aparatul într-o încăpere cu aerisire insuficientă poate fi dăunătoare sănătăţii. Aerisiţi încăperea la intervale regulate.

• Când mutaţi aparatul, asiguraţi deconectarea cablurilor de alimentare și a celorlalte cabluri. Nerespectarea acestei măsuri, poate avaria cabulul sau provoca incendiu, electrocutare sau avarie.

• Când mutaţi aparatul, ridicaţi numai ţinând în punctele specificate în manualul de operare sau în alte documente. Dacă unitatea cade, pot rezulta răniri personale. Aparatul poate să sufere avarii sau disfuncţionalităţi.

• Cel puţin odată pe an îndepărtaţi cablul de alimentare din priză și curăţaţi zona dintre terminale. Praful acumulat între terminale poate provoca incendiu.

• Când deconectaţi cablul, nu ţineţi de cablu. Trăgând de cablu, puteţi deteriora acesta, rezultând incendiu sau electrocutare.

CF2002/CF3102 2-3

Recomandări pentru utilizarea zilnică

• Nu depozitaţi tonerul, unitatea de imagine sau consumabilele în loc direct expus luminii soarelui, umezelii sau prafului excesiv, întrucât poate rezulta o calitate slabă a imaginii și disfuncţionalitatea aparatului.

• Nu încercaţi înlocuirea tonerului sau a unităţii de imagine într-un loc direct expus luminii soarelui. Dacă unitatea de imagine este expus un timp îndelungat luminii, poate rezulta o calitate slabă a imaginii.

• Nu despachetaţi tonerul sau unitatea de imagine până la timpul utilizării. Nu lăsaţi aceste materiale despachetate. Instalaţi-le imediat, sau poate rezulta o calitate slabă a imaginii.

• N u păs tra ţi to ner ul sa u un itat ea d e im ag ine în p oziţ ia v erti cal ă sa u c u su sul în jos, întucât poate rezulta o calitate slabă a imaginii.

• Nu aruncaţi tonerul sau unitatea de imagine și nu lăsaţi să cadă, întrucât poate rezulta o calitate slabă a imaginii.

• Nu utilizaţi aparatul în prezenţa amoniului sau a altor gaze sau chimicale. Acestea pot să afecteze durata de viaţă a aparatului, poate provoca avarii sau scăderea performanţelor.

• Nu utilizaţi aparatul într-o ambianţă cu temperatura în afara gamei specificate în manualul de operare, întrucât poate rezulta avarierea sau disfuncţionalitatea aparatului.

• Nu introduceţi hârtii capsate, hârtie carbon sau folii de aluminiu în aparat, întrucât poate rezulta disfuncţionalitatea aparatului sau incendiu.

Nu atingeţi și nu zgârâiaţi suprafaţa rolei de developare din unitatea de toner is unitatea de imagine, întrucât poate rezulta o calitate slabă a imaginii.

• Păstraţi hârtia de copiat despachetată din ambalaj, dar neîncărcată in aparat, într-o pungă de plastic, într-un loc întunecat și răcoros.

• Utilizaţi numai rezervele și consumabilele recomandate de furnizorul aparatului. Utilizarea altor materiale decât cele recomandate poate cauza o calitate slabă a imaginii sau avarie.

Recomandări

ATENŢIE Recomandări pentru mânuirea tonerului:

➜ Aveţi grijă să nu risipiţi toner în interiorul aparatului, pe mâini sau pe

îmbrăcăminte.

➜ Dacă mâinile se murdăresc cu toner, spălaţi imediat cu apă și săpun. ➜ Dacă tonerul ajunge în ochi, spălaţi imediat cu apă apoi apelaţi la

îngrijire medicală.

2-4 CF2002/CF3102

Recomandări

Marcajul CE (Declaraţia de conformitate) pentru utilizatorii din Uniunea Europeană (UE)

Acest produs se conformează următoarelor norme UE: 89/336/EEC, 73/23/EEC și 93/68/EEC.

Această declaraţie este valabilă numai pe teritoriul Uniunii Europene.

Acest aparat trebuie utilizat cu cablu ecranat de interfaţă (paralelă) și cu cablu ecranat de reţea (10/100BaseT). Utilizarea cablurilor neecranate poate genera interferenţe cu comunicaţia radio și este interzisă de normele 89/336/EEC.

Pentru utilizatorii din ţările unde sunt valabile reglementările din Clasa B

Pentru utilizatorii din ţările unde nu sunt valabile reglementările din Clasa B

AVERTISMENT

Acesta este un produs de Clasa A. În ambianţă casnică, acest produs poate genera interferenţe radio, în care caz utilizatorul este obligat să ia măsuri adecvate.

Zgomotul acustic (numai pentru utilizatorii europeni)

Reglementarea referitoare la zgomotul mașinilor 3 GSGV, 18.01.1991 : Nivelul presiunii sonore la poziţia operatorului, conform normelor EN 27779 nu depășește 70dB(A).

Siguranţa radiaţiilor LED

Acest aparat este un copiator care utilizează sistem de expunere cu LED (diodă emiţătoare de lumină). Radiaţiile optice emise de LED nu prezintă nici un fel de pericol, doarece nivelul radiaţiei nu va depăși în nici o situaţie de operare, întreţinere, reparaţie sau chiar avarie nivelul admis pentru clasa 1.

CF2002/CF3102 2-5

Recomandări

Emisia de ozon

ATENŢIE În timpul funcţionării normale a aparatului este degajată o cantitate

neglijabilă de ozon. Din această cauză, după o funcţionare îndelungată într-o încăpere insuficient aerisită, se poate simţi un miros neplăcut.

➜ Pentru un anturaj de operare comfortabil, sănătos și sigur, se

recomandă o aerisire corespunzătoare a încăperii.

2-6 CF2002/CF3102

Recomandări

2.2 Cerinţele de instalare

Sursa de alimentare

Cerinţele referitoare la sursa de alimentare sunt următoarele.

G Fluctuaţia tensiunii: maxim 230 V AC ±10% G Fluctuaţia frecvenţei: maxim ±0,3% ❍ Utilizaţi o sursă de alimentare cu o fluctuaţie de tensiune și de

frecventă cât posibil de mică.

Locul instalării

Pentru a asigura o funcţionare cât se poate de sigură și a preveni disfuncţionalităţile posibile, instalaţi copiatorul într-un loc care satisface următoarele cerinţe.

- Un loc îndepărtat de perdele, etc., care se aprind și ard cu ușurinţă

- Un loc neexpus apei sau a altor lichide

- Un loc ferit de lumina directă a soarelui

- Un loc care nu se află în curentul direct de aer al unui aparat de

încălzire sau de climatizare, și nu este expus la temperaturi excesiv de ridicate sau scăzute

- Un loc bine aerisit

- Un loc neexpus umidităţii ridicate

- Un loc fără praf abundent

- Un loc neexpus vibraţiilor nedorite

- Un loc stabil și nivelat

- Un loc unde nu se degajează amoniu sau alte gaze organice

- Un loc unde operatorul nu este expus direct la fluxul de aer degajat

de copiator

- Un loc suficient de îndepărtat de orice fel de dispozitiv de încălzire

CF2002/CF3102 2-7

Recomandări

Cerinţele de spaţiu

Pentru a asigura utilizarea copiatorului, înlocuirea consumabilelor și întreţinerea, se recomandă respectarea cerinţelor de spaţiu descrise mai jos.

1.423 (56-1/2)

100

(4)

285

(11-1/4)

1.839 (72-1/2)

1.271 (50)

283

(11-1/4)

540

(21-1/4)

358

(14)

1.521 (60)

1.163 (45-3/4)

792

(31-1/4)

Unitatea: mm (inch)

✎

Notă

Asiguraţi-vă că aveţi un spaţiu liber de cel puţin 100 mm (4 in.) în spatele copiatorului, pentru o ventilaţie corespunzătoare.

2-8 CF2002/CF3102

Recomandări

2.3 Recomandări de operare

Mediul de operare

Cerinţele de mediu pentru funcţionarea corectă a copiatorului sunt cele ce urmează.

G Temperatura: 10°C (50°F) - 30°C (86°F) cu fluctuaţia de cel mult 10°C

(18°F) pe oră

G Umiditatea: 10% - 80% cu fluctuaţia de cel mult 20% pe oră

Utilizarea corespunzătoare

Pentru a asigura performanţe optime copiatorului, respectaţi recomandările enumerate mai jos.

- Niciodată nu plasaţi obiecte grele peste geamul de originale și nu

expuneţi acest geam șocurilor.

- În timpul executării copiatului, nu deschideţi nici una dintre ușile

copiatorului, sau nu decuplaţi copiatorul, în care caz puteţi provoca blocajul hârtiei.

- Nu plasaţi obiecte magnetizate și nu utilizaţi spray-uri sau lichide

inflamabile în apropierea copiatorului.

✚ Totdeauna asiguraţi-vă cablul de alimentare să fie întrodus în

întregime în priză.

- Totdeauna asiguraţi-vă, ca priza care alimentează copiatorul este

vizibilă și nu este ascunsă în spatele copiatorului.

✚ Totdeauna decuplaţi copiatorul din priză, când nu este utilizat pentru

o perioadă îndelungată.

✚ Totdeauna asiguraţi o aerisire bună, când efectuaţi un număr mare de

copii continuu.

ATENŢIE Dacă calea de ventilaţie de pe partea superioară a copiatorului este

blocată, în interior se acumulează căldură, și pot rezulta avarie sau incendiu.

➜ Nu plasaţi nici un fel de obiect în calea de ventilaţie.

CF2002/CF3102 2-9

Recomandări

ATENŢIE Zona cuptorului este foarte caldă.

➜ Aveţi grijă să nu atingeţi părţile din zona cuptorului, altele decât cele

indicate în manual, pentru a reduce riscul de a suferi arsuri. Feriţi-vă în special de atingerea părţilor marcate cu etichete de atenţionare și a zonelor din imediata vecinătate a acestora.

➜ Dacă suferiţi arsuri, imediat răciţi pielea sub apă rece, apoi apelaţi la

îngrijire medicală.

2-10 CF2002/CF3102

Recomandări

Transportul copiatorului

Dacă este necesar transportul copiatorului la distanţe mai mari, consultaţi reprezentanţa tehnică autorizată.

Îngrijirea consumabilelor copiatorului

Când mânuiţi consumabilele copiatorului (cartuș de toner, hârtie, etc.), respectaţi recomandările de mai jos.

✚ Depozitaţi consumabilele într-un loc care satisface următoarele

✚ Păstraţi hârtia de copiat despachetată din ambalaj, dar neîncărcată in

- Folosiţi numai toner fabricat special pentru acest copiator. Niciodată

- Nu lăsaţi materialele la îndemâna copiilor.

Depozitarea copiilor

✚ Copiile care trebuie păstrate pentru o perioadă îndelungată, se vor

- Adezivele cu conţinut de solvenţi (de ex., spray de lipit) poate dizolva

- Copiile colorate pot avea un strat de toner mai gros decât cele alb-

cerinţe. Ferit de lumina directă a soarelui Departe de orice aparat de încălzire Neexpus la umiditate ridicată Fără praf abundent

aparat, într-o pungă de plastic, într-un loc întunecat și răcoros.

nu utilizaţi alte tipuri de toner.

păstra ferite de lumină, pentru a preveni decolorarea.

tonerul de pe copii.

negru. Prin urmare, dacă indoiţi o copie colorată, stratul de toner se poate exfolia.

CF2002/CF3102 2-11

2.4 Restricţiile legale de copiere

Este interzis copiatul unor tipuri de documente, cu voia sau intenţia de-a le utiliza drept originale.

Următorea listă nu este completă, dar poate fi folosită ca ghid pentru cei care răspund de copiere.

G Cecuri personale G Cecuri de călătorie G Ordine de plată G Certificate de depozite G Obligaţii și alte certificate de debit G Certificate de acţiuni

G Mărci alimentare G Timbre poștale (valabile sau anulate) G Cecuri sau obligaţii ale organizaţiilor guvernamentale G Timbre fiscale (valabile sau anulate) G Pașapoarte G Documente de imigrare G Certificate de înmatriculare pentru vehicule G Titluri de proprietăţi imobiliare

G Cărţi de identitate, legitimaţii, insigne G Lucrări cu drept de autor fără autorizaţia proprietarului dreptului de

autor

În plus, se interzice sub orice circumstanţă copiatul bancnotelor proprii sau străine, sau a lucrărilor de artă, fără permisia proprietarului dreptului de autor.

Dacă aveţi dubii în legătură cu natura documentului, consultaţi un consilier juridic.

Recomandări

2-12 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

3 Părţile copiatorului și componentele

auxiliare

3.1 Întrerupătorul general și setările implicite

Pornirea și oprirea copiatorului

Pornirea copiatorului

➜ Comutaţi întrerupătorul general la “I”.

Când aţi pornit copiatorul, indicatorul butonului [Start] va arăta o lumină portocalie. Apare un ecran indicând secvenţa de pornire a mașinii.

După câteva secunde, pe ecranul senzitiv apare mesajul “Acum se incalzeste. Gata de scanare.”. Când indicatorul butonului [Start] va lumina verde, se poate iniţia un job.

Oprirea copiatorului

1 Apăsaţi [Lista Joburi] să verificaţi, dacă nu sunt joburi în coada de

așteptare.

2 Dacă sunt copii rămase în tava de ieșire, îndepărtaţi-le. 3 Comutaţi întrerupătorul general la “O”.

Vor fi șterse următoarele.

G Setări care nu sunt programate, cum este numărul de copii G Datele scanate prin funcţia de “Scaneză în memorie” G Joburile în așteptare pentru imprimare G Joburile salvate prin funcţia “Lokul. Utiliz.”

Factorii de zoom memoraţi, setările memorate ale modului de copiere, setările modului utilizator și setările căsuţei utilizatorului nu vor fi șterse.

CF2002/CF3102 3-1

Părţile copiatorului și componentele auxiliare

✎

Notă

În timpul executării copiatului sau imprimării, nu deschideţi niciuna dintre ușile copiatorului, sau nu decuplaţi copiatorului, în care caz puteţi provoca blocajul hârtiei. Nu opriţi copiatorul în timpul scanării sau în când emite sau recepţionează date, pentru că în acest caz data scanată sau transmisă va fi ștearsă. Nu opriţi copiatorul când un job sau date memorate așteaptă pentru imprimare, pentru că în acest caz joburile vor fi șterse.

Setări implicite

Setările selectate la pornirea copiatorului (când întrerupătorul general este comutat în poziţia “I”) sunt numite setări implicite.

Setările implicite se pot folosi drept referinţă pentru toate setările efectuate.

G Numărul de copii: 1 G Culoare: AutoCuloare G Finisare: Non-Sort G Zoom: 1.000 (mărime naturală) G Hârtie: AutoHârtie G Detectarea de originale mixate: Oprit G Omite setul 1: Oprit G Original: Simplă faţă G Copie: Simplă faţă G Direcţia originalului: niciuna specificată G Margini: Niciuna G Original gros: Oprit G Foto/Densitate: Text&Foto G Densitate fond: Standard G Densitate: Standard G Mod Lucios: Oprit G Funcţiile auxiliare: toate oprite G Reglajul imaginii colorate: Standard G Creaţie: toate oprite

3-2 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

✎

Tip

Limba afișajului de pe ecranul senzitiv poate fi schimbată cu ajutorul funcţiei “Limba selectată” a modului de administrare, ecranul de setări de administrare. Pentru detalii suplimentare, vezi versiunea avansată a Manulalului de utilizare de pe CD-ROM.

Setările implicite la care copiatorul iniţiază toate funcţiile pot fi specificate cu ajutorul modului utilizator. Pentru detalii suplimentare, vezi versiunea avansată a Manulalului de utilizare de pe CD-ROM.

CF2002/CF3102 3-3

Părţile copiatorului și componentele auxiliare

3.2 Caracteristicile copiatorului

Principalele funcţii utilizabile ale acestui aparat sunt descrise mai jos.

Pentru detalii suplimentare, vezi versiunea avansată a Manualului de utilizare de pe CD-ROM.

Original > Copie

1 Atingeţi [Orig Ö Copie].

Apare ecranul Original Ö Copie.

2 Alegeţi setarea Original Ö Copie dorită.

Setările Orig. Ö Copie

G Original simplă faţă

Alegeţi această setare când copiaţi documente originale cu o singură faţă.

G Original dublă faţă

Alegeţi această setare când copiaţi documente originale scrise pe faţă și verso.

G Copie simplă faţă

Alegeţi această setare când produceţi copii cu o singură faţă.

3-4 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

G Copie dublă fată automată

Unitatea duplex este folosită pentru a produce copii faţă-verso.

G Copii dublă faţă manuale

Întroduceţi o copie cu simplă faţă prin tava manuală sau încărcaţi-o în primul sertar, pentru a produce o copie faţă-verso fără folosirea unităţii duplex.

G Copii simplă faţă 2in1

Alegeţi această setare pentru a reduce două pagini de document original, astfel ca să se potrivească pe o pagină de copie cu simplă faţă.

G Copii dublă faţă 2in1

Alegeţi această setare pentru a reduce patru pagini de document original, astfel ca să se potrivească pe o singură copie faţă-verso.

G Copii broșură

Alegeţi acestă setare pentru a produce copii faţă-verso micșorate, așezate astfel ca să formeze o broșură.

G Copii broșură legate

Alegeţi această setare pentru a lega copiile într-o broșură.

G Copii simplă faţă 4in1

Alegeţi această setare pentru a reduce patru pagini de document original, astfel ca să se potrivească pe o pagină de copie cu simplă faţă.

CF2002/CF3102 3-5

Părţile copiatorului și componentele auxiliare

G Copii dublă faţă 4in1

Alegeţi această setare pentru a reduce opt pagini de document original, astfel ca să se potrivească pe o singură copie faţă-verso.

G Copii carte cu separare

Alegeţi acestă setare pentru a produce câte o copie cu simplă faţă de pe cele două pagini a unei cărţi deschise.

G Copii carte întinse

Alegeţi acestă setare pentru a produce o copie simplă faţă, care conţine două pagini alăturate a unei cărţi deschise.

G Carte cu ștergerea marginilor

Alegeţi acestă setare pentru a șterge de pe copie zona legăturii și din preajma textului unei cărţi.

✎

Notă

Setările cu original dublă faţă sunt disponibile numai dacă este instalat alimentatorul duplex de documente opţional. Setările cu copie dublă faţă sunt disponibile numai dacă este instalată unitatea duplex opţională. Legarea în broșură este disponibilă numai dacă este instalat finisherul FN-8 și unitatea duplex.

3-6 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

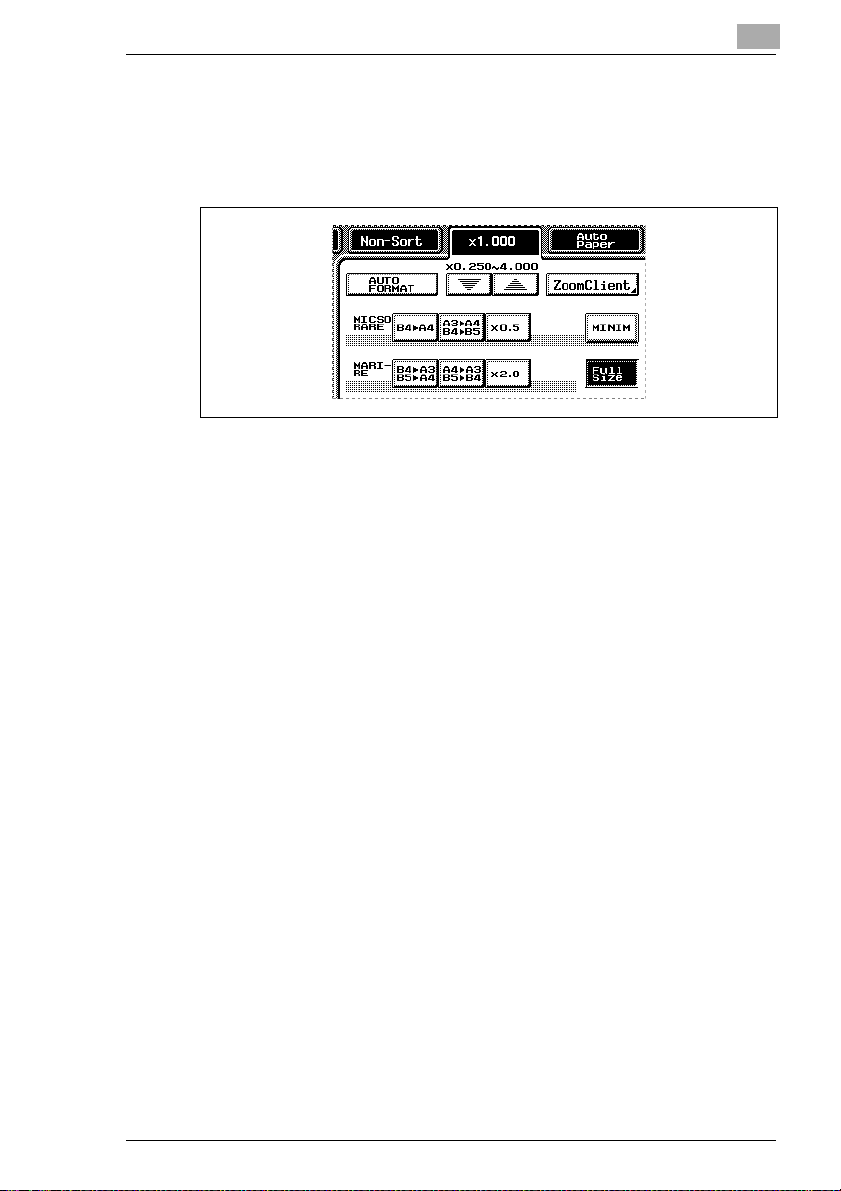

Zoom

1 Atingeţi [Zoom].

Apare un ecran arătând setările disponibile de zoom.

2 Alegeţi setarea de zoom dorită.

Setări de zoom

G AutoFormat

Această setare alege în mod automat factorul de zoom potrivit, bazat pe formatul documentului original și mărimea specificată a hârtiei.

G Mărime naturală

Această setare produce o copie de dimensiuni identice cu originalul (´1,000).

G Copii mărite

Setări de zoom pentru a face copii mărite de pe documente originale de dimensiuni uzuale standarde pe hârtie de dimensiuni uzuale standarde, care sunt disponibile.

❍ Exemplul 1:

Un document de format A4 poate fi copiat pe o hârtie mai mare, de format A3.

❍ Exemplul 2:

Un document de format A4 poate fi copiat pe o hârtie mai mare, de format B4.

G Copii micșorate

Setări de zoom pentru a face copii micșorate de pe documente originale de dimensiuni uzuale standarde pe hârtie de dimensiuni uzuale standarde, care sunt disponibile.

❍ Exemplul 1:

Un document de format A3 poate fi copiat pe o hârtie mai mică, de format A4.

❍ Exemplul 2:

Un document de format B4 poate fi copiat pe o hârtie mai mică, de format A4.

CF2002/CF3102 3-7

Părţile copiatorului și componentele auxiliare

G Minim

Această setare micșorează ușor copia (´0,930).

❍ Alegerea setării “Minim” asigură, ca orice parte a originalului,

poziţionată pe margini, nu va fi tăiată de pe copie.

G Zoom copii

Se poate specifica orice factor de zoom (între ´0,250 și ´4,000).

❍ Atingeţi și pentru a specifica factorul de zoom dorit. G “Zoom Client”

Se poate specifica orice factor de zoom (între ´0,250 și ´4,000).

❍ Întroduceţi factorul de zoom dorit de pe tastatură. ❍ În plus, cel mult doi factori de zoom, întroduși de la tastatură, pot fi

memoraţi pentru utilizare ulterioară.

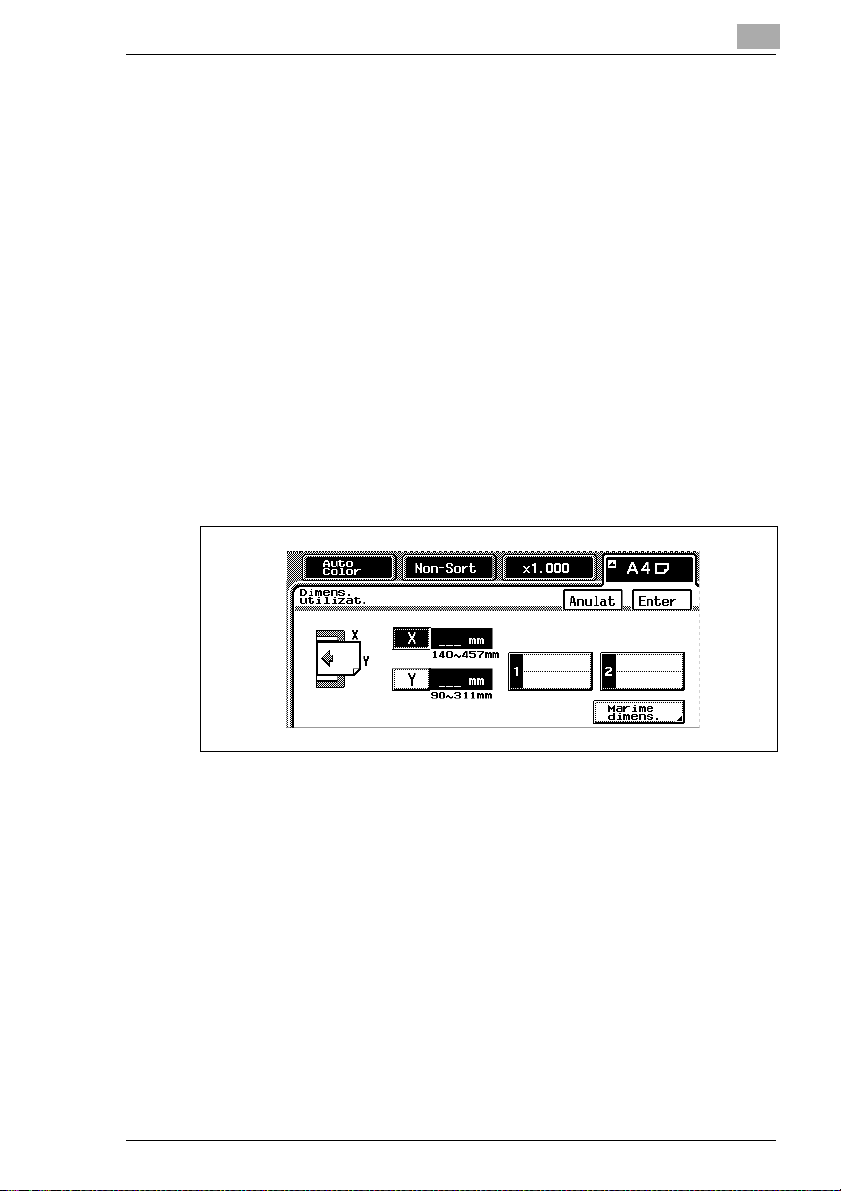

G Funcţia “X/Y Zoom”

Dimensiunile copiei pot fi schimbate în proporţii diferite (specificate între ´0,250 și ´4,000), pentru direcţia orizontală și verticală.

Hârtie

1 Atingeţi [Hârtie].

Apare un ecran arătând setările disponibile de hârtie.

2 Alegeţi setarea de hârtie dorită.

Setări de hârtie

G “AutoHârtie”

Această setare alege în mod automat formatul potrivit de hârtie, bazat pe formatul documentului original și pe factorul de zoom specificat.

G Alegerea manuală a hârtiei

Se poate specifica sertarul sau tava care conţine hârtie de dimensiuni dorite.

3-8 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

G Setarea “Alim”

Copiile vor fi făcute pe hârtia întrodusă prin tava manuală.

Foto/Densitate

1 Atingeţi [Foto/Densitate].

Apare ecranul Foto/Densitate.

2 Alegeţi setarea Foto/Densitate dorită.

Setările Foto/Densitate

G “Text&Foto”

Alegeţi acestă setare pentru a copia documente care conţin atât text cât și fotografii.

G “Imagine foto”

Alegeţi acestă setare pentru a copia fotografii (documente) executate pe hârtie fotografică.

G “Imagine printată”

Alegeţi acestă setare pentru a copia documente care conţin imagini tipărite, cum sunt cataloagele sau broșurile.

G “Text”

Alegeţi acestă setare pentru a copia documente care conţin numai text.

CF2002/CF3102 3-9

Părţile copiatorului și componentele auxiliare

G “Hartă”

Alegeţi acestă setare pentru a copia documente cu o culoare de fond, sau documente care conţin marcaje în creion sau linii colorate fine.

G “Imagine copiată”

Alegeţi acestă setare pentru a copia imagini (documente) produse de acest copiator.

G Setarea “Densitate” parametrul

“Fond” (funcţia “Densitate”): Acest parametru se poate folosi pentru reglajul densităţii culorii de fond, pentru documentele cu fond colorat. Parametrul “Densitate” (funcţia “Density”): Acest parametru se poate folosi pentru reglajul densităţii copiei.

G “Setarea mod lucios”

Alegeţi acestă setare pentru a copia imagini lucioase.

G “Model ecran”

Aceste setări reduc modelele moire care apar când se copiază fotografii tipărite (care conţin umbre) sau documente care conţin linii.

❍ Modele Moire: Modele repetate care apar ocazional, când se copiază

imagini care conţin modele repetate sau linii dese

3-10 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

Finisare

1 Atingeţi [Finisare].

Apare un ecran arătând setările disponibile de finisare.

2 Alegeţi setarea de finisare dorită.

Setări de finisare

G “Non-Sort”

Copiile sunt expulzate în ordinea imprimării.

G “Sort”

Copiile sunt automat sortate într-un număr specificat de seturi, fiecare conţinând câte o copie a fiecărei pagini.

G Capsare

Copiile sunt capsate împreună înainte de expulzare. Capsarea este disponibilă numai când este instalat un finisher opţional (FN-8 sau FN-116).

CF2002/CF3102 3-11

Părţile copiatorului și componentele auxiliare

G Perforare

Copiile sunt perforate înainte de a fi expulzate. Perforarea este disponibilă numai când unitatea opţională de perforare (PK-4) este instalată în finisherul opţional (FN-8).

Culoare

1 Atingeţi [Culoare].

Apare un ecran, arătând setările specificate de culoare.

2 Alegeţi setarea de culoare dorită.

Setările de culoare

G “AutoColor”

Cu această setare, tipul documentului este detectat automat (colorat sau alb-negru) și se alege automat setarea de culoare potrivită (“Complet Color” sau “Alb-Negru”).

G “Complet Color”

Cu această setare, copiile sunt produse în culori, indiferent de tipul documentului.

G “Alb-Negru”

Cu această setare, copiile sunt produse în alb-negru, indiferent de tipul documentului. Dacă această setare este selectată, chiar și un document colorat va fi copiat în alb-negru.

3-12 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

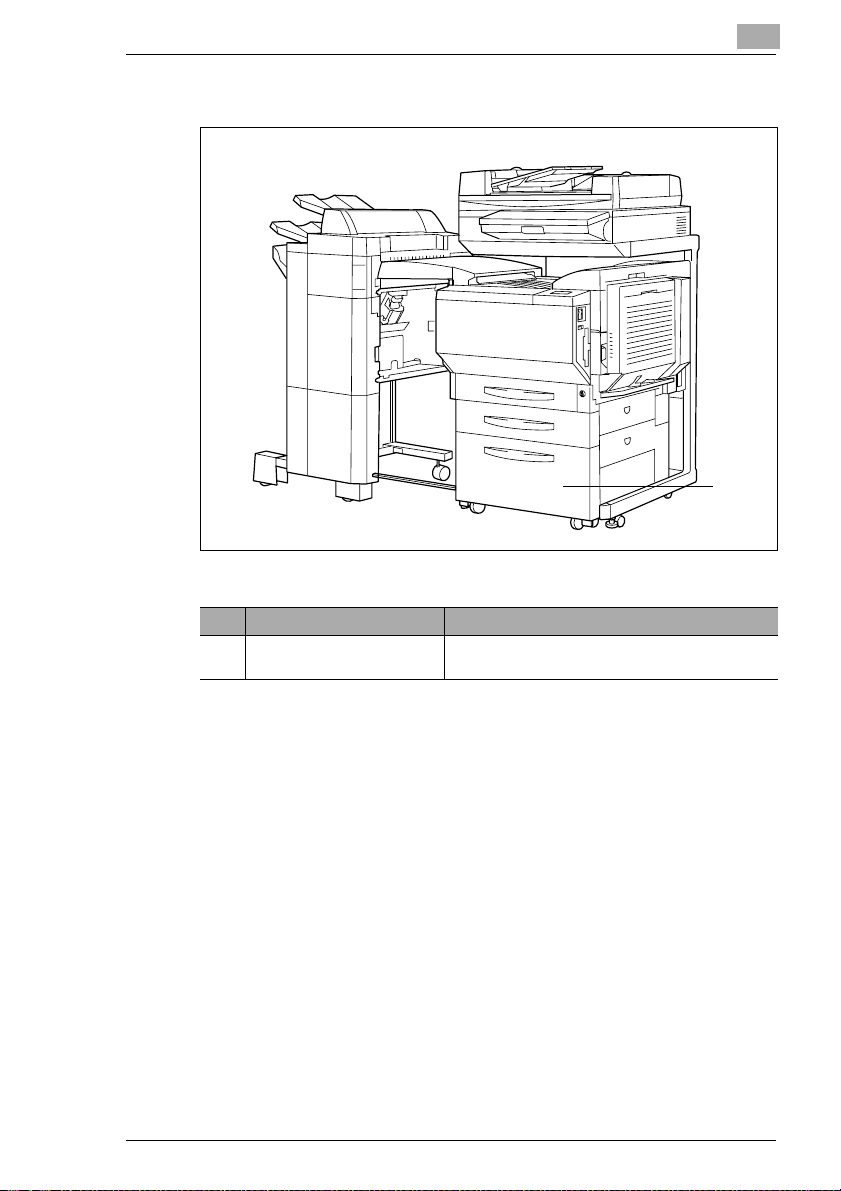

3.3 Părţile componente și funcţiile acestora

1 2

Nr. Numele părţii Descrierea

1 Alimentatorul duplex de

documente AFR-18 (opţional)

2 Scaner SC-1 Scanează documentul

3 Secţiunea de imprimare a

copiatorului

4 Suport Sistem-2M (opţional) Imprimanta poate fi montată pe suportul sistem.

5 Caseta de mare capacitate

PF-121 (opţional)

6 Finisherul FN-116 (opţional) Finisează copiile în funcţie de setările de finisare

7 Tava opţională JS-100

(opţională)

Alimentează și scanează una câte una foile documentului original, și întoarce automat documentele dublă faţă și scanează și pe verso Referit în manual ca alimentator duplex de

documente

Referit în manual ca scaner; în plus, ansamblul format din scaner și imprimantă este referit ca copiator.

Imprimă imaginea achiziţionată de scaner Referit în manual ca imprimantă; în plus, ansamblul format din scaner și imprimantă este referit ca copiator.

Prin montarea imprimantei pe suportul sistem, imprimanta poate fi așezată pe podea, lăsând liberă suprafaţa de lucru. Referit în manual ca Suport sistem

Echipat cu un sertar care poate depozita 2.500 coli de hârtie Referit în manual ca caseta de mare capacitate

selectate (sortare sau capsare), apoi expulzează paginile

• Dacă se instalează finisherul, imprimanta trebuie montată pe banca de copiere, pe cabinetul de mare capacitate sau pe unitatea de alimentare cu hârtie combinată cu o masă de copiere.

Dacă se instalează un finisher FN-116, poate crește numărul tăvilor de ieșire.

CF2002/CF3102 3-13

Părţile copiatorului și componentele auxiliare

Nr. Numele părţii Descrierea

8 Capacul de originale OC-2

(opţional)

9 Unitatea duplex AD-14

(opţională)

10 Unitate de alimentare cu

hârtie PF-118 (opţională)

11 Masa sistem CT-2 (opţională) O unitate de alimentare cu hârtie se poate monta pe

12 Finisherul FN-8 (opţional) Finisează copiile în funcţie de setările de finisare

Apasă peste documentul încărcat, pentru a-l ţine în poziţie Referit în manual ca capacul de originale

Întoarce copiile, făcând posibilă producerea automată a copiilor faţă-verso.

• Dacă copiatorul CF2002 este instalat cu printer controller (CN3102Pro or CN3102e) și cu unitatea duplex, memoria trebuie extinsă. Dacă nu se instalează memorie opţională, copierea faţă-verso automată nu se poate executa.

Referit în manual ca unitatea duplex

Echipată cu un sertar care poate depozita 500 foi de hârtie; se pot instala până la două unităţi de alimentare cu hârtie. Referit în manual ca unitate de alimentare cu

hârtie

masa sistem, iar imprimanta poate fi așezată deasupra. Prin montarea imprimantei pe masa sistem, imprimanta poate fi așezată pe podea, lăsând liberă suprafaţa de lucru. Referit în manual ca masa sistem

selectate (sortare, capsare, perforare sau legare broșură), apoi expulzează paginile

• Funcţia de perforare este disponibilă numai dacă trusa opţională de perforare (PK-4) a fost instalată în finisherul FN-8. Dacă se instalează finisherul, imprimanta trebuie montată pe banca de copiere, pe cabinetul de mare capacitate sau pe unitatea de alimentare cu hârtie combinată cu o masă de copiere.

3-14 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

Nr. Numele părţii Descrierea

13 Suportul de copiere CS-2

(opţional)

14 Unitate de perforare PK-4

(opţională)*

15 Memorie M256-2 (opţională)* Mărește memoria copiatorului la 512 MB (256 MB

16 Unitatea Hard Disk HDD-5

(opţională)*

17 Data Controller D-103

(opţional)*

18 Printer Controller

CN3101e (opţional)*

19 Printer Controller CN3102Pro

(opţional)*

20 Printer Controller

CN3102e (opţional)*

* Opţiunile interne nu sunt arătate pe figură.

Reduce suprafaţa de instalare necesară echimpamentului, dacă scanerul este montat pe suport, iar imprimanta este instalată în interior Referit în manual ca suport de copiere

Dacă este instalată într-un finisher FN-8, permite utilizarea funcţiei de perforare

memorie standard + 256 MB memorie extinsă) prin extinderea memoriei, crește numărul paginilor care pot fi memorate. (Vezi Tabelul suplimentar 1.) Referit în manual ca memorie

Prin instalarea unităţii hard disk, se poate utiliza funcţia de “Distribuţie”. În plus, crește numărul paginilor care pot fi memorate. (Vezi Tabelul suplimentar 1.)

Controlează date, cum sunt numărul de copii pentru fiecare utilizator cu cartelă magnetică Referit în manual ca data controller Pentru detalii suplimentare, consultaţi manualul dispozitivului.

Printer controller intern, care permite ca copiatorul să fie utilizat ca imprimantă color și ca scaner color, configurat într-o reţea de calculatoare Pentru detalii suplimentare, consultaţi manualul dispozitivului.

Printer controller extern, care permite ca copiatorul să fie utilizat ca imprimantă color și ca scaner color, configurat într-o reţea de calculatoare Pentru detalii suplimentare, consultaţi manualul dispozitivului.

Printer controller staţionar, care permite ca copiatorul să fie utilizat ca imprimantă color și ca scaner color, configurat într-o reţea de calculatoare Pentru detalii suplimentare, consultaţi manualul dispozitivului.

CF2002/CF3102 3-15

Părţile copiatorului și componentele auxiliare

Tabelul suplimentar 1

Cu memorie

Tipul documentului

Numai text 60 foi 197 foi 137 foi 400 foi Maxim

Text și imagini 20 foi 149 foi 46 foi 340 foi

Fotografii

Hărţi

* Numărul paginilor de document care pot fi memorate, au fost calculat luând ca bază pagina

noastră standard. Numărul real de pagini care pot fi memorate poate varia în funcţie de natura documentului.

Configuraţia standard

Colorat

Albnegru

Cu memorie opţională instalată

Colorat

Albnegru

opţională și hard disk instalat

Colorat

2.000 foi

Albnegru

3-16 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

3.4 Denumirea părţilor și funcţiile lor

Exteriorul copiatorului

*Capacul de originale, suportul de copiere și banca de copiere din figură sunt opţionale.

Nr. Numele părţii Descrierea

1 Ușa din dreaptă Se deschide când se înlătură blocaje de hârtie

2 Tava manuală Folosită pentru alimentarea manuală cu hârtie

3 Întrerupătorul general Folosit pentru pornirea și oprirea copiatorului

4 Ușa inferioară din dreapta Se deschide când se înlăturează blocaje de hârtie

5 Al doilea sertar Poate depozitate până la 500 foi de hârtie

6 Primul sertar Poate depozita 250 foi de hârtie

7 Ușa frontală Se deschide la înlocuirea cartușului de toner

8 Tava de ieșire copii Colectează copiile expulzate de copiator, cu faţa în

Se alimentează cu o singură foaie. Poate fi folosită pentru hârtie specială. (Vezi pagina 4-19.)

(Vezi pagina 3-1.)

Mărimea hârtiei se poate regla liber. (Vezi pagina 4-14.)

Mărimea hârtiei se poate regla liber. Poate fi folosită pentru hârtie specială. (Vezi pagina 4-6.)

(Vezi pagina 7-2.)

jos

CF2002/CF3102 3-17

Părţile copiatorului și componentele auxiliare

Normal

Plic

Folie retroproiector

Carton 3

Normal

Carton 1

Carton 2

*Capacul de originale, suportul de copiere și suportul sistem din figură sunt opţionale.

Nr. Numele părţii Descrierea

9 Capacul de originale

(opţional)

10 Scala de documente Folosită pentru alinierea documentului

11 Geamul de originale Când întroduceţi documentele manual, așezaţi-le

12 Panoul de comandă Folosit pentru a porni copiatul și pentru a efectua

13 Buton de selecţie a tipului

hârtiei

14 Primul sertar

Indicatorul de epuizare a hârtiei

15 Al doilea sertar

Indicatorul de epuizare a hârtiei

16 Ușa stângă Deschisă la depanare și service

Apasă documentul pe geamul de originale

(Vezi pagina 5-5)

direct pe sticlă, astfel documentul poate fi scanat. Așezaţi documentul pe sticlă cu faţa în jos. (Vezi pagina 5-10.)

setări (Vezi pagina 3-29)

Folosit pentru specificarea tipului hârtiei încârcate în primul sertar

Indică cantitatea de hârtie rămasă

• Lumină intermitentă: Indică o cantitate redusă

• Lumină continuă: Indică epuizarea hârtiei Înlocuiţi hârtia.

3-18 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

23 22

*Capacul de originale, suportul de copiere și suportul sistem din figură sunt opţionale.

Nr. Numele componentei Descrierea

17 Conectorul finisherului Folosit pentru cablul de conectare a finisherului

18 Mufa cablului de alimentare a

imprimantei

19 Mufa de ieșire pentru cablul

de alimentare a scanerului

20 Soclul cablului de alimentare

pentru Printer Controller CN3102e

21 Conectorul scanerului Folosit pentru cablul de conectare a scanerului

22 Soclul cablului de alimentare

a scanerului

23 Conectorul alimentatorului

duplex de documente

Folosit pentru conectarea cablului de alimentare a imprimantei

Folosit pentru conectarea cablului de alimentare ascanerului

Folosit pentru conectarea cablului de alimentare pentru printer controller CN3102e

Folosit pentru conectarea cablului de alimentare ascanerului

Folosit pentru cablul de conectare al alimentatorului duplex de documente

CF2002/CF3102 3-19

Părţile copiatorului și componentele auxiliare

Interiorul copiatorului

Nr. Numele părţii Descrierea

1 Ușa superioară din dreapta Se dechide la înlocuirea cuptorului și la înlăturarea

2 Jig pentru curăţirea LED-ului Folosit pentru curăţirea suprafeţei unităţii de LED-

3 Cadrul de extragere a unităţii

de imagine

4 Jig pentru curăţire firului de

încărcare

5 Pârghia de eliberare a unităţii

de imagine

6 Compartimentele cartușelor

de toner

blocajelor de hârtie

uri, de exemplu, la înlocuirea unităţii benzii de transfer imagini

Folosit pentru extragerea unităţii de imagine

Folosit pentru curăţirea firului de încărcare electrostatică, de exemplu când sunt produse copii incorcete

Folosită pentru montarea și înlocuirea unităţii de imagine

Conţin câte un cartuș de toner pentru fiecare culoare

3-20 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

Consumabile și părţi

2 3

Nr. Numele părţii Descrierea

1 Cartuș de toner Se folosesc patru cartușe de toner: cyan (C),

2 Unitatea de imagine Generează imaginea copiată

3 Unitatea benzii de transfer

imagini

4 Unitatea rolei de transfer

imagini

5 Rezervorul de toner rezidual Colectează tonerul rezidual

6 Cuptorul Fixează tonerul transferat pe hârtie

7 Filtrul de ozon Colectează ozonul emis

8 Filtru Colectează praful de toner emis de copiator

9 Jig pentru curăţirea LED-ului Folosit pentru curăţirea suprafeţei unităţii de LED-

10 Filtrul de praf Colectează praful generat în copiator

magenta (M), galben (Y) și negru (BK). Combinaţia celor patru culori generează imaginea de culoare completă.

Straturile benzii de transfer imagini, câte una pentru fiecare culoare a imaginii generate de unitatea de explorare, pentru a crea o imagine în culori complete

Transferă pe hârtie o imagine în culori complete, generată de unitatea benzii de transfer imagini

uri, de exemplu, la înlocuirea unităţii de transfer imagini

CF2002/CF3102 3-21

Părţile copiatorului și componentele auxiliare

Alimentatorul duplex de documente (opţional)

Nr. Numele părţii Descrierea

1 Ghid ajustabil pentru

documente

2 Tava de alimentare cu

documente

3 Tava de ieșire documente Colectează documentele copiate

4 Capacul de blocaje Se deschide la înlăturarea blocajelor documentelor

Potriviţi ăţimea documentului. (Vezi pagina 5-5.)

Încărcaţi documentele de copiat cu faţa în sus. (Vezi pagina 5-5.)

3-22 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

Unitatea duplex (opţională)

Nr. Numele părţii Descrierea

1 Ușa unităţii duplex Se deschide la înlăturarea blocajului de hârtie din

unitatea duplex

CF2002/CF3102 3-23

Părţile copiatorului și componentele auxiliare

Finisherul FN-8 (opţional)

Nr. Numele părţii Descrierea

1 Tava de ieșire inferioară Colectează copiile executate cu legare în broșură

2 Ușa frontală Se deschide le înlocuirea cartușului de capse

3 Tava de ieșire hârtii

(tava elevatoare)

4 Ușa superioară Se deschide la înlăturarea blocajului de hârtie din

5 Ghidajul de hârtie Se deschide la înlăturarea blocajului de hârtie din

6 Ghidajul de transport Se deschide la înlăturarea blocajului de hârtie din

Colectează copiile

finisher

3-24 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

Finisherul FN-116 (opţional)

Nr. Numele părţii Descrierea

1 Ușa frontală FN-4 Se deschide la înlăturarea blocajului de hârtie din

2 Tava de ieșire secundară

(copii sortate)

3 Tava de ieșire primară (copii

nesortate)

4 Capacul superior Se deschide la înlăturarea blocajului de hârtie din

finisher

Colectează copiile sortate

Colectează copiile care nu au fost sortate (Executate cu setarea “Non-Sort”)

finisher

CF2002/CF3102 3-25

Părţile copiatorului și componentele auxiliare

Tava de alimentare cu hârtie (opţională)

Nr. Numele părţii Descrierea

1 A treilea sertar Poate depozita până la 500 foi de hârtie

2 Cel de-al patrulea sertar

Se pot instala cel mult două unităţi. Mărimea hârtiei se poate regla liber.

1 2

3-26 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

Caseta de mare capacitate (opţională)

Nr. Numele părţii Descrierea

1 A treilea sertar Poate depozita până la 2.500 foi de hârtie

(Vezi pagina 4-16)

CF2002/CF3102 3-27

Părţile copiatorului și componentele auxiliare

Tava opţională (opţională)

Nr. Numele părţii Descrierea

1 Tava opţională (opţională) Colectează copii

3-28 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

3.5 Denumirea părţilor panoului de comandă și funcţiile acestora

1 234

6 7

Nr. Numele părţii Descrierea

1 Ecranul senzitiv • Afișează diferite ecrane și mesaje Vezi p. 3-31.

2 Tastatura • Folosită pentru tastarea numărului de copii de

3 Butonul [Mod utilizator] • Apăsaţi pentru afișarea ecranului Modului

4 Butonul [Verificare mod] • Apăsaţi pentru a afișa setările specificate ale

5 Butonul [Scanare] • Apăsaţi pentru a utiliza aparatul ca un scaner

6 Butonul [Copiere] • Apăsaţi pentru a utiliza aparatul ca un copiator.

executat.

• Folosită pentru tastarea factorilor de zoom.

• Folosită pentru tastarea diverselor setări.

utilizator. Introd. ora Contor Opţiunile utilizator 1 & 2 Reapelare program Indicatorul nivel Mod Administrator

modului de copiere.

• Apăsaţi pentru a afișa setările de transmisie specificate ale modului de scanare.

color.

• Când se apasă butonul [Scanare], indicatorul acestui buton va lumina cu culoare verde, indicând că aparatul este în mod de scanare.

• Modul de scanare este disponibil numai dacă s-a instalat printer controllerul opţional. Dacă nu s-a instalat un printer controller, scanarea nu se poate executa.

• Când se apasă butonul [Copiere], indicatorul acestui buton va lumina cu culoare verde, indicând că aparatul este în mod de copiere.

*Modul de copiere este selectat implicit.

1011121415

CF2002/CF3102 3-29

Părţile copiatorului și componentele auxiliare

Nr. Numele părţii Descrierea

7 Butonul [Acces] • Apăsaţi pentru a întroduce un cod de acces.

8 Butonul [Pauză] • Apăsaţi pentru a intra în modul de întrerupere.

9 Butonul [Iniţiere panou] • Apăsaţi pentru a readuce toate modurile de

10 Butonul [C] (ștergere) • Apăsaţi pentru a readuce numărul de copii la “1”.

11 Butonul [Stop] • Apăsaţi pentru a opri operaţia de copiere.

12 Butonul [Start] • Apăsaţi pentru a porni un job.

13 Pârghia de deblocare a

panoului de comandă

14 Butonul[Mãrire afiºaj] • Va fi folosit pentru mărirea afișajului.

15 Discul de reglaj al

contrastului ecranului senzitiv

* Job: Orice set de operaţii consecutive, cum sunt cele pentru a produce copii, scanări sau

imprimări de la calculator

• Dacă n-au fost atribuite coduri de acces, la apăsarea acestui buton nu se întâmplă nimic.

• Când se apasă butonul [Pauză], indicatorul acestui buton va lumina cu culoare verde, indicând că aparatul este în mod de întrerupere. În plus, mesajul “A cum în mod de întrerupere” va apare pe ecranul senzitiv.

• Pentru anularea modului de întrerupere, apăsaţi din nou butonul [Pauză].

copiere și funcţiile la setările implicite. (Toate setările selectate* vor fi anulate.)

• Jobul curent se anulează.

*Factorii de zoom memoraţi, setările de job memorate, joburile întrerupte sau întârziate nu se vor anula.

• Apăsaţi pentru a șterge o setare întrodusă de la tastatură, de ex. un factor de zoom sau o dimensiune.

• Imaginea scanată se va șterge.

• Scanarea unui document se oprește.

• Dacă acest buton este apăsat în timpul unei operaţii de copiere continuă, se lansează scanarea pentru job. (Copie în așteptare - pentru detalii suplimentare, vezi versiunea avansată a Manulalului de utilizare de pe CD-ROM.)

• Apăsaţi pentru a continua un job de copiere întrerupt.

• Dacă se apasă acest buton în timpul încălzirii copiatorului, se lansează scanarea pentru job. (Copie în așteptare - pentru detalii suplimentare, vezi versiunea avansată a Manulalului de utilizare de pe CD-ROM.)

• Lumina verde a indicatorului butonului indică că se pot pune joburi în coada de așteptare. Lumina portocalie a indicatorului indică că nu sunt acceptate joburi în coada de așteptare.

• Folosite la reglajul unghiului panoului de comandă.

• Trageţi pârghia de deblocare, apoi apăsaţi în jos pe pan ou l de com an dă, pe ntr u a r egla ung hiu l de înclinare.

(Actualmente nu este disponibilă)

• Folosit pentru reglajul contrastului ecranului senzitiv.

3-30 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

3.6 Utilizarea ecranului senzitiv

Descrierea ecranului senzitiv

Când se pornește copiatorul (întrerupătorul general este comutat în pozţia “I”), ecranul prezentat mai jos apare pe ecranul senzitiv.

Acesta este ecranul Iniţial.

Arată, prin mesaje și semne grafice, setările actuale, setările disponibile și starea copiatorului.

Structura afișajului

Ecranul de setări

1 Afișare mesaje 2 Bara de meniuri 3 Disponibile

funcţii/setări

4 Setări selectate

CF2002/CF3102 3-31

Părţile copiatorului și componentele auxiliare

Nr. Numele părţii Descrierea

1 Afișare mesaje Aici sunt afișate mesaje indicând starea curentă a

2 Bara de meniuri Fiecare meniu conţine funcţii care pot fi accesate.

3 Funcţii/setări

disponibile

4 Setări selectate Setările curente sunt indicate prin mesaje și semne grafice.

5 Afișajul de joburi

6 Ecranul Listă Joburi

copiatorului, instrucţiuni de operare, avertizări/atenţionări precum și alte date, incluzând numărul de copii.

Atingeţi locul pentru a afișa ecranul corespunzător.

*Ecranul Iniţial este afișat implicit.

Selectând un ecran, se afișează numeroase funcţii care pot fi specificate. Alegeţi o funcţie pentru a afișa setările corespunzătoare.

• Sunt afișate joburile* în execuţie sau în așteptare pentru execuţie (dacă este instalat un printer controller CN3101e).

• Starea actuală de emisie/recepţie este indicată de o icoană (dacă este instalată un printer controller CN3102Pro/CN3102e).

• Atingeţi [Listă Joburi] sau [Control Joburi] pentru a afișa ecranul Listă Joburi sau Control Joburi. Pentru a reveni la Ecranul Iniţial atingeţi [Iniţial] în ecranul Listă Joburi sau Control Joburi.

În afară de afișarea joburilor curente, sunt disponibile numeroase funcţii pentru verificarea și comanda joburilor.

* Job: Orice set de operaţii consecutive, cum sunt cele pentru a produce copii, scanări sau

imprimări de la calculator, etc.

3-32 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

Utilizarea ecranului senzitiv

Pentru activarea unei funcţii sau selectarea unei setări, atingeţi ușor funcţia sau setarea dorită pe ecranul senzitiv.

ATENŢIE Aveţi grijă să nu deterioraţi ecranul.

➜ Niciodată nu apăsaţi cu forţă ecranul senzitiv, și nu apăsaţi cu obiecte

dure sau ascuţite.

CF2002/CF3102 3-33

Părţile copiatorului și componentele auxiliare

3.7 Reglajul unghiului panoului de comandă

Panoul de comandă poate fi așezat în unul din cele trei unghiuri.

Așezaţi panoul de comandă în poziţia care permite operarea confortabilă.

Poziţia superioară (poziţia de bază) Poziţia intermediară Poziţia inferioară

Reglajul unghiului panoului de comandă

1 Trageţi pârghia de deblocare a

panoului de comandă, apoi apăsaţi în jos panoul de comandă, pentru a regla unghiul de înclinare.

2 Panoul de comandă se oprește la

unghiul corespunzător poziţiei intermediare.

3-34 CF2002/CF3102

Părţile copiatorului și componentele auxiliare

3 Pentru a poziţiona panoul de

comandă într-un unghi și mai inclinat, trageţi pârghia de deblocare, și apăsaţi în jos panoul de comandă.

4 Panoul de comandă se oprește la

unghiul corespunzător poziţiei inferioare.

5 Pentru a readuce panoul de

comandă în poziţia superioară, trageţi pârghia de deblocare, și apăsaţi în sus panoul de comandă.

CF2002/CF3102 3-35

Părţile copiatorului și componentele auxiliare

3-36 CF2002/CF3102

Alimentarea cu hârtie

4 Alimentarea cu hârtie

4.1 Specificaţiile hârtiei

Folosiţi numai hârtie care satisface următoarele specificaţii.

Tipurile de hârtie

Tipul de hârtie

Greutatea (g/m2)

Sursa de hârtie, etc.

Tava manuală 2222

Primul sertar 2222

Al doilea sertar 2 ———

Unitate de alimentare cu

hârtie

Caseta de mare capacitate

Copii faţă-verso

Copii finisate

Tipul de hârtie Folii trans-

Sursa de hârtie, etc.

Tava manuală 2222

Primul sertar 2222

Al doilea sertar————

Unitate de alimentare cu hârtie

Caseta de mare capacitate

Copii faţă-verso

Copii finisate

* 1: Unitate de alimentare cu hârtie și caseta de mare capacitate sunt opţionale.

2: Dacă unitatea duplex opţională este folosită pentru a produce copii faţă-verso, se pot folosi numai anumite tipuri hârtie. 3: Dacă finisherul opţional este folosit pentru sortare, perforare, capsare, se pot folosi numai anumite tipuri de hârtie.

Hârtie normală

64 g/m2 90 g/m

2 ———

parente de retroproiector C

————

Hârtie carton 1

91 g/m2 -

150 g/m

Cărţi poștale Plicuri

Hârtie carton 2

151 g/m2-

209 g/m

Hârtie carton 3

210 g/m2256 g/m

Coli de etichete

CF2002/CF3102 4-1

Alimentarea cu hârtie

Dimensiunile hârtiei

Hârtie non-standard:

Sursa de hârtie Lăţimea hârtiei Lungimea hârtiei

Tava manuală 90 mm - 311 mm 140 mm - 457 mm

Primul sertar

Al doilea sertar — —

Unitate de alimentare cu

hârtie

Caseta de mare capacitate*1——

Hârtie standard:

Dimensiunea hârtiei Sursa de hârtie, etc.

Tava manuală 2222222

Primul sertar 2222222

Al doilea sertar — 222222

Unitate de alimentare

cu hârtie

Caseta de mare capacitate

Copii faţă-verso

Copii finisate

Dimensiunea hârtiei Sursa de hârtie, etc.

Tava manuală 2222

Primul sertar 2222

Al doilea sertar 222—

Unitate de alimentare cu hârtie

Caseta de mare capacitate

Copii faţă-verso

Copii finisate

* 1: Unitate de alimentare cu hârtie și caseta de mare capacitate sunt opţionale.

A3 Wide L

— 222222

————2 — 2

2222222

A5 L A5 C B6 L

————

2222

A3 L B4 L A4 L A4 C B5 L B5 C

A6 Card

4-2 CF2002/CF3102

Alimentarea cu hârtie

Cantitatea de hârtie

Tipul de hârtie

Sursa de hârtie, etc.

Tava manuală 1 foaie 1 foaie 1 foaie 1 foaie

Primul sertar 250 foi 20 foi 20 foi 20 foi

Al doilea sertar 500 foi — — —

Unitate de alimentare cu

hârtie

Caseta de mare capacitate

Tipul de hârtie Folii trans-

Sursa de hârtie, etc.

Tava manuală 1 foaie 1 foaie 1 foaie 1 foaie

Primul sertar 20 foi 20 foi 20 foi 20 foi

Al doilea sertar————

Unitate de alimentare cu hârtie

Caseta de mare capacitate

* 1: Unitate de alimentare cu hârtie și caseta de mare capacitate sunt opţionale.

Hârtie normală

500 foi — — —

2.500 foi — — —

parente de retroproiector C

————

Hârtie carton 1

Cărţi poștale Plicuri

Hârtie carton 2

Hârtie carton 3

Coli de etichete

CF2002/CF3102 4-3

Alimentarea cu hârtie

Tipuri de hârtie care se vor evita

Se va evita folosirea următoarelor tipuri de hârtie, care pot provoca scăderea calităţii sau blocaje de hârtie.

G Folii de retroproiector care au trecut deja odată prin copiator (chiar

dacă au rămas netipărite)

G Hârtia care a fost imprimată într-o imprimantă termică sau cu jet de

cerneală

G Hârtie extrem de groasă sau extrem de subţire G Hârtie îndoită, înfășurată, încreţită sau ruptă G Hârtie cu perforaţii sau găurită G Hârtie extrem de fină sau extrem de aspră, sau hârtie cu suprafaţă

neuniformă

G Hârtii special tratate cum sunt hârtiile carbon, hârtiile termosensibile

sau hârtiile sensibile la presiune

G Hârtii decorate cu folie sau prin presare G Hârtii de dimensiuni variabile G Hârtie de formă neregulată (care nu este rectangulară) G Hârtii prinse laolaltă prin lipire, capsare sau cu agrafe G Hârtii cu etichete lipite G Hârtii cu panglici, cârlige, nasturi, etc.

4-4 CF2002/CF3102

Alimentarea cu hârtie

4.2 Zona de imprimare

Părţile imaginii din zonele indicate mai jos nu vor fi imprimate.

G O margine de 5 mm (0,2 in.) de la marginea din faţă a hârtiei (A) G O margine de 3 mm (0,12 in.) de la marginea din spate a hârtiei (B) G O margine de 3 mm (0,12 in.) pe amble laturi ale hârtiei (C).

Pentru detaliile referitoare la utilizarea copiatorului ca imprimantă de la un calculator, când este instalat un printer controller, referiţi-vă la manualul printer controllerului.

Direcţia de ieșire a hârtiei

A: 5 mm (0,2 in.) B: 3 mm (0,12 in.) C: 3 mm (0,12 in.)

4.3 Depozitarea hârtiei

Respectaţi recomandările următoare, cu privire la depozitarea hârtiei.

✚ Depozitaţi hârtia într-un loc care satiface următoarele cerinţe:

Neexpus direct luminii soarelui Neexpus focului deschis Neexpus umidităţii ridicate Fără praf excesiv

✚ Hârtia despachetată se va păstra într-o pungă de plastic, într-un loc

răcoros și ferit de lumină.

- Nu lăsaţi hârtia la îndemâna copiilor.

CF2002/CF3102 4-5

4.4 Alimentarea cu hârtie

Alimentarea cu hârtie în primul sertar

1 Trageţi afară sertarul de hârtie din

primul sertar.

Alimentarea cu hârtie

2 Apăsaţi în jos placa elevatoare de

hârtie, pâna se blochează în poziţia inferioară

Aţi atins rola de preluare

ahârtiei?

➜ Aveţi grijă să nu atingeţi cu

mâna suprafaţa rolei de preluare a hârtiei. Dacă aţi atins rola, stergeţi cu o lavetă uscată.

3 Potriviţi ghidajele laterale

corepunzător dimensiunii hârtiei care veţi încărca.

❍ Pentru hârtii de dimensiuni

nestandarde, întâi introduceţi hârtia, apoi potriviţi ghidajele laterale la hârtie.

4 Pentru hârtia “A3Wide”, reglaţi

ghidajele laturii posterioare în modul indicat pe figură.

Rolă de preluare a hârtiei

4-6 CF2002/CF3102

Alimentarea cu hârtie

5 Introduceţi hârtia în sertar astfel, ca

faţa de imprimat (faţa superioară la despachetare) să fie în sus.

6 Când faceţi copii pe verso, în cazul

copiilor faţă-verso, introduceţi hâr tia astfel, ca fa ţa nei mprim ată să fie în sus.

Aţi încărcat hârtia corect?

Încărcarea incorectă a hârtiei poate cauza blocaje de hârtie.

➜ Aveţi grijă ca hârtia să nu se înfășoare la încărcare.

➜ Nu încărcaţi atâta hârtie, ca stiva să depășească marcajul Ä.

➜ Nu încărcati mai mult decât 21 de foi de hârtie specială.

➜ Când încărcaţi hârtie peste cea rămasă în sertar, scoateţi hârtia

rămasă, puneţi peste hârtia nouă, aliniaţi corect stiva și reîncârcaţi în sertar.

➜ Vă recomandăm să încărcaţi hârtie numai după epuizarea

completă a hârtiei din sertar.

Ati încarcat carti postale sau plicuri?

➜ Când încarcati carti postale sau plicuri, asezati-le cu latura mai

scurta ca margine anterioara si cu fata de imprimat în jos.

➜ Nu încarcati cartile postale sau

plicurile în latime, cum se vede în figura.

CF2002/CF3102 4-7

Alimentarea cu hârtie

7 Dacă aţi încărcat hârtie de

dimensiuni nestandarde, potriviţi ghidajele laterale a laturile hârtiei.

8 Închideţi sertarul de hârtie.

9 Poziţionaţi butonul de selecţie a

tipului de hârtie în poziţia corepunzătoare tipului de hârtie încărcat.

❍ Normal: hârtie normală ❍ Normal :

A doua faţă a unei copii faţăverso pe hârtie normală. (În timpul copierii manuale pe dublă faţă)

❍ Carton 1: Hârtie carton 1 ❍ Carton 1 :

A doua faţă a unei copii faţăverso pe hârtie carton 1. (În timpul copierii manuale pe dublă faţă)

❍ Carton 2: Hârtie carton 2 ❍ Carton 2 :

A doua faţă a unei copii faţă-verso pe hârtie carton 2. (În timpul copierii manuale pe dublă faţă)

❍ Carton 3: Hârtie carton 3 ❍ Carton 3 :

A doua faţă a unei copii faţă-verso pe hârtie carton 3. (În timpul copierii manuale pe dublă faţă)

❍ Plic: plicuri ❍ Folie retroproiector: folie transparentă pentru retroproiector

Plic

Carton 3

Normal

Folie retroproiector

Carton 3

Carton 2

Normal

Carton 1

Carton 2

✎

Tip

Pentru cărţi poștale, așezaţi butonul de selecţie a tipului de hârtie în poziţia “Carton 2”.

Pentru coli de etichete, așezaţi butonul de selecţie a tipului de hârtie în poziţia “Carton 1”.

4-8 CF2002/CF3102

Alimentarea cu hârtie

Setarea dimensiunii hârtiei pentru primul sertar

Intrucât dimensiunea hârtiei încărcate în primul sertar este detectată automat, în general nu este necesară setarea dimensiunii.

Dar, în unele cazuri, când dintr-un motiv oarecare, dimensiunea hârtiei nu a fost recunoscută sau când a fost încărcată hârtie de dimensiune nestandandardă, poate fi necesară setarea dimensiunii hârtiei.

Setarea dimensiunii hârtiei

1 Selectaţi [Hârtie].

Apare un ecran care afișează setările specificate ale dimensiunii hârtiei.

2 Alegeţi primul sertar. 3 Selectaţi [Schimb.dimens.].

Apare ecranul de introducere format.

CF2002/CF3102 4-9

Alimentarea cu hârtie

4 Alegeţi setarea corespunzătoare dimensiunii hârtiei încărcate.

5 Selectaţi [Enter].

Dimensiunea hârtiei din primul sertar a fost setată.

Pentru a seta dimensiuni măsurate în inch

1 Selectaţi [Hârtie].

Apare un ecran care afișează setările specificate ale dimensiunii hârtiei.

2 Selectaţi primul sertar, apoi atingeţi [Schimb.dimens.]. 3 Selectaţi [Inch].

Ecranul de introducere formate apare cu dimensiunile exprimate în inch.

4 Alegeţi setarea corespunzătoare dimensiunii hârtiei încărcate.

4-10 CF2002/CF3102

Alimentarea cu hârtie

5 Selectaţi [Enter].

Dimensiunea hârtiei din primul sertar a fost setată.

Setarea unei dimensiuni nestandarde (utilizator)

Dacă aţi încărcate hârtie de dimensiune nestandardă, este necesară introducerea dimensiunilor hârtiei.

1 Selectaţi [Hârtie].

Apare un ecran care afișează setările specificate ale dimensiunii hârtiei.

2 Selectaţi primul sertar, apoi atingeţi [Schimb.dimens.]. 3 Selectaţi [Dimens.Utilizat.].

Apare ecranul Dimensiuni Utilizator.

4 Asiguraţi-vă că este selectată “X”.

5 Folosind tastatura, introduceţi lungimea laturii X a hârtiei încărcate.

Apare lungimea introdusă a laturii X.

6 Selectaţi [Y]. 7 Folosind tastatura, introduceţi lungimea laturii Y a hârtiei încărcate.

Apare lungimea introdusă a laturii Y.

8 Selectaţi [Enter], apoi atingeţi [Enter] în ecranul de introducere format. 9 Dimensiunea hârtiei din primul sertar a fost setată.

CF2002/CF3102 4-11

Alimentarea cu hârtie

Memorarea unei dimensiuni nestandarde (utilizator)

Se pot memora până la două formate nestandarde. Memorarea dimensiunilor hârtiilor des utilizate permite selecţia rapidă a acestor dimensiuni, fără a reintroduce setarea.

1 Selectaţi [Hârtie].

Apare un ecran care afișează setările specificate ale dimensiunii hârtiei.

2 Selectaţi primul sertar, apoi atingeţi [Schimb.dimens.]. 3 Selectaţi [Dimens.Utilizat.].

Apare ecranul Dimensiuni Utilizator.

4 Asiguraţi-vă că este selectată “X”.

5 Folosind tastatura, introduceţi lungimea laturii X a hârtiei încărcate.

Apare lungimea introdusă a laturii X.

6 Selectaţi [Y]. 7 Folosind tastatura, introduceţi lungimea laturii Y a hârtiei încărcate.

Apare lungimea introdusă a laturii Y.

8 Selectaţi [Mărime dimens.]. 9 Selectaţi [1] sau [2]. 10Selectaţi [Enter], apoi atingeţi [Enter] în ecranul de introducere format.

Dimensiunea introdusă a fost memorată.

4-12 CF2002/CF3102

Alimentarea cu hârtie

Selecţia unei dimensiuni nestandarde (utilizator) memorate

1 Selectaţi [Hârtie].

Apare un ecran care afișează setările specificate ale dimensiunii hârtiei.

2 Selectaţi primul sertar, apoi atingeţi [Schimb.dimens.]. 3 Selectaţi [Dimens.Utilizat.]. 4 Selectaţi [1] sau [2] pentru selecţia unei dimensiuni memorate.

5 Selectaţi [Enter], apoi atingeţi [Enter] în ecranul de introducere format.

Dimensiunea hârtiei din primul sertar a fost setată.

CF2002/CF3102 4-13

Alimentarea cu hârtie

Alimentarea cu hârtie în al doilea sertar sau în unitatea de alimentare cu hârtie

1 Trageţi afară sertarul de hârtie. 2 Apăsaţi în jos placa elevatoare de

hârtie, pâna se blochează în poziţia inferioară

Aţi atins rola de preluare a

hârtiei?

➜ Aveţi grijă să nu atingeţi cu

mâna suprafaţa rolei de preluare a hârtiei. Dacă aţi atins rola, stergeţi cu o lavetă uscată.

3 Îndepărtaţi ghidajul laturii

posterioare, apoi remontaţi potrivit dimensiunii hârtiei încărcate.

4 Potriviţi ghidajele laterale

corepunzător dimensiunii hârtiei care veţi încărca.

Rolă de preluare a hârtiei

4-14 CF2002/CF3102

Alimentarea cu hârtie

5 Introduceţi hârtia în sertar astfel,

ca faţa de imprimat să fie în sus.

Aţi încărcat hârtia corect?

Încărcarea incorectă a hârtiei poate cauza blocaje de hârtie.

➜ Aveţi grijă ca hârtia să nu se

înfășoare la încărcare.

➜ Nu alimentaţi atâta hârtie,

ca stiva să depășească marcajul Ä.

➜ Tipurile speciale de hârtie nu se pot alimenta din al doilea sertar

sau din unităţile de alimentare cu hârtie opţionale. Dacă doriţi să copiaţi pe hârtie specială, puteţi încărca acesta în primul sertar sau în tava manuală.

➜ Când alimentaţi cu hârtie peste cea rămasă în sertar, scoateţi

hârtia rămasă, puneţi peste hârtia nouă, aliniaţi corect stiva și reîncârcaţi în sertar. Alinierea incorectă a hârtiei poate cauza blocaje de hârtie.

➜ Vă recomandăm să încărcaţi hârtie numai după epuizarea

completă a hârtiei din sertar.

6 Închideţi sertarul de hârtie.

CF2002/CF3102 4-15

Alimentarea cu hârtie

Alimentarea cu hârtie în caseta de mare capacitate

1 Trageţi afară sertarul de hârtie. 2 Introduceţi hârtia în partea dreaptă

a sertarului astfel ca faţa de imprimat (faţa superioară la despachetare) să fie în sus.

Aţi încărcat hârtia corect?

Încărcarea incorectă a hârtiei poate cauza blocaje de hârtie.

➜ Aveţi grijă ca hârtia să nu se înfășoare la încărcare.

➜ Nu încărcaţi atâta hârtie, ca stiva să depășească marcajul Ä.

➜ Hârtiile speciale nu pot fi alimentate prin caseta de mare

capacitate. Dacă doriţi să copiaţi pe hârtie specială, puteţi încărca acesta în primul sertar sau în tava manuală.

➜ Când încărcaţi hârtie peste cea rămasă în sertar, scoateţi hârtia

rămasă, puneţi peste hârtia nouă, aliniaţi corect stiva și reîncârcaţi în sertar.

➜ Vă recomandăm să încărcaţi hârtie numai după epuizarea

completă a hârtiei din sertar.

3 Introduceţi hârtia în partea stângă

a sertarului astfel, ca faţa de imprimat (faţa superioară la despachetare) să fie în sus.

Aţi încărcat hârtia corect?

Încărcarea incorectă a hârtiei poate cauza blocaje de hârtie.

➜ Aveţi grijă ca hârtia să nu se

înfășoare la încărcare.

➜ Nu încărcaţi atâta hârtie, ca stiva să depășească marcajul Ä.

➜ Hârtiile speciale nu pot fi alimentate prin caseta de mare

capacitate. Dacă doriţi să copiaţi pe hârtie specială, puteţi încărca acesta în primul sertar sau în tava manuală.

4-16 CF2002/CF3102

Alimentarea cu hârtie

➜ Ghidajul de hârtiei din caseta de mare capacitate a fost instalată

pentru hârtie de format A4 C. Dacă doriţi să folosiţi hârtie de format B5 C, consultaţi reprezentanţa tehnică autorizată.

➜ Când încărcaţi hârtie peste cea rămasă în sertar, scoateţi hârtia

rămasă, puneţi peste hârtia nouă, aliniaţi corect stiva și reîncârcaţi în sertar.

➜ Vă recomandăm să încărcaţi hârtie numai după epuizarea

completă a hârtiei din sertar.

4 Închideţi sertarul de hârtie.

CF2002/CF3102 4-17

Alimentarea cu hârtie

“Funcţia Hârtie specială” (sertarele 2, 3 sau 4)

Hârtia încărcată în sertarele 2, 3 sau 4 poate fi specificată ca hârtie specială.

Dacă hârtia dintr-un sertar a fost specificată ca hârtie specială, acest sertar nu va fi selectat automat la setarea “Auto Hârtie” Această funcţie este utilă dacă într-un sertar s-a în încărcat hârtie specială.

Pentru detalii suplimentare, vezi versiunea avansată a Manulalului de utilizare de pe CD-ROM.

Setarea funcţiei “Hârtie Specială”

1 Apăsaţi butonul [Utilizator]. 2 Selectaţi [Alegere utilizator: 2]. 3 Selectaţi [Hârtie Specială]. 4 Alegeţi sertarul de hârtie dorit. 5 Alegeţi setarea de hârtie specială dorită.

4-18 CF2002/CF3102

Alimentarea cu hârtie

Alimentarea cu hârtie în tava manuală

Dacă doriţi să copiaţi pe o hârtie care nu a fost încărcată în niciuna dintre sertare sau pe hârtie specială, puteţi alimenta acesta prin tava manuală.

1 Selectaţi [Hârtie].

Apare un ecran care afișează setările specificate ale dimensiunii hârtiei.

2 Selectaţi tava manuală.

3 Apare ecranul de introducerea formatului de hârtie.

4 Alegeţi setarea corespunzătoare dimensiunii hârtiei încărcate.

Pentru dimensiuni exprimate în inch, atingeţi [Inch] pentru a afișa ecranul care conţine dimensinile de hârtie exprimate în inch.

5 Pentru formatele de hârtie diferite de formatele standarde listate,

atingeţi [Dimens.Utilizat.] pentru a afișa ecranul care permite specificarea dimensiunilor.

CF2002/CF3102 4-19

Alimentarea cu hârtie

6 Folosind tastatura, introduceţi lungimea laturii X a hârtiei încărcate.

7 Selectaţi [Y], apoi folosind tastatura, introduceţi lungimea laturii

Y a hârtiei încărcate.

8 Selectaţi [Enter]. 9 Selectaţi [Tip de hârtie].

Apare ecranul de introducere a tipului hârtiei.

10Alegeţi setarea corespunzătoare tipului hârtiei încărcate. 11Selectaţi [Enter].

12Deschideţi tava manuală. 13Pregătiţi o foaie de hârtie.

4-20 CF2002/CF3102

Alimentarea cu hârtie

14Introduceţi hârtia în tava manuală astfel, ca faţa de imprimat (faţa

superioară la despachetare) să fie în jos.

❍ Când faceţi manual copie faţă-verso, introduceţi hârtie în tava

manuală, astfel ca a doua faţă (faţa albă) să fie în jos).

❍ Copiatul se face pe suprafaţa inferioară a hârtiei încărcate în tava

manuală.

Aţi încărcat A6?

➜ Când încărcaţi A6, așezaţi-le

cu latura scurtă în faţă, cum se vede în figură

➜ Nu așezaţi A6 în lăţime, ca în

figură.

Ati încarcat plicuri?

➜ Înainte de-a încarca plicuri,

apasati-le bine, pentru a asigura eliminarea completa a aerului si apasarea ferma a îndoiturilor urechilor. Asezati plicurile cu latura mai scurta ca margine anterioara si cu fata de imprimat în jos, cum se vede în figura.

CF2002/CF3102 4-21

➜ Nu încarcati plicurile în latime,

cum se vede în figura.

Aţi alimentat folii transparente

pentruretroproiector?

➜ Când încărcaţi folii transparente

pentru retroproiector, așezaţi-le cu latura lungă în faţă, cum se vede în figură

Alimentarea cu hârtie

➜ Nu încărcaţi foliile transparente

pentru retroproiector în lungime, ca în figură.

15Reglaţi ghidejele de hârtie potrivite

dimensiunii hârtiei încărcate.

16Introduceţi ușor hârtia în fanta de

alimentare, cât se poate, ca latura să fie prinsă în copiator.

❍ Introduceţi o singură foaie

o dată.

4-22 CF2002/CF3102

Alimentarea cu hârtie

17Puteţi începe copiatul.

CF2002/CF3102 4-23

Alimentarea cu hârtie

4-24 CF2002/CF3102

Documente originale

5 Documente originale

5.1 Alimentarea cu documente

Documentele se pot introduce prin două căi diferite. Asiguraţi poziţionarea corectă a documentului în funcţie de tipul documentului copiat.

Metoda de alimentare adocumentului

Alimentare foi multiple Folosind alimentatorul duplex de documente, puteţi alimenta

Alimentarea manuală Documentul este așezat direct pe geamul de originale, apoi

Caracteristici

automat un document de mai multe pagini. Această metodă de alimentare se poate folosi și la alimentarea documentelor faţă-verso și este perfectă în cazul documentelor faţă-verso cu mai multe pagini. Vezi pagina 5-5.

scanat. Fiecare pagină de document trebuie așezată manual (i.e., îndepărtarea paginii deja copiate și așezarea paginii noi pe geamul de originale). Acesta este cea mai portivită metodă în cazul copierii cărţilor sau a altor documente, care nu pot fi alimentate prin alimentatorul duplex de documente. Vezi pagina 5-10.

CF2002/CF3102 5-1

Documente originale

Tipurile de document

✎

Notă

Asiguraţi-vă ca tipul hârtiei documentului este portivit metodei de ali menta re fol osite . Dacă nu fol osiţ i tipul potri vit d e hârt ie, pu teţi c auza blocaj de hârtie sau deteriorarea documentului.

Alimentare foi multiple (hârtie normală)

Documente pe o singură faţă Documente faţă-verso

Tipul hârtiei documentului

Formatul hârtiei documentului

Cantitatea de hârtie

Orientarea Faţa în sus, direcţia normală

Hârtie normală: 35 g/m (9-1/4 lbs. - 34 lbs.)

A3 L, A4 L, A4 C, A5 L, A5 C, B4 L, B5 L, B5 C, B6 L, 11 in. × 15 in., 210 mm × 330 mm L, 203 mm × 330 mm L, 216 mm × 330 mm L, 220 mm × 330 mm L

100 foi (80 g/m

- 128 g/m

)

Alimentare foi multiple (hârtie carton)

Hârtie normală: 50 g/m (13-1/4 lbs. - 29 -1/4 lbs.)

- 110 g/m

Documente pe o singură faţă

Tipul hârtiei Hârtie normală: 129 g/m

Formatul hârtiei A3 L, A4 L, A4 C, A5 L, A5 C, B4 L, B5 L, B5 C, B6 L,

Cantitatea de hârtie

Orientarea Faţa în sus, direcţia normală

(34-1/4 lbs. - 55 -3/4 lbs.)

11 in. × 15 in., 210 mm × 330 mm L, 203 mm × 330 mm L, 216 mm × 330 mm L, 220 mm × 330 mm L

38 foi (210 g/m

- 210 g/m

)

Alimentare foi multiple (documente de dimensiuni mixate)

Documente pe o singură faţă

Tipul hârtiei Hârtie normală: 50 g/m

Formatul hârtiei Referiţi-vă la tabelul “Dimensiuni de originale mixate” de mai jos.

Cantitatea de hârtie

Orientarea Faţa în sus, direcţia normală

(13-1/4 lbs. - 29 -1/4 lbs.)

100 foi (80 g/m

- 110 g/m

)

5-2 CF2002/CF3102

Documente originale

Dimensiunile originalelor mixate

Combinaţiile posibile pentru dimensiunile originalelor mixate

Lăţimea documentului >

Dimensiunile documentului

A3 L 22——————

A4 C 22——————

B4 L 2222————

B5 C 2222————

A4 L 222222——

A5 C — — 2222——

B5 L — — 22222—

A5 L ——————22

* 2: Posibil

—: Nu este posibil

A3 L A4 C B4 L B5 C A4 L A5 C B5 L A5 L

CF2002/CF3102 5-3

Documente originale

Recomandări cu privire la documente (alimentare foi multiple)

Se va evita folosirea următoarelor tipuri de hârtie care pot provoca blocaje de hârtie sau deteriorarea documentelor. Aceste tipuri de documente se vor copia cu alimentare manuală.

G Documente înfășurate G Documente încreţite sau rupte G Documente indoite G Documente foarte translucente sau transparente, cum sunt foliile de

retroproiector sau hârtia fotosensibilă diazo

G Documente perforate pentru dosar (2 sau 3 găuri) G Documente cu mai multe găuri perforate (foile de imprimantă) G Documentele învelite, cum sunt hârtiile carbon sau hârtiile

termosensibile

G Hârtiile pentru imprimantă cu jet de cerneală G Documentele imprimate de acest copiator se pot folosi.

Recomandări cu privire la documente (alimentare manuală)

Următoarele măsuri de precauţie se vor respecta la alimentarea manuală a tipurilor de documente listate mai jos. Mânuiţi documentele conform celor descrise.

G Pentru documente de dimensiuni nestandarde:

Dimensiunea documentului nu poate fi detectată automat, prin urmare setarea de hârtie “Auto Hârtie ” și setarea de zoom “Auto Dimens.” nu se pot folosi. În ecranul Iniţial, atingeţi [Hârtie], apoi selectaţi dimensiunea potrivită de hârtie. Pentru detalii în legătură cu selecţia dimensiunii hârtiei, vezi pagina 3-8.

G Pentru documente transparente, ca foliile transparente pentru

retroproiector sau hârtia fotosensibilă: Dimensiunea documentului nu se poate detecta automat. Puneţi o foaie de hârtie albă, de același dimensiune cu documentul, deasupra documentului.

G Pentru obiecte groase, cum sunt cărţile:

Cu cărţi groase, capacul de originale sau alimentatorul duplex de documente, dacă este instalat, nu se pot închide complet. Scanaţi documentul fără a închide capacul de originale sau alimentatorul duplex de documente. Nu puneţi obiecte mai grele decât 2 kg peste geamul de originale. În plus, dacă așezaţi o carte pe geamul de originale, nu apăsaţi jos cu o forţă exagerată, în caz contrar puteţi deteriora geamul de originale. (Geamul de originale poate suporta o greutate de 2 kg.)

5-4 CF2002/CF3102

Documente originale

5.2 Alimentarea cu documente

Alimentatorul de documente faţă-verso alimentează, scanează, apoi scoate fiecare pagină a unui document cu mai multe pagini, una câte una. Trebuie încărcat tipul corect de documente pentru funcţionarea corespunzătoare a alimentatorului duplex de documente.

Alimentare foi multiple

1 Pentru documente de dimensiuni

mari, trageţi afară suportul de documente.

2 Puneţi documentele cu faţa în sus

pe tava de documente.

3 Potriviţi ghidajele reglabile de

documente la dimensiunea documentelor.

4 Asiguraţi-vă că aţi reglat corect

ghidajele la dimesiunea documentului, altfel riscaţi ca documentele să nu fie alimentate drept.

5 Atingeţi [Orig Ö Copie].

Apare ecranul Original Ö Copie.

CF2002/CF3102 5-5

Documente originale

6 Atingeţi [Direcţie Original]. Apare ecranul Direcţie original.

7 Alegeţi setarea potrivită documentului, apoi atingeţi [Enter].

Dacă orientarea documentului este diferită de orientarea selectată, copiile 2in1 sau 4in1 nu vor fi imprimate corect.

Aţi selectat direcţia originalului?

Dacă nu aţi selectat direcţia originalului, documentele încărcate în lăţime vor fi copiate cu orientarea verticală (portret), iar documentele alimentate în lungime vor fi copiate cu orientarea orizontală (peisaj).

➜ Încărcare în lăţime:

Orientare verticală

➜ Încărcare în lungime:

Orientare orizontală

8 Dacă documentele sunt imprimate pe hârtie groasă, atingeţi [Original

Gros].

9 Alegeţi setările de copiere dorite, apoi apăsaţi butonul [Start]. 10Documentele sunt alimentate una câte une, începând cu cel de

deasupra.

11După ce documentele au fost scanate, acestea vor fi scoase în tava

de ieșire documente.

5-6 CF2002/CF3102

Documente originale

12Când scoateţi documentele de

dimensiuni mari, ridicaţi cu grijă tava de documente (sau alimentatorul duplex de documente), cât este posibil.

13Scoateţi documentele din tava de

ieșire documente.

14Lăsaţi la loc, cu grijă, tava de

documente.

ATENŢIE Nu apăsaţi pârghia din spatele copiatorului.

➜ Când închideţi tava de documente, nu apăsaţi pârghia din spatele

copiatorului, pentru că tava de documente se poate închide rapid și poate să vă prindă mâna.

Pârghie

CF2002/CF3102 5-7

Documente originale

Alimentarea documentelor de dimensiuni mixate

Documentele formate din pagini de diverse dimensiuni standarde, se pot scana ca un set, folosind alimentatorul duplex de documente.

Combinaţiile de formate de hârtie care pot fi folosite cu funcţia “Detecţia originalelor mixate” sunt arătate mai jos.

1 Stivuiţi toate paginile documentului,

cu faţa în sus, ca în figură, asigurând că toate paginile vor fi aliniate la laturile din spate și din partea stângă.

2 Potriviţi ghidajul din partea din faţă

a copiatorului la latura celei mai mari pagini.

3 Încărcaţi documentul cu toate

paginile aliniate la ghidajul dinspre spatele copiatorului.

4 Asiguraţi-vă că aţi reglat corect

ghidajele la dimensiunea documentului, altfel riscaţi ca documentele să nu fie alimentate drept.

5-8 CF2002/CF3102

Documente originale

5 În ecranul Iniţial, atingeţi [Detecţie Orig. Mixat].

6 Alegeţi setările de copiere dorite, apoi apăsaţi butonul [Start].

Pagina superioară este alimentată și începe scanarea.

CF2002/CF3102 5-9

Documente originale

Alimentarea manuală

Documentul este așezat direct pe geamul de originale, apoi scanat. Fiecare pagină de document trebuie așezată manual (îndepărtarea paginii deja copiate și așezarea paginii noi pe geamul de originale).

Acesta este cea mai portivită metodă în cazul copierii cărţilor sau a altor documente, care nu pot fi alimentate prin alimentatorul de originale faţăverso.

1 Ridicaţi capacul de originale sau

alimentatorul duplex de documente, dacă este instalat.

❍ Ridicaţi capacul de originale

sau alimentatorul duplex de documente, dacă este instalat, mai mult decât 15°, altfel dimensiunea documentului nu va fi detectată.

lăţime:

2 Așezaţi documentul cu faţa în jos

pe geamul de originale, cu partea superioară spre spatele sau spre partea stângă a copiatorului.

lungime:

3 Aliniaţi originalul la scala de

documente.

5-10 CF2002/CF3102

Documente originale

4 <Pentru documente transparente sau translucente>

Puneţi o foaie de hârtie albă, de același dimensiune cu documentul, deasupra documentului.

5 <Pentru documente legate,

deschise ladouă pagini alăturate, cum este o carte sau un magazin>

Așezaţi partea superioară a cărţii spre partea din spate a copiatorului, cum se vede în figură.

6 Potriviţi legătura cărţii la marcajul

de pe scala de documente. Atingeţi [Orig Ö Copie], apoi atingeţi [Carte]. Alegeţi setarea de Carte dorită, apoi atingeţi [Enter]. Pentru detalii suplimentare, vezi pagina 3-4.

NOTĂ

Nu puneţi obiecte mai grele decât 2 kg peste geamul de originale. În plus, dacă așezaţi o carte pe geamul de originale, nu apăsaţi jos cu o forţă exagerată, în caz contrar puteţi deteriora geamul de originale.

Pentru cărţi groase sau obiecte mari, efectuaţi copierea fără a închide capacul de originale sau alimentatorul duplex de documente. Când documentul este scanat cu capacul de originale sau alimentatorul duplex de documente deschis, nu priviţi direct la lumina care strălucește prin geamul de originale. Cu toate că lumina prin geamul de originale este foarte strălucitoare, nu este o rază laser, deci nu este periculoasă.

CF2002/CF3102 5-11

Documente originale

7 Atingeţi [Orig Ö Copie].

Apare ecranul Original Ö Copie.

8 Atingeţi [Direcţie Original]. Apare ecranul Direcţie original. 9 Alegeţi setarea potrivită documentului, apoi atingeţi [Enter].

5-12 CF2002/CF3102

Documente originale

Dacă orientarea documentului este diferită de orientarea selectată, copiile 2in1 sau 4in1 nu vor fi imprimate corect.

Aţi selectat direcţia originalului?

➜ Încărcare în lăţime:

Orientare verticală

➜ Încărcare în lungime:

Orientare orizontală

10Alegeţi setările de copiere dorite, apoi apăsaţi butonul [Start].

11Începe scanarea documentului. 12Când utilizaţi un mod în care sunt scanate mai multe documente, de

exemplu copiere 2in1, apare un mesaj indicând numărul jobului.

13Pentru a continua scanarea, îndepărtaţi documentul, potriviţi pagina

următoare pe geamul de originale, apoi apăsaţi butonul [Start].

14Când su fost scanate toate paginile documentului, atingeţi [Terminat]. 15Apăsaţi butonul [Start]. Jobul de copiere va intra în coada de

așteptare pentru imprimare.

16Ridicaţi capacul de originale sau alimentatorul duplex de documente,

dacă este instalat, și scoateţi documentul.

17Închideţi capacul de originale sau alimentatorul duplex de

documente, dacă este instalat.

CF2002/CF3102 5-13

Documente originale

5-14 CF2002/CF3102
