Uživatelská příručka

CF2002/CF3102

www.minoltaeurope.com

The essentials of imaging

Obsah

1Úvod

1.1 Přejeme si, abyste byli spokojenými zákazníky........................ 1-1

1.2 Popis konvencí použitých v příručce ......................................... 1-2

1.3 Vysvětlení základních pojmů a značek...................................... 1-3

Podávání papíru..............................................................................1-3

“Šířka” a “délka” .............................................................................1-4

Orientace papíru .............................................................................1-4

Na výšku nebo na šířku...................................................................1-4

Ikony na displeji ..............................................................................1-5

Ikony zásoby papíru........................................................................1-5

1.4 Energy Star®................................................................................ 1-6

Co je to výrobek řady ENERGY STAR®?.......................................1-6

1.5 Ochranné známky a registrované obchodní značky ................ 1-6

2 Základní pokyny

2.1 Poznámky k bezpečnosti ............................................................ 2-1

Výstražné a varovné značky ...........................................................2-1

Význam značek...............................................................................2-1

VÝSTRAHA .....................................................................................2-2

UPOZORNĚNÍ.................................................................................2-4

Pokyny pro běžné užívání ...............................................................2-5

Označení CE (Prohlášení o konformitě)

Pro uživatele v Evropské Unii (EU)..................................................2-6

Pro uživatele v zemích, kde platí ustanovení Třídy B......................2-6

Pro uživatele v zemích, kde neplatí směrnice Třídy B ....................2-6

Hlučnost (Pouze pro uživatele v EU)...............................................2-6

Bezpečnost vyzařování LED...........................................................2-6

Uvolňování ozónu ...........................................................................2-7

2.2 Požadavky k instalaci .................................................................. 2-8

Napájení..........................................................................................2-8

Stanoviště .......................................................................................2-8

Požadavky na prostor.....................................................................2-9

2.3 Provozní opatření....................................................................... 2-10

Provozní prostředí.........................................................................2-10

Správné používání.........................................................................2-10

Přemisť ování kopírovacího stroje.................................................2-12

Péče o spotřební materiál kopírovacího stroje .............................2-12

CF2002/CF3102 IVZ-1

Skladování kopií ...........................................................................2-12

2.4 Právní omezení kopírování ........................................................2-13

3 Funkce a součásti stroje

3.1 Síťový vypínač a výchozí nastavení............................................3-1

Zapínání a vypínání kopírovacího stroje.........................................3-1

Zapínání kopírovacího stroje ..........................................................3-1

Vypínání kopírovacího stroje ..........................................................3-1

Výchozí nastavení...........................................................................3-2

3.2 Možnosti........................................................................................3-4

Originál > Kopie..............................................................................3-4

Reprofaktor..................................................................................... 3-7

Papír ...............................................................................................3-8

Foto/osvit ....................................................................................... 3-9

Výstupní zpracování .....................................................................3-11

Barva ............................................................................................3-12

3.3 Jednotlivé části a jejich funkce.................................................3-13

3.4 Názvy částí a jejich funkce........................................................3-17

Vně kopírovacího stroje................................................................3-17

Uvnitř kopírovacího stroje ............................................................3-20

Spotřební materiál a součástky....................................................3-21

Duplexní podavač originálů (volitelný) AFR-18.............................3-22

Duplexní jednotka (volitelná) AD-14 .............................................3-23

Finišer FN-8 (volitelně)..................................................................3-24

Finišer FN-116 (volitelně)..............................................................3-25

Zásobník papíru (volitelný) PF-118...............................................3-26

Velkokapacitní zásobník (volitelný) PF-121 ..................................3-27

Přídavná přihrádka (volitelně) JS-100...........................................3-28

3.5 Názvy částí ovládacího panelu a jejich funkce........................ 3-29

3.6 Použití dotykového panelu ........................................................3-31

Popis dotykového panelu.............................................................3-31

Struktura dotykového panelu .......................................................3-31

Práce s dotykovým panelem........................................................3-33

3.7 Nastavení úhlu ovládacího panelu............................................3-34

Jak nastavit úhel ovládacího panelu ............................................3-34

4 Vkládání papíru

4.1 Specifikace papíru........................................................................4-1

Typy papíru.....................................................................................4-1

Formáty papíru...............................................................................4-2

Kapacita na papír ...........................................................................4-3

IVZ-2 CF2002/CF3102

Jakým typům papíru se vyhnout.....................................................4-4

4.2 Tisknutelná plocha....................................................................... 4-5

4.3 Uskladnění papíru........................................................................ 4-5

4.4 Vkládání papíru............................................................................. 4-6

Vkládání papíru do 1. zásobníku.....................................................4-6

Nastavení formátu papíru u 1. zásobníku .....................................4-10

Jak nastavit formát papíru ............................................................4-10

Jak nastavit formát papíru v palcové míře....................................4-11

Jak nastavit nestandardní (vlastní) formát papíru .........................4-12

Jak uložit nestandardní (vlastní) formát papíru.............................4-13

Jak zvolit uložený nestandardní (vlastní) formát papíru................4-14

Vkládání papíru do 2. zásobníku nebo do jednotky zásobníku

papíru............................................................................................4-15

Vkládání papíru do velkokapacitního zásobníku...........................4-17

Funkce “Zvláštní papír” (2., 3. nebo 4. zásobník) .........................4-19

Vkládání papíru do ručního podavače ..........................................4-20

5Originály

5.1 Podávání originálů ....................................................................... 5-1

Typy originálů..................................................................................5-2

Smíšené formáty papíru originálů ...................................................5-3

Upozornění týkající se podávání ze svazku originálů......................5-4

Upozornění týkající se ručního podávání originálů .........................5-4

5.2 Podávání originálů ....................................................................... 5-5

Podávání ze svazku originálů..........................................................5-5

Jak podávat originály smíšených formátů ......................................5-8

Ruční pokládání ............................................................................5-10

6 Základní postupy

6.1 Kopírování..................................................................................... 6-1

6.2 Praktické příklady kopírování ..................................................... 6-5

Jak udělat kopii ve stejném formátu jako originál...........................6-5

Jak vytvořit zvětšenou kopii originálu.............................................6-7

Jak vytvořit zmenšenou kopii originálu...........................................6-9

Jak použít menší množství papíru ................................................6-11

Jak vytvářet kopie z knihy nebo časopisu....................................6-13

Jak kopírovat pohlednici...............................................................6-15

6.3 Zastavení tisku........................................................................... 6-17

CF2002/CF3102 IVZ-3

7 Výměna částí a doplňování materiálu

7.1 Výměna zásobníku toneru ...........................................................7-1

Jak vyměnit zásobník toneru..........................................................7-2

7.2 Výměna zásobníku sešívacích sponek.......................................7-5

Jak vyměnit zásobník sešívacích sponek finišeru FN-116.............7-5

Jak vyměnit zásobník sešívacích sponek finišeru FN-8................. 7-6

7.3 Vyprázdnění odpadní nádobky děrovačky...............................7-10

Jak vyprázdnit odpadní nádobku děrovačky ...............................7-10

8 Odstraňování závad

8.1 Odstranění záseku papíru............................................................8-1

Odstranění papíru zaseknutého v ručním podavači.......................8-2

Odstranění papíru zaseknutého v duplexní jednotce.....................8-3

Odstranění záseku papíru v zásobníku papíru ...............................8-3

Odstranění záseku papíru ve velkokapacitním zásobníku .............8-4

Odstranění záseku papíru za pravými dvířky..................................8-5

Odstranění záseku papíru za pravými horními dvířky.....................8-7

Odstranění papíru zaseknutého v duplexním podavači originálů .. 8-9

Odstranění záseku papíru ve finišeru FN-116..............................8-11

Odstranění záseku papíru ve finišeru FN-8 ..................................8-14

8.2 Odstraňování záseku sešívacích sponek.................................8-17

Odstraňování zaseknutých sešívacích sponek u FN-116 ............8-17

Odstraňování zaseknutých sešívacích sponek u FN-8 ................8-18

8.3 Pokud je kvalita tisku nízká.......................................................8-23

8.4 Pokud kopírovací stroj nefunguje správně ..............................8-26

8.5 Hlášení na dotykovém panelu ...................................................8-27

9Dodatek

9.1 Technické údaje ...........................................................................9-1

Kopírovací stroj CF2002/CF3102...................................................9-1

Duplexní jednotka AD-14 ...............................................................9-3

Duplexní podavač originálů AFR-18...............................................9-3

Zásobník papíru PF-118.................................................................9-5

Velkokapacitní zásobník PF-121....................................................9-5

Finišer FN-8....................................................................................9-6

Finišer FN-116................................................................................9-7

Přídavná přihrádka .........................................................................9-8

9.2 Tabulky formátů papíru a reprofaktorů......................................9-9

Formáty papíru...............................................................................9-9

Reprofaktory.................................................................................9-10

IVZ-4 CF2002/CF3102

9.3 Spotřební materiál ..................................................................... 9-13

Papír..............................................................................................9-13

Zásobníky toneru ..........................................................................9-13

Zásobníky sešívacích sponek.......................................................9-13

9.4 Rejstřík........................................................................................ 9-14

CF2002/CF3102 IVZ-5

IVZ-6 CF2002/CF3102

Úvod

1Úvod

1.1 Přejeme si, abyste byli spokojenými zákazníky

Děkujeme vám, že jste si zvolili Minoltu CF2002/CF3102.

V této uživatelské příručce naleznete všechny informace, které potřebujete k uvedení svého kopírovacího stroje do provozu. Informace se týkají těchto témat:

G Základní pokyny G Možnosti G Jednotlivé části a jejich funkce G Vkládání papírů a podávání originálů G Základní postupy G Výměna částí a doplňování materiálu G Odstraňování závad G Technické údaje

Před použitím kopírovacího stroje si, prosím, pozorně přečtěte tuto příručku a uložte ji tak, aby byla stále po ruce. K tomu slouží držák příručky na zadní straně stroje.

Tuto uživatelskou příručku ve verzi pro pokročilé najdete v digitálním formátu na disku CD-ROM, který je součástí dodávky.

Verze příručky pro pokročilé zahrnuje mimo jiné informace o těchto tématech:

G Pokročilé postupy (Nastavení barev, Úprava obrazu, Snímací funkce) G Postupy režimu technických funkcí (Ukládání kopírovacích programů,

Zobrazení počitadel, Zadání výchozího nastavení)

G Postupy režimu správce (Nastavení správce, Dohlížení na používání

stroje, Funkce expertního režimu)

G Péče o kopírovací stroj G Tabulka kombinovaných funkcí

✎

Poznámka

Ke čtení příručky v digitálním formátu potřebujete aplikaci Adobe Acrobat Reader. Jestliže na svém počítači nemáte Acrobat Reader nainstalovaný, nainstalujte jej z přiloženého disku CD-ROM.

CF2002/CF3102 1-1

1.2 Popis konvencí použitých v příručce

Níže jsou popsány značky a textové formáty použité v této příručce.

VÝSTRAHA Nerespektování pokynů zdůrazněných tímto způsobem může být

životu nebezpečné, nebo může vést k vážnému poranění.

➜ Aby bylo používání kopírovacího stroje bezpečné, dodržujte všechny

výstražné pokyny.

UPOZORNĚNÍ Nerespektování pokynů zdůrazněných tímto způsobem může vést k

vážnému poranění nebo způsobit vznik škod.

➜ Aby bylo používání kopírovacího stroje bezpečné, respektujte

veškerá upozornění.

✎

Úvod

Poznámka

(*Podobně též nápis “Důležité” nebo “Užitečná informace”) Takto zvýrazněný text obsahuje užitečné informace a doporučení k zajištění bezpečného použití kopírovacího stroje.

1 Číslem 1 je označen první krok v

pořadí určitých činností.

2 Následující čísla označují následné

kroky tak, jak jde pořadí popisovaných činností.

Takto formátovaný text

obsahuje doplňující informace.

➜ Text formátovaný tímto způsobem popisuje činnost, která vede

spolehlivě k požadovaným výsledkům.

Tlačítko [Kopie] Názvy tlačítek na ovládacím panelu jsou psány výše uvedeným způsobem.

1-2 CF2002/CF3102

Na vloženém obrázku uvidíte, jakou činnost je třeba provést.

Úvod

1.3 Vysvětlení základních pojmů a značek

V této části je podáno vysvětlení pojmů a značek použitých v příručce.

Podávání papíru

Při tisku je papír odebírán z pravé strany kopírovacího stroje a je vysouván tištěnou stranou dolů vlevo do výstupní přihrádky v horní části volitelného výstupního zařízení. Směr podávání papíru je na obrázku dole označen šipkami.

Při kopírování je papír odebírán z pravé strany kopírovacího stroje a kopie je tištěnou stranou dolů vysouvána vlevo do výstupní přihrádky v horní části volitelného výstupního zařízení. Směr podávání papíru je na obrázku dole označen šipkami.

CF2002/CF3102 1-3

Úvod

“Šířka” a “délka”

Kdykoli se tato příručka zmiňuje o rozměrech papíru, první hodnota vždy odkazuje na šířku papíru (na obrázku označeno jako “Y”) a druhá na délku papíru (označeno jako “X”).

Orientace papíru

Podélně ( ) V případě, že je šířka (Y) papíru kratší než jeho délka (X), papír má svislou orientaci neboli na výšku, což je označeno buď symbolem “L”, nebo

Příčně ( ) Pokud je šířka (Y) papíru delší než jeho délka (X), papír má vodorovnou orientaci neboli na šířku. To označujeme buď symbolem “C”, nebo

Na výšku nebo na šířku

Na výšku

Při orientaci “na výšku” je papír svisle, podobně jako portrét.

Na šířku

Při orientaci “na šířku” je papír vodorovně, podobně jako obraz krajiny.

1-4 CF2002/CF3102

Úvod

Ikony na displeji

Níže uvedené ikony se zobrazují na displeji, když je ve stroji vložen příslušný papír nebo vytvářena určitá kopie.

G : Projekční fólie (fólie do zpětného projektoru) G : Kartón 1 G : Kartón 2 G : Kartón 3 G : Druhá strana oboustranné kopie G : Druhá strana oboustranné kopie na kartónu

Ikony zásoby papíru

Zobrazení níže uvedených ikon označuje množství zbývajícího papíru.

G : Papír dochází. G : Papír došel.

CF2002/CF3102 1-5

Úvod

1.4 Energy Star

Jako partneři skupiny ENERGY STAR® zaručujeme, že tento přístroj vyhovuje normám ENERGY STAR® pro účinné využití energie.

Co je to výrobek řady ENERGY STAR®?

Výrobek řady ENERGY STAR® je vybaven zvláštní funkcí, která umožňuje automatický přechod do “režimu nízké spotřeby” po určité době nečinnosti. Výrobek řady ENERGY STAR® využívá energii efektivněji, šetří vaše peníze za provozní náklady a pomáhá chránit životní prostředí.

1.5 Ochranné známky a registrované obchodní značky

DiALTA je registrovaná obchodní značka společnosti Minolta Co., Ltd.

Všechny ostatní zmíněné názvy produktů jsou ochranné známky nebo registrované obchodní značky příslušných společností

1-6 CF2002/CF3102

Základní pokyny

2 Základní pokyny

2.1 Poznámky k bezpečnosti

Tato část obsahuje podrobné pokyny k obsluze a údržbě kopírovacího stroje. Aby mohlo být zařízení optimálně využíváno, měl by si každý, kdo je bude obsluhovat, pozorně přečíst pokyny v této příručce a řídit se jimi. Příručku uložte, prosím, na vhodném místě v blízkosti stroje.

Než začnete zařízení používat, pozorně si tuto část přečtěte. Obsahuje důležité informace týkající se bezpečnosti a ochrany zařízení.

Dodržujte všechna opatření uvedená v této příručce.

* Některé pasáže obsažené v této části se nemusí týkat zakoupeného výrobku.

Výstražné a varovné značky

Nerespektování této výstrahy může vést k vážnému nebo

VÝSTRAH A:

UPOZORNĚNÍ:

dokonce smrtelnému poranění.

Nerespektování této výstrahy může vést k poranění nebo vzniku škod.

Význam značek

Trojúhelník označuje nebezpečí, na které si musíte dávat pozor.

Tato značka varuje před možností úrazu elektrickým proudem.

Šikmá čára označuje zakázanou činnost.

Tato značka varuje před rozebíráním zařízení.

Černý kruh označuje činnost, kterou je nutno provést.

Tato značka znamená, že musíte odpojit zařízení od sítě.

CF2002/CF3102 2-1

VÝSTRAHA

• Neupravujte výrobek, neboť by mohlo dojít k požáru, úrazu elektřinou

• Nepokoušejte se odstraňovat kryty a panely připevněné k výrobku.

• Používejte pouze napájecí kabel, který je součástí výrobku. V opačném

• Používejte pouze napájecí zdroj s povoleným napětím. V opačném případě

• Nepoužívejte zásuvkový rozbočovač k napájení dalších zařízení ze stejné

Nezapojujte a neodpojujte vidlici napájecího kabelu vlhkýma rukama, mohlo by dojít k úrazu elektřinou.

Vidlici napájecího kabelu zasuňte do zásuvky až na doraz. V opačném případě může dojít k požáru nebo úrazu elektřinou.

• Dbejte, aby se napájecí kabel nepoškrábal, neodíral, aby na něm nestály

• Nepoužívejte prodlužovací kabel. Použití prodlužovacího kabelu může

Nestavte na tento výrobek vázu s květinami nebo jiné nádoby s vodou, kovové sponky či jiné malé kovové předměty. Rozlitá voda nebo kovové předm ěty mohou po vniknutí do stro je způsobit vz nik požá ru, úraz elektřinou nebo poruchu zařízení. Kdyby do výrobku vnikl kovový předmět, voda nebo jiný podobný cizí předmět, ihned vypněte síťový vypínač, odpojte napájecí kabel od síť ové zásuvky a obrať te se na servisního technika.

• V případě, že výrobek začne být nezvykle horký, vydává kouř, neobvyklý

• V případě, že tento výrobek spadne na zem nebo dojde k poškození jeho

Nevhazujte zásobník toneru nebo toner do otevřeného ohně. Horký toner se může rozptýlit a způsobit popálení nebo poškození.

Základní pokyny

nebo poruše. U výrobku používajícího laser může laserový paprsek způsobit poškození zraku.

Některé výrobky obsahují vysokonapěť ové části nebo zdroj laserového záření, které mohou způsobit úraz elektřinou nebo poškození zraku.

případě může dojít k požáru nebo úrazu elektřinou.

může dojít k požáru nebo úrazu elektřinou.

síť ové zásuvky. Při použití síť ové zásuvky dimenzované na nižší než jmenovitý proud může dojít k požáru nebo úrazu elektřinou.

těžké předměty, aby na něj nepůsobilo teplo, nebyl zkroucen, ohýbán, nebylo za něj taháno nebo nebyl poškozen. Použití poškozeného napájecího kabelu (obnažený vodič, přerušený vodič atp.) může způsobit požár nebo poruchu. Nastane-li některý z těchto stavů, ihned vypněte síť ový vypínač, odpojte napájecí kabel od síťové zásuvky a obraťte se na servisního technika.

způsobit vznik požáru nebo úraz elektřinou. Pokud by bylo třeba použít prodlužovací kabel, obrať te se na servisního technika.

zápach nebo zvuk, přestaňte jej používat. Okamžitě vypněte síť ový vypínač, odpojte napájecí kabel a obrať te se na servisního technika. Budete-li jej za takového stavu používat, může dojít k požáru nebo úrazu elektřinou.

krytu, přestaňte výrobek používat. Okamžitě vypněte síť ový vypínač, odpojte napájecí kabel a obrať te se na servisního technika. Budete-li jej za takového stavu používat, může dojít k požáru nebo úrazu elektřinou.

2-2 CF2002/CF3102

Základní pokyny

Napájecí kabel připojujte k síť ové zásuvce vybavené zemnicím kolíkem.

CF2002/CF3102 2-3

UPOZORNĚNÍ

• Nepoužívejte v blízkosti výrobku hořlavé spreje, kapaliny nebo plyny, neboť mohou způsobit vznik požáru.

• Ke kopírovacímu stroji se nepřibližujte s žádnými magnetickými předměty.

• Nenechávejte tonerovou jednotku nebo jednotku s válcem na místě přístupném dětem. Olíznutím nebo pozřením některých částí může být ohroženo zdraví.

• Dbejte, aby žádné předměty nezakrývaly ventilační otvory výrobku. Uvnitř výrobku může dojít ke kumulaci tepla a následnému požáru nebo závadě.

• Neumisť ujte výrobek do blízkosti záclon apod., neboť mohou snadno začít hořet.

• Neinstalujte tento výrobek na místě s přímým dosahem slunečních paprsků, v blízkosti klimatizačních nebo topných zařízení. Výsledné změny teploty uvnitř výrobku mohou být příčinou závady, požáru nebo úrazu elektřinou.

• Neinstalujte výrobek na prašném místě nebo na místě vystaveném vysoké vlhkosti, sazím nebo páře, poblíž kuchyňské linky, vany nebo zvlhčovače. Může dojít k požáru, úrazu elektřinou nebo poruše.

• Nepokládejte výrobek na nestabilní nebo nerovný stůl, ani na místo vystavené nadměrným vibracím nebo nárazům. Mohlo by dojít k pádu výrobku a následnému poranění osob nebo mechanickému poškození.

• Výrobek při instalaci upevněte k pevné základně. Pokud dojde k pohybu nebo pádu jednotky, mohlo by dojít k poranění osob.

• Na osvitové sklo nepokládejte těžké předměty a nevystavujte sklo nárazům.

• Během kopírování neotvírejte dvířka kopírovacího stroje, ani jej nevypínejte; mohlo by dojít k zaseknutí papíru.

• Neskladujte tonerové jednotky a jednotky fotoválce v blízkosti disket nebo magneticky citlivých výrobků. Mohou způsobit poškození jejich funkce.

Některé díly uvnitř výrobku se zahřívají na vysokou teplotu a mohou způsobit popálení. Při zásahu dovnitř jednotky, například při záseku papíru, se nedotýkejte míst (oblast fixační jednotky atd.) označených výstražným štítkem “Caution! High Temperature!” (Pozor! Vysoká teplota!).

Vidlici napájecího kabelu nezakrývejte žádnými předměty, aby mohla být v případě nutnosti snadno přístupná pro vytažení.

Základní pokyny

• Výrobek vždy používejte na dobře větraném místě. Dlouhodobým provozováním výrobku ve špatně větraných prostorách může dojít k poškození zdraví. Místnost pravidelně větrejte.

• Při přemisť ování výrobku musíte nejprve odpojit napájecí kabel a ostatní kabely. Pokud tak neučiníte, může dojít k poškození kabelu a může dojít ke vzniku požáru, úrazu elektřinou nebo poruše.

• Při přemisť ování tento výrobek uchopte pouze v místech označených v návodu k použití nebo jiných materiálech. Jednotka může při pádu způsobit vážné poranění. Může rovněž dojít k poškození nebo závadě jednotky.

• Alespoň jednou ročně vytáhněte vidlici ze síť ové zásuvky a očistěte prostor mezi svorkami. Prach, který se ukládá mezi stykovými plochami, může způsobit požár.

• Při odpojování napájecího kabelu od síť ové zásuvky uchopte kabel za vidlici. Při tahu za samotný kabel může dojít k poškození kabelu s možným nebezpečím vzniku požáru nebo úrazu elektřinou.

2-4 CF2002/CF3102

Základní pokyny

Pokyny pro běžné užívání

• Neskladujte tonerové jednotky, jednotky fotoválce a ostatní spotřební materiál na místě vystaveném přímému dopadu slunečních paprsků, vlivu vysoké teploty, vlhkosti a zvýšeného prachu, neboť může dojít ke zhoršení obrazové kvality a závadám výrobku.

• Nepokoušejte se vyměňovat tonerové jednotky a jednotky fotoválce na místě vystaveném přímému dopadu slunečních paprsků. Je-li fotoválec vystaven příliš intenzívnímu osvětlení, může dojít ke zhoršení obrazové kvality.

• Nevybalujte tonerovou jednotku a jednotku fotoválce, dokud je nebudete chtít použít. Nenechávejte jednotku vybalenou. Po vybalení ji ihned nainstalujte, jinak může dojít ke zhoršení obrazové kvality.

• Neskladujte tonerové jednotky a jednotky fotoválce v kolmé nebo převrácené poloze, neboť tak může dojít ke zhoršení obrazové kvality.

• Tonerovou jednotku a jednotku fotoválce nesmíte upustit, jinak může dojít ke zhoršení obrazové kvality.

• Nepoužívejte tento výrobek v místě s výskytem čpavku nebo jiných plynů a chemických látek. Nerespektování tohoto pokynu může vést k snížení životnosti výrobku, poškození nebo zhoršení funkce.

• Nepoužívejte výrobek v prostředí o teplotě mimo rozsah stanovený v návodu k použití, neboť může dojít k jeho poruše nebo poškození.

• Nepokoušejte se podávat do stroje sešitý nebo sepnutý papír, papír s uhlíkovou vrstvou nebo hliníkovou fólii, neboť by mohlo dojít k závadě nebo vzniku požáru.

Nedotýkejte se povrchu tonerové jednotky, vývojnice a fotoválce a nepoškrábejte je, neboť by mohlo dojít ke zhoršení obrazové kvality.

• Papír, který byl vybalen, ale nebyl vložen do kopírovacího stroje, skladujte na chladném, tmavém místě.

• Používejte součástky a spotřební materiál doporučený prodejcem. Při použití jiného než doporučeného spotřebního materiálu a součástek by mohlo dojít ke zhoršení obrazové kvality a závadám.

UPOZORNĚNÍ Opatření pro manipulaci s tonerem:

➜ Dávejte pozor, abyste nerozlili toner uvnitř kopírovacího stroje a

nepotřísnili si jím šaty nebo ruce.

➜ Potřísníte-li si ruce tonerem, ihned si je umyjte mýdlem a vodou. ➜ Vnikne-li vám toner do očí, ihned si je propláchněte vodou a

vyhledejte lékařskou pomoc.

CF2002/CF3102 2-5

Základní pokyny

Označení CE (Prohlášení o konformitě) Pro uživatele v Evropské Unii (EU)

Tento výrobek vyhovuje následujícím směrnicím EU: směrnice 89/336/EEC, 73/23/EEC a 93/68/EEC.

Potvrzení platí pro země Evropské unie.

Zařízení musí být používáno se stíněným propojovacím (paralelním) kabelem a se stíněným síťovým kabelem (10/100BaseT). Použití nestíněných kabelů může vést ke vzniku rušení na rádiových frekvencích, a je proto dle směrnic 89/336/EEC zakázáno.

Pro uživatele v zemích, kde platí ustanovení Třídy B

Pro uživatele v zemích, kde neplatí směrnice Třídy B

VAROVÁNÍ

Toto je výrobek Třídy A. Při použití v obytném prostředí může způsobit rušení na rádiových frekvencích a po uživateli může být požadováno sjednání nápravy.

Hlučnost (Pouze pro uživatele v EU)

Ustanovení o hluku strojů 3 GSGV, 18.01.1991: Podle směrnice EN 27779 je hladina zvuku na pozici obsluhy stroje rovna nebo menší než 70 dB(A).

Bezpečnost vyzařování LED

Tento výrobek je kopírovací stroj, který využívá ke své činnosti osvitový systém LED (diody vyzařující světlo). Vyzařování LED nepředstavuje žádné nebezpečí, neboť jeho úroveň během žádné fáze činnosti, údržby nebo servisní činnosti nepřesáhne meze stanovené regulemi třídy 1.

2-6 CF2002/CF3102

Základní pokyny

Uvolňování ozónu

UPOZORNĚNÍ Během normální činnosti kopírovacího stroje vzniká zanedbatelné

množství ozónu. Avšak ve špatně větrané místnosti může při intenzívním provozu vzniknout nepříjemný zápach.

➜ Aby bylo pracovní prostředí příjemné, zdravé a bezpečné, doporučuje

se místnost dobře větrat.

CF2002/CF3102 2-7

2.2 Požadavky k instalaci

Napájení

Požadavky na napájecí napětí:

G Kolísání napětí: nejvýše 230 V ±10 % G Kolísání frekvence: nejvýše ±0,3 % ❍ Použijte zdroj napájení s co nejmenším kolísáním napětí a frekvence.

Stanoviště

Aby byla zaručena nejvyšší bezpečnost a předešlo se závadám, instalujte kopírovací stroj na místě, které vyhovuje následujícím požadavkům:

- místo vzdálené od záclon nebo předmětů, jež jsou hořlavé a mohou

lehce vzplanout

- místo, na kterém je vyloučeno zasažení proudem vody nebo jiné

tekutiny

- místo mimo přímý dosah slunečních paprsků

- místo mimo proud vzduchu z klimatizace, topení a místo bez výskytu

velmi nízkých nebo vysokých teplot

- dobře větrané místo

- suché místo

- místo s nízkou prašností

- místo, jež není vystaveno nadměrným vibracím

- stabilní a rovné stanoviště

- místo, na kterém se nevyskytuje čpavek nebo jiné organické plyny

- místo, kde nemusí obsluha stát přímo v proudu vzduchu ze stroje

- místo, které není poblíž žádného druhu topného zařízení

Základní pokyny

2-8 CF2002/CF3102

Základní pokyny

Požadavky na prostor

Pro zajištění snadné obsluhy, výměny spotřebního materiálu a údržby kopírovacího stroje dodržujte následující doporučené požadavky na prostor.

285

(11a1/4)

✎

1839 (72 a 1/2)

1271 (50)

283

(11 a 1/4)

1521 (60)

(21a1/4)

358

(14)

1163

(45 a 3/4)

1423 (56-1/2)

540

Jednotka:mm (palce)

792

(31 a 1/4)

100

(4)

Poznámka

Za kopírovacím strojem musíte z důvodu ventilace nechat prostor alespoň 10 cm.

CF2002/CF3102 2-9

2.3 Provozní opatření

Provozní prostředí

Pro správnou funkci kopírovacího stroje jsou stanoveny následující požadavky na provozní prostředí.

G Teplota: 10 °C až 30 °C s kolísáním nejvýše 10 °C za hodinu G Vlhkost: 10 % až 80 % s kolísáním do 20 % za hodinu

Správné používání

Pro zajištění optimálního výkonu kopírovacího stroje dodržujte následující opatření:

- Na osvitové sklo nikdy nepokládejte těžké předměty a nevystavujte

sklo nárazům.

- Během kopírování nikdy neotvírejte dvířka kopírovacího stroje ani jej

nevypínejte; mohlo by dojít k záseku papíru.

- Nikdy se nepřibližujte do blízkosti stroje s magnetickými předměty a

nepoužívejte v jeho blízkosti hořlavé spreje a kapaliny.

✚ Vždy se přesvědčte, zda je vidlice napájecího kabelu zasunuta do

zásuvky až na doraz.

- Vždy dbejte na to, aby byla vidlice napájecího kabelu viditelná a

nebyla kopírovacím strojem zakryta.

✚ Vždy odpojte kopírovací stroj od síťové zásuvky, pokud jej nebudete

delší dobu používat.

✚ Vždy zajistěte dobrou ventilaci, vytváříte-li najednou větší množství

kopií.

Základní pokyny

UPOZORNĚNÍ Pokud dojde k zablokování ventilačního prostoru, začne se uvnitř

kopírovacího stroje kumulovat teplo, což může mít za následek závadu stroje nebo požár.

➜ Neblokujte ventilační prostor stroje žádnými předměty.

2-10 CF2002/CF3102

Základní pokyny

UPOZORNĚNÍ Okolí fixační jednotky je velmi horké.

➜ Dávejte pozor, abyste se v prostoru fixační jednotky nedotkli jiného

dílu, než uvádí tato příručka, a vystavili se tak nebezpečí popálení. Obzvláště dávejte pozor, abyste se nedotkli dílů označených výstražnými štítky a jejich okolí.

➜ Jestliže se spálíte, ihned si ochlaďte kůži pod studenou vodou a

vyhledejte lékařskou pomoc.

CF2002/CF3102 2-11

Základní pokyny

Přemisťování kopírovacího stroje

Potřebujete-li přemístit kopírovací stroj na větší vzdálenost, poraďte se se servisním technikem.

Péče o spotřební materiál kopírovacího stroje

Při manipulaci se spotřebním materiálem kopírovacího stroje (tonerové jednotky, papír atd.) dodržujte následující opatření:

✚ Spotřební materiál skladujte na místě, které vyhovuje následujícím

požadavkům: místo mimo přímý dopad slunečních paprsků; místo vzdálené od topných zařízení; místo, kde není zvýšená vlhkost; místo, kde není zvýšená prašnost

✚ Papír, který byl vybalen, ale nebyl vložen do kopírovaího stroje,

skladujte v uzavřeném igelitovém obalu na chladném, tmavém místě.

- Používejte pouze toner, který byl vyroben speciálně pro tento

kopírovací stroj. Nikdy nepoužívejte jiný typ toneru.

- Spotřební materiál skladujte mimo dosah dětí.

Skladování kopií

✚ Musíte-li ukládat kopie na delší dobu, skladujte je na tak, aby byly

chráněny proti světlu, aby nedošlo k vyblednutí.

- Látky, které obsahují rozpouštědlo (např. lepidlo), mohou rozpustit

toner na kopiích.

- Na barevných kopiích je silnější vrstva toneru, než na běžných

černobílých kopiích. Pokud tedy přehnete barvenou kopii, toner se může v místě ohybu odlupovat.

2-12 CF2002/CF3102

Základní pokyny

2.4 Právní omezení kopírování

Určité typy dokumentů nesmí být nikdy tímto kopírovacím strojem kopírovány za tím účelem nebo se záměrem, aby mohly být takové kopie vydávány za originály.

Následující seznam není vyčerpávající, má sloužit pouze jako upozornění na právní důsledky kopírování.

<Finanční nástroje>

G Osobní šeky G Cestovní šeky G Peněžní poukázky G Depozitní certifikáty G Dlužní úpisy G Akcie

<Právní dokumenty>

G Stravovací lístky G Poštovní známky (platné i neplatné) G Losy státních loterií G Kolky (platné i neplatné) G Pasy G Imigrační doklady G Řidičské průkazy a technická osvědčení G Majetkové listiny a smlouvy

<Všeobecné>

G Průkazy totožnosti, odznaky nebo insignie G Díla chráněná autorským zákonem bez svolení vlastníka autorských

práv

Dále se zakazuje za všech okolností kopírovat domácí nebo zahraniční měnu nebo umělecká díla bez svolení vlastníka autorských práv.

Jste-li na pochybách o povaze kopírovaného dokumentu, obrať te se na příslušnou právní autoritu.

CF2002/CF3102 2-13

Základní pokyny

2-14 CF2002/CF3102

Funkce a součásti stroje

3 Funkce a součásti stroje

3.1 Síťový vypínač a výchozí nastavení

Zapínání a vypínání kopírovacího stroje

Zapínání kopírovacího stroje

➜ Přepněte síť ový vypínač do polohy

“I”.

Po zapnutí kopírovacího stroje se indikátor tlačítka [Start] rozsvítí oranžově. Objeví se hlášení označující, že se stroj rozbíhá.

Po několika sekundách se na dotykovém panelu objeví hlášení “Probíhá zahřívání. Můžete snímat.”. Jakmile se indikátor tlačítka [Start] rozsvítí zeleně, stroj přijímá úlohy.

Vypínání kopírovacího stroje

1 Dotkněte se [Záznam úloh], abyste zkontrolovali, zda nejsou zadány

žádné úlohy.

2 Pokud jsou ve výstupní přihrádce nějaké kopie nebo výtisky, vyjměte

je.

3 Přepněte síť ový vypínač do polohy “O”.

Následující data jsou smazána:

G naprogramovaná nastavení jako je počet kopií G data snímaná pomocí funkce “Snímat do paměti” G úlohy zadané k tisku G úlohy uložené funkcí “Vyvolání z paměti”

Uložené reprofaktory, naprogramované nastavení režimu kopírování, nastavení režimu technických funkcí a nastavení Uživatelské přihrádky nejsou smazána.

CF2002/CF3102 3-1

Funkce a součásti stroje

✎

Poznámka

Nevypínejte kopírovací stroj během vytváření kopií, mohlo by dojít k záseku papíru. Nevypínejte kopírovací stroj během snímání, odesílání nebo přijímání dat, jinak budou všechna nasnímaná, resp. posílaná data smazána. Nevypínejte kopírovací stroj, pokud zadaná úloha nebo uložená data čekají na tisk, jinak dojde k smazání těchto úloh, resp. dat.

Výchozí nastavení

Nastavení, která platí po zapnutí kopírovacího stroje (když je síť ový vypínač přepnut do polohy “I”), se označují jako výchozí nastavení.

Výchozí nastavení slouží jako podklad pro všechna později prováděná nastavení.

G Počet kopií: 1 G Barva: Automatická volba barvy (Aut. barva) G Výstupní zpracování: Netřídění G Reprofaktor: 1,000 (Stejná velikost) G Papír: Automatický formát G Detekce smíšených originálů: Vypnuto G Vynechat 1 sadu: Vypnuto G Originál: Jednostranný G Kopie: Jednostranná G Orientace originálu: Neurčena G Okraj: Žádný G Silný originál: Vypnuto G Foto/osvit: Text+foto G Osvit pozadí: standardní G Osvit: standardní G Lesklý režim: Vypnuto G Pomocné funkce: Vše vypnuto G Nastavení barevného obrazu: standardní G Tvorba: Vše vypnuto

3-2 CF2002/CF3102

Funkce a součásti stroje

✎

Užitečná informace

Jazyk displeje dotykového panelu lze změnit pomocí funkce “Zvolený jazyk” v nastavení v režimu správce. Více podrobností najdete v Uživatelské příručce, verze pro pokročilé, na disku CD-ROM.

Výchozí nastavení funkcí kopírovacího stroje můžete upravit v režimu technických funkcí. Více podrobností najdete v Uživatelské příručce, verze pro pokročilé, na disku CD-ROM.

CF2002/CF3102 3-3

3.2 Možnosti

Zde jsou popsány hlavní funkce, které jsou u tohoto stroje k dispozici.

Podrobné informace najdete v Uživatelské příručce, verze pro pokročilé, na disku CD-ROM.

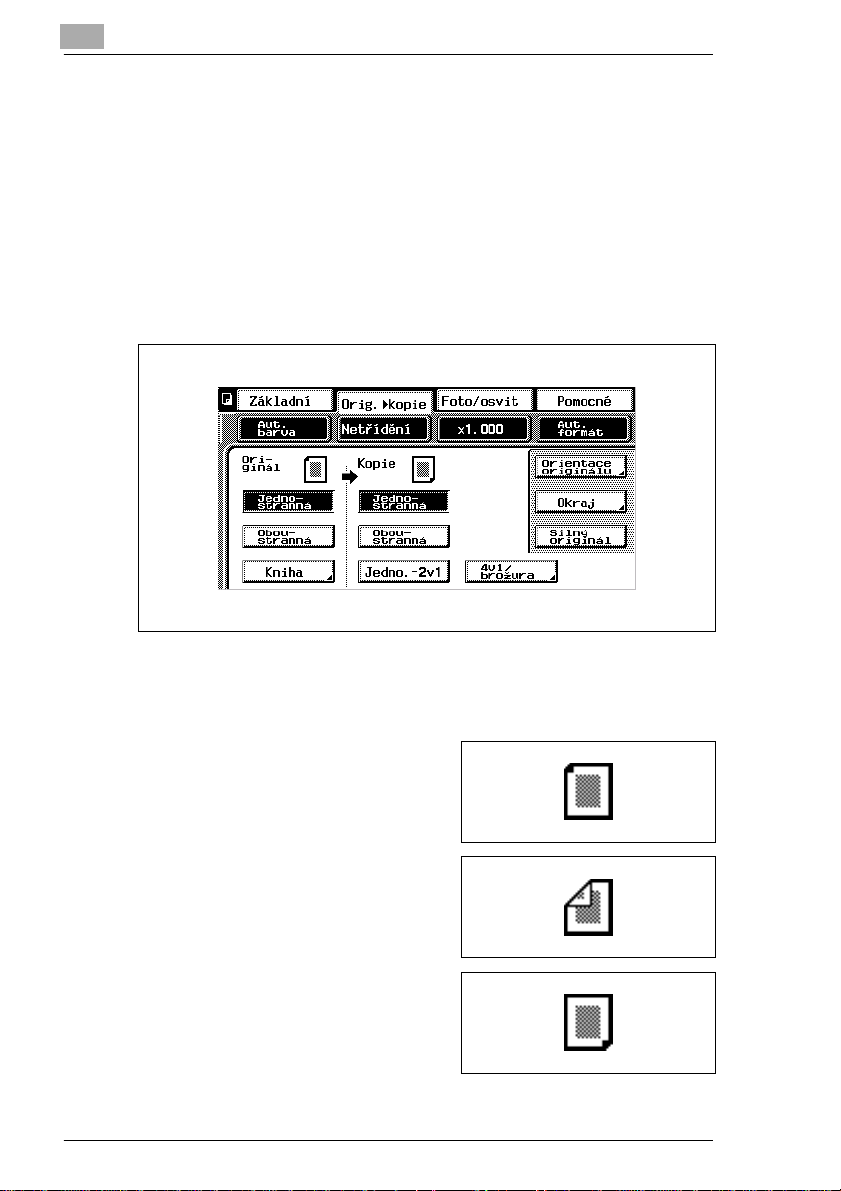

Originál > Kopie

1 Dotkněte se [Orig.Ö Kopie]

Vyvolá se zobrazení Orig. Ö Kopie.

Funkce a součásti stroje

2 Zvolte požadované nastavení Originál Ö Kopie.

Orig. Ö Kopie Nastavení

G Jednostranné originály

Pro kopírování jednostranných originálů zvolte toto nastavení.

G Oboustranné originály

Pro kopírování oboustranných originálů zvolte toto nastavení.

G Jednostranné kopie

Pro vytváření jednostranných kopií zvolte toto nastavení.

3-4 CF2002/CF3102

Funkce a součásti stroje

G Automatický režim oboustranných

kopií Oboustranné kopie jsou vytvářeny pomocí duplexní jednotky.

G Ruční režim oboustranných kopií

Jednostrannou kopii podáte přes ruční podavač nebo vložíte do 1. zásobníku, a tím vytvoříte oboustrannou kopii, aniž byste použili duplexní jednotku.

G Jednostranné kopie 2 v 1

Zvolte toto nastavení, aby se dvě strany originálu vešly na jednu stranu kopie.

G Oboustranné kopie 2 v 1

Zvolte toto nastavení, aby se čtyři strany originálu vešly na jednu oboustrannou kopii.

G Kopie brožury

Zvolte toto nastavení, chcete-li vytvářet oboustranné kopie sestavené do brožury.

G Kopie brožury - vázané

Zvolte toto nastavení, chcete-li z kopií vytvářet vázané brožury.

G Jednostranné kopie 4 v 1

Zvolte toto nastavení, aby se čtyři strany originálu vešly na jednu stranu kopie.

G Oboustranné kopie 4 v 1

Zvolte toto nastavení, aby se osm stran originálu vešlo na jednu oboustrannou kopii.

CF2002/CF3102 3-5

Funkce a součásti stroje

G Kopie knihy - separace

Zvolte toto nastavení, chcete-li vytvořit jednostrannou kopii z každé ze dvou stránek otevřené knihy.

G Kopie knihy - rozložení

Zvolte toto nastavení, chcete-li vytvářet jednostranné kopie obsahující dvě stránky otevřené knihy vedle sebe.

G Vymazání okraje knihy

Zvolte toto nastavení, chcete-li z kopie vymazat oblast okolo vázání knihy a okolo textu.

✎

Poznámka

Nastavení pro "oboustranné" originály je k dispozici, jen pokud je nainstalován volitelný duplexní podavač originálů. Nastavení pro "oboustranné" kopie je k dispozici, jen pokud je nainstalována volitelná duplexní jednotka. Sešívání brožur je k dispozici, jen pokud je nainstalován volitelný finišer FN-8 i duplexní jednotka.

3-6 CF2002/CF3102

Funkce a součásti stroje

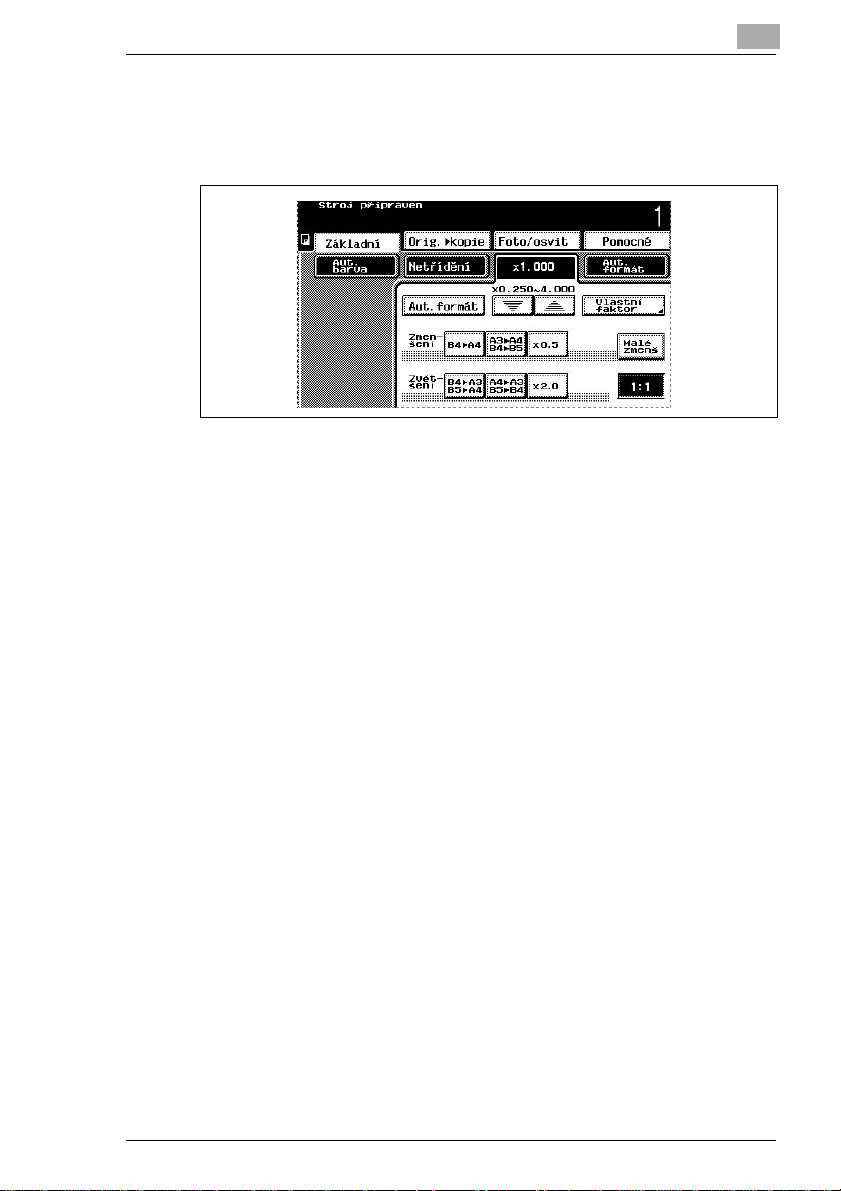

Reprofaktor

1 Dotkněte se [Reprofaktor]

Vyvolá se zobrazení s nastavením reprofaktoru.

2 Zvolte požadované nastavení reprofaktoru.

Nastavení reprofaktoru

G Aut. formát

Toto nastavení automaticky určí nejvhodnější reprofaktor podle velikosti vloženého originálu a zadaného formátu papíru.

G 1 : 1

S tímto nastavením se vytvářejí kopie stejné velikosti jako originál (´1,000).

G Zvětšení

Nastavení reprofaktoru pro vytváření zvětšených kopií z běžných standardních velikostí originálu na standardní formáty papíru.

❍ Příklad 1:

Originál formátu A4 lze zkopírovat na větší papír formátu A3.

❍ Příklad 2:

Originál formátu A4 lze zkopírovat na větší papír formátu B4.

G Zmenšení

Nastavení reprofaktoru pro vytváření zmenšených kopií z běžných standardních velikostí originálu na standardní formáty papíru.

❍ Příklad 1:

Originál formátu A3 lze zkopírovat na menší papír formátu A4.

❍ Příklad 2:

Originál formátu B4 lze zkopírovat na menší papír formátu A4.

G Malé zmenšení

Toto nastavení mírně zmenší kopii (´0,930).

❍ Nastavení “Malé zmenšení” zaručuje, že části originálu umístěné na

kraji stránky nebudou v kopii chybět.

CF2002/CF3102 3-7

Funkce a součásti stroje

G Kopie s reprofaktorem

Můžete zvolit libovolný reprofaktor (mezi ´0,250 a ´4,000).

❍ Dotykem a zvolíte požadovaný reprofaktor. G Nastavení “Vlastní faktor”

Můžete zvolit libovolný reprofaktor (mezi ´0,250 a ´4,000).

❍ Požadovaný reprofaktor zadáte pomocí klávesnice. ❍ Navíc můžete až dva reprofaktory zadané pomocí klávesnice uložit

pro pozdější použití.

G Funkce “Reprofaktor X/Y”

Velikost kopie můžete změnit nastavením různých reprofaktorů (mezi ´0,250 a ´4,000) zvlášť pro svislý a vodorovný rozměr.

Papír

1 Dotkněte se položky [Zásobník]

Vyvolá se zobrazení s nastavením formátu papíru.

2 Zvolte požadované nastavení formátu papíru.

Nastavení formátu papíru

G Nastavení “Aut. formát”

Toto nastavení automaticky určí nejvhodnější formát papíru podle velikosti vloženého originálu a zadaného reprofaktoru.

G Ruční volba formátu papíru

Můžete zvolit podavač nebo zásobník obsahující vhodný papír, který chcete použít.

G Nastavení “Ručně”

Kopírování na papír vložený do ručního podavače.

3-8 CF2002/CF3102

Funkce a součásti stroje

Foto/osvit

1 Dotkněte se položky [Foto/osvit]

Vyvolá se zobrazení Foto/osvit.

2 Zvolte požadovaná nastavení pro Foto/osvit.

Nastavení Foto/osvit

G Nastavení “Text+foto”

Zvolte toto nastavení, pokud kopírujete dokumenty obsahující jak text, tak i obrázky.

G Nastavení “Fotografie”

Zvolte toto nastavení, pokud kopírujete fotografie, resp. originály tištěné na fotografickém papíře.

G Nastavení “Tištěný obraz”

Zvolte toto nastavení, pokud kopírujete tištěné dokumenty, např. brožury nebo katalogy.

G Nastavení “Text”

Zvolte toto nastavení, pokud kopírujete originály obsahující pouze text.

CF2002/CF3102 3-9

Funkce a součásti stroje

G Nastavení “Mapa”

Zvolte toto nastavení, pokud kopírujete originály s barevným pozadím nebo obsahující značky tužkou nebo tenké barevné čáry.

G Nastavení “Kopírovaný obraz”

Zvolte toto nastavení, pokud kopírujete materiály vytištěné tímto kopírovacím strojem.

G Nastavení “Osvit”

Parametr “Pozadí” (funkce “Osvit”): Tímto parametrem můžete nastavit osvit barvy pozadí, pokud kopírujete originály s barevným pozadím. Parametr “Osvit” (funkce “Osvit”): Tímto parametrem můžete nastavit osvit kopie.

G Nastavení “Lesklý režim”

Zvolte toto nastavení, pokud kopírujete lesklé obrázky.

G Nastavení “Rastr”

Tato nastavení redukují rastrové vzory, které se objevují při kopírování tištěných fotografií (se stínováním) nebo originálů obsahujících čáry.

❍ Rastrové vzory: Opakující se vzor, který se někdy objevuje při

kopírování obrazů s opakujícím se motivem nebo s čarami.

3-10 CF2002/CF3102

Funkce a součásti stroje

Výstupní zpracování

1 Dotkněte se položky [Výstup]

Vyvolá se zobrazení s nastaveními výstupního zpracování.

2 Zvolte požadované nastavení výstupního zpracování.

Nastavení výstupního zpracování

G Nastavení “Netřídění”

Kopie jsou vydávány tak, jak jsou tištěny.

G Nastavení “Třídění”

Kopie jsou automaticky rozdělovány do určeného počtu sad, přičemž každá sada obsahuje jednu kopii každé stránky.

G Sešívání

Kopie jsou před výstupem sešity. Sešívání je možné jen s nainstalovaným volitelným finišerem (FN-8 nebo FN-116).

CF2002/CF3102 3-11

Funkce a součásti stroje

G Děrování

Kopie jsou před výstupem děrovány. Děrování je k dispozici, jen pokud je ve volitelném finišeru (FN-8) nainstalovaná děrovačka (PK-4).

Barva

1 Dotkněte se položky [Barva]

Vyvolá se zobrazení s nastavením barvy.

2 Zvolte požadovaná nastavení barvy.

Nastavení barvy

G Nastavení "Aut. barva" (automatická volba barvy)

Zvolíte-li toto nastavení, je typ kopírovaného originálu rozpoznán (barevný nebo černobílý) a příslušné nastavení barvy (“Barevně” nebo “Černobíle”) je automaticky zvoleno.

G Nastavení “Barevně”

S tímto nastavením jsou vytvářeny barevné kopie, nezávisle na typu originálu.

G Nastavení “Černobíle”

S tímto nastavením jsou vytvářeny černobílé kopie, nezávisle na typu originálu. Pokud zvolíte toto nastavení, bude i barevný originál zkopírován černobíle.

3-12 CF2002/CF3102

Funkce a součásti stroje

3.3 Jednotlivé části a jejich funkce

1 2

Č. Název části Popis

1 Duplexní podavač originálů

AFR-18 (volitelně)

2 Skener SC-1 Snímá dokumenty.

3 Tiskárnová část Tiskne obrazy snímané skenerem.

4 Kopírovací podstavec CD-

2M (volitelně)

5 Velkokapacitní zásobník

PF-121 (volitelně)

6 Finišer FN-116 (volitelně) Provádí výstupní zpracování kopií podle

7 Přídavná přihrádka JS-100

(volitelně)

Automaticky podává dokumenty po listech ke snímání a oboustranné dokumenty při snímání automaticky obrací. V příručce se označuje jako duplexní podavač originálů.

V příručce se označuje jako skener; spojení skeneru s tiskárnou se označuje jako kopírovací stroj.

V příručce se označuje jako tiskárna; spojení skeneru s tiskárnou se označuje jako kopírovací stroj.

Tiskárnu je možné připevnit na kopírovací podstavec. Po připevnění tiskárny na kopírovací podstavec může být tiskárna umístěna na podlahu místo na stůl, čímž se uvolní celá plocha stolu. V příručce se označuje jako kopírovací podstavec.

Vybavený zásobníkem papíru na 2 500 listů. V příručce se označuje jako velkokapacitní zásobník.

příslušného nastavení (třídění nebo sešívání), poté kopie vydává.

• Pokud je finišer instalovaný, tiskárna musí být instalovaná na kopírovacím stolku, na velkokapacitním zásobníku nebo nad zásobníkem papíru spojeném s kopírovacím stolem.

Je-li nainstalován finišer FN-116, počet výstupních přihrádek může být zvýšen.

CF2002/CF3102 3-13

Funkce a součásti stroje

10 11

Č. Název části Popis

8 Kryt originálu OC-2 (volitelně) Tlačí na položený originál a udržuje jej na místě.

9 Duplexní jednotka AD-14

(volitelně)

10 Zásobník papíru

PF-118 (volitelně)

11 Kopírovací stůl CT-2

(volitelně)

12 Finišer FN-8 (volitelně) Provádí výstupní zpracování kopií podle příslušných

13 Stojan kopírovacího stroje

CS-2 (volitelně)

V příručce se označuje jako kryt originálu.

Obrací kopie, a tak umožňuje automatické oboustranné kopírování.

• Je-li nainstalován tiskový řadič (CN3102Pro nebo CN3102e) a současně duplexní jednotka, je nutné rozšířit paměť . Pokud není volitelná přídavná paměť nainstalována, automatické oboustranné kopírování nelze provádět.

V příručce se označuje jako duplexní jednotka.

Zá so bní k pa pír u n a 50 0 li stů papí ru; lze nain sta lova t nejvýše dva zásobníky papíru. V příručce se označuje jako zásobník papíru.

Zásobník papíru lze připevnit na kopírovací stůl a na něj lze poté připevnit tiskárnu. Po připevnění tiskárny na kopírovací stůl může být tiskárna umístěna na podlahu místo na pracovní stůl, čímž se uvolní celá plocha pracovního stolu. V příručce se označuje jako kopírovací stůl.

nastavení (třídění, sešívání, děrování nebo vázání brožur) a poté kopie vydává.

• Funkce děrování je dostupná, pouze je-li k finišeru FN-8 nainstalována děrovačka (PK-4). Je-li nainstalován finišer, tiskárna musí být připevněna na kopírovací podstavec, na velkokapacitní zásobník nebo nad zásobník papíru spojený s kopírovacím stolem.

Snižuje požadavky na potřebný prostor k instalaci zařízení: skener je instalován na povrchu stojanu a tiskárna uvnitř. V příručce se označuje jako stojan kopírovacího stroje.

3-14 CF2002/CF3102

Funkce a součásti stroje

Č. Název části Popis

14 Děrovačka PK-4 (volitelně)* Je-li instalována na finišeru FN-8, umožňuje použití

15 Paměť M256-2 (volitelně)* Zvyšuje paměť kopírovacího stroje na 512 MB (256

16 Pevný disk HDD-5 (volitelně)* Po instalaci pevného disku lze používat funkci

17 Datová řídicí jednotka D-103

(volitelně)*

18 Tiskový řadič

CN3101e (volitelně)*

19 Tiskový řadič CN3102Pro

(volitelně)*

20 Tiskový řadič

CN3102e (volitelně)*

* Interní volitelná zařízení nejsou vyobrazena.

funkce děrování.

MB standardní paměti + 256 MB rozšířené paměti). Do rozšířené paměti je možné uložit větší počet stránek. (Viz tabulka doplňků 1.) V příručce se označuje jako paměť .

“Distribuce”. Navíc se zvýší počet stran, které lze uložit do paměti. (Viz tabulka doplňků 1.)

Řídí data jako je počet kopií pro každý záznam pomocí magnetických karet. V příručce se označuje jako datová řídicí jednotka. Blíže viz návod k použití datové řídicí jednotky.

Interní tiskový řadič, který umožňuje používat kopírovací stroj jako síť ovou barevnou tiskárnu a barevný skener napojený na počítačovou síť. Blíže viz návod k použití tiskového řadiče.

Externí tiskový řadič, který umožňuje používat kopírovací stroj jako síť ovou barevnou tiskárnu a barevný skener napojený na počítačovou síť. Blíže viz návod k použití tiskového řadiče.

Pevný tiskový řadič, který umožňuje používat kopírovací stroj jako síť ovou barevnou tiskárnu a barevný skener napojený na počítačovou síť. Blíže viz návod k použití tiskového řadiče.

CF2002/CF3102 3-15

Funkce a součásti stroje

Tabulka doplňků 1

Standardní

Typ originálu

Pouze text 60 listů 197 listů 137 listů 400 listů nejvýše

Text a obrázky 20 listů 149 listů 46 listů 340 listů

Fotografie

Mapy

* Výpočet počtu stran originálu, které lze uložit, je založený na naší standardní straně

originálu. Počet stran, které lze uložit, se může různit podle daného originálu.

konfigurace

Barevný Černobíle Barevně Černobíle

S instalovanou volitelnou pamětí

S instalovaným volitelným pevným diskem

Ba-

Černo-

revně

bíle

2 000 listů

3-16 CF2002/CF3102

Funkce a součásti stroje

3.4 Názvy částí a jejich funkce

Vně kopírovacího stroje

2 3

*Kryt originálu, stojan kopírovacího stroje a kopírovací podstavec, které je vidět na obrázku, jsou volitelným příslušenstvím.

Č. Název části Popis

1 Pravá dvířka Slouží k odstraňování záseků.

2 Ruční podavač Slouží k ručnímu podávání papíru.

3 Síť ový vypínač Slouží k zapínání a vypínání kopírovacího stroje.

4 Pravá dolní dvířka Slouží k odstraňování záseků.

5 2. zásobník Pojme až 500 listů papíru.

6 1. zásobník Pojme 250 listů papíru.

7 Přední dvířka Slouží k výměně zásobníku toneru.

8 Výstupní přihrádka Sbírá kopie vydané strojem potištěnou stranou

Papír je podáván po listech. Lze používat speciální papír. (Viz strana 4-20.)

(Viz strana 3-1.)

Formát papíru lze libovolně nastavovat. (Viz strana 4-15.)

Formát papíru lze libovolně nastavovat. Lze používat speciální papír. (Viz strana 4-6.)

(Viz strana 7-2.)

dolů.

CF2002/CF3102 3-17

Funkce a součásti stroje

Projekční

fólie

*Kryt originálu, stojan kopírovacího stroje a kopírovací podstavec, které je vidět na obrázku, jsou volitelným příslušenstvím.

Č. Název části Popis

9 Kryt originálu (volitelně) Přidržuje originál na osvitovém skle.

10 Měřítko originálu Používá se k přesnému umístění originálu.

11 Osvitové sklo Při ručním podávání originálů pokládejte originály

12 Ovládací panel Slouží ke spuštění kopírování a k provádění

13 Otočný volič typu papíru Slouží k nastavení typu papíru vloženého do 1.

14 1. zásobník

Indikátor nedostatku papíru

15 2. zásobník

Indikátor nedostatku papíru

16 Levá dvířka Slouží k prohlídkám kopírovacího stroje.

(Viz strana 5-5)

na osvitové sklo, kde budou snímány. Originály pokládejte na sklo lícem dolů. (Viz strana 5-10.)

nastavení. (Viz strana 3-29)

zásobníku.

Ukazuje množství zbývajícího papíru.

• Když bliká, zbývá jen málo papíru.

• Když svítí, nezbývá žádný papír. Doplňte papír.

3-18 CF2002/CF3102

Funkce a součásti stroje

23 22

*Kryt originálu, stojan kopírovacího stroje a kopírovací podstavec, které je vidět na obrázku, jsou volitelným příslušenstvím.

Č. Název části Popis

17 Konekto r finišeru Slouží k připojení propojovacího kabelu finišeru.

18 Zásuvka napájecího kabelu

tiskárny

19 Vývod pro napájecí kabel

skeneru

20 Zásuvka napájecího kabelu

tiskového řadiče CN3102e

21 Konektor skeneru Slouží k připojení propojovacího kabelu skeneru.

22 Zásuvka napájecího kabelu

skeneru

23 Konektor duplexního

podavače originálů

Sloužík pøipojení napájecího kabelu tiskárny.

Slouží k připojení napájecího kabelu skeneru.

Slouží k připojení napájecího kabelu tiskového řadiče CN3102e.

Slouží k připojení napájecího kabelu skeneru.

Slouží k připojení propojovacího kabelu duplexního podavače originálů.

CF2002/CF3102 3-19

Funkce a součásti stroje

Uvnitř kopírovacího stroje

Č. Název části Popis

1 Pravá horní dvířka Slouží k výměně fixační jednotky a odstraňování

2 Nástroj na čištění LED Slouž í k čištění povrch u je dnotky LE D, například při

3 Uvolňovací svorka obrazové

jednotky

4 Nástroj na čištění nabíječe Slouží k čištění kabelu elektrostatického nabíječe,

5 Páčka zámku obrazové

jednotky

6 Přihrádky na zásobníky

toneru

záseků.

výměně jednotky přenosového pásu obrazu.

Slouží k vytažení obrazové jednotky.

např. pokud vznikají chybné kopie.

Slouží k instalaci a výměně obrazové jednotky.

Obsahují zásobník toneru každé barvy.

3-20 CF2002/CF3102

Funkce a součásti stroje

Spotřební materiál a součástky

2 3

Č. Název části Popis

1 Zásobník toneru Existují čtyři zásobníky toneru: azurový (C), purpu-

2 Obrazová jednotka Vytváří kopírovaný obraz.

3 Jednotka přenosového pásu

obrazu

4 Jednotka přenosového válce

obrazu

5 Zásobník odpadního toneru Zadržuje odpadní toner.

6 Fixační jednotka Fixuje přenesený toner na papír.

7 Ozónový filtr Zachycuje ozón vytvářený kopírovacím strojem.

8 Filtr Zadržuje tonerový prach vyvářený v kopírovacím

9 Nástroj na čiš tění LED Slouží k čiš tění povrchu jednotky LED, např íklad při

10 Odstraňovač prachu Zachycuje prach vytvářený kopírovacím strojem.

rový (M), žlutý (Y) a černý (BK). Kombinace těchto čtyř tonerů dává vznik plně barevnému obrazu.

Na přenosovém pásu obrazu se vytvářejí jednotlivé barevné vrstvy obrazu vytvářeného obrazovou jednotkou, ze kterých se sestaví plně barevný obraz.

Přenáší na papír plně barevný obraz vytvářený jednotkou přenosového pásu obrazu.

stroji.

výměně jednotky přenosového pásu obrazu.

CF2002/CF3102 3-21

Funkce a součásti stroje

Duplexní podavač originálů (volitelný) AFR-18

Č. Název části Popis

1 Nastavitelná vodicí lišta

originálu

2 Přihrádka podavače originálů Slouží k podávání kopírovaných originálů lícem

3 Výstupní přihrádka Přijímá originály vysunuté po kopírování.

4 Kryt pro odstraňování záseků Otevřete jej při odstraňování zaseknutých originálů.

Nastavuje se podle šířky originálu. (Viz strana 5-5)

vzhůru. (Viz strana 5-5)

3-22 CF2002/CF3102

Funkce a součásti stroje

Duplexní jednotka (volitelná) AD-14

Č. Název části Popis

1 Dvířka duplexní jednotky Otevřete jej při odstraňování záseku papíru uvnitř

duplexní jednotky.

CF2002/CF3102 3-23

Funkce a součásti stroje

Finišer FN-8 (volitelně)

Č. Název části Popis

1 Dolní výstupní přihrádka

(přihrádka na vázaný papír)

2 Přední dvířka Slouží k výměně zásobníku sešívacích sponek.

3 Výstupní přihrádka

(vysunutá přihrádka)

4 Horní dvířka Otevřete je při odstraňování záseku papíru uvnitř

5 Vedení papíru Otevřete při odstraňování záseku papíru uvnitř

6 Transportní vedení Otevřete při odstraňování záseku papíru uvnitř

Přijímá kopie vytvořené při vázání brožur.

Přijímá kopie.

finišeru.

3-24 CF2002/CF3102

Funkce a součásti stroje

Finišer FN-116 (volitelně)

Č. Název části Popis

1 Přední dvířka FN-4 Otevřete je při odstraňování záseku papíru uvnitř

2 Sekundární výstupní

přihrádka (tříděné kopie)

3 Primární výstupní přihrádka

(netříděné kopie)

4 Horní kryt Otevřete jej při odstraňování záseku papíru uvnitř

finišeru.

Přijímá tříděné kopie.

Přijímá netříděné kopie (vytvořené s nastavením “Netřídění”).

finišeru.

CF2002/CF3102 3-25

Zásobník papíru (volitelný) PF-118

Č. Název části Popis

1 3. zásobník Pojme až 500 listů papíru.

24. zásobník

Lze instalovat jednu nebo dvě jednotky. Formát papíru lze libovolně nastavovat.

Funkce a součásti stroje

1 2

3-26 CF2002/CF3102

Funkce a součásti stroje

Velkokapacitní zásobník (volitelný) PF-121

Č. Název části Popis

1 3. zásobník Pojme až 2 500 listů papíru.

(Viz strana 4-17)

CF2002/CF3102 3-27

Funkce a součásti stroje

Přídavná přihrádka (volitelně) JS-100

Č. Název části Popis

1 Přídavná přihrádka (volitelně) Přijímá kopie.

3-28 CF2002/CF3102

Funkce a součásti stroje

3.5 Názvy částí ovládacího panelu a jejich funkce

1 234

6 7

8 9

Č. Název části Popis

1 Dotykový panel • Slouží k vyvolání různých zobrazení a hlášení.

2 Klávesnice • Slouží k zadávání požadovaného počtu kopií.

3 Tlačítko [Nástroje] • Stiskem tlačítka vyvoláte zobrazení technických

4 Tlačítko [Kontrola režimu] • Stiskem tlačítka se zobrazí zadaná nastavení v

5 Tlačítko [Skener] • Stiskněte, chcete-li stroj použít jako barevný

6 Tlačítko [Kopie] • Stiskněte, chcete-li tento stroj používat ke

Viz strana 3-31.

• Slouží k zadávání reprofaktoru.

• Slouží k provádění různých nastavení.

funkcí. Vkládání Stavy počitadel Uživatelská volba 1 a 2 Vyvolání kopírovacího programu Indikátor životnosti jednotky Režim správce

režimu kopírování.

• Stiskem tlačítka se zobrazí zadaná nastavení přenosu v režimu snímání.

skener.

• Po stisknutí tlačítka [Skener] se rozsvítí indikátor tlačítka zelen ě, což znam ená, že str oj je v re žimu snímání.

• Režim snímání je dostupný, pouze je-li nainstalován volitelný tiskový řadič. Pokud tiskový řadič není nainstalován, nelze snímání provést.

kopírování.

• Po stisknutí tlačítka [Kopie] se rozsvítí indikátor tlačítka zelen ě, což znam ená, že str oj je v re žimu kopírování.

*Režim kopírování je zvolen jako výchozí.

1011121415

CF2002/CF3102 3-29

Funkce a součásti stroje

Č. Název části Popis

7 Tlačítko [Přístup] • Stiskněte, chcete-li zadat přístupový kód.

8 Tlačítko [Přerušení] • Stiskněte, chcete-li vstoupit do režimu přerušení.

9 Tlačítko [Nulování panelu] • Stiskem tlačítka se všechny kopírovací režimy a

10 Tlačítko [C] (Smazat) • Stiskem tlačítka se nastaví počet kopií na “1”.

11 Tlačítko [Stop] • Stiskem tlačítka se zastaví kopírování.

12 Tlačítko [Start] • Stiskem tlačítka zahájíte úlohu.

13 Páčka zámku ovládacího

panelu

14 Tlačítko [Zvětšení displeje] • Bude sloužit k zvětšení displeje. (V současnosti

15 Otočný volič k nastavení

kontrastu

* Úloha: jakýkoli soubor sousledných akcí, např. při vytváření kopií, počítačových výtisků

nebo při snímání.

• Pokud nebyl žádný přístupový kód nastaven, po stisknutí tlačítka se nestane nic.

• Po stisknutí tlačítka [Přerušení] se rozsvítí indikátor tlačítka zeleně, což znamená, že stroj je v režimu přerušení. Navíc se na dotykovém panelu objeví hlášení: “Stroj je v režimu přerušení.”

• Abyste režim přerušení zrušili, opět stiskněte tlačítko [Přerušení].

funkce nastaví do výchozího stavu. (Všechna zvolená nastavení* jsou zrušena.)

• Aktuální úloha je zrušena.

*Uložené reprofaktory, uložená nastavení úlohy a přerušené nebo zpožděné úlohy se nezruší.

• Slouží k mazání nastavení, jako je reprofaktor nebo formát, provedených pomocí klávesnice.

• Slouží k vymazání nasnímaného obrazu.

• Stiskem tlačítka se zastaví snímání originálu.

• Stisknete-li tlačítko během probíhajícího kopírování, začne nové snímání. (Zpožděné kop írování - po drobnosti nal eznete v Uživatelské příručce, verze pro pokročilé, na CD-ROM).

• Slouží k pokračování v přerušené úloze.

• Stisknete-li tlačítko během zahřívání stroje, začne snímání úlohy. (Zpožděné kopírování podrobnosti naleznete v Uživatelské příručce, verze pro pokročilé, na CD-ROM).

• Svítí-li indikátor tlačítka zeleně, můžete zadávat úlohy. Svítí-li indikátor tlačítka oranžově, úlohy nelze zadávat.

• Slouží k nastavení úhlu ovládacího panelu.

• Chcete-li změnit úhel panelu, zatáhněte za páčku a zatlačte na panel.

není k dispozici.)

• Slouží k nastavení kontrastu dotykového panelu.

3-30 CF2002/CF3102

Funkce a součásti stroje

3.6 Použití dotykového panelu

Popis dotykového panelu

Po zapnutí kopírovacího stroje (přepnutí síť ového vypínače do polohy “I”) se na dotykovém panelu objeví toto zobrazení:

Toto zobrazení se nazývá Základní.

Obsahuje vedle hlášení a grafických prvků aktuálně zvolené nastavení, dostupná nastavení a stav kopírovacího stroje.

Struktura dotykového panelu

Zobrazení nastavení

1Displej 2Záložky 3 Dostupné funkce

a nastavení

4 Zvolená

nastavení

CF2002/CF3102 3-31

Funkce a součásti stroje

Č. Název části Popis

1 Displej Zde se zobrazuje aktuální stav kopírovacího stroje,

2 Záložky Každá záložka obsahuje zobrazení funkcí, které lze

3 Dostupné funkce/

nastavení

4 Zvolená nastavení Aktuální nastavení se zobrazí formou hlášení a grafických

5Zobrazení úloh

provozní pokyny, výstrahy, upozornění a jiné údaje včetně zvoleného počtu kopií.

nastavit. Po dotyku záložky se objeví příslušné zobrazení.

*Záložka se Základním zobrazením je zvolena jako výchozí.

Po výběru záložky se zobrazí různé funkce, které lze nastavit. Volbou jiné funkce se objeví opět příslušná nastavení.

značek.

• Zde jsou zobrazeny úlohy* právě prováděné nebo čekající na provedení (je-li nainstalován tiskový řadič CN3101e).

• Aktuální stav posílání, resp. přijímání je zobrazen pomocí ikony (je-li nainstalován tiskový řadič CN3102Pro/CN3102e).

• Dotykem [Záznam úloh], resp. [Řízení úloh] vyvoláte zobrazení záznamu úloh, resp. řízení úloh. K návratu do Základního zobrazení se dotkněte položky [Základní] v zobrazení záznamu úloh, resp. řízení úloh.

6 Zobrazení záznamu

úloh

Vedle zobrazení aktuálních úloh jsou k dispozici různé funkce ke kontrole a řízení úloh.

* Úloha: jakýkoli soubor sousledných akcí, např. při vytváření kopií, počítačových výtisků

nebo při snímání

3-32 CF2002/CF3102

Funkce a součásti stroje

Práce s dotykovým panelem

Pro aktivaci funkce nebo volbu nastavení se lehce dotkněte požadované funkce nebo nastavení zobrazeného na dotykovém panelu.

UPOZORNĚNÍ Dávejte pozor, abyste dotykový panel nepoškodili.

➜ Nikdy na dotykový panel netlačte silou ani tvrdým nebo špičatým

předmětem.

CF2002/CF3102 3-33

3.7 Nastavení úhlu ovládacího panelu

Ovládací panel je možné nastavit do tří různých úhlů.

Nastavte si ovládací panel do úhlu, který vám umožňuje snadnou obsluhu.

Horní poloha (základní poloha) Střední poloha Dolní poloha

Funkce a součásti stroje

Jak nastavit úhel ovládacího panelu

1 Přitáhněte páčku zámku ovládacího

panelu k sobě a poté na ovládací panel zatlačte.

2 Ovládací panel se zastaví ve střední

poloze.

3-34 CF2002/CF3102

Funkce a součásti stroje

3 Chcete-li ovládací panel sklopit

ještě víc, opět přitáhněte páčku zámku ovládacího panelu k sobě a poté na panel zatlačte.

4 Ovládací panel se zastaví v dolní

poloze.

5 K vrácení ovládacího panelu do

horní polohy přitáhněte páčku zámku ovládacího panelu k sobě a poté okraj panelu zvedněte vzhůru.

CF2002/CF3102 3-35

Funkce a součásti stroje

3-36 CF2002/CF3102

Vkládání papíru

4 Vkládání papíru

4.1 Specifikace papíru

Používejte papír, který vyhovuje následující specifikaci.

Typy papíru

Typ papíru

Hmotnost (g/m2)

Zdroj papíru apod.

Ruční podavač 2222

1. zásobník 2222

2. zásobník 2 ———

Zásobník papíru

Velkokapacitní zásobník

Oboustranné kopie

Výstupní zpracování

kopií

Typ papíru

Zdroj papíru apod.

Ruční podavač 2222

1. zásobník 2222

2. zásobník ————

Zásobník papíru

Velkokapacitní zásobník

Oboustranné kopie

Výstupní zpracování

kopií

* 1: Zásobník papíru a velkokapacitní zásobník jsou volitelným zařízením.

2: Jestliže je pro vytváření kopií použita volitelná duplexní jednotka, lze použít jen určité typy papíru. 3: Jestliže je použit volitelný finišer k třídění, děrování nebo sešívání, lze použít jen určité druhy papíru.

Obyčejný papír

64 g/m2 až 90 g/m

2 ———

Projekční fólie

————

Kartón 1 Kartón 2 Kartón 3

91 g/m2 až

150 g/m

Pohlednice Obálky Archy etiket

151 g/m2 až

209 g/m

210 g/m2 až

256 g/m

CF2002/CF3102 4-1

Vkládání papíru

Formáty papíru

Nestandardní papír:

Zdroj papíru Šířka papíru Délka papíru

Ruční podavač 90 mm až 311 mm 140 mm až 457 mm

1. zásobník

2. zásobník — —

Zásobník papíru

Velkokapacitní zásobník

——

Standardní papír:

Formát papíru

Zdroj papíru apod.

Ruční podavač 2222222

1. zásobník 2222222

2. zásobník — 222222

Zásobník papíru

Velkokapacitní

zásobník

Oboustranné kopie*22222222

Výstupní zpracování

kopií

Formát papíru

Zdroj papíru apod.

Ruční podavač 2222

1. zásobník 2222

2. zásobník 222—

Zásobník papíru

Velkokapacitní

zásobník

Oboustranné kopie

Výstupní zpracování

kopií

* 1: Zásobník papíru a velkokapacitní zásobník jsou volitelným zařízením.

2: Jes tliž e je pro vytv áře ní ko pií pou žita vol ite lná du ple xní j edn otk a, l ze po uží t je n u rči té t ypy papíru. 3: Jestliže je použit volitelný finišer k třídění, děrování nebo sešívání, lze použít jen určité druhy papíru. 4: Formát papíru by měl změnit povolaný servisní technik.

A3+ L A3 L B4 L A4 L A4 C B5 L B5 C

— 222222

————2 — 2

2222222

A5 L A5 C B6 L

————

2222

Kartón A6

4-2 CF2002/CF3102

Vkládání papíru

Kapacita na papír

Typ papíru

Zdroj papíru apod.

Ruční podavač 1 list 1 list 1 list 1 list

1. zásobník 250 listů 20 listů 20 listů 20 listů

2. zásobník 500 listů — — —

Zásobník papíru

Velkokapacitní zásobník

Typ papíru

Zdroj papíru apod.

Ruční podavač 1 list 1 list 1 list 1 list

1. zásobník 20 listů 20 listů 20 listů 20 listů

2. zásobník ————

Zásobník papíru

Velkokapacitní zásobník

* 1: Zásobník papíru a velkokapacitní zásobník jsou volitelným zařízením.

Obyčejný papír

500 listů — — —

2 500 listů — — —

Projekční fólie

————

Kartón 1 Kartón 2 Kartón 3

Pohlednice Obálky Archy etiket

CF2002/CF3102 4-3

Vkládání papíru

Jakým typům papíru se vyhnout

Následující typy papíru by neměly být používány, jinak může dojít ke snížené kvalitě tisku a zásekům papíru.

G Projekční fólie, které již prošly kopírovacím strojem (i když jsou stále

čisté)

G Papír, na který bylo tištěno tiskárnou s teplotní fixací nebo

inkoustovou tiskárnou

G Velmi silný nebo velmi tenký papír G Přeložený, zvlněný, pomačkaný nebo roztržený papír G Děravý, resp. děrovaný papír G Mimořádně hladký nebo hrubý papír, nebo papír s nerovným

povrchem

G Speciálně upravený papír, jako je uhlový papír, papír citlivý na teplo

nebo na tlak

G Papír zdobený fólií nebo reliéfem G Papír různých formátů G Papír nestandardního tvaru (nepravoúhlý) G Papír pospojovaný lepidlem, sešívacími nebo kancelářskými

sponkami

G Papír s nálepkami G Papír s připojenými stuhami, háčky, pečetěmi, atp.

4-4 CF2002/CF3102

Vkládání papíru

4.2 Tisknutelná plocha

Části obrazu nacházející se ve vyznačených vnějších oblastech nebudou vytisknuty.

G Pruh 5 mm od čelního okraje papíru (A) G Pruh 3 mm od koncového okraje papíru (B) G Pruh 3 mm po obou stranách papíru (C)

Podrobnosti o použití kopírovacího stroje k tisknutí z počítače s instalovaným tiskovým řadičem se laskavě obrať te na příručku k tiskovému řadiči.

Směr vysunutí papíru

A: 5 mm B: 3 mm C: 3 mm

4.3 Uskladnění papíru

Při skladování papíru dbejte následujících pokynů.

✚ Skladujte papír v místě, které splňuje tyto podmínky:

není vystavené přímému slunečnímu svitu, není v blízkosti plamenu, není vystavené vysoké vlhkosti, není příliš prašné.

✚ Rozbalený papír by měl být ukládán v plastových obalech na

chladném a temném místě.

- Papír ukládejte mimo dosah dětí.

CF2002/CF3102 4-5

4.4 Vkládání papíru

Vkládání papíru do 1. zásobníku

1 Vytáhněte zásuvku

1. zásobníku papíru.

Vkládání papíru

2 Stlačte zvedací lištu papíru dolů do

blokované polohy.

Dotkli jste se válečku pro

uchopení papíru?

➜ Dávejte pozor, abyste se

nedotkli rukama válečku pro uchopení papíru. Pokud se jej dotknete, otřete jej suchým hadříkem.

3 Přisuňte boční vedení podle

formátu vkládaného papíru.

❍ Při vkládání papíru

nestandardního formátu nejprve vložte papír, poté přisuňte boční vedení podle jeho formátu.

4 U papíru “A3+” upravte koncová

vedení tak, jak je vidět na obrázku.

Váleček pro uchopení papíru

4-6 CF2002/CF3102

Vkládání papíru

5 Svazek papíru vložte do zásobníku

stranou, na kterou má být tisknuto (strana, která je po vybalení nahoře), vzhůru.

6 Při oboustranném ručním

kopírování vkládejte papír druhou (nepotištěnou) stranou vzhůru.

➜ Před vložením papíru se přesvědčte, zda není zvlněný.

➜ Papíru vkládejte jen takové množství, aby svazek nepřesahoval

➜ Speciálního papíru nevkládejte více než 21 listů.

➜ Při doplňování papíru nejprve vyjměte ze zásobníku zbývající

➜ Obálky pred vložením vyrovnejte tak, aby v nich nebyl vzduch a

➜ Doporučujeme doplňovat papír až po spotřebování veškerého

➜ Pohlednice, příp. obálky vkládejte tak, aby jejich kratší strana byla

Vložili jste papír správně?

Při nesprávně vloženém papíru může docházet k zásekům.

přes značku Ä.

papír, položte jej na nový svazek papíru, celý svazek řádně srovnejte a vložte zpět do zásobníku.

aby byly všechny záhyby pevne stlaceny.

papíru ze zásobníku.

Vkládáte pohlednice nebo obálky?

čelním okrajem a aby strana, na kterou chcete tisknout, směřovala dolů - viz obrázek.

CF2002/CF3102 4-7

Vkládání papíru

➜ Nevkládejte pohlednice, resp.

obálky v příčné orientaci.

7 Pokud vkládáte papír

nestandardního formátu, přisuňte boční vedení k okrajům vloženého papíru.

8 Zavřete zásobník papíru.

9 Nastavte otočný volič typu papíru

podle typu papíru, který jste vložili.

❍ Obyčejný papír: Obyčejný papír ❍ Obyčejný papír :

Druhá strana oboustranné kopie na obyčejný papír. (Při ručním oboustranném kopírování)

❍ Kartón1: Kartón 1 ❍ Kartón 1 :

Druhá strana oboustranné kopie na kartón 1. (Při ručním oboustranném kopírování)

❍ Kartón2: Kartón 2 ❍ Kartón2 :

Druhá strana oboustranné kopie na kartón 2. (Při ručním oboustranném kopírování)

❍ Kartón3: Kartón 3 ❍ Kartón3 :

Druhá strana oboustranné kopie na kartón 3. (Při ručním oboustranném kopírování)

❍ Obálka: Obálky ❍ Projekční fólie: Projekční fólie

4-8 CF2002/CF3102

Vkládání papíru

✎

Užitečná informace

Pokud vložíte pohlednice, nastavte otočný volič typu papíru na “Kartón 2”.

Pokud vložíte archy etiket, nastavte otočný volič typu papíru na “Kartón 1”.

CF2002/CF3102 4-9

Vkládání papíru

Nastavení formátu papíru u 1. zásobníku

Vzhledem k tomu, že formát papíru vloženého do 1. zásobníku je automaticky rozpoznán, není jej obvykle potřeba nastavovat.

Pokud však formát papíru není automaticky rozpoznán nebo byl vložen papír nestandardního formátu, je nezbytné formát papíru nastavit.

Jak nastavit formát papíru

1 Dotkněte se položky [Zásobník]

Objeví se zobrazení s nastavením formátu papíru.

2 Zvolte 1. zásobník. 3 Dotkněte se [Změnit formát].

Objeví se zobrazení pro zadání formátu.

4-10 CF2002/CF3102

Vkládání papíru

4 Zvolte nastavení na formát papíru, který byl vložen do zásobníku.

5 Dotkněte se [OK].

Formát papíru v 1. zásobníku je nastaven.

Jak nastavit formát papíru v palcové míře

1 Dotkněte se položky [Zásobník]

Objeví se zobrazení s nastavením formátu papíru.

2 Zvolte 1. zásobník a poté se dotkněte [Změnit formát]. 3 Dotkněte se [Palcové].

Objeví se zobrazení pro zadání formátu papíru v palcové míře.

4 Zvolte nastavení na formát papíru, který byl vložen do zásobníku.

5 Dotkněte se [OK].

Formát papíru v 1. zásobníku je nastaven.

CF2002/CF3102 4-11

Vkládání papíru

Jak nastavit nestandardní (vlastní) formát papíru

Jestliže vložíte papír nestandardního formátu, je nutné formát papíru zadat.

1 Dotkněte se položky [Zásobník].

Objeví se zobrazení s nastavením formátu papíru.

2 Zvolte 1. zásobník a poté se dotkněte [Změnit formát]. 3 Dotkněte se [Jiný formát].

Objeví se zobrazení pro zadání vlastního formátu.

4 Ujistěte se, že je zvoleno “X”.

5 Pomocí klávesnice zadejte délku strany X vloženého papíru.

Objeví se zadaná délka strany X.

6 Dotkněte se [Y]. 7 Pomocí klávesnice zadejte délku strany Y vloženého papíru.

Objeví se zadaná délka strany Y.

8 Dotkněte se [OK] a poté se dotkněte [OK] na předešlém zobrazení. 9 Formát papíru v 1. zásobníku je nastaven.

4-12 CF2002/CF3102

Vkládání papíru

Jak uložit nestandardní (vlastní) formát papíru

Můžete uložit dva nestandardní formáty papíru. Uložení formátu papíru, který často používáte vám umožní zvolit formát rychle, aniž byste jej museli znovu zadávat.

1 Dotkněte se položky [Zásobník].

Objeví se zobrazení s nastavením formátu papíru.

2 Zvolte 1. zásobník a poté se dotkněte [Změnit formát]. 3 Dotkněte se [Jiný formát].

Objeví se zobrazení pro zadání vlastního formátu.

4 Ujistěte se, že je zvoleno “X”.

5 Pomocí klávesnice zadejte délku strany X vloženého papíru.

Objeví se zadaná délka strany X.

6 Dotkněte se [Y]. 7 Pomocí klávesnice zadejte délku strany Y vloženého papíru.

Objeví se zadaná délka strany Y.

8 Dotkněte se [Uložení formátu]. 9 Dotkněte se buď [1], nebo [2]. 10Dotkněte se [OK] a poté se dotkněte [OK] na předešlém zobrazení.

Vlastní formát papíru je uložen.

CF2002/CF3102 4-13

Vkládání papíru

Jak zvolit uložený nestandardní (vlastní) formát papíru

1 Dotkněte se položky [Zásobník].

Objeví se zobrazení s nastavením formátu papíru.

2 Zvolte 1. zásobník a poté se dotkněte [Změnit formát]. 3 Dotkněte se [Jiný formát]. 4 Dotykem buď [1], nebo [2] zvolíte uložený vlastní formát papíru.

5 Dotkněte se [OK] a poté se dotkněte [OK] na předešlém zobrazení.

Formát papíru v 1. zásobníku je nastaven.

4-14 CF2002/CF3102

Vkládání papíru

Vkládání papíru do 2. zásobníku nebo do jednotky zásobníku papíru

1 Vysuňte zásobník papíru.

2 Stlačte zvedací lištu papíru dolů do

blokované polohy.

Dotkli jste se válečku pro

uchopení papíru?

➜ Dávejte pozor, abyste se

nedotkli rukama válečku pro uchopení papíru. Pokud se jej dotknete, otřete jej suchým hadříkem.

3 Vyjměte koncové vedení a nasaďte

je zpět podle formátu vkládaného papíru.

4 Přisuňte boční vedení podle

formátu vkládaného papíru.

Váleček pro uchopení papíru

CF2002/CF3102 4-15

Vkládání papíru

5 Svazek papíru vložte do zásobníku

stranou, na kterou má být tisknuto (strana, která je po vybalení nahoře), vzhůru.

Vložili jste papír správně?

Při nesprávně vloženém papíru může docházet k zásekům.

➜ Před vložením papíru se

přesvědčte, zda není zvlněný.

➜ Papíru vkládejte jen takové

množství, aby svazek nepřesahoval přes značku Ä.

➜ Z 2. zásobníku a z volitelných zásobníků papíru nelze podávat

speciální papír. Přejete-li si kopírovat na speciální papír, podávejte jej pomocí ručního podavače nebo z 1. zásobníku.

➜ Při doplňování papíru nejprve vyjměte ze zásobníku zbývající

papír, položte jej na nový svazek papíru, celý svazek řádně srovnejte a vložte zpět do zásobníku. Při nedostatečně srovnaném papíru může docházet k zásekům.

➜ Doporučujeme doplňovat papír až po spotřebování veškerého

papíru ze zásobníku.

6 Zavřete zásobník papíru.

4-16 CF2002/CF3102

Vkládání papíru

Vkládání papíru do velkokapacitního zásobníku

1 Vysuňte zásobník papíru. 2 Svazek papíru vložte do pravé

strany zásobníku lícem (strana, která je po vybalení nahoře) nahoru.

➜ Před vložením papíru se

➜ Papíru vkládejte jen takové množství, aby svazek nepřesahoval

➜ Speciální papír nelze podávat z velkokapacitního zásobníku.

➜ Při doplňování papíru nejprve vyjměte ze zásobníku zbývající

➜ Doporučujeme doplňovat papír až po spotřebování veškerého

Vložili jste papír správně?

Při nesprávně vloženém papíru může docházet k zásekům.

přesvědčte, zda není zvlněný.

přes značku Ä.

Přejete-li si kopírovat na speciální papír, podávejte jej pomocí ručního podavače nebo z 1. zásobníku.

papír, položte jej na nový svazek papíru, celý svazek řádně srovnejte a vložte zpět do zásobníku.

papíru ze zásobníku.

3 Svazek papíru vložte do levé strany

zásobníku lícem (strana, která je po vybalení nahoře) vzhůru.

Vložili jste papír správně?

Při nesprávně vloženém papíru může docházet k zásekům.

➜ Před vložením papíru se

přesvědčte, zda není zvlněný.

➜ Papíru vkládejte jen takové

množství, aby svazek nepřesahoval přes značku Ä.

➜ Speciální papír nelze podávat z velkokapacitního zásobníku.

Přejete-li si kopírovat na speciální papír, podávejte jej pomocí ručního podavače nebo z 1. zásobníku.

➜ Vedení papíru ve velkokapacitním zásobníku je určeno pro papír

formátu A4 C. Chcete-li použít papír formátu B5 C, obrať te se na povolaného servisního technika.

CF2002/CF3102 4-17

Vkládání papíru

➜ Při doplňování papíru nejprve vyjměte ze zásobníku zbývající

papír, položte jej na nový svazek papíru, celý svazek řádně srovnejte a vložte zpět do zásobníku.

➜ Doporučujeme doplňovat papír až po spotřebování veškerého

papíru ze zásobníku.

4 Zavřete zásobník papíru.

4-18 CF2002/CF3102

Vkládání papíru

Funkce “Zvláštní papír” (2., 3. nebo 4. zásobník)

Papír vložený do 2., 3. nebo 4. zásobníku lze specifikovat jako zvláštní papír.

Je-li papír v zásobníku specifikován jako zvláštní (speciální), nebude papír v daném zásobníku automaticky zvolen při nastavení papíru “Aut. formát”. Tato funkce je užitečná v případě, že je do zásobníku vložen speciální papír.

Více podrobností najdete v Uživatelské příručce, verze pro pokročilé, na disku CD-ROM.

Jak nastavit funkci “Zvláštní papír”

1 Stiskněte tlačítko [Nástroje]. 2 Dotkněte se [Uživatelská volba: 2]. 3 Dotkněte se [Zvláštní papír]. 4 Zvolte zásobník papíru, pro který chcete funkci nastavit. 5 Zvolte požadované nastavení speciálního papíru.

CF2002/CF3102 4-19

Vkládání papíru

Vkládání papíru do ručního podavače

Papír můžete ručně podávat pomocí ručního podavače, jestliže si přejete kopírovat na papír, který není vložen do zásobníku, nebo na speciální papír.

1 Dotkněte se položky [Zásobník].

Objeví se zobrazení s nastavením formátu papíru.

2 Zvolte ruční podavač.

3 Objeví se zobrazení pro zadání formátu papíru.

4 Zvolte nastavení formátu papíru, který budete podávat,

nebo

se dotkněte položky [Palcové], chcete-li vyvolat zobrazení obsahující nastavení formátu v palcové míře.

5 Při použití papíru jiného formátu, než jsou zobrazené standardní

formáty, se dotkněte [Jiný formát] a objeví se zobrazení, ve kterém můžete zadat požadovaný formát papíru.

4-20 CF2002/CF3102

Vkládání papíru

6 Pomocí klávesnice zadejte délku strany X podávaného papíru.

7 Dotkněte se [Y] a poté zadejte pomocí klávesnice délku strany Y

podávaného papíru.

8 Dotkněte se [OK]. 9 Dotkněte se [Typ papíru].

Objeví se zobrazení nastavení typu papíru.

10Zvolte nastavení typu papíru, který budete podávat.

11Dotkněte se [OK].

12Otevřete přihrádku ručního podavače. 13Připravte si jeden list papíru.

CF2002/CF3102 4-21

Vkládání papíru

14Vložte papír do ručního podavače lícem (stranou, která je po vybalení

nahoře) dolů.

❍ Při ručním oboustranném kopírování vložte papír do ručního

podavače druhou (nepotištěnou) stranou dolů.

❍ Kopie budou vytvářeny na dolní stranu papíru vloženého do

ručního podavače.

Vkládáte karty formátu A6?

➜ Karty formátu A6 vkládejte tak,

aby čelním okrajem byla jejich kratší strana - viz obrázek.

➜ Nevkládejte karty formátu A6 v

příčné orientaci.

Vkládáte obálky?

➜ Obálky před vložením

vyrovnejte tak, aby v nich nebyl vzduch a aby byly všechny záhyby pevně stlačeny. Obálky vkládejte tak, aby jejich kratší strana byla čelním okrajem a aby strana, na kterou ch ce te ti sk nout, sm ěř ov al a dolů

- viz obrázek.

4-22 CF2002/CF3102

Vkládání papíru

➜ Nevkládejte obálky v příčné

➜ Projekční fólie vkládejte tak, aby

orientaci.

Vkládáte projekční fólie?

čelním okrajem byla jejich delší strana - viz obrázek.

➜ Nevkládejte projekční fólie v

podélné orientaci.

15Nastavte vedení papíru, aby

odpovídalo vkládanému papíru.

16Posunujte papír lehce do

podavače, tak aby byl okraj papíru vsunut do kopírovacího stroje.

❍ Papír podávejte po

samostatných listech.

17Kopírování může začít.

CF2002/CF3102 4-23

Vkládání papíru

4-24 CF2002/CF3102

Originály

5Originály

5.1 Podávání originálů

Originály lze podávat dvěma způsoby. Ujistěte se, že kopírovaný originál správně umístíte vzhledem k jeho typu.

Způsob podávání originálu

Podávání ze svazku originálů

Ruční pokládání Originál je položen přímo na osvitové sklo a poté je snímán.

Vlastnosti

Pomocí duplexního podavače originálů lze automaticky podávat vícestránkový dokument. Tento způsob podávání lze použít i pro oboustranné originály a je nejvhodnější pro vícestránkové oboustranné dokumenty. Viz strana 5-5.

Každou stránku originálu je třeba položit na sklo ručně (tj. předchozí originál musí být odstraněn a na sklo musí být položen další originál). Tento způsob podávání je vhodný pro knihy a jiné originály, které nelze podávat pomocí duplexního podavače originálů. Viz strana 5-10.

CF2002/CF3102 5-1

Typy originálů

✎

Poznámka

Jednotlivé typy originálů podávejte vždy způsobem, který je pro daný typ papíru originálů vhodný. Pokud nepoužijete správný typ papíru, může dojít k záseku nebo poškození originálu.

Podávání ze svazku originálů (obyčejný papír)

Jednostranné originály Oboustranné originály

Typ papíru originálu

Formát papíru originálu

Kapacita na papír

Orientace Lícem vzhůru, normální směr

Obyčejný papír: 35 g/m

128 g/m (9 a 1/4 libry až 34 liber.)

A3 L, A4 L, A4 C, A5 L, A5 C, B4 L, B5 L, B5 C, B6 L, 11 palců × 15 palců, 210 mm × 330 mm L, 203 mm × 330 mm L, 216 mm × 330 mm L, 220 mm × 330 mm L

100 listů (při 80 g/m

)

Podávání ze svazku originálů (kartón)

až

Obyčejný papír: 50 g/m

110 g/m (13 a 1/4 libry až 29 a 1/4 libry.)

Originály

až

Jednostranné originály

)

až 210 g/m

Typ papíru originálu

Formát papíru originálu

Kapacita na papír

Orientace Lícem vzhůru, normální směr

Obyčejný papír: 129 g/m (34 a 1/4 libry až 55 a 3/4 libry.)

A3 L, A4 L, A4 C, A5 L, A5 C, B4 L, B5 L, B5 C, B6 L, 11 palců × 15 palců, 210 mm × 330 mm L, 203 mm × 330 mm L, 216 mm × 330 mm L, 220 mm × 330 mm L

38 listů (při 210 g/m

Podávání ze svazku originálů (originály smíšených formátů)

Jednostranné originály

Typ papíru originálu

Formát papíru originálu

Kapacita na papír

Orientace Lícem vzhůru, normální směr

Obyčejný papír: 50 g/m (13 a 1/4 libry až 29 a 1/4 libry.)

Viz tabulka “Smíšené formáty papíru originálů” níže.

100 listů (při 80 g/m

až 110 g/m

)

5-2 CF2002/CF3102

Originály

Smíšené formáty papíru originálů

Možné kombinace u smíšených formátů papíru originálů

Šířka originálů >

Formáty originálů

A3 L 22——————

A4 C 22——————

B4 L 2222————

B5 C 2222————

A4 L 222222——

A5 C — — 2222——

B5 L — — 22222—

A5 L ——————22

* 2: Možné

—: Není možné

A3 L A4 C B4 L B5 C A4 L A5 C B5 L A5 L

CF2002/CF3102 5-3

Originály

Upozornění týkající se podávání ze svazku originálů

Následující typy originálů byste neměli tímto způsobem používat, jinak může dojít k záseku papíru nebo k poškození originálu. Originály těchto typů by měly být podávány pouze ručně:

G Originály, které byly smotané G Pomačkané nebo potrhané originály G Přehnuté originály (složené napůl nebo poskládané) G Značně průhledné nebo průsvitné originály, jako jsou projekční fólie

nebo fotocitlivý papír

G Originály s dírami do šanonu (2 nebo 3 díry) G Originály s více dírami, např. papíry z kroužkového bloku G Povrstvené originály, např. uhlový papír nebo papír citlivý na teplo G Papír do inkoustové tiskárny

Upozornění týkající se ručního podávání originálů

Při ručním podávání uvedených typů originálů dbejte následujících pokynů. Zacházejte s originály podle těchto instrukcí:

G Originály nestandardních formátů:

Formát originálu nelze automaticky rozpoznat, nelze tedy použít nastavení papíru “Aut. formát” ani nastavení reprofaktoru “Aut. formát”. Na Základním zobrazení se dotkněte položky [Zásobník] a poté zvolte příslušné nastavení formátu papíru. Podrobnosti o výběru formátu papíru naleznete na strane 3-8.

G Značně průsvitný nebo průhledný papír, jako je projekční fólie nebo

fotocitlivý papír: Formát dokumentu nelze automaticky rozpoznat. Přeložte přes originál list čistého papíru stejného formátu jako originál.

G Silné předměty, např. knihy:

Při kopírování knih nelze zavřít kryt originálu, resp. duplexní podavač originálů, je-li nainstalován. Snímejte originál, aniž byste zavřeli kryt originálů, resp. duplexní podavač originálů. Nepokládejte na osvitové sklo předměty těžší než 2 kg. Jestliže na osvitové sklo položíte knihu, netlačte na ni příliš silně, jinak můžete osvitové sklo poškodit. (Osvitové sklo vydrží váhu o hmotnosti 2 kg.)

5-4 CF2002/CF3102

Originály

5.2 Podávání originálů

Duplexní podavač originálů automaticky po jednom podává originály ze svazku originálů, originály jsou následně snímány a poté je podavač vysouvá ven. Aby duplexní podavač originálů správně pracoval, musí být do něj vkládány pouze originály vhodného typu.

Podávání ze svazku originálů

1 Chcete-li vložit originály velkého

formátu, vysuňte nejprve podporu originálů.

2 Vložte originály lícem nahoru do

podavače originálů.

3 Posuňte vodicí lišty originálu podle

formátu použitých originálů.

4 Nezapomeňte upravit vodicí lišty

originálu podle formátu originálů, v opačném případě nemusí být originály podávány rovně.

5 Dotkněte se [Orig. Ö Kopie].

Objeví se zobrazení Orig. Ö Kopie.

CF2002/CF3102 5-5

Originály

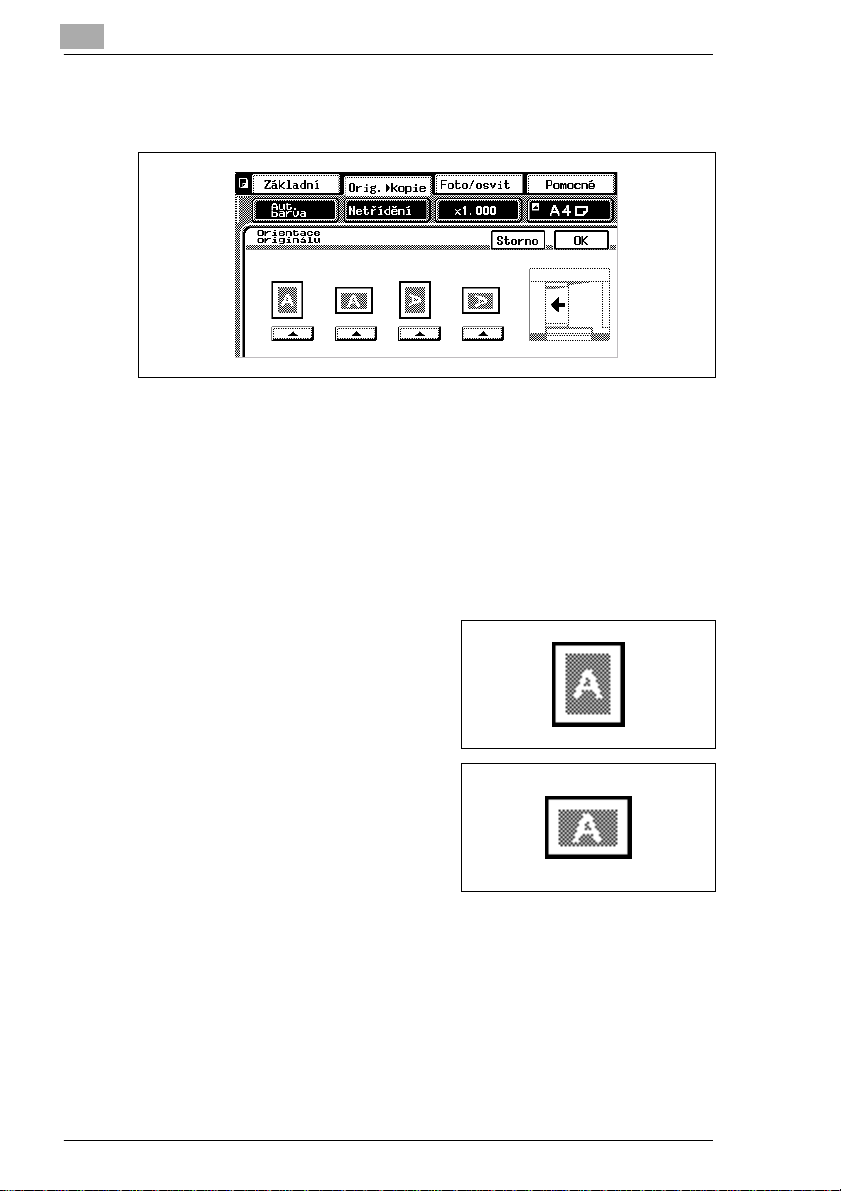

6 Dotkněte se [Orientace originálu]. Objeví se zobrazení Orientace

originálu.

7 Zvolte nastavení odpovídající vašim originálům a poté se dotkněte

[OK].

Je-li orientace originálů jiná, než jakou jste zvolili v nastavení Orientace originálu, nebudou kopie 2 v 1 a 4 v 1 vytvořeny správně.

Je Orientace originálu zvolena?

Pokud není nastavení Orientace originálu zvoleno, budou originály vložené příčně kopírovány ve svislé orientaci a originály vložené podélně ve vodorovné orientaci.

➜ Vloženo příčně:

Svislá orientace

➜ Vloženo podélně:

Vodorovná orientace

8 Vkládáte-li originály tištěné na kartónu, dotkněte se [Silný originál]. 9 Zvolte požadovaná nastavení kopírování a poté stiskněte tlačítko

[Start].

10Originály jsou podány do stroje, počínaje nejvrchnějším originálem. 11Po nasnímání jsou originály vysunuty do výstupní přihrádky.

5-6 CF2002/CF3102

Originály

12Pokud vyjímáte dokumenty velkého

formátu, opatrně zdvihněte přihrádku duplexního podavače originálů co nejvýše.

13Vyjměte originály z výstupní

přihrádky.

14Opatrně vrať te přihrádku podavače

originálů do klidové polohy.

UPOZORNĚNÍ Netlačte na páčku na zadní straně kopírovacího stroje.

➜ Při zavírání přihrádky podavače originálů nezatlačte na páčku na

zadní straně kopírovacího stroje, jinak by se mohla přihrádka zavřít příliš rychle a přiskřípnout vám ruku.

Páčka

CF2002/CF3102 5-7

Originály

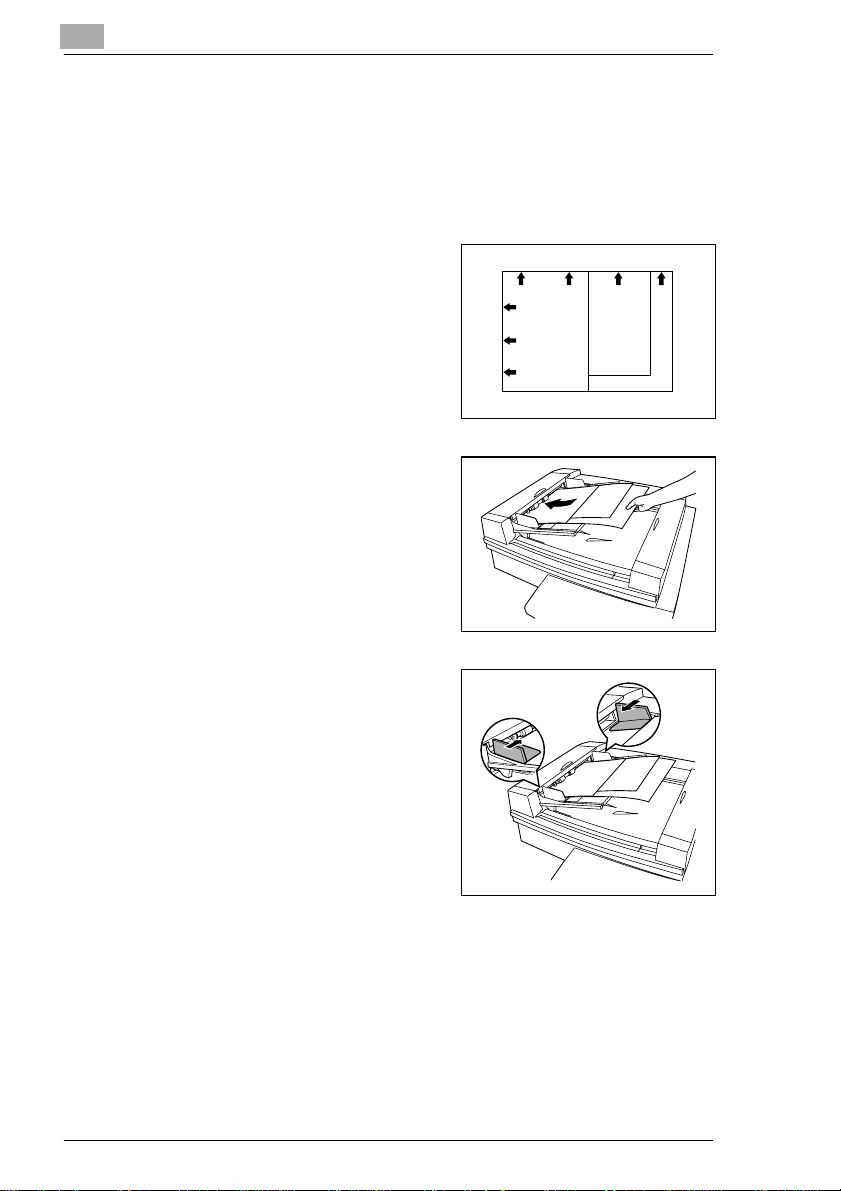

Jak podávat originály smíšených formátů

Originály různých standardních formátů je možné snímat a kopírovat jako soubor pomocí duplexního podavače originálů.

Kombinace formátů papíru, u kterých lze použít funkci “Detekce smíšených originálů”, jsou uvedeny níže.

1 Naskládejte stránky originálů lícem

vzhůru podle ilustrace a ujistěte se, že všechny stránky jsou seřazené podle zadního okraje a na levé straně.

2 Posuňte vodicí lišty originálu na

přední straně stroje k okraji největší stránky.

3 Vložte originály tak, aby byly

všechny stránky seřazeny podél vodicí lišty u zadní straně kopírovacího stroje.

4 Nezapomeňte upravit vodicí lišty

originálu podle formátu originálů, v opačném případě nemusí být originály podávány rovně.

5-8 CF2002/CF3102

Originály

5 V Základním zobrazení se dotkněte [Detekce smíšených originálů].

6 Zvolte požadovaná nastavení kopírování a poté stiskněte tlačítko

[Start].

Nejvrchnější stránka je podána do stroje a začne snímání.

CF2002/CF3102 5-9

Originály

Ruční pokládání

Umístěte originál přímo na osvitové sklo, kde bude nasnímán. Každou stránku originálu je třeba položit na sklo ručně (tj. předchozí originál musí být odstraněn a na sklo musí být položen další originál).

Tento způsob podávání je vhodný pro knihy a jiné originály, které nelze podávat pomocí duplexního podavače originálů.

1 Zdvihněte kryt originálu nebo

duplexní podavač originálů, je-li instalován.

❍ Zdvihnutím otevřete kryt

originálu, resp. duplexní podavač originálů, je-li nainstalován, nejméně o 15°, jinak nebude rozpoznán formát originálu.

Položení v příčné orientaci:

2 Umístěte originál na osvitové sklo

lícem dolů, horním okrajem podél zadní nebo levé strany kopírovacího stroje.

Položení v podélné orientaci:

3 Srovnejte originál podle měřítek

originálu.

5-10 CF2002/CF3102

Originály

4 <Průhledné a průsvitné originály>

Přeložte přes originál list čistého papíru stejného formátu jako originál.

5 <Vázané originály položené dvěma sousedními stránkami dolů, např.

časopis nebo kniha>

Umístěte okraj knihy směrem k zadní části kopírovacího stroje, podle ilustrace.

6 Umístěte originál tak, aby byl hřbet

vázání srovnaný se značkou na horním měřítku originálu. Dotkněte se složky [Orig. Ö Kopie] a poté položky [Kniha]. Zvolte požadované nastavení knihy a poté se dotkněte [OK]. Více podrobností naleznete na strane 3-4.

POZNÁMKA

Nepokládejte na osvitové sklo předměty těžší než 2 kg. Jestliže na osvitové sklo položíte knihu, netlačte na ni příliš silně, jinak můžete osvitové sklo poškodit.

Silné knihy a velké předměty kopírujte, aniž byste zavřeli kryt originálu, resp. duplexní podavač originálů. V průběhu snímání originálu bez zavřeného krytu originálu, resp. duplexního podavače originálů, se nedívejte přímo do světla, které může zářit ven přes osvitové sklo. Toto světlo je jasné, nejedná se však o laserový paprsek a není tedy tolik nebezpečné.

CF2002/CF3102 5-11

Originály

7 Dotkněte se [Orig. Ö Kopie].

Vyvolá se zobrazení Orig. Ö Kopie.

8 Dotkněte se [Orientace originálu]. Objeví se zobrazení Orientace

originálu.

9 Zvolte nastavení odpovídající vašim originálům a poté se dotkněte

[OK].

5-12 CF2002/CF3102
