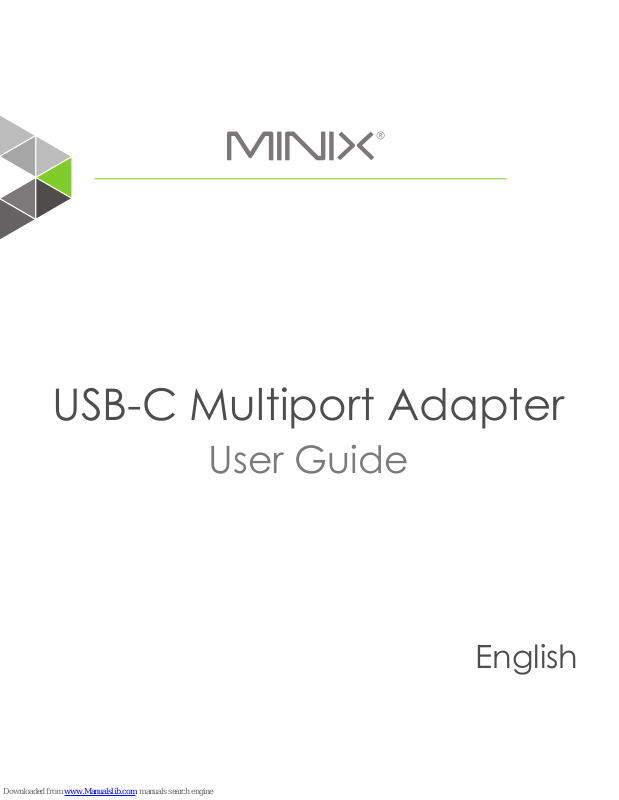

USB-C Multiport Adapter
User Guide
English
MINIX’s USB-C Multiport Adapter is the world’s most
advanced USB-C adapter, delivering an array of
connectivity options and ensuring the MacBook is
backwards compatible with all your USB accessories.
Our USB-C Multiport Adapter lets you connect your
MacBook to an HDMI/VGA display, while simultaneously
being connected to the internet via the Gigabit Ethernet
port. Plus, the adapter also features 2 x USB 3.0 Type-A
ports, TF and SD card readers and USB Type-C port, so you
can keep charging your MacBook while using the adapter.
USB-C Multiport Adapter
Unlock the full potential of your Apple MacBook
2 x USB 3.0 Type-A ports, TF and SD card readers
USB Type-C port (for charging), HDMI output
Gigabit Ethernet port
Overview - with HDMI
2 x USB 3.0 Type-A ports, TF and SD card readers
USB Type-C port (for charging), VGA output
Gigabit Ethernet port
Overview - with VGA
Ethernet Driver Installation
Prior to using the Gigabit Ethernet port you must
download and install the necessary drivers from the
link below onto your MacBook (Wi-Fi connection required):
http://minix.com.hk/downfile/NEO_C_Ethernet_driver.zip
(Download link is available from our website)
Once downloaded simply open the .zip file, click on the
.dmg file and follow the onscreen instructions.
Further details can be found on page four of the PDF
inside the .zip file.
Notes
USB outputs are limited to 5V/600mA max. when external
power adapter is not connected.
USB outputs are limited to 5V/3A max. when external
power adapter is connected.
It is highly recommended to connect external power
adapter when using external HDD or ODD.
It is essential to connect external power adapter when
using multiple ports simultaneously.
Notes
The SD card slot is inverted by design; please ensure you
insert your card the correct way round.
You are advised to safely eject external storage
devices attached to the USB-C multiport adapter prior to
unplugging it from the MacBook.
The standard operating temperature of the USB-C
multiport adapter ranges between 43-53°C (110-125F).
Please note, the housing may feel warm though this is to be
expected as the heat dissipates from the adapter.
Contact Us
Address: Unit 01, 15/F, Chevalier Commercial Center,
No.8 Wang Hoi Road, Kowloon Bay, Kowloon, Hong Kong
Tel: (852) 3175 5678
Fax: (852) 3153 4189
General Enquiries: sales@minix.com.hk
Technical Enquiries: support@minix.com.hk
Join the MINIX Forum at www.minixforum.com
www.minix.com.hk
USB-C Multiport Adapter
Benutzerhandbuch
Deutsch
Der USB-C Multiport Adapter von MINIX ist der weltweit
fortschrittlichste USB-C Adapter und verfügt über verschiedene
Anschluss-Möglichkeiten. Des Weiteren ist der USB-C Adapter
mit allen USB-Accessoires auch abwärtskompatibel.
Unser USB-C Multiport Adapter ermöglicht es Ihnen Ihr MacBook
über den HDMI/VGA Anschluss mit einem Bildschirm zu
verbinden und natürlich auch gleichzeitig via Gigabit Ethernet
Anschluss eine Verbindung zu einem Netzwerk herzustellen.
Ausserdem verfügt der Adapter über 2 x USB 3.0 Typ-A
Anschlüsse, je einen TF und SD Karten-Leser und einen USB
Typ-C Anschluss, wodurch Sie Ihr MacBook auch während
dem Einsatz des Adapters mit Strom versorgen können.
USB-C Multiport Adapter
Setzen Sie das volle Potenzial Ihres Apple MacBooks frei.
2 x USB 3.0 Typ-A Anschluss, TF und SD Karten-Leser
USB Type-C Anschluss, HDMI output
Gigabit Ethernet Anschluss
Überblick - mit HDMI
Gigabit Ethernet Anschluss
USB Type-C Anschluss, VGA output
Überblick - mit VGA
2 x USB 3.0 Typ-A Anschluss, TF und SD Karten-Leser
Installation des Ethernet Treibers (Netzwerk)
Bevor Sie den Ethernet-Anschluss auf Ihrem MacBook
vollumfänglich nutzen können, müssen Sie einen dafür
benötigten Treiber herunterladen und installieren.
Den Link zum Downloaden der Treiber-Datei finden Sie hier:
http://minix.com.hk/downfile/NEO_C_Ethernet_driver.zip
Sobald Sie die .zip Datei heruntergeladen haben, klicken
Sie auf die .dmg Datei und folgen einfach den
Installationsanweisungen.
Weitere Details finden Sie in der PDF-Datei auf Seite 4,
welche ebenfalls auf der downloadbaren .zip-Datei
enthalten ist.
Informationen
USB-Anschlüsse sind auf max. 5V/600mA beschränkt,
solange kein externes Netzteil angeschlossen ist.
USB-Anschlüsse sind auf max. 5V/3A beschränkt, wenn
ein externes Netzteil angeschlossen ist.
Beim Gebrauch einer externen HDD oder ODD wird
dringend empfohlen, das externe Netzteil zu verwenden.
Sobald mehrere Anschlüsse gleichzeitig verwendet werden
ist es zwingend notwendig, das externe Netzteil zu
verwenden.
Informationen
Bitte stellen Sie sicher, dass die SD Karte richtig in das
Gerät eingeführt wird.
Bitte beachten Sie, dass Sie vor dem Entfernen des USB-C
Adapters vom MacBook zuerst alle daran angeschlossenen
Geräte trennen.
Die Standard Betriebs-Temperatur des USB-C Multiport
Adapters liegt zwischen 43-53°C (110-125F).
Bitte beachten Sie, dass das Gehäuse warm werden kann.
Kontaktiere uns
Adresse: Unit 01, 15/F, Chevalier Commercial Center,
No.8 Wang Hoi Road, Kowloon Bay, Kowloon, Hong Kong
Tel: (852) 3175 5678
Fax: (852) 3153 4189
Allgemeine Anfragen: sales@minix.com.hk
Technische Anfragen: support@minix.com.hk
www.minixforum.com
www.minix.com.hk
