Minipack-torre S.p.A.
Via Provinciale, 54 - 24044 Dalmine (BG) - Italy
Tel. (035) 563525 – Fax (035) 564945
E-mail: info@minipack-torre.it
http://www.minipack-torre.it
Tunnel 70 Digit
Catalogo ricambi
( Valido dalla matricola nr. 4870 del 01.2011 )
Spare parts catalogue
( Valid from serial number 4870 dated 01.2011 )
REV.03: modificato colore da grigio RAL7032 a grigio RAL7035.
REV.03: modified colour from grey RAL7032 to grey RAL7035.
CONSULTARE ATTENTAMENTE QUESTO CATALOGO PRIMA DI ORDINARE PEZZI DI RICAMBIO
CAREFULLY READ THIS CATALOGUE BEFORE ORDERING ANY SPARE PART
DOC. N. FM112080
REV. 03
Ed: 12.2013
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos. / Pos. Codice / Code Descrizione / Description
1.01 FM095621 Carter superiore RAL7035B.
Upper case colour RAL7035B.
1.02 FM095624 Carter laterale RAL7035B.
Side case colour RAL7035B.
1.03 FM095114 Carter posteriore colore RAL7035B.
Rear case colour RAL7035B.
1.04 FM095516 Carter anteriore colore RAL7035B.
Front case colour RAL7035B.
1.05 FM095508 Fiancata laterale destra RAL7035B.
Right body side panel colour RAL7035B.
1.06 FM095510 Fiancata laterale sinistra RAL7035B.
Left body side panel colour RAL7035B.
1.07 FM095471 Portella RAL7035B.
Door RAL7035B.
1.08 FM090431 Gamba RAL7035B.
Leg colour RAL7035B.
1.09 FM095501 Pannello fiancata anteriore colore RAL7035B.
Front body side panel colour RAL7035B.
1.10 FM510084 Cerniera.
Hinge.
1.11 FM510081 Chiusura.
Closure.
1.12 FM770511 Ruota D.100.
Wheel D.100.
1.13 FM770512 Ruota D.100 con freno.
Wheel D.100 with brake.
1.14 KR140002 Kit protezioni (optional).
Protection kit (optional).
1.15 FM095591 Carenatura.
Fairing.
1.16 FE435004 Termocoppia.
Thermocouple.
1.17 FM280282 Deflettore destro.
Right baffle.
1.18 FM280283 Deflettore sinistro.
Left baffle.
1.19 FM230012 Protezione ventola.
Fan protection.
TAVOLA 1 / SCHEME 1
1
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 1 / SCHEME 1
Vista da A
2
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos. / Pos. Codice / Code Descrizione / Description
2.01 FM095513 Carter catena entrata colore Nero.
Inlet chain case colour Black.
2.02 FM220604 Staffa regolazione altezza nastro trasportatore.
Conveyor belt height regulation bracket.
2.03 FM710315 Rullo folle.
Idle roll.
2.04 FM070025 Piano inclinato regolazione altezza nastro trasportatore.
Conveyor belt height regulation inclined surface.
2.05 FM290254 Carenatura regolazione altezza nastro trasportatore.
Conveyor belt height regulation fairing.
2.06 FM510053 Volantino.
Handwheel.
2.07 P0K00601 Kit tendine in entrata.
Imlet curtain kit.
2.08 FM150105 Manopola.
Knob.
2.09 FM300183 Traversa destra nastro colore Nero.
Right belt crosspiece colour Black
2.10 FM095065 Carter protezione nastro.
Belt protection case.
2.11 FM290250 Squadretta.
Square.
2.12 FM150102 Volantino.
Handwheel.
2.13 FM610710 Supporto.
Support.
2.14 FM140053
FM140056
2.15 FM010057 Albero rinvio nastro.
2.16 FM140054 Guida rotazione rulli.
2.17 KR090011 Kit pignone folle.
2.18 FM260041 Pignone nastro trasportatore.
2.19 FM160214 Distanziale.
Guida destra scorrimento catena.
Right chain fastening guide.
Guida sinistra scorrimento catena (sul lato opposto).
Left chain fastening guide (opposite side).
Belt countershaft.
Roller rotation guide.
Idle pinion kit.
Conveyor belt pinion.
Spacer.
TAVOLA 2 / SCHEME 2
3
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 2 / SCHEME 2
4
5
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos. / Pos. Codice / Code Descrizione / Description
3.01 RU140000 Rulliera.
Roller table.
3.01.1 FM710315 Rullo folle.
Idle roll.
3.01.2 FM300185 Telaio rulliera.
Roller table frame.
3.01.3 FM270065 Spondina rulliera.
Roller table blocking plate.
3.01.4 FM300174 Supporto per rulliera.
Roller table support.
3.01.5 FM510068 Piede snodato.
Movable support.
3.02 FM095514 Carter catena uscita colore Nero.
Outlet chain case colour Black.
3.03 FE240087 Motore H63 HP0.25.
Motor H63 HP0.25.
3.04 FM760023 Riduttore SW30F 40P80-9.
Reduction gear SW30F 40P80-9.
3.05 FM510037 Leva fissa.
Fixed lever.
3.06 P0K00600 Kit tendine in uscita.
Outlet curtain kit.
3.07 FM150105 Manopola.
Knob.
3.08 FM270038 Spalla sinistra nastro colore Nero.
Left belt shoulder colour Black.
3.09 FM270037 Spalla destra nastro colore Nero.
Right belt shoulder colour Black.
3.10 FM300187 Traversa uscita nastro colore Nero.
Outlet belt crosspiece colour Black.
3.11 FM260041 Pignone nastro trasportatore.
Conveyor belt pinion.
3.12 FM095065 Carter protezione nastro.
Belt protection case.
3.13 FM290250 Squadretta.
Square.
3.14 FM010056 Albero motore nastro trasportatore.
Conveyor belt motor shaft.
TAVOLA 3 / SCHEME 3
6
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 3 / SCHEME 3
7
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
Pos. / Pos. Codice / Code Descrizione / Description
4.01 CT140000 Nastro trasportatore standard completo.
Standard complete conveyor belt.
4.02 AS250123 Rullino di contenimento catena.
Chain fastening roll.
4.03 AS250122 Rullino per catena.
Roll for chain.
4.04 FM100016 Catena a perni forati.
Chain with holed pins.
4.11 NT140005 Nastro trasportatore inox completo (optional).
Complete stainless steel conveyor belt (optional).
4.21 FM710012 Nastro trasportatore teflon (optional).
Teflon conveyor belt (optional).
TAVOLA 4 / SCHEME 4
8
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 4 / SCHEME 4

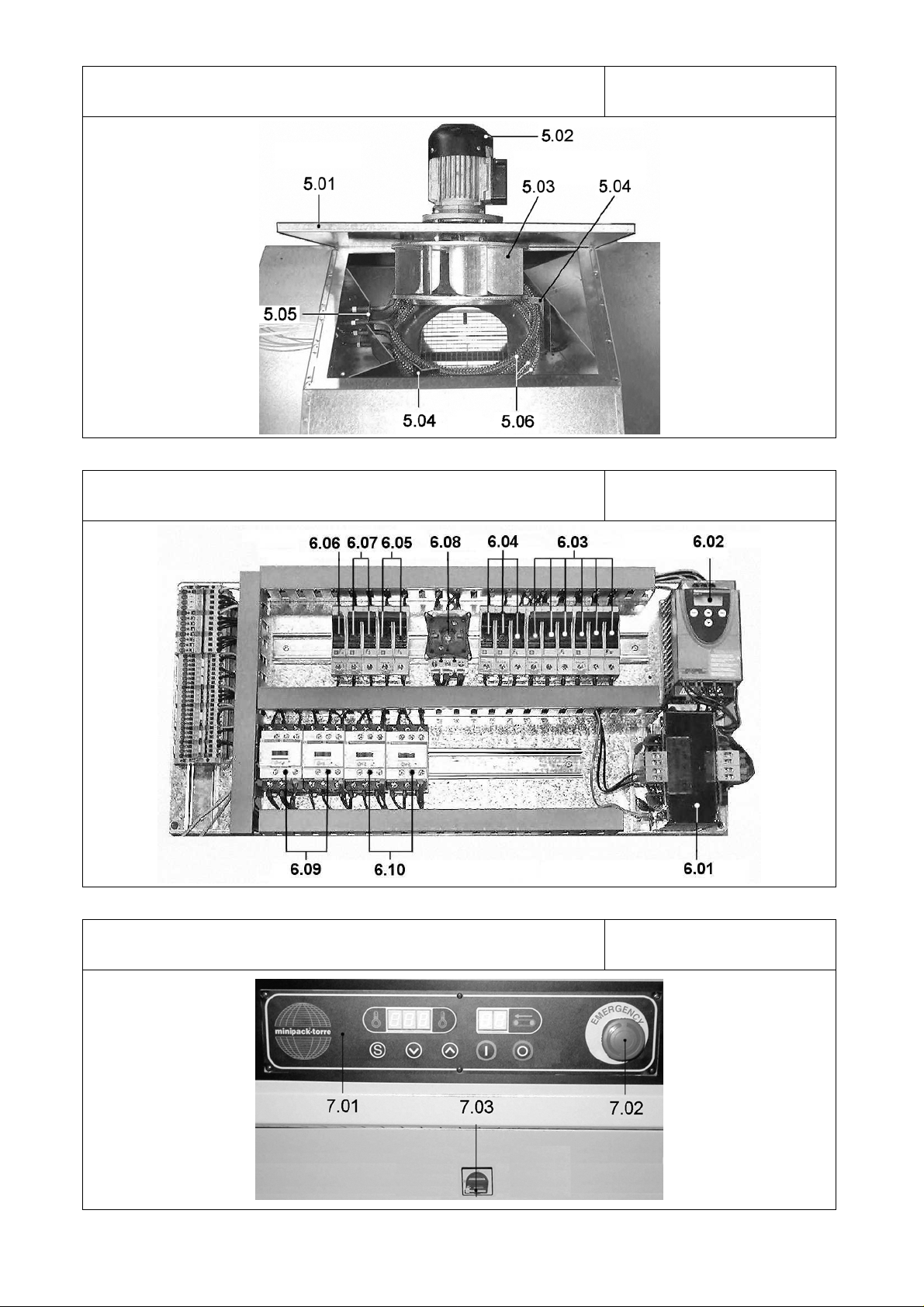

LEGENDA PARTICOLARI / ITEMS DESCRIPTION
TAVOLA 5 / SCHEME 5
Pos. / Pos. Codice / Code Descrizione / Description
5.01 FM095658 Piastra supporto motore / Motor support plate.
5.02 FE240070
FE240071
5.03 FM830052 Ventola / Fan.
5.04 FM290255 Supporto singolo resistori / Single heaters support.
5.05 FM290249 Supporto doppio resistori / Double heaters support.
5.06 FE380010
FE380021
Motore trifase 230/380/415V / Three-phase motor 230/380/415V.
Motore trifase 200/208V / Three-phase motor 200/208V.
Resistore 2300W 230/380/415V / 2300W 230/380/415V heater.
Resistore 2300W 200/208V / 2300W 200/208V resistor.
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
TAVOLA 6 / SCHEME 6
Pos. / Pos. Codice / Code Descrizione / Description
6.01 FE440026
FE440025
6.02 KR140005 Inverter / Inverter.
6.03 FE290405
FE290408
6.04 FE290401
FE290402
6.05 FE290400 Fusibile 10.3X38 AM 1A / F use 10.3 X38 AM 1A.
6.06 FE290401 Fusibile 10.3X38 AM 2A / F use 10.3 X38 AM 2A.
6.07 FE290401
FE290402
6.08 FE080031
FE080029
6.09 FE110602 Contattore LC1 -D09B7 / Contactor LC1-D09B7.
6.10 FE110615
FE110608
Trasformatore 400VA (380/415V) / Transformer 400VA (380/415V).
Trasformatore 400VA (200/208/230V) / Transformer 400VA (200/208/230V).
Fusibile 10.3X38 AM 10A (380/415V) / Fuse 10.3X38 AM 10A (380/415V).
Fusibile 10.3X38 AM 20A (200/208/230V) / Fuse 10.3X38 AM 20A (200/208/230V).
Fusibile 10.3X38 AM 2A (380/415V) / Fuse 10.3X38 AM 2A (380/415V).
Fusibile 10.3X38 AM 4A (200/208/230V) / Fuse 10.3X38 AM 4A (200/208/230V).
Fusibile 10.3X38 AM 2A (380/415V) / Fuse 10.3X38 AM 2A (380/415V).
Fusibile 10.3X38 AM 4A (200/208/230V) / Fuse 10.3X38 AM 4A (200/208/230V).
Interruttore tripolare 32A (380/415V) / Three-pole switch 32A (380/415V).
Interruttore tripolare 63A (200/208/230V) / Three-pole switch 63A (200/208/230V).
Contattore LC1-D18B7 (380/415V) / Contactor LC1-D18B7 (380/415V).
Contattore LC1-D25B7 (200/208/230V) / Contactor LC1-D25B7 (200/208/230V).
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
TAVOLA 7 / SCHEME 7
Pos. / Pos. Codice / Code Descrizione / Description
7.01 S0190006 Pannello + scheda elettronica / Panel + electronic board.
7.02 FE340005 Pulsante emergenza / Emergency pushbutton.
7.03 FE080035 Manopol a e piastra per interruttore / Knob and plate for switch.
9
0
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 5 / SCHEME 5
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 6 / SCHEME 6
TAVOLA 7 / SCHEME 7
1
LEGENDA SCHEMA ELETTRICO / WIRING DIAGRAM DESCRIPTION
Pos. / Pos. Descrizione / Description
BT1 Termocoppia 1
Thermocouple 1
BT2 Termocoppia 2
Thermocouple 2
E1 Ventilatore 1
Cooling fan 1
E2 Ventilatore 2
Cooling fan 2
ER1 Resistore 2
Heater 2
ER2 Resistore 2
Heater 2
ER3 Resistore 2
Heater 2
ER4 Resistore 1
Heater 1
ER5 Resistore 1
Heater 1
ER6 Resistore 1
Heater 1
F0 Fusibile ausiliari
Auxiliary fuse
F1 Fusibili trasformatore ausiliari
Transformer inlet fuses
F2 Fusibili inverter
Inverter fuses
F3 Fusibili motori ventole
Fan motor fuses
F4 Fusibili resistori 2
Heaters fuses 2
F5 Fusibili resistori 1
Heaters fuses 1
FM1 Termico motore ventola 1
Fan motor guard 1
FM2 Termico motore ventola 2
Fan motor guard 2
M1 Motore ventola 1
Fan motor 1
M2 Motore ventola 2
Fan motor 2
M3 Motore nastro
Belt motor
Q1 Interruttore generale
Main switch
QM0 Contattore inverter
Inverter contactor
QM1 Contattore motori ventole
Fans motors contactor
QM2 Contattore resistori 2
Heaters contactor 2
QM3 Contattore resistori 1
Heaters contactor 1
S0 Pulsante emergenza
Emergency pushbutton
SK1 Scheda comando
Control board
T1 Trasformatore ausiliari
Auxiliary transformer
TS1 Inverter
Inverter
11
SCHEMA ELETTRICO / WIRING DIAGRAM
12
SCHEMA ELETTRICO / WIRING DIAGRAM
13
