minipack Super Vision Parts List

Minipack-torre S.p.A.

Via Provinciale, 54 - 24044 Dalmine (BG) - Italy

Tel. [phone] – Fax [phone]

E-mail:[e-mail]

http://www.minipack-torre.it

Super Vision

Catalogo ricambi

( Valido dalla matricola nr. 457 del 05.2006 fino alla matricola nr. 515 del 09.2009

e per la matricola nr. 450 )

Spare parts catalogue

( Valid from serial number 457 dated 05.2006 up to serial number 515 dat ed 09.2009

and the same for 450 )

CONSULTARE ATTENTAME NTE QUESTO CATALOGO PRIMA DI ORDINARE PEZZI DI RICAMBIO

CAREFULLY READ THIS CATALOGUE BEFORE ORDERING ANY SPARE PART

DOC. N. FM112119
REV. 0
Ed: 07.2009

INDICE

INDEX

TAVOLA NR.
SCHEME N.

1
2
3
4
5
6
7
8
9

10.1

10.2

11.1

11.2

DESCRIZIONE
DESCRIPTION

GRUPPO LAMA SALDANTE + RESISTORI
SEALING BLADE + HEATERS GROUP
GRUPPO TAGLIERINA
CUTTER GROUP
GRUPPO CAMPANA INFERIORE
LOWER HOOD GROUP
GRUPPO CAMPANA SUPERIORE
UPPER HOOD GROUP
GRUPPO SUPPORTO BOBINA
FILM ROLL SUPPORT GROUP
GRUPPO NASTRO TRASPORTATORE
CONVEYOR BELT GROUP
GRUPPO NASTRO SALDATURA
SEALING BELT GROUP
GRUPPO AVVOLGITORE FILM
FILM WINDER GROUP
PANNELLO COMANDI
CONTROL PANEL
CASSETTO ELETTRICO TRIFASE
THREEPHASE WIRING BOX
CASSETTO ELETTRICO MONOFASE
MONOPHASE WIRING BOX
SCHEMA ELETTRICO TRIFASE
THREEPHASE WIRING DIAG RAM
SCHEMA ELETTRICO MONOFASE
MONOPHASE WIRING DIAGRAM

PAGINA
PAGE

1
2
3
4
5
6
7
8

9
10
11
12
13

GRUPPO LAMA SALDANTE + RESISTORI

TAVOLA 1

SEALING BLADE + HEATERS GROUP

SCHEME 1

1

GRUPPO TAGLIERINA

TAVOLA 2

CUTTER GROUP

SCHEME 2

2

GRUPPO CAMPANA INFERIORE

TAVOLA 3

LOWER HOOD GROUP

SCHEME 3

3

GRUPPO CAMPANA SUPERIORE

TAVOLA 4

UPPER HOOD GROUP

SCHEME 4

4

GRUPPO SUPPORTO BOBINA

TAVOLA 5

FILM ROLL SUPPORT GROUP

SCHEME 5

5

GRUPPO NASTRO TRASPORTATORE

TAVOLA 6

CONVEYOR BELT GROUP

SCHEME 6

6

GRUPPO NASTRO SALDATURA

TAVOLA 7

SEALING BELT GROUP

SCHEME 7

7

GRUPPO AVVOLGITORE FILM

TAVOLA 8

FILM WINDER GROUP

Versione valida dalla matricola nr. 449 del 07. 2005
Version valid from serial number 449 dated 07.2005

SCHEME 8

8

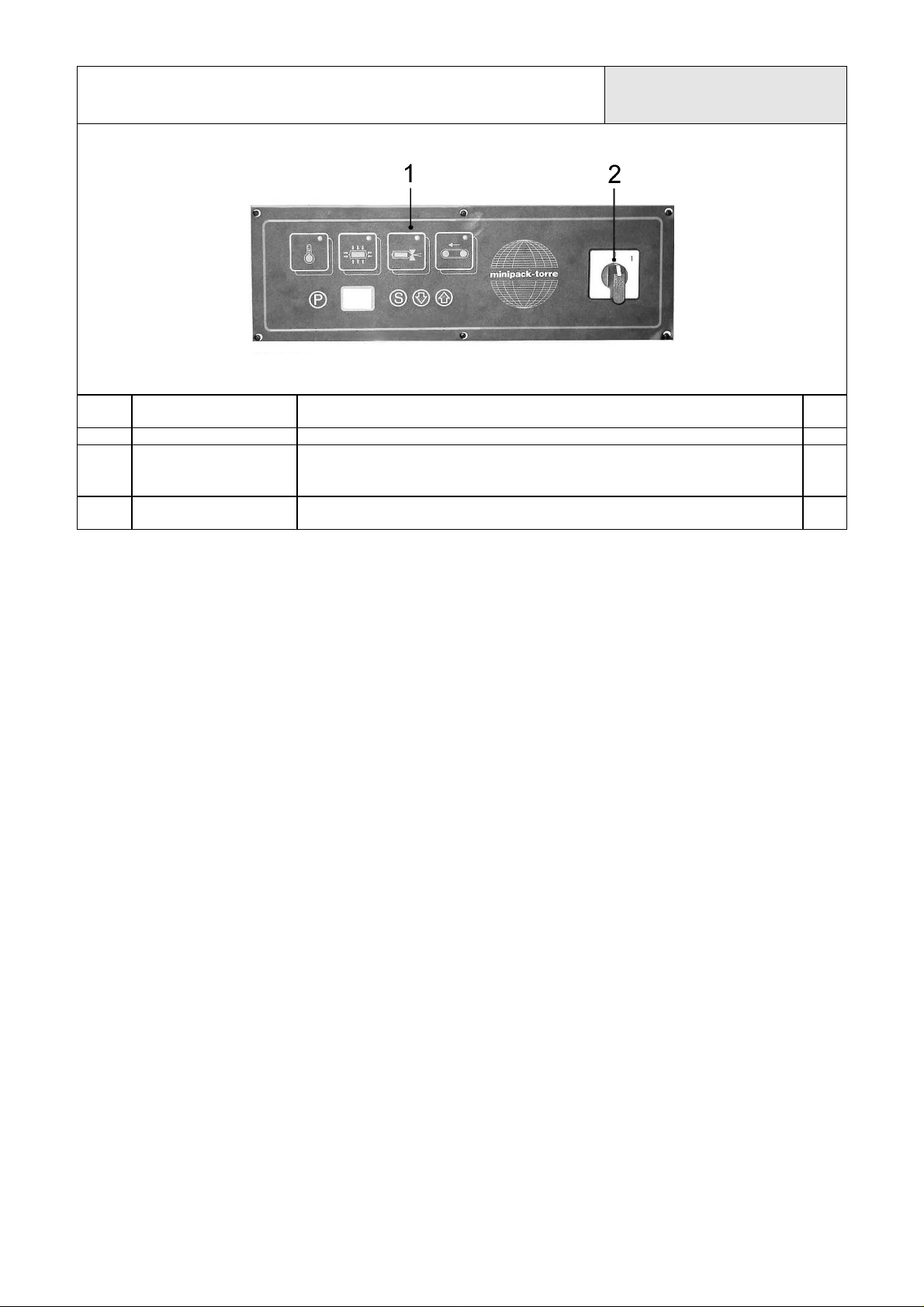

PANNELLO COMANDI

TAVOLA 9

CONTROL PANEL

POS.
POS.

1.1

1.2

1.3

CODICI PARTICOLARI

ITEMS CODE

1 S0190010 Pannello + scheda elettronica / Panel + electronic board 1

FM110135
SM190037

FE120230

2 FE080001

FE080000

DENOMINAZIONI PARTICOLARI
ITEMS DESCRIPTION

Membrana adesiva / Adhesive label
Pannello / Panel
Scheda elettronica / Electronic board

Commutatore 0-1 3P 16A (380-415V) / Switch 0-1 3P 16A (380-415V)
Commutatore 0-1 3P 32A (200-208-220V) / Switch 0-1 3P 32A (200-208-220V)

SCHEME 9

Q.tà
Q.ty

1
1
1

1

9

CASSETTO ELETTRICO TRIFASE

TAVOLA 10.1

THREEPHASE WIRING BOX

SCHEME 10.1

POS.
POS.

CODICI PARTICOLARI

ITEMS CODE
1 FE120330 Modulo potenza / Power board 1
2 FE110615 Contattore LC1-D18B7 / Contactor LC1-D18B7 1
3 FE110602

FE110615
4 FE110602 Contattore LC1-D09B7 / Contactor LC1-D09B7 2
5 FE110305 Contattore LP4-K0910BW3 / Contactor LP4-K0910BW3 1
6 FE440026

FE440025
7 FE440613

FE440618
8 FE290400

FE290401
9 FE290407

FE290408

10 FE290401

FE290402

11 FE290117 Fusibile 5X20 T1A / Fuse 5X20 T1A 1

DENOMINAZIONI PARTICOLARI
ITEMS DESCRIPTION

Contattore LC1-D09B7 (380/415V) / Contactor LC1-D09B7 (380/415V)
Contattore LC1-D18B7 (200/208/220V) / Contactor LC1-D18B7 (200/208/220V)

Trasformatore 400VA (380/415V)/ Transformer 400VA (380/415V)
Trasformatore 400VA (200/208/220V) / Transformer 400VA (200/208/220V)
Trasformatore 2400VA (380/415V) / Transformer 2400VA (380/415V)
Trasformatore 2400VA (200/208/220V) / Transformer 2400VA (200/208/220V)
Fusibile 10.3X38 1A (380/415V) / Fuse 10.3X38 1A (380/415V)
Fusibile 10.3X38 2A (200/208/220V) / Fuse 10.3X38 2A (200/208/220V)
Fusibile 10.3X38 16A (380/415V) / Fuse 10.3X38 16A (380/415V)
Fusibile 10.3X38 20A (200/208/220V) / Fuse 10.3X38 20A (200/208/220V)
Fusibile 10.3X38 2A (380/415V) / Fuse 10.3X38 2A (380/415V)
Fusibile 10.3X38 4A (200/208/220V) / Fuse 10.3X38 4A (200/208/220V)

Q.tà
Q.ty

1

1
1
1
2
3

10

CASSETTO ELETTRICO MONOFASE

TAVOLA 10.2

MONOPHASE WIRING BOX

SCHEME 10.2

POS.
POS.

CODICI PARTICOLARI

ITEMS CODE
1 FE120330 Modulo potenza / Power board 1
2 FE110615 Contattore LC1-D18B7 / Contactor LC1-D18B7 1
3 FE110615 Contattore LC1-D18B7 (200/208/220V) / Contactor LC1-D18B7 (200/208/220V) 1
4 FE110602 Contattore LC1-D09B7 / Contactor LC1-D09B7 2
5 FE110305 Contattore LP4-K0910BW3 / Contactor LP4-K0910BW3 1
6 FE440015 Trasformatore 75VA (200/208/220V) / Transformer 75VA (200/208/220V) 1
7 FE440618 Trasformatore 2400VA (200/208/220V) / Transformer 2400VA (200/208/220V) 1
8 FE290410 Fusibile 10.3X38 0,5A (200/208/220V) / Fuse 10.3X38 0,5A (200/208/220V) 1
9 FE290408 Fusibile 10.3X38 20A (200/208/220V) / Fuse 10.3X38 20A (200/208/220V) 2

10 FE290402 Fusibile 10.3X38 4A (200/208/220V) / Fuse 10.3X38 4A (200/208/220V) 2
11 FE290117 Fusibile 5X20 T1A / Fuse 5X20 T1A 1
12 FE088001 Condensatore mf8 V450 / Condenser mf8 V450

DENOMINAZIONI PARTICOLARI
ITEMS DESCRIPTION

Q.tà
Q.ty

11

SCHEMA ELETTRICO TRIFASE

TAVOLA 11.1

THREEPHASE WIRING DIAGRAM

SCHEME 11.1

IG Interruttore generale Main switch
FU1 Fusibili generale saldatura / resistori General fuses cutting / heater
FU2 Fusibili nastri / ventola retrazione Oven tunnel / shrinking fan fuses
FU3 Fusibile trasformatore ausiliario Auxiliary transformer fuse
FU4 Fusibile motore ventola Fan motor fuse
EH1 Resistenza lama saldatura Sealing blade heater
EH2 Resistenza Heater
EH3 Resistenza Heater
T1 Trasformatore saldatura Sealing transformer
T2 Trasformatore ausiliari Auxiliary transformer
J Termocoppia Thermocouple
SQ1 Micro start Machine cycle limit switch
A1 Modulo potenza Electronic control board
A2 Scheda comando Control board
KM1 Contattore lama saldatura Sealing blade contactor
KM2 Contattore resistenze Heaters contactor
KM3 Contattore motore ventola Fan motor contactor
KM4 Contattore motore nastro forno Oven belt motor contactor
KM5 Contattore motore nastro saldatura Motor contactor for sealing belt
M1 Motore ventola retrazione Shrinking fan motor
M2 Motore nastro forno Oven belt motor
M3 Motore ventola raffreddamento Fan motor of oven cooling
M4 Motore nastro saldatura Sealing belt motor
M5 Motore ventola x motore retrazione Fan motor of shrinking motor
YA Elettromagnete retrazione Shrinking magnet
YB Elettromagnete saldatura Sealing magnet

12

SCHEMA ELETTRICO MONOFASE

TAVOLA 11.2

MONOPHASE WIRING DIAGRAM

SCHEME 11.2

IG Interruttore generale Main switch
FU1 Fusibili generale saldatura / resistori General fuses cutting / heater
FU2 Fusibili nastri / ventola retrazione Oven tunnel / shrinking fan fuses
FU3 Fusibile trasformatore ausiliario Auxiliary transformer fuse
EH1 Resistenza lama saldatura Sealing blade heater
EH2 Resistenza Heater
EH3 Resistenza Heater
T1 Trasformatore saldatura Sealing transformer
T2 Trasformatore ausiliari Auxiliary transformer
J Termocoppia Thermocouple
SQ1 Micro start Machine cycle limit switch
A1 Modulo potenza Electronic control board
A2 Scheda comando Control board
KM1 Contattore lama saldatura Sealing blade contactor
KM2 Contattore resistenze Heaters contactor
KM3 Contattore motore ventola Fan motor contactor
KM4 Contattore motore nastro forno Oven belt motor contactor
KM5 Contattore motore nastro saldatura Motor contactor for sealing belt
M1 Motore ventola retrazione Shrinking fan motor
M2 Motore nastro forno Oven belt motor
M3 Motore ventola raffreddamento Fan motor of oven cooling
M4 Motore nastro saldatura Sealing belt motor
M5 Motore ventola x motore retrazione Fan motor of shrinking motor
YA Elettromagnete retrazione Shrinking magnet
YB Elettromagnete saldatura Sealing magnet
C1 Condensatore x motore nastro forno Condenser oven belt motor
C2 Condensatore x motore nastro saldatura Motor condenser for sealing belt

13
