Minipack-torre S.p.A.
Via Provinciale, 54 - 24044 Dalmine (BG) - Italy
Tel. (035) 563525 – Fax (035) 564945
E-mail: info@ minipack-torre.it
http:// www.minipack-torre.it
Catalogo ricambi
( Valido dalla matricola nr. 744 del 03.2010 fino alla matricola 2853 del 04.2012 )
Spare parts catalogue
( Valid from serial number 744 dated 03.2010 up to 2853 dated 04.2012 )
REV.01: Le modifiche introdotte sono: nuovo dissipatore potenziato da 2800W;
nuovo termostato di sicurezza (FE430006).
REV.01: On these machines we installed the following new parts: more powerful heat sink 2800W;
new safety thermostat (FE430006).
mod. RP55 Basic
mod. RP55
CONSULTARE ATTENTAMENTE QUESTO CATALOGO PRIMA DI ORDINARE PEZZI DI RICAMBIO
CAREFULLY READ THIS CATALOGUE BEFORE ORDERING ANY SPARE PART
DOC. N. FM112165
REV. 01
Ed: 01.2014
1
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
(valido per 230V) / (valid for 230V)
TAVOLA 1 / SCHEME 1
Pos.
Pos.
Codice
Code
Descrizione
Description
1.02
S0K00301
Kit morsetto anteriore / Front clamp kit
1.03
S0K00302
Kit morsetto posteriore / Rear clamp kit
1.04
S0K00306
Kit morsetto centrale portalama / Blade holder central clamp kit
1.05
S02A0306
Kit profilati porta isolatori / Infill holder channel kit
1.06
S02A0901
Kit protezione antinfortunistica anteriore / Front guard kit
1.07
S02A0903
Kit protezione antinfortunistica laterale / Side guard kit
1.08
S02A0310
Kit isolatori / Infill blocks kit
1.09
KR020001
Lama saldante teflonata / Teflon-coated sealing blade
1.10
FM220265
Profilato porta gomma laterale inferiore / Lower rubber holder side channel
1.11
FM350006
Gomma neoprene 15X10 Lg.530 / 15X10 Lg.530 Neoprene rubber
1.12
FM281334
Paletta polmone calore / Heating chamber flap
1.13
FM091185
Rinforzo posteriore / Rear reinforcement
1.14
FM195112
Pannello lana di roccia / Rock wool panel
1.15
FM091123
Piastra posteriore resistori / Heaters rear plate
1.16
GM590027
Silicone 3X15 (mt.0,55) / Silicone 3X15 (mt.0,55)
1.17
FM091124
Piastra anteriore resistori / Heaters front plate
1.18
FM110552
Targhetta alta temperatura / High temperature plate
1.19
FM195111
Pannello lana di vetro / Glass wool panel
1.20
1.20.01
1.20.02
KR320A02
KR320D02
FM390024
FM390023
FE435011
Kit dissipatore per polmone calore W2800 V230 / W2800 V230 Heat sink kit
Kit dissipatore per polmone calore W2800 V200 / W2800 V200 Heat sink kit
Dissipatore per polmone calore W2800 V230 / W2800 V230 Heat sink
Dissipatore per polmone calore W2800 V200 / W2800 V200 Heat sink
Termocoppia / Thermocouple
1.21
FE430006
Termostato di sicurezza / Safety thermostat
2
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
(valido per 230V) / (valid for 230V)
TAVOLA 1 / SCHEME 1
3
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
(valido per 200V) / (valid for 200V)
TAVOLA 1.1 / SCHEME 1.1
Pos.
Pos.
Codice
Code
Descrizione
Description
1.02
S0K00301
Kit morsetto anteriore / Front clamp kit
1.03
S0K00302
Kit morsetto posteriore / Rear clamp kit
1.04
S0K00306
Kit morsetto centrale portalama / Blade holder central clamp kit
1.05
S02A0311
Kit profilati taglierina / Cutter channels kit
1.06
S02A0901
Kit protezione antinfortunistica anteriore / Front guard kit
1.07
S02A0903
Kit protezione antinfortunistica laterale / Side guard kit
1.08
S02A0305
Kit barrette porta lama / Blade holder bar kit
1.09
KR020001
Lama saldante teflonata / Teflon-coated sealing blade
1.10
FM220265
Profilato porta gomma laterale inferiore / Lower rubber holder side channel
1.11
FM350006
Gomma neoprene 15X10 Lg.530 / 15X10 Lg.530 Neoprene rubber
1.12
FM281334
Paletta polmone calore / Heating chamber flap
1.13
FM091185
Rinforzo posteriore / Rear reinforcement
1.14
FM195112
Pannello lana di roccia / Rock wool panel
1.15
FM091123
Piastra posteriore resistori / Heaters rear plate
1.16
GM590027
Silicone 3X15 (mt.0,55) / Silicone 3X15 (mt.0,55)
1.17
FM091124
Piastra anteriore resistori / Heaters front plate
1.18
FM110552
Targhetta alta temperatura / High temperature plate
1.19
FM195111
Pannello lana di vetro / Glass wool panel
1.20
1.20.01
1.20.02
KR320A02
KR320D02
FM390024
FM390023
FE435011
Kit dissipatore per polmone calore W2800 V230 / W2800 V230 Heat sink kit
Kit dissipatore per polmone calore W2800 V200 / W2800 V200 Heat sink kit
Dissipatore per polmone calore W2800 V230 / W2800 V230 Heat sink
Dissipatore per polmone calore W2800 V200 / W2800 V200 Heat sink
Termocoppia / Thermocouple
1.21
FE430006
Termostato di sicurezza / Safety thermostat
1.22
FM220402
Spessore anteriore / Front thickness
1.23
FM220405
Spessore laterale / Side thickness
4
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
(valido per 200V) / (valid for 200V)
TAVOLA 1.1 / SCHEME 1.1
5
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
TAVOLA 2 / SCHEME 2
Pos.
Pos.
Codice
Code
Descrizione
Description
2.01
G0K00011
Kit ammortizzatore campana / Hood shock absorber kit
2.02
FM250102
Tubo per barra di torsione / Torsion bar tube
2.03
FM170002
Barra di torsione / Torsion bar
2.04
S0K01005
Kit perno sinistro rotazione campana / Hood rotation left pin kit
2.05
FM540007
Bussola / Bush
2.06
FM290101
Supporto campana / Hood support
2.07
S0K01002
Kit perno destro rotazione campana / Hood rotation right pin kit
2.08
S0K01004
Kit alloggiamento barra di torsione / Torsion bar housing kit
2.09
KR020002
Kit teflon / Teflon kit
2.10
FM350095
Gomma neoprene 17x10 L.2300mm / Neoprene rubber 17x10 L.2300mm
2.11
KR320053
Kit profilati porta gomma superiore / Upper rubber holder channels kit
2.12
S02A0402
Kit maniglia per campana / Handgrip kit for hood
2.13
S0K00405
Kit levetta apertura paletta / Heating chamber flap opening lever kit
2.14
S0K00406
Kit tastatore microinterruttore / Microswitch screw kit
2.15
S0K01001
Kit flangia bloccaggio barra torsione / Torsion bar blocking flange kit
2.16
FM300099
Telaio per campana superiore / Upper hood frame
2.17
FM081028
Campana superiore / Upper hood
2.18
FM852207
Vite STEI M4x14 / M4x14 screw
2.19
FM160026
Contrasto per elettromagnete / Electromagnet contrast
2.20
FM350011
Rondella contrasto elettromagnete / Electromagnet contrast washer
2.21
FM280011
Squadretta per contrasto elettromagnete / Electromagnet contrast square
6

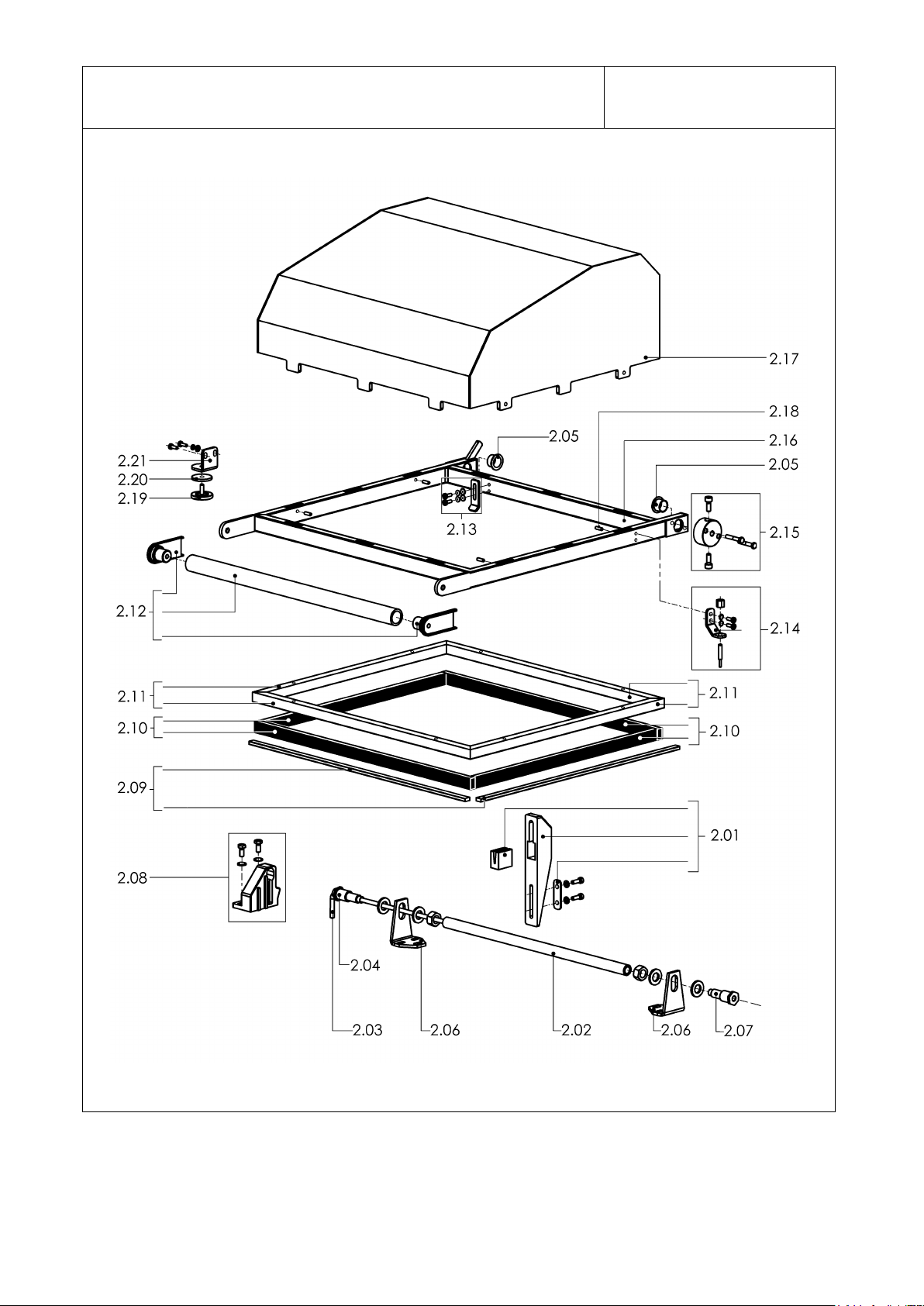

ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 2 / SCHEME 2
7
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
TAVOLA 3 / SCHEME 3
Pos.
Pos.
Codice
Code
Descrizione
Description
3.01
3.01.01
3.01.02
PC32B001
FM091137
FM300097
Prem. piatto di confezionamento RAL7016B. / RAL7016B. packaging plate pre-assembly
Piatto di confezionamento RAL7016B. / RAL7016B. packaging plate
Telaio piatto di confezionamento / Packaging plate frame
3.01.01
FM091176
Piatto di confezionamento inox (optional) / Inox packaging plate (optional)
3.02
PB32B001
Premontaggio supporto bobina RAL7035B. / RAL7035B. roll support pre-assembly
3.03
FM091132
Supporto bobina RAL7035B. / RAL7035B. roll support
3.04
FM030004
Astina per microforatore / Microperforator rod
3.05
FM710320
Rullo folle / Idle roll
3.06
S0K00605
Kit rotellina con aghi / Microperforator with needles kit
3.07
S0K00607
Kit rotellina con cava / Slotted microperforator kit
3.08
FM340510
Supporto x rullo porta bobina / Support x reel holder roller
3.09
S02A0602
Kit tubo porta bobina / Film roll tube kit
3.10
FM220524
Profilo a zeta per guida maschio / “Z” shaped channel for male guide
3.11
FM220522
Angolare per guida maschio superiore / Upper male guide corner
3.12
FM220511
Angolare per guida femmina / Female guide corner
3.13
S02A0908
Kit coppia guide / Coupled guides kit
3.14
3.14.01
3.14.02
PB32N001
FM090333
FM090332
Kit supporto seconda bobina (optional) / Second film roll support kit (optional)
Supporto sinistro seconda bobina / Left second film roll support
Supporto destro seconda bobina / Right second film roll support
8
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 3 / SCHEME 3
9
LEGENDA PARTICOLARI / ITEMS DESCRIPTION

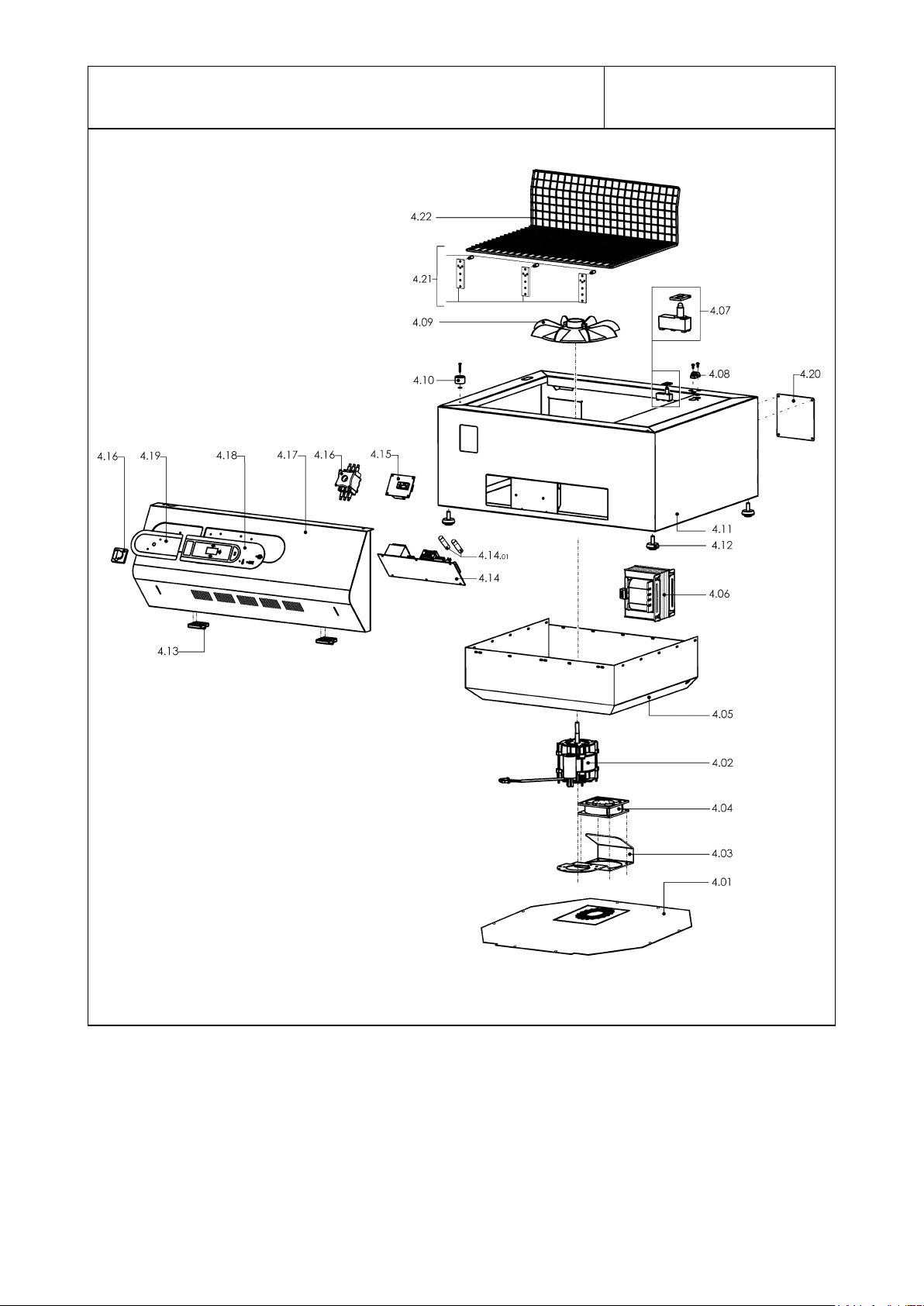

TAVOLA 4 / SCHEME 4
Pos.
Pos.
Codice
Code
Descrizione
Description
4.01
FM090644
FM090640
(old)
Copertura di fondo (valido dalla matricola nr. xxx del xxx) / Lower cover (valid from serial
number xxx dated xxx)
Copertura di fondo (valido fino alla matricola nr. xxx del xxx) / Lower cover (valid up to serial
number xxx dated xxx)
4.02
FE241057
FE240023
Motore 1F 230V / Single-phase motor 230V
Motore 1F 200V / Single-phase motor 200V
4.03
FM090982
Supporto ventilatore / Ventilator support
4.04
FE260020
FE260022
Ventilatore 230V / Ventilator 230V
Ventilatore 200V / Ventilator 200V
4.05
FM090229
Campana inferiore / Lower hood
4.06
FE440618
Trasformatore 2400VA (200-230V) / Transformer 2400VA (200-230V)
4.07
S0K01208
Kit microinterruttore campana / Hood microswitch kit
4.08
FM230002
Protezione per microinterruttore / Microswitch guard
4.09
S0K01120
Kit ventola / Fan kit
4.10
FE130013
Elettromagnete / Electromagnet
4.11
FM091181
Carenatura RAL7035B. / RAL7035B. fairing
4.12
FM330001
Piedino regolazione (solo per “RP55 Basic”) / Adjusting foot (for the “RP55 Basic” version only)
4.13
FM510084
Cerniera / Hinge
4.14
FE120264
FE120254
(old)
FE120255
Scheda di potenza 230V (valido dalla matricola nr. 223 del 06.2009) / Power board 230V
(valid from serial number 223 dated 06.2009)
Kit scheda di potenza 230V (valido fino alla matricola nr. 222 del 06.2009) / Power board kit
230V (valid up to serial number 222 dated 06.2009)
Scheda di potenza 200V / Power board 200V
4.14.01
FE290407
Fusibile 10.3X38 AM 16A (200/230V) / Fuse 10.3X38 AM 16A (200/230V)
4.15
FE120263
FE120253
(old)
Scheda di comando (valido dalla matricola nr. 223 del 06.2009) / Control board (valid from
serial number 223 dated 06.2009)
Kit scheda di comando (valido fino alla matricola nr. 222 del 06.2009) / Control board kit
(valid up to serial number 222 dated 06.2009)
4.16
FE080001
Interruttore generale 20A (200-230V) / Main switch 20A (200-230V)
4.17
FM091128
Frontale RAL7035B. / RAL7035B. front panel
4.18
FE120601
Tastiera a membrana / Membrane keyboard
4.19
FM110340
Adesivo pulsantiera / Push button panel adhesive
4.20
FM091148
Pannello posteriore RAL7035B. / RAL7035B. rear panel
4.21
S0K01301
Kit supporti anteriori piatto retinato / Screened plate front support
4.22
FM130002
Piatto retinato / Reticulated plate
La nuova scheda di potenza FE120264 e la nuova scheda di comando FE120263 non sono intercambiabili
con le precedenti schede FE120254 e FE120253.
Pertanto chi possiede una macchina antecedente al numero di matricola indicato, in caso di richiesta della
scheda di potenza, deve ordinare il codice FE120254. Riceverà il kit composto dalla nuova scheda di
potenza completa di fusibili e dalla nuova scheda di comando.
Allo stesso modo, in caso di richiesta della scheda di comando, deve ordinare il codice FE120253.
Riceverà ancora il kit composto dalla nuova scheda di potenza completa di fusibili e dalla nuova scheda di
comando.
The new power board FE120264 as well as the new control board FE120263 are not interchangeable with
the previous boards FE120254 and FE120253.
Therefore, if you need a power board for a machine with a serial number prior to the one reported, you
must order code FE120254. This way, you will receive a kit composed of the new power board with fuses
and the new control board.
If you need a control board, you must order code FE120253. This way, you will receive the same new kt
composed of the new power board with fuses and the new control board.
10
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 4 / SCHEME 4
11
LEGENDA PARTICOLARI / ITEMS DESCRIPTION
TAVOLA 5 / SCHEME 5
Pos.
Pos.
Codice
Code
Descrizione
Description
5.01
5.01.01
5.01.02
5.01.03
GB31B001
FM091036
FM770522
FM770521
Kit gambe RAL7035B. / RAL7035B. supports kit
Gamba RAL7035B. / RAL7035B. support
Ruota 80 con freno / Wheel 80 with brake
Ruota Ruota 80 / Wheel 80
5.02
AV990A15
Avvolgitore (200-230V) / (200-230V) Rewinder group
5.03
FM160231
Anello guida film / Film guiding ring
5.04
FM010041
Albero avvolgitore film / Film rewinder shaft
5.05
FM160111
Rondella / Washer
5.06
FE220105
Microinterruttore / Microswitch
5.07
FM290175
Supporto avvolgitore / Rewinder support
5.08
FM160104
Ghiera / Ring nut
5.09
FM170161
Molla / Spring
5.10
FM120040
Flangia mobile / Movable flange
5.11
FM250128
Mozzo / Hub
5.12
FM120041
Flangia fissa / Fixed flange
5.13
FM280326
Piastrina / Plate
5.14
FM250074
Rullo / Roller
5.15
FM030063
Asta / Rod
5.16
FM060027
Leva / Lever
5.17
FM290172
Supporto leva / Lever support
5.18
FE190032
Interruttore / Switch
5.19
FM290107
Supporto motoriduttore / Gearmotor support
5.20
FE250016
Motoriduttore 200-220V / 200-220V gearmotor
5.21
FM095138
Carter / Case
5.22
FM290525
Squadretta anello guida film / Film guiding ring square
5.23
FE310121
Cavo 3X0,75X1000 / Cable 3X0,75X1000
5.24
S0K00407
Kit guida a piolo per film / Film guide kit
5.25
FM290432
Supporto avvolgitore RAL9005B. / RAL9005B. rewinder support
12
ESPLOSO MACCHINA / MACHINE DETAIL DRAWING
TAVOLA 5 / SCHEME 5
13
SCHEMA ELETTRICO 200-230V / 200-230V WIRING DIAGRAM
LEGENDA SCHEMA ELETTRICO / WIRING DIAGRAM DESCRIPTION
B1
Finecorsa start ciclo
Cycle start limit switch
B2
Finecorsa avvolgitore
Rewinder limit switch
BT1
Termocoppia
Thermocouple
C1
Condensatore motore
Motor capacitor
E1/2
Ventilatore raffreddamento
Cooling fan
E3
Ventilatore raffreddamento
Cooling fan
ER1
Resistenza lama saldante
Sealing blade heater
ER2
Resistore di retrazione
Shrinking heater
FQ1
Termostato di sicurezza
Safety thermostat
FU1/2
Fusibile linea 10.3X38
Line fuse 10.3X38
FU3
Fusibile alimentatore scheda 5X20
Card supplier fuse 5X20
FU4/5
Fusibile motore ventola 5X20
Fan motor fuse 5X20
FU6/7
Fusibile ventilatore, pompa raffreddamento,
avvolgitore 5X20
Ventilator fuse, cooling pump, rewinder 5X20
FU8
Fusibile magneti 5X20
Magnet fuse 5X20
K1
Scheda di potenza
Power board
K2
Scheda di comando
Control board
M1
Motore ventola
Fan motor
M2
Motore avvolgitore
Rewinder motor
M3
Motore pompa di raffreddamento
Cooling pump motor
Q1
Interruttore generale
Motor brake resistor
Q2
Interruttore avvolgitore
Motor brake resistor
R1
Resistore per freno motore
Main switch
R2
Resistore per freno motore
Rewinder switch
S1
Tastiera a membrana
Membrane keyboard
T1
Trasformatore di taglio
Cutting transformer
U1
Magnete di retrazione
Shrinking magnet
U2
Magnete di saldatura
Sealing magnet
X1
Presa alimentazione avvolgitore
Rewinder power supply socket
X2
Spina alimentazione avvolgitore
Rewinder power supply plug
Minipack-torre S.p.A.
Via Provinciale, 54 - 24044 DALMINE (BG) - ITALY
Tel. (035) 563525 – Fax (035) 564945
E-mail: info@minipack-torre.it
Internet: www.minipack-torre.it
Loading...
