Page 1
CS1000pro
Instrukcja obsługi
Page 2
2
ŚRODKI OSTROŻNOŚCI
Przed przestąpieniem do pracy z maszyną należy uważnie przeczytać niniejszą
instrukcję.
Nie używaj urządzenia, jeśli temperatura otoczenia jest wyższa 45°C lub niższa 5°C, w
pomieszczeniach o dużej wilgotności powietrza lub na wolnym powietrzu, ponieważ maszyna
może zacząć działać nieprawidłowo. Aby uniknąć kondensacji pary wodnej na urządzeniach
elektronicznych, nie zaleca się natychmiastowego włączania urządzenia po silnym schłodzeniu.
Przed użyciem pozostaw maszynę do ogrzania w temperaturze pokojowej. Nie zaleca się
używania maszyny, gdy sieć elektryczna jest niestabilna lub w miejscach, gdzie są silne pola
elektryczne i magnetyczne, w przeciwnym razie urządzenie nie będzie działać prawidłowo.
Instalacja maszyny wymagana jest na płaskiej, stabilnej powierzchni.
Nie upuszczaj urządzenia, ponieważ może to spowodować obrażenia ciała lub uszkodzenie
urządzenia.
PODCZAS PRACY NA MASZYNIE
Zachowaj ostrożność podczas pracy przy maszynie, chroń ręce przed trafianiem do obszaru
roboczego ruchomych części maszyny, zwłaszcza w obszarze pracy igły. Aby uniknąć porażenia
prądem lub zwarcia wszystkie kable muszą być w dobrym stanie i nie mieć żadnych uszkodzeń
(przecięcia, przepalenia itp.). Nie wchodzić w kontakt z mokrym lub agresywnym środowiskiem.
Odłączając przewód zasilający, nie ciągnij za kabel, ciągnij za wtyczkę.
ZACHOWAJ NINIEJSZĄ INSTRUKCJĘ
Niniejsza maszyna jest przeznaczona wyłącznie do użytku domowego.
Niniejsza maszyna nie jest przeznaczona do użytku przez osoby (w tym dzieci) o ograniczonych
możliwościach ruchowych, umysłowych lub sensorycznych bądź osoby bez wiedzy i
doświadczenia, z wyjątkiem sytuacji, gdy są nadzorowane oraz zostały wcześniej odpowiednio
przeszkolone przez osoby odpowiedzialne za ich bezpieczeństwo. Uważaj na dzieci i nie pozwól
im bawić się tym urządzeniem.
Page 3
3
Spis treści
ZAPOZNANIE Z MASZYNĄ.......................................................................... 4
Nazwa części ............................................................................................... 4
Akcesoria na wyposażeniu ......................................................................... 5
Przygotowanie do szycia ............................................................................ 6
Podłączenie do sieci ................................................................................ 6
Kontrola prędkości szycia ....................................................................... 6
Podnoszenie i opuszczanie stopki dociskowej ..................................... 7
Jak założyć stopkę dociskową ................................................................ 8
Zmiana nacisku stopki na tkaninę .......................................................... 8
Zmiana długości ściegu .......................................................................... 9
Regulacja transportu dyferencjalnego (różnicowego) .......................... 9
Wymiana igieł ........................................................................................... 10
Nawlekacz nici .......................................................................................... 10
Zakładanie prowadnika nici i stojaka...................................................... 11
Zakładanie szpulek .................................................................................. 11
Nawlekanie maszyny nićmi ..................................................................... 12
Nawlekanie igieł ....................................................................................... 13

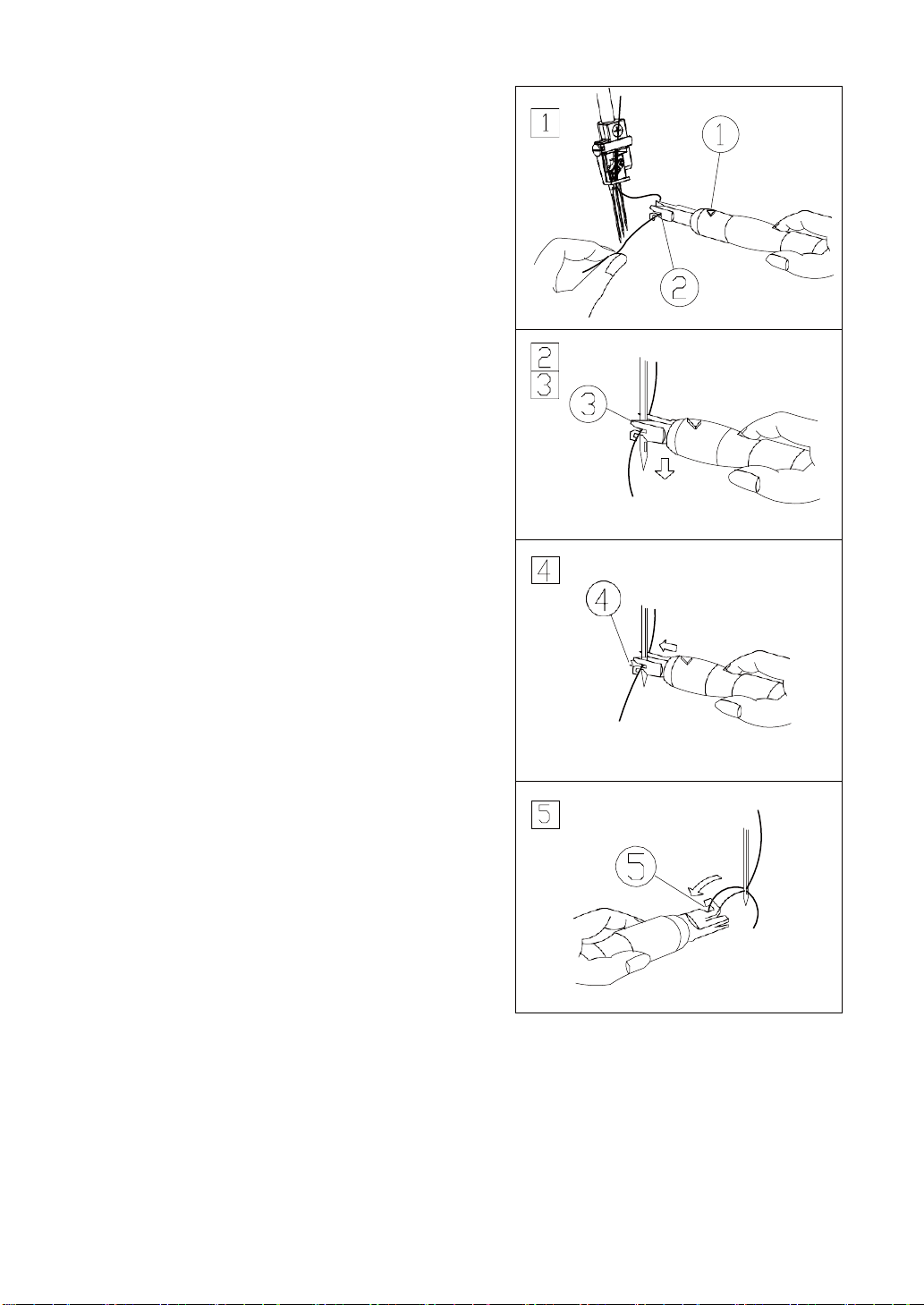

Jak używać nawlekacza nici .................................................................... 15

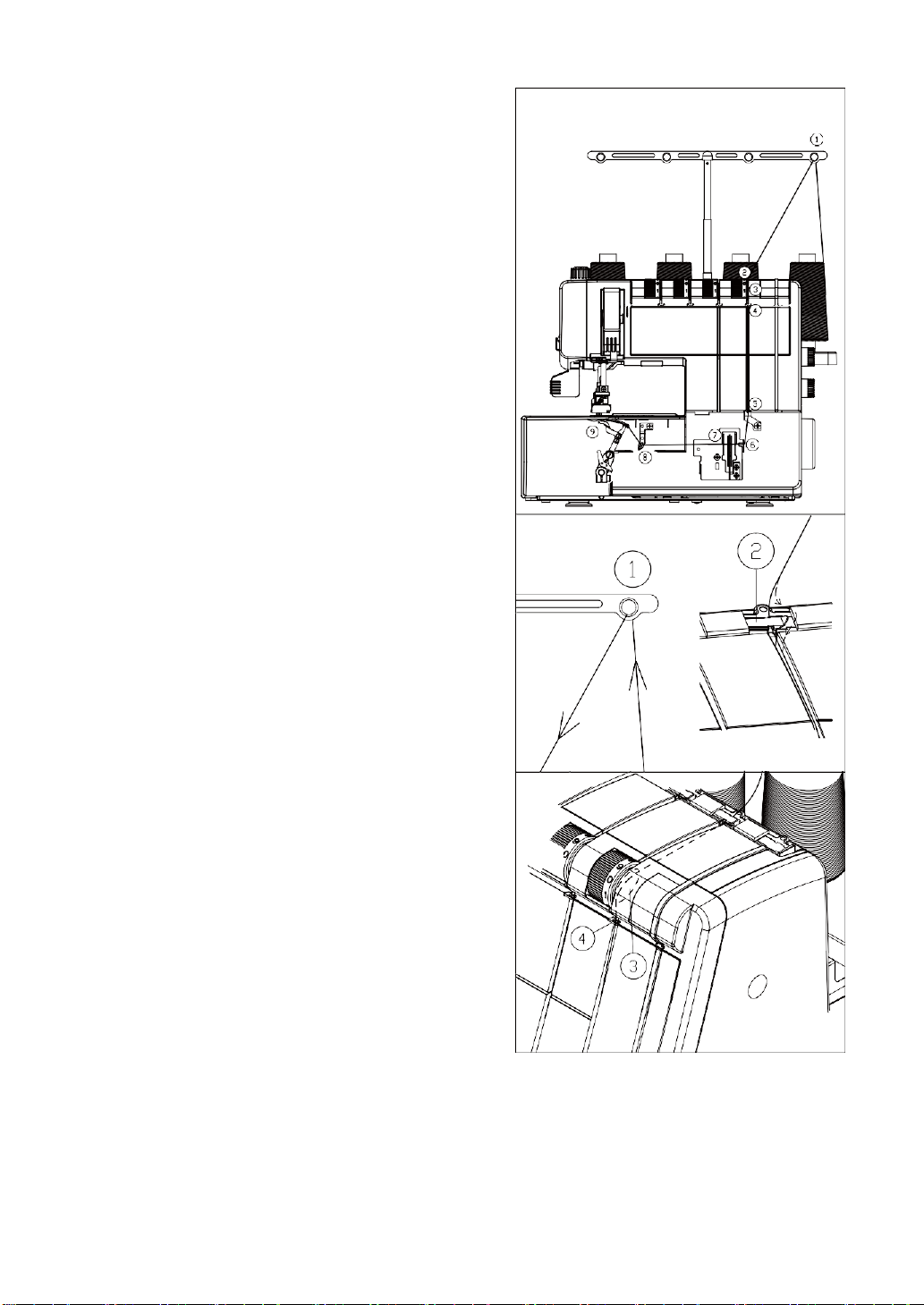

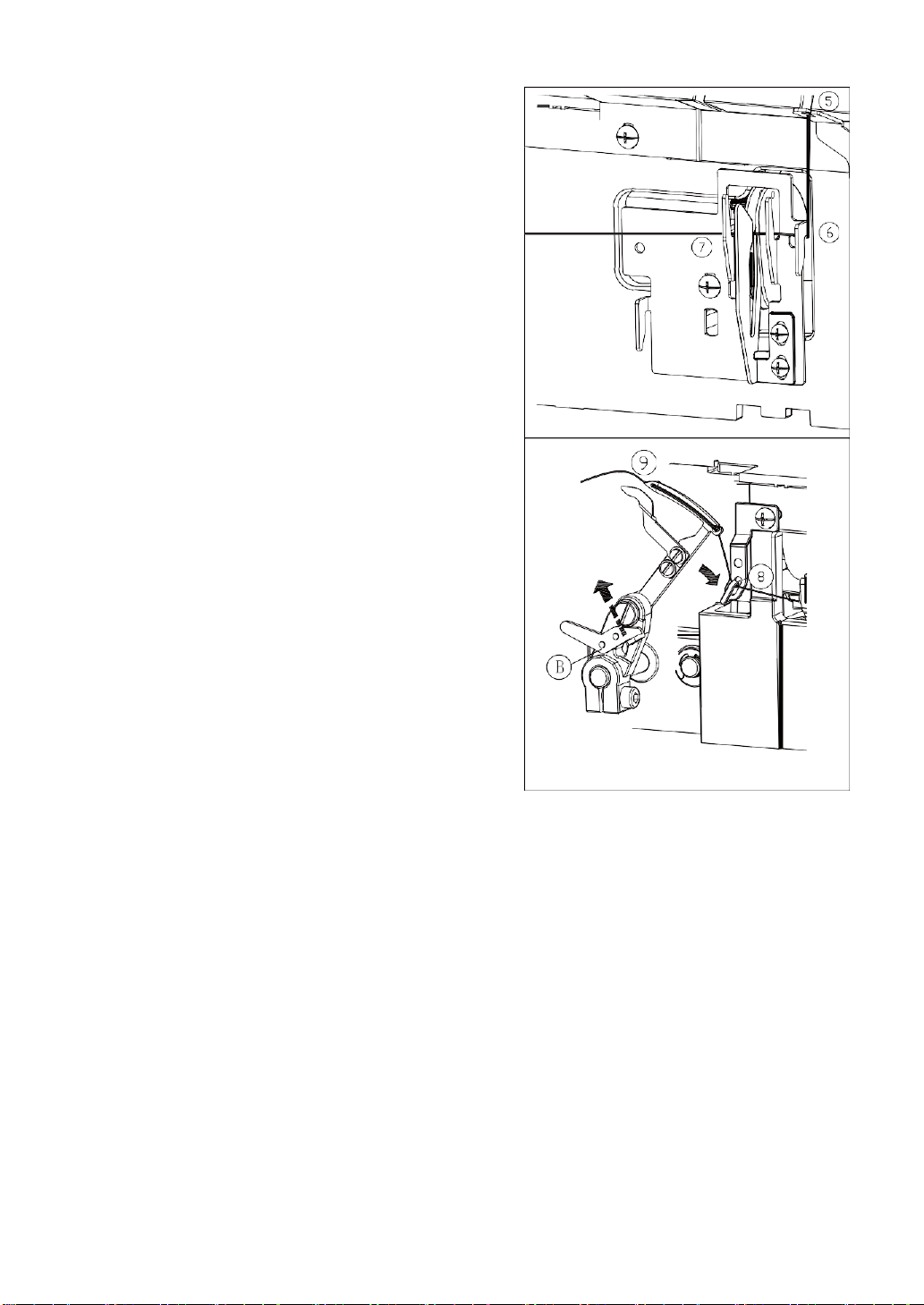

Nawlekanie chwytacza ................................................................................ 16
RÓŻNORODNOŚĆ ŚCIEGÓW ..................................................................... 18
Potrójny ścieg płaski .................................................................................. 18
Zrównoważone naprężenie ......................................................................... 20
Równowaga naprężenia górnej nici ........................................................... 21

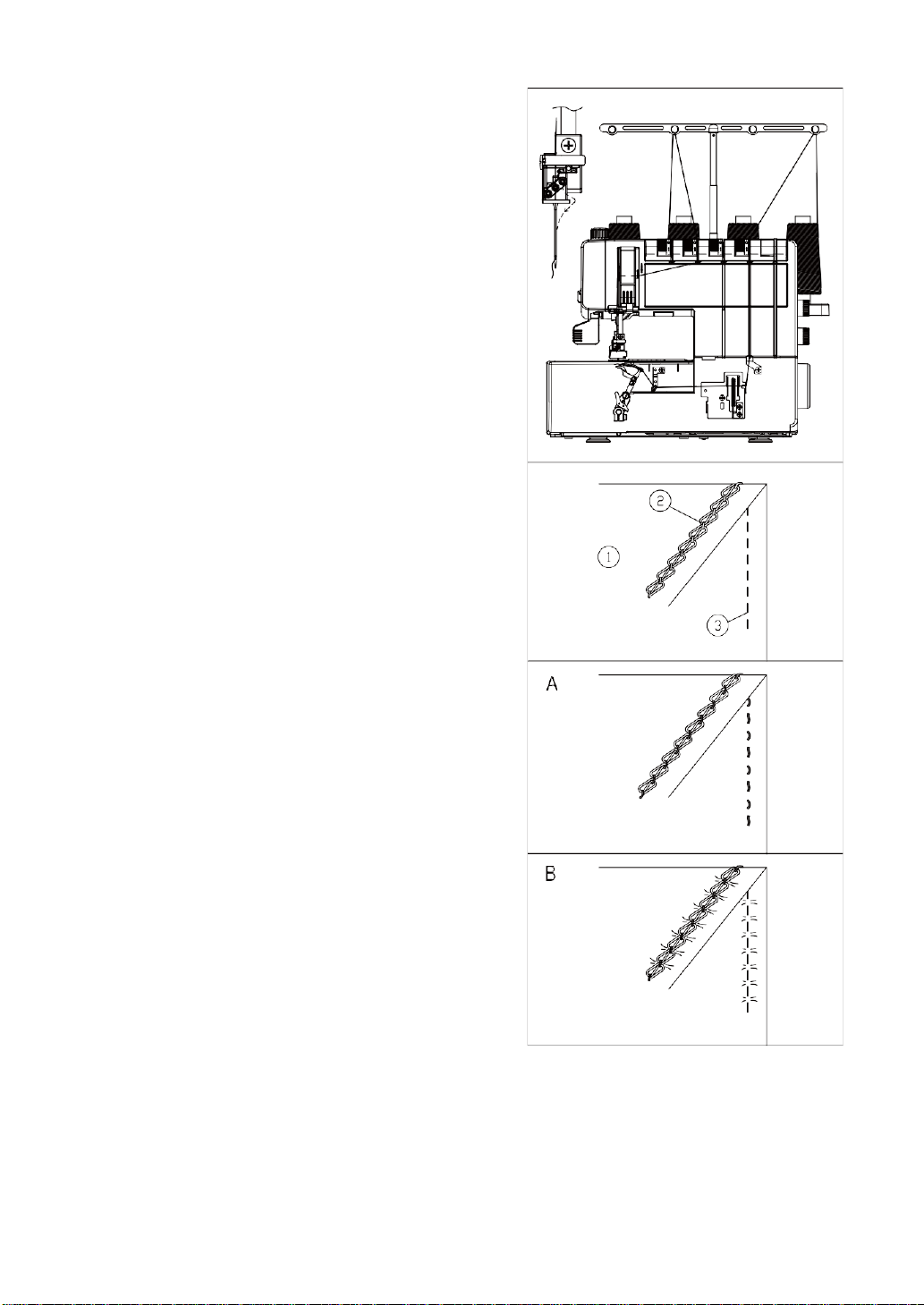

Ścieg łańcuszkowy ...................................................................................... 22
ZAKOŃCZENIE ŚCIEGU ................................................................................. 23
Początek szwu ............................................................................................. 23
Koniec szwu ......................................................................................................... 23
Przywiązywanie nici .................................................................................... 23
Zdejmowanie tkaniny na środku ściegu ...................................................... 24
Obrębianie krawędzi ściegiem płaskim ..................................................... 25
Zastosowanie potrójnego ściegu płaskiego ............................................. 25
Obsługa maszyny ........................................................................................ 26
Page 4
4
ZAPOZNANIE Z MASZYNĄ

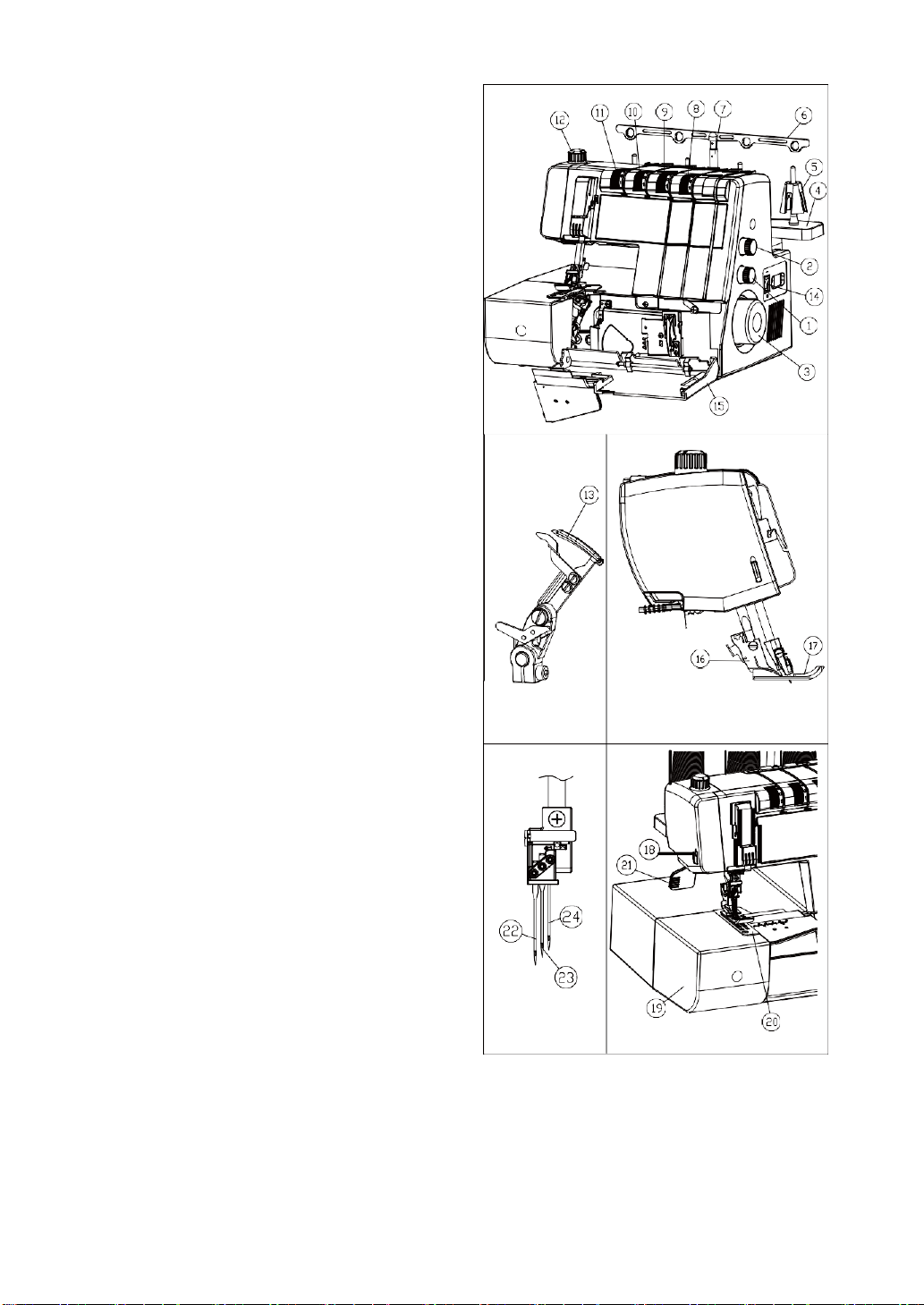

Nazwa części
1.
Pokrętło transportu dyferencjalnego
(różnicowego) podania tkaniny
2. Pokrętło regulacji długości ściegu
3.
Koło zamachowe
4.
Podstawa na szpule
5.
Szpulka antywibracyjna (przeciw drganiowa)
6.
Prowadnik nici i stojak
7.
Oś prowadnika nici i stojaka
8.
Regulator naprężenia nici w chwytaczu
9.
Regulator naprężenia nici w prawej igle
10.
Regulator naprężenia nici w środkowej igle
11.
Regulator naprężenia nici w lewej igle
12.
Śruba zmiany docisku stopki
13.
Chwytacz
14.
Przełącznik zasilania
15.
Osłona chwytacza
16.
Uchwyt stopki dociskowej
17.
Stopka dociskowa
18.
Obcinacz nici
19.
Zamykana osłona
20.
Płyta ściegowa
21.
Dźwignia podnoszenia stopki dociskowej
22.
Lewa igła (90/14)
23.
Środkowa igła (90/14)
24.
Prawa igła (90/14)
Page 5
5

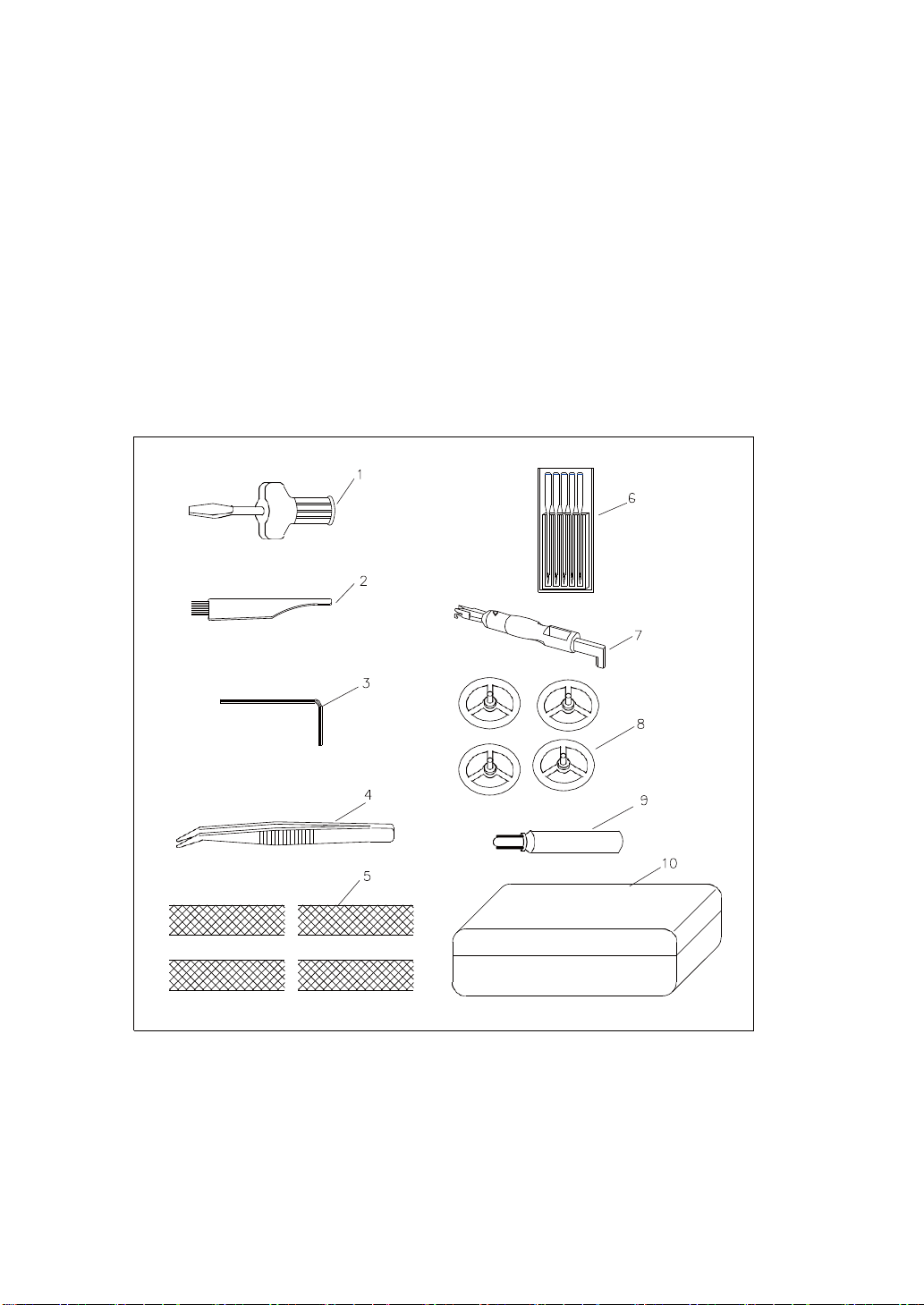

Akcesoria na wyposażeniu:
1. Śrubokręt
2. Szczoteczka
3. Wkrętak sześciokątny
4. Pinceta
5. Siateczka
6. Zestaw igieł
7. Nawlekacz nici
8. Nakładki na szpuli
9. Olejarka
10. Pojemnik na akcesoria
Page 6
6
Przygotowanie do szycia

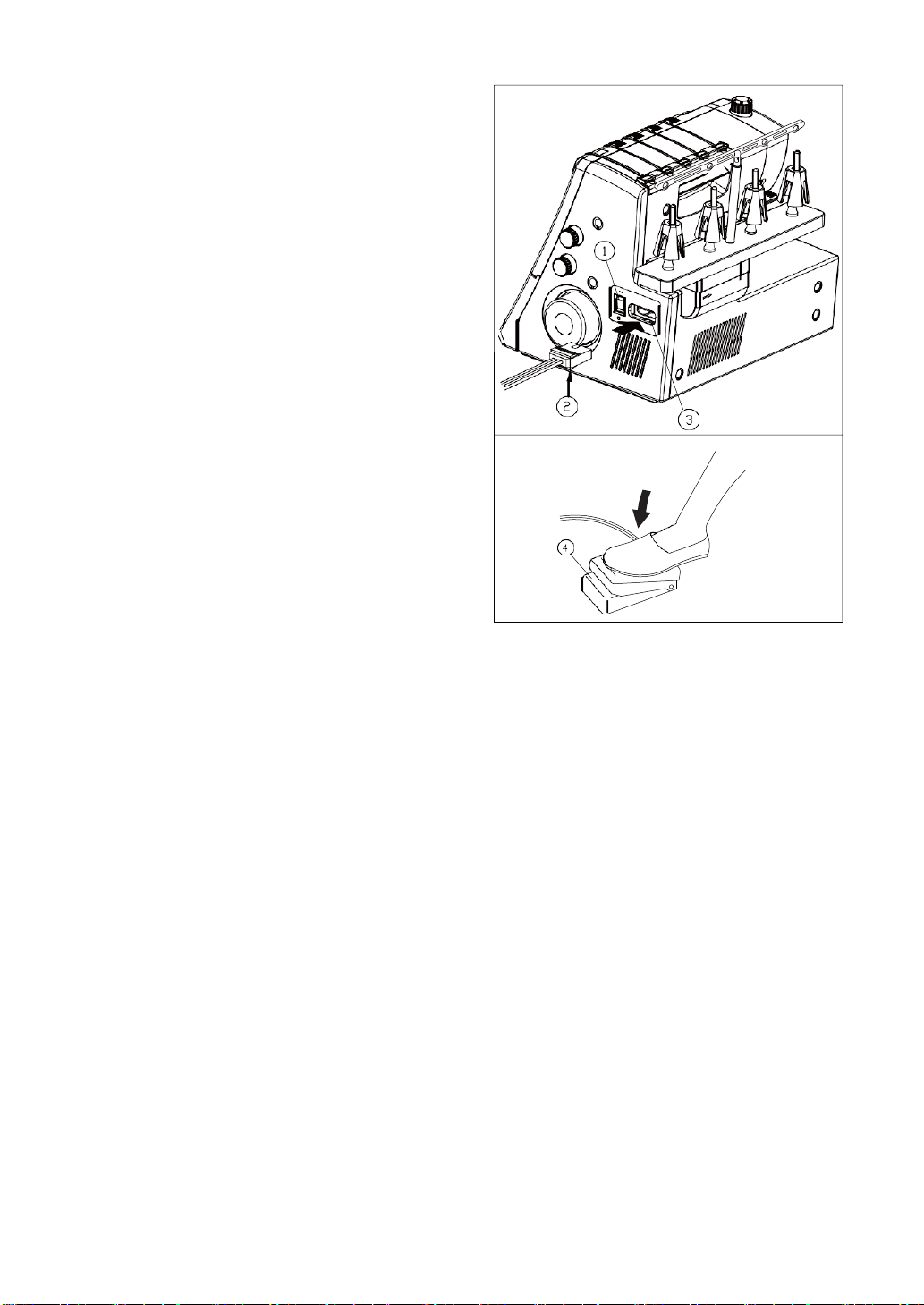

Podłączenie do sieci
1. Podłącz przewód zasilający do gniazda
maszyny.
2. Podłącza wtyczkę kabla zasilania do gniazda
zasilającego.
3. Włącz zasilanie.
1)
Włącznik zasilania
2) Wtyczka maszyny
3)
Gniazdo maszyny
4) Rozrusznik
Kontrola prędkości szycia
Prędkość szycia reguluje się za pomocą rozrusznika
nożnego. Im mocniej naciskasz na rozrusznik, tym
szybciej maszyna szyje.
Dla Twojego bezpieczeństwa:
•
Podczas pracy zawsze patrz na obszar szycia. Nie dotykaj ruchomych części maszyny takich
jak: prowadnik nici, chwytacz, koło zamachowe, igły.
•
Zawsze odłączaj zasilanie, gdy:
— pozostawiasz maszynę bez nadzoru
— wymieniasz lub zakładasz jakieś części
— nawlekasz nić lub wykonujesz czyszczenie maszyny
•
Nie kładź niczego na rozrusznik nożny, zwłaszcza gdy maszyna jest uruchomiona.
Symbol «0» na przełączniku oznacza pozycje «WYŁ.»
Page 7
7

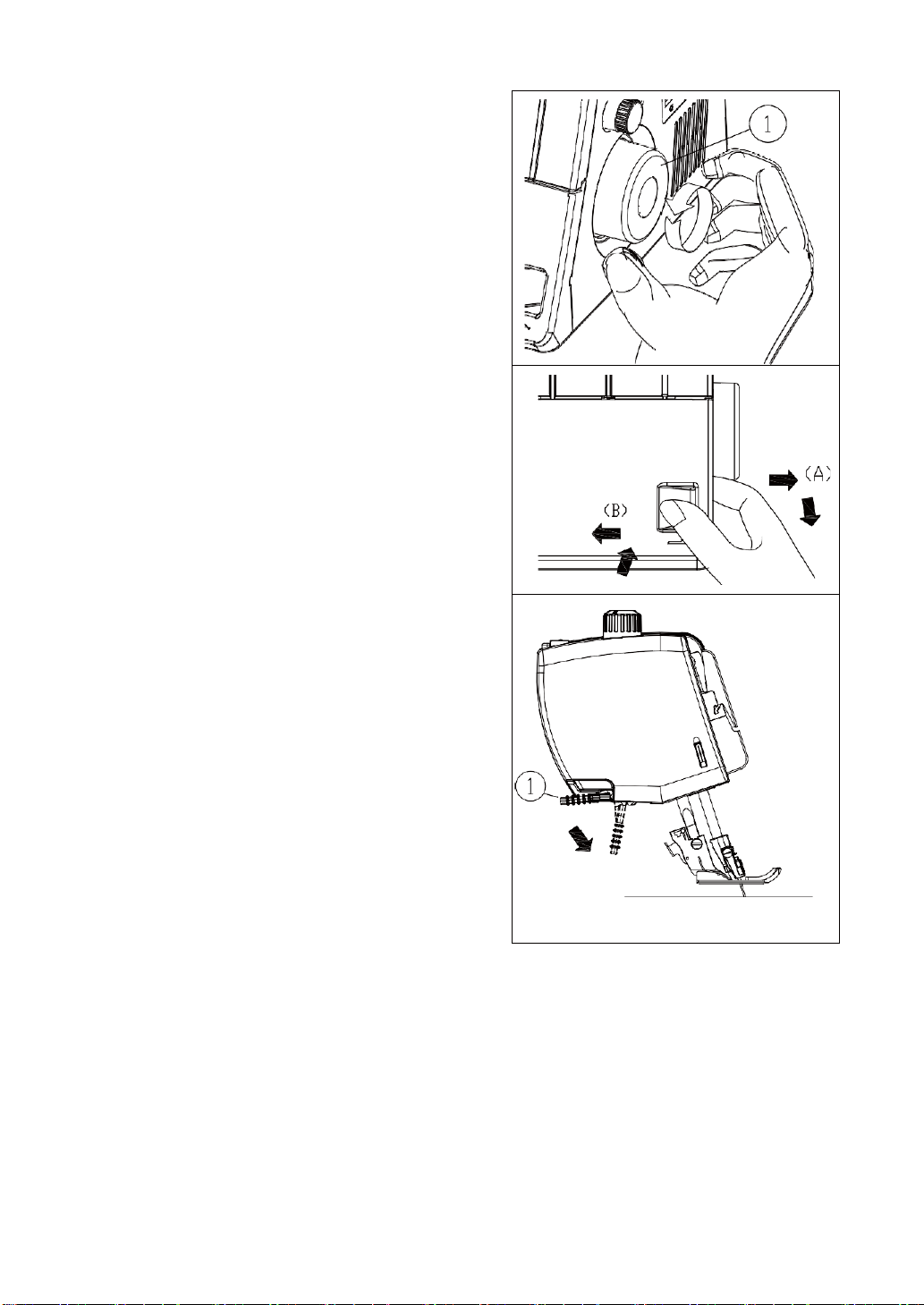

Kontrola prędkości szycia
Obracanie koła zamachowego
Zawsze obracaj koło zamachowe do siebie (w
kierunku przeciwnym do ruchu wskazówek
zegara).
1) Koło zamachowe
Jak otworzyć i zamknąć
pokrywę chwytacza
Aby otworzyć: (А)
Przesuwając pokrywę palcem w prawo, opuść
pokrywę chwytacza do siebie.
Uwaga: Po otwarciu pokrywy chwytacza silnik wyłącza
się automatycznie, mimo że przycisk zasilania jest
ustawiony w pozycji „I”.
Aby zamknąć: (В)
Podnieś pokrywę chwytacza i popchnij ją do
maszyny. Pokrywa zatrzaskuje się automatycznie.
Podnoszenie i opuszczanie stopki
dociskowej
Stopka dociskowa podnosi się i opuszcza się za
pomocą dźwigni podnoszenia stopki.
Podczas szycia stopka musi zawsze być opuszczona,
z wyjątkiem, gdy nawlekasz maszynę lub testujesz
nienawleczoną maszynę.
UWAGA:
Podczas podnoszenia stopki dociskowej zmniejsza
się naprężenie nici. Podczas podnoszenia stopki silnik
wyłącza się automatycznie, mimo że przycisk zasilania
jest ustawiony w pozycji „I”.
1) Dźwignia stopki dociskowej
Page 8
8

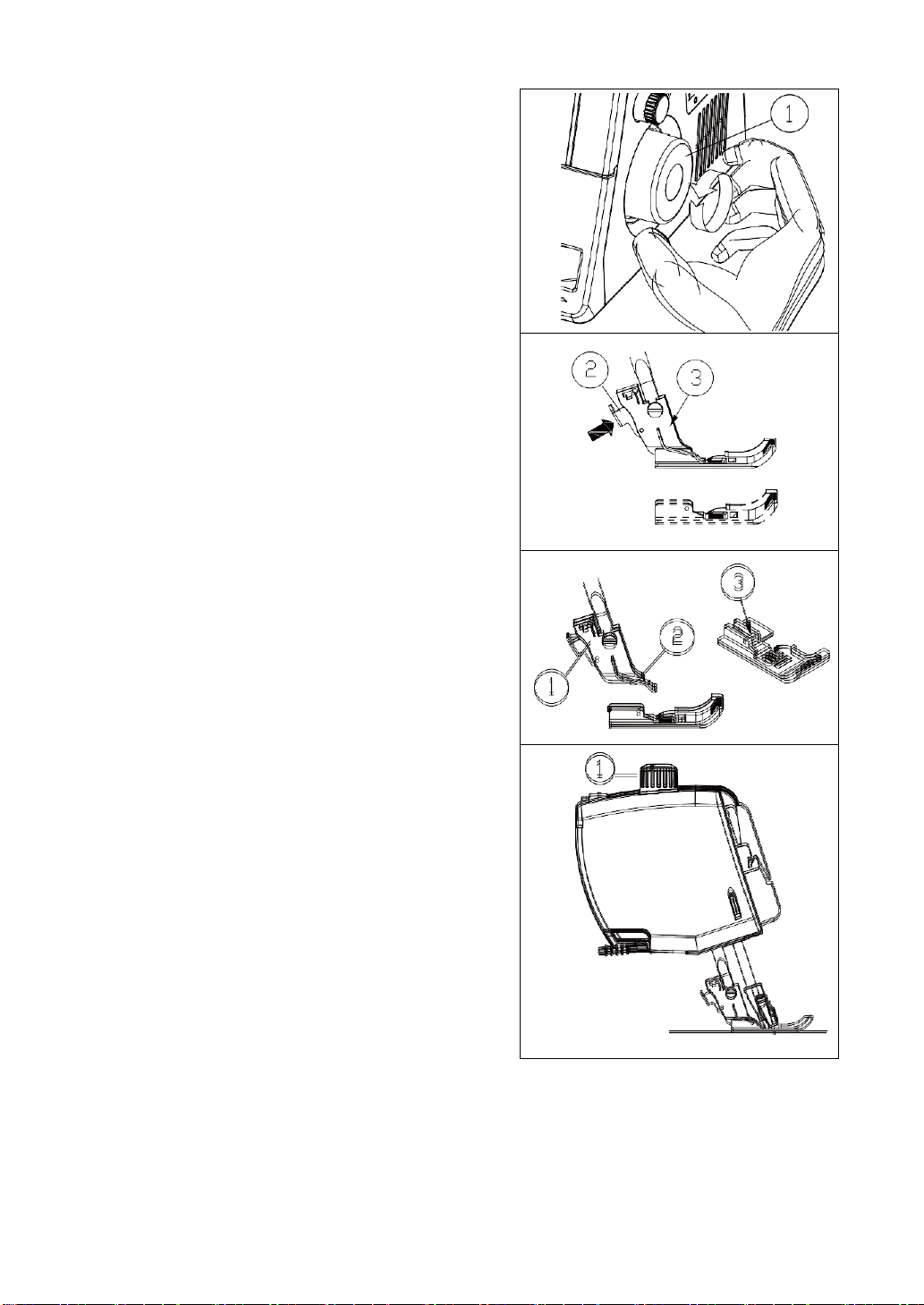

Podnoszenie i opuszczanie stopki
dociskowej
1) Wyłącz zasilanie i odłącz maszynę od sieci.
2) Obróć koło zamachowe do siebie i podnieś igłę.
Podnieś stopkę dociskową.
Naciśnij na dźwignię z tyłu uchwytu stopki
dociskowej. Stopka zwolni się.
1) Koło zamachowe
2) Dźwignia
3) Uchwyt stopki
Jak założyć stopkę dociskową
1) Wyłącz zasilanie i odłącz maszynę od sieci.
2) Umieść stopkę dociskową tak, aby trzpień
znajdował się bezpośrednio pod rowkiem uchwytu.
3) Opuść uchwyt stopki i przymocuj ją.
4) Podnieś dźwignię stopki dociskowej i sprawdź, czy
stopka jest mocno zamocowana.
1) Uchwyt stopki
2) Rowek
3) Trzpień
Zmiana nacisku stopki na tkaninę
W przypadku zwykłego szycia nie ma potrzeby
regulacji nacisku stopki na tkaninę.
Podczas szycia mocno zróżnicowanych tkanin obróć
śrubę regulującą w zależności od rodzaju tkaniny.
W takim przypadku można wybrać jedną z sześciu
pozycji. Standardowy docisk stopki «N».
1) Dźwignia nacisku stopki na tkaninę.
Page 9
9
Zmiana długości ściegu
Obróć pokrętło regulacji długości ściegu. Im
większa cyfra, tym większa długość ściegu.
Podczas zwykłego szycia ustaw długość ściegu
na 3–3,5.
1) Pokrętło regulacji długości ściegu
2) Znacznik
3)
Zwiększenie długości ściegu
4) Zmniejszenie długości ściegu

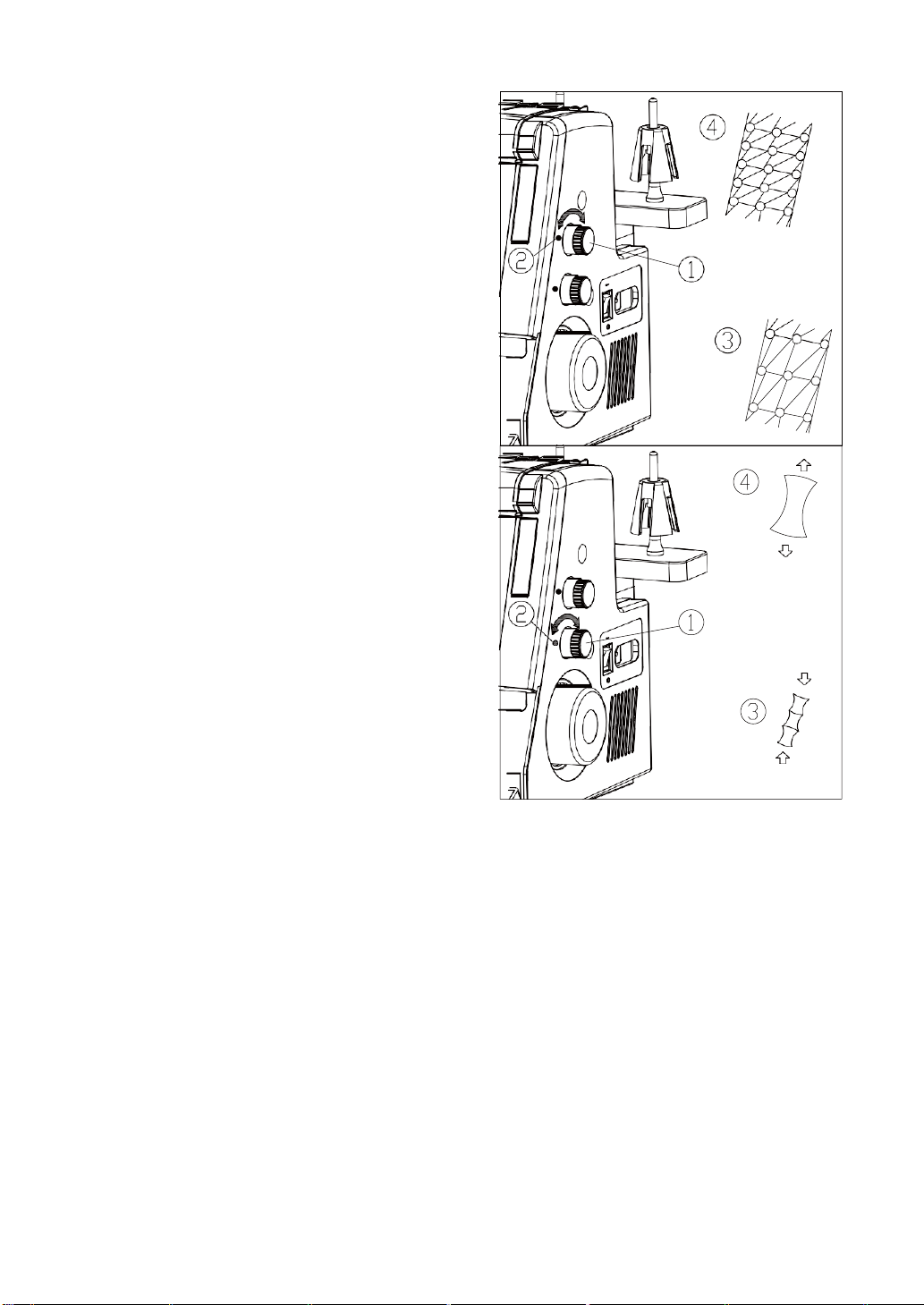

Regulacja transportu dyferencjalnego
(różnicowego)
Ustawienie dyferencjalnego (różnicowego)
transportu tkaniny można zmienić obracając
pokrętło regulacji.
Cyfry na pokrętle regulacji oznaczają stosunek
pomiędzy głównym i wtórnym podaniem.
•
Ustaw 1.0 dla zwykłego szycia.
•
Ustaw pokrętło regulacji na mniejszą wartość
podczas pracy z materiałami które mogą
marszczyć się.
•
Ustaw pokrętło regulacji na większą wartość
podczas pracy z elastycznymi tkaninami, takimi
jak dzianina, jersey.
1) Pokrętło regulacji transportu dyferencjalnego
(różnicowego)
2) Znacznik
3) Zmniejszenie
4) Zwiększenie
Page 10
10

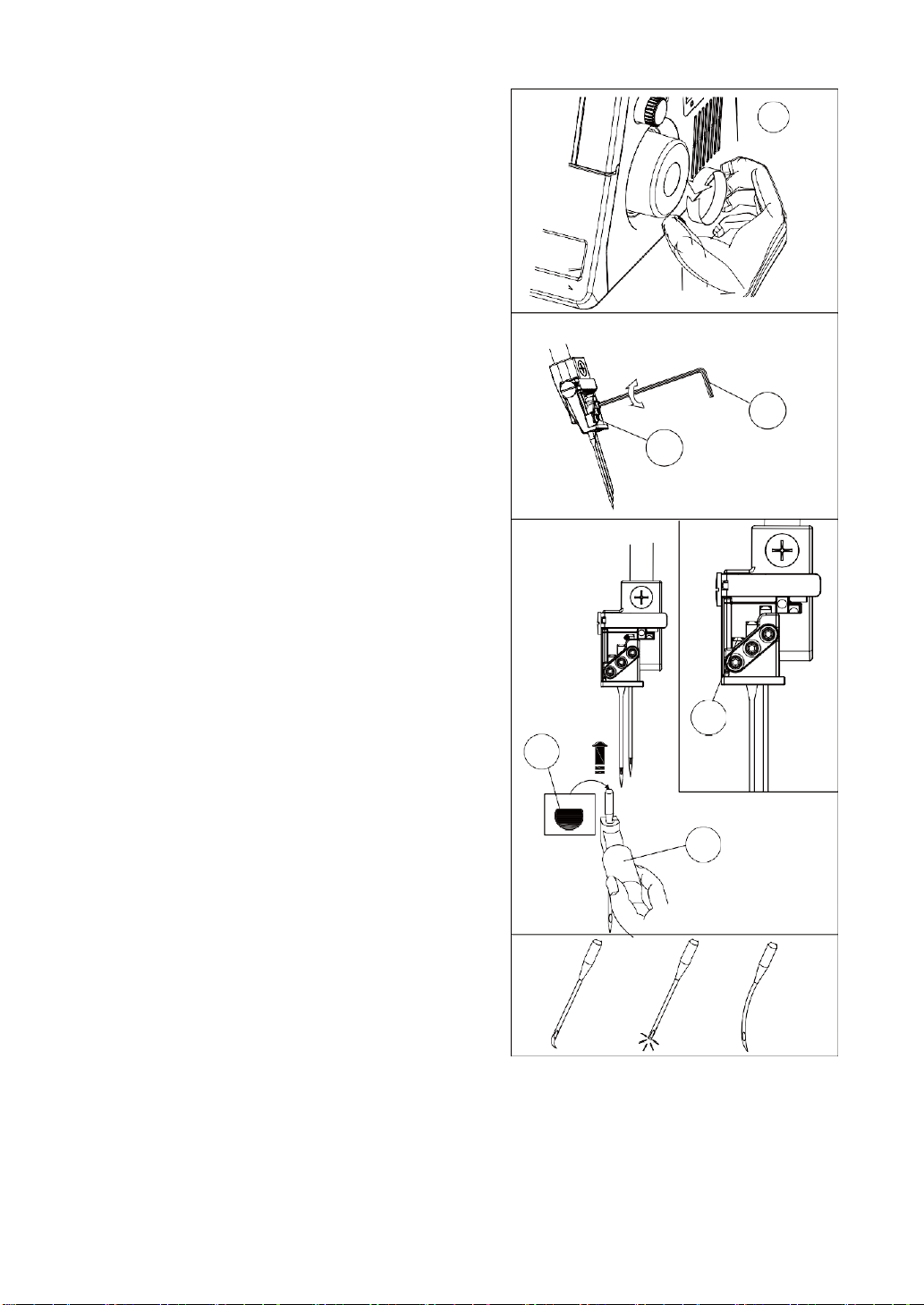

Wymiana igieł
UWAGA:
Przed wymianą igieł odłącz zasilanie i wyjmij
wtyczkę z gniazdka zasilającego.
Obróć koło zamachowe do siebie i podnieś igłę do
najwyższej pozycji.
1) Koło zamachowe
Następnie poluzuj śrubę mocującą igłę, którą chcesz
wymienić.
2) Śruba mocująca igłę
3) Klucz sześciokątny
Załóż nową igłę do uchwytu igły płaską stroną do tyłu,
popchnij igłę do góry do oporu. Dokręć śrubę
mocującą igłę.
4) Płaska strona igły
5) Śruby
Nawlekacz nici
Aby ułatwić montaż igły zalecamy użycie nawlekacza
nici. Włóż igłę do nawlekacza płaską stroną do tyłu jak
pokazano na rysunku. Za pomocą nawlekacza nici
załóż igłę do uchwytu igły. Dokręć śrubę uchwytu igły,
trzymając nawlekacz nici na miejscu.
6) Nawlekacz nici i uchwyt igły
UWAGA:
Używaj igieł EL x 705 rozmiar 80/12 lub EL x 705
5
4
6 2
3
1
Page 11
11

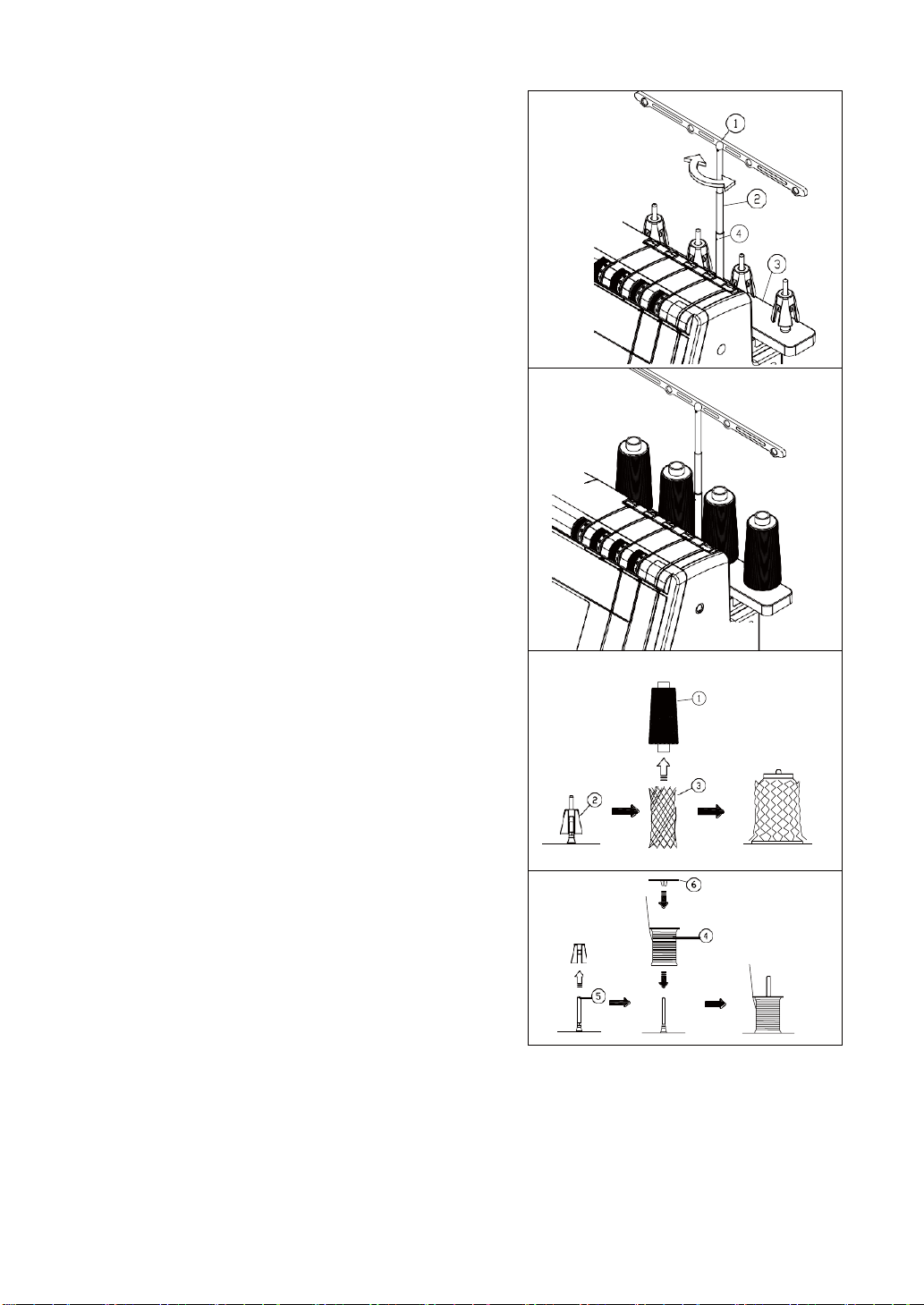

Zakładanie prowadnika nici i
stojaka
Podnieś prowadnik nici (stojak) na pełną wysokość.
Obróć prowadnik tak, aby otwory prowadnika nici
znajdowały się bezpośrednio nad trzpieniami szpuli.
1) Prowadnik nici i szpuli.
2) Oś prowadnika nici
3) Trzpień szpuli
4) Blokada (korki)
Uwaga:
Upewnij się, że dwa korki na osi prowadnika nici są
ustawione w prawidłowej pozycji jak pokazano na
rysunku.
Zakładanie szpulek
Umieść szpulki na uchwyty.
Jeśli nić zeskakuje ze szpuli podczas nawlekania nici
lub szycia, umieść na szpulkę siateczkę, jak pokazano
na rysunku, aby nić nie zaplątała się.
1) Szpulka
2) Uchwyt szpulki
3) Siateczka
Podczas używania małych szpulek zdejmij z
trzpienia na szpulki uchwyt szpulek.
4) Mała szpulka
5) Trzpień szpulki
Załóż szpule, następnie załóż nakładki.
6) Nakładki
Page 12
12

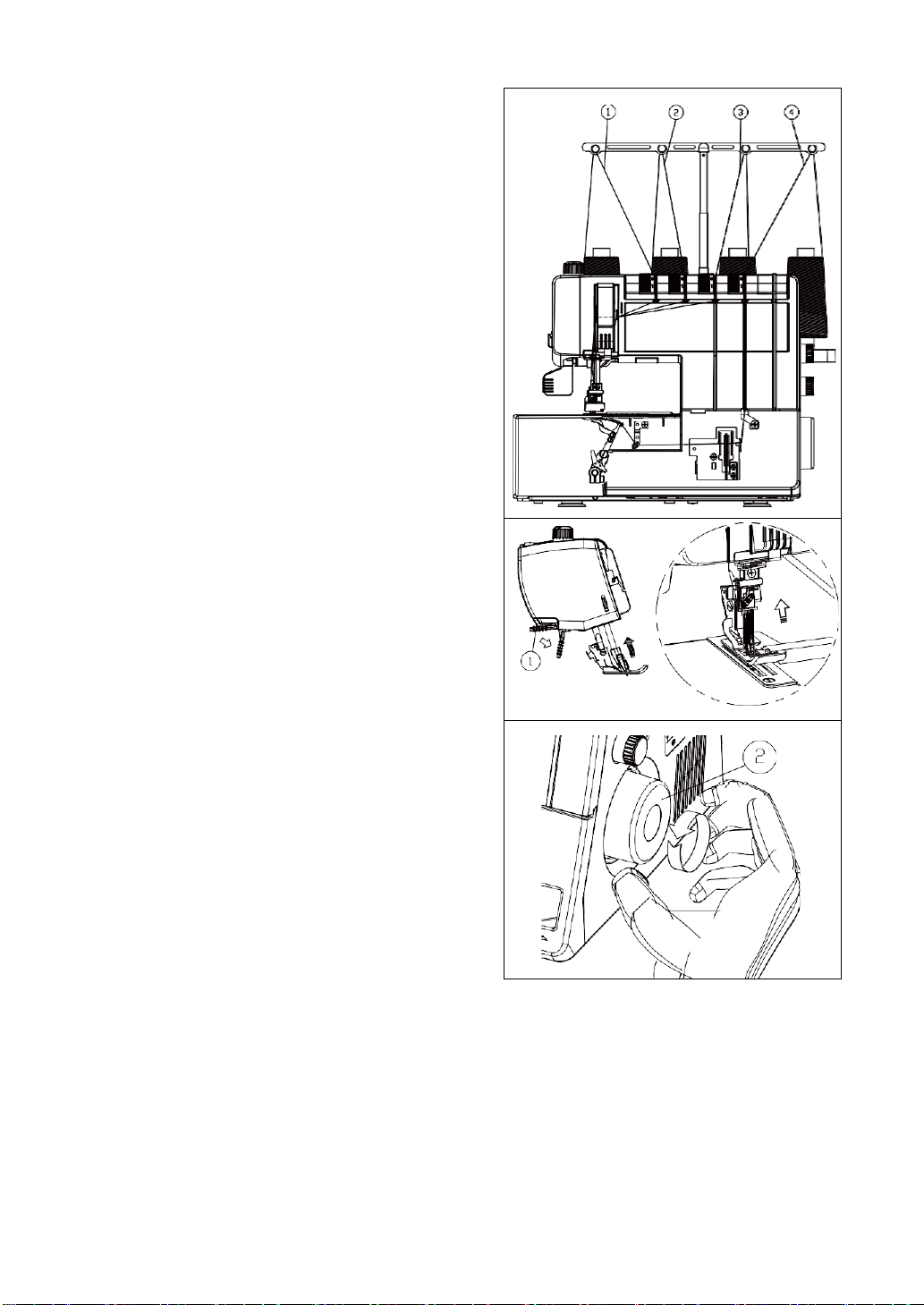

Nawlekanie maszyny nićmi
UWAGA:
Przed rozpoczęciem nawlekania maszyny nićmi
odłącz zasilanie maszyny i wyjmij wtyczkę z
gniazdka.
Wykonuj nawlekanie maszyny w następnej
kolejności:
1) Nić lewej igły
2) Nić środkowej igły
3) Nić prawej igły
4)
Nić chwytacza
Podnieś dźwignię stopki dociskowej.
1) Dźwignia stopki dociskowi
UWAGA:
Zawsze podnoś stopkę dociskową przed
nawlekaniem maszyny nićmi.
Obróć koło zamachowe do siebie i podnieś igłę do
górnej pozycji.
2) Koło zamachowe
Page 13
13

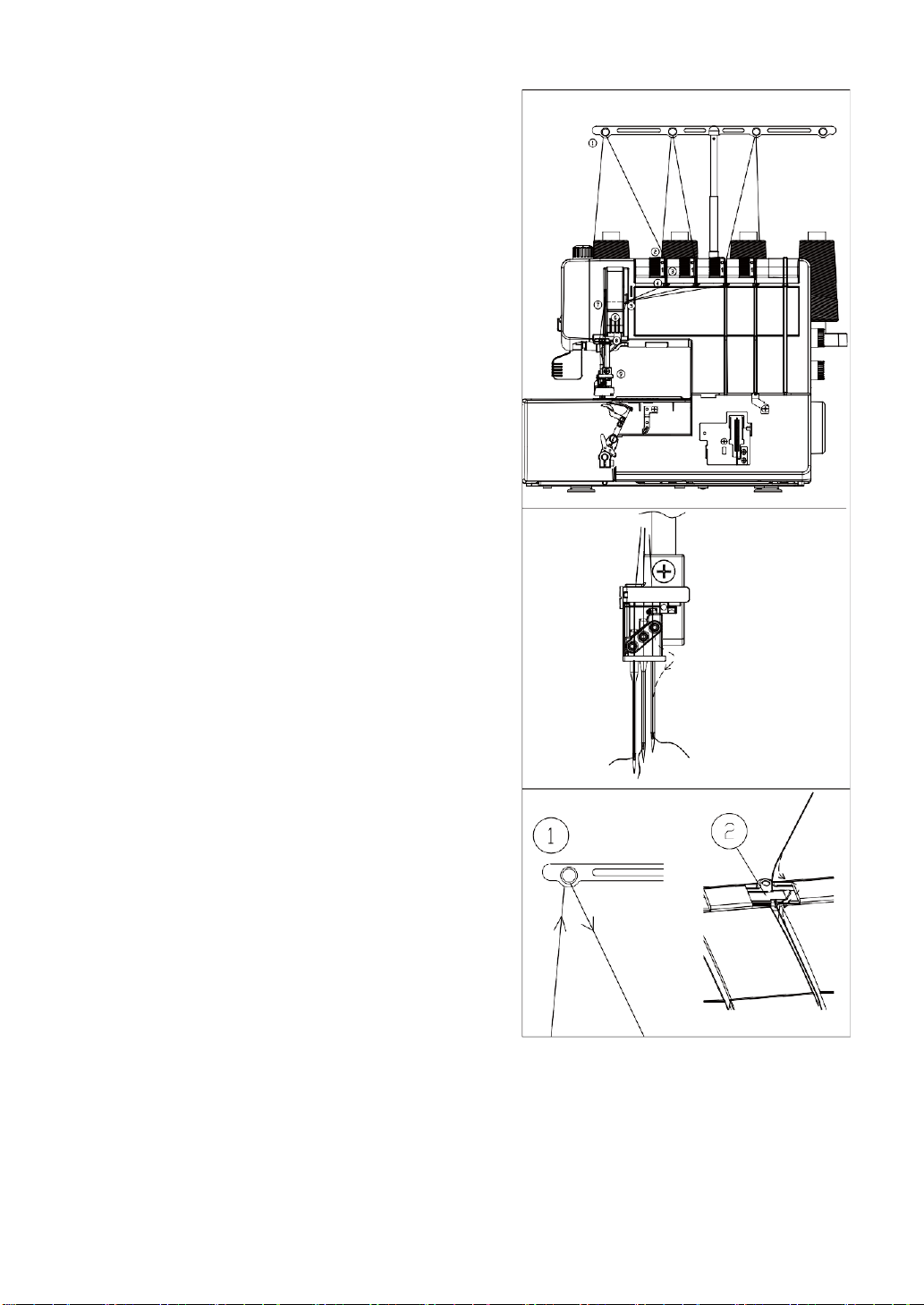

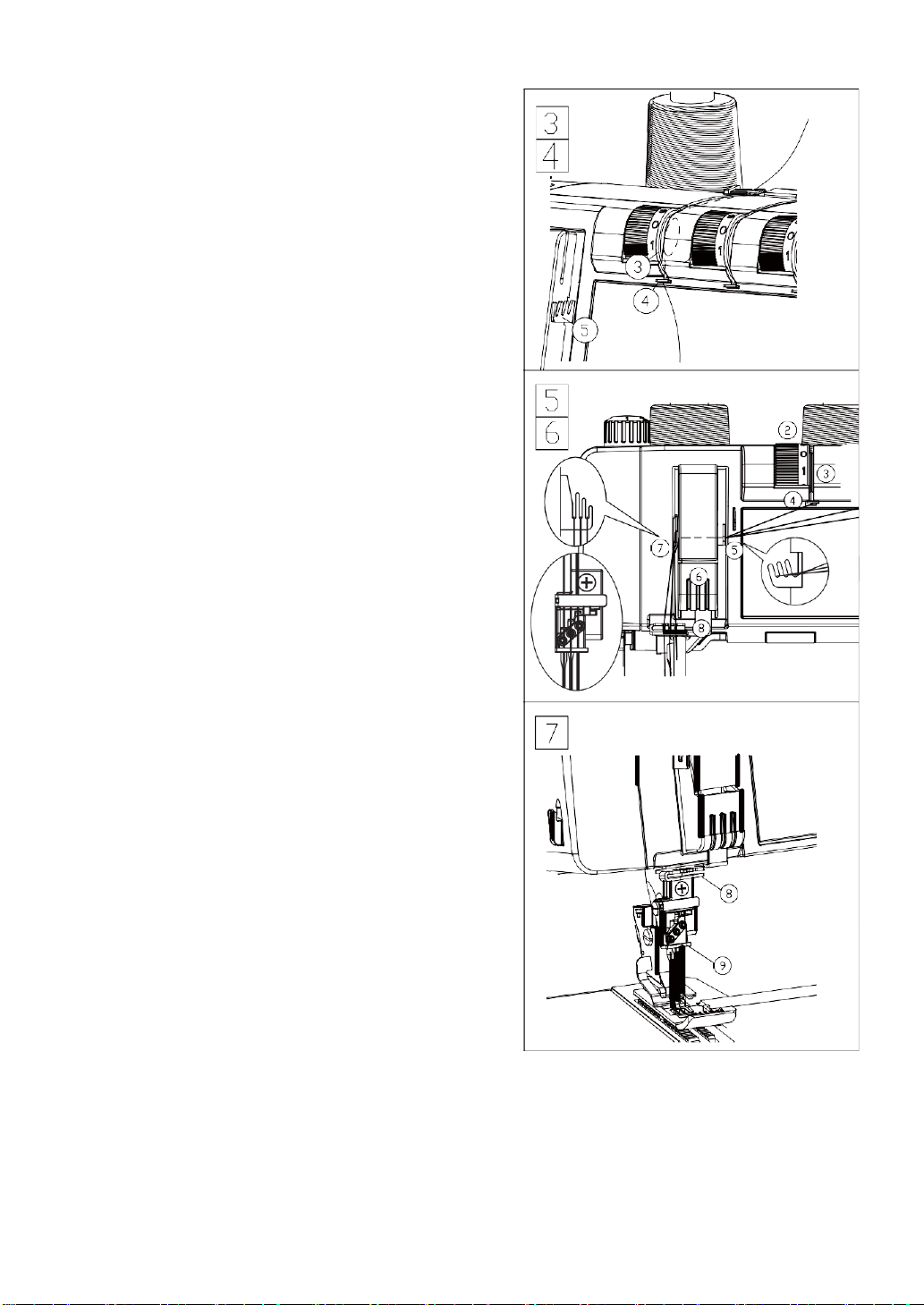

Nawlekanie igieł
Nawlecz nić do każdej igły w następującej
kolejności:
1. Przepuść nić przez otwory prowadnika nici
(stojaka) z lewej strony od tyłu do przodu.
2. Przepuść nić przez otwory na lewej stronie płytki
prowadnika nici jak jest pokazano na rysunku 2.
2. Płytka prowadnika nici
Page 14
14
3. Trzymając nić z obu stron, włóż ją pomiędzy dyskami
naprężacza, lekko naciągnij.
(Podnieś dźwignię stopki dociskowej, wtedy nić lekko
przejdzie pomiędzy dyskami naprężacza).
3) Dyski naprężacza
4. Przepuść nić z prawej strony w lewo przez
prowadnik nici.
4) Prowadnik nici
5. Prowadź nić w lewo i przeciągnij ją przez prowadnik
nici.
Podnieś ją do góry, nić powinna wskoczyć za płytkę
dźwigni prowadnika nici.
5) Prowadnik nici
6) Płytka dźwigni prowadnika nici
6. Wyciągnij nić do dołu i poprowadź ją za
prowadnikiem nici z prawej strony.
7) Prowadnik nici
7. Nawlecz każdą igłę:
Lewa igła: Prowadź nić z tyłu płytki prowadnika nici z
lewej strony.
Prowadź nić pomiędzy pierwszym i drugim ząbkiem z
lewej strony.
Środkowa igła: Poprowadź nic z tyłu płytki prowadnika
nici z prawej strony. Prowadź nić pomiędzy dwoma
ząbkami wewnętrznymi.
Prawa igła: Poprowadź nic z tyłu płytki prowadnika nici z
prawej strony
Prowadź nić pomiędzy pierwszym i drugim ząbkiem z
prawej strony.
8) Płytka prowadnika nici
9) Prowadnik igielnicy
Przeprowadź wszystkie nici za prowadnikiem igielnicy z
prawej strony.
Wykonaj nawlekanie nici do każdej igły za pomocą
nawlekacza nici (patrz niżej).
Page 15
15
Jak używać nawlekacza nici
1. Weź nawlekacz nici.
Trójkątny znak na uchwycie powinien być skierowana
w górę.
Chwyć nić tak, aby trafiła ona do otworu w kształcie
litery Y.
1) Trójkątny znak
2) Otwór w kształcie litery Y
2. Zakryj igłę otworem w kształcie litery V
bezpośrednio nad uchem igły.
3. Opuść nawlekacz igły do dołu wzdłuż igły, tak aby
wypukłość nawlekacza nici weszła do ucha igły.
3) Otwór w kształcie litery Y
4) Wypukłość
4. Popchnij nawlekacz nici, nić przejdzie przez ucho
igły.
5. Usuń nawlekacz. Za pomocą haczyka złap pętlę.
Przeciągnij końcówki nici do tyłu.
5) Haczyk
Page 16
16
Nawlekanie chwytacza
Wykonaj nawlekanie chwytacza w następnej kolejności:
1. Poprowadź nić przez prowadnik nici (stojak) z prawej
strony od tyłu jak pokazano na rysunku.
1) Prowadnik nici (stojak)
2. Przepuść nić przez otwór po prawej stronie płytki
prowadnika nici, jak pokazano na rysunku.
3) Płytka prowadnika
3. Trzymając nić z dwóch stron, załóż ją pomiędzy
dyskami naprężacza, trochę pociągnij. (Podnieś
dźwignię stopki dociskowej, wtedy nić lekko przejdzie
pomiędzy dyskami naprężacza).
4. Przepuść nić w dół przez prowadnik chwytacza (A),
trzymając nić przy płycie prowadzącej.
4) Prowadnik chwytacza
Page 17
17
5. Załóż nić, odpowiednio przez punkty 5 do 9.
6. Pociągnij za rączkę odłączenia chwytacza.
Chwytacz przechyli się w prawo, aby
umożliwić łatwiejszy dostęp do nawlekania.
(В) Rączka odłączenia chwytacza.
7. Załóż nić do ucha prowadnika nici chwytacza, a
następnie do ucha chwytacza.
Pociągnij końce nici do tyłu na ok. 10 cm.
UWAGA:
Dla ułatwienia użyj pincety.
Page 18
18
RÓŻNORODNOŚĆ ŚCIEGÓW

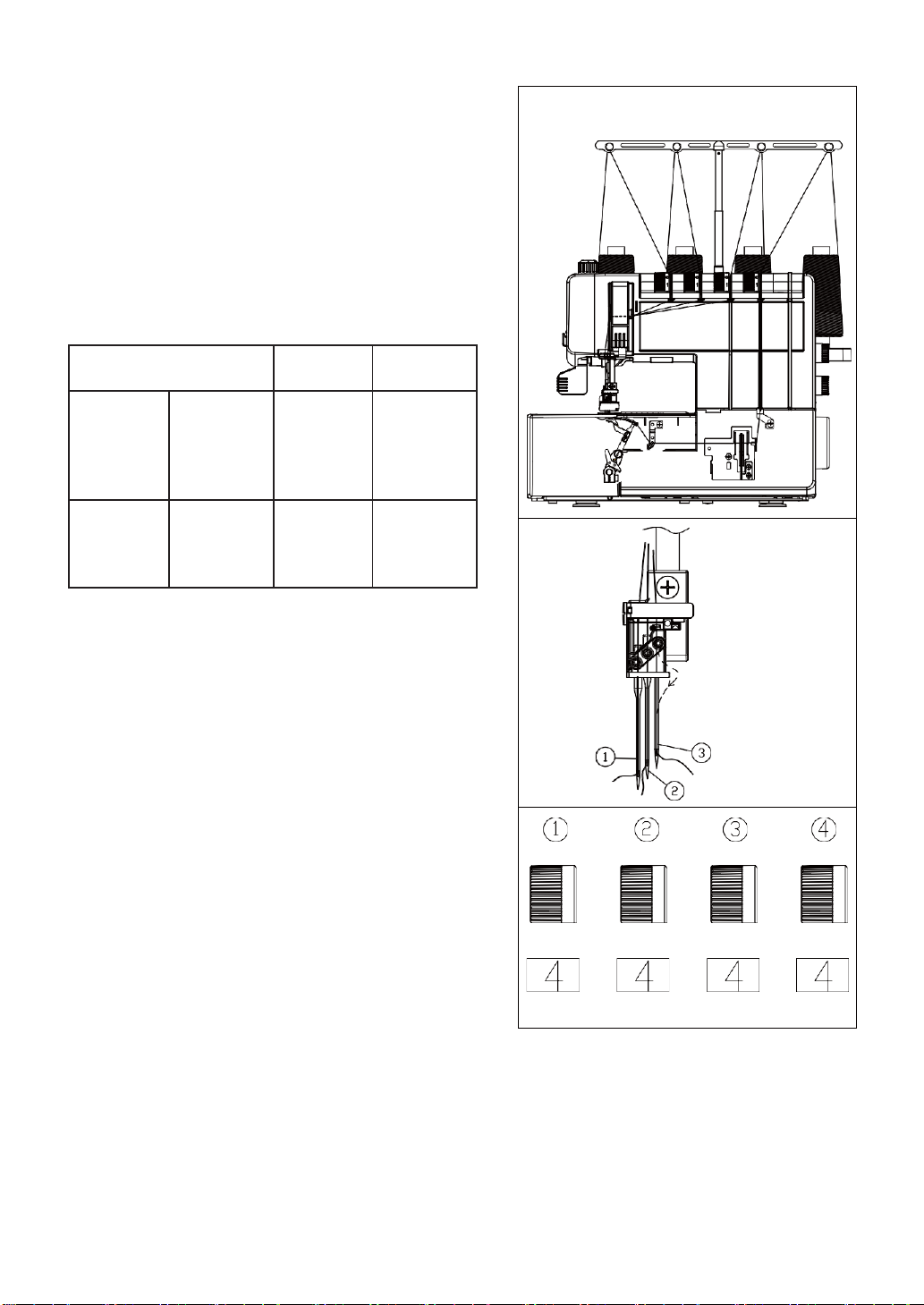

Potrójny ścieg płaski
Potrójny ścieg płaski jest wykonywany trzema igłami.
Ten ścieg formuje trzy równoległe rzędy ściegów na
prawej stronie materiału.
Jest idealny do podwijania, przyszywania gumy,
wykończeń dekoracyjnych itp.
1) Lewa igła
2) Środkowa igła
3) Prawa igła
Rodzaj tkaniny
Rozmiar
igły
Rodzaj nici
Od
lekkich do
średnio
ciężkich
Cienka
dzianina
Cienki
jersey
80/12
lub
90/14
60-90
skręcona
Ciężkie
Jersey
Tkany
materiał ze
stosem
90/14
60
skręcona
UWAGA:
W zestawie do maszyny są igły ELx705CF.
Równowaga naprężenia górnej nici
1. Ustaw pokrętło regulacji naprężenia jak opisano
poniżej:
1) Pokrętło regulacji naprężenia nici lewej igły: 4
2) Pokrętło regulacji naprężenia nici środkowej igły: 4
3) Pokrętło regulacji naprężenia nici prawej igły: 4
4) Pokrętło regulacji naprężenia nici chwytacza: 4
2. Sprawdź równowagę naprężenia na kawałku tkaniny z
nitkami, które bierzesz do pracy.
Jeśli to konieczne, zmień naprężenie.
Page 19
19

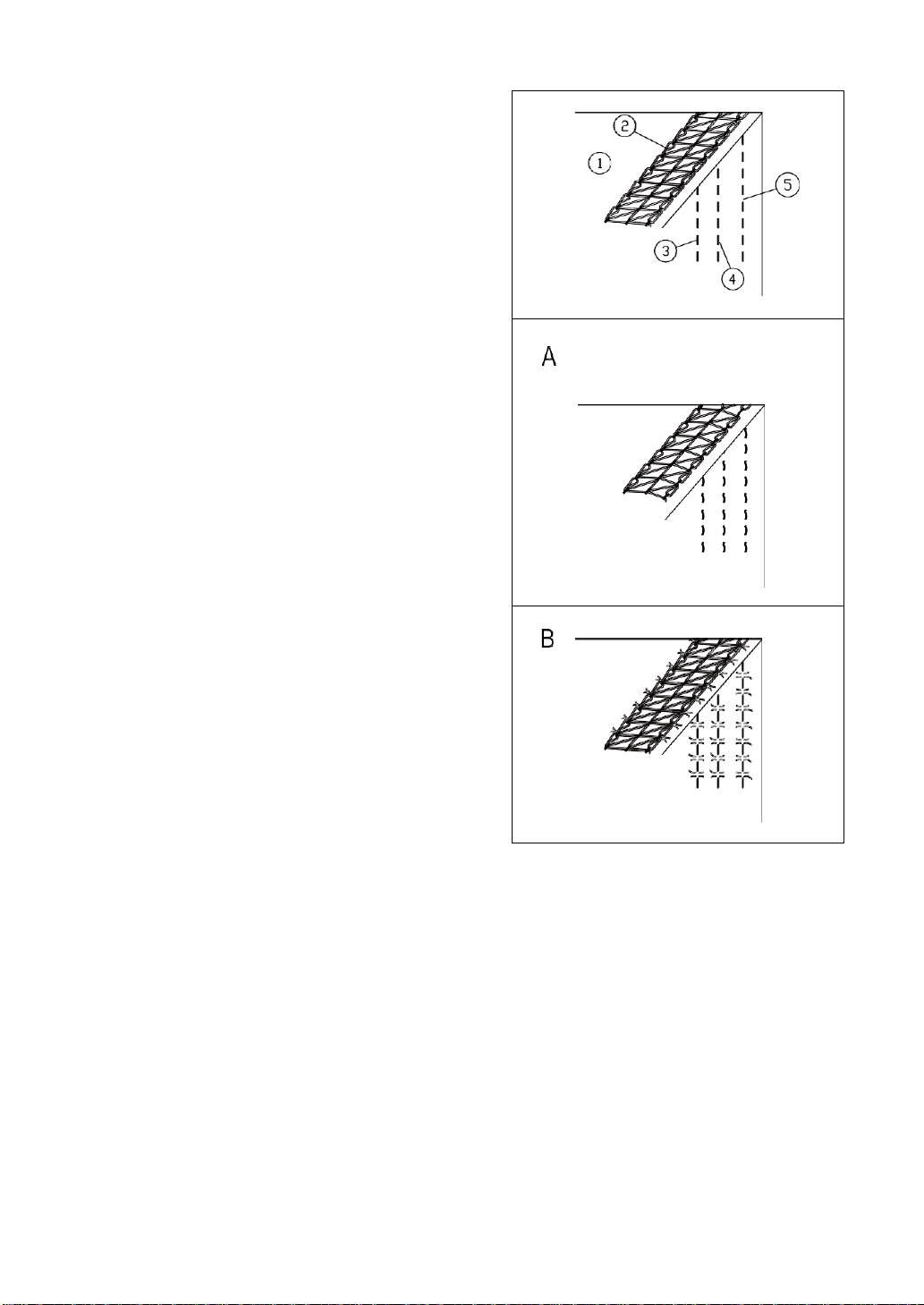

Zrównoważone naprężenie:
Rzędy ściegów z przodu tkaniny są proste i równe.
Nić chwytacza tworzy podwójne rzędy kwadratów z
przekątnymi.
1. Lewa strona materiału
2. Nić chwytacza
3. Nić lewej igły
4. Nić środkowej igły
5. Nić prawej igły
(А)Jeśli naprężenie nici igłowej jest zbyt słabe:
— Ściegi z prawej strony materiału są
niewłaściwej formy i osłabione.
— Pomiędzy górnym i dolnym punktem
przeplątania nici chwytacza tworzy się luka.
Zwiększ naprężenie nici igłowej i/lub poluzuj
naprężenie nici chwytacza, aby zrównoważyć
naprężenie.
(В) Jeśli naprężenie nici igłowej jest zbyt mocne
tkanina marszczy się.
Zmniejsz naprężenie nici igłowej i/lub zwiększ
naprężenie nici chwytacza, aby zrównoważyć
naprężenie.
Page 20
20

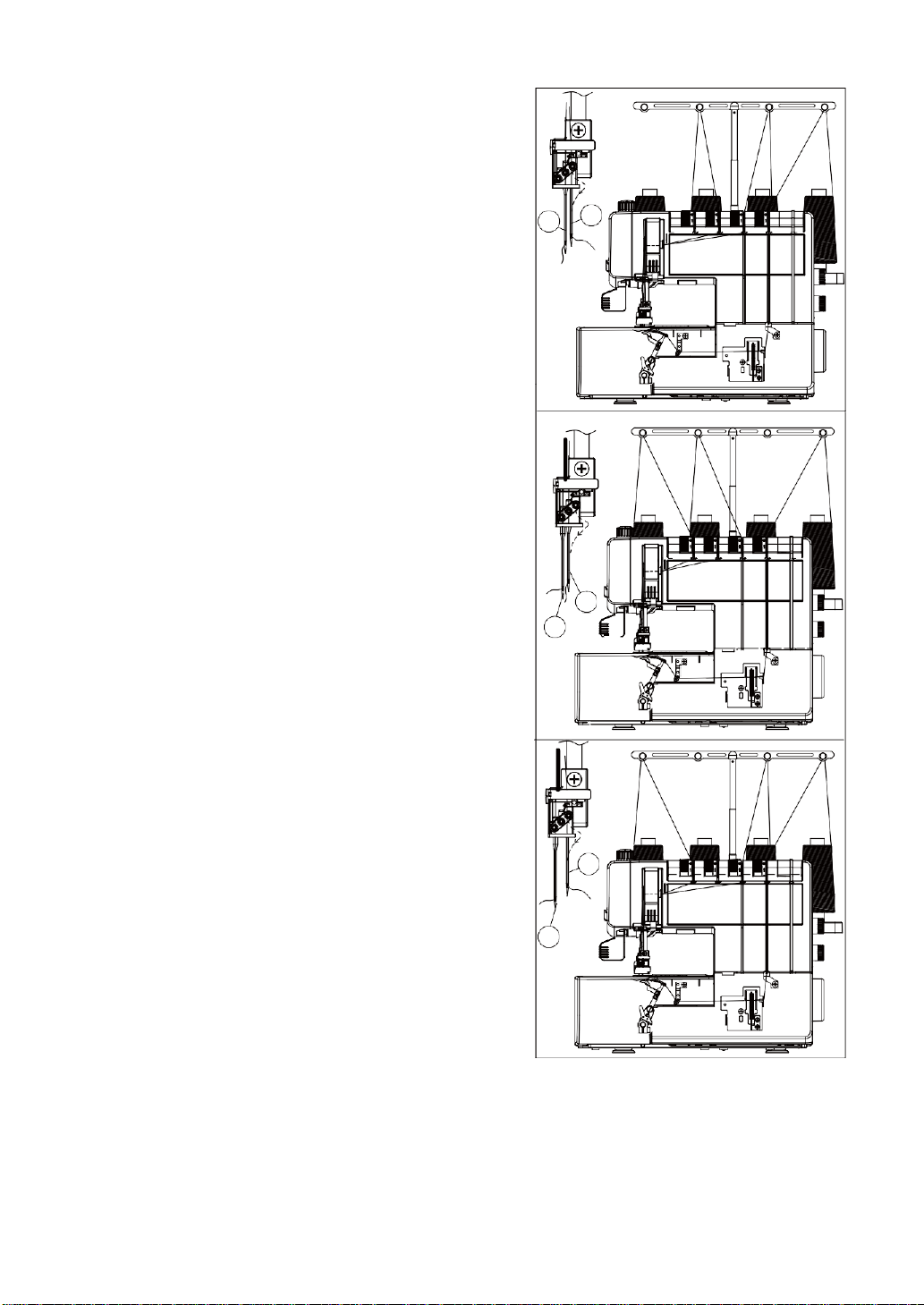

Ścieg płaski
Ten ścieg płaski jest wykonywany dwoma igłami i
formuje dwa równoległe rzędy ściegów prostych na prawej
stronie materiału.
Jest często używany na rękawach i dolnych krawędziach
koszulek.
Są trzy rodzaje ściegu płaskiego:
• Wąski lewy (3mm szerokość)
• Wąski prawy (3mm szerokość)
• Szeroki (6mm szerokość)
1. Wąski prawy (3mm szerokość)
Zdejmij lewą igłę.
Wykonaj nawlekanie chwytacza, prawej i środkowej igły.
UWAGA:
Dokręć śrubę brakującej igły od strony nie działającej,
aby jej nie zgubić.
(2)
Środkowa igła
(3)
Prawa igła
2. Wąski lewy (3mm szerokość)
Zdejmij prawą igłę. (patrz str. 8).
Wykonaj nawlekanie chwytacza, lewej i środkowej igły.
UWAGA:
Dokręć śrubę brakującej igły od strony nie działającej,
aby jej nie zgubić.
1) Lewa igła
2) Środkowa igła
3. Szeroki (6mm szerokość)
Zdejmij środkową igłę. (patrz str. 8).
Wykonaj nawlekanie chwytacza, prawej i lewej igły.
UWAGA:
Dokręć śrubę brakującej igły od strony nie działającej,
aby jej nie zgubić.
1) Lewa igła
3) Prawa igła
2 3 2 1 3 1
Page 21
21

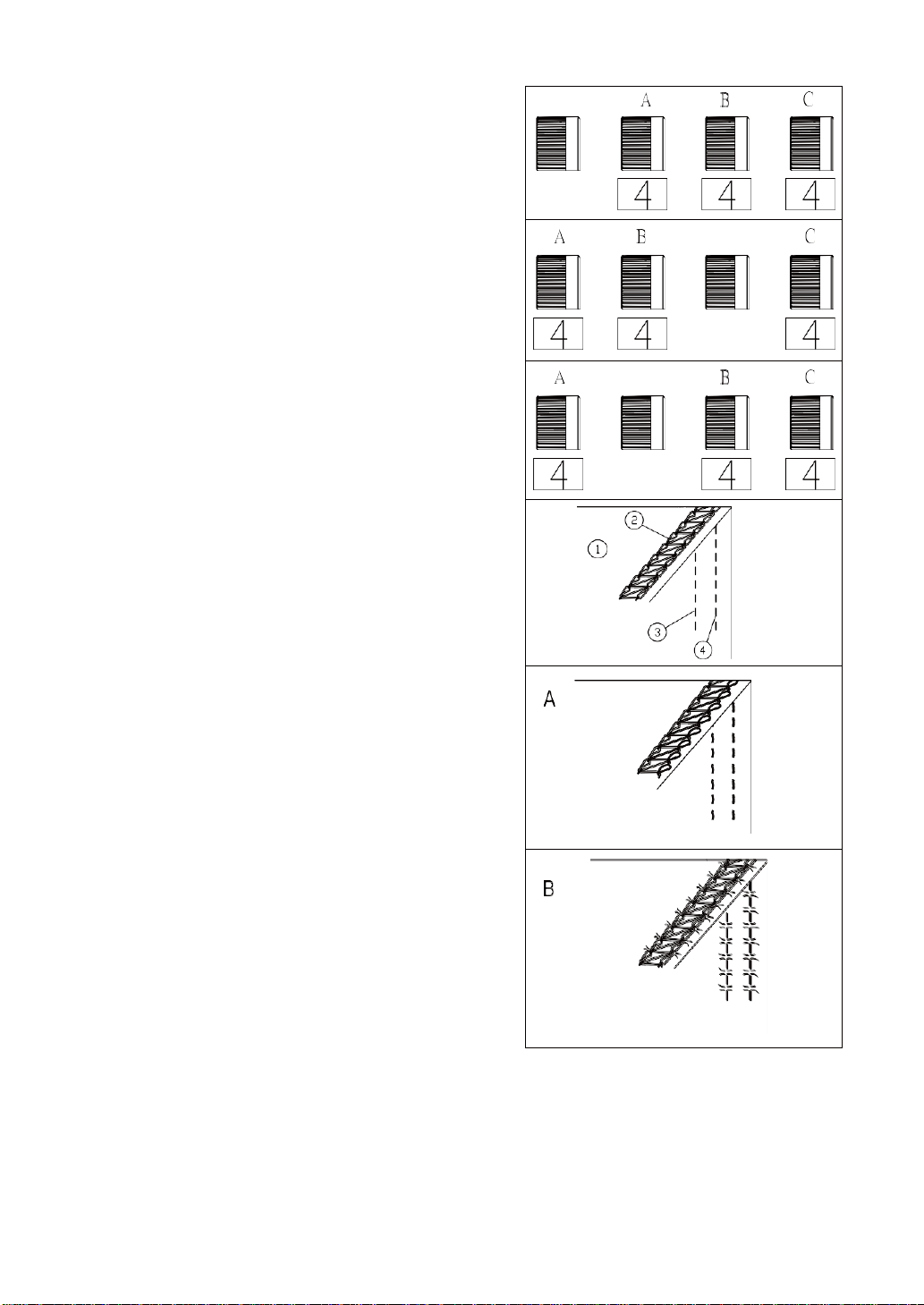

Równowaga naprężenia górnej nici
1. Ustaw pokrętło regulacji naprężenia jak opisano
poniżej:
Dla wąskiego prawego ściegu (3mm szerokość):
1) Pokrętło regulacji naprężenia nici środkowej igły: 4
2) Pokrętło regulacji naprężenia nici prawej igły: 4
3) Pokrętło regulacji naprężenia nici chwytacza: 4
Dla wąskiego lewego ściegu (3mm szerokość):
1) Pokrętło regulacji naprężenia nici lewej igły: 4
2) Pokrętło regulacji naprężenia nici środkowej igły: 4
3) Pokrętło regulacji naprężenia nici chwytacza: 4
Dla szerokiego ściegu (6mm szerokość):
1) Pokrętło regulacji naprężenia nici lewej igły: 4
2) Pokrętło regulacji naprężenia nici prawej igły: 4
3) Pokrętło regulacji naprężenia nici chwytacza: 4
2. Sprawdź równowagę naprężenia na kawałku tkaniny
z nitkami, które bierzesz do pracy.
Jeśli to konieczne, zmień naprężenie.
Zrównoważone naprężenie:
Ściegi proste z przodu tkaniny są proste i równe. Nić
chwytacza tworzy łańcuszek.
1. Lewa strona materiału
2. Nić chwytacza
3. Nić lewej igły
4. Nić prawej igły
А) Jeśli naprężenie nici igłowej jest słabe:
— Ściegi z prawej strony materiału są niewłaściwej
formy i osłabione.
— Pomiędzy górnym i dolnym punktem
przeplątania nici chwytacza tworzy się luka.
Zwiększ naprężenie nici igłowej i/lub poluzuj naprężenie
nici chwytacza, aby zrównoważyć naprężenie.
(В) Jeśli naprężenie nici igłowej jest mocne:
— Tkanina marszczy się.
Zmniejsz naprężenie nici igłowej i/lub zwiększ
naprężenie nici chwytacza, aby zrównoważyć
naprężenie.
Page 22
22
Ścieg łańcuszkowy
Ten ścieg jest wykonywany jedną igłą i formuje łańcuszek
na lewej stronie materiału. Ten trwały i ruchomy ścieg jest
używany do obrębiania dzianin, przyszywania gumy,
skośnej taśmy itp.
Wykonaj nawlekanie jednej z trzech igieł i chwytacza.
Zdejmij dwie nieużywane igły.
UWAGA:
Dokręć śruby brakujących igieł od niepracujących stron,
aby ich nie zgubić.
Równowaga naprężenia górnej nici
Ustaw regulatory naprężenia zgodnie z poniższym
opisem:
1) Pokrętło regulacji naprężenia nici igłowej: 4
2) Pokrętło regulacji naprężenia nici chwytacza: 4
UWAGA:
Obróć pokrętło regulacji naprężenia dla tej igły, którą
używasz.
2. Sprawdź równowagę naprężenia na kawałku tkaniny
z nitkami, które bierzesz do pracy.
Jeśli to konieczne, zmień naprężenie.
Zrównoważone naprężenie:
Ściegi proste z przodu tkaniny są proste i równe. Nić
chwytacza tworzy łańcuszek.
1. Lewa strona materiału
2. Nić chwytacza
3. Nić lewej igły
4. Nić prawej igły
А) Jeśli naprężenie nici igłowej jest słabe:
— Ściegi z prawej strony materiału są niewłaściwej
formy i osłabione.
— Nić igłowa tworzy pętle na lewej stronie
materiału.
Zwiększ naprężenie nici igłowej i/lub poluzuj naprężenie
nici chwytacza, aby zrównoważyć naprężenie.
(В) Jeśli naprężenie nici igłowej jest zbyt mocne
tkanina marszczy się.
Zmniejsz naprężenie nici igłowej i/lub zwiększ naprężenie
nici chwytacza, aby zrównoważyć naprężenie.
Page 23
23

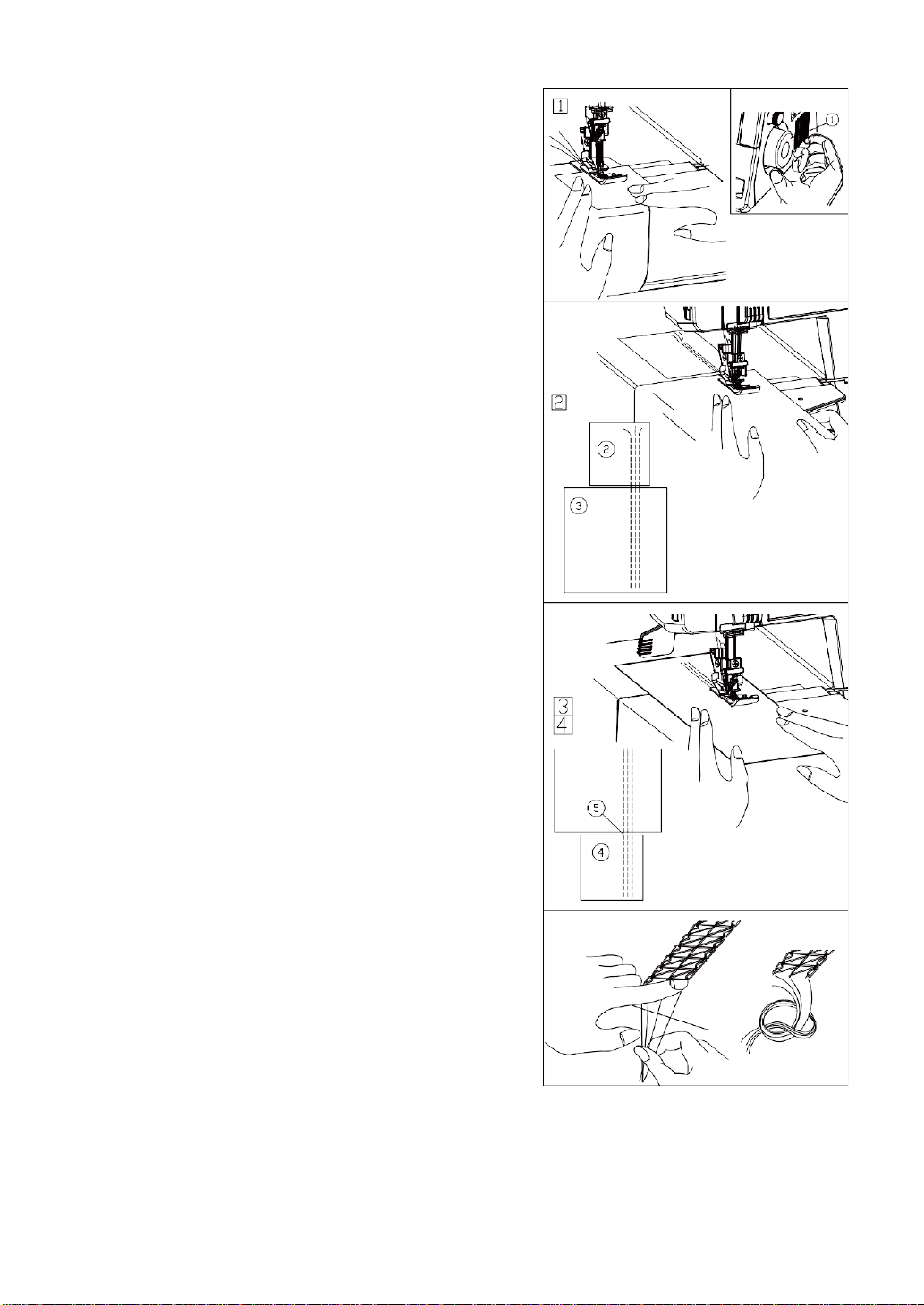

ZAKOŃCZENIE ŚCIEGU
Aby uzyskać najlepsze wyniki, użyj paska materiału na
początku i na końcu szwu.
Początek szwu
1. Podnieś stopkę dociskową i umieść pasek tkaniny
pod stopkę. Opuść stopkę i kilka razy obróć koło
zamachowe do siebie.
Naciśnij na rozrusznik i zacznij powoli szyć.
1) Koło zamachowe
2. Zatrzymaj maszynę na końcu pasku tkaniny.
Umieść podstawową tkaninę do paska tkaniny
jak pokazano na rysunku. Następnie
kontynuuj szycie na podstawowej tkaninie.
2) Pasek tkaniny
3) Podstawowa tkanina
Koniec szwu
Zatrzymaj maszynę na końcu podstawowej tkaniny.
Umieść pasek tkaniny jak pokazano na rysunku. Kontynuuj
szycie po pasku tkaniny.
4) Jeszcze jeden pasek tkaniny
Wytnij nici łączące główną tkaninę z paskiem
pomocniczym.
5) Łączące nici
Przywiązywanie nici
Użyj pincety, aby wyciągnąć igłowe nici na lewej stronie i
zawiąż ich razem.
Page 24
24

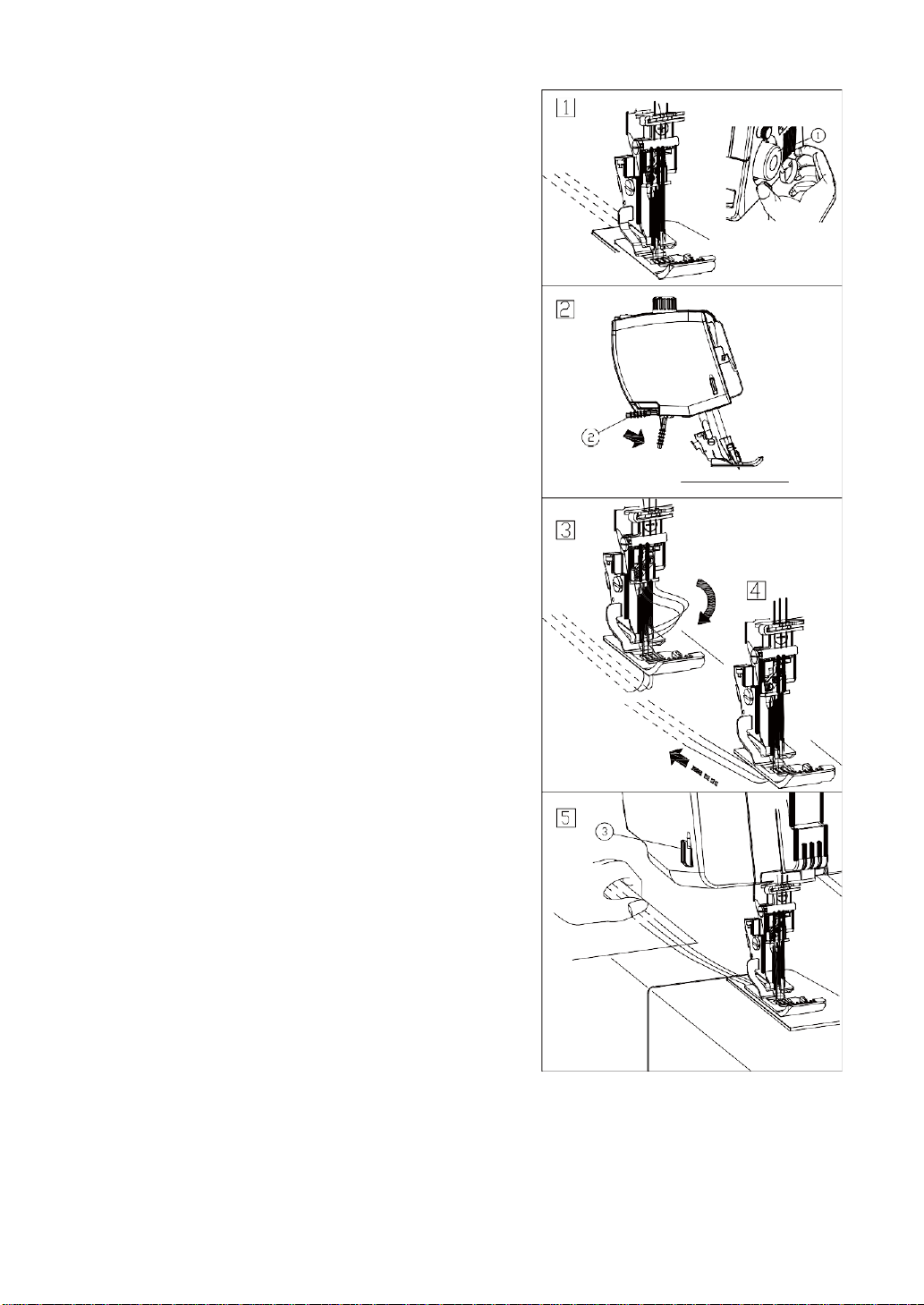

Zdejmowanie tkaniny na środku ściegu
1. Obróć do siebie koło zamachowe i podnieś igły do
górnej pozycji.
1) Koło zamachowe
2. Podnieś dźwignię stopki dociskowej i stopkę
dociskową.
2) Dźwignia stopki dociskowej
3. Przed igłami wyciągnij nici igłowe do przodu.
Bez tego nie uda się przenieść tkaniny do tyłu.
4. Przeciągnij tkaninę do tyłu.
5. Zdejmij tkaninę i odetnij nici za pomocą obcinacza
nici.
3) Obcinacz nici
Page 25
25

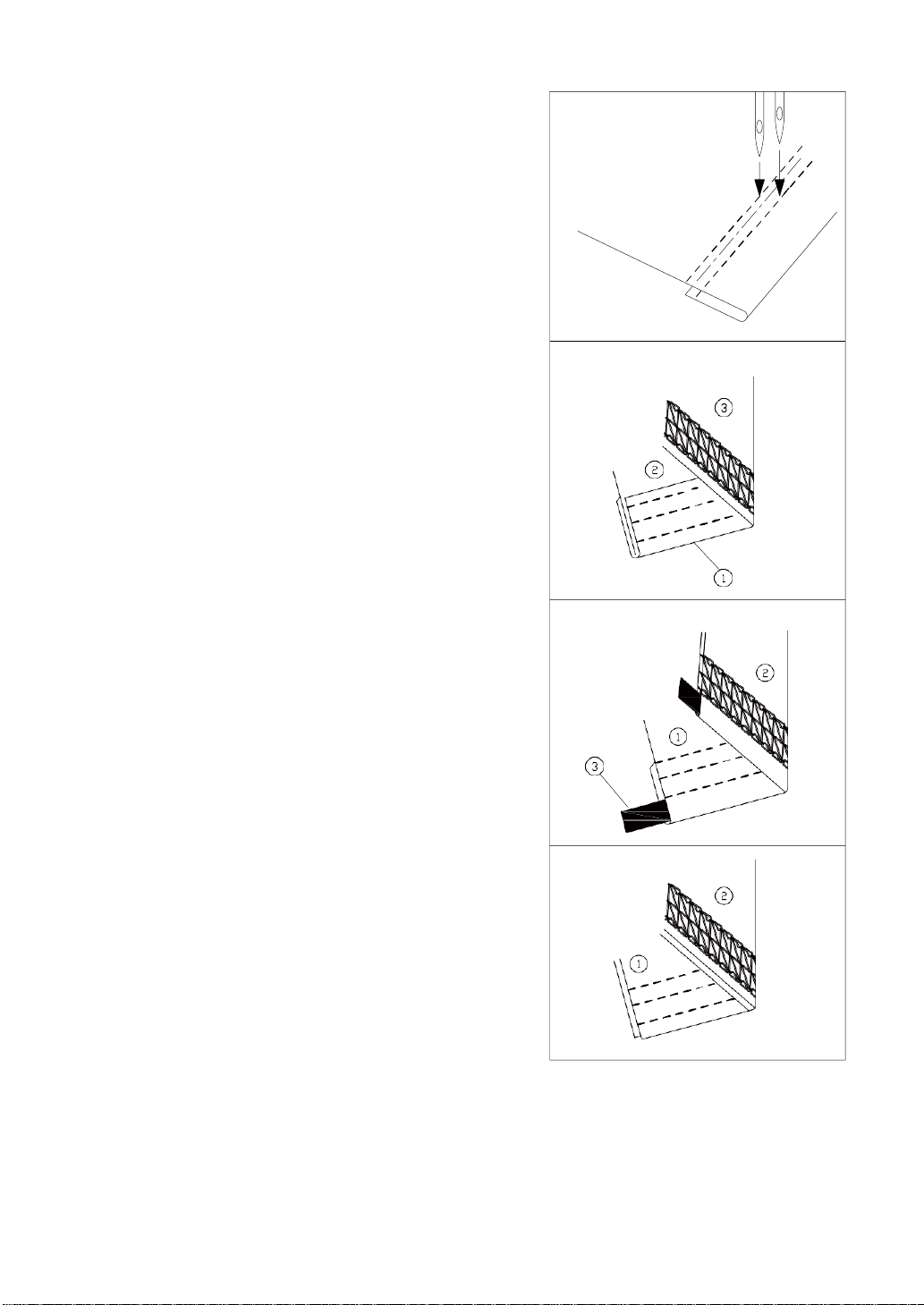

Obrębianie krawędzi ściegiem płaskim
1. Złóż krawędzie tkaniny lewą stroną do środka i zaprasuj.
2. Użyj kredy krawieckiej, aby narysować linię po
prawej stronie i zaznaczyć krawędź tkaniny.
3. Umieść tkaninę tak, aby lewa igła trafiała tylko z lewej
strony od zaznaczonej linii.
Opuść stopkę dociskową.
4. Ostrożnie przeszyj wzdłuż zaznaczonej linii.
5. Po zakończeniu szwu podnieś stopkę dociskową i
przenieś tkaninę do tyłu.
6. Wyciągnij nici na lewą stronę i zwiąż je razem.
1) Zaznaczona linia
2) Lewa igła
3) Prawa igła
4) Lewa strona tkaniny
Zastosowanie potrójnego ściegu
płaskiego
Obrębianie rękawów i dolnej krawędzi
1) Rękaw
2) Dolna krawędź
Przyszywanie koronki i taśmy
1) Koronka lub taśma
2) Prawa strona tkaniny
3) Lewa strona tkaniny
Przyszywanie gumy
1) Prawa strona tkaniny
2) Lewa strona tkaniny
3) Guma
Wykończenie dekoracyjne
1) Prawa strona tkaniny
2) Lewa strona tkaniny
Page 26
26
OBSŁUGA MASZYNY

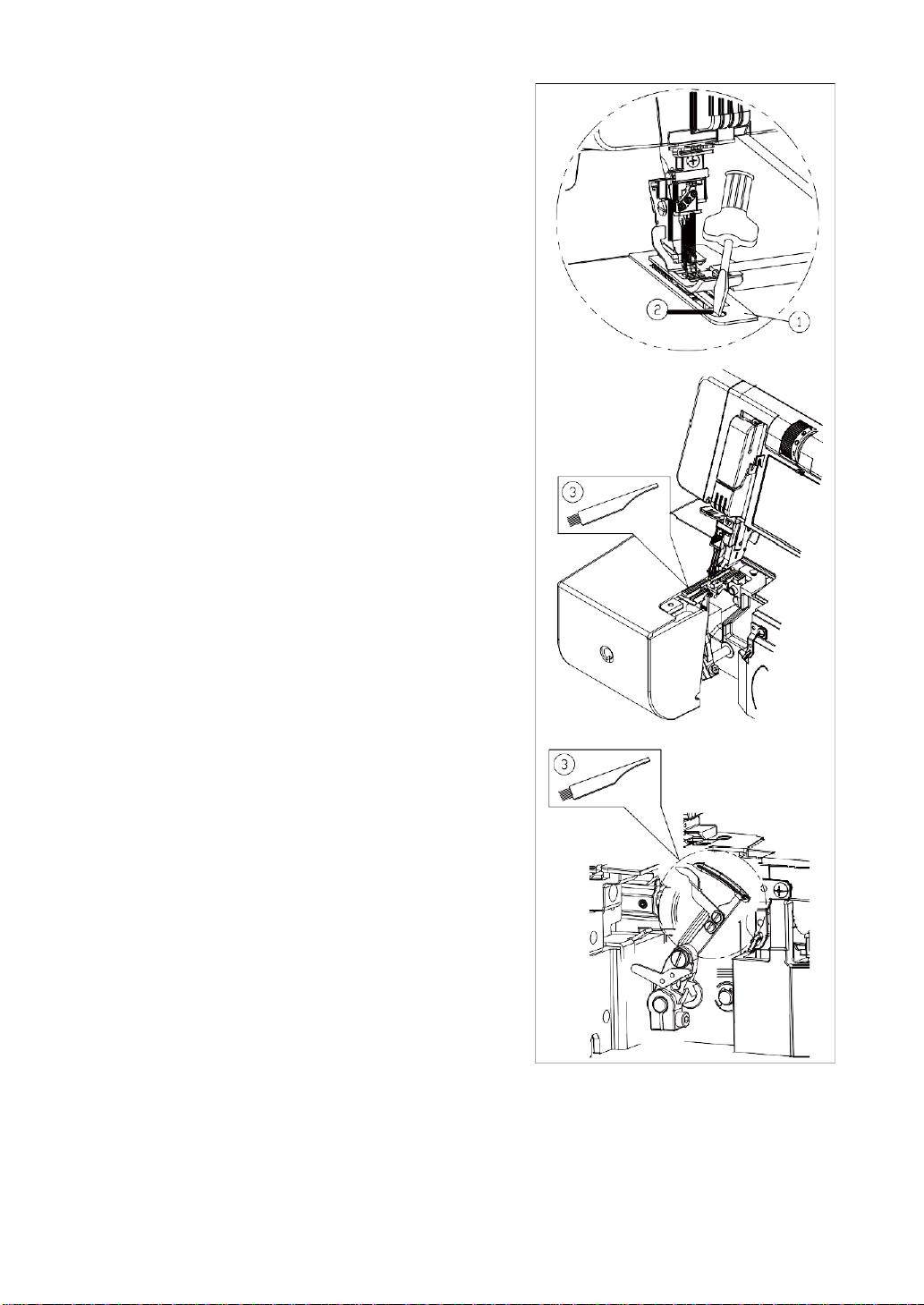

Czyszczenie ząbków i chwytacza
UWAGA! Przed czyszczeniem odłącz zasilanie i wyjmij
wtyczkę z gniazdka.
UWAGA: Nie demontuj urządzenia w żaden inny sposób
niż opisany w niniejszej instrukcji.
1. Zdejmij stopkę dociskową i igły.
2. Wyjmij śrubę mocującą i igłową płytkę.
3. Wyczyść prowadnik tkaniny szczoteczką od kurzu.
1) Igłowa płytka
2) Śruba mocująca
3) Szczoteczka od kurzu
4. Otwórz osłonę chwytacza i wykonaj czyszczenie
chwytacza i obszaru obok niego szczoteczką.
5. Ustaw na miejsce płytkę igłową, igły i stopkę
dociskową. Zamknij osłonę chwytacza.
Page 27
27
Usterka
Przyczyny
Strona
Nić zrywa się
Nieprawidłowo nawleczona maszyna
str. 12-17
Zbyt mocne naprężenie nici
str. 18, 21, 22
Igła jest zgięta lub złamana
str. 10
Nieprawidłowo założona igła
str. 10
Nić jest nieodpowiednia lub jest niskiej
jakości
str. 10
Igła łamie się
Igła jest zgięta lub uszkodzona
str. 10
Nieprawidłowo założona igła
str. 10
Śruba mocująca igłę jest poluzowana
str. 10
Ciągniesz materiał podczas szycia
Nie ciągnij materiału
Ściegi są
przepuszczane
Nieprawidłowo założona igła
str. 10
Igła jest zgięta lub uszkodzona
str. 10
Niezrównoważone naprężenie nici
str. 18, 21, 22
Nieprawidłowo nawleczona maszyna
str. 12-17
Materiał
marszczy się
Niezrównoważone naprężenie nici
str. 18, 21, 22
Maszyna nie
włącza się
Wtyczka nie włożona do gniazdka
str. 6
Rozrusznik nie jest podłączony do maszyny
str. 6
Page 28
28
Page 29
29
Loading...
