Page 1
1
МЫ ПОЗДРАВЛЯЕМ ВАС С
ПРИОБРЕТЕНИЕМ X-TERRA!
Поиск кладов с помощью металлоискателей
– это захватывающее и прибыльное дело,
которым занимаются люди по всему миру.
Узнайте все о Вашем X-Terra и пополните
число тех людей, которые постоянно находят
ценные монеты, реликвии и драгоценности.
Металлоискатель X-Terra – высокоточный
инструмент с испытанной одночастотной
технологией VFLEX компании Minelab.
VVFLEX обрабатывает только одну частоту,
что дает Вам возможность в любое время
наслаждаться любимым делом и быть
уверенным, что вы используете легко
настраиваемый и надежный детектор.
Другими словами, ПРОФЕССИОНАЛЬНЫЙ
детектор.
Это карманное руководство пользователя
поможет как начинающим, так и опытным
кладоискателям получить максимум от
металлоискателей X-Terra 305 и X-Terra 505.
Функции, помеченные
звездочкой доступны
только для модели
X-Terra 505.
Page 2
2
conTEnTs
4 Технология VFLEX
6 Сборка металлодетектора X-Terra
8 Сборка катушки
9 Сборка штанги металлодетектора
10 Сборка подлокотника
металлодетектора
11 Установка блока управления
12 Постоянная установка блока
управления
13 Крепление кабеля катушки
14 Установка батарей металлодетектора
Инструкция по быстрому запуску на
задней обложке
Основы работы с металлодетектором
15 Как держать детектор
17 Как вести катушку
18 Кнопки управления металлодетектора
19 Панель управления металлодетектора
20 Включение металлодетектора

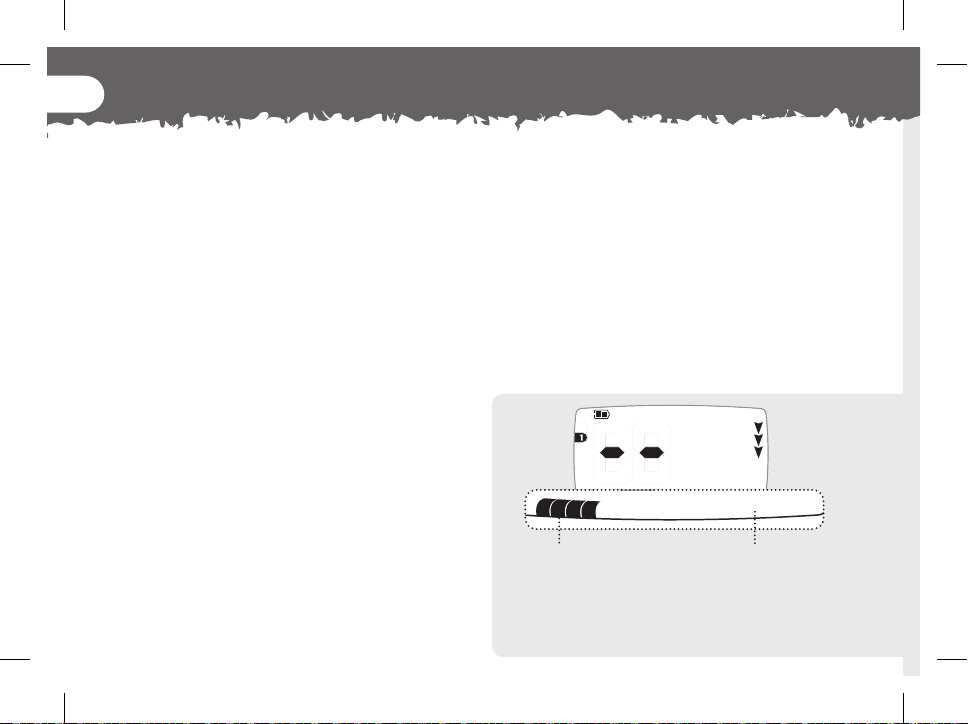

21 ЖК-экран
22 Простое упражнение по поиску
24 Пример поиска
26 Принцип работы металлодетектора
27 Цифровой Идентификатор

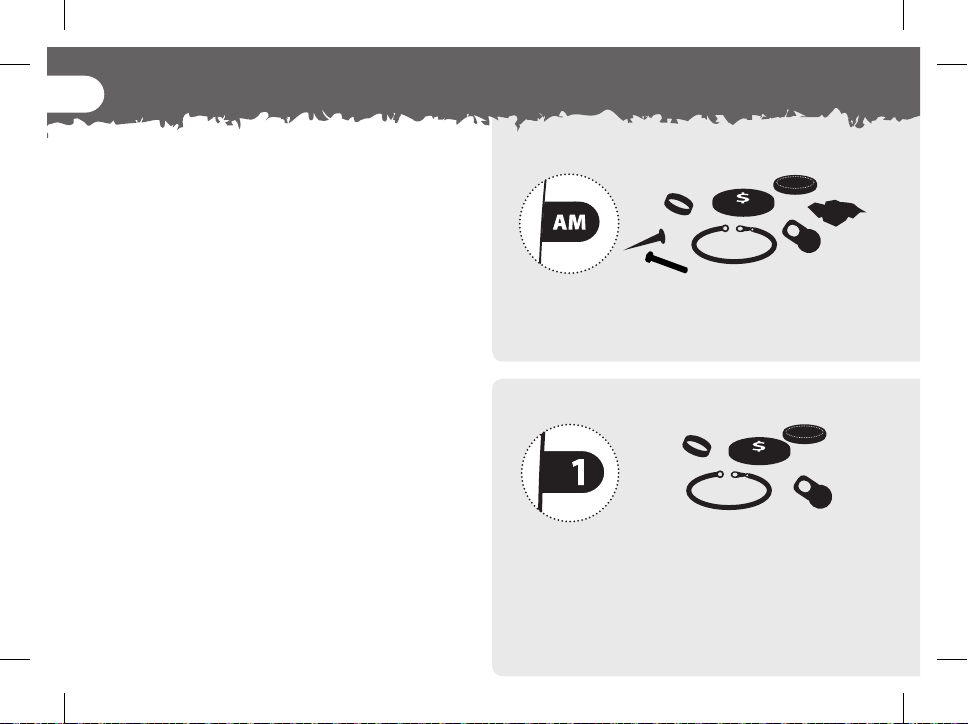

28 Шкала дискриминации

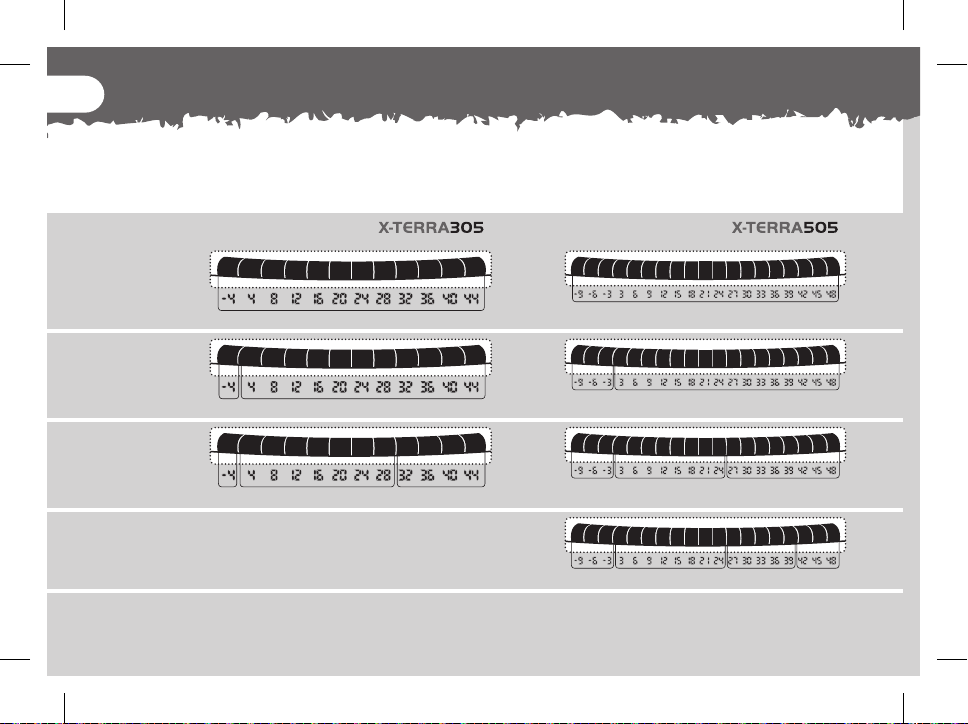

30 Стандартные настройки
дискриминации
34 Выбор настройки дискриминации

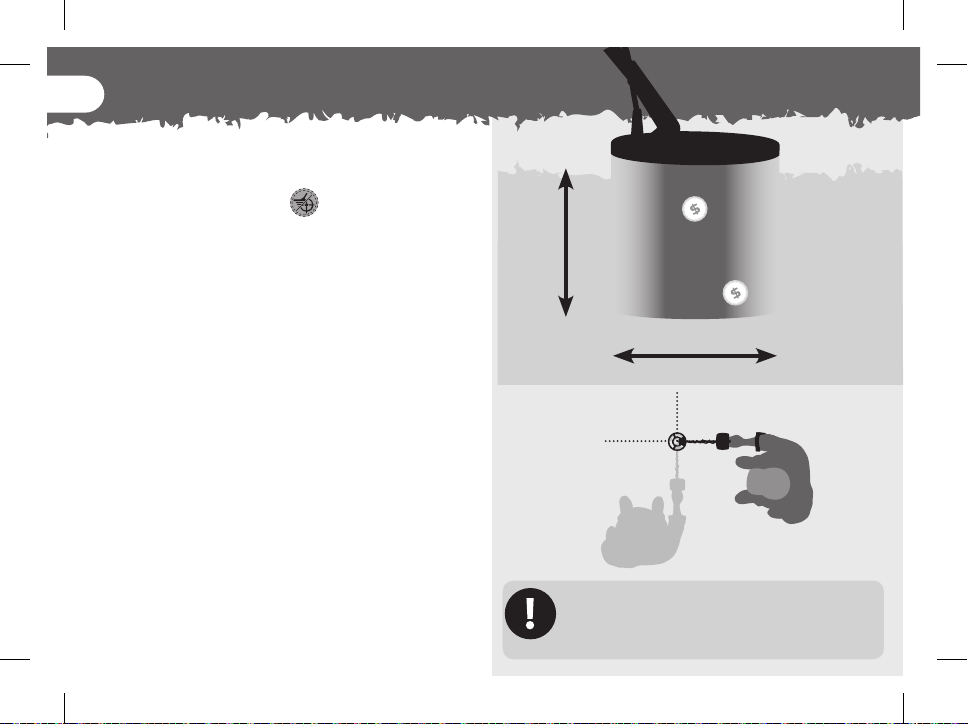

36 Точное определение положения цели

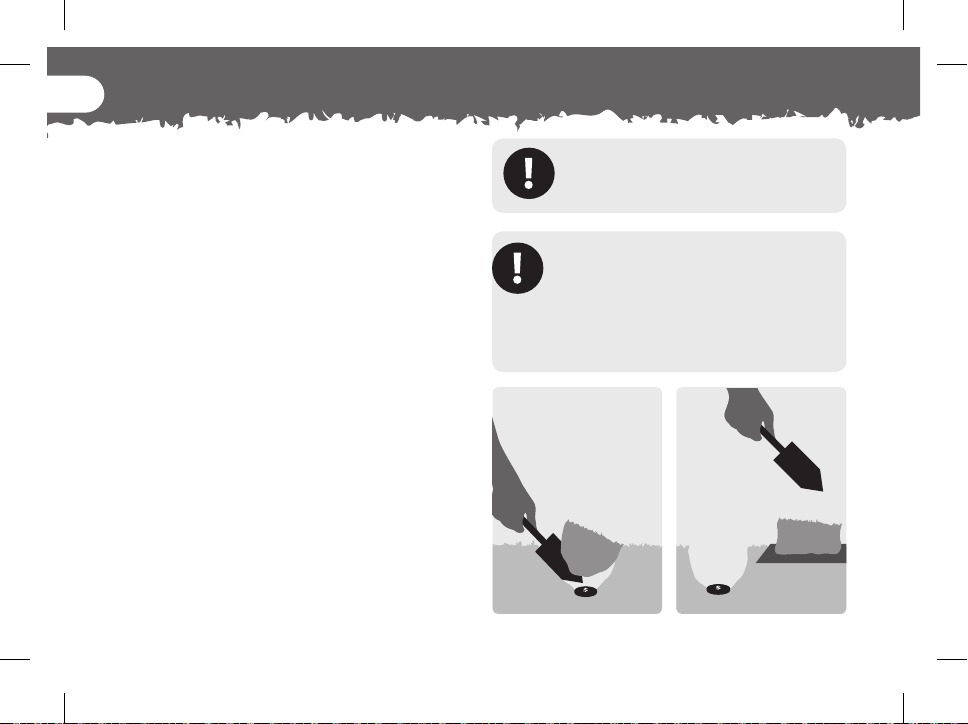

38 Раскопки
Номер детали: 4901-0080-1.0
СОДЕРжАНИЕ
Page 3
3
Подробное описание работы
металлодетектора

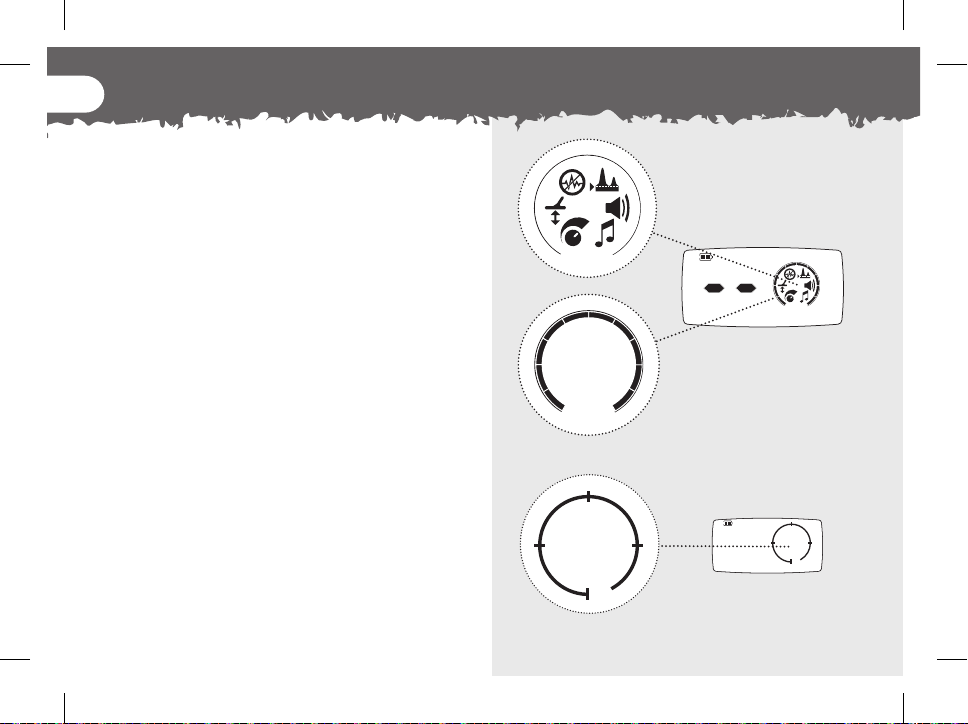

40 Значки на ЖК-экране
44 Функционирование
45 Выбор настроек меню
46 Чувствительность
47 Настройка чувствительности
48 Отстройка от помех
49 Выбор канала отстройки от помех
50 Пороговый тон
51 Настройка порогового тона
52 Громкость
53 Настройка громкости
54 Частота звука
55 Настройка частоты звука
56 Настройка на грунт

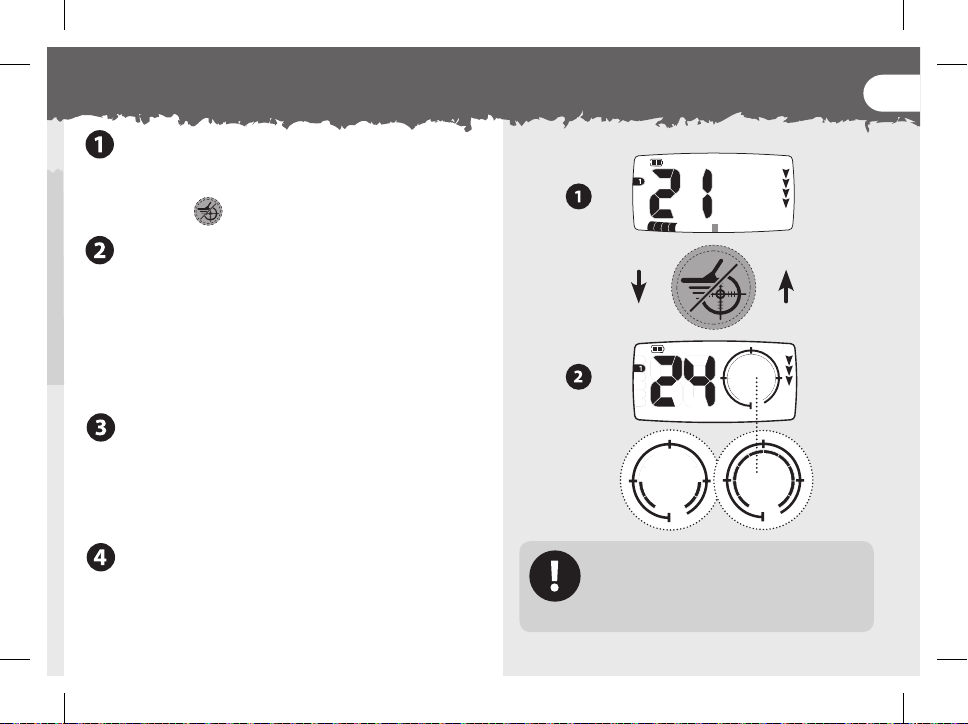

58 Как отрегулировать баланс грунта
60 Изменение настроек
дискриминации
60 Метод 1
61 Метод 2

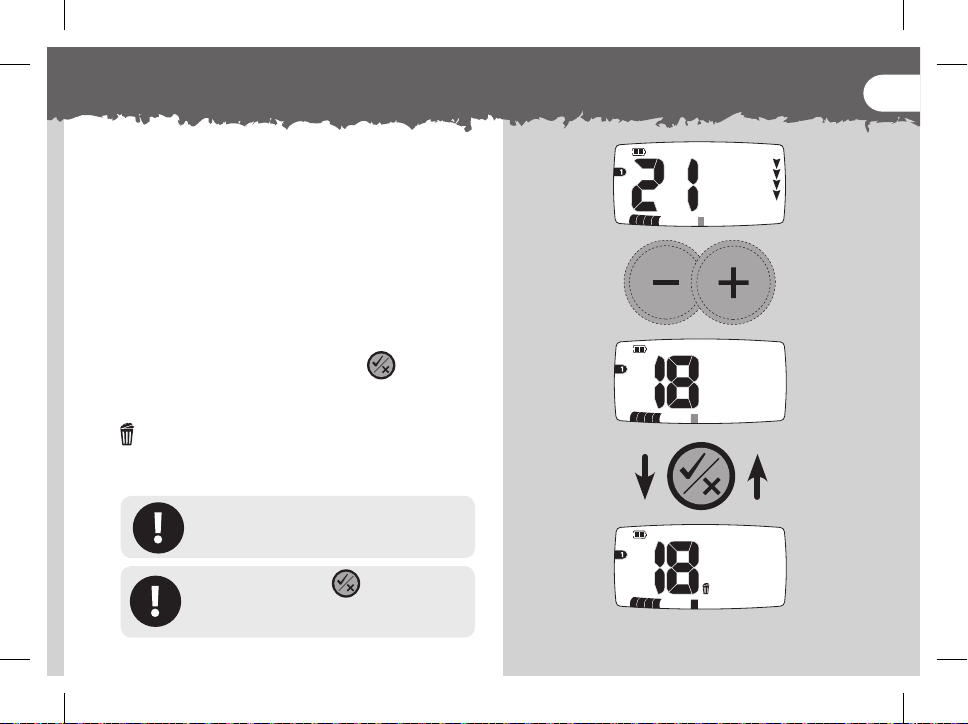

62 Удаление настроек дискриминации
63 Заводские настройки
Справочная информация
64 Звуковые сигналы
66 Сообщения об ошибках
67 Идентификация катушки
68 Работа батарей
70 Уход за металлодетектором X-Terra
72 Аксессуары
74 Технические характеристики
металлодетекторов X-Terra
75 Параметры металлодетекторов X-Te rr a
76 Гарантийный талон
Page 4
ОСНОВНОй Мк-ПРОцЕССОР
(В БЛОкЕ уПРАВЛЕНИЯ)
цИфРОВАЯ ОБРАБОТкА
СИгНАЛА (DsP)
ПРЕОБРАЗОВАНИЕ СИгНАЛА
В металлодетекторах 2 поколения серии X-Terra
используется испытанная технология VFLEX.
В технологии VFLEX используются компоненты
с цифровыми и смешанными сигналами для
усовершенствования стандартной одночастотной
технологии за счет замены большинства аналоговых
схем цифровой обработкой сигнала. А те немногие
аналоговые схемы, которые еще используются, были
тщательно разработаны и выверены, чтобы достичь
высокой чувствительности и стабильной работы и
соответствовать производительности обработки
сигнала в цифровой области
Радикальный отход от традиционных подходов к
конструкции металлоискателей стал возможен за
счет таких достижений в электронике, как карманные
персональные компьютеры, мобильные телефоны
и портативное высококачественное звуковое
оборудование.
Аналоговый сигнал
Прием
Пита
ние
Звук
ЖК
экран
Кнопки
упр-ния
Передача
Блок Управления
Page 5
Для владельца X-Terra точность означает надежную
работу и повышенную устойчивость к условиям
окружающей среды, таким, как минерализация
почвы, электромагнитным помехам и колебаниям
температур.
Технологию VFLEX требуются использовать
с катушками, которые были тщательно
сконструированы и откалиброваны. При каждом
запуске детектора микропроцессоры в блоке
управления и катушке устанавливают соединение
через линию передачи цифровых данных.
На блок управления посылается информация о
катушке, таким образом, детектор «знает», какая
катушка присоединена и может установить
правильные параметры режима работы.
Это оптимизирует работу детектора и определяет
его «соответствие требованиям будущего» в том
смысле, что он может работать на разных частотах, в
зависимости от электронных свойств катушки.
Точный сигнал VFLEX
Стандартный сигнал
ОНЧ
(Без VFLEX)
ВСПОМОгАТЕЛьНЫй МкПРОцЕССОР (В кАТушкЕ)
ЗОНДИРОВАНИЕ +ПЕРЕДАчА
ТИПА кАТушкИ, ЕЕ РАЗМЕР,
чАСТОТу
Прием
Аналоговый сигнал
Передача
Катушка
Page 6
6
Перед сборкой детектора X-Terra убедитесь,
что в комплект входят:
Катушка
Защитное покрытие (для катушки).
Штанга нижняя
Штанга средняя
Штанга Верхняя
Верхняя часть подлокотника
Нижняя часть подлокотника
Блок управления
Болт для блока управления
Прокладка резиновая кольцевая (2 шт.)
Гайка-барашек пластмассовая
Болт пластмассовый
Болт для крепления подлокотника
Ремешок для подлокотника
Застежка липучка (2 шт.)
Гарантийный талон
Инструкция, вы ее сейчас держите
СБОРкА ДЕТЕкТОРА X-TERRA
Page 7
7
Page 8
8
СБОРкА кАТушкИ
Вставьте 2 кольцевые прокладки с двух
сторон в гнездо на нижней штанге.
Вставьте нижнюю штангу в держатель,
расположенный сверху катушки. Убедитесь,
что фиксатор находится снизу штанги.
Вставьте пластмассовый болт через
держатель и гнездо нижней штанги.
Аккуратно завинтите пластмассовую гайку-
барашек, чтобы не сорвать резьбу на болте.
Возможно, Вам потребуется ослабить это
крепление, чтобы отрегулировать угол
катушки для комфортного поиска.
Кабель катушки вмонтирован в
катушку и его н ельзя отсоединить.
Любая попытка отсоединить его
приведет к аннулированию гарантии.
Page 9
9
СБОРкА шТАНгИ ДЕТЕкТОРА
Поверните поворотные замки штанг против
часовой стрелки, чтобы убедиться, что они
ослаблены.
Надавите на штырек фиксатора нижней
штанги и вставьте его в среднюю штангу,
так чтобы штырек вошел в регулировочное
отверстие – Вы услышите щелчок.
Вставьте среднюю штангу в верхнюю штангу
таким же образом.
После того как Вы собрали штанги,
зафиксируйте их в правильном положении
повернув поворотные замки по часовой
стрелке.
Для большей прочности соединения
в в ерхней шт анге расположены
два фиксатора, с каждо й стороны
штанги.
Page 10
10
СБОРкА ПОДЛОкОТНИкА
Поместите верхнюю часть подлокотника
сверху верхней штанги, чтобы центральное
отверстие в верхней части подлокотника
оказалось напротив отверстия в
алюминиевой штанге. Расположите верхнюю
часть подлокотника в соответствии с длиной
руки (См. Как держать детектор, с. 16).
Вставьте болт через нижнюю часть
подлокотника, верхнюю штангу и верхнюю
часть подлокотника. Аккуратно затяните
пластмассовый болт, чтобы не сорвать
резьбу.
Проденьте ремешок для подлокотника
«липучкой» вверх через оба паза в верхней
части подлокотника. Убедитесь, что конец
ремешка будет затягиваться снаружи.
Металлодетектор X-Terra можно носить
как на право й, так и на левой руке.
На этом рисунке показан продетый
ремешок с «липучкой» для левой руки.
Page 11
11
уСТАНОВкА БЛОкА уПРАВЛЕНИЯ
Установка
Блок управления вставляется в отверстие
на ручке верхней штанги ЖК-экраном
к Вам. Блок вставляется с небольшим
усилием до щелчка.
Блок управления можно легко отсоединить
для упаковки и транспортировки в чехле.
Отсоединение
Крепко зажмите детектор, возьмите блок
управления и вытащите его из ручки
верхней штанги.
Page 12
12
ПОСТОЯННАЯ уСТАНОВкА БЛОкА уПРАВЛЕНИЯ
Помимо того, что Вы можете легко
отсоединить блок управления X-Terra для
упаковки или транспортировки, Вы также
можете навсегда прикрепить его к ручке
Уберите маленький круглый резиновый
вкладыш с верхней правой стороны ручки.
Вставьте и вверните шуруп, поставляемый
в комплекте, крестовой отверткой.
Сохраните резиновый вкладыш для
использования в будущем.
Обязательно уберите шуруп перед
отсоеди нением блока управления .
В противном случае это может
привести к повреждению детектора.
Если вы предпочитаете отсоединять
блок управления, то можете приклеить
вкладыш силиконовым герметиком или
другим подходящим клеем.
Page 13
13
Обмотайте кабель катушки вокруг нижней
и средней штанги достаточное количество
раз без натяжения.
Используйте застежки липучки, чтобы
зафиксировать кабель со штангой.
Рекомендуется зафиксировать одну
застежку на нижней штанге, рядом с
катушкой, а другую на средней штанге,
перед блоком управления.
Вставьте штекер кабеля катушки в гнездо,
расположенное сзади блока управления,
слегка сжав предохранительное кольцо,
чтобы зафиксировать его.
кРЕПЛЕНИЕ кАБЕЛЯ кАТушкИ
Page 14
14
Для питания детектора X-Terra
используются 4 батареи АА
(приобретаются отдельно) (См. Работа
батарей, с. 68)
Отсек для батарей расположен сбоку
блока управления. Сдвиньте крышку
вверх.
Установите батареи в отсек, как показано,
соблюдая полярность в соответствии со
схемой на блоке управления.
Закройте крышку, сместив ее вниз
Если детектор не в ключается,
проверьте, правильно ли Вы вставили
батареи. Если батареи вставлены
неправильно, детектор не будет
поврежд ен.
уСТАНОВкА БАТАРЕй ДЕТЕкТОРА
Page 15
15
кАк ДЕРжАТь ДЕТЕкТОР
Просуньте руку между подлокотником и
ремешком. Возьмите ручку детектора и
расслабьте руку в подлокотнике.
Локоть должен находиться немного выше
подлокотника. Слегка натяните ремешок и
зафиксируйте его вокруг руки.
Page 16
16
кАк ДЕРжАТь ДЕТЕкТОР
Правильная
длина
штанги
Штанга
слишком
короткая
При правильном положении подлокотника
и необходимой длине штанги, Вы можете
комфортно вести катушку, не наклоняясь и
не вытягиваясь.
Чтобы отрегулировать длину штанги,
ослабьте поворотные замки, надавите на
штырьки фиксаторов штанги и переместите
их вверх или вниз для большего удобства.
После того как Вы это сделаете, поверните
поворотные замки на штангах по часовой
стрелке до устойчивой фиксации. (См.
Сборка штанги, с. 9)
Чтобы отрегулировать положение
подлокотника, уберите болт и переместите
нижнюю и верхнюю часть подлокотника
в необходимое положение. (См. Сборка
подлокотника, с. 10).
Представьте, что детектор
это продол жение руки. Он должен
образовывать с рукой п рямую линию. Вам
с ним должно быть легко и комфортно.
Page 17
17
кАк ВЕСТИ кАТушку
катушка
параллельна
земле
Оказавшись на открытом воздухе, медленно
двигайтесь вперед, перемещая катушку из
стороны в сторону. Ведите катушку таким
образом, чтобы каждый последующий взмах
перекрывал предыдущий для полного
покрытия. Приблизительная скорость взмаха
– 3 секунды слева-направо-налево.
Необходимо все время держать катушку
близко и параллельно к земле. Это
увеличит глубину поиска и отклик от слабых
объектов. Чтобы избежать ложных сигналов
и неверного распознавания избегайте
слишком сильных взмахов катушки.
Расстояние между землей и катушкой после
каждого взмаха должно быть одинаковым,
чтобы избежать уменьшения глубины поиска
и появления непонятных звуков.
2.5 см
Page 18
18
кЛАВИшИ уПРАВЛЕНИЯ ДЕТЕкТОРА
Power – включение и
выключение детектора.
Просмотр настроек
дискриминации.
Вызов menu и просмотр
настроек детектора.
Pinpoint/Detect имеет
две функции. Pinpoint
режим точного определения
местонахождения цели перед
раскопками.
Detect
выход из меню и
возврат к поиску
Регулировка настроек
и просмотр сегментов
дискриминации: влево (-) и
вправо (+).
Прием/отклонение отдельных
металлов с помощью включения/
выключения отдельных
сегментов дискриминации.
Переключение между поиском
по отдельным настройкам
дискриминатора и поиском всех
металлов.
Активация ручной настройки
Баланса грунта для коррекции на
различных типах почвы.
Page 19
19
ПАНЕЛь уПРАВЛЕНИЯ ДЕТЕкТОРА
Жидкокристаллический экран
(ЖК-экран)
X-TERRA305 X-TERRA505
Page 20
20
ВкЛючЕНИЕ ДЕТЕкТОРА
В помещении находится большое количество
металлических предметов (гвозди в
полу, арматура в стенах), что приводит к
перегрузке электроники металлоискателя.
Также возможны помехи от телевизоров
и других бытовых приборов. В подобных
условиях детектор работает неустойчиво, с
большим количеством ложных сигналов.
Если Вы слышите сигнал о перегрузке и
на дисплея появилась надпись OL (См.
Сообщения об ошибках, с. 66), уберите
детектор от источника перегрузки.
Желательно включать детектор на
открытом воздухе, подальше от источников
электромагнитных помех.
Нажмите кнопку Power
Вы увидите небольшой ролик и услышите
мелодию.
После включения металлоискатель
находится в режиме автоматического
поиска. До обнаружения металлического
объекта цифровая идентификация не
осуществляется.
Перегрузка не опасна для
электроники детектора.
На многих изображениях экрана в
данной инструкции для обоих моделей
показан экран X-Terra 50 5.
Page 21
21
жк-экРАН
1
2
3
4
5
AL
Данный план ЖК-экранов служит
для демонстрации отличий двух
моделей. Все значки ЖК-экрана никогда
одновременно не отображаются.
Пустой экран.
До обнаружения
объект а цифровая
идентификация не
осуществляется
X-TERRA305
X-TERRA505
Page 22
22
ПРОСТОЕ уПРАжНЕНИЕ ПО ПОИСку
Положите объекты в ряд, на достаточном
удалении друг от друга, чтобы между ними
можно было провести катушку.
Ведите катушку вдоль объектов (не более
одного за раз), наблюдайте за ЖК-экраном
и слушайте сигналы детектора, когда он
обнаруживает каждый объект.
Примечание: Ес ли Вы получаете сигналы с
пустого участка почвы, возможно под землей
находятся неизвестные металлические
объекты.
Перед тем, как пытаться точно определить
местоположение цели или раскапывать
реальные объекты, важно понять, как
правильно трактовать звуковые и
визуальные отклики детектора.
Если Вы слышите хлопки и потрескивание,
а на экране отображаются цифры, хотя
катушка не находится над металлическими
объектами, попробуйте уменьшить
Чувствительность детектора (См. с. 46).
Вам будет легче научиться вести поиск,
если Вы испытаете детектор с разными
металлическими объектами. Данное
упражнение является простым уроком того,
как детектор воспринимает металлические
объекты.
Возьмите несколько разных металлических
объектов, например различные монеты,
золотые и серебряные украшения, язычок
от консервной банки, ржавый гвоздь,
бронзовую кнопку, алюминиевую фольгу.
Также возьмите детектор и отойдите
подальше от известных источников
электромагнитных помех и металлических
объектов.
Вы также можете использовать это
упражнение, когда будете регулировать
настройки детектора (См.
Чувствительность, с. 46, Отстройка от
помех, с. 48, Громкость, с. 52, Настройка
на грунт, с. 56)
Page 23
23
После настройки, детектор будет подавать
сигналы и отображать цифры на экране
только тогда, когда Вы будете вести катушку
над металлическими объектами
Отсутствие сигнала во время прохода над
ржавым гвоздем является нормальным,
поскольку по умолчанию детектор ведет
поиск с Настойкой 1, при которой
отклоняются сигналы от бытового мусора.
Катушка X-Terra является
водонепроницае мой.
(См. Уход за X-Terra, с. 70)
Page 24
24

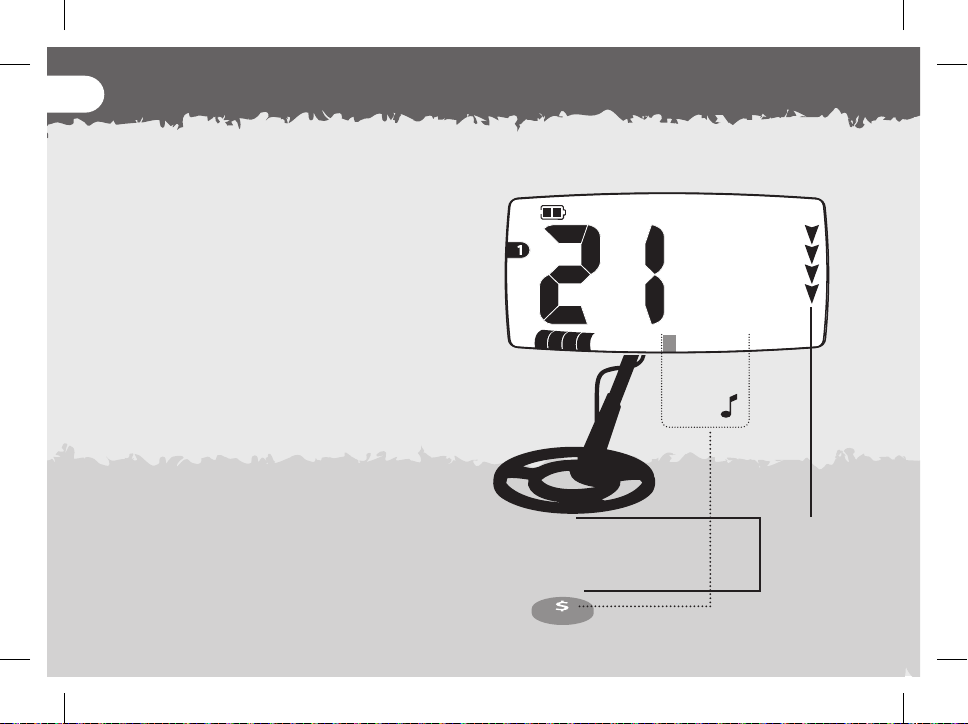

ПРИМЕР ПОИСкА
Настройка дискриминации
Стандартная настройка 1 отклоняет сигнал
от черных металлов и фольги и принимает
сигналы от цветных металлов. Настройки
можно редактировать и сохранять в
соответствии с параметрами поиска.
Звуковой сигнал
При обнаружении цветных металлов Вы
услышите средне-высокочастотный отклик.
Визуальный отклик
При обнаружении цветных металлов Вы
увидите индикатор в сегменте цветных
металлов шкалы дискриминации и
положительный цифровой идентификатор.
Обнаруженный сегмент цифрового
идентификатора (серый значок на рисунке)
будет быстро мигать (если будет принят)
3 раза, чтобы показать свое положение
на шкале дискриминации – как курсор на
дисплее компьютера. Он будет медленно
мигать, пока не будет обнаружен другой
сегмент цифрового идентификатора.
4 значка
показывают
глубину цели
прибл. 15-20
см.
монета из
цветного металла
Средне-высокочастотный
сигнал
Page 25
25
1 з начок
показывает
глубину цели
прибл. 0-5 см.
железный
гвоздь
Настройка «Поиск всех металлов»
При данной настройке отключаются все
сегменты дискриминации, ведется поиск
всех металлов, включая черные.
Звук
При обнаружении черных металлов Вы
услышите низкочастотный отклик.
Визуальный отклик
При обнаружении черных металлов Вы
увидите индикатор в сегменте черных
металлов шкалы дискриминации и
отрицательный цифровой идентификатор.
Дальнейшая информация по основам работы
с детектором и подробному описанию
работы детектора имеется в оставшейся
части данной инструкции.
низкочастотный
сигнал
Page 26
26

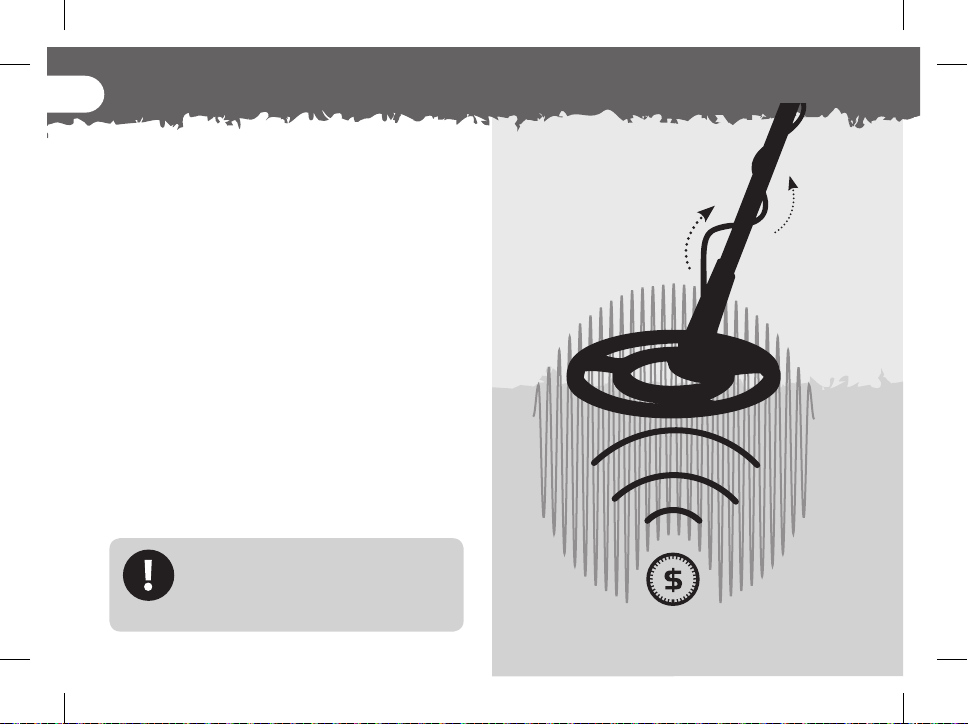

ПРИНцИП РАБОТЫ ДЕТЕкТОРА
Работа металлодетекторов основана
на том факте, что металлы проводят
ток. Металлодетекторы создают
электромагнитное поле, которое проникает
в землю.
Когда катушка обнаруживает изменение
поля (вызванное металлическим
объектом), она посылает сигнал на блок
управления, который оповещает оператора.
Металодетекторы реагируют на размер,
форму и состав объектов.
Обычно, чем больше размер объекта, тем
больше глубина обнаружения.
Детектор X-Terra использует одну частоту
(7.5 кГц). Данная частота может проникать
глубоко в землю.
Частота де тектора э то количество
раз, которое сигнал передается в
землю и принимается обратно, за
секунду (измеряется в Герцах - Гц)
СИГНАЛ
Page 27
27
цИфРОВОй ИДЕНТИфИкАТОР
На дисплее X-Terra имеются различные
значки, позволяющие лучше представлять
и распознавать металлические объекты под
землей.
Цифровой идентификатор
Металлические объекты под землей
именуются целями. Когда вы ведете катушку
над целью, она определяет ее проводимость
и отображает ее в виде числа. Цифровая
идентификация используется для того, чтобы
отличать разные металлические цели.
Диапазон чисел цифрового идентификатора
X-Terra 305 от -4 до 44 и X-Terra 505 от -9
до 48. Отрицательные числа представляют
черные металлы и положительные числа
представляют цветные металлы.
Пока не обнаружена другая цель, на экране
отображается цифровой идентификатор
последней обнаруженной цели. Если Вы
проходите над целью, которая отклоняется,
на экране появляются 2 прочерка..
Сегмент дискриминации
Еще один идентифика тор мета ллических объектов,
каждый сегмент относится к определен ному типу
сигнала от металла. Вы можете выключать сегменты
(принимать сигналы от целей) или включать их
(откл онять сиг налы от целей), что приводит к тому,
что принимаются или отклоняются сигналы от
соответствующих металлических объектов.
(Серый значок на рисунке в данной инструкции
представляет мигающий значок детектора.)
Цифровой
идентификатор
Число, которое
указывает на конкретный
металлический объект
под землей.
Индикатор глубины
Показыв ает глу бину
залега ния объе кта.
Чем больше стрелок,
тем, вероятно, глубже
объект
Page 28
28
шкАЛА ДИСкРИМИНАцИИ
1
2
Те сигналы, которые вы отклоняете,
обозначены черным цветом, а те, которые
принимаете, исчезают (для отображения
сигналов от металлических объектов).
Комбинация сигналов, которые Вы принимаете
и отклоняете, называется настройкой
Желательная цель (черный металл) –
канадская монета
Нежелательная цель (черный металл) –
железный гвоздь
Желательная цель (цветной металл) –
золотая монета
Нежелательная цель (цветной металл) –
язычок от консервной банки
Вы можете принимать / отклонять сегменты
дискриминации, соответственно, принимать
или отклонять определенные цели.
В дополнение к цифровой идентификации,
цели также обозначены отдельными
сегментами шкалы с равными делениями в
нижней части экрана.
Каждый сегмент дискриминации обозначает
уровень проводимости и содержание
железа.
Цветные металлы, такие как золото, серебро,
медь и бронза не содержат железа. Часто
их проводимость выше, и они представлены
сегментами с правой стороны шкалы.
Черные металлы содержат железо, например,
гвозди и металлолом. Их проводимость
обычно ниже и они представлены
сегментами с левой стороны шкалы.
Желательные и нежелательные цели могут
совпадать на шкале дискриминации,
например:
Page 29
29

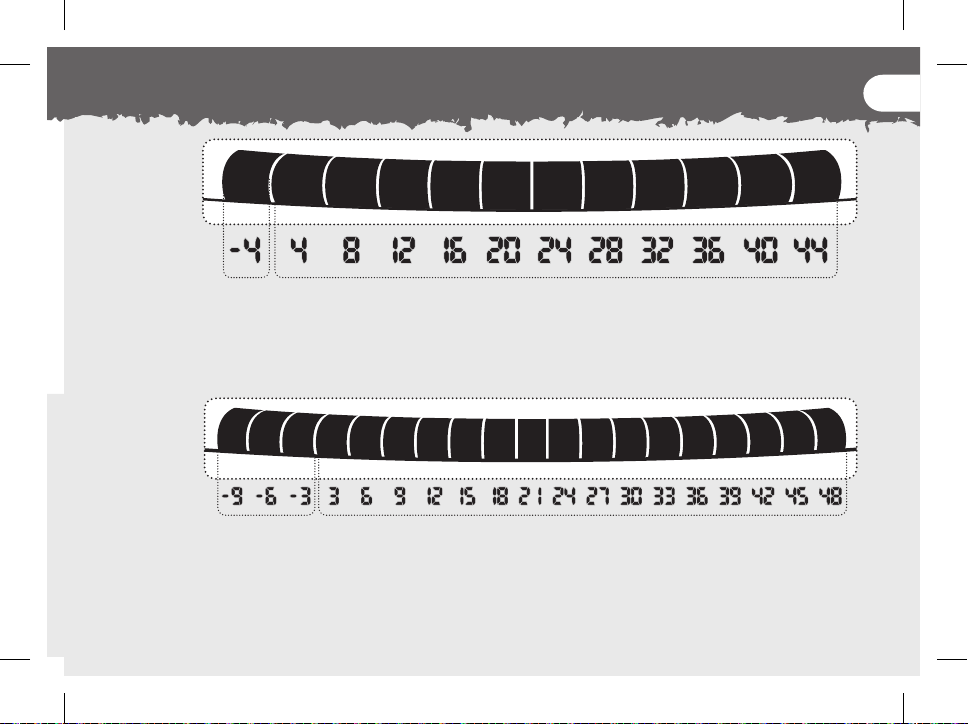

16 сегментов
цветного металла
3 сегмента
черного металла
11 сегментов
цветного металла
1 сегмент
черного металла
Шкала X-Terra 305 содержит 12 сегментов
Диапазон числового идентификатора
от –4 до 44, размер шага 4.
Шкала X-Terra 50 5 содержи т 19 сегментов.
Диапазон ч ислового идентифика тора от –9 до
48, размер шага 3.
Чем больше доступно сегментов, тем более
точнее идентифицируемые цели.
X-TERRA305X-TERRA505
Page 30
30
СТАНДАРТНЫЕ НАСТРОйкИ ДИСкРИМИНАцИИ
Комбинация сигналов, которые Вы
принимаете и отклоняете, называется
настройкой дискриминации. В X-Terra
имеются стандартные настройки
дискриминации, которые были созданы для
поиска таких желательных целей, как монеты
или украшения.
В X-Terra 305 имеются 2 стандартных
настройки и «поиск всех металлов». В X-Terra
505 имеются 3 стандартных настройки и
«поиск всех металлов».
Вы можете изменять настройки 1,2 и 3 и
создавать Ваши собственные настройки
дискриминации. Измененные настройки
сохраняются автоматически даже после
замены батарей. (См. Изменение настроек
дискриминации, с. 60-61), (См. Удаление
настроек дискриминации, с. 62)
1
Это пример целей
Это пример целей
Page 31
31
Настройка дискриминации 1
Принимает сигналы от цветных
металлов, например золотых и
серебряных монет (Идентификаторы
X-Terra 305: 8, 12, 16, 20, 24, 28, 32, 36, 40,
44). (Идентификаторы X-Terra 505: 6, 9,
12, 15, 18, 21, 24, 27, 30, 33, 36, 39, 42, 45,
48)
Отклоняет объекты с содержанием
железа и алюминиевой фольги
(Идентификаторы X-Terra 305 :-4, 4)
(Идентификаторы X-Terra 505:-9, -6, -3, 3).
Настройка «поиск всех металлов»
Принимает сигнал от всех
видов металла, от украшений до
ржавых гвоздей (все цифровые
идентификаторы).
Принимаются все сигналы.
Page 32
32
СТАНДАРТНЫЕ НАСТРОйкИ ДИСкРИМИНАцИИ
Это пример целей
Это пример целей
Настройки дискриминации
являются важным элементом
поиска, поскольку они
избавляют Вас от раскопок
нежелательных объектов.
Page 33
33
Настройка дискриминации 2
Принимает сигналы от большинства
цветных металлов (Ид-ры X-Terra 305: 16,
20, 24, 28, 32, 36, 40, 44). (Ид-ры X-Terra 505:
9, 12, 21, 24, 27, 30, 33, 36, 39, 42, 45, 48).
Отклоняет сигналы от черных металлов
и некоторых цветных металлов,
например, от алюминиевой фольги и
язычков от консервных банок (Ид-ры
X-Terra 305: –4, 4, 8, 12). (Ид-ры X-Terra 505:
–9, –6, –3, 3, 6, 15, 18)
Настройка дискриминации 3*
Принимает сигналы от большинства
цветных металлов (Идентификаторы –3,
3, 6, 9, 12, 15, 18, 21, 24, 27, 30, 33, 36, 39, 42,
45, 48).
Отклоняет сигналы от черных металлов
и некоторых цветных металлов,
например, от алюминиевой фольги
и язычков от консервных банок
(Идентификаторы X-Terra 505: –9, –6)
Page 34
34
ВЫБОР НАСТРОйкИ ДИСкРИМИНАцИИ – X-TERRA 305
В модели X-Terra 305
кнопка Patterns
служит для переключения
между Настройкой 1 и
Настройкой 2.
В модели X-Terra 305
имеется кнопка All Metal
. С ее помощью можно
переключатся между
выбранной настройкой и
поиском всех металлов.
настройку
«поиск всех
металлов»
нельзя изменить
Page 35
35
ВЫБОР НАСТРОйкИ ДИСкРИМИНАцИИ – X-TERRA 505
В модели X-Terra 505 кнопка
Patterns
служит для
переключения между
Настройкой 1, Настройкой
2 и Настройкой 3..
В модели X-Terra 505
имеется кнопка All Metal
. С ее помощью можно
переключатся между
выбранной настройкой и
поиском всех металлов.
настройку
«поиск всех
металлов»
нельзя изменить.
Page 36
36
ТОчНОЕ ОПРЕДЕЛЕНИЕ ПОЛОжЕНИЯ цЕЛИ
В режиме поиска X-Terra использует
настройки дискриминации. После того,
как вы услышите сигнал, режим точного
определения Pinpoint
поможет Вам
определить точное положение цели.
Активация режима точного определения
временно отключает дискриминацию и
X-Terra переходит в статический режим.
Цели, которые обычно дискриминируются,
будут подавать сигнал, когда окажутся под
катушкой.
В режиме точного обнаружения детектор
постоянно подает звуковые сигналы, в
отличие от режима поиска. Постоянный
отклик указывает на силу сигнала цели,
которая находится под катушкой.
Отклик в режиме точного обнаружения
меняется по уровню громкости и частоте
звука, что помогает определить положение и
глубину цели.
тихий
громкий
высокий
низкий
тихий
звуковой сигнал
звук
катушка
от этой цели будет
громкий, высокий
звуковой сигнал
от этой цели будет
тихий, низкий
звуковой сигнал
Возможно появление шумов, если Вы оставите
детектор в режим е точного обнаружения. В
этом случае вернитесь в режим поиска перед
повторным определением положения цели.
Page 37
37
1
2
3
4
5
AL
После того, как Вы определили
приблизительное положение цели, уберите
детектор из этой зоны и нажмите кнопку
Pinpoint
.
Медленно ведите катушку над
местоположением цели. Сегменты шкалы
меню на ЖК-экране показывают насколько
близко цель к центру катушки. Вы
услышите громкий звук только тогда, когда
центральное кольцо катушки окажется
прямо над целью.
Запомнив отклик детектора, уменьшите
взмах каждого успешного прохода, пока не
будете уверены в местоположении цели.
Запомните это место или если почва мягкая,
сделайте отметку подручным средством.
Отойдите в сторону таким образом, чтобы Вы
могли провести катушку под прямым углом
относительно Вашего первоначального
направления. Когда Вы услышите сигнал
детектора, Вы точно узнаете, где копать
Если Вы испытываете сложности с
точным определением цели, нажмите
кнопку Pinpoint/Detect. Что бы вернуться
в режим поиска, выйдите из зоны поиска
и затем повторите действия 1-4.
Page 38
38
РАСкОПкИ
Совок, ножик или небольшая лопата
прекрасно подойдут для раскопок.
После того, как Вы определили место цели,
очистите поверхность от щебня и камней
и убедитесь в том, что сигнал не пропал.
Если сигнал пропал, то цель, вероятно,
среди камней и щебня. В этом случае,
повторите поиск среди камней и щебня
пока не обнаружите цель. Если цель под
землей, повторно определите ее точное
местоположение.
Во время раскопок Вы должны сохранять
участок земли в первозданном виде. С
помощью острого инструмента аккуратно
копните и поместите землю и траву на
лист пластмассы. Таким образом, грунт не
рассыплется, и вы сможете закопать яму.
Длинная отвертка с тупым
наконечником – хороший
инструмент для работы с мягким
грунтом. Исследуйте грунт, чтобы
найти точное положение цели,
если цель у поверхности, просто
подцепите ее.
Получите разрешение на поиск
в частной собственности.
Page 39
39
Проверьте, осталась ли цель в яме. Если
ее там нет, поставьте детектор на землю
так, чтобы катушка лежала ровно, возьмите
пригоршню грунта и проведите ее над
катушкой. Предварительно снимите кольца,
браслеты и часы, чтобы не производить
сигнал. Повторяйте эту процедуру, пока не
обнаружите цель.
Убедитесь, что не осталось других целей,
затем закопайте яму. Весь грунт и траву с
пластикового листа необходимо положить
в яму, как можно более аккуратно. Слегка
наступите на грунт, чтобы примять его.
Ямы, оставленные после раскопок
могут привести к действиям
по запрету использования
металлодетекторов. Убедитесь,
что Вы оставили участок земли в
первозданном виде. Постарайтесь
забрать весь мусор.
Page 40
40
ЗНАчкИ НА жк-экРАНЕ
1
2
Цифровой Идентификатор
Сигналы от целей, содержат информацию о
содержании железа и проводимости. Они
проходят цифровую обработку и результат
отображается в виде цифр, которые
характеризуют различные типы металлов.
Диапазон чисел цифрового идентификатора
X-Terra 305 от -4 до 44 и X-Terra 505 от -9
до 48. Отрицательные числа представляют
черные металлы и положительные числа
представляют цветные металлы.
Числовой Идентификатор
Эти числа имеют другое назначение. Они
также используются для регулирования
настроек меню (Чувствительность, Отстройка
от помех, Пороговый тон, Громкость,
Настройка на грунт) и показывают числовой
эквивалент выбранного значения.
Page 41
41
Поиск по всем металлам
Указывает на то, что выбрана настройка
поиска по всем металлам (АМ) При данной
настройке дискриминация не используется, и
принимаются сигналы, как от цветных, так
и от черных металлов.
Настройки
Стандартные настройки дискриминации
используются для различных параметров
поиска. В X-Terra 305 - 2 настройки в X-Terra
505 - 3 настройки ( См. Стандартные
настройки дискриминации, с. 30).
Индикатор глубины
Индикатор глубины показывает
приблизительную глубину залегания
объекта. Чем больше стрелок, тем,
вероятно, глубже объект
1 стрелка соответствует приблизительно
0–5 см
2 = 5-10 см
3 = 10-15 см
4 = 15-20 см
5 = 20-25 см
*
Цель у
поверхности
Цель
на глубине
Реальная глубина монет
будет определена точнее,
чем для железного мусора.
Page 42
42
ЗНАчкИ НА жк-экРАНЕ
Меню
В X-Terra имеется ряд настроек
(Чувствительность, Отстройка от помех,
Пороговый тон, Громкость, Настройка на
грунт), которые можно регулировать, чтобы
настроить его в соответствии с Вашими
предпочтениями.
Примечание: Вы не можете регулировать
Баланс грунта через пункт меню на ЖКэкране.
Шкала меню
Состоит из 10 сегментов и круглой шкалы.
Она работает совместно с числовым
идентификатором и показывает значение
выбранной настройки. В режиме точного
определения шкала меню показывает
насколько близко катушка от цели.
Режим точного определения
местонахождения цели
Указывает, что данный режим активирован.
Page 43
43
Наушники не входят в
комплект (См. Аксессуары, с. 72 )

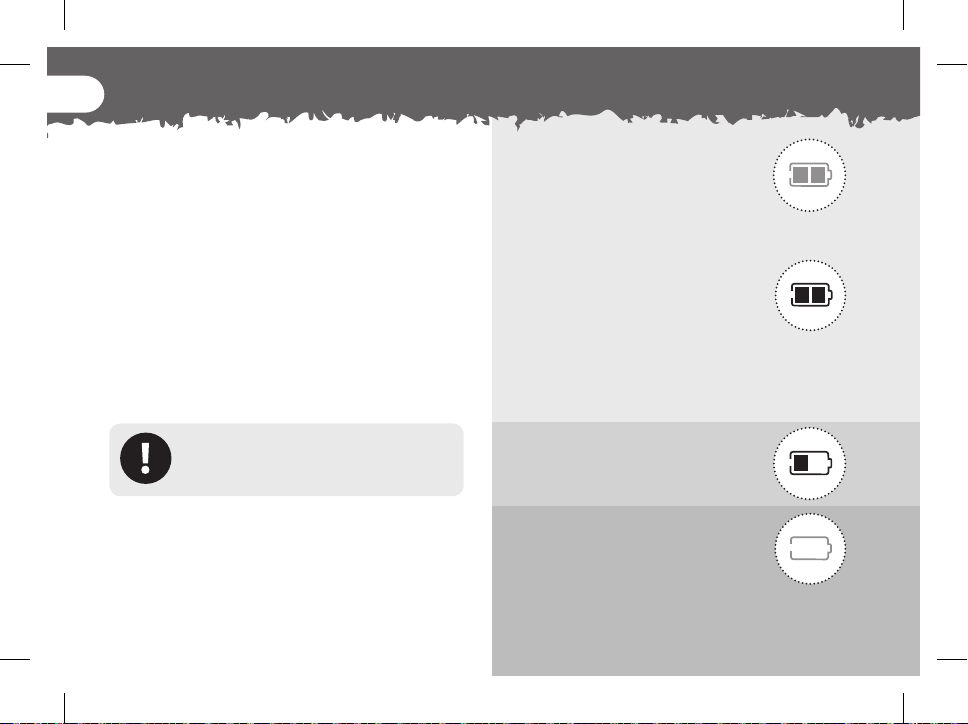

Батарея
Показывает уровень заряда в батареях (См.
с. 68).
Наушники
Показывает, что наушники подключены и что
выбран уровень громкости и пороговый тон
для наушников (См. с. 72).
Отклонить идентификацию
Этот значок появляется при отклонении
сегмента дискриминации. Он исчезает, если
Вы принимаете сегмент дискриминации (См.
с. 60-61)
Page 44
44
фуНкцИОНИРОВАНИЕ
Цифровой
идентификатор
Сегмент
дискриминации
(отклоняется)
Глубина
Обнаруженный
сегмент
(принимается)
Поиск
Цифровой идентификатор, сегменты
дискриминации и глубина автоматически
транслируют обнаруженные сигналы. Пока
не обнаружена другая цель, на экране
отображается цифровой идентификатор
последней обнаруженной цели. Если Вы
проходите над целью, которая отклоняется,
на экране появятся 2 прочерка.
Чтобы получить доступ к настройкам
нажмите кнопку Menu
. Нажмите ее
несколько раз, чтобы просматривать
меню настроек.
После выхода из меню с помощью
кнопки, Pinpoint/Detect
, последний
обнаруженный идентификатор исчезнет,
а значки глубины будут последовательно
мигать до обнаружения новой цели.
Настройки
В X-Terra имеется ряд настроек, которые
необходимо регулировать для обеспечения
оптимальной работы детектора в различных
условиях. Доступ к этим настройкам
осуществляется через меню. Вы не можете
регулировать Баланс грунта через пункт
меню на ЖК-экране.
Детектор X-Terra функционирует в двух режимах – Поиск и Настройки.
Page 45
45
ВЫБОР НАСТРОЕк МЕНю
Выход из Настроек
(отображается экран
с 2 прочерками)
Поиск Настройки
Чувствительность
Отстройка от помех
Пороговый
тон
Частота звука
Громкость
Page 46
46
чуВСТВИТЕЛьНОСТь
Х-Теrrа - высокочувствительные детекторы
с широким диапазоном регулирования
чувствительности. Важно установить
правильный уровень чувствительности для
Ваших условий поиска.
Чувствительность – уровень отклика
детектора к цели и к окружающей среде.
При обнаружении настоящих целей слышен
отчетливый сигнал. При помехах или ложных
целях слышны хлопки и потрескивание.
Очень маленькие железные цели могут
быть обнаружены, когда чувствительность
установлена на максимальное значение.
Но, в таком случае, на детектор также
будет воздействовать минерализация
определенных типов почвы и сигналы от
разных электрических приборов.
На разных участках, возможно, придется
поэкспериментировать с чувствительностью.
Новичкам рекомендуется установить
низкую чувствительность и постепенно ее
увеличивать.
Уменьшение чувствительности может
стабилизировать детектор, сокращая
ложные сигналы и шумы и помогая в
дифференциации сигналов, вызванных
минерализацией почвы и металлическими
целями.
Для оптимальной работы детектора
выберите самый высокий уровень
чувствительности, при котором он
работает стабильно. Для этого держите
детектор статично и повышайте уровень
Чувствительности, пока детектор не станет
«нестабильным», а затем уменьшите уровень,
пока он снова не станет «стабильным».
Для поиска на пляже установите
чувствительность ниже 10 (5 для 305). В
сильно замусоренных областях, таких как
современных парках, поиска установите
чувствительность ниже 6 (3 для 305),
особенно если Вы ищете монеты на земле
X-Terra 305
Диапазон
Чувствительности = 1-10
Заводская настройка = 6
X-Terra 505
Диапазон
Чувствительности = 1-20
Заводская настройка = 12
Page 47
47
НАСТРОйкА чуВСТВИТЕЛьНОСТИ
Высокий уровень чувствительности,
(7–10 = X-Terra 30 5) (15–20 = X-Ter ra 505)
можно использовать только н а тихих участках со
стабильными условиями.
Page 48
48
ОТСТРОйкА ОТ ПОМЕх
Детектор может подавать много ложных
сигналов или шумов при близкой линии
электропередач, электронных приборов или
работающего рядом детектора. Эти помехи
выражаются в потрескивании и хлопках.
С помощью Отстройки от помех Вы можете
изменять канал отстройки от помех и таким
образом уменьшить количество помех. В
модели 305 доступны 3 канала (-1, 0, 1), они
также показаны на шкале меню. В модели
305 доступны 5 каналов (-2, -1, 0, 1, 2)
При выборе канала держите катушку
в режиме поиска в горизонтальном
положении, поскольку помехи, которые
детектор принимает в вертикальном
положении, могут отличаться тех, которые он
принимает в горизонтальном положении.
Когда Вы меняете каналы, держите катушку
на весу и подальше от больших целей.
X-Terra 305
Отстройка от помех =
–1, 0, 1
Заводская настройка = 0
X-Terra 505
Отстройка от помех =
–2, –1, 0, 1, 2
Заводская настройка = 0
Page 49
49
При изменении канала отстройки от
помех потерь в чувствительности
или глубине поиска не происходит.

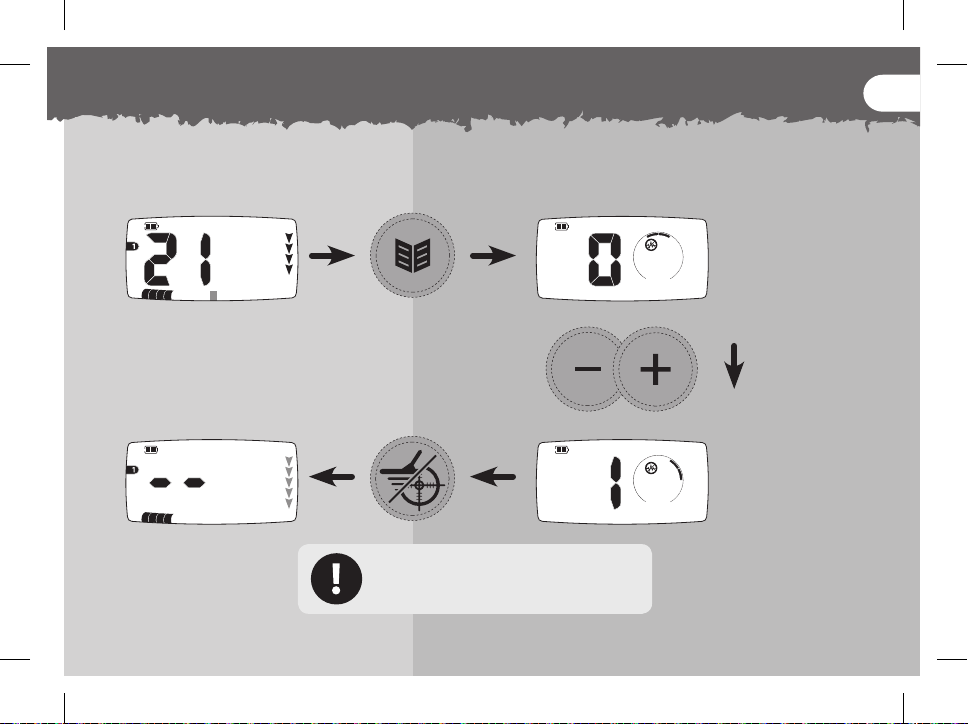

ВЫБОР кАНАЛА ОТСТРОйкИ ОТ ПОМЕх
После выбора
канала
сегменты
шкалы
меню будут
мигать и вы
услышите
сигнал
Page 50
50
ПОРОгОВЫй ТОН
Пороговый тон это постоянный фоновый
звук детектора, который помогает различать
желательные и нежелательные цели.
При обнаружении цели, которая
отклоняется, пороговый фон исчезает (звук
пропадает), и это указывает на то, что она
находится под катушкой.
Пороговый тон Динамика/Наушников
Вы можете сохранять индивидуальные
настройки порогового тона для динамика и
наушников и автоматически переключаться
между ними при подсоединении наушников
в X-Terra 305 и 505 (См. Аксессуары, с. 72).
Когда Вы отключаете наушники,
автоматически активируются настройки
порогового тона динамика. При
подключении наушников на экране меню
появляется соответствующий значок, и
автоматически активируются настройки
порогового тона наушников.
Установите желаемый уровень громкости
Порогового тона. Важно отметить, что
небольшие объекты на поверхности,
а также большие объекты на глубине
производят очень небольшие изменения
порогового тона. Поэтому важно установить
правильную громкость Порогового
тона, чтобы не пропустить эти цели. При
установке громкости порогового тона
поэкспериментируйте с известными целями.
X-Terra 305
Диапазон Порогового тона = –5-25
Заводская настройка динамиков = 12
Заводская настройка наушников = 10
X-Terra 505
Диапазон Порогового тона = –5-25
Заводская настройка динамиков = 12
Заводская настройка наушников = 10
Page 51
51

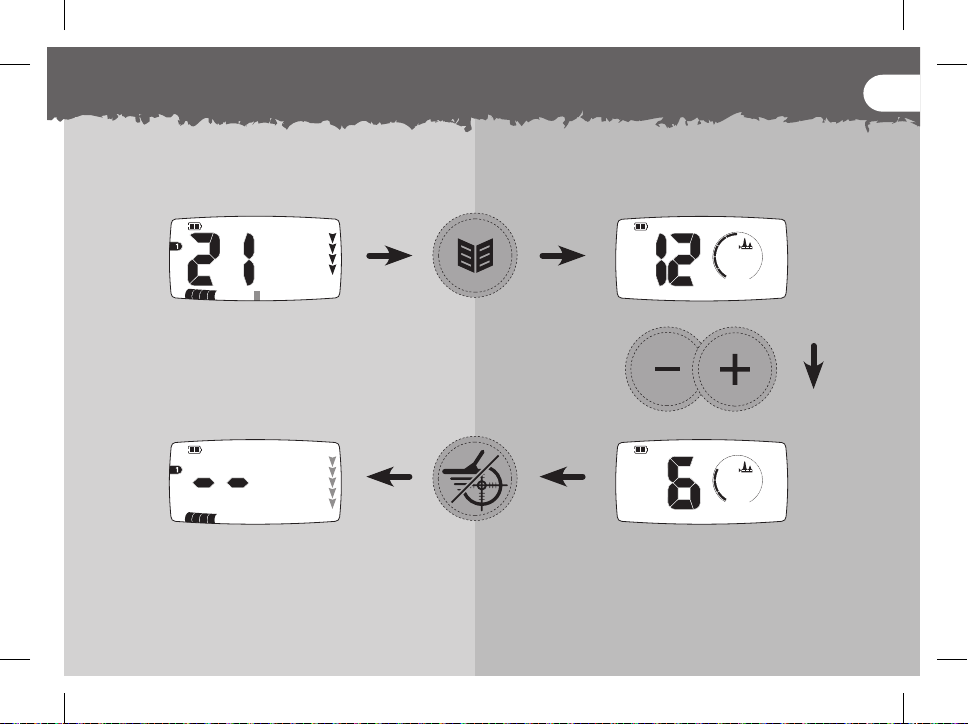

НАСТРОйкА ПОРОгОВОгО ТОНА
Page 52
52
гРОМкОСТь
Громкость – это уровень звука, который
издает детектор при обнаружении цели.
Регулятор громкости ограничивает
потенциально громкий сигнал.
В X-Terra используется пропорциональная
громкость сигнала. Звук от отдаленной цели
сначала очень тихий. По мере приближения
к цели он быстро усиливается и достигает
максимально установленного уровня.
Звук в режиме точного распознавания
или при настройке на грунт отличается
по громкости и частоте звука, в
зависимости от силы сигнала (от цели
или минерализации грунта). Диапазон
громкости пропорционален установленному
максимальному уровню громкости
Вы можете сохранять индивидуальные
настройки громкости для динамиков и
наушников и автоматически переключаться
между ними при подсоединении наушников
(См. Аксессуары, с. 72).
Установите громкость динамика без
наушников. Подключите наушники и
установите их громкость. Используйте
упражнение (См. с. 22) с различными целями,
чтобы проверить настройку громкости
динамиков и наушников.
При низком заряде батареи детектора
(отображается значок низкого заряда)
громкость динамика будет уменьшена. Это
экономит заряд батареи и увеличивает
продолжительность поиска. Вы можете
отменить эту функцию и увеличить
громкость, но при этом детектор выключится
раньше.
X-Terra 305
Диапазон громкости = 0–10
Заводская настройка динамиков = 8
Заводская настройка наушников = 5
X-Terra 505
Диапазон громкости = 0–30
Заводская настройка динамиков = 25
Заводская настройка наушников = 20
Page 53
53
НАСТРОйкА гРОМкОСТИ
Page 54
54
чАСТОТА ЗВукА
В меню Частота звука Вы можете выбирать разное количество частот для определения целей.
Вы можете выбирать до 4 разных частот для модели X-Terra 305 и 5 для X-Terra 505.
1 Частота
2 Частоты
3 Частоты
4 Частоты*
Несколько частот
450Гц
700Гц130Гц
700Гц130Гц
700Гц
700Гц 950Гц
450Гц
450Гц
130Гц
130Гц
700Гц450Гц130Гц
450Гц
При поиске высота частоты звука меняется в диапазоне 130 – 950 Гц. Высота
частоты звука зависит от обнаруженной цели.
Page 55
55

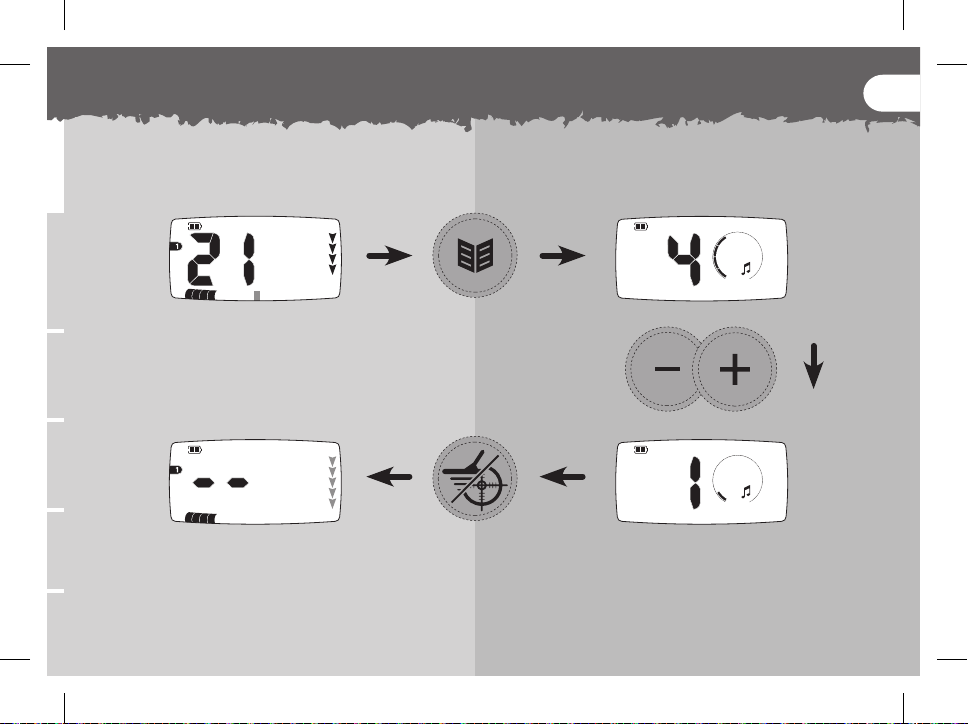

НАСТРОйкА чАСТОТЫ ЗВукА
Page 56
56
НАСТРОйкА НА гРуНТ
При правильной настройке на грунт
количество ложных сигналов уменьшается, а
настоящие цели отображаются корректно, с
нормальным звуком
Настройки на грунт устанавливаются как для
режима поиска, так и для режима точного
обнаружения.
Если Вы испытываете сложности с
настройкой на грунт, попробуйте уменьшить
Чувствительность (См. с. 46)
В модели Х-Теrrа 305 и 505 вы можете
регулировать баланс почвы, что позволяет
избежать ложных сигналов при поиске.
Если детектор неправильно отрегулирован,
это может привести к появлению ложных
сигналов из-за минерализации почвы.
Ложные цели будут отображаться как –9
в Х-Теrrа 505 и –4 в Х-Теrrа 305 в режиме
поиска всех металлов или как два прочерка
в режимах стандартной дискриминации. Это
приводит к тому, что настоящие цели будут
отображаться очень недолго, с коротким
звуковым сигналом.
Настройка баланса грунта может не
привести к значительному улучшению
при поиске на пляже. Для лучших
результатов попробуйте изменить
Чувствительность и другие параметры.
X-Terra 305
Диапазон настройки на грунт = 0–20
Заводская настройка = 6
X-Terra 505
Диапазон настройки на грунт = 0–50
Заводская настройка = 15
Page 57
При высокой минера лизации почвы
появляется большое количество
ложных сигналов, что отвлекает от
настоящих целей.
Минерализация почвы и «горячие камни»
могут быть определены как -9 в режиме
поиск всех металлов. В ероятность
этого увеличивается при высокой
Чувствительности детектора и
неправильной настройке на грунт.
57
Page 58
10 см
Если баланс г рунта находитс я
между двух значений, вы берите
меньшее из них.
58
кАк ОТРЕгуЛИРОВАТь БАЛАНС гРуНТА
В режиме поиска всех металлов выберите
участок, на котором нет целей.
Держите катушку параллельно над землей на
расстоянии 10 см. Нажмите кнопку Ground
Balance
. Если Вы держите катушку
неподвижно, то услышите непрерывное
гудение.
Непрерывно поднимайте и опускайте
катушку и слушайте звуковой сигнал.
Постарайтесь опустить катушку как можно
ближе к земле, но не касайтесь ее.
Настройте баланс грунта с помощью кнопок
«+» и «-», выберите самую тихую настройку
при изменении частоты звука.
При низком звуковом сигнале используйте
кнопку «+», при высоком - кнопку «-».
Выбранная настройка отобразится на шкале
меню и на числовом идентификаторе.
Page 59
59
Высокий
Низкий
Средний
Тихий
Page 60
60
ИЗМЕНЕНИЕ НАСТРОЕк ДИСкРИМИНАцИИ – МЕТОД 1
Вы можете изменять стандартные настройки
дискриминации и создавать собственные
настройки.
Метод 1 – отклонить цифровой
идентификатор определенной цели с
помощью реальной цели
В режиме поиска сегмент дискриминации
будет мигать на шкале дискриминации, а
на экране будет отображаться цифровой
идентификатор.
Нажмите кнопку Accept/Reject
, чтобы
отклонить цифровой идентификатор этой
цели
На шкале дискриминации появится
значок
и сегмент, а номер цифрового
идентификатора цели исчезнет.
При повторном поиске цифровой
идентификатор должен отклоняется без
звукового отклика.
Page 61
61
ИЗМЕНЕНИЕ НАСТРОЕк ДИСкРИМИНАцИИ – МЕТОД 2
Метод 2 – отклонить цифровой
идентификатор определенной цели с
помощью кнопок «+» и «-»
В режиме поиска используйте кнопки «+»
и «-» для просмотра того идентификатора,
который Вы хотите изменить. Идентификатор
выбранной цели будет отображаться на
экране, а соответствующий сегмент будет
мигать.
Нажмите кнопку Accept/Reject
, чтобы
принять или отклонить этот идентификатор.
На экране появится (станет темным) значок
и тот сегмент, который будет отклонен.
Значок и сегмент исчезнут, если цель
принимается детектором.
Настройку поиск всех металлов
нельзя изменять.
Кнопка Accept/Reject
переключает прием/отклонение
целей
Page 62
62
уДАЛЕНИЕ НАСТРОЕк ДИСкРИМИНАцИИ
Нажмите и
удерживайте
Нажмите
Ваши настройки
дискриминации сохраняются
при выключении детектора.
Чтобы удалить собственные
настройки и вернуться к
стандартным настройкам
дискриминации:
Выключите детектор.
Нажмите и удерживайте
кнопку Pattern
, включите
детектор, нажав на кнопку
Power
.
Во время мелодии при запуске,
отпустите кнопку Pattern
.
После мелодии при запуске на
3 секунды появится сообщение
об удалении Ваших настроек
(PE) и возврате к стандартным
настройкам дискриминации.
Page 63
63
ЗАВОДСкИЕ НАСТРОйкИ
Нажмите и
удерживайте
Нажмите
Настройки Чувствительности,
Настройки на грунт, Отстройки
от помех, Порогового тона и
Частоты звука сохраняются
при выключении детектора.
Чтобы вернуться к стандартным
настройкам:
Выключите детектор.
Нажмите и удерживайте кнопку
Menu
, включите детектор,
нажав на кнопку Power
.
Во время мелодии при запуске,
отпустите кнопку Menu
.
После мелодии при запуске на 3
секунды появится сообщение о
возврате к заводским настройкам
Чувствительности, Настройки
на грунт, Отстройки от помех,
Порогового тона и Частоты звука
(FP).
Page 64
64
ЗВукОВЫЕ СИгНАЛЫ
Мелодия при запуске
Когда детектор включается, звучит короткая
мелодия (3 ноты)
Ввод подтвержден
Вы слышите короткий сигнал при каждом
правильном нажатии кнопки
Ввод не подтвержден
Вы слышите два коротких низких сигнала,
если Вы неправильно нажали на кнопку.
Удаление настроек дискриминации /
Возврат к заводским настройкам
После включения данных настройках звучит
мелодия (6 нот)
Ошибка
При ошибке детектора прозвучит мелодия (6
нот) (См. Сообщения об ошибках, с. 66).
Перегрузка
Если Вы ведете катушку вдоль большого
количества целей, расположенных у
поверхности, то Вы услышите непрерывное
жужжание. Это означает, что сигнал от целей
слишком сильный для его обработки.
Сигнал низкого заряда батареи
При низком заряде Вы будете каждую минуту
слышать короткую мелодию с нисходящим
тоном.
Page 65
65
Выключение из-за низкого заряда
Долгая мелодия с нисходящим тоном,
которая сообщает о выключении детектора.
Отклик от цели
Вы услышите этот звук при обнаружение
цели, которая не отклоняется. Обычно
цели с высокой проводимостью (например,
большая серебряная монета) производят
высокий звуковой сигнал. При обнаружении
цели с содержанием железа Вы слышите
низкий звуковой сигнал.
Отклик в режиме точного определения
цели
В режиме точного определения Вы
слышите звук, частота и громкость которого
возрастает по мере приближения катушки к
цели.
Помехи
Произвольный звук с переменной
амплитудой указывает на наличие внешних
помех. Необходимо отрегулировать
Чувствительность или Отстройку от помех.
Ложные сигналы
Прерывистый однократный сигнал. Два
прочерка на экране указывают на наличие
цели, которая была отклонена.
Page 66
66
СООБщЕНИЯ ОБ ОшИБкАх
1
1
1
2
3
4
5
AL
1
2
3
4
5
AL
Катушка не
подключена
Катушка была
отключена от
детектора
Ошибка катушки
Не установлено
соединения между
катушкой и блоком
управления.
Несовместимая
катушка
Соединение катушки
с блоком управления
установ лено, н о блок
управления не может
ее опознать.
1
1
1
2
3
4
5
AL
Перегрузка
Слишком сильный
сигнал для обра ботки.
Данное сообщение
не исчезнет пока
перегрузка не
прекратится.
Шкала меню будет
медленно мигать,
пока катушка не
будет подключена.
Выключите
детектор перед
подключением
стандартной
катушки.
Уберите катушку
от источника
перегрузк и.
После устранения всех
ошибок детектор начнет
функционировать, а на экране
появятся два прочерка
Page 67
67
ИДЕНТИфИкАцИЯ кАТушкИ
Детекторы серии X-Terra могут
функционировать на различных частотах
передачи с катушками, совместимыми
с технологией VFLEX; Низкой (3 кГц)*,
Стандартной (7,5 кГц) и Высокой (18,75).
Чтобы просмотреть тип катушки:
Нажмите кнопку Menu/Select
для
входа в режим настройки.
Нажмите и удерживайте кнопку Accept/
Reject
для просмотра типа катушки.
Отпустите кнопку Accept/Reject
,
чтобы вернуться в режим настройки
Нажмите кнопу Pinpoint/Detect
для
продолжения поиска.
Детекторы серии X-Terra работают
с д вумя типа ми катуше к:
Концент рическими (с) и Double D (d)
Концент рическая
Стандартная
частота
Концент рическая
Низкая частота
Концент рическая
Высокая частота
Double D
Стандартная
частота
Double D
Низкая частота
Double D
Высокая частота
Page 68
Перенапряжение
Если вольтаж батарей превышает
8 В, значок батареи будет мигать,
а детектор выключится.
Полный заряд
2 че рных сегмента в контуре
батареи.
Половина заряда
1 черный сегмент в контуре
батареи.
Низкий заряд
Значок батареи начнет мигать,
Вы бу дете слыша ть короткую
мелодию каждую минуту, потом
детектор выключится.
68
РАБОТА БАТАРЕй
Вы можете использовать различные типы АА-
батарей для детектора X-Terra :
Щелочные (Alkaline)- 1,5 В
Солевые (Carbon) – 1,5 В
Литиевые (Li) (не перезаряжаемые) – 1,5 В
аккумуляторы NiMH – 1,2 В
аккумуляторы NiCad – 1,2 В
На диаграмме справа представлен график
продолжительности работы двух типов
батарей. Продолжительность работы батарей
зависит от того, как Вы используете детектор.
Общее напряжение аккумуляторов LiIon составляет более 8 В, по этому их
нельзя использовать для дет екторов
X-Terra
При низком заряде батареи громкость
динамика уменьшается для экономии заряда
батареи и увеличения продолжительности
поиска. Если Вы используете, наушники
громкость не уменьшается.
Page 69

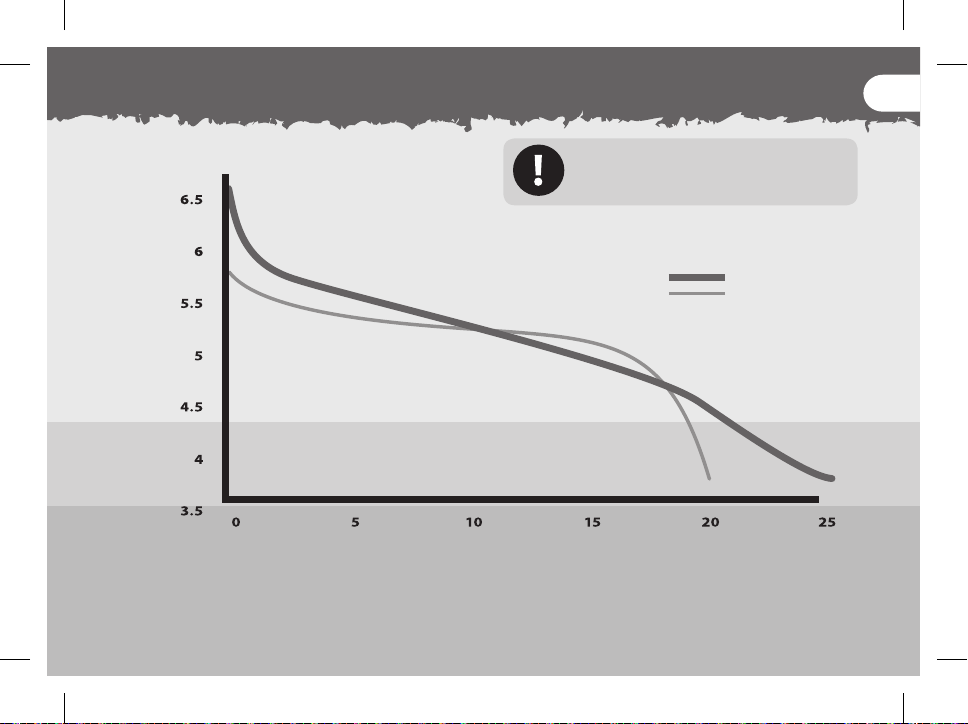

1.5 В Alkaline
1.2 В NiMH/NiCad
69
Использование наушников увеличивает
продолжительность работы батарей.
Приблизительное время работы (часов)
Напряжение Батареи (Вольт)
Page 70
70
ухОД ЗА ДЕТЕкТОРОМ X-TERRA
Детектор X-Terra является
высококачественным электронным
инструментом, прекрасно
сконструированным и упакованным в
прочный корпус. Надлежащий уход за ним
отвечает здравому смыслу.
Температура хранения детектора X-Terra от
-20˚C до +65˚C, его рабочая температура
от 0˚C до 45˚C. Не оставляйте детектор в
экстремальных температурных условиях
дольше, чем это необходимо. Избегайте
оставлять его в закрытом багажнике или
в автомобиле на солнцепеке. Убирайте
детектор в чехол если не планируете его
использовать.
Катушку можно опускать в воду (до 0,5
м), однако блок питания не является
водонепроницаемым. Хотя блок питания
является влагостойким, рекомендуется
предохранять его в условиях высокой
влажности. Вы можете использовать
защитный чехол для блока питания. (См.
Аксессуары, с. 72)
Не допускайте контакта детектора с
бензином или другими жидкостями на
основе нефти.
Следите за тем, чтобы детектор был сухим
и чистым, старайтесь, чтобы песок и
мелкие частицы не попадали в штанги и
крепежные элементы (например, гнездо
нижней штанги, поворотные замки). Не
используйте растворителей для очистки
детектора. Используйте тряпку с мягким
моющим средством на мыльной основе.
Page 71
71
Ненадлежащий уход за экраном может
привести к появлению царапин или
повреждению экрана. Вы можете
использовать защитный чехол для блока
питания. (См. Аксессуары, с. 73)
Следите за состоянием кабеля катушки,
чтобы он не был чрезмерно натянут
(особенно в месте соединения с
катушкой).
Всегда выключайте детектор, перед тем как
поменять катушку.
Катушки от других моделей детекторов
Minelab не будут работать с моделями
серии X-Terra (См. Аксессуары, с. 73).
Только катушки, которые поддерживают
технологию VFLEX, будут корректно
работать с детекторами серии X-Terra.
Старые, разряженные или бракованные
батареи могут стать причиной множества
проблем с детектором из-за утечки
электролита. Вынимайте батареи,
если Вы долгое время не собираетесь
использовать детектор (например, дольше
одной недели). Используйте только
качественные батареи и заменяйте их
после появления сигнала о низком заряде.
Не используйте аккумуляторы Li-Ion,
поскольку у них слишком высокое
напряжение. Вы можете использовать не
перезаряжаемые литиевые батареи.
Page 72
72
АкСЕССуАРЫ
Использование наушников имеет много
преимуществ. Они позволяют работать
в шумных местах и при сильном ветре.
Также позволяют лучше слышать сигнала от
целей и увеличивают продолжительность
работы батареи. Работая в наушниках, Вы
практически не тревожите находящихся
рядом с Вами людей.
Вы можете сохранять индивидуальные
настройки громкости для динамиков и
наушников и автоматически переключаться
между ними при подсоединении наушников.
(См. Громкость, с. 52)
Не устанавливайте громкость
наушников на максимальный уровень,
посколь ку это увеличива ет риск
повреждения слуха.

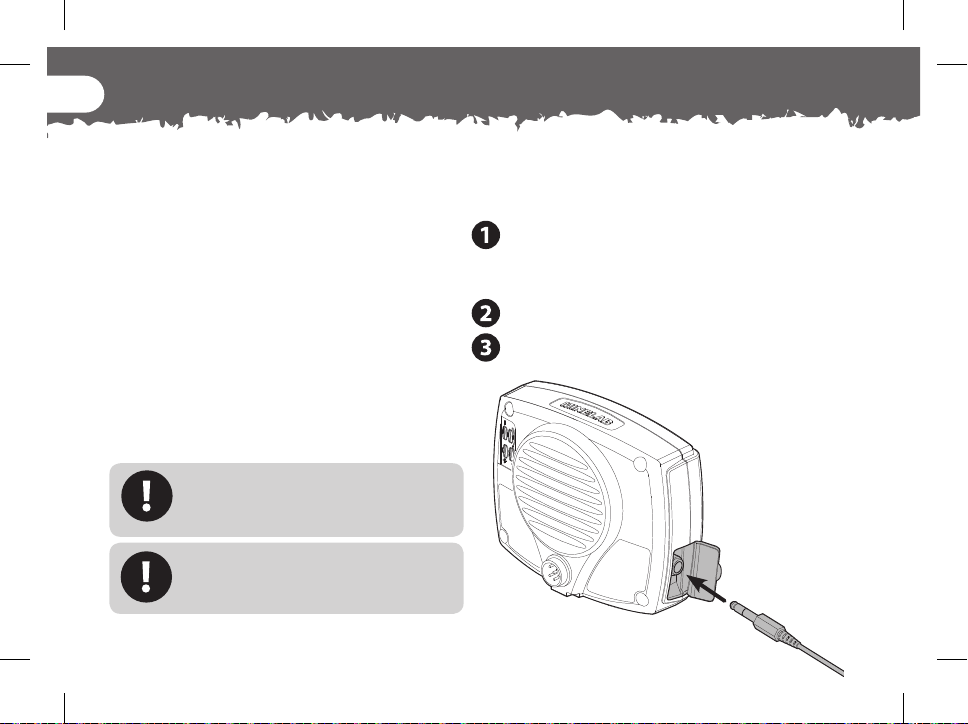

Подсоединение Наушников
Всегда используйте наушники с штекером
6,35 мм.
Откройте резиновый вкладыш для
наушников, который находится с левой
стороны блока управления.
Вставьте штекер наушников в гнездо.
Когда Вы включите детектор, то на экране
отобразится значок наушников
Если Вы не пользуетесь наушниками,
закрывайте гнездо резиновым вкладышем,
чтобы предотвратить попадание влаги
и грязи в блок управления.
Page 73
73
Защитное
покрытие
катушки
Поставляется с
детектором. После
ее износа от ведения
катушки по земле, Вы
можете приобрести
новое защитное
покрытие.
Защитный чехол
Защищает блок
управления от условий
окружающей среды,
таких, как дождь или
грязь.
Существуют различные типы дополнительных
катушек (Концентрические и Double D),
которые отличаются по размеру и частоте.
Они подходят для различных типов грунта и
отдельных целей.
Чтобы присоединить
дополнительную катушку:
Выключите детектор (кнопка Power
).
Выполните действия по Креплению кабеля
катушки (См. с. 13) и Сборке катушки
(См. с. 8) в обратном порядке, чтобы
отсоединить катушку.
Выполните эти действия в прямом порядке
чтобы присоединить другую катушку.
Включите детектор (кнопка Power
).
Короткая штанга
Вы можете приобрести
короткую штангу, чтобы
уменьшить длину
детектора.
Page 74
74
Передача сигнала
Технология
Катушка
Экран
Звук
Режим поиска
Дискриминация
Батареи (Не входят в комплект)
Подлокотник
Максимальная длина
Минимальная длина
Вес (без батарей)
Дополнительные аксессуары
Одночастотная синусуидальная волна
VFLEX
Стандартная 22,8 см Концентрическая
7.5 кГц (Водонепроницаемая)
ЖК-экран с режимами Positive/Reective
Встроенный динамик/гнездо для наушников
Переносной детектор
Прием/Отклонение нескольких сегментов
4 x AA Alkaline/Carbon/Li или NiMH/NiCad
На 4 положения
1.42 м.
1.22 м.
1.3 кг.
Наушники, Защитное покрытие катушки,
Защитный чехол блока упр-ния, Катушки
Компания Minelab оставляет за собой право без предупреждения вносить изменение для
усовершенствования данного продукта.
ТЕхНИчЕСкИЕ хАРАкТЕРИСТИкИ ДЕТЕкТОРОВ X-TERRA
Page 75
75
X-Terra 505
3 (Низкая 3 кГц, Стандартная 7.5
кГц, Высокая 18.75 кГц)
3 + Поиск всех металлов
19
3
16
Шаги по 3 (-9, - 6, -3, 3, 6, 9, 12 , 15, 18,
21, 24, 27, 30, 33, 36, 39, 42, 45, 48)
Улучшенная
5
1-20
Ручная (0–50)
5 (–2, –1, 0, 1, 2)
–5–25
0–30
1, 2, 3, 4 и несколько
8 + Power
64
Dulux Wineberry 51046
Параметры моделей
Количество частот катушки
Настройки дискриминации
Кнопка All Metal
Шкала дискриминации (Сегменты)
Черные металлы
Цветные металлы
Числовой диапазон (Номера
Числового идентификатора)
Глубина поиска
Значки глубины
Режим точного определения (Аудио-визуальный)
Настройка Чувствительности
Настройка баланса грунта
Каналы отстройки от помех
Настройка порогового тона
Настройка громкости
Звуковая частота для целей
Звуковой сигнал низкого заряда батареи
Кнопки
Значки ЖК-экрана
Цвет штанги
X-Terra 305
2 ( Стандартная 7.5 к Гц, Высок ая
18.75 кГц)
2 + Поиск всех металлов
12
1
11
Шаги по 4 (-4, 4, 8, 12, 16, 20,
24, 28, 32, 36, 40, 44)
Стандартная
5
1-10
Ручная (0–20)
3 (–1, 0, 1)
–5–25
0–10
1, 2, 3 и несколько
8 + Power
56
Dulux Wineberry 51046
ПАРАМЕТРЫ ДЕТЕкТОРОВ X-TERRA
Page 76
76
гАРАНТИйНЫй ТАЛОН
Имя владельца
Адрес
Телефон Раб. ( ) Дом. ( )
Факс ( )
Адрес электронной почты
Дата
Детектор / Модель
Серийный номер
Приобретено в
Дата продажи
Неисправная деталь(и)
ОПИСАНИЕ НЕИСПРАВНОСТИ
Укажите, какие действия мы можем предпринять для починки Вашего детектора
cut out or photocopy
Loading...
