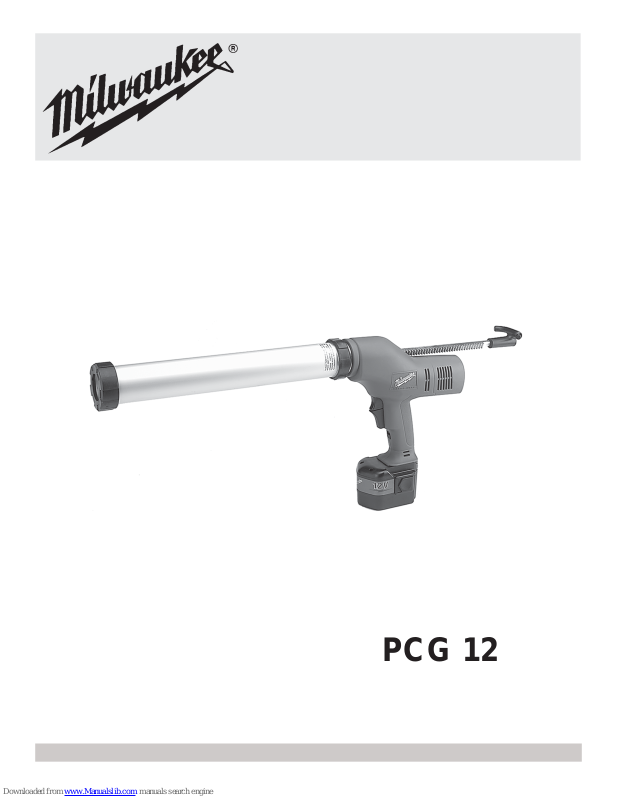

12/14.4 Volt Caulk and Adhesive Gun

Specifications

Catalog

No.

PCG 12

For additional safety instructions, read Safety Instruction book No. 58-13-0000. Sound and Vibration Information

 Typically the A-weighted sound pressure level of the tool is less than 67 dB (A). The noise level when working can exceed 80 dB (A). Wear ear

protection!  The typical weighted acceleration is less than 2,5 m/s

These declared values were obtained by laboratory type testing in compliance with the stated standards and are not adequate for use in risk assessments. Values measured in individual work places may be higher than the declared values. The actual exposure values and risk of harm experienced by an individual user are unique and depend upon the way the user works, the workpiece and the workstation design, as well as upon the exposure time and the physical condition of the user.

We, Milwaukee Electric Tool Corp., cannot be held liable for the consequences of using the declared values, instead of values reflecting the actual exposure, in an individual risk assessment in a work place situation over which we have no control.

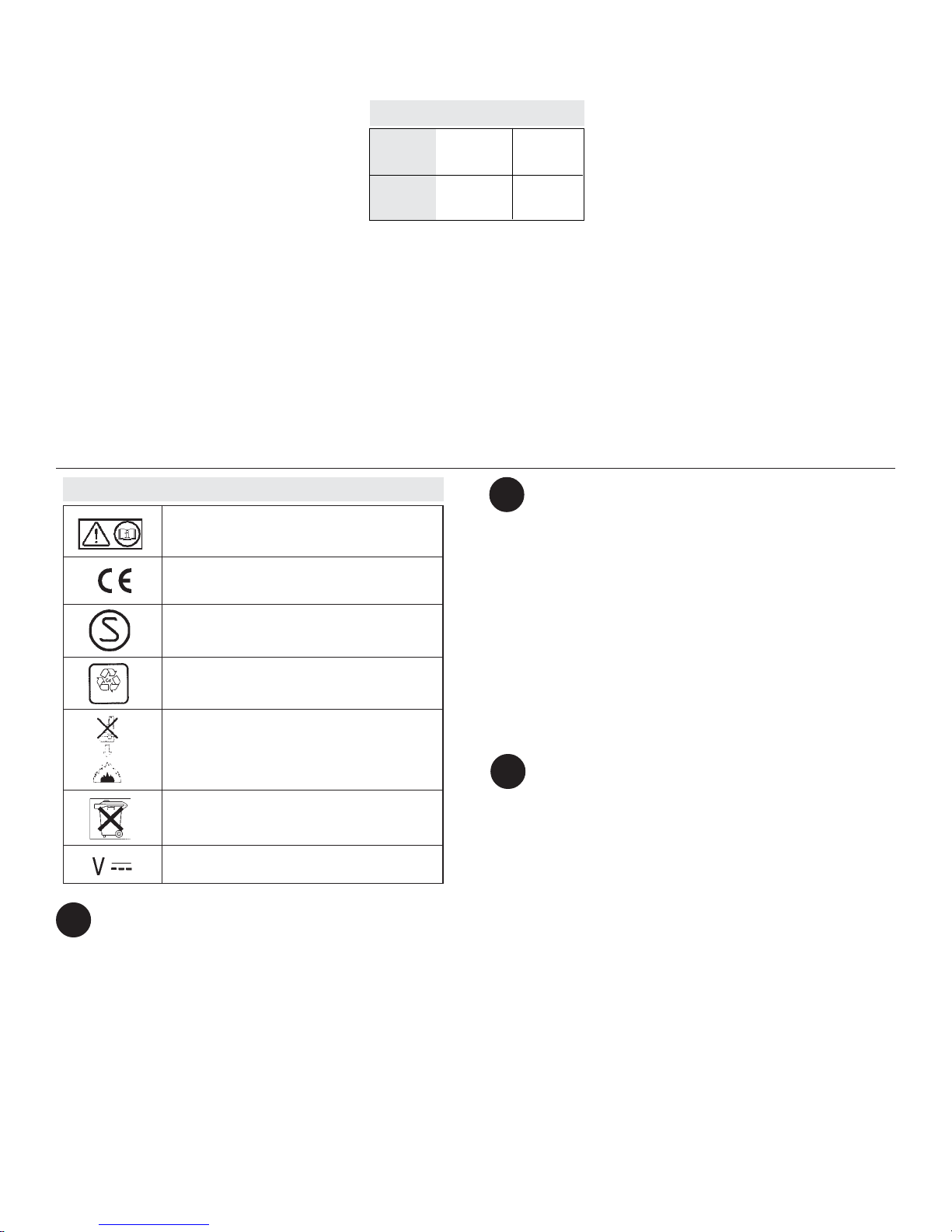

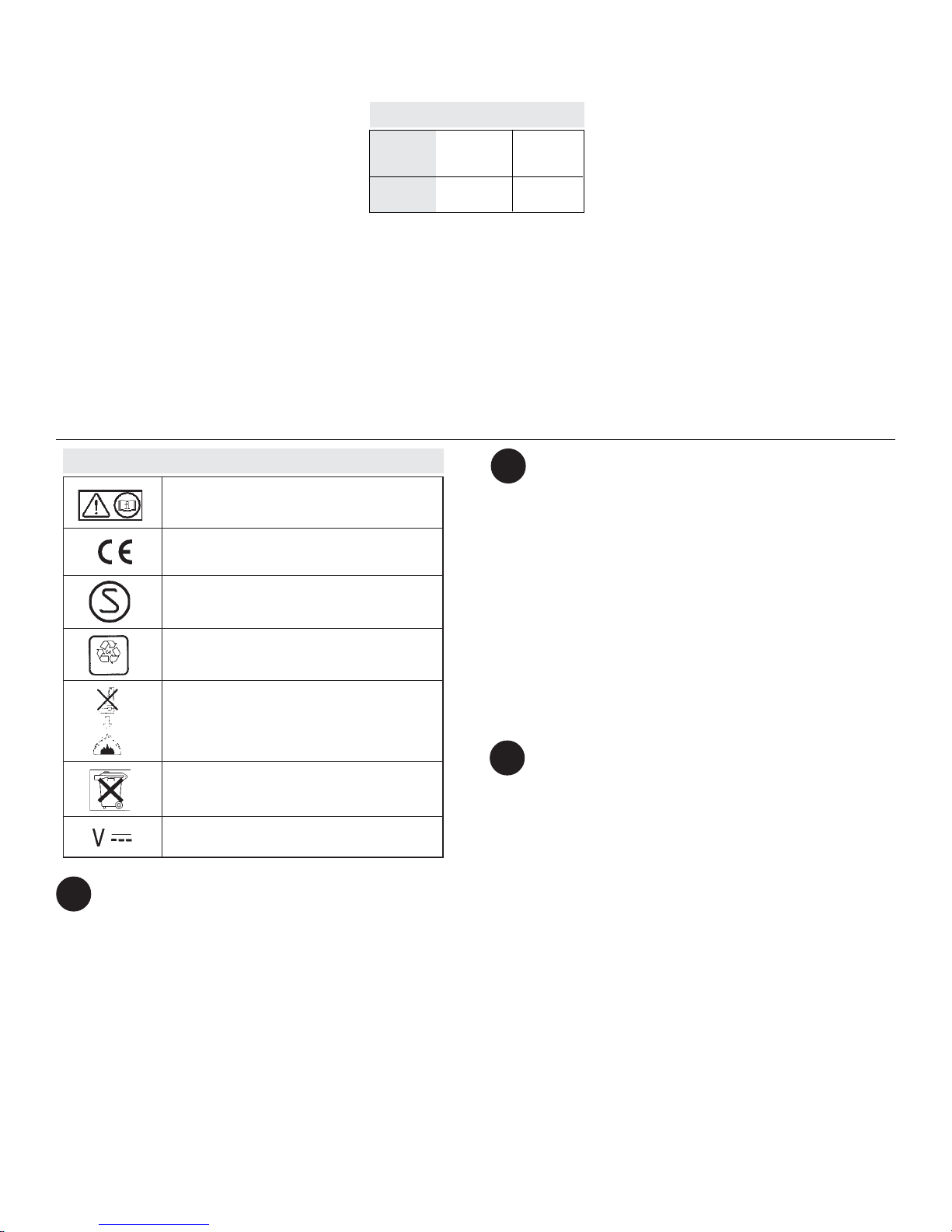

Symbology

Read operator's manual before using this tool.

CE Conformity Mark

SEMKO safety

Nickel Cadmium

Article

No.

6560-50

FOR SPECIFIC CHARGING INSTRUCTIONS, PLEASE READ THE CHARGER INSTRUCTION MANUAL PACKAGED WITH YOUR CHARGER.

Removing Battery Pack from Tool

Push in the release buttons and slide the battery forward.

Inserting Battery Pack into Tool

To insert the battery pack into the tool, push in the release buttons and slide it into the body of the tool.

NOTE: A 12 volt battery is supplied with this tool. To extend run time or increase plunger speed, a 14.4 volt Power Plus Battery may be used.

Volts

AC Only

12/14.4 DC

Charging and Using Battery Pack

Do not incinerate.

Warning! Do not throw into trash. Please recycle.

Direct Current

1 - Carriage frame

2 - Plunger

3 - Plunger rod

4 - Plunger rod handle

5 - Battery pack

6 - Battery pack release buttons

7 - Trigger

8 - Rod release trigger

9 - Trigger lock

10 - Quart capacity carriage frame

11 - Quart capacity barrel frame

Assembly

Installing 284 g Carriage Frame Assembly

12 - Plunger rod 13 - Nut 14 - Plunger 15 - Frame cap 16 - Barrel nut 17 - Carriage frame 18 - Back nut 19 - Front nut 20 - Front face of plunger

1. Lock trigger or remove battery pack.

2. Press in and hold rod release trigger.

3. Grasp plunger rod handle and pull plunger rod back until the rod tip is just inside of tool.

4. Release rod release trigger.

5. Thread barrel nut attached to tube holder onto nose of the tool. Tighten with spanner wrench by placing wrench into two smaller holes in barrel nut and turning clockwise.

NOTE: The frame cap, barrel nut, and carriage frame are provided preassembled.

6. Press rod release trigger and push plunger rod forward to access the threads on rod.

English

Page 5

7. Thread nuts and plunger onto the plunger rod in order shown (Fig. C). Tighten back nut securely using the wrench provided.

NOTE: Make sure the front nut and plunger rod do not extend past the front face of the plunger. If either part extends past the plunger, the back cap of the material tube may rupture.

8. To remove carriage frame, reverse procedure.

Installing 850 g Carriage Frame Assembly

21 - Plunger rod 22 - Nut 23 - Plunger 24 - Carriage frame 25 - Double collar spacer 26 - Backing washer 27 - Barrel nut 28 - Back nut 29 - Front nut 30 - Front face of plunger

1. Lock trigger or remove battery pack.

2. Press in and hold rod release trigger.

3. Grasp plunger rod handle and pull plunger rod back until the rod tip is just inside of tool.

4. Release rod release trigger.

5. Insert double collar spacer into front face of tool body. The side with the larger collar fits inside the tool. Place carriage frame over washer. Assemble backing washer and barrel nut to tool as shown (Fig. D). Tighten Barrel nut with wrench provided.

6. Press rod release trigger and push plunger rod forward to access the threads on rod.

7. Thread nuts and plunger onto the plunger rod in order shown (Fig. D). Tighten back nut securely using the wrench provided.

NOTE: Make sure the front nut and plunger rod do not extend past the front face of the plunger. If either part extends past the plunger, the back cap of the material tube may rupture.

8. To remove carriage frame, reverse procedure.

1. Lock trigger or remove battery pack.

2. Cut nozzle of tube at an angle and size per manufacturer's recommen-

3. Break inner seal of tube using a long nail or piece of wire. If the inner

Installing Caulk or Adhesive Tube

31 - Double collar 32 - Backing washer 33 - Plunger rod 34 - Plunger 35 - Barrel plunger 36 - Nut 37 - Nozzle cap 38 - Nozzle 39 - Barrel 40 - Barell nut 41 - Back cap 42 - Spacer 43 - Plunger 44 - Front face of plunger

dation to suit the job. A smaller nozzle diameter requires more force to push the caulk and reduces battery life.

seal is not broken, the caulk material may be forced out the rear end of the tube and damage the tool.

NOTE: Before using a partially filled tube, remove any hardened material with a long nail or piece of wire.

4. Press in and hold rod release trigger.

5. Grasp plunger rod handle and pull plunger rod back to allow the caulk tube to fit inside carriage frame.

6. Insert caulk tube into carriage frame.

7. Push plunger rod handle forward until the plunger is against the caulk tube.

8. Release rod release trigger.

1. Lock trigger or remove battery pack.

2. Press in and hold rod release trigger.

3. Grasp plunger rod handle and pull plunger rod back until the rod tip is

4. Release rod release trigger.

5. Position spacer and back cap (fine threads) onto nose of the tool as

6. Place backing washer on top of back cap and thread barrel nut into nose

7. Press rod release trigger and push plunger rod forward to access the

8. Thread plunger, barrel plunger and nut onto the plunger rod in order

9. Thread barrel tube into back cap.

10. To remove barrel tube, reverse procedure.

Installing Sausage Type Pack

Always check sausage packs for punctures or damage to the pack before installing. Do not use a damaged or frozen pack.

1. Lock trigger or remove battery pack.

2. Press in and hold rod release trigger.

3. Grasp plunger rod handle and pull plunger rod back to allow sausage

4. Insert pack into barrel tube.

5. Cut off end of sausage pack.

6. Insert nozzle supplied with the sausage pack into the nozzle cap

7. Cut nozzle at an angle and size per manufacturer's recommendation

8. Press in and hold rod release trigger.

9. Push plunger rod handle forward until plunger is against sausage pack.

10. Release rod release trigger.

Installing Barrel Assembly

just inside of tool.

shown (Fig. E). The side of the spacer with the double collar fits inside the back cap.

of the tool as shown (Fig. E). Tighten nut using the spanner end of the wrench provided with the tool.

threads on rod.

shown (Fig. E).

pack to fit inside barrel tube.

NOTE: Before using a partially filled pack, remove any hardened material.

(coarse thread). Thread nozzle cap onto the front of barrel tube.

to suit the job. A smaller nozzle diameter requires more force to push the caulk and reduces battery life.

Operation

WARNING!

To reduce the risk of injury, ALWAYS wear safety goggles or glasses with side shields.

Starting and Stopping and Controlling Speed

1. Pull trigger to dispense caulk.

2. Increase or decrease pressure on trigger to adjust the speed for proper bead width and material feed rate. Material type, temperature and nozzle diameter will all affect flow rate. When using a tube or pack with a smaller nozzle diameter use a slower speed or the material may be forced around the rear tube seat.

3. Release trigger to stop dispensing caulk.

English

Page 6

Always lock trigger or remove battery pack before changing accessories or performing maintenance. Lock trigger when the tool is not in use and when storing the tool.

Adjusting Plunger Rod

1. To manually adjust plunger rod, press in and hold rod release trigger.

2. Grasp plunger rod handle and either push or pull rod in or out.

3. Release rod release trigger.

Locking the Trigger

NOTE: Keep plunger rod clean of material. Retracting a plunger that

is covered with material may damage the internal parts of the tool.

waste stream. Dispose of your battery pack according to federal, state and local regulations.

Disposing of Nickel-Metal Hydride Battery Packs

Nickel-Metal Hydride battery packs are recyclable. To recycle, return the battery pack ot the nearest MILWAUKEE Branch Office/Service Center. Always dispose of your battery pack according to federal, state and local regulations.

Repairs

Use only identical MILWAUKEE replacement parts. Always take the tool to an authorized MILWAUKEE service center for repairs and maintenence.

Features

Electronic Overload Protection

The gun is protected by an electronic overload protection feature. If too much pressure is exerted on the tube, the motor will automatically reverse for one second, and then shut down. This helps to prevent damage to the tool and the caulk tube or pack.

If the motor shuts off, make sure that:

 Nozzle tip is cut  Inner seal in the caulk tube is broken  Hardened material is removed from the nozzle  Caulk tube is not damaged or frozen

 Plunger rod is free of caulk/adhesive materials Release trigger to allow the electronics to reset. If the motor continues to

shut off, try another tube of material or take the tool to a MILWAUKEE Service Center.

Auto-Reverse Mechanism

This tool has an auto-reverse feature that reverses the plunger when the trigger is pressed for more than 2 seconds and released. This feature helps stop excess material from continuing to flow.

Pulsing the trigger will deactivate the auto-reverse mechanism and allow for continued pressure on the tube. This helps maintain a slower material feed rate.

Auto-Shut Off

When a caulk tube is empty, the auto-shut off feature will turn the motor off. Pull the plunger back and replace the tube.

Caution: Unexplained tool shut-off or auto-reverse may be due to caulk or adhesive material on the plunger rod. Plunger rod must remain clean and free of all caulk and adhesive material. If material does get on plunger rod mechanism, remove the plunger rod and clean the material off of the rod and tool with a brush and solvent according to the caulk or adhesive material's manufacturer.

Accessories

WARNING!

Always remove battery pack before changing or removing accessories. Only use accessories specifically recommended for this tool. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog. To obtain a catalog, contact your local distributor or a service center listed on the back cover of this operators manual.

284 g Carriage Frame Kit

850 g Carriage Frame Kit

284 g Sausage Pack Barrel Kit

567 g Sausage Pack Barrel Kit

12 and 14.4 Volt Power Plus Battery Packs

Nickel-Cadmium Battery Packs 12 Volt 1.3 Amp-Hours

14.4 Volt 2.4 Amp-Hours

Nickel-Metal Hydride Battery Pack

14.4 Volt 2.6 Amp-Hours

Power Plus Chargers

For charging 12-18 Volt Power Plus Battery Packs.

1-Hour Vehicle Charger

Maintenance

WARNING!

To reduce the risk of personal injury and damage, never immerse your tool, battery pack or charger in liquid or allow a liquid to flow inside them.

WARNING!

To reduce the risk of explosion, never burn a battery pack even if it is damaged, dead or completely discharged.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts.

Disposing of Nickel-Cadmium Battery Packs

Nickel-Cadmium battery packs are recyclable. Under various state and local laws, it be be illegal to dispose of this batter into the municipal

English

1-Hour Universal Charger

Page 7

12/14,4 V Batteridreven fuge- og klæbemassepistol

Specifikationer

Katalog

nr.

PCG 12

Man bør læse detaljeret anvisning i Sikkerhedshæfte rsd.nr. 58-13-0000. Støj- og vibrationsdata

 Maskinens eget lydtryksniveau er under 67 dB (A). Men støjniveauet kan komme op på mere end 80 dB (A) under drift. Så man bør altid bruge høreværn!  Maskinen har vægtet vibrationsniveau under 2,5 m/s

Disse deklarationsværdier er resultat af laboratorieafprøvning iht. gældende standard og ikke direkte udtryk for risici ved faktisk drift. Måleresultater på den givne arbejdsplads kan være højere end deklarationsværdierne. Den faktiske støj og vibration og reelle skaderisiko man udsættes for, beror på ens arbejdsmåde, emnets art og arbejdsstedets indretning såvel som på driftens varighed og ens personlige fysik.

Milwaukee Electric Tool Corp. kan ikke drages til ansvar for konsekvenser ifald man holder sig til deklarationsværdierne i stedet for det aktuelle niveau der bør lægges til grund for faktisk risikobedømmelse på arbejdssteder hvor Milwaukee selvsagt ingen indflydelse har.

Artikel

nr.

6560-50

Kun

vekselstrøm

12 og 14,4 jævnstrøm

Tegnforklaring

Læs brugsanvisningen inden De bruger maskinen.

CE-mærke

SEMKO-sikkerhedsmærkning

Nikkel-kadmium

Må ikke brændes.

Advarsel! Må ikke bortskaffes med alm. affald. Skal indleveres til genbrug.

Jævnstrøm

1 - Patronholder 2 - Stempel 3 - Stempelstang 4 - Stempelstangshåndtag 5 - Batteri 6 - Batteriudløsningsknapper 7 - Afbryder 8 - Stempelstangsudløser 9 - Afbryderlås 10 - Holder til 1 US qt patron 11 - Lukket holder til 1 US qt patron

DER HENVISES TIL ANVISNING I BATTERIOPLADNING I BRUGSANVISNINGEN TIL OPLADEREN.

Batteriudtagning

Tryk på udløsningknapperne, og skyd batteriet fremad.

Batteriisætning

Batteriet sættes i ved at trykke på udløsningsknapperne og skyde det ind på plads i batterirummet.

BEMÆRK: Der følger 1 stk. 12 V batteri med pistolen. Man opnår længere driftstid mellem opladninger og højere stempelhastighed hvis man anvender et 14,4 V Power Plus batteri.

Batteri og opladning

Samling

Påsætning af holder til 284 g patroner

12 - Stempelstang 13 - Møtrik 14 - Stempel 15 - Holdersko 16 - Flangebøsning 17 - Patronholder 18 - Bagmøtrik 19 - Formøtrik 20 - Stempelbryst

1. Lås afbryderen, eller tag batteriet ud.

2. Hold stempelstangudløseren inde.

3. Tag fat i stempelstangshåndtaget, og træk stempelstangen tilbage, så stangspidsen lige er inde i pistolen.

4. Slip stempelstangudløseren.

5. Skru flangebøsningen, der sidder i patronholderen, i forenden på pistolen. Spænd flangebøsningen (højre om) med en fastnøgle i de små huller i flangen.

BEMÆRK: Patronholder, holdersko og flangebøsning leveres samlet.

6. Tryk på stempelstangsudløseren, og skub stempelstangen frem, så gevindet stikker udenfor pistolen.

7. Skru møtrikker og stempel på stangen som vist i fig. C. Spænd bagmøtrikken godt til med nøglen der følger med.

Dansk

Page 8

BEMÆRK: Sørg for at hverken formøtrik og stempelstangsende stikker ud foran stempelbrystet. Hvis nogen af delene gør det, kan det lave hul i bundhætten i patronen.

8. Patronholderen tages af på samme måde i omvendt orden.

Påsætning af holder til 850 g patroner

21 - Stempelstang 22 - Møtrik 23 - Stempel 24 - Patronholder 25 - Dobbeltkravet mellemstykke 26 - Bagskive 27 - Flangebøsning 28 - Bagmøtrik 29 - Formøtrik 30 - Stempelbryst

1. Lås afbryderen, eller tag batteriet ud.

2. Hold stempelstangsudløseren inde.

3. Tag fat i stempelstangshåndtaget, og træk stempelstangen tilbage, så stangspidsen lige er inde i pistolen.

4. Slip stempelstangsudløseren.

5. Sæt det dobbeltkravede mellemstykke for på pistolen. Siden af mellemstykket med den største krave passer ind i pistolen. Sæt bagskiven i holderen. Saml holder og bagskive på pistolen med flangebøsningen som vist fig. D. Spænd flangebøsningen med nøglen, der følger med.

6. Tryk på stempelstangsudløseren, og skub stempelstangen frem, så gevindet stikker uden for pistolen.

7. Skru møtrikker og stempel på stangen som vist fig. D. Spænd bagmøtrikken godt til med nøglen der følger med.

BEMÆRK: Sørg for at hverken formøtrik og stempelstangsende stikker ud foran stempelbrystet. Hvis nogen af delene gør det, kan det lave hul i bundhætten i patronen.

8. Patronholderen tages af på samme måde i omvendt orden.

1. Lås afbryderen, eller tag batteriet ud.

2. Skær spidsen på patronen over med den vinkel og størrelse åbning som

3. Bryd patronseglet med et søm eller et stykke ståltråd. Hvis man glemmer

Isætning af patron

31 - Dobbeltkrave 32 - Bagskive 33 - Stempelstang 34 - Stempel 35 - Patronstempel 36 - Møtrik 37 - Spidskrans 38 - Spids 39 - Patron 40 - Flangebøsning 41 - Bagkrans 42 - Mellemstykke 43 - Stempel 44 - Stempelbryst

anvist af patronfabrikatet til opgavens art. Jo mindre hullet er i spidsen, desto større kraft skal der til at sprøjte materialet ud, og batteriet holder ikke så længe.

at bryde patronseglet, kan materialet blive presset bagud af patronen og ødelægge pistolen.

BEMÆRK: Når man skal bruge en delvist brugt patron, skal man fjerne evt. størknet materiale i den med et søm eller et stykke ståltråd.

4. Hold stempelstangsudløseren inde.

5. Tag fat i stempelstangshåndtaget, og træk stemplet tilbage, så patronen kan sættes i holderen.

6. Sæt patronen i holderen.

7. Skub derpå stemplet frem, så det går på patronen.

8. Slip stempelstangsudløseren.

1. Lås afbryderen, eller tag batteriet ud.

2. Hold stempelstangsudløseren inde.

3. Tag fat i stempelstangshåndtaget, og træk stempelstangen tilbage, så

4. Slip stempelstangsudløseren.

5. Sæt mellemstykke og bagkrans (med fint gevind) for på pistolen som

6. Læg bagskiven på bagkransen, og skru flangebøsningen i pistolen som

7. Tryk på stempelstangsudløseren, og skub stempelstangen frem, så

8. Skru stempel, patronstempel og møtrik på stangen som vist fig. E.

9. Skru holderen i bagkransen.

10. Lukkede holdere tages af på samme måde i omvendt orden.

Isætning af materialeposer

Man skal altid se posene efter for punkteringer og anden skade inden isætning. Brug aldrig defekte og frosne poser.

1. Lås afbryderen, eller tag batteriet ud.

2. Hold stempelstangsudløseren inde.

3. Tag fat i stempelstangshåndtaget, og træk stemplet tilbage, så posen

4. Sæt posen i holderen.

5. Klip enden af posen.

6. Sæt spidsen, der følger med posen, i spidskransen (med groft gevind).

7. Skær spidsen over med den vinkel og størrelse åbning som anvist af

8. Hold stempelstangsudløseren inde.

9. Skub stempelstangshåndtaget frem, så stemplet går mod posen.

10. Slip stempelstangsudløseren.

Isætning af lukket holder

stangspidsen lige er inde i pistolen.

vist fig. E. Dobbeltkravesiden på mellemstykket passer ind i bagkransen.

vist fig. E. Spænd flangebøsningen med fastnøglen der følger med pistolen.

gevindet stikker uden for pistolen.

kan sættes i holderen.

BEMÆRK: Når man skal bruge en delvist brugt pose, skal man altid fjerne evt. størknet materiale.

Skru spidskransen for på holderen.

posefabrikatet til opgavens art. Jo mindre hullet er i spidsen, desto større kraft skal der til at sprøjte materialet ud, og batteriet holder ikke så længe.

Betjening

ADVARSEL!

Af sikkerhedshensyn bør man ALTID bruge sikkerhedsbriller eller briller med sideskærm.

Start, stop og hastighedsstyring

1. Man sprøjter materiale ud ved at trykke på afbryderen.

2. Man regulerer hastigheden ved at trykke mere og mindre hårdt på afbryderen, så man får en passende materialemængde og fugebredde. Materialetype, temperatur og spidsåbning indvirker selvsagt på flowraten. Jo mindre patron- og posespidsåbning, desto lavere hastighed skal man bruge, ellers kan materialet blive presset ud ved bagkransen.

3. Man standser pistolen ved at slippe afbryderen.

Dansk

Page 9

Man skal altid låse afbryderen eller tage batteriet ud når der skal skiftes tilbehør, og ved vedligeholdelse. Man skal også altid låse afbryderen når pistolen ikke er i brug og når den lægges væk.

Indstilling af stempelstang

1. Vil man stille på stempelstangen manuelt, skal man holde udløseren inde.

2. Tag så fat i stempelstangshåndtaget, og skub stangen ind hhv. ud.

3. Slip stempelstangsudløseren.

Afbryderlås

BEMÆRK: Hold stempelstangen fri for materiale. Hvis man trækker

stempelstangen ind fyldt med materiale, kan det ødelægge interne dele af pistolen.

Bortskaffelse af nikkel-kadmiumbatterier

Nikkel-kadmiumbatterier skal indleveres til genbrug. Visse steder er det ulovligt at bortskaffe denne batteritype med alm. affald. Batterier skal altid bortskaffes iht. gældende lov.

Bortskaffelse af nikkel-metalhydrid-batterier

Nikkel-metalhydrid-batterier skal indleveres til genbrug. Man kan indlevere brugte batterier til genbrug på nærmeste MILWAUKEE-afdeling el.

-værksted. Batterier skal altid bortskaffes iht. gældende lov.

Reparation

Der må kun benyttes originale MILWAUKEE-reservedele. Indlevér altid pistolen til autoriseret MILWAUKEE-værksted til reparation og vedligeholdelse.

Automatiske funktioner

Elektronisk overbelastningssikring

Pistolen har indbygget elektronisk overbelastningssikring. Hvis trykket bliver for højt på patronen, vender motoren automatisk i et sekund, hvorpå den stopper. Det tjener til at afværge skade på pistol og patron.

Hvis motoren stopper, skal man se efter:

 at spidsen er skåret af  at seglet i patronen er brudt  om der sidder størknet materiale i spidsen  at patronen ikke er defekt eller frossen  at stempelstangen er fri for materiale

Man nulstiller elektronikken ved at slippe afbryderen. Hvis motoren bliver ved med at stoppe, skal man prøve med en anden patron eller indlevere pistolen til et MILWAUKEE-værksted.

Automatisk vending

Pistolen har automatisk vending, så stemplet trækkes tilbage, når man har trykket på afbryderen i over 2 sekunder og slipper den. Det tjener til at standse ekstra materiale i at løbe ud.

Man kan slå automatisk vending fra ved at jokke afbryderen og på den måde holde konstant tryk på patronen. Funktionen tjener til at holde en lavere materialerate.

Automatisk slukning

Når patronen er tom, slukker pistolen automatisk. Så kan man trække stempelstangen tilbage og skifte patron.

Forsigtig: Hvis pistolen slukker eller vender automatisk, kan det skyldes materialerester på stempelstangen. Stempelstangen skal holdes ren og fri for materiale. Når der kommer materiale på stempelstangsmekanismen, skal man tage stangen ud og rense den og pistolen med en børste og det rensemiddel der anvises til materialet.

Tilbehør

ADVARSEL!

Man skal altid tage batteriet ud når tilbehør skal tages af eller skiftes. Der må kun benyttes tilbehør der er udtrykkeligt beregnet til dette stykke værktøj. Tilbehør af anden art kan indebære faremomenter.

Der henvises til komplet tilbehørsliste i MILWAUKEE Electric Tool-katalog. Man kan få kataloget hos nærmeste forhandler og på service-centrene, der står bag på brugsanvisningen.

284 g patronholdersæt

850 g patronholdersæt

284 g poseholdersæt

567 g poseholdersæt

12 og 14,4 V Power Plus batteri

Nikkel-kadmiumbatteri 12 V 1,3 Ampéretime

14,4 V 2,4 Ampéretime

Nikkel-metalhydrid-batteri 14,4 V 2,6 Ampéretime

Vedligeholdelse

ADVARSEL!

Pga. risiko for person- og materiel skade må el-værktøj, batterier og opladere aldrig nedsænkes i væske, ligesom man altid skal passe på der ikke kommer væske ind i dem.

ADVARSEL!

Pga. eksplosionsfare må De aldrig brænde batterier, heller ikke selvom de er defekte, slidt op eller helt afladede.

Rengøring

Rens ventileringsåbningerne for støv og snavs. Hold håndtag rene, tørre og fri for olie og fedt. Der må kun benyttes mild sæbe og en fugtig klud til rengøring, da visse vaske-, rense- og opløsningsmidler skader plastic og andet isoleringsmateriale.

Power Plus oplader

Til opladning af 12 og 18 V Power Plus batterier

1 times oplader til biler

1 times universaloplader

Dansk

Page 10

12/14,4 V kit- en lijmpistool

Specificaties

Cat.

nr.

PCG 12

Voor aanvullende veiligheidsvoorschriften dient u Veiligheidsinstructieboek nr. 58-13-0000 te lezen. Geluids- en vibratiegegevens

 Het kenmerkende A-gewogen geluidsdrukniveau van de machine bedraagt minder dan 67 dB (A). Het geluidsniveau kan tijdens gebruik 80 dB (A)

overschrijden. Draag oorbescherming!  De kenmerkende gewogen versnelling is minder dan 2,5 m/s

Deze opgegeven waarden zijn verkregen tijdens laboratoriumtests volgens de bovengenoemde normen en zijn niet geschikt voor gebruik bij risicoanalyse. Gemeten waarden kunnen in individuele werkomstandigheden afwijken van de opgegeven waarden. De werkelijke waarden en risico's waaraan een individuele gebruiker wordt blootgesteld, zijn onder meer afhankelijk van: de werkwijze, het werkstuk, de werkomgeving, de blootstellingsduur en de lichamelijke conditie van de gebruiker.

Wij, Milwaukee Electric Tool Corp., kunnen niet aansprakelijk worden gesteld voor de gevolgen van het gebruik van de opgegeven waarden, in plaats van waarden die overeenkomen met de werkelijke blootstelling, bij een individuele risicoanalyse van werkomstandigheden waarop wij geen invloed hebben.

Verklaring van symbolen

Gebruikershandleiding vóór gebruik van dit apparaat lezen.

CE-markering

SEMKO veiligheid

Nikkelcadmium

Artikel-

nr.

6560-50

Alleen

12/14,4 V=

LEES VOOR SPECIFIEKE AANWIJZINGEN VOOR HET OPLADEN VAN HET ACCUPAK DE INSTRUCTIEHANDLEIDING DIE BIJ DE OPLADER IS VERPAKT.

Accupak uit apparaat verwijderen

Druk de vrijzetknoppen in en schuif de accu naar voren.

Accupak in apparaat installeren

Het accupak wordt in het apparaat aangebracht door de vrijzetknoppen in te drukken en het accupak in het huis van het apparaat te schuiven.

OPMERKING: Bij dit apparaat wordt een 12 V accu geleverd. Als u de gebruiksperiode wilt verlengen of de plunjersnelheid wilt verhogen, kan een 14,4 V Power Plus accu worden gebruikt.

Accupak opladen en gebruiken

Niet verbranden.

Waarschuwing! Niet weggooien. Recyclen a.u.b.

Gelijkstroom

1 - Houder

2 - Plunjer

3 - Plunjerstang

4 - Handgreep van plunjerstang

5 - Accupak

6 - Vrijzetknoppen van accupak

7 - Trekker

8 - Vrijzettrekker van stang

9 - Trekkervergrendeling

10 - Houder voor 0,9 liter

11 - Cilinder voor 0,9 liter

Nederlands

In elkaar zetten

Houder van 284 g installeren

12 - Plunjerstang 13 - Moer 14 - Plunjer 15 - Dop 16 - Cilindermoer 17 - Houder 18 - Achterste moer 19 - Voorste moer 20 - Voorkant van plunjer

1. Vergrendel de trekker of verwijder het accupak.

2. Houd de vrijzettrekker van de stang ingedrukt.

3. Pak de handgreep van de plunjerstang en trek de plunjerstang terug totdat het uiteinde van de stang nog net in het apparaat zit.

4. Laat de vrijzettrekker van de stang los.

5. Draai de cilindermoer die op de kokerhouder bevestigd is, op het voorste einde van het apparaat. Draai hem met een moersleutel vast door de sleutel in de twee kleinste gaten in de cilindermoer te steken en hem rechtsom te draaien.

OPMERKING: De dop, cilindermoer en houder worden reeds gemonteerd geleverd.

Page 11

6. Druk de vrijzettrekker van de stang in en duw de plunjerstang naar voren om de schroefdraad op de stang te kunnen bereiken.

7. Draai de moeren en plunjer in de afgebeelde volgorde (afb. C) op de plunjerstang. Draai de achterste moer stevig vast met de meegeleverde sleutel.

OPMERKING: Zorg dat de voorste moer en plunjerstang niet voorbij de voorkant van de plunjer uitsteken. Als een van beide onderdelen voorbij de plunjer uitsteekt, kan de achterdop van de materiaalkoker barsten.

8. Als u de houder wilt verwijderen, voert u de procedure in omgekeerde volgorde uit.

Houder van 850 g installeren

21 - Plunjerstang 22 - Moer 23 - Plunjer 24 - Houder 25 - Afstandsring met dubbele kraag 26 - Sluitring 27 - Cilindermoer 28 - Achterste moer 29 - Voorste moer 30 - Voorkant van plunjer

1. Vergrendel de trekker of verwijder het accupak.

2. Houd de vrijzettrekker van de stang ingedrukt.

3. Pak de handgreep van de plunjerstang en trek de plunjerstang terug totdat het uiteinde van de stang nog net in het apparaat zit.

4. Laat de vrijzettrekker van de stang los.

5. Steek de afstandsring met dubbele kraag in de voorkant van het huis van het apparaat. De kant met de grootste kraag past in het apparaat. Plaats de houder over de sluitring. Monteer de sluitring en cilindermoer zoals afgebeeld (afb. D) op het apparaat. Draai de cilindermoer met de meegeleverde sleutel vast.

6. Druk de vrijzettrekker van de stang in en duw de plunjerstang naar voren om de schroefdraad op de stang te kunnen bereiken.

7. Draai de moeren en plunjer in de afgebeelde volgorde (afb. D) op de plunjerstang. Draai de achterste moer stevig vast met de meegeleverde sleutel.

8. Als u de houder wilt verwijderen, voert u de procedure in omgekeerde volgorde uit.

Kit- of lijmkoker installeren

31 - Dubbele kraag 32 - Sluitring 33 - Plunjerstang 34 - Plunjer 35 - Cilinderplunjer 36 - Moer 37 - Dop van mondstuk 38 - Mondstuk 39 - Cilinder 40 - Cilindermoer 41 - Achterdop 42 - Afstandsring 43 - Plunjer 44 - Voorkant van plunjer

1. Vergrendel de trekker of verwijder het accupak.

2. Snijd het mondstuk van de koker onder een hoek en op een grootte af volgens de aanbevelingen van de fabrikant en zoals gewenst is voor

het karwei. Een kleinere opening in het mondstuk vergt meer kracht om de kit eruit te persen en verkort de gebruiksduur van de accu.

3. Verbreek de binnenafdichting van de koker met een lange spijker of een stuk ijzerdraad. Als de binnenafdichting niet verbroken wordt, kan het kitmateriaal uit de achterkant van de koker worden geperst en het apparaat beschadigen.

OPMERKING: Voordat u een gedeeltelijk gevulde koker gebruikt, moet u eventueel hard geworden materiaal met een lange spijker of een stuk ijzerdraad verwijderen.

4. Houd de vrijzettrekker van de stang ingedrukt.

5. Pak de handgreep van de plunjerstang en trek de plunjerstang terug zodat de kitkoker in de houder past.

6. Steek de kitkoker in de houder.

7. Duw de handgreep van de plunjerstang naar voren totdat de plunjer tegen de kitkoker aan zit.

8. Laat de vrijzettrekker van de stang los.

1. Vergrendel de trekker of verwijder het accupak.

2. Houd de vrijzettrekker van de stang ingedrukt.

3. Pak de handgreep van de plunjerstang en trek de plunjerstang terug

4. Laat de vrijzettrekker van de stang los.

5. Plaats de afstandsring en de achterdop (fijne schroefdraad) zoals

6. Plaats de sluitring boven op de achterdop en draai de cilindermoer

7. Druk de vrijzettrekker van de stang in en duw de plunjerstang naar

8. Draai de plunjer, cilinderplunjer en moer in de afgebeelde volgorde

9. Draai de cilinderkoker in de achterdop.

10. Als u de cilinderkoker wilt verwijderen voert u de procedure in

Worstpak installeren

Controleer worstpakken altijd op gaatjes of beschadigingen voordat u ze installeert. Gebruik geen beschadigd of bevroren pak.

1. Vergrendel de trekker of verwijder het accupak.

2. Houd de vrijzettrekker van de stang ingedrukt.

3. Pak de handgreep van de plunjerstang en trek de plunjerstang terug

4. Plaats het pak in de cilinderkoker.

5. Snijd het uiteinde van het worstpak af.

6. Plaats het mondstuk dat bij het worstpak wordt meegeleverd, in de

7. Snijd het mondstuk onder een hoek en op een grootte af volgens de

8. Houd de vrijzettrekker van de stang ingedrukt.

9. Duw de handgreep van de plunjerstang naar voren totdat de plunjer

10. Laat de vrijzettrekker van de stang los.

Cilinder installeren

totdat het uiteinde van de stang nog net in het apparaat zit.

afgebeeld (afb. E) op het voorste einde van het apparaat. De kant van de afstandsring met de dubbele kraag past in de achterdop.

in het voorste einde van het apparaat zoals afgebeeld (afb. E). Draai de moer met de steeksleutel van de sleutel die bij het apparaat geleverd is, vast.

voren om de schroefdraad op de stang te kunnen bereiken.

(afb. E) op de plunjerstang.

omgekeerde volgorde uit.

zodat het worstpak in de cilinderkoker past.

OPMERKING: Voordat u een gedeeltelijk gevuld pak gebruikt, moet u eventueel hard geworden materiaal verwijderen.

mondstukdop (grove schroefdraad). Schroef de mondstukdop op de voorkant van de cilinderkoker.

aanbevelingen van de fabrikant en zoals gewenst is voor het karwei. Een kleinere opening in het mondstuk vergt meer kracht om de kit eruit te persen en verkort de gebruiksduur van de accu.

tegen het worstpak aan zit.

Bediening

WAARSCHUWING!

Riskeer geen verwondingen: draag ALTIJD een ruimzichtbril of veiligheidsbril met zijkapjes.

9 Nederlands

Page 12

Starten, stoppen en toerental regelen

1. Trek de trekker in om kit naar buiten te persen.

2. Verhoog of verlaag de druk op de trekker om het toerental op de juiste dikte en materiaaltoevoersnelheid af te stellen. Materiaalsoort, temperatuur en mondstukdiameter hebben allemaal invloed op de stroomsnelheid. Wanneer u een koker of pak met een kleine mondstukdiameter gebruikt, moet u een lager toerental gebruiken; anders kan het materiaal rond de kokerzitting aan de achterkant naar buiten worden geperst.

3. Laat de trekker los om te stoppen met kit naar buiten te persen.

Vergrendel de trekker of verwijder het accupak altijd voordat u hulpstukken verwisselt of onderhoud uitvoert. Vergrendel de trekker wanneer het apparaat niet in gebruik is en wanneer het apparaat wordt opgeslagen.

Plunjerstang afstellen

1. Als u de plunjerstang met de hand wilt afstellen, houdt u de vrijzettrekker

2. Pak de handgreep van de plunjerstang en duw of trek de stang naar

3. Laat de vrijzettrekker van de stang los.

De trekker vergrendelen

van de stang ingedrukt.

binnen of buiten.

OPMERKING: Houd de plunjerstang schoon. Als een plunjer die met materiaal bedekt is, wordt ingeschoven, kunnen de inwendige onderdelen van het apparaat beschadigd raken.

Functies

Bescherming tegen elektronische overbelasting

Het pistool wordt door een elektronische overbelastingsbeveiliging beschermd. Als te veel druk op de koker wordt uitgeoefend, gaat de motor automatisch één seconde achteruit lopen en wordt daarna uitgeschakeld. Dit helpt om schade aan het apparaat en aan de kitkoker of het kitpak te voorkomen.

Als de motor wordt uitgeschakeld moet u zich ervan verzekeren dat:

 De punt van het mondstuk is afgesneden  De binnenafdichting in de kitkoker is verbroken  Hard geworden materiaal uit het mondstuk is verwijderd  De kitkoker niet beschadigd of bevroren is  De plunjerstang vrij van kit-/lijmmateriaal is

Laat de trekker los zodat de elektronica teruggesteld kan worden. Als de motor blijft uitschakelen, probeer dan een andere koker materiaal of breng het apparaat naar een MILWAUKEE servicecentrum.

Automatisch omkeermechanisme

Dit apparaat heeft een automatische omkeerfunctie die de plunjer doet omkeren wanneer de trekker meer dan 2 seconden wordt ingedrukt en losgelaten. Deze functie helpt voorkomen dat overtollig materiaal naar buiten blijft stromen.

Als de trekker met korte tussenpozen wordt ingedrukt, wordt het automatische omkeermechanisme uitgeschakeld en wordt continu druk op de koker uitgeoefend. Dit helpt om een lagere materiaaltoevoersnelheid te handhaven.

Automatisch uitschakelen

Wanneer de kitkoker leeg is, schakelt de automatische uitschakelfunctie de motor uit. Trek de plunjer terug en vervang de koker.

Opgelet: Onverklaarbaar uitschakelen of automatisch omkeren van het apparaat kan door kit- of lijmmateriaal op de plunjerstang worden veroorzaakt. De plunjerstang moet schoon en vrij van alle kit- en lijmmateriaal blijven. Als er toch materiaal op het plunjerstangmechanisme komt, verwijdert u de plunjerstang en verwijdert u het materiaal met een borstel en oplosmiddel van de stang en het apparaat volgens de voorschriften van de fabrikant van het kit- of lijmmateriaal.

Onderhoud

WAARSCHUWING!

Verminder de kans op letsel en schade: dompel het apparaat, accupak of de oplader nooit in vloeistof onder en zorg dat geen vloeistof in het apparaat kan stromen.

WAARSCHUWING!

Verminder de kans op ontploffing: verbrand nooit een accupak, zelfs als het beschadigd, defect of geheel ontladen is.

Reinigen

Haal stof en vuil uit de luchtopeningen. Houd de handgrepen van het apparaat schoon, droog en vrij van olie of smeervet. Maak het apparaat alleen schoon met zachte zeep en een vochtige doek omdat bepaalde reinigingsmiddelen en oplosmiddelen schadelijk zijn voor kunststof en andere geïsoleerde onderdelen.

Nikkelcadmium accu's afvoeren

Nikkelcadmium accu's kunnen gerecycled worden. Het kan in strijd met bepaalde landelijke en plaatselijke wetten zijn om dit soort accu's met de plaatselijke vuilophaaldienst mee te geven. Houd u aan de landelijke en plaatselijke voorschriften voor het afvoeren van accu's.

Nikkelmetaalhydride accu's afvoeren

Nikkelmetaalhydride accu's kunnen gerecycled worden. Voor het recyclen brengt u de accu's naar het dichtstbijzijnde MILWAUKEE vestigingskantoor/servicecentrum. Houd u altijd aan de landelijke en plaatselijke voorschriften voor het afvoeren van accu's.

Reparaties

Gebruik uitsluitend identieke MILWAUKEE vervangingsonderdelen. Breng het apparaat altijd naar een erkend MILWAUKEE servicecentrum voor reparaties en onderhoud.

Hulpstukken

WAARSCHUWING!

Verwijder het accupak altijd voordat u hulpstukken verwisselt of verwijdert. Gebruik uitsluitend speciaal aanbevolen hulpstukken voor dit apparaat. Andere kunnen gevaarlijk zijn.

Raadpleeg de MILWAUKEE catalogus voor elektrisch gereedschap voor een volledige lijst van hulpstukken. Voor een catalogus kunt u contact opnemen met de plaatselijke leverancier of met een servicecentrum uit de lijst met servicecentra op het achterblad van deze gebruikershandleiding.

284 g houderset

850 g houderset

284 g worstpakcilinderset

567 g worstpakcilinderset

12 en 14,4 V Power Plus accupakken

Nikkelcadmium accupakken 12 V 1,3 Ah

14,4 V 2,4 Ah

Nikkelmetaalhydride accupak 14,4 V 2,6 Ah

Power Plus acculaders

Voor het opladen van 12-18 V Power Plus accupakken.

Voertuiglader 1 uur

Nederlands

Universele lader 1 uur

Page 13

12/14,4 V:n tiivistysaine- ja liimapistooli

Erittelyt

Tilaus

nro

PCG 12

Lue lisää turvatietoja turvaohjeoppaasta nro 58-13-0000. Ääni- ja värinätiedot

 Työkalulle tyypillinen A-painotettu äänipainetaso on alle 67 dB (A). Työn aikana äänitaso voi ylittää 80 dB (A). Käytä kuulosuojaimia!  Tyypillinen painotettu kiihtyvyys on alle 2,5 m/s2.

Nämä ilmoitetut arvot on saatu laboratoriotesteissä, jotka noudattavat annettuja normeja, mutta eivät ole riittäviä riskien arviointiin. Yksittäisissä työkohteissa mitatut arvot voivat ylittää ilmoitetut arvot. Yksittäisen käyttäjän todelliset altistusarvot ja vaarat ovat yksilöllisiä ja ne riippuvat käyttäjän työtavasta, työkappaleesta ja työpisteen suunnittelusta sekä altistusajasta ja käyttäjän fyysisestä tilasta.

Me, Milwaukee Electric Tool Corp., emme voi olla vastuussa seurauksista, jotka aiheutuvat ilmoitettujen arvojen käytöstä, sen sijaan että olisi käytetty todellista altistusta heijastavia arvoja arvioitaessa yksittäisen henkilön riskiä työtilanteessa, jota emme voi valvoa.

Artikkeli

nro

6560-50

vain

vaihtovirta

12/14,4

tasavirta

Symbolit

Lue käyttöopas ennen tämän työkalun käyttöä.

CE-vaatimustenmukaisuusmerkintä

SEMKO-turvallisuus

Nikkelikadmium

Älä polta.

Varoitus! Älä heitä roskiin. Kierrätä.

Tasavirta

1 - Kuljettimen kehys 2 - Mäntä 3 - Männänvarsi 4 - Männänvarren kahva 5 - Akkupakkaus 6 - Akkupakkauksen vapautuspainikkeet 7 - Liipaisin 8 - Varren vapautusliipaisin 9 - Liipaisimen lukko 10 - Neljännesgallonan (0,946 l) kuljetinkehys 11 - Neljännesgallonan (0,946 l) putkikehys

LUE TARKEMMAT LATAUSOHJEET LATAUSLAITTEEN MUKANA TULEVASTA KÄYTTÖOHJEESTA.

Akkupakkauksen irrottaminen työkalusta

Paina vapautuspainikkeet sisään ja liu'uta akkua eteen.

Akkupakkauksen asettaminen työkaluun

Aseta akkupakkaus työkaluun painamalla vapautuspainikkeet sisään ja liu'uttamalla akku työkalun runkoon.

HUOMAA: Tämän työkalun mukana toimitetaan 12 voltin akku. Haluttaessa pidentää käyttöaikaa tai lisätä mäntänopeutta voidaan käyttää 14,4 voltin Power Plus -akkua.

Akkupakkauksen lataaminen ja käyttö

Kokoaminen

1. Lukitse liipaisin tai poista akkupakkaus.

2. Paina ja pidä alhaalla varren vapautusliipaisinta.

3. Tartu männänvarren kahvasta ja vedä männänvartta taakse, kunnes

4. Vapauta varren vapautusliipaisin.

5. Kierrä putkilon pitimeen kiinnitetty putken mutteri työkalun kärkeen.

6. Paina varren vapautusliipaisinta ja paina männänvartta eteen varren

7. Kierrä mutterit ja mäntä männänvarteen kuvan osoittamassa

284 g kuljetinkehyksen asentaminen

12 - Männänvarsi 13 - Mutteri 14 - Mäntä 15 - Kehyksen kansi 16 - Putken mutteri 17 - Kuljettimen kehys 18 - Takamutteri 19 - Etumutteri 20 - Männän etupuoli

varren kärki on juuri työkalun sisällä.

Aseta haka-avain putken mutterin kahteen pieneen reikään ja käännä myötäpäivään.

HUOMAA: Kehyksen kansi, putken mutteri ja kuljetinkehys toimitetaan koottuina.

kierteisiin.

järjestyksessä (kuva C). Kiristä takamutteri tiukalle mukana toimitetulla avaimella.

Suomi

Page 14

HUOMAA: Varmista, etteivät etumutteri ja männänvarsi ulotu männän etuosaa ulommaksi. Jos jompikumpi näistä osista on mäntää ulompana, materiaaliputkilon takakansi voi puhjeta.

8. Poista kuljetinkehys suorittamalla toimenpiteet toisin päin.

1. Lukitse liipaisin tai poista akkupakkaus.

2. Paina ja pidä alhaalla varren vapautusliipaisinta.

3. Tartu männänvarren kahvasta ja vedä männänvartta taakse, kunnes

4. Vapauta varren vapautusliipaisin.

5. Aseta kaksinkertainen välilevy työkalun rungon etuosaan. Isomman

6. Paina varren vapautusliipaisinta ja paina männänvartta eteen varren

7. Kierrä mutterit ja mäntä männänvarteen kuvan osoittamassa

8. Poista kuljetinkehys suorittamalla toimenpiteet toisin päin.

1. Lukitse liipaisin tai poista akkupakkaus.

2. Leikkaa putkilon suutin kulmaan ja kokoon, jotka valmistaja on suositellut

3. Puhkaise putkilon sisempi tiiviste pitkällä naulalla tai rautalangalla. Jos

4. Paina ja pidä alhaalla varren vapautusliipaisinta.

850 g kuljetinkehyksen asentaminen

21 - Männänvarsi 22 - Mutteri 23 - Mäntä 24 - Kuljettimen kehys 25 - Kaksinkertainen välilevy 26 - Taustalevy 27 - Putken mutteri 28 - Takamutteri 29 - Etumutteri 30 - Männän etupuoli

varren kärki on juuri työkalun sisällä.

välilevyn puoli sopii työkalun sisään. Aseta kuljettimen kehys välilevyn päälle. Kokoa taustalevy ja putken mutteri työkaluun kuvan osoittamalla tavalla (kuva D). Kiristä putken mutteri mukana toimitetulla avaimella.

kierteisiin.

järjestyksessä (kuva D). Kiristä takamutteri tiukalle mukana toimitetulla avaimella.

HUOMAA: Varmista, etteivät etumutteri ja männänvarsi ulotu männän etuosaa ulommaksi. Jos jompikumpi näistä osista on mäntää ulompana, materiaaliputkilon takakansi voi puhjeta.

Tiivistysaine- tai liimaputkilon asettaminen

31 - Kaksoisvälilevy 32 - Taustalevy 33 - Männänvarsi 34 - Mäntä 35 - Putken mäntä 36 - Mutteri 37 - Suuttimen kansi 38 - Suutin 39 - Putki 40 - Putken mutteri 41 - Takakansi 42 - Välilevy 43 - Mäntä 44 - Männän etupuoli

työtä varten. Pienempi suutinkoko vaatii enemmän työntövoimaa ja lyhentää akun käyttöikää.

sisempää tiivistettä ei puhkaista, tiivistysaine voi pakottautua ulos putkilon takaa ja vahingoittaa työkalua.

HUOMAA: Ennen kuin käytät vajaata putkiloa, poista kovettunut materiaali pitkällä naulalla tai rautalangan pätkällä.

5. Tartu männänvarren kahvasta ja vedä männänvartta taakse, niin että tiivisteputkilo sopii kuljettimen kehykseen.

6. Aseta tiivistysaineputkilo kuljettimen kehykseen.

7. Työnnä männänvarren kahvaa eteen, kunnes mäntä on tiivistysaineputkiloa vasten.

8. Vapauta varren vapautusliipaisin.

1. Lukitse liipaisin tai poista akkupakkaus.

2. Paina ja pidä alhaalla varren vapautusliipaisinta.

3. Tartu männänvarren kahvasta ja vedä männänvartta taakse, kunnes

4. Vapauta varren vapautusliipaisin.

5. Kohdista välilevy ja takakansi (hieno kierre) työkalun kärkeen kuten

6. Aseta taustavälilevy takakannen päälle ja kierrä putken mutteri työkalun

7. Paina varren vapautusliipaisinta ja paina männänvartta eteen varren

8. Kierrä mäntä, putken mäntä ja mutteri männänvarteen kuten kuvassa

9. Kierrä putki kiinni takakanteen.

10. Poista putki suorittamalla sama toisinpäin.

Makkaratyyppisen pakkauksen asettaminen

Tarkista makkaratyyppiset pakkaukset reikien tai vahinkojen varalta ennen asettamista. Älä käytä vahingoittunutta tai jäätynyttä pakkausta.

1. Lukitse liipaisin tai poista akkupakkaus.

2. Paina ja pidä alhaalla varren vapautusliipaisinta.

3. Tartu männänvarren kahvasta ja vedä vartta taakse, niin että

4. Aseta pakkaus putkeen.

5. Leikkaa makkarapakkauksen pää.

6. Aseta makkarapakkauksen kanssa toimitettu suutin suuttimen kanteen

7. Leikkaa putkilon suutin kulmaan ja kokoon, jotka valmistaja on suositellut

8. Paina ja pidä alhaalla varren vapautusliipaisinta.

9. Paina männänvarren kahvaa eteen, kunnes mäntä on

10. Vapauta varren vapautusliipaisin.

Putkiosien asentaminen

varren kärki on juuri työkalun sisällä.

kuvassa (kuva E). Kaksoisvälilevyn puoli sopii takakannen sisälle.

kärkeen kuten kuvassa (kuva E). Kiristä mutteri työkalun mukana toimitetun avaimen hakapäällä.

kierteisiin.

(kuva E).

makkarapakkaus sopii putkeen.

HUOMAA: Poista kovettunut materiaali ennen vajaan pakkauksen käyttöä.

(karkea kierre). Kierrä suuttimen kansi putken etuosaan.

työtä varten. Pienempi suutinkoko vaatii enemmän työntövoimaa ja lyhentää akun käyttöikää.

makkarapakkausta vasten.

Käyttö

VAROITUS!

Tapaturmavaaran vähentämiseksi tulee AINA käyttää silmäsuojaimia tai sivusuojuksilla varustettuja suojalaseja.

Aloittaminen ja lopettaminen sekä nopeuden säätäminen

1. Annostele tiivistysainetta vetämällä liipaisinta.

2. Säädä liipaisimella nopeutta sopivan tiivistepaksuuden ja materiaalin syötön aikaansaamiseksi. Materiaali, lämpötila ja suuttimen läpimitta vaikuttavat virtausmäärään. Käytettäessä putkiloa tai pakkausta pieniläpimittaisen suuttimen kanssa tulee valita hitaampi nopeus, jotta materiaali ei pakottuisi putkilon takatiivisteen ympäriltä.

3. Lopeta tiivistysaineen syöttö vapauttamalla liipaisin.

Suomi

Page 15

Lukitse liipaisin tai poista akkupakkaus aina ennen lisävarusteiden vaihtamista tai työkalun huoltamista. Lukitse liipaisin, kun työkalua ei käytetä tai se on varastoituna.

Männänvarren säätäminen

1. Säädä männänvartta käsin painamalla varren vapautusliipaisin sisään

2. Tartu männänvarren kahvasta ja paina vartta sisään tai vedä sitä ulos.

3. Vapauta varren vapautusliipaisin.

Liipaisimen lukitseminen

ja pitämällä sitä alhaalla.

HUOMAA: Pidä männänvarsi puhtaana materiaalista. Jos materiaalin peittämää mäntää vedetään taakse, työkalun sisäosat voivat vahingoittua.

Nikkelikadmiumakkupakkausten hävittäminen

Nikkelikadmiumakkupakkaukset ovat kierrätettäviä. Useat valtion ja paikallisten elinten säädökset kieltävät tämän akun hävittämisen kunnallisissa jätelaitoksissa. Hävitä akkupakkaus valtion ja paikallisten säädösten mukaisesti.

Nikkelimetallihydridiakkupakkausten hävittäminen

Nikkelimetallihydridiakkupakkaukset ovat kierrätettäviä. Palauta akkupakkaus lähimpään MILWAUKEE-haarakonttoriin/huoltokeskukseen kierrätettäväksi. Hävitä akkupakkaus valtion ja paikallisten säädösten mukaisesti.

Korjaukset

Käytä ainoastaan identtisiä MILWAUKEEn varaosia. Vie työkalu aina valtuutettuun MILWAUKEEn huoltokeskukseen korjauksia tai huoltoa varten.

Ominaisuudet

Elektroninen ylikuormitussuojaus

Pistoolissa on elektroninen ylikuormituksen suojaus. Jos putkiloon kohdistuu liikaa painetta, moottori kääntyy automaattisesti vastakkaiseen suuntaan sekunniksi ja pysähtyy. Tämä auttaa estämään työkalun ja tiivistysaineputkilon tai -pakkauksen vahingoittumista.

Jos moottori pysähtyy, varmista että:

 Suuttimen kärki on leikattu  Tiivistysaineputkilon sisätiiviste on puhkaistu  Kovettunut materiaali on poistettu suuttimesta  Tiivistysaineputkilo ei ole vahingoittunut tai jäätynyt  Männänvarressa ei ole tiivistysainetta tai liimaa

Vapauta liipaisin, jotta elektroniikka nollautuu. Jos moottori jatkuvasti pysähtelee, kokeile eri materiaaliputkiloa tai vie työkalu MILWAUKEEn huoltokeskukseen.

Automaattipalautusmekanismi

Tässä työkalussa on automaattinen palautustoiminto, joka kääntää männän toiseen suuntaan, kun liipaisinta painetaan yli 2 sekunnin ajan ja sitten vapautetaan. Tämä toiminto auttaa lopettamaan ylimääräisen materiaalin tulon.

Liipaisimen edestakainen painaminen poistaa automaattipalautuksen ja antaa putkiloon kohdistuvan paineen jatkua. Sen ansiosta materiaali syöttyy hitaammin.

Automaattinen poiskytkentä

Kun tiivistysaineputkilo on tyhjä, moottori kytkeytyy automaattisesti pois päältä. Vedä mäntä taakse ja vaihda putkilo.

Varoitus: Odottamaton poiskytkeytyminen tai automaattipalautus voi johtua männänvarteen tarttuneesta tiivistysaineesta tai liimasta. Männänvarren täytyy pysyä puhtaana kaikista tiivistys- ja liima-aineista. Jos materiaalia pääsee männänvarsimekanismiin, poista varsi ja poista materiaali varresta ja itse työkalusta harjalla ja liuottimella materiaalin valmistajan ohjeiden mukaan.

Kunnossapito

Lisävarusteet

VAROITUS!

Poista akkupakkaus aina ennen lisävarusteiden vaihtamista tai poistamista. Käytä ainoastaan erityisesti tälle työkalulle suositeltuja lisävarusteita. Muut voivat olla vaarallisia.

MILWAUKEEn sähkötyökaluluettelo sisältää täydellisen luettelon lisävarusteista. Luettelo on saatavana paikalliselta jälleenmyyjältä tai huoltokeskuksesta, jotka on lueteltu tämän käyttöoppaan takakannessa.

284 g kuljetinkehyspakkaus

850 g kuljetinkehyspakkaus

284 g makkarapakkausputki

567 g makkarapakkausputki

12:n ja 14,4 V:n Power Plus -akkupakkaukset

Nikkelikadmiumakkupakkaukset 12 V 1,3 Ah

14,4 V 2,4 Ah

Nikkelimetallihydridiakkupakkaus 14,4 V 2,6 Ah

Power Plus -latauslaitteet

12-18 V:n Power Plus -akkupakkausten latausta varten.

1 tunnin ajoneuvolaturi

1 tunnin yleislatauslaite

VAROITUS!

Tapaturmien ja vahinkojen välttämiseksi työkalua, akkupakkausta tai latauslaitetta ei koskaan saa upottaa nesteeseen tai päästää nestettä niiden sisälle.

VAROITUS!

Räjähdysvaaran välttämiseksi akkupakkausta ei saa polttaa, vaikka se olisi vahingoittunut tai kokonaan lopussa.

Puhdistus

Puhdista pöly ja roskat ilmanottoaukoista. Pidä työkalun kahvat puhtaina, kuivina ja vapaina öljystä tai rasvasta. Käytä työkalun puhdistamiseen ainoastaan mietoa saippuaa ja kosteaa kangasta, koska jotkin puhdistusaineet ja liuottimet vahingoittavat muoveja ja muita eristysosia.

13 Suomi

Page 16

Pistolet encolleur et à calfatage de 12/14,4 volts

Spécifications

N° de

catalogue

PCG 12

Pour obtenir toutes les consignes de sécurité supplémentaires, lire la publication N° 58-13-0000. Renseignements concernant l'acoustique et la vibration

 D'une façon générale, le niveau de pression acoustique pondéré A de l'outil est inférieur à 67 dB (A). Le niveau de bruit en service peut dépasser

80 dB (A). Il est recommandé de porter un casque anti-bruit.  L'accélération pondérée type de l'outil est inférieure à 2,5 m/s

Ces valeurs ont été établies par des essais en laboratoire conformément aux normes en vigueur; en aucun cas elles ne peuvent être utilisées pour l'évaluation des risques. Les valeurs mesurées en service peuvent être plus élevées que les valeurs déclarées. Le degré réel d'exposition et les risques de dommages physiques résultant de l'exposition aux vibrations sont spécifiques et sont fonction de la façon dont l'utilisateur travaille, de la pièce travaillée et de sa forme, ainsi que du temps d'exposition et des capacités physiques de l'utilisateur.

La Société, Milwaukee Electric Tool Corp., ne saurait être tenue pour responsable des dommages causés par l'exposition à des niveaux réels plus élevés que les niveaux déclarés, n'ayant elle-même aucun contrôle sur l'utilisation des machines.

N° d'article

6560-50

Tension

c.a.

seulement

12/14,4 c.c.

Symboles

Lire le manuel de l'utilisateur avant d'utiliser cet outil.

Marque CE indiquant la conformité aux normes européennes

Conforme aux normes de sécurité SEMKO

Pile Nickel-cadmium

Ne jetez pas au feu.

Avertissement! Ne mettez pas au rebut. Recyclez.

Courant continu

1 - Support

2 - Plongeur

3 - Tige de plongeur

4 - Poignée de tige de support du plongeur

5 - Bloc de piles

6 - Boutons de déverrouillage du bloc de piles

7 - Gâchette

8 - Gâchette de dégagement de la tige

9 - Verrou de gâchette

10 - Support d'une capacité d'une pinte

11 - Cadre de cylindre d'une capacité d'une pinte

Français

LES CONSIGNES DE CHARGEMENT FIGURENT DANS LE MANUEL D'UTILISATION DU CHARGEUR (VOIR DANS L'EMBALLAGE DU CHARGEUR).

Retrait du bloc de piles de l'outil

Enfoncez les boutons de déverrouillage et sortez le bloc par l'avant.

Insertion du bloc de piles dans l'outil

Pour insérer le bloc de piles dans l'outil, enfoncez les boutons de déverrouillage et faites coulisser le bloc de piles dans le corps de l'outil.

REMARQUE : Un pile de 12 volts est fournie avec l'outil. L'utilisation d'une pile de 14,4 volts Power Plus peut prolonger le temps d'utilisation ou augmenter la vitesse du plongeur.

piles

Montage

Installation de l'ensemble de support de 284 g

12 - Tige de plongeur 13 - Écrou 14 - Plongeur 15 - Couvercle du cadre 16 - Écrou de cylindre 17 - Support 18 - Écrou arrière 19 - Écrou avant 20 - Face avant du plongeur

1. Verrouillez la gâchette ou retirez le bloc de piles.

2. Maintenez enfoncée la gâchette de dégagement de la tige.

3. Saisissez la poignée du plongeur et tirez le plongeur jusqu'à ce que l'extrémité de la tige soit juste à l'intérieur de l'outil.

4. Relâchez la gâchette de dégagement de la tige.

5. Filetez l'écrou du cylindre, attaché au support de tube, sur le nez de l'outil. Serrez avec une clé à ergot en la plaçant dans les deux trous les plus petits de l'écrou du cylindre et tournez dans le sens horaire.

REMARQUE : Le couvercle du cadre, l'écrou du cylindre et le support sont fournis pré-assemblés.

6. Appuyez sur la gâchette de dégagement de la tige et poussez la tige de plongeur vers l'avant pour atteindre le filetage sur la tige.

Chargement et utilisation du bloc de

Page 17

7. Filetez les écrous et le plongeur sur la tige de plongeur dans l'ordre indiqué (Fig. C). Serrez l'écrou arrière de façon sécuritaire avec la clé fournie.

REMARQUE : Assurez-vous que l'écrou avant et que la tige de plongeur ne dépassent pas la face avant du plongeur. Si l'une ou l'autre des pièces dépasse le plongeur, le capuchon arrière du tube de matériel pourrait se rompre.

8. Pour enlever le support, exécutez la procédure à l'inverse.

Installation de l'ensemble de support de 850 g

21 - Tige de plongeur 22 - Écrou 23 - Plongeur 24 - Support 25 - Bague d'espacement à collier double 26 - Rondelle de support 27 - Écrou de cylindre 28 - Écrou arrière 29 - Écrou avant 30 - Face avant du plongeur

1. Verrouillez la gâchette ou retirez le bloc de piles.

2. Maintenez enfoncée la gâchette de dégagement de la tige.

3. Saisissez la poignée du plongeur et tirez le plongeur jusqu'à ce que l'extrémité de la tige soit juste à l'intérieur de l'outil.

4. Relâchez la gâchette de dégagement de la tige.

5. Insérez la bague d'espacement à double collier dans la face avant du corps de l'outil. Le côté avec le plus grand collier s'ajuste à l'intérieur de l'outil. Placez le support par dessus la rondelle. Assemblez les rondelles de support et l'écrou du cylindre, tel qu'illustré (Fig. D). Serrez l'écrou du cylindre avec la clé fournie.

6. Appuyez sur la gâchette de dégagement de la tige et poussez la tige de plongeur vers l'avant pour atteindre le filetage sur la tige.

7. Filetez les écrous et le plongeur sur la tige de plongeur dans l'ordre indiqué (Fig. D). Serrez l'écrou arrière de façon sécuritaire avec la clé fournie.

8. Pour enlever le support, exécutez la procédure à l'inverse.

1. Verrouillez la gâchette ou retirez le bloc de piles.

2. Coupez le bec du tube à l'angle et à la taille recommandés par le fabricant

Installation du tube pour adhésif ou calfatage

31 - Collier double 32 - Rondelle de support 33 - Tige de plongeur 34 - Plongeur 35 - Plongeur de cylindre 36 - Écrou 37 - Capuchon de bec 38 - Bec 39 - Cylindre 40 - Écrou de cylindre 41 - Couvercle arrière 42 - Butée d'espacement 43 - Plongeur 44 - Face avant du plongeur

et pour l'application. Un bec de plus petit diamètre requiert plus de force pour pousser le calfatage et réduit la vie utile de la pile.

3. Brisez le scellage intérieur du tube avec un ongle long ou un bout de fil. Si le scellage n'est pas brisé, le matériau de calfatage pourrait sortir de force par l'arrière du tube et endommager l'outil.

REMARQUE : Avant d'utiliser un tube partiellement rempli, enlevez tout matériau durci avec un ongle long ou un bout de fil.

4. Maintenez enfoncée la gâchette de dégagement de la tige.

5. Saisissez la poignée de la tige de plongeur et tirez-la vers l'arrière pour laisser le tube de calfatage s'ajuster dans le support.

6. Insérez le tube de calfatage dans le support.

7. Poussez la poignée de la tige du plongeur vers l'avant jusqu'à ce qu'il soit contre le tube de calfatage.

8. Relâchez la gâchette de dégagement de la tige.

1. Verrouillez la gâchette ou retirez le bloc de piles.

2. Maintenez enfoncée la gâchette de dégagement de la tige.

3. Saisissez la poignée du plongeur et tirez le plongeur jusqu'à ce que

4. Relâchez la gâchette de dégagement de la tige.

5. Placez la bague d'espacement et le couvercle arrière (filetage fin) dans

6. Placez la rondelle de support par dessus le couvercle arrière et filetez

7. Appuyez sur la gâchette de dégagement de la tige et poussez la tige

8. Filetez le plongeur, le plongeur cylindrique et l'écrou sur la tige de

9. Filetez le tube du cylindre dans le couvercle arrière.

10. Pour enlever le tube du cylindre, exécutez la procédure inverse.

Installation du paquet de type saucisse

Vérifiez toujours si les paquets sont perforés ou endommagés avant de les installer. N'utilisez pas d'ensembles endommagés ou gelés.

1. Verrouillez la gâchette ou retirez le bloc de piles.

2. Maintenez enfoncée la gâchette de dégagement de la tige.

3. Saisissez poignée de la tige de plongeur et tirez la tige vers l'arrière pour

4. Insérez le paquet dans le tube du cylindre.

5. Coupez l'extrémité du paquet.

6. Insérez le bec fourni avec le paquet dans le capuchon du bec (filetage

7. Coupez le bec à l'angle et à la taille recommandés par le fabricant et pour

8. Maintenez enfoncée la gâchette de dégagement de la tige.

9. Poussez la poignée de la tige du plongeur vers l'avant jusqu'à ce qu'il

10. Relâchez la gâchette de dégagement de la tige.

Installation de l'ensemble de cylindre

l'extrémité de la tige soit juste à l'intérieur de l'outil.

le nez de l'outil, tel qu'illustré (Fig. E). Le côté à double collier de la bague d'espacement s'ajuste à l'intérieur du couvercle arrière.

l'écrou du cylindre dans le nez de l'outil, tel qu'illustré (Fig. E). Serrez l'écrou avec l'extrémité à ergot de la clé fournie avec l'outil.

de plongeur vers l'avant pour atteindre le filetage sur la tige.

plongeur dans l'ordre indiqué (Fig. E).

laisser le paquet s'ajuster dans le tube du cylindre.

REMARQUE : Avant d'utiliser un paquet à moitié plein, enlevez tout matériel durci.

grossier). Filetez le capuchon du bec dans la partie avant du tube à porté cylindrique.

l'application. Un bec de plus petit diamètre requiert plus de force pour pousser le calfatage et réduit la vie utile de la pile.

soit contre le paquet.

Utilisation

AVERTISSEMENT!

Pour réduire les risques de blessures, TOUJOURS porter des lunettes de sécurité ou des lunettes de protection avec écrans latéraux.

Démarrage, arrêt et contrôle de la vitesse

1. Appuyez sur la gâchette pour appliquer le calfatage.

Français

Page 18

2. Augmentez ou réduisez la pression sur la gâchette pour régler la vitesse et obtenir la largeur de moulure et le taux de débit voulus du matériau. Le type de matériau, la température et le diamètre du bec influencent le taux de débit. Si vous utilisez un tube ou un paquet avec un bec de diamètre inférieur, utilisez une vitesse plus lente sinon le matériau pourrait sortir par l'arrière du tube.

3. Relâchez la gâchette pour arrêter l'application du calfatage.

Verrouillage de la gâchette

Verrouillez toujours la gâchette ou retirez le bloc de piles avant de changer des accessoires ou d'effectuer un entretien. Verrouillez la gâchette lorsque l'outil n'est pas utilisé ou lorsqu'il est entreposé.

Réglage de la tige de plongeur

1. Pour régler manuellement la tige de plongeur, maintenez enfoncée la gâchette de la tige de dégagement.

2. Saisissez la poignée de la tige de plongeur et poussez vers l'intérieur ou tirez vers l'extérieur.

3. Relâchez la gâchette de dégagement de la tige. REMARQUE : Gardez la tige de plongeur propre et exempte de

matériaux. Le fait de retirer un plongeur recouvert de matériaux peut endommager les pièces internes de l'outil.

Caractéristiques

Protection contre la surcharge électronique

Le pistolet comporte une fonction de protection contre la surcharge électronique. Si une pression excessive est exercée sur le tube, le moteur s'inverse automatiquement pendant une seconde, puis s'arrête. Cette fonction aide à éviter les dommages à l'outil, au tube ou au paquet de calfatage.

Si le moteur s'arrête, assurez-vous que :

 le bout du bec est coupé  le sceau intérieur du tube de calfatage est brisé  tout matériau durci a été enlevé du bec  le tube de calfatage n'est pas endommagé ou gelé

 la tige de plongeur ne comporte pas de matériaux adhésifs ou de

calfatage

Relâchez la gâchette pour laisser le système électronique se réinitialiser. Si le moteur continue à s'arrêter, essayez un autre tube de matériau ou amenez l'outil à un centre de service MILWAUKEE.

Mécanisme d'inversion automatique

Cet outil est muni d'un mécanisme d'inversion automatique qui inverse le sens du plongeur lorsque la gâchette est enfoncée pendant plus de deux secondes puis relâchée. Ce mécanisme permet d'arrêter le débit de matériau excessif.

Le fait d'exercer un mouvement de pulsion sur la gâchette désactive le mécanisme d'inversion automatique et permet d'exercer une pression continue sur le tube. Ceci aide à maintenir un taux de débit plus lent du matériau.

Extinction automatique

Lorsque le tube de calfatage est vide, la fonction d'extinction automatique arrête le moteur. Tirez le plongeur vers l'arrière et remplacez le tube.

Mise en garde : Une extinction ou une inversion impromptue de l'outil peut être causée par du matériau de calfatage ou de l'adhésif présent sur la tige de plongeur. La tige de plongeur doit rester propre et dégagée de tout matériau de calfatage ou d'adhésif. Si du matériau s'infiltre dans le mécanisme du plongeur, retirez la tige de plongeur et nettoyez la tige et l'outil avec une brosse et du solvant recommandé par le fabricant du calfatage ou de l'adhésif.

Entretien

AVERTISSEMENT!

Pour éviter de se blesser ou de provoquer des dégâts, ne jamais immerger l'outil, le bloc de piles ou le chargeur dans du liquide et ne jamais laisser de liquide y pénétrer.

Français

AVERTISSEMENT!

Pour réduire les risquer d'explosion, ne jamais faire brûler un bloc de piles même s'il est endommagé, ou si les piles sont mortes ou complètement déchargées.

Nettoyage

Débarrassez les ouïes des débris et de la poussière. Gardez les poignées de l'outil propres, à sec et exemptes d'huile ou de graisse. Le nettoyage de l'outil doit se faire avec un linge humide et un savon doux, car certains nettoyants et solvants pourraient détériorer le plastique et l'isolation des pièces.

Mise au rebut des blocs de piles au cadmium-nickel

Les blocs de piles au cadmium-nickel sont recyclables. Les lois provinciales et locales varient d'une région à l'autre; il peut donc être illégal de mettre ce bloc de piles au rebut en utilisant les égouts municipaux. Jetez votre bloc de piles en respectant les lois fédérales, provinciales et locales.

Mise au rebut des blocs de piles à hydrure métallique de nickel

Les blocs de piles à hydrure métallique de nickel sont recyclables. Pour recycler, retourner le bloc de piles au centre de service ou à une succursale MILWAUKEE le plus près. Jetez votre bloc de piles en respectant les lois fédérales, provinciales et locales.

Réparations

N'utilisez que des pièces de rechange MILWAUKEE identiques pour effectuer les réparations. Adressez-vous toujours à un centre de service agréé MILWAUKEE pour les réparations et l'entretien.

Accessoires

AVERTISSEMENT!

Toujours enlever le bloc de piles avant de changer ou d'enlever des accessoires. Utiliser uniquement des accessoires spécifiquement recommandés pour cet outil. Tout autre type d'accessoire pourrait être dangereux.

Pour une liste complète des accessoires, prière de se reporter au catalogue des outils électriques MILWAUKEE Electric Tool. Pour obtenir un catalogue, il suffit de contacter votre distributeur local ou l'un des centres-service énumérés sur la page de couverture de ce manuel.

Kit de support de 284 g

Kit de support de 850 g

Kit de cylindre pour paquet de type saucisse de 284 g

Kit de cylindre pour paquet de type saucisse de 567 g

Batterie Power Plus 12 et 14,4 volts

Blocs de piles au cadmium-nickel 12 volts 1,3 amp/h

14,4 volts 2,4 amp/h

Bloc de piles à hydrure métallique de nickel 14,4 volts 2,6 amp/h

Chargeurs Power Plus

Pour la recharge des batteries Power Plus 12-18 volts.

Chargeur en 1 heure à branchement sur véhicule

Chargeur universel en 1 heure

Page 19

12/14,4-Volt Akku-Auspresspistole für Dicht- und Klebstoffe

Technische Daten

Volt Nur

Katalog-Nr.

PCG 12

Zusätzliche Sicherheitshinweise finden Sie im Sicherheitsleitfaden Nr. 58-13-0000. Informationen über Schall- und Vibrationspegel

 A-bewerteter Schallpegel in der Regel unter 67 dB (A). Tatsächlicher Schallpegel beim Betrieb kann 80 dB (A) überschreiten. Gehörschutz ist zu

tragen.

 Die typische gewichtete Beschleunigung liegt unter 2,5 m/s

Diese Werte wurden im Labor durch Typprüfungen gemäß den angegebenen Normen ermittelt; sie sind nicht brauchbar zur Risikoabschätzung. Werte in der individuellen Arbeitsumgebung können höher als die angegebenen sein. Die tatsächlichen Werte und die Schadensrisiken, denen man ausgesetzt ist, sind stets unterschiedlich und beruhen auf der Art, wie man arbeitet, auf der Beschaffenheit des Werkstücks, auf den Gegebenheiten des Arbeitsplatzes sowie auf der Belastungszeit und der Kondition des Benutzers.

Die Milwaukee Electric Tool Corp. haftet nicht für etwaige Folgen, die entstehen, wenn anstatt der tatsächlichen Werte die in diesem Handbuch genannten Werte für eine individuelle Risikoabschätzung eines Arbeitsplatzes verwendet werden, über dessen Umgebungsfaktoren wir keine Kontrolle haben.

Bestell-Nr.

6560-50

Wechselstrom

12/14,4 DC

Verwendete Symbole

Vor Einsatz dieser Maschine Bedienungsanleitung lesen.

CE-Kennzeichnung

SEMKO Sicherheit

Nickel-Kadmium

Nicht veraschen.

Warnung! Nicht wegwerfen. Bitte wiederverwerten.

Gleichstrom

1 - Kartuschenaufnahme (Skelettausführung) 2 - Vorschubkolben 3 - Schubstange 4 - Schubstangenhebel 5 - Akkupack 6 - Löseknöpfe für den Akkupack 7 - Drückerschalter 8 - Auslöseschalter der Schubstange 9 - Drückerschalterverriegelung 10 - Kartuschenaufnahme - Kapazität: 946 ml 11 - Zylinderaufnahme - Kapazität: 946 ml

SPEZIFISCHE LADEANWEISUNGEN SIND DER MIT DEM LADEGERÄT GELIEFERTEN BEDIENUNGSANLEITUNG ZU ENTNEHMEN.

Entnahme des Akkupacks aus dem Werkzeug

Löseknöpfe eindrücken und den Akkupack nach vorne schieben.

Einsetzen des Akkupacks in das Werkzeug

Zum Einsetzen des Akkupacks in das Werkzeug die Löseknöpfe eindrücken und den Akkupack in das Werkzeuggehäuse schieben.

ANMERKUNG: Im Lieferumfang dieses Werkzeugs ist eine 12-VoltBatterie enthalten. Um die Betriebszeit zu verlängern oder die Geschwindigkeit des Druckkolbens zu erhöhen, kann aber auch eine 14,4-Volt Power Plus-Batterie verwendet werden.

Akkupacks

Aufbau

Befestigen der Kartuschenaufnahme

(Skelettausführung: 284 g)

12 - Schubstange 13 - Mutter 14 - Vorschubkolben 15 - Aufnahmeverschlusskappe 16 - Spannschlossmutter 17 - Kartuschenaufnahme (Skelettausführung) 18 - Hintere Mutter 19 - Vordere Mutter 20 - Frontfläche des Vorschubkolbens

1. Entweder den Drückerschalter verriegeln oder den Akkupack herausnehmen.

2. Den Auslöseschalter der Schubstange drücken und gedrückt halten.

3. Die Schubstange mit Hilfe des Schubstangenhebels zurückziehen, bis die Stangenspitze etwas in das Werkzeug hineinragt.

4. Den Auslöseschalter für die Schubstange loslassen.

5. Die am Kartuschenhalter befestigte Spannschlossmutter auf die Werkzeugspitze aufschrauben. Mit einem Zweilochmutterndreher festziehen, indem der Schlüssel in die zwei kleineren Öffnungen der Spannschlossmutter eingesetzt und im Uhrzeigersinn gedreht wird.

ANMERKUNG: Die Aufnahmeverschlusskappe, die Spannschlossmutter und die Kartuschenaufnahme werden bereits vormontiert geliefert.

6. Den Auslöseschalter für die Schubstange drücken und die Schubstange nach vorne schieben, um zu den Gewinden auf der Stange zu gelangen.

Aufladen und Gebrauch des

Deutsch

Page 20

7. Die Muttern und den Vorschubkolben in der in Abb. C gezeigten Reihenfolge auf die Schubstange aufschrauben. Die hintere Mutter mit Hilfe des mitgelieferten Schraubenschlüssels fest anziehen.

ANMERKUNG: Es sollte sichergestellt werden, dass die vordere Mutter und die Schubstange nicht über die Frontfläche des Vorschubkolbens hinausragen. Wenn eines dieser Teile über den Vorschubkolben hinausragt, kann die hintere Verschlusskappe der Materialkartusche u.U. beschädigt werden.

8. Zum Abnehmen der Kartuschenaufnahme in umgekehrter Reihenfolge vorgehen.

Befestigen der Kartuschenaufnahme (Halbschalen-

ausführung: 850 g)

21 - Schubstange 22 - Mutter 23 - Vorschubkolben 24 - Kartuschenaufnahme (Halbschalenausführung) 25 - Doppelbunddistanzscheibe 26 - Unterlegscheibe 27 - Spannschlossmutter 28 - Hintere Mutter 29 - Vordere Mutter 30 - Frontfläche des Vorschubkolbens

1. Entweder den Drückerschalter verriegeln oder den Akkupack herausnehmen.

2. Den Auslöseschalter der Schubstange drücken und gedrückt halten.

3. Die Schubstange mit Hilfe des Schubstangenhebels zurückziehen, bis die Stangenspitze etwas in das Werkzeug hineinragt.

4. Den Auslöseschalter für die Schubstange loslassen.

5. Die Doppelbunddistanzscheibe in den vorderen Bereich des Werkzeuggehäuses einsetzen. Die Seite mit dem größeren Bund passt in das Werkzeug. Die Kartuschenaufnahme über die Unterlegscheibe platzieren. Die Unterlegscheibe und Spannschlossmutter wie in Abb. D gezeigt aneinanderfügen. Die Spannschlossmutter mit Hilfe des mitgelieferten Schraubenschlüssels anziehen.

6. Den Auslöseschalter für die Schubstange drücken und die Schubstange nach vorne schieben, um zu den Gewinden auf der Stange zu gelangen.

7. Die Muttern und den Vorschubkolben in der in Abb. D gezeigten Reihenfolge auf die Schubstange aufschrauben. Die hintere Mutter mit Hilfe des mitgelieferten Schraubenschlüssels fest anziehen.

8. Zum Abnehmen der Kartuschenaufnahme in umgekehrter Reihenfolge vorgehen.

Einsetzen einer Dicht- oder Klebstoffkartusche

31 - Doppelbunddistanzscheibe 32 - Unterlegscheibe 33 - Schubstange 34 - Vorschubkolben 35 - Zylinderkolben 36 - Mutter 37 - Düsenverschluss 38 - Düse 39 - Zylinder 40 - Spannschlossmutter 41 - Hinterer Verschluss 42 - Distanzstück 43 - Vorschubkolben 44 - Frontfläche des Vorschubkolbens

1. Entweder den Drückerschalter verriegeln oder den Akkupack herausnehmen.

2. Die Düse der Kartusche entsprechend der den Empfehlungen des Herstellers für die auszuführenden Arbeiten notwendigen Dicke schräg abschneiden. Bei einem kleineren Düsendurchmesser ist zum Auspressen des Dichtmaterials ein höherer Kraftaufwand erforderlich, wodurch sich die Betriebszeit des Akkus reduziert.

Deutsch

3. Die Innenpackung der Kartusche mit einem langen Nagel oder einem Stück Draht einstechen. Wenn die Innenpackung nicht eingestochen wird, kann das Dichtmaterial u.U. aus dem hinteren Teil der Kartusche herausgedrückt und dadurch das Werkzeug beschädigt werden.

ANMERKUNG: Vor Gebrauch einer bereits zuvor benutzten Kartusche sollte gehärtetes Material mit einem langen Nagel oder einem Stück Draht entfernt werden.

4. Den Auslöseschalter der Schubstange drücken und gedrückt halten.

5. Mit Hilfe des Schubstangenhebels die Schubstange so weit zurückziehen, bis die Dichtstoffkartusche in die Aufnahme eingesetzt werden kann.

6. Die Dichtstoffkartusche in die Aufnahme einlegen.

7. Den Schubstangenhebel so weit nach vorne drücken, bis der Vorschubkolben an der Kartusche anliegt.

8. Den Auslöseschalter für die Schubstange loslassen.

1. Entweder den Drückerschalter verriegeln oder den Akkupack

2. Den Auslöseschalter der Schubstange drücken und gedrückt halten.

3. Die Schubstange mit Hilfe des Schubstangenhebels zurückziehen,

4. Den Auslöseschalter für die Schubstange loslassen.

5. Die Distanzscheibe und den hinteren Verschluss (enges Gewinde)

6. Die Unterlegscheibe auf den hinteren Verschluss setzen und wie in

7. Den Auslöseschalter für die Schubstange drücken und die

8. Den Vorschubkolben, Zylinderkolben und die Mutter in der in Abb. E

9. Den Zylinder auf den hinteren Verschluss aufschrauben.

10. Zum Abnehmen des Zylinders in umgekehrter Reihenfolge vorgehen.

Einsetzen eines Schlauchbeutels

Vor dem Einsetzen des Schlauchbeutels sollte immer sichergestellt werden, dass dieser keine Löcher aufweist und nicht in anderer Weise beschädigt ist. Keine beschädigten oder gefrorenen Beutel benutzen.

1. Entweder den Drückerschalter verriegeln oder den Akkupack

2. Den Auslöseschalter der Schubstange drücken und gedrückt halten.

3. Die Schubstange mit Hilfe des Schubstangenhebels so weit

4. Den Schlauchbeutel in den Zylinder einführen.

5. Die Spitze des Schlauchbeutels abschneiden.

6. Die mit dem Schlauchbeutel mitgelieferte Düse in den Düsenverschluss

7. Die Düse entsprechend der den Empfehlungen des Herstellers für die

8. Den Auslöseschalter der Schubstange drücken und gedrückt halten.

9. Den Schubstangenhebel so weit nach vorne drücken, bis der

10. Den Auslöseschalter für die Schubstange loslassen.

Befestigen der Zylinderaufnahme

herausnehmen.

bis die Stangenspitze etwas in das Werkzeug ragt.

wie in Abb. E gezeigt auf die Werkzeugsspitze aufsetzen. Die Seite der Distanzscheibe mit dem doppelten Bund passt in den hinteren Verschluss.

Abb. E gezeigt die Spannschlossmutter auf die Werkzeugspitze schrauben. Mit Hilfe des im Lieferumfang des Werkzeugs enthaltenen Schraubenschlüssels die Mutter anziehen.

Schubstange nach vorne schieben, um zu den Gewinden auf der Stange zu gelangen.

gezeigten Reihenfolge auf die Schubstange aufschrauben.

herausnehmen.

zurückziehen, bis der Schlauchbeutel in den Zylinder eingeführt werden kann.

ANMERKUNG: Vor dem Einsetzen eines teilweise gefüllten Beutels gehärtetes Material entfernen.

(breites Gewinde) einsetzen. Den Düsenverschluss auf die Vorderseite des Zylinders aufschrauben.

auszuführenden Arbeiten notwendigen Dicke schräg abschneiden. Bei einem kleineren Düsendurchmesser ist zum Auspressen des Dichtmaterials ein höherer Kraftaufwand erforderlich, wodurch sich die Betriebszeit des Akkus reduziert.

Vorschubkolben am Schlauchbeutel anliegt.

Betrieb

WARNUNG!

Tragen Sie zur Verringerung der Verletzungsgefahr IMMER Schutzbrillen oder Sicherheitsbrillen mit Seitenschutz.

Page 21

Starten und Stoppen sowie Steuern der Geschwindigkeit

1. Zum Auspressen des Dichtmaterials den Drückerschalter betätigen.

2. Den Druck auf den Drückerschalter erhöhen bzw. verringern, um die Geschwindigkeit der richtigen Strangdicke und Materialdosierung anzupassen. Die Art des verwendeten Materials, die Temperatur und der Durchmesser der Düse wirken sich auf die Auspressgeschwindigkeit aus. Wenn eine Kartusche oder ein Beutel mit einem kleineren Düsendurchmesser benutzt wird, sollte eine niedrigere Geschwindigkeit gewählt werden, da das Material sonst an der hinteren Befestigungsfläche der Kartusche bzw. des Zylinders herausgedrückt wird.

3. Zum Stoppen des Auspressvorgangs den Drückerschalter loslassen.

Vor der Durchführung von Wartungsarbeiten oder dem Austausch von Zubehörteilen sollte der Drückerschalter immer verriegelt oder der Akkupack entnommen werden. Wenn das Werkzeug nicht in Gebrauch ist oder gelagert wird, sollte der Drückerschalter verriegelt werden.

Einstellen der Schubstange

1. Um die Schubstange manuell einzustellen, den Auslöseschalter für

2. Die Stange mit Hilfe des Schubstangenhebels entweder hineindrücken

3. Den Auslöseschalter für die Schubstange loslassen.

Verriegeln des Drückerschalters

die Schubstange drücken und gedrückt halten.

oder herausziehen.

ANMERKUNG: Die Schubstange sollte frei von Materialresten sein. Das Zurückziehen eines Kolbens, an dem sich Materialreste befinden, kann zur Beschädigung der inneren Komponenten des Werkzeugs führen.

Besondere Funktionsmerkmale

Elektronischer Überlastungsschutz

Die Auspresspistole ist durch eine elektronische Überlastungsschutzfunktion geschützt. Wenn ein zu hoher Druck auf die Kartusche ausgeübt wird, schaltet sich zunächst die automatische Rückwärtslauffunktion des Motors eine Sekunde lang ein und dann schaltet sich der Motor aus. Dadurch werden Beschädigungen am Werkzeug und der Kartusche bzw. Zylinder/Schlauchbeutel vorgebeugt.

Wenn sich der Motor ausschaltet, sicherstellen, dass:

 die Düsenspitze abgeschnitten wurde  die Innenpackung der Kartusche eingestochen wurde  sich kein gehärtetes Material in der Düse befindet  die Kartusche nicht beschädigt oder gefroren ist  die Schubstange frei von Dicht- oder Klebstoff ist

Den Auslöseschalter lösen, damit sich die Elektronik zurückstellen kann. Wenn sich der Motor weiterhin abschaltet, sollte entweder eine andere Kartusche verwendet oder das Werkzeug zu einem MILWAUKEE Servicezentrum gebracht werden.

Automatischer Rückwärtslaufmechanismus

Dieses Werkzeug verfügt über eine automatische Rückwärtslauffunktion, die den Kolben zurückfährt, wenn der Auslöseschalter länger als 2 Sekunden gedrückt und dann losgelassen wird. Diese Funktion sorgt für eine Unterbrechung des Materialflusses und vermeidet insoweit eine überschüssige Materialabgabe.

Die stoßweise Betätigung des Auslöseschalters deaktiviert den automatischen Rückwärtslaufmechanismus und sorgt für fortgesetzten Druck auf die Kartusche. Dies ermöglicht eine langsamere Materialauspressgeschwindigkeit.

Automatische Abschaltfunktion

Wenn eine Kartusche leer ist, wird der Motor durch die automatische Abschaltfunktion ausgeschaltet. Den Vorschubkolben zurückziehen und eine neue Kartusche einsetzen.

Vorsicht: Ein unerklärbares Abschalten des Werkzeugs oder Aktivierung des automatischen Rückwärtslaufs kann darauf zurückzuführen sein, dass sich an der Schubstange Dicht- oder Klebstoff befindet. Die Schubstange muss immer sauber und frei von Dicht- oder Klebstoffen sein. Sollte jedoch Material auf den Schubstangenmechanismus geraten, die Schubstange herausnehmen und die Stange und das Werkzeug mit einer Bürste und einem Lösungsmittel gemäß den Anleitungen des Dichtoder Klebstoffherstellers reinigen.

Wartung

WARNUNG!

Um Verletzungen und Beschädigungen vorzubeugen, das Werkzeug, den Akkupack oder das Ladegerät niemals in Flüssigkeiten eintauchen und keine Flüssigkeiten in das Innere der Geräte eindringen lassen.

WARNUNG!

Zur Verringerung der Explosionsgefahr Akkupacks auch dann nicht verbrennen, wenn diese beschädigt, leer oder ganz entladen sind.

Reinigung

Staub und Restmaterialien von den Belüftungsschlitzen entfernen. Die Griffe der Maschine sauber, trocken und frei von Öl oder Fett halten. Nur milde Seife und ein feuchtes Tuch zur Reinigung verwenden, da manche Reinigungsmittel oder -flüssigkeiten die Kunststoff- oder Isolierkomponenten der Maschine angreifen können.

Entsorgung von Nickel-Kadmium-Akkupacks

Nickel-Kadmium-Akkupacks können recycelt werden. Örtliche gesetzliche Vorschriften untersagen u.U. die Entsorgung der Batterie im normalen Abfall. Den Akkupack entsprechend den gesetzlichen Vorschriften entsorgen.

Entsorgung von Nickel-Metallhydrid-Akkupacks

Nickel-Metallhydrid-Akkupacks können recycelt werden. Bringen Sie den Akkupack zum Recycling zur nächstgelegenen MILWAUKEE Zweigstelle/ Servicezentrum. Den Akkupack immer entsprechend den gesetzlichen Vorschriften entsorgen.

Reparaturen

Nur baugleiche MILWAUKEE Ersatzteile verwenden. Die Maschine für Reparatur- oder Wartungsarbeiten stets in ein MILWAUKEE Vertragsservicezentrum bringen.

Zubehörteile

WARNUNG!

Vor dem Anbringen oder Abnehmen von Zubehörteilen immer den Akkupack herausnehmen. Nur ausdrücklich für dieses Werkzeug empfohlene Zubehörteile verwenden. Die Verwendung anderer Teile kann gefährlich sein.

Eine vollständige Liste der Zubehörteile ist im MILWAUKEE Produktkatalog für Elektrowerkzeuge zu finden. Zur Anforderung eines Katalogs setzen Sie sich bitte mit dem örtlichen Vertriebsunternehmen oder Servicezentrum in Verbindung. Die Kontaktinformationen sind auf der Rückseite dieses Bedienerhandbuchs zu finden.

Kartuschenaufnahmeset (Skelettausführung: 284 g)

Kartuschenaufnahmeset (Halbschalenausführung: 850 g)

Zylinder für Schlauchbeutel (Kapazität: 284 g)

Zylinder für Schlauchbeutel (Kapazität: 567 g)

12 und 14,4 Volt Power Plus-Akkupacks

Nickel-Kadmium-Akkupacks 12 Volt/1,3 Ah

14,4 Volt/2,4 Ah

Nickel-Metallhydrid-Akkupack 14,4 Volt/2,6 Ah

Power Plus-Ladegeräte

Zum Aufladen von 12-18-Volt-Power Plus-Akkupacks

1-Std.-Ladekabel für Zigarettenanzünder in Fahrzeugen

1-Std.-Universal-Ladegerät

Deutsch

Page 22

Рйуфьлй уфегбнпрпйзфйкпэ кбй ухгкьллзузт 12/14,4 Вплф

РспдйбгсбцЭт

Áñ.

КбфЬлпгпт

PCG 12

Гйб ресйууьфесет пдзгЯет буцЬлейбт, дйбвЬуфе фп вйвлЯп Пдзгйюн БуцЬлейбт Бс. 58-13-0000.

РлзспцпсЯет учефйкЬ ме фпн Ючп кбй фйт дпнЮуейт

 УхнЮищт фп ерЯредп уфЬимзт зчзфйкЮт рЯеузт-Б фпх есгблеЯпх еЯнбй мйксьфесз брь 67 dB (A). Фп ерЯредп Ючпх кбфЬ фзн есгбуЯб мрпсеЯ нб хресвеЯ

фб 80 dB (A). ЦпсЬфе рспуфбфехфйкЬ мЭуб гйб фб бхфйЬ убт!

 З ухнЮизт уфЬимз ерйфЬчхнузт еЯнбй мйксьфесз брь 2,5 м/д

БхфЭт пй дзлщмЭнет боЯет брпкфЮизкбн брь дпкймЭт фэрпх есгбуфзсЯпх уэмцщнб ме фб дзлщмЭнб рсьфхрб кбй ден еЯнбй кбфЬллзлет гйб чсЮуз рспт екфЯмзуз кйндэнщн. БоЯет рпх мефсЮизкбн уе йдйщфйкпэт чюспхт есгбуЯбт мрпсеЯ нб еЯнбй хшзльфесет брь фйт дзлщмЭнет боЯет. Пй рсбгмбфйкЭт боЯет Экиеузт кбй п кЯндхнпт фсбхмбфйумпэ рпх бнфймефщрЯжей кЬие чсЮуфзт еЯнбй мпнбдйкпЯ кбй еобсфюнфбй брь фпн фсьрп есгбуЯбт фпх чсЮуфз, фп чюсп есгбуЯбт кбй фз дйбмьсцщуз фпх чюспх есгбуЯбт, кбиют кбй брь фп чсьнп Экиеузт кбй фз цхуйкЮ кбфЬуфбуз фпх чсЮуфз.

ЕмеЯт, з Milwaukee Electric Tool Corp., ден мрпспэме нб цЭспхме ехиэнз гйб фйт ухнЭрейет чсЮузт фщн дзлщмЭнщн бойюн бнфЯ фщн бойюн рпх бнфйрспущреэпхн фзн рсбгмбфйкЮ Экиеуз, уе мйб мемпнщмЭнз екфЯмзуз кйндэнпх, уе кЬрпйп чюсп есгбуЯбт ерЯ фпх прпЯпх ден еобукпэме кбнЭнб Элегчп.

Áñ.

ЕЯдпт

6560-50

Âïëô

Ìüíï AC

(ÓÑ)

12/14,4 DC

(ÓÑ)

Уэмвплб

ДйбвЬуфе фп егчейсЯдйп чейсйумпэ рспфпэ чсзуймпрпйЮуефе фп есгблеЯп.

УЮмб ухммьсцщузт рспт фйт рспдйбгсбцЭт фзт ЕЕ

БуцЬлейб SEMKO

КЬдмйп нйкелЯпх

Мзн брпфецсюнефе.

РспупчЮ! Мзн рефЬфе уфб укпхрЯдйб. Рбсбкблпэме бнбкхклюуфе.

УхнечЭт сеэмб

1 - РлбЯуйп цпсЭб

2 - ¸мвплп

3 - ВЭсгб Эмвплпх

4 - ЛбвЮ вЭсгбт Эмвплпх

5 - МрбфбсЯб

6 - КпхмрйЬ брелехиЭсщузт мрбфбсЯбт

7 - УкбндЬлз

8 - УкбндЬлз брелехиЭсщузт вЭсгбт

9 - БуцЬлйуз укбндЬлзт

10 - Чщсзфйкьфзфб еньт лЯфспх фпх рлбйуЯпх цпсЭб

11 - Чщсзфйкьфзфб еньт лЯфспх фпх рлбйуЯпх кхлЯндспх

ЕллзнйкЬ

ГЙБ УХГКЕКСЙМЕНЕУ ПДЗГЙЕУ ЦПСФЙУЗУ, РБСБКБЛПХМЕ ДЙБВБУФЕ ФП ЕГЧЕЙСЙДЙП ПДЗГЙЩН ЦПСФЙУФЗ РПХ РЕСЙЛБМВБНЕФБЙ МЕ ФПН ЦПСФЙУФЗ УБУ.

БцбЯсеуз фзт мрбфбсЯбт брь фп есгблеЯп

РбфЮуфе фб кпхмрйЬ брелехиЭсщузт фзт мрбфбсЯбт кбй уэсефе фзн мрбфбсЯб рспт фб емрсьт.

ЕйубгщгЮ фзт мрбфбсЯбт мЭуб уфп есгблеЯп

Гйб нб ейуЬгефе фзн мрбфбсЯб мЭуб уфп есгблеЯп, рбфЮуфе фб кпхмрйЬ брелехиЭсщузт фзт мрбфбсЯбт кбй урсюофе фзн мрбфбсЯб мЭуб уфп уюмб фпх есгблеЯпх.

УЗМЕЙЩУЗ: МбжЯ ме фп есгблеЯп рбсЭчефбй кбй мйб мрбфбсЯб 12 вплф. Гйб фзн ерЭкфбуз фпх чсьнпх лейфпхсгЯбт Ю гйб фзн ербэозуз фзт фбчэфзфбт фпх Эмвплпх, мрпсеЯфе нб чсзуймпрпйЮуефе мйб енйучхмЭнз мрбфбсЯб фщн 14,4 вплф.

Цьсфйуз кбй чсЮуз фзт мрбфбсЯбт

Ухнбсмпльгзуз

ЕгкбфЬуфбуз фпх ухгкспфЮмбфпт рлбйуЯпх цпсЭб 284g

12 - ВЭсгб Эмвплпх

13 - РбоймЬдй

14 - ¸мвплп

15 - Рюмб фпх рлбйуЯпх

16 - РбоймЬдй кхлЯндспх

17 - РлбЯуйп цпсЭб

18 - РЯущ рбоймЬдй

19 - Мрспуфйнь рбоймЬдй

20 - Рсьупшз фпх Эмвплпх

1. БуцблЯуфе фз укбндЬлз Ю бцбйсЭуфе фзн мрбфбсЯб.

2. РбфЮуфе кбй ксбфЮуфе рбфзмЭнз фз укбндЬлз брелехиЭсщузт фзт вЭсгбт.

3. РйЬуфе фз лбвЮ фзт вЭсгбт фпх Эмвплпх кбй фсбвЮофе рспт фб рЯущ фз вЭсгб фпх Эмвплпх Эщт ьфпх Ю Ьксз фзт вЭсгбт нб всЯукефбй мьлйт мЭуб уфп есгблеЯп.

4. БцЮуфе фз укбндЬлз брелехиЭсщузтфзт вЭсгбт.

5. Вйдюуфе уфз мэфз фпх есгблеЯпх фп рбоймЬдй фпх кхлЯндспх рпх еЯнбй рспубсмпумЭнп уфзн хрпдпчЮ фпх ущлЮнб. УцЯофе ме клейдЯ фэрпх

Page 23

дйчЬлбт фпрпиефюнфбт фп клейдЯ уфйт дэп мйксьфесет фсэрет уфп рбоймЬдй фпх кхлЯндспх кбй ресйуфсЭшфе деойьуфспцб.

УЗМЕЙЩУЗ: Фп рюмб фпх рлбйуЯпх, фп рбоймЬдй фпх кхлЯндспх кбй фп рлбЯуйп фпх цпсЭб рбсЭчпнфбй рспухнбсмплпгзмЭнб.

6. РбфЮуфе фз укбндЬлз брелехиЭсщузт фзт вЭсгбт кбй урсюофе фз вЭсгб фпх Эмвплпх рспт фб емрсьт гйб нб цфЬуей мЭчсй фб урейсюмбфб фзт вЭсгбт.

7. Вйдюуфе фб рбоймЬдйб кбй фп Эмвплп рЬнщ уфз вЭсгб фпх Эмвплпх ме фз уейсЬ рпх цбЯнефбй (Уч. C). УцЯофе кблЬ фп рЯущ рбоймЬдй чсзуймпрпйюнфбт фп клейдЯ рпх рбсЭчефбй.

УЗМЕЙЩУЗ: ВевбйщиеЯфе ьфй фп мрспуфйнь рбоймЬдй кбй з вЭсгб фпх Эмвплпх ден рспеоЭчпхн рЭсб брь фзн рсьупшз фпх Эмвплпх. Бн Энб брь фб дэп фмЮмбфб рспеоЭчпхн фпх Эмвплпх, фп рЯущ рюмб фпх ущлЮнб мрпсеЯ нб урЬуей.

8. Гйб нб бцбйсЭуефе фп рлбЯуйп фпх цпсЭб, бнфйуфсЭшфе фз дйбдйкбуЯб.

ЕгкбфЬуфбуз фпх ухгкспфЮмбфпт рлбйуЯпх цпсЭб 850g

21 - ВЭсгб Эмвплпх 22 - РбоймЬдй 23 - ¸мвплп 24 - РлбЯуйп цпсЭб 25 - Дйбчщсйуфйкь ме дйрль кплЬсп 26 - СпдЭлб уфЮсйозт 27 - РбоймЬдй кхлЯндспх 28 - РЯущ рбоймЬдй 29 - Мрспуфйнь рбоймЬдй 30 - Рсьупшз фпх Эмвплпх

1. БуцблЯуфе фз укбндЬлз Ю бцбйсЭуфе фзн мрбфбсЯб.

2. РбфЮуфе кбй ксбфЮуфе рбфзмЭнз фз укбндЬлз брелехиЭсщузт фзт вЭсгбт.

4. БцЮуфе фз укбндЬлз брелехиЭсщузтфзт вЭсгбт.

5. ЕйуЬгефе фп дйбчщсйуфйкь ме дйрль кплЬсп уфзн рсьупшз фпх уюмбфпт фпх есгблеЯпх. З рлехсЬ ме фп мегЬлп кплЬсп рспубсмьжефбй уфп еущфесйкь фпх есгблеЯпх. ФпрпиефЮуфе фп рлбЯуйп фпх цпсЭб рЬнщ брь фз спдЭлб. УхнбсмплпгЮуфе фз спдЭлб уфЮсйозт кбй фп рбоймЬдй фпх кхлЯндспх уфп есгблеЯп ьрщт цбЯнефбй (Уч. D). УцЯофе фп рбоймЬдй фпх кхлЯндспх ме фп клейдЯ рпх рбсЭчефбй.

7. Вйдюуфе фб рбоймЬдйб кбй фп Эмвплп рЬнщ уфз вЭсгб фпх Эмвплпх ме фз уейсЬ рпх цбЯнефбй (Уч. D). УцЯофе кблЬ фп рЯущ рбоймЬдй чсзуймпрпйюнфбт фп клейдЯ рпх рбсЭчефбй.

8. Гйб нб бцбйсЭуефе фп рлбЯуйп фпх цпсЭб, бнфйуфсЭшфе фз дйбдйкбуЯб.

ЕгкбфЬуфбуз фпх ущлзнбсйпэ уфегбнпрпйзфйкпэ Ю

ухгкьллзузт

31 - Дйрль кплЬсп 32 - СпдЭлб уфЮсйозт 33 - ВЭсгб Эмвплпх 34 - ¸мвплп 35 - ¸мвплп кхлЯндспх 36 - РбоймЬдй 37 - Рюмб фпх бкспцхуЯпх 38 - Бкспцэуйп 39 - Кэлйндспт 40 - РбоймЬдй кхлЯндспх 41 - РЯущ рюмб 42 - Дйбчщсйуфйкь 43 - ¸мвплп 44 - Рсьупшз фпх Эмвплпх

1. БуцблЯуфе фз укбндЬлз Ю бцбйсЭуфе фзн мрбфбсЯб.

2. Кьшфе фз мэфз фпх ущлзнбсйпэ уфз гщнЯб кбй фп мЭгеипт рпх ухнйуфЬ п кбфбукехбуфЮт гйб нб фбйсйЬжей уфзн есгбуЯб убт. З мйксьфесз дйЬмефспт фпх бкспцэуйпх брбйфеЯ мегблэфесз дэнбмз гйб нб урсюоей фп уфегбнпрпйзфйкь кбй Эфуй мейюней фз дйЬскейб жщЮт фзт мрбфбсЯбт.

3. УрЬуфе фп еущфесйкь уцсЬгйумб фпх ущлзнбсйпэ ме Энб мбксэ кбсцЯ Ю Энб уэсмб. Бн ден урЬуефе фп еущфесйкь уцсЬгйумб, фп хлйкь уфегбнпрпйзфйкпэ мрпсеЯ нб рспщизиеЯ рспт фп рЯущ мЭспт фпх ущлЮнб кбй нб рспкблЭуей влЬвз уфп есгблеЯп.

УЗМЕЙЩУЗ: Рсйн чсзуймпрпйЮуефе Энб мйупгемЬфп ущлзнЬсй, бцбйсЭуфе ьлп фп брпуклзсхмЭнп хлйкь ме Энб мбксэ кбсцЯ Ю Энб уэсмб.

4. РбфЮуфе кбй ксбфЮуфе рбфзмЭнз фз укбндЬлз брелехиЭсщузт фзт вЭсгбт.

5. РйЬуфе фз лбвЮ фзт вЭсгбт фпх Эмвплпх кбй фсбвЮофе рспт фб рЯущ гйб нб фпрпиефЮуефе фп ущлзнЬсй уфегбнпрпйзфйкпэ мЭуб уфп рлбЯуйп фпх цпсЭб.

6. ЕйуЬгефе фп ущлзнЬсй уфегбнпрпйзфйкпэ мЭуб уфп рлбЯуйп фпх цпсЭб.

7. Урсюофе фз лбвЮ фзт вЭсгбт фпх Эмвплпх рспт фб емрсьт Эщт ьфпх фп Эмвплп бкпхмрЮуей уфп ущлзнЬсй уфегбнпрпйзфйкпэ.

8. БцЮуфе фз укбндЬлз брелехиЭсщузтфзт вЭсгбт.

ЕгкбфЬуфбуз ухгкспфЮмбфпт кхлЯндспх

1. БуцблЯуфе фз укбндЬлз Ю бцбйсЭуфе фзн мрбфбсЯб.

2. РбфЮуфе кбй ксбфЮуфе рбфзмЭнз фз укбндЬлз брелехиЭсщузт фзт вЭсгбт.

4. БцЮуфе фз укбндЬлз брелехиЭсщузтфзт вЭсгбт.

5. ФпрпиефЮуфе фп дйбчщсйуфЮсб кбй фп рЯущ рюмб (лерфЬ урейсюмбфб) уфп бкспцэуйп фпх есгблеЯпх ьрщт цбЯнефбй (Уч. Е). З рлехсЬ фпх дйбчщсйуфйкпэ ме фп дйрль кплЬсп рспубсмьжефбй уфп еущфесйкь фпх рЯущ рюмбфпт.

6. ФпрпиефЮуфе фз спдЭлб ухгксЬфзузт рЬнщ брь фп рЯущ рюмб кбй вйдюуфе фп рбоймЬдй фпх кхлЯндспх уфз мэфз фпх есгблеЯпх ьрщт цбЯнефбй (Уч. Е). УцЯофе фп рбоймЬдй чсзуймпрпйюнфбт фп Ьксп фпх клейдйпэ фэрпх дйчЬлбт рпх рбсЭчефбй ме фп есгблеЯп.

7. РбфЮуфе фз укбндЬлз брелехиЭсщузт фзт вЭсгбт кбй урсюофе фз вЭсгб фпх Эмвплпх рспт фб емрсьт гйб нб цфЬуей мЭчсй фб урейсюмбфб фзт вЭсгбт.

8. Вйдюуфе фп Эмвплп, фп Эмвплп фпх кхлЯндспх кбй фп рбоймЬдй рЬнщ уфз вЭсгб фпх Эмвплпх ме фз уейсЬ рпх цбЯнефбй (Уч. Е).

9. Вйдюуфе фп ущлЮнб фпх кхлЯндспх уфп рЯущ рюмб.

10. Гйб нб бцбйсЭуефе фп ущлЮнб фпх кхлЯндспх, бнфйуфсЭшфе фз дйбдйкбуЯб.

ЕгкбфЬуфбуз фпх рбкЭфпх мпсцЮт лпхкЬнйкпх

ЕлЭгчефе рЬнфпфе фб рбкЭфб мпсцЮт лпхкЬнйкпх гйб фсэрет Ю влЬвз фпх рбкЭфпх рсйн фб егкбфбуфЮуефе. Мз чсзуймпрпйеЯфе Энб чблбумЭнп Ю рбгщмЭнп рбкЭфп.

1. БуцблЯуфе фз укбндЬлз Ю бцбйсЭуфе фзн мрбфбсЯб.

2. РбфЮуфе кбй ксбфЮуфе рбфзмЭнз фз укбндЬлз брелехиЭсщузт фзт вЭсгбт.

3. РйЬуфе фз лбвЮ фзт вЭсгбт фпх Эмвплпх кбй фсбвЮофе фз вЭсгб фпх Эмвплпх рспт фб рЯущ гйб нб фпрпиефЮуефе фп рбкЭфп мпсцЮт лпхкЬнйкпх мЭуб уфп ущлЮнб фпх кхлЯндспх.

4. ЕйуЬгефе фп рбкЭфп мЭуб уфп ущлЮнб фпх кхлЯндспх.

5. Кьшфе фзн Ьксз фпх рбкЭфпх мпсцЮт лпхкЬнйкпх. УЗМЕЙЩУЗ: Рсйн чсзуймпрпйЮуефе Энб мйупгемЬфп рбкЭфп, бцбйсЭуфе

ьлп фп брпуклзсхмЭнп хлйкь.

6. ЕйуЬгефе фп бкспцэуйп рпх убт чпсзгЮизке ме фп рбкЭфп мпсцЮт лпхкЬнйкпх уфп рюмб фпх бкспцэуйпх (мегЬлп уреЯсщмб). Вйдюуфе фп рюмб фпх бкспцэуйпх уфп мрспуфйнь мЭспт фпх ущлЮнб фпх кхлЯндспх.

7. Кьшфе фп бкспцэуйп фпх ущлзнбсйпэ уфз гщнЯб кбй фп мЭгеипт рпх ухнйуфЬ п кбфбукехбуфЮт гйб нб фбйсйЬжей уфзн есгбуЯб убт. З мйксьфесз дйЬмефспт фпх бкспцэуйпх брбйфеЯ мегблэфесз дэнбмз гйб нб урсюоей фп уфегбнпрпйзфйкь кбй Эфуй мейюней фз дйЬскейб жщЮт фзт мрбфбсЯбт.

8. РбфЮуфе кбй ксбфЮуфе рбфзмЭнз фз укбндЬлз брелехиЭсщузт фзт вЭсгбт.

9. Урсюофе фз лбвЮ фзт вЭсгбт фпх Эмвплпх рспт фб емрсьт Эщт ьфпх фп Эмвплп бкпхмрЮуей фп рбкЭфп мпсцЮт лпхкЬнйкпх.

10. БцЮуфе фз укбндЬлз брелехиЭсщузтфзт вЭсгбт.

ЕллзнйкЬ

Page 24

ЛейфпхсгЯб

УхнфЮсзуз

РСПЕЙДПРПЙЗУЗ!

Гйб нб мейюуефе фпн кЯндхнп фсбхмбфйумпэ, цпсЬфе РБНФПФЕ рспуфбфехфйкЬ гхблйЬ Ю гхблйЬ ме рлбънЭт бурЯдет.

ОекЯнзмб кбй уфбмЬфзмб кбй Элегчпт фзт фбчэфзфбт

1. РбфЮуфе фз укбндЬлз гйб нб вгЬлей уфегбнпрпйзфйкь.

2. БхоЮуфе Ю мейюуфе фзн рЯеуз уфз укбндЬлз гйб нб схимЯуефе фзн бнблпгЯб фбчэфзфбт гйб фп ущуфь рлЬфпт уфсюузт кбй фзн фспцпдпуЯб хлйкпэ. Фп еЯдпт фпх хлйкпэ, з иесмпксбуЯб кбй з дйЬмефспт фпх бкспцэуйпх иб ерзсеЬупхн фп схимь спЮт. ¼фбн чсзуймпрпйеЯфе Энб рбкЭфп ме мйксьфесз дйЬмефсп бкспцэуйпх, чсзуймпрпйеЯфе мйксьфесз фбчэфзфб дйбцпсефйкЬ фп хлйкь мрпсеЯ нб уфсбцеЯ рспт фп рЯущ мЭспт фзт вЬузт фпх ущлЮнб.

3. Брелехиесюуфе фз укбндЬлз гйб нб уфбмбфЮуефе фз чпсЮгзуз уфегбнпрпйзфйкпэ.

БуцЬлйуз фзт укбндЬлзт

БуцблЯжефе рЬнфпфе фз укбндЬлз Ю бцбйсеЯфе фзн мрбфбсЯб рсйн бллЬоефе еобсфЮмбфб Ю кЬнефе ухнфЮсзуз. БуцблЯуфе фз укбндЬлз ьфбн ден чсзуймпрпйеЯфе фп есгблеЯп Ю ьфбн фп брпизкеэефе.

Сэимйуз фзт вЭсгбт фпх Эмвплпх

1. Гйб нб схимЯуефе фз вЭсгб фпх Эмвплпх ме фп чЭсй, рбфЮуфе кбй ксбфЮуфе рбфзмЭнз фз укбндЬлз брелехиЭсщузт фзт вЭсгбт.

2. РйЬуфе фз лбвЮ фзт вЭсгбт фпх Эмвплпх кбй урсюофе Ю фсбвЮофе фзн мЭуб Ю Эощ.

3. БцЮуфе фз укбндЬлз брелехиЭсщузтфзт вЭсгбт. УЗМЕЙЩУЗ: ДйбфзсеЯфе фз вЭсгб фпх Эмвплпх кбибсЮ брь кЬие хлйкь.

З ербнбцпсЬ еньт Эмвплпх рпх еЯнбй кблхммЭнп ме хлйкь мрпсеЯ нб рспкблЭуей влЬвз уфб еущфесйкЬ фмЮмбфб фпх есгблеЯпх.

ЧбсбкфзсйуфйкЬ

ЗлекфспнйкЮ рспуфбуЯб кбфЬ фзт хресцьсфщузт

Фп рйуфьлй бхфь рспуфбфеэефбй ме Энб злекфспнйкь уэуфзмб рспуфбуЯбт кбфЬ фзт хресцьсфщузт. Бн букзиеЯ хресвплйкЮ рЯеуз уфп ущлзнЬсй, п кйнзфЮсбт иб бнфйуфсбцеЯ гйб Энб дехфесьлерфп кбй кбфьрйн иб уфбмбфЮуей. Бхфь впзиЬ уфзн рсьлзшз влЬвзт фпх есгблеЯпх кбй фпх ущлзнбсйпэ уфегбнпрпйзфйкпэ Ю фпх рбкЭфпх.

Бн уфбмбфЮуей п кйнзфЮсбт, вевбйщиеЯфе ьфй:

 ЕЯнбй кпммЭнз з Ьксз фпх бкспцэуйпх  Фп еущфесйкь уцсЬгйумб уфп ущлЮнб уфегбнпрпйзфйкпэ еЯнбй урбумЭнп  Фп брпуклзсхмЭнп хлйкь Эчей бцбйсеиеЯ брь фп бкспцэуйп  Фп ущлзнЬсй фпх уфегбнпрпйзфйкпэ ден еЯнбй чблбумЭнп Ю рбгщмЭнп  З вЭсгб фпх Эмвплпх еЯнбй елеэиесз брь хлйкь уфегбнпрпйзфйкпэ/

ухгкпллзфйкпэ

Брелехиесюуфе фз укбндЬлз гйб нб ерйфсЭшефе фзн ербнбссэимйуз фщн злекфспнйкюн. Бн п кйнзфЮсбт рбсбмЭней увзуфьт, дпкймЬуфе Энб Ьллп ущлЮнб хлйкпэ Ю цЭсефе фп есгблеЯп уе Энб КЭнфсп УЭсвйт фзт MILWAUKEE.

Мзчбнйумьт бхфп-бнфйуфспцЮт

Фп есгблеЯп дйбиЭфей Энб мзчбнйумь бхфп-бнфйуфспцЮт п прпЯпт бнфйуфсЭцей фп Эмвплп ьфбн з укбндЬлз рйЭжефбй гйб ресйууьфесп брь 2 дехфесьлерфб кбй брелехиесюнефбй. Фп уэуфзмб бхфь впзиЬ уфп уфбмЬфзмб ухнечпэт спЮт ресЯууейпх хлйкпэ.

Фп рблмйкь рЬфзмб фзт укбндЬлзт иб бренесгпрпйЮуей фп мзчбнйумь бхфп-бнфйуфспцЮт кбй иб ерйфсЭшей фз ухнечЮ рЯеуз уфп ущлзнЬсй. Бхфь впзиЬ уфз дйбфЮсзуз еньт бсгьфеспх схимпэ фспцпдпуЯбт хлйкпэ.

Бхфьмбфз рбэуз

¼фбн Энб ущлзнЬсй уфегбнпрпйзфйкпэ бдейЬуей, фп уэуфзмб бхфьмбфзт рбэузт иб уфбмбфЮуей фпн кйнзфЮсб. ФсбвЮофе рЯущ фп Эмвплп кбй бнфйкбфбуфЮуфе фп ущлзнЬсй.

РспупчЮ: БнеоЮгзфз бхфьмбфз рбэуз Ю бхфп-бнфйуфспцЮ фпх есгблеЯпх мрпсеЯ нб пцеЯлефбй уе рбспхуЯб хлйкпэ уфегбнпрпйзфйкпэ Ю ухгкпллзфйкпэ уфз вЭсгб фпх Эмвплпх. З вЭсгб фпх Эмвплпх рсЭрей нб дйбфзсеЯфбй кбибсЮ кбй елеэиесз брь кЬие уфегбнпрпйзфйкь Ю ухгкпллзфйкь хлйкь. Бн кЬрпйп хлйкь ерйкбиЮуей уфп мзчбнйумь фзт вЭсгбт фпх Эмвплпх, бцбйсЭуфе фз вЭсгб фпх Эмвплпх кбй кбибсЯуфе фп хлйкь кбй фп есгблеЯп ме мйб впэсфуб кбй дйблхфйкь уэмцщнб ме фйт пдзгЯет фпх кбфбукехбуфЮ фпх уфегбнпрпйзфйкпэ Ю ухгкпллзфйкпэ хлйкпэ.

РСПЕЙДПРПЙЗУЗ!

Гйб нб мейюуефе фпн кЯндхнп рспущрйкпэ фсбхмбфйумпэ кбй влЬвзт фпх есгблеЯпх, мз вхиЯжефе рпфЭ фп есгблеЯп, фзн мрбфбсЯб Ю фп цпсфйуфЮ уе хгсь Ю мзн бцЮнефе хгсь нб хрейуЭлией мЭуб убхфЬ.

РСПЕЙДПРПЙЗУЗ!

Гйб нб мейюуефе фпн кЯндхнп Эксзозт, мзн кбЯгефе рпфЭ мйб мрбфбсЯб Эуфщ кбй бн еЯнбй кбфбуфсбммЭнз, нексЮ Ю енфелют брпцпсфйумЭнз.

Кбибсйумьт

КбибсЯжефе укьнет кбй хрплеЯммбфб брь фб бнпЯгмбфб бесйумпэ. ДйбфзсеЯфе фйт лбвЭт фпх есгблеЯпх кбибсЭт, уфегнЭт кбй чщсЯт лЬдйб Ю гсЬуп. ЧсзуймпрпйеЯфе мьнп мблбкЬ убрпэнйб кбй Энб хгсь рбнЯ гйб нб кбибсЯуефе фп есгблеЯп, кбиют псйумЭнб кбибсйуфйкЬ кбй дйблхфйкЬ мрпспэн нб кбфбуфсЭшпхн фб рлбуфйкЬ кбй Ьллб мпнщфйкЬ еобсфЮмбфб.

ДйЬиеуз фщн мрбфбсйюн нйкелЯпх-кбдмЯпх

Пй мрбфбсЯет нйкелЯпх-кбдмЯпх еЯнбй бнбкхклюуймет. Уэмцщнб ме псйумЭнпхт рплйфейбкпэт кбй фпрйкпэт ньмпхт, з дйЬиеуз бхфюн фщн мрбфбсйюн уфпн кбнпнйкь чюсп дйЬиеузт брпссймЬфщн еЯнбй рбсЬнпмз. БрпссЯшфе фйт мрбфбсЯет убт уэмцщнб ме фпхт пмпурпндйбкпэт, рплйфейбкпэт кбй фпрйкпэт кбнпнйумпэт.

ДйЬиеуз фщн мрбфбсйюн нйкелЯпх-хдспгпнщмЭнпх мефЬллпх

Пй мрбфбсЯет нйкелЯпх-хдспгпнщмЭнпх мефЬллпх еЯнбй бнбкхклюуймет. Гйб нб бнбкхклюуефе фйт мрбфбсЯет убт, цЭсфе фйт уфп рлзуйЭуфесп хрпкбфЬуфзмб/кЭнфсп уЭсвйт фзт MILWAUKEE. БрпссЯрфефе рЬнфпфе фйт мрбфбсЯет убт уэмцщнб ме фпхт пмпурпндйбкпэт, рплйфейбкпэт кбй фпрйкпэт кбнпнйумпэт.

ЕрйукехЭт

ЧсзуймпрпйеЯфе мьнп рбнпмпйьфхрб еобсфЮмбфб бнфйкбфЬуфбузт фзт MILWAUKEE. ЦЭсефе рЬнфпфе фп есгблеЯп уе Энб еопхуйпдпфзмЭнп кЭнфсп уЭсвйт фзт MILWAUKEE гйб ерйукехЭт кбй ухнфЮсзуз.

ЕобсфЮмбфб

РСПЕЙДПРПЙЗУЗ!

БцбйсеЯфе рЬнфпфе фзн мрбфбсЯб рсйн бллЬжефе Ю бцбйсеЯфе еобсфЮмбфб. ЧсзуймпрпйеЯфе мьнп еобсфЮмбфб ейдйкЬ ухнйуфюменб гйб бхфь фп есгблеЯп. Фб Ьллб мрпсеЯ нб еЯнбй ерйкЯндхнб.

Гйб Энб рлЮсз кбфЬлпгп еобсфзмЬфщн рспуфсЭофе уфпн кбфЬлпгп злекфсйкюн есгблеЯщн фзт MILWAUKEE . Гйб нб рспмзиехфеЯфе Энбн кбфЬлпгп, ерйкпйнщнЮуфе ме фпн фпрйкь убт дйбнпмЭб Ю ме Энб кЭнфсп уЭсвйт рпх бнбцЭсефбй уфп рЯущ еоюцхллп бхфпэ фпх егчейсЯдйпх чсЮузт.

Уеф рлбйуЯпх цпсЭб 284g

Уеф рлбйуЯпх цпсЭб 850g

Уеф кхлЯндспх мпсцЮт лпхкЬнйкпх 284g

Уеф кхлЯндспх мпсцЮт лпхкЬнйкпх 567g

ЕнйучхмЭнет мрбфбсЯет фщн 12 кбй 14,4 вплф

МрбфбсЯет нйкелЯпх-кбдмЯпх 12 Вплф 1,3 Amp-¿сет

14,4 Âïëô 2,4 Amp-¿ñåò

МрбфбсЯб нйкелЯпх-хдспгпнщмЭнпх мефЬллпх 14,4 Вплф 2,6 Amp-¿сет

ЕнйучхмЭнпй цпсфйуфЭт

Гйб фз цьсфйуз енйучхмЭнщн мрбфбсйюн фщн 12 мЭчсй 18 вплф.

ЦпсфйуфЮт пчЮмбфпт уе 1 юсб Генйкьт цпсфйуфЮт уе 1 юсб

ЕллзнйкЬ

Page 25

Pistola per materiale adesivo da 12/14,4 Volt

Specifiche

N. di

catalogo

PCG 12

Per ulteriori istruzioni sulla sicurezza, vedere il manuale N. 58-13-0000. Informazioni sulla pressione acustica e le vibrazioni

 Generalmente il livello di pressione acustica media ponderata dell'attrezzo è inferiore a 67 dB (A). Il livello di rumorosità durante il funzionamento può

superare 80 dB (A). Indossare le cuffie di protezione!

 L'accelerazione ponderata tipica è inferiore a 2,5 m/s

I livelli dichiarati sono ottenuti da prove di laboratorio secondo le normative vigenti, ma non possono essere utilizzati come valutazione di rischio. I livelli misurati in differenti ambienti di lavoro possono risultare più elevati rispetto a quelli dichiarati. I livelli effettivi di esposizione e di rischio di infortunio sono propri di ogni singolo impiego e dipendono dal modo d'uso da parte dell'operatore, dal tipo di applicazione e dalla postazione di lavoro, così come dal tempo di esposizione e dalle condizioni fisiche dell'operatore.

La Milwaukee Electric Tool Corp. non può essere ritenuta responsabile delle conseguenze derivanti dal considerare i livelli dichiarati anziché i reali livelli di esposizione, in singole valutazioni di rischio, nelle situazioni di lavoro su cui non abbiamo alcun controllo.

Simbologia

Leggere il manuale dell'operatore prima di usare l'attrezzo.

Marchio di conformità CE

Conforme ai requisiti di sicurezza SEMKO.

Nichel-cadmio

articolo

6560-50

PER INFORMAZIONI SPECIFICHE SUL CARICAMENTO, CONSULTARE IL MANUALE IN DOTAZIONE AL CARICABATTERIE.

Rimozione della batteria dall'attrezzo

Spingere i pulsanti per sganciare la batteria e farla scivolare in avanti.

Inserimento della batteria nell'attrezzo

Per inserire la batteria nell'attrezzo, spingere i pulsanti per sganciarla e farla scorrere all'interno dell'attrezzo.

NOTA: questo attrezzo è dotato di una batteria da 12 Volt. Per estendere il tempo di utilizzo oppure aumentare la velocità dello stantuffo, è possibile usare una batteria Power Plus da 14,4 Volt.

Solo

Volt c.a.

12/14,4 c.c.

Caricamento ed utilizzo della batteria

Non incenerire.

Avvertenza! Non gettare nel contenitore della spazzatura. Riciclare.

Corrente continua

1 - Telaio del carrello 2 - Stantuffo 3 - Asta dello stantuffo 4 - Manico dell'asta dello stantuffo 5 - Batteria 6 - Pulsanti per sganciare la batteria 7 - Grilletto 8 - Grilletto per sganciare l'asta 9 - Dispositivo di bloccaggio del grilletto 10 - Telaio del carrello con capacità di 1 litro circa 11 - Telaio del serbatoio con capacità di 1 litro circa

Montaggio

Installazione del telaio del carrello da 284 g

12 - Asta dello stantuffo 13 - Dado 14 - Stantuffo 15 - Cappuccio del telaio 16 - Dado a cilindro 17 - Telaio 18 - Dado posteriore 19 - Dado anteriore 20 - Superficie anteriore dello stantuffo

1. Bloccare il grilletto o togliere la batteria.

2. Premere e tenere premuto il grilletto di rilascio dell'asta.

3. Afferrare il manico dell'asta dello stantuffo e tirare l'asta indietro fin quando la punta non rientra appena nell'attrezzo.

4. Lasciar andare il grilletto di rilascio dell'asta.

5. Filettare il dado a cilindro attaccato al supporto del tubo sull'estremità anteriore dell'attrezzo. Serrare con una chiave inserendo quest'ultima nei due piccoli fori del dado a cilindro e girando in senso orario.

NOTA: il cappuccio del telaio, il dado a cilindro ed il telaio del carrello sono forniti già montati.

6. Premere il grilletto per sganciare l'asta e spingere l'asta dello stantuffo in avanti per accedere ai filetti.

Italiano

Page 26

7. Filettare i dadi e lo stantuffo nell'asta, nell'ordine riportato in figura (Figura C). Serrare bene il dado posteriore usando la chiave in dotazione.

NOTA: accertarsi che il dado anteriore e l'asta dello stantuffo non si estendano oltre la superficie anteriore dello stantuffo. Se una delle parti si estende oltre lo stantuffo, il cappuccio posteriore del tubo contenente il materiale potrebbe rompersi.

8. Per togliere il telaio del carrello, invertire la procedura.

Installazione del telaio del carrello da 850 g

21 - Asta dello stantuffo 22 - Dado 23 - Stantuffo 24 - Telaio 25 - Distanziale a doppio bordo 26 - Rondella di sicurezza 27 - Dado a cilindro 28 - Dado posteriore 29 - Dado anteriore 30 - Superficie anteriore dello stantuffo

1. Bloccare il grilletto o togliere la batteria.

2. Premere e tenere premuto il grilletto di rilascio dell'asta.

3. Afferrare il manico dell'asta dello stantuffo e tirare l'asta indietro fin quando la punta non rientra appena nell'attrezzo.

4. Lasciar andare il grilletto di rilascio dell'asta.

5. Inserire il distanziale a doppio bordo nella superficie anteriore dell'attrezzo. Il lato con il bordo più grande si inserisce nell'attrezzo. Poggiare il telaio del carrello sulla rondella. Montare la rondella di sicurezza ed il dado a cilindro sull'attrezzo, come riportato in figura (Figura D). Serrare il dado a cilindro con la chiave in dotazione.

6. Premere il grilletto per sganciare l'asta e spingere l'asta dello stantuffo in avanti per accedere ai filetti.

7. Filettare i dadi e lo stantuffo nell'asta, nell'ordine riportato in figura (Figura D). Serrare bene il dado posteriore usando la chiave in dotazione.

8. Per togliere il telaio del carrello, invertire la procedura.

1. Bloccare il grilletto o togliere la batteria.

2. Tagliare l'ugello del tubo ad angolo e secondo le dimensioni consigliate

Italiano

Installazione del tubo contenente il materiale adesivo

31 - Doppio bordo 32 - Rondella di sicurezza 33 - Asta dello stantuffo 34 - Stantuffo 35 - Stantuffo a cilindro 36 - Dado 37 - Cappuccio dell'ugello 38 - Ugello 39 - Cilindro 40 - Dado a cilindro 41 - Cappuccio posteriore 42 - Distanziale 43 - Stantuffo 44 - Superficie anteriore dello stantuffo

dal fabbricante per il lavoro da svolgere. Un diametro di dimensioni inferiori richiede più forza per spingere fuori il materiale e riduce la vita utile della batteria.

3. Rompere la tenuta interna del tubo usando una vite lunga o un pezzo di filo. Qualora la tenuta interna non si rompa, il materiale potrebbe fuoriuscire dalla parte posteriore del tubo e danneggiare il materiale.

NOTA: prima di usare un tubo parzialmente pieno, togliere tutto il materiale indurito avvalendosi di una vite lunga o di un pezzo di filo.

4. Premere e tenere premuto il grilletto di rilascio dell'asta.

5. Afferrare il manico dell'asta dello stantuffo e tirare l'asta indietro per fare in modo che il tubo del materiale si assesti nel telaio del carrello.

6. Inserire il tubo del materiale nel telaio del carrello.

7. Spingere il manico dell'asta dello stantuffo in avanti fin quando lo stantuffo non arriva a toccare il tubo del materiale.

8. Lasciar andare il grilletto di rilascio dell'asta.

1. Bloccare il grilletto o togliere la batteria.

2. Premere e tenere premuto il grilletto di rilascio dell'asta.

3. Afferrare il manico dell'asta dello stantuffo e tirare l'asta indietro fin

4. Lasciar andare il grilletto di rilascio dell'asta.

5. Posizionare il distanziale ed il cappuccio posteriore (filetti fini)

6. Poggiare la rondella di sicurezza sul cappuccio posteriore e filettare il

7. Premere il grilletto per sganciare l'asta e spingere l'asta dello stantuffo

8. Filettare lo stantuffo, lo stantuffo a cilindro ed il dado nell'asta, nell'ordine

9. Filettare il tubo del cilindro nel cappuccio posteriore.

10. Per togliere il tubo del cilindro, invertire la procedura.

Installazione della cartuccia di materiale

Controllare sempre le cartucce di materiale per accertarsi che non siano bucate o danneggiate prima dell'installazione. Non usare cartucce danneggiate o congelate.

1. Bloccare il grilletto o togliere la batteria.

2. Premere e tenere premuto il grilletto di rilascio dell'asta.

3. Afferrare il manico dell'asta dello stantuffo e tirare l'asta indietro per fare

4. Inserire la cartuccia nel tubo.

5. Tagliare l'estremità della cartuccia di materiale.

6. Inserire l'ugello in dotazione alla cartuccia nel cappuccio dell'ugello

7. Tagliare l'ugello ad angolo e secondo le dimensioni consigliate dal

8. Premere e tenere premuto il grilletto di rilascio dell'asta.

9. Spingere il manico dell'asta dello stantuffo in avanti fin quando lo

10. Lasciar andare il grilletto di rilascio dell'asta.

Installazione del gruppo cilindro

quando la punta non rientra appena nell'attrezzo.

sull'estremità anteriore dell'attrezzo, come riportato in figura (Figura E). Il lato del distanziale con il doppio bordo si inserisce nel cappuccio posteriore.

dado a cilindro nell'estremità anteriore dell'attrezzo, come riportato in figura (Figura E). Serrare il dado usando l'estremità a nasello della chiave in dotazione all'attrezzo.

in avanti per accedere ai filetti.

riportato in figura (Figura E).

in modo che la cartuccia di materiale si assesti nel tubo del cilindro.

NOTA: prima di usare una cartuccia parzialmente piena, eliminare tutto il materiale indurito.

dell'attrezzo (filetto ruvido). Filettare il cappuccio dell'ugello sulla parte anteriore del tubo del cilindro.

fabbricante per il lavoro da svolgere. Un diametro di dimensioni inferiori richiede più forza per spingere fuori il materiale e riduce la vita utile della batteria.

stantuffo non arriva a toccare la cartuccia.

Funzionamento

AVVERTENZA!

Onde evitare il rischio di lesioni, indossare SEMPRE occhialini/ occhiali di sicurezza con protezioni laterali.

Page 27

Avvio, arresto e controllo della velocità

1. Tirare il grilletto per fare uscire il materiale.

2. Aumentare o ridurre la pressione sul grilletto per regolare la velocità secondo la grandezza delle gocce di materiale e la portata dello stesso. Il tipo di materiale, la temperatura ed il diametro dell'ugello incidono sulla portata. Se si fa uso di un tubo o di una cartuccia con ugello di diametro inferiore, ridurre la velocità onde evitare che il materiale fuoriesca dall'estremità posteriore del tubo.

3. Rilasciare il grilletto per arrestare la fuoriuscita di materiale.

Bloccare sempre il grilletto o togliere la batteria prima di cambiare accessori o effettuare interventi di manutenzione. Bloccare il grilletto quando l'attrezzo non è in uso o prima di conservarlo.

Regolazione dell'asta dello stantuffo

1. Per regolare manualmente l'asta dello stantuffo, premere e tenere

2. Afferrare il manico dell'asta dello stantuffo e spingerla o tirarla.

3. Lasciar andare il grilletto di rilascio dell'asta.

Bloccaggio del grilletto

premuto il grilletto di rilascio dell'asta stessa.

NOTA: pulire l'asta dello stantuffo. Tirando indietro lo stantuffo coperto di materiale si rischia di danneggiare le parti interne dell'attrezzo.

Funzioni

AVVERTENZA!

Per ridurre al minimo i rischi di esplosione, è tassativamente proibito bruciare la batteria anche se danneggiata, fuori uso o completamente scarica.

Pulizia

Asportare le eventuali particelle di polvere e sporco dalle aperture di ventilazione dell'attrezzo. Mantenere le impugnature dell'attrezzo pulite, asciutte e prive di tracce di olio e grasso. Per la pulizia dell'attrezzo, usare esclusivamente sapone neutro e un panno umido, poiché taluni detergenti e solventi possono intaccare la plastica e le altre parti isolate.

Smaltimento di batterie al nichel-cadmio

Le batterie al nichel-cadmio sono riciclabili. Secondo le leggi locali e vigenti nei diversi Paesi, potrebbe essere considerato illegale smaltire le batterie nei condotti di rifiuto municipale. Smaltire le batterie secondo le leggi vigenti a livello federale, statale e locale.

Smaltimento di batterie al nichel-idruro di metallo

Le batterie al nichel-idruro di metallo sono riciclabili. Per riciclare la batteria, restituirla al centro di assistenza o filiale MILWAUKEE di zona. Smaltire le batterie secondo le leggi vigenti a livello federale, statale e locale.

Riparazioni

Usare esclusivamente ricambi originali MILWAUKEE. Per gli interventi di manutenzione e riparazione, rivolgersi sempre ai centri di servizio autorizzati MILWAUKEE.

Protezione da sovraccarico elettronico

La pistola è protetta da un dispositivo di protezione da sovraccarico elettronico. Qualora si eserciti troppa pressione sul tubo, il motore automaticamente inverte marcia per un secondo e quindi si ferma. In questo modo si evitano danni all'attrezzo, al tubo di materiale adesivo o alla cartuccia.

Se il motore si ferma, accertarsi che:

 La punta dell'ugello sia tagliata  La tenuta interna del tubo del materiale adesivo sia rotta  Il materiale indurito sia rimosso dall'ugello  Il tubo di materiale adesivo non sia danneggiato o congelato  L'asta dello stantuffo non contenga depositi di materiale adesivo

Rilasciare il grilletto per consentire il ripristino dei componenti elettronici. Se il motore continua a fermarsi, provare un altro tubo di materiale o far riparare l'attrezzo presso il Centro di assistenza MILWAUKEE.

Meccanismo di inversione automatica

Questo attrezzo dispone di una funzione di inversione automatica, che inverte la direzione dello stantuffo qualora il grilletto venga premuto per oltre 2 secondi e quindi rilasciato. Questa funzione impedisce la fuoriuscita di materiale in eccesso.

Il funzionamento ad impulsi del grilletto disattiva il meccanismo di inversione automatica e consente di applicare pressione continua sul tubo, mantenendo una portata rallentata di materiale.

Spegnimento automatico

Qualora il tubo di materiale risulti vuoto, la funzione di spegnimento automatico ferma il motore. Tirare indietro lo stantuffo e sostituire il tubo.

Attenzione: lo spegnimento improvviso o l'inversione automatica dell'attrezzo potrebbero essere causati da depositi di materiale adesivo sull'asta dello stantuffo. L'asta deve essere sempre pulita. Qualora il materiale pervenga al meccanismo dell'asta dello stantuffo, smontare l'asta, pulire asta ed attrezzo con una spazzola e solvente adeguato, secondo quanto consigliato dal fabbricante del materiale usato.

Accessori

AVVERTENZA!

Togliere sempre la batteria prima di cambiare o togliere gli accessori. Usare solo accessori consigliati in modo specifico per questo attrezzo. Altri tipi potrebbero risultare un pericolo per l'incolumità dell'utente.

Per un elenco completo degli accessori consultare il catalogo MILWAUKEE. Per richiedere un catalogo, rivolgersi al proprio distributore di zona oppure ad un centro di assistenza elencato sul retro di questo manuale dell'operatore.

Telaio per carrello da 284 g

Telaio per carrello da 850 g

Cilindro con cartuccia di materiale da 284 g

Cilindro con cartuccia di materiale da 567 g

Batteria Power Plus da 12 e 14,4 Volt

Batteria al nichel-cadmio 12 Volt 1,3 amperora

14,4 Volt 2,4 amperora

Batteria al nichel-idruro di metallo 14,4 Volt 2,6 amperora

Caricabatterie Power Plus

Per caricare batterie Power Plus da 12-18 Volt

Caricabatterie per veicolo da 1 ora

Caricabatterie universale da 1 ora

Manutenzione

AVVERTENZA!

Per evitare la possibilità di lesioni e di danni, non immergere mai l'attrezzo, la batteria o il caricabatterie in sostanze liquide ed impedire l'ingresso di tali sostanze nell'attrezzo.

Italiano

Page 28

Tetnings- og limpistol  12/14,4 volt

Spesifikasjoner

Katalog-

nr.

PCG 12

Du finner ytterligere sikkerhetsinstrukser i sikkerhetsinstruksjonsbok nr. 58-13-0000. Lyd- og vibrasjonsinformasjon

 Verktøyets A-veide lydtrykksnivå er vanligvis under 67 dB (A). Støynivået ved bruk kan overstige 80 dB (A). Bruk hørselvern!  Veid akselerasjon er normalt under 2,5 m/s

Disse oppgitte verdiene ble oppnådd ved tester i laboratorium i samsvar med fastlagte standarder og er ikke tilstrekkelige til bruk i risikoanalyser. Verdiene som måles på individuelle arbeidssteder kan være høyere enn de oppgitte verdiene. De faktiske eksponeringsverdiene og skaderisikoen en individuell bruker kan oppleve, er unike og avhenger av brukerens arbeidsmetoder, arbeidsstykket og utformingen av arbeidsstedet, så vel som eksponeringstiden og brukerens fysiske form.

Vi, Milwaukee Electric Tool Corp., kan ikke holdes ansvarlige for konsekvensene av bruken av de oppgitte verdiene, istedenfor verdiene som reflekterer den faktiske eksponeringen, i en individuell risikoanalyse av en arbeidsstedssituasjon som vi ikke har kontroll over.

Artikkel

nr.

6560-50

Volt

Bare

vekselstrøm

12/14,4

likestrøm

Symboler

Les brukerhåndboken før du tar dette verktøyet i bruk.

CE-konformitetsmerke

SEMKO sikkerhet

Nikkelkadmium

Skal ikke brennes.

Advarsel! Må ikke kastes som avfall. Resirkuler.

Likestrøm

1 - Vognramme 2 - Stempel 3 - Stempelstang 4 - Håndtak på stempelstang 5 - Batteri 6 - Utløserknapper for batteri 7 - Utløser 8 - Utløser for stang 9 - Utløserlås 10 - Vognramme med 1 l kapasitet 11 - Hylseramme med 1 l kapasitet

DU FINNER SPESIFIKKE LADEINSTRUKSJONER I LADEHÅNDBOKEN SOM FØLGER MED LADEREN.

Ta batteriet ut av verktøyet

Trykk på utløserknappene og skyv batteriet forover.

Sette batteriet i verktøyet

Batteriet settes i verktøyet ved å trykke på utløserknappene og skyve batteriet inn i verktøyet.

MERK: Et 12 volts batteri følger med dette verktøyet. Et 14,4 volts Power Plus-batteri kan brukes for å utvide brukstiden eller øke stempelhastigheten.

Lade og bruke batteriet

Montering

Installere den 284 g vognrammen

12 - Stempelstang 13 - Mutter 14 - Stempel 15 - Rammehette 16 - Hylsemutter 17 - Vognramme 18 - Kontramutter 19 - Frontmutter 20 - Forsiden på stempelet

1. Lås utløseren eller ta ut batteriet.

2. Trykk på og hold stangutløseren inne.

3. Ta tak i håndtaket på stempelstangen og trekk stempelstangen bakover til stangspissen sitter såvidt inne i verktøyet.

4. Slipp opp stangutløseren.

5. Skru hylsemutteren som er festet til tubeholderen på verktøynesen. Stram til med hakenøkkel ved å sette nøkkelen inn i to små hull i hylsemutteren og vri mot høyre.

MERK: Rammehetten, hylsemutteren og vognrammen leveres ferdigmonterte.

6. Trykk på stangutløseren og skyv stempelstangen forover til den når gjengene på stangen.

7. Skru mutrene og stempelet på stempelstangen i rekkefølgen som er vist (fig. C). Stram kontramutteren godt til ved hjelp av skrunøkkelen som følger med.

Norsk

Page 29

MERK: Påse at frontmutteren og stempelstangen ikke stikker ut forbi forsiden på stempelet. Hvis en av disse delene stikker ut forbi stempelet, kan bakhetten på tuben revne.

8. Du fjerner vognrammen ved å utføre prosedyren i omvendt rekkefølge.

1. Lås utløseren eller ta ut batteriet.

2. Trykk på og hold stangutløseren inne.

3. Ta tak i håndtaket på stempelstangen og trekk stempelstangen bakover

4. Slipp opp stangutløseren.

5. Sett den doble avstandskragen inn i forsiden på verktøyet. Siden med

6. Trykk på stangutløseren og skyv stempelstangen forover til den når

7. Skru mutrene og stempelet på stempelstangen i rekkefølgen som er vist

8. Du fjerner vognrammen ved å utføre prosedyren i omvendt rekkefølge.

1. Lås utløseren eller ta ut batteriet.

2. Kutt spissen på tuben på skrå og med en størrelse som samsvarer med

3. Bryt den indre forseglingen i tuben ved hjelp av en lang spiker eller en

Installere den 850 g vognrammen

21 - Stempelstang 22 - Mutter 23 - Stempel 24 - Vognramme 25 - Dobbel avstandskrage 26 - Foringspakning 27 - Hylsemutter 28 - Kontramutter 29 - Frontmutter 30 - Forsiden på stempelet

til stangspissen sitter såvidt inne i verktøyet.

den største kragen passer i verktøyet. Sett vognrammen over pakningen. Sett sammen foringspakningen og hylsemutteren på verktøyet som vist (fig. D). Stram hylsemutteren med nøkkelen som følger med.

gjengene på stangen.

(fig. D). Stram kontramutteren godt til ved hjelp av skrunøkkelen som følger med.

MERK: Påse at frontmutteren og stempelstangen ikke stikker ut forbi forsiden på stempelet. Hvis en av delene stikker ut forbi stempelet, kan bakhetten på tuben revne.

Installere tetningsmiddel- eller limtuben

31 - Dobbel krage 32 - Foringspakning 33 - Stempelstang 34 - Stempel 35 - Hylsestempel 36 - Mutter 37 - Spisshette 38 - Spiss 39 - Hylse 40 - Hylsemutter 41 - Bakhette 42 - Avstandsstykke 43 - Stempel 44 - Forsiden på stempelet

produsentens anbefalinger for den aktuelle jobben. Liten spissdiameter krever mer kraft til å skyve massen, noe som reduserer batteriets varighet.

streng. Hvis den indre forseglingen ikke brytes, vil massen presses ut av den bakre delen av tuben og skade verktøyet.

MERK: Før du bruker en delvis fylt tube, skal du fjerne eventuell størknet masse ved hjelp av en lang spiker eller en streng.

4. Trykk på og hold stangutløseren inne.

5. Ta tak i håndtaket på stempelet og trekk stempelstangen bakover for å gi plass til tuben inne i vognrammen.

6. Sett tetningsmiddeltuben inn i vognrammen.

7. Skyv håndtaket på stempelstangen forover til stempelet ligger mot tuben.

8. Slipp opp stangutløseren.

1. Lås utløseren eller ta ut batteriet.

2. Trykk på og hold stangutløseren inne.

3. Ta tak i håndtaket på stempelstangen og trekk stempelstangen bakover

4. Slipp opp stangutløseren.

5. Sett avstandsstykket og bakhetten (små gjenger) på nesen på verktøyet

6. Sett foringspakningen øverst på bakhetten, og skru hylsemutteren inn

7. Trykk på stangutløseren og skyv stempelstangen forover til den når

8. Skru stempelet, hylsestempelet og mutteren på stempelstangen i

9. Skru hylsetuben inn i bakhetten.

10. Du fjerner hylsetuben ved å utføre prosedyren i omvendt rekkefølge.

Installere pølsepakken

Pølsepakker skal alltid kontrolleres med henblikk på hull eller skade før installasjon. Bruk ikke skadede eller frosne pakker.

1. Lås utløseren eller ta ut batteriet.

2. Trykk på og hold stangutløseren inne.

3. Ta tak i håndtaket på stempelstangen og trekk stempelstangen bakover

4. Sett pakken inn i hylsetuben.

5. Kutt av enden på pølsepakken.

6. Sett spissen som følger med pølsepakken inn i spisshetten (grove

7. Kutt spissen på skrå og med en størrelse som samsvarer med

8. Trykk på og hold stangutløseren inne.

9. Skyv håndtaket på stempelstangen forover til stempelet ligger mot

10. Slipp opp stangutløseren.

Installere hylsen

til stangspissen sitter såvidt inne i verktøyet.

som vist (fig. E). Siden på avstandsstykket med dobbel krage passer inne i bakhetten.

i nesen på verktøyet som vist (fig. E). Stram mutteren ved hjelp av haken på enden av nøkkelen som følger med verktøyet.

gjengene på stangen.

rekkefølgen som er vist (fig. E).

for å gi plass til pølsepakken inne i hylsetuben.

MERK: Før du bruker en delvis fylt pakke, skal alt størknet materiale fjernes.

gjenger). Skru spisshetten på den forreste delen av hylsetuben.

produsentens anbefalinger for den aktuelle jobben. Liten spissdiameter krever mer kraft til å skyve massen, noe som reduserer batteriets varighet.

pølsepakken.

Bruk

ADVARSEL!

Reduser skaderisikoen ved ALLTID å bruke sikkerhetsbriller eller briller med sideskjold.

Starte, stoppe og kontrollere hastigheten

1. Trykk på utløseren for å presse ut tetningsmiddel.

2. Du justerer hastigheten for passende mengde og utmatingshastighet ved å øke eller redusere trykket på utløseren. Materialtype, temperatur og spissdiameter avgjør flythastigheten. Når du bruker en tube eller pakke med mindre spissdiameter, bør du bruke en lavere hastighet, ellers vil massen bli presset ut i endestykket på tuben.

3. Slipp opp utløseren for å avbryte strømmen av tetningsmiddel.

Norsk

Page 30

Du skal alltid låse utløseren eller ta ut batteriet før du skifter ekstrautstyr eller foretar vedlikehold. Lås utløseren når verktøyet ikke er i bruk og når det ligger til oppbevaring.

Justere stempelstangen

1. Du justerer stempelstangen manuelt ved å trykke på og holde

2. Ta tak i håndtaket på stempelstangen og skyv eller trekk stangen inn eller ut.

3. Slipp opp stangutløseren.

Låse utløseren

stangutløseren inne.

MERK: Hold stempelstangen ren for masse. Tilbaketrekking av et stempel som er dekket med masse, kan skade de innvendige delene i verktøyet.

Kassere nikkelkadmiumbatterier

Nikkelkadmiumbatterier kan resirkuleres. I henhold til visse nasjonale og lokale vedtekter kan det være ulovlig å kassere batterier på kommunale avfallsplasser. Batteriet skal kasseres i henhold til nasjonale og lokale vedtekter.

Kassere batterier av nikkelmetallhydrid

Batterier av nikkelmetallhydrid kan resirkuleres. Send batteriet til nærmeste MILWAUKEE bransjekontor/servicesenter for resirkulering. Batterier skal alltid kasseres i henhold til nasjonale og lokale vedtekter.

Reparasjon

Bruk bare identiske reservedeler fra MILWAUKEE. Verktøyet skal alltid leveres til et autorisert MILWAUKEE servicesenter for reparasjon og vedlikehold.

Funksjoner

Elektronisk overbelastningsvern

Pistolen er beskyttet med en elektronisk funksjon mot overbelastning. Hvis det legges for sterkt trykk på tuben, vil motoren automatisk reversere i ett sekund og deretter koble seg ut. Dette bidrar til å hindre skade på verktøyet og tetningsmiddeltuben eller -pakken.

Hvis motoren kobler ut, må du passe på følgende:

 Spissen er kuttet.  Den indre forseglingen i tetningsmiddeltuben er brutt.  Størknet materiale er fjernet fra spissen.  Tetningsmiddeltuben er ikke skadet eller frossen.  Stempelstangen er fri for tetningsmasse/lim.

Slipp opp utløseren slik at elektronikken nullstilles. Hvis motoren fortsetter å koble seg ut, kan du forsøke å bruke en annen tube med masse eller levere verktøyet til et MILWAUKEE servicesenter.

Autoreversmekanisme

Dette verktøyet har en autoreversfunksjon, som reverserer stempelet når utløseren trykkes ned i mer enn 2 sekunder og deretter slippes opp. Denne funksjonen hindrer at overflødig masse fortsetter å flyte.

Pulsing av utløseren deaktiverer autoreversmekanismen og muliggjør fortsatt trykk på tuben. Dette bidrar til langsommere matingshastighet.

Automatisk utkobling

Når en tetningsmiddeltube er tom, vil den automatiske utkoblingsfunksjonen slå motoren av. Trekk stempelet tilbake og sett i en ny tube.

Obs! Uforklarlig utkobling av verktøyet eller autoreversepisoder kan være forårsaket av tetningsmiddel eller lim på stempelstangen. Stempelstangen må alltid være ren og fri for tetningsmiddel og lim. Hvis det fester seg materiale på stempelstangmekanismen, skal stempelstangen tas ut. Rengjør stempelstangen og verktøyet med en børste og såpeoppløsning i henhold til anbefalingene fra produsentene av tetningsmiddelet eller limet.

Ekstrautstyr

ADVARSEL!

Batteriet skal alltid tas ut før du skifter ut eller fjerner ekstrautstyr. Bruk bare ekstrautstyr som er spesielt anbefalt for dette verktøyet. Annet ekstrautstyr kan medføre fare.

Du finner en fullstendig liste over ekstrautstyr i MILWAUKEEs katalog over elektrisk verktøy. Du kan få en katalog ved å ta kontakt med din lokale forhandler eller et servicesenter som er oppført på baksiden av omslaget på denne brukerhåndboken.

284 g vognrammesett

850 g vognrammesett

284 g hylsesett for pølsepakke

567 g hylsesett for pølsepakke

12 og 14,4 volts Power Plus-batterier

Nikkelkadmiumbatteri 12 volt 1,3 amperetimer

14,4 volt 2,4 amperetimer

Batteri av nikkelmetallhydrid 14,4 volt 2,6 amperetimer

Power Plus-ladere

Til opplading av 12 - 18 volts Power Plus-batterier

1-times kjøretøylader

1-times universallader

Vedlikehold

ADVARSEL!

Reduser risikoen for personskade og annen skade: Legg ikke verktøyet, batteriet eller laderen i væske, og påse at væske ikke kommer inn i dem.

ADVARSEL!

Reduser risikoen for eksplosjon: Brenn ikke batteriet, selv om det er skadet, utbrukt eller fullstendig utladet.

Rengjøring

Støv og avfall skal fjernes fra lufteåpningene. Hold håndtakene på verktøyet rene, tørre og frie for olje og smøremidler. Bruk bare mild såpe og en fuktig klut til å rengjøre verktøyet, siden visse rengjøringsmidler og løsemidler er skadelige for plast og andre isolerte deler.

Norsk

Page 31

Pistola para Aplicação de Mastiques e Colas - 12/14,4 V

Especificações

V (volts)

Catálogo

No.

PCG 12

Para instruções de segurança adicionais, consultar as Instruções sobre Segurança, ref. 58-13-0000. Informações sobre Níveis de Ruído e Vibração.

 Em condições normais, o nível de pressão ponderado (escala A) da ferramenta é inferior a 67 dB (A). O nível de ruído durante o funcionamento pode

exceder 80 dB (A). Usar protectores auriculares!  A aceleração média ponderada é inferior a 2,5 m/s

Estes valores foram obtidos em testes de laboratório, realizados de acordo com as normas em vigor e não devem ser considerados para a avaliação de riscos. Os valores registados em locais de trabalho específicos poderão ser superiores aos valores aqui indicados. Os valores e riscos reais de exposição sofridos por um utilizador são individuais e dependem do modo de utilização da ferramenta, da peça de trabalho e das condições físicas de trabalho, assim como da duração do período de exposição e das condições físicas do utilizador.

A Milwaukee Electric Tool Corp. declina qualquer responsabilidade pelas consequências da utilização dos valores aqui mencionados - em vez dos valores de exposição em condições reais - em avaliações de risco em locais de trabalho e em condições fora do seu controlo.

Ref.

6560-50

Exclusivamente

para corrente

alternada

12/14,4 V cc

Símbolos

Ler o Manual de Operação antes de utilizar esta ferramenta

Marca de Conformidade da CE

Segurança SEMKO

Níquel-Cádmio

Não incinerar

Atenção! Não deitar no lixo doméstico. Reciclar, se faz favor.

Corrente contínua

1 - Suporte do tubo de material a aplicar

2 - Êmbolo

3 - Haste do êmbolo

4 - Punho da haste do êmbolo

5 - Bateria

6 - Botões de libertação da bateria

7 - Gatilho

8 - Gatilho de libertação da haste

9 - Trinco do gatilho

10 - Suporte do tubo de material (capacidade: 0,95 litros)

11 - Suporte tubular (capacidade: 0,95 litros)

PARA INSTRUÇÕES SOBRE A CARGA DA BATERIA, CONSULTAR O MANUAL DE INSTRUÇÕES QUE ACOMPANHA O CARREGADOR.

Remoção da Bateria da Ferramenta

Premir os botões de libertação e deslocar a bateria para a frente.

Instalação da Bateria na Ferramenta

Para instalar a bateria na ferramenta, premir os botões de libertação e introduzir a bateria no punho da ferramenta.

OBSERVAÇÃO: A ferramenta é fornecida de série com uma bateria de 12 V. Para uma maior autonomia ou para uma maior velocidade de aplicação, deverá usar-se uma Bateria Power Plus de 14,4 V.

Carregamento e Utilização da Bateria

Montagem

Instalação do suporte do tubo de material de 284 g

12 - Haste do êmbolo 13 - Porca 14 - Êmbolo 15 - Tampa do suporte 16 - Porca do suporte tubular 17 - Suporte do tubo de material 18 - Porca traseira 19 - Porca dianteira 20 - Face frontal do êmbolo

1. Travar o gatilho ou remover a bateria da ferramenta.

2. Premir e imobilizar o gatilho de libertação da haste.

3. Puxar para trás o punho da haste do êmbolo, até a extremidade da haste ficar quase dentro da ferramenta.

4. Libertar o gatilho de libertação da haste.

5. Enroscar a porca do suporte tubular fixada ao encaixe do tubo no bico da ferramenta. Apertar com chave de bocas, colocando-a dentro dos dois pequenos orifícios existentes na porca do suporte tubular; apertar a porca para a direita.

OBSERVAÇÃO: A tampa do suporte, a porca do suporte tubular e o suporte do tubo de material são fornecidos já montados.

6. Premir o gatilho de libertação da haste e empurrar a haste do êmbolo para a frente, de modo a encaixá-la nas roscas da haste.

Português

Page 32

7. Enroscar as porcas e o êmbolo na haste do êmbolo pela ordem indicada na figura (Fig. C). Apertar com firmeza a porca traseira, utilizando a chave fornecida.

OBSERVAÇÃO: A porca dianteira e a haste do êmbolo não devem ultrapassar a face frontal do êmbolo. Se tal acontecer, a tampa traseira do tubo de material pode romper-se.

8. Para remover o suporte do tubo de material, inverter o procedimento.

Instalação do suporte para tubos de material de 850 g

21 - Haste do êmbolo 22 - Porca 23 - Êmbolo 24 - Suporte do tubo de material 25 - Anilha espaçadora 26 - Anilha de encosto 27 - Porca do suporte tubular 28 - Porca traseira 29 - Porca dianteira 30 - Face frontal do êmbolo

1. Travar o gatilho ou remover a bateria da ferramenta.

2. Premir e imobilizar o gatilho de libertação da haste.

3. Puxar para trás o punho da haste do êmbolo, até a extremidade da haste ficar quase dentro da ferramenta.

4. Libertar o gatilho de libertação da haste.

5. Instalar a anilha espaçadora na face frontal do corpo da ferramenta. O lado da anilha com o colar maior deve ficar encaixada na ferramenta. Colocar o suporte do tubo de material sobre a anilha. Montar a anilha de encosto e a porca do suporte tubular na ferramenta, conforme indicado na figura (Fig. D). Apertar a porca do suporte tubular com a chave fornecida.

6. Premir o gatilho de libertação da haste e empurrar a haste do êmbolo para a frente, de modo a encaixá-la nas roscas da haste.

7. Enroscar as porcas e o êmbolo na haste do êmbolo, conforme indicado na figura (Fig. D). Apertar com firmeza a porca traseira, utilizando a chave fornecida.

OBSERVAÇÃO: A porca dianteira e a haste do êmbolo não devem ultrapassar a face frontal do êmbolo. Se tal acontecer, a tampa traseira do tubo de material pode romper-se.

8. Para remover o suporte do tubo de material, inverter o procedimento.

Instalação de tubo de mastique ou cola na ferramenta

31 - Anilha espaçadora 32 - Anilha de encosto 33 - Haste do êmbolo 34 - Êmbolo 35 - Êmbolo do suporte tubular 36 - Porca 37 - Tampa do bico de aplicação 38 - Bico de aplicação 39 - Suporte tubular 40 - Porca do suporte tubular 41 - Tampa traseira 42 - Espaçador 43 - Êmbolo 44 - Face frontal do êmbolo

1. Travar o gatilho ou remover a bateria da ferramenta.

2. Cortar o bico do tubo de material na diagonal, com a dimensão recomendada pelo fabricante para o tipo de aplicação. Um bico de menores dimensões requer uma força mais elevada para fazer sair o material do tubo e reduz a autonomia da bateria.

3. Perfurar o selo interno do tubo de material com um prego ou um pedaço de arame de comprimento adequado. Se o selo interno do tubo não for perfurado, o material poderá sair pela retaguarda do tubo e danificar a ferramenta.

OBSERVAÇÃO: Antes de usar um tubo parcialmente cheio, remover os resíduos de material endurecido com um prego ou um pedaço de arame de comprimento adequado.

4. Premir e segurar o gatilho de libertação da haste.

5. Puxar o punho da haste do êmbolo para trás, de modo a permitir o encaixe do tubo de material no respectivo suporte.

6. Instalar o tubo de material no suporte respectivo.

7. Empurrar o punho da haste do êmbolo até o êmbolo ficar encostado ao tubo de material.

8. Libertar o gatilho de libertação da haste.

1. Travar o gatilho ou remover a bateria da ferramenta.

2. Premir e imobilizar o gatilho de libertação da haste.

3. Puxar para trás o punho da haste do êmbolo, até a extremidade da haste

4. Libertar o gatilho de libertação da haste.

5. Instalar o espaçador e a tampa traseira (rosca de passo fino) no bico

6. Colocar a anilha de encosto sobre a tampa traseira e enroscar a porca

7. Premir o gatilho de libertação da haste e empurrar a haste do êmbolo

8. Enroscar o êmbolo, o êmbolo do suporte tubular e a porca na haste do

9. Enroscar o suporte tubular na tampa traseira.

10. Para remover o suporte tubular, inverter o procedimento.

Instalação de Carga de Material de Embalagem Flexível

Antes da instalação na ferramenta, verificar sempre se a carga apresenta perfurações ou se está danificada. Não utilizar cargas danificadas ou endurecidas.

1. Travar o gatilho ou remover a bateria da ferramenta.

2. Premir e imobilizar o gatilho de libertação da haste.

3. Puxar para trás o punho da haste do êmbolo, de modo a permitir a

4. Introduzir a carga de material no suporte tubular.

5. Cortar uma das extremidades da embalagem da carga de material.

6. Instalar o bico fornecido com a carga de material na tampa do bico

7. Cortar o bico do tubo de material na diagonal, com a dimensão

8. Premir e imobilizar o gatilho de libertação da haste.

9. Empurrar a haste do êmbolo para a frente, de modo a encaixá-la nas

10. Libertar o gatilho de libertação.

Instalação do suporte tubular

ficar quase dentro da ferramenta.

da ferramenta, conforme indicado na figura (Fig. E). O lado do espaçador com o colar duplo deve ficar encaixado dentro da tampa traseira.

do suporte tubular no bico da ferramenta, conforme indicado na figura (Fig. E). Apertar a porca com a chave de bocas fornecida com a ferramenta.

para a frente, de modo a encaixá-la nas roscas da haste.

êmbolo, pela ordem indicada na figura (Fig. E).

introdução da carga de material no interior do suporte tubular.

OBSERVAÇÃO: Antes de usar uma carga parcialmente cheia, remover os resíduos de material endurecido com um prego ou um pedaço de arame de comprimento adequado.

(rosca de passo grosso). Enroscar a tampa do bico na parte frontal do suporte tubular.

recomendada pelo fabricante para o tipo de aplicação. Um bico de menores dimensões requer uma força mais elevada para fazer sair o material do tubo e reduz a autonomia da bateria.

roscas da haste.

Português

Page 33

Operação

Manutenção

ATENÇÃO!

Para diminuir o risco de lesões, usar SEMPRE óculos de segurança ou óculos com protecções laterais.

Arranque, Paragem e Controlo da Velocidade

1. Empurrar o gatilho para fazer sair o material a aplicar.

2. Para controlar a velocidade de saída e de aplicação do material, de modo a obter-se a espessura do cordão e a quantidade desejada, aumentar ou reduzir a pressão exercida sobre o gatilho. O tipo de material, a temperatura ambiente e o diâmetro do bico de aplicação são factores que afectam a velocidade da aplicação do material. Para trabalhos com bicos mais estreitos, utilizar uma velocidade de aplicação mais reduzida, de modo a evitar a saída do material pela traseira do suporte tubular.

3. Libertar o gatilho para interromper a aplicação do material.

Travar sempre o gatilho ou remover a bateria da ferramenta, antes de efectuar a substituição dos acessórios ou trabalhos de manutenção na ferramenta. Travar o gatilho, quando a ferramenta não estiver a ser utilizada ou durante o seu armazenamento.

Ajustamento da haste do êmbolo

1. Para ajustar manualmente a posição da haste do êmbolo, premir e

2. Empurrar o punho da haste do êmbolo para dentro ou puxá-lo para fora.

3. Libertar o gatilho de libertação da haste.

Bloqueamento do Gatilho

imobilizar o gatilho de libertação.

OBSERVAÇÃO: Manter a haste do êmbolo limpa. A retracção de um êmbolo sujo com material pode danificar os componentes internos da ferramenta.

ATENÇÃO!

Para reduzir o risco de lesões corporais e danos materiais, não mergulhar a ferramenta, a bateria ou o carregador em qualquer tipo de líquido, nem permitir a infiltração de líquidos nos mesmos.

ATENÇÃO!

Para reduzir o risco de explosão, não incinerar as baterias, mesmo quando danificadas, inutilizadas ou totalmente descarregadas.

Limpeza

Limpar poeiras e detritos dos orifícios de ventilação. Manter o punho da ferramenta limpo, seco e isento de óleo ou gordura. Limpar a ferramenta exclusivamente com uma detergente neutro e um pano húmido; alguns solventes e produtos de limpeza podem danificar as peças de plástico e outros componentes da ferramentas.

Eliminação das baterias de níquel-cádmio

As baterias de níquel-cádmio são recicláveis. Nos termos dos regulamentos e legislação em vigor, é ilegal a eliminação das baterias juntamente com os resíduos urbanos. Eliminar baterias de acordo com os regulamentos e a legislação em vigor.

Eliminação de baterias de níquel-metal híbrido

As baterias de níquel-metal híbrido são recicláveis. Para reciclar, devolver a bateria à Subsidiária/Centro de Serviço MILWAUKEE mais próxima. Eliminar baterias de acordo com os regulamentos e a legislação em vigor.

Reparação da ferramenta

Utilizar exclusivamente peças genuínas MILWAUKEE. A reparação ou manutenção da ferramenta deve ser efectuada em Centros de Assistência MILWAUKEE.

Características

Dispositivo Electrónico de Protecção Contra Sobrecargas

A ferramenta está equipada com um dispositivo electrónico de protecção contra sobrecargas. Não aplicar uma pressão excessiva no bico do tubo; caso contrário, o motor inverte automaticamente (durante um segundo) o sentido da aplicação, parando de seguida. Este dispositivo evita a danificação da ferramenta e do tubo ou carga de material.

Se o motor parar, verificar se:

 O bico do tubo de material foi devidamente cortado  O selo interno no tubo de material foi perfurado  Foram retirados do bico os resíduos de material endurecido  O tubo de material não se encontra danificado ou endurecido  A haste do êmbolo se encontra livre de resíduos de material

Libertar o gatilho para permitir a reactivação do sistema electrónico. Se o motor continuar a parar, experimentar um tubo de material novo, ou contactar um Centro de Assistência MILWAUKEE.

Dispositivo de Auto-Inversão

Esta ferramenta dispõe um dispositivo que inverte o movimento do êmbolo, quando o gatilho é accionado durante mais de 2 segundos, e libertado de seguida. Este sistema impede a aplicação contínua do material.

O accionamento intermitente do gatilho provoca a desactivação do dispositivo de auto-inversão e permite a aplicação de uma pressão contínua sobre o tubo, o que permite economizar o material e evitar os desperdícios.

Desligação Automática

O dispositivo de desligação automática pára o funcionamento da ferramenta, quando o tubo de produto se encontra vazio. Deslocar o êmbolo para trás e instalar um tubo de material novo.

Aviso: Podem ocorrer paragens inesperadas ou a inversão automática da ferramenta, se existir material acumulado na haste do êmbolo. A haste deve estar sempre limpo e isenta de resíduos de material. Se o material entrar no mecanismo da haste do êmbolo, retirar a haste e remover o material da haste e da ferramenta com uma escova e um solvente recomendado pelo fabricante do material.

Acessórios

ATENÇÃO!

Remover sempre a bateria da ferramenta, antes de mudar ou retirar acessórios. Utilizar apenas acessórios especificamente recomendados para esta ferramenta. Quaisquer outros acessórios poderão provocar acidentes.

Para a lista de acessórios completa, consultar o catálogo de Ferramentas Eléctricas MILWAUKEE. Para obter um catálogo, contactar o Distribuidor ou um Centro de Assistência, indicados na contracapa deste manual.

Suporte para tubos de material (284 g) Suporte para tubos de material (850 g)

Suporte tubular para cargas de material (284 g) Suporte tubular para cargas de material (567 g)

Baterias Power Plus de 12 e 14,4 V

Baterias Níquel-Cádmio 12 V - 1,3 A.h

14,4 V - 2,4 A.h Baterias Níquel-Metal Híbrido

14,4 V - 2,6 A.h

31 Português

Page 34

Pistola de Calafateo y Aplicación de Adhesivo de 12/14.4 Voltios

Datos técnicos

Catálogo

No.

PCG 12

Para normas de seguridad adicionales, consulte el libro de normas de seguridad No. 58-13-0000. Información sobre el nivel sonoro y las vibraciones

 Normalmente, el nivel de presión sonoro con ponderación A de la herramienta es de menos de 67 dB (A). El nivel de ruido al trabajar puede ser superior

a 80 dB (A). ¡Siempre utilice protectores para oídos!

 Normalmente, la aceleración ponderada es de menos de 2,5 m/s

Estos datos que se declaran se obtuvieron en pruebas de laboratorio de acuerdo con los estándares indicados, y no son apropiados para usar en la evaluación de riesgos. Los valores que se midan en puestos de trabajo individuales pueden ser superiores a los declarados. Los datos reales de exposición y el riesgo de daños que puede sufrir un operario concreto son únicos y dependen de la forma en que el operario trabaja, el diseño de la pieza de trabajo y del puesto, así como el tiempo de exposición y las condiciones físicas del operario.

A nosotros, Milwaukee Electric Tool Corp., no se nos puede considerar responsables de las consecuencias de usar los valores declarados, en vez de los valores que reflejen la exposición real, en la evaluación de los riesgos potenciales de un puesto de trabajo sobre el que no tenemos control.

Artículo

6560-50

No.

Voltios

de CA

solamente

12/14.4 CC

Simbología

Lea el manual del operador antes de utilizar esta herramienta.

Símbolo de conformidad con las normas CE

Seguridad SEMKO

Níquel-cadmio

No incinerar.

¡Advertencia! No arrojar a la basura. Debe reciclarse.

Corriente continua

1 - Estructura de soporte móvil 2 - Percutor 3 - Vástago de percutor 4 - Empuñadura del vástago de percutor 5 - Batería 6 - Botones de liberación de la batería 7 - Gatillo 8 - Gatillo de liberación del vástago. 9 - Bloqueo del gatillo 10 - Estructura de soporte móvil con capacidad de un cuartillo 11 - Estructura de cilindro con capacidad de un cuartillo

Español

PARA LAS INSTRUCCIONES ESPECIFICAS DE CARGA, SIRVASE LEER EL MANUAL DE INSTRUCCIONES DEL CARGADOR QUE SE INCLUYE CON EL MISMO

Cómo extraer la batería de la herramienta

Oprima los botones de liberación y deslice la batería hacia el frente.

Cómo insertar la batería en la herramienta

Para insertar la batería en la herramienta, oprima los botones de liberación y deslícela en el cuerpo de la herramienta.

NOTA: Con esta herramienta se suministra una batería de 12 voltios. Para prolongar el tiempo de funcionamiento o incrementar la velocidad del percutor, puede utilizarse una batería de Power Plus de 14.4 voltios.

Carga y utilización de la batería

Montaje

Instalación del Conjunto de Estructura de Soporte Móvil

1. Bloquee el gatillo o extraiga la batería.

2. Oprima y sostenga el gatillo de liberación del vástago.

3. Sujete la empuñadura del vástago de percutor y tire del vástago de

4. Suelte el gatillo de liberación del vástago.

5. Enrosque la tuerca del cilindro sujeta al portatubos en la parte frontal

de 284 g

12 - Vástago de percutor 13 - Tuerca 14 - Percutor 15 - Sombrerete de la estructura 16 - Tuerca del cilindro 17 - Estructura de soporte móvil 18 - Tuerca posterior 19 - Tuerca frontal 20 - Extremo frontal del percutor

percutor hacia atrás hasta que la punta del vástago quede dentro de la herramienta.

de la herramienta. Apriete con la llave de boca colocando la llave en los dos orificios más pequeños en la tuerca del cilindro y girando en el sentido de las manecillas del reloj.

NOTA: El sombrerete de la estructura, la tuerca del cilindro y la estructura de soporte móvil vienen montados de fábrica.

Page 35

6. Oprima el gatillo de liberación del vástago y empuje el vástago de percutor hacia delante hasta alcanzar las roscas en el vástago.

7. Enrosque las tuercas y el percutor en el vástago de percutor en el orden que se muestra (Fig. C). Vuelva a apretar bien la tuerca con la llave suministrada.

NOTA: Asegúrese que la tuerca frontal y el vástago de percutor no se extiendan más allá del extremo frontal del percutor. Si alguna de las partes se extiende más allá del percutor, el sombrerete posterior del tubo con material podría romperse.

8. Para extraer la estructura de soporte móvil, invierta el procedimiento.

Instalación del Conjunto de Estructura de Soporte Móvil

de 850 g

21 - Vástago de percutor 22 - Tuerca 23 - Percutor 24 - Estructura de soporte móvil 25 - Espaciador del collar doble 26 - Arandela de soporte 27 - Tuerca del cilindro 28 - Tuerca posterior 29 - Tuerca frontal 30 - Extremo frontal del percutor

1. Bloquee el gatillo o extraiga la batería.

2. Oprima y sostenga el gatillo de liberación del vástago.

3. Sujete la empuñadura del vástago de percutor y tire del vástago de percutor hacia atrás hasta que la punta del vástago quede dentro de la herramienta.

4. Suelte el gatillo de liberación del vástago.

5. Inserte el espaciador del collar doble en el extremo frontal del cuerpo de la herramienta. El extremo con el collar más grande cabe dentro de la herramienta. Coloque la estructura de soporte móvil sobre la arandela. Ensamble la arandela de soporte y la tuerca del cilindro en la herramienta tal como se muestra (Fig. D). Apriete la tuerca del cilindro con la llave suministrada.

6. Oprima el gatillo de liberación del vástago y empuje el vástago de percutor hacia delante hasta alcanzar las roscas en el vástago.

7. Enrosque las tuercas y el percutor en el vástago de percutor en el orden que se muestra (Fig. D). Vuelva a apretar bien la tuerca con la llave suministrada.

8. Para extraer la estructura de soporte móvil, invierta el procedimiento.

Instalación del tubo de adhesión y calafateo

31 - Collar doble 32 - Arandela de soporte 33 - Vástago de percutor 34 - Percutor 35 - Percutor del cilindro 36 - Tuerca 37 - Sombrerete de la boquilla 38 - Boquilla 39 - Cilindro 40 - Tuerca del cilindro 41 - Sombrerete posterior 42 - Espaciador 43 - Percutor 44 - Extremo frontal del percutor

1. Bloquee el gatillo o extraiga la batería.

2. Corte la boquilla del tubo en un ángulo y tamaño recomendado por el fabricante y adecuado para el trabajo. Una boquilla con un diámetro más pequeño requiere mayor fuerza para empujar el material de calafateo y reduce la vida útil de la batería.

3. Rompa el sello interno del tubo con un clavo largo o un pedazo de alambre. Si el sello interno no se rompe, el material de calafateo podría escapar por el extremo posterior del tubo y ocasionar daños a la herramienta.

NOTA: Antes de utilizar un tubo parcialmente lleno, extraiga el material endurecido con un clavo largo o un pedazo de alambre.

4. Oprima y sostenga el gatillo de liberación del vástago.

5. Sujete la empuñadura del vástago de percutor y tire del vástago de percutor hacia atrás para permitir que el tubo de calafateo quepa dentro de la estructura de soporte móvil.

6. Inserte el tubo de calafateo en la estructura de soporte móvil.

7. Empuje la empuñadura del vástago de percutor hacia delante hasta que el percutor quede contra el tubo de calafateo.

8. Suelte el gatillo de liberación del vástago.

Instalación del conjunto del cilindro

1. Bloquee el gatillo o extraiga la batería.

2. Oprima y sostenga el gatillo de liberación del vástago.

3. Sujete la empuñadura del vástago de percutor y tire del vástago de percutor hacia atrás hasta que la punta del vástago quede dentro de la herramienta.

4. Suelte el gatillo de liberación del vástago.

5. Coloque el espaciador y el sombrerete posterior (roscas finas) en la parte frontal de la herramienta tal como se muestra (Fig. E). El extremo del espaciador con el collar doble cabe dentro del sombrerete posterior.

6. Coloque la arandela de soporte sobre la parte superior del sombrerete posterior y enrosque la tuerca del cilindro en la parte frontal de la herramienta tal como se muestra (Fig. E). Apriete la tuerca con el extremo de gancho de la llave suministrada con la herramienta.

7. Oprima el gatillo de liberación del vástago y empuje el vástago de percutor hacia delante hasta alcanzar las roscas en el vástago.

8. Enrosque el percutor, el percutor del cilindro y la tuerca en el vástago del percutor en el orden que se muestra (Fig. E).

9. Enrosque el tubo del cilindro en el sombrerete posterior.

10. Para extraer el tubo del cilindro, invierta el procedimiento.

Instalación del Paquete Tipo Salchicha

Antes de instalar, revise siempre los paquetes tipo salchicha para asegurarse que estén libres de picaduras o daños. No utilice un paquete dañado o congelado.

1. Bloquee el gatillo o extraiga la batería.

2. Oprima y sostenga el gatillo de liberación del vástago.

3. Sujete la empuñadura del vástago de percutor y tire del vástago de percutor hacia atrás para permitir que el paquete tipo salchicha quepa dentro del tubo del cilindro.

4. Inserte el paquete en el tubo del cilindro.

5. Corte el extremo del paquete tipo salchicha. NOTA: Antes de utilizar un paquete parcialmente lleno, extraiga el

material endurecido.

6. Inserte la boquilla suministrada con el paquete tipo salchicha en el sombrerete de la boquilla (rosca gruesa). Enrosque el sombrerete de la boquilla en la parte frontal del tubo del cilindro.

7. Corte la boquilla en un ángulo y tamaño recomendado por el fabricante y adecuado para el trabajo. Una boquilla con un diámetro más pequeño requiere mayor fuerza para empujar el material de calafateo y reduce la vida útil de la batería.

8. Oprima y sostenga el gatillo de liberación del vástago.

9. Empuje la empuñadura del vástago de percutor hacia delante hasta que el percutor quede contra el paquete tipo salchicha.

10. Suelte el gatillo de liberación del vástago.

Español

Page 36

Manejo

Mantenimiento

¡ADVERTENCIA!

A fin de reducir el riesgo de lesionarse, use SIEMPRE anteojos de seguridad con protección lateral.

Arranque, parada y control de velocidad

1. Oprima el gatillo para surtir el material de calafateo.

2. Aumente o disminuya la presión del gatillo para ajustar la velocidad a fin de lograr el ancho y velocidad de avance correctos. El tipo de material, la temperatura y el diámetro de la boquilla afectarán la velocidad de flujo. Para tubos o paquetes con una boquilla de diámetro más pequeño utilice una velocidad más lenta o el material se escapará por el asiento del tubo posterior.

3. Suelte el gatillo para dejar de surtir el material de calafateo.

Bloquee siempre el gatillo o extraiga la batería antes de cambiar accesorios o realizar mantenimiento. Bloquee el gatillo cuando no esté utilizando la herramienta y cuando la vaya a guardar.

Ajuste del vástago de percutor

1. Para ajustar manualmente el vástago de percutor, oprima y sostenga

2. Sujete la empuñadura del vástago de percutor y empuje o tire del

3. Suelte el gatillo de liberación del vástago.

Bloqueo del gatillo

el gatillo de liberación del vástago.

vástago hacia adentro o hacia fuera.

NOTA: Mantenga el vástago de percutor libre de material. Retirar un vástago cubierto con material podría dañar las piezas internas de la herramienta.

¡ADVERTENCIA!

Para reducir el riesgo de una lesión, descarga eléctrica o daño a la herramienta, batería o cargador, nunca los sumerja en líquidos ni permita que estos fluyan dentro de los mismos.

¡ADVERTENCIA!

Para reducir el riesgo de una explosión, no queme nunca una batería, aun si está dañada, "muerta" o completamente descargada.

Limpieza

Limpie el polvo y los restos de material que se hayan acumulado en los orificios de ventilación. Mantenga los mangos de la herramienta limpios, secos, y libres de grasa o aceite. Utilice únicamente jabón suave y un paño húmedo para limpiarla, ya que ciertos agentes limpiadores y solventes dañarán las partes de plástico y otras piezas aisladas.

Cómo desechar las baterías de níquel-cadmio

Las baterías de níquel-cadmio son reciclables. Bajo ciertas leyes estatales y locales, puede ser ilegal desechar las baterías en el drenaje municipal. Deshágase de ellas de acuerdo con los reglamentos federales, estatales y locales.

Cómo desechar las baterías de hidruro de níquel

Las baterías de hidruro de níquel son reciclables. Para reciclarlas, regrese las baterías al centro regional o centro de servicio MILWAUKEE más cercano a usted. Siempre deseche este tipo de baterías de acuerdo con los reglamentos federales, estatales y locales.

Reparaciones

Utilice únicamente piezas de repuesto idénticas MILWAUKEE. Para propósitos de mantenimiento y reparaciones, lleve siempre la herramienta a un centro de servicio autorizado de MILWAUKEE.

Características

Protección contra sobrecargas electrónicas

La pistola incluye una función de protección contra sobrecargas electrónicas. Si se ejerce demasiada presión en el tubo, el motor retrocederá automáticamente por un segundo, y luego se apagará. Esto ayuda a evitar daños a la herramienta, al tubo de calafateo o al paquete.

Si el motor se apaga, asegúrese que:

 Se haya cortado la punta de la boquilla  Se haya roto el sello interno del tubo de calafateo  Se haya extraído el material endurecido de la boquilla  El tubo de calafateo no esté dañado o congelado  El vástago de percutor no contiene materiales adhesivos/de calafateo.

Suelte el gatillo para permitir que los dispositivos electrónicos se restablezcan. Si el motor continúa apagándose, trate con otro tubo de material o lleve la herramienta a un centro de servicio MILWAUKEE.

Mecanismo de inversión automática

Esta herramienta incluye una función de inversión automática que invierte la marcha del percutor cuando se oprime el gatillo por más de 2 segundos y luego se suelta. Esta función ayuda a evitar que material en exceso continúe fluyendo.

Pulsar el gatillo desactivará el mecanismo de inversión automática y permitirá una presión continua en el tubo. Esto ayuda a mantener una velocidad de avance de material más lenta.

Apagado automático

Cuando el tubo de calafateo está vacío, la función de apagado automático apagará el motor. Tire del percutor hacia atrás y coloque un nuevo tubo.

Precaución: La presencia de material adhesivo o de calafateo en el vástago de percutor podría ocasionar que la herramienta se apagara o que se activara inexplicadamente la función de inversión automática. El vástago de percutor debe permanecer limpio y libre de material adhesivo o de calafateo. Si se observa la presencia de material en el mecanismo del vástago de percutor, extraiga éste, y retire el material del vástago y de la herramienta con un cepillo y solvente de acuerdo con las instrucciones del fabricante del material adhesivo o de calafateo.

Español

Accesorios

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, siempre extraiga la batería antes de cambiar o retirar accesorios. Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para una lista completa de accesorios, consulte el catálogo de Herramientas eléctricas MILWAUKEE (Milwaukee Electric Tool). A fin de obtener un catálogo, sírvase ponerse en contacto con su distribuidor o centro de servicio local incluido en los listados en la cubierta posterior de este manual del operario.

Juego de la Estructura de Soporte Móvil de 284 g Juego de la Estructura de Soporte Móvil de 850 g

Juego del Cilindro del Paquete Tipo Salchicha de 284 g Juego del Cilindro del Paquete Tipo Salchicha de 567 g

Baterías de Power Plus de 12 y 14.4 Voltios

Baterías de Níquel-Cadmio 12 Voltios, 1.3 Amps-Horas

14.4 Voltios, 2.4 Amps-Horas

Batería de Hidruro de Níquel

14.4 Voltios, 2.6 Amps-Horas

Cargadores de Power Plus

Para cargar baterías de 12 a 18 voltios de Power Plus.

Cargador de Vehículos de 1 Hora

Cargador Universal de 1 Hora

Page 37

12/14,4 V kitt- och limspruta

Specifikationer

Katalognummer

PCG 12

För ytterligare säkerhetsinstruktioner, läs säkerhetshandledning nr 58-13-0000. Information om bullernivå

 I typiska fall är verktygets ljudtrycksnivå (A-medelvärde) mindre än 67 dB (A). Bullernivån vid arbete kan överstiga 80 dB (A). Använd hörselskydd!  Den typiska vägda accelerationen är mindre än 2,5 m/s2.

Dessa deklarerade värden har erhållits vid typtestning i laboratorier enligt angivna standarder. De är inte tillräckliga för att användas i riskbedömningar. Värden som mätts på enskilda arbetsplatser kan vara högre än de deklarerade värdena. De faktiska exponeringsvärdena och den risk för skada som en enskild användare kan utsättas för är unika. De beror på användarens arbetssätt, arbetsstycket och utformningen av arbetsplatsen samt på exponeringstiden och användarens fysiska förutsättningar.

Vi, Milwaukee Electric Tool Corp., kan inte göras ansvariga för konsekvenserna av användningen av deklarerade värden vid individuella riskbedömningar, eftersom vi inte har någon möjlighet att utöva en fortlöpande kontroll av förhållandena på berörda arbetsplatser.

Symboler

Läs bruksanvisningen innan du använder verktyget.

CE-överensstämmelsemärke

SEMKO säkerhet

Nickelkadmium

Artikel-

nummer

6560-50

Volt, endast

växelström

12/14,4 likström

FÖR SÄRSKILDA LADDNINGSINSTRUKTIONER, SE BRUKSANVISNINGEN SOM MEDFÖLJER LADDAREN.

Ta bort batteriet från verktyget

Tryck in utlösarknapparna och skjut batteriet framåt.

Sätta i batteriet i verktyget

För att sätta i batteriet i verktyget, tryck in utlösarknapparna och skjut in batteriet i verktyget.

OBS! Ett 12 V batteri medföljer detta verktyg. För att förlänga driftstiden eller öka kolvens hastighet kan du använda ett 14,4 V Power Plus-batteri.

Ladda och använda batteri

Förbränn ej.

Varning! Kasta ej i soporna. Återvinn!

Likström

1 - Hållarram 2 - Kolv 3 - Kolvstav 4 - Kolvstavshandtag 5 - Batteri 6 - Utlösarknappar för batteri 7 - Utlösare 8 - Utlösare för stav 9 - Utlösarlås 10 - Hållarram för en liter 11 - Hylsram för en liter

Montering

Installera en hållarramsenhet för 284 g

12 - Kolvstav 13 - Mutter 14 - Kolv 15 - Ramkåpa 16 - Hylsmutter 17 - Hållarram 18 - Bakre mutter 19 - Främre mutter 20 - Kolvens främre yta

1. Lås utlösaren eller ta bort batteriet.

2. Tryck på och håll utlösaren för staven.

3. Grip kolvstavshandtaget och dra tillbaka kolvstaven tills kolvens spets är precis inuti verktyget.

4. Släpp utlösaren för staven.

5. Träd hylsmuttern som är fäst vid tubhållaren på verktygets nos. Dra åt med en skruvnyckel genom att placera nyckeln i två mindre hål i hylsmuttern och vrida medurs.

OBS! Ramkåpan, hylsmuttern och hållarramen medföljer, redan hopmonterade.

6. Tryck på utlösaren för staven och skjut kolvstaven framåt så att den når stavens gängor.

7. Träd på muttrar och kolv på kolvstaven i den ordning som visas (fig. C) Dra åt den bakre muttern ordentligt med medföljande nyckel.

Svenska

Page 38

OBS! Kontrollera att den främsta muttern och kolvstaven inte sticker ut framför kolvens framyta. Om endera delen sticker ut framför kolven kan det bakre locket på materialtuben gå sönder.

8. För att ta bort hållarramen, utför förfarandet i motsatt ordning.

6. Sätt i tuben med kitt i hållarramen.

7. Skjut kolvstavshandtaget framåt tills kolven ligger mot tuben med kitt.

8. Släpp utlösaren för staven.

1. Lås utlösaren eller ta bort batteriet.

2. Tryck på och håll utlösaren för staven.

3. Grip kolvstavshandtaget och dra tillbaka kolvstaven tills kolvens spets

4. Släpp utlösaren för staven.

5. Sätt in brickan med dubbelkrage in i verktygets främre yta. Sidan med

6. Tryck på utlösaren för staven och skjut kolvstaven framåt så att den

7. Träd på muttrar och kolv på kolvstaven i den ordning som visas (fig.

8. För att ta bort hållarramen, utför förfarandet i motsatt ordning.

1. Lås utlösaren eller ta bort batteriet.

2. Skär av tubens spets i vinkel och storlek enligt tillverkarens

3. Bryt tubens inre försegling med hjälp av en lång spik eller ett stycke

4. Tryck på och håll utlösaren för staven.

5. Grip kolvstavshandtaget och dra tillbaka kolvstaven så att tuben med

Installera en hållarramsenhet för 850 g

21 - Kolvstav 22 - Mutter 23 - Kolv 24 - Hållarram 25 - Bricka med dubbelkrage 26 - Stödbricka 27 - Hylsmutter 28 - Bakre mutter 29 - Främre mutter 30 - Kolvens främre yta

är precis inuti verktyget.

den större kragen passar inuti verktyget. Placera hållarramen över brickan. Montera stödbrickan och hylsmuttern på verktyget som visas (fig.D). Dra åt hylsmuttern med nyckeln som medföljer.

når stavens gängor.

D). Dra åt den bakre muttern ordentligt med medföljande nyckel. OBS! Kontrollera att den främsta muttern och kolvstaven inte sticker

ut framför kolvens framyta. Om endera delen sticker ut framför kolven kan det bakre locket på materialtuben gå sönder.

Installera kitt- eller limtub

31 - Dubbel krage 32 - Stödbricka 33 - Kolvstav 34 - Kolv 35 - Hylskolv 36 - Mutter 37 - Spetsring 38 - Spets 39 - Hylsa 40 - Hylsmutter 41 - Bakre ring 42 - Mellanläggsbricka 43 - Kolv 44 - Kolvens främre yta

rekommendationer lämpliga för arbetet. En mindre spetsdiameter kräver mer kraft för att skjuta på kittet och minskar batteriets livslängd.

metalltråd. Om du inte bryter den inre förseglingen kan kittet tvingas ut genom tubens bakre ände och skada verktyget.

OBS! Innan du använder en delvis fylld tub ska du ta bort allt material som hårdnat med en lång spik eller ett stycke metalltråd.

kitt passar inuti hållarramen.

1. Lås utlösaren eller ta bort batteriet.

2. Tryck på och håll utlösaren för staven.

3. Grip kolvstavshandtaget och dra tillbaka kolvstaven tills kolvens spets

4. Släpp utlösaren för staven.

5. Placera mellanläggsbricka och den bakre ringen (smala gängor) på

6. Placera stödbrickan ovanpå den bakre ringen och skruva i hylsmuttern

7. Tryck på utlösaren för staven och skjut kolvstaven framåt så att den

8. Träd på kolv, hylskolv och mutter på kolvstaven i den ordning som

9. Träd hylstuben in i den bakre ringen.

10. För att ta bort hylstuben utför förfarandet i motsatt ordning.

Installera förpackningar av korvtyp

Kontrollera alltid att korvförpackningarna inte är punkterade eller skadade innan du installerar dem. Använd inte skadade eller frusna förpackningar.

1. Lås utlösaren eller ta bort batteriet.

2. Tryck på och håll utlösaren för staven.

3. Grip kolvstavshandtaget och dra tillbaka kolvstaven så att

4. Sätt i förpackningen i hylstuben.

5. Skär av änden på korvförpackningen.

6. Sätt i spetsen som medföljer korvförpackningen in i spetsringen

7. Skär av spetsen i vinkel och storlek enligt tillverkarens rekommendationer

8. Tryck på och håll utlösaren för staven.

9. Skjut kolvstavshandtaget framåt tills kolven ligger mot

10. Släpp utlösaren för staven.

Installera hylsenheten

är precis inuti verktyget.

verktygets spets som visas (fig. E). Sidan av brickan med de dubbla kragarna passar inuti den bakre ringen.

i verktygets tipp som visas (fig. E). Dra åt muttern med skruvänden av nyckeln som medföljer verktyget.

når stavens gängor.

visas (fig. E).

korvförpackningen passar inuti hylstuben.

OBS! Innan du använder en delvis fylld förpackning ska du ta bort allt material som hårdnat.

(grova gängor). Träd spetsringen på framänden av hylstuben.

lämpliga för arbetet. En mindre spetsdiameter kräver mer kraft för att skjuta på kittet och minskar batteriets livslängd.

korvförpackningen.

Drift

VARNING!

För att minska risken för personskada ska du ALLTID ha på dig skyddsglasögon med sidoskydd.

Starta, stoppa och justera hastigheten

1. Dra i utlösaren för att klämma ut kitt.

2. Öka eller minska trycket på utlösaren för att justera hastigheten så att du får rätt strängvidd och matningshastighet för materialet. Materialtyp, temperatur och spetsdiameter påverkar flödeshastigheten. När du använder en tub eller förpackning med en mindre spetsdiameter ska du använda lägre hastighet annars kan materialet tvingas ut runt det bakre tubfästet.

3. Släpp utlösaren för att sluta klämma ut kitt.

Svenska

Page 39

Lås alltid utlösaren eller ta bort batteriet innan du byter tillbehör eller utför underhåll. Lås utlösaren när verktyget inte är i bruk och vid förvaring.

Justera kolvstaven

1. För att justera kolvstaven för hand ska du trycka på och hålla utlösaren

2. Grip kolvstavshandtaget och antingen skjut eller dra staven in eller ut.

3. Släpp utlösaren för staven.

Låsa utlösaren

för staven inne.

OBS! Håll kolvstaven ren från material. Om du drar tillbaka en kolv som är täckt av material kan de inre delarna av verktyget skadas.

Funktioner

Kassering av nickelkadmium-batterier

Nickelkadmium-batterier kan återvinnas. Det kan vara förbjudet enligt statliga och lokala bestämmelser att kasta detta batteri i vanligt kommunalt avfall. Kassera batterierna i enlighet med gällande statliga och lokala bestämmelser.

Kassering av nickelmetallhydrid-batterier

Nickelmetallhydrid-batterier kan återvinnas. För återvinning kan du lämna in batteriet till närmsta MILWAUKEE distriktskontor eller servicecenter. Kassera alltid batterierna i enlighet med gällande statliga och lokala bestämmelser.

Reparation

Använd endast identiska MILWAUKEE-reservdelar. Ta alltid verktyget till ett auktoriserat MILWAUKEE-servicecenter för reparationer och underhåll.

Skydd mot elektronisk överbelastning

Sprutan är skyddad av en elektronisk överbelastningsfunktion. Om för mycket tryck läggs på tuben, går motorn automatiskt baklänges i en sekund och stängs sedan av. Detta hjälper till att hindra skada på verktyget och tuben med kitt eller förpackningen.

Om motorn stängs av kontrollera att:

 Spetsens tipp är avskuren  Den inre förseglingen i tuben med kitt är bruten  Förhårdnat material har tagits bort från spetsen  Tuben med kitt inte är skadad eller frusen  Kolvstaven är fri från kitt- och limmaterial

Släpp utlösaren så att elektroniken kan återställas. Om motorn fortsätter att stängas av ska du försöka med en annan tub material eller ta verktyget till ett MILWAUKEE servicecenter.

Mekanism för automatisk bakåtkörning

Detta verktyg har en funktion för automatisk bakåtkörning som kör kolven baklänges när du trycker på utlösaren i mer än 2 sekunder och sedan släpper. Denna funktion hindrar att överflödigt material fortsätter att flöda.

Om du pulserar utlösaren, deaktiverar du mekanismen för automatisk bakåtkörning och kan fortsätta att trycka på tuben. På så sätt kan du hålla en lägre matningshastighet.

Automatisk avstängning

När en kittub är tom, stänger den automatiska avstängningsfunktionen av motorn. Dra kolven bakåt och byt ut tuben.

Viktigt: Om verktyget oförklarligt stängs av eller kör bakåt automatiskt kan det bero på kitt eller lim på kolvstaven. Kolvstaven måste alltid vara ren, utan kitt eller lim. Om material har fastnat på kolvstavsmechanismen ska du ta bort kolvstaven och ta bort materialet från staven och verktyget med en borste och lösningsmedel enligt kitt- eller limtillverkarens anvisningar.

Underhåll

VARNING!

För att minska riskerna för person- och egendomsskador ska du aldrig sänka ned verktyget, batteriet eller laddaren i vätska eller låta vätska tränga in i dem.

Tillbehör

VARNING!

Ta alltid bort batterierna innan du byter eller tar bort tillbehör. Använd endast tillbehör som särskilt rekommenderas för detta verktyg. Andra tillbehör kan vara farliga.

För en fullständig lista över tillbehör, titta i MILWAUKEES katalog över elektriska verktyg. För att få en katalog ska du kontakta den lokala återförsäljaren eller ett servicecenter listat på baksidan av denna bruksanvisning.

Hållarramsenhetssats för 284 g

Hållarramsenhetssats för 850 g

Korvförpackningssats för hylsa för 284 g

Korvförpackningssats för hylsa för 567 g

12 och 14,4 V Power Plus-batterier

Nickelkadmium-batterier 12 V 1,3 amperetimmar

14,4 V 2,4 amperetimmar

Nickelmetallhydrid-batterier 14,4 V 2,6 amperetimmar

Power Plus-laddare

För att ladda Power Plus-batterier.

1-timmas fordonsladdare

1-timmas universalladdare

VARNING!

För att minska risken för explosion, ska ett batteri aldrig brännas, även om det är skadat, trasigt eller helt urladdat.

Rengöring

Avlägsna damm och skräp från verktygets lufthål. Se till att verktygets handtag är rena, torra och fria från olja och smörjfett. Använd endast mild tvål och en fuktig trasa för att rengöra verktyget eftersom vissa rengörings- och lösningsmedel kan skada plast och andra isolerade delar.

Svenska

Page 40

12/14.4 Volt Macun ve Yapýþtýrýcý Tabancasý

Teknik Özellikler

Katalog

No.

PCG 12

Ek güvenlik talimatlarý için 58-13-0000 numaralý Güvenlik Talimatý kitabýný okuyunuz. Ses ve Titreþim Bilgileri

 Aletin A aðýrlýklý ses basýnç seviyesi tipik olarak 67 dB (A)dan daha azdýr. Çalýþýrken gürültü seviyesi 80 dB (A)yý geçebilir. Kulaðýnýz için koruyucu kullanýn!  Aðýrlýklý ivme tipik olarak 2,5 m/s

Beyan edilen bu deðerler, belirtilen standartlara uygun laboratuar testleriyle elde edilmiþ olup, risk deðerlendirmesi amacýyla kullanýlmaya yeterli deðildir. Ayrý iþ yerlerinde ölçülen deðerler, beyan edilen bu deðerlerden daha yüksek olabilir. Herhangi bir kullanýcýnýn maruz kaldýðý gerçek deðerler ve zarar görme riski o kullanýcýya özgü olup, kendi çalýþma þekline, iþ yeri ve iþ istasyonunun tasarýmýna, maruz kalma süresine ve kullanýcýnýn fiziksel durumuna baðlýdýr.

Biz, Milwaukee Electric Tool Corp. olarak, kontrolümüzde olmayan bir iþ yerindeki herhangi bir risk deðerlendirmesinde gerçekten maruz kalýnaný yansýtan deðerler yerine beyan edilen bu deðerlerin kullanýlmasýnýn sonuçlarýndan sorumlu tutulamayýz.

den daha azdýr.

Semboller

Bu aleti kullanmadan önce çalýþtýrma elkitabýný okuyun.

Avrupa Topluluðu Standartlarýna Uygunluk Ýþareti

SEMKO güvenliði

Nikel Kadmiyum

Parça

No.

6560-50

ÞARJ ÝÞLEMÝYLE ÝLGÝLÝ ÖZEL TALÝMATLAR ÝÇÝN LÜTFEN ÞARJ CÝHAZINIZLA BÝRLÝKTE GELEN TALÝMATNAMEYÝ OKUYUNUZ.

Bataryanýn Aletten Çýkarýlmasý

Çýkarma düðmelerine basýn ve bataryayý ileri doðru sürün.

Bataryanýn Alete Takýlmasý

Bataryayý alete takmak için çýkarma düðmelerine basýn ve bataryayý aletin gövdesine sürün.

NOT: Bu aletle birlikte 12 voltluk bir batarya saðlanmýþtýr. Çalýþma süresini uzatmak veya piston hýzýný artýrmak için 14.4 voltluk Power Plus batarya takýmý kullanýlabilir.

Voltaj

Sadece AC

12/14.4 DC

Bataryanýn Þarj Edilmesi ve Kullanýlmasý

Ateþe atmayýn.

Uyarý! Çöpe atmayýn. Lütfen geri kazanýlmasýný saðlayýn.

Doðru Akým

1 - Taþýyýcý þasi 2 - Piston 3 - Piston çubuðu 4 - Piston çubuk kulpu 5 - Batarya takýmý 6 - Batarya takýmýný çýkarma düðmeleri 7 - Tetik 8 - Çubuk salma tetiði 9 - Tetik kilidi 10 - 0.95 lt (quart) kapasiteli taþýyýcý þasi 11 - 0.95 lt (quart) kapasiteli namlu þasisi

Türkçe

Montaj

284 gTaþýyýcý Þasi Tertibatýnýn Montajý

12 - Piston çubuðu 13 - Somun 14 - Piston 15 - Þasi kapaðý 16 - Namlu somunu 17 - Taþýyýcý þasi 18 - Arka somun 19 - Ön somun 20 - Pistonun ön yüzü

1. Tetiði kilitleyin veya batarya takýmýný çýkarýn.

2. Çubuk salma tetiðine basýn ve tetiði basýlý tutun.

3. Piston çubuk kulpunu kavrayýp, çubuðun ucu aletin ancak içine girene kadar piston çubuðunu geri çekin.

4. Çubuk salma tetiðini serbest býrakýn.

5. Tüp taþýyýcýsýna baðlý namlu somununu aletin burnuna monte edin. Týrnaklý bir anahtarý namlu somununun üzerindeki iki deliðe yerleþtirip, saat yönünde çevirerek sýkýn.

NOT: Þasi kapaðý, namlu somunu ve taþýyýcý þasi önceden monte edilmiþ olarak saðlanýr.

6. Çubuðun üzerindeki diþlere eriþmek için çubuk salma tetiðine basýn ve piston çubuðunu ileri doðru itin.

Page 41

7. Somunlarý ve pistonu, gösterilen sýrayla piston çubuðuna monte edin (Þekil C). Saðlanan anahtarý kullanarak arka somunu iyice sýkýn.

NOT: Ön somun ve piston çubuðunun, pistonun ön yüzünden daha ileriye uzanmamasýna dikkat edin. Söz konusu parçalardan herhangi bir pistondan daha ileriye uzanýrsa, malzeme tüpünün arka kapaðý parçalanabilir.

8. Taþýyýcý þasiyi sökmek için prosedürü ters sýrayla uygulayýn.

850 g Taþýyýcý Þasi Tertibatýnýn Montajý

21 - Piston çubuðu 22 - Somun 23 - Piston 24 - Taþýyýcý þasi 25 - Çift bilezikli ara parçasý 26 - Destek pulu 27 - Namlu somunu 28 - Arka somun 29 - Ön somun 30 - Pistonun ön yüzü

1. Tetiði kilitleyin veya batarya takýmýný çýkarýn.

2. Çubuk salma tetiðine basýn ve tetiði basýlý tutun.

3. Piston çubuk kulpunu kavrayýp, çubuðun ucu aletin ancak içine girene kadar piston çubuðunu geri çekin.

4. Çubuk salma tetiðini serbest býrakýn.

5. Çift bilezikli ara parçasýný alet gövdesinin ön yüzüne takýn. Büyük bilezikli taraf aletin içine uyar. Taþýyýcý þasiyi pulun üzerine yerleþtirin. Destek pulunu ve namlu somununu þekilde gösterildiði gibi alete monte edin (Þekil D). Namlu somununu saðlanan anahtarla sýkýn.

6. Çubuðun üzerindeki diþlere eriþmek için çubuk salma tetiðine basýn ve piston çubuðunu ileri doðru itin.

7. Somunlarý ve pistonu, gösterilen sýrayla piston çubuðuna monte edin (Þekil D). Saðlanan anahtarý kullanarak arka somunu iyice sýkýn.

8. Taþýyýcý þasiyi sökmek için prosedürü ters sýrayla uygulayýn.

Macun veya Yapýþtýrýcý Tüpünün Montajý

31 - Çift bilezik 32 - Destek pulu 33 - Piston çubuðu 34 - Piston 35 - Namlu pistonu 36 - Somun 37 - Aðýzlýk kapaðý 38 - Aðýzlýk 39 - Namlu 40 - Namlu somunu 41 - Arka kapak 42 - Aralýk parçasý 43 - Piston 44 - Pistonun ön yüzü

1. Tetiði kilitleyin veya batarya takýmýný çýkarýn.

2. Tüpün aðýzlýðýný, üreticisinin o iþe uygun tavsiyesine göre belli bir açý ve büyüklükte kesin. Aðýzlýðýn çapý ne kadar küçük olursa, macunu itmek için gerekli kuvvet de o kadar yükselerek batarya ömrü azalýr.

3. Uzun bir çivi veya bir tel parçasý kullanarak tüpün aðzýný kapatan iç zarý yýrtýn. Ýç zar yýrtýlmamýþsa, macun tüpün arka tarafýndan çýkmaya zorlanýp alette hasara yol açabilir.

NOT: Kýsmen dolu bir tüpü kullanmadan önce, tüpün aðzýnda sertleþmiþ malzeme varsa uzun bir çivi veya bir tel parçasý kullanarak temizleyin.

4. Çubuk salma tetiðine basýn ve tetiði basýlý tutun.

5. Piston çubuk kulpunu kavrayýp, macun tüpünün taþýyýcý þasiye girmesine olanak tanýmak için piston çubuðunu geri çekin.

6. Macun tüpünü taþýyýcý þasinin içine yerleþtirin.

7. Piston macun tüpüne yaslanana dek piston kulpunu ileri doðru itin.

8. Çubuk salma tetiðini serbest býrakýn.

Namlu Tertibatýnýn Montajý

1. Tetiði kilitleyin veya batarya takýmýný çýkarýn.

2. Çubuk salma tetiðine basýn ve tetiði basýlý tutun.

3. Piston çubuk kulpunu kavrayýp, çubuðun ucu aletin ancak içine girene kadar piston çubuðunu geri çekin.

4. Çubuk salma tetiðini serbest býrakýn.

5. Aralýk parçasýný ve arka kapaðý (ince diþler) þekilde gösterildiði gibi aletin burnuna yerleþtirin (Þekil E). Aralýk parçasýnýn çift bilezikli tarafý arka kapaðýn içine uyar.

6. Þekilde gösterildiði gibi, destek pulunu arka kapaðýn üstüne yerleþtirin ve namlu somununu aletin burnuna monte edin (Þekil E). Aletle birlikte gelen anahtarýn somun anahtarý tarafýyla somunu sýkýn.

7. Çubuðun üzerindeki diþlere eriþmek için çubuk salma tetiðine basýn ve piston çubuðunu ileri doðru itin.

8. Pistonu, namlu pistonunu ve somunu, gösterilen sýrayla piston çubuðuna monte edin (Þekil E).

9. Namlu tüpünü arka kapaða monte edin.

10. Namlu tüpünü sökmek için prosedürü ters sýrayla uygulayýn.

Yumuþak Tip Paketlerin Montajý

Yumuþak tip paketleri monte etmeden önce daima pakette delik veya hasar olup olmadýðýný kontrol edin. Hasarlý veya katýlaþmýþ paketleri kullanmayýn.

1. Tetiði kilitleyin veya batarya takýmýný çýkarýn.

2. Çubuk salma tetiðine basýn ve tetiði basýlý tutun.

3. Piston çubuk kulpunu kavrayýp, yumuþak paketin namlu tüpüne girmesine olanak tanýmak için piston çubuðunu geri çekin.

4. Paketi namlu tüpünün içine yerleþtirin.

5. Paketin ucunu kesin. NOT: Kýsmen dolu bir paketi kullanmadan önce, sertleþmiþ malzeme

varsa temizleyin.

6. Paketle birlikte gelen aðýzlýðý aðýzlýk kapaðýna yerleþtirin (kaba diþler). Aðýzlýk kapaðýný namlu tüpünün ön tarafýna monte edin.

7. Aðýzlýðý, üreticisinin o iþe uygun tavsiyesine göre belli bir açý ve büyüklükte kesin. Aðýzlýðýn çapý ne kadar küçük olursa, macunu itmek için gerekli kuvvet de o kadar yükselerek batarya ömrü azalýr.

8. Çubuk salma tetiðine basýn ve tetiði basýlý tutun.

9. Piston yumuþak pakete yaslanana dek piston kulpunu ileri doðru itin.

10. Çubuk salma tetiðini serbest býrakýn.

Çalýþtýrma

UYARI!

Yaralanma tehlikesini azaltmak için, DAÝMA emniyet gözlüðü veya yan siperli gözlük takýn.

Baþlatma, Durdurma ve Hýz Kumandasý

1. Macun uygulamak için tetiði çekin.

2. Gerekli malzeme geniþliði ve besleme oranýný saðlamak üzere hýzý ayarlamak için tetik üzerindeki basýncý artýrýn veya azaltýn. Malzemenin türü ve sýcaklýðýnýn yaný sýra aðýzlýðýn çapý akýþ hýzýný etkileyecektir. Küçük aðýzlýk çaplý bir tüp veya paket kullanýrken daha yavaþ bir hýz kullanýn; aksi takdirde malzeme arka tüp yuvasýnýn çevresinden dýþarý zorlanabilir.

3. Macun uygulama iþlemini durdurmak için tetiði serbest býrakýn.

39 Türkçe

Page 42

Aksesuar deðiþtirirken veya bakým yaparken daima tetiði kilitleyin veya batarya takýmýný çýkarýn. Aleti kullanmadýðýnýz zaman veya muhafaza etmek üzere kaldýrdýðýnýzda tetiði kilitleyin.

Tetiðin Kilitlenmesi

Temizleme

Havalandýrma deliklerindeki toz ve pisliði temizleyin. Aletin kulplarýnýn temiz, kuru olmasýný, yað ve gresten yoksun olmasýný saðlayýn. Bazý temizleme maddelerinin ve solventlerinin plastik ve diðer izole parçalar için zararlý olmasý nedeniyle, aletinizi sadece hafif sabun ve nemli bezle temizleyin.

Piston Çubuðunun Ayarlanmasý

1. Piston çubuðunu elle ayarlamak için, çubuk salma tetiðine basýn ve tetiði basýlý tutun.

2. Piston çubuk kulpunu kavrayýp, çubuðu ya içeri doðru itin ya da dýþarý doðru çekin.

3. Çubuk salma tetiðini serbest býrakýn. NOT: Piston çubuðunu uygulama malzemesinden temiz tutun.

Malzemeyle kaplý bir pistonun geri çekilmesi, aletin iç parçalarýnda hasara yol açabilir.

Aletin Özellikleri

Aþýrý Yüklemeye Karþý Elektronik Koruma

Aletin aþýrý yüklemeye karþý elektronik bir koruma özelliði vardýr. Eðer tüpe çok fazla basýnç uygulanýrsa, motor otomatik olarak bir saniye için geri çalýþacak ve ardýndan da kapanacaktýr. Bu iþlem aletin, macun tüpü veya paketinin hasara uðramasýný önlemek üzere yardýmcý bir tedbirdir.

Motor kapanýrsa aþaðýdakileri kontrol edin:

 Aðýzlýðýn ucu kesilmiþ olmalýdýr.  Macun tüpünün iç zarý yýrtýlmýþ olmalýdýr.  Aðýzlýktaki sertleþmiþ malzeme temizlenmiþ olmalýdýr.  Macun tüpü hasarlý veya donmuþ olmamalýdýr.  Piston çubuðu macundan/yapýþtýrýcý maddelerden yoksun olmalýdýr.

Tetiði serbest býrakarak elektronik devrelerin sýfýrlanmasýna olanak tanýyýn. Motor kapanmaya devam ederse baþka bir malzeme tüpü kullanýn veya aleti bir MILWAUKEE Servis Merkezine götürün.

Otomatik Geri Mekanizmasý

Bu alette, tetik 2 saniyeden daha fazla basýlýp serbest býrakýldýðýnda pistonu geriye alan bir otomatik geri özelliði vardýr. Bu özellik, fazla malzemenin akmaya devam etmesini önlemeye yardým eder.

Tetiðin pompalanmasý, otomatik geri mekanizmasýný devreden çýkararak tüpe sürekli basýnç uygular. Böylece daha yavaþ bir malzeme besleme hýzý elde edilir.

Otomatik Kapanma

Macun tüpü boþaldýðýnda, otomatik kapanma özelliði motoru kapatýr. Pistonu geri çekip tüpü deðiþtirin.

Dikkat: Aletin anlaþýlmayan nedenlerle kapanmasý veya otomatik geri moduna girmesi, piston çubuðu üzerinde macun veya yapýþtýrýcý madde bulunmasýndan dolayý olabilir. Piston çubuðunun macun ve yapýþtýrýcý maddeden yoksun olmasý þarttýr. Eðer piston çubuk mekanizmasýna malzeme bulaþýrsa, piston çubuðunu söküp, çubuk ve alet üzerindeki malzemeyi macun veya yapýþtýrýcý maddenin üreticisi tarafýndan tavsiye edilen solvent ve bir fýrçayla temizleyin.

Nikel-Kadmiyum Batarya Takýmlarýnýn Atýlmasý

Nikel-Kadmiyum batarya takýmlarý geri kazanýlabilir. Bataryanýn belediye çöp sistemine atýlmasý çeþitli yasalara aykýrý olabilir. Batarya takýmýnýzý elden çýkarýrken yasalara uyun.

Nikel-Metal Hidrit Batarya Takýmlarýnýn Atýlmasý

Nikel-Metal Hidrit batarya takýmlarý geri kazanýlabilir. Bataryayý geri kazanýlmak üzere en yakýn MILWAUKEE Þubesine/Servis Merkezine götürün. Batarya takýmýnýzý elden çýkarýrken yasalara uyun.

Onarým

Yalnýz orijinal MILWAUKEE yedek parçalarýný kullanýn. Aletinizi onarým ve bakým için daima yetkili bir MILWAUKEE servis merkezine götürün.

Aksesuarlar

UYARI!

Aksesuarlarý deðiþtirmeden veya çýkarmadan önce daima batarya takýmýný çýkarýn. Sadece bu alet için özel olarak tavsiye edilen aksesuarlarý kullanýn. Diðerleri tehlikeli olabilir.

Aksesuarlarýn tam bir listesi için MILWAUKEE Elektrikli Alet kataloðuna baþvurun. Bir katalog almak istiyorsanýz, bu kullaným elkitabýnýn arka kapaðýnda verilen yerel daðýtýcý veya servis merkezi ile irtibat kurun.

284 g Taþýyýcý Þasi Takýmý

850 g Taþýyýcý Þasi Takýmý

284 g Yumuþak Paket Namlu Takýmý

567 g Yumuþak Paket Namlu Takýmý

12 ve 14.4 Volt Power Plus Batarya Takýmlarý

Nikel-Kadmiyum Batarya Takýmlarý 12 Volt 1.3 Amp-Saat

14.4 Volt 2.4 Amp-Saat

Nikel-Metal Hidrit Batarya Takýmý

14.4 Volt 2.6 Amp-Saat

Power Plus Þarj Cihazlarý

12-18 Volt Power Plus Batarya Takýmlarýný þarj etmek içindir.

1 Saatlik Taþýt Þarj Cihazý

Bakým

UYARI!

Yaralanma ve hasar riskini azaltmak için aletinizi, bataryayý veya þarj cihazýný asla sývýya batýrmayýn veya içlerine sývý akmasýna izin vermeyin.

UYARI!

Patlama riskini azaltmak için, bataryayý hasar görmüþ, ömrünü tamamlamýþ veya tamamen boþalmýþ olsa da asla yakmayýn.

Türkçe

1 Saatlik Üniversal Þarj Cihazý

Page 43

Tlaková pistole na nanáení tmelu a pojiva, 12/14,4 V

Technické údaje

Napájení (V)

Katalog

PCG 12

Dalí bezpeènostní pokyny naleznete v Pøíruèce o bezpeènosti è. 58-13-0000. Informace o hluku a vibracích

 Hladina hluku mìøená metodou A je u tohoto náøadí typicky nií ne 67 dB (A). Hladina hluku pøi práci s náøadím mùe pøekroèit úroveò

80 dB (A). Pouívejte ochranu sluchu!

 Typické posuzované zrychlení je mení ne 2,5 m/s

Tyto deklarované hodnoty byly získány laboratorním mìøením ve shodì se stanovenými standardy a tyto hodnoty nejsou postaèující pro stanovení rizika. Hodnoty namìøené na jednotlivých pracovitích mohou být vyí, ne deklarované. Skuteèné hodnoty, kterým je vystaven jednotlivý uivatel a riziko pokození {sluchu} závisí na zpùsobu pouívání, obrobku a uspoøádání pracovitì stejnì jako na èasu expozice a fyzické kondici uivatele.

My, spoleènost Milwaukee Electric Tool Corp., nemùeme být odpovìdni za následky vzniklé z pouití deklarovaných hodnot místo hodnot, které odráejí skuteènou expozici pøi jednotlivém stanovení rizika {pokození sluchu} na urèitém pracoviti, jeho uspoøádání nemùeme ovlivnit.

Výrobek

è.

6560-50

Pouze støídavý

proud

12/14,4 DC

Symbolika

Pøed pouitím tohoto náøadí si pøeètìte návod k obsluze.

CE Znaèka shodnosti

Bezpeènostní opatøení SEMKO

Nikl-kadmiový akumulátor

Nevhazujte do ohnì.

Výstraha! Neodhazujte do kontejneru. Prosím nechte recyklovat.

Stejnosmìrný proud

1 - Rám vozíku 2 - Píst dávkovaèe 3 - Táhlo pístu dávkovaèe 4 - Rukoje táhla pístu dávkovaèe 5 - Sada akumulátorových èlánkù 6 - Tlaèítka k uvolnìní sady akumulátorových èlánkù 7 - Spou 8 - Spou uvolnìní táhla 9 - Blokování spoutì 10 - Rám vozíku o kapacitì ètvrt galonu (0,95 l) 11 - Rám válce o kapacitì ètvrt galonu (0,95 l)

PODROBNÉ POKYNY K NABÍJENÍ NALEZNETE V NÁVODU KPOUITÍ PØIBALENÉMU K VAEMU NABÍJEÈI.

Vyjmutí sady akumulátorových èlánkù z náøadí

Zatlaète uvolòovací tlaèítka a vysuòte baterii vpøed.

Vloení sady akumulátorových èlánkù do náøadí

Baterii vloíte dovnitø tak, e podríte uvolòovací tlaèítka a zasunete ji do tìlesa náøadí.

POZNÁMKA: S tímto náøadím se dodává 12 V baterie. Chcete-li prodlouit dobu pouití èi zrychlit pohyb táhla pístu, mùete pouít baterii 14,4 V Power Plus.

Nabíjení a pouívání sady akumulátorových èlánkù

Sestavení

Instalace rámu vozíku 284 g

12 - Táhlo pístu dávkovaèe 13 - Matice 14 - Píst dávkovaèe 15 - Víèko rámu 16 - Matice válce 17 - Rám vozíku 18 - Pøítuná matice 19 - Pøední matice 20 - Pøední strana táhla dávkovaèe

1. Zablokujte spou nebo vyjmìte bateriovou soupravu.

2. Stisknìte a podrte spou pro uvolnìní táhla.

3. Uchopte rukoje táhla dávkovaèe a zatáhnìte za nìj tak, aby se pièka táhla zasunula tìsnì dovnitø nástroje.

4. Uvolnìte spou pro uvolnìní táhla.

5. Naroubujte matici válce upevnìnou k dráku trubice na pièku nástroje. Dotáhnìte ji klíèem tak, e jej nasadíte do dvou meních otvorù ve válcové matici a budete jím otáèet po smìru hodinových ruèièek.

POZNÁMKA: Víèko rámu, válcová matice a rám vozíku se dodávají sestavené.

6. Stisknìte spou pro uvolnìní táhla a zatlaète táhlo dávkovaèe smìrem dopøedu tak, abyste získali pøístup k závitùm na táhle.

Èesky

Page 44

7. Naroubujte matice a píst dávkovaèe na táhlo pístu dávkovaèe v uvedeném poøadí (Obr. C). Pevnì dotáhnìte pøítunou matici pomocí pøiloeného klíèe.

POZNÁMKA: Zajistìte, aby pøední matice a táhlo pístu dávkovaèe nepøesahovaly pøední èást pístu dávkovaèe. Jestlie kterákoli z tìchto èástí pøesahuje pøední èást pístu dávkovaèe, mùe dojít k propíchnutí zadního víèka tuby s materiálem.

8. Chcete-li rám vozíku sejmout, postupujte opaèným zpùsobem.

Instalace rámu vozíku 850 g

21 - Táhlo pístu dávkovaèe 22 - Matice 23 - Píst dávkovaèe 24 - Rám vozíku 25 - Dvojitá prstencová rozpìrka 26 - Podloka 27 - Matice válce 28 - Pøítuná matice 29 - Pøední matice 30 - Pøední strana táhla dávkovaèe

1. Zablokujte spou nebo vyjmìte bateriovou soupravu.

2. Stisknìte a podrte spou pro uvolnìní táhla.

3. Uchopte rukoje táhla dávkovaèe a zatáhnìte za nìj tak, aby se pièka táhla zasunula tìsnì dovnitø nástroje.

4. Uvolnìte spou pro uvolnìní táhla.

5. Vlote dvojitou prstencovou rozpìrku do pøední èásti tìlesa nástroje. Strana s vìtím prstencem lícuje s vnitøní stranou nástroje. Nasuòte rámec vozíku pøes podloku. Sestavte podloku a válcovou matici na nástroji podle ilustrace (Obr. D). Dotáhnìte válcovou matici pøiloeným klíèem.

6. Stisknìte spou pro uvolnìní táhla a zatlaète táhlo dávkovaèe smìrem dopøedu tak, abyste získali pøístup k závitùm na táhle.

7. Naroubujte matice a píst dávkovaèe na táhlo pístu dávkovaèe v uvedeném poøadí (Obr. D). Pevnì dotáhnìte pøítunou matici pomocí pøiloeného klíèe.

8. Chcete-li rám vozíku sejmout, postupujte opaèným zpùsobem.

1. Zablokujte spou nebo vyjmìte bateriovou soupravu.

2. Uøíznìte hubici tuby pod úhlem a v prùmìru doporuèovaném výrobcem

3. Zlomte vnitøní plombu tuby pomocí dlouhého høebíku nebo drátu. Jestlie

Èesky

Instalace tuby s tmelem èi pojivem

31 - Dvojitý prstenec 32 - Podloka 33 - Táhlo pístu dávkovaèe 34 - Píst dávkovaèe 35 - Píst válce 36 - Matice 37 - Víèko hubice 38 - Hubice 39 - Válec 40 - Matice válce 41 - Zadní víèko 42 - Rozpìrka 43 - Píst dávkovaèe 44 - Pøední strana táhla dávkovaèe

pro daný úkon. Mení prùmìr hubice vyaduje vìtí tlak k vytlaèení tmelu a sniuje ivotnost baterie.

plombut ìsnìní nezlomíte, tmel mùe být protlaèen ven zadním koncem tuby a pokodit nástroj.

POZNÁMKA: Pøed opìtovným pouitím tuby odstraòte ztvrdlý materiál pomocí dlouhého høebíku nebo drátu.

4. Stisknìte a podrte spou pro uvolnìní táhla.

5. Uchopte rukoje táhla dávkovaèe a zatáhnìte za nìj tak, aby se tuba s tmelem vela do rámu vozíku.

6. Vlote tubu s tmelem do rámu vozíku.

7. Stlaète rukoje táhla dávkovaèe dopøedu tak, aby se táhlo dotýkalo tuby s tmelem.

8. Uvolnìte spou pro uvolnìní táhla.

1. Zablokujte spou nebo vyjmìte bateriovou soupravu.

2. Stisknìte a podrte spou pro uvolnìní táhla.

3. Uchopte rukoje táhla dávkovaèe a zatáhnìte za nìj tak, aby se pièka

4. Uvolnìte spou pro uvolnìní táhla.

5. Nasaïte rozpìrku a zadní víèko (jemný závit) na pièku nástroje podle

6. Nasaïte podloku na horní èást zadního víèka a naroubujte válcovou

7. Stisknìte spou pro uvolnìní táhla a zatlaète táhlo dávkovaèe smìrem

8. Naroubujte táhlo dávkovaèe, píst válce a matici táhla pístu dávkovaèe

9. Naroubujte válcovou tubu do zadního víèka.

10. Chcete-li válcovou tubu vyjmout, postupujte opaèným zpùsobem.

Instalace plnidla

Pøed instalací vdy zkontrolujte, zda není obal plnidla propíchnutý nebo jinak pokozený. Nepouívejte pokozené èi zmrzlé plnidlo.

1. Zablokujte spou nebo vyjmìte bateriovou soupravu.

2. Stisknìte a podrte spou pro uvolnìní táhla.

3. Uchopte rukoje táhla dávkovaèe a zatáhnìte za nìj zpìt tak, aby se

4. Vlote plnidlo do válcové tuby.

5. Uøíznìte jeden konec obalu plnidla.

6. Vlote hubici dodávanou s plnidlem do víèka hubice (hrubý závit).

7. Uøíznìte hubici pod úhlem a vprùmìru doporuèovaném výrobcem pro

8. Stisknìte a podrte spou pro uvolnìní táhla.

9. Stlaète rukoje táhla dávkovaèe dopøedu tak, aby se táhlo dotýkalo

10. Uvolnìte spou pro uvolnìní táhla.

Instalace sestavy válce

táhla zasunula dovnitø.

ilustrace (Obr. E). Strana rozpìrky s dvojitým prstencem lícuje s vnitøní stranou zadního víèka.

matici na pièku nástroje podle ilustrace (Obr. E). Utáhnìte matici pomocí maticového klíèe dodávaného s nástrojem.

dopøedu tak, abyste získali pøístup k závitùm na táhle.

v uvedeném poøadí (Obr. E).

plnidlo velo do válcové tuby.

POZNÁMKA: Pøi opakovaném pouití plnidla odstraòte ztvrdlý materiál.

Naroubujte víèko hubice na pøední èást válcové tuby.

daný úkon. Mení prùmìr hubice vyaduje vìtí tlak k vytlaèení tmelu a sniuje ivotnost baterie.

plnidla.

Provoz

VÝSTRAHA!

Abyste sníili riziko poranìní, VDY pouívejte ochranné brýle nebo brýle s postranními chránièi.

Sputìní, zastavení a regulace otáèek

1. Stisknutím spoutì vytlaèíte tmel.

2. Vìtím nebo mením tlakem na spou mùete regulovat rychlost k dosaení správné íøky spoje a podávání materiálu. Typ materiálu, teplota a prùmìr hubice mají vliv na rychlost vytlaèování tmelu. Pøi pouití tuby nebo plnidla s mením prùmìrem hubice pouívejte mení rychlost, jinak se mùe materiál protlaèit kolem zadního usazení tuby.

3. Uvolnìním spoutì zastavíte vytlaèování tmele.

Page 45

Zablokování spoutì

Pøed výmìnou pøísluenství èi pøed provádìním údrby vdy zablokujte spou nebo vyjmìte bateriovou soupravu. Jestlie nástroj nepouíváte nebo pokud jej skladujete, zablokujte spou.

Nastavení táhla pístu dávkovaèe

1. Pøi ruèním nastavování táhla pístu dávkovaèe stisknìte a podrte spou pro uvolnìní táhla.

2. Uchopte dradlo táhla pístu dávkovaèe a táhlo buï zasuòte dovnitø nebo jej vysuòte ven.

3. Uvolnìte spou pro uvolnìní táhla. POZNÁMKA: Udrujte táhlo pístu dávkovaèe èisté. Pøi vtahování pístu

dávkovaèe pokrytého materiálem mùe dojít k pokození vnitøních èástí nástroje.

Likvidace sad nikl-kadmiových akumulátorových èlánkù

Sady nikl-kadmiových akumulátorových èlánkù je mono recyklovat. Podle rùzných státních nebo místních zákonù mùe být likvidace baterií odhozením do komunálního odpadu protiprávním jednáním. Likvidujte svoje sady akumulátorových èlánkù podle federálních, státních nebo místních naøízení.

Likvidace nikl metal hydridových sad akumulátorových èlánkù

Sady nikl metal hydridových èlánkù je mono recyklovat. Vrate bateriové èlánky na nejblií poboèku/servisní støedisko MILWAUKEE k recyklaci. Vdy likvidujte svoje sady akumulátorových èlánkù podle federálních, státních nebo místních naøízení.

Opravy

Pouívejte pouze identické náhradní díly firmy MILWAUKEE. K údrbì a opravám svìøujte náøadí pouze autorizovanému servisnímu støedisku firmy MILWAUKEE.

Charakteristiky

Elektronická ochrana proti pøetíení

Tato tlaková pistole je elektronicky chránìna proti pøetíení. Pøi pøíliném tlaku na tubu se motor na jednu sekundu zaène automaticky otáèet nazpìt a poté se zastaví. To pomùe zabránit pokození nástroje a tuby s tmelem èi plnidla.

Jestlie se motor vypne, zkontrolujte, zda:

 pièka hubice je odøíznuta  vnitøní plomba tuby s tmelem je proraená  z hubice byl odstranìn zatvrdlý materiál  tuba s tmelem není pokozená nebo zmrzlá  na táhle pístu dávkovaèe není ádný tmel/pojidlo

Uvolnìním spoutì se elektronické zaøízení resetuje. Jestlie se motor i nadále vypíná, zkuste pouít jinou tubu s materiálem nebo nástroj odneste do servisního støediska MILWAUKEE.

Mechanika automatického otoèení smyslu otáèek

Tento nástroj je opatøen mechanikou automatického otoèení smyslu otáèek pístu dávkovaèe pøi stisknutí spoutì na dobu delí ne dvì sekundy a následném uvolnìní. Tato funkce zabraòuje tomu, aby byl vytlaèován nadbyteèný materiál.

Pøi impulsovém pouití spoutì se mechanika automatického otoèení smyslu otáèek vypne a je moné stlaèovat tubu kontinuálnì. Tím se dosáhne nií rychlosti podávání materiálu.

Automatické vypnutí

Je-li tuba s tmelem prázdná, motor se automaticky vypne. Vytáhnìte píst dávkovaèe a vymìòte tubu.

Pozor: Vypnutí nástroje nebo otoèení smyslu otáèek bez zjevné pøíèiny mùe být zpùsobeno nánosem tmelu nebo pojiva na táhle pístu dávkovaèe. Táhlo pístu dávkovaèe je tøeba udrovat v èistotì a bez nánosu tmelu èi pojiva. Jestlie se na mechanismu táhla pístu dávkovaèe vytvoøí nános, vyjmìte táhlo pístu dávkovaèe a oèistìte jej i nástroj kartáèem a rozpoutìdlem podle pokynù výrobce daného tmelu èi pojidla.

Pøísluenství

VÝSTRAHA!

Pøed výmìnou èi demontáí pøísluenství vdy vyjmìte bateriovou soupravu. Pouívejte pouze doplòky výslovnì doporuèené pro tento nástroj. Pouití jiných doplòkù mùe být nebezpeèné.

Kompletní seznam pøísluenství naleznete v katalogu elektrických nástrojù MILWAUKEE. Katalog obdríte u místního distributora nebo servisního støediska uvedeného na zadní obálce této pøíruèky pro uivatele.

284 g Souprava rámu vozíku

850 g Souprava rámu vozíku

284 g Souprava válcového plnidla

567 g Souprava válcového plnidla

Bateriové soupravy 12 a 14,4 V Power Plus

Sady nikl-kadmiových akumulátorových èlánkù. 12 voltù, 1,3 ampérhodin

14,4 voltù, 2,4 ampérhodin

Nikl metal hydridové sady akumulátorových èlánkù 14,4 voltù, 2,6 ampérhodin

Nabíjeèe Power Plus

K nabíjení bateriových souprav 12-18 voltù Power Plus.

Jednohodinový nabíjeè pro vozidla

Jednohodinový univerzální nabíjeè

Údrba

VÝSTRAHA!

Ke sníení rizika úrazu osob a pokození náøad, nikdy neponoøujte náøadí, akumulátorovou baterii nebo nabíjeè do kapalin a nedopuste vnikání kapalin dovnitø.

VÝSTRAHA!

Ke sníení rizika výbuchu nikdy nespalujte akumulátorovou baterii, i kdy je pokozená, na konci ivotnosti nebo zcela vybitá.

Èitìní

Odstraòujte prach a úlomky z vìtracích otvorù. Udrujte dradla náøadí èistá, suchá a prostá oleje nebo vazelíny. Pouívejte pouze slabý mýdlový roztok a vlhkou utìrku, protoe nìkteré èistící prostøedky mohou rozpoutìt umìlé hmoty krytu a dalí izolaèní èásti.

43 Èesky

Page 46

Pistolet do szczeliwa i kleju 12/14,4 V

Dane techniczne

czêci

PCG 12

Dodatkowe instrukcje bezpieczeñstwa znajduj¹ siê w informatorze BHP nr 58-13-0000. Akustyka i wibracje

 Typowe wa¿one cinienie akustyczne wywierane przez narzêdzie jest mniejsze ni¿ 67 dB (A). Poziom ha³asu podczas pracy mo¿e przekroczyæ 80

dB (A). No s³uchawki ochronne!

 Typowe wa¿one przyspieszenie jest mniejsze ni¿ 2,5 m/s

Wartoci zadeklarowane powy¿ej zosta³y uzyskane w testach laboratoryjnych zgodnych z odnonymi normami i nie s¹ wystarczaj¹ce do oceny ryzyka. Wartoci zmierzone w poszczególnych miejscach pracy mog¹ byæ wy¿sze ni¿ zadeklarowane. Rzeczywiste wartoci i zagro¿enia, na jakie nara¿eni s¹ indywidualni u¿ytkownicy, s¹ swoiste i zale¿¹ od sposobu pracy, obrabianego przedmiotu i ukszta³towania warsztatu, jak te¿ od czasu nara¿enia i stanu fizycznego u¿ytkownika.

Firma Milwaukee Electric Tool Corp. nie ponosi odpowiedzialnoci za konsekwencje polegania przy ocenie indywidualnego ryzyka na wartociach zadeklarowanych, zamiast na wartociach odzwierciedlaj¹cych rzeczywiste nara¿enie w miejscu pracy w sytuacji, nad któr¹ Milwaukee Electric Tool Corp. nie ma kontroli.

artyku³u

6560-50

Objanienie symboli

Przed rozpoczêciem u¿ytkowania narzêdzia przeczytaj uwa¿nie instrukcjê obs³ugi.

Znak zgodnoci z normami CE

Napiêcie

Tylko pr¹d

zmienny

12/14,4

pr¹d sta³y

INSTRUKCJA £ADOWANIA AKUMULATORA JEST DO£¥CZONA DO £ADOWARKI.

Wyjmowanie akumulatora z narzêdzia.

Wcinij przyciski uwalniaj¹ce i wysuñ akumulator.

£adowanie i u¿ytkowanie akumulatora

Bezpieczeñstwo wg norm SEMKO

Niklowo-kadmowy

Nie spalaæ.

Ostrze¿enie! Nie wyrzucaæ do mieci. Oddaj do zbiornicy surowców wtórnych.

Pr¹d sta³y

1- Wózek 2 - T³ok 3 - Trzon t³oka 4 - Rêkojeæ trzonu t³oka 5 - Akumulator 6 - Przyciski uwalniaj¹ce akumulator 7 - Spust 8 - Zwalniacz trzonu t³oka 9 - Zamek spustu 10 - Wózek na pojemnik litrowy 11 - Tuba na pojemnik litrowy

Wk³adanie akumulatora do narzêdzia

Aby w³o¿yæ akumulator do narzêdzia, wcinij przyciski uwalniaj¹ce i wsuñ akumulator.

UWAGA: Narzêdzie jest wyposa¿one w akumulator 12V. Aby przed³u¿yæ czas pracy lub przyspieszyæ przesuw t³oka, mo¿na zastosowaæ akumulator 14,4V.

Monta¿

Instalacja wózka o poj. 284 g

12 - Trzon t³oka 13 - Nakrêtka 14 - T³ok 15 - Kapturek 16 - Nakrêtka z gwintem zewnêtrznym 17 - Wózek 18 - Nakrêtka tylna 19 - Nakrêtka przednia 20 - Powierzchnia natarcia t³oka

1. Zablokuj spust lub wyjmij akumulator.

2. Nacinij i przytrzymaj zwalniacz trzonu t³oka.

3. Ujmij rêkojeæ trzonu t³oka i wyci¹gnij trzon prawie ca³kowicie.

4. Uwolnij zwalniacz trzonu t³oka.

5. Nakrêæ nakrêtkê z gwintem zewnêtrznym przymocowan¹ do wózka na czo³o narzêdzia. Dokrêæ kluczem maszynowym, wsuwaj¹c klucz w dwa ma³e otwory w nakrêtce i obracaj¹c w kierunku ruchu wskazówek zegara.

UWAGA: Kapturek, nakrêtka z gwintem zewnêtrznym i wózek s¹ zmontowane fabrycznie.

Polski

Page 47

6. Nacinij zwalniacz trzonu t³oka i popchnij prêt naprzód, aby uzyskaæ dostêp do gwintowanej czêci prêta.

7. Nakrêæ nakrêtki i t³ok na prêt w pokazanej kolejnoci (rys. C). Dokrêæ nakrêtkê tyln¹ dostarczonym kluczem.

UWAGA: Nakrêtka przednia i prêt nie mog¹ wystawaæ poza powierzchniê czo³ow¹ t³oka. W przeciwnym razie mo¿e nast¹piæ uszkodzenie tylnego kapturka tuby z klejem lub szczeliwem.

8. Aby wymontowaæ wózek, wykonaj powy¿sze czynnoci w odwrotnej kolejnoci.

Instalacja wózka o poj. 850 g

21 - Trzon t³oka 22 - Nakrêtka 23 - T³ok 24 - Wózek 25 - Przek³adka dwuko³nierzowa 26 - Podk³adka oporowa 27 - Nakrêtka z gwintem zewnêtrznym 28 - Nakrêtka tylna 29 - Nakrêtka przednia 30 - Powierzchnia natarcia t³oka

1. Zablokuj spust lub wyjmij akumulator.

2. Nacinij i przytrzymaj zwalniacz trzonu t³oka.

3. Ujmij rêkojeæ trzonu t³oka i wyci¹gnij trzon prawie ca³kowicie.

4. Uwolnij zwalniacz trzonu t³oka.

5. W³ó¿ przek³adkê dwuko³nierzow¹ od przodu do korpusu narzêdzia. Strona z wiêkszym ko³nierzem pasuje do wnêtrza narzêdzia. Umieæ wózek ponad podk³adk¹. Zmontuj podk³adkê oporow¹ i nakrêtkê z gwintem zewnêtrznym jak pokazano na ilustracji (rys. D). Dokrêæ nakrêtkê z gwintem zewnêtrznym dostarczonym kluczem.

6. Nacinij zwalniacz trzonu t³oka i popchnij prêt naprzód, aby uzyskaæ dostêp do gwintowanej czêci prêta.

7. Nakrêæ nakrêtki i t³ok na prêt w pokazanej kolejnoci (rys. D). Dokrêæ nakrêtkê tyln¹ dostarczonym kluczem.

UWAGA: Nakrêtka przednia i prêt nie mog¹ wystawaæ poza powierzchniê czo³ow¹ t³oka. W przeciwnym razie mo¿e nast¹piæ uszkodzenie tylnego kapturka tuby z klejem lub szczeliwem.

8. Aby wymontowaæ wózek, wykonaj powy¿sze czynnoci w odwrotnej kolejnoci.

Instalacja tuby ze szczeliwem lub klejem

31 - Przek³adka dwuko³nierzowa 32 - Podk³adka oporowa 33 - Trzon t³oka 34 - T³ok 35 - T³ok tuby 36 - Nakrêtka 37 - Kapturek dyszy 38 - Dysza 39 - Tuba 40 - Nakrêtka z gwintem zewnêtrznym 41 - Kapturek tylny 42 - Przek³adka 43 - T³ok 44 - Powierzchnia natarcia t³oka

1. Zablokuj spust lub wyjmij akumulator.

2. Przytnij dyszê tuby pod k¹tem i w miejscu o rednicy odpowiedniej do zadania, zgodnie z zaleceniami producenta. Mniejsza rednica otworu dyszy wymaga wiêkszej si³y przy wypychaniu szczeliwa, co skraca czas pracy akumulatora.

3. D³ugim gwodziem lub kawa³kiem drutu przebij uszczelkê wewn¹trz tuby. Je¿eli uszczelka wewnêtrzna tuby nie zostanie przebita, szczeliwo mo¿e zostaæ wypchniête od ty³u i uszkodziæ narzêdzie.

UWAGA: Przed u¿yciem tuby czêciowo opró¿nionej usuñ stwardnia³y materia³ d³ugim gwodziem lub kawa³kiem drutu.

4. Nacinij i przytrzymaj zwalniacz trzonu t³oka.

5. Ujmij rêkojeæ trzonu t³oka i wyci¹gnij trzon, aby tuba zmieci³a siê na wózku.

6. W³ó¿ tubê ze szczeliwem do wózka.

7. Popchnij rêkojeæ trzonu t³oka do zetkniêcia czo³a t³oka z tub¹.

8. Uwolnij zwalniacz trzonu t³oka.

1. Zablokuj spust lub wyjmij akumulator.

2. Nacinij i przytrzymaj zwalniacz trzonu t³oka.

3. Ujmij rêkojeæ trzonu t³oka i wyci¹gnij trzon prawie ca³kowicie.

4. Uwolnij zwalniacz trzonu t³oka.

5. Nasuñ przek³adkê i tylny kapturek (z ciasnym gwintem) na czo³o

6. Umieæ podk³adkê oporow¹ na tylnym kapturku i wkrêæ nakrêtkê z

7. Nacinij zwalniacz trzonu t³oka i popchnij prêt naprzód, aby uzyskaæ

8. Nasuñ t³ok, t³ok tuby i nakrêtkê na prêt w pokazanej kolejnoci (rys. E).

9. Wkrêæ tubê do tylnego kapturka.

10. Aby wymontowaæ tubê, wykonaj powy¿sze czynnoci w odwrotnej

Instalacja opakowañ serdelkowych

Przed instalacj¹ zawsze sprawdzaj, czy opakowanie nie jest dziurawe lub uszkodzone. Nie u¿ywaj opakowañ uszkodzonych ani zamarzniêtych.

1. Zablokuj spust lub wyjmij akumulator.

2. Nacinij i przytrzymaj zwalniacz trzonu t³oka.

3. Ujmij rêkojeæ trzonu t³oka i wyci¹gnij trzon, aby opakowanie serdelkowe

4. W³ó¿ opakowanie do tuby.

5. Odetnij koñcówkê opakowania serdelkowego.

6. Wsuñ dyszê dostarczon¹ razem z opakowaniem serdelkowym do

7. Przytnij dyszê pod k¹tem i w miejscu o rednicy odpowiedniej do

8. Nacinij i przytrzymaj zwalniacz trzonu t³oka.

9. Popchnij rêkojeæ trzonu t³oka do zetkniêcia czo³a t³oka z opakowaniem

10. Uwolnij zwalniacz trzonu t³oka.

Instalacja tuby

narzêdzia, jak pokazano na ilustracji (rys. E). Strona przek³adki z podwójnym ko³nierzem pasuje do wnêtrza tylnego kapturka.

zewnêtrznym gwintem do czo³a narzêdzia, jak pokazano na ilustracji (rys. E). Dokrêæ nakrêtkê odpowiedni¹ stron¹ klucza dostarczonego z narzêdziem.

dostêp do gwintowanej czêci prêta.

kolejnoci.

zmieci³o siê wewn¹trz tuby.

UWAGA: Przed u¿yciem opakowania czêciowo opró¿nionego usuñ stwardnia³y materia³.

kapturka dyszy (gwint szerokozwojowy). Nasuñ kapturek dyszy na czo³o tuby.

zadania, zgodnie z zaleceniami producenta. Mniejsza rednica otworu dyszy wymaga wiêkszej si³y przy wypychaniu szczeliwa, co skraca czas pracy akumulatora.

serdelkowym.

Opis dzia³ania

OSTRZE¯ENIE!

Aby zmniejszyæ ryzyko wypadku, ZAWSZE no gogle lub okulary ochronne z bocznymi os³onami.

45 Polski

Page 48

Uruchamianie, zatrzymywanie i regulacja prêdkoci

1. Nacinij spust, aby rozprowadziæ szczeliwo.

2. Naciskaj¹c spust s³abiej lub mocniej, mo¿na regulowaæ szybkoæ, aby uzyskaæ po¿¹dan¹ szerokoæ strumienia i tempo rozprowadzania materia³u. Tempo wyp³ywu zale¿y od rodzaju materia³u, temperatury i rednicy dyszy. Stosuj¹c tubê lub opakowanie z dysz¹ o mniejszej rednicy, zwolnij tempo przep³ywu, aby unikn¹æ wypchniêcia materia³u od ty³u.

3. Aby zatrzymaæ uwalnianie szczeliwa, uwolnij spust.

Zawsze blokuj spust lub wyjmij akumulator przed wymian¹ nasadek i konserwacj¹ narzêdzia. Blokuj spust, gdy narzêdzie nie jest u¿ytkowane oraz gdy jest sk³adowane.

Regulacja trzonu t³oka

1. Aby rêcznie wyregulowaæ trzon t³oka, nacinij i przytrzymaj zwalniacz

2. Ujmij rêkojeæ trzonu t³oka i popchnij lub wyci¹gnij trzon.

3. Uwolnij zwalniacz trzonu t³oka.

Blokowanie spustu

trzonu.

UWAGA: Utrzymuj trzon t³oka w czystoci. Wycofanie nieczystego t³oka mo¿e uszkodziæ wewnêtrzne czêci narzêdzia.

Funkcje

Elektroniczne zabezpieczenie przed przeci¹¿eniem

Pistolet jest elektronicznie zabezpieczony przed przeci¹¿eniem. Gdy na tubê wywierany jest nadmierny nacisk, silnik automatycznie przestawia siê na jedn¹ sekundê na bieg wsteczny, a nastêpnie wy³¹cza siê. Zapobiega to uszkodzeniu narzêdzia oraz tuby czy opakowania ze szczeliwem.

Po wy³¹czeniu silnika sprawd, czy:

 koniec dyszy zosta³ obciêty  uszczelka wewnêtrzna tuby zosta³a przebita  stwardnia³y materia³ zosta³ usuniêty z dyszy  tuba ze szczeliwem nie jest uszkodzona lub zamarzniêta  na trzonie t³oka nie ma szczeliwa ani kleju

Uwolnij spust, aby umo¿liwiæ wyzerowanie elektroniki. Je¿eli silnik nie przestaje siê wy³¹czaæ, spróbuj w³o¿yæ inn¹ tubê z materia³em lub dostarcz narzêdzie do punktu us³ugowego MILWAUKEE.

Mechanizm automatycznej zmiany kierunku

Narzêdzie automatycznie zmienia kierunek, gdy spust pozostaje naciniêty d³u¿ej ni¿ przez dwie sekundy, a nastêpnie zostaje zwolniony. Ta funkcja zapobiega wyp³ywowi nadmiernej iloci materia³u.

Pulsuj¹ce naciskanie spustu wy³¹cza mechanizm automatycznej zmiany kierunku i umo¿liwia wywieranie ci¹g³ego nacisku na tubê. Pozwala to utrzymaæ wolniejsze tempo wyp³ywu materia³u.

Samoczynne wy³¹czenie

Gdy tuba ze szczeliwem jest pusta, silnik wy³¹cza siê samoczynnie. Odci¹gnij t³ok i wymieñ tubê.

Ostro¿nie: Samoczynne wy³¹czanie lub zmiana kierunku pracy mo¿e byæ spowodowana zanieczyszczeniem prêta szczeliwem lub klejem. Prêt t³oka musi byæ czysty i niezaklejony. Je¿eli materia³ przedostaje siê na mechanizm trzonu t³oka, wyjmij go i oczyæ sam trzon oraz narzêdzie szczotk¹ i rozpuszczalnikiem zgodnie ze wskazaniami producenta szczeliwa lub kleju.

OSTRZE¯ENIE!

Aby zmniejszyæ ryzyko wybuchu, nigdy nie wrzucaj akumulatora do ognia, nawet je¿eli jest uszkodzony, wyczerpany lub ca³kowicie roz³adowany.

Czyszczenie

Usuñ kurz i mieci z otworów wentylacyjnych. Rêkojeæ narzêdzia musi byæ zawsze czysta, sucha i wolna od olejów i smarów. Do czyszczenia narzêdzia stosuj jedynie ³agodne myd³o i wilgotn¹ szmatkê, poniewa¿ niektóre rodki czystoci i rozpuszczalniki s¹ szkodliwe dla plastików i innych czêci izolowanych.

Usuwanie akumulatorów niklowo-kadmowych

Akumulatory niklowo-kadmowe nadaj¹ siê do przerobu wtórnego. Przepisy lokalne mog¹ zabraniaæ usuwania akumulatorów razem z normalnymi odpadami. Usuñ akumulator zgodnie z przepisami pañstwowymi i miejscowymi.

Usuwanie akumulatorów niklowo-metalowodorkowych

Akumulatory niklowo-metalowodorkowe nadaj¹ siê do przerobu wtórnego. Oddaj akumulator do najbli¿szego oddzia³u lub punktu us³ugowego MIL- WAUKEE w celu przerobu wtórnego. Usuñ akumulator zgodnie z przepisami pañstwowymi i miejscowymi.

Naprawy

Stosuj jedynie identyczne czêci zamienne MILWAUKEE. Zawsze oddawaj narzêdzie do naprawy i konserwacji w autoryzowanym punkcie obs³ugi MILWAUKEE.

Przystawki

OSTRZE¯ENIE!

Zawsze wyjmuj akumulator przed wymian¹ lub zdejmowaniem nasadek. Stosuj jedynie nasadki zalecane dla tego narzêdzia. Inne nasadki mog¹ stwarzaæ zagro¿enie.

Pe³na lista nasadek znajduje siê w katalogu narzêdzi elektrycznych MILWAUKEE. Aby otrzymaæ katalog, zwróæ siê do miejscowego dystrybutora

lub punktu obs³ugi wskazanego na tylnej ok³adce tej instrukcji.

284 g zestaw wózka

850 g zestaw wózka

284 g Zestaw tuby serdelkowej

567 g Zestaw tuby serdelkowej

Akumulatory 12V i wzmocnione 14,4V

Akumulatory niklowo-kadmowe 12V, 1,3 Ah

14,4V, 2,4 Ah

Akumulator niklowo-metalowodorkowy 14,4V, 2,6 Ah

£adowarki wzmocnione

Do ³adowania akumulatorów 12  18V.

Konserwacja

OSTRZE¯ENIE!

Aby zmniejszyæ ryzyko uszkodzenia cia³a lub sprzêtu, nigdy nie zanurzaj narzêdzia, akumulatora ani ³adowarki w cieczy oraz nie dopuæ, aby ciecz dosta³a siê do ich wnêtrza.

Polski

£adowarka samochodowa jednogodzinna

£adowarka uniwersalna jednogodzinna

Page 49

12/14,4 Voltos Tömítõ- és Ragasztópisztoly

Specifikáció

Katalógus

szám

PCG 12

További balesetvédelmi utasításokért olvassa el az 58-13-0000 sz. Balesetvédelmi Útmutatót. Hanggal és rezgéssel kapcsolatos tudnivalók

 Szerszámok A-kiegyensúlyozású hangnyomásszintje általában 67 dB (A) alatt van. Mûködés közben a zajszint meghaladhatja a 80 dB (A) értéket.

Viseljen fülvédõt!

 Az átlagos kiegyensúlyozású gyorsulás 2,5 m/s

Ezeket a névleges értékeket a rögzített elõírásoknak megfelelõen végzett laboratóriumi próbák során nyerték, és kockázati becsléshez nem alkalmazhatóak. Az egyedi munkakörülmények között végzett mérések során nyert értékek meghaladhatják a névleges értékeket. Az egyéni felhasználót érintõ tényleges veszélyességi fok és sérülési kockázat egyedi, és függ a felhasználó munkamódszerétõl, a munkadarabtól, és a munkahelyi elrendezéstõl, valamint a veszélynek kitettség idõtartamától és a felhasználó fizikai állapotától is.

Mi, a Milwaukee Electric Tool Corp. vállalat, nem lehetünk felelõsségre vonhatóvá a tényleges kitettséget tükrözõ értékek helyett a névleges értékek alkalmazásából eredõ következményekért, amennyiben az egyedi kockázati becslés olyan munkahelyi körülmények között történt, amelyre nincs befolyásunk.

alatti.

Cikk

szám

6560-50

Jelölési rendszer

A szerszám használata elõtt olvassa el a kezelési útmutatót.

CE Megfelelõségi Védjegy

Volt csak váltóáram

12/14,4

Egyenáram

SPECIFIKUS TÖLTÉSI UTASÍTÁSOK A TÖLTÕHÖZ MELLÉKELT TÖLTÉSI ÚTMUTATÓBAN OLVASHATÓK.

Akkumulátoregység eltávolítása a szerszámból

Nyomja be a kioldógombokat, majd csúsztassa elõre az akkumulátort.

Akkumulátoregység töltése és használata

SEMKO biztonság

Nikkel kadmium

Ne égesse el!

Figyelmeztetés! Ne dobja szemétbe! Kérjük, tegye az újrahasznosítható hulladékok gyûjtõjébe.

Egyenáram

1 - Tartókeret 2 - Dugattyú 3 - Dugattyúrúd 4 - Dugattyúrúd nyele 5 - Akkumulátoregység 6 - Akkumulátoregység kioldógombjai 7 - Indítóbillentyû 8 - Rúdkioldó billentyû 9 - Indítóbillentyû zárja 10 - Kvart (0.95 liter) kapacitású tartókeret 11 - Kvart (0.95 liter) kapacitású tubuskeret

Akkumulátoregység behelyezése a szerszámba

Az akkumulátoregység szerszámba történõ behelyezéséhez nyomja be a kioldógombokat, majd csúsztassa az egységet a szerszámtestbe.

MEGJEGYZÉS: A 12 voltos akkumulátor a szerszám tartozékaként került kiszállításra. A használati idõ meghosszabbítása, illetve a dugattyú sebességének növelése érdekében 14,4 voltos Power Plus akkumulátor használható.

Összeszerelés

284 g tartókeret szerelvény beszerelése

12 - Dugattyúrúd 13 - Anya 14 - Dugattyú 15 - Keretfedél 16 - Szorítóanya 17 - Tartókeret 18 - Hátsó anya 19 - Elsõ anya 20 - Dugattyú elõlapja

1. Zárja le az indítóbillentyût vagy vegye ki az akkumulátoregységet.

2. Nyomja le és tartsa lenyomva a rúdkioldó billentyût.

3. Fogja meg a dugattyúrúd nyelét és húzza hátra a dugattyúrudat mindaddig, amíg a rúd csúcsa éppen a bekerül a szerszám belsejébe.

4. Engedje fel a rúdkioldó billentyût.

5. Csavarozza a tubustartóhoz csatlakoztatott szorítóanyát a szerszámfejhez. Villáskulccsal szorítsa meg úgy, hogy a kulcsot a szorítóanya két kisebb nyílásába helyezi, majd azt az óramutató járásával megegyezõ irányban elfordítja.

Magyar

Page 50

MEGJEGYZÉS: A keretsapka, a szorítóanya, és a tartókeret elõre összeszerelt állapotban kerül szállításra.

6. Nyomja le a rúdkioldó billentyût és tolja elõre a dugattyúrudat, hogy elérje a rúd menetét.

7. Csavarozza az anyákat és a dugattyút a dugattyúrúdra a jelzett sorrendben (C. ábra). A szerszámhoz mellékelt villáskulccsal gondosan szorítsa meg a hátsó anyát.

MEGJEGYZÉS: Gyõzõdjön meg arról, hogy az elsõ anya és a dugattyúrúd nem nyúlnak túl a dugattyú elõlapján. Ha bármelyik alkatrész túlnyúlik a dugattyún, a kinyomócsõr hátsó fedele megrepedhet.

8. A tartókeret eltávolításakor fordított sorrendben végezze az eljárást.

850 g tartókeret szerelvény beszerelése

21 - Dugattyúrúd 22 - Anya 23 - Dugattyú 24 - Tartókeret 25 - Kétperemes közgyûrû 26 - Alátétlemez 27 - Szorítóanya 28 - Hátsó anya 29 - Elsõ anya 30 - Dugattyú elõlapja

1. Zárja le az indítóbillentyût vagy vegye ki az akkumulátoregységet.

2. Nyomja le és tartsa lenyomva a rúdkioldó billentyût.

3. Fogja meg a dugattyúrúd nyelét és húzza hátra a dugattyúrudat mindaddig, amíg a rúd csúcsa éppen a bekerül a szerszám belsejébe.

4. Engedje fel a rúdkioldó billentyût.

5. Illessze be a kétperemes közgyûrût a szerszámtest elõlapjába. A nagyobbik gyûrûs oldal beilleszkedik a szerszámba. Helyezze a tartókeretet az alátétre. Szerelje fel az alátétlemezt és a szorítóanyát a szerszámra a jelzett módon (D. ábra). A szerszámmal együtt szállított villáskulccsal gondosan szorítsa meg a szorítóanyát.

6. Nyomja le a rúdkioldó billentyût és tolja elõre a dugattyúrudat, hogy elérje a rúd menetét.

7. Csavarozza az anyákat és a dugattyút a dugattyúrúdra a jelzett sorrendben (D. ábra). A szerszámhoz mellékelt villáskulccsal gondosan szorítsa meg a hátsó anyát.

8. A tartókeret eltávolításakor fordított sorrendben végezze az eljárást.

Tömítõ- vagy ragasztó töltõcsõr beszerelése

31 - Kétperemes közgyûrû 32 - Alátétlemez 33 - Dugattyúrúd 34 - Dugattyú 35 - Záródugattyú 36 - Anya 37 - Fúvókafej 38 - Fúvóka 39 - Kartus 40 - Szorítóanya 41 - Hátsó fedél 42 - Közgyûrû 43 - Dugattyú 44 - Dugattyú elõlapja

1. Zárja le az indítóbillentyût vagy vegye ki az akkumulátoregységet.

2. A gyártó által a munkához javasolt szögben és méretben vágja el a töltõcsõ fúvókáját. Kisebb fúvóka átmérõ esetén nagyobb erõvel kell nyomni a tömítõ gépet és az akkumulátor élettartama megrövidül.

3. Törje le a töltõcsõ belsõ elzáróját hosszú szög vagy drótdarab segítségével. Ha a belsõ elzárót nem töri le, a tömítõanyag a töltõcsõ hátsó végén kényszerül kijutni, és ez tönkreteheti a szerszámot.

MEGJEGYZÉS: Csak részben feltöltött töltõcsõ használata elõtt a megkeményedett anyagot hosszú szög vagy drótdarab segítségével távolítsa el.

4. Nyomja le és tartsa lenyomva a rúdkioldó billentyût.

5. Fogja meg a dugattyúrúd nyelét és húzza hátra a dugattyúrudat, hogy a töltõcsõ beilleszkedhessen a tartókeret belsejébe.

6. Illessze be a tömítõ-csövet a tartókeret belsejébe.

7. Tolja elõre a dugattyúrúd nyelét addig, hogy a dugattyú nekifeszüljön a töltõcsõnek.

8. Engedje fel a rúdkioldó billentyût.

1. Zárja le az indítóbillentyût vagy vegye ki az akkumulátoregységet.

2. Nyomja le és tartsa lenyomva a rúdkioldó billentyût.

3. Fogja meg a dugattyúrúd nyelét és húzza hátra a dugattyúrudat

4. Engedje fel a rúdkioldó billentyût.

5. Illessze a közgyûrût és a hátsó fedelet (finom-menetes) a szerszám

6. Helyezze az alátétlemezt a hátsó fedél tetejére és csavarozza fel a

7. Nyomja le a rúdkioldó billentyût és húzza elõre a dugattyúrudat, hogy

8. Csavarozza fel a dugattyút, a záródugattyút és az anyát a

9. Csavarozza a kartus csövét a hátsó fedélbe.

10. A kartus csövének eltávolításakor fordított sorrendben végezze az

Hengeres típusú egység beszerelése

Beszerelés elõtt mindig ellenõrizze a hengeres egységeket, nem keletkezett-e rajtuk rés vagy egyéb sérülés. Sérült vagy fagyott egységet ne használjon.

1. Zárja le az indítóbillentyût vagy vegye ki az akkumulátoregységet.

2. Nyomja le és tartsa lenyomva a rúdkioldó billentyût.

3. Fogja meg a dugattyúrúd nyelét és húzza hátra a dugattyúrudat, hogy

4. Illessze be az egységet a kartus töltõcsövébe.

5. Vágja le a hengeres egység végét.

6. Illessze be a hengeres egységhez mellékelt fúvókát a fúvóka fedelébe

7. A gyártó által a munkához javasolt szögben és méretben vágja el a

8. Nyomja le és tartsa lenyomva a rúdkioldó billentyût.

9. Tolja elõre a dugattyúrúd nyelét addig, hogy a dugattyú nekifeszüljön

10. Engedje fel a rúdkioldó billentyût.

Kartus szerelvény beszerelése

mindaddig, amíg a rúd csúcsa éppen a bekerül a szerszám belsejébe.

csúcsára a jelzett módon (E ábra). A kettõsperemû gyûrûs oldal beilleszkedik a hátsó fedél belsejébe.

szorítóanyát a szerszám csúcsára a jelzett módon (E ábra). Szorítsa meg az anyát a szerszámhoz mellékelt kulcs villáskulcs végével.

hozzáférjen a rúd menetéhez.

dugattyúrúdra, a jelzett sorrendben (E ábra).

eljárást.

a hengeres egység beilleszkedhessen a kartus töltõcsövébe.

MEGJEGYZÉS: Csak részben feltöltött egység használata elõtt távolítsa el a megkeményedett anyagot.

(meredek menetes). Csavarozza a fúvóka fedelet a kartus csövének elejére.

fúvókát. Kisebb fúvóka átmérõ esetén nagyobb erõvel kell nyomni a tömítõ gépet és az akkumulátor élettartama megrövidül.

a hengeres egységnek.

Üzemeltetés

FIGYELMEZTETÉS!

A balesetveszély csökkentése érdekében MINDIG viseljen védõszemüveget vagy oldalpajzsos védõszemüveget.

Magyar

Page 51

Indítás, leállítás, és a sebesség szabályozása

1. A tömítõanyag adagolásához húzza meg az indítóbillentyût.

2. A sebesség beállításához növelje vagy csökkentse a nyomást az indítóbillentyûn, a megfelelõ csepp-vastagság és adagolt anyagmennyiség eléréséhez. Az áteresztõképességet befolyásolja az anyag típusa, a hõmérséklet és a fúvóka átmérõje. Kisebb fúvókaátmérõjû töltõcsõ vagy egység alkalmazásakor használjon alacsonyabb sebességfokozatot, különben az anyag kitüremkedhet a töltõcsõ hátsó háza körül.

3. A tömítõanyag adagolásának leállításához engedje fel az indítóbillentyût.

Tartozékok cseréje vagy karbantartás elvégzése elõtt mindig zárja le az indítóbillentyût vagy vegye ki az akkumulátoregységet. A szerszám tárolásakor, illetve a szerszám használaton kívüli állapota esetén minden esetben zárja le az indítóbillentyût vagy vegye ki az akkumulátoregységet.

Dugattyúrúd beállítása

1. A dugattyúrúd kézi beállításához nyomja le és tartsa lenyomva a

2. Fogja meg a dugattyúrúd nyelét és tolja vagy húzza a rudat ki vagy be.

3. Engedje fel a rúdkioldó billentyût.

Az indítóbillentyû lezárása

rúdkioldó billentyût.

MEGJEGYZÉS: Tartsa a dugattyúrudat anyagtól mentes állapotban. Az anyaggal borított dugattyú hátrahúzása sérülést okozhat a szerszám belsõ alkatrészein.

FIGYELMEZTETÉS!

A robbanásveszély csökkentése érdekében soha ne égesse el az akkumulátoregységet, még akkor sem, ha az sérült, feszültségmentes vagy teljesen lemerült.

Tisztítás

Tisztítsa meg a töltõt és a szerszám nyílásait portól és törmeléktõl. Tartsa tisztán, szárazon, és olaj- illetve zsírmentesen a szerszámnyelet. A szerszám tisztításához csak enyhén szappanos nedves törlõruhát használjon, mivel bizonyos tisztítószerek és oldószerek a mûanyagokra és egyéb szigetelt alkatrészekre károsak.

Nikkel-kadmium akkumulátoregységek eldobása

A nikkel-kadmium akkumulátoregységek újrahasznosíthatók. Különféle állami és helyi jogszabályok értelmében az akkumulátor városi hulladékkezelõ rendszerbe történõ eldobása törvénybe ütközik. Az akkumulátoregységet a szövetségi, állami, illetve helyi elõírásoknak megfelelõen erre a célra kijelölt hulladékgyûjtõben helyezze el.

Nikkel fémhidrid akkumulátoregységek eldobása

A nikkel fémhidrid akkumulátoregységek újrahasznosíthatók. Az újrahasznosításhoz juttassa vissza az akkumulátoregységet a legközelebbi MILWAUKEE Fiókirodához / Márkaszervizhez. Az akkumulátoregységet mindig a szövetségi, állami, illetve helyi elõírásoknak megfelelõen erre a célra kijelölt hulladékgyûjtõben helyezze el.

Jellemzõk

Elektromos túlterhelésvédelem

A pisztoly elektromos túlterhelésvédelemmel van ellátva. Ha túl nagy nyomás éri a töltõcsövet, a motor egy másodpercre automatikusan hátramenetbe kapcsol, majd leáll. Ennek segítségével megelõzhetõ a szerszám, valamint a töltõcsõ vagy egység sérülése.

Ha a motor leáll, gyõzõdjön meg arról, hogy:

 A fúvóka csúcsát levágta  A töltõcsõben lévõ belsõ elzárót letörte  A megkeményedett anyagokat eltávolította a fúvókából  A töltõcsõ nem sérült vagy fagyott  A dugattyúrúd mentes tömítõ- illetve ragasztóanyagoktól

Engedje fel az indítóbillentyût, hogy az elektronika visszaállítódjon. Ha a motor továbbra is leáll, próbálkozzon másik tubussal vagy anyaggal, vagy vigye a szerszámot egy MILWAUKEE márkaszervizbe.

Automatikus hátrameneti mechanizmus

A szerszám egyik mûszaki sajátossága az automatikus hátrameneti mechanizmus, amely visszafordítja a dugattyút, ha az indítóbillentyût 2 másodpercnél tovább lenyomva tartják, majd felengedik. Ez a sajátosság segíti elõ, hogy felesleges anyag további folyását megállítsuk.

Az indítóbillentyû ütemes lenyomása deaktiválja az automatikus hátrameneti mechanizmust, és lehetõvé teszi a tubuson folyamatos nyomás kifejtését. Ennek segítségével alacsonyabb anyagadagolási sebesség tartható fenn.

Automatikus leállás

Amikor a tubus kiürült, az automatikus leállító mechanizmus kikapcsolja a motort. Húzza hátra a dugattyút és cserélje ki a tubust.

Figyelem! A szerszám indokolatlan leállását vagy automatikus hátramenetbe kapcsolását okozhatja a dugattyúrúdra került tömítõ- vagy ragasztóanyag. A dugattyúrúdnak mindig tisztának és tömítõanyagmentesnek kell maradnia. Ha az anyag mégis a dugattyúrúd mechanizmusra kerül, vegye ki a dugattyúrudat, majd kefével és a tömítõilletve ragasztóanyag gyártója által javasolt oldószerrel tisztítsa le az anyagot a rúdról és a szerszámról.

Karbantartás

FIGYELMEZTETÉS!

Személyi sérülés és károkozás kockázatának csökkentése érdekében a szerszámot, akkumulátoregységet vagy töltõt soha ne merítse folyadékba, illetve ne hagyja, hogy azok belsejébe folyadék kerüljön.

Javítások

Kizárólag az eredetivel megegyezõ MILWAUKEE cserealkatrészeket használja. Javításra és karbantartásra mindig vigye a szerszámot hivatalos MILWAUKEE márkaszervizbe.

Tartozékok

FIGYELMEZTETÉS!

Tartozékok cseréje vagy eltávolítása elõtt mindig vegye ki az akkumulátoregységet. Csak kifejezetten ehhez a szerszámhoz ajánlott tartozékokat használjon. Más tartozékok veszélyesek lehetnek.

Tartozékok teljes felsorolását a MILWAUKEE Elektromos Szerszámkatalógusban találja. Katalógusért forduljon az ezen kezelési útmutató hátoldalán felsorolt helyi márkakereskedõk vagy márkaszervizek egyikéhez.

284 g Tartókeret készlet

850 g Tartókeret készlet

284 g Hengeres kartus-egység készlet

567 g Hengeres kartus-egység készlet

12 és 14,4 voltos Power Plus akkumulátoregységek

Nikkel-kadmium akkumulátoregység 12 volt 1,3 amperóra

14,4 volt 2,4 amperóra

Nikkel fémhidrid akkumulátoregység 14,4 volt 2,6 amperóra

Power Plus töltõk

12-18 voltos Power Plus akkumulátoregységek töltéséhez.

Egyórás töltõ gépjármûhöz

Egyórás univerzális töltõ

Magyar

Page 52

Нагнетатель замазки и клея на 12/14,4 Вольт

Технические характеристики

¹ ïî

каталогу

PCG 12

Дополнительные инструкции по обеспечению безопасности см. в «Руководстве по обеспечению безопасности», изд. ¹ 58-13-0000. Информация об уровне шума и вибрации

 Как правило, среднее взвешенное значение (относительно абсолютного уровня) звукового давления, создаваемого инструментом, составляет

менее 67 дБ. Уровень шума, создаваемого работающим инструментом, может превышать 80 дБ (абс.). Используйте защитные наушники!

 Типичное среднее взвешенное значение вибрационного ускорения составляет менее 2,5 м/сек

Заявленные выше значения были получены в ходе испытаний лабораторного типа с соблюдением указанных стандартов, но не достаточны для точной оценки степени риска. Значения, измеряемые на индивидуальных рабочих местах, могут превышать заявленные значения. Фактические уровни воздействия и риска, которым подвергается индивидуальный пользователь, уникальны и зависят от применяемых методов выполнения работ, конструкции компонента, с которым работает пользователь и планировки рабочего места, а также времени воздействия и физического состояния пользователя.

Корпорация Milwaukee Electric Tool не несет ответственности за последствия использования заявленных значений вместо значений фактических уровней воздействия при оценке степени риска, которому подвергается индивидуальный пользователь на рабочем месте в условиях, не поддающихся контролю со стороны изготовителя инструмента.

Изделие

6560-50

Используемые символы

Перед началом использования инструмента прочтите руководство по его эксплуатации.

Символ соответствия требованиям Европейского Совета (СЕ)

Символ обеспечения безопасности в соответствии с требованиями SEMKO

Никель-кадмиевый аккумулятор

Вольт

(только пер. ток)

12/14,4 ïîñò. òîêà

Подзарядка и использование

ОСОБЫЕ ИНСТРУКЦИИ ПО ЗАРЯДКЕ СМ. В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ ЗАРЯДНОГО УСТРОЙСТВА, ПОСТАВЛЯЕМЫЕ В КОМПЛЕКТЕ С ЗАРЯДНЫМ УСТРОЙСТВОМ.

Удаление комплекта батарей из инструмента

Нажмите высвобождающие комплект батарей кнопки и выдвиньте комплект батарей вперед.

Установка комплекта батарей в инструменте

Для того, чтобы вставить комплект батарей в инструмент, нажмите кнопки для высвобождения комплекта батарей и вставьте комплект в корпус инструмента.

ПРИМЕЧАНИЕ. Вместе с инструментом поставляется батарея на 12 Вольт. С тем, чтобы увеличить продолжительность срока службы батареи до перезарядки или повысить скорость перемещения плунжера, можно использовать батарею Power Plus на 14,4 Вольт.

комплекта батарей

Не сжигать!

Внимание! Не выбрасывать в мусор! Пожалуйста, сдавайте в утиль.

Постоянный ток

1 - Íåñó

2 - Плунжер 3 - Шток плунжера 4 - Рукоятка штока плунжера 5 - Комплект аккумуляторных батарей 6 - Кнопки для высвобождения комплекта батарей 7 - Курок-включатель 8 - Курок для высвобождения штока 9 - Замок курка-включателя 10 - Несущий корпус на 0,946 л 11 - Корпус цилиндра на 0,946 л

По-русски

щий корпус

Сборка

Установка узла несущего корпуса на 284 ã

12 - Шток плунжера 13 - Гайка 14 - Плунжер 15 - Крышка-прокладка 16 - Гайка цилиндра 17 - Несущий корпус 18 - Задняя гайка 19 - Передняя гайка 20 - Передняя поверхность плунжера

1. Заблокируйте курок-включатель замком или удалите комплект аккумуляторных батарей.

2. Нажмите и удерживайте в нажатом положении курок для высвобождения штока.

3. Возьмитесь за рукоятку штока плунжера и втягивайте шток плунжера к себе до тех пор, пока наконечник штока не окажется внутри инструмента.

4. Отпустите курок для высвобождения штока.

5. Навинтите гайку цилиндра, закрепленную на держателе трубки, на передний наконечник инструмента. Затяните гайку цилиндра гаечным ключом, вставив концы ключа в два небольших отверстия в гайке и поворачивая ключ по часовой стрелке.

ПРИМЕЧАНИЕ. Крышка-прокладка, гайка цилиндра и несущий корпус поставляются в сборе.

6. Нажмите курок для высвобождения штока и выжмите шток вперед, чтобы получить доступ к резьбе штока.

7. Навинтите гайки и плунжер на шток плунжера в указанной последовательности (см. рис. C). Надежно затяните заднюю гайку ключом, поставляемым в комплекте с инструментом.

Page 53

ПРИМЕЧАНИЕ. Убедитесь в том, что передняя гайка и шток плунжера не выступают над передней поверхностью плунжера. Если какойлибо из этих компонентов будет выступать над плунжером, может возникнуть разрыв задней крышки трубки с материалом.

8. Для того, чтобы удалить несущий корпус, выполните перечисленные выше операции в обратной последовательности.

Установка узла несущего корпуса на 850 г

21 - Шток плунжера 22 - Гайка 23 - Плунжер 24 - Несущий корпус 25 - Распорная шайба с двойным буртиком 26 - Упорная шайба 27 - Гайка цилиндра 28 - Задняя гайка 29 - Передняя гайка 30 - Передняя поверхность плунжера

1. Заблокируйте курок-включатель замком или удалите комплект аккумуляторных батарей.

2. Нажмите и удерживайте в нажатом положении курок для высвобождения штока.

4. Отпустите курок для высвобождения штока.

5. Вставьте распорную шайбу с двойным буртиком в переднюю поверхность корпуса инструмента. Та сторона шайбы, с которой предусмотрен буртик большего диаметра, должна быть обращена к инструменту и вставляется внутрь корпуса. Установите несущий корпус поверх шайбы. Установите упорную шайбу и гайку цилиндра на инструменте в указанной последовательности (см. рис. D). Затяните гайку цилиндра ключом, поставляемым в комплекте с инструментом.

6. Нажмите курок для высвобождения штока и выжмите шток вперед, чтобы получить доступ к резьбе штока.

7. Навинтите гайки и плунжер на шток плунжера в указанной последовательности (см. рис. D). Надежно затяните заднюю гайку ключом, поставляемым в комплекте с инструментом.

1. Заблокируйте курок-включатель замком или удалите комплект

2. Обрежьте наконечник трубки (угол, под которым обрезается трубка,

3. Проделайте отверстие во внутренней пломбе трубки, пользуясь

4. Нажмите и удерживайте в нажатом положении курок для

Установка трубки для нагнетания замазки или клея

31 - Двойной буртик 32 - Упорная шайба 33 - Шток плунжера 34 - Плунжер 35 - Плунжер цилиндра 36 - Гайка 37 - Крышка цевки 38 - Цевка 39 - Цилиндр 40 - Гайка цилиндра 41 - Задняя крышка 42 - Распорная шайба 43 - Плунжер 44 - Передняя поверхность плунжера

аккумуляторных батарей.

и диаметр трубки должны соответствовать рекомендациям изготовителя, относящимся к инструментам данного типа). При использовании наконечников небольшого диаметра для нагнетания замазки или клея требуется большее усилие, в связи с чем сокращается срок службы батареи до перезарядки.

длинным гвоздем или куском проволоки. Если внутренняя пломба не будет разорвана, при нагнетании замазки или клея возможно вытеснение материала из заднего конца трубки, способное привести к повреждению инструмента.

ПРИМЕЧАНИЕ. Перед использованием частично заполненной трубки удаляйте любой затвердевший материал с помощью длинного гвоздя или куска проволоки.

высвобождения штока.

5. Возьмитесь за рукоятку штока плунжера и втяните шток плунжера к себе так, чтобы трубка с замазкой или клеем вошла внутрь несущего корпуса.

6. Вставьте трубку с замазкой или клеем в несущий корпус.

7. Возьмитесь за рукоятку штока плунжера и выжимайте шток плунжера до тех пор, пока плунжер не прижмется к трубке с замазкой или клеем.

8. Отпустите курок для высвобождения штока.

1. Заблокируйте курок-включатель замком или удалите комплект

2. Нажмите и удерживайте в нажатом положении курок для

3. Возьмитесь за рукоятку штока плунжера и втягивайте шток плунжера

4. Отпустите курок для высвобождения штока.

5. Установите распорную шайбу и заднюю крышку (с мелкой резьбой)

6. Установите упорную шайбу поверх задней крышки и навинтите

7. Нажмите курок для высвобождения шток и выжмите шток плунжера

8. Навинтите плунжер, плунжер цилиндра и гайку на шток плунжера

9. Ввинтите трубку цилиндра в заднюю крышку.

10. Для того, чтобы удалить трубку цилиндра, выполните

Установка комплекта для колбасного шприца

Перед установкой комплекта с материалом для колбасного шприца всегда проверяйте его на наличие проколов и повреждений. Не используйте поврежденные комплекты или комплекты с замерзшим материалом.

1. Заблокируйте курок-включатель замком или удалите комплект

2. Нажмите и удерживайте в нажатом положении курок для

3. Возьмитесь за рукоятку штока плунжера и втяните шток плунжера

4. Вставьте комплект в трубку цилиндра.

5. Обрежьте конец комплекта для колбасного шприца.

6. Вставьте цевку, поставляемую вместе с комплектом для колбасного

7. Обрежьте цевку (угол, под которым обрезается цевка, и диаметр

8. Нажмите и удерживайте в нажатом положении курок для

9. Возьмитесь за рукоятку шток плунжера и выжмите шток плунжера

10. Отпустите курок для высвобождения штока.

Установка узла цилиндра

аккумуляторных батарей.

высвобождения штока.

к себе до тех пор, пока наконечник штока не окажется внутри инструмента.

на передний наконечник инструмента (см. рис. Е). Та сторона распорной шайбы, с которой предусмотрен двойной буртик, должна быть обращена внутрь задней крышки.

гайку цилиндра на передний наконечник инструмента (см. рис. Е). Затяните гайку с помощью концов гаечного ключа, поставляемого вместе с инструментом.

вперед, чтобы получить доступ к резьбе штока.

в указанной последовательности (см. рис. Е).

перечисленные выше операции в обратной последовательности.

аккумуляторных батарей.

высвобождения штока.

к себе так, чтобы комплект с материалом для колбасного шприца вошел внутрь трубки цилиндра.

ПРИМЕЧАНИЕ. Перед использованием частично заполненного комплекта удаляйте любой затвердевший материал.

шприца, в крышку цевки (с крупной резьбой). Навинтите крышку цевки на передний конец трубки цилиндра.

цевки должны соответствовать рекомендациям изготовителя, относящимся к инструментам данного типа). При использовании цевок небольшого диаметра для нагнетания замазки или клея требуется большее усилие, в связи с чем сокращается срок службы батареи до перезарядки.

высвобождения штока.

вперед так, чтобы он прижался к комплекту с материалом для колбасного шприца.

Эксплуатация

ВНИМАНИЕ!

Для того, чтобы свести к минимуму риск нанесения травм, ВСЕГДА надевайте защитные очки или очки с боковыми предохранительными щитками.

Включение, выключение и регулировка скорости нагнетания

1. Нажмите курок, чтобы начать нагнетание замазки или клея.

2. Для того, чтобы повышать или снижать скорость подачи материала, регулируя таким образом ширину полосы нанесенного материала, увеличивайте или уменьшайте давление на курок. Скорость подачи материала может зависеть от типа материала, его температуры и диаметра цевки. Использование трубки или комплекта с цевкой

По-русски

Page 54

небольшого диаметра может приводить к снижение скорости подачи материала или к вытеснению материала из-под заднего уплотнения трубки.

3. Отпустите курок, чтобы прекратить нагнетание замазки или клея.

Блокировка курка

Всегда блокируйте курок или удаляйте комплект аккумуляторных батарей перед заменой вспомогательных принадлежностей или выполнением технического обслуживания. Блокируйте курок, когда инструмент не используется, а также перед хранением инструмента.

Регулировка штока плунжера

1. Для того, чтобы отрегулировать шток плунжера вручную, нажмите и удерживайте в нажатом положении курок для высвобождения штока.

2. Возьмитесь за рукоятку штока плунжера и втяните шток к себе или выжмите его от себя.

3. Отпустите курок для высвобождения штока. ПРИМЕЧАНИЕ. Очищайте шток плунжера от материала. Втягивание

плунжера, покрытого материалом, может привести к повреждению внутренних компонентов инструмента.

Функции инструмента

Электронный механизм защиты от перегрузки

Нагнетатель защищен электронным механизмом, предохраняющим инструмент от перегрузки. При возникновении чрезмерного давления в трубке направление вращения вала двигателя автоматически изменяется на одну секунду, после чего двигатель выключается. Это способствует предотвращению повреждения инструмента и трубки или комплекта с замазкой или клеем.

Если двигатель выключился, убедитесь в том, что:

 наконечник цевки обрезан;  внутренняя пломба трубки с замазкой разорвана;  затвердевший материал удален из цевки;  трубка с замазкой не повреждена и не промерзла;  шток плунжера очищен от замазки (и) или клея

Отпустите курок, чтобы вызвать сброс электронного предохранительного механизма. Если двигатель продолжает автоматически выключаться, попробуйте использовать другую трубку с материалом или отправьте инструмент в центр ремонтного обслуживания фирмы MILWAUKEE.

Автоматический механизм изменения направления вращения вала двигателя

В конструкции инструмента предусмотрен автоматический механизм, меняющий направление вращения вала двигателя на обратное, если курок был нажат в течение более чем 2 секунд, а затем отпущен. Этот механизм способствует предотвращению подачи чрезмерного количества материала.

Поочередно нажимая и отпуская курок, пользователь выключает этот автоматический механизм и обеспечивает создание постоянного давления в трубке. Такой режим работы способствует более постепенной подаче материала.

Автоматическое выключение

После опорожнения трубки с замазкой двигатель инструмента автоматически выключается. Потяните плунжер к себе и замените трубку с материалом.

Осторожно! Нежелательное выключение двигателя инструмента или изменение направления вращения вала двигателя могут быть вызваны попаданием замазки или клея на поверхности штока плунжера. Шток плунжера должен быть полностью очищен от замазки и (или) клея. Если материал попадает на компоненты механизма штока плунжера, удалите шток плунжера и очистите плунжер и инструмент от материала щеткой и растворителем, в соответствии с рекомендациями изготовителя замазки и (или) клея.

Техническое обслуживание

ВНИМАНИЕ!

Для того, чтобы свести к минимуму риск нанесения травм или повреждения оборудования, никогда не погружайте инструмент, комплект аккумуляторных батарей или зарядное устройство в жидкость и не допускайте попадания жидкостей внутрь этого оборудования.

Очистка

Очищайте вентиляционные отверстия инструмента от пыли и мусора. Следите за тем, чтобы рукоятки инструментов оставались сухими и очищенными от масла и смазки. Очищая инструмент, пользуйтесь только ветошью, увлажненной в слабом мыльном растворе; применение некоторых моющих веществ и растворителей приводит к повреждению пластика и других изолирующих компонентов.

Ликвидация никель-кадмиевых аккумуляторных батарей

Комплекты никель-кадмиевых аккумуляторных батарей подлежат утилизации. Выбрасывание использованных аккумуляторных батарей в мусор может быть запрещено законами, действующими в некоторых государствах и регионах. Ликвидируйте комплект аккумуляторных батарей в соответствии с федеральными, региональными и местными правилами.

Ликвидация никель-металлогидридных комплектов аккумуляторных батарей

Комплекты никель-металлогидридных аккумуляторных батарей подлежат утилизации. Возвращайте использованные никельметаллогидридные аккумуляторные батареи в ближайшее подразделение фирмы MILWAUKEE или в ближайшее уполномоченное этой фирмой обслуживающее предприятие. Ликвидируйте комплект аккумуляторных батарей в соответствии с федеральными, региональными и местными правилами.

Ремонт

Заменяйте компоненты только идентичными им сменными компонентами, изготовленными фирмой MILWAUKEE. Поручайте ремонт и техническое обслуживание инструмента только обслуживающему предприятию, уполномоченному фирмой MILWAUKEE.

Вспомогательные принадлежности

ВНИМАНИЕ!

Всегда удаляйте комплект аккумуляторных батарей перед заменой или удалением вспомогательных принадлежностей. Применяйте только те вспомогательные принадлежности, которые специально предназначены для использования в сочетании с данным инструментом. Применение других принадлежностей может привести к возникновению опасной ситуации.

Полный перечень вспомогательных принадлежностей см. в каталоге электроинструментов фирмы MILWAUKEE. Для того, чтобы получить этот каталог, обратитесь к местному поставщику продукции фирмы или в одно из обслуживающих предприятий, наименования и адреса которых приведены на задней обложке этого руководства.

Комплект несущего корпуса на 284 ã

Комплект несущего корпуса на 850 ã

Комплект цилиндра для материала колбасного типа на 284 ã

Комплект цилиндра для материала колбасного типа на 567 ã

Комплекты аккумуляторных батарей Power Plus на 12 и 14,4 В

Комплекты никель-кадмиевых аккумуляторных батарей На 12 Вольт, 1,3 Ампер-часов

На 14,4 Вольт, 2,4 Ампер-часов

Комплект никель-металлогидридных аккумуляторных батарей На 14,4 Вольт, 2,6 Ампер-часов

Зарядные устройства Power Plus

Для перезарядки комплектов аккумуляторных батарей Power Plus на 12-18 Вольт.

Автомобильное зарядное устройство для перезарядки батарей в течение 1 часа

Универсальное зарядное устройство для перезарядки батарей в течение 1 часа

ВНИМАНИЕ!

Для того, чтобы свести к минимуму опасность взрыва, никогда не сжигайте комплект аккумуляторных батарей  даже если он поврежден или полностью разрядился.

По-русски

Page 55
