Page 1

OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No.

No de Cat.

5615, 5616, 5619 & 5625 Series

5615, 5616, 5619 & 5625 Série 5615, 5616, 5619 & 5625 Serie

HEAVY-DUTY ROUTERS TOUPIES EXTRA-ROBUSTES BURILADORAS PARA SERVICIO PESADO

TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR'S MANUAL. AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE

MANUEL DE L'UTILISATEUR. PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER EL MANUAL

DEL OPERADOR.

Page 2

GENERAL SAFETY RULES — FOR ALL POWER TOOLS

POWER TOOL USE AND CARE

SPECIFIC SAFETY RULES

WARNING

READ ALL INSTRUCTIONS

Failure to follow all instructions listed below may result in electric shock, ﬁ re and/or serious injury. The term "power tool" in all of the warnings listed below refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

SAVE THESE INSTRUCTIONS

WORK AREA SAFETY

1. Keep work area clean and well lit. Cluttered or dark areas invite accidents.

2. Do not operate power tools in ex-

plosive atmospheres, such as in the presence of ﬂ ammable liquids, gases, or dust. Power tools create sparks which

may ignite the dust or fumes.

3. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

4. Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce risk of electric shock.

5. Avoid body contact with earthed or

grounded surfaces such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.

7. Do not abuse the cord. Never use the

cord for carrying, pulling, or unplugging the power tool. Keep cord away from heat, oil, sharp edges, or moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool out-

doors, use an extension cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

2 3

PERSONAL SAFETY

9. Stay alert, watch what you are do-

ing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal injury.

10. Use safety equipment. Always wear eye protection. Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

11. Avoid accidental starting. Ensure the

switch is in the off-position before plugging in. Carrying tools with your ﬁ nger on

the switch or plugging in power tools that have the switch on invites accidents.

12. Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

13. Do not overreach. Keep proper foot- ing and balance at all times. This enables better control of the power tool in unexpected situations.

14. Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery, or long

hair can be caught in moving parts.

15. If devices are provided for the connec-

tion of dust extraction and collection facilities, ensure these are connected and properly used. Use of these de-

vices can reduce dust-related hazards.

16. Do not force the power tool. Use the

correct power tool for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

17. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

18. Disconnect the plug from the power

source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preven-

tive safety measures reduce the risk of starting the tool accidentally.

19. Store idle power tools out of the reach

of children and do not allow persons unfamiliar with the power tools or these instructions to operate power tools. Power tools are dangerous in the

hands of untrained users.

20. Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool's operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

21. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

22. Use the power tool, accessories and

tool bits etc., in accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous situation.

SERVICE

23. Have your power tool serviced by a qualiﬁ ed repair person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

1. Hold power tools by insulated grip-

ping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord.

Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

2. Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MIL- WAUKEE service facility for a free replacement.

3. Always wear safety goggles and dust

mask. Use only in a well ventilated area. Using personal safety devices and

in a safe environment reduce the risk for injury.

4. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemicallytreated lumber.

Your risk from these exposures varies,

depending on how often you do this type of work. T o reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are speciﬁ cally designed to ﬁ lter out microscopic particles.

5. Some woods contain preservatives that can be toxic. Take extra care to prevent inhalation and skin contact when working with these materials. Request, and follow, any safety information available from your material supplier.

6. Always make sure the workpiece is free

from nails, screws and other foreign objects. Keep the working edge away from the clamping surface. Cutting

these objects can cause loss of control of the tool and damage to the bit.

7. Never hold the workpiece in one hand

and the tool in the other hand when using the tool. Never place hands near or below cutting surface. Clamp-

ing the material and guiding the tool with both hands is safer.

Page 3

8. Never use dull or damaged bits. Sharp bits must be handled with care. Damaged bits can break during use. Dull bits require more force to push the tool, which could cause the bit to break. Damaged bits can throw carbide pieces and burn the workpiece.

9. After changing the bit or making any

adjustments, make sure the collet nut and any other adjustment devices are securely tightened. Loose

adjustment devices can unexpectedly shift, causing loss of control. Loose rotating components will be violently thrown. Watch for vibration or wobbling that could indicate an improperly installed bit.

10. Maintain ﬁ rm grip on router when start-

ing motor to resist starting torque.

11. Always keep the power supply cord away from moving parts on the tool.

Keep the cord away from the direction of the cut.

12. Never start the tool when the bit is in contact with the material. The bit cutting edge may grab the material causing loss of control of the tool.

13. Never lay the tool down until the bit has come to a complete stop. The spinning bit can grab the surface and pull the tool out of your control.

Symbology

Double Insulated

Canadian Standards Association

Underwriters Laboratories, Inc.

Volts Alternating Current

No Load Revolutions per Minute (RPM)

Amperes

14. Never touch the bit during or immedi- ately after use. After use the bit may be hot enough to burn bare skin.

15. Use clamps or another practical way

to secure and support the workpiece to a stable platform. Holding the work

by hand or against your body leaves it unstable and may lead to loss of control.

16. Never clamp the workpiece to a hard

surface, such as concrete or stone.

Contact with the bit could cause the tool to jump and loss of control.

17. Only operate the routers when held. Do not clamp or secure the router to a surface and hold the workpiece by hand.

18. Never use bits larger than the smallest of the openings in the base, sub-base, or dust collection port.

19. Do not loosen or

remove the plunge base caps. Internal

springs are under pressure. If loosened or removed, the plunge base caps and internal springs will become projectiles, which could cause injury.

4 5

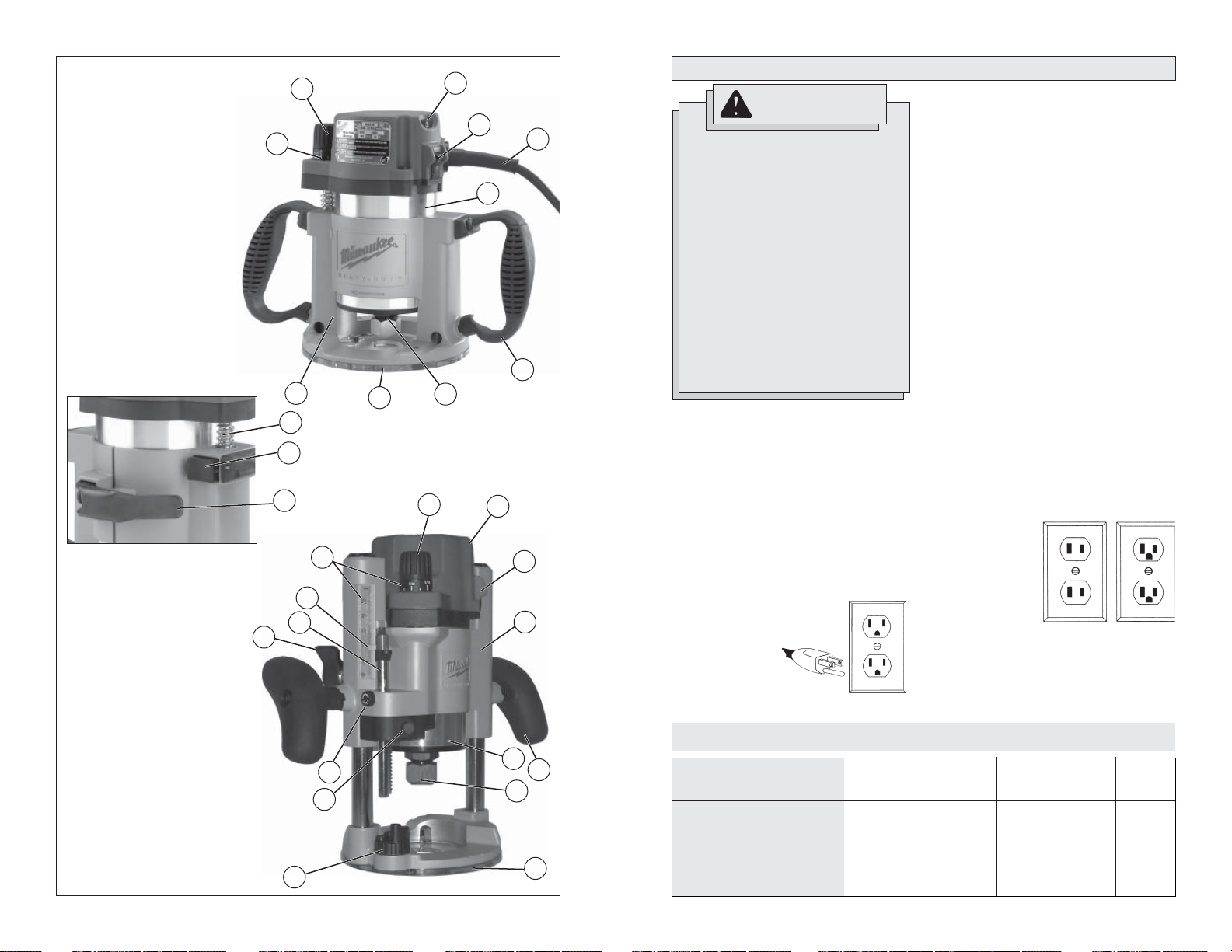

Plunge Base Caps

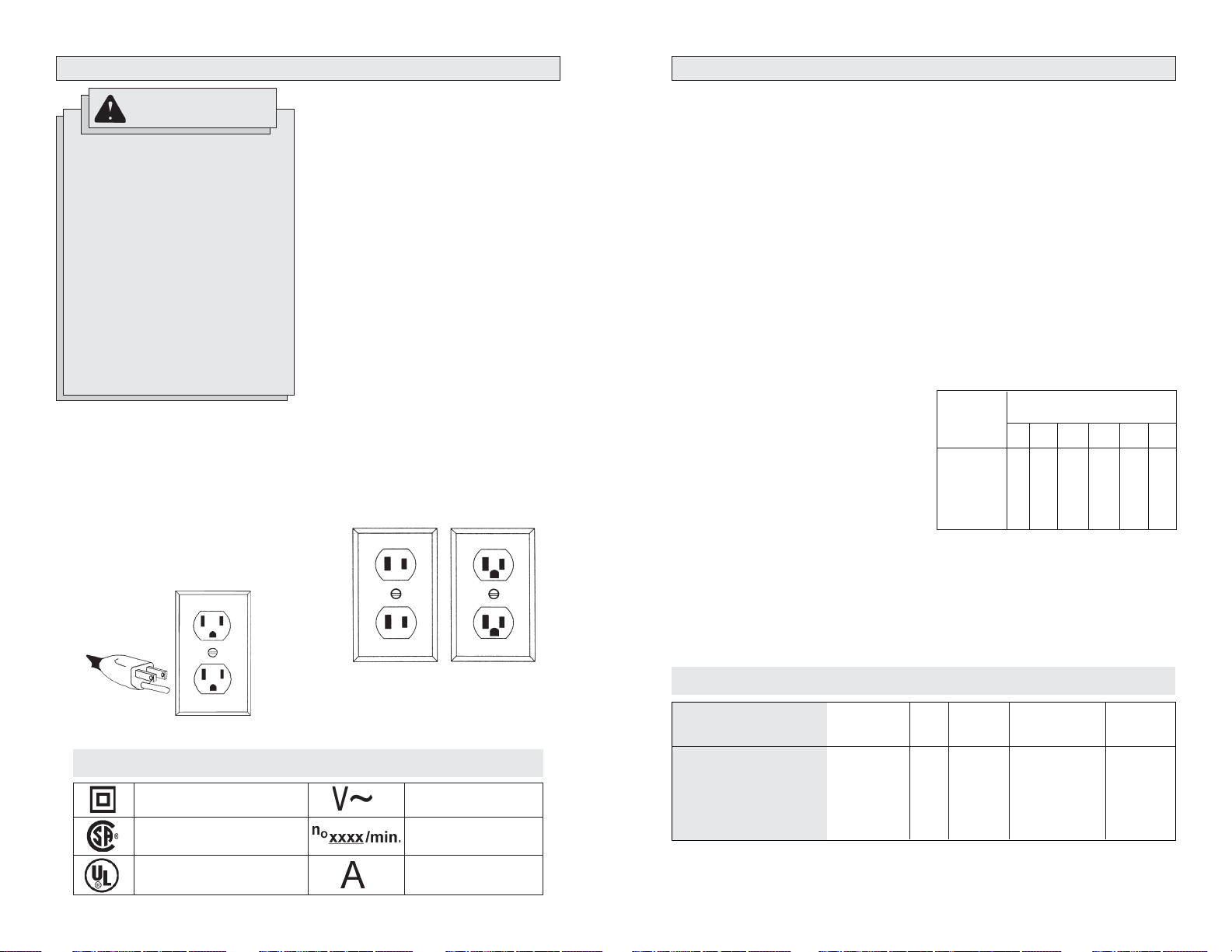

Improperly connecting the grounding wire can result in the risk of electric shock. Check with a qualiﬁ ed electri- cian if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it repaired by a MILW AUKEE service facility before use. If the plug will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounded Tools: Tools with Three Prong Plugs

Tools marked “Grounding Required” have a three wire cord and three prong grounding plug. The plug must be connected to a properly grounded outlet (See Figure A). If the tool should electrically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user, reducing the risk of electric shock.

The grounding prong in the plug is connected through the green wire inside the cord to the grounding system in the tool. The green wire in the cord must be the only wire connected to the tool's grounding system and must never be attached to an electrically “live” terminal.

Your tool must be plugged into an appropriate outlet, properly installed and grounded in accordance with all codes and ordinances. The plug and outlet should look like those in Figure A.

Double Insulated Tools: Tools with Two Prong Plugs

Tools marked “Double Insulated” do not require grounding. They have a special double insulation system which satisfies OSHA requirements and complies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the National Electrical Code. Double Insulated tools may be used in either of the 120 volt outlets shown in Figures B and C.

GROUNDING

WARNING

Fig. A

Fig. B Fig. C

EXTENSION CORDS

Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown to determine the required minimum wire size.

The smaller the gauge number of the wire, the greater the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁ x “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualiﬁ ed person before using it.

• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

Nameplate

* Based on limiting the line voltage drop to ﬁ ve volts at 150% of the rated amperes.

for Extension Cords*

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

Extension Cord Length

75'

50'

25'

18 18 18 18 16 14 12

18 18 18 16 14 12 10

18 18 16 14 12 10

100'

18 16 14 12 10

150'

16 14 12 12

READ AND SAVE ALL

INSTRUCTIONS FOR

FUTURE USE.

Page 4

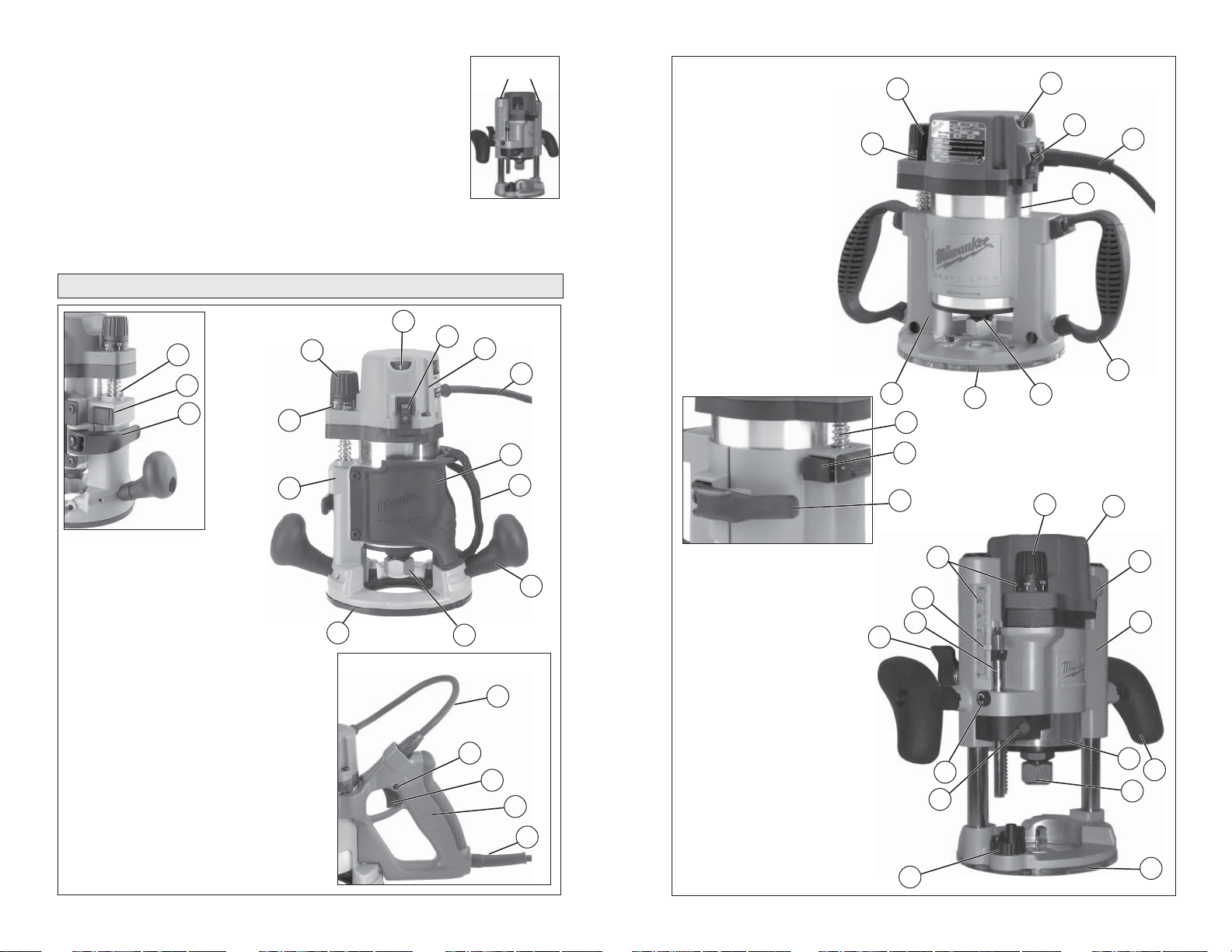

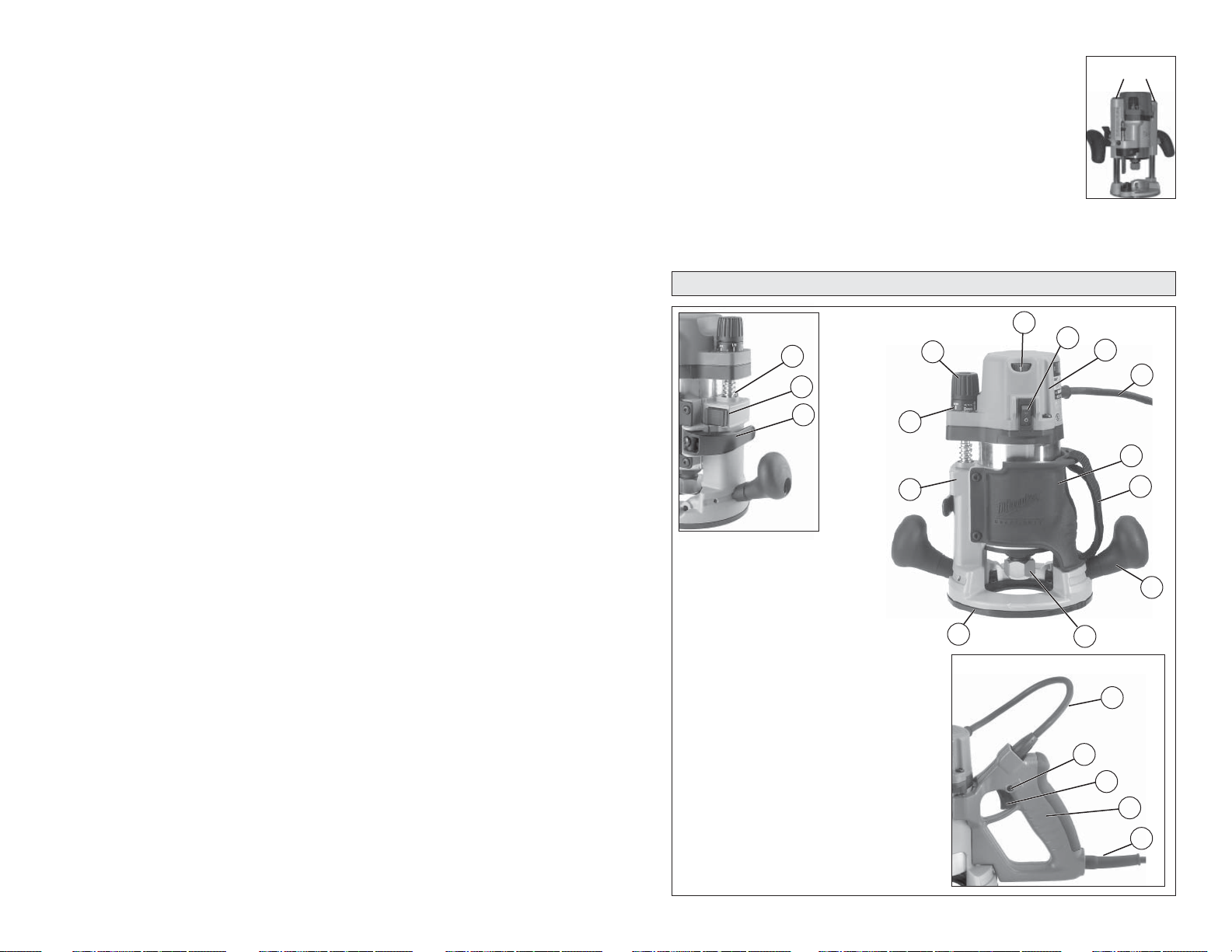

FUNCTIONAL DESCRIPTION

Bodygrip® models

1. Depth adjustment screw

2. Motor release button

3. Locking lever

4. Scale

5. Depth adjustment knob

6. Variable speed dial (For Cat. No. 5616 Series only)

7. On/Off switch

8. Motor

9. Cord

10. Body grip

11. Strap

12. Ball handle

13. Collet assembly

14. Sub-Base

15. Base

16. Lock button

Speciﬁ cations

Motor/Base

Cat. No.

5615-20 Bodygrip® 5615-24 Plunge base 5616-20 Bodygrip® 5616-24 Plunge base 5619-20 D-Handle 5625-20 Production

Motor Only

Cat. No. 5615-29

5615-29 5616-29 5616-29 5619-29 5625-29

Volts

120 120 120 120 120 120

D-Handle models

Amps

11 11 13

10,000 - 24,000

10,000 - 24,000 11 15

10,000 - 22,000

No Load

24,000 24,000

24,000

RPM

1. Depth adjustment screw

Max

1-3/4 1-3/4 2-1/4 2-1/4 1-3/4 3-1/2

2. Motor release button

3. Locking lever

4. Scale

5. Depth adjustment knob

6. Variable speed dial

7. On/Off switch

8. Cord

9. Motor

10. Handle

11. Collet assembly

12. Sub-base

13. Base

Production model

Plunge base models

14. Turret

15. Depth stop rod release button

16. Depth stop rod

locking screw

17. Plunge release lever

18. Depth stop rod

19. Depth stop rod

adjustable pointer

1 2

6 7

Page 5

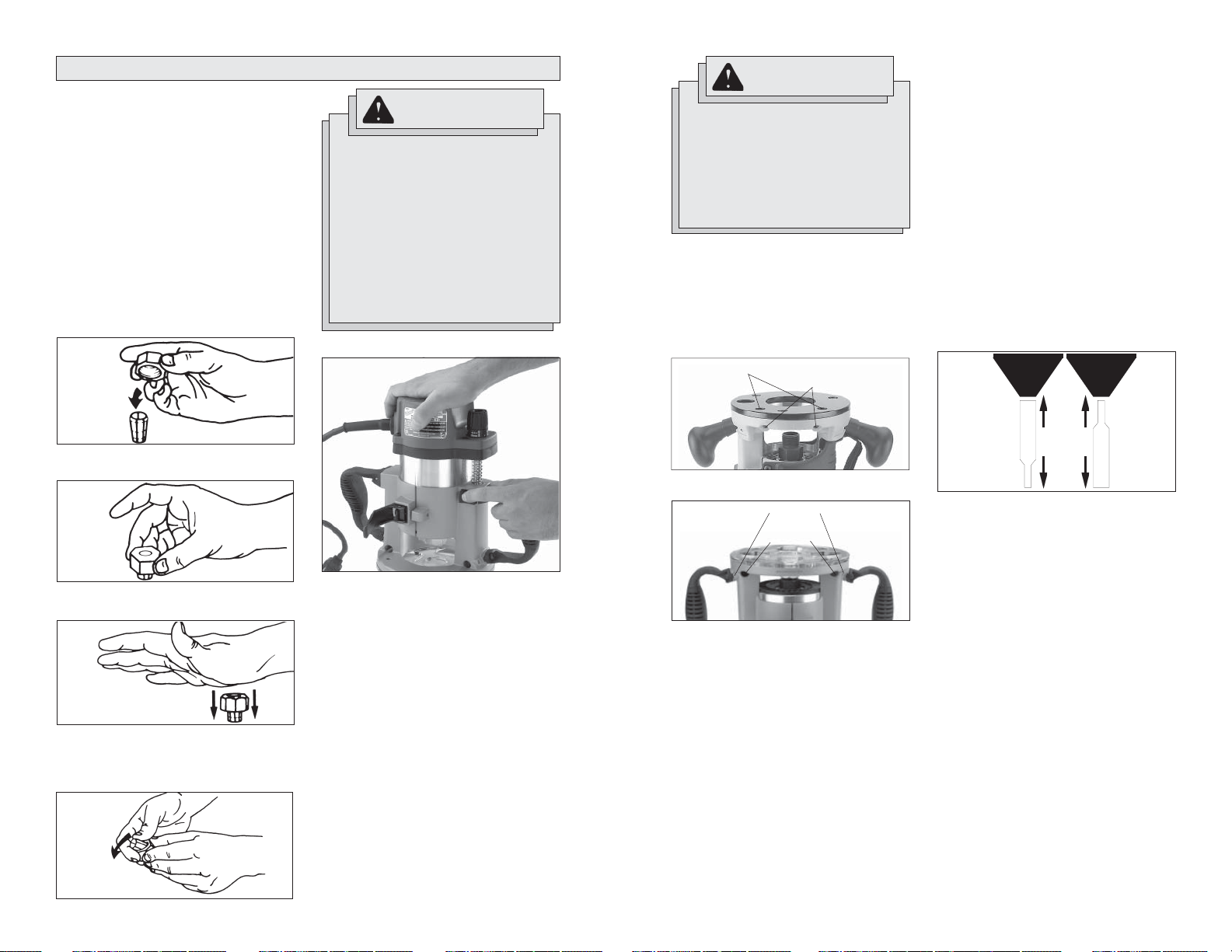

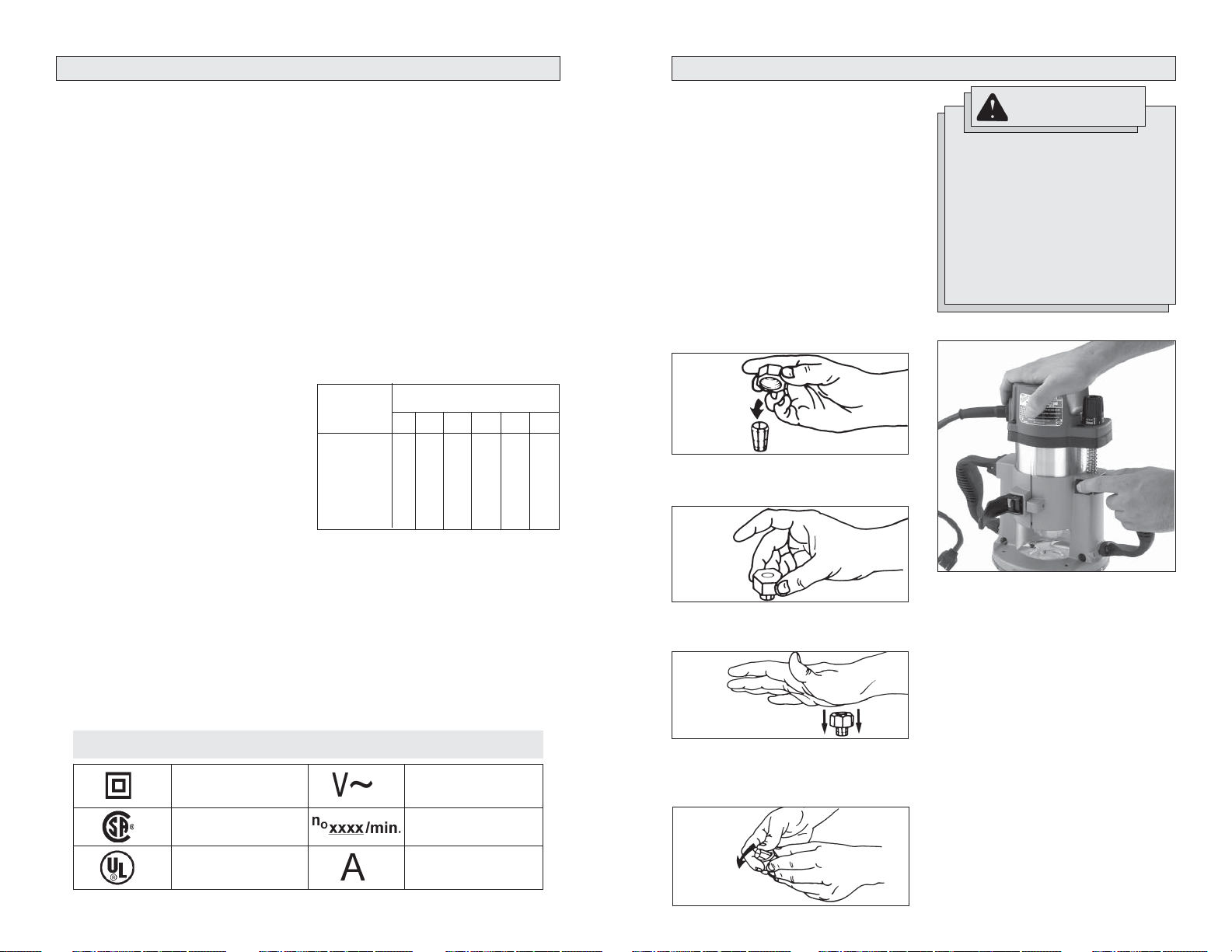

TOOL ASSEMBLY

Collets

The collet must be attached to the collet nut before it is put into the collet shaft. Be sure that the size of the collet matches the size of the bit shank being used. If the wrong size bit shank is used, the collet may break. For attaching or detaching the collet nut to the collet, follow the illustrated instructions on this page.

Attaching Collet to Collet Nut

To assemble, place the narrow end of the collet on an even surface. Take the nut and place it over the collet (Fig. 1).

Fig. 1

WARNING

To reduce the risk of injury, always unplug the tool before attaching or removing accessories or making adjustments.

Pressing the motor release button will cause the motor housing to drop down, which may cause personal injury or damage to the tool or workpiece. Make sure your hand is ﬁ rmly on the motor when pressing the button.

Installing/Removing the Motor

Fig. 5

WARNING

To reduce the risk of injury, DO NOT use the router if the locking lever does not hold the motor securely in the base. If the locking lever becomes loose, contact a MILWAUKEE service facility for repairs.

Installing/Removing Edge Guide

To install an edge guide, loosen the two rod screws. Insert the edge guide rods into the rod holes and tighten the rod screws.

For Cat. Nos. 5615, 5616 and 5619 Series, see Fig. 6:

Rod screws

Fig. 6

Rod holes

Installing/Removing Sub-bases

Fixed sub-bases (black): To remove the sub-base, remove the

sub-base screws. To install the sub-base, secure it with the sub-base screws.

Adjustable sub-bases (clear): T o ensure the sub-base is centered, use the

centering cone and pin whenever tightening, adjusting, or changing the adjustable sub-base.

1. Install the sub-base and screws, but do not tighten them.

2. Lower the motor until the collet is about 1" above the base.

3. With the router upside down, insert the pin into the cone, then into the collet (see Fig. 8 for correct orientation). Tighten the collet.

Fig. 8

Position nut squarely over collet with the smaller opening of the nut facing up (Fig. 2).

Fig. 2

Snap nut and collet together by ﬁ rmly apply- ing downward pressure into assembly with palm of hand (Fig. 3).

Fig. 3

To remove collet from nut, hold nut ﬁ rmly with one hand and press the collet to one side with the other hand (Fig. 4).

Fig. 4

1. Unplug the tool. Make sure the locking lever is fully open.

2. Align the depth adjustment screw on the motor with the hole on the base.

3. Press and hold the motor release button and lower the motor into the base to the desired depth.

NOTE: The plunge base does not have

a motor release button. Release the locking lever and pull out the motor.

4. Release the motor release button and push in the locking lever to the fully closed position.

5. To remove the motor, fully open the locking lever, grasp the motor, press and hold the motor release button, and pull out the motor.

For Cat. No. 5625 Series, see Fig. 7:

Fig. 7

Rod screws

Rod holes

For

1/4"

Collets

4. Push the cone down ﬁ rmly. The sub- base will center.

5. While pressing down on the cone, tighten the sub-base screws.

6. Remove the centering pin from the collet. Save the pin and cone for future use.

7. To remove the sub-base, remove the sub-base screws.

Into

Cone

Into

Collet

For

1/2"

Collets

8 9

Page 6

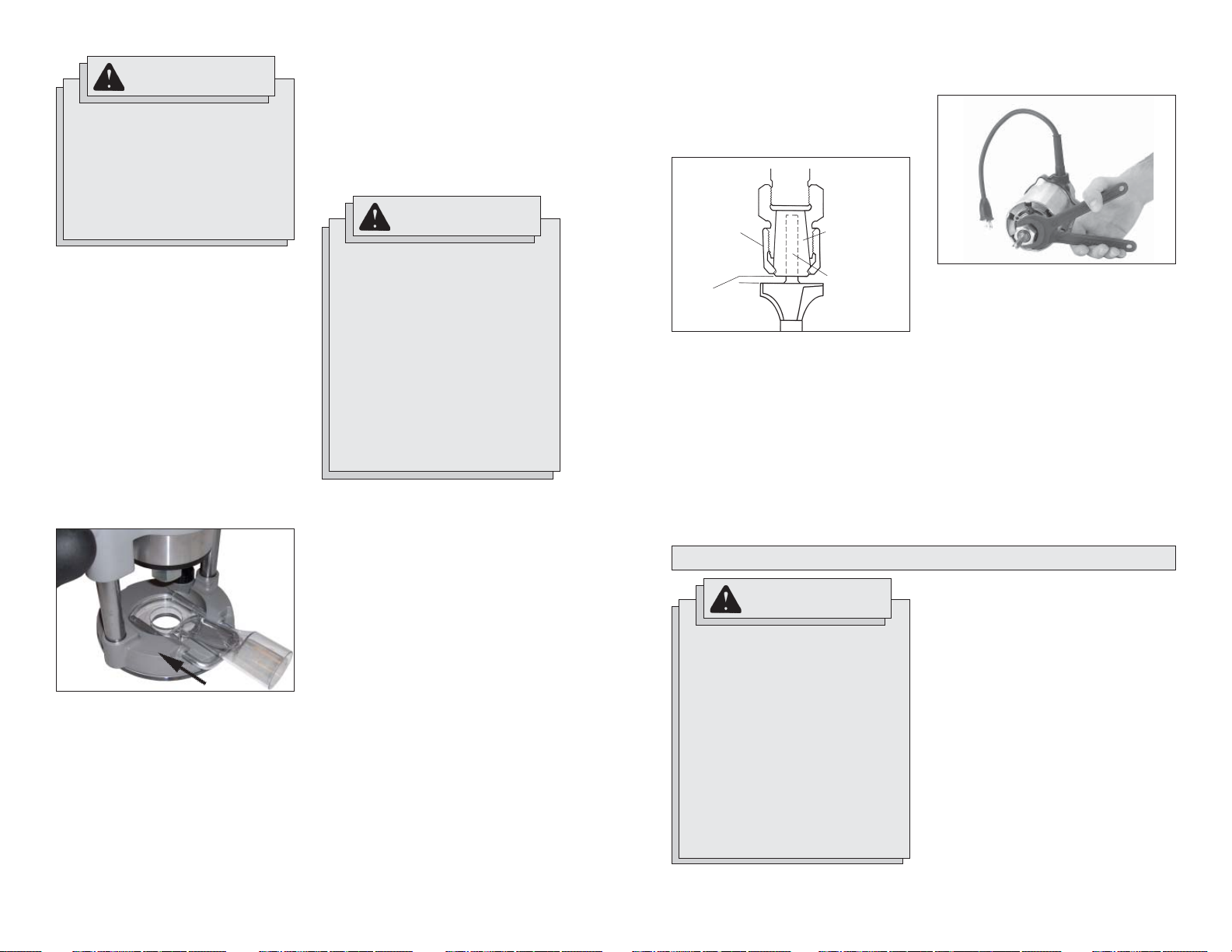

WARNING

To reduce the risk of injury , do not use the dust collection port when plunge cutting if the bit is larger than the port opening (1-3/8"). If a rotating router bit contacts the dust collection port, the port will break and ﬂ ying debris may cause injury.

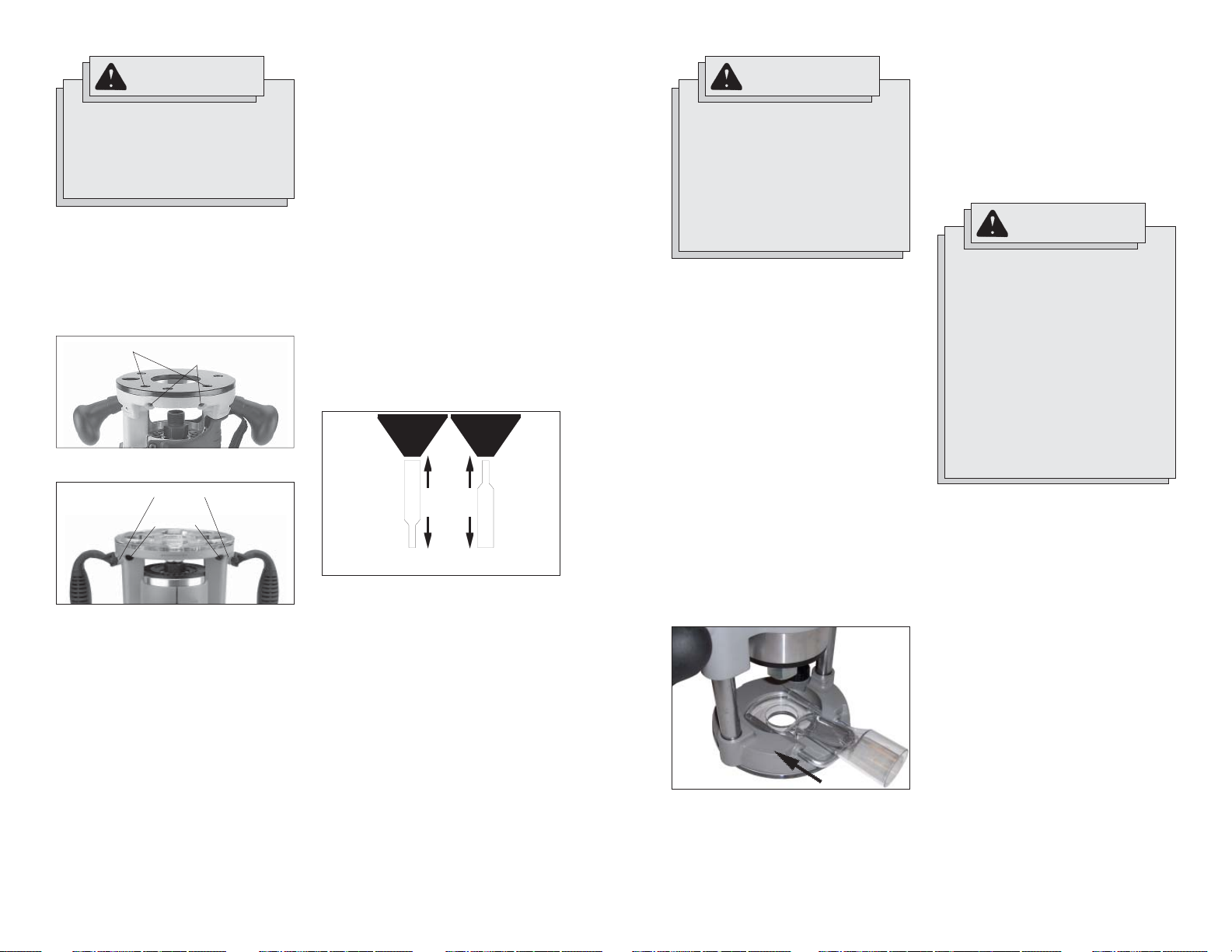

Installing the Dust Collection Port (not available on the Production model)

1. If an edge guide has been installed, it must be removed temporarily to install the dust collection port.

2. Loosen the rod screws.

3. Place the router upright and set the circle into the base (as shown in Fig. 9).

4. Slide the rods through the base rod holes and into the port rod holes.

NOTE: Use either the rods supplied with

the dust collection port or rods from a MILWAUKEE edge guide.

5. Tighten the rod screws.

6. Twist a vacuum hose into the end of the port.

Fig. 9

Templet Guides

A 1-3/16" center hole sub-base is needed to use a template guide.

To install a templet guide, insert the guide into the center hole of a 1-3/16" router base and secure according to the templet guide instructions.

WARNING

To reduce the risk of injury, wear safety goggles or glasses with side shields.

Always unplug the tool before attaching or removing accessories or making adjustments.

Use only speciﬁ cally recommended accessories. Others may be hazardous.

Never use bits larger than the smallest of the openings in the base, sub-base, or dust collection port.

Installing the Bit

It is not necessary to remove the motor from the base to install a collet assembly or a bit. If removal of the base is desired, see previous section. Always remove wood chips, dust or other foreign materials from the collet shaft and collet assembly before assembling.

Insert the collet assembly into the collet shaft. Insert the bit shank into the collet as follows:

1. Unplug the tool.

2. Insert the bit shank into the collet as far as it will go.

3. Back the bit shank out slightly to avoid bottoming out.

4. Be sure there is a minimum of 1/16" between the bottom of the collet assembly and the radius to the cutting portion of the bit (Fig. 10).

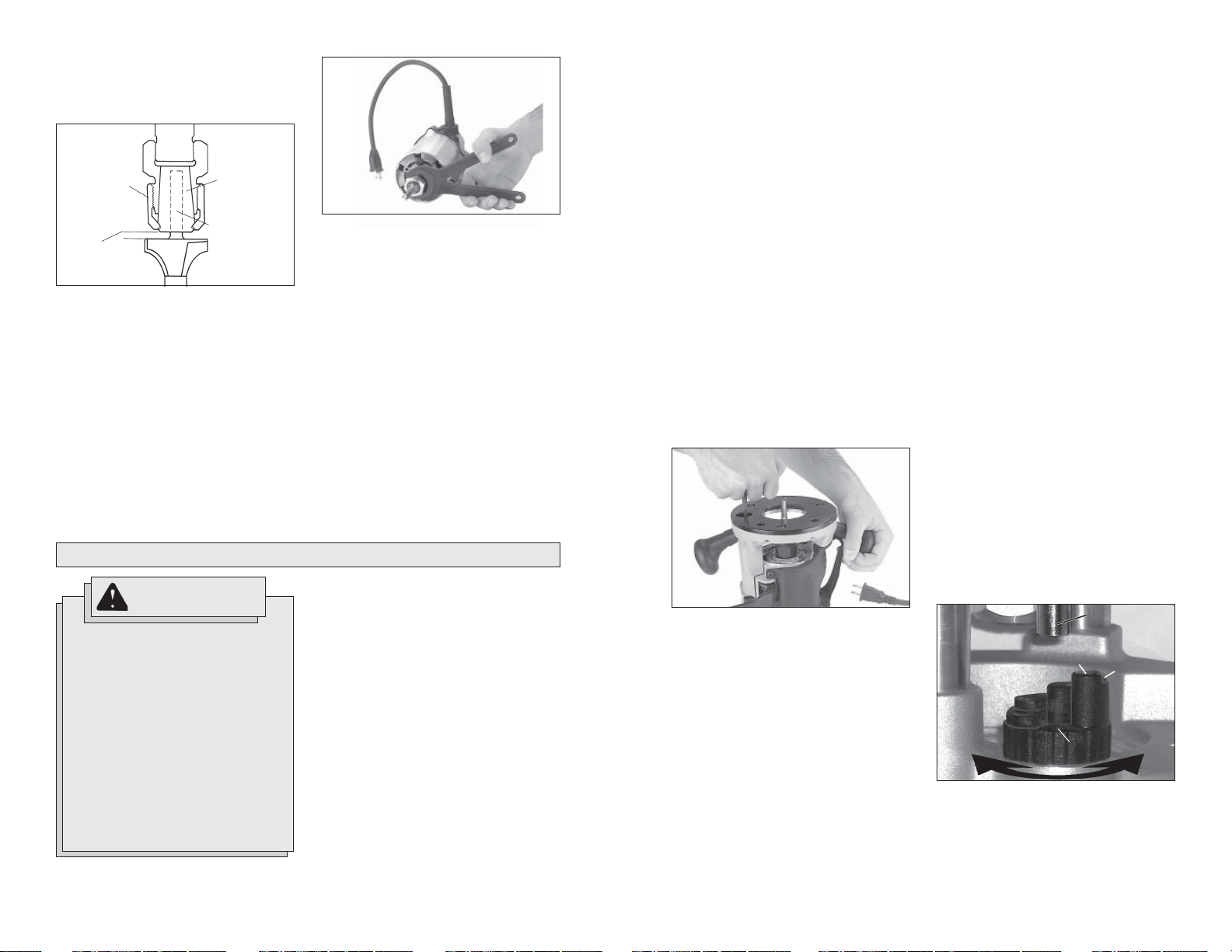

Fig. 10

Collet nut

Minimum 1/16"

5. Be sure that the collet is not clamped to a ﬂ uted section on the bit shank. The collet should be clamped to a solid part on the bit shank to ensure a tight grip.

T o tighten the bit in the collet assembly, use two wrenches (Fig. 11).

Collet

Bit shank

Fig. 11

NOTE: Never tighten a collet assembly

without inserting a bit shank of the proper size. This may damage the collet.

OPERATION

WARNING

To reduce the risk of injury, wear safety goggles or glasses with side shields.

Unplug the tool before changing accessories or making adjustments.

Never make adjustments while the router is running.

DO NOT use the router if the locking lever does not hold the motor securely in the base.

NEVER use the Plunge Base Router models in a router table.

Adjusting the Depth of Cut Bodygrip®, D-Handle and Production models:

The tool depth can be adjusted by using the depth adjustment knob or a 3/8" socket wrench with an extension, or the Above-thetable Depth Wrench (Cat. No. 49-96-0370).

When using the depth adjustment knob, fully open the locking lever and rotate knob to the desired depth of cut. One revolution of the depth adjustment knob is equal to 0.2". For ﬁ ne adjustments less than 5/32", use the independent scale on the depth adjustment knob.

Removing the Bit

1. Unplug the tool.

2. Loosen the collet nut from the collet shaft using two wrenches.

3. Once loose, unscrew the collet nut by hand until it feels tight again.

4. Use the wrenches again until the bit shank can be pulled out.

For deeper cuts:

1. Align the "0" on the scale with the arrow on the tool.

2. Rotate depth adjustment knob clockwise to desired depth measurement.

For shallower cuts:

1. Align the desired depth measurement with the arrow on the tool.

2. Rotate depth adjustment knob counterclockwise to "0."

Push in locking lever to fully closed position when ﬁ nished adjusting.

When using a socket wrench, place the router upside down on a ﬂ at surface and fully open the locking lever. Insert a 3/8" socket wrench into the hole on the base and turn to desired depth (Fig. 12). Push in locking lever to fully closed position.

Fig. 12

10 11

Page 7

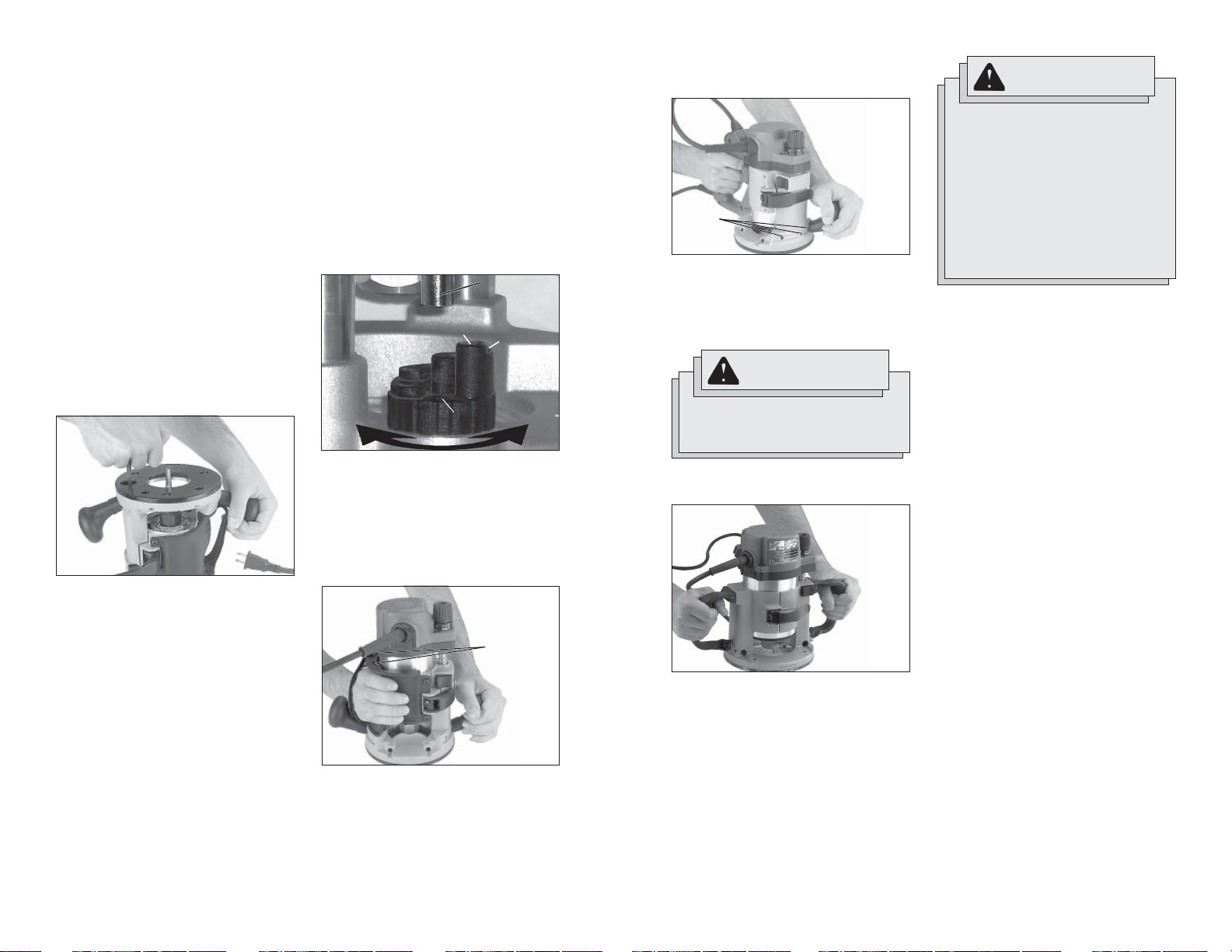

Plunge base models:

1. Unplug the tool.

2. Install the bit.

3. Press the plunge release lever and push down on the handles until the bit touches the workpiece.

4. Loosen the depth stop rod locking screw.

5. Turn the turret so the full depth position is directly below the rod

6. Press the depth stop rod release button to lower the rod. It should rest on the full depth position of the turret.

7. Place the adjustable pointer on "0".

8. Press in the depth stop rod release button Move the rod up to the desired depth of cut.

9. Use the depth adjustment knob to ﬁ nely tune the depth of cut.

10. Tighten the depth stop rod locking screw.

11. To obtain the cut making multiple passes, rotate the turret to a higher step. Each step is 1/8"

NOTE: A ﬁ ne ﬁ nish can be made using the turret and multiple passes.

Fig. 13

Depth stop rod

1/4"

1/8"

Turret

3/8"

depth

position

full

5/8"

1/2"

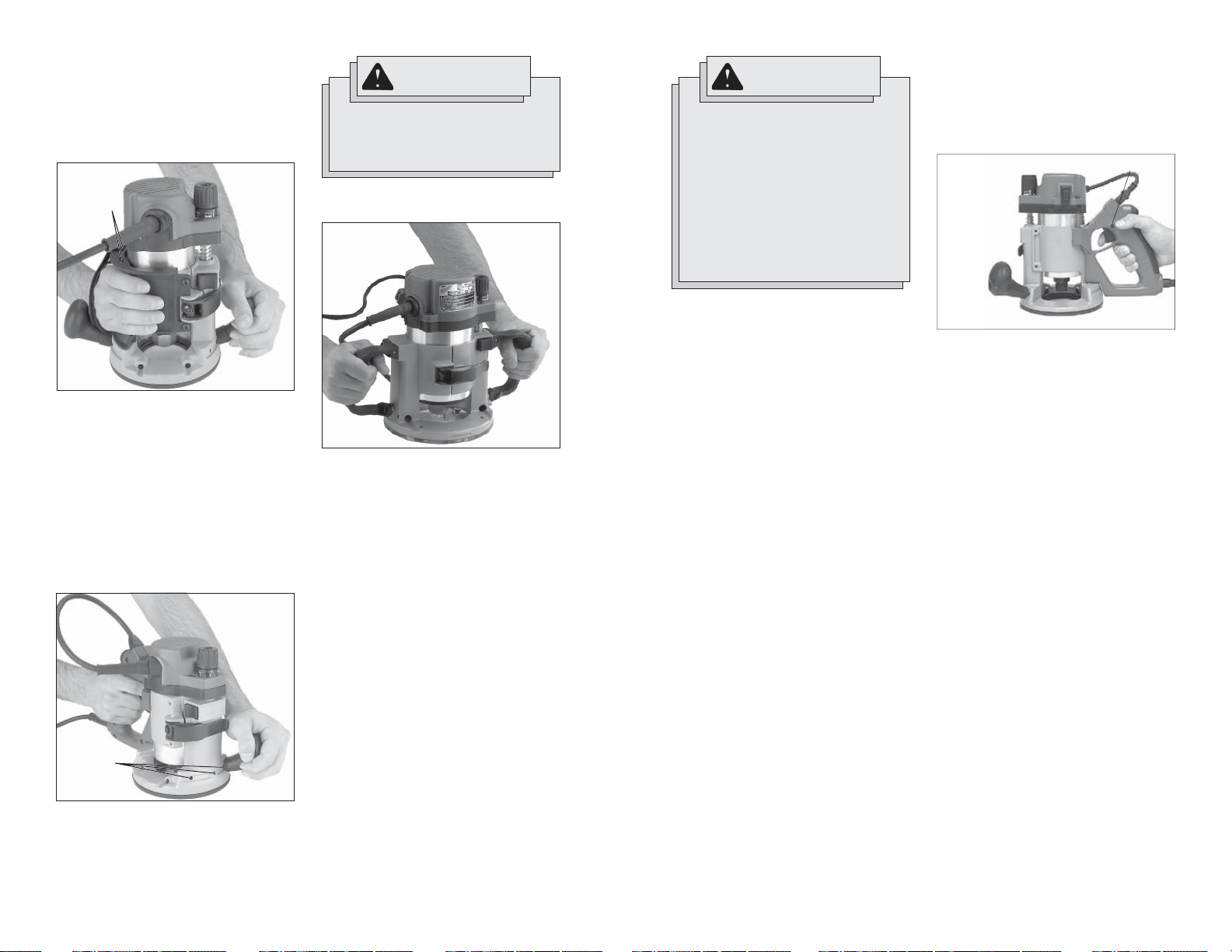

Holding the Tool

These tools should be held using both hands at all times for maximum control.

For Bodygrip® models, see Fig. 14:

Fig. 14

Alternate strap positions

You can hold this tool using the body grip and ball handle or both ball handles. The body grip features an adjustable strap, which can be attached in two different positions for maximum control and comfort.

One handle on these bases may be adjusted to three different positions for maximum control and comfort.

For D-Handle models, see Fig. 15:

Fig. 15

To reduce the risk of injury, wear safety goggles or glasses with side shields.

To reduce the risk of injury, keep hands, body and cord away from the bit and all moving parts.

Before plugging the tool into a power outlet, make sure the on/off switch is

WARNING

in the "O" position.

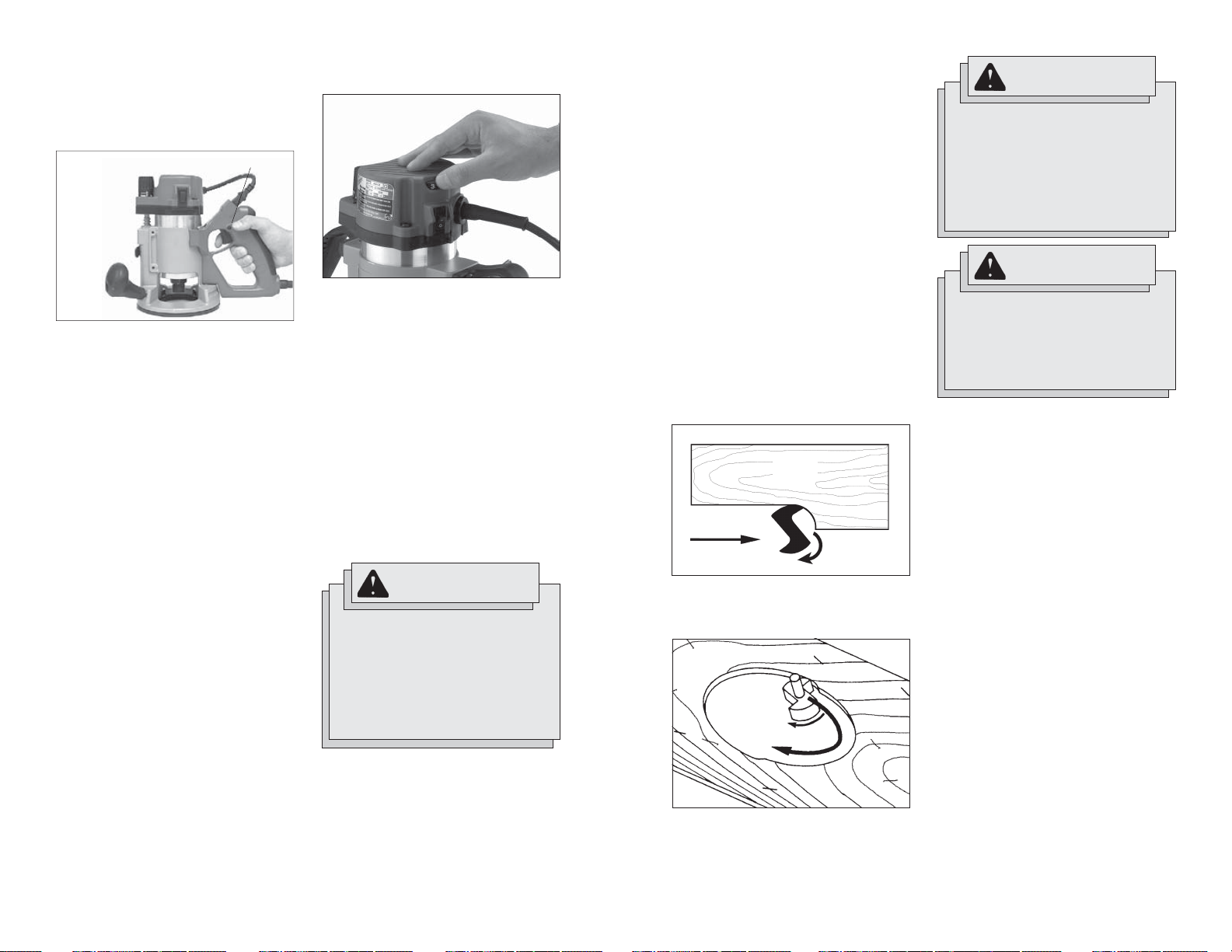

Starting and Stopping Router Motor

For Cat. Nos. 5615, 5616 & 5625 Series:

Alternate handle positions

1. T o start the motor , place the router so the bit is away from you and not in contact with the workpiece. Grasp the tool ﬁ rmly and push the On/Off switch to the "I"

Grip the D-handle with one hand and place the other on the ball handle.

One handle on these bases may be adjusted to three different positions for maximum control and comfort.

position.

2. To stop the motor, place the router so the bit is away from you and push the On/Off switch to the "O" position. Hold the tool until the bit stops turning.

For Cat. No. 5619 Series:

WARNING

To reduce the risk of injury, NEVER use the Plunge Base Router models in a router table.

For Plunge Base and Production models, see Fig. 16:

Fig. 16

1. Push the On/Off switch to the "I" position.

2. To start the motor , place the router so the bit is away from you and not in contact with the workpiece. Grasp the tool ﬁ rmly and pull the trigger.

3. To stop the motor, release the trigger.

Locking the D-handle Base Trigger

Fig. 17

Lock button

1. To lock the trigger, hold in the lock button while pulling the trigger. Release the trigger.

2. To unlock the trigger , pull the trigger and release. The lock button will pop out.

NOTE: D-handle base does not ﬁ t with Cat. No. 5625 Series base.

12 13

Electronic Overload Protection (For Cat. Nos. 5616 & 5625 Series only)

These tools are equipped with an electronic overload protection feature.

If the motor shuts off during use, remove the bit from the workpiece and push the On/Off switch to the "O" position for three (3) seconds. This will reset the electronics in the tool. The tool can then be restarted.

Using the Variable Speed Dial (For Cat. Nos. 5616 & 5625 Series only)

The variable speed dial allows the user to adjust the rotating speed (RPM) of the tool.

Variable speed dial settings range from numbers (7) seven through (1) one. Higher numbers correspond to higher speeds and lower number correspond to lower speeds.

T o change the speed, set the variable speed control dial to the desired number (Fig 18).

Soft Start (For Cat. Nos. 5616 & 5625 Series only)

Fig. 18

The Soft-Start feature reduces the amount of torque reaction to the tool and the user. This feature gradually increases the motor speed up from zero to the speed set by the variable speed dial.

Feedback Control (For Cat. Nos. 5616 & 5625 Series only)

The electronic speed control system allows the tool to maintain constant speed between no-load and load conditions.

Page 8

WARNING

When working on an inside edge, move the router in a clockwise direction (Fig. 20).

MAINTENANCE

To reduce the risk of injury, always wear eye protection.

To reduce the risk of explosion, electric shock and property damage, always check the work area for hidden pipes and wires before routing.

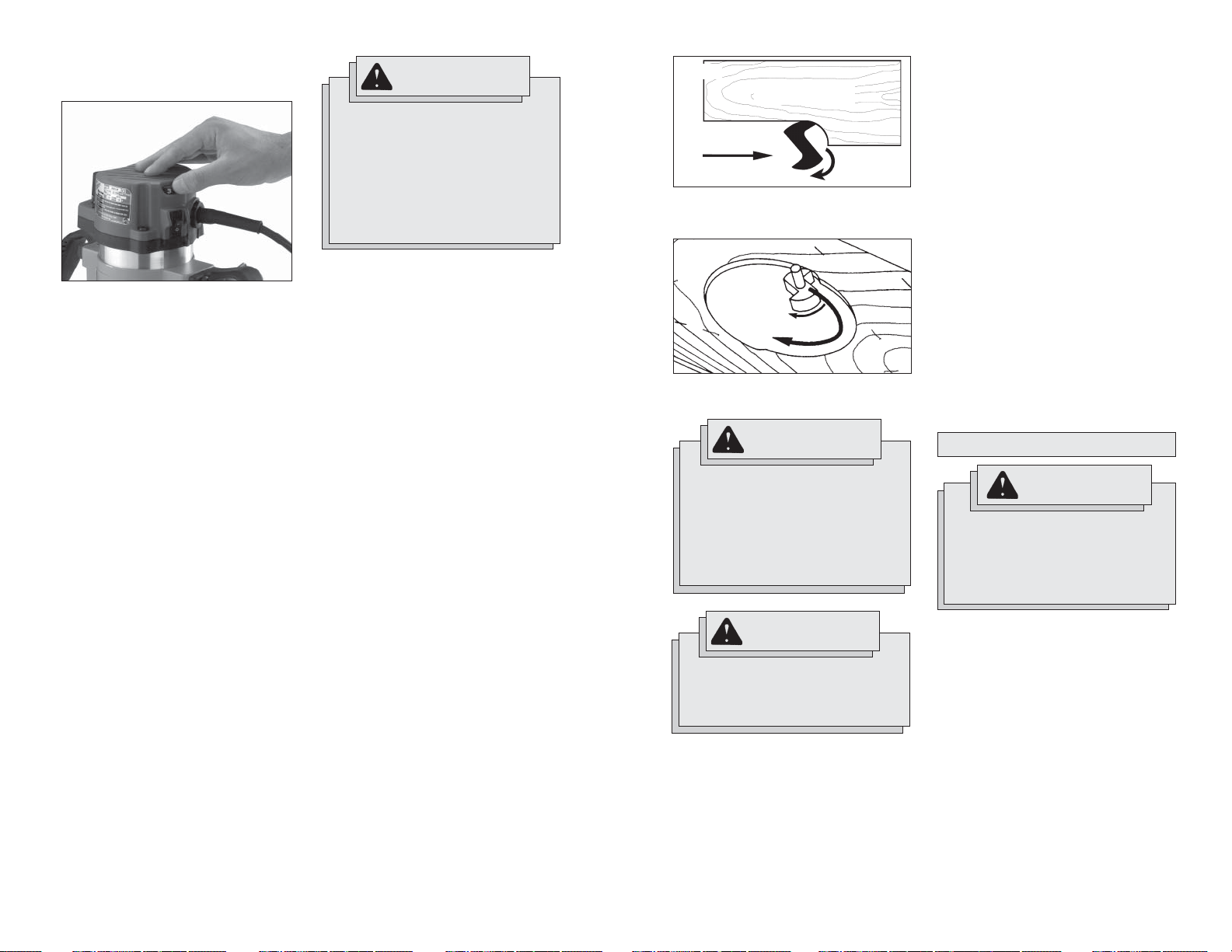

Making the Cut

Before cutting, check that all adjustments are tight and the locking lever is fully closed and secure.

The speed and depth of cut will depend largely on the type of material being worked. Keep the cutting pressure constant but do not use excessive force on the router so the motor speed slows excessively. It may be necessary on exceptionally hard woods or problem materials to make more than one pass to get the desired depth of cut.

Before beginning the cut on the actual workpiece, make a sample cut on a scrap piece of lumber. This will show you exactly how the cut will look as well as enable you to check dimensions. Always be sure the workpiece is secure before routing. When routing edges, the router should be held ﬁ rmly down and against the work using handles.

Since the cutter rotates clockwise, more efﬁ cient cutting will be obtained if the router is moved from left to right as you stand facing the work. The arrows on the base of the tool indicate the direction of bit rotation. When working on the outside of an edge, move router in a counterclockwise direction (Fig. 19).

Fig. 19

Work

Router feed

Top view

Bit rotation

Fig. 20

To reduce the risk of injury , always un-

Direction

of feed

Moving the router in the opposite direction is known as "climb cutting."

WARNING

To reduce the risk of injury, avoid "climb cutting." Climb cutting increases the potential for loss of control of the tool and damage to the workpiece. If climb cutting can not be avoided, use extreme caution.

WARNING

To reduce the risk of injury, do not use a plunge base router if the motor does not rise automatically when the plunge release lever is pressed.

Plunge Cutting

1. Set the depth of cut.

2. Securely clamp the workpiece.

3. Press the plunge release lever and raise the bit so it does not contact the workpiece.

4. Hold the handles securely and turn on the motor. Wait for the motor to reach full speed (or the speed indicated by the variable speed dial).

5. Press the plunge release lever and slowly lower the bit into the workpiece until the depth stop rod contacts the turret. Release the plunge release lever.

6. Begin moving the router, keeping the sub-base ﬂ at on the workpiece. Keep the cord and dust collection hose out of the path of the router.

7. When ﬁ nished, press the plunge release lever and raise the bit out of the workpiece. Turn the motor off and wait for the bit to stop turning.

14 15

plug your tool before performing any maintenance. Never disassemble the tool or try to do any rewiring on the tool's electrical system. Contact a MILWAUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches, tool cord set and extension cord for damage. Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use. Do not use a damaged tool. Tag damaged tools “DO NOT USE” until repaired (see “Repairs”).

Under normal conditions, relubrication is not necessary until the motor brushes need to be replaced. After six months to one year, depending on use, return your tool to the nearest MILWAUKEE service facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• Testing to assure proper mechanical and electrical operation

WARNING

To reduce the risk of injury, electric shock and damage to the tool, never immerse your tool in liquid or allow a liquid to ﬂ ow inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include: gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use ﬂ ammable or combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service center.

ACCESSORIES

WARNING

Always remove battery pack before changing or removing accessories. Only use accessories speciﬁ cally recommended for this tool. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go on-line to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center listed on the back cover of this operator’s manual.

Above-the-table Depth Wrench

Cat. No. 49-96-0370 3/8" Hex drive wrench for use with above-

the-table depth adjustment system.

Collet Wrench (1-1/8")

Cat. No. 49-96-0365

Page 9

FIVE YEAR TOOL LIMITED WARRANTY

Every MILWAUKEE electric power tool (including battery charger) is warranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁ ve (5) years* after the date of purchase. Return the electric power tool and a copy of proof of purchase to a MILWAUKEE factory Service/Sales Support Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured. This warranty does not apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

* The warranty period for Hoists (lever, hand chain, & electric chain hoists), Ni-Cd battery packs, Work Lights (cordless ﬂ ashlights), Job Site Radios, and Trade Titan™ Industrial W ork Carts is one (1) year from the date of purchase.

*There is a separate warranty for V™-technology Li-Ion Battery Packs 18 volts or above that accompany the power tools:

*Every MILWAUKEE V™-technology Li-Ion Battery Pack 18 volts or above is covered by an initial 1000 Charges/2 Years free replacement warranty. This means that for the earlier of the ﬁ rst 1000 charges or two (2) years from the date of purchase/ﬁ rst charge, a replacement battery will be provided to the customer for any defective battery free of charge. Thereafter, customers will also receive an additional warranty on a pro rata basis up to the earlier of the ﬁ rst 2000 charges or ﬁ ve (5) Years from the date of purchase/ﬁ rst charge. This means that every customer gets an additional 1000 charges or three (3) years of pro rata warranty on the V™-technology Li-Ion Battery Pack 18 volts or above depending upon the amount of use. During this additional warranty period, the customer pays for only the useable service received over and above the ﬁ rst 1000 Charges/2 years, based on the date of ﬁ rst charge and number of charges found on the battery pack via Milwaukee’s V™-technology Service Reader.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE product. However, proof of purchase in the form of a sales receipt or other information deemed sufﬁ cient by MILWAUKEE is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED. WITHOUT LIMITING THE GENERALITY OF THE FOREGOING, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE, AND ALL OTHER WARRANTIES.

This warranty applies to product sold in the U.S.A., Canada and Mexico only.

RÈGLES GÉNÉRALES DE SÉCURITÉ POUR

LES OUTILS ÉLECTRIQUE

AVERTISSEMENT

LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS

Le non respect des instructions ci-après peut entraîner des chocs électriques, des incendies et/ou des blessures graves. Le terme «outil électrique» ﬁ gurant dans les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans ﬁ l).

CONSERVER CES INSTRUCTIONS

SÉCURITÉ DU LIEU

DE TRAVAIL

1. Maintenir la zone de travail propre et bien éclairée. Les zones encombrées

ou mal éclairées sont favorables aux accidents.

2. Ne pas utiliser d’outil électrique dans

une atmosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières inﬂ ammables.

Les outils électriques génèrent des étincelles qui peuvent enﬂ ammer les poussières ou les fumées.

3. Tenir les enfants et les personnes

non autorisées à l’écart pendant le fonctionnement d’un outil électrique.

Un manque d’attention de l’opérateur risque de lui faire perdre le contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

4. La ﬁ che de l’outil électrique doit cor- respondre à la prise d’alimentation. Ne jamais modifier la fiche d’une manière quelconque. Ne pas utiliser d’adaptateur avec les outils électriques mis à la terre (à la masse).

Des ﬁ ches non modiﬁ ées et des prises d’alimentation assorties réduisent le risque de choc électrique.

5. Éviter tout contact corporel avec des

surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque

de choc électrique plus élevé existe si le corps est relié à la masse ou à la terre.

6. Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc électrique augmente si de l’eau s’inﬁ ltre dans un outil électrique.

7. Prendre soin du cordon. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur , des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon

endommagé ou emmêlé présente un risque accru de choc électrique.

8. Se procurer un cordon d’alimentation

approprié en cas d’utilisation d’un outil électrique à l’extérieur.

L’utilisation d’un cordon d’alimentation pour usage extérieur réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

9. Être sur ses gardes, être attentif et

faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un

instant d’inattention lors de l’utilisation d’un outil électrique peut entraîner des blessures graves.

10. Utiliser un équipement de sécurité.

Toujours porter des lunettes de protection. Un équipement de sécurité

comprenant masque anti-poussière, chaussures de sécurité anti-dérapantes, casque ou dispositif de protection antibruit peut, dans les circonstances appropriées, réduire le risque de blessure.

11. Éviter tout démarrage accidentel de

l’outil. S’assurer que le commutateur est en position OFF (Arrêt) avant de brancher l’outil. Le port de l’outil avec

un doigt sur le commutateur ou son branchement avec le commutateur en position ON (Marche) sont favorables aux accidents.

16 17

Page 10

12. Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé

laissée attachée sur une pièce mobile de l’outil électrique peut entraîner des blessures.

13. Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.

14. Porter des vêtements adéquats. Ne

pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements

amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

15. Si des dispositifs sont prévus pour

l’extraction et la récupération des poussières, vériﬁ er qu’ils sont con- nectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

16. Ne pas forcer l’outil électrique.

Utiliser l’outil électrique approprié à l’application considérée. L’outil

électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

17. Ne pas utiliser l’outil électrique si le

commutateur ne le met pas sous ou hors tension. Tout outil électrique dont

le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.

18. Débrancher la fiche de la prise

d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles mesures

de sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.

19. Ranger les outils électriques inutili-

sés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les outils électriques sont

dangereux dans les mains d’utilisateurs non formés à leur usage.

20. Entretien des outils électriques.

S’assurer de l’absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Les

outils électriques mal entretenus sont à la source de nombreux accidents.

21. Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

22. Utiliser cet outil électrique, les acces-

soires, les mèches, etc. conformément à ces instructions et de la façon prévue pour ce type particulier d’outil électrique, tout en prenant en compte les conditions de travail et le type de projet considérés. L’utilisation de cet

outil électrique pour un usage autre que l’usage prévu peut créer des situations dangereuses.

ENTRETIEN

23. Faire effectuer l’entretien de l’outil électrique par un technicien qualifié qui n’utilisera que des pièces de rechange identiques. La sé-

curité d’utilisation de l’outil en sera préservée.

RÈGLES DE SÉCURITÉ

PARTICULIÈRE

1. Utiliser des pinces ou d’autres moyens appropriés pour ﬁ xer et soutenir la pièce de travail sur une plate-forme stable. Tenir la pièce à la main ou contre

soi la rend instable et risque d’entraîner une perte de contrôle.

2. Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE ac- crédité.

3. Portez toujours des lunettes à coques latérales et un masque antipoussière. Utilisez l’outil dans un endroit bien aéré. L’emploi d’équipement de sécurité et le choix d’un environnement sain réduisent les risques de blessures.

4. AVERTISSEMENT! La poussière de- gage par perçage, sclage, perçage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de telles substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.

Les risque associés à l’exposition à

ces substances varient, dépendant de la fréquence des travaux. Aﬁ n de minimiser l’exposition à ces substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière spéciﬁ quement conçu pour la ﬁ ltration de particules microscopiques.

5. Certains bois contiennent des préser- vatifs qui peuvent être toxiques. Prenez les mesures nécessaires pour éviter l’inhalation et le contact avec la peau lorsque vous travaillez avec de tels matériaux. Exigez de connaître l’information de sécurité disponible auprès de votre fournisseur de matériaux et conformez-vous aux instructions.

6. Assurez-vous que le matériau est

exempt de clous, vis, et autres objets. Veillez à ce que le rebord du matériau dépasse amplement la surface d’appui sous le matériau. Le contact

de l’outil avec la surface d’appui peut causer un perte de maîtrise et endommager l’outi.

7. Lorsque vous travaillez avec la

toupie, ne tenez pas le matériau d’une main et l’outil de l’autre. Ne placez jamais les mains près ou en dessous de la surface à couper. La ﬁ xation du

matériau et la maîtrise de l’outil à deux mains sont plus sécuritaires.

8. N’utilisez jamais une mèche émous-

sée ou endommagée. Les mèches bien affûtées doivent être manipulées avec soin. Les mèches endommagées peuvent se briser durant le perçage. Les mèches émoussées

requièrent plus de pression sur la mèche et pourraient entraîner un bris. Les mèches endommagées peuvent projeter des particules de carbure et brûler la surface du matériau.

9. Après un changement de mèche ou

un réglage, assurez-vous que l’écrou de douille de serrage et tous les autres dispositifs de serrage sont serrés à fond. Un réglage lâche peut

entraîner un glissement inattendu et une perte de maîtrise. Les composants rotatifs lâches seront violemment éjectés. Surveillez les vibrations ou la nutation qui pourraient indiquer que la mèche n’est pas correctement installée.

10. Pour résister au couple de démar-

rage, assurez une solide prise de la toupie lorsque vous mettez le moteur en marche.

11. Gardez toujours le cordon électrique

à l’écart des pièces de l’outil en mouvement. Gardez le cordon à l’écart de

la ligne de coupe.

12. Ne mettez pas le moteur en marche

lorsque la mèche est en contact avec le matériau, le tranchant de la

mèche peut agripper le matériau et entraîner une perte de maîtrise de l’outil.

13. Ne posez pas l’outil avant que la

mèche ne soit complètement immobile. Un mèche en mouvement peut

agripper le matériau et entraîner une perte de maîtrise.

14. Ne touchez pas à la mèche durant ou immédiatement après l’usage. Après l’usage, la mèche peut être assez chaude pour causer une brûlure sur la peau nue.

15. Utiliser des pinces ou d’autres moy-

ens appropriés pour ﬁ xer et soutenir la pièce de travail sur une plate-forme stable. Tenir la pièce à la main ou contre

soi la rend instable et risque d’entraîner une perte de contrôle.

16. Ne ﬁ xez jamais la pièce à travailler

sur une surface dure, telle que du béton ou de la pierre. Un contact avec

la mèche risque de provoquer le rebond et la perte de contrôle de l’outil.

18 19

Page 11

17. Utilisez uniquement la toupie en la saisissant des mains. Ne ﬁ xez pas la

toupie sur une surface en tenant la pièce à travailler avec les mains.

18. N’utilisez jamais de mèches plus

larges que la plus petite des ouvertures de la base, de la semelle ou de l’oriﬁ ce d’aspiration.

DESCRIPTION FONCTIONNELLE

Modèles Bodygrip®

19. Ne pas desserrer

ni retirer les couvercles de la base plongeante. Les res-

sorts internes sont sous pression. Une fois desserrés ou retirés, les couvercles de la base plongeante et les ressorts internes peuvent se transformer en projectile et entraîner des blessures graves.

Les couvercles de la

base plongeante

1. Vis de réglage de profondeur

2. Bouton de dégagement du moteur

3. Levier de verrouillage

4. Échelle

5. Bouton de réglage de profondeur

6. Cadran de vitesse variable

7. Interrupteur On-Off

8. Cordon

9. Moteur

10. Poignée

11. Douille de serrage

12. Embase

13. Socle

Modèle de série

1. Vis de réglage de profondeur

2. Bouton de dégagement du moteur

3. Levier de verrouillage

4. Échelle

5. Bouton de réglage de profondeur

6. Cadran de vitesse variable (No de cat. Série 5616 seulement)

7. Interrupteur On-Off

8. Moteur

9. Cordon

10. Prise de boîtier

11. Courroie

12. Poignée de balle

13. Douille de serrage

14. Embase

15. Socle

16. Bouton de verrouillage

17. Détente

18. Poignée en étrier

Modèles à poignée en D

Modèles à base plongeante

14. Tourelle

15. Bouton de déverrouillage de la tige de butée de profondeur

16. Vis de blocage de la tige de butée de profondeur

17. Levier de déverrouillage de plongée

18. Tige de butée de

profondeur

19. Pointeur réglable de la tige de butée de

profondeur

20 21

Page 12

MISE A LA TERRE

AVERTISSEMENT

Si le ﬁ l de mise à la terre est in- correctement raccordé, il peut en résulter des risques de choc électrique. Si vous n’êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vériﬁ er par un électricien. N’altérez pas la ﬁ che du cordon de l’outil. N’enlevez pas de la ﬁ che, la dent qui sert à la mise à la terre. N’employez pas l’outil si le cordon ou la ﬁ che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la ﬁ che du cordon ne s’adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre : Outils pourvus d’une ﬁ che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d’un cordon à trois ﬁ ls dont la ﬁ che a trois dents. La ﬁ che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l’utilisateur contre les risques de choc électrique.

La dent de mise à la terre de la ﬁ che est reliée au système de mise à la terre de l’outil via le ﬁ l vert du cordon. Le ﬁ l vert du cordon doit être le seul ﬁ l raccordé à un bout au système de mise à la terre de l’outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique.

Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La ﬁ che du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Outils à double isolation : Outils pourvus d’une ﬁ che de cordon à deux dents

Les outils marqués « Double Isolation » n’ont pas besoin d’être raccordés à la terre. Ils sont pourvus d’une double isolation conforme eux exigences de l’OSHA et satisfont aux normes de l’Underwriters Laboratories, Inc., de l’Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l’électricité). Les outils à double isolation peuvent être branchés sur n’importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois ﬁ ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois ﬁ ls. Plus la longueur du cordron entre l’outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l’outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon.

Moins le calibre du ﬁ l est élevé, plus sa con- ductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu’un cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la ﬁ che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur,

assurez-vous qu’elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.

• Tenez votre cordon de rallonge à l’écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour

les cordons de rallonge*

Fiche

signalétique

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basé sur sur une chute de voltage limite de 5 volts à 150% de l’intensité moyenne de courant.

Longueur du cordon de

rallonge (m)

30,4

22,8

15,2

7,6

16 16 14 12 10

16 14 12 10

14 12 10 10

12 10 10

45,7

12 10

60,9

LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSULTER AU BESOIN.

Fig. A

Pictographie

Double Isolation l’Association canadienne

de normalisation (ACNOR) Underwriters

Laboratories Inc.

Fig. B

Couvant alternatif

Tours-minute á vide (RPM)

Ampères

22 23

Fig. C

No de cat.

Moteur-Socle

5615-20 Bodygrip® 5615-24 Base plongeante 5616-20 Bodygrip® 5616-24 Base plongeante 5619-20 Poignée en D 5625-20 Série

Speciﬁ cations

No de cat.

Moteur seul

5615-29 5615-29 5616-29 5616-29 5619-29 5625-29

Volts

120 120 120 120 120 120

Amperes

11 13 13 11 15

T/min.

á vide

24 000

24 000 10 000 - 24 000 10 000 - 24 000

24 000 10 000 - 22 000

Puissance

maximale

en ch

1-3/4 1-3/4 2-1/4 2-1/4 1-3/4 3-1/2

Page 13

MONTAGE DE L'OUTIL

Douilles de serrage

La douille de serrage doit être ﬁ xée à l’écrou de douille avant d’être placée sur le pivot. Assurez-vous que le calibre de la douille correspond à celui de la tige de la mèche à utiliser. Si le calibre de la mèche ne correspond pas, la douille de serrage pourra se briser. Pour ﬁ xer ou enlever l’écrou de la douille de serrage, suivez les instructions illustrées dans cette page.

Fixation de la douille de serrage à l’écrou de douille

Pour assembler, placez le bout rétréci de la douille de serrage sur une surface plane. Placez ensuite l’écrou sur la douille (Fig. 1).

Fig. 1

Positionnez l’écrou à plat sur la douille, face étroite sur le dessus (Fig. 2).

Fig. 2

Enclenchez l’écrou et la douille en pesant sur l’écrou avec la paume de la main (Fig. 3).

Fig. 3

Pour détacher la douille de l’écrou, tenez solidement l’écrou d’une main et, de l’autre main, pressez la douille sur le côté pour la détacher (Fig. 4).

Fig. 4

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l’outil avant d’y attacher des accessoires, d’en enlever ou d’effectuer des réglages.

Le boîtier du moteur s’abaissera lorsque vous actionnerez le bouton de dégagement du moteur. Cette situation pourra causer des blessures à l’utilisateur et des dommages à l’outil ou au matériau. S'assure que la main est fermement sur le moteur en appuyant le bouton.

Installation et retrait du moteur

Fig. 5

1. Débranchez l’outil. Assurez-vous que le levier de verrouillage est grand ouvert.

2. Alignez la vis de réglage de profondeur, sur le moteur, avec le trou dans le socle.

3. Appuyez et retenez le bouton de dégagement du moteur et abaissez le moteur dans le socle à la profondeur désirée.

NOTE : La base plongeante n’a pas

de bouton de dégagement du moteur. Relâchez le levier de verrouillage et retirez le moteur.

4. Relâchez le bouton de dégagement du moteur et poussez le levier de verrouillage à la position complètement fermée.

5. Pour retirer le moteur, ouvrez complètement le levier de verrouillage, saisissez le moteur, appuyez et tenez le bouton de déverrouillage, puis sortez le moteur.

AVERTISSEMENT

Pour minimiser les risques de blessures, N’utilisez PAS la mèche si le levier de verrouillage ne maintient pas fermement le moteur dans la base. Si le levier de verrouillage se desserre, consultez un centre de service MILWAUKEE accrédité pour toutes réparations.

Installation du guide-margeur

Pour installer un guide-margeur, desserrez les deux vis de ﬁ xation du guide. Introduisez les bras du guide-margeur dans les trous prévus pour les bras et serrez les vis de ﬁ xation.

Pour No de cat. 5615, 5616 & 5619 Série, voir Fig. 6 :

Vis de tige

Fig. 6

Pour No de cat. 5625 Série, voir Fig. 7 :

Fig. 7

Trous de tige

Vis de tige

Trous de tige

Installation et retrait de l’embase Semelles ﬁ xes (noires) :

Pour enlever la sous-base, enlever les vis de sous-base. Pour installer la sous-base, l'obtenir avec les vis de sous-base.

Semelles réglables (transparentes) :

Pour s’assurer que la semelle est centrée, utilisez le cône central et la broche centrale chaque fois que vous serrez, réglez ou changez la semelle réglable.

1. Installer la semelle et les vis mais ne les serrez pas.

2. Abaissez le moteur jusqu’à ce que le collet soit 1 pouce au-dessus de la base.

3. La toupie à l’envers, insérez la broche dans le cône, puis dans le collet (voir Fig. 8 pour une orientation correcte). Serrez le collet.

Fig. 8

Dans

Pour les

collets de

1/4 po

4. Poussez le cône fermement vers le bas. La semelle se centrera.

5. T out en appuyant sur le cône, serrez les vis de la semelle.

6. Tirez la broche centrale hors du collet. Gardez la broche et le cône pour un usage ultérieur.

7. Pour retirer la semelle, retirer les vis de la semelle.

cône

Dans

collet

Pour les

collets de

1/2 po

24 25

Page 14

AVERTISSEMENT

Pour minimiser les risques de blessures, n’utilisez pas l’orifice d’aspiration pour les coupes plongeantes si la mèche est plus large que l’ouverture de l’orifice (1-3/8 po). Lorsque le fer en rotation touche l’oriﬁ ce d’aspiration, l’oriﬁ ce se casse et la projection de débris peut entraîner des blessures.

Installation de l’oriﬁ ce d’aspiration (non disponible sur le modèle de série)

1. Si un guide-margeur a été installé, il doit être retiré temporairement aﬁ n d’installer l’oriﬁ ce d’aspiration.

2. Desserrez les vis à tige.

3. Placez la toupie à l’endroit et mettez le cercle dans la base (voir Fig. 9).

4. Faites glisser les tiges par les trous de tiges de la base et de l’oriﬁ ce.

NOTE : Utilisez soit les tiges fournies

avec l’oriﬁ ce d’aspiration soit les tiges d’un guide-margeur de MILWAUKEE.

5. Serrez les vis des tiges.

6. Insérer un tuyau d’aspiration dans l’oriﬁ ce.

Fig. 9

Guides de gabarit

Un 1-3/16" la sous base de trou de centre est eu besoin d'utiliser un guide de gabarit.

Pour installer un guide de templet, le guide d'insertion dans le trou de centre d'un 1-3/16" la base de router et obtient selon les instructions de guide de templet.

AVERTISSEMENT

Pour minimiser les risques de blessures, portez des lunettes de sécurité ou des lunettes à coques latérales.

Débranchez toujours l’outil avant d’y installer des accessoires, d’en enlever ou d’effectuer des réglages.

L’emploi d’accessoires autres que ceux qui sont spéciﬁ quement re- commandés peut comporter des risques.

N’utilisez jamais de mèches plus larges que la plus petite des ouvertures de la base, de la semelle ou de l’oriﬁ ce d’aspiration.

Installation de la mèche

Il n’est pas nécessaire de retirer le moteur de la base pour y installer une douille de serrage ou la mèche. Si le retrait du moteur est désiré, consultez les sections qui précèdent. Enlevez toujours les rognures de bois, la poussière et les autres corps étrangers du pivot de la douille et de la douille de serrage avant de faire une installation.

Introduisez la douille de serrage dans le pivot de douille. Introduisez la tige de la mèche dans la douille tel qu’indiqué ci-après :

1. Débranchez l’outil.

2. Introduisez la tige de la mèche dans la douille aussi loin que possible.

3. Retirez un peu la tige de la mèche pour éviter qu’elle ne touche au fond.

4. Assurez-vous qu’il y ait un minimum de 2 mm (1/16") entre le fond de la douille de serrage et le rayon à la partie tranchante de la mèche (Fig. 10).

Fig. 10

Fig. 9

FPO

Écrou de douille

Minimum 2 mm (1/16")

5. Assurez-vous que le collet n’est pas ﬁ xé sur une section cannelée de la tige de mèche. Le collet doit être ﬁ xé sur une portion solide de la tige de mèche pour assurer une prise ferme.

AVERTISSEMENT

Pour minimiser les risques de blessures, portez des lunettes à coques latérales.

Débranchez l’outil avant de changer les accessoires ou de faire des réglages.

Ne faites jamais de réglages pendant que l’outil tourne encore.

N’utilisez PAS la toupie si le levier de verrouillage ne maintient pas le moteur fermement dans la base.

N’utilisez JAMAIS les modèles de toupie à base plongeante sur une table à toupie.

Douille de serrage

Tige de la mèche

MANIEMENT

Pour serrer la mèche dans la douille de serrage, utilisez deux clés (Fig. 11).

Fig. 11

N.B. Ne serrez pas la douille de serrage sur

une tige de mèche de mauvais calibre. Cela pourrait endommager la douille.

Retrait de la mèche

1. Débranchez l’outil.

2. Desserrez l’écrou de douille du pivot de la douille à l’aide de deux clés.

3. Une fois relâché, dévissez l’écrou de douille à la main jusqu’à ce qu’il soit serré à nouveau.

4. Utilisez de nouveau les clés jusqu’à ce que vous puissiez sortir la tige de mèche.

Réglage de la profondeur de coupe Bodygrip®, poignée à D et modèles de

série :

La profondeur de coupe peut être ajustée soit au moyen du bouton de réglage de profondeur de l’outil soit par une clé à douille de 3/8 po avec une extension, ou une clé de profondeur sur table de travail (nº de cat. 49-96-0370).

Lorsque vous utilisez le bouton de réglage, ouvrez complètement le levier de verrouillage et tournez le bouton de réglage à la profondeur de coupe désirée. Un tour complet du bouton de réglage de profondeur égale 0,2". Pour un réglage de moins de 5/32", utilisez l’échelle séparée sur le bouton de réglage de profondeur.

26 27

Page 15

Pour des coupes plus profondes :

1. Alignez le « 0 » de l’échelle sur la ﬂ èche sur l’outil.

2. Faites tourner le bouton de réglage de profondeur en sens horaire à la profondeur désirée.

Pour des coupes moins profondes :

1. Alignez la profondeur désirée sur la ﬂ èche sur l’outil.

2. Faites tourner le bouton de réglage de profondeur en sens inverse-horaire jusqu’à la marque « 0 ».

Après le réglage, poussez le levier de verrouillage à la position fermée.

Lorsque vous utilisez une clé à douille, placez la toupie à l'envers sur une surface plane et ouvrez complètement le levier de verrouillage. Introduisez la clé à douille dans le trou du socle et tournez-la à la profondeur désirée (Fig. 12). Poussez ensuite le levier de verrouillage à la position fermée.

Fig. 12

Modèles à base plongeante :

1. Débranchez l’outil.

2. Installez la mèche.

3. Appuyez sur le levier de déverrouillage de plongée et poussez les poignées vers le bas jusqu’à ce que la mèche touche la pièce à travailler.

4. Deserrez la vis de blocage de la tige de butée de profondeur.

5. Tournez la tourelle aﬁ n que la position de profondeur de coupe maximale soit directement sous la tige.

6. Appuyez sur le bouton de déverrouillage de la tige de butée de profondeur pour abaisser la tige; celle-ci doit reposer à la position de profondeur de coupe maximale de la tourelle.

7. Placez le pointeur réglable sur « 0 ».

8. Appuyez sur le bouton de déverrouillage de la tige de butée de profondeur. Dé-

placez la tige à la profondeur de coupe souhaitée.

Pour des modèles à poignée en D, voir Fig. 15 :

9. Utilisez le bouton de réglage de profondeur pour ﬁ nir d’ajuster la profondeur de coupe.

Fig. 15

10. Serrer la vis de blocage de la tige de butée de profondeur.

11. Pour obtenir la coupe en faisant plusieurs passes, faites tourner la tourelle à un cran plus élevé. Chaque cran est de 3,2 mm (1/8 po.).

NOTE : Un ﬁ ni impeccable peut être ac- compli en utilisant la tourelle et en effectuant plusieurs passes.

Fig. 13

Tige de butée de profondeur

Positions de poignée alternatives

T enez la poignée en étrier d’une main et placez l’autre main sur l’autre poignée de balle.

Pour une maîtrise et un confort maximum, une poignée peut être réglée à trois différ-

15,9 mm

9,5 mm

6,4 mm

3,2 mm

profondeur de coupe

maximale

12,7 mm

entes positions sur les socles.

AVERTISSEMENT

Pour minimiser les risques de blessures, N’utilisez JAMAIS les modèles de toupie à base plon-

Pour les modèles à base plongeante et les

Maintien de l’outil

Ces outils devraient être tenus l'utilisation des deux mains à tout instant pour le contrôle

modèles de série, voir Fig. 16 :

Fig. 16

maximum.

Pour des modèles Bodygrip, voir Fig. 14 :

Fig. 14

Positions alternatives de courroie

Vous pouvez tenir cet outil par sa prise de boîtier et sa poignée de balle ou les deux poignées des balles. La prise de boîtier comporte une courroie réglable qui peut être ﬁ xée à deux positions pour une maîtrise et un confort maximum.

Une poignée sur ces bases peut être réglée sur trois positions différentes pour une maîtrise et un confort maximum.

28 29

AVERTISSEMENT

Pour minimiser les risques de blessures, portez des lunettes à coques latérales.

Pour minimiser les risques de blessures, gardez les mains, le corps et le cordon à l’écart de la mèche et des pièces en mouvement.

Avant de brancher l’outil sur une source de courant, assurez-vous que l’interrupteur ON/OFF est à la positon « O ».

Démarrage et arrêt du moteur d’une toupie à prise sur le boîtier

Pour No de cat. 5615, 5616 & 5625 Série :

1. Pour mettre le moteur en marche, placez la toupie pour que la mèche soit à l’opposé de votre corps et pas en contact avec un matériau. T enez solidement l’outil et poussez l’interrupteur ON/OFF à la position « l ».

2. Pour arrêter le moteur, placez la toupie pour que la mèche soit à l’opposé de votre corps et poussez l’interrupteur ON/OFF à la position «O». Tenez l’outil jusqu’à ce que la mèche arrête de tourner.

Pour No de cat. 5619 Série:

1. Poussez l’interrupteur ON/OFF à la position « l ».

2. Pour mettre le moteur en marche, placez la toupie pour que la mèche soit à l’opposé de votre corps et pas en contact avec un matériau. Saisissez l’outil solidement et appuyez sur la détente.

3. Pour arrêter le moteur, relâchez la détente.

Page 16

Verrouillage de la détente de la poignée en étrier (Pour No de cat. 5619 Série seulement)

Le bouton de verrouillage maintient la détente à la position ON pour un usage continu (Fig. 17).

Fig. 17

1. Pour verrouiller la détente, enfoncez le bouton de verrouillage et maintenez-le tandis que vous appuyez sur la détente. Ensuite, relâchez la détente.

2. Pour déverrouiller la détente, appuyez sur la détente et relâchez-la. Le bouton de verrouillage va se déclencher.

N.B. La base de D poignée n'ajuste pas avec 5625 Série base de Feuilleton.

Protection contre la surcharge électronique (Pour No de cat. 5616 & 5625 Série seulement)

Cet outil est équipé d’un dispositif de protection contre la surcharge électronique.

Si le moteur s’arrête en cours d’utilisation, enlevez la mèche de le travail et placez le commutateur de marche / arrêt à la position « O » pendant trois (3) secondes pour rétablir les réglages électroniques de l’outil. L’outil peut être remis en marche

Utilisation du cadran de vitesse variable (Pour No de cat. 5616 & 5625 Série seulement)

Le cadran de vitesse variable permet à l’utilisateur de régler la vitesse de rotation (tr/min) de l’outil.

Les réglages du cadran de vitesse variable se situent entre les chiffres sept (7) et un (1). Les chiffres plus élevés correspondent à des vitesses plus rapides et les chiffres moins élevés à des vitesses plus lentes.

Bouton de verrouillage

Pour changer la vitesse, réglez le cadran de vitesse variable au chiffre voulu (Fig. 18).

Fig. 18

Démarrage progressif (Pour No de cat. 5616 & 5625 Série seulement)

La fonction de démarrage progressif réduit la réaction de couple vers l’outil et vers l’utilisateur. Cette caractéristique augmente graduellement la vitesse du moteur de zéro jusqu’à la vitesse sélectionnée avec le cadran de vitesse variable.

Commande à rétroaction (Pour No de cat. 5616 & 5625 Série seulement)

Le système de régulation électronique de la vitesse permet à l’outil de maintenir une vitesse constante entre les conditions à vide et avec charge.

AVERTISSEMENT

Pour réduire les risques de blessures, portez toujours des lunettes de protection.

Pour réduire les risques d’explosion, choc électrique et dommages à la propriété, vériﬁ ez toujours l’endroit du travail à la toupie pour y déceler les tuyaux et les câbles électriques.

Pour faire la coupe

Avant de couper, vérifiez que tous les réglages sont bien serrés et assurez-vous que le levier de verrouillage est complètement fermé.

La vitesse et la profondeur de coupe dépendront surtout du genre de matériau à couper. Gardez la pression de coupe constante mais n’appliquez pas une pression excessive sur

30 31

la toupie au point de ralentir le moteur. Il peut être nécessaire, dans des bois très durs ou des matériaux à problème, de repasser plus d’une fois à des profondeurs différentes pour obtenir la profondeur de coupe désirée.

Avant de commencer une coupe sur un matériau, il est conseillé de faire un essai sur un morceau de bois de rebut. Ceci vous fera voir comment sera la coupe et vous permettra de vériﬁ er si les dimensions sont exactes. Avant de commencer , assurez-vous que la pièce à travailler est rigidement assujettie. Pour toupiller un rebord, la toupie devrait être fermement maintenue contre le bois avec les deux mains sur les poignées de guidage.

Étant donné que la mèche tourne dans le sens horaire, vous obtiendrez un meilleur rendement en dirigeant la toupie de la gauche vers la droite lorsque vous vous tenez face à la pièce à travailler. Les ﬂ èches sur le socle de l’outil indiquent le sens de la rotation de la mèche. Lorsque vous toupillez à l’extérieur du rebord, déplacez la toupie dans le sens inverse-horaire (Fig. 19).

Fig. 19

Travail

Avance de la toupie

Vue du dessus

Lorsque vous faites une coupe à l’intérieur d’un rebord, déplacez la toupie en sens horaire (Fig. 20).

Fig. 20

Sens de l’avance

Le déplacement de la toupie dans la direction opposée s’appelle « climb cutting » ou coupe ascendante.

Rotation de la mèche

AVERTISSEMENT

Pour minimiser les risques de blessures, évitez de faire des coupes ascendantes. Les coupes ascendantes augmentent les risques de perte de maîtrise et de dommage au matériau. Si une coupe ascendante ne peut être évitée, soyez extrêmement prudent.

AVERTISSEMENT

Pour minimiser les risques de blessures, n’utilisez pas de toupie à base plongeante si le moteur ne se lève pas automatiquement lorsque le levier de déverrouillage de plongée est appuyé.

Coupe en plongée

1. Réglez la profondeur de coupe.

2. Serrer fermement la pièce à travailler.

3. Appuyez sur le levier de déverrouillage de plongée et relevez la mèche pour éviter qu’elle ne touche la pièce à travailler.

4. Tenez les poignées fermement et mettez en marche le moteur. Attendez que le moteur atteigne sa pleine vitesse (ou la vitesse indiquée par le sélecteur de vitesse variable).

5. Appuyez sur le levier de déverrouillage de plongée et abaissez lentement la mèche dans la pièce à travailler jusqu’à ce que la tige de butée de profondeur touche la tourelle. Relâchez le levier de déverrouillage de plongée.

6. Commencez à bouger la toupie tout en gardant la semelle à plat sur la pièce à travailler. Garder la corde et le tuyau d’aspiration hors du passage de la toupie.

7. Une fois terminé, appuyez sur le levier de déverrouillage de plongée et relevez la mèche hors de la pièce. Éteignez le moteur et attendez que la mèche s’arrête de tourner.

Page 17

MAINTENANCE

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l’outil avant d’y effectuer des travaux de maintenance. Ne faites pas vousmême le démontage de l’outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vériﬁ ez le serrage des vis, l’alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l’outil et faites-le vériﬁ er avant de vous en servir de nouveau. N’utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubriﬁ er l’outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:

• Lubriﬁ cation

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cordon, induit etc.)

• Vériﬁ cation du fonctionnement électro- mécanique

AVERTISSEMENT

Pour minimiser les risques de blessures, choc électrique et dommage à l'outil, n'immergez jamais l'outil et ne laissez pas de liquide s'y inﬁ ltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage de l’outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez jamais de solvants inﬂ ammables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

ACCESOIRES

AVERTISSEMENT

Retirez toujours la batterie avant de changer ou d’enlever les accessoires. L’utilisation d’autres accessoires que ceux qui sont spéciﬁ quement recom- mandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il sufﬁ t de contacter votre distributeur local ou l'un des centres-service énumérés sur la page de couverture de ce manuel.

Clé de profondeur sur table de travail

No de cat. 49-96-0370 Clé d’entraînement hexagonal de 3/8 po

prête à l’emploi avec le système de réglage de profondeur sur table de travail.

Clé à collet (1-1/8 po)

No de cat. 49-96-0365

GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS

Chaque outil électrique MILWAUKEE (y compris le chargeur de batterie) est garanti à l’acheteur d’origine être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen, sera avéré par MILWAUKEE être affecté d’un vice du matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat. Le retour de l’outil électrique, accompagné d’une copie de la preuve d’achat à un site d’entretien d’usine/de promotion des ventes de MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré, est requis pour que cette garantie s’applique. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou les accidents.

* La période de garantie pour les palans (palans à levier, à chaîne manuelle et à la chaîne électrique), les ensembles de batteries au Ni-Cd, les projecteurs de travail (lampes sans ﬁ l), les radios de chantier et les chariots de travail industriel Trade Titans™ est de un (1) an à partir de la date d’achat.

*Il existe une garantie séparée pour les ensembles de batteries au Li-Ion 18 V ou plus qui accompagnent les outils électriques :

*Chaque bloc de batteries au Li-Ion MILWAUKEE est couvert par une garantie de remplacement gratuit initial pour 1 000 charges/2 ans. Ceci signiﬁ e qu’avant les 1 000 premières charges ou deux (2) années suivant la date d’achat/la première charge, une batterie de rechange sera gratuitement fournie au client pour toute batterie défectueuse. Par la suite, les clients recevront aussi une garantie supplémentaire calculée au prorata dans la limite de 2 000 charges ou cinq (5) années suivant la date d’achat/la première charge, à la première échéance. Ceci signiﬁ e que chaque client obtient une garantie au prorata supplémentaire de 1 000 charges ou de trois (3) des années du bloc de batteries au Li-Ion en fonction de l’utilisation. Pendant cette période de garantie supplémentaire, le client ne paye que pour le service utilisable reçu audelà des 1 000 premières charges/2 premières années, en fonction de la date de la première charge et du nombre de charges du bloc de batteries déterminés par le lecteur de service MILWAUKEE. Au-delà de 1 000 charges/2 ans à compter de la date d’achat/de la première charge, le client sera facturé un montant au prorata du service rendu.

L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁ cier de la garantie en vigueur sur un produit MILWAUKEE. Une preuve d’achat sous la forme d’un reçu de vente ou d’autres informations considérées sufﬁ santes par MILWAUKEE est cependant requise.

L’ACCEPT A TION DES RECOURS EXCLUSIFS DE RÉP ARA TION ET DE REMPLACEMENT DÉCRITS PAR LES PRÉSENTES EST UNE CONDITION DU CONTRA T D’ACHA T DE T OUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’A VOCA TS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉF AILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PER TES DE PROFIT . CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE OU CONDITION, ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER LA GÉNÉRALITÉ DES DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE ET TOUTE AUTRE GARANTIE.

Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique uniquement.

32 33

Page 18

REGLAS DE SEGURIDAD GENERALES

PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA

LEA TODAS LAS INSTRUCCIONES

Si no se siguen todas las siguientes instrucciones se puede provocar una descarga eléctrica, un incendio y/o lesiones graves. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁ ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

GUARDE ESTAS INSTRUCCIONES

SEGURIDAD EN EL ÁREA

DE TRABAJO

1. Mantenga limpia y bien iluminada el área de trabajo. Las áreas desorde-

nadas u oscuras contribuyen a que se produzcan accidentes.

2. No utilice herramientas eléctricas

en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inﬂ amables. Las herramientas

eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.

3. Mantenga a los niños y otras perso-

nas alejadas mientras utiliza una herramienta eléctrica. Las distracciones

pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

4. Los enchufes de las herramientas eléctricas deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modiﬁ cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo

de descarga eléctrica si no se modiﬁ can los enchufes y los tomacorrientes son del mismo tipo.

5. Evite el contacto corporal con

superﬁ cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga

eléctrica aumenta si su cuerpo está conectado a tierra.

6. No exponga la herramientas eléc-

tricas a la lluvia o a condiciones de humedad. El agua que entra en una

herramienta eléctrica aumenta el riesgo de descarga eléctrica.

7. No abuse del cable. Nunca use el

cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes aﬁ lados o las piezas en movimiento. Los cables dañados o

enmarañados aumentan el riesgo de descarga eléctrica.

8. Cuando se utiliza una herramienta

eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un cable

apropiado para el exterior reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

9. Manténgase alerta, ponga cuidado a

lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la inﬂ uencia de drogas, alcohol o medicinas. Despistarse un minuto cu-

ando se utiliza una herramienta eléctrica puede tener como resultado lesiones personales graves.

10. Use equipo de seguridad. Lleve siempre protección ocular. Llevar equipo de seguridad apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes casco o protección auditiva, reducir á las lesiones personales.

11. Evite los arranques accidentales.

Asegúrese de que el interruptor esté en la posición de apagado antes de enchufar la herramienta. Mover her-

ramientas con el dedo en el interruptor o enchufar herramientas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

12. Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

13. No se estire demasiado. Mantenga

los pies bien asentados y el equilibrio en todo momento. Esto permite tener

mejor control de la herramienta eléctrica en situaciones inesperadas.

14. Vístase de manera apropiada. No

lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento. La ropa

ﬂ oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

15. Si se proporcionan dispositivos

para la conexión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso

de estos dispositivos puede reducir los peligros relacionados con el polvo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

16. No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación. La herramienta

eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

17. No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier herramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

18. Desconecte el enchufe de la toma de

alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas.

Dichas medidas preventivas de seguridad reducen el riesgo de que la herramienta se prenda accidentalmente.

19. Almacene las herramientas eléctricas

fuera del alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas

son peligrosas en las manos de usuarios no capacitados.

20. Mantenimiento de las herramientas

eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herra-

mientas mal mantenidas son la causa de muchos accidentes.

21. Mantenga las herramientas de corte limpias y aﬁ ladas. Es menos probable que se atasquen las herramientas de corte con ﬁ los aﬁ lados que se man- tienen de manera apropiada y también son más fáciles de controlar.

22. Use la herramienta eléctrica, los ac-

cesorios y las brocas, etc. siguiendo estas instrucciones y de la manera para la que dicha herramienta eléctrica en particular fue diseñada, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar.

El uso de la herramienta eléctrica para operaciones diferentes de aquellas para las que se diseño podría resultar en una situación peligrosa.

MANTENIMIENTO

23. Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas. Esto

asegurará que se mantiene la seguridad de la herramienta eléctrica.

REGLAS ESPECIFICAS

DE SEGURIDAD

1. Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable.

El contacto con un cable “con corriente” hará que las partes de metal expuesto de la herramienta pasen la corriente y produzcan una descarga al operador.

2. Guarde las etiquetas y placas de especiﬁ caciones. Estas tienen infor- mación importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

34 35

Page 19

3. Utilice siempre anteojos de seguri-

dad y una máscara contra el polvo. Utilice únicamente en un área bien ventilada. El uso de dispositivos de se-

guridad personal y un ambiente seguro reducen el riesgo de lesiones.

4. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.

El riesgo que usted sufre debido a la

exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido especíﬁ camente diseñadas para ﬁ ltrar partículas microscópicas.

5. Algunas maderas contienen conser- vantes que pueden resultar tóxicos. Tenga sumo cuidado para evitar la inhalación y el contacto con la piel al trabajar con estos materiales. Solicite y observe cualquier información de seguridad disponible a través del distribuidor de los materiales.

6. Asegúrese que la pieza de trabajo

no contenga clavos, tornillos ni otro tipo de objetos. Mantenga el borde de trabajo alejado de la superﬁ cie de agarre. Cortar estos objetos puede

ocasionar la pérdida del control de la herramienta y daño a la broca.

7. No sujete la pieza de trabajo con una

mano y la herramienta con la otra mientras opera la herramienta. No coloque las manos cerca o debajo de la superﬁ cie de corte. Agarrar el

material y guiar la herramienta con ambas manos es más seguro.

8. No use brocas desaﬁ ladas o dañadas.

Las brocas aﬁ ladas deben manejarse con cuidado. Las brocas dañadas

pueden romperse durante el uso. Las brocas desafiladas requieren mayor fuerza para impulsar la herramienta, lo que podría ocasionar que la broca se rompa. Partes de carburo podrían desprenderse de las brocas dañadas y quemar la pieza de trabajo.

9. Luego de cambiar la broca o realizar

ajustes, asegúrese que la tuerca de la pinza portapiezas y cualquier otro dispositivo de ajuste se encuentren bien apretados. Los dispositivos de

ajuste sueltos pueden moverse inesperadamente y ocasionar una pérdida de control. Los componentes de rotación sueltos pueden desprenderse violentamente. Observe cualquier vibración u oscilación que pudiera indicar la instalación incorrecta de la broca.

10. Agarre la buriladora de manera ﬁ rme

cuando ponga en marcha el motor a ﬁ n de resistir el torque de arranque.

11. Mantenga siempre el cordón de

alimentación alejado de las partes móviles de la herramienta. Mantenga

el cordón alejado de la dirección del corte.

12. No encienda la herramienta cuando

la broca esté en contacto con el material. El borde de corte de la broca

puede atrapar el material y ocasionar la pérdida de control de la herramienta.

13. No recueste la herramienta hasta que

la broca se haya detenido completamente. La broca, mientras gira, puede

agarrar la superﬁ cie y hacer que Ud. pierda el control de la herramienta.

14. No toque la broca durante o inme- diatamente después de usarla. La broca podría estar demasiado caliente y quemarle la piel.

15. Use abrazaderas u otra manera prác-

tica de asegurar y sujetar la pieza en la que se va a trabajar en una plataforma estable. Sujetar la pieza

con la mano o contra su cuerpo la deja inestable y puede conducir a la pérdida de control.

16. Nunca ﬁ je la pieza de trabajo a una superﬁ cie dura, p. ej., concreto o piedra. El contacto con la broca puede hacer que salte la herramienta y se pierda el control.

17. Accione las buriladoras sólo mientras estén sujetas. No ﬁ je ni sujete la buri- ladora a una superﬁ cie ni sostenga la pieza de trabajo con la mano.

18. Nunca use brocas más grandes que la abertura más pequeña de la base, de la sub-base o de la lumbrera para la recolección de polvo.

DESCRIPCIÓN FUNCIONAL

Modelos Bodygrip®

1. Tornillo de ajuste de profundidad

2. Botón de liberación del motor

3. Palanca de ﬁ jación

4. Escala

5. Perilla de ajuste de profundidad

6. Cuadrante de velocidad variable (Para Cat. No. 5616 Serie sólo)

7. Interruptor de encendido apagado

8. Motor

9. Cordón

10. Agarre del cuerpo

11. Amarra

12. El asidero de la pelota

13. Conjunto de pinza portapiezas

14. Sub-base

15. Base

16. Botón de ﬁ jación

17. Gatillo

18. Empuñadura en D

19. No aﬂ oje ni quite los

cabezales del émbolo. Los resortes in-

ternos están bajo presión. Si se les quita o aﬂ oja, los cabezales y resortes internos saldrán disparados y podrían causar lesiones.

Modelos de empuñadura en “D”

Los cabezales

del émbolo.

36 37

Page 20

1. Tornillo de ajuste de profundidad

2. Botón de liberación del motor

3. Palanca de ﬁ jación

4. Escala

5. Perilla de ajuste de profundidad

6. Cuadrante de velocidad variable

7. Interruptor de encendido/apagado

8. Cordón

9. Motor

10. Empuñadura

11. Conjunto de pinza

portapiezas

12. Sub-base

13. Base

14. Torrecilla

15. Botón de liberación de la barra limitadora de

profundidad

16. Tornillo de ﬁ jación de la barra limitadora de

profundidad

17. Palanca de liberación

del pistón

18. Barra limitadora de

profundidad

19. Puntero ajustable de

la barra limitadora de profundidad

Modelo de producción

Modelos con base de pistón

13 1 2

ADVERTENCIA

Puede haber riesgo de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certiﬁ cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modiﬁ que el enchufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certiﬁ cado instale un toma-corriente adecuado.

Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica.

Fig. A

La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada.

Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A.

Herramientas con doble aislamiento: Herramientas con clavijas de dos patas

Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en las Figuras B y C.

Fig. B

Fig. C

Especiﬁ caciones

TIERRA

5615-20 Bodygrip® 5615-24 Base de pistón 5616-20 Bodygrip®

5616-24 Base de pistón 5619-20 Empuñadura en “D” 5625-20 Producción

Motor/Base

Cat. No.

Motor Solamente

Cat. No. 5615-29

5615-29 5616-29 5616-29 5619-29 5625-29

Volts

120 120 120 120 120 120

11 11 13 13 11 15

24,000

24,000 10,000 - 24,000 10,000 - 24,000

24,000 10,000 - 22,000

rpm

Potencia

Máx. (hp)

1-3/4 1-3/4 2-1/4 2-1/4 1-3/4 3-1/2

38 39

Page 21

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión.

Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el suﬁ jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona caliﬁ cada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios.

Largo de cable de Extensión

7,6

16 16 14 12 10

15,2

16 16 14 12 10

22,8

16 14 12 10 10

en (m)

30,4

14 12 10 10

45,7

60,9

ENSAMBLAJE DE LA HERRAMIENTA

Pinzas Portapiezas

La pinza portapiezas debe estar sujeta a la tuerca de la pinza portapiezas antes de colocarse en el eje de la pinza portapiezas. Asegúrese que el tamaño de la pinza portapiezas coincida con el tamaño del vástago de la broca a utilizar. Si se utiliza un tamaño de vástago de broca equivocado, la pinza portapiezas se podría romper. Para colocar o retirar la tuerca de la pinza portapiezas, siga las instrucciones ilustradas que aparecen en esta página.

Colocación de la Pinza Portapiezas en la Tuerca de la Pinza Portapiezas

Para ensamblar, coloque el extremo estrecho de la pinza portapiezas sobre una superﬁ cie uniforme. Tome la tuerca y colóquela sobre la pinza portapiezas (Fig. 1).

Fig. 1

Coloque la tuerca cara a cara con la pinza portapiezas, con la abertura más pequeña de la tuerca orientada hacia arriba (Fig. 2).

Fig. 2

ADVERTENCIA

A ﬁ n de reducir el riesgo de lesionarse, desenchufe siempre la herramienta antes de colocar o retirar accesorios, o de realizar ajustes.

Al oprimir el botón de liberación del motor el alojamiento del motor descenderá, pudiendo ocasionar lesiones personales o daño a la herramienta o a la pieza de trabajo. Cerciórese la mano es ﬁ rmemente en el motor cuándo apretar el botón.

Instalación y extracción del motor

Fig. 5

LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA

FUTURAS REFERANCIAS.

Simbología

Con doble aislamiento

Canadian Standards Association

Underwriters Laboratories, Inc.

40 41

Volts de corriente alterna

Revoluciones por minuto sin carga (rpm)

Amperios

Acople la tuerca y la pinza portapiezas aplicándoles ﬁ rmemente presión hacia abajo con la palma de la mano (Fig. 3).

Fig. 3

Para extraer la pinza portapiezas de la tuerca, sujete la tuerca ﬁ rmemente con una mano y, con la otra mano, presione la pinza portapiezas hacia un extremo (Fig. 4).

Fig. 4

1. Desconecte la herramienta. Asegúrese que la palanca de ﬁ jación se encuentre en la posición de totalmente abierto.

2. Alinee el tornillo de adjuste de profundidad en el motor con el oriﬁ cio en la base.

3. Oprima y mantenga oprimido el botón de liberación del motor y descienda el motor en la base hasta alcanzar la profundidad deseada.

NOTA: La base de pistón no tiene

botón de liberación del motor. Suelte la palanca de ﬁ jación y tire del motor para extraer.

4. Suelte el botón de liberación del motor y empuje hacia adentro la palanca de ﬁ jación hasta alcanzar la posición de totalmente cerrado.

5. Para extraer el motor, abra totalmente la palanca de ﬁ jación, sujete el motor, mantenga pulsado el botón de liberación del motor y tire de éste.

Page 22

ADVERTENCIA

Para reducir el riesgo de lesiones, NO use la buriladora si la palanca de ﬁ - jación no sujeta el motor ﬁ rmemente a la base. Si se aﬂ oja la palanca de ﬁ jación, confíe las reparaciones a los centros de reparación MILWAUKEE.

Instalación de la Guía de Borde

Para instalar una guía de borde, aﬂ oje los dos tornillos de las barras. Inserte las barras de la guía de borde en los oriﬁ cios de las barras y apriete los tornillos de barra.

Para Cat. Nos. 5615, 5616 & 5619 Serie, ven Fig. 6:

Fig. 6

Para Cat. No. 5625 Serie, ven Fig. 7:

Fig. 7

Tornillos de barra

Oriﬁ cios de la barra

Tornillos de barra

Oriﬁ cios de

la barra

Instalación/Extracción de la Sub-base Sub-bases ﬁ jas (negras)::

Para quitar el sub despreciable, quite los tornillos sub despreciablees. Para instalar el sub despreciable, asegurelo con los tornillos sub despreciablees.

Sub-bases ajustables (transparentes): Para cerciorarse de que la sub-base esté

centrada, use el cono y el pasador de centrado cada vez que se apriete, ajuste o cambie la sub-base ajustable.

1. Instale la sub-base y los tornillos, pero sin apretar.

2. Baje el motor hasta que la pinza portapiezas quede a aproximadamente 25 mm (1 pulg.) por encima de la base.

3. Con la buriladora al revés, introduzca el pasador en el cono y, seguidamente, en la pinza portapiezas (en la Fig. 8 se muestra la orientación correcta). Apriete la pinza portapiezas.

Fig. 8

Para pinzas

portapiezas

de 1/4 pulg.

interior

del cono

interior

de la pinza

portapiezas

Para pinzas portapiezas de 1/2 pulg.

4. Presione el cono con ﬁ rmeza. La sub- base debe centrarse.

5. Haciendo presión en el cono, apriete los tornillos de la sub-base.

6. Separe el pasador de centrado de la pinza portapiezas. Guarde el pasador y el cono para su uso posterior.

7. Para extraer la sub-base, extraiga los tornillos correspondientes.

ADVERTENCIA

Para reducir el riesgo de lesiones, no use la lumbrera de recolección de polvo al cortar por penetración si la broca es más grande que la abertura de la lumbrera (34 mm (1-3/8 pulg.)). Si la broca en movimiento hace contacto con la lumbrera de recolección de polvo, ésta se romperá y los desechos arrojados al aire pueden causar lesiones.

Instalación de la lumbrera de recolección de polvo (no disponible en el modelo de producción)

1. Si se ha instalado una guía de borde, debe retirarse temporalmente para instalar la lumbrera de recolección de polvo.

2. Aﬂ oje los tornillos de la barra.

3. Ponga la buriladora en posición vertical y coloque el círculo en la base (como se muestra en la Fig. 9).

4. Deslice las barras a través de los oriﬁ cios respectivos en la base y hacia dentro de los oriﬁ cios correspondientes en la lumbrera.

NOTA: Use las barras que vienen

con la lumbrera de recolección de polvo o las barras de una guía de borde MILWAUKEE.

5. Apriete los tornillos de la barra.

6. Enrosque una manguera de vacío en el extremo de la lumbrera.

Fig. 9

Guías para plantilla

Un 1-3/16" hoyo central sub despreciable se necesita usar una guía de plantilla.

Para instalar una guía de plantilla, la guía de la adición en el hoyo central de un 1-3/16" la base de rúter y asegurar según instrucciones de guía de plantilla.

ADVERTENCIA

A ﬁ n de reducir el riesgo de lesion- arse, use anteojos de seguridad con protección lateral.

Desenchufe siempre la herramienta antes de colocar o retirar accesorios, o de realizar ajustes.

Utilice únicamente accesorios especíﬁ camente recomendados. El uso de accesorios no recomendados podría resultar peligroso.

Nunca use brocas más grandes que la abertura más pequeña de la base, la sub-base o la lumbrera de recolección de polvo.

Instalación de la Broca

No es necesario extraer el motor de la base para instalar un conjunto de pinza portapiezas o la broca. Si desea extraer la base, vea la sección anterior. Antes de instalar, remueva astillas de madera, polvo u otro tipo de objetos del eje de la pinza portapiezas y del conjunto de la pinza portapiezas.

Inserte el conjunto de la pinza portapiezas en el eje de la pinza portapiezas. Inserte el vástago de broca en la pinza portapiezas como se indica a continuación:

1. Desconecte la herramienta.

2. Inserte el vástago de broca en la pinza portapiezas lo más profundo posible.

3. Extraiga levemente el vástago de broca para evitar que toque el fondo.

42 43

Page 23

4. Asegúrese que haya un mínimo de 2 mm (1/16") entre el fondo del conjunto de la pinza portapiezas y el radio de la parte cortante de la broca (Fig. 10).

Fig. 10

Tuerca de la pieza

Pieza portapie-

portapie-

Vástago

Mínimo

de broca

de 2 mm (1/16")

5. Cerciórese de que la pinza portapiezas no esté ﬁ jada a la sección estriada del vástago de la broca. La pinza portapiezas debe ﬁ jarse a una parte sólida del vástago de la broca para garantizar un agarre ﬁ rme.

Para apretar la broca en el conjunto de la pinza portapiezas, utilice dos llaves (Fig. 11).

OPERACION

ADVERTENCIA

Para reducir el riesgo de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.

Desenchufe la herramienta antes de cambiar accesorios o realizar ajustes.

No haga ajustes mientras la buriladora se encuentre encendida.

NO use la buriladora si la palanca de ﬁ jación no sujeta el motor ﬁ rmemente a la base.

NUNCA use los modelos de buriladora con base de pistón en una mesa para buriladora.

Fig. 11

NOTA: Nunca apriete un conjunto de pinza

portapiezas sin insertar un vástago de broca del tamaño adecuado. Esto puede ocasionar daños a la pinza portapiezas.

Extracción de la Broca

1. Desconecte la herramienta.

2. Aﬂ oje la tuerca de la pinza portapiezas del eje de la pinza portapiezas mediante dos llaves.

3. Una vez aﬂ ojada, desatornille con la mano la tuerca de la pinza portapiezas hasta que quede nuevamente apretada.

4. Use las llaves nuevamente hasta que pueda extraerse el vástago de la broca.

Ajuste de la Profundidad del Corte Modelos Bodygrip®, de empuñadura en “D” y de producción:

Se puede ajustar la profundidad de la herramienta mediante la perilla de ajuste de profundidad o una llave de cubo de 3/8 pulg. con extensión, o la llave de profundidad “por encima de la mesa” (Nº de Cat. 49-96-0370).

Al usar una perilla de ajuste de profundidad, abra completamente la palanca de ﬁ jación y gire la perilla a la profundidad de corte deseada. Una revolución de la perilla de ajuste de profundidad equivale a 0,2". Para ajustes ﬁ nos menores de 5/32", utilice una escala diferente en la perilla de ajuste de profundidad.

Para cortes más profundos:

1. Alinee el “0” en la escala con la ﬂ echa en la herramienta.

2. Gire la perilla de ajuste de profundidad en el sentido de las manecillas del reloj hasta alcanzar la medida de profundidad deseada.

Para cortes menos profundos:

1. Alinee la medida de profundidad deseada con la ﬂ echa en la herramienta.

2. Gire la perilla de ajuste de profundidad en sentido contrario a las manecillas del reloj hasta alcanzar “0”.

Empuje la palanca de ﬁ jación a la posición de totalmente cerrado cuando ﬁ nalice el ajuste.

Cuando utilice una llave de cubo, coloque la buriladora al revés sobre una superﬁ cie pla- na y lleve la palanca de ﬁ jación a la posición de totalmente abierto. Inserte una llave de cubo de 3/8" en el oriﬁ cio de la base y gírela hasta alcanzar la profundidad deseada (Fig. 12). Empuje la palanca de ﬁ jación a la posición de totalmente cerrado.

Fig. 12

Modelos con base de pistón:

1. Desenchufe la herramienta.

2. Instale la broca.

3. Oprima la palanca de liberación del pistón y haga presión en las empuñaduras hasta que la broca haga contacto con la pieza de trabajo.

4. Aﬂ oje el tornillo de ﬁ jación de la barra limitadora de profundidad.

5. Gire la torrecilla de modo que la posición de profundidad máxima quede directamente debajo de la barra.

6. Pulse el botón de liberación de la barra limitadora de profundidad para bajar la barra. Debe quedar apoyada en la posición de profundidad máxima de la torrecilla.

7. Coloque el puntero ajustable en “0”.

8. Pulse el botón de liberación de la barra limitadora de profundidad. Suba la barra hasta la profundidad de corte deseada.

9. Use la perilla de ajuste de profundidad para ajustar de forma precisa la profundidad de corte.

10. Apriete el tornillo de ﬁ jación de la barra limitadora de profundidad.

11. Para efectuar el corte haciendo varios pases, gire la torrecilla a una graduación mayor. Cada graduación equivale a 3,2 mm (1/8 pulg.).

NOTA: Se puede efectuar el acabado ﬁ nal haciendo uso de la torrecilla y mediante varios pases.

Fig. 13

6,4 mm

3,2 mm

posición de

profundidad máxima

15,9 mm

9,5 mm

Barra limitadora de profundidad

12,7 mm

44 45

Page 24

Sujeción de la Herramienta

Estas herramientas se deben tener usando ambos entregan siempre para control máximo.

Para modelos Bodygrip®, consultar la ﬁ g. 14:

Fig. 14

Posiciones alternas de las amarras

Usted puede sujetar esta herramienta mediante un agarre del cuerpo y una asidero de la pelota o ambas asideros de la pelota. El agarre del cuerpo incluye una amarra ajustable, la cual puede ﬁ jarse en dos posiciones diferentes para un máximo control y comodidad.

Una de las empuñaduras de estas bases puede ajustarse a tres distintas posiciones para máximo control y comodidad.

Para modelos de empuñadura en “D”, consultar la ﬁ g. 15:

Fig. 15

ADVERTENCIA

Para reducir el riesgo de lesiones, NUNCA use los modelos de buriladora con base de pistón en una mesa para buriladora.

Para modelos con base de pistón y de producción, consultar la ﬁ g. 16:

Fig. 16

ADVERTENCIA

A ﬁ n de reducir el riesgo de lesion- arse, use anteojos de seguridad con protección lateral.

A ﬁ n de reducir el riesgo de lesion- arse, mantenga las manos, el cuerpo y el cordón alejados de la broca y de todas las partes móviles.

Antes de enchufar la herramienta en el receptáculo, asegúrese que el interruptor de encendido/apagado se encuentre en la posición “O”.

Arranque y Paro del Motor de la Buriladora

Para Cat. Nos. 5615, 5616 & 5625 Serie:

1. Para arrancar el motor, sostenga la herramienta así que la broca está ausente de usted y no en contacto con la pieza de trabajo. Sujete la herramienta firmemente y lleve el interruptor de encendido/apagado a la posición “I”.

2. Para detener el motor, lleve el interruptor de encendido/apagado a la posición “O” y coloque la buriladora de manera que la broca quede alejada de usted. Sujete la herramienta hasta que la broca deje de girar.

Para Cat. No. 5619 Serie:

1. Lleve el interruptor de encendido/apagado a la posición “I”.

2. Para arrancar el motor, sostenga la herramienta así que la broca está ausente de usted y no en contacto con la pieza de trabajo. Sujete la herramienta ﬁ rme- mente y oprima el gatillo.

3. Para detener el motor, suelte el gatillo.

Bloqueo del Gatillo de la Base con Empuñadura en D (Para Cat. No. 5619 Serie sólo)

El botón de ﬁ jación mantiene el gatillo en la posición de encendido para uso continuo (Fig. 17).

Fig. 17

Botón de ﬁ jación

1. Para bloquear el gatillo, mantenga oprimido el botón de ﬁ jación mientras oprime el gatillo. Suelte el gatillo.

2. Para desbloquear el gatillo, oprímalo y suéltelo. El botón de ﬁ jación saltará.

NOTA: La base del asidero D no quedacon 5625 base de la Serie.

Protección contra Sobrecargas Electrónicas (Para Cat. Nos. 5616 & 5625 Serie sólo)

Esta herramienta viene equipada con una función de protección contra sobrecargas electrónicas.

Si el motor se apaga durante la operación, quite la broca de la pieza de trabajo y lleve el interruptor de encendido/apagado a la posición “O” durante tres (3) segundos. Esto restablecerá los dispositivos electrónicos de la herramienta. La herramienta puede entonces ser recomenzada.

Posiciones alternas de las empuñaduras

Agarre la empuñadura en D con una mano y coloque la otra mano en la empuñadura.

Una empuñadura las bases se puede ajustar en tres posiciones diferentes para un máximo control y comodidad.

46 47

Uso del Cuadrante de Velocidad Variable (Para Cat. Nos. 5616 & 5625 Serie sólo)

El cuadrante de velocidad variable le permite al usuario ajustar la velocidad de giro (RPM) de la herramienta.

Los ajustes del cuadrante de velocidad variable oscilan entre los números (7) siete al (1) uno. Los números más altos corresponden a las velocidades más altas y los números más bajos corresponden a las velocidades más bajas.

Page 25

Para cambiar la velocidad, ajuste el cuadrante de control de velocidad variable al número deseado (Fig. 18).

Fig. 18

Arranque Suave (Para Cat. Nos. 5616 & 5625 Serie sólo)

La característica de Arranque suave reduce la cantidad de reacción de par a la herramienta y al usuario. Esta característica aumenta gradualmente la velocidad del motor desde cero hasta la velocidad establecida por el cuadrante de velocidad variable.

Control de Realimentación (Para Cat. Nos. 5616 & 5625 Serie sólo)

El sistema electrónico de control de velocidad permite que la herramienta mantenga una velocidad constante entre condiciones con y sin carga.

ADVERTENCIA

A ﬁ n de reducir el riesgo de lesion- arse, utilice siempre protectores oculares.

Para reducir el riesgo de explosión, electrocución y daño a la propiedad, antes de utilizar la buriladora veriﬁ que siempre que en el área de trabajo no hayan tuberías o cables ocultos.

Realización del Corte

Antes de cortar, verifique que todos los controles estén ajustados y que la palanca de ﬁ jación esté completamente cerrada y aﬁ anzada.

La velocidad y profundidad del corte dependerá en gran medida del tipo de material en el cual se trabaje. Mantenga la presión de corte constante pero no use fuerza excesiva en la buriladora de manera que la velocidad del motor disminuya en exceso. Para obtener la profundidad de corte deseada, podría ser necesario hacer más de una pasada en maderas sumamente duras o en materiales problemáticos.

Antes de comenzar a cortar en la pieza de trabajo, se recomienda hacer un corte de prueba en un pedazo de madera de desecho. Esto le indicará cómo lucirá en realidad el corte y además le permitirá veriﬁ car las dimensiones. Cerciórese siempre de que la pieza de trabajo esté bien asegurada antes de utilizar la buriladora. Al utilizar la buriladora en bordes, ésta deberá sostenerse ﬁ rmemente contra la pieza de trabajo por medio de las empuñaduras.

Debido a que la cortadora gira en el sentido de las manecillas del reloj, se obtendrá un corte más eﬁ ciente si mueve la buriladora de izquierda a derecha mientras se halla parado frente a la pieza de trabajo. Las ﬂ echas en la base de la herramienta indican la dirección de rotación de la broca. Cuando trabaje en la parte exterior de un borde, mueva la buriladora en sentido contrario a las manecillas del reloj (Fig. 19).

Fig. 19

Pieza de trabajo

Avance de la buriladora

Rotación de

Vista superior

Cuando trabaje en la parte interior de un borde, mueva la buriladora en el sentido de las manecillas del reloj (Fig. 20).

Fig. 20

Dirección de avance

Mover la buriladora en la dirección opuesta se conoce como “corte ascendente.”

la broca

ADVERTENCIA

A ﬁ n de reducir el riesgo de lesion- arse, evite realizar “cortes ascendentes”. El corte ascendente aumenta la posibilidad de perder el control de la herramienta y ocasionar daños a la pieza de trabajo. Si no puede evitar realizar un corte ascendente, utilice extrema precaución.

ADVERTENCIA

Para reducir el riesgo de lesiones, no use buriladoras con base de pistón si el motor no sube automáticamente cuando se oprime la palanca de lib-

Cortes de penetración

1. Fije la profundidad de corte.

2. Fije ﬁ rmemente la pieza de trabajo.

3. Oprima la palanca de liberación del pistón y suba la broca de modo que no haga contacto con la pieza de trabajo.

4. Sujete las empuñaduras con ﬁ rmeza y encienda el motor. Espere a que el motor alcance su máxima velocidad (o la velocidad indicada por el cuadrante de velocidad variable).

5. Oprima la palanca de liberación del pistón y baje lentamente la broca dentro de la pieza de trabajo hasta que la barra limitadora de profundidad haga contacto con la torrecilla. Suelte la palanca de liberación del pistón.

6. Antes de mover la buriladora, mantenga la sub-base horizontal sobre la pieza de trabajo. Haga que el cable y la manguera de recolección de polvo no interﬁ eran con la buriladora.

7. Al terminar, oprima la palanca de liberación del pistón y suba la broca para sacarla de la pieza de trabajo. Apague el motor y espere a que la broca deje de girar.

ACCESORIOS

ADVERTENCIA

Para reducir el riesgo de lesiones, desconecté siempre su herramienta antes de colocar o retirar un accesorio. Use solo accesorios recomendados especíﬁ camente. Otros puenden peligrosos.

Para una lista completa de accessorios, refiérase a su catálogo MILWAUKEE Electric T ool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros.

Llave de profundidad “por encima de la mesa”

Nº de Cat. 49-96-0370 Llave hexagonal de 3/8 pulg. para usar con

el sistema de ajuste de la profundidad “por encima de la mesa”.

Llave para pinzas portapiezas (1-1/8 pulg.)

Nº de Cat. 49-96-0365

48 49

Page 26

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modiﬁ ca- ciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TO- DAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o ﬂ ojos, defectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”).

Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, flechas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc.)

• Probarla para asegurar una operación mecánica y eléctrica adecuada.

ADVERTENCIA

Para reducir el riesgo de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos ﬂ uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.

GARANTÍA LIMITADA DE CINCO AÑOS

Cada herramienta eléctrica MILWAUKEE (incluyendo el cargador de batería) está garantizada sólo al comprador original de estar libre de defectos en el material y la mano de obra. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará por un período de cinco (5) años* después de la fecha de compra cualquier pieza en una herramienta eléctrica que, después de haber sido examinada, MILWAUKEE determine que está defectuosa en el material o la mano de obra. Regrese la herramienta eléctrica y una copia de la prueba de compra a un concesionario de soporte de ventas/servicio de fábrica MILWAUKEE o a una estación de servicio autorizada MILWAUKEE. Para que esta garantía sea efectiva, se requiere el ﬂ ete pagado por anticipado y el seguro. Esta garantía no aplica a los daños que MILWAUKEE determine sean ocasionados por reparaciones o intentos de reparación por cualquier otro que personal autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

* El período de garantía para Montacargas (de palanca, de cadena de mano y de cadena eléctrica), baterías de Ni-Cd, linternas de trabajo (inalámbricas), radios Job Site, y carros para trabajo industrial Trade Titans™ es de un (1) año a partir de la fecha de compra.

*Hay una garantía separada para las baterías de iones de litio 18 V o más que acompañan las herramientas eléctricas:

*Cada batería de iones de litio de MILWAUKEE está cubierta con una garantía de reemplazo gratuito por las primeras 1000 cargas/2 años. Esto signiﬁ ca que por lo que suceda primero, las primeras 1000 cargas o dos (2) años de la fecha de compra/primera carga, se proporcionará sin cargo al cliente, una batería de reemplazo por cualquier batería defectuosa. A partir de entonces, los clientes recibirán una garantía adicional en una base proporcional que puede ser hasta de las primeras 2000 cargas o cinco (5) años de la fecha de compra/primera carga, lo que suceda primero. Esto signiﬁ ca que cada cliente obtiene una garantía proporcional de 1000 cargas o tres (3) años adicionales en la batería de iones de litio, dependiendo de la cantidad de uso. Durante este período adicional de garantía, el cliente paga por sólo el servicio utilizable recibido durante y superior a las primeras 1000 cargas/2 años, en base de la fecha de la primer carga y número de cargas encontrados en la batería a través del lector de servicio de MILWAUKEE. Se carga una cantidad proporcionalmente por el servicio presentado al cliente, después de 1000 cargas/2 años de la fecha de compra/primera carga.

El registro de la garantía no es necesario para obtener la garantía aplicable en un producto

MILWAUKEE. Sin embargo, se requiere un recibo de compras u otra información similar que MILWAUKEE considere suﬁ ciente.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRA TO EN LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ESTÁ DE ACUERDO CON EST A CONDICIÓN, NO DEBERÍA COMPRAR ESTE PRODUCTO. EN NINGÚN CASO MILWAUKEE SERÁ RESPONSABLE POR CUALESQUIER DAÑO PUNITIVO, CONSECUENTE, ESPECIAL, INCIDENTAL O POR CUALESQUIER COSTO, HONORARIOS DE ABOGADO, GAST OS, PÉRDIDAS O RETRASOS QUE SE ARGUMENTE QUE SEAN UNA CONSECUENCIA DE CUALQUIER DAÑO A, FALLA DE, O DEFECT O EN CUALQUIER PRODUCTO, INCLUYENDO, PERO SIN LIMITARSE A, CUALQUIER RECLAMO POR PÉRDIDAS DE GANANCIAS. EST A GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS O CONDICIONES, ORALES O ESCRITAS, EXPRESAS O IMPLÍCITAS. SIN LIMITAR LA GENERALIDAD DE LO ANTERIOR, MILWAUKEE RENUNCIA A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O APTITUD PARA UN FIN O USO ESPECIFICO Y DEMÁS GARANTÍAS.

Esta garantía es válida solamente en el producto vendido en los Estados Unidos, México y Canadá.

50 51

Page 27

UNITED STATES - MILWAUKEE Service

MILWAUKEE prides itself in producing a premium quality product that is

NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!

If you encounter any problems with the operation of this tool, or you would like to

locate the factory Service/Sales Support Branch or authorized service station

nearest you, please call...

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your

tool and accessory needs. Check your “Yellow Pages” phone directory under “Tools-Electric” for

the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

Corporate After Sales Service - Technical Support

•Technical Questions •Service/Repair Questions •Warranty

email: [email protected]

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

NATIONWIDE T OLL FREE

or visit our website at

www.milwaukeetool.com

Brookﬁ eld, Wisconsin USA

1-800-SAWDUST

(1.800.729.3878) fax: 1.800.638.9582

Canada - Service MILWAUKEE

MEXICO - Soporte de Servicio

MILWAUKEE

MILWAUKEE est ﬁ er de proposer un produit

de première qualité NOTHING BUT HEAVY DUTY®.

Votre satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou

pour localiser le centre de service/ventes ou le

centre d’entretien le plus proche, appelez le...

416.439.4181

fax: 416.439.6210

Milwaukee Electric Tool (Canada) Ltd

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Notre réseau national de distributeurs agréés

se tient à votre disposition pour fournir l’aide

technique, l’outillage et les accessoires

nécessaires. Composez le 416.439.4181 pour

obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section

«Où acheter» sur notre site web à l’adresse

Milwaukee Electric Tool, S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tel. (55) 5565-1414 Fax: (55) 5565-6874

Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por

favor, llame al (55) 5565-1414 para obtener los

nombres y direcciones de los más cercanos a

usted, o consulte la sección ‘Where to buy’

(Dónde comprar) de nuestro sitio web en

www.milwaukeetool.com

MILWAUKEE ELECTRIC TOOL CORPORATION

58-14-5616d6 10/06 Printed in USA

13135 West Lisbon Road • Brookﬁ eld, Wisconsin, U.S.A. 53005
