Page 1
DG 30
DG 30 QE
DGL 34
DGL 30 E
DGL 30 QE
Instructions for use
Gebrauchsanleitung
Instruction d’utilisation
Istruzioni d’uso
Instrucciones de uso
Instruções de serviço
Gebruiksaanwijzing
Brugsanvisning
Bruksanvisning
Käyttöohje
ПдзгЯет чсЮуещт
Kullanım kılavuzu
Návod k používání
Návod na používanie
Instrukcja obsługi
Kezelési útmutató
Navodilo za uporabo
Upute o upotrebi
Lietošanas pamācība
Naudojimo instrukcija
Kasutamisjuhend
Инструкция по использованию
Упътване за експлоатация
Instrucţiuni de utilizare
Упатство за употреба
使用指南
Page 2
2
3
ENGLISH
FRANÇAIS
ITALIANO
PORTUGUES
NEDERLANDS
DANSK
SVENSKA
SUOMI
TÜRKÇE
DEUTSCH
NORSK
POLSKI
MAGYAR
ČESKY
SLOVENSKY
HRVATSKI
LATVISKI
LIETUVIŠKAI
EESTI
РУССКИЙ
БЪЛГАРСКИ
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
ROMÂNIA
ESPAÑOL
ÅËËÇNÉÊÁ
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole
Bitte lesen und
aufbewahren!
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Declaration CE de Conformité, Branchement secteur, Entretien, Symboles
Prière de lire et de
conserver!
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità
CE, Collegamento alla rete, Manutenzione, Simboli
Si prega di leggere le
istruzioni e di conservarle!
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la finalidad,
Declaracion de Conformidad CE, Conexión eléctrica, Mantenimiento, Símbolos
Lea y conserve estas
instrucciones por favor!
Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole
Por favor leia e conserve em
seu poder!
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen
Lees en let goed op
deze adviezen!
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,
CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler
Vær venlig at læse og
opbevare!
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna, CEFörsäkran, Nätanslutning, Skötsel, Symboler
Var god läs och tag tillvara
dessa instruktioner!
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit
Lue ja säilytö!
Technical Data,Safety Instructions, Specified Conditions of Use,
EC-Declaration of Conformity, Mains connection, Maintenance, Symbols
Please read and save
these instructions!
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler
Vennligst les og
oppbevar!
Фечнйкб уфпйчейб, Ейдйкеу хрпдейоейу буцблейбу, Чсзуз ухмцщнб ме фп укпрп рсппсйумпх,
Дзлщуз рйуфпфзфбу ек, Ухндеуз уфп злекфсйкп дйкфхп, Ухнфзсзуз,
Ухмвплб
Рбсбкблю дйбвЬуфе
фйт кбй цхлЬофе фйт!
Technická data, Speciální bezpečnostní upozornění, Oblast využití,
Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly
Po přečtení uschovejte
Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne z
przeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok
Olvassa el és
őrizze meg
Prosimy o uważne przeczytanie i przestrzeganie
zaleceń zamie szczonych w tej instrukcji.
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice, Şebeke
bağlantisi, Bakim, Semboller
Lütfen okuyun ve
saklayın
Technické údaje, Špeciálne bezpečnostné pokyny, Použitie podľa predpisov,
CE-Vyhlásenie konformity, Sieťová prípojka, Údrzba, Symboly
Prosím prečítať a
uschovať!
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli
Molimo pročitati i
sačuvati
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli
Pielikums lietošanas
pamācībai
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirtį,
CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai
Prašome perskaityti ir
neišmesti!
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Võrku ühendamine, Hooldus, Sümbolid
Palun lugege läbi ja hoidke
alal!
Технические данные, Рекомендации по технике безопасности,
Использо- вание, Подключение к электросети, Обслуживание, Символы
Пожалуйста, прочтите и сохраните
настоящую! инструкцию
Технически данни, Специални указания за безопасност, Използване по предназначение,
СЕ-Декларация за съответствие, Свързване към мрежата, Поддръжка, Символи
Моля прочетете и
запазете!
Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specificate, Declaraţie
de conformitate, Alimentare de la reţea, Intreţinere, Simboluri
Va rugăm citiţi şi păstraţi
aceste instrucţiuni
SLOVENSKO
23
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje,Simboli
Prosimo preberite in
shranite!
24
25
26
27
28
29
30
中文
技术数据, 特殊安全指示, 正确地使用机器, 欧洲安全规定说明, 电源插头, 维
修, 符号
请详细阅读并妥善保存！
32
МАКЕДОНСКИ
Технички Податоци, Упатство За Употреба, Специфицирани Услови На
Употреба, Еу-декларација За Сообразност, Главни Врски, Одржување, Симболи
Ве мoлиме прочитаjте го и
чувајте го ова упатство!
31

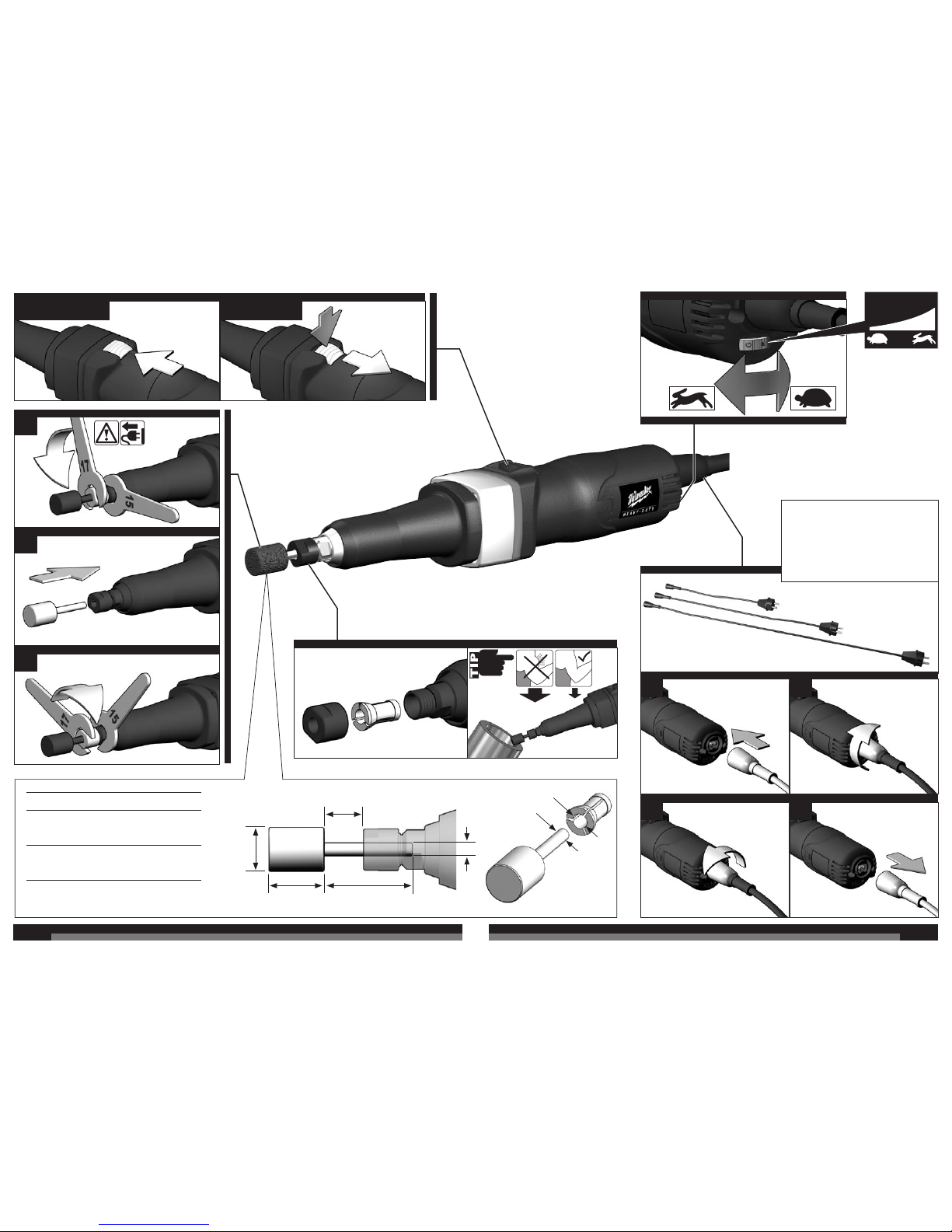

Page 3
4
5
1
2
1 2
START STOP
3
2
1
DG 30 QE, DGL 30 QE
A..........G
a (mm) b (mm) c (mm) d (mm) s (mm)
13 25 40 6 max. 25
40 40 6 max. 25
16 25 40 6 max. 25
32 40 6 max. 25
40 40 6 max. 25
50 40 6 max. 25
20 10 40 6 max. 25
20 40 6 max. 25
25 40 6 max. 25
32 40 6 max. 20
25 10 40 6 max. 25
16 40 6 max. 25
20 40 6 max. 25
25 40 6 max. 25
a
b c
s
d
d
D
d = D !
Accessory
Zubehör
Accessoire
Accessorio
Accessorio
Acessório
Toebehoren
Tilbehør
Tilbehør
Tillbehör
Lisälaite
ЕобсфЮмбфб
Aksesuar
Příslušenství
Príslušenstvo
Element
wyposażenia
dodatkowego
Tartozék
Oprema
Pribor
Papildus
aprīkojums
Priedas
Tarvikud
Дополнитель
Аксесоар
Accesorii
Додатоци
配件
Page 4
6
7
DG 30 DG 30 QE DGL 34 DGL 30 E, DGL 30 QE
.......400 W ........................... 500 W ............... 500 W ................................600 W
.......240 W ........................... 275 W ............... 300 W ................................350 W
...30000 min-1 ........10000-30000 min-1 ....... 34000 min-1 ............10000-30000 min
-1
............- ...........................38000 min-1 ................- ................................38000 min
-1
.........43 mm ........................... 43 mm .................- ........................................-
...........6 mm ............................. 6 mm ................6 mm ..................................6 mm
.........25 mm ........................... 20 mm ..............25 mm ................................20 mm
.........50 mm ........................... 40 mm ..............40 mm ................................40 mm
........1,2 kg ............................ 1,3 kg ............... 1,8 kg .................................1,9 kg
...........5 m/s2 ............................ 3 m/s2 ...............3 m/s2 ..............................6,5 m/s
2
.........88 dB (A) ...................... 86 dB (A) ..........86 dB (A) ...........................90 dB (A)
.........99 dB (A) ...................... 97 dB (A) ..........97 dB (A) .........................101 dB (A)
DG 30 DG 30 QE DGL 34 DGL 30 E, DGL 30 QE
.......400 W ........................... 500 W ............... 500 W ................................600 W
.......240 W ........................... 275 W ............... 300 W ................................350 W
...30000 min-1 ........10000-30000 min-1 ....... 34000 min-1 ............10000-30000 min
-1
............- ...........................38000 min-1 ................- ................................38000 min
-1
.........43 mm ........................... 43 mm .................- ........................................-
...........6 mm ............................. 6 mm ................6 mm ..................................6 mm
.........25 mm ........................... 20 mm ..............25 mm ................................20 mm
.........50 mm ........................... 40 mm ..............40 mm ................................40 mm
........1,2 kg ............................ 1,3 kg ............... 1,8 kg .................................1,9 kg
...........5 m/s2 ............................ 3 m/s2 ...............3 m/s2 ..............................6,5 m/s
2
.........88 dB (A) ...................... 86 dB (A) ..........86 dB (A) ...........................90 dB (A)
.........99 dB (A) ...................... 97 dB (A) ..........97 dB (A) .........................101 dB (A)
ENGLISH
TECHNICAL DATA
Rated input ..............................................................................................
Output ......................................................................................................
No-load speed .........................................................................................
Maximum no-load speed in case of ineffective no-load speed limitation .
Chuck neck diameter ...............................................................................
Collet diameter ........................................................................................
Abrasive grinding body diam. max.
ceramic or rubber bonded abrasive product ........................................
resinoid-bonded abrasive product .......................................................
Weight without cable ...............................................................................
Typical weighted acceleration in the hand-arm area ...............................
Typical A-weighted sound levels:
Sound pressure level ...........................................................................
Sound power level ...............................................................................
Wear ear protectors!
Measured values determined according to EN 50 144.
WARNING! Read all safety warnings and all instructions,
including those given in the accompanying brochure. Failure to follow
the warnings and instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future reference.
SAFETY INSTRUCTIONS
Wear ear protectors. Exposure to noise can cause hearing loss.
Use auxiliary handles supplied with the tool. Loss of control can cause
personal injury.Appliances used at many different locations including open
air must be connected via a current surge preventing switch.
Hold power tool by insulated gripping surfaces, when performing an
operation where the cutting accessory may contact hidden wiring or
its own cord. Contact with a „live“ wire will also make exposed metal
parts of the power tool „live“ and shock the operator.
Appliances used at many different locations including open air must be
connected via a current surge preventing switch.
Always wear goggles when using the machine. It is recommended to wear
gloves, sturdy non slipping shoes and apron.
Always disconnect the plug from the socket before carrying out any work
on the machine.
Only plug-in when machine is switched off.
Keep mains lead clear from working range of the machine. Always lead
the cable away behind you.
After switching off, the machine will not be idle immediately. (After-running
of the work spindle.) Allow the machine to come to a stop before putting
down.
Never reach into the danger area of the plane when it is running.
Only use tools whose permitted speed is at least as high as the highest
no-load speed of the machine.
Check grinding tools before use. The grinding tool must be properly
mounted and turn freely. Perform a test run for at least 30 seconds without
load. Do not use damaged, out of round or vibrating grinding tools.
When grinding metal, flying sparks are produced. Take care that no
persons are endangered. Because of the danger of fire, no combustible
materials should be located in the vicinity (spark flight zone). Do not use
dust extraction.
Due care should be taken that no sparks or sanding dust flying from the
workpiece come into contact with you.
The adjusting nut must be tightened before starting to work with the
machine.
Under the effect of extreme electromagnetic interferences from the
outside, temporary variations in the speed of rotation could arise in
particular cases.
Always use and store the grinding disks according to the manufacturer‘s
instructions.
The workpiece must be fixed if it is not heavy enough to be steady. Never
lead the workpiece to the grinding disk with your hand.
Make sure that the grinding tool is installed in accordance with the
manufacturer‘s instructions.
The size of the grinding tool must be suitable for the grinder.
For dusty operations, the machine‘s ventilation slits must be kept clear. If
necessary, switch off the power to the machine and remove the dust. Use
a non-metallic object for this, taking care not to damage any of the inner
parts.
SPECIFIED CONDITIONS OF USE
Straight grinders are suited for grinding wood, metal, plastic, or similar
materials, especially in hard accessible corners and places.
Do not use this product in any other way as stated for normal use.
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this product is in conformity
with the following standards or standardized documents. HD 400, EN
50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, in
accordance with the regulations 98/37/EC, 2004/108/EC
Rainer Kumpf
Manager Product Development
Winnenden, 2008-09-29
MAINS CONNECTION
Connect only to single-phase a.c. current and only to the system voltage
indicated on the rating plate. It is also possible to connect to sockets
without an earthing contact as the design conforms to safety class II.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all times.
Use only Milwaukee accessories and Milwaukee spare parts. Should
components need to be replaced which have not been described, please
contact one of our Milwaukee service agents (see our list of guarantee/
service addresses).
If needed, an exploded view of the tool can be ordered. Please state the
Article No. as well as the machine type printed on the label and order the
drawing at your local service agents or directly at: Milwaukee Electric Tool,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLS
Please read the instructions carefully before starting the
machine.
Always wear goggles when using the machine.
Always disconnect the plug from the socket before
carrying out any work on the machine.
Do not dispose of electric tools together with household
waste material! In observance of European Directive
2002/96/EC on waste electrical and electronic equipment
and its implementation in accordance with national law,
electric tools that have reached the end of their life must
be collected separately and returned to an
environmentally compatible recycling facility.
TECHNISCHE DATEN
Nennaufnahmeleistung ...........................................................................
Abgabeleistung ........................................................................................
Leerlaufdrehzahl ......................................................................................
Max. Leerlaufdrehzahl bei unwirksamer Leerlaufdrehzahlbegrenzung ...
Spannhals-ø ............................................................................................
Spannzangen-ø .......................................................................................
Schleifkörper-ø max.
keramisch oder mit Gummi gebundener Schleifkörper ........................
kunstharzgebundener Schleifkörper ....................................................
Gewicht ohne Netzkabel .........................................................................
Typisch bewertete Beschleunigung im Hand-Arm-Bereich .....................
Typische A-bewertete Schallpegel:
Schalldruckpegel ..................................................................................
Schalleistungspegel .............................................................................
Gehörschutz tragen!
Messwerte ermittelt entsprechend EN 50 144.
WARNUNG! Lesen Sie alle Sicherheitshinweise und
Anweisungen, auch die in der beiliegenden Broschüre.Versäumnisse
bei der Einhaltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die
Zukunft auf.
SPEZIELLE SICHERHEITSHINWEISE
Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust
bewirken.
Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriffe. Der
Verlust der Kontrolle kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Kabel treffen kann. Der Kontakt mit
einer spannungsführenden Leitung setzt auch die metallenen Geräteteile
unter Spannung und führt zu einem elektrischen Schlag.
Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern
ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre
Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres
Gerätes.
Beim Arbeiten mit der Maschine stets Schutzbrille tragen.
Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze
werden empfohlen.
Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.
Maschine nur ausgeschaltet an die Steckdose anschließen.
Anschlusskabel stets vom Wirkungsbereich der Maschine fernhalten.
Kabel immer nach hinten von der Maschine wegführen.
Die Werkzeugspindel läuft nach, nachdem das Gerät ausgeschaltet
wurde. Maschine erst nach Stillstand ablegen.
Nicht in den Gefahrenbereich der laufenden Maschine greifen.
Nur Arbeitswerkzeuge verwenden, deren zulässige Drehzahl mindestens
so hoch ist wie die höchste Leerlaufdrehzahl des Gerätes.
Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug
muss einwandfrei montiert sein und sich frei drehen können. Probelauf
mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte,
unrunde oder vibrierende Schleifwerkzeuge nicht verwenden
Beim Schleifen von Metallen entsteht Funkenflug. Darauf achten, dass
keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich
keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden.
Keine Staubabsaugung verwenden.
Gerät immer so halten, dass Funken oder Schleifstaub vom Körper
wegfliegen.
Die Spannmutter muss vor Inbetriebnahme der Maschine angezogen
sein.
Unter Einwirkung extremer elektromagnetischer Störungen von außen,
können im Einzelfall vorübergehende Drehzahlschwankungen auftreten.
Schleifscheiben stets gemäß den Angaben des Herstellers verwenden
und aufbewahren.
Das zu bearbeitende Werkstück muss festgespannt werden, sofern es
nicht durch sein Eigengewicht hält. Niemals Werkstück mit der Hand
gegen die Scheibe führen.
Sicherstellen, dass das Schleifwerkzeug nach Anweisung des
Schleifmittelherstellers angebracht ist.
Die Maße des Schleifwerkzeugs müssen zum Schleifer passen.
Bei staubigen Arbeiten müssen die Lüftungsschlitze der Maschine frei
sein. Wenn erforderlich, Maschine vom Netz trennen und Staub
entfernen. Hierzu nichtmetallische Objekte verwenden und keine inneren
Teile beschädigen.
BESTIMMUNGSGEMÄßE VERWENDUNG
Der Geradschleifer ist geeignet zum Schleifen von Kunststoff und Metall,
insbesondere an schwer zugänglichen Stellen.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet
werden.
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den
folgenden Normen oder normativen Dokumenten übereinstimmt, EN
50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, gemäß
den Bestimmungen der Richtlinien 98/37/EG, 2004/108/EG
Rainer Kumpf
Manager Product Development
Winnenden, 2008-09-29
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild
angegebene Netzspannung anschließen. Anschluss ist auch an
Steckdosen ohne Schutzkontakt möglich, da ein Aufbau der Schutzklasse
II vorliegt.
WARTUNG
Stets die Lüftungsschlitze der Maschine sauber halten.
Nur Milwaukee Zubehör und Ersatzteile verwenden. Bauteile, deren
Austausch nicht beschrieben wurde, bei einer Milwaukee
Kundendienststelle auswechseln lassen (Broschüre Garantie/
Kundendienstadressen beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der
Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild
bei Ihrer Kundendienststelle oder direkt bei Milwaukee Electric Tool,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany. angefordert werden.
SYMBOLE
Bitte lesen Sie die Gebrauchsanweisung vor
Inbetriebnahme sorgfältig durch.
Beim Arbeiten mit der Maschine stets Schutzbrille tragen.
Vor allen Arbeiten an der Maschine Stecker aus der
Steckdose ziehen.
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäss Europäischer Richtlinie 2002/96/EG über Elektround Elektronik- Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.müssen verbrauchte Elektrowerkzeuge
getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
DEUTSCH
Page 5
(09.08)
Printed in Germany 4931 2891 82
Copyright 2008
Milwaukee Electric Tool
Max-Eyth-Straße 10
D-71364 Winnenden
Germany
+49 (0) 7195-12-0
Loading...
