PAGINA
4939 5206 07
Utensili particolari
necessari
Importante!
Smontaggio
Togliere
la boccola
Boccola con filetto interno 4931 702 227
Chiave per dado 4931 390 249
Chiave esagonale da 3/32 "
Dischi d’estrazione 4931 599 018
Prima di iniziare una qualunque operazione di manutenzione, effettuare un controllo preliminare con
prova della tensione come da VDE (Vedere Cap. «Istruzioni per il collaudo di componenti elettrici e
meccanici»).
Prima di qualunque intervento di riparazione, staccare la spina dalla presa di corrente!
1
Smontare l’attacco a vite (1).
Smontare la valvola (2).
2
Smontare la vite esagonale interna (3)
3
per mezzo della chiave esagonale
(utensile speciale: 49 96 0050).
Ruotare verso destra la boccola (4) in di-
4
rezione dell’indicazione « OFF».
La boccola (4) ha filetto sinistrorso.
☞
→
1
2
3
49 96 0050
1
Smontare
la boccola
Togliere la
cassa anteriore
Estrarre l’anello guarnizione (2) e (4) dalla
1
boccola (3).
2
Togliere il disco (1).
Togliere dalla cassa anteriore (2)
1
le 4 viti (7) con il disco di
compensazione (8).
Togliere la cassa anteriore (2) dalla pia-
2
stra laterale (1).
Eventualmente dare un leggero colpo
☞
di martello di plastica sulla cassa anteriore (2).
Togliere dalla cassa anteriore (2) le se-
3
guenti parti:
– staffa (3)
– disco (6)
– cuscinetto assiale (5)
– disco (4).
Smontare le 2 viti (A) e togliere la piastra
4
di riferimento (9).
4
4
3
2
1
1
3
2
6
5
4
7 8
9
A
4
PAGINA
4939 5206 07
Per utensili
con rocchetto
dentato
separato DCM2-180C,
DCM2-250C:
Smontare gli
ingranaggi
1

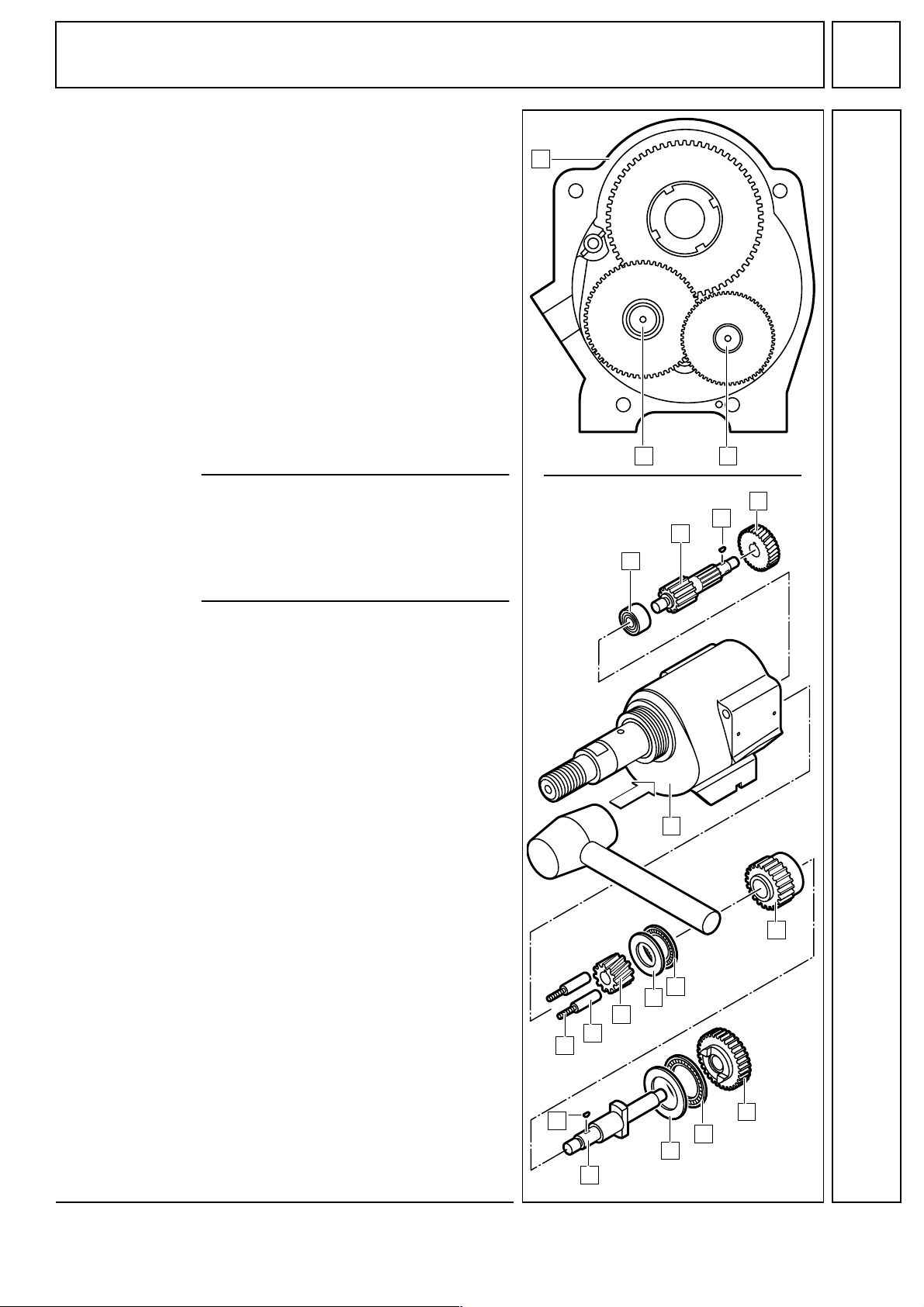

Dare un leggero colpo di martello di plastica sulla cassa anteriore (5) e sfilare l’albero completo (2) così anche per l’albero
completo (D).
Togliere le seguenti parti:
– albero (2)
– cuscinetto a sfere (1)
– chiavetta (3)
– ruota dentata (4)
– ruota dentata (G)
– cuscinetto assiale (F)
– disco (E)
– albero (D) con
– chiavetta (C)
– anello distanziatore (B) con
ruota dentata
– cuscinetto assiale (A)
– disco (9)
– rocchetto dentato (8)
– 2 rocchetto dentato (7)
– 2 molle di pressione (6).
2
Estrarre la ruota dentata (4) e il cuscinetto
a sfere (1) dall’albero (2) e togliere la chiavetta (3).
Per l’estrazione deve essere utilizzato
☞
il disco d’estrazione (utensile speciale: 4931 599 018)!
2
5
2D
4
3
2
1
Togliere il rocchetto dentato (8) dall’albe-
3
ro (D). Togliere il disco (9), il cuscinetto
assiale (A), l’albero distanziatore (B) con
la ruota dentata e la chiavetta (C).
Per l’estrazione deve essere utilizzato
☞
il disco d’estrazione (utensile speciale: 4931 599 018)!
5
B
A
9
8
7
6
C
G
F
E
D
4
PAGINA
4939 5206 07
Per utensili
con rocchetto
dentato
sull’albero DCM2-350C:
Smontare gli
ingranaggi
1
Dare un leggero colpo di martello di plastica sulla cassa anteriore (5) e sfilare l’albero completo (2) così anche per l’albero
completo (B).
Togliere le seguenti parti:
– albero (2)
– cuscinetto a sfere (1)
– chiavetta (3)
– ruota dentata (4)
– ruota dentata (E)
– cuscinetto assiale (D)
– disco (C)
– albero (B) con
– anello distanziatore (A) con
ruota dentata
– cuscinetto assiale (9)
– disco (8)
– 2 boccole di compensazione (7)
– 2 molle di pressione (6).
2
Estrarre dall’albero la ruota dentata (4) e il
cuscinetto a sfere (1) dall’albero (2) e togliere la chiavetta (3).
3
5
2B
4
3
2
1
5
B
A
9
8
7
6
E
D
C
5
PAGINA
4939 5206 07
Smontare
l’albero
1
Posizionare la chiave per dado (2) (utensile speciale: 4931 390 249) sul dado, come
mostrato in figura (veduta parte anteriore
dell’utensile).
2
Con la chiave per dado (2) sfilare l’albero (9) in direzione della freccia, aiutandosi
con una chiave a forcella (A) (vedere figura in basso).
La chiave per dado (2) blocca la rota-
☞
zione del dado (1).
Togliere la chiave per dado (2) e togliere
3
dall’albero le seguenti parti:
– dado (1)
– anello distanziatore (5)
– 4 molle di pressione (4)
– disco (3)
– 7 anelli (8)
– ruota dentata (7)
– 2 dischi (6).
4
21
1
5
4
3
8
7
6
9
A
6
7
PAGINA
4939 5206 07
Estrarre l’albero
1
Dare un leggero colpo di martello di plastica sulla parte finale dell’albero (1) sulla
calotta (4).
2
Sfilare l’anello di fissaggio (2) con una tenaglia.
Estrarre il cuscinetto a sfere (3) con pun-
3
teruolo adatto.
4
Togliere il cuscinetto a sfere (5) con un
estrattore interno (6).
5
3
2
1
Smontare le
spazzole di
carbone e
togliere la
piastra laterale
1
Togliere la vite (2) da entrambe le calotte
delle spazzole (1). Togliere dall’interno
entrambe le calotte delle spazzole (1).
Togliere la vite (4) da entrambe le spazzo-
2
le di carbone (5). Estrarre dall’utensile entrambe le spazzole di carbone (5).
Svitare la piastra laterale (5) dalla cassa
3
ingranaggi con l’aiuto di un cacciavite. Togliere la piastra laterale (5) con l’indotto.
4
5 6
2
1
3
4
5
8
9
10
PAGINA
4939 5206 07
Smontare la
piastra laterale
1
Colpire leggermente con un martello di
plastica il rocchetto dentato dell’albero
dell’indotto (1) sulla piastra laterale (8).
2
Estrarre il perno (9) dal pulsante (A). Togliere il comando (2) dalla piastra laterale (8) e le 2 guarnizioni (7).
Togliere, aiutandosi con un estrattore in-
3
terno, il cuscinetto a rullini (3) e il cuscinetto a sfere (4) e (6).
6
1
2
3
4
5
76
8
9
A
Smontare
l’indotto
Smontare la
cassa isolante
Togliere dalla parte finale dell’albero
1
dell’indotto il cuscinetto a sfere (1) e (3).
2
Togliere la ventola (2).
Togliere l’anello guida aria (9).
1
Togliere la vite (7), per togliere il cavo di
2
messa a terra.
3
Colpire leggermente, con un martello di
plastica, la cassa (3) per estrarre la cassa
isolante (A) con lo statore.
4
Togliere la scatola di protezione (4).
Sbloccare i 4 cavi dal morsetto (8).
5
Svitare le 2 viti (6) dal morsetto (5) e to-
6
gliere il morsetto (5).
7
Svitare le 2 viti (1) e togliere la targhetta (2).
Estrarre entrambi i sostegni spazzole di
8
carbone (B).
2
1
3
4 5 6
3
1
2
7
8
A
9
B
