Page 1
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
Cat. No.
No de Cat.
9081-20
9082-20
9083-20
14.4 V IMPACT WRENCHS AND IMPACT DRIVER
CLÉS À CHOCS ET VISSEUSE DE 14,4 V
LLAVES DE IMPACTO E IMPULSOR DE IMPACTO DE
TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE
MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER EL MANUAL
DEL OPERADOR.
Page 2
GENERAL SAFETY RULES-FOR ALL BATTERY OPERATED TOOLS
WARNING
Failure to follow all instructions listed below may result in electric shock, fi re and/or
serious injury. The term "power tool" in all of the warnings listed below refers to your
mains-operated (corded) power tool or battery-operated (cordless) power tool.
SAVE THESE INSTRUCTIONS
READ ALL INSTRUCTIONS
WORK AREA SAFETY
1. Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
2. Do not operate power tools in ex-
plosive atmospheres, such as in the
presence of fl ammable liquids, gases,
or dust. Power tools create sparks which
may ignite the dust or fumes.
3. Keep children and bystanders away
while operating a power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
4. Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power tools.
Unmodifi ed plugs and matching outlets
will reduce risk of electric shock.
5. Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric shock
if your body is earthed or grounded.
6. Do not expose power tools to rain or
wet conditions. Water entering a power
tool will increase the risk of electric
shock.
7. Do not abuse the cord. Never use the
cord for carrying, pulling, or unplugging the power tool. Keep cord away
from heat, oil, sharp edges, or moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool out-
doors, use an extension cord suitable
for outdoor use. Use of a cord suitable
for outdoor use reduces the risk of electric shock.
PERSONAL SAFETY
9. Stay alert, watch what you are do-
ing and use common sense when
operating a power tool. Do not use
a power tool while you are tired or
under the infl uence of drugs, alcohol
or medication. A moment of inattention
while operating power tools may result
in serious personal injury.
10. Use safety equipment. Always wear
eye protection. Safety equipment such
as dust mask, non-skid safety shoes,
hard hat, or hearing protection used
for appropriate conditions will reduce
personal injuries.
11. Avoid accidental starting. Ensure the
switch is in the off-position before plugging in. Carrying tools with your fi nger on
the switch or plugging in power tools that
have the switch on invites accidents.
12. Remove any adjusting key or wrench
before turning the power tool on. A
wrench or a key left attached to a rotating part of the power tool may result in
personal injury.
13. Do not overreach. Keep proper foot-
ing and balance at all times. This
enables better control of the power tool
in unexpected situations.
14. Dress properly. Do not wear loose
clothing or jewellery. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewellery, or long
hair can be caught in moving parts.
15. If devices are provided for the connec-
tion of dust extraction and collection
facilities, ensure these are connected
and properly used. Use of these de-
vices can reduce dust-related hazards.
2 3
Page 3
POWER TOOL USE AND CARE
16. Do not force the power tool. Use the
correct power tool for your application. The correct power tool will do the
job better and safer at the rate for which
it was designed.
17. Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
18. Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories,
or storing power tools. Such preven-
tive safety measures reduce the risk of
starting the tool accidentally.
19. Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tools or
these instructions to operate power
tools. Power tools are dangerous in the
hands of untrained users.
20. Maintain power tools. Check for
misalignment or binding of moving
parts, breakage of parts and any
other condition that may affect the
power tool's operation. If damaged,
have the power tool repaired before
use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean.
Properly maintained cutting tools with
sharp cutting edges are less likely to
bind and are easier to control.
22. Use the power tool, accessories and
tool bits etc., in accordance with
these instructions and in the manner
intended for the particular type of
power tool, taking into account the
working conditions and the work to
be performed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
BA TTER Y T OOL USE AND CARE
23. Ensure the switch is in the off position before inserting battery pack.
Inserting the battery pack into power
tools that have the switch on invites
accidents.
24. Recharge only with the charger speci-
fi ed by the manufacturer. A charger
that is suitable for one type of battery
pack may create a risk of fi re when used
with another battery pack.
25. Use power tools only with specifi cally
designated battery packs. Use of any
other battery packs may create a risk of
injury and fi re.
26. When battery pack is not in use, keep
it away from other metal objects like
paper clips, coins, keys, nails, screws,
or other small metal objects that can
make a connection from one terminal
to another. Shorting the battery terminals
together may cause burns or a fi re.
27. Under abusive conditions, liquid may
be ejected from the battery, avoid
contact. If contact accidentally occurs, fl ush with water. If liquid con-
tacts eyes, additionally seek medical
help. Liquid ejected from the battery
may cause irritation or burns.
SERVICE
28. Have your power tool serviced by a
qualifi ed repair person using only
identical replacement parts. This will
ensure that the safety of the power tool
is maintained.
SPECIFIC SAFETY RULES
1. Maintain labels and nameplates.
These carry important information.
If unreadable or missing, contact a
MILWAUKEE service facility for a free
replacement.
2. WARNING! Some dust created by
power sanding, sawing, grinding, drilling, and other construction activities
contains chemicals known to cause
cancer, birth defects or other reproductive harm. Some examples of these
chemicals are:
• lead from lead-based paint
• crystalline silica from bricks and cement
and other masonry products, and
• arsenic and chromium from chemicallytreated lumber.
Your risk from these exposures varies,
depending on how often you do this
type of work. To reduce your exposure
to these chemicals: work in a well ventilated area, and work with approved
safety equipment, such as those dust
masks that are specially designed to
fi lter out microscopic particles.
4 5
3. Wear ear protectors with impact
drills. Exposure to noise can cause
hearing loss.
4. Hold power tools by insulated grip-
ping surfaces when performing an
operation where the cutting tool may
contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed metal parts of the tool “live” and
shock the operator.
Specifi cations
Catalog
No.
9081-20
9082-20
9083-20
Type
Impact Driver
Impact Wrench
Impact Wrench
Volts
DC
14.4
14.4
14.4
0-2600
0-2600
0-2600

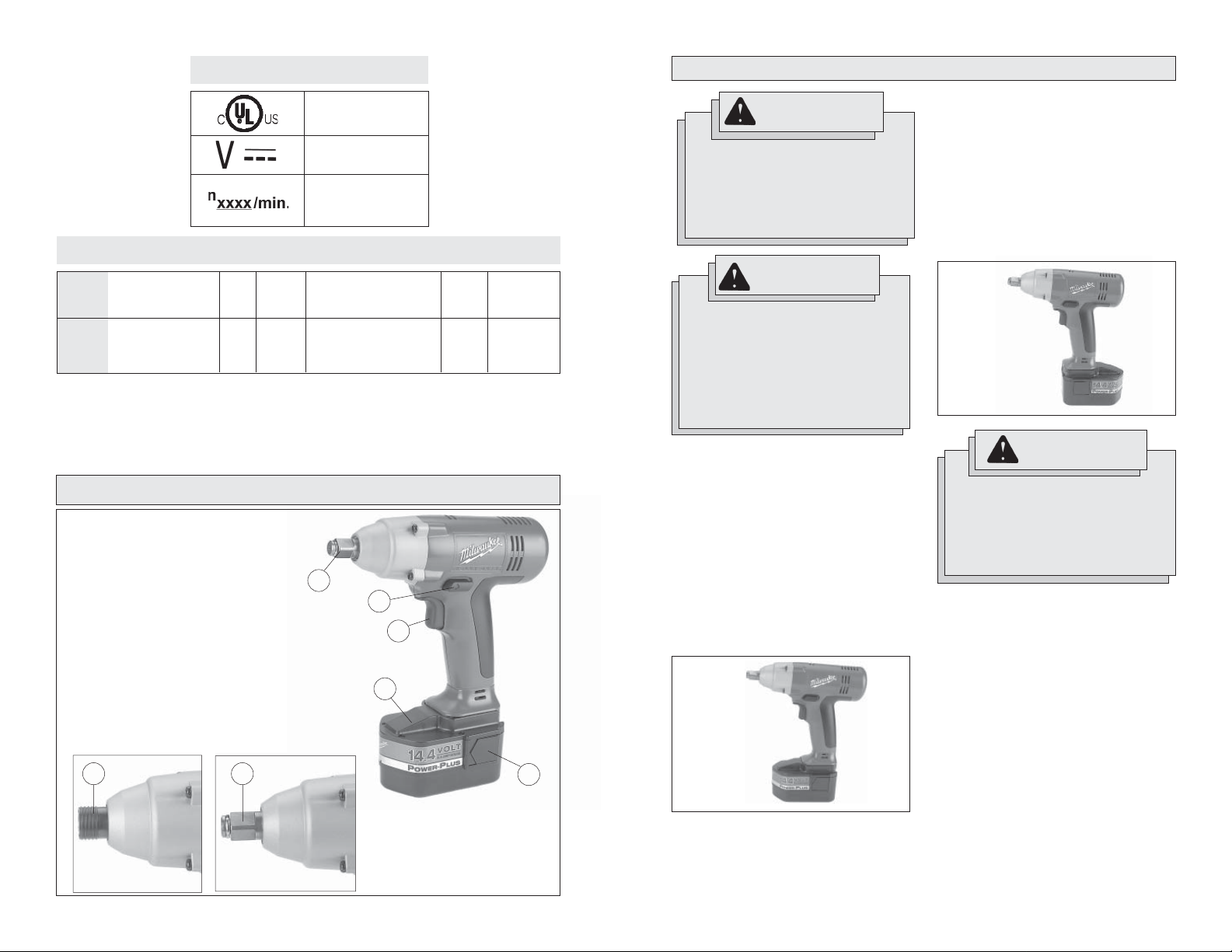

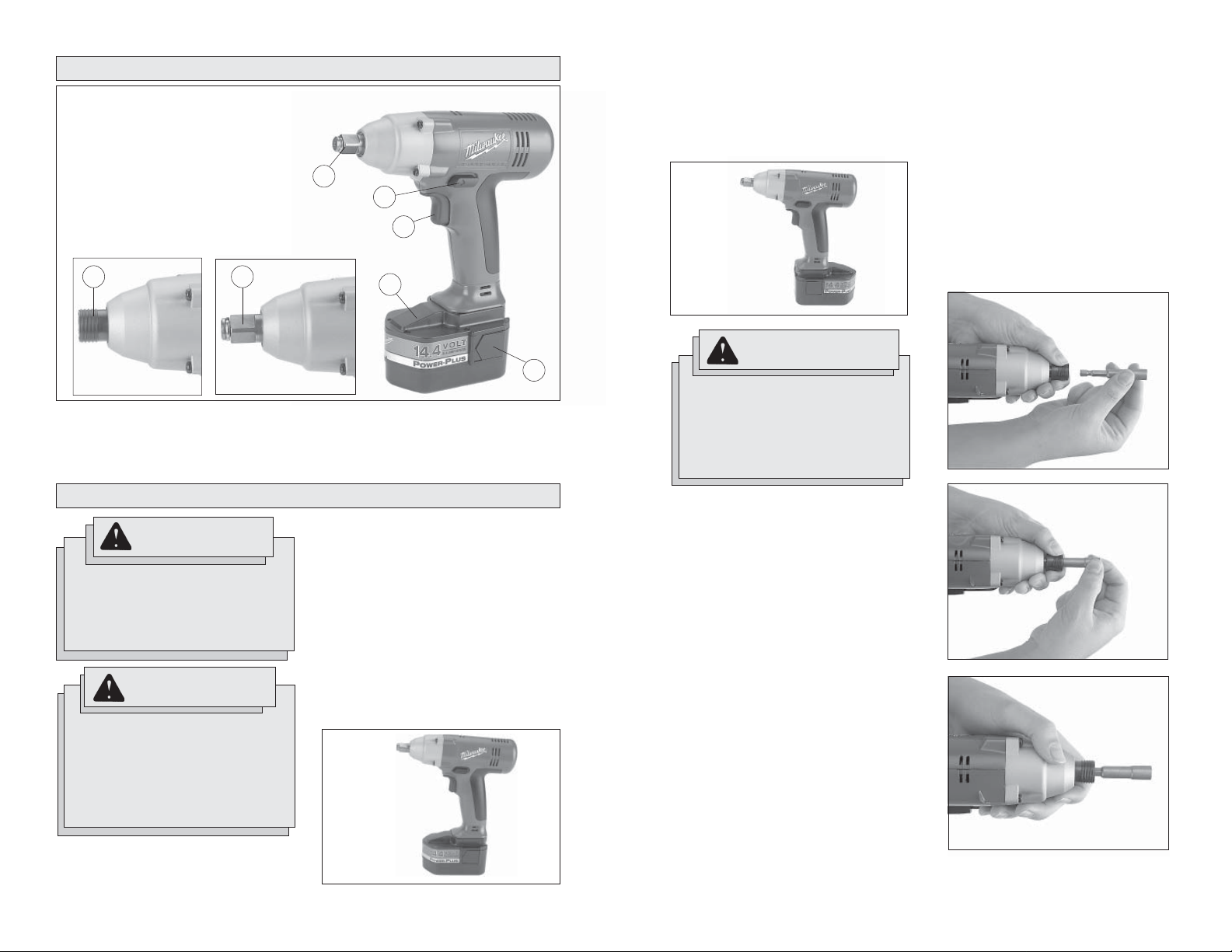

FUNCTIONAL DESCRIPTION
1. 3/8" square drive shank
2. Forward/reverse switch
3. Trigger
4. Battery pack
5. Battery pack release button
6. Hex drive chuck
7. 1/2" square drive shank
6
Cat. No. 9081
7
Cat. No. 9083
RPM
Cat. No. 9082
1
Drive
Shank
1/4" Hex
3/8" Square
1/2" Square
2
4
Symbology
Volts Direct Current
Impacts per Minute
Under Load (IPM)
Underwriters
Laboratories, Inc.
IPM
0-3300
0-3500
0-3500
3
Average
Torque
Output
740 in-lbs.
1056 in-lbs.
1404 in-lbs.
5
Page 4
ASSEMBLY
WARNING
Recharge only with the charger
specifi ed for the battery pack. For
specifi c charging instructions, read
the operator's manual supplied with
your charger and battery pack.
WARNING
Always lock trigger or remove
battery pack before changing or
removing accessories. Only use
accessories specifically recommended for this tool. Others may
be hazardous.
Removing Battery Pack from Tool
Push in the release buttons and remove the
battery pack.
Inserting Battery Pack into Tool
Battery pack can be inserted into the tool
in two ways.
1. For working in restricted spaces.
Insert the battery pack from the front
by pressing in the release buttons and
sliding battery pack into the body of the
tool (Fig. 1). Insert the battery pack until
clamp engages.
2. For optimum weight distribution and
balance.
Insert the battery pack from the back
by pressing in the release buttons and
sliding the battery pack into the body of
the tool (Fig. 2). Insert the battery pack
until clamp engages.
Fig. 2
WARNING
Use only sockets and other
accessories specifi cally designed for
use on impact wrenches and drivers.
Other sockets and accessories might
shatter or break causing injury.
Attaching and Removing Accessories
Cat. No. 9082-20 & 9083-20
These impact wrenchs are intended only
for use with sockets designed for impact wrenches that have a 3/8" (Cat. No.
9082-20) or 1/2" (Cat. No. 9083-20) square
drive. Other sockets could shatter or break,
causing injury.
1. To attach a socket or other accessory,
align the accessory with the drive shank
and push it fi rmly over the retaining
ring.
2. To remove the accessory, pull the accessory off the drive shank.
Cat. No. 9081-20
This impact driver is intended for use with
drill and driver bits.

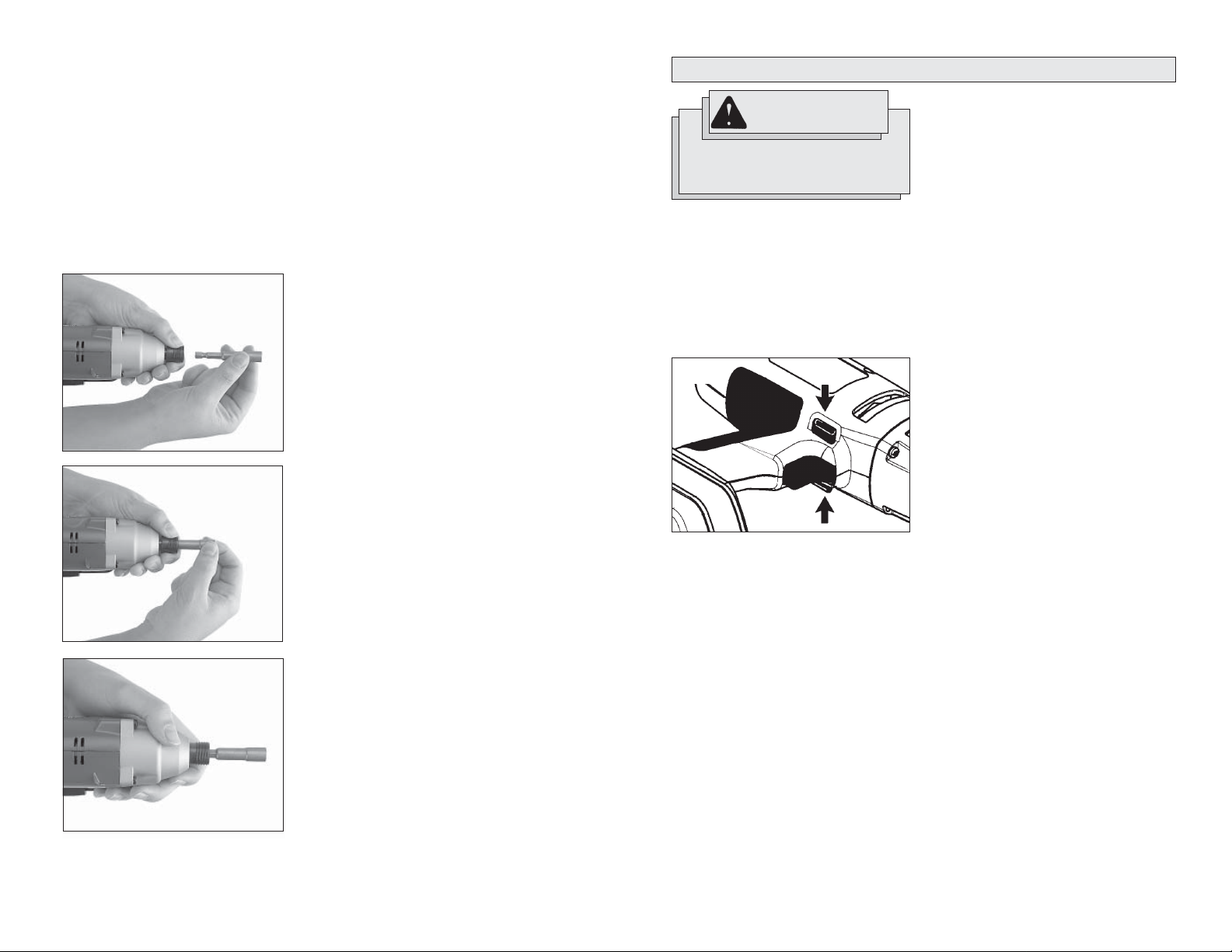

1. To attach an accessory , pull the ring out
and insert the accessory shank (Fig. 3 &
4). Release the ring (Fig. 5). It may be
necessary to pull the bit out slightly to
engage the holding mechanism.
2. To remove the accessory, pull out the
ring and remove the accessory. Release
the ring.
Fig. 3
Fig. 4
Fig. 1
Fig. 5
6 7
Page 5
OPERATION
MAINTENANCE
WARNING!
To reduce the risk of injury, wear
safety goggles or glasses with side
shields.

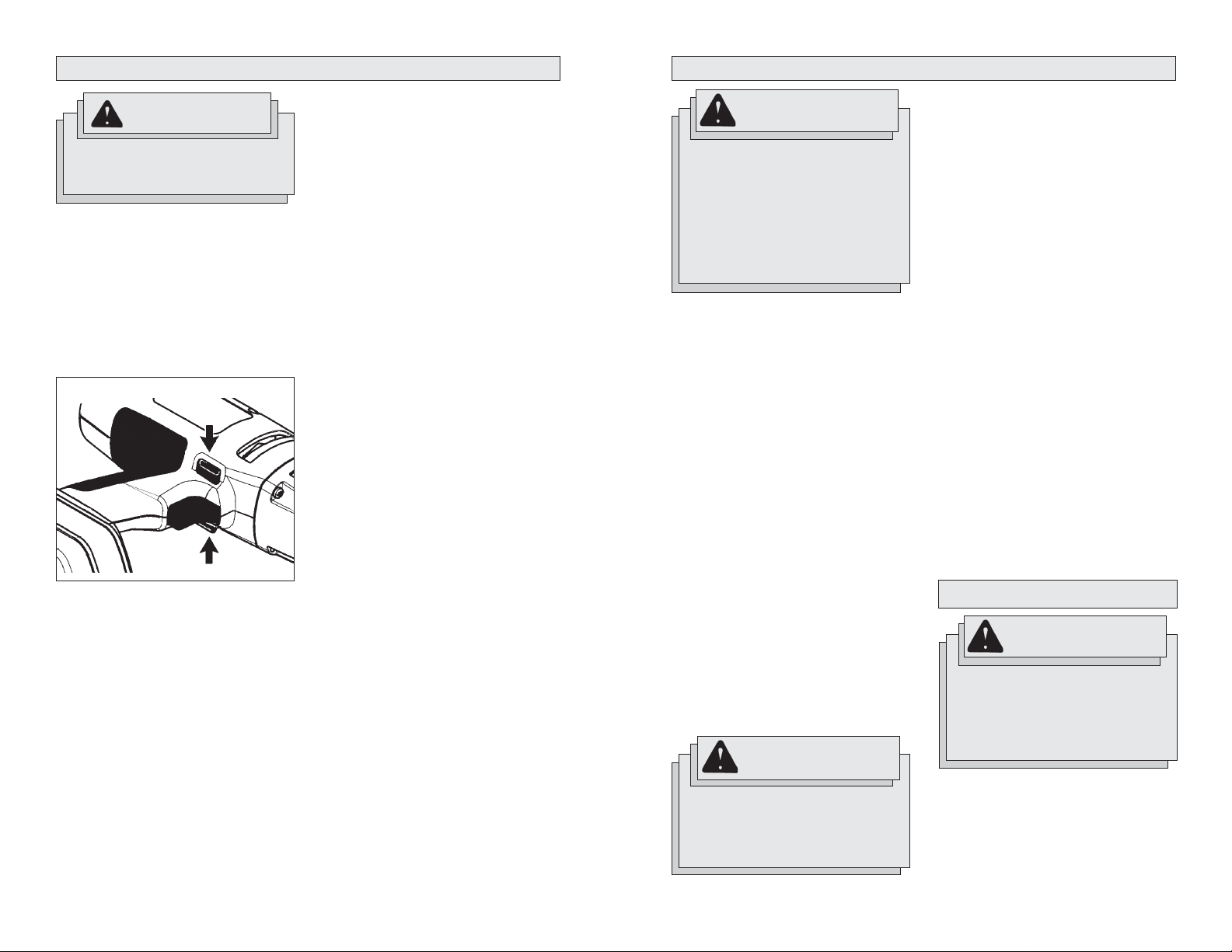

Using the Forward/Reverse Switch
The forward/reverse switch may be set to
three positions: forward, reverse and lock.
Due to a lockout mechanism, the forward/
reverse switch can only be adjusted when
the trigger is not pressed. Always allow the
motor to come to a complete stop before
using the forward/reverse switch.
Fig. 6
Forward
Reverse
1. For forward (clockwise) rotation, push
the forward/reverse switch in the direction shown. Check the direction of rotation before use.
2. For reverse (counterclockwise) rotation,
push the forward/reverse switch in the
direction shown. Check the direction of
rotation before use.
3. To lock the trigger, push the forward/reverse switch to the center position. The
trigger will not work when the forward/
reverse switch is in the locked position.
Always lock the trigger or remove the
battery pack before performing maintenance, changing accessories, storing
the tool and any time the tool is not in
use.
Starting, Stopping and Controlling
Speed
These tools may be operated at any speed
from 0 to full speed.
1. To start the tool, pull the trigger.
2. To vary the driving speed, simply increase or decrease pressure on the
trigger. The further the trigger is pulled,
the greater the speed.
3. To stop the tool, release the trigger
and the electric brake stops the tool
instantly.
Impacting Techniques
The longer a bolt, screw, or nut is impacted,
the tighter it will become. To help prevent
damaging the fasteners or workpieces,
avoid excessive impacting. Be particularly
careful when impacting smaller fasteners
because they require less impacting to reach
optimum torque.
Practice with various fasteners, noting the
length of time required to reach the desired
torque. Check the tightness with a handtorque wrench. If the fasteners are too tight,
reduce the impacting time. If they are not
tight enough, increase the impacting time.
Impacting for two seconds is generally
suffi cient for a 3/8" bolt and one second
for a 5/16" bolt. However, oil, dirt, rust or
other matter on the threads or under the
head of the fastener affects the degree of
tightness.
The torque required to loosen a fastener
averages 75% to 80% of the tightening
torque, depending on the condition of the
contacting surfaces.
On light gasket jobs, run each fastener down
to a relatively light torque and use a hand
torque wrench for fi nal tightening.
WARNING
To reduce the risk of injury,
always unplug the charger and
remove the battery pack from
the charger or tool before
performing any maintenance.
Never disassemble the tool,
battery pack or charger. Contact a
MILWAUKEE service facility for ALL
repairs.
Keep your tool, battery pack and charger in good repair by adopting a regular
maintenance program. After six months
to one year, depending on use, return the
tool, battery pack and charger to a
MILWAUKEE service facility for:
• Lubrication
• Mechanical inspection and cleaning
(gears, spindles, bearings, housing,
etc.)
• Electrical inspection (battery pack,
charger, motor)
• T esting to assure proper mechanical and
electrical operation
Maintaining Tool
If the tool does not start or operate at full power with a fully charged battery pack, clean
the contacts on the battery pack. If the tool
still does not work properly, return the tool,
charger and battery pack, to a MILWAUKEE
service facility for repairs.
WARNING
To reduce the risk of personal injury
and damage, never immerse your
tool, battery pack or charger in liquid
or allow a liquid to fl ow inside them.
Cleaning
Clean dust and debris from charger and tool
vents. Keep tool handles clean, dry and free
of oil or grease. Use only mild soap and a
damp cloth to clean the tool, battery pack
and charger since certain cleaning agents
and solvents are harmful to plastics and other
insulated parts. Some of these include gasoline, turpentine, lacquer thinner, paint thinner ,
chlorinated cleaning solvents, ammonia and
household detergents containing ammonia.
Never use fl ammable or combustible sol-
vents around tools.
Repairs
For repairs, return the tool, battery pack and
charger to the nearest service center listed on
the back cover of this operator's manual.
ACCESSORIES
WARNING
Always remove battery pack before
changing or removing accessories.
Only use accessories specifi cally
recommended for this tool. Others
may be hazardous.
For a complete listing of accessories refer to
your MILWAUKEE Electric Tool catalog or go
on-line to www.milwaukeetool.com. To obtain
a catalog, contact your local distributor or a
service center listed on the back cover of this
operator’s manual.
8 9
Page 6
FIVE YEAR TOOL LIMITED WARRANTY
Every MILWAUKEE electric power tool (including battery charger) is warranted to the original purchaser
only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will
repair or replace any part on a electric power tool which, after examination, is determined by MILWAUKEE
to be defective in material or workmanship for a period of fi ve (5) years* after the date of purchase. Return
the electric power tool and a copy of proof of purchase to a MILWAUKEE factory Service/Sales Support
Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured, are requested
for this warranty to be effective. This warranty does not apply to damage that MILWAUKEE determines
to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse,
alterations, abuse, normal wear and tear, lack of maintenance, or accidents.
* The warranty period for Hoists (lever, hand chain, & electric chain hoists), Ni-Cd battery packs, Work
Lights (cordless fl ashlights), Job Site Radios, and Trade Titans™ Industrial Work Carts is one (1) year
from the date of purchase.
*There is a separate warranty for Li-Ion Battery Packs that accompany the power tools:
*Every MILWAUKEE Li-Ion Battery Pack is covered by an initial 1000 Charges/2 Years free replacement
warranty. This means that for the earlier of the fi rst 1000 charges or two (2) years from the date of pur-
chase/fi rst charge, a replacement battery will be provided to the customer for any defective battery free of
charge. Thereafter, customers will also receive an additional warranty on a pro rata basis up to the earlier
of the fi rst 2000 charges or fi ve (5) Years from the date of purchase/fi rst charge. This means that every
customer gets an additional 1000 charges or three (3) years of pro rata warranty on the Li-Ion Battery
Pack depending upon the amount of use. During this additional warranty period, the customer pays for
only the useable service received over and above the fi rst 1000 Charges/2 years, based on the date of fi rst
charge and number of charges found on the battery pack via MILWAUKEE’s Service Reader. After 1000
charges/2 years from the date of purchase/fi rst charge, the customer will be charged a prorated amount
for the service rendered.
Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE product.
However, proof of purchase in the form of a sales receipt or other information deemed suffi cient by
MILWAUKEE, is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN
IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF
YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO
EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS
ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY
PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, WRITTEN OR
ORAL, EXPRESSED OR IMPLIED. WITHOUT LIMITING THE GENERALITY OF THE FOREGOING,
MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR USE OR PURPOSE, AND ALL OTHER WARRANTIES.
This warranty applies to product sold in the U.S.A., Canada and Mexico only.
Please consult MILWAUKEE’s website www .milwaukeetool.com or call 1.800.SAWDUST (1.800.729.3878)
to locate your nearest service facility for warranty and non-warranty service on a MILWAUKEE electric
power tool.
10 11
RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS
ALIMENTÉS PAR BATTERIE
AVERTISSEMENT
LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS
Le non respect des instructions ci-après peut entraîner des chocs électriques, des
incendies et/ou des blessures graves. Le terme «outil électrique» fi gurant dans les
avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau
(à cordon) ou par batterie (sans fi l).
CONSERVER CES INSTRUCTIONS
SÉCURITÉ DU LIEU
DE TRAVAIL
1. Maintenir la zone de travail propre et bien
éclairée. Les zones encombrées ou mal
éclairées sont favorables aux accidents.
2. Ne pas utiliser d’outil électrique dans
une atmosphère explosive, telle
qu’en en présence de liquides, de
gaz ou de poussières infl ammables.
Les outils électriques génèrent des
étincelles qui peuvent enfl ammer les
poussières ou les fumées.
3. Tenir les enfants et les personnes
non autorisées à l’écart pendant le
fonctionnement d’un outil électrique.
Un manque d’attention de l’opérateur risque
de lui faire perdre le contrôle de l’outil.
SÉCURITÉ ÉLECTRIQUE
4. La fi che de l’outil électrique doit cor-
respondre à la prise d’alimentation.
Ne jamais modifier la fiche d’une
manière quelconque. Ne pas utiliser
d’adaptateur avec les outils électriques mis à la terre (à la masse).
Des fi ches non modifi ées et des prises
d’alimentation assorties réduisent le
risque de choc électrique.
5. Éviter tout contact corporel avec des
surfaces reliées à la masse ou à la
terre telles que tuyaux, radiateurs,
cuisinières et réfrigérateurs. Un risque
de choc électrique plus élevé existe si le
corps est relié à la masse ou à la terre.
6. Ne pas exposer les outils électriques
à la pluie ou à l’humidité. Le risque de
choc électrique augmente si de l’eau
s’infi ltre dans un outil électrique.
7. Prendre soin du cordon. Ne jamais
utiliser le cordon pour transporter,
tirer ou débrancher l’outil électrique.
Tenir le cordon à l’écart de la chaleur ,
des huiles, des arêtes coupantes ou
des pièces en mouvement. Un cordon
endommagé ou emmêlé présente un
risque accru de choc électrique.
8. Se procurer un cordon d’alimentation
approprié en cas d’utilisation
d’un outil électrique à l’extérieur.
L’utilisation d’un cordon d’alimentation
pour usage extérieur réduit le risque de
choc électrique.
SÉCURITÉ INDIVIDUELLE
9. Être sur ses gardes, être attentif et
faire preuve de bon sens en utilisant
un outil électrique. Ne pas utiliser
un outil électrique en cas de fatigue
ou sous l’influence de drogues,
d’alcool ou de médicaments. Un
instant d’inattention lors de l’utilisation
d’un outil électrique peut entraîner des
blessures graves.
10. Utiliser un équipement de sécurité.
Toujours porter des lunettes de protection. Un équipement de sécurité
comprenant masque anti-poussière,
chaussures de sécurité anti-dérapantes,
casque ou dispositif de protection antibruit peut, dans les circonstances appropriées, réduire le risque de blessure.
11. Éviter tout démarrage accidentel de
l’outil. S’assurer que le commutateur
est en position OFF (Arrêt) avant de
brancher l’outil. Le port de l’outil avec
un doigt sur le commutateur ou son
branchement avec le commutateur en
position ON (Marche) sont favorables
aux accidents.
Page 7
12. Retirer toute clé de réglage avant de
mettre l’outil sous tension. Une clé
laissée attachée sur une pièce mobile
de l’outil électrique peut entraîner des
blessures.
13. Ne pas travailler à bout de bras. Bien
garder un bon équilibre à tout instant.
Ceci permet de mieux préserver la
maîtrise de l’outil électrique dans des
situations imprévues.
14. Porter des vêtements adéquats. Ne
pas porter de vêtements amples
ni de bijoux. Ne pas approcher les
cheveux, vêtements et gants des
pièces en mouvement. Les vêtements
amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en
mouvement.
15. Si des dispositifs sont prévus pour
l’extraction et la récupération des
poussières, vérifi er qu’ils sont con-
nectés et utilisés correctement.
L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
16. Ne pas forcer l’outil électrique.
Utiliser l’outil électrique approprié
à l’application considérée. L’outil
électrique adapté au projet considéré
produira de meilleurs résultats, dans
des conditions de sécurité meilleures, à
la vitesse pour laquelle il a été conçu.
17. Ne pas utiliser l’outil électrique si le
commutateur ne le met pas sous ou
hors tension. Tout outil électrique dont
le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.
18. Débrancher la fiche de la prise
d’alimentation et/ou la batterie de
l’outil électrique avant d’effectuer des
réglages, de changer d’accessoires
ou de ranger l’outil. De telles mesures
de sécurité préventive réduisent le
risque de mettre l’outil en marche accidentellement.
19. Ranger les outils électriques inutili-
sés hors de la portée des enfants et
ne pas laisser des personnes qui
connaissent mal les outils électriques ou ces instructions utiliser
ces outils. Les outils électriques sont
dangereux dans les mains d’utilisateurs
non formés à leur usage.
20. Entretien des outils électriques.
S’assurer de l’absence de tout désalignement ou de grippage des
pièces mobiles, de toute rupture de
pièce ou de toute autre condition
qui pourrait affecter le bon fonctionnement de l’outil électrique. En
cas de dommages, faire réparer l’outil
avant de l’utiliser de nouveau. Les
outils électriques mal entretenus sont à
la source de nombreux accidents.
21. Garder les outils de coupe affûtés et
propres. Les outils de coupe correctement entretenus et bien affûtés risquent
moins de se gripper et sont plus faciles
à manier.
22. Utiliser cet outil électrique, les acces-
soires, les mèches, etc. conformément à ces instructions et de la façon
prévue pour ce type particulier d’outil
électrique, tout en prenant en compte
les conditions de travail et le type de
projet considérés. L’utilisation de cet
outil électrique pour un usage autre que
l’usage prévu peut créer des situations
dangereuses.
UTILISATION ET ENTRETIEN
DE LA BATTERIE
23. S’assurer que le commutateur est en
position OFF (Arrêt) avant d’insérer la
batterie. L’insertion de la batterie dans
un outil électrique dont le commutateur
est en position ON (Marche) est favorable aux accidents.
24. Ne recharger la batterie qu’avec le
chargeur spécifi é par le fabricant.
Un chargeur qui convient à un type de
batterie peut créer un risque d’incendie
s’il est utilisé avec un autre type de batterie.
25. N’utiliser les outils électriques
qu’avec les batteries spécialement
conçues pour eux. L’utilisation de
batteries d’autres marques peut créer
un risque de blessure et d’incendie.
26. Lorsque la batterie est hors service,
la ranger à l’écart d’autres objets métalliques tels que trombones, pièces
de monnaie, clés, clous, vis et autres
petits objets métalliques qui peuvent
établir une connexion d’une borne à
l’autre. Un court-circuit aux bornes de
la batterie peut provoquer des brûlures
ou un incendie.
12 13
27. Du liquide peut être éjecté de la bat-
terie en cas de manutention abusive;
éviter tout contact. En cas de contact
accidentel avec les projections, rincer à l’eau. En cas de contact avec les
yeux, consulter un médecin. Le liquide
s’échappant de la batterie peut provoquer des irritations ou des brûlures.
ENTRETIEN
28. Faire effectuer l’entretien de l’outil
électrique par un technicien qualifié qui n’utilisera que des pièces
de rechange identiques. La sé-
curité d’utilisation de l’outil en sera
préservée.
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES
1. Entretenez les étiquettes et marques
du fabricant. Les indications qu'elles
contiennent sont précieuses. Si elles
deviennent illisibles ou se détachent,
faites-les remplacer gratuitement à un
centre de service MILWAUKEE ac-
crédité.
2. AVERTISSEMENT! La poussière dé-
gagée par perçage, sciage et autres
travaux de construction contient des
substances chimiques reconnues
comme pouvant causer le cancer, des
Pictographie
Spécifi cations
Tension
No de
Cat.
9081-20
9082-20
9083-20
Type
Visseuse
Clé à chocs
Clé à chocs
volts
c.d.
14,4
14,4
14,4
RPM
0-2 600
0-2 600
0-2 600
Hexagonal de 6 mm (1/4 po)
Pivot d’entraînement
Carré de 10 mm (3/8 po)
Carré de 13 mm (1/2 po)
malformations congénitales ou d’autres
troubles de reproduction. Voici quelques
exemples de telles substances :
• Le plomb contenu dans la peinture au
plomb.
• Le silice cristallin contenu dans la brique,
le béton et divers produits de maçonnerie.
• L’arsenic et le chrome servant au traitement chimique du bois.
Les risques associés à l’exposition à
ces substances varient, dépendant de
la fréquence des travaux. Afi n de mi-
nimiser l’exposition à ces substances
chimiques, assurez-vous de travailler
dans un endroit bien aéré et d’utiliser
de l’equipement de sécurité tel un
masque antipoussière spécifi quement
conçu pour la filtration de particules
microscopiques.
3. Porter des protège-oreilles avec un
marteau perforateur. Une exposition
au bruit peut provoquer une perte auditive.
4. Tenir l’outil par les surfaces de prise
isolées si, au cours des travaux,
l’outil de coupe risque d’entrer en
contact avec des fi ls cachés ou avec
son propre cordon. Le contact avec un
fi l sous tension met les parties métalliques exposées de l’outil sous tension,
ce qui infligera un choc électrique à
l’opérateur.
Underwriters
Laboratories, Inc.
Tension CD seul
Impacts par minute
á charge (IPM)
Sortie de
couple
moyenne
IPM
0-3 300
0-3 500
0-3 500
84 N•m
119 N•m
159 N•m
Page 8
DESCRIPTION FONCTIONNELLE
No de cat. 9082
1. Pivot d’entraînement carré de 10 mm (3/8 po)
2. Inverseur de rotation
3. Gâchette
4. Bloc de piles
5. Boutons de déverrouillage du bloc de piles
6. Mandrin de tournevis hexagonal
7. Pivot d’entraînement carré de 13 mm (1/2 po)
6
No de cat. 9081
7
No de cat. 9083
1
2. Pour une bonne répartition du poids et
un bon équilibre.
Introduisez la batterie par l’arrière en ap-
puyant sur les boutons de dégagement
et en la glissant dans le corps de l’outil
pour qu’elle s’enclenche (Fig. 2).
Fig. 2
2
3
4
No de cat. 9081-20
Cette visseuse est conçue pour être utilisée
avec des forets de perceuse et de visseuse.
1. Pour fi xer un accessoire, tirez l’anneau
vers l’extérieur et insérez la queue de
l’accessoire (Fig. 3 et 4). Relâchez
l’anneau (Fig. 5). Il peut s’avérer nécessaire de tirer le foret légèrement vers
l’extérieur pour engager le mécanisme
de maintien.
2. Pour retirer l’accessoire, tirez l’anneau
vers l’extérieur et retirez l’accessoire.
Relâchez l’anneau.
Fig. 3
AVERTISSEMENT
5
N’utilisez que des douilles ou des
accessoires spécifi quement conçus
pour les clés à chocs et les visseuses.
D’autres douilles ou accessoires
pourraient se briser ou éclater et
entraîner des blessures.
MONTAGE DE L'OUTIL
AVERTISSEMENT
Ne recharger la batterie qu’avec le
chargeur indiqué pour la batterie.
Pour les instructions de charge spécifi ques, lire le manuel de l’opérateur
fourni avec le chargeur et la batterie.
AVERTISSEMENT
Verrouillez toujours la détente ou
retirez la batterie avant de changer ou
d’enlever les accessoires. Utilisez les
accessoires spécifi quement recom-
mandés pour cet outil, l’utilisation
d’autres accessoires pourrait comporter des risques.
Retrait de la batterie de l’outil
Appuyez sur les boutons de dégagement et
retirez la batterie de l’outil.
Installation et retrait d’accessoires
No de cat. 9082-20 et 9083-20
Introduction de la batterie dans l’outil
La batterie peut être introduite dans l’outil
de deux façons.
1. Lorsque l’espace est restreint.
Introduisez la batterie par le devant en
appuyant sur les boutons de dégagement et en la glissant dans le corps
de l’outil pour qu’elle s’enclenche (Fig.
1). Pour insérer la batterie dans l’outil,
enfoncez les boutons de dégagement
et glissez-la dans l’outil.
Fig. 1
14 15
Ces clés à chocs sont conçues pour être utilisées seulement avec des douilles pour clés
à chocs munies d’un pivot d’entraînement
carré de 10 mm (3/8 po) (no de cat. 9082-
80) ou 13 mm (1/2 po) (no de cat. 9083-20).
D’autres types de douilles pourraient éclater
ou se briser et entraîner des blessures.
1. Pour fi xer une douille ou un autre ac-
cessoire, alignez l’accessoire avec
le pivot d’entraînement et poussez-le
fermement sur l’anneau de retenue.
2. Pour retirer l’accessoire, tirez-le directement hors du pivot d’entraînement.
Fig. 4
Fig. 5
Page 9
MANIEMENT
MAINTENANCE
AVERTISSEMENT
Pour minimiser les risques de blessures, portez des lunettes à coques
latérales.
Utilisation l’inverseur de rotation
L’inverseur de rotation peut être placé à trois
positions : « Forward » (rotation avant), «
Reverse » (rotation inverse) et « Lock »
(verrouillage). À cause de son mécanisme
de verrouillage, l’inverseur de rotation peut
être positionné uniquement lorsque la détente n’est pas enfoncée. Attendez toujours
l’arrêt complet du moteur avant d’actionner
l’inverseur de rotation.
Fig. 6
Avant
Inverse
1. Pour la rotation avant (sens horaire)
poussez l’inverseur de rotation à la position « Forward ». Vérifi ez le sens de la
rotation avant d’actionner l’inverseur de
rotation.
2. Pour la rotation inverse (sens inversehoraire) poussez l’inverseur de rotation
à la position « Reverse ». Vérifi ez le
sens de la rotation avant d’actionner
l’inverseur de rotation.
3. Pour verrouiller la détente, poussez
l’inverseur de rotation à la position centrale. La détente ne peut être actionnée
lorsque l’inverseur de rotation est à la
position de verrouillage. Verrouillez
toujours la détente ou retirez la batterie de l’outil avant de procéder à des
travaux d’entretien, au changement des
accessoires, au rangement de l’outil ou
lorsque l’outil n’est pas utilisé.
Démarrage, arrêt et contrôle de vitesse
Ces outils peuvent être utilisés à n’importe
quelle vitesse entre 0 et le plein régime.
1. Pour mettre l’outil en marche, appuyez
sur la détente.
2. Pour varier la vitesse de rotation, il
s’agit simplement d’augmenter ou de
diminuer la pression sur la détente. Plus
la détente est enfoncée, plus la vitesse
de rotation est grande.
3. Pour arrêter l’outil, relâchez la gâchette
et le frein électrique arrête l’outil instantanément.
Techniques de serrage
Le degré de serrage du boulon, de la vis ou
de l’écrou est proportionnel à la durée de la
percussion. Pour éviter d’endommager les
fi xations ou le matériau, limitez la durée de la
percussion. Soyez particulièrement prudent
lorsque vous serrez des fi xations de petit
calibre qui requièrent moins de percussion.
Pratiquez le serrage à percussion avec divers types de fi xations afi n d’apprendre quelle
est la durée de percussion nécessaire pour
obtenir le couple désiré. Vérifi ez le serrage
à l’aide d’une clé dynamométrique. Si la
fi xation est trop serrée, réduisez la durée de
percussion. Si la fi xation n’est pas serrée à
fond, augmentez la durée de percussion.
Deux secondes de percussion suffisent
habituellement pour serrer un boulon de 10
mm (3/8 po) et une seconde pour un de 8
mm (5/16 po). Cependant, l’huile, la poussière ou d’autres saletés sur le fi letage ou
sous la tête de la fi xation peuvent affecter
le degré de serrage.
Le couple nécessaire pour desserrer une
fi xation est, en moyenne, 75 % à 80 % du
couple nécessaire pour la serrer, selon l’état
des surfaces en contact.
Pour les simples tâches de joint d’étanchéité,
percutez chaque fi xation pour un serrage
relativement léger et terminez le serrage à la
main à l’aide de la clé dynamométrique.
16 17
Pour minimiser les risques de blessures corporelles, débranchez le
chargeur et retirez la batterie du
chargeur ou de l’outil avant d’y effectuer des travaux d’entretien. Ne
démontez jamais l’outil, la batterie
ou le chargeur. Pour toute réparation, consultez un centre de service
MILWAUKEE accrédité.
Gardez l’outil, la batterie et le chargeur
en bon état en adoptant un programme
d’entretien ponctuel. Après une période de
six mois à un an, selon l’utilisation, renvoyez
l’outil, la batterie et le chargeur à un centre
de service MILWAUKEE accrédité pour les
services suivants:
• Lubrifi cation
• Inspection et nettoyage de la mécanique
(engrenages, pivots, coussinets, boîtier
etc.)
• Inspection électrique (batterie, chargeur,
moteur)
• Vérifi cation du fonctionnement électro-
mécanique
Entretien de l’outil
Si l’outil ne démarre pas ou ne fonctionne
pas à pleine puissance alors qu’il est branché
sur une batterie complètement chargée, nettoyez les points de contact entre la batterie et
l’outil. Si l’outil ne fonctionne toujours pas correctement, renvoyez l’outil, le chargeur et la
batterie à un centre de service MILWAUKEE
accrédité, afi nqu’on en effectue la réparation
(voir “Réparations”).
Pour minimiser les risques de blessures ou de dommages à l'outil,
n'immergez jamais l'outil, la batterie
ou le chargeur et ne laissez pas de
liquide s'y infi ltrer.
AVERTISSEMENT
AVERTISSEMENT
Nettoyage
Débarrassez les évents du chargeur et de
l’outil des débris et de la poussière. Gardez les
poignées de l’outil propres, à sec et exemptes
d’huile ou de graisse. Le nettoyage de l’outil,
du chargeur et de la batterie doit se faire avec
un linge humide et un savon doux. Certains
nettoyants tels l’essence, la térébenthine,
lesdiluants à laque ou à peinture, les solvants
chlorés, l’ammoniaque et les détergents
d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des
pièces. Ne laissez jamais de solvants infl am-
mables ou combustibles auprès de l’outil.
Réparations
Pour les réparations, retournez outil, batterie
et chargeur en entier au centre-service le
plus près, selon la liste apparaissant à la
derniè page de ce manuel.
ACCESOIRES
AVERTISSEMENT
Retirez toujours la batterie avant de
changer ou d’enlever les accessoires.
L’utilisation d’autres accessoires que
ceux qui sont spécifi quement recom-
mandés pour cet outil peut comporter
des risques.
Pour une liste complète des accessoires, prière de se reporter au catalogue
MILWAUKEE Electric Tool ou visiter le site
internet www.milwaukeetool.com. Pour obtenir un catalogue, il suffi t de contacter votre
distributeur local ou l'un des centres-service
énumérés sur la page de couverture de ce
manuel.
Page 10
GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS
Chaque outil électrique MILWAUKEE (y compris le chargeur de batterie) est garanti à l’acheteur
d’origine être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen,
sera avéré par MILWAUKEE être affecté d’un vice du matériau ou de fabrication pendant une
période de cinq (5) ans* après la date d’achat. Le retour de l’outil électrique, accompagné
d’une copie de la preuve d’achat à un site d’entretien d’usine/de promotion des ventes de
MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré, est
requis pour que cette garantie s’applique. Cette garantie ne couvre pas les dommages que
MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation
par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes,
des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou les
accidents.
* La période de garantie pour les palans (palans à levier, à chaîne manuelle et à la chaîne
électrique), les ensembles de batteries au Ni-Cd, les projecteurs de travail (lampes sans fi l),
les radios de chantier et les chariots de travail industriel Trade Titans™ est de un (1) an à
partir de la date d’achat.
*Il existe une garantie séparée pour les ensembles de batteries au Li-Ion qui accompagnent
les outils électriques :
*Chaque bloc de batteries au Li-Ion MILWAUKEE est couvert par une garantie de remplacement
gratuit initial pour 1 000 charges/2 ans. Ceci signifi e qu’avant les 1 000 premières charges ou
deux (2) années suivant la date d’achat/la première charge, une batterie de rechange sera
gratuitement fournie au client pour toute batterie défectueuse. Par la suite, les clients recevront
aussi une garantie supplémentaire calculée au prorata dans la limite de 2 000 charges ou cinq
(5) années suivant la date d’achat/la première charge, à la première échéance. Ceci signifi e
que chaque client obtient une garantie au prorata supplémentaire de 1 000 charges ou de
trois (3) des années du bloc de batteries au Li-Ion en fonction de l’utilisation. Pendant cette
période de garantie supplémentaire, le client ne paye que pour le service utilisable reçu audelà des 1 000 premières charges/2 premières années, en fonction de la date de la première
charge et du nombre de charges du bloc de batteries déterminés par le lecteur de service
MILWAUKEE. Au-delà de 1 000 charges/2 ans à compter de la date d’achat/de la première
charge, le client sera facturé un montant au prorata du service rendu.
L’enregistrement de la garantie n’est pas nécessaire pour bénéfi cier de la garantie en vigueur
sur un produit MILWAUKEE. Une preuve d’achat sous la forme d’un reçu de vente ou d’autres
informations considérées suffi santes par MILWAUKEE est cependant requise.
L’ACCEPT A TION DES RECOURS EXCLUSIFS DE RÉP ARA TION ET DE REMPLACEMENT
DÉCRITS PAR LES PRÉSENTES EST UNE CONDITION DU CONTRA T D’ACHA T DE T OUT
PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE
DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE
RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’A VOCA TS, DE
FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉF AILLANCE OU
DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PER TES DE PROFIT . CETTE
GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE OU CONDITION,
ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER LA GÉNÉRALITÉ DES
DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE IMPLICITE
DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN
PARTICULIÈRE ET TOUTE AUTRE GARANTIE.
Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique
uniquement.
Veuillez consulter le site Internet de MILWAUKEE, www.milwaukeetool.com, ou appeler le
1.800.SAWDUST (1.800.729.3878) pour trouver le site d’entretien le plus proche pour toute
réparation, garantie ou non, d’un outil électrique MILWAUKEE.
18 19
REGLAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS
OPERADAS POR BATERÍA
ADVERTENCIA
LEA TODAS LAS INSTRUCCIONES
Si no se siguen todas las siguientes instrucciones se puede provocar una descarga
eléctrica, un incendio y/o lesiones graves. El término “herramienta eléctrica” en
todas las advertencias incluidas más abajo se refi ere a su herramienta operada por
conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).
GUARDE ESTAS INSTRUCCIONES
SEGURIDAD EN EL ÁREA
DE TRABAJO
1. Mantenga limpia y bien iluminada el
área de trabajo. Las áreas desorde-
nadas u oscuras contribuyen a que se
produzcan accidentes.
2. No utilice herramientas eléctricas
en atmósferas explosivas, como en
la presencia de líquidos, gases o
polvo infl amables. Las herramientas
eléctricas crean chispas que pueden
incendiar el polvo o las emanaciones.
3. Mantenga a los niños y otras perso-
nas alejadas mientras utiliza una herramienta eléctrica. Las distracciones
pueden hacerle perder el control.
SEGURIDAD ELÉCTRICA
4. Los enchufes de las herramientas
eléctricas deben ser del mismo tipo
que el tomacorrientes. Nunca realice
ningún tipo de modifi cación en el
enchufe. No use enchufes adaptadores con herramientas eléctricas con
conexión a tierra. Se reducirá el riesgo
de descarga eléctrica si no se modifi can
los enchufes y los tomacorrientes son
del mismo tipo.
5. Evite el contacto corporal con
superfi cies con conexión a tierra,
como tuberías, radiadores, estufas y
refrigeradores. El riesgo de descarga
eléctrica aumenta si su cuerpo está
conectado a tierra.
6. No exponga la herramientas eléc-
tricas a la lluvia o a condiciones de
humedad. El agua que entra en una
herramienta eléctrica aumenta el riesgo
de descarga eléctrica.
7. No abuse del cable. Nunca use el
cable para transportar la herramienta
eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del
calor, los bordes afi lados o las piezas
en movimiento. Los cables dañados o
enmarañados aumentan el riesgo de
descarga eléctrica.
8. Cuando se utiliza una herramienta
eléctrica en el exterior, use una
extensión que sea apropiada para
uso en el exterior. El uso de un cable
apropiado para el exterior reduce el
riesgo de descarga eléctrica.
SEGURIDAD PERSONAL
9. Manténgase alerta, ponga cuidado a
lo que está haciendo y use el sentido
común cuando utilice una herramienta eléctrica. No use una herramienta
eléctrica cuando está cansado o bajo
la infl uencia de drogas, alcohol o
medicinas. Despistarse un minuto cu-
ando se utiliza una herramienta eléctrica
puede tener como resultado lesiones
personales graves.
10. Use equipo de seguridad. Lleve
siempre protección ocular. Llevar
equipo de seguridad apropiado para la
situación, como una máscara antipolvo,
zapatos de seguridad antideslizantes
casco o protección auditiva, reducir á
las lesiones personales.
11. Evite los arranques accidentales.
Asegúrese de que el interruptor esté
en la posición de apagado antes de
enchufar la herramienta. Mover her-
ramientas con el dedo en el interruptor o
enchufar herramientas con el interruptor
en la posición de encendido contribuye
a que se produzcan accidentes.
Page 11
12. Quite todas las llaves de ajuste antes
de encender la herramienta. Una llave
que esté acoplada a una pieza giratoria
de la herramienta puede provocar lesiones personales.
13. No se estire demasiado. Mantenga
los pies bien asentados y el equilibrio
en todo momento. Esto permite tener
mejor control de la herramienta eléctrica
en situaciones inesperadas.
14. Vístase de manera apropiada. No
lleve ropa suelta ni joyas. Mantenga
el cabello, la ropa y los guantes lejos
de la piezas en movimiento. La ropa
fl oja, las joyas o el cabello largo pueden
quedar atrapados en las piezas en
movimiento.
15. Si se proporcionan dispositivos
para la conexión de sistemas de
recolección y extracción de polvo,
asegúrese de que estén conectados
y se usen apropiadamente. El uso
de estos dispositivos puede reducir los
peligros relacionados con el polvo.
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
16. No fuerce la herramienta eléctrica.
Use la herramienta eléctrica correcta
para la aplicación. La herramienta
eléctrica correcta funcionará mejor y de
manera más segura a la velocidad para
la que se diseñó.
17. No use la herramienta eléctrica si el
interruptor no la enciende ni la apaga.
Cualquier herramienta eléctrica que no
se pueda controlar con el interruptor es
peligrosa y se debe reparar.
18. Desconecte el enchufe de la toma de
alimentación y/o la batería de la herramienta eléctrica antes de realizar
cualquier ajuste, cambiar accesorios o
almacenar las herramientas eléctricas.
Dichas medidas preventivas de seguridad
reducen el riesgo de que la herramienta
se prenda accidentalmente.
19. Almacene las herramientas eléctricas
fuera del alcance de los niños y no
permita que personas no familiarizadas con ellas o estas instrucciones
las utilicen. Las herramientas eléctricas
son peligrosas en las manos de usuarios no capacitados.
20. Mantenimiento de las herramientas
eléctricas. Revise que no haya piezas móviles que estén desalineadas
o que se atasquen, piezas rotas ni
ninguna otra condición que pueda
afectar el funcionamiento de la herramienta eléctrica. Si se encuentran
daños, haga que le reparen la herramienta antes de usarla. Las herra-
mientas mal mantenidas son la causa
de muchos accidentes.
21. Mantenga las herramientas de corte
limpias y afi ladas. Es menos probable
que se atasquen las herramientas de
corte con fi los afi lados que se man-
tienen de manera apropiada y también
son más fáciles de controlar.
22. Use la herramienta eléctrica, los ac-
cesorios y las brocas, etc. siguiendo
estas instrucciones y de la manera
para la que dicha herramienta eléctrica en particular fue diseñada, teniendo en cuenta las condiciones de
trabajo y la tarea que se va a realizar.
El uso de la herramienta eléctrica para
operaciones diferentes de aquellas para
las que se diseño podría resultar en una
situación peligrosa.
USO Y CUIDADO DE LAS
H
ERRAMIENTAS CON BATERÍA
23. Asegurarse de que el interruptor esté
en la posición apagada antes de colocar
la batería. Colocar la batería en las herra-
mientas eléctricas que tienen el interruptor
en la posición de encendido contribuye a
que se produzcan accidentes.
24. Recárguela solamente con el cargador
especifi cado por el fabricante. Un car-
gador que sea apropiado para un tipo de
batería puede crear riesgo de incendio
cuando se use con otra batería.
25. Use las herramientas eléctricas sola-
mente con baterías específi camente
diseñadas. El uso de cualquier otro
tipo de batería puede crear riesgo de
lesiones o incendio.
26. Cuando no se use la batería man-
téngala alejada de otros objetos
de metal como clips para papel,
monedas, llaves, clavos, tornillos u
otros objetos de metal pequeños que
puedan realizar una conexión entre
los bornes. Realizar un cortacircuito
en los terminales de la batería puede
provocar quemaduras o un incendio.
27. Bajo condiciones abusivas, puede
salir líquido expulsado de la batería;
evitar el contacto. Si se produce un
contacto accidental, lavar con agua.
Si el líquido entra en contacto con
los ojos buscar ayuda médica adicional. El líquido que sale despedido
de la batería puede causar irritaciones
o quemaduras.
MANTENIMIENTO
28. Haga que un técnico calificado
realice el mantenimiento de la herramienta eléctrica utilizando solamente
piezas de repuesto idénticas. Esto
asegurará que se mantiene la seguridad
de la herramienta eléctrica.
REGLAS DE SEGURIDAD
ESPECÍFICAS
1. Mantenga las etiquetas y las placas
de identifi cación. Tienen información
importante. Si no se pueden leer o si
faltan, póngase en contacto con un
centro de servicio MILWAUKEE para
obtener un repuesto gratuito.
2. ¡ADVERTENCIA! Ciertos polvos creados al lijar, serrar, esmerilar, perforar y
realizar otras actividades de construcción contienen productos químicos que
se sabe que causan cáncer, defectos
congénitos u otros daños al aparato reproductor. Algunos ejemplos de dichos
productos químicos son:
• plomo de pintura con base de plomo
• sílice cristalino de los ladrillos y cemento
y de otros productos de mampostería, y
• arsénico y cromo de madera tratada
químicamente.
Su riesgo de exposición varía dependi-
endo de la frecuencia con la que realice
este tipo de trabajo. Para reducir su
exposición a estos productos químicos:
trabaje en un área bien ventilada, y trabaje con equipo de seguridad aprobado,
como aquellas máscaras antipolvo
especialmente diseñadas para fi ltrar
partículas microscópicas.
3. Lleve protectores auditivos cuando
use la broca de impacto. La exposición
a ruido puede producir la pérdida de la
audición.
4. Agarre la herramienta por los aside-
ros aislados cuando realice una operación en la que la herramienta de
corte pueda entrar en contacto con
cables ocultos o con su propio cable.
El contacto con un cable “con corriente”
hará que las partes de metal expuesto
de la herramienta pasen la corriente y
produzcan una descarga al operador.
20 21
Page 12
Simbología
ENSAMBLAJE DE LA HERRAMIENTA
Especifi caciones
Cat. No.
9081-20
9082-20
9083-20
Tipo
Impulsor de Im-
pacto
Llave de Impacto
Volts
cd
14,4
14,4
14,4
RPM
0-2 600
0-2 600
0-2 600
DESCRIPCION FUNCIONAL
Cat. No. 9082
1. Vástago impulsor cuadrado de 10 mm (3/8")
2. Palanca de Avance/Retroceso
3. Gatillo
4. Batería
5. Botones de liberación de la batería
6. Mandril impulsor hexagonal
7. Vástago impulsor cuadrado de 13 mm (1/2")
76
Underwriters
Laboratories, Inc.
Volts corriente
directa
Impactos por minuto
bajo carga (IPM)
Vástago Impulsor
6 mm (1/4") Hex
10 mm (3/8") Cuadrado
13 mm (1/2") Cuadrado
1
2
3
4
IPM
0-3 300
0-3 500
0-3 500
Rendimien-
to de Par
Promedio
84 N•m
119 N•m
159 N•m
5
ADVERTENCIA
Cargue solamente con el cargador
especifi cado para la batería. Para
obtener instrucciones específicas
de carga, lea el manual del operador
que se incluye con el cargador y la
batería.
ADVERTENCIA
Para reducir el riesgo de lesiones,
extraiga siempre la batería o bloquee
el gatillo antes de acoplar o desacoplar accesorios. Utilice únicamente
accesorios específicamente recomendados para esta herramienta. El
uso de accesorios no recomendados
podría resultar peligroso.
Como se quita la batería de la herramienta
Presione el botón de liberación y saque la
batería.
Cómo se retira la batería de la herramienta
Presione el botón de liberación y retire la
batería.
1. Para trabajar en espacios reducidos.
Coloque la batería desde el frente, pre-
sionando el botón de liberación, deslizando la batería en la parte principal de
la herramienta (Fig. 1).
Fig. 1
2. Para una óptima distribución de peso y
equilibrio.
Coloque la batería desde la par-
te posterior, presionando el botón
de liberación y deslizando la batería en el cuerpo de la herramienta
(Fig. 2). Coloque la batería hasta que
la grapa se accione. Coloque la batería
hasta que la grapa se accione.
Fig. 2
ADVERTENCIA
Utilice únicamente adaptadores y
otros accesorios específicamente
diseñados para uso con impulsores y
llaves de impacto. Otros adaptadores
y accesorios podrían fragmentarse o
romperse y ocasionar lesiones.
Cómo Colocar y Desmontar Accesorios
Cat. No. 9082-20 y 9083-20
Estas llaves de impacto han sido creadas
para uso exclusivo con adaptadores diseñados para llaves de impacto con impulsor
cuadrado de 10 mm (3/8") (Cat. No. 9082-
20) o de 13 mm (1/2") (Cat. No. 9083-20).
Otros adaptadores podrían fragmentarse o
romperse y ocasionar lesiones.
1. Para colocar un adaptador u otro accesorio, alinee el accesorio con el
vástago impulsor y empújelo fi rmemente
sobre el anillo de retención.
2. Para extraer el accesorio, tire de él para
separarlo del vástago impulsor.
Cat. No. 9081
Cat. No. 9083
22 23
Page 13
Cat. No. 9081-20
Este impulsor de impacto ha sido diseñado
para uso con brocas para taladros y brocas
de impulsión.
1. Para colocar un accesorio, tire del anillo
hacia afuera e inserte el vástago del
accesorio (Fig. 3 y 4). Suelte el anillo
(Fig. 5). Quizás sea necesario tirar de la
broca un poco hacia afuera para acoplar
el mecanismo de sujeción.
2. Para extraer el accesorio, tire del anillo
hacia afuera y retire el accesorio. Suelte
el anillo.
Fig. 3
Fig. 4
Fig. 5
OPERACION
ADVERTENCIA
Para reducir el riesgo de lesiones,
use siempre lentes de seguridad o
anteojos con protectores laterales.
Uso de la palanca de avance/retroceso
La palanca de avance/retroceso puede
ajustarse en tres posiciones: avance, retroceso y bloqueo. El mecanismo de bloqueo
permite ajustar la palanca de avance/retroceso únicamente cuando el gatillo no se
encuentra oprimido. Permita que el motor
se detenga por completo antes de utilizar la
palanca de avance/retroceso.
Fig. 6
Retroceso
1. Para seleccionar la rotación de avance
(hacia la derecha), empuje la palanca
de avance/retroceso en la dirección
que se muestra. Revise la dirección de
la rotación antes de utilizar.
2. Para seleccionar la rotación de ret-
roceso (hacia la izquierda), empuje
la palanca de avance/retroceso en la
dirección que se muestra. Revise la dirección de la rotación antes de utilizar.
3. Para bloquear el gatillo, empuje la
palanca de avance/retroceso hacia
el centro. El gatillo no funcionará cuando la palanca de avance/retroceso
se encuentre en la posición de bloqueo.
Siempre bloquee el gatillo o retire la batería antes de realizar el mantenimiento,
cambiar accesorios, almacenar la herramienta, y siempre que no se vaya a
utilizar la herramienta.
Avance
Arranque, paro y control de velocidad
Estas herramientas pueden operarse a cualquier velocidad entre 0 y plena marcha.
1. Para accionar la herramienta, oprima
el gatillo.
2. Para variar la velocidad de operación,
simplemente aumente o disminuya
la presión del gatillo. Cuanto más se
oprima el gatillo, mayor será la velocidad.
3. Para detener la herramienta, suelte el
gatillo y el freno eléctrico detendrá la
herramienta instantáneamente.
Técnicas para impactar
Mientras más tiempo se impacta a un tornillo,
tuerca o birlo, más apretado quedará. Para
ayudar a prevenir dañar tanto el material
como los sujetadores, evite impactarlos en
exceso. Sea particularmente cuidadoso
cuando impacte sujetadores que sean de
tamaño pequeño ya que estos requerirán
menos impactos para alcanzar el torque
deseado.
Practique impactando con diferentes tipos
de sujetadores para que observe el tiempo
que se requiere impactar para alcanzar
el torque deseado. Verifi que el grado de
apriete usando un torquímetro de mano. Si
los sujetadores quedaron muy apretados,
reduzca el tiempo de impacto. Si no están
suficientemente apretados, aumente el
tiempo de impacto.
El impacto durante dos segundos es generalmente sufi ciente para un tornillo de 10
mm (3/8") y un segundo para un tornillo
de 8 mm (5/16"). Sin embargo, el aceite,
la suciedad, el óxido u otro material en los
hilos o bajo la cabeza del sujetador afecta
el grado de apriete.
El torque requerido para afl ojar un sujetador
está, en promedio, entre el 75% y el 80%
de torque que fue requerido para apretarlo,
dependiendo esto de las condiciones de las
superfi cies de contacto.
En los trabajos que lleven juntas ligeras,
lleve cada sujetador hasta un torque relativamente bajo y, luego, use una llave de torque
manual para el apriete fi nal.
24 25
Page 14
MANTENIMIENTO
ADVERTENCIA
Para reducir el riesgo de una lesión,
desconecte siempre la herramienta
antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modifi ca-
ciones en el sistema eléctrico de la
misma. Acuda siempre a un Centro de
Servicio MILWAUKEE para TODAS las
reparaciones.
Adopte un programa regular de mantenimiento y mantenga sus baterías y cargador en buenas condiciones. Despues
de 6 meses a un año, dependiendo del
uso dado, envíe su herramienta, batería y cargador, al Centro de Servicio
MILWAUKEE mas cercano para que le
hagan:
• Lubricación
• Inspección mecánica y limpieza (engranes, fl echas, baleros, carcaza, etc.)
• Inspección eléctrica (batería, cargador ,
motor)
• Probarla para asegurar una adecuada
operación mecánicay eléctrica
Mantenimiento de la herramienta
Si la herramienta no arranca u opera a
toda su potencia con una batería completamente cargada, limpie, con una goma o
borrador, los contactos de la batería y de la
herramienta. Si aun asi la herramienta no
trabaja correctamente, regrésela , con el
cargador y la batería, a un centro de servicio
MILWAUKEE para que sea reparada.
GARANTÍA LIMITADA DE CINCO AÑOS
Cada herramienta eléctrica MILWAUKEE (incluyendo el cargador de batería) está garantizada
ADVERTENCIA
Para reducir el riesgo de una lesión,
descarga eléctrica o daño a la herramienta, batería o cargador, nunca los
sumerja en líquidos ni permita que
estos fl uyan dentro de los mismos.
Limpieza
Limpie el polvo y suciedad de las ventilas
del cargador y la herramienta. Mantenga
los mangos y empuñaduras limpios, secos
y libres de aceite o grasa. Use solo jabón
neutro y un trapo húmedo para limpiar la
herramienta, batería y el cargador, ya que
algunos substancias y solventes limpiadores
son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina,
turpentina,thíner, lacas, thíner para pinturas,
solventes para limpieza con cloro, amoníaco
y detergentes caseros que tengan amonia.
Nunca usa solventes infl amables o combus-
tibles cerca de una herramienta.
Reparaciones
Si su herramienta, batería o cargador están
dañados, envíela al centro de servicio más
cercano de los listados en la cubierta posterior de este manual del operario.
ACCESORIOS
ADVERTENCIA
Para reducir el riesgo de lesiones,
siempre extraiga la batería antes de
cambiar o retirar accesorios. Utilice
únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.
Para una lista completa de accessorios,
refi érase a su catálogo MILWAUKEE Elec-
tric Tool o visite nuestro sitio en Internet:
www.milwaukeetool.com. Para obtener un
catálogo, contacte su distribuidor local o uno
de los centros de servicio listos en la página
de cubierta de este manual.
26 27
sólo al comprador original de estar libre de defectos en el material y la mano de obra. Sujeto a
ciertas excepciones, MILWAUKEE reparará o reemplazará por un período de cinco (5) años*
después de la fecha de compra cualquier pieza en una herramienta eléctrica que, después
de haber sido examinada, MILWAUKEE determine que está defectuosa en el material o la
mano de obra. Regrese la herramienta eléctrica y una copia de la prueba de compra a un
concesionario de soporte de ventas/servicio de fábrica MILWAUKEE o a una estación de
servicio autorizada MILWAUKEE. Para que esta garantía sea efectiva, se requiere el fl ete
pagado por anticipado y el seguro. Esta garantía no aplica a los daños que MILWAUKEE
determine sean ocasionados por reparaciones o intentos de reparación por cualquier otro
que personal autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y
deterioro normal, falta de mantenimiento o accidentes.
* El período de garantía para Montacargas (de palanca, de cadena de mano y de cadena
eléctrica), baterías de Ni-Cd, linternas de trabajo (inalámbricas), radios Job Site, y carros para
trabajo industrial Trade Titans™ es de un (1) año a partir de la fecha de compra.
*Hay una garantía separada para las baterías de iones de litio que acompañan las herramientas eléctricas:
*Cada batería de iones de litio de MILWAUKEE está cubierta con una garantía de reemplazo
gratuito por las primeras 1000 cargas/2 años. Esto signifi ca que por lo que suceda primero, las
primeras 1000 cargas o dos (2) años de la fecha de compra/primera carga, se proporcionará
sin cargo al cliente, una batería de reemplazo por cualquier batería defectuosa. A partir de
entonces, los clientes recibirán una garantía adicional en una base proporcional que puede
ser hasta de las primeras 2000 cargas o cinco (5) años de la fecha de compra/primera carga,
lo que suceda primero. Esto signifi ca que cada cliente obtiene una garantía proporcional de
1000 cargas o tres (3) años adicionales en la batería de iones de litio, dependiendo de la
cantidad de uso. Durante este período adicional de garantía, el cliente paga por sólo el servicio utilizable recibido durante y superior a las primeras 1000 cargas/2 años, en base de la
fecha de la primer carga y número de cargas encontrados en la batería a través del lector de
servicio de MILWAUKEE. Se carga una cantidad proporcionalmente por el servicio presentado
al cliente, después de 1000 cargas/2 años de la fecha de compra/primera carga.
El registro de la garantía no es necesario para obtener la garantía aplicable en un producto
MILWAUKEE. Sin embargo, se requiere un recibo de compras u otra información similar que
MILWAUKEE considere sufi ciente.
LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO
AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRA TO EN LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ESTÁ DE ACUERDO CON ESTA CONDICIÓN, NO DEBERÍA
COMPRAR ESTE PRODUCTO. EN NINGÚN CASO MILWAUKEE SERÁ RESPONSABLE
POR CUALESQUIER DAÑO PUNITIVO, CONSECUENTE, ESPECIAL, INCIDENTAL O POR
CUALESQUIER COSTO, HONORARIOS DE ABOGADO, GAST OS, PÉRDIDAS O RETRASOS QUE SE ARGUMENTE QUE SEAN UNA CONSECUENCIA DE CUALQUIER DAÑO
A, FALLA DE, O DEFECT O EN CUALQUIER PRODUCTO, INCLUYENDO, PERO SIN LIMITARSE A, CUALQUIER RECLAMO POR PÉRDIDAS DE GANANCIAS. EST A GARANTÍA ES
EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS O CONDICIONES, ORALES
O ESCRITAS, EXPRESAS O IMPLÍCITAS. SIN LIMITAR LA GENERALIDAD DE LO ANTERIOR, MILWAUKEE RENUNCIA A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD
O APTITUD PARA UN FIN O USO ESPECIFICO Y DEMÁS GARANTÍAS.
Esta garantía es válida solamente en el producto vendido en los Estados Unidos, México y
Canadá.
Consulte la página Web de MILWAUKEE www .milwaukeetool.com o llame al 1.800.SA WDUST
(1.800.729.3878) para localizar su técnico de servicio más cercano para el servicio con o sin
garantía en una herramienta eléctrica MILWAUKEE.
Page 15
UNITED STATES - MILWAUKEE Service
MILWAUKEE prides itself in producing a premium quality product that is
NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!
If you encounter any problems with the operation of this tool, or you would like to
locate the factory Service/Sales Support Branch or authorized service station
nearest you, please call...
1-800-SAWDUST
(1.800.729.3878)
Monday-Friday • 8:00 AM - 4:30 PM • Central Time
For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.
Additionally, we have a nationwide network of authorized Distributors ready to assist you with your
tool and accessory needs. Check your “Yellow Pages” phone directory under “Tools-Electric” for
the names & addresses of those nearest you or see the 'Where To Buy' section of our website.
Corporate After Sales Service - Technical Support
•Technical Questions •Service/Repair Questions •Warranty
email: [email protected]
Monday-Friday • 8:00 AM - 4:30 PM • Central Time
NATIONWIDE T OLL FREE
or visit our website at
www.milwaukeetool.com
Brookfi eld, Wisconsin USA
1-800-SAWDUST
(1.800.729.3878) fax: 1.800.638.9582
Canada - Service MILWAUKEE
MEXICO - Soporte de Servicio
MILWAUKEE
MILWAUKEE est fi er de proposer un produit
de première qualité NOTHING BUT HEAVY DUTY®.
Votre satisfaction est ce qui compte le plus!
En cas de problèmes d’utilisation de l’outil ou
pour localiser le centre de service/ventes ou le
centre d’entretien le plus proche, appelez le...
416.439.4181
fax: 416.439.6210
Milwaukee Electric Tool (Canada) Ltd
755 Progress Avenue
Scarborough, Ontario M1H 2W7
Notre réseau national de distributeurs agréés
se tient à votre disposition pour fournir l’aide
technique, l’outillage et les accessoires
nécessaires. Composez le 416.439.4181 pour
obtenir les noms et adresses des revendeurs
les plus proches ou bien consultez la section
«Où acheter» sur notre site web à l’adresse
Milwaukee Electric Tool, S.A. de C.V.
Blvd. Abraham Lincoln no. 13
Colonia Los Reyes Zona Industrial
Tlalnepantla, Edo. México C.P. 54073
Tel. (55) 5565-1414 Fax: (55) 5565-6874
Adicionalmente, tenemos una red nacional de
distribuidores autorizados listos para ayudarle
con su herramienta y sus accesorios. Por
favor, llame al (55) 5565-1414 para obtener los
nombres y direcciones de los más cercanos a
usted, o consulte la sección ‘Where to buy’
(Dónde comprar) de nuestro sitio web en
www.milwaukeetool.com
www.milwaukeetool.com
MILWAUKEE ELECTRIC TOOL CORPORATION
58-14-4280d5 04/06 Printed in USA
13135 West Lisbon Road • Brookfi eld, Wisconsin, U.S.A. 53005
Loading...
