Page 1

OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No.

No de cat.

6880 6890

HEAVY DUTY NIBBLERS GRIGNOTEUSES INDUSTRIELLES RECORT ADORA DE CHAP A DE UÑA VIBRATORIA PARA SER VICIO PESADO

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL OPERADOR.

Page 2

GENERAL POWER TOOL SAFETY WARNINGS

WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS. Failure

to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury. Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

• Keep work area clean and well lit. Cluttered or

WORK AREA SAFETY

dark areas invite accidents.

• Do not operate power tools in explosive atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause

you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁ ed plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase

the risk of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medication. A

moment of inattention while operating power tools may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with

your ﬁ nger on the switch or energising power tools that have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewel- lery or long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the

hands of untrained users.

• Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc., in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool

for operations different from those intended could result in a hazardous situation.

SERVICE

• Have your power tool serviced by a qualiﬁ ed repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

SPECIFIC SAFETY RULES

• Hold tools by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord.

Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

• Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

• WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁ lter out microscopic particles.

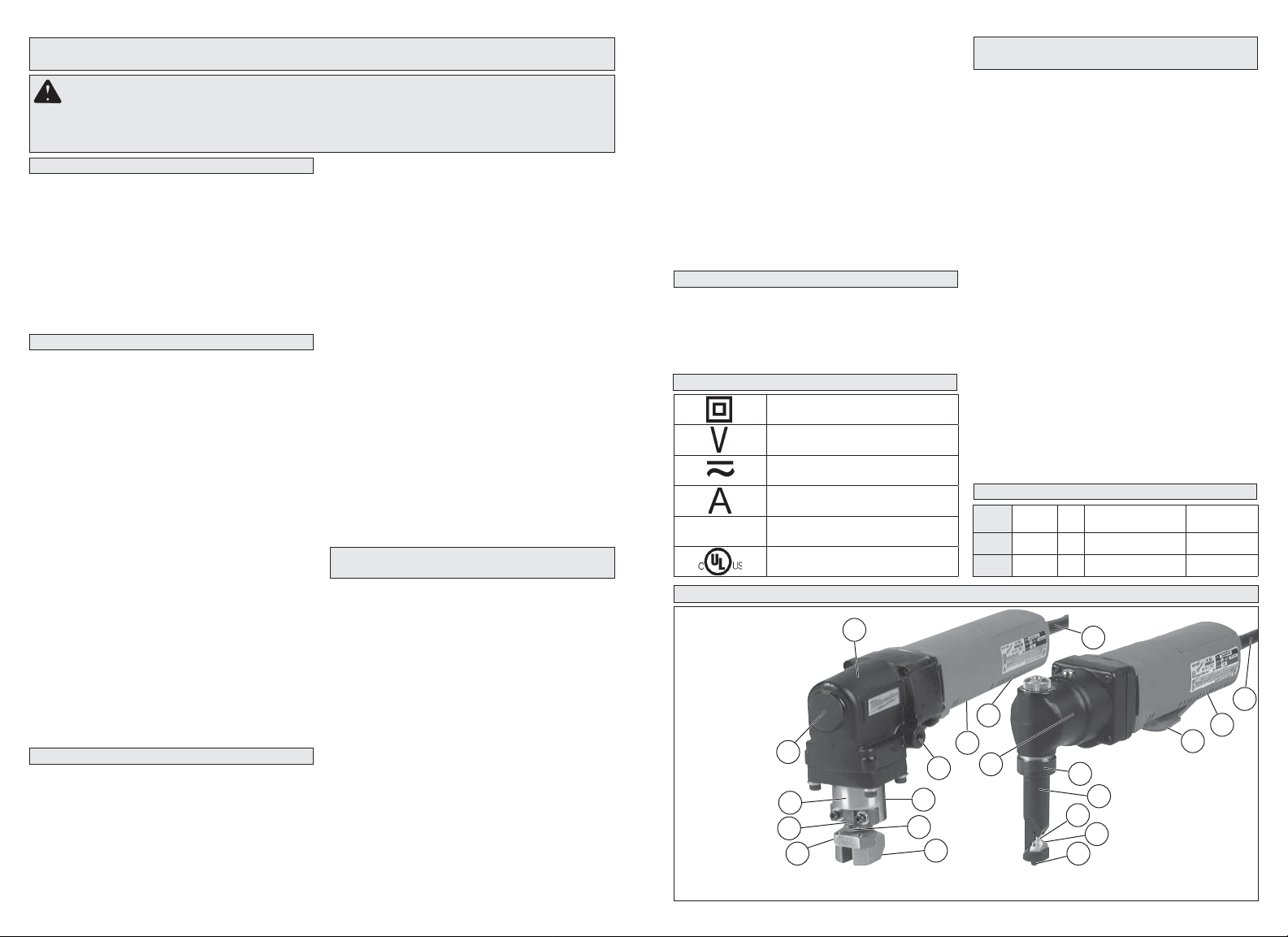

FUNCTIONAL DESCRIPTION

1. Gear case

2. Power cord

3. Toggle switch (not shown)

4. Motor housing

5. Side handle hole

6. Punch set screw (not shown)

7. Punch

8. Die screw and lockwasher (not shown)

9. Die

10. Stripper

11. Die holder

12. Plastic plug

13. Paddle switch

14. Collar

15. Die support

16. Cap screw and Lockwasher

Cat. No. 6880

SYMBOLOGY

Double Insulated

Volts Volts Alternating Current/

Direct Current Amps

SPM

Strokes per Minute Underwriters Laboratories, Inc.,

United States and Canada

SPECIFICATIONS

Cat.

Volts

No.

AC/DC A Capacity

6880 120 4 3.4 mm (10 GA) 1000 6890 120 3.8 1.5 mm (16 GA) 1900

Cat. No. 6890

Strokes Per

Minute

Page 3

GROUNDING

WARNING Improperly connecting the

grounding wire can result in the risk of electric shock. Check with a qualiﬁ ed electrician if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it repaired by a MILWAUKEE service facility before use. If the plug will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounded Tools: Tools with Three Prong Plugs

Tools marked “Grounding Required” have a three wire cord and three prong grounding plug. The plug must be connected to a properly grounded outlet (See Figure A). If the tool should electrically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user, reducing the risk of electric shock. The grounding prong in the plug is connected through the green wire inside the cord to the grounding system in the tool. The green wire in the cord must be the only wire connected to the tool's grounding system and must never be attached to an electrically “live” terminal. Your tool must be plugged into an appropriate outlet, properly installed and grounded in accordance with all codes and ordinances. The plug and outlet should look like those in Figure A.

Double Insulated Tools: Tools with Two Prong Plugs

Tools marked “Double Insulated” do not require grounding. They have a special double insulation system which satisﬁ es OSHA requirements and complies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the National Electrical Code. Double Insulated tools may be used in either of the 120 volt outlets shown in Figures B and C.

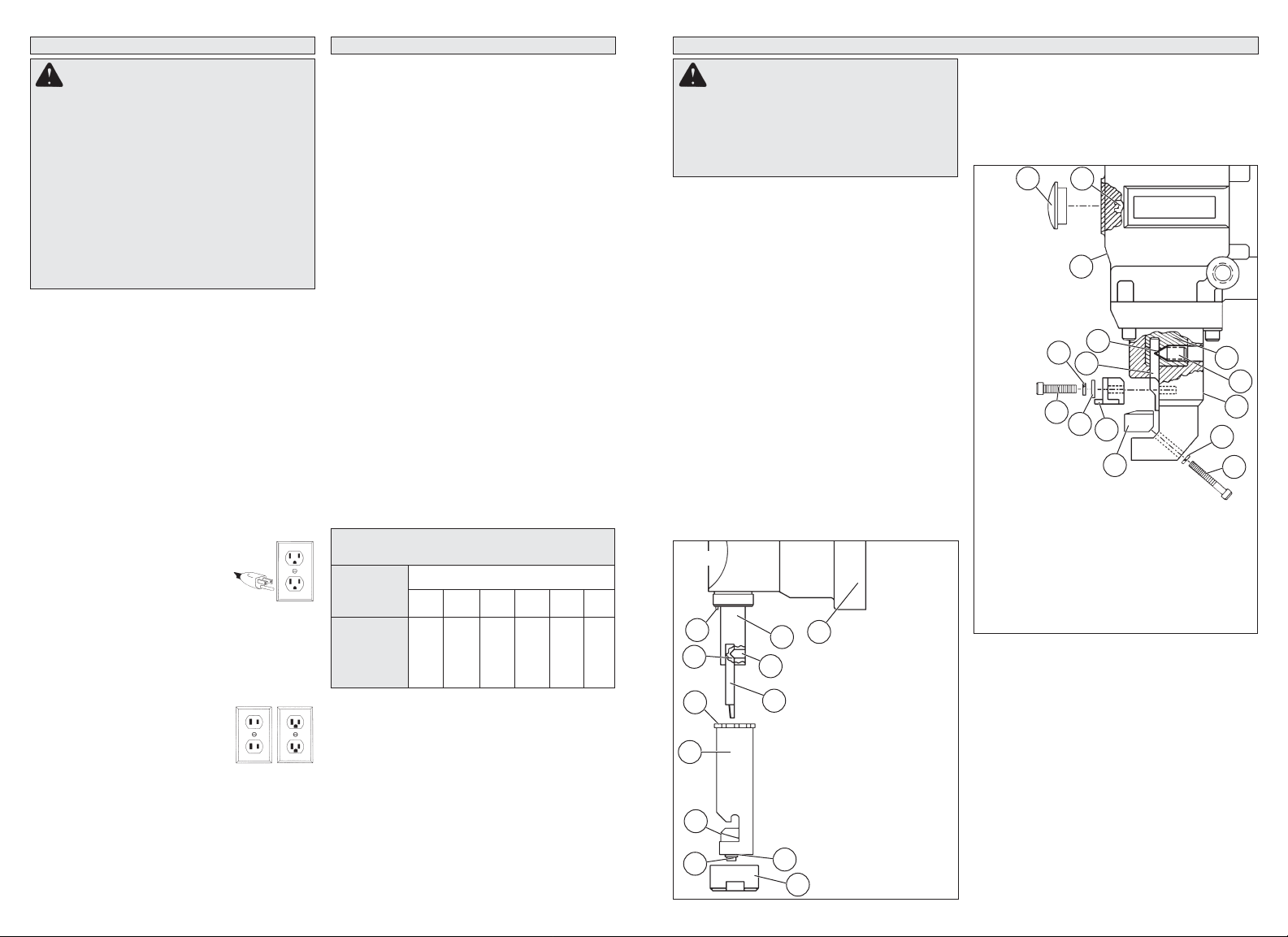

Fig. A

Fig. B

Fig. C

Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown to determine the required minimum wire size. The smaller the gauge number of the wire, the greater the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁ x “W-A” (“W” in Cana- da) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualiﬁ ed person before using it.

• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

For Extension Cords*

Nameplate

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Based on limiting the line voltage drop to ﬁ ve volts at

150% of the rated amperes.

Extension Cord Length

25' 50' 75' 100' 150'

18 18 18 18 16 14 12

18 18 16 14 12 10

18 16 14 12 10

16 14 12 12

READ AND SAVE ALL

INSTRUCTIONS FOR FUTURE USE.

EXTENSION CORDS

ASSEMBLY

WARNING To reduce the risk of injury,

always unplug tool before attaching or removing accessories or making adjustments. Use only speciﬁ cally recommended accessories. Others may be hazardous.

Punch and Die Replacement

Dies should be replaced about every third time the punch is changed, or as necessary. A plate wrench is provided with tool.

1. Unplug tool and place on a level surface.

2. Loosen collar with plate wrench. Remove collar and die support.

3. Punch Removal: Loosen the set screw with 2.5 mm allen wrench. Remove punch and discard.

4. Punch Installation: Align punch detent with set screw in punch holder. Tighten set screw securely to below the surface of the punch holder.

5. Die Removal: Remove cap screws and lockwashers with 2.5 mm allen wrench. Discard die.

6. Die Installation: Place die in position. Screw holes in die and die support will align when die is properly seated. Replace cap screws and lockwashers and tighten securely.

7. Position die support in desired direction of cut using locating pin. Replace collar and tighten securely.

Fig. 1

1. Locating pin

2. Gearcase

3. Punch holder

4. Set screw

5. Detent hole

6. Punch

7. Locating notches

8. Die support

9. Die

10. Lockwasher

11. Cap screws

12. Collar

Punch and Die Replacement (Cat. No. 6880)

Punch and die should be changed as a set. A 4 mm allen wrench is required to remove and tighten screws in punch, die and stripper. All screws, washers, lockwashers and plastic cap removed during servicing will be required for reassembly.

1. Unplug tool and place on a level surface.

2. Stripper Removal: Remove screws, ﬂ at wash- ers, lockwashers and stripper.

3. Die Removal: Remove screws, lockwashers and die. Discard die.

4. Punch Removal: Remove plastic plug and insert screwdriver in slot at end of spindle shaft. Rotate shaft until punch retaining set screw is visible through hole in rear of die holder. Remove set screw and punch. Discard punch.

5. Punch Installation: To install new punch, align punch with "D" slot. The punch is to be inserted until it bottoms in hole. Replace set screw and tighten securely. Replace plastic cap in gear case.

6. Die Installation: To install new die, align screw holes in die with holes in die holder. Replace lockwashers and screws and tighten securely.

7. Stripper Installation: To replace stripper, align screw holes in stripper with holes in die holder. Replace lockwashers, ﬂ at washers and screws. Adjust stripper (refer to Stripper Adjustment under 'Operation'). Tighten screws securely.

If there are any problems with removal or installation of punch and die, contact your nearest MILWAUKEE service facility. Return tool and parts to that facility, if necessary.

Side Handle (Cat. No. 6880)

Unplug the tool before installing or removing the side handle. The side handle can be attached to either

side of the gear case for right or left handed operation.

Fig. 2

1. Plastic plug

2. Spindle shaft

3. Gear case

4. Punch detent

5. Punch

6. Lockwasher

7. Screw

8. Flat Washer

9. Stripper

10. Die

11. Screw

12. Lockwasher

13. Die Holder

14. Set Screw

15. Piston

Page 4

OPERATION

WARNING To reduce the risk of injury,

always unplug tool before attaching or removing accessories or making adjustments. Use only speciﬁ cally recommended accessories. Others may be hazardous.

WARNING To reduce the risk of injury,

wear safety goggles or glasses with side shields.

Toggle Switch (Cat. No. 6880)

The tool is equipped with a toggle switch, located at the bottom of the motor housing. To start the tool, move the switch to the 'ON' position. To stop the tool, move the switch to the 'OFF' position. Make sure the switch is in the 'OFF' position before plugging the tool into an outlet.

Paddle Switch (Cat. No. 6890)

The tool is equipped with a momentary contact (deadman) paddle switch located at the bottom of the motor housing. To start the tool, grasp the motor housing and ﬁ rmly squeeze the paddle. To stop the tool, release the paddle.

Cutting

Keep the tool at right angles to the surface of the workpiece. Use an even forward pressure to ensure efﬁ cient cutting. Cutting line should be lubricated before cutting. Place a few drops of oil on punch and die every 12-15 feet of cutting. If tool has difﬁ culty cutting metal or leaves a rough edge, change punch and die (see "Tool Assembly").

Stripper Adjustment

To adjust stripper, use 4 mm allen wrench and loosen screws. Adjust stopper until it clears material being cut. If material vibrates or there is unnecessary movement during cutting, readjust stripper.

ACCESSORIES

WARNING T o reduce the risk of injury ,

always unplug the tool before attaching or removing accessories. Use only speciﬁ cally recommended accessories. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go on-line

to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center.

MAINTENANCE

WARNING To reduce the risk of

injury, always unplug your tool before performing any maintenance. Never disassemble the tool or try to do any rewiring on the tool’s electrical system. Contact a MILWAUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches, tool cord set and extension cord for damage. Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use. Do not use a damaged tool. T ag damaged tools “DO NOT USE” until repaired (see “Repairs”). Under normal conditions, relubrication is not necessary until the motor brushes need to be replaced. After six months to one year, depending on use, return your tool to the nearest MILWAUKEE service facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• Testing to assure proper mechanical and electrical operation

WARNING T o reduce the risk of injury ,

electric shock and damage to the tool, never immerse your tool in liquid or allow a liquid to ﬂ ow inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include: gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use ﬂ ammable or combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service center.

LIMITED WARRANTY - USA AND CANADA

Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is warranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁ ve (5) years* after the date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents. *The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, and T rade T itan™ Industrial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work Light and LED Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal use the LED bulb fails the Work Light or Upgrade Bulb will be replaced free of charge. *This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets, Reconditioned product and Test & Measurement products. There are separate and distinct warranties available for these products. Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product. The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is provided at the time warranty service is requested. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT . IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MIL- WAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELA YS ALLEGED T O BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STA TES DO NOT ALLOW THE EXCLUSION OR LIMIT A TION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMIT A TION OR EXCLUSION MA Y NOT APPL Y TO YOU. THIS W ARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMIT A TION ANY IMPLIED W ARRANTY OF MERCHANTABILITY OR FITNESS FOR A PAR TICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW , SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME ST A TES DO NOT ALLOW LIMITA TIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only. Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil- waukeetool.com or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO, CENTRAL AMERICA AND CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date. This warranty card covers any defect in material and workmanship on this Power Tool. To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you purchased the product, to the Authorized Service Center (ASC). Or , if this card has not been sealed/stamped, present the original proof of purchase to the ASC. Call toll-free 1 800 832 1949 to ﬁ nd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you purchased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations: a) When the product is used in a different manners from the end-user guide or instruction manual. b) When the conditions of use are not normal. c) When the product was modiﬁ ed or repaired by people not authorized by TECHTRONIC INDUSTRIES. Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER

Model:

Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

Date of Purchase:

Ph. 52 55 4160-3547

Distributor or Store Stamp:

IMPORTED AND COMMERCIALIZED BY: TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

Page 5

RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ.

un incendie ou des blessures graves. Conserver les règles et les instructions à des

Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution,

ﬁ ns de référence ultérieure. Le terme «outil électrique» ﬁ gurant dans les avertissements ci-

dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans ﬁ l).

SÉCURITÉ DU LIEU DE TRA VAIL

• Maintenir la zone de travail propre et bien

éclairée. Les zones encombrées ou mal éclairées

sont favorables aux accidents.

• Ne pas utiliser d’outil électrique dans une atmosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières inﬂ ammables.

Les outils électriques génèrent des étincelles qui peuvent enﬂ ammer les poussières ou les fumées.

• Tenir les enfants et les personnes non autorisées à l’écart pendant le fonctionnement d’un outil électrique. Un manque d’attention de l’opérateur

risque de lui faire perdre le contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

• La ﬁ che de l’outil électrique doit correspondre à la prise d’alimentation. Ne jamais modiﬁ er la ﬁ che d’une manière quelconque. Ne pas utiliser d’adaptateur avec les outils électriques mis à la terre (à la masse). Des ﬁ ches non modiﬁ ées

et des prises d’alimentation assorties réduisent le risque de choc électrique.

• Éviter tout contact corporel avec des surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque de choc électrique plus élevé

existe si le corps est relié à la masse ou à la terre.

• Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc électrique augmente

si de l’eau s’inﬁ ltre dans un outil électrique.

• Prendre soin du cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur, des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon endom-

magé ou emmêlé présente un risque accru de choc électrique.

•

Se procurer un cordon d’alimentation approprié en cas d’utilisation d’un outil électrique à l’extérieur. L’utilisation d’un cordon d’alimentation

pour usage extérieur réduit le risque de choc électrique.

• S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, installer un appareil à courant résiduel (RCD). L’utilisation d’un RCD

réduit le risque de décharge électrique.

SÉCURITÉ INDIVIDUELLE

• Être sur ses gardes, être attentif et faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’inﬂ uence de drogues, d’alcool ou de médicaments. Un instant d’inattention lors

de l’utilisation d’un outil électrique peut entraîner des blessures graves.

• Porter l’équipement de protection requis. Toujours porter une protection oculaire. Selon

les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive aﬁ n de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter

l’outil en gardant le doigt sur la gâchette ou de le brancher lorsque la gâchette est en position de marche favorise les accidents.

• Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé laissée attachée sur

une pièce mobile de l’outil électrique peut entraîner des blessures.

• Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de

mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.

• Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples,

les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

• Si des dispositifs sont prévus pour l’extraction et la récupération des poussières, vérifier qu’ils sont connectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l’outil électrique. Utiliser l’outil électrique approprié à l’application considérée.

L’outil électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

• Ne pas utiliser l’outil électrique si le commutateur ne le met pas sous ou hors tension. Tout

outil électrique dont le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.

• Débrancher la ﬁ che de la prise d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles

mesures de sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.

• Ranger les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les

outils électriques sont dangereux dans les mains d’utilisateurs non formés à leur usage.

• Entretien des outils électriques. S’assurer de l’absence de tout désalignement ou de grip-

page des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Les outils

électriques mal entretenus sont à la source de nombreux accidents.

• Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

• Utiliser l’outil électrique, les accessoires, les grains etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation de cet

outil électrique pour effectuer une opération pour laquelle il n’est pas conçu peut occasionner une situation dangereuse.

ENTRETIEN

• Faire effectuer l’entretien de l’outil électrique par un technicien qualiﬁ é qui n’utilisera que des pièces de rechange identiques. La sécurité

d’utilisation de l’outil en sera préservée.

PICTOGRAPHIE

Double Isolation Volts Couvant alternatif ou direct Ampères

SPM

Coups par minute Underwriters Laboratories, Inc.,

États-Unis et Canada

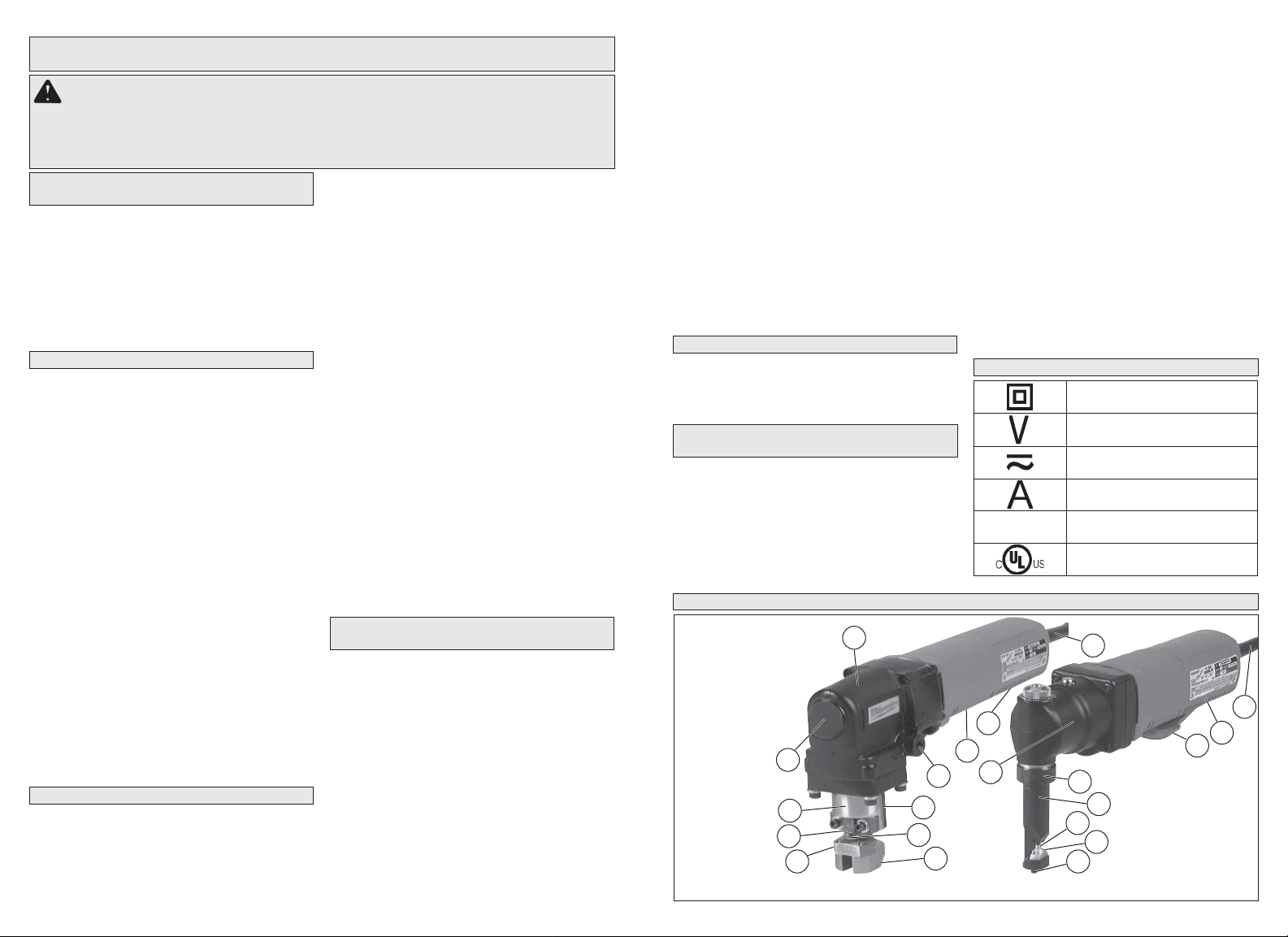

DESCRIPTION FONCTIONNELLE

No de Cat. 6880

1. Carter d’engrenages

2. Cordon d’alimentation

3. Commutateur à bascule

(non illustré)

4. Boîtier du moteur

5. Trou pour la poignée latérale

6. Vis de retenue du poinçon (non illustrée)

7. Poinçon

8. Vis de ﬁ lière et rondelle de sécurité (non illustrées)

9. Coussinet

10. Outil à dénuder

11. Prise de coussinet

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

• Tenir l’outil par les surfaces de prise isolées si, au cours des travaux, l’outil de coupe risque d’entrer en contact avec des ﬁ ls cachés ou avec son propre cordon. Le contact avec un ﬁ l

sous tension met les parties métalliques exposées de l’outil sous tension, ce qui inﬂ igera un choc électrique à l’opérateur.

• Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles contiennent sont

précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.

• AVERTISSEMENT! La poussière degage par perçage, sclage, perçage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de telles substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.

Les risque associés à l’exposition à ces substances

varient, dépendant de la fréquence des travaux. Aﬁ n de minimiser l’exposition à ces substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière spéciﬁ quement conçu pour la ﬁ ltration de particules microscopiques.

SPÉCIFICATIONS

No de

Volts

cat.

AC/DC

6880 120 4 3,4 mm (10 GA) 0 - 1 000 6890 120 3,8 1,5 mm (16 GA) 0 - 1 900

A Capacité

No de Cat. 6890

12. Bouchon en

plastique

13. Interrupteur à

plaquette

14. Collet

15. Support de

coussinet

16. Vis d’assemblage et rondelle de sécurité

Coups par

minute

Page 6

MISE A LA TERRE

A VERTISSEMENT Si le ﬁ l de mise à

la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n’êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vériﬁ er par un électricien. N’altérez pas la ﬁ che du cordon de l’outil. N’enlevez pas de la ﬁ che, la dent qui sert à la mise à la terre. N’employez pas l’outil si le cordon ou la ﬁ che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la ﬁ che du cordon ne s’adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre : Outils pourvus d’une ﬁ che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d’un cordon à trois ﬁ ls dont la ﬁ che a trois dents. La ﬁ che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l’utilisateur contre les risques de choc électrique. La dent de mise à la terre de la ﬁ che est reliée au système de mise à la terre de l’outil via le ﬁ l vert du cordon. Le ﬁ l vert du cordon doit être le seul ﬁ l raccordé à un bout au système de mise à la terre de l’outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique. Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La fiche du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Outils à double isolation : Outils pourvus d’une ﬁ che de cordon à deux dents

Les outils marqués « Double Isolation » n’ont pas besoin d’être raccordés à la terre. Ils sont pourvus d’une double isolation conforme eux exigences de l’OSHA et satisfont aux normes de l’Underwriters Laboratories, Inc., de l’Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l’électricité). Les outils à double isolation peuvent être branchés sur n’importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

Fig. A

Fig. B

Fig. C

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois ﬁ ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois ﬁ ls. Plus la longueur du cordron entre l’outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l’outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon. Moins le calibre du ﬁ l est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu’un cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la ﬁ che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur, assurez-

vous qu’elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.

• Tenez votre cordon de rallonge à l’écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés

pour les cordons de rallonge*

Fiche

signalétique

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basé sur sur une chute de voltage limite de 5 volts à

150% de l’intensité moyenne de courant.

Longueur du cordon de rallonge (m)

7,6 12,2 22,8 30,4 45,7 60,9

16 14 12 10

LISEZ A TTENTIVEMENT CES

INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSUL TER AU BESOIN.

MONTAGE DE L’OUTIL

Remplacement du poinçon et du coussinet

AVERTISSEMENT Pour minimiser

les risques de blessures, débranchez toujours l’outil avant d’y faire des réglages, d’y attacher ou d’en enlever les accessoires. L’usage d’accessoires autres que ceux qui sont spéciﬁ quement recommandés pour cet outil peut comporter des risques.

Remplacement du poinçon et du coussinet

Remplacez les coussinets environ à tous les trois changements de poinçon ou selon le besoin. Un clé plate est fournie avec l’outil.

1. Débranchez l’outil et placez-le sur une surface de niveau.

2. Desserrez le collet avec la clé plate. Enlevez le collet et le support de coussinet.

3. Dép

ose du poinçon : Desserrez la vis de retenue avec

la clé Allen de 2,5 mm. Déposez et jetez le poinçon.

4. Installation du poinçon : Alignez le crantage du poinçon avec la vis de retenue dans le support de poinçon. Serrez fermement la vis de retenue sous la surface du support de poinçon.

5. Dépose du coussinet : Enlevez les vis d’assemblage et les rondelles de sécurité avec une clé Allen de 2,5 mm. Jetez le coussinet.

6. Installation du coussinet : Placez le coussinet dans sa position. Les trous de vis dans le coussinet et dans son support s’aligneront lorsque le coussinet est correctement en place. Remettez en place les vis d’assemblage et les rondelles de sécurité et serrez fermement.

7. Placez le support de coussinet dans la direction de coupe voulue à l’aide de la broche d’alignement. Remettez en place le collet et serrez fermement.

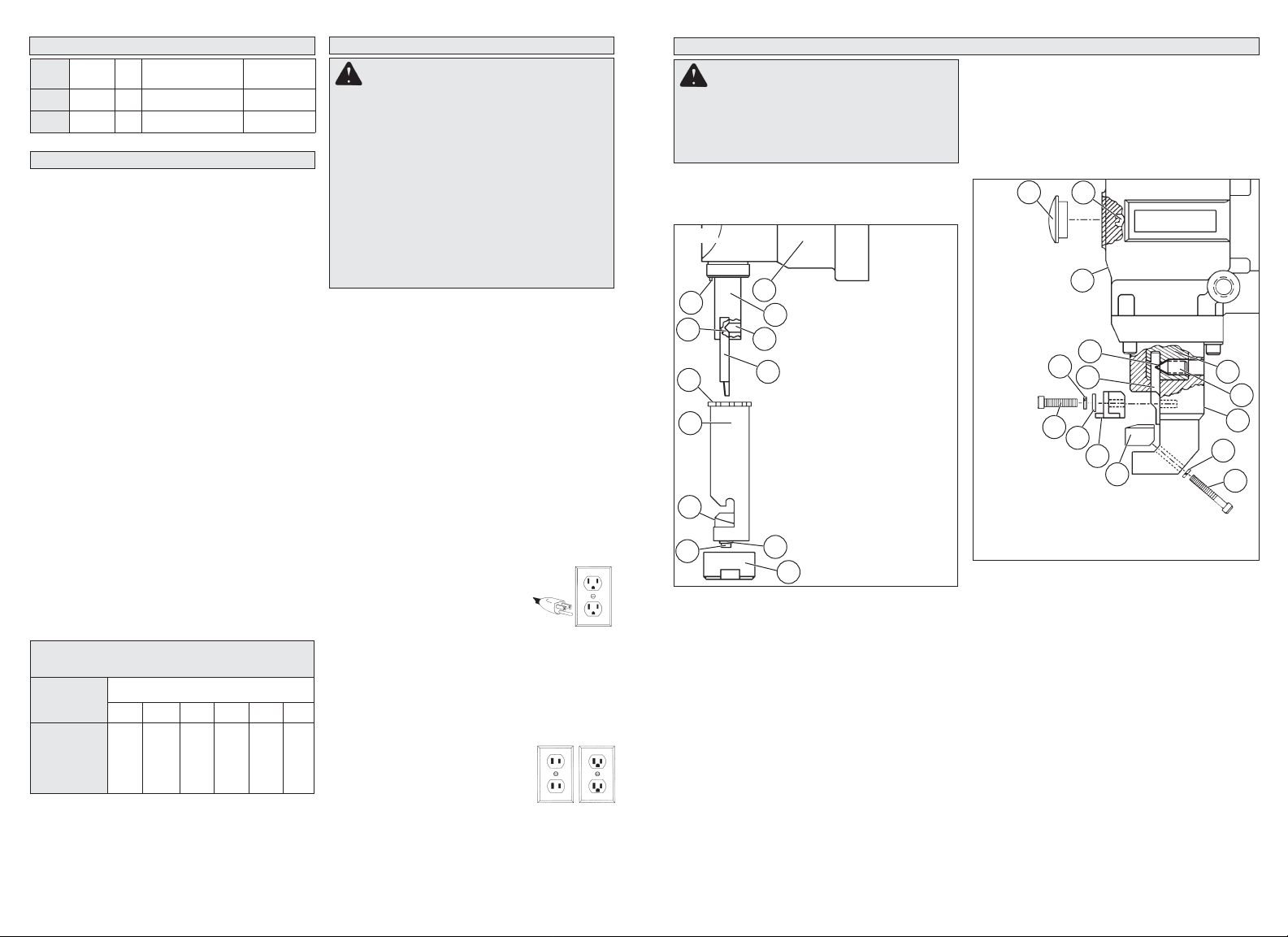

Fig. 1

1. Broche d’alignement

2. Carter d’engrenages

3. Porte-poinçon

4. Vis de retenue

5. Trou de crantage

6. Poinçon

7. Entailles de repérage

8. Support de coussinet

9. Coussinet

10. Rondelle de sécurité

11. Vis d’assemblage

12. Collet

(No de cat. 6880)

Remplacez le poinçon et le coussinet ensemble. Utilisez une clé Allen de 4 mm pour enlever et serrer les vis du poinçon, du coussinet et de l’outil à dénuder. Toutes les vis, rondelles, rondelles de sécurité et bouchon de plastique déposés pendant l’entretien serviront au réassemblage.

Fig. 2

1. Bouchon en plastique

2. Arbre à broche

3. Carter d’engrenages

4. Crantage de poinçon

5. Poinçon

6. Rondelle de sécurité

7. Vis

8. Rondelle plate

9. Outil à dénuder

10.Coussinet

11.Vis

12.Rondelle de sécurité

13.Prise de coussinet

14.Vis de retenue

15.Piston

1. Débranchez l’outil et placez-le sur une surface de niveau.

2. Dépose de l’outil à dénuder : Déposez les vis, les rondelles plates, les rondelles de sécurité et l’outil à découper.

3. Dépose du coussinet : Déposez les vis, les rondelles de sécurité et le coussinet. Jetez le coussinet.

4. Dépose du poinçon : Déposez le bouchon en plastique et insérez le tournevis dans la fente située à l’extrémité de l’arbre à broche. Tournez l’arbre jusqu’à ce que la vis de retenue du poinçon soit visible par le trou situé à l’arrière du support du coussinet. Déposez la vis de retenue et le poinçon. Jetez le poinçon.

5. Installation du poinçon : Pour installer un nouveau poinçon, alignez-le avec la fente « D ». Insérez le poinçon jusqu’au fond du trou. Remettez en place la vis de retenue et serrez de façon sécuritaire. Remettez en place le bouchon en plastique du carter d’engrenages.

Page 7

6. Installation du coussinet : Pour installer un nouveau coussinet, alignez ses trous de vis avec ceux de son support. Remettez en place les rondelles de sécurité et les vis puis serrez fermement.

7. Installation de l’outil à dénuder : Pour remplacer l’outil à dénuder, alignez ses trous de vis avec ceux du support de coussinet. Remettez en place les rondelles de sécurité, les rondelles plates et les vis. Ajustez l’outil à dénuder (reportez-vous à la rubrique Ajustement de l’outil à dénuder de la section « Utilisation »). Serrez solidement les vis.

Si vous éprouvez des difﬁ cultés à déposer ou à installer le poinçon ou le coussinet, consultez le centre de service MILWAUKEE de votre localité. Retournez l’outil et les pièces à cet endroit, le cas échéant.

Poignée latérale (No de cat. 6880)

Débranchez l’outil avant d’installer ou de déposer la poignée latérale. Vous pouvez ﬁ xer la poignée laté- rale sur l’un des deux côtés du carter d’engrenages pour une utilisation en droitier ou en gaucher.

MANIEMENT

AVERTISSEMENT Pour minimiser

les risques de blessures, portez des lunettes à coques latérales.

Commutateur à bascule (No de cat. 6880)

L’outil est muni d’un commutateur à bascule, situé au fond du boîtier du moteur. Pour démarrer l’outil, placez le commutateur à la position de marche « ON ». Pour arrêter l’outil, placez le commutateur à la position d’arrêt « OFF ». Assurez-vous que le commutateur est bien à la position d’arrêt « OFF » avant de brancher l’outil dans une prise.

Commutateur à plaquette (No de cat. 6890)

L’outil est muni d’un commutateur à plaquette (à contact momentané), situé au fond du boîtier du moteur. Pour démarrer l’outil, saisissez le boîtier du moteur et pressez fermement la plaquette. Pour arrêter l’outil, relâchez la plaquette.

Coupe

Maintenez l’outil à des angles droits par rapport à la surface de la pièce à travailler. Pour obtenir une coupe efﬁ cace, appliquez une pression uniforme vers l’avant. Lubriﬁ ez la ligne de coupe avant d’effectuer la coupe. Placez quelques gouttes d’huile sur le poinçon et sur le coussinet à tous les 3,7 à 4,6 m (12 à 15 pi) de la coupe. Si l’outil coupe difﬁ cilement le métal ou laisse des rebords rugueux, changez le poinçon et le coussinet (voir « Montage de l’outil »).

Ajustement de l’outil à dénuder

Pour ajuster l’outil à dénuder, utilisez une clé Allen de 4 mm et desserrez les vis. Réglez le butoir pour qu’il dégage le matériau coupé. Si le matériau vibre ou si des mouvements inutiles se produisent pendant la coupe, réajustez l’outil à dénuder.

ENTRETIEN

AVERTISSEMENT Pour

les risques de blessures, débranchez toujours l’outil avant d’y effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de l’outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vériﬁ ez le serrage des vis, l’alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l’outil et faites-le vériﬁ er avant de vous en servir de nouveau. N’utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit réparé (voir « Réparations »). Normalement, il ne sera pas nécessaire de lubriﬁ er l’outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:

• Lubriﬁ cation

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cordon, induit etc)

• Vériﬁ cation du fonctionnement électromécanique

minimiser

AVERTISSEMENT Pour minimiser

les risques de blessures, choc électrique et dommage à l’outil, n’immergez jamais l’outil et ne laissez pas de liquide s’y inﬁ ltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage de l’outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez jamais de solvants inﬂ ammables ou com- bustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

ACCESOIRES

Pour une liste complète des accessoires, prière de

AVERTISSEMENT

Débranchez toujours l’outil avant de changer ou d’enlever les accessoires. L’utilisation d’autres accessoires que ceux qui sont spéciﬁ quement recomman- dés pour cet outil peut comporter des risques.

Chaque outil électrique MILWAUKEE (y compris les produits sans ﬁ l [outils, piles, chargeur de piles, lampe de travail]; consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine être exempt de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat, sauf indication contraire. Retourner l’outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents. *La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, Source d'énergie M18™, et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de la garantie couvrant la lampe de travail à DÉL et l’ampoule améliorée à DÉL est une garantie À VIE limitée à l’acheteur d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail et l’ampoule seront remplacées sans frais. *Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour outils sans ﬁ l, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte-charge – électrique, à levier et à chaîne (manuel), aux vestes chauffantes M12™, aux produits réusinés, ni aux produits d’essai et de mesure. Il existe des garanties distinctes pour ces produits. L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁ cier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service sous garantie est présentée. L’ACCEPT A TION DES RECOURS EXCLUSIFS DE RÉP ARATION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHA T DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT . EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉF AUT DE TOUT PRODUIT , Y COMPRIS NOT AMMENT LES PERTES DE PROFIT. CERTAINS ÉTA TS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE DÉCRIT PRÉCÉDEMMENT . CER TAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE. Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement. Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) aﬁ n de trouver le centre de répara- tions en usine MILWAUKEE le plus près.

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afﬁ cher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des accessoires ou d’autres composants, composer sans frais le 1-800-832-1949 aﬁ n d’obtenir les coordonnées du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s’applique pas dans les situations suivantes : a) Si le produit a été utilisé pour une ﬁ n autre que celle indiquée dans le guide de l’utilisateur ﬁ nal ou le manuel d’instructions. b) Si les conditions d’utilisations ne sont pas habituelles. c) Si le produit a été modiﬁ é ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES. Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d’électrocution. CENTRE DE RÉPARATIONS ET DE SERVICE Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Modèle :

Miguel Hidalgo, Distrito Federal, Mexico Ph. 52 55 4160-3547

Date d’achat :

IMPORTÉ ET COMMERCIALISÉ PAR :

Sceau du distributeur ou du magasin :

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il sufﬁ t de contacter votre distributeur local ou l'un des centres-service.

Page 8

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar

una descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas en el futuro.

El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁ ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga limpia y bien iluminada el área de

trabajo. Las áreas desordenadas u oscuras con-

tribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inﬂ amables. Las her-

ramientas eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.

• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las

distracciones pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléctricas deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modiﬁ cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo de

descarga eléctrica si no se modiﬁ can los enchufes y los tomacorrientes son del mismo tipo.

• Evite el contacto corporal con superﬁ cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléc-

trica aumenta si su cuerpo está conectado a tierra.

• No exponga la herramientas eléctricas a la lluvia o a condiciones de humedad. El agua

que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• No abuse del cable. Nunca use el cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes aﬁ lados o las piezas en movimiento. Los cables dañados o enmarañados

aumentan el riesgo de descarga eléctrica.

• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un

cable apropiado para el exterior reduce el riesgo de descarga eléctrica.

• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un dispositivo de corriente residual (RCD). Usar un RCD reduce el riesgo de que se

produzcan descargas eléctricas.

SEGURIDAD PERSONAL

• Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la inﬂ uencia de drogas, alcohol o medici- nas. Despistarse un minuto cuando se utiliza una

herramienta eléctrica puede tener como resultado lesiones personales graves.

• Use un equipo de protección personal. Lleve

siempre protección ocular. Llevar un equipo

de protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, reducirá las lesiones personales.

• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de alimentación o a la batería, al levantar o mover la herramienta. Mover herramientas con el dedo

en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

• Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté

acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo momento. Esto permite tener mejor control de la

herramienta eléctrica en situaciones inesperadas.

• Vístase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento.

La ropa ﬂ oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

• Si se

proporcionan dispositivos para la conexión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos dispositivos

puede reducir los peligros relacionados con el polvo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Use la her-

ramienta eléctrica correcta para la aplicación.

La herramienta eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

• No use la herramienta eléctrica si el interruptor

no la enciende ni la apaga. Cualquier herrami-

enta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

• Desconecte el enchufe de la toma de alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Dichas medidas preventivas de seguridad

reducen el riesgo de que la herramienta se prenda accidentalmente.

• Almacene las herramientas eléctricas fuera del alcance de los niños y no permita que personas

no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas son peligro-

sas en las manos de usuarios no capacitados.

• Mantenimiento de las herramientas eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herramientas mal

mantenidas son la causa de muchos accidentes.

• Mantenga las herramientas de corte limpias y aﬁ ladas. Es menos probable que se atasquen

las herramientas de corte con ﬁ los aﬁ lados que se mantienen de manera apropiada y también son más fáciles de controlar.

• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la her-

ramienta eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.

MANTENIMIENTO

• Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas.

Esto asegurará que se mantiene la seguridad de la herramienta eléctrica.

REGLAS ESPECIFICAS

DE SEGURIDAD

• Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El

contacto con un cable “con corriente” hará que las partes de metal expuesto de la herramienta pasen la corriente y produzcan una descarga al operador.

• Guarde las etiquetas y placas de especiﬁ ca- ciones. Estas tienen información importante.

DESCRIPCION FUNCIONAL

1. Caja de engranajes

2. Cordón de alimentación

3. Interruptor basculante

(no se muestra)

4. Alojamiento del motor

5. Oriﬁ cio de la

empuñadura

lateral

6. Tornillo de ﬁ jación del punzón (no se muestra)

7. Punzón

8. Arandela de seguridad y tornillo del troquel (no se muestra)

9. Troquel

10. Extractor

11. Portador de troquel

Cat. No. 6880

Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

• ADVERTENCIA Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.

El riesgo que usted sufre debido a la exposición

varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido especíﬁ camente diseñadas para ﬁ ltrar partículas microscópicas.

SIMBOLOGÍA

Con doble aislamiento

Volts de corriente

alterna/corriente directa Amperios

SPM

Golpes por minuto Underwriters Laboratories, Inc.,

Estados Unidos y Canadá

Cat. No. 6890

12. Tapón plástico

13. Interruptor de

paleta

14. Collar

15. Soporte para

troquel

16. Tornillo prisionero y arandela de seguridad

Page 9

ESPECIFICACIONES

Cat.

Volts

No.

ca/cd A Capacidad

Golpes por

minuto

6880 120 4 3,4 mm (10 GA) 1 000 6890 120 3,8 1,5 mm (16 GA) 1 900

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

•Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el suﬁ jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

•Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona caliﬁ cada antes de volver a usarla.

•Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5 volts al 150%

de los amperios.

Largo de cable de Extensión en (m)

7,6 12,2 22,8 30,4 45,7 60,9 16

LEA Y GUARDE TODAS LAS

INSTRUCCIONES PARA FUTURAS

REFERANCIAS.

TIERRA

ADVERTENCIA Puede haber riesgo

de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certiﬁ cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modiﬁ que el en- chufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certiﬁ cado instale un toma-corriente adecuado.

Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica. La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada. Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A.

Herramientas con doble aislamiento: Herramientas con clavijas de dos patas

Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en las Figuras B y C.

Fig. A

Fig. B

Fig. C

ENSAMBLAJE DE LA HERRAMIENTA

ADVERTENCIA Para reducir el riesgo

de una lesión, desconecte siempre la herramienta antes de ﬁ jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios especíﬁ camente recomendados. El uso de otros accesorios puede ser peligroso.

Reemplazo del Punzón y el Troquel

Los troqueles deben reemplazarse durante cada tercer cambio de punzón, o según sea necesario. Con la herramienta se incluye una llave para chapas.

Fig. 1

1. Desenchufe la herramienta y colóquela sobre una superﬁ cie nivelada.

2. Aﬂ oje el collar con la llave para chapas. Extraiga el collar y el soporte para troquel.

3. Extracción del Punzón: Afloje el tornillo de ﬁ jación con una llave Allen de 2,5 mm. Extraiga el punzón y descártelo.

4. Instalación del Punzón: Alinee el fiador del punzón con el tornillo de ﬁ jación en el portador de punzón. Apriete bien el tornillo de ﬁ jación en la parte inferior de la superﬁ cie del portador de punzón.

5. Extracción del Troquel: Extraiga los tornillos prisioneros y las arandelas de seguridad con una llave Allen de 2,5 mm. Descarte el troquel.

6. Instalación del Troquel: Coloque el troquel en posición. Los oriﬁ cios para los tornillos en el troquel y el soporte para troquel estarán alineados una vez el troquel quede bien asentado. Vuelva a colocar los tornillos prisioneros y las arandelas de seguridad, y apriete bien.

7. Coloque el soporte para troquel en la dirección de corte deseada utilizando la espiga posicionadora. Vuelva a colocar el collar y apriete bien.

1. Espiga posicionadora

2. Caja de engranajes

3. Portador de punzón

4. Tornillo de ﬁ jación

5. Oriﬁ cio de retención

6. Punzón

7. Muescas posicionadoras

8. Soporte para troquel

9. Troquel

10. Arandela de seguridad

11. Tornillos prisioneros

12. Collar

Reemplazo del Punzón y el Troquel (Cat. No. 6880)

El punzón y el troquel deben cambiarse simultáneamente. Se necesita una llave Allen de 4 mm para extraer y apretar los tornillos en el punzón, el troquel y el extractor. T odos los tornillos, las arandelas de seguridad y la tapa plástica extraídos durante el mantenimiento serán utilizados cuando se vuelva a montar la unidad.

Fig. 2

1. Tapón plástico

2. Eje del husillo

3. Caja de engranajes

4. Fiador del punzón

5. Punzón

6. Arandela de seguridad

7. Tornillo

8. Arandela

plana

9. Extractor

10. Troquel

11. Tornillo

12. Arandela de seguridad

13. Portador de troquel

14. Tornillo de ﬁ jación

15. Pistón

1. Desenchufe la herramienta y colóquela sobre una superﬁ cie nivelada.

2. Extracción del Extractor: Extraiga los tornillos, las arandelas planas, las arandelas de seguridad y el extractor.

3. Extracción del Troquel: Extraiga los tornillos, las arandelas de seguridad y el troquel. Descarte el troquel.

4. Extracción del Punzón: Extraiga el tapón plástico e inserte el destornillador en la ranura del extremo del eje del husillo. Gire el eje hasta que el tornillo de ﬁ jación de retención del punzón pueda verse a través del oriﬁ cio en la parte posterior del portador de troquel. Extraiga el tornillo de ﬁ jación y el punzón. Descarte el punzón.

5. Instalación del Punzón: Para instalar el nuevo punzón, alinéelo con la ranura en “D”. El punzón debe insertarse hasta que toque el fondo del oriﬁ cio. Vuelva a colocar el tornillo de ﬁ jación y apriételo ﬁ rmemente. Vuelva a colocar la tapa plástica en la caja de engranajes.

6. Instalación del Troquel: Para instalar el nuevo troquel, alinee los oriﬁ cios para los tornillos en el troquel con los oriﬁ cios en el portador de troquel. Vuelva a colocar las arandelas de seguridad y los tornillos, y apriete bien.

Page 10

7. Instalación del Extractor: Para instalar el extractor, alinee los oriﬁ cios para los tornillos en el ex- tractor con los oriﬁ cios en el portador de troquel. Vuelva a colocar las arandelas de seguridad, las arandelas planas y los tornillos. Ajuste el extractor (consulte Ajuste del Extractor bajo la sección ‘Operación’) Apriete bien los tornillos.

Si ocurre algún problema con la extracción o la instalación del punzón y el troquel, póngase en contacto con el centro de servicio MILWAUKEE más cercano. Devuelva la herramienta y las piezas al centro de servicio, si fuera necesario.

Empuñadura Lateral (Cat. No. 6880)

Desenchufe la herramienta antes de instalar o extraer la empuñadura lateral. La empuñadura lateral puede acoplarse en cualquier lado de la caja de engranajes para operar con la mano izquierda o derecha.

OPERACION

ADVERTENCIA Para reducir el riesgo

ADVERTENCIA Para reducir el

riesgo de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.

Interruptor Basculante (Cat. No. 6880)

La herramienta viene equipada con un interruptor basculante, ubicado en la parte inferior del alojamiento del motor. Para poner en marcha la herramienta, mueva el interruptor basculante a la posición ‘ON’. Para detener la herramienta, mueva el interruptor basculante a la posición ‘OFF’. Asegúrese que el interruptor se encuentre en la posición ‘OFF’ antes de enchufar la herramienta en el receptáculo.

Interruptor de Paleta (Cat. No. 6890)

La herramienta viene equipada con un interruptor de contacto momentáneo (anclaje) ubicado en la parte inferior del alojamiento del motor. Para poner en marcha la herramienta, sujete el alojamiento del motor ﬁ rmemente y oprima la paleta. Para detener la herramienta, suelte la paleta.

Corte

Mantenga la herramienta en ángulos rectos respecto de la superﬁ cie de la pieza de trabajo. Utilice una presión de avance uniforme para asegurar un corte eﬁ ciente. La línea de corte debe estar lubricada antes de iniciar el corte. Añada algunas gotas de aceite en el punzón y el troquel luego de cada 3,7m a 4,6 m (12' a 15') de corte. Si tiene diﬁ cultad al cortar metal o la herramienta deja bordes ásperos, cambie el punzón y el troquel (vea “Ensamblaje de la Herramienta”).

Ajuste del Extractor

Para ajustar el extractor, utilice una llave Allen de 4 mm y aﬂ oje los tornillos. Ajuste el retenedor hasta que despeje el material a cortar. Si el material vibra o si se produce un movimiento innecesario durante el corte, vuelva a ajustar el extractor.

MANTENIMIENTO

ADVERTENCIA Para reducir el riesgo

de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modiﬁ caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o ﬂ ojos, de- fectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”). Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, ﬂ e- chas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc)

• Probarla para asegurar una operación mecánica y eléctrica adecuada.

ADVERTENCIA Para reducir el riesgo

de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos ﬂ uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.

ACCESORIOS

Para una lista completa de accessorios, reﬁ érase

ADVERTENCIA Para re

ducir el riesgo de lesiones, siempre desconecte la herramienta antes de cambiar o retirar accesorios. Utilice únicamente accesorios especíﬁ camente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMIT ADA DEL PAQUETE DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILW AUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que

MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

*El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo industrial Trade T itan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga. *Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos. No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía. LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRA TO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA EST A CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMIT ACIÓN DE DAÑOS INCIDENT ALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO. Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá. Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra. Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el Caribe se debe conﬁ rmar en el Centro de Servicio Autorizado el plazo de la garantía. Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original. Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "[email protected]", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario ﬁ nal. La empresa se hace responsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos: a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales. b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña. c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES. Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales

Modelo:

Miguel Hidalgo, Distrito Federal, Mexico Tel. 52 55 4160-3547

Fecha de Compra:

IMPORTADO Y COMERCIALIZADO POR:

Sello del Distribuidor:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico

a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros de servicio.

Page 11

UNITED STATES

MILWAUKEE Service

MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us! If you encounter any problems with the operation of this tool, or you would like to locate the

factory Service/Sales Support Branch or authorized service station nearest you, please call...

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Check your “Y ellow Pages” phone directory under “Tools-Electric” for the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.

Contact our Corporate After Sales Service Technical Support about ...

•Technical Questions

•Service/Repair Questions

•Warranty

call: 1-800-SAWDUST

fax: 1.800.638.9582

email: [email protected]

• receive important notiﬁ cations regarding your purchase

• ensure that your tool is protected under the warranty

• become a HEAVY DUTY club member

CANADA - Service MILWAUKEE

MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!

If you encounter any problems with the operation of this tool, or you would like to locate the factory Service/Sales Support Branch or authorized ser- vice station nearest you, please call...

1.800.268.4015

Monday – Friday 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Call 1.800.268.4015 to ﬁ nd the names and addresses of the closest retailers or consult “Where to buy” on our Web site

www.milwaukeetool.com

MILWAUKEE est ﬁ er de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou pour localiser le centre de service/ventes ou le centre d’entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: 866.285.9049

Milwaukee Electric Tool (Canada) Ltd

140 Fernstaff Court, Unit 4 18129 111 Avenue NW Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2

Notre réseau national de distributeurs agréés se tient à votre disposition pour fournir l’aide technique, l’outillage et les accessoires nécessaires. Composez le 1.800.268.4015 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section «Où acheter» sur notre site web à l’adresse www.milwaukeetool.com

MEXICO - Soporte de Servicio MILWAUKEE

CENTRO DE ATENCIÓN A CLIENTES

Av Presidente Mazarik 29 Piso 7

11570 Chapultepec Morales

Miguel Hidalgo, Distrito Federal, Mexico

Telefono 52 55 4160-3547

e-mail: [email protected]

Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle con su herramienta y sus accesorios. Por favor, llame al 01 800 832 1949 para obtener los nombres y direcciones de los más cercanos a usted, o consulte la sección ‘Where to buy’ (Dónde comprar) de nuestro sitio web en

www.ttigroupmexico.com

MILWAUKEE ELECTRIC TOOL CORPORATION

58-14-6880d10 08/12 Printed in China 961075028-04( )

13135 West Lisbon Road • Brookﬁ eld, Wisconsin, U.S.A. 53005

Registre su herramienta en línea, en www.ttigroupmexico.com y...

• reciba importantes avisos sobre su compra

• asegúrese de que su herramienta esté protegida por la garantía

• conviértase en integrante de Heavy Duty
