MILWAUKEE 6580-20, 6581-20, 6702-20, 6703-20, 6706-20 User guide

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR

Catalog No.

No de Cat.

Catálogo No.

FPO

HEAVY-DUTY SCREWDRIVER
EXTRA ROBUSTE TOURNEVIS

6580-20
6581-20
6702-20
6703-20
6706-20
6707-20

6708-20
6740-20
6742-20
6743-20
6790-20
6791-20
6792-20

DESTORNILLADORES HEAVY-DUTY

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND
OPERATOR'S MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET
BIEN COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y
ENTENDER EL MANUAL DEL OPERADOR.

GENERAL SAFETY RULES

READ AND UNDERSTAND ALL INSTRUCTIONS

Failure to follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WORK AREA

1. Keep your work area clean and
well lit. Cluttered benches and dark

areas invite accidents.

2. Do not operate power tools in ex-

plosive atmospheres, such as in
the presence of flammable liq­uids, gases, or dust. Power tools

create sparks which may ignite the dust
or fumes.

3. Keep bystanders, children, and

visitors away while operating a
power tool. Distractions can cause

you to lose control. Protect others in
the work area from debris such as
chips and sparks. Provide barriers or
shields as needed.

ELECTRICAL SAFETY

4. Grounded tools must be plugged
into an outlet properly installed
and grounded in accordance with
all codes and ordinances. Never
remove the grounding prong or
modify the plug in any way. Do not
use any adaptor plugs. Check with
a qualified electrician if you are in
doubt as to whether the outlet is
properly grounded. If the tools

should electrically malfunction or break
down, grounding provides a low resis­tance path to carry electricity away
from the user.

5. Double Insulated tools are

equipped with a polarized plug
(one blade is wider than the other).
This plug will fit in a polarized out­let only one way. If the plug does
not fit fully in the outlet, reverse
the plug. If it still does not fit, con­tact a qualified electrician to install
a polarized outlet. Do not change
the plug in any way. Double insula-

tion eliminates the need for the

13. Remove adjusting keys or

wrenches before turning the tool
on. A wrench or a key that is left at-

WARNING!

three wire grounded power cord and
grounded power supply system.

6. Avoid body contact with grounded

surfaces such as pipes, radiators,
ranges and refrigerators. There is

an increased risk of electric shock if
your body is grounded.

7. Do not expose power tools to rain
or wet conditions. Water entering a
power tool will increase the risk of elec­tric shock.

8. Do not abuse the cord. Never use

the cord to carry the tools or pull
the plug from an outlet. Keep cord
away from heat, oil, sharp edges
or moving parts. Replace damaged
cords immediately. Damaged cords

increase the risk of electric shock.

9. When operating a power tool out-

side, use an outdoor extension
cord marked “W-A” or “W”. These

cords are rated for outdoor use and
reduce the risk of electric shock.

PERSONAL SAFETY

10. Stay alert, watch what you are do­ing, and use common sense when
operating a power tool. Do not use
tool while tired or under the influ­ence of drugs, alcohol, or medica­tion. A moment of inattention while op-

erating power tools may result in seri­ous personal injury.

11. Dress properly. Do not wear loose

clothing or jewelry. Contain long
hair. Keep your hair, clothing, and
gloves away from moving parts.

Loose clothes, jewelry, or long hair can
be caught in moving parts.

12. Avoid accidental starting. Be sure

switch is off before plugging in.

Carrying tools with your finger on the
switch or plugging in tools with the
switch on invites accidents.

tached to a rotating part of the tool may
result in personal injury.

14. Do not overreach. Keep proper

footing and balance at all times.

Proper footing and balance enables
better control of the tool in unexpected
situations.

15. Use safety equipment. Always
wear eye protection. Dust mask,
non-skid safety shoes, hard hat, or
hearing protection must be used for ap­propriate conditions.

TOOL USE AND CARE

16. Use clamps or other practical way
to secure and support the work­piece to a stable platform. Holding

the work by hand or against your body
is unstable and may lead to loss of con­trol.

17. Do not force tool. Use the correct
tool for your application. The cor­rect tool will do the job better and safer
at the rate for which it is designed.

18. Do not use tool if switch does not
turn it on or off. Any tool that cannot
be controlled with the switch is dan­gerous and must be repaired.

19. Disconnect the plug from the

power source before making any
adjustments, changing accesso­ries, or storing the tool. Such pre-

ventive safety measures reduce the
risk of starting the tool accidentally.

20. Store idle tools out of reach of chil-

dren and other untrained persons.

Tools are dangerous in the hands of
untrained users.

21. Maintain tools with care. Keep cut-
ting tools sharp and clean. Properly
maintained tools with sharp cutting edge
are less likely to bind and are easier to
control. Do not use a damaged tool.
Tag damaged tools “Do not use” until
repaired.

22. Check for misalignment or bind-

ing of moving parts, breakage of
parts, and any other condition that
may affect the tool’s operation. If
damaged, have the tool serviced
before using. Many accidents are

caused by poorly maintained tools.

2 3

23. Use only accessories that are rec-

ommended by the manufacturer
for your model. Accessories that may

be suitable for one tool, may become
hazardous when used on another tool.

SERVICE

24. Tool service must be performed

only by qualified repair personnel.

Service or maintenance performed by
unqualified personnel could result in a
risk of injury.

25. When servicing a tool, use only

identical replacement parts.
Follow instructions in the Mainte­nance section of this manual. Use

of unauthorized parts or failure to fol­low Maintenance Instructions may cre­ate a risk of electric shock or injury.

SPECIFIC SAFETY RULES

1. Hold tool by insulated gripping sur-

faces when performing an opera­tion where the cutting tool may
contact hidden wiring or its own
cord. Contact with a “live” wire will

make exposed metal parts of tool “live”
and shock the operator.

2. Maintain labels and nameplates.
These carry important information. If
unreadable or missing, contact a

WAUKEE

placement.

3. WARNING! Some dust created by
power sanding, sawing, grinding, drill­ing, and other construction activities
contains chemicals known to cause
cancer, birth defects or other repro­ductive harm. Some examples of these
chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and

• arsenic and chromium from chemi-

Your risk from these exposures var­ies, depending on how often you do
this type of work. To reduce your ex­posure to these chemicals: work in a
well ventilated area, and work with
approved safety equipment, such as
those dust masks that are specifically
designed to filter out microscopic par­ticles.

service facility for a free re-

cement and other masonry products,
and

cally-treated lumber.

MIL-

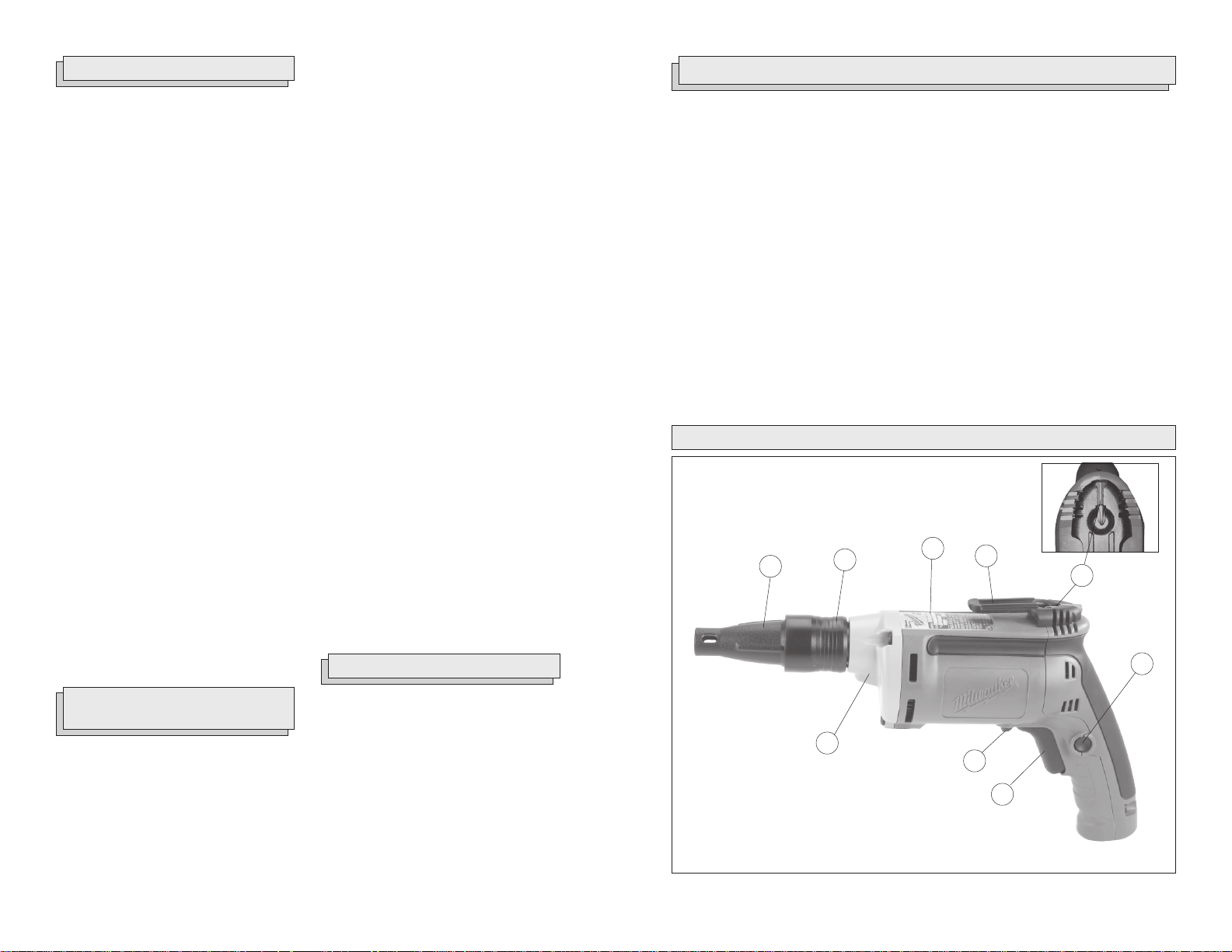

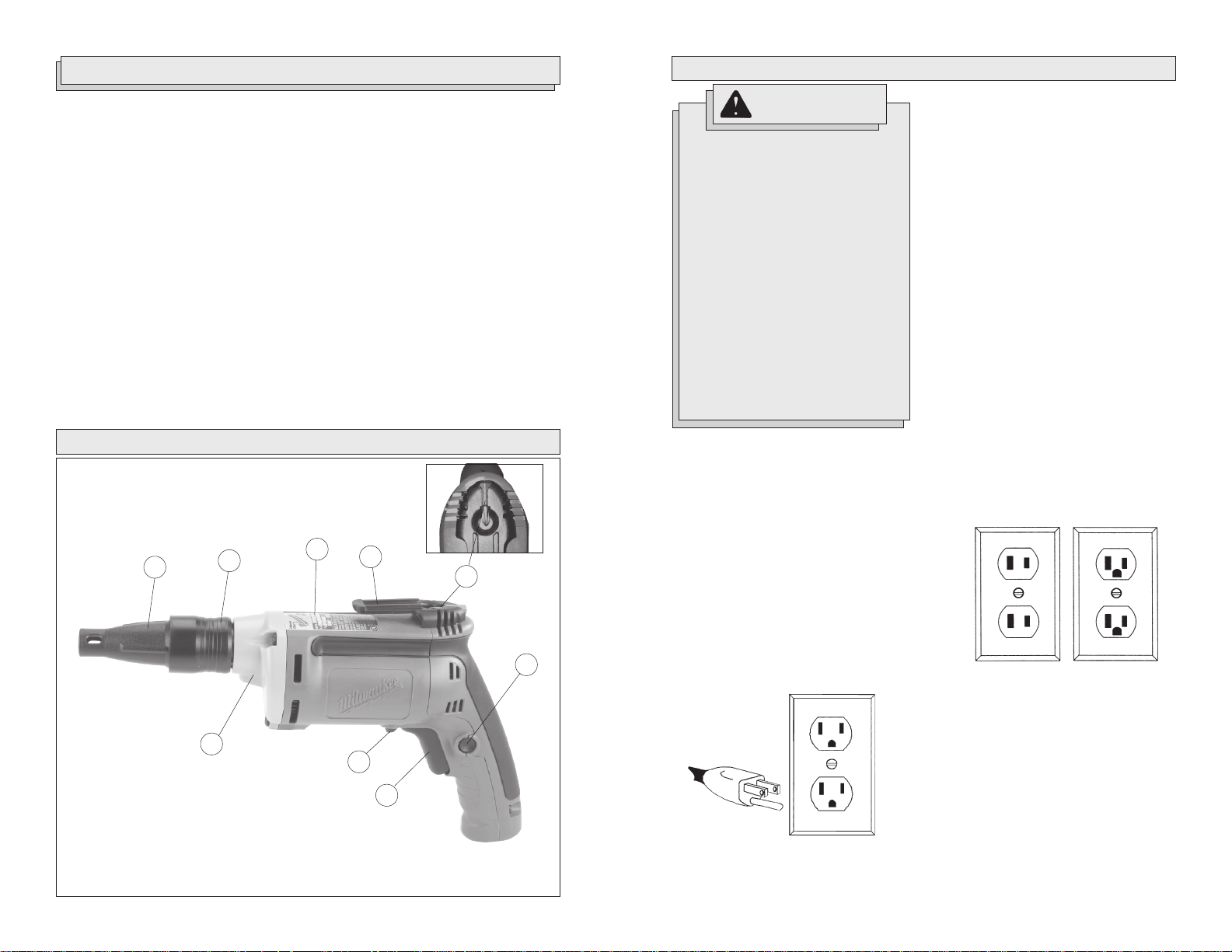

FUNCTIONAL DESCRIPTION

GROUNDING

1

1. Locator

2. Ramp-off sleeve

3. Nameplate

4. Belt clip

5. Bit clip

6. Lock button

7. Trigger

8. Forward/Reverse switch

9. Gear case

9

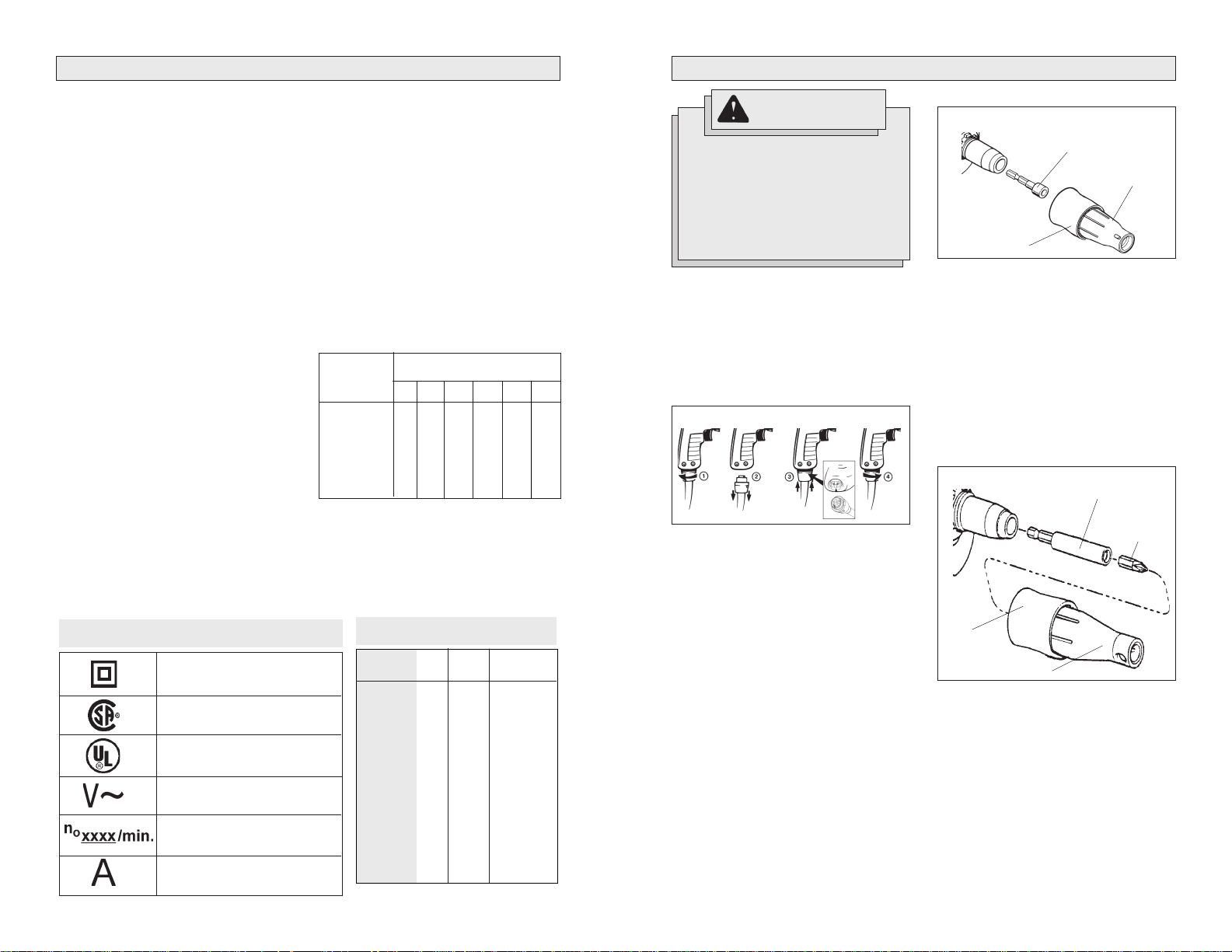

Symbology

Double Insulated

Canadian Standards
Association

Underwriters
Laboratories, Inc.

Volts Alternating Current

No Load Revolutions
per Minute (RPM)

Amperes

WARNING!

Improperly connecting the
grounding wire can result in the

2

3

4

FPO

8

7

5

6

Specifications

Catalog

Number

6580-20
6581-20
6702-20
6703-20
6706-20
6707-20
6708-20
6740-20
6742-20
6743-20
6790-20
6791-20
6792-20

Volts

AC

120
120
120
120
120
120
120
120
120
120
120
120
120
120

Amps

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

6.5

RPM

0 - 1200
0 - 2500
0 - 2500
0 - 4000
0 - 2500
0 - 4000
0 - 2500
0 - 2500
0 - 4000
0 - 4000
0 - 2500
0 - 2500
0 - 2500
0 - 2500

risk of electric shock. Check
with a qualified electrician if you
are in doubt as to whether the
outlet is properly grounded. Do
not modify the plug provided
with the tool. Never remove the
grounding prong from the plug.
Do not use the tool if the cord or
plug is damaged. If damaged,
have it repaired by a
service facility before use. If the
plug will not fit the outlet, have a
proper outlet installed by a quali­fied electrician.

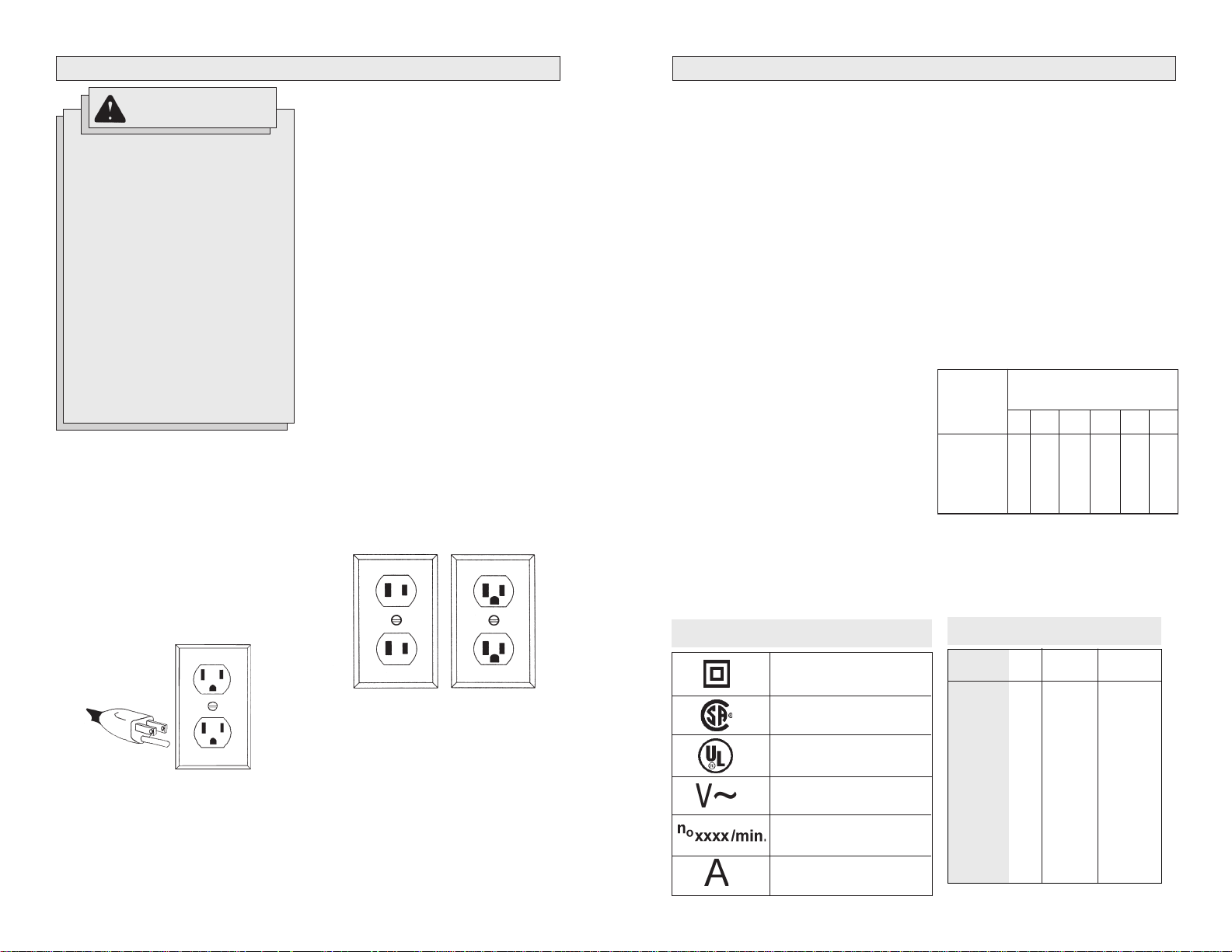

Grounded Tools:
Tools with Three Prong Plugs

Tools marked “Grounding Required” have
a three wire cord and three prong ground­ing plug. The plug must be connected to a
properly grounded outlet (See Figure A). If
the tool should electrically malfunction or
break down, grounding provides a low re­sistance path to carry electricity away from
the user, reducing the risk of electric shock.

MILWAUKEE

Fig. A

The grounding prong in the plug is con­nected through the green wire inside the
cord to the grounding system in the tool.
The green wire in the cord must be the
only wire connected to the tool's ground­ing system and must never be attached to
an electrically “live” terminal.

Your tool must be plugged into an appro­priate outlet, properly installed and
grounded in accordance with all codes and
ordinances. The plug and outlet should look
like those in Figure A.

Double Insulated Tools:
Tools with Two Prong Plugs

T ools marked “Double Insulated” do not re­quire grounding. They have a special
double insulation system which satisfies
OSHA requirements and complies with the
applicable standards of Underwriters Labo­ratories, Inc., the Canadian Standard As­sociation and the National Electrical Code.
Double Insulated tools may be used in ei­ther of the 120 volt outlets shown in
Figures B and C.

Fig. B

Fig. C

4 5

EXTENSION CORDS

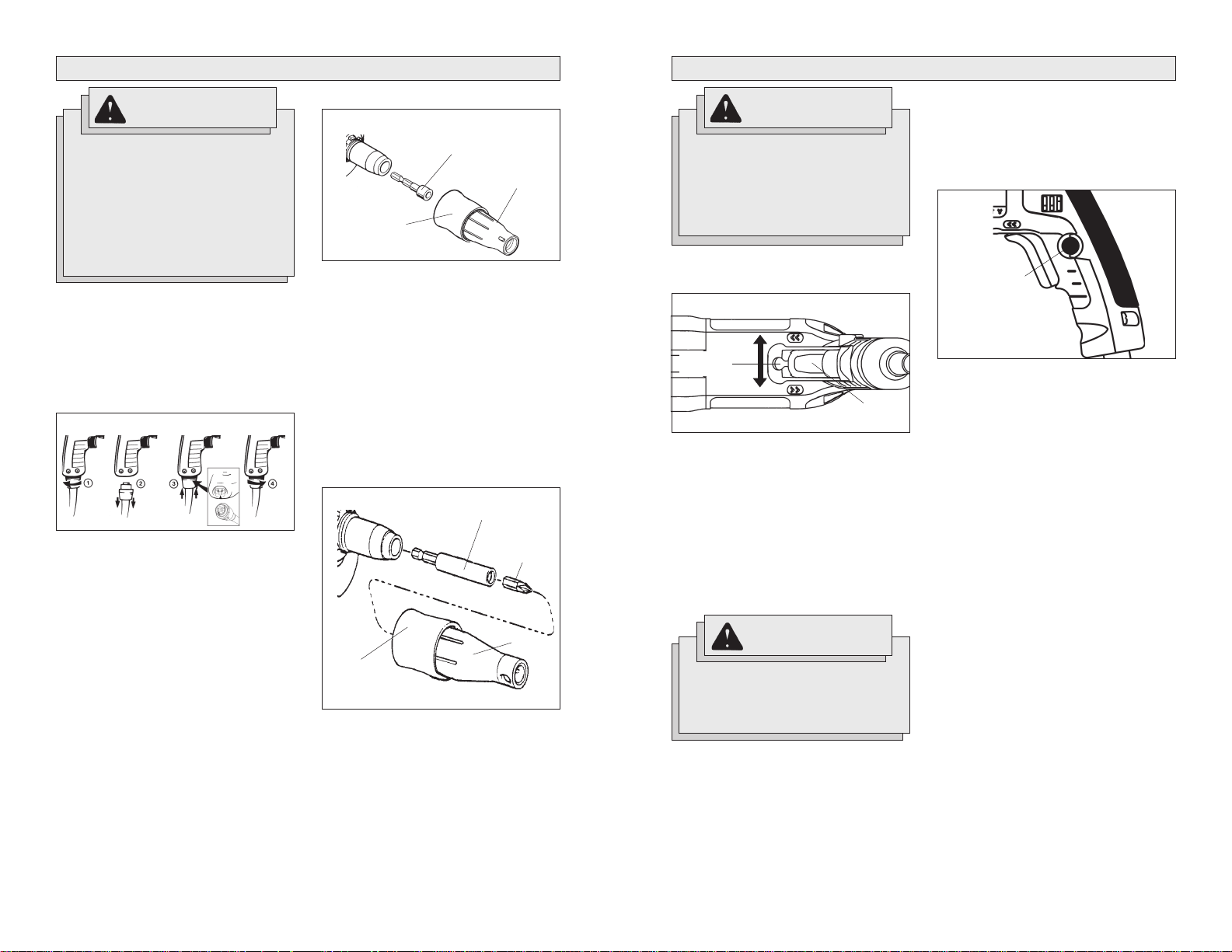

TOOL ASSEMBLY

Grounded tools require a three wire ex­tension cord. Double insulated tools can
use either a two or three wire extension
cord. As the distance from the supply out­let increases, you must use a heavier
gauge extension cord. Using extension
cords with inadequately sized wire causes
a serious drop in voltage, resulting in loss
of power and possible tool damage. Refer
to the table shown to determine the re­quired minimum wire size.

The smaller the gauge number of the wire,
the greater the capacity of the cord. For
example, a 14 gauge cord can carry a
higher current than a 16 gauge cord. When
using more than one extension cord to make
up the total length, be sure each cord con­tains at least the minimum wire size re­quired. If you are using one extension cord
for more than one tool, add the nameplate
amperes and use the sum to determine the
required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord out­doors, be sure it is marked with the
suffix “W-A” (“W” in Canada) to indi­cate that it is acceptable for outdoor
use.

• Be sure your extension cord is prop­erly wired and in good electrical
condition. Always replace a damaged
extension cord or have it repaired by a
qualified person before using it.

• Protect your extension cords from
sharp objects, excessive heat and
damp or wet areas.

Recommended Minimum Wire

Gauge for Extension Cords*

Nameplate

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Based on limiting the line voltage drop to
five volts at 150% of the rated amperes.

Extension Cord Length

75'

100'

18
16
14
12
10

150'

16
14
12
12

25'

18
18
18
18
16
14
12

50'

18
18
18
16
14
12
10

18
18
16
14
12
10

WARNING!

To reduce the risk of injury,
always unplug tool before attach­ing or removing accessories
or making adjustments. Use only
specifically recommended acces­sories. Others may be hazardous.

Removing and Replacing Quik-Lok
Cords (Fig. 1) Cat. No. 6580-20, 6581-20,
6702-20, 6703-20, 6706-20, 6707-20,
6708-20, 6791-20

MILWAUKEE

provide instant field replacement or
substitution.

Fig. 1

1. T o remove the Quik-Lok® Cord, turn the
cord nut 1/4 turn to the left and pull it
out.

2. To replace the Quik-Lok
connector keyways and push the con­nector in as far as it will go. Turn the
cord nut 1/4 turn to the right to lock.

's exclusive Quik-Lok® Cords

®

Cord, align the

Installing and Removing Bits (Fig. 2)
TEKS Ramp-Off Locator Assembly

The locator assembly must be removed
when changing bit sizes.

Fig. 2

Magnetic socket

®

Ramp-off

sleeve

1. Unplug tool. To remove the locator as­sembly, turn the ramp-off sleeve while
pulling it away from the tool.

2. Pull out the magnetic socket and re­place it with a new socket.

3. Push the locator assembly onto the nose
of the tool until it snaps into place.

Installing and Removing Bits (Fig. 3)
Drywall Ramp-Off Locator Assembly

Fig. 3

Bit holder

Locator

Insert bit

READ AND SA VE ALL INSTRUCTIONS FOR FUTURE USE.

6 7

Installing Driving Mechanism
Cat. No. 6706-20, 6707-20, 6708-20

Install the final driving mechanism accord­ing to the instructions included with the
tool's attachment.

Ramp-off
sleeve

Locator

1. Unplug tool. To remove the locator as­sembly, turn the ramp-off sleeve while
pulling it away from the tool.

2. Push insert bit into bit holder until it snaps
into place. Push the bit holder into the
nose of the tool until it snaps into place.

3. Push the locator assembly onto the nose
of the tool until it snaps into place.

OPERATION

WARNING!

To reduce the risk of injury, wear
safety goggles or glasses with
side shields. Unplug the tool be­fore changing accessories or
making adjustments.

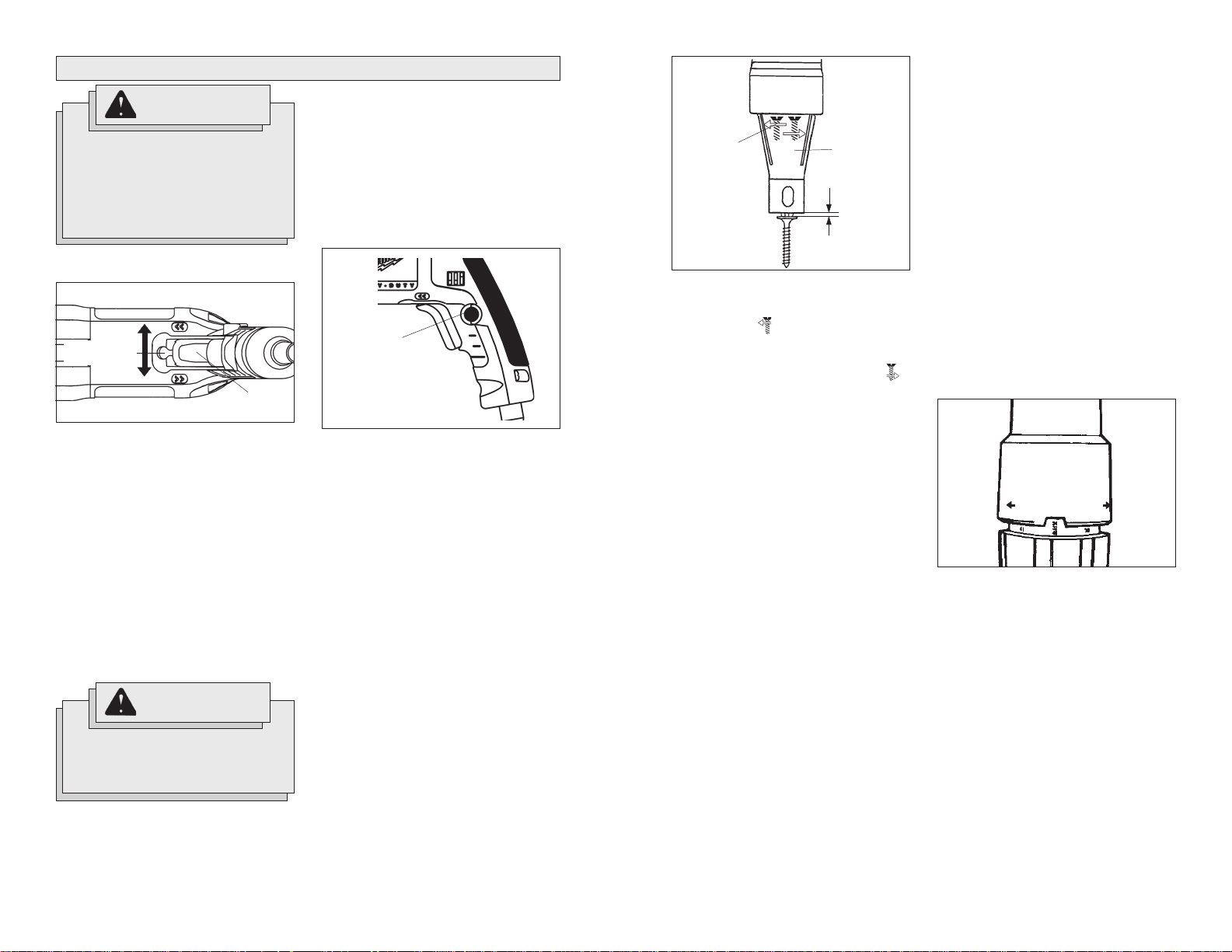

Using Forward/Reverse Switch (Fig. 4)

Fig. 4

Switch

1. For forward (clockwise) rotation, push
the forward/reverse switch to the left
position as shown.

2. For reverse (counterclockwise) rota­tion, push the forward/reverse switch
to the right position as shown.

Although an interlock prevents revers­ing the tool while the motor is running,
allow it to come to a full stop before
reversing.

Forward

Reverse

Trigger

WARNING!

To reduce the risk of injury, keep
hands and cord away from the bit
and all moving parts.

2. To unlock the trigger, pull the trigger
and release. The lock button will pop
out.

Fig. 5

Lock

button

Adjusting Locator Assembly (Fig. 6)

The locator assembly controls the tool's
driving depth. These screwdrivers feature
a locator assembly with one-handed depth
adjustment. Depth adjustments can be
made easily and quickly by turning the lo­cator with one hand. Detents inside the
sleeve “lock” the selected depth.

For the drywall ramp-off locator assem­bly, start with about 1/16" clearance be­tween the head of the screw and nose
with the snap-action clutch disengaged as
shown.

For both locator assemblies, the detents
on the inside of the sleeve represent dif­ferent depths. Every two clicks of the lo­cator equal 1/64". Continue adjusting the
locator to the desired depth.

Fig. 6

2. To decrease the driving depth, simply
rotate the locator in the direction
labeled .

The detents “lock” the locator in place,
ensuring an accurate depth setting.

3. To remove the locator assembly, turn
the ramp-off sleeve while pulling it
away from the tool. Reattaching the lo­cator assembly will not change the
depth setting.

Adjusting Torque Setting (Fig. 7)
Cat. No. 6580-20, 6581-20

These screwdrivers have a torque setting
adjustment collar for driving different types
of screws into different materials. When
properly adjusted, the clutch will slip at a
preset torque to prevent driving the screw
too deep and to prevent damage to the
screw or tool.

The 6580-20 Screwdriver has a torque
setting adjustment collar that may be ad­justed to one of forty-four settings. The
torque is adjustable from 10 to 140 inch­pounds.

The 6581-20 Screwdriver has a torque
setting adjustment collar that may be ad­justed to one of thirty-three settings. Be­yond setting thirty-three, the tool will stall
before slipping the clutch. The torque is
adjustable from 10 to 110 inch-pounds.

To select a setting, turn the adjustment
collar in the direction indicated on the tool.
The selected setting will appear in the win­dow as shown (Fig. 7).

Fig. 7

APPLICATIONS

WARNING!

To reduce the risk of explosion,
electric shock and property
dammage. always check the
work area for hidden pipes and
wires before drilling.

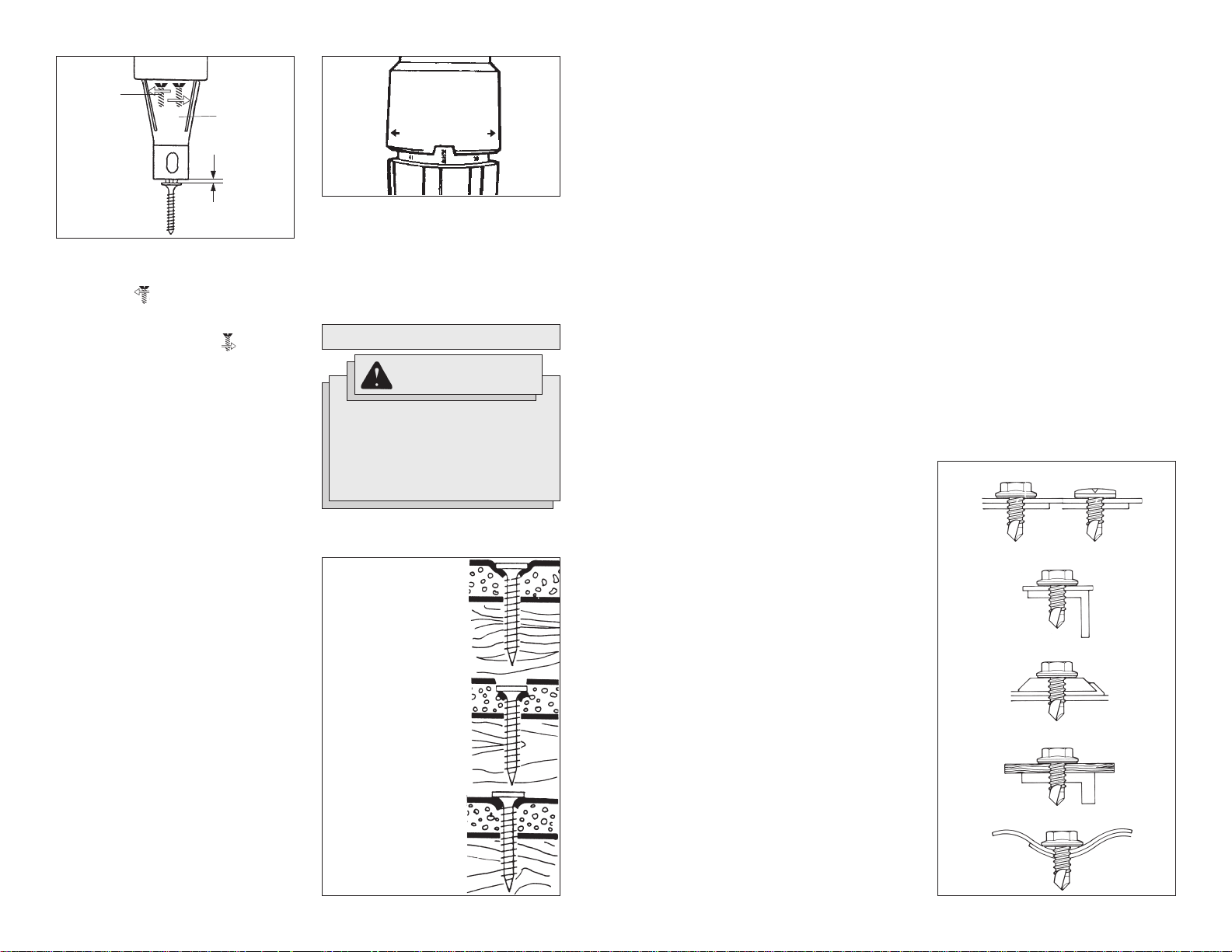

Driving Drywall Screws (Fig. 8)
For Screwdrivers Rated 0-4000 RPM

Standard drywall screws are generally de­signed for attaching drywall to wood studs
and 26 through 20-gauge steel studs.

MILWAUKEE

driving these types of drywall screws. The
depth setting is very important. Refer to
the guide below for the correct depth set­ting (Fig. 8).

Fig. 8

Correct. Head of

screw is below sur­face, but does not
puncture facing.

Too deep. Head of
screw punches hole in
drywall surface, mak­ing finishing difficult
and allowing moisture
beneath facing. De­crease depth.

Screwdrivers are ideal for

Starting, Stopping and Controlling
Speed

1. To start the tool, pull the trigger.

2. To stop the tool, release the trigger.

3. To vary the drilling speed, simply in­crease or decrease pressure on the
trigger. The further the trigger is pulled,
the greater the speed.

Locking Trigger (Fig. 5)

The lock button holds the trigger in the ON
position for continuous full speed use.

1. To lock the trigger, hold the lock button
in while pulling the trigger. Release the
trigger.

HIGHER -TORQUE - LOWER

Deeper

Locator

1/16"

1. To increase the driving depth, simply
rotate the locator in the direction
labeled .

NOTE: Use a piece of scrap material to
test the different settings before driving
screws into workpiece. T o determine a spe­cific setting for your application, use a
torque wrench to check the correct torque
at any particular setting.

SETTING

8 9

Too shallow. Head of
screw extends above
drywall face and can
not be finished off.
Incease depth.

1. Select the proper drywall screw for
each job. Pilot holes are not needed. T o
insert screws, place the screw onto
the insert bit, then align the screw
against the work surface, making sure
to hold the tool and screw square to
the work surface.

If the tool or screw are misaligned, the
screw will not drive into the work sur­face or it will not drive straight.

2. Pull the trigger and push the tool for­ward with a “punching” motion to sink
the screw into the drywall. A punching
motion will engage the snap-action
clutch, cause the screw to start rotat­ing, sink the screw and disengage the
snap-action clutch within a fraction of
a second. If pressure is not maintained
on the tool after engaging the snap­action clutch, the screw will not prop­erly seat.

The snap-action clutch will automati­cally disengage and the insert bit will
stop rotating once the screw has been
driven to the selected depth.

These screwdrivers feature a snap­action clutch, which may ratchet slightly
when the screw is sunk to the selected
depth.

NOTE: Practice driving screws into
pieces of scrap material to become
familiar with the tool and the snap­action clutch action before attempting
to drive screws into the workpiece.

3. To remove screws, remove the locator
assembly and switch the forward/
reverse switch to the reverse position.
Reattaching the locator assembly will
not change the depth setting.

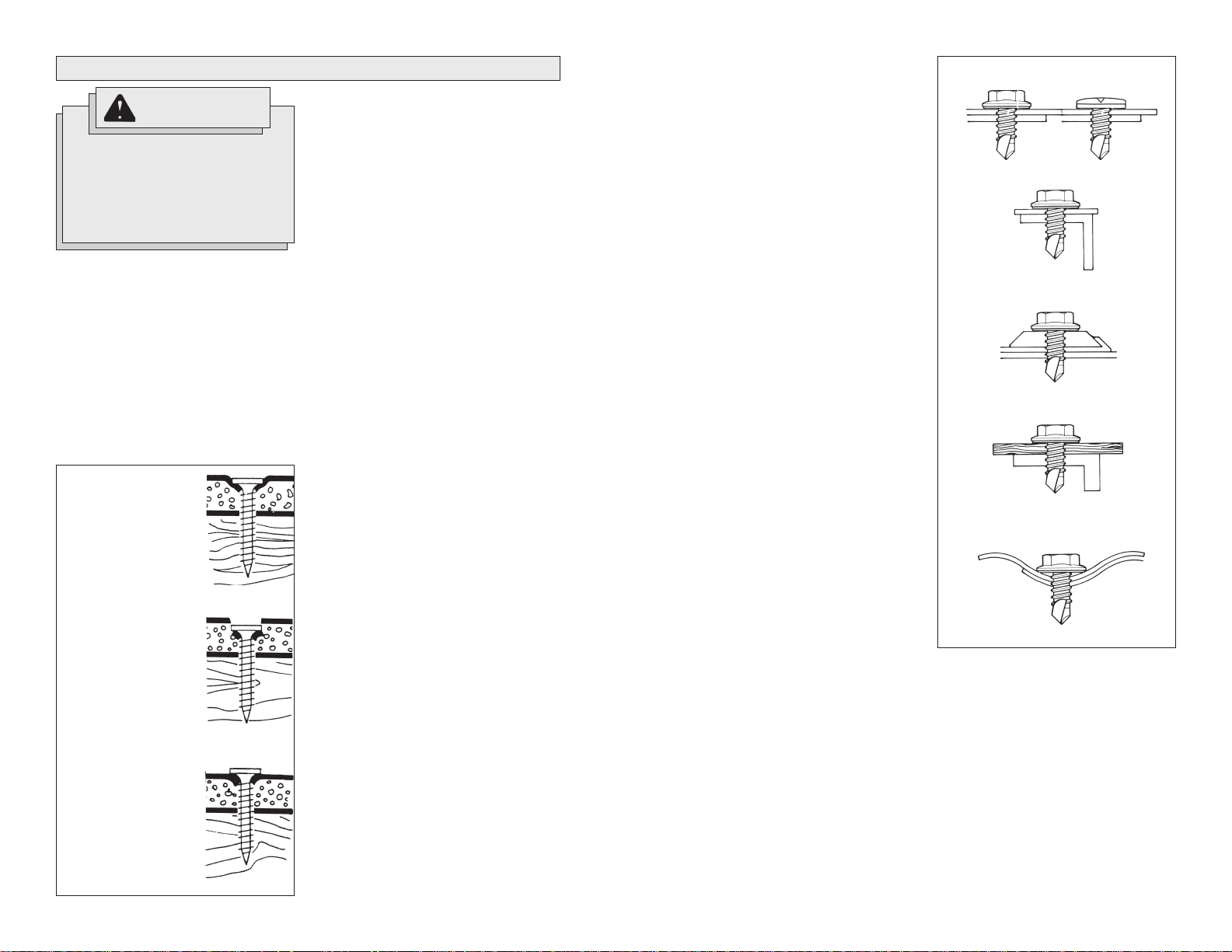

Driving Self-Drilling Screws into
Cold-Formed Steel Framing (Fig. 9)
For Screwdrivers Rated 0-2500 RPM

When working with light gauge sheet metal,
20 gauge and thicker, follow the same pro­cedure as with wood studs. See “Adjust­ing Locator Assembly” for setting driving
depth.

The screw may hesitate slightly when it
finishes breaking through the drywall and
starts to penetrate the sheet metal. This is
normal. Remember to use a “punching”
motion to drive the screw and keep firm
pressure on the tool until the screw is
seated.

Self-drilling and self-tapping screws drill,
tap and fasten in one quick, easy motion
without a separate drilling operation. Their
unique design works in metal up to 1/2"
thick, giving a strong, reliable hold. The drill

point ensures rapid drilling and consistently
low drilling pressure while the drill flutes
remove drilling chips. The pilot section en­sures that drilling is completed before the
first thread engages the material. These
screws can be used in many applications
as shown at the right.

The depth setting is very important. See
“Adjusting Locator Assembly” for setting
driving depth.

Fig. 9

Sheet to sheet

Sheet to structure

Structure to structure

Wood to structure

Corrugated siding

1. Insert screw into the insert bit and align
the bit against the work surface.

2. Pull the trigger while pushing the tool
forward. This motion will engage the
snap-action clutch, causethe screw to
start rotating, sink the screw and dis­engage the snap-action clutch within a
fraction of a second. If pressure is not
maintained on the tool after engaging
the snap-action clutch, the screw will
not properly seat.

The snap-action clutch will automati­cally disengage and the insert bit will
stop rotating once the screw has been
driven to the selected depth.

These screwdrivers feature a snap­action clutch, which may ratchet slightly
when the screw is sunk to the selected
depth.

NOTE: Practice driving screws into
pieces of scrap material to become
familiar with the tool and the snap­action clutch action before attempting
to drive screws into the workpiece.

3. To remove screws, remove the locator
assembly and switch the forward/
reverse switch to the reverse position.
Reattaching the locator assembly will
not change the depth setting.

Driving Wood Screws

When driving wood screws, a pilot hole is
recommended to make driving easier and
to prevent splitting the wood. As a general
rule, the pilot hole should have a diameter
of approximately 70% the size of the
screw diameter. Hardwood pilot holes
should have a diameter of approximately
90% the size of the screw diameter. The
depth of the pilot hole should be shorter
than the length of the screw by at least
one screw diameter. This allows the tip of
the screw to bite into the wood for extra
holding power.

Counterbore the top portion of the hole for
a free fit of the shank between the screw
head and the threads. When using flat head
screws, countersink the top of the hole to
allow the screw head to be driven flush
with the work surface. Use soap or wax
for easier screw insertion if necessary.

10 11

MAINTENANCE

WARNING!

To reduce the risk of injury, al­ways unplug your tool before
performing any maintenance.
Never disassemble the tool or try
to do any rewiring on the tool's
electrical system. Contact a

MILWAUKEE

ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a
regular maintenance program. Before use,
examine the general condition of your tool.
Inspect guards, switches, tool cord set and
extension cord for damage. Check for
loose screws, misalignment, binding of
moving parts, improper mounting, broken
parts and any other condition that may af­fect its safe operation. If abnormal noise
or vibration occurs, turn the tool off imme­diately and have the problem corrected
before further use. Do not use a damaged
tool. T ag damaged tools “DO NOT USE” until
repaired (see “Repairs”).

Under normal conditions, relubrication is
not necessary until the motor brushes
need to be replaced. After six months to
one year, depending on use, return your
tool to the nearest
facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning
(gears, spindles, bearings, housing,
etc.)

• Electrical inspection (switch, cord,
armature, etc.)

• Testing to assure proper mechanical
and electrical operation

Cleaning

Clean dust and debris from vents. Keep
the tool handles clean, dry and free of oil
or grease. Use only mild soap and a damp
cloth to clean your tool since certain clean­ing agents and solvents are harmful to plas­tics and other insulated parts. Some of
these include: gasoline, turpentine, lacquer
thinner, paint thinner, chlorinated cleaning
solvents, ammonia and household deter­gents containing ammonia. Never use flam­mable or combustible solvents around tools.

service facility for

MILWAUKEE

service

WARNING!

ACCESSORIES

RÈGLES DE SÉCURITÉ GÉNÉRALES

To reduce the risk of injury, elec­tric shock and damage to the tool,
never immerse your tool in liquid
or allow a liquid to flow inside the
tool.

Repairs

If your tool is damaged, return the entire
tool to the nearest service center listed on
the back cover of this operator’s manual.

To reduce the risk of injury,
always unplug the tool before
attaching or removing accesso­ries. Use only specifically
recommended accessories. Oth­ers may be hazardous.

For a complete listing of accessories refer
to your

MILWAUKEE

To obtain a catalog, contact your local dis­tributor or a service center listed on the
back cover of this operator’s manual.

Quik-Lok

8' - Cat. No. 48-76-4008
25' - Cat. No. 48-76-4025

Carrying Case

Cat. No. 48-55-0711

WARNING!

®

Cord Sets

Electric Tool catalog.

WARRANTY

Every

MILWAUKEE

ship.

MILWAUKEE

tive in material or workmanship.
Limitations: This warranty does not cover: 1) repairs made or attempted by other than

MILWAUKEE

tear; 3) abuse; 4) misuse; 5) improper maintenance; 6) continued use after partial failure;

7) tools that have been modified; or product used with an improper accessory.
Battery Packs are warranted for one (1) year from the date of purchase.
Should a problem develop, return the complete product to any

Service Center or
inspection shows the problem is caused by a defect in material or workmanship, all
repairs or a replacement will be made at no charge and the product will be returned,
transportation prepaid. No other warranty, written or verbal, is authorized.

THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE EXCLUSIVE. IN NO
EVENT SHALL
QUENTIAL DAMAGES, INCLUDING LOSS OF PROFITS.

THIS WARRANTY IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED WHETHER
FOR MERCHANTABILITY OR FITNESS FOR PARTICULAR USE OR PURPOSE.

This warranty gives you specific legal rights. You may also have other rights that
vary from state to state. In those states that do not allow the exclusion of implied
warranties or limitations of incidental or consequential damages, the above limi­tations or exclusions may not apply to you.

product is warranted to be free from defects in material and workman-

will repair or replace any product which examination proves to be defec-

or

MILWAUKEE

Authorized Service Station personnel; 2) normal wear and

MILWAUKEE

MILWAUKEE

MILWAUKEE

Authorized Service Station, freight prepaid and insured. If

BE LIABLE FOR ANY INCIDENTAL, SPECIAL, OR CONSE-

12 13

Factory

AVERTISSEMENT!

VOUS DEVEZ LIRE ET COMPRENDRE TOUTES

LES INSTRUCTIONS

Le non-respect, même partiel, des instructions ci-après entraîne
un risque de choc électrique, d'incendie et/ou de blessures graves.

CONSERVEZ CES INSTRUCTIONS

AIRE DE TRAVAIL

1. Veillez à ce que l’aire de travail soit
propre et bien éclairée. Le désordre

et le manque de lumière favorisent les
accidents.

2. N’utilisez pas d’outils électriques

dans une atmosphère explosive,
par exemple en présence de
liquides, de gaz ou de poussières
inflammables. Les outils électriques

créent des étincelles qui pourraient
enflammer les poussières ou les
vapeurs.

3. Tenez à distance les curieux, les

enfants et les visiteurs pendant
que vous travaillez avec un outil
électrique. Ils pourraient vous distraire

et vous faire faire une fausse manoeu­vre. Installez des barrières ou des
écrans protecteurs si nécessaire.

SÉCURITÉ ÉLECTRIQUE

4. Les outils mis à la terre doivent
être branchés dans une prise de
courant correctement installée et
mise à la terre conformément à
tous les codes et règlements
pertinents. Ne modifiez jamais la
fiche de quelque façon que ce soit,
par exemple en enlevant la broche
de mise à la terre. N’utilisez pas
d’adaptateur de fiche. Si vous
n’êtes pas certain que la prise de
courant est correctement mise à
la terre, adressez-vous à un
électricien qualifié. En cas de

défaillance ou de défectuosité électrique
de l’outil, une mise à la terre offre un
trajet de faible résistance à l’électricité
qui autrement risquerait de traverser
l’utilisateur.

5. Les outils à double isolation sont

équipés d’une fiche polarisée (une
des lames est plus large que
l’autre), qui ne peut se brancher
que d’une seule façon dans une
prise polarisée. Si la fiche n’entre
pas parfaitement dans la prise,
inversez sa position ; si elle n’entre
toujours pas bien, demandez à un
électricien qualifié d’installer une
prise de courant polarisée. Ne
modifiez pas la fiche de l’outil. La

double isolation élimine le besoin d’un
cordon d’alimentation à trois fils avec
mise à la terre ainsi que d’une prise de
courant mise à la terre.

6. Évitez tout contact corporel

avec des surfaces mises à la terre
(tuyauterie, radiateurs, cuisinières,
réfrigérateurs, etc.). Le risque de

choc électrique est plus grand si votre
corps est en contact avec la terre.

7. N’exposez pas les outils
électriques à la pluie ou à l’eau. La
présence d’eau dans un outil électrique
augmente le risque de choc électrique.

8. Ne maltraitez pas le cordon. Ne

transportez pas l’outil par son cor­don et ne débranchez pas la fiche
en tirant sur le cordon. N’exposez
pas le cordon à la chaleur, à des
huiles, à des arêtes vives ou à des
pièces en mouvement. Remplacez
immédiate-ment un cordon
endommagé. Un cordon endommagé

augmente le risque de choc électrique.

9. Lorsque vous utilisez un outil

électrique à l’extérieur, employez
un prolongateur pour l’extérieur
marqué « W-A » ou « W ». Ces cor-

dons sont faits pour être utilisés à
l’extérieur et réduisent le risque de choc
électrique.

SÉCURITÉ DES PERSONNES

10. Restez alerte, concentrez-vous sur

votre travail et faites preuve de
jugement. N’utilisez pas un outil
électrique si vous êtes fatigué ou
sous l’influence de drogues,
d’alcool ou de médicaments. Un in-

stant d’inattention suffit pour entraîner
des blessures graves.

11. Habillez-vous convenablement. Ne

portez ni vêtements flottants ni
bijoux. Confinez les cheveux longs.
N’approchez jamais les cheveux,
les vêtements ou les gants des
pièces en mouvement. Des

vêtements flottants, des bijoux ou des
cheveux longs risquent d’être happés
par des pièces en mouvement.

12. Méfiez-vous d’un démarrage

accidentel. Avant de brancher
l’outil, assurez-vous que son
interrupteur est sur ARRÊT. Le fait

de transporter un outil avec le doigt sur
la détente ou de brancher un outil dont
l’interrupteur est en position MARCHE
peut mener tout droit à un accident.

13. Enlevez les clés de réglage ou de

serrage avant de démarrer l’outil.

Une clé laissée dans une pièce tournante
de l’outil peut provoquer des blessures.

14. Ne vous penchez pas trop en avant.

Maintenez un bon appui et restez
en équilibre en tout temps. Un

bonne stabilité vous permet de mieux
réagir à une situation inattendue.

15. Utilisez des accessoires de

sécurité. Portez toujours des lu­nettes ou une visière. Selon les con-

ditions, portez aussi un masque
antipoussière, des bottes de sécurité
antidérapantes, un casque protecteur
et/ou un appareil antibruit.

UTILISATION ET ENTRETIEN

DES OUTILS

16. Immobilisez le matériau sur une sur-

face stable au moyen de brides ou
de toute autre façon adéquate. Le fait

de tenir la pièce avec la main ou contre
votre corps offre une stabilité insuffisante
et peut amener un dérapage de l’outil.

17. Ne forcez pas l’outil. Utilisez l’outil
approprié à la tâche. L’outil correct
fonctionne mieux et de façon plus
sécuritaire. Respectez aussi la vitesse de
travail qui lui est propre.

18. N’utilisez pas un outil si son
interrupteur est bloqué. Un outil que
vous ne pouvez pas commander par
son interrupteur est dangereux et doit
être réparé.

19. Débranchez la fiche de l’outil avant

d’effectuer un réglage, de changer
d’accessoire ou de ranger l’outil.

De telles mesures préventives de
sécurité réduisent le risque de
démarrage accidentel de l’outil.

20. Rangez les outils hors de la portée

des enfants et d’autres personnes
inexpérimentées. Les outils sont

dangereux dans les mains d’utilisateurs
novices.

21. Prenez soin de bien entretenir les

outils. Les outils de coupe doivent
être toujours bien affûtés et
propres. Des outils bien entretenus,

dont les arêtes sont bien tranchantes,
sont moins susceptibles de coincer et
plus faciles à diriger. N’utilisez pas un
outil défectueux. Fixez-y une étiquette
marquée « Hors d’usage » jusqu’à ce
qu’il soit réparé.

22. Soyez attentif à tout désalignement

ou coincement des pièces en
mouvement, à tout bris ou à toute
autre condition préjudiciable au
bon fonctionnement de l’outil. Si
vous constatez qu’un outil est
endommagé, faites-le réparer
avant de vous en servir. De nombreux

accidents sont causés par des outils en
mauvais état.

23. N’utilisez que des accessoires que

le fabricant recommande pour
votre modèle d’outil. Certains

accessoires peuvent convenir à un outil,
mais être dangereux avec un autre.

1. Tenez l’outil par ses parties isolées lorsqu’il y a risque de contact de l’outil
avec des fils sous tension ou même, le cordon de l’outil. Le contact d’une partie
métallique de l’outil avec un fil sous tention comporte un risque de choc électrique.

2. Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles
contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les
remplacer gratuitement à un centre de service

3. AVERTISSEMENT! La poussière degage par perçage, sclage, perçage et autres travaux
de construction contient des substances chimiques reconnues comme pouvant causer
le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici
quelques exemples de telles substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.
Les risque associés à l’exposition à ces substances varient, dépendant de la fréquence

des travaux. Afin de minimiser l’exposition à ces substances chimiques, assurez-vous
de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un
masque antipoussière spécifiquement conçu pour la filtration de particules
microscopiques.

RÈGLES DE SÉCURITÉ PARTICULIÈRE

DESCRIPTION FONCTIONNELLE

1

2

RÉPARATION

24. La réparation des outils électriques

doit être confiée à un réparateur
qualifié. L ’entretien ou la réparation d’un

outil électrique par un amateur peut avoir
des conséquences graves.

25. Pour la réparation d’un outil,

n’employez que des pièces de
rechange d’origine. Suivez les di­rectives données à la section
« Réparation » de ce manuel. L’emploi

de pièces non autorisées ou le
non-respect des instructions d’entretien
peut créer un risque de choc électrique
ou de blessures.

14 15

1. Douille

2. Manchon à dégagement
automatique

3. Fiche signalétique

4. Agrafe de ceinture

5. Fixation de lame

6. Bouton de verrouillage

7. Détente

8. Inverseur de rotation

9. Boîte d’engregages

9

MILWAUKEE

3

accrédité.

4

5

6

8

7

MISE A LA TERRE

AVERTISSEMENT!

Si le fil de mise à la terre est
incorrectement raccordé, il peut
en résulter des risques de choc
électrique. Si vous n’êtes pas
certain que la prise dont vous
vous servez est correctement
mise à la terre, faites-la vérifier
par un électricien. N’altérez pas la
fiche du cordon de l’outil.
N’enlevez pas de la fiche, la dent
qui sert à la mise à la terre.
N’employez pas l’outil si le cordon
ou la fiche sont en mauvais état.
Si tel est le cas, faites-les
réparer dans un centre-service

MILWAUKEE

vous en servir. Si la fiche du cor­don ne s’adapte pas à la prise,
faites remplacer la prise par un
électricien.

Outils mis à la terre :
Outils pourvus d’une fiche de cordon
à trois dents

Les outils marqués « Mise à la terre requise
» sont pourvus d’un cordon à trois fils dont
la fiche a trois dents. La fiche du cordon
doit être branchée sur une prise
correctement mise à la terre (voir Figure A).
De cette façon, si une défectuosité dans
le circuit électrique de l’outil survient, le
relais à la terre fournira un conducteur à
faible résistance pour décharger le cou­rant et protéger l’utilisateur contre les
risques de choc électrique.

Fig. A

accrédité avant de

La dent de mise à la terre de la fiche est
reliée au système de mise à la terre de
l’outil via le fil vert du cordon. Le fil vert du
cordon doit être le seul fil raccordé à un
bout au système de mise à la terre de l’outil
et son autre extrémité ne doit jamais être
raccordée à une borne sous tension
électrique.

Votre outil doit être branché sur une prise
appropriée, correctement installée et mise
à la terre conformément aux codes et
ordonnances en vigueur. La fiche du cor­don et la prise de courant doivent être
semblables à celles de la Figure A.

Outils à double isolation :
Outils pourvus d’une fiche de cordon
à deux dents

Les outils marqués « Double Isolation » n’ont
pas besoin d’être raccordés à la terre. Ils
sont pourvus d’une double isolation
conforme eux exigences de l’OSHA et
satisfont aux normes de l’Underwriters
Laboratories, Inc., de l’Association
canadienne de normalisation (ACNOR) et
du « National Electrical Code » (code na­tional de l’électricité). Les outils à double
isolation peuvent être branchés sur
n’importe laquelle des prises à 120 volt
illustrées ci-contre Figure B et C.

Fig. B

Fig. C

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est
nécessaire, un cordon à trois fils doit être
employé pour les outils mis à la terre. Pour
les outils à double isolation, on peut em­ployer indifféremment un cordon de
rallonge à deux ou trois fils. Plus la longueur
du cordron entre l’outil et la prise de cou­rant est grande, plus le calibre du cordon
doit être élevé. L’utilisation d’un cordon de
rallonge incorrectement calibré entraîne
une chute de voltage résultant en une perte
de puissance qui risque de détériorer l’outil.
Reportez-vous au tableau ci-contre pour
déterminer le calibre minimum du cordon.

Moins le calibre du fil est élevé, plus sa
conductivité est bonne. Par exemple, un
cordon de calibre 14 a une meilleure
conductivité qu’un cordon de calibre 16.
Lorsque vous utilisez plus d’une rallonge
pour couvrir la distance, assurez-vous que
chaque cordon possède le calibre minimum
requis. Si vous utilisez un seul cordon pour
brancher plusieurs outils, additionnez le
chiffre d’intensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour
obtenir le calibre minimal requis pour le
cordon.

Directives pour l’emploi des cordons
de rallonge

• Si vous utilisez une rallonge à

l’extérieur, assurez-vous qu’elle est
marquée des sigles « W-A » (« W » au
Canada) indiquant qu’elle est adéquate
pour usage extérieur.

• Assurez-vous que le cordon de
rallonge est correctement câblé et en
bonne condition. Remplacez tout cor­don derallonge détérioré ou faites-le
remettre en état par une personne
compétente avant de vous en servir.

• T enez votre cordon de rallonge à l’écart
des objets ranchants, des sources de
grande chaleur et des endroits humides
ou mouillés.

Calibres minimaux recommandés

pour les cordons de rallonge*

Fiche

signalétique

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0
12,1 - 15,0
15,1 - 20,0

* Basé sur sur une chute de voltage limite
de 5 volts à 150% de l’intensité moyenne
de courant.

Longueur du cordon de

rallonge (m)

30,4

15,2

16
16
14
12
10

22,8

16
14
12
10
10

14
12
10
10

--

7,6

16
16
14
12
10

45,7

LISEZ A TTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSUL TER AU BESOIN.

No de

Cat.

Spécifications

Volts

CA

Ampères

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

120

6,5

T/Min.
à vide

0 - 1 200
0 - 2 500
0 - 2 500
0 - 4 000
0 - 2 500
0 - 4 000
0 - 2 500
0 - 2 500
0 - 4 000
0 - 4 000
0 - 2 500
0 - 2 500
0 - 2 500
0 - 2 500

Symbology

Double Isolation

l’Association canadienne
de normalisation (ACNOR)

Underwriters
Laboratories, Inc.

Couvant alternatif

Tours-minute á vide (RPM)

Ampères

6580-20
6581-20
6702-20
6703-20
6706-20
6707-20
6708-20
6740-20
6742-20
6743-20
6790-20
6791-20
6792-20

12
10

60,9

12

--

--

--

--

--

--

--

16 17

MONTAGE DE L'OUTIL

MANIEMENT

AVERTISSEMENT!

Pour minimiser les risques de
blessures, débranchez toujours
l’outil avant d’y faire des
réglages, d’y attacher ou d’en
enlever les accessoires. L’usage
d’accessoires autres que ceux
qui sont spécifiquement
recommandés pour cet outil peut
comporter des risques.

Retrait et remplacement du cordon
Quik-Lok
6581-20, 6702-20, 6703-20, 6706-20,
6707-20, 6708-20, 6791-20

Les cordons Quik-Lok

MILWAUKEE

don ou de le remplacer sur place en un
tournemain.

Fig. 1

1. Pour retirer le cordon Quik-Lok®, tournez

2. Pour remettre le cordon en place,

Installez le mécanisme d'entraîement
No de cat. 6706-20, 6707-20, 6708-20

Installez le mécanisme d'entraîement
complementarie selon les instructiones
contenues dans l'accessoire de l'outil.

Installation et retrait des lames­tournevis (Fig. 2)
Douille de serrage à dégagement
automatique pour vis TEKS

La douille de serrage doit être retirée pour
changer le calibre de lames-tournevis.

®

(Fig. 1) No de Cat. 6580-20,

®

permettent d’installer le cor-

l’écrou du cordon 1/4 de tour vers la
gauche et retirez-le.

alignez les rainures à clavettes du
connecteur et poussez le connecteur
aussi loin que possible. T ournez ensuite
l’écrou du cordon 1/4 de tour vers la
droite pour le verrouiller.

exclusifs à

Fig. 2

Douille aimantée

Douille

Manchon à
dégagement
automatique

1. Débranchez l’outil. Pour retirer la douille
de serrage, tournez le manchon à
dégagement automatique en l’écartant
de l’outil.

2. Retirez la douille aimantée et remplacez­la par une nouvelle.

3. Appuyez Ia douille de serrage sur le
bec de l’outil jusqu’à ce qu’elIe
s’enclenche.

Installation et retrait des lames­tournevis (Fig. 3)
Douille de serrage à dégagement
automatique pour vis à placoplâtre

Fig. 3

Porte-lame

Lames­tournevis

Douille

Manchon à
dégagement
automatique

1. Débranchez l’outil. Pour retirer la douille
de serrage, tournez te manchon à
dégagement automatique en l’écartant
de l’outil.

2. Poussez la lame tournevis dans le porte­lame jusqu’à ce qu’elle s’enclenche.
Alignez ensuite le porte-lame dans le
bec de l’outil et poussez-le jusqu’à ce
qu’il s’enclenche à son tour.

3. Appuyez Ia douille de serrage sur le
bec de l’outil jusqu’à ce qu’elIe
s’enclenche.

Pour minimiser les risques de
blessures, portez des lunettes à
coques latérales. Débranchez
l’outil avant de changer les
accessoires ou d’effectuer des
réglages.

Utilisation de l’inverseur de rotation
(Fig. 4)

Fig. 4

Levier

1. Pour la rotation avant, (sens horaire)
poussez le levier inverseur vers la
gauche, tel qu’indiqué.

2. Pour inverser la rotation (sens
inverse-horaire), poussez le levier
inverseur vers la droite, tel qu’indiqué.

Malgré qu’un système de verrouillage
réciproque empêche l’inversion de la
rotation pendant que l’outil est en
marche, laissez quand même l’outil
s’arrêter complètement de tourner
avant d’actionner le levier inverseur.

Pour minimiser les risques de
blessures, gardez les mains et le
cordon à distance de la mèche et
des pièces en mouvement.

Démarrage, arrêt et contrôle de
vitesse

1. Pour mettre l’outil en marche, appuyez
sur la détente.

2. Pour arrêter l’outil, relâchez la détente.

3. Pour varier la vitesse de rotation, il suffit
simplement d’augmenter ou de diminuer
la pression sur la détente. Plus la
détente est enfoncée, plus la vitesse
est grande.

AVERTISSEMENT!

Avant

Inverse

Détente

AVERTISSEMENT!

18 19

Verrouillage de la détente (Fig. 5)

Le bouton de verrouillage placé à côté de
la détente sert à maintenir la détente en
position de marche « ON » pour la rotation
interrompue à plein régime.

Fig. 5

Bouton de
verrouillage

1. Pour verrouiller la détente, enfoncez
le bouton de verrouillage tout en
appuyant sur la détente. Relâchez la
détente.

2. Pour déverrouiller la détente,
enfoncez et relâchez la détente.

Réglage de la douille de serrage
(Fig. 6)

La douille de serrage contrôle la profondeur
de vissage de l’outil. Ces tournevis sont
pourvus d’une douille de serrage à
profondeur de vissage réglable d’une seule
main. Les réglages de profondeur se font
aisément et rapidement et tournant la douiIle
de serrage d’une main. Les crans, à
l’intérieur du manchon verrouillent le réglage
à la profondeur désirée.

Pour le réglage de la douille de serrage
pour vis à placoplâtre, commencez par
laisser environ 1,6 mm (1/16"). d’espace
libre entre la tête de vis et le bec alors que
le mécanisme d’accouplement à
dégagement automatique est désengagé,
tel qu’indiqué.

Pour les deux modèles de douilles de
serrage des crans d’arrêts situés
l’intérieur du manchon déterminent
différents degrés de profondeur. Deux
cliquetis de la douille représentent 0,4 mm
(1/64"). Continuez à tourner la douille
jusqu’à ce que la profondeur désirée soit
atteinte.

à

Fig. 6

Deeper

Douille

1,6 mm
(1/16")

1. Pour augmenter la profondeur de
vissage, faites simplement tourner la
douille de serrage dans le sens indiqué
sur l’outil .

2, Pour diminuer la profondeur de vissage,

faites tourner la douille de serrage dans
le sens indiqué sur l’outil .

Les crans verrouillent la douille de
serrage en place pour assurer la
précision de la profondeur de vissage.

3. Pour retirer la douille de serrage, faites
tourner le manchon à dégagement
automatique tandis que vous écartez
la douille de serrage de l’outil. La remise
en place de la douille de serrage ne
modifie pas le réglage de profondeur.

Réglage du couple (Fig. 7)
No de Cat. 6580-20, 6581-20

Ces tournevis sont pourvus d’un collier de
réglage de couple pour visser divers
genres de vis dans différents matériaux.
Lorsqu’il est correctement réglé, le
mécanisme d’accouplement se désengage
lorsque le couple préalablement sélectionné
est atteint, pour prévenir un enfoncement
trop prononcé et des dommages à la vis ou
à l’outil.

Le tournevis No 6580-20 est pourvu d’un
collier de réglage de couple réglable à l’une
des quarante-quatre positions. Le couple
est réglable entre 1,13 et 15,82 Nm (10 et
140 Ib-po.).

Le tournevis No 6581-20 est pourvu d’un
collier de réglage de couple réglable à l’une
des trente-trois positions. Au delà de la
position 33, l’outil tombera en panne avant
le dégagement de l’accouplement. Le
couple est réglable entre 1,13 et 12,43 Nm
(10 et 110 Ib-po.).

Pour choisir un réglage, faites tourner Ie
collier de réglage dans le sens indiqué sur
l’outil. La position de réglage choisie
apparaîtra à l’indicateur (Fig. 7).

Fig. 7

Les vis à pIacoplâtre standard sont
généralement conçues pour la pose du
placoplâtre sur des montants de bois et de
tôle d’acier de jauge 26 à 20. Les tournevis

HIGHER -TORQUE - LOWER

SETTING

MlLWAUKEE

ce genre de vis. Le réglage de profondeur
est très important, reportez-vous au guide

sont l’outil idéal pour enfoncer

ci-après pour connaître le réglage de
profondeur adéquat (Fig. 8).

1. Choisissez les vis à placoplâtre

N.B. Employez un matériau de rebut pour
vérifier les différents réglages avant de
commencer à visser dans la pièce à
ouvrer. Pour déterminer un réglage
spécifique à la tâche, utilisez une clé
dynamométrique à déclenchement pour
vérifier le couple à différentes positions
de réglage.

APPLICATIONS

appropriées à la tâche. II n’est pas
nécessaire de percer des trous-guides.
Pour enfoncer une vis, placez-la sur la
lame-tournevis puis alignez-la sur la
surface de travail en tenant l’outil à angle
droit de la surface. Si l’outil ou la vis ne
sont pas à angle droit de la surface, la
vis ne pourra pas s’enfoncer
correctement.

2. Appuyez sur la détente et poussez l’outil
en avant en lui imprimant un mouvement
de poinçon pour faire mordre la vis dans

AVERTISSEMENT!

Pour minimiser les risques
d’explosion, choc électrique,
et dommage à la propriété,
inspectez l’aire de travail pour en
déceler les tuyaux et les câbles
électriques avant perçage.

le matériau. Le mouvement de poinçon
enclenchera l’accouplement pour faire
tourner la vis, l’enfoncer dans le matériau
et finalement désengager l’accouplement
en une fraction de seconde. Pour que la
vis s’enfonce correctement, on doit
maintenir la pression sur l’outil après
l’enclenchement de l’accouplement.
L’accouplement à dégagement
automatique va se déclencher et la lame-

Vissage des vis à placoplâtre (Fig. 8)
Pour les tournevis calibrés 0-4000
t/min.

Fig. 8

Correct La tête de la

vis est sous surface
sans écraser le fini.

tournevis va s’arrêter de tourner
automatiquement dès que la vis aura
atteint la profondeur préréglée.

Ces tournevis sont pourvus d’un
accouplement instantané qui peut
cliqueter légèrement lorsque la vis atteint
la profondeur préréglée.

N.B. Enfoncez d’abord des vis dans un
matériau de rebut pour vous familiariser
avec l’outil et son mécanisme
d’accouplement, avant de visser dans

Trop Profond La tête de
la vis a pratiqué un trou à
la surface du placoplâtre,
ce qui complique la finition
et permet l'infiltration
d'humidité. La profondeur
du réglage doit être
diminuée.

Trop Superficiel La
tête de vis excède la
surface et empêche un
fini lisse. La profondeur
du réglage doit être
augmentée.

le matériau neuf.

3. Pour enlever les vis, retirez la douille de
serrage et placez l’inverseur de rotation
à la position inverse « REV ». La remise
en place de la douille de serrage ne
modifiera pas le réglage de profondeur.

Enfoncement des vis autoperceuses
dans les montants métalliques
formés à froid (Fig. 9)
Pour les tournevis calibrés 0-2500 t/min.

Lorsque vous enfoncez des vis dans de la
tôle d’acier de faible jauge, jauge 20 et plus,
suivez la même procédure que pour les
montants de bois. Voir l’article intitulé a
« Réglage de la douille de serrage » pour le

20 21

choix de la profondeur de vissage.
Il peut arriver que la vis semble « hésiter »

légèrement lorsqu’elle s’engage dans le
métal après avoir traversé le placoplâtre.
Cela est normal. Rappelez-vous d’imprimer
un mouvement de poinçon à votre outil et
de maintenir une pression jusqu’à ce que
la vis soit bien en place.

Les vis autoperceuses et autotaraudeuses
percent et se vissent en place d’un seul
geste aisé sans qu’il soit nécessaire de
pratiquer un trou. Leur design unique
permet à ces vis de passer au travers d’un
métal jusgu’à 13 mm (1/12") d’épaissseur
et d’assurer une prise ferme et stable. La
pointe de la vis perce rapidement le métal à
faible pression, tandis que les cannelures
évacuent les rognures. La section guide
de la vis assure l’achèvement du perçage
avant que le premier pas du filetage ne
s’engage dans le matériau. Ce genre de
vis convient à maintes applications tel
qu’indiqué ci-contre.

Le réglage de profondeur est très impor­tant. Voir l’articIe intitulé « RégIage de la
douile de serrage » pour le choix de la
profondeur de vissage.

Fig. 9

Feullie à Feuille

Feuille à Structure

Structure à structure

Bois to structure

Parement ondulé

1. Plaocez la vis sur la lame-tournevis et
alignez-la sur le matériau.

2 Appuyez sur la détente et appliquez un

mouvement de poinçon à l’outil
pour enclencher le mécanisme
d’accouplement instantané et amorcer
la rotation de la vis qui va s’enfoncer
jusqu’à l’arrêt automatique à la
profondeur préréglée en une fraction
de seconde. La pression doit être
maintenue sur l’outil pour que Ia vis
s’enfonce correctement.

Le mécanisme d’accouplement
instantané va se désengager
automatiquement et la rotation va cesser
dès que la vis aura atteint la profondeur
préréglée.

Ces tournevis sont pourvus d’un
accouplement instantané qui peut
cliqueter légèrement lorsque la vis
atteint la profondeur préréglée.

N.B. Pratiquez à enfoncer des vis dans
des matériaux de rebut afin de vous
familiariser avec te maniement de l’outil
et le fonctionnement du mécanisme
d’accouplement avant d’enfoncer les
vis dans Ie matériau à ouvrer.

3. Pour enlever les vis, retirez la douille
de serrage et placez l’inverseur de ro­tation à la position inverse « REV ». La
remise en place de la douille de serrage
ne modifiera pas le réglage de
profondeur.

Pose des vis à bois

Lorsque vous enfoncez des vis à bois, il
est recommandé de percer d’abord un trou­guide pour faciliter le vissage et éviter de
fendiller le bois. En général, le trou-guide
devrait avoir un diamètre d’environ 70 %
du calibre de la vis. Dans le bois franc, un
trou-guide doit avoir un diamètre d’environ
90 % de celui de la vis. La profondeur du
trou-guide devrait être moindre que la
longueur de la vis par environ une fois le
diamètre do la vis, afin que la pointe de vis
puisse mordre dans le bois et assurer une
meilleure prise.

Il faut fraiser les parois supérieures du trou
pour faire place à la tige de vis au-dessus
du filetage. Si vous utilisez des vis à tête
plate, il faut fraiser le haut du trou-guide
pour enchâsser la tête de vis à
l’affleurement de la surface du matériau.
Pour faciliter la pose des vis à bois, on
recommande d’en enduire le filetage d’un
peu de savon ou de cire, si nécessaire.

MAINTENANCE

AVERTISSEMENT!

Pour minimiser les risques de
blessures, débranchez toujours
l’outil avant d’y effectuer des
travaux de maintenance. Ne faites
pas vous-même le démontage de
l’outil ni le rebobinage du
système électrique. Consultez
un centre de service
accrédité pour toutes les
réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un
programme d’entretien ponctuel. Avant de
vous en servir, examinez son état en
général. Inspectez-en la garde, interrupteur,
cordon et cordon de rallonge pour en
déceler les défauts. Vérifiez le serrage des
vis, l’alignement et le jeu des pièces mo­biles, les vices de montage, bris de pièces
et toute autre condition pouvant en rendre
le fonctionnement dangereux. Si un bruit
ou une vibration insolite survient, arrêtez
immédiatement l’outil et faites-le vérifier
avant de vous en servir de nouveau.
N’utilisez pas un outil défectueux. Fixez-y
une étiquette marquée « HORS D’USAGE »
jusqu’à ce qu’il soit réparé (voir
« Réparations »).

Normalement, il ne sera pas nécessaire de
lubrifier l’outil avant que le temps ne soit
venu de remplacer les balais. Après une
période pouvant aller de 6 mois à un an,
selon l’usage, retournez votre outil à un
centre de service
pour obtenir les services suivants:

• Lubrification

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique
(engrenages, pivots, coussinets, boîtier
etc.)

• Inspection électrique (interrupteur, cor­don, induit etc.)

• Vérification du fonctionnement
électromécanique

Nettoyage

Débarrassez les évents des débris et de
la poussière. Gardez les poignées de l’outil
propres, à sec et exemptes d’huile ou de
graisse. Le nettoyage de l’outil doit se faire
avec un linge humide et un savon doux.

MILWAUKEE

MILWAUKEE

accrédité

Certains nettoyants tels l’essence, la
térébenthine, les diluants à laque ou à
peinture, les solvants chlorés,
l’ammoniaque et les détergents d’usage
domestique qui en contiennent pourraient
détériorer le plastique et l’isolation des
pièces. Ne laissez jamais de solvants
inflammables ou combustibles auprès des
outils.

AVERTISSEMENT!

Pour minimiser les risques de
blessures, choc électrique et
dommage à l'outil, n'immergez
jamais l'outil et ne laissez pas de
liquide s'y infiltrer.

Réparations

Si votre outil doit être réparé, retournez-le
en entier au centre-service le plus près
selon la liste apparaissant à la dernière
page de ce manuel.

GARANTIE

Chaque produit
de fabrication.
matériaux ou de fabrication.

Limites : La présente garantie ne s’applique pas dans les cas suivants : (1) Des
réparations ont été effectuées ou tentées par d’autres personnes que des techniciens
mandatés par
sont rendues nécessaires par l’usure normale de l’outil. (3) L’outil a été employé abusivement.
(4) L’outil a servi à un usage anormal. (5) L’outil a reçu un entretien inadéquat. (6) L’outil a
été utilisé après une défaillance partielle. (7) L’outil a été modifié ou employé avec un
accessoire incompatible.

Les batteries sont garanties pour un (1) an à compter de la date d’achat.
S’il survient un trouble, retournez l’outil au complet port payé à une succursale de service

MILWAUKEE

que le trouble est dû à un défaut de fabrication ou de matériaux, les réparations seront
effectuées gratuitement et l’outil vous sera retourné aux frais de
forme de garantie, écrite ou verbale, n’est autorisée.

LES RÉPARATIONS OU REMPLACEMENTS DÉCRITS CI-DESSUS SONT EXCLUSIFS.

MILWAUKEE

INCIDENTS, SPÉCIAUX OU CONSÉCUTIFS, Y COMPRIS LA PERTE DE REVENUS.
LA PRÉSENTE GARANTIE ANNULE ET REMPLACE T OUTE AUTRE GARANTIE, EXPRESSE

OU IMPLICITE, DE QUALITÉ MARCHANDE OU D?APTITUDE À UN USAGE OU À UN BUT
PAR TICULIER.

La présente garantie vous confère des droits juridiques spécifiques. Vous pouvez
avoir d’autres droits variant d’un état à l’autre. Dans ces états qui ne permettent
pas l’exclusion de garanties implicites ou de limites de dommages incidents ou
consécutifs, il se peut que les exclusions ou limites de la présente garantie ne
soient pas applicables.

MILWAUKEE

MILWAUKEE

MILWAUKEE

ou un centre de service

NE SAURAIT , EN AUCUN CAS, ÊTRE TENUE RESPONSABLE DES DOMMAGES

porte la garantie d’être exempt de défauts de matériaux ou

réparera ou remplacera tout produit porteur de défauts de

ou ses centres de service accrédités. (2) Les réparations

MILWAUKEE

22 23

ACCESSOIRES

AVERTISSEMENT!

Pour minimiser les risques de
blessures, débranchez toujours
l’outil avant d’y installer ou d’en
enlever les accessoires.
L’emploi d’accessoires autres
que ceux qui sont expressément
recommandés pour cet outil peut
présenter des risques.

Pour une liste complète des accessoires,
prière de se reporter au catalogue

MILWAUKEE

catalogue, il suffit de contacter votre
distributeur local ou l'un des centres-ser­vice énumérés sur la page de couverture
de ce manuel.

Cordon Quik-Lok

2,4 m (8') - No de Cat. 48-76-4008
7,6 m (25') - No de Cat. 48-76-4025

Coffret d’acier

No de Cat. 48-55-0711

accrédité. Si l’examen de l’outil démontre

Electric Tool. Pour obtenir un

®

MILWAUKEE

. Nulle autre

REGLAS GENERALES DE SEGURIDAD

¡ADVERTENCIA!

LEA Y ENTIENDA TODAS LAS INSTRUCCIONES

El no seguir las instrucciones a continuación puede ocasionar
una descarga eléctrica, incendio y/o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

AREA DE TRABAJO

1. Mantenga el área de trabajo limpia
e iluminada. Las mesas de trabajo

desordenadas y las áreas con poca
iluminación propician los accidentes.

2. No opere las herramientas con

motor en ambientes explosivos,
tales como los ambientes
con líquidos, gases o polvo
inflamables. Las herramientas con

motor producen chispas que pueden
inflamar el polvo o los gases.

3. Mantenga a las personas alejadas

mientras esté utilizando una
herramienta con motor. Las

distracciones pueden causar la pérdida
del control de la herramienta. Proteja a
las demás personas en el área de
trabajo contra escombros, tales como
astillas y chispas. Instale barreras si se
necesitan.

SEGURIDAD ELECTRICA

4. Las herramientas conectadas a
tierra deben estar enchufadas
en un toma corriente que
esté instalado correctamente y
conectado a tierra de acuerdo con
todos los códigos y ordenanzas
vigentes. Nunca retire la clavija de
conexión a tierra o modifique el
enchufe de ninguna manera. No
use enchufes adaptadores.
Consulte a un electricista
capacitado si tiene dudas para
asegurar que el tomacorriente
esté correctamente conectado a
tierra. Si las herramientas sufren fallas

eléctricas, la conexión a tierra
proporciona una trayectoria de baja
resistencia para que el usuario no quede
expuesto a la electricdad.

5. Las herramientas con aislamiento

doble están equipadas con un
enchufe polarizado (una clavija es

SEGURIDAD PERSONAL

10. Esté alerta. Revise su trabajo y use

el sentido común. No opere su
herramienta cuando esté cansado,
distraído o bajo la influencia de
drogas alcohol o medicamentos.

Un momento de descuido cuando
operando un herramienta electrica
puede resultar en lesiones graves.

11. Utilice ropa adecuada. No use ropa
suelta o joyas. Mantenga el cabello largo,

más ancha que la otra). Hay una
sola manera de introducir este
enchufe en una toma polarizada.
Si el enchufe no se ajusta
completamente en la toma, dé
vuelta el enchufe. Si el problema
persiste, póngase en contacto con
un electricista calificado para que
instale una toma polarizada. No
cambie la toma de ninguna manera.

El doble aislamiento elimina la
necesidad de un cable de energía con
conexión a tierra con 3 alambres y la de
un sistema de suministro de energía con
conexión a tierra.

6. Evite contacto físico con las super-

ficies conectadas a tierra, tales
como tuberías, radiadores, cocinas
y refrigeradores. Existe un riesgo de

un choque eléctrico mayor si su cuerpo
está expuesto a tierra.

7. No exponga las herramientas

eléctricas a condiciones de lluvia o
humedad. El agua que entra en una

herramienta eléctrica aumentará el
riesgo de choque eléctrico.

8. No maltrate el cable. Nunca use el

cable para transportar las
herramientas ni para sacar el
enchufe de la toma eléctrica.
Mantenga el cable lejos de
calefacción, petróleo, bordes
afilados o cualquier parte movible.
Reemplace inmediatamente cual­quier cable dañado. Los cables

dañados aumentan el riesgo de choque
eléctrico.

9. Al operar una herramienta eléctrica

a la intemperie, use un cordón de
extensión para la intemperie
marcado “W-A” o “W”. Estos

cordones están aprobados para usos
exteriores y reducen el riesgo del
choque eléctrico.

24 25

ropa y guantes alejados de las partes
móviles.

12. Evite los arranques accidentales.
Verifique que el interruptor esté
apagado antes de enchufar la
herramienta. Transportar la herramienta
por el gatillo o enchufarla con el
interruptor encendido puede ocasionar
accidentes

13. Saque las llaves de ajuste antes de
encender la herramienta. Una llave
sujeta a una parte en movimiento puede
causar lesiones.

14. No se esfuerce, mantenga el con-

trol y el balance en todo momento.

Mantenga siempre una postura y un bal­ance adecuados. Una postura y un bal­ance correctos otorga un mejor control
ante situaciones inesperadas.

15. Utilice el equipo de seguridad.

Siempre use protección para los
ojos. Se debe usar una máscara con-

tra el polvo, zapatos de seguridad
antidelizantes, casco y protector para
los oídos, cuando las condiciones así lo
requieran.

USO Y MANTENIMIENTO DE

LA HERRAMIENTA

16. Utilice abrazaderas u otra manera
práctica para sujetar y apoyar el ma­terial en una plataforma estable.

Tener el material en la mano o contra el
cuerpo es inestable y puede causar la
pérdida del control.

17. No fuerce la herramienta. Utilice la

herramienta apropiada para la
aplicación. La herramienta realizará el

trabajo de manera más eficaz y segura,
si la opera a la velocidad apropiada.

18. Si el gatillo no enciende o apaga

la herramienta, no utilice la
herramienta. Una herramienta que no

se puede controlar con el gatillo es
peligrosa y debe ser reparada.

19. Desconecte el enchufe de la

fuente de energía antes de
realizar cualquier ajuste, cambiar
los accesorios o almacenar
la herramienta. Tales medidas

precautorias de seguridad reducen el
riesgo de encender la herramienta
accidentalmente.

20. Almacene las herramientas que no

se estén usando fuera del alcance
de los niños y de personas que no
estén capacitadas. Es peligroso

permitir a los usuarios utilizar las
herramientas, si no están capacitados
previamente.

21. Mantenga las herramientas

en buenas condiciones. Las
herramientas cortadoras deben
mantenerse afiladas y limpias. Esto

reduce el riesgo de que la herramienta
se atasque y facilita el control de la
misma. No utilice una herramienta
dañada. Colóquele una etiqueta que diga
“No Debe Usarse” hasta que sea
reparada.

22. Verique que las partes en

movimiento estén alineadas y no
estén atascadas. También debe
verificarse que las partes no estén
rotas o tengan cualquier otra
condición que pueda afectar el
funcionamiento de la herramienta.
Si está dañada, se debe reparar la
herramienta antes de utilizarla.

Muchos accidentes se deben al
mantenimiento incorrecto de la
herramienta.

23. Utilice solamente los accesorios

recomendados por el fabricante
para ese modelo. Los accesorios que

son apropiados para una herramienta
pueden aumentar el riesgo de lesiones
cuando se usan con otra herramienta.

SERVICIO

24. El servicio de mantenimiento debe

ser realizado solamente por
personal técnico debidamente
capacitado. El servicio o mantenimiento

realizado por personal no calificado
puede aumentar el riesgo de lesiones.

25. Cuando realice el servicio de

mantenimiento, utilice solamente
repuestos idénticos. Siga las
instrucciones en la sección de
mantenimiento de este manual. El

uso de partes no autorizadas o el
incumplimiento de las instrucciones de
mantenimiento puede aumentar el riesgo
de descarga eléctrica o lesiones.

REGLAS ESPECIFICAS DE SEGURIDAD

TIERRA

1. Sostenga la herramienta por las superficies aisladas cuando realice una

operación donde la herramienta cortadora puede entrar en contacto con
alambres que no estén visibles o su porpio cordón. Hacer contacto con un

alambre con corriente hará que las partes metálicas expuestas de la herramienta
también tengan corriente y produzcan una descarga sobre el operador.

2. Guarde las etiquetas y placas de especificaciones. Estas tienen información
importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un
centro de servicio de

3. ¡ADVERTENCIA! Algunas partículas de polvo result antes del lijado mecánico, aserrado,
esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen
sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros
daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales
sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia

con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias
químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado
como, por ejemplo, máscaras contra el polvo que hayan sido específicamente diseñadas
para filtrar partículas microscópicas.

MILWAUKEE

para una refacción gratis.

DESCRIPCION FUNCIONAL

1

2

3

4

5

6

¡ADVERTENCIA!

Puede haber riesgo de descarga
eléctrica si se conecta el cable de
conexión de puesta a tierra
incorrectamente. Consulte con
un electricista certificado si tiene
dudas respecto a la conexión de
puesta a tierra del tomacorriente.
No modifique el enchufe que se
proporciona con la herramienta.
Nunca retire la clavija de conexión
de puesta a tierra del enchufe. No
use la herramienta si el cable o el
enchufe está dañado. Si está
dañado antes de usarlo, llévelo a
un centro de servicio
para que lo reparen. Si el enchufe
no se acopla al tomacorriente,
haga que un electricista
certificado instale un toma­corriente adecuado.

Herramientas con conexión a tierra:
Herramientas con enchufes de tres
clavijas

Las herramientas marcadas con la frase
“Se requiere conexión de puesta a tierra”
tienen un cable de tres hilo y enchufes de
conexión de puesta a tierra de tres clavijas.
El enchufe debe conectarse a un
tomacorriente debidamente conectado a
tierra (véase la Figura A). Si la herramienta
se averiara o no funcionara
correctamente, la conexión de puesta a
tierra proporciona un trayecto de baja
resistencia para desviar la corriente
eléctrica de la trayectoria del usuario,
reduciendo de este modo el riesgo de
descarga eléctrica.

MILWAUKEE

herramienta a través del hilo verde dentro
del cable. El hilo verde debe ser el único
hilo conectado al sistema de conexión de
puesta a tierra de la herramienta y nunca
se debe unir a una terminal energizada.

Su herramienta debe estar enchufada en
un tomacorriente apropiado, correctamente
instalado y conectado a tierra según todos
los códigos y reglamentos. El enchufe y el
tomacorriente deben asemejarse a los de
la Figura A.

Herramientas con doble aislamiento:
Herramientas con clavijas de dos
patas

Las herramientas marcadas con “Doble
aislamiento” no requieren conectarse “a
tierra”. Estas herramientas tienen un
sistema aislante que satisface los
estándares de OSHA y llena los estándares
aplicables de UL (Underwriters Laborato­ries), de la Asociación Canadiense de
Estándares (CSA) y el Código Nacional de
Electricidad. Las herramientas con doble
aislamiento pueden ser usadas en
cualquiera de los toma corriente de 120
Volt mostrados en las Figuras B y C.

Fig. B

Fig. C

1. Localizador

2. Manguito amovible

3. Placa de especificaciones

4. Abrazadera de la correa

5. Abrazadera de la broca

6. Botón de seguridad

7. Gatillo

8. Interruptor de avance/retroceso

9. Caja de engranajes

9

FPO

8

7

Fig. A

La clavija de conexión de puesta a tierra
en el enchufe está conectada al sistema
de conexión de puesta a tierra de la

26 27

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a
tierra cuentan con clavijas de tres patas y
requieren que las extensiones que se
utilicen con ellas sean también de tres
cables. Las herramientas con doble
aislamiento y clavijas de dos patas pueden
utilizarse indistintamente con extensiones
de dos a tres cables. El calibre de la
extensión depende de la distancia que
exista entre la toma de la corriente y el sitio
donde se utilice la herramienta. El uso de
extensiones inadecuadas puede causar
serias caídas en el voltaje, resultando en
pérdida de potencia y posible daño a la
herramienta. La tabla que aquí se ilustra
sirve de guía para la adecuada selección
de la extensión.

Mientras menor sea el número del calibre
del cable, mayor será la capacidad del
mismo. Por ejemplo, un cable calibre 14
puede transportar una corriente mayor que
un cable calibre 16. Cuando use mas de
una extensión para lograr el largo deseado,
asegúrese que cada una tenga al menos,
el mínimo tamaño de cable requerido. Si
está usando un cable de extensión para
mas de una herramienta, sume los amperes
de las varias placas y use la suma para
determinar el tamaño mínimo del cable de
extensión.

LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA

FUTURAS REFERANCIAS.

Simbología

Con doble aislamiento

Canadian Standards
Association

Underwriters
Laboratories, Inc.

Volts de corriente alterna

Revoluciones por
minuto sin carga (rpm)

Amperios

Guías para el uso de cables de
extensión

• Si está usando un cable de extensión
en sitios al aire libre, asegúrese que
está marcado con el sufijo “W-A” (“W”
en Canadá) el cual indica que puede
ser usado al aire libre.

• Asegúrese que su cable de extensión
está correctamente cableado y en
buenas condiciones eléctricas. Cambie
siempre una extensión dañada o hágala
reparar por una persona calificada an­tes de volver a usarla.

• Proteja su extensión eléctrica de objetos
cortantes, calor excesivo o areas
mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Largo de cable de Extensión

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0
12,1 - 15,0
15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.

7,6

16
16
14
12
10

15,2

16
16
14
12
10

22,8

16
14
12
10
10

en (m)

30,4

14
12
10
10

45,7

60,9

12

12

10

--

--

--

--

--

--

--

--

Especificaciones

Volts

Cat.

No.

6580-20
6581-20
6702-20
6703-20
6706-20
6707-20
6708-20
6740-20
6742-20
6743-20
6790-20
6791-20
6792-20

ca

120
120
120
120
120
120
120
120
120
120
120
120
120
120

A

6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5
6,5

rpm

0 - 1 200
0 - 2 500
0 - 2 500
0 - 4 000
0 - 2 500
0 - 4 000
0 - 2 500
0 - 2 500
0 - 4 000
0 - 4 000
0 - 2 500
0 - 2 500
0 - 2 500
0 - 2 500

ENSAMBLAJE DE LA HERRAMIENTA

¡ADVERTENCIA!

Para reducir el riesgo de una
lesión, desconecte siempre la
herramienta antes de fijar o
retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los
accesorios específicamente
recomendados. El uso de otros
accesorios puede ser peligroso.

Cómo extraer y reemplazar los cables
de cambio rápido Quik-Lok
Cat. No. 6580-20, 6581-20, 6702-20,
6703-20, 6706-20, 6707-20, 6708-20,
6791-20

Los exclusivos cables de cambio rápido
Quik-Lok
reemplazarse de forma inmediata en el área
de trabajo.

Fig. 1

1. Para extraer el cable Quik-Lok

2. Para reemplazar el cable Quik-Lok

Cómo instalar el mecanismo final de
inserción
Cat. No. 6706-20, 6707-20, 6708-20

Instale el mecanismo final de inserción
según se indica en las instrucciones
incluidas con el aditamento de la
herramienta.

Cómo instalar y extraer las brocas
(Fig. 2) del juego de localizador
amovible TEKS

El juego de localizador se debe desmontar
cuando se vaya a cambiar el tamaño de la
broca.

®

de

MILWAUKEE

1/4 de vuelta hacia la izquierda y tire de
él para separarlo de la unidad.

alineeas marcas en el conector con las
del cale y empuje el conector hasta que
tope. Luego gire el cable 1/4 de vuelta
hacia la derecha para asegurarlo.

®

(Fig. 1)

pueden

®

, gírelo

Fig. 2

Casquillo magnético

Manguito
amovible

1. Desconecte la herramienta. Para
desmontar el juego de localizador, gire
el manguito amovible a la vez que tira
de él para separarlo de la herramienta.

2. Tire del casquillo magnético y
reemplácelo con uno nuevo.

3. Empuje el juego de localizador contra la
punta de la herramienta hasta que
ajuste en su posición.

Cómo instalar y extraer las brocas
(Fig. 3) del juego de localizador
amovible para tablaroca

Fig. 3

®

,

Manguito
amovible

Localizador

1. Desconecte la herramienta. Para
desmontar el juego de localizador, gire
el manguito amovible a la vez que tira
de él para separarlo de la herramienta.

2. Empuje la broca de inserción dentro del
portabroca hasta que ajuste en su
posición. Empuje el portabroca dentro
de la punta de la herramienta hasta que
ajuste en su posición.

3. Empuje el juego de localizador contra la
punta de la herramienta hasta que
ajuste en su posición.

Portabroca

Localizador

Broca

insercion

28 29

OPERACION

¡ADVERTENCIA!

Para reducir el riesgo de una
lesión, use siempre lentes de
seguridad o anteojos con
protectores laterales. Desconecte
la herramienta antes de cambiar
algún accesorio o de hacerle algún
ajuste.

Cómo utilizar el interruptor de avance/
retroceso (Fig. 4)

Fig. 4

Avance

Interruptor

Retroceso

Gatillo

1. Para una rotación de avance (en el
sentido de las manecillas del reloj),
empuje el interruptor de avance/
retroceso hacia la izquierda, según se
ilustra.

2. Para una rotación de retroceso (en el
sentido contrario a las manecillas del
reloj) empuje el interruptor de avance/
retroceso hacia la derecha, según se
ilustra.

Aunque su unidad cuenta con un
sistema de seguridad interno que evita
que el retroceso se accione mientras
la herramienta se encuentra
funcionando, permita que el motor se
detenga completamente antes de llevar
a cabo el retroceso.

¡ADVERTENCIA!

Para reducir el riesgo de una lesión,
mantenga las manos y el cable lejos
de la broca y de cualquier otra parte
en movimiento.

Cómo accionar, detener y controlar la
velocidad

1. Para accionar la herramienta,
simplemente tire del gatillo.

2. Para detener la herramienta, suelte el
gatillo.

Fig. 6

3. Para variar la velocidad de perforación,
simplemente aumente o disminuya la
presión en el gatillo. Mientras más se
presiona el gatillo, mayor será la
velocidad.

Mayor

profundidad

Localizador

Cómo trabar el gatillo (Fig. 5)

El botón de seguridad mantiene el gatillo en
la posición ON para un uso continuo a una
velocidad máxima.

1,6 mm
(1/16")

Fig. 5

1. Para aumentar la profundidad de
perforación, simplemente gire el
localizador en la dirección indicada con

Botón de
seguridad

el símbolo .

2. Para reducir la profundidad de
perforación, simplemente gire en la
dirección indicada con el símbolo .

Los topes “traban” el localizador en su
posición, asegurando así una
graduación de profundidad exacta.

1. Para trabar el gatillo, oprima el botón de
seguridad mientras tira del gatillo.
Suelte el gatillo.

2. Para destrabar el gatillo, tire del gatillo y
suéltelo. El botón de seguridad saltará.

Cómo ajustar el juego de localizador

3. Para desmontar el juego de localizador,
gire el manguito amovible a la vez que
tira de él para separarlo de la
herramienta. Volver a montar el juego
de localizador no alterará de ninguna
manera la graduación de profundidad
previamente establecida.

(Fig. 6)

El juego de localizador controla la
profundidad de perforación de la
herramienta. Estos destornilladores
incluyen un juego de localizador capaz de
efectuar ajustes de profundidad con una
sola mano. Los ajustes de profundidad se
pueden llevar a cabo de forma fácil y rápida
girando el localizador con una mano. Los

Cómo ajustar la graduación de torsión
(Fig. 7)
Cat. No. 6580-20, 6581-20

Estos destornilladores incluyen un collar
de ajuste de graduación de torsión para
insertar diferentes tipos de tornillos en
diferentes tipos de materiales. Cuando se

topes en el interior del manguito “fijan” la
profundidad seleccionada.

Para el juego de localizador amovible para
tablaroca, comience dejando un espacio
libre de aproximadamente 1,6 mm (1/16")
entre la cabeza del tornillo y la punta, con
el embrague de acción rápida desactivado,
según se ilustra.

Para ambos juegos de localizador, los topes
en el interior del manguito representan
diferentes profundidades. Cada dos “click”
en el localizador equivalen a 0,4 mm (1/64").
Continúe ajustando el localizador hasta
lograr la profundidad deseada.

30 31

ajusta correctamente, el embrague se
soltará a la torsión preestablecida para
evitar insertar el tornillo a demasiada
profundidad y evitar además ocasionar
daños al tornillo o la herramienta.

El destornillador 6580-20 incluye un collar
de ajuste de graduación de torsión que
puede ajustarse a una de cuarenta y cuatro
graduaciones. La torsión se puede ajustar
desde 1,13 hasta 15,82 Nm (10 et 140 in-lb).

El destornillador 6581-20 incluye un collar
de ajuste de graduación de torsión que
puede ajustarse a una de treinta y tres
graduaciones. Si se sobrepasan las treinta
y tres graduaciones, la herramienta se
detendrá antes de soltar el embrague. La
torsión se puede ajustar desde 1,13 a
12,43 Nm (10 et 110 in-lb).

Para seleccionar una graduación, gire el
collar de ajuste en la dirección indicada en
la herramienta. La graduación establecida
aparecerá en la ventanilla según se ilustra
(Fig. 7).

Fig. 7

HIGHER -TORQUE - LOWER

SETTING

NOTA: Se recomienda utilizar material de
desecho para probar las diferentes
graduaciones antes de insertar tornillos en
la pieza de trabajo. A modo de determinar
una graduación específica para su
aplicación, utilice una llave dinamométrica
para verificar la torsión correcta de
cualquier graduación en particular.

APPLICACIONES

¡ADVERTENCIA!

Para reducir el riesgo de una
explosión, descarga eléctrica y
daño a la propiedad, inspeccione
siempre el área de trabajo antes de
comenzar la perforación en caso
de que haya presentes tuberías o
cables no visibles.

Cómo insertar tornillos para tablaroca
(Fig. 8) para destornilladores con
clasificación de 0-4000 RPM

Los tornillos estándares para tablaroca
tienen el propósito general de acoplar
tablaroca a bastidores de madera y a
bastidores de acero calibre 26 a 20. Los
destornilladores
para insertar este tipo de tornillos para
tablaroca. La graduación de profundidad
es sumamente importante. Consulte la guía
que aparece más adelante para conocer
la graduación de profundidad correcta
(Fig. 8).

Fig. 8

Correcto. La cabeza

del tornillo está por
debajo de la superficie,
pero sin llegar a
perforar la cubierta de
ésta.

Demasiado
profundo. La cabeza

del tornillo perforó la
cubierta de la
superficie, lo que
dificultará el acabado y
permitirá la acumulación
de humedad debajo de
la cubierta.

Poco profundo. La
cabeza del tornillo ha
quedado sobre la
superficie de la
tablaroca, por lo que no
podrá realizarse el
acabado adecuado.
Aumente la
profundidad.

MILWAUKEE

son ideales

1. Seleccione el tornillo para tablaroca
correcto para cada aplicación. No es
necesario perforar orificios pilotos. A
fin de insertar los tornillos, coloque el
tornillo en la broca de inserción; luego
alinee el tornillo contra la superficie de
trabajo, asegurándose de sujetar la
herramienta y el tornillo en forma per­pendicular en relación con la superficie
de trabajo. Si la herramienta o el tornillo
se encuentran desalineados, el tornillo
no penetrará la superficie de trabajo o
lo hará en forma curva.

2. Tire del gatillo y empuje la herramienta
hacia adelante con un movimiento sólido
para insertar el tornillo en la tablaroca.
Este movimiento sólido activará el
embrague de acción rápida, hará que
el tornillo empiece a girar, insertará el
tornillo y soltará el embrague de acción
rápida en una fracción de un segundo.
Si no se mantiene presión en la
herramienta luego de activarse el
embrague de acción rápida, el tornillo
no se asentará correctamente.

El embrague de acción rápida se soltará
automáticamente y la broca de inserción
dejará de girar una vez que el tornillo
haya penetrado a la profundidad
deseada.

Estos destornilladores incluyen un
embrague de acción rápida que podría
endentarse levemente cuando el tor­nillo haya penetrado a la profundidad
deseada.

NOTA: Practique insert ando tornillos en
piezas de material de desecho a fin de
familiarizarse con la herramienta y con
la acción del embrague de acción rápida
antes de intentar insertar tornillos en la
pieza de trabajo.

3. Para extraer los tornillos, desmonte el
juego de localizador y coloque el
interruptor de avance/retroceso en la
posición de retroceso. Volver a montar
el juego de localizador no alterará de
ninguna manera la graduación de
profundidad previamente establecida.

Cómo insertar tornillos de
autoperforación en bastidor de acero
moldeado en frío (Fig. 9) para
destornilladores con clasificación de
0-2500 RPM

Cuando trabaje con láminas de metal finas,
de calibre 20 o más gruesas, siga el mismo
procedimiento que con los bastidores de
madera. Consulte “Ajuste del juego de
localizador” para graduar la profundidad
de inserción.

El tornillo “vacilará” levemente cuando ha
terminado de penetrar la tablaroca y
comienza a perforar la lámina de metal.
Esto es normal. Recuerde usar un
movimiento sólido para insertar el tornillo y
mantener la presión firme en la herramienta
hasta que el tornillo se haya asentado.

Los tornillos de autoperforación y
autorroscantes penetran y se atornillan de
manera fácil y sencilla sin la necesidad de
realizar perforaciones por separado. Su
diseño único es ideal para trabajos en metal
de hasta 13mm cm de grosor, permitiendo
una sujeción sólida y confiable. La broca
asegura una rápida y baja presión de
perforación a la vez que los rizos de su
diseño permiten extraer el residuo del ma­terial cortado. La sección de la broca piloto
asegura que la perforación se ha
completado antes de que el primer hilo del
cuerpo del tornillo haya tocado el material.
Estos tornillos pueden ser usados en
muchas aplicaciones, según se ilustra a la
derecha.

La graduación de la profundidad es
sumamente importante. Consulte “Ajuste
del juego de localizador” para graduar la
profundidad de inserción.

Fig. 9

1. Coloque el tornillo en la broca de

2. Tire del gatillo a la vez que empuja la

Lámina contra lámina

Lámina contra estructura

Estructura contra estructura

Madera contra estructura

Forrado de corrugado

inserción y alinee ésta contra la
superficie de trabajo.

herramienta hacia adelante. Esto
activará el embrague de acción rápida,
hará que el tornillo empiece a girar,
insertará el tornillo y soltará el
embrague de acción rápida en una
fracción de un segundo. Si no se
mantiene presión en la herramienta
luego de activarse el embrague de
acción rápida, el tornillo no se asentará
correctamente.

32 33

El embrague de acción rápida se
soltará automáticamente y la broca de
inserción dejará de girar una vez que
el tornillo haya penetrado a la
profundidad deseada.

Estos destornilladores incluyen un
embrague de acción rápida que podría
endentarse levemente cuando el tor­nillo haya penetrado a la profundidad
deseada.

NOTA: Practique insertando tornillos
en piezas de material de desecho a fin
de familiarizarse con la herramienta y
con la acción del embrague de acción
rápida antes de intentar insertar tornil­los en la pieza de trabajo.

3. Para extraer los tornillos, desmonte el
juego de localizador y coloque el
interruptor de avance/retroceso en la
posición de retroceso. Volver a montar
el juego de localizador no alterará de
ninguna manera la graduación de
profundidad previamente establecida.

Cómo insertar tornillos para madera

Cuando inserte tornillos para madera, se
recomienda perforar un orificio piloto para
facilitar la inserción y evitar dañar la
madera. Como regla general, el diámetro
del orificio piloto debe ser aproximadamente
70% del diámetro del tornillo. El diámetro
de los orificios piloto en madera dura debe
ser aproximadamente 90% del diámetro del
tornillo. La profundidad del orificio piloto
debe ser menor que el largo del tornillo,
cuando menos el equivalente a un diámetro
de éste. Así, la punta del tornillo podrá
penetrar la madera y brindar mayor
sujeción.

Escarie la parte superior del orificio
para permitir que el vástago calce
adecuadamente entre la cabeza del tor­nillo y los hilos. Cuando utilice un tornillo de
cabeza plana, escarie la parte superior del
orificio para permitir que la cabeza del tor­nillo que desea insertar quede al ras con la
superficie de trabajo. De ser necesario,
use jabón o cera para facilitar la inserción
del tornillo.

MANTENIMIENTO

¡ADVERTENCIA!

Para reducir el riesgo de
lesiones, desconecte siempre la
herramienta antes de darle
cualquier mantenimiento. Nunca
desarme la herramienta ni trate
de hacer modificaciones en el
sistema eléctrico de la misma.
Acuda siempre a un Centro de
Servicio
las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de
mantenimiento y mantenga su herramienta
en buenas condiciones. Antes de usarla,
examine las condiciones generales de la
misma. Inspeccione guardas, interruptores,
el cable de la herramienta y el cable de
extensión. Busque tornillos sueltos o flojos,
defectos de alineación y dobleces en
partes móviles, así como montajes
inadecuados, partes rotas y cualquier otra
condición que pueda afectar una operación
segura. Si detecta ruidos o vibraciones
anormales, apague la herramienta de
inmediato y corrija el problema antes de
volver a usarla. No utilice una herramienta
dañada. Colóquele una etiqueta que diga
“NO DEBE USARSE” hasta que sea
reparada (vea “Reparaciones”).

Bajo condiciones normales, no se requiere
lubricación hasta que haya que cambiar
los carbones. Después de 6 meses a un
año, dependiendo del uso dado, envíe su
herramienta al Centro de Servicio

MILWAUKEE

MILWAUKEE

más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza
(engranes, flechas, baleros,
carcarza, etc.)

• Inspección eléctrica (interruptor,
cable, armadura, etc.)

• Probarla para asegurar una
operación mecánica y eléctrica
adecuada.

para TODAS

Limpieza

Limpie el polvo y suciedad de las ventilas.
Mantenga las empuñaduras de la
herramienta limpias, secas y libres de
aceite y grasa. Use sólo jabón neutro y un
trapo húmedo para limpiar su herramienta
ya que algunas substancias y disolventes
limpiadores pueden ocasionar daños a
materiales plásticos y partes aislantes.
Algunos de estos incluyen: gasolina,
trementina, diluyente para barniz, diluyente
para pintura, disolventes limpiadores
clorados, amoníaco, y detergentes
caseros que contengan amoníaco.

¡ADVERTENCIA!

Para reducir el riesgo de lesiones,
descarga eléctrica o daño a la
herramienta, nunca la sumerja en
líquidos ni permita que estos
fluyan dentro de la misma.

Reparaciones

Si se daña o descompone, envíe la
herramienta y todos sus accesorios al
centro de servicio más cercano de los
listados en la cubierta posterior de este
manual del operario.

GARANTIA

Se garantiza que todos los productos
la mano de obra.
una revisión, se encuentre está defectuoso ya sea en el material o en la mano de obra.

Límites: Esta garantía no cubre: 1) reparaciones o intentos realizados por personas
ajenas a
normal; 3) abuso; 4) mal uso; 5) mantenimiento inadecuado; 6) uso continuo luego de
presentar fallas parciales; 7) herramientas que han sido modificadas; o productos utilizados
con un accesorio inadecuado.

Las baterías están garantizadas por un (1) año a partir de la fecha de compra.
En caso de que se presente un problema, favor de regresar el producto completo a

cualquier Centro de Servicio de Fábrica

MILWAUKEE

MILWAUKEE

por fallas en el material o la mano de obra, se reparará o reemplazará el producto sin
cargo y se le regresará (con flete pagado) a su propietario. No se reconoce ninguna otra
garantía ni verbal ni escrita.

NO EXISTE NINGUNA OTRA POSIBILIDAD DE REPARACION Y REEMPLAZO QUE LA DESCRIT A
EN LA PRESENTE GARANTIA. EN NINGUN CASO
RESPONSABLE POR DAÑOS INCIDENTALES, ESPECIALES O CONSECUENTES,
INCLUYENDO LA PERDIDA DE GANANCIAS.

ESTA GARANTIA SE CONFIERE EN LUGAR DE TODA OTRA GARANTIA, EXPRESA O IMPLICIT A
DE COMERCIALIZACION O DE IDONEIDAD PARA UN USO O PROPOSITO EN P ARTICULAR.

MILWAUKEE

o al Taller Autorizado de Servicio

, con flete pagado y asegurado. Si se encontrase que el problema es causado

MILWAUKEE

reparará o reemplazará cualquier producto que, luego de

MILWAUKEE

Esta garantía le otorga derechos legales específicos. Podría tener además otros
derechos que varían de estado a estado. En aquellos estados que no permiten la
exclusión de garantías implícitas o límites por daños incidentales o consecuentes,
los límites o las exclusiones anteriores podrían no aplicar en su caso.

34 35

ACCESORIOS

¡ADVERTENCIA!

Para reducir el riesgo de lesiones,
desconecté siempre su
herramienta antes de colocar o
retirar un accesorio. Use solo
accesorios recomendados
específicamente. Otros puenden
ser peligrosos.

Para una lista completa de accessorios,
refiérase a su catálogo
tric T ool. Para obtener un catálogo, contacte
su distribuidor local o uno de los centros
de servicio listos en la página de cubierta
de este manual.

Cables de cambio rápido Quik-Lok

2,4 m (8') - Cat. No. 48-76-4008
7,6 m (25') - Cat. No. 48-76-4025

Estuche metállico

Cat. No. 48-55-0711

están libres de fallas en el material y

MILWAUKEE

o Taller Autorizado de Servicio

MILWAUKEE

MILWAUKEE

; 2) uso y desgaste

SERA CONSIDERADA

Elec-

®

UNITED STATES

MILW AUKEE Service

To contact the

factory

SERVICE CENTER or authorized service station

nearest you, call

1-800-414-6527

Monday-Friday • 8:00 AM - 4:30 PM • Local Time

In addition, there is a worldwide network of distributors and authorized service
stations ready to assist you. Check your “Yellow Pages” under “Tools-Electric”
for the names of those nearest you

For further information on

authorized service station locations, visit our website at:

Milwaukee Electric Tool (Canada) Ltd.

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Tel. [phone]

Fax [phone]

TOLL FREE • NA TIONWIDE

.

factory

SERVICE CENTER or

www.mil-electric-tool.com

Corporate Product Service Support -

Warranty and Technical Information

Brookfield, Wisconsin USA

1-800-729-3878

CANADA

En outre le réseau de distributeurs est à la disposition de la
clientèle d’un océan à l’autre. Consultez les pages jaunes de
l’annuaire téléphonique pour l’adresse du centre le plus près
de chez vous.

In addition, there is a worldwide network of distributors ready
to assist you. Check your “Yellow Pages” under
“Tools-Electric” for the names of those nearest you.

MEXICO

Milwaukee Electric Tool

División de : Atlas Copco Mexicana S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tels. 5565-1414 5565-4720 Fax: [phone]

MILWAUKEE ELECTRIC TOOL CORPORATION

A Company within the Atlas Copco Group

13135 West Lisbon Road • Brookfield, Wisconsin, U.S.A. 53005

58-14-6740d2 11/02 Printed in U.S.A.

Además se cuenta con una red nacional de distribuidores y
centros autorizados de servicio, listos para apoyarlo. Vea en
las “Páginas Amarillas” sección “Herramientas Eléctricas”.
