Page 1
Catalog No.
No de Cat.
Catálogo No.
6539-1
6546-1
HEAVY-DUTY CORDLESS SCREWDRIVER
EXTRA ROBUSTES TOURNEVIS SANS CORDON
ATORNILLADORES HEAVY-DUTY DE BATERIAS, INALAMBRICOS
To extend battery pack life:
• Follow the "BATTERY PACK CARE AND USE" section of this
manual.
• Charge battery packs before use.
• Follow the charging instructions in your charger manual.
Pour étendre la durée de vie de la batterie:
• Suivre les instructions de la section «UTILISATION ET
ENTRETIEN DE LA BATTERIE» de ce manuel.
• Charger les batteries avant de les utiliser.
• Suivre les instructions de charge du manuel du chargeur.
Para extender la duración de la batería:
• Seguir la sección “USO Y CUIDADO DE LA BATERÍA” en este
manual.
• Cargar las baterías antes de usarlas.
• Seguir las instrucciones de carga en el manual del cargador.
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE
MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER EL MANUAL
DEL OPERADOR.
Page 2
2 3
WORK AREA SAFETY
ELECTRICAL SAFETY
PERSONAL SAFETY
WARNING
READ ALL INSTRUCTIONS
Failure to follow all instructions listed below may result in electric shock, fi re and/or
serious injury. The term "power tool" in all of the warnings listed below refers to your
mains-operated (corded) power tool or battery-operated (cordless) power tool.
SAVE THESE INSTRUCTIONS
GENERAL SAFETY RULES-FOR ALL BATTERY OPERATED TOOLS
1. Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
2. Do not operate power tools in ex-
plosive atmospheres, such as in the
presence of fl ammable liquids, gases,
or dust. Power tools create sparks which
may ignite the dust or fumes.
3. Keep children and bystanders away
while operating a power tool. Distractions can cause you to lose control.
4. Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power tools.
Unmodifi ed plugs and matching outlets
will reduce risk of electric shock.
5. Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric shock
if your body is earthed or grounded.
6. Do not expose power tools to rain or
wet conditions. Water entering a power
tool will increase the risk of electric
shock.
7. Do not abuse the cord. Never use the
cord for carrying, pulling, or unplugging the power tool. Keep cord away
from heat, oil, sharp edges, or moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool out-
doors, use an extension cord suitable
for outdoor use. Use of a cord suitable
for outdoor use reduces the risk of electric shock.
9. Stay alert, watch what you are do-
ing and use common sense when
operating a power tool. Do not use
a power tool while you are tired or
under the infl uence of drugs, alcohol
or medication. A moment of inattention
while operating power tools may result
in serious personal injury.
10. Use safety equipment. Always wear
eye protection. Safety equipment such
as dust mask, non-skid safety shoes,
hard hat, or hearing protection used
for appropriate conditions will reduce
personal injuries.
11. Avoid accidental starting. Ensure the
switch is in the off-position before plugging in. Carrying tools with your fi nger on
the switch or plugging in power tools that
have the switch on invites accidents.
12. Remove any adjusting key or wrench
before turning the power tool on. A
wrench or a key left attached to a rotating part of the power tool may result in
personal injury.
13. Do not overreach. Keep proper foot-
ing and balance at all times. This
enables better control of the power tool
in unexpected situations.
14. Dress properly. Do not wear loose
clothing or jewellery. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewellery, or long
hair can be caught in moving parts.
15. If devices are provided for the connec-
tion of dust extraction and collection
facilities, ensure these are connected
and properly used. Use of these de-
vices can reduce dust-related hazards.
Page 3
4 5
POWER TOOL USE AND CARE
16. Do not force the power tool. Use the
correct power tool for your application. The correct power tool will do the
job better and safer at the rate for which
it was designed.
17. Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
18. Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories,
or storing power tools. Such preven-
tive safety measures reduce the risk of
starting the tool accidentally.
19. Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tools or
these instructions to operate power
tools. Power tools are dangerous in the
hands of untrained users.
20. Maintain power tools. Check for
misalignment or binding of moving
parts, breakage of parts and any
other condition that may affect the
power tool's operation. If damaged,
have the power tool repaired before
use. Many accidents are caused by
poorly maintained power tools.
21. Keep cutting tools sharp and clean.
Properly maintained cutting tools with
sharp cutting edges are less likely to
bind and are easier to control.
22. Use the power tool, accessories and
tool bits etc., in accordance with
these instructions and in the manner
intended for the particular type of
power tool, taking into account the
working conditions and the work to
be performed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
SERVICE
28. Have your power tool serviced by a
qualifi ed repair person using only
identical replacement parts. This will
ensure that the safety of the power tool
is maintained.
23. Ensure the switch is in the off posi-
tion before inserting battery pack.
Inserting the battery pack into power
tools that have the switch on invites
accidents.
24. Recharge only with the charger speci-
fi ed by the manufacturer. A charger
that is suitable for one type of battery
pack may create a risk of fi re when used
with another battery pack.
BATTER Y T OOL USE AND CARE
SPECIFIC SAFETY RULES
25. Use power tools only with specifi cally
designated battery packs. Use of any
other battery packs may create a risk of
injury and fi re.
26. When battery pack is not in use, keep
it away from other metal objects like
paper clips, coins, keys, nails, screws,
or other small metal objects that can
make a connection from one terminal
to another. Shorting the battery terminals
together may cause burns or a fi re.
27. Under abusive conditions, liquid may
be ejected from the battery, avoid
contact. If contact accidentally occurs, fl ush with water. If liquid con-
tacts eyes, additionally seek medical
help. Liquid ejected from the battery
may cause irritation or burns.
1. Maintain labels and nameplates.
These carry important information.
If unreadable or missing, contact a
MILWAUKEE service facility for a free
replacement.
2. Hold tools by insulated gripping sur-
faces when performing an operation
where the cutting tool may contact
hidden wiring or its own cord. Con-
tact with a “live” wire will make exposed
metal parts of the tool “live” and shock
the operator.
3
1
2
4
5
6
7
1. Bit
2. Clutch adjusting ring
3. Speed switch selector
(Cat. No. 6546-1)
4. Lock switch
5. Battery pack
6. Battery pack release buttons
7. Forward/reverse switch
Direct Current
Properly Recycle
Nickel Cadmium Batteries
Symbology

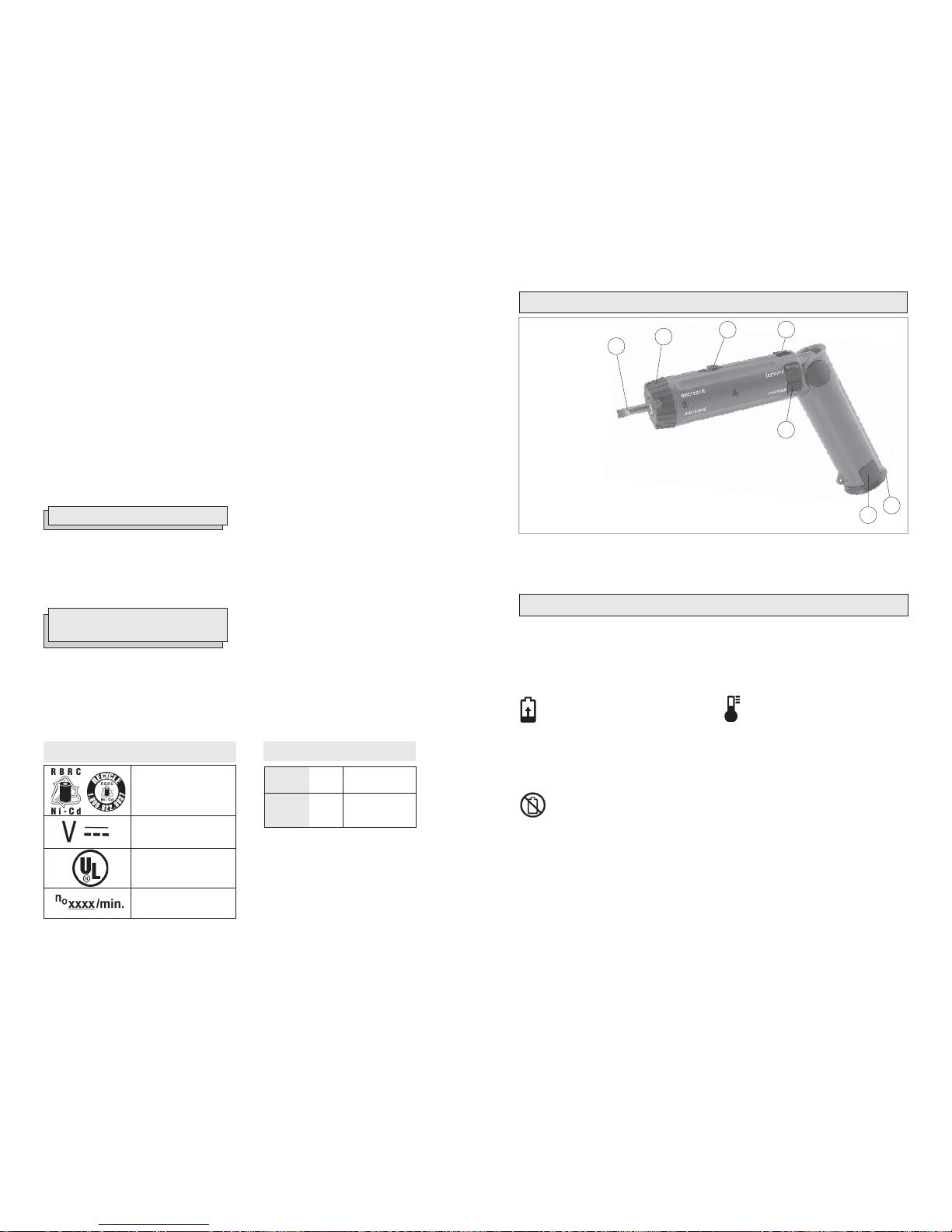

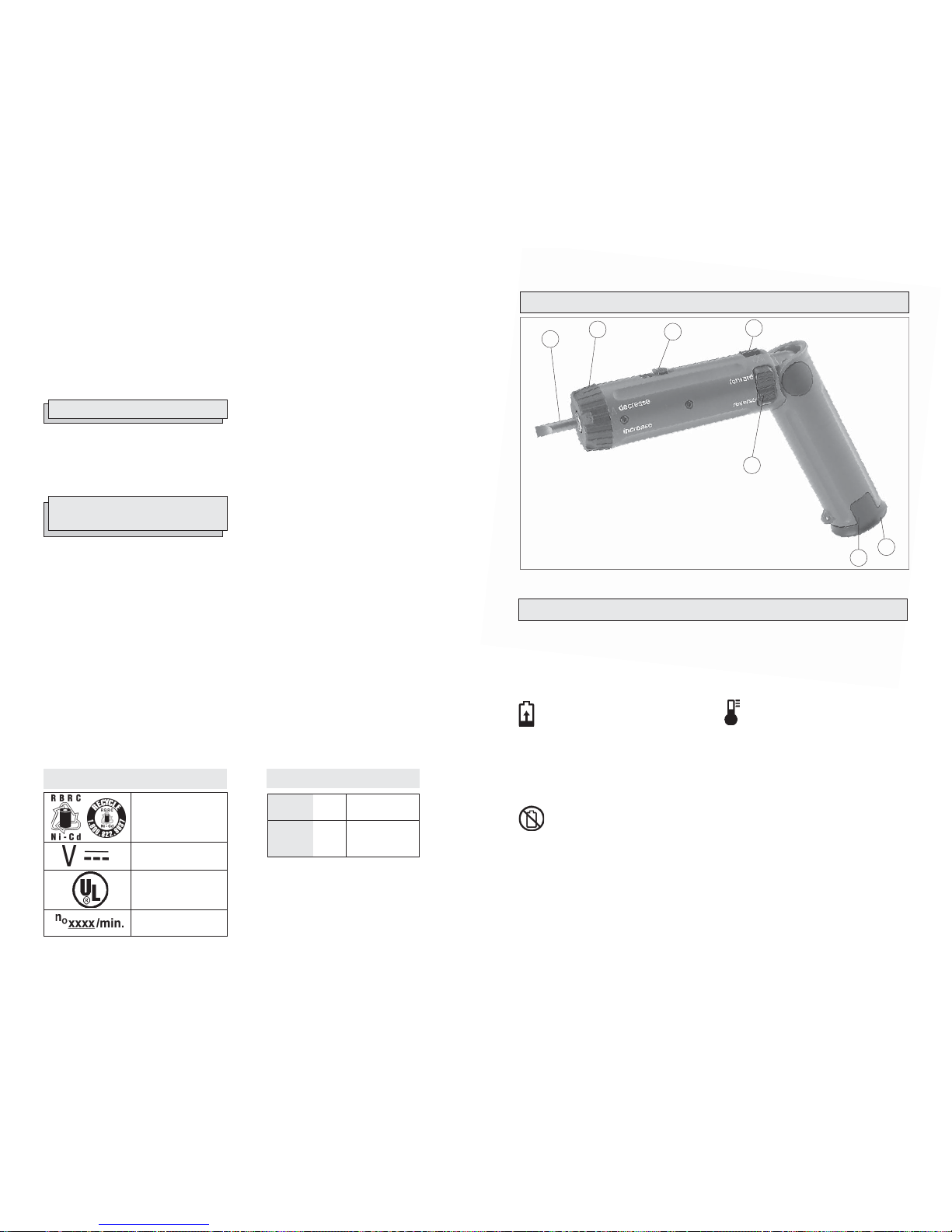

FUNCTIONAL DESCRIPTION
Underwriters
Laboratories, Inc.
No Load Revolutions
per Minute (RPM)
Cat. No.
6539-1
6546-1
Volts
DC
2.4
2.4
Specifi cations
No Load RPM
190
400/200
3. WARNING: Some dust created by
power sanding, sawing, grinding, drilling, and other construction activities
contains chemicals known to cause
cancer, birth defects or other reproductive harm. Some examples of these
chemicals are:
• lead from lead-based paint
• crystalline silica from bricks and cement
and other masonry products, and
• arsenic and chromium from chemicallytreated lumber.
Your risk from these exposures varies,
depending on how often you do this
type of work. To reduce your exposure
to these chemicals: work in a well ventilated area, and work with approved
safety equipment, such as those dust
masks that are specially designed to
fi lter out microscopic particles.
Page 4
6 7
BATTERY PACK CARE AND USE
EXTENDING AND MAINTAINING
BATTERY PACK LIFE
Charge the new battery pack overnight before use to allow the cells
to become fully charged. New
battery packs are not fully charged. Two
to ten normal charging/discharging cycles
may be required before the pack can take
its maximum charge.
Never completely discharge the
battery pack. MIL WAUKEE battery
packs do not develop a "memory"
when charged after only a partial discharge.
Taping-on triggers or leaving work lights on
for extended periods to completely discharge
the battery pack will reduce its life by upsetting the electrochemical balance and can
result in short-circuiting of the battery.
Do not charge batteries in hot or
cold places (below 40°F (5°C) or
above 105°F (40°C)). Temperature
extremes reduce the ability for battery pack
cells to hold a charge. Do not store batteries
where the temperature may exceed 120°F
(50°C), such as in a vehicle or metal building
during the summer.
To avoid overheating to a battery pack,
allow cordless tools cool down between
high torque drilling/cutting applications.
The increased energy discharge rate will
heat the battery pack cells faster than the
cells can release the heat. This could damage the cells.
After use, allow a hot battery pack to
cool to room temperature before inserting it
into the charger. If a hot battery is put on a
charger, charging will not begin until the battery has cooled to a safe temperature. See
your charger manual for more information
on charging temperatures. Charging a hot
battery will damage the cells.
Never forcibly heat up or cool down batteries. This will damage some cells in the
pack, causing them to not be able to hold
a charge.
Remove the battery pack from the tool
for charging when the tool can no longer
perform its intended function (i.e., drilling,
cutting, etc.).
Leave the battery pack on the
charger after it has reached a full
charge; the pack will continue to
receive a trickle charge to ensure capacity
is maintained.
Occasionally (once a week) leave the
batteries on the charger overnight to help
maintain cell balance.
Do not store the battery on the charger
(for more than 24 hours); this could reduce battery life.
Never leave batteries on chargers where
power interruptions are common. Damage
to the battery cells could occur.
Store batteries at room temperature away from moisture. Do not
store in damp locations where corro-
sion of terminals may occur.
Do not submerge your battery or cordless tools in water. This will damage the
battery and tool.
Charge unused batteries overnight at
least every six months to maximize battery life. Unused batteries discharge at a
rate of about 1% per day and will be fully
discharged after six months. For batteries
stored for a long time, two to ten normal
charging cycles may be required before the
pack is fully charged.
Do not use oil or solvents to clean or
lubricate your battery pack. The plastic
casing will become brittle and crack, causing
a risk of injury.
MILWAUKEE battery packs will operate for many years and/or hundreds of cycles when they
are used, charged, and stored according to these instructions. Properly using, charging, and
storing your battery pack can greatly extend its life.
WARNING
To reduce the risk of injury, wear
safety goggles or glasses with side
shields.
OPERATION
Installing Bits
Always remove the battery pack and set
the lock switch to “lock” before inserting or
removing bits. Select the proper style and
size screwdriver bit for the type of screw you
are using (see “Accessories”).
1. To install the bit, insert it into the bit
socket.
2. To remove the bit, pull it out of the bit
socket.
Adjusting the Handle
The handle is designed for convenience and
control. The durable, center pivot allows the
handle to be used in the conventional shape
or folded into a pistol grip. Access to the
forward/reverse switch and lock switch is
comfortable in either handle position.
The torque specifications shown here are approximate values obtained with a fully charged
battery pack.
NOTE: Because the settings shown in the table are
only a guide, use a piece of scrap material to test
the different clutch settings before driving screws
into the workpiece.
1 Speed
(in. lbs.)
5
5
12
12-16
12-16
22
2 Speed
(in. lbs.)
Lo
3.5
7
10.5
14
17.5
26
Hi
3.5
7
10.5
13
13
13
Clutch
Setting
1
2
3
4
5
6
Applications
Small screws in
softwood.
Medium screws
in softwood or
small screws in
hardwood.
Large screws
in softwoods.
Medium screws
in hardwood or
large screws in
hardwood with

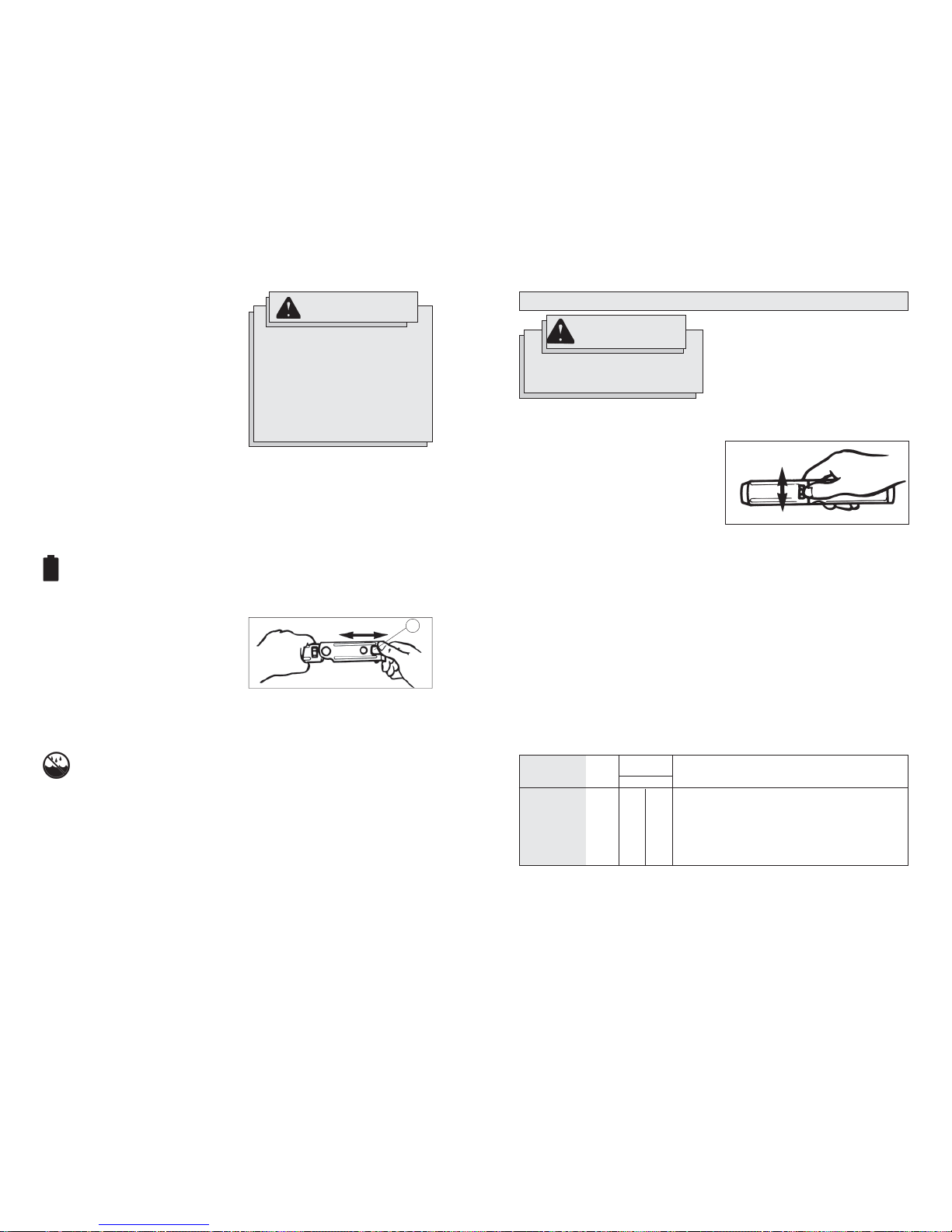

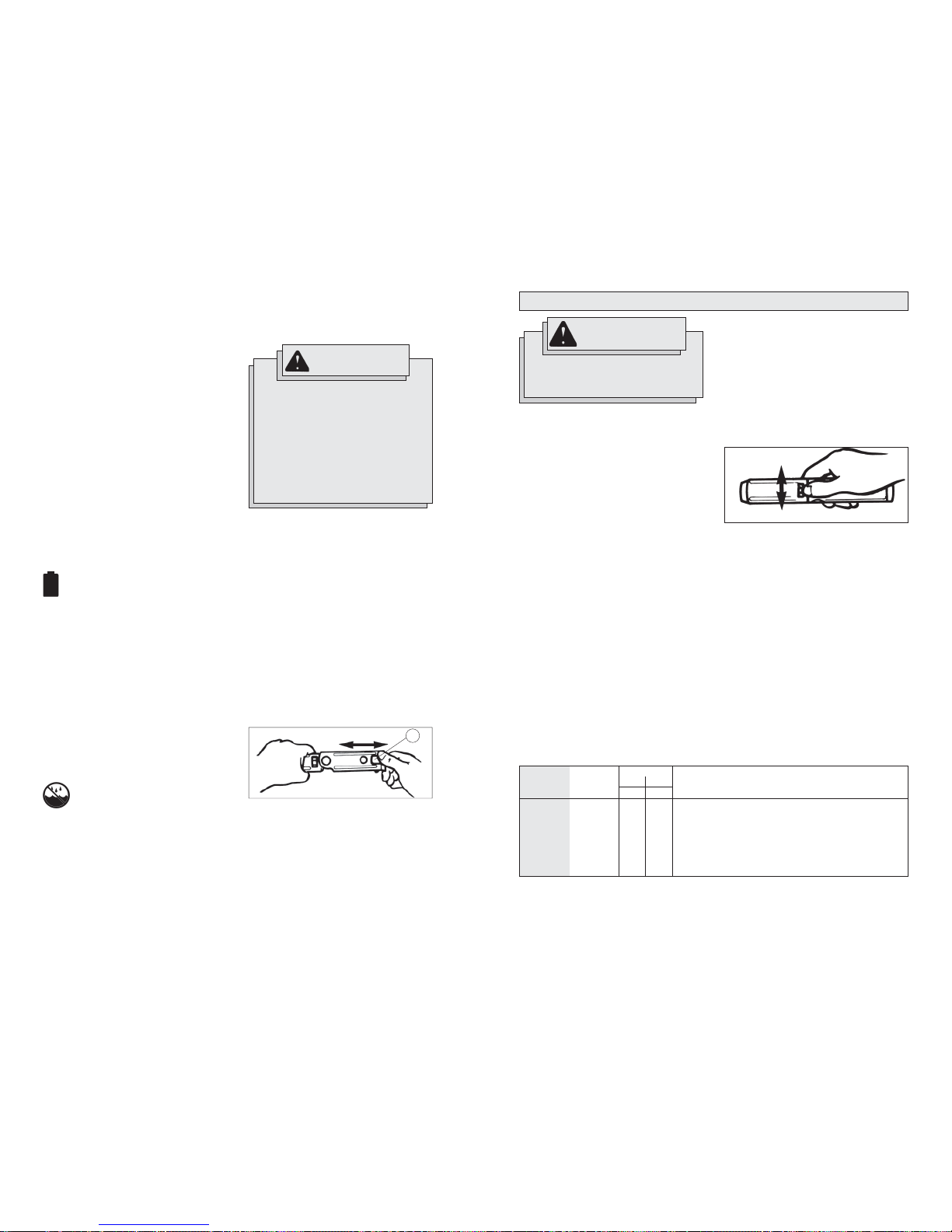

Removing Battery Pack from Tool
Push in the release buttons (1) and pull the
battery pack away from the tool.
1
Fig. 1
WARNING
Charge only MILWAUKEE 2.4 Volt
battery packs in 2.4 Volt MIL WAUKEE
chargers. Other brands of batteries
may explode causing personal injury
and damage.
For specifi c charging instructions,
please read the operator's manual
supplied with your charger.
Inserting Battery Pack into Tool
The battery pack may feel warm after the
charging cycle. If it is warm, maximize the
output of the battery by allowing it to cool for a
few minutes before inserting it into the tool.
T o insert the battery pack into the tool, push
in the release buttons (1) and slide it into the
body of the tool.
Using the Adjustable Clutch
This tool has an adjustable clutch for driving
different types of screws into different materials. When properly adjusted, the clutch will
slip at a preset torque to prevent driving the
screw too deep and to prevent damage to
the screw or tool. Refer to the following table
to select the correct position for the type of
material and screw size you are using.
T o adjust the clutch, turn the clutch adjusting
ring so that the desired setting lines up with
the dot on motor housing as shown.
Page 5
8 9
APPLICATIONS
Using the Lock Switch
When the battery pack is installed, the tool
is in operating condition. The lock switch
prevents accidental starting by locking the
forward/reverse switch. Always set the lock
switch to “lock” before performing maintenance, changing accessories, storing the tool
and any time the tool is not in use.
1. To lock, push the lock switch in the
direction marked on the tool.
2. To unlock, push the lock switch in the
opposite direction.

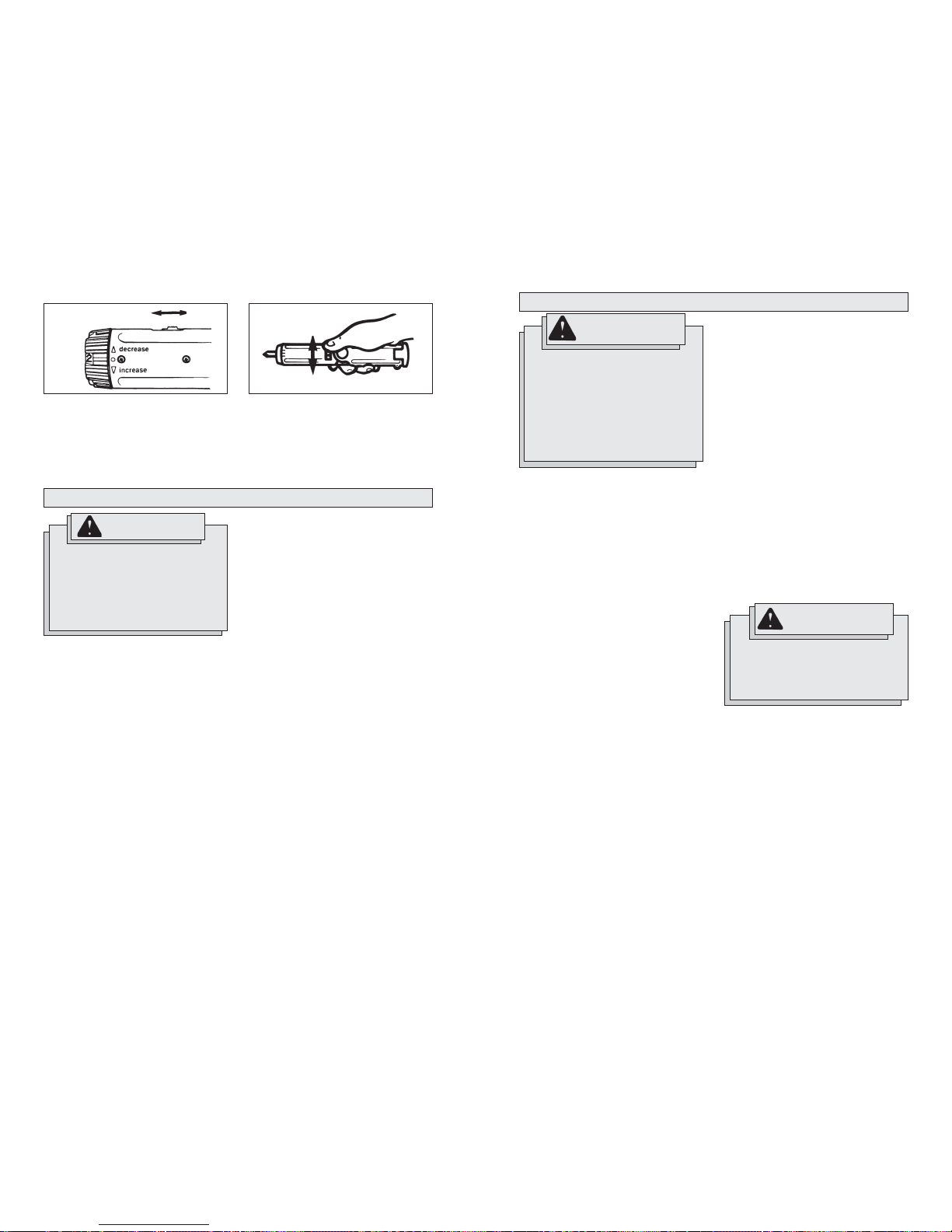

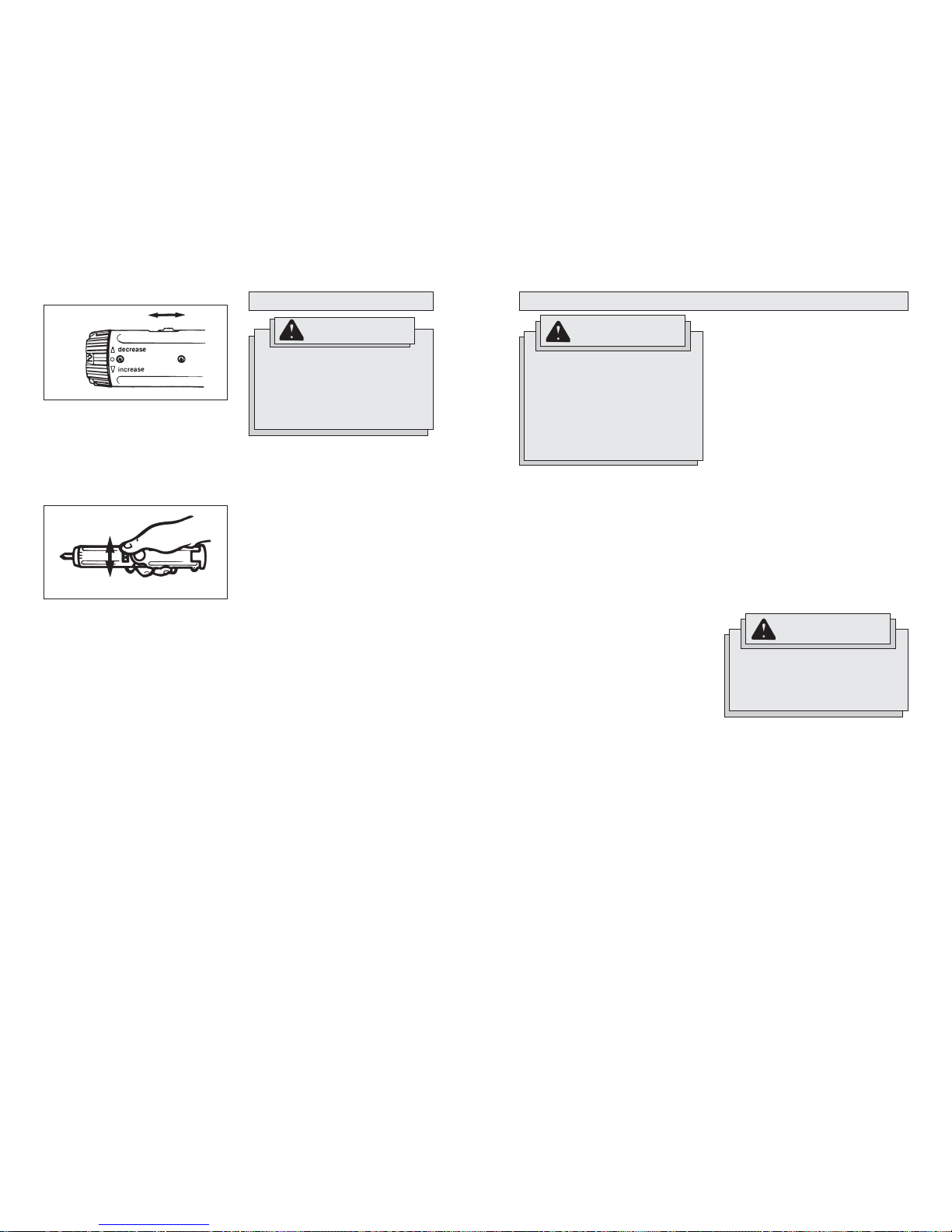

Selecting High or Low Speed
Fig. 4
Forward
Reverse
Fig. 2
Unlock
Lock
Selecting Forward or Reverse
Press the forward/reverse switch in the direction marked on tool for the desired rotation.
The switch will automatically return to the
center, OFF position when it is released.
To reduce the risk of injury, always
remove battery pack and lock trigger before attaching or removing
accessories. Use only specifi cally
recommended accessories. Others
may be hazardous.
WARNING
This tool provides a quick, convenient means
of installing and removing screws. Because of
the many screw sizes, types, thread engagements and materials available, it is diffi cult to
limit the application of this tool by screw size.
However, for applications in wood, a #8 wood
screw with a full pilot hole is recommended
as a practical limit.
Driving Screws
1. Select the proper style and size screwdriver bit for the type of screw being used
(see “Accessories”).
2. With the screwdriver bit fi rmly seated in
the head of the screw, place the tip of the
screw on the workpiece and apply fi rm
pressure.
3. Press the forward/reverse switch to
“forward”.
Removing Screws
Screws can be removed by reversing the
motor. If a screw is unusually tight and can
not be readily removed by the motor, lock the
bit. See “Locking the Bit”.
Locking the Bit
When the forward/reverse switch is off,
the bit automatically locks in place allowing you to use your screwdriver manually.
This feature is handy for tightening screws
that require more torque than the driver is
capable of delivering, when confi rming the
tightness of a screw or when loosening an
extremely tight screw.
1. For high speed (400 RPM) and less
torque, push the speed selector back.
2. For low speed (200 RPM) and more
torque, push the speed selector forward.
Fig. 3
High
Low
MAINTENANCE
WARNING
To reduce the risk of personal injury ,
always unplug the charger and remove the battery pack from the charger or tool before performing any
maintenance. Never disassemble the
tool, battery pack or charger. Contact
a MILWAUKEE service facility for
ALL repairs.
WARNING
To reduce the risk of personal injury
and damage, never immerse your
tool, battery pack or charger in liquid
or allow a liquid to fl ow inside them.
Maintaining Tool
Keep your tool, battery pack and charger
in good repair by adopting a regular maintenance program. After six months to one
year, depending on use, return the tool,
battery pack and charger to a MILWAUKEE
service facility for:
• Lubrication
• Brush inspection and replacement
• Mechanical inspection and cleaning
(gears, spindles, bearings, housing,
etc.)
• Electrical inspection (battery pack,
charger, motor)
• Testing to assure proper mechanical and
electrical operation
If the tool does not start or operate at full
power with a fully charged battery pack,
clean the contacts on the battery pack. If
the tool still does not work properly, return
the tool, charger and battery pack to a
MILWAUKEE service facility for repairs.
Maintaining Battery Pack
MILWAUKEE battery packs will operate for
many years and/or hundreds of cycles when
they are maintained and used according to
these instructions.
A battery pack that is stored for six months
without being used will discharge itself. Batteries discharge at a rate of about 1% per
day. Charge the battery every six months
even if it is unused to maximize battery life.
Do not tape the trigger in the “ON” position
and leave the tool unattended as this may
discharge the battery to a point where it will
no longer be able to recharge. Use a MIL-
WAUKEE battery pack only until it no longer
performs with the power and torque needed
for your application.
Store your battery pack in a cool, dry place.
Do not store it where the temperature may
exceed 120°F (50°C) such as in a vehicle
or metal building during the summer. High
temperatures will overheat the battery pack,
reducing battery life. If it is stored for several
months, the battery pack will gradually lose
its charge. One to three cycles of charging
and discharging through normal use will
restore the capacity of the battery pack. During the life of the battery pack, the operating
time between charges becomes shorter. If
the operating time becomes extremely short
after a proper charge, the usable life of the
battery pack has been reached and it should
be replaced.
Cleaning
Clean dust and debris from charger and tool
vents. Keep tool handles clean, dry and free
of oil or grease. Use only mild soap and a
damp cloth to clean the tool, battery pack
and charger since certain cleaning agents
and solvents are harmful to plastics and other
insulated parts. Some of these include gasoline, turpentine, lacquer thinner, paint thinner ,
chlorinated cleaning solvents, ammonia and
household detergents containing ammonia.
Never use fl ammable or combustible sol-
vents around tools.
Page 6
10 11
WARNING
To reduce the risk of explosion,
never burn a battery pack even if
it is damaged, dead or completely
discharged.
RBRC Battery Recycling Seals
The RBRC™ Battery Recycling Seals (see
"Symbology") on your tool battery packs
indicate that MILWAUKEE has arranged
for the recycling of that battery pack with
the Rechargeable Battery Recycling Corporation (RBRC). At the end of your battery
pack's useful life, return the battery pack to a
MILWAUKEE Branch Offi ce/Service Center
or the participating retailer nearest you. For
more information, visit the RBRC web site
at www.rbrc.org.
Disposing of Nickel-Cadmium Battery
Packs
Nickel-Cadmium battery packs are recyclable. Under various state and local laws, it
may be illegal to dispose of this battery into
the municipal waste stream. Dispose of your
battery pack according to federal, state and
local regulations.
Repairs
For repairs, return the tool, battery pack
and charger to the nearest service center
listed on the back cover of this operator's
manual.
2.4 Volt Battery Pack
Cat. No. 48-11-0100
2.4 Volt Charger
Cat. No. 48-59-0300
2.4 Volt Charger
Cat. No. 48-59-0181
Carrying Case
Cat. No. 48-55-0798
ACCESSORIES
For a complete listing of accessories refer to
your MILWAUKEE Electric T ool catalog or go
on-line to www.milwaukeetool.com. T o obtain
a catalog, contact your local distributor or a
service center.
WARNING
Always remove battery pack before
changing or removing accessories.
Only use accessories specifi cally
recommended for this tool. Others
may be hazardous.
FIVE YEAR TOOL LIMITED WARRANTY
Every MILWAUKEE electric power tool (including battery charger) is warranted to the original
purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after
examination, is determined by MILWAUKEE to be defective in material or workmanship for
a period of fi ve (5) years* after the date of purchase. Return the electric power tool and a
copy of proof of purchase to a MILWAUKEE factory Service/Sales Support Branch location
or MILWAUKEE Authorized Service Station, freight prepaid and insured. This warranty does
not apply to damage that MILWAUKEE determines to be from repairs made or attempted by
anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal
wear and tear, lack of maintenance, or accidents.
* The warranty period for Hoists (lever, hand chain, & electric chain hoists), Ni-Cd battery
packs, Work Lights (cordless fl ashlights), Job Site Radios, and Trade Titan™ Industrial Work
Carts is one (1) year from the date of purchase.
*There is a separate warranty for V™-technology Li-Ion Battery Packs 18 volts or above that
accompany the power tools:
*Every MILWAUKEE V™-technology Li-Ion Battery Pack 18 volts or above is covered by an
initial 1000 Charges/2 Years free replacement warranty. This means that for the earlier of
the fi rst 1000 charges or two (2) years from the date of purchase/fi rst charge, a replacement
battery will be provided to the customer for any defective battery free of charge. Thereafter,
customers will also receive an additional warranty on a pro rata basis up to the earlier of the
fi rst 2000 charges or fi ve (5) Years from the date of purchase/fi rst charge. This means that
every customer gets an additional 1000 charges or three (3) years of pro rata warranty on
the V™-technology Li-Ion Battery Pack 18 volts or above depending upon the amount of use.
During this additional warranty period, the customer pays for only the useable service received
over and above the fi rst 1000 Charges/2 years, based on the date of fi rst charge and number
of charges found on the battery pack via Milwaukee’s V™-technology Service Reader.
Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE
product. However, proof of purchase in the form of a sales receipt or other information deemed
suffi cient by MILWAUKEE is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF
EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU
SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES,
OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED
TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY
PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS.
THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED. WITHOUT LIMITING THE
GENERALITY OF THE FOREGOING, MILWAUKEE DISCLAIMS ANY IMPLIED W ARRANTY
OF MERCHANTABILITY OR FITNESS FOR A PAR TICULAR USE OR PURPOSE, AND ALL
OTHER WARRANTIES.
This warranty applies to product sold in the U.S.A., Canada and Mexico only.
Page 7
12 13
SÉCURITÉ DU LIEU
DE TRAVAIL
AVERTISSEMENT
LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS
Le non respect des instructions ci-après peut entraîner des chocs électriques, des
incendies et/ou des blessures graves. Le terme «outil électrique» fi gurant dans les
avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau
(à cordon) ou par batterie (sans fi l).
CONSERVER CES INSTRUCTIONS
RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS
ALIMENTÉS PAR BATTERIE
1. Maintenir la zone de travail propre et bien
éclairée. Les zones encombrées ou mal
éclairées sont favorables aux accidents.
2. Ne pas utiliser d’outil électrique dans
une atmosphère explosive, telle
qu’en en présence de liquides, de
gaz ou de poussières infl ammables.
Les outils électriques génèrent des
étincelles qui peuvent enfl ammer les
poussières ou les fumées.
3. Tenir les enfants et les personnes
non autorisées à l’écart pendant le
fonctionnement d’un outil électrique.
Un manque d’attention de l’opérateur risque
de lui faire perdre le contrôle de l’outil.
4. La fi che de l’outil électrique doit cor-
respondre à la prise d’alimentation.
Ne jamais modifier la fiche d’une
manière quelconque. Ne pas utiliser
d’adaptateur avec les outils électriques mis à la terre (à la masse).
Des fi ches non modifi ées et des prises
d’alimentation assorties réduisent le
risque de choc électrique.
5. Éviter tout contact corporel avec des
surfaces reliées à la masse ou à la
terre telles que tuyaux, radiateurs,
cuisinières et réfrigérateurs. Un risque
de choc électrique plus élevé existe si le
corps est relié à la masse ou à la terre.
6. Ne pas exposer les outils électriques
à la pluie ou à l’humidité. Le risque de
choc électrique augmente si de l’eau
s’infi ltre dans un outil électrique.
9. Être sur ses gardes, être attentif et
faire preuve de bon sens en utilisant
un outil électrique. Ne pas utiliser
un outil électrique en cas de fatigue
ou sous l’influence de drogues,
d’alcool ou de médicaments. Un
instant d’inattention lors de l’utilisation
d’un outil électrique peut entraîner des
blessures graves.
10. Utiliser un équipement de sécurité.
Toujours porter des lunettes de protection. Un équipement de sécurité
comprenant masque anti-poussière,
chaussures de sécurité anti-dérapantes,
casque ou dispositif de protection antibruit peut, dans les circonstances appropriées, réduire le risque de blessure.
11. Éviter tout démarrage accidentel de
l’outil. S’assurer que le commutateur
est en position OFF (Arrêt) avant de
brancher l’outil. Le port de l’outil avec
un doigt sur le commutateur ou son
branchement avec le commutateur en
position ON (Marche) sont favorables
aux accidents.
7. Prendre soin du cordon. Ne jamais
utiliser le cordon pour transporter,
tirer ou débrancher l’outil électrique.
Tenir le cordon à l’écart de la chaleur ,
des huiles, des arêtes coupantes ou
des pièces en mouvement. Un cordon
endommagé ou emmêlé présente un
risque accru de choc électrique.
8. Se procurer un cordon d’alimentation
approprié en cas d’utilisation
d’un outil électrique à l’extérieur.
L’utilisation d’un cordon d’alimentation
pour usage extérieur réduit le risque de
choc électrique.
SÉCURITÉ INDIVIDUELLE
SÉCURITÉ ÉLECTRIQUE
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
16. Ne pas forcer l’outil électrique.
Utiliser l’outil électrique approprié
à l’application considérée. L’outil
électrique adapté au projet considéré
produira de meilleurs résultats, dans
des conditions de sécurité meilleures, à
la vitesse pour laquelle il a été conçu.
17. Ne pas utiliser l’outil électrique si le
commutateur ne le met pas sous ou
hors tension. Tout outil électrique dont
le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.
18. Débrancher la fiche de la prise
d’alimentation et/ou la batterie de
l’outil électrique avant d’effectuer des
réglages, de changer d’accessoires
ou de ranger l’outil. De telles mesures
de sécurité préventive réduisent le
risque de mettre l’outil en marche accidentellement.
19. Ranger les outils électriques inutili-
sés hors de la portée des enfants et
ne pas laisser des personnes qui
connaissent mal les outils électriques ou ces instructions utiliser
ces outils. Les outils électriques sont
dangereux dans les mains d’utilisateurs
non formés à leur usage.
20. Entretien des outils électriques.
S’assurer de l’absence de tout désalignement ou de grippage des
pièces mobiles, de toute rupture de
pièce ou de toute autre condition
qui pourrait affecter le bon fonctionnement de l’outil électrique. En
cas de dommages, faire réparer l’outil
avant de l’utiliser de nouveau. Les
outils électriques mal entretenus sont à
la source de nombreux accidents.
21. Garder les outils de coupe affûtés et
propres. Les outils de coupe correctement entretenus et bien affûtés risquent
moins de se gripper et sont plus faciles
à manier.
22. Utiliser cet outil électrique, les acces-
soires, les mèches, etc. conformément à ces instructions et de la façon
prévue pour ce type particulier d’outil
électrique, tout en prenant en compte
les conditions de travail et le type de
projet considérés. L’utilisation de cet
outil électrique pour un usage autre que
l’usage prévu peut créer des situations
dangereuses.
UTILISATION ET ENTRETIEN
DE LA BATTERIE
23. S’assurer que le commutateur est en
position OFF (Arrêt) avant d’insérer la
batterie. L’insertion de la batterie dans
un outil électrique dont le commutateur
est en position ON (Marche) est favorable aux accidents.
24. Ne recharger la batterie qu’avec le
chargeur spécifi é par le fabricant.
Un chargeur qui convient à un type de
batterie peut créer un risque d’incendie
s’il est utilisé avec un autre type de batterie.
25. N’utiliser les outils électriques
qu’avec les batteries spécialement
conçues pour eux. L’utilisation de
batteries d’autres marques peut créer
un risque de blessure et d’incendie.
26. Lorsque la batterie est hors service,
la ranger à l’écart d’autres objets métalliques tels que trombones, pièces
de monnaie, clés, clous, vis et autres
petits objets métalliques qui peuvent
établir une connexion d’une borne à
l’autre. Un court-circuit aux bornes de
la batterie peut provoquer des brûlures
ou un incendie.
12. Retirer toute clé de réglage avant de
mettre l’outil sous tension. Une clé
laissée attachée sur une pièce mobile
de l’outil électrique peut entraîner des
blessures.
13. Ne pas travailler à bout de bras. Bien
garder un bon équilibre à tout instant.
Ceci permet de mieux préserver la
maîtrise de l’outil électrique dans des
situations imprévues.
14. Porter des vêtements adéquats. Ne
pas porter de vêtements amples
ni de bijoux. Ne pas approcher les
cheveux, vêtements et gants des
pièces en mouvement. Les vêtements
amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en
mouvement.
15. Si des dispositifs sont prévus pour
l’extraction et la récupération des
poussières, vérifi er qu’ils sont con-
nectés et utilisés correctement.
L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.
Page 8
14 15
Tours-minute á vide
(RPM)
Tension CD seul.
Disposez correctement
des batteries au
nickel-cadmium
Pictographie
Underwriters
Laboratories, Inc.
No de
Cat.
6539-1
6546-1
Volts
CD
2,4
2,4
Spécifi cations
Tours-minute á
vide
190
400/200
1. Maintenir en l’état les étiquettes et les
plaques d’identifi cation. Des informa-
tions importantes y fi gurent. Si elles
sont illisibles ou manquantes, contacter
un centre de services et d’entretien
MILWAUKEE pour un remplacement
gratuit.
2. Tenir l’outil par les surfaces de prise
isolées si, au cours des travaux,
l’outil de coupe risque d’entrer en
contact avec des fi ls cachés ou avec
son propre cordon. Le contact avec un
fi l sous tension met les parties métalliques exposées de l’outil sous tension,
ce qui infl igera un choc électrique à
l’opérateur.
ENTRETIEN
28. Faire effectuer l’entretien de l’outil
électrique par un technicien qualifié qui n’utilisera que des pièces
de rechange identiques. La sé-
curité d’utilisation de l’outil en sera
préservée.
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES
27. Du liquide peut être éjecté de la batterie en cas de manutention abusive
; éviter tout contact. En cas de contact accidentel avec les projections,
rincer à l’eau. En cas de contact
avec les yeux, consulter un médecin.
Le liquide s’échappant de la batterie
peut provoquer des irritations ou des
brûlures.
3. AVERTISSEMENT : Certaines pous-
sières générées par les activités de
ponçage, de coupe, de rectifi cation, de
perçage et d’autres activités de construction contiennent des substances
considérées être la cause de malformations congénitales et de troubles
de l’appareil reproducteur. Parmi ces
substances fi gurent:
• le plomb contenu dans les pein-
tures à base de plomb;
• la silice cristalline des briques, du
ciment et d’autres matériaux de
maçonnerie, ainsi que
• l’arsenic et le chrome des sciages
traités chimiquement.
Les risques encourus par l’opérateur
envers ces expositions varient en
fonction de la fréquence de ce type de
travail. Pour réduire l’exposition à ces
substances chimiques, l’opérateur doit:
travailler dans une zone bien ventilée
et porter l’équipement de sécurité approprié, tel qu’un masque anti-poussière
spécialement conçu pour filtrer les
particules microscopiques.
3
1
2
4
DESCRIPTION FONCTIONNELLE
5
6
7
1. Pièce
2. Anneau de rélage de l'accouplement
3. Sélecteur de régime (Cat. No. 6546-1)
4. Verrou de rotation
5. Batterie
6. Boutons dégagement batterie
7. Inverseur de rotation
UTILISATION ET ENTRETIEN DE LA BATTERIE
ENTRETIEN ET DURÉE DE VIE DE LA BATTERIE
Charger la batterie neuve durant
toute une nuit avant l’utilisation
afi n de permettre aux éléments de
batterie d’être complètement chargés.
Les batteries neuves ne sont pas complètement chargées. De deux à dix cycles de
charge/décharge normaux peuvent être
requis avant que la batterie acquière sa
charge maximum.
Ne jamais complètement décharger
la batterie. Les batteries MILWAUKEE
ne développent pas de «mémoire»
lorsqu’elles sont chargées uniquement après
une décharge partielle. Le fait de maintenir
les gâchettes enclenchées avec du ruban
adhésif ou de laisser l’éclairage de travail
allumé pendant de longues périodes pour
décharger complètement la batterie réduit
sa durée de vie en altérant son équilibre
électrochimique et peut entraîner un courtcircuit de la batterie.
Les batteries MILWAUKEE fonctionneront pendant de nombreuses années et/ou pour
des centaines de cycles si elles sont utilisées, chargées et remisées conformément à ces
instructions. L’utilisation, la charge et le remisage corrects de la batterie peuvent prolonger
grandement sa durée de vie.
Ne pas charger les batteries dans
des endroits froids ou chauds (en
dessous de 5 °C [40 °F] ou au-dessus
de 40 °C [105 °F]). Les températures extrêmes réduisent la capacité des éléments
de batterie à maintenir la charge. Ne pas les
remiser dans des endroits où la température
peut dépasser 50 °C (120 °F), tels que
dans un véhicule ou un bâtiment en métal
durant l’été.
Pour éviter de surchauffer une batterie,
laisser les outils sans fi l refroidir entre
les applications de coupe et de perçage
à couple élevé. Le taux supérieur d’énergie
libérée chauffe plus rapidement les éléments
de batterie que la capacité des éléments à
dissiper la chaleur. Ceci peut endommager
les éléments.
Page 9
16 17
Après utilisation, laisser la batterie
chaude refroidir à la température ambiante
avant de l’insérer dans le chargeur. Si une
batterie chaude est mise dans le chargeur, la
charge ne commence que lorsque la batterie
a atteint une température adéquate. Voir le
manuel du chargeur pour plus d’informations
sur les températures de charge. Le fait de
charger une batterie chaude endommage
les éléments.
Ne jamais chauffer ou refroidir les batteries de force. Ceci endommage certains élé-
ments de la batterie, les rendant incapables
de maintenir la charge.
Retirer la batterie de l’outil pour la charger
lorsque l’outil ne peut plus effectuer la
tâche pour laquelle il est conçu (c’est-à-
dire percer, couper, etc.).
Laisser la batterie sur le chargeur une fois
qu’elle est complètement chargée. La bat-
terie continue à recevoir une charge d’entretien
garantissant que la capacité est maintenue.
Occasionnellement(une fois par
semaine), laisser les batteries sur
le chargeur toute une nuit pour
permettre de maintenir l’équilibre des
éléments.
Ne pas remiser la batterie sur le chargeur
pendant plus de 24 heures; ceci peut
réduire sa durée de vie.
Ne jamais laisser les batteries sur les
chargeurs lorsque des coupures de courant sont fréquentes. Ceci pourrait endom-
mager les éléments de la batterie.
Remiser les batteries à température ambiante et à l’abri de l’humidité. Ne pas les
remiser dans des endroits humides où une
corrosion des bornes peut avoir lieu.
Ne pas immerger la batterie et les
outils sans fi l dans de l’eau. Ceci
endommage la batterie et l’outil.
Charger les batteries inutilisées durant
toute une nuit au moins tous les six mois
pour allonger leur durée de vie. Des batter-
ies non utilisées se déchargent à un taux d’1%
par jour et sont complètement déchargées au
bout de six mois. Deux à dix cycles de charge
normaux peuvent être nécessaires pour charger complètement la batterie lorsqu’elle a été
remisée pendant une longue durée.
Ne pas utiliser d’huile ou de solvant pour
nettoyer ou graisser la batterie. Le boîtier
en plastique peut se fendre ou se casser et
créer un risque de blessures.
AVERTISSEMENT
Charger uniquement des batteries
MILWAUKEE de 2,4 V dans les
chargeurs MILWAUKEE de 2,4 V. Des
batteries de marques différentes peuvent exploser et causer des blessures
et des dommages.
Pour les instructions de charge spécifi ques, lire le manuel de l’opérateur
fourni avec le chargeur.
Retrait de la batterie de l’outil
Appuyez sur les boutons de dégagement et
retirez la batterie de l’outil.
Insertion de la batterie dans l’outil
La batterie pourra rester encore chaude au
toucher après le cycle de recharge. Pour en
maximiser le rendement, laissez-la refroidir
durant quelques minutes avant de l’insérer
dans l’outil.
Pour insérer la batterie dans l’outil, enfoncez
les boutons de dégagement et glissez-la
dans l’outil.
1
Fig. 1
MANIEMENT
AVERTISSEMENT
Pour minimiser les risques de blessures, portez des lunettes à coques
latérales.
Lorsque la batterie est dans l’outil, celui-ci
est prêt à fonctionner. Le verrou de rotation
prévient les démarrages accidentels en bloquant l’inverseur de rotation. Placez toujours
le verrou de rotation à la position marquée
«LOCK» avant de faire l’entretien de l’outil,
d’en changer les accessoires ou de le ranger
lorsqu’il ne sert pas.
1. Pour bloquer la rotation, poussez le ver-
rou vers la position « LOCK » marquée
sur l’outil.
2. Pour déverrouiller la rotation, poussez
le verrou dans la direction opposée.
N.B. Les réglages indiqués au tableau étant approximatifs, il est conseillé de tester différents réglages sur
un morceau de matériau de rebut avant de commencer à enfoncer les vis dans le matériau à ouvrer.
Réglage de la poignée
Le design de la poignée en assure la commodité et la maîtrise. Son axe durable
permet d’employer l’outil dans sa forme
originale ou en pliant la poignée en forme de
pistolet. L’accès à l’inverseur et au verrou de
rotation est facile aux deux positions.
Usage du verrou de rotation
Installation des pièces
Retirez toujours la batterie de l’outil et placez
le verrou de rotation à la position «LOCK»
avant d’insérer ou de retirer les pièces ou
les forets. Choisissez le calibre de pièce
tournevis qui convient au calibre de vis que
vous employez (voir «Accessoires»).
1. Pour installer la pièce, insérez-la dans
le porte-pièce.
2. Pour la retirer, tirez-la hors du porte-
pièce.
Utilisation de l’accouplement réglable
Cet outil est pourvu d’un accouplement
réglable pour enfoncer différents calibres
de vis dans différents matériaux. Lorsqu’il
est correctement réglé, l’accouplement
se déclenchera à un couple préréglé pour
empêcher l’enfoncement trop profond de la
vis dans le matériau et éviter d’endommager
la vis ou l’outil. Reportez-vous au tableau cicontre pour le choix de la position convenant
au matériau et au calibre de vis employés.
Pour régler l’accouplement, tournez l’anneau
de réglage d’accouplement pour aligner la position de réglage choisie sur la marque imprimée sur le boîtier du moteur, tel qu’indiqué.
1
Vitesse
N•m
0,6
0,6
1,4
1,4 - 1,8
1,4 - 1,8
2,5
2 Vitesse
N•m
Haute
0,4
0,8
1,2
1,5
1,5
1,5
Réglage de
l'accoupe-ment
1
2
3
4
5
6
Applications
Petites vis dans le bois mou.
Vis moyennes dans le bois mou ou petites vis dans le bois dur.
Grosses vis dans le bois mou. Vis moyennes dans le bois
durou grosses vis dans le bois dur avec trou-guide.
Basse
0,4
0,8
1,2
1,6
2,0
2,9
Fig. 2
Déverrouiller
Verrouiller
Les spécifi cations de couple susmentionnées sont approximatives et basées sur une batterie à pleine charge.
Page 10
18 19
APPLICATIONS
Fig. 4
Avant
Inverse
Poussez l’inverseur de rotation dans le sens
indiqué sur l’outil pour obtenir la rotation
avant (forward) ou la rotation inverse (reverse). L’inverseur revient automatiquement
à la position centrale d’arrêt marquée « OFF
» lorsqu’il est relâché.
Choix du régime de vitesse
Inversion de la rotation
Cet outil offre un moyen rapide et pratique
pour le vissage et le dévissage des vis. Étant
donné la grande variété de calibres, de fi le
tages et de formes des vis et de la nature
des matériauz disponibles, il est diffi cile de
déterminer les limites d'application de cet
outil selon le seul calibre des vis. Cependant,
pour les applications dans le bois, une vis à
bois numéro 8 amorcée dans un trou-guide
parait une limite raisonnable.
Vissage
1. Choisissez le genre et le calibre de la
piéce tournevis convenant à la vis à
utiliser (voir « Accessoires »).
2. Mettez la pié tournevis en plave sur
la tête de la vis et posez la pointe de
celle-vi sur le matériaux en appuyant
fermement.
3. Poussez l'inverseur de rotation à la
position avant marquée « forward ».
Devisage
On peut retirer les vis en inversant la rotation
du tournevis. Si une vis est anormalement
serrée et ne peur être dévissée mécaniquement, verrouillez la rotation, tel qu'indiqué
ci-dessous.
Verrouillage de la rotation
Lorsque l'inverseur de rotation est à la
position marqée « OFF » la rotation est à
du moteur est effective ment bloquée et le
tournevis peut être utilisé manuellement.
Cette caractéristique est commode pour
serrer les vis dont le serrage exige un couple
supérier à celui que l'outil peut fournir, pour
raffermir le serrage des vis et pour dévisser
les vis extrêmement serrées.
Fig. 3
Basse Haute
AVERTISSEMENT
Pour minimiser les risques
d'explosion, choc électrique et
dommages à la propriété, inspectez
toujours l'aire de travail pour y
déceler les fi ls électriques ou les
tuyaux avant d'entreprendre le
forage.
1. Pour la haute vitesse (400 t/min.) et un
couple moindre, poussez le sélecteur
vers l’arrière.
2. Pour la basse vitesse (200 t/min.) et un
couple élevé, poussez le sélecteur de
régime vers l’avant.
MAINTENANCE
Gardez l’outil, la batterie et le chargeur
en bon état en adoptant un programme
d’entretien ponctuel. Après une période de
six mois à un an, selon l’utilisation, renvoyez
l’outil, la batterie et le chargeur à un centre
de service MILWAUKEE accrédité pour les
services suivants:
• Lubrifi cation
• Inspection et nettoyage de la mécanique
(engrenages, pivots, coussinets, boîtier
etc.)
• Inspection électrique (batterie, chargeur,
moteur)
• Vérifi cation du fonctionnement électro-
mécanique
Entretien de l’outil
Si l’outil ne démarre pas ou ne fonctionne
pas à pleine puissance alors qu’il est branché
sur une batterie complètement chargée, nettoyez les points de contact entre la batterie
et l’outil. Si l’outil ne fonctionne toujours pas
correctement, renvoyez l’outil, le chargeur
et la batterie à un centre de service MILWAUKEE accrédité, afi nqu’on en effectue
la réparation (voir “Réparations”).
Entretien de la batterie
Les batteries MILWAUKEE sont conçues
pour durer plusieurs années et/ou des milliers de cycles lorsqu’elles sont bien entretenues et utilisées selon les instructions de
ce manuel.
Une batterie qui est rangée durant six mois
perdra sa charge si elle n’est pas utilisée.
Les batteries se déchargent selon un taux
d’environ 1% par jour. Rechargez la batterie tous les six mois, même si elle n’est
pas utilisée, cela prolongera sa durée.
Nemaintenez pas la détente d’interrupteur
à la positon “ON” à l’aide d’un ruban adhésif
et ne laissez pas l’outil sans surveillance
car cela pourrait décharger la batterie0
à un point tel qu’il deviendra impossible
de la recharger. Employez une batterie
MILWAUKEE aussi longtemps qu’elle
fournira la puissance requise.
Rangez la batterie dans un endroit frais
et sec. Ne la rangez pas dans un endroit
où la température pourrait excéder 50°C
(120°F),dans un véhicule ou une structure
d’acier, l’été par exemple. Les températures
élevées provoquent la surchauffe de la batterie et en réduisent la durée. Si la batterie est
rangée pour une période de plusieurs mois,
elle perdra graduellement sa charge. Cependant, après plusieurs cycles de recharge et
de décharge en période d’utilisation normale,
elle retrouvera sa charge initiale. Avec le
temps, les intervalles entre les recharges
de la batterie deviendront de plus en plus
courts. Lorsque ces intervalles, devenus trop
courts, rendront l’outil inutilisable, il faudra
remplacer la batterie.
Nettoyage
Débarrassez les évents du chargeur et de
l’outil des débris et de la poussière. Gardez
les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage
de l’outil, du chargeur et de la batterie doit
se faire avec un linge humide et un savon
doux. Certains nettoyants tels l’essence,
la térébenthine, lesdiluants à laque ou à
peinture, les solvants chlorés, l’ammoniaque
et les détergents d’usage domestique qui en
contiennent pourraient détériorer le plastique
et l’isolation des pièces. Ne laissez jamais
de solvants infl ammables ou combustibles
auprès de l’outil.
AVERTISSEMENT
Pour minimiser les risques de blessures corporelles, débranchez le
chargeur et retirez la batterie du
chargeur ou de l’outil avant d’y effectuer des travaux d’entretien. Ne
démontez jamais l’outil, la batterie
ou le chargeur. Pour toute réparation, consultez un centre de service
MILWAUKEE accrédité.
AVERTISSEMENT
Pour minimiser les risques de blessures ou de dommages à l'outil,
n'immergez jamais l'outil, la batterie
ou le chargeur et ne laissez pas de
liquide s'y infi ltrer.
Page 11
20 21
Sceaux de recyclage pour pile RBRC
Les sceaux de recyclage pour piles RBRC™
(voir la « Pictographie ») sur la pile de votre
outil, indiquent que MILW AUKEE a pris des
dispositions avec Rechargeable Battery
Recycling Corporation (RBRC) pour le recyclage de ce bloc de piles. Lorsque la vie utile
de ce bloc de pile est épuisée, retournez-le
à une succursale ou à un centre de service
MILW AUKEE, ou au détaillant participant le
plus près de chez vous. Pour obtenir plus
d’informations, visitez le site Web RBRC au
www.rbrc.org.
Disposition des batteries au nickel-cadmium
Les batteries au nickel-cadmium sont recyclables. En vertu des différents règlements
provinciaux et locaux, il peut être illégal
de disposer d'une batterie par le service
d'enfouissement des déchets. Disposez de
votre batterie en conformité de la réglementation fédérale, provinciale et locale.
Réparations
Pour les réparations, retournez outil, batterie
et chargeur en entier au centre-service le
plus près, selon la liste apparaissant à la
derniè page de ce manuel.
AVERTISSEMENT
Pour minimiser les risques d’explosion
ne faites jamais brûler une batterie,
même si elle est avariée, âgée ou
complètement épuisée.
Batterie 2,4V No de cat. 48-11-0100
Chargeur 2,4V No de cat. 48-59-0300
Chargeur 2,4V No de cat. 48-59-0181
Coffret No de cat. 48-55-0798
ACCESSOIRES
Pour une liste complète des accessoires, prière de se reporter au catalogue
MILWAUKEE Electric Tool ou visiter le site
internet www.milwaukeetool.com. Pour
obtenir un catalogue, il suffi t de contacter
votre distributeur local ou l'un des centresservice.
AVERTISSEMENT
Il faut toujours retirer la batterie et
verrouiller la détente de l’outil avant
de changer ou d’enlever les accessoires. L’emploi d’accessoires autres
que ceux qui sont expressément
recommandés pour cet outil peut
comporter des risques.
GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS
Chaque outil électrique MILWAUKEE (y compris le chargeur de batterie) est garanti à l’acheteur
d’origine être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen,
sera avéré par MILWAUKEE être affecté d’un vice du matériau ou de fabrication pendant une
période de cinq (5) ans* après la date d’achat. Le retour de l’outil électrique, accompagné
d’une copie de la preuve d’achat à un site d’entretien d’usine/de promotion des ventes de
MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré, est
requis pour que cette garantie s’applique. Cette garantie ne couvre pas les dommages que
MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation
par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes,
des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou les
accidents.
* La période de garantie pour les palans (palans à levier, à chaîne manuelle et à la chaîne
électrique), les ensembles de batteries au Ni-Cd, les projecteurs de travail (lampes sans fi l),
les radios de chantier et les chariots de travail industriel Trade Titans™ est de un (1) an à
partir de la date d’achat.
*Il existe une garantie séparée pour les ensembles de batteries au Li-Ion 18 V ou plus qui
accompagnent les outils électriques :
*Chaque bloc de batteries au Li-Ion MILWAUKEE est couvert par une garantie de remplacement
gratuit initial pour 1 000 charges/2 ans. Ceci signifi e qu’avant les 1 000 premières charges ou
deux (2) années suivant la date d’achat/la première charge, une batterie de rechange sera
gratuitement fournie au client pour toute batterie défectueuse. Par la suite, les clients recevront
aussi une garantie supplémentaire calculée au prorata dans la limite de 2 000 charges ou cinq
(5) années suivant la date d’achat/la première charge, à la première échéance. Ceci signifi e
que chaque client obtient une garantie au prorata supplémentaire de 1 000 charges ou de
trois (3) des années du bloc de batteries au Li-Ion en fonction de l’utilisation. Pendant cette
période de garantie supplémentaire, le client ne paye que pour le service utilisable reçu audelà des 1 000 premières charges/2 premières années, en fonction de la date de la première
charge et du nombre de charges du bloc de batteries déterminés par le lecteur de service
MILWAUKEE. Au-delà de 1 000 charges/2 ans à compter de la date d’achat/de la première
charge, le client sera facturé un montant au prorata du service rendu.
L’enregistrement de la garantie n’est pas nécessaire pour bénéfi cier de la garantie en vigueur
sur un produit MILWAUKEE. Une preuve d’achat sous la forme d’un reçu de vente ou d’autres
informations considérées suffi santes par MILWAUKEE est cependant requise.
L’ACCEPT A TION DES RECOURS EXCLUSIFS DE RÉP ARA TION ET DE REMPLACEMENT
DÉCRITS PAR LES PRÉSENTES EST UNE CONDITION DU CONTRA T D’ACHA T DE TOUT
PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE
DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE
RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’A VOCATS, DE
FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À T OUT DOMMAGE, DÉFAILLANCE OU
DÉFAUT DE T OUT PRODUIT , Y COMPRIS NOT AMMENT LES PERTES DE PROFIT. CETTE
GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE OU CONDITION,
ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER LA GÉNÉRALITÉ DES
DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE IMPLICITE
DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN
PARTICULIÈRE ET TOUTE AUTRE GARANTIE.
Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique
uniquement.
Page 12
22 23
SEGURIDAD EN EL ÁREA
DE TRABAJO
SEGURIDAD ELÉCTRICA
ADVERTENCIA
LEA TODAS LAS INSTRUCCIONES
Si no se siguen todas las siguientes instrucciones se puede provocar una descarga
eléctrica, un incendio y/o lesiones graves. El término “herramienta eléctrica” en
todas las advertencias incluidas más abajo se refi ere a su herramienta operada por
conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).
GUARDE ESTAS INSTRUCCIONES
REGLAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS
OPERADAS POR BATERÍA
1. Mantenga limpia y bien iluminada el
área de trabajo. Las áreas desorde-
nadas u oscuras contribuyen a que se
produzcan accidentes.
2. No utilice herramientas eléctricas
en atmósferas explosivas, como en
la presencia de líquidos, gases o
polvo infl amables. Las herramientas
eléctricas crean chispas que pueden
incendiar el polvo o las emanaciones.
3. Mantenga a los niños y otras perso-
nas alejadas mientras utiliza una herramienta eléctrica. Las distracciones
pueden hacerle perder el control.
4. Los enchufes de las herramientas
eléctricas deben ser del mismo tipo
que el tomacorrientes. Nunca realice
ningún tipo de modifi cación en el
enchufe. No use enchufes adaptadores con herramientas eléctricas con
conexión a tierra. Se reducirá el riesgo
de descarga eléctrica si no se modifi can
los enchufes y los tomacorrientes son
del mismo tipo.
5. Evite el contacto corporal con
superfi cies con conexión a tierra,
como tuberías, radiadores, estufas y
refrigeradores. El riesgo de descarga
eléctrica aumenta si su cuerpo está
conectado a tierra.
6. No exponga la herramientas eléc-
tricas a la lluvia o a condiciones de
humedad. El agua que entra en una
herramienta eléctrica aumenta el riesgo
de descarga eléctrica.
9. Manténgase alerta, ponga cuidado a
lo que está haciendo y use el sentido
común cuando utilice una herramienta eléctrica. No use una herramienta
eléctrica cuando está cansado o bajo
la infl uencia de drogas, alcohol o
medicinas. Despistarse un minuto cu-
ando se utiliza una herramienta eléctrica
puede tener como resultado lesiones
personales graves.
10. Use equipo de seguridad. Lleve
siempre protección ocular. Llevar
equipo de seguridad apropiado para la
situación, como una máscara antipolvo,
zapatos de seguridad antideslizantes
casco o protección auditiva, reducir á
las lesiones personales.
7. No abuse del cable. Nunca use el
cable para transportar la herramienta
eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del
calor, los bordes afi lados o las piezas
en movimiento. Los cables dañados o
enmarañados aumentan el riesgo de
descarga eléctrica.
8. Cuando se utiliza una herramienta
eléctrica en el exterior, use una
extensión que sea apropiada para
uso en el exterior. El uso de un cable
apropiado para el exterior reduce el
riesgo de descarga eléctrica.
SEGURIDAD PERSONAL
11. Evite los arranques accidentales.
Asegúrese de que el interruptor esté
en la posición de apagado antes de
enchufar la herramienta. Mover her-
ramientas con el dedo en el interruptor o
enchufar herramientas con el interruptor
en la posición de encendido contribuye
a que se produzcan accidentes.
16. No fuerce la herramienta eléctrica.
Use la herramienta eléctrica correcta
para la aplicación. La herramienta
eléctrica correcta funcionará mejor y de
manera más segura a la velocidad para
la que se diseñó.
17. No use la herramienta eléctrica si el
interruptor no la enciende ni la apaga.
Cualquier herramienta eléctrica que no
se pueda controlar con el interruptor es
peligrosa y se debe reparar.
18. Desconecte el enchufe de la toma de
alimentación y/o la batería de la herramienta eléctrica antes de realizar
cualquier ajuste, cambiar accesorios o
almacenar las herramientas eléctricas.
Dichas medidas preventivas de seguridad
reducen el riesgo de que la herramienta
se prenda accidentalmente.
19. Almacene las herramientas eléctricas
fuera del alcance de los niños y no
permita que personas no familiarizadas con ellas o estas instrucciones
las utilicen. Las herramientas eléctricas
son peligrosas en las manos de usuarios no capacitados.
20. Mantenimiento de las herramientas
eléctricas. Revise que no haya piezas móviles que estén desalineadas
o que se atasquen, piezas rotas ni
ninguna otra condición que pueda
afectar el funcionamiento de la herramienta eléctrica. Si se encuentran
daños, haga que le reparen la herramienta antes de usarla. Las herra-
mientas mal mantenidas son la causa
de muchos accidentes.
21. Mantenga las herramientas de corte
limpias y afi ladas. Es menos probable
que se atasquen las herramientas de
corte con fi los afi lados que se man-
tienen de manera apropiada y también
son más fáciles de controlar.
22. Use la herramienta eléctrica, los ac-
cesorios y las brocas, etc. siguiendo
estas instrucciones y de la manera
para la que dicha herramienta eléctrica en particular fue diseñada, teniendo en cuenta las condiciones de
trabajo y la tarea que se va a realizar.
El uso de la herramienta eléctrica para
operaciones diferentes de aquellas para
las que se diseño podría resultar en una
situación peligrosa.
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
12. Quite todas las llaves de ajuste antes
de encender la herramienta. Una llave
que esté acoplada a una pieza giratoria
de la herramienta puede provocar lesiones personales.
13. No se estire demasiado. Mantenga
los pies bien asentados y el equilibrio
en todo momento. Esto permite tener
mejor control de la herramienta eléctrica
en situaciones inesperadas.
14. Vístase de manera apropiada. No
lleve ropa suelta ni joyas. Mantenga
el cabello, la ropa y los guantes lejos
de la piezas en movimiento. La ropa
fl oja, las joyas o el cabello largo pueden
quedar atrapados en las piezas en
movimiento.
15. Si se proporcionan dispositivos
para la conexión de sistemas de
recolección y extracción de polvo,
asegúrese de que estén conectados
y se usen apropiadamente. El uso
de estos dispositivos puede reducir los
peligros relacionados con el polvo.
USO Y CUIDADO DE LAS
H
ERRAMIENTAS CON BATERÍA
23. Asegurarse de que el interruptor esté
en la posición apagada antes de colocar
la batería. Colocar la batería en las herra-
mientas eléctricas que tienen el interruptor
en la posición de encendido contribuye a
que se produzcan accidentes.
24. Recárguela solamente con el cargador
especifi cado por el fabricante. Un car-
gador que sea apropiado para un tipo de
batería puede crear riesgo de incendio
cuando se use con otra batería.
25. Use las herramientas eléctricas sola-
mente con baterías específi camente
diseñadas. El uso de cualquier otro
tipo de batería puede crear riesgo de
lesiones o incendio.
Page 13
24 25
Volts corriente directa
Baterías de niquel
cadmio correctamente
recicladas
Simbología
Underwriters
Laboratories, Inc.
Revoluciones por
minuto sin carga (RPM)
Cat. No.
6539-1
6546-1
Volts
cd
2,4
2,4
Specifi cations
RPM
190
400/200
1. Mantenga las etiquetas y las placas
identifi cativas.Tienen información im-
portante. Si no se pueden leer o si faltan,
póngase en contacto con un centro de
servicio MILWAUKEE para obtener un
repuesto gratuito.
MANTENIMIENTO
28. Haga que un técnico calificado
realice el mantenimiento de la herramienta eléctrica utilizando solamente
piezas de repuesto idénticas. Esto
asegurará que se mantiene la seguridad
de la herramienta eléctrica.
26. Cuando no se use la batería man-
téngala alejada de otros objetos
de metal como clips para papel,
monedas, llaves, clavos, tornillos u
otros objetos de metal pequeños que
puedan realizar una conexión entre
los bornes. Realizar un cortacircuito
en los terminales de la batería puede
provocar quemaduras o un incendio.
27. Bajo condiciones abusivas, puede
salir líquido expulsado de la batería;
evitar el contacto. Si se produce un
contacto accidental, lavar con agua.
Si el líquido entra en contacto con
los ojos buscar ayuda médica adicional. El líquido que sale despedido
de la batería puede causar irritaciones
o quemaduras.
REGLAS ESPECIFICAS
DE SEGURIDAD
2. Agarre la herramienta por los aside-
ros aislados cuando realice una operación en la que la herramienta de
corte pueda entrar en contacto con
cables ocultos o con su propio cable.
El contacto con un cable “con corriente”
hará que las partes de metal expuesto
de la herramienta pasen la corriente y
produzcan una descarga al operador.
3. ADVERTENCIA: Algunas partículas de
polvo resultantes del lijado mecánico,
aserrado, esmerilado, taladrado y otras
actividades relacionadas a la construcción, contienen sustancias químicas que
se saben ocasionan cáncer, defectos
congénitos u otros daños al aparato
reproductivo. A continuación se citan
algunos ejemplos de tales sustancias
químicas:
• plomo proveniente de pinturas con base
de plomo
• sílice cristalino proveniente de ladrillos,
cemento y otros productos de albañilería y
• arsénico y cromo provenientes de
madera químicamente tratada.
El riesgo que usted sufre debido a la
exposición varía dependiendo de la
frecuencia con la que usted realiza
estas tareas. Para reducir la exposición
a estas sustancias químicas: trabaje en
un área bien ventilada, y utilice equipo
de seguridad aprobado como, por
ejemplo, máscaras contra el polvo que
hayan sido específi camente diseñadas
para fi ltrar partículas microscópicas.
USO Y CUIDADO DE LA BATERÍA
MANTENIMIENTO DE LA BATERÍA Y
EXTENSIÓN DE SU DURACIÓN
Las baterías MILWAUKEE funcionarán durante muchos años y/o cientos de ciclos cuando
se usan, se cargan y se almacenan siguiendo estas instrucciones. Usar, cargar y almacenar
de manera apropiada la batería puede extender enormemente su duración.
3
1
2
4
5
6
7
1. Punta
2. Anillo ajustador del embrague
3. Selector de velocidad (Cat. No. 6546-1)
4. Interruptor de seguridad
5. Batería
6. Seguro de botón
7. Interruptor de acción y reversa
DESCRIPCION FUNCIONAL
Cargar la batería nueva durante una
noche antes de usarla para que las
celdas se carguen completamente.
Las baterías nuevas no están completamente cargadas. Pueden necesitarse de
dos a diez ciclos normales de carga/descarga antes que la batería alcance su carga
máxima.
Nunca descargar por completo la
batería. Las baterías MILWAUKEE
no desarrollan una “memoria” cuando
se cargan después de solamente una descarga parcial. Al fi jar con cinta los gatillos
para activarlos o al dejar las luces de trabajo
encendidas durante periodos de tiempo
largos para descargar completamente la
batería se reducirá su duración ya que se
altera el equilibrio electroquímico y puede
tener como consecuencia un cortocircuito
de la batería.
No cargar baterías en lugares calientes o fríos (por debajo de 5° C (40° F) o
por encima de 40° C (105° F)). Las temperaturas extremas reducen la capacidad
de las celdas de la batería para mantener
la carga. No almacenarlas donde la temperatura supere los 50° C (120° F), como
por ejemplo en un vehículo o en un edifi cio
de metal durante el verano.
Para evitar el calentamiento excesivo de
una batería, dejar que las herramientas
inalámbricas se enfríen entre las aplicaciones de perforación o corte que
requieran un torque grande. El aumento
de la velocidad de descarga de energía
calentará las celdas de la batería antes de
que las celdas puedan liberar el calor. Esto
podría dañarlas.
Page 14
26 27
Como se quita la batería de la herramienta
Empuje hacia adentro los botones de
seguridad y jala la batería fuera de la herramienta.
Como se inserta la batería en la herramienta
La batería puede ser que se sienta caliente
luego de haberse completado el ciclo de
cargado. Si está caliente, maximize el
rendimiento de la misma, permitiéndole enfriarse por unos minutos antes de colocarla
en la herramienta.
Para insertar la batería, empuje los botones
de seguridad y deslízela dentro del cuerpo
de la herramienta.
ADVERTENCIA
Cargar las baterías MILWAUKEE de
2,4 voltios solamente en los cargadores MILWAUKEE de 2,4 voltios.
Otras marcas de baterías pueden
explotar, ocasionando lesiones
personales y daños.
Para obtener instrucciones específi cas de carga, por favor leer el
manual del operador que se incluye
con el cargador.
1
Fig. 1
Después de usar la batería, dejarla que
se enfríe a temperatura ambiente antes de
introducirla en el cargador. Si se coloca una
batería caliente en el cargador, la carga no
comenzará hasta que la batería se haya
enfriado y haya alcanzado una temperatura
segura. Consultar el manual del cargador
para obtener información adicional sobre las
temperaturas de carga. Cargar una batería
caliente dañará las celdas.
Nunca forzar a que una batería se caliente
o se enfríe. Esto dañará algunas celdas en
la batería, haciendo que no sean capaces
de mantener la carga.
Quitar la batería de la herramienta para
cargarla cuando la herramienta ya no
puede realizar la función para la que está
indicada (es decir, perforar, cortar, etc.).
Dejar la batería en el cargador después de
que se haya cargado completamente. La
batería seguirá recibiendo una carga continua y lenta para asegurar que se mantiene
la capacidad.
Con cierta frecuencia (semanalmente) las baterías se deben dejar
durante toda la noche en el cargador
para así ayudar a mantener el equilibrio
de las celdas.
Las baterías no deben dejarse permanentemente (por más de 24 horas) en el
cargador ya que así se reduce la vida útil
de las mismas.
Nunca dejar las baterías en cargadores
en los que las interrupciones de alimentación son comúnes. Se podrían producir
daños en las celdas de las baterías.
Almacenar las baterías a temperatura ambiente, lejos de humedad. No almacenarlas
en lugares húmedos en los que los bornes
se pueden corroer.
No sumergir la batería ni las herramientas inalámbricas en agua. Esto
dañará la batería y la herramienta.
Cargar las baterías que no se usan durante la noche al menos cada seis meses
para extender al máximo la duración de la
batería. Las baterías que no se usan se des-
cargan a una velocidad de aproximadamente
un 1% por día y estarán completamente
descargadas después de seis meses. En
las baterías almacenadas durante mucho
tiempo, pueden ser necesarios de dos a
diez ciclos de carga normales antes de que
la batería se cargue por completo.
No usar aceite ni disolventes para limpiar
o lubricar la batería. Su cubierta de plástico
se quebrará y agrietará, creando un riesgo
de lesiones.
OPERACION
Para reducir el riesgo de lesiones,
use siempre lentes de seguridad o
anteojos con protectores laterales.
ADVERTENCIA
Uso del embrague ajustable
Esta herramienta tiene un embrague ajustable para poder atornillar diferentes tipos
de tornillos dentro de diferentes materiales.
Cuando está adecuadamente ajustado, el
embrague se colocará en un torque predeterminado con el objeto de prevenir que se
atronille muy profundamente el tornillo asi
como para evitar dañar tanto al tornillo o a
la herramienta.
Para seleccionar la adecuada posición del
embrague para el tipo de material y tornillo
que usted va a usar, refi érase a la tabla
mostrada a la derecha.
Instalación de las puntas
Quite siempre la batería y coloque el interruptor de seguridad en “asegurado” (“lock”)
antes de insertar o retirar las puntas. Seleccione el tipo y tamaño adecuado de punta para
atornillador, de acuerdo al tipo de tornillo que
usted va a usar. (vea “Accesorios”).
1. Para instalar una punta, insértela en el
socket.
2. Para retirar una punta, jálela hacia
afuera del socket.
Ajustando la empuñadura
La empuñadura está diseñada para operar a
convenience y con control. El ddurable pivote central permite que la empuñadura sea
usada en su forma convencional o doblada
para formar una empuñadura tipo pistola. El
acceso al interruptor de seguridad es muy
fácil y cómodo en cualquiera de las posiciones de la empuñadura.
Uso del interruptor de seguridad
Una vez que se ha instalado la batería, la
herramienta está en condiciones de operación. El interruptor de seguridad previene
encendidos accidentales ya que bloquea
al interruptor de acción y reversa. Siempre
coloque el interruptor de seguridad en
posición de “asegurado” (“lock”) antes de
realizar operaciones como: darle mantenimiento, cambiar accesorios, almacenar la
herramienta o en cualquier otra ocasión en
que no se vaya a usar la herramienta.
1. Para accionar el interruptor de seguri-
dad, empújelo en la dirección marcada
en la herramienta (lock).
2. Para desactivar el interruptor de seguridad, empújelo en la dirección opuesta
(unlock).
Fig. 2
Sin asegurer
Asegurado
NOTA: Dado que los niveles de ajuste mostrados en el cuadro son solo una referencia, se sugiere usar un
pedazo de material de desperdicio y probar en él los diferentes ajustes del embrague antes de proceder
a colocar tornillos en el material de trabajo.
1 Velocidad
N•m
0,6
0,6
1,4
1,4 - 1,8
1,4 - 1,8
2,5
2 Velocidad
N•m
Alta
0,4
0,8
1,2
1,5
1,5
1,5
Ajuste del
embrague
1
2
3
4
5
6
Applicaciones
Tornillos pequeños en madera suave.
Tornillos medianos en madera suave o tornillos pequeños en
madera dura.
Tornillo largos en madera suave. Tornillos medianos en
madera dura o tornillos largos en madera dura con perforación
Baja
0,4
0,8
1,2
1,6
2,0
2,9
Las especifi caciones de torque mostradas en este cuadro son valores aproximados obtenidos con una
batería con plena carga.
Page 15
28 29
Fig. 4
Forward
Reverse
Selección de acción o reversa
Para lograr la rotación que se desea, presione el interruptor de acción y reversa en
la dirección marcada en la herramienta. Cuando se libera el interruptor, este regresa automáticamente a la posición central, OFF.
Seleccionando la velocidad alta o baja
1. Para la velocidad alta (400 RPM) y
menor torque, empuje hacia adelante
el selector de velocidad.
2. Para la velocidad baja (200 RPM) y
mayor torque, empuje hacia atrás el
selector de velocidad.
Acción
Reversa
Fig. 3
Alta
Baja
APPLICACIONES
Esta herramienta ofrece un medio rápido
y conveniente para instalar y quitar tornillos. Debido a la gran cantidad de tipos de
tornillos, tamaños, cuerdas y materiales
disponibles, es muy difícil limitar las aplicaciones de esta herramienta al solamente
el tamaño del tornillo. Sin embargo, para
aplicaciones en madera, el límite práctico
sería un tornillo para madera #8, con una
perforación piloto o guia previamente realizada.
Colocando tornillos
1. Seleccione el estilo y tamaño adecuado
de punta para atornillar, de acuerdo al
tipo de tornillo que se va a usar (vea
“accesorios”).
2. Con la punta para atornillar asentada
fi rmemente en la cabeza del tornillo,
coloque la punta de dicho tornillo en el
material de trabajo y aplique una presión
fi rme.
3. Presione el interruptor de acción y
reversa a la posición de acción (“forward”).
ADVERTENCIA
Para reducir el riesgo de explosión,
descarga eléctrica y daño en propiedad ajena, verifi que y revise siempre
buscando cables eléctricos o tuberías escondidos sobre todo cuando
vaya a realizar cortes o perforaciones
“ciegos”.
Sacando tornillos
Los tornillos pueden sacarse del material
con solo colocar el motor en posición de
reversa. Cuando un tornillo está desusualmente apretado y no puede ser removido
de inmediato por el motor, trabe la punta.
Vea a continuación, la sección “Trabando
la punta”.
Trabando la punta
Cuando el interruptor de acción y reversa
está en posición “OFF”, la punta queda
automáticamente trabada en su lugar, permitiendo usar la herramienta como si fuera un
atornillador de mano. Esta característica es
muy práctica para poder apretar tornillos que
requieren mas torque del que la herramienta
es capaz de entregar, o para verifi car el
apriete de un tornillo, o para sacar un tornillo
que esté muy apretado.
Limpieza
Limpie el polvo y suciedad de las ventilas
del cargador y la herramienta. Mantenga
los mangos y empuñaduras limpios, secos
y libres de aceite o grasa. Use solo jabón
neutro y un trapo húmedo para limpiar la
herramienta, batería y el cargador, ya que
algunos substancias y solventes limpiadores
son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina,
turpentina,thíner, lacas, thíner para pinturas,
solventes para limpieza con cloro, amoníaco
y detergentes caseros que tengan amonia.
Nunca usa solventes infl amables o combus-
tibles cerca de una herramienta.
Para reducir el riesgo de una lesión,
descarga eléctrica o daño a la herramienta, batería o cargador, nunca los
sumerja en líquidos ni permita que
estos fl uyan dentro de los mismos.
ADVERTENCIA
Adopte un programa regular de mantenimiento y mantenga sus baterías y cargador en buenas condiciones. Despues
de 6 meses a un año, dependiendo del
uso dado, envíe su herramienta, batería y cargador, al Centro de Servicio
MILWAUKEE mas cercano para que le
hagan:
• Lubricación
• Inspección mecánica y limpieza (engranes, fl echas, baleros, carcaza, etc.)
• Inspección eléctrica (batería, cargador,
motor)
• Probarla para asegurar una adecuada
operación mecánicay eléctrica
Mantenimiento de la herramienta
Si la herramienta no arranca u opera a toda
su potencia con una batería completamente
cargada, limpie, con una goma o borrador,
los contactos de la batería y de la herramienta. Si aun asi la herramienta no trabaja
correctamente, regrésela , con el cargador y
la batería, a un centro de servicio MILWAU-
KEE para que sea reparada.
Mantenimiento de las baterías
Las baterías MILWAUKEE de Níquel-Cadmio operarán por muchos años y / o cientos
de ciclos, cuando son usadas y mantenidas
de acuerdo a las instrucciones.
Una batería que está guardada, sin usarse,
por seis meses, se descargará. Las baterías
se descargan a razón de 1% por día. Con
el objeto de maximizar la vida de la batería,
cárguela batería cada seis meses aun si no
la usa. No trabe el interruptor en la posición
“ON”, dejando la herramienta sin cuidados
Para reducir el riesgo de una
lesión, desconecte siempre la herramienta antes de darle cualquier
mantenimiento. Nunca desarme la
herramienta ni trate de hacer modifi caciones en el sistema eléctrico
de la misma. Acuda siempre a un
Centro de Servicio MILWAUKEE
para TODAS las reparaciones.
ADVERTENCIA
ya que se podría descargar la batería a un
grado tal que no podría volver a cargarse
nunca mas. Use una bateria MILWAUKEE
hasta que ya no trabaje con la potencia
y el torque necesario para la aplicación
requerida.
Almacene su batería en un sitio seco y
fresco. No lo almcene donde las temperaturas puedan exceder 50° C (120°F),
como puede ser dentro de un vehículo o un
edifi cio metálico durante el verano. Las altas
temperaturas sobrecalentarán la batería,
reduciendo la vida de la misma. Si se le
guarda por varios meses, la batería perderá
su carga en forma gradual. Se llevará entre
uno y tres ciclos de carga y descarga con
un uso normal, para que se restablezca la
capacidad total de la batería. Durante la
vida de la batería, el tiempo operativo de
la misma se va reduciendo. Si este tiempo
operativo se vuelve demasiado corto luego
de una carga adecuada, signifi ca que la vida
útil de la batería ha sido concluída y deberá
cambiarse por una nueva.
MANTENIMIENTO
Page 16
30 31
Sellos de Reciclaje de Baterías RBRC
Los Sellos de Reciclaje de Baterías RBRC™
(véase “Simbología”) en las baterías de su
herramienta indican que MILWAUKEE ha
hecho los arreglos pertinentes para reciclar
dichas baterías con la Rechargeable Bat-
tery Recycling Corporation (Corporación
de Reciclaje de Baterías Recargables, o
RBRC por sus siglas en inglés). Al fi nal de
la vida útil de las baterías, devuelva éstas
a la Ofi cina Principal/Centro de Servicio de
MILWAUKEE o el distribuidor autorizado
más cercano a usted. Si desea mayor información, visite el sitio web de RBCR en
www.rbrc.org.
Cómo desechar las baterías de níquelcadmio
Las baterías de níquel-cadmio son reciclables. Bajo ciertas leyes estatales y locales,
puede ser ilegal desechar las baterías en
el drenaje municipal. Deshágase de ellas
de acuerdo con los reglamentos federales,
estatales y locales.
Reparaciones
Si su herramienta, batería o cargador están
dañados, envíela al centro de servicio más
cercano.
Para reducir el riesgo de una explosión, no queme nunca una batería, aun si está dañada, “muerta” o
completamente descargada.
ADVERTENCIA
Batería de 2,4 V
Cat. No. 48-11-0100
Cargador para 2,4 V
Cat. No. 48-59-0300
Cargador para 2,4 V
Cat. No. 48-59-0181
Estuche Transportador
Cat. No. 48-55-0798
ACCESORIOS
Siempre retire la batería antes de cambiar o retirar accesorios. Utilice únicamente accesorios específi camente
recomendados para esta herramienta.
El de uso accesorios no recomendados podría resultar peligroso.
ADVERTENCIA
Para una lista completa de accessorios,
refiérase a su catálogo MILWAUKEE
Electric T ool o visite nuestro sitio en Internet:
www.milwaukeetool.com. Para obtener un
catálogo, contacte su distribuidor local o uno
de los centros de servicio.
GARANTÍA LIMITADA DE CINCO AÑOS
Cada herramienta eléctrica MILWAUKEE (incluyendo el cargador de batería) está garantizada
sólo al comprador original de estar libre de defectos en el material y la mano de obra. Sujeto a
ciertas excepciones, MILWAUKEE reparará o reemplazará por un período de cinco (5) años*
después de la fecha de compra cualquier pieza en una herramienta eléctrica que, después
de haber sido examinada, MILWAUKEE determine que está defectuosa en el material o la
mano de obra. Regrese la herramienta eléctrica y una copia de la prueba de compra a un
concesionario de soporte de ventas/servicio de fábrica MILWAUKEE o a una estación de
servicio autorizada MILWAUKEE. Para que esta garantía sea efectiva, se requiere el fl ete
pagado por anticipado y el seguro. Esta garantía no aplica a los daños que MILWAUKEE
determine sean ocasionados por reparaciones o intentos de reparación por cualquier otro
que personal autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y
deterioro normal, falta de mantenimiento o accidentes.
* El período de garantía para Montacargas (de palanca, de cadena de mano y de cadena
eléctrica), baterías de Ni-Cd, linternas de trabajo (inalámbricas), radios Job Site, y carros para
trabajo industrial Trade Titans™ es de un (1) año a partir de la fecha de compra.
*Hay una garantía separada para las baterías de iones de litio 18 V o más que acompañan
las herramientas eléctricas:
*Cada batería de iones de litio de MILWAUKEE está cubierta con una garantía de reemplazo
gratuito por las primeras 1000 cargas/2 años. Esto signifi ca que por lo que suceda primero, las
primeras 1000 cargas o dos (2) años de la fecha de compra/primera carga, se proporcionará
sin cargo al cliente, una batería de reemplazo por cualquier batería defectuosa. A partir de
entonces, los clientes recibirán una garantía adicional en una base proporcional que puede
ser hasta de las primeras 2000 cargas o cinco (5) años de la fecha de compra/primera carga,
lo que suceda primero. Esto signifi ca que cada cliente obtiene una garantía proporcional de
1000 cargas o tres (3) años adicionales en la batería de iones de litio, dependiendo de la
cantidad de uso. Durante este período adicional de garantía, el cliente paga por sólo el servicio utilizable recibido durante y superior a las primeras 1000 cargas/2 años, en base de la
fecha de la primer carga y número de cargas encontrados en la batería a través del lector de
servicio de MILWAUKEE. Se carga una cantidad proporcionalmente por el servicio presentado
al cliente, después de 1000 cargas/2 años de la fecha de compra/primera carga.
El registro de la garantía no es necesario para obtener la garantía aplicable en un producto
MILWAUKEE. Sin embargo, se requiere un recibo de compras u otra información similar que
MILWAUKEE considere sufi ciente.
LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO
AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRA TO EN LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ESTÁ DE ACUERDO CON ESTA CONDICIÓN, NO DEBERÍA
COMPRAR ESTE PRODUCTO. EN NINGÚN CASO MILWAUKEE SERÁ RESPONSABLE
POR CUALESQUIER DAÑO PUNITIVO, CONSECUENTE, ESPECIAL, INCIDENTAL O POR
CUALESQUIER COSTO, HONORARIOS DE ABOGADO, GASTOS, PÉRDIDAS O RETRASOS QUE SE ARGUMENTE QUE SEAN UNA CONSECUENCIA DE CUALQUIER DAÑO
A, FALLA DE, O DEFECTO EN CUALQUIER PRODUCTO, INCLUYENDO, PERO SIN LIMITARSE A, CUALQUIER RECLAMO POR PÉRDIDAS DE GANANCIAS. EST A GARANTÍA ES
EXCLUSIVA Y REEMPLAZA T ODAS LAS DEMÁS GARANTÍAS O CONDICIONES, ORALES
O ESCRITAS, EXPRESAS O IMPLÍCITAS. SIN LIMITAR LA GENERALIDAD DE LO ANTERIOR, MILWAUKEE RENUNCIA A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD
O APTITUD PARA UN FIN O USO ESPECIFICO Y DEMÁS GARANTÍAS.
Esta garantía es válida solamente en el producto vendido en los Estados Unidos, México y
Canadá.
Page 17
MILWAUKEE ELECTRIC TOOL CORPORATION
13135 West Lisbon Road • Brookfi eld, Wisconsin, U.S.A. 53005
58-14-2670d6 04/07 Printed in USA
UNITED STATES - MILWAUKEE Service
MILWAUKEE prides itself in producing a premium quality product that is
NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!
If you encounter any problems with the operation of this tool, or you would like to
locate the factory Service/Sales Support Branch or authorized service station
nearest you, please call...
1-800-SAWDUST
(1.800.729.3878)
NATIONWIDE TOLL FREE
Monday-Friday • 8:00 AM - 4:30 PM • Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.
Additionally, we have a nationwide network of authorized Distributors ready to assist you with your
tool and accessory needs. Check your “Yellow Pages” phone directory under “Tools-Electric” for
the names & addresses of those nearest you or see the 'Where To Buy' section of our website.
Corporate After Sales Service - Technical Support
Brookfi eld, Wisconsin USA
•Technical Questions •Service/Repair Questions •Warranty
1-800-SAWDUST
(1.800.729.3878) fax: 1.800.638.9582
email: [email protected]
Monday-Friday • 8:00 AM - 4:30 PM • Central Time
Canada - Service MILWAUKEE
Milwaukee Electric Tool, S.A. de C.V.
Blvd. Abraham Lincoln no. 13
Colonia Los Reyes Zona Industrial
Tlalnepantla, Edo. México C.P. 54073
Tel. (55) 5565-1414 Fax: (55) 5565-6874
Adicionalmente, tenemos una red nacional de
distribuidores autorizados listos para ayudarle
con su herramienta y sus accesorios. Por
favor, llame al (55) 5565-1414 para obtener los
nombres y direcciones de los más cercanos a
usted, o consulte la sección ‘Where to buy’
(Dónde comprar) de nuestro sitio web en
www.milwaukeetool.com
MILWAUKEE est fi er de proposer un produit
de première qualité NOTHING BUT HEAVY DUTY®.
Votre satisfaction est ce qui compte le plus!
En cas de problèmes d’utilisation de l’outil ou
pour localiser le centre de service/ventes ou le
centre d’entretien le plus proche, appelez le...
416.439.4181
fax: 416.439.6210
Milwaukee Electric Tool (Canada) Ltd
755 Progress Avenue
Scarborough, Ontario M1H 2W7
Notre réseau national de distributeurs agréés
se tient à votre disposition pour fournir l’aide
technique, l’outillage et les accessoires
nécessaires. Composez le 416.439.4181 pour
obtenir les noms et adresses des revendeurs
les plus proches ou bien consultez la section
«Où acheter» sur notre site web à l’adresse
www.milwaukeetool.com
MEXICO - Soporte de Servicio
MILWAUKEE
Loading...
