Milwaukee 6268-21 User Manual

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR

Cat. No.

No de cat.

Cat. No.

6268-21

FPO

JIG SAW
SCIE SAUTEUSE
SIERRA CALADORA

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND
OPERATOR'S MANUAL.

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET
BIEN COMPRENDRE LE MANUEL DE L'UTILISATEUR.

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y
ENTENDER EL MANUAL DEL OPERADOR.

GENERAL SAFETY RULES-FOR ALL POWER TOOLS

WARNING!

READ ALL INSTRUCTIONS

Failure to follow all instructions listed below may result in electric shock, fire
and/or serious injury. The term "power tool" in all of the warnings listed
below refers to your mains-operated (corded) power tool or battery­opearted (cordless) power tool.

SAVE THESE INSTRUCTIONS

WORK AREA SAFETY

1. Keep work area clean and well lit.
Cluttered or dark areas invite accidents.

2. Do not operate power tools in ex-

plosive atmospheres, such as in
the presence of flammable liq­uids, gases, or dust. Power tools

create sparks which may ignite the dust
or fumes.

3. Keep children and bystanders

away while operating a power tool.

Distractions can cause you to lose
control.

ELECTRICAL SAFETY

4. Power tool plugs must match the

outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power
tools. Unmodified plugs and matching

outlets will reduce risk of electric shock.

5. Avoid body contact with earthed

or grounded surfaces such as
pipes, radiators, ranges and re­frigerators. There is an increased

risk of electric shock if your body is
earthed or grounded.

6. Do not expose power tools to rain
or wet conditions. Water entering a
power tool will increase the risk of
electric shock.

7. Do not abuse the cord. Never use

the cord for carrying, pulling, or
unplugging the power tool. Keep
cord away from heat, oil, sharp
edges, or moving parts. Damaged

or entangled cords increase the risk of
electric shock.

8. When operating a power tool out-

doors, use an extension cord suit­able for outdoor use. Use of a cord

suitable for outdoor use reduces the
risk of electric shock.

PERSONAL SAFETY

9. Stay alert, watch what you are do-

ing and use common sense when
operating a power tool. Do not use
a power tool while you are tired or
under the influence of drugs, al­cohol or medication. A moment of

inattention while operating power tools
may result in serious personal injury.

10. Use safety equipment. Always
wear eye protection. Safety equip­ment such as dust mask, non-skid
safety shoes, hard hat, or hearing pro­tection used for appropriate conditions
will reduce personal injuries.

11. Avoid accidental starting. Ensure

the switch is in the off-position
before plugging in. Carrying tools

with your finger on the switch or plug­ging in power tools that have the
switch on invites accidents.

12. Remove any adjusting key or

wrench before turning the power
tool on. A wrench or a key left at-

tached to a rotating part of the power
tool may result in personal injury.

13. Do not overreach. Keep proper

footing and balance at all times.

This enables better control of the
power tool in unexpected situations.

14. Dress properly. Do not wear loose

clothing or jewellery. Keep your
hair, clothing and gloves away from
moving parts. Loose clothes,

jewellery, or long hair can be caught in
moving parts.

15. If devices are provided for the

connection of dust extraction and
collection facilities, ensure these
are connected and properly used.

Use of these devices can reduce dust­related hazards.

POWER TOOL USE AND CARE

16. Do not force the power tool. Use

the correct power tool for your ap­plication. The correct power tool will

do the job better and safer at the rate
for which it was designed.

17. Do not use the power tool if the

switch does not turn it on and off.

Any power tool that cannot be con­trolled with the switch is dangerous
and must be repaired.

18. Disconnect the plug from the

power source and/or the battery
pack from the power tool before
making any adjustments, chang­ing accessories, or storing power
tools. Such preventive safety mea-

sures reduce the risk of starting the
tool accidentally.

19. Store idle power tools out of the

reach of children and do not al­low persons unfamiliar with the
power tools or these instructions
to operate power tools. Power

tools are dangerous in the hands of
untrained users.

20. Maintain power tools. Check for

misalignment or binding of mov­ing parts, breakage of parts and
any other condition that may af­fect the power tool's operation. If
damaged, have the power tool
repaired before use. Many acci-

dents are caused by poorly maintained
power tools.

21. Keep cutting tools sharp and
clean. Properly maintained cutting
tools with sharp cutting edges are less
likely to bind and are easier to control.

22. Use the power tool, accessories

and tool bits etc., in accordance
with these instructions and in the
manner intended for the particu­lar type of power tool, taking into
account the working conditions
and the work to be performed. Use

of the power tool for operations differ­ent from those intended could result in
a hazardous situation.

SERVICE

23. Have your power tool serviced by

a qualified repair person using
only identical replacement parts.

This will ensure that the safety of the
power tool is maintained.

2 3

SPECIFIC SAFETY RULES

1. Hold power tools by insulated gripping surfaces when performing an

operation where the cutting tool may contact hidden wiring or its own cord.

Contact with a "live" wire will make exposed metal parts of the tool "live" and shock the
operator.

2. Keep hands away from all cutting edges and moving parts.

3. Use clamps or another practical way to secure and support the workpiece to
a stable platform. Holding the work by hand or against your body leaves it unstable
and may lead to loss of control.

4. Maintain labels and nameplates. These carry important information. If unreadable
or missing, contact a MILWAUKEE Service facility for a free replacement.

5. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to cause cancer, birth defects or
other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work.

To reduce your exposure to these chemicals: work in a well ventilated area, and work
with approved safety equipment, such as those dust masks that are specially designed
to filter out microscopic particles.

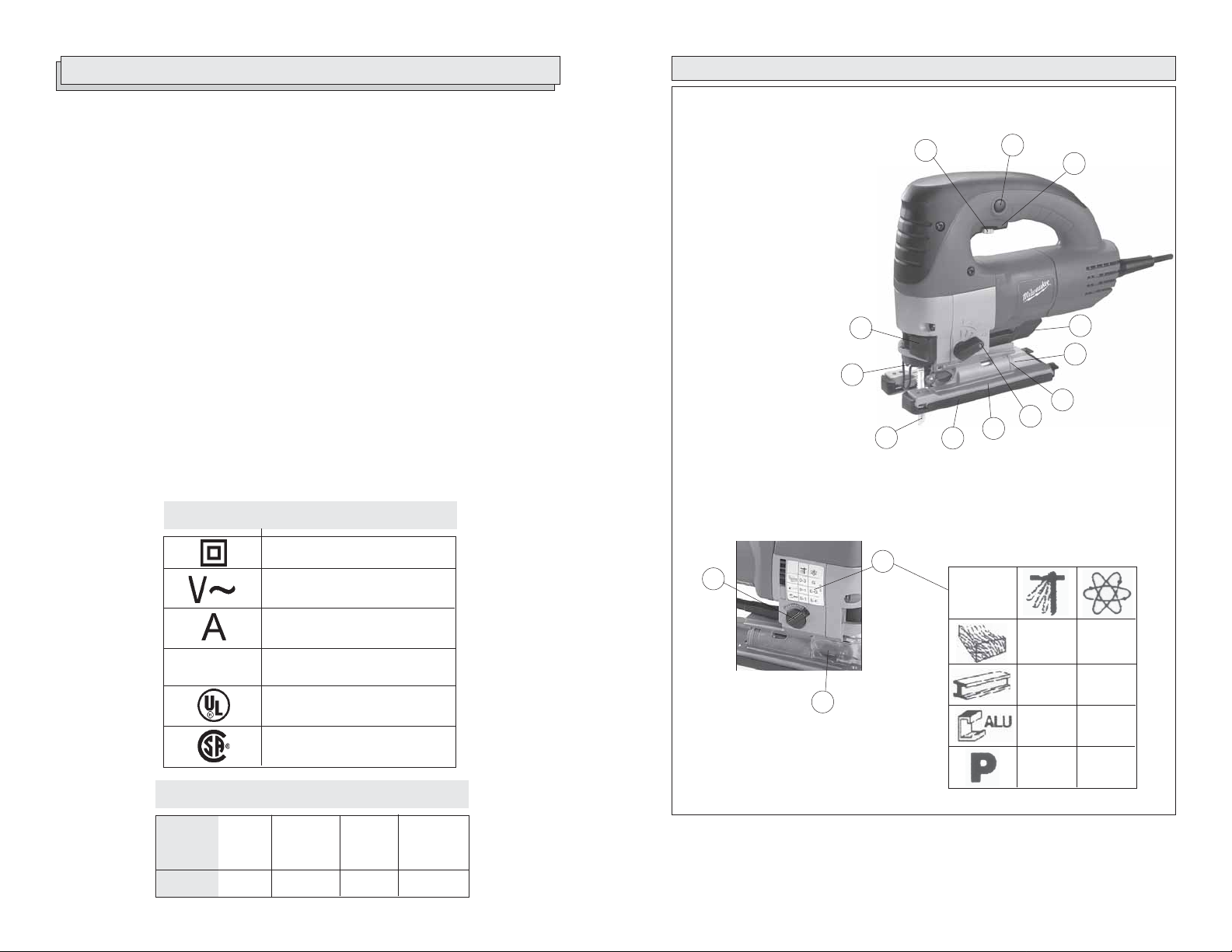

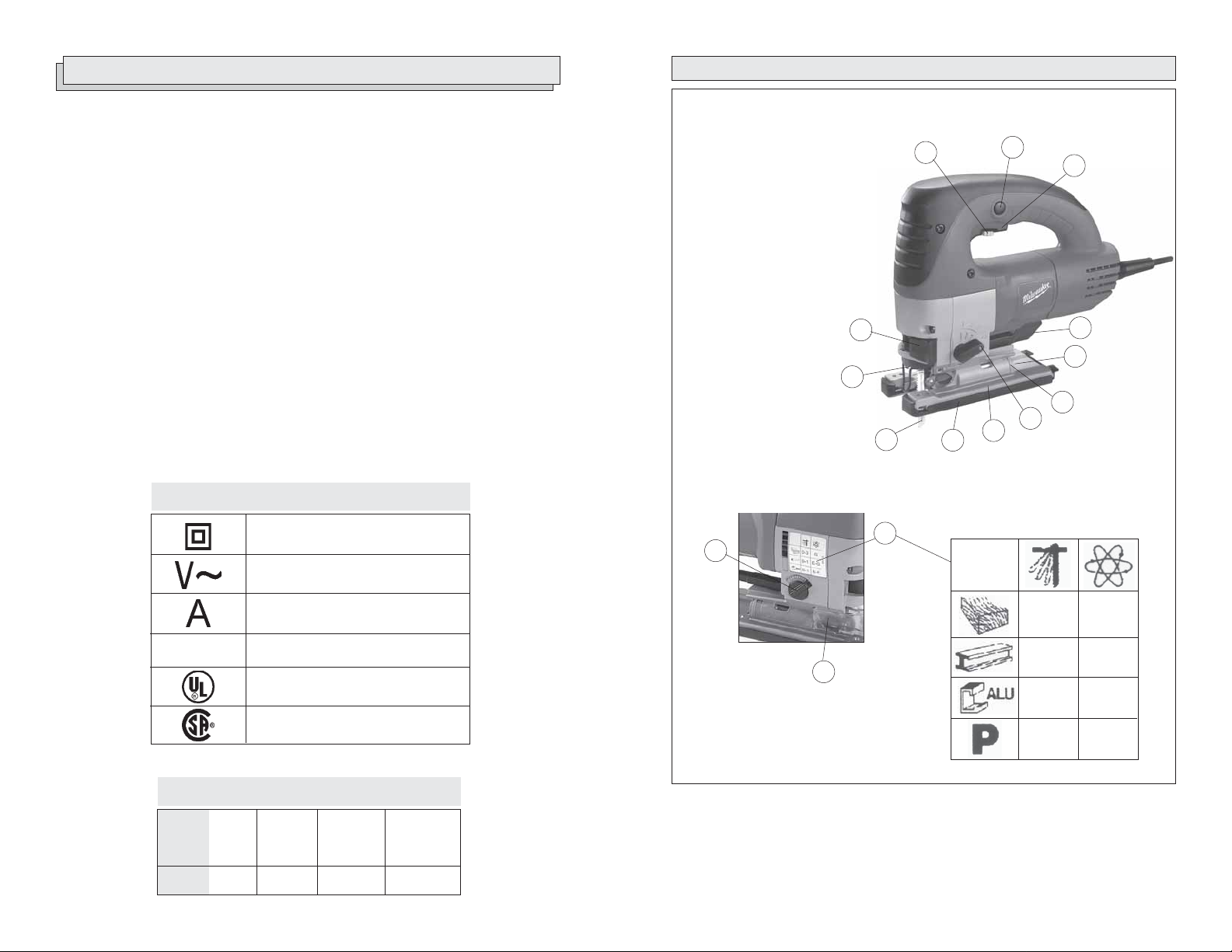

FUNCTIONAL DESCRIPTION

1. Quik-Lok tension lever

2. LED light

3. Blade

4. Shoe cover

5. Shoe

6. Orbital action selector lever

7. Tilt angle scale

8. Vacuum manifold

9. Shoe adjustment lever

10. On/Off switch

11. Lock button

12. Speed control dial

13. Blower adjustment dial

14. Transparent blade cover

15. Cutting guide

12

1

2

3

4

11

10

9

8

7

6

5

S.P .M.

Cat.
No.

6268-21

1

Symbology

Double Insulated

Volts Alternating Current

Amps

Strokes per Minute (S.P.M.)

Underwriters Laboratories, Inc.

Canadian Standards Association

Specifications

Volts

AC

120

Amps

6.5

Only

Length

of

Stroke

1"

Strokes

per

minute

0 - 3000

13

14

15

Aluminum

Plastic

Wood

Metal

Orbital
Action

0 - 3

0 - 1

0 - 1

0 - 1

Cutting

Speed

6

5 - 6

4 - 5

2 - 3

4 5

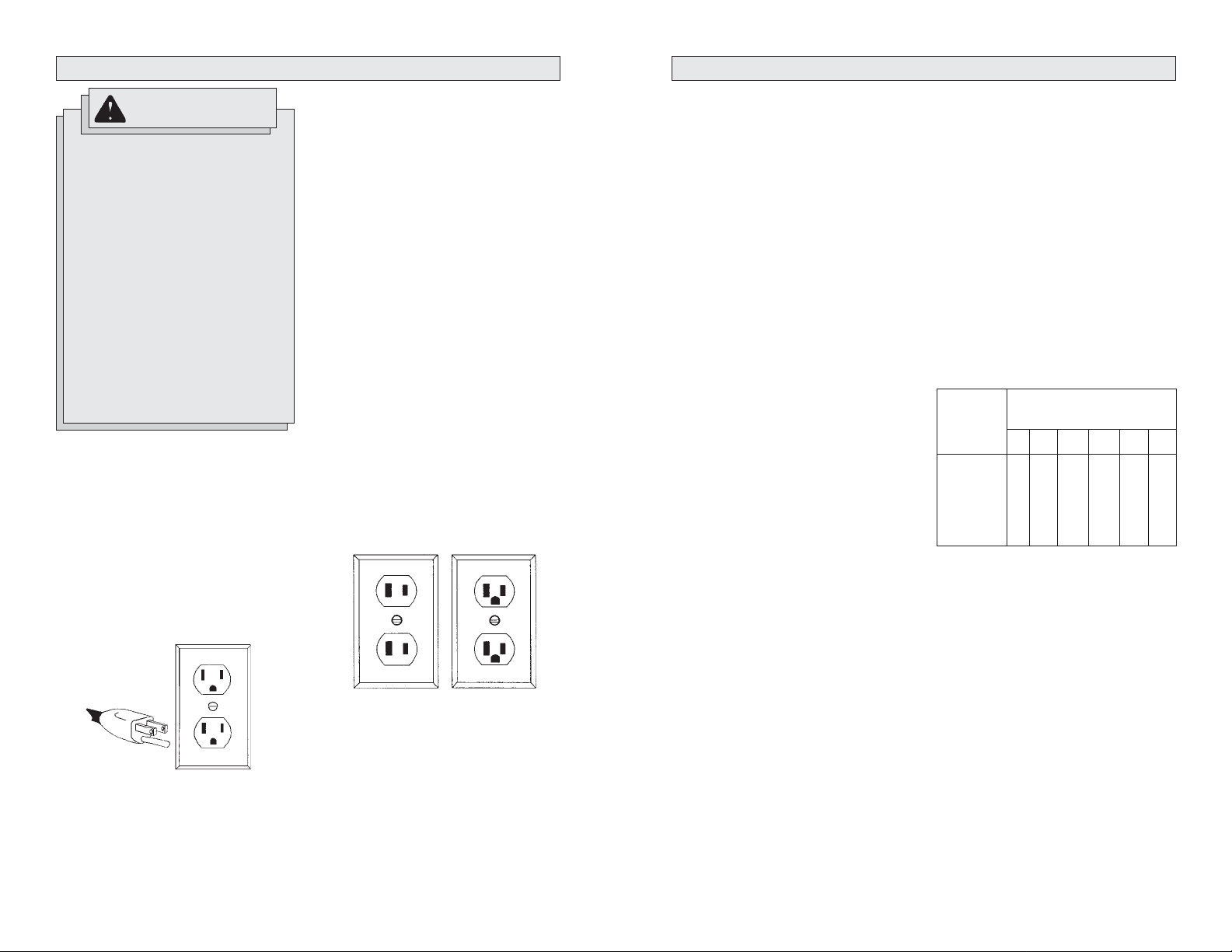

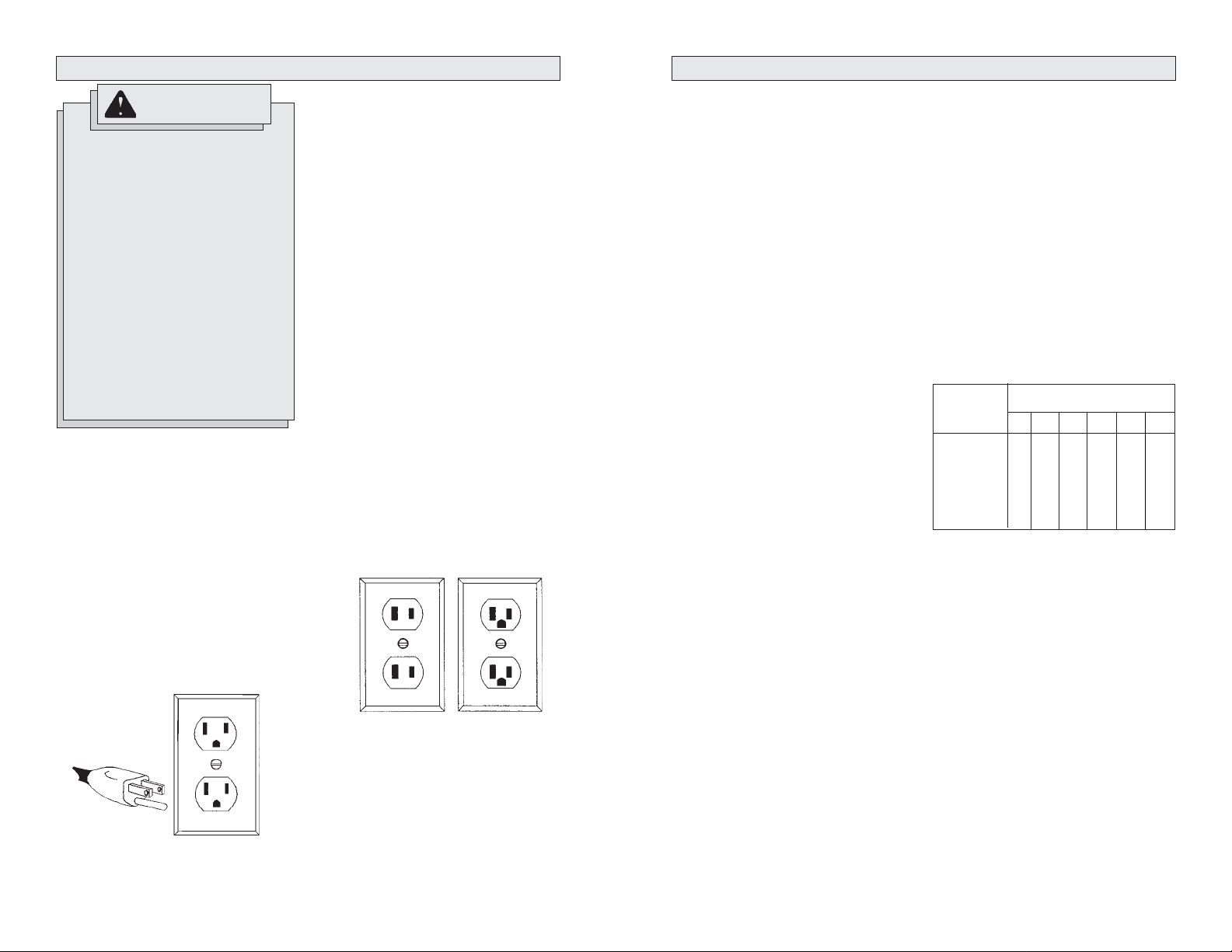

GROUNDING

EXTENSION CORDS

WARNING!

Improperly connecting the
grounding wire can result in the
risk of electric shock. Check with
a qualified electrician if you are in
doubt as to whether the outlet is
properly grounded. Do not modify
the plug provided with the tool.
Never remove the grounding
prong from the plug. Do not use
the tool if the cord or plug is dam­aged. If damaged, have it repaired
by a MILWAUKEE service facility
before use. If the plug will not fit
the outlet, have a proper outlet
installed by a qualified electrician.

Grounded Tools:
Tools with Three Prong Plugs

Tools marked “Grounding Required” have
a three wire cord and three prong ground­ing plug. The plug must be connected to a
properly grounded outlet (See Figure A). If
the tool should electrically malfunction or
break down, grounding provides a low re­sistance path to carry electricity away from
the user, reducing the risk of electric shock.

The grounding prong in the plug is con­nected through the green wire inside the
cord to the grounding system in the tool.
The green wire in the cord must be the
only wire connected to the tool's ground­ing system and must never be attached to
an electrically “live” terminal.

Your tool must be plugged into an appro­priate outlet, properly installed and
grounded in accordance with all codes and
ordinances. The plug and outlet should look
like those in Figure A.

Double Insulated Tools:
Tools with Two Prong Plugs

T ools marked “Double Insulated” do not re­quire grounding. They have a special
double insulation system which satisfies
OSHA requirements and complies with the
applicable standards of Underwriters Labo­ratories, Inc., the Canadian Standard As­sociation and the National Electrical Code.
Double Insulated tools may be used in ei­ther of the 120 volt outlets shown in
Figures B and C.

Grounded tools require a three wire ex­tension cord. Double insulated tools can
use either a two or three wire extension
cord. As the distance from the supply out­let increases, you must use a heavier
gauge extension cord. Using extension
cords with inadequately sized wire causes
a serious drop in voltage, resulting in loss
of power and possible tool damage. Refer
to the table shown to determine the re­quired minimum wire size.

The smaller the gauge number of the wire,
the greater the capacity of the cord. For
example, a 14 gauge cord can carry a
higher current than a 16 gauge cord. When
using more than one extension cord to make
up the total length, be sure each cord con­tains at least the minimum wire size re­quired. If you are using one extension cord
for more than one tool, add the nameplate
amperes and use the sum to determine the
required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord out­doors, be sure it is marked with the
suffix “W-A” (“W” in Canada) to indi­cate that it is acceptable for outdoor
use.

• Be sure your extension cord is prop­erly wired and in good electrical
condition. Always replace a damaged
extension cord or have it repaired by a
qualified person before using it.

• Protect your extension cords from
sharp objects, excessive heat and
damp or wet areas.

Recommended Minimum Wire

Gauge for Extension Cords*

Nameplate

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Based on limiting the line voltage drop to
five volts at 150% of the rated amperes.

Extension Cord Length

50'

18
18
18
16
14
12
10

75'

18
18
16
14
12
10

100'

18
16
14
12
10

150'

16
14
12
12

25'

18
18
18
18
16
14
12

Fig. A

READ AND SA VE ALL INSTRUCTIONS FOR FUTURE USE.

Fig. B

6 7

Fig. C

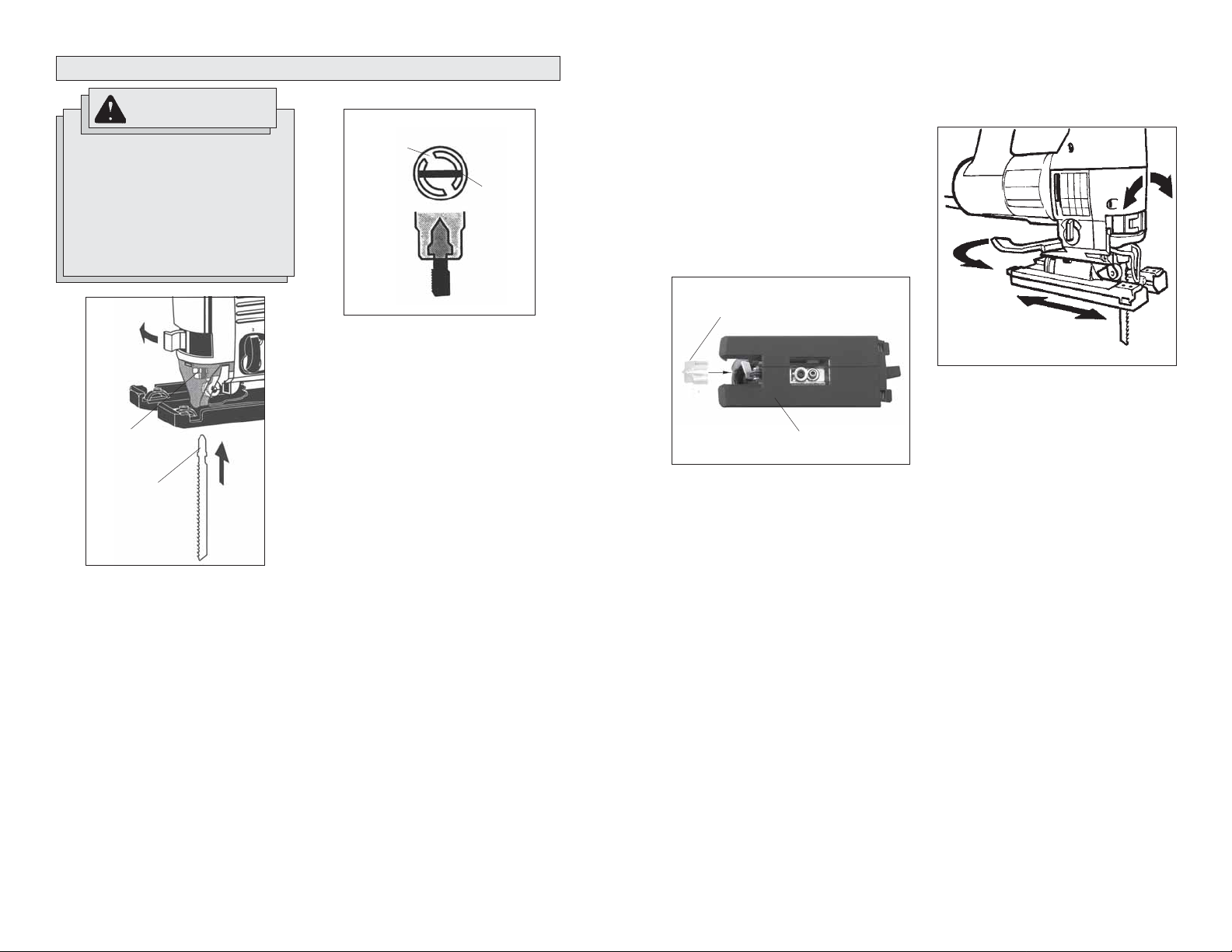

TOOL ASSEMBLY

WARNING!

To reduce the risk of injury,
always unplugtool before attach­ing or removing accessories or
making adjustments. Use only
specifically recommended
accessories. Others may be
hazardous.

Fig. 2

Slot

Blade

Using the anti-splinter device (Fig.3)

The anti-splinter device helps stablize the
workpiece and reduce workpiece
splinter.

To use, slide the anti-splinter device onto
the shoe or shoe cover (Fig. 3). Make sure
the anti-splinter device is installed flush
with the bottom of the shoe and shoe cover,
as applicable.

Note: Use the transparent blade cover and
anti-splinter device only when the shoe is
perpendicular to the blade.

Adjusting the shoe (Fig. 4)

The shoe may be tilted up to 45° in either
direction and moved forward or backward.

Fig. 4

Fig. 1

Plunger

Lug

Installing saw blades

Use only T-Shank jig saw blades.

1. Unplug the tool.

2. Firmly rotate the Quik-Lok tension
lever as far as it will go and hold it in
position (Fig. 1).

3. Fit the saw blade into the groove in the
support roller and push it firmly into the
plunger as far as it will go; the lug of
the saw blade must be in the plunger.

4. Release the Quik-Lok tension lever and
the saw blade is automatically held.

5. Check that the saw blade is held firmly;
the slot in the plunger will be at an angle
to the blade (Fig. 2).

Fig. 3

Anti-splinter device

Shoe cover

Using the shoe cover

The shoe cover is used to prevent marring
and scratching of the workpiece surface.
To attach the shoe cover, hook the front of
the cover over the steel shoe. Next, snap
the rear of the shoe cover to the steel shoe.
Be sure both sides are snapped in place.

When the shoe cover is not needed, re­move it by pulling the tabs on rear of the
shoe cover outward from the steel shoe.
Unhook the front of the shoe cover and
remove.

To set a tilt angle for angle cuts and
bevels, loosen the shoe adjustment lever

and pull the base forward slightly until the
retaining lugs are no longer engaged. Tilt
the shoe to the required preset angle
(15°, 30°, or 45°) as read on the tilt angle
scale. Push back the shoe into the retain­ing lugs and tighten the shoe adjustment
lever. If angles other than the presets are
required, set the desired angle and tighten
the shoe adjustment lever without engag­ing the retaining lugs.

If very exact angles are needed it is rec­ommended that a test cut and subsequent
adjustment be made.

8 9

OPERATION

WARNING!

To reduce the risk of injury, wear
safety goggles or glasses with
side shields. Unplug the tool
before changing accessories or
making adjustments.

The 6268-21 orbital action jig saw can cut
a wide variety of materials including metal,
wood and plastic. Cuts may be straight
lines, bevels, curves or internal cut-outs.
Notable features of these jig saws include:

• Rapid blade change without tools with
the Quik-Lok blade change system.

• Adjustable Orbital Action blade stroke
cuts faster by pressing the blade
against the work only during the
upstroke. This is particularly effective
when rough cutting thick wooden
boards.

• Electronic dial speed control maintains
the pre-set speed during the cut.

• Adjustable shoe can be tilted by up to
45 degrees in either direction for bevel
cuts.

• Non-marring shoe cover to protect the
surface of workpiece from marring and
scratching.

• Sawdust blower removes the sawdust
ahead of the cut for improved visibility.

• Built-in manifold for vacuum assisted
dust collection (hose is optional).

• Transparent blade cover improves dust
extraction.

• Vibration dampened mechanism per­mits quieter, smoother running.

WARNING!

To reduce the risk of injury, do
not start the tool with the blade
contacting the workpiece.

Starting and stopping the tool

1. To start the tool, press the On/Off
switch.

Note: LED light turns on when the
On/Off switch is pressed.

2. To stop the tool, release the On/Off
switch.

Locking the On/Off Switch

The lock button holds the trigger in the ON
position for continuous use.

1. To lock the On/Off switch, hold in the
lock button while pressing the On/Off
switch. Then release the On/Off switch.

2. To unlock the On/Off switch, press the
On/Off switch and release. The lock
button will pop out.

Adjusting stroke per minute

The strokes per minute may be adjusted
with the speed control dial. The numbers 1
through 6 are printed on the dial with 1
being the slowest speed and 6 the highest
speed. Recommended cutting speeds for
various materials are listed below. Opti­mum cutting speeds should be determined
by the user for specific cutting require­ments. Strokes per minute may be adjusted
when the tool is running or stopped.

Material

Wood

Metal

Aluminum

Plastic

Recommended

cutting speed

6
5-6
4-5
2-3

Adjusting the orbital action

The amount of orbital action may be
adjusted with the orbital action selector
lever. In general, a large orbital action (3)
should be used with soft materials and a
no orbital action (0) should be used with
hard materials. When a smooth cut is re­quired no orbit (0) should be used. Rec­ommended orbit settings for different ma­terial compositions are listed below. The
optimum orbital action should be determined
by the user for their specific cutting re­quirements. Orbital action may be adjusted
when the tool is running or stopped.

Material Orbital action

Wood

Metal

Aluminum

Plastic

Smooth Cut

Making the Cut

1. Set the stroke and orbital action ac­cording the material to be cut.

2. Position the tool with the front part of
the shoe on the workpiece and start
the tool.

3. Hold the machine firmly against the
workpiece and guide it along the de­sired cutting line. Do not feed into the
work too hard, light pressure on the
saw blade will achieve the optimum
cutting speed.

Special Cutting Techniques

1. Straight cuts — To obtain a perfectly
straight cut, clamp a strip of wood as a
guide along the workpiece or use the
rip guide (accessory).

2. Bevel cuts — adjust the shoe to the
correct angle (see Adjusting the Shoe).

3. Cutting Sheet Metal — sheet metal may
vibrate when being cut. To minimize vi­bration clamp, the workpiece to a wood
base.

0-3
0-1
0-1
0-1

0

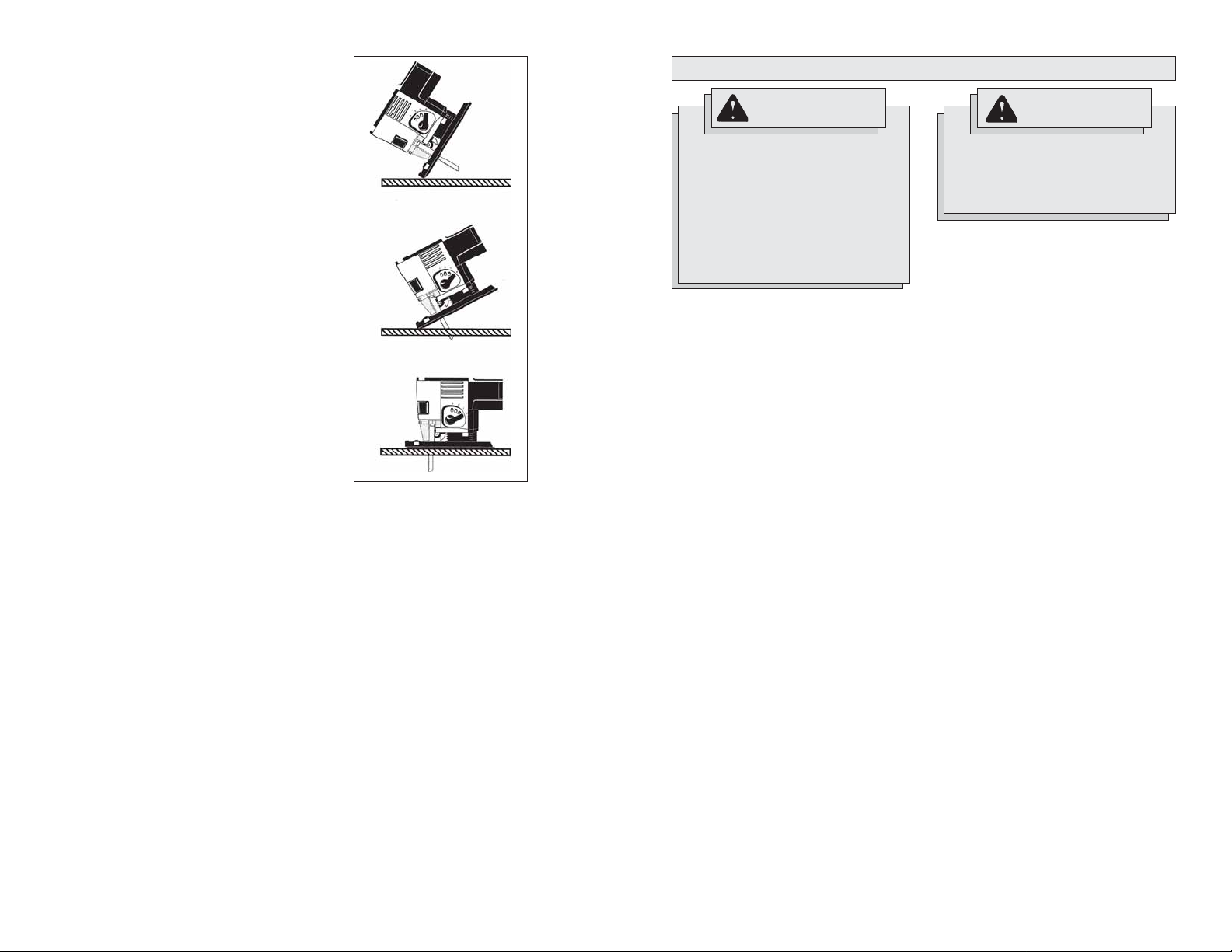

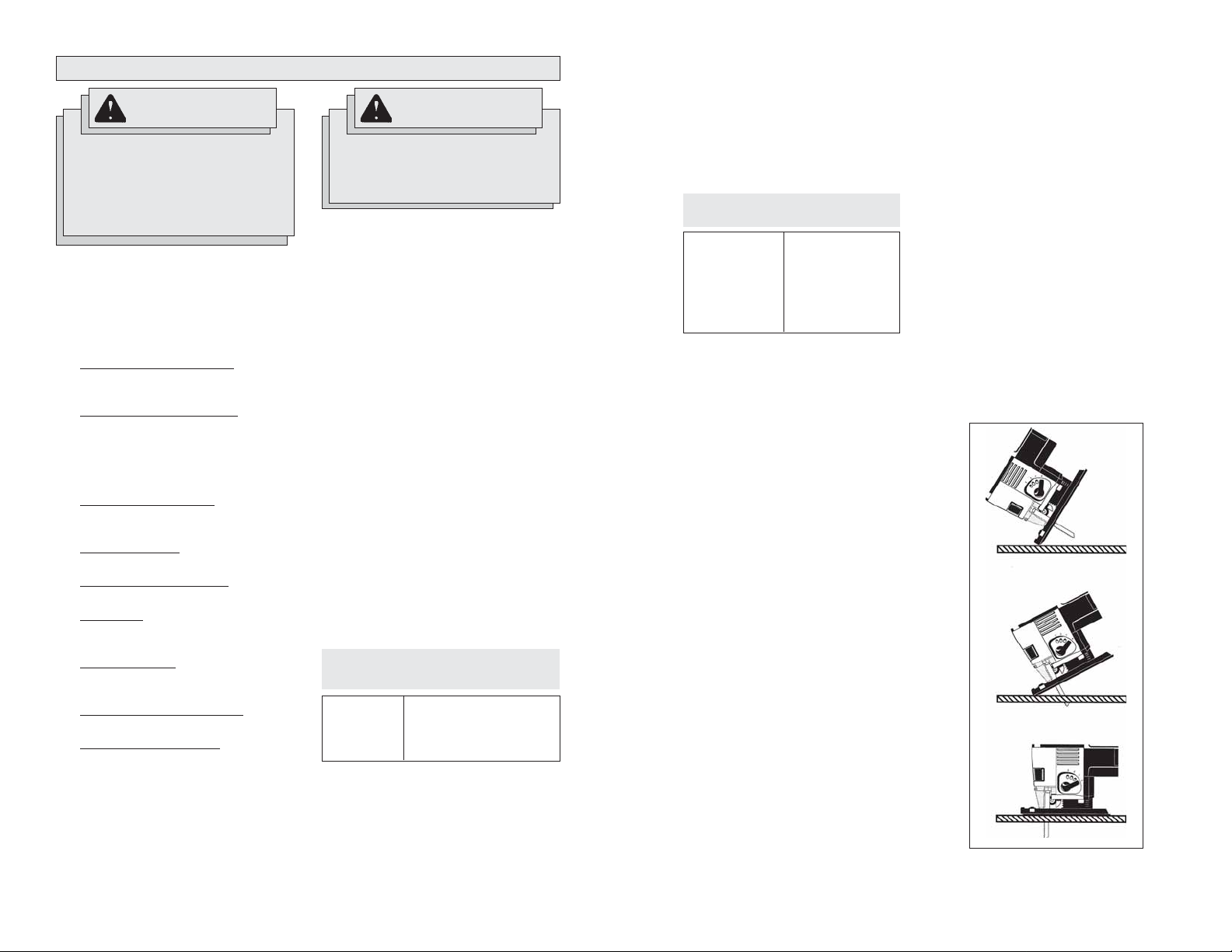

Plunge Cutting (Fig. 5)

Plunge cuts can be made into soft
materials without a pre-drilled hole. Harder
materials require a starter hole with a di­ameter slightly over the width of the blade.

To make a plunge cut:

1. Move the shoe all the way back.

2. Set the orbital action selector lever to 0.

3. Keep the power cord out of the cutting
area.

4. Make sure nothing below the intended
cut area will be damaged.

5. Without turning the tool on, place the
front edge of the shoe solidly on
workpiece.

6. Align the blade with the intended cut
line, but keep it above the workpiece.

7. Using the front edge of the shoe as a
pivot, turn on the tool and
gradually lower the blade into the
workpiece.

8. When the shoe is flat against the
workpiece, normal cutting may take
place.

Fig. 5

10 11

MAINTENANCE

WARNING!

To reduce the risk of injury,
always unplug your tool before
performing any maintenance.
Never disassemble the tool or try
to do any rewiring on the tool's
electrical system. Contact a
MILWAUKEE service facility for
ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a
regular maintenance program. Before use,
examine the general condition of your tool.
Inspect guards, switches, tool cord set and
extension cord for damage. Check for
loose screws, misalignment, binding of
moving parts, improper mounting, broken
parts and any other condition that may af­fect its safe operation. If abnormal noise
or vibration occurs, turn the tool off imme­diately and have the problem corrected
before further use. Do not use a damaged
tool. T ag damaged tools “DO NOT USE” until
repaired (see “Repairs”).

Under normal conditions, relubrication is
not necessary until the motor brushes
need to be replaced. After six months to
one year, depending on use, return your
tool to the nearest MILWAUKEE service
facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning
(gears, spindles, bearings, housing,
etc.)

• Electrical inspection (switch, cord,
armature, etc.)

• Testing to assure proper mechanical
and electrical operation

WARNING!

To reduce the risk of injury,
electric shock and damage to the
tool, never immerse your tool in
liquid or allow a liquid to flow
inside the tool.

Cleaning

Clean dust and debris from vents. Keep
the tool handles clean, dry and free of oil
or grease. Use only mild soap and a damp
cloth to clean your tool since certain clean­ing agents and solvents are harmful to plas­tics and other insulated parts. Some of
these include: gasoline, turpentine, lacquer
thinner, paint thinner, chlorinated cleaning
solvents, ammonia and household deter­gents containing ammonia. Never use flam­mable or combustible solvents around
tools.

Repairs

If your tool is damaged, return the entire
tool to the nearest service center.

ACCESSORIES

WARNING!

To reduce the risk of injury,
always unplug the tool before
attaching or removing
accessories. Use only specifically
recommended accessories.
Others may be hazardous.

For a complete listing of accessories refer
to your MILWAUKEE Electric Tool catalog
or go on-line to www.milwaukeetool.com .
To obtain a catalog, contact your local dis­tributor or a service center.

Anti-Splinter Device

For clean cutting edge. Three (3) per
package.

Cat. No. 48-08-0531

Shoe Cover

Prevents scratches on delicate surfaces.
Cat. No. 48-08-0533

Carrying Case

Stores saw and optional accessories.
Cat. No. 48-55-6250

Vacuum Hose

For vacuum assisted dust collection.
Cat. No. 48-09-1040

Combination Rip and Circle Guide

Produces accurate parallel and circle cuts.
Cat. No. 49-22-4250

FIVE YEAR TOOL

LIMITED WARRANTY

Every MILWAUKEE tool is tested before
leaving the factory and is warranted to be
free from defects in material and work­manship. MILWAUKEE will repair or
replace (at MILWAUKEE’s discretion),
without charge, any tool (including battery
chargers) which examination proves to be
defective in material or workmanship from
five (5) years after the date of purchase.
Return the tool and a copy of the purchase
receipt or other proof of purchase to a
MILWAUKEE Factory Service/Sales
Support Branch location or MILWAUKEE
Authorized Service Station, freight prepaid
and insured. This warranty does not cover
damage from repairs made or attempted
by other than MILWAUKEE authorized
personnel, abuse, normal wear and tear,
lack of maintenance, or accidents.

Battery Packs, Flashlights, and Radios are
warranted for one (1) year from the date
of purchase.

THE REP AIR AND REPLACEMENT REMEDIES
DESCRIBED HEREIN ARE EXCLUSIVE. IN NO
EVENT SHALL MILWAUKEE BE LIABLE
FOR ANY INCIDENTAL, SPECIAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING
LOSS OF PROFITS.

THIS WARRANTY IS EXCLUSIVE AND IN
LIEU OF ALL OTHER WARRANTIES, OR
CONDITIONS, WRITTEN OR ORAL,
EXPRESSED OR IMPLIED FOR
MERCHANTABLILITY OR FITNESS FOR
PAR TICULAR USE OR PURPOSE.

This warranty gives you specific legal
rights. You may also have other rights that
vary from state to state and province to
province. In those states that do not allow
the exclusion of implied warranties or
limitation of incidental or consequential
damages, the above limitations or
exclusions may not apply to you. This
warranty applies to the United States,
Canada, and Mexico only.

12 13

RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS

ÉLECTRIQUE

AVERTISSEMENT!

LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS

Le non respect des instructions ci-après peut entraîner des chocs
électriques, des incendies et/ou des blessures graves. Le terme «outil
électrique» figurant dans les avertissements ci-dessous renvoie à l’outil
électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).

CONSERVER CES INSTRUCTIONS

SÉCURITÉ DU LIEU

DE TRAVAIL

1. Maintenir la zone de travail propre
et bien éclairée. Les zones

encombrées ou mal éclairées sont
favorables aux accidents.

2. Ne pas utiliser d’outil électrique

dans une atmosphère explosive,
telle qu’en en présence de
liquides, de gaz ou de poussières
inflammables. Les outils électriques

génèrent des étincelles qui peuvent
enflammer les poussières ou les
fumées.

3. Tenir les enfants et les personnes

non autorisées à l’écart pendant
le fonctionnement d’un outil
électrique. Un manque d’attention de

l’opérateur risque de lui faire perdre le
contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

4. La fiche de l’outil électrique doit
correspondre à la prise
d’alimentation. Ne jamais modifier
la fiche d’une manière
quelconque. Ne pas utiliser
d’adaptateur avec les outils
électriques mis à la terre (à la
masse). Des fiches non modifiées et

des prises d’alimentation assorties
réduisent le risque de choc électrique.

5. Éviter tout contact corporel avec

des surfaces reliées à la masse
ou à la terre telles que tuyaux,
radiateurs, cuisinières et
réfrigérateurs. Un risque de choc

électrique plus élevé existe si le corps
est relié à la masse ou à la terre.

6. Ne pas exposer les outils

électriques à la pluie ou à
l’humidité. Le risque de choc

électrique augmente si de l’eau s’infiltre
dans un outil électrique.

7. Prendre soin du cordon. Ne jamais

utiliser le cordon pour transporter,
tirer ou débrancher l’outil
électrique. Tenir le cordon à l’écart
de la chaleur, des huiles, des
arêtes coupantes ou des pièces
en mouvement. Un cordon

endommagé ou emmêlé présente un ris­que accru de choc électrique.

8. Se procurer un cordon

d’alimentation approprié en cas
d’utilisation d’un outil électrique à
l’extérieur. L’utilisation d’un cordon

d’alimentation pour usage extérieur
réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

9. Être sur ses gardes, être attentif

et faire preuve de bon sens en
utilisant un outil électrique. Ne pas
utiliser un outil électrique en cas
de fatigue ou sous l’influence de
drogues, d’alcool ou de
médicaments. Un instant d’inattention

lors de l’utilisation d’un outil électrique
peut entraîner des blessures graves.

10. Utiliser un équipement de

sécurité. Toujours porter des lu­nettes de protection. Un équipement

de sécurité comprenant masque anti­poussière, chaussures de sécurité anti­dérapantes, casque ou dispositif de
protection anti-bruit peut, dans les
circonstances appropriées, réduire le
risque de blessure.

11. Éviter tout démarrage accidentel

de l’outil. S’assurer que le
commutateur est en position OFF
(Arrêt) avant de brancher l’outil.

Le port de l’outil avec un doigt sur le
commutateur ou son branchement avec
le commutateur en position ON (Marche)
sont favorables aux accidents.

12. Retirer toute clé de réglage avant
de mettre l’outil sous tension. Une
clé laissée attachée sur une pièce mo­bile de l’outil électrique peut entraîner
des blessures.

13. Ne pas travailler à bout de bras.

Bien garder un bon équilibre à tout
instant. Ceci permet de mieux

préserver la maîtrise de l’outil électrique
dans des situations imprévues.

14. Porter des vêtements adéquats.

Ne pas porter de vêtements
amples ni de bijoux. Ne pas
approcher les cheveux,
vêtements et gants des pièces en
mouvement. Les vêtements amples,

les bijoux ou les cheveux longs risquent
d’être happés par les pièces en
mouvement.

15. Si des dispositifs sont prévus

pour l’extraction et la récupération
des poussières, vérifier qu’ils
sont connectés et utilisés
correctement. L’utilisation de ces

dispositifs peut réduire les risques liés
aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

16. Ne pas forcer l’outil électrique.

Utiliser l’outil électrique approprié
à l’application considérée. L’outil

électrique adapté au projet considéré
produira de meilleurs résultats, dans
des conditions de sécurité meilleures,
à la vitesse pour laquelle il a été conçu.

17. Ne pas utiliser l’outil électrique si

le commutateur ne le met pas
sous ou hors tension. Tout outil

électrique dont le commutateur de
marche-arrêt est inopérant est
dangereux et doit être réparé.

18. Débrancher la fiche de la prise

d’alimentation et/ou la batterie de

l’outil électrique avant d’effectuer
des réglages, de changer
d’accessoires ou de ranger l’outil.

De telles mesures de sécurité
préventive réduisent le risque de mettre
l’outil en marche accidentellement.

19. Ranger les outils électriques

inutilisés hors de la portée des
enfants et ne pas laisser des
personnes qui connaissent mal
les outils électriques ou ces in­structions utiliser ces outils. Les

outils électriques sont dangereux dans
les mains d’utilisateurs non formés à
leur usage.

20. Entretien des outils électriques.

S’assurer de l’absence de tout
désalignement ou de grippage
des pièces mobiles, de toute rup­ture de pièce ou de toute autre
condition qui pourrait affecter le
bon fonctionnement de l’outil
électrique. En cas de dommages,
faire réparer l’outil avant de
l’utiliser de nouveau. Les outils

électriques mal entretenus sont à la
source de nombreux accidents.

21. Garder les outils de coupe affûtés
et propres. Les outils de coupe
correctement entretenus et bien affûtés
risquent moins de se gripper et sont
plus faciles à manier.

22. Utiliser cet outil électrique, les

accessoires, les mèches, etc.
conformément à ces instructions
et de la façon prévue pour ce type
particulier d’outil électrique, tout
en prenant en compte les condi­tions de travail et le type de projet
considérés. L’utilisation de cet outil

électrique pour un usage autre que
l’usage prévu peut créer des situations
dangereuses.

ENTRETIEN

23. Faire effectuer l’entretien de l’outil

électrique par un technicien
qualifié qui n’utilisera que des
pièces de rechange identiques. La

sécurité d’utilisation de l’outil en sera
préservée.

14 15

RÈGLES DE SÉCURITÉ PARTICULIÈRE

1. Tenir l’outil par les surfaces de prise isolées si, au cours des travaux, l’outil

de coupe risque d’entrer en contact avec des fils cachés ou avec son propre
cordon. Le contact avec un fil sous tension met les parties métalliques exposées de

l’outil sous tension, ce qui infligera un choc électrique à l’opérateur.

2. Tenez les mains à l'écart des arêtes tranchantes et des pièces en
mouvement.

3. Utiliser des pinces ou d’autres moyens appropriés pour fixer et soutenir la
pièce de travail sur une plate-forme stable. Tenir la pièce à la main ou contre soi
la rend instable et risque d’entraîner une perte de contrôle.

4. Entretenez les étiquettes et marques di fabricant. Les indications qu'elles
contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les
remplacer gratuitement à un centre de service MILWAUKEE accrédité.

5. AVERTISSEMENT! La poussière degagée par perçage, sciage et autres travaux de
construction contient des substances chimiques reconnues comme pouvant causer le
cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici
quelques exemples de telles substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.
Les risques associés à l’exposition à ces substances varient, dépendant de la fréquence

des travaux. Afin de minimiser l’exposition à ces substances chimiques, assurez-vous
de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un
masque antipoussière spécifiquement conçu pour la filtration de particules
microscopiques.

Pictographie

Double Isolation

Courant alternatif

DESCRIPTION FONCTIONNELLE

1. Levier de tension
à verrouillage rapide

2. Lampe LED

3. Lame

4. Couvre-patin

5. Patin

6. Levier de sélection de
mouvement orbital

7. Échelle d’angle d’inclinaison

8. Collecteur aspirant

9. Levier de réglage
du patin

10. Interrupteur
marche/arrêt

11. Bouton de verrouillage

12. Bouton de réglage
de vitesse

13. Cadran de réglage
du souffleur

14. Couvre-lame transparent

15. Guide de coupe

13

12

1

2

3

15

4

11

6

5

Mouvement

orbital

10

9

8

7

Vitesse de

coupe

S.P .M.

No
de

cat.

6268-21

Volts

CA

120

Ampères

Cycles/Minute (S.P .M.)

Underwriters Laboratories Inc.
l'Association canadienne de

normalisation (ACNOR)

14

Spécifications

Cycles

par

Ampères

6,5

minute

25,4 mm (1")

16 17

Vide/

Coups/min

á vide

0 - 3 000

Bois

Métal

Aluminium

Plastique

0 - 3

0 - 1

0 - 1

0 - 1

6

5 - 6

4 - 5

2 - 3

MISE A LA TERRE

AVERTISSEMENT!

Si le fil de mise à la terre est
incorrectement raccordé, il peut
en résulter des risques de choc
électrique. Si vous n’êtes pas
certain que la prise dont vous
vous servez est correctement
mise à la terre, faites-la vérifier
par un électricien. N’altérez pas la
fiche du cordon de l’outil.
N’enlevez pas de la fiche, la dent
qui sert à la mise à la terre.
N’employez pas l’outil si le cordon
ou la fiche sont en mauvais état.
Si tel est le cas, faites-les
réparer dans un centre-service
MILWAUKEE accrédité avant de
vous en servir. Si la fiche du cor­don ne s’adapte pas à la prise,
faites remplacer la prise par un
électricien.

Outils mis à la terre :
Outils pourvus d’une fiche de cordon
à trois dents

Les outils marqués « Mise à la terre requise
» sont pourvus d’un cordon à trois fils dont
la fiche a trois dents. La fiche du cordon
doit être branchée sur une prise
correctement mise à la terre (voir Figure A).
De cette façon, si une défectuosité dans
le circuit électrique de l’outil survient, le
relais à la terre fournira un conducteur à
faible résistance pour décharger le cou­rant et protéger l’utilisateur contre les
risques de choc électrique.

La dent de mise à la terre de la fiche est
reliée au système de mise à la terre de
l’outil via le fil vert du cordon. Le fil vert du
cordon doit être le seul fil raccordé à un
bout au système de mise à la terre de l’outil
et son autre extrémité ne doit jamais être
raccordée à une borne sous tension
électrique.

Votre outil doit être branché sur une prise
appropriée, correctement installée et mise
à la terre conformément aux codes et
ordonnances en vigueur. La fiche du cor­don et la prise de courant doivent être
semblables à celles de la Figure A.

Outils à double isolation :
Outils pourvus d’une fiche de cordon
à deux dents

Les outils marqués « Double Isolation » n’ont
pas besoin d’être raccordés à la terre. Ils
sont pourvus d’une double isolation
conforme eux exigences de l’OSHA et
satisfont aux normes de l’Underwriters
Laboratories, Inc., de l’Association
canadienne de normalisation (ACNOR) et
du « National Electrical Code » (code na­tional de l’électricité). Les outils à double
isolation peuvent être branchés sur
n’importe laquelle des prises à 120 volt
illustrées ci-contre Figure B et C.

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est
nécessaire, un cordon à trois fils doit être
employé pour les outils mis à la terre. Pour
les outils à double isolation, on peut em­ployer indifféremment un cordon de
rallonge à deux ou trois fils. Plus la longueur
du cordron entre l’outil et la prise de cou­rant est grande, plus le calibre du cordon
doit être élevé. L’utilisation d’un cordon de
rallonge incorrectement calibré entraîne
une chute de voltage résultant en une perte
de puissance qui risque de détériorer l’outil.
Reportez-vous au tableau ci-contre pour
déterminer le calibre minimum du cordon.

Moins le calibre du fil est élevé, plus sa
conductivité est bonne. Par exemple, un
cordon de calibre 14 a une meilleure
conductivité qu’un cordon de calibre 16.
Lorsque vous utilisez plus d’une rallonge
pour couvrir la distance, assurez-vous que
chaque cordon possède le calibre minimum
requis. Si vous utilisez un seul cordon pour
brancher plusieurs outils, additionnez le
chiffre d’intensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour
obtenir le calibre minimal requis pour le
cordon.

Directives pour l’emploi des cordons
de rallonge

• Si vous utilisez une rallonge à

l’extérieur, assurez-vous qu’elle est
marquée des sigles « W-A » (« W » au
Canada) indiquant qu’elle est adéquate
pour usage extérieur.

• Assurez-vous que le cordon de
rallonge est correctement câblé et en
bonne condition. Remplacez tout cor­don derallonge détérioré ou faites-le
remettre en état par une personne
compétente avant de vous en servir.

• T enez votre cordon de rallonge à l’écart
des objets ranchants, des sources de
grande chaleur et des endroits humides
ou mouillés.

Calibres minimaux recommandés

pour les cordons de rallonge*

Fiche

signalétique

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0
12,1 - 15,0
15,1 - 20,0

* Basé sur sur une chute de voltage limite
de 5 volts à 150% de l’intensité moyenne
de courant.

Longueur du cordon de

rallonge (m)

30,4

15,2

16
16
14
12
10

22,8

16
14
12
10
10

14
12
10
10

--

7,6

16
16
14
12
10

45,7

LISEZ A TTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSUL TER AU BESOIN.

12
10

60,9

12

--

--

--

--

--

--

--

Fig. A

Fig. B

18 19

Fig. C

MONTAGE DE L'OUTIL

AVERTISSEMENT!

Pour réduire les risques de
blessures, débranchez toujours
l’outil avant d’y faire des
réglages, d’y attacher ou d’en
enlever les accessoires. L’usage
d’accessoires autres que ceux
qui sont spécifiquement
recommandés pour cet outil peut
comporter des risques.

Fig. 1

Plongeur

Saillie

Installation des lames de scie

N’utilisez que des lames à queue en T pour
scie sauteuse.

1. Débranchez l’outil.

2. Fermement tourner le levier de tension
à verrouillage rapide aussi loin que pos­sible et gardez-le en position (Fig. 1).

3. Ajustez la lame de scie dans la rainure
du galet de support et poussez-la
fermement dans le plongeur aussi loin
que possible; la saillie de la lame de
scie doit être dans le plongeur.

4. Relâchez le levier de tension à
verrouillage rapide et la lame de scie
maintenue automatiquement.

5. Vérifiez que la lame de scie est
maintenue fermement, la fente dans le
plongeur doit faire un angle avec la lame
(Fig. 2).

Fig. 2

Fente

Lame

Utilisation du dispositif anti-éclats
(Fig. 3)

Le dispositif anti-éclats aide à stabiliser la
pièce et réduit les production d’éclats avec
la pièce.

Pour utiliser, faites glisser le dispositif anti­éclats sur le patin ou sur le couvre-patin
(Fig. 3). Assurez-vous que les rainures du
dispositif anti-éclats est installé l'éclat avec
le fond de le patin ou sur le couvre-patin,
comme applicable.

NB : Utiliser la couverture transparents de
lame et l'appareil d'anti-craquer quand le
soulier est perpendiculaire à la lame.

Fig. 3

Dispositif anti-éclats

Couvre-patin

Utilisation du couvre-patin

Le couvre-patin sert à éviter de gâcher ou
d’égratigner la surface de la pièce. Pour
fixer le couvre-patin, accrochez l’avant du
couvercle sur le patin en acier. Enclenchez
ensuite l’arrière du couvre-patin au patin
en acier. Assurez-vous que les deux côtés
sont enclenchés en position.

Lorsque le couvre-patin n’est pas requis,
déposez-le en tirant les onglets à l’arrière
du couvre-patin dans la direction opposée
au patin en acier. Décrochez l’avant du
couvre-patin et déposez.

Réglage du patin (Fig. 4)

Le patin peut être incliné jusqu’à 45° dans
l’une ou l’autre direction et déplacé vers
l’avant ou vers l’arrière.

Fig. 3

Pour régler un angle d’inclinaison
pour les coupes en angle et en biseau,

desserrez le levier de réglage du patin et
tirez la base légèrement vers l’avant jusqu’à
ce que les saillies de retenue ne soient
plus engagées. Inclinez le patin à l’angle
pré-réglé requis (15°, 30° ou 45°) tel
qu’indiqué sur l’échelle d’angle d’inclinaison.
Repoussez le patin dans les saillies de
retenue et serrez son levier de réglage. Si
des angles autres que ceux pré-réglés sont
requis, réglez l’angle voulu et serrez le
levier de réglage du patin sans engager
les saillies de retenue.

Si des angles exacts sont requis, il est
recommandé d’effectuer une coupe de test
et de régler au besoin.

20 21

MANIEMENT

AVERTISSEMENT!

Pour minimiser les risques de
blessures, portez des lunettes à
coques latérales. Débranchez
l’outil avant de changer les
accessoires ou d’effectuer des
réglages.

La scie sauteuse 6268-21 à mouvement
orbital peut couper une grande variété de
matériaux y compris les bois, métaux et
plastiques. Les coupes peuvent être
droites, en biseau ou en découpage. Les
caractéristiques remarquables de cette
scie sauteuse comprennent:

• Changement de lame rapide sans l’aide
d’outils, grâce au système de
changement de lame Quik-Lok.

• Le mouvement orbital réglable de la lame
assure une coupe plus rapide car la
lame mord dans le matériau en
remontant seulement. Cette technique
est particulièrement utile pour dégrossir
les planches de bois.

• Rétroaction électronique de l’indicateur
de vitesse pour maintenir la vitesse de
coupe préréglée.

• Semelle inclinable à 45° des deux côtés
pour les coupes en biseau.

• Couvre-semelle protecteur pour éviter
d’égratigner la surface des matériaux.

• Ventilateur pour écarter la sciure et
améliorer la visibilité de la ligne de
coupe.

•· Collecteur intégré pour l’installation d’un
aspirateur de poussière. (Boyau
facultatif).

• Chape de lame transparente facilitant
l’évacuation de la sciure.

• Mécanisme antivibration assurant un
roulement plus doux et plus silencieux.

Démarrage et arrêt de l’outil

1. Pour mettre l’outil en marche, appuyez
sur la détente d’interrupteur «ON/OFF».

NB : Lampe LED allume quand
interrupteur marche/arrêt est appuyé.

2. Pour arrêter l’outil, relâchez la détente
d’interrupteur «ON/OFF».

(0). Les réglages de mouvement orbital
correspondant aux différents types de
matériaux figurent dans la liste ci-dessous.

AVERTISSEMENT!

Pour réduire le risque de
blessure, ne pas commencer
l'outil avec la lame contactant la
pièce de fabrication.

Verrouillage de la détente
d’interrupteur «ON/OFF»

Le bouton de verrouillage maintient la
détente d’interrupteur à la position ON en
marche continue.

1. Pour verrouiller la détente d’interrupteur
«ON/OFF», appuyez sur le bouton de
verrouillage et en même temps,
enfoncez la détente d’interrupteur puis
relâchez-la.

2. Pour déverrouiller la détente
d’interrupteur «ON/OFF», appuyez sur
la détente et relâchez-la vivement. Le
bouton de verrouillage va alors se
déclencher.

Réglage de fréquence des cycles/min.

La fréquence des cycles par minute peut
être réglée à l’aide de l’indicateur de
vitesse. Les chiffres de 1 à 6 sont imprimés
sur l’indicateur. Le chiffre 1 correspond à
la vitesse minimale tandis que le chiffre 6
indique la vitesse maximale. Les vitesses
de coupe recommandées pour divers
matériaux sont indiquées ci-dessous. La
vitesse de coupe idéale devrait être
déterminée par l’usager selon les tâches
spécifiques.

Matériau

Bois
Métal

Aluminium

Plastique

Réglage du mouvement orbital

Le degré de mouvement orbital peut être
réglé avec le levier sélecteur de mouvement
orbital. En général, utilisez un grand
mouvement orbital (3) pour les matériaux
mous et aucune action orbitale (0) pour les
matériaux durs. Dans les cas de coupe
lisse, n’utilisez pas de mouvement orbital

22 23

Vitesse de coupe

recommandée

6
5-6
4-5
2-3

L’utilisateur doit déterminer le type de
mouvement orbital optimum requis pour
chaque coupe spécifique. Le mouvement
orbital peut être réglé pendant le
fonctionnement de l’outil ou lorsqu’il est à
l’arrêt.

Matériau

Bois

Métal

Aluminium

Plastique

Coupe lisse

Exécution de la coupe

1. Réglez la course et le mouvement or­bital selon le matériau à couper.

2. Placez l’outil pour que l’avant du patin
soit sur la pièce et démarrez l’outil.

3. Maintenez fermement la machine contre
la pièce et guidez la machine le long de
la ligne de coupe voulue. Ne vous
engagez pas trop fort dans la pièce,
une pression légère sur la lame de scie
donnera une vitesse de coupe optimale.

Techniques de coupe spéciales

1. Coupes droites — Pour obtenir une
coupe droite parfaite, maintenez avec
une pince une bande de bois servant
de guide le long de la pièce ou utilisez
un guide de sciage en long
(accessoire).

2. Coupes en biseau — Réglez le patin à
l’angle correct (Voir Réglage du patin).

3. Coupe de métal en feuille — Le métal
en feuille peut vibrer pendant la coupe.
Afin de réduire la vibration, bloquez la
pièce avec des pinces sur une base
en bois.

Coupe en plongée (Fig. 5)

La coupe en plongée peut être exécutée
dans des matériaux mous sans trous pré­perforés. Les matériaux plus durs exigent
un trou de départ d’un diamètre légèrement
supérieur à celui de la lame. Pour effectuer
une coupe en plongée :

Mouvement

orbital

0-3
0-1
0-1
0-1

0

1. Déplacez le patin complètement vers
l’arrière.

2. Réglez le sélecteur de mouvement or­bital à 0.

3. Gardez le cordon d’alimentation loin de
la zone de coupe.

4. Assurez-vous qu’aucun élément situé
en-dessous de la zone de coupe ne
sera endommagé.

5. Sans mettre l’outil sous tension, placez
le rebord avant du patin solidement sur
la pièce.

6. Alignez la lame avec la ligne de coupe
prévue, mais gardez-la par-dessus la
pièce.

7. En vous servant du rebord avant du
patin comme pivot, faites tournez l’outil
et abaissez graduellement la lame dans
la pièce.

8. Lorsque le patin est bien à plat contre
la pièce, la coupe normale peut
commencer.

Fig. 5

MAINTENANCE

AVERTISSEMENT!

Pour minimiser les risques de
blessures, débranchez toujours
l’outil avant d’y effectuer des
travaux de maintenance. Ne faites
pas vous-même le démontage de
l’outil ni le rebobinage du
système électrique. Consultez
un centre de service MILWAUKEE
accrédité pour toutes les
réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un
programme d’entretien ponctuel. Avant de
vous en servir, examinez son état en
général. Inspectez-en la garde, interrupteur,
cordon et cordon de rallonge pour en
déceler les défauts. Vérifiez le serrage des
vis, l’alignement et le jeu des pièces mo­biles, les vices de montage, bris de pièces
et toute autre condition pouvant en rendre
le fonctionnement dangereux. Si un bruit
ou une vibration insolite survient, arrêtez
immédiatement l’outil et faites-le vérifier
avant de vous en servir de nouveau.
N’utilisez pas un outil défectueux. Fixez-y
une étiquette marquée « HORS D’USAGE »
jusqu’à ce qu’il soit réparé (voir
« Réparations »).

Normalement, il ne sera pas nécessaire de
lubrifier l’outil avant que le temps ne soit
venu de remplacer les balais. Après une
période pouvant aller de 6 mois à un an,
selon l’usage, retournez votre outil à un
centre de service MILWAUKEE accrédité
pour obtenir les services suivants:

• Lubrification

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique
(engrenages, pivots, coussinets, boîtier
etc.)

• Inspection électrique (interrupteur, cor­don, induit etc.)

• Vérification du fonctionnement
électromécanique

AVERTISSEMENT!

Pour minimiser les risques de
blessures, choc électrique et
dommage à l'outil, n'immergez
jamais l'outil et ne laissez pas de
liquide s'y infiltrer.

Nettoyage

Débarrassez les évents des débris et de
la poussière. Gardez les poignées de l’outil
propres, à sec et exemptes d’huile ou de
graisse. Le nettoyage de l’outil doit se faire
avec un linge humide et un savon doux.
Certains nettoyants tels l’essence, la
térébenthine, les diluants à laque ou à
peinture, les solvants chlorés,
l’ammoniaque et les détergents d’usage
domestique qui en contiennent pourraient
détériorer le plastique et l’isolation des
pièces. Ne laissez jamais de solvants
inflammables ou combustibles auprès des
outils.

Réparations

Si votre outil est endommagé, retourne l'outil
entier au centre de maintenance le plus
proche.

ACCESSOIRES

AVERTISSEMENT!

Pour minimiser les risques de
blessures, débranchez toujours
l’outil avant d’y installer ou d’en
enlever les accessoires.
L’emploi d’accessoires autres
que ceux qui sont expressément
recommandés pour cet outil peut
présenter des risques.

Pour une liste complète des accessoires,
prière de se reporter au catalogue
MILWAUKEE Electric Tool ou visiter le site
internet www.milwaukeetool.com. Pour
obtenir un catalogue, il suffit de contacter
votre distributeur local ou l'un des centres­service.

Couvre-patin

Évite d’égratigner les surface délicates.
No de cat. 48-08-0533

Dispositif anti-éclats

Pour un rebord de coupe propre. Trois (3)
par paquet.

No de cat. 48-08-0531

Mallette

Permet de ranger la scie et les accessoires
en option.

No de cat. 48-55-6250

Boyau d’aspirateur

Pour un ramassage de poussière assisté.
No de cat. 48-09-1040

Combinaison de guide à dégrossir et
pour coupe circulaire

Produit des coupes parallèles et circulaires
précises.

No de cat. 49-22-4250

GARANTIE LIMITÉE DE

L ’OUTIL DE CINQ ANS

Tous les outils MILWAUKEE sont testés
avant de quitter l’usine et sont garantis
exempts de vice de matériau ou de
fabrication. MILWAUKEE réparera ou
remplacera (à la discrétion de
MILWAUKEE), sans frais, tout outil (y
compris les chargeurs de batterie) dont
l’examen démontre le caractère défectueux
du matériau ou de la fabrication dans les
cinq (5) ans suivant la date d’achat.
Retourner l’outil et une copie de la facture
ou de toute autre preuve d’achat à une
branche Entretien usine/Assistance des
ventes de l’établissement MILWAUKEE ou
à un centre d’entretien agréé par
MILWAUKEE, en port payé et assuré. Cette
garantie ne couvre pas les dommages
causés par les réparations ou les tentatives
de réparation par quiconque autre que le
personnel agréé par MILWAUKEE, les
utilisations abusives, l’usure normale, les
carences d’entretien ou les accidents.

Les batteries, les lampes de poche et les
radios sont garanties pour un (1) an à partir
de la date d’achat.

LES SOLUTIONS DE RÉPARATION ET DE
REMPLACEMENT DÉCRITES PAR LES
PRÉSENTES SONT EXCLUSIVES.
MILWAUKEE NE SAURAIT ÊTRE
RESPONSABLE, EN AUCUNE
CIRCONSTANCE, DES DOMMAGES
ACCESSOIRES, SPÉCIAUX OU INDIRECTS,
Y COMPRIS LES MANQUES À GAGNER.

CETTE GARANTIE EST EXCLUSIVE ET
REMPLACE TOUTES LES AUTRES
GARANTIES OU CONDITIONS, ÉCRITES OU
ORALES, EXPRESSES OU TACITES DE
QUALITÉ MARCHANDE OU D’ADAPTA TION
À UNE UTILISATION OU UNE FIN
PARTICULIÈRE.

Cette garantie vous donne des droits
particuliers. Vous pouvez aussi bénéficier
d’autres droits variant d’un état à un autre
et d’une province à une autre. Dans les
états qui n’autorisent pas les exclusions
de garantie tacite ou la limitation des
dommages accessoires ou indirects, les
limitations ou exclusions ci-dessus peuvent
ne pas s’appliquer. Cette garantie s’applique
aux États-Unis, au Canada et au Mexique
uniquement.

24 25

REGLAS DE SEGURIDAD GENERALES

PARA HERRAMIENTAS ELÉCTRICAS

¡ADVERTENCIA!

LEA TODAS LAS INSTRUCCIONES

Si no se siguen todas las siguientes instrucciones se puede provocar una
descarga eléctrica, un incendio y/o lesiones graves. El término “herramienta
eléctrica” en todas las advertencias incluidas más abajo se refiere a su
herramienta operada por conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).

GUA0RDE ESTAS INSTRUCCIONES

SEGURIDAD EN EL ÁREA

DE TRABAJO

1. Mantenga limpia y bien iluminada
el área de trabajo. Las áreas

desordenadas u oscuras contribuyen
a que se produzcan accidentes.

2. No utilice herramientas eléctricas

en atmósferas explosivas, como
en la presencia de líquidos, gases
o polvo inflamables. Las

herramientas eléctricas crean chispas
que pueden incendiar el polvo o las
emanaciones.

3. Mantenga a los niños y otras per-

sonas alejadas mientras utiliza
una herramienta eléctrica. Las

distracciones pueden hacerle perder
el control.

SEGURIDAD ELÉCTRICA

4. Los enchufes de las herramientas
eléctricas deben ser del mismo
tipo que el tomacorrientes. Nunca
realice ningún tipo de modificación
en el enchufe. No use enchufes
adaptadores con herramientas
eléctricas con conexión a tierra.

Se reducirá el riesgo de descarga
eléctrica si no se modifican los
enchufes y los tomacorrientes son del
mismo tipo.

5. Evite el contacto corporal con su-

perficies con conexión a tierra,
como tuberías, radiadores,
estufas y refrigeradores. El riesgo

de descarga eléctrica aumenta si su
cuerpo está conectado a tierra.

6. No exponga la herramientas

eléctricas a la lluvia o a condiciones
de humedad. El agua que entra en

una herramienta eléctrica aumenta el
riesgo de descarga eléctrica.

7. No abuse del cable. Nunca use el

cable para transportar la
herramienta eléctrica, tirar de ella
o desenchufarla. Mantenga el
cable alejado del calor, los bordes
afilados o las piezas en
movimiento. Los cables dañados o

enmarañados aumentan el riesgo de
descarga eléctrica.

8. Cuando se utiliza una herramienta

eléctrica en el exterior, use una
extensión que sea apropiada para
uso en el exterior. El uso de un cable

apropiado para el exterior reduce el
riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

9. Manténgase alerta, ponga cuidado

a lo que está haciendo y use el
sentido común cuando utilice una
herramienta eléctrica. No use una
herramienta eléctrica cuando está
cansado o bajo la influencia de
drogas, alcohol o medicinas.

Despistarse un minuto cuando se utiliza
una herramienta eléctrica puede tener
como resultado lesiones personales
graves.

10. Use equipo de seguridad. Lleve
siempre protección ocular. Llevar
equipo de seguridad apropiado para la
situación, como una máscara antipolvo,
zapatos de seguridad antideslizantes
casco o protección auditiva, reducirá
las lesiones personales.

26 27

11. Evite los arranques accidentales.

Asegúrese de que el interruptor
esté en la posición de apagado
antes de enchufar la herramienta.

Mover herramientas con el dedo en el
interruptor o enchufar herramientas con
el interruptor en la posición de
encendido contribuye a que se
produzcan accidentes.

12. Quite todas las llaves de ajuste an-

tes de encender la herramienta.

Una llave que esté acoplada a una
pieza giratoria de la herramienta puede
provocar lesiones personales.

13. No se estire demasiado. Mantenga

los pies bien asentados y el
equilibrio en todo momento. Esto

permite tener mejor control de la
herramienta eléctrica en situaciones
inesperadas.

14. Vístase de manera apropiada. No

lleve ropa suelta ni joyas. Mantenga
el cabello, la ropa y los guantes
lejos de la piezas en movimiento.

La ropa floja, las joyas o el cabello largo
pueden quedar atrapados en las piezas
en movimiento.

15. Si se proporcionan dispositivos

para la conexión de sistemas de
recolección y extracción de polvo,
asegúrese de que estén
conectados y se usen
apropiadamente. El uso de estos

dispositivos puede reducir los peligros
relacionados con el polvo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

16. No fuerce la herramienta eléctrica.

Use la herramienta eléctrica
correcta para la aplicación. La

herramienta eléctrica correcta
funcionará mejor y de manera más
segura a la velocidad para la que se
diseñó.

17. No use la herramienta eléctrica si

el interruptor no la enciende ni la
apaga. Cualquier herramienta eléctrica

que no se pueda controlar con el
interruptor es peligrosa y se debe
reparar.

18. Desconecte el enchufe de la toma

de alimentación y/o la batería de la
herramienta eléctrica antes de
realizar cualquier ajuste, cambiar
accesorios o almacenar las
herramientas eléctricas. Dichas

medidas preventivas de seguridad
reducen el riesgo de que la herramienta
se prenda accidentalmente.

19. Almacene las herramientas

eléctricas fuera del alcance de los
niños y no permita que personas
no familiarizadas con ellas o estas
instrucciones las utilicen. Las

herramientas eléctricas son peligrosas
en las manos de usuarios no
capacitados.

20. Mantenimiento de las

herramientas eléctricas. Revise
que no haya piezas móviles que
estén desalineadas o que se
atasquen, piezas rotas ni ninguna
otra condición que pueda afectar
el funcionamiento de la
herramienta eléctrica. Si se
encuentran daños, haga que le
reparen la herramienta antes de
usarla. Las herramientas mal

mantenidas son la causa de muchos
accidentes.

21. Mantenga las herramientas de
corte limpias y afiladas. Es menos
probable que se atasquen las
herramientas de corte con filos afilados
que se mantienen de manera apropiada
y también son más fáciles de controlar.

22. Use la herramienta eléctrica, los

accesorios y las brocas, etc.
siguiendo estas instrucciones y
de la manera para la que dicha
herramienta eléctrica en particu­lar fue diseñada, teniendo en
cuenta las condiciones de trabajo
y la tarea que se va a realizar. El uso

de la herramienta eléctrica para
operaciones diferentes de aquellas
para las que se diseño podría resultar
en una situación peligrosa.

MANTENIMIENTO

23. Haga que un técnico calificado
realice el mantenimiento de la
herramienta eléctrica utilizando
solamente piezas de repuesto
idénticas. Esto asegurará que se

mantiene la seguridad de la herramienta
eléctrica.

REGLAS ESPECIFICAS DE SEGURIDAD

1. Agarre la herramienta por los asideros aislados cuando realice una operación

en la que la herramienta de corte pueda entrar en contacto con cables ocultos
o con su propio cable. El contacto con un cable “con corriente” hará que las partes

de metal expuesto de la herramienta pasen la corriente y produzcan una descarga al
operador.

2. Mantenga las manos alejadas de todos los bordes cortadores y partes en

movimiento.

3. Use abrazaderas u otra manera práctica de asegurar y sujetar la pieza en la
que se va a trabajar en una plataforma estable. Sujetar la pieza con la mano o

contra su cuerpo la deja inestable y puede conducir a la pérdida de control.

4. Guarde las etiquetas y placas de especificaciones. Estas tienen información
importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un
centro de servicio de MILWAUKEE para una refacción gratis.

5. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado,
esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen
sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros
daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales
sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con

la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas:
trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por
ejemplo, máscaras contra el polvo que hayan sido específicamente diseñadas para
filtrar partículas microscópicas.

Simbología

Doble aislamiento

Volts corriente alterna

DESCRIPCION FUNCIONAL

1. Palanca de tensión Quik-Lok

2. Luz LED

3. Cuchilla

4. Cubierta de la zapata

5. Zapata

6. Palanca de selector
de acción orbital

7. Escala de ángulo
de inclinación

8. Múltiple de la aspiradora

9. Palanca de ajuste
de la zapata

10. Interruptor de
encendido/apagado

11. Botón de fijación

12. Cuadrante de control
de velocidad

13. Cuadrante de ajuste
de la sopladora

14. Cubierta transparente de la cuchilla

15. Guía de corte

13

1

2

3

15

12

11

10

9

8

7

6

5

4

Acción

orbital

Velocidad

de corte

S.P .M.

Cat.

No.

6268-21

Amperios

Carreras por Minuto (S.P.M.)

Underwriters Laboratories, Inc.

Asociación de Normas
Canadiense

Especificaciones

Volts

ca

120

Amperios

6,5

Carrera

25,4mm (1")

28 29

Largo de

Carrera

0 - 3 000

14

Madera

Metal

Aluminio

Plástico

0 - 3

0 - 1

0 - 1

0 - 1

6

5 - 6

4 - 5

2 - 3

TIERRA

¡ADVERTENCIA!

Puede haber riesgo de descarga
eléctrica si se conecta el cable de
conexión de puesta a tierra
incorrectamente. Consulte con
un electricista certificado si tiene
dudas respecto a la conexión de
puesta a tierra del tomacorriente.
No modifique el enchufe que se
proporciona con la herramienta.
Nunca retire la clavija de conexión
de puesta a tierra del enchufe. No
use la herramienta si el cable o el
enchufe está dañado. Si está
dañado antes de usarlo, llévelo a
un centro de servicio MILWAUKEE
para que lo reparen. Si el enchufe
no se acopla al tomacorriente,
haga que un electricista
certificado instale un toma­corriente adecuado.

Herramientas con conexión a tierra:
Herramientas con enchufes de tres
clavijas

Las herramientas marcadas con la frase
“Se requiere conexión de puesta a tierra”
tienen un cable de tres hilo y enchufes de
conexión de puesta a tierra de tres clavijas.
El enchufe debe conectarse a un
tomacorriente debidamente conectado a
tierra (véase la Figura A). Si la herramienta
se averiara o no funcionara
correctamente, la conexión de puesta a
tierra proporciona un trayecto de baja
resistencia para desviar la corriente
eléctrica de la trayectoria del usuario,
reduciendo de este modo el riesgo de
descarga eléctrica.

La clavija de conexión de puesta a tierra
en el enchufe está conectada al sistema
de conexión de puesta a tierra de la
herramienta a través del hilo verde dentro
del cable. El hilo verde debe ser el único
hilo conectado al sistema de conexión de
puesta a tierra de la herramienta y nunca
se debe unir a una terminal energizada.

Su herramienta debe estar enchufada en
un tomacorriente apropiado, correctamente
instalado y conectado a tierra según todos
los códigos y reglamentos. El enchufe y el
tomacorriente deben asemejarse a los de
la Figura A.

Herramientas con doble aislamiento:
Herramientas con clavijas de dos
patas

Las herramientas marcadas con “Doble
aislamiento” no requieren conectarse “a
tierra”. Estas herramientas tienen un
sistema aislante que satisface los
estándares de OSHA y llena los estándares
aplicables de UL (Underwriters Laborato­ries), de la Asociación Canadiense de
Estándares (CSA) y el Código Nacional de
Electricidad. Las herramientas con doble
aislamiento pueden ser usadas en
cualquiera de los toma corriente de 120
Volt mostrados en las Figuras B y C.

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a
tierra cuentan con clavijas de tres patas y
requieren que las extensiones que se
utilicen con ellas sean también de tres
cables. Las herramientas con doble
aislamiento y clavijas de dos patas pueden
utilizarse indistintamente con extensiones
de dos a tres cables. El calibre de la
extensión depende de la distancia que
exista entre la toma de la corriente y el sitio
donde se utilice la herramienta. El uso de
extensiones inadecuadas puede causar
serias caídas en el voltaje, resultando en
pérdida de potencia y posible daño a la
herramienta. La tabla que aquí se ilustra
sirve de guía para la adecuada selección
de la extensión.

Mientras menor sea el número del calibre
del cable, mayor será la capacidad del
mismo. Por ejemplo, un cable calibre 14
puede transportar una corriente mayor que
un cable calibre 16. Cuando use mas de
una extensión para lograr el largo deseado,
asegúrese que cada una tenga al menos,
el mínimo tamaño de cable requerido. Si
está usando un cable de extensión para
mas de una herramienta, sume los amperes
de las varias placas y use la suma para
determinar el tamaño mínimo del cable de
extensión.

LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA

FUTURAS REFERANCIAS.

Guías para el uso de cables de
extensión

• Si está usando un cable de extensión
en sitios al aire libre, asegúrese que
está marcado con el sufijo “W-A” (“W”
en Canadá) el cual indica que puede
ser usado al aire libre.

• Asegúrese que su cable de extensión
está correctamente cableado y en
buenas condiciones eléctricas. Cambie
siempre una extensión dañada o hágala
reparar por una persona calificada an­tes de volver a usarla.

• Proteja su extensión eléctrica de objetos
cortantes, calor excesivo o areas
mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Largo de cable de Extensión

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0
12,1 - 15,0
15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.

7,6

16
16
14
12
10

15,2

16
16
14
12
10

22,8

16
14
12
10
10

en (m)

30,4

14
12
10
10

45,7

60,9

12

12

10

--

--

--

--

--

--

--

--

Fig. A

Fig. B

30 31

Fig. C

ENSAMBLAJE DE LA HERRAMIENTA

¡ADVERTENCIA!

Para reducir el riesgo de lesiones,
desconecte siempre la
herramienta antes de fijar o
retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los
accesorios específicamente
recomendados. El uso de otros
accesorios puede ser peligroso.

Fig. 1

Percutor

Orejeta

Cómo instalar cuchillas

Utilice solamente cuchillas para sierras
caladoras de vástagos en T.

1. Desenchufe la herramienta.

2. Firmemente alternar de tensión Quik­Lok a fondo y sujétela en su
posición (Fig. 1).

3. Ajuste la cuchilla en la acanaladura del
rodillo de soporte y empújela
a fondo firmemente en el percutor; la
orejeta de la cuchilla deberá
encontrarse en el percutor.

4. Suelte la palanca de tensión Quik-Lok y
la cuchilla quedará sujeta de
forma automática.

5. Verifique que la cuchilla quede sujeta
firmemente; la ranura en el
percutor quedará en ángulo con la
cuchilla. (Fig. 2).

Fig. 2

Ranura

Cuchilla

Cómo usar el dispositivo anti-astillas
(Fig. 3)

El dispositivo anti-astillas ayuda a
estabilizar la pieza de trabajo y la pieza de
trabajo se astille.

Para usarlo, deslice el dispositivo anti­astillas en la zapata o en la cubierta de la
zapata (Fig. 3). Asegúrese que las
acanaladuras del dispositivo anti-astillas
es instalado el rubor con el fondo de la
zapata o en la cubierta de la zapata,
cuando aplicable.

NOTA: Utilice la cubierta transparente de
hoja y dispositivo anti astilla cuando el
zapato es perpendicular a la hoja.

Fig. 3

Dispositivo anti-astillas

Cubierta de la zapata

Cómo usar la cubierta de la zapata

La cubierta de la zapata se utiliza para
evitar dañar y rallar la superficie de la pieza
de trabajo. Para adjuntar la cubierta de la
zapata, enganche la parte frontal de la
cubierta sobre la zapata de acero. Luego,
acople la parte posterior de la cubierta de
la zapata a la zapata de acero. Asegúrese
que ambos lados queden acoplados en su
posición.

Cuando no sea necesario usar la cubierta
de la zapata, extráigala tirando hacia fuera
de las lengüetas en la parte posterior de la
cubierta de la zapata desde la zapata de
acero. Desenganche la parte frontal de la
cubierta de la zapata y extráigala.

Cómo ajustar la zapata (Fig. 4)

La zapata se puede inclinar hasta 45° en
ambas direcciones y moverse hacia delante
o hacia atrás.

Fig. 4

Para establecer el ángulo de
inclinación para cortes en ángulo y
en bisel, afloje la palanca de ajuste de la

zapata y tire de la base levemente hacia
delante hasta que las orejetas de retención
se desenganchen. Incline la zapata al
ángulo preestablecido requerido (15°, 30°
o 45°) según se lee en la escala de ángulo
de inclinación. Empuje la zapata hacia atrás,
hacia las orejetas de retención y apriete la
palanca de ajuste de la zapata. Si se
necesitan otros ángulos además de los
preestablecidos, establezca el ángulo
deseado y apriete la palanca de ajuste de
la zapata sin enganchar las orejetas de
retención. Si se necesitan ángulos
sumamente exactos, se recomienda
realizar un corte de prueba y ajustes
subsecuentes.

32 33

OPERACION

¡ADVERTENCIA!

Para reducir el riesgo de una
lesión, use siempre lentes de
seguridad o anteojos con
protectores laterales. Desconecte
la herramienta antes de cambiar
algún accesorio o de hacerle algún
ajuste.

La sierra caladora con acción orbital
6268-21 puede cortar una gran variedad
de materiales incluyendo metal, madera y
plásticos. Los cortes pueden ser en linea
recta, calados, curvos o resaques
interiores. Algunas características no­tables de esta sierra caladora son:

• Con el sistema Quik-Lok, las seguetas
se cambian rápidamente sin necesidad
de usar herramientas.

• La Acción Orbital Ajustable de la carrera
de la segueta permite cortar mas
rápidamente al presionar la segueta
contra el material a cortar, únicamente
cuando la segueta va hacia arriba en
su carrera. Esto es particularmente
efectivo cuando se trozan tramos de
madera gruesos.

• Un control de selección electrónico en
el control de la velocidad, mantiene la
misma estable durante el corte, tal como
fue preestablecida.

•La zapata ajustable puede moverse
hasta 45° en cualquier dirección para
cortes en ángulo.

• La cubierta antirayones de la zapata
proteje la superficie de trabajo contra
trabadas o atorones de la segueta y
rayones en la cubierta.

•El soplador del aserrín o polvo lo
remueve de la superficie antes del corte,
para tener una mejor visibilidad.

• Conector interconstruído para una
manguera de aspiradora, con el objeto
de asistirse en la recolección del polvo
o aserrín (la manguera es opcional).

• La cubierta transparente de la segueta
mejora la extracción del polvo.

• Su mecanismo anti-vibratorio permite
una operación mas suave y silenciosa.

¡ADVERTENCIA!

Para reducir el riesgo de la herida,
no empieza el instrumento con la
hoja que contacta el workpiece.

Cómo arrancar y detener la
herramienta

1. Para arrancar la herramienta, oprima el
interruptor de encendido/apagado.

NOTA: Las vueltas luz LED en cuando
el interruptor de encendido/apagado se
aprieta.

2. Para detener la herramienta, suelte el
interruptor de encendido/apagado.

Asegurar el interruptor de
encendido/apagado

El botón de seguridad mantiene el gatillo en
la posición ENCENDIDO para un uso
continuo.

1. Para asegurar el interruptor de
encendido/apagado, sostenga el botón
de seguridad al presionar el interruptor
encendido/apagado.

2. Para desbloquear el interruptor de
encendido/apagado, presione el
interruptor de enciendido/apagado y
suéltelo. El botón de seguridad saldrá.

Cómo ajustar las carreras por minuto

Las carreras por minuto pueden ajustarse
con el cuadrante de control de velocidad.
Los números 1 al 6 están impresos en el
cuadrante, siendo 1 la velocidad más lenta
y 6 la velocidad más alta. A continuación
se muestran las velocidades de corte
recomendadas para varios materiales. El
usuario deberá determinar las velocidades
de corte óptimas para los requisitos de
corte específicos. Las carreras por minuto
pueden ajustarse cuando la herramienta
esté funcionando o detenida.

Material

Madera

Metal

Aluminio

Plástico

Cómo ajustar la acción orbital

La cantidad de acción orbital puede
ajustarse con la palanca de selector de
acción orbital. En general, una acción or­bital grande (3) puede utilizarse con
materiales suaves y una acción no orbital
(0) puede utilizarse con materiales duros.
Cuando se requiera un corte liso, deberá
utilizarse la acción no orbital (0). A
continuación se muestran los ajustes
orbitales recomendados para diferentes
composiciones de materiales. El usuario
deberá determinar la acción de corte óptima
para los requisitos de corte específicos.
La acción orbital puede ajustarse cuando
la herramienta esté funcionando o
detenida.

Material Acción orbital

Madera

Metal

Aluminio

Plástico

Corte liso

Velocidad de corte

recomendada

6
5-6
4-5
2-3

0-3

0-1

0-1

0-1

0

Cómo realizar el corte

1. Ajuste la carrera y la acción orbital de
acuerdo al material que va a cortar.

2. Coloque la herramienta con la parte
frontal de la zapata en la pieza de
trabajo y haga arrancar la herramienta.

3. Sujete la máquina de manera firme con­tra la pieza de trabajo y guíela a lo largo
de la línea de corte deseada. No la haga
avanzar en la pieza de trabajo
ejerciendo demasiada presión, ya que
la presión ligera en la cuchilla logrará la
velocidad de corte óptima.

Técnicas de corte especiales

1. Cortes rectos – Para obtener un corte
perfectamente recto, sujete un pedazo
de madera en calidad de guía a lo largo
de la pieza de trabajo o use una guía de
corte (accesorio).

2. Cortes en bisel – ajuste la zapata al
ángulo correcto (consulte la sección
“Como ajustar la zapata”).

3. Corte de chapas metálicas – las
chapas metálicas pueden vibrar du­rante el corte. Para minimizar la
vibración, sujete la pieza de trabajo a
una base de madera.

34 35

Cómo realizar cortes de hundimiento
(Fig. 5)

Los cortes de hundimiento pueden
realizarse en materiales suaves sin la
necesidad de un orificio pretaladrado. Los
materiales más duros requieren un orificio
piloto con un diámetro un poco mayor que
el ancho de la cuchilla. Para realizar el corte
de hundimiento:

1. Mueva la zapata completamente hacia
atrás.

2. Ajuste la palanca de selector de acción
orbital a 0.

3. Mantenga el cordón de alimentación
eléctrica alejado del área de corte.

4. Asegúrese que nada debajo del área
de corte deseado sufra daños.

5. Sin encender la herramienta, coloque
el borde frontal de la zapata de manera
estable sobre la superficie de trabajo.

6. Alinee la cuchilla con la línea de corte
deseada, pero manténgala por encima
de la pieza de trabajo.

7. Usando el borde frontal de la zapata en
calidad de pivote, encienda la
herramienta y gradualmente descienda
la cuchilla en la pieza de trabajo.

8. Cuando la zapata quede
completamente apoyada de forma plana
sobre la pieza de trabajo, se producirá
un corte normal.

Fig. 5

MANTENIMIENTO

¡ADVERTENCIA!

Para reducir el riesgo de
lesiones, desconecte siempre la
herramienta antes de darle
cualquier mantenimiento. Nunca
desarme la herramienta ni trate
de hacer modificaciones en el
sistema eléctrico de la misma.
Acuda siempre a un Centro de
Servicio MILWAUKEE para TODAS
las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de
mantenimiento y mantenga su herramienta
en buenas condiciones. Antes de usarla,
examine las condiciones generales de la
misma. Inspeccione guardas, interruptores,
el cable de la herramienta y el cable de
extensión. Busque tornillos sueltos o flojos,
defectos de alineación y dobleces en
partes móviles, así como montajes
inadecuados, partes rotas y cualquier otra
condición que pueda afectar una operación
segura. Si detecta ruidos o vibraciones
anormales, apague la herramienta de
inmediato y corrija el problema antes de
volver a usarla. No utilice una herramienta
dañada. Colóquele una etiqueta que diga
“NO DEBE USARSE” hasta que sea
reparada (vea “Reparaciones”).

Bajo condiciones normales, no se requiere
lubricación hasta que haya que cambiar
los carbones. Después de 6 meses a un
año, dependiendo del uso dado, envíe su
herramienta al Centro de Servicio
MILWAUKEE más cercano para que le
hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza
(engranes, flechas, baleros,
carcarza, etc.)

• Inspección eléctrica (interruptor,
cable, armadura, etc.)

• Probarla para asegurar una
operación mecánica y eléctrica
adecuada.

¡ADVERTENCIA!

Para reducir el riesgo de lesiones,
descarga eléctrica o daño a la
herramienta, nunca la sumerja en
líquidos ni permita que estos
fluyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas.
Mantenga las empuñaduras de la
herramienta limpias, secas y libres de
aceite y grasa. Use sólo jabón neutro y un
trapo húmedo para limpiar su herramienta
ya que algunas substancias y disolventes
limpiadores pueden ocasionar daños a
materiales plásticos y partes aislantes.
Algunos de estos incluyen: gasolina,
trementina, diluyente para barniz, diluyente
para pintura, disolventes limpiadores
clorados, amoníaco, y detergentes
caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el
instrumento entero al más cercano centro
de reparaciones.

36 37

¡ADVERTENCIA!

Para reducir el riesgo de lesiones,
desconecté siempre su
herramienta antes de colocar o
retirar un accesorio. Use solo
accesorios recomendados
específicamente. Otros puenden
peligrosos.

Para una lista completa de accessorios,
refiérase a su catálogo MILWAUKEE
Electric Tool o visite nuestro sitio en
Internet: www.milwaukeetool.com. Para
obtener un catálogo, contacte su
distribuidor local o uno de los centros.

Dispositivo Anti-astillas

Para un borde de corte limpio. Tres (3) por
paquete.

Cat. No. 48-08-0531

Cubierta de la Zapata

Evita las ralladuras en superficies
delicadas.

Cat. No. 48-08-0533

Estuche Portátil

Almacena la sierra y accesorios
opcionales.

Cat. No. 48-55-6250

Manguera de la Aspiradora

Para recolección de polvo con aspiradora.
Cat. No. 48-09-1040

Guía de Corte y Circular Combinada

Produce cortes paralelos y circulares
precisos.

Cat. No. 49-22-4250

GARANTÍA LIMITADA

DE CINCO AÑOS

Todas las herramientas MILWAUKEE se
prueban antes de abandonar la fábrica y
se garantiza que no presentan defectos ni
en el material ni de mano de obra. En el
plazo de cinco (5) años a partir de la fecha
de compra MILWAUKEE reparará o
reemplazará (a discreción de
MILWAUKEE), sin cargo alguno, cualquier
herramienta (cargadores de baterías in­clusive) cuyo examen determine que
presenta defectos de material o de mano
de obra. Devuelva la herramienta, con
gastos de envío prepagados y asegurada,
y una copia de la factura de compra, u otro
tipo de comprobante de compra, a una
sucursal de reparaciones/ventas de la
fábrica MILWAUKEE o a un centro de
reparaciones autorizado por MILWAUKEE.
Esta garantía no cubre los daños
ocasionados por reparaciones o intentos
de reparación por parte de personal no
autorizado por MILWAUKEE, abuso,
desgaste y deterioro normal, falta de
mantenimiento o accidentes.

Las baterías, linternas y radios tienen una
garantía de un (1) año a partir de la fecha
de compra.

LOS DERECHOS A REPARACIÓN Y
REEMPLAZO DESCRITOS EN EL PRESENTE
DOCUMENTO SON EXCLUSIVOS.
MILWAUKEE NO SERÁ EN NINGÚN CASO
RESPONSABLE DE DAÑOS INCIDENTALES,
ESPECIALES O CONSECUENTES,
INCLUYENDO LA PÉRDIDA DE GANANCIAS.

ESTA GARANTÍA ES EXCLUSIVA Y
SUSTITUYE A T ODA OTRA GARANTÍA, O
CONDICIONES, ESCRITAS U ORALES,
EXPRESAS O IMPLÍCITAS DE
COMERCIALIZACIÓN O IDONEIDAD PARA
UN USO O FIN DETERMINADO.

Esta garantía le proporciona derechos le­gales específicos. Es posible que usted
tenga otros derechos que varían de estado
a estado y de provincia a provincia. En
aquellos estados que no permiten la
exclusión de garantías implícitas o la
limitación de daños incidentales o
consecuentes, las limitaciones anteriores
pueden que no apliquen. Esta garantía es
válida solamente en los Estados Unidos,
Canadá y México.

NOTESACCESORIOS

38 39

UNITED STATES - MILWAUKEE Service

MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT

HEAVY DUTY®. Your satisfaction with our products is very important to us!

If you encounter any problems with the operation of this tool, or you would like to

locate the factory Service/Sales Support Branch or authorized service station

nearest you, please call...

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your

tool and accessory needs. Check your “Yellow Pages” phone directory under “Tools-Electric” for

the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

Corporate After Sales Service - Technical Support

•Technical Questions •Service/Repair Questions •Warranty

email: [e-mail]

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

NATIONWIDE TOLL FREE

or visit our website at

www.milwaukeetool.com

Brookfield, Wisconsin USA

1-800-SAWDUST

(1.800.729.3878) fax: [phone]

Canada - Service MILWAUKEE

MEXICO - Soporte de Servicio

MILWAUKEE

MILWAUKEE est fier de proposer un produit de

première qualité NOTHING BUT HEAVY DUTY®.

Votre satisfaction est ce qui compte le plus!
En cas de problèmes d’utilisation de l’outil ou

pour localiser le centre de service/ventes ou le

centre d’entretien le plus proche, appelez le...

416.439.4181

Milwaukee Electric Tool (Canada) Ltd

Notre réseau national de distributeurs agréés

se tient à votre disposition pour fournir l’aide

technique, l’outillage et les accessoires
nécessaires. Composez le 416.439.4181 pour
obtenir les noms et adresses des revendeurs

les plus proches ou bien consultez la section

«Où acheter» sur notre site web à l’adresse

fax: [phone]

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Milwaukee Electric Tool, S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tel. [phone] Fax: [phone]

Adicionalmente, tenemos una red nacional de

distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por

favor, llame al (55) 5565-1414 para obtener los

nombres y direcciones de los más cercanos a

usted, o consulte la sección ‘Where to buy’

(Dónde comprar) de nuestro sitio web en

www.milwaukeetool.com

www.milwaukeetool.com

13135 West Lisbon Road • Brookfield, Wisconsin, U.S.A. 53005

58-14-6268d1 06/05 Printed in USA

MILWAUKEE ELECTRIC TOOL CORPORATION
