OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
DEEP CUT BAND SAW
SCIE À RUBAN PORTATIVE
SIERRAS CLINTA DE CORTE PROFUNDO
TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE MANUEL DE
L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER EL MANUAL DEL
OPERADOR.
Page 2
GENERAL POWER TOOL SAFETY WARNINGS
WARNING READ ALL SAFETY WARNINGS AND INSTRUCTIONS.
Failure to follow the warnings and instructions may result in electric shock, fi re and/or
serious injury.
Save all warnings and instructions for future reference
The term "power tool" in the warnings refers to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.
WORK AREA SAFETY
• Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
• Do not operate power tools in explosive atmospheres, such as in the presence of fl ammable
liquids, gases or dust. Power tools create
sparks which may ignite the dust or fumes.
• Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
ELECTRICAL SAFETY
• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodifi ed plugs and matching outlets will
reduce risk of electric shock.
• Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
• Do not expose power tools to rain or wet conditions. W ater entering a power tool will increase
the risk of electric shock.
• Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
• When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces
the risk of electric shock.
• If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply. Use of an RCD reduces
the risk of electric shock.
PERSONAL SAFETY
• Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the infl uence of drugs, alcohol or medi-
cation. A moment of inattention while operating
power tools may result in serious personal injury.
• Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
• Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools
with your fi nger on the switch or energising power
tools that have the switch on invites accidents.
• Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key
left attached to a rotating part of the power tool
may result in personal injury.
• Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
• Dress properly. Do not wear loose clothing or
jewellery. Keep your hair , clothing and gloves
away from moving parts. Loose clothes, jewel-lery or long hair can be caught in moving parts.
• If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
POWER TOOL USE AND CARE
• Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
• Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
• Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
• Store idle power tools out of the reach of children and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
2
• Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
• Use the power tool, accessories and tool bits
etc., in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the power
tool for operations different from those intended
could result in a hazardous situation.
SERVICE
• Have your power tool serviced by a qualifi ed
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
SPECIFIC SAFETY RULES
• Hold power tool by insulated gripping surfaces, when performing an operation where the
cutting accessory may contact hidden wiring
or its own cord. Cutting accessories contacting
a “live” wire may make exposed metal parts of
the power tool “live” and could give the operator
an electric shock.
• Maintain labels and nameplates. These carry
important information. If unreadable or missing,
contact a MILWAUKEE service facility for a free
replacement.

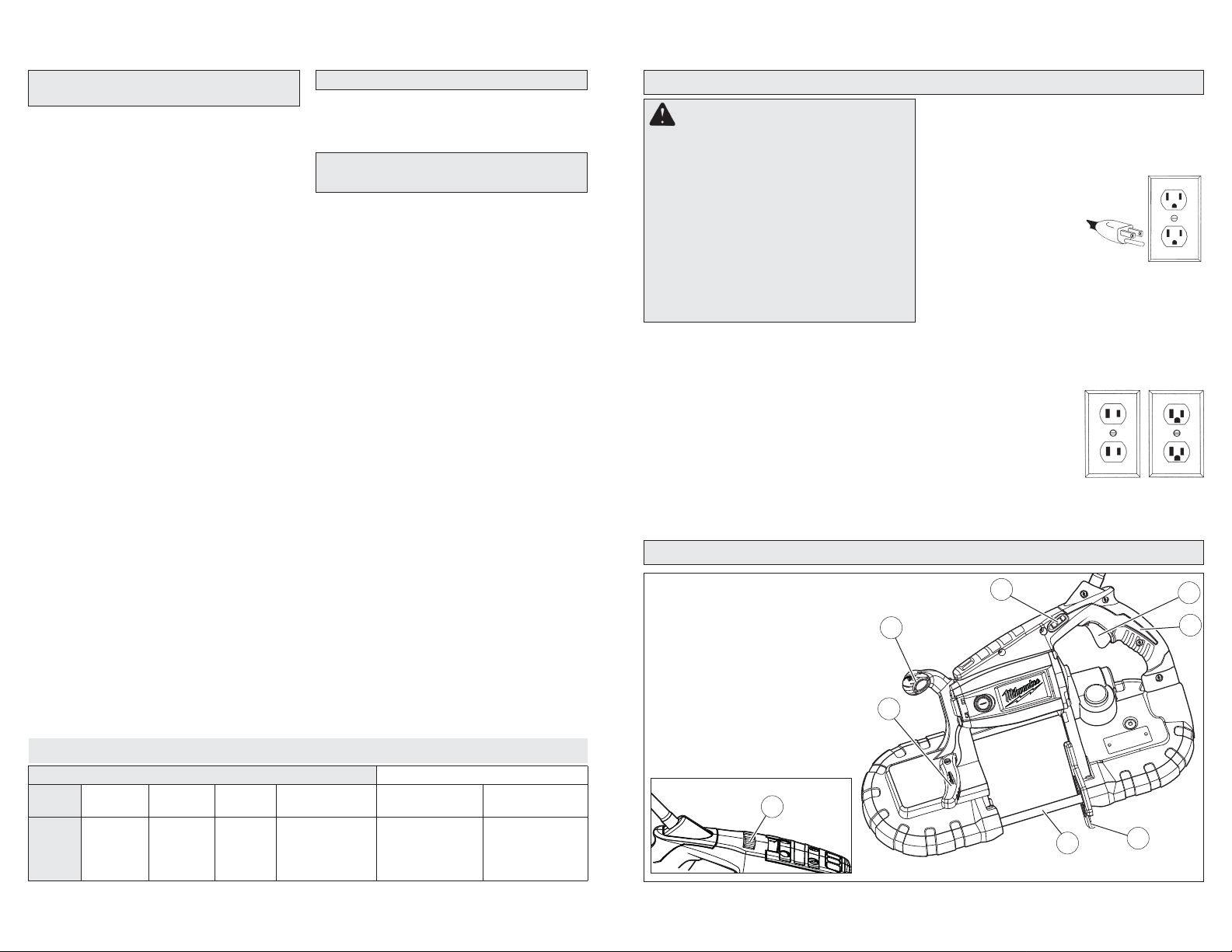

FUNCTIONAL DESCRIPTION
1. Trigger
2. Handle
3. Work steady rest
4. Blade
5. Tension lock handle
6. Front handle
7. Speed dial (Cat. No. 6230N)
8. Two-speed switch (Cat. No. 6236N)
8
6
5
• WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause
cancer, birth defects or other reproductive harm.
Some examples of these chemicals are:
• lead from lead-based paint
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-treated
lumber.
Your risk from these exposures varies, depend-
ing on how often you do this type of work. To
reduce your exposure to these chemicals: work
in a well ventilated area, and work with approved
safety equipment, such as those dust masks that
are specially designed to fi lter out microscopic
particles.
Symbology
FPM
3
No Load Surface Feet per Minute
Volts Alternating Current
Volts Alternating/Direct Current
Amps
Underwriters Laboratories, Inc.,
United States and Canada
7
4
3
1
2
Page 3

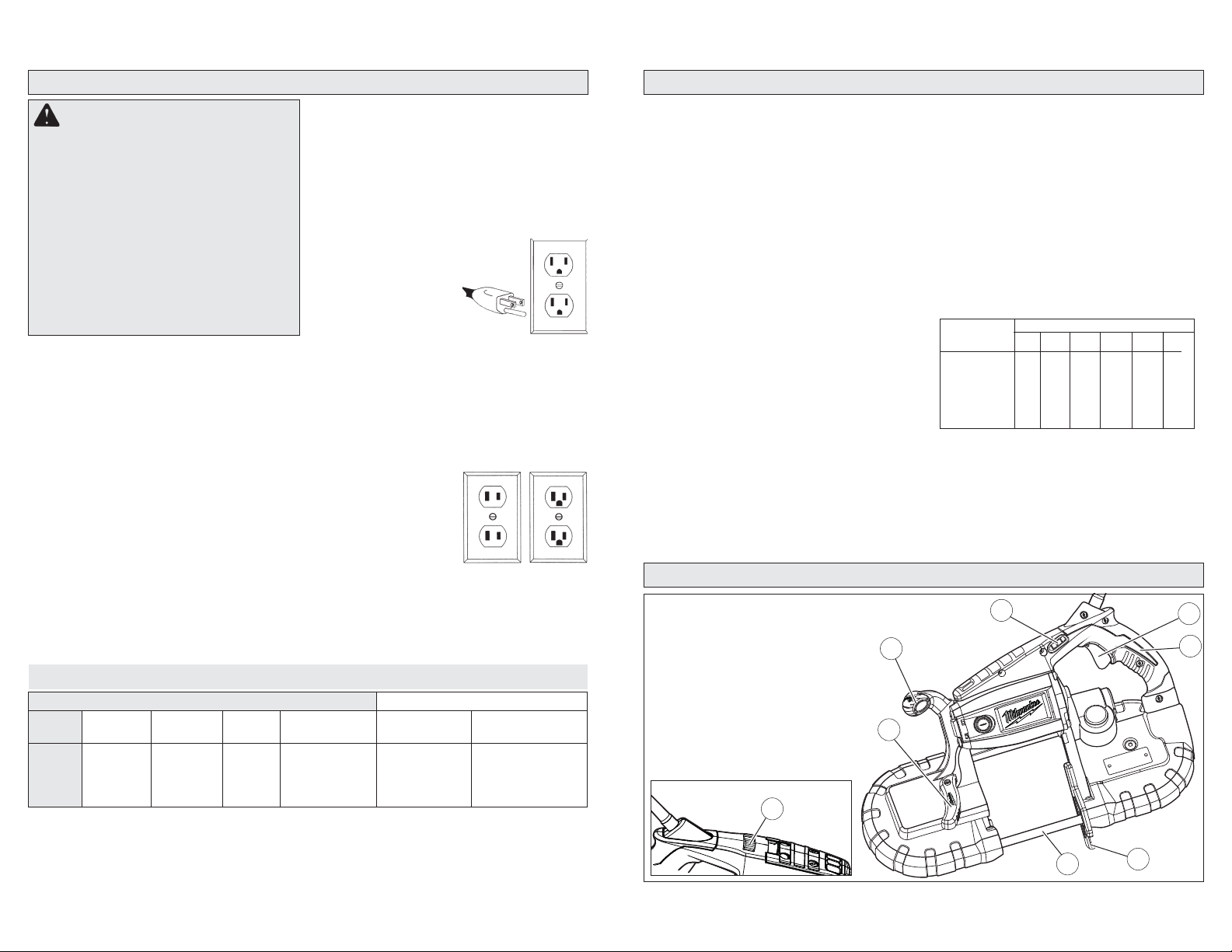

GROUNDING
WARNINGImproperly connecting the
grounding wire can result in the risk of electric shock. Check with a qualifi ed electrician
if you are in doubt as to whether the outlet is
properly grounded. Do not modify the plug
provided with the tool. Never remove the
grounding prong from the plug. Do not use
the tool if the cord or plug is damaged. If
damaged, have it repaired by a MILWAUKEE
service facility before use. If the plug will not
fi t the outlet, have a proper outlet installed by
a qualifi ed electrician.
Grounded Tools:
Tools with Three Prong Plugs
Tools marked “Grounding Required” have a three
wire cord and three prong grounding plug. The
plug must be connected to a properly grounded
outlet (See Figure A). If the tool should electrically
malfunction or break down, grounding provides a
low resistance path to carry electricity away from
the user, reducing the risk of electric shock.
The grounding prong in the plug is connected
through the green wire inside the cord to the
grounding system in the tool. The green wire in the
cord must be the only wire connected to the tool's
grounding system and must never be attached to
an electrically “live” terminal.
Y our tool must be plugged into an appropriate outlet, properly installed and grounded in accordance
with all codes and ordinances.
The plug and outlet should
look like those in Figure A.
Double Insulated Tools:
Tools with Two Prong Plugs
Tools marked “Double Insulated” do not require
grounding. They have a special double insulation system which satisfi es OSHA requirements
and complies with the applicable standards of
Underwriters Laboratories,
Inc., the Canadian Standard Association and the
National Electrical Code.
Double Insulated tools may
be used in either of the
120 volt outlets shown in
Figures B and C.
Fig. A
Fig. B
Fig. C
EXTENSION CORDS
Grounded tools require a three wire extension
cord. Double insulated tools can use either a two
or three wire extension cord. As the distance from
the supply outlet increases, you must use a heavier
gauge extension cord. Using extension cords with
inadequately sized wire causes a serious drop in
voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the
required minimum wire size.
The smaller the gauge number of the wire, the
greater the capacity of the cord. For example, a 14
gauge cord can carry a higher current than a 16
gauge cord. When using more than one extension
cord to make up the total length, be sure each cord
contains at least the minimum wire size required. If
you are using one extension cord for more than one
tool, add the nameplate amperes and use the sum
to determine the required minimum wire size.
Guidelines for Using Extension Cords
• If you are using an extension cord outdoors,
be sure it is marked with the suffi x “W-A” (“W”
in Canada) to indicate that it is acceptable for
outdoor use.
• Be sure your extension cord is properly wired
and in good electrical condition. Always replace
a damaged extension cord or have it repaired by
a qualifi ed person before using it.
• Protect your extension cords from sharp objects,
excessive heat and damp or wet areas.
Recommended Minimum Wire Gauge
Nameplate
* Based on limiting the line voltage drop to
fi ve volts at 150% of the rated amperes.
for Extension Cords*
Amperes
0 - 2.0
2.1 - 3.4
3.5 - 5.0
5.1 - 7.0
7.1 - 12.0
12.1 - 16.0
16.1 - 20.0
Extension Cord Length
50'
18
18
18
16
14
12
10
75'
18
18
16
14
12
10
100'
18
16
14
12
10
150'
25'
18
18
18
18
16
14
12
16
14
12
12
READ AND SAVE ALL
INSTRUCTIONS FOR
FUTURE USE.
4
Specifi cations
ToolCapacities
Cat. No.VoltsAmpsFPM
6230N
6236N
120 AC
120 AC/DC
10.5
Lo 5.5 / Hi 10.5
0-420
320 / 420
ASSEMBLY
WARNING T o reduce the risk of injury ,
always unplug tool before attaching or removing accessories or making adjustments. Use
only specifi cally recommended accessories.
Others may be hazardous.

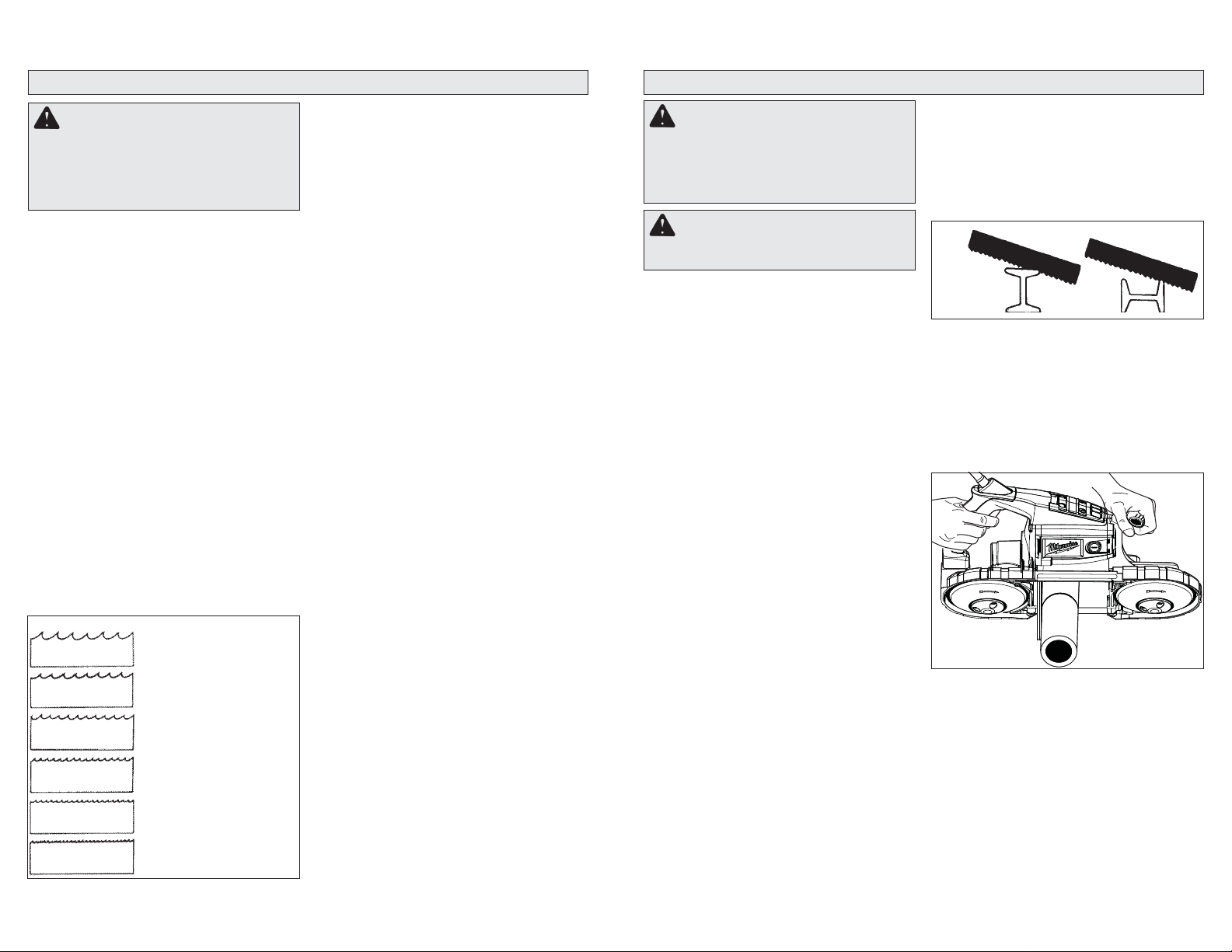

Blades and Blade Selection
The blade dimensions required for the band saws
are: .020" thickness, 1/2" width and 44-7/8" in
length. The special .020" thickness reduces fl exure
fatigue and provides maximum tooth life. To maximize cutting life, use a blade with the correct pitch
(teeth per inch) for the specifi c cutting job.
Blades are available in several pitches. T o select the
proper blade, three factors should be considered:
The size, shape, and type of material to be cut.
The following suggestions are for selecting the
right blade for various cutting operations. Keep in
mind that these are broad guidelines and that blade
requirements may vary depending upon the specifi c
size, shape and type of material to be cut. Generally, soft materials require coarse pitch blades and
hard materials require fi ne pitch blades. Use coarse
pitch blades for thick work and fi ne pitch blades for
thin work. It is important to keep at least three teeth
in the cut (see "Typical Application").

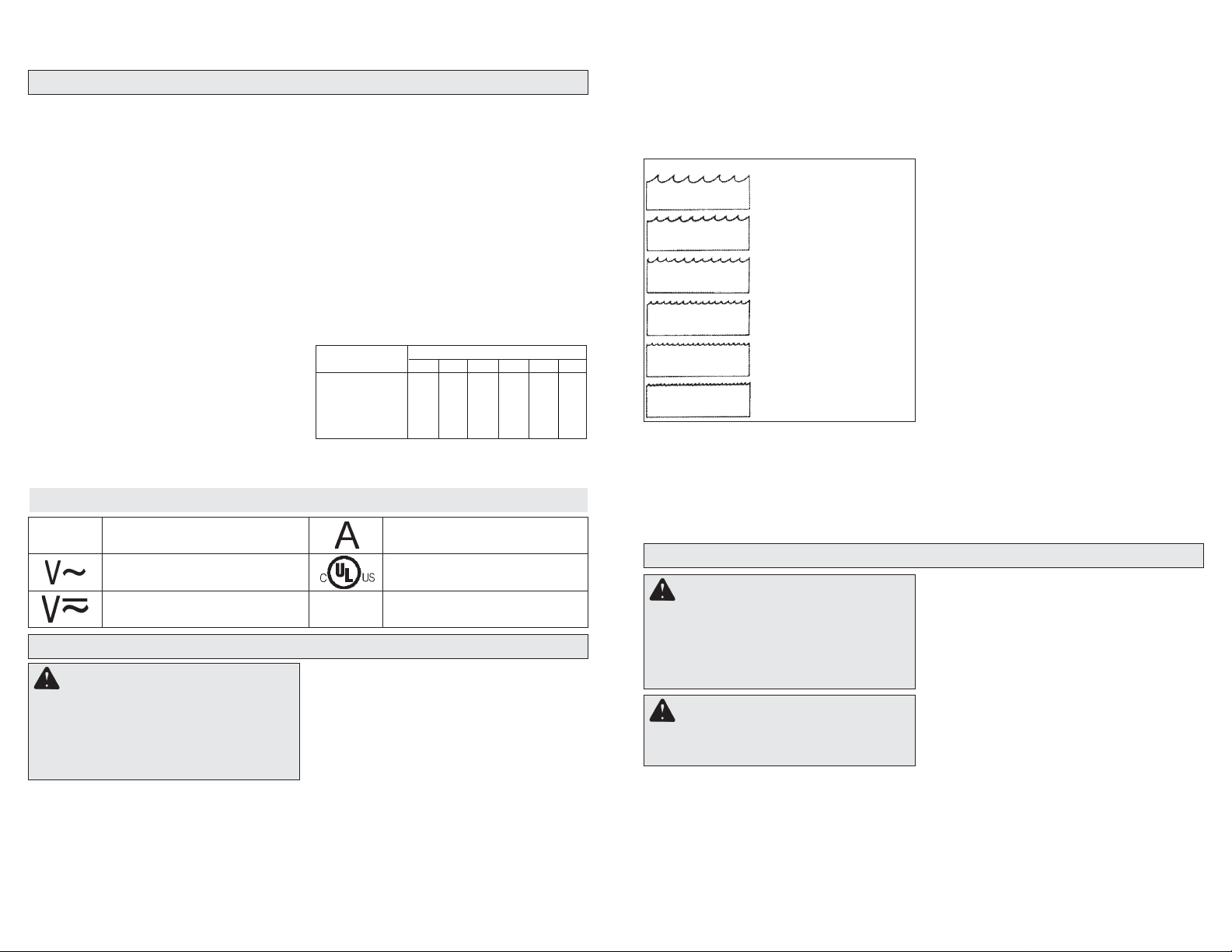

Fig. 1
6 Teeth per Inch
8 Teeth per Inch
10 Teeth per Inch
14 Teeth per Inch
18 Teeth per Inch
24 Teeth per Inch
• For tough stock 1/2" to 3-3/8" in
diameter or width (available in
carbon steel only).
• For tough stock 3/8" to 1" in
diameter or width (available in
carbon steel only).
• For tough stock 3/16" up to
4-3/4" in diameter or width.
• For tough stock 5/32" to 3/4" in
diameter or width.
• For thin-wall tubing and thin
sheets heavier than 21 gauge.
• For thin-wall tubing and thin
sheets heavier than 21 gauge.
Recommended
Blades
Bi-Metal
Bi-Metal
Changing Blades
1. UNPLUG THE TOOL BEFORE REMOVING OR
INSTALLING BLADES.
2. Turn the tension lock handle located on the front
of the saw 180° counterclockwise. This releases
the tension on the blade for easy removal.
3. Remove the blades from the pulley fi rst and then
from the guides.
4. To install a new blade, with the pulleys facing
up, insert the blade between the rollers and the
faces of the guides, making sure that the teeth
on the left side of the tool point towards the rear
of the tool.
5. With one hand, hold the blade in place between
the rollers and the guides and use the other hand
to position the blade around the pulleys. Be sure
that the blade lies freely within the guard channel
before starting the tool motor.
6. Turn the tension lock handle 180° clockwise to
lock the position. This will secure the blade on
the pulleys.
BE SURE THAT THE BLADE IS PROPERLY
SEATED ON THE PULLEYS BEFORE ST ART ING THE CUT.
Adjusting the Work Steady Rest
To raise or lower the rest, loosen, but do not remove, the two adjusting screws. Slide the rest to the
desired position. Tighten the screws securely.
5
Round
Stock
4-3/4”
4-3/4”
Rectangular
Stock
4-3/4” x 4-3/4”
4-3/4” x 4-3/4”
Page 4
OPERATION
MAINTENANCE
WARNING T o reduce the risk of injury ,
always unplug tool before attaching or removing accessories or making adjustments. Use
only specifi cally recommended accessories.
Others may be hazardous.
WARNING T o reduce the risk of injury ,
wear safety goggles or glasses with side
shields. Keep hands away from the bit and
all moving parts.
Two Speed Switch (Cat. No. 6236N)
MILWAUKEE T wo-Speed Band Saws are equipped
with a speed change switch located on top of the
handle. To change speeds, stop the motor and
slide the speed change switch to "HI" or "LO" as
indicated on the tool. For cutting problem materials,
use "LO" speed. Never change from one speed to
the other while the motor is running.
Speed Dial (Cat. No. 6230N)
MILWAUKEE Variable Speed Band Saws are
equipped with a speed dial located on the side
of the handle to set the maximum speed. Rotate
the speed dial to “5” for maximum speed, “1” for
minimum speed.
Starting and Stopping
1. To start the tool, grasp the handles fi rmly and
pull the trigger.
2. To vary the speed (Cat. No. 6230N only),
increase or decrease pressure on the trigger.
The further the trigger is pulled, the greater the
speed.
3. To stop the tool, release the trigger. Allow the
tool to come to a complete stop before removing the blade from a partial cut or laying the tool
down.
Typical Application
1. Keep the blade off the workpiece until the motor
has reached the selected speed.
2. Start cutting on a surface where the greatest
number of teeth will be in contact with the workpiece at one time (Fig 2).
3. Place the work steady rest against the workpiece
and lower the moving saw blade into the cut.

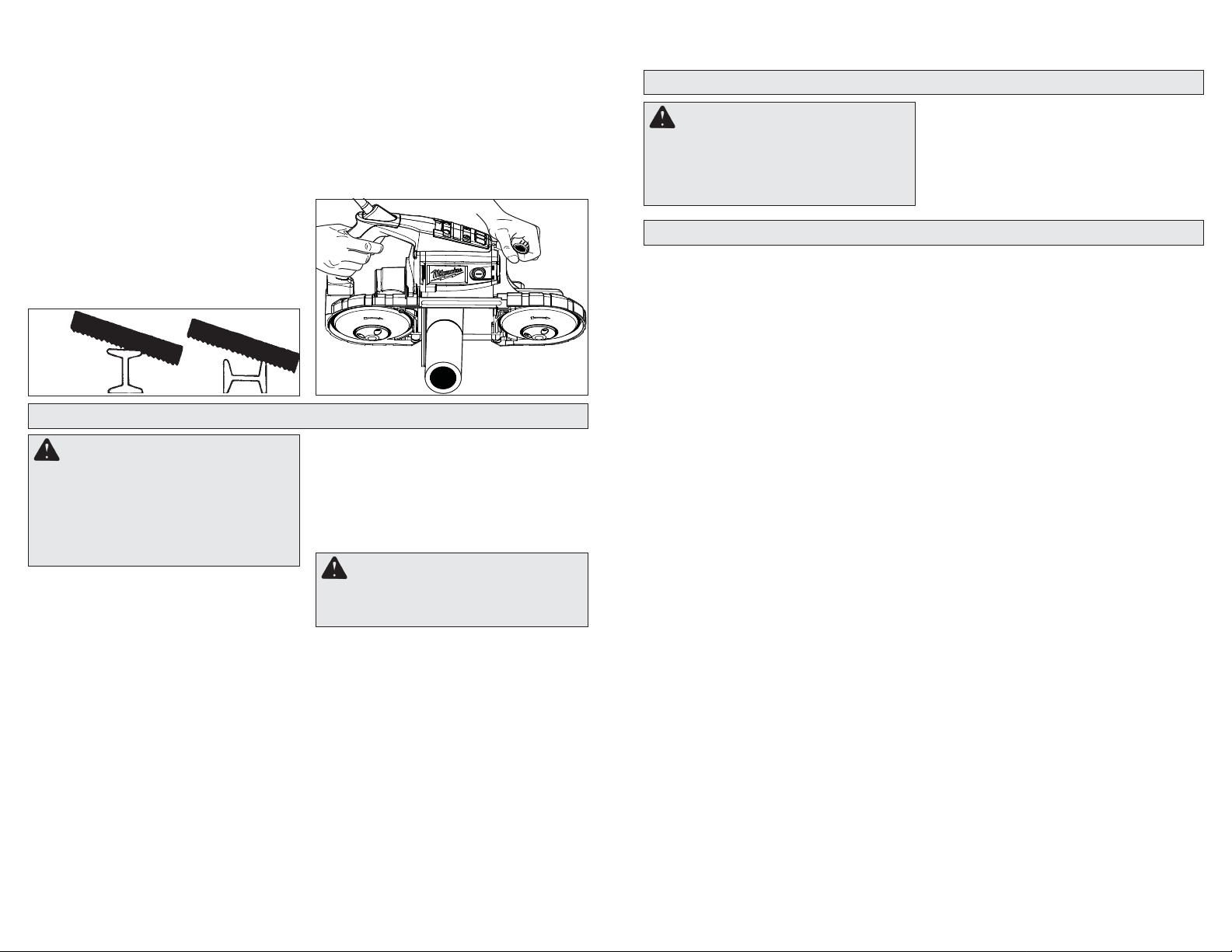

Fig. 2
Correct Incorrect
4. Do not bear down while cutting. The weight of
the tool will supply adequate pressure for the
fastest cutting.
5. When completing a cut, hold the tool fi rmly so it
will not fall against the workpiece (Fig. 3).
Fig. 3
WARNING To reduce the risk of
injury, always unplug your tool before
performing any maintenance. Never disassemble the tool or try to do any rewiring
on the tool’s electrical system. Contact a
MILWAUKEE service facility for ALL repairs.
Maintaining Tools
Keep your tool in good repair by adopting a regular
maintenance program. Before use, examine the
general condition of your tool. Inspect guards,
switches, tool cord set and extension cord for
damage. Check for loose screws, misalignment,
binding of moving parts, improper mounting, broken parts and any other condition that may affect
its safe operation. If abnormal noise or vibration
occurs, turn the tool off immediately and have the
problem corrected before further use. Do not use a
damaged tool. T ag damaged tools “DO NOT USE”
until repaired (see “Repairs”).
Under normal conditions, relubrication is not necessary until the motor brushes need to be replaced.
After six months to one year, depending on use,
return your tool to the nearest MILWAUKEE service
facility for the following:
• Lubrication
• Brush inspection and replacement
• Mechanical inspection and cleaning (gears,
spindles, bearings, housing, etc.)
• Testing to assure proper mechanical and electrical operation
WARNING T o reduce the risk of injury ,
electric shock and damage to the tool, never
immerse your tool in liquid or allow a liquid
to fl ow inside the tool.
Cleaning
Clean dust and debris from vents. Keep the tool
handles clean, dry and free of oil or grease. Use
only mild soap and a damp cloth to clean your tool
since certain cleaning agents and solvents are
harmful to plastics and other insulated parts. Some
of these include: gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents,
ammonia and household detergents containing
ammonia. Never use fl ammable or combustible
solvents around tools.
Repairs
If your tool is damaged, return the entire tool to the
nearest service center.
ACCESSORIES
WARNING T o reduce the risk of injury ,
always unplug the tool before attaching or
removing accessories. Use only specifi cally
recommended accessories. Others may be
hazardous.
For a complete listing of accessories refer to your
MILWAUKEE Electric Tool catalog or go on-line
to www.milwaukeetool.com. To obtain a catalog,
contact your local distributor or a service center.
6
7
Page 5
FIVE YEAR TOOL LIMITED WARRANTY
Every MILWAUKEE electric power tool (including battery charger) is warranted to the original purchaser
only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will
repair or replace any part on a electric power tool which, after examination, is determined by MILWAUKEE
to be defective in material or workmanship for a period of fi ve (5) years* after the date of purchase. Return
the electric power tool and a copy of proof of purchase to a MILWAUKEE factory Service/Sales Support
Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured, are requested
for this warranty to be effective. This warranty does not apply to damage that MILWAUKEE determines
to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse,
alterations, abuse, normal wear and tear, lack of maintenance, or accidents.
* The warranty period for Hoists (lever, hand chain, & electric chain hoists), all Ni-CD battery packs,
Work Lights (cordless fl ashlights), Job Site Radios, and Trade Titan™ Industrial Work Carts is one (1)
year from the date of purchase. *The warranty period for Li-Ion battery packs that do not contain V™technology – 4.0 volts through 18.0 volts - is two (2) years from the date of purchase.
*There is a separate warranty for V™-technology Li-Ion Battery Packs V™18 volts and above that accompany V™-technology cordless power tools:
*Every MILW AUKEE V™-technology Li-Ion Battery Pack 18 volts or above is covered by an initial 1000
Charges/2 Years free replacement warranty. This means that for the earlier of the fi rst 1000 charges
or two (2) years from the date of purchase/fi rst charge, a replacement battery will be provided to the
customer for any defective battery free of charge. Thereafter, customers will also receive an additional
warranty on a pro rata basis up to the earlier of the fi rst 2000 charges or fi ve (5) Years from the date
of purchase/fi rst charge. This means that every customer gets an additional 1000 charges or three (3)
years of pro rata warranty on the V™-technology Li-Ion Battery Pack 18 volts or above depending upon
the amount of use. During this additional warranty period, the customer pays for only the useable service
received over and above the fi rst 1000 Charges/2 years, based on the date of fi rst charge and number
of charges found on the battery pack via Milwaukee’s V™-technology Service Reader.
Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE product. The
manufacturing date of the product will be used to determine the warranty period if no proof of purchase
is provided at the time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REP AIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN
IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.
IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN
NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENT AL, SPECIAL, CONSEQUENTIAL OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, A TTORNEY FEES, EXPENSES, LOSSES OR DELA YS
ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY
PRODUCT INCLUDING, BUT NOT LIMITED T O, ANY CLAIMS FOR LOSS OF PROFITS. THIS W ARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, WRITTEN OR
ORAL, EXPRESSED OR IMPLIED. WITHOUT LIMITING THE GENERALITY OF THE FOREGOING,
MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR USE OR PURPOSE, AND ALL OTHER WARRANTIES.
This warranty applies to product sold in the U.S.A., Canada and Mexico only.
Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s web-site
www.milwaukeetool.com or call 1.800.SA WDUST (1.800.729.3878) to locate your nearest service facility
for warranty and non-warranty service on a MILWAUKEE electric power tool.
8
RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX
OUTILS ÉLECTRIQUES
AVERTISSEMENT
LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ.
Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un
incendie ou des blessures graves.
Conserver les règles et les instructions à des fi ns de référence ultérieure.
Le terme «outil électrique» fi gurant dans les avertissements ci-dessous renvoie à l’outil élec-
trique à alimentation par le réseau (à cordon) ou par batterie (sans fi l).
SÉCURITÉ DU LIEU DE TRA VAIL
• Maintenir la zone de travail propre et bien
éclairée. Les zones encombrées ou mal éclai-
rées sont favorables aux accidents.
• Ne pas utiliser d’outil électrique dans une atmosphère explosive, telle qu’en en présence
de liquides, de gaz ou de poussières infl am-
mables. Les outils électriques génèrent des
étincelles qui peuvent enfl ammer les poussières
ou les fumées.
• Tenir les enfants et les personnes non autorisées à l’écart pendant le fonctionnement
d’un outil électrique. Un manque d’attention de
l’opérateur risque de lui faire perdre le contrôle
de l’outil.
SÉCURITÉ ÉLECTRIQUE
• La fi che de l’outil électrique doit correspondre
à la prise d’alimentation. Ne jamais modifi er la fi che d’une manière quelconque. Ne pas utiliser d’adaptateur avec les outils électriques
mis à la terre (à la masse). Des fi ches non
modifi ées et des prises d’alimentation assorties
réduisent le risque de choc électrique.
• Éviter tout contact corporel avec des surfaces
reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs.
Un risque de choc électrique plus élevé existe si
le corps est relié à la masse ou à la terre.
• Ne pas exposer les outils électriques à la pluie
ou à l’humidité. Le risque de choc électrique
augmente si de l’eau s’infi ltre dans un outil élec-
trique.
• Prendre soin du cordon. Ne jamais utiliser le
cordon pour transporter, tirer ou débrancher
l’outil électrique. Tenir le cordon à l’écart de
la chaleur, des huiles, des arêtes coupantes
ou des pièces en mouvement. Un cordon en-
dommagé ou emmêlé présente un risque accru
de choc électrique.
• Se procurer un cordon d’alimentation approprié en cas d’utilisation d’un outil électrique à l’extérieur. L’utilisation d’un cordon
d’alimentation pour usage extérieur réduit le
risque de choc électrique.
• S’il est nécessaire d’utiliser l’outil électrique
dans un endroit humide, installer un appareil
à courant résiduel (RCD). L’utilisation d’un RCD
réduit le risque de décharge électrique.
SÉCURITÉ INDIVIDUELLE
• Être sur ses gardes, être attentif et faire
preuve de bon sens en utilisant un outil
électrique. Ne pas utiliser un outil électrique
en cas de fatigue ou sous l’influence de
drogues, d’alcool ou de médicaments. Un
instant d’inattention lors de l’utilisation d’un outil
électrique peut entraîner des blessures graves.
• Porter l’équipement de protection requis.
Toujours porter une protection oculaire.
Selon les conditions, porter aussi un masque
anti-poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection
auditive afi n de réduire les blessures.
• Empêcher les démarrages accidentels.
S’assurer que la gâchette est en position
d’arrêt avant de brancher l’outil à une source
de courant, d’insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter
l’outil en gardant le doigt sur la gâchette ou de
le brancher lorsque la gâchette est en position
de marche favorise les accidents.
• Retirer toute clé de réglage avant de mettre
l’outil sous tension. Une clé laissée attachée
sur une pièce mobile de l’outil électrique peut
entraîner des blessures.
• Ne pas travailler à bout de bras. Bien garder
un bon équilibre à tout instant. Ceci permet de
mieux préserver la maîtrise de l’outil électrique
dans des situations imprévues.
• Porter des vêtements adéquats. Ne pas porter
de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des
pièces en mouvement. Les vêtements amples,
les bijoux ou les cheveux longs risquent d’être
happés par les pièces en mouvement.
• Si des dispositifs sont prévus pour l’extraction
et la récupération des poussières, vérifi er
qu’ils sont connectés et utilisés correctement.
L’utilisation de ces dispositifs peut réduire les
risques liés aux poussières.
9
Page 6
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
• Ne pas forcer l’outil électrique. Utiliser l’outil
électrique approprié à l’application considérée. L’outil électrique adapté au projet considéré
produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour
laquelle il a été conçu.
• Ne pas utiliser l’outil électrique si le commutateur ne le met pas sous ou hors tension.
Tout outil électrique dont le commutateur de
marche-arrêt est inopérant est dangereux et doit
être réparé.
• Débrancher la fi che de la prise d’alimentation
et/ou la batterie de l’outil électrique avant
d’effectuer des réglages, de changer
d’accessoires ou de ranger l’outil. De telles
mesures de sécurité préventive réduisent le risque
de mettre l’outil en marche accidentellement.
• Ranger les outils électriques inutilisés hors
de la portée des enfants et ne pas laisser des
personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils.
Les outils électriques sont dangereux dans les
mains d’utilisateurs non formés à leur usage.
• Entretien des outils électriques. S’assurer
de l’absence de tout désalignement ou de
grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui
pourrait affecter le bon fonctionnement de
l’outil électrique. En cas de dommages, faire
réparer l’outil avant de l’utiliser de nouveau.
Les outils électriques mal entretenus sont à la
source de nombreux accidents.
• Garder les outils de coupe affûtés et propres.
Les outils de coupe correctement entretenus et
bien affûtés risquent moins de se gripper et sont
plus faciles à manier.
• Utiliser l’outil électrique, les accessoires, les
grains etc. conformément à ces instructions
en tenant compte des conditions de travail
et de la tâche à effectuer. L’utilisation de cet
outil électrique pour effectuer une opération pour
laquelle il n’est pas conçu peut occasionner une
situation dangereuse.
Spécifi cations
OutilCapacité
No de
Cat.VoltsAmpèresFPM
6230N
6236N
120 AC
120 AC/DC
10,5
Bas 5,5
Haut 10,5
0-420
320 / 420
Recommandées Matériau Rond
Bimétalliques
Bimétalliques
ENTRETIEN
• Faire effectuer l’entretien de l’outil électrique
par un technicien qualifi é qui n’utilisera que
des pièces de rechange identiques. La sécurité
d’utilisation de l’outil en sera préservée.
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES
• Tenir l’outil par les surfaces de prise isolées si,
au cours des travaux, l’outil de coupe risque
d’entrer en contact avec des fi ls cachés ou
avec son propre cordon. Le contact avec un fi l
sous tension met les parties métalliques exposées
de l’outil sous tension, ce qui infl igera un choc
électrique à l’opérateur.
• Entretenez les étiquettes et marqies di fabri-
cant. Les indications qu’elles contiennent sont
précieuses. Si elles deviennent illisibles ou se
détachent, faites-les remplacer gratuitement à
un centre de service MILWAUKEE accrédité.
• AVERTISSEMENT : Certaines poussières gé-
nérées par les activités de ponçage, de coupe,
de rectifi cation, de perçage et d’autres activités
de construction contiennent des substances
considérées être la cause de malformations congénitales et de troubles de l’appareil reproducteur.
Parmi ces substances fi gurent:
• le plomb contenu dans les peintures à base de
plomb;
• la silice cristalline des briques, du ciment et
d’autres matériaux de maçonnerie, ainsi que
• l’arsenic et le chrome des sciages traités
chimiquement.
Les risques encourus par l’opérateur envers ces
expositions varient en fonction de la fréquence
de ce type de travail. Pour réduire l’exposition
à ces substances chimiques, l’opérateur doit:
travailler dans une zone bien ventilée et porter
l’équipement de sécurité approprié, tel qu’un
masque anti-poussière spécialement conçu pour
fi ltrer les particules microscopiques.
Lames
121 mm
(4-3/4”)
121 mm
(4-3/4”)
10
Matériau
Rectangulaire
121mm x 121mm
(4-3/4” x 4-3/4”)
121mm x 121mm
(4-3/4” x 4-3/4”)
MISE A LA TERRE
A VERTISSEMENTSi le fi l de mise à
la terre est incorrectement raccordé, il peut
en résulter des risques de choc électrique.
Si vous n’êtes pas certain que la prise dont
vous vous servez est correctement mise à
la terre, faites-la vérifi er par un électricien.
N’altérez pas la fi che du cordon de l’outil.
N’enlevez pas de la fi che, la dent qui sert à
la mise à la terre. N’employez pas l’outil si
le cordon ou la fi che sont en mauvais état.
Si tel est le cas, faites-les réparer dans un
centre-service MILWAUKEE accrédité avant
de vous en servir. Si la fi che du cordon ne
s’adapte pas à la prise, faites remplacer la
prise par un électricien.
Outils mis à la terre : Outils pourvus d’une fi che
de cordon à trois dents
Les outils marqués « Mise à la terre requise »
sont pourvus d’un cordon à trois fi ls dont la fi che a
trois dents. La fi che du cordon doit être branchée
sur une prise correctement mise à la terre (voir
Figure A). De cette façon, si une défectuosité dans
le circuit électrique de l’outil survient, le relais à la
terre fournira un conducteur à faible résistance pour
décharger le courant et protéger l’utilisateur contre
les risques de choc électrique.
La dent de mise à la terre de la fi che est reliée au
système de mise à la terre de l’outil via le fi l vert
du cordon. Le fi l vert du cordon doit être le seul fi l
DESCRIPTION FONCTIONNELLE
1. Détente
2. Poignée
3. Stabilisateur de coupe
4. Lame
5. Levier de blocage de tension
6. Poignée avant
7. Cadran de contrôle de la vitesse
(No de cat. 6230N)
8. Gâchette à deux vitesses
(No de cat. 6236N)
8
6
5
raccordé à un bout au système de mise à la terre
de l’outil et son autre extrémité ne doit jamais être
raccordée à une borne sous tension électrique.
Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre
conformément aux codes
et ordonnances en vigueur.
La fiche du cordon et la
prise de courant doivent être
semblables à celles de la
Figure A.
Outils à double isolation : Outils pourvus d’une
fi che de cordon à deux dents
Les outils marqués « Double Isolation » n’ont pas
besoin d’être raccordés à la terre. Ils sont pourvus
d’une double isolation conforme eux exigences de
l’OSHA et satisfont aux normes de l’Underwriters
Laboratories, Inc., de l’Association canadienne de
normalisation (ACNOR) et du « National Electrical
Code » (code national de
l’électricité). Les outils à
double isolation peuvent
être branchés sur n’importe
laquelle des prises à 120
volt illustrées ci-contre Figure B et C.
7
11
Fig. A
Fig. B
4
Fig. C
3
1
2
Page 7
CORDONS DE RALLONGE
Si l’emploi d’un cordon de rallonge est nécessaire,
un cordon à trois fi ls doit être employé pour les
outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon
de rallonge à deux ou trois fi ls. Plus la longueur
du cordron entre l’outil et la prise de courant est
grande, plus le calibre du cordon doit être élevé.
L’utilisation d’un cordon de rallonge incorrectement
calibré entraîne une chute de voltage résultant en
une perte de puissance qui risque de détériorer
l’outil. Reportez-vous au tableau ci-contre pour
déterminer le calibre minimum du cordon.
Moins le calibre du fi l est élevé, plus sa conductivité
est bonne. Par exemple, un cordon de calibre 14 a
une meilleure conductivité qu’un cordon de calibre
16. Lorsque vous utilisez plus d’une rallonge pour
couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous
utilisez un seul cordon pour brancher plusieurs
outils, additionnez le chiffre d’intensité (ampères)
inscrit sur la fi che signalétique de chaque outil pour
obtenir le calibre minimal requis pour le cordon.
LISEZ A TTENTIVEMENT CES
INSTRUCTIONS ET
CONSERVEZ-LES POUR LES
CONSUL TER AU BESOIN.
Pictographie
FPM
Course Pi./Min à VideAmpères
Couvant alternatif
Couvant alternatif ou direct
MONTAGE DE L’OUTIL
AVERTISSEMENTPour minimiser
les risques de blessures, débranchez toujours l’outil avant d’y faire des réglages, d’y
attacher ou d’en enlever les accessoires.
L’usage d’accessoires autres que ceux qui
sont spécifi quement recommandés pour cet
outil peut comporter des risques.
Choix des lames
Les dimensions de la lame de scie à ruban portative sont : 0,5 mm (0,020") d’épaisseur, 13 mm
(1/2") de largeur et 1140 mm (44-7/8") de longueur
périphérique. L’épaisseur spéciale de 0,5 mm
(0,020") réduit la fatigue de contrainte et prolonge
Directives pour l’emploi des cordons de rallonge
• Si vous utilisez une rallonge à l’extérieur, assurez-
vous qu’elle est marquée des sigles « W-A » («
W » au Canada) indiquant qu’elle est adéquate
pour usage extérieur.
• Assurez-vous que le cordon de rallonge est
correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faitesle remettre en état par une personne compétente
avant de vous en servir.
• T enez votre cordon de rallonge à l’écart des objets
ranchants, des sources de grande chaleur et des
endroits humides ou mouillés.
Calibres minimaux recommandés pour
les cordons de rallonge*
Fiche signalétique
Ampères
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
* Basé sur sur une chute de voltage limite de 5 volts à
150% de l’intensité moyenne de courant.
Longueur du cordon de rallonge (m)
7,6
15,2
16
16
16
16
14
14
12
12
10
10
22,8
16
14
12
10
10
30,4
14
12
10
10
--
45,7
12
10
--
--
--
Underwriters Laboratories, Inc.,
États-Unis et Canada
la durée des dents. Pour maximiser l’utilité d’une
lame, il faut en choisir une dont le pas (Nombre
de dents au pouce) est adéquat pour le genre de
coupe à effectuer.
Les lames sont offertes en une variété de pas.
Pour choisir la bonne lame, trois facteurs doivent
être considérés : La calibre, la forme et le genre
de matériau à couper.
Les suggestions suivantes seront utiles dans le
choix de la bonne lame pour différents genres de
travaux. Souvenez-vous qu’il s’agit là de directives
générales et que le choix de la lame devra être
orienté selon les dimensions, la forme et le genre
de matériau à couper. En général, les matériaux
mous commandent l’emploi d’une lame à pas
12
60,9
12
--
--
--
--
grossier, tandis que les matériaux durs exigent
une lame à pas fi n. Employez une lame à pas
grossier pour les matériaux épais et une lame à
pas fi n pour les matériaux minces. Il est important
qu’il y ait au moins 3 dents dans une entaille (voir
«Applications typiques»).
Fig. 1
6 Dents / PO.
8 Dents / PO.
10 Dents / PO.
14 Dents / PO.
18 Dents / PO.
24 Dents / PO.
• Pour les matériaux durs, 13 mm
à 86 mm (1/2” à 3-3/8”) de diamètre ou de largeur (offertes en
acier au carbone seulement).
• Pour les matériaux durs. 10 mm
à 25 mm (3/8” à 1”) de diamètre
ou de largeur (offertes en acier
au carbone seul.).
• Pour les matériaux durs 5 mm
à 121 mm (3/16” à 4-3/4”) de
diamètre ou de largeur.
• Pour les matériaux durs 4 mm à
19 mm (5/32” à 3/4”) de diamètre
ou de largeur.
• Pour tubulures à paroi mince
et feuilles minces de jauge supérieure à 21.
• Pour tubulures à paroi mince
et feuilles minces de jauge supérieure à 21.
Changement Des Lames
1. DÉBRANCHEZ L'OUTIL POUR ENLEVER OU
INSTALLER LES LAMES.
2. Tournez le levier de blocage de tension situé à
l’avant de la scie en sens inverse-horaire à 180°.
Cette manoeuvre réduira la tension de la lame
et facilitera son retrait.
OPERATION
AVERTISSEMENTPour minimiser
les risques de blessures, débranchez toujours l’outil avant d’y faire des réglages, d’y
attacher ou d’en enlever les accessoires.
L’usage d’accessoires autres que ceux qui
sont spécifi quement recommandés pour cet
outil peut comporter des risques.
AVERTISSEMENT Pour minimiser
les risques de blessures, portez des lunettes à
coques latérales. Garder les mains à l’écart de
le forets et des autres pièces en mouvement.
Gâchette à deux vitesses (No de cat. 6236N)
Les scies à ruban à vitesse variable de marque
MILWAUKEE sont dotées d’une gâchette avec
variation de vitesse située sur le dessus de la poignée. Pour changer le régime de vitesse, arrêtez
le moteur et glissez la commande de changement
de régime à l’une des deux positions marquées
3. Retirez d’abord la lame de la poulie et ensuite,
enlevez-la des guides.
4. Pour poser la nouvelle lame, insérez-la entre les
galets de roulement et les faces de guidage avec
les poulies face en haut. Assurez-vous que les
dents de lame du côté gauche de l’outil pointent
vers l’arrière de l’outil.
5. D’une main, tenez la lame en place entre les
galets et les faces de guidage tandis que de
l’autre main, vous placerez la lame autour des
poulies. Avant de mettre l’outil en marche, vérifi ez si la lame circule librement à l’intérieur de
l’aire protégée.
6. Tournez le levier de blocage de tension en sens
horaire sur 180° à la position de verrouillage.
Cette manoeuvre maintiendra la lame sur les
poulies.
AVANT DE METTRE L'OUTIL EN MARCHE,
ASSUREZ-VOUS QUE LA LAME EST BIEN
EN PLACE SUR LES POULIES.
Réglage du stabilisateur de coupe
Pour soulever ou abaisser le stabilisateur, desserrer les deux vis de réglage sans toutefois les retirer.
Glisser le stabilisateur à la position désirée. Serrer
solidement les vis.
«HI» et «LO» sur l’outil. Pour faire des coupes
compliquées, utilisez le régime de vitesse marqué
«LO». Ne changez jamais de régime de vitesse
pendant que le moteur est en marche.
Cadran de contrôle de la vitesse
(No de cat. 6230N)
Les scies à ruban à vitesse variable de marque
MILWAUKEE sont dotées d’un cadran de contrôle
de la vitesse situé sur le côté de la poignée qui permet de régler l’outil à la vitesse maximale. Ajuster le
cadran de contrôle de la vitesse à « 5 » pour régler
l’outil à la vitesse maximale et l’ajuster à « 1 » pour
régler l’outil à la vitesse minimale.
Démarrage, arrêt et maîtrise de l’outil
1. Pour mettre l’outil en marche, tenez fermement
la poignée et appuyez sur la détente.
13
Page 8
2. Pour varier la vitesse (No de cat. 6230N seul.),
il s’agit simplement d’augmenter ou de diminuer
la pression sur la détente. Plus la détente est
enfoncée, plus la rotation est rapide.
3. Pour arrêter l’outil, relâchez la détente. Laissez
l’outil s’arrêter complètement avant de sortir la
lame d’une entaille partielle ou de le poser.
Application typique
1. Gardez la lame à l’écart du matériau jusqu’à ce
que le moteur ait atteint la vitesse de rotation
choisie.
2. Commencez à couper sur la partie de la surface
où le plus grand nombre de dents de la lame
pourront être en contact simultanément (Fig. 2).
Fig. 2
Correct Incorrect
MAINTENANCE
AVERTISSEMENTPour minimiser
les risques de blessures, débranchez toujours l’outil avant d’y effectuer des travaux
de maintenance. Ne faites pas vous-même
le démontage de l’outil ni le rebobinage du
système électrique. Consultez un centre de
service MILWAUKEE accrédité pour toutes
les réparations.
Entretien de l’outil
Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel. Avant de vous en
servir, examinez son état en général. Inspectez-en
la garde, interrupteur, cordon et cordon de rallonge
pour en déceler les défauts. Vérifi ez le serrage des
vis, l’alignement et le jeu des pièces mobiles, les
vices de montage, bris de pièces et toute autre
condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient,
arrêtez immédiatement l’outil et faites-le vérifi er
avant de vous en servir de nouveau. N’utilisez pas
un outil défectueux. Fixez-y une étiquette marquée
« HORS D’USAGE » jusqu’à ce qu’il soit réparé
(voir « Réparations »).
Normalement, il ne sera pas nécessaire de lubrifi er
l’outil avant que le temps ne soit venu de remplacer
les balais. Après une période pouvant aller de 6
mois à un an, selon l’usage, retournez votre outil à
un centre de service MILWAUKEE accrédité pour
obtenir les services suivants:
3. Placez le stabilisateur de coupe contre le matériau et descendez la lame en mouvement sur
la ligne de coupe.
4. N’appuyez pas sur l’outil durant la coupe. Le
poids de l’outil exerce assez de pression pour
une coupe rapide.
5. Vers la fi n de la coupe, tenez fermement l’outil pour
l’empêcher de choir sur le matériau (Fig. 3).
les risques de blessures, choc électrique et
dommage à l’outil, n’immergez jamais l’outil
et ne laissez pas de liquide s’y infi ltrer.
Nettoyage
Débarrassez les évents des débris et de la
poussière. Gardez les poignées de l’outil propres, à
sec et exemptes d’huile ou de graisse. Le nettoyage
de l’outil doit se faire avec un linge humide et un
savon doux. Certains nettoyants tels l’essence, la
térébenthine, les diluants à laque ou à peinture, les
solvants chlorés, l’ammoniaque et les détergents
d’usage domestique qui en contiennent pourraient
détériorer le plastique et l’isolation des pièces. Ne
laissez jamais de solvants infl ammables ou com-
bustibles auprès des outils.
Réparations
Si votre outil est endommagé, retourne l'outil entier
au centre de maintenance le plus proche.
14
ACCESOIRES
A VERTISSEMENTDébranchez tou-
jours l’outil avant de changer ou d’enlever
les accessoires. L’utilisation d’autres accessoires que ceux qui sont spécifi quement
recommandés pour cet outil peut comporter
des risques.
Pour une liste complète des accessoires, prière de
se reporter au catalogue MILWAUKEE Electric Tool
ou visiter le site internet www.milwaukeetool.com.
Pour obtenir un catalogue, il suffi t de contacter votre
distributeur local ou l'un des centres-service énumérés sur la page de couverture de ce manuel.
GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS
Chaque outil électrique MILWAUKEE (y compris le chargeur de batterie) est garanti à l’acheteur d’origine
être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE
réparera ou remplacera toute pièce d’un outil électrique qui, après examen, sera avéré par MILWAUKEE
être affecté d’un vice du matériau ou de fabrication pendant une période de cinq (5) ans* après la date
d’achat. Le retour de l’outil électrique, accompagné d’une copie de la preuve d’achat à un site d’entretien
d’usine/de promotion des ventes de MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port
prépayé et assuré, est requis pour que cette garantie s’applique. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par
quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations,
des utilisations abusives, une usure normale, une carence d’entretien ou les accidents.
* La période de garantie pour les palans (palans à levier, à chaîne manuelle et à chaîne électrique),
tous les blocs de batteries au NiCd, les projecteurs de travail (lampes torches sans fi l), les radios de
chantier et les chariots de travail industriels Trade T itan™ est d’un (1) an à partir de la date d’achat. *La
période de garantie pour les blocs de batteries au lithium-ion qui ne sont pas équipés de la technologie
V™ (entre 4 et 18 volts) est de deux (2) ans à partir de la date d’achat.
*Il existe une garantie séparée pour les blocs de batteries au lithium-ion avec technologie V™ de 18
volts et plus qui accompagnent les outils électriques sans fi l de technologie V™ :
*Chaque batterie au lithium-ion 18 volts ou plus de technologie MILWAUKEE V™ est couverte par
une garantie de remplacement gratuit initial pour 1 000 charges/2 ans. Ceci signifi e qu’avant les 1
000 premières charges ou deux (2) années suivant la date d’achat/la première charge, une batterie de
rechange sera fournie gratuitement au client pour toute batterie défectueuse. Par la suite, les clients
recevront aussi une garantie supplémentaire calculée au prorata dans la limite de 2 000 charges ou cinq
(5) années suivant la date d’achat/la première charge, à la première échéance. Ceci signifi e que chaque
client obtient une garantie au prorata supplémentaire de 1 000 charges ou de trois (3) années sur les
batteries au lithium-ion 18 volts ou plus de technologie V™ en fonction de l’utilisation. Pendant cette
période de garantie supplémentaire, le client ne paye que pour le service utilisable reçu au-delà des 1
000 premières charges/2 premières années, en fonction de la date de la première charge et du nombre
de charges des batteries déterminés par le lecteur de service MILWAUKEE de technologie V™.
L’enregistrement de la garantie n’est pas nécessaire pour bénéfi cier de la garantie en vigueur sur un
produit MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune
preuve d’achat n’est fournie lorsqu’une demande de service sous garantie est faite.
L’ACCEPT A TION DES RECOURS EXCLUSIFS DE RÉP ARA TION ET DE REMPLACEMENT DÉCRITS
PAR LES PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MIL-WAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE
PRODUIT . EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE
ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE
DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES
À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT
LES PERTES DE PROFIT. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE
GARANTIE OU CONDITION, ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER
LA GÉNÉRALITÉ DES DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN
PARTICULIÈRE ET TOUTE AUTRE GARANTIE.
Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique uniquement.
15
Page 9
ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE
SEGURIDAD.
Si no sigue todas las advertencias e instrucciones, se pueden provocar una descarga eléctrica,
un incendio o lesiones graves.
Guarde todas las advertencias e instrucciones para consultarlas en el futuro.
El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se refi ere
a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería
(inalámbrica).
SEGURIDAD EN EL ÁREA
DE TRABAJO
• Mantenga limpia y bien iluminada el área de
trabajo. Las áreas desordenadas u oscuras
contribuyen a que se produzcan accidentes.
• No utilice herramientas eléctricas en atmósferas explosivas, como en la presencia de
líquidos, gases o polvo infl amables. Las her-
ramientas eléctricas crean chispas que pueden
incendiar el polvo o las emanaciones.
• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las distracciones pueden hacerle perder
el control.
SEGURIDAD ELÉCTRICA
• Los enchufes de las herramientas eléctricas
deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de
modifi cación en el enchufe. No use enchufes
adaptadores con herramientas eléctricas con
conexión a tierra. Se reducirá el riesgo de des-
carga eléctrica si no se modifi can los enchufes y
los tomacorrientes son del mismo tipo.
• Evite el contacto corporal con superfi cies con
conexión a tierra, como tuberías, radiadores,
estufas y refrigeradores. El riesgo de descarga
eléctrica aumenta si su cuerpo está conectado a
tierra.
• No exponga la herramientas eléctricas a la
lluvia o a condiciones de humedad. El agua
que entra en una herramienta eléctrica aumenta
el riesgo de descarga eléctrica.
• No abuse del cable. Nunca use el cable para
transportar la herramienta eléctrica, tirar
de ella o desenchufarla. Mantenga el cable
alejado del calor, los bordes afi lados o las
piezas en movimiento. Los cables dañados o
enmarañados aumentan el riesgo de descarga
eléctrica.
• Cuando se utiliza una herramienta eléctrica
en el exterior, use una extensión que sea
apropiada para uso en el exterior. El uso de un
cable apropiado para el exterior reduce el riesgo
de descarga eléctrica.
• Si debe operar una herramienta eléctrica en
un lugar húmedo, utilice un suministro protegido por un dispositivo de corriente residual
(RCD). Usar un RCD reduce el riesgo de que se
produzcan descargas eléctricas.
SEGURIDAD PERSONAL
• Manténgase alerta, ponga cuidado a lo que
está haciendo y use el sentido común cuando
utilice una herramienta eléctrica. No use una
herramienta eléctrica cuando está cansado
o bajo la influencia de drogas, alcohol o
medicinas. Despistarse un minuto cuando se
utiliza una herramienta eléctrica puede tener
como resultado lesiones personales graves.
• Use un equipo de protección personal. Lleve
siempre protección ocular. Llevar un equipo
de protección apropiado para la situación, como
una máscara antipolvo, zapatos de seguridad
antideslizantes, un casco o protección auditiva,
reducirá las lesiones personales.
• Evite el encendido accidental. Asegúrese
de que el interruptor esté en la posición de
apagado antes de conectarlo a la toma de
alimentación o a la batería, al levantar o mover
la herramienta. Mover herramientas con el dedo
en el interruptor o enchufarlas con el interruptor
en la posición de encendido contribuye a que se
produzcan accidentes.
• Quite todas las llaves de ajuste antes de
encender la herramienta. Una llave que esté
acoplada a una pieza giratoria de la herramienta
puede provocar lesiones personales.
• No se estire demasiado. Mantenga los pies
bien asentados y el equilibrio en todo momento. Esto permite tener mejor control de la her-
ramienta eléctrica en situaciones inesperadas.
• Vístase de manera apropiada. No lleve ropa
suelta ni joyas. Mantenga el cabello, la ropa y
los guantes lejos de la piezas en movimiento.
La ropa fl oja, las joyas o el cabello largo pueden
quedar atrapados en las piezas en movimiento.
16
• Si se proporcionan dispositivos para la conexión de sistemas de recolección y extracción
de polvo, asegúrese de que estén conectados
y se usen apropiadamente. El uso de estos dis-
positivos puede reducir los peligros relacionados
con el polvo.
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
• No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación.
La herramienta eléctrica correcta funcionará
mejor y de manera más segura a la velocidad
para la que se diseñó.
• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier her-
ramienta eléctrica que no se pueda controlar con
el interruptor es peligrosa y se debe reparar.
• Desconecte el enchufe de la toma de alimentación y/o la batería de la herramienta eléctrica
antes de realizar cualquier ajuste, cambiar
accesorios o almacenar las herramientas
eléctricas. Dichas medidas preventivas de se-
guridad reducen el riesgo de que la herramienta
se prenda accidentalmente.
• Almacene las herramientas eléctricas fuera
del alcance de los niños y no permita que
personas no familiarizadas con ellas o estas
instrucciones las utilicen. Las herramientas
eléctricas son peligrosas en las manos de usuarios no capacitados.
• Mantenimiento de las herramientas eléctricas.
Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas
rotas ni ninguna otra condición que pueda
afectar el funcionamiento de la herramienta
eléctrica. Si se encuentran daños, haga que
le reparen la herramienta antes de usarla. Las
herramientas mal mantenidas son la causa de
muchos accidentes.
• Mantenga las herramientas de corte limpias
y afi ladas. Es menos probable que se atasquen
las herramientas de corte con fi los afi lados que
se mantienen de manera apropiada y también
son más fáciles de controlar.
• Use la herramienta eléctrica, los accesorios,
las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones
de trabajo y la tarea que se va a realizar. El
uso de la herramienta eléctrica para operaciones
diferentes de aquellas para las que se diseñó
podría originar una situación peligrosa.
MANTENIMIENTO
• Haga que un técnico califi cado realice el
mantenimiento de la herramienta eléctrica
utilizando solamente piezas de repuesto
idénticas. Esto asegurará que se mantiene la
seguridad de la herramienta eléctrica.
REGLAS ESPECIFICAS
DE SEGURIDAD
• Agarre la herramienta por los asideros aislados cuando realice una operación en la
que la herramienta de corte pueda entrar en
contacto con cables ocultos o con su propio
cable. El contacto con un cable “con corriente”
hará que las partes de metal expuesto de la
herramienta pasen la corriente y produzcan una
descarga al operador.
• Mantenga las etiquetas y las placas identifi -
cativas.Tienen información importante. Si no se
pueden leer o si faltan, póngase en contacto con
un centro de servicio MILWAUKEE para obtener
un repuesto gratuito.
• ADVERTENCIA : Algunas partículas de polvo
resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas
que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A
continuación se citan algunos ejemplos de tales
sustancias químicas:
• plomo proveniente de pinturas con base de
plomo
• sílice cristalino proveniente de ladrillos, cemento
y otros productos de albañilería y
• arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición
varía dependiendo de la frecuencia con la que
usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje
en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras
contra el polvo que hayan sido específi camente
diseñadas para fi ltrar partículas microscópicas.
Simbología
FPM
17
Avance en Pies por Minuto
Sin Carga
Volts de corriente alterna
Volts de corriente alterna/ cor-
de descarga eléctrica si se conecta el cable de
conexión de puesta a tierra incorrectamente.
Consulte con un electricista certifi cado si
tiene dudas respecto a la conexión de puesta
a tierra del tomacorriente. No modifi que el
enchufe que se proporciona con la herramienta. Nunca retire la clavija de conexión
de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado.
Si está dañado antes de usarlo, llévelo a un
centro de servicio MILWAUKEE para que lo
reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certifi cado
instale un toma-corriente adecuado.
Herramientas con conexión a tierra:
Herramientas con enchufes de tres clavijas
Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable
de tres hilo y enchufes de conexión de puesta a
tierra de tres clavijas. El enchufe debe conectarse
a un tomacorriente debidamente conectado a tierra
(véase la Figura A). Si la herramienta se averiara
o no funcionara correctamente, la conexión de
puesta a tierra proporciona un trayecto de baja
resistencia para desviar la corriente eléctrica de la
trayectoria del usuario, reduciendo de este modo
el riesgo de descarga eléctrica.
La clavija de conexión de puesta a tierra en el
enchufe está conectada al sistema de conexión
de puesta a tierra de la herramienta a través del
hilo verde dentro del cable. El hilo verde debe ser
el único hilo conectado al sistema de conexión de
puesta a tierra de la herramienta y nunca se debe
unir a una terminal energizada.
Su herramienta debe estar enchufada en un
tomacorriente apropiado, correctamente instalado y conectado a tierra
según todos los códigos y
reglamentos. El enchufe
y el tomacorriente deben
asemejarse a los de la
Figura A.
Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas
Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”.
Estas herramientas tienen un sistema aislante
que satisface los estándares de OSHA y llena los
estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares
(CSA) y el Código Nacional de Electricidad. Las
herramientas con doble
aislamiento pueden ser
usadas en cualquiera
de los toma corriente de
120 Volt mostrados en las
Figuras B y C.
Fig. A
Fig. B
Fig. C
EXTENSIONES ELECTRICAS
Las herramientas que deben conectarse a tierra
cuentan con clavijas de tres patas y requieren
que las extensiones que se utilicen con ellas sean
también de tres cables. Las herramientas con
doble aislamiento y clavijas de dos patas pueden
utilizarse indistintamente con extensiones de dos a
tres cables. El calibre de la extensión depende de
la distancia que exista entre la toma de la corriente
y el sitio donde se utilice la herramienta. El uso
de extensiones inadecuadas puede causar serias
caídas en el voltaje, resultando en pérdida de
potencia y posible daño a la herramienta. La tabla
que aquí se ilustra sirve de guía para la adecuada
selección de la extensión.
Mientras menor sea el número del calibre del
cable, mayor será la capacidad del mismo. Por
ejemplo, un cable calibre 14 puede transportar
una corriente mayor que un cable calibre 16.
Cuando use mas de una extensión para lograr el
largo deseado, asegúrese que cada una tenga al
menos, el mínimo tamaño de cable requerido. Si
está usando un cable de extensión para mas de
una herramienta, sume los amperes de las varias
placas y use la suma para determinar el tamaño
mínimo del cable de extensión.
DESCRIPCION FUNCIONAL
Guías para el uso de cables de extensión
• Si está usando un cable de extensión en sitios
al aire libre, asegúrese que está marcado con el
sufi jo “W-A” (“W” en Canadá) el cual indica que
puede ser usado al aire libre.
• Asegúrese que su cable de extensión está cor-
rectamente cableado y en buenas condiciones
eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona califi cada
antes de volver a usarla.
• Proteja su extensión eléctrica de objetos cor-
tantes, calor excesivo o areas mojadas.
Calibre mínimo recomendado para
cables de extensiones eléctricas*
Amperios
(En la placa)
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
* Basado en limitar la caída en el voltaje a 5 volts
al 150% de los amperios.
Largo de cable de Extensión en (m)
30,4
14
12
10
10
45,7
60,9
12
12
10
--
--
--
--
--
--
--
--
7,6
16
16
14
12
10
15,2
16
16
14
12
10
22,8
16
14
12
10
10
LEA Y GUARDE TODAS LAS
INSTRUCCIONES PARA
FUTURAS REFERANCIAS.
Especifi caciones
HerramientaCapacidades
Cat. No.VoltsAFPM
6230N
6236N
120 AC
120 AC/DC
10,5
Bajo 5,5
Alto10,5
0-420
320 / 420
Cinta
Recomendadas Barra Sólida
Bi-Metálica
Bi-Metálica
18
121 mm (4-3/4”)
121 mm (4-3/4”)
Barra
Rectangular
121 mm x 121 mm
(4-3/4” x 4-3/4”)
121 mm x 121 mm
(4-3/4” x 4-3/4”)
1. Interruptor de Gatillo
2. Empuñadura
3. Apoyo para la Operación
4. Cinta
5. Palanca para Tensar la Cinta
6. Empuñadura Frontal
7. Rueda de velocidad
(Cat. No. 6230N)
8. Interruptor de dos velocidades
(Cat. No. 6236N)
8
7
6
5
4
19
3
1
2
Page 11
ENSAMBLAJE DE LA HERRAMIENTA
ADVERTENCIAPara reducir el riesgo
de una lesión, desconecte siempre la herramienta antes de fi jar o retirar accesorios, o
antes de efectuar ajustes. Utilice sólo los accesorios específi camente recomendados. El uso
de otros accesorios puede ser peligroso.
Sierras cinta y selección de la cinta
Las dimensiones de la cinta son: 0,5 mm (.020")
de grosor, 13 mm (1/2") de ancho y 1140 mm (447/8") de largo. El grosor especial de 0,5 mm (.020")
reduce la fatiga del material por fl exibilidad y ofrece
el máximo de vida de los dientes. Para alargar al
máximo la vida útil de corte, use una cinta con
el “paso” correcto (dientes por pulgada), para un
trabajo específi co de corte.
Las cintas están disponibles con varios “pasos”.
Para hacer la selección correcta deben tomarse
en cuenta tres factores: El tamaño, la forma y el
tipo del material a cortar.
Las siguientes sugerencias son para una adecuada
selección de la cinta correcta para varias operaciones de corte. Recuerde que estas son sugerencias generales y que los requisitos de la cinta
pueden variar dependiendo del tamaño específi co,
forma y tipo de material a cortar. Generalmente los
materiales suaves requieren cintas con “pasos”
burdos mientras que los materiales duros requieren
cintas con “pasos” mas fi nos. Use cintas con “paso”
burdo o pocos dientes, para trabajos gruesos y “pasos” fi nos, muchos dientes, para trabajos delgados.
Es muy importante mantener, al menos, tres dientes
en el corte (vea “Aplicaciones Típicas”).
Fig. 1
6
Dientes por pulg.
8 Dientes por pulg.
10 Dientes por pulg.
14 Dientes por pulg.
18 Dientes por pulg.
24 Dientes por pulg.
• Para barra ruda de 13 mm hasta
86 mm (1/2” hasta 3-3/8”) de
diámetro o ancho (disponible
solo en acero ao carbón).
• Para barra ruda de 10 mm
hasta 25 mm (3/8” hasta 1”) de
diámetro o ancho (disponible
solo en acero al carbón).
• Para barra ruda de 5 mm hasta
121 mm (3/16” hasta 4-3/4”) de
diámetro o ancho.
• Para barra ruda 4 mm hasta
19 mm (5/32” hasta 3/4”) de
diámetro o ancho.
• Para cortar tubos con paredes
delgadas y hojas delgadas mas
pesadas que las de calibre 21.
• Para cortar tubos con paredes
delgadas y hojas delgadas mas
pesadas que las de calibre 21.
Cambio de la cinta
1. DESCONECTE LA HERRAMIENT A ANTES DE
QUITAR O INSTALAR LAS CINTAS.
2. Gire 180°, en sentido inverso a un reloj, la manija
del seguro de la tensión, la cual está localizada
al frente de la sierra. De esta forma se quita
la tensión sobre la cinta, permitiendo un fácil
desmontaje.
3. Retire la cinta primero de las poleas y luego de
las guías.
4. Para instalar una nueva cinta, con las poleas
viendo hacia arriba, inserte la cinta entre los
rodillos y las caras de las guías, asegurándose
que los dientes en el lado izquierdo de la herramienta, apuntan hacia la parte posterior de la
misma.
5. Con una mano, sujete la cinta en su sitio entre
los rodillo y las guías y use la otra mano para
posicionar la cinta alrrededor de las poleas.
Asegúrese, antes de arrancar la herramienta,
que la cinta descansa libremente dentro del
canal de la guarda.
6. Gire 180° en dirección de un reloj, la palanca del
seguro de la tensión, para asegurar la posición.
Asi se sujetará la cinta en las poleas.
ANTES DE INICIAR EL CORTE, ASEGURESE
QUE LA CINTA DESCANSA ADECUADAMENTE EN LAS POLEAS.
Ajuste del apoyo para la operación
Para subir o bajar el apoyo, afl oje los dos tor-
nillos de ajuste sin retirarlos. Deslice el apoyo
hasta llegar a la posición deseada. Apriete bien
los tornillos.
20
OPERACION
ADVERTENCIAPara reducir el riesgo
de una lesión, desconecte siempre la herramienta antes de fi jar o retirar accesorios, o
antes de efectuar ajustes. Utilice sólo los accesorios específi camente recomendados. El uso
de otros accesorios puede ser peligroso.
ADVERTENCIAPara reducir el riesgo
de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.
Interruptor de Dos Velocidades
(Cat. No. 6236N)
Las sierras de banda de dos velocidades
MILWAUKEE están equipadas con un interruptor
de cambio de velocidad ubicado sobre el mango.
Para cambiar las velocidades, detenga el motor
y deslice el interruptor de cambio de velocidad
a “HI” (Alta) o “LO” (baja) según se indica en la
herramienta. Para cortar materiales problemáticos,
use la velocidad “LO” (baja). No cambie nunca
de una velocidad a la otra mientras el motor esté
operando.
Rueda de velocidad (Cat. No. 6230N)
Las sierras de banda de velocidad variable
MILWAUKEE están equipadas con un selector de
velocidad ubicado sobre el mango para confi gurar
la velocidad máxima. Gire el selector de velocidad
a “5” para confi gurar la velocidad máxima y a “1”
para confi gurar la velocidad mínima.
Arranque, paro y control de la velocidad
1. Para accionar la herramienta, sujete el mango
fi rmemente y oprima el gatillo.
2. Para variar la velocidad (Cat. No. 6230N
solo.), simplemente aumente o reduzca la
presión sobre el gatillo. A mayor presión sobre
el gatillo, mayor velocidad.
3. Para detener la herramienta, suelte el gatillo.
Permita que la herramienta se detenga por
completo antes de intentar levantar la sierra
de un corte parcial o para dejarla recostada.
Aplicaciones típicas
1. No apoye la cinta en el material a cortar hasta
que el motor haya llegado a la velocidad prefi jada.
2. Empiece a cortar en el tramo de material donde
el mayor número de dientes estará en contacto
con el mismo, al mismo tiempo (Fig. 2).
Fig. 2
Correcto Incorrecto
3. Coloque el apoyo de la sierra contra el material
y acerca la cinta de corte con un movimiento
hacia abajo.
4. No presione hacia abajo al hacer el corte. El
propio peso de la sierra es sufi ciente para
lograr un corte rápido.
5. Cuando se concluya el corte, sostenga la
sierra fi rmemente de forma que no se vaya a
caer contra el material cortado (Fig. 3).
Fig. 3
21
Page 12
MANTENIMIENTO
ADVERTENCIAPara reducir el
riesgo de lesiones, desconecte siempre la
herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni
trate de hacer modifi caciones en el sistema
eléctrico de la misma. Acuda siempre a un
Centro de Servicio MILWAUKEE para TODAS
las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento
y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones
generales de la misma. Inspeccione guardas,
interruptores, el cable de la herramienta y el cable
de extensión. Busque tornillos sueltos o fl ojos, de-
fectos de alineación y dobleces en partes móviles,
así como montajes inadecuados, partes rotas y
cualquier otra condición que pueda afectar una
operación segura. Si detecta ruidos o vibraciones
anormales, apague la herramienta de inmediato
y corrija el problema antes de volver a usarla. No
utilice una herramienta dañada. Colóquele una
etiqueta que diga “NO DEBE USARSE” hasta que
sea reparada (vea “Reparaciones”).
Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones.
Después de 6 meses a un año, dependiendo del uso
dado, envíe su herramienta al Centro de Servicio
MILWAUKEE más cercano para que le hagan:
• Probarla para asegurar una operación mecánica
y eléctrica adecuada.
ADVERTENCIAPara reducir el
riesgo de lesiones, descarga eléctrica o
daño a la herramienta, nunca la sumerja en
líquidos ni permita que estos fl uyan dentro
de la misma.
Limpieza
Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias,
secas y libres de aceite y grasa. Use sólo jabón
neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes
limpiadores pueden ocasionar daños a materiales
plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz,
diluyente para pintura, disolventes limpiadores
clorados, amoníaco, y detergentes caseros que
contengan amoníaco.
Reparaciones
Si su instrumento se daña, vuelva el instrumento
entero al más cercano centro de reparaciones.
ACCESORIOS
ADVERTENCIAPara reducir el
riesgo de lesiones, siempre desconecte la
herramienta antes de cambiar o retirar accesorios. Utilice únicamente accesorios
específicamente recomendados para esta
herramienta. El uso de accesorios no recomendados podría resultar peligroso.
Para una lista completa de accessorios, refi érase
a su catálogo MILWAUKEE Electric Tool o visite
nuestro sitio en Internet: www.milwaukeetool.com.
Para obtener un catálogo, contacte su distribuidor
local o uno de los centros de servicio listos en la
página de cubierta de este manual.
GARANTÍA LIMITADA DE CINCO AÑOS
Cada herramienta eléctrica MILWAUKEE (incluyendo el cargador de batería) está garantizada sólo
al comprador original de estar libre de defectos en el material y la mano de obra. Sujeto a ciertas
excepciones, MILWAUKEE reparará o reemplazará por un período de cinco (5) años* después de la
fecha de compra cualquier pieza en una herramienta eléctrica que, después de haber sido examinada,
MILWAUKEE determine que está defectuosa en el material o la mano de obra. Regrese la herramienta
eléctrica y una copia de la prueba de compra a un concesionario de soporte de ventas/servicio de
fábrica MILWAUKEE o a una estación de servicio autorizada MILWAUKEE. Para que esta garantía
sea efectiva, se requiere el fl ete pagado por anticipado y el seguro. Esta garantía no aplica a los daños
que MILWAUKEE determine sean ocasionados por reparaciones o intentos de reparación por cualquier
otro que personal autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro
normal, falta de mantenimiento o accidentes.
* El plazo de garantía para los montacargas (de palanca, de cadena manual y de cadena eléctrica),
de todas las baterías de Ni-Cd, de las linternas de trabajo (inalámbricas),de los radios para el lugar
de trabajo, y de los carros Trade Titan™ para trabajo industrial es de un (1) año a partir de la fecha de
compra. *El plazo de garantía para las baterías de iones de litio que no incluyan tecnología V™ (desde
4,0 voltios hasta 18,0 voltios) es de dos (2) años a partir de la fecha de compra.
*Existe una garantía por separado para las baterías de iones de litio con tecnología V™ (de 18 voltios
o más) que viene incluida con las herramientas eléctricas que poseen tecnología V™:
*Cada batería de iones de litio de tecnología V™ de MILWAUKEE de 18 voltios o superior , está cubierta
con una garantía de reemplazo gratuito por las primeras 1000 cargas/2 años. Esto signifi ca que por lo
que suceda primero, las primeras 1000 cargas o dos (2) años de la fecha de compra/primera carga,
se proporcionará sin cargo al cliente, una batería de reemplazo por cualquier batería defectuosa. A
partir de entonces, los clientes recibirán una garantía adicional en una base proporcional que puede
ser hasta de las primeras 2000 cargas o cinco (5) años de la fecha de compra/primera carga, lo que
suceda primero. Esto signifi ca que cada cliente obtiene una garantía proporcional de 1000 cargas o
tres (3) años adicionales en la batería de iones de litio de tecnología V™ de 18 voltios o superior, dependiendo de la cantidad de uso. Durante este período adicional de garantía, el cliente paga por sólo el
servicio utilizable recibido durante y superior a las primeras 1000 cargas/2 años, de acuerdo a la fecha
de la primera carga y al número de cargas encontradas en la batería a través del lector de servicio de
tecnología V™ de MILWAUKEE.
El registro de la garantía no es necesario para obtener la garantía aplicable en un producto MILWAUKEE.
Si no se presenta ningún comprobante de compra cuando se solicita el servicio de garantía, se tendrá
en cuenta la fecha de fabricación del producto para establecer el período de garantía.
LA ACEPT ACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REP ARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRA TO EN LA COMPRA DE CADA PRODUCT O MILW AUKEE. SI
NO ESTÁ DE ACUERDO CON ESTA CONDICIÓN, NO DEBERÍA COMPRAR ESTE PRODUCTO. EN
NINGÚN CASO MILWAUKEE SERÁ RESPONSABLE POR CUALESQUIER DAÑO PUNITIVO, CONSECUENTE, ESPECIAL, INCIDENTAL O POR CUALESQUIER COSTO, HONORARIOS DE ABOGADO,
GASTOS, PÉRDIDAS O RETRASOS QUE SE ARGUMENTE QUE SEAN UNA CONSECUENCIA DE
CUALQUIER DAÑO A, F ALLA DE, O DEFECTO EN CUALQUIER PRODUCTO, INCLUYENDO, PERO
SIN LIMITARSE A, CUALQUIER RECLAMO POR PÉRDIDAS DE GANANCIAS. EST A GARANTÍA ES
EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS O CONDICIONES, ORALES O ESCRITAS, EXPRESAS O IMPLÍCITAS. SIN LIMITAR LA GENERALIDAD DE LO ANTERIOR, MILWAUKEE
RENUNCIA A TODA GARANTÍA IMPLÍCIT A DE COMERCIABILIDAD O APTITUD P ARA UN FIN O USO
ESPECIFICO Y DEMÁS GARANTÍAS.
Esta garantía es válida solamente en el producto vendido en los Estados Unidos, México y Canadá.
22
23
Page 13
UNITED STATES - MILWAUKEE Service
MILWAUKEE prides itself in producing a premium
quality product that is NOTHING BUT HEAVY DUTY®.
Your satisfaction with our products is very important to us! If you encounter any problems with the
operation of this tool, or you would like to locate the
factory Service/Sales Support Branch or authorized
service station nearest you, please call...
1-800-SAWDUST
(1.800.729.3878)
Monday-Friday
7:00 AM - 6:30 PM
Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center
Search' icon found in the 'Parts & Service' section.
Additionally, we have a nationwide network of
authorized Distributors ready to assist you with
your tool and accessory needs. Check your “Y ellow
Pages” phone directory under “Tools-Electric” for
the names & addresses of those nearest you or see
the 'Where To Buy' section of our website.
Contact our Corporate After Sales Service
Technical Support about ...
