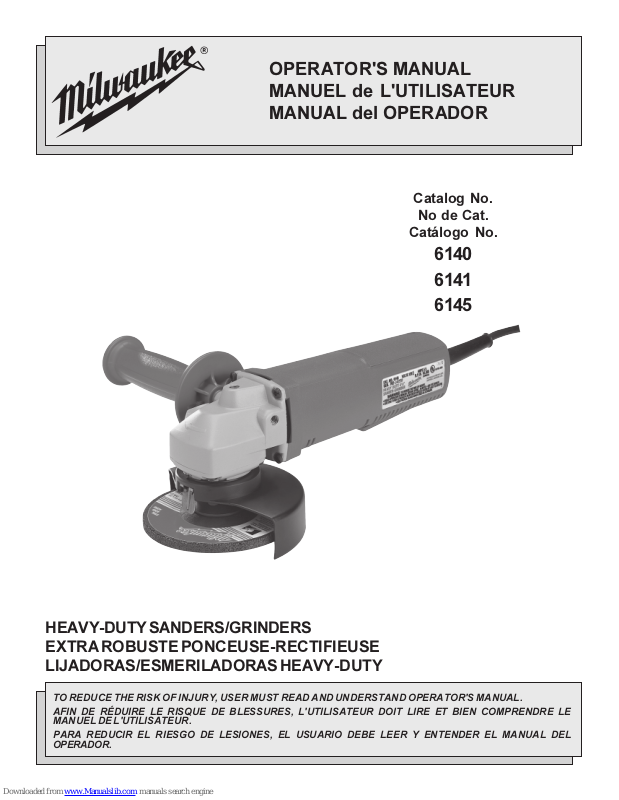

Page 1
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
Catalog No.
No de Cat.
Catálogo No.
6140
6141
6145
HEAVY-DUTY SANDERS/GRINDERS
EXTRA ROBUSTE PONCEUSE-RECTIFIEUSE
LIJADORAS/ESMERILADORAS HEAVY-DUTY
TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE
MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL
OPERADOR.
Page 2
GENERAL SAFETY RULES FOR ALL POWER TOOLS
WARNING!
Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term "power tool" in
all of the warnings listed below refers to your mains-operated (corded) power tool or battery-opearted (cordless) power tool.
SAVE THESE INSTRUCTIONS
READ ALL INSTRUCTIONS
WORK AREA SAFETY
1. Keep work area clean and well lit. Cluttered or dark areas invite
accidents.
2. Do not operate power tools in explosive atmospheres, such
as in the presence of flammable liquids, gases, or dust.
Power tools create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while operating a power
tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
4. Power tool plugs must match the outlet. Never modify the
plug in any way. Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and matching outlets
will reduce risk of electric shock.
5. Avoid body contact with earthed or grounded surfaces such
as pipes, radiators, ranges and refrigerators. There is an
increased risk of electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet conditions. Water
entering a power tool will increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for carrying,
pulling, or unplugging the power tool. Keep cord away from
heat, oil, sharp edges, or moving parts. Damaged or entangled
cords increase the risk of electric shock.
8. When operating a power tool outdoors, use an extension
cord suitable for outdoor use. Use of a cord suitable for outdoor
use reduces the risk of electric shock.
PERSONAL SAFETY
16. Do not force the power tool. Use the correct power tool for
your application. The correct power tool will do the job better and
safer at the rate for which it was designed.
17. Do not use the power tool if the switch does not turn it on
and off. Any power tool that cannot be controlled with the switch is
dangerous and must be repaired.
18. Disconnect the plug from the power source and/or the bat-
tery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the tool accidentally.
19. Store idle power tools out of the reach of children and do
not allow persons unfamiliar with the power tools or these
instructions to operate power tools. Power tools are danger-
ous in the hands of untrained users.
20. Maintain power tools. Check for misalignment or binding of
moving parts, breakage of parts and any other condition
that may affect the power tool's operation. If damaged, have
the power tool repaired before use. Many accidents are caused
by poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly maintained cutting
tools with sharp cutting edges are less likely to bind and are easier
to control.
22. Use the power tool, accessories and tool bits etc., in accor-
dance with these instructions and in the manner intended
for the particular type of power tool, taking into account the
working conditions and the work to be performed. Use of
the power tool for operations different from those intended could
result in a hazardous situation.
POWER TOOL USE AND CARE
SERVICE
9. Stay alert, watch what you are doing and use common sense
when operating a power tool. Do not use a power tool while
you are tired or under the influence of drugs, alcohol or
medication. A moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protection. Safety
equipment such as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions will reduce personal injuries.
11. Avoid accidental starting. Ensure the switch is in the off-
position before plugging in. Carrying tools with your finger on
the switch or plugging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before turning the
power tool on. A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
13. Do not overreach. Keep proper footing and balance at all
times. This enables better control of the power tool in unexpected
situations.
14. Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving parts.
Loose clothes, jewellery, or long hair can be caught in moving parts.
15. If devices are provided for the connection of dust extrac-
tion and collection facilities, ensure these are connected
and properly used. Use of these devices can reduce dust-re-
lated hazards.
page 2
23. Have your power tool serviced by a qualified repair person
using only identical replacement parts. This will ensure that
the safety of the power tool is maintained.
Page 3
SPECIFIC SAFETY RULES SANDERS
1. Always use proper guard with grinding wheel. A guard protects operator from broken wheel fragments.
2. Accessories must be rated for at least the speed recommended on the tool warning label. Wheels and other accessories running
over rated speed can fly apart and cause injury.
3. Make sure all wheel flanges and other mounting hardware are in good condition and are always used properly. Defective or
missing parts may damage the wheels and other accessories. Always use mounting hardware supplied with the tool.
4. Hold power tools by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden
wiring or its own cord. Contact with a live wire will make exposed metal parts of the tool live and shock the operator.
5. Keep hands away from all cutting edges and moving parts.
6. Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free
replacement.
7. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause
cancer, birth defects or other reproductive harm. Some examples of these chemicals are:
lead from lead-based paint
crystalline silica from bricks and cement and other masonry products, and
arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in
a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic
particles.

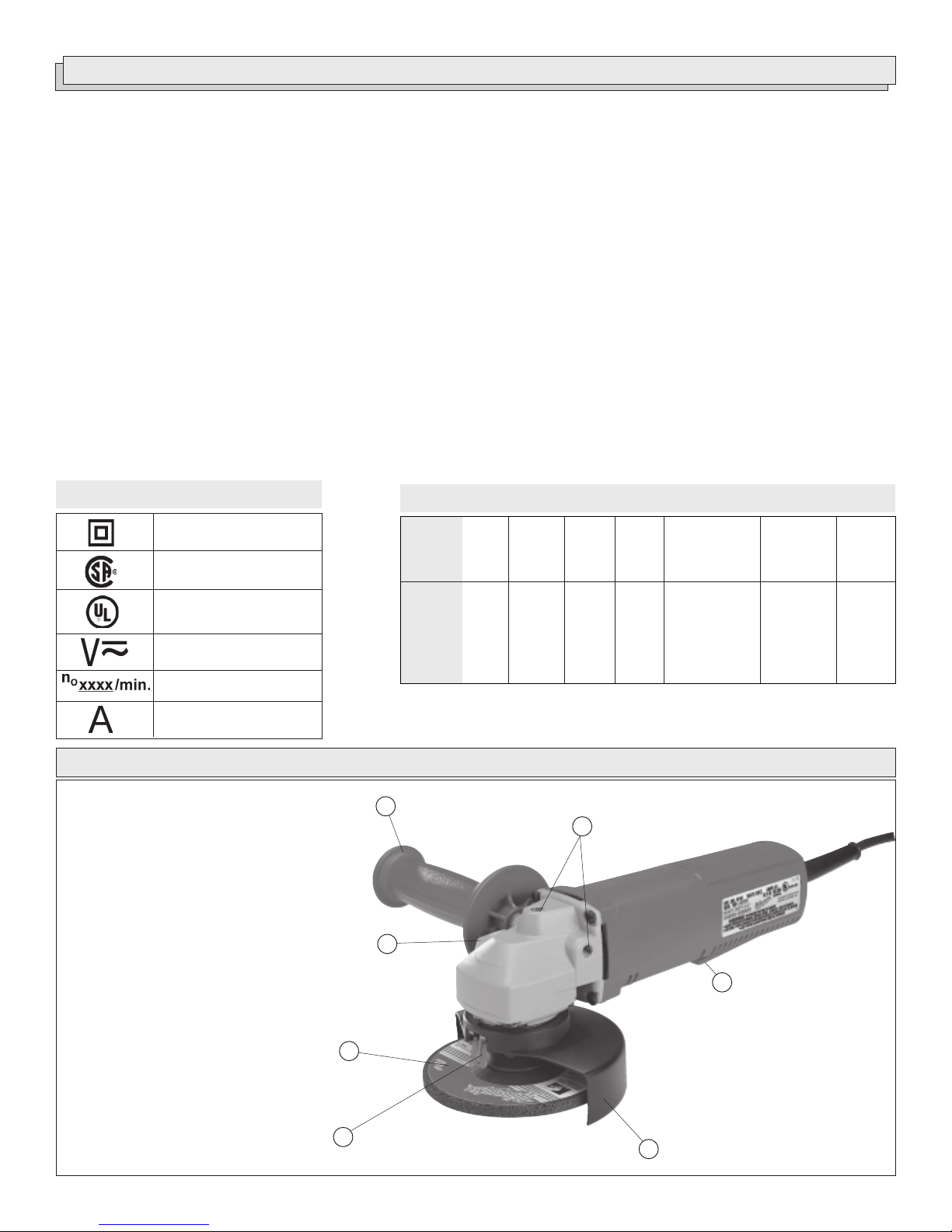

Symbology
Double Insulated
Canadian Standards
Association
Underwriters
Laboratories, Inc.
Volts Alternating Current
/Direct Current
No Load Revolutions
per Minute (RPM)
Amperes
1. Side handle
2. Grinding wheel
3. Lock lever
4. Wheel guard
5. Spindle lock button
6. Side handle sockets
7. Paddle trigger (under body of tool)
Cat.
No.
6140
6141
6145
FUNCTIONAL DESCRIPTION
1
5
Volts
AC/DC
120
120
120
6
Specifications
Amps
5.5
5.5
5.5
RPM
10,000
10,000
10,000
Spindle
Size
5/8" - 11
5/8" - 11
1/2" - 13
Wheel
Size
4 -1/2"
5"
4 -1/2"
Min.
Wheel
RPM
Rating
12,000
12,000
12,000
7
2
3
4
page 3
Page 4

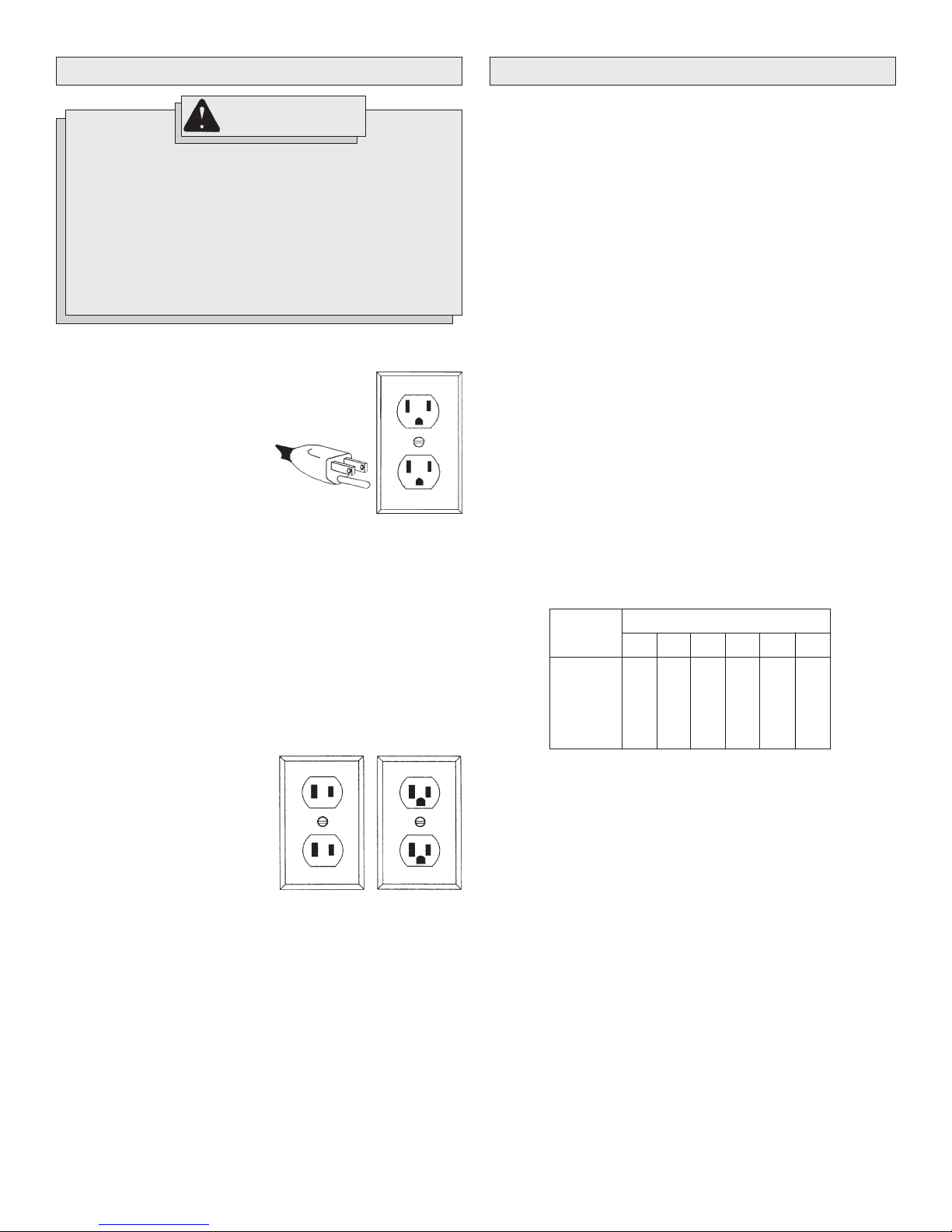

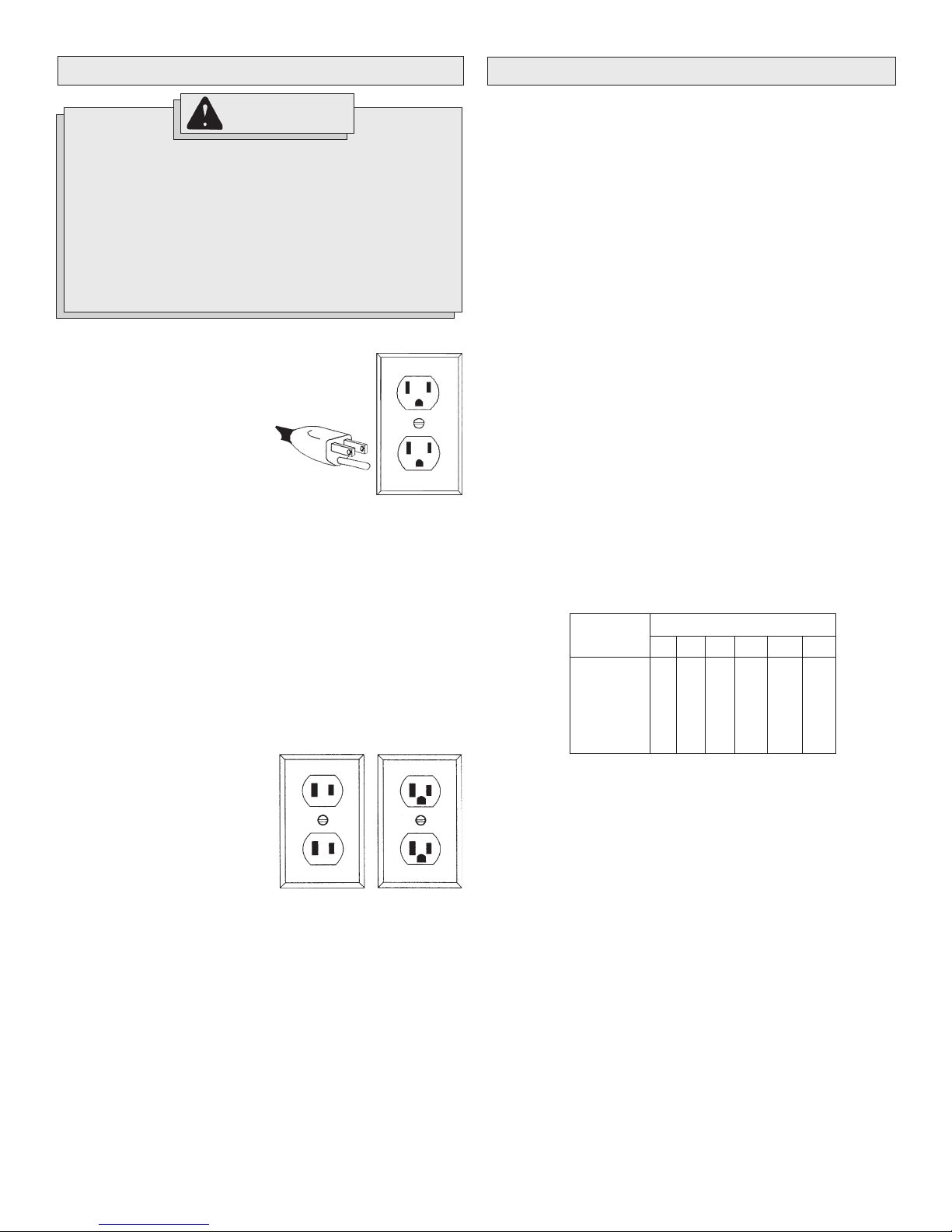

GROUNDING EXTENSION CORDS
WARNING!
Improperly connecting the grounding wire can result in the
risk of electric shock. Check with a qualified electrician if you
are in doubt as to whether the outlet is properly grounded.
Do not modify the plug provided with the tool. Never remove
the grounding prong from the plug. Do not use the tool if the
cord or plug is damaged. If damaged, have it repaired by a
MILWAUKEE service facility before use. If the plug will not fit
the outlet, have a proper outlet installed by a qualified
electrician.
Grounded Tools:
Tools with Three Prong Plugs
Tools marked Grounding Required
have a three wire cord and three
prong grounding plug. The plug must
be connected to a properly grounded
outlet (See Figure A). If the tool should
electrically malfunction or break
down, grounding provides a low resistance path to carry electricity
away from the user, reducing the risk
of electric shock.
The grounding prong in the plug is connected through the green wire
inside the cord to the grounding system in the tool. The green wire in the
cord must be the only wire connected to the tool's grounding system and
must never be attached to an electrically live terminal.
Your tool must be plugged into an appropriate outlet, properly installed
and grounded in accordance with all codes and ordinances. The plug
and outlet should look like those in Figure A.
Double Insulated Tools:
Tools with Two Prong Plugs
Tools marked Double Insulated do
not require grounding. They have a
special double insulation system
which satisfies OSHA requirements
and complies with the applicable
standards of Underwriters Laboratories, Inc., the Canadian Standard
Association and the National Electrical Code. Double Insulated tools may
be used in either of the 120 volt outlets shown in Figures B and C.
Fig. A
Fig. B
Fig. C
Grounded tools require a three wire extension cord. Double insulated
tools can use either a two or three wire extension cord. As the distance
from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a
serious drop in voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the required minimum
wire size.
The smaller the gauge number of the wire, the greater the capacity of the
cord. For example, a 14 gauge cord can carry a higher current than a 16
gauge cord. When using more than one extension cord to make up the
total length, be sure each cord contains at least the minimum wire size
required. If you are using one extension cord for more than one tool, add
the nameplate amperes and use the sum to determine the required minimum wire size.
Guidelines for Using Extension Cords
If you are using an extension cord outdoors, be sure it is marked
with the suffix W-A (W in Canada) to indicate that it is acceptable
for outdoor use.
Be sure your extension cord is properly wired and in good electrical
condition. Always replace a damaged extension cord or have it
repaired by a qualified person before using it.
Protect your extension cords from sharp objects, excessive heat
and damp or wet areas.
Recommended Minimum Wire Gauge
Nameplate
Amperes
8.1 - 12
12.1 - 15
15.1 - 20
* Based on limiting the line voltage drop to five
volts at 150% of the rated amperes.
for Extension Cords*
25'
0 - 5
5.1 - 8
16
16
14
12
10
Extension Cord Length
100'
14
12
10
10
150'
12
10
--
--
--
--
50'
16
16
14
12
10
75'
16
14
12
10
10
200'
12
--
--
--
--
READ AND SAVE ALL INSTRUCTIONS
FOR FUTURE USE.
TOOL ASSEMBLY
page 4
WARNING!
To reduce the risk of injury, always unplug tool before
attaching or removing accessories or making adjustments.
Use only specifically recommended accessories. Others
may be hazardous.

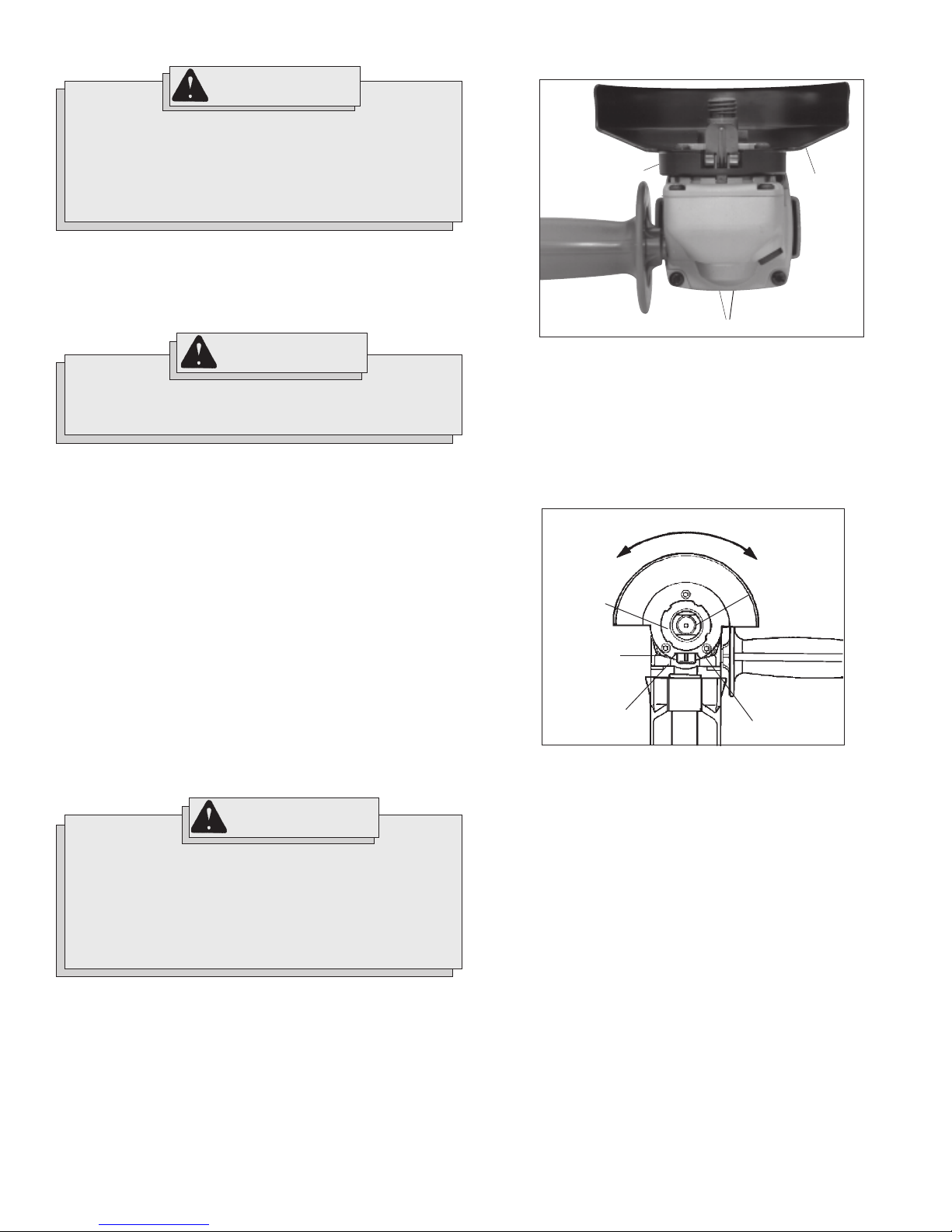

Installing Side Handle
The side handle may be installed on the top of the gear case or on either
side of gear case for right or left handed use. Position side handle in the
location which offers best control and guard protection. To install, thread
side handle into side handle socket on desired side of gear case and
tighten securely.
Page 5
OPERATION
WARNING!
To reduce the risk of injury, wear safety goggles or glasses
with side shields. Unplug the tool before changing accessories or making adjustments.
Starting and Stopping the Motor
Plug in the tool. To start the tool, squeeze the paddle trigger. Release the
paddle trigger to stop tool.
1. To start the tool, squeeze the paddle trigger.
2. To stop the tool, release the paddle trigger.
Sanding Disc and Grinding Wheel Selection
Use sanding discs and grinding wheels that are:
correct size as written on tool's nameplate.
correct wheel type and grit for the job.
rated at or above the RPM listed in the "WARNING" section on
the tool's nameplate.
Use backing pads, adapters, and other accessories that are:
correct size for tool and for sanding disc or grinding wheel.
rated at or above the RPM listed in the "WARNING" section on
the tool's nameplate.
the proper accessory for the job.

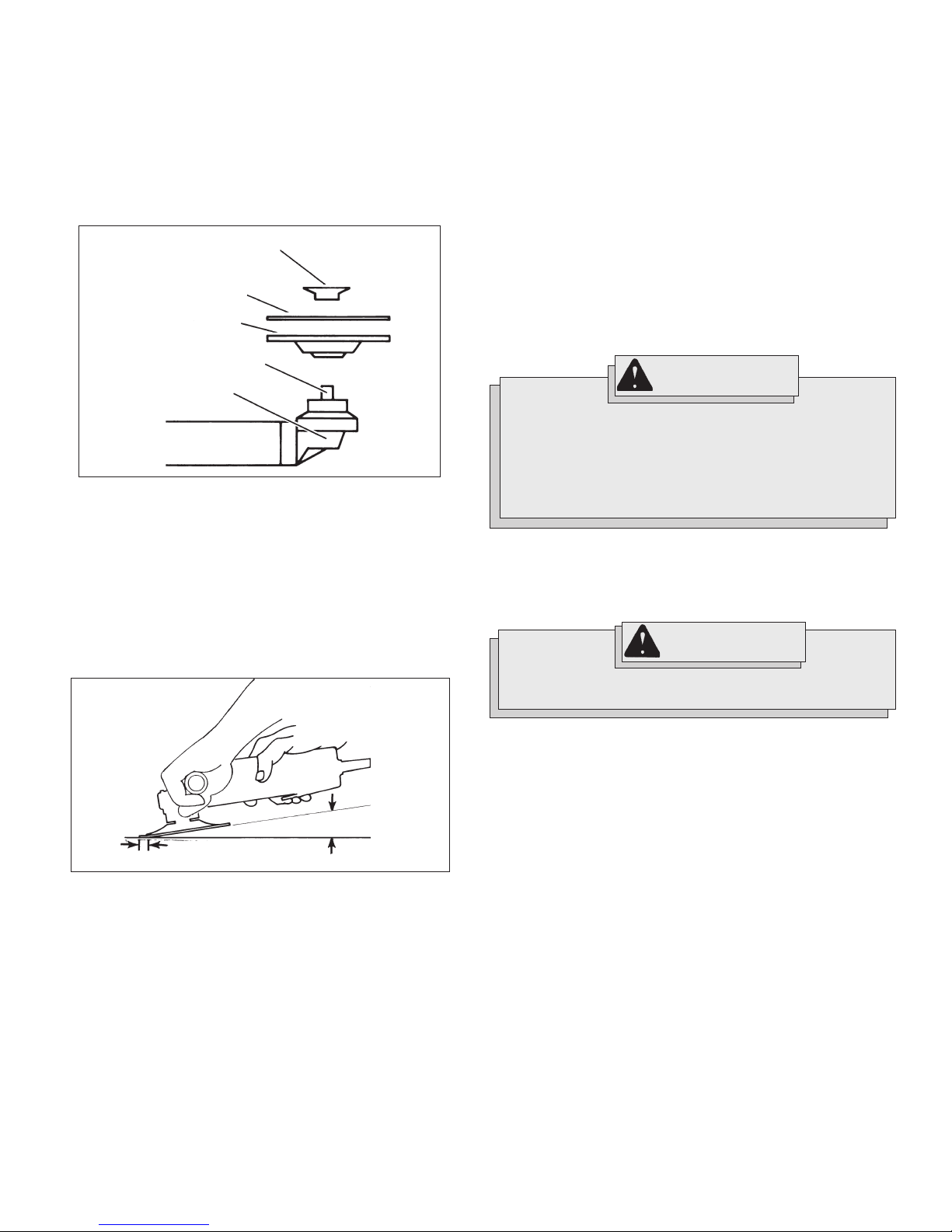

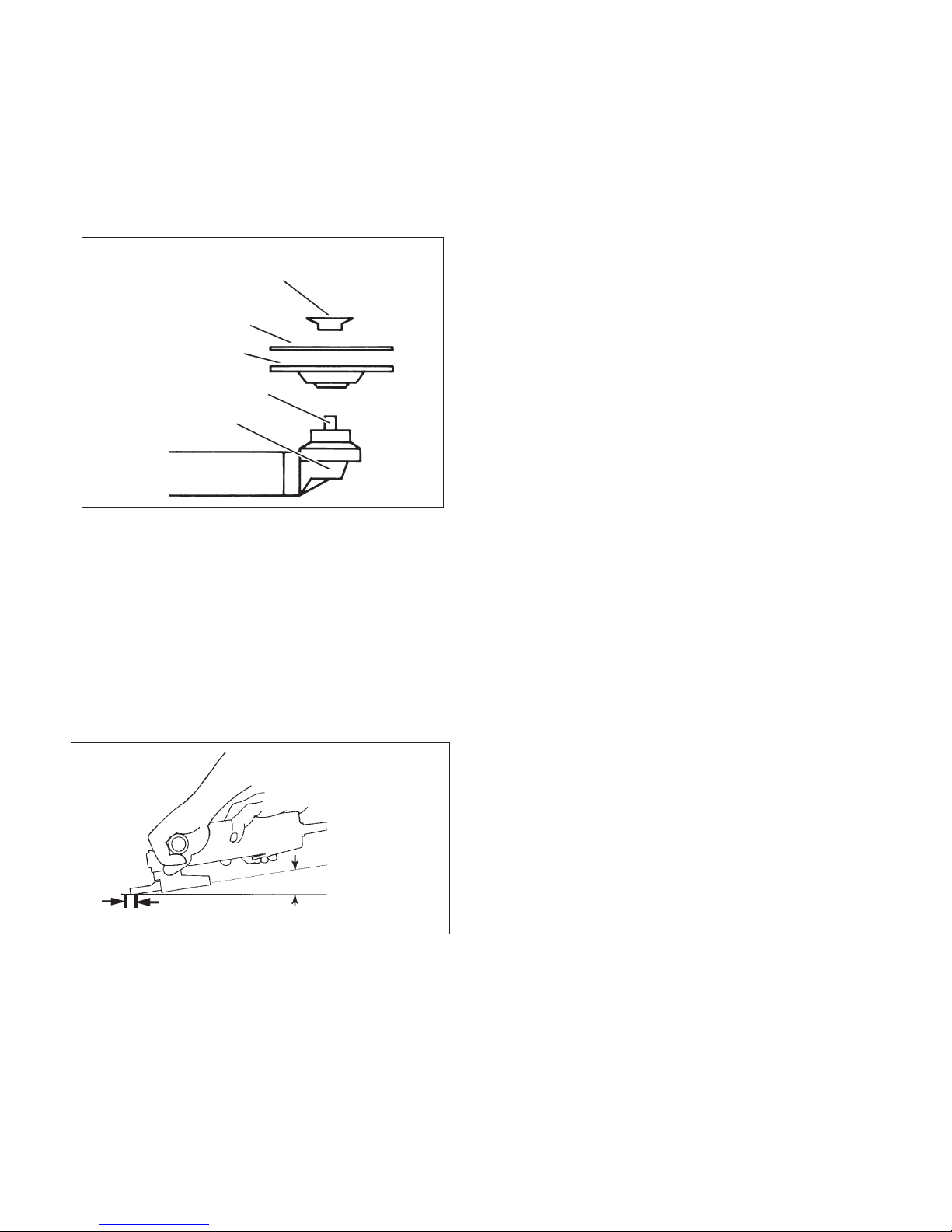

Installing Backing Pad and Sanding Discs (Fig. 1)
1. Unplug tool and place it upside down on a level surface as shown.
Remove any accessories from spindle.
2. Slip backing pad onto spindle with flat side away from gear case.
Place sanding disc on backing pad and secure assembly to spindle
with disc nut.
3. To tighten, press the spindle lock button while turning disc nut clockwise.
4. To remove backing pad and sanding disc, unplug tool and reverse
procedure.
Fig. 1
Disc Nut
Sanding Disc
Backing Pad
Spindle
Gear Case
WARNING!
To reduce the risk of personal injury and damage to the tool,
use ONLY accessories rated at or above the RPM listed on the
WARNING section of the tool's nameplate.
Sanding Disc and Grinding Wheel Material
Sanding discs and grinding wheels are made of various materials and
are designed for different jobs. Be sure that you choose the proper
sanding disc or grinding wheel for the job you plan to do.
Selecting Sanding Discs & Grit
Refer to the table below to select the correct type of sanding disc for
your job. Generally, use 24 or 36 grit for heavy stock removal; 50, 60, or
80 grit for medium stock removal and 120 grit for finishing. Always begin
with a coarse grit, using successively finer grits to obtain the desired
finish. See Catalogor a complete list of MILWAUKEE sanding discs.
Aluminum
Oxide
For fast cutting, general purpose discs
for most metal jobs.
Best for cold-rolled
steel, stainless steel
or metals requiring
tough, fast cutting,
long lasting abrasives.
Aluminum
Zirconia Bi-Cut
Unique grit pattern is
arranged in clusters
for faster stock removal and cleaning.
Ideal for removing
paint from cars,
boats, etc. without
clogging.
Ceramic
Lasts up to 3 times
longer than aluminum
oxide discs. For
general metal working. Ideal for tough
jobs.
Sanding (Fig. 2)
1. Use a clamp, vise or other practical means to hold your work, freeing both hands to control your tool. Firmly grasp body of tool and
side handle before starting and while tool is in operation. Allow
sanding disc to come to full speed before beginning to sand.
2. Hold Sander/Grinder at 5° to 15° angle as shown to ensure proper
sanding pressure and control. Too great an angle will result in too
much pressure and could cause excessive wear to the disc and
workpiece. Too small an angle will reduce control.
3. Use long, sweeping, side to side strokes, advancing forward to
produce the desired finish.
Fig. 2
Hold at a 5° to 15° angle
For best result use only this portion of disc
page 5
Page 6
Removing Welds or Hammer Marks
When removing welds or hammer marks, limit coarse sanding to the
immediate area. Use successively finer grits to smooth surface.
Cross Sanding
When finishing a surface that has been prepared by a coarse disc or
wheel, sand at right angles to the strokes made by the coarser disc.
Finishing marks left from previous sanding are easily seen and removed
for a uniform finish. Failure to cross sand when changing from a coarse
disc to a finishing disc may result in deep scratches and circular marks.
Grinding and cut-off wheels should NOT be:
dropped.
rolled.
bumped.
If any wheel is dropped, rolled, bumped, subjected to extreme changes
in temperature, or has come into contact with solvents or wetness,
discard wheel immediately.
WARNING!
Finishing Metal
Constantly move across the surface. Work faster on curved surfaces
where contact areas are smaller and pressure is greater. Flat areas may
appear at the end of the stroke when pressure is too heavy. Ease up on
pressure at end of each stroke and when reversing strokes.
Troubleshooting
Deep scratches and circular marks can result from:
Using too coarse a grit
Using a partially glazed disc
Dirt or loose metal on the workpiece
Failure to sand across the grain when changing from coarse
to finishing discs
Failure to use closed coated discs to reduce the problem
of grains working loose and scratching the workpiece
Bluish discoloration of metal surface indicates:
Excessive heat caused by circular motion in a small area
Excessive pressure
Use of worn out or glazed discs
WARNING!
Only use wheels with Maximum Safe Operating Speed rated
at or above the RPM listed on the WARNING section of the
tool's nameplate. This speed is based on the strength of the
wheel, allowing for a reasonable measure of safety. It is not
meant to imply a best or most efficient operating speed. Do
not exceed the Maximum Safe Operating Speed.
Inspecting Wheels
Always handle wheels carefully to avoid damage. Before installing any
wheel, always inspect it for cracks. If wheel is cracked, discard it to
prevent others from using it.
To reduce the risk of injury:
ALWAYS use the proper guard.
ALWAYS properly install the guard.
ALWAYS hold the tool firmly with both hands before
beginning grinding.
NEVER use a wheel that has been dropped.
NEVER bang grinding disc onto work.
NEVER grind without proper safety equipment.

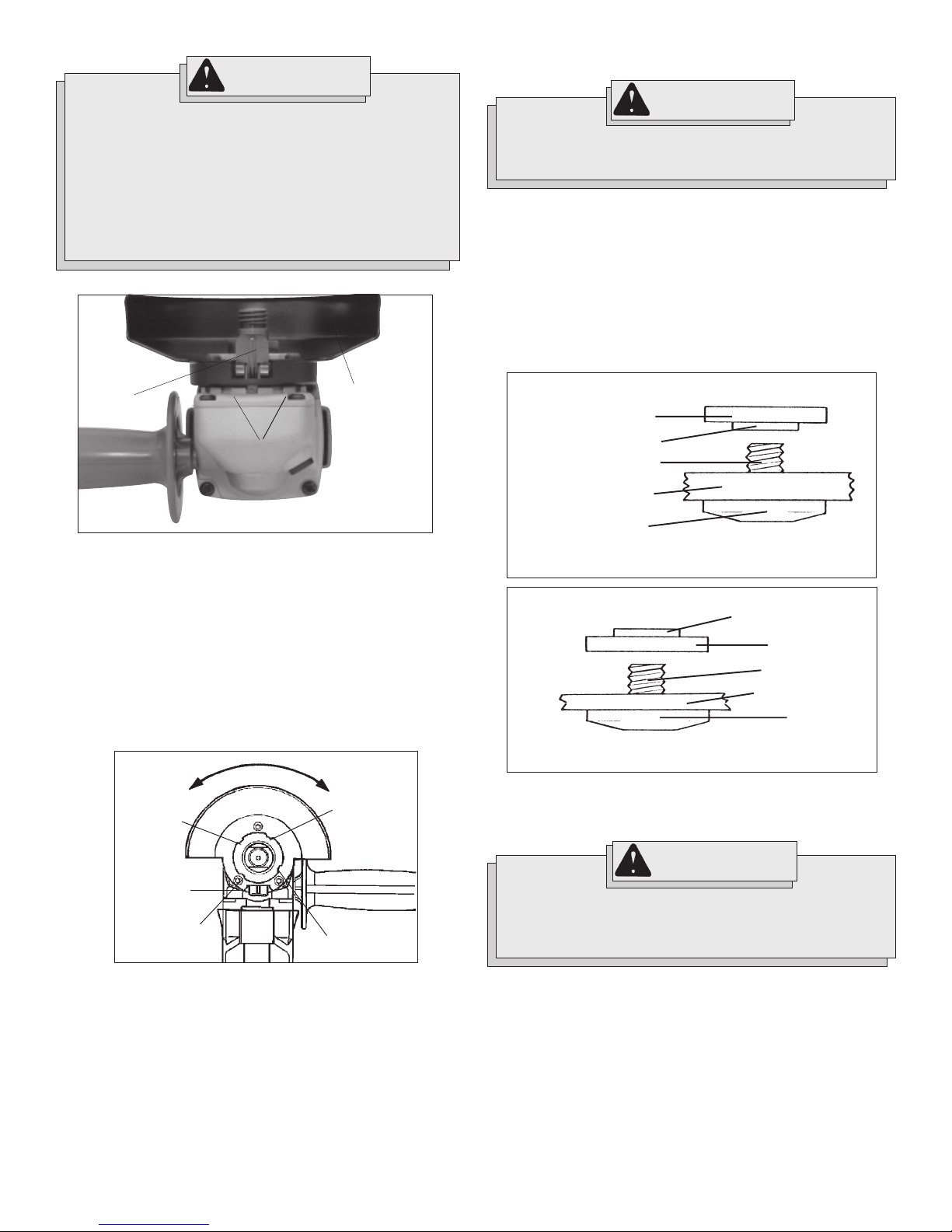

Installing, Removing and Adjusting the Guard (Fig. 3 & 4)
Fig. 3
Lock lever
Lock lever must engage
one of five detents
The guard must be used when using the tool as a grinder. The guard
should be removed when using tool as a sander.
1. To install the guard, unplug the tool and place it upside down on a
level surface.
2. Remove any accessories from the spindle.
3. Line up the four tabs with the four slots (Fig. 4) and then press the
guard down onto the tool.
4. Press in the lock lever and rotate the guard to one of the five detent
slots. The lock lever must engage with one of the detents. (Fig. 3)
Guard
WARNING!
To reduce the risk of injury, the operator should be instructed in the use, care and protection of grinding wheels.
Care of Grinding & Cut-Off Wheels
Grinding and cut-off wheels should be protected from:
wetness and extreme humidity.
any type of solvent.
extreme changes in temperature.
dropping and bumping.
Grinding and cut-off wheels should be stored:
in an organized way so wheels can be removed without dis-
turbing or damaging other wheels.
with their safety information.
page 6
Fig. 4
Tab slot
Lock lever
Tab slot
Tab slot
Tab slot
Page 7
5. To remove the guard, unplug tool and place it upside down on a
level surface. Remove any accessories from spindle.
6. Press in the lock lever and rotate the guard to line up the four tabs
with the four slots as shown in (Fig. 4).
7. Lift the guard straight up and away from the tool.
8.To adjust the guard, press in the lock lever and rotate the guard to
one of the five detents (Fig. 3).
Grinding
Grinding (Fig. 7 & 8)
Fig. 7
WARNING!
A Type 27 guard must be installed when using a grinding
wheel to provide maximum protection for the operator if the
wheel should break.
Selecting Wheels
Grinding is the cutting action of thousands of abrasive grains on the face
of a grinding wheel. When grinding metals such as steel and iron, choose
an aluminum oxide grinding wheel. Select a silicon carbide grinding wheel
for stone and concrete. Use cotton reinforced wheels for non-ferrous
metals.
Type 27 reinforced 1/8" cut-off wheels are suited for small cut-off and
shallow notching operations only.

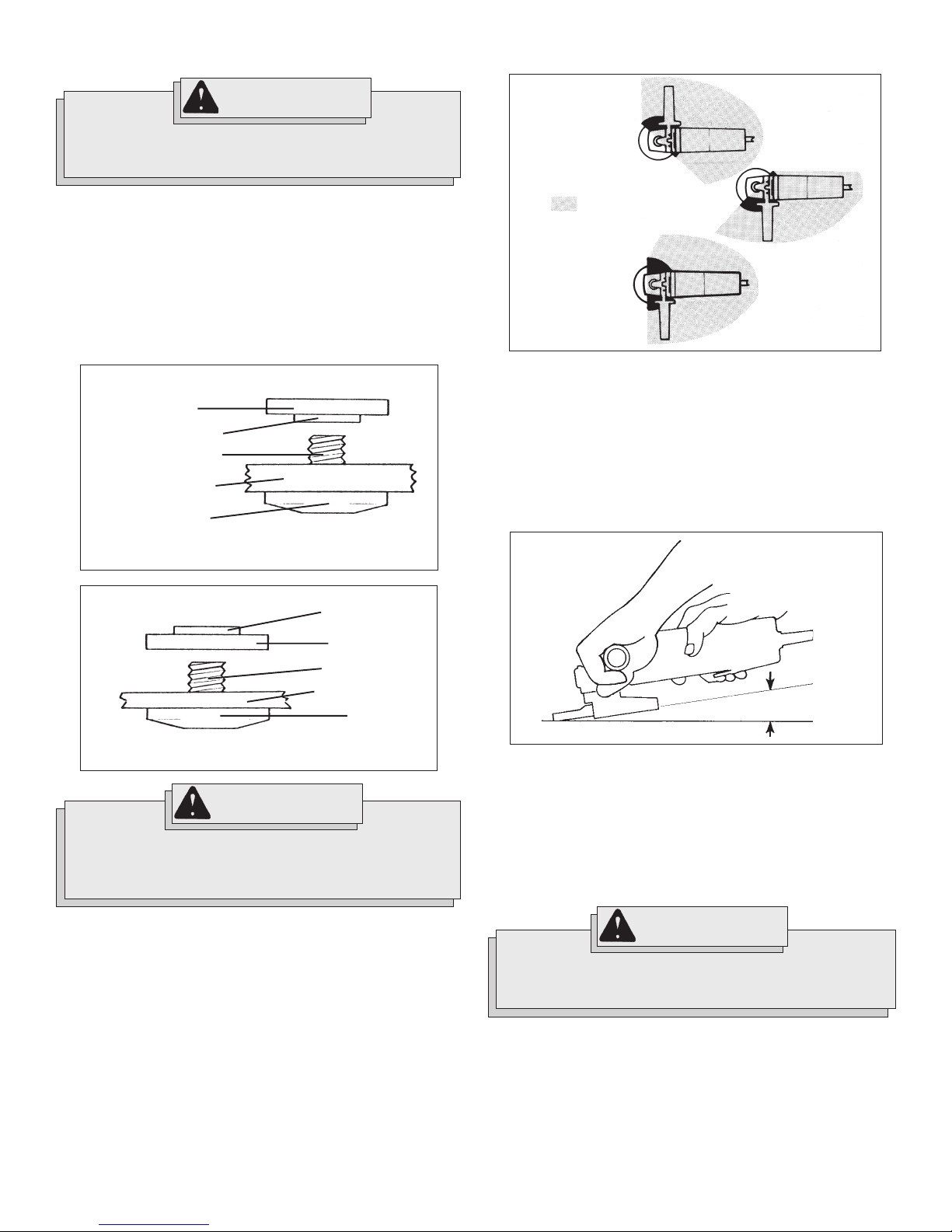

Installing Grinding Wheels (Fig. 5 & 6)
Fig. 5
Flange nut
Boss
Spindle
Grinding wheel
Flange

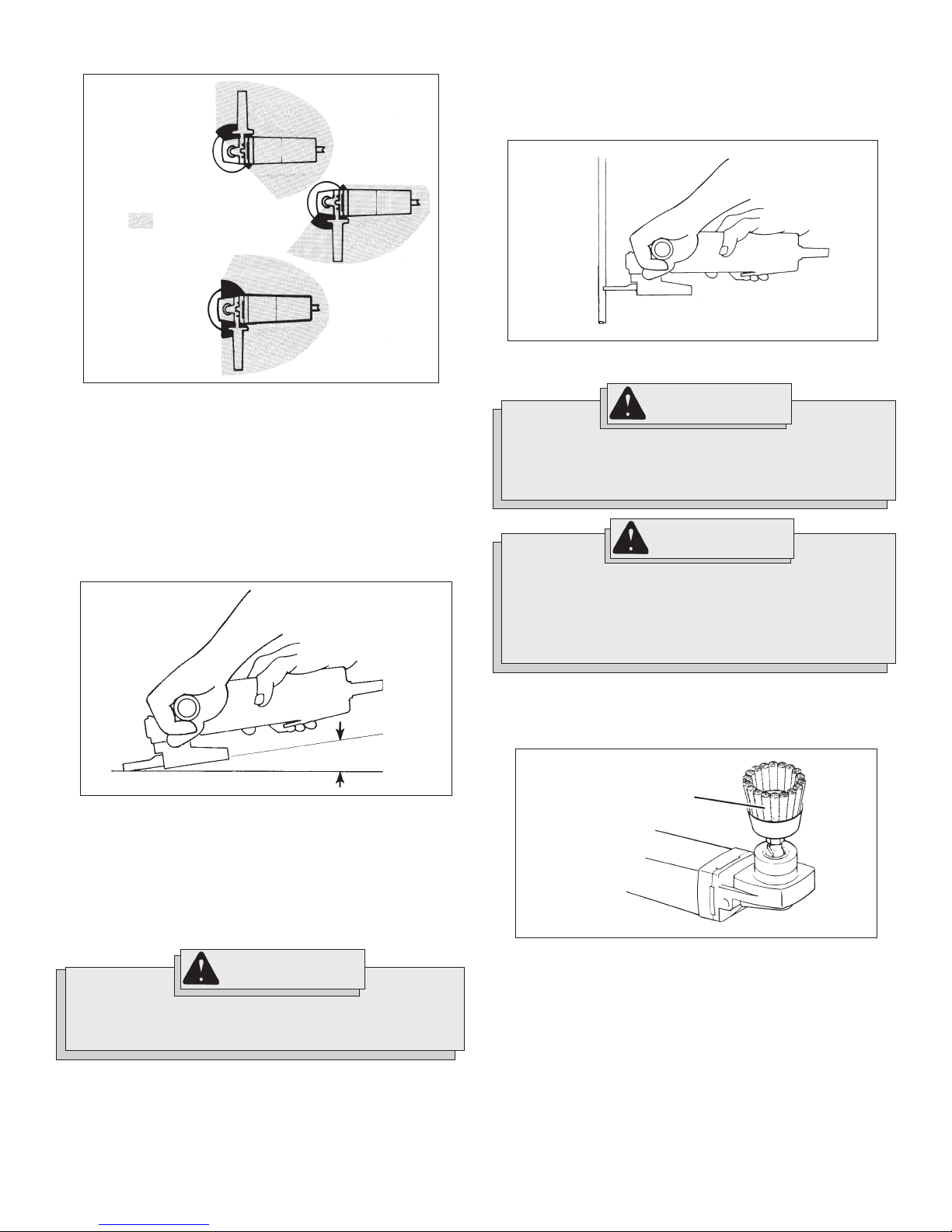

Operator's Zones
1. Depending on your job, position the guard to provide maximum protection for the operator (Fig. 7).
2. If you have just installed a grinding wheel or are just beginning a
period of work, test wheel by letting it spin for one minute before
applying it to the workpiece.
NOTE: Out-of-balance wheels can mar workpiece, damage the tool,
and cause stress to wheel that may cause wheel failure.
3. Firmly grasp body of tool and side handle before starting and while
using tool. Allow wheel to come to full speed before starting to grind.
Fig. 8
Flange nut position for 1/4" thick wheels
Fig. 6
Flange nut position for 1/8" or less thick wheels
1. When guard is properly positioned, place flange on spindle with
flange facing away from tool.
Flange nut
Boss
Spindle
Grinding wheel
Flange
WARNING!
To reduce the risk of injury, do not use the spindle lock
button to stop the spindle while the tool is in use or is
coasting after shut-off. This will result in tool damage.
2. Place selected wheel on spindle and align with flange. Position flange
nut according to wheel thickness as shown (Fig. 5 & 6).
3. Press the spindle lock button while turning flange nut clockwise.
Tighten securely with the spanner wrench provided.
4. To remove wheel, unplug tool and reverse procedure.
Hold at a 5° to 15° angle
4. When grinding, hold sander/grinder at a 5o to 15o angle as shown, using
constant pressure for a uniform finish. Too great an angle causes
concentrated pressure on small areas which may gouge or burn work
surface.
5. Control pressure and surface contact between disc and workpiece.
Too much pressure slows cutting speed.
page 7
Page 8

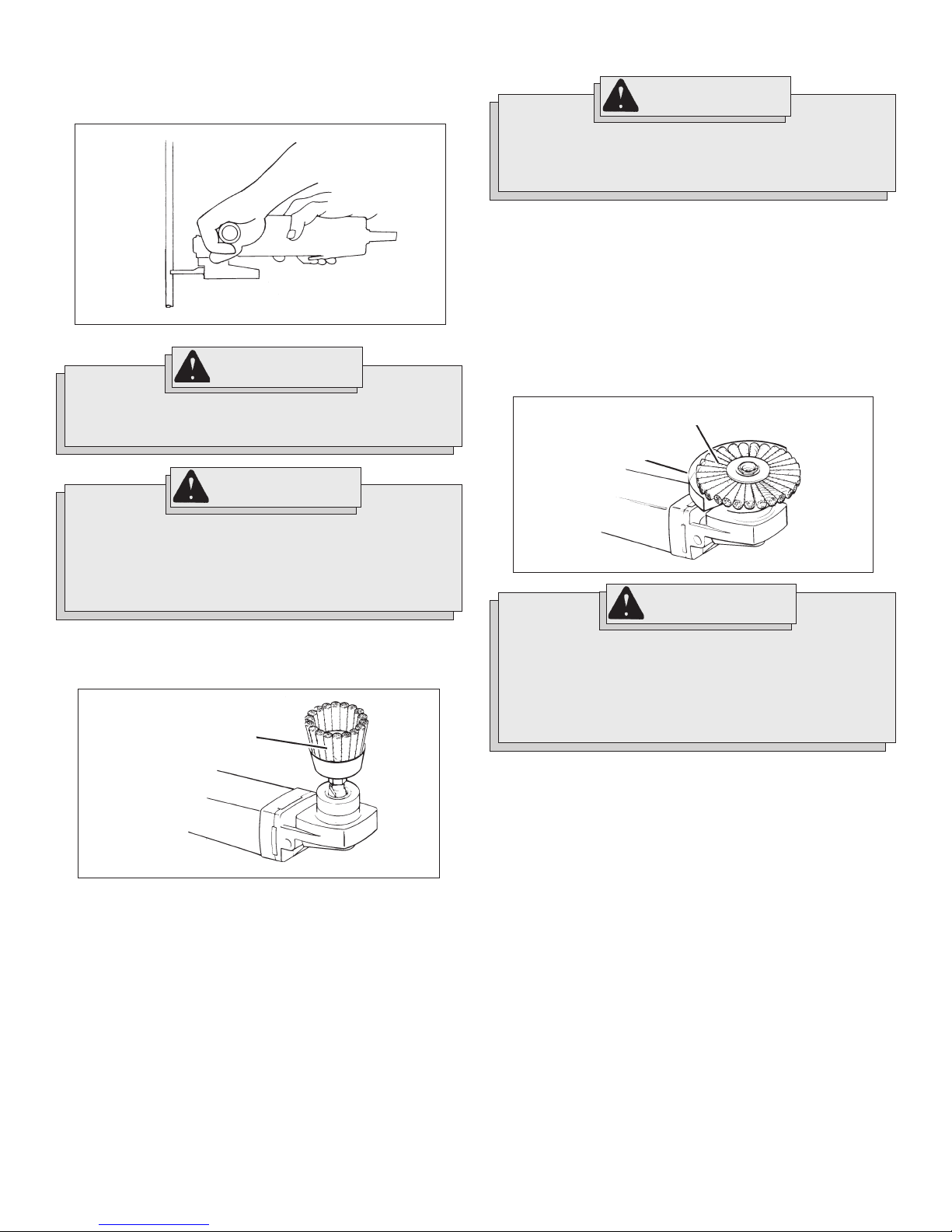

Using Cut-Off Wheels (Fig. 9)
Type 1 cut-off wheels are suited for small cut-off and shallow notching operations only.
WARNING!
A Type 1 guard must be installed when using a cut-off
wheel to provide maximum protection for the operator if the
wheel should break.
1. Firmly grasp body of tool and side handle before starting and while
using tool. Allow wheel to come to full speed before starting.
2. When using a cut-off wheel, hold sander/grinder as shown, using
only the edge of the wheel.
3. Control pressure and surface contact between disc and workpiece.
Too much pressure slows cutting speed.
Fig. 9
2. To install, thread wire cup brush onto spindle. Press the spindle lock
button while tightening brush with a 7/8" open end wrench (not
provided with tool).
3. To remove wire cup brush, unplug tool and reverse procedure.

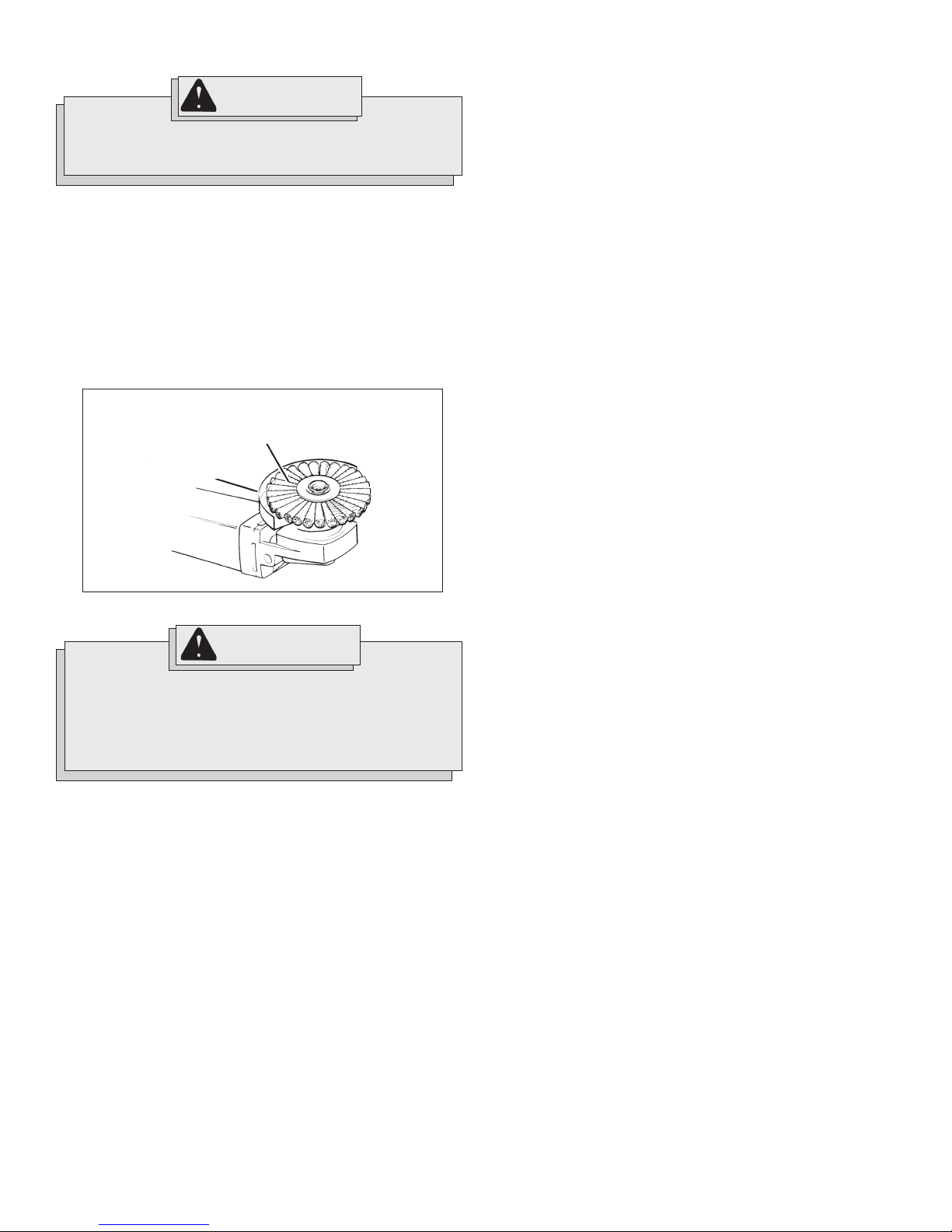

Using Wire Wheel Brushes (Fig. 11)
WARNING!
Because the wires on wire wheel brushes are directed
towards the operator, a guard must be used to protect the
operator when fatigued wires break.
Wire wheel brushes are useful for removing rust, scale, burrs, weld
slag, etc. A wide variety of wire brushes are available for many applications.
Test wire wheel brush for balance and loose or damaged wires by
running tool at no load speed for at least one minute before applying it to
your work. During this time, no one should stand in front of or in line with
it. When applying brush to work, avoid using too much pressure. This
causes over-bending of wires and heat build-up resulting in premature
wire breakage, rapid dulling and reduced brush life. Instead of using
more pressure, try a wire wheel brush with more aggressive cutting
action (increased wire size, decreased wire length or different brush
type, i.e., knot type instead of crimped wire type).
WARNING!
Using the face of a cut-off wheel (as in grinding) will cause
the wheel to crack and break, resulting in serious personal
injury.
WARNING!
Everyone in the area must wear protective
clothing and safety goggles or face shields.
Fatigued wires and residue will fly off the brush with considerable force, causing the potential for serious injuries.
Installing Wire Cup Brushes (Fig. 10)
1. Unplug tool and place it upside down on a level surface as shown.
Remove any accessories from spindle.
Fig. 10
Wire cup brush
Fig. 11
Wire wheel brush
guard
WARNING!
Never exceed Maximum Safe Operating Speed of brush. Do
not use a damaged brush or one which is functioning
improperly (throwing wires, out-of-balance, etc.). These conditions increase the possibility of further brush failure and
possible injury. Discard and replace damaged brushes immediately.
page 8
Page 9
MAINTENANCE
ACCESSORIES
WARNING!
To reduce the risk of injury, always unplug your tool before
performing any maintenance. Never disassemble the tool or
try to do any rewiring on the tool's electrical system. Contact
a MILWAUKEE service facility for ALL repairs.
Maintaining Tools
Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect
guards, switches, tool cord set and extension cord for damage. Check
for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately
and have the problem corrected before further use. Do not use a damaged tool. Tag damaged tools DO NOT USE until repaired
(see Repairs).
Under normal conditions, relubrication is not necessary until the motor
brushes need to be replaced. After six months to one year, depending on
use, return your tool to the nearest MILWAUKEE service facility for the
following:
Lubrication
Brush inspection and replacement
Mechanical inspection and cleaning (gears, spindles, bearings,
housing, etc.)
Electrical inspection (switch, cord, armature, etc.)
Testing to assure proper mechanical and electrical operation
WARNING!
To reduce the risk of injury, always unplug the tool before
attaching or removing accessories. Use only specifically
recommended accessories. Others may be hazardous.
For a complete listing of accessories refer to your MILWAUKEE Electric
Tool catalog or go on-line to www.milwaukeetool.com. To obtain a
catalog, contact your local distributor or a service center.
WARNING!
To reduce the risk of injury, electric shock and damage to the
tool, never immerse your tool in liquid or allow a liquid to flow
inside the tool.
Cleaning
Clean dust and debris from vents. Keep the tool handles clean, dry and
free of oil or grease. Use only mild soap and a damp cloth to clean your
tool since certain cleaning agents and solvents are harmful to plastics
and other insulated parts. Some of these include: gasoline, turpentine,
lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia
and household detergents containing ammonia. Never use flammable or
combustible solvents around tools.
Repairs
If your tool is damaged, return the entire tool to the nearest service
center.
FIVE YEAR TOOL LIMITED WARRANTY
Every MILWAUKEE tool is tested before leaving the factory and is warranted to be free from defects in material and workmanship. MILWAUKEE
will repair or replace (at MILWAUKEEs discretion), without charge, any
tool (including battery chargers) which examination proves to be defective in material or workmanship from five (5) years after the date of
purchase. Return the tool and a copy of the purchase receipt or other
proof of purchase to a MILWAUKEE Factory Service/Sales Support
Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured. This warranty does not cover damage from repairs
made or attempted by other than MILWAUKEE authorized personnel,
abuse, normal wear and tear, lack of maintenance, or accidents.
Battery Packs, Flashlights, and Radios are warranted for one (1) year
from the date of purchase.
THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE
EXCLUSIVE. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY
INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
LOSS OF PROFITS.
THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES, OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED FOR
MERCHANTABLILITY OR FITNESS FOR PARTICULAR USE OR PURPOSE.
This warranty gives you specific legal rights. You may also have other
rights that vary from state to state and province to province. In those
states that do not allow the exclusion of implied warranties or limitation
of incidental or consequential damages, the above limitations or exclusions may not apply to you. This warranty applies to the United States,
Canada, and Mexico only.
page 9
Page 10
RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS ÉLECTRIQUE
AVERTISSEMENT!
LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS
Le non respect des instructions ci-après peut entraîner des chocs
électriques, des incendies et/ou des blessures graves. Le terme «outil
électrique» figurant dans les avertissements ci-dessous renvoie à loutil
électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).
CONSERVER CES INSTRUCTIONS
SÉCURITÉ DU LIEU DE TRAVAIL
1. Maintenir la zone de travail propre et bien éclairée. Les zones
encombrées ou mal éclairées sont favorables aux accidents.
2. Ne pas utiliser doutil électrique dans une atmosphère ex-
plosive, telle quen en présence de liquides, de gaz ou de
poussières inflammables. Les outils électriques génèrent des
étincelles qui peuvent enflammer les poussières ou les fumées.
3. Tenir les enfants et les personnes non autorisées à lécart
pendant le fonctionnement dun outil électrique. Un manque
dattention de lopérateur risque de lui faire perdre le contrôle de
loutil.
SÉCURITÉ ÉLECTRIQUE
4. La fiche de loutil électrique doit correspondre à la prise
dalimentation. Ne jamais modifier la fiche dune manière
quelconque. Ne pas utiliser dadaptateur avec les outils
électriques mis à la terre (à la masse). Des fiches non modifiées
et des prises dalimentation assorties réduisent le risque de choc
électrique.
5. Éviter tout contact corporel avec des surfaces reliées à la
masse ou à la terre telles que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Un risque de choc électrique plus élevé existe
si le corps est relié à la masse ou à la terre.
6. Ne pas exposer les outils électriques à la pluie ou à
lhumidité. Le risque de choc électrique augmente si de leau sinfiltre
dans un outil électrique.
7. Prendre soin du cordon. Ne jamais utiliser le cordon pour
transporter, tirer ou débrancher loutil électrique. Tenir le
cordon à lécart de la chaleur, des huiles, des arêtes
coupantes ou des pièces en mouvement. Un cordon
endommagé ou emmêlé présente un risque accru de choc électrique.
8. Se procurer un cordon dalimentation approprié en cas
dutilisation dun outil électrique à lextérieur. Lutilisation dun
cordon dalimentation pour usage extérieur réduit le risque de choc
électrique.
SÉCURITÉ INDIVIDUELLE
9. Être sur ses gardes, être attentif et faire preuve de bon
sens en utilisant un outil électrique. Ne pas utiliser un outil
électrique en cas de fatigue ou sous linfluence de drogues,
dalcool ou de médicaments. Un instant dinattention lors de
lutilisation dun outil électrique peut entraîner des blessures graves.
10. Utiliser un équipement de sécurité. Toujours porter des
lunettes de protection. Un équipement de sécurité comprenant
masque anti-poussière, chaussures de sécurité anti-dérapantes,
casque ou dispositif de protection anti-bruit peut, dans les
circonstances appropriées, réduire le risque de blessure.
11. Éviter tout démarrage accidentel de loutil. Sassurer que le
commutateur est en position OFF (Arrêt) avant de brancher
loutil. Le port de loutil avec un doigt sur le commutateur ou son
branchement avec le commutateur en position ON (Marche) sont
favorables aux accidents.
12. Retirer toute clé de réglage avant de mettre loutil sous
tension. Une clé laissée attachée sur une pièce mobile de loutil
électrique peut entraîner des blessures.
13. Ne pas travailler à bout de bras. Bien garder un bon équilibre
à tout instant. Ceci permet de mieux préserver la maîtrise de loutil
électrique dans des situations imprévues.
14. Porter des vêtements adéquats. Ne pas porter de vêtements
amples ni de bijoux. Ne pas approcher les cheveux,
vêtements et gants des pièces en mouvement. Les vêtements
amples, les bijoux ou les cheveux longs risquent dêtre happés par
les pièces en mouvement.
15. Si des dispositifs sont prévus pour lextraction et la
récupération des poussières, vérifier quils sont connectés
et utilisés correctement. Lutilisation de ces dispositifs peut
réduire les risques liés aux poussières.
UTILISATION ET ENTRETIEN DE LOUTIL ÉLECTRIQUE
16. Ne pas forcer loutil électrique. Utiliser loutil électrique
approprié à lapplication considérée. Loutil électrique adapté
au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.
17. Ne pas utiliser loutil électrique si le commutateur ne le met
pas sous ou hors tension. Tout outil électrique dont le
commutateur de marche-arrêt est inopérant est dangereux et doit
être réparé.
18. Débrancher la fiche de la prise dalimentation et/ou la batterie
de loutil électrique avant deffectuer des réglages, de
changer daccessoires ou de ranger loutil. De telles mesures
de sécurité préventive réduisent le risque de mettre loutil en marche
accidentellement.
19. Ranger les outils électriques inutilisés hors de la portée
des enfants et ne pas laisser des personnes qui
connaissent mal les outils électriques ou ces instructions
utiliser ces outils. Les outils électriques sont dangereux dans les
mains dutilisateurs non formés à leur usage.
20. Entretien des outils électriques. Sassurer de labsence de
tout désalignement ou de grippage des pièces mobiles, de
toute rupture de pièce ou de toute autre condition qui
pourrait affecter le bon fonctionnement de loutil électrique.
En cas de dommages, faire réparer loutil avant de lutiliser
de nouveau. Les outils électriques mal entretenus sont à la source
de nombreux accidents.
21. Garder les outils de coupe affûtés et propres. Les outils de
coupe correctement entretenus et bien affûtés risquent moins de se
gripper et sont plus faciles à manier.
22. Utiliser cet outil électrique, les accessoires, les mèches,
etc. conformément à ces instructions et de la façon prévue
pour ce type particulier doutil électrique, tout en prenant
en compte les conditions de travail et le type de projet
considérés. Lutilisation de cet outil électrique pour un usage autre
que lusage prévu peut créer des situations dangereuses.
ENTRETIEN
23. Faire effectuer lentretien de loutil électrique par un
technicien qualifié qui nutilisera que des pièces de
rechange identiques. La sécurité dutilisation de loutil en sera
préservée.
page 10
Page 11
RÈGLES DE SÉCURITÉ PARTICULIÈRE
1. Utilisez toujours le garde approprié au disque abrasif. Le garde protège l'utilisateur contre les èclats si le disque se brise.
2. Les accessoires doivent etre calibrés pour la vitesse de rotation mentionnée sur la fiche signalétique de l'outil. Lesdisques et
les accessoires employés à une vitesse de rotation plus haute que celle pour laquelle ils sont calibrés peuvent tre projetés ou éclater et causer
des blessures.
3. Assurez-vous que les brides de meule et tout le matériel de montage sont en bon état et proprement utilisés. Les pièces
défectueses ou manquantes peuvent occasionner des dommages aux mueles et aux accessoires. Utilisez toujours le matériel de montage qui
accompagne l'outil.
4. Tenir loutil par les surfaces de prise isolées si, au cours des travaux, loutil de coupe risque dentrer en contact avec des fils
cachés ou avec son propre cordon. Le contact avec un fil sous tension met les parties métalliques exposées de loutil sous tension, ce qui
infligera un choc électrique à lopérateur.
5. Tenez les mains à l'écart des arêtes tranchantes et des pièces en mouvement.
6. Entretenez les étiquettes et marques du fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se
détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.
7. AVERTISSEMENT! La poussière degagée par perçage, sciage et autres travaux de construction contient des substances chimiques reconnues
comme pouvant causer le cancer, des malformations congénitales ou dautres troubles de reproduction. Voici quelques exemples de telles
substances :
Le plomb contenu dans la peinture au plomb.
Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.
Larsenic et le chrome servant au traitement chimique du bois.
Les risques associés à lexposition à ces substances varient, dépendant de la fréquence des travaux. Afin de minimiser lexposition à ces
substances chimiques, assurez-vous de travailler dans un endroit bien aéré et dutiliser de lequipement de sécurité tel un masque antipoussière
spécifiquement conçu pour la filtration de particules microscopiques.
Pictographie
Double Isolation
lAssociation canadienne
de normalisation (ACNOR)
Underwriters
Laboratories Inc.
Couvant alternatif ou direct
Tours-minute á vide (RPM)
Ampères

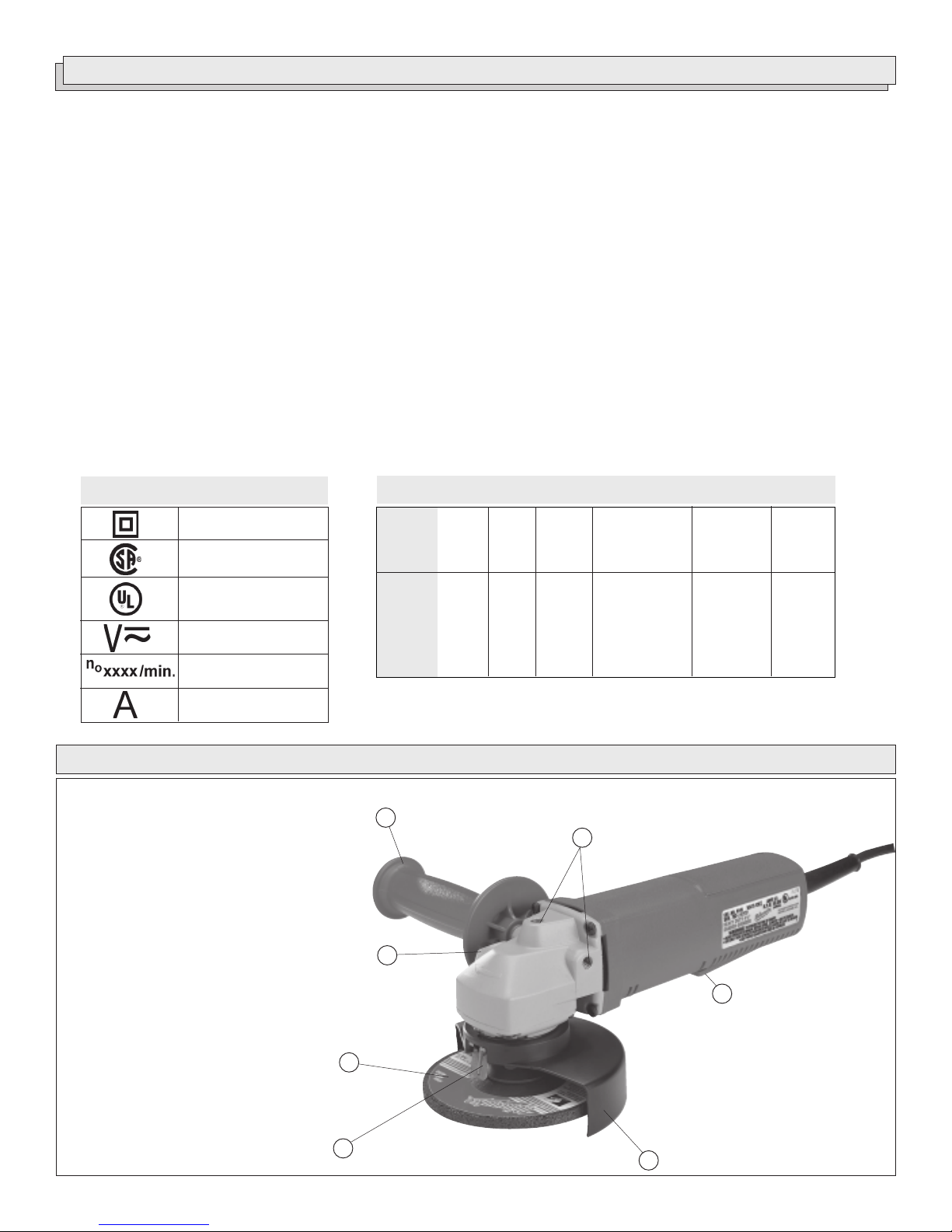

1. Poignée latérale
2. Meule
3. Levier de verrouillage
4. Garde-meule
5. Bouton de blocage du pivot
6. Cavité de poignée latérale
7. Commande à ailettes
(sous le corps de l'outil)
No de
Cat.
6140
6141
6145
Volts
ca/cd
120
120
120
Amps
5,5
5,5
5,5
DESCRIPTION FONCTIONNELLE
1
5
Specifications
T/Min-
Outil
10 000
10 000
10 000
6
Dimension
Pivot
5/8" -11
5/8" -11
1/2" -13
Dimension
Meule
115 mm
(4-1/2")
127 mm
(5")
115 mm
(4-1/2")
Calibre
Minimal
T/Min.
Meule
12 000
12 000
12 000
7
2
3
4
page 11
Page 12
MISE À LA TERRE
CORDONS DE RALLONGE
AVERTISSEMENT!
Si le fil de mise à la terre est incorrectement raccordé, il peut
en résulter des risques de choc électrique. Si vous nêtes
pas certain que la prise dont vous vous servez est
correctement mise à la terre, faites-la vérifier par un
électricien. Naltérez pas la fiche du cordon de loutil.
Nenlevez pas de la fiche, la dent qui sert à la mise à la terre.
Nemployez pas loutil si le cordon ou la fiche sont en
mauvais état. Si tel est le cas, faites-les réparer dans un
centre-service MILWAUKEE accrédité avant de vous en
servir. Si la fiche du cordon ne sadapte pas à la prise, faites
remplacer la prise par un électricien.
Outils mis à la terre :
Outils pourvus dune fiche de cordon à trois dents
Les outils marqués « Mise à la terre
requise » sont pourvus dun cordon
à trois fils dont la fiche a trois dents.
La fiche du cordon doit être branchée
sur une prise correctement mise à la
terre (voir Figure A). De cette façon,
si une défectuosité dans le circuit
électrique de loutil survient, le relais
à la terre fournira un conducteur à
faible résistance pour décharger le
courant et protéger lutilisateur contre
les risques de choc électrique.
La dent de mise à la terre de la fiche est reliée au système de mise à la
terre de loutil via le fil vert du cordon. Le fil vert du cordon doit être le seul
fil raccordé à un bout au système de mise à la terre de loutil et son autre
extrémité ne doit jamais être raccordée à une borne sous tension
électrique.
Votre outil doit être branché sur une prise appropriée, correctement
installée et mise à la terre conformément aux codes et ordonnances en
vigueur. La fiche du cordon et la prise de courant doivent être semblables
à celles de la Figure A.
Outils à double isolation :
Outils pourvus dune fiche de
cordon à deux dents
Les outils marqués « Double
Isolation » nont pas besoin dêtre
raccordés à la terre. Ils sont pourvus
dune double isolation conforme eux
exigences de lOSHA et satisfont aux
normes de lUnderwriters Laboratories, Inc., de lAssociation canadienne
de normalisation (ACNOR) et du
« National Electrical Code » (code national de lélectricité). Les outils à
double isolation peuvent être
branchés sur nimporte laquelle des
prises à 120 volt illustrées ci-contre
Figure B et C.
Fig. A
Fig. B
Fig. C
Si lemploi dun cordon de rallonge est nécessaire, un cordon à trois fils
doit être employé pour les outils mis à la terre. Pour les outils à double
isolation, on peut employer indifféremment un cordon de rallonge à deux
ou trois fils. Plus la longueur du cordron entre loutil et la prise de courant
est grande, plus le calibre du cordon doit être élevé. Lutilisation dun
cordon de rallonge incorrectement calibré entraîne une chute de voltage
résultant en une perte de puissance qui risque de détériorer loutil.
Reportez-vous au tableau ci-contre pour déterminer le calibre minimum
du cordon.
Moins le calibre du fil est élevé, plus sa conductivité est bonne. Par
exemple, un cordon de calibre 14 a une meilleure conductivité quun
cordon de calibre 16. Lorsque vous utilisez plus dune rallonge pour
couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher
plusieurs outils, additionnez le chiffre dintensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour obtenir le calibre minimal requis
pour le cordon.
Directives pour lemploi des cordons de rallonge
Si vous utilisez une rallonge à lextérieur, assurez-vous quelle est
marquée des sigles « W-A » (« W » au Canada) indiquant quelle est
adéquate pour usage extérieur.
Assurez-vous que le cordon de rallonge est correctement câblé et
en bonne condition. Remplacez tout cordon derallonge détérioré ou
faites-le remettre en état par une personne compétente avant de
vous en servir.
Tenez votre cordon de rallonge à lécart des objets ranchants, des
sources de grande chaleur et des endroits humides ou mouillés.
Calibres minimaux recommandés pour
signalétique
* Basé sur sur une chute de voltage limite de 5
volts à 150% de lintensité moyenne de courant.
les cordons de rallonge*
Fiche
Ampères
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
Longueur du cordon de rallonge (m)
7,6
16
16
14
12
10
15,2
16
16
14
12
10
22,8
16
14
12
10
10
30,4
14
12
10
10
--
45,7
12
10
--
--
--
60,9
12
--
--
--
--
LISEZ ATTENTIVEMENT CES INSTRUCTIONS
ET CONSERVEZ-LES POUR LES
CONSULTER AU BESOIN.
page 12
Page 13
MONTAGE DE L'OUTIL
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy faire des réglages, dy attacher ou
den enlever les accessoires. Lusage daccessoires autres
que ceux qui sont spécifiquement recommandés pour cet
outil peut comporter des risques.
MANIEMENT
AVERTISSEMENT!
Pour minimiser les risques de blessures, portez des lunettes à coques latérales. Débranchez loutil avant de
changer les accessoires ou deffectuer des réglages.
Commencer et Arrêter le Moteur Branche sur l'outil.
Pour commencer l'outil, serrer la détente de levier. Relâcher la détente de
levier pour arrêter l'outil.
1. Pour commencer l'outil, serrer la détente de levier.
2. Pour arrêter l'outil, relâcher la détente de levier.
Sélection des Disques Abrasifs et des Meules
Utilisez des disques abrasifs et des meules qui sont :
du calibre adéquat tel quindiqué sur la fiche signalétique de loutil.
du genre et de la texture adéquats pour la tâche.
dun calibre (t/min.) égal ou supérieur à celui qui est indiqué sur la
fiche signalétique de loutil.
Utilisez des disques dappui, adaptateurs et autres accessoires qui sont:
de la bonne dimension pour loutil, le disque abrasif ou la meule.
dun calibre (t/min.) égal ou supérieur à celui qui est indiqué sur la
fiche signalétique de loutil.
laccessoire approprié à la tâche.
Pose de la poignée latérale
La poignée latérale peut être installée sur le dessus ou sur l'un ou l'autre
des côtés de la boîte d'engrenages pour usage gaucher ou droitier.
Placez la poignée sur le côté offrant la meilleure maîtrise de loutil et la
meilleure protection du garde-meule. Vissez la poignée dans la cavité
filetée sur le côté de loutil et serrez-la à fond.
AVERTISSEMENT!
Pour minimiser le risque de blessures corporelles et
dommage à l'outil, n'employez que des accessoires d'un
calibre (t/min.) égal ou supérieur à celui qui est indiqué sur
la fiche signalétique de l'outil.
Composants des Disques Abrasifs et des Meules
Les disques abrasifs et les meules sont faits de divers matériaux et
conçus pour des tâches variées. Assurez-vous de choisir le disque ou
la meule appropriés au travail que vous vous proposez de faire.
Choix des disques abrasifs et des grains
Consultez le tableau ci-dessous pour connaître le disque abrasif qui
convienne à votre tâche. En général, utilisez des disques à 24 ou 36
grains pour le décapage robuste; 50, 60 ou 80 grains pour le décapage
moyen et 120 pour la finition. Commencez toujours avec un disque à
grains grossiers pour continuer avec des disques progressivement plus
fins. Voir «Catalogue» pour la gamme complète des disques abrasifs
MILWAUKEE.
Aluminium-
Corindon
Pour abrasion rapide.
Disque d'usage général
convenant à la plupart
des tâches sur les
métaux. Idéal pour
l'acier laminé à froid,
l'acier inoxydable et les
métaux exigeant un
abrasif robuste et durable.
Zircone Bi-Cut
Conception unique des
grains formant un
agglomérat rugueux
pour extirper les dépôts
et nettoyer rapidement.
Idéal pour décaper
sans encroûtage
la peinture des
autos,bateaux,
fibre de verre, etc.
Céramique
Dure trois fois plus
longtemps qu'un
disque en corindon.
Pour le travail
général sur les
métaux, l'outil idéal
pour les tâches
robustes.
page 13
Page 14
Installation du disque dappui et du disque abrasif (Fig. 1)
1. Débranchez loutil et placez-le à lenvers sur une surface unie, tel
quindiqué. Retirez les accessoires du pivot.
2. Glissez le disque dappui sur le pivot, côté plat éloigné de la boîte
dengrenages. Placez le disque abrasif sur le disque dappui et fixez-
les au pivot à laide de lécrou de disque.
3. Pour serrer, appuyez sur le bouton de blocage du pivot pendant que
vous visserez lécrou (sens horaire).
4. Pour retirer le disque dappui et le disque abrasif, débranchez loutil
et inversez le procédé.
Fig. 1
Écrou de disque
Disque abrasif
Disque d'appuil
Ponçage des marques de soudure et de forgeage
Limitez lemploi dun disque à grains grossiers aux marques de soudure
et de forgeage. Employez successivement des disques à grains plus
fins pour lisser la surface.
Ponçage latéral
Pour finir une surface préalablement poncée avec un disque à grains
grossier ou une meule, poncez à angle droit des marques laissées par le
disque grossier. Les marques laissées par le ponçage précédent sont
faciles à voir et à enlever. Si lon néglige de poncer latéralement après un
changement de disque, il pourra rester des rainures profondes et des
marques circulaires à la fin du ponçage.
Fini du métal
Déplacez constamment la ponceuse sur la surface. Travaillez plus
prestement sur les endroits arrondis où le contact avec le disque est
restreint et la pression plus grande. Une trop grande pression pourra
laisser des marques à la fin dun mouvement. Réduisez la pression vers
la fin des mouvements dun côté à lautre pour éviter que les côtés ne
soient trop usés à lendroit où le mouvement revient sur lui-même.
Pivot
Boîte d'engrenages
Ponçage (Fig. 2)
1. Maintenez le matériau à poncer avec une fixation, un étau ou par
dautres moyens afin de libérer vos deux mains pour le contrôle de
loutil. Empoignez fermement le corps de loutil et la poignée latérale
avant et après le démarrage. Laissez le disque abrasif atteindre son
plein régime avant de commencer à poncer.
2. Tenez la ponceuse-rectifieuse à un angle de 5° à 15°, tel quindiqué,
afin dassurer la pression de ponçage et le contrôle de loutil. Si
langle de ponçage est trop grand, il sensuivra trop de pression et
une usure excessive du disque et du matériau. Si langle est trop
étroit, le contrôle de loutil en sera réduit.
3. Poncez par mouvements larges dun côté à lautre en avançant à
chaque mouvement jusquà lobtention du fini souhaitable.
Fig. 2
Dépistage des dérangements
Les rayures profondes peuvent provenir de :
Usage dun grain trop grossier.
Usage dun disque encroûté.
Saleté ou particules de métal sur le matériau à poncer.
Défaut de poncer perpendiculairement aux marques du
ponçage grossier après changement de disque.
Défaut dutiliser un disque à grains serrés. Les disques à grains
serrés perdent moins souvent leurs grains sur la surface.
Le bleuissement de la surface métallique indique une surchauffe qui peut
provenir de :
Surchauffe causée par un mouvement circulaire en es pace
restreint.
Pression excessive.
Emploi dun disque usé ou encroûté.
Tenir à un angle de 5° à 15° grados
Pour un meilleur résultat, poncez avec cetteportion du disque
page 14
Page 15
Installation, retrait et réglage du garde-meule (Fig. 3 et 4)
AVERTISSEMENT!
N'utilisez que des disques dont la vitesse de rotation
sécuritaire excède la vitesse de rotation mentionnée sur la
fiche signalétique de l'outil. Cette vitesse de rotation est
basée sur la résistance du disque en tenant compte de la
sécurité. La vitesse de rotation indiquée n'est pas une
norme de rendement, mais une norme de vitesse de rotation sécuritaire qu'il ne faut pas excéder.
Inspection des meules
Pour éviter de les endommager, manipulez les meules avec soin. Avant
den installer une, inspectez-la pour y déceler des fissures. Si la meule
est fissurée, disposez-en afin que personne dautre ne puisse sen
servir.
AVERTISSEMENT!
Pour minimiser les risques de blessures, l'utilisateur
devrait être formé au maniement, à l'entretien et à la protection des meules.
Soin des Meules
Les meules devraient être protégées de :
leau et lhumidité.
les solvants de tous genres.
les brusques variations de température.
les chutes et les heurts.
Les meules devraient être rangées :
de façon systématique pour permettre le retrait de lune sans
déranger ou endommager les autres.
avec leur fiche signalétique.
Les meules ne devraient pas :
choir,
rouler,
heurter.
Si on laisse choir une meule, quon la roule, la heurte ou la soumet à de
brusques changements de température, ou encore, si elle vient en contact avec des solvants ou de lhumidité, il vaut mieux en disposer
immédiatement.
AVERTISSEMENT!
Pour minimiser les risques de blessures:
TOUJOURS utiliser le garde-meule approprié.
TOUJOURS installer correctement le garde-meule.
TOUJOURS tenir loutil fermement avec les deux mains
avant de commencer à meuler.
NE JAMAIS employer une meule quon a laissé tomber.
NE JAMAIS heurter le matériau avec le disque.
NE JAMAIS meuler sans équipement de protection.
Fig. 3
Levier de verrouillage
Le levier doit s'enclencher dans une des cinq encoches.
Le garde-meule doit être utilisé lorsque l'outil sert de rectifieuse. Lorsque
l'outil est employé comme ponceuse, il faut retirer le garde-meule.
1. Pour installer le garde-meule, débranchez l'outil et placez-le à l'en-
vers sur une surface plane.
2. Enlevez du pivot tous les accessoires.
3. Alignez le quatre pattes sur les quatre encoches, tel qu'indiqué à la
figure 4. Ensuite, appuyez sur le garde-meule pour le fixer en place.
4. Appuyez sur le levier de verrouillage et faites tourner le gardemeule vers une des cinq encoches (Fig. 3).
Fig. 4
encoches
Palanca de
inmoviliación
encoches
5. Pour retirer le garde-meule, débranchez l'outil et placez-le à l'envers
sur une surface plane. Enlevez du pivot tous les accessoires.
6. Appuyez sur le levier de verrouillage et faites tourner le gardemeule pour aligner les quatre pattes sur les quatre encoches, tel
qu'indiqué à la (Fig 4.)
7. Relevez le garde et écartez-le de l'outil.
8. Pour régler la position du garde-meule, appuyez sur le levier de
verrouillage et faites tourner le garde vers une des cinq encoches
pour la position choisie (Fig. 3).
Garde-disque
encoches
encoches
page 15
Page 16
Meulage Meulage (Fig. 7 & 8)
AVERTISSEMENT!
Une garde de type << 27 >> doit tre installé autour du disque
abrasif pour assurer le maximum de protection à
l'utilisateur en cas de bris.
Fig. 7
Choix des meules
Le meulage s’effectue par l’action abrasive de milliers de grains abrasifs sur
la face de la meule. Lorsque vous meulez des métaux comme l’acier et le fer,
choisissez une meule en corindon. Pour la pierre et le béton, une meule de
carbure de silicium et pour les métaux non ferreux, une meule renforcée de
coton.
Les meules de type 27 renforcées de 3,2 mm (1/8") conviennent pour de petits
tronçonnages et des encoches seulement.
Installation de la meule (Fig. 5 et 6)
Fig. 5
Écrou de bride
Bosse
Pivot
Muele
Bride
Position de l'écrou pour meules de 6,4 mm (1/4")
Fig. 6
Écrou de bride
Bosse
Aire de l'utilisateur
1. Selon le travail effectué, placer le protecteur de manière à garantir
une protection maximale à l'opérateur, tel qu'indiqué (Fig. 7).
2. Si vous venez tout juste dinstaller un disque abrasif ou de commencer le travail, vérifiez la meule en la laissant tourner durant une
minute avant de lappliquer sur le matériau.
N.B. Une meule déstabilisée peut marquer le matériau, causer des
dommages à loutil et imposer une contrainte irrésistible à la meule.
3. Empoignez fermement loutil par son boîtier et sa poignée latérale
avant de le mettre en marche ou durant le travail. Laissez la meule
atteindre son plein régime avant de commencer le meulage.
Fig. 8
Pivot
Muele
Bride
Position de l'écrou pour meules de 3,2 mm (1/8")
AVERTISSEMENT!
Pour minimiser le risque de blessures corporelles et de
dommages à l'outil, ne vous servez pas du bouton de
blocage du pivot alors que le moteur est actionné ou qu'il
tourne sur son erre.
1. Une fois le garde-meule réglé à la position désirée, placez une bride
sur le pivot, face ouverte vers l'extérieur.
2. Placez la meule choisie sur le pivot et alignez-la sur la bride. Positionnez l'écrou de bride selon l'épaisseur de la meule, tel qu'indiqué
(Fig. 5 & 6).
3. Appuyez sur le bouton de blocage du pivot pendant que vous serrerez l'écrou de bride en sens horaire. Serrez l'écrou à fond à l'aide de
la clé à ergot qui accompagne l'outil.
4. Pur retirer la meule, débranchez l'outil et inversez la technique.
Tenez l'outil à angle de 5° à 15°
4. Tenez la ponceuse-rectifieuse à un angle de 5° à 15°, tel quindiqué
et maintenez une pression constante pour obtenir un fini uniforme.
Un angle trop grand occasionne une concentration de pression sur
de petites surfaces et peut rainurer ou brûler la surface de la pièce
à ouvrer.
5. Contrôlez la pression et le contact du disque avec la pièce. Une trop
grande pression pourra ralentir le meulage.
Emploi des meules à tronçonner (Fig. 9)
AVERTISSEMENT!
Une garde-lame de type << 1 >> doit être installé autour d'un
disque à tronçonner pour assurer le maximum de protection
à l'utilisateur en cas de bris.
Les meules de type 1 renforcées conviennent pour de petits tronçonnages
et des encoches seulement.
1. Empoignez fermement loutil par son boîtier et sa poignée latérale
avant de le mettre en marche ou durant le travail. Laissez la meule
atteindre son plein régime avant de commencer le tronçonnage.
page 16
Page 17
2. Pour tronçonner, tenez la ponceuse-rectifieuse tel quindiqué et
nutilisez que le tranchant de la meule.
3. Contrôlez la pression de la meule sur la pièce. Une pression trop
forte va ralentir la coupe.
Fig. 9
AVERTISSEMENT!
Il ne faut pas meuler avec le plat dune meule à tronçonner.
Cela pourrait causer léclatement de la meule et vous infliger
des blessures corporelles graves.
AVERTISSEMENT!
Utilisation des brosses à fil dacier (Fig. 11)
AVERTISSEMENT!
Les bouts de fil métallique de la meule en toile métallique
convergent vers lopérateur. Cest pourquoi il faut installer
un garde-meule pour se protéger des fils rompus par
lusure qui sont éjectés durant le meulage.
Les brosses à fils dacier sont utiles pour enlever rouille, tartre, bavures,
scories de soudure etc. Il existe un vaste choix de brosses à fils dacier.
Inspectez la brosse à fils dacier pour y déceler les fils rompus et en
corriger le flottement. Pour effectuer ce test, faites tourner la brosse à
vide durant au moins une minute avant de lappliquer sur la pièce à
ouvrer. Durant cette inspection, laire de travail devrait être évacuée.
Lorsque vous appliquez la brosse sur la pièce, nexercez pas trop de
pression pour éviter la torsion exagérée des fils métalliques de la meule
et la surchauffe qui pourraient causer le bris des fils et lusure prématurée
de la brosse. Au lieu dappliquer une pression plus grande, changez la
brosse pour une autre offrant une meilleure abrasion (fils de plus gros
calibre, fils plus courts, fils à noeuds plutôt que fils ondulés).
Fig. 11
Garde-meule
Disque en toile métallique
Toutes les personnes présentes dans laire de travail
doivent porter des vêtements protecteurs, des lunettes à
coques latérales ou un masque facial. Des fils rompus et des
rognures seront éjectés de la meule avec force et
constitueront un risque de blessures graves dans un rayon
de 50 pieds de lendroit dimpact.
Installation des brosses à fils dacier (Fig. 10)
1. Débranchez loutil et placez-le à lenvers sur une surface plane, tel
quindiqué. Retirez les accessoires du pivot.
Fig. 10
Brosse-boisseau à fils d'acier
2. Pour installer une brosse à fils dacier sur le pivot, appuyez sur le
bouton de blocage du pivot pendant que vous serrerez la brosse
avec une clé à fourche de 7/8" (non comprise avec loutil).
3. Pour retirer la brosse à fils dacier, débranchez loutil et inversez la
technique.
AVERTISSEMENT!
N'excédez pas la vitesse de rotation sécuritaire pour
laquelle la brosse à fils d'acier est calibrée. N'utilisez pas
une brosse avariée ou une brosse qui ne fonctionne pas
normalement (éjection de fils rompus, flottement etc.). Ces
conditions augmentent les risques de bris et de blessures
pouvant en résulter. Débarrassez-vous des brosses
avariées et employez-en de nouvelles.
page 17
Page 18
MAINTENANCE
ACCESSOIRES
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de loutil ni
le rebobinage du système électrique. Consultez un centre
de service MILWAUKEE accrédité pour toutes les
réparations.
Entretien de loutil
Gardez loutil en bon état en adoptant un programme dentretien ponctuel.
Avant de vous en servir, examinez son état en général. Inspectez-en la
garde, interrupteur, cordon et cordon de rallonge pour en déceler les
défauts. Vérifiez le serrage des vis, lalignement et le jeu des pièces
mobiles, les vices de montage, bris de pièces et toute autre condition
pouvant en rendre le fonctionnement dangereux. Si un bruit ou une
vibration insolite survient, arrêtez immédiatement loutil et faites-le vérifier
avant de vous en servir de nouveau. Nutilisez pas un outil défectueux.
Fixez-y une étiquette marquée « HORS DUSAGE » jusquà ce quil soit
réparé (voir « Réparations »).
Normalement, il ne sera pas nécessaire de lubrifier loutil avant que le
temps ne soit venu de remplacer les balais. Après une période pouvant
aller de 6 mois à un an, selon lusage, retournez votre outil à un centre de
service MILWAUKEE accrédité pour obtenir les services suivants :
Lubrification
Inspection et remplacement des balais
Inspection et nettoyage de la mécanique (engrenages, pivots,
coussinets, boîtier etc.)
Inspection électrique (interrupteur, cordon, induit etc.)
Vérification du fonctionnement électromécanique
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy installer ou den enlever les
accessoires. Lemploi daccessoires autres que ceux qui
sont expressément recommandés pour cet outil peut
présenter des risques.
Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet
www.milwaukeetool.com. Pour obtenir un catalogue, il suffit de contacter
votre distributeur local ou l'un des centres-service.
AVERTISSEMENT!
Pour minimiser les risques de blessures, choc électrique
et dommage à l'outil, n'immergez jamais l'outil et ne laissez
pas de liquide s'y infiltrer.
Nettoyage
Débarrassez les évents des débris et de la poussière. Gardez les
poignées de loutil propres, à sec et exemptes dhuile ou de graisse. Le
nettoyage de loutil doit se faire avec un linge humide et un savon doux.
Certains nettoyants tels lessence, la térébenthine, les diluants à laque
ou à peinture, les solvants chlorés, lammoniaque et les détergents
dusage domestique qui en contiennent pourraient détériorer le plastique
et lisolation des pièces. Ne laissez jamais de solvants inflammables ou
combustibles auprès des outils.
Réparations
Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.
page 18
GARANTIE LIMITÉE DE LOUTIL DE CINQ ANS
Tous les outils MILWAUKEE sont testés avant de quitter lusine et sont
garantis exempts de vice de matériau ou de fabrication. MILWAUKEE
réparera ou remplacera (à la discrétion de MILWAUKEE), sans frais,
tout outil (y compris les chargeurs de batterie) dont lexamen démontre le
caractère défectueux du matériau ou de la fabrication dans les cinq (5)
ans suivant la date dachat. Retourner loutil et une copie de la facture ou
de toute autre preuve dachat à une branche Entretien usine/Assistance
des ventes de létablissement MILWAUKEE ou à un centre dentretien
agréé par MILWAUKEE, en port payé et assuré. Cette garantie ne couvre
pas les dommages causés par les réparations ou les tentatives de
réparation par quiconque autre que le personnel agréé par MILWAUKEE,
les utilisations abusives, lusure normale, les carences dentretien ou les
accidents.
Les batteries, les lampes de poche et les radios sont garanties pour un
(1) an à partir de la date dachat.
LES SOLUTIONS DE RÉPARATION ET DE REMPLACEMENT DÉCRITES
PAR LES PRÉSENTES SONT EXCLUSIVES. MILWAUKEE NE SAURAIT
ÊTRE RESPONSABLE, EN AUCUNE CIRCONSTANCE, DES DOMMAGES
ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À
GAGNER.
CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES
GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU
TACITES DE QUALITÉ MARCHANDE OU DADAPTATION À UNE
UTILISATION OU UNE FIN PARTICULIÈRE.
Cette garantie vous donne des droits particuliers. Vous pouvez aussi
bénéficier dautres droits variant dun état à un autre et dune province à
une autre. Dans les états qui nautorisent pas les exclusions de garantie
tacite ou la limitation des dommages accessoires ou indirects, les limitations ou exclusions ci-dessus peuvent ne pas sappliquer. Cette garantie
sapplique aux États-Unis, au Canada et au Mexique uniquement.
Page 19
REGLAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS ELÉCTRICAS
¡ADVERTENCIA!
Si no se siguen todas las siguientes instrucciones se puede provocar una
LEA TODAS LAS INSTRUCCIONES
descarga eléctrica, un incendio y/o lesiones graves. El término herramienta
eléctrica en todas las advertencias incluidas más abajo se refiere a su
herramienta operada por conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).
GUA0RDE ESTAS INSTRUCCIONES
SEGURIDAD EN EL ÁREA DE TRABAJO
1. Mantenga limpia y bien iluminada el área de trabajo. Las
áreas desordenadas u oscuras contribuyen a que se produzcan
accidentes.
2. No utilice herramientas eléctricas en atmósferas explosivas,
como en la presencia de líquidos, gases o polvo inflamables.
Las herramientas eléctricas crean chispas que pueden incendiar el
polvo o las emanaciones.
3. Mantenga a los niños y otras personas alejadas mientras
utiliza una herramienta eléctrica. Las distracciones pueden
hacerle perder el control.
SEGURIDAD ELÉCTRICA
4. Los enchufes de las herramientas eléctricas deben ser del
mismo tipo que el tomacorrientes. Nunca realice ningún
tipo de modificación en el enchufe. No use enchufes
adaptadores con herramientas eléctricas con conexión a
tierra. Se reducirá el riesgo de descarga eléctrica si no se modifican
los enchufes y los tomacorrientes son del mismo tipo.
5. Evite el contacto corporal con superficies con conexión a
tierra, como tuberías, radiadores, estufas y refrigeradores.
El riesgo de descarga eléctrica aumenta si su cuerpo está conectado
a tierra.
6. No exponga la herramientas eléctricas a la lluvia o a
condiciones de humedad. El agua que entra en una herramienta
eléctrica aumenta el riesgo de descarga eléctrica.
7. No abuse del cable. Nunca use el cable para transportar la
herramienta eléctrica, tirar de ella o desenchufarla.
Mantenga el cable alejado del calor, los bordes afilados o
las piezas en movimiento. Los cables dañados o enmarañados
aumentan el riesgo de descarga eléctrica.
8. Cuando se utiliza una herramienta eléctrica en el exterior,
use una extensión que sea apropiada para uso en el exterior. El uso de un cable apropiado para el exterior reduce el riesgo
de descarga eléctrica.
SEGURIDAD PERSONAL
9. Manténgase alerta, ponga cuidado a lo que está haciendo y
use el sentido común cuando utilice una herramienta eléctrica.
No use una herramienta eléctrica cuando está cansado o bajo
la influencia de drogas, alcohol o medicinas. Despistarse un
minuto cuando se utiliza una herramienta eléctrica puede tener como
resultado lesiones personales graves.
10. Use equipo de seguridad. Lleve siempre protección ocular.
Llevar equipo de seguridad apropiado para la situación, como una
máscara antipolvo, zapatos de seguridad antideslizantes casco o
protección auditiva, reducirá las lesiones personales.
11. Evite los arranques accidentales. Asegúrese de que el
interruptor esté en la posición de apagado antes de enchufar
la herramienta. Mover herramientas con el dedo en el interruptor
o enchufar herramientas con el interruptor en la posición de encendido
contribuye a que se produzcan accidentes.
12. Quite todas las llaves de ajuste antes de encender la
herramienta. Una llave que esté acoplada a una pieza giratoria de
la herramienta puede provocar lesiones personales.
13. No se estire demasiado. Mantenga los pies bien asentados y
el equilibrio en todo momento. Esto permite tener mejor control
de la herramienta eléctrica en situaciones inesperadas.
14. Vístase de manera apropiada. No lleve ropa suelta ni joyas.
Mantenga el cabello, la ropa y los guantes lejos de la piezas
en movimiento. La ropa floja, las joyas o el cabello largo pueden
quedar atrapados en las piezas en movimiento.
15. Si se proporcionan dispositivos para la conexión de
sistemas de recolección y extracción de polvo, asegúrese
de que estén conectados y se usen apropiadamente. El uso
de estos dispositivos puede reducir los peligros relacionados con el
polvo.
USO Y CUIDADO DE LAS HERRAMIENTAS
ELÉCTRICAS
16. No fuerce la herramienta eléctrica. Use la herramienta eléctrica
correcta para la aplicación. La herramienta eléctrica correcta
funcionará mejor y de manera más segura a la velocidad para la que
se diseñó.
17. No use la herramienta eléctrica si el interruptor no la
enciende ni la apaga. Cualquier herramienta eléctrica que no se
pueda controlar con el interruptor es peligrosa y se debe reparar.
18. Desconecte el enchufe de la toma de alimentación y/o la
batería de la herramienta eléctrica antes de realizar cualquier
ajuste, cambiar accesorios o almacenar las herramientas
eléctricas. Dichas medidas preventivas de seguridad reducen el
riesgo de que la herramienta se prenda accidentalmente.
19. Almacene las herramientas eléctricas fuera del alcance de
los niños y no permita que personas no familiarizadas con
ellas o estas instrucciones las utilicen. Las herramientas
eléctricas son peligrosas en las manos de usuarios no capacitados.
20. Mantenimiento de las herramientas eléctricas. Revise que
no haya piezas móviles que estén desalineadas o que se
atasquen, piezas rotas ni ninguna otra condición que pueda
afectar el funcionamiento de la herramienta eléctrica. Si se
encuentran daños, haga que le reparen la herramienta antes de usarla. Las herramientas mal mantenidas son la causa de
muchos accidentes.
21. Mantenga las herramientas de corte limpias y afiladas. Es
menos probable que se atasquen las herramientas de corte con
filos afilados que se mantienen de manera apropiada y también son
más fáciles de controlar.
22. Use la herramienta eléctrica, los accesorios y las brocas,
etc. siguiendo estas instrucciones y de la manera para la
que dicha herramienta eléctrica en particular fue diseñada,
teniendo en cuenta las condiciones de trabajo y la tarea que
se va a realizar. El uso de la herramienta eléctrica para operaciones
diferentes de aquellas para las que se diseño podría resultar en una
situación peligrosa.
MANTENIMIENTO
23. Haga que un técnico calificado realice el mantenimiento de la
herramienta eléctrica utilizando solamente piezas de repuesto
idénticas. Esto asegurará que se mantiene la seguridad de la
herramienta eléctrica.
page 19
Page 20
REGLAS ESPECIFICAS DE SEGURIDAD
1. Siempre use la guarda apropiada con la muela abrasiva. Una guarda protege al operador de los fragmentos rotos de la muela.
2. Los accesorios deben ser utilizados, al menos, en la velocidad recomendada en la etiqueta de advertencia de la muela. Las
muelas y los otros accesorios que se usen a una velocidad mayor a la recomendada, pueden romperse y producir daños.
3. Asegúrese de que todas las pestañas de la rueda y otros accesorios de montaje se encuentren en condiciones óptimas y se
utilicen siempre de manera correcta. Las partes defectuosas o faltantes podrían deteriorar las ruedas y otros accesorios. Utilice siempre
los accesorios de montaje incluidos con la herramienta.
4. Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar
en contacto con cables ocultos o con su propio cable. El contacto con un cable con corriente hará que las partes de metal expuesto de
la herramienta pasen la corriente y produzcan una descarga al operador.
5. Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.
6. Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar,
póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.
7. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo.
A continuación se citan algunos ejemplos de tales sustancias químicas:
plomo proveniente de pinturas con base de plomo
sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y
arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la
exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras
contra el polvo que hayan sido específicamente diseñadas para filtrar partículas microscópicas.
Simbología
Con doble aislamiento
Canadian Standards
Association
Underwriters
Laboratories, Inc.
Volts de corriente
alterna/corriente directa
Revoluciones por
minuto sin carga (rpm)
Amperios
1. Mango lateral
2. Disco abrasivo
3. Palanca de inmovilización
4. Guarda del disco
5. Seguro para trabar la flecha
6. Entrada para mango lateral
7. Interruptor de palanca
(en la parte inferior de la herramienta)
Especificaciones
Cat.
No.
6140
6141
6145
Volts
ca/cd
120
120
120
Amps
5,5
5,5
5,5
RPM
10 000
10 000
10 000
DESCRIPCIÓN FUNCIONAL
1
5
Tamaño del
6
Flecha
5/8" -11
5/8" -11
1/2" -13
Tamaño
del Disco
115 mm
(4-1/2")
127 mm
(5")
115 mm
(4-1/2")
Mínimas
RPM del
Disco
12 000
12 000
12 000
page 20
7
2
3
4
Page 21
TIERRA
EXTENSIÓNES ELÉCTRICAS
¡ADVERTENCIA!
Puede haber riesgo de descarga eléctrica si se conecta el
cable de conexión de puesta a tierra incorrectamente.
Consulte con un electricista certificado si tiene dudas
respecto a la conexión de puesta a tierra del tomacorriente.
No modifique el enchufe que se proporciona con la
herramienta. Nunca retire la clavija de conexión de puesta a
tierra del enchufe. No use la herramienta si el cable o el
enchufe está dañado. Si está dañado antes de usarlo, llévelo
a un centro de servicio MILWAUKEE para que lo reparen. Si
el enchufe no se acopla al tomacorriente, haga que un
electricista certificado instale un tomacorriente adecuado.
Herramientas con conexión a tierra:
Herramientas con enchufes de tres clavijas
Las herramientas marcadas con la
frase Se requiere conexión de
puesta a tierra tienen un cable de
tres hilo y enchufes de conexión de
puesta a tierra de tres clavijas.
El enchufe debe conectarse a
un tomacorriente debidamente
conectado a tierra (véase la
Figura A). Si la herramienta se
averiara o no funcionara
correctamente, la conexión de puesta a tierra proporciona un trayecto
de baja resistencia para desviar la corriente eléctrica de la trayectoria
del usuario, reduciendo de este modo el riesgo de descarga eléctrica.
La clavija de conexión de puesta a tierra en el enchufe está conectada
al sistema de conexión de puesta a tierra de la herramienta a través del
hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado
al sistema de conexión de puesta a tierra de la herramienta y nunca se
debe unir a una terminal energizada.
Su herramienta debe estar enchufada en un tomacorriente apropiado,
correctamente instalado y conectado a tierra según todos los códigos y
reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la
Figura A.
Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas
Las herramientas marcadas con
Doble aislamiento no requieren
conectarse a tierra. Estas
herramientas tienen un sistema
aislante que satisface los
estándares de OSHA y llena los
estándares aplicables de UL (Underwriters Laboratories, Inc.), de la
Asociación Canadiense de
Estándares (CSA) y el Código
Nacional de Electricidad. Las
herramientas con doble aislamiento
pueden ser usadas en cualquiera de
los toma corriente de 120 Volt
mostrados en las Figuras B y C.
Fig. A
Fig. B
Fig. C
Las herramientas que deben conectarse a tierra cuentan con clavijas de
tres patas y requieren que las extensiones que se utilicen con ellas sean
también de tres cables. Las herramientas con doble aislamiento y clavijas
de dos patas pueden utilizarse indistintamente con extensiones de dos a
tres cables. El calibre de la extensión depende de la distancia que exista
entre la toma de la corriente y el sitio donde se utilice la herramienta. El
uso de extensiones inadecuadas puede causar serias caídas en el
voltaje, resultando en pérdida de potencia y posible daño a la herramienta.
La tabla que aquí se ilustra sirve de guía para la adecuada selección de
la extensión.
Mientras menor sea el número del calibre del cable, mayor será la
capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar
una corriente mayor que un cable calibre 16. Cuando use mas de una
extensión para lograr el largo deseado, asegúrese que cada una tenga
al menos, el mínimo tamaño de cable requerido. Si está usando un cable
de extensión para mas de una herramienta, sume los amperes de las
varias placas y use la suma para determinar el tamaño mínimo del cable
de extensión.
Guías para el uso de cables de extensión
Si está usando un cable de extensión en sitios al aire libre, asegúrese
que está marcado con el sufijo W-A (W en Canadá) el cual indica
que puede ser usado al aire libre.
Asegúrese que su cable de extensión está correctamente cableado
y en buenas condiciones eléctricas. Cambie siempre una extensión
dañada o hágala reparar por una persona calificada antes de volver
a usarla.
Proteja su extensión eléctrica de objetos cortantes, calor excesivo
o areas mojadas.
Calibre mínimo recomendado para
cables de extensiónes eléctricas*
Amperios
(En la placa)
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.
Largo de cable de Extensión en (m)
30,4
14
12
10
10
45,7
60,9
12
12
10
--
--
--
--
--
--
--
--
7,6
16
16
14
12
10
15,2
16
16
14
12
10
22,8
16
14
12
10
10
LEA Y GUARDE TODAS LAS INSTRUCCIONES
PARA FUTURAS REFERANCIAS.
page 21
Page 22
ENSAMBAJE DE LA HERRAMIENTA
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de fijar o retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los accesorios
específicamente recomendados. El uso de otros accesorios
puede ser peligroso.
OPERACION
Instalación del mango lateral
Este mango puede colocarse encima de la herramienta o a la derecha o a la
izquierda de la caja de engranes. Colóquelo del lado que le ofrezca mejor
control y protección. Para montarlo, simplemente enrrosque el mango en el
orificio del lado deseado y apriételo firmemente.
¡ADVERTENCIA!
Para reducir el riesgo de lesión al personal y daño a la
herramienta, use SOLAMENTE accesoirios que estén
marcados para usarse a las mismas o mas RPM
marcadas en las placas de "ADVERTENCIA" de la
herramienta.
Comenzar y Parar el Motriz Conecta el instrumento.
Para comenzar el instrumento, apriete el disparador de la raqueta.
Libere el disparador de la raqueta para parar instrumento.
1. Para comenzar el instrumento, apriete el disparador de la raqueta.
2. Para parar el instrumento, libere el disparador de la raqueta.
Selección del Disco de Lija y el Disco Abrasivo
Use discos de lija y ruedas abrasivas que sean:
del tamaño correcto como lo indica la placa de la
herramienta.
el tipo de disco correcto asi como el grano adecuado para
el trabajo.
que esté marcado para operarse a las mismas o mas de
las RPM en la sección de ADVERTENCIA de la placa de
especificaciones de la herrramienta..
Use respaldos, adaptadores y otros accesorios que sean:
del tamaño correcto para la herramienta para poder montar
un disco de lija o un disco abrasivo.
que esté marcado para operarse a las mismas o mas de
las RPM en la sección de ADVERTENCIA de la placa de
especificaciones de la herrramienta.
sea el accesorio adecuado para el trabajo.
El Material de Los Discos de Lijado y Discos Para Esmerilar
Los discos y las piedras abrasivas están hechos hechos de varios materiales
y diseñados para diferentes trabajos. Asegúrese que usted ha seleccionado
el disco o piedra adecuados para el trabajo que se va a realizar.
Selección del disco y del grano abrasivo
Utilice como referencia la tabla que a continuación se presenta para
seleccionar el disco. Generalmente use grano 24 o 36 para remociones
fuertes de metal; granos 50, 60 o 80 para remociones medias y grano 120
para acabados. Empiece siempre con un grano burdo, usando posteriormente
granos mas finos para obtener el acabado deseado. Vea Catalogue para una
lista completa de los discos para lijado MILWAUKEE.
Discos de Oxido
de aluminio
Para desbaste rápido
y aplicaciones generales en la mayoría de
las operaciones en
metal. Ideal para acero
rolado en frio, acero
inoxidable o metales
que requieran
abrasivos de larga
vida, desbaste rápido
y rudo.
Discos de
Sircónes de
aluminio
Su diseño especial de
grano permite remover
rápidamente el material.
Ideal para operaciones
sobre pintura de autos,
lanchas, etc. sin que se
obstruyan.
Discos de
cerámica
Ideales para
aplicaciones generales en metal
porque duran hasta
tres veces el tiempo
de los discos de
óxido de aluminio.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, use siempre lentes
de seguridad o anteojos con protectores laterales.
Desconecte la herramienta antes de cambiar algún
accesorio o de hacerle algún ajuste.
page 22
Page 23
Instalación de respaldos y discos de lija (Fig. 1)
1. Desconecte la herramienta y colóquela boca arriba sobre una
superficie plana. Desmonte todos los accesorios de la flecha.
2. Coloque el respaldo en la flecha de forma que la superficie plana
quede alejada de la caja de engranes. Coloque el disco abrasivo en
el respaldo y asegúrelo a la flecha con la tuerca.
3. Para apretarlo, presione el seguro que trabará la flecha al tiempo
que gira el disco en dirección de las manecillas de un reloj.
4. Para desmontar el respaldo y el disco abrasivo, desconecte la
herramienta y haga el procedimiento a la inversa.
Fig. 1
Disco de lija
Resplado
Caja de engranes
Lijado (Fig. 2)
1. Fije el material sobre el que va a trabajar con pinzas o sujetadores
de forma tal que le dejen libres ambas manos para controlar la
herramienta. Tómela firmemente y empuñe el apoyo lateral antes de
operarla y durante la operación. Permita que la herramienta alcance
su velocidad total antes de trabajarla.
2. Sujete su unidad en un ángulo de 5 a 15 grados para asegurarse un
lijado y control correctos. Un ángulo mayor resultará en mucha
presión y desgaste excesivo tanto del disco como del material. Un
ángulo menor reduce el control de la unidad.
3. Lije con movimientos largos y rítmicos, de lado a lado del material,
con avances hacia adelante para producir el acabado deseado.
Fig. 2
Tuerca
Flecha
Solución a los problemas
Las marcas profundas y circulares pueden deberse a:
Usar un grano muy grueso.
Usar un disco parcialmente cristalizado.
Polvo o rebabas sueltas en el material a lijar.
No haber lijado en forma cruzada, a través del grano, cuando
se cambió de un abrasivo con grano grueso a un disco para
acabados.
Por no haber usado un disco mas cerrado para reducir el
problema de partículas del abrasivo suelto sobre la superficie
a trabajar.
Cuando la superficie del metal se pone azulosa, esto indica:
Que se ha causado un calor excesivo por movimientos
circulares en areas muy pequeñas.
Presión excesiva.
Por usar discos gastados o cristalizados.
¡ADVERTENCIA!
Utilice solamente los discos con una velocidad máxima para
una operación segura, mayores que las R.P.M. indicadas en
la placa de especificaciones de la herramienta. Esta
velocidad se basa en la resistencia del disco y permite una
medida de seguridad razonable. Esto no implica que ésta
velocidad sea mejor u óptima. No exceda la velocidad máxima
para una operación segura.
Revisión de los abrasivos
Siempre maneje los abrasivos con cuidado para evitar dañarlos. Antes
de instalarlos revise sin no tienen grietas o cuarteaduras. Si están
dañados, deséchelos para evitar que otras personas los usen.
¡ADVERTENCIA!
Para reducir el riesgo de lesión, deberá instruirse al operario
en el uso, cuidados y protección de los discos abrasivos.
Sostenga un ángulo de 5 a 15 grados
Para mejores resultados utilice esta procíon del disco
Remocíon De Soldadura o Marcas De Martillos
Para esta operación, limite el lijado a las superficies inmediatas. Utilice
posteriormente granos finos para emparejar la superficie.
Lijado cruzado
Cuando vaya a darle el acabado a una superficie que ha sido preparada
por un disco de lija de grano grueso o disco abrasivo, lije en ángulos
rectos las marcas que le haya hecho el abrasivo anterior. Las marcas
que deja el disco anterior son fácilmente visibles y se pueden quitar con
un acabado uniforme. Si no se hace este lijado cruzado cuando se pasa
de un abrasivo grueso al abrasivo para acabado puede resultar en
marcas profundas y circulares.
Acabado en metal
Muévase constantemente a través de la superficie. Trabaje mas
rápidamente en las superficies curvas, en donde las areas de contacto
son menores y la presión es mayor. Al final de la pasada pueden aparecer
marcas planas, cuando la presión es muy alta. Reduzca la presión al
final de cada pasada y cuando haga pasadas en reversa.
Cuidado de las Ruedas Abrasivas
Las ruedas abrasivas deben protegerse de:
humedad y humedad extrema.
cualquier tipo de solvente.
cambios extremos de temperatura.
caidas y golpes.
Las piedras abrasivas deben guardarse:
en una forma organizada de forma tal que puedan tomarse, sin
dañar, otras piedras abrasivas.
con su información de seguridad.
Las piedras abrasivas NO deben:
dejarse caer.
rodarse.
golpearse.
Si un abrasivo cae, se rueda o se golpea, o se somete a cambios
extremos de temperatura, o ha estado en contacto con solventes o
humedad, deséchelo de inmediato.
page 23
Page 24
¡ADVERTENCIA!
Para reducir el riesgo de lesión:
SIEMPRE instale la guarda de protección.
SIEMPRE verifique que esté bien instalada
SIEMPRE tome la esmeriladora firmemente con las
dos manos antes de iniciar el esmerilado
NUNCA use un disco abrasivo que haya sido golpeado
NUNCA golpee el abrasivo contra la superficie de
trabajo
NUNCA esmerile sin tener el equipo de seguridad
adecuado.
Instalación de discos abrasivos (Fig. 3 y 4)
Fig. 3
Esmerilando
¡ADVERTENCIA!
Se debe instalar una guarda tipo 27" cuando utilice un disco
rectificador para proporcionar una máxima protección para
el operador en caso que el disco se rompa.
Seleccionando los discos
Esmerilar es la acción de cortar con miles de granos abrasivos que se
encuentran en la cara de un disco o de una piedra abrasiva. Cuando
esmerile metales como acero y fierro, seleccione un abrasivo de óxido
de aluminio. Cuando esmerile piedra o concreto, utilice uno de carburo
de silicio. Utilice discos reforzados con algodón para metales no ferrosos.
Los discos reforzados Tipo 27 de 3,2 mm (1/8") son ideales para
operaciones de corte y de acanalado solamente.
Instalación de la rueda de esmeril (Fig. 5 y 6)
Palanca
de inmoviliación
La palanca de inmovilización debe engranar
con una de las ranuras de retencíon.
Se debe usar la cubierta protectora cuando se usa la herramienta como
una esmeriladora. La cubierta protectora se debe retirar cuando se usa
la herramienta como una lijadora.
1. Para instalar la cubierta protectora, desenchufe la herramienta y
vuélvala al revés en una superficie nivelada.
2. Retire cualquier accesorio del huso.
3. Alinee las cuatro lengüetas con las cuatro ranuras como se indica
en la (Fig. 4) y luego comproma la cubierta protectora sobre la
herramienta.
4. Apriete la palanca de inmovilización y haga girar la cubierta protectora
a una de las cinco ranuras de retención. La palanca de inmovilización
debe engranar con una de las ranuras de retención (Fig. 3).
Fig. 4
Ranuras
Guarda
Ranuras
Fig. 5
Tuerca del adaptador
Cuello
Flecha
Disco abrasivo
Adaptador
Posición de la tuerca del adaptador con un disco de 6,4 mm
Fig. 6
Posición de la tuerca del adaptador con un disco de
1. Cuando la cubierta protectora está puesta correctamente, coloque
el reborde en el huso con el reborde orientada hacia fuera como se
indica.
(1/4") de grosor
Tuerca del adaptador
Cuello
Flecha
Disco abrasivo
Tuerca
3,2 mm (1/8") de grosor
Palanca de
inmovilizacion
Ranuras
5. Para retirar la cubierta protectora, desenchufe la herramienta y
vuélvala boca abajo en una superficie nivelada.
6. Apriete la palanca de inmovilización y haga girar la cubierta protectora
de modo que las cuatro lengüetas se alineen con las cuatro ranuras
como se muestra en la (Fig. 4.)
7. Luego levante la cubierta protectora hacia arriba y muévala lejos de
la herramienta.
8. Para ajustar la cubierta protectora, apriete la palanca de inmovilización
y haga girar la cubierta protectora a una de las cinco ranuras de
retención (Fig. 3).
page 24
Ranuras
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, no utilice el botón de
inmovilización del huso para detener el huso mientras la
herramienta está en uso o cuando está marchando por
inercia. Esto tendrá por resultado daño a la herramienta.
2. Pongo la rueda seleccionada en el huso y alinee la rueda con el
reborde. Coloque la tuerca de reborde según el espesor de la rueda
como se muestra (Fig. 5 & 6).
3. Pulse el botón de inmovilización del huso mientras hace girar la
tuerca de reborde en el sentido de las agujas del reloj. Apriétela
seguramente con la llave inglesa suministrada.
4. Para retirar la rueda, desenchufe la herramienta y realice los pasos
en orden inverso.
Page 25
Esmerilando (Fig. 7 y 8) 1. Sujete firmemente la herramienta y el mango lateral antes de
Fig. 7
Zone del operario
encenderla. Permita que el disco alcance su máxima velocidad antes de iniciar el esmerilado.
2. Cuando use discos de corte, sostenga su lijadora / esmeriladora tal
como se ilustra, usando solo la orilla del disco.
Fig. 9
3. Controle la presión y el contacto entre la superficie y el disco. Una
presión excesiva disminuye la velocidad del disco.
1. Según el trabajo a ser realizado, coloque el protector para que este
proporcione la máxima protección al operador cómo se muestra
(Fig. 7).
2. Si usted acaba de instalar un disco abrasivo o está por empezar un
trabajo, pruebe el disco dejándolo que gire por un minuto antes de
aplicarlo sobre la superficie.
NOTA: Cuando los discos están desbalanceados, pueden dañar el
material, la herramienta y causar fatiga al disco y provocar que este
falle.
3. Sujete firmemente la herramienta y el mango lateral antes de
encenderla. Permita que el disco alcance su máxima velocidad antes
de iniciar el esmerilado.
Fig. 8
Sostenga en
un ángulo
de entre 5 y 15
grados
4. Cuando esmerile, mantenga la unidad en un ángulo de entre 5 y 15
grados, como se ilustra, usando una presión constante para un
terminado uniforme. Un ángulo excesivo provoca concentración de
presión en areas pequeñas lo que se traduce en daños al material o
quemaduras en la superficie del trabajo.
5. Controle la presión y el contacto entre la superficie y el disco. Una
presión excesiva disminuye la velocidad del disco.
¡ADVERTENCIA!
Si se usa la cara de un disco de corte (como si se
esmerilara), se podrá causar fracturas al mismo y podrá
llegar a romperse, resultando en serias lesiones al
operario.
¡ADVERTENCIA!
Todas las personas en el área de trabajo deberán usar
lentes de seguridad y ropa de protección o en su caso,
caretas de seguridad. Lo anterior es debido a que habrá
partículas del alambre y residuos del mismo que, por fatiga
del material, se desprenderán del cepillo a una fuerza
considerable causando un riesgo potencial de lesiones.
Instalación del cepillo de alambre (Fig. 10)
1. Desconecte la herramienta y colóquela hacia arriba sobre una
superficie plana. Retire cualquier accesorio de la flecha.
Fig. 10
Cepillo de alambre de copa
Usando discos de corte (Fig. 9)
¡ADVERTENCIA!
Se debe instalar una guara tipo "1" cuando utilice un disco
cortador para proporcionar una máxima protección para el
operador en caso que el disco se rompa.
Los discos reforzados Tipo 1 son ideales para operaciones de corte y
de acanalado solamente.
2. Para instalar, enrrosque el cepillo de alambre en la flecha. Presione
el seguro que traba la flecha al tiempo que aprieta el cepillo con una
llave abierta de 7/8" (no es equipo estándar).
3. Para desmontar el cepillo, desconecte la herramienta y haga el
procedimiento inverso.
page 25
Page 26
Uso de los cepillos de alambre (Fig. 11)
¡ADVERTENCIA!
Debido a que los alambres en los cepillos están orientados
hacia el operario, la guarda debe usarse para proteger al
mismo cuando se desprendan partículas de alambre.
Los cepillos son útiles para remover óxidos, polvos, exceso de soldadura,
etc. Existe una amplia variedad de ellos para muchas aplicaciones.
Pruebe un cepillo de alambre para observar su balance y fibras dañadas,
haciéndolo trabajar libremente por lo menos un minuto antes de iniciar el
trabajo. Durante este tiempo, no permita que haya personas cerca de la
herramienta. Cuando opere el cepillo, no aplique mucha presión ya que si
lo hace, las cerdas se doblarán en exceso, se creará excesivo calor y
se tendrá como resultado de ello, roturas prematuras de fibras o cerdas
y una corta vida del cepillo. En lugar de aplicar mas presión, pruebe un
cepillo que tenga una capacidad de corte mas agresiva (sea por mayor
calibre del alambre, cerdas mas cortas o un tipo de cepillo diferente, por
ejemplo, un cepillo anudado en lugar de uno con alambre rizado).
Fig. 11
Alambre en los cepillos
Guarda
¡ADVERTENCIA!
Nunca exceda la velocidad máxima de operación del cepillo.
No use cepillos dañados o que funcionen inadecuadamente
(que lancen partículas o estén desbalanceados, etc.) Estas
condiciones aumentan el riesgo de una falla posterior mayor
y una posible lesión. Descarte y reemplace inmediatamente
los cepillos dañados.
page 26
Page 27
MANTENIMIENTO
ACCESORIOS
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de darle cualquier mantenimiento. Nunca
desarme la herramienta ni trate de hacer modificaciones en
el sistema eléctrico de la misma. Acuda siempre a un Centro
de Servicio MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento y mantenga su herramienta
en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la
herramienta y el cable de extensión. Busque tornillos sueltos o flojos,
defectos de alineación y dobleces en partes móviles, así como montajes
inadecuados, partes rotas y cualquier otra condición que pueda afectar
una operación segura. Si detecta ruidos o vibraciones anormales, apague
la herramienta de inmediato y corrija el problema antes de volver a usarla.
No utilice una herramienta dañada. Colóquele una etiqueta que diga NO
DEBE USARSE hasta que sea reparada (vea Reparaciones).
Bajo condiciones normales, no se requiere lubricación hasta que haya
que cambiar los carbones. Después de 6 meses a un año, dependiendo
del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE
más cercano para que le hagan:
Lubricación
Inspección y cambio de carbones
Inspección mecánica y limpieza (engranes, flechas, baleros,
carcarza, etc.)
Inspección eléctrica (interruptor, cable, armadura, etc.)
Probarla para asegurar una operación mecánica y eléctrica
adecuada.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecté siempre su
herramienta antes de colocar o retirar un accesorio. Use
solo accesorios recomendados específicamente. Otros
puenden peligrosos.
Para una lista completa de accessorios, refiérase a su catálogo
MILWAUKEE Electric Tool o visite nuestro sitio en Internet:
www.milwaukeetool.com. Para obtener un catálogo, contacte su
distribuidor local o uno de los centros.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, descarga eléctrica o daño
a la herramienta, nunca la sumerja en líquidos ni permita que
estos fluyan dentro de la misma.
Limpieza
Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras
de la herramienta limpias, secas y libres de aceite y grasa. Use sólo
jabón neutro y un trapo húmedo para limpiar su herramienta ya que
algunas substancias y disolventes limpiadores pueden ocasionar daños
a materiales plásticos y partes aislantes. Algunos de estos incluyen:
gasolina, trementina, diluyente para barniz, diluyente para pintura,
disolventes limpiadores clorados, amoníaco, y detergentes caseros que
contengan amoníaco.
Reparaciones
Si su instrumento se daña, vuelva el instrumento entero al más cercano
centro de reparaciones.
GARANTÍA LIMITADA DE CINCO AÑOS
Todas las herramientas MILWAUKEE se prueban antes de abandonar la
fábrica y se garantiza que no presentan defectos ni en el material ni de
mano de obra. En el plazo de cinco (5) años a partir de la fecha de
compra MILWAUKEE reparará o reemplazará (a discreción de
MILWAUKEE), sin cargo alguno, cualquier herramienta (cargadores de
baterías inclusive) cuyo examen determine que presenta defectos de
material o de mano de obra. Devuelva la herramienta, con gastos de
envío prepagados y asegurada, y una copia de la factura de compra, u
otro tipo de comprobante de compra, a una sucursal de reparaciones/
ventas de la fábrica MILWAUKEE o a un centro de reparaciones
autorizado por MILWAUKEE. Esta garantía no cubre los daños
ocasionados por reparaciones o intentos de reparación por parte de
personal no autorizado por MILWAUKEE, abuso, desgaste y deterioro
normal, falta de mantenimiento o accidentes.
Las baterías, linternas y radios tienen una garantía de un (1) año a partir
de la fecha de compra.
LOS DERECHOS A REPARACIÓN Y REEMPLAZO DESCRITOS EN EL
PRESENTE DOCUMENTO SON EXCLUSIVOS. MILWAUKEE NO SERÁ EN
NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES
O CONSECUENTES, INCLUYENDO LA PÉRDIDA DE GANANCIAS.
ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODA OTRA GARANTÍA,
O CONDICIONES, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS DE
COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O FIN DETERMINADO.
Esta garantía le proporciona derechos legales específicos. Es posible
que usted tenga otros derechos que varían de estado a estado y de
provincia a provincia. En aquellos estados que no permiten la exclusión
de garantías implícitas o la limitación de daños incidentales o
consecuentes, las limitaciones anteriores pueden que no apliquen. Esta
garantía es válida solamente en los Estados Unidos, Canadá y México.
page 27
Page 28
UNITED STATES
CANADA
MILWAUKEE Service
MILWAUKEE prides itself in producing a
premium quality product that is
NOTHING BUT HEAVY DUTY®.
Your satisfaction with our products is
very important to us!
If you encounter any problems with the
operation of this tool, or you would like to
locate the factory Service/Sales Support Branch
or authorized service station nearest you,
please call...
1-800-SAWDUST
(1.800.729.3878)
NATIONWIDE TOLL FREE
Monday-Friday 8:00 AM - 4:30 PM Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center
Search' icon found in the 'Parts & Service' section.
Service MILWAUKEE
MILWAUKEE est fier de proposer un produit de
première qualité N
satisfaction est ce qui compte le plus!
En cas de problèmes dutilisation de loutil ou
pour localiser le centre de service/ventes ou le
centre dentretien le plus proche, appelez le...
OTHING BUT HEAVY DUTY
®
. Votre
416.439.4181
fax: 416.439.6210
Milwaukee Electric Tool (Canada) Ltd
755 Progress Avenue
Scarborough, Ontario M1H 2W7
Notre réseau national de distributeurs agréés se tient
à votre disposition pour fournir laide technique,
loutillage et les accessoires nécessaires. Composez
le 416.439.4181 pour obtenir les noms et adresses
des revendeurs les plus proches ou bien consultez
la section «Où acheter» sur notre site web à ladresse
www.milwaukeetool.com
Additionally, we have a nationwide network of
authorized Distributors ready to assist you with your
tool and accessory needs. Check your Yellow Pages
phone directory under Tools-Electric for the names
& addresses of those nearest you or see the
'Where To Buy' section of our website.
Corporate After Sales Service - Technical Support
Brookfield, Wisconsin USA
Technical Questions Service/Repair Questions Warranty
1-800-SAWDUST
(1.800.729.3878)
fax:1.800.638.9582
email: [email protected]
Monday-Friday 8:00 AM - 4:30 PM Central Time
MEXICO
Servicios de MILWAUKEE
Milwaukee Electric Tool
Blvd. Abraham Lincoln no. 13
Colonia Los Reyes Zona Industrial
Tlalnepantla, Edo. México C.P. 54073
Tel. 55 5565-1414 Fax: 55 5565-6874
Adicionalmente, tenemos una red nacional de
distribuidores autorizados listos para ayudarle con
su herramienta y sus accesorios. Por favor, llame
al 55 5565-1414 para obtener los nombres y
direcciones de los más cercanos a usted, o consulte
la sección Where to buy (Dónde comprar) de
nuestro sitio web en
www.milwaukeetool.com
MILWAUKEE ELECTRIC TOOL CORPORATION
13135 West Lisbon Road Brookfield, Wisconsin, U.S.A. 53005
58-14-3350d5 10/04 Printed in USA
Loading...
