Page 1
Catalog No.
No de Cat.
Número de Catálogo
6080-20
6081-20
6082-20
6086-20
6088-20
OPERATOR'S MANUAL
MANUEL DE L'UTILISATEUR
MANUAL DEL OPERADOR
6089-20
HEAVY-DUTY SANDERS AND GRINDERS
PONCEUSES-RECTIFIEUSES EXTRA ROBUSTES
LIJADORAS Y ESMERILADORAS HEAVY-DUTY
TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE
MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL
OPERADOR.
Page 2
GENERAL SAFETY RULES FOR ALL POWER TOOLS
WARNING!
Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term "power tool" in
all of the warnings listed below refers to your mains-operated (corded) power tool or battery-opearted (cordless) power tool.
SAVE THESE INSTRUCTIONS
READ ALL INSTRUCTIONS
WORK AREA SAFETY
1. Keep work area clean and well lit. Cluttered or dark areas invite
accidents.
2. Do not operate power tools in explosive atmospheres, such
as in the presence of flammable liquids, gases, or dust.
Power tools create sparks which may ignite the dust or fumes.
3. Keep children and bystanders away while operating a power
tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
4. Power tool plugs must match the outlet. Never modify the
plug in any way. Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and matching outlets
will reduce risk of electric shock.
5. Avoid body contact with earthed or grounded surfaces such
as pipes, radiators, ranges and refrigerators. There is an
increased risk of electric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet conditions. Water
entering a power tool will increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord for carrying,
pulling, or unplugging the power tool. Keep cord away from
heat, oil, sharp edges, or moving parts. Damaged or entangled
cords increase the risk of electric shock.
8. When operating a power tool outdoors, use an extension
cord suitable for outdoor use. Use of a cord suitable for outdoor
use reduces the risk of electric shock.
PERSONAL SAFETY
16. Do not force the power tool. Use the correct power tool for
your application. The correct power tool will do the job better and
safer at the rate for which it was designed.
17. Do not use the power tool if the switch does not turn it on
and off. Any power tool that cannot be controlled with the switch is
dangerous and must be repaired.
18. Disconnect the plug from the power source and/or the bat-
tery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the tool accidentally.
19. Store idle power tools out of the reach of children and do
not allow persons unfamiliar with the power tools or these
instructions to operate power tools. Power tools are danger-
ous in the hands of untrained users.
20. Maintain power tools. Check for misalignment or binding of
moving parts, breakage of parts and any other condition
that may affect the power tool's operation. If damaged, have
the power tool repaired before use. Many accidents are caused
by poorly maintained power tools.
21. Keep cutting tools sharp and clean. Properly maintained cutting
tools with sharp cutting edges are less likely to bind and are easier
to control.
22. Use the power tool, accessories and tool bits etc., in accor-
dance with these instructions and in the manner intended
for the particular type of power tool, taking into account the
working conditions and the work to be performed. Use of
the power tool for operations different from those intended could
result in a hazardous situation.
POWER TOOL USE AND CARE
SERVICE
9. Stay alert, watch what you are doing and use common sense
when operating a power tool. Do not use a power tool while
you are tired or under the influence of drugs, alcohol or
medication. A moment of inattention while operating power tools
may result in serious personal injury.
10. Use safety equipment. Always wear eye protection. Safety
equipment such as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions will reduce personal injuries.
11. Avoid accidental starting. Ensure the switch is in the off-
position before plugging in. Carrying tools with your finger on
the switch or plugging in power tools that have the switch on invites
accidents.
12. Remove any adjusting key or wrench before turning the
power tool on. A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
13. Do not overreach. Keep proper footing and balance at all
times. This enables better control of the power tool in unexpected
situations.
14. Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving parts.
Loose clothes, jewellery, or long hair can be caught in moving parts.
15. If devices are provided for the connection of dust extrac-
tion and collection facilities, ensure these are connected
and properly used. Use of these devices can reduce dust-re-
lated hazards.
page 2
23. Have your power tool serviced by a qualified repair person
using only identical replacement parts. This will ensure that
the safety of the power tool is maintained.
Page 3
SPECIFIC SAFETY RULES - SANDERS AND GRINDERS
1. Always use proper guard with grinding wheel. A guard protects operator from broken wheel fragments.
2. Accessories must be rated for at least the speed recommended on the tool warning label. Wheels and other accessories running
over rated speed can fly apart and cause injury.
3. Make sure all wheel flanges and other mounting hardware are in good condition and are always used properly. Defective or
missing parts may damage the wheels and other accessories. Always use mounting hardware supplied with the tool.
4. Hold power tools by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden
wiring or its own cord. Contact with a live wire will make exposed metal parts of the tool live and shock the operator.
5. Keep hands away from all cutting edges and moving parts.
6. Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.
7. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause
cancer, birth defects or other reproductive harm. Some examples of these chemicals are:
lead from lead-based paint
crystalline silica from bricks and cement and other masonry products, and
arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well
ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.

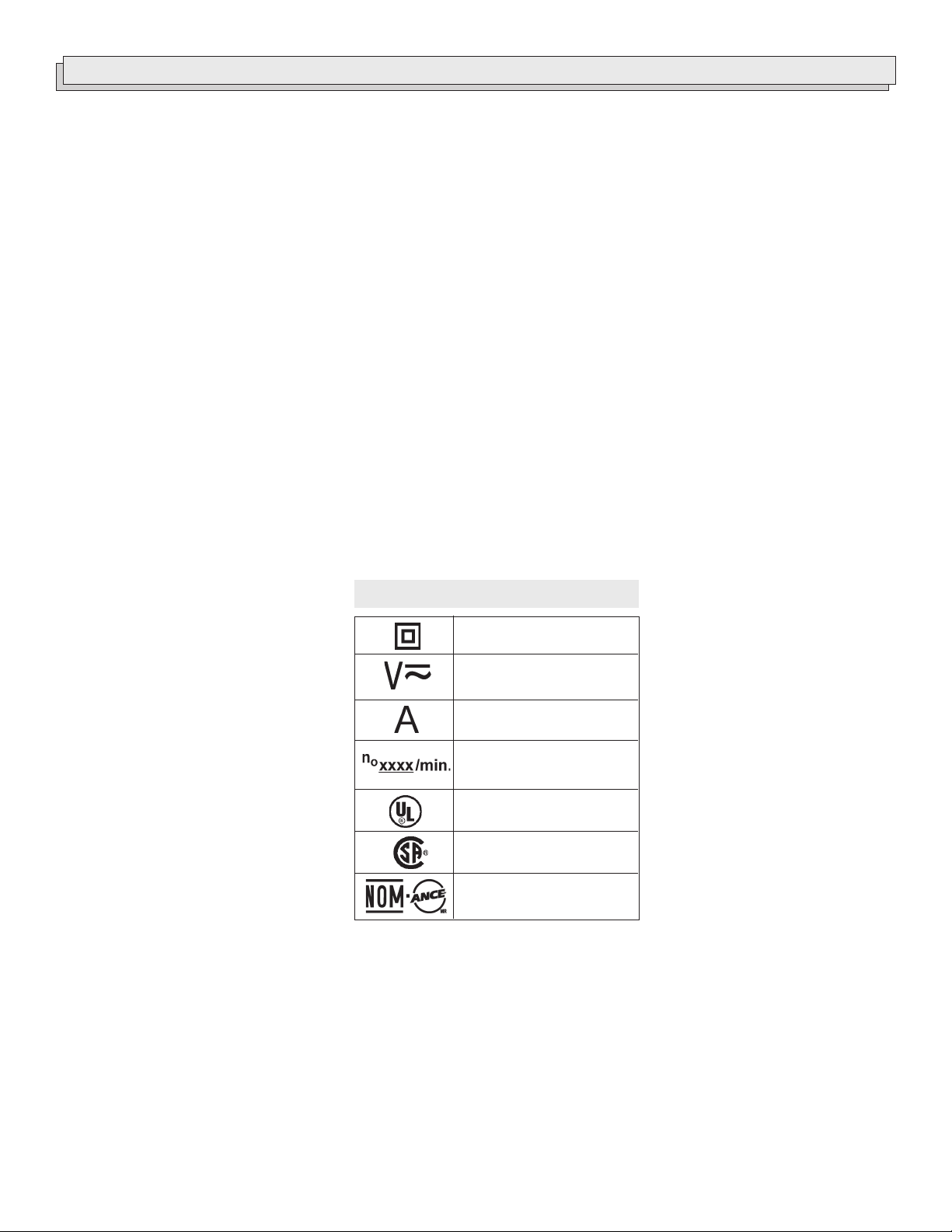

Symbology
Double Insulated
Volts Alternating Current/
Direct Current
Amps
No Load Revolutions per Minute
(RPM)
Underwriters Laboratories, Inc.
Canadian Standards Association
Mexican Safety Standards

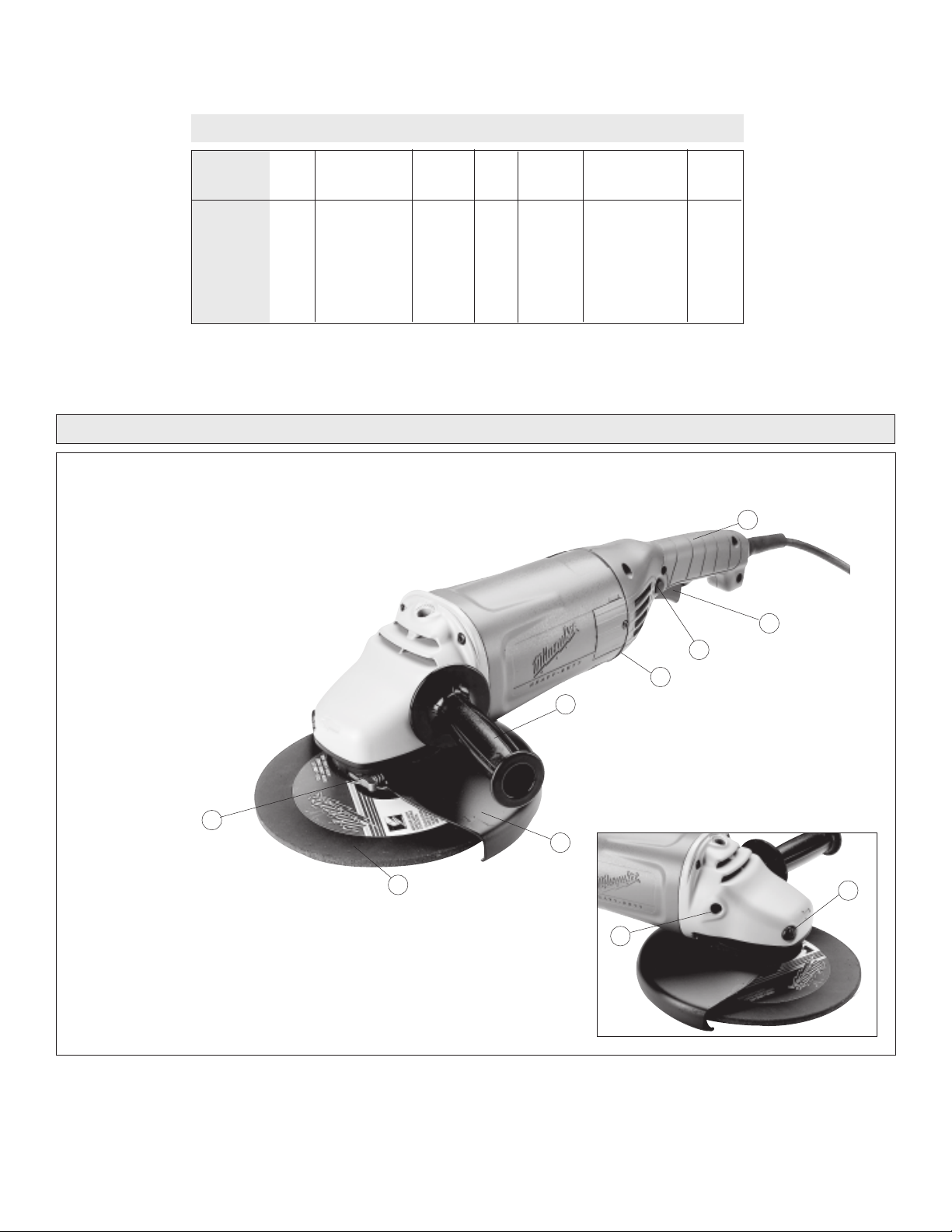

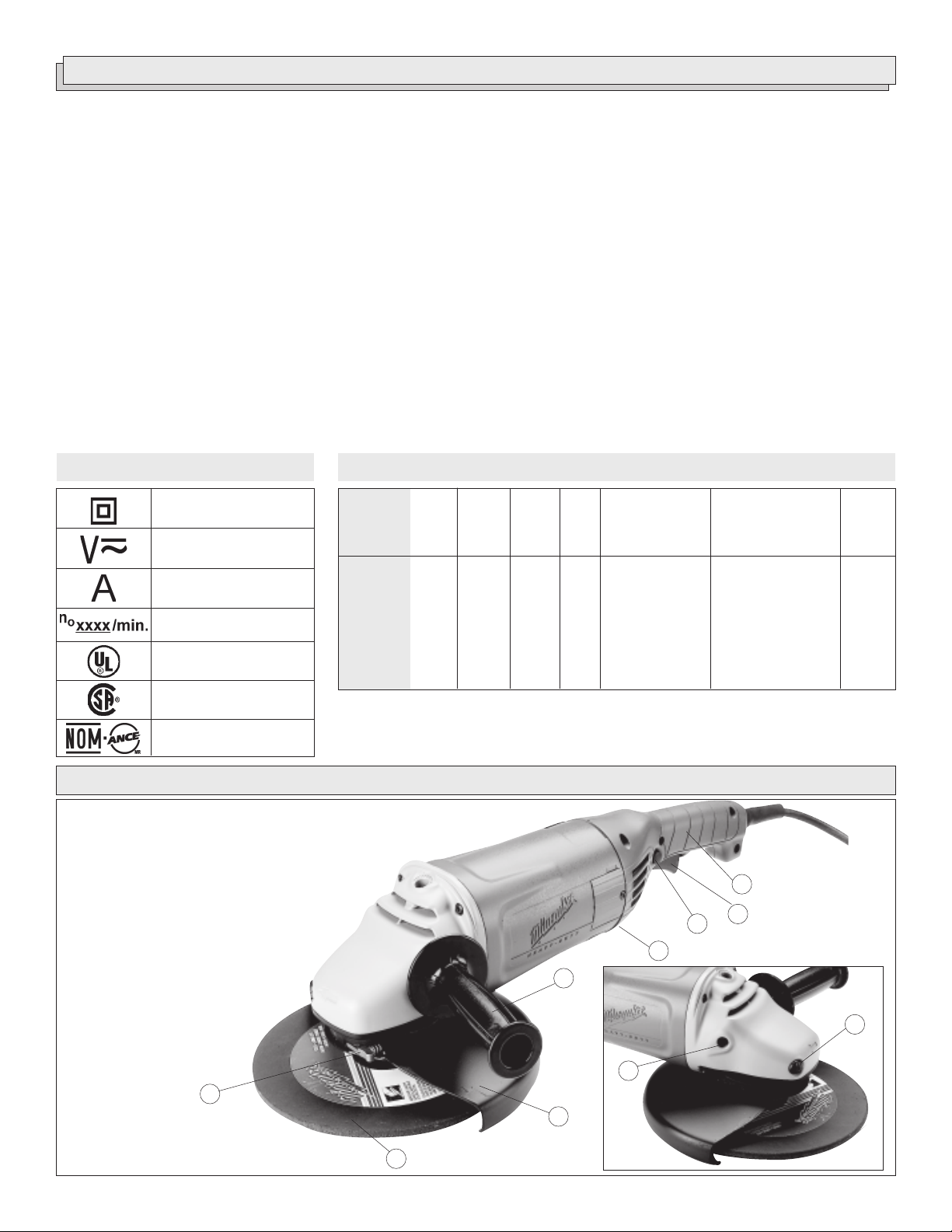

1. Rear handle
2. Trigger
3. Lock-on button (select models)
4. Handle release button (select models)
5. Side handle
6. Wheel guard (select models)
7. Grinding wheel (select models)
8. Guard adjustment lock lever (select models)
9. Spindle lock button
10. Side handle socket
Cat.
No.
Sanders
6080-20
6081-20
6082-20
Grinders
6086-20
6088-20
6089-20
* Double Insulated
Volts
AC/DC
120
120
120
120
120
120
D.I.* or
Grounded
D.I.
Grounded
D.I.
D.I.
D.I.
D.I.
FUNCTIONAL DESCRIPTION
5
Specifications
No Load
15
15
15
15
15
15
RPM
6000
6000
6000
6000
6000
6000
1
4
(on bottom)
Amps
Spindle
Thread
5/8"-11
5/8"-11
5/8"-11
5/8"-11
5/8"-11
5/8"-11
3
Size
Wheel
Size
7"/9"
7"/9"
7"/9"
9"
7"
9"
2
Min. Wheel
RPM Rating
6500
6500
6500
6500
6500
6500
9
10
8
6
7
page 3
Page 4

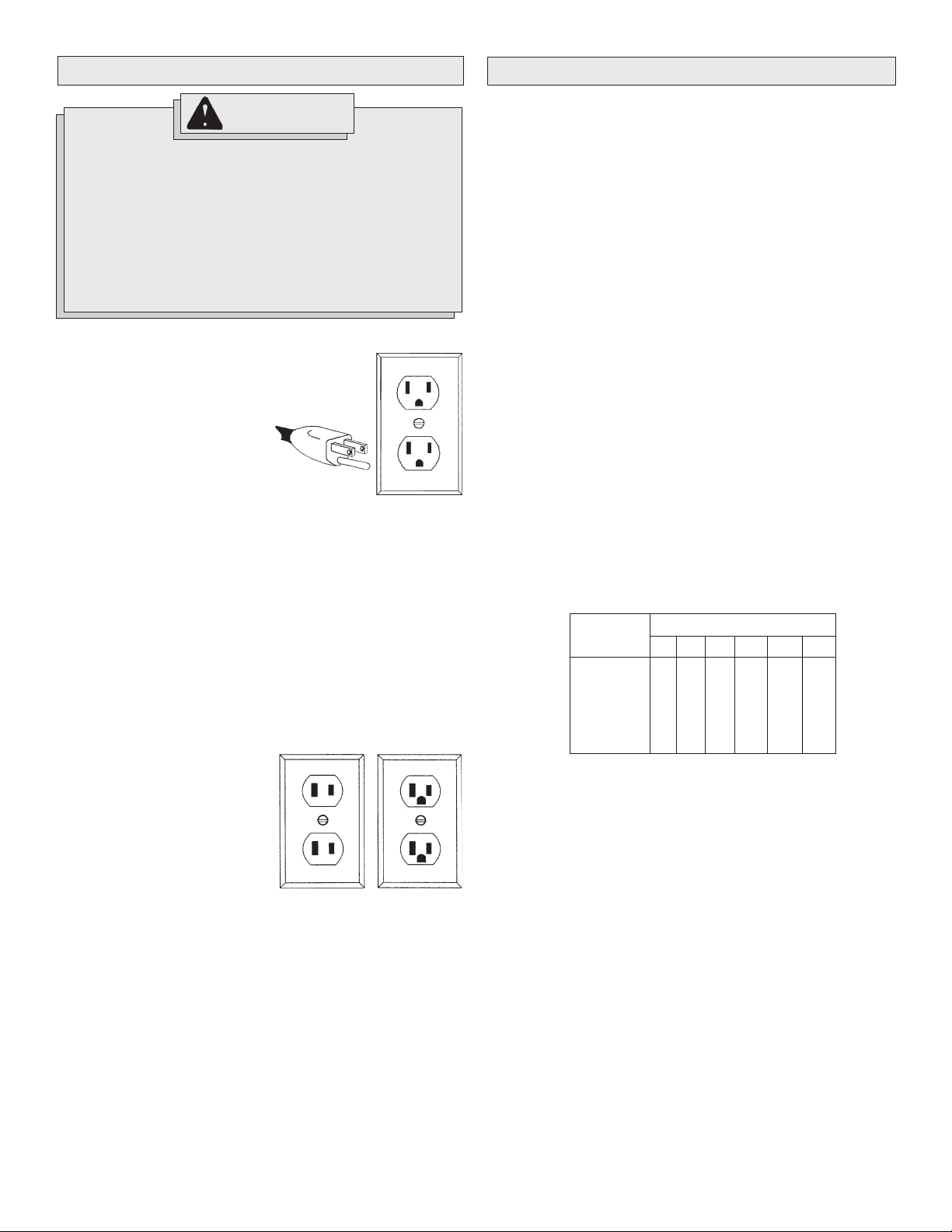

GROUNDING EXTENSION CORDS
WARNING!
Improperly connecting the grounding wire can result in the
risk of electric shock. Check with a qualified electrician if you
are in doubt as to whether the outlet is properly grounded.
Do not modify the plug provided with the tool. Never remove
the grounding prong from the plug. Do not use the tool if the
cord or plug is damaged. If damaged, have it repaired by a
MILWAUKEE service facility before use. If the plug will not fit
the outlet, have a proper outlet installed by a qualified
electrician.

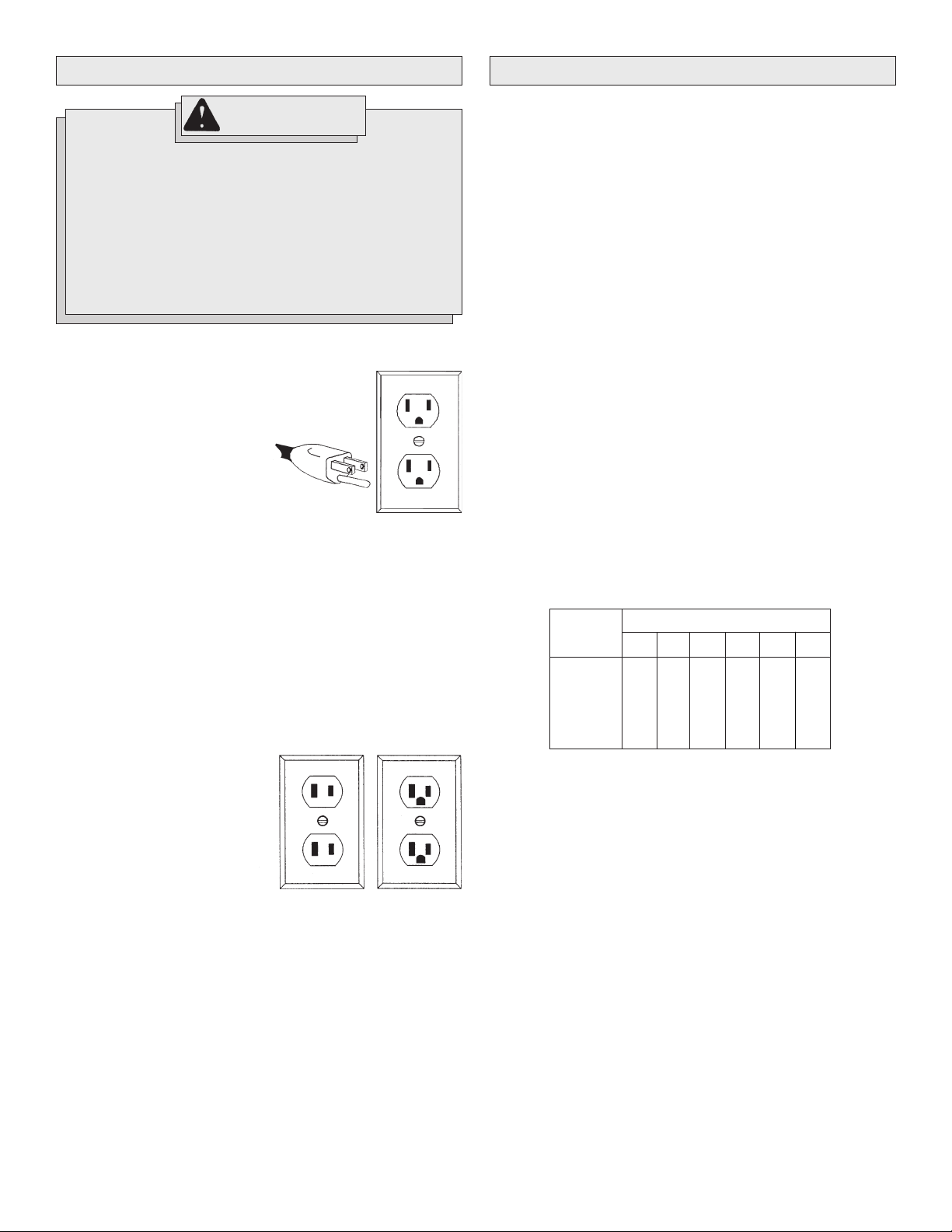

Grounded Tools:
Tools with Three Prong Plugs
Tools marked Grounding Required
have a three wire cord and three
prong grounding plug. The plug must
be connected to a properly grounded
outlet (See Figure A). If the tool should
electrically malfunction or break
down, grounding provides a low resistance path to carry electricity
away from the user, reducing the risk
of electric shock.
The grounding prong in the plug is connected through the green wire
inside the cord to the grounding system in the tool. The green wire in the
cord must be the only wire connected to the tool's grounding system and
must never be attached to an electrically live terminal.
Your tool must be plugged into an appropriate outlet, properly installed
and grounded in accordance with all codes and ordinances. The plug
and outlet should look like those in Figure A.
Double Insulated Tools:
Tools with Two Prong Plugs
Tools marked Double Insulated do
not require grounding. They have a
special double insulation system
which satisfies OSHA requirements
and complies with the applicable
standards of Underwriters Laboratories, Inc., the Canadian Standard
Association and the National Electrical Code. Double Insulated tools may
be used in either of the 120 volt outlets shown in Figures B and C.
Fig. A
Fig. B
Fig. C
Grounded tools require a three wire extension cord. Double insulated
tools can use either a two or three wire extension cord. As the distance
from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a
serious drop in voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the required minimum
wire size.
The smaller the gauge number of the wire, the greater the capacity of the
cord. For example, a 14 gauge cord can carry a higher current than a 16
gauge cord. When using more than one extension cord to make up the
total length, be sure each cord contains at least the minimum wire size
required. If you are using one extension cord for more than one tool, add
the nameplate amperes and use the sum to determine the required minimum wire size.
Guidelines for Using Extension Cords
If you are using an extension cord outdoors, be sure it is marked
with the suffix W-A (W in Canada) to indicate that it is acceptable
for outdoor use.
Be sure your extension cord is properly wired and in good electrical
condition. Always replace a damaged extension cord or have it
repaired by a qualified person before using it.
Protect your extension cords from sharp objects, excessive heat
and damp or wet areas.
Recommended Minimum Wire Gauge
Nameplate
Amperes
8.1 - 12
12.1 - 15
15.1 - 20
* Based on limiting the line voltage drop to five
volts at 150% of the rated amperes.
for Extension Cords*
25'
0 - 5
5.1 - 8
16
16
14
12
10
Extension Cord Length
100'
14
12
10
10
150'
12
10
--
--
--
--
50'
16
16
14
12
10
75'
16
14
12
10
10
200'
12
--
--
--
--
READ AND SAVE ALL INSTRUCTIONS
FOR FUTURE USE.
page 4
Page 5

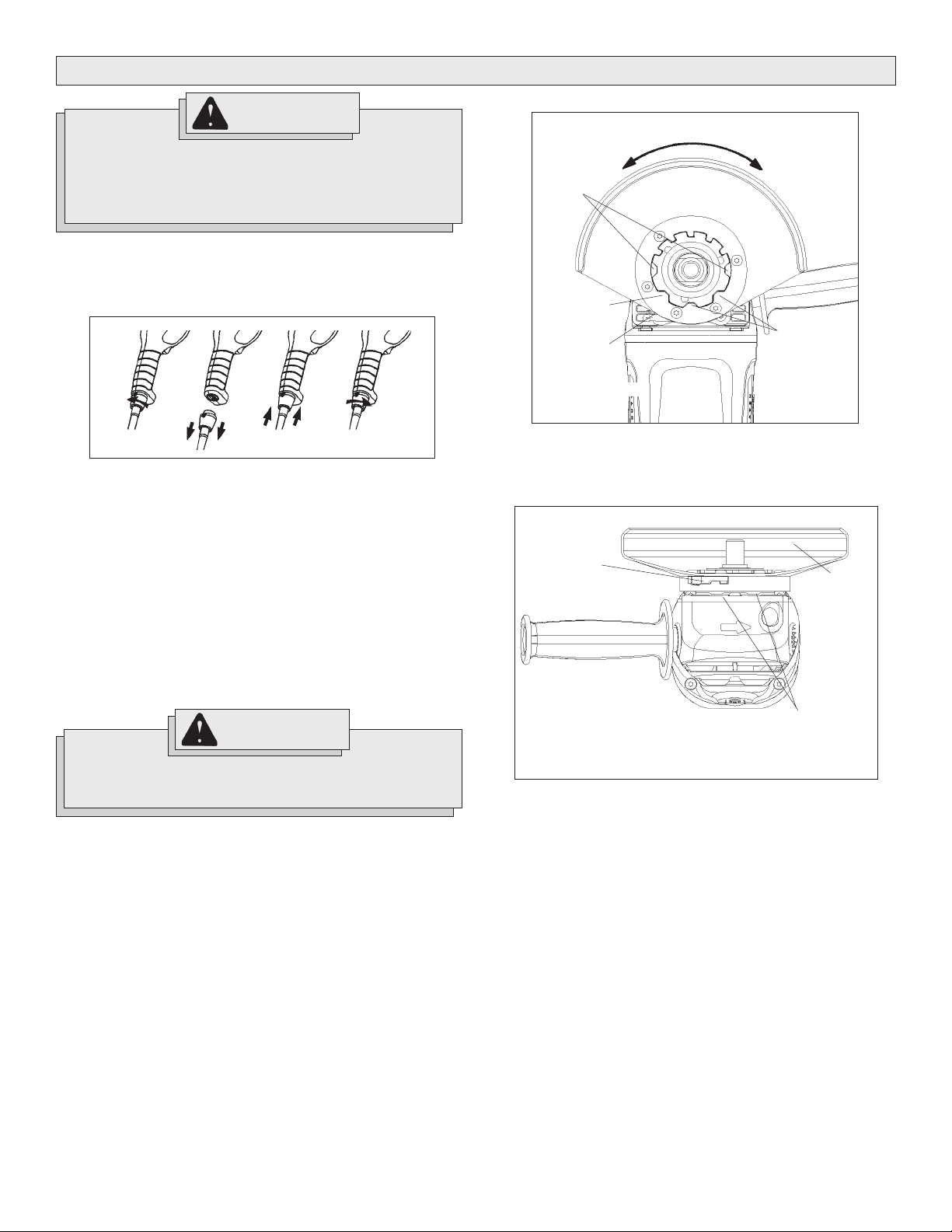

TOOL ASSEMBLY
WARNING!
To reduce the risk of injury, always unplug tool before
attaching or removing accessories or making adjustments.
Use only specifically recommended accessories. Others
may be hazardous.
Removing and Replacing Quik-Lok® Cords (Fig. 1)
Select Models
MILWAUKEE's exclusive Quik-Lok® Cords provide instant field replacement
or substitution.
Fig. 1
1. To remove the Quik-Lok® Cord, turn the cord nut 1/4 turn to the left and
pull it out.
2. To replace the Quik-Lok® Cord, align the connector keyways and push
the connector in as far as it will go. Turn the cord nut 1/4 turn to the right
to lock.
Installing the Side Handle
The side handle may be installed on the top of the gear case or on either side
of gear case for right or left handed use. Position side handle in the location
which offers best control and guard protection. For operating zones that provide maximum protection for the operator, see Fig. 9. To install, thread side
handle into side handle socket on desired side of gear case and tighten
securely.
Fig. 2
Tab slot
Tab slot
Guard
adjustment
lock lever
Press in the guard adjustment lock lever and rotate the guard to one of
the detent slots. The lock lever must engage with one of the detents
(Fig. 3).
Fig. 3
Guard
adjustment
lock lever
Tab slot
Guard
WARNING!
To reduce the risk of injury when grinding, ALWAYS use the
proper guard. ALWAYS properly install the guard.

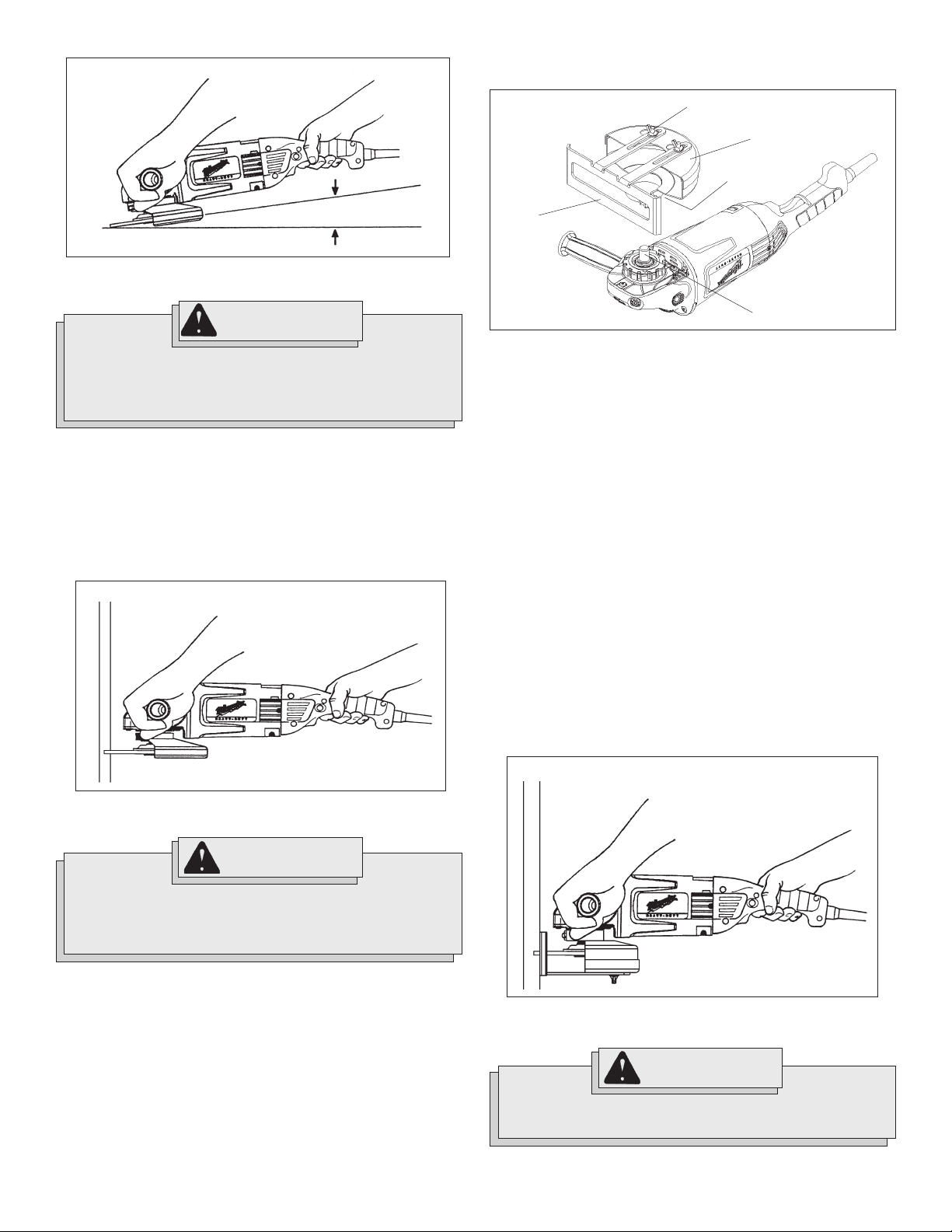

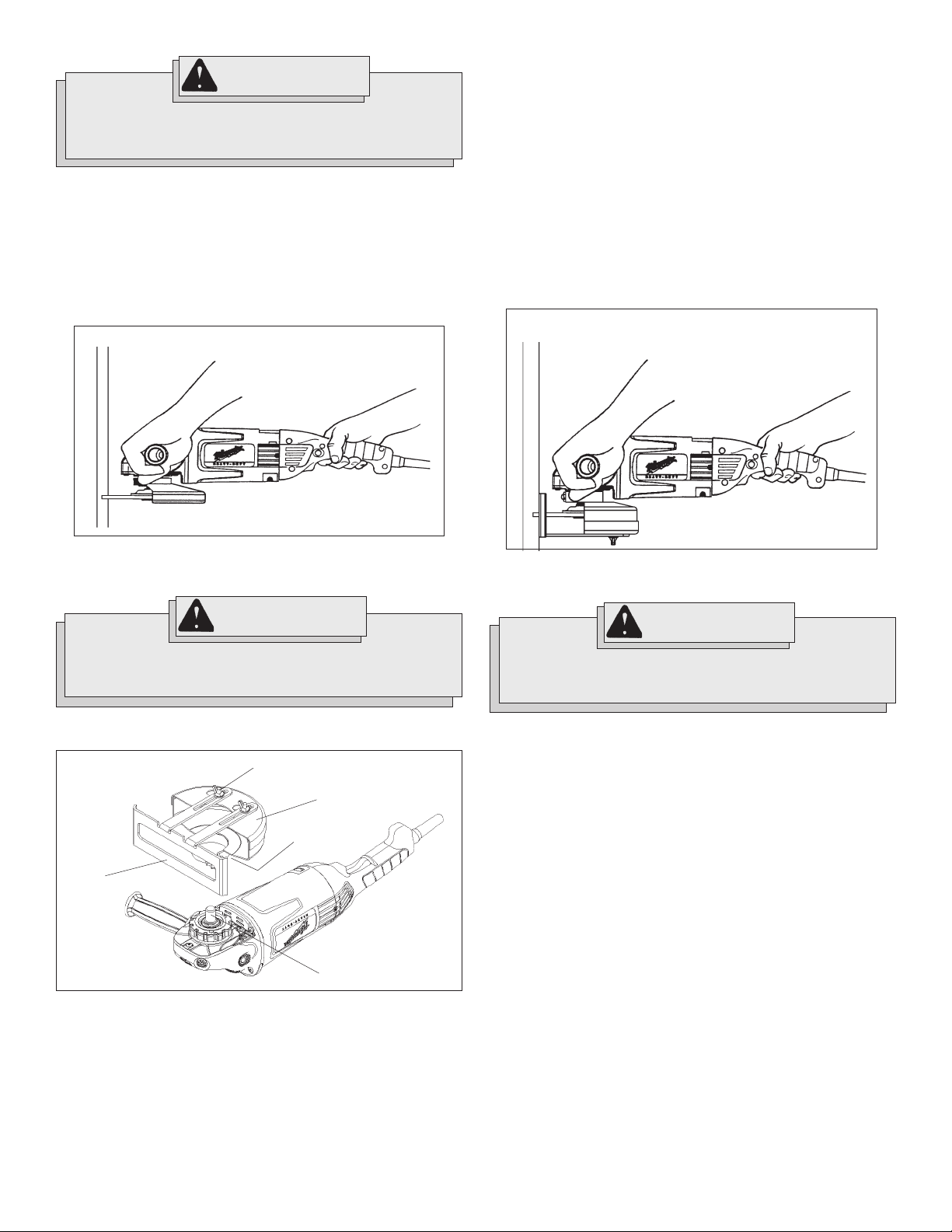

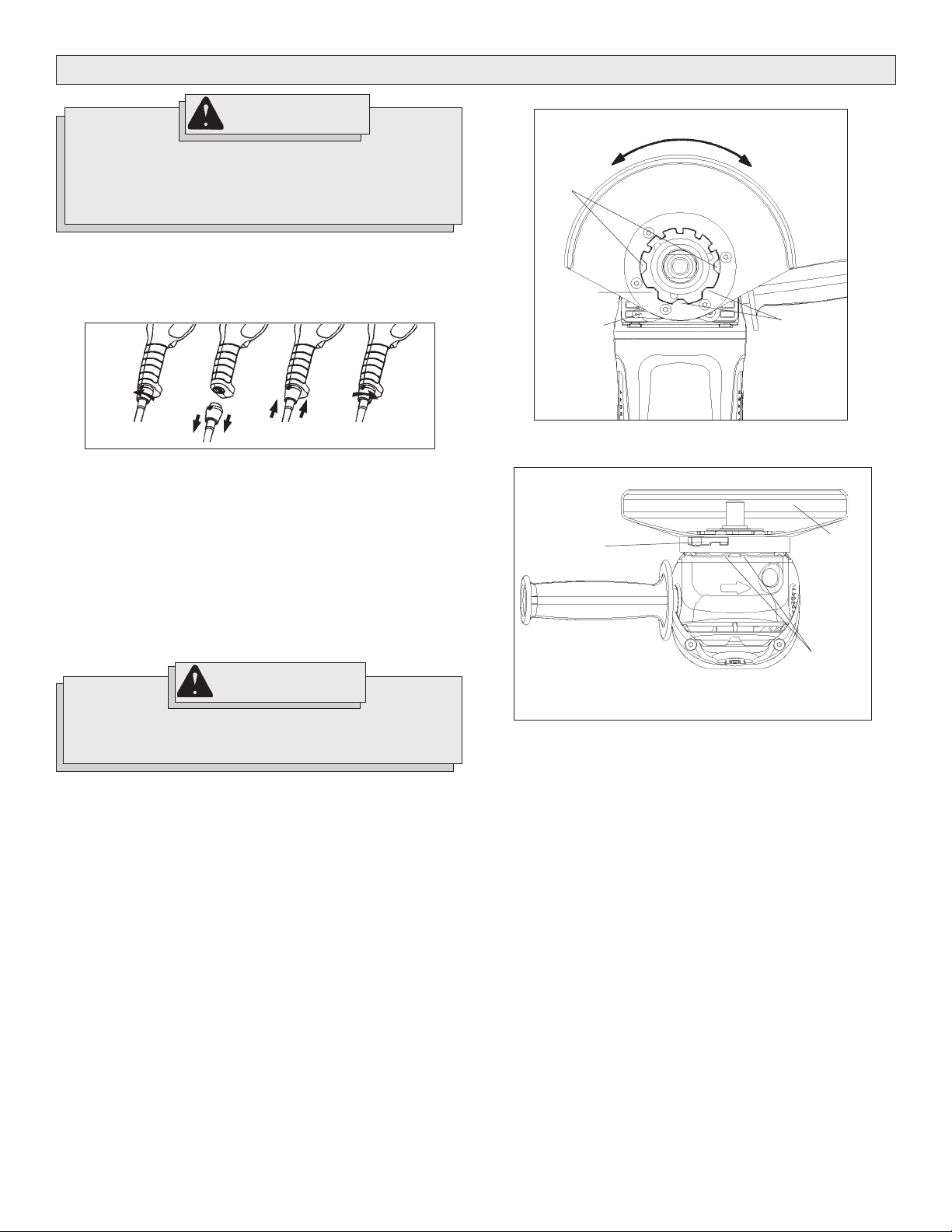

Installing, Adjusting, and Removing the Guard (Fig. 2 & 3)
Select Models
The guard must be used when using the tool as a grinder. The guard should
be removed when using tool as a sander.
1. To install the guard, unplug the tool and place it upside down on a level
surface. Remove any accessories from the spindle.
Line up the tabs with the tab slots (Fig. 2). Then press the guard down
onto the tool.
Lock lever
must engage one
of detents
2. To adjust the guard, press in the guard adjustment lock lever and rotate
the guard to one of the detents (Fig. 3).
Position the guard in the location which offers best control and guard
protection. For operating zones that provide maximum protection for the
operator, see Fig. 9.
3. To remove the guard, unplug tool and place it upside down on a level
surface. Remove any accessories from spindle.
Press in the guard adjustment lock lever and rotate the guard to line up
the tabs with the slots (Fig. 2). Then lift the guard straight up and away
from the tool.
page 5
Page 6

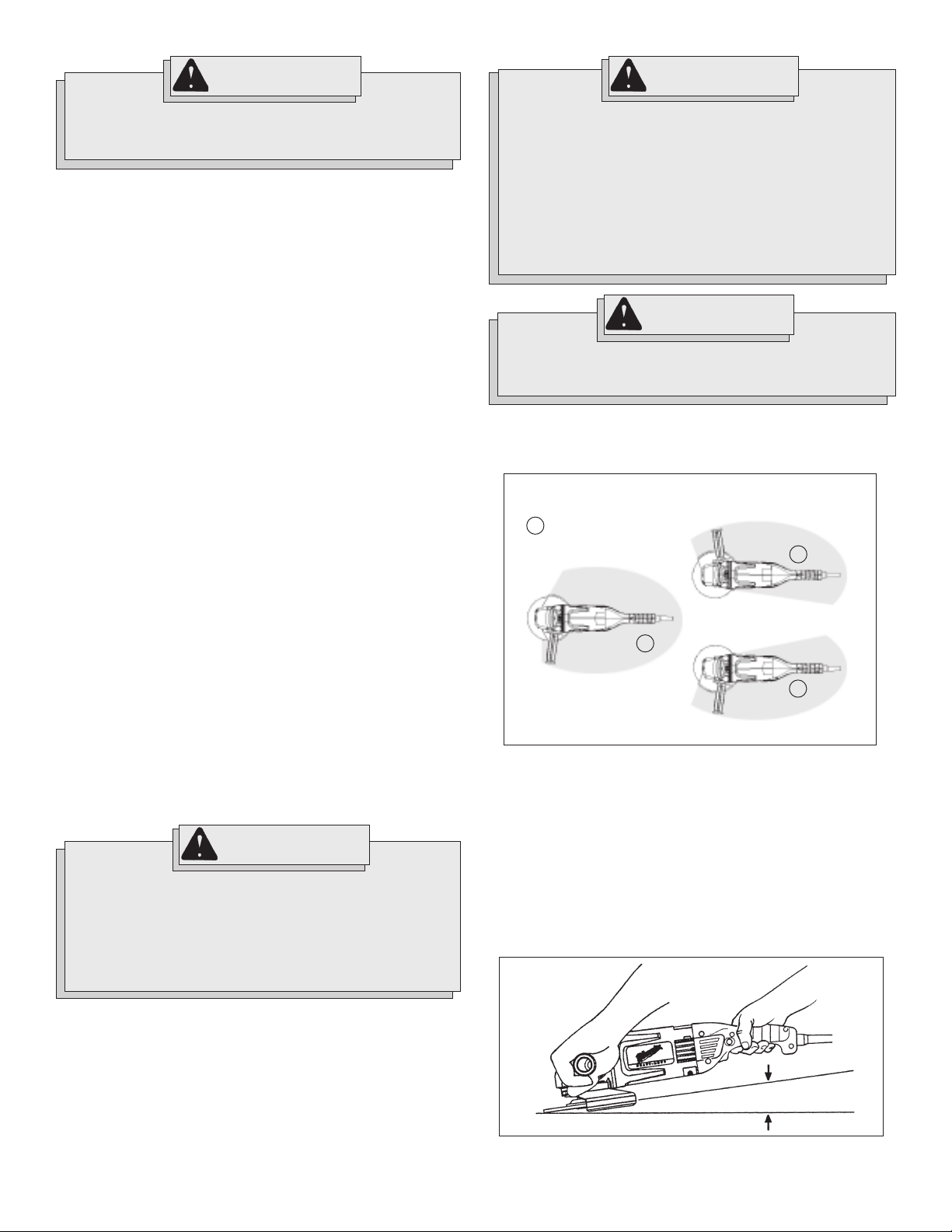

OPERATION
WARNING!
To reduce the risk of injury, wear safety goggles or glasses
with side shields.
Starting and Stopping the Motor
1. To start the tool, pull the trigger.
2. To stop the tool, release the trigger.
WARNING!
To reduce the risk of injury or damage to the tool, do not use
the spindle lock button to stop the spindle while the tool is
in use or is coasting after shut-off.

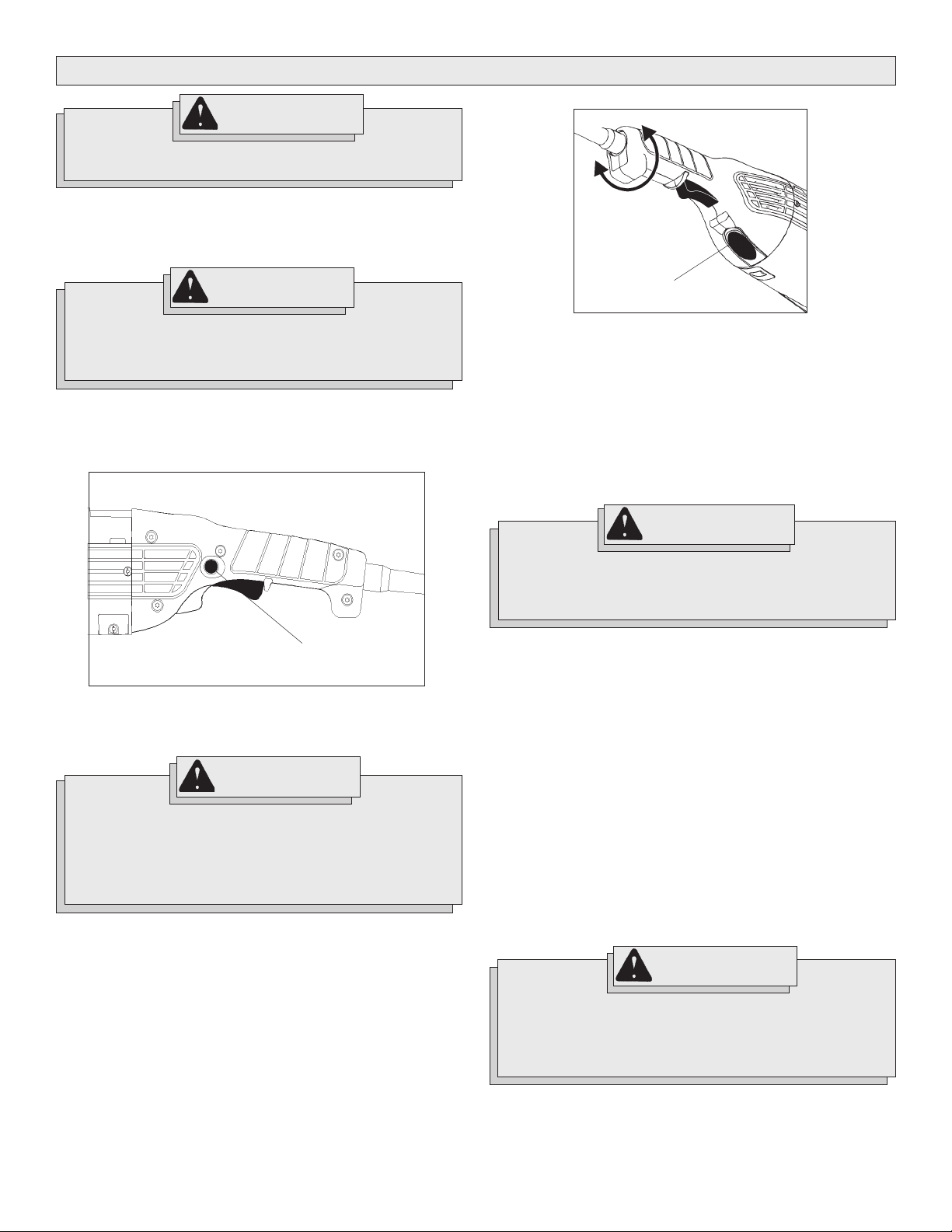

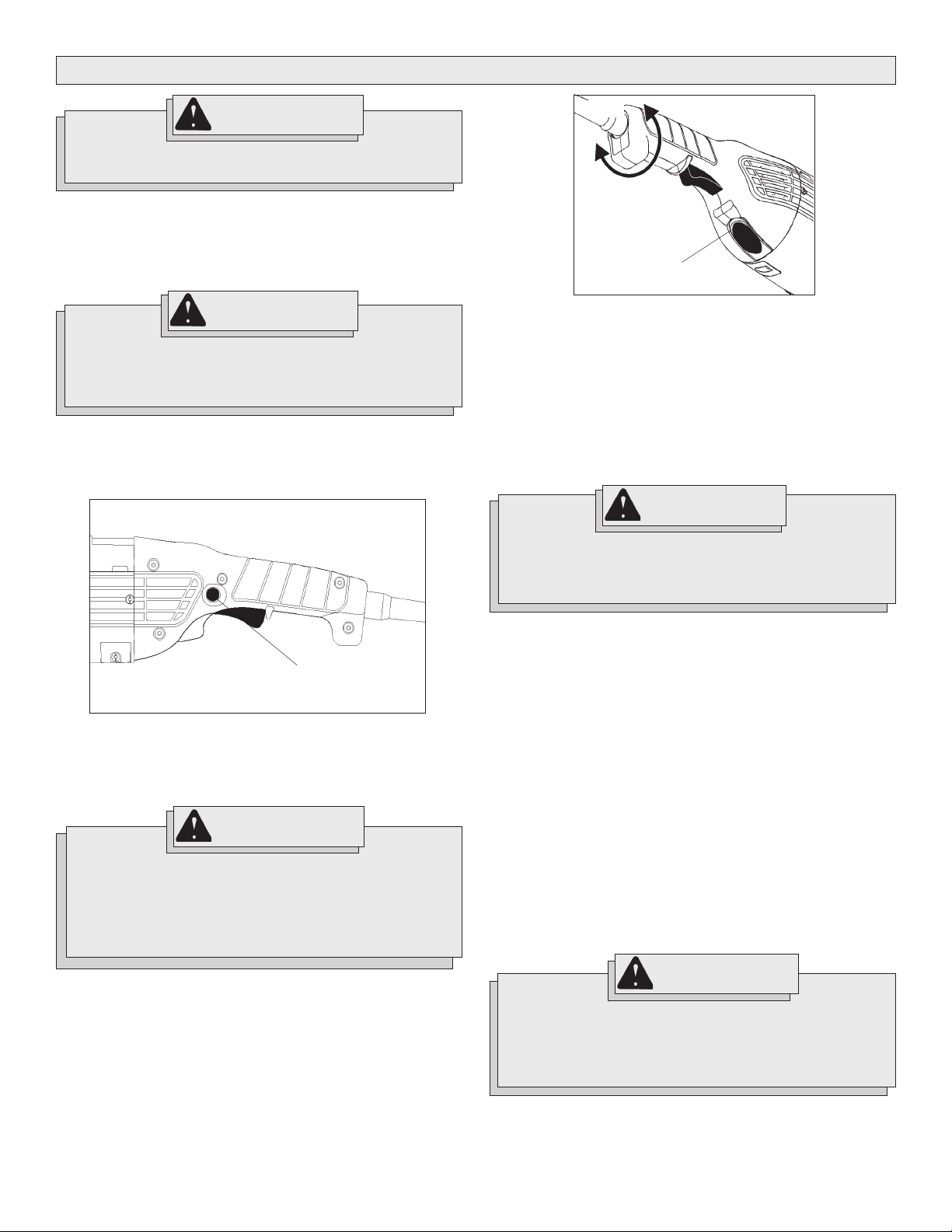

Locking the Trigger (Fig. 4)
Select Models
The lock button holds the trigger in the ON position for continuous use.
Fig. 4
Fig. 5
Handle
release button
(on bottom)
1. Unplug tool.
2. Press and hold the handle release button in and rotate the rear handle
to one of the nine handle positions. The adjustable handle feature
has detents which allow the handle to snap into position. Make sure
the handle snaps firmly into position and does not rotate.
Position the guard in the location which offers best control and guard
protection. For operating zones that provide maximum protection for the
operator, see Fig. 9.
WARNING!
To reduce the risk of personal injury and damage to the tool,
use ONLY accessories rated at or above the RPM listed on the
WARNING section of the tool's nameplate.
Lock-on button
1. To lock the trigger on, hold the lock-on button in while pulling the trigger.
Release the trigger.
2. To unlock the trigger, pull the trigger and release. The lock-on button
will pop out.
WARNING!
To reduce the risk of injury, do not operate tool with handle
release button pressed in or with handle not locked into
position. If the handle does not lock securely into position,
do not operate tool. Return the tool to a MILWAUKEE service
facility for repair immediately.

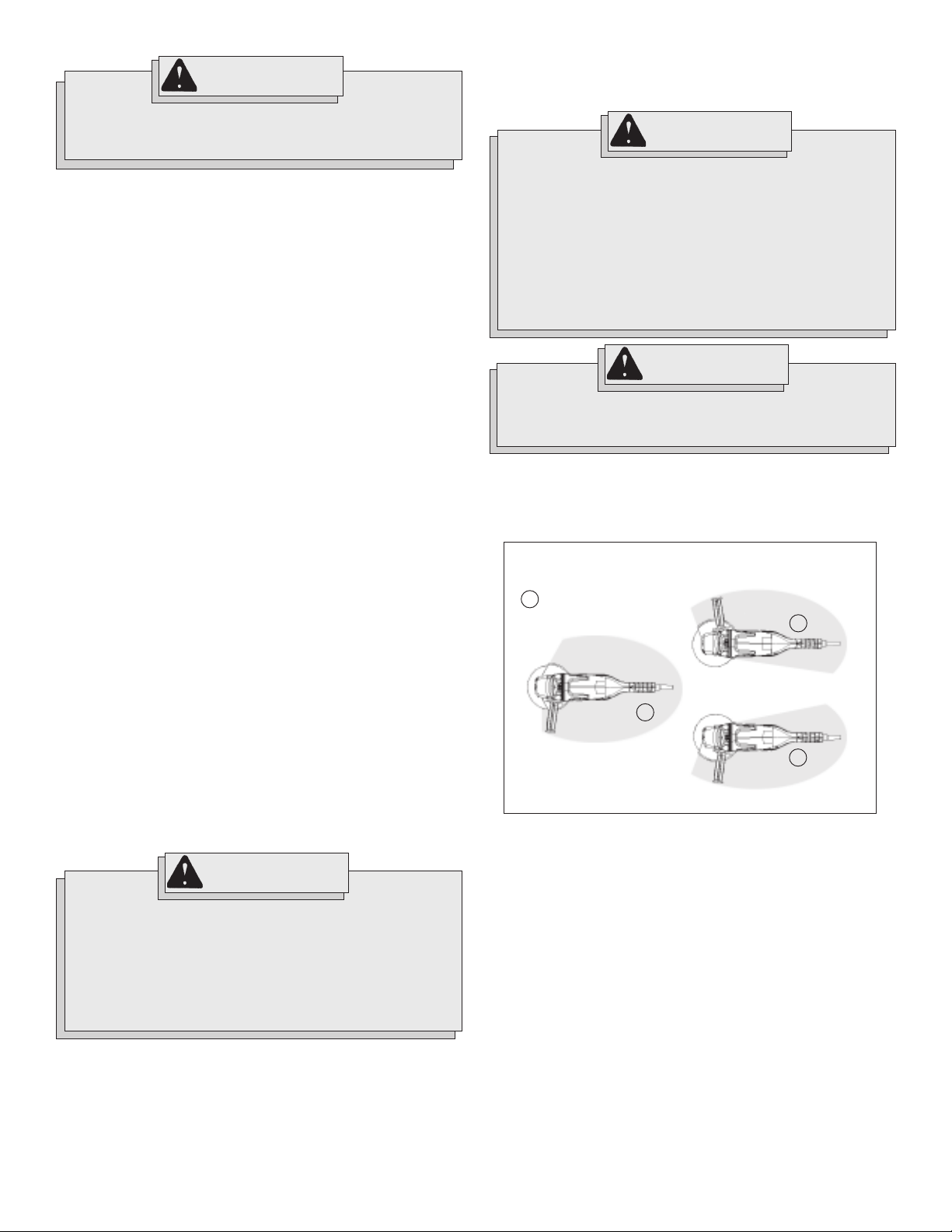

Adjusting the Rear Handle Position (Fig. 5)
Select Models
This tool is equipped with an adjustable rear handle. This feature
allows the user to adjust the angle of the handle to nine positions for optimum operating positions.
Sanding Disc and Grinding Wheel Selection
Use sanding discs and grinding wheels that are:
correct size as written on tool's nameplate
correct wheel type and grit for the job
rated at or above the RPM listed in the WARNING section on
the tool's nameplate
Use backing pads, adapters, and other accessories that are:
correct size for tool and for sanding disc or grinding wheel
rated at or above the RPM listed in the WARNING section on
the tool's nameplate
the proper accessory for the job
Sanding Disc and Grinding Wheel Material
Sanding discs and grinding wheels are made of various materials and are
designed for different jobs. Be sure that you choose the proper sanding disc
or grinding wheel for the job you plan to do.
WARNING!
To reduce the risk of injury, always unplug tool before
attaching or removing accessories or making adjustments.
Use only specifically recommended accessories. Others
may be hazardous.
page 6
Page 7

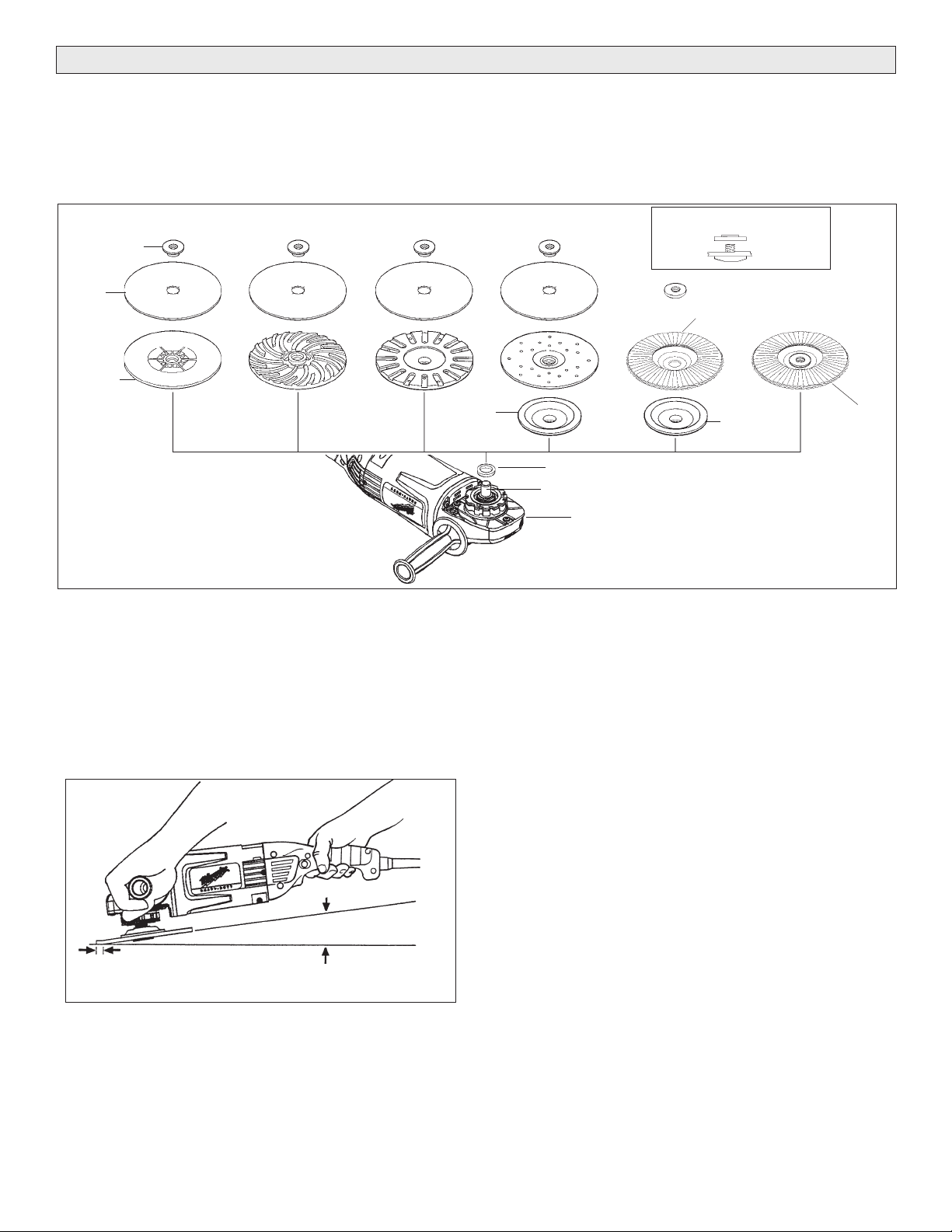

USING SANDING DISCS

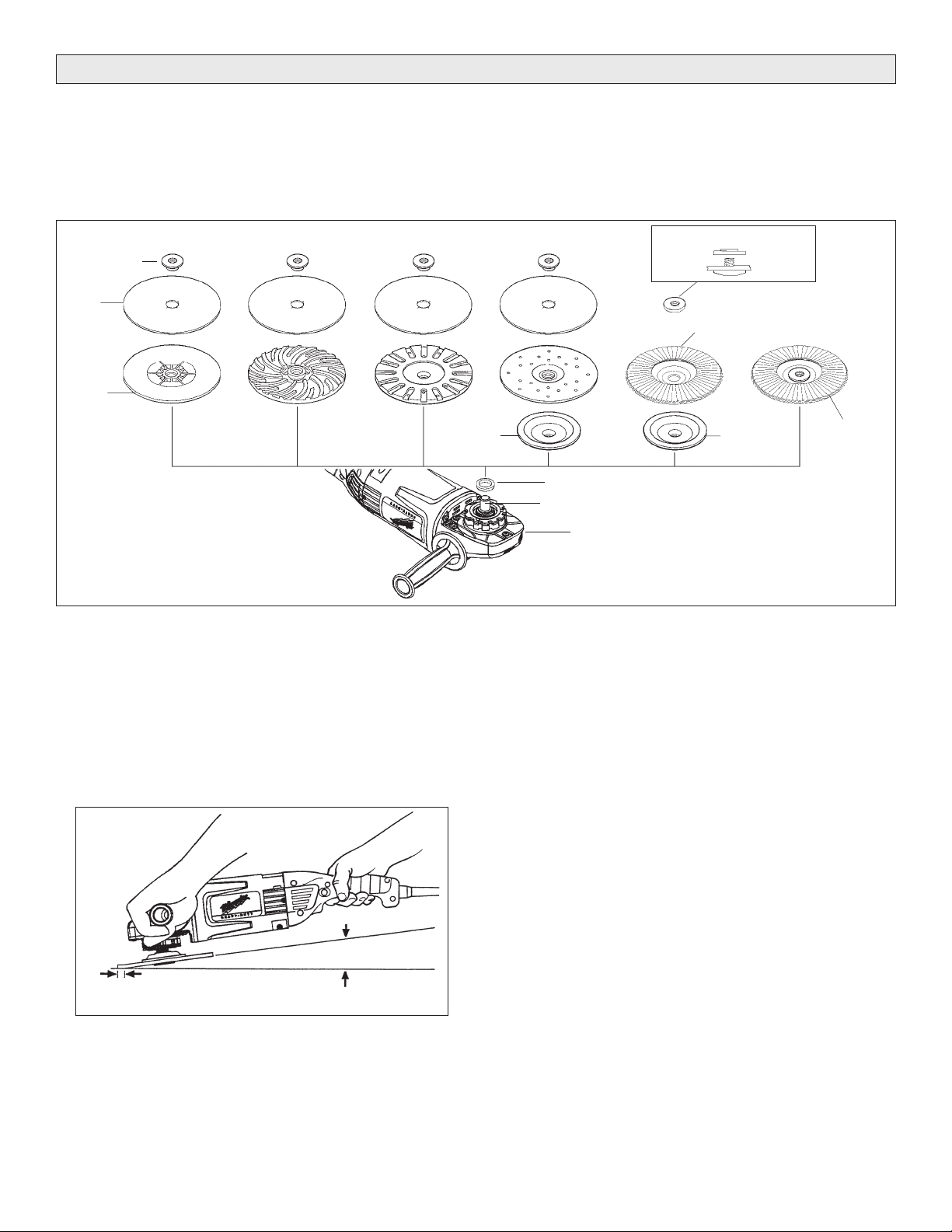

Installing Sanding Discs (Fig. 6)
1. Unplug tool and place it upside down on a level surface as shown. Remove any accessories from spindle.
2. Thread nylon washer onto spindle. Attach backing pad and sanding disc using Fig. 6 to determine type and order of assembly.
NOTE: When installing flap disc without hub, position disc nut as shown.
3. To tighten, press the spindle lock button while turning disc nut clockwise.
4. To remove sanding disc and backing pad, unplug tool and reverse procedure.
Fig. 6
Disc nut
Sanding
disc
Backing
pads
A. Polypropylene
B. Spiral
C. Rubber
D. Phenolic
BCDA
Rubber
pad
Nylon washer
Spindle
Spindle lock button
Disc nut position
Flap disk
Type 27
flange
Flap disk
with hub
Sanding (Fig. 7)
1. Use a clamp, vise or other practical means to hold your work, freeing
both hands to control your tool. Firmly grasp rear handle and side handle
before starting and while tool is in operation. Allow sanding disc to come
to full speed before beginning to sand.
2. Hold tool at 5° to 15° angle as shown to ensure proper sanding pressure
and control (Fig. 7). Too great an angle will result in too much pressure
and could cause excessive wear to the disc and workpiece. Too small
an angle will reduce control.
Fig. 7
Hold at a 5° to 15° angle
For best results use
only this portion of disc
3. Use long, sweeping, side to side strokes, advancing forward to produce
the desired finish.
Removing Welds or Hammer Marks
When removing welds or hammer marks, limit coarse sanding to the immediate area. Use successively finer grits to smooth surface.
Cross Sanding
When finishing a surface that has been prepared by a coarse disc or wheel,
sand at right angles to the strokes made by the coarser disc.
Finishing marks left from previous sanding are easily seen and removed for
a uniform finish. Failure to cross sand when changing from a coarse disc to
a finishing disc may result in deep scratches and circular marks.
Finishing Metal
Constantly move across the surface. Work faster on curved surfaces where
contact areas are smaller and pressure is greater. Flat areas may appear at
the end of the stroke when pressure is too heavy. Ease up on pressure at end
of each stroke and when reversing strokes.
Troubleshooting
Deep scratches and circular marks can result from:
Using too coarse a grit
Using a partially glazed disc
Dirt or loose metal on the workpiece
Failure to sand across the grain when changing from coarse to
finishing discs
Bluish discoloration of metal surface indicates:
Excessive heat caused by circular motion in a small area
Excessive pressure
Use of worn out or glazed discs
Selecting Sanding Discs & Grit
Refer to the table below to select the correct type of sanding disc for your
job. Generally, use 16, 24 or 36 grit for heavy stock removal; 50, 60 or 80 grit
for medium stock removal and 120 grit for finishing. Always begin with a
coarse grit, using successively finer grits to obtain the desired finish. See
Catalog for a complete list of MILWAUKEE sanding discs.
Aluminum
Oxide
For fast cutting,
general purpose discs
for most metal jobs.
Best for cold-rolled
steel, stainless steel or
metals requiring tough,
fast cutting, long
lasting abrasives.
Aluminum
Zirconia Bi-Cut
Unique grit pattern is
arranged in clusters for
faster stock removal and
cleaning. Ideal for
removing paint from
cars, boats, etc. without
clogging.
Ceramic
Lasts up to 3 times
longer than aluminum
oxide discs. For general
metal working. Ideal for
tough jobs.
page 7
Page 8
USING GRINDING AND CUT-OFF WHEELS

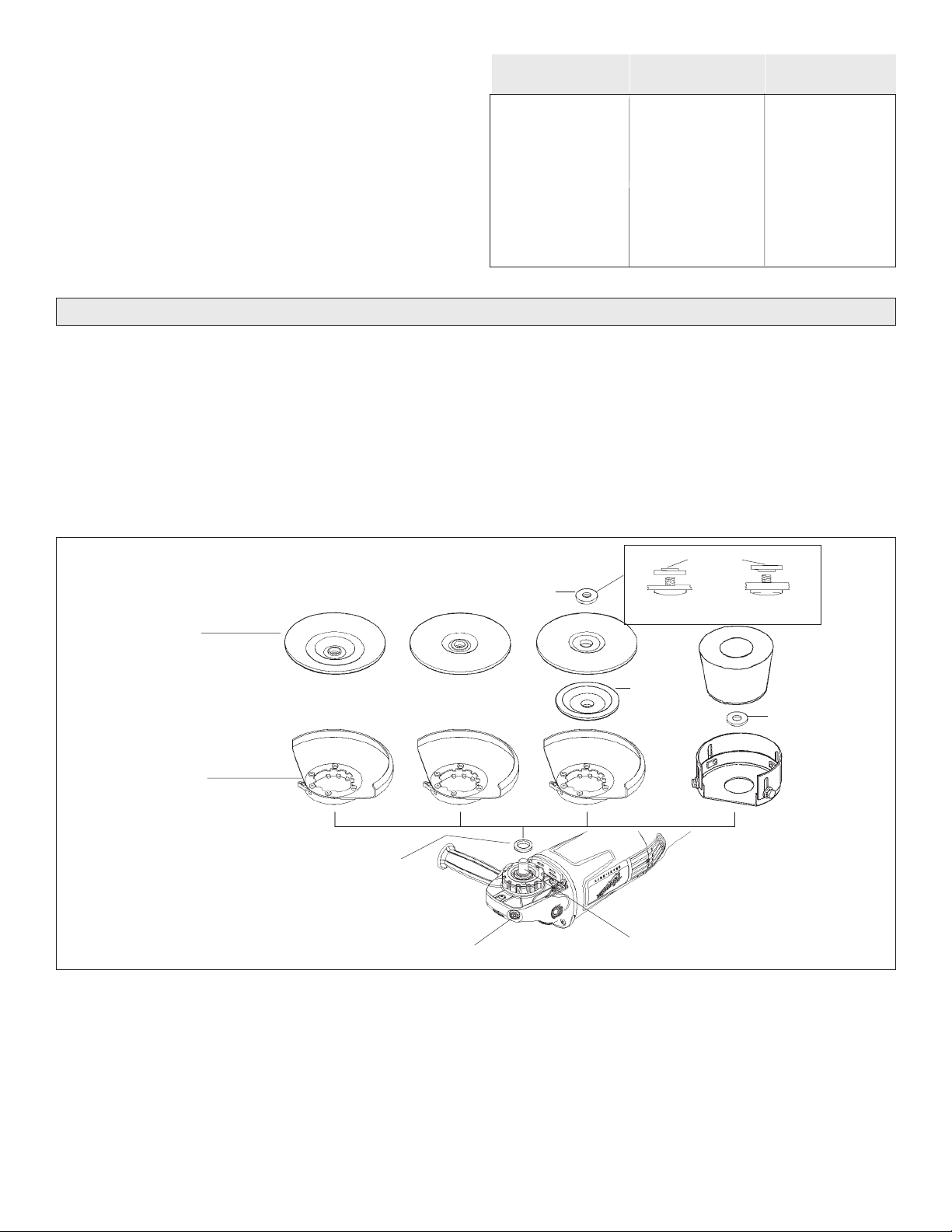

Installing Grinding Wheels (Fig. 8)
1. Unplug tool and place it upside down on a level surface as shown. Remove any accessories from spindle.
2. Thread nylon washer onto spindle. Attach guard and grinding wheel using Fig. 8 to determine type and order of assembly (See Fig. 2 and 3 for attaching
guard). NOTE: When installing Type 27 or Type 29 grinding wheels, position disc nut according to wheel thickness.
Position the guard in the location which offers best control and guard protection. For operating zones that provide maximum protection for the operator,
see Fig. 9. NOTE: When selecting Type 11 grinding cup wheels, the guards skirt should be adjusted so that no more than 1/8" of the wheel extends
beyond the guard.
3. To tighten, press the spindle lock button while turning wheel or disc nut clockwise using the spanner wrench provided.
4. To remove grinding wheel and guard, unplug tool and reverse procedure.
Fig. 8
Grinding wheels
A. Type 28 with hub
B. Type 27 with hub
Type 29 with hub
C. Type 27 with flange
Type 29 with flange
D. Type 11
Guard
E. Type 28
F. Type 27
G. Type 27
H. Type 11
Disc nut position
Disc nut
A
Nylon washer
BC
FG HE
Spindle lock button
1/8" thick or
less wheels
Type 27
flange
Spindle
D
1/4" thick
wheels
Type 11
flange
WARNING!
To reduce the risk of injury, the operator should
be instructed in the use, care and protection of
grinding wheels.
Care of Grinding & Cut-Off Wheels
Grinding and cut-off wheels should be protected from:
wetness and extreme humidity
any type of solvent
extreme changes in temperature
dropping and bumping
Grinding and cut-off wheels should be stored:
in an organized way so wheels can be removed without disturbing
or damaging other wheels
with their safety information
Grinding and cut-off wheels should NOT be:
dropped
rolled
bumped
If any wheel is dropped, rolled, bumped, subjected to extreme changes in
temperature, or has come into contact with solvents or wetness, discard wheel
immediately.
Troubleshooting
Deep scratches and circular marks can result from:
Uneven pressure
Using a partially glazed wheel - especially on aluminum applications
Dirt or loose metal on the workpiece
Failure to constantly move across surface
Bluish discoloration of metal surface indicates:
Excessive heat caused by circular motion in a small area
Excessive pressure
Use of worn out or glazed wheels
Inspecting Wheels
Always handle wheels carefully to avoid damage. Before installing any wheel,
always inspect it for cracks. If wheel is cracked, discard it to prevent others
from using it.
WARNING!
Only use wheels with Maximum Safe Operating Speed rated
at or above the RPM listed on the WARNING section of the
tool's nameplate. This speed is based on the strength of the
wheel, allowing for a reasonable measure of safety. It is not
meant to imply a best or most efficient operating speed. Do
not exceed the Maximum Safe Operating Speed.
page 8
Page 9
Selecting Wheels
Grinding is the cutting action of thousands of abrasive grains on the face of
a grinding wheel. When grinding metals such as steel and iron, choose an
aluminum oxide grinding wheel. Select a silicon carbide grinding wheel for
stone and concrete. Use cotton reinforced wheels for non-ferrous metals.
Type 27 reinforced 1/8" cut-off wheels are suited for small cut-off and shallow notching operations only.
Fig. 10
WARNING!
To reduce the risk of injury when grinding:
ALWAYS hold the tool firmly with both hands using the
handles provided; before and during grinding
NEVER allow the wheel to bind
NEVER use a wheel that has been dropped
NEVER bang grinding wheel onto work
NEVER grind without proper safety equipment
WARNING!
To reduce the risk of injury when grinding, ALWAYS use the
proper guard. ALWAYS properly install the guard.
Grinding (Fig. 9 & 10)
1. Depending on your job, position the guard to provide maximum protection for the operator (Fig. 9).
Fig. 9
1 Operator's Zones
1
Hold at a 5° to 15° angle
5. Control pressure and surface contact between wheel and workpiece.
Too much pressure slows cutting speed.
WARNING!
A Type 27 guard must be installed when using a Type 27 cutoff wheel to provide maximum protection for
the operator if the wheel should break.
Using Type 27 Cut-Off Wheels (Fig. 11)
Type 27 cut-off wheels are only suited for small cut-off and shallow notching
operations.
1. Firmly grasp rear handle and side handle before starting and while using tool. Allow wheel to come to full speed before starting.
2. When using a cut-off wheel, hold tool as shown, using only the edge of
the wheel (Fig. 11).
Fig. 11
1
1
2. If you have just installed a grinding wheel or are just beginning a
period of work, test the wheel by letting it spin for one minute before
applying it to the workpiece.
NOTE: Out-of-balance wheels can mar workpiece, damage the tool,
and cause stress to wheel that may cause wheel failure.
3. Firmly grasp rear handle and side handle before starting and while
using tool. Allow wheel to come to full speed before starting to grind.
4. When grinding, hold tool at a 5o to 15o angle as shown, using constant pressure for a uniform finish (Fig. 10). Too great an angle causes
too much pressure on small areas which may gouge or burn work
surface.
3. Control pressure and surface contact between wheel and workpiece.
Too much pressure slows cutting speed.
page 9
Page 10
WARNING!
A Type 1 guard must be installed when using a Type 1 cutoff wheel to provide maximum protection for the operator if
the wheel should break.
Installing and Removing Type 1 Guard Assembly and Adjusting Shoe
(Fig. 12)
Fig. 12
Adjusting
shoe
Carriage bolt and wingnut
Guard
Guard screw
Spindle
Using Type 1 Cut-Off Wheels (Fig. 13)
1. Firmly grasp rear handle and side handle before starting and while using tool. Allow wheel to come to full speed before starting.
2. When using a cut-off wheel, hold tool as shown, using only the edge of
the wheel (Fig. 13).
Fig. 13
3. Control pressure and surface contact between wheel and workpiece.
Too much pressure slows cutting speed.
1. Unplug tool and place it upside down on a level surface. Remove any
accessories from spindle.
2. Loosen the guard screw and slip the guard over the spindle.
Position the guard in the location which offers best control and guard
protection. For operating zones that provide maximum protection for the
operator, see Fig. 9. Tighten the guard screw securely.
3. To adjust the guard, unplug the tool, loosen the guard screw, rotate the
guard to the desired position and retighten the guard screw.
4. To remove the adjusting shoe, loosen the wing nuts, slide the shoe over
to the access holes and lift out. To install the adjusting shoe, insert the
head of the carriage bolts into guard access holes and slide the shoe
over to the far edge of slots. Adjust shoe to desired position and tighten
wing nuts securely.
5. To remove the guard, unplug the tool, remove the accessories and
reverse the procedure.
WARNING!
To reduce the risk of injury, never use a Type 1 cut-off wheel
for surface grinding.
page 10
Page 11
USING WIRE BRUSHES
Selecting Wire Brushes
Wire brushes are useful for removing rust, scale, burrs, weld slag, etc. A
wide variety of wire brushes are available for many applications.
WARNING!
Everyone in the area must wear protective clothing and
safety goggles or face shields. Fatigued wires and residue
will fly off the brush with considerable force, causing the
potential for serious injuries.

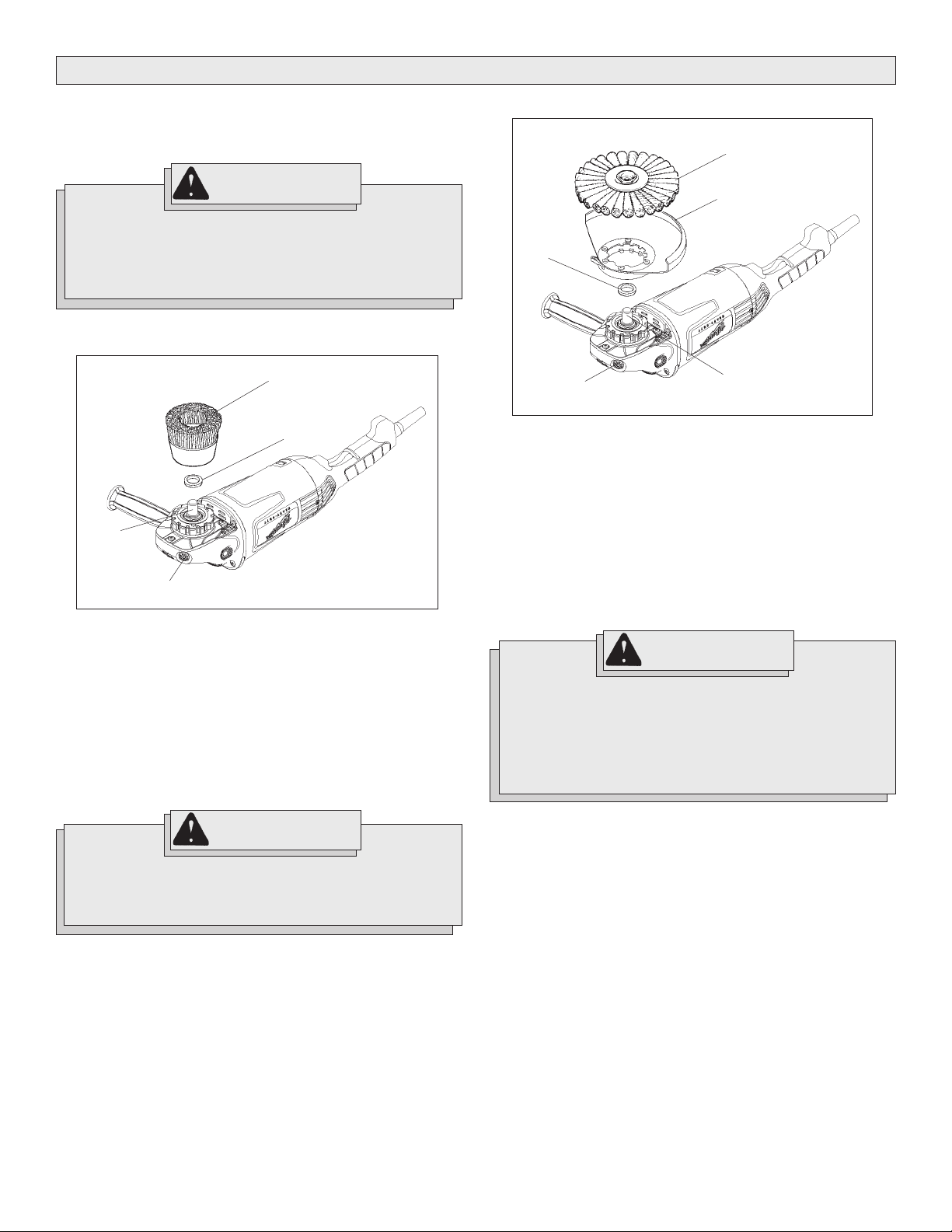

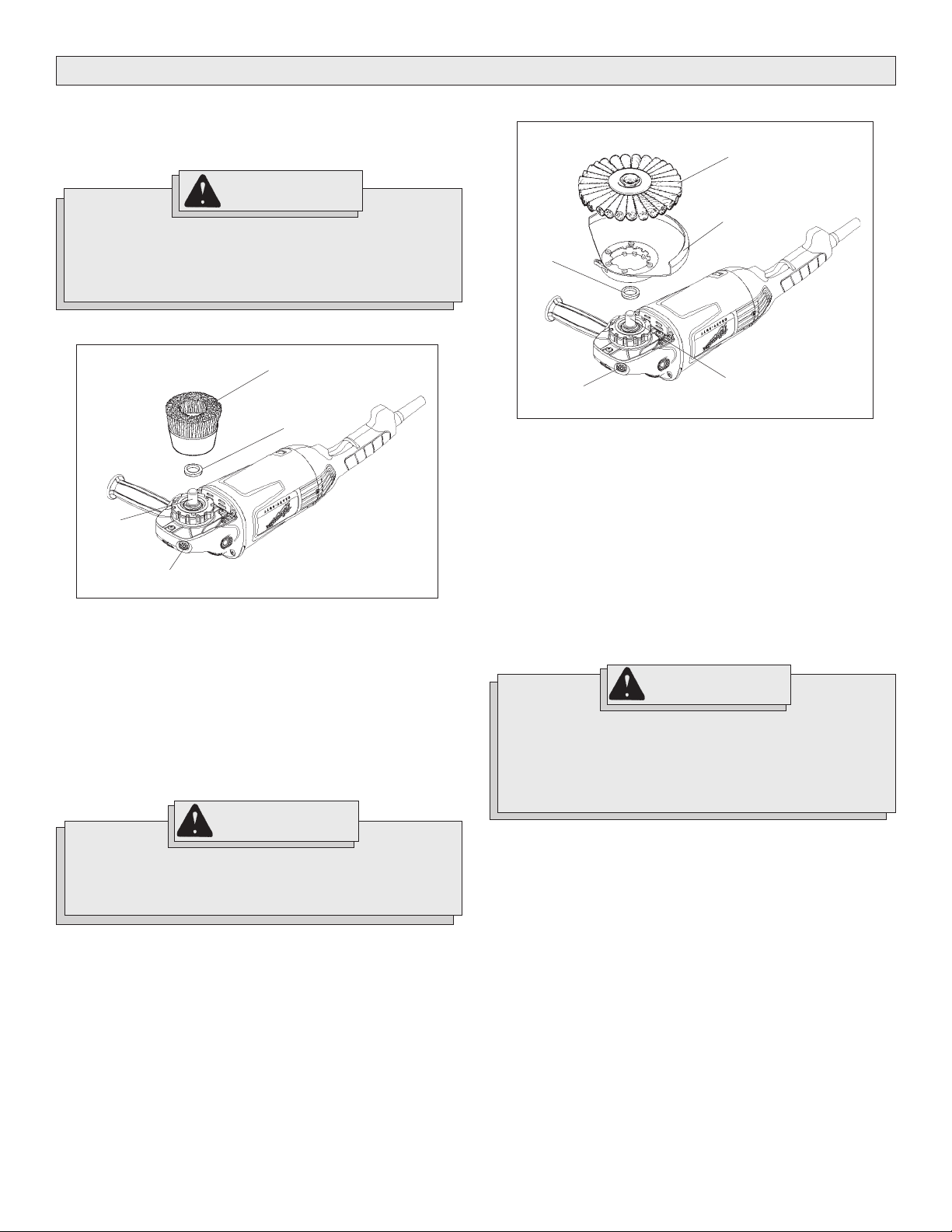

Installing Wire Cup Brushes (Fig. 14)
Fig. 14
Spindle
Spindle lock button
1. Unplug tool and place it upside down on a level surface. Remove any
accessories from spindle.
NOTE: Never use a guard with a wire cup brush.
2. Thread nylon washer onto spindle. Attach wire cup brush onto spindle.
3. Press the spindle lock button while tightening brush with a wrench (not
provided with tool).
4. To remove wire cup brush, unplug tool and reverse procedure.
Wire cup brush
Nylon washer
WARNING!
Because the wires on wire wheel brushes are directed
towards the operator, a Type 27 guard must be used to
protect the operator when fatigued wires break.
Installing Wire Wheel Brushes (Fig. 15)
Fig. 15
Wire wheel brush
Guard
Nylon
washer
Spindle
lock
button
1. Unplug tool and place it upside down on a level surface. Remove any
accessories from spindle.
2. Thread nylon washer onto spindle. Attach guard and wire wheel brush
onto spindle (see Fig. 2 and 3 for attaching guard).
Position the guard in the location which offers best control and guard
protection. For operating zones that provide maximum protection for
the operator, see Fig. 9.
3. Press the spindle lock button while tightening brush with a wrench
(not provided with tool).
4. To remove wire wheel brush and guard, unplug tool and reverse
procedure.
Spindle
WARNING!
Never exceed Maximum Safe Operating Speed of the brush.
Do not use a damaged brush or one which is functioning
improperly (throwing wires, out-of-balance, etc.). These
conditions increase the possibility of further brush failure
and possible injury. Discard and replace damaged brushes
immediately.
Using Wire Brushes
1. Do not wear loose clothing when using wire brushes. The wires may
catch on loose clothing and pull the clothing into the moving parts.
2. Firmly grasp rear handle and side handle before starting and while
using tool. Always test the wire brush for balance and loose or damaged wires by running tool at no load speed for at least one minute
before applying it to your work.
3. When applying brush to work, avoid using too much pressure. This
causes over-bending of wires and heat build-up resulting in premature
wire breakage, rapid dulling and reduced brush life.
Instead of using more pressure, try a wire wheel brush with more
aggressive cutting action (increased wire size, decreased wire length or
different brush type, i.e. knot type instead of crimped wire type).
page 11
Page 12
MAINTENANCE
ACCESSORIES
WARNING!
To reduce the risk of injury, always unplug your tool before
performing any maintenance. Never disassemble the tool or
try to do any rewiring on the tool's electrical system. Contact
a MILWAUKEE service facility for ALL repairs.
Maintaining Tools
Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect
guards, switches, tool cord set and extension cord for damage. Check
for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately
and have the problem corrected before further use. Do not use a damaged tool. Tag damaged tools DO NOT USE until repaired
(see Repairs).
Under normal conditions, relubrication is not necessary until the motor
brushes need to be replaced. After six months to one year, depending on
use, return your tool to the nearest MILWAUKEE service facility for the
following:
Lubrication
Brush inspection and replacement
Mechanical inspection and cleaning (gears, spindles, bearings,
housing, etc.)
Electrical inspection (switch, cord, armature, etc.)
Testing to assure proper mechanical and electrical operation
WARNING!
To reduce the risk of injury, always unplug the tool before
attaching or removing accessories. Use only specifically
recommended accessories. Others may be hazardous.
For a complete listing of accessories refer to your MILWAUKEE Electric
Tool catalog or go on-line to www.milwaukeetool.com. To obtain a
catalog, contact your local distributor or a service center.
WARNING!
To reduce the risk of injury, electric shock and damage to the
tool, never immerse your tool in liquid or allow a liquid to flow
inside the tool.
Cleaning
Clean dust and debris from vents. Keep the tool handles clean, dry and
free of oil or grease. Use only mild soap and a damp cloth to clean your
tool since certain cleaning agents and solvents are harmful to plastics
and other insulated parts. Some of these include: gasoline, turpentine,
lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia
and household detergents containing ammonia. Never use flammable or
combustible solvents around tools.
Repairs
If your tool is damaged, return the entire tool to the nearest service
center.
page 12
FIVE YEAR TOOL LIMITED WARRANTY
Every MILWAUKEE tool is tested before leaving the factory and is warranted to be free from defects in material and workmanship. MILWAUKEE
will repair or replace (at MILWAUKEEs discretion), without charge, any
tool (including battery chargers) which examination proves to be defective in material or workmanship from five (5) years after the date of
purchase. Return the tool and a copy of the purchase receipt or other
proof of purchase to a MILWAUKEE Factory Service/Sales Support
Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured. This warranty does not cover damage from repairs
made or attempted by other than MILWAUKEE authorized personnel,
abuse, normal wear and tear, lack of maintenance, or accidents.
Battery Packs, Flashlights, and Radios are warranted for one (1) year
from the date of purchase.
THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE
EXCLUSIVE. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY
INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
LOSS OF PROFITS.
THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES, OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED FOR
MERCHANTABLILITY OR FITNESS FOR PARTICULAR USE OR PURPOSE.
This warranty gives you specific legal rights. You may also have other
rights that vary from state to state and province to province. In those
states that do not allow the exclusion of implied warranties or limitation
of incidental or consequential damages, the above limitations or exclusions may not apply to you. This warranty applies to the United States,
Canada, and Mexico only.
Page 13
RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS ÉLECTRIQUE
AVERTISSEMENT!
LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS
Le non respect des instructions ci-après peut entraîner des chocs
électriques, des incendies et/ou des blessures graves. Le terme «outil
électrique» figurant dans les avertissements ci-dessous renvoie à loutil
électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).
CONSERVER CES INSTRUCTIONS
SÉCURITÉ DU LIEU DE TRAVAIL
1. Maintenir la zone de travail propre et bien éclairée. Les zones
encombrées ou mal éclairées sont favorables aux accidents.
2. Ne pas utiliser doutil électrique dans une atmosphère ex-
plosive, telle quen en présence de liquides, de gaz ou de
poussières inflammables. Les outils électriques génèrent des
étincelles qui peuvent enflammer les poussières ou les fumées.
3. Tenir les enfants et les personnes non autorisées à lécart
pendant le fonctionnement dun outil électrique. Un manque
dattention de lopérateur risque de lui faire perdre le contrôle de
loutil.
SÉCURITÉ ÉLECTRIQUE
4. La fiche de loutil électrique doit correspondre à la prise
dalimentation. Ne jamais modifier la fiche dune manière
quelconque. Ne pas utiliser dadaptateur avec les outils
électriques mis à la terre (à la masse). Des fiches non modifiées
et des prises dalimentation assorties réduisent le risque de choc
électrique.
5. Éviter tout contact corporel avec des surfaces reliées à la
masse ou à la terre telles que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Un risque de choc électrique plus élevé existe
si le corps est relié à la masse ou à la terre.
6. Ne pas exposer les outils électriques à la pluie ou à
lhumidité. Le risque de choc électrique augmente si de leau sinfiltre
dans un outil électrique.
7. Prendre soin du cordon. Ne jamais utiliser le cordon pour
transporter, tirer ou débrancher loutil électrique. Tenir le
cordon à lécart de la chaleur, des huiles, des arêtes
coupantes ou des pièces en mouvement. Un cordon
endommagé ou emmêlé présente un risque accru de choc électrique.
8. Se procurer un cordon dalimentation approprié en cas
dutilisation dun outil électrique à lextérieur. Lutilisation dun
cordon dalimentation pour usage extérieur réduit le risque de choc
électrique.
SÉCURITÉ INDIVIDUELLE
9. Être sur ses gardes, être attentif et faire preuve de bon
sens en utilisant un outil électrique. Ne pas utiliser un outil
électrique en cas de fatigue ou sous linfluence de drogues,
dalcool ou de médicaments. Un instant dinattention lors de
lutilisation dun outil électrique peut entraîner des blessures graves.
10. Utiliser un équipement de sécurité. Toujours porter des
lunettes de protection. Un équipement de sécurité comprenant
masque anti-poussière, chaussures de sécurité anti-dérapantes,
casque ou dispositif de protection anti-bruit peut, dans les
circonstances appropriées, réduire le risque de blessure.
11. Éviter tout démarrage accidentel de loutil. Sassurer que le
commutateur est en position OFF (Arrêt) avant de brancher
loutil. Le port de loutil avec un doigt sur le commutateur ou son
branchement avec le commutateur en position ON (Marche) sont
favorables aux accidents.
12. Retirer toute clé de réglage avant de mettre loutil sous
tension. Une clé laissée attachée sur une pièce mobile de loutil
électrique peut entraîner des blessures.
13. Ne pas travailler à bout de bras. Bien garder un bon équilibre
à tout instant. Ceci permet de mieux préserver la maîtrise de loutil
électrique dans des situations imprévues.
14. Porter des vêtements adéquats. Ne pas porter de vêtements
amples ni de bijoux. Ne pas approcher les cheveux,
vêtements et gants des pièces en mouvement. Les vêtements
amples, les bijoux ou les cheveux longs risquent dêtre happés par
les pièces en mouvement.
15. Si des dispositifs sont prévus pour lextraction et la
récupération des poussières, vérifier quils sont connectés
et utilisés correctement. Lutilisation de ces dispositifs peut
réduire les risques liés aux poussières.
UTILISATION ET ENTRETIEN DE LOUTIL ÉLECTRIQUE
16. Ne pas forcer loutil électrique. Utiliser loutil électrique
approprié à lapplication considérée. Loutil électrique adapté
au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.
17. Ne pas utiliser loutil électrique si le commutateur ne le met
pas sous ou hors tension. Tout outil électrique dont le
commutateur de marche-arrêt est inopérant est dangereux et doit
être réparé.
18. Débrancher la fiche de la prise dalimentation et/ou la batterie
de loutil électrique avant deffectuer des réglages, de
changer daccessoires ou de ranger loutil. De telles mesures
de sécurité préventive réduisent le risque de mettre loutil en marche
accidentellement.
19. Ranger les outils électriques inutilisés hors de la portée
des enfants et ne pas laisser des personnes qui
connaissent mal les outils électriques ou ces instructions
utiliser ces outils. Les outils électriques sont dangereux dans les
mains dutilisateurs non formés à leur usage.
20. Entretien des outils électriques. Sassurer de labsence de
tout désalignement ou de grippage des pièces mobiles, de
toute rupture de pièce ou de toute autre condition qui
pourrait affecter le bon fonctionnement de loutil électrique.
En cas de dommages, faire réparer loutil avant de lutiliser
de nouveau. Les outils électriques mal entretenus sont à la source
de nombreux accidents.
21. Garder les outils de coupe affûtés et propres. Les outils de
coupe correctement entretenus et bien affûtés risquent moins de se
gripper et sont plus faciles à manier.
22. Utiliser cet outil électrique, les accessoires, les mèches,
etc. conformément à ces instructions et de la façon prévue
pour ce type particulier doutil électrique, tout en prenant
en compte les conditions de travail et le type de projet
considérés. Lutilisation de cet outil électrique pour un usage autre
que lusage prévu peut créer des situations dangereuses.
ENTRETIEN
23. Faire effectuer lentretien de loutil électrique par un
technicien qualifié qui nutilisera que des pièces de
rechange identiques. La sécurité dutilisation de loutil en sera
préservée.
page 13
Page 14
RÈGLES DE SÉCURITÉ PARTICULIÈRE
1. Utilisez toujours le garde approprié au disque abrasif. Le garde protège l'utilisateur contre les èclats si le disque se brise.
2. Les accessoires doivent etre calibrés pour la vitesse de rotation mentionnée sur la fiche signalétique de l'outil. Lesdisques et
les accessoires employés à une vitesse de rotation plus haute que celle pour laquelle ils sont calibrés peuvent tre projetés ou éclater et causer
des blessures.
3. Assurez-vous que les brides de meule et tout le matériel de montage sont en bon état et proprement utilisés. Les pièces
défectueses ou manquantes peuvent occasionner des dommages aux mueles et aux accessoires. Utilisez toujours le matériel de montage qui
accompagne l'outil.
4. Tenir loutil par les surfaces de prise isolées si, au cours des travaux, loutil de coupe risque dentrer en contact avec des fils
cachés ou avec son propre cordon. Le contact avec un fil sous tension met les parties métalliques exposées de loutil sous tension, ce qui
infligera un choc électrique à lopérateur.
5. Tenez les mains à l'écart des arêtes tranchantes et des pièces en mouvement.
6. Entretenez les étiquettes et marques du fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se
détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.
7. AVERTISSEMENT! La poussière degagée par perçage, sciage et autres travaux de construction contient des substances chimiques reconnues
comme pouvant causer le cancer, des malformations congénitales ou dautres troubles de reproduction. Voici quelques exemples de telles
substances :
Le plomb contenu dans la peinture au plomb.
Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.
Larsenic et le chrome servant au traitement chimique du bois.
Les risques associés à lexposition à ces substances varient, dépendant de la fréquence des travaux. Afin de minimiser lexposition à ces
substances chimiques, assurez-vous de travailler dans un endroit bien aéré et dutiliser de lequipement de sécurité tel un masque antipoussière
spécifiquement conçu pour la filtration de particules microscopiques.
Pictographie
Double Isolation
Courant alternatif ou direct
Ampères
Tours-minute à vide (RPM)
Underwriters
Laboratories Inc.
l'Association canadienne
de normalisation (ACNOR)
Los estándares mexicanos
de la seguridad
1. Poignée arrière
2. Détente
3. Bouton de verrouillage (certains modèles)
4. Bouton de dégagement de poignée
(certains modèles)
5. Poignée latérale
6. Garde-meule (certains modèles)
7. Meule (certains modèles)
8. Levier de verrouillage (certains modèles)
9. Bouton de blocage du pivot
10. Cavité de poignée latérale
No de
Cat.
Ponceuses
6080-20
6081-20
6082-20
Rectifieuses
6086-20
6088-20
6089-20
* Double isolation
CA-CD
Volts
120
120
120
120
120
120
D.I.* ou
mise à
la terre
D.I.
Mise à la
terre
D.I.
D.I.
D.I.
D.I.
Ampères
15
15
15
15
15
15
DESCRIPTION FONCTIONNELLE
Spécifications
T/ Min.
Outil
6 000
6 000
6 000
6 000
6 000
6 000
5
Dimension
Pivot
5/8"-11
5/8"-11
5/8"-11
5/8"-11
5/8"-11
5/8"-11
180 mm/230 mm (7"/9")
180 mm/230 mm (7"/9")
180 mm/230 mm (7"/9")
3
410(sous l'outil)
Dimension
Meule
230 mm (9")
180 mm (7")
230 mm (9")
1
2
Calibre
Minimal
T/ Min.
Meule
6 500
6 500
6 500
6 500
6 500
6 500
9
page 14
8
6
7
Page 15
MISE À LA TERRE
CORDONS DE RALLONGE
AVERTISSEMENT!
Si le fil de mise à la terre est incorrectement raccordé, il peut
en résulter des risques de choc électrique. Si vous nêtes
pas certain que la prise dont vous vous servez est
correctement mise à la terre, faites-la vérifier par un
électricien. Naltérez pas la fiche du cordon de loutil.
Nenlevez pas de la fiche, la dent qui sert à la mise à la terre.
Nemployez pas loutil si le cordon ou la fiche sont en
mauvais état. Si tel est le cas, faites-les réparer dans un
centre-service MILWAUKEE accrédité avant de vous en
servir. Si la fiche du cordon ne sadapte pas à la prise, faites
remplacer la prise par un électricien.
Outils mis à la terre :
Outils pourvus dune fiche de cordon à trois dents
Les outils marqués « Mise à la terre
requise » sont pourvus dun cordon
à trois fils dont la fiche a trois dents.
La fiche du cordon doit être branchée
sur une prise correctement mise à la
terre (voir Figure A). De cette façon,
si une défectuosité dans le circuit
électrique de loutil survient, le relais
à la terre fournira un conducteur à
faible résistance pour décharger le
courant et protéger lutilisateur contre
les risques de choc électrique.
La dent de mise à la terre de la fiche est reliée au système de mise à la
terre de loutil via le fil vert du cordon. Le fil vert du cordon doit être le seul
fil raccordé à un bout au système de mise à la terre de loutil et son autre
extrémité ne doit jamais être raccordée à une borne sous tension
électrique.
Votre outil doit être branché sur une prise appropriée, correctement
installée et mise à la terre conformément aux codes et ordonnances en
vigueur. La fiche du cordon et la prise de courant doivent être semblables
à celles de la Figure A.
Outils à double isolation :
Outils pourvus dune fiche de
cordon à deux dents
Les outils marqués « Double
Isolation » nont pas besoin dêtre
raccordés à la terre. Ils sont pourvus
dune double isolation conforme eux
exigences de lOSHA et satisfont aux
normes de lUnderwriters Laboratories, Inc., de lAssociation canadienne
de normalisation (ACNOR) et du
« National Electrical Code » (code national de lélectricité). Les outils à
double isolation peuvent être
branchés sur nimporte laquelle des
prises à 120 volt illustrées ci-contre
Figure B et C.
Fig. A
Fig. B
Fig. C
Si lemploi dun cordon de rallonge est nécessaire, un cordon à trois fils
doit être employé pour les outils mis à la terre. Pour les outils à double
isolation, on peut employer indifféremment un cordon de rallonge à deux
ou trois fils. Plus la longueur du cordron entre loutil et la prise de courant
est grande, plus le calibre du cordon doit être élevé. Lutilisation dun
cordon de rallonge incorrectement calibré entraîne une chute de voltage
résultant en une perte de puissance qui risque de détériorer loutil.
Reportez-vous au tableau ci-contre pour déterminer le calibre minimum
du cordon.
Moins le calibre du fil est élevé, plus sa conductivité est bonne. Par
exemple, un cordon de calibre 14 a une meilleure conductivité quun
cordon de calibre 16. Lorsque vous utilisez plus dune rallonge pour
couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher
plusieurs outils, additionnez le chiffre dintensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour obtenir le calibre minimal requis
pour le cordon.
Directives pour lemploi des cordons de rallonge
Si vous utilisez une rallonge à lextérieur, assurez-vous quelle est
marquée des sigles « W-A » (« W » au Canada) indiquant quelle est
adéquate pour usage extérieur.
Assurez-vous que le cordon de rallonge est correctement câblé et
en bonne condition. Remplacez tout cordon derallonge détérioré ou
faites-le remettre en état par une personne compétente avant de
vous en servir.
Tenez votre cordon de rallonge à lécart des objets ranchants, des
sources de grande chaleur et des endroits humides ou mouillés.
Calibres minimaux recommandés pour
signalétique
12,1 - 15,0
15,1 - 20,0
* Basé sur sur une chute de voltage limite de 5
volts à 150% de lintensité moyenne de courant.
les cordons de rallonge*
Fiche
Ampères
0 - 5,0
5,1 - 8,0
8,1 - 12,0
Longueur du cordon de rallonge (m)
7,6
15,2
16
16
14
12
10
16
16
14
12
10
22,8
16
14
12
10
10
30,4
14
12
10
10
--
45,7
12
10
--
--
--
60,9
12
--
--
--
--
LISEZ ATTENTIVEMENT CES INSTRUCTIONS
ET CONSERVEZ-LES POUR LES
CONSULTER AU BESOIN.
page 15
Page 16
MONTAGE DE L'OUTIL
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy faire des réglages, dy attacher ou
den enlever les accessoires. Lusage daccessoires autres
que ceux qui sont spécifiquement recommandés pour cet
outil peut comporter des risques.
Retrait et remplacement du cordon Quik-Lok® (Fig. 1)
Certains Modèles
Les cordons Quik-Lok® exclusifs à MILWAUKEE permettent dinstaller le
cordon ou de le remplacer sur place en un tournemain.
Fig. 1
1. Pour retirer le cordon Quik-Lok®, tournez lécrou du cordon 1/4 de tour
vers la gauche et retirez-le.
2. Pour remettre le cordon en place, alignez les rainures à clavettes du
connecteur et poussez le connecteur aussi loin que possible. Tournez
ensuite lécrou du cordon 1/4 de tour vers la droite pour le verrouiller.
Pose de la poignée latérale
La poignée latérale peut être installée sur le dessus ou sur l'un ou l'autre des
côtés de la boîte d'engrenages pour usage gaucher ou droitier. Placez la
poignée sur le côté offrant la meilleure maîtrise de loutil et la meilleure
protection du garde-meule. Pour connaître la position offrant le meilleure
potection, consultez la vignette Fig. 9. Vissez la poignée dans la cavité filetée
sur le côté de loutil et serrez-la à fond.
AVERTISSEMENT!
Afin de réduire le risque de blessures au cours du meulage,
employez toujours. Le garde approprié et installez-le
correctement.
Installation, réglage et retrait du garde-meule (Fig. 2 et 3)
Certains Modèles
Le garde-meule doit être utilisé lorsque l'outil sert de rectifieuse. Lorsque
l'outil est employé comme ponceuse, il faut retirer le garde-meule.
1. Pour installer le garde-meule, débranchez l'outil et placez-le à l'envers
sur une surface plane. Enlevez du pivot tous les accessoires.
Alignez les pattes sur les encoches (Fig. 2). Ensuite, appuyez sur le
garde-meule pour le fixer en place.
Fig. 2
Encoches
Encoches
Levier de
verrouillage
Appuyez sur le levier de verrouillage et faites tourner le garde-meule vers
une des encoches (Fig. 3).
Fig. 3
Levier de
verrouillage
2. Pour régler la position du garde-meule, appuyez sur le levier de
verrouillage et faites tourner le garde vers une des encoches pour la
position choisiem (Fig. 3).
Placez le garde-meule à la position offrant le meilleure maîtrise et la
meilleure protection. Pour connaître la position offrant le meilleure
potection, consultez la vignette Fig. 9.
3. Pour retirer le garde-meule, débranchez l'outil et placez-le à l'envers sur
une surface plane. Enlevez du pivot tous les accessoires.
Appuyez sur le levier de verrouillage et faites tourner le garde-meule
pour aligner les pattes sur les encoches (Fig. 2). Ensuite, relevez le
garde et écartez-le de l'outil.
Encoches
Garde-disque
Le levier doit
s'enclencher
dans une des
encoches
page 16
Page 17
MANIEMENT
AVERTISSEMENT!
Pour minimiser les risques de blessures, portez des
lunettes à coques latérales.
Démarrage et arrêt du moteur
1. Pour mettre loutil en marche, appuyez sur la détente.
2. Pour arrêter loutil, relâchez la détente.
AVERTISSEMENT!
Pour minimiser les risques de blessures, n'employez pas
le bouton de dé verrouillage du pivot pour freiner la rotation
de l'outil tandis qu'il est enusageou qu'il tourne sur son
erre.
Verrouillage de la détente (Fig. 4)
Certains Modèles
Le bouton de verrouillage placé à côté de la détente sert à maintenir la détente
en position de marche « ON » pour la rotation interrompre à plein régime.
Fig. 4
Fig. 5
Bouton de dégagement de
poignée au-dessous
1. Débranchez l'outil.
2. Enfoncez le bouton de dégagement de poignée et maintenez-le tandis
que vous ferez tourner la poignée arrière à l'une des neuf positions de
réglage. Le dispositif de réglage de poignée est pourvu de positionneurs
qui permettent l'enclenchement de la poignée à la position désirée.
Assurez-vous que la poignée est fermement enclenchée avant d'utiliser
l'outil.
Placez le garde-meule à la position offrant la meilleure maîtrise et la
meilleure protection. Pour connaître la position offrant le meilleure protection, consultez la vignette Fig. 9.
.
AVERTISSEMENT!
Pour minimiser le risques de blessures corporelles et
dommage à l'outil, n'employez que des accessoires d'un
calibre (t/min.) égal ou supérieur à celui qui est indiqué sur
la fiche signalétique de l'outil.
Bouton de
verrouillage
1. Pour verrouiller la détente, enfoncez le bouton de verrouillage tout en
appuyant sur la détente. Relâchez la détente.
2. Pour déverrouiller la détente, enfoncez et relâchez la détente.
AVERTISSEMENT!
Pour minimiser les risques de blessures, n'utilisez pas
l'outil alors que le bouton de dégagement de la poignée est
enfoncé ou que celle-ci n'est pas enclechée correctement.
Si la poignée ne se verrouille pas correctement en place,
n'utilisez pas l'outil. Retournez-le immédiatement à un centre-service MILWAUKEE accrédité pour le faire réparer.
Positionnement de la poignée (Fig. 5)
Certains Modèles
Cet outil est pourvu d'une poignée arrière réglable. Cette caractéristique
permet à l'usager d'ajuster la poignée aux angles de meulage les plus
efficaces.
Sélection des disques abrasifs et des meules
Utilisez des disques abrasifs et des meules qui sont :
du calibre adéquat tel quindiqué sur la fiche signalétique de loutil.
du genre et de la texture adéquats pour la tâche.
dun calibre (t/min.) égal ou supérieur à celui qui est indiqué sur la
fiche signalétique de loutil.
Utilisez des disques dappui, adaptateurs et autres accessoires qui sont :
de la bonne dimension pour loutil, le disque abrasif ou la meule.
dun calibre (t/min.) égal ou supérieur à celui qui est indiqué sur la
fiche signalétique de loutil.
laccessoire approprié à la tâche.
Composants des disques abrasifs et des meules
Les disques abrasifs et les meules sont faits de divers matériaux et conçus
pour des tâches variées. Assurez-vous de choisir le disque ou la meule
appropriés au travail que vous vous proposez de faire.
AVERTISSEMENT!
Pour minimiser le risques de blessures, débranchez
toujours loutil avant dy faire des réglages, dy attacher ou
den enlever les accessoires. Lusage daccessoires autres
que ceux qui sont spécifiquement recommandés pour cet
outil peut comporter des risques.
page 17
Page 18
UTILISATION DES DISQUES ABRASIVS
Installation du disque d'appui et du disque abrasif (Fig. 6)
1. Débranchez l'outil et placez-le à l'envers sur une surface unie, tel qu'indiqué. Retirez les accessoires du pivot.
2. Vissez la rondelle de nylon sur le pivot. Installez le disque d'appui et le disque abrasif en vous guidant sur la vignette (Fig. 6) pour déterminer le mode et
l'ordre de montage. N.B. Lorsque vous installez un disque à lamelles sans moyeu, positionnez l'écrou de disque sur la vignette.
3. Pour serrer, appuyez sur le bouton de blocage du pivot pendant que vous visserez l'écrou (sens horaine).
4. Pourretirer le disque d'appui et le disque abrasif, débranchez l'outil et inversez le procédé.
Fig. 6
Écrou de
disque
Disque
abrasif
BCDA
Disques
d'appui
A. Polypropyléne
B. Spiral
C. Caoutchouc
D. Phénolique
Ponçage (Fig. 7)
1. Maintenez le matériau à poncer avec une fixation, un étau ou par dautres
moyens afin de libérer vos deux mains pour le contrôle de loutil.
Empoignez fermement la poignée arrière et la poignée latérale avant et
après le démarrage. Laissez le disque abrasif atteindre son plein régime
avant de commencer à poncer.
2. Tenez la ponceuse-rectifieuse à un angle de 5° à 15°, tel quindiqué,
afin dassurer la pression de ponçage et le contrôle de loutil (Fig. 7). Si
langle de ponçage est trop grand, il sensuivra trop de pression et une
usure excessive du disque et du matériau. Si langle est trop étroit, le
contrôle de loutil en sera réduit.
Fig. 7
Disque de
caotchouc
Position de l'écrou de disque
Disque à
lamelles
Bride de
type 27
Rondelle de nylon
Pivot
Bouton de verrouillage du pivot
Ponçage latéral
Pour finir une surface préalablement poncée avec un disque à grains grossier
ou une meule, poncez à angle droit des marques laissées par le disque
grossier. Les marques laissées par le ponçage précédent sont faciles à voir
et à enlever. Si lon néglige de poncer latéralement après un changement de
disque, il pourra rester des rainures profondes et des marques circulaires à la fin
du ponçage.
Fini du métal
Déplacez constamment la ponceuse sur la surface. Travaillez plus prestement
sur les endroits arrondis où le contact avec le disque est restreint et la pression
plus grande. Une trop grande pression pourra laisser des marques à la fin
dun mouvement. Réduisez la pression vers la fin des mouvements dun côté
à lautre pour éviter que les côtés ne soient trop usés à lendroit où le
mouvement revient sur lui-même.
Disque à
lamelles avec
moyeu
Tenez l'outil à angle de 5° à 15°
Pour de meilleurs résultats, employez
uniquement cette portion du disque
3. Poncez par mouvements larges dun côté à lautre en avançant à chaque
mouvement jusquà lobtention du fini souhaitable.
Ponçage des marques de soudure et de forgeage
Pour faire disparaître les marques de soudure ou de forgeage, limitez le
poncage à grains grossiers au seul endroit marqué. Poncez successivement
à plus fins pour lisser la surface.
page 18
Dépistage des dérangements
Les rayures profondes peuvent provenir de :
Usage dun grain trop grossier.
Usage dun disque encroûté.
Saleté ou particules de métal sur le matériau à poncer.
Défaut de poncer perpendiculairement aux marques du ponçage
grossier après changement de disque.
Défaut dutiliser un disque à grains serrés. Les disques à grains
serrés perdent moins souvent leurs grains sur la surface.
Le bleuissement de la surface métallique indique une surchauffe qui peut
provenir de :
Surchauffe causée par un mouvement circulaire en espace
restreint.
Pression excessive.
Emploi dun disque usé ou encroûté.
Page 19
Choix des disques abrasifs et des grains
Consultez le tableau ci-dessous pour connaître le disque abrasif qui convienne
à votre tâche. En général, utilisez des disques à 16, 24 ou 36 grains pour le
décapage robuste; 50, 60 ou 80 grains pour le décapage moyen et 120 pour
la finition. Commencez toujours avec un disque à grains grossiers pour continuer avec des disques progressivement plus fins. Voir « Catalogue » pour
la gamme complète des disques abrasifs MILWAUKEE.
Corindon
Pour abrasion rapide.
Disque d'usage général
convenant à la plupart
des tâches sur les
métaux. Idéal pour
l'acier laminé à froid,
l'acier inoxydable et les
métaux exigeant un
abrasif robuste et
Aluminium-Zircone
Bi-Cut
Conception unique des
grains formant un
agglomérat rugueux pour
extirper les dépôts et
nettoyer rapidement. Idéal
pour décaper sans
encroûtage la peinture des
autos, bateaux, fibre de
verre, etc.
Céramique
Dure trois fois plus
longtemps qu'un
disque en corindon.
Pour le travail
général sur les
métaux, l'outil idéal
pour les tâches
robustes.
durable.
UTILISATION DES MEULES ABRASIVES ET DES MEULES À TRONÇONNER
Installation de la meule (Fig. 8)
1. Débranchez l'outil et posez-le à l'envers sur une surface plane, tel qu'indiqué. Enlevez les accessoires du pivot.
2. Vissez la rondelle de nylon sur le pivot. Installez le garde-meule et la meule abrasive en vou basant sur la vignette Fig. 8 pour le mode et l'ordre
de montage. Consultez les vignettes Fig. 2 et 3 pour l'installation du garde-meule. N.B. Lorsque vous optez pour une meule abrasive de type 27
ou type 29, positionnez l'écrou de disque selon l'épaisseur de la meule.
Positionnez le garde-meule à l'endroit offranrt la meilleure maîtrise et la meilleure protection. Pour connaître les zones de travail qui offrent une
protection maximale à l'utilisateur. Consultez la vignette Fig. 9. N.B. Si vous optez pour un meule-boisseau de type 11, adjustez la jupe du gardemeule pour ne laisser dépasser de 3,2 mm (1/8") de la meule hors du garde-meule.
3. Pour serrer, appuyez sur le bouton de verrouillage du pivot et faites tourner la meule ou le l'écrou de disque en sens horaire à l'aide de la clé à
ergots qui accompage l'outil.
4. Pour retirer la meule et le garde-meule, débranchez l'outil et inversez la technique.
Fig. 8
Abrasives tronçonner
A. Moyeu de type 28
B. Moyeu de type 27
Moyeu de type 29
C. Bride de type 27
Bride de type 29
D. Type 11
Garde-meule
E. Type 28
F. Type 27
G. Type 27
H. Type 11
A
Rondelle de nylon
É'crou de
disque
BC
FG HE
Bouton de verrouillage du pivot
Position de l'écrou de disque
Meules de 3,2 mm (1/8")
dépaisseur ou moins
Meules de 6,4 mm
D
Bride de
type 27
Pivot
(1/4") dépaisseur
Bride de
type 11
page 19
Page 20
AVERTISSEMENT!
AVERTISSEMENT!
Pour minimiser les risques de blessures, l'utilisateur
devrait être formé au maniement, à l'entretien et à la protection des meules.
Soin des meules
Les meules devraient être protégées de :
leau et lhumidité
les solvants de tous genres
les brusques variations de température
les chutes et les heurts
Les meules devraient être rangées :
de façon systématique pour permettre le retrait de lune sans
déranger ou endommager les autres
avec leur fiche signalétique
Les meules ne devraient pas :
choir
rouler
heurter
Si on laisse choir une meule, quon la roule, la heurte ou la soumet à de
brusques changements de température, ou encore, si elle vient en contact
avec des solvants ou de lhumidité, il vaut mieux en disposer immédiatement.
Dépistage des dérangements
Les rayures profondes et les marques circulaires peuvent provenir de :
Pression inégale
Utilisation d'une meule encrassée - surtout sur l'aluminum
Saletéou particules de métal sur le matériau
Défault de déplacer constamment l'outil sur la surface
Le bleuissement d'une surface métallique indicates :
Surchauffe causée par des mouvements circulaires concentrés au même
endroit
Pression trop grande
Usage d'une meule usée ou encrassée
Pour minimiser les risques de blessures au cours du
meulage :
TOUJOURS tenir fermement l'outil par ses poignées
avec les deux mains avant et durant le meulage.
NE JAMAIS laisser la meule se coincer.
NE JAMAIS utiliser une meule que l'on a laissé choir.
NE JAMAIS heurter la meule sur le matériau.
NE JAMAIS pratiquer le meulage sans l'équipement de
protection nécessaire.
AVERTISSEMENT!
Afin de réduire les risques de blessures durant le meulage,
TOUJOURS employer le garde-meule approprié et TOUJOURS
linstaller correctement.
Meulage (Fig. 9 et 10)
1. Selon le travail effectué, placez le garde-meule de manière à garantir
une protection maximale à utilisateur (Fig. 9).
Fig. 9
1
Zones de travail de lutilisateur
1
1
1
Inspection des meules
Pour éviter de les endommager, manipulez les meules avec soin. Avant den
installer une, inspectez-la pour y déceler des fissures. Si la meule est fissurée,
disposez-en afin que personne dautre ne puisse sen servir.
AVERTISSEMENT!
N'utilisez que des disques dont la vitesse de rotation
sécuritaire excède la vitesse de rotation mentionnée sur la
fiche signalétique de l'outil. Cette vitesse de rotation est
basée sur la résistance du disque en tenant compte de la
sécurité. La vitesse de rotation indiquée n'est pas une
norme de rendement, mais une norme de vitesse de rotation sécuritaire qu'il ne faut pas excéder.
Choix des meules
Le meulage seffectue par laction abrasive de milliers de grains abrasifs
sur la face de la meule. Lorsque vous meulez des métaux comme lacier et
le fer, choisissez une meule en corindon. Pour la pierre et le béton, une
meule de carbure de silicium et pour les métaux non ferreux, une meule
renforcée de coton.
Les meules de type 27 renforcées de 3,2 mm (1/8") conviennent pour de
petits tronçonnages et des encoches seulement.
page 20
2. Si vous venez tout juste dinstaller un disque abrasif ou de commencer
le travail, vérifiez la meule en la laissant tourner durant une minute avant
de lappliquer sur le matériau.
N.B. Une meule déstabilisée peut marquer le matériau, causer des
dommages à loutil et imposer une contrainte irrésistible à la meule.
3. Tenez fermement la poignée arrière et la poignée latérale avant de mettre
l'outil en marche ou pendant qu'il fonctionne. Laissez la meule atteindre
son plein régime avant de commencer le meulage.
4. Pour le meulage, tenez l'outil à un angle de 5° à 15° degrés, tel quindiqué,
d'assurer une pression constante et un fini uniforme (Fig. 10). Un angle
trop grand occasionne une concentration de pression sur de petites surfaces et peut rainurer ou brûler la surface de la pièce à ouvrer.
Fig. 10
Tenez l'outil à angle de 5° à 15°
5. Contrôlez la pression et le contact du disque avec la pièce. Une trop
grande pression pourra ralentir le meulage.
Page 21
AVERTISSEMENT!
Afin dassurer la protection maximale de lutilisateur en cas
de bris du disque, un garde-meule de type 27 doit être
installé lorsquun disque à tronçonner de type 27 est utilisé.
Utilisation des meules à tronçonner de type 27 (Fig. 11)
Les meules de type 27 renforcées conviennent pour de petits tronçonnages
et des encoches seulement.
1. Tenez fermement la poignée arrière et la poignée latérale avant de mettre
l'outil en marche ou pendant qu'il fonctionne. Laissez la meule atteindre
son plein régime avant de commencer le tronçonnage.
2. Lorsque vous employez une meule à tronçonner, tenez l'outil tel qu'indiqué
et n'utilisez que le tranchant de la meule (Fig. 11).
Fig. 11
4. Pour retirer la semelle réglable, dévissez lécrou à oreilles, glissez la
semelle jusquaux trous daccès et retirez-la. Pour installer la semelle
réglable, placez la tête des boulons à tête bombée et collet carré dans
les trous daccès du garde-meule et glissez la semelle jusquau bout
des rainures. Ajustez la semelle à la position désirée et resserrez lécrou
à oreilles à fond.
5. Pour enlever le garde-meule, débranchez loutil, retirez les accessoires
et inversez la technique.
Utilisation des meule à tronçonner de type 1 (Fig. 13)
1. Tenez fermement la poignée arrière et la poignée latérale de loutil avant
et durant le meulage. Laissez le meule atteindre son plein régime avant
de commencer la tronçonnage .
2. Si vous utilisez un meule à tronçonner, tenez loutil tel quindiqué en
coupant avec le tranchant du disque (Fig. 13).
Fig. 13
3. Contrôlez la pression de la meule sur la pièce. Une pression trop forte
va ralentir la coupe.
AVERTISSEMENT!
Afin dassurer la protection maximale de lutilisateur en cas
de bris du disque, un garde-meule de type 1 doit être installé
lorsquun disque à tronçonner de type 1 est utilisé.
Installation et retrait du garde-meule de type 1 et de la semelle réglable
(Fig. 12)
Fig. 12
Semelle
réglable
Boulon à tête bombée et collet
carré et écrou à oreilles
Garde-meule
Vis de garde-meule
Pivot
3. Contrôlez la pression et le contact du meule avec la surface du matériau.
Une trop grande pression ralentit la vitesse de coupe.
AVERTISSEMENT!
Afin de minimiser les risques de blessures, n'utilisez
jamais un disque à tronçonner de type 1 pour meuler une
surface.
1. Débranchez loutil et posez-le à lenvers sur une surface plane. Enlevez
les accessoires du pivot.
2. Dévissez la vis du garde-meule et glissez-le sur le pivot.
Placez le garde-meule à la position offrant la meilleure maîtrise et la
meilleure protection. Pour connaître les zones de travail qui offrent une
protection maximale à lutilisateur, consultez la vignette Fig. 9. Serrez la
vis du garde-meule à fond.
3. Pour ajuster le garde-meule, débranchez loutil, dévissez la vis du gardemeule, faites tourner le garde-meule à la position désirée puis resserrez
la vis du garde-meule.
page 21
Page 22
UTILISATION DES BROSSES À FILS D'ACIER
Sélection des brosses à fils dacier
Les brosses à fils dacier sont utiles pour enlever rouille, tartre, bavures,
scories de soudure etc. Il existe un vaste choix de brosses à fils dacier pour
diverses applications.
AVERTISSEMENT!
Les personnes présentes dans laire de travail doivent
porter des vêtements de protection, des lunettes à coques
latérales ou un masque facial. Les fils dacier rompus et les
rognures de meulage peuvent être éjectés avec force et
comporter un risque sérieux de blessures graves.
Installation des brosses-boisseau à fils dacier (Fig. 14)
Fig. 14
Pivot
Bouton de verrouillage du pivot
1. Débranchez loutil et posez-le sur une surface plane. Retirez les
accessoires du pivot.
N.B. Nutilisez jamais un garde-meule avec une brosse-boisseau à fils
dacier.
2. Vissez la rondelle de nylon sur le pivot. Fixez la brosse-boisseau sur le
pivot.
3. Appuyez sur le bouton de verrouillage du pivot tandis que vous serrez la
brosse à laide dune clé (non fournie avec loutil).
4. Pour retirer la brosse-boisseau à fils dacier, débranchez loutil et inversez
la technique.
Brosse-boisseau à fils dacier
Rondelle de nylon
Installation des brosses en toile métallique (Fig. 15)
Fig. 15
Brosse en toile métallique
Garde-meule
Rondelle
de nylon
Bouton de
verrouillage
du pivot
1. Débranchez loutil et posez-le sur une surface plane. Retirez les
accessoires du pivot.
2. Vissez la rondelle de nylon sur le pivot. Fixez le disque et le garde-meule
sur le pivot. Voir Fig. 2 et 3 pour installer le garde-meule.
Placez le garde-meule à la position offrant la meilleure maîtrise et la
meilleure protection. Pour connaître les zones de travail qui offrent une
protection maximale à lutilisateur, consultez la vignette Fig. 9.
3. Appuyez sur le bouton de verrouillage du pivot tandis que vous serrez le
disque à laide dune clé (non fournie avec loutil).
4. Pour retirer la brosse en toile métallique, débranchez loutil et inversez la
technique.
Pivot
AVERTISSEMENT!
N'excédez pas la vitesse de rotation sécuritaire pour
laquelle la brosse à fils d'acier est calibrée. N'utilisez pas une
brosse avariée ou une brosse qui ne fonctionne pas
normalement (éjection de fils rompus, flottement etc.). Ces
conditions augmentent les risques de bris et de blessures
pouvant en résulter. Débarrassez-vous des brosses
avariées et employez-en de nouvelles.
AVERTISSEMENT!
Les bouts de fil métallique de la brosse en toile métallique
convergent vers lutilisateur. Cest pourquoi il faut installer
un garde-meule de type 27 pour se protéger des fils rompus
par lusure qui sont éjectés durant le meulage.
page 22
Utilisation des brosses à fils dacier
1. Ne portez pas des vêtements amples lorsque vous vous servez dune
brosse à fils dacier. Les fils pourraient se prendre dans un vêtement
flottant et lentraîner dans les pièces en mouvement.
2. Tenez fermement la poignée arrière et la poignée latérale avant de
mettre l'outil en marche ou pendant qu'il fonctionne. Vérifiez toujours
léquilibre de la brosse à fils dacier et la présence de fils détachés ou
endommagés. Faites tourner la brosse à vide durant au moins une
minute avant de lappliquer au matériau.
3. Lorsque vous appliquez la brosse au matériau, évitez de mettre une
trop grande pression qui pourrait aplatir les fils de la brosse, créer de
la surchauffe et briser prématurément les fils dacier, ce qui rendrait
la brosse inutilisable à court terme.
Au lieu dappliquer une grande pression sur une brosse, essayez
plutôt une brosse en toile métallique dont laction est plus mordante
ou une brosse à fils plus gros ou plus courts ou dautres types de
brosses telles les brosses à fils noués ou à fils ondulés.
Page 23
MAINTENANCE
ACCESSOIRES
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de loutil ni
le rebobinage du système électrique. Consultez un centre
de service MILWAUKEE accrédité pour toutes les
réparations.
Entretien de loutil
Gardez loutil en bon état en adoptant un programme dentretien ponctuel.
Avant de vous en servir, examinez son état en général. Inspectez-en la
garde, interrupteur, cordon et cordon de rallonge pour en déceler les
défauts. Vérifiez le serrage des vis, lalignement et le jeu des pièces
mobiles, les vices de montage, bris de pièces et toute autre condition
pouvant en rendre le fonctionnement dangereux. Si un bruit ou une
vibration insolite survient, arrêtez immédiatement loutil et faites-le vérifier
avant de vous en servir de nouveau. Nutilisez pas un outil défectueux.
Fixez-y une étiquette marquée « HORS DUSAGE » jusquà ce quil soit
réparé (voir « Réparations »).
Normalement, il ne sera pas nécessaire de lubrifier loutil avant que le
temps ne soit venu de remplacer les balais. Après une période pouvant
aller de 6 mois à un an, selon lusage, retournez votre outil à un centre de
service MILWAUKEE accrédité pour obtenir les services suivants :
Lubrification
Inspection et remplacement des balais
Inspection et nettoyage de la mécanique (engrenages, pivots,
coussinets, boîtier etc.)
Inspection électrique (interrupteur, cordon, induit etc.)
Vérification du fonctionnement électromécanique
AVERTISSEMENT!
Pour minimiser les risques de blessures, débranchez
toujours loutil avant dy installer ou den enlever les
accessoires. Lemploi daccessoires autres que ceux qui
sont expressément recommandés pour cet outil peut
présenter des risques.
Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet
www.milwaukeetool.com. Pour obtenir un catalogue, il suffit de contacter
votre distributeur local ou l'un des centres-service.
AVERTISSEMENT!
Pour minimiser les risques de blessures, choc électrique
et dommage à l'outil, n'immergez jamais l'outil et ne laissez
pas de liquide s'y infiltrer.
Nettoyage
Débarrassez les évents des débris et de la poussière. Gardez les
poignées de loutil propres, à sec et exemptes dhuile ou de graisse. Le
nettoyage de loutil doit se faire avec un linge humide et un savon doux.
Certains nettoyants tels lessence, la térébenthine, les diluants à laque
ou à peinture, les solvants chlorés, lammoniaque et les détergents
dusage domestique qui en contiennent pourraient détériorer le plastique
et lisolation des pièces. Ne laissez jamais de solvants inflammables ou
combustibles auprès des outils.
Réparations
Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.
GARANTIE LIMITÉE DE LOUTIL DE CINQ ANS
Tous les outils MILWAUKEE sont testés avant de quitter lusine et sont
garantis exempts de vice de matériau ou de fabrication. MILWAUKEE
réparera ou remplacera (à la discrétion de MILWAUKEE), sans frais,
tout outil (y compris les chargeurs de batterie) dont lexamen démontre le
caractère défectueux du matériau ou de la fabrication dans les cinq (5)
ans suivant la date dachat. Retourner loutil et une copie de la facture ou
de toute autre preuve dachat à une branche Entretien usine/Assistance
des ventes de létablissement MILWAUKEE ou à un centre dentretien
agréé par MILWAUKEE, en port payé et assuré. Cette garantie ne couvre
pas les dommages causés par les réparations ou les tentatives de
réparation par quiconque autre que le personnel agréé par MILWAUKEE,
les utilisations abusives, lusure normale, les carences dentretien ou les
accidents.
Les batteries, les lampes de poche et les radios sont garanties pour un
(1) an à partir de la date dachat.
LES SOLUTIONS DE RÉPARATION ET DE REMPLACEMENT DÉCRITES
PAR LES PRÉSENTES SONT EXCLUSIVES. MILWAUKEE NE SAURAIT
ÊTRE RESPONSABLE, EN AUCUNE CIRCONSTANCE, DES DOMMAGES
ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À
GAGNER.
CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES
GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU
TACITES DE QUALITÉ MARCHANDE OU DADAPTATION À UNE
UTILISATION OU UNE FIN PARTICULIÈRE.
Cette garantie vous donne des droits particuliers. Vous pouvez aussi
bénéficier dautres droits variant dun état à un autre et dune province à
une autre. Dans les états qui nautorisent pas les exclusions de garantie
tacite ou la limitation des dommages accessoires ou indirects, les limitations ou exclusions ci-dessus peuvent ne pas sappliquer. Cette garantie
sapplique aux États-Unis, au Canada et au Mexique uniquement.
page 23
Page 24
REGLAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS ELÉCTRICAS
¡ADVERTENCIA!
Si no se siguen todas las siguientes instrucciones se puede provocar una
LEA TODAS LAS INSTRUCCIONES
descarga eléctrica, un incendio y/o lesiones graves. El término herramienta
eléctrica en todas las advertencias incluidas más abajo se refiere a su
herramienta operada por conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).
GUA0RDE ESTAS INSTRUCCIONES
SEGURIDAD EN EL ÁREA DE TRABAJO
1. Mantenga limpia y bien iluminada el área de trabajo. Las
áreas desordenadas u oscuras contribuyen a que se produzcan
accidentes.
2. No utilice herramientas eléctricas en atmósferas explosivas,
como en la presencia de líquidos, gases o polvo inflamables.
Las herramientas eléctricas crean chispas que pueden incendiar el
polvo o las emanaciones.
3. Mantenga a los niños y otras personas alejadas mientras
utiliza una herramienta eléctrica. Las distracciones pueden
hacerle perder el control.
SEGURIDAD ELÉCTRICA
4. Los enchufes de las herramientas eléctricas deben ser del
mismo tipo que el tomacorrientes. Nunca realice ningún
tipo de modificación en el enchufe. No use enchufes
adaptadores con herramientas eléctricas con conexión a
tierra. Se reducirá el riesgo de descarga eléctrica si no se modifican
los enchufes y los tomacorrientes son del mismo tipo.
5. Evite el contacto corporal con superficies con conexión a
tierra, como tuberías, radiadores, estufas y refrigeradores.
El riesgo de descarga eléctrica aumenta si su cuerpo está conectado
a tierra.
6. No exponga la herramientas eléctricas a la lluvia o a
condiciones de humedad. El agua que entra en una herramienta
eléctrica aumenta el riesgo de descarga eléctrica.
7. No abuse del cable. Nunca use el cable para transportar la
herramienta eléctrica, tirar de ella o desenchufarla.
Mantenga el cable alejado del calor, los bordes afilados o
las piezas en movimiento. Los cables dañados o enmarañados
aumentan el riesgo de descarga eléctrica.
8. Cuando se utiliza una herramienta eléctrica en el exterior,
use una extensión que sea apropiada para uso en el exte-
rior. El uso de un cable apropiado para el exterior reduce el riesgo
de descarga eléctrica.
SEGURIDAD PERSONAL
9. Manténgase alerta, ponga cuidado a lo que está haciendo y
use el sentido común cuando utilice una herramienta eléctrica.
No use una herramienta eléctrica cuando está cansado o bajo
la influencia de drogas, alcohol o medicinas. Despistarse un
minuto cuando se utiliza una herramienta eléctrica puede tener como
resultado lesiones personales graves.
10. Use equipo de seguridad. Lleve siempre protección ocular.
Llevar equipo de seguridad apropiado para la situación, como una
máscara antipolvo, zapatos de seguridad antideslizantes casco o
protección auditiva, reducirá las lesiones personales.
11. Evite los arranques accidentales. Asegúrese de que el
interruptor esté en la posición de apagado antes de enchufar
la herramienta. Mover herramientas con el dedo en el interruptor
o enchufar herramientas con el interruptor en la posición de encendido
contribuye a que se produzcan accidentes.
12. Quite todas las llaves de ajuste antes de encender la
herramienta. Una llave que esté acoplada a una pieza giratoria de
la herramienta puede provocar lesiones personales.
page 24
13. No se estire demasiado. Mantenga los pies bien asentados y
el equilibrio en todo momento. Esto permite tener mejor control
de la herramienta eléctrica en situaciones inesperadas.
14. Vístase de manera apropiada. No lleve ropa suelta ni joyas.
Mantenga el cabello, la ropa y los guantes lejos de la piezas
en movimiento. La ropa floja, las joyas o el cabello largo pueden
quedar atrapados en las piezas en movimiento.
15. Si se proporcionan dispositivos para la conexión de
sistemas de recolección y extracción de polvo, asegúrese
de que estén conectados y se usen apropiadamente. El uso
de estos dispositivos puede reducir los peligros relacionados con el
polvo.
USO Y CUIDADO DE LAS HERRAMIENTAS
ELÉCTRICAS
16. No fuerce la herramienta eléctrica. Use la herramienta eléctrica
correcta para la aplicación. La herramienta eléctrica correcta
funcionará mejor y de manera más segura a la velocidad para la que
se diseñó.
17. No use la herramienta eléctrica si el interruptor no la
enciende ni la apaga. Cualquier herramienta eléctrica que no se
pueda controlar con el interruptor es peligrosa y se debe reparar.
18. Desconecte el enchufe de la toma de alimentación y/o la
batería de la herramienta eléctrica antes de realizar cualquier
ajuste, cambiar accesorios o almacenar las herramientas
eléctricas. Dichas medidas preventivas de seguridad reducen el
riesgo de que la herramienta se prenda accidentalmente.
19. Almacene las herramientas eléctricas fuera del alcance de
los niños y no permita que personas no familiarizadas con
ellas o estas instrucciones las utilicen. Las herramientas
eléctricas son peligrosas en las manos de usuarios no capacitados.
20. Mantenimiento de las herramientas eléctricas. Revise que
no haya piezas móviles que estén desalineadas o que se
atasquen, piezas rotas ni ninguna otra condición que pueda
afectar el funcionamiento de la herramienta eléctrica. Si se
encuentran daños, haga que le reparen la herramienta antes de usarla. Las herramientas mal mantenidas son la causa de
muchos accidentes.
21. Mantenga las herramientas de corte limpias y afiladas. Es
menos probable que se atasquen las herramientas de corte con
filos afilados que se mantienen de manera apropiada y también son
más fáciles de controlar.
22. Use la herramienta eléctrica, los accesorios y las brocas,
etc. siguiendo estas instrucciones y de la manera para la
que dicha herramienta eléctrica en particular fue diseñada,
teniendo en cuenta las condiciones de trabajo y la tarea que
se va a realizar. El uso de la herramienta eléctrica para operaciones
diferentes de aquellas para las que se diseño podría resultar en una
situación peligrosa.
MANTENIMIENTO
23. Haga que un técnico calificado realice el mantenimiento de la
herramienta eléctrica utilizando solamente piezas de repuesto
idénticas. Esto asegurará que se mantiene la seguridad de la
herramienta eléctrica.
Page 25
REGLAS ESPECIFICAS DE SEGURIDAD LIJADORAS Y ESMERILADORAS
1. Siempre use la cubierta protectora apropiada con rueda abrasiva. Una cubierta protectora resguarda al operador de los fragmentos rotos en la rueda.
2. Los accesorios deben ser utilizados, al menos, a la velocidad recomendada en la etiqueta de advertencia de la rueda. Las ruedas
y otros accesorios que se utilicen a una velocidad superior a la recomendada pueden romperse y producir lesiones.
3. Asegúrese de que todas las pestañas de la rueda y otros accesorios de montaje se encuentren en condiciones óptimas y se
utilicen siempre de manera correcta. Las partes defectuosas o faltantes podrían deteriorar las ruedas y otros accesorios. Utilice siempre
los accesorios de montaje incluidos con la herramienta.
4. Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar
en contacto con cables ocultos o con su propio cable. El contacto con un cable con corriente hará que las partes de metal expuesto de
la herramienta pasen la corriente y produzcan una descarga al operador.
5. Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.
6. Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar,
póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.
7. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo.
A continuación se citan algunos ejemplos de tales sustancias químicas:
plomo proveniente de pinturas con base de plomo
sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y
arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la
exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras
contra el polvo que hayan sido específicamente diseñadas para filtrar partículas microscópicas.
Simbología
Doble aislamiento
Volts corriente alterna/
corriente directa
Amperios
No de revoluciones de carga
por minuto (RPM)
Underwriters Laboratories, Inc.
Asociación de Normas
Canadiense
Los Estándares Mexicanos
de la Seguridad
page 25
Page 26
Especificaciones
Catálogo
No.
Lijadoras
6080-20
6081-20
6082-20
Esmeriladoras
6086-20
6088-20
6089-20
* Doble Aislamiento
Volts
ca/cd
120
120
120
120
120
120
Conectadas
Conectadas a tierra
1. Mango posterior
2. Gatillo
3. Botón de enganche (modelos seleccionados)
4. Botón de liberación del mango
(modelos seleccionados)
5. Mango lateral
6. Cubierta protectora del disco
(modelos seleccionados)
7. Disco abrasivo
8. Palanca de inmovilización del
ajuste de la cubierta protectora
(modelos seleccionados)
9. Segurode enganche de la flecha
10. Entrada para mango lateral
D.A. o
a tierra
D.A.
D.A.
D.A.
D.A.
D.A.
Amperios
15
15
15
15
15
15
rpm
6 000
6 000
6 000
6 000
6 000
6 000
DESCRIPCION FUNCIONAL
Tamaño
de
Flecha
5/8"-11
5/8"-11
5/8"-11
5/8"-11
5/8"-11
5/8"-11
180 mm/230 mm
180 mm/230 mm
180 mm/230 mm
5
Tamaño
del
Disco
230 mm
180 mm
230 mm
Mínimas
rpm del
Disco
6 500
6 500
6 500
6 500
6 500
6 500
3
4
(en la parte inferior)
1
2
page 26
8
6
7
9
10
Page 27
TIERRA
EXTENSIÓNES ELÉCTRICAS
¡ADVERTENCIA!
Puede haber riesgo de descarga eléctrica si se conecta el
cable de conexión de puesta a tierra incorrectamente.
Consulte con un electricista certificado si tiene dudas
respecto a la conexión de puesta a tierra del tomacorriente.
No modifique el enchufe que se proporciona con la
herramienta. Nunca retire la clavija de conexión de puesta a
tierra del enchufe. No use la herramienta si el cable o el
enchufe está dañado. Si está dañado antes de usarlo, llévelo
a un centro de servicio MILWAUKEE para que lo reparen. Si
el enchufe no se acopla al tomacorriente, haga que un
electricista certificado instale un tomacorriente adecuado.
Herramientas con conexión a tierra:
Herramientas con enchufes de tres clavijas
Las herramientas marcadas con la
frase Se requiere conexión de
puesta a tierra tienen un cable de
tres hilo y enchufes de conexión de
puesta a tierra de tres clavijas.
El enchufe debe conectarse a
un tomacorriente debidamente
conectado a tierra (véase la
Figura A). Si la herramienta se
averiara o no funcionara
correctamente, la conexión de puesta a tierra proporciona un trayecto
de baja resistencia para desviar la corriente eléctrica de la trayectoria
del usuario, reduciendo de este modo el riesgo de descarga eléctrica.
La clavija de conexión de puesta a tierra en el enchufe está conectada
al sistema de conexión de puesta a tierra de la herramienta a través del
hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado
al sistema de conexión de puesta a tierra de la herramienta y nunca se
debe unir a una terminal energizada.
Su herramienta debe estar enchufada en un tomacorriente apropiado,
correctamente instalado y conectado a tierra según todos los códigos y
reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la
Figura A.
Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas
Las herramientas marcadas con
Doble aislamiento no requieren
conectarse a tierra. Estas
herramientas tienen un sistema
aislante que satisface los
estándares de OSHA y llena los
estándares aplicables de UL (Underwriters Laboratories, Inc.), de la
Asociación Canadiense de
Estándares (CSA) y el Código
Nacional de Electricidad. Las
herramientas con doble aislamiento
pueden ser usadas en cualquiera de
los toma corriente de 120 Volt
mostrados en las Figuras B y C.
Fig. A
Fig. B
Fig. C
Las herramientas que deben conectarse a tierra cuentan con clavijas de
tres patas y requieren que las extensiones que se utilicen con ellas sean
también de tres cables. Las herramientas con doble aislamiento y clavijas
de dos patas pueden utilizarse indistintamente con extensiones de dos a
tres cables. El calibre de la extensión depende de la distancia que exista
entre la toma de la corriente y el sitio donde se utilice la herramienta. El
uso de extensiones inadecuadas puede causar serias caídas en el
voltaje, resultando en pérdida de potencia y posible daño a la herramienta.
La tabla que aquí se ilustra sirve de guía para la adecuada selección de
la extensión.
Mientras menor sea el número del calibre del cable, mayor será la
capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar
una corriente mayor que un cable calibre 16. Cuando use mas de una
extensión para lograr el largo deseado, asegúrese que cada una tenga
al menos, el mínimo tamaño de cable requerido. Si está usando un cable
de extensión para mas de una herramienta, sume los amperes de las
varias placas y use la suma para determinar el tamaño mínimo del cable
de extensión.
Guías para el uso de cables de extensión
Si está usando un cable de extensión en sitios al aire libre, asegúrese
que está marcado con el sufijo W-A (W en Canadá) el cual indica
que puede ser usado al aire libre.
Asegúrese que su cable de extensión está correctamente cableado
y en buenas condiciones eléctricas. Cambie siempre una extensión
dañada o hágala reparar por una persona calificada antes de volver
a usarla.
Proteja su extensión eléctrica de objetos cortantes, calor excesivo
o areas mojadas.
Calibre mínimo recomendado para
cables de extensiónes eléctricas*
Amperios
(En la placa)
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.
Largo de cable de Extensión en (m)
30,4
14
12
10
10
45,7
60,9
12
12
10
--
--
--
--
7,6
16
16
14
12
10
15,2
16
16
14
12
10
22,8
16
14
12
10
10
--
--
--
--
LEA Y GUARDE TODAS LAS INSTRUCCIONES
PARA FUTURAS REFERANCIAS.
page 27
Page 28
ENSAMBAJE DE LA HERRAMIENTA
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de fijar o retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los accesorios
específicamente recomendados. El uso de otros accesorios
puede ser peligroso.
Montaje y desmontaje del cable de cambio rápido Quik-Lok II® (Fig. 1)
Modelos seleccionados
Para realizar el cambio o sustitución en forma inmediata en el área de trabajo,
MILWAUKEE cuenta con los exclusivos cables Quik-Lok®.
Fig. 1
1. Para desmontar el cable Quik-Lok®, gire la tuerca del cable 1/4 de vuelta
hacia la izquierda y tire del cable hacia afuera.
2. Para montar el cable Quik-Lok®, alinee las marcas en el conector y
presione el conector hacia adentro tanto como pueda. Luego gire la tuerca
del cable 1/4 de vuelta hacia la derecha para fijarlo.
Instalación del mango lateral
El mango lateral puede colocarse encima de la caja de engranes o en
cualquiera de los lados de la caja de engranes para uso con la mano izquierda
o derecha. Coloque el mango en la ubicación que le ofrezca el mejor control
y protección de cubierta. Para informarse sobre las zonas de operación que
proporcionan la máxima protección para el operador, vea la Fig. 9. Para
montarlo, enrosque el mango lateral en la entrada para el mango lateral en el
lado deseado de la caja de engranes y apriételo firmemente.
Fig. 2
Ranura de
la lengüeta
Ranura de
la lengüeta
Palanca de
inmovilización
del ajust de la
cubierta protectora
Presione la palanca de inmovilización del ajuste de la cubierta protectora
y gire ésta hacia una de las ranuras de detención. La palanca de
inmovilización deberá engranar con una de las ranuras de detención
(Fig. 3).
Fig. 3
Palanca de
inmovilización
del ajust de la
cubierta protectora
Ranura de
la lengüeta
Cubierta
protectora
¡ADVERTENCIA!
Para reducir el riesgo de lesiones al esmerilar, utilice
SIEMPRE la cubierta protectora adecuada. SIEMPRE instale la
cubierta protectora de manera correcta.
Instalación, ajuste y remoción de la cubierta protectora (Fig. 2 y 3)
Modelos seleccionados
Se debe usar la cubierta protectora cuando se utiliza la herramienta como
esmeriladora. La cubierta protectora se debe retirar cuando se utiliza la
herramienta como lijadora.
1. Para instalar la cubierta protectora, desenchufe la herramienta y
colóquela boca abajo sobre una superficie nivelada. Retire cualquier
accesorio de la flecha.
Alinee las lengüetas con las ranuras de las lengüetas (Fig. 2). Luego,
presione la cubierta en dirección a la herramienta.
La palanca de inmovilización
deberá engranar con una de
las detenciones
2. Para ajustar la cubierta protectora, presione la palanca de inmovilización
del ajuste de la cubierta protectora y gire ésta hacia una de las ranuras
de detención (Fig. 3).
Coloque la cubierta protectora en la ubicación que le ofrezca el mejor
control y resguardo. Para informarse sobre las zonas de operación que
proporcionan la máxima protección para el operador. Vea la Fig. 9.
3. Para retirar la cubierta protectora, desenchufe la herramienta y colóquela
boca abajo sobre una superficie nivelada. Retire cualquier accesorio de
la flecha.
Presione la palanca de inmovilización del ajuste de la cubierta protectora
y gire ésta a fin de alinear las lengüetas con las ranuras (Fig. 2). Luego,
levante y aleje la cubierta protectora de la herramienta.
page 28
Page 29
OPERACION
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, use gafas protectoras o
espejuelos con protección lateral.
Encendido y paro del motor
1. Para encender la herramienta, tire del gatillo.
2. Para detener la herramienta, suelte el gatillo.
¡ADVERTENCIA!
Para reducir el riesgo de daños a la herramienta, no utilice
el seguro de enganche de la flecha a modo de detener la
flecha mientras la herramienta se encuentra en uso o
marcha por inercia después de haber sido apagada.
Bloqueo del gatillo (Fig. 4)
Modelos seleccionados
El seguro de enganche mantiene el gatillo en la posición ON (encendido)
para uso continuo.
Fig. 4
Fig. 5
Botón de liberación del mango
(en la parte inferior)
1. Desenchufe la herramienta.
2. Presione y sostenga el botón de liberación del mango, y gire el mango
posterior hacia una de las nueve posiciones para el mango. La
característica de mango ajustable incluye retenes que permiten que el
mango enganche en su posición. Asegúrese de que el mango enganche
firmemente en su posición.
Coloque la cubierta protectora en la ubicación que le ofrezca el mejor
control y resguardo. Para informarse sobre las zonas de operación que
proporcionan la máxima protección para el operador, vea la Fig. 9.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones personales y daño a la
herramienta, utilice SOLAMENTE accesorios con capacidad
nominal igual o superior a los RPM listados en la sección
ADVERTENCIA en la placa de la herramienta.
Seguro
del
enganche
1. Para bloquear el gatillo, apriete el seguro de enganche mientras tira del
gatillo. Suelte el gatillo.
2. Para desbloquear el gatillo, tire del gatillo y suéltelo. El seguro de
enganche saltará.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, no opere la herramienta
con el botón de liberación del mango presionado o con el
mango fuera de posición. Si el mango no queda
correctamente asegurado en su posición, no opere la
herramienta. Devuelva la herramienta a un centro de
servicio MILWAUKEE para una reparación inmediata.
Ajuste de la posición del mango (Fig. 5)
Modelos seleccionados
Esta herramienta se encuentra equipada con un mango posterior
ajustable. Esta característica le permite al usuario ajustar el ángulo del
mango para alcanzar posiciones de esmerilado óptimas.
Selección del disco abrasivo y la rueda abrasiva
Use discos abrasivos y ruedas abrasivas que sean:
del tamaño correcto según se indica en la placa de la herramienta
el tipo de disco y grano adecuado para el trabajo a realizar
de capacidad nominal igual o superior a los RPM listados en la sección
ADVERTENCIA en la placa de la herramienta
Use respaldos, adaptadores y otros accesorios que sean:
del tamaño correcto para la herramienta y para el disco abrasivo o la
rueda abrasiva
de capacidad nominal igual o superior a los RPM listados en la sección
ADVERTENCIA en la placa de la herramien
el accesorio adecuado para el trabajo a realizar
Material de discos abrasivos y ruedas abrasivas
Los discos abrasivos y las ruedas abrasivas están compuestos de varios
materiales y han sido diseñados para diferentes trabajos. Asegúrese de que
ha seleccionado el disco abrasivo y la rueda abrasiva correcta para el trabajo
que proyecta realizar.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desenchufe siempre la
herramienta antes de adjuntar o remover accesorios, o de
hacer ajustes. Utilice sólo accesorios específicamente
recomendados. El uso de otros accesorios podría resultar
peligroso.
page 29
Page 30
USO DE DISCOS ABRASIVOS
Instalación de discos abrasivos (Fig. 6)
1. Desenchufe la herramienta y colóquela boca abajo sobre una superficie nivelada. Retire cualquier accesorio de la flecha.
2. Enrosque la arandela de nylon en la flecha. Adjunte el respaldo en el disco abrasivo utilizando la Fig. 6 para determinar el tipo y orden del ensamblaje.
NOTA: Cuando instale el disco de tiras abrasivas sin el cubo, coloque la tuerca del disco de acuerdo se muestra.
3. Para apretarlo, presione el seguro de enganche de la flecha a la vez que gira la tuerca del disco en el sentido de las manecillas del reloj.
4. Para desmontar el disco abrasivo y el respaldo, desenchufe la herramienta e invierta el procedimiento.
Fig. 6
Tuerca del
disco
Disco
abrasivo
BCDA
Respaldos
A. Polipropileno
B. Helicoidal
C. Caucho
D. Fenólico
Lijado (Fig. 7)
1. Fije el material sobre el que va a trabajar con pinzas o sujetadores de
forma tal que pueda tener ambas manos libres para controlar la
herramienta. Sujete firmemente el mango posterior y el mango lateral
antes de iniciar el trabajo y durante la operación. Permita que el disco
alcance su máxima velocidad antes de iniciar el trabajo.
2. Sostenga la herramienta en un ángulo entre 5° y 15° para asegurar una
presión y un control de lijado correctos (Fig. 7). Un ángulo superior al
especificado ocasionará demasiada presión y desgaste excesivo tanto
del disco como de la pieza de trabajo. Un ángulo inferior al especificado
reducirá el control de la herramienta.
Fig. 7
Almohadillas
de caucho
Posición de la tuerca del disco
Disco de tiras
abrasivas
Pestaña
tipo 27
Arandela de nylon
Flecha
Seguro de enganche
de la flecha
Remoción de marcas de martillo soldadura
Al remover marcas de martillo o soldadura, limite el lijado grueso a las áreas
inmediatas. Posteriormente, utilice granos finos para emparejar la superficie.
Lijado cruzado
Cuando vaya a realizar el acabado de una superficie que ha sido preparada
con una rueda o disco de grano grueso, lije en ángulo recto a las marcas
realizadas por el disco de grano más grueso. Las marcas producidas por el
lijado o anterior se pueden ver y remover fácilmente para lograr un acabado
uniforme. Si no lleva a cabo el lijado cruzado cuando cambia de disco de
grano grueso a disco para acabado, podría ocasionar ralladuras profundas y
marcas circulares.
Acabado en metal
Haga movimientos constantes a través de la superficie. Trabaje con mayor
rapidez en las superficies curvas, donde las áreas de contacto son menores
y la presión es mayor. Al final de la pasada podrían aparecer áreas planas si
la presión es muy alta. Reduzca la presión al final de cada pasada y cuando
haga pasadas en reversa.
Disco de
tiras
abrasivas
con cubo
Sostenga un ángulo entre 5° y 15°
Para mejores
resultados utilice esta
procíon del disco
3. Lije con pasadas largas y rítmicas, de lado a lado, avanzando hacia
adelante para producir el acabado deseado.
page 30
Solución a los problemas
Las ralladuras profundas y las marcas circulares pueden deberse al:
Uso de grano muy grueso
Uso de disco parcialmente cristalizado
Polvo o rebabas sueltas en la pieza de trabajo
No lijar en forma cruzada, a través del grano, cuando se cambió de
disco de grano grueso a disco para acabado
Cuando la superficie de metal se torna azulosa, esto indica:
Exceso de calor ocasionado por movimientos circulares en áreas
demasiado pequeñas
Exceso de presión
Uso de discos cristalizados o gastados
Page 31
Selección de discos abrasivos y granos
Consulte la tabla a continuación para seleccionar el tipo de disco adecuado
para su trabajo. En forma general, utilice grano 16, 24 ó 36 para remoción de
material en bruto grueso; grano 50, 60 ó 80 para remoción de material en
bruto de dureza media, y grano 120 para acabados. Comience siempre con
un grano grueso, y posteriormente, utilice granos más finos para obtener el
acabado deseado. Consulte el catálogo para ver una lista completa de discos abrasivos MILWAUKEE.
Óxido
de aluminio
Para discos de desbaste
rápido y aplicaciones
generales en la mayoría
de las operaciones en
metal. Ideal para acero
laminado en frío, acero
inoxidable o metales que
requieran abrasivos
férreos, de larga vida útil
y desbaste rápido.
Aluminio y Circona de
doble corte
Su diseño especial
de grano está
dispuesto en grupos
para una remoción y
limpieza más rápida
del material en
bruto. Ideal para
remover pintura de
autos, botes, etc.
sin posibilidad de
obstrucción.
Cerámica
Su vida útil es hasta 3
veces mayor que la de
los discos de óxido de
aluminio. Ideales para
aplicaciones generales en metal y para
trabajos difíciles.
USO DE RUEDAS ABRASIVAS Y RUEDAS DE CORTE
Instalación de ruedas abrasivas (Fig. 8)
1. Desenchufe la herramienta y colóquela boca abajo sobre una superficie nivelada. Retire cualquier accesorio de la flecha.
2. Enrosque la arandela de nylon en la flecha. Adjunte la cubierta protectora y la rueda abrasiva utilizando la Fig. 8 para determinar el tipo y
orden del ensamblaje (Vea la Fig. 2 y 3 para instrucciones sobre cómo adjuntar la cubierta protectora). NOTA: Cuando instale ruedas
abrasivas tipo 27 o tipo 29, coloque la tuerca del disco de acuerdo al grosor de la rueda.
Coloque la cubierta protectora en la ubicación que le ofrezca el mejor control y resguardo. Para informarse sobre las zonas de operación que
proporcionan la máxima protección para el operador, Vea la Fig. 9. NOTA: Cuando seleccione ruedas abrasivas de cubeta tipo 11, el borde de la
cubierta protectora deberá ser ajustado de manera que, como máximo, 3,2 mm de la rueda se extienda más allá de la cubierta protectora.
3. Para apretarlo, presione el seguro de enganche de la flecha a la vez que gira la rueda o la tuerca del disco en el sentido de las manecillas del reloj
con la llave inglesa suministrada.
4. Para desmontar el disco abrasivo y el respaldo, desenchufe la herramienta e invierta el procedimiento.
Fig. 8
Ruedas abrasivas
A. Tipo 28 con cubo
B. Tipo 27 con cubo
Tipo 29 con cubo
C. Tipo 27 con pestaña
Tipo 29 con pestaña
D. Tipo 11
Cubierta protectora
E. Tipo 28
F. Tipo 27
G. Tipo 27
H. Tipo 11
A
Arandela de nylon
Seguro de enganche de la flecha
Posición de la tuerca del disco
Tuerca del disco
BC
Ruedas de 3,2 mm
de grosor o menor
Pestaña
tipo 27
FG HE
Flecha
Ruedas de 6,4 mm
de grosor
D
Pestaña
tipo 11
page 31
Page 32
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, deberá instruirse al
operario en el uso, cuidados y protección de los discos
abrasivos.
Cuidado de las ruedas abrasivas y las ruedas de corte
Las ruedas abrasivas y las ruedas de corte deben protegerse de:
humedad y humedad extrema
cualquier tipo de solvente
cambios extremos de temperatura
caidas y golpes
Las ruedas abrasivas y las ruedas de corte deben guardarse:
de manera organizada de forma tal que puedan tomarse sin perturbar o
dañar otras ruedas
con su información de seguridad
Las ruedas abrasivas y las ruedas de corte NO deben:
dejarse caer
rodarse
golpearse
Si alguna rueda se deja caer, se rueda, se golpea, se somete a cambios
extremos de temperatura, o ha entrado en contacto con solventes o humedad,
deséchela de inmediato.
Solución de problemas
Las ralladuras profundas y las marcas circulares pueden deberse a:
Presión irregular
Uso de un disco parcialmente cristalizado - especialmente en
aplicaciones en aluminio
Polvo o rebabas sueltas en la pieza de trabajo
No hacer movimientos constantes a través de la superficie
Cuando la superficie de metal se torna azulosa, esto indica:
Exceso de calor ocasionado por movimientos circulares en áreas
demasiado pequeñas
Exceso de presión
Uso de discos cristalizados o gastados
Revisión de las ruedas
Maneje siempre las ruedas con cuidado para evitar dañarlas. Antes de
instarlas, revíselas para comprobar que no tengan grietas. Si están agrietadas,
deséchelas para evitar que otras personas las usen.
¡ADVERTENCIA!
Utilice solamente los discos con una velocidad máxima para
una operación segura con capacidad nominal igual o superior a los RPM listados en la sección ADVERTENCIA en la
placa de la herramienta. Esta velocidad se basa en la
resistencia de la rueda y permite una medida de seguridad
razonable. Esto no implica que esta velocidad sea mejor u
óptima. No exceda la velocidad máxima para una operación
segura.
Selección de ruedas
Esmerilar es la acción de cortar con miles de granos abrasivos que se
encuentran en la cara de una rueda abrasiva. Cuando esmerile metales,
tales como hierro y acero, seleccione una rueda abrasiva de óxido de aluminio.
Cuando esmerile piedra o concreto, utilice una rueda abrasiva de carburo de
silicio. Utilice ruedas reforzadas de algodón para trabajos en metales no
férreos.
Las ruedas de corte reforzadas tipo 27 de 3,2 mm son ideales para
operaciones de corte y de acanalado solamente.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones al esmerilar:
Sostenga SIEMPRE la herramienta firmemente con
ambas manos y utilice los mangos proporcionados,
antes y durante el esmerilado.
NUNCA permita que la rueda se atasque.
NUNCA utilice una rueda que se haya dejado caer.
NUNCA golpee la rueda abrasiva contra la pieza de trabajo.
NUNCA esmerile sin contar primero con el equipo de
seguridad correcto.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones al esmerilar, utilice
SIEMPRE la cubierta protectora adecuada. SIEMPRE instale la
cubierta protectora de manera correcta.
Esmerilado (Fig. 9 y 10)
1. Según el trabajo a ser realizado, coloque el protector para que este
proporcione la máxima protección al operador cómo se muestra
(Fig. 9).
Fig. 9
1 Zona del operador
1
1
1
2. Si usted acaba de instalar una rueda abrasiva o está a punto de comenzar
un trabajo, pruebe el disco dejándolo girar por espacio de un minuto
antes de aplicarlo sobre la pieza de trabajo.
NOTA: Cuando las ruedas se hallan desbalanceadas, pueden estropear
la pieza de trabajo, dañar la herramienta, causar la fatiga de la rueda y
provocar que ésta falle.
3. Sujete firmemente el mango posterior y el mango lateral antes de
comenzar y mientras utiliza la herramienta. Permita que la rueda alcance
su máxima velocidad antes de iniciar el trabajo.
4. Cuando esmerile, sujete la herramienta en un ángulo entre 5° y 15°
según se muestra, ejerciendo una presión constante para un acabado
uniforme (Fig. 10). Un ángulo superior al especificado ocasionará la
concentración de presión en áreas pequeñas, lo que se traduce en daños
al material o quemaduras en la superficie de trabajo.
page 32
Page 33
Fig. 10
Hold at a 5° to 15° angle
5. Control pressure and surface contact between wheel and workpiece.
Too much pressure slows cutting speed.
Instalación y remoción del ensamblaje de la cubierta protectora tipo 1
y zapata de ajuste (Fig. 12)
Fig. 12
Zapata de
ajuste
Perno de carruaje y tuerca de mariposa
Cubierta protectora
Tornillo de la
cubierta protectora
¡ADVERTENCIA!
Se debe instalar una cubierta protectora tipo 27 cuando
utilice una rueda de corte tipo 27 a fin de proporcionarle al
operador un resguardo máximo en caso que la rueda se
rompa.
Usando discos de corte tipo 27 (Fig. 11)
Los discos reforzados tipo 27 son ideales para operaciones de corte y de
acanalado solamente.
1. Sujete firmemente el mango posterior y el mango lateral antes de
comenzar y mientras utiliza la herramienta. Permita que el disco alcance
su máxima velocidad antes de iniciar el trabajo.
2. Cuando utilice una rueda de corte, sujete la herramienta según se
muestra, utilizando solamente el borde de la rueda (Fig. 11).
Fig. 11
Flecha
1. Desenchufe la herramienta y colóquela boca abajo sobre una superficie
nivelada. Retire cualquier accesorio de la flecha.
2. Afloje el tornillo de la cubierta protectora y deslice ésta sobre la flecha.
Coloque la cubierta protectora en la ubicación que le ofrezca el mejor
control y protección de cubierta. Para informarse sobre las zonas de
operación que proporcionan la máxima protección para el operador, vea
la Fig. 9. Apriete el tornillo de la cubierta protectora firmemente.
3. Para ajustar la cubierta protectora, desenchufe la herramienta, afloje el
tornillo de la cubierta protectora, gire ésta hacia la posición deseada y
vuelva a apretar el tornillo de la cubierta protectora.
4. Para retirar la zapata de ajuste, afloje las tuercas de mariposa, deslice
hacia los orificios de acceso y levante. Para instalar la zapata de ajuste,
inserte la cabeza de los pernos de carruaje en los orificios de acceso de
la cubierta protectora, deslice hacia el extremo distante de las ranuras,
ajuste la zapata a la posición deseada y apriete la tuerca de mariposa
firmemente.
5. Para retirar la cubierta protectora, desenchufe la herramienta, retire los
accesorios e invierta el procedimiento.
Uso de las ruedas de corte tipo 1 (Fig. 13)
1. Sujete firmemente el mango posterior y el mango lateral antes de
comenzar y mientras utiliza la herramienta. Permita que el disco alcance
su máxima velocidad antes de iniciar el trabajo.
2. Cuando utilice una rueda de corte, sujete la rueda según se muestra,
utilizando solamente el borde de la rueda (Fig. 13).
3. Controle la presión y el contacto entre la rueda y la pieza de trabajo. Una
presión excesiva disminuye la velocidad de corte.
¡ADVERTENCIA!
Se debe instalar una cubierta protectora tipo 1 cuando utilice
una rueda de corte tipo 1 a fin de proporcionarle
al operador un resguardo máximo en caso que la rueda
se rompa.
Fig. 13
3. Controle la presión y el contacto entre la rueda y la pieza de trabajo. Una
presión excesiva disminuye la velocidad de corte.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, nunca utilice una rueda de
corte tipo 1 para esmerilar superficies.
page 33
Page 34
USANDO DE CEPILLOS DE ALAMBRE
Selección de cepillos de alambre
Los cepillos de alambre son útiles para remover óxido, incrustaciones,
rebabas, escorias de soldadura, etc. Se dispone de una amplia variedad de
cepillos de alambre para diferentes aplicaciones.
¡ADVERTENCIA!
Toda persona que se encuentre en el área de trabajo deberá
usar gafas y vestimenta protectora o protección para la cara.
Los alambres con cierto grado de fatiga y los residuos
podrían salir disparados del cepillo con una fuerza considerable y posiblemente ocasionar lesiones graves.
Instalación de cepillos de alambre acopados (Fig. 14)
Fig. 14
Flecha
Seguro de enganche
de la flecha
1. Desenchufe la herramienta y colóquela boca abajo sobre una superficie
nivelada. Retire cualquier accesorio de la flecha.
NOTA: Nunca utilice una cubierta protectora con un cepillo de alambre
acopado.
2. Enrosque la arandela de nylon en la flecha. Adjunte el cepillo de alambre
acopado y la flecha.
3. Presione el seguro de enganche de la flecha mientras aprieta el cepillo
con una llave (no se incluye con la herramienta).
4. Para retirar el cepillo de alambre acopado, desenchufe la herramienta e
invierta el procedimiento.
Cepillo de alambre acopado
Arandela de nylon
¡ADVERTENCIA!
Dado que los alambres en los cepillos de alambre tipo rueda
quedan orientados hacia el operador, se debe utilizar una
cubierta protectora tipo 27 a fin de proteger al operador
cuando los alambres con cierto grado de fatiga se rompan.
Instalación de los cepillos de alambre tipo rueda (Fig. 15)
Fig. 15
Cepillo de alambre tipo rueda
Cubierta protectora
Arandela
de nylon
Seguro de
enganche
de la flecha
1. Desenchufe la herramienta y colóquela boca abajo sobre una superficie
nivelada. Retire cualquier accesorio de la flecha.
2. Enrosque la arandela de nylon en la flecha. Adjunte la cubierta
protectora y el cepillo de alambre tipo rueda en la flecha (Vea la Fig.
2 y 3 para instrucciones sobre cómo adjuntar la cubierta protectora).
Coloque la cubierta protectora en la ubicación que le ofrezca el mejor
control y protección de cubierta. Para informarse sobre las zonas de
operación que proporcionan la máxima protección para el operador,
vea la Fig. 9.
3. Presione el seguro de enganche de la flecha mientras aprieta el
cepillo con una llave (no se incluye con la herramienta).
4. Para retirar el cepillo de alambre tipo rueda y la cubierta protectora,
desenchufe la herramienta e invierta el procedimiento.
Flecha
¡ADVERTENCIA!
Nunca exceda la velocidad máxima de operación del cepillo.
No utilice cepillos dañados o que funcionen
inadecuadamente (que lancen partículas o estén
desbalanceados). Estas condiciones aumentan el riesgo de
una falla posterior mayor y una posible lesión. Deseche y
reemplace los cepillos dañados de inmediato.
Uso de los cepillos de alambre
1. No lleve puesta vestimenta holgada cuando utilice los cepillos de
alambre. Los alambres podrían quedar atrapados en este tipo de
vestimenta y tirar de la misma hacia las partes en movimiento.
2. Sujete firmemente el mango posterior y el mango lateral antes de
comenzar y mientras utiliza la herramienta. Siempre examine el
cepillo de alambre para probar su balance y detectar la presencia
de alambres sueltos o defectuosos, operando la herramienta a una
velocidad sin carga por espacio de un minuto antes de utilizar con
la pieza de trabajo.
3. Cuando utilice el cepillo con la pieza de trabajo, evite ejercer
demasiada presión. Esto ocasiona la sobreflexión de los alambres
y acumulación de calor, dando como resultado el rompimiento
prematuro de los alambres, un desgaste rápido y una menor vida
útil del cepillo.
En lugar de ejercer mayor presión, intente con un cepillo de alambre
tipo rueda con una acción de corte más agresiva (alambres de mayor
tamaño, alambres de menor longitud u otro tipo de cepillo, por ejemplo,
cepillo tipo anudado en lugar de cepillo tipo rizado).
page 34
Page 35
MANTENIMIENTO
ACCESORIOS
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de darle cualquier mantenimiento. Nunca
desarme la herramienta ni trate de hacer modificaciones en
el sistema eléctrico de la misma. Acuda siempre a un Centro
de Servicio MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento y mantenga su herramienta
en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la
herramienta y el cable de extensión. Busque tornillos sueltos o flojos,
defectos de alineación y dobleces en partes móviles, así como montajes
inadecuados, partes rotas y cualquier otra condición que pueda afectar
una operación segura. Si detecta ruidos o vibraciones anormales, apague
la herramienta de inmediato y corrija el problema antes de volver a usarla.
No utilice una herramienta dañada. Colóquele una etiqueta que diga NO
DEBE USARSE hasta que sea reparada (vea Reparaciones).
Bajo condiciones normales, no se requiere lubricación hasta que haya
que cambiar los carbones. Después de 6 meses a un año, dependiendo
del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE
más cercano para que le hagan:
Lubricación
Inspección y cambio de carbones
Inspección mecánica y limpieza (engranes, flechas, baleros,
carcarza, etc.)
Inspección eléctrica (interruptor, cable, armadura, etc.)
Probarla para asegurar una operación mecánica y eléctrica
adecuada.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, desconecté siempre su
herramienta antes de colocar o retirar un accesorio. Use
solo accesorios recomendados específicamente. Otros
puenden peligrosos.
Para una lista completa de accessorios, refiérase a su catálogo
MILWAUKEE Electric Tool o visite nuestro sitio en Internet:
www.milwaukeetool.com. Para obtener un catálogo, contacte su
distribuidor local o uno de los centros.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, descarga eléctrica o daño
a la herramienta, nunca la sumerja en líquidos ni permita que
estos fluyan dentro de la misma.
Limpieza
Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras
de la herramienta limpias, secas y libres de aceite y grasa. Use sólo
jabón neutro y un trapo húmedo para limpiar su herramienta ya que
algunas substancias y disolventes limpiadores pueden ocasionar daños
a materiales plásticos y partes aislantes. Algunos de estos incluyen:
gasolina, trementina, diluyente para barniz, diluyente para pintura,
disolventes limpiadores clorados, amoníaco, y detergentes caseros que
contengan amoníaco.
Reparaciones
Si su instrumento se daña, vuelva el instrumento entero al más cercano
centro de reparaciones.
GARANTÍA LIMITADA DE CINCO AÑOS
Todas las herramientas MILWAUKEE se prueban antes de abandonar la
fábrica y se garantiza que no presentan defectos ni en el material ni de
mano de obra. En el plazo de cinco (5) años a partir de la fecha de
compra MILWAUKEE reparará o reemplazará (a discreción de
MILWAUKEE), sin cargo alguno, cualquier herramienta (cargadores de
baterías inclusive) cuyo examen determine que presenta defectos de
material o de mano de obra. Devuelva la herramienta, con gastos de
envío prepagados y asegurada, y una copia de la factura de compra, u
otro tipo de comprobante de compra, a una sucursal de reparaciones/
ventas de la fábrica MILWAUKEE o a un centro de reparaciones
autorizado por MILWAUKEE. Esta garantía no cubre los daños
ocasionados por reparaciones o intentos de reparación por parte de
personal no autorizado por MILWAUKEE, abuso, desgaste y deterioro
normal, falta de mantenimiento o accidentes.
Las baterías, linternas y radios tienen una garantía de un (1) año a partir
de la fecha de compra.
LOS DERECHOS A REPARACIÓN Y REEMPLAZO DESCRITOS EN EL
PRESENTE DOCUMENTO SON EXCLUSIVOS. MILWAUKEE NO SERÁ EN
NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES
O CONSECUENTES, INCLUYENDO LA PÉRDIDA DE GANANCIAS.
ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODA OTRA GARANTÍA,
O CONDICIONES, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS DE
COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O FIN DETERMINADO.
Esta garantía le proporciona derechos legales específicos. Es posible
que usted tenga otros derechos que varían de estado a estado y de
provincia a provincia. En aquellos estados que no permiten la exclusión
de garantías implícitas o la limitación de daños incidentales o
consecuentes, las limitaciones anteriores pueden que no apliquen. Esta
garantía es válida solamente en los Estados Unidos, Canadá y México.
page 35
Page 36
UNITED STATES
CANADA
MILWAUKEE Service
MILWAUKEE prides itself in producing a
premium quality product that is
NOTHING BUT HEAVY DUTY®.
Your satisfaction with our products is
very important to us!
If you encounter any problems with the
operation of this tool, or you would like to
locate the factory Service/Sales Support Branch
or authorized service station nearest you,
please call...
1-800-SAWDUST
(1.800.729.3878)
NATIONWIDE TOLL FREE
Monday-Friday 8:00 AM - 4:30 PM Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center
Search' icon found in the 'Parts & Service' section.
Service MILWAUKEE
MILWAUKEE est fier de proposer un produit de
première qualité N
satisfaction est ce qui compte le plus!
En cas de problèmes dutilisation de loutil ou
pour localiser le centre de service/ventes ou le
centre dentretien le plus proche, appelez le...
OTHING BUT HEAVY DUTY
®
. Votre
416.439.4181
fax: 416.439.6210
Milwaukee Electric Tool (Canada) Ltd
755 Progress Avenue
Scarborough, Ontario M1H 2W7
Notre réseau national de distributeurs agréés se tient
à votre disposition pour fournir laide technique,
loutillage et les accessoires nécessaires. Composez
le 416.439.4181 pour obtenir les noms et adresses
des revendeurs les plus proches ou bien consultez
la section «Où acheter» sur notre site web à ladresse
www.milwaukeetool.com
Additionally, we have a nationwide network of
authorized Distributors ready to assist you with your
tool and accessory needs. Check your Yellow Pages
phone directory under Tools-Electric for the names
& addresses of those nearest you or see the
'Where To Buy' section of our website.
Corporate After Sales Service - Technical Support
Brookfield, Wisconsin USA
Technical Questions Service/Repair Questions Warranty
1-800-SAWDUST
(1.800.729.3878)
fax:1.800.638.9582
email: [email protected]
Monday-Friday 8:00 AM - 4:30 PM Central Time
MEXICO
Soporte de Servicio MILWAUKEE
Milwaukee Electric Tool, S.A. de C.V.
Blvd. Abraham Lincoln no. 13
Colonia Los Reyes Zona Industrial
Tlalnepantla, Edo. México C.P. 54073
Tel. (55) 5565-1414 Fax: (55) 5565-6874
Adicionalmente, tenemos una red nacional de
distribuidores autorizados listos para ayudarle con
su herramienta y sus accesorios. Por favor, llame
al (55) 5565-1414 para obtener los nombres y
direcciones de los más cercanos a usted, o consulte
la sección Where to buy (Dónde comprar) de
nuestro sitio web en
www.milwaukeetool.com
MILWAUKEE ELECTRIC TOOL CORPORATION
13135 West Lisbon Road Brookfield, Wisconsin, U.S.A. 53005
58-14-5120d6 02/05 Printed in USA
Loading...
