OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No.

No de cat.

5369-21

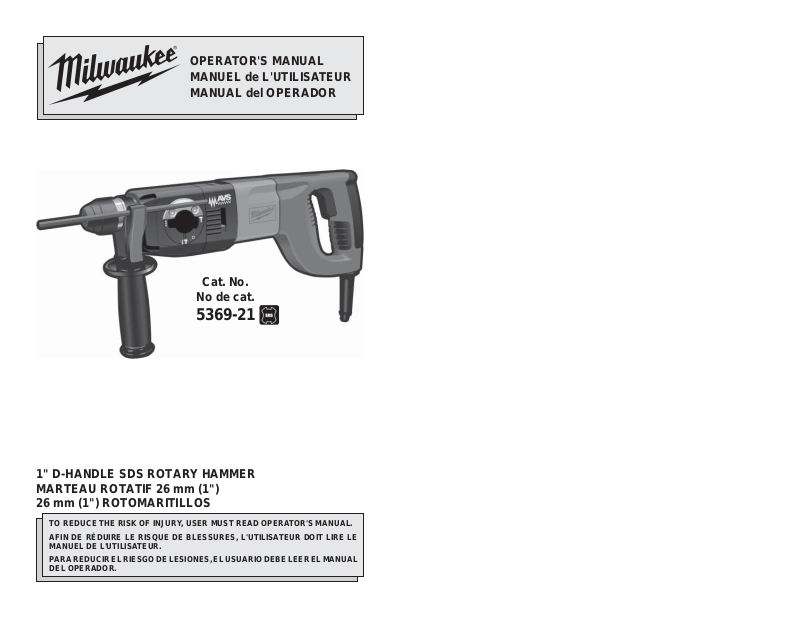

1" D-HANDLE SDS ROTARY HAMMER MARTEAU ROTATIF 26 mm (1") 26 mm (1") ROTOMARITILLOS

TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR'S MANUAL. AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE

MANUEL DE L'UTILISATEUR. PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER EL MANUAL

DEL OPERADOR.

Page 2

GENERAL SAFETY RULES — FOR ALL POWER TOOLS

WARNING

Failure to follow all instructions listed below may result in electric shock, ﬁ re and/or serious injury. The term "power tool" in all of the warnings listed below refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

SAVE THESE INSTRUCTIONS

READ ALL INSTRUCTIONS

WORK AREA SAFETY

1. Keep work area clean and well lit. Cluttered or dark areas invite accidents.

2. Do not operate power tools in ex-

plosive atmospheres, such as in the presence of ﬂ ammable liquids, gases, or dust. Power tools create sparks which

may ignite the dust or fumes.

3. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

4. Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce risk of electric shock.

5. Avoid body contact with earthed or

grounded surfaces such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.

7. Do not abuse the cord. Never use the

cord for carrying, pulling, or unplugging the power tool. Keep cord away from heat, oil, sharp edges, or moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool out-

doors, use an extension cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

PERSONAL SAFETY

9. Stay alert, watch what you are do-

ing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal injury.

10. Use safety equipment. Always wear eye protection. Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

11. Avoid accidental starting. Ensure the

switch is in the off-position before plugging in. Carrying tools with your ﬁ nger on

the switch or plugging in power tools that have the switch on invites accidents.

12. Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

13. Do not overreach. Keep proper foot- ing and balance at all times. This enables better control of the power tool in unexpected situations.

14. Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery, or long

hair can be caught in moving parts.

15. If devices are provided for the connec-

tion of dust extraction and collection facilities, ensure these are connected and properly used. Use of these de-

vices can reduce dust-related hazards.

2 3

Page 3

POWER TOOL USE AND CARE

SPECIFIC SAFETY RULES

FUNCTIONAL DESCRIPTION

16. Do not force the power tool. Use the

correct power tool for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

17. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

18. Disconnect the plug from the power

source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preven-

tive safety measures reduce the risk of starting the tool accidentally.

19. Store idle power tools out of the reach

of children and do not allow persons unfamiliar with the power tools or these instructions to operate power tools. Power tools are dangerous in the

hands of untrained users.

20. Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool's operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

21. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

22. Use the power tool, accessories and

tool bits etc., in accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous situation.

SERVICE

1. Hold power tools by insulated grip-

ping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord.

Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

2. Wear ear protectors. Exposure to noise can cause hearing loss.

3. Use auxiliary handles supplied with the tool. Loss of control can cause personal injury.

4. Keep hands away from all cutting

edges and moving parts.

5. Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

6. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemicallytreated lumber.

Your risk from these exposures varies,

depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁ lter out microscopic particles.

Cat.

No.

5369-21

Tool

Volts

7.5

120

Double Insulated

No Load

RPM

0 - 1050

Speciﬁ cations

No Load

Blows per

Minute

0 - 5900

Symbology

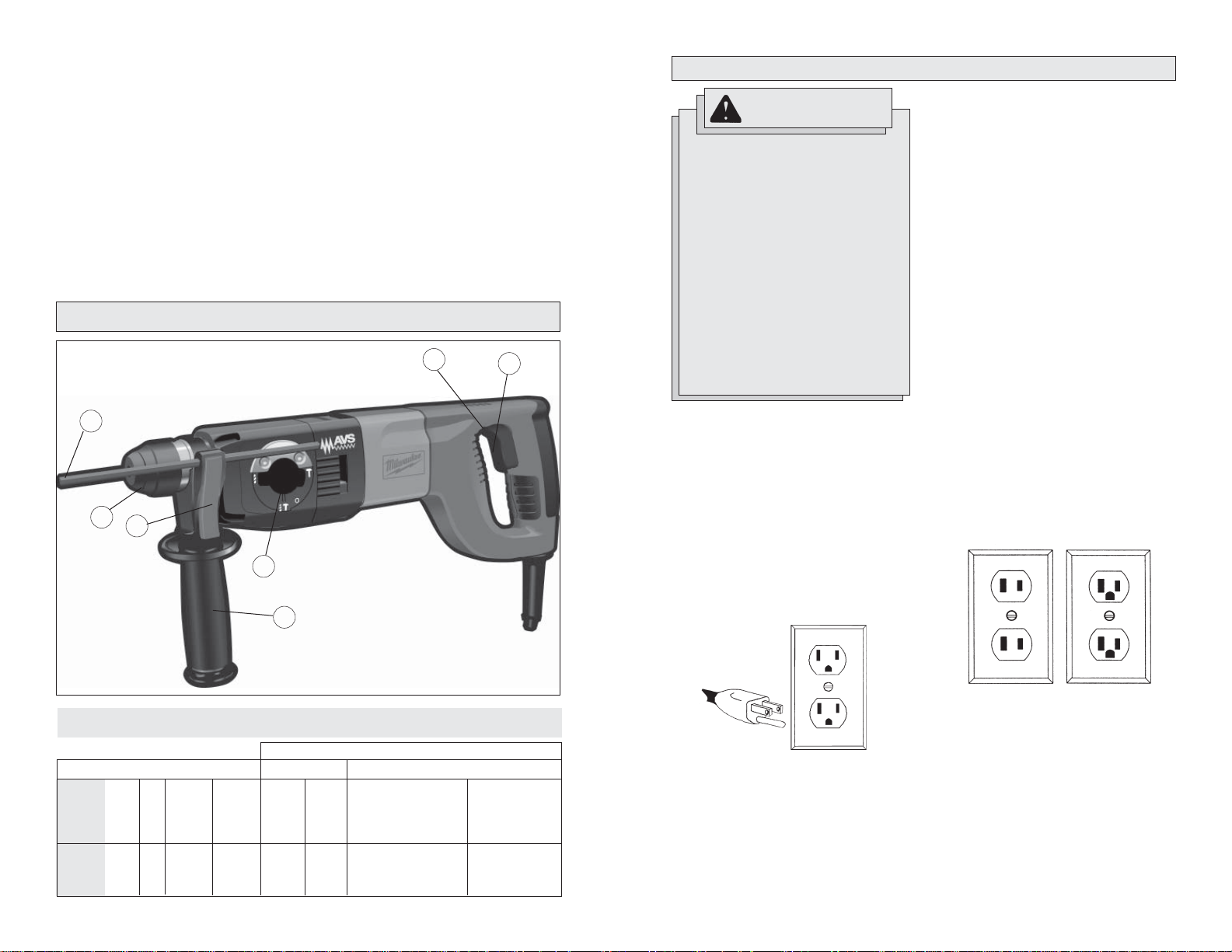

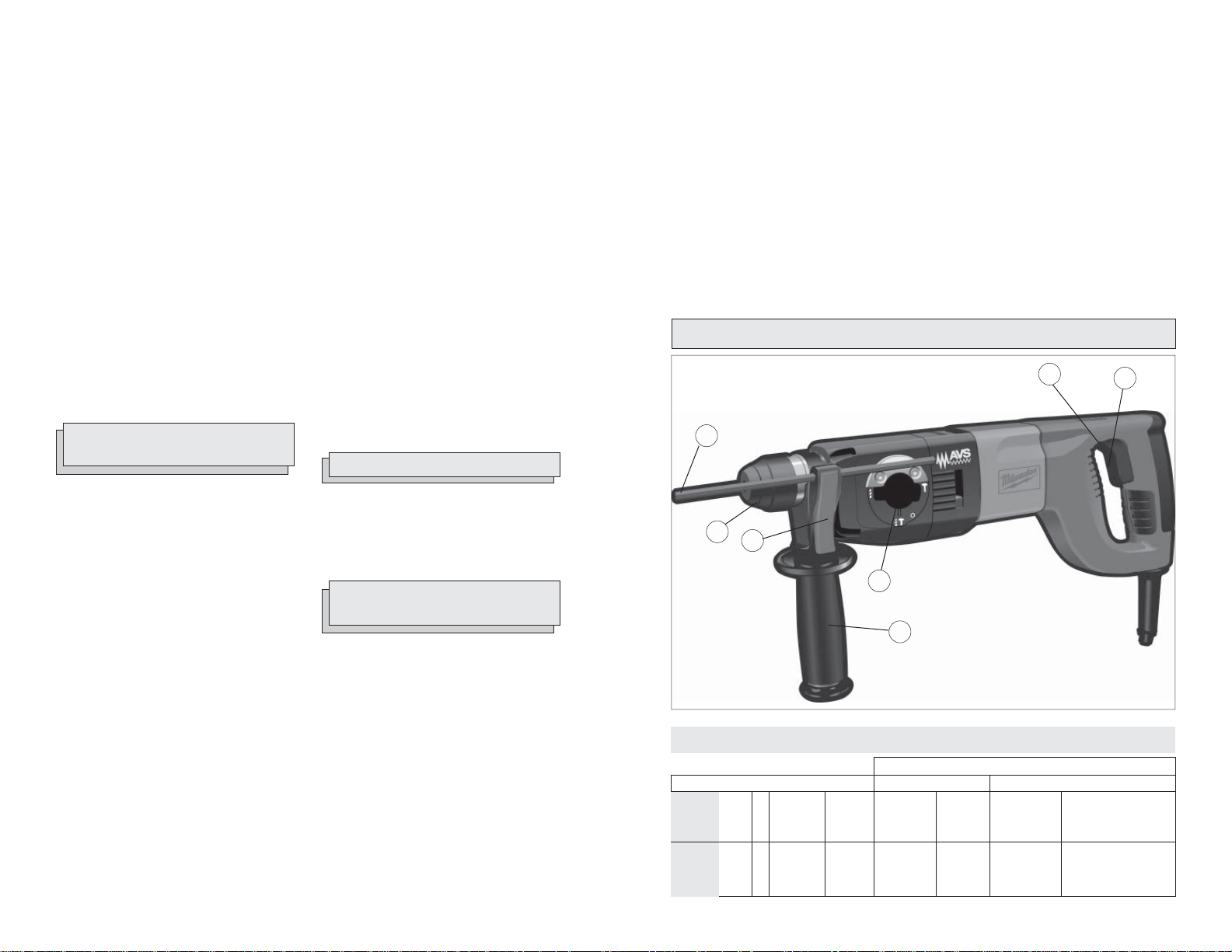

1. Side handle

2. Clamp

3. Depth gauge rod

4. Trigger

5. Mode selector lever

6. SDS Plus bit holder

7. Forward/Reverse Control switch

Drill Only

Twist Drill Bit (Wood)

1-1/2"

Twist

Drill Bit

(Steel)

5/8"

BPM

Capacities

Rotary Hammer

Carbide Tipped

Percussion

Bit (concrete)

Blows per Minute (BPM)

Thin Wall

Core Bit

3-1/2" concrete

4" brick

23. Have your power tool serviced by a

qualiﬁ ed repair person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

Underwriters Laboratories, Inc.

Amps

4 5

Volts Alternating Current

No Load Revolutions per Minute (RPM)

Mexican Approvals Marking

Page 4

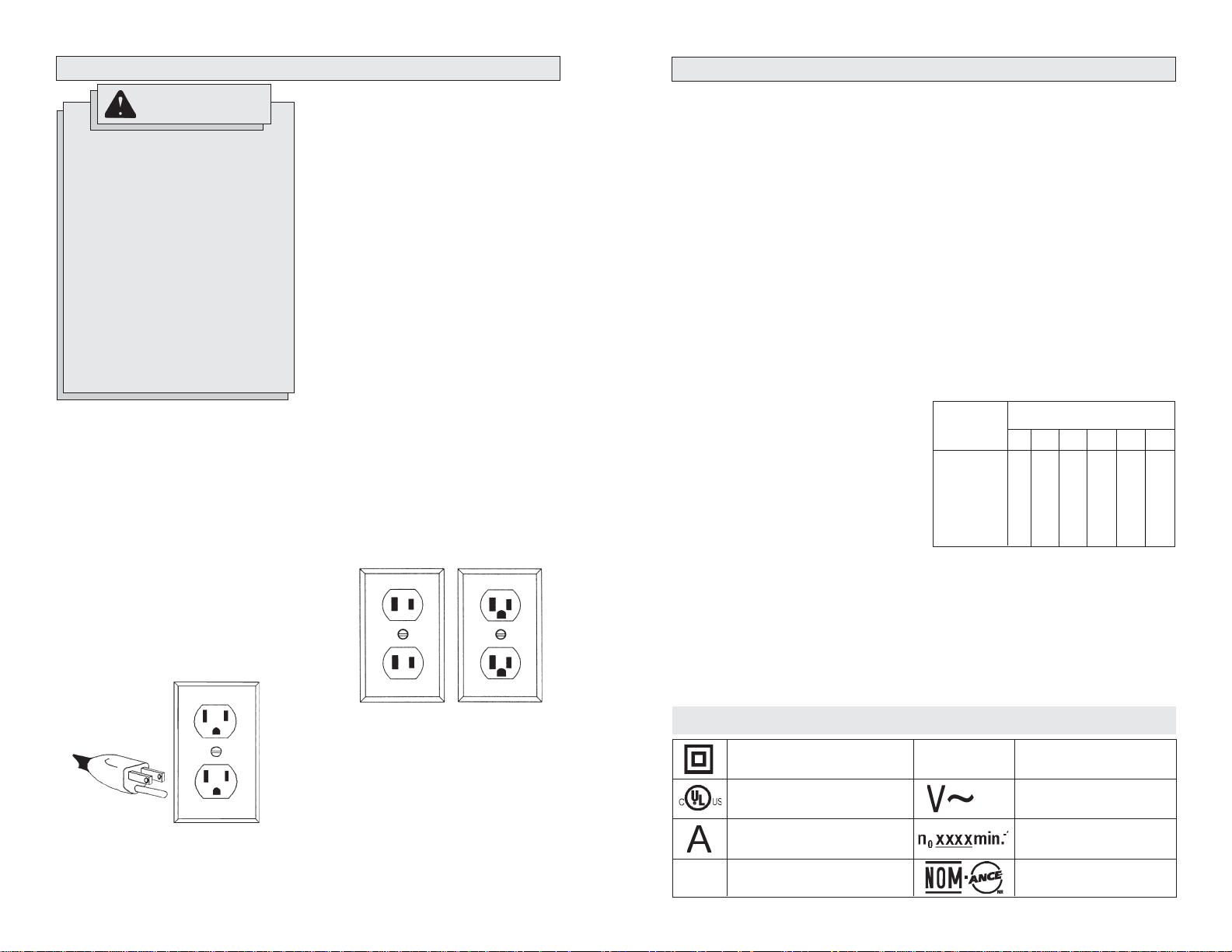

GROUNDING

EXTENSION CORDS

WARNING

Improperly connecting the grounding wire can result in the risk of electric shock. Check with a qualiﬁ ed electri- cian if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it repaired by a MILWAUKEE service facility before use. If the plug will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounded Tools: Tools with Three Prong Plugs

Tools marked “Grounding Required” have a three wire cord and three prong grounding plug. The plug must be connected to a properly grounded outlet (See Figure A). If the tool should electrically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user, reducing the risk of electric shock.

The grounding prong in the plug is connected through the green wire inside the cord to the grounding system in the tool. The green wire in the cord must be the only wire connected to the tool's grounding system and must never be attached to an electrically “live” terminal.

Your tool must be plugged into an appropriate outlet, properly installed and grounded in accordance with all codes and ordinances. The plug and outlet should look like those in Figure A.

Double Insulated Tools: Tools with Two Prong Plugs

Tools marked “Double Insulated” do not require grounding. They have a special double insulation system which satisfies OSHA requirements and complies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the National Electrical Code. Double Insulated tools may be used in either of the 120 volt outlets shown in Figures B and C.

Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown to determine the required minimum wire size.

The smaller the gauge number of the wire, the greater the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁ x “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualiﬁ ed person before using it.

• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

Nameplate

* Based on limiting the line voltage drop to ﬁ ve volts at 150% of the rated amperes.

for Extension Cords*

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

Extension Cord Length

50'

18 18 18 16 14 12

75'

18 18 16 14 12 10

100'

18 16 14 12 10

150'

25'

18 18 18 18 16 14

16 14 12 12

Fig. A

READ AND SAVE ALL INSTRUCTIONS FOR FUTURE USE.

Fig. B

6 7

Fig. C

Page 5

TOOL ASSEMBLY

OPERATION

WARNING

To reduce the risk of injury, always unplug tool before attaching or removing accessories or making adjustments. Use only speciﬁ cally recommended accessories. Others may be hazardous.

WARNING

To reduce the risk of injury, always use a side handle when using this tool. Always brace or hold securely.

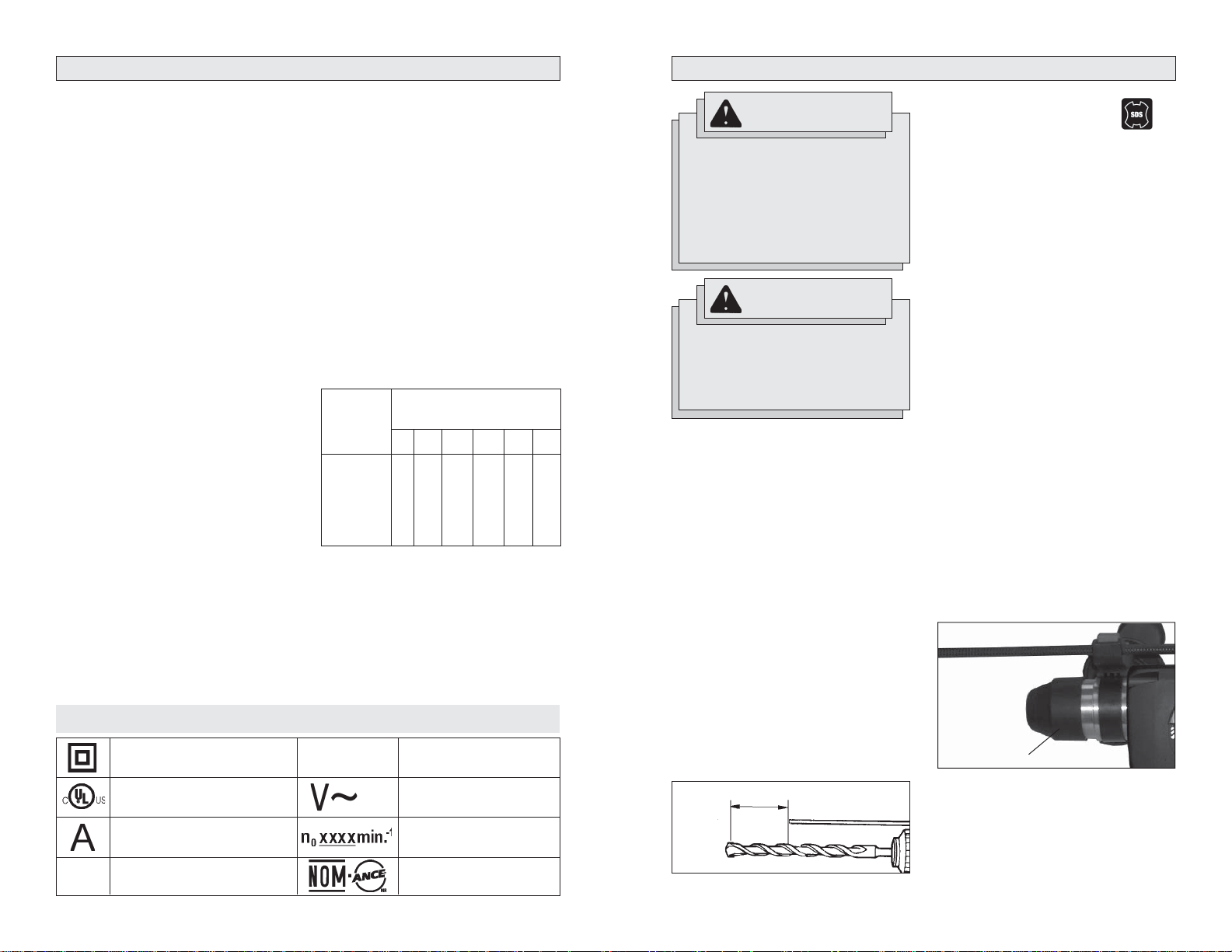

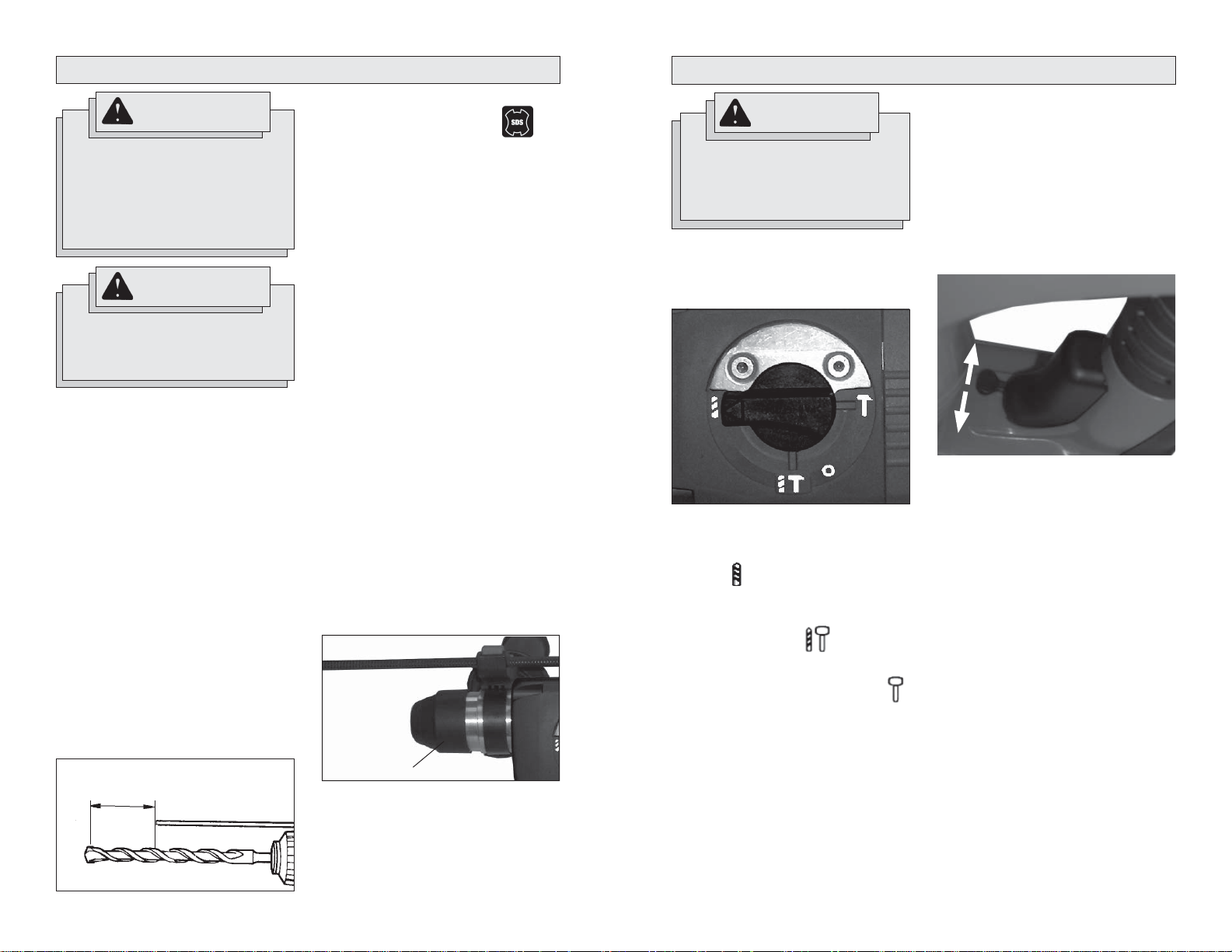

Adjusting the Side Handle Position

1. Loosen the side handle by unscrewing the side handle grip until the side handle rotates freely.

2. Rotate the side handle to the desired position.

3. Tighten the side handle grip securely.

Setting the Depth Gauge

1. Press in the clamping lever.

2. Slide the depth gauge rod backward or forward until it is set for the desired depth.

NOTE: The drilling depth is the distance

between the tip of the bit and the tip of the depth gauge rod.

3. Release the clamping lever.

Fig. 1

Drilling Depth

Installing Drill Bits and Chisels NOTE: Only use accessories with SDS or

SDS Plus shanks. Be sure that the shank of the bit is clean.

Dirt particles may cause the bit to line up improperly. Do not use bits larger than the maximum recommended capacity of the drill because gear damage or motor overloading may result. For best performance, be sure that the bit is properly sharpened and the shank is lightly greased before use.

1. Insert the bit or chisel into the nose of the tool.

2. Rotate bit slowly until it aligns with the locking mechanism.

3. Push bit into tool until it locks.

4. Check that the bit is locked properly; it should be possible to pull the bit back and forth slightly (about 1/4”).

5. To remove bits and chisels, pull bit holder release collar toward the rear of tool and remove bit.

NOTE: Use caution when handling hot

bits and chisels.

Fig. 23

Release collar

WARNING

To reduce the risk of injury, keep hands away from the bit and all moving parts. Always wear safety goggles or glasses with side shields.

Selecting Action

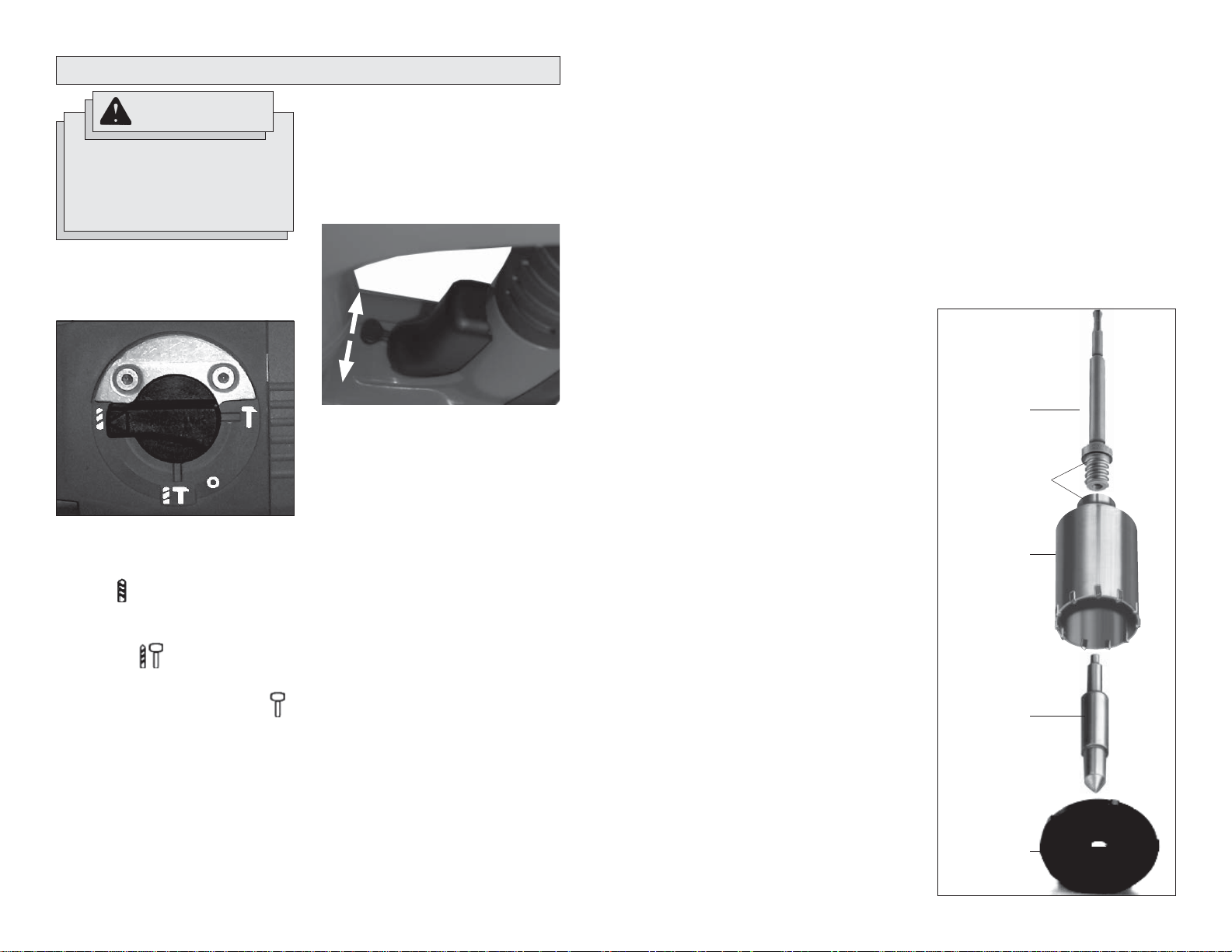

MILWAUKEE Rotary Hammers have three settings: drill only, rotary hammer, and hammer only.

Fig. 3

1. For drilling, turn the selector lever so the arrow on the lever points to the twist drill symbol .

2. For rotary hammering, turn the selector lever so the arrow points to the hammer and twist drill symbol .

3. For hammering only, turn the selector lever so the arrow points to the hammer symbol .

4. To freely rotate the bit to the desired angle for chiseling only, turn the selector lever so the arrow points to the symbol

. Then, follow step 3.

Using the Control Switch

The control switch may be set to two positions: forward and reverse. Due to a lockout mechanism, the control switch can only be adjusted when the trigger is not pulled. Always allow the motor to come to a complete stop before using the control switch.

Fig. 4

Forward

Reverse

For forward (clockwise) rotation, push the control switch to the left side of the tool. Check the direction of rotation before use.

For reverse (counterclockwise) rotation, push the control switch to the right side of the tool. Check direction of rotation before use.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handle ﬁ rmly and pull the trigger.

2. To vary the speed, increase or decrease the pressure on the trigger. The further the trigger is pulled, the greater the speed.

3. To stop the tool, release the trigger. Make sure the tool comes to a complete stop before laying the tool down.

8 9

Page 6

Operating

Position the tool, grasp the handles ﬁ rmly and pull the trigger. Always hold the tool securely using both handles to maintain control. This tool has been designed to achieve top performance with only moderate pressure. Let the tool do the work.

If the speed begins to drop off when drilling large or deep holes, pull the bit partially out of the hole while the tool is running to help clear dust. Do not use water to settle the dust since it will clog the bit ﬂ utes and tend to make the bit bind in the hole. If the bit should bind, a built-in, non-adjustable slip clutch prevents the bit from turning. If this occurs, stop the tool, free the bit and begin again.

Using Core Bits

Core bits are useful for drilling large holes for conduit and pipe. MILWAUKEE Heavy-Duty Thin Wall Core Bits have heat treated steel bodies with durable carbide tips. They are specially designed for fast, accurate drilling with combined hammering and rotary action.

1. Clean and lubricate the threads on the adapter and core bit as indicated (Fig. 6) to make later removal easier. Screw the threaded end of the adapter into the rear of the core bit.

2. Push the guide plate onto the pointed end of the center pin. Insert the center pin with guide plate a ssembly into to the core bit. Be sure the small end of the center pin is securely placed into the hole in the center of the adapter.

3. Insert the adapter into the bit holder of the tool as described in “Inserting Drill Bit or Chisel”. Set the rotary hammer/drill lever to rotary hammer.

4. Press the center pin ﬁ rmly against your center mark, hold the tool ﬁ rmly and pull the trigger.

5. After drilling to about the depth of the core bit teeth, remove the center pin and guide plate from the core bit. Resume drilling.

6. After you have ﬁ nished drilling the hole, hold the tool upwards, pointing it away from your body, and run it briefly in forward to loosen the core bit from the adapter.

MILWAUKEE Heavy-Duty Thin Wall Core Bits drill holes up to 3" deep. T o make deeper holes, remove the bit, break and remove the core. Resume drilling.

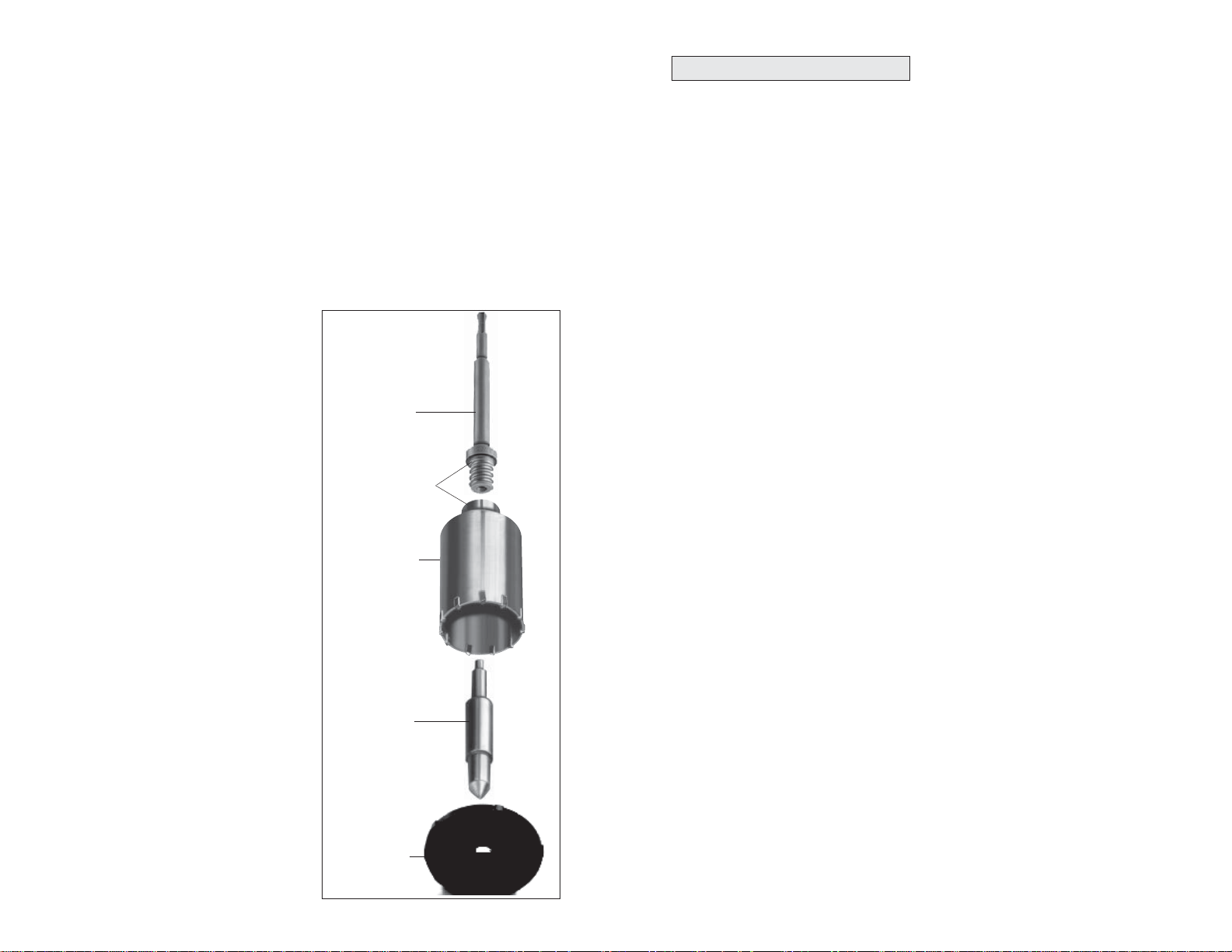

Fig. 5

Adapter

Clean and lubricate threads

Core Bit

Center Pin

Guide Plate

APPLICATIONS

Drilling in Wood, Composition Materials and Plastic

When drilling in wood, composition materials and plastic, select the drill operating mode. Start the drill slowly, gradually increasing speed as you drill. Select low speeds for plastics with a low melting point.

Drilling in Metal

When drilling in metal, select the drill operating mode. Use high speed steel twist drills or hole saws. Use a center punch to start the hole. Lubricate drill bits with cutting oil when drilling in iron or steel. Use a coolant when drilling in nonferrous metals such as copper, brass or aluminum. Back the material to prevent binding and distortion on breakthrough.

Drilling in Masonry

When drilling in masonry, select the rotary hammer operating mode. Use high speed carbide-tipped bits. Drilling soft masonry materials such as cinder block requires little pressure. Hard materials like concrete require more pressure. A smooth, even ﬂ ow of dust indicates the proper drilling rate. Do not let the bit spin in the hole without cutting. Do not use water to settle dust or to cool bit. Do not attempt to drill through steel reinforcing rods. Both actions will damage the carbide.

10 11

Page 7

MAINTENANCE

FIVE YEAR TOOL LIMITED WARRANTY

WARNING

To reduce the risk of injury , always unplug your tool before performing any maintenance. Never disassemble the tool or try to do any rewiring on the tool's electrical system. Contact a MILWAUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches, tool cord set and extension cord for damage. Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use. Do not use a damaged tool. Tag damaged tools “DO NOT USE” until repaired (see “Repairs”).

Under normal conditions, relubrication is not necessary until the motor brushes need to be replaced. After six months to one year, depending on use, return your tool to the nearest MILWAUKEE service facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• T esting to assure proper mechanical and electrical operation

WARNING

To reduce the risk of injury, electric shock and damage to the tool, never immerse your tool in liquid or allow a liquid to ﬂ ow inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include: gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use ﬂ ammable or combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service center.

ACCESSORIES

WARNING

To reduce the risk of injury, always unplug the tool before attaching or removing accessories. Use only speciﬁ cally recommended accessories. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go on-line to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center.

Every MILWAUKEE electric power tool (including battery charger) is warranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on a electric power tool which, after examina- tion, is determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁ ve (5) years* after the date of purchase. Return the electric power tool and a copy of proof of purchase to a MILWAUKEE factory Service/Sales Support Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured, are requested for this warranty to be effective. This warranty does not apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

* The warranty period for Hoists (lever, hand chain, & electric chain hoists), Ni-Cd battery packs, Work Lights (cordless ﬂ ashlights), Job Site Radios, and Trade Titans™ Industrial Work Carts is one (1) year from the date of purchase.

*There is a separate warranty for Li-Ion Battery Packs that accompany the power tools: *Every MILWAUKEE Li-Ion Battery Pack is covered by an initial 1000 Charges/2 Years free

replacement warranty. This means that for the earlier of the ﬁ rst 1000 charges or two (2) years from the date of purchase/ﬁ rst charge, a replacement battery will be provided to the customer for any defective battery free of charge. Thereafter, customers will also receive an additional warranty on a pro rata basis up to the earlier of the ﬁ rst 2000 charges or ﬁ ve (5) Years from the date of purchase/ﬁ rst charge. This means that every customer gets an additional 1000 charges or three (3) years of pro rata warranty on the Li-Ion Battery Pack depending upon the amount of use. During this additional warranty period, the customer pays for only the useable service received over and above the ﬁ rst 1000 Charges/2 years, based on the date of ﬁ rst charge and number of charges found on the battery pack via MILWAUKEE’s Service Reader. After 1000 charges/2 years from the date of purchase/ﬁ rst charge, the customer will be charged a prorated amount for the service rendered.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE product. However, proof of purchase in the form of a sales receipt or other information deemed sufﬁ cient by MILWAUKEE, is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED. WITHOUT LIMITING THE GENERALITY OF THE FOREGOING, MILWAUKEE DISCLAIMS ANY IMPLIED W ARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE, AND ALL OTHER WARRANTIES.

This warranty applies to product sold in the U.S.A., Canada and Mexico only. Please consult MILWAUKEE’s website www.milwaukeetool.com or call 1.800.SAWDUST

(1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a MILWAUKEE electric power tool.

12 13

Page 8

RÈGLES GÉNÉRALES DE SÉCURITÉ POUR

LES OUTILS ÉLECTRIQUE

AVERTISSEMENT

LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS

Le non respect des instructions ci-après peut entraîner des chocs électriques, des incendies et/ou des blessures graves. Le terme «outil électrique» ﬁ gurant dans les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans ﬁ l).

CONSERVER CES INSTRUCTIONS

SÉCURITÉ DU LIEU

DE TRAVAIL

1. Maintenir la zone de travail propre et bien éclairée. Les zones encombrées

ou mal éclairées sont favorables aux accidents.

2. Ne pas utiliser d’outil électrique dans

une atmosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières inﬂ ammables.

Les outils électriques génèrent des étincelles qui peuvent enﬂ ammer les poussières ou les fumées.

3. Tenir les enfants et les personnes non

autorisées à l’écart pendant le fonctionnement d’un outil électrique. Un

manque d’attention de l’opérateur risque de lui faire perdre le contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

4. La ﬁ che de l’outil électrique doit cor- respondre à la prise d’alimentation. Ne jamais modifier la fiche d’une manière quelconque. Ne pas utiliser d’adaptateur avec les outils électriques mis à la terre (à la masse).

Des ﬁ ches non modiﬁ ées et des prises d’alimentation assorties réduisent le risque de choc électrique.

5. Éviter tout contact corporel avec des

surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque

de choc électrique plus élevé existe si le corps est relié à la masse ou à la terre.

6. Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc électrique augmente si de l’eau s’inﬁ ltre dans un outil électrique.

7. Prendre soin du cordon. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur , des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon

endommagé ou emmêlé présente un risque accru de choc électrique.

8. Se procurer un cordon d’alimentation

approprié en cas d’utilisation d’un outil électrique à l’extérieur.

L’utilisation d’un cordon d’alimentation pour usage extérieur réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

9. Être sur ses gardes, être attentif et

faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un

instant d’inattention lors de l’utilisation d’un outil électrique peut entraîner des blessures graves.

10. Utiliser un équipement de sécurité.

Toujours porter des lunettes de protection. Un équipement de sécurité

comprenant masque anti-poussière, chaussures de sécurité anti-dérapantes, casque ou dispositif de protection antibruit peut, dans les circonstances appropriées, réduire le risque de blessure.

11. Éviter tout démarrage accidentel de

l’outil. S’assurer que le commutateur est en position OFF (Arrêt) avant de brancher l’outil. Le port de l’outil avec

un doigt sur le commutateur ou son branchement avec le commutateur en position ON (Marche) sont favorables aux accidents.

14 15

12. Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé

laissée attachée sur une pièce mobile de l’outil électrique peut entraîner des blessures.

13. Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.

14. Porter des vêtements adéquats. Ne

pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements

amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

15. Si des dispositifs sont prévus pour

l’extraction et la récupération des poussières, vériﬁ er qu’ils sont con- nectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

16. Ne pas forcer l’outil électrique. Utiliser l’outil électrique approprié à l’application considérée. L’outil

électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

17. Ne pas utiliser l’outil électrique si le

commutateur ne le met pas sous ou hors tension. Tout outil électrique dont

le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.

18. Débrancher la fiche de la prise

d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles mesures

de sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.

19. Ranger les outils électriques inutili-

sés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les outils électriques sont

dangereux dans les mains d’utilisateurs non formés à leur usage.

20. Entretien des outils électriques.

S’assurer de l’absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Les

outils électriques mal entretenus sont à la source de nombreux accidents.

21. Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

22. Utiliser cet outil électrique, les acces-

soires, les mèches, etc. conformément à ces instructions et de la façon prévue pour ce type particulier d’outil électrique, tout en prenant en compte les conditions de travail et le type de projet considérés. L’utilisation de cet

outil électrique pour un usage autre que l’usage prévu peut créer des situations dangereuses.

ENTRETIEN

23. Faire effectuer l’entretien de l’outil électrique par un technicien qualifié qui n’utilisera que des pièces de rechange identiques. La sé-

curité d’utilisation de l’outil en sera préservée.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

1. Tenir l’outil par les surfaces de prise

isolées si, au cours des travaux, l’outil de coupe risque d’entrer en contact avec des fils cachés ou avec son propre cordon. Le contact avec un ﬁ l

sous tension met les parties métalliques exposées de l’outil sous tension, ce qui inﬂ igera un choc électrique à l’opérateur.

2. Porter des protège-oreilles. Une expo- sition au bruit peut provoquer une perte auditive.

3. Utiliser les poignées auxiliaires fournies avec l’outil. Une perte de contrôle peut provoquer des blessures.

4. Tenez les mains à l'écart des arêtes

tranchantes et des pièces en mouvement.

Page 9

5. Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles

contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE ac- crédité.

6. AVERTISSEMENT! La poussière de- gage par perçage, sclage, perçage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de telles substances :

DESCRIPTION FONCTIONNELLE

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.

Les risque associés à l’exposition à ces

substances varient, dépendant de la fréquence des travaux. Aﬁ n de minimiser l’exposition à ces substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière spéciﬁ quement conçu pour la ﬁ ltration de particules microscopiques.

1. Poignée latérale

2. Vis de ﬁ xation

3. Jauge de profondeur

4. Détente

5. Levier sélecteur de mode

6. Porte-embout SDS Plus

7. Inverseur de rotation

MISE A LA TERRE

AVERTISSEMENT

Si le ﬁ l de mise à la terre est incorrecte- ment raccordé, il peut en résulter des risques de choc électrique. Si vous n’êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vériﬁ er par un électricien. N’altérez pas la ﬁ che du cordon de l’outil. N’enlevez pas de la ﬁ che, la dent qui sert à la mise à la terre. N’employez pas l’outil si le cordon ou la ﬁ che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la ﬁ che du cordon ne s’adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre : Outils pourvus d’une ﬁ che de cordon à

trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d’un cordon à trois ﬁ ls dont la ﬁ che a trois dents. La ﬁ che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l’utilisateur contre les risques de choc électrique.

La dent de mise à la terre de la ﬁ che est reliée au système de mise à la terre de l’outil via le ﬁ l vert du cordon. Le ﬁ l vert du cordon doit être le seul ﬁ l raccordé à un bout au système de mise à la terre de l’outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique.

Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La ﬁ che du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Outils à double isolation : Outils pourvus d’une ﬁ che de cordon à

deux dents

Les outils marqués « Double Isolation » n’ont pas besoin d’être raccordés à la terre. Ils sont pourvus d’une double isolation conforme eux exigences de l’OSHA et satisfont aux normes de l’Underwriters Laboratories, Inc., de l’Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l’électricité). Les outils à double isolation peuvent être branchés sur n’importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

Fig. B

Fig. C

No de

Cat.

5369-21

Volts

120

7,5

T/Min.

à vide

0-1 050

Spéciﬁ cations

Perçage seul.Outil

Coups/

0-5 900

Forets

Min.

à vide

38 mm

Capacité

Marteau rotatif

Forets

Forets à percussion

heli

(acier)

(bois)

16 mm

16 17

pointe carburée

(béton) 26 mm

Forets cylin-

driques creux

creux à parois

minces

90 mm (béton)

105 mm (brique)

Fig. A

Page 10

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois ﬁ ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois ﬁ ls. Plus la longueur du cordron entre l’outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l’outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon.

Moins le calibre du ﬁ l est élevé, plus sa con- ductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu’un cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la ﬁ che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur,

assurez-vous qu’elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.

• Tenez votre cordon de rallonge à l’écart des objets ranchants, des sources de grande chaleur et des endroits humides

Calibres minimaux recommandés pour

les cordons de rallonge*

Fiche sig-

nalétique Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basé sur sur une chute de voltage limite de 5 volts à 150% de l’intensité moyenne de courant.

Longueur du cordon de

rallonge (m)

30,4

15,2

16 16 14 12 10

22,8

16 14 12 10 10

14 12 10 10

7,6

16 16 14 12 10

45,7

12 10

60,9

LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSULTER AU BESOIN.

Pictographie

Double Isolation

BPM

T-min. Charge/vide

MONTAGE DE L'OUTIL

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l’outil avant d’y faire des réglages, d’y attacher ou d’en enlever les accessoires. L’usage d’accessoires autres que ceux qui sont spéciﬁ quement recommandés pour cet outil peut comporter des risques.

AVERTISSEMENT

Pour minimiser les risques de blessures corporelles,utilisez toujours la poignée laterérale lorsque vous maniez l’outil. Étayez-la ou maintenez-la solidement.

Attache de poignée latérale

1. Desserrez la poignée latérale en dé-

vissant son attache jusqu’à ce que la poignée pivote librement.

2. Faites tourner la poignée latérale à la position désirée.

3. Serrez fermement l’attache de la poignée latérale.

Réglage de la jauge de profondeur

1. Appuyez sur le levier de serrage.

2. Faites glisser vers l’arrière ou vers l’avant la tige de la jauge de profondeur jusqu’à ce qu’elle soit réglée à la profondeur désirée.

N.B. : La profondeur de perçage corre-

spond à la distance entre l’extrémité du foret et l’extrémité de la tige de la jauge de profondeur.

3. Dégagez le levier de serrage.

Insertion des forets et ciseaux N.B. N’utiliser que des outils pourvus d’une

tige SDS ou SDS Plus. Assurez-vous que la tige du foret et les

mâchoires du mandrin sont propres pour éviter que des saletés ne nuisent au parfait alignement du foret. Pour éviter d’endommager les engrenages et de provoquer la surchauffe du moteur, n’employez pas de forets d’un calibre supérieur aux dimensions maximales recommandées pour cet outil. Pour obtenir un redement maximal,assurez-vous que le foret est correctement aiguisé et que sa qeue est légèrement graisseé avant qu’il soit utilisé.

1. Introduisez le foret ou le ciseau dans la bec de l’outil.

2. Tournez la pièce lentement jusqu’à ce qu’elle s’aligne sur le mécanisme d’enclechement.

3. Poussez la pièce dans l’outil pour qu’ell s’enclenche.

4. Verifiez que le foret correctement verrouillé; il doit pouvoir être déplacé légèrement (environ 6mm (1/4")).

5. Pour retire le foret ou le ciseau, tirez le collier de dégagement du porte-foret, du foret lui-même, en le déplaçant vers l’arrière de l’outil et enlevez la pièce.

N.B. Soyez prudent lorsque vous maniez

des forets ou des ciseaux brûlants.

Fig. 23

Levier de dégagement du porte-forte

Underwriters Laboratories, Inc.

Ampères

Courant alternatif

Tours-minute à vide (RPM)

Inscription mexicaine d’approbation

18 19

Fig. 1

Profondeur de perçage

Page 11

FONCTIONNEMENT

AVERTISSEMENT

Pour réduire le risque de blessures, garder les mains à l’écart de le forets et des autres pièces en mouvement. Toujours porter des lunettes à coques ou des lunettes de protection avec écrans latéraux.

Choix du mode de forage

Les marteaux rotatifs de MILWAUKEE comportent trois réglages : perceuse seulement, marteau rotatif et marteau seulement.

Fig. 3

1. Pour le perçage, tournez le levier sélecteur pour que la ﬂ èche sur le levier pointe vers le symbole de foret hélicoïdal .

2. Pour une percussion rotative, tournez le levier sélecteur pour que la ﬂ èche pointe vers le symbole de marteau et de foret hélicoïdal .

3. Pour une percussion seulement, tournez le levier sélecteur pour que la ﬂ èche pointe vers le symbole de marteau .

4. Pour faire tourner librement l’embout à l’angle désiré pour la percussion seulement, tournez le levier sélecteur pour que la ﬂ èche pointe vers le symbole . Suivez ensuite l’étape 3.

Maniement

Placez l’outil et empoignez-le solidement

Utilisation du commutateur

Le commutateur peut être réglé sur deux positions: marche avant et marche arrière. En raison d’un mécanisme de verrouillage, le commutateur ne peut être réglé que lorsque la détente n’est pas enfoncée. T oujours laisser le moteur s’arrêter complètement avant d’utiliser le commutateur.

Fig. 4

Avant

Arrière

Pour une rotation en marche avant (dans le sens horaire), pousser le commutateur du côté gauche de l’outil. Vériﬁ er la direction

de rotation avant utilisation.

Pour une rotation en marche arrière (dans le sens anti-horaire), pousser le commutateur sur le côté droit de l’outil. Vériﬁ er la direc-

tion de rotation avant utilisation.

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement la poignée et tirer sur la détente.

2. Pour faire varier la vitesse, augmenter ou réduire la pression sur la détente. La vitesse augmente en fonction de la pression exercée sur la détente.

3. Pour arrêter l’outil, relâcher la détente. S’assurer que la mèche s’arrête complètement avant de poser l’outil.

20 21

puis appuyez sur la détente. N’exercez que la pression nécessaire à maintenir l’outil en place et empêcher la pointe du foret de “patiner” sur la surface. Cet outil a été conçu de façon à fournir le meilleur rendement à pression modérée.

Si, au cours du perçage d’un trou profond, la vitesse de rotation commence à diminuer, retirez partiellement le foret pendant qu’il tourne pour que les débris de forage soient éjectés. N’utilisez pas d’eau pour abattre la poussière pour éviter de bloquer les cannelures du foret et d’en occasionner le grippage. S’il arrive que le foret reste coincé, le dispositif à couple élevé d’accouplement à glissement non réglable intégré au mécanisme de l’outil arrêtera automatiquement la rotation du foret. En tel cas, relâchez la détente, dégagez le foret et recommencez à percer.

Utilisation de forets cylindriques creux

Les forets cylindriques creux facilitent le perçage de trous de grand diamètre pour le passage des conduites et des tuyaux. Les forets cylindriques creux à parois minces de MILWAUKEE ont un corps en acier traité thermiquement avec des embouts au carbone durables. Ils sont spécialement conçus pour permettre un perçage rapide et précis avec une action combinée de percussion et de rotation.

1. Nettoyez et lubrifiez les filets de l’adaptateur et du foret cylindrique creux tel qu’indiqué (Fig. 5), aﬁ n de faciliter le retrait de l’outil. Vissez l’extrémité ﬁ letée de l’adaptateur à l’arrière du foret.

2. Poussez la plaque de guidage sur l’extrémité pointue de la broche centrale. Insérez la broche centrale avec l’ensemble de la plaque de guidage dans le foret cylindrique. Vériﬁ ez que la petite extrémité de la broche centrale soit solidement placée dans le trou situé au centre de l’adaptateur.

3. Insérez l’adaptateur dans le porte-embout de l’outil, tel que décrit dans la section « Insertion d’un foret ou d’un burin ». Placez le levier du marteau rotatif/perçeuse à la position de marteau rotatif.

4. Pressez fermement la broche centrale contre votre marque centrale, maintenez fermement l’outil et appuyez sur la gâchette.

5. Après avoir percé environ jusqu’à la profondeur des dents du foret, enlevez la broche centrale et la plaque de guidage du foret. Reprenez le perçage.

6. Lorsque vous avez terminé le perçage du trou, maintenez l’outil dans une position verticale en le pointant dans la direction opposée à votre corps et faites-le tourner brièvement vers l’avant pour dégager le foret de l’adaptateur.

Les forets cylindriques creux industriels à parois minces de MILWAUKEE percent des trous pouvant aller jusqu’à 76 mm (3 po) de profondeur. Pour percer des trous plus profonds, enlevez le foret, brisez et enlevez les débris accumulés. Reprenez le perçage.

Fig. 5

Adaptateur

Nettoyez et lubriﬁ ez le ﬁ letage

Carottier

Goupille de centrage

Plaque-guide

Page 12

APPLICATIONS

MAINTENANCE

Perçage dans le bois, les agglomérés et le plastique

Lorsque vous percez dans le bois, les agglomérés et le plastique, sélectionnez le modede perçage. Commencez à driller lentement pour augmenter graduellement la vitesse. Drillez à basse vitesse dans les plastiques dont le point de fusion est peu élevé.

Perçage dans le métal

Pour percer le métal, sélectionnez le modede perçage. Employez des forets d’acier-rapide de forme hélicoïdale ou des lames-scies du même métal. Lubriﬁ ez le foret avec de l’huile de coupe lorsque vous drillez dans l’acier ou le fer. Pour les métaux non ferreux comme le cuivre, l’étain et l’aluminium, employez un liquide refroidisseur. Appuyez la pièce à travailler sur une pièce rigide pour éviter le grippage ou le gauchissement du foret à la phase ﬁ nale du perçage.

Forage dans la maçonnerie

Pour driller dans la maçonnerie, placez le collet sélecteur à la position de rotation avec percussion marquée « Rotary Hammer ». Utilisez un foret de haute vitesse à pointe carburée, . Pour driller dans la maçonnerie molle comme les blocs de cendre, par exemple, n’appliquez qu’une légère pression sur l’outil. Pour les matériaux plus durs comme le béton, appliquez plus de pression sur l’outil. Le perçage s’effectue correctement lorsqu’une ﬁ ne poussière s’échappe du trou. Ne laissez pas le foret tourner librement dans le trou. N'essayez pas de percer à travers l' acier à béton armé. N'employez pas d'eau pour abattre la poussière ou refroidir le foret, car l'eau peut endommager la pointe carburée du foret.

22 23

Pour minimiser les risques de blessures, débranchez toujours l’outil avant d’y effectuer des travaux de maintenance. Ne faites pas vousmême le démontage de l’outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vériﬁ ez le serrage des vis, l’alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l’outil et faites-le vériﬁ er avant de vous en servir de nouveau. N’utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubriﬁ er l’outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:

• Lubriﬁ cation

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cordon, induit etc.)

• Vériﬁ cation du fonctionnement électro- mécanique

AVERTISSEMENT

Pour minimiser les risques de blessures, choc électrique et dommage à l'outil, n'immergez jamais l'outil et ne laissez pas de liquide s'y inﬁ ltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage de l’outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez jamais de solvants inﬂ ammables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

ACCESSOIRES

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l’outil avant d’y installer ou d’en enlever les accessoires. L’emploi d’accessoires autres que ceux qui sont expressément recommandés pour cet outil peut présenter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il sufﬁ t de contacter votre distributeur local ou l'un des centresservice.

Page 13

GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS

Chaque outil électrique MILWAUKEE (y compris le chargeur de batterie) est garanti à l’acheteur d’origine être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen, sera avéré par MILWAUKEE être affecté d’un vice du matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat. Le retour de l’outil électrique, accompagné d’une copie de la preuve d’achat à un site d’entretien d’usine/de promotion des ventes de MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré, est requis pour que cette garantie s’applique. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou les accidents.

* La période de garantie pour les palans (palans à levier, à chaîne manuelle et à la chaîne électrique), les ensembles de batteries au Ni-Cd, les projecteurs de travail (lampes sans ﬁ l), les radios de chantier et les chariots de travail industriel Trade Titans™ est de un (1) an à partir de la date d’achat.

*Il existe une garantie séparée pour les ensembles de batteries au Li-Ion qui accompagnent les outils électriques :

*Chaque bloc de batteries au Li-Ion MILWAUKEE est couvert par une garantie de remplacement gratuit initial pour 1 000 charges/2 ans. Ceci signiﬁ e qu’avant les 1 000 premières charges ou deux (2) années suivant la date d’achat/la première charge, une batterie de rechange sera gratuitement fournie au client pour toute batterie défectueuse. Par la suite, les clients recevront aussi une garantie supplémentaire calculée au prorata dans la limite de 2 000 charges ou cinq (5) années suivant la date d’achat/la première charge, à la première échéance. Ceci signiﬁ e que chaque client obtient une garantie au prorata supplémentaire de 1 000 charges ou de trois (3) des années du bloc de batteries au Li-Ion en fonction de l’utilisation. Pendant cette période de garantie supplémentaire, le client ne paye que pour le service utilisable reçu audelà des 1 000 premières charges/2 premières années, en fonction de la date de la première charge et du nombre de charges du bloc de batteries déterminés par le lecteur de service MILWAUKEE. Au-delà de 1 000 charges/2 ans à compter de la date d’achat/de la première charge, le client sera facturé un montant au prorata du service rendu.

L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁ cier de la garantie en vigueur sur un produit MILWAUKEE. Une preuve d’achat sous la forme d’un reçu de vente ou d’autres informations considérées sufﬁ santes par MILWAUKEE est cependant requise.

L’ACCEPT A TION DES RECOURS EXCLUSIFS DE RÉP ARA TION ET DE REMPLACEMENT DÉCRITS PAR LES PRÉSENTES EST UNE CONDITION DU CONTRA T D’ACHA T DE T OUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’A VOCA TS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉF AILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT . CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE OU CONDITION, ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER LA GÉNÉRALITÉ DES DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE ET TOUTE AUTRE GARANTIE.

Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique uniquement.

Veuillez consulter le site Internet de MILWAUKEE, www.milwaukeetool.com, ou appeler le

1.800.SAWDUST (1.800.729.3878) pour trouver le site d’entretien le plus proche pour toute réparation, garantie ou non, d’un outil électrique MILWAUKEE.

24 25

RÈGLES GÉNÉRALES DE SÉCURITÉ POUR

LES OUTILS ÉLECTRIQUE

AVERTISSEMENT

LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS

CONSERVER CES INSTRUCTIONS

SÉCURITÉ DU LIEU

DE TRAVAIL

1. Maintenir la zone de travail propre et bien éclairée. Les zones encombrées

ou mal éclairées sont favorables aux accidents.

2. Ne pas utiliser d’outil électrique dans

une atmosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières inﬂ ammables.

Les outils électriques génèrent des étincelles qui peuvent enﬂ ammer les poussières ou les fumées.

3. Tenir les enfants et les personnes

non autorisées à l’écart pendant le fonctionnement d’un outil électrique.

Un manque d’attention de l’opérateur risque de lui faire perdre le contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

Des ﬁ ches non modiﬁ ées et des prises d’alimentation assorties réduisent le risque de choc électrique.

5. Éviter tout contact corporel avec des

surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque

de choc électrique plus élevé existe si le corps est relié à la masse ou à la terre.

6. Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc électrique augmente si de l’eau s’inﬁ ltre dans un outil électrique.

7. Prendre soin du cordon. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur , des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon

endommagé ou emmêlé présente un risque accru de choc électrique.

8. Se procurer un cordon d’alimentation

approprié en cas d’utilisation d’un outil électrique à l’extérieur.

L’utilisation d’un cordon d’alimentation pour usage extérieur réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

9. Être sur ses gardes, être attentif et

faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un

instant d’inattention lors de l’utilisation d’un outil électrique peut entraîner des blessures graves.

10. Utiliser un équipement de sécurité.

Toujours porter des lunettes de protection. Un équipement de sécurité

comprenant masque anti-poussière, chaussures de sécurité anti-dérapantes, casque ou dispositif de protection antibruit peut, dans les circonstances appropriées, réduire le risque de blessure.

11. Éviter tout démarrage accidentel de

l’outil. S’assurer que le commutateur est en position OFF (Arrêt) avant de brancher l’outil. Le port de l’outil avec

un doigt sur le commutateur ou son branchement avec le commutateur en position ON (Marche) sont favorables aux accidents.

Page 14

12. Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé laissée attachée sur une pièce mobile de l’outil électrique peut entraîner des blessures.

13. Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.

14. Porter des vêtements adéquats. Ne

pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements

amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

15. Si des dispositifs sont prévus pour

l’extraction et la récupération des poussières, vériﬁ er qu’ils sont con- nectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

16. Ne pas forcer l’outil électrique. Utiliser l’outil électrique approprié à l’application considérée. L’outil

électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

17. Ne pas utiliser l’outil électrique si le

commutateur ne le met pas sous ou hors tension. Tout outil électrique dont

le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.

18. Débrancher la fiche de la prise

d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles mesures

de sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.

19. Ranger les outils électriques inutili-

sés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les outils électriques sont

dangereux dans les mains d’utilisateurs non formés à leur usage.

20. Entretien des outils électriques.

outils électriques mal entretenus sont à la source de nombreux accidents.

21. Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

22. Utiliser cet outil électrique, les acces-

outil électrique pour un usage autre que l’usage prévu peut créer des situations dangereuses.

5. Mantenga las etiquetas y las placas identiﬁ cativas.Tienen información im- portante. Si no se pueden leer o si faltan, póngase en contacto con un centro de servicio MILWAUKEE para obtener un repuesto gratuito.

6. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

DESCRIPCIÓN FUNCIONAL

ENTRETIEN

23. Faire effectuer l’entretien de l’outil

électrique par un technicien qualifié qui n’utilisera que des pièces de rechange identiques. La sé-

curité d’utilisation de l’outil en sera préservée.

REGLAS DE SEGURIDAD

ESPECÍFICAS

1. Agarre la herramienta por los asideros

aislados cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto

con un cable “con corriente” hará que las partes de metal expuesto de la herramienta pasen la corriente y produzcan una descarga al operador.

2. Lleve protectores auditivos. La ex- posición a ruido puede producir la pérdida de la audición.

3. Use los asideros auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales.

4. Mantenga las manos alejadas de todos

los bordes cortadores y partes en movimiento.

26 27

Cat.

No.

5369-21

Volts

120

7,5

0 - 1 050

rpm

golpes

por

minuto

0-5 900

Especiﬁ caciones

Brocas

(madera)

38 mm

(1-1/4")

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.

El riesgo que usted sufre debido a la

exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido especíﬁ camente diseñadas para ﬁ ltrar partículas microscópicas.

1. Mango lateral

2. Tornillo de sujeción

3. Medidor de profundidad

4. Gatillo

5. Palanca de selector de modo

6. Portador de brocas SDS Plus

7. Interruptor de acción y reversa

Capacidades

Rotomartillo TaladroHerrimentia

Brocas (acero)

16 mm

(1/2")

Brocas

c/ carburo

(concreto)

26 mm

(1")

paredes delgadas

90 mm (concreto)

105 mm (ladrillo)

Trépanos para

Page 15

TIERRA

ADVERTENCIA

Puede haber riesgo de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certiﬁ cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modiﬁ que el enchufe que se propor- ciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certiﬁ cado instale un toma-corriente adecuado.

Herramientas con conexión a tierra:

Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica.

La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada.

Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A.

Herramientas con doble aislamiento:

Herramientas con clavijas de dos patas

Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en las Figuras B y C.

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión.

Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.

LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA

FUTURAS REFERANCIAS.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el suﬁ jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona caliﬁ cada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios.

Largo de cable de Extensión

7,6

16 16 14 12 10

15,2

16 16 14 12 10

22,8

16 14 12 10 10

en (m)

30,4

14 12 10 10

45,7

60,9

Fig. A

Fig. B

28 29

Fig. C

Symbology

Doble aislamiento

Underwriters Laboratories, Inc.

Amperios

BPM

Golpes por minuto

Volts corriente alterna

No de revoluciones de carga minuto (RPM)

Marca mejicana de la aprobación

Page 16

MONTAJE DE LA HERRAMIENTA

FUNCIONAMIENTO

ADVERTENCIA

Para reducir el riesgo de una lesión, desconecte siempre la herramienta antes de ﬁ jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios especíﬁ camente recomendados. El uso de otros accesorios puede ser peligroso.

ADVERTENCIA

Para reducir el riesgo de lesiones, use siempre un mango lateral al operar la herramienta. Siempre agarre o sujete la herramienta ﬁ rmemente.

Agarre del mango lateral

1. Aﬂ oje el mango lateral desenroscando el agarre del mango lateral hasta que el mango lateral gire libremente.

2. Gire el mango lateral a la posición deseada.

3. Apriete el agarre del mango lateral de forma segura.

Cómo colocar el medidor de profundidad

1. Oprima la palanca de ﬁ jación.

2. Deslice el vástago del medidor de profundidad hacia atrás o hacia adelante hasta que quede ajustado en la profundidad deseada.

NOTA: La profundidad de taladrado es

la distancia entre la punta de la broca y la punta del vástago del medidor de seguridad.

3. Suelte la palanca de ﬁ jación.

Fig. 1

Profundidad de perforación

Colocación de las brocas and cinceles

NOTA: Sólo use los accesorios con una

varilla de SDS o SDS Plus. Asegúrese que tanto el zanco de la broca

como las uñas del mandril están limpias. Partículas de suciedad pueden hacer que la broca quede mal alineada. No use brocas mas grandes que las de la máxima capacidad recomendada para este taladro porque se puede generar daño a los engranes o sobrecargar el motor. Para un mejor rendimiento, antes de usarlos asegúrese de que la broca se encuentre bien aﬁ lada y la varilla ligeramente lubricada.

1. Inserte la broca o el cincel en la nariz de la herramienta.

2. Gire la broca lentamente, hasta que se alinee con el mecanismo asegurador.

3. Presione la broca en la herramienta hasta que se ﬁ je.

4. Veriﬁ que que la broca se encuentre ﬁ rmemente ajustada; debe poder tirarse de la broca levemente hacia atrás y hacia adelante (alrededor de 6 mm (1/4")).

5. Para retirar las brocas y cinceles, tire el del collarín de liberación del portabrocas hacia la parte posterior de la herramienta y retire la broca.

NOTA: Tenga cuidado cuando maneje

puntas o cinceles calientes.

Fig. 23

Palanca de liberación del portabrocas

ADVERTENCIA

Para reducir el riesgo de lesiones, mantenga ambas manos alejadas de la segueta y de otras piezas móviles. Lleve siempre lentes de seguridad con protectores laterales.

Seleccion de funciones

Los Martillos Rotatorios de MILWAUKEE tienen tres reglajes: taladro solamente, martillo rotatorio y martillo solamente.

Fig. 3

1. Para taladrar, gire la palanca de selector de manera que la ﬂ echa en la palanca apunte hacia el símbolo de broca helicoidal .

2. Para martilleo rotatorio, gire la palanca de selector de manera que la ﬂ echa apunte hacia el símbolo del martillo y de broca helicoidal .

3. Para martilleo solamente, gire la palanca de selector de manera que la flecha apunte hacia el símbolo del martillo .

4. Para girar libremente la broca hacia el ángulo deseado de martilleo solamente, gire la palanca de selector de manera que la ﬂ echa apunte hacia el símbolo . Luego, siga el paso 3.

Utilización del interruptor de control

El interruptor de control se puede colocar en dos posiciones diferentes. avance y retroceso. Debido a un mecanismo de traba, el interruptor de control se puede cambiar de posición únicamente cuando el interruptor de ENCENDIDO/APAGADO no esté presionado. Para poder usar el interruptor de control, siempre se debe esperar a que el motor se pare por completo.

Fig. 4

Avance

Retroceso

Para avanzar (el giro es en el sentido de las manecillas del reloj) presione el interruptor de control colocado al lado izquierdo de la herramienta. Veriﬁ que la dirección del giro antes de usarlo.

Para retroceder, (el giro es en el sentido opuesto a las manecillas del reloj), presione el interruptor de control colocado al lado derecho de la herramienta. Veriﬁ que la direc- ción del giro antes de usarlo.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango ﬁ rmemente y apriete el gatillo.

2. Para cambiar la velocidad, aumente o disminuya la presión sobre el gatillo. Cuanto más se apriete el gatillo, mayor será la velocidad.

3. Para parar la herramienta, suelte el gatillo. Asegúrese de que la broca se detiene por completo antes de soltar la herramienta.

30 31

Page 17

Operación

Coloque la herramienta, agarre los mangos firmemente y oprima el gatillo. Siempre sujete la herramienta de manera segura utilizando ambos mangos para mantener el control. Esta herramienta ha sido diseñada para obtener un rendimiento máximo utilizando únicamente presión moderada. Permita que la herramienta realice el trabajo.

Si la velocidad comienza a disminuir cuando se taladran oriﬁ cios profundos o de mayor tamaño, tire de la broca parcialmente hacia fuera del oriﬁ cio mientras la herramienta se encuentra funcionando para ayudar a despejar el polvo. No utilice agua para asentar el polvo o enfriar la broca porque esto ocasiona que las estrías de la broca se obstruyan y que la broca se atore. Si la broca se atora, un embrague de deslizamiento incorporado, no ajustable, evita que la broca gire. De ocurrir esta situación, detenga la herramienta, libere la broca y comience de nuevo.

Uso de trépanos

Los trépanos son convenientes para taladrar oriﬁ cios de mayor tamaño para conductos y tuberías. Los trépanos para paredes delgadas para servicio pesado de MILWAUKEE están construidos de cuerpos de acero termotratado con puntas de carburo duraderas. Los mismos están especialmente diseñados para un taladrado rápido y preciso con combinación de martilleo y acción rotatoria.

1. Limpie y lubrique las roscas en el adaptador y el trépano según se indica (Fig.

5) para facilitar la remoción posterior. Enrosque el extremo ﬁ leteado del adap- tador en la parte posterior del trépano.

2. Empuje la placa guía en el extremo puntiagudo del pasador central. Introduzca el pasador central con el conjunto de la placa guía en el trépano. Cerciórese de que el extremo pequeño del pasador central se encuentre correctamente colocado en el oriﬁ cio del adaptador central.

3. Introduzca el adaptador en el portador de brocas de la herramienta según se describe en “Inserción de la broca o cincel”. Coloque la palanca martillo rotatorio/taladro en martillo rotatorio.

4. Oprima el pasador central ﬁ rmemente contra su marca central, sujete bien la herramienta y oprima el gatillo.

5. Luego de taladrar aproximadamente la profundidad del diente del trépano, extraiga el perno central y la placa guía del trépano. Continúe taladrando.

6. Luego de que haya ﬁ nalizado el tal- adrado, sujete la herramienta orientada hacia arriba, apuntándola lejos de su cuerpo, y hágala funcionar brevemente en dirección de avance para aﬂ ojar el trépano del adaptador.

Los trépanos para paredes delgadas para servicio pesado de MILWAUKEE taladran oriﬁ cios de hasta 76 mm (3") de profundidad. Para taladrar oriﬁ cios más profundos, ex- traiga la broca, rompa y extraiga el trépano. Continúe taladrando.

Fig. 5

Adaptador

Limpie y lubrique la cuerda

Broca de núcleo

Pasador central

Placa guía

32 33

Cómo taladrar en madera, materiales compuestos y plásticos

Al taladrar en madera, materiales compuestos o plásticos, seleccione el modo de operación del taladro de percusión. Comience lentamente, aumentando gradualmente la velocidad, a medida que taladra. Cuando trabaje con plásticos, seleccione una velocidad baja con un punto de fusión.

Perforando en metal

Cuando taladre en metal, seleccione el modo de operación del taladro de percusión. Use brocas de acero alta velocidad o brocas sierras. Cuando taladre en metal, use una marca guía para iniciar la perforación. Lubrique las brocas con aceite cuando taladre en acero o hierro. Use un refrigerante cuando taladre metales no ferrosos como cobre, latón o aluminio. Ponga un respaldo en el material para prevenir que este se doble o distorsione al terminar el taladrado.

Cómo perforar el concreto

Cuando taladre en concreto, seleccione el modo de operación de rotomartillo. Utilice una velocidad alta y brocas con punta de carburo. Taladrar materiales suaves como bloques de hormigón de escorias, requiere de muy poca presión. Materiales duros como el concreto, requieren más presión. La forma de saber si se está perforando a un ritmo adecuado viene dada por un ﬂ ujo parejo y suave de polvo. No permita que la borca gire en el agujero sin cortar. No intente perforar varillas de refuerzo de acero. Ambas acciones dañarán el carburo.

APPLICACIONES

Page 18

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modiﬁ ca- ciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TO- DAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o ﬂ ojos, defectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”).

Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, ﬂ echas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc.)

• Probarla para asegurar una operación mecánica y eléctrica adecuada.

ADVERTENCIA

Para reducir el riesgo de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos ﬂ uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.

ACCESORIOS

ADVERTENCIA

Para reducir el riesgo de lesiones, desconecté siempre su herramienta antes de colocar o retirar un accesorio. Use solo accesorios recomendados especíﬁ camente. Otros puenden peligrosos.

Para recibir una lista completa de accesorios, consulte su catálogo de herramientas eléctricas MILWAUKEE o vaya a www.milwaukeetool.com en Internet. Para obtener un catálogo, póngase en contacto con su distribuidor local o con un centro de reparaciones.

GARANTÍA LIMITADA DE CINCO AÑOS

Cada herramienta eléctrica MILWAUKEE (incluyendo el cargador de batería) está garantizada sólo al comprador original de estar libre de defectos en el material y la mano de obra. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará por un período de cinco (5) años* después de la fecha de compra cualquier pieza en una herramienta eléctrica que, después de haber sido examinada, MILWAUKEE determine que está defectuosa en el material o la mano de obra. Regrese la herramienta eléctrica y una copia de la prueba de compra a un concesionario de soporte de ventas/servicio de fábrica MILWAUKEE o a una estación de servicio autorizada MILWAUKEE. Para que esta garantía sea efectiva, se requiere el ﬂ ete pagado por anticipado y el seguro. Esta garantía no aplica a los daños que MILWAUKEE determine sean ocasionados por reparaciones o intentos de reparación por cualquier otro que personal autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

* El período de garantía para Montacargas (de palanca, de cadena de mano y de cadena eléctrica), baterías de Ni-Cd, linternas de trabajo (inalámbricas), radios Job Site, y carros para trabajo industrial Trade Titans™ es de un (1) año a partir de la fecha de compra.

*Hay una garantía separada para las baterías de iones de litio que acompañan las herramientas eléctricas:

*Cada batería de iones de litio de MILWAUKEE está cubierta con una garantía de reemplazo gratuito por las primeras 1000 cargas/2 años. Esto signiﬁ ca que por lo que suceda primero, las primeras 1000 cargas o dos (2) años de la fecha de compra/primera carga, se proporcionará sin cargo al cliente, una batería de reemplazo por cualquier batería defectuosa. A partir de entonces, los clientes recibirán una garantía adicional en una base proporcional que puede ser hasta de las primeras 2000 cargas o cinco (5) años de la fecha de compra/primera carga, lo que suceda primero. Esto signiﬁ ca que cada cliente obtiene una garantía proporcional de 1000 cargas o tres (3) años adicionales en la batería de iones de litio, dependiendo de la cantidad de uso. Durante este período adicional de garantía, el cliente paga por sólo el servicio utilizable recibido durante y superior a las primeras 1000 cargas/2 años, en base de la fecha de la primer carga y número de cargas encontrados en la batería a través del lector de servicio de MILWAUKEE. Se carga una cantidad proporcionalmente por el servicio presentado al cliente, después de 1000 cargas/2 años de la fecha de compra/primera carga.

El registro de la garantía no es necesario para obtener la garantía aplicable en un producto

MILWAUKEE. Sin embargo, se requiere un recibo de compras u otra información similar que MILWAUKEE considere suﬁ ciente.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRA TO EN LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ESTÁ DE ACUERDO CON ESTA CONDICIÓN, NO DEBERÍA COMPRAR ESTE PRODUCTO. EN NINGÚN CASO MILWAUKEE SERÁ RESPONSABLE POR CUALESQUIER DAÑO PUNITIVO, CONSECUENTE, ESPECIAL, INCIDENTAL O POR CUALESQUIER COSTO, HONORARIOS DE ABOGADO, GAST OS, PÉRDIDAS O RETRASOS QUE SE ARGUMENTE QUE SEAN UNA CONSECUENCIA DE CUALQUIER DAÑO A, FALLA DE, O DEFECT O EN CUALQUIER PRODUCTO, INCLUYENDO, PERO SIN LIMITARSE A, CUALQUIER RECLAMO POR PÉRDIDAS DE GANANCIAS. EST A GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS O CONDICIONES, ORALES O ESCRITAS, EXPRESAS O IMPLÍCITAS. SIN LIMITAR LA GENERALIDAD DE LO ANTERIOR, MILWAUKEE RENUNCIA A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O APTITUD PARA UN FIN O USO ESPECIFICO Y DEMÁS GARANTÍAS.

Esta garantía es válida solamente en el producto vendido en los Estados Unidos, México y Canadá.

Consulte la página Web de MILWAUKEE www .milwaukeetool.com o llame al 1.800.SA WDUST (1.800.729.3878) para localizar su técnico de servicio más cercano para el servicio con o sin garantía en una herramienta eléctrica MILWAUKEE.

34 35

Page 19

UNITED STATES - MILWAUKEE Service

MILWAUKEE prides itself in producing a premium quality product that is

NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!

If you encounter any problems with the operation of this tool, or you would like to

locate the factory Service/Sales Support Branch or authorized service station

nearest you, please call...

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section. Additionally, we have a nationwide network of authorized Distributors ready to assist you with your

tool and accessory needs. Check your “Yellow Pages” phone directory under “Tools-Electric” for

the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

Corporate After Sales Service - Technical Support

•Technical Questions •Service/Repair Questions •Warranty

email: [email protected]

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

NATIONWIDE T OLL FREE

or visit our website at

www.milwaukeetool.com

Brookﬁ eld, Wisconsin USA

1-800-SAWDUST

(1.800.729.3878) fax: 1.800.638.9582

Canada - Service MILWAUKEE

MEXICO - Soporte de Servicio

MILWAUKEE

MILWAUKEE est ﬁ er de proposer un produit

de première qualité NOTHING BUT HEAVY DUTY®.

Votre satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou

pour localiser le centre de service/ventes ou le

centre d’entretien le plus proche, appelez le...

416.439.4181

fax: 416.439.6210

Milwaukee Electric Tool (Canada) Ltd

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Notre réseau national de distributeurs agréés

se tient à votre disposition pour fournir l’aide

technique, l’outillage et les accessoires

nécessaires. Composez le 416.439.4181 pour

obtenir les noms et adresses des revendeurs

les plus proches ou bien consultez la section

«Où acheter» sur notre site web à l’adresse

Milwaukee Electric Tool, S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tel. (55) 5565-1414 Fax: (55) 5565-6874

Adicionalmente, tenemos una red nacional de

distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por

favor, llame al (55) 5565-1414 para obtener los

nombres y direcciones de los más cercanos a

usted, o consulte la sección ‘Where to buy’

(Dónde comprar) de nuestro sitio web en

www.milwaukeetool.com

MILWAUKEE ELECTRIC TOOL CORPORATION

58-14-5369d2 08/06 Printed in Germany

13135 West Lisbon Road • Brookﬁ eld, Wisconsin, U.S.A. 53005
