Page 1

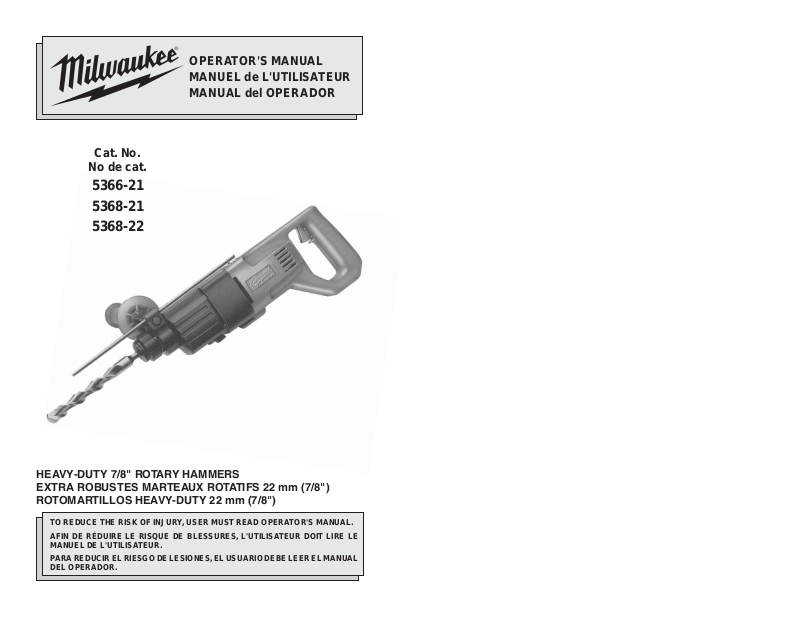

Cat. No.

No de cat.

5366-21 5368-21 5368-22

OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

HEAVY-DUTY 7/8" ROTARY HAMMERS EXTRA ROBUSTES MARTEAUX ROTATIFS 22 mm (7/8") ROTOMARTILLOS HEAVY-DUTY 22 mm (7/8")

TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR'S MANUAL. AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE

MANUEL DE L'UTILISATEUR. PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER EL MANUAL

DEL OPERADOR.

Page 2

GENERAL SAFETY RULES — FOR ALL POWER TOOLS

POWER TOOL USE AND CARE

SPECIFIC SAFETY RULES

WARNING

READ ALL INSTRUCTIONS

Failure to follow all instructions listed below may result in electric shock, ﬁ re and/or serious injury. The term "power tool" in all of the warnings listed below refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

SAVE THESE INSTRUCTIONS

WORK AREA SAFETY

1. Keep work area clean and well lit. Cluttered or dark areas invite accidents.

2. Do not operate power tools in ex-

plosive atmospheres, such as in the presence of ﬂ ammable liquids, gases, or dust. Power tools create sparks which

may ignite the dust or fumes.

3. Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

4. Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

Unmodiﬁ ed plugs and matching outlets will reduce risk of electric shock.

5. Avoid body contact with earthed or

grounded surfaces such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.

7. Do not abuse the cord. Never use the

cord for carrying, pulling, or unplugging the power tool. Keep cord away from heat, oil, sharp edges, or moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool out-

doors, use an extension cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

PERSONAL SAFETY

9. Stay alert, watch what you are do-

ing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal injury.

10. Use safety equipment. Always wear eye protection. Safety equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

11. Avoid accidental starting. Ensure the

switch is in the off-position before plugging in. Carrying tools with your ﬁ nger on

the switch or plugging in power tools that have the switch on invites accidents.

12. Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.

13. Do not overreach. Keep proper foot- ing and balance at all times. This enables better control of the power tool in unexpected situations.

14. Dress properly. Do not wear loose

clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery, or long

hair can be caught in moving parts.

15. If devices are provided for the connec-

tion of dust extraction and collection facilities, ensure these are connected and properly used. Use of these de-

vices can reduce dust-related hazards.

16. Do not force the power tool. Use the

correct power tool for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

17. Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

18. Disconnect the plug from the power

source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preven-

tive safety measures reduce the risk of starting the tool accidentally.

19. Store idle power tools out of the reach

of children and do not allow persons unfamiliar with the power tools or these instructions to operate power tools. Power tools are dangerous in the

hands of untrained users.

20. Maintain power tools. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool's operation. If damaged, have the power tool repaired before use. Many accidents are caused by

poorly maintained power tools.

21. Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

22. Use the power tool, accessories and

tool bits etc., in accordance with these instructions and in the manner intended for the particular type of power tool, taking into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous situation.

SERVICE

23. Have your power tool serviced by a qualiﬁ ed repair person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

1. Hold power tools by insulated grip-

ping surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord.

Contact with a "live" wire will make exposed metal parts of the tool "live" and shock the operator.

2. Wear ear protectors. Exposure to noise can cause hearing loss.

3. Keep hands away from all cutting

edges and moving parts.

4. Use auxiliary handles supplied with the tool. Loss of control can cause

personal injury.

5. Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE Service facility for a free replacement.

6. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemicallytreated lumber.

Your risk from these exposures varies,

depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁ lter out microscopic particles.

2 3

Page 3

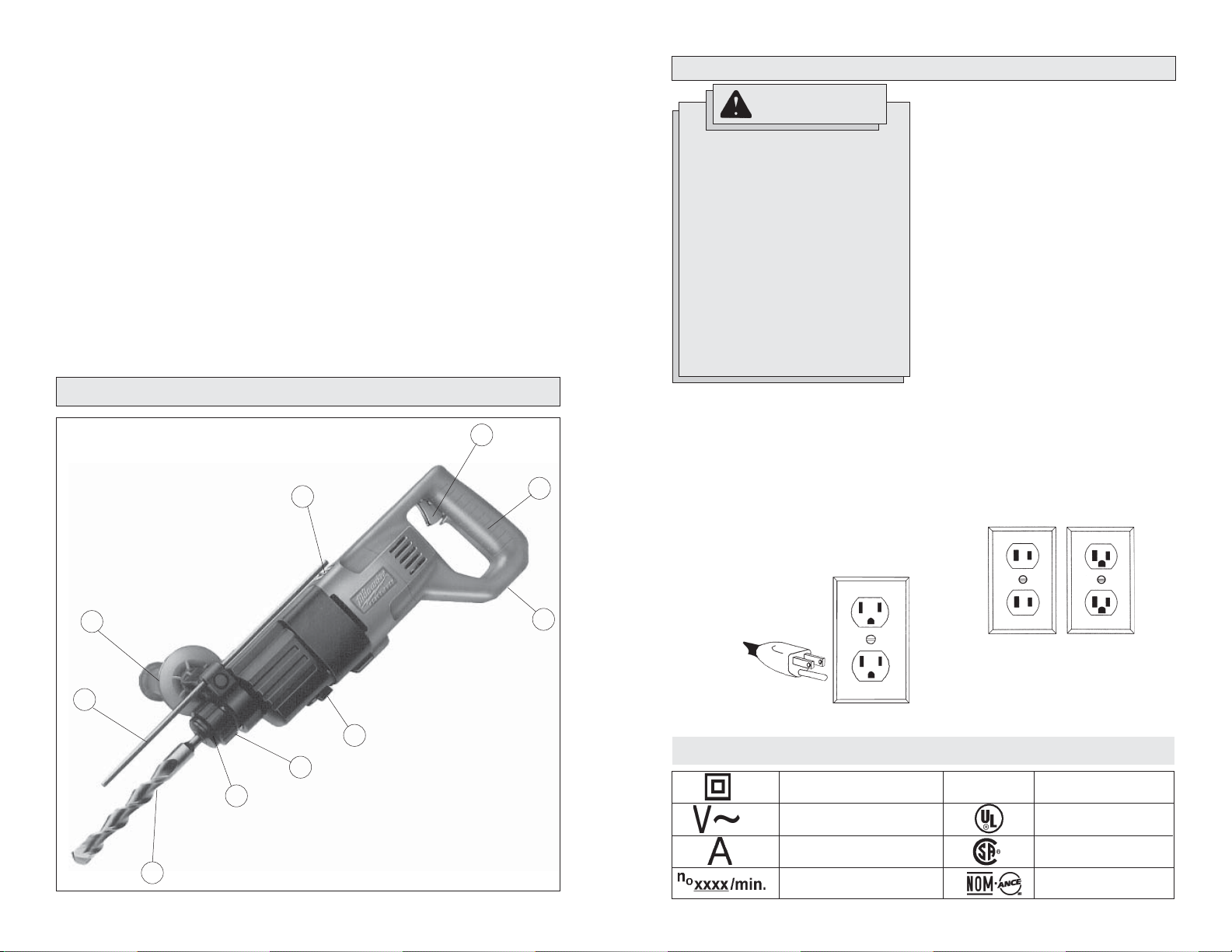

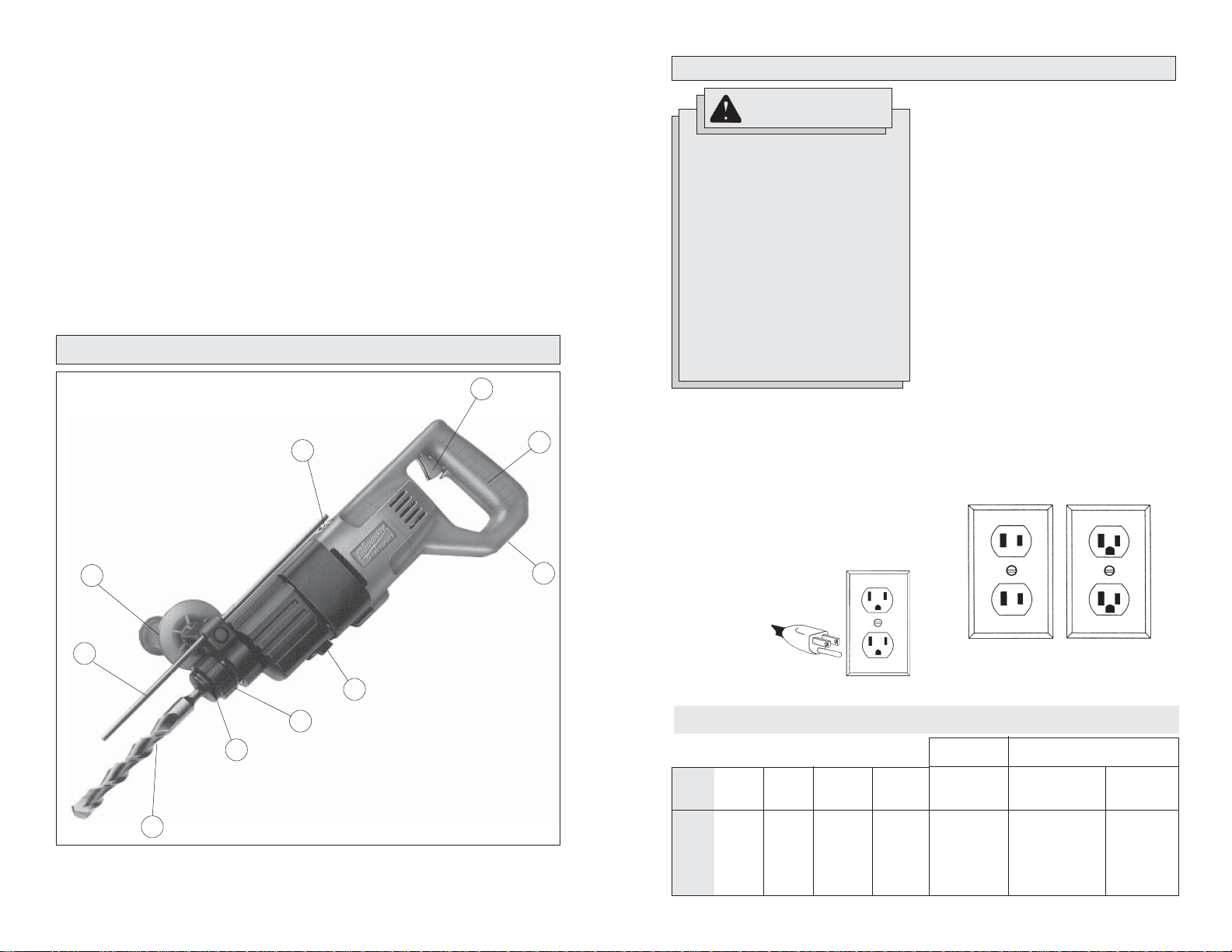

FUNCTIONAL DESCRIPTION

GROUNDING

WARNING

Improperly connecting the grounding

wire can result in the risk of electric shock. Check with a qualiﬁ ed electri- cian if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it repaired by a

MILWAUKEE service facility before use. If the plug will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

1. Depth gauge

2. Side handle

3. Nameplate

4. Trigger

5. Handle

6. Forward/Reverse switch (on other side of tool)

7. Hammer/Drill shift knob

8. Chuck collar

Grounded Tools: Tools with Three Prong Plugs

Tools marked “Grounding Required” have a three wire cord and three prong grounding plug. The plug must be connected to a properly grounded outlet (See Figure A). If the tool should electrically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user, reducing the risk of electric shock.

The grounding prong in the plug is connected through the green wire inside the cord to the grounding system in the tool. The green wire in the cord must be the only wire connected to the tool's grounding system and must never be attached to an electrically “live” terminal.

Your tool must be plugged into an appropriate outlet, properly installed and grounded in accordance with all codes and ordinances. The plug and outlet should look like those in Figure A.

Double Insulated Tools: Tools with Two Prong Plugs

Tools marked “Double Insulated” do not require grounding. They have a special double insulation system which satisfies OSHA requirements and complies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the National Electrical Code. Double Insulated tools may be used in either of the 120 volt outlets shown in Figures B and C.

9. Dust shield

10. Bit (not included)

BPM

Symbology

Catalog Number

5366-21 5368-21 5368-22

Fig. A

Volts

120 120 120

Amps

7.2

No Load

RPM

0 - 1100 0 - 1100 0 - 1100

Double Insulated

Volts Alternating Current

Amps No Load Revolutions per

Minute (RPM) Blows per Minute

Underwriters Laboratories, Inc.

Canadian Standards Association

Mexican Approvals Marking

4 5

Speciﬁ cations

Drill Only

No Load

Blows/ Minute

0 - 5000 0 - 5000 0 - 5000

(steel or wood)

Twist

Drill Bits

1/2" 1/2" 1/2"

Fig. B

Carbide-Tipped

Percussion

5/32" - 7/8" 5/32" - 7/8" 5/32" - 7/8"

Fig. C

Rotary Hammer

(concrete)

Bits

Thin Wall

Percussion

Core Bits

2" 2" 2"

Page 4

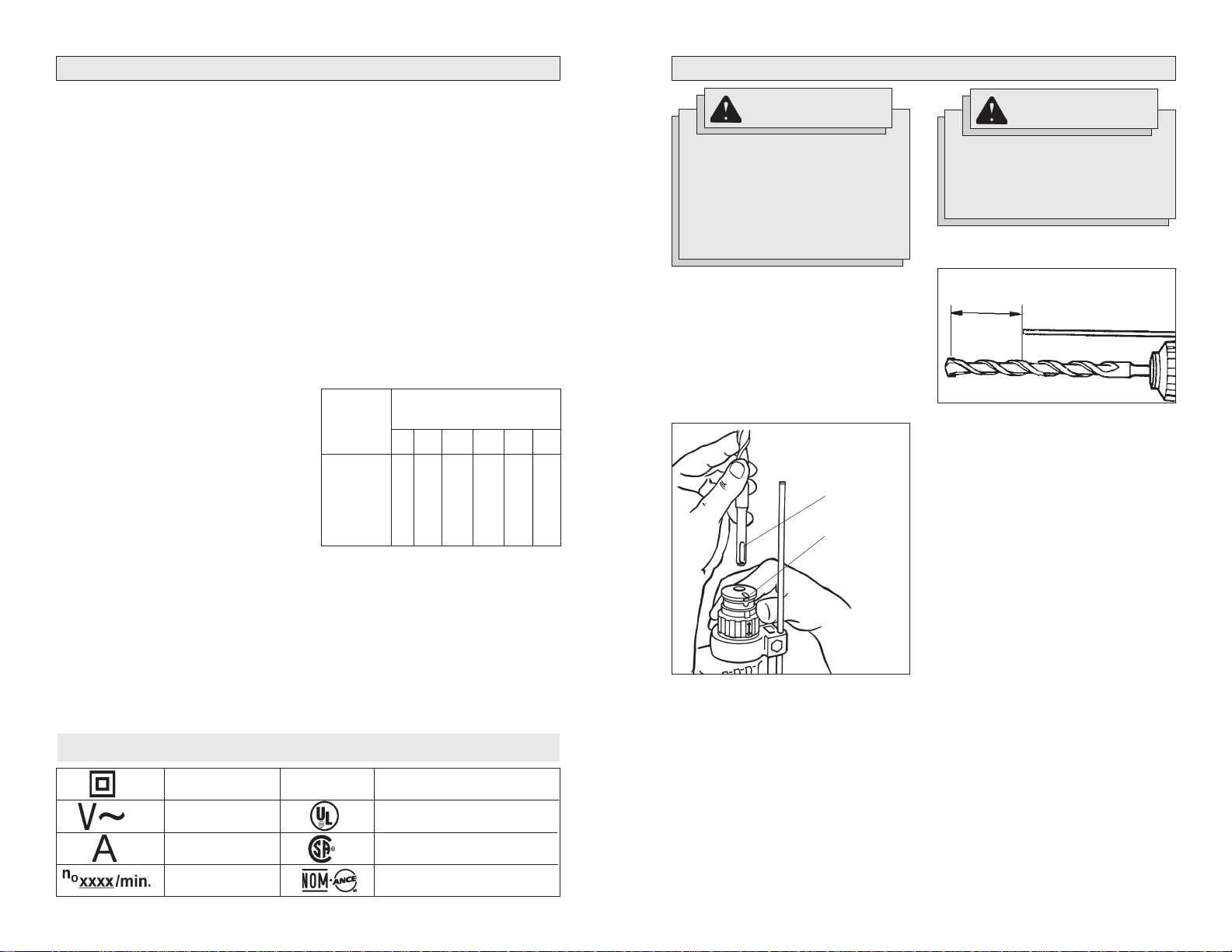

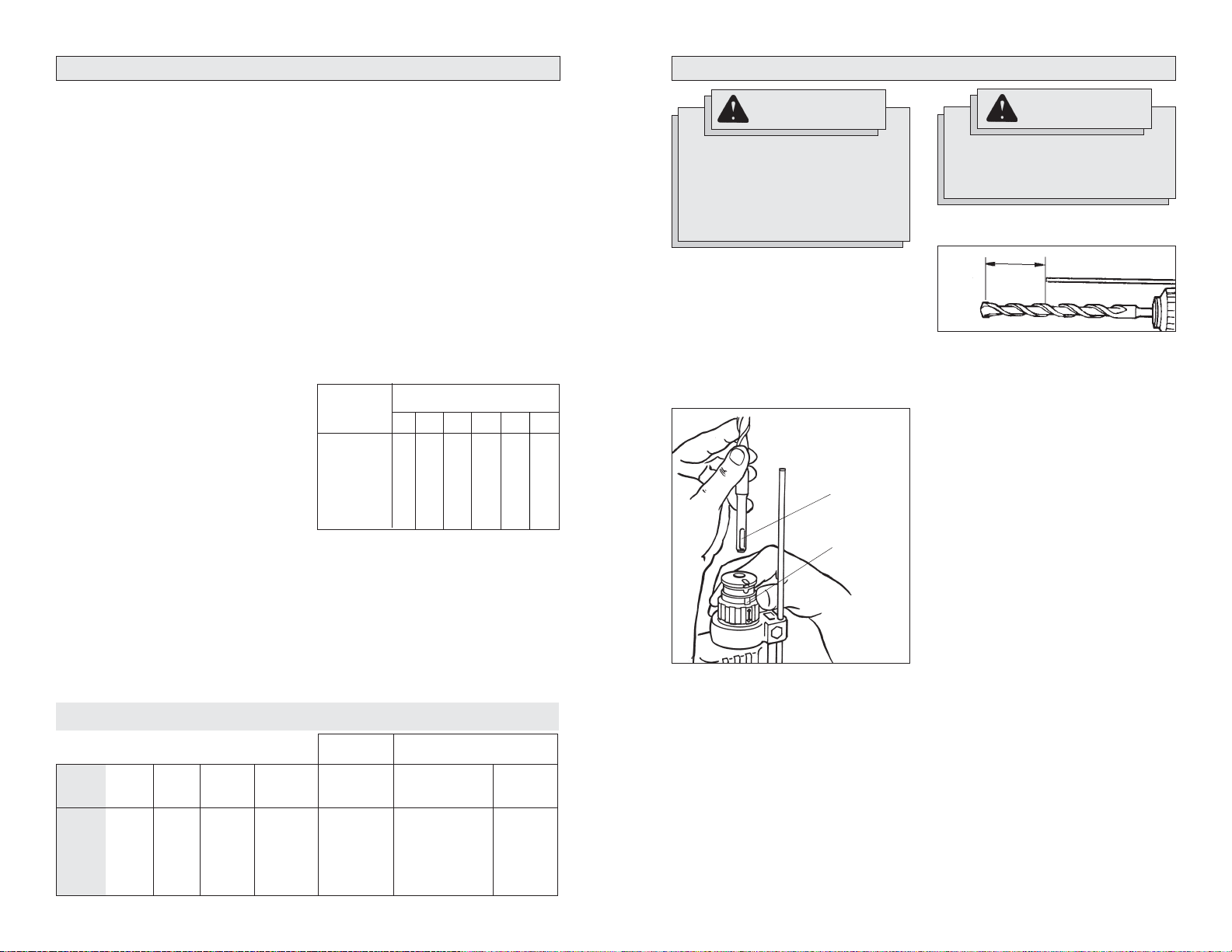

EXTENSION CORDS

TOOL ASSEMBLY

Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown to determine the required minimum wire size.

The smaller the gauge number of the wire, the greater the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁ x “W-A” (“W” in Canada) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualiﬁ ed person before using it.

• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

Nameplate

* Based on limiting the line voltage drop to ﬁ ve volts at 150% of the rated amperes.

for Extension Cords*

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

Extension Cord Length

25'

18 18 18 18 16 14 12

READ AND SAVE ALL INSTRUCTIONS FOR FUTURE USE.

50'

18 18 18 16 14 12 10

75'

18 18 16 14 12 10

100'

18 16 14 12 10

150'

16 14 12 12

WARNING

To reduce the risk of injury, always unplug tool before attaching or removing accessories or making adjustments. Use only speciﬁ cally recommended accessories. Others may be hazardous.

Installing Bits (Fig. 1)

This tool is designed with a universal drive system that accepts SDS, SDS Plus and Hilti TE-C bits. Always clean and lubricate the shank of the bit before installing it into your tool to help prevent heat build-up and protect the bit shank from wear due to abrasive concrete dust.

Fig. 1

Recesses in bit shank

Marks on chuck collar

WARNING

To reduce the risk of injury, always use a side handle when using this tool. Always brace or hold securely.

Adjusting the Depth Gauge (Fig. 2)

Fig. 2

Drilling Depth

1. To adjust the position of the depth rod, loosen the side handle.

2. Slide the depth gauge rod backward or forward until it is set for the desired depth.

NOTE: The drilling depth is the distance

between the tip of the bit and the tip of the depth gauge rod.

3. Tighten the side handle securely.

1. Pull the chuck collar back toward the tool.

2. Line up the recesses on the shank of the bit with the marks on the chuck collar as shown. Then, insert the bit into the spindle as far as possible.

3. Release the chuck collar, locking the bit into position. Rotate the bit slightly to be sure it is locked securely.

4. To remove the bit, pull the chuck collar back toward the tool, twist bit slightly and remove.

6 7

Page 5

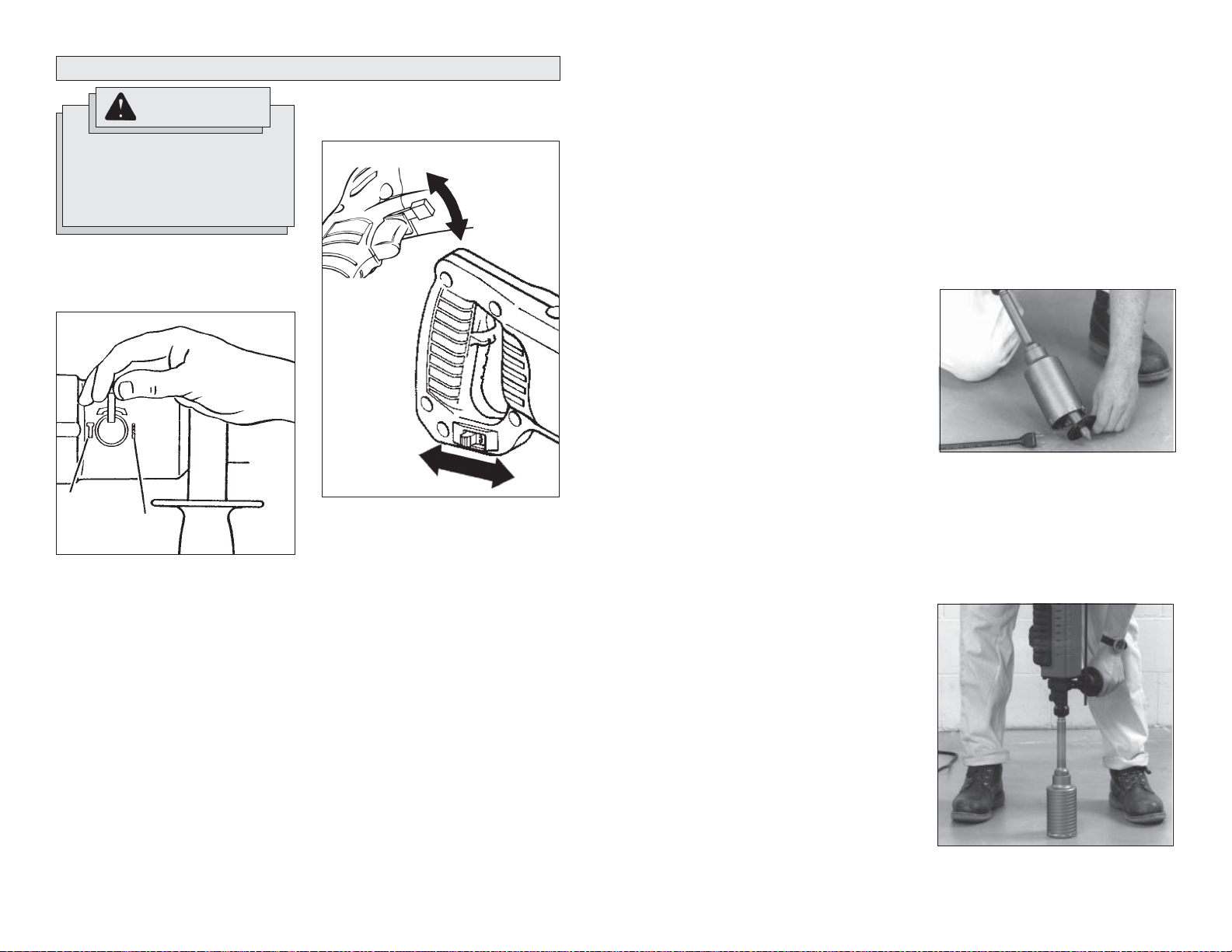

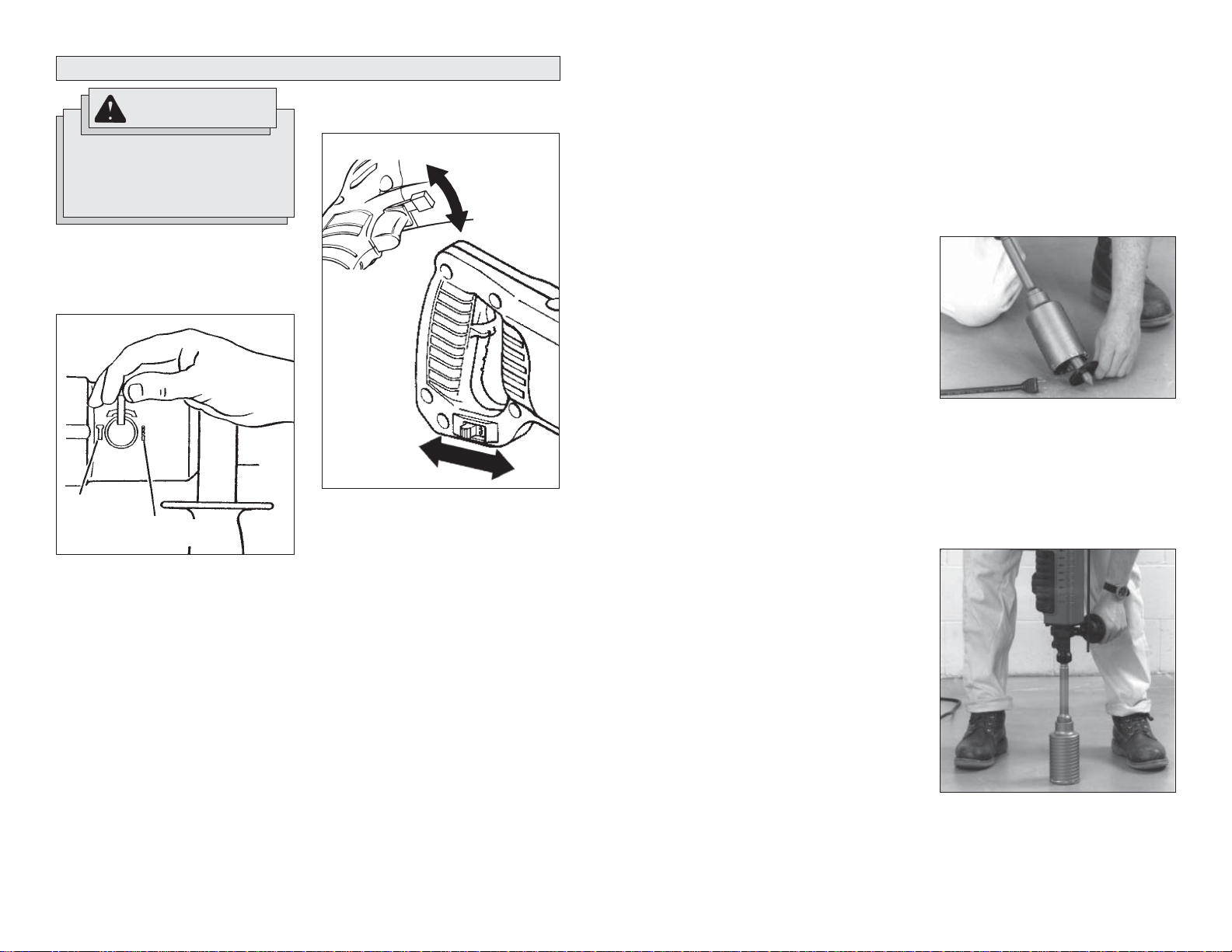

OPERATION

WARNING

To reduce the risk of injury, wear safety goggles or glasses with side shields. Unplug the tool before changing accessories or making adjustments.

Selecting Action (Fig. 3)

MILWAUKEE 7/8" Rotary Hammers have two settings: drilling only and hammering with rotation.

Fig. 3

Hammer

symbol

1. To select drilling only, rotate the shift knob 180° in the direction of the double arrow so that the tab portion of the knob points toward the “Drill” symbol. Do not shift the tool when it is running or coasting to a stop.

When drilling in wood or steel, shift knob

to drilling and use chuck adapter kit (see “Accessories”).

2. To select hammering with rotation, rotate the shift knob 180° in the direction of the double arrow so that the tab portion of the knob points toward the “Hammer” symbol.

NOTE: To engage the hammering

mechanism, maintain pressure on the bit. When pressure on the bit is released, the hammering action will stop.

Drill

symbol

Using the Forward/Reverse Switch (Fig. 4)

Fig. 4

Reverse

Forward

Reverse

Forward

1. For forward (clockwise) rotation, push the forward/reverse switch to forward as shown.

2. For reverse (counterclockwise) rotation, push the forward/reverse switch to reverse as shown. Check the direction of rotation beofre use. Although an interlock prevents Using forward/reverse switch (Fig. 4) Check the direction of rotation before use. Although an interlock prevents reversing the tool while the motor is running, allow the motor to come to a full stop before reversing.

Starting, Stopping & Controlling Speed

1. To start the tool, pull the trigger

2. To stop the tool, release the trigger.

3. To vary the driving speed, simply increase or decrease pressure on the trigger. The further the trigger is pulled, the greater the speed.

Cold Starting

If this tool is stored for a long period of time or at cold temperatures, it may not hammer initially because the lubrication has become stiff. To warm up the tool:

1. Insert and lock a bit into the tool.

2. Turn the tool on, applying force to the bit against a concrete or wood surface.

3. Turn the tool on and off every few seconds. In a short time, the tool will start hammering. The colder the tool is, the longer it will take to warm it up.

Operation

Position the tool, grasp the handles ﬁ rmly and pull the trigger.

Always hold the tool securely using both handles and maintain control. Use only enough pressure to hold the tool in place and prevent the tip of the bit from wandering. This tool has been designed to achieve top performance with only moderate pressure. Let the tool do the work.

If the speed begins to drop off when drilling deep holes, pull the bit partially out of the hole while the tool is running to help clear dust.

NOTE: Do not use water to settle the dust since it will clog the bit ﬂ utes and tend to make the bit bind in the hole. If the bit should bind, a built-in, non-adjustable slip clutch prevents the bit from turning. If this occurs, stop the tool, free the bit and begin again.

Using Rotary Percussion Core Bits (Fig. 5 - 8)

Core bits are useful for drilling larger holes for conduit and pipe. MILWAUKEE Thin Wall Core Bits have heat-treated steel bodies with durable carbide tips. These core bits are specially designed for fast, accurate drilling with combined hammering and rotary action.

1. Clean and lubricate the threads on the adapter and core bit to make later removal easier. Screw the threaded end of the adapter into the rear of the core bit.

NOTE: For core bits 1- 1/4" and larger,

push the guide plate onto the pointed end of the center pin. Insert the center pin and guide plate assembly into the core bit. Be sure the small end of the center pin is securely placed into the hole in the center of the core bit (Fig. 5).

Fig. 5

2. Insert the adapter into the nose of the tool as described in “Installing Bits”. Set the hammer/drill shift knob to hammering with rotation.

3. Press the center pin ﬁ rmly against your center mark, hold the tool ﬁ rmly and pull the trigger (Fig. 6).

Fig. 6

NOTE: If a center pin and guide plate are

not available, use a template or notched board to start the hole (Fig. 7).

Fig. 7

8 9

Page 6

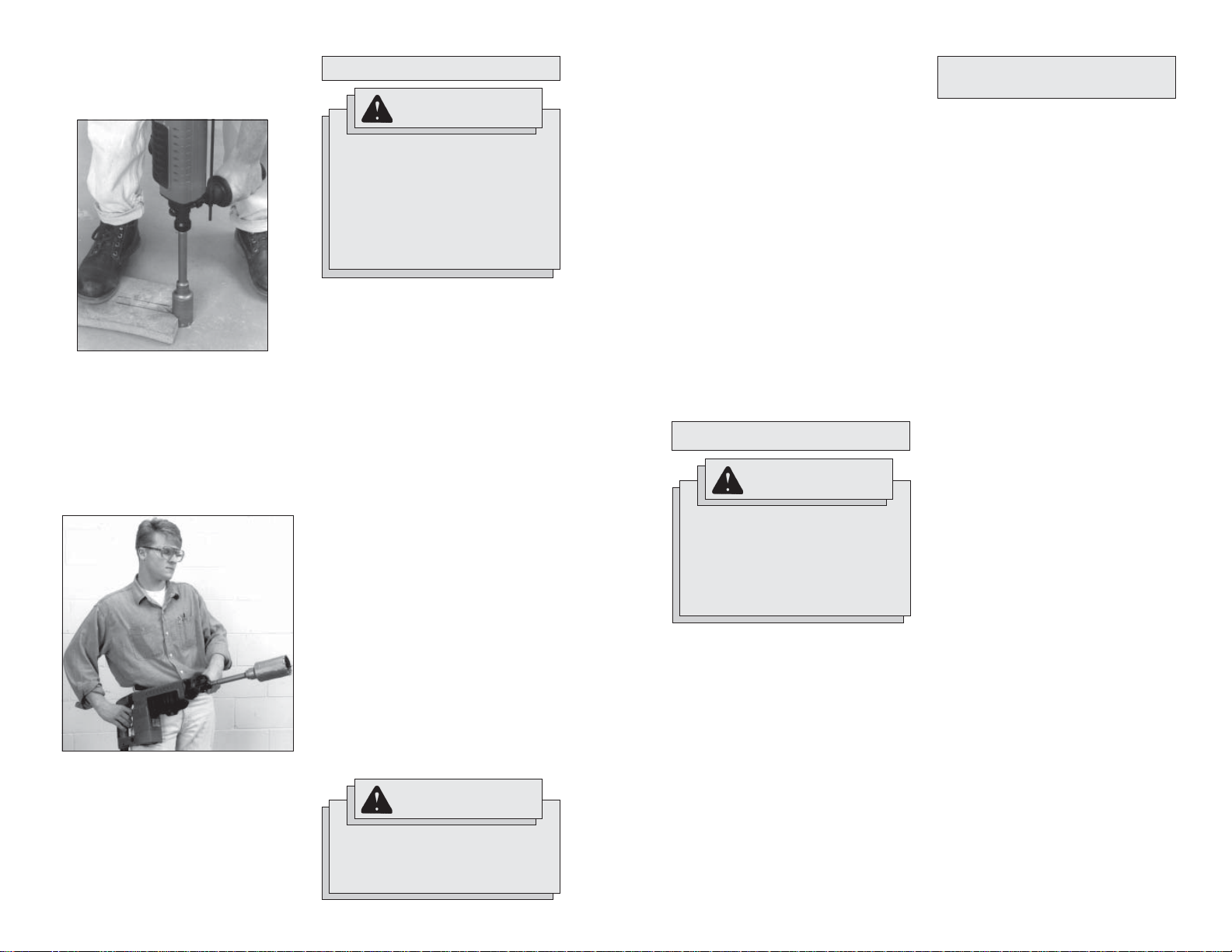

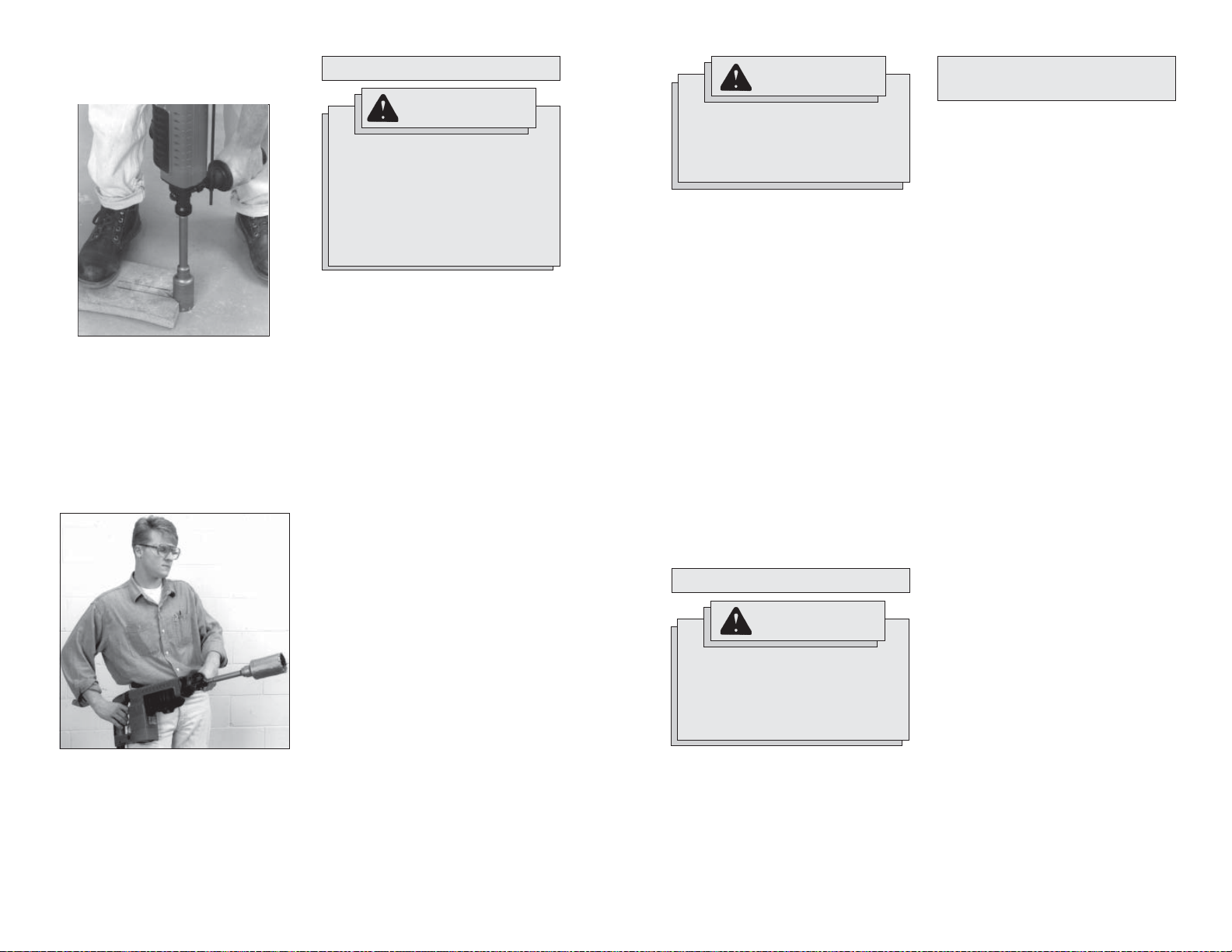

5. After drilling to about the depth of the core bit teeth, remove the center pin and guide plate from the core bit. Resume drilling.

6. To change the core bit, hold the tool upwards, pointing it away from your body as shown, and run it brieﬂ y in forward to loosen the core bit from the adapter (Fig. 8).

Fig. 8

NOTE: To make holes deeper than 3",

remove the core bit, break and remove the core. Resume drilling.

MAINTENANCE

WARNING

To reduce the risk of injury , always unplug your tool before performing any maintenance. Never disassemble the tool or try to do any rewiring on the tool's electrical system. Contact a MILWAUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches, tool cord set and extension cord for damage. Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use. Do not use a damaged tool. Tag damaged tools “DO NOT USE” until repaired (see “Repairs”).

Under normal conditions, relubrication is not necessary until the motor brushes need to be replaced. After six months to one year, depending on use, return your tool to the nearest MILWAUKEE service facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• T esting to assure proper mechanical and electrical operation

WARNING

To reduce the risk of injury, electric shock and damage to the tool, never immerse your tool in liquid or allow a liquid to ﬂ ow inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include: gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use ﬂ ammable or combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service center.

ACCESSORIES

WARNING

To reduce the risk of injury, always unplug the tool before attaching or removing accessories. Use only speciﬁ cally recommended accessories. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go on-line to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center.

Carrying case (For Cat. No. 5366-21, 5368-21) Cat. No. 48-55-5378

FIVE YEAR TOOL

LIMITED WARRANTY

Every MILWAUKEE tool is tested before leaving the factory and is warranted to be free from defects in material and workmanship. MILWAUKEE will repair or replace (at MILWAUKEE’s discretion), without charge, any tool (including battery chargers) which examination proves to be defective in material or workmanship from ﬁ ve (5) years after the date of purchase. Return the tool and a copy of the purchase receipt or other proof of purchase to a MILW AUKEE Factory Service/Sales Support Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured. This warranty does not cover damage from repairs made or attempted by other than MILW AUKEE authorized personnel, abuse, normal wear and tear, lack of maintenance, or accidents.

The warranty period for V28 Battery Packs is two (2) years from the date of purchase. The warranty period for Ni-Cd battery Packs, Flashlights, Radios are warranted for one (1) year from the date of purchase.

THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE EXCLUSIVE. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, INCLUDING LOSS OF PROFITS.

THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES, OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED FOR MERCHANTABLILITY OR FITNESS FOR P ARTICULAR USE OR PURPOSE.

This warranty gives you speciﬁ c legal rights. Y ou may also have other rights that vary from state to state and province to province. In those states that do not allow the exclusion of implied warranties or limitation of incidental or consequential damages, the above limitations or exclusions may not apply to you. This warranty applies to the United States, Canada, and Mexico only.

Chuck Adapter Kit Cat. No. 48-66-1370 includes:

• Chuck Adapter Cat. No. 48-03-3005

• 1/2" Chuck Cat. No. 48-66-1365

• Set Screw Cat. No. 06-75-3150

10 11

Page 7

RÈGLES GÉNÉRALES DE SÉCURITÉ POUR

LES OUTILS ÉLECTRIQUE

AVERTISSEMENT

LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS

Le non respect des instructions ci-après peut entraîner des chocs électriques, des incendies et/ou des blessures graves. Le terme «outil électrique» ﬁ gurant dans les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans ﬁ l).

CONSERVER CES INSTRUCTIONS

SÉCURITÉ DU LIEU

DE TRAVAIL

1. Maintenir la zone de travail propre et bien éclairée. Les zones encombrées ou mal

éclairées sont favorables aux accidents.

2. Ne pas utiliser d’outil électrique dans

une atmosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières inﬂ ammables.

Les outils électriques génèrent des étincelles qui peuvent enﬂ ammer les poussières ou les fumées.

3. Tenir les enfants et les personnes

non autorisées à l’écart pendant le fonctionnement d’un outil électrique.

Un manque d’attention de l’opérateur risque de lui faire perdre le contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

4. La ﬁ che de l’outil électrique doit cor- respondre à la prise d’alimentation. Ne jamais modifier la fiche d’une manière quelconque. Ne pas utiliser d’adaptateur avec les outils électriques mis à la terre (à la masse).

Des ﬁ ches non modiﬁ ées et des prises d’alimentation assorties réduisent le risque de choc électrique.

5. Éviter tout contact corporel avec des

surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque

de choc électrique plus élevé existe si le corps est relié à la masse ou à la terre.

6. Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc électrique augmente si de l’eau s’inﬁ ltre dans un outil électrique.

7. Prendre soin du cordon. Ne jamais

utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur , des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon

endommagé ou emmêlé présente un risque accru de choc électrique.

8. Se procurer un cordon d’alimentation

approprié en cas d’utilisation d’un outil électrique à l’extérieur.

L’utilisation d’un cordon d’alimentation pour usage extérieur réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

9. Être sur ses gardes, être attentif et

faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un

instant d’inattention lors de l’utilisation d’un outil électrique peut entraîner des blessures graves.

10. Utiliser un équipement de sécurité.

Toujours porter des lunettes de protection. Un équipement de sécurité

comprenant masque anti-poussière, chaussures de sécurité anti-dérapantes, casque ou dispositif de protection antibruit peut, dans les circonstances appropriées, réduire le risque de blessure.

11. Éviter tout démarrage accidentel de

l’outil. S’assurer que le commutateur est en position OFF (Arrêt) avant de brancher l’outil. Le port de l’outil avec

un doigt sur le commutateur ou son branchement avec le commutateur en position ON (Marche) sont favorables aux accidents.

12. Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé laissée attachée sur une pièce mobile de l’outil électrique peut entraîner des blessures.

13. Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.

14. Porter des vêtements adéquats. Ne

pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements

amples, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

15. Si des dispositifs sont prévus pour

l’extraction et la récupération des poussières, vériﬁ er qu’ils sont con- nectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

16. Ne pas forcer l’outil électrique. Utiliser l’outil électrique approprié à l’application considérée. L’outil

électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

17. Ne pas utiliser l’outil électrique si le

commutateur ne le met pas sous ou hors tension. Tout outil électrique dont

le commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.

18. Débrancher la fiche de la prise

d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles mesures

de sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.

19. Ranger les outils électriques inutili-

sés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les outils électriques sont

dangereux dans les mains d’utilisateurs non formés à leur usage.

20. Entretien des outils électriques.

S’assurer de l’absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Les

outils électriques mal entretenus sont à la source de nombreux accidents.

21. Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

22. Utiliser cet outil électrique, les acces-

soires, les mèches, etc. conformément à ces instructions et de la façon prévue pour ce type particulier d’outil électrique, tout en prenant en compte les conditions de travail et le type de projet considérés. L’utilisation de cet

outil électrique pour un usage autre que l’usage prévu peut créer des situations dangereuses.

ENTRETIEN

23. Faire effectuer l’entretien de l’outil électrique par un technicien qualifié qui n’utilisera que des pièces de rechange identiques. La sé-

curité d’utilisation de l’outil en sera préservée.

RÈGLES DE SÉCURITÉ

PARTICULIÈRE

1. Tenir l’outil par les surfaces de prise isolées si, au cours des travaux, l’outil de coupe risque d’entrer en contact avec des ﬁ ls cachés ou avec son propre cordon. Le contact avec un

ﬁ l sous tension met les parties métalliques exposées de l’outil sous tension, ce qui inﬂ igera un choc électrique à l’opérateur.

2. Porter des protège-oreilles. Une expo- sition au bruit peut provoquer une perte auditive.

3. Tenez les mains à l'écart des arêtes

tranchantes et des pièces en mouvement.

4. Utiliser les poignées auxiliaires fournies avec l’outil. Une perte de con-

trôle peut provoquer des blessures.

12 13

Page 8

5. Entretenez les étiquettes et marques di fabricant. Les indications qu'elles

contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE ac- crédité.

6. AVERTISSEMENT! La poussière de- gagée par perçage, sciage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de telles substances :

DESCRIPTION FONCTIONNELLE

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.

Les risques associés à l’exposition à

ces substances varient, dépendant de la fréquence des travaux. Aﬁ n de minimiser l’exposition à ces substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière spéciﬁ quement

MISE A LA TERRE

AVERTISSEMENT

Si le ﬁ l de mise à la terre est incorrecte- ment raccordé, il peut en résulter des risques de choc électrique. Si vous n’êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vériﬁ er par un électricien. N’altérez pas la ﬁ che du cordon de l’outil. N’enlevez pas de la ﬁ che, la dent qui sert à la mise à la terre. N’employez pas l’outil si le cordon ou la ﬁ che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la ﬁ che du cordon ne s’adapte pas à la prise, faites remplacer la prise par un électricien.

Outils mis à la terre : Outils pourvus d’une ﬁ che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d’un cordon à trois ﬁ ls dont la ﬁ che a trois dents. La ﬁ che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l’utilisateur contre les risques de choc électrique.

La dent de mise à la terre de la ﬁ che est reliée au système de mise à la terre de l’outil via le ﬁ l vert du cordon. Le ﬁ l vert du cordon doit être le seul ﬁ l raccordé à un bout au système de mise à la terre de l’outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique.

Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La ﬁ che du cordon et la prise de courant doivent être semblables à celles de la Figure A.

Outils à double isolation : Outils pourvus d’une ﬁ che de cordon à deux dents

Les outils marqués « Double Isolation » n’ont pas besoin d’être raccordés à la terre. Ils sont pourvus d’une double isolation conforme eux exigences de l’OSHA et satisfont aux normes de l’Underwriters Laboratories, Inc., de l’Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l’électricité). Les outils à double isolation peuvent être branchés sur n’importe laquelle des prises à 120 volt illustrées ci-contre Figure B et C.

1. Jauge de profondeur

2. Poignée latérale

Fig. C

Marteau Rotatif

(béton)

Carrottiers à

Percussion

Paroi Mince

51 mm

(2")

51 mm

(2")

51 mm

(2")

Forets

Héli.

13 mm

(1/2")

13 mm

(1/2")

13 mm

(1/2")

Fig. B

Forets-

Percussion

Carburés

4 mm - 22 mm

(5/32" - 7/8")

4 mm - 22 mm

(5/32" - 7/8")

4 mm - 22 mm

(5/32" - 7/8")

3. Fiche signalétique

4. Détente

5. Poignée

6. Inverseur de rotation (sur le côté opposé de l'outil)

7. Commande percussion/ rotation

8. Collet du mandrin

9. Écran antipoussière

10. Foret (non inclus)

No de

Cat.

5366-21

5368-21

5368-22

Volts

120 120 120

Fig. A

Ampères

7,2 7,2 7,2

T/Min à

vide

0 - 1 100 0 - 1 100 0 - 1 100

Speciﬁ cations

Rotation seul.

(acier ou bois)

Coups/

Min. à

vide

0 - 5 000 0 - 5 000 0 - 5 000

14 15

Page 9

CORDONS DE RALLONGE

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois ﬁ ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois ﬁ ls. Plus la longueur du cordron entre l’outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l’outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon.

Moins le calibre du ﬁ l est élevé, plus sa con- ductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu’un cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la ﬁ che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur,

assurez-vous qu’elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir.

• Tenez votre cordon de rallonge à l’écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour

les cordons de rallonge*

Fiche sig-

nalétique Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basé sur sur une chute de voltage limite de 5 volts à 150% de l’intensité moyenne de courant.

Longueur du cordon de ral-

7,6

16 16 14 12 10

15,2

16 16 14 12 10

longe (m)

30,4

22,8

16 14 12 10 10

14 12 10 10

45,7

12 10

60,9

LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES

POUR LES CONSULTER AU BESOIN.

MONTAGE DE L'OUTIL

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l’outil avant d’y faire des réglages, d’y attacher ou d’en enlever les accessoires. L’usage d’accessoires autres que ceux qui sont spéciﬁ quement recommandés pour cet outil peut comporter des risques.

Installation des forets (Fig.1)

Cet outil est pourvu d’un mécanisme d’entraînement universel qui fonctionne avec les forets SDS, SDS Plus et Hilti-TEC. Nettoyez et lubriﬁ ez la queue des forets avant de les insérer dans le bec de l’outil. Cette procédure préviendra la surchauffe et l’usure de la queue causée par la poussière abrasive du béton.

Fig. 1

Cannelures de la queue du foret

Marques sur le collet du mandrin

Pour minimiser les risques de blessures corporelles, utilisez toujours la poignée laterérale lorsque vous maniez l’outil. Étayez-la ou maintenez-la solidement.

Réglage de la jauge de profondeur (Fig. 2)

Fig. 2

Profondeur de perçage

1. Pour rêgler la position de la jauge de profondeur, desserrez d'abord la poignée latérale.

2. Glissez la jauge de profondeur vers l’arrière ou l’avant jusqu’à la profondeur (distance) désirée.

N.B. La profondeur de forage est la

distance entre la bout du foret et le bout de le jauge de profondeur.

3. Ensuite, serrez fermement la poignée en place.

AVERTISSEMENT

Double Isolation

Courant alternatif

Ampères Tours-minute à

vide (RPM)

1. Pour installer un foret, tirez le co1let du mandrin vers l’outil.

2. Alignez les cannelures de la queue du

Pictographie

BPM

16 17

Coups/Min. à vide

Underwriters Laboratories, Inc. l'Association canadienne de

normalisation (ACNOR) Inscription mexicaine

d’approbation

foret sur les marques du collet de rnandrin, tel qu’indiqué. Ensuite, insérez le foret dans le pivot aussi profondément que possible.

3. Rellchez le collet du mandrin pour verrouiller le foret en place. Faites tourner légèrement le foret pour vous assurer qu’il est bien verrouillé.

4. Pour retirer le foret, tirez le collet du mandrin vers l’outil, tournez Iégèrement le foret et retirez-le.

Page 10

MANIEMENT

AVERTISSEMENT

Pour minimiser les risques de blessures, portez des lunettes à coques latérales. Débranchez l’outil avant de changer les accessoires ou d’effectuer des réglages.

Choix du mode d’action (Fig. 3)

Les marteaux rotatifs 22 mm (7/8") MILWAUKEE sont pourvus de deux réglag-

es: « perçage seulement » ou « percussion avec rotation ».

Fig. 3

Symbole de

«Percussion-

Rotation»

1. Pour percer par rotation, tournez la commande « perçage » à 180°, suivant les ﬂ èches, pour que la patte de la com- mande pointe en direction du symbole de « perçage ».

N’actionnez pas la commande pendant

que le moteur est en marche ou que l’outil tourne sur son erre.

Lorsque vous drillez dans le bois ou

l’acier, placez la commande à la position « perçage » et utilisez le kit d’adaptateur de mandrin (voir « Accessoires »).

2. Pour choisir le mode « percussion/ rotation », tournez la commande « percussion/rotation » à 180°, suivant les ﬂ èches, pour que la patte de la com- mande pointe en direction du symbole de « percussion ».

N.B. Pour engager le mécanisme de

percussion, appuyez sur le foret. La percussion va s’arrêter lorsque la pression sera relâchée.

Symbole de

«Rotation»

Utilisation de l'inverseur rotation (Fig. 4)

Fig. 4

Inverse

Avant

Inverse

Avant

1. Pour la rotation avant (sens horaire), poussez l’inverseur de rotation vers la avant, tel qu'indiqué.

2. Pour inverser la rotation (sens inversehoraire), poussez l’inverseur vers la inverse, tel qu'indique.Utilisation du levier inverseur (Fig. 4) Malgré qu’un système de verrouillage réciproque empêche l’inversion de la rotation pendant que l’outil est en marche, laissez quand même l’outil s’arrêter complètement de tourner avant d’actionner le levier inverseur.

Démarrage, arrêt et contrôle de la vitesse

1. Pour mettre l’outil, en marche appuyez sur la détente.

2. Pour arrêter l’outil, relâchez la dé- tente.

3. Pour varier la vitesse de rotation, il sufﬁ t d’appuyer plus fortement ou de relâcher la pression sur la détente. Plus la détente est poussée à fond, plus la rotation est rapide.

Démarrage à froid

Si l’outil est rangé durant longtemps à basse température, il se peut que la percussion ne débute pas immédiatement parce que le lubriﬁ ant sera ﬁ gé. Pour réchauffer l’outil :

1. Insérez un foret et verrouillez-le dans l’outil.

2. Mettez l’outil en marche en appuyant fortement le foret sur une surface de béton ou de bois.

3. Faites alterner la mise en marche et l’arrêt à plusieurs reprises par intervalles de quelques secondes. En peu de temps, l’outil commencera à fonctionner. Plus l’outil sera froid, plus le temps de réchauffement sera long.

Maniement

Placez l’outil et empoignez-le solidement puis appuyez sur la détente.

N’exercez que la pression nécessaire à maintenir l’outil en place et empêcher la pointe du foret de “patiner” sur la surface. Cet outil a été conçu de façon à fournir le meilleur rendement à pression modérée.

Si, au cours du perçage d’un trou profond, la vitesse de rotation commence à diminuer, retirez partiellement le foret pendant qu’il tourne pour que les débris de forage soient éjectés.

N.B. N’utilisez pas d’eau pour abattre la poussière pour éviter de bloquer les cannelures du foret et d’en occasionner le grippage. S’il arrive que le foret reste coincé, le dispositif à couple élevé d’accouplement à glissement non réglable intégré au mécanisme de l’outil arrêtera automatiquement la rotation du foret. En tel cas, relâchez la détente, dégagez le foret et recommencez à percer.

Utilisation de carottiers percutants (Fig. 5-8)

Les carottiers percutants sont utiles pour forer des trous d’un grand diarnhtre ppur lg passnge des tuyaux et des conduites. Les carottiers percutants MlLWAUKEE à parois minces sont faits d’acier trempá et pourvus de pointes durables au carbure. lls sont concus spéciﬁ quement pour un forage rapide et précis employant l’action combinée de la rototion et de la percussion.

1. Nettoyez et lubrifiez le filetage de l’adaptateur et du carottier aﬁ n de ren-

dre le démontage plus facile. Vissez le bout ﬁ leté de l’adaptateur dans l’arrière du garottier.

N.B. Pour les carottiers de 31,8 mm

(1-1/4") et plus, poussez la plaque de guidage sur le bout poirltu do la goupille de centrage. Insérez la goupille de centrage et la p1aque de guidage ainsi reliées dans le carottier. Assurez-vous que le bout te plus petit de la goupille est bien en place dans le trou au centre du carottier (Fig. 5).

Fig. 5

2. Introduisez l’adaptateur dans le bec de l’outil te que décrit sous la rubrique « Installation des forets ». Réglez la commande « percussion-rotation » à la position de percussion et rotation. Appuyez fermement la goupille de centrage sur le point de repère central du trou à percer, tenez l’outil solidement et appuyez sur la détente. (Fig. 6)

Fig. 6

18 19

Page 11

N.B. Si vous ne disposez pas d’une goupille de centrage et d’une plaque de guidage, utilisez un gabarit ou une planche cochée pour commencer le perçage (Fig. 7).

Fig. 7

5. Lorsque le trou atteint la profondeur des dents du carottier, retirez la goupille de centrage et la plaque de guidage. Continuez ensuite à driller.

6. Lorsque vous avez terminé le percage d’un trou, pointez l’outil vers te haut en l’écartant de vous, tel qu’indiqué, et faites-le tourner un moment à vide pour desserrer le carottier de l’adaptateur (Fig. 8).

Fig. 8

N.B. Pour percer los trous plus profonds que

76,2 mm (3 pouces), retirez le carottier du trou, brisez et enlevez la carotte et reprenez le percage.

MAINTENANCE

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l’outil avant d’y effectuer des travaux de maintenance. Ne faites pas vousmême le démontage de l’outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vériﬁ ez le serrage des vis, l’alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l’outil et faites-le vériﬁ er avant de vous en servir de nouveau. N’utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubriﬁ er l’outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:

• Lubriﬁ cation

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cordon, induit etc.)

• Vériﬁ cation du fonctionnement électro- mécanique

AVERTISSEMENT

Pour minimiser les risques de blessures, choc électrique et dommage à l'outil, n'immergez jamais l'outil et ne laissez pas de liquide s'y inﬁ ltrer.

20 21

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage de l’outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez jamais de solvants inﬂ ammables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

ACCESSOIRES

AVERTISSEMENT

Pour minimiser les risques de blessures, débranchez toujours l’outil avant d’y installer ou d’en enlever les accessoires. L’emploi d’accessoires autres que ceux qui sont expressément recommandés pour cet outil peut présenter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il sufﬁ t de contacter votre distributeur local ou l'un des centresservice.

Coffret (pour No de cat. 5366-21, 5368-21) No de cat. 48-55-5378

Kit d’adaptateur de mandrin No de cat. 48-66-1370 incluant:

• Adaptateur de madrin No de cat. 48-03-3005

• 13 mm (1/2") mandrin No decat. 48-66-1365

• Vis d’arrêt No de cat. 06-75-3150

GARANTIE LIMITÉE DE

L’OUTIL DE CINQ ANS

Tous les outils MILWAUKEE sont testés avant de quitter l’usine et sont garantis exempts de vice de matériau ou de fabrication. MILWAUKEE réparera ou remplacera (à la discrétion de MILW AUKEE), sans frais, tout outil (y compris les chargeurs de batterie) dont l’examen démontre le caractère défectueux du matériau ou de la fabrication dans les cinq (5) ans suivant la date d’achat. Retourner l’outil et une copie de la facture ou de toute autre preuve d’achat à une branche Entretien usine/Assistance des ventes de l’établissement MILWAUKEE ou à un centre d’entretien agréé par MILWAUKEE, en port payé et assuré. Cette garantie ne couvre pas les dommages causés par les réparations ou les tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, les utilisations abusives, l’usure normale, les carences d’entretien ou les accidents.

Le période de garantie pour les batteries V28 est de deux (2) ans à compter de la date d’achat. Le période de garantie pour les batteries Ni-Cd, les lampes de poche, les radios et palans est de un (1) an à partir de la date d’achat.

LES SOLUTIONS DE RÉPARATION ET DE REMPLACEMENT DÉCRITES PAR LES PRÉSENTES SONT EXCLUSIVES. MILW AUKEE NE SAURAIT ÊTRE RESPONSABLE, EN AUCUNE CIRCONSTANCE, DES DOMMAGES ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À GAGNER.

CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU TACITES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU UNE FIN PARTICULIÈRE.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi bénéﬁ cier d’autres droits variant d’un état à un autre et d’une province à une autre. Dans les états qui n’autorisent pas les exclusions de garantie tacite ou la limitation des dommages accessoires ou indirects, les limitations ou exclusions ci-dessus peuvent ne pas s’appliquer. Cette garantie s’applique aux États-Unis, au Canada et au Mexique uniquement.

Page 12

REGLAS DE SEGURIDAD GENERALES

PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA

LEA TODAS LAS INSTRUCCIONES

Si no se siguen todas las siguientes instrucciones se puede provocar una descarga eléctrica, un incendio y/o lesiones graves. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁ ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

GUARDE ESTAS INSTRUCCIONES

SEGURIDAD EN EL ÁREA

DE TRABAJO

1. Mantenga limpia y bien iluminada el área de trabajo. Las áreas desorde-

nadas u oscuras contribuyen a que se produzcan accidentes.

2. No utilice herramientas eléctricas

en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inﬂ amables. Las herramientas

eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.

3. Mantenga a los niños y otras perso-

nas alejadas mientras utiliza una herramienta eléctrica. Las distracciones

pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

4. Los enchufes de las herramientas

eléctricas deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modiﬁ cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo

de descarga eléctrica si no se modiﬁ can los enchufes y los tomacorrientes son del mismo tipo.

5. Evite el contacto corporal con

superﬁ cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga

eléctrica aumenta si su cuerpo está conectado a tierra.

6. No exponga la herramientas eléc-

tricas a la lluvia o a condiciones de humedad. El agua que entra en una

herramienta eléctrica aumenta el riesgo de descarga eléctrica.

7. No abuse del cable. Nunca use el

cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes aﬁ lados o las piezas en movimiento. Los cables dañados o

enmarañados aumentan el riesgo de descarga eléctrica.

8. Cuando se utiliza una herramienta

eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un cable

apropiado para el exterior reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

9. Manténgase alerta, ponga cuidado a

lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la inﬂ uencia de drogas, alcohol o medicinas. Despistarse un minuto cu-

ando se utiliza una herramienta eléctrica puede tener como resultado lesiones personales graves.

10. Use equipo de seguridad. Lleve siempre protección ocular. Llevar equipo de seguridad apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes casco o protección auditiva, reducir á las lesiones personales.

11. Evite los arranques accidentales.

Asegúrese de que el interruptor esté en la posición de apagado antes de enchufar la herramienta. Mover her-

ramientas con el dedo en el interruptor o enchufar herramientas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

12. Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

13. No se estire demasiado. Mantenga

los pies bien asentados y el equilibrio en todo momento. Esto permite tener

mejor control de la herramienta eléctrica en situaciones inesperadas.

14. Vístase de manera apropiada. No

lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento. La ropa

ﬂ oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

15. Si se proporcionan dispositivos

para la conexión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso

de estos dispositivos puede reducir los peligros relacionados con el polvo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

16. No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación. La herramienta

eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

17. No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier herramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

18. Desconecte el enchufe de la toma de

alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas.

Dichas medidas preventivas de seguridad reducen el riesgo de que la herramienta se prenda accidentalmente.

19. Almacene las herramientas eléctricas

fuera del alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas

son peligrosas en las manos de usuarios no capacitados.

20. Mantenimiento de las herramientas

eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herra-

mientas mal mantenidas son la causa de muchos accidentes.

21. Mantenga las herramientas de corte limpias y aﬁ ladas. Es menos probable que se atasquen las herramientas de corte con ﬁ los aﬁ lados que se man- tienen de manera apropiada y también son más fáciles de controlar.

22. Use la herramienta eléctrica, los ac-

cesorios y las brocas, etc. siguiendo estas instrucciones y de la manera para la que dicha herramienta eléctrica en particular fue diseñada, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar.

El uso de la herramienta eléctrica para operaciones diferentes de aquellas para las que se diseño podría resultar en una situación peligrosa.

MANTENIMIENTO

23. Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas. Esto

asegurará que se mantiene la seguridad de la herramienta eléctrica.

REGLAS ESPECIFICAS

DE SEGURIDAD

1. Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable.

El contacto con un cable “con corriente” hará que las partes de metal expuesto de la herramienta pasen la corriente y produzcan una descarga al operador.

2. Lleve protectores auditivos. La ex-

posición a ruido puede producir la pérdida de la audición.

3. Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.

22 23

Page 13

4. Use los asideros auxiliares que se suministran con la herramienta. La

pérdida de control puede provocar lesiones personales.

5. Guarde las etiquetas y placas de especiﬁ caciones. Estas tienen infor- mación importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

6. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:

DESCRIPCION FUNCIONAL

1. Varilla graduadora de profundidad

2. Mango lateral

3. Placa de especiﬁ caciones

4. Gatillo

5. Empuñadura

6. Interruptor de adelante/reversa (no se muestra ya que se encuentra

del otro lado de la herramienta)

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.

El riesgo que usted sufre debido a la

exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido especíﬁ camente diseñadas para ﬁ ltrar partículas microscópicas.

TIERRA

ADVERTENCIA

Puede haber riesgo de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certiﬁ cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modiﬁ que el enchufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certiﬁ cado instale un toma-corriente adecuado.

Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe

debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica.

La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada.

Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A.

Herramientas con doble aislamiento: Herramientas con clavijas de dos patas

Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en las Figuras B y C.

Fig. A

Fig. B

Fig. C

Simbología

7. Palanca para cambiar acción de taladro/martillo

8. Collar del broquero

9. Protector contra el polvo

10. Broca (no se incluye)

24 25

Doble aislamiento

Volts corriente alterna

Amperios No de revoluciones de

carga por minuto (RPM)

BPM

Golpes por Minuto Underwriters

Laboratories, Inc. Asociación de Normas

Canadiense Marca mejicana de

la aprobación

Page 14

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión.

Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el suﬁ jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona caliﬁ cada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

Largo de cable de Extensión

7,6

16 16 14 12 10

15,2

16 16 14 12 10

22,8

16 14 12 10 10

en (m)

30,4

14 12 10 10

45,7

60,9

* Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios.

ENSAMBLAJE DE LA HERRAMIENTA

ADVERTENCIA

Para reducir el riesgo de lesiones, desconecte siempre la herramienta antes de ﬁ jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios especíﬁ camente recomendados. El uso de otros accesorios puede peligroso.

Instalación de las brocas (Fig. 1)

Esta herramienta está diseñada con un sistema de entrada universal que acepta brocas de tipo SDS, SDS PLUS y Hilti TEC. Siempre limpie y lubrique la espiga de la broca antes de montarla en la herramienta. Esta acción ayudará a prevenir el calentamiento y protegerá las espigas del desgaste que pueda producir la abrasividad del polvo del concreto.

Fig. 1

Ranura de la espiga de la broca

Marcas del collar del mandril

ADVERTENCIA

Para reducir el riesgo de lesiones, use siempre un mango lateral al operar la herramienta. Siempre agarre o sujete la herramienta ﬁ rmemente.

Cómo colocar el medidor de profundidad (Fig. 2)

Fig. 2

1. Para ajustar la posición del medidor de profundidad suelte el mango lateral.

2. Deslice el medidor de profundidad hacia atrás o hacia adelante hasta que esté ﬁ jo en la profundidad deseada.

NOTA: La profundidad de taladro es

la distancia entre la punta de la broca y la punta de la varilla del medidor de profundidad.

3. Apriete ﬁ rmemente del mango.

Profundidad de perforación

Cat.

No.

5366-21

5368-21

5368-22

LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA

FUTURAS REFERANCIAS.

Especiﬁ caciones

Rotomartillo

(concreto)

Brocas

c/carburo

4 mm - 22 mm

(5/32" - 7/8")

4 mm - 22 mm

(5/32" - 7/8")

4 mm - 22 mm

(5/32" - 7/8")

Volts

120 120 120

7,2 7,2 7,2

Taladro

(acero o madera)

rpm

Golpes por

Minuto

0 - 5 000 0 - 5 000 0 - 5 000

0 - 1 100 0 - 1 100 0 - 1 100

Brocas

regulares

13 mm (1/2") 13 mm (1/2") 13 mm (1/2")

26 27

Cortadores de corazon

51 mm (2") 51 mm (2") 51 mm (2")

1. Tire del collar del mandril hacia el cuerpo de la herramienta.

2. Alinee las ranuras de la espiga de la broca con las marcas del collar del mandril tal y como se muestra. Luego, inserte la broca en la ﬂ echa lo más profundo posible.

3. Suelte el collar de mandril y de esta forma la broca quedará ajustada en su posición. Gire suavemente la broca para asegurarse de que esté bien ajustada.

4. Para retirar la broca, tire del collar del mandril hacia el cuerpo de la herramienta, gire suavemente la broca y retire.

Page 15

OPERACION

ADVERTENCIA

Para reducir el riesgo de lesiones, use siempre lentes de seguridad o anteojos con protectores laterales. Desconecte la herramienta antes de cambiar algún accesorio o de hacerle algún ajuste.

Selección de la acción (Fig. 3)

Los martillos rotatorios de 22 mm (7/8") de MILWAUKEE tienen dos funciones: Rotación o martillo con rotación.

Fig. 3

Símbolo

de martillo

rotatorio

1. Para seleccionar rotación solamente,

Cuando taladre en madera o acero, cam-

2. Para seleccionar rotación con martillo,

NOTA: Para activar el mecanismo del

Símbolo

de taladro

gire 180° la palanca de cambio en la dirección de la doble ﬂ echa, de forma que la punta de la palanca apunte hacia el símbolo del “Taladro”. No realice el cambio cuando la herramienta está en operación o se esta deteniendo.

bie la palanca a “Rotación solamente” y use el juego del adaptador del broquero (vea “Accesorios”).

gire la palanca 180º en dirección de la doble ﬂ echa, de forma que la punta de la palanca apunte hacia el símbolo del “Martillo”.

martillo, mantenga presión en la broca. Cuando se quita la presión en la broca, la acción de martilleo se acaba.

Inicio en frío

Puede suceder que si la herramienta ha estado guardada por mucho tiempo, o ha

Uso del interruptor de avance/reversa (Fig. 4)

Fig. 4

Reversa

1. Para obtener la rotación en el sentido que giran las manecillas del reloj (forward) avance normal, deslice el interruptor de reversa hasta la posición de avance, como se ilustra.

2. Para obtener la rotación en el sentido contrario al que giran las manecillas del reloj (reverse), deslice el interruptor de reversa hasta la posición de reversa, como se ilustra. Interruptor de avance y reversa (Fig. 4) Veriﬁ que la dirección de la rotación antes de usar la herramienta. Aunque su unidad tiene un sistema de seguridad interno que evita que se accione la reversa con la unidad en operación, siempre espere que el motor esté completamente parado para hacer el cambio a reversa.

Arranque, paro y control de la velocidad

1. Para accionar el martillo rotatorio, presione el gatillo.

2. Para parar el martillo rotatorio, únicamente suelte el gatillo.

3. Para variar la velocidad, aumentar o disminuir, simplemente presione o deje de presionar el gatillo.

28 29

Reversa

Avance

estado expuesta a bajas temperaturas, el mecanismo de percusión podría no funcionar debido a que el lubricante se ha endurecido. Para calentar la herramienta:

1. Coloque y asegure una broca en la herramienta.

2. Encienda la herramienta, aplicando fuerza a la broca, contra una superﬁ cie de concreto o de madera.

3. Accione y pare la herramienta repetidas veces con varios segundos de intervalo. En un momento la herramienta comenzará a martillar. Cuanto más fría esté la herramienta, más tiempo tardará en reaccionar.

Operacion

Coloque la unidad en posición, tome las empuñaduras ﬁ rmemente y accione el gatillo.

Siempre mantenga firme la herramienta usando ambas manos y manteniendo el control. Use sólo la fuerza suﬁ ciente para mantener la herramienta en su lugar, evitando que la broca “baile”. Esta herramienta ha sido diseñada para alcanzar su máximo rendimiento con solamente una presión moderada. Deje que la herramienta haga el trabajo.

Si al estar perforando profundamente nota que la velocidad disminuye, retire parcialmente la broca del agujero al tiempo que la herramienta todavía está funcionando para ayudar a eliminar el polvo.

NOTA: No aplique agua para limpiar el polvo pues atascará las estrías hechas por la broca y afectará a la misma atorándola. Si la broca se atasca, el embrague interconstruido noajustable evitará que la broca gire. Si esto ocurre, detenga la herramienta, libere la broca y comience de nuevo.

Uso de brocas de percusión cortadoras de corazón (Fig. 5-8)

Las brocas de percusión son útiles para la perforación de agujeros grandes para conductos y tuberías. Las brocas de percusión Thin Wall de MILW AUKEE tienen cuerpos de acero templado con puntas de carburo duraderas. Estas brocas están especialmente diseñadas para una perforación rápida y precisa con acción combinada de martilleo y rotación.

1. Limpie y lubrique los hilos del adaptador y de la broca de percusión para que cuando se cambie no cueste trabajo separarlos. Atornille el extremo roscado del adaptador en la parte posterior de la broca de percusión.

NOTA: Para las brocas de percusión

de 31,8 mm (1-1/4") y mayores, empuje el plato guía en el extremo con punta del pasador central. Inserte el pasador central y el conjunto del plato guía en la broca de percusión. Asegúrese de que el extremo de menor diámetro del pasador central esté ubicado seguramente en el agujero del centro de la broca de percusión (Fig. 5).

Fig. 5

2. Inserte el adaptador en la nariz de la herramienta tal y como se describe en “Instalación de brocas”. Ajuste la palanca para cambiar de acción de taladro/martillo a martilleo con rotación.

3. Presione ﬁ rmemente el pasador central contra la marca donde se va a perforar, sujete la herramienta ﬁ rmemente y ac- cione el gatillo (Fig. 6).

Fig. 6

Page 16

NOTA: Si no se dispone del pasador central

ni del plato guía, utilice una plantilla o tablero de muescas para iniciar el agujero (Fig. 7).

Fig. 7

4. Luego de haber perforado aproximadamente a la profundidad de los dientes de la broca de percusión, retire el pasador central y el plato guía de la broca de percusión. Reanude la perforación.

5. Para cambiar la broca de percusión, sostenga la herramienta hacia arriba apuntando lejos de su cuerpo tal y como se muestra, y acciónela brevemente hacia adelante para aﬂ ojar la broca de percusión del adaptador. (Fig. 8).

Fig. 8

NOTA: Para perforar agujeros de más de

76,2 mm (3") de profundidad, retire la broca de percusión, rompa y retire el cuerpo. Reanude la perforación.

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modiﬁ ca- ciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TO- DAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o ﬂ ojos, defectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”).

Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, flechas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc.)

• Probarla para asegurar una operación mecánica y eléctrica adecuada.

ADVERTENCIA

Para reducir el riesgo de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos ﬂ uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.

ACCESORIOS

ADVERTENCIA

Para reducir el riesgo de lesiones, desconecté siempre su herramienta antes de colocar o retirar un accesorio. Use solo accesorios recomendados especíﬁ camente. Otros puenden peligrosos.

Para una lista completa de accessorios, refiérase a su catálogo MILWAUKEE Electric T ool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros.

GARANTÍA LIMITADA

DE CINCO AÑOS

Todas las herramientas MILWAUKEE se prueban antes de abandonar la fábrica y se garantiza que no presentan defectos ni en el material ni de mano de obra. En el plazo de cinco (5) años a partir de la fecha de compra MILWAUKEE reparará o reemplazará (a discreción de MILWAUKEE), sin cargo alguno, cualquier herramienta (cargadores de baterías inclusive) cuyo examen determine que presenta defectos de material o de mano de obra. Devuelva la herramienta, con gastos de envío prepagados y asegurada, y una copia de la factura de compra, u otro tipo de comprobante de compra, a una sucursal de reparaciones/ventas de la fábrica MILW AUKEE o a un centro de reparaciones autorizado por MILWAUKEE. Esta garantía no cubre los daños ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILW AUKEE, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes.

El período de garantía para las baterías V28 es de dos (2) años a partir de la fecha de compra. El período de garantía para las baterías Ni-Cd, linternas, radios y polipastos es de un (1) año a partir de la fecha de compra.

LOS DERECHOS A REPARACIÓN Y REEMPLAZO DESCRITOS EN EL PRESENTE DOCUMENTO SON EXCLUSIVOS. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES O CONSECUENTES, INCLUYENDO LA PÉRDIDA DE GANANCIAS.

ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODA OTRA GARANTÍA, O CONDICIONES, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS DE COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O FIN DETERMINADO.

Esta garantía le proporciona derechos legales especíﬁ cos. Es posible que usted tenga otros derechos que varían de estado a estado y de provincia a provincia. En aquellos estados que no permiten la exclusión de garantías implícitas o la limitación de daños incidentales o consecuentes, las limitaciones anteriores pueden que no apliquen. Esta garantía es válida solamente en los Estados Unidos, Canadá y México.

30 31

Page 17

UNITED STATES - MILWAUKEE Service

MILWAUKEE prides itself in producing a premium quality product that is

NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us!

If you encounter any problems with the operation of this tool, or you would like to

locate the factory Service/Sales Support Branch or authorized service station

nearest you, please call...

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your

tool and accessory needs. Check your “Yellow Pages” phone directory under “Tools-Electric” for

the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

Corporate After Sales Service - Technical Support

•Technical Questions •Service/Repair Questions •Warranty

email: [email protected]

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

NATIONWIDE T OLL FREE

or visit our website at

www.milwaukeetool.com

Brookﬁ eld, Wisconsin USA

1-800-SAWDUST

(1.800.729.3878) fax: 1.800.638.9582

Canada - Service MILWAUKEE

MEXICO - Soporte de Servicio

MILWAUKEE

MILWAUKEE est ﬁ er de proposer un produit

de première qualité NOTHING BUT HEAVY DUTY®.

Votre satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou

pour localiser le centre de service/ventes ou le

centre d’entretien le plus proche, appelez le...

416.439.4181

fax: 416.439.6210

Milwaukee Electric Tool (Canada) Ltd

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Notre réseau national de distributeurs agréés

se tient à votre disposition pour fournir l’aide

technique, l’outillage et les accessoires

nécessaires. Composez le 416.439.4181 pour

obtenir les noms et adresses des revendeurs

les plus proches ou bien consultez la section

«Où acheter» sur notre site web à l’adresse

Milwaukee Electric Tool, S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tel. (55) 5565-1414 Fax: (55) 5565-6874

Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por

favor, llame al (55) 5565-1414 para obtener los

nombres y direcciones de los más cercanos a

usted, o consulte la sección ‘Where to buy’

(Dónde comprar) de nuestro sitio web en

www.milwaukeetool.com

MILWAUKEE ELECTRIC TOOL CORPORATION

58-14-3650d7 10/05 Printed in USA

13135 West Lisbon Road • Brookﬁ eld, Wisconsin, U.S.A. 53005
