Milwaukee 5362-1, 5362-6 User Manual [en, fr, es]

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR

Catalog No.

No de Cat.

Número de Catálogo

5362-1
5362-6

HAWK ROTARY HAMMERS
MARTEAU ROTATIF HAWK
ROTOMARTILLOS HALCON

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE

MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL

OPERADOR.

page 2

GENERAL SAFETY RULES — FOR ALL POWER TOOLS

WARNING!

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term "power tool" in
all of the warnings listed below refers to your mains-operated (corded) power tool or battery-opearted (cordless) power tool.

SAVE THESE INSTRUCTIONS

READ ALL INSTRUCTIONS

WORK AREA SAFETY

1. Keep work area clean and well lit. Cluttered or dark areas invite
accidents.

2. Do not operate power tools in explosive atmospheres, such

as in the presence of flammable liquids, gases, or dust.

Power tools create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while operating a power
tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

4. Power tool plugs must match the outlet. Never modify the

plug in any way. Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and matching outlets

will reduce risk of electric shock.

5. Avoid body contact with earthed or grounded surfaces such
as pipes, radiators, ranges and refrigerators. There is an
increased risk of electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet conditions. Water
entering a power tool will increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for carrying,

pulling, or unplugging the power tool. Keep cord away from
heat, oil, sharp edges, or moving parts. Damaged or entangled

cords increase the risk of electric shock.

8. When operating a power tool outdoors, use an extension
cord suitable for outdoor use. Use of a cord suitable for outdoor
use reduces the risk of electric shock.

PERSONAL SAFETY

16. Do not force the power tool. Use the correct power tool for
your application. The correct power tool will do the job better and

safer at the rate for which it was designed.

17. Do not use the power tool if the switch does not turn it on
and off. Any power tool that cannot be controlled with the switch is
dangerous and must be repaired.

18. Disconnect the plug from the power source and/or the bat-

tery pack from the power tool before making any adjust­ments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the tool acci­dentally.

19. Store idle power tools out of the reach of children and do

not allow persons unfamiliar with the power tools or these
instructions to operate power tools. Power tools are danger-

ous in the hands of untrained users.

20. Maintain power tools. Check for misalignment or binding of

moving parts, breakage of parts and any other condition
that may affect the power tool's operation. If damaged, have
the power tool repaired before use. Many accidents are caused

by poorly maintained power tools.

21. Keep cutting tools sharp and clean. Properly maintained cutting
tools with sharp cutting edges are less likely to bind and are easier
to control.

22. Use the power tool, accessories and tool bits etc., in accor-

dance with these instructions and in the manner intended
for the particular type of power tool, taking into account the
working conditions and the work to be performed. Use of

the power tool for operations different from those intended could
result in a hazardous situation.

POWER TOOL USE AND CARE

SERVICE

9. Stay alert, watch what you are doing and use common sense

when operating a power tool. Do not use a power tool while
you are tired or under the influence of drugs, alcohol or
medication. A moment of inattention while operating power tools

may result in serious personal injury.

10. Use safety equipment. Always wear eye protection. Safety
equipment such as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions will reduce per­sonal injuries.

11. Avoid accidental starting. Ensure the switch is in the off-
position before plugging in. Carrying tools with your finger on
the switch or plugging in power tools that have the switch on invites
accidents.

12. Remove any adjusting key or wrench before turning the
power tool on. A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.

13. Do not overreach. Keep proper footing and balance at all
times. This enables better control of the power tool in unexpected
situations.

14. Dress properly. Do not wear loose clothing or jewellery.

Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery, or long hair can be caught in moving parts.

15. If devices are provided for the connection of dust extrac-

tion and collection facilities, ensure these are connected
and properly used. Use of these devices can reduce dust-re-

lated hazards.

23. Have your power tool serviced by a qualified repair person
using only identical replacement parts. This will ensure that
the safety of the power tool is maintained.

page 3

SPECIFIC SAFETY RULES

1. Use auxiliary handles supplied with the tool. Loss of control can cause personal injury.

2. Wear ear protectors with impact drills. Exposure to noise can cause hearing loss.

3. Hold power tools by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden
wiring or its own cord. Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

4. Keep hands away from all cutting edges and moving parts.

5. Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE Service facility for a
free replacement.

6. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause
cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how of ten you do this type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to filter out microscopic particles.

Symbology

Underwriters Laboratories, Inc.

Canadian Standards
Association

Mexican Approvals Marking

BPM

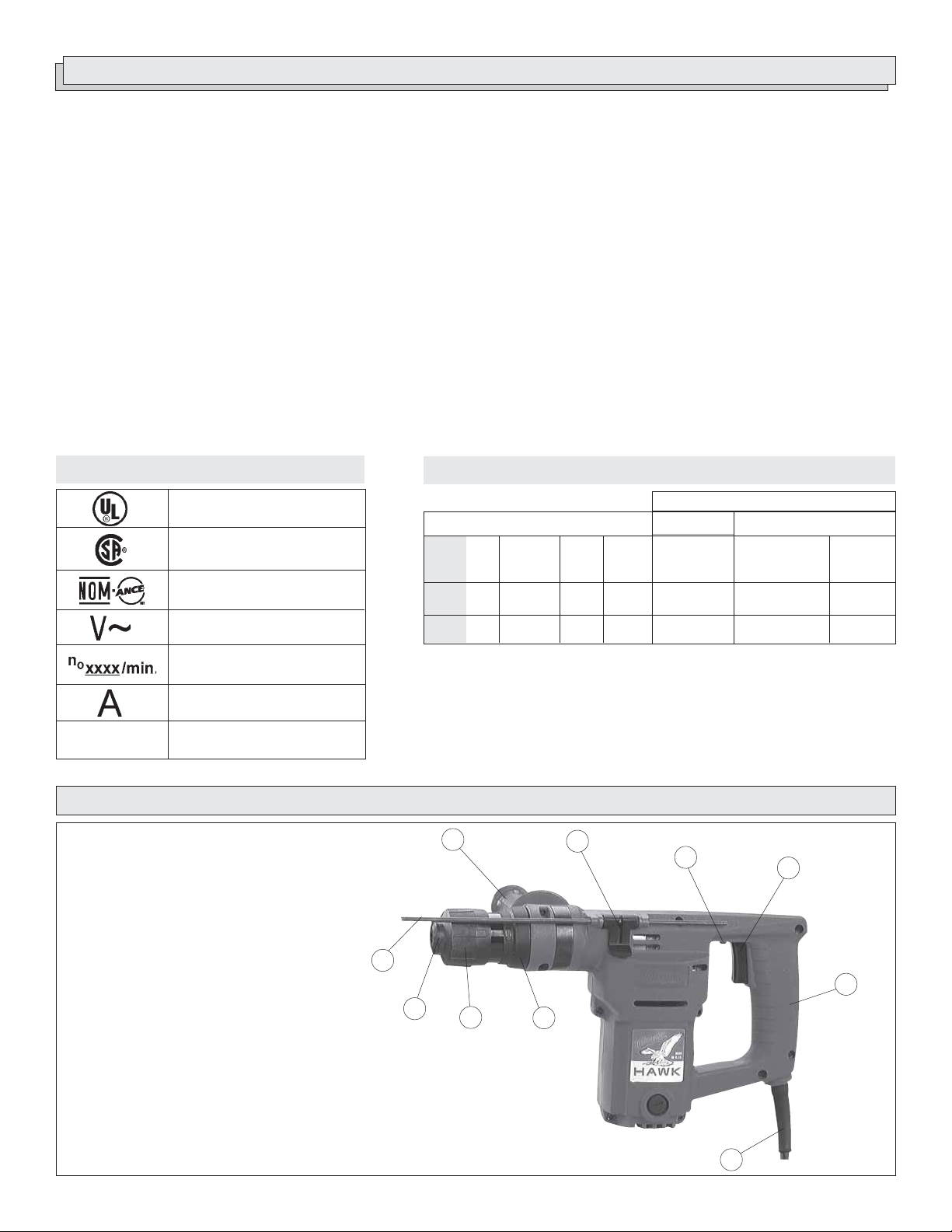

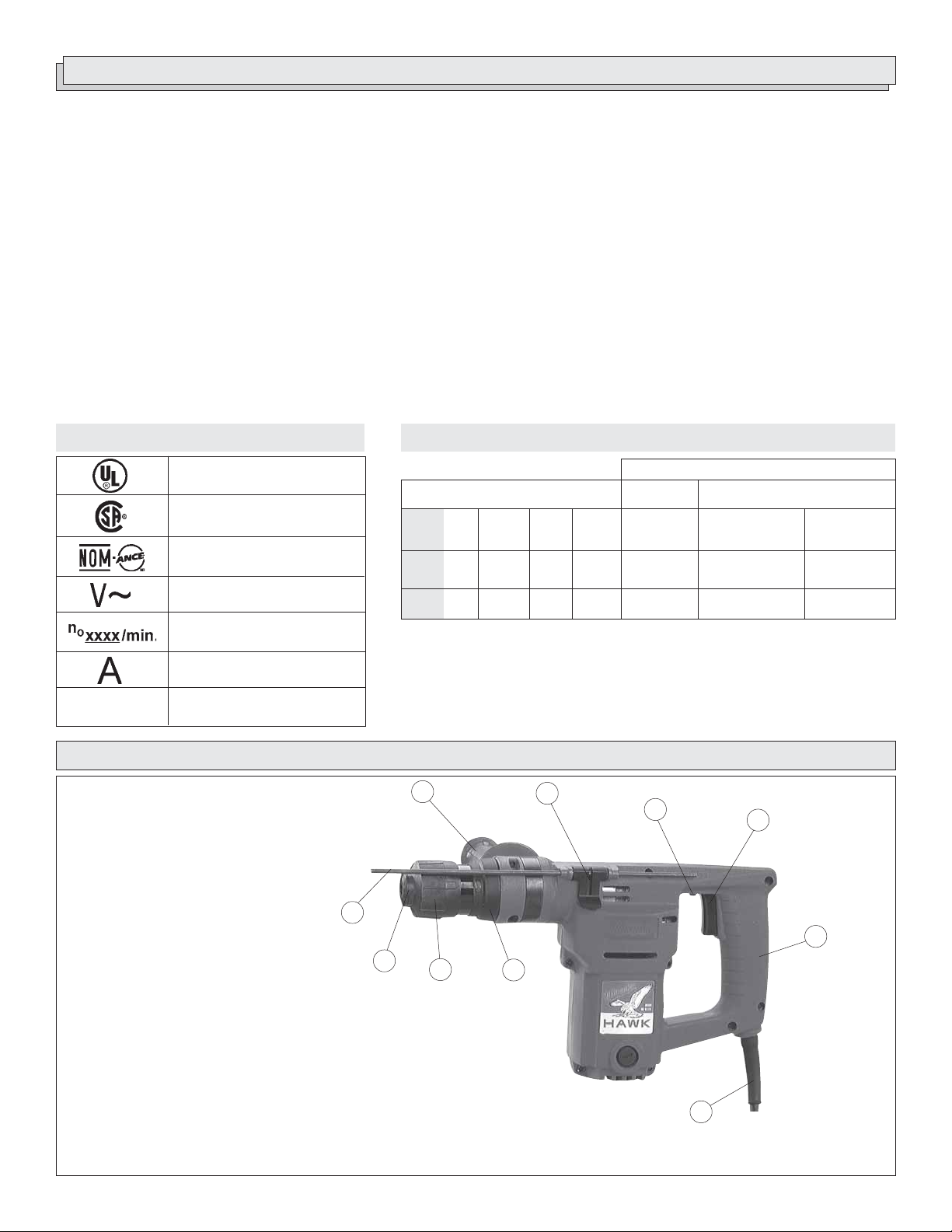

1. Side handle

2. Depth gauge clamp

3. Forward/Reverse switch

4. Trigger

5. Handle

6. Cord

7. Hammer/Drill collar

8. Chuck collar

9. Dust shield

10. Depth gauge

Blows per Minute (BPM)

Volts Alternating Current

Amps
No Load Revolutions per

Minute (RPM)

Cat.

Volts

No.

5362-1
5362-6

AC

120
120

Amps

6.8

6.8

FUNCTIONAL DESCRIPTION

1

10

9

8

Tool

7

No Load

RPM

0-900
0-900

2

Specifications

Drill Only

No Load

Blows/
Minute

0-4500
0-4500

(steel or wood)

Twist

Drill Bits

1/2"
1/2"

3

Capacities

Rotary Hammer

(concrete)

Carbide-Tipped

Percussion

Bits

3/16" - 1"
3/16" - 1"

4

Thin Wall

Percussion

Core Bits

3-1/2"
3-1/2"

5

page 4

6

GROUNDING EXTENSION CORDS

WARNING!

Improperly connecting the grounding wire can result in the
risk of electric shock. Check with a qualified electrician if you
are in doubt as to whether the outlet is properly grounded.
Do not modify the plug provided with the tool. Never remove
the grounding prong from the plug. Do not use the tool if the
cord or plug is damaged. If damaged, have it repaired by a
MILWAUKEE service facility before use. If the plug will not fit
the outlet, have a proper outlet installed by a qualified
electrician.

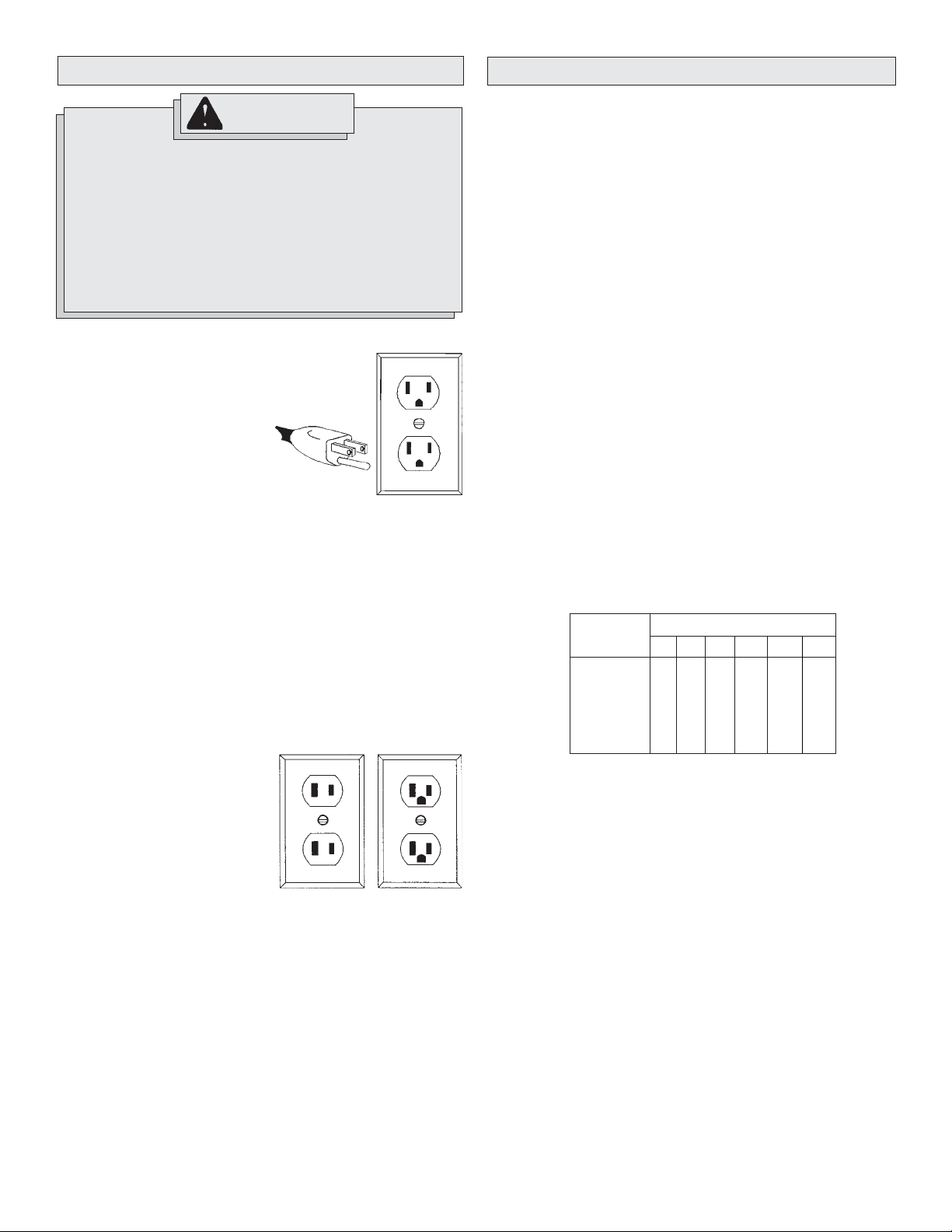

Grounded Tools:
Tools with Three Prong Plugs

Tools marked “Grounding Required”
have a three wire cord and three
prong grounding plug. The plug must
be connected to a properly grounded
outlet (See Figure A). If the tool should
electrically malfunction or break
down, grounding provides a low re­sistance path to carry electricity
away from the user, reducing the risk
of electric shock.

The grounding prong in the plug is connected through the green wire
inside the cord to the grounding system in the tool. The green wire in the
cord must be the only wire connected to the tool's grounding system and
must never be attached to an electrically “live” terminal.

Your tool must be plugged into an appropriate outlet, properly installed
and grounded in accordance with all codes and ordinances. The plug
and outlet should look like those in Figure A.

Double Insulated Tools:
Tools with Two Prong Plugs

Tools marked “Double Insulated” do
not require grounding. They have a
special double insulation system
which satisfies OSHA requirements
and complies with the applicable
standards of Underwriters Labora­tories, Inc., the Canadian Standard
Association and the National Electri­cal Code. Double Insulated tools may
be used in either of the 120 volt out­lets shown in Figures B and C.

Fig. A

Fig. B

Fig. C

Grounded tools require a three wire extension cord. Double insulated
tools can use either a two or three wire extension cord. As the distance
from the supply outlet increases, you must use a heavier gauge exten­sion cord. Using extension cords with inadequately sized wire causes a
serious drop in voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the required minimum
wire size.

The smaller the gauge number of the wire, the greater the capacity of the
cord. For example, a 14 gauge cord can carry a higher current than a 16
gauge cord. When using more than one extension cord to make up the
total length, be sure each cord contains at least the minimum wire size
required. If you are using one extension cord for more than one tool, add
the nameplate amperes and use the sum to determine the required mini­mum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked
with the suffix “W-A” (“W” in Canada) to indicate that it is acceptable
for outdoor use.

• Be sure your extension cord is properly wired and in good electrical
condition. Always replace a damaged extension cord or have it
repaired by a qualified person before using it.

• Protect your extension cords from sharp objects, excessive heat
and damp or wet areas.

Recommended Minimum Wire Gauge

Nameplate

Amperes

8.1 - 12

12.1 - 15

15.1 - 20

* Based on limiting the line voltage drop to five
volts at 150% of the rated amperes.

for Extension Cords*

25'

0 - 5

5.1 - 8

16
16
14
12
10

Extension Cord Length

100'

14
12
10
10

150'

12
10

--

--

--

--

50'
16

16
14
12
10

75'

16
14
12
10
10

200'

12

--

--

--

--

READ AND SAVE ALL INSTRUCTIONS

FOR FUTURE USE.

page 5

TOOL ASSEMBLY

WARNING!

To reduce the risk of injury, always unplug tool before
attaching or removing accessories or making adjustments.
Use only specifically recommended accessories. Others
may be hazardous.

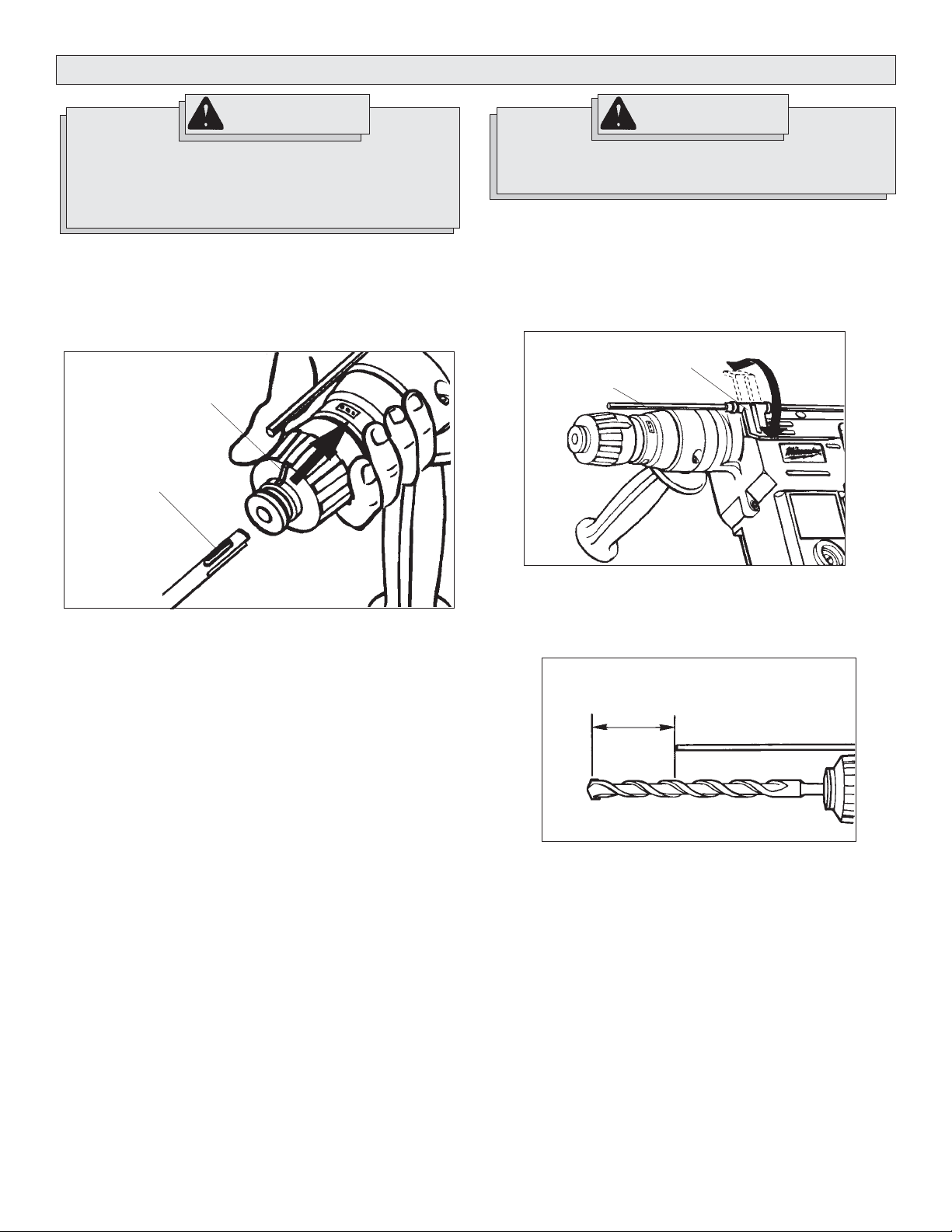

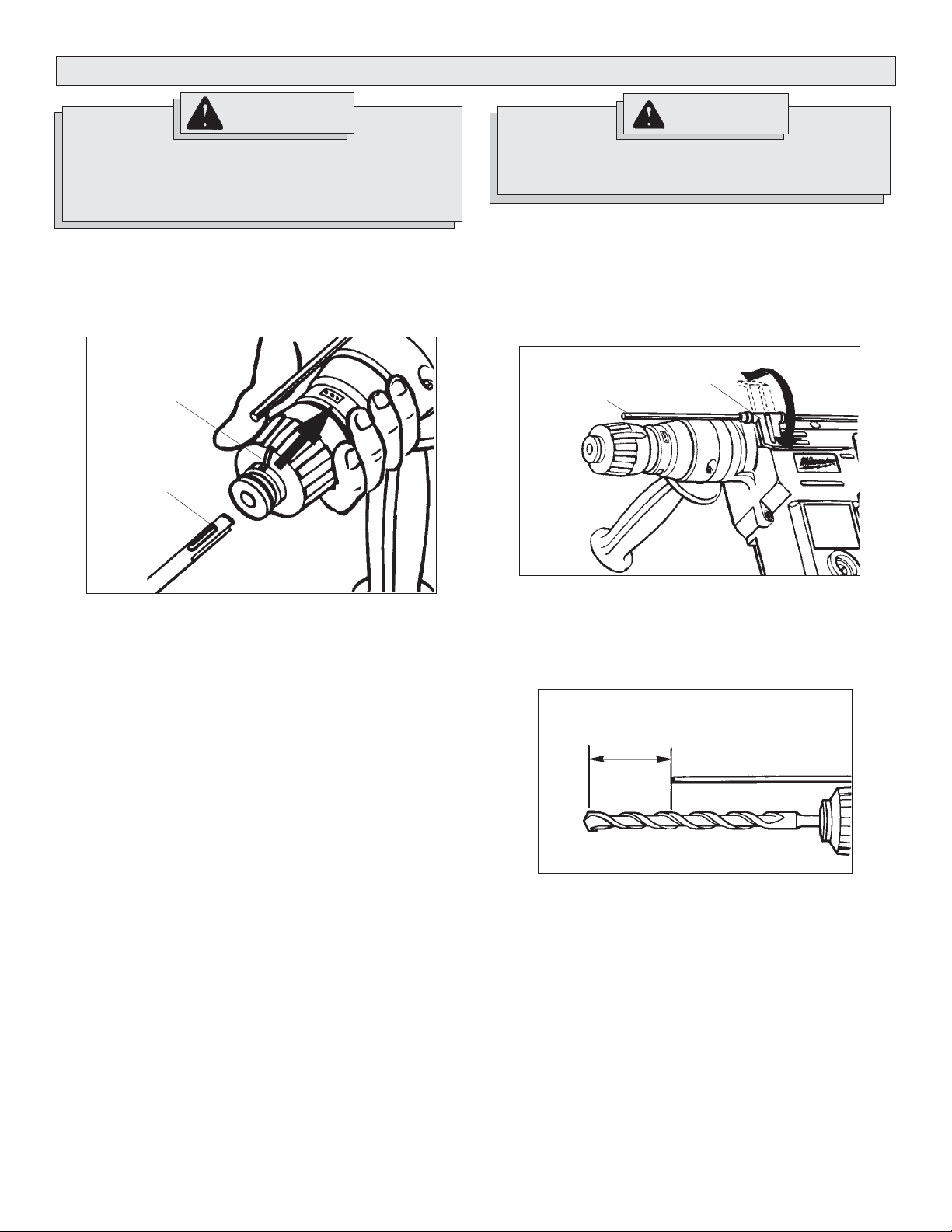

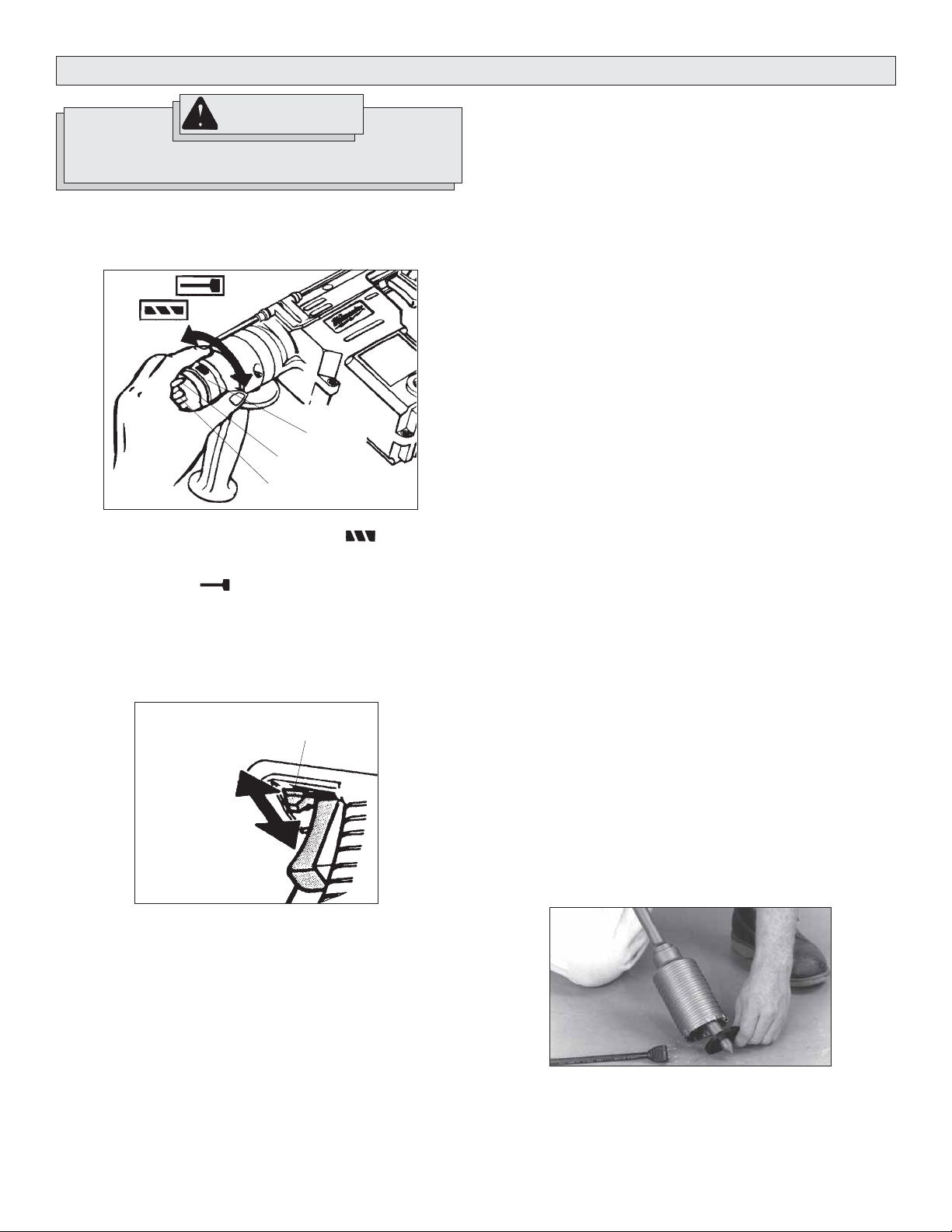

Installing Bits (Fig. 1)

This tool is designed with a universal drive system that accepts SDS,
SDS Plus and Hilti TE-C bits. Always clean and lubricate the shank of the
bit before installing it into your tool to help prevent heat build-up and
protect the bit shank from wear due to abrasive concrete dust.

Fig. 1

Marks on chuck collar

Recesses in bit shank

1. Pull the chuck collar back toward the tool.

2. Line up the recesses on the shank of the bit with the marks on the
chuck collar as shown (Fig. 1). Insert the bit into the spindle as far as
possible.

3. Release the chuck collar, locking the bit into position. Rotate the bit
slightly to be sure it is locked securely.

4. To remove the bit, pull the chuck collar back toward the tool and
remove the bit.

WARNING!

To reduce the risk of injury, always use a side handle when
using this tool. Always brace or hold securely.

Adjusting the Side Handle

1. Loosen the side handle slightly by unscrewing it counterclockwise.

2. Rotate the side handle to the required angle.

3. Tighten the side handle securely.

Setting the Depth Gauge (Fig. 2 & 3)

Fig. 2

1. To adjust the depth gauge, flip the depth gauge clamp up (Fig. 2).

2. Slide the depth gauge rod backward or forward until it is set for the
desired depth. The drilling depth is the distance between the tip of
the bit and the tip of the depth gauge rod (Fig. 3).

Fig. 3

Depth gauge clamp

Depth gauge

Drilling Depth

page 6

3. Press the clamp down to secure the depth gauge.

OPERATION

WARNING!

To reduce the risk of injury, wear safety goggles or glasses
with side shields.

Selecting Action (Fig. 4)

MILWAUKEE Hawk Rotary Hammers have two settings: drilling or ham­mering with rotation.

Fig. 4

1. For drilling, turn the hammer/drill collar so that the twist drill symbol
lines up with the arrow on the chuck collar.

2. For hammering with rotation, turn the hammer/drill collar so that the

hammer symbol lines up with the arrow on the chuck collar.
NOTE: To engage the hammering mechanism, maintain pressure on

the bit. When pressure on the bit is released, the hammering action
will stop.

Using the Forward/Reverse Switch (Fig. 5)

Fig. 5

Hammer

Drill

Forward/Reverse switch

Forward

Arrow

Chuck Collar

Hammer/
Drill
Collar

Cold Starting

If this tool is stored for a long period of time or at cold temperatures, it
may not hammer initially because the lubrication has become stiff. To
warm up the tool:

1. Insert and lock a bit into the tool.

2. Turn the tool on, applying force to the bit against a concrete or wood
surface.

3. Turn the tool on and off every few seconds. In a short time, the tool
will start hammering. The colder the tool is, the longer it will take to
warm it up.

Operating

Position the tool, grasp the handles firmly and pull the trigger.
Always hold the tool securely using both handles and maintain control.

Use only enough pressure to hold the tool in place and prevent the tip of
the bit from wandering. This tool has been designed to achieve top per­formance with only moderate pressure. Let the tool do the work.

If the speed begins to drop off when drilling deep holes, pull the bit par­tially out of the hole while the tool is running to help clear dust.

NOTE: Do not use water to settle the dust since it will clog the bit flutes
and tend to make the bit bind in the hole. If the bit should bind, a built-in,
non-adjustable slip clutch prevents the bit from turning. If this occurs,
stop the tool, free the bit and begin again.

Using Rotary Percussion Core Bits (Fig. 6-9)

Core bits are useful for drilling large holes for conduit and pipe.
MILWAUKEE Heavy-Duty Core Bits have heat-treated steel bodies with
durable carbide tips. These core bits are specially designed for fast, ac­curate drilling with combined hammering and rotary action.

1. Clean and lubricate the threads on the adapter and core bit to make
later removal easier. Screw the threaded end of the adapter into the
rear of the core bit.

2. Push the guide plate onto the pointed end of the center pin. Insert
the center pin and guide plate assembly into the core bit. Be sure the
small end of the center pin is securely placed into the hole in the
center of the core bit (Fig. 6).

Fig. 6

Reverse

1. For forward (clockwise) rotation, push the forward/reverse switch to
the left.

2. For reverse (counterclockwise) rotation, push the forward/reverse
switch to the right. An interlock prevents switching to reverse while
pulling the trigger. To prevent damage to the gears and motor, allow
the tool to coast to a full stop before reversing.

Starting, Stopping & Controlling Speed

1. To start the tool, pull the trigger.

2. To stop the tool, release the trigger.

3. To vary the driving speed, simply increase or decrease pressure on
the trigger. The further the trigger is pulled, the greater the speed.

3. Insert the adapter into the nose of the tool as described in “Installing
Bits”. Set the stop rotation knob to the hammering-with-rotation
setting.

4. Press the center pin firmly against your center mark, hold the tool
firmly and pull the trigger (Fig. 7).

Fig. 7

page 7

NOTE: If a center pin and guide plate are not available, use a tem­plate or notched board to start the hole (Fig. 8).

Fig. 8

5. After drilling to about the depth of the core bit teeth, remove the
center pin and guide plate from the core bit. Resume drilling

6. To change the core bit, hold the tool upwards, pointing it away from
your body as shown, and run it briefly in forward to loosen the core
bit from the adapter (Fig. 9).

Fig. 9

NOTE: To make deeper holes, remove the core bit, break and remove

the core. Resume drilling.

page 8

MAINTENANCE

ACCESSORIES

WARNING!

To reduce the risk of injury, always unplug your tool before
performing any maintenance. Never disassemble the tool or
try to do any rewiring on the tool's electrical system. Contact
a MILWAUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance pro­gram. Before use, examine the general condition of your tool. Inspect
guards, switches, tool cord set and extension cord for damage. Check
for loose screws, misalignment, binding of moving parts, improper mount­ing, broken parts and any other condition that may affect its safe opera­tion. If abnormal noise or vibration occurs, turn the tool off immediately
and have the problem corrected before further use. Do not use a dam­aged tool. Tag damaged tools “DO NOT USE” until repaired
(see “Repairs”).

Under normal conditions, relubrication is not necessary until the motor
brushes need to be replaced. After six months to one year, depending on
use, return your tool to the nearest MILWAUKEE service facility for the
following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings,
housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• Testing to assure proper mechanical and electrical operation

WARNING!

To reduce the risk of injury, always unplug the tool before
attaching or removing accessories. Use only specifically
recommended accessories. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric
Tool catalog or go on-line to www.milwaukeetool.com. To obtain a
catalog, contact your local distributor or a service center.

WARNING!

To reduce the risk of injury, electric shock and damage to the
tool, never immerse your tool in liquid or allow a liquid to flow
inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and
free of oil or grease. Use only mild soap and a damp cloth to clean your
tool since certain cleaning agents and solvents are harmful to plastics
and other insulated parts. Some of these include: gasoline, turpentine,
lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia
and household detergents containing ammonia. Never use flammable or
combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service
center.

FIVE YEAR TOOL LIMITED WARRANTY

Every MILWAUKEE tool is tested before leaving the factory and is war­ranted to be free from defects in material and workmanship. MILWAUKEE
will repair or replace (at MILWAUKEE’s discretion), without charge, any
tool (including battery chargers) which examination proves to be defec­tive in material or workmanship from five (5) years after the date of
purchase. Return the tool and a copy of the purchase receipt or other
proof of purchase to a MILWAUKEE Factory Service/Sales Support
Branch location or MILWAUKEE Authorized Service Station, freight pre­paid and insured. This warranty does not cover damage from repairs
made or attempted by other than MILWAUKEE authorized personnel,
abuse, normal wear and tear, lack of maintenance, or accidents.

Battery Packs, Flashlights, and Radios are warranted for one (1) year
from the date of purchase.

THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE
EXCLUSIVE. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY
INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
LOSS OF PROFITS.

THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER W ARRAN­TIES, OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED FOR
MERCHANTABLILITY OR FITNESS FOR P AR TICULAR USE OR PURPOSE.

This warranty gives you specific legal rights. You may also have other
rights that vary from state to state and province to province. In those
states that do not allow the exclusion of implied warranties or limitation
of incidental or consequential damages, the above limitations or exclu­sions may not apply to you. This warranty applies to the United States,
Canada, and Mexico only.

page 9

RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS ÉLECTRIQUE

AVERTISSEMENT!

LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS

Le non respect des instructions ci-après peut entraîner des chocs
électriques, des incendies et/ou des blessures graves. Le terme «outil
électrique» figurant dans les avertissements ci-dessous renvoie à l’outil
électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).

CONSERVER CES INSTRUCTIONS

SÉCURITÉ DU LIEU DE TRAVAIL

1. Maintenir la zone de travail propre et bien éclairée. Les zones
encombrées ou mal éclairées sont favorables aux accidents.

2. Ne pas utiliser d’outil électrique dans une atmosphère ex-

plosive, telle qu’en en présence de liquides, de gaz ou de
poussières inflammables. Les outils électriques génèrent des

étincelles qui peuvent enflammer les poussières ou les fumées.

3. Tenir les enfants et les personnes non autorisées à l’écart
pendant le fonctionnement d’un outil électrique. Un manque
d’attention de l’opérateur risque de lui faire perdre le contrôle de
l’outil.

SÉCURITÉ ÉLECTRIQUE

4. La fiche de l’outil électrique doit correspondre à la prise
d’alimentation. Ne jamais modifier la fiche d’une manière
quelconque. Ne pas utiliser d’adaptateur avec les outils
électriques mis à la terre (à la masse). Des fiches non modifiées

et des prises d’alimentation assorties réduisent le risque de choc
électrique.

5. Éviter tout contact corporel avec des surfaces reliées à la

masse ou à la terre telles que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Un risque de choc électrique plus élevé existe

si le corps est relié à la masse ou à la terre.

6. Ne pas exposer les outils électriques à la pluie ou à
l’humidité. Le risque de choc électrique augmente si de l’eau s’infiltre
dans un outil électrique.

7. Prendre soin du cordon. Ne jamais utiliser le cordon pour

transporter, tirer ou débrancher l’outil électrique. Tenir le
cordon à l’écart de la chaleur, des huiles, des arêtes
coupantes ou des pièces en mouvement. Un cordon

endommagé ou emmêlé présente un risque accru de choc électrique.

8. Se procurer un cordon d’alimentation approprié en cas
d’utilisation d’un outil électrique à l’extérieur. L’utilisation d’un
cordon d’alimentation pour usage extérieur réduit le risque de choc
électrique.

SÉCURITÉ INDIVIDUELLE

9. Être sur ses gardes, être attentif et faire preuve de bon
sens en utilisant un outil électrique. Ne pas utiliser un outil
électrique en cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un instant d’inattention lors de

l’utilisation d’un outil électrique peut entraîner des blessures graves.

10. Utiliser un équipement de sécurité. Toujours porter des
lunettes de protection. Un équipement de sécurité comprenant
masque anti-poussière, chaussures de sécurité anti-dérapantes,
casque ou dispositif de protection anti-bruit peut, dans les
circonstances appropriées, réduire le risque de blessure.

11. Éviter tout démarrage accidentel de l’outil. S’assurer que le

commutateur est en position OFF (Arrêt) avant de brancher
l’outil. Le port de l’outil avec un doigt sur le commutateur ou son

branchement avec le commutateur en position ON (Marche) sont
favorables aux accidents.

12. Retirer toute clé de réglage avant de mettre l’outil sous
tension. Une clé laissée attachée sur une pièce mobile de l’outil
électrique peut entraîner des blessures.

13. Ne pas travailler à bout de bras. Bien garder un bon équilibre
à tout instant. Ceci permet de mieux préserver la maîtrise de l’outil
électrique dans des situations imprévues.

14. Porter des vêtements adéquats. Ne pas porter de vêtements

amples ni de bijoux. Ne pas approcher les cheveux,
vêtements et gants des pièces en mouvement. Les vêtements

amples, les bijoux ou les cheveux longs risquent d’être happés par
les pièces en mouvement.

15. Si des dispositifs sont prévus pour l’extraction et la

récupération des poussières, vérifier qu’ils sont connectés
et utilisés correctement. L’utilisation de ces dispositifs peut

réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN DE L’OUTIL ÉLECTRIQUE

16. Ne pas forcer l’outil électrique. Utiliser l’outil électrique
approprié à l’application considérée. L’outil électrique adapté

au projet considéré produira de meilleurs résultats, dans des condi­tions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

17. Ne pas utiliser l’outil électrique si le commutateur ne le met
pas sous ou hors tension. Tout outil électrique dont le
commutateur de marche-arrêt est inopérant est dangereux et doit
être réparé.

18. Débrancher la fiche de la prise d’alimentation et/ou la batterie

de l’outil électrique avant d’effectuer des réglages, de
changer d’accessoires ou de ranger l’outil. De telles mesures

de sécurité préventive réduisent le risque de mettre l’outil en marche
accidentellement.

19. Ranger les outils électriques inutilisés hors de la portée

des enfants et ne pas laisser des personnes qui
connaissent mal les outils électriques ou ces instructions
utiliser ces outils. Les outils électriques sont dangereux dans les

mains d’utilisateurs non formés à leur usage.

20. Entretien des outils électriques. S’assurer de l’absence de

tout désalignement ou de grippage des pièces mobiles, de
toute rupture de pièce ou de toute autre condition qui
pourrait affecter le bon fonctionnement de l’outil électrique.
En cas de dommages, faire réparer l’outil avant de l’utiliser
de nouveau. Les outils électriques mal entretenus sont à la source

de nombreux accidents.

21. Garder les outils de coupe affûtés et propres. Les outils de
coupe correctement entretenus et bien affûtés risquent moins de se
gripper et sont plus faciles à manier.

22. Utiliser cet outil électrique, les accessoires, les mèches,

etc. conformément à ces instructions et de la façon prévue
pour ce type particulier d’outil électrique, tout en prenant
en compte les conditions de travail et le type de projet
considérés. L’utilisation de cet outil électrique pour un usage autre

que l’usage prévu peut créer des situations dangereuses.

ENTRETIEN

23. Faire effectuer l’entretien de l’outil électrique par un
technicien qualifié qui n’utilisera que des pièces de
rechange identiques. La sécurité d’utilisation de l’outil en sera

préservée.

page 10

RÈGLES DE SÉCURITÉ PARTICULIÈRE

1. Utiliser les poignées auxiliaires fournies avec l’outil. Une perte de contrôle peut provoquer des blessures.

2. Porter des protège-oreilles avec un marteau perforateur. Une exposition au bruit peut provoquer une perte auditive.

3. Tenir l’outil par les surfaces de prise isolées si, au cours des travaux, l’outil de coupe risque d’entrer en contact avec des fils
cachés ou avec son propre cordon. Le contact avec un fil sous tension met les parties métalliques exposées de l’outil sous tension, ce qui
infligera un choc électrique à l’opérateur.

4. Tenez les mains à l'écart des arêtes tranchantes et des pièces en mouvement.

5. Entretenez les étiquettes et marques du fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se
détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.

6. AVERTISSEMENT! La poussière degagée par perçage, sciage et autres travaux de construction contient des substances chimiques reconnues
comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de telles
substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.
Les risques associés à l’exposition à ces substances varient, dépendant de la fréquence des travaux. Afin de minimiser l’exposition à ces sub-

stances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière
spécifiquement conçu pour la filtration de particules microscopiques.

Pictographie

Underwriters Laboratories Inc.

l’Association canadienne
de normalisation

Inscription mexicaine
d’approbation

Courant alternatif seul.

T/Min. á vide

Ampères

BPM

1. Poignée latérale

2. Fixation de jauge de profondeur

3. Inverseur de rotation

4. Détente

5. Poignée

6. Cordon

7. Collet rotation/percussion

8. Collet du mandrin

9. Écran antipoussière

10. Jauge de profondeur

T-min. Charge/vide

Outil

No de

cat.

5362-1

5362-6

Volts

120
120

Ampères

6,8
6,8

T/Min.
à Vide

0-900
0-900

DESCRIPTION FONCTIONNELLE

10

1

9

8

2

7

Spécifications

Rotation seul.

(acier ou bois)

Coups/

Min.

à Vide

0-4 500
0-4 500

Forets

Héli.

13 mm

(1/2")

13 mm

(1/2")

3

Capacité

Marteau rotatif

Forets-

percussion

carburés

5 mm - 25 mm

(3/16" - 1")

5 mm - 25 mm

(3/16" - 1")

4

(béton)

Carottiers à

percussion

paroi mince

89 mm
(3-1/2")
89 mm
(3-1/2")

5

6

page 11

MISE À LA TERRE

CORDONS DE RALLONGE

AVERTISSEMENT!

Si le fil de mise à la terre est incorrectement raccordé, il peut
en résulter des risques de choc électrique. Si vous n’êtes
pas certain que la prise dont vous vous servez est
correctement mise à la terre, faites-la vérifier par un
électricien. N’altérez pas la fiche du cordon de l’outil.
N’enlevez pas de la fiche, la dent qui sert à la mise à la terre.
N’employez pas l’outil si le cordon ou la fiche sont en
mauvais état. Si tel est le cas, faites-les réparer dans un
centre-service MILWAUKEE accrédité avant de vous en
servir. Si la fiche du cordon ne s’adapte pas à la prise, faites
remplacer la prise par un électricien.

Outils mis à la terre :
Outils pourvus d’une fiche de cordon à trois dents

Les outils marqués « Mise à la terre
requise » sont pourvus d’un cordon
à trois fils dont la fiche a trois dents.
La fiche du cordon doit être branchée
sur une prise correctement mise à la
terre (voir Figure A). De cette façon,
si une défectuosité dans le circuit
électrique de l’outil survient, le relais
à la terre fournira un conducteur à
faible résistance pour décharger le
courant et protéger l’utilisateur contre
les risques de choc électrique.

La dent de mise à la terre de la fiche est reliée au système de mise à la
terre de l’outil via le fil vert du cordon. Le fil vert du cordon doit être le seul
fil raccordé à un bout au système de mise à la terre de l’outil et son autre
extrémité ne doit jamais être raccordée à une borne sous tension
électrique.

Votre outil doit être branché sur une prise appropriée, correctement
installée et mise à la terre conformément aux codes et ordonnances en
vigueur. La fiche du cordon et la prise de courant doivent être semblables
à celles de la Figure A.

Outils à double isolation :
Outils pourvus d’une fiche de
cordon à deux dents

Les outils marqués « Double
Isolation » n’ont pas besoin d’être
raccordés à la terre. Ils sont pourvus
d’une double isolation conforme eux
exigences de l’OSHA et satisfont aux
normes de l’Underwriters Laborato­ries, Inc., de l’Association canadienne
de normalisation (ACNOR) et du
« National Electrical Code » (code na­tional de l’électricité). Les outils à
double isolation peuvent être
branchés sur n’importe laquelle des
prises à 120 volt illustrées ci-contre
Figure B et C.

Fig. A

Fig. B

Fig. C

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois fils
doit être employé pour les outils mis à la terre. Pour les outils à double
isolation, on peut employer indifféremment un cordon de rallonge à deux
ou trois fils. Plus la longueur du cordron entre l’outil et la prise de courant
est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un
cordon de rallonge incorrectement calibré entraîne une chute de voltage
résultant en une perte de puissance qui risque de détériorer l’outil.
Reportez-vous au tableau ci-contre pour déterminer le calibre minimum
du cordon.

Moins le calibre du fil est élevé, plus sa conductivité est bonne. Par
exemple, un cordon de calibre 14 a une meilleure conductivité qu’un
cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour
couvrir la distance, assurez-vous que chaque cordon possède le cali­bre minimum requis. Si vous utilisez un seul cordon pour brancher
plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour obtenir le calibre minimal requis
pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur, assurez-vous qu’elle est

marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est
adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et
en bonne condition. Remplacez tout cordon derallonge détérioré ou
faites-le remettre en état par une personne compétente avant de
vous en servir.

• Tenez votre cordon de rallonge à l’écart des objets ranchants, des
sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour

signalétique

12,1 - 15,0
15,1 - 20,0

* Basé sur sur une chute de voltage limite de 5
volts à 150% de l’intensité moyenne de courant.

les cordons de rallonge*

Fiche

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0

Longueur du cordon de rallonge (m)

7,6

15,2

16

16

16

16

14

14

12

12

10

10

22,8

16
14
12
10
10

30,4

14
12
10
10

--

45,7

12
10

--

--

--

60,9

12

--

--

--

--

LISEZ A TTENTIVEMENT CES INSTRUCTIONS

ET CONSERVEZ-LES POUR LES

CONSUL TER AU BESOIN.

page 12

MONTAGE DE L'OUTIL

AVERTISSEMENT!

Pour minimiser les risques de blessures, débranchez
toujours l’outil avant d’y faire des réglages, d’y attacher ou
d’en enlever les accessoires. L’usage d’accessoires autres
que ceux qui sont spécifiquement recommandés pour cet
outil peut comporter des risques.

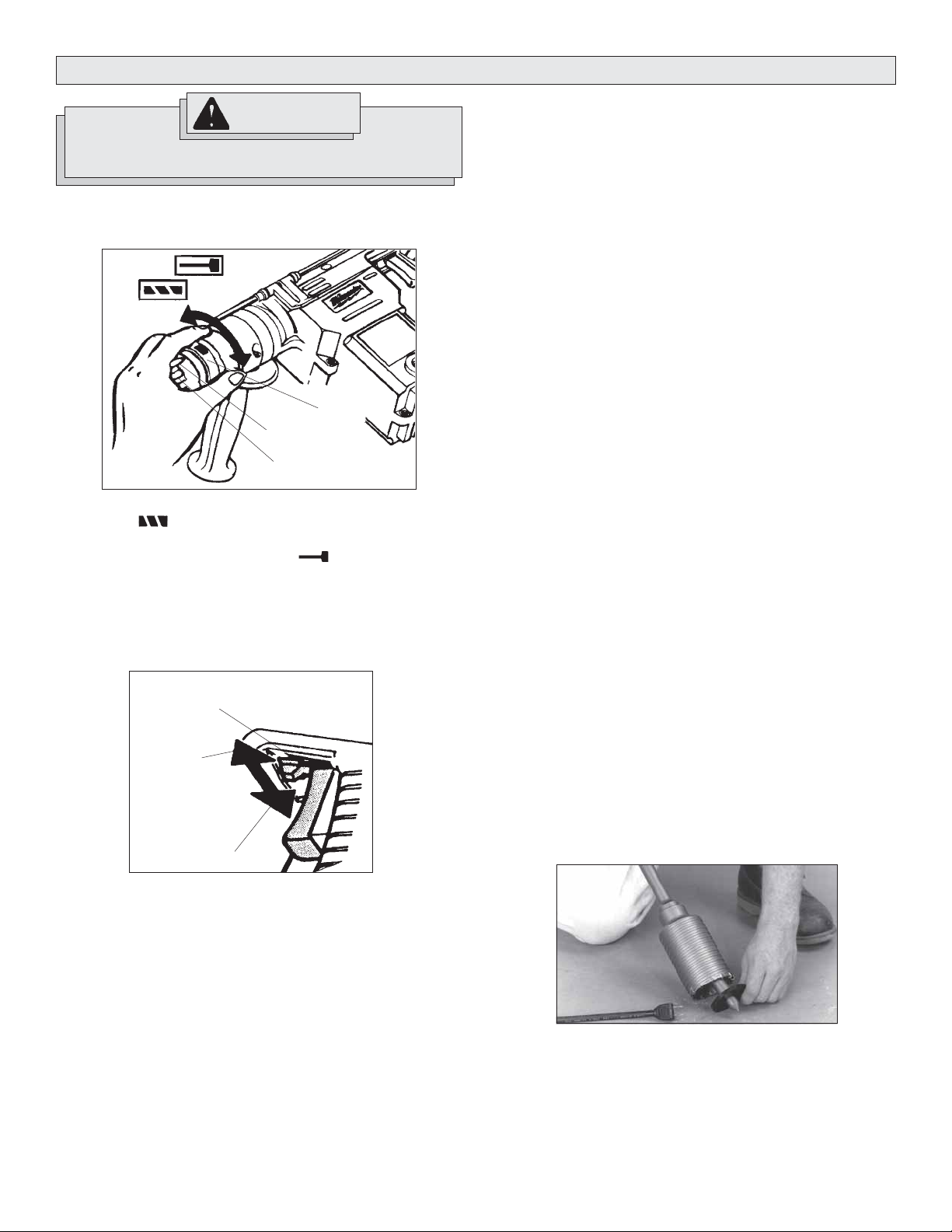

Installation des forets (Fig. 1)

Cet outil est pourvu d’un mécanisme d’entraînement universel qui
fonctionne avec les forets SDS, SDS Plus et Hilti TE-C. Nettoyez et lubrifiez
la queue des forets avant de les insérer dans le bec de l’outil. Cette
procédure préviendra la surchauffe et l’usure de la queue causée par la
poussière abrasive du béton.

Fig. 1

Marques du collet du mandrin

Cannelures de la queue du foret

AVERTISSEMENT!

Pour minimiser les risques de blessures corporelles, utilisez
toujours la poignée laterérale lorsque vous maniez l’outil.
Étayez-la ou maintenez-la solidement.

Positionnement de la poignée latérale

1. Desserrez légèrement la poignée en la dévissant.

2. Faites-la pivoter à la position requise.

3. Serrez-la à fond.

Réglage de la jauge de profondeur (Fig. 2 & 3)

Fig. 2

Fixation de jauge de profondeur

Jauge de profondeur

1. Pour installer un foret, tirez le collet du mandrin vers l’outil.

2. Alignez les cannelures de la queue du foret sur les marques imprimées
sur le collet du mandrin, tel qu’indiqué (Fig. 1). Insérez le foret dans
le pivot aussi profondément que possible.

3. Relâchez le collet du mandrin pour verrouiller le foret en place. Faites
tourner légèrement le foret pour vous assurer qu’il est bien verrouillé.

4. Pour retirer le foret, tirez le collet du mandrin vers l’outil et retirez le
foret.

1. Pour régler la position de la jauge de profondeur, relevez la fixation
de la jauge (Fig. 2).

2. Glissez la tige de la jauge vers l'arrière ou vers l'avant jusqu'à la
profondeur désirée. La profondeur de forage est la distance entre la
bout du foret et le bout de le jauge de profondeur (Fig. 3).

Fig. 3

Profondeur de perçage

3. Rabaissez la fixation de la jauge verrouiller la position.

page 13

MANIEMENT

AVERTISSEMENT!

Pour minimiser les risques de blessures, portez des lu­nettes à coques latérales.

Choix du mode d’action (Fig. 4)

Les marteaux rotatifs MILWAUKEE « Hawk » sont pourvus d’un
mécanisme à double action: « Perçage seulement » ou « Percussion
avec rotation ».

Fig. 4

1. Pour percer par rotation, tournez le collet percussion/rotation de
façon à ce que le symbole du foret hélicoïdal s’aligne sur la
flèche apparaissant sur le collet du mandrin.

2. Pour avec rotation percussion, tournez le collet jusqu’à ce que le
symbole du marteau s’aligne sur la flèche apparaissant sur le
collet du mandrin.

N.B. Pour engager le mécanisme de percussion, exercez et maintenez
une pression sur le foret. La percussion cessera dès que vous aurez
relâché la pression sur le foret.

Percussion

Perçage

Collet
percussion
rotation

Flèche
Collet du mandrin

Démarrage, arrêt et contrôle de la vitesse

1. Pour mettre l’outil, en marche appuyez sur la détente.

2. Pour arrêter l’outil, relâchez la détente.

3. Pour varier la vitesse de rotation, il suffit d’appuyer plus fortement ou
de relâcher la pression sur la détente. Plus la détente est poussée à
fond, plus la rotation est rapide.

Démarrage à froid

Si l’outil est rangé durant longtemps à basse température, il se peut que
la percussion ne débute pas immédiatement parce que le lubrifiant sera
figé. Pour réchauffer l’outil,

1. Insérez un foret et verrouillez-le dans l’outil.

2. Mettez l’outil en marche en appuyant fortement le foret sur une sur­face de béton ou de bois.

3. Faites alterner la mise en marche et l’arrêt à plusieurs reprises par
intervalles de quelques secondes. En peu de temps, l’outil
commencera à fonctionner. Plus l’outil sera froid, plus le temps de
réchauffement sera long.

Maniement

Placez l’outil et empoignez-le solidement puis appuyez sur la détente.
N’exercez que la pression nécessaire à maintenir l’outil en place et

empêcher la pointe du foret de “patiner” sur la surface. Cet outil a été
conçu de façon à fournir le meilleur rendement à pression modérée.

Si, au cours du perçage d’un trou profond, la vitesse de rotation com­mence à diminuer, retirez partiellement le foret pendant qu’il tourne pour
que les débris de forage soient éjectés.

N.B. N’utilisez pas d’eau pour abattre la poussière pour éviter de bloquer
les cannelures du foret et d’en occasionner le grippage. S’il arrive que le
foret reste coincé, le dispositif à couple élevé d’accouplement à glissement
non réglable intégré au mécanisme de l’outil arrêtera automatiquement
la rotation du foret. En tel cas, relâchez la détente, dégagez le foret et
recommencez à percer.

Utilisation de l’inverseur de marche (Fig. 5)

Fig. 5

Inverseur de Marche

Marche
avant

Marche
arrière

1. Pour la rotation avant (sens horaire), poussez l’inverseur de marche
vers la gauche.

2. Pour inverser la rotation (sens inverse-horaire), poussez l’inverseur
vers la droite. Un dispositif de verrouillage réciproque empêche
l’inversion de la rotation pendant que la détente de l’outil est actionnée.
Pour prévenir les dommages aux engrenages et au moteur, laissez
l’outil s’arrêter complètement de lui-même avant d’inverser la rotation.

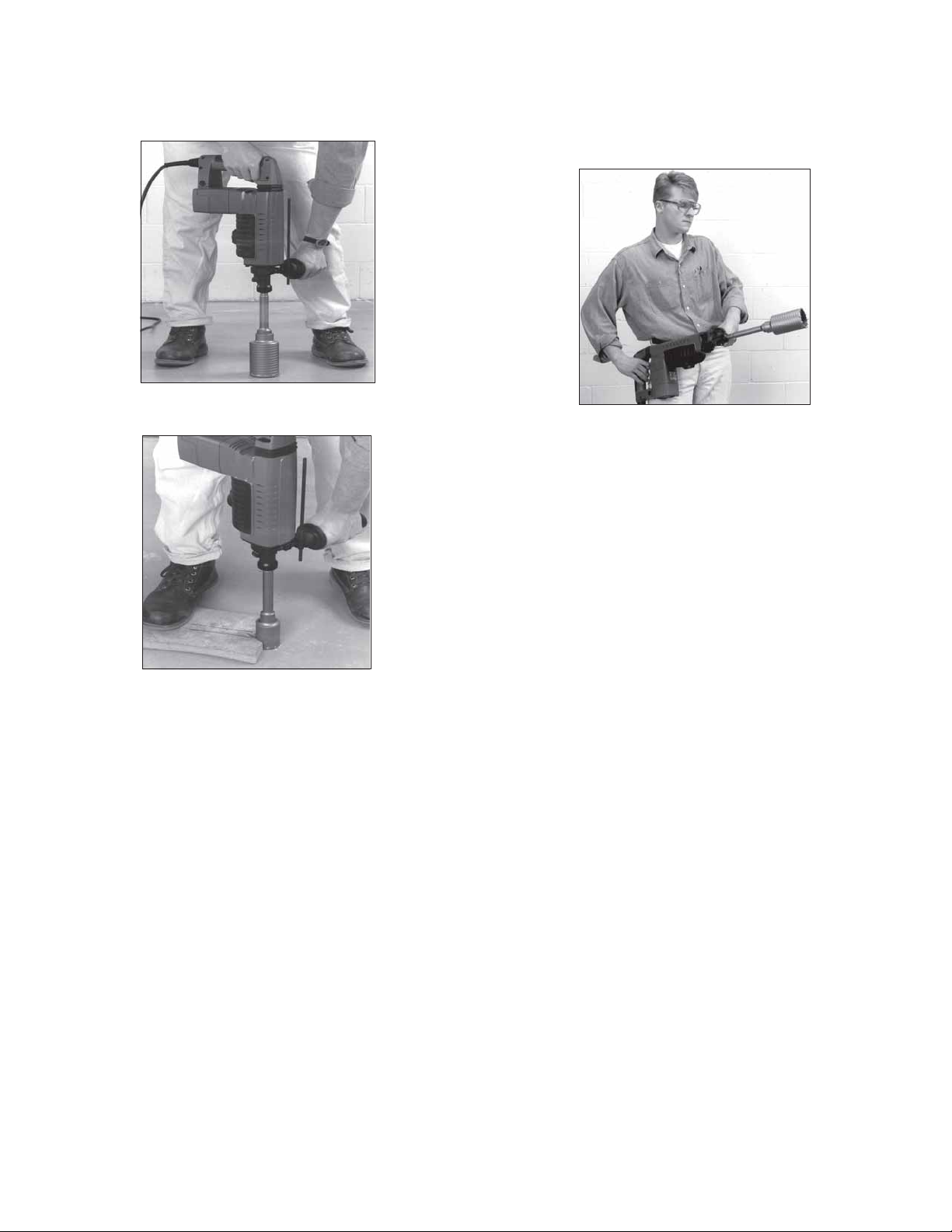

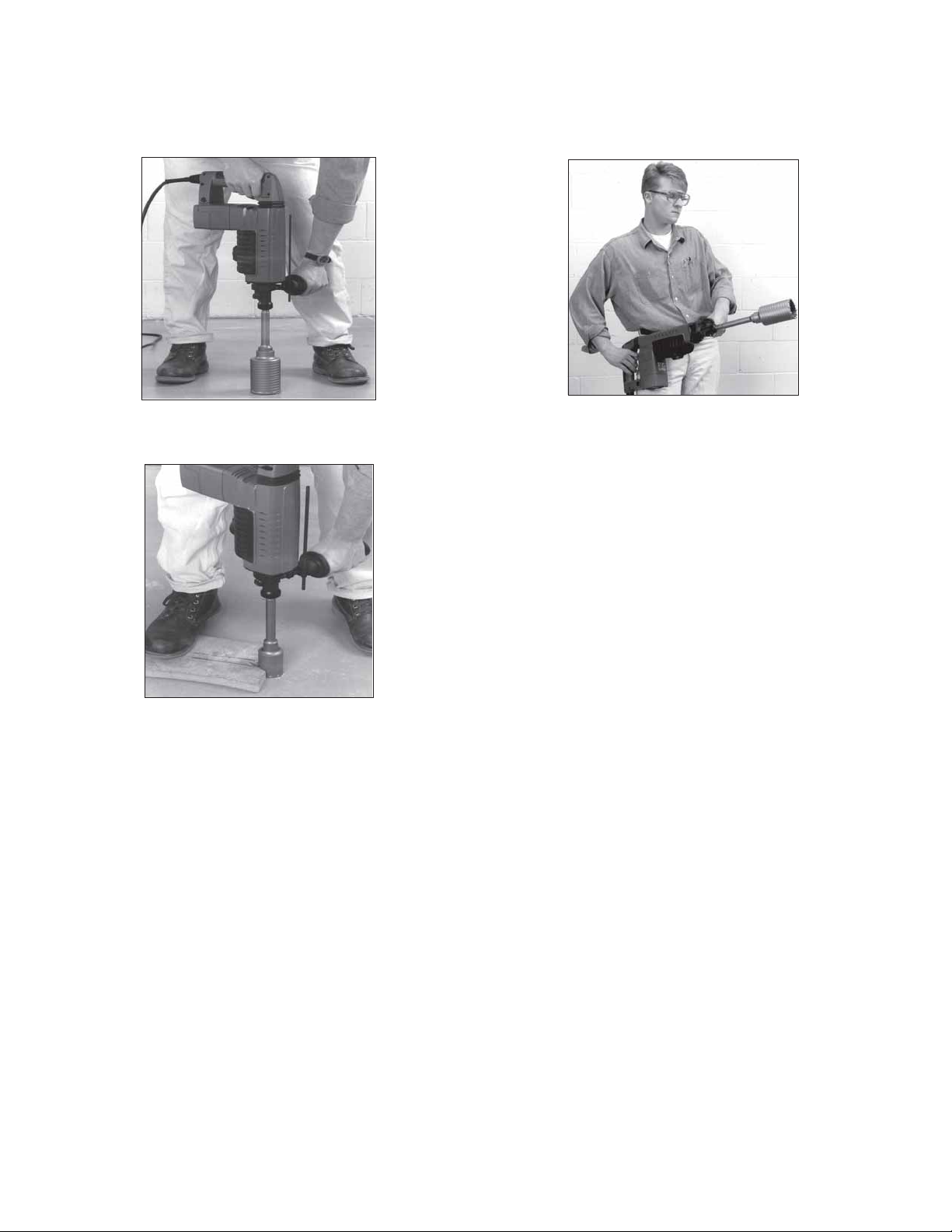

UUtilisation de carottiers percutants (Fig. 6-9)

Les carottiers sont utiles pour percer de grands trous pour les conduits et
les tuyaux. Les carottiers robustes de MILWAUKEE sont pourvus de parois
d’acier trempé et de dents carburées. Ces carottiers sont spécifiquement
concus pour le forage rapide et précis en rotation avec percussion.

1. Nettoyez et lubrifiez le filetage de l’adaptateur du carottier. Ceci rendra
le démontage plus facile. Vissez le bout fileté de l’adaptateur dans
l’arrière du carottier.

2. Poussez la plaque de guidage sur le bout pointu de la goupille de
centrage. Insérez la goupille de centrage et la plaque de guidage
ainsi reliées dans le carottier. Assurez-vous que le bout le plus petit
de la goupille est bien en place dans le trou au centre du carottier
(Fig. 6).

Fig. 6

page 14

3. Insérez l’adaptateur dans le bec de l’outil tel que décrit sous la rubrique
« Insertion des forets ». Placez la commande d’arrêt de rotation à la
position de percussion avec rotation « Hammering-with-rotation ».

4 Appuyez fermement la goupille de centrage sur le point de repère

central du trou à percer, tenez l’outil solidement et appuyez sur la
détente (Fig. 7).

5. Lorsque le trou atteint la profondeur des dents du carottier, retirez la
goupille de centrage et la plaque de guidage. Continuez ensuite à
driller.

6. Pour remplacer le carottier, pointez l’outi vers le haut en l’écartant de
vous, tel qu’indiqué, et faites-te tourner un moment à vide pour
desserrer le carottier de l’adaptateur (Fig 9).

Fig. 7

N.B. Si une goupille de centrage et une plaque de guidage ne sont

pas disponibles, utilisez un gabarit ou une planche encochée pour
commencer à percer (Fig. 8).

Fig. 8

Fig. 9

N.B. Pour les trous plus profonds, retirez le carottier du trou, brisez

et enlevez la carotte. Reprenez le perçage.

page 15

MAINTENANCE

ACCESSOIRES

AVERTISSEMENT!

Pour minimiser les risques de blessures, débranchez
toujours l’outil avant d’y effectuer des travaux de mainte­nance. Ne faites pas vous-même le démontage de l’outil ni
le rebobinage du système électrique. Consultez un centre
de service MILWAUKEE accrédité pour toutes les
réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel.
Avant de vous en servir, examinez son état en général. Inspectez-en la
garde, interrupteur, cordon et cordon de rallonge pour en déceler les
défauts. Vérifiez le serrage des vis, l’alignement et le jeu des pièces
mobiles, les vices de montage, bris de pièces et toute autre condition
pouvant en rendre le fonctionnement dangereux. Si un bruit ou une
vibration insolite survient, arrêtez immédiatement l’outil et faites-le vérifier
avant de vous en servir de nouveau. N’utilisez pas un outil défectueux.
Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit
réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubrifier l’outil avant que le
temps ne soit venu de remplacer les balais. Après une période pouvant
aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de
service MILWAUKEE accrédité pour obtenir les services suivants :

• Lubrification

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots,
coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cordon, induit etc.)

• Vérification du fonctionnement électromécanique

AVERTISSEMENT!

Pour minimiser les risques de blessures, débranchez
toujours l’outil avant d’y installer ou d’en enlever les
accessoires. L’emploi d’accessoires autres que ceux qui
sont expressément recommandés pour cet outil peut
présenter des risques.

Pour une liste complète des accessoires, prière de se reporter au cata­logue MILWAUKEE Electric Tool ou visiter le site internet
www.milwaukeetool.com . Pour obtenir un catalogue, il suffit de contacter
votre distributeur local ou l'un des centres-service.

AVERTISSEMENT!

Pour minimiser les risques de blessures, choc électrique
et dommage à l'outil, n'immergez jamais l'outil et ne laissez
pas de liquide s'y infiltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les
poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le
nettoyage de l’outil doit se faire avec un linge humide et un savon doux.
Certains nettoyants tels l’essence, la térébenthine, les diluants à laque
ou à peinture, les solvants chlorés, l’ammoniaque et les détergents
d’usage domestique qui en contiennent pourraient détériorer le plastique
et l’isolation des pièces. Ne laissez jamais de solvants inflammables ou
combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de mainte­nance le plus proche.

page 16

GARANTIE LIMITÉE DE L ’OUTIL DE CINQ ANS

Tous les outils MILWAUKEE sont testés avant de quitter l’usine et sont
garantis exempts de vice de matériau ou de fabrication. MILWAUKEE
réparera ou remplacera (à la discrétion de MILWAUKEE), sans frais,
tout outil (y compris les chargeurs de batterie) dont l’examen démontre le
caractère défectueux du matériau ou de la fabrication dans les cinq (5)
ans suivant la date d’achat. Retourner l’outil et une copie de la facture ou
de toute autre preuve d’achat à une branche Entretien usine/Assistance
des ventes de l’établissement MILWAUKEE ou à un centre d’entretien
agréé par MILWAUKEE, en port payé et assuré. Cette garantie ne couvre
pas les dommages causés par les réparations ou les tentatives de
réparation par quiconque autre que le personnel agréé par MILWAUKEE,
les utilisations abusives, l’usure normale, les carences d’entretien ou les
accidents.

Les batteries, les lampes de poche et les radios sont garanties pour un
(1) an à partir de la date d’achat.

LES SOLUTIONS DE RÉPARA TION ET DE REMPLACEMENT DÉCRITES
PAR LES PRÉSENTES SONT EXCLUSIVES. MILWAUKEE NE SAURAIT
ÊTRE RESPONSABLE, EN AUCUNE CIRCONST ANCE, DES DOMMAGES
ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À
GAGNER.

CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES
GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU
TACITES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE
UTILISATION OU UNE FIN P ARTICULIÈRE.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi
bénéficier d’autres droits variant d’un état à un autre et d’une province à
une autre. Dans les états qui n’autorisent pas les exclusions de garantie
tacite ou la limitation des dommages accessoires ou indirects, les limita­tions ou exclusions ci-dessus peuvent ne pas s’appliquer. Cette garantie
s’applique aux États-Unis, au Canada et au Mexique uniquement.

REGLAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS ELÉCTRICAS

¡ADVERTENCIA!

Si no se siguen todas las siguientes instrucciones se puede provocar una

LEA TODAS LAS INSTRUCCIONES

descarga eléctrica, un incendio y/o lesiones graves. El término “herramienta
eléctrica” en todas las advertencias incluidas más abajo se refiere a su
herramienta operada por conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).

GUA0RDE ESTAS INSTRUCCIONES

SEGURIDAD EN EL ÁREA DE TRABAJO

1. Mantenga limpia y bien iluminada el área de trabajo. Las
áreas desordenadas u oscuras contribuyen a que se produzcan
accidentes.

2. No utilice herramientas eléctricas en atmósferas explosivas,

como en la presencia de líquidos, gases o polvo inflamables.

Las herramientas eléctricas crean chispas que pueden incendiar el
polvo o las emanaciones.

3. Mantenga a los niños y otras personas alejadas mientras
utiliza una herramienta eléctrica. Las distracciones pueden
hacerle perder el control.

SEGURIDAD ELÉCTRICA

4. Los enchufes de las herramientas eléctricas deben ser del
mismo tipo que el tomacorrientes. Nunca realice ningún
tipo de modificación en el enchufe. No use enchufes
adaptadores con herramientas eléctricas con conexión a
tierra. Se reducirá el riesgo de descarga eléctrica si no se modifican

los enchufes y los tomacorrientes son del mismo tipo.

5. Evite el contacto corporal con superficies con conexión a

tierra, como tuberías, radiadores, estufas y refrigeradores.

El riesgo de descarga eléctrica aumenta si su cuerpo está conectado
a tierra.

6. No exponga la herramientas eléctricas a la lluvia o a
condiciones de humedad. El agua que entra en una herramienta
eléctrica aumenta el riesgo de descarga eléctrica.

7. No abuse del cable. Nunca use el cable para transportar la

herramienta eléctrica, tirar de ella o desenchufarla.
Mantenga el cable alejado del calor, los bordes afilados o
las piezas en movimiento. Los cables dañados o enmarañados

aumentan el riesgo de descarga eléctrica.

8. Cuando se utiliza una herramienta eléctrica en el exterior,

use una extensión que sea apropiada para uso en el exte­rior. El uso de un cable apropiado para el exterior reduce el riesgo

de descarga eléctrica.

SEGURIDAD PERSONAL

9. Manténgase alerta, ponga cuidado a lo que está haciendo y
use el sentido común cuando utilice una herramienta eléctrica.
No use una herramienta eléctrica cuando está cansado o bajo
la influencia de drogas, alcohol o medicinas. Despistarse un

minuto cuando se utiliza una herramienta eléctrica puede tener como
resultado lesiones personales graves.

10. Use equipo de seguridad. Lleve siempre protección ocular.
Llevar equipo de seguridad apropiado para la situación, como una
máscara antipolvo, zapatos de seguridad antideslizantes casco o
protección auditiva, reducirá las lesiones personales.

11. Evite los arranques accidentales. Asegúrese de que el

interruptor esté en la posición de apagado antes de enchufar
la herramienta. Mover herramientas con el dedo en el interruptor

o enchufar herramientas con el interruptor en la posición de encendido
contribuye a que se produzcan accidentes.

12. Quite todas las llaves de ajuste antes de encender la
herramienta. Una llave que esté acoplada a una pieza giratoria de
la herramienta puede provocar lesiones personales.

13. No se estire demasiado. Mantenga los pies bien asentados y
el equilibrio en todo momento. Esto permite tener mejor control
de la herramienta eléctrica en situaciones inesperadas.

14. Vístase de manera apropiada. No lleve ropa suelta ni joyas.

Mantenga el cabello, la ropa y los guantes lejos de la piezas
en movimiento. La ropa floja, las joyas o el cabello largo pueden

quedar atrapados en las piezas en movimiento.

15. Si se proporcionan dispositivos para la conexión de

sistemas de recolección y extracción de polvo, asegúrese
de que estén conectados y se usen apropiadamente. El uso

de estos dispositivos puede reducir los peligros relacionados con el
polvo.

USO Y CUIDADO DE LAS HERRAMIENTAS

ELÉCTRICAS

16. No fuerce la herramienta eléctrica. Use la herramienta eléctrica
correcta para la aplicación. La herramienta eléctrica correcta

funcionará mejor y de manera más segura a la velocidad para la que
se diseñó.

17. No use la herramienta eléctrica si el interruptor no la
enciende ni la apaga. Cualquier herramienta eléctrica que no se
pueda controlar con el interruptor es peligrosa y se debe reparar.

18. Desconecte el enchufe de la toma de alimentación y/o la

batería de la herramienta eléctrica antes de realizar cualquier
ajuste, cambiar accesorios o almacenar las herramientas
eléctricas. Dichas medidas preventivas de seguridad reducen el

riesgo de que la herramienta se prenda accidentalmente.

19. Almacene las herramientas eléctricas fuera del alcance de

los niños y no permita que personas no familiarizadas con
ellas o estas instrucciones las utilicen. Las herramientas

eléctricas son peligrosas en las manos de usuarios no capacitados.

20. Mantenimiento de las herramientas eléctricas. Revise que

no haya piezas móviles que estén desalineadas o que se
atasquen, piezas rotas ni ninguna otra condición que pueda
afectar el funcionamiento de la herramienta eléctrica. Si se
encuentran daños, haga que le reparen la herramienta an­tes de usarla. Las herramientas mal mantenidas son la causa de

muchos accidentes.

21. Mantenga las herramientas de corte limpias y afiladas. Es
menos probable que se atasquen las herramientas de corte con
filos afilados que se mantienen de manera apropiada y también son
más fáciles de controlar.

22. Use la herramienta eléctrica, los accesorios y las brocas,

etc. siguiendo estas instrucciones y de la manera para la
que dicha herramienta eléctrica en particular fue diseñada,
teniendo en cuenta las condiciones de trabajo y la tarea que
se va a realizar. El uso de la herramienta eléctrica para operaciones

diferentes de aquellas para las que se diseño podría resultar en una
situación peligrosa.

MANTENIMIENTO

23. Haga que un técnico calificado realice el mantenimiento de la
herramienta eléctrica utilizando solamente piezas de repuesto
idénticas. Esto asegurará que se mantiene la seguridad de la

herramienta eléctrica.

page 17

REGLAS ESPECIFICAS DE SEGURIDAD

1. Use los asideros auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales.

2. Lleve protectores auditivos cuando use la broca de impacto. La exposición a ruido puede producir la pérdida de la audición.

3. Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar
en contacto con cables ocultos o con su propio cable. El contacto con un cable “con corriente” hará que las partes de metal expuesto de
la herramienta pasen la corriente y produzcan una descarga al operador.

4. Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.

5. Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar,
póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

6. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, t aladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo.
A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la

exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras
contra el polvo que hayan sido específicamente diseñadas para filtrar partículas microscópicas.

Simbologia

Underwriters Laboratories, Inc.

Canadian Standards Association

Marca mejicana de la aprobación

Volts de corriente alterna

Revoluciones por minuto

Amperios

BPM

1. Mango lateral

2. Seguro de la varilla graduadora de profundidad

3. Interruptor de accíon y reversa

4. Interruptor de gatillo

5. Empuñadura

6. Cable eléctrico

7. Collarín martillo/Taladro

8. Collar del mandril

9. Protector para el polvo

10. Varilla graduadora de profundidad

Golpes por minuto (BPM)

Herrimentia

Cat.

Volts

ca

120
120

Amperios

6,8
6,8

No.

5362-1

5362-6

DESCRIPCION FUNCIONAL

1

10

9

8

7

Especificaciones

golpes

por

minuto

rpm

0 - 4 500

0 - 900

0 - 4 500

0 - 900

2

Taladro

(acerado o madera)

Brocas

13 mm

(1/2")

13 mm

(1/2")

3

Capacidades

Rotomartillo (concreto)

Brocas c/

carburo

5 mm - 25 mm

(3/16" - 1")

5 mm - 25 mm

(3/16" - 1")

4

Cortadores
de corazon

89 mm

(3-1/2")

89 mm

(3-1/2")

5

page 18

6

TIERRA

EXTENSIÓNES ELÉCTRICAS

¡ADVERTENCIA!

Puede haber riesgo de descarga eléctrica si se conecta el
cable de conexión de puesta a tierra incorrectamente.
Consulte con un electricista certificado si tiene dudas
respecto a la conexión de puesta a tierra del tomacorriente.
No modifique el enchufe que se proporciona con la
herramienta. Nunca retire la clavija de conexión de puesta a
tierra del enchufe. No use la herramienta si el cable o el
enchufe está dañado. Si está dañado antes de usarlo, llévelo
a un centro de servicio MILWAUKEE para que lo reparen. Si
el enchufe no se acopla al tomacorriente, haga que un
electricista certificado instale un tomacorriente adecuado.

Herramientas con conexión a tierra:
Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la
frase “Se requiere conexión de
puesta a tierra” tienen un cable de
tres hilo y enchufes de conexión de
puesta a tierra de tres clavijas.
El enchufe debe conectarse a
un tomacorriente debidamente
conectado a tierra (véase la
Figura A). Si la herramienta se
averiara o no funcionara

correctamente, la conexión de puesta a tierra proporciona un trayecto
de baja resistencia para desviar la corriente eléctrica de la trayectoria
del usuario, reduciendo de este modo el riesgo de descarga eléctrica.

La clavija de conexión de puesta a tierra en el enchufe está conectada
al sistema de conexión de puesta a tierra de la herramienta a través del
hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado
al sistema de conexión de puesta a tierra de la herramienta y nunca se
debe unir a una terminal energizada.

Su herramienta debe estar enchufada en un tomacorriente apropiado,
correctamente instalado y conectado a tierra según todos los códigos y
reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la
Figura A.

Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas

Las herramientas marcadas con
“Doble aislamiento” no requieren
conectarse “a tierra”. Estas
herramientas tienen un sistema
aislante que satisface los
estándares de OSHA y llena los
estándares aplicables de UL (Under­writers Laboratories, Inc.), de la
Asociación Canadiense de
Estándares (CSA) y el Código
Nacional de Electricidad. Las
herramientas con doble aislamiento
pueden ser usadas en cualquiera de
los toma corriente de 120 Volt
mostrados en las Figuras B y C.

Fig. A

Fig. B

Fig. C

Las herramientas que deben conectarse a tierra cuentan con clavijas de
tres patas y requieren que las extensiones que se utilicen con ellas sean
también de tres cables. Las herramientas con doble aislamiento y clavijas
de dos patas pueden utilizarse indistintamente con extensiones de dos a
tres cables. El calibre de la extensión depende de la distancia que exista
entre la toma de la corriente y el sitio donde se utilice la herramienta. El
uso de extensiones inadecuadas puede causar serias caídas en el
voltaje, resultando en pérdida de potencia y posible daño a la herramienta.
La tabla que aquí se ilustra sirve de guía para la adecuada selección de
la extensión.

Mientras menor sea el número del calibre del cable, mayor será la
capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar
una corriente mayor que un cable calibre 16. Cuando use mas de una
extensión para lograr el largo deseado, asegúrese que cada una tenga
al menos, el mínimo tamaño de cable requerido. Si está usando un cable
de extensión para mas de una herramienta, sume los amperes de las
varias placas y use la suma para determinar el tamaño mínimo del cable
de extensión.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese
que está marcado con el sufijo “W-A” (“W” en Canadá) el cual indica
que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está correctamente cableado
y en buenas condiciones eléctricas. Cambie siempre una extensión
dañada o hágala reparar por una persona calificada antes de volver
a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo
o areas mojadas.

Calibre mínimo recomendado para

cables de extensiónes eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0
12,1 - 15,0
15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.

Largo de cable de Extensión en (m)

30,4

14
12
10
10

45,7

60,9

12

12

10

--

--

--

--

--

--

--

--

7,6

16
16
14
12
10

15,2

16
16
14
12
10

22,8

16
14
12
10
10

LEA Y GUARDE TODAS LAS INSTRUCCIONES

PARA FUTURAS REFERANCIAS.

page 19

ENSAMBAJE DE LA HERRAMIENTA

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de fijar o retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los accesorios
específicamente recomendados. El uso de otros accesorios
puede ser peligroso.

Instalación de las brocas (Fig. 1)

Esta herramienta está diseñada con un sistema de entrada universal que
acepta brocas de tipo SDS, SDS PLUS y Hilti TE-C. Siempre limpie y
lubrique el zanco de la broca antes de montarla en la herramienta, ésto
ayudará a prevenir calentamiento y protejará los zancos del desgaste
que puede producir el polvo y residuos del concreto que es abrasivo.

Fig. 1

Marcas del collar
del mandril

Ranura del zanco
de la broca

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, use siempre un mango
lateral al operar la herramienta. Siempre agarre o sujete la
herramienta firmemente.

Cómo ajustar la posición de la mango lateral

1. Afloje el mango lateral ligeramente destornillándolo en el sentido
opuesto de las agujas del reloj.

2. Gire el mango lateral al ángulo requerido.

3. Apriete el mango con seguridad.

Cómo colocar el medidor de profundidad (Fig. 2 & 3)

Fig. 2

Varilla
graduadora de
profundidad

Seguro de la varilla
graduadora de
profundidad

1. Jale el collar de mandril hacía el cuerpo de la herramienta.

2. Alinie las ranuras del zanco de la broca con las marcas que tiene el
collar del mandril (Fig. 1). A continuación inserte la broca en la flecha,
lo más posible.

3. Suelte el collar de mandril y de esta forma la broca quedará bien
sujeta en su posición. Gire suavemente la broca para asegurarse
que está adecuadamente segura y sujeta.

4. Para desmontar la broca, jale el collar del mandril hacia el
cuerpo de la herramienta y quite la broca.

1. Para ajustar la varilla graduadora de profundidad, tire del seguro
hacia arriba (Fig. 2).

2. Deslice el medidor de profundidad hacia atrás o hacia adelante hasta
que esté fijo en la profundidad deseada. La profundidad de taladro
es la distancia entre la punta de la broca y la punta de la varilla del
medidor de profundidad (Fig. 3).

Fig. 3

Profundidad de perforación

3. Presione el seguro hacia abajo para asegurar la varilla graduadora.

page 20

OPERACION

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, use siempre lentes de
seguridad o anteojos con protectores laterales.

Cómo seleccionar la acción (Fig. 4)

Los martillos rotatorios Halcón de MILWAUKEE tienen dos funciones:
taladro y martillo con rotación.

Fig. 4

1. Para taladrar, gire el collar selector martillo/taladro hasta que el
grabado quede alineado con la flecha del collar selector.

2. Para tener la acción de martilleo con rotación, gire el collar selector
martillo/taladro hasta que el grabado quede alineado con la
flecha del collar selector.

NOTA: Para accionar el mecanismo de martillo, mantenga presión
sobre la broca. Cuando la presión sobre la broca es liberada, la acción
del martillo cesará.

Uso del interruptor de avance/reversa (Fig. 5)

Fig. 5

Interruptor Avance/Reversa

Avance

1. Para obtener la rotación en el sentido que giran las manecillas del
reloj (forward) avance normal, deslice el interruptor de reversa hacia
la izquierda.

2. Para obtener la rotación en el sentido contrario al que giran las
manecillas del reloj (reverse), deslice el interruptor de reversa hacia
la derecha. Un seguro integrado al interruptor evita que cuando se
está accionando el gatillo, se cambie de posición. Para prevenir
daños en los engranes o en el motor, deje que el martillo rotatorio
pare totalmente antes de hacer cambio de rotación.

Taladro

Reversa

Rotomartillo

Flecha

Collar del mandril

Collar
taladro/
martillo

Inicio en frío

Puede suceder que si la herramienta ha estado guardada por mucho
tiempo, o ha estado expuesta a bajas temperaturas, el mecanismo de
percusión podría no funcionar debido a que el lubricante se ha endurecido.
Para calentar la herramienta:

1. Coloque y asegure una broca en la herramienta.

2. Encienda la herramienta, aplicando fuerza a la broca, contra una
superficie de concreto o de madera.

3. Accione y pare la herramienta repetidas veces con varios segundos
de intervalo. En un momento la herramienta comenzará a martillar.
Cuanto más fría esté la herramienta, más tiempo tardará en
reaccionar.

Operacion

Coloque la unidad en posición, tome las empuñaduras firmemente y
accione el gatillo.

Siempre mantenga firme la herramienta usando ambas manos y
manteniendo el control. Use sólo la fuerza suficiente para mantener la
herramienta en su lugar, evitando que la broca “baile”. Esta herramienta
ha sido diseñada para alcanzar su máximo rendimiento con solamente
una presión moderada. Deje que la herramienta haga el trabajo.

Si al estar perforando profundamente nota que la velocidad disminuye,
retire parcialmente la broca del agujero al tiempo que la herramienta
todavía está funcionando para ayudar a eliminar el polvo.

NOTA: No aplique agua para limpiar el polvo pues atascará las estrías
hechas por la broca y afectará a la misma atorándola. Si la broca se
atasca, el embrague interconstruido no-ajustable evitará que la broca
gire. Si esto ocurre, detenga la herramienta, libere la broca y comience
de nuevo.

Uso de brocas rotatorias de percusión cortadoras de corazón
(Fig. 6-9)

Las brocas de percusión son útiles para la perforación de grandes agujeros
para conductos y tuberías. Las brocas de percusión Heavy-Duty de MIL-
WAUKEE tienen cuerpos de acero templado con puntas de carburo
duraderas. Estas brocas están especialmente diseñadas para una
perforación rápida y precisa con acción combinada de martilleo y rotación.

1. Limpie y lubrique los hilos de la cuerda del adaptador y de la broca
de percusión para que cuando se cambie no cueste trabajo
separarlos. Atornille el extremo de la cuerda del adapt ador en la parte
posterior de la broca de percusión.

2. Coloque el plato guía en el extremo con punta del pasador central.
Inserte el pasador central y el conjunto del plato guía en la broca de
percusión. Asegúrese de que el extremo de menor diámetro del
pasador central está ubicado seguramente en el agujero del centro
de la broca de percusión (Fig. 6).

Fig. 6

Arranque, paro y control de la velocidad

1. Para accionar el martillo rotatorio, presione el gatillo.

2. Para parar el martillo rotatorio, únicamente suelte el gatillo.

3. Para variar la velocidad, aumentar o disminuir, simplemente presione
o deje de presionar el gatillo.

page 21

3 Inserte el adaptador en la nariz de la herramienta tal y como se de-

scribe en “Instalación de brocas”. Disponga la perilla para detención
de la rotación en la posición de martilleo con rotación.

4. Presione firmemente el pasador central contra la marca donde se va a
perforar, sujete la herramienta firmemente y accione el gatillo (Fig. 7).

Fig. 7

NOTA: Si no se dispone del pasador central ni del plato guía, utilice

una plantilla o tablero de muescas para iniciar el agujero (Fig. 8).

Fig. 8

5. Ya habiendo perforado aproximadamente a la altura de los dientes
de la broca de percusión, retire el pasador central y el plato guía de
la broca de percusión. Reanude la perforación.

6. Para cambiar la broca de percusión, sostenga la herramienta hacia
arriba, apuntando lejos de su cuerpo tal y como se muestra, y accione
brevemente el gatillo para aflojar la broca de percusión del adaptador
(Fig. 9).

Fig. 9

NOTA: Para hacer perforaciones de mayor profundidad, retire la broca

de percusión, rompa y retire el cuerpo. Reanude la perforación.

MANTENIMIENTO

ACCESORIOS

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de darle cualquier mantenimiento. Nunca
desarme la herramienta ni trate de hacer modificaciones en
el sistema eléctrico de la misma. Acuda siempre a un Centro
de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta
en buenas condiciones. Antes de usarla, examine las condiciones gen­erales de la misma. Inspeccione guardas, interruptores, el cable de la
herramienta y el cable de extensión. Busque tornillos sueltos o flojos,
defectos de alineación y dobleces en partes móviles, así como montajes
inadecuados, partes rotas y cualquier otra condición que pueda afectar
una operación segura. Si detecta ruidos o vibraciones anormales, apague
la herramienta de inmediato y corrija el problema antes de volver a usarla.
No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO
DEBE USARSE” hasta que sea reparada (vea “Reparaciones”).

Bajo condiciones normales, no se requiere lubricación hasta que haya
que cambiar los carbones. Después de 6 meses a un año, dependiendo
del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE
más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, flechas, baleros,
carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc.)

• Probarla para asegurar una operación mecánica y eléctrica
adecuada.

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecté siempre su
herramienta antes de colocar o retirar un accesorio. Use
solo accesorios recomendados específicamente. Otros
puenden peligrosos.

Para una lista completa de accessorios, refiérase a su catálogo
MILWAUKEE Electric Tool o visite nuestro sitio en Internet:
www.milwaukeetool.com. Para obtener un catálogo, contacte su
distribuidor local o uno de los centros.

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, descarga eléctrica o daño
a la herramienta, nunca la sumerja en líquidos ni permita que
estos fluyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras
de la herramienta limpias, secas y libres de aceite y grasa. Use sólo
jabón neutro y un trapo húmedo para limpiar su herramienta ya que
algunas substancias y disolventes limpiadores pueden ocasionar daños
a materiales plásticos y partes aislantes. Algunos de estos incluyen:
gasolina, trementina, diluyente para barniz, diluyente para pintura,
disolventes limpiadores clorados, amoníaco, y detergentes caseros que
contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano
centro de reparaciones.

GARANTÍA LIMITADA DE CINCO AÑOS

Todas las herramientas MILWAUKEE se prueban antes de abandonar la
fábrica y se garantiza que no presentan defectos ni en el material ni de
mano de obra. En el plazo de cinco (5) años a partir de la fecha de
compra MILWAUKEE reparará o reemplazará (a discreción de
MILWAUKEE), sin cargo alguno, cualquier herramienta (cargadores de
baterías inclusive) cuyo examen determine que presenta defectos de
material o de mano de obra. Devuelva la herramienta, con gastos de
envío prepagados y asegurada, y una copia de la factura de compra, u
otro tipo de comprobante de compra, a una sucursal de reparaciones/
ventas de la fábrica MILWAUKEE o a un centro de reparaciones
autorizado por MILWAUKEE. Esta garantía no cubre los daños
ocasionados por reparaciones o intentos de reparación por parte de
personal no autorizado por MILWAUKEE, abuso, desgaste y deterioro
normal, falta de mantenimiento o accidentes.

Las baterías, linternas y radios tienen una garantía de un (1) año a partir
de la fecha de compra.

LOS DERECHOS A REPARACIÓN Y REEMPLAZO DESCRITOS EN EL
PRESENTE DOCUMENTO SON EXCLUSIVOS. MILWAUKEE NO SERÁ EN
NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES
O CONSECUENTES, INCLUYENDO LA PÉRDIDA DE GANANCIAS.

ESTA GARANTÍA ES EXCLUSIV A Y SUSTITUYE A TODA OTRA GARANTÍA,
O CONDICIONES, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS DE
COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O FIN DETERMINADO.

Esta garantía le proporciona derechos legales específicos. Es posible
que usted tenga otros derechos que varían de estado a estado y de
provincia a provincia. En aquellos estados que no permiten la exclusión
de garantías implícitas o la limitación de daños incidentales o
consecuentes, las limitaciones anteriores pueden que no apliquen. Esta
garantía es válida solamente en los Estados Unidos, Canadá y México.

UNITED STATES

CANADA

MILWAUKEE Service

MILWAUKEE prides itself in producing a

premium quality product that is

OTHING BUT HEAVY DUTY

N

Y our satisfaction with our products is

very important to us!

If you encounter any problems with the

operation of this tool, or you would like to

locate the factory Service/Sales Support Branch

or authorized service station nearest you,

please call...

®

.

1-800-SAWDUST

(1.800.729.3878)

NA TIONWIDE TOLL FREE

Monday-Friday • 8:00 AM - 4:30 PM • Central T ime

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center

Search' icon found in the 'Parts & Service' section.

Service MILWAUKEE

MILWAUKEE est fier de proposer un produit de

première qualité N

satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou

pour localiser le centre de service/ventes ou le

centre d’entretien le plus proche, appelez le...

OTHING BUT HEAVY DUTY

®

. V otre

416.439.4181

fax: [phone]

Milwaukee Electric Tool (Canada) Ltd

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Notre réseau national de distributeurs agréés se tient

à votre disposition pour fournir l’aide technique,

l’outillage et les accessoires nécessaires. Composez

le 416.439.4181 pour obtenir les noms et adresses
des revendeurs les plus proches ou bien consultez

la section «Où acheter» sur notre site web à l’adresse

www.milwaukeetool.com

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with your

tool and accessory needs. Check your “Yellow Pages”

phone directory under “Tools-Electric” for the names

& addresses of those nearest you or see the

'Where To Buy' section of our website.

Corporate After Sales Service - Technical Support

Brookfield, Wisconsin USA

•Technical Questions •Service/Repair Questions •Warranty

1-800-SAWDUST

(1.800.729.3878)

fax:[phone]

email: [email protected]

Monday-Friday • 8:00 AM - 4:30 PM • Central T ime

MEXICO

Soporte de Servicio MILWAUKEE

Milwaukee Electric T ool, S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tel. [phone] Fax: [phone]

Adicionalmente, tenemos una red nacional de

distribuidores autorizados listos para ayudarle con

su herramienta y sus accesorios. Por favor , llame

al (55) 5565-1414 para obtener los nombres y

direcciones de los más cercanos a usted, o consulte

la sección ‘Where to buy’ (Dónde comprar) de

nuestro sitio web en

www.milwaukeetool.com

MILWAUKEE ELECTRIC TOOL CORPORATION

13135 West Lisbon Road • Brookfield, Wisconsin, U.S.A. 53005

58-14-2590d7 10/05 Printed in USA
