Milwaukee 5346-21, 5346-28, 5345-21 User Manual [en, es, fr]

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR

Catalog No.

No de Cat.

Catálogo No.

5345-21

5346-21
5346-28

SDS

max

1-3/4" HEAVY-DUTY ROTARY HAMMERS
EXTRA ROBUSTES MARTEAUX ROTATIFS 45 mm (1-3/4")
MARTILLOS ROTATORIOS HEAVY-DUTY 45 mm (1-3/4")

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE

MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL

OPERADOR.

GENERAL SAFETY RULES

WARNING!

READ AND UNDERSTAND ALL INSTRUCTIONS

Failure to follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.

SAVE THESE INSTRUCTIONS

WORK AREA

1. Keep your work area clean and well lit. Cluttered benches and

dark areas invite accidents.

2. Do not operate power tools in explosive atmospheres, such

as in the presence of flammable liquids, gases, or dust.

Power tools create sparks which may ignite the dust or fumes.

3. Keep bystanders, children, and visitors away while operat-
ing a power tool. Distractions can cause you to lose control.
Protect others in the work area from debris such as chips and
sparks. Provide barriers or shields as needed.

ELECTRICAL SAFETY

4. Grounded tools must be plugged into an outlet properly
installed and grounded in accordance with all codes and
ordinances. Never remove the grounding prong or modify
the plug in any way. Do not use any adaptor plugs. Check
with a qualified electrician if you are in doubt as to whether
the outlet is properly grounded. If the tools should electrically

malfunction or break down, grounding provides a low resistance
path to carry electricity away from the user.

5. Double Insulated tools are equipped with a polarized plug

(one blade is wider than the other). This plug will fit in a
polarized outlet only one way. If the plug does not fit fully in
the outlet, reverse the plug. If it still does not fit, contact a
qualified electrician to install a polarized outlet. Do not change
the plug in any way. Double insulation eliminates the need for

the three wire grounded power cord and grounded power supply
system.

6. Avoid body contact with grounded surfaces such as pipes,
radiators, ranges and refrigerators. There is an increased risk
of electric shock if your body is grounded.

7. Don't expose power tools to rain or wet conditions. Water
entering a power tool will increase the risk of electric shock.

8. Do not abuse the cord. Never use the cord to carry the tools

or pull the plug from an outlet. Keep cord away from heat,
oil, sharp edges or moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of electric shock.

9. When operating a power tool outside, use an outdoor
extension cord marked “W-A” or “W”. These cords are rated

for outdoor use and reduce the risk of electric shock.

PERSONAL SAFETY

10. Stay alert, watch what you are doing, and use common sense
when operating a power tool. Do not use tool while tired or
under the influence of drugs, alcohol, or medication. A

moment of inattention while operating power tools may result in
serious personal injury.

11. Dress properly. Do not wear loose clothing or jewelry.

Contain long hair. Keep your hair, clothing, and gloves away
from moving parts. Loose clothes, jewelry, or long hair can be

caught in moving parts.

12. Avoid accidental starting. Be sure switch is off before
plugging in. Carrying tools with your finger on the switch or
plugging in tools with the switch on invites accidents.

page 2

13. Remove adjusting keys or wrenches before turning the
tool on. A wrench or a key that is left attached to a rotating part of
the tool may result in personal injury.

14. Do not overreach. Keep proper footing and balance at all
times. Proper footing and balance enables better control of the tool
in unexpected situations.

15. Use safety equipment. Always wear eye protection. Dust
mask, non-skid safety shoes, hard hat, or hearing protection must
be used for appropriate conditions.

TOOL USE AND CARE

16. Use clamps or other practical way to secure and support
the workpiece to a stable platform. Holding the work by hand

or against your body is unstable and may lead to loss of control.

17. Do not force tool. Use the correct tool for your application.
The correct tool will do the job better and safer at the rate for which
it is designed.

18. Do not use tool if switch does not turn it on or off. Any tool
that cannot be controlled with the switch is dangerous and must be
repaired.

19. Disconnect the plug from the power source before making

any adjustments, changing accessories, or storing the tool.

Such preventive safety measures reduce the risk of starting the tool
accidentally.

20. Store idle tools out of reach of children and other untrained
persons. Tools are dangerous in the hands of untrained users.

21. Maintain tools with care. Keep cutting tools sharp and clean.
Properly maintained tools with sharp cutting edge are less likely to
bind and are easier to control. Do not use a damaged tool. Tag
damaged tools “Do not use” until repaired.

22. Check for misalignment or binding of moving parts, break-

age of parts, and any other condition that may affect the
tool’s operation. If damaged, have the tool serviced before
using. Many accidents are caused by poorly maintained tools.

23. Use only accessories that are recommended by the manu­facturer for your model. Accessories that may be suitable for

one tool, may become hazardous when used on another tool.

SERVICE

24. Tool service must be performed only by qualified repair
personnel. Service or maintenance performed by unqualified per-

sonnel could result in a risk of injury.

25. When servicing a tool, use only identical replacement parts.

Follow instructions in the Maintenance section of this
manual. Use of unauthorized parts or failure to follow Maintenance

Instructions may create a risk of electric shock or injury.

SPECIFIC SAFETY RULES

1. Hold tool by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden wiring or its
own cord. Contact with a “live” wire will make exposed metal parts of tool “live” and shock the operator.

2. Wear ear protectors when using the tool for extended periods. Prolonged exposure to high intensity noise can cause hearing loss.

3. Keep hands away from all cutting edges and moving parts.

4. Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a
free replacement.

5. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause
cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in

a well ventilated area, and work with approved safety equipment, such as those dust masks that are specifically designed to filter out
microscopic particles.

MILWAUKEE

Service facility for a

Specifications

Load/

Volts

Cat.

AC

No.

Only

5345-21
5346-21
5346-28

*

EFCC - The Electronic Feedback Control Circuit maintains constant speed under

120
120
120

No

Load

RPM

150-400*
150-400*
150-400*

Load/

No Load

Blows per

Minute

1300-3450*
1300-3450*
1300-3450*

varying load conditions.

Percussion

Carbide

Tipped

Bits

1-3/4"
1-3/4"
1-3/4"

Percussion

Core

Bits

6"
6"
6"

Self-

Drilling

Anchors

5/8"
5/8"
5/8"

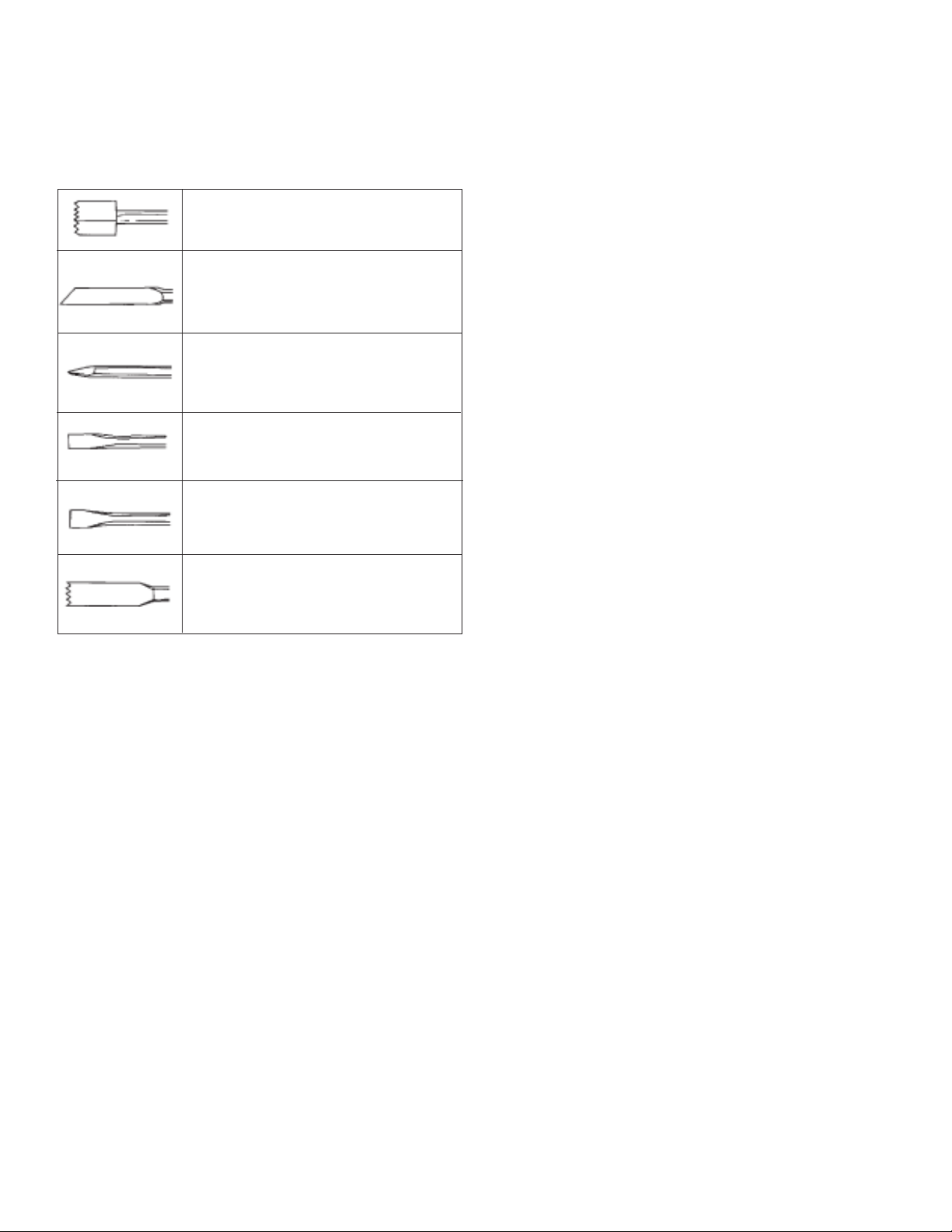

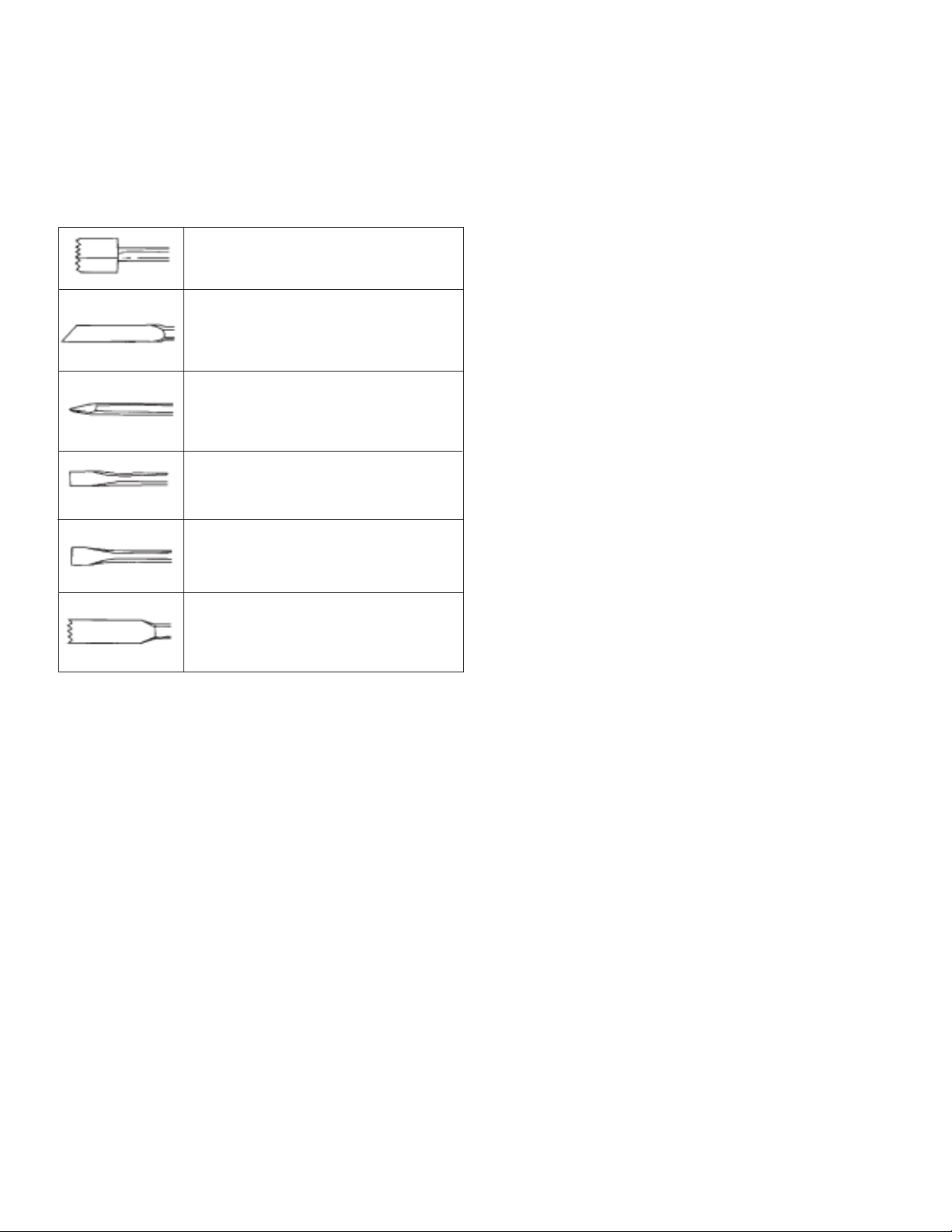

Chisels

"Chiseling and

Chipping"

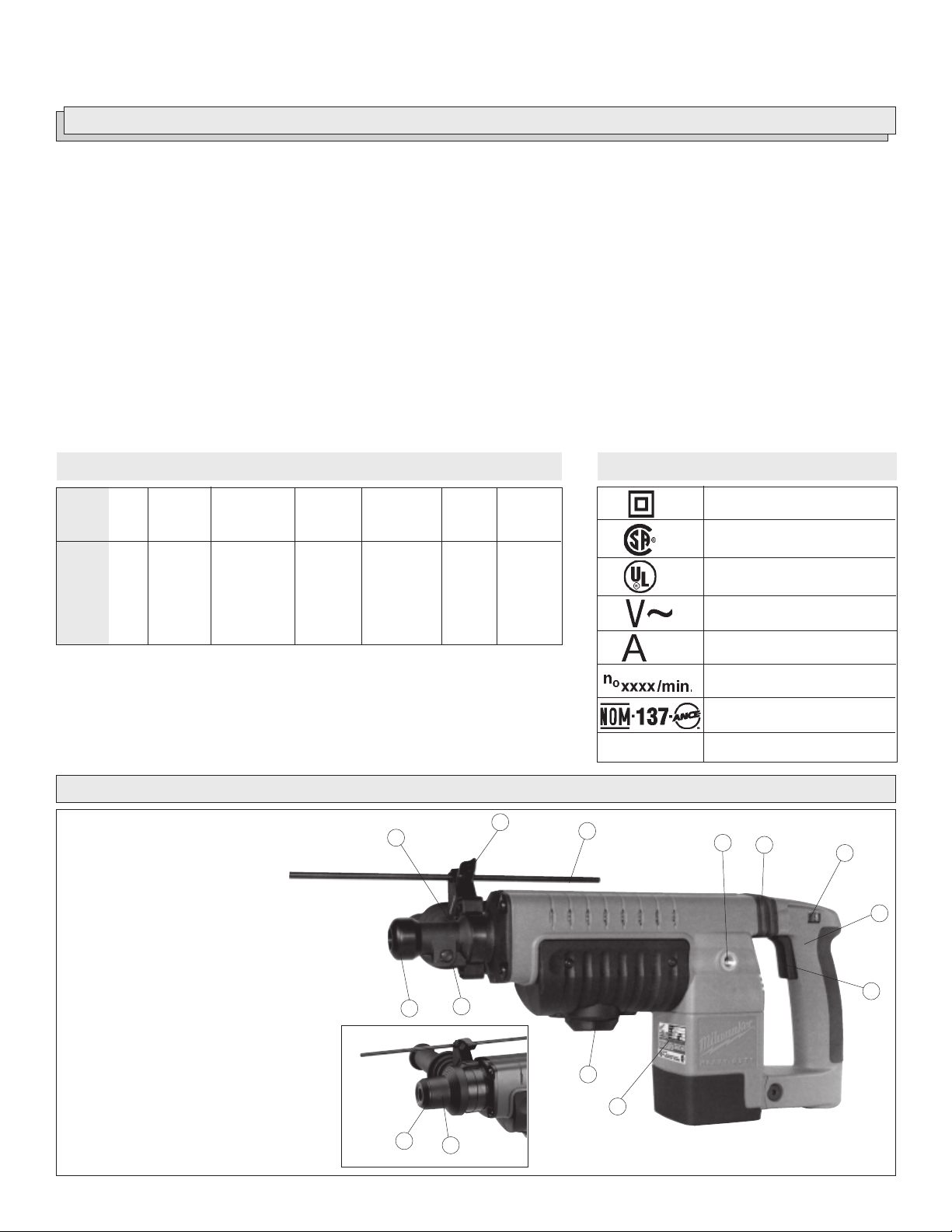

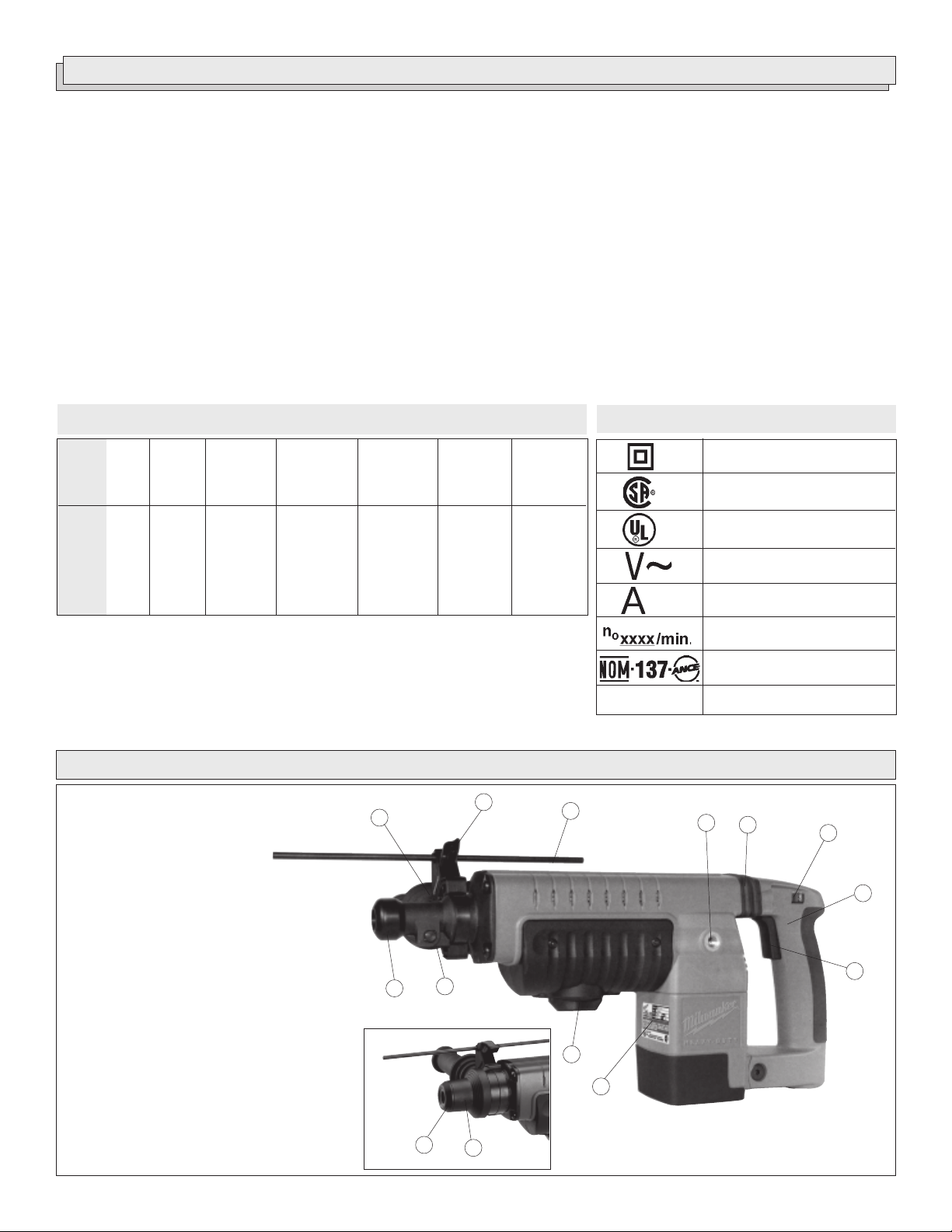

FUNCTIONAL DESCRIPTION

11

8

1. Rear side handle mount

2. Vibration Isolation System

3. Speed control dial

4. Handle

5. Trigger

6. Nameplate

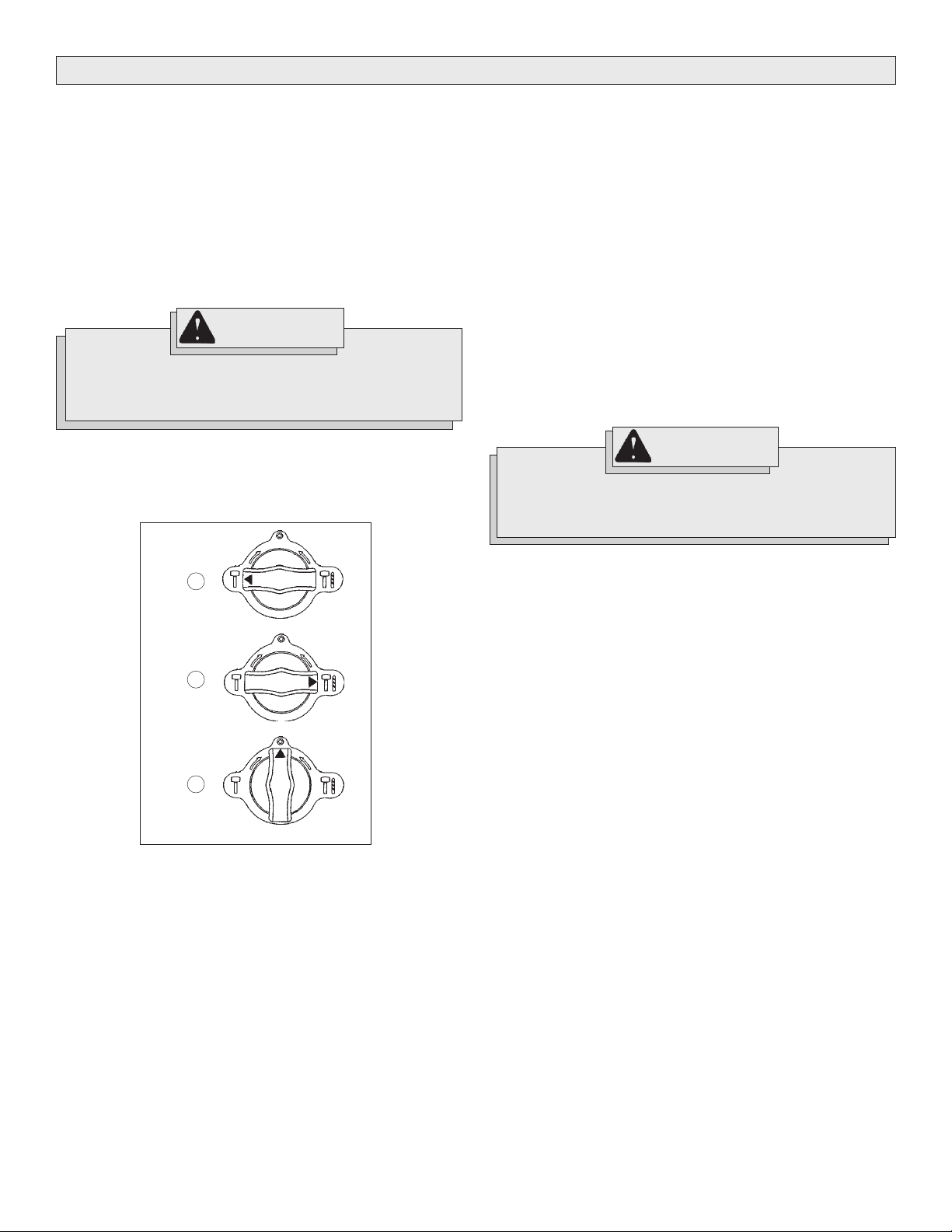

7. Stop rotation knob

8. Bit lock (Cat. No. 5345-21)
Bit release collar (Cat. No. 5346-21, 5346-28)

9. Dust shield

10. Vibration isolation side handle

11. Depth gauge adjustment knob

12 Depth gauge

10

9

See

12

7

BPM

6

Symbology

Double Insulated

Canadian Standards Association

Underwriters Laboratories, Inc.

Alternating Current

Amps

No Load Revolutions per
Minute (RPM)

Mexican Approvals Marking

No Load Blows per Minute (BPM)

1

2

3

4

5

Cat. No. 5345-21

9

8

Cat. No. 5346-21 and 5346-28

page 3

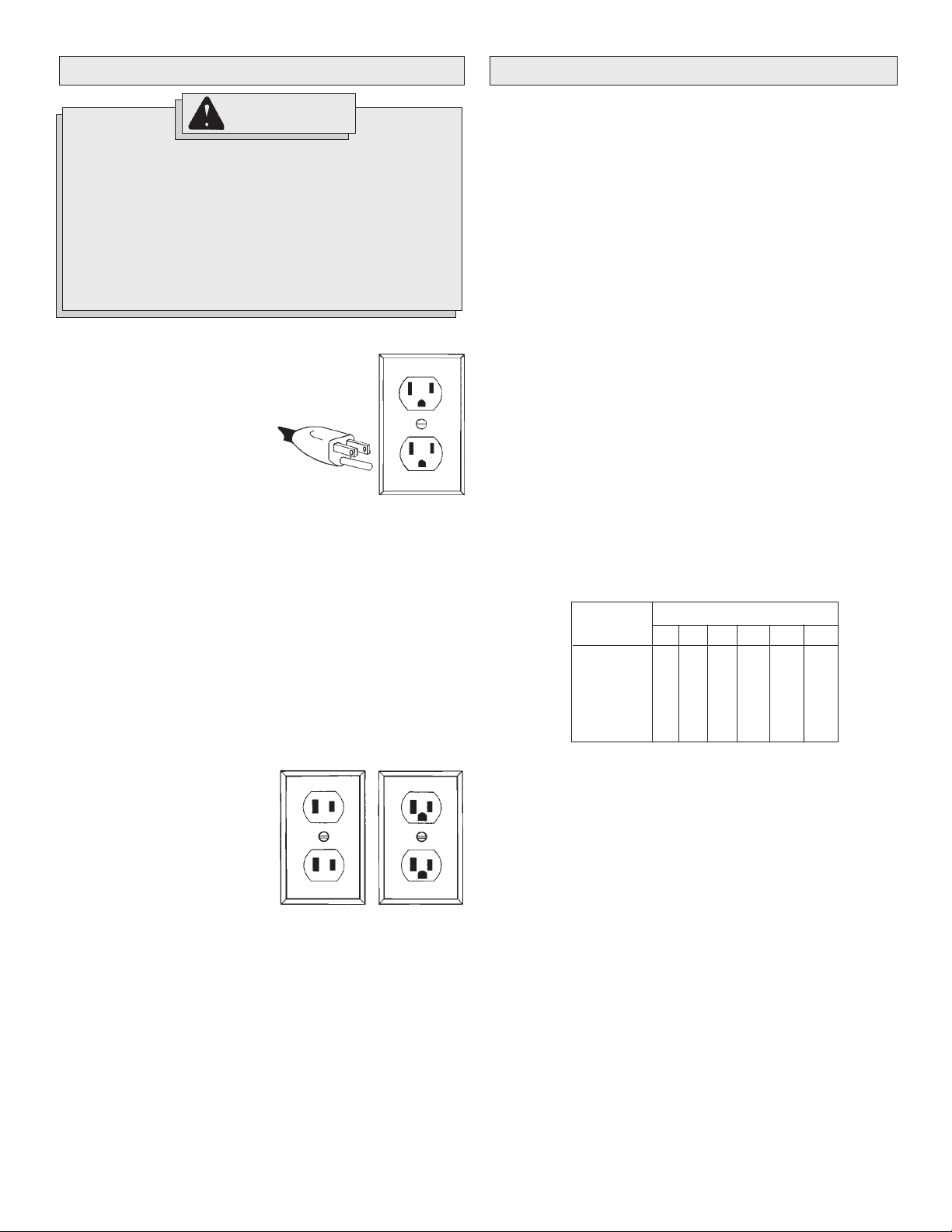

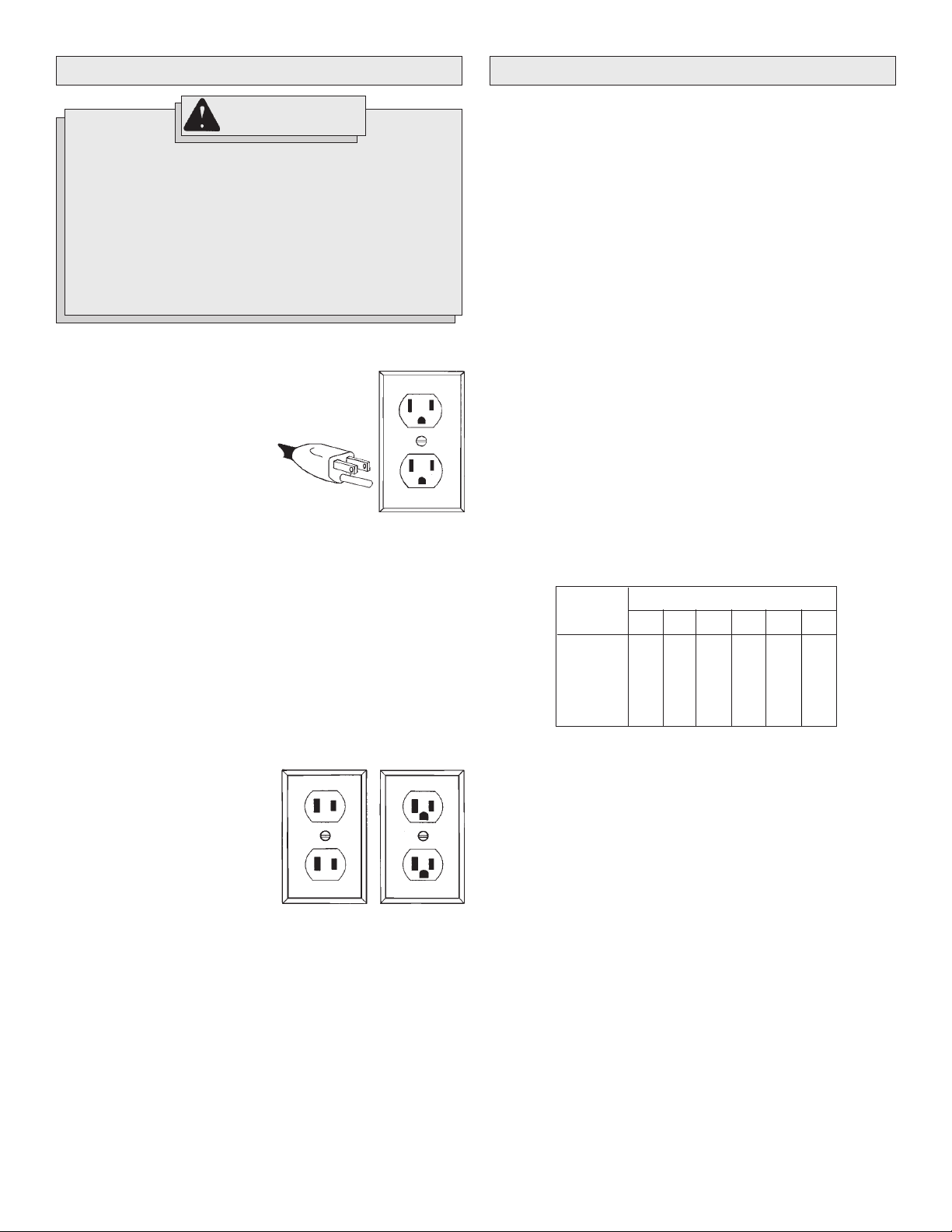

GROUNDING EXTENSION CORDS

WARNING!

Improperly connecting the grounding wire can result in the
risk of electric shock. Check with a qualified electrician if you
are in doubt as to whether the outlet is properly grounded.
Do not modify the plug provided with the tool. Never remove
the grounding prong from the plug. Do not use the tool if the
cord or plug is damaged. If damaged, have it repaired by a

MILWAUKEE

outlet, have a proper outlet installed by a qualified electrician.

Grounded Tools:
Tools with Three Prong Plugs

Tools marked “Grounding Required”
have a three wire cord and three
prong grounding plug. The plug must
be connected to a properly grounded
outlet (See Figure A). If the tool should
electrically malfunction or break
down, grounding provides a low re­sistance path to carry electricity
away from the user, reducing the risk
of electric shock.

The grounding prong in the plug is connected through the green wire
inside the cord to the grounding system in the tool. The green wire in the
cord must be the only wire connected to the tool's grounding system and
must never be attached to an electrically “live” terminal.

Your tool must be plugged into an appropriate outlet, properly installed
and grounded in accordance with all codes and ordinances. The plug
and outlet should look like those in Figure A.

Double Insulated Tools:
Tools with Two Prong Plugs

Tools marked “Double Insulated” do
not require grounding. They have a
special double insulation system
which satisfies OSHA requirements
and complies with the applicable
standards of Underwriters Labora­tories, Inc., the Canadian Standard
Association and the National Electri­cal Code. Double Insulated tools may
be used in either of the 120 volt out­lets shown in Figures B and C.

service facility before use. If the plug will not fit the

Fig. A

Fig. B

Fig. C

Grounded tools require a three wire extension cord. Double insulated
tools can use either a two or three wire extension cord. As the distance
from the supply outlet increases, you must use a heavier gauge exten­sion cord. Using extension cords with inadequately sized wire causes a
serious drop in voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the required minimum
wire size.

The smaller the gauge number of the wire, the greater the capacity of the
cord. For example, a 14 gauge cord can carry a higher current than a 16
gauge cord. When using more than one extension cord to make up the
total length, be sure each cord contains at least the minimum wire size
required. If you are using one extension cord for more than one tool, add
the nameplate amperes and use the sum to determine the required mini­mum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked
with the suffix “W-A” (“W” in Canada) to indicate that it is acceptable
for outdoor use.

• Be sure your extension cord is properly wired and in good electrical
condition. Always replace a damaged extension cord or have it
repaired by a qualified person before using it.

• Protect your extension cords from sharp objects, excessive heat
and damp or wet areas.

Recommended Minimum Wire Gauge

Nameplate

Amperes

8.1 - 12

12.1 - 15

15.1 - 20

* Based on limiting the line voltage drop to five
volts at 150% of the rated amperes.

for Extension Cords*

25'

0 - 5

5.1 - 8

16
16
14
12
10

Extension Cord Length

100'

50'

16
16
14
12
10

75'

16
14
12
10
10

14
12
10
10

150'

12
10

--

--

--

--

200'

12

--

--

--

--

READ AND SAVE ALL INSTRUCTIONS FOR

FUTURE USE.

page 4

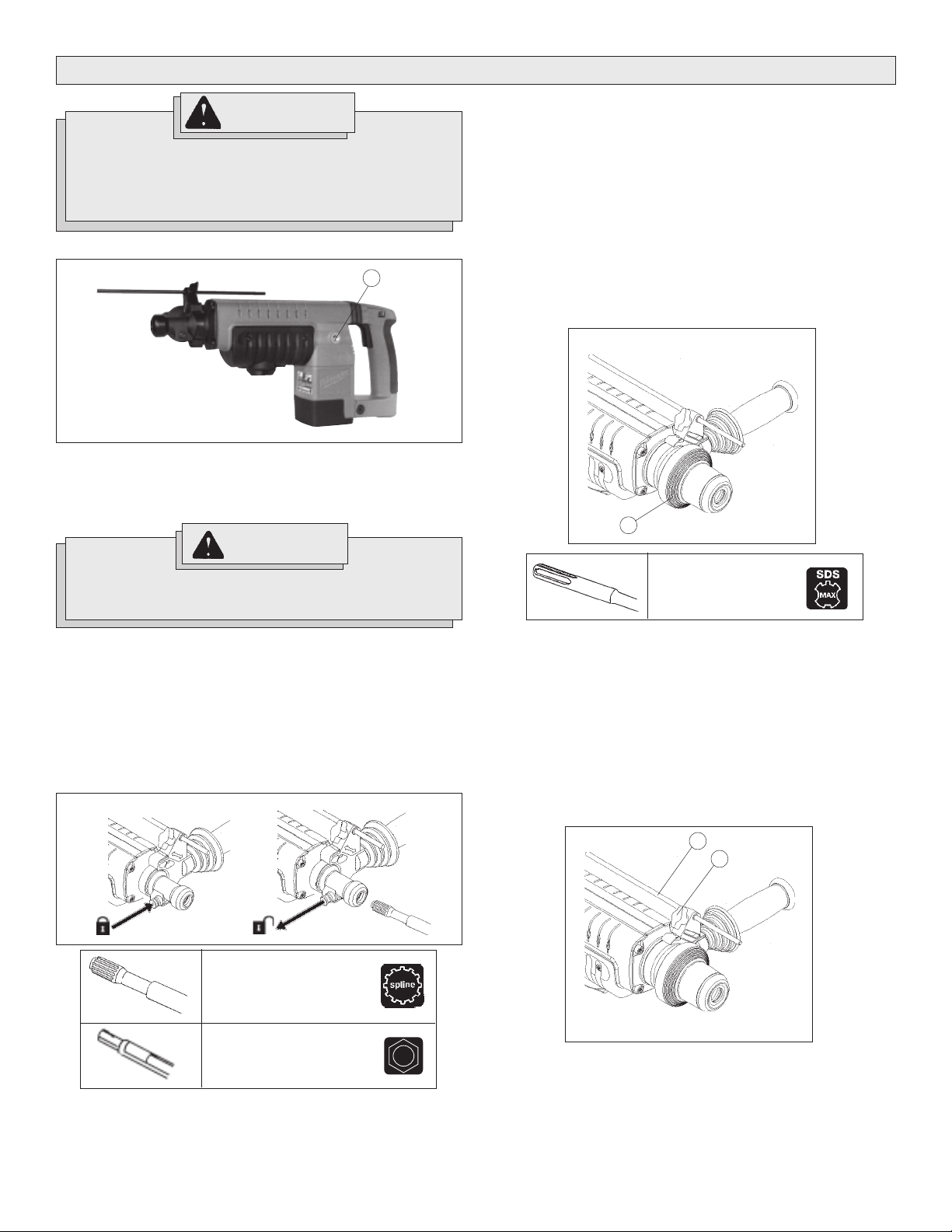

TOOL ASSEMBLY

WARNING!

To reduce the risk of injury, always unplug tool before
attaching or removing accessories or making adjustments.
Use only specifically recommended accessories. Others
may be hazardous.

Adjusting the Side Handle (Fig. 1)

Fig. 1

1. Loosen the side handle slightly by unscrewing it counterclockwise.

2. Rotate the side handle to the required angle.

3. Tighten the side handle securely.

1

WARNING!

2. To lock, push the bit lock to the right as shown.

3. To unlock, push the bit lock to the left as shown.

NOTE: Use caution when handling hot bits and chisels.

Installing Bits and Chisels (Fig. 3)
SDS Max Drive System (Cat. No. 5346-21, 5346-28)

The 5346-21 and 5346-28 rotary hammers use SDS max drill bits and
hammer steel chisels.

Fig. 3

1

Bit with SDS max shank

To reduce the risk of injury, always use a side handle when
using this tool. Always brace and hold securely.

The side handle can be used at the rear of the tool. Remove the handle
and install it in one of the positions provided on either side (1). Use the
side handle knob in the front handle position to secure the depth gauge
assembly.

Installing Bits and Chisels (Fig. 2)
Spline Drive System (Cat. No. 5345-21)

The 5345-21 Rotary Hammer uses carbide bits with spline shanks and
hammer steel chisels with round hex shanks.

Fig. 2

Rotary bit with spline shank

Chisel with round hex shank

1. Insert the bit or chisel into the nose of the tool.

2. Rotate bit slowly until it aligns with the locking mechanism.

3. Push bit into tool until it locks.

4. Check to see that bit is locked by tugging on it.

5. To remove bits and chisels, pull bit release collar (1) toward the rear
of tool and remove bit.

NOTE: Use caution when handling hot bits and chisels.

Setting the Depth Gauge (Fig. 4)

Fig. 4

1. Loosen the depth gauge adjustment knob (2).

2. Slide the depth gauge rod (1) backward or forward until it is set for
the desired depth. The drilling depth is the distance between the tip
of the bit and the tip of the depth gauge rod.

3. Tighten the depth gauge adjustment knob securely.

1

2

1. Insert the bit or chisel into the nose of the tool.
If you are using a rotary bit, make sure that the splines on the shank

engage with the splines inside the nose of the tool.
If you are using a chisel, make sure that the notch in the shank faces

toward the bit lock.

page 5

OPERATION

These rotary hammers have an Electronic Feedback Control Circuit (EFCC)
which helps improve the operation and life of the tool.

Soft Start

The Soft-Start feature reduces the amount of torque reaction to the tool
and the user. This feature gradually increases the motor speed up from
zero to the speed set by the speed control dial.

Feedback Control

The electronic speed control system allows the tool to maintain constant
speed and torque between no-load and load conditions.

WARNING!

To reduce the risk of injury, wear safety goggles or glasses
with side shields. Unplug the tool before changing accesso­ries or making adjustments.

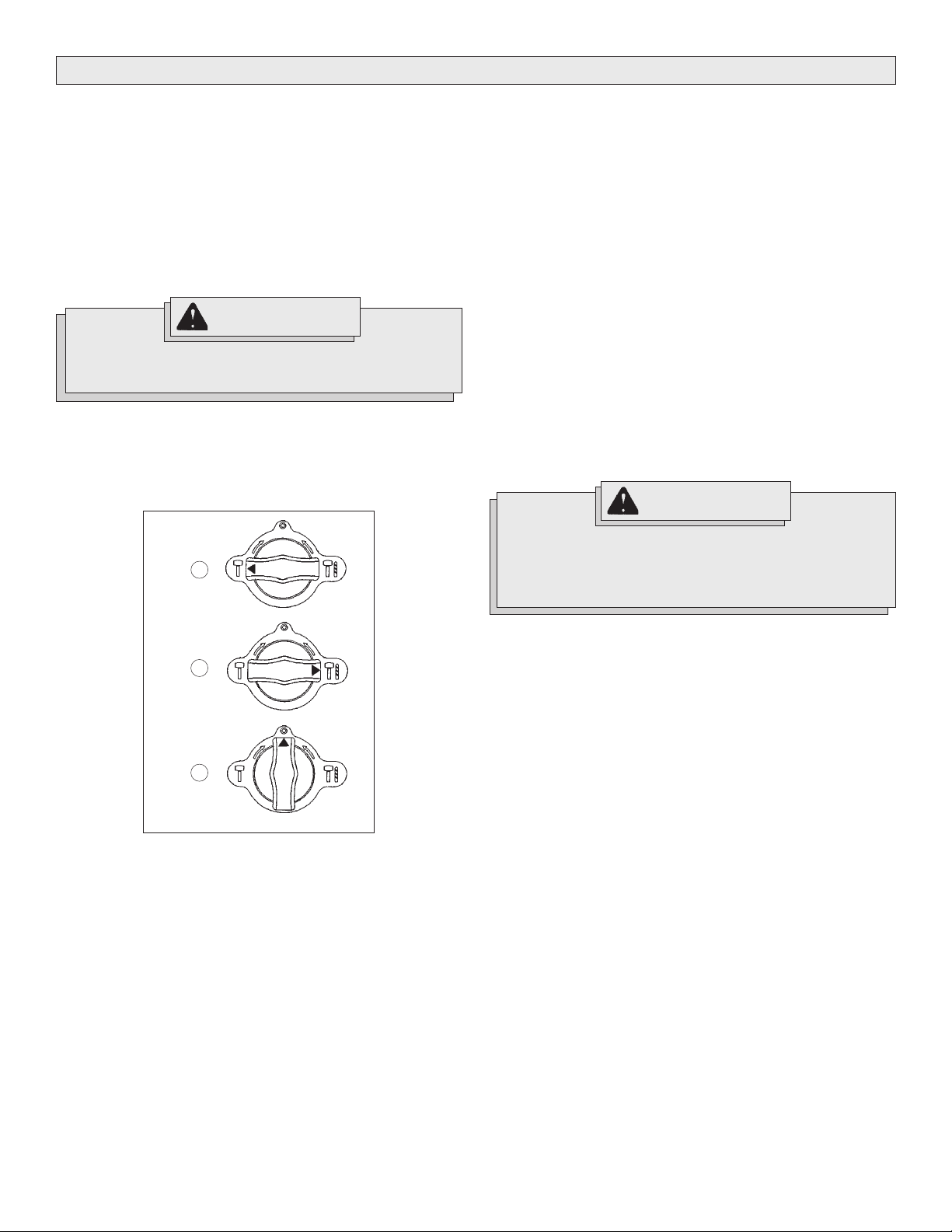

Selecting Action (Fig. 5)

The stop rotation knob may be set for either “hammering-only” or “ham­mering-with-rotation”. The 5346-21 and 5346-28 Rotary Hammers have
a third setting that allows the angle of the chisel blade to be adjusted.

Fig. 5

1

Hammering Only
Spline Drive System (Cat. No. 5345-21)

When a chisel (or other “hammering-only” accessory) is mounted into
the 5345-21 Rotary Hammer and the stop rotation knob is set for “ham­mering-with-rotation”, the rotational drive mechanism does not engage
with the chisel, even though the rotational drive mechanism is running.
The 5345-21 can use chisels in the “hammering-with-rotation” setting or
the “hammering-only” setting.

Hammering Only
SDS Max Drive System (Cat. No. 5346-21 and 5346-28)

When using chisels (or other “hammering-only” accessories) in the
5346-21 and 5346-28 Rotary Hammers, the stop rotation knob MUST be
set in the “hammer-only” setting. The rotational drive mechanism en­gages with the chisel (or other “hammering-only” accessory) when it is
mounted into the tool and the stop rotation knob is set for “hammering­with-rotation”.

NOTE: These rotary hammers must be set in the “hammering-only”
setting when setting self-drilling anchors. See “Setting Self-Drilling
Anchors" for complete instructions.

WARNING!

To reduce the risk of injury, when using chisels
or other hammering-only accessories in the 5346-21 and
5346-28 Rotary Hammers, set the tool in the “hammering­only” position.

2

3

Cat. No.
5346-21 and
5346-28

1. Hammering only. For use with “hammering-only” accessories.
Use this setting (1) for chiseling or setting self-drilling anchors.

2. Hammering with rotation. Use this setting (2) for drilling holes
with drill bits.

3. Chisel adjustment. (Cat. No. 5346-21 and 5346-28) Use this setting
(3) to adjust the angle of the chisel blade in relation to the tool. With
a chisel mounted in the tool:

• turn the knob to this setting

• twist the chisel to the desired angle

• set the tool for hammering only

NOTE: To engage the hammering mechanism, maintain pressure on the
bit. When the pressure on the bit is released, the hammering will stop.

Selecting Speed

These rotary hammers have a speed control dial. The speed control dial
allows the user to adjust the rotating speed (RPM) and the impact rate
(BPM) of the tool.

To change the speed, set the speed control dial to the desired setting.
Lower speeds provide more control when starting holes and reduce

‘spalling’ on breakthrough. Spalling occurs when pieces of material chip
off around the drilled hole on breakthrough. When chiseling in soft or
brittle materials, use lower speeds to reduce damage to surrounding
areas of the material.

Higher speeds provide for faster penetration when drilling and chiseling
in demolition work.

Starting and Stopping the Tool

1. To start the tool, pull trigger.

2. To stop the tool, release trigger.

Cold Starting

If this tool is stored for a long period of time or at cold temperatures, it
may not hammer initially because the lubrication has become stiff.
To warm up the tool:

1. Insert and lock a bit or chisel into the tool.

2. Turn the tool on, applying force to the bit or chisel against a concrete
or wood surface.

3. Turn the tool on and off every few seconds. In a short time, the tool
will start hammering. The colder the tool is, the longer it will take to
warm it up.

page 6

WARNING!

Applying greater pressure does not increase the tool's
effectiveness. If the applied working pressure is too high, the
shock absorber will be pushed together making the
vibrations to the handle noticeably stronger.

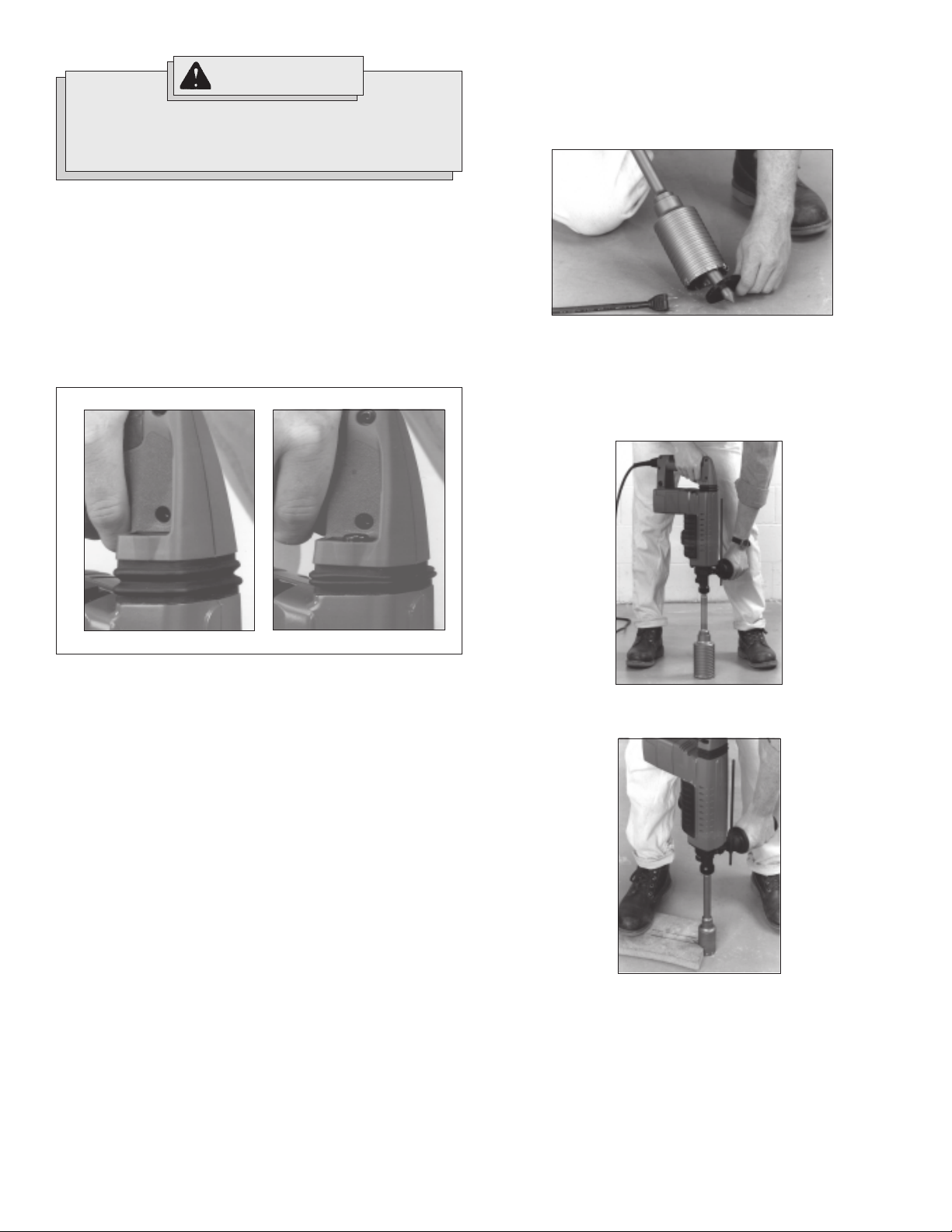

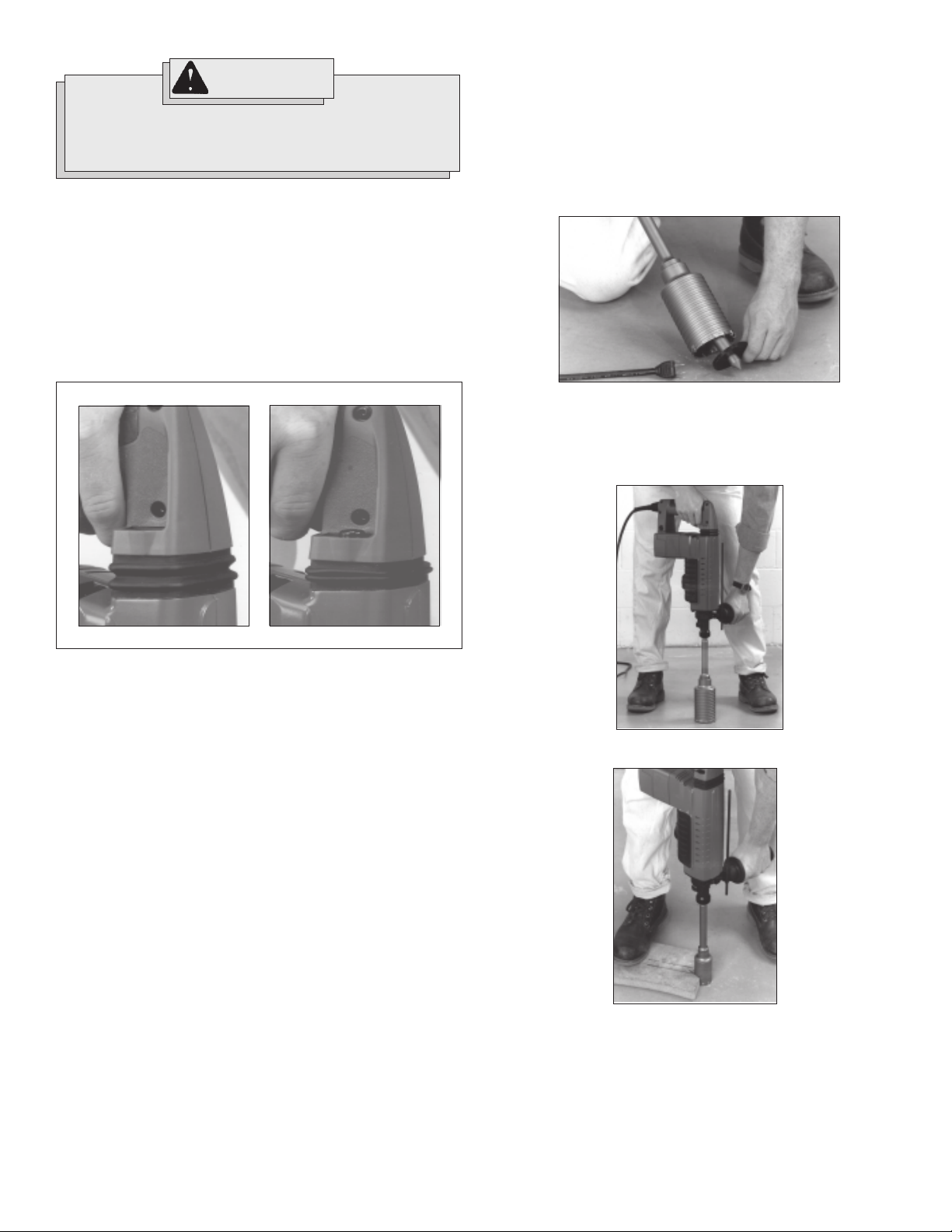

Operator Force (Fig. 6)

These rotary hammers feature the Vibration Isolation System to provide
the operator with comfort without sacrificing power or performance.
The motor is suspended independently from the switch handle.
Insulating elements absorb up to 50% of the vibration when hammering
and drilling.

Ideal operator force compresses the bellows slightly and allows the tool
to work aggressively while the handle remains steady.

Excessive force compresses the bellows significantly and reduces vi­bration dampening. Users will be able to feel the difference and should
adjust the force to the handle accordingly (Fig. 6).

Fig. 6

Fig. 7

3. Insert the adapter into the nose of the tool as described in “Installing
Bits”. Set the stop rotation knob to the hammering-with-rotation
setting.

4. Press the center pin firmly against your center mark, hold the tool
firmly and pull the trigger (Fig. 8).

Fig. 8

ideal applied force

The side handle works in a similar fashion, where moderate operator
force dampens vibration and excessive force reduces this effect.

Hammering or Hammering with Rotation

Position the tool, grasp the handles firmly and pull the trigger.
Always hold the tool securely using both handles and maintain control.

Use only enough pressure to hold the tool in place and prevent the tip of
the bit from wandering. This tool has been designed to achieve top
performance with only moderate pressure. Let the tool do the work.

If the speed begins to drop off when drilling deep holes, pull the bit
partially out of the hole while the tool is running to help clear dust.

NOTE: Do not use water to settle the dust since it will clog the bit flutes
and tend to make the bit bind in the hole. If the bit should bind, a built-in,
non-adjustable slip clutch prevents the bit from turning. If this occurs,
stop the tool, free the bit and begin again.

Using Rotary Percussion Core Bits (Fig. 7 - 10)

Core bits are useful for drilling large holes for conduit and pipe.

MILWAUKEE

durable carbide tips. These core bits are specially designed for fast,
accurate drilling with combined hammering and rotary action.

1. Clean and lubricate the threads on the adapter and core bit to make
later removal easier. Screw the threaded end of the adapter into the
rear of the core bit.

2. Push the guide plate onto the pointed end of the center pin. Insert the
center pin and guide plate assembly into the core bit. Be sure the
small end of the center pin is securely placed into the hole in the
center of the core bit (Fig. 7).

Heavy-Duty Core Bits have heat-treated steel bodies with

excessive applied force

NOTE: If a center pin and guide plate are not available, use a tem­plate or notched board to start the hole (Fig. 9).

Fig. 9

5. After drilling to about the depth of the core bit teeth, remove the
center pin and guide plate from the core bit. Resume drilling.

6. To change the core bit, hold the tool upwards, pointing it away from
your body as shown, and run it briefly in forward to loosen the core
bit from the adapter (Fig. 10).

Fig. 10

NOTE: To make deeper holes, remove the core bit, break and remove the

core. Resume drilling.

page 7

WARNING!

To reduce the risk of personal injury and damage to the tool
or work:

• Always use the “hammering-only” setting to set the
anchor. Never use the “hammering-with-rotation”
setting to set the anchor.

• Never switch the tool to “hammering-with-rotation” until
after the anchor has been set and the tooth anchor
chuck has been removed from the anchor.

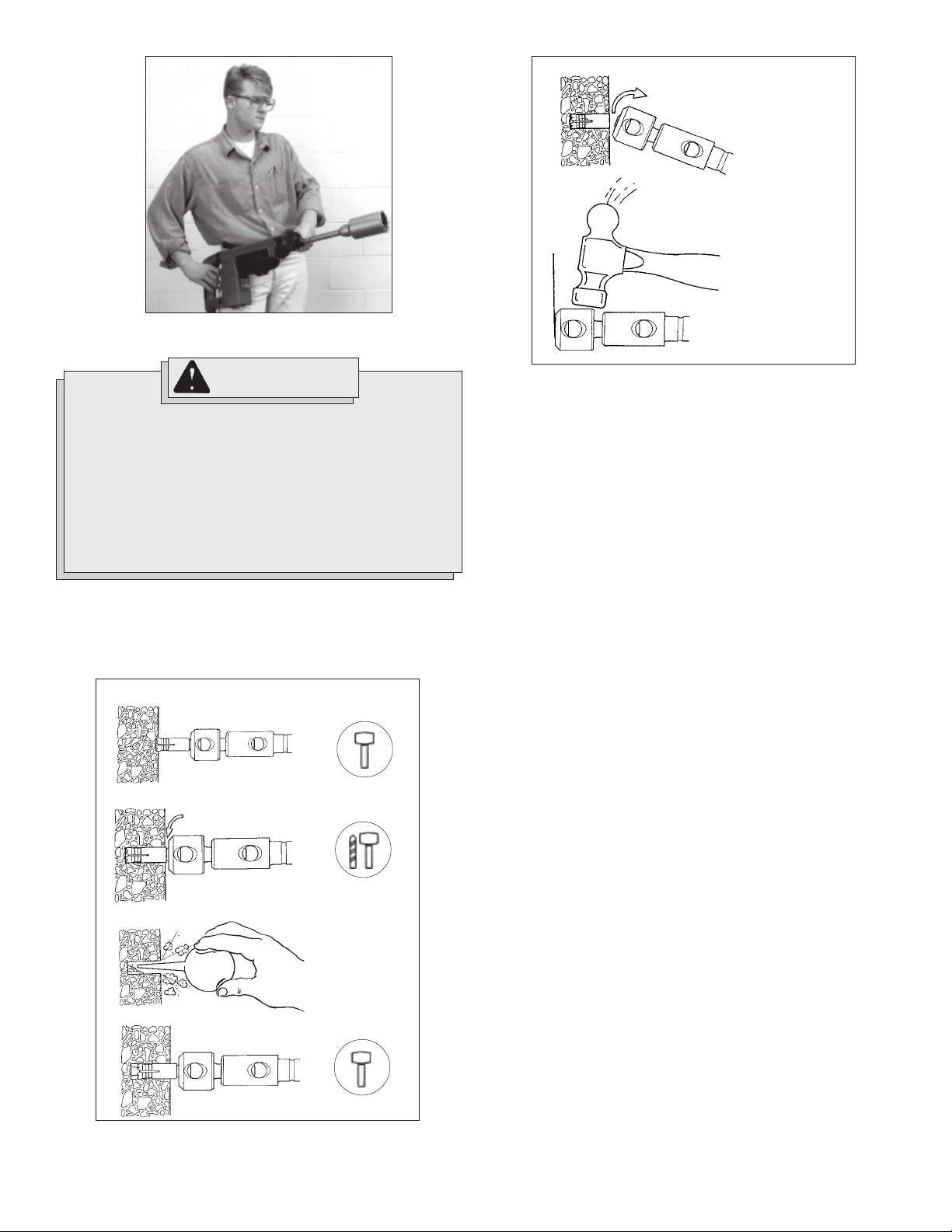

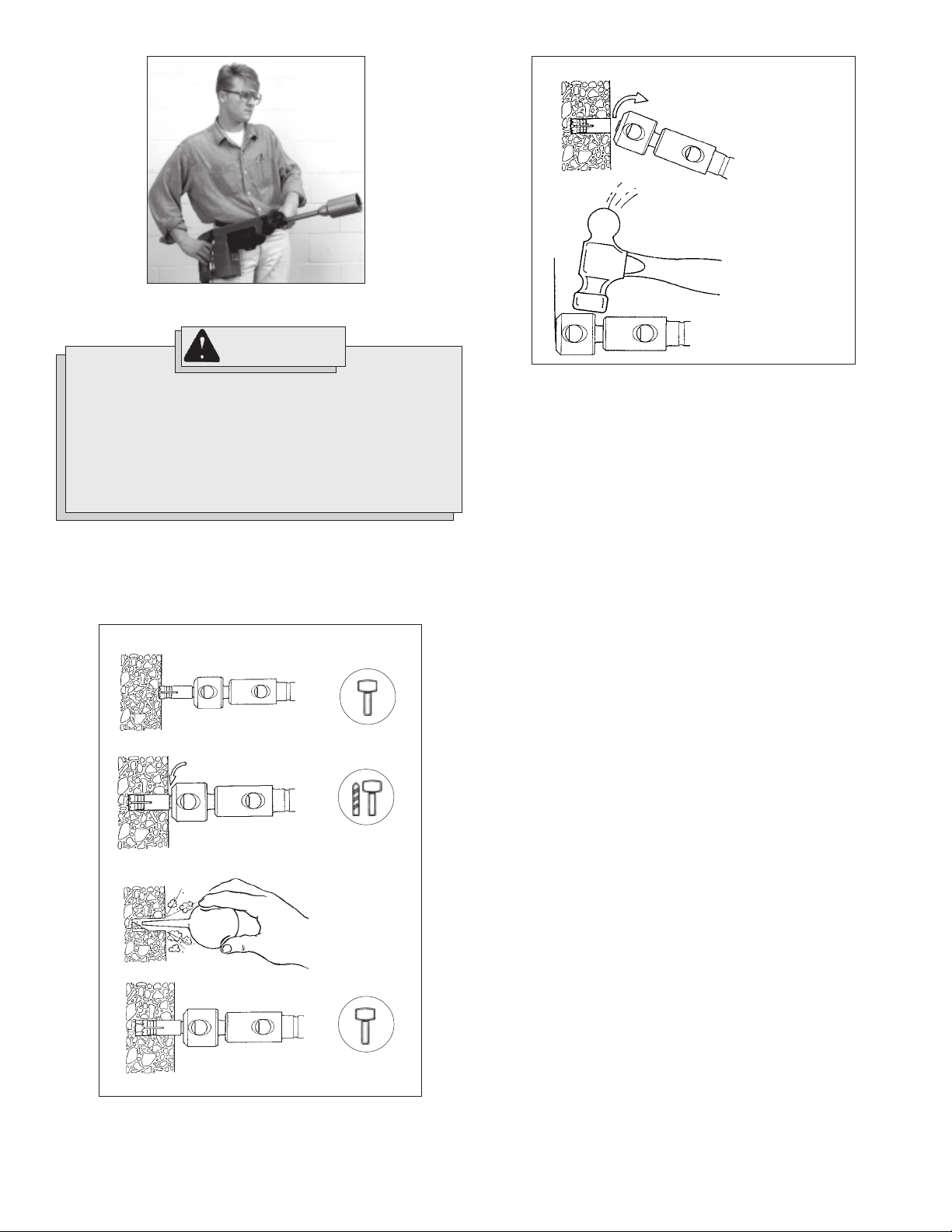

Setting Self-Drilling Anchors (Fig. 11 - 16)

These rotary hammers feature a stop rotation knob which is helpful for
setting self-drilling anchors up to 5/8".
require a “B” taper adapter.

Fig. 11

Fig. 12

1/8"

MILWAUKEE

Tooth Anchor Chucks

1. Place the proper size tooth anchor chuck into the “B” taper adapter.
Then insert the “B” taper adapter into the tool and lock it into place as
described. See “Installing Bits and Chisels”.

2. Insert the anchor into the tooth anchor chuck. Set the stop rotation
knob for hammering only. Set the anchor on your mark and hammer
until the teeth have penetrated the concrete (Fig. 11).

3. Switch the stop rotation knob for hammering with rotation and drill
until the chuck is 1/8" above the concrete (Fig. 12).

NOTE: It may be necessary to clean dust and cuttings from the
anchor several times while drilling the hole.

4. Remove the anchor from the hole while the tool is running. Clean the
dust and cuttings from the anchor by pointing it downward and
turning the tool on and off several times. Clean the dust out of the
hole with a vacuum cleaner or blowout bulb (Fig. 13).

5. Place the expansion plug into the anchor and insert the anchor into
the hole. Switch the stop rotation knob back to hammering only, and
hammer the anchor firmly into the hole (Fig. 14).

6. Snap the head off of the anchor. To remove the head of anchors up
to 5/8", grasp the handles firmly and pull the tool sharply towards
you (Fig. 15) or snap off the anchor head with a hand hammer as
shown (Fig. 16). The anchor is now ready to receive a bolt.

7. To remove the anchor head wedged in the tooth anchor chuck, use
drift pin 48-86-0100.

8. To remove the tooth anchor chuck, remove the “B” taper adapter
from the nose of the tool. Insert the drift pin supplied with the adapter
into the hole on the side of the “B” taper adapter and strike it sharply
to force out the tooth anchor chuck.

Fig. 13

Fig. 14

Fig. 15

Fig. 16

Chiseling and Chipping

MILWAUKEE

chiseling.
When chiseling, hold the tool at an angle to the workpiece. Work from a

corner or close to the edge of the workpiece, breaking off one small area
at a time rather than attempting too large an area.

A variety of accessories are available.

1-3/4" Rotary Hammers may be used for chipping and

Bushing Tools

Used to surface concrete.

Mortar Cutting Chisels (Seam Tools)

For removing old mortar for tuck pointing or
caulking.

Bull Points

For demolition work and starting holes in con­crete slabs.

Flat Chisels

For edging, chipping or channeling.

Scaling Chisels

For removing weld spatter or scale and cut­ting straight lines.

page 8

Slotting Chisel

For slotting and cutting between drilled holes
in concrete and masonry.

MAINTENANCE

ACCESSORIES

WARNING!

To reduce the risk of injury, always unplug your tool before
performing any maintenance. Never disassemble the tool or
try to do any rewiring on the tool's electrical system. Contact

MILWAUKEE

a

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance pro­gram. Before use, examine the general condition of your tool. Inspect
guards, switches, tool cord set and extension cord for damage. Check
for loose screws, misalignment, binding of moving parts, improper mount­ing, broken parts and any other condition that may affect its safe opera­tion. If abnormal noise or vibration occurs, turn the tool off immediately
and have the problem corrected before further use. Do not use a dam­aged tool. Tag damaged tools “DO NOT USE” until repaired
(see “Repairs”).

Under normal conditions, relubrication is not necessary until the motor
brushes need to be replaced. After six months to one year, depending on
use, return your tool to the nearest
following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings,
housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• Testing to assure proper mechanical and electrical operation

service facility for ALL repairs.

MILWAUKEE

service facility for the

WARNING!

To reduce the risk of injury, always unplug the tool before
attaching or removing accessories. Use only specifically
recommended accessories. Others may be hazardous.

For a complete listing of accessories refer to your
Tool catalog or go on-line to www.milwaukeetool.com. To obtain a cata­log, contact your local distributor or a service center listed on the back
cover of this operator’s manual.

MILWAUKEE

Electric

WARNING!

To reduce the risk of injury, electric shock and damage to the
tool, never immerse your tool in liquid or allow a liquid to flow
inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and
free of oil or grease. Use only mild soap and a damp cloth to clean your
tool since certain cleaning agents and solvents are harmful to plastics
and other insulated parts. Some of these include: gasoline, turpentine,
lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia
and household detergents containing ammonia. Never use flammable or
combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service
center listed on the back cover of this operator’s manual.

FIVE YEAR TOOL LIMITED WARRANTY

Every

MILWAUKEE

ranted to be free from defects in material and workmanship.
will repair or replace (at
tool (including battery chargers) which examination proves to be defec­tive in material or workmanship from five (5) years after the date of
purchase. Return the tool and a copy of the purchase receipt or other
proof of purchase to a
Branch location or
paid and insured. This warranty does not cover damage from repairs
made or attempted by other than
abuse, normal wear and tear, lack of maintenance, or accidents.

Battery Packs, Flashlights, and Radios are warranted for one (1) year
from the date of purchase.

THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE
EXCLUSIVE. IN NO EVENT SHALL
INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
LOSS OF PROFITS.

THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRAN­TIES, OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED FOR
MERCHANTABLILITY OR FITNESS FOR PARTICULAR USE OR PURPOSE.

This warranty gives you specific legal rights. You may also have other
rights that vary from state to state and province to province. In those
states that do not allow the exclusion of implied warranties or limitation
of incidental or consequential damages, the above limitations or exclu­sions may not apply to you. This warranty applies to the United States,
Canada, and Mexico only.

tool is tested before leaving the factory and is war-

MILWAUKEE

MILWAUKEE

MILWAUKEE

MILWAUKEE

’s discretion), without charge, any

Factory Service/Sales Support

Authorized Service Station, freight pre-

MILWAUKEE

MILWAUKEE

authorized personnel,

BE LIABLE FOR ANY

page 9

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT!

VOUS DEVEZ LIRE ET COMPRENDRE TOUTES LES INSTRUCTIONS

Le non-respect, même partiel, des instructions ci-après entraîne un risque de choc
électrique, d'incendie et/ou de blessures graves.

CONSERVEZ CES INSTRUCTIONS

AIRE DE TRAVAIL

1. Veillez à ce que l’aire de travail soit propre et bien éclairée.

Le désordre et le manque de lumière favorisent les accidents.

2. N’utilisez pas d’outils électriques dans une atmosphère ex-

plosive, par exemple en présence de liquides, de gaz ou de
poussières inflammables. Les outils électriques créent des

étincelles qui pourraient enflammer les poussières ou les vapeurs.

3. Tenez à distance les curieux, les enfants et les visiteurs
pendant que vous travaillez avec un outil électrique. Ils
pourraient vous distraire et vous faire faire une fausse manoeuvre.
Installez des barrières ou des écrans protecteurs si nécessaire.

SÉCURITÉ ÉLECTRIQUE

4. Les outils mis à la terre doivent être branchés dans une
prise de courant correctement installée et mise à la terre
conformément à tous les codes et règlements pertinents.
Ne modifiez jamais la fiche de quelque façon que ce soit,
par exemple en enlevant la broche de mise à la terre.
N’utilisez pas d’adaptateur de fiche. Si vous n’êtes pas
certain que la prise de courant est correctement mise à la
terre, adressez-vous à un électricien qualifié. En cas de

défaillance ou de défectuosité électrique de l’outil, une mise à la
terre offre un trajet de faible résistance à l’électricité qui autrement
risquerait de traverser l’utilisateur.

5. Les outils à double isolation sont équipés d’une fiche

polarisée (une des lames est plus large que l’autre), qui ne
peut se brancher que d’une seule façon dans une prise
polarisée. Si la fiche n’entre pas parfaitement dans la prise,
inversez sa position ; si elle n’entre toujours pas bien,
demandez à un électricien qualifié d’installer une prise de
courant polarisée. Ne modifiez pas la fiche de l’outil.

La double isolation élimine le besoin d’un cordon d’alimentation à
trois fils avec mise à la terre ainsi que d’une prise de courant mise à
la terre.

6. Évitez tout contact corporel avec des surfaces mises à la

terre (tuyauterie, radiateurs, cuisinières, réfrigérateurs,
etc.). Le risque de choc électrique est plus grand si votre corps est

en contact avec la terre.

7. N’exposez pas les outils électriques à la pluie ou à l’eau. La
présence d’eau dans un outil électrique augmente le risque de choc
électrique.

8. Ne maltraitez pas le cordon. Ne transportez pas l’outil par

son cordon et ne débranchez pas la fiche en tirant sur le
cordon. N’exposez pas le cordon à la chaleur, à des huiles, à
des arêtes vives ou à des pièces en mouvement. Remplacez
immédiate-ment un cordon endommagé. Un cordon

endommagé augmente le risque de choc électrique.

9. Lorsque vous utilisez un outil électrique à l’extérieur,

employez un prolongateur pour l’extérieur marqué « W-A »
ou « W ». Ces cordons sont faits pour être utilisés à l’extérieur et

réduisent le risque de choc électrique.

SÉCURITÉ DES PERSONNES

en mouvement. Des vêtements flottants, des bijoux ou des

cheveux longs risquent d’être happés par des pièces en mouvement.

12. Méfiez-vous d’un démarrage accidentel. Avant de brancher
l’outil, assurez-vous que son interrupteur est sur ARRÊT. Le
fait de transporter un outil avec le doigt sur la détente ou de brancher
un outil dont l’interrupteur est en position MARCHE peut mener tout
droit à un accident.

13. Enlevez les clés de réglage ou de serrage avant de démarrer
l’outil. Une clé laissée dans une pièce tournante de l’outil peut
provoquer des blessures.

14. Ne vous penchez pas trop en avant. Maintenez un bon appui
et restez en équilibre en tout temps. Un bonne stabilité vous
permet de mieux réagir à une situation inattendue.

15. Utilisez des accessoires de sécurité. Portez toujours des
lunettes ou une visière. Selon les conditions, portez aussi un
masque antipoussière, des bottes de sécurité antidérapantes, un
casque protecteur et/ou un appareil antibruit.

UTILISATION ET ENTRETIEN DES OUTILS

16. Immobilisez le matériau sur une surface stable au moyen
de brides ou de toute autre façon adéquate. Le fait de tenir la

pièce avec la main ou contre votre corps offre une stabilité
insuffisante et peut amener un dérapage de l’outil.

17. Ne forcez pas l’outil. Utilisez l’outil approprié à la tâche. L’outil
correct fonctionne mieux et de façon plus sécuritaire. Respectez
aussi la vitesse de travail qui lui est propre.

18. N’utilisez pas un outil si son interrupteur est bloqué. Un outil
que vous ne pouvez pas commander par son interrupteur est
dangereux et doit être réparé.

19. Débranchez la fiche de l’outil avant d’effectuer un réglage,
de changer d’accessoire ou de ranger l’outil. De telles mesures
préventives de sécurité réduisent le risque de démarrage accidentel
de l’outil.

20. Rangez les outils hors de la portée des enfants et d’autres
personnes inexpérimentées. Les outils sont dangereux dans
les mains d’utilisateurs novices.

21. Prenez soin de bien entretenir les outils. Les outils de coupe
doivent être toujours bien affûtés et propres. Des outils bien
entretenus, dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger. N’utilisez pas un
outil défectueux. Fixez-y une étiquette marquée « Hors d’usage »
jusqu’à ce qu’il soit réparé.

22. Soyez attentif à tout désalignement ou coincement des

pièces en mouvement, à tout bris ou à toute autre condition
préjudiciable au bon fonctionnement de l’outil. Si vous
constatez qu’un outil est endommagé, faites-le réparer
avant de vous en servir. De nombreux accidents sont causés par

des outils en mauvais état.

23. N’utilisez que des accessoires que le fabricant recommande
pour votre modèle d’outil. Certains accessoires peuvent convenir
à un outil, mais être dangereux avec un autre.

RÉPARATION

10. Restez alerte, concentrez-vous sur votre travail et faites
preuve de jugement. N’utilisez pas un outil électrique si
vous êtes fatigué ou sous l’influence de drogues, d’alcool
ou de médicaments. Un instant d’inattention suffit pour entraîner

des blessures graves.

11. Habillez-vous convenablement. Ne portez ni vêtements

flottants ni bijoux. Confinez les cheveux longs. N’approchez
jamais les cheveux, les vêtements ou les gants des pièces

page 10

24. La réparation des outils électriques doit être confiée à un
réparateur qualifié. L’entretien ou la réparation d’un outil électrique
par un amateur peut avoir des conséquences graves.

25. Pour la réparation d’un outil, n’employez que des pièces de

rechange d’origine. Suivez les directives données à la sec­tion « Réparation » de ce manuel. L’emploi de pièces non

autorisées ou le non-respect des instructions d’entretien peut créer
un risque de choc électrique ou de blessures.

RÈGLES DE SÉCURITÉ PARTICULIÈRES

1. Tenez l’outil par ses parties isolées lorsqu’il y a risque de contact de l’outil avec des fils sous tension ou même, le cordon de
l’outil. Le contact d’une partie métallique de l’outil avec un fil sous tention comporte un risque de choc électrique.

2. L’exposition au bruit intense peut occasionner des troubles auditifs. Portez un protecteur anti-bruit lorsque vous utilisez l’outil pour une
période prolongée.

3. Tenez les mains à l'écart des arêtes tranchantes et des pièces en mouvement.

4. Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se
détachent, faites-les remplacer gratuitement à un centre de service

5. AVERTISSEMENT! La poussière degage par perçage, sclage, perçage et autres travaux de construction contient des substances chimiques
reconnues comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de
telles substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.
Les risque associés à l’exposition à ces substances varient, dépendant de la fréquence des travaux. Afin de minimiser l’exposition à ces

substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière
spécifiquement conçu pour la filtration de particules microscopiques.

MILWAUKEE

accrédité.

Spécifications

No
de

cat.

5345-21

5346-21

5346-28

*

EFCC - La commande du curcuit électronique de réaction « EFCC » maintient une

Volts

CA

120

120

120

Vide/
T/min
á vide

150-400*

150-400*

150-400*

Vide/

Coups/

min

á vide

1300-3450*

1300-3450*

1300-3450*

Forets-

Percussion

Carburés

45 mm

(1-3/4")

45 mm

(1-3/4")

45 mm

(1-3/4")

Carottiers

à

percussion

152 mm

(6")

152 mm

(6")

152 mm

(6")

vitesse de rotation constante sans égard à la charge.

Pièce

d’ancrage

à

autoforage

16 mm

(5/8")

16 mm

(5/8")

16 mm

(5/8")

« Cisellement

et burinage »

DESCRIPTION FONCTIONNELLE

11

10

Ciseaux

Voir

12

BPM

Pictographie

Double Isolation

l’Association canadienne de
normalisation (ACNOR)

Underwriters Laboratories, Inc.

Courant alternatif

Ampères

Tours-minute à vide (RPM)

Inscription mexicaine
d’approbation

Coups/minute á vide (BPM)

1

2

3

1. Prise de poignée latérale arrière

2. Système antivibration

3. Indicateur de régimes

4. Poignée

5. Détente

6. Fiche signalétique

7. Bouton d’arrêt de rotation

8. Verrou de foret (No de cat. 5345-21)
Collet de déclenchement de foret
(No de cat. 5346-21 et 5346-28)

9. Écran antipoussière

10. Poignée latérale antivibration

11. Bouton de réglage de la jauge

12. Jauge de profondeur

4

9

8

7

6

No de cat. 5345-21

9

8

No de cat. 5346-21, 5346-28

5

page 11

MISE À LA TERRE

CORDONS DE RALLONGE

AVERTISSEMENT!

Si le fil de mise à la terre est incorrectement raccordé, il peut
en résulter des risques de choc électrique. Si vous n’êtes
pas certain que la prise dont vous vous servez est
correctement mise à la terre, faites-la vérifier par un
électricien. N’altérez pas la fiche du cordon de l’outil.
N’enlevez pas de la fiche, la dent qui sert à la mise à la terre.
N’employez pas l’outil si le cordon ou la fiche sont en mauvais
état. Si tel est le cas, faites-les réparer dans un centre­service
fiche du cordon ne s’adapte pas à la prise, faites remplacer
la prise par un électricien.

Outils mis à la terre :
Outils pourvus d’une fiche de cordon à trois dents

Les outils marqués « Mise à la terre
requise » sont pourvus d’un cordon
à trois fils dont la fiche a trois dents.
La fiche du cordon doit être branchée
sur une prise correctement mise à la
terre (voir Figure A). De cette façon,
si une défectuosité dans le circuit
électrique de l’outil survient, le relais
à la terre fournira un conducteur à
faible résistance pour décharger le
courant et protéger l’utilisateur contre
les risques de choc électrique.

La dent de mise à la terre de la fiche est reliée au système de mise à la
terre de l’outil via le fil vert du cordon. Le fil vert du cordon doit être le seul
fil raccordé à un bout au système de mise à la terre de l’outil et son autre
extrémité ne doit jamais être raccordée à une borne sous tension
électrique.

Votre outil doit être branché sur une prise appropriée, correctement
installée et mise à la terre conformément aux codes et ordonnances en
vigueur. La fiche du cordon et la prise de courant doivent être semblables
à celles de la Figure A.

Outils à double isolation:
Outils pourvus d’une fiche de
cordon à deux dents

Les outils marqués « Double
Isolation » n’ont pas besoin d’être
raccordés à la terre. Ils sont pourvus
d’une double isolation conforme eux
exigences de l’OSHA et satisfont aux
normes de l’Underwriters Laborato­ries, Inc., de l’Association canadienne
de normalisation (ACNOR) et du
« National Electrical Code » (code na­tional de l’électricité). Les outils à
double isolation peuvent être
branchés sur n’importe laquelle des
prises à 120 volt illustrées ci-contre
Figure B et C.

MILWAUKEE

accrédité avant de vous en servir. Si la

Fig. A

Fig. B

Fig. C

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois fils
doit être employé pour les outils mis à la terre. Pour les outils à double
isolation, on peut employer indifféremment un cordon de rallonge à deux
ou trois fils. Plus la longueur du cordron entre l’outil et la prise de courant
est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un
cordon de rallonge incorrectement calibré entraîne une chute de voltage
résultant en une perte de puissance qui risque de détériorer l’outil.
Reportez-vous au tableau ci-contre pour déterminer le calibre minimum
du cordon.

Moins le calibre du fil est élevé, plus sa conductivité est bonne. Par
exemple, un cordon de calibre 14 a une meilleure conductivité qu’un
cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour
couvrir la distance, assurez-vous que chaque cordon possède le cali­bre minimum requis. Si vous utilisez un seul cordon pour brancher
plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour obtenir le calibre minimal requis
pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur, assurez-vous qu’elle est

marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est
adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et
en bonne condition. Remplacez tout cordon derallonge détérioré ou
faites-le remettre en état par une personne compétente avant de
vous en servir.

• Tenez votre cordon de rallonge à l’écart des objets ranchants, des
sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour

signalétique

* Basé sur sur une chute de voltage limite de 5
volts à 150% de l’intensité moyenne de courant.

les cordons de rallonge*

Fiche

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0
12,1 - 15,0
15,1 - 20,0

Longueur du cordon de rallonge (m)

7,6

16
16
14
12
10

15,2

16
16
14
12
10

22,8

16
14
12
10
10

30,4

14
12
10
10

--

45,7

12
10

--

--

--

60,9

12

--

--

--

--

LISEZ ATTENTIVEMENT CES INSTRUCTIONS

ET CONSERVEZ-LES POUR LES

CONSULTER AU BESOIN.

page 12

MONTAGE DE L'OUTIL

AVERTISSEMENT!

Afin de réduire le risque de blessures, débranchez toujours
l’outil avant d’y faire des réglages, d’y attacher ou d’en
enlever les accessoires. L’usage d’accessoires autres que
ceux qui sont spécifiquement recommandés pour cet outil
peut comporter des risques.

Positionnement de la poignée latérale (Fig. 1)

Fig. 1

1. Desserrez légèrement la poignée en la dévissant.

2. Faites-la pivoter à la position requise.

3. Serrez-la à fond.

1

AVERTISSEMENT!

Si vous utilisez un ciseau, assurez-vous que l’encoche sur la tige
est orientée vers le bas face au verrou de foret.

2. Pour verrouiller, poussez le verrou de foret vers la gauche tel
qu’illustré ci-dessus.

3. Pour déverrouiller, poussez le verrou vers la droite tel qu’illustré.

N.B. Soyez prudent lorsque vous maniez des forets ou des ciseaux
brûlants.

Insertion des forets et ciseaux (Fig. 3)
Système d’entraînement à cannelures « SDS max. »
(No de Cat. 5346-21 et 5346-28)

Le marteau (No 5346-21 et 5346-28) utilise des forets SDS max. et des
ciseaux à percussion en acier.

Fig. 3

1

Pour minimiser les risques de blessures corporelles,
utilisez toujours la poignée laterérale lorsque vous maniez
l’outil. Étayez-la et maintenez-la solidement.

La poignée latérale peut être placée à l'arrière de l'outil. Enlevez-la et
posez-la à une des positions pourvues de chaque côté de l'outil (1).
Utilisez le bouton de la poignée latérale (qui accompagne l'outil) pour
fixer la jauge de profondeur lorsque la poignée est en position avancée.

Insertion des forets et ciseaux (Fig. 2)
Système d’entraînement à cannelures (No de Cat. 5345-21)

Le marteau rotatif No 5345-21 utilise des forets carburés à tige cannelée
et des ciseaux à percussion en acier à tige ronde et hexagonale.

Fig. 2

Foret rotatif à tige cannelée

Foret à tige SDS max.

1. Insérez le foret ou le ciseau dans le bec de l'outil.

2. Tournez la pièce lentement jusqu'à ce qu'elle s'aligne sur le mécanisme
d'enclenchement.

3. Poussez la pièce dans l'outil pour qu'elle s'enclenche.

4. Tirez sur la pièce pour vérifier l'enclenchement.

5. Pour retirer le foret ou le ciseau, tirez le collet de déclenchement (3)
du foret vers l'arrière de l'outil et enlevez la pièce.

N.B. Soyez prudent lorsque vous maniez des forets ou des ciseaux
brûlants.

Réglage de la jauge de profondeur (Fig. 4)

Fig. 4

1

2

Ciseau à tige ronde et
hexagonale.

1. Insérez le foret ou le ciseau dans le bec de l’outil.
Si vous utilisez un foret, assurez-vous que les cannelures de la

queue s’emboîtent dans les cannelures de la paroi intérieure du bec
de l’outil.

1. Desserrez le bouton de réglage de la jauge de profondeur (2).

2. Glissez la tige de la jauge (1) vers l'arrière ou vers l'avant jusqu'à la
profondeur désirée. La profondeur de forage est la distance entre la
bout du foret et le bout de le jauge de profondeur.

3. Serrez le bouton de réglage de la jauge á fond.

page 13

MANIEMENT

Ces marteaux rotatifs sont pourvus d’une commande de circuit
électronique de réaction « EFCC » qui améliore le rendement er la durée
de l’outil.

Démarrage souple

Cette caractéristique réduit l’effet du couple antagoniste sur l’outil et
l’utilisateur. Elle augmente graduellement la vitesse du moteur entre le
point mort et la vitesse désignée au sélecteur de régime.

Commande de réaction

Le système de commande électronique de régime permet à l’outil de
maintenir une vitesse et un couple constants entre les conditions de
fonctionnement à vide ou à charge.

AVERTISSEMENT!

Pour minimiser les risques de blessures, portez des lu­nettes à coques latérales. Débranchez l’outil avant de
changer les accessoires ou d’effectuer des réglages.

Choix du mode d’action (Fig. 5)

La commande d’arrêt de rotation peut être placée à la position de percus­sion seulement « Hammering only » ou à la position de percussion avec
rotation « Hammering-with-rotation ». Le marteau rotatif (No 5346-21 et
5346-28) est pourvu d’une troisième position de réglage qui permet
d’ajuster l’angle du ciseau.

Fig. 5

1

Percussion seulement « Hammering only »
Système d’entraînement à cannelures (No de cat. 5345-21)

Lorsqu’un ciseau ou un autre outil de percussion seulement est installé
sur le marteau 5345-21, alors que la commande d’arrêt de rotation est la
position percussion avec rotation, le mécanisme d’entraînement rotatoire
n’engage pas la rotation du ciseau ou de l’outil de percussion, même s’il
est en mouvement. Le modèle 5345-21 peut utiliser un ciseau ou un autre
outil de percussion, automatiquement sans rotation, à l’une ou l’autre des
positions de percussion seulement ou de percussion avec rotation.

Percussion seulement « Hammering only »
Système d’entraînement SDS max. (No de cat. 5346-21 et 5346-28)

Lorsque vous utilisez un ciseau ou un autre outil de percussion avec le
marteau (No de cat. 5346-21 et 5346-28), la commande d’arrêt de rota­tion soit être placée à la position de percussion seulement. Le mécanisme
d’entraînement rotatoire engage la rotation du ciseau ou de l’outil à per­cussion qui y est installé, lorsque la commande d’arrêt de rotation est à
la position percussion avec rotation.

N.B. Ces marteaux rotatifs doivent être réglés à la position percussion
seulement pour la pose des pièces d’ancrage autoforeuses. Voir in­structions aux pose des pièces d’ancrage à autoforage.

Choix du régime

AVERTISSEMENT!

Pour minimiser les risques de blessures, lors de l’usage
d’un ciseau ou d’un autre outil de percussion avec un
marteau (No de cat. 5346-21 et 5346-28), placez la commande
d’arrêt de rotation du marteau à la position percussion
seulement.

2

3

No de cat.
5346-21 et 5346-28

1. La position de percussion seulement « Hammering only » (1)

est à utiliser avec les accessoires de percussion seulement pour
ciseler ou installer des pièces d’ancrage autoforeuses.

2. Le mode de percussion avec rotation. Sert à forer des trous à

l’aide de forets.

3. Réglage de ciseau. (No de cat. 5346-21 et 5346-28) Utilisez cette

position (3), lorsqu’un ciseau est monté sur l’outil, pour ajuster l’angle
du ciseau par rapport à l’outil.

• Placez la commande d’arrêt de rotation à la position de réglage
d’angle.

• Donnez au ciseau l’angle voulu.

• Placez la commande d’arrêt de rotation à la position « Hammer­ing only ».

N.B. Pour engager le mécanisme de percussion, exercez une pression
sur le foret. La percussion va s’arrêter dès que vous relâcherez la
pression.

Ces marteaux rotatifs sont pourvus d’un sélecteur de régime Le séIecteur
de régime permet à l’utilisateur de régler la vitesse de rotation (T/min) et
le rythme de percussion (Coups/min.)

Pour changer la vitesse, placez le sélecteur de régime à la position
désirée.

Les basses vitesses offrent une meilleure maîtrise pour commencer à
percer les trous et elles des morceaux de matériau se détachent des
rebords du trou au moment ou le foret passe au travers du matériau.
Lorsque vous ciselez dans un matériau friable ou mou, utilisez les basses
vitesses pour minimiser les dommages aux environs de l’aire de forage.

Les vitesses plus hautes offrent une pénétration plus rapide du forage
et du cisellement au cours des travaux de démolition.

Démarrage et arrêt de l’outil

1. Pour mettre l’outil en marche, appuyez sur la détente.

2. Pour arrêter l’outil, relâchez la détente.

Démarrage à froid

Si l’outil est rangé durant longtemps à basse température, il se peut que
la percussion ne débute pas immédiatement parce que le lubrifiant sera
figé. Pour réchauffer l’outil,

1. Insérez un foret et verrouillez-le dans l’outil.

2. Mettez l’outil en marche en appuyant fortement le foret sur une
surface de béton ou de bois.

3. Faites alterner la mise en marche et l’arrêt à plusieurs reprises par
intervalles de quelques secondes. En peu de temps, l’outil
commencera à fonctionner. Plus l’outil sera froid, plus le temps de
réchauffement sera long.

page 14

AVERTISSEMENT!

Une plus forte pression n’améliore pas le rendement de
l’outil. Si une trop forte pression est exercée, le dispositif
antivibration du marteau rotatif sera faussé et la vibration de
la poignée deviendra plus sensible.

Pression sur l’outil (Fig. 6)

Ce marteaux rotatifs est pourvu d’un système antivibration pour assurer
le confort de l’utitisateur sans diminuer la performance de l’outil. Le
moteur est suspendu séparément de la poignée de commande. Des
éléments isolants absorbent jusqu’à 50 % des vibrations durant la rota­tion ou la percussion.

La pression idéale exercée par l’utilisateur comprime légèrement les
soufflets et laisse l’outil travailler efficacement tandis que la poignée
demeure stable.

Une trop grande pression comprime fortement les soufflets, neutralisant
leur effet antivibration. Si tel est Ïe cas, l’utifisateur pourra s’en réndre
compte et corriger la-pression sur l’outil (Fig. 6).

Fig. 6

2. Poussez la plaque de guidage sur le bout pointu de la goupille de
centrage. Insérez la goupille de centrage et la plaque de guidage
ainsi reliées dans le carottier. Assurez-vous que le bout le plus petit
de la goupille est bien en place dans le trou au centre du carottier
(Fig. 7).

Fig. 7

3. Insérez l’adaptateur dans le bec de l’outil tel que décrit sous la
rubrique « Insertion des forets ». Placez la commande d’arrêt de
rotation à la position de percussion avec rotation « Hammering-with­rotation » .

4 Appuyez fermement la goupille de centrage sur le point de repère

central du trou à percer, tenez l’outil solidement et appuyez sur la
détente (Fig. 8).

Fig. 8

pression idéale

Le même principe s’applique à la poignée latérale. Une pression modérée
favorisera le contrôle de la vibration, tandis qu’une trop grande pression
produira le contraire.

Percussion ou percussion avec rotation

Placez l’outil et empoignez-le solidement puis appuyez sur la détente.
N’exercez que la pression nécessaire à maintenir l’outil en place et

empêcher la pointe du foret de “patiner” sur la surface. Cet outil a été
conçu de façon à fournir le meilleur rendement à pression modérée.

Si, au cours du perçage d’un trou profond, la vitesse de rotation com­mence à diminuer, retirez partiellement le foret pendant qu’il tourne pour
que les débris de forage soient éjectés.

N.B. N’utilisez pas d’eau pour abattre la poussière pour éviter de bloquer
les cannelures du foret et d’en occasionner le grippage. S’il arrive que le
foret reste coincé, le dispositif à couple élevé d’accouplement à glissement
non réglable intégré au mécanisme de l’outil arrêtera automatiquement la
rotation du foret. En tel cas, relâchez la détente, dégagez le foret et
recommencez à percer.

Utilisation de carottiers percutants (Fig. 7 - 10)

Les carottiers sont utiles pour percer de grands trous pour les conduits
et les tuyaux. Les carottiers robustes de
parois d’acier trempé et de dents carburées. Ces carottiers sont
spécifiquement concus pour le forage rapide et précis en rotation avec
percussion.

1. Nettoyez et lubrifiez le filetage de l’adaptateur du carottier. Ceci
rendra le démontage plus facile. Vissez le bout fileté de l’adaptateur
dans l’arrière du carottier.

pression excessive

MILWAUKEE

sont pourvus de

N.B Si une goupille de centrage et une plaque de guidage ne sont
pas disponibles, utilisez un gabarit ou une planche encochée pour
commencer à percer (Fig. 9).

Fig. 9

5. Lorsque le trou atteint la profondeur des dents du carottier, retirez la
goupille de centrage et la plaque de guidage. Continuez ensuite à
driller.

6. Pour remplacer le carottier, pointez l’outi vers le haut en l’écartant de
vous, tel qu’indiqué, et faites-te tourner un moment à vide pour
desserrer le carottier de l’adaptateur (Fig. 10).

page 15

Fig. 10

N.B. Pour les trous plus profonds, retirez le carottier du trou, brisez et

enlevez la carotte. Reprenez le perçage.

Fig. 15

Fig. 16

AVERTISSEMENT!

Afin de réduire le risque de blessures corporelles et de
dommage à i’outil ou à la surface de travail .

• Utilisez toujours le mode de percussion seulement,
« Hammering only » pour la pose des pièces d’ancrage.
N’employez jamais le mode de percussion avec rotation
« Hammering-with-percussion » pour ce travail.

• Ne passez jamais du mode de percussion au mode de
percussion avec rotation avant que la pièce d’ancrage
ne soit parfaitement fixée et que le mandrin à pièce
d’ancrage dentelée ne soit retiré de la pièce d’ancrage.

Pose des pièces d’ancrage à autoforage (Fig. 11 - 16)

Ces marteaux rotatifs sont pourvus d’une commande d’arrêt de rotation.
Cette caractéristique est utile pour la pose des pièces d’ancrage
autoforeuses jusqu’à 16 mm (5/8"). Les pièces d’ancrage dentelées

MILWAUKEE

exigent l’emploi d’un adaptateur conique de type B.

Fig. 11

Fig. 12

3 mm (1/8")

Fig. 13

1. Placez le mandrin à pièce d’ancrage dentelée approprié dans
l’adaptateur conique de type B. Ensuite, introduisez l’adaptateur
conique de type B dans l’outil et verrouillez-le en place tel qu’indiqué
sous la rubrique « Installation des forets et des ciseaux ».

2. Introduisez la pièce d’ancrage dans le mandrin à pièce d’ancrage
dentelée. Placez la commande d’arrêt de rotation à la position de
percussion seulement « Hammering only ». Posez la pièce d’ancrage
sur votre repère et martelez-la jusqu’à ce que les dents de la pièce
aient pénétré Ie béton (Fig. 11).

3. Tournez la commande d’arrêt de rotation à la position de percussion
avec rotation « Percussion-with-rotation » et forez jusqu’à ce que le
mandrin soit à 3 mm (1/8") au-dessus du béton (Fig. 12).

N.B. Il peut être nécessaire de débarrasser la pièce d’ancrage de la
poussière et des rognures plusieurs fois durant le forage d’un trou.

4. Retirez la pièce d’ancrage du trou pendant que l’outil tourne encore.
Nettoyez la pièce d’ancrage en la pointant vers le bas et en actionnant
plusieurs fois le moteur de l’outil de façon intermittente. Enlevez la
poussièr du trou à l’aide d’un aspirateur ou d’une poire à souffler
(Fig. 13).

5. Placez la cheville de retenue dans la pièce d’ancrage et introduisez
la pièce d’ancrage dans le trou. Tournez la commande d’arrêt de
rotation à la position de percussion seulement « Hammering only » et
martelez fermement la pièce d’ancrage dans le trou (Fig. 14).

6. Détachez la tête de Ia pièce d’ancrage. Pour retirer la tête d’une
pièce d’un calibre maximal de 16 mm (5/8") maintenez solidement les
poignée et tirez brusquement l’outil vers vous (Fig. 15) ou détachez
la tête de la pièce d’ancrage avec marteau, tel qu’indiqué (Fig. 16).
La pièce d’ancrage est maintenant prête à recevoir le boulon.

7. Pour retirer la tête de la pièce d’ancrage du maridin à pièce d’ancrage,
utilisez le goujon d’éjection No 48-86-0100.

8. Pour retirer le mandrin à pièce d’ancrage, retirez d’abord l’adaptateur
conique de type B du bec de l’outil. Introduisez le goujon d’éjection
qui accompagne l’adaptateur dans le trou sur le côté de l’adaptateur
conique de type B et frappez-le d’un coup sec pour éjecter le man­drin à pièce d’ancrage.

page 16

Fig. 14

Cisellement et burinage

Les marteaux rotatifs
burinage et le cisellement.

Pour buriner, tenez l’outil à angle de la surface de travail. Commencez
par un coin ou en bordure de la surface et ciselez une petite partie de la
surface à la fois plutôt que d’en prendre trop grand.

Plusieurs genres d’accessoires sont offerts :

MlLWAUKEE

Boucharde

Employée pour les surfaces en béton.

Ciseau à mortier

Servant à enlever le vieux mortier avant de
jointoyer ou de calfeutrer.

Ciseau à pointe robuste

Employé pour les légers travaux de démolition
et pour commencer le forage d’un trou dans
une dalle de béton.

Ciseau à plat

Employé pour cisailler les bords, rainurer et
dégrossir les surfaces.

Ciseau à détartrer

Servant à enlever le tartre et les éclaboussures
de soudage ou couper en ligne droite.

45 mm (1-3/4") employés pour le

Ciseau à fendre

Pour faire des fentes et découper entre les trous
pratiqués dans le béton ou la maçonnerie.

page 17

MAINTENANCE

ACCESSOIRES

AVERTISSEMENT!

Pour minimiser les risques de blessures, débranchez
toujours l’outil avant d’y effectuer des travaux de mainte­nance. Ne faites pas vous-même le démontage de l’outil ni le
rebobinage du système électrique. Consultez un centre de
service

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel.
Avant de vous en servir, examinez son état en général. Inspectez-en la
garde, interrupteur, cordon et cordon de rallonge pour en déceler les
défauts. Vérifiez le serrage des vis, l’alignement et le jeu des pièces
mobiles, les vices de montage, bris de pièces et toute autre condition
pouvant en rendre le fonctionnement dangereux. Si un bruit ou une
vibration insolite survient, arrêtez immédiatement l’outil et faites-le vérifier
avant de vous en servir de nouveau. N’utilisez pas un outil défectueux.
Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit
réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubrifier l’outil avant que le
temps ne soit venu de remplacer les balais. Après une période pouvant
aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de
service

• Lubrification

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots,

• Inspection électrique (interrupteur, cordon, induit etc.)

• Vérification du fonctionnement électromécanique

MILWAUKEE

MILWAUKEE

coussinets, boîtier etc.)

accrédité pour toutes les réparations.

accrédité pour obtenir les services suivants :

AVERTISSEMENT!

Pour minimiser les risques de blessures, débranchez
toujours l’outil avant d’y installer ou d’en enlever les
accessoires. L’emploi d’accessoires autres que ceux qui
sont expressément recommandés pour cet outil peut
présenter des risques.

Pour une liste complète des accessoires, prière de se reporter au cata­logue

MILWAUKEE

www.milwaukeetool.com. Pour obtenir un catalogue, il suffit de contacter
votre distributeur local ou l'un des centres-service énumérés sur la page
de couverture de ce manuel.

Electric Tool ou visiter le site internet

AVERTISSEMENT!

Pour minimiser les risques de blessures, choc électrique et
dommage à l'outil, n'immergez jamais l'outil et ne laissez pas
de liquide s'y infiltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les
poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le
nettoyage de l’outil doit se faire avec un linge humide et un savon doux.
Certains nettoyants tels l’essence, la térébenthine, les diluants à laque
ou à peinture, les solvants chlorés, l’ammoniaque et les détergents
d’usage domestique qui en contiennent pourraient détériorer le plastique
et l’isolation des pièces. Ne laissez jamais de solvants inflammables ou
combustibles auprès des outils.

Réparations

Si votre outil doit être réparé, retournez-le en entier au centre-service le
plus près selon la liste apparaissant à la dernière page de ce manuel.

page 18

GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS

Tous les outils
garantis exempts de vice de matériau ou de fabrication.
réparera ou remplacera (à la discrétion de
tout outil (y compris les chargeurs de batterie) dont l’examen démontre le
caractère défectueux du matériau ou de la fabrication dans les cinq (5)
ans suivant la date d’achat. Retourner l’outil et une copie de la facture ou
de toute autre preuve d’achat à une branche Entretien usine/Assistance
des ventes de l’établissement
agréé par
pas les dommages causés par les réparations ou les tentatives de
réparation par quiconque autre que le personnel agréé par
les utilisations abusives, l’usure normale, les carences d’entretien ou les
accidents.

Les batteries, les lampes de poche et les radios sont garanties pour un
(1) an à partir de la date d’achat.

LES SOLUTIONS DE RÉPARATION ET DE REMPLACEMENT DÉCRITES
PAR LES PRÉSENTES SONT EXCLUSIVES.
ÊTRE RESPONSABLE, EN AUCUNE CIRCONSTANCE, DES DOMMAGES
ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À
GAGNER.

CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES
GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU
TACITES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE
UTILISATION OU UNE FIN PARTICULIÈRE.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi
bénéficier d’autres droits variant d’un état à un autre et d’une province à
une autre. Dans les états qui n’autorisent pas les exclusions de garantie
tacite ou la limitation des dommages accessoires ou indirects, les limita­tions ou exclusions ci-dessus peuvent ne pas s’appliquer. Cette garantie
s’applique aux États-Unis, au Canada et au Mexique uniquement.

MILWAUKEE

MILWAUKEE

sont testés avant de quitter l’usine et sont

MILWAUKEE

MILWAUKEE

MILWAUKEE

, en port payé et assuré. Cette garantie ne couvre

ou à un centre d’entretien

), sans frais,

MILWAUKEE

MILWAUKEE

NE SAURAIT

,

REGLAS GENERALES DE SEGURIDAD

¡ADVERTENCIA!

LEA Y ENTIENDA TODAS LAS INSTRUCCIONES

El no seguir las instrucciones a continuación puede ocasionar una
descarga eléctrica, incendio y/o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

AREA DE TRABAJO

1. Mantenga el área de trabajo limpia e iluminada. Las mesas de

trabajo desordenadas y las áreas con poca iluminación propician
los accidentes.

2. No opere las herramientas con motor en ambientes

explosivos, tales como los ambientes con líquidos, gases o
polvo inflamables. Las herramientas con motor producen chispas

que pueden inflamar el polvo o los gases.

3. Mantenga a las personas alejadas mientras esté utilizando
una herramienta con motor. Las distracciones pueden causar
la pérdida del control de la herramienta. Proteja a las demás perso­nas en el área de trabajo contra escombros, tales como astillas y
chispas. Instale barreras si se necesitan.

SEGURIDAD ELECTRICA

4. Las herramientas conectadas a tierra deben estar
enchufadas en un toma corriente que esté instalado
correctamente y conectado a tierra de acuerdo con todos
los códigos y ordenanzas vigentes. Nunca retire la clavija
de conexión a tierra o modifique el enchufe de ninguna
manera. No use enchufes adaptadores. Consulteun
electricista capacitado si tiene dudas para asegurar que el
tomacorriente esté correctamente conectado a tierra. Si las

herramientas sufren fallas eléctricas, la conexión a tierra proporciona
una trayectoria de baja resistencia para que el usuario no quede
expuesto a la electricdad.

5. Las herramientas con aislamiento doble están equipadas

con un enchufe polarizado (una clavija es más ancha que la
otra). Hay una sola manera de introducir este enchufe en
una toma polarizada. Si el enchufe no se ajusta
completamente en la toma, dé vuelta el enchufe. Si el
problema persiste, póngase en contacto con un electricista
calificado para que instale una toma polarizada. No cambie
la toma de ninguna manera. El aislamiento doble elimina la

necesidad de un cable de energía con conexión a tierra con 3
alambres y la de un sistema de suministro de energía con conexión
a tierra.

6. Evite contacto físico con las superficies conectadas a tierra,
tales como tuberías, radiadores, cocinas y refrigeradores.
Existe un riesgo de un choque eléctrico mayor si su cuerpo está
expuesto a tierra.

7. No exponga las herramientas eléctricas a condiciones de
lluvia o humedad. El agua que entra en una herramienta eléctrica
aumentará el riesgo de choque eléctrico.

8. No maltrate el cable. Nunca use el cable para transportar las

herramientas ni para sacar el enchufe de la toma eléctrica.
Mantenga el cable lejos de calefacción, petróleo, bordes
afilados o cualquier parte movible. Reemplace
inmediatamente cualquier cable dañado. Los cables dañados

aumentan el riesgo de choque eléctrico.

9. Al operar una herramienta eléctrica a la intemperie, use un

cordón de extensión para la intemperie marcado “W-A” o
“W”. Estos cordones están aprobados para usos exteriores y

reducen el riesgo del choque eléctrico.

SEGURIDAD PERSONAL

10. Esté alerta. Revise su trabajo y use el sentido común. No
opere su herramienta cuando esté cansado, distraído o bajo
la influencia de drogas alcohol o medicamentos. Un momento

de descuido cuando operando un herramienta electrica puede resultar
en lesiones graves.

11. Utilice ropa adecuada. No use ropa suelta o joyas. Mantenga el

cabello largo, ropa y guantes alejados de las partes móviles.

12. Evite los arranques accidentales. Verifique que el interruptor

esté apagado antes de enchufar la herramienta. Transportar la
herramienta por el gatillo o enchufarla con el interruptor encendido
puede ocasionar accidentes

13. Saque las llaves de ajuste antes de encender la herramienta.

Una llave sujeta a una parte en movimiento puede causar lesiones.

14. No se esfuerce, mantenga el control y el balance en todo
momento. Mantenga siempre una postura y un balance adecuados.
Una postura y un balance correctos otorga un mejor control ante
situaciones inesperadas.

15. Utilice el equipo de seguridad. Siempre use protección para
los ojos. Se debe usar una máscara contra el polvo, zapatos de
seguridad antidelizantes, casco y protector para los oídos, cuando
las condiciones así lo requieran.

USO Y MANTENIMIENTO DE LA HERRAMIENTA

16. Utilice abrazaderas u otra manera práctica para sujetar y
apoyar el material en una plataforma estable. Tener el material

en la mano o contra el cuerpo es inestable y puede causar la pérdida
del control.

17. No fuerce la herramienta. Utilice la herramienta apropiada
para la aplicación. La herramienta realizará el trabajo de manera
más eficaz y segura, si la opera a la velocidad apropiada.

18. Si el gatillo no enciende o apaga la herramienta, no utilice la
herramienta. Una herramienta que no se puede controlar con el
gatillo es peligrosa y debe ser reparada.

19. Desconecte el enchufe de la fuente de energía antes de

realizar cualquier ajuste, cambiar los accesorios o
almacenar la herramienta. Tales medidas precautorias de

seguridad reducen el riesgo de encender la herramienta
accidentalmente.

20. Almacene las herramientas que no se estén usando fuera

del alcance de los niños y de personas que no estén
capacitadas. Es peligroso permitir a los usuarios utilizar las

herramientas, si no están capacitados previamente.

21. Mantenga las herramientas en buenas condiciones. Las

herramientas cortadoras deben mantenerse afiladas y
limpias. Esto reduce el riesgo de que la herramienta se atasque y

facilita el control de la misma. No utilice una herramienta dañada.
Colóquele una etiqueta que diga “No Debe Usarse” hasta que sea
reparada.

22. Verique que las partes en movimiento estén alineadas y no

estén atascadas. También debe verificarse que las partes
no estén rotas o tengan cualquier otra condición que pueda
afectar el funcionamiento de la herramienta. Si está dañada,
se debe reparar la herramienta antes de utilizarla. Muchos

accidentes se deben al mantenimiento incorrecto de la herramienta.

23. Utilice solamente los accesorios recomendados por el
fabricante para ese modelo. Los accesorios que son apropiados
para una herramienta pueden aumentar el riesgo de lesiones cuando
se usan con otra herramienta.

SERVICIO

24. El servicio de mantenimiento debe ser realizado solamente
por personal técnico debidamente capacitado. El servicio o

mantenimiento realizado por personal no calificado puede aumentar
el riesgo de lesiones.

page 19

25. Cuando realice el servicio de mantenimiento, utilice solamente repuestos idénticos. Siga las instrucciones en la sección de
mantenimiento de este manual. El uso de partes no autorizadas o el incumplimiento de las instrucciones de mantenimiento puede aumentar
el riesgo de descarga eléctrica o lesiones.

REGLAS ESPECIFICAS DE SEGURIDAD

1. Sostenga la herramienta por las superficies aisladas cuando realice una operación donde la herramienta cortadora puede
entrar en contacto con alambres que no estén visibles o su porpio cordón. Hacer contacto con un alambre con corriente hará que las

partes metálicas expuestas de la herramienta también tengan corriente y produczcan una descarga sobre el operador.

2. Al manejar esta herramienta durante períodos prolongados utilice protectores para los oídos. La exposición prolongada a altos
niveles de ruido puede provocar pérdida de la audición.

3. Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.

4. Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar,
póngase en contacto con un centro de servicio de

5. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo.
A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la

exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras
contra el polvo que hayan sido específicamente diseñadas para filtrar partículas microscópicas.

MILWAUKEE

para una refacción gratis.

Especificaciones

Cat

Volts

No.

5345-21

5346-21

5346-28

ca

120

120

120

rpm

150 - 400*

150 - 400*

150 - 400*

*EFCC – El Circuito de control de información electrónica mantiene una velocidad
constante bajo condiciones de carga variables

Golpes

por

minuto

1 300 - 3 450*

1 300 - 3 450*

1 300 - 3 450*

Brocas

c/carburo

45 mm

(1-3/4")

45 mm

(1-3/4")

45 mm

(1-3/4")

Cortadores

de corazon

152 mm

(6")

152 mm

(6")

152 mm

(6")

Barren-

anclas

16 mm
(5/8")
16 mm
(5/8")
16 mm
(5/8")

Cinceles

Vea

"Cincelado

y corte"

DESCRIPCIÓN FUNCIONAL

1. Palanca lateral posterior

2. Sistema de aislamiento de
vibración

3. Cuadrante de control de
velocidad

4. Empuñadura

5. Gatillo

6. Placa de especificaciones

7. Botón para detener la rotación

8. Seguro de la broca
(Cat. No. 5345-21)
Collar liberador de la broca
(Cat. No. 5346-21 y 5346-28)

9. Protector contra el polvo

10. Mango lateral para aislar la
vibración

11. Perilla de adjuste de la varilla de
profundidad

12. Varilla graduadora de profundidad

10

9

9

11

8

8

Cat. No. 5346-21 y 5346-28

12

7

BPM

6

Simbología

Con doble aislamiento

Canadian Standards Association

Underwriters Laboratories, Inc.

Volts Corriente alterna

Amperios

Revoluciones por minuto
(rpm)

Marca mejicana de la
aprobación

Golpes sin carga (BPM)

1

2

Cat. No. 5345-21

3

5

4

page 20

TIERRA

EXTENSIONES ELECTRICAS

¡ADVERTENCIA!

Puede haber riesgo de descarga eléctrica si se conecta el
cable de conexión de puesta a tierra incorrectamente.
Consulte con un electricista certificado si tiene dudas
respecto a la conexión de puesta a tierra del tomacorriente.
No modifique el enchufe que se proporciona con la
herramienta. Nunca retire la clavija de conexión de puesta a
tierra del enchufe. No use la herramienta si el cable o el
enchufe está dañado. Si está dañado antes de usarlo, llévelo
a un centro de servicio
el enchufe no se acopla al tomacorriente, haga que un
electricista certificado instale un tomacorriente adecuado.

Herramientas con conexión a tierra:
Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la
frase “Se requiere conexión de
puesta a tierra” tienen un cable de
tres hilo y enchufes de conexión de
puesta a tierra de tres clavijas. El
enchufe debe conectarse a un
tomacorriente debidamente
conectado a tierra (véase la Figura
A). Si la herramienta se averiara o
no funcionara correctamente, la

conexión de puesta a tierra proporciona un trayecto de baja resistencia
para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo
de este modo el riesgo de descarga eléctrica.

La clavija de conexión de puesta a tierra en el enchufe está conectada
al sistema de conexión de puesta a tierra de la herramienta a través del
hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado
al sistema de conexión de puesta a tierra de la herramienta y nunca se
debe unir a una terminal energizada.

Su herramienta debe estar enchufada en un tomacorriente apropiado,
correctamente instalado y conectado a tierra según todos los códigos y
reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la
Figura A.

Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas

Las herramientas marcadas con
“Doble aislamiento” no requieren
conectarse “a tierra”. Estas
herramientas tienen un sistema
aislante que satisface los
estándares de OSHA y llena los
estándares aplicables de UL (Under­writers Laboratories), de la
Asociación Canadiense de
Estándares (CSA) y el Código
Nacional de Electricidad. Las
herramientas con doble aislamiento
pueden ser usadas en cualquiera de
los toma corriente de 120 Volt
mostrados en las Figuras B y C.

MILWAUKEE

para que lo reparen. Si

Fig. A

Fig. B

Fig. C

Las herramientas que deben conectarse a tierra cuentan con clavijas de
tres patas y requieren que las extensiones que se utilicen con ellas sean
también de tres cables. Las herramientas con doble aislamiento y clavijas
de dos patas pueden utilizarse indistintamente con extensiones de dos a
tres cables. El calibre de la extensión depende de la distancia que exista
entre la toma de la corriente y el sitio donde se utilice la herramienta. El
uso de extensiones inadecuadas puede causar serias caídas en el
voltaje, resultando en pérdida de potencia y posible daño a la herramienta.
La tabla que aquí se ilustra sirve de guía para la adecuada selección de
la extensión.

Mientras menor sea el número del calibre del cable, mayor será la
capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar
una corriente mayor que un cable calibre 16. Cuando use mas de una
extensión para lograr el largo deseado, asegúrese que cada una tenga
al menos, el mínimo tamaño de cable requerido. Si está usando un cable
de extensión para mas de una herramienta, sume los amperes de las
varias placas y use la suma para determinar el tamaño mínimo del cable
de extensión.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese
que está marcado con el sufijo “W-A” (“W” en Canadá) el cual indica
que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está correctamente cableado
y en buenas condiciones eléctricas. Cambie siempre una extensión
dañada o hágala reparar por una persona calificada antes de volver
a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo
o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperes

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0
12,1 - 15,0
15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperes.

Largo de cable de Extensión EN(m)

30,4

14
12
10
10

45,7

60,9

12

12

10

--

--

--

--

7,6

16
16
14
12
10

15,2

16
16
14
12
10

22,8

16
14
12
10
10

--

--

--

--

LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA

FUTURAS REFERANCIAS.

page 21

ENSAMBAJE DE LA HERRAMIENTA

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de fijar o retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los accesorios
específicamente recomendados. El uso de otros
accesorios puede ser peligroso.

Cómo ajustar la posición de la mango lateral (Fig. 1)

Fig. 1

1. Afloje el mango lateral ligeramente destornillándolo en el sentido
opuesto de las agujas del reloj.

2. Gire el mango lateral al ángulo requerido.

3. Apriete el mango con seguridad.

1

¡ADVERTENCIA!

Si se usa un cincel, asegúrese de que la muesca de la espiga está
orientada hacia abajo, hacia el seguro de la broca.

2. Para asegurarlo, corra el seguro de la broca hacia la derecha, como
se ilustra.

3. Para liberarlo, empuje el seguro de la broca hacia la izquierda, como
se ilustra

NOTA: Tenga cuidado cuando maneje brocas y cinceles calientes.

Colocación de las brocas y cinceles (Fig. 3)
Sistema de arrastre SDS Max (Cat. No. 5346-21 y 5346-28)

El Martillo rotatorio (Cat. 5346-21 y 5346-28) utiliza brocas de perforación
SDS max y cinceles de acero de martillo.

Fig. 3

1

Para reducir el riesgo de lesiones, use siempre un mango
lateral al operar la herramienta. Siempre agarre o sujete la
herramienta firmemente.

El mango lateral puede ser utilizado en la parte posterior de la herramienta.
Retírelo e instálelo en una de las posiciones que vienen a ambos lados
(1). Utilice la perilla del mango lateral en la posición frontal del mango
para asegurar el montaje del medidor de profundidad.

Colocación de las brocas y cinceles (Fig. 2)
Sistema de arrastre de estrias (Catálogo No. 5345-21)

El Martillo rotatorio 5345-21 utiliza brocas de carburo con ejes de estrías
y cinceles de acero de martillo con espigas hexagonales redondas.

Fig. 2

Broca rotatoria con espiga de
estrías

Broca con espiga SDS
max

1. Inserte la broca o el cincel en la nariz de la herramienta.

2. Gire la broca lentamente hasta que se alinee con el mecanismo
asegurador.

3. Presione la broca en la herramienta hasta que se fije.

4. Asegúrese que la broca esté fija tirando de ella.

5. Para retirar las brocas y cinceles, tire del collar liberador (1) hacia la
parte posterior de la herramienta y retire la broca.

NOTA: Tenga cuidado cuando maneje brocas y cinceles calientes.

Cómo colocar el medidor de profundidad (Fig. 4)

Fig. 4

1

2

Cincel con espiga hexagonal
redonda

1. Inserte la broca o cincel en la nariz de la herramienta.
Si se está usando una broca rotatoria, asegúrese que las estrías de

la espiga se acoplan a las estrías en el interior de la nariz de la
herramienta.

page 22

1. Afloje la perilla de ajuste del medidor de profundidad (2).

2. Deslice el medidor de profundidad (1) hacia atrás o hacia adelante
hasta que esté fijo en la profundidad deseada. La profundidad de
taladro es la distancia entre la punta de la broca y la punta de la
varilla del medidor de profundidad.

3. Apriete firmemente la perilla de ajuste del medidor de profundidad.

OPERACION

Estos martillos rotatorios disponen de Circuito de control de información
electrónica (EFCC) que ayuda en la operación y duración de la
herramienta.

Arranque suave

La función de arranque suave reduce la cantidad de reacción de torsión
a la herramienta y al usuario. Esta función aumenta gradualmente la
velocidad del motor desde cero hasta la velocidad establecida con el
cuadrante de control de velocidad.

Control de información

El sistema de control electrónico de velocidad permite a la herramienta
mantener una velocidad y una torsión constantes entre condiciones de
carga y no carga.

¡ADVERTENCIA!

Para reducir el riesgo de una lesión, use siempre lentes de
seguridad o anteojos con protectores laterales. Desconecte
la herramienta antes de cambiar algún accesorio o de
hacerle algún ajuste.

Cómo seleccionar la acción (Fig. 5)

La perilla de parada de rotación puede ser ajustada para “martilleo
solamente” o para “martilleo con rotación”. El Martillo rotatorio (Cat. No.
5346-21 y 5346-28) dispone de un tercer ajuste que permite modificar el
ángulo de la cuchilla del cincel.

Fig. 5

1

2

3

Martilleo solamente
Sistema de arrastre por estría (Cat. No. 5345-21)

Cuando se monta un cincel (u otro accesorio para la función de “martilleo
solamente”) en el Martillo rotatorio 5345-21 y la perilla para detener la
rotación está colocada en “martilleo con rotación”, el mecanismo impulsor
rotatorio no se activa con el cincel, aunque el mecanismo de arrastre
rotacional esté funcionando. El 5345-21 puede usar cinceles en las
posiciones “martilleo con rotación” o “martilleo solamente”.

Martilleo solamente
Sistema de arrastre SDS Max (Cat. No. 5346-21 y 5346-28)

Cuando use cinceles (u otro accesorio para la función de “martilleo
solamente”) en el martillo rotatorio (Cat. No 5346-21 y 5346-28), se DEBE
colocar la perilla para detener la rotación en “martilleo solamente”. El
mecanismo de arrastre rotacional se activa con el cincel (u otro accesorio
de “martilleo solamente”) cuando está montado en la herramienta y la
perilla para detener la rotación está colocada en “martilleo con rotación”.

NOTA: Estos martillos rotatorios deben ser ajustados en “martilleo
solamente” cuando se instalen los anclajes de auto-perforación. Véase
“Colocación de anclajes de auto-perforación” para instrucciones más
completas.

¡ADVERTENCIA!

Para reducir el riesgo de daños al usar los cinceles (u otro
accesorio que sólo se usa para martillar) en el matillo
rotatorio (Cat. No. 5346-21 y 5346-28) ponga la herramienta en
la posición “martillar solamente”.

Selección de velocidad

Estos martillos rotatorios disponen de un cuadrante de control de
velocidad. Este cuadrante permite al usuario modificar la velocidad de
rotación (rpm) y el ritmo de impactos (golpes por minuto) de la herramienta.

Para cambiar la velocidad, establezca el cuadrante de control de velocidad
en la posición deseada.

Las velocidades bajas proporcionan más control cuando se comienza a
taladrar los agujeros y reducen el riesgo de fisuras durante la perforación.
Esto sucede cuando se desprenden pedazos de material alrededor del
agujero durante la perforación. Cuando se cincele en materiales blandos
o quebradizos, utilice velocidades más bajas para reducir daños a las
áreas próximas del material.

Las velocidades más altas proporcionan una penetración más rápida
cuando se perfora o cincela en trabajos de demolición.

Catálogo No.
5346-21 y 5346-28

1. Martilleo solamente. Para uso con accesorios de “martilleo

solamente”. Use esta posición (1) para cincelar o para ajustar los
anclajes de auto-perforación.

2. Martilleo con rotación. Utilice esta posición (2) para taladrar

agujeros con brocas de perforación.

3. Ajuste del cincel. (Cat. No. 5346-21 y 5346-28) Utilice esta posición

(3) para ajustar el ángulo de la cuchilla del cincel con relación a la
herramienta. Con un cincel montado en la herramienta:

• gire la perilla a este ajuste

• incline el cincel al ángulo deseado

• ajuste la herramienta para la función de martilleo solamente

NOTA: Para la activación del mecanismo de martilleo, mantenga presión
sobre la broca. Cuando se libere la presión sobre la broca, el martilleo se
detendrá.

Arranque y apagado de la herramienta

1. Para arrancar la herramienta, tire del gatillo.

2. Para detenerla, suelte el gatillo.

Inicio en frío

Puede suceder que si la herramienta ha estado guardada por mucho
tiempo, o ha estado expuesta a bajas temperaturas, el mecanismo de
percusión podría no funcionar debido a que el lubricante se ha
endurecido. Para calentar la herramienta:

1. Coloque y asegure una broca en la herramienta.

2. Encienda la herramienta, aplicando fuerza a la broca, contra una
superficie de concreto o de madera.

3. Accione y pare la herramienta repetidas veces con varios segundos
de intervalo. En un momento la herramienta comenzará a martillar.
Cuanto más fría esté la herramienta, más tiempo tardará en
reaccionar.

page 23

¡ADVERTENCIA!

Aplicar mayor presión no aumenta la eficacia de la herramienta.
Si la fuerza de trabajo aplicada es demasiado elevada, los
amortiguadores chocarán entre sí intensificando
notablemente las vibraciones en la empuñadura.

Fuerza aplicada por el operador (Fig. 6)

Estos martillos giratorio cuenta con un sistema de aislamiento de vibración
que le proporciona mayor comodidad al operador sin sacrificar la potencia
o el rendimiento de la máquina. El motor se suspende independientemente
de la empuñadura de interruptor. Los elementos de aislamiento absorben
hasta un 50% de vibración cuando se realice martilleo o perforación.

Una fuerza apropiada por parte del operador comprime el fuelle
ligeramente y permite que la herramienta funcione agresivamente al tiempo
que la empuñadura permanece firme.

Una fuerza excesiva comprime los fuelles considerablemente y reduce
la absorción de vibración. Los operadores notarán la diferencia y deberán
ajustar la presión a la empuñadura según corresponda (Fig. 6).

Fig. 6

1. Limpie y lubrique los hilos de la cuerda del adaptador y de la broca
de percusión para que cuando se cambie no cueste trabajo
separarlos. Atornille el extremo de la cuerda del adaptador en la
parte posterior de la broca de percusión.

2. Coloque el plato guía en el extremo con punta del pasador central.
Inserte el pasador central y el conjunto del plato guía en la broca de
percusión. Asegúrese de que el extremo de menor diámetro del
pasador central está ubicado seguramente en el agujero del centro
de la broca de percusión (Fig. 7).

Fig. 7

3. Inserte el adaptador en la nariz de la herramienta tal y como se
describe en “Instalación de brocas”. Disponga la perilla de rotación
en la posición de martilleo con rotación.

4. Presione firmemente el pasador central contra la marca donde se va
a perforar, sujete la herramienta firmemente y accione el gatillo
(Fig. 8).

Fig. 8

fuerza aplicada ideal

El mango lateral funciona de una forma similar: la fuerza moderada del
operador absorbe la vibración y una excesiva fuerza reduce este efecto.

Martilleo y martilleo con rotación

Coloque la unidad en posición, tome las empuñaduras firmemente y
accione el gatillo.

Siempre mantenga firme la herramienta usando ambas manos y
manteniendo el control. Use sólo la fuerza suficiente para mantener la
herramienta en su lugar, evitando que la broca “baile”. Esta herramienta
ha sido diseñada para alcanzar su máximo rendimiento con solamente
una presión moderada. Deje que la herramienta haga el trabajo.

Si al estar perforando profundamente nota que la velocidad disminuye,
retire parcialmente la broca del agujero al tiempo que la herramienta
todavía está funcionando para ayudar a eliminar el polvo.

NOTA: No aplique agua para limpiar el polvo pues atascará las estrías
hechas por la broca y afectará a la misma atorándola. Si la broca se
atasca, el embrague interconstruido no-ajustable evitará que la broca
gire. Si esto ocurre, detenga la herramienta, libere la broca y comience
de nuevo.

Uso de Brocas de percusión cortadoras de corazón (Fig. 7 - 10)
Las brocas de percusión son útiles para la perforación de grandes

agujeros para conductos y tuberías. Las brocas de percusión Heavy­Duty de
carburo duraderas. Estas brocas están especialmente diseñadas para
una perforación rápida y precisa con acción combinada de martilleo y
rotación.

MILWAUKEE

tienen cuerpos de acero templado con puntas de

fuerza aplicada excesiva

NOTA: si no se dispone del pasador central ni del plato guía, utilice
una plantilla o tablero de muescas para iniciar el agujero (Fig. 9).

Fig. 9

5. Ya habiendo perforado aproximadamente a la altura de los dientes
de la broca de percusión, retire el pasador central y el plato guía de
la broca de percusión. Reanude la perforación.

6. Para cambiar la broca de percusión, sostenga la herramienta hacia
arriba, apuntando lejos de su cuerpo tal y como se muestra, y
accione brevemente el gatillo para aflojar la broca de percusión del
adaptador (Fig. 10).

page 24

Fig. 10

NOTA: Para hacer perforaciones de mayor profundidad, retire la broca

de percusión, rompa y retire el cuerpo. Reanude la perforación.

¡ADVERTENCIA!

Fig. 15

Fig. 16

Para reducir el riesgo de sufrir una lesión o de estropear la
herramienta o el trabajo:

• Utilice siempre la función de “martilleo solamente” para
ajustar el anclaje. No utilice nunca la función de “martilleo
con rotación” para ajustar el anclaje.

• Nunca cambie la herramienta a la posición “martilleo
con rotación” hasta después de haber colocado el
anclaje y haber retirado el portaherramientas del anclaje.

Colocación de anclajes de auto-perforación (Fig. 11 - 16)

Estos martillos rotatorios cuentan con un mecanismo de botón que permite
detener la rotación, con lo que se pueden colocar anclajes de auto­perforación de hasta 16 mm (5/8"). Los portaherramientas para anclajes

MILWAUKEE

requieren un adaptador cónico “B”.

Fig. 11

Fig. 12

3 mm (1/8")

Fig. 13

1. Coloque el portaherramientas para anclajes de tamaño adecuado en
el adaptador cónico tipo “B”. Luego coloque el adaptador “B” dentro
de la herramienta y asegúrelo tal y como se describe en “Colocación
de brocas y cinceles”.

2. Inserte el anclaje en el portaherramientas para anclaje. Coloque la
perilla de detención de la rotación en la posición de martilleo
solamente. Luego coloque el anclaje en el lugar indicado y martillee
hasta que los dientes hayan penetrado en el concreto (Fig. 11).

3. Cambie la perilla de detención de la rotación a la posición de martilleo
con rotación y perfore hasta que el portaherramientas este a unos
3 mm (1/8") por encima del concreto (Fig. 12).

NOTA: puede ser necesario limpiar varias veces el polvo y residuos
del anclaje durante la operación.

4. Retire el anclaje de la perforación, con la unidad encendida. Limpie
el polvo y residuos del anclaje apuntando el martillo hacia abajo, y
encendiéndolo y apagándolo varias veces. Limpie el polvo de dentro
de la perforación usando una aspiradora o una boca de soplado
(Fig. 13).

5. Coloque el taco expandible en el interior del anclaje e inserte éste en
la perforación. Cambie nuevamente la posición de la perilla de
detención de rotación a martilleo solamente, y martillee firmemente el
anclaje en la perforación (Fig. 14).

6. Desprenda la cabeza del anclaje. Para retirar la cabeza de anclajes
de hasta 16 mm (5/8"), agarre las empuñaduras firmemente y tire de
la herramienta hacia usted con un esfuerzo en seco (Fig. 15) o
desprenda la cabeza del anclaje con un martillo de mano, tal y como
se muestra (Fig. 16). El anclaje ya está listo para recibir un perno.

7. Para retirar la cabeza del anclaje incrustada en el portaherramientas
de anclaje utilice un perno extractor 48-86-0100.

8. Para retirar el portaherramientas del anclaje, retire el adaptador “B”
de la nariz de la herramienta. Inserte el perno extractor, que viene
con el adaptador, en la perforación lateral que tiene el adaptador
“B”, y golpee firmemente hasta que se desprenda el porta
herramientas.

Fig. 14

page 25

Cincelado y corte

Los Martillos rotatorios de 45 mm (1-3/4") de
utilizarse para trabajos livianos de corte y cincelado.

Cuando cincele, mantenga la herramienta a un ángulo con la pieza de
trabajo. Trabaje desde una esquina o cerca del borde del área de trabajo,
rompiendo poco a poco, más que intentando romper un área demasiado
grande.

Hay una variedad de accesorios disponibles.

Martelinas

Para superficies de concreto

Cinceles para cortar mortero

Para la remoción de mortero viejo o retoques

Cinceles con punta

Para trabajos de demolición e inicio de
perforación en losas de concreto

Cinceles en plano

Para orillar, eliminar rebabas o para acanalar.

MILWAUKEE

pueden

Cinceles desincrustadores

Para la remoción de salpicaduras de soldadura
o corte de líneas rectas

Cinceles de ranurado

Para acanalar o cortar entre agujeros
perforados en concreto y mampostería.

page 26

MANTENIMIENTO ACCESORIOS

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de darle cualquier mantenimiento. Nunca
desarme la herramienta ni trate de hacer modificaciones en
el sistema eléctrico de la misma. Acuda siempre a un Centro
de Servicio

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta
en buenas condiciones. Antes de usarla, examine las condiciones gen­erales de la misma. Inspeccione guardas, interruptores, el cable de la
herramienta y el cable de extensión. Busque tornillos sueltos o flojos,
defectos de alineación y dobleces en partes móviles, así como montajes
inadecuados, partes rotas y cualquier otra condición que pueda afectar
una operación segura. Si detecta ruidos o vibraciones anormales, apague
la herramienta de inmediato y corrija el problema antes de volver a usarla.
No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO
DEBE USARSE” hasta que sea reparada (vea “Reparaciones”).

Bajo condiciones normales, no se requiere lubricación hasta que haya
que cambiar los carbones. Después de 6 meses a un año, dependiendo
del uso dado, envíe su herramienta al Centro de Servicio
más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, flechas, baleros,

• Inspección eléctrica (interruptor, cable, armadura, etc.)

• Probarla para asegurar una operación mecánica y eléctrica

MILWAUKEE

carcarza, etc.)

adecuada.

para TODAS las reparaciones.

MILWAUKEE

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecté siempre su
herramienta antes de colocar o retirar un accesorio. Use
solo accesorios recomendados específicamente. Otros
puenden ser peligrosos.

Para una lista completa de accessorios, refiérase a su catálogo

MILWAUKEE

www.mil-electric-tool.com. Para obtener un catálogo, contacte su
distribuidor local o uno de los centros de servicio listos en la página de
cubierta de este manual.

Electric Tool o visite nuestro sitio en Internet:

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, descarga eléctrica o daño
a la herramienta, nunca la sumerja en líquidos ni permita que
estos fluyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras
de la herramienta limpias, secas y libres de aceite y grasa. Use sólo
jabón neutro y un trapo húmedo para limpiar su herramienta ya que
algunas substancias y disolventes limpiadores pueden ocasionar daños
a materiales plásticos y partes aislantes. Algunos de estos incluyen:
gasolina, trementina, diluyente para barniz, diluyente para pintura,
disolventes limpiadores clorados, amoníaco, y detergentes caseros que
contengan amoníaco.

Reparaciones

Si se daña o descompone, envíe la herramienta y todos sus accesorios
al centro de servicio más cercano de los listados en la cubierta posterior
de este manual del operario.

GARANTÍA LIMITADA DE CINCO AÑOS

Todas las herramientas
fábrica y se garantiza que no presentan defectos ni en el material ni de
mano de obra. En el plazo de cinco (5) años a partir de la fecha de
compra

MILWAUKEE

baterías inclusive) cuyo examen determine que presenta defectos de
material o de mano de obra. Devuelva la herramienta, con gastos de
envío prepagados y asegurada, y una copia de la factura de compra, u
otro tipo de comprobante de compra, a una sucursal de reparaciones/
ventas de la fábrica
autorizado por
ocasionados por reparaciones o intentos de reparación por parte de
personal no autorizado por
normal, falta de mantenimiento o accidentes.

Las baterías, linternas y radios tienen una garantía de un (1) año a partir
de la fecha de compra.

LOS DERECHOS A REPARACIÓN Y REEMPLAZO DESCRITOS EN EL
PRESENTE DOCUMENTO SON EXCLUSIVOS.
NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES
O CONSECUENTES, INCLUYENDO LA PÉRDIDA DE GANANCIAS.

ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODA OTRA GARANTÍA,
O CONDICIONES, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS DE
COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O FIN DETERMINADO.

Esta garantía le proporciona derechos legales específicos. Es posible
que usted tenga otros derechos que varían de estado a estado y de
provincia a provincia. En aquellos estados que no permiten la exclusión
de garantías implícitas o la limitación de daños incidentales o
consecuentes, las limitaciones anteriores pueden que no apliquen. Esta
garantía es válida solamente en los Estados Unidos, Canadá y México.

MILWAUKEE

), sin cargo alguno, cualquier herramienta (cargadores de

MILWAUKEE

reparará o reemplazará (a discreción de

MILWAUKEE

MILWAUKEE

MILWAUKEE

se prueban antes de abandonar la

o a un centro de reparaciones

. Esta garantía no cubre los daños

, abuso, desgaste y deterioro

MILWAUKEE

NO SERÁ EN

page 27

UNITED STATES

CANADA

MILWAUKEE Service

To locate the

authorized service station nearest you, call

factory

SERVICE CENTER or

1-800-SAWDUST

(1-800-729-3878)

TOLL FREE • NATIONWIDE

Monday-Friday • 8:00 AM - 4:30 PM • Local Time

In addition, there is a worldwide network of
distributors ready to assist you. Check your
“Yellow Pages” under “Tools-Electric” for the names
of those nearest you.

For further information on

or authorized service station locations,

visit our website at:

www.milwaukeetool.com

factory

SERVICE CENTER

Service MILWAUKEE

Milwaukee Electric Tool (Canada) Ltd

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Tel. [phone]

Fax: [phone]

En outre le réseau de distributeurs est à la disposition de la
clientèle d’un océan à l’autre. Consultez les pages jaunes de
l’annuaire téléphonique pour l’adresse du centre le plus près
de chez vous.

In addition, there is a worldwide network of distributors ready to
assist you. Check your “Yellow Pages”under “Tools-Electric”
for the names of those nearest you.

Corporate Product Service Support -

Warranty and Technical Information

Brookfield, Wisconsin USA

1-800-SAWDUST

(1-800-729-3878)

Fax [phone]

MEXICO

Servicios de MILWAUKEE

Milwaukee Electric Tool

División de : Atlas Copco Mexicana S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tels. 5565-1414 5565-4720

Fax: [phone]

Además se cuenta con una red nacional de distribuidores
listos para apoyarlo. Vea en las “Páginas Amarillas” sección
“Herramientas Eléctricas”.

MILWAUKEE ELECTRIC TOOL CORPORATION

A Company within the Atlas Copco Group

13135 West Lisbon Road • Brookfield, Wisconsin, U.S.A. 53005

58-14-5345d5 05/04 Printed in USA
