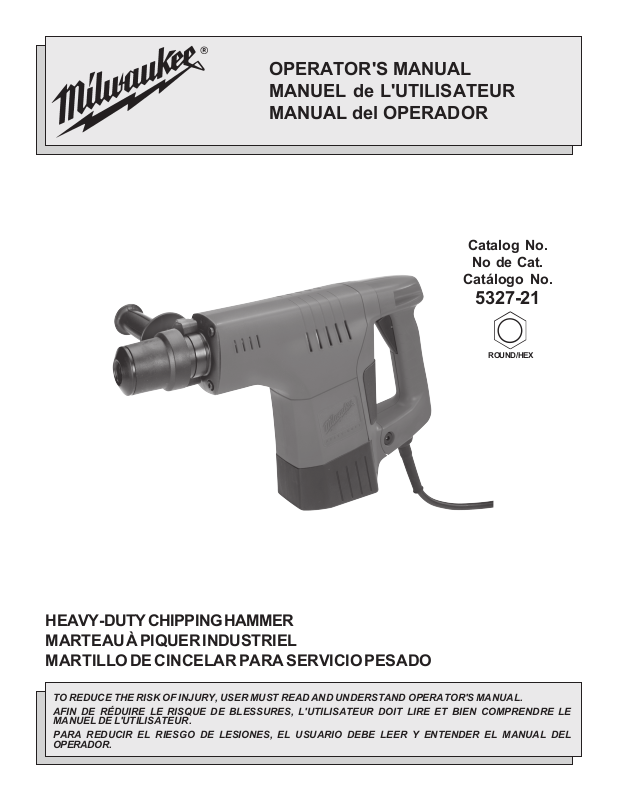

Milwaukee 5327-21 Operator's Manual

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR

Catalog No.

No de Cat.

Catálogo No.

5327-21

ROUND/HEX

HEAVY-DUTY CHIPPING HAMMER
MARTEAU À PIQUER INDUSTRIEL
MARTILLO DE CINCELAR PARA SERVICIO PESADO

TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE

MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL

OPERADOR.

GENERAL SAFETY RULES — FOR ALL POWER TOOLS

WARNING!

Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term "power tool" in
all of the warnings listed below refers to your mains-operated (corded) power tool or battery-opearted (cordless) power tool.

SAVE THESE INSTRUCTIONS

READ ALL INSTRUCTIONS

WORK AREA SAFETY

1. Keep work area clean and well lit. Cluttered or dark areas invite

accidents.

2. Do not operate power tools in explosive atmospheres, such

as in the presence of flammable liquids, gases, or dust.

Power tools create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while operating a power
tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

4. Power tool plugs must match the outlet. Never modify the
plug in any way. Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and matching outlets

will reduce risk of electric shock.

5. Avoid body contact with earthed or grounded surfaces such
as pipes, radiators, ranges and refrigerators. There is an
increased risk of electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet conditions. Water
entering a power tool will increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for carrying,

pulling, or unplugging the power tool. Keep cord away from
heat, oil, sharp edges, or moving parts. Damaged or entangled

cords increase the risk of electric shock.

8. When operating a power tool outdoors, use an extension
cord suitable for outdoor use. Use of a cord suitable for outdoor
use reduces the risk of electric shock.

PERSONAL SAFETY

16. Do not force the power tool. Use the correct power tool for
your application. The correct power tool will do the job better and

safer at the rate for which it was designed.

17. Do not use the power tool if the switch does not turn it on
and off. Any power tool that cannot be controlled with the switch is
dangerous and must be repaired.

18. Disconnect the plug from the power source and/or the bat-

tery pack from the power tool before making any adjust­ments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the tool acci­dentally.

19. Store idle power tools out of the reach of children and do

not allow persons unfamiliar with the power tools or these
instructions to operate power tools. Power tools are danger-

ous in the hands of untrained users.

20. Maintain power tools. Check for misalignment or binding of

moving parts, breakage of parts and any other condition
that may affect the power tool's operation. If damaged, have
the power tool repaired before use. Many accidents are caused

by poorly maintained power tools.

21. Keep cutting tools sharp and clean. Properly maintained cutting
tools with sharp cutting edges are less likely to bind and are easier
to control.

22. Use the power tool, accessories and tool bits etc., in accor-

dance with these instructions and in the manner intended
for the particular type of power tool, taking into account the
working conditions and the work to be performed. Use of

the power tool for operations different from those intended could
result in a hazardous situation.

POWER TOOL USE AND CARE

SERVICE

9. Stay alert, watch what you are doing and use common sense
when operating a power tool. Do not use a power tool while
you are tired or under the influence of drugs, alcohol or
medication. A moment of inattention while operating power tools

may result in serious personal injury.

10. Use safety equipment. Always wear eye protection. Safety
equipment such as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions will reduce per­sonal injuries.

11. Avoid accidental starting. Ensure the switch is in the off-
position before plugging in. Carrying tools with your finger on
the switch or plugging in power tools that have the switch on invites
accidents.

12. Remove any adjusting key or wrench before turning the
power tool on. A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.

13. Do not overreach. Keep proper footing and balance at all
times. This enables better control of the power tool in unexpected
situations.

14. Dress properly. Do not wear loose clothing or jewellery.

Keep your hair, clothing and gloves away from moving parts.

Loose clothes, jewellery, or long hair can be caught in moving parts.

15. If devices are provided for the connection of dust extrac-

tion and collection facilities, ensure these are connected
and properly used. Use of these devices can reduce dust-re-

lated hazards.

page 2

23. Have your power tool serviced by a qualified repair person
using only identical replacement parts. This will ensure that

the safety of the power tool is maintained.

SPECIFIC SAFETY RULES

1. Hold power tools by insulated gripping surfaces when performing an operation where the cutting tool may contact hidden
wiring or its own cord. Contact with a "live" wire will make exposed metal parts of the tool "live" and shock the operator.

2. Wear ear protectors. Exposure to noise can cause hearing loss.

3. Keep hands away from all cutting edges and moving parts.

4. Use auxiliary handles supplied with the tool. Loss of control can cause personal injury.

5. Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free
replacement.

6. WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause
cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce your exposure to these chemicals: work in

a well ventilated area, and work with approved safety equipment, such as those dust masks that are specifically designed to filter out
microscopic particles.

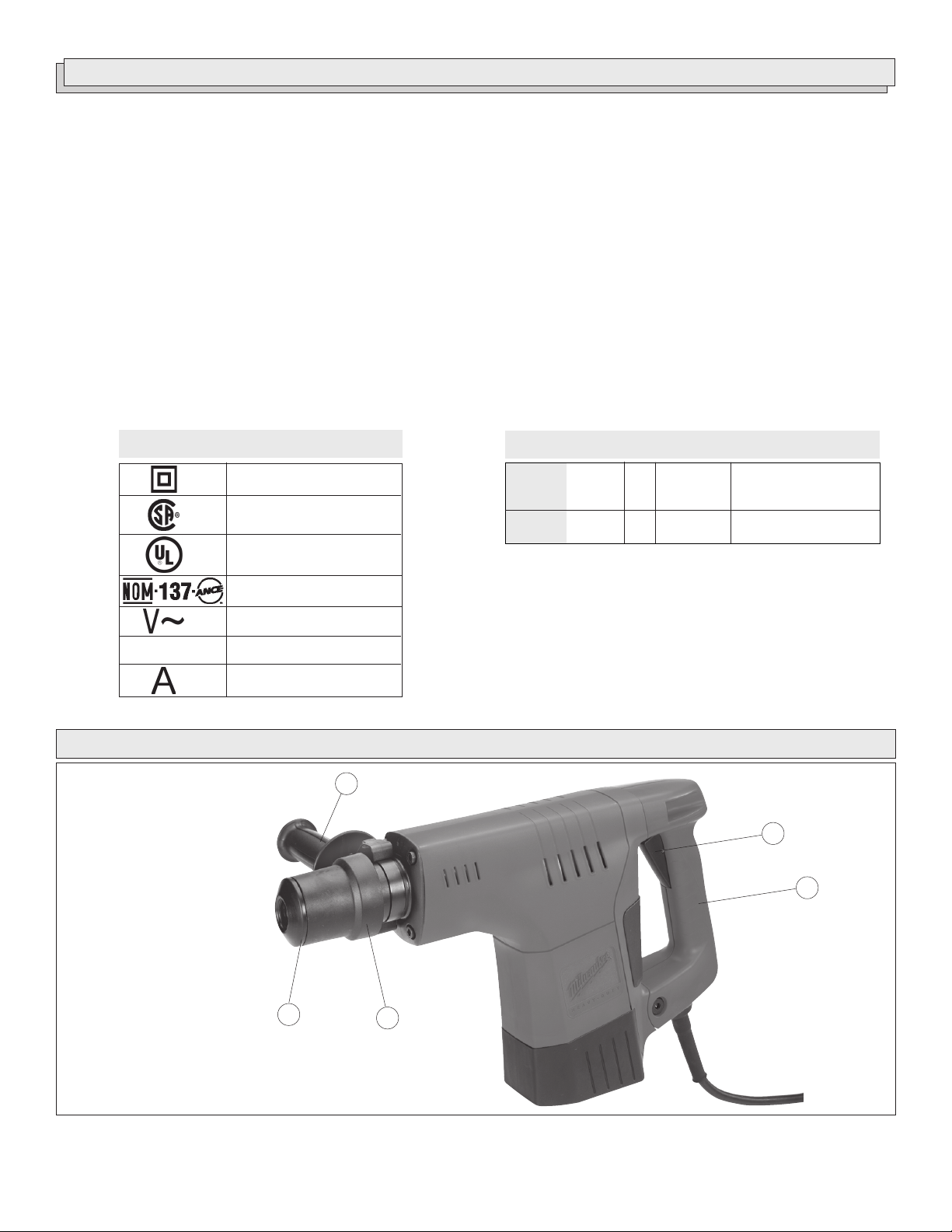

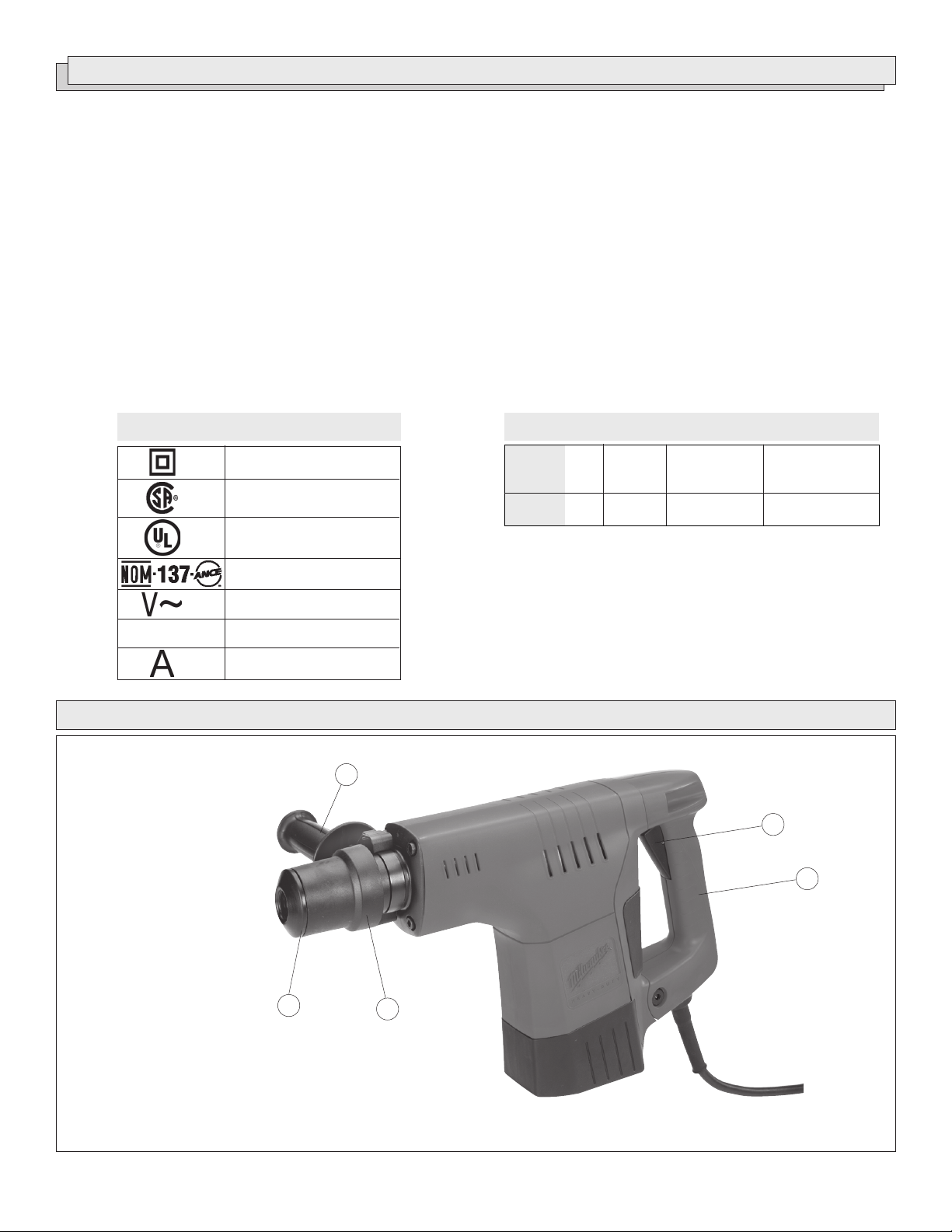

BPM

1. Handle

2. Trigger

3. Side handle

4. Dust shield

5. Bit release collar

Symbology

Double Insulated

Canadian Standards
Association

Underwriters
Laboratories, Inc.

Mexican Approvals Marking

Volts Alternating Current
No Load Blows per

Minute (BPM)

Amperes

3

Catalog

Number

5327-21

* EFCC - The Electronic Feedback Control Circuit maintains

Volts

Amps

AC

120

11

constant speed under varying load conditions.

FUNCTIONAL DESCRIPTION

Specifications

Load/No Load

Blows per Minute

3400 *

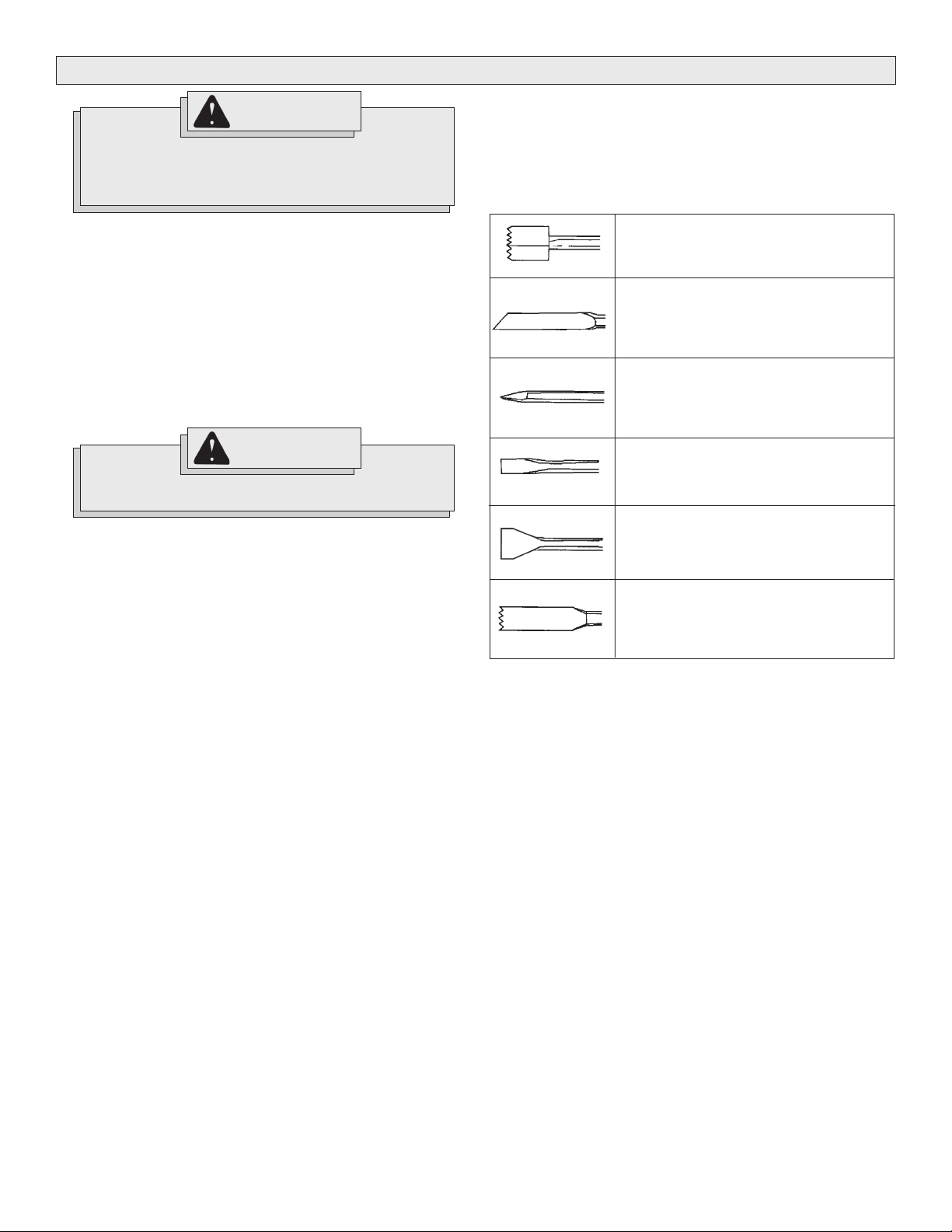

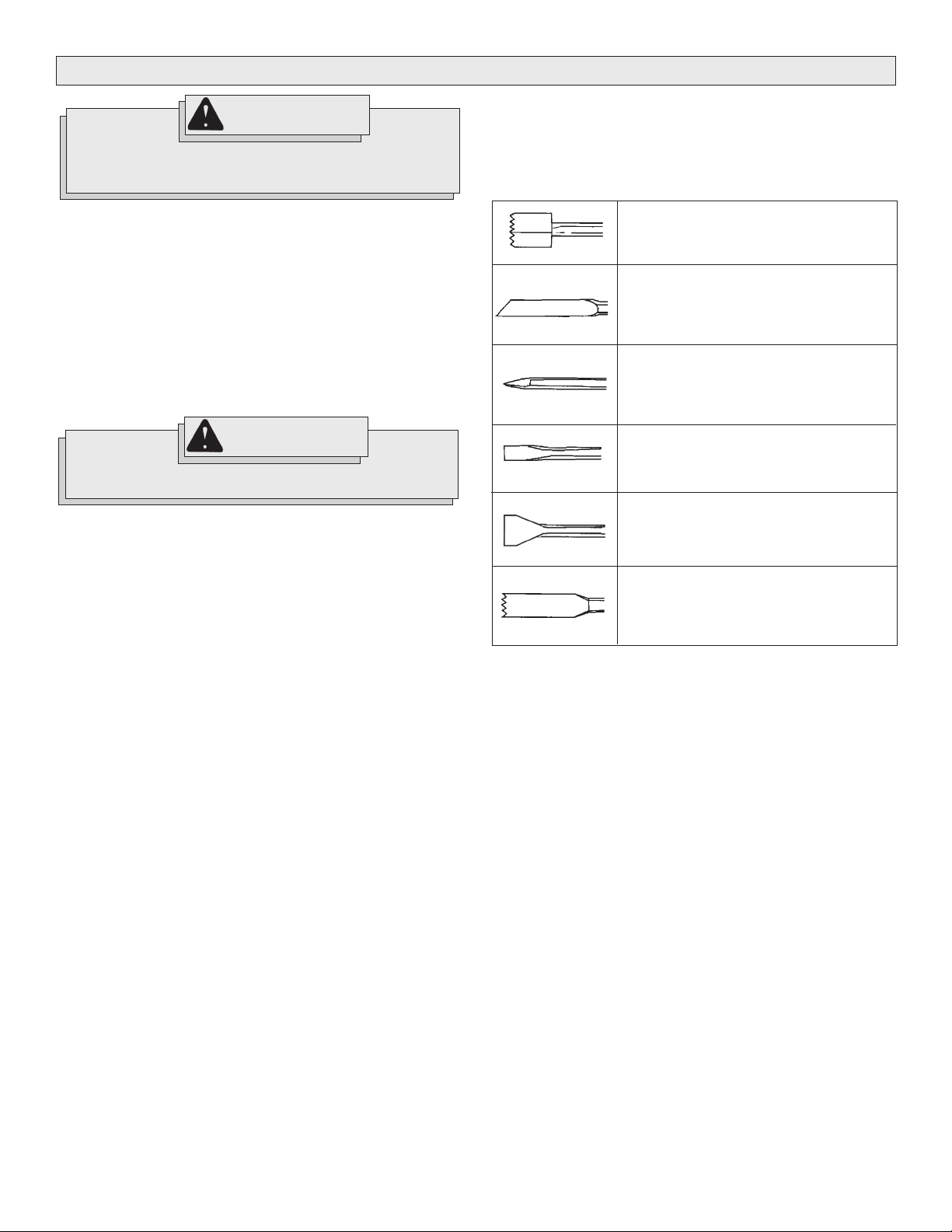

Chisels types

See the "Chiseling

and Chipping" section

2

1

4

5

page 3

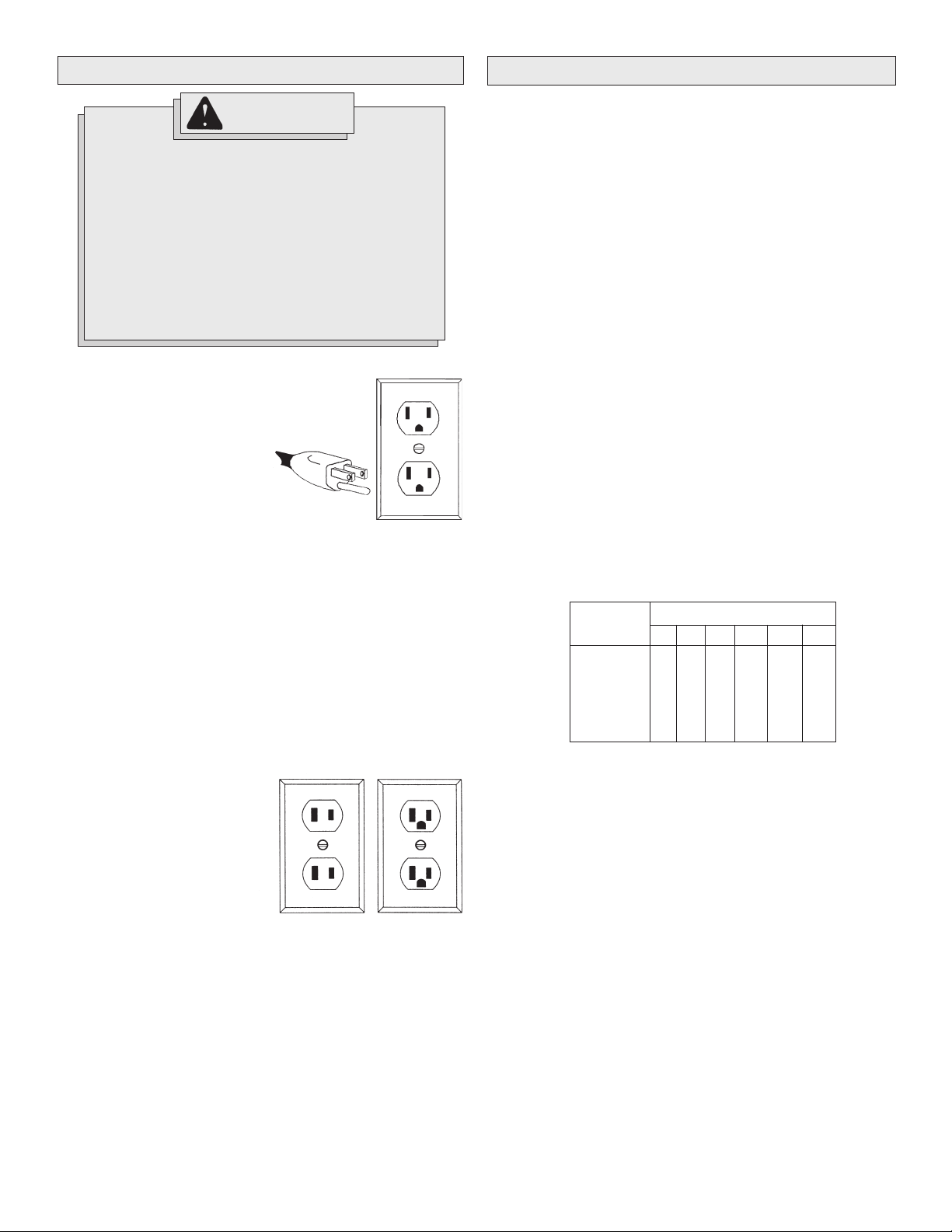

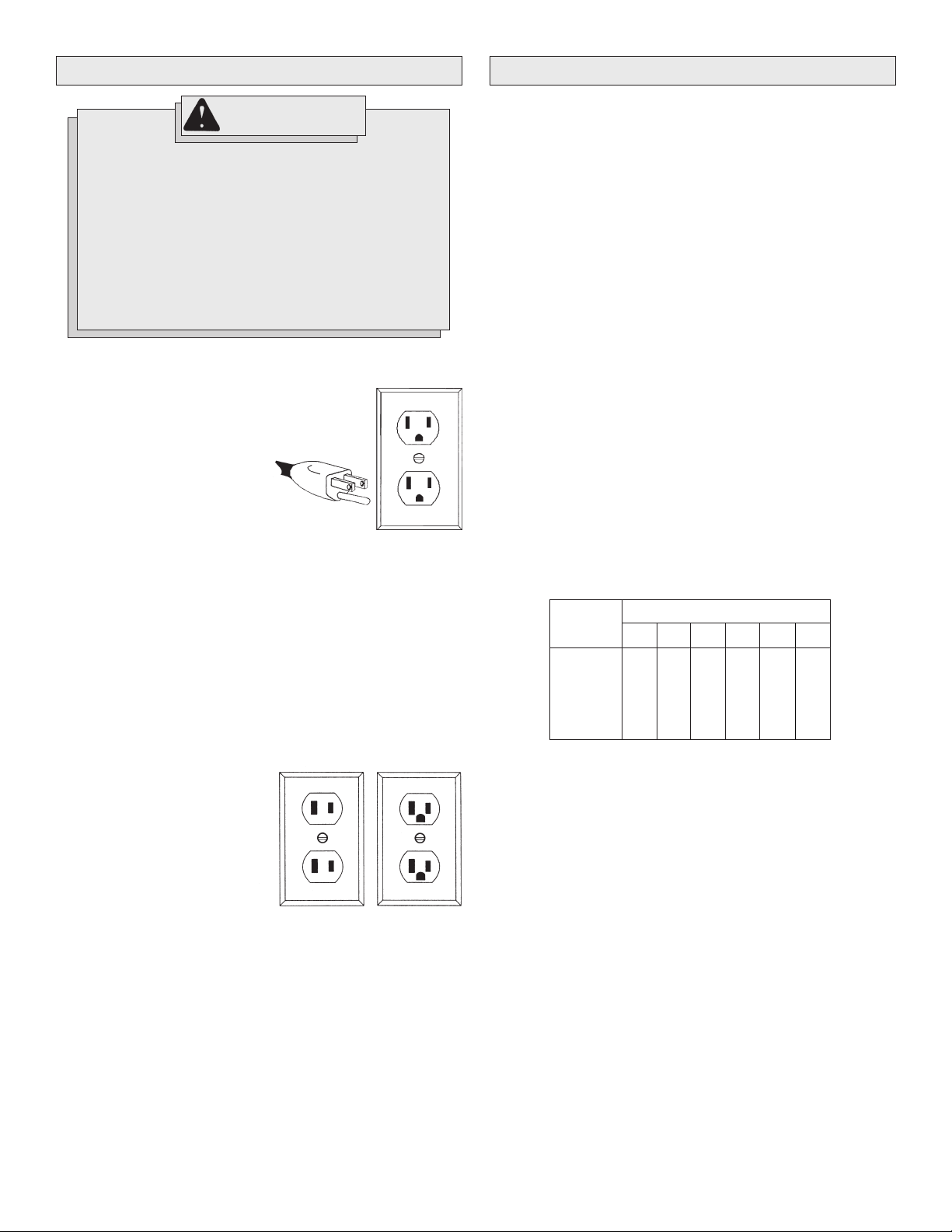

GROUNDING EXTENSION CORDS

WARNING!

Improperly connecting the grounding wire can
result in the risk of electric shock. Check with a
qualified electrician if you are in doubt as to
whether the outlet is properly grounded. Do not
modify the plug provided with the tool. Never
remove the grounding prong from the plug. Do
not use the tool if the cord or plug is damaged. If
damaged, have it repaired by a MILWAUKEE
service facility before use. If the plug will not fit
the outlet, have a proper outlet installed by a
qualified electrician.

Grounded Tools:
Tools with Three Prong Plugs

Tools marked “Grounding Required”
have a three wire cord and three
prong grounding plug. The plug must
be connected to a properly grounded
outlet (See Figure A). If the tool should
electrically malfunction or break
down, grounding provides a low re­sistance path to carry electricity
away from the user, reducing the risk
of electric shock.

The grounding prong in the plug is connected through the green wire
inside the cord to the grounding system in the tool. The green wire in the
cord must be the only wire connected to the tool's grounding system and
must never be attached to an electrically “live” terminal.

Your tool must be plugged into an appropriate outlet, properly installed
and grounded in accordance with all codes and ordinances. The plug
and outlet should look like those in Figure A.

Fig. A

Grounded tools require a three wire extension cord. Double insulated
tools can use either a two or three wire extension cord. As the distance
from the supply outlet increases, you must use a heavier gauge exten­sion cord. Using extension cords with inadequately sized wire causes a
serious drop in voltage, resulting in loss of power and possible tool
damage. Refer to the table shown to determine the required minimum
wire size.

The smaller the gauge number of the wire, the greater the capacity of the
cord. For example, a 14 gauge cord can carry a higher current than a 16
gauge cord. When using more than one extension cord to make up the
total length, be sure each cord contains at least the minimum wire size
required. If you are using one extension cord for more than one tool, add
the nameplate amperes and use the sum to determine the required mini­mum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked
with the suffix “W-A” (“W” in Canada) to indicate that it is acceptable
for outdoor use.

• Be sure your extension cord is properly wired and in good electrical
condition. Always replace a damaged extension cord or have it
repaired by a qualified person before using it.

• Protect your extension cords from sharp objects, excessive heat
and damp or wet areas.

Recommended Minimum Wire Gauge

Nameplate

Amperes

12.1 - 15

15.1 - 20

for Extension Cords*

25'

0 - 5

5.1 - 8

8.1 - 12

16
16
14
12
10

Extension Cord Length

100'

14
12
10
10

150'

12
10

--

--

--

--

50'

16
16
14
12
10

75'

16
14
12
10
10

200'

12

--

--

--

--

Double Insulated Tools:
Tools with Two Prong Plugs

Tools marked “Double Insulated” do
not require grounding. They have a
special double insulation system
which satisfies OSHA requirements
and complies with the applicable
standards of Underwriters Labora­tories, Inc., the Canadian Standard
Association and the National Electri­cal Code. Double Insulated tools may
be used in either of the 120 volt out­lets shown in Figures B and C.

Fig. B

* Based on limiting the line voltage drop to five
volts at 150% of the rated amperes.

READ AND SAVE ALL INSTRUCTIONS

FOR FUTURE USE.

Fig. C

page 4

TOOL ASSEMBLY

WARNING!

To reduce the risk of injury, always unplug
tool before attaching or removing accessories
or making adjustments. Use only specifically
recommended accessories. Others may be
hazardous.

WARNING!

To reduce the risk of injury, always use a side
handle when using this tool. Always brace or
hold securely.

Adjusting the Side Handle

1. Loosen the side handle slightly by unscrewing it counter­clockwise.

2. Rotate the side handle to the required angle.

3. Tighten the side handle securely.

Installing Chisels

The 5327-21 Hammer uses hammer steel chisels with ROUND/HEX
shanks.

Chisel with ROUND/HEX shank

1. Insert the chisel into the nose of the tool. Make sure that the notch in
the shank faces up.

2. Push the chisel into tool until it locks.

3. Check to see that chisel is locked by tugging on it.

4. To remove chisels, pull bit release collar toward the rear of tool and
remove chisel.

NOTE: Use caution when handling hot chisels.

page 5

OPERATION

WARNING!

To reduce the risk of injury, wear safety goggles
or glasses with side shields. Unplug the tool
before changing accessories or making adjust­ments.

This hammer has an Electronic Feedback Control Circuit (EFCC) which
helps improve the operation and life of the tool.

Soft Start

The Soft-Start feature reduces the amount of torque reaction to the tool
and the user. This feature gradually increases the motor speed up from
zero to the speed set by the speed control dial.

Feedback Control

The electronic speed control system allows the tool to maintain constant
speed between no-load and load conditions.

WARNING!

To reduce the risk of injury, wear safety
goggles or glasses with side shields.

Starting and Stopping the Tool

1. To start the tool, pull the trigger. Press the chisel against the work-

piece to begin the impacting. When the chisel is removed from the
workpiece, the impacting will stop.

3. To stop the tool, release trigger.

4. For continuous running, pull the trigger and then press in the trigger
lock lever.

5. To release the trigger lock lever, pull the trigger. The lock lever will
release. Then, release the trigger.

Chiseling and Chipping

When chiseling, hold the tool at an angle to the workpiece. Work from a
corner or close to the edge of the workpiece, breaking off one small area
at a time rather than attempting too large an area.

A variety of accessories are available.

Bushing Tools

Used to surface concrete.

Mortar Cutting Chisels (Seam Tools)

For removing old mortar for tuck pointing or
caulking.

Bull Points

For demolition work and starting holes in
concrete slabs.

Flat Chisels

For edging, chipping or channeling.

Scaling Chisels

For removing weld spatter or scale and
cutting straight lines.

Slotting Chisel

For slotting and cutting between drilled holes
in concrete and masonry.

Cold Starting

If this tool is stored for a long period of time or at cold temperatures, it
may not hammer initially because the lubrication has become stiff.
To warm up the tool:

1. Insert and lock a chisel into the tool.

2. Turn on the tool, applying force to the chisel against concrete or
other work surface.

3. Turn the tool on and off every few seconds. In a short time, the tool
will start hammering. The colder the tool is, the longer it will take to
warm up.

page 6

MAINTENANCE

ACCESSORIES

WARNING!

To reduce the risk of injury, always unplug
your tool before performing any maintenance.
Never disassemble the tool or try to do any
rewiring on the tool's electrical system. Contact
a MILWAUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance pro­gram. Before use, examine the general condition of your tool. Inspect
guards, switches, tool cord set and extension cord for damage. Check
for loose screws, misalignment, binding of moving parts, improper mount­ing, broken parts and any other condition that may affect its safe opera­tion. If abnormal noise or vibration occurs, turn the tool off immediately
and have the problem corrected before further use. Do not use a dam­aged tool. Tag damaged tools “DO NOT USE” until repaired
(see “Repairs”).

Under normal conditions, relubrication is not necessary until the motor
brushes need to be replaced. After six months to one year, depending on
use, return your tool to the nearest MILWAUKEE service facility for the
following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings,
housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• Testing to assure proper mechanical and electrical operation

WARNING!

To reduce the risk of injury, always unplug the
tool before attaching or removing accessories.
Use only specifically recommended accesso­ries. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric
Tool catalog or go on-line to www.milwaukeetool.com. To obtain a
catalog, contact your local distributor or a service center.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and
free of oil or grease. Use only mild soap and a damp cloth to clean your
tool since certain cleaning agents and solvents are harmful to plastics
and other insulated parts. Some of these include: gasoline, turpentine,
lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia
and household detergents containing ammonia. Never use flammable or
combustible solvents around tools.

WARNING!

To reduce the risk of injury, electric shock and
damage to the tool, never immerse your tool in
liquid or allow a liquid to flow inside the tool.

Repairs

If your tool is damaged, return the entire tool to the nearest service
center.

FIVE YEAR TOOL LIMITED WARRANTY

Every MILWAUKEE tool is tested before leaving the factory and is war­ranted to be free from defects in material and workmanship. MILWAUKEE
will repair or replace (at MILWAUKEE’s discretion), without charge, any
tool (including battery chargers) which examination proves to be defec­tive in material or workmanship from five (5) years after the date of
purchase. Return the tool and a copy of the purchase receipt or other
proof of purchase to a MILWAUKEE Factory Service/Sales Support
Branch location or MILWAUKEE Authorized Service Station, freight pre­paid and insured. This warranty does not cover damage from repairs
made or attempted by other than MILWAUKEE authorized personnel,
abuse, normal wear and tear, lack of maintenance, or accidents.

Battery Packs, Flashlights, and Radios are warranted for one (1) year
from the date of purchase.

THE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN ARE
EXCLUSIVE. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY
INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAMAGES, INCLUDING
LOSS OF PROFITS.

THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRAN­TIES, OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED FOR
MERCHANTABLILITY OR FITNESS FOR PARTICULAR USE OR PURPOSE.

This warranty gives you specific legal rights. You may also have other
rights that vary from state to state and province to province. In those
states that do not allow the exclusion of implied warranties or limitation
of incidental or consequential damages, the above limitations or exclu­sions may not apply to you. This warranty applies to the United States,
Canada, and Mexico only.

page 7

RÈGLES GÉNÉRALES DE SÉCURITÉ POUR LES OUTILS ÉLECTRIQUE

AVERTISSEMENT!

LIRE SOIGNEUSEMENT TOUTES LES INSTRUCTIONS

Le non respect des instructions ci-après peut entraîner des chocs
électriques, des incendies et/ou des blessures graves. Le terme «outil
électrique» figurant dans les avertissements ci-dessous renvoie à l’outil
électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).

CONSERVER CES INSTRUCTIONS

SÉCURITÉ DU LIEU DE TRAVAIL

1. Maintenir la zone de travail propre et bien éclairée. Les zones

encombrées ou mal éclairées sont favorables aux accidents.

2. Ne pas utiliser d’outil électrique dans une atmosphère ex-

plosive, telle qu’en en présence de liquides, de gaz ou de
poussières inflammables. Les outils électriques génèrent des

étincelles qui peuvent enflammer les poussières ou les fumées.

3. Tenir les enfants et les personnes non autorisées à l’écart
pendant le fonctionnement d’un outil électrique. Un manque
d’attention de l’opérateur risque de lui faire perdre le contrôle de
l’outil.

SÉCURITÉ ÉLECTRIQUE

4. La fiche de l’outil électrique doit correspondre à la prise
d’alimentation. Ne jamais modifier la fiche d’une manière
quelconque. Ne pas utiliser d’adaptateur avec les outils
électriques mis à la terre (à la masse). Des fiches non modifiées

et des prises d’alimentation assorties réduisent le risque de choc
électrique.

5. Éviter tout contact corporel avec des surfaces reliées à la

masse ou à la terre telles que tuyaux, radiateurs, cuisinières
et réfrigérateurs. Un risque de choc électrique plus élevé existe

si le corps est relié à la masse ou à la terre.

6. Ne pas exposer les outils électriques à la pluie ou à
l’humidité. Le risque de choc électrique augmente si de l’eau s’infiltre
dans un outil électrique.

7. Prendre soin du cordon. Ne jamais utiliser le cordon pour

transporter, tirer ou débrancher l’outil électrique. Tenir le
cordon à l’écart de la chaleur, des huiles, des arêtes
coupantes ou des pièces en mouvement. Un cordon

endommagé ou emmêlé présente un risque accru de choc électrique.

8. Se procurer un cordon d’alimentation approprié en cas
d’utilisation d’un outil électrique à l’extérieur. L’utilisation d’un
cordon d’alimentation pour usage extérieur réduit le risque de choc
électrique.

SÉCURITÉ INDIVIDUELLE

9. Être sur ses gardes, être attentif et faire preuve de bon
sens en utilisant un outil électrique. Ne pas utiliser un outil
électrique en cas de fatigue ou sous l’influence de drogues,
d’alcool ou de médicaments. Un instant d’inattention lors de

l’utilisation d’un outil électrique peut entraîner des blessures graves.

10. Utiliser un équipement de sécurité. Toujours porter des
lunettes de protection. Un équipement de sécurité comprenant
masque anti-poussière, chaussures de sécurité anti-dérapantes,
casque ou dispositif de protection anti-bruit peut, dans les
circonstances appropriées, réduire le risque de blessure.

11. Éviter tout démarrage accidentel de l’outil. S’assurer que le

commutateur est en position OFF (Arrêt) avant de brancher
l’outil. Le port de l’outil avec un doigt sur le commutateur ou son

branchement avec le commutateur en position ON (Marche) sont
favorables aux accidents.

12. Retirer toute clé de réglage avant de mettre l’outil sous
tension. Une clé laissée attachée sur une pièce mobile de l’outil
électrique peut entraîner des blessures.

13. Ne pas travailler à bout de bras. Bien garder un bon équilibre
à tout instant. Ceci permet de mieux préserver la maîtrise de l’outil
électrique dans des situations imprévues.

14. Porter des vêtements adéquats. Ne pas porter de vêtements

amples ni de bijoux. Ne pas approcher les cheveux,
vêtements et gants des pièces en mouvement. Les vêtements

amples, les bijoux ou les cheveux longs risquent d’être happés par
les pièces en mouvement.

15. Si des dispositifs sont prévus pour l’extraction et la

récupération des poussières, vérifier qu’ils sont connectés
et utilisés correctement. L’utilisation de ces dispositifs peut

réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN DE L’OUTIL ÉLECTRIQUE

16. Ne pas forcer l’outil électrique. Utiliser l’outil électrique
approprié à l’application considérée. L’outil électrique adapté

au projet considéré produira de meilleurs résultats, dans des condi­tions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

17. Ne pas utiliser l’outil électrique si le commutateur ne le met
pas sous ou hors tension. Tout outil électrique dont le
commutateur de marche-arrêt est inopérant est dangereux et doit
être réparé.

18. Débrancher la fiche de la prise d’alimentation et/ou la batterie

de l’outil électrique avant d’effectuer des réglages, de
changer d’accessoires ou de ranger l’outil. De telles mesures

de sécurité préventive réduisent le risque de mettre l’outil en marche
accidentellement.

19. Ranger les outils électriques inutilisés hors de la portée

des enfants et ne pas laisser des personnes qui
connaissent mal les outils électriques ou ces instructions
utiliser ces outils. Les outils électriques sont dangereux dans les

mains d’utilisateurs non formés à leur usage.

20. Entretien des outils électriques. S’assurer de l’absence de

tout désalignement ou de grippage des pièces mobiles, de
toute rupture de pièce ou de toute autre condition qui
pourrait affecter le bon fonctionnement de l’outil électrique.
En cas de dommages, faire réparer l’outil avant de l’utiliser
de nouveau. Les outils électriques mal entretenus sont à la source

de nombreux accidents.

21. Garder les outils de coupe affûtés et propres. Les outils de
coupe correctement entretenus et bien affûtés risquent moins de se
gripper et sont plus faciles à manier.

22. Utiliser cet outil électrique, les accessoires, les mèches,

etc. conformément à ces instructions et de la façon prévue
pour ce type particulier d’outil électrique, tout en prenant
en compte les conditions de travail et le type de projet
considérés. L’utilisation de cet outil électrique pour un usage autre

que l’usage prévu peut créer des situations dangereuses.

ENTRETIEN

23. Faire effectuer l’entretien de l’outil électrique par un
technicien qualifié qui n’utilisera que des pièces de
rechange identiques. La sécurité d’utilisation de l’outil en sera

préservée.

page 8

RÈGLES DE SÉCURITÉ PARTICULIÈRE

1. Tenir l’outil par les surfaces de prise isolées si, au cours des travaux, l’outil de coupe risque d’entrer en contact avec des fils
cachés ou avec son propre cordon. Le contact avec un fil sous tension met les parties métalliques exposées de l’outil sous tension, ce qui

infligera un choc électrique à l’opérateur.

2. Porter des protège-oreilles. Une exposition au bruit peut provoquer une perte auditive.

3. Tenez les mains à l'écart des arêtes tranchantes et des pièces en mouvement.

4. Utiliser les poignées auxiliaires fournies avec l’outil. Une perte de contrôle peut provoquer des blessures.

5. Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se
détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.

6. AVERTISSEMENT! La poussière degage par perçage, sclage, perçage et autres travaux de construction contient des substances chimiques
reconnues comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de
telles substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L’arsenic et le chrome servant au traitement chimique du bois.
Les risque associés à l’exposition à ces substances varient, dépendant de la fréquence des travaux. Afin de minimiser l’exposition à ces

substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière
spécifiquement conçu pour la filtration de particules microscopiques.

BPM

Pictographie

Double Isolation

l’Association canadienne
de normalisation (ACNOR)

Underwriters
Laboratories, Inc.

Inscription mexicaine
d’approbation

Couvant alternatif

Coups/minute á vide (BPM)

Ampères

No de

Cat.

5327-21

* EFCC - La commande du circuit électronique de réaction

« EFCC » maintient une vitesse de rotation constante sans
égard à la charge.

DESCRIPTION FONCTIONNELLE

3

Volts

CA

120

Spécifications

Ampères

11

Coups/Min.

à vide

3 400 *

Ciseaux

Voir « Cisellement

et burinage »

2

1

1. Poignée

2. Détente

3. Poignée latérale

4. Écran antipoussière

5. Collet de déclenchement de foret

4

5

page 9

MISE À LA TERRE

CORDONS DE RALLONGE

AVERTISSEMENT!

Si le fil de mise à la terre est incorrectement raccordé,
il peut en résulter des risques de choc électrique. Si
vous n’êtes pas certain que la prise dont vous vous
servez est correctement mise à la terre, faites-la
vérifier par un électricien. N’altérez pas la fiche du
cordon de l’outil. N’enlevez pas de la fiche, la dent qui
sert à la mise à la terre. N’employez pas l’outil si le
cordon ou la fiche sont en mauvais état. Si tel
est le cas, faites-les réparer dans un centre-service
MILWAUKEE accrédité avant de vous en servir. Si la
fiche du cordon ne s’adapte pas à la prise, faites
remplacer la prise par un électricien.

Outils mis à la terre :
Outils pourvus d’une fiche de cordon à trois dents

Les outils marqués « Mise à la terre
requise » sont pourvus d’un cordon
à trois fils dont la fiche a trois dents.
La fiche du cordon doit être branchée
sur une prise correctement mise à la
terre (voir Figure A). De cette façon,
si une défectuosité dans le circuit
électrique de l’outil survient, le relais
à la terre fournira un conducteur à
faible résistance pour décharger le
courant et protéger l’utilisateur contre
les risques de choc électrique.

La dent de mise à la terre de la fiche est reliée au système de mise à la
terre de l’outil via le fil vert du cordon. Le fil vert du cordon doit être le seul
fil raccordé à un bout au système de mise à la terre de l’outil et son autre
extrémité ne doit jamais être raccordée à une borne sous tension
électrique.

Votre outil doit être branché sur une prise appropriée, correctement
installée et mise à la terre conformément aux codes et ordonnances en
vigueur. La fiche du cordon et la prise de courant doivent être semblables
à celles de la Figure A.

Outils à double isolation :
Outils pourvus d’une fiche de
cordon à deux dents

Les outils marqués « Double
Isolation » n’ont pas besoin d’être
raccordés à la terre. Ils sont pourvus
d’une double isolation conforme eux
exigences de l’OSHA et satisfont aux
normes de l’Underwriters Laborato­ries, Inc., de l’Association canadienne
de normalisation (ACNOR) et du
« National Electrical Code » (code na­tional de l’électricité). Les outils à
double isolation peuvent être
branchés sur n’importe laquelle des
prises à 120 volt illustrées ci-contre
Figure B et C.

Fig. A

Fig. B

Fig. C

Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois fils
doit être employé pour les outils mis à la terre. Pour les outils à double
isolation, on peut employer indifféremment un cordon de rallonge à deux
ou trois fils. Plus la longueur du cordron entre l’outil et la prise de courant
est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un
cordon de rallonge incorrectement calibré entraîne une chute de voltage
résultant en une perte de puissance qui risque de détériorer l’outil.
Reportez-vous au tableau ci-contre pour déterminer le calibre minimum
du cordon.

Moins le calibre du fil est élevé, plus sa conductivité est bonne. Par
exemple, un cordon de calibre 14 a une meilleure conductivité qu’un
cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour
couvrir la distance, assurez-vous que chaque cordon possède le cali­bre minimum requis. Si vous utilisez un seul cordon pour brancher
plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la
fiche signalétique de chaque outil pour obtenir le calibre minimal requis
pour le cordon.

Directives pour l’emploi des cordons de rallonge

• Si vous utilisez une rallonge à l’extérieur, assurez-vous qu’elle est

marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est
adéquate pour usage extérieur.

• Assurez-vous que le cordon de rallonge est correctement câblé et
en bonne condition. Remplacez tout cordon derallonge détérioré ou
faites-le remettre en état par une personne compétente avant de
vous en servir.

• Tenez votre cordon de rallonge à l’écart des objets ranchants, des
sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour

signalétique

12,1 - 15,0
15,1 - 20,0

* Basé sur sur une chute de voltage limite de 5
volts à 150% de l’intensité moyenne de courant.

les cordons de rallonge*

Fiche

Ampères

0 - 5,0

5,1 - 8,0

8,1 - 12,0

Longueur du cordon de rallonge (m)

7,6

15,2

16
16
14
12
10

16
16
14
12
10

22,8

16
14
12
10
10

30,4

14
12
10
10

--

45,7

12
10

--

--

--

60,9

12

--

--

--

--

LISEZ ATTENTIVEMENT CES INSTRUCTIONS

ET CONSERVEZ-LES POUR LES

CONSULTER AU BESOIN.

page 10

MONTAGE DE L'OUTIL

AVERTISSEMENT!

Pour minimiser les risques de blessures, débranchez
toujours l’outil avant d’y faire des réglages, d’y attacher ou
d’en enlever les accessoires. L’usage d’accessoires
autres que ceux qui sont spécifiquement recommandés
pour cet outil peut comporter des risques.

AVERTISSEMENT!

Pour minimiser les risques de blessures corporelles,
utilisez toujours la poignée laterérale lorsque vous
maniez l’outil. Étayez-la ou maintenez-la solidement.

Positionnement de la poignée latérale

1. Desserrez légèrement la poignée en la dévissant.

2. Faites-la pivoter à la position requise.

3. Serrez-la à fond.

Insertion de ciseaux

Les marteaux No 5327-21 utilise des à tige ronde et hexagonale
(ROUND/HEX).

Ciseau à tige ronde et
hexagonale (ROUND/HEX).

1. Insérez le ciseau dans le bec de l’outil. Assurez-vous que l’encoche
sur la tige est orientée vers le dessus.

2. Poussez le ciseau dans l'outil pour qu'elle s'enclenche.

3. Tirez sur le ciseau pour vérifier l'enclenchement.

4. Pour retirer le ciseau, tirez le collet de déclenchement (1) du foret
vers l'arrière de l'outil et enlevez le ciseau.

N.B. Soyez prudent lorsque vous maniez des ciseaux brûlants.

page 11

MANIEMENT

AVERTISSEMENT!

Pour minimiser les risques de blessures, portez des
lunettes à coques latérales. Débranchez l’outil avant de
changer les accessoires ou d’effectuer des réglages.

Ces marteaux sont pourvus d’une commande de circuit électronique de
réaction « EFCC » qui améliore le rendement er la durée de l’outil.

Démarrage souple

Cette caractéristique réduit l’effet du couple antagoniste sur l’outil et
l’utilisateur. Elle augmente graduellement la vitesse du moteur entre le
point mort et la vitesse désignée au sélecteur de régime.

Commande de réaction

Le système de commande électronique de régime permet à l’outil de
maintenir une vitesse constant entre les conditions de fonctionnement à
vide ou à charge.

AVERTISSEMENT!

Pour minimiser les risques d blessures, portez des
lunettes à coques latérales.

Démarrage et arrêt de l’outil

1. Pour mettre l’outil en marche, appuyez sur la gâchette. Appuyez le

burin contre la pièce pour commencer la percussion. La percussion
s’arrête lorsque le burin est retiré de la pièce.

2. Pour arrêter l’outil, relâchez la détente.

3. Pour obtenir un fonctionnement continu, appuyez sur la gâchette,
puis sur le levier à verrou de la gâchette.

4. Pour relâcher le levier à verrou de la gâchette, appuyez sur la
gâchette. Le levier à verrou va se dégager. Relâchez ensuite la
gâchette.

Cisellement et burinage

Pour buriner, tenez l’outil à angle de la surface de travail. Commencez
par un coin ou en bordure de la surface et ciselez une petite partie de la
surface à la fois plutôt que d’en prendre trop grand.

Plusieurs genres d’accessoires sont offerts :

Boucharde

Employée pour les surfaces en béton.

Ciseau à mortier (outil à joint)

Servant à enlever le vieux mortier avant de
jointoyer ou de calfeutrer.

Ciseau à pointe robuste

Employé pour les travaux de démolition et pour
commencer le forage d’un trou dans une dalle
de béton.

Ciseau à plat

Employé pour cisailler les bords, rainurer et
dégrossir les surfaces.

Ciseau à détartrer

Servant à enlever le tartre et les éclaboussures
de soudage ou couper en ligne droite.

Ciseau à fendre

Pour faire des fentes et découper entre les trous
pratiqués dans le béton ou la maçonnerie.

Démarrage à froid

Si l’outil est rangé durant longtemps à basse température, il se peut que
la percussion ne débute pas immédiatement parce que le lubrifiant sera
figé. Pour réchauffer l’outil :

1. Insérez un ciseau et verrouillez-le dans l’outil.

2. Mettez l’outil en marche en appuyant fortement le foret ou le ciseau
sur une surface de béton ou de bois.

3. Faites alterner la mise en marche et l’arrêt à plusieurs reprises par
intervalles de quelques secondes. En peu de temps, l’outil
commencera à fonctionner. Plus l’outil sera froid, plus le temps de
réchauffement sera long.

page 12

MAINTENANCE

ACCESSOIRES

AVERTISSEMENT!

Pour minimiser les risques de blessures,
débranchez toujours l’outil avant d’y effectuer des
travaux de maintenance. Ne faites pas vous-même
le démontage de l’outil ni le rebobinage du système
électrique. Consultez un centre de service
MILWAUKEE accrédité pour toutes les réparations.

Entretien de l’outil

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel.
Avant de vous en servir, examinez son état en général. Inspectez-en la
garde, interrupteur, cordon et cordon de rallonge pour en déceler les
défauts. Vérifiez le serrage des vis, l’alignement et le jeu des pièces
mobiles, les vices de montage, bris de pièces et toute autre condition
pouvant en rendre le fonctionnement dangereux. Si un bruit ou une
vibration insolite survient, arrêtez immédiatement l’outil et faites-le vérifier
avant de vous en servir de nouveau. N’utilisez pas un outil défectueux.
Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit
réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubrifier l’outil avant que le
temps ne soit venu de remplacer les balais. Après une période pouvant
aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de
service MILWAUKEE accrédité pour obtenir les services suivants :

• Lubrification

• Inspection et remplacement des balais

• Inspection et nettoyage de la mécanique (engrenages, pivots,
coussinets, boîtier etc.)

• Inspection électrique (interrupteur, cordon, induit etc.)

• Vérification du fonctionnement électromécanique

AVERTISSEMENT!

Pour minimiser les risques de blessures,
débranchez toujours l’outil avant d’y installer ou
d’en enlever les accessoires. L’emploi
d’accessoires autres que ceux qui sont
expressément recommandés pour cet outil peut
présenter des risques.

Pour une liste complète des accessoires, prière de se reporter au cata­logue MILWAUKEE Electric Tool ou visiter le site internet
www.milwaukeetool.com. Pour obtenir un catalogue, il suffit de contacter
votre distributeur local ou l'un des centres-service.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les
poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le
nettoyage de l’outil doit se faire avec un linge humide et un savon doux.
Certains nettoyants tels l’essence, la térébenthine, les diluants à laque
ou à peinture, les solvants chlorés, l’ammoniaque et les détergents
d’usage domestique qui en contiennent pourraient détériorer le plastique
et l’isolation des pièces. Ne laissez jamais de solvants inflammables ou
combustibles auprès des outils.

AVERTISSEMENT!

Pour minimiser les risques de blessures, choc
électrique et dommage à l'outil, n'immergez jamais
l'outil et ne laissez pas de liquide s'y infiltrer.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de mainte­nance le plus proche.

GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS

Tous les outils MILWAUKEE sont testés avant de quitter l’usine et sont
garantis exempts de vice de matériau ou de fabrication. MILWAUKEE
réparera ou remplacera (à la discrétion de MILWAUKEE), sans frais,
tout outil (y compris les chargeurs de batterie) dont l’examen démontre le
caractère défectueux du matériau ou de la fabrication dans les cinq (5)
ans suivant la date d’achat. Retourner l’outil et une copie de la facture ou
de toute autre preuve d’achat à une branche Entretien usine/Assistance
des ventes de l’établissement MILWAUKEE ou à un centre d’entretien
agréé par MILWAUKEE, en port payé et assuré. Cette garantie ne couvre
pas les dommages causés par les réparations ou les tentatives de
réparation par quiconque autre que le personnel agréé par MILWAUKEE,
les utilisations abusives, l’usure normale, les carences d’entretien ou les
accidents.

Les batteries, les lampes de poche et les radios sont garanties pour un
(1) an à partir de la date d’achat.

LES SOLUTIONS DE RÉPARATION ET DE REMPLACEMENT DÉCRITES
PAR LES PRÉSENTES SONT EXCLUSIVES. MILWAUKEE NE SAURAIT
ÊTRE RESPONSABLE, EN AUCUNE CIRCONSTANCE, DES DOMMAGES
ACCESSOIRES, SPÉCIAUX OU INDIRECTS, Y COMPRIS LES MANQUES À
GAGNER.

CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES
GARANTIES OU CONDITIONS, ÉCRITES OU ORALES, EXPRESSES OU
TACITES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE
UTILISATION OU UNE FIN PARTICULIÈRE.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi
bénéficier d’autres droits variant d’un état à un autre et d’une province à
une autre. Dans les états qui n’autorisent pas les exclusions de garantie
tacite ou la limitation des dommages accessoires ou indirects, les limita­tions ou exclusions ci-dessus peuvent ne pas s’appliquer. Cette garantie
s’applique aux États-Unis, au Canada et au Mexique uniquement.

page 13

REGLAS DE SEGURIDAD GENERALES PARA HERRAMIENTAS ELÉCTRICAS

¡ADVERTENCIA!

Si no se siguen todas las siguientes instrucciones se puede provocar una

LEA TODAS LAS INSTRUCCIONES

descarga eléctrica, un incendio y/o lesiones graves. El término “herramienta
eléctrica” en todas las advertencias incluidas más abajo se refiere a su
herramienta operada por conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).

GUA0RDE ESTAS INSTRUCCIONES

SEGURIDAD EN EL ÁREA DE TRABAJO

1. Mantenga limpia y bien iluminada el área de trabajo. Las

áreas desordenadas u oscuras contribuyen a que se produzcan
accidentes.

2. No utilice herramientas eléctricas en atmósferas explosivas,

como en la presencia de líquidos, gases o polvo inflamables.

Las herramientas eléctricas crean chispas que pueden incendiar el
polvo o las emanaciones.

3. Mantenga a los niños y otras personas alejadas mientras
utiliza una herramienta eléctrica. Las distracciones pueden
hacerle perder el control.

SEGURIDAD ELÉCTRICA

4. Los enchufes de las herramientas eléctricas deben ser del
mismo tipo que el tomacorrientes. Nunca realice ningún
tipo de modificación en el enchufe. No use enchufes
adaptadores con herramientas eléctricas con conexión a
tierra. Se reducirá el riesgo de descarga eléctrica si no se modifican

los enchufes y los tomacorrientes son del mismo tipo.

5. Evite el contacto corporal con superficies con conexión a

tierra, como tuberías, radiadores, estufas y refrigeradores.

El riesgo de descarga eléctrica aumenta si su cuerpo está conectado
a tierra.

6. No exponga la herramientas eléctricas a la lluvia o a
condiciones de humedad. El agua que entra en una herramienta
eléctrica aumenta el riesgo de descarga eléctrica.

7. No abuse del cable. Nunca use el cable para transportar la

herramienta eléctrica, tirar de ella o desenchufarla.
Mantenga el cable alejado del calor, los bordes afilados o
las piezas en movimiento. Los cables dañados o enmarañados

aumentan el riesgo de descarga eléctrica.

8. Cuando se utiliza una herramienta eléctrica en el exterior,

use una extensión que sea apropiada para uso en el exte­rior. El uso de un cable apropiado para el exterior reduce el riesgo

de descarga eléctrica.

SEGURIDAD PERSONAL

9. Manténgase alerta, ponga cuidado a lo que está haciendo y
use el sentido común cuando utilice una herramienta eléctrica.
No use una herramienta eléctrica cuando está cansado o bajo
la influencia de drogas, alcohol o medicinas. Despistarse un

minuto cuando se utiliza una herramienta eléctrica puede tener como
resultado lesiones personales graves.

10. Use equipo de seguridad. Lleve siempre protección ocular.
Llevar equipo de seguridad apropiado para la situación, como una
máscara antipolvo, zapatos de seguridad antideslizantes casco o
protección auditiva, reducirá las lesiones personales.

11. Evite los arranques accidentales. Asegúrese de que el

interruptor esté en la posición de apagado antes de enchufar
la herramienta. Mover herramientas con el dedo en el interruptor

o enchufar herramientas con el interruptor en la posición de encendido
contribuye a que se produzcan accidentes.

12. Quite todas las llaves de ajuste antes de encender la
herramienta. Una llave que esté acoplada a una pieza giratoria de
la herramienta puede provocar lesiones personales.

page 14

13. No se estire demasiado. Mantenga los pies bien asentados y
el equilibrio en todo momento. Esto permite tener mejor control

de la herramienta eléctrica en situaciones inesperadas.

14. Vístase de manera apropiada. No lleve ropa suelta ni joyas.

Mantenga el cabello, la ropa y los guantes lejos de la piezas
en movimiento. La ropa floja, las joyas o el cabello largo pueden

quedar atrapados en las piezas en movimiento.

15. Si se proporcionan dispositivos para la conexión de

sistemas de recolección y extracción de polvo, asegúrese
de que estén conectados y se usen apropiadamente. El uso

de estos dispositivos puede reducir los peligros relacionados con el
polvo.

USO Y CUIDADO DE LAS HERRAMIENTAS

ELÉCTRICAS

16. No fuerce la herramienta eléctrica. Use la herramienta eléctrica
correcta para la aplicación. La herramienta eléctrica correcta

funcionará mejor y de manera más segura a la velocidad para la que
se diseñó.

17. No use la herramienta eléctrica si el interruptor no la
enciende ni la apaga. Cualquier herramienta eléctrica que no se
pueda controlar con el interruptor es peligrosa y se debe reparar.

18. Desconecte el enchufe de la toma de alimentación y/o la

batería de la herramienta eléctrica antes de realizar cualquier
ajuste, cambiar accesorios o almacenar las herramientas
eléctricas. Dichas medidas preventivas de seguridad reducen el

riesgo de que la herramienta se prenda accidentalmente.

19. Almacene las herramientas eléctricas fuera del alcance de

los niños y no permita que personas no familiarizadas con
ellas o estas instrucciones las utilicen. Las herramientas

eléctricas son peligrosas en las manos de usuarios no capacitados.

20. Mantenimiento de las herramientas eléctricas. Revise que

no haya piezas móviles que estén desalineadas o que se
atasquen, piezas rotas ni ninguna otra condición que pueda
afectar el funcionamiento de la herramienta eléctrica. Si se
encuentran daños, haga que le reparen la herramienta an­tes de usarla. Las herramientas mal mantenidas son la causa de

muchos accidentes.

21. Mantenga las herramientas de corte limpias y afiladas. Es
menos probable que se atasquen las herramientas de corte con
filos afilados que se mantienen de manera apropiada y también son
más fáciles de controlar.

22. Use la herramienta eléctrica, los accesorios y las brocas,

etc. siguiendo estas instrucciones y de la manera para la
que dicha herramienta eléctrica en particular fue diseñada,
teniendo en cuenta las condiciones de trabajo y la tarea que
se va a realizar. El uso de la herramienta eléctrica para operaciones

diferentes de aquellas para las que se diseño podría resultar en una
situación peligrosa.

MANTENIMIENTO

23. Haga que un técnico calificado realice el mantenimiento de la
herramienta eléctrica utilizando solamente piezas de repuesto
idénticas. Esto asegurará que se mantiene la seguridad de la

herramienta eléctrica.

REGLAS ESPECIFICAS DE SEGURIDAD

1. Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar
en contacto con cables ocultos o con su propio cable. El contacto con un cable “con corriente” hará que las partes de metal expuesto de

la herramienta pasen la corriente y produzcan una descarga al operador.

2. Lleve protectores auditivos. La exposición a ruido puede producir la pérdida de la audición.

3. Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.

4. Use los asideros auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales.

5. Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar,
póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

6. ¡ADVERTENCIA! Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas
a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo.
A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.
El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la

exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras
contra el polvo que hayan sido específicamente diseñadas para filtrar partículas microscópicas.

Simbología

Con doble aislamiento

Canadian Standards
Association

Underwriters
Laboratories, Inc.

Marca mejicana de la
aprobación

Volts de corriente alterna

BPM

1. Empuñadura

2. Gatillo

3. Mango lateral

4. Protector contra el polvo

5. Collar liberador de la broca

Golpes sin carga (BPM)

Amperios

DESCRIPCION FUNCIONAL

3

Especificaciones

Cat.

No.

5327-21

* EFCC – El Circuito de control de información electrónica

mantiene una velocidad constante bajo condiciones de carga
variables

Volts

corriente

alterna

120

Golpes sin

A

11

carga

3 400 *

Cinceles

Vea "Cincelado y corte"

2

1

4

5

page 15

TIERRA

EXTENSIÓNES ELÉCTRICAS

¡ADVERTENCIA!

Puede haber riesgo de descarga eléctrica si se
conecta el cable de conexión de puesta a tierra
incorrectamente. Consulte con un electricista
certificado si tiene dudas respecto a la conexión de
puesta a tierra del tomacorriente. No modifique el
enchufe que se proporciona con la herramienta. Nunca
retire la clavija de conexión de puesta a tierra del
enchufe. No use la herramienta si el cable o el enchufe
está dañado. Si está dañado antes de usarlo, llévelo a
un centro de servicio MILWAUKEE para que lo reparen.
Si el enchufe no se acopla al tomacorriente, haga que
un electricista certificado instale un tomacorriente
adecuado.

Herramientas con conexión a tierra:
Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la
frase “Se requiere conexión de
puesta a tierra” tienen un cable de
tres hilo y enchufes de conexión de
puesta a tierra de tres clavijas.
El enchufe debe conectarse a
un tomacorriente debidamente
conectado a tierra (véase la
Figura A). Si la herramienta se
averiara o no funcionara

correctamente, la conexión de puesta a tierra proporciona un trayecto
de baja resistencia para desviar la corriente eléctrica de la trayectoria
del usuario, reduciendo de este modo el riesgo de descarga eléctrica.

La clavija de conexión de puesta a tierra en el enchufe está conectada
al sistema de conexión de puesta a tierra de la herramienta a través del
hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado
al sistema de conexión de puesta a tierra de la herramienta y nunca se
debe unir a una terminal energizada.

Su herramienta debe estar enchufada en un tomacorriente apropiado,
correctamente instalado y conectado a tierra según todos los códigos y
reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la
Figura A.

Herramientas con doble aislamiento:
Herramientas con clavijas de dos patas

Las herramientas marcadas con
“Doble aislamiento” no requieren
conectarse “a tierra”. Estas
herramientas tienen un sistema
aislante que satisface los
estándares de OSHA y llena los
estándares aplicables de UL (Under­writers Laboratories, Inc.), de la
Asociación Canadiense de
Estándares (CSA) y el Código
Nacional de Electricidad. Las
herramientas con doble aislamiento
pueden ser usadas en cualquiera de
los toma corriente de 120 Volt
mostrados en las Figuras B y C.

Fig. A

Fig. B

Fig. C

Las herramientas que deben conectarse a tierra cuentan con clavijas de
tres patas y requieren que las extensiones que se utilicen con ellas sean
también de tres cables. Las herramientas con doble aislamiento y clavijas
de dos patas pueden utilizarse indistintamente con extensiones de dos a
tres cables. El calibre de la extensión depende de la distancia que exista
entre la toma de la corriente y el sitio donde se utilice la herramienta. El
uso de extensiones inadecuadas puede causar serias caídas en el
voltaje, resultando en pérdida de potencia y posible daño a la herramienta.
La tabla que aquí se ilustra sirve de guía para la adecuada selección de
la extensión.

Mientras menor sea el número del calibre del cable, mayor será la
capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar
una corriente mayor que un cable calibre 16. Cuando use mas de una
extensión para lograr el largo deseado, asegúrese que cada una tenga
al menos, el mínimo tamaño de cable requerido. Si está usando un cable
de extensión para mas de una herramienta, sume los amperes de las
varias placas y use la suma para determinar el tamaño mínimo del cable
de extensión.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese
que está marcado con el sufijo “W-A” (“W” en Canadá) el cual indica
que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está correctamente cableado
y en buenas condiciones eléctricas. Cambie siempre una extensión
dañada o hágala reparar por una persona calificada antes de volver
a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo
o areas mojadas.

Calibre mínimo recomendado para

cables de extensiónes eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0
12,1 - 15,0
15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.

Largo de cable de Extensión en (m)

30,4

14
12
10
10

45,7

60,9

12

12

10

--

--

--

--

7,6

16
16
14
12
10

15,2

16
16
14
12
10

22,8

16
14
12
10
10

--

--

--

--

LEA Y GUARDE TODAS LAS INSTRUCCIONES

PARA FUTURAS REFERANCIAS.

page 16

ENSAMBAJE DE LA HERRAMIENTA

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecte
siempre la herramienta antes de fijar o retirar
accesorios, o antes de efectuar ajustes. Utilice sólo los
accesorios específicamente recomendados. El uso de
otros accesorios puede ser peligroso.

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, utilice siempre un
mango lateral al trabajar con la herramienta. Sujete o
mantenga de manera segura.

Cómo ajustar la posición de la mango lateral

1. Afloje el mango lateral ligeramente destornillándolo en el sentido
opuesto de las agujas del reloj.

2. Gire el mango lateral al ángulo requerido.

3. Apriete el mango con seguridad.

Colocación de las brocas y los cinceles

El martillos 5327-21utiliza brocas de carburo con ejes de estrías y cinceles
de acero de martillo con espigas hexagonales redondas (ROUND/HEX).

Cincel con espiga hexagonal
redonda (ROUND/HEX)

1. Inserte el cincel en la nariz de la herramienta. Asegúrese de que la
muesca de la espiga está orientada hacia el seguro de la broca.

2. Presione el cincel en la herramienta hasta que se fije.

3. Asegúrese que el cincel esté fija tirando de ella.

4. Para retirar los cinceles, tire del collar liberador (1) hacia la parte
posterior de la herramienta y retire el cincel.

NOTA: Tenga cuidado cuando maneje cinceles calientes.

page 17

OPERACION

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, use siempre lentes
de seguridad o anteojos con protectores laterales.
Desconecte la herramienta antes de cambiar algún
accesorio o de hacerle algún ajuste.

Estos martillos disponen de Circuito de control de información electrónica
(EFCC) que ayuda en la operación y duración de la herramienta.

Arranque suave

La función de arranque suave reduce la cantidad de reacción de torsión
a la herramienta y al usuario. Esta función aumenta gradualmente la
velocidad del motor desde cero hasta la velocidad establecida con el
cuadrante de control de velocidad.

Control de información

El sistema de control electrónico de velocidad permite a la herramienta
mantener una velocidad constant entre condiciones de carga y no carga.

¡ADVERTENCIA!

Para reducir el riesgo de una lesión, use siempre lentes
de seguridad o anteojos con protectores laterales.

Arranque y apagado de la herramienta

1. Para arrancar la herramienta, oprima el gatillo. Presione el cincel

contra la pieza de trabajo para iniciar el impacto. Cuando retire el
cincel de la pieza de trabajo, el impacto se detendrá.

2. Para detenerla, suelte el gatillo.

3. Para una operación continua, oprima el gatillo y luego la palanca de
bloqueo del gatillo.

4. Para soltar la palanca de bloqueo del gatillo, oprima el gatillo. La
palanca de bloqueo se soltará. Luego, suelte el gatillo.

Cincelado y corte

Cuando cincele, mantenga la herramienta a un ángulo con la pieza de
trabajo. Trabaje desde una esquina o cerca del borde del área de trabajo,
rompiendo poco a poco, más que intentando romper un área demasiado
grande.

Hay una variedad de accesorios disponibles.

Martelinas

Para superficies de concreto.

Cinceles para corte de mortero
(Herramientas para rebordes)

Para la remoción de mortero viejo para plegado
o calafateo.

Cinceles con punta

Para trabajos de demolición e inicio de
perforación en losas de concreto.

Cinceles en frío

Para orillar, eliminar rebabas o para acanalar.

Cinceles desincrustadores

Para la remoción de salpicaduras de soldadura
o incrustaciones, y corte de líneas rectas.

Cincel de ranurado

Para acanalar o cortar entre agujeros
perforados en concreto y mampostería.

Inicio en frío

Puede suceder que si la herramienta ha estado guardada por mucho
tiempo, o ha estado expuesta a bajas temperaturas, el mecanismo de
percusión podría no funcionar debido a que el lubricante se ha
endurecido. Para calentar la herramienta:

1. Coloque y asegure un cincel en la herramienta.

2. Encienda la herramienta, aplicando fuerza a la broca o cincel, contra
una superficie de concreto.

3. Accione y pare la herramienta repetidas veces con varios segundos
de intervalo. En un momento la herramienta comenzará a martillar. Cuanto
más fría esté la herramienta, más tiempo tardará en reaccionar.

page 18

MANTENIMIENTO

ACCESORIOS

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecte
siempre la herramienta antes de darle cualquier
mantenimiento. Nunca desarme la herramienta ni trate
de hacer modificaciones en el sistema eléctrico de
la misma. Acuda siempre a un Centro de Servicio
MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta
en buenas condiciones. Antes de usarla, examine las condiciones gen­erales de la misma. Inspeccione guardas, interruptores, el cable de la
herramienta y el cable de extensión. Busque tornillos sueltos o flojos,
defectos de alineación y dobleces en partes móviles, así como montajes
inadecuados, partes rotas y cualquier otra condición que pueda afectar
una operación segura. Si detecta ruidos o vibraciones anormales, apague
la herramienta de inmediato y corrija el problema antes de volver a usarla.
No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO
DEBE USARSE” hasta que sea reparada (vea “Reparaciones”).

Bajo condiciones normales, no se requiere lubricación hasta que haya
que cambiar los carbones. Después de 6 meses a un año, dependiendo
del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE
más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, flechas, baleros,

carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc.)

• Probarla para asegurar una operación mecánica y eléctrica

adecuada.

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, desconecté
siempre su herramienta antes de colocar o retirar un
accesorio. Use solo accesorios recomendados
específicamente. Otros puenden ser peligrosos.

Para una lista completa de accessorios, refiérase a su catálogo
MILWAUKEE Electric Tool o visite nuestro sitio en Internet:
www.milwaukeetool.com. Para obtener un catálogo, contacte su
distribuidor local o uno de los centros.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras
de la herramienta limpias, secas y libres de aceite y grasa. Use sólo
jabón neutro y un trapo húmedo para limpiar su herramienta ya que
algunas substancias y disolventes limpiadores pueden ocasionar daños
a materiales plásticos y partes aislantes. Algunos de estos incluyen:
gasolina, trementina, diluyente para barniz, diluyente para pintura,
disolventes limpiadores clorados, amoníaco, y detergentes caseros que
contengan amoníaco.

¡ADVERTENCIA!

Para reducir el riesgo de lesiones, descarga eléctrica o
daño a la herramienta, nunca la sumerja en líquidos ni
permita que estos fluyan dentro de la misma.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano
centro de reparaciones.

GARANTÍA LIMITADA DE CINCO AÑOS

Todas las herramientas MILWAUKEE se prueban antes de abandonar la
fábrica y se garantiza que no presentan defectos ni en el material ni de
mano de obra. En el plazo de cinco (5) años a partir de la fecha de
compra MILWAUKEE reparará o reemplazará (a discreción de
MILWAUKEE), sin cargo alguno, cualquier herramienta (cargadores de
baterías inclusive) cuyo examen determine que presenta defectos de
material o de mano de obra. Devuelva la herramienta, con gastos de
envío prepagados y asegurada, y una copia de la factura de compra, u
otro tipo de comprobante de compra, a una sucursal de reparaciones/
ventas de la fábrica MILWAUKEE o a un centro de reparaciones
autorizado por MILWAUKEE. Esta garantía no cubre los daños
ocasionados por reparaciones o intentos de reparación por parte de
personal no autorizado por MILWAUKEE, abuso, desgaste y deterioro
normal, falta de mantenimiento o accidentes.

Las baterías, linternas y radios tienen una garantía de un (1) año a partir
de la fecha de compra.

LOS DERECHOS A REPARACIÓN Y REEMPLAZO DESCRITOS EN EL
PRESENTE DOCUMENTO SON EXCLUSIVOS. MILWAUKEE NO SERÁ EN
NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES
O CONSECUENTES, INCLUYENDO LA PÉRDIDA DE GANANCIAS.

ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODA OTRA GARANTÍA,
O CONDICIONES, ESCRITAS U ORALES, EXPRESAS O IMPLÍCITAS DE
COMERCIALIZACIÓN O IDONEIDAD PARA UN USO O FIN DETERMINADO.

Esta garantía le proporciona derechos legales específicos. Es posible
que usted tenga otros derechos que varían de estado a estado y de
provincia a provincia. En aquellos estados que no permiten la exclusión
de garantías implícitas o la limitación de daños incidentales o
consecuentes, las limitaciones anteriores pueden que no apliquen. Esta
garantía es válida solamente en los Estados Unidos, Canadá y México.

page 19

UNITED STATES

CANADA

MILWAUKEE Service

MILWAUKEE prides itself in producing a

premium quality product that is

N

OTHING BUT HEAVY DUTY

Your satisfaction with our products is

very important to us!

If you encounter any problems with the

operation of this tool, or you would like to

locate the factory Service/Sales Support Branch

or authorized service station nearest you,

please call...

®

.

1-800-SAWDUST

(1.800.729.3878)

NATIONWIDE TOLL FREE

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center

Search' icon found in the 'Parts & Service' section.

Service MILWAUKEE

MILWAUKEE est fier de proposer un produit de
première qualité NOTHING BUT HEAVY DUTY®. Votre

satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou

pour localiser le centre de service/ventes ou le

centre d’entretien le plus proche, appelez le...

416.439.4181

fax: [phone]

Milwaukee Electric Tool (Canada) Ltd

755 Progress Avenue

Scarborough, Ontario M1H 2W7

Notre réseau national de distributeurs agréés se tient

à votre disposition pour fournir l’aide technique,

l’outillage et les accessoires nécessaires. Composez

le 416.439.4181 pour obtenir les noms et adresses
des revendeurs les plus proches ou bien consultez

la section «Où acheter» sur notre site web à l’adresse

www.milwaukeetool.com

Additionally, we have a nationwide network of

authorized Distributors ready to assist you with your

tool and accessory needs. Check your “Yellow Pages”

phone directory under “Tools-Electric” for the names

& addresses of those nearest you or see the

'Where To Buy' section of our website.

Corporate After Sales Service - Technical Support

Brookfield, Wisconsin USA

•Technical Questions •Service/Repair Questions •Warranty

1-800-SAWDUST

(1.800.729.3878)

fax:[phone]

email: [email protected]

Monday-Friday • 8:00 AM - 4:30 PM • Central Time

MEXICO

Servicios de MILWAUKEE

Milwaukee Electric Tool

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tel. [phone] Fax: [phone]

Adicionalmente, tenemos una red nacional de

distribuidores autorizados listos para ayudarle con

su herramienta y sus accesorios. Por favor, llame

al 55 5565-1414 para obtener los nombres y

direcciones de los más cercanos a usted, o consulte

la sección ‘Where to buy’ (Dónde comprar) de

nuestro sitio web en

www.milwaukeetool.com

MILWAUKEE ELECTRIC TOOL CORPORATION

13135 West Lisbon Road • Brookfield, Wisconsin, U.S.A. 53005

58-14-5327d4 11/04 Printed in USA
