Cat. No.

5317-59 5317-59A 5317-59B

5347-59 5347-59A 5347-59B

MANUAL DE INSTRUCCIONES MANUAL DO OPERADOR OPERATOR'S MANUAL

ROTOMARTILLO ROMPEDOR Y MARTILLO DEMOLEDOR DE SDS-MAX DE 40 mm (1-9/16")

MARTELO ROTATIVO ROMPEDOR SDS-MAX DE 1-9/16" (40 mm) E MARTELO ROMPEDOR SDS-MAX

1-9/16" SDS-MAX ROTARY HAMMER AND SDS-MAX DEMOLITION HAMMER

LEER Y ENTENDER EL MANUAL DEL OPERADOR.

ENTENDER O MANUAL DO OPERADOR.

UNDERSTAND OPERATOR'S MANUAL.

ADVERTENCIA PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE

AVISO PARA REDUZIR O RISCO DE ACIDENTES, O USUÁRIO DEVE LER E

WARNING TO REDUCE THE RISK OF INJURY, USER MUST READ AND

Page 2

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE

SEGURIDAD.

descarga eléctrica, un incendio o lesiones graves.

Si no sigue todas las advertencias e instrucciones, se pueden provocar una

Guarde todas las advertencias e instrucciones para consultarlas en el futuro.

El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁ ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga limpia y bien iluminada el área de

trabajo. Las áreas desordenadas u oscuras con-

tribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inﬂ amables. Las her-

ramientas eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.

• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las

distracciones pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléctricas deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modiﬁ cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo de descarga eléctrica

si no se modiﬁ can los enchufes y los tomacor- rientes son del mismo tipo.

• Evite el contacto corporal con superﬁ cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléc-

trica aumenta si su cuerpo está conectado a tierra.

• No exponga la herramientas eléctricas a la lluvia o a condiciones de humedad. El agua

que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• No abuse del cable. Nunca use el cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes aﬁ lados o las piezas en movimiento. Los cables dañados o enmarañados

aumentan el riesgo de descarga eléctrica.

• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un

cable apropiado para el exterior reduce el riesgo de descarga eléctrica.

• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un dispositivo de corriente residual (RCD). Usar un RCD reduce el riesgo de que se

produzcan descargas eléctricas.

SEGURIDAD PERSONAL

• Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la inﬂ uencia de drogas, alcohol o medici-

nas. Despistarse un minuto cuando se utiliza una

herramienta eléctrica puede tener como resultado lesiones personales graves.

• Use un equipo de protección personal. Lleve

siempre protección ocular. Llevar un equipo

de protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, reducirá las lesiones personales.

• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de alimentación o a la batería, al levantar o mover la herramienta.

Mover herramientas con el dedo en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

• Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté

acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo momento. Esto permite tener mejor control de la

herramienta eléctrica en situaciones inesperadas.

• Vístase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento.

La ropa ﬂ oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

• Si se proporcionan dispositivos para la conexión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos dis-

positivos puede reducir los peligros relacionados con el polvo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación.

La herramienta eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier her-

ramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

• Desconecte el enchufe de la toma de alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Dichas medidas preventivas de seguridad

reducen el riesgo de que la herramienta se prenda accidentalmente.

• Almacene las herramientas eléctricas fuera del

alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas son peli-

grosas en las manos de usuarios no capacitados.

•

Mantenimiento de las herramientas eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herramientas mal

mantenidas son la causa de muchos accidentes.

• Mantenga las herramientas de corte limpias

y aﬁ ladas. Es menos probable que se atasquen

las herramientas de corte con ﬁ los aﬁ lados que se mantienen de manera apropiada y también son más fáciles de controlar.

• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la her-

ramienta eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.

MANTENIMIENTO

• Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas.

Esto asegurará que se mantiene la seguridad de la herramienta eléctrica.

REGLAS ESPECIFICAS

DE SEGURIDAD

• Lleve protectores auditivos cuando use la broca de impacto. La exposición a ruido puede

producir la pérdida de la audición.

• Use los asideros auxiliares que se suministran con la herramienta. La pérdida de control puede

provocar lesiones personales.

• Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto

con un cable “con corriente” hará que las partes de metal expuesto de la herramienta pasen la corriente y produzcan una descarga al operador.

• Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.

• Guarde las etiquetas y placas de especiﬁ cacio- nes. Estas tienen información importante. Si son

ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAU- KEE para una refacción gratis.

• ADVERTENCIA Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera quími-

camente tratada.

El riesgo que usted sufre debido a la exposición

varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido especíﬁ camente diseñadas para ﬁ ltrar partículas microscópicas.

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el suﬁ jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona caliﬁ cada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para

cables de extensiones eléctricas*

Amperios

(En la placa)

0 - 5,0

5,1 - 8,0

8,1 - 12,0 12,1 - 15,0 15,1 - 20,0

* Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios.

Largo de cable de Extensión en (m)

7,6 12,2 22,8 30,4 45,7 60,9

14 16 14 12 10

16 14 12 10

14 12 10 10

12 10

LEA Y GUARDE TODAS LAS

INSTRUCCIONES PARA

FUTURAS REFERANCIAS.

Page 3

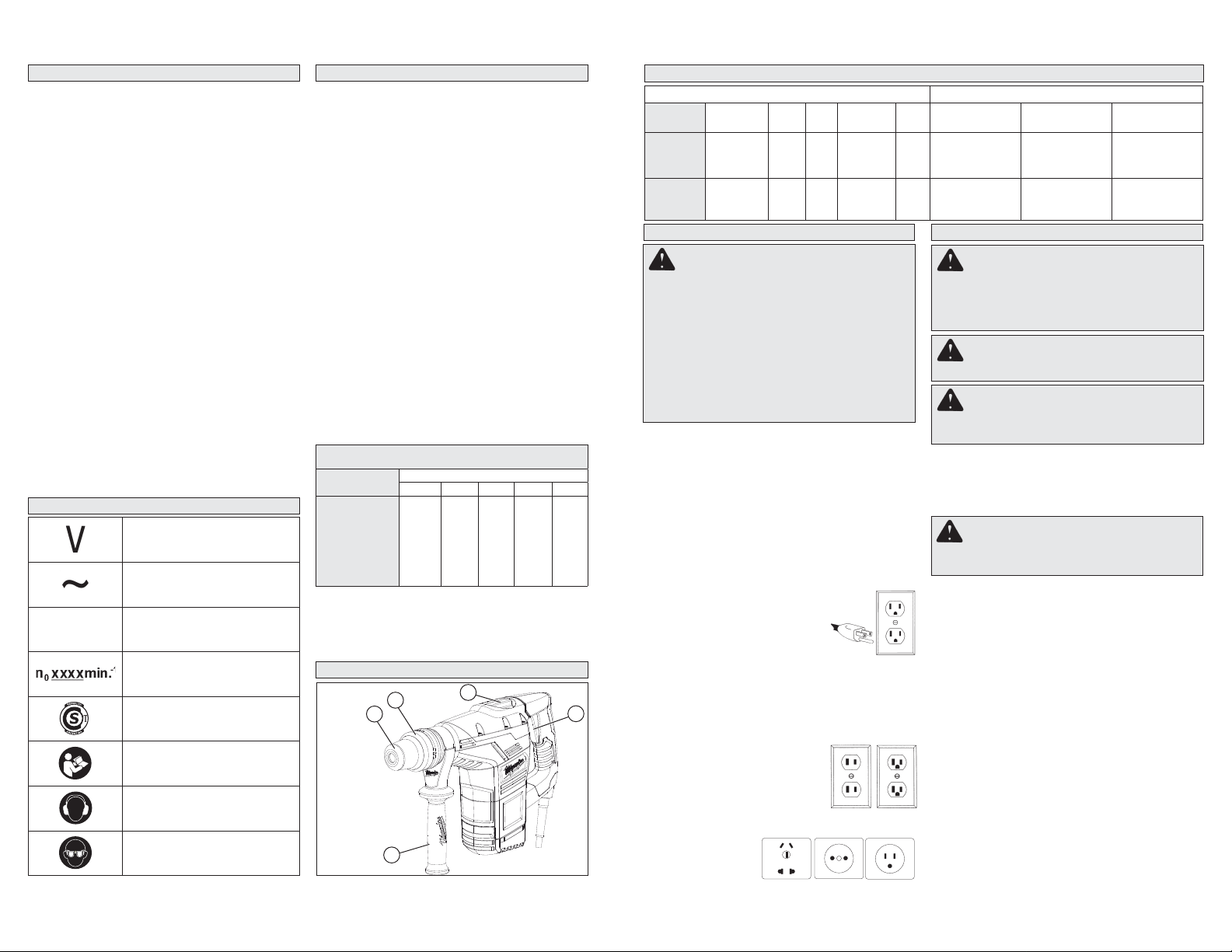

ESPECIFICACIONES

Herrimentia Capacidades

Cat. No.

5317-59 5317-59A 5317-59B

5347-59 5347-59A 5347-59B

Volts

ca Hz W

220-240 220-240

127

50-60 50-60 50-60

1100 1100 1100

rpm

min

golpes

-1

por minuto Brocas

450 450 450

3 000 3 000 3 000

3 000

TIERRA

ADVERTENCIA Puede haber riesgo

de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certiﬁ cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modiﬁ que el en- chufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certiﬁ cado instale un toma-corriente adecuado.

Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica. La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada. Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A.

Herramientas con doble aislamiento: Herramientas con clavijas de dos patas

Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Código Na-

Fig. A

Cortadores de corazon Tunel Brocas

40 mm (1-9/16") 40 mm (1-9/16") 40 mm (1-9/16")

cional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en la Figura B. En los países especíﬁ cos, las herramientas con doble aislamiento podrían utilizarse en las conexiones de salida adecuadas para el enchufe.

102 mm (4") 102 mm (4") 102 mm (4")

67 mm (2-5/8") 67 mm (2-5/8") 67 mm (2-5/8")

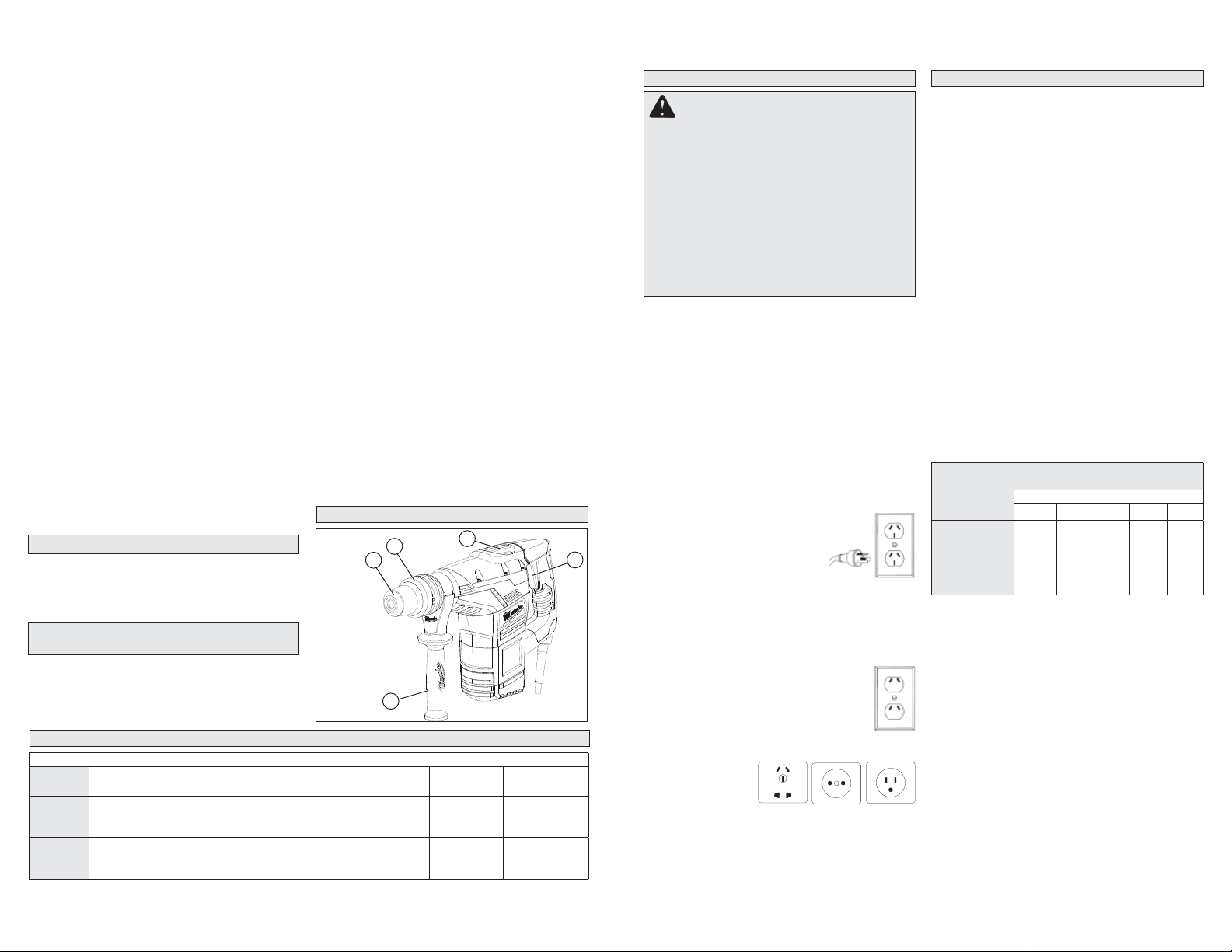

DESCRIPCION FUNCIONAL

1. Mango lateral

2. Portador de brocas

3. Collarín de liberación

4. Palanca de selector de modo

5. Gatillo

ENSAMBLAJE DE LA HERRAMIENTA

ADVERTENCIA Para reducir el riesgo

de una lesión, desconecte siempre la herramienta antes de ﬁ jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios especíﬁ camente recomendados. El uso de otros accesorios puede ser peligroso.

ADVERTENCIA Para reducir el riesgo

de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.

ADVERTENCIA Para reducir el riesgo

de una lesión, mantenga las manos y el cable lejos de la broca y de cualquier otra parte en movimiento.

Fig. B

Agarre del mango lateral

1. Aﬂ oje el mango lateral desenroscando el agarre del mango lateral hasta que el mango lateral gire libremente.

2. Gire el mango lateral a la posición deseada.

3. Apriete el agarre del mango lateral de forma segura.

ADVERTENCIA Para reducir el riesgo

de lesiones, use siempre un mango lateral al operar la herramienta. Siempre agarre o sujete la herramienta ﬁ rmemente.

Instalación de brocas y cinceles

Asegúrese de que el vástago de la broca esté limpio. Las partículas de suciedad pueden hacer que la broca no se alinee correctamente. No utilice brocas mayores que la capacidad máxima

recomendada del taladro porque puede provocar daños a los engranajes o sobrecargar el motor. Para un mejor rendimiento, asegúrese de que la broca esté correctamente aﬁ lada y el vástago ligeramente engrasado antes de usar. Tenga especial cuidado cuando manipule brocas y cinceles calientes.soltarla.

Sistema de taladro SDS-Max

1. Desconecte la herramienta.

2. Introduzca la broca o el cincel en el portabrocas de la herramienta.

3. Empuje la broca dentro de la herramienta hasta que encaje.

4. Compruebe que la broca está asegurada tirando de ella.

5. Para retirar brocas y cinceles, tire hacia atrás el collar de liberación y quite la broca.

OPERACION

Arranque y detención

ADVERTENCIA Para reducir el riesgo

de una lesión, desconecte siempre la herramienta antes de ﬁ jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los ac-

cesorios especíﬁ camente recomendados. El uso de otros accesorios puede ser peligroso.

ADVERTENCIA Para reducir el riesgo

de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.

ADVERTENCIA Para reducir el riesgo

de una lesión, mantenga las manos y el cable lejos de la broca y de cualquier otra parte en movimiento.

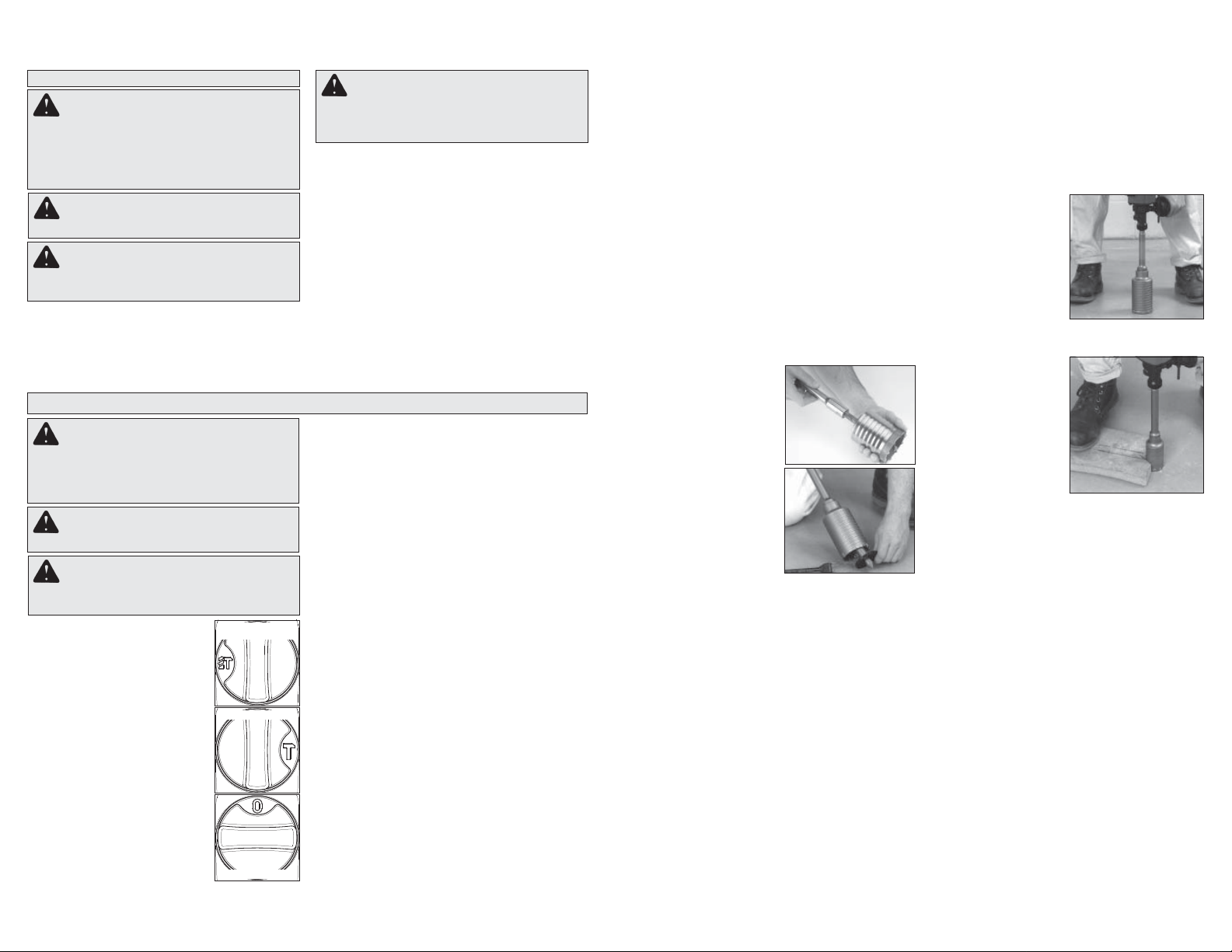

Selección de Acción

1. Martillo con rotación. Use este ajuste para taladrar agujeros con brocas. (5317-59/59A/59B sólo)

2. Sólo martillo. Use esta posición con accesorios de “sólo martillo”. Utilice este ajuste para cincelar o ﬁ jar anclajes autoper- forantes.

3. Ajuste del cincel. Use esta posición para ajustar el ángulo de la hoja del cincel con respecto a la herramienta. Con un cincel montado en la herramienta:

• gire la perilla a este ajuste

• gire el cincel al ángulo deseado

• gire la perilla a "sólo martillo".

NOTA: Para activar el mecanismo de martillado, mantenga la presión sobre la broca. Cuando se libere la presión en la broca, el martilleo se detendrá.

Martillo con rotación

(5317-59/59A/59B sólo)

Sólo martillo

Ajuste del cincel

1. Para encender la herramienta, agarre el mango ﬁ rmemente y hale el gatillo.

2. Para detener la herramienta, suelte el gatillo. Asegúrese de que la herramienta se detenga por completo antes de soltarla.

Uso del seguro de botón (5347-59/59A/59B)

El seguro de botón, localizado junto el interruptor de gatillo, mantendrá a este en la posición de ON para un uso continuo al máximo de velocidad.

1. Para accionar el seguro de botón, presiónelo hacia adentro mientras aprieta el gatillo. Suelte el gatillo.

2. Para desactivar el seguro de botón, presione el gatillo y suéltelo. El botón de seguridad se saltará.

Funcionamiento:

Ponga la herramienta en posición, sujete los mangos con ﬁ rmeza y presione el gatillo. Sujete siempre la herramienta de manera segura usando los dos mangos para mantener el control. Esta herramienta se ha diseñado para obtener una eﬁ cacia máxima a presión moderada. Permita que la herramienta realice el trabajo. Si la velocidad comienza a disminuir cuando se perforan agujeros grandes o profundos, saque la broca parcialmente del agujero mientras la herramienta está funcionando para ayudar a evacuar el polvo. No use agua para asentar el polvo, ya que se obturarán las estrías de la broca y harán que la broca se atasque en el agujero. Si la broca se atasca, un embrague de deslizamiento incorporado, no ajustable, evita que la broca gire. Si esto ocurre, pare la herramienta, desatasque la broca y comience de nuevo.

Page 4

Arranque en frío

Si esta herramienta se guarda durante un largo periodo de tiempo o en bajas temperaturas, es posible que no martille inicialmente debido a que el lubricante se ha puesto rígido. Para calentar la herramienta:

1. Inserte y asegure una broca o un cincel en la herramienta.

2. Hale el gatillo y aplique fuerza a la broca o cincel contra una superﬁ cie de hormigón o madera durante unos segundos. Suelte el gatillo.

3. Repita hasta que la herramienta empiece el martilleo. Cuanto más frío esté el martillo, más tiempo tardará en calentarse.

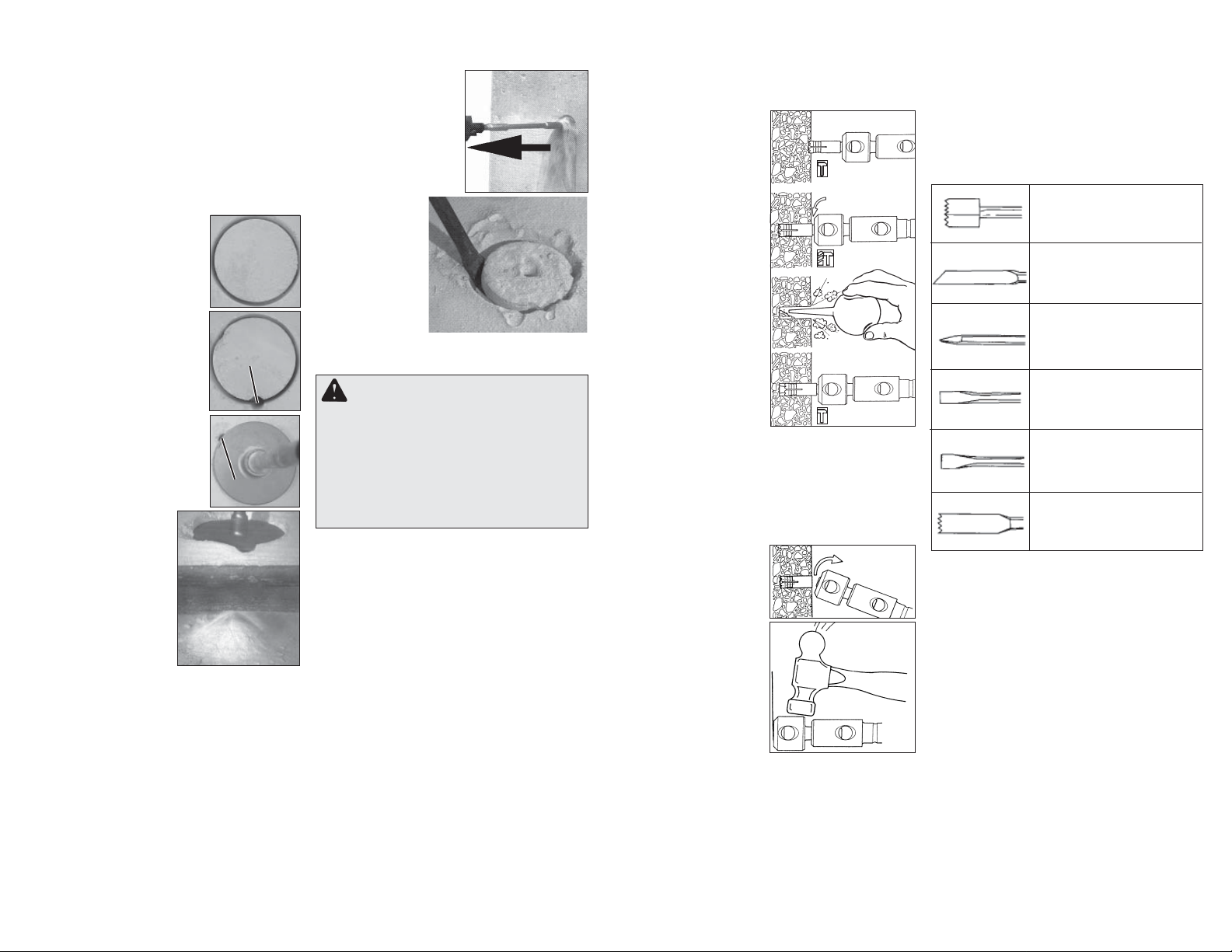

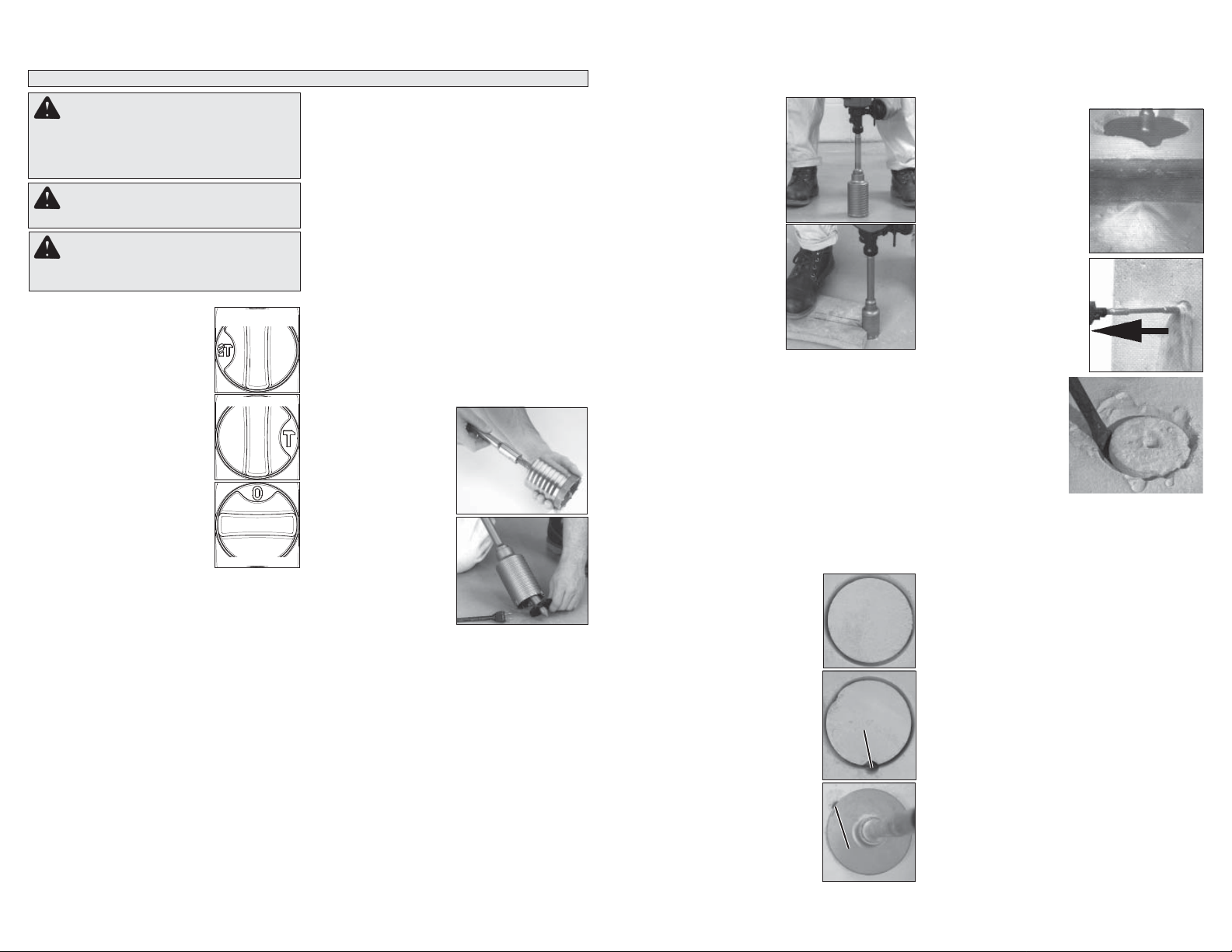

Uso de las brocas sacabocados de percusión rotatorias (5317-59/59A/59B sólo)

Las brocas sacabocados son útiles para taladrar agujeros más grandes en canalizaciones y tuberías. Las brocas sacabocados Heavy-Duty de MILWAUKEE constan de cuerpos de acero tratados térmicamente con puntas de carburo de larga duración. Estas brocas sacabocados se han diseñado especialmente para efectuar un taladro rápido y preciso combinado con el martillado y la acción rotatoria.

1. Limpie y engrase las roscas del adaptador y de la broca sacabocados para facilitar su posterior extracción. Enrosque el extremo roscado del adaptador en la parte posterior de la broca sacabocados.

2. Empuje la placa de la guía sobre el extremo en punta del pasador central. Introduzca el conjunto del pasador central y la placa de la guía en la broca sacabocados. Asegúrese de que el extremo pequeño del pasador central se haya sujetado de forma segura en el oriﬁ cio de la parte central de la broca sacabocados.

3. Introduzca el adaptador en el portabrocas de la herramienta. Coloque el selector de acción en el ajuste de martillado con rotación.

4. Presione el pasador central con firmeza sobre la marca central; sujete la herramienta con fuerza y pulse el gatillo.

NOTA: Si no se dis-

pone de pasador central o de placa de la guía, use una plantilla o un tablero muescado para iniciar el agujero.

5. Después de taladrar un agujero con una profundidad aproximadamente igual al diente de la broca sacabocados, extraiga el pasador central y la placa de la guía de la broca sacabocados. Reanude el taladro.

6. Para cambiar la broca sacabocados, coloque la herramienta hacia arriba, apuntando en dirección contraria al cuerpo del operador y póngala en funcionamiento permitiendo que gire e impacte durante cinco segundos para aﬂ ojar la broca sacabocados de la espiga del adaptador.

NOTA: Para efectuar agujeros más profundos,

extraiga la broca sacabocados para fragmentar y extraer el bocado. Reanude el taladro. Cuando taladre agujeros largos o profundos, tras cada par de centímetro taladrados extraiga parcialmente la broca del agujero mientras que la herramienta sigue funcionando para así eliminar el polvo de las estrías de la broca. El polvo puede obturar las estrías de la broca y atascarla en el agujero. Si esto ocurriera, pare la herramienta, desatasque la broca y comience de nuevo.

Perforación de agujeros de gran diámetro con brocas sacabocados (5317-59/59A/59B sólo)

Cuando se perforen agujeros con brocas sacabocados de gran diámetro, el polvo se puede acumular en el corte y hacer que la herramienta se pare, se atasque o corte lentamente. Al crearse una abertura para que salga el polvo se puede reducir el tiempo de perforación y el esfuerzo de la herramienta y broca.

1. Comience a cortar normalmente.

2. Una vez que la broca esté bien asentada en el corte (aproximadamente a 6 mm (1/4") de profundidad), saque la broca del corte.

Taladre a una

profundidad

aproximada de 6 mm (1/4") con una broca

sacabocados.

3. Extraiga la broca de la herramienta.

4. Instale en la herramienta una broca con estrías normales, de aproximadamente 22 mm (7/8") de diámetro.

5. Taladre un perpendicular agu-

Perfore un

agujero a

través del sitio

en dónde se

trabaja.

jero a través de la entalladura del agujero grande.

• Dependiendo de la ubicación de la tarea, el agujero debe atravesar al otro lado del agujero/base o extenderse

Vista

superior

de 101,6 mm a 127 mm (4" a 5") más allá del extremo de la pieza en dónde se trabaja (como, por ejemplo, en la tierra por debajo de una

El polvo y los desechos caerán a través del agujero.

plancha de concreto).

• Si el polvo se acumula en el agujero, aspírelo y siga taladrando.

• Si se está taladrando en una pared, el agujero para el polvo se debe perforar en la

Vista lateral de la plancha

parte más baja de la entalladura del agujero grande ya que el polvo caerá allí cuando se taladra y se puede extraer más fácilmente.

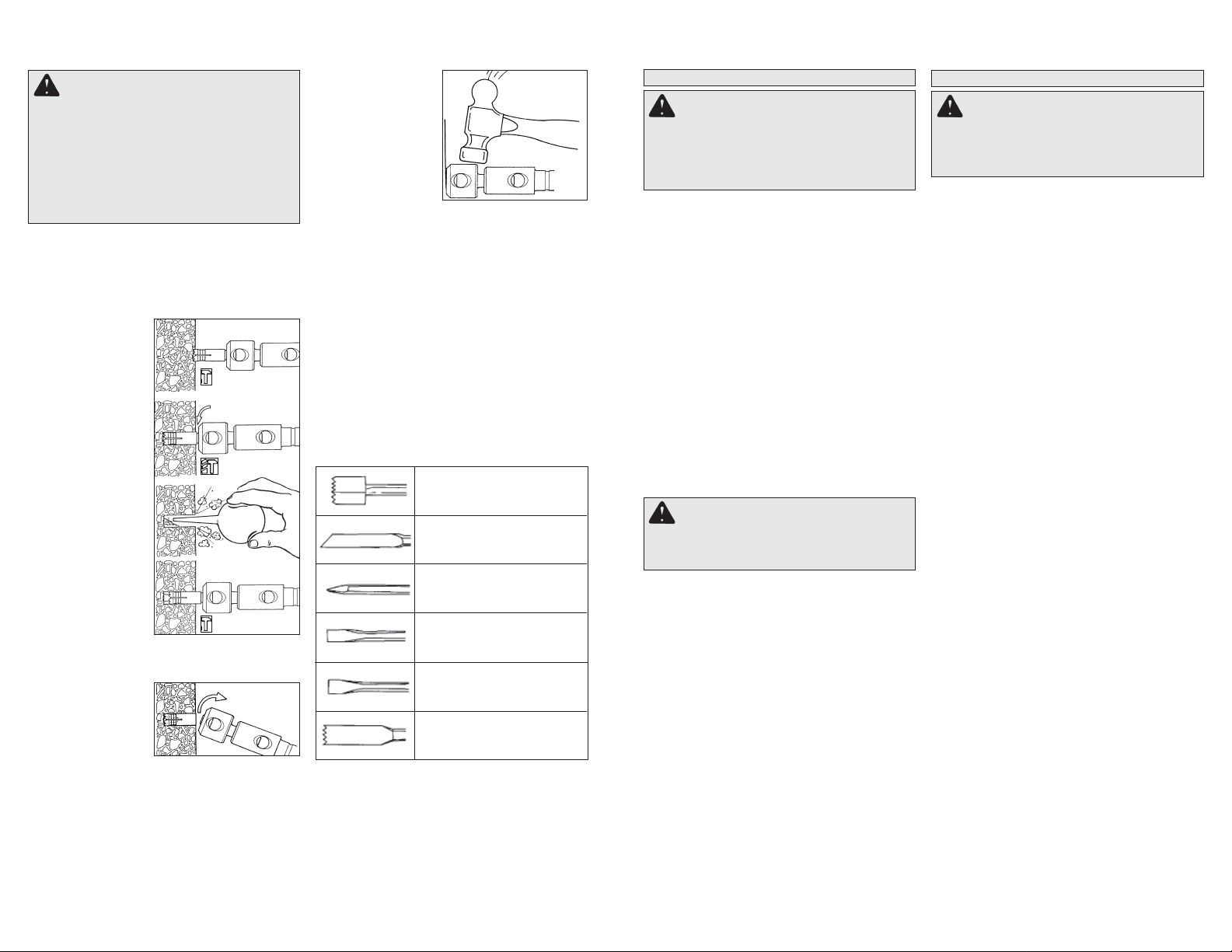

6. Vuelva a instalar la broca sacabocados y siga taladrando. El polvo y los desechos

Saque la broca tanto como sea posible un o dos veces por cada pulgada taladrada.

caerán a través del agujero y mejorarán la capacidad de corte de la broca.

NOTA: Si no se puede

taladrar un agujero en la entalladora, retire la broca con el martillo en marcha. Esto eliminará algo de polvo y desechos del corte. Repita este procedimiento por cada pulgada que perfore. Si es necesario, aspire el polvo y los residuos del corte y el área circundante.

7. Para las brocas sacabocados, una vez que se haya taladrado la profundidad máxima del bocado, Éste debe fragmentarse y extraerse.

• Instale una broca de cincel.

• Coloque el cincel en la entalladura del agujero.

• Cincele hacia abajo, en varios puntos de la entalladura, hasta que la muestra se suelte o se rompa.

• Saque el bocado y aspire/retire el polvo y los desechos restantes.

• Instale la broca sacabocados y continúe con el corte.

ADVERTENCIA Para reducir el

riesgo de lesiones personales y daños a la herramienta o el trabajo:

• Utilice siempre el ajuste “sólo martillo” para ﬁ jar el anclaje. Nunca use el ajuste “martillo con rotación” para ﬁ jar el anclaje.

• Nunca cambie la herramienta a “martillo con rotación” hasta después de ﬁ jar el anclaje y el mandril de diente de anclaje se haya quitado del mismo.

Fijación de anclajes auto-perforantes (5317-59/59A/59B sólo)

Los mandriles de diente de anclaje MILWAUKEE requieren un adaptador de cono "B".

1. Coloque el mandril de diente de anclaje de tamaño adecuado en el adaptador de cono "B" A continuación, inserte adaptador de cono "B" en la herramienta y asegúrelo en su lugar como se describe. Ver "Instalación de brocas y cinceles"

2. Inserte el anclaje en el mandril de diente de anclaje. Ajuste el mando para martillar solamente.

Coloque el anclaje en su marca y el martille hasta que los dientes penetren el hormigón.

3. Ajuste el mando para martillar con rotación y perfore hasta que

1/8"

el mandril esté 3 mm (1/8") por encima del hormigón.

NOTA: Puede que

sea necesario limpiar varias veces el polvo y los cortes del anclaje durante la perforación del agujero.

4. Quite el anclaje del agujero mientras la herramienta está funcionando. Limpie el polvo y los cortes del anclaje, apuntándolo hacia abajo y encendiendo y apagando la herramienta varias veces. Limpie el polvo del agujero con una aspiradora o una bomba para soplar.

5. Coloque el tapón de expansión en el anclaje e insértelo en el agujero. Cambie el botón de nuevo a sólo martillo y martille el anclaje ﬁ rme- mente dentro del agujero.

6. Corte la cabeza del anclaje. Para quitar la cabeza de los anclajes de hasta 16 mm (5/8"), agarre las asas ﬁ rmemente y tire de la herramienta bruscamente hacia usted o rompa la cabeza del anclaje con un martillo de mano, como se muestra. Ahora el anclaje está listo para recibir un perno.

7. Para quitar la cabeza del anclaje encajada en el diente de anclaje del mandril, use el pin drift 48-86-0100.

8. Para quitar el mandril de diente de anclaje, quite el adaptador de cono "B" de la nariz de la herramienta. Inserte el pin drift suministrado con el adaptador en el agujero en el lado del adaptador de cono "B" y golpéelo fuerte para forzar la salida de los dientes de anclaje del mandril.

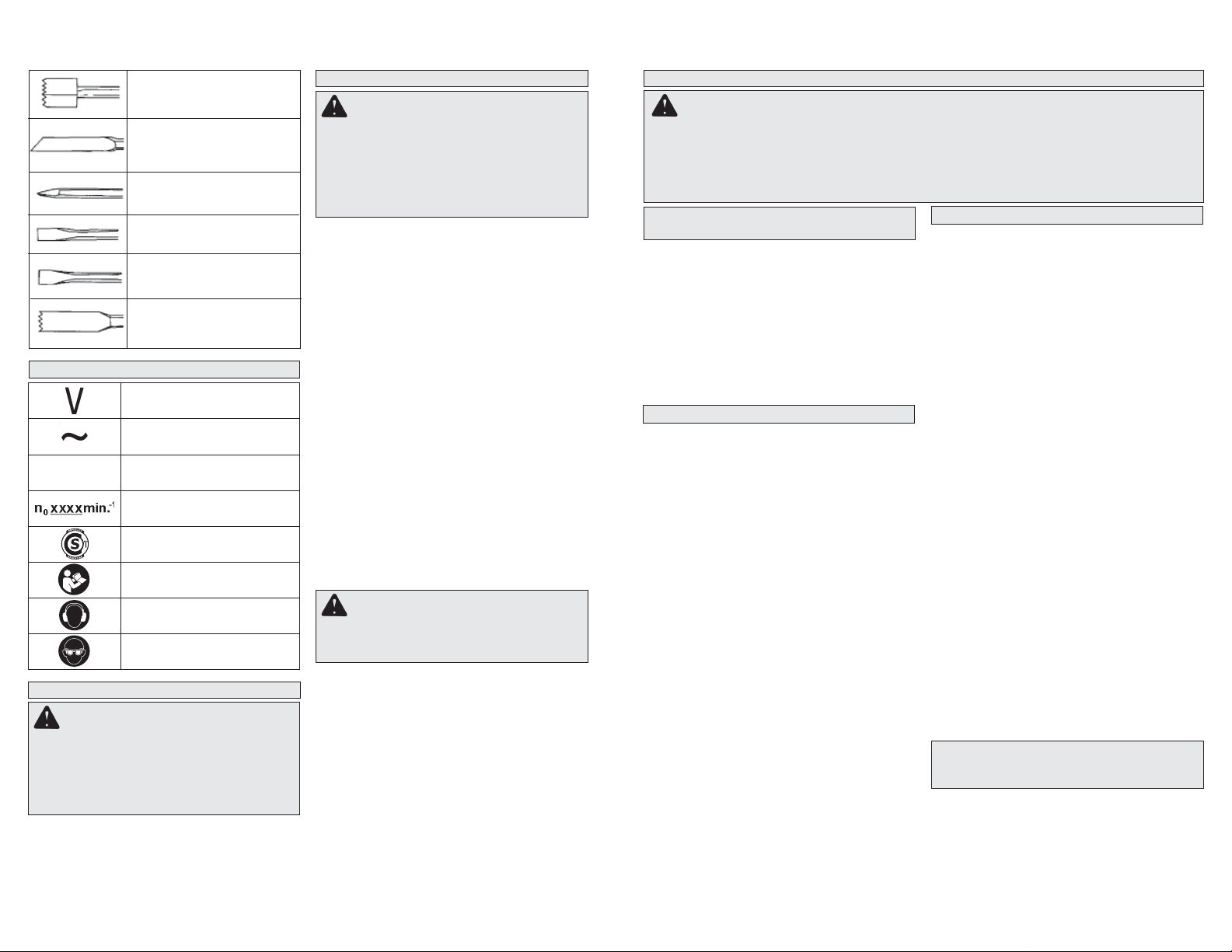

Cincelar y triturar

Los martillos rotatorios MILWAUKEE se pueden utilizar para triturar y cincelar. Cuando cincele, mantenga la herramienta en ángulo con respecto a la zona de trabajo. Trabaje desde una esquina o cerca del borde de la pieza, rompiendo una zona pequeña a la vez en lugar de intentar un área demasiado grande. Hay disponibles una variedad de accesorios.

Page 5

Herramientas guarnecedoras Se utilizan para dar superﬁ cie al hormigón.

Cinceles de corte de mortero (Herramientas de comisura) -

Para eliminar mortero viejo para puntear pliegues o masillar.

Punteadores - Para trabajos de demolición e iniciar agujeros en losas de hormigón.

Cinceles planos - Para bordear, picar o canalizar.

Cinceles de decapado - Para eliminar salpicaduras de soldadura o decapar y cortar líneas rectas.

Cincel de ranurado - para hacer ranuras y cortar entre agujeros perforados en hormigón y mampostería.

SIMBOLOGÍA

Volts

Corriente alterna

IPM

Golpes por minuto Revoluciones por

minuto sin carga (rpm) Sello de seguridad eléctrica

Leer el manual del operador

Utilice protección auditiva

Utilice protección visual

ACCESORIOS

ADVERTENCIA Para reducir el

riesgo de lesiones, siempre desconecte la herramienta antes de cambiar o retirar accesorios. Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para una lista completa de accessorios, reﬁ érase a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros de servicio.

MANTENIMIENTO

ADVERTENCIA Para reducir el riesgo

de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modiﬁ caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o ﬂ ojos, de- fectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”). Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Lubricación

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, ﬂ e- chas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc)

• Probarla para asegurar una operación mecánica y eléctrica adecuada.

ADVERTENCIA Para reducir el riesgo

de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos ﬂ uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.

INDICAÇÕES GERAIS DE ADVERTÊNCIA PARA FERRAMENTAS ELÉTRICAS

A TENÇÃO DEVEM SER LIDAS TODAS AS INDICAÇÕES DE ADVERTÊNCIA E

TODAS AS INSTRUÇÕES.

abaixo pode causar choque elétrico, incêndio e/ou graves lesões.Guarde bem todas as

O desrespeito das advertências e instruções apresentadas

advertências e instruções para futura referência.

O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas a bateria (sem cabo de rede).

SEGURANÇA DA ÁREA DE

TRABALHO

• Mantenha a sua área de trabalho sempre limpa

e bem iluminada. Desordem ou áreas de trabalho

insuficientemente iluminadas podem levar a acidentes.

• Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inﬂ amáveis.

Ferramentas elétricas produzem faíscas, que podem inﬂ amar pós ou vapores.

• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No

caso de distração é possível que perca o controle sobre o aparelho.

SEGURANÇA ELÉTRICA

• O plugue de conexão da ferramenta elétrica deve caber na tomada. O plugue não deve ser modiﬁ cado de maneira nenhuma. Não utilizar um adaptador junto com ferramentas elétricas protegidas por ligação à terra. Plugues não

modiﬁ cados e tomadas apropriadas reduzem o risco de choque elétrico.

• Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e geladeiras. Há um

risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.

• Manter o aparelho afastado de chuva ou umidade. A inﬁ ltração de água numa ferramenta

elétrica aumenta o risco de choque elétrico.

• Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurála, nem para puxar o plugue da tomada. Manter o cabo afastado de calor, óleo, cantos aﬁ ados ou partes do aparelho em movimento. Cabos

daniﬁ cados aumentam o risco de um choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas externas. A utilização

de um cabo de extensão apropriado para áreas externas reduz o risco de um choque elétrico.

• Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, deverá ser utilizado um disjuntor de corrente de segurança. A utilização de um disjuntor de

corrente de segurança reduz o risco de um choque elétrico.

SEGURANÇA DE PESSOAS

• Esteja atento, observe o que está fazendo e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver cansado ou sob a inﬂ uência de drogas, álcool ou medicamentos. Um momento

de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves.

• Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de

equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.

• Evitar acionamneto involuntário. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao bateria, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao

transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.

• Remover ferramentas de ajuste ou chaves antes de ligar a ferramenta elétrica. Uma

ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.

• Evite uma posição anormal. Mantenha uma posição ﬁ rme e mantenha sempre o equilíbrio.

Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.

• Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento.

Roupas frouxas, cabelos longos ou jóias podem ﬁ car presos em peças em movimento.

• Se for possível montar dispositivos de aspiração, assegure se de que estejam conectados e utilizados corretamente. A

utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

UTILIZAÇÃO E MANUSEIO

CUIDADOSO DE FERRAMENTAS

ELÉTRICAS

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a

ferramenta elétrica apropriada na área de potência indicada.

Page 6

• Não utilizar uma ferramenta elétrica com um

interruptor daniﬁ cado. Uma ferramenta elétrica

que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.

• Tirar o plugue da tomada e/ou remover a bateria antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o

acionamento involuntário da ferramenta elétrica.

• Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas

elétricas são perigosas se forem utilizadas por pessoas inexperiente.

• Tratar a ferramenta elétrica com cuidado. Verificar se as partes móveis do aparelho funcionam perfeitamente e não travam, e se há peças quebradas ou daniﬁ cadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças daniﬁ cadas sejam reparadas antes da utilização. Muitos acidentes

têm como causa, a manutenção ineﬁ ciente de ferramentas elétricas.

• Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente

tratadas e com cantos de corte aﬁ ados travam com menos frequência e podem ser operadas com maior facilidade.

• Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização

de ferramentas elétricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

ASSISTÊNCIA TÉCNICA

• Só permita que o seu aparelho seja reparado por uma assistência técnica autorizada e só com peças de reposição originais. Desta

forma é assegurado o funcionamento seguro do aparelho.

REGRAS ESPECÍFICAS DE

SEGURANÇA

• Utilize protetores auriculares. A exposição a ruídos pode causar a perda da audição.

• Use punhos auxiliares, se fornecidos com a ferramenta. A perda de controle pode causar

lesões pessoais.

ESPECIFICAÇÕES

Ferramenta Recursos

Cat. No.

5317-59 5317-59A 5317-59B

5347-59 5347-59A 5347-59B

Volts

CA Hz Watts Rotação

220-240 220-240

127

50-60 50-60 50-60

1100 1100 1100

450 450 450

• Segure ferramentas elétricas pelas superfícies de contato isoladas ao realizar operações em que a ferramenta de corte possa entrar em contato com ﬁ ações ocultas ou com o próprio cabo. Se um acessório de corte entrar

em contato com um ﬁ o eletriﬁ cado, as partes de metal expostas da ferramenta elétrica podem ﬁ car eletriﬁ cadas e dar um choque elétrico no operador.

• Mantenha as mãos longe de todas as peças móveis e cortantes.

• Conserve os rótulos e placas de identiﬁ cação. Eles contêm informações importantes. Se

estiverem ilegíveis ou faltando, entre em contato com uma assistência técnica autorizada da MILWAUKEE para obter a substituição gratuita.

• AVISO: Certas poeiras geradas por lixas, serras, trituradores, furadeiras elétricas e outras atividades de construção contêm elementos químicos sabidamente causadores de câncer, má formação fetal ou outros males do sistema reprodutor. Estes são alguns exemplos desses elementos químicos:

• chumbo de tintas à base de chumbo

• dióxido de silício proveniente de tijolos, do cimento e de outros produtos de alvenaria e

• arsênico e cromo provenientes de madeiras quimicamente tratadas.

O risco causado pela exposição a esses elementos

varia dependendo da frequência com que você realiza este tipo de trabalho. Para reduzir sua exposição a esses elementos químicos: trabalhe em uma área bem ventilada e utilize equipamentos de segurança apropriados, como máscaras especialmente projetadas para ﬁ ltrar partículas microscópicas.

DESCRIÇÃO FUNCIONAL

Coroa

diamantada

102 mm (4") 102 mm (4") 102 mm (4")

Brocas para

madeira

67 mm (2-5/8") 67 mm (2-5/8") 67 mm (2-5/8")

1. Punho lateral

2. Fixador da broca

3. Anel de liberação

da broca

4. Botão do seletor

de modo

5. Interruptor

Broca para

GPM

3000 3000 3000

concreto

40 mm (1-9/16") 40 mm (1-9/16") 40 mm (1-9/16")

3 000 3 000 3 000

ATERRAMENTO

CABOS EXTENSORES

As ferramentas aterradas precisam de um cabo

A VISO A conexão inadequada do ﬁ o de

aterramento pode resultar em risco de choque elétrico. Consulte um eletricista qualiﬁ cado em caso de dúvida quanto ao aterramento apropriado da tomada. Não modiﬁ que o plugue fornecido com a ferramenta. Nunca retire o pino de aterramento do plugue. Não utilize a ferramenta se o cabo ou o plugue estiverem daniﬁ cados. Se a ferramenta estiver daniﬁ cada, providencie o seu reparo em um dos centros de manutenção da MILWAUKEE antes de utilizá-la. Se o plugue não encaixar na tomada, providencie a instalação de uma tomada adequada, que deve ser feita por um eletricista qualiﬁ cado.

Ferramentas aterradas: ferramentas com plugues de três pinos

As ferramentas marcadas com “Aterramento necessário” possuem um cabo de três ﬁ os e um plugue de aterramento com três pinos. O plugue deve estar conectado a uma tomada corretamente aterrada (ver Figura A). Se a ferramenta não funcionar corretamente ou quebrar, o aterramento oferecerá um caminho de baixa resistência para impedir que a eletricidade atinja o usuário, reduzindo o risco de choque elétrico. O pino de aterramento no plugue é conectado ao sistema de aterramento da ferramenta por meio do ﬁ o verde dentro do cabo. O ﬁ o verde no cabo deve ser o único ﬁ o conectado ao sistema de aterramento da ferramenta e nunca deve ser conectado a um terminal eletricamente “ativo”. A ferramenta deve estar conectada a uma tomada apropriada que esteja devidamente instalada e aterrada de acordo com

todos os códigos e regulamentos. O plugue e a tomada devem ter a mesma aparência da Figura A.

Fig. A

Ferramentas com isolamento duplo: ferramentas com plugues de dois pinos

As ferramentas marcadas como “Isolamento duplo” não precisam de aterramento. Essas ferramentas possuem um sistema especial de isolamento duplo

extensor com três ﬁ os. As ferramentas com isola- mento duplo podem utilizar cabos extensores com dois ou três ﬁ os. Conforme aumentar a distância da tomada, você precisará usar um cabo extensor de calibre mais grosso. O uso de cabos extensores com ﬁ os de tamanho inadequado causa uma grave queda da tensão que resulta em perda de potência e possíveis danos à ferramenta. Consulte a tabela ao abaixo para determinar o tamanho mínimo do ﬁ o. Quanto menor for o calibre do ﬁ o, maior será a capa- cidade do cabo. Por exemplo, um cabo com calibre 14 pode transportar uma corrente mais elevada, em comparação com um cabo com calibre 16. Quando utilizar mais de um cabo extensor para cobrir toda a extensão, certiﬁ que-se de que cada cabo apresente o tamanho mínimo exigido. Se estiver utilizando um cabo extensor para mais de uma ferramenta, some os ampères da placa de identiﬁ cação e use a soma para determinar o tamanho mínimo do ﬁ o.

Diretrizes para usar cabos extensores

• Certiﬁ que-se de que seu cabo extensor esteja conectado corretamente e em boas condições elétricas. Cabos extensores daniﬁ cados devem ser sempre substituídos ou consertados por um proﬁ ssional qualiﬁ cado antes de serem utilizados.

• Proteja seus cabos extensores de objetos pontiagudos, do calor excessivo e de áreas úmidas ou molhadas.

Calibre de ﬁ o mínimo recomendado

para cabos extensores*

Placa de

identiﬁ cação

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Com base na limitação da queda de tensão de linha para

cinco volts a 150% dos ampères classiﬁ cados.

Comprimento do cabo extensor

25' 50' 75' 100' 150'

18 18 18 16 14 12

LEIA E GUARDE AS INSTRUÇÕES

PARA USO FUTURO.

que atende aos requisitos da OSHA e é compatível com os padrões aplicáveis do Underwriters Laboratories, Inc., da Canadian Standard Association e do National Electrical Code. As ferramentas com isolamento duplo podem ser usadas em qualquer tomada de 120 volts, como mostrado nas Figuras B.

Fig. B

Em determinados países, as ferramentas com isolamento duplo podem ser utilizadas em tomadas apropriadas para o plugue.

Page 7

MONTAGEM

A VISO Para reduzir o risco de ferimen-

tos, sempre retire a ferramenta da tomada antes de ﬁ xar ou remover acessórios ou fazer ajustes. Use somente acessórios especiﬁ - camente recomendados. Outros acessórios podem ser perigosos.

AVISO Para reduzir o risco de ferimentos,

use óculos de segurança com proteção lateral.

AVISO Para reduzir o risco de ferimentos,

sempre use punho lateral ao usar essa ferramenta. Sempre prenda ou segure ﬁ rme.

Ajustando a posição do punho lateral

1. Afrouxe o punho lateral, soltando o parafuso da empunhadura do punho lateral até que o punho gire livremente.

2. Gire o punho lateral até a posição desejada.

3. Aperte bem a empunhadura do punho lateral.

OPERAÇÃO

A VISO Para reduzir o risco de ferimentos,

sempre retire a ferramenta da tomada antes de ﬁ xar ou remover acessórios ou fazer ajustes. Use somente acessórios especiﬁ camente recomen- dados. Outros acessórios podem ser perigosos.

AVISO Para reduzir o risco de ferimentos,

use óculos de segurança com proteção lateral.

AVISO Para reduzir o risco de ferimentos,

mantenha as mãos e o cabo de energia afastados da broca e de todas as peças móveis.

Selecionando uma ação

1. Rotação com impacto. Use essa configuração para fazer furos com brocas. (5317-59/59A/59B só)

2. Somente impacto. Para uso com os acessórios correspondentes. Use essa configuração para cinzelar.

3. Ajuste de cinzel. Use essa conﬁ guração para ajustar o ângulo da lâmina do cinzel em relação à ferramenta. Com um cinzel instalado na ferramenta:

• gire o botão até essa conﬁ gu-

ração

• gire o cinzel até o ângulo

desejado

• gire o botão até "somente

impacto".

Rotação com impacto (5317-59/59A/59B só)

Somente impacto

Ajuste de cinzel

A VISO Para reduzir o risco de lesões,

não prenda a broca enquanto o mandril estiver girando ou enquanto a broca estiver saindo do mandril.

Instalando brocas e cinzeis

Certifique-se de que a haste da broca esteja limpa. Partículas de sujeira podem fazer com que a broca se alinhe indevidamente. Não use brocas maiores que a capacidade máxima recomendada para o martelo porque isso pode causar danos às engrenagens ou sobrecarga do motor. Para um melhor desempenho, certiﬁ que-se de que a broca está devidamente aﬁ ada e de que a haste está levemente engraxada antes do uso. Cuidado ao manusear brocas e cinzeis quentes.

Sistema de acionamento SDS-Max

1. Desconecte a ferramenta.

2. Insira a broca ou cinzel na ponta da ferramenta.

3. Empurre a broca para dentro da ferramenta até ela travar.

4. Veriﬁ que se a broca está travada puxando-a.

5. Para remover brocas e cinzeis, puxe de volta o anel de liberação da broca e remova a broca.

NOTA: Para acionar o mecanismo de impacto, mantenha pressão na broca. Quando a pressão da broca for liberada, o equipamento vai parar o impacto.

Ligando e desligando

1. Para ligar a ferramenta, segure o cabo ﬁ rme- mente e pressione o interruptor.

2. Para desligar a ferramenta, solte o interruptor. Certiﬁ que-se de que a ferramenta parou comple- tamente antes de soltá-la.

Travamento (5347-59/59A/59B)

O botão de travamento segura o gatilho na posição LIGADA para uso à velocidade total contínua.

1. Para travar o gatilho, segue o botão de travamento enquanto puxa o gatilho. Solte o gatilho.

2. Para destravar o gatilho, puxe o gatilho e solte. O botão de travamento irá saltar para fora.

Operação

Posicione a ferramenta, segure os punhos ﬁ rme- mente e puxe o gatilho. Sempre segure bem a ferramenta pelos dois punhos para manter o controle. Essa ferramenta foi projetada para alcançar desempenho superior apenas com pressão moderada. Deixe a ferramenta fazer o trabalho. Se a velocidade começar a cair ao fazer furos grandes ou profundos, puxe a broca um pouco para fora do orifício com a ferramenta ligada para ajudar a limpar o pó. Não use água para tirar o pó porque ela entupirá as ranhuras da broca e fará a broca prender no furo. Se a broca prender, uma embreagem integrada e não ajustável a impedirá de girar. Se isso ocorrer , desligue a ferramenta, libere a broca e comece de novo.

Início a frio

Se essa ferramenta for guardada por um longo período ou em temperaturas baixas, ela talvez não acione o impacto de início devido à solidiﬁ cação da lubriﬁ cação. Para aquecer a ferramenta:

1. Insira e trave uma broca ou cinzel na ferramenta.

2. Pressione o interruptor e aplique força na broca ou cinzel contra uma superfície de concreto ou de madeira por alguns segundos. Libere o interruptor.

3. Repita até que a ferramenta comece a acionar o impacto. Quanto mais fria estiver a ferramenta, mais tempo ela levará para aquecer.

Usando coroas diamantadas (5317-59/59A/ 59B só)

As coroas diamantadas são úteis para fazer furos grandes ou longos em concreto. As coroas diamantadas para serviço pesado da MILWAUKEE têm corpo de aço submetido a tratamento térmico com pontas duráveis de wídea. Essas coroas diamantadas foram projetadas especialmente para a perfuração rápida e precisa combinada à ação de rotação com impacto.

1. Limpe e lubriﬁ que as roscas do adaptador e da coroa diamantada para facilitar a remoção posterior. Rosqueie a haste do adaptador na parte traseira da coroa diamantada.

2. Empurre a placa guia na extremidade pontiaguda do pino de centro. Insira o pino de centro e o conjunto da placa guia na coroa diamantada. Certiﬁ que- se de que a extremidade pequena do pino de centro está bem colocada no furo do centro da coroa diamantada.

No caso de sistemas LHS, parafuse a extremi-

dade rosqueada da broca de centralização na coroa diamantada.

NOTA: Se estiver usando extensão, primeiro

rosqueie a haste do adaptador na extensão. Depois, rosqueie a coroa diamantada na extensão.

3. Insira o adaptador na ponta da ferramenta, como descrito em “Instalando brocas e cinzeis”. Ajuste o botão para a conﬁ guração "Rotação com im- pacto".

4. Pressione a broca de centralização com ﬁ rmeza contra a marca central, segure ﬁ rme a ferra- menta e puxe o interruptor.

NOTA: Se for usado

o parafuso com rosca 48-20-5099, ou caso um pino central e uma placa guia não estejam disponíveis, use um modelo ou uma placa com entalhe para iniciar o furo.

5. Ligue a ferramenta. Depois de perfurar até aproximadamente a profundidade dos dentes da coroa diamantada, remova o pino de centro e a placa guia da coroa diamantada (não é necessário para o sistema LHS). Retome a perfuração.

6. Para mudar a coroa diamantada, segure a ferramenta para cima, virada para longe do seu corpo, e liguea brevemente para soltar a coroa diamantada do adaptador.

NOTA: Para fazer furos mais profundos, remova a coroa diamantada, quebre e remova o núcleo e retome a perfuração. Ao fazer furos longos ou profundos, a cada 25 mm (1”) de penetração puxe a broca parcialmente para fora do furo com a ferramenta ligada para ajudar a limpar a poeira das ranhuras da broca. A poeira pode entupir as ranhuras da broca e fazer a broca prender no furo. Se isso ocorrer, desligue a ferramenta, libere a broca e comece de novo.

Page 8

Perfuração de furos de diâmetro maior com coroas diamantadas (5317-59/59A/59B só)

Ao fazer furos com coroas diamantadas de diâmetro maior, pode-se acumular poeira no corte e fazer a ferramenta parar, prender ou cortar lentamente. Criando uma abertura para o pó escapar, o tempo de perfuração, o estresse sobre a broca e sobre a ferramenta podem ser reduzidos.

1. Inicie o corte como normal.

2. Depois que a broca estiver ﬁ rmemente estabe- lecida no corte (cerca de 6 mm de profundidade), remova-a do corte.

3. Remova a broca da ferramenta.

4. Instale uma broca com ranhuras padrão, de aproximadamente 22 mm (7/8" ) de diâmetro, na ferramenta.

5. Faça um furo perpendicular pelo corte do furo grande.

Corte

aproximadamente

6 mm de

profundidade

com coroa

diamantada.

• Dependendo da localização do trabalho, o furo deve romper do outro lado do furo/piso ou passar 101,6 a 127 mm (4"-5") do ﬁ m da

Faça um furo

no trabalho.

peça de trabalho (como na terra sob uma laje de concreto).

• Se o pó se acumular no furo, aspire-o e continue perfurando.

Vista superior

• Ao perfurar uma parede, o furo para o pó deve ser feito na parte mais baixa do corte do furo grande, visto que o pó cairá ali durante a perfuração

Poeira e detritos cairão pelo furo.

e poderá ser retirado mais facilmente.

6. Reinstale a coroas diamantadas e continue perfurando. Cairão poeira e detritos pelo furo, otimizando a capacidade de corte da

Vista lateral da laje

broca.

NOTA: Se não for possível fazer um furo no corte, puxe a broca para trás com o martelo ligado. Isso removerá parte da poeira e dos detritos do corte. Repita esse procedimento a cada 25 mm (1”) de perfuração. Se necessário, aspire o pó e os detritos do corte e da área ao redor.

7. No caso de coroas diamantadas, depois de perfurar até a profundidade máxima delas, o núcleo deve ser

Puxe a broca para fora, o máximo possível, uma ou duas vezes a cada 25 mm perfurados.

quebrado e removido.

• Instale uma broca de cinzel.

• Coloque o cinzel no corte do furo.

• Cinzele dentro do corte em vários pontos até que o núcleo esteja solto ou quebrado.

• Remova o núcleo e aspire/ remova qualquer poeira e detritos restantes.

• Instale a coroa diamantada e continue o corte.

AVISO Para reduzir o risco de lesão

pessoal e de dano à ferramenta e ao trabalho:

• Sempre use a conﬁ guração “somente im-

pacto” para conﬁ gurar o chumbador. Nunca use a conﬁ guração “rotação com impacto” para conﬁ gurar o chumbador.

• Nunca alterne a ferramenta para “rotação

com impacto” sem que, antes, o chumbador tenha sido conﬁ gurado e o batedor tenha sido removido do chumbador.

Conﬁ guração de chumbadores de perfuração automático (5317-59/59A/59B só)

Os batedores da MILWAUKEE exigem adaptador cônico “B”.

1. Coloque o batedor do tamanho adequado no adaptador cônico “B”. Depois, insira o adaptador cônico “B” na ferramenta e trave-o

1/8" no lugar conforme descrito. Consulte “Instalando brocas e cinzeis”.

2. Insira "o chumbador no batedor. Ajuste o botão para "somente impacto". Ajuste o chumbador na sua marca e bata nele até que os dentes tenham penetrado no concreto.

3. Ajuste o botão para "rotação com impacto" e fure até que o batedor esteja 3 mm (1/8") acima do concreto.

NOTA: Talvez seja necessário limpar o pó e os

cortes do chumbador várias vezes ao fazer o furo.

4. Remova o chumbador do furo com a ferramenta ligada. Limpe o pó e os cortes do chumbador apontando-a para baixo e ligando e desligando a ferramenta várias vezes. Limpe o pó do furo com aspirador de pó ou com bulbo de ar comprimido.

5. Coloque o bujão de compensação no chumbador e insira-o no furo. Alterne o botão de volta para "somente impacto" e martele ﬁ rme o chumbador no furo.

6. Tire a cabeça da âncora. Para remover a cabeça do chumbador de até 16 mm (5/8"), segure ﬁ rme os ca- bos e dê um puxão na ferramenta na sua direção ou retire a cabeça do chumbador com martelo de mão, conforme mostrado. Com isso, o chumbador ﬁ ca pronto para receber um parafuso.

7. Para remover a cabeça do chumbador encravada no batedor, use o pino provisório 48-86-0100.

8. Para remover o batedor, remova o adaptador cônico “B” da ponta da ferramenta. Insira o pino provisório fornecido com o adaptador no furo lateral do adaptador cônico “B” e bata nele abruptamente para forçá-lo a sair do batedor.

Cinzelar e lascar

Os martelos rotativos MILWAUKEE podem ser usados para lascar e cinzelar. Ao cinzelar, segure a ferramenta em um ângulo em relação à peça de trabalho. Trabalhe a partir de um canto ou perto da borda da peça de trabalho, quebrando uma pequena área de cada vez em vez de tentar em uma área grande demais. Está disponível uma variedade de acessórios.

Picotador

Usadas para tratar a superfície do concreto.

Cinzeis de corte de argamassa (ferramentas de emenda)

Para remover argamassa antiga para juntas aparentes ou calafetagem.

Ponteiros

Para o trabalho de demolição e início de furos em lajes de concreto.

Talhadeiras

Para preparar bordas, lascar ou fazer canaletas.

Cinzeis de desincrustração

Para a remoção de respingos de concreto ou escamações e corte de linhas retas.

Cinzel para entalhe

Para entalhar e cortar entre os furos feitos em concreto e alvenaria.

Page 9

SIMBOLOGÍA

Volts

Corrente alternada

IPM

Impactos por minuto

Rotações por Minuto (RPM) sem carga

Selo da segurança elétrica

Leia o manual do operador

Proteção Auricular

Protetor Ocular

ACESSÓRIOS

AVISO Para reduzir o risco de ferimen-

tos, sempre retire a ferramenta da tomada antes de ﬁ xar ou remover acessórios. Use somente acessórios especiﬁ camente reco- mendados. Outros acessórios podem ser perigosos.

Para obter uma listagem completa de acessórios, consulte o catálogo de ferramentas elétricas da MILWAUKEE ou visite www.milwaukeetool.com. Para obter o catálogo, entre em contato com o seu distribuidor local ou com um centro de serviços.

MANUTENÇÃO

AVISO Para reduzir o risco de ferimen-

tos, sempre retire a ferramenta da tomada antes de realizar qualquer atividade de manutenção. Nunca desmonte a ferramenta ou tente fazer qualquer ajuste na ﬁ ação do sistema elétrico da ferramenta. Entre em contato com uma assistência técnica autorizada da MILWAUKEE para QUALQUER reparo.

Manutenção das ferramentas

Mantenha a ferramenta em boas condições adotando um programa de manutenção regular. Antes de utilizar a ferramenta, examine as condições gerais. Veriﬁ que as proteções, os botões, o con- junto de ﬁ ação e o cabo extensor para veriﬁ car se há danos. Veriﬁ que se há parafusos soltos, desalinhamento, travamento de peças móveis, montagem inadequada, peças quebradas e outros problemas que possam afetar a operação segura. Se houver ruído ou vibração anormal, desligue imediatamente a ferramenta e corrija o problema. Não utilize uma ferramenta daniﬁ cada. Ferramen- tas daniﬁ cadas “NÃO DEVEM SER USADAS” até que sejam reparadas (ver “Reparos”). Sob condições normais, não é necessário lubriﬁ car novamente até que as escovas do motor sejam substituídas. Após seis meses ou um ano, dependendo do uso, envie a ferramenta para "a assistência técnica autorizada Milwaukee mais próxima para:

• Lubriﬁ cação

• Veriﬁ cação e substituição das escovas

• Inspeção mecânica e limpeza (engrenagens, eixos, mancais, caixa, etc.)

• Inspeção elétrica (botão, cabo, blindagem, etc.)

• Teste para assegurar a operação mecânica e elétrica adequada

AVISO Para reduzir o risco de ferimen-

tos, choques elétricos e danos à ferramenta, nunca mergulhe a ferramenta em líquido nem permita que líquidos entrem em contato com a parte interna da ferramenta.

Limpeza

Limpe poeira e resíduos nos orifícios de ventilação. Mantenha as alças limpas e livres de óleo ou graxa. Use somente sabão suave e um lenço de limpeza umedecido para limpar a ferramenta, pois certos agentes de limpeza e solventes causam danos aos plásticos e a outras peças revestidas. Veja alguns exemplos desses agentes: gasolina, terebentina, solventes, solventes de tinta, solventes de limpeza à base de cloro, amônia e detergentes domésticos que contêm amônia. Nunca use solventes inﬂ amáveis ou combustíveis perto das ferramentas.

Reparos

Se a ferramenta estiver daniﬁ cada, envie-a para a assistência técnica autorizada mais próxima.

GENERAL POWER TOOL SAFETY WARNINGS

WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury. Save all warnings and instructions for future reference

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark areas invite accidents.

• Do not operate power tools in explosive atmospheres, such as in the presence of ﬂ ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause

you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁ ed plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase

the risk of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medication. A

moment of inattention while operating power tools may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with

your ﬁ nger on the switch or energising power tools that have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewel- lery or long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct

power tool will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the

hands of untrained users.

• Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc., in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool

for operations different from those intended could result in a hazardous situation.

SERVICE

• Have your power tool serviced by a qualiﬁ ed repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

Page 10

SPECIFIC SAFETY RULES

• Wear ear protectors. Exposure to noise can cause hearing loss.

• Use auxiliary handle(s), if supplied with the tool. Loss of control can cause personal injury.

• Hold power tools by insulated gripping surfaces, when performing an operation where the cutting tool may contact hidden wiring or its own cord.

Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.

• Keep hands away from all cutting edges and moving parts.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

• WARNING: Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are speciﬁ cally designed to ﬁ lter out microscopic particles.

SYMBOLOGY

Volts

Alternating Current

IPM

Blows per Minute (BPM)

No Load Revolutions per Minute (RPM)

Seal of Electrical Security

Read operator's manual

Wear hearing protection

Wear eye protection

Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown to determine the required minimum wire size. The smaller the gauge number of the wire, the greater the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.

Guidelines for Using Extension Cords

• If you are using an extension cord outdoors, be sure it is marked with the sufﬁ x “W-A” (“W” in Cana- da) to indicate that it is acceptable for outdoor use.

• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualiﬁ ed person before using it.

• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.

Recommended Minimum Wire Gauge

Nameplate

Amperes

0 - 2.0

2.1 - 3.4

3.5 - 5.0

5.1 - 7.0

7.1 - 12.0

12.1 - 16.0

16.1 - 20.0

* Based on limiting the line voltage drop to ﬁ ve volts at 150% of the rated amperes.

or Extension Cords*

Extension Cord Length

25' 50' 75' 100' 150'

18 18 18 18 16 14 12

18 16 14 12 10

READ AND SAVE ALL

INSTRUCTIONS FOR FUTURE USE.

FUNCTIONAL DESCRIPTION

EXTENSION CORDS

1. Side handle

2. Bit holder

3. Bit release collar

4. Mode selector knob

5. Trigger

SPECIFICATIONS

Tool Capacities

Cat. No.

5317-59 5317-59A 5317-59B

5347-59 5347-59A 5347-59B

Volts AC Hertz W

220-240 220-240

127

50-60 50-60 50-60

GROUNDING

WARNING Improperly connecting the

grounding wire can result in the risk of electric shock. Check with a qualiﬁ ed electrician if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it repaired by a MILWAUKEE service facility before use. If the plug will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounded Tools: Tools with Three Prong Plugs

Tools marked “Grounding Required” have a three wire cord and three prong grounding plug. The plug must be connected to a properly grounded outlet (See Figure A). If the tool should electrically

16 14 12 12

malfunction or break down, grounding provides a low resistance path to carry electricity away from the user, reducing the risk of electric shock. The grounding prong in the plug is connected through the green wire inside the cord to the grounding system in the tool. The green wire in the cord must be the only wire connected to the tool's grounding system and must never be attached to an electrically “live” terminal. Your tool must be plugged into an appropriate outlet, properly installed and grounded in accordance with all codes and ordinances. The plug and outlet should look like those in Figure A.

Double Insulated Tools: Tools with Two Prong Plugs

Tools marked “Double Insulated” do not require grounding. They have a special double insulation system which satisﬁ es OSHA requirements and com- plies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the National Electrical Code. Double Insulated tools may be used in either of the 120 volt outlets shown in Figures B and C.

In specific countries, double insulated tools could be used in the output connections suitable for the plug.

No Load

RPM BPM Twist bit Core bit Tunnel bit

1100 1100 1100

450 450 450

3000

40 mm (1-9/16")

3000

40 mm (1-9/16")

3000

40 mm (1-9/16")

3 000 3 000 3 000

102 mm (4") 102 mm (4") 102 mm (4")

ASSEMBLY

WARNING T o reduce the risk of injury ,

always unplug tool before attaching or removing accessories or making adjustments. Use only speciﬁ cally recommended accessories. Others may be hazardous.

WARNING T o reduce the risk of injury ,

wear safety goggles or glasses with side shields.

WARNING T o reduce the risk of injury ,

always use a side handle when using this tool. Always brace or hold securely.

Adjusting the Side Handle Position

1. Loosen the side handle by unscrewing the side handle grip until the side handle rotates freely.

2. Rotate the side handle to the desired position.

3. Tighten the side handle grip securely.

WARNING T o reduce the risk of injury

do not grasp the bit while the chuck is rotating or while the bit is falling from the chuck.

Installing Bits and Chisels

Be sure that the shank of the bit is clean. Dirt particles may cause the bit to line up improperly. Do not use bits larger than the maximum recommended capacity of the drill because gear damage or mo-

Fig. A

Fig. B

Fig. C

tor overloading may result. For best performance, be sure that the bit is properly sharpened and the shank is lightly greased before use. Use caution when handling hot bits and chisels.

SDS-Max Drive System

1. Unplug tool.

2. Insert the bit or chisel into the nose of the tool.

3. Push bit into tool until it locks.

4. Check to see that the bit is locked by tugging on it.

5. To remove bits and chisels, pull back on the bit release collar and remove bit.

67 mm (2-5/8") 67 mm (2-5/8") 67 mm (2-5/8")

Page 11

OPERATION

WARNING T o reduce the risk of injury ,

always unplug tool before attaching or removing accessories or making adjustments. Use only speciﬁ cally recommended accessories. Others may be hazardous.

WARNING T o reduce the risk of injury ,

wear safety goggles or glasses with side shields.

WARNING T o reduce the risk of injury ,

keep hands and cord away from the bit and all moving parts.

Selecting Action

1. Hammering with rotation. (5317-59/59A/59B only) Use

this setting for drilling holes with drill bits.

2. Hammering only. For use with “hammering-only” accessories. Use this setting for chiseling or setting self-drilling anchors.

3. Chisel adjustment. Use this setting to adjust the angle of the chisel blade in relation to the tool. With a chisel mounted in the tool:

• turn the knob to this setting

• rotate the chisel to the desired angle

• turn the knob to "hammeringonly".

NOTE: T o engage the hammering mechanism, maintain pressure on the bit. When the pressure on the bit is released, the hammering will stop.

Starting and Stopping

1. To start the tool, grasp the handle ﬁ rmly and pull the trigger.

2. To stop the tool, release the trigger. Make sure the tool comes to a complete stop before laying the tool down.

Lock-On (5347-59/59A/59B)

The lock-on button holds the trigger in the ON position for continuous full speed use.

1. To lock the trigger, hold in the lock button while pulling the trigger. Release the trigger.

2. T o unlock the trigger, pull the trigger and release. The lock button will pop out.

Operating

Position the tool, grasp the handles ﬁ rmly and pull the trigger. Always hold the tool securely using both handles to maintain control. This tool has been designed to achieve top performance with only moderate pressure. Let the tool do the work. If the speed begins to drop off when drilling large or deep holes, pull the bit partially out of the hole while the tool is running to help clear dust. Do not

Hammering with rotation (5317-59/59A/59B only)

Hammering only

Chisel adjustment

use water to settle the dust since it will clog the bit ﬂ utes and tend to make the bit bind in the hole. If the bit should bind, a built-in, non-adjustable slip clutch prevents the bit from turning. If this occurs, stop the tool, free the bit and begin again.

Cold Starting

If this tool is stored for a long period of time or at cold temperatures, it may not hammer initially because the lubrication has become stiff. To warm up the tool:

1. Insert and lock a bit or chisel into the tool.

2. Pull the trigger and apply force to the bit or chisel against a concrete or wood surface for a few seconds. Release the trigger

3. Repeat until the tool starts hammering. The colder the tool is, the longer it will take to warm up.

Using Rotary Percussion Core Bits (5317-59/59A/59B only)

Core Bits are useful for drilling large or long holes in concrete. MILWAUKEE Heavy-Duty Core Bits have heat-treated steel bodies with durable carbide tips. These core bits are specially designed for fast, accurate drilling with combined hammering and rotary action.

1. Clean and lubricate the

threads on the adapter and core bit to make later removal easier. Thread the adapter shank to the rear of the core bit.

2. Push the guide plate

onto the pointed end of the center pin. Insert the center pin and guide plate assembly into the core bit. Be sure the small end of the center pin is securely placed into the hole in the center of the core bit.

For LHS systems,

screw the threaded end of the centering bit into the core bit.

NOTE: If using an extension, ﬁ rst thread the

adapter shank to the extension. Then thread the core bit to the extension.

3. Insert the adapter into the nose of the tool as

described in “Installing Bits and Chisels”. Set the knob to the "hammering with rotation" setting.

4. Press the centering bit ﬁ rmly against your center mark, hold the tool ﬁ rmly and pull the trigger.

NOTE: If the 48-20-

5099 threaded stud is used, or a center pin and guide plate are not available, use a template or notched board to start the hole.

5. Start the tool. After drilling to about the depth of the core bit teeth, remove the center pin and guide plate from the core bit (not necesary for LHS system). Resume drilling.

6. To change the core bit, hold the tool upwards, pointing it away from your body, and run it brieﬂ y in forward to loos- en the core bit from the adapter.

NOTE: T o make deeper holes, remove the core bit, break and remove the core, then resume drilling. When drilling long or deep holes, after each inch of penetration pull the bit partially out of the hole while the tool is running, to help clear dust from the bit ﬂ utes. Dust can clog the bit ﬂ utes and can make the bit bind in the hole. If this occurs, stop the tool, free the bit and begin again.

Drilling Large Diameter Holes with Core Bits (5317-59/59A/59B only)

When drilling holes with large diameter core bits, dust may build up in the cut and can cause the tool to stall, bind, or cut slowly. By creating an opening for the dust to escape, drilling time, bit stress, and tool stress can be reduced.

1. Start the cut as normal.

2. Once the bit is ﬁ rmly established in the cut (about 1/4" deep), remove the bit from the cut.

3. Remove the bit from the tool.

4. Install a standard ﬂ uted bit, ap- proximately 7/8" in diameter,

Cut approximately 1/4" deep with

a core bit.

onto the tool.

5. Drill a perpendicular hole through the kerf of the large hole.

• Depending on the location of the work, the hole should either break through the other side of the hole/ﬂ oor or extend

Drill a hole

through the

work.

4"-5" past the end of the workpiece (such as into the dirt below a concrete slab).

• If dust builds up in the hole, vacuum it out and continue drilling.

Top view

• If drilling through a wall, the hole for dust should be drilled on the lowest part of the large hole kerf as the dust will fall there when drilling and can be evacuated more easily.

Dust and debris

will fall through

the hole.

6. Reinstall the core bit and continue drilling. Dust and debris will fall through the hole and optimize the cutting ability of the bit.

NOTE: If unable to drill a hole in the kerf, pull back on the bit with the hammer running. This will remove some of the dust and debris from the cut. Repeat this for every inch of drilling. If necessary, vacuum

Side view of slab

dust and debris from the cut and surrounding area.

7. For core bits, once the

maximum core bit depth is drilled, the core must be broken and removed.

• Install a chisel bit.

• Place the chisel into the hole kerf.

Pull bit out as far as possible once or twice per inch

drilled.

• Chisel down into the kerf at several points until the core is loose or broken.

• Remove the core and vacuum/remove any remaining dust and debris.

• Install the core bit and continue the cut.

Page 12

WARNING To reduce the risk of

personal injury and damage to the tool or work:

• Always use the “hammering-only” setting to set the anchor. Never use the “hammeringwith-rotation” setting to set the anchor.

• Never switch the tool to “hammering-withrotation” until after the anchor has been set and the tooth anchor chuck has been removed from the anchor.

Setting Self-Drilling Anchors (5317-59/59A/59B only)

MILWAUKEE Tooth Anchor Chucks require a “B” taper adapter.

1. Place the proper size tooth anchor chuck into the “B” taper adapter. Then insert the “B” taper adapter into the tool and lock it into place as described. See “Installing Bits and Chisels”.

2. Insert the anchor into the tooth anchor chuck. Set the knob for hammering only. Set the anchor on your mark and hammer until the teeth have penetrated the concrete.

3. Set the knob for hammering with rotation and drill until the chuck is 1/8" above the concrete.

NOTE: It may be

necessary to clean dust and cuttings from the anchor several times while drilling the hole.

4. Remove the anchor from the hole while the tool is running. Clean the dust and cuttings from the anchor by pointing it downward and turning the tool on and off several times. Clean the dust out of the hole with a vacuum cleaner or blowout bulb.

5. Place the expansion plug into the

1/8"

anchor and insert the anchor into the hole. Switch the knob back to hammering only, and hammer the anchor ﬁ rmly into the hole.

6. Snap the head off of the anchor. To remove the head of anchors up to 5/8", grasp the handles ﬁ rmly and pull the tool sharply towards you or snap off the anchor head with a hand hammer as shown. The anchor is now ready to receive a bolt.

7. To remove the anchor head wedged in the tooth anchor chuck, use drift pin 48-86-0100.

8. To remove the tooth anchor chuck, remove the “B” taper adapter from the nose of the tool. Insert the drift pin supplied with the adapter into the hole on the side of the “B” taper adapter and strike it sharply to force out the tooth anchor chuck.

Chiseling and Chipping

MILWAUKEE Rotary Hammers may be used for chipping and chiseling. When chiseling, hold the tool at an angle to the workpiece. Work from a corner or close to the edge of the workpiece, breaking off one small area at a time rather than attempting too large an area. A variety of accessories are available.

Bushing Tools

Used to surface concrete.

Mortar Cutting Chisels (Seam Tools)

For removing old mortar for tuck pointing or caulking.

Bull Points

For demolition work and starting holes in concrete slabs.

Flat Chisels

For edging, chipping or channeling.

Scaling Chisels

For removing weld spatter or scale and cutting straight lines.

Slotting Chisel

For slotting and cutting between drilled holes in concrete and masonry.

MAINTENANCE

WARNING To reduce the risk of

injury, always unplug your tool before performing any maintenance. Never disassemble the tool or try to do any rewiring on the tool’s electrical system. Contact a MILWAUKEE service facility for ALL repairs.

Maintaining Tools

Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches, tool cord set and extension cord for damage. Check for loose screws, misalignment, binding of moving parts, improper mounting, broken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use. Do not use a damaged tool. T ag damaged tools “DO NOT USE” until repaired (see “Repairs”). Under normal conditions, relubrication is not necessary until the motor brushes need to be replaced. After six months to one year, depending on use, return your tool to the nearest MILWAUKEE service facility for the following:

• Lubrication

• Brush inspection and replacement

• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)

• Electrical inspection (switch, cord, armature, etc.)

• T esting to assure proper mechanical and electrical operation

WARNING T o reduce the risk of injury ,

electric shock and damage to the tool, never immerse your tool in liquid or allow a liquid to ﬂ ow inside the tool.

Cleaning

Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include: gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use ﬂ ammable or combustible solvents around tools.

Repairs

If your tool is damaged, return the entire tool to the nearest service center.

ACCESSORIES

WARNING T o reduce the risk of injury ,

always unplug the tool before attaching or removing accessories. Use only speciﬁ cally recommended accessories. Others may be hazardous.

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go on-line

to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center.

Page 13

Importado por: Techtronic Ind Argentina SRL Cuit: 33-71069847-9 Av. Leandro N. Alem 110 piso 13 C.A.B.A (1001), BUENOS AIRES ARGENTINA

Importado por: Techtronic Industries Comércio de Ferramentas do Brasil Ltda. Prolongamento da Travessa Claudio Armando, nº 171, Bloco 2, galpão 21. Bairro Assunção, São Bernardo do Campo, SP. CEP: 09861-730 – Brasil CNPJ: 11.857.988/0001-26

58-14-9916d4 04/14 Impreso en China 961011302-01( )

MILWAUKEE ELECTRIC TOOL CORPORATION
