1-1/8" SDS PLUS ROTARY HAMMER MARTEAU ROTATIF 28 mm (1-1/8") 28 mm (1-1/8") ROTOMARTILLOS
TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN COMPRENDRE LE MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL OPERADOR.
Page 2
GENERAL POWER TOOL SAFETY WARNINGS
WARNING READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS. Failure to
follow the warnings and instructions may result in electric shock, fi re and/or serious injury. Save
all warnings and instructions for future reference. The term “power tool” in the warn-
ings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.
• Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
• Do not operate power tools in explosive atmos­pheres, such as in the presence of fl ammable liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
• Keep children and bystanders away while operating a power tool. Distractions can cause
you to lose control.
ELECTRICAL SAFETY
WORK AREA SAFETY
• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will
reduce risk of electric shock.
• Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
• Do not expose power tools to rain or wet condi­tions. Water entering a power tool will increase
the risk of electric shock.
• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords
increase the risk of electric shock.
• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use
of a cord suitable for outdoor use reduces the risk of electric shock.
• If operating a power tool in a damp location is unavoidable, use a ground fault circuit inter­rupter (GFCI) protected supply. Use of an GFCI
reduces the risk of electric shock.
PERSONAL SAFETY
• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the infl uence of drugs, alcohol or medi- cation. A moment of inattention while operating
power tools may result in serious personal injury.
• Use personal protective equipment. Always wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with
your fi nger on the switch or energising power tools that have the switch on invites accidents.
• Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in personal injury.
• Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
• Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewel- lery or long hair can be caught in moving parts.
• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
POWER TOOL USE AND CARE
• Do not force the power tool. Use the correct power tool for your application. The correct
power tool will do the job better and safer at the rate for which it was designed.
• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be repaired.
• Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting the power tool accidentally.
• Store idle power tools out of the reach of chil­dren and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the
hands of untrained users.
• Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.
• Use the power tool, accessories and tool bits etc. in accordance with these instructions, tak­ing into account the working conditions and the work to be performed. Use of the power tool
for operations different from those intended could result in a hazardous situation.
SERVICE
• Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power
tool is maintained.
SPECIFIC SAFETY RULES
• Wear ear protectors. Exposure to noise can cause hearing loss.
2
• Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
• Hold power tools by insulated gripping surfaces, when performing an operation where the cutting tool may contact hidden wiring or its own cord.
Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.
• Keep hands away from all cutting edges and moving parts.
• Maintain labels and nameplates. These carry
important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.
GROUNDING
WARNING Improperly connecting the
grounding wire can result in the risk of elec­tric shock. Check with a qualifi ed electrician if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the tool. Never remove the grounding prong from the plug. Do not use the tool if the cord or plug is damaged. If damaged, have it repaired by a MILWAUKEE service facility before use. If the plug will not fi t the outlet, have a proper outlet installed by a qualifi ed electrician.
Grounded Tools: Tools with Three Prong Plugs
Tools marked “Grounding Required” have a three wire cord and three prong grounding plug. The plug must be connected to a properly grounded outlet (See Figure A). If the tool should electrically malfunction or break down, grounding provides a low resistance path to carry electricity away from the user, reducing the risk of electric shock. The grounding prong in the plug is connected through the green wire inside the cord to the grounding system in the tool. The green wire in the cord must be the only wire connected to the tool's grounding system and must never be attached to an electrically “live” terminal. Y our tool must be plugged into an appropri­ate outlet, properly installed and grounded in accordance with all codes and ordinances. The plug and outlet should look like those in Figure A.
Double Insulated Tools: Tools with Two Prong Plugs
Tools marked “Double Insulated” do not require grounding. They have a special double insulation system which satisfi es OSHA requirements and com- plies with the applicable standards of Underwriters Laboratories, Inc., the Canadian Standard Association and the National Electrical Code. Double Insulated tools may be used in either of the 120 volt outlets shown in Figures B and C.
Fig. A
Fig. B
Fig. C
• WARNING: Some dust created by power sanding,
sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:
• lead from lead-based paint
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending
on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to fi lter out microscopic particles.
EXTENSION CORDS
Grounded tools require a three wire extension cord. Double insulated tools can use either a two or three wire extension cord. As the distance from the supply outlet increases, you must use a heavier gauge extension cord. Using extension cords with inadequately sized wire causes a serious drop in voltage, resulting in loss of power and possible tool damage. Refer to the table shown to determine the required minimum wire size. The smaller the gauge number of the wire, the greater the capacity of the cord. For example, a 14 gauge cord can carry a higher current than a 16 gauge cord. When using more than one extension cord to make up the total length, be sure each cord contains at least the minimum wire size required. If you are using one extension cord for more than one tool, add the nameplate amperes and use the sum to determine the required minimum wire size.
Guidelines for Using Extension Cords
• If you are using an extension cord outdoors, be sure it is marked with the suffi x “W-A” (“W” in Cana- da) to indicate that it is acceptable for outdoor use.
• Be sure your extension cord is properly wired and in good electrical condition. Always replace a damaged extension cord or have it repaired by a qualifi ed person before using it.
• Protect your extension cords from sharp objects, excessive heat and damp or wet areas.
Recommended Minimum Wire Gauge
For Extension Cords*
Nameplate Amps
0 - 2.0
2.1 - 3.4
3.5 - 5.0
5.1 - 7.0
7.1 - 12.0
12.1 - 16.0
16.1 - 20.0
* Based on limiting the line voltage drop to fi ve volts at 150% of the rated amperes.
Extension Cord Length
25' 50' 75' 100' 150'
18
18
18 18 18 18 16 14 12
18 18 16 14 12 10
18
16
14
12
10
18 16 14 12 10
--
--
--
READ AND SAVE ALL
INSTRUCTIONS FOR FUTURE USE.
3
16 14 12 12
--
--
--
Page 3
SPECIFICATIONS
Cat. No. Volts AC A No Load RPM BPM Type Twist bit Core bit
5268-21 120 8 0 - 1500 0 - 5500 SDS Plus 1-1/8" 3"
SYMBOLOGY
Double Insulated
Volts
Alternating Current
Amps No Load Revolutions per
Minute (RPM)
BPM
C
Blows per Minute (BPM)
Anti-Vibration System
Underwriters Laboratories, Inc.
US
United States and Canada
Mexican Approvals Marking
Tool Capacities
ASSEMBLY
WARNING T o reduce the risk of injury ,
always unplug tool before changing or re­moving accessories. Only use accessories specifi cally recommended for this tool. Others may be hazardous.
WARNING T o reduce the risk of injury ,
always use a side handle when using this tool. Always brace or hold securely.
Adjusting the Side Handle Position
1. Loosen the side handle by unscrewing the side handle grip until the side handle rotates freely.
2. Rotate the side handle to the desired position.
3. Tighten the side handle grip securely.
Setting the Depth Gauge
1. Press in the clamping lever.
2. Slide the depth gauge rod back­ward or forward until it is set for the desired depth.
NOTE: The drilling depth is the
distance between the tip of the bit and the tip of the depth gauge rod.
3. Release the clamping lever.
Drilling
Depth
FUNCTIONAL DESCRIPTION
5
4
3
6
2
1
1. Side handle
2. Depth gauge rod
3. Bit holder
4. Bit release collar
5. Mode selector knob
6. Trigger
WARNING To reduce the risk of injury,
do not grasp the bit while the chuck is rotat­ing or while the bit is falling from the chuck.
Installing Bits and Chisels NOTE: Only use accessories with SDS or SDS
Plus shanks. Be sure that the shank of the bit is clean. Dirt par­ticles may cause the bit to line up improperly. Do not use bits larger than the maximum recommended capacity of the drill because gear damage or mo­tor overloading may result. For best performance, be sure that the bit is properly sharpened and the shank is lightly greased before use. Use caution when handling hot bits and chisels.
1. Unplug tool.
2. Insert the bit or chisel into the nose of the tool.
3. Push bit into tool until it locks.
5. Check to see that the bit is locked by tugging on it.
6. To remove bits and chisels, pull back on the bit release collar and remove bit.
4
OPERATION
WARNING T o reduce the risk of injury ,
always unplug tool before attaching or remov­ing accessories or making adjustments. Use only specifi cally recommended accessories. Others may be hazardous.
WARNING T o reduce the risk of injury ,
wear safety goggles or glasses with side shields.
WARNING T o reduce the risk of injury ,
keep hands and cord away from the bit and all moving parts.
Selecting Action
MILWAUKEE Rotary Hammers have three settings: rotation only, rotary hammer, and hammer only. Always allow the motor to come to a complete stop before changing the mode selection to avoid damage to the tool.
1. For rotation only, turn the selector lever so the arrow on the lever points to the twist drill symbol.
2. For rotary hammering, turn the selector lever so the arrow points to the hammer and twist drill symbol.
3. For hammering only, turn the selector lever so the arrow points to the hammer symbol.
4. To freely rotate the bit to the desired angle for hammering only, turn the selector lever to the symbol. Then, follow step 3.
NOTE: To engage the hammering mechanism, maintain pressure on the bit. When pressure on the bit is released, the hammering action will stop.
Starting and Stopping
1. To start the tool, grasp the handle fi rmly and pull the trigger.
2. To stop the tool, release the trigger. Make sure the tool comes to a complete stop before laying the tool down.
Using the Control Switch
Always allow the motor to come to a complete stop before using the control switch to avoid damage to the tool. For forward (clockwise) rotation, push in the control switch from the right side of the tool. Check the direction of rotation before use. For reverse (counterclockwise) rotation, push in the control switch from the left side of the tool. Check direction of rotation before use.
Operating
Position the tool, grasp the handles fi rmly and pull the trigger. Always hold the tool securely using both handles to maintain control. This tool has been designed to achieve top performance with
only moderate pressure. Let the tool do the work. If the speed begins to drop off when drilling large or deep holes, pull the bit partially out of the hole while the tool is running to help clear dust. Do not use water to settle the dust since it will clog the bit fl utes and tend to make the bit bind in the hole. If the bit should bind, a built-in, non-adjustable slip clutch prevents the bit from turning. If this occurs, stop the tool, free the bit and begin again.
Cold Starting
If this tool is stored for a long period of time or at cold temperatures, it may not hammer ini­tially because the lubrication has become stiff. To warm up the tool:
1. Insert and lock a bit or chisel into the tool.
2. Pull the trigger and apply force to the bit or chisel against a concrete or wood surface for a few seconds. Release the trigger
3. Repeat until the tool starts hammering. The cold­er the tool is, the longer it will take to warm up.
Using Rotary Percussion Core Bits
Core Bits are useful for drilling large or long holes in concrete. MILWAUKEE Heavy-Duty Core Bits have heat-treated steel bodies with durable carbide tips. These core bits are specially designed for fast, accurate drilling with combined hammering and rotary action.
1. Clean and lubricate the threads on the adapter
and core bit to make later removal easier. Thread the adapter shank to the rear of the core bit.
2. Push the guide plate
onto the pointed end of the center pin. In­sert the center pin and guide plate assembly into the core bit. Be sure the small end of the center pin is se­curely placed into the hole in the center of the core bit.
For LHS systems,
screw the threaded end of the centering bit into the core bit.
NOTE: If using an ex-
tension, fi rst thread the adapter shank to the extension. Then thread the core bit to the exten­sion.
3. Insert the adapter into the nose of the tool as
described in “Installing Bits and Chisels”. Set the knob to the "hammering with rotation" setting.
4. Press the centering
bit fi rmly against your center mark, hold the tool fi rmly and pull the trigger.
5
Page 4
NOTE: If the 48-20-
5099 threaded stud is used, or a center pin and guide plate are not available, use a template or notched board to start the hole.
5. Start the tool. After drill­ing to about the depth of the core bit teeth, remove the center pin and guide plate from the core bit (not necesary for LHS system). Re­sume drilling.
6. To change the core bit, hold the tool upwards, pointing it away from your body, and run it briefl y in forward to loosen the core bit from the adapter.
NOTE: T o make deeper holes, remove the core bit, break and remove the core, then resume drilling. When drilling long or deep holes, after each inch of penetration pull the bit partially out of the hole while the tool is running, to help clear dust from the bit fl utes. Dust can clog the bit fl utes and can make the bit bind in the hole. If this occurs, stop the tool, free the bit and begin again.
Drilling Large Diameter Holes with Core Bits
When drilling holes with large diameter core bits, dust may build up in the cut and can cause the tool to stall, bind, or cut slowly. By creating an opening for the dust to escape, drilling time, bit stress, and tool stress can be reduced.
1. Start the cut as normal.
2. Once the bit is fi rmly estab- lished in the cut (about 1/4" deep), remove the bit from the cut.
3. Remove the bit from the tool.
Cut approximately 1/4" deep with
a core bit.
4. Install a standard fluted bit, approximately 7/8" in diameter, onto the tool.
5. Drill a perpendicular hole through the kerf of the large hole.
• Depending on the location of
Drill a hole
through the
work.
the work, the hole should either break through the other side of the hole/fl oor or extend 4"-5" past the end of the workpiece (such as into the dirt below a concrete slab).
Top view
• If dust builds up in the hole, vacuum it out and continue drilling.
Dust and debris will fall through
the hole.
• If drilling through a wall, the hole for dust should be drilled on the lowest part of the large hole kerf as the dust will fall there when drilling and can be evacuated more easily.
Side view of slab
6. Reinstall the core bit and continue drilling. Dust and debris will fall through the hole and optimize the cut­ting ability of the bit.
NOTE: If unable to drill a hole in the kerf, pull back on the bit with the hammer running. This will remove some of the
Pull bit out as far as possible once or twice per inch
drilled.
dust and debris from the cut. Repeat this for every inch of drilling. If necessary, vacuum dust and debris from the cut and surrounding area.
7. For core bits, once
the maximum core bit depth is drilled, the core must be broken and re­moved.
• Install a chisel bit.
• Place the chisel into
the hole kerf.
• Chisel down into
the kerf at several points until the core is loose or broken.
• Remove the core and vacuum/remove any
remaining dust and debris.
• Install the core bit and continue the cut.

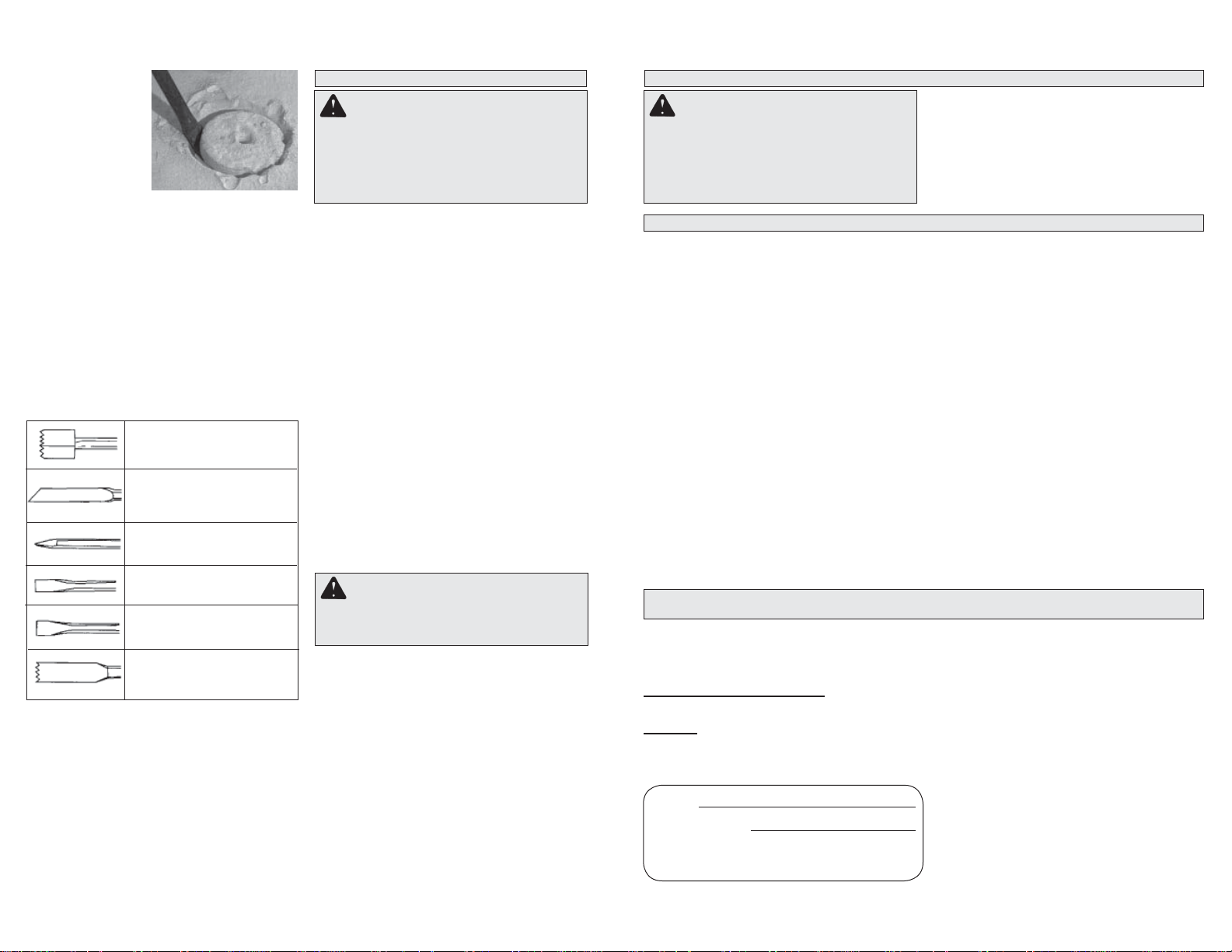

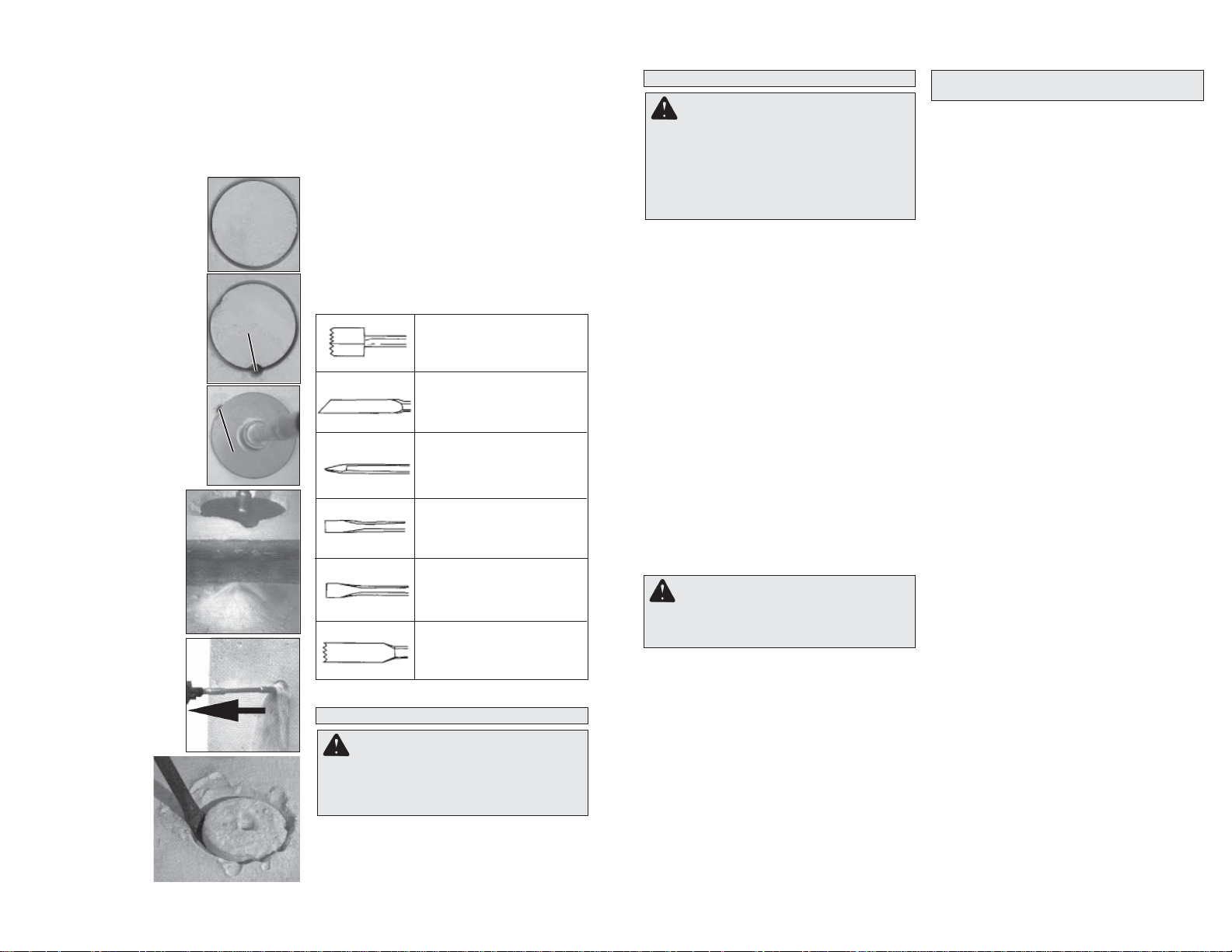

Chiseling and Chipping
MILWAUKEE Rotary Hammers may be used for chipping and chiseling. When chiseling, hold the tool at an angle to the workpiece. Work from a corner or close to the edge of the workpiece, breaking off one small area at a time rather than attempting too large an area. A variety of accessories are available.
Bushing Tools
Used to surface concrete.
Mortar Cutting Chisels (Seam Tools)
For removing old mortar for tuck pointing or caulking.
Bull Points
For demolition work and starting holes in concrete slabs.
Flat Chisels
For edging, chipping or channeling.
Scaling Chisels
For removing weld spatter or scale and cutting straight lines.
Slotting Chisel
For slotting and cutting between drilled holes in concrete and masonry.
MAINTENANCE
WARNING T o reduce the risk of injury,
always unplug your tool before performing any maintenance. Never disassemble the tool or try to do any rewiring on the tool’s electrical system. Contact a MILW AUKEE service facility for ALL repairs.
Maintaining Tools
Keep your tool in good repair by adopting a regular maintenance program. Before use, examine the general condition of your tool. Inspect guards, switches, tool cord set and extension cord for damage. Check for loose screws, misalignment, binding of moving parts, improper mounting, bro­ken parts and any other condition that may affect its safe operation. If abnormal noise or vibration occurs, turn the tool off immediately and have the problem corrected before further use. Do not use a damaged tool. T ag damaged tools “DO NOT USE” until repaired (see “Repairs”). Under normal conditions, relubrication is not neces­sary until the motor brushes need to be replaced. After six months to one year, depending on use, return your tool to the nearest MILWAUKEE service facility for the following:
• Lubrication
• Brush inspection and replacement
• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)
• Electrical inspection (switch, cord, armature, etc.)
• T esting to assure proper mechanical and electrical operation
WARNING T o reduce the risk of injury,
electric shock and damage to the tool, never immerse your tool in liquid or allow a liquid to fl ow inside the tool.
Cleaning
Clean dust and debris from vents. Keep the tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean your tool since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include: gasoline, turpentine, lacquer thin­ner, paint thinner, chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use fl ammable or combustible solvents around tools.
Repairs
If your tool is damaged, return the entire tool to the nearest service center.
ACCESSORIES
WARNING To reduce the risk of injury ,
always unplug the tool before attaching or removing accessories. Use only specifi cally recommended accessories. Others may be hazardous.
For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go on-line
to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center.
6
7
Page 5
LIMITED WARRANTY - USA AND CANADA
Every MILWAUKEE power tool (including cordless product – tool, battery pack(s) - see separate & distinct CORDLESS BATTERY PACK LIMITED WARRANTY statements & battery charger and Work Lights*) is war­ranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workmanship for a period of fi ve (5) years* after the date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory Service Center location or MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents. *The warranty period for, Job Site Radios, M12™ Power Port, M18™ Power Source, and T rade T itan™ Indus­trial Work Carts is one (1) year from the date of purchase. The warranty period for a LED Work Light and LED Upgrade Bulb is a limited LIFETIME warranty to the original purchaser only, if during normal use the LED bulb fails the Work Light or Upgrade Bulb will be replaced free of charge. *This warranty does not cover Air Nailers & Stapler, Airless Paint Sprayer, Cordless Battery Packs, Gasoline Driven Portable Power Generators, Hand Tools, Hoist – Electric, Lever & Hand Chain, M12™ Heated Jackets, Reconditioned product and Test & Measurement products. There are separate and distinct warranties avail­able for these products. Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE power tool product. The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is provided at the time warranty service is requested. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT . IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MIL- WAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELA YS ALLEGED T O BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STA TES DO NOT ALLOW THE EXCLUSION OR LIMIT A TION OF IN­CIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMIT A TION OR EXCLUSION MA Y NOT APPL Y TO YOU. THIS W ARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMIT A TION ANY IMPLIED W ARRANTY OF MERCHANTABILITY OR FITNESS FOR A PAR TICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW , SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME ST A TES DO NOT ALLOW LIMITA TIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only. Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.mil- waukeetool.com or call 1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a Milwaukee electric power tool.
LIMITED WARRANTY - MEXICO, CENTRAL AMERICA AND CARIBBEAN
TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date. This warranty card covers any defect in material and workmanship on this Power Tool. To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you pur­chased the product, to the Authorized Service Center (ASC). Or , if this card has not been sealed/stamped, present the original proof of purchase to the ASC. Call toll-free 1 800 832 1949 to fi nd the nearest ASC, for service, parts, accessories or components.
Procedure to make this warranty valid
Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you pur­chased the product, and there any faulty piece or component will be replaced without cost for you. We will cover all freight costs relative with this warranty process.
Exceptions
This warranty is not valid in the following situations: a) When the product is used in a different manners from the end-user guide or instruction manual. b) When the conditions of use are not normal. c) When the product was modifi ed or repaired by people not authorized by TECHTRONIC INDUSTRIES. Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.
SERVICE AND ATTENTION CENTER Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Model:
Miguel Hidalgo, Distrito Federal, Mexico
Date of Purchase:
Ph. 52 55 4160-3547 IMPORTED AND COMMERCIALIZED BY:
Distributor or Store Stamp:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico
8
RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX
OUTILS ÉLECTRIQUES
A VER TISSEMENT LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ.
Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les instructions à des fi ns de ré-
férence ultérieure. Le terme «outil électrique» fi gurant dans les avertissements ci-dessous
renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans fi l).
SÉCURITÉ DU LIEU DE TRA VAIL
• Maintenir la zone de travail propre et bien
éclairée. Les zones encombrées ou mal éclairées
sont favorables aux accidents.
• Ne pas utiliser d’outil électrique dans une at­mosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières infl am- mables. Les outils électriques génèrent des
étincelles qui peuvent enfl ammer les poussières ou les fumées.
• Tenir les enfants et les personnes non au­torisées à l’écart pendant le fonctionnement d’un outil électrique. Un manque d’attention de
l’opérateur risque de lui faire perdre le contrôle de l’outil.
SÉCURITÉ ÉLECTRIQUE
• La fi che de l’outil électrique doit correspondre à la prise d’alimentation. Ne jamais modifi er la fi che d’une manière quelconque. Ne pas utilis­er d’adaptateur avec les outils électriques mis à la terre (à la masse). Des fi ches non modifi ées
et des prises d’alimentation assorties réduisent le risque de choc électrique.
• Éviter tout contact corporel avec des surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigéra­teurs. Un risque de choc électrique plus élevé
existe si le corps est relié à la masse ou à la terre.
• Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc électrique aug-
mente si de l’eau s’infi ltre dans un outil électrique.
• Prendre soin du cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur, des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon endom-
magé ou emmêlé présente un risque accru de choc électrique.
• Se procurer un cordon d’alimentation appro­prié en cas d’utilisation d’un outil électrique à l’extérieur. L’utilisation d’un cordon d’alimentation
pour usage extérieur réduit le risque de choc électrique.
• S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, installer un disjonc­teur différentiel (GFCI). L’utilisation d’un GFCI
réduit le risque de décharge électrique.
SÉCURITÉ INDIVIDUELLE
• Être sur ses gardes, être attentif et faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’infl uence de drogues, d’alcool ou de médicaments. Un instant d’inattention lors
de l’utilisation d’un outil électrique peut entraîner des blessures graves.
• Porter l’équipement de protection requis.
Toujours porter une protection oculaire. Selon
les conditions, porter aussi un masque anti­poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive afi n de réduire les blessures.
• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter
l’outil en gardant le doigt sur la gâchette ou de le brancher lorsque la gâchette est en position de marche favorise les accidents.
• Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé laissée attachée sur
une pièce mobile de l’outil électrique peut entraîner des blessures.
• Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de
mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.
• Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas ap­procher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples,
les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.
• Si des dispositifs sont prévus pour l’extraction et la récupération des poussières, vérifier qu’ils sont connectés et utilisés correctement.
L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
• Ne pas forcer l’outil électrique. Utiliser l’outil électrique approprié à l’application considérée.
L’outil électrique adapté au projet considéré pro­duira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.
• Ne pas utiliser l’outil électrique si le commuta­teur ne le met pas sous ou hors tension. Tout
outil électrique dont le commutateur de marche­arrêt est inopérant est dangereux et doit être réparé.
• Débrancher la fi che de la prise d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles
mesures de sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.
9
Page 6
• Ranger les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils élec­triques ou ces instructions utiliser ces outils.
Les outils électriques sont dangereux dans les mains d’utilisateurs non formés à leur usage.
• Entretien des outils électriques. S’assurer de l’absence de tout désalignement ou de grip­page des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pour­rait affecter le bon fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Les outils
électriques mal entretenus sont à la source de nombreux accidents.
• Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.
• Utiliser l’outil électrique, les accessoires, les grains etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation de cet
outil électrique pour effectuer une opération pour laquelle il n’est pas conçu peut occasionner une situation dangereuse.
ENTRETIEN
• Faire effectuer l’entretien de l’outil électrique par un technicien qualifi é qui n’utilisera que des pièces de rechange identiques. La sécurité
d’utilisation de l’outil en sera préservée.
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES
• Porter des protège-oreilles avec un marteau perforateur. Une exposition au bruit peut provo-
quer une perte auditive.
• Utiliser les poignées auxiliaires fournies avec l’outil. Une perte de contrôle peut provoquer des
blessures.
• Tenir l’outil par les surfaces de prise isolées si, au cours des travaux, l’outil de coupe risque d’entrer en contact avec des fi ls cachés ou avec son propre cordon. Le contact avec un fi l
sous tension met les parties métalliques exposées de l’outil sous tension, ce qui infl igera un choc électrique à l’opérateur.
• Tenez les mains à l’écart des arêtes tran­chantes et des pièces en mouvement.
• Entretenez les étiquettes et marques du fab­ricant. Les indications qu’elles contiennent sont
précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.
• AVERTISSEMENT : La poussière dégagée par perçage, sciage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malfor­mations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de telles substances :
• Le plomb contenu dans la peinture au plomb.
• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.
• L’arsenic et le chrome servant au traitement chi­mique du bois.
Les risques associés à l’exposition à ces substanc-
es varient, dépendant de la fréquence des travaux. Afi n de minimiser l’exposition à ces substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière spéci­fi quement conçu pour la fi ltration de particules microscopiques.
MISE A LA TERRE
A VERTISSEMENT Si le fi l de mise à
la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n’êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vérifi er par un électricien. N’altérez pas la fi che du cordon de l’outil. N’enlevez pas de la fi che, la dent qui sert à la mise à la terre. N’employez pas l’outil si le cordon ou la fi che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la fi che du cordon ne s’adapte pas à la prise, faites remplacer la prise par un électricien.
Outils mis à la terre : Outils pourvus d’une fi che de cordon à trois dents
Les outils marqués « Mise à la terre requise » sont pourvus d’un cordon à trois fi ls dont la fi che a trois dents. La fi che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A). De cette façon, si une défectuosité dans le circuit électrique de l’outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l’utilisateur contre les risques de choc électrique. La dent de mise à la terre de la fi che est reliée au système de mise à la terre de l’outil via le fi l vert du cordon. Le fi l vert du cordon doit être le seul fi l raccordé à un bout au système de mise à la terre de l’outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique. Votre outil doit être branché sur une prise appro­priée, correctement installée et mise à la terre conformément aux codes et ordon­nances en vigueur. La fi che du cor- don et la prise de courant doivent être semblables à celles de la Figure A.
Outils à double isolation : Outils pourvus d’une fi che de cordon à deux dents
Les outils marqués « Double Isolation » n’ont pas besoin d’être raccordés à la terre. Ils sont pourvus d’une double isolation conforme eux exigences de l’OSHA et satisfont aux normes de l’Underwriters Laboratories, Inc., de l’Association canadienne de normalisation (ACNOR) et du « National Electrical Code » (code national de l’électricité). Les outils à double isolation peuvent être branchés sur n’importe laquelle des prises à 120 volt illustrées ci­contre Figure B et C.
10
Fig. A
Fig. B
Fig. C

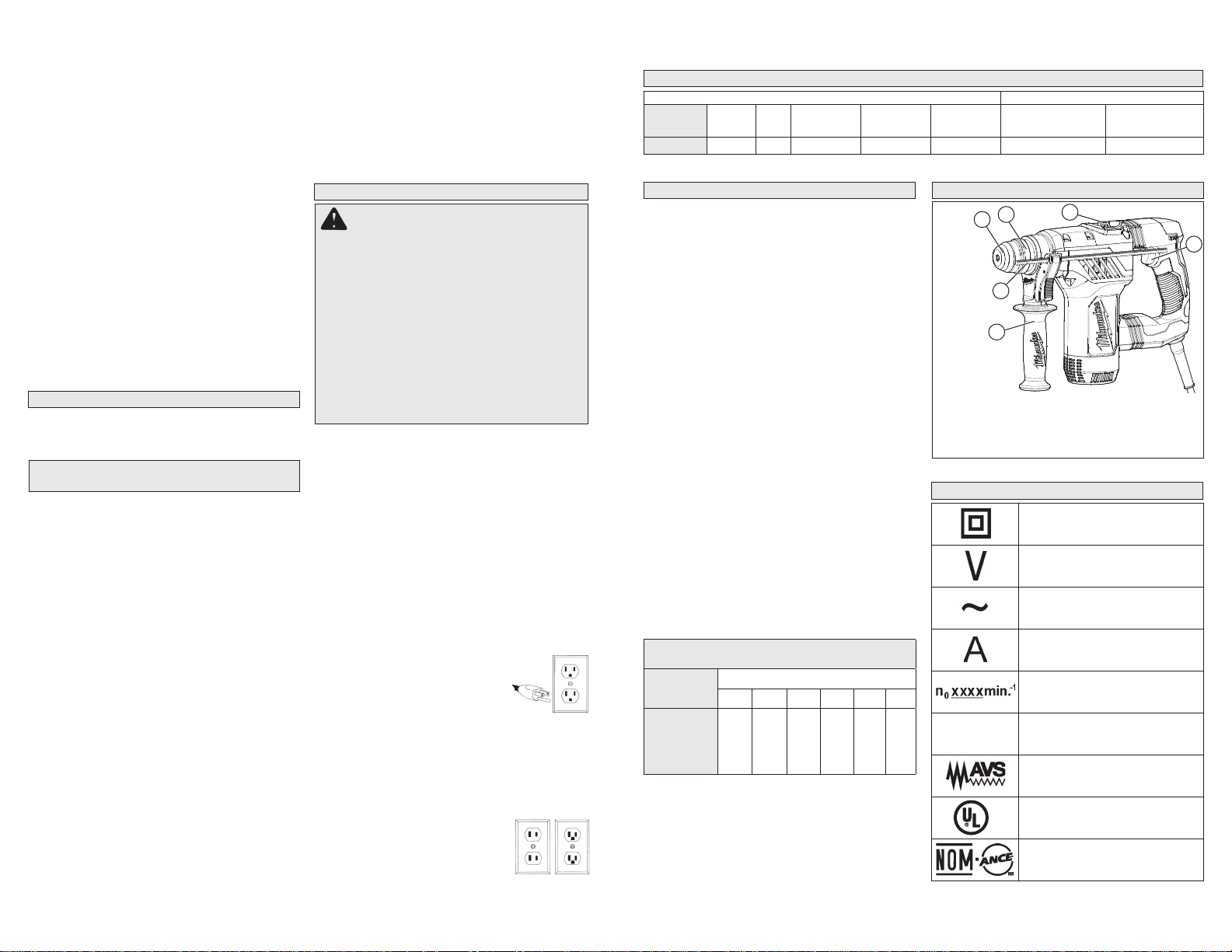

SPÉCIFICATIONS
Outil Capacities
No de
Cat.
Volts
CA A
t/min.
à vide
coups/
min.à vide
Porte-
embout
Forets
heli
5268-21 120 8 0 - 1 500 0 - 5 500 SDS Plus 28 mm (1-1/8") 76 mm (3")
CORDONS DE RALLONGE
Si l’emploi d’un cordon de rallonge est nécessaire, un cordon à trois fi ls doit être employé pour les outils

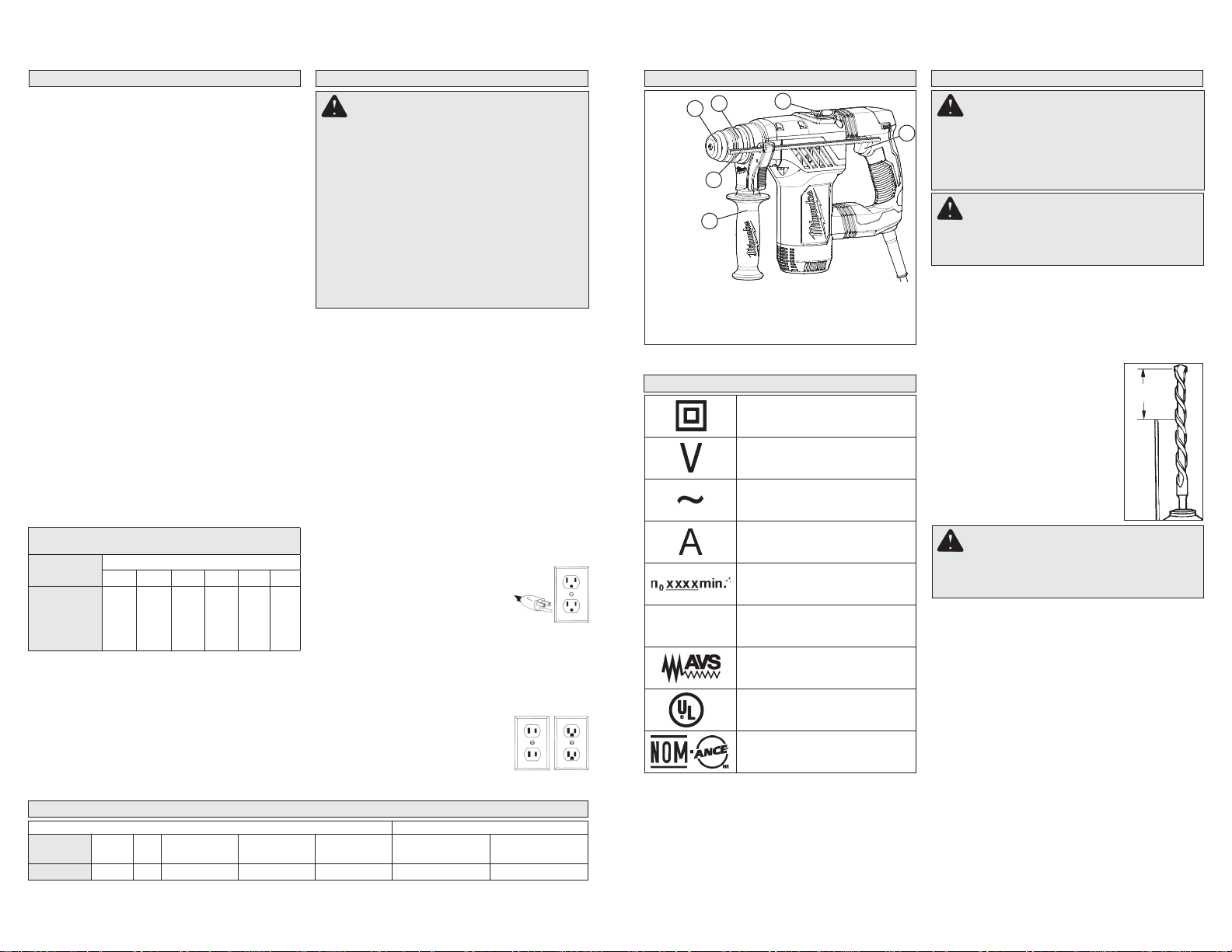

DESCRIPTION FONCTIONNELLE
4
3
5
mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois fi ls. Plus la longueur du cordron entre l’outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L’utilisation d’un cordon de rallonge incorrectement calibré entraîne une chute
2
de voltage résultant en une perte de puissance qui risque de détériorer l’outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cor­don. Moins le calibre du fi l est élevé, plus sa conduc- tivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu’un cordon de calibre 16. Lorsque vous utilisez plus d’une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d’intensité (ampères) inscrit sur la fi che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.
1. Poignée latérale
2. Jauge de profondeur
3. Porte-embout
4. Collier de déblocage
5. Levier sélecteur de mode
6. Détente
1
Directives pour l’emploi des cordons de rallonge
• Si vous utilisez une rallonge à l’extérieur, assurez-
vous qu’elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu’elle est adéquate pour usage extérieur.
PICTOGRAPHIE
Double Insolation
• Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Rem­placez tout cordon derallonge détérioré ou faites­le remettre en état par une personne compétente
Volts
avant de vous en servir.
• T enez votre cordon de rallonge à l’écart des objets ranchants, des sources de grande chaleur et des
Couvant alternatif
endroits humides ou mouillés.
Calibres minimaux recommandés
pour les cordons de rallonge*
Fiche
signalétique
Ampères
0 - 5,0
5,1 - 8,0
8,1 - 12,0 12,1 - 15,0 15,1 - 20,0
* Basé sur sur une chute de voltage limite de 5 volts à 150% de l’intensité moyenne de courant.
Longueur du cordon de rallonge (m)
7,6 12,2 22,8 30,4 45,7 60,9
16
16
16
14
12
16
16
14
14
14
12
12
10
10
12
12
10
10
10
10
--
12
10
--
--
--
--
--
--
--
LISEZ A TTENTIVEMENT CES INSTRUCTIONS ET
CONSERVEZ-LES POUR LES
CONSUL TER AU BESOIN.
BPM
C
Ampères
Tours-minute á vide (RPM)
t-min. charge/vide
Système antivibration
Underwriters Laboratories, Inc.,
US
États-Unis et Canada Inscription mexicaine
d’approbation
11
Trépan
carottier
6
Page 7
MONTAGE DE L’OUTIL
AVERTISSEMENT Pour minimiser
les risques de blessures, débranchez toujo­urs l’outil avant d’y faire des réglages, d’y attacher ou d’en enlever les accessoires. L’usage d’accessoires autres que ceux qui sont spécifi quement recommandés pour cet outil peut comporter des risques.
A VERTISSEMENT Pour minimiser les
risques de blessures corporelles,utilisez toujo­urs la poignée laterérale lorsque vous maniez l’outil. Étayez-la ou maintenez-la solidement.
Attache de poignée latérale
1. Desserrez la poignée latérale en dévissant son at­tache jusqu’à ce que la poignée pivote librement.
2. Faites tourner la poignée latérale à la position désirée.
3. Serrez fermement l’attache de la poignée latérale.

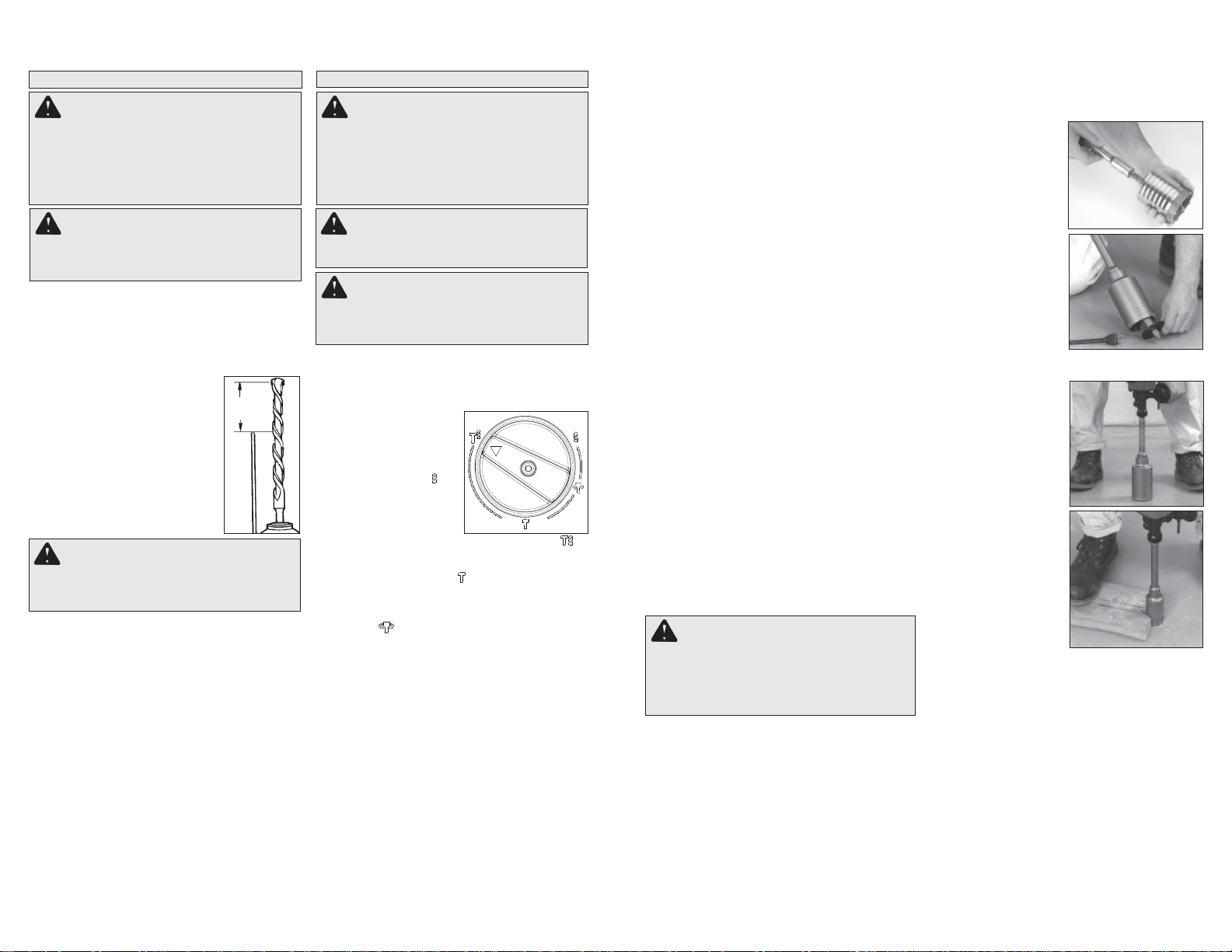

Réglage de la jauge de profondeur
1. Appuyez sur le levier de serrage.
2. Faites glisser vers l’arrière ou vers l’avant la tige de la jauge de profondeur jusqu’à ce qu’elle soit réglée à la profondeur désirée.
N.B. : La profondeur de perçage
correspond à la distance entre l’extrémité du foret et l’extrémité de la tige de la jauge de profon­deur.
3. Dégagez le levier de serrage.
Profondeur de perçage
AVERTISSEMENT Pour minimiser
les risques de blessures, gardez les mains et le cordon à distance de la mèche et des pièces en mouvement.
Installation des mèches et des ciseaux N.B. N’utiliser que des outils pourvus d’une tige
SDS ou SDS Plus. S’assurer que la tige de la mèche soit propre pour éviter que les particules de poussières ne nuisent au parfait alignement de la mèche. Pour éviter d’endommager l’engrenage et de provoquer la surchauffe du moteur, ne pas employer de mèches d’un calibre supérieur aux dimensions maximales recommandées pour ce foret. Pour obtenir un rendement maximal, s’assurer que la mèche est correctement aiguisée et que sa tige est légèrement graissée avant utilisation. Faire preuve de prudence en manipulant des mè bits chauds et des ciseaux.
1. Débrancher l’outil.
2. Introduire la mèche ou le ciseau dans le bec de l’outil.
3. Pousser la mèche dans l’outil jusqu’à entendre son enclenchement.
5. Vérifi er que le foret est verrouillé en le tirant vers l’extérieur.
6. Pour retirer les mèches ou les ciseaux, tirer le col­lier de dégagement de la mèche et la faire sortir.
MANIEMENT
AVERTISSEMENT Pour minimiser
les risques de blessures, débranchez toujo­urs l’outil avant d’y faire des réglages, d’y attacher ou d’en enlever les accessoires. L’usage d’accessoires autres que ceux qui sont spécifi quement recommandés pour cet outil peut comporter des risques.
AVERTISSEMENT Pour minimiser
les risques de blessures, portez des lunettes à coques latérales.
AVERTISSEMENT Pour minimiser
les risques de blessures, gardez les mains et le cordon à distance de la mèche et des pièces en mouvement.

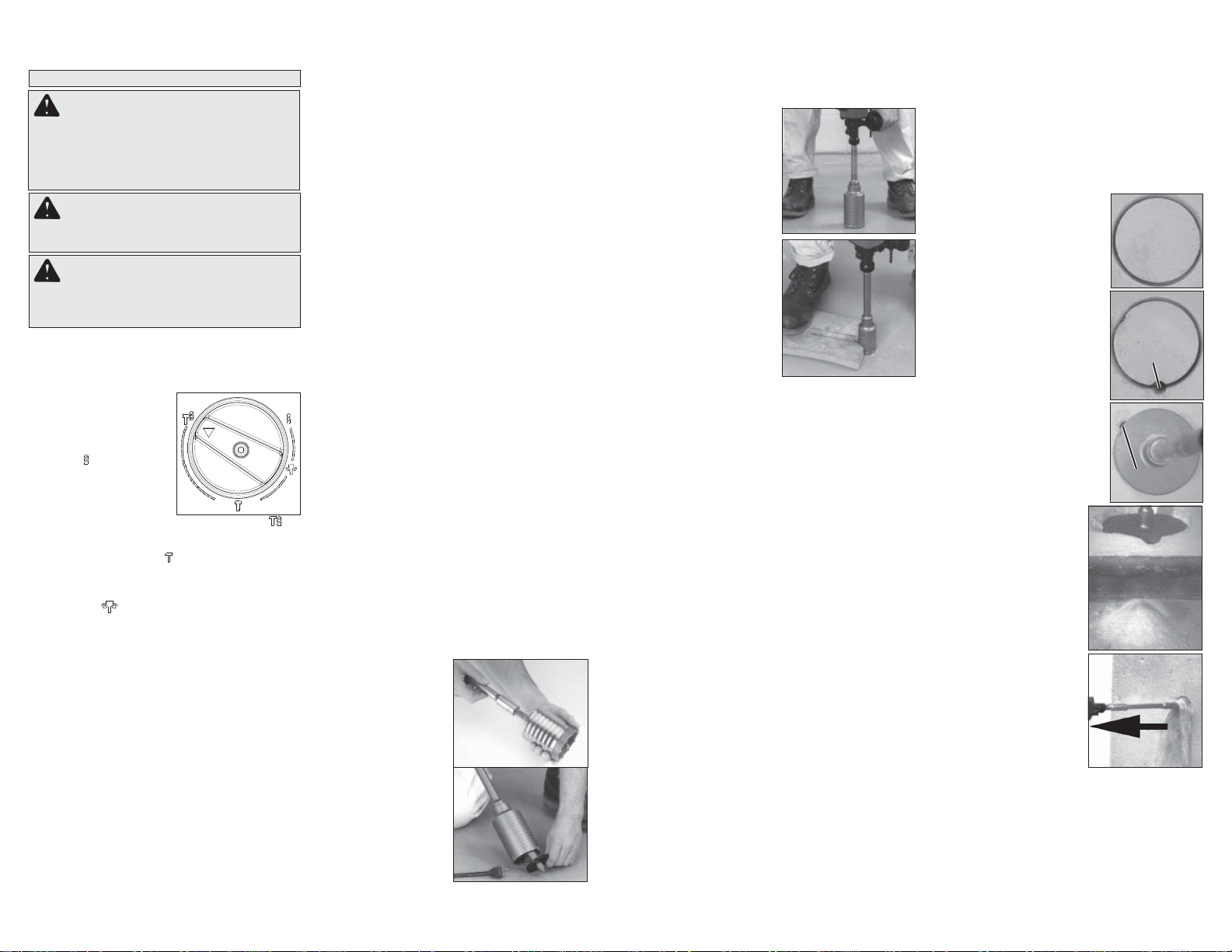

Choix du mode de forage
Les marteaux rotatifs de MILWAUKEE comportent trois réglages : perceuse seulement, marteau rotatif et marteau seulement. Toujours laisser le moteur s’arrêter complètement avant d’utiliser le levier sélecteur.
1. Pour le perçage, tournez le levier sélecteur pour que la fl èche sur le levier pointe vers le symbole de foret hélicoïdal .
2. Pour une percussion rotative, tournez le levier sélecteur pour que la flèche pointe vers le symbole de marteau et de foret hélicoïdal .
3. Pour une percussion seulement, tournez le levier sélecteur pour que la fl èche pointe vers le symbole de marteau .
4. Pour faire tourner librement l’embout à l’angle désiré pour la percussion seulement, tournez le levier sélecteur pour que la fl èche pointe vers le symbole . Suivez ensuite l’étape 3.
N.B.: Pour engager le mécanisme de percussion, maintenez la pression sur le foret. Lorsque la pres­sion sur le foret est relâchée, la percussion s’arrête.
Démarrage et arrêt
1. Pour démarrer l’outil, tenir fermement la poignée et appuyer sur la gâchette.
2. Pour arrêter l’outil, relâcher la gâchette. Attendre que le moteur s’arrête complètement avant de déposer l’outil.
12
Utilisation du commutateur
Pour une rotation en marche avant (dans le sens horaire), pousser le commutateur sur le côté droit de l’outil. Vérifi er la direction de rotation avant
utilisation.
Pour une rotation en marche arrière (dans le sens anti-horaire), pousser le commutateur du côté gauche de l’outil. Vérifi er la direction de rotation
avant utilisation. Fonctionnement
Positionner l'outil, tenir les poignées fermement et appuyer sur la gâchette. Tenir toujours l'outil en toute sécurité à l’aide des deux poignées pour garder le contrôle. Cet outil a été conçu pour attein­dre un rendement maximal avec juste une pression modérée. Laisser l'outil faire le travail. Si la vitesse diminue au moment de percer des trous profonds ou de grandes dimensions, retirer la mèche partiellement hors du trou alors que l’outil est en marche afi n de faciliter l’évacuation de la poussière. Ne pas utiliser de l’eau pour enlever la poussière car ceci risque d’obstruer les goujures de la mèche, ce qui entraînerait le coincement de la mèche dans le trou. Si la mèche se coince, un limiteur de couple intégré non réglable empêche la mèche de tourner. Si cela se produit, arrêter l’outil, dégager la mèche et recommencer l’opération.
Démarrage à froid
Si cet outil est rangé pendant une longue période ou dans un endroit à basse température, il se peut que la percussion ne débute pas immédiatement parce que le lubrifi ant sera fi gé. Pour réchauffer l’outil :
1. Insérer une mèche ou un ciseau dans l’outil et verrouiller.
2. Appuyer sur la gâchette et appliquer une force sur la mèche ou le ciseau contre une surface de béton ou de bois pour quelques secondes. Relâcher la gâchette.
3. Répéter jusqu’à voir l’outil commencer à percer. Plus l’outil sera froid, plus le temps de réchauf­fement sera long.
AVERTISSEMENT Utiliser les
trépans carottiers MILWAUKEE. Ne pas utiliser les composants LHS (systèmes pour grands orifi ces). Les mèches peuvent se casser au niveau du goujon fileté et causer des blessures et des dommages.
Utilisation des trépans carottiers à percussion rotatifs
Les trépans carottiers sont utiles pour percer des orifi ces plus larges pour les conduits ou les tubes. Les trépans carottiers extra robustes de MILWAUKEE sont constituées d’un corps en acier traité thermiquement et d’une pointe robuste en carbure. Ces trépans carottiers sont spécialement conçus pour un perçage rapide et précis avec un marteau rotatif.
1. Nettoyez et lubrifi ez les fi lets de l’adaptateur et du trépan carottier pour faciliter son extrac­tion. Vissez l’extrémité fi letée de l’adaptateur à l’arrière du trépan carottier.
2. Poussez la plaque de guidage sur l’extrémité pointue de la broche centrale. Introduisez la broche centrale et la plaque de guidage dans le trépan carott­ier. Assurez-vous que la petite extrémité de la broche centrale est fermement fi xée dans l’orifi ce central du tré- pan carottier.
3. Introduisez l’adaptateur dans l’embout de l’outil (voir « Installation des mèches et des ciseaux »). Placez le sélecteur de mode sur « martelage avec rota­tion ».
4. Poussez la broche centrale contre la marque centrale, maintenez fermement l’outil et tirez sur la gâchette.
N.B.: Si une broche
centrale et une plaque de guidage ne sont pas disponibles, utili­sez un gabarit ou une plaque crantée pour commencer le trou.
5. Après avoir percé à une profondeur ap­proximativement égale à la taille de la dent du trépan carottier, retirez la broche centrale et la plaque de guidage du trépan carottier. Terminez le perçage.
6. Pour remplacer le trépan carottier, orientez l’outil vers le haut (pas vers vous) et faites-le fonction­ner durant cinq secondes en mode « martelage avec rotation » jusqu’à ce que le trépan carottier se desserre de l’adaptateur.
N.B.: Pour percer des orifi ces plus profonds,
enlevez le trépan carottier, cassez et retirez le noyau. Terminez le perçage. Lors du perçage d’orifices profonds, retirez partiellement le trépan carottier tous les 25 mm (1") de l’orifi ce tout en maintenant l’outil en fonctionnement afi n d’éliminer les poussières des cannelures du tré­pan carottier. Les poussières peuvent obstruer les cannelures et coincer le trépan carottier dans l’orifi ce. Dans ce cas, arrêtez l’outil, libérez le trépan carottier et recommencez.
13
Page 8
Perçage de gros trous avec des trépans carottiers
Lors du perçage de trous avec des trépans carottiers de grand diamètre, de la poussière peut s’accumuler dans la coupe et l’outil peut caler, se coincer ou couper lentement. En créant une ouverture pour laisser la poussière s’échapper, le temps de perçage et les contraintes de l’outil et carottier sont réduites.
1. Commencer la coupe nor­malement.
2. Une fois la mèche fermement en place dans la coupe (à une profondeur d’environ 6 mm (1/4"), retirer la mèche de la coupe.
Couper à une
profondeur
d’environ 6 mm
(1/4") avec un
trépan
carottier.
3. Retirer le trépan de l’outil.
4. Installer une mèche à gou­jure standard, d’un diamètre approximatif de 22 mm (7/8"), sur l’outil.
5. Percer un trou perpendiculaire
Percer un trou
par l’ouvrage.
par la saignée du gros trou.
• Selon l’emplacement de l’ouvrage, le trou doit déboucher de l’autre côté du trou/plancher ou dépasser de 100 mm à 125 mm (4" à 5")
Vue du haut
l’extrémité de la pièce travail­lée (dans la terre sous une dalle de ciment par exemple).
• Si de la poussière s’accumule dans le trou, l’aspirer et con­tinuer à percer.
La poussière et les
débris tombent par
le trou.
• En cas de perçage à trav­ers un mur, le trou pour la poussière doit être percé sur la partie la plus basse de la saignée du gros trou, la poussière tombant à cet emplacement lors du
Vue latérale de la dalle
perçage et pouvant être plus facilement évacuée.
6. Installer le trépan carottier et continuer à percer. La poussière et les débris tombent par le trou, ce qui optimise la capacité de coupe du trépan ou de la mèche.
Extraire le trépan aussi loin que possible une ou deux fois par pouce percé
N.B. : En cas d’impossibilité
de percer un trou dans la saignée, tirer le trépan en arrière avec le marteau en marche. Cela doit retirer un peu de poussière et de débris de la coupe. Répéter cette opéra­tion à chaque pouce percé. Si nécessaire, aspirer la poussière et les débris de la coupe et de la zone environ­nante.
7. Pour le trépan carottier, une fois la profondeur maximale du trépan carottier percée, la carotte doit être cassée et retirée.
• Installer une mèche burin.
• Placer le burin dans la saignée du trou.
• Buriner dans la saignée en divers points jusqu’à ce que la carotte soit détachée ou cassée.
• Retirer la carotte et aspirer/retirer toute la pous­sière et tous les débris restants.
• Installer le trépan carottier et continuer la coupe.
Cisellement et burinage
Les marteaux rotatifs MlLWAUKEE peuvent être employés pour le burinage et le cisellement. Pour buriner, tenir l’outil à angle de la surface de travail. Commencer par un coin ou en bordure de la surface et ciseler une petite partie de cette surface à la fois plutôt que d’en prendre trop grand. Plusieurs genres d’accessoires sont offerts :
Bouchardes - Employées pour les surfaces en béton.
Ciseaux à mortier (outils à joint) ­Servant à enlever le vieux mortier avant de jointoyer ou de calfeutrer.
Ciseaux à pointe robuste ­Employés pour les travaux de démolition et pour commencer le forage d’un trou dans une dalle de béton.
Ciseaux à plat - Employés pour cisailler les bords, rainurer et dégrossir les surfaces.
Ciseaux à détartrer - Servant à enlever le tartre et les éclabous­sures de soudage ou à couper en ligne droite.
Ciseaux à fendre - Pour faire des fentes et découper entre les trous pratiqués dans le béton ou la maçonnerie.
ACCESOIRES
A VERTISSEMENT Débranchez tou-
jours l’outil avant de changer ou d’enlever les accessoires. L’utilisation d’autres accessoires que ceux qui sont spécifi quement recomman- dés pour cet outil peut comporter des risques.
Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il suffi t de contacter votre distributeur local ou l'un des centres-service.
14
MAINTENANCE
AVERTISSEMENT Pour minimiser
les risques de blessures, débranchez tou­jours l'outil avant d'y effectuer des travauz de mainenance. Ne faites pas vous-même le démontage de l’outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.
Entretien de l’outil
Gardez l’outil en bon état en adoptant un pro­gramme d’entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vérifi ez le serrage des vis, l’alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dan­gereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l’outil et faites-le vérifi er avant de vous en servir de nouveau. N’utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D’USAGE » jusqu’à ce qu’il soit réparé (voir « Réparations »). Normalement, il ne sera pas nécessaire de lubrifi er l’outil avant que le temps ne soit venu de remplacer les balais. Après une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants:
• Lubrifi cation
• Inspection et remplacement des balais
• Inspection et nettoyage de la mécanique (engre­nages, pivots, coussinets, boîtier etc.)
• Inspection électrique (interrupteur, cordon, induit etc)
• Vérifi cation du fonctionnement électromécanique
AVERTISSEMENT Pour minimiser
les risques de blessures, choc électrique et dommage à l’outil, n’immergez jamais l’outil et ne laissez pas de liquide s’y infi ltrer.
Nettoyage
Débarrassez les évents des débris et de la pous­sière. Gardez les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage de l’outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez jamais de solvants infl ammables ou com- bustibles auprès des outils.
Réparations
Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.
GARANTIE LIMITÉE - AUX ÉTATS-UNIS
ET AU CANADA
Chaque outil électrique MILWAUKEE (y compris les produits sans fi l [outils, piles, chargeur de piles, lampe de travail]; consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l’acheteur d’origine être exempt de vice de matériau et de fabrication. Sous réserve de certaines excep­tions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat, sauf indication con­traire. Retourner l’outil électrique, à un centre de réparations en usine MIL W AUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée au moment de retourner le produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents. *La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, Source d'énergie M18™, et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à partir de la date d’achat. La période de la garantie couvrant la lampe de travail à DÉL et l’ampoule améliorée à DÉL est une gar­antie À VIE limitée à l’acheteur d’origine seulement; si, lors d’une utilisation normale, l’ampoule à DÉL présente une défectuosité, la lampe de travail et l’ampoule seront remplacées sans frais. *Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour outils sans fi l, aux génératrices d’alimentation portatives à essence, aux outils à main, aux monte-charge – électrique, à levier et à chaîne (manuel), aux vestes chauffantes M12™, aux produits réusinés, ni aux produits d’essai et de mesure. Il existe des garanties distinctes pour ces produits. L’enregistrement de la garantie n’est pas nécessaire pour bénéfi - cier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une de­mande de service sous garantie est présentée. L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARA­TION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPON­SABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À T OUT DOMMAGE, DÉFAILLANCE OU DÉF AUT DE T OUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REM­PLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE P AR LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTI­LISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IM­PLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉT A TS ET PROVINCES NE PERMETT ANT P AS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊTRE APPLI­CABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À L’AUTRE. Cette garantie s’applique aux produits vendus aux États-Unis et au Canada uniquement. Veuillez consulter la rubrique Centre SA V MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) afi n de trouver le centre de réparations en usine MILWAUKEE le plus près.
15
Page 9
GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES
TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut affi cher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des acces­soires ou d’autres composants, composer sans frais le 1-800-832-1949 afi n d’obtenir les coordonnées du centre de réparations agréé le plus près.
Procédure pour assurer la validité de la garantie
Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.
Exceptions
La garantie ne s’applique pas dans les situations suivantes : a) Si le produit a été utilisé pour une fi n autre que celle indiquée dans le guide de l’utilisateur fi nal ou le manuel d’instructions. b) Si les conditions d’utilisations ne sont pas habituelles. c) Si le produit a été modifi é ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES. Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d’électrocution. CENTRE DE RÉPARATIONS ET DE SERVICE Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Modèle :
Miguel Hidalgo, Distrito Federal, Mexico Ph. 52 55 4160-3547
Date d’achat : Sceau du distributeur ou du magasin :
IMPORTÉ ET COMMERCIALISÉ PAR : TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico
ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE
SEGURIDAD.
descarga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e in-
Si no sigue todas las advertencias e instrucciones, se pueden provocar una
strucciones para consultarlas en el futuro. El término “herramienta eléctrica” en todas
las advertencias incluidas más abajo se refi ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).
SEGURIDAD EN EL ÁREA
DE TRABAJO
• Mantenga limpia y bien iluminada el área de
trabajo. Las áreas desordenadas u oscuras con-
tribuyen a que se produzcan accidentes.
• No utilice herramientas eléctricas en atmós­feras explosivas, como en la presencia de líquidos, gases o polvo infl amables. Las her-
ramientas eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.
• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las
distracciones pueden hacerle perder el control.
SEGURIDAD ELÉCTRICA
• Los enchufes de las herramientas eléctricas de­ben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modifi cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra.
Se reducirá el riesgo de descarga eléctrica si no se modifi can los enchufes y los tomacorrientes son del mismo tipo.
• Evite el contacto corporal con superfi cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga
eléctrica aumenta si su cuerpo está conectado a tierra.
• No exponga la herramientas eléctricas a la
lluvia o a condiciones de humedad. El agua
que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.
• No abuse del cable. Nunca use el cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes afi lados o las piezas en movimiento. Los cables dañados o enmarañados
aumentan el riesgo de descarga eléctrica.
• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un
cable apropiado para el exterior reduce el riesgo de descarga eléctrica.
• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un interruptor de circuito con conexión a tierra (GFCI). Usar un GFCI reduce el riesgo de
que se produzcan descargas eléctricas.
SEGURIDAD PERSONAL
• Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la infl uencia de drogas, alcohol o medici-
16
nas. Despistarse un minuto cuando se utiliza una herramienta eléctrica puede tener como resultado lesiones personales graves.
• Use un equipo de protección personal. Lleve
siempre protección ocular. Llevar un equipo de
protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antidesli­zantes, un casco o protección auditiva, reducirá las lesiones personales.
• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de ali­mentación o a la batería, al levantar o mover la herramienta. Mover herramientas con el dedo
en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.
• Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté
acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.
• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo momento.
Esto permite tener mejor control de la herramienta eléctrica en situaciones inesperadas.
• Vístase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento.
La ropa fl oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.
• Si se proporcionan dispositivos para la conex­ión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos disposi-
tivos puede reducir los peligros relacionados con el polvo.
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
• No fuerce la herramienta eléctrica. Use la her­ramienta eléctrica correcta para la aplicación.
La herramienta eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.
• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier herramienta
eléctrica que no se pueda controlar con el inter­ruptor es peligrosa y se debe reparar.
• Desconecte el enchufe de la toma de aliment­ación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléc­tricas. Dichas medidas preventivas de seguridad
reducen el riesgo de que la herramienta se prenda accidentalmente.
• Almacene las herramientas eléctricas fuera del alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas
eléctricas son peligrosas en las manos de usuarios no capacitados.
• Mantenimiento de las herramientas eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si
se encuentran daños, haga que le reparen la her­ramienta antes de usarla. Las herramientas mal
mantenidas son la causa de muchos accidentes.
• Mantenga las herramientas de corte limpias
y afi ladas. Es menos probable que se atasquen
las herramientas de corte con fi los afi lados que se mantienen de manera apropiada y también son más fáciles de controlar.
• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la her-
ramienta eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.
MANTENIMIENTO
• Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utili­zando solamente piezas de repuesto idénticas.
Esto asegurará que se mantiene la seguridad de la herramienta eléctrica.
REGLAS ESPECIFICAS
DE SEGURIDAD
• Lleve protectores auditivos cuando use la broca de impacto. La exposición a ruido puede
producir la pérdida de la audición.
• Use los asideros auxiliares que se suministran con la herramienta. La pérdida de control puede
provocar lesiones personales.
• Agarre la herramienta por los asideros aisla­dos cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El
contacto con un cable “con corriente” hará que las partes de metal expuesto de la herramienta pasen la corriente y produzcan una descarga al operador.
• Mantenga las manos alejadas de todos los bordes cortadores y partes en movimiento.
• Guarde las etiquetas y placas de especifi cacio- nes. Estas tienen información importante. Si son
ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.
• ADVERTENCIA : Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmer­ilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos con­génitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:
• plomo proveniente de pinturas con base de plomo
• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y
• arsénico y cromo provenientes de madera quími­camente tratada.
El riesgo que usted sufre debido a la exposición
varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la ex­posición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido específi camente diseñadas para fi ltrar partículas microscópicas.
17
Page 10
EXTENSIONES ELECTRICAS
TIERRA
Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones in­adecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.
Guías para el uso de cables de extensión
• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el sufi jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.
• Asegúrese que su cable de extensión está cor­rectamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona califi cada antes de volver a usarla.
• Proteja su extensión eléctrica de objetos cor­tantes, calor excesivo o areas mojadas.
Calibre mínimo recomendado para
cables de extensiones eléctricas*
Amperios
(En la placa)
0 - 5,0
5,1 - 8,0
8,1 - 12,0 12,1 - 15,0 15,1 - 20,0
* Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios.
Largo de cable de Extensión en (m)
7,6 12,2 22,8 30,4 45,7 60,9
16
16
16
14
12
16
16
14
14
14
12
12
10
10
12
12
10
10
10
10
--
12
10
--
--
--
--
--
--
--
LEA Y GUARDE TODAS LAS
INSTRUCCIONES PARA FUTURAS
REFERANCIAS.
ADVERTENCIA Puede haber riesgo
de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certifi cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modifi que el en- chufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certifi cado instale un toma-corriente adecuado.
Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas
Las herramientas marcadas con la frase “Se re­quiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica. La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada. Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A.
Herramientas con doble aislamiento: Herramientas con clavijas de dos patas
Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramien­tas tienen un sistema aislante que satisface los es­tándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostra­dos en las Figuras B y C.
Fig. A
Fig. B
ESPECIFICACIONES
Cat. No.
ca A RPM
5268-21 120 8 0 - 1 500 0 - 5 500 SDS Plus 28 mm (1-1/8") 76 mm (3")
Volts
Herrimentia Capacidades
golpes
por minuto
Portador
de brocas Brocas
Cortadores de
corazon
18
Fig. C
DESCRIPCION FUNCIONAL
4
3
2
1
1. Mango lateral
2. Medidor de profundidad
3. Portador de brocas
4. Collarín de liberación
5. Palanca de selector de modo
6. Gatillo
5
SIMBOLOGÍA
Doble aislamiento
Volts
Corriente alterna
Amperios
Revoluciones por minuto sin carga (rpm)
BPM
C
Golpes por minuto
Sistema antivibraciones
Underwriters Laboratories, Inc.,
US
Estados Unidos y Canadá Marca mejicana de la
aprobación
ENSAMBLAJE DE LA HERRAMIENTA
ADVERTENCIA Para reducir el
riesgo de una lesión, desconecte siem-
6
pre la herramienta antes de fi jar o retirar acceso- rios, o antes de efectuar ajustes. Utilice sólo los accesorios específi camente recomendados. El uso de otros accesorios puede ser peligroso.
ADVERTENCIA Para reducir el riesgo
de una lesión, mantenga las manos y el cable lejos de la broca y de cualquier otra parte en movimiento.
Agarre del mango lateral
1. Afl oje el mango lateral desenroscando el agarre del mango lateral hasta que el mango lateral gire libremente.
2. Gire el mango lateral a la posición deseada.
3. Apriete el agarre del mango lateral de forma segura.
Cómo colocar el medidor de profundidad
1. Oprima la palanca de fi jación.
2. Deslice el vástago del medidor de profundidad hacia atrás o hacia adelante hasta que quede ajustado en la profundidad de­seada.
NOTA: La profundidad de tal-
adrado es la distancia entre la punta de la broca y la punta del vástago del medidor de seguri­dad.
3. Suelte la palanca de fi jación.
Profundidad
de perforación
ADVERTENCIA Para reducir el riesgo
de lesiones, use siempre un mango lateral al operar la herramienta. Siempre agarre o sujete la herramienta fi rmemente.
Instalación de brocas y cinceles NOTA: Sólo use los accesorios con una varilla de
SDS o SDS Plus. Asegúrese de que el vástago de la broca esté limpio. Las partículas de suciedad pueden hacer que la broca no se alinee correctamente. No utilice brocas mayores que la capacidad máxima reco­mendada del taladro porque puede provocar daños a los engranajes o sobrecargar el motor. Para un mejor rendimiento, asegúrese de que la broca esté correctamente afi lada y el vástago ligeramente engrasado antes de usar. Tenga especial cuidado cuando manipule brocas y cinceles calientes.
1. Desconecte la herramienta.
2. Introduzca la broca o el cincel en el portabrocas
de la herramienta.
3. Empuje la broca dentro de la herramienta hasta
que encaje.
5. Compruebe que la broca está asegurada tirando
de ella. Para retirar brocas y cinceles, tire hacia atrás el
6.
collar de liberación y quite la broca.liberación hacia la parte de atrás de la herramienta y quite la broca.
19
Page 11
OPERACION
ADVERTENCIA Para reducir el riesgo
de una lesión, desconecte siempre la herrami­enta antes de fi jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios específi camente recomendados. El uso de otros accesorios puede ser peligroso.
ADVERTENCIA Para reducir el riesgo
de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales.
ADVERTENCIA Para reducir el riesgo
de una lesión, mantenga las manos y el cable lejos de la broca y de cualquier otra parte en movimiento.
Seleccion de funciones
Los Martillos Rotatorios de MILWAUKEE tienen tres reglajes: taladro solamente, martillo rotatorio y martillo solamente. Siempre se debe esperar a que el motor se pare por completo antes de usar.
1. Para taladrar, gire la palanca de selector de manera que la fl echa en la palanca apunte hacia el símbolo de broca he­licoidal .
2. Para martilleo rotatorio, gire la palanca de selec­tor de manera que la fl echa apunte hacia el símbolo del martillo y de broca helicoidal .
3. Para martilleo solamente, gire la palanca de selector de manera que la fl echa apunte hacia el símbolo del martillo .
4. Para girar libremente la broca hacia el ángulo deseado de martilleo solamente, gire la palanca de selector de manera que la fl echa apunte hacia el símbolo . Luego, siga el paso 3.
NOTA: Para hacer actuar el mecanismo de martil­leo, mantenga la presión en la broca. Cuando se libera la presión en la broca, la acción de martilleo se detendrá.
Arranque y detención
1. Para encender la herramienta, agarre el mango fi rmemente y hale el gatillo.
2. Para detener la herramienta, suelte el gatillo. Asegúrese de que la herramienta se detenga por completo antes de soltarla.
Utilización del interruptor de control
Para avanzar (el giro es en el sentido de las mane­cillas del reloj) presione el interruptor de control co­locado al lado derecho de la herramienta. Verifi que la dirección del giro antes de usarlo. Para retroceder, (el giro es en el sentido opuesto a las manecillas del reloj), presione el interruptor de control colocado al lado izquierdo de la herramien­ta. Verifi que la dirección del giro antes de usarlo.
Funcionamiento:
Ponga la herramienta en posición, sujete los mangos con fi rmeza y presione el gatillo. Sujete siempre la herramienta de manera segura usando los dos mangos para mantener el control. Esta herramienta se ha diseñado para obtener una efi cacia máxima a presión moderada. Permita que la herramienta realice el trabajo. Si la velocidad comienza a disminuir cuando se per­foran agujeros grandes o profundos, saque la broca parcialmente del agujero mientras la herramienta está funcionando para ayudar a evacuar el polvo. No use agua para asentar el polvo, ya que se obtu­rarán las estrías de la broca y harán que la broca se atasque en el agujero. Si la broca se atasca, un em­brague de deslizamiento incorporado, no ajustable, evita que la broca gire. Si esto ocurre, pare la herra­mienta, desatasque la broca y comience de nuevo.
Arranque en frío
Si esta herramienta se guarda durante un largo periodo de tiempo o en bajas temperaturas, es posible que no martille inicialmente debido a que el lubricante se ha puesto rígido. Para calentar la herramienta:
1. Inserte y asegure una broca o un cincel en la herramienta.
2. Hale el gatillo y aplique fuerza a la broca o cincel contra una superfi cie de hormigón o madera durante unos segundos. Suelte el gatillo.
3. Repita hasta que la herramienta empiece el martilleo. Cuanto más frío esté el martillo, más tiempo tardará en calentarse.
Uso de las brocas sacabocados de percusión rotatorias
Las brocas sacabocados son útiles para taladrar agujeros más grandes en canalizaciones y tu­berías. Las brocas sacabocados Heavy-Duty de MILWAUKEE constan de cuerpos de acero tratados térmicamente con puntas de carburo de larga dura­ción. Estas brocas sacabocados se han diseñado especialmente para efectuar un taladro rápido y pre­ciso combinado con el martillado y la acción rotatoria.
1. Limpie y engrase las roscas del adaptador y de la broca sacabocados para facilitar su posterior extracción. Enrosque el extremo roscado del adaptador en la parte posterior de la broca sacabocados.
2. Empuje la placa de la guía sobre el extremo en punta del pasador central. Introduzca el conjunto del pasador central y la placa de la guía en la broca sa­cabocados. Asegúrese de que el extremo pequeño del pasador central se haya su­jetado de forma segura en el orifi cio de la parte central de la broca sa­cabocados.
3. Introduzca el adaptador en el portabrocas de la herramienta. Coloque el selector de acción en el ajuste de martillado con rotación.
4. Presione el pasador central con firmeza sobre la marca central; sujete la herramienta con fuerza y pulse el gatillo.
NOTA: Si no se dis-
pone de pasador cen­tral o de placa de la guía, use una plantilla o un tablero muescado para iniciar el agujero.
5. Después de taladrar un agujero con una profundidad aproxi­madamente igual al diente de la broca sa­cabocados, extraiga el pasador central y la placa de la guía de la broca sacabocados. Reanude el taladro.
6. Para cambiar la broca sacabocados, coloque la herramienta hacia arriba, apuntando en direc­ción contraria al cuerpo del operador y póngala en funcionamiento permitiendo que gire e im­pacte durante cinco segundos para afl ojar la broca sacabocados de la espiga del adaptador.
NOTA: Para efectuar agujeros más profundos,
extraiga la broca sacabocados para fragmentar y extraer el bocado. Reanude el taladro. Cuando taladre agujeros largos o profundos, tras cada par de centímetro taladrados extraiga parcial­mente la broca del agujero mientras que la her­ramienta sigue funcionando para así eliminar el polvo de las estrías de la broca. El polvo puede obturar las estrías de la broca y atascarla en el agujero. Si esto ocurriera, pare la herramienta, desatasque la broca y comience de nuevo.
Perforación de agujeros de gran diámetro con brocas sacabocados
Cuando se perforen agujeros con brocas sa­cabocados de gran diámetro, el polvo se puede acumular en el corte y hacer que la herramienta se pare, se atasque o corte lentamente. Al crearse una abertura para que salga el polvo se puede reducir el tiempo de perforación y el esfuerzo de la herramienta y broca.
1. Comience a cortar normalmente.
2. Una vez que la broca esté bien asentada en el corte (aproximadamente a 6 mm (1/4") de profundidad), saque la broca del corte.
3. Extraiga la broca de la her­ramienta.
Taladre a una
profundidad
aproximada de 6 mm (1/4") con una broca
sacabocados.
4. Instale en la herramienta una broca con estrías normales, de aproximadamente 22 mm (7/8") de diámetro.
5. T aladre un perpendicular agu­jero a través de la entalladura del agujero grande.
Perfore un
agujero a
través del sitio
en dónde se
trabaja.
• Dependiendo de la ubicación de la tarea, el agujero debe atravesar al otro lado del agujero/base o extenderse de 101,6 mm a 127 mm (4" a 5") más allá del extremo
Vista
superior
de la pieza en dónde se tra­baja (como, por ejemplo, en la tierra por debajo de una plancha de concreto).
• Si el polvo se acumula en el
El polvo y los desechos caerán a través del agujero.
agujero, aspírelo y siga taladrando.
• Si se está taladrando en una pared, el agujero para el polvo se debe perforar en la parte más baja de la entalladura del agujero
Vista lateral de la plancha
grande ya que el polvo caerá allí cuando se tal­adra y se puede extraer más fácilmente.
6. Vuelva a instalar la broca sacabocados y siga ta­ladrando. El polvo y los desechos caerán a través del agujero y mejorarán la
Saque la broca tanto como sea posible un o dos veces por cada pulgada taladrada.
capacidad de corte de la broca.
NOTA: Si no se puede
taladrar un agujero en la entalladora, retire la broca con el martillo en marcha. Esto eliminará algo de polvo y desechos del corte. Repita este procedimiento por cada pulgada que perfore. Si es necesario, aspire el polvo y los residuos del corte y el área circun­dante.
20
21
Page 12
7. Para las brocas sacabocados, una vez que se haya taladrado la profun­didad máxima del bocado, Éste debe fragmentarse y ex­traerse.
• Instale una broca de cincel.
• Coloque el cincel en la entalladura del agujero.
• Cincele hacia abajo, en varios puntos de la entalladura, hasta que la muestra se suelte o se rompa.
• Saque el bocado y aspire/retire el polvo y los desechos restantes.
• Instale la broca sacabocados y continúe con el corte.
Cincelar y triturar
Los martillos rotatorios MILWAUKEE se pueden utilizar para triturar y cincelar. Cuando cincele, mantenga la herramienta en ángulo con respecto a la zona de trabajo. Trabaje desde una esquina o cerca del borde de la pieza, rompiendo una zona pequeña a la vez en lugar de intentar un área demasiado grande. Hay disponibles una variedad de accesorios.
Herramientas guarnecedoras ­Se utilizan para dar superfi cie al hormigón.
Cinceles de corte de mortero (Herramientas de comisura) -
Para eliminar mortero viejo para puntear pliegues o masillar.
Punteadores - Para trabajos de demolición e iniciar agujeros en losas de hormigón.
Cinceles planos - Para bordear, picar o canalizar.
Cinceles de decapado - Para eliminar salpicaduras de soldadura o decapar y cortar líneas rectas.
Cincel de ranurado - para hacer ranuras y cortar entre agujeros perforados en hormigón y mam­postería.
MANTENIMIENTO
ADVERTENCIA Para reducir el riesgo
de lesiones, desconecte siempre la herrami­enta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modifi caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condicio­nes. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o fl ojos, de- fectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”). Bajo condiciones normales, no se requiere lubri­cación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:
• Lubricación
• Inspección y cambio de carbones
• Inspección mecánica y limpieza (engranes, fl e- chas, baleros, carcarza, etc.)
• Inspección eléctrica (interruptor, cable, armadura, etc)
• Probarla para asegurar una operación mecánica y eléctrica adecuada.
ADVERTENCIA Para reducir el riesgo
de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos fl uyan dentro de la misma.
Limpieza
Limpie el polvo y suciedad de las ventilas. Man­tenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herra­mienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos in­cluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.
Reparaciones
Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.
ACCESORIOS
Para una lista completa de accessorios, refi érase
ADVERTENCIA Para reducir el riesgo
de lesiones, siempre desconecte la herrami­enta antes de cambiar o retirar accesorios. Utilice únicamente accesorios específica­mente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.
Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes. *El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga. *Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los gen­eradores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos. No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía. LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPT A ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENT ALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMIT ACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY , MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCIT A, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCIT A DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN P ARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE PARA USTED. EST A GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO. Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá. Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.
TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra. Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el Caribe se debe confi rmar en el Centro de Servicio Autorizado el plazo de la garantía. Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original. Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "[email protected]", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.
Procedimiento para hacer válida la garantía
Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario fi nal. La empresa se hace responsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía.
Excepciones
La garantía perderá validez en los siguientes casos: a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales. b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña. c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES. Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo. CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Modelo:
Miguel Hidalgo, Distrito Federal, Mexico Tel. 52 55 4160-3547 IMPORTADO Y COMERCIALIZADO POR:
Fecha de Compra:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Sello del Distribuidor:
Miguel Hidalgo, Distrito Federal, Mexico
GARANTÍA LIMITADA - E.U.A. Y CANADÁ
PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,
AMÉRICA CENTRAL Y EL CARIBE
a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros de servicio.
22
23
Page 13
UNITED STATES
MILWAUKEE Service
MILWAUKEE prides itself in producing a premium quality product that is N Your satisfaction with our products is very impor­tant to us! If you encounter any problems with the operation of this tool, or you would like to locate the
factory Service/Sales Support Branch or authorized service station nearest you, please call...
Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Check your “Y ellow Pages” phone directory under “Tools-Electric” for the names & addresses of those nearest you or see the 'Where To Buy' section of our website.
OTHING BUT HEAVY DUTY
®
1-800-SAWDUST
(1.800.729.3878)
Monday-Friday
7:00 AM - 6:30 PM
Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.
Contact our Corporate After Sales Service Technical Support about ...
• T echnical Questions
• Service/Repair Questions
• Warranty
Register your tool online at www.milwaukeetool.com and...
• receive important notifi cations regarding your purchase
• ensure that your tool is protected under the warranty
• become a HEAVY DUTY club member
call: 1-800-SAWDUST
fax: 1.800.638.9582
CANADA - Service MILWAUKEE
MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT HEAVY DUTY®. Y our satisfaction with our products is very important
.
to us! If you encounter any problems with the operation
of this tool, or you would like to locate the factory Service/Sales Support Branch or authorized service station nearest you, please call...
1.800.268.4015
Monday – Friday 7:00 – 4:30 CST
fax: 866.285.9049
Milwaukee Electric Tool (Canada) Ltd
140 Fernstaff Court, Unit 4 18129 111 Avenue NW Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2
Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Call 1.800.268.4015 to fi nd the names and addresses of the closest retailers or consult “Where to buy” on our Web site
www.milwaukeetool.com
MILWAUKEE est fi er de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!
En cas de problèmes d’utilisation de l’outil ou pour localiser le centre de service/ventes ou le centre d’entretien le plus proche, appelez le...
1.800.268.4015
Lundi – Vendredi 7:00 – 4:30 CST
fax: 866.285.9049
Milwaukee Electric Tool (Canada) Ltd
140 Fernstaff Court, Unit 4 18129 111 Avenue NW Vaughan, ON L4K 3L8 Edmonton, AB T5S 2P2
Notre réseau national de distributeurs agréés se tient à votre disposition pour fournir l’aide technique, l’outillage et les accessoires nécessaires. Composez le 1.800.268.4015 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section «Où acheter» sur notre site web à l’adresse www.milwaukeetool.com
MEXICO - Soporte de Servicio MILWAUKEE
CENTRO DE ATENCION A CLIENTES
Av. Presidente Masarik 29 Piso 7
CP. 11570. Col. Chapultepec Morales
Del. Miguel Hidalgo, Distrito Federal, México
O contáctanos en www.milwaukeetool.com.mx Para información de Centros de Servicio busca
el icono “Servicio al cliente”- “Contáctanos”
58-14-5268d2 01/14 Printed in China 961016068-01( )
01-800-8321949
Lunes a Viernes (9am a 6pm)
MILWAUKEE ELECTRIC TOOL CORPORATION
13135 West Lisbon Road • Brookfi eld, Wisconsin, U.S.A. 53005
Contacta nuestro servicio técnico para….
• Preguntas Técnicas
• Asesoría, servicio y reparación
• Garantía Adicionalmente, tenemos una red nacional de
distribuidores autorizados listos para ayudarle con su herramienta y sus accesorios. Por favor, llame al 01 800 8321949 para obtener los nombres y direcciones de los más cercanos a usted, o consulte la sección "Dónde Comprar" en nuestro sitio web www.milwaukeetool.com.mx
24
Loading...
