WARNING
IMPORTANT SAFETY
WARNING
AVERTISSEMENT
AVERTISSEMENT
INSTRUCTIONS
To reduce the risk of injury,
struction sheet, as well as the operator’s
manual packaged with your power tool, battery pack, and charger.
read and understand this in-
READ AND SAVE THESE
INSTRUCTIONS.
Keep hands away from all cutting edges and moving parts.
Laceration and amputation can
occur.
ASSEMBLY
Always remove battery pack
accessories. Only use accessories specically recommended for this tool. Others may
be hazardous.
Blades are sharp. Keep hands away from cutting edge. Laceration can occur.
Replace the blades when they become chipped
or damaged. Always replace blades as a set. Use
only MILWAUKEE blades. Refer to Specications
for replacement blade numbers.
1. Pull the trigger to close the blades slightly. The
retaining rings must be exposed.
2. Remove the battery pack.
3. Use a wrench or pliers to remove the blade nut
and remove the blade bolt. Discard the blade nut.
4. Remove the retaining ring and pull out the pin
from one of the blades.
5. NOTE: Take notice of the blade orientation so
the new blades can be installed the same way.
The blades should be oriented so the at sides
contact and the bevels face away from each
other, like a pair of scissors.
6. Carefully remove the
blade.
7. Install the new blade in
the same orientation.
8. Slide the pin through the
blade and bracket. Replace the retaining ring.
NOTE: The pins must be
installed with the retaining rings on the inside of
the blades, the pin heads facing outwards.
9. Repeat steps 4 to 8 for the other blade.
10. Insert the blade bolt.
11. Thread the new blade nut onto the blade bolt.
Tighten the nut to 150 in-lbs, then back it o
between 1/4 and 1/2 turn.
before changing or removing

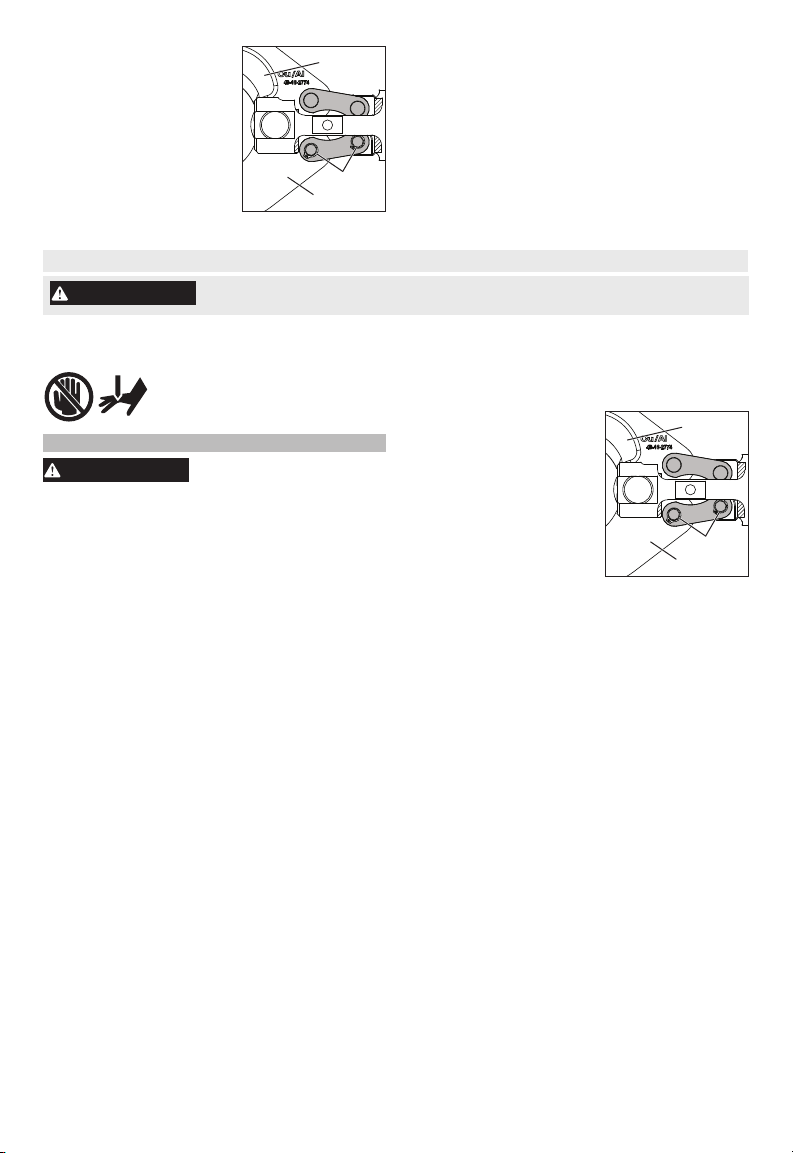

Changing the Blades
Flat side of blade
Beveled side
of blade
Retaining rings
Cat. No. / No de cat.
49-16-2774
REPLACEMENT BLADES
LAMES DE RECHANGE
CUCHILLAS DE REEMPLAZO
NOTE: To ensure proper installation, perform a
test cut. If the blades bind when opening, loosen
the blade nut slightly until the blades no longer
bind.
CONSIGNES DE SÉCURITÉ
IMPORTANTES
Pour réduire le risque
comprenez ce manuel, ainsi que le manuel
fourni avec votre outil électrique, batterie et
chargeur.
LIRE ET CONSERVER CES
INSTRUCTIONS.
Garder les mains à l’écart des
rebords tranchants et des
pièces en mouvement. Une
lacération ou une amputation
peut se produire.
ASSEMBLÉE
détente de l’outil avant de changer ou d’enlever
les accessoires. L’emploi d’accessoires autres
que ceux qui sont expressément recommandés pour cet outil peut comporter des risques.
Les lames sont tranchantes. Garder les mains
à l'écart du rebord tranchant. Une lacération
peut se produire.
Remplacer les lames ébréchées ou endommagées. Les lames doivent toujours être remplacées en paires. Utiliser uniquement des lames
MILWAUKEE. Se référer aux spécications pour
les numéros de lame de remplacement.
1. Tirer la gâchette pour fermer légèrement les
2. Retirer le bloc-piles.
3. Utiliser une clé ou une pince pour retirer les écrous
4. Retirer l’anneau de retenue et tirer la goupille
5. REMARQUE : Noter l’orientation des lames
6. Retirer la lame avec précaution.
Remplacement des lames
lames. Les anneaux de retenue doivent être
exposés.
et les boulon des lame. Jetez l’écrou de lame.
de l’une des lames.
pour installer les nouvelles lames de la même
façon. Les lames doivent être orientées de
façon que les côtés plats soient en contact et
les biseaux doivent faire face à l’opposé l’un
de l’autre, comme une paire de ciseaux.
de blessure, lisez et
Il faut toujours retirer la
batterie et verrouiller la
ADVERTENCIA
ADVERTENCIA
7. Installer la nouvelle lame
dans la même direction.
8. Faire glisser la goupille
Côté
chanfreiné
de la lame
à travers la lame et
le support. Replacer
l’anneau de retenue.
REMARQUE : Les
goupilles doivent être
installés avec d’anneaux
de retenue à l’intérieur
des lames, avec leurs
Anneaus de
retenue
Côté plat de la lame
têtes dirigées vers l’extérieur.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Para reducir el riesgo de lesiones, lea y comprenda este manual, así como el
manual del operador empaquetados con su herramienta, batería y cargador.
LEA Y GUARDE ESTAS
INSTRUCCIONES.
Mantenga las manos alejadas
de todos los bordes de corte y
partes movibles. Puede sufrir
una laceración y amputación.
ENSAMBLAJE
Para reducir el riesgo de
la batería antes de acoplar o desacoplar accesorios. Utilice únicamente accesorios especícamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.
Las hojas están aladas. Mantenga las manos
alejadas del borde de corte. Pueden ocurrir
laceraciones.
Cambiar las cuchillas
Reemplace las cuchillas cuando se hayan astillado o dañado. Siempre reemplace las cuchillas en
conjunto. Use solamente cuchillas MILWAUKEE.
Haga referencia a las Especicaciones para conocer los números de las cuchillas de reemplazo.
1. Jale el accionador para cerrar ligeramente las
cuchillas. Los anillos de retención deben estar
expuestos.
2. Retire las baterías.
3. Use una llave inglesa o pinzas para retirar las
tuerca de la cuchilla y retirar el perno de la
cuchilla. Deseche la tuerca de la hoja.
4. Retire el anillo de retención y jale el pasador
de una de las cuchillas.
lesiones, extraiga siempre
9. Répéter les étapes de 4 à 8 pour l’autre lame.
10. Insérer le boulon de la lame.
11. Enlez le nouvel écrou de lame sur le boulon.
Fermez le boulon à 17 N-m (150 in-lbs) ; après
reculez-le, en le tournant entre 1/4 et 1/2.
REMARQUE : Pour vous assurer que le tout soit
bien installé, faites une coupure d'essai. Si les
lames plient lors de l'ouverture, desserrez légèrement l'écrou de la lame jusqu'à ce que les lames
cessent de plier.
5. NOTA: tenga en cuenta la orientación de la
cuchilla para que las nuevas cuchillas puedan
instalarse del mismo modo. Las cuchillas de-
ben estar orientadas de modo que los lados
planos tengan contacto y los biseles se vean
en lado contrario, como
un par de tijeras.
6. Retire la hoja cuidadosa-
Lado
biselado de
la hoja
mente.
7. Instale la nueva cuchilla
en la misma orientación.
8. Deslice el pasador por
la cuchilla y el soporte.
Vuelva a colocar el anillo
de retención. NOTA:
Los pasadores deben
Anillo de
retención
Lado plano de la hoja
instalarse con las argollas en la parte interior
de las hojas, los cabezales de los pasadores
viendo hacia afuera.
9. Repita los pasos 4 a 8 para la otra cuchilla.
10. Inserte el perno de la cuchilla.
11. Enrosque la nueva tuerca de la hoja dentro del
perno de la hoja. Apriete la tuerca a 17 N-m
(150 in-lbs), luego regrésela entre 1/4 y 1/2
vueltas.
NOTA: Para garantizar la instalación correcta,
realice un corte de prueba. Si la hoja se dobla al
abrirla, aoje ligeramente las tuerca de la hoja
hasta que las hojas ya no se doblen.
13135 West Lisbon Road • Brookeld, Wisconsin, USA 53005
58-22-2774d3 11/17 961016212-03(A)
MILWAUKEE TOOL
Printed in China
