Page 1

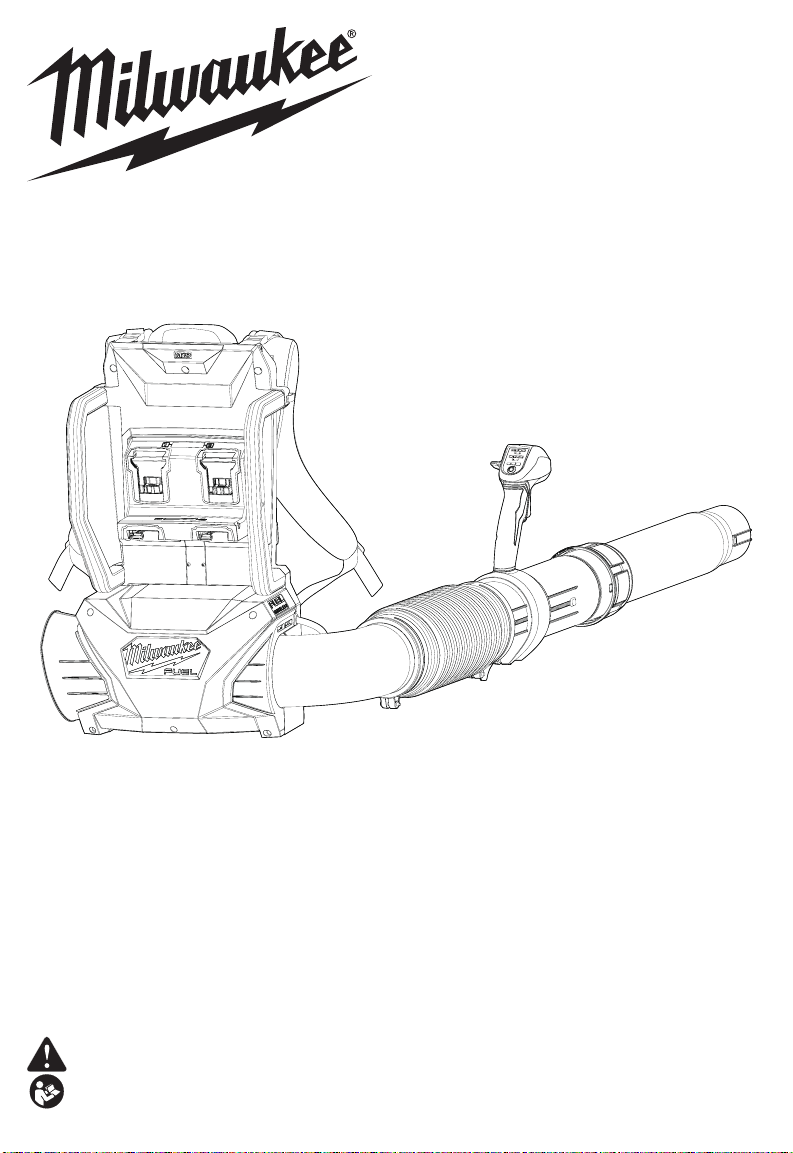

OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No. / No de Cat.

3009-20

M18 FUEL™ DUAL BATTERY BACKPACK BLOWER SOUFFLANTE DORSALE À DOUBLE BATTERIE M18 FUEL™ SOPLADOR TIPO MOCHILA DE DOBLE BATERÍA M18 FUEL™

WARNING To reduce the risk of injury, user must read and understand operator's manual.

WARNING To reduce the risk of injury, user must read and understand operator's manual. AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

Page 2

IMPORTANT

WARNING

SAFETY

INSTRUCTIONS

Read all safety warn-

lustrations and specications provided with this

power tool. Failure to follow all instructions listed

below may result in electric shock, re and/or serious

injury. Save all warnings and instructions for fu- ture reference.

ings, instructions, il-

READ ALL INSTRUCTIONS

BEFORE USE

•Do not use in the presence of explosive dust, liquids or vapors. Power tools have motors

and other parts that can produce sparks during normal use. Do not use within 30 feet of areas

where explosive materials may be present (such as gasoline pumps and places where liquids like paint thinners, cleaners, solvents, etc. are stored).

• Do not use where oxygen or anesthetics are used.

• Do not permit children to use blower. It is not a toy. Close attention is necessary when used near children. Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in

the hands of untrained users.

•Use extra care when using on stairs. Do not overreach. Keep proper footing and balance at all

times. Keep work area clean and well lit. This enables better control of the tool in unexpected situations.

•Avoid dangerous environmental conditions. To

reduce the risk of electric shock, do not expose to rain. Store tool indoors.

• Inspect the area before using the power tool.

Remove all debris and hard objects such as rocks, glass, wire, etc. that can ricochet, be thrown, or otherwise cause injury or damage during operation.

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.

•Always wear eye protection. Use of this tool can

result in foreign objects being blown into eyes,

which can result in eye damage.

•Wear a face or dust mask when working in dust situations. Dust particles can harm your lungs.

• Use personal protective equipment. Protective equipment such as hearing protection, protective clothing, and non-skid safety shoes used for appropriate conditions will reduce personal injuries.

• Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair can be caught in moving parts.

• Do not point tool at self or bystanders. Keep bystanders 50' away during use. Objects may be

thrown or ricochet in all directions.

WORK AREA SAFETY

PERSONAL SAFETY

• Do not let familiarity gained from frequent use of tools allow you to become complacent and

ignore tool safety principles. A careless action can cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Use the power tool, accessories, etc. in accordance with these instructions, taking into account the working conditions and the work

to be performed. Use of the power tool for opera-

tions di󰀨erent from those intended could result in a

hazardous situation.

• Prevent unintentional starting. Ensure the switch is in the o󰀨-position before connecting to power source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the switch on invites accidents.

• Use the correct power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

• Use only as described in this manual. Use only manufacturer’s recommended attachments.

• Do not point tool at anything that is burning or smoking such as cigarettes, matches, or hot ashes.

•To reduce the risk of health hazards from vapors

or dust, do not use tool near tool toxic, carcinogenic or other hazardous materials such as as-

bestos, arsenic, barium, beryllium, lead, pesticides or other health endangering materials.

•

grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are spe-

cially designed to lter out microscopic particles.

• Do not use power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

• Do not put hands or objects into openings. Do not use with any opening blocked; keep free of dust,

lint, hair, and anything else that may reduce air ow.

• Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

• Maintain power tools and accessories. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may

a󰀨ect the power tool’s operation. If damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

Some dust created by power sanding, sawing,

Page 3

BATTERY PACK USE AND CARE

WARNING

• Remove the battery pack from the power tool before making any adjustments, changing ac-

cessories, storing, or any time the power tool is not in use. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

•Turn o󰀨 power tool before removing battery

pack.

• Do not handle battery pack, tool, or charger

(including charger plug and terminals) with wet hands.

•Before using the battery pack or charger read the operator’s manuals, and any labels on the battery pack, charger and tool.

•Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one

type of battery pack may create a risk of re when

used with another battery pack.

• Use tool only with specically designated bat- tery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects

that can make a connection from one terminal to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns. It may be toxic if swallowed.

• Do not use damaged battery pack or tool. If battery pack or appliance are not working as they should, have been dropped, damaged, left outdoors, or dropped into water, return them to a service center.

• Do not modify or attempt to repair the tool or

battery pack.

• Do not expose a battery pack or tool to re or excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service of battery packs should only be performed by the manufacturer or authorized service providers.

•Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

SPECIFIC SAFETY RULES FOR

BLOWERS

• Wear eye, ear, head and hand protection. Adequate protective equipment will reduce personal injury by

ying debris.

• While operating the machine, always wear safety footwear. Do not operate the machine when

barefoot or wearing open sandals. This reduces the chance of injury to the feet from contact with debris.

• While operating the machine, always wear long trousers. Exposed skin increases the likelihood of

injury from thrown objects.

• Keep bystanders away while operating the machine. Thrown debris can result in serious personal

injury.

•

in dusty situations, wear appropriate respiratory protection or use an OSHA compliant dust extraction solution.

• Always use common sense and be cautious when using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome. Do not use this tool if you do not understand these operating instructions or you feel the work is beyond your capability; contact Milwaukee Tool or a trained professional for additional information or training.

• Maintain labels and nameplates. These carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

•

grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to

lter out microscopic particles.

To reduce the risk of injury, when working

Some dust created by power sanding, sawing,

READ AND SAVE ALL

INSTRUCTIONS FOR

FUTURE USE

Cat. No. ..................................................... 3009-20

Volts.............................................................. 36 DC

Battery Type ................................................. M18™

Charger Type................................................M18™

RPM ........................................................ 0 - 21,500

Air Speed ............................................ 0 - 155 MPH

Air Flow ................................................0 - 650 CFM

50' Bystander Sound Pressure Level ....... 62 dB(A)

Recommended Ambient

Operating Temperature ...................... 5°F to 113°F

SPECIFICATIONS

Page 4

SYMBOLOGY

mmiinniimm uumm 5500'' // 1155mm

Volts

Direct Current

No Load Revolutions per Minute (RPM)

Safety Alert Symbol

Read Operator's Manual

Always wear eye protection, hearing protection, and protective clothing and footwear.

50' Bystander Sound Pressure Level

per ANSI B175.2

Multiple batteries required

Do not expose to rain or use in damp locations.

Keep bystanders 50' away during use.

Do not point tool at self or bystanders. Objects may be thrown or ricochet in all directions.

Do not put hands or objects into openings. Laceration can occur.

Keep hair contained. It can be pulled into moving parts.

Do not wear loose clothing or jewelry. It can be pulled into moving parts.

UL Listing for Canada and U.S.

FUNCTIONAL DESCRIPTION

1. Lift handles

2. Carrying handle

3. Shoulder straps

4. Storage hook

5. Top battery bay*

6. Bottom battery bay*

7. Variable speed lock-on

8. Control handle

9. Trigger

* Battery slots marked 1 and 2 make up the top battery

bay. Battery slots marked 3 and 4 make up the bottom battery bay.

10. Extension tube

11. Collar

12. Air intake vent

13. Mode cycle button

14. LED indicators

15. Bottom battery

16. Top battery bay

bay fuel gauge*

fuel gauge*

SET UP

The tool is shipped with the extension tube unassembled.

Prior to rst use:

1. WARNING! Remove battery to avoid starting the tool.

2. Make sure the wire and shoulder straps do not

intermingle.

3. Line up the groove of the extension tube with the

groove of the corrugate tube.

Extension tube

Grooves

Corrugate tube

Page 5

Fuel Gauge

4. Push the extension tube into the corrugate tube,

WARNING

ensuring the grooves lock into place with one another. NOTE: To allow more space, the control handle can be moved further away from the corrugate tube (see "Adjusting the Control Handle Position").

5. Insert the corrugate tube clamp over the groove of the corrugate tube. The storage hook on the corrugate tube clamp should point towards the body of the tool.

6. Secure the corrugate tube clamp to the corrugate tube using a T25 wrench (included). The screw must be inserted through the hole on the body side of the tool, with the screw pointing away from the body of the tool. NOTE: Do not overtighten the screw. The control handle should be able to rotate freely approximately three-fourths of the way around the tube.

Corrugate tube clamp

Storage hook

Screw head

ASSEMBLY

Recharge only with the

the battery. For specic charging instructions, read the operator’s manual supplied with your charger and battery.

Removing/Inserting the Battery

To remove the battery, push in the release buttons and pull the battery pack away from the tool.

tool is not in use.

To insert the battery, slide the pack into the body of the tool. Make sure it latches securely into place.

•The blower requires, at minimum, two charged bat-

tery packs to operate.

•The blower will not work with only one battery pack.

•There must be, at minimum, two charged battery

packs in the same battery bay row for the tool to operate.

•For best results, use with (4) MILWAUKEE HIGH

OUTPUT™ HD12.0 or higher capacity battery packs.

mended for this tool. Others may be hazardous.

Installing/Removing the Accessories

To install the nozzles, line up the tabs on the nozzle with the notches on the extension tube. Slide the nozzle onto the extension tube until it snaps in place. Pull on the nozzle to ensure it is secure. To remove, press the tabs in and pull away from the tool.

charger specified for

Always remove the battery pack any time the

Only use accessories specifically recom-

Use the Fuel Gauges to determine the lowest battery pack's remaining run time. The Fuel Gauges are numbered to correspond with the individual battery bays. When less than 10% of charge is left, 1 light

on the fuel gauge will ash slowly. When the battery

reaches 0% charge, 1 light on the fuel gauge will

ash quickly. Charge the battery packs.

If a Fuel Gauge doesn't appear to be working, place the corresponding battery pack on the charger and charge as needed. If that doesn't solve the issue, return the tool, battery pack and charger to the nearest authorized service center. NOTE: Both batteries must be installed in a given battery bay for the Fuel Gauges to work. Immediately after using the battery pack, the Fuel Gauge may display a lower charge than it will if checked a few minutes later. The battery cells "recover" some of their charge after resting.

Lights Diagnosis Solution

Lights 1 - 4 Solid

1 Light,

ashing slowly

1 Light,

ashing quickly

1. Ensure backpack is securely latched to base.

2. Pick up the backpack by one of the shoulder straps. Slide your arms through each shoulder strap.

3. With the tool on your back, tighten the shoulder

straps until they t snugly and securely. Connect

chest strap.

4. Be sure the shoulder and chest straps are tight but comfortable; if they are too loose, the tool may slide around on your back, making it uncomfortable to wear.

5. If needed, the height of the shoulder straps can be adjusted. To adjust, open the height adjustment straps. Move the shoulder straps to the desired height, and then reattach the height adjustment straps.

Fuel Gauge

Remaining run time

Less than 10% run time left

End of discharge

Continue working

Prepare to charge pack

Charge pack

Putting on the Backpack

Shoulder strap

Height adjustment straps

Chest strap

Page 6

6. Be aware: tool forces may shift during use and

WARNING

movement, such as twisting or bending over.

Adjusting the Control Handle Position

1. Open the control handle clamp.

Control handle clamp

2. Move the control handle to the desired position.

3. Close the control handle clamp. Ensure the clamp completely snaps into place.

Adjusting the Extension Tube

1. Rotate the collar counterclockwise. Pull the extension tube to the desired position.

2. Rotate the collar clockwise to lock the extension tube in place.

When not in use, the tube can be clipped to the body of the tool using the storage hook. To attach, slide the ring on the extension tube into the storage hook. Rotate the collar clockwise to lock the extension tube in place. To remove, pull the ring out of the storage hook and away from the body of the tool.

Storing the Tool

OPERATION

To reduce the risk of

safety goggles or glasses with side shields.

Starting, Stopping and Controlling Speed

bystanders 50' away during use. Objects may be

thrown or ricochet in all directions.

1. To start the tool, grasp the handle rmly and pull the trigger.

2. To vary the speed, increase or decrease the pres- sure on the trigger. The further the trigger is pulled, the greater the speed.

3. To stop the tool, release the trigger. Ensure the tool has come to a complete stop before laying the tool down.

Using the Mode Cycle Button

Use the mode cycle button to cycle between low, medium, and high modes. The LED indicators will change to indicate which mode the tool is currently in.

injury, always wear

Do not point tool at self

or bystanders. Keep

Using the Variable Speed Lock-On

Use the variable speed lock-on to maintain a set speed while operating the tool. To initiate the variable speed lock-on, hold down on the trigger and push up the variable speed lock-on with your thumb. To disable the variable speed lock-on, hold down on the trigger and pull down the variable speed lock-on with your thumb.

Using the Blower

Inspect the area before

move all debris and hard objects such as rocks, glass, wire, etc. that can ricochet, be thrown, or

otherwise cause injury or damage during operation.

Hold the tube 5"-6" above the ground. Slowly sweep the blower from side to side. Move forward slowly, working the debris into a pile.

In the event of blockages, release the trigger and remove the batteries before clearing any debris.

using the blower. Re-

MAINTENANCE

To reduce the risk of

the charger and remove the battery pack from the charger or tool before performing any maintenance. Never disassemble the battery pack, charger, or tool, except as provided in these instructions. Contact a MILWAUKEE service facil-

ity for all other repairs.

Keep your tool, battery pack and charger in good repair by adopting a regular maintenance program. Inspect your tool for issues such as undue noise, misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool

operation. Return the tool, battery pack, and charger to a MILWAUKEE service facility for repair. After six months to one year, depending on use, return the tool, battery pack and charger to a MILWAUKEE service facility for inspection. If the tool does not start or operate at full power with a fully charged battery pack, clean the contacts on the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a MILWAUKEE service facility for repairs.

Maintaining Tool

injury, always unplug

Page 7

WARNING

To reduce the risk of

WARNING

AVERTISSEMENT

personal injury and

damage, never immerse your tool, battery pack or charger in liquid or allow a liquid to ow inside

them.

Clean dust and debris from any vents. Keep tool clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or

combustible solvents around tools.

For repairs, return the tool, battery pack and charger to the nearest authorized service center.

Cleaning

Repairs

ACCESSORIES

Use only recommended accessories. Others

may be hazardous.

For a complete listing of accessories, go online to www.milwaukeetool.com or contact a distributor.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty

questions. Email: [email protected] Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important

notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

Monday-Friday, 7:00 AM - 4:30 PM CST

Every MILWAUKEE Outdoor Power Equipment Product* (see exceptions below) is warranted to the original purchaser from an authorized MILWAUKEE distributor only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on an outdoor power equipment product which, after examination, is determined by MILWAUKEE to be defective in material or workmanship for a period of three (3) years** after the date of purchase unless otherwise noted. Return of the outdoor power equipment to a MILWAUKEE factory Service Center location or participating MILWAUKEE Authorized Service Station, freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents. Normal Wear: Many outdoor power equipment products need periodic parts replacement and service to achieve best performance. This warranty does not cover repair when normal use has exhausted the life of a part including, but not limited to mower blades, trimmer head, trimmer head spool, cutting lines, blades, chains, blower tubes, brushes, o-rings, and seals. *This warranty does not cover Cordless Battery Packs or Reconditioned Product. There are separate and distinct warranties available for these products. **The warranty period for SWITCH TANK™ tank assemblies, hoses, handles, and wands are one (1) year from the date of purchase.

1.877.948.2360

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

MILWAUKEE does not cover freight or labor charges associated with the inspection and testing of outdoor power equipment products which are found by MILWAUKEE not to be a valid warranty claim. A valid warranty claim must be substantiated by the discovery of defective material or workmanship by MILWAUKEE. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only. Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.milwaukeetool.com or call

1.800.SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a MILWAUKEE electric power tool.

INSTRUCTIONS

IMPORTANTES

CONCERNANT LA

SÉCURITÉ

Consulter tous les

avertissements de sécurité et toutes les instructions, les illustrations et les précisions fournis avec cet outil électrique. Ne pas suivre l’ensemble des instructions décrites ci-dessous peut entraîner une électrocution, un incendie et/ou des blessures graves. Conserver les avertissements et les instructions à des ns de référence ultéri-

eure.

LIRE TOUTES LES

INSTRUCTIONS AVANT

L'UTILISATION

SÉCURITÉ DU LIEU DE TRAVAIL

•Ne pas utiliser en présence de liquides explosifs ou de poussière ou vapeurs explosives. Les outils électriques ont des moteurs et d'autres pièces qui peuvent produire des étincelles pen-

dant l'utilisation normale. Ne pas utiliser à moins de 9 m (30') des zones où des matières explosives peuvent exister (tel que les pompes à essence et les zones de stockage des liquides comme les diluants pour peinture, les nettoyants, les solvants, etc.).

• Ne pas utiliser où l'oxygène ou les agents anes-

thésiques sont utilisés.

• Ne pas laisser les enfants utiliser la sou󰀪ante. Ceci n’est pas un jouet. Une surveillance étroite est impérative lorsqu’il est utilisé à proximité des

Page 8

enfants. Entreposer l’outil électrique hors de la

AVERTISSEMENT

portée des enfants et interdire à quiconque de l’utiliser si la personne ne connaît pas bien le

produit ou les instructions de fonctionnement.

Les outils électriques sont dangereux dans les mains d’utilisateurs novices.

•Redoubler de prudence lors de l'utilisation dans des escaliers. Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Veiller à ce que l’aire de travail soit propre et bien éclairée. Une bonne stabilité procure un meilleur

contrôle de l’outil en cas d’imprévus.

•Éviter les environnements dangereux. Pour réduire le risque de choc électrique, ne pas exposer à la pluie. Entreposer l’outil à l’intérieur.

• Inspecter la zone de travail avant d’utiliser l’outil électrique. Éliminer tous les débris et les

objets solides tels que pierres, verre, ls, etc. qui

peuvent être ricochés ou projetés et peuvent causer des blessures ou des dommages pendant le fonctionnement.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet outil en cas de fatigue ou sous l’inuence de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique peut entraîner des blessures graves.

•Toujours porter une protection oculaire.

L’utilisation de cet outil peut causer la projection d’objets en direction du visage et entraîner des lésions oculaires.

•Porter un masque facial ou anti-poussières en travaillant dans des zones poussiéreuses. Les

particules de poussière peuvent endommager vos poumons.

• Porter l’équipement de protection individuel requis. Selon les conditions, porter une protection

auditive, des vêtements de protection, des bottes de sécurité antidérapantes, réduira les blessures corporelles.

• Porter une tenue appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux et les vêtements à l’écart des pièces en mouvement. Les vêtements ottants, les bijoux

ou les cheveux longs risquent d’être happés par les pièces en mouvement.

• Ne pas diriger l’outil vers soi ou une autre personne. Pendant l'utilisation, garder les badauds à une distance minimale de 15 m (50'). Des objets

peuvent être projetés ou ricocher dans toutes les directions.

• La familiarité acquise de l’utilisation fréquente des outils ne doit pas vous permettre d’ignorer les principes de sécurité de l’outil. Une fraction de

seconde d’inattention peut entraîner des blessures graves.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Utiliser l’outil électrique, les accessoires, etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à e󰀨ectuer. L'usage d'un outil électrique pour des

applications pour lesquelles il n'est pas conçu peut être dangereux.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant

de brancher l’outil à une source de courant, d’insérer le bloc-piles, de ramasser l’outil ou

de le transporter. Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position de marche favorise les accidents.

• Utiliser l'outil électrique approprié pour votre

application. L’outil électrique approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les limites prévues.

• Utiliser exclusivement selon les instructions de

ce manuel. Utiliser exclusivement les accessoires recommandés par le fabricant.

• Ne pas diriger l’outil vers des éléments qui brûlent ou qui fument comme des cigarettes, des

allumettes ou des cendres chaudes.

• Pour réduire les risques sur la santé attribuables aux vapeurs ou aux poussières, ne pas utiliser l’outil près de matières toxiques, carcinogènes

ou toute autre matière dangereuse telle que l'asbeste, l'arsenic, le baryum, le béryllium, le plomb, les pesticides ou les autres matières insalubres.

•

générées par les activités de ponçage, de coupe,

de rectication, de perforage et d’autres activités de

construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil reproducteur. Parmi ces

substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de ce type de travail. Pour réduire l’exposition à ces substances chimiques, l’opérateur doit: travailler dans une zone bien ventilée et porter l’équipement de sécurité approprié, tel qu’un masque anti-poussière spécialement conçu pour filtrer les particules microscopiques.

• Ne pas utiliser l'outil électrique si le commutateur ne permet pas de le mettre en marche ou en arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit être réparé.

•Éviter les démarrages accidentels. S'assurer que l’interrupteur est en position d’arrêt avant d’insérer le bloc-piles. L’insertion du bloc-piles

dans l’outil avec l’interrupteur est en position de marche augmente le risque d’accidents.

• Ne pas placer les mains ou des objets dans les ouvertures. Ne pas utiliser le produit si l’une ou

l’autre des ouvertures est obstruée. Enlever toute la poussière, toutes les peluches et tous les cheveux, ou tout autre élément pouvant réduire la circulation de l’air.

• Garder les poignées et les surfaces de prise sèches, propres et exemptes d’huile ou de

graisse. Les surfaces de prise et les poignées glissantes ne permettent pas de maintenir et de contrôler l’outil d’une manière sécuritaire en cas d’imprévus.

• Entretenir les outils électriques et les accessoires. Vérier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée

Certaines

poussières

Page 9

et s'assurer qu'aucun autre problème risque

AVERTISSEMENT

d'a󰀨ecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l’outil électrique avant de l’utiliser. Beaucoup d’accidents sont

causés par des outils électriques mal entretenus.

UTILISATION ET ENTRETIEN

DU BLOC-PILES

• Retirer le bloc-piles de l’outil électrique avant tout réglage, changement d’accessoires, entreposage ou lorsque l'outil n'est pas utilisé. Ces mesures

de sécurité préventives réduisent les risques de démarrage accidentel de l'outil électrique.

•Arrêter l’outil électrique avant de retirer le bloc-piles.

• Ne pas manipuler le chargeur, le bloc-piles ou l’outil (y compris la che du chargeur et les bornes) avec les mains mouillées.

•Avant d’utiliser le bloc-piles ou le chargeur, lire les manuels d’utilisation et toutes les étiquettes sur le bloc-piles, le chargeur et l’outil.

•Ne recharger qu’avec le chargeur spécié par le fabricant. Un chargeur pouvant convenir à un type

de bloc-piles peut entraîner un risque d’incendie lorsqu’il est utilisé avec un autre type de bloc-piles.

• N’utiliser l’outil qu’avec des blocs-piles recommandés. L’utilisation de tout autre bloc-piles peut

créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir

éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas d’emploi abusif. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide éjecté des piles peut causer

des irritations ou des brûlures. Il peut être toxique en cas d'ingestion.

• Ne pas utiliser un bloc-piles ou un outil endommagé. Si le bloc-piles ou l’outil ne fonctionne pas

correctement, s’ils ont été tombés par terre, s’ils sont endommagés, s’ils ont été laissés à l’extérieur ou s’ils sont tombés dans l’eau, les retourner au centre de service.

• Ne pas modier ou tenter de réparer l’outil ou le bloc-piles vous-même.

• Ne pas exposer un bloc-piles ou un outil au feu ou à une température excessive. L'exposition

au feu ou à une température supérieure à 130 °C (265 °F) peut provoquer une explosion.

• Suivre toutes les instructions de recharge et ne pas recharger le bloc-piles ou l'outil en dehors de la plage de températures spéciée dans les

instructions. Une recharge incorrecte ou à des

températures en dehors de la plage spéciée peut

endommager la pile et augmenter le risque d'incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être conées à un technicien qualié, utilisant exclusivement des pièces identiques à celles d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service agréés uniquement.

• Maintenir en l’état les étiquettes et les plaques d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien MILWAUKEE pour un remplacement gratuit.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

SOUFFLANTES

Porter une pièce d’équipement de protection pour

les yeux, les oreilles, la tête et les mains. Le port d’un équipement de protection adéquat minimisera le risque de blessures corporelles à cause des débris volants.

• Lors de l’utilisation de la machine, toujours porter des chaussures de sécurité. Ne pas utiliser la machine si vous êtes pieds nus ou si vous portez

des sandales. Ceci réduira les probabilités de subir des blessures aux pieds à cause d’un contact avec des débris.

• Lors de l’utilisation de la machine, toujours porter

un pantalon long. La peau nue est plus susceptible à être touchée par des objets volants.

• Ne laisser personne s’approche lors de l’utilisation

de la machine. Les débris volants pourront causer des blessures physiques graves.

•

le risque de blessures, lorsque de travaux sont faits dans de situations poussiéreuses, porter une protection respiratoire ou bien, utiliser une

solution d'extraction de poussière conforme aux normes OSHA.

• Toujours faire preuve de bons sens et procéder avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le résultat est dangereux. Ne pas utiliser cet outil si vous ne comprenez pas ces instructions d’opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques d’identication.Des informations importantes y gurent. Si elles sont illisibles ou manquantes, contacter un centre de services et d’entretien MILWAUKEE pour un remplacement gratuit.

•

générées par les activités de ponçage, de coupe,

de rectication, de perforage et d’autres activités de

construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil reproducteur. Parmi ces

substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

Afin de minimiser

Certaines poussières

Page 10

LIRE ET CONSERVER

per ANSI B175.2

mmiinniimm uumm 5500'' // 1155mm

TOUTES LES

INSTRUCTIONS POUR

UTILISATION FUTURE

PICTOGRAPHIE

Volts

Courant direct

Tours-minute á vide (RPM)

Symbole d'alerte de sécurité

Lire le manuel d’utilisation

Toujours porter une protection oculaire, une protection auditive et des vêtements et des chaussures de protection.

Distance des gens 15 m (50')

niveau de pression sonore

Plusieurs batteries requises

Pendant l'utilisation, garder les autres personnes à une distance minimale de 15 m (50').

Ne pas diriger l’outil vers soi ou une autre personne. Des objets peuvent être projetés ou ricocher dans toutes les directions.

Ne pas placer les mains ou des objets dans les ouvertures. Une lacération peut se produire.

Garder les cheveux à l’écart. Ils peuvent être pris dans les parties en mouvement.

Ne pas porter de vêtements amples ni de bijoux. Ils peuvent être pris dans les parties en mouvement.

et États-unis

No de Cat. ................................................. 3009-20

Volts.............................................................. 36 CD

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

RPM ........................................................ 0 - 21 500

Vitesse d l'air ...................................... 0 - 155 MPH

Volume d'air .........................................0 - 650 CFM

Distance des gens 15 m (50')

niveau de pression sonore .................... 62 dB(A)

Température ambiante de fonctionnement

recommandée ........... -15°C à 45°C (5°F à 113°F)

UL Listing Mark pour Canada

SPÉCIFICATIONS

DESCRIPTION FONCTIONNELLE

1. Poignées de levage

2. Poignée de transport

3. Bandoulières

4. Crochet de rangement

5. Compartiment supérieur des piles*

6. Compartiment inférieur des piles*

7. Verrouillage à vitesse variable

8. Poignée de commande

9. Gâchette

10. Tube de rallonge

* Les emplacements de batterie marqués 1 et 2 constituent la

baie de batterie supérieure. Les emplacements de batterie marqués 3 et 4 constituent la baie de batterie inférieure.

11. Collier

12. Évent d’aération

13. Touche de cycle

14. Voyants à DEL

15. Jauge de

16. Jauge de

de mode

carburant du compartiment inférieur de la batterie*

carburant du compartiment de batterie supérieur*

Page 11

L’outil est livré avec le tube de rallonge désarmé.

AVERTISSEMENT

CONFIGURATION

Avant la première utilisation :

1. AVERTISSEMENT! Retirez la batterie pour éviter

de démarrer l’outil.

2. S’assurer que le l et les bandoulières ne sont pas mêlés.

3. Aligner la rainure du tube de rallonge sur celle du tube ondulé.

Tube de rallonge

Rainures

Tube ondulé

4. Pousser le tube de rallonge dans le tube ondulé, tout en s’assurant que les rainures sont verrouillées en place l’une avec l’autre. REMARQUE : Pour jouir de plus de dégagement, il est possible de déplacer la poignée de commande pour l’éloigner du tube ondulé (voir la section « Réglage de l’emplacement de la poignée de commande »).

5. Insérer la bride du tube ondulé sur la rainure du tube ondulé. Le crochet de rangement sur la bride du tube ondulé doit se diriger vers le corps de l’outil.

6. Fixer la bride du tube ondulé au tube ondulé à l’aide d’une clé T25 (inclus). Il faut insérer la vis à travers le trou qui se trouve au côté du corps de l’outil, tout en dirigeant la vis loin du corps de l’outil. REMARQUE : Ne pas trop serrer la vis. La poignée de commande doit tourner librement un peu près de trois quarts autour du tube.

Bride du tube ondulé

Crochet de rangement

Tête de la vis

MONTAGE DE L'OUTIL

Ne recharger

qu’avec le chargeur spécié. Pour les instructions de charge spécifiques, lire le manuel d’utilisation fourni avec le chargeur et les batter-

ies.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de déverrouillage et la tirer hors de l’outil.

batterie les fois que l’outil est inutilisé. Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

•La sou󰀪ante nécessite au moins des deux blocs- piles chargés pour fonctionner.

•La sou󰀪ante ne fonctionnera pas si elle n’a qu’un

seul bloc-piles.

•Il faut qu’il y ait au moins deux blocs-piles chargés dans la même ligne de compartiment des piles pour que l’outil fonctionne.

•Pour obtenir les meilleurs résultats, utiliser le produit avec (4) blocs-piles HIGH OUTPUT™ HD12,0 de MILWAUKEE ou ceux dont l’autonomie est supérieure.

soires autres que ceux qui sont expressément recommandés pour cet outil peut comporter des risques.

Installation / enlèvement des accessoires

Pour installer les buses, aligner les loquets sur la buse en tenant les rainures dans le tube. Glisser la buse sur le tube jusqu’à ce qu’elle s’engage en place.

Tirer sur la buse pour s’assurer qu’elle est xe. Pour

l’enlever, appuyer sur les loquets et tirer sur elles pour la séparer de l’outil.

Utiliser les témoins de charge pour repérer sur l’autonomie restante du bloc-piles le plus faible. Les témoins de charge sont numérotés pour qu’ils correspondent aux compartiments individuels des piles. Un témoin sur l’indicateur de charge de la pile clignotera lentement s’il reste moins de 10 % de la charge. Lorsque l’autonomie du bloc-piles est à 0 %, 1 voyant du témoin de charge clignotera rapidement. Charger les blocs-piles. S’il paraît que le témoin de charge ne fonctionne pas, mettre le bloc-piles correspondant dans le chargeur et le chargeur au besoin. Si ceci ne règle pas le problème, retourner l’outil, le bloc-piles et le chargeur au centre de service agréé le plus proche. REMARQUE : Il faut installer les deux blocs-piles dans un compartiment des piles donné pour que les témoins de charge fonctionnent. Immédiatement après l’utilisation du bloc-piles, le té-

moin de charge pourra a󰀩cher une charge inférieure

que d’habitude si vous la révisez quelques minutes après. Les éléments du bloc-piles un peu de leurs charges après un peu de repos.

Indicateur de charge

la batterie

Toujours

retirer la

L’emploi

d’acces-

« récupèreront »

Page 12

Voyants de

AVERTISSEMENT

l’indicateur de charge Diagnostique Solution

Voyants 1 à 4

xes

1 voyant clignotant lentement

1 voyant clignotant vite

1. S’assurer que l’outil à dos se verrouille à la base.

2. Ramasser l’outil à dos par une des bandoulières, faire passer vos bras à travers de chacune des bandoulières.

3. Au moment où vous tenez la machine sur le dos, serrer les bandoulières jusqu’à achever une position confortable et sécuritaire, bien en haut sur votre dos. Connecter la sangle à poitrine.

4. S’assurer que la sangle à poitrine, les bandoulières soient bien serrées et confortables. Si elles ne sont pas serrées, la machine pourra glisser sur votre dos, ce qui la rendra inconfortable de la porter.

5. Il est possible d’ajuster la hauteur des bandoulières au besoin. Pour la régler, ouvrir les courroies de réglage de hauteur. Déplacer les bandoulières vers la hauteur désirée et puis rattacher les courroies de réglage de hauteur.

6. Tenir compte que la puissance de la machine ira changer durant son utilisation et mouvement, comme la torsion et le penchement.

Réglage de l’emplacement de la poignée

1. Ouvrir la bride de la poignée de commande.

Autonomie restante

Moins de 10 % d’autonomie restante

Charge faible Charger le

Continuer à travailler

Préparez-vous à charger le bloc-piles

bloc-piles

Mise à dos

Bandoulière

Courroies de réglage de hauteur

Courroie à poitrine

de commande

Bride de la poignée de commande

2. Déplacez la poignée de commande dans la position souhaitée.

3. Fermez la bride de la poignée de commande. Assurez-vous que la pince s’enclenche complètement.

1. Tourner le collier à gauche. Tirer sur le tube de

2. Tourner le collier à droite pour verrouiller le tube

Il est possible d’accrocher le tube au corps de l’outil à l’aide du crochet de rangement lorsque l’outil n’est pas utilisé. Pour l’attacher, glisser la bague sur le tube de rallonge dans le crochet de rangement. Tourner le collier à droite pour verrouiller le tube de rallonge en place. Pour le retirer, tirer sur la bague pour la faire sortir du crochet de rangement et la séparer du corps de l’outil.

Réglage du tube de rallonge

rallonge vers l’emplacement désiré.

de rallonge en place.

Entreposage de l’outil

MANIEMENT

Pour mini-

risques de blessures, portez des lunettes à coques latérales.

Démarrage, arrêt et contrôle de la vitesse

soi ou une autre personne. Pendant l'utilisation, garder les autres personnes à une distance minimale de 15 m (50'). Des objets peuvent être

projetés ou ricocher dans toutes les directions.

1. Pour démarrer l’outil, tenir fermement la poignée et appuyer sur la gâchette.

2. Pour changer la vitesse, augmenter ou réduire la pression exercée sur la gâchette. Plus la gâchette est appuyée, plus la vitesse augmentera.

3. Pour arrêter l’outil, relâcher la gâchette. S’assurer que l’outil parvient à s’arrêter complètement avant de le déposer.

Utilisation de la touche de cycle de mode

Utiliser la touche de cycle de mode pour passer entre les modes bas, moyen et haut. Les voyants à DEL changeront pour indiquer quel mode utilise l’outil.

Utilisation du verrouillage à vitesse

Utilisez le verrouillage de la vitesse variable pour

maintenir une vitesse dénie pendant l'utilisation de

l'outil. Utilisez le verrouillage de la vitesse variable

pour maintenir une vitesse dénie pendant l'utilisation

de l'outil. Pour activer le verrouillage à vitesse variable, maintenez la gâchette enfoncée et poussez le verrouillage à vitesse variable avec votre pouce. Pour désactiver le verrouillage à vitesse variable, maintenez la gâchette enfoncée et abaissez le verrouillage à vitesse variable avec votre pouce.

variable

miser les

Ne pas diriger

l’outil vers

Page 13

Utilisation de la sou󰀪ante

AVERTISSEMENT

Inspecter la zone de tra-

vail avant d’utiliser l’outil. Éliminer tous les débris et les objets solides tels que pierres, verre, ls, etc. qui peuvent être ricochés ou projetés et

peuvent causer des blessures ou des dommages pendant le fonctionnement.

Tenir le tube à une distance de 127 mm - 152 mm (5"-6") en dessous du sol.

Balayer lentement la sou󰀪ante d’un côté à l’autre.

En avançant lentement, l’outil empilera les débris.

Au cas où des coincements survenaient, éteindre l’outil et retirer le bloc-piles avant de nettoyer les débris.

ENTRETIEN

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du chargeur ou de l’outil avant d’y e󰀨ectuer des travaux d’entretien. Ne jamais démonter le bloc-

piles, le chargeur ou la outil, sauf si ces instruc-

tions indiquent faire une telle chose. Pour toute autre réparation, contacter un centre de service

de MILWAUKEE.

Gardez l’outil en bon état en adoptant un programme d’entretien ponctuel. Inspectez votre outil pour des questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour d'inspection. Si l’outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu’il est branché sur une batterie complètement chargée, nettoyez les points de contact entre la batterie et l’outil. Si l’outil ne fonctionne toujours pas correctement, renvoyez l’outil, le chargeur et la batterie à un centre de service MILWAUKEE accrédité.

Entretien de l’outil

de blessures corporelles,

Pour minimiser les

risques de blessures ou de dommages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y inltrer.

Débarrassez les tous évents des débris et de la poussière. Gardez les outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez

jamais de solvants inammables ou combustibles

auprès des outils.

Pour les réparations, retournez outil, batterie et chargeur en entier au centre-service autorisé le plus près.

Nettoyage

Réparations

ACCESOIRES

L’utilisation

d’autres accessoires que ceux qui sont spéciquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Tout produit d’équipement électrique pour extérieur de MILWAUKEE* (voir les exceptions ci-dessous) est garanti à l’acheteur d’origine par un distributeur agréé MILWAUKEE d’être exempt uniquement de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un produit d’équipement électrique pour extérieur qui, après examen, sera con-

rmée par MILWAUKEE d’être a󰀨ectée d’un vice de matériau ou de

fabrication pour une période de trois (3) ans** après la date d’achat, sauf indication contraire. Retourner l’équipement électrique pour extérieur à un centre de service en usine MILWAUKEE ou un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine d’être causés par des réparations ou des tentatives de réparation par quiconque d’autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents. Usure normale : Plusieurs produits électriques d’utilisation à l’extérieur doivent être soumis à la substitution périodique des leurs pièces

ainsi que de l’entretien an d’achever leur performance maximale.

Cette garantie ne considère pas les réparations lorsque l’utilisation régulière a épuisé la vie d’une pièce, y compris, mais sans s’y limiter, les lames pour tondeuse, la tête de coupe, les lignes de coupe, les

lames, les chaînes, les tubes de sou󰀪ante, les brosses, les joints

toriques et les sceaux. *Cette garantie ne considère ni les blocs-piles portatifs ni les produits

reconditionnés. Il y a d’autres garanties di󰀨érentes disponibles pour

ces produits. **La période de la garantie pour les assemblages de réservoir SWITCH TANK™, les tuyaux, les poignées et les lances est d’un (1) an à partir de la date d’achat. MILWAUKEE n’assume aucuns frais de transport ou de fabrication

concernant l’inspection et la vérication des produits électriques

d’utilisation à l’extérieur qui, de l’avis de MILWAUKEE, ne donnent pas droit à une réclamation au titre de la garantie. Pour être admissible,

une réclamation au titre de la garantie doit être justiée par un vice de

matériau ou de fabrication découvert par MILWAUKEE.

Page 14

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

ADVERTENCIA

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIABILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE. Cette garantie s’applique uniquement aux produits vendus aux ÉtatsUnis et au Canada. Veuillez consulter l’onglet « Trouver un centre de service », dans la section « Pièces et service » du site web de MILWAUKEE, à l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST

(1.800.729.3878) an de trouver le centre de service le plus proche

pour l’entretien, sous garantie ou non, de votre outil électrique MILWAUKEE.

IMPORTANTES

INSTRUCCIONES

DE SEGURIDAD

Lea todas las

instrucciones e ilustraciones de seguridad y las

especicaciones provistas con esta herramienta eléctrica. El no cumplir con todas las instrucciones

indicadas a continuación puede causar un choque

eléctrico, incendio y/o lesiones personales graves.

Guarde todas las advertencias e instrucciones

para futura consulta.

advertencias,

LEA TODAS LAS

INSTRUCCIONES ANTES

DE USAR

SEGURIDAD EN EL ÁREA

•No se utilice en presencia de polvo, líquidos o vapores explosivos. Las herramientas eléctricas tienen motores y otras partes que pueden pro-

ducir chispas durante el uso normal. No se utilice a una distancia menor de 9 metros (30') de las áreas donde pueda haber materiales explosivos (como bombas de gasolina y lugares donde se guardan líquidos como disolventes de pintura, limpiadores, solventes, etc.).

• No se utilice donde se use oxígeno o anestésicos.

• No permita que haya niños cerca del soplador.

Este producto no es un juguete. Es necesario prestar suma atención cuando se utilice cerca

de los niños. Guarde las herramientas eléctricas que no estén en uso fuera del alcance de los niños y no permita que personas que no estén

DE TRABAJO

familiarizadas con la herramienta eléctrica o con

estas instrucciones la usen. Las herramientas eléctricas son peligrosas cuando están en manos de usuarios inexpertos.

• Tenga especial cuidado al usarlo en escaleras. No estire demasiado el cuerpo. Mantenga un

buen apoyo y equilibrio en todo momento. Mantenga el área de trabajo limpia y bien iluminada.

Esto permite un mejor control de la herramienta en situaciones inesperadas.

•Evite las condiciones ambientales peligrosas. Para reducir el riesgo de descarga eléctrica, no exponga a la lluvia. Guarde la herramienta bajo techo.

• Inspeccione el área antes de utilizar la herra-

mienta eléctrica. Elimine toda la basura y objetos duros tales como rocas, vidrio, alambre, etc. que puedan salir disparados, lanzarse o de otra manera ocasionar lesiones o daños durante la operación.

SEGURIDAD PERSONAL

• Manténgase alerta, preste atención a lo que hace y use su sentido común cuando maneje cualquier herramienta eléctrica. No use una herramienta eléctrica si está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de distracción mientras maneja cualquier herramienta eléctrica puede dar como resultado graves lesiones personales.

•Siempre use protección para los ojos. El uso de

esta herramienta puede ocasionar que objetos extraños sean lanzados hacia los ojos, lo que

puede causar daño ocular.

•Use una mascarilla facial o contra el polvo

cuando trabaje en situaciones donde haya polvo. Las partículas de polvo pueden dañar sus pulmones.

• Utilice equipo de protección personal. El equipo de protección, tal como protección auditiva, ropa de protección y zapatos de seguridad antiderrapantes utilizados en condiciones adecuadas reducirá las lesiones personales.

• Vístase adecuadamente. No use alhajas ni vestimenta suelta. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada,

las alhajas o el cabello largo pueden quedarse atrapados en las partes móviles.

• No apunte la herramienta hacia usted mismo ni hacia otras personas. Mantenga a los especta-

dores a 15 m (50') de distancia durante el uso.

Los objetos pueden salir lanzados o rebotar en todas direcciones.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo haga sentirse seguro e ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE

LAS HERRAMIENTAS ELÉCTRICAS

• Utilice la herramienta eléctrica, los accesorios,

etc. de acuerdo con estas instrucciones, to-

mando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta

eléctrica para funciones diferentes de aquellas para las que fue diseñada puede provocar una situación peligrosa.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Page 15

Trasladar herramientas con el dedo en el interrup-

ADVERTENCIA

tor o energizar herramientas eléctricas que tienen el interruptor encendido propicia accidentes.

• Use la herramienta eléctrica correcta para su

aplicación. La herramienta eléctrica correcta hará el trabajo mejor y en forma más segura a la velocidad para la cual fue diseñada.

• Use únicamente como se describe en este

manual. Utilice únicamente los accesorios recomendados por el fabricante.

• No apunte la herramienta hacia ningún objeto que se esté quemando o despidiendo humo,

como cigarrillos, cerillos o cenizas calientes.

• Para reducir el riesgo de peligros para la salud por los vapores o el polvo, no utilice la herramienta cerca de materiales tóxicos, carcino-

génicos o peligrosos como asbesto, arsénico, bario, berilio, plomo, pesticidas u otros materiales que pongan en peligro la salud.

•

lijado eléctrico, aserrado, pulido, taladrado y otras actividades de construcción contienen químicos

identicados como causantes de cáncer, defectos

congénitos u otros daños reproductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

• No utilice la herramienta eléctrica si el interruptor no la enciende y la apaga. Cualquier her-

ramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

•Evite que se encienda accidentalmente. Asegúrese de que el interruptor esté en posición de apagado antes de insertar la batería. Insertar

las baterías en herramientas con el interruptor en posición de encendido es invitar a que ocurra un accidente.

• No coloque las manos ni objetos en las aberturas. No use con ninguna de las aberturas

bloqueadas; manténgalas libres de polvo, pelusa, cabello o cualquier otro objeto que pudiera reducir

el ujo de aire.

• Mantenga el mango y las supercies de sujeción secos, limpios y libres de aceite y grasa. El

mango y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalineación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

Algunos polvos generados por el

USO Y CUIDADO DE LA

HERRAMIENTA DE LA BATERÍA

• Extraiga la batería de la herramienta antes de hacer cualquier ajuste, cambiar accesorios, almacenar o siempre que la herramienta no se esté utilizando. Dichas medidas de seguridad

preventivas reducen el riesgo de que la herramienta eléctrica se active por accidente.

•Apague la herramienta eléctrica antes de retirar la batería.

• No manipule la batería, la herramienta o el

cargador (incluyendo el tapón y las terminales del cargador) con las manos húmedas.

•Antes de utilizar la batería o el cargador, lea los manuales del operador y cualquier etiqueta presente en la batería, el cargador y la herramienta.

•Recargue únicamente con el cargador es-

pecicado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

• Utilice la herramienta únicamente con baterías especícamente diseñadas. El uso de cualquier

otra batería puede producir un riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan

formar una conexión de una terminal a otra. Crear un corto entre las terminales de la batería puede ocasionar quemaduras o un incendio.

• Bajo condiciones de uso indebido, el líquido puede ser expulsado de la batería, evite el contacto. En caso de contacto accidental, lave con agua. Si el líquido entra en contacto con los ojos, busque también ayuda médica. El líquido

expulsado de la batería puede causar irritación o quemaduras. Puede ser tóxico si se ingiere.

• No utilice una batería o herramienta con daños.

Si la batería o el aparato no está funcionando como debería, se ha dejado caer, está dañado, se dejó a la intemperie o cayó en agua, regréselo a un centro de servicio.

•No modique ni intente reparar la herramienta ni la batería usted mismo.

• No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición a fuego

o temperatura a más de 130° C (265° F) puede causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el

riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente el fabricante o proveedores de servicio autorizados deben dar servicio a las baterías.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo gratuito.

Page 16

per ANSI B175.2

mmiinniimm uumm 5500'' // 1155mm

REGLAS ESPECIFICAS DE

ADVERTENCIA

SEGURIDAD PARA SOPLADORES

• Use protección de ojos, orejas, cabeza y manos.

El uso del equipamiento de protección adecuado reducirá las posibilidades de sufrir una lesión física ocasionada por residuos en el aire.

• Siempre use calzado de seguridad mientras usa

la máquina. No use la máquina si está descalzo

o trae puestas sandalias. Así reducirá las probabilidades de sufrir lesiones en los pies ocasionadas por el contacto con los residuos.

• Siempre utilice pantalones largos mientras usa

la máquina. Hay mayores probabilidades de sufrir lesiones por objetos en el aire con la piel expuesta.

• No deje que nadie se acerque mientras usa la máquina. Los residuos en el aire pueden ocasionar

lesiones físicas graves.

•

siones, al momento de realizar trabajos en situaciones donde haya presencia de polvo, utilice

la protección respiratoria adecuada o utilice una

solución de extracción de polvo que cumpla con los requisitos de la OSHA.

• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta herramienta si no entiende estas instrucciones de uso o si considera que el trabajo a realizar supera sus capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo gratuito.

•

lijado eléctrico, aserrado, pulido, taladrado y otras actividades de construcción contienen químicos

identicados como causantes de cáncer, defectos

congénitos u otros daños reproductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

contra polvo especialmente diseñadas para ltrar

partículas microscópicas.

Para reducir el riesgo de le-

Algunos polvos generados por el

Cat. No.. .................................................... 3009-20

Volts.............................................................. 36 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

RPM ........................................................ 0 - 21 500

Velocidad del aire ............................... 0 - 155 MPH

Volumen de aire...................................0 - 650 CFM

Distancia de las personas 15 m (50')

nivel de presión sonora 64 dB(A) .......... 62 dB(A)

Temperatura ambiente recomendada

para operar ................ -15°C à 45°C (5°F à 113°F)

Cat. No. de boquilla cónica................... 31-12-0121

Cat. No. de boquilla plana .................... 31-12-0122

SIMBOLOGÍA

Volts

Corriente continua

Revoluciones por minuto sin carga (RPM)

Símbolo de alerta de seguridad

Lea el manual del operador

Siempre use protección ocular, protección auditiva y ropa y calzado de protección.

Distancia de las personas 15 m (50')

nivel de presión sonora

Necesita varias baterías

Mantenga a los espectadores a 15 m

(50') de distancia durante el uso. No apunte la herramienta hacia usted

mismo ni hacia otras personas. Los objetos pueden salir lanzados o rebotar en todas direcciones.

No ponga las manos ni objetos en las aberturas. Pueden ocurrir laceraciones.

Mantenga el cabello sujetado. Las partes móviles pueden atraparlo.

No use ropa o joyería holgada. Las partes móviles pueden atraparlo

ESPECIFICACIONES

UL Listing Mark para Canadá y

Estados Unidos

Page 17

DESCRIPCION FUNCIONAL

ADVERTENCIA

3. Alinee la ranura en el tubo de extensión con la ranura del tubo corrugado.

Tubo de

Ranuras

extensión

1. Asas de elevación

2. Asa de traslado

3. Correas de hombros

4. Gancho de almacenamiento

5. Bahía superior de batería*

6. Bahía inferior de batería*

7. Bloqueo de velocidad variable

8. Empuñadura de control

9. Gatillo

10. Tubo de extensión

* Les emplacements de batterie marqués 1 et 2 constituent la

baie de batterie supérieure. Les emplacements de batterie marqués 3 et 4 constituent la baie de batterie inférieure.

11. Cuello

12. Ventila de entrada de aire

13. Botón de ciclo de modo

14. Luces LED

15. Indicador de combustible del compartimento inferior de la batería*

16. Indicador de combustible del compartimento superior de la batería*

CONFIGURACIÓN

La herramienta se envía con el tubo de extensión desarmado. Antes de usarla por primera vez:

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

2. Asegúrese de que el alambre y las correas de hombros no estén enredados.

Tubo corrugado

4. Empuje el tubo de extensión para meterlo en el tubo corrugado, prestando atención a que las ranuras entren a presión entre sí. NOTA: Para contar con más espacio, es posible mover la empuñadura de control para que quede más alejada del tubo corrugado (consulte la sección "Ajuste de la posición de la empuñadura de control").

5. Meta la abrazadera del tubo corrugado encima de la ranura del tubo corrugado. El gancho de almacenamiento en la abrazadera del tubo corrugado debe dirigirse hacia el cuerpo de la herramienta.

6. Fije la abrazadera del tubo corrugado al tubo corrugado con una llave T25 (incluida). El tornillo debe insertarse en el oricio del costado del cuerpo de la herramienta, con el tornillo dirigiéndose en la dirección opuesta adonde se encuentra el cuerpo de la herramienta. NOTA: No apriete de más el tornillo. La empuñadura de control debe poder girar libremente cerca de tres cuartos alrededor del tubo.

Abrazadera del tubo corrugado

Gancho de almacenamiento

Cabeza del tornillo

ENSAMBLAJE

Recargue la

el cargador especicado para ella. Para instrucciones especícas sobre cómo cargar, lea el

manual del operador suministrado con su carga-

dor y la batería.

Como se inserta/quita la batería en la

Para retirar la batería, presione los botones de liberación y jale de la batería para sacarla de la herramienta.

herramienta

batería sólo con

Page 18

ADVERTENCIA

Retire la batería

ADVERTENCIA

herramienta no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme

en su posición.

•El soplador necesita un mínimo de dos baterías cargadas para que funcione.

•El soplador no funcionará con una sola batería.

•Debe haber un mínimo de dos baterías cargadas en la misma hilera de bahía de baterías para que la herramienta funcione.

•Para mejores resultados, use (4) baterías HIGH OUTPUT™ HD12,0 de MILWAUKEE o unas con una mayor capacidad.

rios especícamente recomendados para esta

herramienta. El uso de accesorios no recomen-

dados podría resultar peligroso.

Instalación/remoción de los accesorios

Para instalar las boquillas, alinee las pestañas en la boquilla con las ranuras que están en el tubo. Deslice

la boquilla en el tubo hasta que se je a presión. Jale la boquilla para asegurarse de que está bien ja.

Para quitarla, presione las pestañas hacia adentro y jálelo para separarlo de la herramienta.

Use los indicadores de carga para determinar el tiempo de operación restante que tiene la batería con menos carga. Los indicadores de carga están numerados para que correspondan a las bahías de baterías individuales. Cuando quede menos de 10 % de carga, 1 luz en los indicadores de carga parpadeará lentamente. Cuando la batería esté al 0 % de su carga, 1 luz en el indicador de carga parpadeará rápidamente. Cargue las baterías. Si parece que el indicador de carga no funciona, ponga la batería correspondiente en el cargador y cárguela cuanto sea necesario. Si eso no resuelve el problema, devuelva la herramienta, la batería y el cargador al centro de servicio autorizado más cercano. NOTA: Es necesario que se instalen ambas baterías en una bahía de baterías determinada para que funcionen los indicadores de carga. Inmediatamente después de usar una batería, el indicador de carga podrá mostrar una carga menor a la que mostraría si se revisara más tarde. Las celdas de la batería “recuperan” parte de la carga después de estar sin funcionar.

Indicador de carga

cada vez que la

Utilice únicamente acceso-

1. Asegúrese de que la mochila esté perfectamente

2. Levante la mochila por una de las correas para

3. Con la máquina en la espalda, apriete las correas

4. Asegúrese de que las correas de los hombros,

5. Puede ajustarse la altura de las correas de

6. Tenga en cuenta que la potencia de la máquina

Ajuste de la posición de la empuñadura

1. Abra la abrazadera de la empuñadura de control.

Colocación de la mochila

ja en la base.

hombros y deslice los brazos a través de cada correa.

de los hombros y la cintura hasta que queden

ajustadas y rmes, en la parte superior de la

espalda. Conecte la correa del pecho.

el pecho y la cintura estén ajustadas pero sean

cómodas; si están demasiado ojas, la máquina

puede deslizarse sobre su espalda, por lo que será incómodo llevarla en la espalda.

hombros en caso de que sea necesario. Para ajustarla, abra las correas de ajuste de altura. Mueva las correas de hombros hacia la altura deseada y, después, vuelva a poner las correas de ajuste de altura.

Correa de hombros

Correas de ajuste de altura

Correa de pecho

podrá cambiar durante su uso y movimiento, como la torsión o el doblez.

de control

Abrazadera de la empuñadura de control

Luces del indicador de carga Diagnóstico Solución

Luces 1 a 4 jas Tiempo de

1 luz que parpadea lentamente

1 luz que parpadea rápidamente

operación restante

Queda menos de 10 % de tiempo de operación

Totalmente descargado

Puede seguir trabajando

Prepárese a cargar la batería

Cargue la batería

2. Mueva la empuñadura de control a la posición deseada.

3. Cierre la abrazadera de la empuñadura de control. Asegúrese de que la abrazadera encaje completamente en su lugar.

Ajuste del tubo de extensión

1. Gire el collar a la izquierda. Jale el tubo de extensión hacia la posición deseada.

2. Gire el collar a la derecha para jar el tubo de extensión en su lugar.

Page 19

Almacenamiento de la herramienta

ADVERTENCIA

Es posible enganchar el tubo al cuerpo de la herramienta con el gancho de almacenamiento cuando no esté en uso. Para jarlo, deslice el anillo en el tubo de extensión dentro del gancho de almacenamiento. Gire

el collar a la derecha para jar el

tubo de extensión en su lugar. Para quitarlo, jale el anillo para sacarlo del gancho de almacenamiento y sepárelo del cuerpo de la herramienta.

OPERACIÓN

Para reducir el

nes, use siempre lentes de seguridad o anteojos con protectores laterales.

Cómo arrancar, detener y

controlar la velocidad

cia usted mismo ni hacia otras personas. Man-

tenga a los espectadores a 15 m (50') de distancia durante el uso. Los objetos pueden salir lanzados o rebotar en todas direcciones.

1. Para encender la herramienta, sujete la empuña-

dura rmemente y jale el gatillo.

2. Para cambiar la velocidad, aumente o disminuya

la presión que ejerce sobre el gatillo. Mientras más se jale el gatillo, mayor será la velocidad.

3. Para detener la herramienta, suelte el gatillo.

Asegúrese de que la herramienta se haya detenido por completo antes de bajarla.

Uso del botón de ciclo de modo

Use el botón de ciclo de modo para navegar entre los modos bajo, medio y alto. Las luces LED cambiarán para indicar cuál es el modo que está usando la herramienta.

Uso del bloqueo de velocidad variable

Utilice el bloqueo de velocidad variable para mantener una velocidad establecida mientras opera la herramienta. Para activar el bloqueo de velocidad variable, mantenga presionado el gatillo y presione hacia arriba el bloqueo de velocidad variable con el pulgar. Para desactivar el bloqueo de velocidad variable, mantenga presionado el gatillo y tire hacia abajo el bloqueo de velocidad variable con el pulgar.

Uso del soplador

utilizar la unidad. Elimine toda la basura y objetos duros tales como rocas, vidrio, alambre, etc. que

puedan salir disparados, lanzarse o de otra

manera ocasionar lesiones o daños durante la

operación.

Sostenga el tubo de 127 mm (5") a 152 mm (6") por encima del suelo. Pase lentamente el soplador de lado a lado.

riesgo de lesio-

No apunte la herramienta ha-

Inspeccione el área antes de

Avance lentamente, trabajando los escombros en una pila.

En caso de que ocurran bloqueos, apague la herramienta y quite la batería antes de limpiar los residuos.

MANTENIMIENTO

Para reducir el

lesión, desconecte siempre la herramienta antes

de darle cualquier mantenimiento. Nunca desarme la batería, el cargador o la herramienta, salvo que así lo indiquen estas instrucciones. Comuníquese con un centro de servicio de MIL-

WAUKEE para todas las demás reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para la inspección. Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE.

nes, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos uyan dentro de la misma.

Limpie el polvo y suciedad de las cualquier ventilas. Mantenga los herramienta, limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes in-

amables o combustibles cerca de una herramienta.

Limpieza

riesgo de una

Para reducir el riesgo de lesio-

Page 20

Si su herramienta, batería o cargador están dañados,

ADVERTENCIA

envíela al centro de servicio autorizado más cercano.

Reparaciones

ACCESORIOS

Utilice sólo los accesorios es-

pecícamente recomendados. Otros accesorios

puede ser peligroso.

Para una lista completa de accessorios, visite nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA -

Todo producto de equipamiento eléctrico para exteriores MILWAUKEE* (consulte las excepciones a continuación) está garantizado ante el comprador original por un distribuidor autorizado MILWAUKEE únicamente de que no tenga material y mano de obra defectuosos. Con algunas excepciones, MILWAUKEE reparará o cambiará cualquier pieza de un producto de equipamiento eléctrico para exteriores que tenga defectos de material o mano de obra, según lo determine MILWAUKEE mediante una revisión, por un periodo de (3) años** después de la fecha de compra, a menos que se indique lo contrario. Devuelva al equipamiento eléctrico para exteriores a un centro de servicio de fábrica MILWAUKEE o una estación de servicio autorizada

participante MILWAUKEE, con ete prepagado y asegurado. Se debe

incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes. Desgaste normal: Muchos productos de equipamiento eléctrico para exteriores necesitan cambios de piezas y mantenimiento periódicos para alcanzar su máximo rendimiento. La presente garantía no cubre las reparaciones cuando el uso normal del producto haya agotado la vida útil de una pieza, que podría incluir, entre otras, las hojas de podadora, el cabezal de corte, el carrete del cabezal de la desbrozadora, las líneas de corte, las hojas, las cadenas, los tubos del soplador, los cepillos, las juntas tóricas y los sellos. *La presente garantía no cubre ni la batería ni los productos reacondicionados. Están disponibles distintas garantías independientes para estos productos. **La vigencia de la garantía de los ensambles de tanque SWITCH TANK™, mangueras, empuñaduras y extensiones es de un (1) año a partir de la fecha de compra. MILWAUKEE no cubre los cargos por ete o mano de obra relacionados con la inspección y el análisis de los productos eléctricos para exteriores que MILWAUKEE haya descubierto que no conforman una reclamación de garantía válida. Una reclamación de garantía válida deberá estar fundamentada por el descubrimiento de material o fabricación defectuosos por parte de MILWAUKEE. LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN

E.U.A. Y CANADÁ

COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRODUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE VARÍAN SEGÚN EL ESTADO. Esta garantía aplica únicamente a los productos vendidos en EE. UU. y Canadá. Consulte la pestaña “Búsqueda de centros de servicio” en la sección “Piezas y servicio” del sitio web de MILWAUKEE en www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio más cercano para darle servicio, con o sin garantía, a una herramienta eléctrica de MILWAUKEE.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA

La garantía de TECHTRONIC INDUSTRIES es por 3 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no

se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía.

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones: a) Cuando el producto se use de manera distinta a la que indica el

b) Cuando las condiciones de uso no sean normales. c)

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V. Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte 11520 Colonia Ampliación Granada Miguel Hidalgo, Ciudad de Mexico, Mexico

CENTRAL Y EL CARIBE

manual del usuario nal o de instrucciones.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

58140297d2 961015502-01(A)

12/23 Printed in
