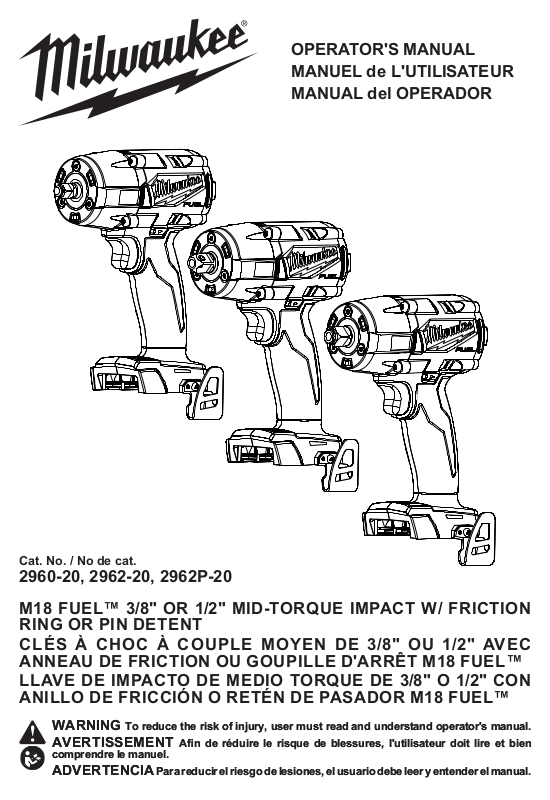

Milwaukee 2962-22 Operator’s Manual

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR

Cat. No. / No de cat.

2960-20, 2962-20, 2962P-20

M18 FUEL™ 3/8" OR 1/2" MID-TORQUE IMPACT W/ FRICTION
RING OR PIN DETENT

CLÉS À CHOC À COUPLE MOYEN DE 3/8" OU 1/2" AVEC
ANNEAU DE FRICTION OU GOUPILLE D'ARRÊT M18 FUEL™

LLAVE DE IMPACTO DE MEDIO TORQUE DE 3/8" O 1/2" CON
ANILLO DE FRICCIÓN O RETÉN DE PASADOR M18 FUEL™

WARNING To reduce the risk of injury, user must read and understand operator's manual.

WARNING To reduce the risk of injury, user must read and understand operator's manual.
AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

GENERAL POWER TOOL

WARNING

WARNING

WARNING

C

US

SAFETY WARNINGS

Read all safety warnings, instruc-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all
warnings and instructions for future reference.

The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

tions, illustrations and specica-

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet condi­tions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an ex-

tension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A
moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always
wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or
hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power
source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or
jewelry. Keep your hair and clothing away from
moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use
of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power
tool for your application. The correct power tool

will do the job better and safer at the rate for which
it was designed.

• Do not use the power tool if the switch does not turn

it on and o󰀨. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from
the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,
breakage of parts and any other condition that
may a󰀨ect the power tool’s operation. If damaged,
have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could
result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used
with another battery pack.

• Use power tools only with specically designated
battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,

that can make a connection from one terminal
to another. Shorting the battery terminals together

may cause burns or a re.

2

• Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact acciden­tally occurs, ush with water. If liquid contacts

eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is dam­aged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re,
explosion or risk of injury.

• Do not expose a battery pack or tool to re or
excessive temperature. Exposure to re or tem-

perature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature
range specied in the instructions. Charging im-

properly or at temperatures outside the specied range
may damage the battery and increase the risk of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement
parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service
of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

IMPACT WRENCHES

• Hold the power tool by insulated gripping
surfaces, when performing an operation where
the fastener may contact hidden wiring. Fas-

teners contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give

the operator an electric shock.

• Wear ear protectors when impact drilling. Exposure

to noise can cause hearing loss.

• Use only sockets and other accessories speci-
cally designed for use on impact wrenches and
drivers. Other sockets and accessories might shatter

or break causing injury.

• If using with a lanyard, do not exceed maximum

capacity marked on the lanyard label. Always
determine the weight of the product, with all acces-

sories, when selecting the appropriate lanyard system.

Exceeding maximum capacity may result in serious

injury. See specications for tool and battery weight.

• For best results, use only with energy absorbing
lanyards. Ropes, straps or chains may break

and cause failure. Do not use with lanyards at
full tension.

•

appropriate respiratory protection or use an
OSHA compliant dust extraction solution.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these
operating instructions or you feel the work is beyond
your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact
a MILWAUKEE service facility for a free replacement.

To reduce the risk of injury, when
working in dusty situations, wear

•

construction activities contains chemicals known to
cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other
masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such
as those dust masks that are specially designed to

lter out microscopic particles.

Some dust created by power sanding,
sawing, grinding, drilling, and other

FUNCTIONAL DESCRIPTION

1

7

2

3

4

5

8

6

1. 1/2" Square drive anvil with pin detent (2962P-20)

2. LED

3. Control switch

4. Trigger

5. 4-Mode drive control

6. Belt clip

7. 3/8" Square drive anvil with friction ring (2960-20)

8. 1/2" Square drive anvil with friction ring (2962-20)

SYMBOLOGY

Volts

Direct Current
No Load Revolutions per Minute (RPM)
Impacts per Minute Under Load (IPM)

3

UL Listing for Canada and U.S.

WARNING

Cat. No. ..................................................... 2960-20

WARNING

WARNING

WARNING

WARNING

WARNING

WARNING

SPECIFICATIONS

Anvil Type .................................... 3/8" Friction Ring

Weight .........................................3.4 lbs (tool only)

Weight ..........................................................6.8 lbs

(With heaviest compatible battery pack)

Cat. No. ..................................................... 2962-20

Anvil Type .................................... 1/2" Friction Ring

Weight .........................................3.5 lbs (tool only)

Weight ..........................................................6.9 lbs

(With heaviest compatible battery pack)

Cat. No. ................................................... 2962P-20

Anvil Type ....................................... 1/2" Pin Detent

Weight .........................................3.5 lbs (tool only)

Weight ..........................................................6.9 lbs

(With heaviest compatible battery pack)

Volts.............................................................. 18 DC

RPM ........................................................... 0 - 2575

IPM ............................................................ 0 - 3100

Battery Type .................................................M18™

Charger Type................................................M18™

Recommended Ambient

Operating Temperature ......................0°F to 125°F

ASSEMBLY

Recharge only with the charger

cic charging instructions, read the operator’s
manual supplied with your charger and battery.

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

may be hazardous.
Use only sockets and other accessories speci-

cally designed for use on impact wrenches. Other

sockets and accessories might shatter or break

causing injury.

Attaching and Removing Accessories

1. Use only the appropriate size Square Drive
Sockets.

2. To attach a socket, align the hole in the accessory
with the detent pin on the anvil. Hold the detent
pin in while pushing the socket onto the anvil.

The detent pin will snap into place in the hole to

secure the socket.

3. To remove the socket, insert a nail or other thin
object into the hole in the accessory and press
in the detent pin. Pull the accessory o󰀨 the anvil.

1. Use only the appropriate size Square Drive Sockets.

2. To attach a socket, align the accessory with the
anvil and push it rmly over the retaining ring.

3. To remove the accessory, pull the accessory o󰀨
the anvil.

specied for the battery. For spe-

Removing/Inserting the Battery

Always remove battery pack before

changing or removing accessories.

Only use accessories specically

recommended for this tool. Others

1/2" Pin Detent

(Cat. No. 2962P-20)

3/8" and 1/2" Friction Ring

(Cat. No. 2960-20 and 2962-20)

OPERATION

To reduce the risk of injury, always

to comply with ANSI Z87.1.
When working in dusty situations, wear appro-

priate respiratory protection or use an OSHA
compliant dust extraction solution.

Always remove battery pack before changing

or removing accessories. Only use accessories

specically recommended for this tool. Others
may be hazardous.

The drive control button is used to adjust the torque,

rotation speed (RPM), and impact speed (IPM) for

the application.
To select the drive control mode:

1. Pull and release the trigger
to turn on the tool. The

current mode indicator is

lit.

2. Press the drive control

button to cycle through

the 4 modes. When the

desired mode indicator

is lit, begin work.

Mode RPM IPM

1 0 - 1250 0 - 900 Up to 200* Up to 200*

2 0 - 1950 0 - 2100 Up to 300* Up to 300*

3 0 - 2575 0 - 3100 Up to 550* Up to 600*

Mode RPM IPM

1 0 - 1250 0 - 900 Up to 350* Up to 350*

2 0 - 1950 0 - 2100 Up to 450* Up to 450*

3 0 - 2575 0 - 3100 Up to 550* Up to 650*

*Torque values depend on many factors such as state

of battery discharge, battery size, impacting time,

bolt size, etc. Always check with a torque wrench
to ensure desired torque value is achieved. This is

not a precision fastening tool.

†

Auto Shut-o󰀨 mode

3. In mode:

• Auto Shut O - In forward, the tool runs at a re-

duced RPM and then shuts o󰀨 once the torque
is achieved.

• Bolt Removal - In reverse, the tool runs at full

RPM and IPM until the nut breaks free from the

joint. Then, the tool slows to a reduced RPM for
better control in removing the nut.

wear proper eye protection marked

Using the Drive Control

Drive Control Button

Mode Indicators

Cat. No. 2960-20

Fastening

Torque

(ft-lbs)

0 - 2575 0 - 3100 Up to 35*†Up to 600*

Cat. No. 2962-20 & 2962P-20

Fastening

Torque

(ft-lbs)

0 - 2575 0 - 3100 Up to 35*†Up to 650*

Nut-Busting

Torque

(ft-lbs)

Nut-Busting

Torque

(ft-lbs)

The control switch may be set to three positions:
forward, reverse and lock. Due to a lockout mecha­nism, the control switch can only be adjusted when
the ON/OFF switch is not pressed. Always allow the

motor to come to a complete stop before using the

control switch.

Push for
Forward

1. For forward (clockwise) rotation, push the control

2. For reverse (counterclockwise) rotation, push the

3. To lock the trigger, push the control switch to the

Always remove the battery pack before performing
maintenance, changing accessories, storing the tool

and any time the tool is not in use.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handle(s) rmly and

NOTE: An LED is turned on when the trigger is

2. To vary the speed, increase or decrease the pres-

3. To stop the tool, release the trigger. Ensure the

The longer a bolt, screw, or nut is impacted, the

tighter it will become. To help prevent damaging the

fasteners or workpieces, avoid excessive impact-

ing. Be particularly careful when impacting smaller

fasteners because they require less impacting to

reach optimum torque.

Practice with various fasteners, noting the length of

time required to reach the desired torque. Check the
tightness with a hand-torque wrench. If the fasteners
are too tight, reduce the impacting time. If they are
not tight enough, increase the impacting time.

Oil, dirt, rust or other matter on the threads or under

the head of the fastener a󰀨ects the degree of tight­ness.

The torque required to loosen a fastener averages

75% to 80% of the tightening torque, depending on
the condition of the contacting surfaces.
On light gasket jobs, run each fastener down to a

relatively light torque and use a hand torque wrench

for nal tightening.

Using the Control Switch

PUSH TO CENTER TO LOCK

switch in the direction shown. Check the direction

of rotation before use.

control switch in the direction shown. Check the

direction of rotation before use.

center position. The trigger will not work when the
control switch is in the locked position.

pull the trigger.

pulled and will go o󰀨 shortly after the trigger is
released.

sure on the trigger. The further the trigger is pulled,
the greater the speed.

tool has come to a complete stop before laying

the tool down.

Impacting Techniques

Push for

Reverse

MAINTENANCE

To reduce the risk of injury, always

battery pack from the charger or tool before
performing any maintenance. Never disassemble
the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise,
misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool
operation. Return the tool, battery pack, and charger
to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the
tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with
a fully charged battery pack, clean the contacts on
the battery pack. If the tool still does not work prop­erly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

your tool, battery pack or charger in liquid or
allow a liquid to ow inside them.

Clean dust and debris from vents. Keep handles
clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain clean­ing agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated
cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or
combustible solvents around tools.

For repairs, return the tool, battery pack and charger
to the nearest authorized service center.

unplug the charger and remove the

Maintaining Tool

To reduce the risk of personal in­jury and damage, never immerse

Cleaning

Repairs

ACCESSORIES

Use only recommended accesso-

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

ries. Others may be hazardous.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty
questions.

Email: [e-mail]
Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important
notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

Monday-Friday, 7:00 AM - 4:30 PM CST

1.800.268.4015

or visit www.milwaukeetool.ca

4

5

LIMITED WARRANTY

AVERTISSEMENT

Every MILWAUKEE power tool* (see exceptions below) is warranted
to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination,
is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless
otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase
should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs
made or attempted by anyone other than MILWAUKEE authorized
personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents.
Normal Wear: Many power tools need periodic parts replacement and
service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including,
but not limited to, chucks, brushes, cords, saw shoes, blade clamps,
o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint
Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;
M12™ Heated Gear; Reconditioned Product; and Test & Measure­ment Products. There are separate and distinct warranties available
for these products.
**The warranty period for Job Site Radios, M12™ Power Port, M18™
Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts
is one (1) year from the date of purchase. The warranty period for

the

M18 FUEL™ 1" D-Handle High Torque Impact Wrenches, Drain
Cleaning Cables, AIRSNAKE™ Drain Cleaning Air Gun Accessories,
and REDLITHIUM™ USB Laser Levels is two (2) years from the date
of purchase. The warranty period for the M18™ Compact Heat Gun, 8
Gallon Dust Extractor, M18™ Framing Nailers, M18 FUEL™ 1/2" Ext.
Anvil Controlled Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™
1" High Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™ 2 Gal.
Compact Quiet Compressor, and M12™ Laser Levels is three (3) years
from the date of purchase. The warranty period for the LED in the LED

Work Light and the LED Upgrade Bulb for the Work Light is the lifetime

of the product subject to the limitations above. If during normal use
the LED or LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT
REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON­TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.
IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT
PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE

LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,
EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CON­SEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN
ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS
FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EX­CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL

DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT
APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU
OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.
TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS
ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION
ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS
FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH
DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WAR­RANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE
EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES
DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WAR­RANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO
YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,
AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM
STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.
SAWDUST (1.800.729.3878) to locate your nearest service facility for
warranty and non-warranty service on a Milwaukee electric power tool.

USA & CANADA

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

Lire toutes les consignes

de sécurité, consignes,
illustrations et spécications fournies avec cet
outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence
ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil élec­trique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence
de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser
un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais
modier la che, de quelque façon que ce soit.
Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non
modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de
choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation
pour transporter l’outil électrique et ne jamais
débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l'écart de la chaleur, de
l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de
terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout
outil électrique. Ne pas utiliser cet appareil en
cas de fatigue ou sous l’inuence de l’alcool,
de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel
requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti­poussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an
de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer
que la gâchette est en position d’arrêt avant de
brancher l’outil à une source de courant, d’insérer
la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant
le doigt sur la gâchette ou de mettre sous tension
un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir
bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vête­ments amples, ni bijoux. Garder les cheveux et les
vêtements à l’écart des pièces en mouvement. Les

vêtements ottants, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.

• Si les outils sont équipés de dispositifs de dépous­siérage, s'assurer qu'ils sont connectés et correcte­ment utilisés. L’utilisation d’un collecteur de pous-

sière permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise
par une utilisation fréquente vous rendre su󰀩sant
et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil
électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et
de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de
l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si
possible, avant d’e󰀨ectuer des réglages, de
changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des
enfants et interdire à quiconque de l’utiliser si la
personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les acces­soires. Vérier qu'aucune pièce mobile n'est mal
alignée ou bloquée, qu'aucune pièce n'est brisée
et s'assurer qu'aucun autre problème risque
d'a󰀨ecter le bon fonctionnement de l'outil. En
cas de dommages, faire réparer l’outil avant de
l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des
outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et
sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les
embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique
pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension
sèches, propres et exemptes d’huile ou de graisse.

Des poignées et des surfaces de préhension glis­santes ne permettent pas de manipuler et de contrôler

l'outil en toute sécurité en cas de situation imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement
le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut
entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie
recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir
éloigné des objets en métal tels que les trom­bones, les pièces de monnaie, les clés, les clous,
les vis ou d’autres petits objets métalliques qui
pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures
ou un incendie.

• Éviter tout contact avec le liquide pouvant être
éjecté de la pile en cas de manutention abusive. En
cas de contact accidentel, rincer immédiatement
les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer
des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été
endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes
ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à
130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de
la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter
le risque d’incendie.

6

7

• Les réparations de l’outil électrique doivent

AVERTISSEMENT

AVERTISSEMENT

C

US

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

être conées à un technicien qualié, utilisant
exclusivement des pièces identiques à celles
d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles
endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR

CLÉS À CHOCS

• Lorsque l’outil électrique est utilisé pour un
travail risquant de mettre le dispositif de xa­tion en contact avec des ls électriques cachés,
tenez l’outil par les surfaces de prise isolées. Le

contact d’un dispositif de xation avec un l sous ten­sion « électrie » les pièces métalliques exposées
de l’outil et peut électrocuter l’utilisateur.

• Porter des protège-oreilles avec un marteau
perforateur. Une exposition au bruit peut provoquer

une perte auditive.

• N’utilisez que des douilles ou des accessoires
spéciquement conçus pour les clés à chocs et

les visseuses. D’autres douilles ou accessoires pour-

raient se briser ou éclater et entraîner des blessures.

• Pour obtenir les meilleurs résultats, l’utiliser avec
de cordons d’absorption d’énergie. Les cordes,

les courroies et les chaînes pourront se casser et

entraîner d’échecs. Ne pas utiliser avec de cordons
à pleine tension.

• Pour de meilleurs résultats, utiliser avec les
longes d’amortissement d’énergie uniquement.

Les cordons, les sangles et les chaînes pour-

ront se casser et provoquer des échecs. Ne pas
l’utiliser avec de longes totalement tendues.

ENTRETIEN

•

travaux sont faits dans de situations poussié­reuses, porter une protection respiratoire ou

bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

• Toujours faire preuve de bons sens et procéder
avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si
vous pensez que le travail dépasse votre capacité ;
veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques
d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des
substances considérées être la cause de malforma­tions congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres
matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

An de minimiser le risque
de blessures, lorsque de

Certaines poussières gé­nérées par les activités de

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de ce

type de travail. Pour réduire l’exposition à ces sub­stances chimiques, l’opérateur doit: travailler dans une

zone bien ventilée et porter l’équipement de sécurité
approprié, tel qu’un masque anti-poussière spéciale-

ment conçu pour ltrer les particules microscopiques.

DESCRIPTION FONCTIONNELLE

1

7

2

3

4

5

8

6

1. Équerre de 1/2" avec goupille d’arrêt (2962P-20)

2. DEL

3. Commutateur

4. Gâchette

5. Commande d’entraînement à quatre modes

6. Crochet de ceinture

7. Équerre de 3/8" avec anneau de friction (2960-20)

8. Équerre de 1/2" avec anneau de friction (2962-20)

SPÉCIFICATIONS

No de Cat .................................................. 2960-20

Type d’enclume .................. 3/8" Anneau de friction

Poids..................1,5 kg (3,4 lbs) (outil uniquement)

Poids...................................................3 kg (6,8 lbs)

(avec le bloc-piles le plus lourd compatible)

No de Cat .................................................. 2962-20

Type d’enclume .................. 1/2" Anneau de friction

Poids..................1,6 kg (3,5 lbs) (outil uniquement)

Poids................................................3,1 kg (6,9 lbs)

(avec le bloc-piles le plus lourd compatible)

No de Cat ................................................ 2962P-20

Type d’enclume .......................1/2" Goupille d’arrêt

Poids..................1,6 kg (3,5 lbs) (outil uniquement)

Poids................................................3,1 kg (6,9 lbs)

(avec le bloc-piles le plus lourd compatible)

Volts.............................................................. 18 CD

Tr/min ....................................................... 0 - 2 575

Coups/min ................................................ 0 - 3 100

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Température ambiante de fonctionnement

recommandée ........... -18°C à 50°C (0°F à 125°F)

8

PICTOGRAPHIE

Volts
Courant direct
Tours-minute á vide (RPM)
Impacts par minute á charge (IPM)

Canada et États-unis

UL Listing Mark pour

MONTAGE DE L'OUTIL

Ne recharger la batterie

é. Pour les instructions de charge spéciques,
lire le manuel d’utilisation fourni avec le chargeur
et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

expressément recommandés pour cet outil peut
comporter des risques.

N’utilisez que des douilles ou des accessoires
spéciquement conçus pour les clés à chocs.
D’autres douilles ou accessoires pourraient se
briser ou éclater et entraîner des blessures.

Installation et retrait d’accessoires

1/2" Goupille d’arrêt

1. Utiliser uniquement les douilles machines à carré
conducteur femelle qui présentent les dimen-sions

appropriées.

2. Pour xerles douilles ou tout autre accessoire,

alignez le trou dans l’accessoire avec la tige de

détente du pivot. Maintenez la tige de détente
tout en poussant la douille dans le pivot. La tige
de détente va s’encliqueter dans le trou pour xer
la douille.

3. Pour enlever l’accessoire, insérez un clou ou un
autre objet mince dans le trou de l’accessoire et
pressez sur la tige de détente. Tirez l’accessoire
hors du pivot.

1. Utiliser uniquement les douilles machines à carré

conducteur femelle qui présentent les dimen-sions

appropriées.

2. Pour xerune douille ou un autre accessoire,

alignez l’accessoire avec le pivot d’entraînement

et poussez-le fermement sur l’anneau de retenue.

3. Pour retirer l’accessoire, tirez-le directement hors
du pivot d’entraînement.

(No de Cat. 2962P-20)

3/8" et 1/2" Anneau de friction

(No de Cat. 2960-20 et 2962-20)

qu’avec le chargeur spéci-

Il faut toujours retirer la

batterie et verrouiller la

L’emploi d’accessoires
autres que ceux qui sont

MANIEMENT

An de minimiser le risque

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Lorsque de travaux sont faits dans de situations
poussiéreuses, porter une protection respiratoire
ou bien, utiliser une solution d'extraction de

poussière conforme aux normes OSHA.

Il faut toujours retirer la batterie et verrouiller la
détente de l’outil avant de changer ou d’enlever
les accessoires. L’emploi d’accessoires autres
que ceux qui sont expressément recommandés
pour cet outil peut comporter des risques.

Utilisation de la commande

Le bouton de la commande d’entraînement est utilisé

pour régler le couple, la vitesse de rotation (tr/min)
et la vitesse de chocs.
Pour choisir le mode de commande d’entraînement:

1. Tirer et relâcher la

gâchette pour mettre

l’outil en marche.

L’indicateur du mode ac-

tuel sera donc allumé.

2. Appuyer sur le bou-

ton de commande
d’entraînement pour faire

déler les quatre modes. Commencer le travail; une
fois que l’indicateur du mode désiré soit allumé.

Mode Tr/min

1 0 - 1 250 0 - 900

2 0 - 1 950 0 - 2 100

3 0 - 2 575 0 - 3 100

0 - 2 575 0 - 3 100

No de Cat. 2962-20 & 2962P-20

Mode Tr/min

1 0 - 1 250 0 - 900

2 0 - 1 950 0 - 2 100

3 0 - 2 575 0 - 3 100

0 - 2 575 0 - 3 100

*Les valeurs de couple varieront en fonction d’une

panoplie de facteurs, tels que l’état d’une batterie
sans charge, la taille de la batterie, la durée du choc,

la dimension du boulon, etc. Veuillez toujours le
vérier à l’aide d’une clé de couple an de conrmer
que la valeur de couple désirée ait été achevée.

Ceci n’est pas un outil de xation à précision.

†

Mode d’arrêt automatique

9

de blessures, toujours

d’entraînement

Bouton de commande

Indicateurs de mode

No de Cat. 2960-20

min

min

Couple de

serrage

(Nm)

Jusqu’à

271,2*

Jusqu’à

406,7*

Jusqu’à

745,7*

Jusqu’à

†

47,5*

Couple de

serrage

(Nm)

Jusqu’à

474,5*

Jusqu’à

610,1*

Jusqu’à

745,7*

Jusqu’à

†

47,5*

Coups/

Coups/

Couple capable

de venir à bout

de tout écrou

bloqué

(Nm)

Jusqu’à

271,2*

Jusqu’à

406,7*

Jusqu’à

813,5*

Jusqu’à

†

813,5*

Couple capable

de venir à bout

de tout écrou

bloqué

(Nm)

Jusqu’à

474,5*

Jusqu’à

610,1*

Jusqu’à

881,3*

Jusqu’à

†

881,3*

3. En mode :

AVERTISSEMENT

AVERTISSEMENT

AVERTISSEMENT

ADVERTENCIA

• Arrêt automatique - en mode « marche avant »,

l’outil fonctionnera à des TR/MIN réduits ; après,
l’outil s’arrêtera lorsque le couple est achevé.

• Enlèvement de boulons - en mode
« marche arrière », l’outil fonctionnera à pleins

TR/MIN et Coups/Min jusqu’à ce que le boulon
vienne à bout du joint. Après, l’outil fonction­nera à une marche ralentie à des TR/MIN
réduits. Ceci o󰀨rira un meilleur contrôle pour
enlever le boulon.

Le commutateur peut être réglé sur trois positions:
marche avant, marche arrière et verrouillée. En

raison d’un mécanisme de verrouillage, le commu­tateur ne peut être réglé que lorsque la commande
MARCHE/ARRÊT n’est pas enfoncée. Toujours lais­ser le moteur s’arrêter complètement avant d’utiliser

le commutateur.

1. Pour une rotation en marche avant (dans le sens

2. Pour une rotation en marche arrière (dans le

3. Pour verrouiller la détente, pousser le com-

1. Pour mettre l’outil en marche, saisir fermement la

REMARQUE: Un voyant à DEL s’allumera

2. Pour faire varier la vitesse, augmenter ou réduire

3. Pour arrêter l’outil, relâcher la gâchette. S’assurer

Le degré de serrage du boulon, de la vis ou de l’écrou

est proportionnel à la durée de la percussion. Pour
éviter d’endommager les xations ou le matériau,
limitez la durée de la percussion. Soyez particulière­ment prudent lorsque vous serrez des xations de
petit calibre qui requièrent moins de percussion.

Pratiquez le serrage à percussion avec divers types

de xations an d’apprendre quelle est la durée de
percussion nécessaire pour obtenir le couple désiré.
Vériez le serrage à l’aide d’une clé dynamométrique.
Si la xation est trop serrée, réduisez la durée de
percussion. Si la xation n’est pas serrée à fond,
augmentez la durée de percussion.

Utilisation du commutateur

Pousser
pour la
marche
avant

Pousser en position centrale

pour verrouiller la détente

horaire), pousser le commutateur sur le côté droit

de l’outil. Vérier la direction de rotation avant

utilisation.

sens anti-horaire), pousser le commutateur sur

le côté gauche de l’outil. Vérier la direction de

rotation avant utilisation.

mutateur vers la position centrale. La détente ne

fonctionne pas tant que le commutateur est sur la

position verrouillée centrale. Toujours verrouiller la
détente avant d’e󰀨ectuer un entretien, de changer

d’accessoire, de remiser l’outil et toutes les fois

que l’outil est inutilisé.

Pousser

pour la

marche

arri

Marche, arrêt et contrôle de la vitesse

poignée(s) et tirer sur la détente.

lorsqu’on appuie sur la gâchette et s’éteindra un

peu de temps après qu’elle ait été relâchée.

la pression sur la détente. La vitesse augmente
en fonction de la pression exercée sur la détente.

que l’outil parvienne à s’arrêter complètement

avant de le déposer.

Techniques de serrage

ère

L’huile, la poussière ou d’autres saletés sur le le­tage ou sous la tête de la xation peuvent a󰀨ecter
le degré de serrage.
Le couple nécessaire pour desserrer une xation
est, en moyenne, 75 % à 80 % du couple nécessaire
pour la serrer, selon l’état des surfaces en contact.
Pour les simples tâches de joint d’étanchéité, per­cutez chaque xation pour un serrage relativement

léger et terminez le serrage à la main à l’aide de la

clé dynamométrique.

ENTRETIEN

Pour minimiser les risques

de blessures corporelles,
débranchez le chargeur et retirez la batterie du
chargeur ou de l’outil avant d’y e󰀨ectuer des
travaux d’entretien. Ne démontez jamais l’outil,
la batterie ou le chargeur. Pour toute réparation,
consultez un centre de service MILWAUKEE ac­crédité.

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage
des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement
de l'outil. Retournez votre outil à un centre de service
MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon
l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à
pleine puissance alors qu’il est branché sur une
batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne
fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Entretien de l’outil

Pour minimiser les risques

de blessures ou de dom­mages à l'outil, n'immergez jamais l'outil, la bat­terie ou le chargeur et ne laissez pas de liquide
s'y inltrer.

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire
avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les dilu­ants à laque ou à peinture, les solvants chlorés,
l’ammoniaque et les détergents d’usage domes­tique qui en contiennent pourraient détériorer le

plastique et l’isolation des pièces. Ne laissez jamais
de solvants inammables ou combustibles auprès
des outils.

Pour les réparations, retournez outil, batterie et chargeur

en entier au centre-service autorisé le plus près.

Nettoyage

Réparations

ACCESOIRES

L’utilisation d’autres ac-

sont spécifiquement recommandés pour cet
outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez
un distributeur.

10

cessoires que ceux qui

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous)
est garanti à l’acheteur d’origine uniquement pour être exempt de

vices de matériaux et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un
outil électrique qui, après examen par MILWAUKEE, s’est avérée être

a󰀨ectée d’un vice de matériau ou de fabrication et ce pendant une

période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée
lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des
tentatives de réparation par quiconque autre que le personnel agréé
par MILWAUKEE, ou par des utilisations incorrectes, des altérations,
des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents.
Usure normale : Plusieurs outils électriques requièrent un remplace-

ment et un entretien périodique de leurs pièces pour un meilleur

rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,
les mandrins, les brosses, les cordes, les sabots de scie, les porte-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu­matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,
aux outils à main, aux monte-charges – électriques, à levier et à
chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni
aux produits d’essai et de mesure. Il existe des garanties séparées
distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de
chantier et les chariots de travail industriels Trade Titan™ est d’une
durée d’un (1) an à compter de la date d’achat. La période de garantie
pour les M18 FUEL™ 1" chocs à couple élevé à poignée en « D »,

câbles de nettoyage des drains, les accessoires de pistolet à air de

vidange AIRSNAKE™ et les niveaux laser USB REDLITHIUM® est
de deux (2) ans à compter de la date d’achat. La période de garantie
pour le pistolet thermique compact M18™, Dépoussiéreur de 8 gal­lons, M18™ cloueuses à ossature, M18 FUEL™ 1/2" clé à chocs de
enclume prolongé, couple contrôlé avec ONE-KEY™, M18 FUEL™
1" clé à chocs de couple élevé avec ONE-KEY™ et M18 FUEL™
compresseur silencieux compact de 7,6 L, et les niveaux laser M12™
est de trois (3) ans à compter de la date d’achat. La période de garantie

couvrant la DEL de la lampe de travail à DEL et l’ampoule améliorée à
DEL de la lampe de travail est une garantie à vie du produit soumise

aux limitations ci-dessus. En cas de défaillance de la DEL ou de

l’ampoule à DEL pendant son utilisation normale, la pièce défaillante

sera remplacée gratuitement.
L’enregistrement de la garantie n’est pas nécessaire pour bénécier
de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie, si
aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION

ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST

UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT
MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,
VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,
MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOM-

MAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-

INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES

D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À
TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,

Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE AP­PLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE
TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE
OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS
SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ

MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À
UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE
STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA

LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL

QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE
DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSEN­TE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS
BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN
ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec­tion Pièces et Services du site Web de MILWAUKEE, à l’adresse

www.milwaukeetool.com, ou composer le 1-800-SAWDUST
(1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

Lea todas las advertencias

ilustraciones y especicaciones con esta her­ramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde
todas las advertencias e instrucciones para
consultarlas en el futuro. El término “herramienta

eléctrica” en todas las advertencias incluidas más
abajo se reere a su herramienta operada por con­exión (cable) a la red eléctrica o por medio de una

de seguridad, instrucciones,

batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu­minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas
explosivas, tales como en presencia de líquidos,
gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica.
Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben
coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas
aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de
descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua
en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor,
el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores,
utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en

exteriores disminuye el riesgo de descarga eléctrica.

11

• Si es inevitable utilizar una herramienta eléctrica

ADVERTENCIA

ADVERTENCIA

en un lugar húmedo, utilice un alimentador de
corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y
utilice el sentido común al utilizar una herramienta
eléctrica. No utilice una herramienta eléctrica
mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de
distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre
use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado
antideslizante, casco o protección auditiva, utilizado
para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que
el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor
o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados
de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión
de instalaciones de extracción y recolección de
polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos
recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e
ignorar los principios de seguridad de las her­ramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la her­ramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo
mejor y con mayor seguridad a la velocidad para la
que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta
eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica,
si es posible, antes de realizar cualquier ajuste,
cambiar accesorios o almacenar las herramientas
eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no
se estén utilizando fuera del alcance de los
niños y no permita que personas que no estén
familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas
eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas
y accesorios. Verique que no haya desalin­eación, amarre de partes móviles, partes rotas
o alguna otra condición que pueda afectar el
funcionamiento de la herramienta eléctrica. Si se
daña, asegúrese de que la herramienta eléctrica
sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos
propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instruc­ciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la
herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies
de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción
resbalosas no permiten el manejo y control seguros
de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es
adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente
con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala
alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan
formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede
ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque
además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya
dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego
o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de
temperatura especicado en las instrucciones.

12

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el
riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un
técnico calicado que use únicamente piezas
de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente
el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA LLAVE DE

IMPACTO

• Sostenga la herramienta eléctrica de las super­cies de sujeción aisladas al llevar a cabo una op­eración donde el tornillo pueda hacer contacto
con cableado oculto. El contacto de los tornillos

con un cable que conduzca electricidad puede
hacer que las partes metálicas de la herramienta

se electriquen y podría ocasionar una descarga
eléctrica al operador.

• Lleve protectores auditivos cuando use la broca
de impacto. La exposición a ruido puede producir

la pérdida de la audición.

• Utilice únicamente adaptadores y otros acceso-

rios especícamente diseñados para uso con

impulsores y llaves de impacto. Otros adaptado­res y accesorios podrían fragmentarse o romperse

y ocasionar lesiones.

• Si está usando un acollador, no exceda la capaci-

dad máxima indicada en la etiqueta del acollador.
Siempre determine el peso del producto con todos
los accesorios al elegir el sistema de acollador cor-

recto. Exceder la capacidad máxima puede resultar
en una lesión grave. Consulte las especicaciones
del peso de la herramienta y la batería.

• Para obtener los mejores resultados, utilice
únicamente con acolladores que absorban

la energía. Las cuerdas, correas o cadenas
pueden romperse y provocar una falla. No utilice

con acolladores con toda la tensión.

•

realizar trabajos en situaciones donde haya
presencia de polvo, utilice la protección respira­toria adecuada o utilice una solución de extrac­ción de polvo que cumpla con los requisitos de

la OSHA.

• Válgase siempre de su sentido común y sea
cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían
tener un desenlace peligroso. No utilice esta her­ramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con
un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

•

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

Para reducir el riesgo de
lesiones, al momento de

Algunos polvos generados por

el lijado eléctrico, aserrado,

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros
productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo.
Para reducir su exposición a estos químicos: trabaje
en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar
partículas microscópicas.

ESPECIFICACIONES

Cat. No.. .................................................... 2960-20

Tipo yunque ........................... 3/8" Anillo de fricción

Peso ..................1,5 kg (3,4 lbs) (solo herramienta)

Peso ...................................................3 kg (6,8 lbs)

(con la batería compatible más pesada)

Cat. No.. .................................................... 2962-20

Tipo yunque ........................... 1/2" Anillo de fricción

Peso ..................1,6 kg (3,5 lbs) (solo herramienta)

Peso ................................................3,1 kg (6,9 lbs)

(con la batería compatible más pesada)

Cat. No.. .................................................. 2962P-20

Tipo yunque .........................1/2" Retén de pasador

Peso ..................1,6 kg (3,5 lbs) (solo herramienta)

Peso ................................................3,1 kg (6,9 lbs)

(con la batería compatible más pesada)

Volts.............................................................. 18 CD

RPM .......................................................... 0 - 2 575

IPM ........................................................... 0 - 3 100

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Temperatura ambiente recomendada

para operar ................-18°C a 50°C (0°F a 125°F)

DESCRIPCION FUNCIONAL

1

7

2

3

4

5

8

6

1. Cuadrada de 1/2" con retén de pasador

(2962P-20)

2. Luz LED

3. Interruptor de control

4. Gatillo

5. Control de accionamiento de 4 modos

6. Clip para el cinturón

7. Cuadrada de 3/8" con anillo de fricción (2960-20)

8. Cuadrada de 1/2" con anillo de fricción (2962-20)

13

SIMBOLOGÍA

C

US

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

ADVERTENCIA

Volts

Corriente continua
Revoluciones por minuto sin carga (RPM)
Impactos por minuto bajo carga (IPM)

Canadá y Estados Unidos

UL Listing Mark para

ENSAMBLAJE

Recargue la batería sólo con

para ella. Para instrucciones especícas sobre
cómo cargar, lea el manual del operador sumin­istrado con su cargador y la batería.

Como se inserta/quita la batería en la

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la
herramienta.

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme
en su posición.

mendados para esta herramienta. El uso de ac­cesorios no recomendados podría resultar
peligroso.

Cómo Colocar y Desmontar Accesorios

1/2" Retén de pasador

1. Utilice únicamente casquillos para vástagos de
impulsión cuadrados del tamaño adecuado.

2. Para acoplar el socket u otro accesorio, alinee el
agujero del accesorio con el pasador de detención
del zanco de mango cuadrado. Man-tenga el

pasador de detención adentro al tiempo que pre-

siona el socket en el zanco de mango cuadrado.
El pasador se acoplará en su lugar en el agujero
para jar el socket

3. Para retirar el accesorio, inserte un clavo u otro
objeto similar en el agujero del accesorio y pre­sione el pasador de detención hacia ad-entro. Tire

del accesorio hacia fuera del zanco de mango

cuadrado.Cómo colocar y extraer accesorios.

3/8" y 1/2" Anillo de fricción

1. Utilice únicamente casquillos para vástagos de

2. Para colocar un socket, presione el accesorio en

3. Para retirar el accesorio, tire de él hasta sacarlo

(Cat. No. 2960-20 y 2962-20)

impulsión cuadrados del tamaño adecuado.

el zanco de mango cuadrado hasta que ajuste
en su lugar.

del zanco de mango cuadrado.

el cargador especificado

herramienta

Para reducir el riesgo de le­siones, extraiga siempre la

Utilice únicamente acceso­rios especícamente reco-

(Cat. No. 2962P-20)

OPERACION

Con el n de minimizar el

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI
Z87.1.

Al momento de realizar trabajos en situaciones

donde haya presencia de polvo, utilice la protec-

ción respiratoria adecuada o utilice una solución
de extracción de polvo que cumpla con los req-

uisitos de la OSHA.
Para reducir el riesgo de lesiones, extraiga

siempre la batería antes de acoplar o desaco­plar accesorios. Utilice únicamente accesorios
especícamente recomendados para esta her­ramienta. El uso de accesorios no recomendados
podría resultar peligroso.

Uso del control de accionamiento

El botón de control de accionamiento se utiliza para

ajustar la fuerza de torsión, la velocidad de rotación

(RPM) y la velocidad de impacto (IPM) para la

aplicación.

Para seleccionar el modo de control de acciona-

miento:

1. Oprima y suelte el gatillo

para encender la herra-

mienta. El indicador de
corriente se enciende.

2. Presione el botón de

control de acciona-mien­to para pasar sucesiva-

mente por los 4 modos.

Cuando el indicador del
modo deseado esté en-

cendido, empiece a trabajar.

Modo RPM IPM

1 0 - 1 250 0 - 900 Hasta 271,2* Hasta 271,2*

2 0 - 1 950 0 - 2 100 Hasta 406,7* Hasta 406,7*

3 0 - 2 575 0 - 3 100 Hasta 745,7* Hasta 813,5*

0 - 2 575 0 - 3 100 Hasta 47,5*†Hasta 813,5*

Cat. No. 2962-20 & 2962P-20

Modo RPM IPM

1 0 - 1 250 0 - 900 Hasta 474,5* Hasta 474,5*
2 0 - 1 950 0 - 2 100 Hasta 610,1* Hasta 610,1*
3 0 - 2 575 0 - 3 100 Hasta 745,7* Hasta 881,3*

0 - 2 575 0 - 3 100 Hasta 47,5*†Hasta 881,3*

*Los valores del torque dependen de muchos facto-

res, como el estado de la descarga de la batería,
el tamaño de la batería, el tiempo de impacto, el

tamaño del perno, etc. Siempre revise con una llave

de torque para garantizar que se logre el valor de

torque deseado. Esta no es una herramienta de

jación de precisión.

†

Modo de apagado automático

14

riesgo de lesiones, siempre

Botón de control de
accionamiento

Indicadores de modo

Cat. No. 2960-20

Torque

de jación

(Nm)

Torque de

quebrado de

tuercas

Torque

de jación

(Nm)

Torque de

quebrado de

tuercas

(Nm)

(Nm)

3. En modo:

• Apagado automático - cuando se opera hacia
adelante, la herramienta opera a RPM reducidas

y luego se apaga cuando se logra el torque.

• Retirar el perno - cuando se opera en reversa, la
herramienta opera a las RPM e IPM completas

hasta que la tuerca se libere de la junta. Luego,

la herramienta disminuye su velocidad a RPM

reducidas para tener un mejor control al retirar
la tuerca.

Utilización del interruptor de control

El interruptor de control se puede colocar en tres

posiciones diferentes: avance, retroceso y bajo se­guro. Debido a un mecanismo de traba, el interruptor
de control se puede cambiar de posición únicamente
cuando el interruptor de ENCENDIDO/APAGADO no
esté presionado. Para poder usar el interruptor de

control, siempre se debe esperar a que el motor se

pare por completo.

Presionarlo
para

avanzar

Colocarlo al centro para

ponerle el seguro al gatillo

1. Para avanzar (el giro es en el sentido de las

manecillas del reloj), se presiona el interruptor
de control colocado al lado derecho del taladro.

Vericar la dirección del giro antes de usarlo.

2. Para retroceder (el giro es en el sentido opuesto a

las manecillas del reloj), se presiona el interruptor
de control colocado al lado izquierdo del taladro.

Vericar la dirección del giro antes de usarlo.

3. Para ponerle el seguro al gatillo, el interruptor de

†

†

control se coloca en la posición central. El gatillo

no funcionara mientras el interruptor de control

se encuentre bajo seguro en la posición central.

Extraiga siempre la batería antes cambiar acceso­rios, dar mantenimiento, almacenar el taladro y

siempre que éste no esté siendo usado.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango(s)

rmemente y apriete el gatillo.

NOTA: Se enciende una luz LED cuando se

oprime el gatillo y se apagará rápidamente

después de liberar el gatillo.

2. Para cambiar la velocidad, aumente o disminuya

la presión sobre el gatillo. Cuanto más se apriete
el gatillo, mayor será la velocidad.

3. Para detener la herramienta, suelte el gatillo.

Asegúrese de que la herramienta se detenga por
completo antes de bajarla.

Mientras más tiempo se impacta a un tornillo, tuerca

o birlo, más apretado quedará. Para ayudar a pre­venir dañar tanto el material como los sujetadores,
evite impactarlos en exceso. Sea particularmente
cuidadoso cuando impacte sujetadores que sean

de tamaño pequeño ya que estos requerirán menos

impactos para alcanzar el torque deseado.
Practique impactando con diferentes tipos de sujeta-

dores para que observe el tiempo que se requiere

impactar para alcanzar el torque deseado. Verique
el grado de apriete usando un torquímetro de mano.

Técnicas para impactar

Presionarlo

retroceder

Si los sujetadores quedaron muy apretados, reduzca
el tiempo de impacto. Si no están sucientemente
apretados, aumente el tiempo de impacto.

El aceite, la suciedad, el óxido u otro material en los

hilos o bajo la cabeza del sujetador afecta el grado
de apriete.
El torque requerido para aojar un sujetador está, en
promedio, entre el 75% y el 80% de torque que fue

requerido para apretarlo, dependiendo esto de las

condiciones de las supercies de contacto.
En los trabajos que lleven juntas ligeras, lleve cada
sujetador hasta un torque relativamente bajo y, luego,
use una llave de torque manual para el apriete nal.

MANTENIMIENTO

Para reducir el riesgo de una

lesión, desconecte siempre

la herramienta antes de darle cualquier manten-

imiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Ser­vicio MILWAUKEE para TODAS las reparaciones.

para

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como
ruidos indebidos, desalineadas o agarrotadas
de partes móviles, piezas rotas o cualquier otra
condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de
Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso
dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su
potencia con una batería completamente cargada,
limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta
no trabaja correctamente, regrésela, con el cargador
y la batería, a un centro de servicio MILWAUKEE.

Para reducir el riesgo de le-

siones, descarga eléctrica o

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpie el polvo y suciedad de las ventilas. Man­tenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes
limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solven­tes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes in­amables o combustibles cerca de una herramienta.

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

Limpieza

Reparaciones

ACCESORIOS

Utilice sólo los accesorios

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o
póngase en contacto con un distribuidor.

15

especícamente recomenda-

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 [phone] o (55) 4160-3540

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a

continuación) está garantizada para el comprador original únicamente
de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en
una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté
pagado por adelantado y asegurado. Se debe incluir una copia del
comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por
reparaciones o intentos de reparaciones realizados por una persona
que no sea personal autorizado de MILWAUKEE, uso indebido,
alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes.
Desgaste normal: Muchas herramientas eléctricas necesitan un
reemplazo periódico de partes y servicio para lograr el mejor des­empeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en
O, sellos, protectores, hojas de desatornilladores, pistones, herrajes,
levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola
de pintura a presión, baterías inalámbricas, generadores de energía
portátil de gasolina, herramientas de mano, palanca y cadena de mano

de polipasto - eléctricas, indumentaria calefactada M12™, producto
reacondicionado y productos de prueba y medición. Existen garantías
por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de
trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha
de compra. El período de garantía para los M18 FUEL™ 1" llaves de

impacto de alto torque con d en empuñadura, cables de limpieza de

drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza
de drenaje, y los niveles láser mediante USB REDLITHIUM® es de
dos (2) años a partir de la fecha de compra. El periodo de garantía de
la pistola de calor compacta M18™, Extractor de polvo de 8 galones,
M18™ enmarcar clavadoras, M18 FUEL™ 1/2" yunque prolongado
torque controlado llave de impacto con ONE-KEY™, M18 FUEL™ 1"
llave de impacto de alto esfuerzo de torsión con ONE-KEY™, M18
FUEL™ de 7,6 L compacto compresor silencioso, y los niveles láser
M12™ es de tres (3) años a partir de la fecha de compra. El periodo
de garantía de las lámparas de LED en la Lámpara de trabajo LED
y el Bulbo mejorado de LED para la Luz de trabajo es por la vida del
producto sujeto a las limitaciones anteriores. Si durante el uso normal
el LED o Bulbo de LED falla, la parte será reemplazada sin cargo.

No se requiere el registro de la garantía para obtener la garantía cor-

respondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el
periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.
LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA­RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN

DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE

MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE
COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPON-

SABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPE­CIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO,
HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE­GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-

Lunes a Viernes (9am a 6pm)

FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,

RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS
ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE-

SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,

POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA
NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y
REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES­CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,
MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,
INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA

DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE-

CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO
SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS
SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR­RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA
ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA
GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED
PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE
UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente.
Consulte la “Búsqueda de centro de servicio” en la sección de Partes
y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o
llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA
SOLO PARA MÉXICO, AMÉRICA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de
la fecha original de compra.
Esta tarjeta de garantía cubre cualquier defecto de material y mano
de obra en ese Producto.
Para hacer válida esta garantía, presente esta tarjeta de garantía,
cerrada/sellada por el distribuidor o la tienda donde compró el pro­ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no
se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y
cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

b) Cuando las condiciones de uso no sean normales.

c)

Nota: si el juego de cables está dañado, tiene que reemplazarse
en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN
Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR
TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.
Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

CENTRAL Y EL CARIBE

manual del usuario nal o de instrucciones.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES
modiquen o reparen el producto.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

58142960d1 961013617-01(A)
07/20 Printed in China
