Page 1

OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No. / No de cat.

2933-20 M18™ FORCE LOGIC™ SINGLE CHANNEL STRUT SHEAR

CISAILLE À CHEMINS STRUT SIMPLES M18™ FORCE LOGIC™ CIZALLAS PARA RIELES STRUT SENCILLOS M18™

FORCE LOGIC™

WARNING To reduce the risk of injury, user must read and understand operator's manual. AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

Page 2

GENERAL POWER TOOL

WARNING

SAFETY WARNINGS

Read all safety warnings, instruc-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

tions, illustrations and specica-

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause

you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts, breakage of parts and any other condition that may a󰀨ect the power tool’s operation. If damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

Page 3

SPECIFIC SAFETY RULES FOR

WARNING

STRUT SHEARS

• Do not use tool without dies installed. Fingers

could be crushed.

• Keep hands away from clevis and dies while tool is in use. Fingers could be crushed, fractured,

or amputated.

• Always wear proper eye protection with side shields, marked to comply with ANSI Z87.1 when operating the strut shear.

• Wear gloves when handling steel work pieces

to prevent possible injury from sharp edges.

• Wear ear protectors. Exposure to noise can cause

hearing loss.

• Inspect and discard workpieces with cracks or

wear before use.

• Use tool only with MILWAUKEE dies for which they are rated. Improper combinations can result

in a faulty shear.

• Large forces are generated during product use

that can break or throw parts and cause injury. Stand clear during use and wear appropriate protec-

tive equipment, including eye protection.

•

dies are designed. Do not shear stainless steel.

Cutting improper material may damage the shear

head or result in serious personal injury.

• Chemical Burn Hazard. Keep coin cell battery away from children.

• Always use common sense and be cautious when using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these operating instructions or you feel the work is beyond your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry im-

portant information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

•

construction activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are specially designed to

lter out microscopic particles.

Only use the strut shear head to cut material for which the head/

Some dust created by power sanding, sawing, grinding, drilling, and other

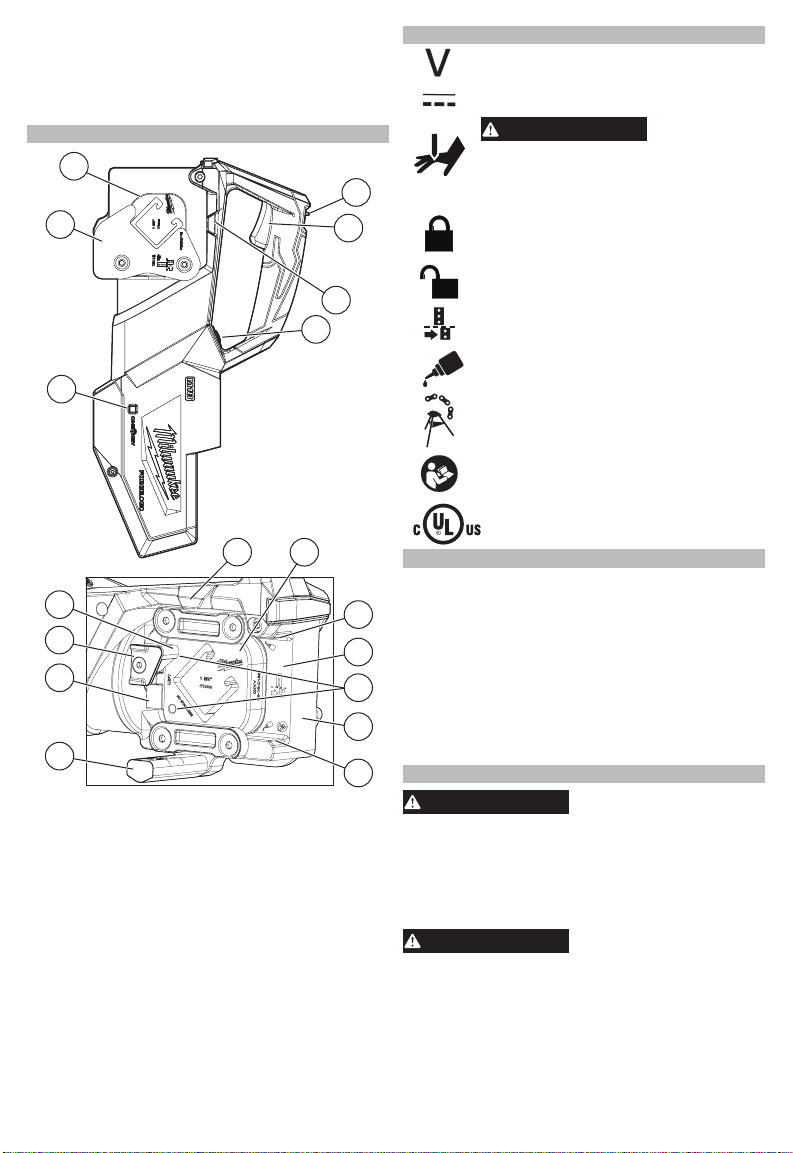

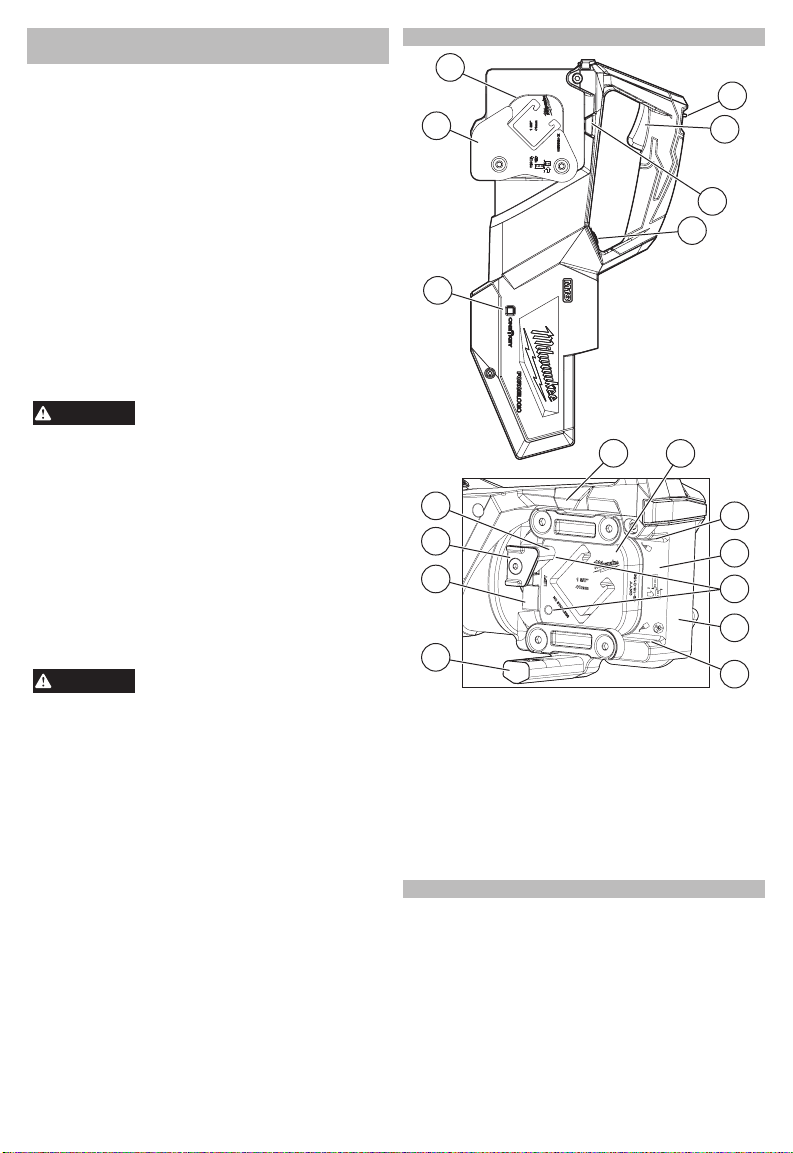

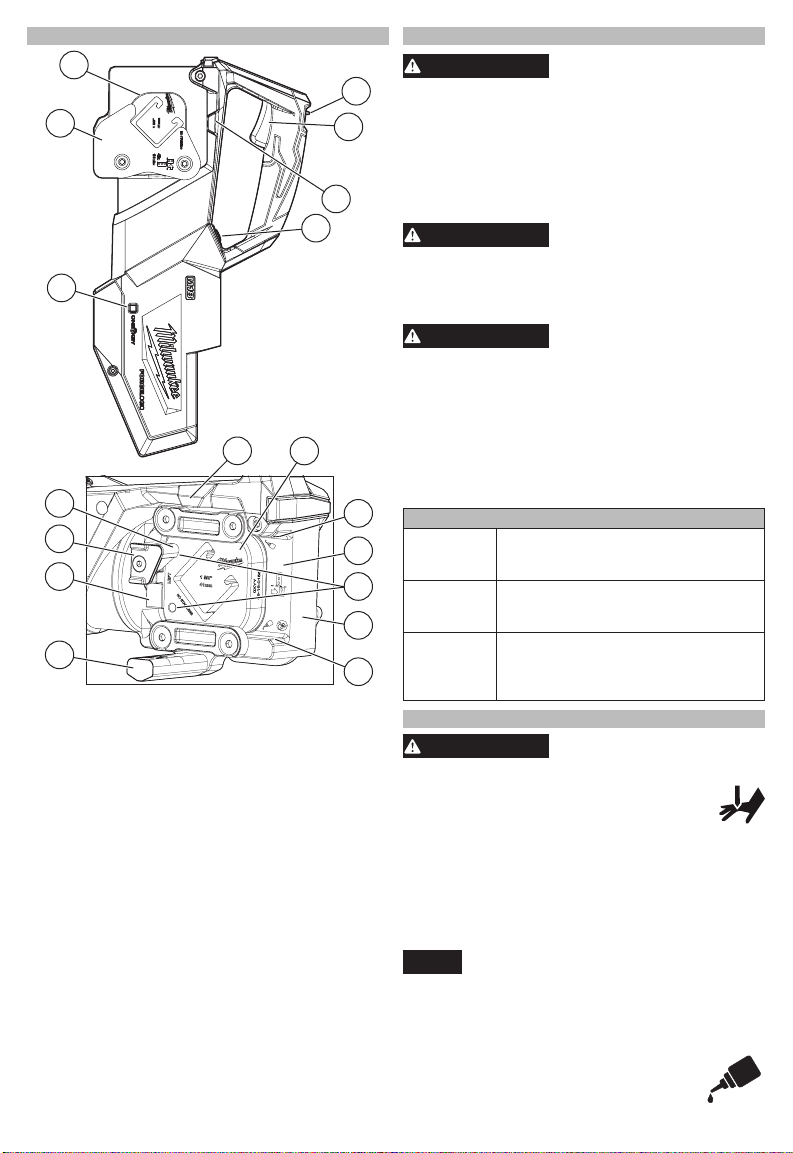

FUNCTIONAL DESCRIPTION

1. Strut support plate

2. Stationary die pocket

3. Trigger lock-o󰀨 switch

4. Trigger

5. LED worklight

6. Backup release valve

7. ONE-KEY™ indicator

8. Die

9. Top die channel

10. Strut shearing plane

11. Die retaining pin

hole(s)

12. Clevis

13. Bottom die channel

14. Tri-stand chain mount

15. Ram head

16. Return arm

17. Die retaining pin (not

shown)

SPECIFICATIONS

Cat. No. ..................................................... 2933-20

Volts .............................................................. 18 DC

Battery Type .................................................M18™

Charger Type ................................................M18™

Cutting Cycle ..................................... 4.25 seconds

Max Capacity*:

Mild steel ...............................................12 gauge

Chemically Treated Steel.......................12 gauge

Module/FCC ID ........................... 5123A-11/QOQ11

Recommended Ambient

Operating Temperature ......................0°F to 125°F

*Do not shear stainless steel.

Page 4

SYMBOLOGY

WARNING

NOTICE

Volts

Direct Current

Lock

Read Operator's Manual

while tool is in use. Fingers could be crushed, fractured, or amputated.

Unlock

Shear plane

Lubrication

Tri-stand chain

UL Listing for Canada and U.S.

Keep hands away from moving die and ram head

ASSEMBLY

Recharge only with the charger

cic charging instructions, read the operator’s manual supplied with your charger and battery.

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

is not in use. To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

may be hazardous.

To learn more about the ONE-KEY™ functionality

for this tool, go to milwaukeetool.com/One-Key. To

download the ONE-KEY™ app, visit the App Store

or Google Play™ from your smart device.

Solid Blue Wireless mode is active and ready

Blinking Blue Tool is actively communicating with

Blinking Red Tool is in security lockout and can

specied for the battery. For spe-

Removing/Inserting the Battery

Always lock the trigger or remove

the battery pack any time the tool

Only use accessories specically

recommended for this tool. Others

ONE-KEY™

ONE-KEY™ Indicator

to be congured via the ONE-KEY™ app.

the ONE-KEY™ app.

be unlocked by the owner via the

ONE-KEY™ app.

OPERATION

Do not use damaged dies. Using

ous personal injury. Keep hands away from moving die and ram head while tool is in use. Fingers could be crushed, fractured, or amputated.

Always wear proper eye protection marked to comply with ANSI Z87.1.

When working in dusty situations, wear appropriate respiratory protection or use an OSHA compliant dust extraction solution.

ing pin fully inserted and locked into die. Damage to the cylinder or clevis may occur.

The top and bottom die channel faces (see "Functional Description") of the strut shear clevis must remain well lubricated through-

out life to prevent die binding. Regularly

lubricate the top and bottom die channel faces with

a generous amount of Type "E" Grease Cat. No. 49-08-4122. Always lubricate the top and bottom die channel faces before die installation. If the strut shear

die does not fully retract, closely inspect the clevis

for cracked or broken parts. If no issues are found,

the dies and clevis should be cleaned, re-greased,

and the tool cycled to ensure functionality.

NOTE: If the die gets stuck in the extended posi-

tion, remove battery pack to avoid starting the tool.

Gently tap the die back to the fully seated position, disengage the return arm, clean out the dies, and ensure the die channel within the clevis is clean of

debris. Relubricate.

Inspect dies and strut before use. Do not use damaged dies. Using damaged dies could result in serious personal injury. Only use properly matched dies. Refer to "Accessories" for die compatibility. To

maximize die life, swap the cutting edge of the dies

periodically.

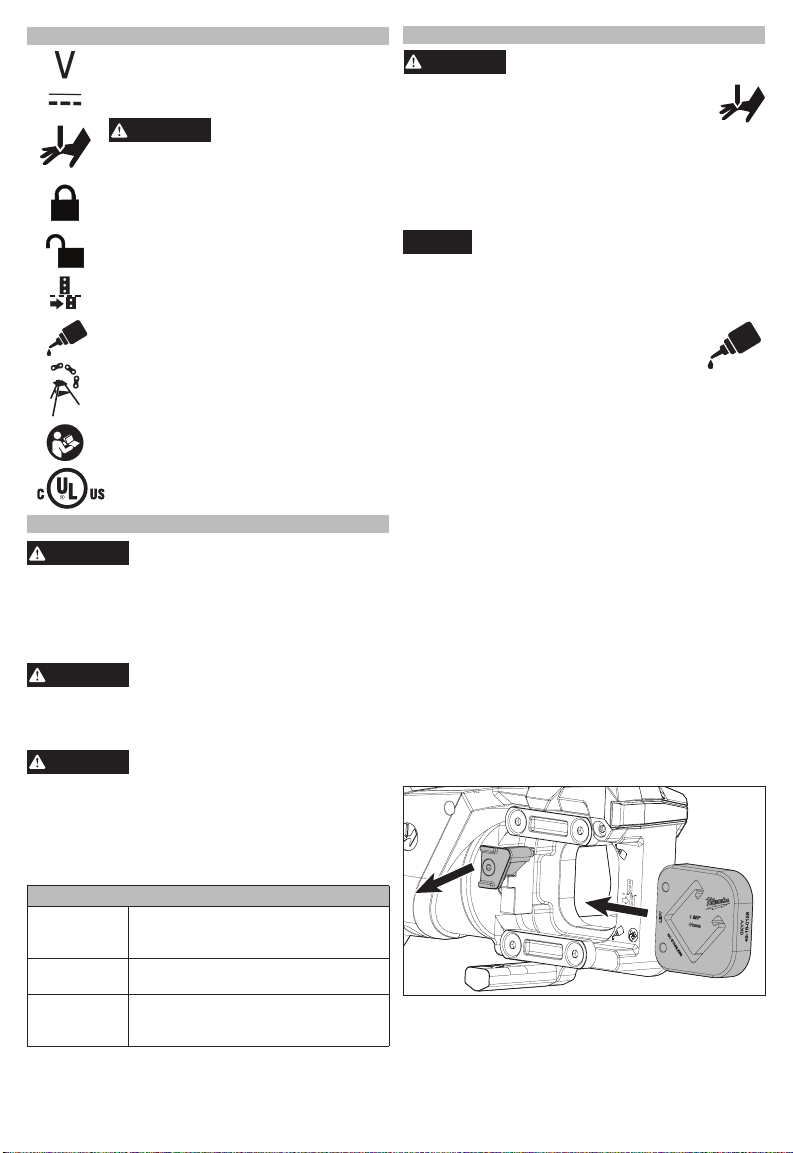

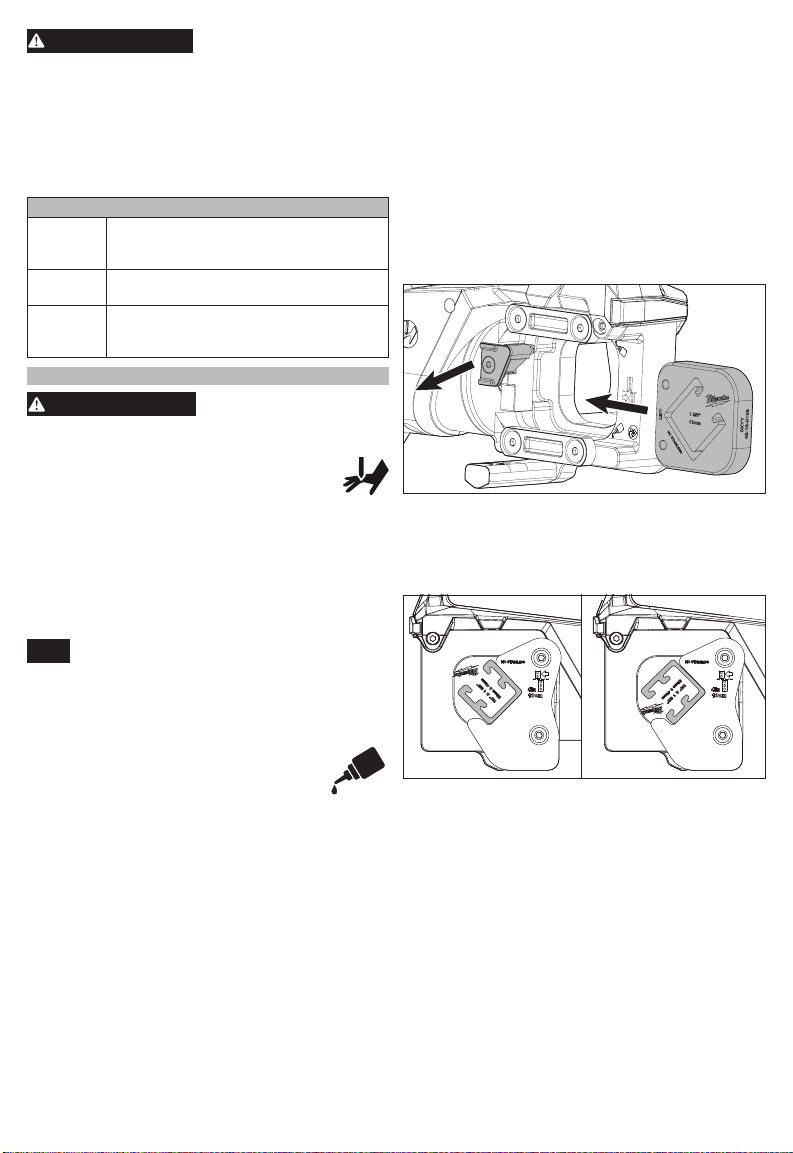

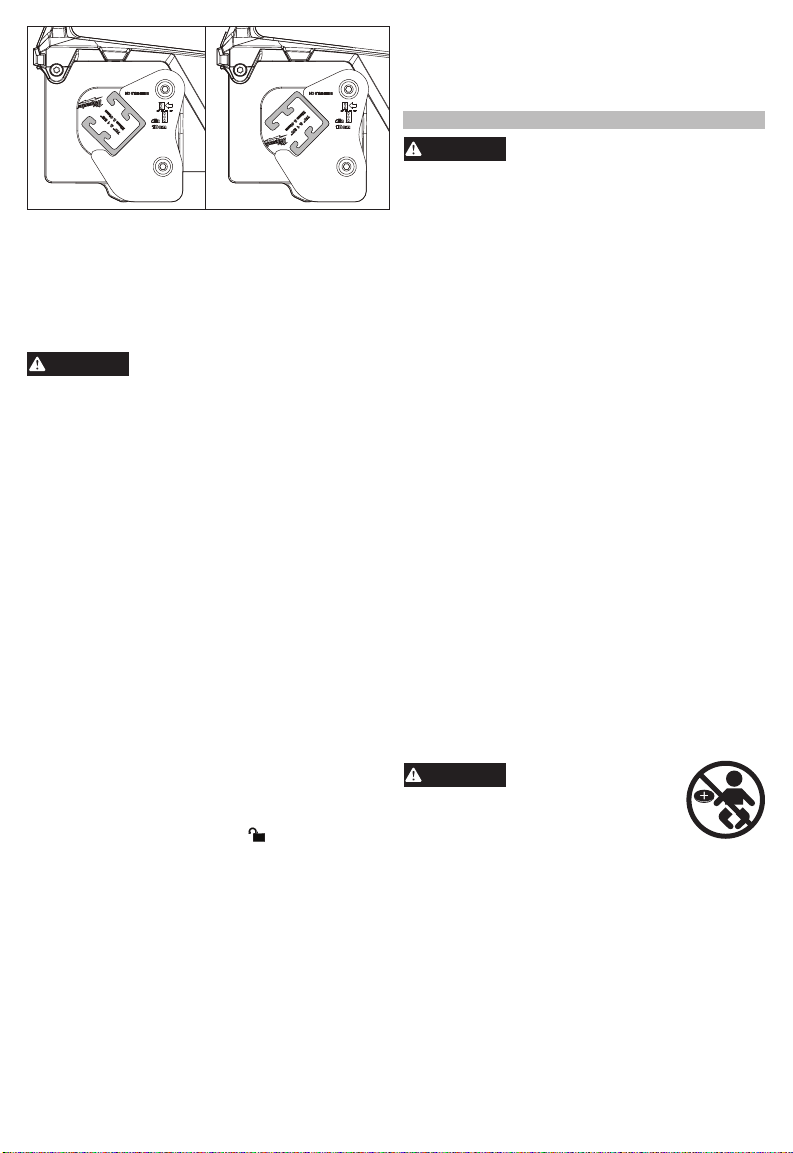

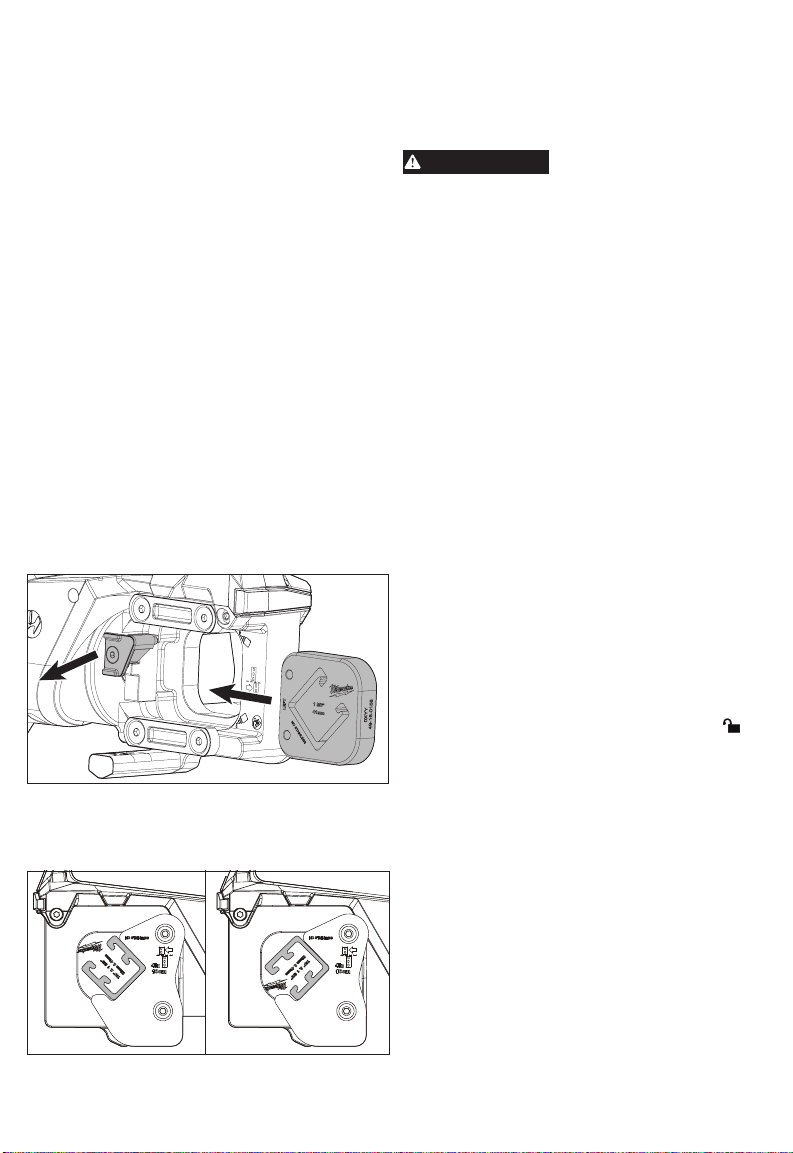

To insert:

1. WARNING! Remove battery to avoid starting the tool.

2. Pull and hold the return arm outward to slide the rst die into the stationary pocket.

3. With the return arm still pulled out, insert the sec- ond die beside the rst.

NOTE: Some die sizes have two die retaining

pin holes. Those dies can be inserted facing up or down.

damaged dies could result in seri-

To avoid damage to the tool, do not operate the tool without the die retain-

Lubrication

Inserting/Removing Dies

Page 5

4. Release the return arm back into place ensuring

WARNING

die retaining pin is properly seated into the die.

To remove:

1. WARNING! Remove battery to avoid starting the tool.

2. Pull and hold the return arm outward and slide both dies out.

Before shearing:

aged dies. Using damaged dies could result in serious personal injury.

Do not shear stainless steel. Cutting improper material may damage the shear head or result in serious personal injury.

• Ensure die retaining pin is properly seated and dies

are properly installed.

• Dies must be used in an APPROVED COMBINATION

of die and strut. Improper combinations can result in a faulty shear.

• Inspect and discard workpieces with unacceptable

defects.

1. Insert the battery pack.

2. Insert the strut in to the installed dies.

NOTE: When shearing strut channel, the work piece must always be supported by the strut sup-

port plate. The strut support plate is designed to

support the strut during the shearing operation and is needed to produce the cleanest possible

shear. The strut support plate is positioned 4" o󰀨 the shearing plane. The tool sits at a height that specically allows the free end of a strut to be supported by a piece of 1-5/8" strut when used on a at surface. It is not recommended to cut anything shorter than a 5" piece of strut. The squareness of the cut piece will be diminished.

3. Ensure the tool is secured either to a table, stand, or other at and stable surface. Slide the trigger lock-o󰀨 switch to the unlock trigger halfway to activate the LED worklight. Pull the trigger all the way to start the strut shear.

4. Once the strut is sheared, release the trigger to

maximize tool life versus letting the tool ram head

"dead head" and return on it's own.

NOTE: If the die gets stuck in the extended posi-

tion, refer to "Lubrication".

5. If service is needed, the LED work lights will blink repeatedly. After 2000 cuts are made with the

work light blinking, the tool will permanently shut

o󰀨 until service is performed by a MILWAUKEE service facility.

Shearing

Inspect the dies for cracks or other damage. Do not use dam-

position. Pull the

Backup Release Valve

If the ram head must be returned without the battery pack installed, press and hold the backup release

valve. Hold tool securely until the ram head retracts fully.

The strut shear can be attached to the MILWAUKEE 6" Leveling Tripod Chain Vise, competitive tri-stand, or be screwed down to a secured work surface by

a 5 mm hole located in the tri-stand chain mount.

Optional Mounting

MAINTENANCE

To reduce the risk of injury, always

battery pack from the charger or tool before performing any maintenance. Never disassemble the battery pack, charger, or tool, except as pro-

vided in these instructions. Contact a MILWAUKEE service facility for all other repairs.

WARNING! Inspect the dies for cracks or other

damage. Do not use damaged dies. Using damaged dies could result in serious personal injury. Ensure

the die channel within the clevis is clean of debris

before each use. Hot-dipped galvanized strut may have beads or other

artifacts from the plating process that will cause addi-

tional resistance when inserting the strut into the dies.

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise, misalignment or binding of moving parts, breakage of

parts, or any other condition that may a󰀨ect the tool operation. Return the tool, battery pack, and charger to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with a fully charged battery pack, clean the contacts on the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

NOTE: If service is needed, the LED work lights will

blink repeatedly. After 2000 cuts are made with the work light blinking, the tool will permanently shut o󰀨

until service is performed by a MILWAUKEE service

facility.

lithium button/coin cell battery. A new or used battery can cause severe in ternal burns and lead to death in as little as 2 hours if swallowed or enters the body. Always secure the battery cover. If it does not

close securely, stop using the device, remove the

batteries, and keep it away from children. If you think batteries may have been swallowed or en tered the body, seek immediate medical attention.

An internal coin cell battery is used to facilitate full

ONE-KEY™ functionality. To replace the coin cell battery:

1. WARNING! Remove tool's battery to avoid start-

ing the tool.

2. Loosen the screw(s) and open the coin cell bat- tery door.

3. Remove the old coin cell battery, keep it away from children, and dispose of it properly.

unplug the charger and remove the

Dies and Clevis

Maintaining Tools

ONE-KEY™

Chemical Burn Hazard. This device contains a

Internal Coin Cell Battery

Page 6

4. Insert the new coin cell battery (3V CR2032), with

WARNING

the positive side facing up.

5. Close the battery door and tighten the screw(s) securely.

To reduce the risk of personal injury, electric shock and damage,

never immerse your tool in liquid or allow a liquid to ow inside it.

Clean dust and debris from any vents. Keep tool clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or combustible solvents around tools.

For repairs, return the tool to the nearest authorized

service center.

Cleaning

Repairs

ACCESSORIES

Use only recommended accesso-

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

ries. Others may be hazardous.

Cat. No. Die Description

49-16-0158 1-5/8" single strut

†

49-16-0078 7/8" single strut 49-16-1316 13/16" single strut 49-16-1578 7/8" & 1-5/8" combination strut 49-16-1513 13/16" & 1-5/8" combination strut

†

Dies have two die retaining pin holes to allow alternate

orientation. See Inserting/Removing Dies section.

†

WIRELESS COMMUNICATION

For products provided with wireless communication

features, including ONE-KEY™: Pursuant to part 15.21 of the FCC Rules, do not modify this product. Modication could void your authority to operate the product. This device complies

with part 15 of the FCC Rules and ISED-Canada's

license exempt RSS standards. Operation is subject to the following two conditions: 1) This device may

not cause harmful interference, and 2) This device must accept any interference received, including

interference that may cause undesired operation.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty questions.

Email: [email protected] Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

This MILWAUKEE power tool* is warranted to the original purchaser from an authorized MILWAUKEE distributor only to be free from

defects in material and workmanship. Subject to certain exceptions,

MILWAUKEE will repair or replace any part on this power tool which, after examination, is determined by MILWAUKEE to be defective

in material or workmanship for a period of ve (5) years after the date of purchase unless otherwise noted. Return of the power tool

to a MILWAUKEE factory Service Center location or MILWAUKEE

Authorized Service Station, freight prepaid and insured, is required.

A copy of the proof of purchase should be included with the return

product. This warranty does not apply to damage that MILWAUKEE

determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse,

normal wear and tear, lack of maintenance, or accidents. Normal Wear: Many power tools need periodic parts replacement and service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including, but not limited to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers. *This warranty does not cover battery packs or all power tools. Refer to the separate and distinct warranties available for those products.

The warranty period for the LED in the LED Work Light (49-24-0171) and the LED Upgrade Bulb (49-81-0090) is the lifetime of the product

subject to the limitations above. If during normal use the LED or LED Upgrade Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL, OR

PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,

EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN

ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS

FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only. Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.milwaukeetool.com or call 1.800. SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a MILWAUKEE power tool.

USA & CANADA

Page 7

RÈGLES DE SÉCURITÉ GÉNÉRALES

AVERTISSEMENT

RELATIVES AUX OUTILS ÉLECTRIQUES

Lire toutes les consignes

illustrations et spécications fournies avec cet outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

de sécurité, consignes,

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais modier la che, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation pour transporter l’outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l’inuence de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque antipoussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l’écart des pièces en mouvement.

Les vêtements ottants, les bijoux ou les cheveux

longs risquent d’être happés par les pièces en

mouvement.

• Si les outils sont équipés de dispositifs de dépoussiérage, s'assurer qu'ils sont connectés et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre su󰀩sant et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d’e󰀨ectuer des réglages, de changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des enfants et interdire à quiconque de l’utiliser si la personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires. Vérier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'a󰀨ecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

Page 8

• Garder les outils bien a󰀨ûtés et propres. Des

AVERTISSEMENT

outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être conées à un technicien qualié, utilisant exclusivement des pièces identiques à celles d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

PARTICULIÈRES CONCERNANT

LES CISAILLES POUR

CHEMINS STRUT

• Ne pas utiliser l’outil si les matrices ne sont pas installées. Vous pouvez vous écraser les doigts.

• Garder vos mains à l’écart des chapes et des matrices pendant que l’outil est utilisé. Vos doigts

pourront être écrasés, fracturés ou amputés.

• Toujours porte une protection oculaire appro-

priée munie d’écrans latéraux certiée conforme à la norme ANSI Z87.1 lors de l’utilisation de la

cisaille pour chemins strut.

• Porter des gants lors du maniement des pièces à

travailler en acier, ceci pour éviter de subir de possibles blessures causées par des bords tranchants.

• Porter des protecteurs d’oreille. L’exposition au

bruit peut entraîner une perte auditive.

• Inspecter et jeter les pièces présentant des ssures ou usées avant l’utilisation.

• Utiliser l’outil uniquement avec les matrices de MILWAUKEE dont la compatibilité nominale est égale. Des combinaisons incorrectes peuvent

entraîner des coupes défectueuses.

• L’utilisation du produit génère de grandes forces capables de casser ou de projeter des pièces et de causer des blessures. Se tenir bien campé durant

l’utilisation et porter de l’équipement de protection

approprié, incluant de la protection oculaire.

•

strut pour couper le matériau pour lequel les têtes/les matrices ont été conçues. Ne coupez

pas l'acier inoxydable. Couper d’autres matériaux

pourra endommager la tête de la cisaille ou causer

des blessures corporelles graves.

• Risque de brû-lure chimique. Gardez la batterie des cellules de hors de la portée des enfants.

• Toujours faire preuve de bons sens et procéder avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

• Maintenir en l’état les étiquettes et les plaques d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

Utiliser uniquement la tête

de la cisaille pour chemins

Certaines poussières générées par les activités de

Page 9

ce type de travail. Pour réduire l’exposition à ces

AVERTISSEMENT

substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de sécurité approprié, tel qu’un masque anti-poussière spécialement conçu pour filtrer les particules

microscopiques.

DESCRIPTION FONCTIONNELLE

PICTOGRAPHIE

Volts

Courant direct

matrice et la tête de vérin qui tournent

lorsque l’outil est utilisé. Vos doigts

pourront être écrasés, fracturés ou

amputés.

Verrouillage

Déverrouillage

Plan de cisaille

Garder les mains à l’écart de la

1. Plaque de soutien strut

2. Chambre de matrice stationnaire

3. Commutateur à verrou de gâchette

4. Gâchette

5. Témoin à DEL

6. Soupape de vidange

de secours

7. Témoin ONE-KEY™

8. Matrice

9. Canal de matrice

supérieur

10. Plan de coupe de cisaille strut

11. Trou(s) de goupille de rétention pour matrices

12. Chape

13. Canal de matrice

inférieur

14. Support de montage à chaîne Tri-stand

15. Nez de vérin

16. Bras à retour

17. Goupille de maintien

de matrice (non illustrée)

Lire le manuel d'utilisation

Lubrication

Chaîne Tri-stand

UL Listing Mark pour Canada et

États-unis

SPÉCIFICATIONS

No de Cat. ................................................. 2933-20

Volts.............................................................. 18 CD

Type de batterie ............................................M18™

Type de chargeur..........................................M18™

Cycle de coupe ................................ 4,25 secondes

Capacité maximale*:

Acier doux ............................................ Calibre 12

Acier à traitement chimique .................Calibre 12

Module/ID de FCC ...................... 5123A-11/QOQ11

Température ambiante de fonctionnement

recommandée ........... -18°C à 50°C (0°F à 125°F)

*Ne coupez pas l'acier inoxydable.

MONTAGE DE L'OUTIL

Ne recharger la batterie

é. Pour les instructions de charge spéciques, lire le manuel d’utilisation fourni avec le chargeur et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

terie les fois que l’outil est inutilisé. Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

qu’avec le chargeur spéci-

Toujours verrouiller la détente ou retirer la bat-

Page 10

AVERTISSEMENT

L’emploi d’accessoires

AVERTISSEMENT

AVIS

expressément recommandés pour cet outil peut comporter des risques.

Pour en apprendre plus long sur la fonctionnalité

ONE-KEY™ de cet outil, visitez le milwaukeetool. com/One-Key. Pour télécharger l’application

ONE-KEY™, visitez l’App Store

Play™ à l’aide de votre appareil intelligent.

Indicateur ONE-KEY™

Bleu uni Le mode sans l est engagé et prêt

Bleu clignotant

Rouge clignotant

pour le congurer à l'aide de l’appli ONE-KEY™.

L’outil établit une communication

active avec l’appli ONE-KEY™.

L'outil a un blocage sécuritaire et ne pourra être débloqué que par le

propriétaire à l’aide de l’appli ONE-KEY™.

autres que ceux qui sont

ONE-KEY™

d’Apple ou Google

MANIEMENT

Ne pas utiliser des matri-

L’utilisation des matrices endommagées pourra causer des blessures corporelles graves.

Garder les mains à l’écart de la matrice qui glisse et el nez de vérin pendant que l’outil est utilisé. Vos doigts pourront être écrasés, fracturés ou amputés.

Toujours porter une protection oculaire correcte

certiée conforme à la norme ANSI Z87.1. Lorsque des travaux sont faits dans des situ-

ations poussiéreuses, porter une protection respiratoire appropriée, ou bien utiliser une solution de dépoussiérage se conformant aux normes de l’OSHA.

An d’éviter d’endommager l’outil, ne pas l’utiliser si la goupille de rétention de la

matrice n’est pas mise au fond et verrouillée dans

la matrice. Cela pourrait endommager le cylindre ou la chape.

Les faces des canaux de matrice supérieur et inférieur (voir « Description fonctionnelle ») de la chape pour cisaille à chemins

strut doivent être toujours bien lubriées au

long de leur vie utile, ceci pour éviter que les matrices

ne se coincent. Lubrier fréquemment les faces des

canaux de matrice supérieur et inférieur à une quan-

tité généreuse de graisse type « E » No de Cat. 49-08-4122. Toujours lubrier les faces des canaux

de matrice supérieur et inférieur avant d’installer les

matrices. Si les matrices de la cisaille à chemins strut

ne se rétractent pas totalement, examiner soigneusement la chape pour constater qu’il n’y a aucune pièce

cassée ou ssurée. Si aucun problème n’est trouvé, il faudra nettoyer et relubrier les matrices et la chape et l’outil démarré, ceci pour constater qu’il fonctionne.

REMARQUE : Si la matrice se coince dans la position étendue, retirer le bloc-piles pour éviter de

démarrer l’outil. Taper doucement la matrice pour la

remettre à nouveau dans sa position complètement assisse, désengager le bras à retour, nettoyer les matrices et s’assurer que le canal de matrice dans

la chape est dépourvu de tout débris. Relubrier.

ces endommagées.

Lubrication

Installation / enlèvement des matrices

Examiner les matrices et le chemin strut avant de les

utiliser. Ne pas utiliser des matrices endommagées.

L’utilisation des matrices endommagées pourra

causer des blessures corporelles graves. Utiliser uniquement des matrices compatibles. Consulter

la section « Accessoires » pour en savoir plus sur

la compatibilité des matrices. Pour maximiser la vie

utile des matrices, échanger le bord coupant des

matrices fréquemment. Pour les installer :

1. AVERTISSEMENT ! Retirez la batterie pour éviter

de démarrer l’outil.

2. Tirer, sans relâcher, sur le bras à retour vers

l’extérieur pour glisser la première matrice dans

la chambre stationnaire.

3. Tout en tenant le bras à retour encore sorti, insérer la deuxième matrice à côté de la première.

REMARQUE : Certaines tailles de matrices

comportent deux trous de goupille de maintien. Il

sera possible d’insérer ces matrices vers le haut

ou vers le bas.

4. Relâcher le bras à retour pour qu’il revienne sur

place et constater que la goupille de maintien est

mise tout au fond dans la matrice.

Pour les retirer :

1. AVERTISSEMENT ! Retirez la batterie pour éviter de démarrer l’outil.

2. Tirer, sans relâcher, sur le bras à retour vers

l’extérieur et sortir les deux matrices en les glis-

sant.

Page 11

Avant de cisailler :

AVERTISSEMENT

n’ont pas de ssures ou d’autres dommages. Ne pas utiliser des matrices endommagées. L’utilisation des matrices endommagées pourra causer des blessures corporelles graves.

Ne coupez pas l'acier inoxydable. Couper d’autres matériaux pourra endommager la tête de la cisaille ou causer des blessures corporelles

graves.

• S’assurer que la goupille de maintien est mise tout

au fond et les matrices ont été bien installées.

• Les matrices devront être utilisées dans une COMBINAISON APPROUVÉE de matrice et de

chemin strut. Des combinaisons incorrectes peuvent entraîner des coupes défectueuses.

• Examiner les pièces à travailler pour constater qu’elles n’ont aucun défaut et se débarrasser de

celles qu’en ont.

1. Insérer le bloc-piles.

2. Insérer le chemin strut dans les matrices qui sont

déjà installées.

REMARQUE : Lorsqu’un chemin strut est cisaillé,

la pièce à travailler doit toujours être soutenue contre une plaque de soutien strut. La plaque de

soutien strut a été conçue pour soutenir le chemin strut durant le cisaillement et elle est nécessaire pour produire le cisaillement le plus propre pos-

sible. La plaque de soutien strut est mise à une distance de 102 mm (4") du plan de cisaillement.

L’outil s’assoit à une hauteur qui permet spéci-

quement que le bout libre d’un chemin strut soit soutenu par une pièce de strut de 41 mm (1-5/8") lorsqu’elle est utilisée sur une surface plate. Il est

déconseillé de couper tout ce chemin strut qui est

de moins de 127 mm (5"). L’équerrage de la pièce à couper sera réduit.

3. S’assurer que l’outil est xé soit sur une table,

soit sur un établi, soit sur une autre surface plate

et stable. Glisser la gâchette à verrouillage vers

la position

à deux étapes. Si appuyée jusqu’à la moitié, les témoins à DEL seront activés. Appuyer sur la

gâchette tout au fond pour démarrer la cisaille

pour chemins strut.

4. Une fois le chemin strut coupé, relâcher la

gâchette pour maximiser la vie utile de l’outil au lieu de laisser le nez de vérin fonctionner sans

pièce à travailler et attendre jusqu’à ce qu’il revienne tout seul.

REMARQUE : Si la matrice se coince dans la position étendue, veuillez se reporter à la section

« Lubrication ».

5. S’il faut l’entretenir, les voyants de travail à DEL

clignoteront à plusieurs reprises. Une fois 2 000 coupes e󰀨ectuées pendant que le voyant de travail clignote, l’outil sera éteint dénitivement jusqu’à ce

que l’entretien soit fait dans un centre de service

de MILWAUKEE.

Cisaillement

Examiner les matrices

pour constater qu’elles

de déverrouillage. La gâchette est

Soupape de vidange de secours

S’il faut faire revenir le nez de vérin sans le bloc-piles

installé, enfoncer la soupape de vidange de secours. Tenir fermement l’outil jusqu’à ce que le nez de vérin rétracte complètement.

Il est possible d’attacher la cisaille pour chemins strut à un étau à chaîne pour trépied de mise à niveau de 152,4 mm (6") de MILWAUKEE, un support tristand concurrentiel, ou bien elle peut être vissée à une surface de travail ferme par un trou de 5 mm qui

est dans le support de montage à chaîne Tri-stand.

Montage facultatif

ENTRETIEN

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du chargeur ou de l’outil avant d’y e󰀨ectuer des travaux d’entretien. Ne jamais démonter le bloc-

piles, le chargeur ou la outil, sauf si ces instruc-

tions indiquent faire une telle chose. Pour toute autre réparation, contacter un centre de service

de MILWAUKEE.

AVERTISSEMENT ! Examiner les matrices pour

constater qu’elles n’ont pas de ssures ou d’autres dommages. Ne pas utiliser des matrices endommagées. L’utilisation des matrices endommagées pourra causer des blessures corporelles graves. S’assurer,

avant chaque utilisation, que le chemin pour matrices

dans la chape n’a pas de débris.

Il est possible que les chemins strut galvanisés à chaud aient des perles ou d’autres artefacts provenant du procédé de placage qui causeront une résistance supplémentaire lors de l’insertion du

chemin strut dans les matrices.

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute

autre condition qui peut a󰀨ecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu’il est branché sur une batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

REMARQUE : S’il faut l’entretenir, les voyants de

travail à DEL clignoteront à plusieurs reprises. Une fois 2 000 coupes e󰀨ectuées pendant que le voyant de travail clignote, l’outil sera éteint dénitivement jusqu’à ce que l’entretien soit fait dans un centre de service de MILWAUKEE.

Matrices et chape

Entretien de l’outil

de blessures corporelles,

Page 12

ONE-KEY™

AVERTISSEMENT

Risque de brû-

Ce dis-positif contient une pile bouton au lithium. Une pile neuve ou usée peut causer des brûlures internes

graves entraînant la mort en seulement 2 heures

si avalée ou entrée dans le corps. Toujours xer

le couvercle du compartiment des piles. Si le

couvercle ne se ferme pas bien, arrêter d’utiliser

le dispositif, retirer les piles et les garder hors

de la portée des enfants. Si vous soupçonnez que les piles ont été avalées ou entrées dans le corps, consultez immédiatement un médecin.

Une pile bouton interne est utilisée pour faciliter la

fonctionnalité ONE-KEY™ complète. Pour remplacer la pile bouton :

1. AVERTISSEMENT ! Retirez la batterie de l’outil

pour éviter de démarrer l’outil.

2. Desserrer la ou les vis et ouvrir la porte du com-

partiment de la pile type bouton.

3. Retirer la vieille pile bouton, la tenir hors de

la portée des enfants et se débarrasser d’elle

comme il faut.

4. Mettre la nouvelle pile bouton (3V CR2032), en

mettant le pôle positif vers le haut.

5. Fermer la porte du compartiment de la pile et ser-

rer la vis fermement.

de décharge électrique et de dommages, ne jamais plonger votre outil dans un liquide et ne laisser aucun liquide y entrer.

Débarrassez les tous évents des débris et de la

poussière. Gardez les outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux.

Certains nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer

le plastique et l’isolation des pièces. Ne laissez jamais de solvants inammables ou combustibles auprès des outils.

Pour les réparations, retournez outil, batterie et chargeur en entier au centre-service autorisé le

plus près.

Pile bouton interne

lure chimique.

An de minimiser le risque de blessures corporelles,

Nettoyage

Réparations

ACCESOIRES

L’utilisation d’autres ac-

sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez un distributeur.

No de Cat. Description de matrice

49-16-0158

49-16-0078

49-16-1316

49-16-1578

49-16-1513

†

Les matrices comportent deux trous de goupille de main-

tien pour avoir plus d’une direction. Consulter la section « Installation / enlèvement des matrices ».

cessoires que ceux qui

Chemin strut individuel de

41 mm (1-5/8")

Chemin strut individuel de

22 mm (7/8")

Chemin strut individuel de

21 mm (13/16")

Chemin strut combiné de 22 mm

(7/8") et 41 mm (1-5/8")

Chemin strut combiné de 21 mm

(13/16") et 41 mm (1-5/8")

†

COMMUNICATION SANS FIL

Pour les produits comportant des fonctions de com-

munication sans l, ONE-KEY™ y compris : Conformément à la part 15.21 du Règlement de la FCC, ne pas modier ce produit-ci. Une telle modication pourra annuler votre autorisation à utiliser le produit. Cet appareil est conforme à la part 15 du Rè-

glement de la FCC et les normes RSS d’exemption

de licence de l’ISED-Canada. Son fonctionnement est soumis aux conditions suivantes : 1) Cet appareil ne doit produire aucun brouillage préjudiciable ; et 2)

cet appareil doit fonctionner en dépit de tout brouillage capté, y compris le brouillage pouvant mener à

un fonctionnement non désiré.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.877.948.2360

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

Page 13

AUX ÉTATS-UNIS ET AU CANADA

ADVERTENCIA

GARANTIE LIMITÉE -

Cet outil électrique MILWAUKEE* est garanti à l’acheteur d’origine uniquement par un distributeur agréé de MILWAUKEE d’être exempt

de vice du matériau et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce de cet

outil électrique qui, après examen par MILWAUKEE, est a󰀨ectée d’un

vice de matériau ou de fabrication pendant une période de cinq (5) ans

après la date d’achat, sauf indication contraire. Il faudra retourner l’outil

électrique à un centre de service en usine MILWAUKEE ou à un poste

d’entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée lors du retour du produit. Cette

garantie ne couvre pas les dommages que MILWAUKEE détermine d’être causés par des réparations ou des tentatives de réparation par quiconque d’autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une

usure normale, une carence d’entretien ou les accidents. Usure normale : Par rapport à plusieurs outils électriques, il faut remplacer et entretenir leurs pièces an de jouir de leur rendement optimal. Cette garantie ne couvre pas les cas de réparation lorsque la

vie utile normale de la pièce s’est terminée, incluant, sans s’y limiter, les mandrins, les balais, les câbles, les patins de scie, les brides de lame,

les joints toriques, les embouts, les butoirs, les lames d’entraînement,

les pistons, les percuteurs, les poussoirs et les rondelles de protec-

tion de butoir. *Cette garantie ne couvre ni les blocs-piles ni tous les outils électriques. Veuillez vous reporter aux autres garanties di󰀨érentes disponibles pour ces produits.

La période durant lequel la garantie est valable pour la lumière à DEL de la lampe de travail à DEL (49-24-0171) et l’ampoule transformée à DEL (49-81-0090) est d’une durée égale à la vie utile du produit

en raison des limites au-dessus. Si la lumière à DEL ou l’ampoule

transformée à DEL tombent en panne durant l’utilisation normale, la

pièce sera remplacée gratuitement. L’inscription de la garantie n’est pas nécessaire pour bénécier de la garantie en vigueur d’un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est faite. L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET

DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CON-

DITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE.

SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ

PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE

SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS

PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA

LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLI-

CABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE

RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIABILITÉ OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN

PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE

DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE

APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINES PROVINCES NE

PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS

ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UNE PROVINCE À L’AUTRE.

Cette garantie s’applique uniquement aux produits vendus aux États-

Unis et au Canada.

Veuillez consulter l’onglet « Trouver un centre Service », dans la section « Pièces et service » du site web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1.800.SAWDUST (1.800.729.3878) an de trouver le centre de service le plus proche

dans votre région pour l’entretien, sous garantie ou non, de votre outil

électrique MILWAUKEE.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

Lea todas las advertencias

ilustraciones y especicaciones con esta herramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término "herramienta

eléctrica" en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una

de seguridad, instrucciones,

batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien ilu- minada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores alejados mientras utiliza una herramienta

eléctrica. Las distracciones pueden ocasionar la

pérdida de control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si se introduce agua

en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de

descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

Page 14

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado antideslizante, casco o protección auditiva, utilizado para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor no la enciende y la apaga. Cualquier herramienta

eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalineación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las puntas, etc. de acuerdo con estas instrucciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de

la batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado o modicado. Las baterías dañadas o modica-

das pueden mostrar un comportamiento impredecible,

causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego o a temperatura excesiva. La exposición a fuego o

temperatura a más de 130°C (265°F) puede causar

explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el riesgo de incendio.

Page 15

• Lleve su herramienta eléctrica a servicio con un

ADVERTENCIA

técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente

el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECÍFICAS DE

SEGURIDAD PARA LAS CIZALLAS

PARA RIELES STRUT

• No use la herramienta sin haber instalado los dados. Es posible que le aplaste los dedos.

• Mantenga las manos lejos del retén y de los dados mientras la herramienta está en uso.

Pueden aplastarle, fracturarle o amputarle los dedos.

• Siempre use protección ocular adecuada con protectores laterales, que cumpla con la norma

ANSI Z87.1, al momento de usar las cizallas para rieles strut.

• Use guantes al manipular piezas de trabajo de

acero para evitar posibles lesiones ocasionadas por bordes losos.

• Use protectores auditivos. La exposición al ruido

puede causar pérdida de audición.

• Inspeccione las piezas de trabajo para conrmar que no tengan suras o desgaste antes de usarlas y deseche las que presentes problemas.

• Use la herramienta únicamente con los dados

de MILWAUKEE que son compatibles con ella. Las combinaciones incorrectas pueden ocasionar

fallas en las cizallas.

• El uso del producto genera grandes fuerzas que pueden romper o lanzar piezas y causar lesiones.

Mantenga una buena postura durante el uso y use equipamiento de protección adecuado, incluyendo

protección ocular.

MANTENIMIENTO

•

strut para cortar el material para el que están diseñados los dados/el cabezal. No corte acero

inoxidable. Cortar otro tipo de material podría dañar

el cabezal de las cizallas y causar lesiones físicas

graves.

• Riesgo de quem-adura química. Mantenga la batería de la celda de monedas lejos de los niños.

• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta herramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles o no

están presentes, comuníquese con un centro de servi-

cio MILWAUKEE para obtener un reemplazo gratuito.

Únicamente use el cabezal

de las cizallas para rieles

•

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar partículas microscópicas.

Algunos polvos generados por

el lijado eléctrico, aserrado,

SIMBOLOGÍA

Volts

Corriente directa

Ícono de bloqueo

Ícono de cadena Tri-stand

Lea el manual del operator

del cabezal de carnero que giran mientras

la herramienta esté en uso. Pueden

aplastarle, fracturarle o amputarle los

dedos.

Ícono de desbloqueo

Ícono de plano de cizallas

Lubricación

UL Listing Mark para Canadá y

Estados Unidos

Mantenga las manos

alejadas del dado y

ESPECIFICACIONES

Cat. No.. .................................................... 2933-20

Volts.............................................................. 18 CD

Tipo de batería .............................................M18™

Tipo de cargador ..........................................M18™

Ciclo de corte...................................4,25 segundos

Capacidad máxima*:

Acero dulce .......................................... Calibre 12

Acero con tratamiento químico ............ Calibre 12

Módulo/ID de FCC ...................... 5123A-11/QOQ11

Temperatura ambiente recomendada

para operar ................-18°C a 50°C (0°F a 125°F)

*No corte acero inoxidable.

Page 16

DESCRIPCION FUNCIONAL

ADVERTENCIA

AVISO

1. Placa de soporte strut

2. Cavidad de dado

estática

3. Interruptor de activación de gatillo

4. Gatillo

5. Luz LED

6. Válvula de liberación

de respaldo

7. Indicador ONE-KEY™

8. Dado

9. Canal de dado superior

10. Plano de cizallamiento

strut

11. Oricio(s) de

12. Retén

13. Canal de dado

inferior

14. Soporte de cadena Tri-stand

15. Cabezal de carnero

16. Brazo de retorno

17. Pasador de

retención de dados (no se muestra en la imagen)

ENSAMBLAJE

Recargue la batería sólo con

para ella. Para instrucciones especícas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Como se inserta/quita la batería en la

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la herramienta.

la herramienta no esté en uso.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme en su posición.

mendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para obtener más información acerca de la funcionalidad de ONE-KEY™ para esta herramienta, visite

milwaukeetool.com/One-Key. Para descargar la

aplicación ONE-KEY™, visite la App Store

Play™ desde su dispositivo inteligente.

Azul jo El modo inalámbrico está activo y

Azul intermitente

Rojo

intermitente

el cargador especificado

herramienta

Bloquee siempre el gatillo o retire la batería cada vez que

Utilice únicamente accesorios especícamente reco-

ONE-KEY™

o Google

Indicador ONE-KEY™

listo para congurar a través de la aplicación ONE-KEY™.

La herramienta tiene una comunicación activa con la

aplicación ONE-KEY™.

La herramienta tiene activo el bloqueo de seguridad y sólo podrá desbloquearla el dueño a través de

la aplicación ONE-KEY™.

OPERACION

No use dados que presenten

ñados podría provocar lesiones físicas graves. Mantenga las manos lejos del dado des-

lizante y cabezal de carnero mientras la

herramienta está en uso. Pueden aplastarle, fracturarle o amputarle los dedos.

Siempre use protección ocular adecuada, aprobada conforme a la norma ANSI Z87.1.

Cuando esté trabajando en ambientes con mucho polvo, use un dispositivo de protección respiratoria adecuado o use una solución de extracción de polvo que cumpla con los requisitos de la OSHA.

retención de dados no está puesto hasta el fondo y jo al dado. Podría ocasionar daños al cilindro o al retén.

Las caras de los canales de dado superior e inferior (consúltese la "Descripción funcional") del retén de las cizallas para rieles strut siempre deben estar bien lubricadas

durante toda la vida útil, esto con el n de evitar el

Para evitar daños en la herramienta, no opere la herramienta si el pasador de

daños. El uso de dados da-

Lubricación

Page 17

ADVERTENCIA

amarre de los dados. Lubrique con frecuencia las

caras de los canales de dado superior e inferior con

una cantidad generosa de grasa tipo "E" Cat. No. 49-08-4122. Siempre lubrique las caras de los ca-

nales de dado superior e inferior antes de instalar

los dados. Si los dados de las cizallas para rieles

strut no se retraen totalmente, revise con atención

el retén para conrmar que no haya ninguna pieza rota o cuarteada. En caso de no encontrar ningún

problema, debe limpiar y volver a lubricar los dados y el retén, además de arrancar la herramienta para

conrmar que sí funciona.

NOTA: Si el dado se atora en la posición extendida, quite las baterías para evitar que se encienda la her-

ramienta. Golpee suavemente el dado para volverlo a

poner en su posición completamente asentada, retire

el brazo de retorno, limpie los dados y asegúrese de

que el canal de dado dentro del retén esté limpio de

residuos. Vuelva a lubricar.

Instalación/retiro de los dados

Revise los dados y el riel strut antes de usarlos. No use dados que presenten daños. El uso de dados dañados podría provocar lesiones físicas graves. Use únicamente los dados del tamaño correcto.

Consulte la sección "Accesorios" para más infor-

mación acerca de la compatibilidad de los dados. Para maximizar su vida útil, gire el borde de corte de los dados con frecuencia. Para insertarlos:

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

2. Jale, sin soltar, el brazo de retorno hacia afuera

para deslizar el primer dado dentro de la cavidad

estática.

3. Aún con el brazo de retorno afuera, inserte el segundo dado junto al primero.

NOTA: Algunos tamaños de dados cuentan dos

oricios de pasadores de retención de dados. Esos dados pueden meterse hacia arriba o hacia abajo.

4. Suelte el brazo de retorno para que regrese a

su posición, siempre prestando atención a que el pasador de retención de dados entre hasta el

fondo del dado.

Para quitarlos:

1. ¡ADVERTENCIA! Retire la batería para evitar

arrancar la herramienta.

2. Jale, sin soltar, el brazo de retorno hacia afuera y deslice ambos dados hacia afuera.

Antes de cizallar:

na sura u otro tipo de daño. No use dados que

presenten daños. El uso de dados dañados podría provocar lesiones físicas graves.

No corte acero inoxidable. Cortar otro tipo de material podría dañar el cabezal de las cizallas

y causar lesiones físicas graves.

• Asegúrese de que el pasador de retención de dados

esté puesto hasta el fondo y que los dados estén

instalados correctamente.

• Los dados deben usarse en la COMBINACIÓN

APROBADA de dado y riel strut. Las combinaciones incorrectas pueden ocasionar fallas en las cizallas.

• Revise las piezas de trabajo y deseche aquellas

que presenten defectos.

1. Meta la batería.

2. Inserte el riel strut en los dados que ya están instalados.

NOTA: Cuando cizalle un riel strut, la pieza de

trabajo siempre debe estar apoyada en una placa de soporte strut. La placa de soporte strut está

diseñada para soportar el riel strut durante la operación de cizallado y es necesaria para que se

genere el cizallado más limpio posible. La placa de

soporte strut se ubica a 102 mm (4") del plano de

cizallado. La herramienta se asienta a una altura que permite especícamente que el extremo libre

de un riel strut quede apoyado por una pieza de

41 mm (1-5/8") cuando se use en una supercie plana. Se sugiere que no corte una pieza de riel strut de menos de 127 mm (5"). Se reducirá la cuadratura de la pieza de corte.

3. Asegúrese de que la herramienta esté ja ya sea

sobre una mesa, un banquillo o cualquier otra

supercie plana y estable. Deslice el gatillo con

seguro hacia la posición de desbloqueo

gatillo es de dos etapas. Al jalarlo sólo a la mitad, las luces LED se activarán. Jale el gatillo hasta el fondo para encender las cizallas para rieles strut.

4. Ya que se corte el riel strut, suelte el gatillo para maximizar la vida útil de la herramienta en lugar de dejar que el cabezal de carnero funcione sin ninguna pieza y regrese por sí solo.

NOTA: Si el dado se atora en la posición exten-

dida, consulte la sección "Lubricación".

5. En caso de necesitar mantenimiento, las luces LED de trabajo parpadearán de manera repetida.

Después de haber realizado 2 000 cortes mien-

tras parpadea la luz de trabajo, la herramienta

se apagará de manera permanente hasta que se le realice servicio en un centro de servicio de

MILWAUKEE.

Cizallamiento

Revise los dados para con-

rmar que no tengan ningu-

Válvula de liberación de respaldo

Si es necesario regresar el cabezal de carnero sin tener puesta la batería, mantenga oprimida la válvula

de liberación de respaldo. Sostenga la herramienta con rmeza hasta que el cabezal de carnero se retraiga por completo.

. El

Page 18

ADVERTENCIA

Es posible jar las cizallas para rieles strut a una

ADVERTENCIA

prensa de banco con cadena para tripie de nivelación de 152,4 mm (6") de MILWAUKEE, un producto

tristand genérico o atornillarla a una supercie de trabajo ja por el oricio de 5 mm que se encuentra en el soporte de cadena Tri-stand.

MANTENIMIENTO

Para reducir el riesgo de una

Montaje opcional

la herramienta antes de darle cualquier mantenimiento. Nunca desarme la batería, el cargador o la herramienta, salvo que así lo indiquen estas instrucciones. Comuníquese con un centro de

servicio de MILWAUKEE para todas las demás reparaciones.

¡ADVERTENCIA! Revise los dados para conrmar

que no tengan ninguna sura u otro tipo de daño. No use dados que presenten daños. El uso de dados dañados podría provocar lesiones físicas graves. Asegúrese de que el canal de dados dentro del retén no tenga residuos antes de usarlo.

Los rieles strut galvanizados por inmersión en caliente podrán tener perlas u otros artefactos que se generen durante el proceso de chapado, que ocasionarán resistencia adicional al momento de

insertar el riel strut en los dados.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de

la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE.

NOTA: En caso de necesitar mantenimiento, las lu-

ces LED de trabajo parpadearán de manera repetida.

Después de haber realizado 2 000 cortes mientras

parpadea la luz de trabajo, la herramienta se apagará

de manera permanente hasta que se le realice

servicio en un centro de servicio de MILWAUKEE.

lesión, desconecte siempre

Dados y retén

ONE-KEY™

Riesgo de quem-

Este dispositivo contiene una batería de botón/tipo moneda de litio. Una batería nueva o usada puede causar quemaduras internas graves y causar la muerte

tan solo en 2 horas si se ingiere o entra al cu-

erpo. Siempre asegure la cubierta de la batería. Si no se cierra con rmeza, deje de usar el dispositivo, retire las baterías y manténgala alejada de los niños. Si cree que las baterías pudieron ser ingeridas o entraron al cuerpo, busque atención médica de inmediato.

Se usa una batería interna tipo moneda para facilitar

la funcionalidad completa de ONE-KEY™. Para cambiar la batería tipo moneda:

1. ¡ADVERTENCIA! Retire la batería de la herra-

2. Aoje el o los tornillos y abra la puerta del com-

3. Retire la batería tipo moneda anterior, manténgala

4. Inserte la nueva batería tipo moneda (3V CR2032),

5. Cierre la tapa de la batería y apriete el tornillo(s)

eléctrica y daños, nunca sumerja su herramienta en ningún líquido ni permita que ningún líquido se ltre hacia su interior.

Limpie el polvo y suciedad de las cualquier ventilas.

Mantenga los herramienta, limpios, secos y libres

de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y

solventes limpiadores son dañinos a los plásticos y

partes aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes inamables o combustibles cerca de una herramienta.

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio autorizado más cercano.

Batería interna tipo moneda

mienta para evitar arrancar la herramienta.

partimento de la batería tipo moneda.

fuera del alcance de los niños y deshágase de ella

de la manera correcta.

con el lado positivo hacia arriba.

con rmeza.

adura química.

Para reducir el riesgo de lesiones físicas, descarga

Limpieza

Reparaciones

Page 19

ACCESORIOS

ADVERTENCIA

Utilice sólo los accesorios especícamente recomenda-

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

Cat. No. Descripción de dado

49-16-0158

49-16-0078

49-16-1316

49-16-1578

49-16-1513

†

Los dados cuentan con dos orificios de pasadores de retención de dados que permiten ponerlos en diferentes direc-

ciones. Consulte la sección "Instalación/retiro de los dados".

Riel strut sencillo de

41 mm (1-5/8")

†

Riel strut sencillo de

22 mm (7/8")

Riel strut sencillo de

21 mm (13/16")

Riel strut combinado de 22 mm

(7/8") y 41 mm (1-5/8")

Riel strut combinado de 21 mm

(13/16") y 41 mm (1-5/8")

†

COMUNICACIÓN INALÁMBRICA

Para productos que cuentan con funciones de comu-

nicación inalámbrica, incluida ONE-KEY™: De conformidad con la parte 15.21 del Reglamento de FCC, no modique este producto. La modicación

podría ocasionar que se anule su autorización para

operar el producto. Este dispositivo cumple con lo

dispuesto en la parte 15 del Reglamento de la FCC así como las normas RSS de exención de licencia

de ISED-Canada. La operación está sujeta a las siguientes dos condiciones: 1) Este dispositivo no

debe ocasionar interferencia nociva y 2) este dispositivo debe aceptar cualquier interferencia que se reciba, incluyendo la interferencia que pueda

ocasionar operación no deseada.

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

O contáctanos en www.milwaukeetool.com.mx

Lunes a Viernes (9am a 6pm)

GARANTÍA LIMITADA -

Esta herramienta eléctrica de MILWAUKEE* está garantizada, ante el

comprador original únicamente, por parte de un distribuidor autorizado MILWAUKEE, de que no tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE reparará o sustituirá

cualquier pieza de esta herramienta eléctrica que tenga defectos de

material o mano de obra según lo determine MILWAUKEE mediante

una revisión, por un periodo de cinco (5) años después de la fecha de

compra a menos que se indique lo contrario. Al devolver la herramienta

eléctrica a un centro de servicio de fábrica de MILWAUKEE o a una estación de servicio autorizada de MILWAUKEE, es necesario que la

devolución se haga con ete pagado por adelantado y asegurado. Se

debe incluir una copia del comprobante de compra con el producto

devuelto. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes. Desgaste normal: Muchas herramientas eléctricas necesitan cambios

de piezas y mantenimiento periódicos para alcanzar su máximo rendimiento Esta garantía no cubre la reparación cuando el uso normal ha

agotado la vida útil de una pieza, incluyendo, entre otros, mandriles, cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, juntas tóricas, sellos, protectores, hojas de accionamiento, pistones, herrajes, levantadores y arandelas de cubierta de los protectores.

*La presente garantía no cubre ni las baterías ni todas las herramientas

eléctricas. Consulte las distintas garantías independientes que están disponibles para estos productos. La vigencia de la garantía de la luz LED en la lámpara LED de trabajo (49-24-0171) y el foco mejorado de LED (49-81-0090) es la misma que la vida útil del producto sujeto a las limitaciones anteriores. Si la luz LED o el foco mejorado LED presentan fallas durante su suso normal, se cambiará la pieza sin costo.

No es necesario realizar el registro de la garantía para recibir la garantía correspondiente a un producto de herramienta eléctrica

de MILWAUKEE. La fecha de fabricación del producto servirá para

determinar la vigencia de la garantía en caso de que no presente

ningún comprobante de compra al solicitar el servicio en garantía. LA ACEPTACIÓN DE LOS RESARCIMIENTOS EXCLUSIVOS DE REPARACIÓN Y SUSTITUCIÓN AQUÍ DESCRITOS ES UNA

CONDICIÓN DEL CONTRATO EN CUANTO A LA COMPRA DE

TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE

NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN

COSTO, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS QUE SUPUESTAMENTE SEAN CONSECUENCIA DE

ALGÚN DAÑO, FALLA O DEFECTO DE ALGUNO DE LOS PRODUCTOS, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR

PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE TODAS LAS DEMÁS GARANTÍAS EXPRESAS, SEAN ESTAS ESCRITAS U ORALES. HASTA DONDE PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; HASTA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN LO ARRIBA DESCRITO. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA VIGENCIA DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICAR A USTED. ESTA GARANTÍA LE CONFIERE DERECHOS JURÍDICOS ESPECÍFICOS Y USTED PODRÍA, ADEMÁS, TENER OTROS DERECHOS QUE VARÍAN SEGÚN EL ESTADO. Esta garantía aplica únicamente a los productos vendidos en EE. UU. y Canadá. Consulte la pestaña "Búsqueda de centro de servicio" en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool. com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su

centro de servicio más cercano para darle servicio, con y sin garantía,

a una herramienta de MILWAUKEE.

E.U.A. Y CANADÁ

Page 20

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame 55 4160-3547 para encontrar el ASC más cercano, para ser-

vicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este proceso de garantía.

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

b) Cuando las condiciones de uso no sean normales.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR

TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V. Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada

Miguel Hidalgo, Ciudad de Mexico, Mexico

CENTRAL Y EL CARIBE

manual del usuario nal o de instrucciones.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

58140430d1 961014795-01(A)

07/23 Printed in China
