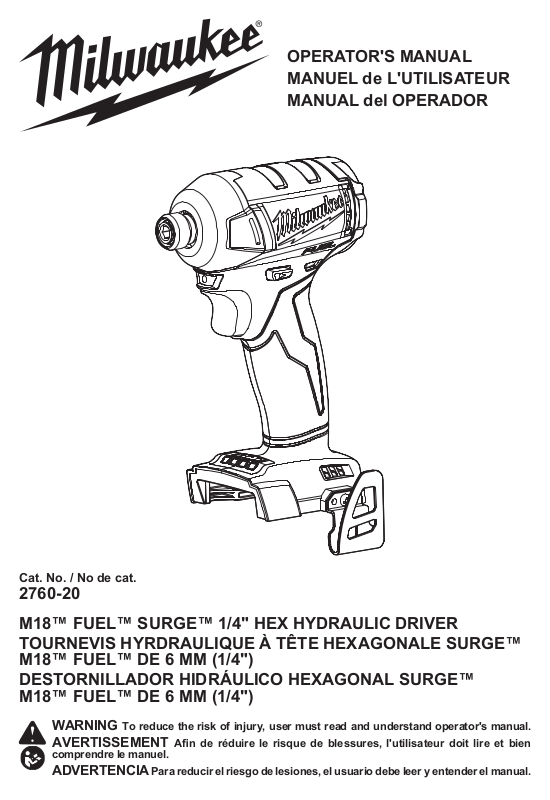

Page 1
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
Cat. No. / No de cat.
2760-20
M18™ FUEL™ SURGE™ 1/4" HEX HYDRAULIC DRIVER
TOURNEVIS HYRDRAULIQUE À TÊTE HEXAGONALE SURGE™
M18™ FUEL™ DE 6 MM (1/4")
DESTORNILLADOR HIDRÁULICO HEXAGONAL SURGE™
M18™ FUEL™ DE 6 MM (1/4")
WARNING To reduce the risk of injury, user must read and understand operator's manual.
AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien
comprendre le manuel.
ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.
Page 2
WARNING
GENERAL POWER TOOL
SAFETY WARNINGS
Read all safety warnings, instruc-
tions provided with this power tool. Failure to
follow all instructions listed below may result in
electric shock, re and/or serious injury. Save all
warnings and instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-oper-
ated (cordless) power tool.
tions, illustrations and specica-
WORK AREA SAFETY
• Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
• Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
• Keep children and bystanders away while operat-
ing a power tool. Distractions can cause you to lose
control.
ELECTRICAL SAFETY
• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
• Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
• Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
• When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
• If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of an GFCI reduces
the risk of electric shock.
PERSONAL SAFETY
• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the inuence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
• Use personal protective equipment. Always wear
eye protection. Protective equipment such as a dust
mask, non-skid safety shoes, hard hat or hearing
protection used for appropriate conditions will reduce
personal injuries.
• Prevent unintentional starting. Ensure the switch
is in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your nger on the
switch or energizing power tools that have the switch
on invites accidents.
• Remove any adjusting key or wrench before
2
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result
in personal injury.
• Do not overreach. Keep proper footing and bal-
ance at all times. This enables better control of the
power tool in unexpected situations.
• Dress properly. Do not wear loose clothing or
jewelry. Keep your hair and clothing away from
moving parts. Loose clothes, jewelry or long hair
can be caught in moving parts.
• If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-related hazards.
• Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles. A careless action
can cause severe injury within a fraction of a second.
POWER TOOL USE AND CARE
• Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
• Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
• Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
• Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrained users.
• Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage of parts and any other condition that may
affect the power tool’s operation. If damaged,
have the power tool repaired before use. Many
accidents are caused by poorly maintained power
tools.
• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
• Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to
be performed. Use of the power tool for operations
different from those intended could result in a hazard-
ous situation.
• Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles
and grasping surfaces do not allow for safe handling
and control of the tool in unexpected situations.
BATTERY TOOL USE AND CARE
• Recharge only with the charger specied by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of re when used
with another battery pack.
• Use power tools only with specically designated
battery packs. Use of any other battery packs may
create a risk of injury and re.
• When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects,
3
Page 3
that can make a connection from one terminal to
WARNING
C
US
WARNING
WARNING
WARNING
WARNING
WARNING
WARNING
another. Shorting the battery terminals together may
cause burns or a re.
• Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact accidentally occurs, ush with water. If liquid con-
tacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
• Do not use a battery pack or tool that is damaged or modied. Damaged or modied batteries
may exhibit unpredictable behavior resulting in re,
explosion or risk of injury.
• Do not expose a battery pack or tool to re or
excessive temperature. Exposure to re or tem-
perature above 265°F (130°C) may cause explosion.
• Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specied in the instructions.
Charging improperly or at temperatures outside the
specied range may damage the battery and increase
the risk of re.
SERVICE
• Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
• Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
SPECIFIC SAFETY RULES
FOR IMPACT DRIVER
AND IMPACT WRENCH
• Hold the power tool by insulated gripping surfaces, when performing an operation where the
fastener may contact hidden wiring. Fasteners
contacting a “live” wire may make exposed metal
parts of the power tool “live” and could give the
operator an electric shock.
• Wear ear protectors when impact drilling. Expo-
sure to noise can cause hearing loss.
• Use only sockets and other accessories speci-
cally designed for use on impact wrenches and
drivers. Other sockets and accessories might shatter
or break causing injury.
• Maintain labels and nameplates. These carry im-
portant information. If unreadable or missing, contact
a MILWAUKEE service facility for a free replacement.
•
construction activities contains chemicals known to
cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
• lead from lead-based paint
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to
lter out microscopic particles.
Some dust created by power sanding,
sawing, grinding, drilling, and other
SYMBOLOGY
Volts
Direct Current
Impacts per Minute Under Load (IPM)
Canada and U.S.
No Load Revolutions per Minute (RPM)
UL Listing for
SPECIFICATIONS
Volts .............................................................. 18 DC
Battery Type .................................................M18™
Charger Type ................................................M18™
Cat. No. ..................................................... 2760-20
RPM .......................................................... 0 - 3 000
IPM ........................................................... 0 - 4 000
FUNCTIONAL DESCRIPTION
1
2
3
8
4
5
6
1. 1/4" Hex drive chuck
2. LED
3. Control switch
4. Trigger
5. Handle
6. Speed control
7. Belt clip
8. Auxiliary bit holder
7
ASSEMBLY
Recharge only with the charger
cic charging instructions, read the operator’s
manual supplied with your charger and battery.
To remove the battery, push in the release buttons
and pull the battery pack away from the tool.
ries. Only use accessories specically recommended for this tool. Others may be hazardous.
To insert the battery, slide the pack into the body
of the tool. Make sure it latches securely into place.
use on impact wrenches and drivers. Other
sockets and accessories might shatter or break
causing injury.
4
specied for the battery. For spe-
Removing/Inserting the Battery
Always remove battery pack before
changing or removing accesso-
Use only sockets and other accessories specifically designed for
Attaching and Removing Accessories
The tool is intended for use with drill and
driver bits.
1. To attach an accessory, press the shank
into the hex drive chuck.
2. To remove the accessory, pull out the
ring and remove the accessory. Release the ring.
OPERATION
Always remove battery pack before
ries. Only use accessories specically recommended for this tool. Others may be hazardous.
To reduce the risk of injury, wear safety goggles
or glasses with side shields.
The control switch may be set to three positions:
forward, reverse and lock. Due to a lockout mechanism, the control switch can only be adjusted when
the ON/OFF switch is not pressed. Always allow the
motor to come to a complete stop before using the
control switch.
1. For forward (clockwise) rota-
tion, push the control switch
in the direction shown. Check
the direction of rotation
before use.
2. For reverse (counterclock-
wise) rotation, push the control switch in the
direction shown. Check the direction of rotation
before use.
3. To lock the trigger, push the control switch to the
center position. The trigger will not work when the
control switch is in the locked position.
Always remove the battery pack before performing
maintenance or changing accessories. Always
lock the trigger or remove the battery pack before
storing the tool and any time the tool is not in use.
Allow the tool to come to a complete stop before
changing speeds. Press the selector button to
cycle between the settings.
Setting
2760-20 900 2 100 3 000 Designed for driving
†
The function is designed to reduce screw
stripping, screw breakage, and damage to the
work surface when driving self-tapping screws.
This function is optimized for the most common
materials, including #8-#10 self-tapping screws
between ½”-1” in length and 20-28 gauge sheet
metal.
Starting, Stopping and Controlling Speed
The tool may be operated at any speed from 0 to
full speed.
1. To start the tool, pull the trigger.
NOTE: An LED is turned on when the trigger is pulled.
2. To vary the driving speed, increase or decrease
pressure on the trigger. The further the trigger is
pulled, the greater the speed, up to the maximum
speed set by the speed control.
changing or removing accesso-
Using the Control Switch
CENTER TO LOCK
Forward
Selecting Speed
Max RPM
1 2 3
self-tapping screws
in sheet metal
Reverse
†
3. To stop the tool, release the trigger and the electric
brake stops the tool instantly.
The longer a bolt, screw, or nut is impacted, the
tighter it will become. To help prevent damaging the
fasteners or workpieces, avoid excessive impact-
ing. Be particularly careful when impacting smaller
fasteners because they require less impacting to
reach optimum torque.
Practice with various fasteners, noting the length of
time required to reach the desired torque. Check the
tightness with a hand-torque wrench. If the fasteners
are too tight, reduce the impacting time. If they are
not tight enough, increase the impacting time.
Oil, dirt, rust or other matter on the threads or under
the head of the fastener affects the degree of tight-
ness.
The torque required to loosen a fastener averages
75% to 80% of the tightening torque, depending on
the condition of the contacting surfaces.
On light gasket jobs, run each fastener down to a
relatively light torque and use a hand torque wrench
for nal tightening.
The tool features internal protections that prevent
damage during extreme cold and overheating.
•
If performance is abnormal in low temperature, pull
the trigger with no load for about 10 seconds to warm
up the tool.
•
In extreme cold temperatures, the tool may shut
down. Allow the tool to warm up before use.
•
If performance is abnormal after heavy use, let
the tool cool down for about 30 minutes. Normal
performance will return.
Impacting Techniques
Temperature Protection
MAINTENANCE
To reduce the risk of injury, always
battery pack from the charger or tool before
performing any maintenance. Never disassemble
the tool, battery pack or charger. Contact a
MILWAUKEE service facility for ALL repairs.
Keep your tool, battery pack and charger in good
repair by adopting a regular maintenance program.
Inspect your tool for issues such as undue noise,
misalignment or binding of moving parts, breakage of
parts, or any other condition that may affect the tool
operation. Return the tool, battery pack, and charger
to a MILWAUKEE service facility for repair. After six
months to one year, depending on use, return the
tool, battery pack and charger to a MILWAUKEE
service facility for inspection.
If the tool does not start or operate at full power with
a fully charged battery pack, clean the contacts on
the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a
MILWAUKEE service facility for repairs.
your tool, battery pack or charger in liquid or
allow a liquid to ow inside them.
Clean dust and debris from vents. Keep handles
clean, dry and free of oil or grease. Use only mild
soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and
5
unplug the charger and remove the
Maintaining Tool
To reduce the risk of personal injury and damage, never immerse
Cleaning
Page 4
other insulated parts. Some of these include gasoline,
WARNING
AVERTISSEMENT
turpentine, lacquer thinner, paint thinner, chlorinated
cleaning solvents, ammonia and household deter-
gents containing ammonia. Never use ammable or
combustible solvents around tools.
For repairs, return the tool, battery pack and charger
to the nearest service center.
Repairs
ACCESSORIES
Use only recommended accesso-
For a complete listing of accessories, go online to
www.milwaukeetool.com or contact a distributor.
ries. Others may be hazardous.
SERVICE - UNITED STATES
1-800-SAWDUST (1.800.729.3878)
Monday-Friday, 7:00 AM - 6:30 PM CST
or visit www.milwaukeetool.com
Contact Corporate After Sales Service Technical
Support with technical, service/repair, or warranty
questions.
Email: [email protected]
Become a Heavy Duty Club Member at
www.milwaukeetool.com to receive important
notications regarding your tool purchases.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
Monday-Friday, 7:00 AM - 4:30 PM CST
Every MILWAUKEE power tool* (see exceptions below) is warranted
to the original purchaser only to be free from defects in material and
workmanship. Subject to certain exceptions, MILWAUKEE will repair
or replace any part on an electric power tool which, after examination,
is determined by MILWAUKEE to be defective in material or workman-
ship for a period of ve (5) years** after the date of purchase unless
otherwise noted. Return of the power tool to a MILWAUKEE factory
Service Center location or MILWAUKEE Authorized Service Station,
freight prepaid and insured, is required. A copy of the proof of purchase
should be included with the return product. This warranty does not
apply to damage that MILWAUKEE determines to be from repairs
made or attempted by anyone other than MILWAUKEE authorized
personnel, misuse, alterations, abuse, normal wear and tear, lack of
maintenance, or accidents.
Normal Wear: Many power tools need periodic parts replacement and
service to achieve best performance. This warranty does not cover
repair when normal use has exhausted the life of a part including,
but not limited to, chucks, brushes, cords, saw shoes, blade clamps,
o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and
bumper cover washers.
*This warranty does not cover Air Nailers & Staplers; Airless Paint
Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power
Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;
M12™ Heated Gear; Reconditioned Product; and Test & Measurement Products. There are separate and distinct warranties available
for these products.
**The warranty period for Job Site Radios, M12™ Power Port, M18™
Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts
is one (1) year from the date of purchase. The warranty period for the
Cables for the Drain Snake is two (2) years from the date of purchase.
The warranty period for the LED in the LED Work Light and the LED
Upgrade Bulb for the Work Light is the lifetime of the product subject
to the limitations above. If during normal use the LED or LED Bulb
fails, the part will be replaced free of charge.
Warranty Registration is not necessary to obtain the applicable war-
ranty on a MILWAUKEE power tool product. The manufacturing date
of the product will be used to determine the warranty period if no proof
of purchase is provided at the time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT
REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.
IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT
1.800.268.4015
or visit www.milwaukeetool.ca
LIMITED WARRANTY
USA & CANADA
PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE
LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,
EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN
ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS
FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT
APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU
OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.
TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS
ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION
ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS
FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH
DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE
EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES
DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO
YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,
AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM
STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
Please consult the ‘Service Center Search’ in the Parts & Service
section of MILWAUKEE’s website www.milwaukeetool.com or call
1.800.SAWDUST (1.800.729.3878) to locate your nearest service
facility for warranty and non-warranty service on a MILWAUKEE
electric power tool.
LIMITED WARRANTY - MEXICO,
CENTRAL AMERICA & CARIBBEAN
TECHTRONIC INDUSTRIES' warranty is for 5 year since the original
purchase date.
This warranty card covers any defect in material and workmanship
on this Power Tool.
To make this warranty valid, present this warranty card, sealed/
stamped by the distributor or store where you purchased the product,
to the Authorized Service Center (ASC). Or, if this card has not been
sealed/stamped, present the original proof of purchase to the ASC.
Call toll-free 1 800 832 1949 to nd the nearest ASC, for service, parts,
accessories or components.
Procedure to make this warranty valid
Take the product to the ASC, along with the warranty card sealed/
stamped by the distributor or store where you purchased the product,
and there any faulty piece or component will be replaced without
cost for you. We will cover all freight costs relative with this warranty
process.
Exceptions
This warranty is not valid in the following situations:
a) When the product is used in a different manners from the end-user
guide or instruction manual.
b) When the conditions of use are not normal.
c) When the product was modied or repaired by people not authorized
by TECHTRONIC INDUSTRIES.
Note: If cord set is damaged, it should be replaced by an Authorized
Service Center to avoid electric risks.
SERVICE AND ATTENTION CENTER:
Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Miguel Hidalgo, Distrito Federal, Mexico
Ph. 52 55 4160-3547
IMPORTED AND COMMERCIALIZED BY:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Miguel Hidalgo, Distrito Federal, Mexico
Model:
Date of Purchase:
Distributor or Store Stamp:
6
RÈGLES DE SÉCURITÉ GÉNÉRALES
RELATIVES AUX OUTILS ÉLECTRIQUES
Lire toutes les consignes
de sécurité, consignes,
illustrations et spécications fournies avec cet
outil électrique. Ne pas suivre l’ensemble des règles
et instructions peut entraîner une électrocution, un
incendie ou des blessures graves. Conserver les
règles et les instructions à des ns de référence
ultérieure. Le terme «outil électrique» gurant dans
les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par
batterie (sans l).
SÉCURITÉ DU LIEU DE TRAVAIL
• Veillez à ce que l’aire de travail soit propre et
bien éclairée. Le désordre et le manque de lumière
favorisent les accidents.
• Ne pas utiliser d’outils électriques dans des at-
mosphères explosives, par exemple en présence
de liquides, gaz ou poussières inammables.
Les outils électriques produisent des étincelles
risquant d'enammer les poussières ou vapeurs.
• S’assurer que les enfants et les curieux se trou-
vent à une bonne distance au moment d’utiliser
un outil électrique. Les distractions peuvent causer
une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
• Les ches des outils électriques doivent cor-
respondre à la prise secteur utilisée. Ne jamais
modier la che, de quelque façon que ce soit.
Ne jamais utiliser d'adaptateurs de che avec
des outils mis à la terre. Les ches et prises non
modiées réduisent le risque de choc électrique.
• Éviter tout contact avec des surfaces mises à
la terre comme des tuyaux, des radiateurs, des
cuisinières et des réfrigérateurs. Le risque de choc
électrique est accru lorsque le corps est mis à la terre.
• Ne pas exposer les outils électriques à l'eau ou
l'humidité. La pénétration d’eau dans ces outils ac-
croît le risque de choc électrique.
• Ne pas maltraiter le cordon d'alimentation. Ne
jamais utiliser le cordon d’alimentation pour trans-
porter l’outil électrique et ne jamais débrancher ce
dernier en tirant sur le cordon. Garder le cordon
à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en mouvement. Un cordon
endommagé ou emmêlé accroît le risque de choc
électrique.
• Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon
conçu pour l'usage extérieur réduit les risques de
choc électrique.
• Si l’utilisation d’un outil électrique est inévitable
dans un endroit humide, utiliser une source
d’alimentation munie d’un disjoncteur de fuite de
terre. L’utilisation d’un disjoncteur de fuite de terre ré-
duit le risque de choc électrique.
sécurité individuelle.
SÉCURITÉ INDIVIDUELLE
• Rester attentif, prêter attention au travail et faire
preuve de bon sens lors de l'utilisation de tout
outil électrique. Ne pas utiliser cet appareil en
cas de fatigue ou sous l’inuence de l’alcool,
de drogues ou de médicaments. Un moment
d’inattention pendant l’utilisation d’un outil électrique
peut entraîner des blessures graves.
• Porter l’équipement de protection individuel
requis. Toujours porter une protection oculaire.
Selon les conditions, porter aussi un masque an-
tipoussières, des bottes de sécurité antidérapantes,
un casque protecteur ou une protection auditive an
de réduire les blessures.
• Empêcher les démarrages accidentels. S’assurer
que la gâchette est en position d’arrêt avant de
brancher l’outil à une source de courant, d’insérer
la batterie, de le ramasser ou de le transporter.
Le fait de transporter un outil électrique en gardant
le doigt sur la gâchette ou de mettre sous tension un
outil électrique lorsque la gâchette est en position de
marche favorise les accidents.
• Retirer les clés de réglage avant de mettre l’outil
en marche. Une clé laissée sur une pièce rotative de
l’outil peut causer des blessures.
• Ne pas travailler hors de portée. Toujours se tenir
bien campé et en équilibre. Une bonne stabilité
procure un meilleur contrôle de l’outil électrique en
cas d’imprévus.
• Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les
vêtements à l’écart des pièces en mouvement. Les
vêtements ottants, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
• Si les outils sont équipés de dispositifs de
dépoussiérage, s'assurer qu'ils sont connectés
et correctement utilisés. L’utilisation d’un collecteur
de poussière permet de réduire les dangers liés à la
poussière.
• Ne pas laisser la familiarité avec l'outil acquise par
une utilisation fréquente vous rendre sufsant et
vous amener à ignorer les règles de sécurité. Une
utilisation négligée peut causer une blessure grave
en une fraction de seconde.
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
• Ne pas forcer l'outil électrique. Utiliser l'outil
électrique approprié pour l'application. Un outil
électrique approprié exécutera le travail mieux et de
façon moins dangereuse s’il est utilisé dans les limites
prévues.
• Ne pas utiliser l'outil électrique si le commutateur ne permet pas de le mettre en marche ou de
l'arrêter. Tout outil électrique qui ne peut pas être
contrôlé par son commutateur est dangereux et doit
être réparé.
• Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d’effectuer des réglages, de changer
d’accessoire ou de remiser l’outil. Ces mesures de
sécurité préventives réduisent les risques de démar-
rage accidentel de l'outil.
• Entreposer l’outil électrique hors de la portée des
enfants et interdire à quiconque de l’utiliser si la
personne ne connaît pas bien le produit ou les
instructions. Les outils électriques sont dangereux
dans les mains d’utilisateurs novices.
• Entretenir les outils électriques et les accessoires. Vérier qu'aucune pièce mobile n'est mal
alignée ou bloquée, qu'aucune pièce n'est brisée
et s'assurer qu'aucun autre problème risque
d'affecter le bon fonctionnement de l'outil. En
cas de dommages, faire réparer l’outil avant de
l’utiliser. Plusieurs accidents sont causés par des
produits mal entretenus.
• Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont
bien affûtés risquent moins de se bloquer et sont plus
faciles à contrôler.
• Utiliser l’outil électrique, les accessoires, les
embouts etc. conformément à ces instructions en
tenant compte des conditions de travail et de la
7
Page 5
tâche à effectuer. L'usage d'un outil électrique pour
AVERTISSEMENT
C
US
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
des applications pour lesquelles il n'est pas conçu
peut être dangereux.
• Garder les poignées et les surfaces de préhension sèches, propres et exemptes d’huile ou de
graisse. Des poignées et des surfaces de préhen-
sion glissantes ne permettent pas de manipuler et de
contrôler l'outil en toute sécurité en cas de situation
imprévue.
UTILISATION ET ENTRETIEN
DE LA BATTERIE
• Pour recharger le bloc-piles, utiliser seulement le
chargeur spécié par le fabricant. Un chargeur pou-
vant convenir à un type de bloc-piles peut entraîner
un risque d’incendie lorsqu’il est utilisé avec un autre
type de bloc-piles.
• N’utiliser l’outil électrique qu’avec une batterie
recommandée. L’utilisation de tout autre bloc-piles
peut créer un risque de blessures et d’incendie.
• Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets en métal tels que les trombones,
les pièces de monnaie, les clés, les clous, les vis
ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage
des bornes d’une pile peut entraîner des brûlures ou
un incendie.
• Éviter tout contact avec le liquide pouvant être
éjecté de la pile en cas de manutention abusive.
En cas de contact accidentel, rincer immédiate-
ment les parties atteintes avec de l’eau. Si le
liquide entre en contact avec les yeux, consulter
un médecin. Le liquide éjecté des piles peut causer
des irritations ou des brûlures.
• N’utiliser aucun bloc-piles ni aucun outil ayant été
endommagé ou modié. Des piles endommagées
ou modiées peuvent adopter un comportement imprévisible pouvant causer un incendie, une explosion
ou le risque de blessures.
• Ne pas exposer le bloc-piles ou l’outil aux
ammes ou à une température excessive. Une
exposition aux ammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.
• Suivre toutes les instructions de charge et ne pas
charger le bloc-piles ou l’outil en dehors de la
plage de température spéciée. Une charge incor-
recte ou à des températures en dehors de la plage
spéciée peut endommager la pile et augmenter le
risque d’incendie.
ENTRETIEN
• Les réparations de l’outil électrique doivent être
conées à un technicien qualié, utilisant exclusivement des pièces identiques à celles d’origine.
Le maintien de la sûreté de l’outil électrique sera ainsi
assuré.
• Ne jamais effectuer la réparation d’un bloc-piles
endommagé. La réparation du bloc-piles doit être
réalisée par le fabricant ou les fournisseurs de service
agréés uniquement.
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES AUX CLÉS À CHOCS
ET AUX TOURNEVIS À PERCUSSION
• Lorsque l’outil électrique est utilisé pour un travail risquant de mettre le dispositif de xation en
contact avec des ls électriques cachés, tenez
l’outil par les surfaces de prise isolées. Le contact
d’un dispositif de xation avec un l sous tension «
électrie » les pièces métalliques exposées de l’outil
et peut électrocuter l’utilisateur.
• Porter des protège-oreilles avec un marteau perforateur. Une exposition au bruit peut provoquer une
perte auditive.
•N’utilisez que des douilles ou des accessoires
spéciquement conçus pour les clés à chocs
et les visseuses. D’autres douilles ou accessoires
pourraient se briser ou éclater et entraîner des
blessures.
• Maintenir en l’état les étiquettes et les plaques
d’identication.Des informations importantes y g-
urent. Si elles sont illisibles ou manquantes, contacter
un centre de services et d’entretien MILWAUKEE pour
un remplacement gratuit.
•
ponçage, de coupe, de rectication, de perforage et
d’autres activités de construction contiennent des
substances considérées être la cause de malformations congénitales et de troubles de l’appareil repro-
ducteur. Parmi ces substances gurent:
• le plomb contenu dans les peintures à base de plomb;
• la silice cristalline des briques, du ciment et d’autres
matériaux de maçonnerie, ainsi que
• l’arsenic et le chrome des sciages traités chimiquement.
Les risques encourus par l’opérateur envers ces expo-
sitions varient en fonction de la fréquence de ce type
de travail. Pour réduire l’exposition à ces substances
chimiques, l’opérateur doit: travailler dans une zone
bien ventilée et porter l’équipement de sécurité approprié, tel qu’un masque anti-poussière spécialement
conçu pour ltrer les particules microscopiques.
Certaines poussières générées par les activités de
SPECIFICATIONS
Volts .............................................................. 18 CD
Type de batterie ............................................ M18™
Type de chargeur..........................................M18™
No de Cat. ................................................. 2760-20
RPM .......................................................... 0 - 3 000
IPM ........................................................... 0 - 4 000
DESCRIPTION FONCTIONNELLE
1
2
3
4
5
6
1. Mandrin d’entraînement
hexagonal de 6 mm
(1/4")
2. DEL
3. Commutateur
4. Gâchette
5. Poignée
6. Commande d’entraînement
7. Crochet de ceinture
8. Porte-embout auxiliaire
8
8
7
PICTOGRAPHIE
Volts
Courant direct
Tours-minute á vide (RPM)
Impacts par minute á charge (IPM)
Canada et États-unis
UL Listing Mark pour.
MONTAGE DE L'OUTIL
Ne recharger la batterie
é. Pour les instructions de charge spéciques,
lire le manuel d’utilisation fourni avec le chargeur
et les batteries.
Insertion/Retrait de la batterie
Pour retirer la batterie, enfoncer les boutons de
déverrouillage et la tirer hors de l’outil.
détente de l’outil avant de changer ou d’enlever
les accessoires. L’emploi d’accessoires autres
que ceux qui sont expressément recommandés
pour cet outil peut comporter des risques.
Pour insérer la batterie, la glisser dans le corps de
l’outil. S’assurer qu’elle est xée solidement.
quement conçus pour les clés à chocs et les
visseuses. D’autres douilles ou accessoires
pourraient se briser ou éclater et entraîner des
blessures.
Installation et retrait d’accessoires
L'outil est conçu pour être utilisé
avec des forets et des mèches
d’entraînement.
1. Pour attacher un accessoire, en-
foncer la queue dans le mandrin
d’entraînement hexagonal.
2. Pour retirer l’accessoire, tirer l’anneau
et enlever l’accessoire. Relâcher
l’anneau.
qu’avec le chargeur spéci-
Il faut toujours retirer la
batterie et verrouiller la
N’utilisez que des douilles
ou des accessoires spéci-
MANIEMENT
Il faut toujours retirer la
détente de l’outil avant de changer ou d’enlever
les accessoires. L’emploi d’accessoires autres
que ceux qui sont expressément recommandés
pour cet outil peut comporter des risques.
Pour minimiser les risques de blessures, portez
des lunettes à coques latérales.
Le commutateur peut être réglé sur trois positions:
marche avant, marche arrière et verrouillée. En
raison d’un mécanisme de verrouillage, le commutateur ne peut être réglé que lorsque la commande
MARCHE/ARRÊT n’est pas enfoncée. Toujours laisser le moteur s’arrêter complètement avant d’utiliser
le commutateur.
Utilisation du commutateur
batterie et verrouiller la
1. Pour une rotation en marche
avant (dans le sens horaire),
pousser le commutateur sur
le côté droit de l’outil. Vérier
la direction de rotation
avant utilisation.
2. Pour une rotation en marche arrière (dans le sens
anti-horaire), pousser le commutateur sur le côté
gauche de l’outil. Vérier la direction de rotation
avant utilisation.
3. Pour verrouiller la détente, pousser le com-
mutateur vers la position centrale. La détente ne
fonctionne pas tant que le commutateur est sur la
position verrouillée centrale.
Toujours retirer la batterie avant d’effectuer un en-
tretien ou de changer d’accessoire. Toujours ver-
rouiller la détente ou retirer la batterie avant de re-
miser l’outil et toutes les fois que l’outil est inutilisé.
Attendez l’arrêt complet de l’outil avant de changer
de vitesse. Appuyez sur le bouton de sélection
pour basculer entre les divers modes.
Réglage
2760-20 900 2 100 3 000 Conçu pour
†
La fonction est destinée à réduire le
décapage des vis et leur cassure ainsi que
l’endommagement de la surface de travail lors
de l’entraînement des vis autotaraudeuses. Cette
fonction est optimisée pour les matériaux les plus
communs, dont les vis autotaraudeuses n° 8 - n°
10, d’une longueur de 13-25,40 mm (½”-1”) et d’un
calibre de tôle métallique de 20-28.
Démarrage, arrêt et contrôle de vitesse
L'outil peut être utilisés à n’importe quelle vitesse
entre 0 et le plein régime.
1. Pour mettre l’outil en marche, appuyez sur la
détente.
N.B. : LED allume quand la détente est tirée.
2. Pour varier la vitesse de rotation, il s’agit simple-
ment d’augmenter ou de diminuer la pression sur
la détente. Plus la détente est tirée, plus la vitesse
est grande; jusqu’à la vitesse maximale réglée par
voie de la commande de vitesse.
3. Pour arrêter l’outil, relâchez la gâchette et le frein
électrique arrête l’outil instantanément.
Le degré de serrage du boulon, de la vis ou de l’écrou
est proportionnel à la durée de la percussion. Pour
éviter d’endommager les xations ou le matériau,
limitez la durée de la percussion. Soyez particulièrement prudent lorsque vous serrez des xations de
petit calibre qui requièrent moins de percussion.
Pratiquez le serrage à percussion avec divers types
de xations an d’apprendre quelle est la durée de
percussion nécessaire pour obtenir le couple désiré.
Vériez le serrage à l’aide d’une clé dynamométrique.
Si la xation est trop serrée, réduisez la durée de
percussion. Si la xation n’est pas serrée à fond,
augmentez la durée de percussion.
L’huile, la poussière ou d’autres saletés sur le letage ou sous la tête de la xation peuvent affecter
le degré de serrage.
9
Sélection de la vitesse
TR/MIN max
1 2 3
Techniques de serrage
CENTRALE POUR
VERROUILLER
Avant Arrière
/
l’entraînement des vis
autotaraudeuses dans
une tôle métallique
†
Page 6
Le couple nécessaire pour desserrer une xation
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
ADVERTENCIA
est, en moyenne, 75 % à 80 % du couple nécessaire
pour la serrer, selon l’état des surfaces en contact.
Pour les simples tâches de joint d’étanchéité, percutez chaque xation pour un serrage relativement
léger et terminez le serrage à la main à l’aide de la
clé dynamométrique.
L’outil intègre des protections internes qui empêchent
tout dommage causé par une surchauffe ou des
conditions de froid extrême.
• Si le rendement s’avère anormal à basse tempéra-
ture, appuyer sur la gâchette sans charge pendant
environ 10 secondes pour réchauffer l’outil.
• En présence de températures extrêmement froides,
l’outil peut s’arrêter. Laisser l’outil se réchauffer avant
de le réutiliser.
•Si le rendement s’avère anormal après un usage
intensif, laisser l’outil se refroidir pendant environ 30
Protection thermique
minutes. Il retrouvera ainsi son rendement normal.
ENTRETIEN
Pour minimiser les risques
débranchez le chargeur et retirez la batterie du
chargeur ou de l’outil avant d’y effectuer des
travaux d’entretien. Ne démontez jamais l’outil,
la batterie ou le chargeur. Pour toute réparation,
consultez un centre de service MILWAUKEE accrédité.
Gardez l’outil en bon état en adoptant un programme
d’entretien ponctuel. Inspectez votre outil pour des
questions telles que le bruit excessif, de grippage
des pièces mobiles, de pièces cassées ou toute
autre condition qui peut affecter le fonctionnement
de l'outil. Retournez votre outil à un centre de service
MILWAUKEE accrédité pour obtenir le service. Après
une période pouvant aller de 6 mois à un an, selon
l’usage, retournez votre outil à un centre de service
MILWAUKEE accrédité pour d'inspection.
Si l’outil ne démarre pas ou ne fonctionne pas à
pleine puissance alors qu’il est branché sur une
batterie complètement chargée, nettoyez les points
de contact entre la batterie et l’outil. Si l’outil ne
fonctionne toujours pas correctement, renvoyez
l’outil, le chargeur et la batterie à un centre de service
MILWAUKEE accrédité.
Entretien de l’outil
mages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide
s'y inltrer.
Débarrassez les évents des débris et de la poussière.
Gardez les poignées propres, à sec et exemptes
d’huile ou de graisse. Le nettoyage doit se faire
avec un linge humide et un savon doux. Certains
nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés,
l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le
plastique et l’isolation des pièces. Ne laissez jamais
de solvants inammables ou combustibles auprès
des outils.
de blessures corporelles,
Pour minimiser les risques
de blessures ou de dom-
Nettoyage
Pour les réparations, retournez outil, batterie et
chargeur en entier au centre-service le plus près.
Réparations
ACCESOIRES
L’utilisation d’autres ac-
cessoires que ceux qui
sont spécifiquement recommandés pour cet
outil peut comporter des risques.
Pour une liste complète des accessoires, visiter le
site internet www.milwaukeetool.com ou contactez
un distributeur.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
www.milwaukeetool.ca
GARANTIE LIMITÉE -
AUX ÉTATS-UNIS ET AU CANADA
Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est
garanti à l’acheteur d’origine uniquement pour être exempt de vices
de matériaux et de fabrication. Sous réserve de certaines exceptions,
MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique
qui, après examen par MILWAUKEE, s’est avérée être affectée d’un
vice de matériau ou de fabrication et ce pendant une période de cinq (5)
ans** à compter de la date d’achat, sauf indication contraire. Le retour
de l’outil électrique, à un centre de réparations en usine MILWAUKEE
ou à un centre d’entretien agréé MILWAUKEE, est requis en port
prépayé et assuré. Une copie de la preuve d’achat doit être présentée
avec le produit retourné. Cette garantie ne couvre pas les dommages
que MILWAUKEE détermine être causés par des réparations ou des
tentatives de réparation par quiconque autre que le personnel agréé
par MILWAUKEE, ou par des utilisations incorrectes, des altérations,
des utilisations abusives, une usure normale, une carence d’entretien
ou des accidents
Usure normale : Plusieurs outils électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur
rendement. Cette garantie ne couvre pas la réparation des pièces
due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,
les mandrins, les brosses, les cordes, les sabots de scie, les portes-
lames, les joints toriques, les joints, les amortisseurs, les lames
d’entraînement, les pistons, les percuteurs, les crochets et les rondelles
à couvercle amortisseur.
*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour
outils sans l, aux génératrices d’alimentation portatives à essence,
aux outils à main, aux monte-charges – électriques, à levier et à chaîne
(manuels), aux vestes chauffantes M12™, aux produits réusinés, ni
aux produits d’essai et de mesure. Il existe des garanties séparées
distinctes pour ces produits.
**La période de garantie applicable pour les radios de chantier, le port
d’alimentation M12™, la source électrique M18™, le ventilateur de
chantier et les chariots de travail industriels Trade Titan™ est d’une
durée d’un (1) an à compter de la date d’achat. La période de garantie
pour les Câbles de la sonde spirale est de deux (2) ans à compter de
la date d’achat. La période de garantie couvrant la DEL de la lampe
de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail
est une garantie à vie du produit soumise aux limitations ci-dessus.
En cas de défaillance de la DEL ou de l’ampoule à DEL pendant son
utilisation normale, la pièce défaillante sera remplacée gratuitement.
L’enregistrement de la garantie n’est pas nécessaire pour bénécier
de la garantie en vigueur sur un outil électrique MILWAUKEE. La date
de fabrication du produit servira à établir la période de garantie si
aucune preuve d’achat n’est fournie lorsqu’une demande de service
sous garantie est déposée.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION
ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST
UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT
MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,
VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,
MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOM-
MAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-
INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES
D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES
À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRO-
DUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L’EXCLUSION
OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,
LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS
ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET
REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE
SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA
LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y
10
COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE
DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE
TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR
LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE
À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL
QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET
PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE
DES GARANTIES IMPLICITES, LES RESTRICTIONS CI- DESSUS
PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA
PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULI-
ERS; VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI
VARIENT D’UN ÉTAT À UN AUTRE.
Cette garantie s’applique aux produits vendus aux États-Unis et au
Canada uniquement.
Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et Services du site Web de MILWAUKEE, à l’adresse
www.milwaukeetool.com, ou composer le 1-800-SAWDUST
(1-800-729-3878) an de trouver le centre de service de votre région
le plus proche pour l’entretien, sous garantie ou non, de votre outil
électrique MILWAUKEE.
GARANTIE LIMITÉE – MEXIQUE,
AMÉRIQUE CENTRALE ET CARAÏBES
TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à
partir de la date d’achat d’origine. Le présent bon de garantie couvre
tous les vices de matériau et de fabrication que peut afcher cet outil
électrique. Pour assurer la validité de la présente garantie, veuillez
présenter le bon de commande, estampillé du sceau du distributeur
ou du magasin où le produit a été acheté, au centre de réparations
agréé. Si le bon de commande n’a pas été estampillé, veuillez fournir
la preuve d’achat d’origine au centre de réparations agréé. Pour
un entretien, des pièces, des accessoires ou d’autres composants,
composer sans frais le 1-800-832-1949 an d’obtenir les coordonnées
du centre de réparations agréé le plus près.
Procédure pour assurer la validité de la garantie
Présenter le produit au centre de réparations agréé, accompagné du
bon de commande estampillé du sceau du distributeur ou du magasin
où le produit a été acheté. Toute pièce défectueuse ou tout composant
défectueux sera remplacé sans frais. Milwaukee assume tous les frais
de transport liés à ce processus de garantie.
Exceptions
La garantie ne s’applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une n autre que celle indiquée dans
le guide de l’utilisateur nal ou le manuel d’instructions.
b) Si les conditions d’utilisations ne sont pas habituelles.
c) Si le produit a été modié ou réparé par une personne non autorisée
par TECHTRONIC INDUSTRIES.
Note : Si le cordon électrique est endommagé, il doit être remplacé par
un centre de réparations agréé pour éviter les risques d’électrocution.
CENTRE DE RÉPARATIONS ET DE SERVICE:
Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Miguel Hidalgo, Distrito Federal, Mexico
Ph. 52 55 4160-3547
IMPORTÉ ET COMMERCIALISÉ PAR :
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Miguel Hidalgo, Distrito Federal, Mexico
Modèle :
Date d’achat :
Sceau du distributeur ou du magasin :
ADVERTENCIAS DE SEGURIDAD
GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
Lea todas las advertencias
ilustraciones y especicaciones con esta herramienta eléctrica. Si no sigue todas las adverten-
cias e instrucciones, se pueden provocar una des-
carga eléctrica, un incendio o lesiones graves.
Guarde todas las advertencias e instrucciones
para consultarlas en el futuro. El término “herra-
mienta eléctrica” en todas las advertencias incluidas
más abajo se reere a su herramienta operada por
conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).
de seguridad, instrucciones,
SEGURIDAD EN EL ÁREA
DE TRABAJO
• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras son propicias
para los accidentes.
• No utilice herramientas eléctricas en atmósferas
explosivas, tales como en presencia de líquidos,
gases o polvos inamables. Las herramientas eléc-
tricas generan chispas que pueden encender el polvo
o los vapores.
• Mantenga a los niños y a los espectadores aleja-
dos mientras utiliza una herramienta eléctrica. Las
distracciones pueden ocasionar la pérdida de control.
SEGURIDAD ELÉCTRICA
• Los enchufes de la herramienta eléctrica deben
coincidir con el tomacorriente. Nunca modique el
enchufe de ninguna manera. No utilice adaptadores
de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes correspondientes
sin modicar reducirán el riesgo de descarga eléctrica.
• Evite el contacto corporal con supercies aterrizadas, tales como tuberías, radiadores, estufas y
refrigeradores. Existe un riesgo mayor de descarga
eléctrica si su cuerpo está aterrizado.
• No exponga las herramientas eléctricas a la lluvia
ni a condiciones húmedas. Si se introduce agua
en una herramienta eléctrica, aumentará el riesgo de
descarga eléctrica.
• No maltrate el cable. Nunca utilice el cable para
cargar, jalar o desconectar la herramienta eléctrica.
Mantenga el cable alejado del calor, el aceite, los
bordes alados o las partes en movimiento. Los
cables dañados o enredados aumentan el riesgo de
descarga eléctrica.
• Al utilizar una herramienta eléctrica en exteriores,
utilice una extensión adecuada para uso en exteri-
ores. El uso de una extensión adecuada para el uso en
exteriores disminuye el riesgo de descarga eléctrica.
• Si es inevitable utilizar una herramienta eléctrica
en un lugar húmedo, utilice un alimentador de
corriente protegido con un interruptor de circuito
por falla de conexión a tierra (GFCI). El uso de un
GFCI reduce el riesgo de descarga eléctrica.
SEGURIDAD PERSONAL
• Manténgase alerta, atento a lo que está haciendo y
utilice el sentido común al utilizar una herramienta
eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la inuencia de drogas,
alcohol o medicamentos. Un momento de distracción
al utilizar herramientas eléctricas puede ocasionar
lesiones personales graves.
• Utilice equipo de protección personal. Siempre
use protección para los ojos. El equipo de protec-
ción, tal como una máscara contra polvo, calzado
antideslizante, casco o protección auditiva, utilizado
para condiciones adecuadas disminuirá las lesiones
personales.
• Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes
de conectarlo a una fuente de poder y/o batería,
levantar o trasladar la herramienta. Trasladar herramientas con el dedo en el interruptor o energizar
herramientas eléctricas que tienen el interruptor
encendido propicia accidentes.
• Retire cualquier llave de ajuste antes de entender
la herramienta. Una llave que se deje insertada en
una parte giratoria de la herramienta eléctrica puede
ocasionar lesiones personales.
11
Page 7
• No estire el cuerpo demasiado. Mantenga un buen
ADVERTENCIA
C
US
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
contacto entre los pies y el suelo y mantenga el
equilibrio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situaciones
inesperadas.
• Vístase adecuadamente. No utilice ropa o joyería
holgada. Mantenga el cabello y la ropa alejados
de las partes móviles. La ropa holgada, las alhajas
o el cabello largo pueden quedarse atrapados en las
partes móviles.
• Si se proporcionan dispositivos para la conexión
de instalaciones de extracción y recolección de
polvo, cerciórese de que estén conectados y
se utilicen correctamente. El uso de dispositivos
recolectores de polvo puede disminuir los riesgos
relacionados con el polvo.
• No permita que la familiaridad por el uso frecuente
de las herramientas lo hagan sentirse seguro e
ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones graves
en una fracción de segundo.
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
• No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La
herramienta eléctrica correcta realizará el trabajo mejor
y con mayor seguridad a la velocidad para la que fue
diseñada.
• No utilice la herramienta eléctrica si el interruptor
no la enciende y la apaga. Cualquier herramienta
eléctrica que no pueda controlarse con el interruptor
es peligrosa y debe repararse.
• Desconecte el enchufe de la fuente de energía
y/o quite la batería de la herramienta eléctrica,
si es posible, antes de realizar cualquier ajuste,
cambiar accesorios o almacenar las herramientas
eléctricas. Tales medidas preventivas de seguridad
disminuyen el riesgo de que la herramienta eléctrica
se encienda accidentalmente.
• Almacene las herramientas eléctricas que no se
estén utilizando fuera del alcance de los niños y no
permita que personas que no estén familiarizadas
con la herramienta eléctrica o con estas instruc-
ciones la utilicen. Las herramientas eléctricas son
peligrosas en manos de usuarios sin capacitación.
• Dé mantenimiento a las herramientas eléctricas y
accesorios. Verique que no haya desalineación,
amarre de partes móviles, partes rotas o alguna otra
condición que pueda afectar el funcionamiento de
la herramienta eléctrica. Si se daña, asegúrese de
que la herramienta eléctrica sea reparada antes de
que se utilice. Muchos accidentes son ocasionados por
herramientas eléctricas con mantenimiento deciente.
• Mantenga las herramientas de corte aladas y
limpias. Las herramientas de corte correctamente
mantenidas con bordes de corte alados son menos
propensas a atorarse y son más fáciles de controlar.
• Utilice la herramienta eléctrica, los accesorios y las
puntas, etc. de acuerdo con estas instrucciones,
tomando en cuenta las condiciones de trabajo y el
trabajo a realizar. El uso de la herramienta eléctrica
para operaciones diferentes a las previstas podría
generar una situación peligrosa.
• Mantenga las empuñaduras y ñas supercies de
sujeción secas, limpias y libres de aceite y grasa.
Las empuñaduras y supercies de sujeción resbalosas
no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.
USO Y CUIDADO DE LAS
HERRAMIENTAS CON BATERÍA
• Recargue únicamente con el cargador especicado
por el fabricante. Un cargador que es adecuado para
un tipo de batería puede crear un riesgo de incendio
si se utiliza con otra batería.
• Utilice las herramientas eléctricas únicamente
con baterías especícamente diseñadas. El uso
de cualquier otra batería puede producir un riesgo de
lesiones e incendio.
• Cuando la batería no esté en uso, manténgala
alejada de otros objetos metálicos como sujeta-
papeles, monedas, llaves, clavos, tornillos u otros
objetos metálicos pequeños que puedan formar
una conexión de una terminal a otra. Crear un corto
entre las terminales de la batería puede ocasionar
quemaduras o un incendio.
• Bajo condiciones de maltrato, el líquido puede ser
expulsado de la batería, evite el contacto. En caso
de contacto accidental, lave con agua. Si el líquido
entra en contacto con los ojos, busque además
ayuda médica. El líquido expulsado de la batería
puede causar irritación o quemaduras.
• No use una batería o herramienta que se haya
dañado o modicado. Las baterías dañadas o modi-
cadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.
• No exponga una batería o herramienta al fuego
o a temperatura excesiva. La exposición a fuego o
temperatura a más de 130° C (265° F) puede causar
explosiones.
• Siga todas las instrucciones de carga y no car-
gue la batería o la herramienta fuera del rango de
temperatura especicado en las instrucciones.
La carga incorrecta o a temperaturas fuera del rango
especicado puede dañar la batería y aumentar el
riesgo de incendio.
MANTENIMIENTO
• Lleve su herramienta eléctrica a servicio con un
técnico calicado que use únicamente piezas de
reemplazo idénticas. Esto asegurará que la seguri-
dad de la herramienta eléctrica se mantenga.
• Nunca dé servicio a baterías dañadas. Únicamente
el fabricante o proveedores de servicio autorizados
deben dar servicio a las baterías.
REGLAS ESPECÍFICAS DE
SEGURIDAD PARA LLAVES Y
DESTORNILLADORES DE IMPACTO
•Sostenga la herramienta eléctrica de las supercies de sujeción aisladas al llevar a cabo una
operación donde el tornillo pueda hacer contacto
con cableado oculto. El contacto de los tornillos con
un cable que conduzca electricidad puede hacer que
las partes metálicas de la herramienta se electriquen
y podría ocasionar una descarga eléctrica al operador.
• Lleve protectores auditivos cuando use la broca
de impacto. La exposición a ruido puede producir la
pérdida de la audición.
• Utilice únicamente adaptadores y otros accesorios
especícamente diseñados para uso con impulsores y llaves de impacto. Otros adaptadores y ac-
cesorios podrían fragmentarse o romperse y ocasionar
lesiones.
• Conserve las etiquetas y las placas nominales.
Contienen información importante. Si son ilegibles o no
están presentes, comuníquese con un centro de servi-
cio MILWAUKEE para obtener un reemplazo gratuito.
•
pulido, taladrado y otras actividades de construcción
contienen químicos identicados como causantes de
cáncer, defectos congénitos u otros daños reproduc-
tivos. Algunos ejemplos de estos químicos son:
• plomo de pintura basada en plomo
• dióxido de silicio de los ladrillos y el cemento y otros
productos de albañilería y
• arsénico y cromo de madera con tratamiento químico.
Su riesgo por estas exposiciones varía, dependiendo
de la frecuencia con que realice este tipo de trabajo.
Para reducir su exposición a estos químicos: trabaje
en un área bien ventilada y trabaje con equipo de se-
guridad aprobado, como mascarillas protectoras contra
polvo especialmente diseñadas para ltrar partículas
microscópicas.
Algunos polvos generados por
el lijado eléctrico, aserrado,
ESPECIFICACIONES
Volts .............................................................. 18 CD
Tipo de batería .............................................M18™
Tipo de cargador ..........................................M18™
Cat. No ...................................................... 2760-20
RPM .......................................................... 0 - 3 000
IPM ........................................................... 0 - 4 000
SIMBOLOGÍA
Volts
Corriente directa
Revoluciones por minuto sin carga (RPM)
Impactos por minuto bajo carga (IPM)
Canadá y Estados Unidos
UL Listing mark para
DESCRIPCION FUNCIONAL
1
2
3
4
5
6
1. Portabrocas
para destornillador
hexagonal de 6 mm
(1/4")
2. Luz LED
3. Interruptor de control
4. Gatillo
5. Mango
6. Control de accionamiento
7. Clip para el cinturón
8. Portapuntas auxiliar
8
7
ENSAMBLAJE
Recargue la batería sólo con
para ella. Para instrucciones especícas sobre
cómo cargar, lea el manual del operador suministrado con su cargador y la batería.
Como se inserta/quita la batería en la
Para retirar la batería, presione los botones de
liberación y jale de la batería para sacarla de la
herramienta.
batería antes de acoplar o desacoplar accesorios.
Utilice únicamente accesorios especícamente
recomendados para esta herramienta. El uso de
accesorios no recomendados podría resultar
peligroso.
Para introducir la batería, deslícela en el cuerpo de
la herramienta. Asegúrese de que quede bien rme
en su posición.
cícamente diseñados para uso con impulsores
y llaves de impacto. Otros adaptadores y accesorios podrían fragmentarse o romperse y
ocasionar lesiones.
Cómo Colocar y Desmontar Accesorios
La herramienta está diseñado para
utilizarse con brocas de taladro y puntas
de destornillador.
1. Para instalar un accesorio, presione la
base en el portabrocas del destornil-
lador hexagonal.
2. Para quitar el accesorio, jale del aro y
quite el accesorio. Suelte el aro.
el cargador especificado
herramienta
Para reducir el riesgo de lesiones, extraiga siempre la
Utilice únicamente adaptadores y otros accesorios espe-
OPERACION
Para reducir el riesgo de le-
batería antes de acoplar o desacoplar accesorios.
Utilice únicamente accesorios especícamente
recomendados para esta herramienta. El uso de
accesorios no recomendados podría resultar
peligroso.
Para reducir el riesgo de lesiones, use siempre
lentes de seguridad o anteojos con protectores
laterales.
Utilización del interruptor de control
El interruptor de control se puede colocar en tres
posiciones diferentes: avance, retroceso y bajo seguro. Debido a un mecanismo de traba, el interruptor
de control se puede cambiar de posición únicamente
cuando el interruptor de ENCENDIDO/APAGADO no
esté presionado. Para poder usar el interruptor de
control, siempre se debe esperar a que el motor se
pare por completo.
1. Para avanzar (el giro es en el
sentido de las manecillas del
reloj), se presiona el interruptor de control colocado al lado
derecho del taladro. Vericar
la dirección del giro antes
de usarlo.
siones, extraiga siempre la
SEGURO AL GATILLO
Avanzar Retroceder
12
13
Page 8
2. Para retroceder (el giro es en el sentido opuesto a
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
las manecillas del reloj), se presiona el interruptor
de control colocado al lado izquierdo del taladro.
Vericar la dirección del giro antes de usarlo.
3. Para ponerle el seguro al gatillo, el interruptor de
control se coloca en la posición central. El gatillo
no funcionara mientras el interruptor de control se
encuentre bajo seguro en la posición central.
Extraiga siempre la batería antes cambiar acce-
sorios o dar mantenimiento. Bloquee siempre el
disparador o retire la batería antes de guardar la
herramienta y cualquier momento la herramienta
no esté en uso.
Espere a que la herramienta se detenga por com-
pleto antes de cambiar las velocidades. Presione
el botón selector para pasar sucesivamente de
un modo a otro.
Ajuste
Selección de velocidad
RPM máx.
1 2 3
/
2760-20 900 2 100 3 000 Diseñado para introducir
tornillos autorroscantes
†
La función está diseñada para reducir el
barrido y la fractura de los tornillos y el daño a la
supercie de trabajo al introducir tornillos autorroscantes. Esta función está optimizada para los
materiales más comunes, incluyendo tornillos
autorroscantes #8 a #10 de longitudes entre 13
mm y 25 mm (½”-1”) y lámina de calibre 20 a 28.
Arranque, paro y control de velocidad
La herramienta puede operarse a cualquier velocidad
entre 0 y plena marcha.
1. Para accionar la herramienta, oprima el gatillo.
NOTA: Las vueltas luz LED en cuando el dispara-
dor se tira.
2. Para variar la velocidad de operación, simplemente aumente o disminuya la presión del gatillo.
Mientras más fuerte se oprima el gatillo, mayor
será la velocidad, hasta llegar al máximo estab-
lecido por el control de velocidad.
3. Para detener la herramienta, suelte el gatillo y
el freno eléctrico detendrá la herramienta instan-
táneamente.
Mientras más tiempo se impacta a un tornillo, tuerca
o birlo, más apretado quedará. Para ayudar a prevenir dañar tanto el material como los sujetadores,
evite impactarlos en exceso. Sea particularmente
cuidadoso cuando impacte sujetadores que sean
de tamaño pequeño ya que estos requerirán menos
impactos para alcanzar el torque deseado.
Practique impactando con diferentes tipos de sujeta-
dores para que observe el tiempo que se requiere
impactar para alcanzar el torque deseado. Verique
el grado de apriete usando un torquímetro de mano.
Si los sujetadores quedaron muy apretados, reduzca
el tiempo de impacto. Si no están sucientemente
apretados, aumente el tiempo de impacto.
El aceite, la suciedad, el óxido u otro material en los
hilos o bajo la cabeza del sujetador afecta el grado
de apriete.
Técnicas para impactar
en lámina
†
El torque requerido para aojar un sujetador está, en
promedio, entre el 75% y el 80% de torque que fue
requerido para apretarlo, dependiendo esto de las
condiciones de las supercies de contacto.
En los trabajos que lleven juntas ligeras, lleve cada
sujetador hasta un torque relativamente bajo y, luego,
use una llave de torque manual para el apriete nal.
La herramienta cuenta con protecciones internas
que impiden el daño durante el frío extremo y so-
brecalentamiento.
Protección de temperatura
• Si el desempeño es anormal a baja temperatura,
oprima el gatillo sin carga durante 10 segundos para
calentar la herramienta.
• En temperaturas extremadamente frías, la herrami-
enta puede apagarse. Permita que la herramienta
se caliente antes de usarla.
• Si el desempeño es anormal después de uso intenso,
permita que la herramienta se enfríe durante aproxi-
madamente 30 minutos. El desempeño normal se
reanudará.
MANTENIMIENTO
Para reducir el riesgo de una
la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate
de hacer modicaciones en el sistema eléctrico
de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento y
mantenga su herramienta en buenas condiciones.
Inspeccione la herramienta para problemas como
ruidos indebidos, desalineadas o agarrotadas
de partes móviles, piezas rotas o cualquier otra
condición que pueda afectar el funcionamiento de
la herramienta. Envíe su herramienta al Centro de
Servicio MILWAUKEE para reparación. Después
de 6 meses a un año, dependiendo del uso
dado, envíe su herramienta al Centro de Servicio
MILWAUKEE más cercano para la inspección.
Si la herramienta no arranca u opera a toda su
potencia con una batería completamente cargada,
limpie, con una goma o borrador, los contactos de la
batería y de la herramienta. Si aun asi la herramienta
no trabaja correctamente, regrésela, con el cargador
y la batería, a un centro de servicio MILWAUKEE.
daño a la herramienta, nunca la sumerja en
líquidos ni permita que estos uyan dentro de la
misma.
Limpie el polvo y suciedad de las ventilas. Mantenga los mangos limpios, secos y libres de aceite
o grasa. Use solo jabón neutro y un trapo húmedo
para limpiar, ya que algunos substancias y solventes
limpiadores son dañinos a los plásticos y partes
aislantes. Algunos de estos incluyen: gasolina,
turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes
caseros que tengan amonia. Nunca usa solventes inamables o combustibles cerca de una herramienta.
lesión, desconecte siempre
Para reducir el riesgo de le-
siones, descarga eléctrica o
Limpieza
Si su herramienta, batería o cargador están dañados,
envíela al centro de servicio más cercano.
Reparaciones
ACCESORIOS
Utilice sólo los accesorios
dos. Otros accesorios puede ser peligroso.
Para una lista completa de accessorios, visite
nuestro sitio en Internet: www.milwaukeetool.com o
póngase en contacto con un distribuidor.
especícamente recomenda-
SOPORTE DE SERVICIO - MEXICO
CENTRO DE ATENCION A CLIENTES
Techtronic Industries Mexico, S.A. de C.V.
Av. Presidente Masarik 29 Piso 7
11560 Polanco V Seccion
Miguel Hidalgo, Distrito Federal, México
01 (800) 030-7777 o (55) 4160-3540
O contáctanos en www.milwaukeetool.com.mx
GARANTÍA LIMITADA - E.U.A. Y CANADÁ
Cada herramienta eléctrica* MILWAUKEE (vea las excepciones
más adelante) se garantiza al comprador original únicamente contra
defectos en materiales y mano de obra. Sujeto a ciertas excepciones,
MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, tras una revisión, MILWAUKEE determine que
tiene defectos en material o mano de obra durante un período de cinco
(5) años** después de la fecha de compra, a menos que se indique
lo contrario. Se requiere que se envíe la herramienta eléctrica a un
Centro de Servicio de fábrica de MILWAUKEE o a una Estación de
Servicio Autorizada de MILWAUKEE, con ete prepagado y asegurado.
Debe incluirse una copia del comprobante de compra con el producto
enviado. Esta garantía no aplica a daños que MILWAUKEE determine
que son ocasionados por reparaciones o intentos de reparaciones
realizados por una persona que no sea personal autorizado de
MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,
falta de mantenimiento o accidentes.
Desgaste normal: Muchas herramientas eléctricas necesitan reemplazos periódicos de partes y servicio para lograr el mejor rendimiento.
Esta garantía no cubre la reparación cuando el uso normal ha agotado
la vida útil de una parte, incluyendo, entre otras, mandriles, cepillos,
cables, zapatas de sierra, abrazaderas de hoja, juntas tóricas, sellos,
parachoques, cuchillas de propulsión, pistones, percutores, elevadores
y arandelas de la cubierta del parachoques.
*Esta garantía no cubre las clavadoras y grapadoras neumáticas,
pulverizador de pintura sin aire, baterías inalámbricas, generadores
portátiles accionados por gasolina, herramientas manuales, polipasto
eléctrico, de palanca y cadena manual, prendas calefactadas M12™;
productos reacondicionados, y productos de prueba y medición. Hay
garantías independientes y distintas disponibles para estos productos.
**El periodo de garantía de los radios para obra, puerto de energía
M12™, fuente de poder M18™, ventilador para obra y carros de
trabajo industriales Trade Titan™ es de un (1) año a partir de la fecha
de compra. El periodo de garantía de los cables de la sonda exible
para desagües es de dos (2) años a partir de la fecha de compra. El
periodo de garantía del LED de la lámpara de trabajo LED y el foco
de cambio a LED para la lámpara de trabajo es por toda la vida del
producto, sujeto a las limitaciones mencionadas anteriormente. Si
durante el uso normal falla el LED o el foco LED, la parte se reemp-
lazará sin cargo alguno.
No es necesario el registro de la garantía para obtener la garantía cor-
respondiente para un producto de herramienta eléctrica MILWAUKEE.
La fecha de manufactura del producto se utilizará para determinar el
periodo de garantía si no se proporciona comprobante de compra al
solicitar el servicio en garantía.
LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPAR-
ACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN
DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE
MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE
COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSA-
BLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES,
EMERGENTES O PUNITIVOS, NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS
COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN
NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMA-
CIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO
PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD
POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA
Lunes a Viernes (9am a 6pm)
ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE
EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES.
EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE
DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO,
SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN
LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN
A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE
SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS
NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA
GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN
PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA
DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS
TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.
Esta garantía aplica a productos vendidos en los Estados Unidos y
en Canadá únicamente.
Consulte la ‘Búsqueda de Centros de Servicio’ en la sec-
ción de Refacciones y Servicio del sitio web de MILWAUKEE
www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878)
para localizar el centro de servicio más cercano para servicio dentro
y fuera de la garantía para una herramienta eléctrica MILWAUKEE.
PÓLIZA DE GARANTÍA - VALIDA
SOLO PARA MÉXICO, AMÉRICA
TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a
partir de la fecha original de compra.
Esta garantía cubre cualquier defecto que presenten las piezas,
componentes y la mano de obra contenidas en este producto Para
América Central y el Caribe se debe conrmar en el Centro de Servicio
Autorizado el plazo de la garantía.
Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento
en donde adquirió el producto. Si no la tienen, podrá presentar el
comprobante de compra original.
Usted puede llamar sin costo al teléfono 01 800 832 1949 o por
correo electrónico a la dirección "[email protected]", para
ubicar el Centro de Servicio Autorizado más cercano a su domicilio,
en el cual además podrá adquirir partes, componentes, consumibles
y accesorios, que usted necesite.
Procedimiento para hacer válida la garantía
Acuda al Centro de Servicio con el producto y la póliza de garantía
sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno
para el usuario nal. La empresa se hace responsable de los gastos
de transportación razonablemente erogados que se deriven del
cumplimiento de la presente garantía.
Excepciones
La garantía perderá validez en los siguientes casos:
a) Cuando el producto se hubiese utilizado en condiciones distintas
a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el
instructivo de uso que le acompaña.
c) Cuando el producto hubiese sido alterado o reparado por personas
no autorizadas por TECHTRONIC INDUSTRIES.
Nota: Si el cordón de alimentación es dañado, este debe ser rem-
plazado por el fabricante o por un Centro de Servicio Autorizado
para evitar riesgo.
CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES
Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Miguel Hidalgo, Distrito Federal, Mexico
Tel. 52 55 4160-3547
IMPORTADO Y COMERCIALIZADO POR:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales
Miguel Hidalgo, Distrito Federal, Mexico
CENTRAL Y EL CARIBE
Modelo:
Fecha de Compra:
Sello del Distribuidor:
14
15
Page 9
MILWAUKEE TOOL
13135 West Lisbon Road
Brookeld, WI 53005 USA
58140058d2 961011816-02(A)
08/16 Printed in China
Loading...
