OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No. / No de cat.

2721-20

™

M18 SCIE ALTERNATIVE ONE-KEY SAWZALL® FUEL™ M18 SIERRA RECÍPROCA M18™ FUEL™ ONE-KEY SAWZALL

FUEL™ SAWZALL® RECIPROCATING SAW WITH ONE-KEY

™

WARNING To reduce the risk of injury, user must read and understand operator's manual. AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

™

Page 2

GENERAL POWER TOOL

WARNING

SAFETY WARNINGS

Read all safety warnings, instruc-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

tions, illustrations and specica-

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the off-position before connecting to power source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts, breakage of parts and any other condition that

may affect the power tool’s operation. If damaged,

have the power tool repaired before use. Many ac-

cidents are caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and

the work to be performed. Use of the power tool for operations different from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

Page 3

BATTERY TOOL USE AND CARE

WARNING

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used with another battery pack.

• Use power tools only with specically designated battery packs. Use of any other battery packs may

create a risk of injury and re.

• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects,

that can make a connection from one terminal to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re, explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or temperature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

SAWZALL

• Hold power tool by insulated gripping surfaces,

when performing an operation where the cutting accessory may contact hidden wiring. Cutting ac-

cessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the

operator an electric shock.

• Use clamps or another practical way to secure

and support the workpiece to a stable platform.

Holding the work by hand or against your body leaves

it unstable and may lead to loss of control.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

•

construction activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are specially designed to

lter out microscopic particles.

Some dust created by power sanding, sawing, grinding, drilling, and other

SPECIFICATIONS

Cat. No. ..................................................... 2721-20

Volts.............................................................. 18 DC

No Load Strokes per Minute ...................... 0 - 3000

Length of Stroke ........................................... 1.125"

Battery Type .................................................M18™

Charger Type................................................M18™

Recommended Ambient

Operating Temperature ......................0°F to 125°F

SYMBOLOGY

Volts

Direct Current

No Load Stokes per Minute (SPM)

UL Listing for Canada and U.S.

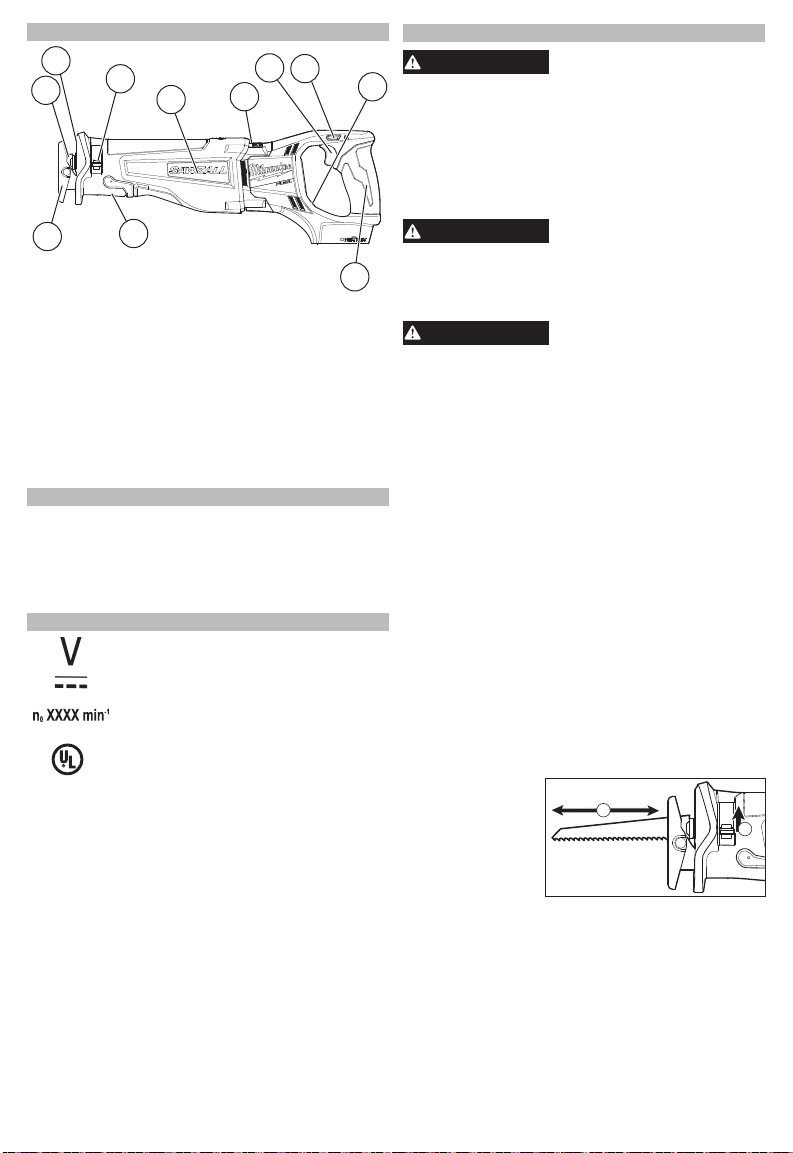

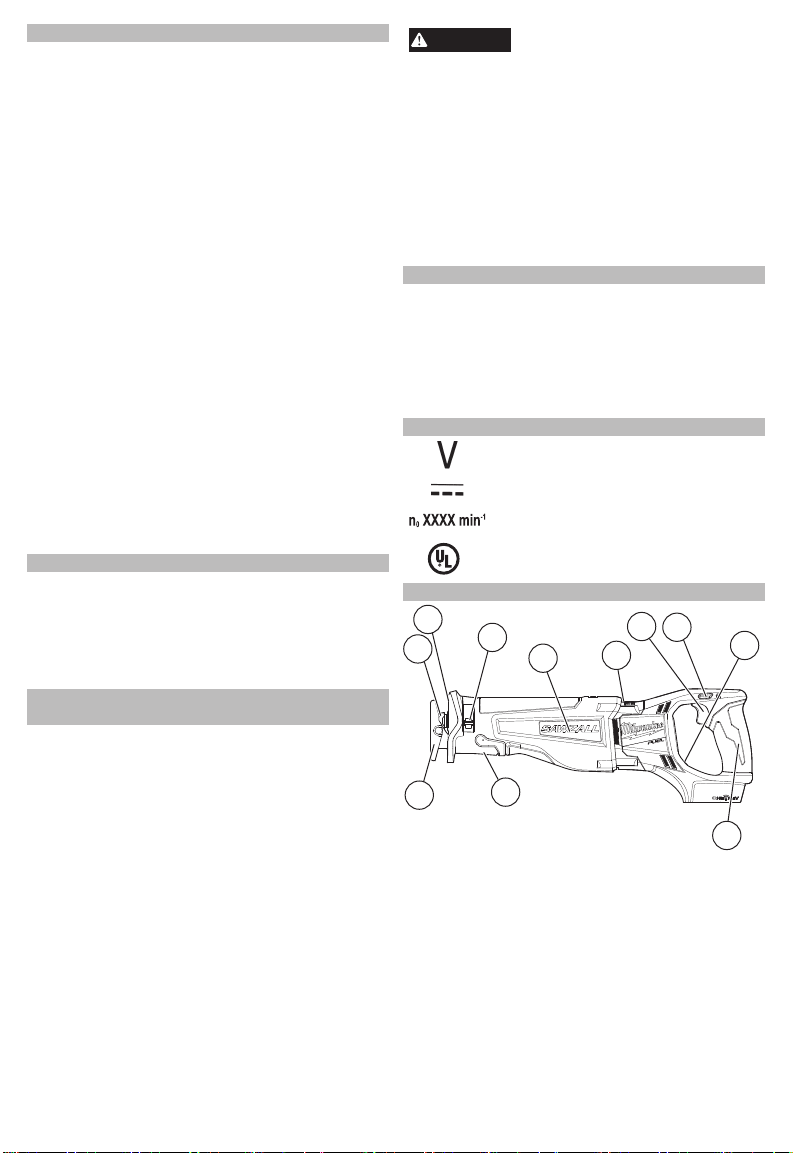

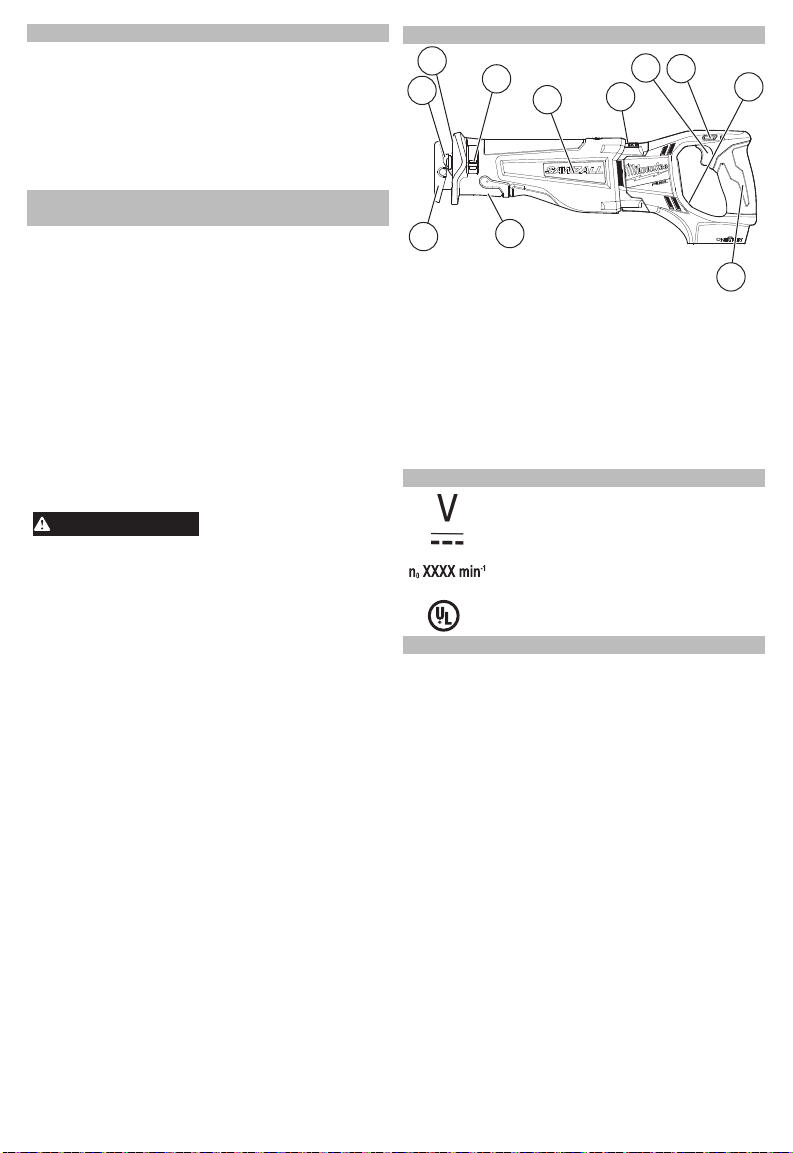

FUNCTIONAL DESCRIPTION

1. Quik-Lok® blade clamp

2. LED

3. Quik-Lok

4. Insulating boot

5. Rafter hook (not shown)

6. Trigger

7. Trigger lock

8. Mode selector

9. Handle

10. Shoe release lever

11. Shoe

blade clamp release lever

Page 4

WARNING

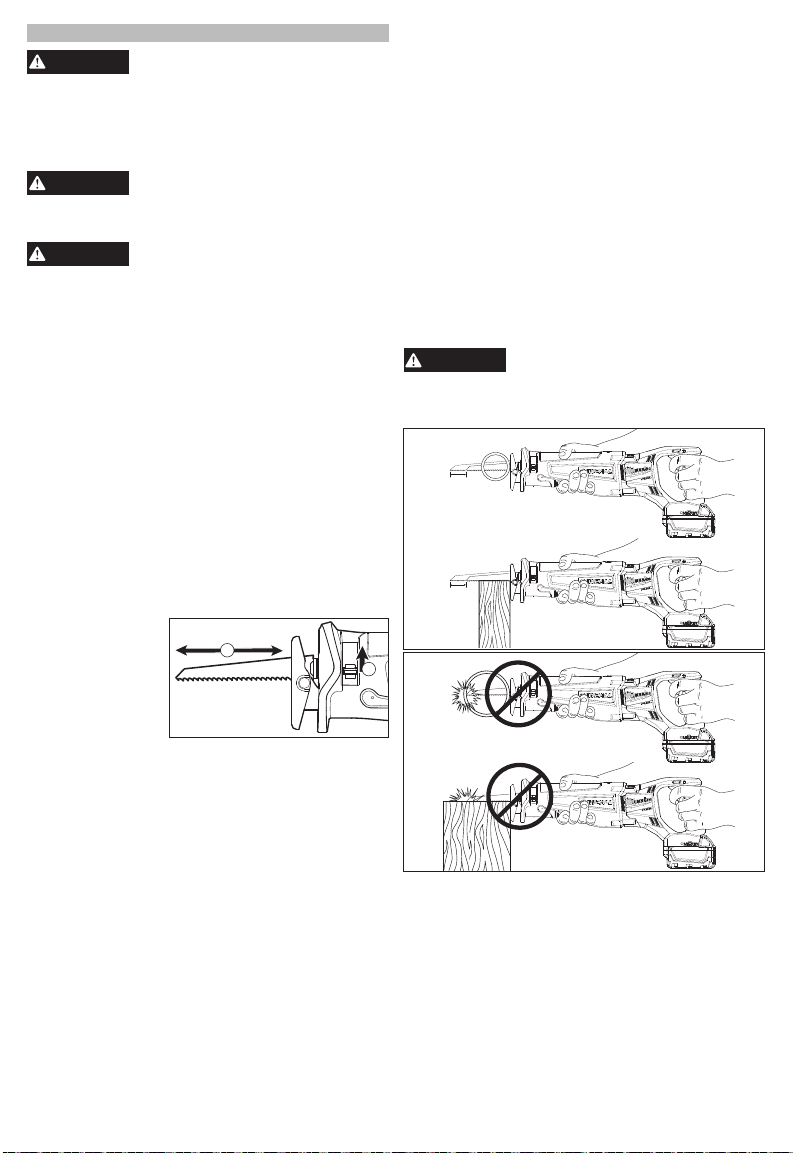

ASSEMBLY

WARNING

Recharge only with the charger

cic charging instructions, read the operator’s manual supplied with your charger and battery.

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

may be hazardous.

The Quik-Lok® Blade Clamp can be used with all 1/2" shank universal Sawzall Sawzall

ing a blade, choose the right type and length. Many

types of blades are available for a variety of appli-

cations: cutting metal, wood, nail-embedded wood, scroll cutting, roughing-in, and contours. Many lengths are also available. Choose a length

long enough to extend beyond the shoe and your

work throughout the stroke. Do not use blades less than 3-1/2" long since they won't extend beyond

the shoe throughout the stroke.

specied for the battery. For spe-

Removing/Inserting the Battery

Always remove battery pack before

changing or removing accessories.

Only use accessories specically

recommended for this tool. Others

Selecting a Blade

blades for best performance. When select-

blades. Use MILWAUKEE

Removing broken blades from the

Broken blades can be removed by the following

methods.

• Remove battery pack before removing blades.

• Point the tool downward, slide up and hold the release lever, and shake the tool up and down (DO NOT turn the tool on while your ngers are

holding the blade clamp open). The shank of the broken blade should drop out of the clamp.

• If shaking the tool doesn't work...

In most cases, a corner of the broken blade will

extend beyond the blade clamp. Slide up and hold

the release lever, and pull the broken blade out of

the clamp by this corner.

• If the broken stub doesn't extend far enough to be grabbed by its corner, use a thin blade with small teeth (such as a metal cutting blade) to hook the

blade that is jammed in the clamp while holding up the release lever, and pull it out.

Quik-Lok

Blade Clamp

To reduce the risk of injury, be sure the blade always extends beyond

the shoe and workpiece throughout the stroke. Blades may shatter if they impact the workpiece or shoe.

Stroke

Installing and Removing Blades from the

Remove battery pack before changing blades. Make sure the spindle and blade clamp areas are clean.

Metal chips and sawdust may prevent the Quik-Lok

Blade Clamp from clamping securely.

1. Depending on the job, the blade

may be inserted with the teeth fac-

ing up or down.

To install a blade, slide the

release lever up.

Insert the blade into the clamp until the tang butts

against the collar.

2. Release the lever and the spring loaded mechanism will clamp the blade rmly in place.

3. Tug o

4. To remove a blade, slide the release lever up and pull the blade from the tool. Be careful when handling hot blades.

•Periodically clean dust and debris from the

Quik-Lok

• If the collar resists, slide the release lever back and

forth to shake debris loose.

• Periodically lubricate Quik-Lok

a dry lubricant such as graphite.

Quik-Lok

n blade to make sure it is securely locked in place.

Quik-Lok® Blade Clamp Maintenance

Blade Clamp with dry compressed air.

Blade Clamp

Blade Clamp with

Stroke

To learn more about the ONE-KEY functionality for this tool, please reference the Quick Start guide in-

cluded with this product or go to milwaukeetool.com/ One-Key. To download the ONE-KEY app, visit the App Store or Google Play from your smart device.

ONE-KEY™

Page 5

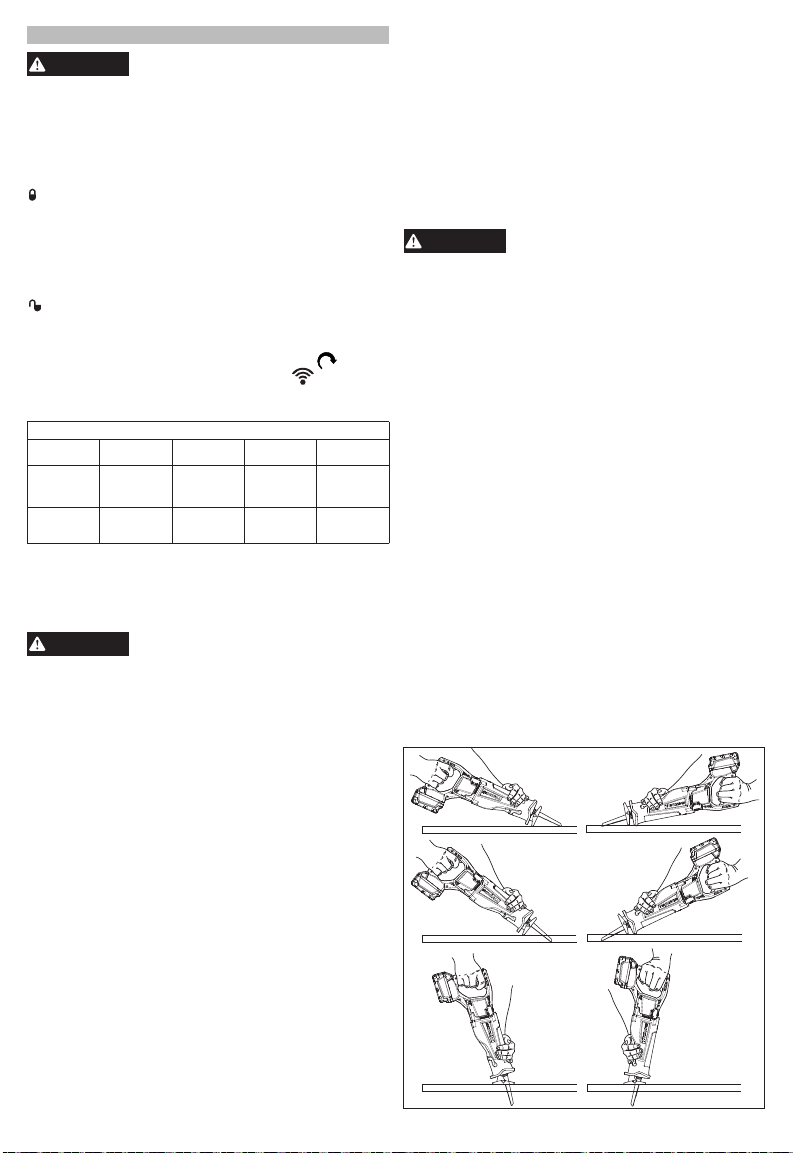

OPERATION

WARNING

Always remove battery pack before

ries. Only use accessories specically recommended for this tool. Others may be hazardous.

To reduce the risk of injury, always wear safety goggles or glasses with side shields.

To lock the trigger, push the trigger lock from the

side of the tool. The trigger will not work while the

switch is in the locked position. Always lock the trig-

ger and remove the battery pack before performing

maintenance and changing accessories. Lock the

trigger when storing the tool and when the tool is

not in use.

To unlock the trigger, push the trigger lock from the

side of the tool.

Allow the tool to come to a complete stop before

changing modes. Press the selector button between the settings. Select wireless

the default settings via the ONE-KEY App on your

smart device.

Max

SPM

Ramp-up

Time*

* Ramp-up time is the amount of time it takes for the

tool to reach Max Speed. This is benecial for cutting through dense materials by allowing the blade to bite into the material before increasing in speed,

assisting in making a smoother, more accurate cut.

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handle rmly and pull the trigger.

2. To vary the speed, increase or decrease the pressure on the trigger. The further the trigger is pulled, the greater the speed.

3. To stop the tool, release the trigger. Make sure the

blade comes to a complete stop before removing

the blade from a partial cut or laying the tool down.

The electric brake engages when the trigger is released, causing the blade to stop and allowing you

to proceed with your work. Generally, the saw blade stops within two seconds. However, there may be a

delay between the time you release the trigger and

when the brake engages. Occasionally the brake may miss completely. If the brake misses frequently, the

saw needs servicing by an authorized MILWAUKEE

service facility. Always wait for the blade to stop completely before removing the saw from the workpiece.

changing or removing accesso-

Trigger Lock

Selecting Mode

to cycle

to change

Default Max SPM

Setting 1 Setting 2 Setting 3 Setting 4

1500 2400 3000 3000

1 sec. 2 sec. 3 sec. N/A

To reduce the risk of personal injury, always hold tool securely.

Electric Brake

For straight or contour cutting from an edge, line

the blade up with your cutting line. Before the blade contacts the workpiece, grasp the handle rmly and pull the trigger. Then guide the tool along your cutting line. Always hold the shoe at against the workpiece to avoid excessive vibration.

Begin cutting at a slow speed, gradually increasing

speed as you cut. When cutting into metals or hard

materials that can not be cut from an edge, drill a

starting hole larger than the widest part of the blade.

age, always check the work area for hidden gas pipes, electrical wires or water pipes when mak-

ing blind or plunge cuts.

This MILWAUKEE Sawzall® is ideal for plunge cutting directly into surfaces that can not be cut from

an edge, such as walls or oors. Plunge cutting may

be done two ways depending on how the blade is

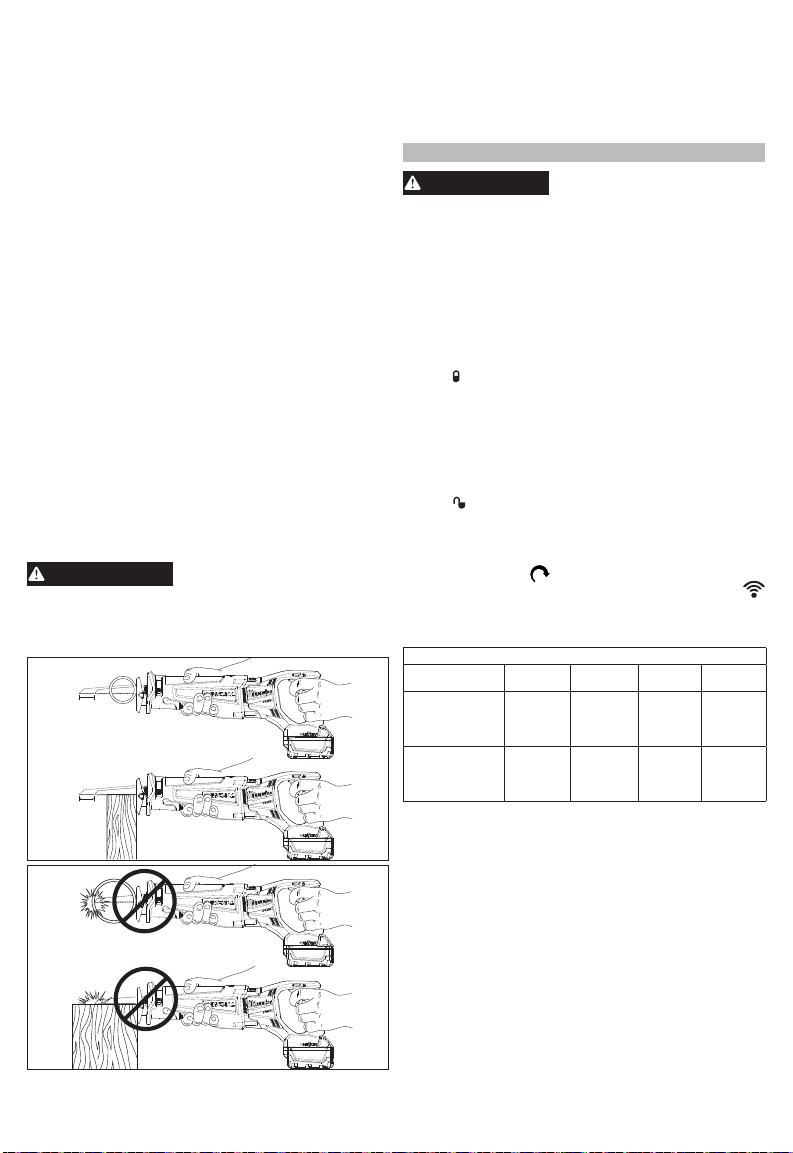

inserted. Column A shows how to plunge cut with the teeth of the blade facing downward. Column B shows

how to plunge cut with the teeth of the blade facing

upward. Do not plunge cut into metal surfaces (see "Cutting Metals").

1. Insert the blade into the tool.

If you inserted the blade with the teeth facing

downward, hold the tool as shown in Column A,

resting the edge of the shoe on the workpiece.

If you inserted the blade with the teeth facing up-

ward, hold the tool as shown in Column B, resting

the edge of the shoe on the workpiece.

2. With the blade just above the workpiece, pull the trigger. Using the edge of the shoe as a pivot, lower the blade into the workpiece as shown.

3. As the blade starts cutting, raise the handle of the tool slowly until the shoe rests rmly on the workpiece. Then guide the tool along your cutting line to acquire the desired cut.

NOTE: To make plunge cutting easier, use a heavy gauge blade and install the blade with the teeth facing

upward as shown in Column B.

General Cutting

Cutting Metals

To reduce the risk of explosion, electric shock and property dam-

Plunge Cutting

Page 6

MAINTENANCE

WARNING

To reduce the risk of injury, always

battery pack from the charger or tool before performing any maintenance. Never disassemble the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Inspect your tool for issues such as undue noise, misalignment or binding of moving parts, breakage of parts, or any other condition that may affect the tool

operation. Return the tool, battery pack, and charger to a MILWAUKEE service facility for repair. After six

months to one year, depending on use, return the tool, battery pack and charger to a MILWAUKEE

service facility for inspection.

If the tool does not start or operate at full power with a fully charged battery pack, clean the contacts on the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

battery. A new or used battery can cause severe internal burns and lead

to death in as little as 2 hours if swal-

lowed or enters the body. Always secure the battery cover. If it does not close securely, stop using the device, remove the batteries, and keep it away from children. If you think batteries may have been swallowed or entered the body, seek

immediate medical attention.

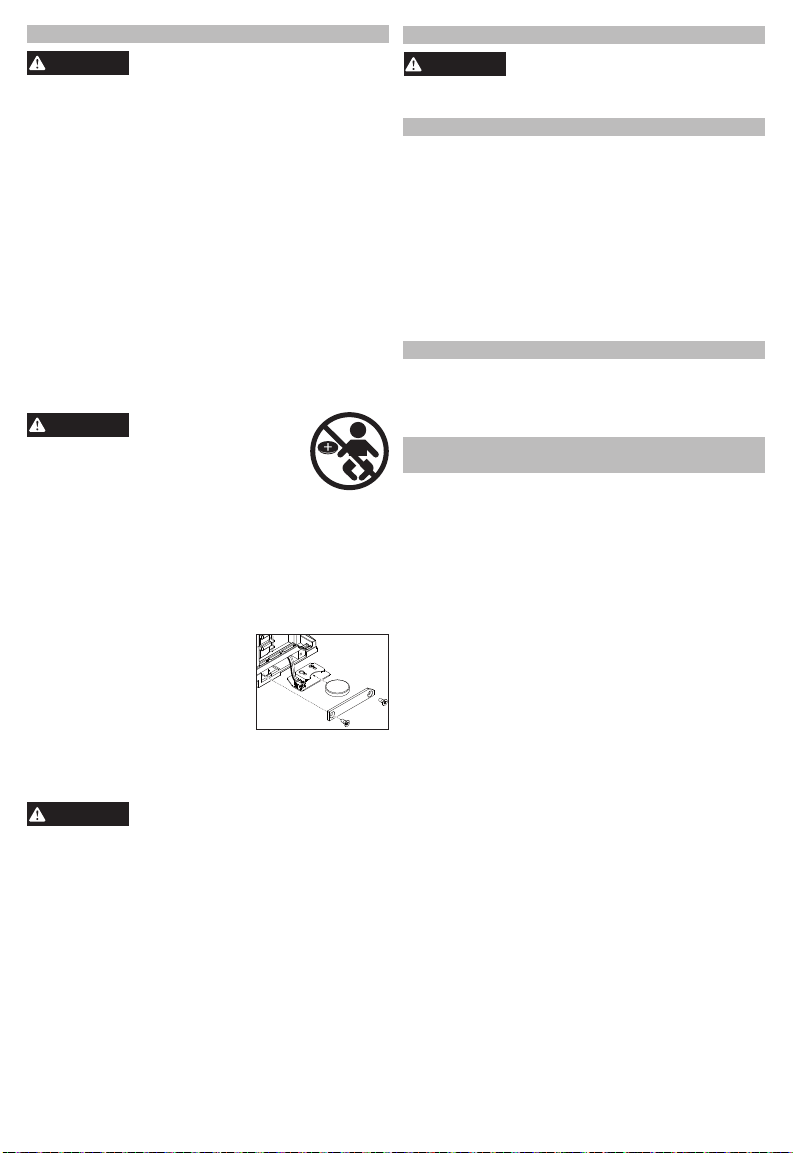

An internal battery is used to facilitate full ONE-KEY™

functionality. To replace the battery:

1. Remove the battery pack.

2. Remove the two screws holding the battery door.

3. Pull out the battery board and remove the old battery.

4. Insert the new battery (3V CR2032), with the positive site away from the board.

5. Slide the board back into the tool and replace the battery door and screws.

your tool, battery pack or charger in liquid or allow a liquid to ow inside them.

Clean dust and debris from vents. Keep handles clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or combustible solvents around tools.

For repairs, return the tool, battery pack and charger

to the nearest service center.

unplug the charger and remove the

Maintaining Tool

This device contains a

lithium button/coin cell

Internal Battery

To reduce the risk of personal injury and damage, never immerse

Cleaning

Repairs

ACCESSORIES

Use only recommended accesso-

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

ries. Others may be hazardous.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

Monday-Friday, 7:00 AM - 4:30 PM CST

Every MILWAUKEE power tool* (see exceptions below) is warranted to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents. Normal Wear: Many power tools need periodic parts replacement and service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including, but not limited to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers.

*This warranty does not cover Air Nailers & Staplers; Airless Paint Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain; M12™ Heated Gear; Reconditioned Product; and Test & Measurement

Products. There are separate and distinct warranties available for these products.

**The warranty period for Job Site Radios, M12™ Power Port, M18™ Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for the Drain Cleaning Cables is two (2) years from the date of purchase.

The warranty period for the LED in the LED Work Light and the LED

Upgrade Bulb for the Work Light is the lifetime of the product subject to the limitations above. If during normal use the LED or LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested.

1.800.268.4015

or visit www.milwaukeetool.ca

LIMITED WARRANTY

USA & CANADA

Page 7

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT

AVERTISSEMENT

REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CON-

TRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.

IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT

PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE

BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT

APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.

TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE

EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES

DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM

STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only.

Please consult the ‘Service Center Search’ in the Parts & Service sec-

tion of MILWAUKEE’s website www.milwaukeetool.com or call 1.800. SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a Milwaukee electric power tool.

LIMITED WARRANTY - MEXICO,

CENTRAL AMERICA & CARIBBEAN

TECHTRONIC INDUSTRIES' warranty is for 5 years since the original

purchase date.

This warranty card covers any defect in material and workmanship

on this Product. To make this warranty valid, present this warranty card, sealed/

stamped by the distributor or store where you purchased the product,

to the Authorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the original proof of purchase to the ASC. Call toll-free1 01 (800) 030-7777 to nd the nearest ASC, for service, parts, accessories or components.

Procedure to make this warranty valid

Take the product to the ASC, along with the warranty card sealed/

stamped by the distributor or store where you purchased the product, and any faulty piece or component will be replaced without cost for

you. We will cover all freight costs relative with this warranty process.

Exceptions

This warranty is not valid in the following situations a) When the product is used in a different manner from the end-user

guide or instruction manual. b) When the conditions of use are not normal. c) When the product was modied or repaired by people not authorized

by TECHTRONIC INDUSTRIES.

Note: If cord set is damaged, it should be replaced by an Authorized

Service Center to avoid electric risks.

SERVICE AND ATTENTION CENTER Call to 01 (800) 030-7777

IMPORTED AND COMMERCIALIZED BY TECHTRONIC INDUSTRIES MEXICO, SA DE CV

Av President Masarik #29 piso 7, Col. Polanco V Sección CP 11560, Deleg. Miguel Hidalgo, CDMX

Model:

Date of Purchase:

Distributor or Store Stamp:

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

Lire toutes les consignes

de sécurité, consignes, illustrations et spécications fournies avec cet outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et

bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des at-

mosphères explosives, par exemple en présence de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trou-

vent à une bonne distance au moment d’utiliser un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent cor-

respondre à la prise secteur utilisée. Ne jamais modier la che, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à

la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou

l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation

pour transporter l’outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon

spécialement conçu à cet effet. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source d’alimentation munie d’un disjoncteur de fuite de terre. L’utilisation d’un disjoncteur de fuite de

terre réduit le risque de choc électrique.

Page 8

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l’inuence de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque antipoussières, des bottes de sécurité antidérapantes,

un casque protecteur ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative

de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l’écart des pièces en mouvement.

Les vêtements ottants, les bijoux ou les cheveux

longs risquent d’être happés par les pièces en

mouvement.

• Si les outils sont équipés de dispositifs de dépoussiérage, s'assurer qu'ils sont connectés et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à

la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre sufsant et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d’effectuer des réglages, de

changer d’accessoire ou de remiser l’outil. Ces mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des enfants et interdire à quiconque de l’utiliser si la personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires. Vérier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'affecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l’outil avant de

l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien affûtés et propres. Des outils correctement entretenus et dont les tranchants sont bien affûtés risquent moins de se bloquer et

sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à effectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension sèches, propres et exemptes d’huile ou de graisse. Des poignées et des surfaces de préhension

glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures

ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter le risque d’incendie.

Page 9

• Les réparations de l’outil électrique doivent

AVERTISSEMENT

ENTRETIEN

être conées à un technicien qualié, utilisant exclusivement des pièces identiques à celles

d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais effectuer la réparation d’un bloc-piles endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES POUR SAWZALL

• Lorsque l’outil est utilisé pour un travail risquant de mettre l’accessoire de coupe en contact avec des ls électriques cachés, le tenir par les surfaces de prise isolées. Le

contact d’un accessoire de coupe avec un l sous tension « électrie » les pièces métalliques exposées de l’outil et peut électrocuter l’utilisateur.

• Dans la mesure du possible, utiliser des serre-joints ou un autre moyen pratique pour maintenir la pièce sur une surface stable. Le

fait de tenir la pièce à travailler avec ses mains ou contre son corps la rend instable et peut

occasionner une perte de contrôle.

• Maintenir en l’état les étiquettes et les plaques d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de sécurité approprié, tel qu’un masque anti-poussière spécialement conçu pour filtrer les particules

microscopiques.

Certaines poussières générées par les activités de

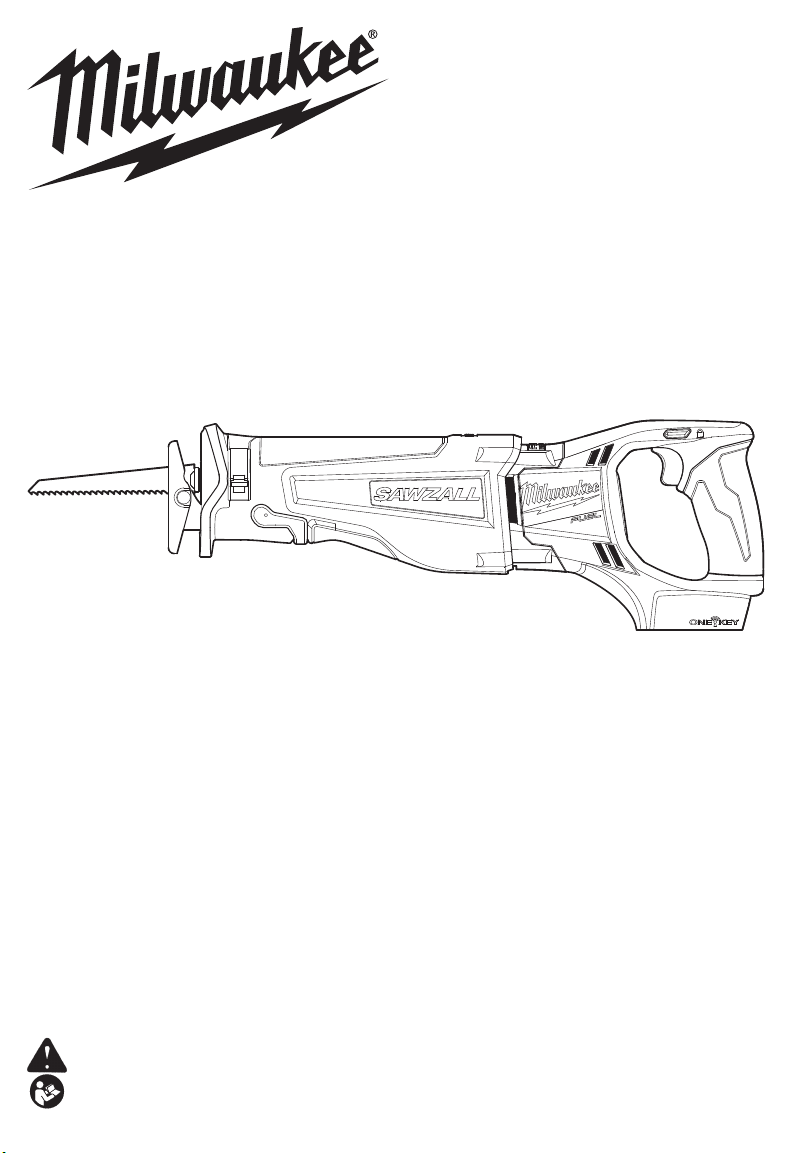

DESCRIPTION FONCTIONNELLE

1. Quik-Lok® xation de lame

2. DEL

3. Levier de verrouillage du porte lame Quik-Lok

4. Bouclier isolant

5. Crochet à chevron (non montré)

6. Détente

7. Verrou de détente d’interrupteur

8. Commande d’entraînement

9. Poignée

10.Levier de déblocage du sabot

11. Semelle

PICTOGRAPHIE

Volts

Courant direct

Canada et États-unis

Cycles par minute á vide (SPM)

UL Listing Mark pour

SPECIFICATIONS

No de Cat. ................................................. 2721-20

Volts.............................................................. 18 CD

Cycles par minute ..................................... 0 - 3 000

Longueur de course........................29 mm (1,125")

Type de batterie ...........................................M18™

Type de chargeur ........................................M18™

Température ambiante de fonctionnement

recommandée ........... -18°C

50°C (0°F à 125°F)

Page 10

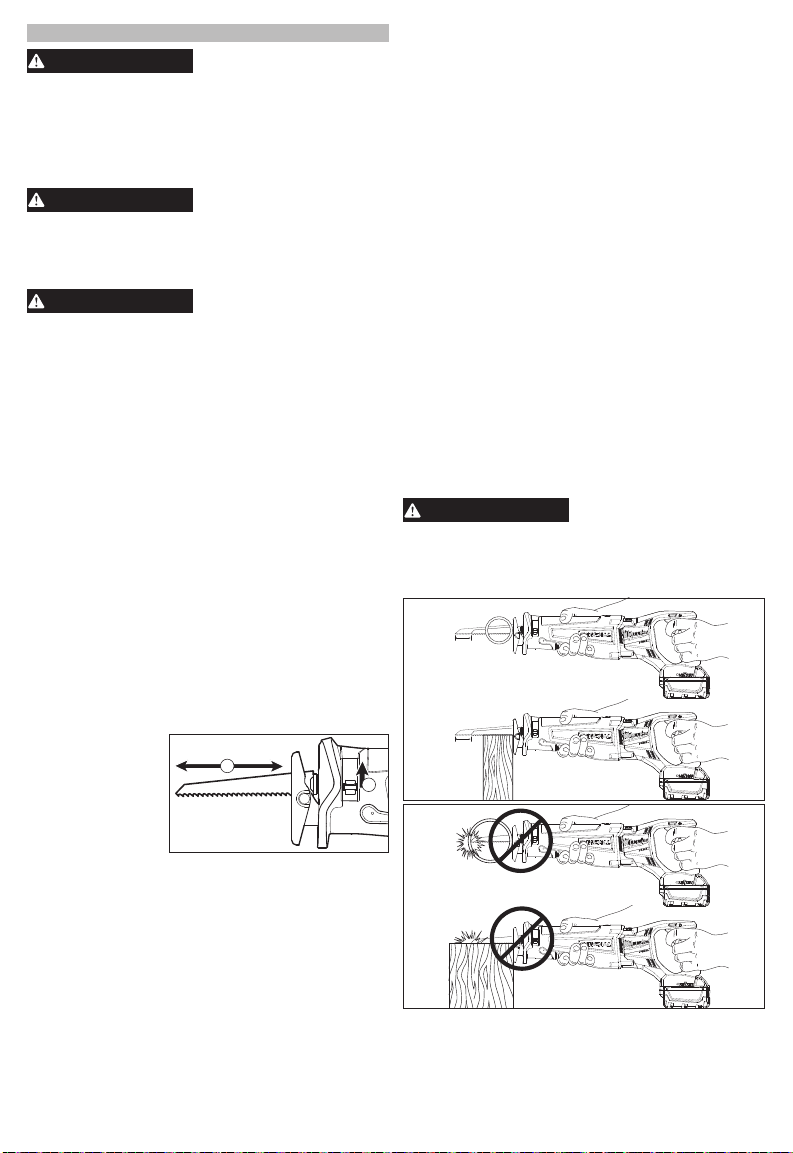

MONTAGE DE L'OUTIL

AVERTISSEMENT

Ne recharger la batterie

é. Pour les instructions de charge spéciques,

lire le manuel d’utilisation fourni avec le chargeur

et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

expressément recommandés pour cet outil peut comporter des risques.

Choix d’une lame

La xation de lame Quik-Lok® peut être employée

avec les lames Sawzall

(1/2"). Pour un meilleur résultat, utilisez les lames

MILWAUKEE Sawzall lame assurez-vous que le calibre et la longueur de la

lame sont adéquats.

Plusieurs genres de lames sont à votre disposition

pour effectuer des tâches spéciques : taille du

métal, bois, bois cloué, découpage, dégrossisssage

et prolage. Les lames sont offertes en plusieurs longueurs.

Optez pour une lame assez longue pour que sa course excède la semelle de l’outil et l’épaisseur du

matériau à chaque cycle. N’utilisez pas de lames moins longues que 89 mm (3-1/2"), car leur course n’excédera pas la semelle de l’outil tout

au long du cycle.

Retirez la batterie avant de changer la lame. Assurezvous que le pivot etla xation de lame sont propres.

Des rognures et bran de scie peuventempêcher la

xation Quik-Lok

1. Selon la tâche à

2. Le fait de relâcher le levier et le mécanisme à

3. Tirez sur la lame pour vous assurer qu’elle est

4. Pour retirer une lame, glisser le levier de relâche-

Fixation de lame Quik-Lok

accomplir, la lame peut être installée avec les dents vers le haut

ou vers le bas.

Pour installer une lame, glisser le

levier de relâchement vers le haut. Insérer la lame dans le porte-lame jusqu’à ce que le tenon s’aboute contre le collet.

ressort permet d’attacher la lame solidement en

place.

bien verrouillée en place.

ment vers le haut et tirer la lame hors de l’outil. Soyez prudent avec les lames brûlantes.

qu’avec le chargeur spéci-

Il faut toujours retirer la

batterie et verrouiller la

L’emploi d’accessoires

autres que ceux qui sont

universelles à tige 13 mm

. Lorsque vous choisissez une

de s’enclencher correctement.

Entretien de la xation de lame Quik-Lok

• Nettoyez périodiquement la poussière et les débris

de la xation de lame Quik-Lok comprimé sec.

• Si le collet résiste à la torsion, tournez le collet dans

un sans puis dans l’autre pour chasser les débris.

• Lubrifiez périodiquement la fixation de lame Quik-Lok

Retirez la batterie avant d’enlever la lame brisée.

• Les lames brisées peuvent être retirées selon les

méthodes ci-dessous.

• Diriger l’outil vers le bas, glisser le levier de relâchement vers le haut et le maintenir en place, et secouer l’outil de haut en bas (NE PAS mettre l’outil en marche alors que les doigts retiennent le porte-lame

ouvert). La queue de la lame brisée devrait tomber du porte-lame.

• Si vous n’obtenez pas de résultats en secouant

l’outil.

Glisser le levier de relâchement vers le haut et le

maintenir en place, et tirer la lame brisée hors du

porte lame à partir du coin.

• S’il est impossible d’attraper le moignon brisé par son coin, utiliser une lame mince munie de petites

dents (comme une lame à métal) an de crocheter la lame coincée dans le porte-lame. Maintenir le levier de relâchement vers le haut et retirer la lame.

avec un lubriant sec tel le graphite.

Retrait d’une lame brisée de la xation

de lame Quik-Lok

à l’aide d’un jet d’air

Pour minimiser les risques

de blessures assurezvous que la course de la lame excède la semelle et l’épaisseur du matériau tout au long du cycle de coupe. La lame pourrait voler en éclat si elle vient en contact avec la semelle ou le matériau.

Course

Page 11

Pour en apprendre plus long sur la fonctionnalité

AVERTISSEMENT

ONE-KEY de cet outil, veuillez consulter le Guide de démarrage rapide fourni avec ce produit ou visitez

le milwaukeetool.com/One-Key. Pour télécharger

l'application ONE-KEY, visitez l’App Store d'Apple

ou Google Play à l'aide de votre appareil intelligent.

ONE-KEY™

MANIEMENT

Il faut toujours retirer la

détente de l’outil avant de changer ou d’enlever

les accessoires. L’emploi d’accessoires autres

que ceux qui sont expressément recommandés pour cet outil peut comporter des risques.

Pour minimiser les risques de blessures, portez des lunettes à coques latérales.

Verrou de détente d’interrupteur

Pour verrouiller la gâchette, régler son bouton depuis le actionnée lorsque la commande est en position de

verrouillage. Verrouillez toujours le détente et retirez

la batterie avant de changer les accessoires ou de

procéder à la maintenance de l’outil. Verrouillez la détente lorsque vous rangez l’outil ou qu’il ne sert pas.

Pour déverrouiller la gâchette, pousser son bouton depuis le

Attendez l’arrêt complet de l’outil avant de changer de

vitesse. Appuyez sur le bouton de sélection basculer entre les divers modes. Presser le bouton sans-l

votre outil à l'aide de l'application ONE-KEY de votre

appareil intelligent.

Cycles par

minute á vide

d’accélération*

*Le temps d’accélération équivaut au temps requis

pour que l’outil atteigne sa pleine vitesse. Ceci est

avantageux pour couper des matériaux denses en permettant à la lame de mordre dans le matériau avant d'augmenter la vitesse, ce qui aider à réaliser

une coupe lisse et plus précise.

jours l’outil solidement.

1. Pour mettre l’outil en marche, saisir fermement la

poignée et tirer sur la détente.

2. Pour faire varier la vitesse, augmenter ou réduire

la pression sur la détente. La vitesse augmente en fonction de la pression exercée sur la détente.

3. Pour arrêter l’outil, relâcher la détente. Laissez

l’outil s’arrêter complètement avant d’en retirer la

lame d’une coupe partielle ou de le déposer.

côte de l’outil. La détente ne pourra être

côte de l’outil.

Sélection de la vitesse

pour changer les réglages par défaut de

Cycles par minute á vide max par défaut

Réglage 1Réglage 2Réglage 3Réglage

max

Temps

Marche, arrêt et contrôle de la vitesse

batterie et verrouiller la

pour

1 500 2 400 3 000 3 000

1 sec. 2 sec. 3 sec. S/O

An de réduire les risques de blessures, tenez tou-

Le frein électrique s’enclenche lors du relâchement de la pression sur la détente, ce qui a pour effet d’immobiliser la lame et de permettre à

l’opérateur de poursuivre son travail. La lame de scie

s’immobilise généralement dans les deux secondes

qui suivent. Un délai peut se produire toutefois

entre le relâchement total de la pression exercée

sur la détente et l’enclenchement du frein. Il se peut

qu’occasionnellement le frein ne s’enclenche pas du

tout. En cas de dysfonctionnement fréquent du frein,

faire réparer la scie par un centre d’entretien MILWAU-

KEE agréé. Il faut toujours attendre l’arrêt complet de la lame avant de retirer la scie de la pièce de travail.

Pour des coupes droites ou prolées à partir du bord d’une pièce, alignez la lame sur la ligne de coupe.

Avant que la lame ne touche le matériau, empoignez

fermement l’outil et appuyez sur la détente. Entamez la coupe en suivant le tracé. Maintenez toujours la semelle de l’outil sur la pièce an d’éviter l’excès de vibration.

Commencez à couper à basse vitesse et continuez

la coupe en augmentant la vitesse graduellement.

Lorsque vous taillez dans un métal dur et que vous ne pouvez commencer la coupe à partir du bord de la pièce, percez un trou de départ plus grand que la

partie la plus large de la lame.

trique et dommages à vos biens, lorsque vous effectuez une coupe en plongée, inspectez toujours l’aire de coupe pour y déceler la présence de ls électriques ou de canalisations.

Votre passe-partout MILWAUKEE Sawzall® est l’outil idéal pour effectuer des coupes en plongée directement dans les surfaces, lorsqu’il est impossible d’entamer une coupe à partir du bord, dans

le cas de murs ou de planchers par exemple. La

coupe en plongée peut s’effectuer de deux façons,

dépendant de la position de la lame. La vignette de

la colonne A démontre comment effectuer une coupe en plongée avec les dents de lame orientées vers

le bas. Dans la colonne B, il est démontré comment

effectuer une coupe en plongée avec les dents de

lame orientées vers le haut. Ne faites pas une coupe

en plongée dans une surface métallique (voir «Coupe

des métaux»).

1. Insérez la lame dans l’outil.

Si vous avez inséré la lame avec les dents orien-

tées vers le bas, tenez l’outil tel qu’indiqué dans la colonne A, laissant le rebord de la semelle de

l’outil reposer sur la pièce à tailler.

Si vous avez inséré la lame avec les dents orien-

tées vers le haut, tenez l’outil tel qu’indiqué dans la colonne B, laissant le rebord de la semelle reposer

sur la pièce, tel que démontré.

2. Maintenez la lame juste au-dessus de la surface et

appuyez sur la détente. En vous servant du rebord

de la semelle comme point d’appui, abaissez la

lame dans la pièce à tailler, tel qu’indiqué.

Frein électrique

Coupe, en général

Coupe des métaux

Pour minimiser les risques

d’explosion, choc élec-

Coupes en plongée

Page 12

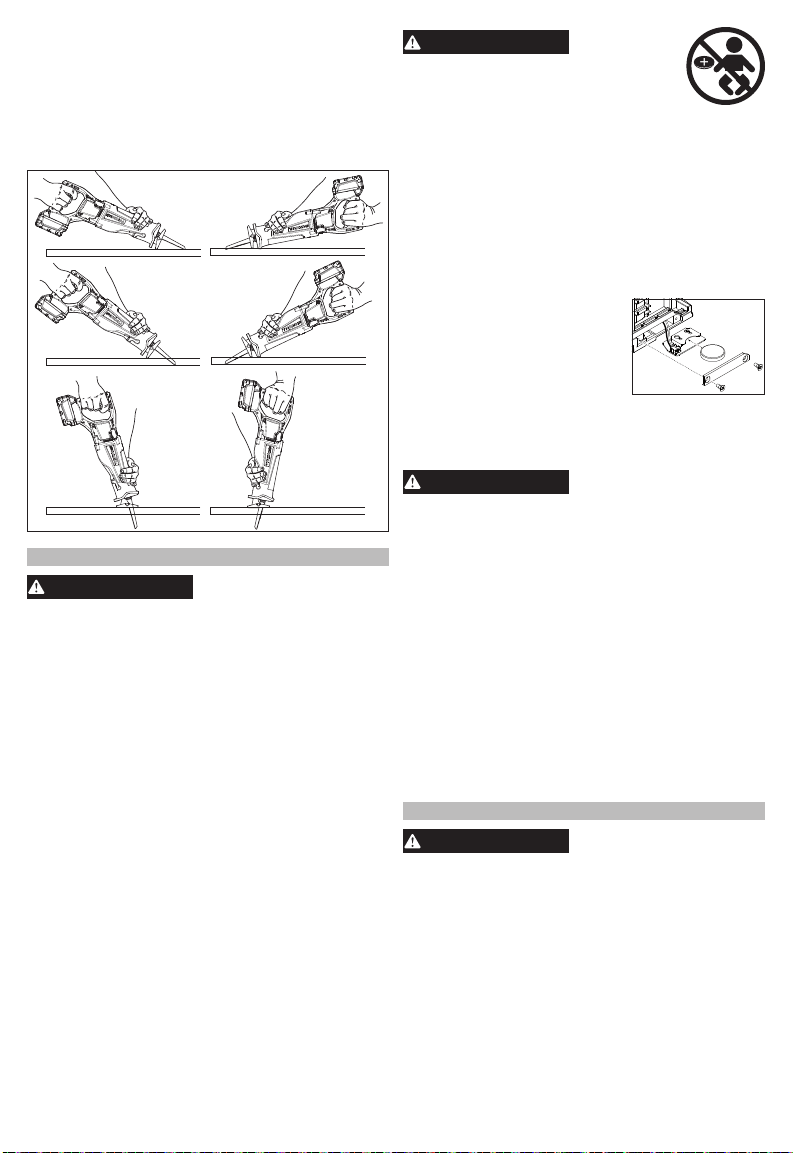

3. À mesure que la lame s’enfonce dans la pièce, re-

AVERTISSEMENT

dressez lentement la poignée de l’outil jusqu’à ce

que la semelle repose entièrement sur la surface

de la pièce à tailler. Ensuite, guidez l’outil sur la ligne de coupe pour obtenir la coupe désirée.

N.B. Pour facilitier la coupe en plongée, utilisez une lame de calibre lourd que vous installerez avec les dents orientées vers le haut, tel que démontré dans

la colonne B.

ENTRETIEN

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du

chargeur ou de l’outil avant d’y effectuer des

travaux d’entretien. Ne démontez jamais l’outil, la batterie ou le chargeur. Pour toute réparation, consultez un centre de service MILWAUKEE accrédité.

Gardez l’outil en bon état en adoptant un programme

d’entretien ponctuel. Inspectez votre outil pour des

questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute autre condition qui peut affecter le fonctionnement

de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après

une période pouvant aller de 6 mois à un an, selon l’usage, retournez votre outil à un centre de service

MILWAUKEE accrédité pour d'inspection.

Si l’outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu’il est branché sur une batterie complètement chargée, nettoyez les points

de contact entre la batterie et l’outil. Si l’outil ne fonctionne toujours pas correctement, renvoyez

l’outil, le chargeur et la batterie à un centre de service

MILWAUKEE accrédité.

Entretien de l’outil

de blessures corporelles,

Ce dispositif

pile bouton au lithium. Une pile neuve ou usée peut causer des brûlures

internes graves entraînant la mort en

seulement 2 heures si avalée ou entrée dans le corps. Toujours xer le couvercle du comparti-

ment des piles. Si le couvercle ne se ferme pas

bien, arrêter d’utiliser le dispositif, retirer les piles et les garder hors de la portée des enfants. Si vous soupçonnez que les piles ont été avalées ou entrées dans le corps, consultez immédiatement un médecin.

Une batterie interne est utilisée pour faciliter la pleine

fonctionnalité de ONE-KEY ™. Pour remplacer la batterie :

1. Retirer le bloc-piles.

2. Enlever les deux vis qui main-

tiennent le compartiment de

la batterie.

3. Retirer la plaque de batterie

et enlever la vieille batterie.

4. Insérer la nouvelle batterie (3V CR2032) avec le

côté positif éloigné de la plaque.

5. Remettre la plaque dans l'outil et replacer le cou-

vercle et les vis du compartiment de la batterie.

mages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y inltrer.

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le

plastique et l’isolation des pièces. Ne laissez jamais de solvants inammables ou combustibles auprès

des outils

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

contient une

Batterie interne

Pour minimiser les risques

de blessures ou de dom-

Nettoyage

Réparations

ACCESOIRES

L’utilisation d’autres ac-

sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le

site internet www.milwaukeetool.com ou contactez un distributeur.

cessoires que ceux qui

Page 13

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est garanti à l’acheteur d’origine uniquement pour être exempt de

vices de matériaux et de fabrication. Sous réserve de certaines

exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être affectée d’un vice de matériau ou de fabrication et ce pendant une période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Le retour de l’outil électrique, à un centre de réparations en

usine MILWAUKEE ou à un centre d’entretien agréé MILWAUKEE,

est requis en port prépayé et assuré. Une copie de la preuve d’achat doit être présentée avec le produit retourné. Cette garantie ne couvre

pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou des accidents Usure normale : Plusieurs outils électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur rendement. Cette garantie ne couvre pas la réparation des pièces due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter, les mandrins, les brosses, les cordes, les

sabots de scie, les portes-lames, les joints toriques, les joints,

les amortisseurs, les lames d’entraînement, les pistons, les per-

cuteurs, les crochets et les rondelles à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-

piles pour outils sans l, aux génératrices d’alimentation portatives

à essence, aux outils à main, aux monte-charges – électriques, à levier et à chaîne (manuels), aux vestes chauffantes M12™,

aux produits réusinés, ni aux produits d’essai et de mesure. Il existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port d’alimentation M12™, la source électrique M18™, le ventilateur de chantier et les chariots de travail industriels Trade Titan™ est d’une durée d’un (1) an à compter de la date d’achat. La période de garantie des câbles de nettoyage des canalisations est de deux (2) ans à compter

de la date d’achat. La période de garantie couvrant la DEL de la lampe

de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail

est une garantie à vie du produit soumise aux limitations ci-dessus.

En cas de défaillance de la DEL ou de l’ampoule à DEL pendant son

utilisation normale, la pièce défaillante sera remplacée gratuitement. L’enregistrement de la garantie n’est pas nécessaire pour bénécier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAU-

KEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE

NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS,

DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT

DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y

COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS

ÉTATS ET PROVINCES NE PERMETTANT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT DONC NE PAS VOUS

ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET

REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE

SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y

COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE

DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE

TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE

À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET

PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI- DESSUS

PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS

BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN

ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la section Pièces et Services du site Web de MILWAUKEE, à

l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

GARANTIE LIMITÉE – MEXIQUE,

AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir

de la date d’achat d’origine.

Le présent bon de garantie couvre tous les vices de matériau et de

fabrication que peut afcher ce produit.

Pour assurer la validité de la présente garantie, veuillez présenter ce bon de garantie, estampillé du sceau du distributeur ou du magasin

où le produit a été acheté, au centre de réparations agréé. Si le bon

de garantie n’a pas été estampillé, veuillez fournir la preuve d’achat

d’origine au centre de réparations agréé.

Pour un entretien des pièces, des accessoires ou des composants,

composer sans frais le 1-800-030-7777 an d’obtenir les coordonnées

du centre de réparations agréé le plus près

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de garantie estampillé du sceau du distributeur ou du magasin où

le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé(e) sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

Cette garantie ne s’applique pas dans les situations suivantes : a) Si le produit a été utilisé pour une n autre que celle indiquée dans

le guide de l’utilisateur nal ou le manuel d’instructions. b) Si les conditions d’utilisations ne sont pas habituelles. c) Si le produit a été modié ou réparé par une personne non autorisée

par TECHTRONIC INDUSTRIES.

Remarque : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques

d’électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE Composer le 01 (800) 030-7777

IMPORTÉ ET COMMERCIALISÉ PAR TECHTRONIC INDUSTRIES, MEXIQUE, SA DE CV

Av President Masarik #29 piso 7, Col. Polanco V Sección CP 11560, Deleg. Miguel Hidalgo, CDMX

Modèle : Date d’achat :

Sceau du distributeur ou du magasin :

Page 14

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

Lea todas las advertencias de

traciones y especicaciones con esta herramienta eléctrica. Si no sigue todas las advertencias e instruc-

ciones, se pueden provocar una descarga eléctrica,

un incendio o lesiones graves. Guarde todas las

advertencias e instrucciones para consultarlas en

el futuro. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

seguridad, instrucciones, ilus-

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en exteri-

ores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

• Manténgase alerta, atento a lo que está haciendo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de

distracción al utilizar herramientas eléctricas puede ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado antideslizante, casco o protección auditiva, utilizado

para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

SEGURIDAD PERSONAL

Page 15

• Almacene las herramientas eléctricas que no

ADVERTENCIA

se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalineación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instrucciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

• No use una batería o herramienta que se haya dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego

o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA SAWZALL

• Sostenga la herramienta eléctrica de las supercies de sujeción aisladas al llevar a cabo una operación en la que el accesorio de corte pueda hacer contacto con cableado oculto. El

contacto del accesorio de corte con un cable que conduzca electricidad puede hacer que las partes

metálicas de la herramienta se electriquen y podría ocasionar una descarga eléctrica al operador.

• Utilice prensas de banco u otra forma práctica de sujetar y soportar la pieza de trabajo a una plataforma estable. Sostener el trabajo en las manos o

apoyado contra el cuerpo ocasiona inestabilidad y

puede generar pérdida de control.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo

gratuito.

•

pulido, taladrado y otras actividades de construcción contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros

productos de albañilería y

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar partículas microscópicas.

Algunos polvos generados por

el lijado eléctrico, aserrado,

Page 16

DESCRIPCION FUNCIONAL

ADVERTENCIA

1. Quik-Lok® seguro de la segueta

2. LED

Palanca de liberación del portaseguetas

Quik-Lok

4. Forro aislante

5. Gancho para vigas (no se muestra)

6. Gatillo

7. Interruptor de bloqueo del gatillo

8. Control de accionamiento

9. Mango

10. Palanca de liberación de zapata

11. Zapata

ESPECIFICACIONES

Cat. No. ..................................................... 2721-20

Volts.............................................................. 18 DC

Cortes por minuto ..................................... 0 - 3 000

Largo de carrera

Tipo de batería .............................................M18™

..............................29 mm (1,125")

Tipo de cargador ..........................................M18™

SIMBOLOGÍA

Volts

Corriente directa

Canadá y Estados Unidos

Cortes por minuto sin carga (SPM)

UL Listing Mark para

ENSAMBLAJE

Recargue la batería sólo con

para ella. Para instrucciones especícas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Como se inserta/quita la batería en la

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la herramienta.

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme en su posición.

mendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

La abrazadera para segueta Quik-Lok® se adapta a seguetas universales Sawzall

(1/2"). Para un mejor rendimiento, utilice seguetas

Sawzall

segueta, elija el tipo y largo adecuados. Se dispone de

diversos tipos de seguetas para una amplia variedad

de aplicaciones: cortes en metal, madera, madera con clavos embutidos, calado, desbastado y contorno. También hay seguetas de muchos largos. Se-

leccione un largo que sea suficiente para que durante su carrera la segueta se extienda más

allá de la zapata y del material a cortar. No use seguetas con un largo menor a 89 mm

(3-1/2") ya que no llegarán a cortar más allá de la zapata.

Extraiga la batería antes de cambiar las seguetas. Asegúrese de que la echa y el área donde se co-

locará la abrazadera para segueta se encuentren

limpios. Las rebabas de metal o el aserrín podrían

impedir que la abrazadera para segueta Quik-Lok

quede bien sujeta.

1. Dependiendo del

trabajo a realizar,

usted podrá colocar la segueta con los dientes

hacia abajo o hacia arriba.Para

instalar una seg-

ueta, deslice la palanca de liberación hacia arriba.

Introduzca la segueta en el portaseguetas hasta

que la cola de ésta toque fondo en el anillo.

2. Suelte la palanca. El mecanismo de resorte a-

anzará la segueta rmemente en su sitio.

3. Tire de la segueta para asegurarse de que se ha

aanzado completamente en la abrazadera.

4. Para retirar una segueta, deslice la palanca de liber-

ación hacia arriba y saque la segueta de la herramienta. Tenga cuidado al manejar seguetas calientes.

Selección de la segueta

de MILWAUKEE. Cuando seleccione una

Abrazadera para segueta Quik-Lok®

el cargador especificado

herramienta

Para reducir el riesgo de lesiones, extraiga siempre la

Utilice únicamente accesorios especícamente reco-

con espiga de 13 mm

Page 17

Mantenimiento de la abrazadera para

ADVERTENCIA

• Periódicamente, limpie el polvo y residuos de la

abrazadera para segueta Quik-Lok

primido seco.

• Si el collar no gire con facilidadd, gire el collar hacia la derecha y hacia la izquierda para sacudir los

residuos sueltos.

• Periódicamente, lubrique la abrazadera Quik-Lok con un lubricante seco como el grato.

Cómo sacar las seguetas rotas de la

abrazadera de la segueta Quik-Lok

Desenchufe la herramienta antes de quitar las

seguetas. Se puede sacar la segueta utilizando los siguientes métodos.

• Apunte la herramienta hacia el suelo, desplace

la palanca de liberación hacia arriba y sujétela. Sacuda la herramienta hacia arriba y hacia abajo

(NO encienda la herramienta mientras sus dedos

sostengan el portaseguetas abierto). El fuste de la

segueta rota deberá entonces desprenderse del

portaseguetas.

• Si no surte efecto el sacudir de la herramienta:

En la mayor’a de casos, una parte de la segueta rota

se extenderá más allá de la abrazadera. Desplace la palanca de liberación hacia arriba y sujétela. Saque la segueta rota del portaseguetas por ese lugar.

• Si el fragmento roto no es lo sucientemente largo

para asirlo, utilice una segueta delgada de dientes pequeños (como una segueta para cortar metal) para enganchar la segueta que ha quedado atorada en el portaseguetas y sáquela mientras mantiene

hacia arriba la palanca de liberación.

segueta Quik-Lok

con aire com-

Para reducir el riesgo de

lesións, asegúrese de que

durante su carrera la segueta se extienda más

allá de la zapata y del material a cortar. Las

seguetas pueden dañarse si golpean el material

o la zapata.

Corte

Para obtener más información acerca de la funcionalidad de ONE-KEY para esta herramienta, consulte la Guía de inicio rápido que se incluye con

este producto o visite milwaukeetool.com/One-Key. Para descargar la aplicación ONE-KEY, visite la App Store o Google Play desde su dispositivo inteligente.

ONE-KEY™

OPERACION

Para reducir el riesgo de lesiones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios. Utilice únicamente accesorios especícamente

recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para reducir el riesgo de lesiones, use siempre lentes de seguridad o anteojos con protectores laterales.

Interruptor de bloqueo del gatillo

Para trabar el gatillo, empuje la traba del gatillo desde

lado de la herramienta. El gatillo no funcio-

nará mientras el interruptor esté en esta posición.

Siempre asegure el gatillo y saque la batería antes de efectuar el mantenimiento de la herramienta

o de cambiar algún accesorio. Asegure el gatillo

cuando almacene la herramienta o cuando no la

esté utilizando.

Para destrabar el gatillo, empuje la traba del gatillo desde

Espere a que la herramienta se detenga por com-

pleto antes de cambiar las velocidades. Presione el botón selector un modo a otro.Seleccione el botón inalámbrico para cambiar la conguración predeterminada por medio de la aplicación ONE-KEY en su dispositivo inteligente.

lado de la herramienta.

Selección de velocidad

para pasar sucesivamente de

Cortes por minuto sin carga máx. predeterminado

Ajuste 1 Ajuste 2 Ajuste 3 Ajuste 4

Cortes por minuto sin

carga

máx.

1 500 2 400 3 000 3 000

Tiempo de

aumento gradual*

*El tiempo de aumento gradual es la cantidad de

tiempo que se requiere para que la herramienta

alcance la máxima velocidad. Esto es benéco

para cortar materiales densos al permitir que la

hoja se inserte en el material antes de aumentar

la velocidad, ayudando a realizar un corte más

uniforme y preciso.

1 seg. 2 seg. 3 seg. N/A

Page 18

ADVERTENCIA

Para reducir el riesgo de le-

ADVERTENCIA

de manera segura.

Encendido, parada y control de la velocidad

1. Para arrancar la herramienta, sujete rmemente

la empuñadura y oprima el gatillo.

2. Para cambiar la velocidad, aumente o disminuya

la presión sobre el gatillo. Cuanto más se apriete el gatillo, mayor será la velocidad.

3. Para detener la herramienta, suelte el gatillo.

Permita que la herramienta se detenga completamente antes de extraer la segueta de un corte

parcial o cuando deje de operarla.

El freno eléctrico se activa cuando se suelta el gatillo, haciendo que la segueta se pare y permitiéndole

continuar con la tarea. Generalmente, la segueta se para en dos segundos. Sin embargo, puede que

haya un retraso entre el momento que suelta el

gatillo y cuando se activa el freno. Ocasionalmente el freno puede que se salte completamente. Si el

freno se salta con frecuencia, la segueta necesita servicio de un centro de mantenimiento autorizado

MILWAUKEE. Siempre debe esperar hasta que la

cuchilla se detenga completamente antes de sacar

la sierra de la pieza.

Para cortes rectos o de contornos iniciando desde

una orilla, alinie la segueta con su linea de corte.

Antes que la segueta haga contacto con el mate-

rial, empúñela rmemente y oprima el gatillo. Luego guíela por la linea de corte. Mantenga siempre la

zapata apoyada completamente contra el material

a cortar, asi evitará vibraciones excesivas.

Inicie el corte a baja velocidad y auméntela gradualmente conforme avanza en el corte. Cuando se corta

metales u otros materiales duros que no pueden ser

cortados desde una orilla, taladre una perforación de

un diámetro que sea mayor a la parte mas ancha

de la segueta.

siones, sujete la herramienta

Freno eléctrico

Cortes en general

Cortes en metal

Para reducir el riesgo de

ca y daños a la propiedad, verique que en el área de trabajo donde realizará cortes ciegos o penetrantes no hayan tuberías de gas, cables ni tuberías de agua ocultas.

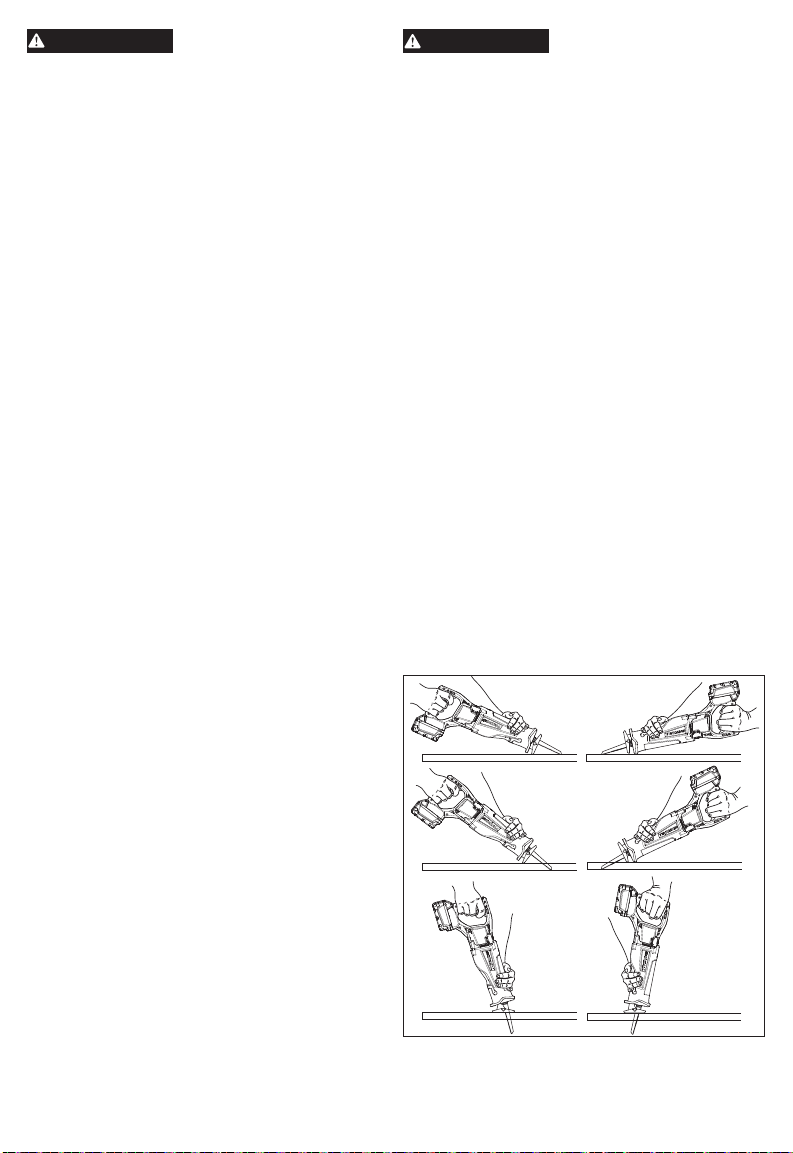

El Sawzall® de MILWAUKEE es la herramienta ideal para realizar un corte penetrante directo en supercies que no se pueden comenzar a cortar desde

una esquina, como por ejemplo, paredes y pisos. Un

corte penetrante se puede realizar de dos modos dis-

tintos según se inserte la hoja. La columna A muestra cómo se hace un corte penetrante con los dientes de la hoja orientados hacia abajo. La columna B muestra cómo se hace un corte penetrante con los dientes de la hoja orientados hacia arriba. No haga cortes penetrantes en supercies metálicas (véase "Cortes en Metales").

1. Coloque la segueta en la herramienta. Si colocó la segueta con los dientes hacia abajo, su-

jete la herramienta como se ilustra en la Columna A, apoyando el extremo de la zapata sobre el material.

Si colocó la segueta con los dientes hacia ar-

riba, sujete la herramienta como se ilustra en la

Columna B, apoyando el extremo de la zapata

sobre el material.

2. Con la segueta sólo rozando la supercie del material, oprima el gatillo. Usando el extremo de

la zapata como pivote, descienda la segueta sobre

el material tal como se ilustra.

3. Conforme la segueta empieza a cortar, levante

la empuñadura de la herramienta hasta que la

zapata quede apoyada rmemente sobre la supercie. Luego guíe la herramienta por la línea de corte deseada para realizar el corte.

NOTA: Para realizar los cortes interiores mas fácilmente, use una segueta de calibre grueso e instale la segueta con los dientes hacia arriba como se ilustra

en la Columna B.

explosión, descarga eléctri-

Cortes penetrantes

Page 19

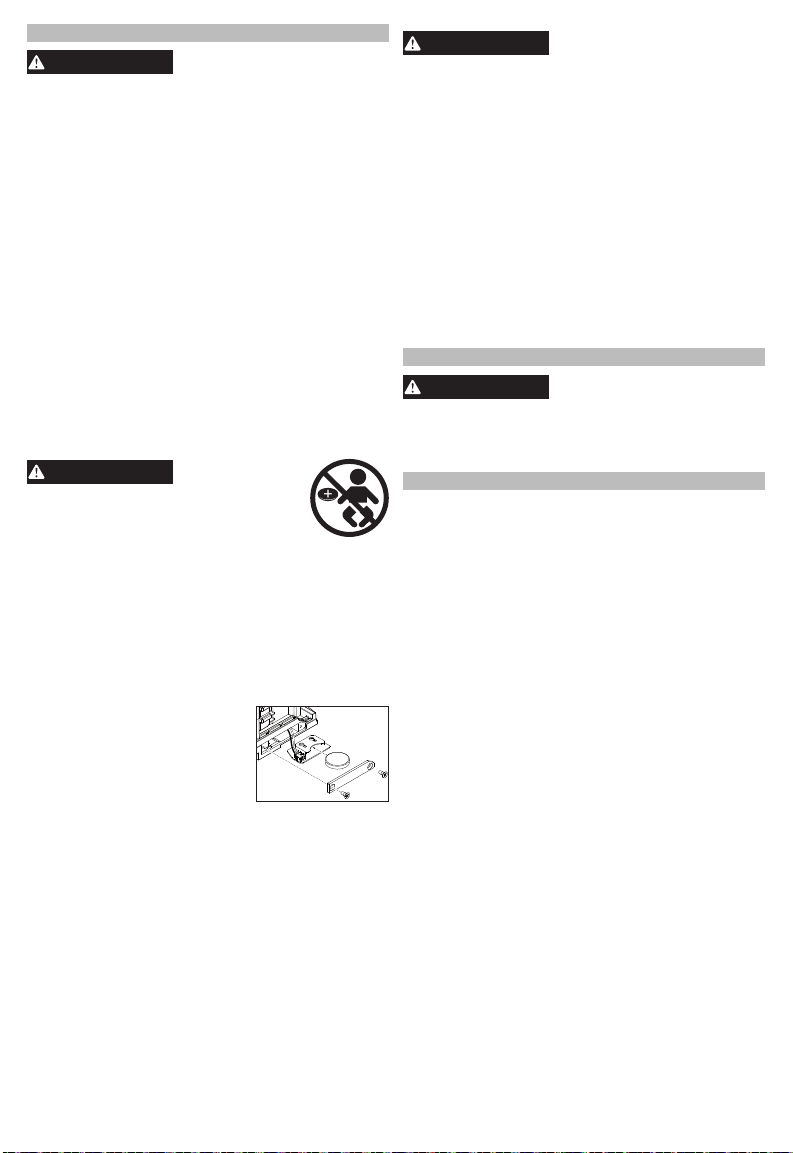

MANTENIMIENTO

ADVERTENCIA

Para reducir el riesgo de una

la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y

mantenga su herramienta en buenas condiciones.

Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas

de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después

de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio

MILWAUKEE más cercano para la inspección.

Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la

batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE.

ería de botón/tipo moneda de litio. Una batería nueva o usada puede causar quemaduras internas graves

y causar la muerte tan solo en 2 horas si se ingiere o entra al cuerpo. Siempre asegure la

cubierta de la batería. Si no se cierra con rmeza, deje de usar el dispositivo, retire las baterías y manténgala alejada de los niños. Si cree que las baterías pudieron ser ingeridas o entraron al cuerpo, busque atención médica de inmediato.

Se utiliza una batería interna para facilitar la completa

funcionalidad de ONE-KEY™. Para cambiar la batería:

1. Extraiga la batería.

2. Quite los dos tornillos que sujetan la puerta de la batería.

3. Jale y extraiga la tablilla de

la batería y retire la batería

existente.

4. Inserte la nueva batería (3V CR2032), con el lado positivo alejado de la tablilla.

5. Deslice la tablilla de nuevo en la herramienta

y vuelva a colocar la puerta de la batería y los

tornillos.

lesión, desconecte siempre

Este dispositivo contiene una bat-

Batería interna

Para reducir el riesgo de le-

daño a la herramienta, nunca la sumerja en

líquidos ni permita que estos uyan dentro de la

misma.

Limpie el polvo y suciedad de las ventilas. Mantenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes inamables o combustibles cerca de una herramienta.

Si su herramienta, batería o cargador están dañados,

envíela al centro de servicio más cercano.

siones, descarga eléctrica o

Limpieza

Reparaciones

ACCESORIOS

Utilice sólo los accesorios

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

especícamente recomenda-

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

O contáctanos en www.milwaukeetool.com.mx

Lunes a Viernes (9am a 6pm)

Page 20

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* MILWAUKEE (vea las excepciones más

adelante) se garantiza al comprador original únicamente contra defectos en materiales y mano de obra. Sujeto a ciertas excepciones,

MILWAUKEE reparará o reemplazará cualquier parte de una herra-

mienta eléctrica que, tras una revisión, MILWAUKEE determine que

tiene defectos en material o mano de obra durante un período de cinco (5) años** después de la fecha de compra, a menos que se indique

lo contrario. Se requiere que se envíe la herramienta eléctrica a un Centro de Servicio de fábrica de MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE, con ete prepagado y asegurado.

Debe incluirse una copia del comprobante de compra con el producto

enviado. Esta garantía no aplica a daños que MILWAUKEE determine

que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal,

falta de mantenimiento o accidentes. Desgaste normal: Muchas herramientas eléctricas necesitan reemplazos periódicos de partes y servicio para lograr el mejor rendimiento. Esta garantía no cubre la reparación cuando el uso normal ha agotado la vida útil de una parte, incluyendo, entre otras, mandriles, cepillos, cables, zapatas de sierra, abrazaderas de hoja, juntas tóricas, sellos, parachoques, cuchillas de propulsión, pistones, percutores, elevadores y arandelas de la cubierta del parachoques.

*Esta garantía no cubre las clavadoras y grapadoras neumáticas, pulverizador de pintura sin aire, baterías inalámbricas, generadores portátiles accionados por gasolina, herramientas manuales, polipasto eléctrico, de palanca y cadena manual, prendas calefactadas M12™;

productos reacondicionados, y productos de prueba y medición. Hay garantías independientes y distintas disponibles para estos productos.

**El periodo de garantía de los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventilador para obra y carros de trabajo

industriales Trade Titan™ es de un (1) año a partir de la fecha de

compra. El periodo de garantía de los cables de limpieza de drenaje es de dos (2) años desde la fecha de compra. El periodo de garantía del LED de la lámpara de trabajo LED y el foco de cambio a LED para la lámpara de trabajo es por toda la vida del producto, sujeto a las limitaciones mencionadas anteriormente. Si durante el uso normal falla el LED o el foco LED, la parte se reemplazará sin cargo alguno.

No es necesario el registro de la garantía para obtener la garantía cor-

respondiente para un producto de herramienta eléctrica MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAU-

KEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN

NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS, NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DEFECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMA-

CIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO

PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE

EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE

DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO, SIN LIMITACIÓN, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN

LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE

SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS

NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN

PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica a productos vendidos en los Estados Unidos y

en Canadá únicamente. Consulte la ‘Búsqueda de Centros de Servicio’ en la sección de Refacciones y Servicio del sitio web de MILWAUKEE www.milwaukeetool. com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar el

centro de servicio más cercano para servicio dentro y fuera de la

garantía para una herramienta eléctrica Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de

la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC.

Llame gratis al 01 (800) 030-7777 para encontrar el ASC más cercano,

para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/ sellada por el distribuidor o la tienda donde compró el producto, y

cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

b) Cuando las condiciones de uso no sean normales.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN Llame al 01 (800) 030-7777

IMPORTADO Y COMERCIALIZADO POR TECHTRONIC INDUSTRIES, MÉXICO, SA DE CV

Av. President Masarik #29 piso 7, Col. Polanco V Sección CP 11560, Deleg. Miguel Hidalgo, CDMX

CENTRAL Y EL CARIBE

manual del usuario nal o de instrucciones.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES

modiquen o reparen el producto.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

58140057d2 961016176-02(A)

01/17 Printed in China
