Page 1
OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
Cat. No. / No de cat.
2679-20

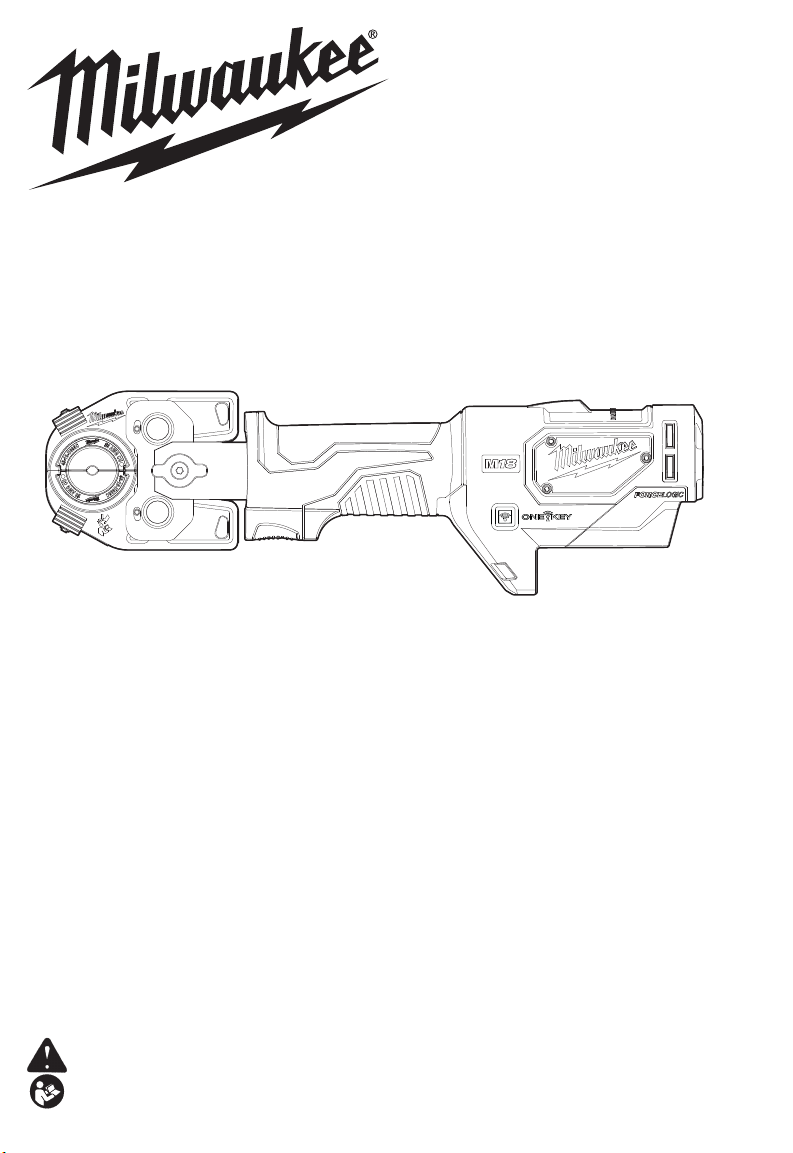

M18™ FORCE LOGIC™ 600 MCM CRIMPER
SERTISSEUR UTILITAIRE 600 MCM M18™ FORCE LOGIC™
CRIMPADORA 600 MCM UTILITARIA M18™ FORCE LOGIC™
WARNING To reduce the risk of injury, user must read and understand operator's manual.
AVERTISSEMENT
comprendre le manuel.
ADVERTENCIA
Page 2
GENERAL POWER TOOL
WARNING
SAFETY WARNINGS
Read all safety warnings, instruc-
tions provided with this power tool. Failure to
follow all instructions listed below may result in
electric shock, re and/or serious injury. Save all
warnings and instructions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-oper-
ated (cordless) power tool.
-
WORK AREA SAFETY
• Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
• Do not operate power tools in explosive atmo-
Power tools create sparks
which may ignite the dust or fumes.
• -
ing a power tool. Distractions can cause you to lose
control.
ELECTRICAL SAFETY
• Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
•
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
•
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase
the risk of electric shock.
• When operating a power tool outdoors, use an
Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
• If operating a power tool in a damp location is
(GFCI) protected supply. Use of an GFCI reduces
the risk of electric shock.
PERSONAL SAFETY
• Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
A
moment of inattention while operating power tools
may result in serious personal injury.
•
eye protection. Protective equipment such as a dust
mask, non-skid safety shoes, hard hat or hearing
protection used for appropriate conditions will reduce
personal injuries.
• Prevent unintentional starting. Ensure the switch
the tool. Carrying power tools with your nger on the
switch or energizing power tools that have the switch
on invites accidents.
•
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result
in personal injury.
• -
ance at all times. This enables better control of the
power tool in unexpected situations.
• Dress properly. Do not wear loose clothing or
jewelry. Keep your hair and clothing away from
moving parts. Loose clothes, jewelry or long hair
can be caught in moving parts.
• If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-related hazards.
•
ignore tool safety principles. A careless action
can cause severe injury within a fraction of a second.
POWER TOOL USE AND CARE
• Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
• Do not use the power tool if the switch does not turn
Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
• Disconnect the plug from the power source and/
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
• Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the hands
of untrained users.
• Maintain power tools and accessories. Check for
age of parts and any other condition that may
Many ac-
cidents are caused by poorly maintained power tools.
• Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
•
in accordance with these instructions, taking into
account the working conditions and the work to
Use of the power tool for operations
dierent from those intended could result in a hazardous situation.
• Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles
and grasping surfaces do not allow for safe handling
and control of the tool in unexpected situations.
BATTERY TOOL USE AND CARE
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of re when used
with another battery pack.
•
Use of any other battery packs may
create a risk of injury and re.
•
that can make a connection from one terminal to
another. Shorting the battery terminals together may
cause burns or a re.
2
Page 3
•
WARNING
WARNING
-
tacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
• Damaged or modied batteries
may exhibit unpredictable behavior resulting in re,
explosion or risk of injury.
•
excessive temperature. Exposure to re or tem-
perature above 265°F (130°C) may cause explosion.
• Follow all charging instructions and do not
Charging improperly or at temperatures outside the
specied range may damage the battery and increase
the risk of re.
SERVICE
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
SPECIFIC SAFETY RULES FOR
CRIMPER
• Use tool only as directed. Only trained personnel
should operate tool.
•
damage, work on deenergized lines when
precautions, including those contained in NFPA
• Use tool only with MILWAUKEE crimping jaw
49-16-U000 or 49-16-U111, "U" dies, and connectors for which they are rated. Jaws, dies,
APPROVED
COMBINATION to achieve a successful operation. Improper combinations can result in a faulty
crimp. Electric shock, re, explosion, and property
damage could occur.
• Do not use tool without jaws installed. Fingers
could be injured.
• Keep hands away from jaws while tool is in use.
Fingers could be injured.
•To reduce the risk of injury, wear safety goggles
or glasses with side shields when operating or
servicing the tool.
• Inspect and discard workpieces with cracks or
Other
uses may cause damage to the tool, accessories,
and workpiece.
using tools. It is not possible to anticipate every
situation that could result in a dangerous outcome.
Do not use this tool if you do not understand these
operating instructions or you feel the work is beyond
your capability; contact Milwaukee Tool or a trained
professional for additional information or training.
electric shock and property
• These carry im-
portant information. If unreadable or missing, contact
a MILWAUKEE service facility for a free replacement.
•
construction activities contains chemicals known to
cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
• lead from lead-based paint
• crystalline silica from bricks and cement and other
masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to
lter out microscopic particles.
Some dust created by power sanding,
sawing, grinding, drilling, and other
SPECIFICATIONS
Cat. No. ..................................................... 2679-20
Volts .............................................................. 18 DC
Battery Type .................................................M18™
Charger Type ................................................M18™
Operating Temp ..................................... 0° - 122° F
Force ............................................................6 Tons
Crimping Jaws
Cat. No .................................................49-16-U000
Jaw Type .........................M18™ 600 MCM U Style
Max. Crimping Capacity ..........................600 MCM
Cat. No ................................................. 49-16-U111
Jaw Type .........................M18™ 750 MCM U Style
Max. Crimping Capacity ..........................750 MCM
Cat. No ................................................. 49-16-2780
Jaw Type ......... M18™ 750 MCM Cu/1000 MCM AI
Max. Cutting Capacity .............................750 MCM
Replacement Blades ..............Cat. No. 48-44-0411
Crimping Jaw
Cu/350 MCM AI
Crimping Jaw
Cu/750 MCM AI
Cable Cutting Jaws
Cu/1000 MCM AI
FUNCTIONAL DESCRIPTION
1
10
8
9
1. Locking thumb screw
2. Backup release valve
3. Crimping indicator
4. Hanger
5. LEDs
6. ONE-KEY™ indicator
3
11
6
7 5
7. Handle
8. Trigger
9. Crimping jaws
10. Die release tabs
11. Retaining pin
2
3
4
Page 4
Connections made with tool 2779-20 or 2679-20 with jaw 49-16-U000 or 49-16-U111 and
UL Classi-
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Splice
Model #'s
Lug
Model #'s
Wire Size
(Code only)
#8 AWG RED 49-16-U008C 8
#6 AWG BLUE 49-16-U006C 6
#4 AWG GRAY 49-16-U004C 4
#2 AWG BROWN 49-16-U002C 2
#1 AWG GREEN 49-16-U001C 1
1/0 AWG PINK 49-16-U01AC 1/0
2/0 AWG BLACK 49-16-U02AC 2/0
3/0 AWG ORANGE 49-16-U03AC 3/0
4/0 AWG PURPLE 49-16-U04AC 4/0
250 MCM YELLOW 49-16-U250C 250
300 MCM WHITE 49-16-U300C 300
350 MCM RED 49-16-U350C 350
400 MCM BLUE 49-16-U400C 400
500 MCM BROWN 49-16-U500C 500
600 MCM GREEN 49-16-U600C 600
750 MCM BLACK 49-16-U750C* 750 3 3 3 3 3 3
VHSS
VHS
VHCS
VHCL
Die
Color Cat. No.
Copper Short & Long Barrel Lugs & Splices
CSP
CU
CTL-2
CTL
CTL-L
LCN
YS
YS-L
YS-T
YA , YAZ, YA-L,
YA-2L, YA-2LN,
YA-L-NT, YA-L-2NT,
YA-L-TC, YA-L-2TC,
YA-2N, YA-TC, YA-2TC
Die
Indentation
Mark
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
1
2
Lugs: 2
Splices: N/A
CT
CTL
CLN, CLND, CLNS,
CLW, CLWD, CRA,
CRB, CRA-L, CRB-L,
CRA-2L, CRB-2L,
CSW, CSWS
Lugs: Total # of Crimps
Splices: # of Crimps per Side
1 1 1 1 1 1
2 2 2 2 2 2
SCSS, SCS,
SCL
SCH
LCAS
LCA
LCD
LCB
LCC
BCU
BBCU
BLU
BBLU
54504-54523-TB
54804-54823
54104-54123-TB
54204-54223
54850BE-54880BE
54930BE-54923BE
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Dual Rated Lugs & Splices
Splice
Model #'s
Lug
Model #'s
Wire Size
(Code only)
#8 AWG BLUE 49-16-U008 8
#6 AWG GRAY 49-16-U006 6
#4 AWG GREEN 49-16-U004 4
#2 AWG PINK 49-16-U002 2 2 2 2
#1 AWG GOLD 49-16-U001 1
1/0 AWG TAN 49-16-U01A 1/0
2/0 AWG OLIVE 49-16-U02A 2/0
3/0 AWG RUBY 49-16-U03A 3/0
4/0 AWG WHITE 49-16-U04A 4/0
250 MCM RED 49-16-U250 250
300 MCM BLUE 49-16-U300 300
350 MCM BROWN 49-16-U350 350
400 MCM GREEN 49-16-U400* 400 4
500 MCM PINK 49-16-U500* 500
600 MCM BLACK 49-16-U600* 600
750 MCM YELLOW 49-16-U750* 750
*Connections must use jaw 49-16-U111. Number of crimps is a minimum. Additional crimps would not negatively aect the integrity of the connection so
long as they are uniformly placed between the intended crimp area of the connector, typically outlined with color bands or knurls. For the latest listing of
approvals, visit milwaukeetool.com. For technical or service assistance, contact Milwaukee Customer Service at 1-800-729-3878.
VACS ASP YS-A AS
VACL ATL YA-A
Die
Color Cat. No.
Indentation
YA-ATN
Die
Mark
ACL, ACN, ALND, ALNS,
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Lugs: N/A
Splices:
3 3 3 3 3 3 3
4 4 4 4 4 4 4
ASN
2ACL, 2ACN, ALNN
Lugs: 2
2
Splices: N/A
Lugs: 4
Splices: N/A
4
SA BCUA 60501-60578
LAA
LAB
Lugs: Total # of Crimps
Splices: # of Crimps per Side
2 2
4 4
BLUA 60101-60178
Lugs: s: 2
Lugs: 5
Splices: N/A
60230-60278
Lugs: 2
Splices: N/A
4
Lugs: N/A
Splices: 4
2
4
Page 5
SYMBOLOGY
WARNING
WARNING
WARNING
WARNING
CAUTION
WARNING
WARNING
Volts
Direct Current
Underwriters Laboratories, Inc.
United States and Canada
property damage, work on deenergized
lines when possible. Tool is not insulated.
Should work on energized lines be
required, ensure all proper precautions,
including those contained in NFPA 70E,
have been taken rst.
Fingers could be injured.
To reduce the risk of injury, wear safety
Read operator's manual.
goggles or glasses with side shields
when operating or servicing the tool.
To reduce the risk of arc
ash, electric shock and
Keep hands away from
jaws while tool is in use.
ASSEMBLY
Recharge only with the charger
To remove the battery, push in the release buttons
and pull the battery pack away from the tool.
To insert the battery, slide the pack into the body
of the tool. Make sure it latches securely into place.
Inserting/Removing the Crimping Jaws
1. Remove the battery pack.
2. Remove the locking thumb screw (when used)
from the back of the retaining pin.
3. Push in, then rotate the retaining pin counterclockwise 90° . The pin will pop out.
4. Insert the crimping jaws. Line up the center hole
with the retaining pin.
5. Push in the retaining pin, then rotate clockwise
90° .
6. Insert and hand tighten the locking thumb screw.
NOTE: Use the locking thumb screw to prevent the
retaining pin from being unintentionally loosened.
A loose retaining pin may damage the tool.
7. Rotate the jaws to the desired angle.
ing pin fully inserted and locked into position.
Damage to the cylinder may occur.
-
Inserting/Removing the Battery
changing or removing accesso-
To avoid damage to the tool, do not
operate the tool without the retain-
An incomplete or faulty crimp could
MILWAUKEE crimping jaw 49-16-U000 or 49-16U111, "U" dies, and connectors for which they
explosion, and property damage could occur.
Inspect dies and connectors before use. Only
use properly matched dies and connectors for the
crimping jaws. Refer to Table A for die/connector
compatibility.
1. Remove the battery pack.
2. Open jaws by squeezing back of crimping head
together.
3. Snap the appropriate dies into each side of the
crimping jaws. Release the jaws.
4. To remove, open jaws by squeezing back of crimping head together. Pull out the die release tabs.
Pull dies out from crimping jaws.
To learn more about the ONE-KEY™ functionality
for this tool, go to milwaukeetool.com/One-Key. To
download the ONE-KEY™ app, visit the App Store
or Google Play from your smart device.
The Crimper is compatible with the following
MILWAUKEE cutting jaws. Refer to the cutting jaws'
instructions for use.
750 MCM Cu/AL Jaws
(Cat. No. 49-16-2780)
Changing the Dies
ONE-KEY™
Cutting Jaws (not included)
Jaw Type Maximum Capacity
750 MCM Cu/1000 MCM Al
OPERATION
damage, work on deenergized lines when
precautions, including those contained in NFPA
Keep hands away from crimping jaws
crushed.
or removing accessories. Only use accessories
To reduce the risk of injury, always wear proper
eye protection marked to comply with ANSI Z87.1.
Before crimping:
•
Inspect the jaws and dies for cracks or other damage. Do not use damaged jaws or dies. Contact a
MILWAUKEE
•
Ensure retaining pin is properly seated and dies are
properly installed.
•
Jaws, dies, connectors, and cables must
an APPROVED COMBINATION
nations can result in a faulty crimp.
•
Inspect and discard workpieces with cracks or wear
before use. Materials may crack or shatter.
electric shock and property
Crimping
service facility.
be used in
. Improper combi-
5
Page 6
• Follow installation specications as specied in Table
WARNING
WARNING
WARNING
A using an Approved Combination of jaws, dies,
connectors and cables as indicated. Other uses
may cause damage to the tool, accessories, and
workpiece.
1. Insert battery pack.
2. Place jaws with installed dies around the connector.
3. Hold tool securely. Press and hold the trigger.
4. When the cycle is complete the tool will switch o
and the indicator will light. Release the trigger.
Indicator
Solid Green Tool completed the operation and
Solid Red Tool completed the operation but did NOT
Flashing Red Tool did NOT complete the operation.
Flashing
Red/Green
(after Solid
Green or
Solid Red)
5. Continue crimping according to the instructions in
Table A or the connector manufacturer's installa-
tion instructions.
• Crimps should be uniformly placed on the barrel
•
•
• For lugs, begin crimping near the pad, working
• The orientation of the crimp is not critical on
6. Two LEDs will light the workpiece when the trigger
is pulled.
7. The die identier is pressed into the connector
during the crimp.
If the jaws need to be opened without completing the
cycle, press and hold the backup release valve. Hold
tool securely until the cylinder retracts fully.
LED
reached full crimping pressure.
reach full crimping pressure.
Tool has reached its service interval
(40,000 crimps). Red/Green flashing
will begin after the solid Red or Green
indicator for the operation is displayed.
MILWAUKEE
tool be inspected and preventative
maintenance completed. Return tool to
a
MILWAUKEE service facility.
of the connector.
Crimps should be reasonably placed within the
color bands or knurled area of the connector.
For splices, begin crimping in the center, working
outward while alternating sides.
towards the barrel.
seamless barrel connectors, but for best results
rotate the tool 180° between crimps.
recommends that the
Backup Release Valve
MAINTENANCE
To reduce the risk of injury, always
MILWAUKEE service facility for ALL repairs.
Keep your tool, battery pack and charger in good
repair by adopting a regular maintenance program.
Inspect your tool for issues such as undue noise,
misalignment or binding of moving parts, breakage of
parts, or any other condition that may aect the tool
operation. Return the tool, battery pack, and charger
to a MILWAUKEE service facility for repair. After six
months to one year, depending on use, return the
tool, battery pack and charger to a MILWAUKEE
service facility for inspection.
If the tool does not start or operate at full power with
a fully charged battery pack, clean the contacts on
the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a
MILWAUKEE service facility for repairs.
Refer to the ONE-KEY App for information regarding
necessary servicing, such as internal battery life and
crimp count.
close securely, stop using the device, remove the
-
tion.
An internal battery is used to facilitate full ONE-KEY™
functionality.
To replace the battery:
1. Remove the battery pack.
2. Remove the screw(s) and open the battery door.
3. Remove the old battery, keep it away from children,
and dispose of it properly.
4. Insert the new battery (3V CR2032), with the positive side facing up.
5. Close the battery door and tighten the screw(s)
securely.
Clean dust and debris from vents. Keep handles
clean, dry and free of oil or grease. Use only mild
soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and
other insulated parts. Some of these include gasoline,
turpentine, lacquer thinner, paint thinner, chlorinated
cleaning solvents, ammonia and household deter-
gents containing ammonia. Never use ammable or
combustible solvents around tools.
unplug the charger and remove the
Maintaining Tool
ONE-KEY™
Chemical Burn Hazard.
This device contains a
Internal Battery
To reduce the risk of personal injury and damage, never immerse
Cleaning
6
Page 7
For repairs, return the tool, battery pack and charger
WARNING
to the nearest authorized service center.
Repairs
ACCESSORIES
changing or removing accesso-
For a complete listing of accessories, go online to
www.milwaukeetool.com or contact a local distributor.
SERVICE - UNITED STATES
1-800-SAWDUST (1.800.729.3878)
Monday-Friday, 7:00 AM - 6:30 PM CST
or visit www.milwaukeetool.com
Contact Corporate After Sales Service Technical
Support with technical, service/repair, or warranty
questions.
Email: [email protected]
Become a Heavy Duty Club Member at
www.milwaukeetool.com to receive important
notications regarding your tool purchases.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
Monday-Friday, 7:00 AM - 4:30 PM CST
Every MILWAUKEE power tool* (see exceptions below) is warranted
to the original purchaser only to be free from defects in material and
workmanship. Subject to certain exceptions, MILWAUKEE will repair
or replace any part on an electric power tool which, after examination,
is determined by MILWAUKEE to be defective in material or workman-
ship for a period of ve (5) years** after the date of purchase unless
otherwise noted. Return of the power tool to a MILWAUKEE factory
Service Center location or MILWAUKEE Authorized Service Station,
freight prepaid and insured, is required. A copy of the proof of purchase
should be included with the return product. This warranty does not
apply to damage that MILWAUKEE determines to be from repairs
made or attempted by anyone other than MILWAUKEE authorized
personnel, misuse, alterations, abuse, normal wear and tear, lack of
maintenance, or accidents.
Normal Wear: Many power tools need periodic parts replacement and
service to achieve best performance. This warranty does not cover
repair when normal use has exhausted the life of a part including,
but not limited to, chucks, brushes, cords, saw shoes, blade clamps,
o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and
bumper cover washers.
*This warranty does not cover Air Nailers & Staplers; Airless Paint
Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power
Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;
M12™ Heated Gear; Reconditioned Product; and Test & Measurement Products. There are separate and distinct warranties available
for these products.
**The warranty period for Job Site Radios, M12™ Power Port, M18™
Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts
is one (1) year from the date of purchase. The warranty period for the
Drain Cleaning Cables and AIRSNAKE™ Drain Cleaning Air Gun
Accessories is two (2) years from the date of purchase. The warranty
period for the M18™ Compact Heat Gun, 8 Gallon Dust Extractor,
M18™ Framing Nailers, M18 FUEL™ 1/2" Ext. Anvil Controlled Torque
Impact Wrench w/ ONE-KEY™, and the M18 FUEL™ 1" High Torque
Impact Wrench w/ ONE-KEY™ is three (3) years from the date of
purchase. The warranty period for the LED in the LED Work Light and
the LED Upgrade Bulb for the Work Light is the lifetime of the product
subject to the limitations above. If during normal use the LED or LED
Bulb fails, the part will be replaced free of charge.
1.800.268.4015
or visit www.milwaukeetool.ca
LIMITED WARRANTY
USA & CANADA
Warranty Registration is not necessary to obtain the applicable war-
ranty on a MILWAUKEE power tool product. The manufacturing date
of the product will be used to determine the warranty period if no proof
of purchase is provided at the time warranty service is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT
REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT.
IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT
PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE
LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR
PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES,
EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN
ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS
FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT
APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU
OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL.
TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS
ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION
ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS
FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH
DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE
EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES
DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO
YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,
AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM
STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.milwaukeetool.com or call 1.800.
SAWDUST (1.800.729.3878) to locate your nearest service facility for
warranty and non-warranty service on a Milwaukee electric power tool.
LIMITED WARRANTY - MEXICO,
CENTRAL AMERICA & CARIBBEAN
TECHTRONIC INDUSTRIES' warranty is for 5 years since the original
purchase date.
This warranty card covers any defect in material and workmanship
on this Product.
To make this warranty valid, present this warranty card, sealed/
stamped by the distributor or store where you purchased the product,
to the Authorized Service Center (ASC). Or, if this card has not been
sealed/stamped, present the original proof of purchase to the ASC.
Call 55 4160-3547 to nd the nearest ASC, for service, parts, accessories or components.
Procedure to make this warranty valid
Take the product to the ASC, along with the warranty card sealed/
stamped by the distributor or store where you purchased the product,
and any faulty piece or component will be replaced without cost for
you. We will cover all freight costs relative with this warranty process.
Exceptions
This warranty is not valid in the following situations
a) When the product is used in a dierent manner from the end-user
guide or instruction manual.
b) When the conditions of use are not normal.
c) When the product was modied or repaired by people not authorized
by TECHTRONIC INDUSTRIES.
Note: If cord set is damaged, it should be replaced by an Authorized
Service Center to avoid electric risks.
SERVICE AND ATTENTION CENTER
Call to 55 4160-3547
IMPORTED AND COMMERCIALIZED BY
TECHTRONIC INDUSTRIES MEXICO, S.A. DE C.V.
Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte
11520 Colonia Ampliación Granada
Miguel Hidalgo, Ciudad de Mexico, Mexico
Model:
Date of Purchase:
7
Page 8
RÈGLES DE SÉCURITÉ GÉNÉRALES
AVERTISSEMENT
RELATIVES AUX OUTILS ÉLECTRIQUES
Lire toutes les consignes
Ne pas suivre l’ensemble des règles
et instructions peut entraîner une électrocution, un
incendie ou des blessures graves. Conserver les
Le terme «outil électrique» gurant dans
les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par
batterie (sans l).
SÉCURITÉ DU LIEU DE TRAVAIL
Le désordre et le manque de lumière
favorisent les accidents.
-
Les outils électriques produisent des étincelles
risquant d'enammer les poussières ou vapeurs.
-
Les distractions peuvent causer
une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
-
des outils mis à la terre. Les ches et prises non
modiées réduisent le risque de choc électrique.
• Éviter tout contact avec des surfaces mises à
la terre comme des tuyaux, des radiateurs, des
Le risque de choc
électrique est accru lorsque le corps est mis à la terre.
La pénétration d’eau dans ces outils ac-
croît le risque de choc électrique.
• Ne pas maltraiter le cordon d'alimentation. Ne
dernier en tirant sur le cordon. Garder le cordon à
et des pièces en mouvement. Un cordon endom-
magé ou emmêlé accroît le risque de choc électrique.
Utiliser un cordon
conçu pour l'usage extérieur réduit les risques de
choc électrique.
dans un endroit humide, utiliser une source
terre. L’utilisation d’un disjoncteur de fuite de terre réduit le risque de choc électrique.
sécurité individuelle
SÉCURITÉ INDIVIDUELLE
• Rester attentif, prêter attention au travail et faire
Un moment
d’inattention pendant l’utilisation d’un outil électrique
peut entraîner des blessures graves.
Selon les conditions, porter aussi un masque an-
tipoussières, des bottes de sécurité antidérapantes,
un casque protecteur ou une protection auditive an
de réduire les blessures.
Le fait de transporter un outil électrique en gardant
le doigt sur la gâchette ou de mettre sous tension un
outil électrique lorsque la gâchette est en position de
marche favorise les accidents.
en marche. Une clé laissée sur une pièce rotative de
l’outil peut causer des blessures.
Une bonne stabilité
procure un meilleur contrôle de l’outil électrique en
cas d’imprévus.
-
Les
vêtements ottants, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
-
L’utilisation d’un collecteur de poussière
permet de réduire les dangers liés à la poussière.
Une
utilisation négligée peut causer une blessure grave
en une fraction de seconde.
UTILISATION ET ENTRETIEN
DE L’OUTIL ÉLECTRIQUE
-
Un outil électrique
approprié exécutera le travail mieux et de façon moins
dangereuse s’il est utilisé dans les limites prévues.
-
teur ne permet pas de le mettre en marche ou de
l'arrêter. Tout outil électrique qui ne peut pas être
contrôlé par son commutateur est dangereux et doit
être réparé.
-
Ces mesures de
sécurité préventives réduisent les risques de démar-
rage accidentel de l'outil.
instructions. Les outils électriques sont dangereux
dans les mains d’utilisateurs novices.
-
Plusieurs accidents sont causés par des
produits mal entretenus.
Des outils
correctement entretenus et dont les tranchants sont
bien aûtés risquent moins de se bloquer et sont plus
faciles à contrôler.
8
Page 9
AVERTISSEMENT
AVERTISSEMENT
tenant compte des conditions de travail et de la
L'usage d'un outil électrique pour
des applications pour lesquelles il n'est pas conçu
peut être dangereux.
Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler
l'outil en toute sécurité en cas de situation imprévue.
UTILISATION ET ENTRETIEN
DE LA BATTERIE
Un chargeur pou-
vant convenir à un type de bloc-piles peut entraîner
un risque d’incendie lorsqu’il est utilisé avec un autre
type de bloc-piles.
L’utilisation de tout autre bloc-piles
peut créer un risque de blessures et d’incendie.
-
Le court-circuitage des bornes
d’une pile peut entraîner des brûlures ou un incendie.
Le liquide éjecté des piles peut causer
des irritations ou des brûlures.
Des piles endommagées
ou modiées peuvent adopter un comportement imprévisible pouvant causer un incendie, une explosion
ou le risque de blessures.
Une
exposition aux ammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.
• Suivre toutes les instructions de charge et ne pas
Une charge incor-
recte ou à des températures en dehors de la plage
spéciée peut endommager la pile et augmenter le
risque d’incendie.
ENTRETIEN
Le maintien de la sûreté de l’outil électrique sera ainsi
assuré.
La réparation du bloc-piles doit être
réalisée par le fabricant ou les fournisseurs de service
agréés uniquement.
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES SERTISSEUR
UTILITAIRE
•
de travaux sur de lignes sous tension, veuillez
sertissage MILWAUKEE 49-16-U000 ou 49-16-U111,
les matrices en « U » et les connecteurs pour
les matrices et les connecteurs doivent être
-
Vos doigts risquent d’être blessés.
utilisez l'outil. Vos doigts risquent d’être blessés.
•
-
D’autres utilisations peuvent
endommager l’outil, les accessoires et les pièces.
C’est
impossible de prévoir toutes les situations dont le
résultat est dangereux. Ne pas utiliser cet outil si vous
ne comprenez pas ces instructions d’opération ou si
vous pensez que le travail dépasse votre capacité ;
veuillez contacter Milwaukee Tool ou un professionnel
formé pour recevoir plus d’information ou formation.
•
Des informations importantes y g-
urent. Si elles sont illisibles ou manquantes, contacter
un centre de services et d’entretien MILWAUKEE pour
un remplacement gratuit.
•
ponçage, de coupe, de rectication, de perforage et
d’autres activités de construction contiennent des
substances considérées être la cause de malformations congénitales et de troubles de l’appareil repro-
ducteur. Parmi ces substances gurent:
• le plomb contenu dans les peintures à base de plomb;
• la silice cristalline des briques, du ciment et d’autres
matériaux de maçonnerie, ainsi que
• l’arsenic et le chrome des sciages traités chimiquement.
Les risques encourus par l’opérateur envers ces expo-
sitions varient en fonction de la fréquence de ce type
de travail. Pour réduire l’exposition à ces substances
chimiques, l’opérateur doit: travailler dans une zone
bien ventilée et porter l’équipement de sécurité appro-
prié, tel qu’un masque anti-poussière spécialement
conçu pour ltrer les particules microscopiques.
9
Pour minimiser le
-
Certaines poussières gé-
nérées par les activités de
Page 10
UL
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Modèles
Modèles de
cosses
(code
#8 AWG
#6 AWG
#4 AWG
#2 AWG
#1 AWG
1/0 AWG
2/0 AWG
3/0 AWG
4/0 AWG
250 MCM
300 MCM
350 MCM
400 MCM
500 MCM
600 MCM
750 MCM
Modèles
Modèles de
cosses
(code
#8 AWG
#6 AWG
#4 AWG
#2 AWG
#1 AWG
1/0 AWG
2/0 AWG
3/0 AWG
4/0 AWG
250 MCM
300 MCM
350 MCM
400 MCM
500 MCM
600 MCM
750 MCM
* La connexion doit utiliser la mâchoire 49-16-U111. Nombre de frisures est un minimum. Des sertissures supplémentaires n'aecteraient pas négativement
l'intégrité de la connexion du moment qu'elles sont placées uniformément entre la zone de sertissage prévue du connecteur, généralement délimitée par
des bandes de couleur ou des molettes. Pour la liste d’approbation la plus récente, veuillez visiter milwaukeetool.com. Pour une assistance technique,
veuillez contacter le service à la clientèle de Milwaukee en composant le 1-800-729-3878.
VHSS
VHS
VHCS
VHCL
Couleur de
matrice No de cat.
ROUGE
BLEU
GRIS
MARRON
VERT
ROSE
NOIR
ORANGE
VIOLET
JAUNE
BLANC
ROUGE
BLEU
MARRON
VERT
NOIR
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
VACS ASP YS-A AS
VACL ATL YA-A
Couleur de
matrice No de cat.
BLEU
GRIS
VERT
ROSE
DORÉ
BRUN CLAIR
OLIVE
RUBIS
BLANC
ROUGE
BLEU
MARRON
VERT
ROSE
NOIR
JAUNE
CSP
CU
CTL-2
CTL
CTL-L
LCN
49-16-U008C 8
49-16-U006C 6
49-16-U004C 4
49-16-U002C 2
49-16-U001C 1
49-16-U01AC 1/0
49-16-U02AC 2/0
49-16-U03AC 3/0
49-16-U04AC 4/0
49-16-U250C 250
49-16-U300C 300
49-16-U350C 350
49-16-U400C 400
49-16-U500C 500
49-16-U600C 600
49-16-U750C* 750 3 3 3 3 3 3
YS
YS-L
YS-T
YA, YAZ, YA-L, YA-2L,
YA-2LN, YA-L-NT,
YA-L-2NT, YA-L-TC,
YA-L-2TC, YA-2N,
YA-TC, YA-2TC
Empreinte
de matrice
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Cosses: 2
Épissures: N/A
CT
CTL
CLN, CLND, CLNS,
CLW, CLWD, CRA, CRB,
CRA-L, CRB-L, CRA-2L,
CRB-2L, CSW, CSWS
1
2
1 1 1 1 1 1
2 2 2 2 2 2
SCSS
SCS
SCL
SCH
LCAS
LCA
LCD
LCB
LCC
BCU
BBCU
BLU
BBLU
54504-54523-TB
54804-54823
54104-54123-TB
54204-54223
54850BE-54880BE
54930BE-54923BE
ASN
YA-ATN
Empreinte
49-16-U008 8
49-16-U006 6
49-16-U004 4
49-16-U002 2 2 2 2
49-16-U001 1
49-16-U01A 1/0
49-16-U02A 2/0
49-16-U03A 3/0
49-16-U04A 4/0
49-16-U250 250
49-16-U300 300
49-16-U350 350
49-16-U400* 400 4
49-16-U500* 500
49-16-U600* 600
49-16-U750* 750
de matrice
ACL, ACN, ALND,
ALNS, 2ACL, 2ACN,
ALNN
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Cosses: N/A
Épissures: 2
Cosses: 2
Épissures: N/A
3 3 3 3 3 3 3
4 4 4 4 4 4 4
Cosses: 4
Épissures: N/A
10
SA BCUA 60501-60578
LAA
LAB
BLUA 60101-60178
Lugs: s: 2
2 2
Cosses: 5
4 4
Épissures:
4
N/A
60230-60278
Cosses: 2
Épissures: N/A
Cosses: N/A
Épissures: 4
2
4
Page 11
AVERTISSEMENT
AVERTISSEMENT
PICTOGRAPHIE
AVERTISSEMENT
AVERTISSEMENT
Volts
Courant direct
Underwriters Laboratories, Inc.
États-Unis et Canada
électrique, de choc électrique et
d’accidents matériels, travailler sur de
lignes sans tension si possible. L’outil
n’est pas isolé. S’il faut faire de travaux
sur de lignes sous tension, veuillez
s’assurer que toutes les précautions
correspondantes, y compris celles dans
NFPA 70E, ont été prises à l’avance.
lorsque vous utilisez l'outil. Vos doigts
risquent d’être
Pour réduire le risque de blessure,
porter des lunettes de sécurité ou des
lunettes avec écrans latéraux pendant
l’utilisation ou l’entretien de l’outil.
Lire le manuel d'utilisation.
blessés
Pour minimiser
le risque d’arc
Gardez vos
mains loin des
.
DESCRIPTION FONCTIONNELLE
1
10
11
6
8
9
1. Vis de verrouillage à oreilles
2. Soupape de vidange de secours
3. Indicateur de sertissage
4. Support
5. DEL
6. Indicateur ONE-KEY™
7. Poignée
8. Gâchette
9. Mâchoires de sertissage
10. Languettes de dégagement de matrice
11. Clavette d'arrêt
7 5
2
3
No de Cat. ................................................. 2679-20
Volts.............................................................. 18 CD
Type de batterie ............................................ M18™
Type de chargeur..........................................M18™
Température de fonctionnement ............. -18 - 50° C
Force ...................................................53,4 kN (6T)
No de Cat. ............................................... 49-16-U000
Type de mâchoire ................ M18™ 600 MCM Style U
Capacité maximale
de sertissage ............................ Cuivre de 600 MCM/
No de Cat. .................................................49-16-U111
Type de mâchoire ................ M18™ 750 MCM Style U
Capacité maximale
de sertissage .............................Cuivre de 750 MCM/
No de Cat. ................................................49-16-2780
Type de mâchoire ..............M18™ Cuivre de 750 MCM/
Capacité de coupe maximale........Cuivre de 750 MCM/
Lames de rechange ................... No de Cat. 48-44-0411
Mâchoire de sertissage
aluminum de 350 MCM
Mâchoire de sertissage
aluminum de 750 MCM
aluminum de 1 000 MCM
Mâchoires de coupe de câbles
aluminum de 1 000 MCM
MONTAGE DE L'OUTIL
SPECIFICATIONS
Pour retirer la batterie, enfoncer les boutons de
déverrouillage et la tirer hors de l’outil.
Pourla batterie, la glisser dans le corps de
l’outil. S’assurer qu’elle est xée solidement.
4
1. Retirez le bloc-piles.
2. Retirer la vis de verrouillage (lorsqu'il est utilisé)
à oreilles de l’arrière de la goupille de retenue.
3. Appuyez, puis tournez la clavette d’arrêt dans le
sens contraire des aiguilles d’une montre sur 90°
. La clavette se dégagera.
4. Insérez les mâchoires de sertissage. Alignez le
trou central sur la clavette d’arrêt.
5. Appuyez sur la clavette d’arrêt, puis tournez dans
le sens des aiguilles d’une montre 90° .
6. Insérer et serrer manuellement la vis de verrouillage à oreilles.
REMARQUE : Utilisez la vis de verrouillage à
oreilles pour empêcher la clavette d'arrêt de se
détachant involontairement. Une clavette lâche
d'arrêt peut-être endommager l'outil.
7. Faites tourner les mâchoires à l'angle désiré.
-
Il faut toujours retirer la
sertissage
(0° - 122° F)
11
Page 12
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
n'utilisez pas l'outil sans la cla-
en place. Cela pourrait endommager le cylindre.
Un sertissage incomplet
-
traîner un incendie.
49-16-U000 ou 49-16-U111, les matrices en « U » et
produire.
Remplacement des matrices
Inspectez les matrices et les connecteurs avant
utilisation. N'utilisez que des matrices et des connecteurs correctement appariés pour les mâchoires
de sertissage. Reportez-vous au tableau A pour la
compatibilité des matrices / connecteurs.
1. Retirez le bloc-piles.
2. Ouvrez les mâchoires en serrant le dos des têtes
de sertissage ensemble.
3. Alignez les matrices appropriées sur chaque
côté des mâchoires de sertissage. Relâchez les
mâchoires.
4. Pour retirer, ouvrez les mâchoires en serrant le
dos des têtes de sertissage ensemble. Tirez sur
les languettes de dégagement de matrice. Sortez
les lières des mâchoires de sertissage.
Pour en apprendre plus long sur la fonctionnalité
ONE-KEY™ de cet outil, visitez milwaukeetool.com/
One-Key. Pour télécharger l’application ONE-KEY™,
visitez l’App Store d’Apple ou Google Play à l’aide
de votre appareil intelligent.
Le sertisseur est compatible avec les mâchoires
coupantes MILWAUKEE suivantes. Consultez les
instructions des mâchoires coupantes pour l'utilisation.
Mâchoires pour l de
cuivre/aluminium de 750 MCM
(No de cat. 49-16-2780)
ONE-KEY™
Cuivre de 750 MCM/
Aluminium
de 1 000 MCM
MANIEMENT
Pour minimiser le
faire de travaux sur de lignes sous tension,
correspondantes, y compris celles dans NFPA
-
conforme à la norme ANSI Z87.1.
Avant de procéder au sertissage:
•
Assurez-vous que la goupille de retenue est bien
calée et que les matrices sont correctement installées.
•
Avant de commencer, inspectez les mâchoires et
les matrices pour ssures ou tout signe de dommage. N'utilisez pas de mâchoires ou de matrices
endommagées. Communiquez avec un centre de
réparations MILWAUKEE.
•
Utilisez seulement des mâchoires, des matrices,
des connecteurs et des câbles CORRECTEMENT
APPARIÉS. Des combinaisons incorrectes peuvent
entraîner un sertissage défectueux.
•
Inspectez et jetez les pièces présentant des ssures
ou usées avant l’utilisation. Les matériaux peuvent
se ssurer ou se briser.
•Suivez les spécications d'installation spéciées
dans le tableau A en utilisant une combinaison approuvée de mâchoires, matrices, connecteurs et
câbles, comme indiqué.
endommager l’outil, les accessoires et les pièces.
1. Insérez le bloc-piles.
2. Placez les mâchoires avec les matrices installées
autour du connecteur.
3. Tenez l'outil fermement. Appuyez et maintenez la
gâchette.
4. Une fois le cycle terminé, l'outil s'arrête et le voyant
vert s'allume. Relâcher la gâchette.
Voyant
Indicateur
Vert xe L'outil a terminé l'opération et a atteint la
Rouge xe L'outil a terminé l'opération, mais N'A PAS
Rouge
clignotant
Clignotant
Rouge/vert
(après Vert
et Rouge
xe)
5. Continuer à sertir selon les instructions du tableau
A ou les instructions d’installation du fabricant du
connecteur.
•
Les pointes doivent être placées uniformément
sur le canon du connecteur.
•
Les frisures doivent être raisonnablement placées dans les bandes de couleur ou la zone
moletée du connecteur.
•
Pour les épissures, commencez à sertir au centre, en travaillant vers l'extérieur tout en alternant
les côtés.
•
Pour les cosses, commencez à sertir près du
tampon, en travaillant vers le canon.
•
L'orientation du sertissage n'est pas critique sur
les connecteurs à fût sans soudure, mais pour de
meilleurs résultats, faites pivoter l'outil de 180°
entre les pointes.
6. Deux voyants éclaireront la pièce lorsque la
gâchette est appuyée.
7. L'identicateur de matrice est imprimé dans le
connecteur pendant le sertissage.
12
Sertissage
D’autres utilisations peuvent
pression de sertissage complet.
atteint la pression de sertissage complet.
L'outil N'A PAS terminé l'opération.
L'outil a atteint son intervalle de service
(40.000 sertissages). Le clignotement en
rouge/vert commencera après que l'indicateur
de fonctionnement s'ache. Renvoyez l'outil
à un centre de réparations MILWAUKEE.
Page 13
Soupape de vidange de secours
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
S'il faut ouvrir les mâchoires doivent sans avoir
terminé le cycle, appuyer et maintenir la valve de
vidange de secours. Tenir fermement l'outil jusqu'à
ce que le cylindre se rétracte complètement.
ENTRETIEN
consultez un centre de service MILWAUKEE
Gardez l’outil en bon état en adoptant un programme
d’entretien ponctuel. Inspectez votre outil pour des
questions telles que le bruit excessif, de grippage
des pièces mobiles, de pièces cassées ou toute
autre condition qui peut aecter le fonctionnement
de l'outil. Retournez votre outil à un centre de service
MILWAUKEE accrédité pour obtenir le service. Après
une période pouvant aller de 6 mois à un an, selon
l’usage, retournez votre outil à un centre de service
MILWAUKEE accrédité pour d'inspection.
Si l’outil ne démarre pas ou ne fonctionne pas à pleine
puissance alors qu’il est branché sur une batterie com-
plètement chargée, nettoyez les points de contact entre la batterie et l’outil. Si l’outil ne fonctionne toujours
pas correctement, renvoyez l’outil, le chargeur et la
batterie à un centre de service MILWAUKEE accrédité.
Consultez l'application ONE-KEY pour plus
d'information concernant les réparations nécessaires, comme la vie du bloc-piles interne et le
nombre de sertissages.
graves entraînant la mort en seulement 2 heures
le couvercle du compartiment des piles. Si le
le dispositif, retirer les piles et les garder hors
Une pile interne est utilisée pour faciliter la fonction-
nalité complète ONE-KEY™.
Pour remplacer la pile :
1. Retirer le bloc-piles.
2. Retirer la vis et ouvrir la porte du compartiment de la pile.
3. Retirer le panneau de la pile et enlever la pile
usagée. Tenez hors de la portée des enfants et
éliminez-la adéquatement.
4. Insérer la nouvelle pile (3V CR2032), avec le côté
positif vers le haut.
5. Fermer la porte du compartiment de la pile et serrer
la vis fermement.
ONE-KEY™
Pile interne
-
Débarrassez les évents des débris et de la poussière.
Gardez les poignées propres, à sec et exemptes
d’huile ou de graisse. Le nettoyage doit se faire
avec un linge humide et un savon doux. Certains
nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés,
l’ammoniaque et les détergents d’usage domestique
qui en contiennent pourraient détériorer le plastique
et l’isolation des pièces. Ne laissez jamais de solvants
inammables ou combustibles auprès des outils.
Pour les réparations, retournez outil, batterie et chargeur
en entier au centre-service autorisé le plus près.
Nettoyage
ACCESOIRES
avant de changer ou
Pour une liste complète des accessoires, visiter le
site internet www.milwaukeetool.com ou contactez
un distributeur local.
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.800.268.4015
Monday-Friday, 7:00 AM - 4:30 PM CST
www.milwaukeetool.ca
GARANTIE LIMITÉE -
AUX ÉTATS-UNIS ET AU CANADA
Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous)
est garanti à l’acheteur d’origine uniquement pour être exempt de
vices de matériaux et de fabrication. Sous réserve de certaines
exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un
outil électrique qui, après examen par MILWAUKEE, s’est avérée être
aectée d’un vice de matériau ou de fabrication et ce pendant une
période de cinq (5) ans** à compter de la date d’achat, sauf indication
contraire. Retourner l’outil électrique à un centre de réparation en usine
MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port
prépayé et assuré. Une copie de la preuve d’achat doit être présentée
lors du retour du produit. Cette garantie ne couvre pas les dommages
que MILWAUKEE détermine être causés par des réparations ou des
tentatives de réparation par quiconque autre que le personnel agréé
par MILWAUKEE, ou par des utilisations incorrectes, des altérations,
des utilisations abusives, une usure normale, une carence d’entretien
ou des accidents.
Usure normale : Plusieurs outils électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur
rendement. Cette garantie ne couvre pas la réparation des pièces
due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter,
les mandrins, les brosses, les cordes, les sabots de scie, les porte-
lames, les joints toriques, les joints, les amortisseurs, les lames
d’entraînement, les pistons, les percuteurs, les crochets et les rondelles
à couvercle amortisseur.
*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneu-
matiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour
outils sans l, aux génératrices d’alimentation portatives à essence,
aux outils à main, aux monte-charges – électriques, à levier et à
chaîne, aux vestes chauantes M12™, aux produits ré-usinés, ni
aux produits d’essai et de mesure. Il existe des garanties séparées
distinctes pour ces produits.
**La période de garantie applicable pour les radios de chantier, le port
d’alimentation M12™, la source électrique M18™, le ventilateur de
chantier et les chariots de travail industriels Trade Titan™ est d’une
durée d’un (1) an à compter de la date d’achat. La période de garantie
pour les câbles de nettoyage des drains et les accessoires de pistolet à
air de vidange AIRSNAKE™ est de deux (2) ans à compter de la date
d’achat. La période de garantie pour le Pistolet thermique compact
M18™, Dépoussiéreur de 8 gallons, M18™ cloueuses à ossature,
M18 FUEL™ 1/2" clé à chocs de enclume prolongé, couple contrôlé
avec ONE-KEY™, et M18 FUEL™ 1" clé à chocs de couple élevé
avec ONE-KEY™ est de trois (3) ans à compter de la date d’achat.
La période de garantie couvrant la DEL de la lampe de travail à DEL
et l’ampoule améliorée à DEL de la lampe de travail est une garantie à
vie du produit soumise aux limitations ci-dessus. En cas de défaillance
de la DEL ou de l’ampoule à DEL pendant son utilisation normale, la
pièce défaillante sera remplacée gratuitement.
13
Page 14
L’enregistrement de la garantie n’est pas nécessaire pour bénécier
ADVERTENCIA
de la garantie en vigueur sur un outil électrique MILWAUKEE. La date
de fabrication du produit servira à établir la période de garantie, si
aucune preuve d’achat n’est fournie lorsqu’une demande de service
sous garantie est déposée.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION
ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST
UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT
MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION,
VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS,
MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGESINTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES
D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À
TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT,
Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS
ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA
LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES
RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE
TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE
OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE
RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS
SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ
MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À
UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE
STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA
LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE
À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL
QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET
PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE
DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS
PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS
BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN
ÉTAT À UN AUTRE.
Cette garantie s’applique aux produits vendus aux États-Unis et au
Canada uniquement.
Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-
tion Pièces et Services du site Web de MILWAUKEE, à l’adresse
www.milwaukeetool.com, ou composer le 1-800-SAWDUST
(1-800-729-3878) an de trouver le centre de service de votre région
le plus proche pour l’entretien, sous garantie ou non, de votre outil
électrique Milwaukee.
GARANTIE LIMITÉE – MEXIQUE,
AMÉRIQUE CENTRALE ET CARAÏBES
TECHTRONIC INDUSTRIES' garantit le produit pendant 5 ans à partir
de la date d’achat d’origine.
Le présent bon de garantie couvre tous les vices de matériau et de
fabrication que peut acher ce produit.
Pour assurer la validité de la présente garantie, veuillez présenter ce
bon de garantie, estampillé du sceau du distributeur ou du magasin
où le produit a été acheté, au centre de réparations agréé. Si le bon
de garantie n’a pas été estampillé, veuillez fournir la preuve d’achat
d’origine au centre de réparations agréé.
Pour un entretien des pièces, des accessoires ou des composants,
composer 55 4160-3547 an d’obtenir les coordonnées du centre de
réparations agréé le plus près.
Présenter le produit au centre de réparations agréé, accompagné du
bon de garantie estampillé du sceau du distributeur ou du magasin où
le produit a été acheté. Toute pièce défectueuse ou tout composant
défectueux sera remplacé(e) sans frais. Milwaukee assume tous les
frais de transport liés à ce processus de garantie.
Exceptions
Cette garantie ne s’applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une n autre que celle indiquée dans
le guide de l’utilisateur nal ou le manuel d’instructions.
b) Si les conditions d’utilisations ne sont pas habituelles.
c) Si le produit a été modié ou réparé par une personne non autorisée
par TECHTRONIC INDUSTRIES.
Si le cordon électrique est endommagé, il doit être
remplacé par un centre de réparations agréé pour éviter les risques
d’électrocution.
CENTRE DE RÉPARATIONS ET DE SERVICE
Composer le 55 4160-3547
IMPORTÉ ET COMMERCIALISÉ PAR
T E C H T RO NI C I N D U ST RI E S , ME XI Q U E , S .A . D E C . V .
Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte
11520 Colonia Ampliación Granada
Miguel Hidalgo, Ciudad de Mexico, Mexico
Modèle :
ADVERTENCIAS DE SEGURIDAD
GENERALES PARA LA
HERRAMIENTA ELÉCTRICA
Lea todas las advertencias
de seguridad, instrucciones,
Si no sigue todas las adverten-
cias e instrucciones, se pueden provocar una des-
carga eléctrica, un incendio o lesiones graves.
Guarde todas las advertencias e instrucciones
para consultarlas en el futuro. El término “herra-
mienta eléctrica” en todas las advertencias incluidas
más abajo se reere a su herramienta operada por
conexión (cable) a la red eléctrica o por medio de
una batería (inalámbrica).
SEGURIDAD EN EL ÁREA
DE TRABAJO
Las áreas desordenadas u oscuras son propicias para
los accidentes.
-
Las herramientas eléctricas gen-
eran chispas que pueden encender el polvo o los vapores.
• Mantenga a los niños y a los espectadores aleja-
Las
distracciones pueden ocasionar la pérdida de control.
SEGURIDAD ELÉCTRICA
enchufe de ninguna manera. No utilice adaptadores
Los enchufes y tomacorrientes correspondientes sin
modicar reducirán el riesgo de descarga eléctrica.
-
refrigeradores. Existe un riesgo mayor de descarga
eléctrica si su cuerpo está aterrizado.
a condiciones húmedas. Si se introduce agua en una
herramienta eléctrica, aumentará el riesgo de descarga
eléctrica.
-
dos o las partes en movimiento. Los cables dañados
o enredados aumentan el riesgo de descarga eléctrica.
-
riores. El uso de una extensión adecuada para el uso
en exteriores disminuye el riesgo de descarga eléctrica.
en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito por
El uso de un GFCI
reduce el riesgo de descarga eléctrica.
SEGURIDAD PERSONAL
utilice el sentido común al utilizar una herramienta
alcohol o medicamentos. Un momento de distracción
al utilizar herramientas eléctricas puede ocasionar
lesiones personales graves.
El equipo de protección,
tal como una máscara contra polvo, calzado antidesli-
14
Page 15
zante, casco o protección auditiva, utilizado para con-
ADVERTENCIA
diciones adecuadas disminuirá las lesiones personales.
-
tar o trasladar la herramienta. Trasladar herramientas
con el dedo en el interruptor o energizar herramientas
eléctricas que tienen el interruptor encendido propicia
accidentes.
la herramienta. Una llave que se deje insertada en
una parte giratoria de la herramienta eléctrica puede
ocasionar lesiones personales.
Esto permite un mejor control
de la herramienta eléctrica en situaciones inesperadas.
• Vístase adecuadamente. No utilice ropa o joyería hol-
La ropa holgada, las alhajas o el cabello
largo pueden quedarse atrapados en las partes móviles.
correctamente. El uso de dispositivos recolectores de
polvo puede disminuir los riesgos relacionados con el
polvo.
de las herramientas lo hagan sentirse seguro e
ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones graves
en una fracción de segundo.
USO Y CUIDADO DE LAS
HERRAMIENTAS ELÉCTRICAS
-
La herram-
ienta eléctrica correcta realizará el trabajo mejor y con
mayor seguridad a la velocidad para la que fue diseñada.
no la enciende y la apaga. Cualquier herramienta
eléctrica que no pueda controlarse con el interruptor
es peligrosa y debe repararse.
•Desconecte el enchufe de la fuente de energía
Tales medidas preventivas de
seguridad disminuyen el riesgo de que la her-
ramienta eléctrica se encienda accidentalmente.
-
ciones la utilicen. Las herramientas eléctricas son
peligrosas en manos de usuarios sin capacitación.
Muchos accidentes son ocasionados por
herramientas eléctricas con mantenimiento deciente.
limpias. Las herramientas de corte correctamente
mantenidas con bordes de corte alados son menos
propensas a atorarse y son más fáciles de controlar.
puntas, etc. de acuerdo con estas instrucciones,
El uso de la herramienta eléctrica
para operaciones diferentes a las previstas podría
generar una situación peligrosa.
Las empuñaduras y supercies de sujeción resbalosas
no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.
USO Y CUIDADO DE LAS
HERRAMIENTAS CON BATERÍA
Un cargador que es adecuado para
un tipo de batería puede crear un riesgo de incendio si
se utiliza con otra batería.
El uso
de cualquier otra batería puede producir un riesgo de
lesiones e incendio.
-
papeles, monedas, llaves, clavos, tornillos u otros
Crear un corto
entre las terminales de la batería puede ocasionar
quemaduras o un incendio.
El líquido expulsado de la batería
puede causar irritación o quemaduras.
Las baterías dañadas o modi-
cadas pueden mostrar un comportamiento impredecible, causando incendios, explosión o riesgo de lesión.
temperatura excesiva. La exposición a fuego o temper-
atura a más de 130° C (265° F) puede causar explosiones.
• Siga todas las instrucciones de carga y no cargue la
La carga in-
correcta o a temperaturas fuera del rango especicado
puede dañar la batería y aumentar el riesgo de incendio.
MANTENIMIENTO
Esto asegurará que la seguri-
dad de la herramienta eléctrica se mantenga.
Únicamente
el fabricante o proveedores de servicio autorizados
deben dar servicio a las baterías.
REGLAS ESPECIFICAS DE
SEGURIDAD
• Use la herramienta únicamente como se indica. Solo
•
herramienta no cuenta con aislamiento. En caso
• Use únicamente la herramienta con las mordazas
crimpadoras MILWAUKEE 49-16-U000 o 49-16-
15
CRIMPADORA
-
Page 16
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Las combinaciones inadecuadas pueden producir un
crimpado con fallas. Puede presentarse una descarga
eléctrica, incendio, explosión y daño a la propiedad.
• No utilice la herramienta sin las mordazas instaladas. Los dedos podrían estar heridos.
• Mantenga las manos alejadas de las mordazas
Los dedos
podrían estar heridos.
• Para reducir el riesgo de lesiones, utilice gafas o
lentes de seguridad con protectores laterales al
operar o dar servicio a la herramienta.
Otros usos pueden causar da-
ños a la herramienta, los accesorios y la pieza de trabajo.
• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es posible
anticipar todas las situaciones que podrían tener un
desenlace peligroso. No utilice esta herramienta si no
entiende estas instrucciones de uso o si considera que el
trabajo a realizar supera sus capacidades, comuníquese
con Milwaukee Tool o con un profesional capacitado
para recibir capacitación o información adicional.
Contienen información importante. Si son ilegibles o no
están presentes, comuníquese con un centro de servi-
cio MILWAUKEE para obtener un reemplazo gratuito.
•
pulido, taladrado y otras actividades de construcción
contienen químicos identicados como causantes de
cáncer, defectos congénitos u otros daños reproduc-
tivos. Algunos ejemplos de estos químicos son:
• plomo de pintura basada en plomo
• dióxido de silicio de los ladrillos y el cemento y otros
productos de albañilería y
• arsénico y cromo de madera con tratamiento químico.
Su riesgo por estas exposiciones varía, dependiendo de
la frecuencia con que realice este tipo de trabajo. Para
reducir su exposición a estos químicos: trabaje en un área
bien ventilada y trabaje con equipo de seguridad apro-
bado, como mascarillas protectoras contra polvo espe-
cialmente diseñadas para ltrar partículas microscópicas.
Algunos polvos generados por
el lijado eléctrico, aserrado,
ESPECIFICACIONES
Cat. No.. .................................................... 2679-20
Volts.............................................................. 18 CD
Tipo de batería .............................................M18™
Tipo de cargador ..........................................M18™
Temp. de operación ......... -18 - 50° C (0° - 122° F)
Fuerza .................................................53,4 kN (6T)
Mordazas crimpadoras
Cat. No. ...................................................49-16-U000
Tipo de mordaza .................M18™ 600 MCM U Estilo
Capacidad crimpadora máxima .......600 MCM de Cu/
Cat. No. ................................................... 49-16-U111
Tipo de mordaza .................M18™ 750 MCM U Estilo
Capacidad crimpadora máxima .......750 MCM de Cu/
Mordazas crimpadora
350 MCM de AI
Mordazas crimpadora
750 MCM de AI
Cat. No. ................................................... 49-16-2780
Tipo de mordaza ....................M18™ 750 MCM de Cu/
Capacidad corte máxima .................750 MCM de Cu/
Cuchillas de repuesto ................. Cat. No. 48-44-0411
1 000 MCM de AI
Mordazas de corte cable
1 000 MCM de AI
SIMBOLOGÍA
Volts
Corriente directa
Underwriters Laboratories, Inc.
Estados Unidos y Canadá
que se presenten riesgos de arco eléctrico, choque eléctrico o daños a la
propiedad, trabaja en líneas desenergizadas cuando resulte posible. La
herramienta no cuenta con aislamiento.
En caso de que sea necesario trabajar
en líneas energizadas, asegúrese de
que se hayan tomado todas las debidas
precauciones, incluidas aquellas que
guran en NFPA 70E, con anticipación.
de las mordazas mientras se esté us-
ando la herramienta. Los dedos podrían
estar heridos
Para reducir el riesgo de lesiones, utilice
gafas o lentes de seguridad con protectores laterales al operar o dar servicio a
la herramienta.
Lea el manual del operador.
.
Para reducir las
posibili-dades de
Mantenga las
manos alejadas
DESCRIPCION FUNCIONAL
1
10
9
8
1. Tornillo de jación
de ajuste manual
2. Válvula de liberación
de respaldo
3. Indicador de
crimpado
4. Colgador
5. LED
16
11
6
7
5
6. Indicador de
ONE-KEY™
7. Empuñadura
8. Gatillo
9. Mordazas crimpadoras
10. Pestañas de
liberación de troque
11. Pasador de retención
2
3
4
Page 17
Las conexiones hechas con la herramienta 2779-20 o 2679-20 con mordaza 49-16-U000 o 49-16-U111 y
UL
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Nos. de modelo
de empalme
Nos. de modelo
de orejetas
Tamaño de
#8 AWG
#6 AWG
#4 AWG
#2 AWG
#1 AWG
1/0 AWG
2/0 AWG
3/0 AWG
4/0 AWG
250 MCM
300 MCM
350 MCM
400 MCM
500 MCM
600 MCM
750 MCM
Color del
ANARANJADO
MORADO
AMARILLO
BLANCO
VHSS
VHS
VHCS
VHCL
Cat. No.
ROJO
AZUL
GRIS
CAFÉ
VERDE
ROSA
NEGRO
ROJO
AZUL
CAFÉ
VERDE
NEGRO
49-16-U750C* 750 3 3 3 3 3 3
CSP
CU
CTL-2
CTL
CTL-L
LCN
Marca de
muesca del
49-16-U008C 8
49-16-U006C 6
49-16-U004C 4
49-16-U002C 2
49-16-U001C 1
49-16-U01AC 1/0
49-16-U02AC 2/0
49-16-U03AC 3/0
49-16-U04AC 4/0
49-16-U250C 250
49-16-U300C 300
49-16-U350C 350
49-16-U400C 400
49-16-U500C 500
49-16-U600C 600
YS
YS-L
YS-T
YA, YAZ,
YA-L, YA-2L,
YA-2LN, YA-L-NT,
YA-L-2NT, YA-L-TC,
YA-L-2TC, YA-2N,
YA-TC, YA-2TC
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
1
2
Orejetas: 2
Empalmes:
N/A
CT
CTL
CLN, CLND,
CLNS, CLW,
CLWD, CRA, CRB,
CRA-L, CRB-L,
CRA-2L, CRB-2L,
CSW, CSWS
Empalmes: No. de crimpados por lado
1 1 1 1 1 1
2 2 2 2 2 2
SCSS
SCS
SCL
SCH
LCAS
LCA
LCD
LCB
LCC
Orejetas: No. total de crimpados
BCU
BBCU
BLU
BBLU
54504-54523-TB
54804-54823
54104-54123-TB
54204-54223
54850BE-54880BE
54930BE-54923BE
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Nos. de modelo
de empalme
Nos. de modelo
de orejetas
Tamaño de
#8 AWG AZUL 49-16-U008 8 Orejetas:
#6 AWG GRIS 49-16-U006 6
#4 AWG VERDE 49-16-U004 4
#2 AWG ROSA 49-16-U002 2 2 2 2
#1 AWG DORADO 49-16-U001 1
1/0 AWG CAFÉ CLARO 49-16-U01A 1/0
2/0 AWG VERDE OLIVA 49-16-U02A 2/0
3/0 AWG ROJO RUBÍ 49-16-U03A 3/0
4/0 AWG BLANCO 49-16-U04A 4/0
250 MCM ROJO 49-16-U250 250
300 MCM AZUL 49-16-U300 300
350 MCM CAFÉ 49-16-U350 350
400 MCM
500 MCM
600 MCM
750 MCM
* La conexión debe usar la mandíbula 49-16-U111. El número de rizos es mínimo. Las ondulaciones adicionales no afectarían negativamente a la integri-
dad de la conexión, siempre que se coloquen de manera uniforme entre el área de engarzado prevista del conector, típicamente delineada con bandas
de color o estrías. Para conocer el último listado de aprobación, visite milwaukeetool.com. Para asistencia técnica o de servicio, contacte a Servicio al
Cliente de Milwaukee al 1-800-729-3878.
VACS ASP YS-A AS
VACL ATL YA-A
Color del
Cat. No.
VERDE
ROSADO
NEGRO
AMARILLO
49-16-U400* 400 4
49-16-U500* 500
49-16-U600* 600
49-16-U750* 750
Marca de
muesca del
ASN
YA-ATN
ACL, ACN, ALND,
ALNS, 2ACL,
2ACN, ALNN
Anderson ® Burndy ILSCO Panduit Penn-Union T&B
Orejetas: 2
N/A
Empalmes:
Empalmes:
17
N/A
Orejetas: 4
Empalmes:
N/A
2
3 3 3 3 3 3 3
4 4 4 4 4 4 4
SA BCUA 60501-60578
LAA
LAB
Orejetas: No. total de crimpados
Empalmes: No. de crimpados por lado
2 2
4 4
BLUA 60101-60178
Lugs: s: 2
4
Orejetas: 5
Empalmes:
N/A
60230-60278
Orejetas: 2
Empalmes:
N/A
Orejetas: N/A
Empalmes: 4
2
4
Page 18
ENSAMBLAJE
ADVERTENCIA
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
Para retirar la batería, presione los botones de
liberación y jale de la batería para sacarla de la
herramienta.
Para introducir la batería, deslícela en el cuerpo de
la herramienta. Asegúrese de que quede bien rme
en su posición.
recomendados para esta herramienta. El uso de
accesorios no recomendados podría resultar
peligroso.
1. Extraiga la batería.
2. Quite el tornillo de jación de ajuste manual (cu-
ando se utiliza) de la parte posterior del pasador
de retención.
3. Empuje hacia dentro y luego gire el pasador de
retención hacia la izquierda 90° . El pasador se
botará.
4. Inserte las mordazas crimpadoras. Alinee el oricio
central con el pasador de retención.
5. Introduzca el pasador de retención y gírelo 90°
hacia la derecha.
6. Inserte y apriete a mano el tornillo de jación de
ajuste manual.
NOTA: Utilice el tornillo de jación de ajuste
manual para evitar que tornillo de jación de ajuste
no se aoja. Un tornillo de jación de ajuste suelto
puede dañar la herramienta.
7. Gire las mordazas al ángulo deseado.
presentarse daños al cilindro.
un incendio. Use únicamente la herramienta con
las mordazas crimpadoras MILWAUKEE
conectores para los cuales está diseñada. Las
corresponder correctamente para lograr una
uadas pueden producir un crimpado con fallas.
Inspeccione los troqueles y los conectores antes de
usarlos. Utilice únicamente troqueles y conectores
que correspondan correctamente para las mordazas
crimpadoras. Consulte la tabla A para conocer la
compatibilidad del dado / conector.
1. Extraiga la batería.
2. Abra las mordazas apretando la parte posterior
de la cabeza crimpadora.
el cargador especificado
herramienta
Para reducir el riesgo de lesiones, extraiga siempre la
crimpadoras
Para evitar daños a la herramienta, no opere la herra-
Un crimpado incompleto o
defectuoso podría ocasionar
3. Coloque a presión los troqueles correspondientes
en cada lado de las mordazas crimpadoras. Suelte
las mordazas.
4. Para quitarlas, abra las mordazas apretando la parte
posterior de la cabeza crimpadora. Jale hacia fuera
las pestañas de liberación del troquel. Jale los troqueles para sacarlos de las mordazas crimpadoras.
Para obtener más información acerca de la funcion-
alidad de ONE-KEY™ para esta herramienta, visite
milwaukeetool.com/One-Key. Para descargar la
aplicación ONE-KEY™, visite la App Store o Google
Play desde su dispositivo inteligente.
Mordazas de corte (no incluido)
La crimpadora es compatible con las siguientes
mordazas de corte de MILWAUKEE. Consulte las
instrucciones de las mordazas de corte para su uso.
Tipo de mordaza Capacidad máxima
Mordazas 750 MCM de Cu/Al
(Cat. No. 49-16-2780)
ONE-KEY™
750 MCM de Cu/
1 000 MCM de Al
OPERACION
La herramienta no cuenta con aislamiento. En
Mantenga las manos alejadas de las
usando la herramienta. Los dedos podrían aplastarse.
Para reducir el riesgo de lesiones, extraiga
plar accesorios. Utilice únicamente accesorios
ramienta. El uso de accesorios no recomendados
podría resultar peligroso.
indicada para cumplir con lo dispuesto en la
norma ANSI Z87.1.
Antes de crimpar:
•
Asegúrese de que el pasador de retención esté
correctamente asentado y que los troqueles estén
debidamente instalados.
•
Antes de iniciar, inspeccione las mordazas y los tro-
queles para detectar grietas u otros daños. No utilice
mordazas o troqueles dañados. Comuníquese con
un centro de servicio MILWAUKEE.
•
Use únicamente mordazas, troqueles, conectores
y cables QUE CORRESPONDAN CORRECTAMENTE. Las combinaciones inadecuadas pueden
producir un crimpado con fallas.
•
Inspeccione y descarte las piezas de trabajo con
suras o desgaste antes de usarlas. Los materiales
pueden surarse o quebrarse.
•Siga las especicaciones de instalación como se es-
pecica en la tabla A utilizando una combinación apro-
bada de mandíbulas, matrices, conectores y cables
según se indique.
la herramienta, los accesorios y la pieza de trabajo.
18
-
Crimpado
Otros usos pueden causar daños a
Page 19
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
1. Inserte la batería.
ADVERTENCIA
2. Coloque las mordazas con los troqueles instalados
alrededor del conector.
3. Sostenga la herramienta rmemente. Presione sin
soltar el gatillo.
4. Cuando el ciclo haya nalizado, la herramienta
se apagará y el indicador se iluminará. Suelte el
gatillo.
LED
Indicador
Verde jo La herramienta terminó la operación y
Rojo jo La herramienta terminó la operación
Rojo
destellando
Destellando
Rojo/Verde
(después
Verde y Rojo
jo)
5. Continúe prensando de acuerdo con las instruccio-
nes en la Tabla A o las instrucciones de instalación
del fabricante del conector.
•
Los engarces deben colocarse uniformemente
en el cañón del conector.
•
Los engarces deben colocarse razonablemente
dentro de las bandas de color o área moleteada
del conector.
•
Para empalmes, comience a apretar en el cen-
tro, trabajando hacia afuera mientras alterna los
lados.
•
Para las orejetas, comience a apretar cerca de
la almohadilla, trabajando hacia el cañón.
•
La orientación del engarzado no es crítica en los
conectores de barril sin costura, pero para ob-
tener los mejores resultados, gire la herramienta
180° entre los pliegues.
6. Dos focos LED iluminarán la pieza de trabajo al
jalar el gatillo.
7. El identicador de troquel se presiona dentro del
conector durante el crimpado.
Si las mordazas necesitan abrirse sin nalizar el
ciclo, presione sin soltar la válvula de liberación de
respaldo. Sostenga la herramienta rmemente hasta
que el cilindro se retraiga por completo.
alcanzó la presión total de crimpado.
pero NO alcanzó la presión total de
crimpado.
La herramienta NO realizó la operación.
La herramienta llegó a su intervalo de
servicio (40,000 crimpados). El color
verde/rojo empezará a destellar después
de que se muestre el indicador de la
operación. Devuelva la herramienta a un
centro de servicio MILWAUKEE.
MANTENIMIENTO
Para reducir el riesgo de una
imiento. Nunca desarme la herramienta ni trate
de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.
Mantenimiento de las herramientas
Adopte un programa regular de mantenimiento y
mantenga su herramienta en buenas condiciones.
Inspeccione la herramienta para problemas como
ruidos indebidos, desalineadas o agarrotadas
de partes móviles, piezas rotas o cualquier otra
condición que pueda afectar el funcionamiento de
la herramienta. Envíe su herramienta al Centro de
Servicio MILWAUKEE para reparación. Después
de 6 meses a un año, dependiendo del uso
dado, envíe su herramienta al Centro de Servicio
MILWAUKEE más cercano para la inspección.
Si la herramienta no arranca u opera a toda su
potencia con una batería completamente cargada,
limpie, con una goma o borrador, los contactos de la
batería y de la herramienta. Si aun asi la herramienta
no trabaja correctamente, regrésela, con el cargador
y la batería, a un centro de servicio MILWAUKEE.
Consulte la aplicación ONE-KEY para obtener infor-
mación referente al servicio necesario, como la vida
de la batería interna y el recuento de crimpados.
tan solo en 2 horas si se ingiere o entra al cu-
Se usa una batería interna para facilitar toda la
funcionalidad de ONE-KEY™.
Para reemplazar la batería:
1. Retire el paquete de baterías.
2. Retire el tornillo(s) y abra la tapa de la batería.
3. Saque el panel de las baterías y retire la batería
vieja. Mantenga fuera del alcance de los niños y
deseche correctamente.
4. Inserte la nueva batería (3V CR2032), con el lado
positivo hacia arriba.
5. Cierre la tapa de la batería y atornille con rmeza.
completamente descargada.
Limpie el polvo y suciedad de las ventilas. Mantenga los mangos limpios, secos y libres de aceite
o grasa. Use solo jabón neutro y un trapo húmedo
para limpiar, ya que algunos substancias y solventes
limpiadores son dañinos a los plásticos y partes
aislantes. Algunos de estos incluyen: gasolina,
turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes
caseros que tengan amonia. Nunca usa solventes inamables o combustibles cerca de una herramienta.
Si su herramienta, batería o cargador están dañados,
envíela al centro de servicio autorizado más cercano.
ONE-KEY™
Batería interna
Para reducir el riesgo de una
Limpieza
Reparaciones
ACCESORIOS
Para reducir el riesgo de
recomendados para esta herramienta. El uso de
accesorios no recomendados podría resultar
peligroso.
19
lesiones, siempre extraiga la
Page 20
Para una lista completa de accessorios, visite
nuestro sitio en Internet: www.milwaukeetool.com o
póngase en contacto con un distribuidor local.
SOPORTE DE SERVICIO - MEXICO
CENTRO DE ATENCION A CLIENTES
Techtronic Industries Mexico, S.A. de C.V.
Av. Presidente Masarik 29 Piso 7
11560 Polanco V Seccion
Miguel Hidalgo, Distrito Federal, México
01 (800) 030-7777 o (55) 4160-3540
O contáctanos en www.milwaukeetool.com.mx
GARANTÍA LIMITADA - E.U.A. Y CANADÁ
Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a
continuación) está garantizada para el comprador original únicamente
de que no tenga material y mano de obra defectuosos. Sujeto a ciertas
excepciones, MILWAUKEE reparará o reemplazará cualquier parte en
una herramienta eléctrica que tenga defectos de material o mano de
obra según lo determine MILWAUKEE mediante una revisión, por un
periodo de cinco (5) años** después de la fecha de compra a menos
que se indique lo contrario. Al devolver la herramienta eléctrica a un
Centro de Servicio de la fábrica de MILWAUKEE o a una Estación
de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté
pagado por adelantado y asegurado. Se debe incluir una copia del
comprobante de compra con el producto devuelto. Esta garantía no
aplica a daños que MILWAUKEE determine que son ocasionados por
reparaciones o intentos de reparaciones realizados por una persona
que no sea personal autorizado de MILWAUKEE, uso indebido,
alteraciones, maltrato, desgaste normal, falta de mantenimiento o
accidentes.
Desgaste normal: Muchas herramientas eléctricas necesitan un
reemplazo periódico de partes y servicio para lograr el mejor desempeño. Esta garantía no cubre la reparación cuando el uso normal
ha agotado la vida de una parte, incluyendo sin limitar a mandriles,
cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en
O, sellos, protectores, hojas de desatornilladores, pistones, herrajes,
levantadores y arandelas de cubierta de los protectores.
*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola
de pintura a presión, baterías inalámbricas, generadores de energía
portátil de gasolina, herramientas de mano, palanca y cadena de mano
de polipasto - eléctricas, indumentaria calefactada M12™, producto
reacondicionado y productos de prueba y medición. Existen garantías
por separado y distintas disponibles para estos productos.
**El periodo de garantía para los radios para obra, puerto de energía
M12™, fuente de poder M18™, ventiladores para obra y carretillas de
trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha
de compra. El período de garantía para los cables de limpieza de
drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza
de drenaje es de dos (2) años a partir de la fecha de compra. El
periodo de garantía de la pistola de calor compacta M18™, Extractor
de polvo de 8 galones, M18™ enmarcar clavadoras, M18 FUEL™
1/2" yunque prolongado torque controlado llave de impacto con
ONE-KEY™, y M18 FUEL™ 1" llave de impacto de alto esfuerzo
de torsión con ONE-KEY™ es de tres (3) años a partir de la fecha
de compra. El periodo de garantía de las lámparas de LED en la
Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de
trabajo es por la vida del producto sujeto a las limitaciones anteriores.
Si durante el uso normal el LED o Bulbo de LED falla, la parte será
reemplazada sin cargo.
No se requiere el registro de la garantía para obtener la garantía correspondiente a un producto de herramienta eléctrica de MILWAUKEE.
La fecha de manufactura del producto se utilizará para determinar el
periodo de garantía si no se proporciona comprobante de compra al
solicitar el servicio en garantía.
LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN
DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE
MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE
COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO,
HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-
Lunes a Viernes (9am a 6pm)
FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS,
RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS
ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES,
POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA
NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y
REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY,
MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA,
INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA
DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO
SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS
SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.
ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE
LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA
ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA
GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED
PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE
UN ESTADO A OTRO.
Esta garantía aplica al producto vendido en los Estados Unidos y
Canadá únicamente.
Consulte la “Búsqueda de centro de servicio” en la sección de Partes
y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o
llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro
de servicio más cercano para darle servicio con y sin garantía a una
herramienta eléctrica de Milwaukee servicio con y sin garantía a una
herramienta eléctrica de Milwaukee.
PÓLIZA DE GARANTÍA - VALIDA
SOLO PARA MÉXICO, AMÉRICA
La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de
la fecha original de compra.
Esta tarjeta de garantía cubre cualquier defecto de material y mano
de obra en ese Producto.
Para hacer válida esta garantía, presente esta tarjeta de garantía,
cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no
se ha cerrado/sellado, presente la prueba original de compra a ASC.
Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes.
Procedimiento para hacer válida esta garantía
Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/
sellada por el distribuidor o la tienda donde compró el producto, y
cualquier pieza o componente defectuoso se reemplazará sin costo
para usted. Cubriremos todos los costos de ete con relación a este
proceso de garantía
Excepciones
Esta garantía no tendrá validez en las siguientes situaciones:
a) Cuando el producto se use de manera distinta a la que indica el
b) Cuando las condiciones de uso no sean normales.
c)
Nota: si el juego de cables está dañado, tiene que reemplazarse
en un Centro de Servicio Autorizado para evitar riesgos eléctricos.
CENTRO DE SERVICIO Y ATENCIÓN
Llame al 55 4160-3547
IMPORTADO Y COMERCIALIZADO POR
TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V.
Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte
11520 Colonia Ampliación Granada
Miguel Hidalgo, Ciudad de Mexico, Mexico
CENTRAL Y EL CARIBE
manual del usuario nal o de instrucciones.
Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES
modiquen o reparen el producto.
Modelo:
Fecha de Compra:
MILWAUKEE TOOL
58140265d12 961013201-04(A)
02/20 Printed in China
Loading...
