OPERATOR’S MANUAL MANUAL D’UTILISATION MANUAL DEL OPERADOR

18 V 1/2" HAMMER-DRILL AND DRIVER DRILL PERCEUSE À PERCUSSION ET PERCEUSE-VISSEUSE DE 18 V 13 mm (1/2") T ALADRO DE PERCUSIÓN Y TALADRO A TORNILLADOR DE 13 mm (1/2") 18 V

TO REDUCE THE RISK OF INJURY, USER MUST READ OPERATOR’S MANUAL. AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE LE

MANUEL DE L'UTILISATEUR. PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER EL MANUAL

DEL OPERADOR.

Page 2

GENERAL POWER TOOL SAFETY WARNINGS

WARNING READ ALL SAFETY WARNINGS AND INSTRUCTIONS.

Failure to follow the warnings and instructions may result in electric shock, ﬁ re and/or serious injury.

Save all warnings and instructions for future reference

The term "power tool" in all of the warnings refers to your mains-operated (corded) power tool or battery-operated (cordless) power tool.

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or dark areas invite accidents.

• Do not operate power tools in explosive atmospheres, such as in the presence of

ﬂ ammable liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions

can cause you to lose control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodified

plugs and matching outlets will reduce risk of electric shock.

• Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is

an increased risk of electric shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool

will increase the risk of electric shock.

• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for

outdoor use reduces the risk of electric shock.

• If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

2 3

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the inﬂ uence of drugs, alcohol or medication. A

moment of inattention while operating power tools may result in serious personal injury.

• Use personal protective equipment. Always wear eye protection. Protective

equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your ﬁ nger

on the switch or energising power tools that have the switch on invites accidents.

• Remove any adjusting key or wrench before turning the power tool on. A wrench

or a key left attached to a rotating part of the power tool may result in personal injury.

• Do not overreach. Keep proper footing and balance at all times. This enables bet-

ter control of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of these devices

can reduce dust-related hazards.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

• Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tool operation. If damaged, have the power tool repaired before use. Many accidents are

caused by poorly maintained power tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits etc., in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for

operations different from those intended could result in a hazardous situation.

BA TTER Y T OOL USE AND CARE

• Recharge only with the charger speci-

ﬁ ed by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of ﬁ re when used with another battery pack.

• Use power tools only with speciﬁ cally designated battery packs. Use of any

other battery packs may create a risk of injury and ﬁ re.

• When battery pack is not in use, keep it away from other metal objects like paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another. Shorting the battery terminals

together may cause burns or a ﬁ re.

• Under abusive conditions, liquid may be ejected from the battery, avoid contact. If contact accidentally occurs, ﬂ ush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from

the battery may cause irritation or burns.

SERVICE

• Have your power tool serviced by a qualiﬁ ed repair person using only identical replacement parts. This will ensure that

the safety of the power tool is maintained.

SPECIFIC SAFETY RULES

• Wear ear protectors with impact drills.

Exposure to noise can cause hearing loss.

• Use auxiliary handles supplied with the

tool. Loss of control can cause personal injury.

• Hold power tools by insulated gripping

surfaces when performing an operation where the cutting tool may contact hidden wiring or its own cord. Contact

with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

• Maintain labels and nameplates. These

carry important information. If unreadable or missing, contact a MILWAUKEE service facility for a free replacement.

• WARNING: Some dust created by power

sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are:

• lead from lead-based paint

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemicallytreated lumber.

Your risk from these exposures varies,

depending on how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated area, and work with approved safety equipment, such as those dust masks that are specially designed to ﬁ lter out microscopic particles.

Page 3

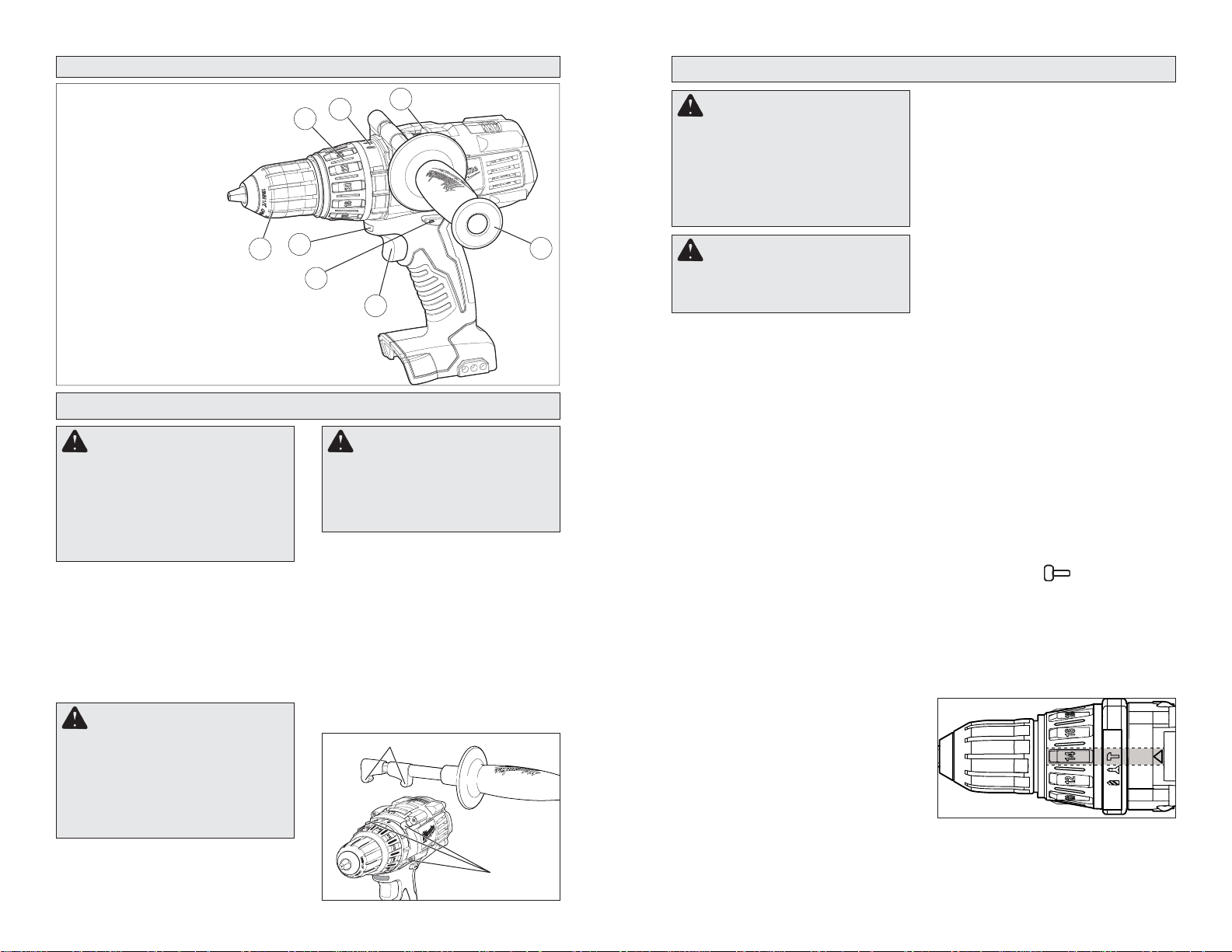

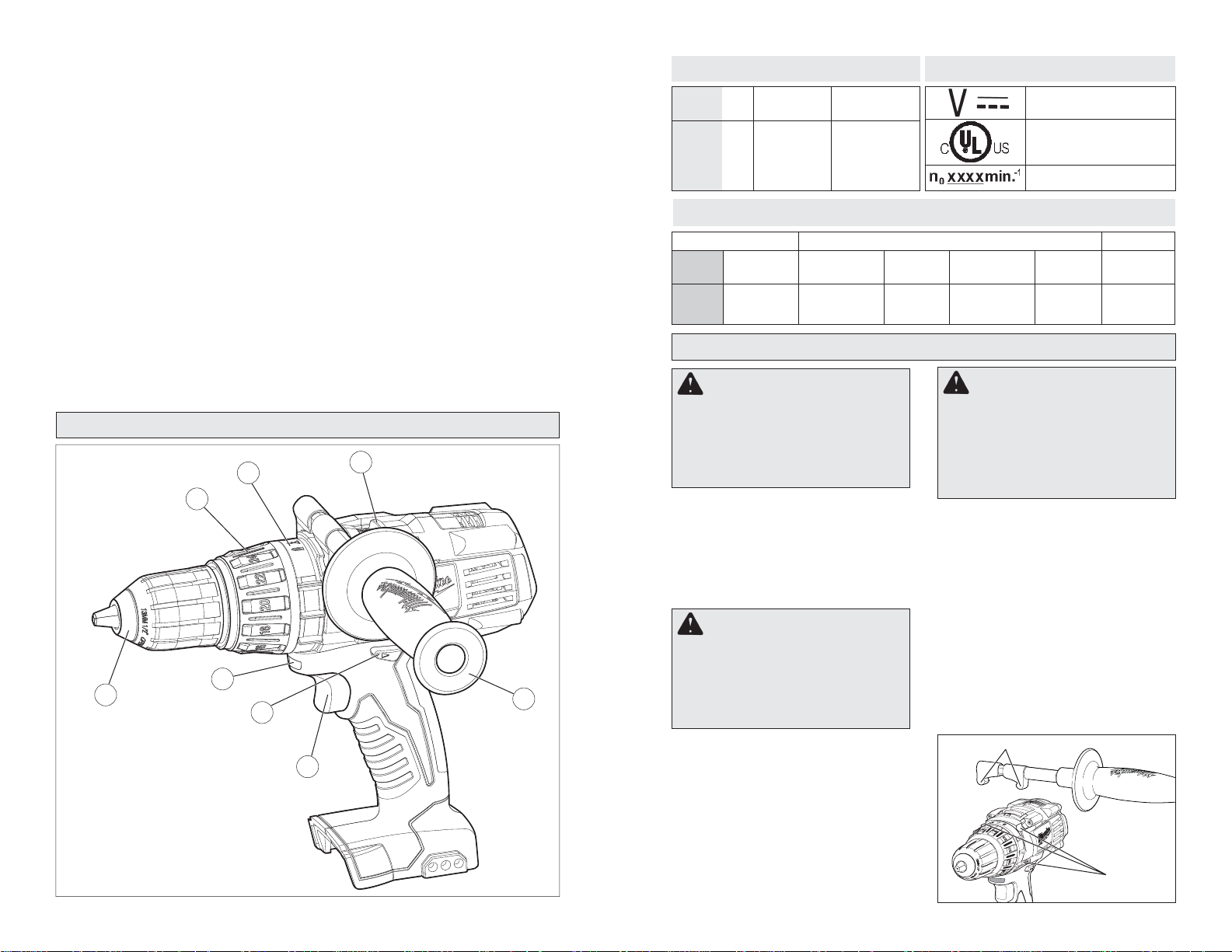

FUNCTIONAL DESCRIPTION

ASSEMBLY

OPERATION

1. Trigger

2. Control switch

3. LED

4. Keyless chuck

5. Torque selector collar

6. Application selector collar

7. Speed selector

8. Side handle

Cat.

No.

2610-20

2611-20

Volts

No Load

RPM

Low 0-450

High 0-1800

Low 0-450

High 0-1800

Speciﬁ cations

Capacities

No Load

Blows per

Minute

n/a

Low 0-7200

High 0-28,800

Steel

1/2”

Flat

Bit

1-1/2”

Auger

Bit

1”

Wood

Symbology

Direct Current

Underwriters Laboratories, Inc., United States and Canada

No Load Revolutions per Minute (RPM)

Hole Saw

2-1/8”

Screws

(dia.)

1/4”

Masonry

n/a

5/8”

WARNING Recharge only with

the charger speciﬁ ed for the battery. For speciﬁ c charging instructions, read the operator’s manual supplied with your charger and battery. This tool is not compatible with V™-technology or NiCd systems.

Inserting/Removing Battery Pack Insert the battery pack by sliding battery

pack into the body of the tool. Insert the battery pack until the battery latches lock.

To remove the battery pack, press in both battery latches and slide the battery pack off of the tool.

WARNING Always lock trigger

or remove battery pack before changing or removing accessories. Only use accessories speciﬁ cally recommended for this tool. Others may be hazardous.

WARNING To reduce the risk of

injury, always use a side handle when using this tool. Always brace or hold securely. Ensure side handle is tightened securely before each use.

Installing the Side Handle

1. To install the side handle, loosen the side handle grip until the hooks are far enough apart to ﬁ t into the slots on the gear case ring. The side handle can be positioned on the top, left, or right side of the tool. Tighten the side handle grip until it is secure.

2. To remove the side handle, loosen the side handle grip until the side handle can be removed. Reposition and tighten securely.

Hooks

Fig. 1

Slots

WARNING Always lock trigger

or remove battery pack before changing or removing accessories. Only use accessories speciﬁ cally recommended for this tool. Others may be hazardous.

WARNING To reduce the risk of

injury, wear safety goggles or glasses with side shields.

Using Keyless Chucks

This tool is equipped with a spindle lock. The chuck can be tightened with one hand, creating higher grip strengths on the bit.

Always remove the battery pack or lock the trigger before inserting or removing bits.

1. T o open the chuck jaws, turn the sleeve in the counterclockwise direction.

When using drill bits, allow the bit to

strike the bottom of the chuck. Center the bit in the chuck jaws and lift it about 1/16" off of the bottom.

When using screwdriver bits, insert the

bit far enough for the chuck jaws to grip the hex of the bit.

2. To close the chuck jaws, turn the sleeve in the clockwise direction. The bit is secure when the chuck makes a ratcheting sound and the sleeve can not be rotated any further.

3. T o remove the bit, turn the sleeve in the counterclockwise direction.

NOTE: A ratcheting sound may be heard when the chuck is opened or closed. This noise is part of the locking feature, and does not indicate a problem with the chuck’s operation.

Selecting Speed

The speed selector is on top of the motor housing. Allow the tool to come to a complete stop before changing speeds. See “Applications” for recommended speeds under various conditions.

1. For Low speed (up to 450 RPM), push the speed selector to display “1”.

2. For High speed (up to 1800 RPM), push the speed selector to display “2”.

4 5

Page 4

Selecting Hammer, Drill or Drive Action

MILWAUKEE Hammer-Drills have three operating modes: drilling with hammering action, drilling only, and driving screws. MILWAUKEE Driver Drills have two operating modes: drilling only and driving screws. To set the operating mode, rotate the application selector collar and torque selector collar to the desired symbols.

1. To use the hammer-drilling mode (Cat. No. 2611-20 only), rotate the application selector collar until the hammer symbol with the arrow. Apply pressure to the bit to engage the hammering mechanism.

NOTE: The number selected on the

torque collar has no effect on operation of the drill in hammer mode.

Fig. 2

To Hammer

NOTE: When using carbide bits, do not use water to settle dust. Do not attempt to drill through steel reinforcing rods. This will damage the carbide bits.

2. To use the drilling only mode, rotate the application selector collar until the drill symbol the arrow.

NOTE: The number selected on the

torque collar has no effect on operation of the drill in drilling mode.

Fig. 3

To Drill

appears in line

appears in line with

3. T o use the driving screws mode rotate the application selector collar until the drive symbol arrow. Then rotate the torque selector collar until the desired clutch setting appears in line with the arrow.

Fig. 4

To Drive Screws

The adjustable clutch, when properly adjusted, will slip at a preset torque to prevent driving the screw too deep into different materials and to prevent damage to the screw or tool.

The torque speciﬁ cations shown here are approximate values.

Torque selector

collar setting

1 - 5 0 - 16 in. lbs.

6 - 10 17 - 27 in. lbs. 11 - 15 28-37 in. lbs. 16 - 20 38-46 in. lbs.

21-24 47-60 in. lbs.

Drill

1 Low 2 High

NOTE: Because the above settings are only

a guide, use a piece of scrap material to test the different clutch positions before driving screws into the workpiece.

Using Control Switch

The control switch may be set to three positions: forward, reverse and lock. Due to a lockout mechanism, the control switch can only be adjusted when the ON/OFF switch is not pressed. Always allow the motor to come to a complete stop before using the control switch.

For forward (clockwise) rotation, push in the control switch from the right side of the tool. Check the direction of rotation

before use.

6 7

appears in line with the

Torque

650 in. lbs. 250 in. lbs.

For reverse (counterclockwise) rotation, push in the control switch from the left side of the tool. Check direction of rotation

before use.

To lock the trigger, push the control switch to the center position. The trigger will not work while the control switch is in the center locked position. Always lock the trigger or remove the battery pack before performing maintenance, changing accessories, storing the tool and any time the tool is not in use.

Fig. 5

Push for Forward

PUSH TO CENTER TO LOCK

Push for

Reverse

APPLICATIONS

WARNING To reduce the risk

of electric shock, check work area for hidden pipes and wires before drilling or driving screws.

Drilling in Wood, Composition Materials and Plastic

When drilling in wood, composition materials and plastic, select the drill-only operating mode. Start the drill slowly, gradually increasing speed as you drill. When drilling into wood, use wood augers or twist drill bits. Always use sharp bits. When using twist drill bits, pull the bit out of the hole frequently to clear chips from the bit ﬂ utes. T o reduce the chance of splintering, back work with a piece of scrap wood. Select low speeds for plastics with a low melting point.

Drilling in Metal

When drilling in metal, select the only operating mode. Use high speed steel twist drills or hole saws. Use a center punch to start the hole. Lubricate drill bits with cutting oil when drilling in iron or steel. Use a coolant when drilling in nonferrous metals such as copper, brass or aluminum. Back the material to prevent binding and distortion on breakthrough.

drill-

Starting, Stopping and Controlling Speed

1. To start the tool, grasp the handle ﬁ rmly and pull the trigger.

NOTE: An LED is turned on when the

trigger is pulled.

2. To vary the speed, increase or decrease the pressure on the trigger. The further the trigger is pulled, the greater the speed.

3. To stop the tool, release the trigger. Make sure the bit comes to a complete stop before laying the tool down.

Drilling

Place the bit on the work surface and apply firm pressure before starting. Too much pressure will slow the bit and reduce drilling efﬁ ciency. Too little pressure will cause the bit to slide over the work area and dull the point of the bit.

If the tool begins to stall, reduce pressure slightly to allow the bit to regain speed. If the bit binds, reverse the motor to free the bit from the workpiece.

Drilling in Masonry

When drilling in masonry, select the hammer-drill operating mode. Use high speed carbide-tipped bits. Drilling soft masonry materials such as cinder block requires little pressure. Hard materials like concrete require more pressure. A smooth, even ﬂ ow of dust indicates the proper drilling rate. Do not let the bit spin in the hole without cutting. Do not use water to settle dust or to cool bit. Both actions will damage the carbide.

Driving Screws and Nut Running

Drill a pilot hole when driving screws into thick or hard materials. Select the driving screws mode. Set the torque selector collar to the proper position and set the speed to low. Use the proper style and size screwdriver bit for the type of screw you are using. With the screwdriver bit in the screw, place the tip of the screw on the workpiece and apply ﬁ rm pressure before pulling the trigger. Screws can be removed by reversing the motor.

Overloading

Continuous overloading may cause permanent damage to tool or battery pack.

Page 5

WARNING High rotational force.

To reduce the risk of injury , always hold or brace securely. Always use side handle on tools.

Bit Binding

A high rotational force occurs when a bit binds. If the bit binds, the tool will be forced in the opposite direction of the bit rotation. Bits may bind if they are misaligned or when they are breaking through a hole. Wood boring bits can also bind if they run into nails or knots. Be prepared for bit binding situations.

To reduce the chance of bit binding:

• Use sharp bits. Sharp bits are less likely to bind when drilling.

• Use the proper bit for the job. There are bits that are designed for speciﬁ c purposes.

• Use caution when drilling pitchy, knotty, wet or warped material or when drilling in material that may contain nails.

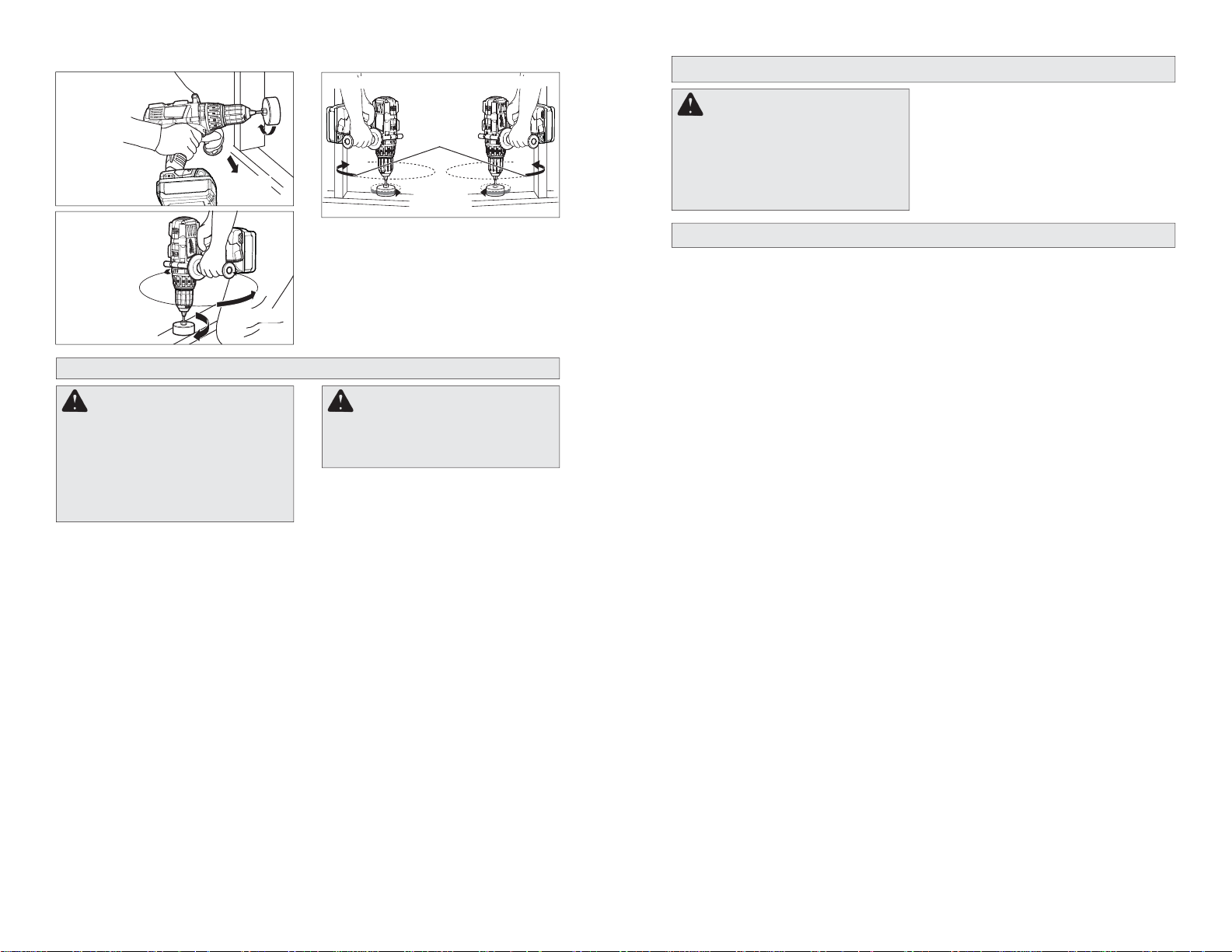

Typical Bracing Methods

Fig. 6

Bracing against

Fig. 7

Bracing against

Fig. 8

Reverse rotation Forward rotation

Forward

rotation

the ﬂ oor

Forward

rotation

your leg

Bracing against a stud

Reaction

MAINTENANCE

WARNING To reduce the risk

of injury, always unplug the charger and remove the battery pack from the charger or tool before performing any maintenance. Never disassemble the tool, battery pack or charger. Contact a MILWAUKEE service facility for ALL repairs.

Maintaining Tool

Keep your tool, battery pack and charger in good repair by adopting a regular maintenance program. After six months to one year, depending on use, return thetool, battery pack and charger to A MILWAUKEE service facility for:

• Lubrication

• Mechanical inspection and cleaning (gears, spindles, bearings, housing, etc.)

• Electrical inspection (battery pack, charger, motor)

• Testing to assure proper mechanical and electrical operation

If the tool does not start or operate at full power with a fully charged battery pack, clean the contacts on the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a MILWAUKEE service facility for repairs.

WARNING To reduce the risk

of personal injury and damage, never immerse your tool, battery pack or charger in liquid or allow a liquid to ﬂ ow inside them.

Cleaning

Clean dust and debris from charger and tool vents. Keep tool handles clean, dry and free of oil or grease. Use only mild soap and a damp cloth to clean the tool, battery pack and charger since certain cleaning agents and solvents are harmful to plastics and other insulated parts. Some of these include gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household detergents containing ammonia. Never use ﬂ ammable or combustible solvents around tools.

Repairs

For repairs, return the tool, battery pack and charger to the nearest service center listed on the back cover of this operator's manual.

8 9

WARNING Always remove

battery pack before changing or removing accessories. Only use accessories speciﬁ cally recommended for this tool. Others may be hazardous.

FIVE YEAR TOOL LIMITED WARRANTY

Every MILWAUKEE electric power tool (including battery charger) is warranted to the original purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair or replace any part on a electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workmanship for a period of ﬁ ve (5) years* after the date of purchase. Return the electric power tool and a copy of proof of purchase to a MILWAUKEE factory Service/Sales Support Branch location or MILWAUKEE Authorized Service Station, freight prepaid and insured, are requested for this warranty to be effective. This warranty does not apply to damage that MILW AUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of maintenance, or accidents.

* The warranty period for Hoists (lever, hand chain, & electric chain hoists), all Ni-CD battery packs, Work Lights (cordless ﬂ ashlights), Job Site Radios, and Trade T itan™ Industrial W ork Carts is one (1) year from the date of purchase. *The warranty period for Li-Ion battery packs that do not contain V™-technology – 4.0 volts through 18.0 volts - is two (2) years from the date of purchase.

*There is a separate warranty for V™-technology Li-Ion Battery Packs V™18 volts and above that accompany V™-technology cordless power tools:

*Every MILWAUKEE V™-technology Li-Ion Battery Pack 18 volts or above is covered by an initial 1000 Charges/2 Years free replacement warranty. This means that for the earlier of the ﬁ rst 1000 charges or two (2) years from the date of purchase/ﬁ rst charge, a replacement battery will be provided to the customer for any defective battery free of charge. Thereafter, customers will also receive an additional warranty on a pro rata basis up to the earlier of the ﬁ rst 2000 charges or ﬁ ve (5) Years from the date of purchase/ﬁ rst charge. This means that every customer gets an additional 1000 charges or three (3) years of pro rata warranty on the V™-technology Li-Ion Battery Pack 18 volts or above depending upon the amount of use. During this additional warranty period, the customer pays for only the useable service received over and above the ﬁ rst 1000 Charges/2 years, based on the date of ﬁ rst charge and number of charges found on the battery pack via Milwaukee’s V™-technology Service Reader.

Warranty Registration is not necessary to obtain the applicable warranty on a MILWAUKEE product. The manufacturing date of the product will be used to determine the warranty period if no proof of purchase is provided at the time warranty service is requested.

ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES OR CONDITIONS, WRITTEN OR ORAL, EXPRESSED OR IMPLIED. WITHOUT LIMITING THE GENERALITY OF THE FOREGOING, MILWAUKEE DISCLAIMS ANY IMPLIED W ARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE, AND ALL OTHER WARRANTIES.

This warranty applies to product sold in the U.S.A., Canada and Mexico only. Please consult the ‘Service Center Search’ in the Parts & Service section of MILW AUKEE’ s web-

site www.milwaukeetool.com or call 1.800.SA WDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a MILWAUKEE electric power tool.

ACCESSORIES

For a complete listing of accessories refer to your MILWAUKEE Electric Tool catalog or go online to www.milwaukeetool.com. To obtain a catalog, contact your local distributor or a service center listed on the back cover of this operator’s manual.

Page 6

RÈGLES DE SÉCURITÉ GÉNÉRALES RELATIVES AUX

OUTILS ÉLECTRIQUES

AVERTISSEMENT

LIRE TOUTES LES RÈGLES ET INSTRUCTIONS DE SÉCURITÉ.

Ne pas suivre l’ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves.

Conserver les règles et les instructions à des ﬁ ns de référence ultérieure.

Le terme «outil électrique» ﬁ gurant dans les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans ﬁ l).

SÉCURITÉ DU LIEU DE TRA VAIL

• Maintenir la zone de travail propre et

bien éclairée. Les zones encombrées

ou mal éclairées sont favorables aux accidents.

• Ne pas utiliser d’outil électrique dans une atmosphère explosive, telle qu’en en présence de liquides, de gaz ou de poussières inflammables. Les outils

électriques génèrent des étincelles qui peuvent enﬂ ammer les poussières ou les fumées.

• Tenir les enfants et les personnes non autorisées à l’écart pendant le fonctionnement d’un outil électrique. Un

manque d’attention de l’opérateur risque de lui faire perdre le contrôle de l’outil.

SÉCURITÉ ÉLECTRIQUE

• La fiche de l’outil électrique doit correspondre à la prise d’alimentation. Ne jamais modiﬁ er la ﬁ che d’une manière quelconque. Ne pas utiliser d’adaptateur avec les outils électriques mis à la terre (à la masse). Des ﬁ ches non modiﬁ ées

et des prises d’alimentation assorties réduisent le risque de choc électrique.

• Éviter tout contact corporel avec des surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque

de choc électrique plus élevé existe si le corps est relié à la masse ou à la terre.

• Ne pas exposer les outils électriques à la pluie ou à l’humidité. Le risque de choc

électrique augmente si de l’eau s’inﬁ ltre dans un outil électrique.

• Prendre soin du cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l’outil électrique. Tenir le cordon à l’écart de la chaleur, des huiles, des arêtes coupantes ou

des pièces en mouvement. Un cordon

endommagé ou emmêlé présente un risque accru de choc électrique.

• Se procurer un cordon d’alimentation approprié en cas d’utilisation d’un outil électrique à l’extérieur. L’utilisation d’un

cordon d’alimentation pour usage extérieur réduit le risque de choc électrique.

• S’il est nécessaire d’utiliser l’outil électrique dans un endroit humide, installer un appareil à courant résiduel (RCD). L’utilisation d’un RCD réduit le

risque de décharge électrique.

SÉCURITÉ INDIVIDUELLE

• Être sur ses gardes, être attentif et faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l’inﬂ uence de drogues, d’alcool ou de médicaments. Un instant d’inattention

lors de l’utilisation d’un outil électrique peut entraîner des blessures graves.

• Porter l’équipement de protection requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi

un masque anti-poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive aﬁ n de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter. Le

fait de transporter l’outil en gardant le doigt sur la gâchette ou de le brancher lorsque la gâchette est en position de marche favorise les accidents.

• Retirer toute clé de réglage avant de mettre l’outil sous tension. Une clé

laissée attachée sur une pièce mobile de l’outil électrique peut entraîner des blessures.

10 11

• Ne pas travailler à bout de bras. Bien

garder un bon équilibre à tout instant.

Ceci permet de mieux préserver la maîtrise de l’outil électrique dans des situations imprévues.

• Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples, les

bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

• Si des dispositifs sont prévus pour l’extraction et la récupération des poussières, vérifier qu’ils sont connectés et utilisés correctement.

L’utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l’outil électrique. Utiliser l’outil électrique approprié à l’application considérée. L’outil électrique adapté au

projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.

• Ne pas utiliser l’outil électrique si le commutateur ne le met pas sous ou hors tension. Tout outil électrique dont le

commutateur de marche-arrêt est inopérant est dangereux et doit être réparé.

• Débrancher la fiche de la prise d’alimentation et/ou la batterie de l’outil électrique avant d’effectuer des réglages, de changer d’accessoires ou de ranger l’outil. De telles mesures de

sécurité préventive réduisent le risque de mettre l’outil en marche accidentellement.

• Ranger les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les outils

électriques sont dangereux dans les mains d’utilisateurs non formés à leur usage.

• Entretien des outils électriques. S’assurer de l’absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter le bon fonctionnement de l’outil électrique. En cas de dommages, faire réparer l’outil avant de l’utiliser de nouveau. Les outils

électriques mal entretenus sont à la source de nombreux accidents.

• Garder les outils de coupe affûtés et

propres. Les outils de coupe correctement

entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

• Utiliser l’outil électrique, les accessoires, les grains etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L’utilisation de cet outil

électrique pour effectuer une opération pour laquelle il n’est pas conçu peut occasionner une situation dangereuse.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Ne recharger la batterie qu’avec le chargeur spéciﬁ é par le fabricant. Un

chargeur qui convient à un type de batterie peut créer un risque d’incendie s’il est utilisé avec un autre type de batterie.

• N’utiliser les outils électriques qu’avec les batteries spécialement conçues pour eux. L’utilisation de batteries d’autres

marques peut créer un risque de blessure et d’incendie.

• Lorsque la batterie est hors service, la ranger à l’écart d’autres objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques qui peuvent établir une connexion d’une borne à l’autre. Un court-circuit aux bornes de la

batterie peut provoquer des brûlures ou un incendie.

• Du liquide peut être éjecté de la batterie en cas de manutention abusive ; éviter tout contact. En cas de contact accidentel avec les projections, rincer à l’eau. En cas de contact avec les yeux, consulter un médecin. Le liquide

s’échappant de la batterie peut provoquer des irritations ou des brûlures.

ENTRETIEN

• Faire effectuer l’entretien de l’outil électrique par un technicien qualiﬁ é qui n’utilisera que des pièces de rechange identiques. La sécurité d’utilisation de

l’outil en sera préservée.

RÈGLES DE SÉCURITÉ

SPÉCIFIQUES

• Porter des protège-oreilles avec un

marteau perforateur. Une exposition au

bruit peut provoquer une perte auditive.

Page 7

• Utiliser les poignées auxiliaires fournies

avec l’outil. Une perte de contrôle peut

provoquer des blessures.

• Tenir l’outil par les surfaces de prise isolées si, au cours des travaux, l’outil de coupe risque d’entrer en contact avec des ﬁ ls cachés ou avec son propre cordon. Le contact avec un ﬁ l sous tension

met les parties métalliques exposées de l’outil sous tension, ce qui inﬂ igera un choc électrique à l’opérateur.

• Entretenez les étiquettes et marques du fabricant. Les indications qu'elles

contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faitesles remplacer gratuitement à un centre de service MILWAUKEE accrédité.

DESCRIPTION FONCTIONNELLE

1. Gâchette

2. Commutateur de commande

3. DEL

4. Mandrin sans clé

5. Collier sélecteur de couple

6. Colliers de sélection de l’application

7. Sélecteur de vitesse

8. Poignée latérale

• AVERTISSEMENT La poussière dégagée par perçage, sciage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malformations congénitales ou d’autres troubles de reproduction. Voici quelques exemples de telles substances :

• Le plomb contenu dans la peinture au plomb.

• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.

• L ’arsenic et le chrome servant au traitement chimique du bois.

Les risques associés à l’exposition à

ces substances varient, dépendant de la fréquence des travaux. Aﬁ n de minimiser l’exposition à ces substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d’utiliser de l’equipement de sécurité tel un masque antipoussière spéciﬁ quement conçu pour la ﬁ ltration de particules microscopiques.

No de

Cat.

2610-20

2611-20

Spéciﬁ cations

Volts

Tr/min. à

vide

Basse 0-450

Haute 0-1 800

Basse 0-450

Haute 0-1 800

CoupsMinute

n/a

Basse 0-7 200

Haute 0-28,800

Pictographie

Tension Courant Direct Underwriters

Laboratories, Inc. États-Unis et Canada

Tours-minute á vide (RPM)

Capacitié

Bois

No de

Cat.

2610-20 13 mm (1/2") 38 mm (1-1/2") 25 mm (1") 54 mm (2-1/8") 6 mm (1/4") S/O 2611-20 13 mm (1/2") 38 mm (1-1/2") 25 mm (1") 54 mm (2-1/8") 6 mm (1/4") 13 mm (1/2")

Acier Mèche plate

Mèche

Scie-cloche

Vis

(diam.)

Maçonnerie

MONTAGE DE L'OUTIL

AVERTISSEMENT Ne re-

charger la batterie qu’avec le chargeur spéciﬁ é. Pour les instructions de charge spéciﬁ ques, lire le manuel d’utilisation fourni avec le chargeur et les batteries. Cet outil n’est pas compatible avec les systèmes NiCd et de technologie V™.

Insertion du bloc de piles dans l’outil Insérez le bloc de piles à partir de l'avant

en le faisant glisser dans le corps de l'outil. Insérez le bloc de piles jusqu'à ce que son loquet se verrouille. Pour retirer le bloc de piles, enfoncez les deux loquets de la pile et faites glisser le bloc hors de l'outil.

A VERTISSEMENT Verrouillez

toujours la détente ou retirez la batterie avant de changer ou d’enlever les accessoires. Utilisez les accessoires

spéciﬁ quement recommandés pour cet outil, l’utilisation d’autres accessoires pourrait comporter des risques.

AVERTISSEMENT Pour mi-

nimiser les risques de blessures corporelles, utilisez toujours la poignée laterérale lorsque vous maniez l’outil. Étayez-la ou maintenez-la solidement. S’assurer que la poignée latérale est ﬁ xée solidement avant chaque utilisation.

Installation de la poignée latérale

1. Pour installer la poignée latérale, desserrer la prise de celle ci jusqu’à ce que les crochets soient sufﬁ sam- ment éloignés pour s’insérer dans les fentes situées sur la bague de la boîte d’engrenage. Il est possible de fixer la poignée latérale sur le dessus de l’outil ou sur l’un ou l’autre de ses côtés (gauche ou droit). Serrer la prise de la poignée latérale jusqu’à ce qu’elle soit ﬁ xée solidement.

2. Pour retirer la poignée latérale, desserrer la prise de celle ci jusqu’à ce que la poignée soit libérée. Replacer de nouveau la poignée et la ﬁ xer solidement.

Crochets

Fig. 1

Fentes

12 13

Page 8

MANIEMENT

Pousser en position centrale pour

verrouiller la détente

A VERTISSEMENT Verrouillez

toujours la détente ou retirez la batterie avant de changer ou d’enlever les accessoires. Utilisez les accessoires spéciﬁ quement recommandés pour cet outil, l’utilisation d’autres accessoires

pourrait comporter des risques.

A VERTISSEMENT Pour mini-

miser les risques de blessures, portez des lunettes à coques latérales.

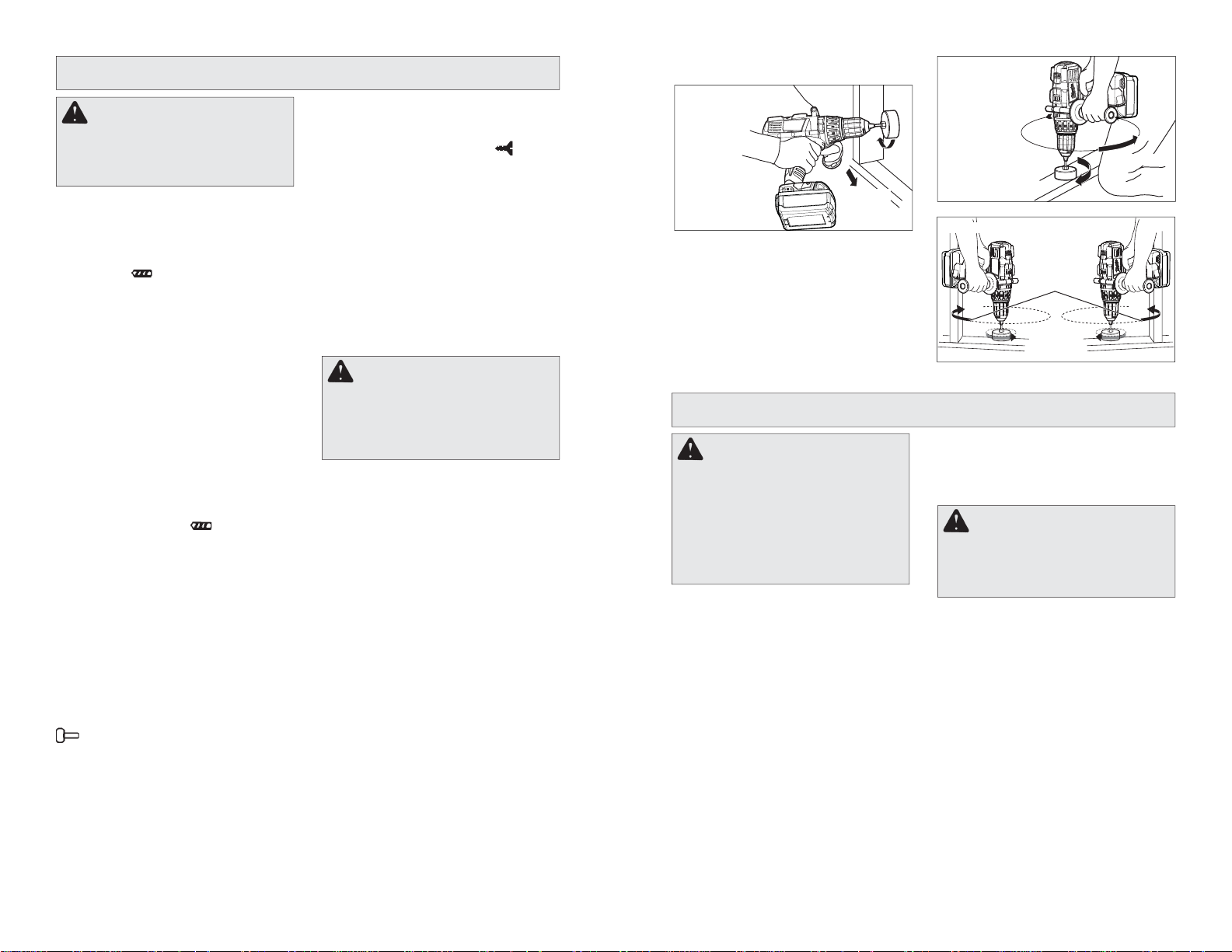

Utilisation de mandrins sans clé

Votre outil sans ﬁ l est équipé d’un verrouil- lage de broche. Le mandrin peut être serré avec une seule main, ce qui accroît la force de saisie sur le foret ou la mèche.

Retirez toujours la pile ou verrouillez la gâchette avant de monter ou retirer un accessoire de l’outil.

1. Pour ouvrir les mors du mandrin, tournez le manchon dans le sens antihoraire.

Pour monter un foret, engagez-le à fond

dans le mandrin. Centrez le foret dans les mâchoires du mandrin et levez-le à environ 2 mm (1/16") du fond.

Lors de l’utilisation d’embouts de tourn-

evis, insérez l’embout sufﬁ samment loin pour que les mâchoires du mandrin saisissent la portion hexagonale de l’embout.

2. Pour fermer les mors du mandrin, tournez le manchon dans le sens horaire. L’embout est ﬁ xé solidement lorsque le mandrin fait un bruit de cliquetis et que le manchon ne peut plus pivoter.

3. Pour enlever l’embout, tournez le manchon dans le sens antihoraire.

N.B. : Un bruit de cliquetis est normal lors de l’ouverture ou de la fermeture du mandrin. Ce bruit fait partie de la fonction de verrouillage et n’indique aucun problème de fonctionnement du mandrin.

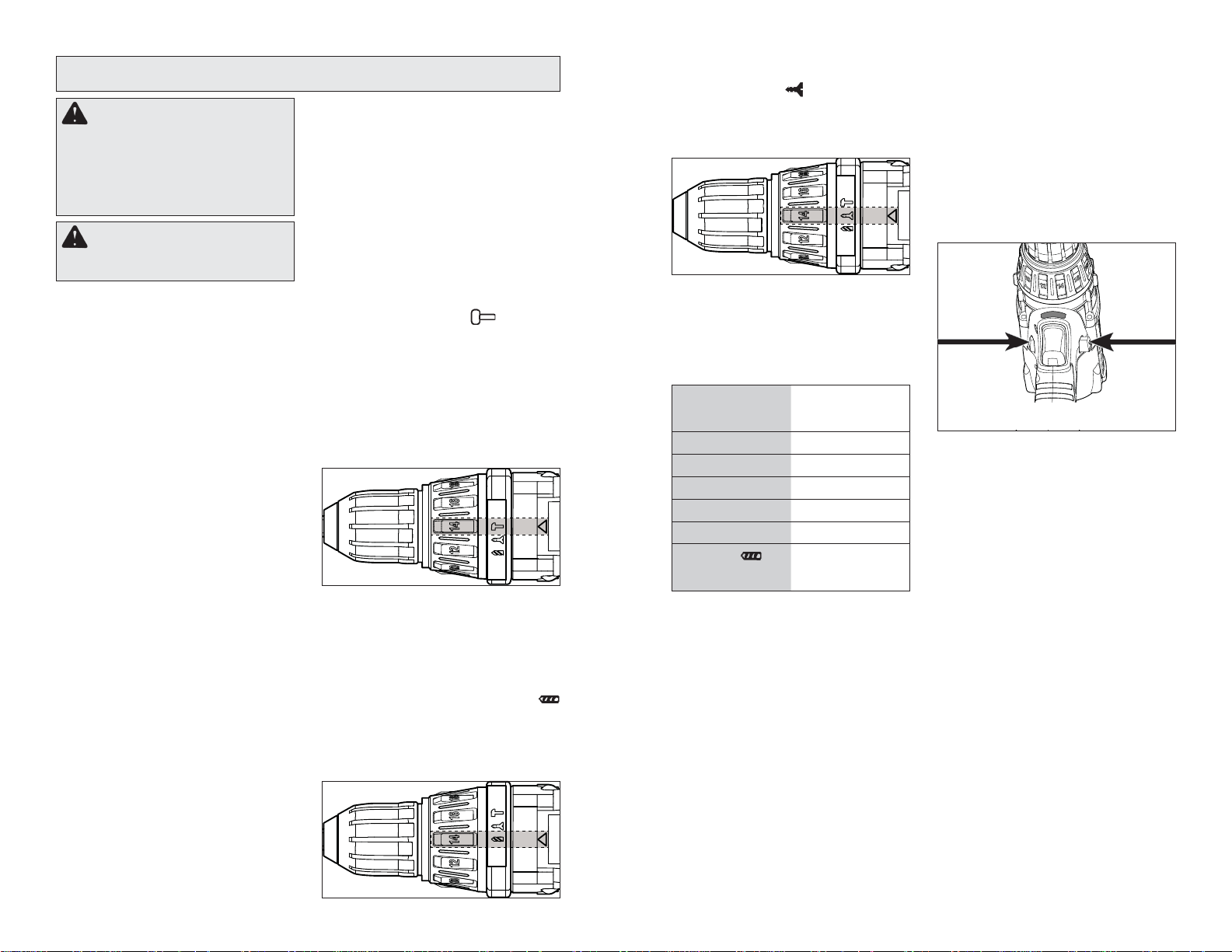

Sélection de la vitesse

Le sélecteur de vitesse est au-dessus du carter du moteur. Laisser l’outil s’arrêter complètement avant de changer de vitesse. Voir «Applications» pour les vitesses recommandées dans diverses conditions.

1. Pour la vitesse Low [Basse] (jusqu’à 450 tr/mn), tirer le sélecteur de vitesse en arrière pour afﬁ cher « 1 ».

2. Pour la vitesse High [Haute] (jusqu’à 1 800 tr/mn), pousser le sélecteur de vitesse en avant pour afﬁ cher « 2 ».

3. Pour utiliser le mode tournevis, faire tourner le collier de sélection d’application jusqu’à ce que le

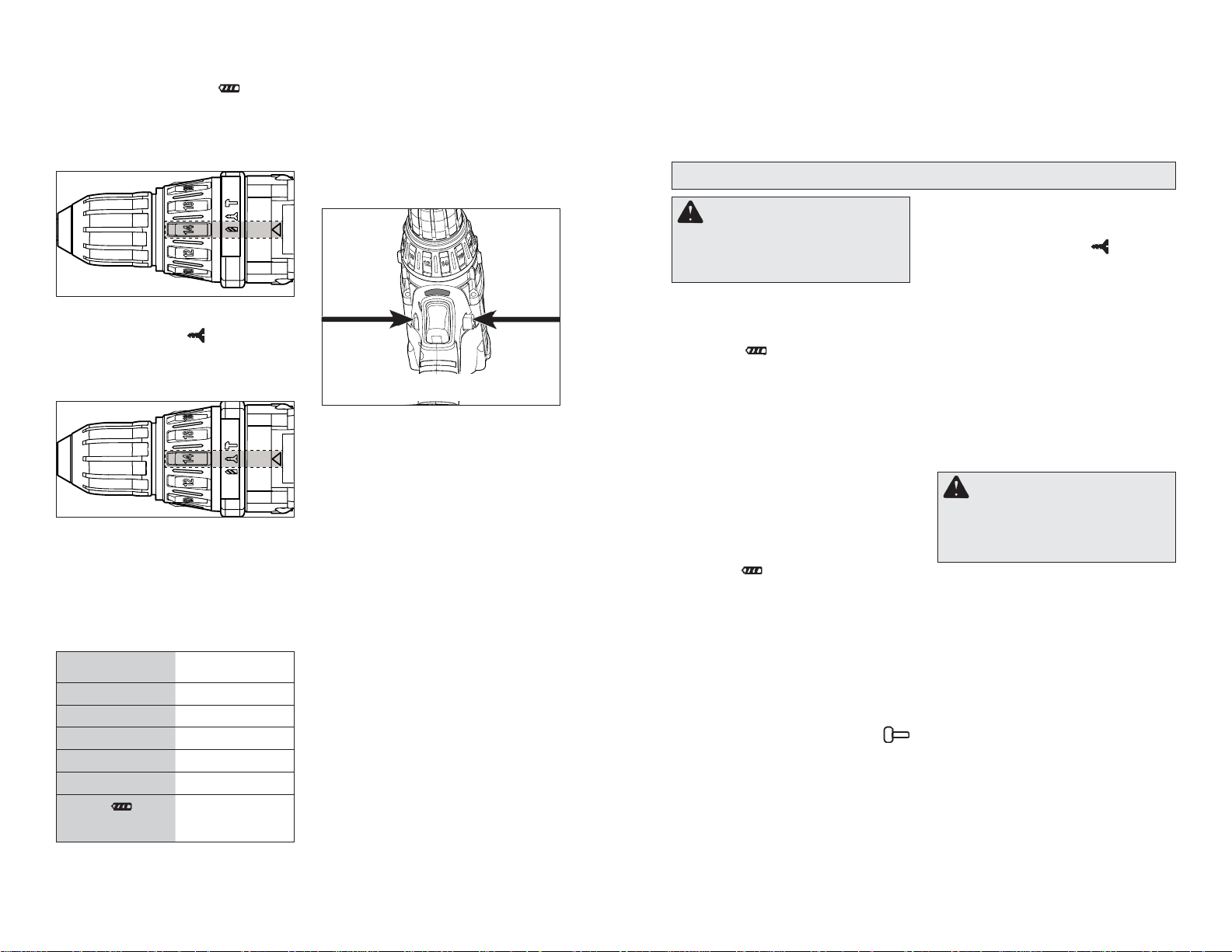

Sélection du mode percussion, perçage ou vissage

Les marteaux perforateurs de MILWAUKEE permettent trois modes de fonctionnement : la fonction perceuse et marteau, la fonction perceuse et la fonction visseuse. Les perceuses visseuses de MILWAUKEE permettent deux modes de fonctionnement : la fonction perceuse et la fonction visseuse. Pour régler le

mode de fonctionnement, faire tourner le collier de sélection marteau/perforateur jusqu’au symbole désiré.

1. Pour utiliser le mode martelage-perforage (No de Cat. 2611-20 seulement), faire tourner le collier de sélection jusqu’à ce que le symbole marteau en ligne avec la ﬂ èche. Puis faire tourner le collier de sélection de couple jusqu’à ce que le symbole perforateur soit aligné avec la ﬂ èche. Exercer une pression sur la mèche pour enclencher le mécanisme de martelage.

N.B. : Le chiffre sélectionné sur la bague

de réglage du couple n’a aucun effet sur le fonctionnement de la perceuse tournevis en mode perçage.

Fig. 2

Pour marteler

N.B. : Lors de l’utilisation de mèches en

carbure, ne pas utiliser d’eau pour éliminer la poussière. Ne pas tenter de percer des tiges de renforcement en acier. Ceci endommagerait les mèches en carbure.

2. Pour utiliser le mode perforage uniquement, faire tourner le collier de sélection jusqu’à ce que le symbole perforateur apparaisse en ligne avec la ﬂ èche.

N.B. : Le chiffre sélectionné sur la bague

de réglage du couple n’a aucun effet sur le fonctionnement de la perceuse tournevis en mode perçage.

Fig. 3

Pour percer

14 15

apparaisse

s’aligne avec la ﬂ èche. Puis faire tourner le collier de sélection de couple jusqu’à ce que le réglage désiré soit aligné avec la ﬂ èche.

Fig. 4

Pour entraîner des vis

Bien réglé, l’embrayage réglable glisse à un couple préréglé pour éviter de visser trop profondément dans différents matériaux et pour éviter d’endommager la vis ou l’outil.

Les spéciﬁ cations de couple indiquées ici sont approximatives.

Réglage du collier

de sélection de

couple

1 - 5 0 - 1,8 N·m

6 - 10 1,9 - 3,1 N·m 11 - 15 3,2 - 4,2 N·m 16 - 20 4,3 - 5,2 N·m

21-24 5,3 - 6,8 N·m

Perforage

N.B. : Utiliser un déchet de matériau pour

tester les différentes positions d’embrayage avant de visser dans la pièce de travail.

Utilisation du commutateur

Le commutateur peut être réglé sur trois positions: marche avant, marche arrière et verrouillée. En raison d’un mécanisme de verrouillage, le commutateur ne peut être réglé que lorsque la commande MARCHE/ ARRÊT n’est pas enfoncée. Toujours laisser le moteur s’arrêter complètement avant d’utiliser le commutateur.

Pour une rotation en marche avant (dans le sens horaire), pousser le commutateur sur le côté droit de l’outil. Vériﬁ er la direction

de rotation avant utilisation.

1 Basse 2 Haute

symbole tournevis

Couple

73,4 N·m 28,2 N·m

Pour une rotation en marche arrière (dans le sens anti-horaire), pousser le commutateur sur le côté gauche de l’outil. Vériﬁ er la direc-

tion de rotation avant utilisation.

Pour verrouiller la détente, pousser le commutateur vers la position centrale. La détente ne fonctionne pas tant que le commutateur est sur la position verrouillée centrale. Toujours verrouiller la détente ou déposer la batterie avant d’effectuer un entretien, de changer d’accessoire, de remiser l’outil et toutes les fois que l’outil est inutilisé.

Fig. 5

Pousser pour

la marche

avant

Pousser en position centrale pour

verrouiller la détente

Marche, arrêt et contrôle de la vitesse

1. Pour mettre l’outil en marche, saisir fermement la poignée et tirer sur la détente.

NOTE : Une DEL s’allume lorsque la

gâchette est tirée. Elle s’arrête lorsque la gâchette est relâchée.

2. Pour faire varier la vitesse, augmenter ou réduire la pression sur la détente. La vitesse augmente en fonction de la pression exercée sur la détente.

3. Pour arrêter l’outil, relâcher la détente. S’assurer que la mèche s’arrête complètement avant de poser l’outil.

Perçage

Placez l’extrémité du foret ou de la mèche contre la surface de la pièce et appuyez fermement avant de démarrer. Une pression trop grande ralentit le foret et diminue l’efﬁ cacité du perçage. Une pression trop faible fait glisser le foret sur la surface de la pièce et émèche la pointe du foret.

Si l’outil commence à bloquer, réduisez légèrement la vitesse pour permettre au foret de reprendre de la vitesse. Si le foret se bloque, inversez le sens de rotation du moteur pour le libérer de la pièce.

Pousser pour

la marche

arrière

Page 9

APPLICATIONS

A VERTISSEMENT Pour rédu-

ire le risque de décharge électrique, vériﬁ er avant de percer ou de visser si l’aire de travail n’est pas traversée par des tuyaux dissimulés.

Perçage du bois, des matériaux synthétiques et du plastique

Lorsque vous percez du bois, des matériaux synthétiques et du plastique, faire tourner le collier de sélection jusqu’à ce que le symbole perforateur apparaisse. Démarrez lentement la perceuse et augmentez graduellement la vitesse à mesure que vous percez. Lors du perçage dans le bois, utilisez des mèches ou des forets hélicoïdaux. Utilisez toujours des forets ou des mèches bien affûtés. Lorsque vous utilisez des forets hélicoïdaux, retirez-les fréquemment du trou pour enlever les copeaux des goujures. Aﬁ n de réduire les risques d’éclatement, appuyez la pièce sur un morceau de bois de rebut. Sélectionnez des vitesses lentes pour le perçage de matières plastiques qui ont un point de fusion assez bas.

Perçage dans du métal

Lors du perçage dans du métal, faire tourner le collier de sélection jusqu’à ce que le symbole perforateur apparaisse. Utilisez des forets hélicoïdaux à haute vitesse en acier ou des scies-cloches. Utilisez un centrage au pointeau dans le trou de départ. Lubriﬁ ez les forets avec de l’huile de coupe lors du perçage dans le fer ou l’acier. Utilisez un ﬂ uide de refroidissement lors du perçage de métaux non-ferreux comme le cuivre, le laiton ou l’aluminium. Calez le matériau pour éviter un coincement ou une distorsion lors du débouchage de la coupe.

Perçage de la maçonnerie

Lors du perçage dans la maçonnerie, sélectionnez le mode marteau perforateur

. Utilisez des forets à haute vitesse avec pointe au carbone. Les matériaux de maçonnerie moins durs, comme un bloc de cendre, exigent peu de pression. Les matériaux durs, comme le béton, exigent plus de pression. Un débit régulier de poussière indique une bonne vitesse de perçage. Ne laissez pas le foret tourner dans le trou sans percer. N’utilisez pas d’eau pour abattre la poussière ou refroidir le foret. Ces deux pratiques endommagent le carbone.

Méthodes d’etayage typiques

Enfonçage de vis et vissage d’écrou

Percez un trou pilote lorsque vous enfoncez des vis dans des matériaux épais ou durs. choisissez le mode de tournevis le collier sélecteur de couple à la position correcte et à une vitesse lente. Utilisez le bon type et la bonne taille d’embout de tournevis pour le type de vis utilisé. Placez un foret pour tournevis dans la vis et le bout de lavis sur la pièce à travaillez; appuyez fermement avant d’appuyer sur la gâchette. Vous pouvez enlever les vis en inversant le sens de rotation du moteur.

Surcharge

Une surcharge continue peut endommager l’outil ou le bloc de piles en permanence.

. Réglez

Fig. 6

Étayage sur

Rotation

le plancher

avant

Réaction

A VERTISSEMENT Haute puis-

sance rotatoire. Aﬁ n de réduire les ris- ques de blessures, tenez toujours l’outil solidement et étayez-le fermement. Servez-vous toujours de la poignée latérale lorsque.

Coincement de mèches

Une grande force rotatoire se dégage lorsqu’une mèche reste coincée dans le matériau.

L’outil est alors projeté dans la direction opposée à la rotation de la mèche. Les mèches peuvent rester coincées lorsqu’elles sont mal alignées ou lorsqu’elles passent au travers du matériau. Les mèches à bois peuvent aussi rester coincées si elles viennent en contact avec des clous ou des noeuds. Prévenez les mouvements de recul dûs au coincement de la mèche.

Pour minimiser los risques do coincement :

• Employez des mèches bien affûtées. Les mèches bien affûtées sont moins sujettes au coincement en cours de perçage.

• Utilisez une mèche appropriée à la tâche. Il y a des mèches pour chaque tâche spéciﬁ que.

• Soyez prudent lorsque vous percez dans des matériaux résineux, noueux, humides, ondulés ou parsemés de clous.

16 17

A VERTISSEMENT Pour mini-

miser les risques de blessures corporelles, débranchez le chargeur et retirez la batterie du chargeur ou de l’outil avant d’y effectuer des travaux d’entretien. Ne démontez jamais l’outil, la batterie ou le chargeur. Pour toute réparation, consultez un centre de service MILWAUKEE accrédité.

Entretien de l’outil

Gardez l’outil, la batterie et le chargeur en bon état en adoptant un programme d’entretien ponctuel. Après une période de six mois à un an, selon l’utilisation, renvoyez l’outil, la batterie et le chargeur à un centre de service MILWAUKEE accrédité pour les services suivants:

• Lubriﬁ cation

• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)

• Inspection électrique (batterie, chargeur, moteur)

• Vériﬁ cation du fonctionnement électromé- canique

Si l’outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu’il est branché sur une batterie complètement chargée, nettoyez les points de contact entre la batterie et l’outil. Si l’outil ne fonctionne toujours pas cor-

ENTRETIEN

Fig. 7

Fig. 8

Rotation inverse Rotation avant

rectement, renvoyez l’outil, le chargeur et la batterie à un centre de service MILWAUKEE accrédité, aﬁ nqu’on en effectue la réparation (voir “Réparations”).

Rotation

avant

Étayage contre

la jambe

Étayage contre un montant

Réaction

AVERTISSEMENT Pour mi-

nimiser les risques de blessures ou de dommages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y inﬁ ltrer.

Nettoyage

Débarrassez les évents du chargeur et de l’outil des débris et de la poussière. Gardez les poignées de l’outil propres, à sec et exemptes d’huile ou de graisse. Le nettoyage de l’outil, du chargeur et de la batterie doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l’essence, la térébenthine, lesdiluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le plastique et l’isolation des pièces. Ne laissez jamais de solvants inﬂ ammables ou combustibles auprès de l’outil.

Réparations

Pour les réparations, retournez outil, batterie et chargeur en entier au centre-service le plus près, selon la liste apparaissant à la derniè page de ce manuel.

Page 10

ACCESOIRES

AVERTISSEMENT Retirez

toujours la batterie avant de changer ou d’enlever les accessoires. L’utilisation d’autres accessoires que ceux qui sont spéciﬁ quement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il sufﬁ t de contacter votre distributeur local ou l'un des centresservice énumérés sur la page de couverture de ce manuel.

GARANTIE LIMITÉE DE L’OUTIL DE CINQ ANS

Chaque outil électrique MILWAUKEE (y compris le chargeur de batterie) est garanti à l’acheteur d’origine être exempt de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen, sera avéré par MILWAUKEE être affecté d’un vice du matériau ou de fabrication pendant une période de cinq (5) ans* après la date d’achat. Le retour de l’outil électrique, accompagné d’une copie de la preuve d’achat à un site d’entretien d’usine/de promotion des ventes de MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port prépayé et assuré, est requis pour que cette garantie s’applique. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou les accidents.

* La période de garantie pour les palans (palans à levier, à chaîne manuelle et à chaîne électrique), tous les blocs de batteries au NiCd, les projecteurs de travail (lampes torches sans ﬁ l), les radios de chantier et les chariots de travail industriels Trade Titan™ est d’un (1) an à partir de la date d’achat. *La période de garantie pour les blocs de batteries au lithium-ion qui ne sont pas équipés de la technologie V™ (entre 4 et 18 volts) est de deux (2) ans à partir de la date d’achat.

*Il existe une garantie séparée pour les blocs de batteries au lithium-ion avec technologie V™ de 18 volts et plus qui accompagnent les outils électriques sans ﬁ l de technologie V™ :

*Chaque batterie au lithium-ion 18 volts ou plus de technologie MILWAUKEE V™ est couverte par une garantie de remplacement gratuit initial pour 1 000 charges/2 ans. Ceci signiﬁ e qu’avant les 1 000 premières charges ou deux (2) années suivant la date d’achat/la première charge, une batterie de rechange sera fournie gratuitement au client pour toute batterie défectueuse. Par la suite, les clients recevront aussi une garantie supplémentaire calculée au prorata dans la limite de 2 000 charges ou cinq (5) années suivant la date d’achat/la première charge, à la première échéance. Ceci signiﬁ e que chaque client obtient une garantie au prorata supplémentaire de 1 000 charges ou de trois (3) années sur les batteries au lithium-ion 18 volts ou plus de technologie V™ en fonction de l’utilisation. Pendant cette période de garantie supplémentaire, le client ne paye que pour le service utilisable reçu au-delà des 1 000 premières charges/2 premières années, en fonction de la date de la première charge et du nombre de charges des batteries déterminés par le lecteur de service MILWAUKEE de technologie V™.

L’enregistrement de la garantie n’est pas nécessaire pour bénéﬁ cier de la garantie en vigueur sur un produit MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une demande de service sous garantie est faite.

L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LES PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT . EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE OU CONDITION, ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER LA GÉNÉRALITÉ DES DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE ET TOUTE AUTRE GARANTIE.

Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique uniquement.

18 19

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA

LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD.

Si no sigue todas las advertencias e instrucciones, se pueden provocar una descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas en el futuro.

El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reﬁ ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga limpia y bien iluminada el

área de trabajo. Las áreas desordenadas

u oscuras contribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en

atmósferas explosivas, como en la presencia de líquidos, gases o polvo inﬂ amables. Las herramientas eléctricas

crean chispas que pueden incendiar el polvo o las emanaciones.

• Mantenga a los niños y otras personas

alejadas mientras utiliza una herramienta eléctrica. Las distracciones pueden

hacerle perder el control.

SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléc-

tricas deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modiﬁ cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo de descarga

eléctrica si no se modiﬁ can los enchufes y los tomacorrientes son del mismo tipo.

• Evite el contacto corporal con superﬁ -

cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores.

El riesgo de descarga eléctrica aumenta si su cuerpo está conectado a tierra.

• No exponga la herramientas eléctricas

a la lluvia o a condiciones de humedad.

El agua que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• No abuse del cable. Nunca use el

cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los

bordes aﬁ lados o las piezas en mov- imiento. Los cables dañados o enmara-

ñados aumentan el riesgo de descarga eléctrica.

• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un cable apropiado para

el exterior reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un dispositivo de corriente residual (RCD). Usar un RCD

reduce el riesgo de que se produzcan descargas eléctricas.

• Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la inﬂ uencia de drogas, alcohol o medicinas.

Despistarse un minuto cuando se utiliza una herramienta eléctrica puede tener como resultado lesiones personales graves.

• Use un equipo de protección personal. Lleve siempre protección ocular. Llevar

un equipo de protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, reducirá las lesiones personales.

• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de alimentación o a la batería, al levantar o mover la herramienta. Mover

herramientas con el dedo en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

Page 11

• Quite todas las llaves de ajuste antes

de encender la herramienta. Una llave

que esté acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo momento. Esto permite tener mejor

control de la herramienta eléctrica en situaciones inesperadas.

• Vístase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento. La ropa ﬂ oja, las

joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

• Si se proporcionan dispositivos para la conexión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos dispositivos puede

reducir los peligros relacionados con el polvo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación. La herramienta eléctrica

correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga.

Cualquier herramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

• Desconecte el enchufe de la toma de alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas.

Dichas medidas preventivas de seguridad reducen el riesgo de que la herramienta se prenda accidentalmente.

• Almacene las herramientas eléctricas fuera del alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas son

peligrosas en las manos de usuarios no capacitados.

• Mantenimiento de las herramientas eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funciona-

miento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las her-

ramientas mal mantenidas son la causa de muchos accidentes.

• Mantenga las herramientas de corte

limpias y aﬁ ladas. Es menos probable que

se atasquen las herramientas de corte con ﬁ los aﬁ lados que se mantienen de manera apropiada y también son más fáciles de controlar.

• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la herramienta

eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recárguela solamente con el cargador especiﬁ cado por el fabricante. Un

cargador que sea apropiado para un tipo de batería puede crear riesgo de incendio cuando se use con otra batería.

• Use las herramientas eléctricas solamente con baterías específicamente diseñadas. El uso de cualquier otro tipo

de batería puede crear riesgo de lesiones o incendio.

• Cuando no se use la batería manténgala alejada de otros objetos de metal como clips para papel, monedas, llaves, clavos, tornillos u otros objetos de metal pequeños que puedan realizar una conexión entre los bornes. Realizar

un cortacircuito en los terminales de la batería puede provocar quemaduras o un incendio.

• Bajo condiciones abusivas, puede salir líquido expulsado de la batería; evitar el contacto. Si se produce un contacto accidental, lavar con agua. Si el líquido entra en contacto con los ojos buscar ayuda médica adicional. El líquido que

sale despedido de la batería puede causar irritaciones o quemaduras.

MANTENIMIENTO

• Haga que un técnico caliﬁ cado realice el mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas. Esto asegurará que se

mantiene la seguridad de la herramienta eléctrica.

RÈGLES DE SÉCURITÉ SPÉCIFIQUES

• Lleve protectores auditivos cuando

use la broca de impacto. La exposición

a ruido puede producir la pérdida de la audición.

• Use los asideros auxiliares que se

suministran con la herramienta. La pér-

dida de control puede provocar lesiones personales.

• Agarre la herramienta por los asideros aislados cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto con un

cable “con corriente” hará que las partes de metal expuesto de la herramienta pasen la corriente y produzcan una descarga al operador.

• Guarde las etiquetas y placas de especiﬁ caciones. Estas tienen información

importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.

Especiﬁ caciones

Cat.

No.

2610-20

2611-20

Volts

RPM

Baja 0-450

Alta 0-1 800

Baja 0-450

Alta 0-1 800

Impactos Per

Minute

n/a

Baja 0-7 200 Alta 0-28,800

Capacidades

Cat. No.

2610-20

2611-20

Acero

13 mm

(1/2")

13 mm

(1/2")

Broca Plana

38 mm

(1-1/2")

38 mm

(1-1/2")

Broca de

Berbiquí

25 mm

(1")

25 mm

(1")

• ADVERTENCIA Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada.

El riesgo que usted sufre debido a la

exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido específicamente diseñadas para filtrar partículas microscópicas.

Simbología

Volts corriente directa Underwriters

Laboratories, Inc. Estados Unidos y Canadá

Revoluciones por minuto sin carga (RPM)

Madera

Broca

Hueca

Cilíndrica

de Bordes

54 mm

(2-1/8")

54 mm

(2-1/8")

Tornillos

(diam.)

6 mm (1/4")

Concreto

N/A

13 mm

(1/2")

20 21

Page 12

DESCRIPCION FUNCIONAL

1. Gatillo

2. Interruptor de control

3. LED

4. Mandril sin chaveta

5. Collar del selector de par torsor

6. Collarín de selección de la aplicación

7. Interruptor de selección de velocidad

8. Mango Lateral

ENSAMBLAJE DE LA HERRAMIENTA

ADVERTENCIA Recargue la

batería sólo con el cargador especiﬁ - cado para ella. Para instrucciones especíﬁ cas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería. Esta herramienta es incompatible con la tecnología V™ y los sistemas de NiCd.

Cómo insertar la batería en la herramienta

Coloque la batería desde el frente, oprimiendo los botones de liberación y deslizando la batería en el cuerpo de la herramienta. Coloque la batería hasta que la grapa se accione. Para extraer la batería, oprima ambos seguros de la batería y deslícela fuera de la herramienta.

ADVERTENCIA Para reducir

el riesgo de lesiones, extraiga siempre la batería o bloquee el gatillo antes de acoplar o desacoplar accesorios. Utilice únicamente accesorios especíﬁ camente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

OPERACION

ADVERTENCIA Par reducir el

riesgo de lesiones, sujete y apoye la herramienta de manera segura. Utilice siempre la empuñadura lateral. Asegúrese de que el mango lateral esté ﬁ rmemente ajustado antes de cada uso.

Cómo instalar el mango lateral

1. Para instalar el mango lateral, aﬂ oje la empuñadura del mango hasta que los ganchos estén lo suﬁ cientemente sepa- rados como para que entren en las ranuras del anillo de la caja de engranajes. El mango lateral puede ubicarse en la parte superior, a la izquierda o a la derecha de la herramienta. Ajuste la empuñadura del mango lateral hasta que esté segura.

2. Para retirar el mango lateral, aﬂ oje su empuñadura hasta que pueda retirarlo. Cambie la posición y ajuste ﬁ rmemente.

Fig. 1

22 23

Ganchos

Ranuras

ADVERTENCIA Para reducir

ADVERTENCIA Para reducir el

riesgo de lesiones, use siempre lentes de seguridad o anteojos con protectores laterales.

Utilización del portabrocas

Su herramienta inalámbrica está equipada con un bloqueo del vástago. El portabrocas puede apretarse con una mano, creando fuerzas de sujeción más altas en la broca.

Antes de meter o sacar las brocas, siempre se debe extraer la batería o ponerle el seguro al gatillo.

1. Para abrir las mordazas del portabrocas, gire el anillo en dirección antihoraria. Si se usan brocas para taladrar, deje que la broca toque el fondo del portabrocas. Centre la broca en las mordazas del portabrocas y súbala aproximadamente 2 mm (1/16 pulg.) del fondo.

Si se usan brocas con destornillador,

introduzca la broca lo suﬁ ciente para que las mordazas sujeten la sección hexagonal de la broca.

2. Para cerrar las mordazas del portabrocas, gire el anillo en dirección horaria. La broca queda asegurada cuando el portabrocas hace un sonido de matraca y no es posible hacer girar más el anillo.

3. Para sacar la broca, gire el anillo en dirección antihoraria.

NOTA: Cuando se abra o cierre el portabrocas es posible que se oiga un ruido de matraca. Este ruido es parte del dispositivo de bloqueo y no indica un problema en el funcionamiento del portabrocas.

Selección de la velocidad

El selector de velocidad está sobre el alojamiento del motor. Deje que la herramienta se detenga por completo antes de cambiar velocidades. Consulte “Aplicaciones” para las velocidades recomendadas para varias situaciones.

1. Para seleccionar la velocidad Low (baja) (no más de 450 RPM), empuje el selector de velocidad hacia atrás, para mostrar “1”.

2. Para seleccionar la velocidad High (alta) (hasta 1 800 RPM), empuje el selector de velocidad hacia adelante, para mostrar “2”.

Selección de la acción de percusión, taladro o atornillado

Los taladros de percusión MILWAUKEE tienen tres modos de operación: perforación con martilleo, sólo perforación y atornillado. Los taladros de percusión MILWAUKEE tienen dos modos de operación: sólo perforación y atornillado. Para ﬁ jar el modo de operación, gire el collarín selector de martillo/taladro y apriete el collarín selector en el símbolo deseado.

1. Para usar el modo de martillo-taladro (Cat. No. 2611-20 solamente) gire el collarín selector de martillo/taladro hasta

que el símbolo con la ﬂ echa. Aplique presión sobre la broca para activar el mecanismo de martilleo.

NOTA: El número seleccionado en el

collarín de par de apriete no tiene efecto en el funcionamiento del taladro en el modo de taladrado.

Fig. 2

Una acción de martilleo

NOTA: Cuando se usen brocas de car-

buro, no use agua para asentar el polvo. No intente taladrar varillas de refuerzo de acero. Esto dañará las brocas de carburo.

aparezca alineado

Page 13

2. Para usar el modo de taladro gire el collarín selector de martillo/taladro hasta que el símbolo de taladro aparezca alineado con la ﬂ echa.

NOTA: El número seleccionado en el

collarín de par de apriete no tiene efecto en el funcionamiento del taladro en el modo de taladrado.

Fig. 3

Una acción de taladrado

3. Para usar el modo de atornillado, gire el collarín selector de aplicación hasta que el símbolo de drive rezca alineado con la ﬂ echa. Después rote el collarín selector de par de torsión hasta que el valor de embrague deseado aparezca alineado con la ﬂ echa.

Fig. 4

Colocar tornillos

El embrague ajustable, cuando está bien ajustado, patinará al par de torsión preestablecido para impedir que el tornillo entre demasiado en diferentes materiales y para impedir dañar el tornillo o la herramienta.

Las especiﬁ caciones de torsión que se muestran enseguida son valores aproximados.

Collar del selector

de par torsor

1 - 5 0 - 1,8 N·m

6 - 10 1,9 - 3,1 N·m

11 - 15 3,2 - 4,2 N·m

16 - 20 4,3 - 5,2 N·m

21-24 5,3 - 6,8 N·m

Taladro

NOTA: Dado que los ajustes anteriores constituyen

solamente una guía, use una pieza de material de desecho para probar diferentes posiciones de embrague antes de colocar los tornillos en la pieza de trabajo.

1 Baja 2 Alta

(atornillar) apa-

Par torsor

73,4 N·m 28,2 N·m

Utilización del interruptor de control

El interruptor de control se puede colocar en tres posiciones diferentes: avance, retroceso y bajo seguro. Debido a un mecanismo de traba, el interruptor de control se puede cambiar de posición únicamente cuando el interruptor de ENCENDIDO/APAGADO no esté presionado. Para poder usar el interruptor de control, siempre se debe esperar a que el motor se pare por completo.

Fig. 5

Presionarlo

para

avanzar

Colocarlo al centro para ponerle el

seguro al gatillo

Para avanzar (el giro es en el sentido de las manecillas del reloj), se presiona el interruptor de control colocado al lado derecho del taladro. Veriﬁ car la dirección del giro

antes de usarlo.

Para retroceder (el giro es en el sentido opuesto a las manecillas del reloj), se presiona el interruptor de control colocado al lado izquierdo del taladro. Veriﬁ car la direc-

ción del giro antes de usarlo.

Para ponerle el seguro al gatillo, el interruptor de control se coloca en la posición central. El gatillo no funcionara mientras el interruptor de control se encuentre bajo seguro en la posición central. Se le debe poner el seguro al gatillo antes de quitar la batería, cambiar accesorios, dar mantenimiento, almacenar el taladro y siempre que éste no esté siendo usado.

Encendido, parada y control de la velocidad

1. Para encender la herramienta, agarre el mango ﬁ rmemente y apriete el gatillo.

2. Para cambiar la velocidad, aumente o disminuya la presión sobre el gatillo. Cuanto más se apriete el gatillo, mayor será la velocidad.

3. Para parar la herramienta, suelte el gatillo. Asegúrese de que la broca se detiene por completo antes de soltar la herramienta.

24 25

Presionarlo

para

retroceder

Perforación

Coloque la broca en la superﬁ cie de trabajo y aplique presión ﬁ rme antes de comenzar. Una presión excesiva hará que la broca vaya lenta y reducirá la eﬁ ciencia de la per- foración. Una presión demasiado ligera hará que la broca se mueva por el área de trabajo

APPLICACIONES

ADVERTENCIA Para reducir

el riesgo de electrocución, antes de taladrar o colocar tornillos veriﬁ que que en el área de trabajo no hayan tuberías o cables ocultos.

Taladrado en madera, materiales compuestos y plásticos

Cuando taladre en madera, materiales compuestos y plásticos, seleccione el modo que perfora .Comience a taladrar a una velocidad lenta y aumente la velocidad gradualmente conforme taladra. Cuando taladre en madera, use brocas de berbiquí para madera o brocas helicoidales. Siempre use brocas aﬁ ladas. Cuando use brocas helicoidales, tire de la broca hacia fuera del oriﬁ cio para eliminar las rebabas de las es- trías de la broca. Para reducir la producción de astillas, apoye el trabajo con una pieza de material de desecho. Se recomienda seleccionar velocidades lentas para plásticos con un punto de derretimiento bajo.

Taladrado en metal

Cuando taladre en metal, seleccione el modo que perfora . Use brocas helicoidales de acero de alta velocidad o brocas huecas cilíndricas de bordes. Use un punzón central para perforar el oriﬁ cio. Lubrique las brocas para taladros con aceite para corte cuando taladre en hierro o acero. Utilice un refrigerante cuando taladre en metales no ferrosos como cobre, latón o aluminio. Coloque un respaldo en el material para evitar que se doble o distorsione una vez realizada la operación.

Taladrado en concreto

Cuando taladre en concreto, seleccione el modo de operación martilleo-taladrado. Use brocas de punta de carburo de alta velocidad. El taladrado en materiales suaves como bloques de hormigón de escorias, requiere poca presión. Materiales duros como el concreto, requieren más presión. Se sabe que se está taladrando a un ritmo adecuado cuando se produce un ﬂ ujo parejo y suave de polvo. No permita que la broca gire en el oriﬁ cio sin cortar. No utilice agua para asentar el polvo o enfriar la broca. Ambas acciones ocasionarán daños al carburo.

y la punta de la broca pierda el aﬁ lado. Si la herramienta empieza a detenerse,

reduzca la presión ligeramente para dejar que la broca recobre velocidad. Si la broca se atasca, invierta la dirección del motor para sacar la broca de la pieza de trabajo. de trabajo.

Cómo colocar tornillos y tuercas

Perfore un oriﬁ cio piloto cuando coloque tornillos en materiales gruesos o duros. Seleccione el atornillado modo . Coloque el collar del selector de par torsor en la posición correcta y ajuste la velocidad a “baja”. Use el estilo y tamaño de destornillador de berbiquí correcto para el tipo de tornillo que está utilizando. Con el destornillador de berbiquí en el tornillo, coloque la punta del tornillo en la pieza de trabajo y aplique presión ﬁ rmemente antes de oprimir el gatillo. Los tornillos pueden extraerse colocando el motor en dirección de retroceso.

Sobrecarga

La sobrecarga continua podría ocasionar daño permanente a la herramienta o a la batería.

ADVERTENCIA Fuerza de ro-

tación elevada. Par reducir el riesgo de lesiones, sujete y apoye la herramienta de manera segura. Utilice siempre la empuñadura lateral.

Atoramiento de la broca

Una fuerza de rotación elevada ocurre cuando se atora una broca. Si la broca se atora, la herramienta avanzará en dirección contraria a la de la operación. Las brocas se pueden atorar si se encuentran desalineadas o cuando perforan a través de un oriﬁ cio. Las brocas perforadoras para madera también se pueden atorar si se encuentran clavos o nudos en su trayecto. Esté preparado para este tipo de situaciones.

Para reducir la posibilidad de atoramiento de la broca:

• Use brocas aﬁ ladas. Las brocas aﬁ ladas tienen menos posibilidades de atorarse durante la perforación.

• Use la broca adecuada para el trabajo a realizar. Estas brocas han sido diseñadas para propósitos especíﬁ cos.

• Tenga cuidado cuando perfore materiales alquitranosos, anudados, húmedos o combados, o cuando perfore materiales que contengan clavos.

Page 14

Métodos de apoyo más comunes

Fig. 6

Rotación

avance

Apoyándose

contra el suelo

Reacción

Fig. 7

Rotación

avance

Apoyándose

Reacción

contra una píerna

MANTENIMIENTO

ADVERTENCIA Para reducir

el riesgo de una lesión, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modiﬁ caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de la herramienta

Adopte un programa regular de mantenimiento y mantenga sus baterías y cargador en buenas condiciones. Despues de 6 meses a un año, dependiendo del uso dado, envíe su herramienta, batería y cargador, al Centro de Servicio MILWAUKEE mas cercano para que le hagan:

• Lubricación

• Inspección mecánica y limpieza (engranes, ﬂ echas, baleros, carcaza, etc.)

• Inspección eléctrica (batería, cargador, motor)

• Probarla para asegurar una adecuada operación mecánicay eléctrica

Si la herramienta no arranca u opera a toda su potencia con una batería completamente cargada, limpie, con una goma o borrador, los contactos de la batería y de la herramienta. Si aun asi la herramienta no trabaja correctamente, regrésela, con el cargador y la batería, a un centro de servicio MILWAUKEE para que sea reparada.

Apoyándose contra un bastidor

Fig. 8

ACCESORIOS

ADVERTENCIA Para reducir

el riesgo de lesiones, siempre extraiga

Reacción

la batería antes de cambiar o retirar accesorios. Utilice únicamente accesorios especíﬁ camente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar

Rotación de retrocess Rotación avance

peligroso.

GARANTÍA LIMITADA DE CINCO AÑOS

Cada herramienta eléctrica MILWAUKEE (incluyendo el cargador de batería) está garantizada sólo al comprador original de estar libre de defectos en el material y la mano de obra. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará por un período de cinco (5) años* después de la fecha de compra cualquier pieza en una herramienta eléctrica que, después de haber sido examinada, MILWAUKEE determine que está defectuosa en el material o la mano de obra. Regrese la herramienta eléctrica y una copia de la prueba de compra a un concesionario de soporte de ventas/servicio de fábrica MILWAUKEE o a una estación de servicio autorizada MIL WAUKEE. Para que esta garantía sea efectiva, se requiere el ﬂ ete pagado por anticipado y el seguro. Esta garantía no aplica a los daños que MILWAUKEE determine sean ocasionados por reparaciones o intentos de reparación por cualquier otro que personal autorizado por MILWAUKEE, uso indebido,

ADVERTENCIA Para reducir

el riesgo de una explosión, no queme nunca una batería, aun si está dañada, “muerta” o completamente descargada.

Limpieza

Limpie el polvo y suciedad de las ventilas del cargador y la herramienta. Mantenga los mangos y empuñaduras limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar la herramienta, batería y el cargador, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes inﬂ amables o combus- tibles cerca de una herramienta.

Reparaciones

Si su herramienta, batería o cargador están dañados, envíela al centro de servicio más cercano de los listados en la cubierta posterior de este manual del operario.

26 27

alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes. * El plazo de garantía para los montacargas (de palanca, de cadena manual y de cadena eléctrica),

de todas las baterías de Ni-Cd, de las linternas de trabajo (inalámbricas),de los radios para el lugar de trabajo, y de los carros Trade T itan™ para trabajo industrial es de un (1) año a partir de la fecha de compra. *El plazo de garantía para las baterías de iones de litio que no incluyan tecnología V™ (desde 4,0 voltios hasta 18,0 voltios) es de dos (2) años a partir de la fecha de compra.

*Existe una garantía por separado para las baterías de iones de litio con tecnología V™ (de 18 voltios o más) que viene incluida con las herramientas eléctricas que poseen tecnología V™:

*Cada batería de iones de litio de tecnología V™ de MILWAUKEE de 18 voltios o superior, está cubierta con una garantía de reemplazo gratuito por las primeras 1000 cargas/2 años. Esto signiﬁ ca que por lo que suceda primero, las primeras 1000 cargas o dos (2) años de la fecha de compra/primera carga, se proporcionará sin cargo al cliente, una batería de reemplazo por cualquier batería defectuosa. A partir de entonces, los clientes recibirán una garantía adicional en una base proporcional que puede ser hasta de las primeras 2000 cargas o cinco (5) años de la fecha de compra/primera carga, lo que suceda primero. Esto signiﬁ ca que cada cliente obtiene una garantía proporcional de 1000 cargas o tres (3) años adicionales en la batería de iones de litio de tecnología V™ de 18 voltios o superior, dependiendo de la cantidad de uso. Durante este período adicional de garantía, el cliente paga por sólo el servicio utilizable recibido durante y superior a las primeras 1000 cargas/2 años, de acuerdo a la fecha de la primera carga y al número de cargas encontradas en la batería a través del lector de servicio de tecnología V™ de MILWAUKEE.

El registro de la garantía no es necesario para obtener la garantía aplicable en un producto MILWAU- KEE. Si no se presenta ningún comprobante de compra cuando se solicita el servicio de garantía, se tendrá en cuenta la fecha de fabricación del producto para establecer el período de garantía.

LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRA TO EN LA COMPRA DE CADA PRODUCTO MIL- WAUKEE. SI NO ESTÁ DE ACUERDO CON EST A CONDICIÓN, NO DEBERÍA COMPRAR ESTE PRODUCTO. EN NINGÚN CASO MILWAUKEE SERÁ RESPONSABLE POR CUALESQUIER DAÑO PUNITIVO, CONSECUENTE, ESPECIAL, INCIDENTAL O POR CUALESQUIER COST O, HONORARIOS DE ABOGADO, GASTOS, PÉRDIDAS O RETRASOS QUE SE ARGUMENTE QUE SEAN UNA CONSECUENCIA DE CUALQUIER DAÑO A, FALLA DE, O DEFECTO EN CUALQUIER PRODUCTO, INCLUYENDO, PERO SIN LIMITARSE A, CUALQUIER RECLAMO POR PÉRDIDAS DE GANANCIAS. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS O CONDICIONES, ORALES O ESCRITAS, EXPRESAS O IMPLÍCITAS. SIN LIMITAR LA GENERALIDAD DE LO ANTERIOR, MILWAUKEE RENUNCIA A TODA GARANTÍA IMPLÍCIT A DE COMERCIABILIDAD O APTITUD PARA UN FIN O USO ESPECIFICO Y DEMÁS GARANTÍAS.

Esta garantía es válida solamente en el producto vendido en los Estados Unidos, México y Canadá.

Para una lista completa de accessorios, reﬁ érase a su catálogo MILWAUKEE Elec- tric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros de servicio listos en la página de cubierta de este manual.

Page 15

UNITED STATES - MILWAUKEE Service

MILWAUKEE prides itself in producing

a premium quality product that is NOTHING BUT HEAVY DUTY®. Your satisfaction with our products is very important to us! If you encounter any problems with the operation of this tool, or you would like to locate the factory Service/Sales Support Branch or authorized service station nearest you, please call...

1-800-SAWDUST

(1.800.729.3878)

Monday-Friday

7:00 AM - 6:30 PM

Central Time

or visit our website at

www.milwaukeetool.com

For service information, use the 'Service Center Search' icon found in the 'Parts & Service' section.

Additionally, we have a nationwide network of authorized Distributors ready to assist you with your tool and accessory needs. Check your “Yellow Pages” phone directory under “T ools-Electric” for the names & addresses of those nearest you or see the 'Where To Buy' section of our website.

Contact our Corporate After Sales Service Technical Support about ...

•Technical Questions

•Service/Repair Questions

•Warranty

call: 1-800-SAWDUST

fax: 1.800.638.9582

email: [email protected]

• receive important notiﬁ cations regarding your purchase

• ensure that your tool is protected under the warranty

• become a HEAVY DUTY member

Canada - Service MILWAUKEE

MEXICO - Soporte de Servicio

MILWAUKEE

MILWAUKEE est ﬁ er de proposer un produit

de première qualité N

Votre satisfaction est ce qui compte le plus!

En cas de problèmes d’utilisation de l’outil ou

pour localiser le centre de service/ventes ou le

centre d’entretien le plus proche, appelez le...

OTHING BUT HEAVY DUTY

416.439.4181

Milwaukee Electric Tool (Canada) Ltd

Notre réseau national de distributeurs agréés

se tient à votre disposition pour fournir l’aide

technique, l’outillage et les accessoires

nécessaires. Composez le 416.439.4181 pour

obtenir les noms et adresses des revendeurs

les plus proches ou bien consultez la section

«Où acheter» sur notre site web à l’adresse

fax: 416.439.6210

755 Progress Avenue

Scarborough, Ontario M1H 2W7

www.milwaukeetool.com

MILWAUKEE ELECTRIC TOOL CORPORATION

13135 West Lisbon Road • Brookﬁ eld, Wisconsin, U.S.A. 53005

58-14-2700d1 04/08 Printed in China

Milwaukee Electric Tool, S.A. de C.V.

Blvd. Abraham Lincoln no. 13

Colonia Los Reyes Zona Industrial

Tlalnepantla, Edo. México C.P. 54073

Tel. (55) 5565-1414 Fax: (55) 5565-6874

Adicionalmente, tenemos una red nacional de

distribuidores autorizados listos para ayudarle

con su herramienta y sus accesorios. Por

favor, llame al (55) 5565-1414 para obtener los

nombres y direcciones de los más cercanos a

usted, o consulte la sección ‘Where to buy’

(Dónde comprar) de nuestro sitio web en

www.milwaukeetool.com

Registre su herramienta en línea, en

www.milwaukeetool.com y...

• reciba importantes avisos sobre su compra

• asegúrese de que su herramienta esté protegida por la garantía

• conviértase en integrante de Heavy Duty
