Page 1

OPERATOR'S MANUAL MANUEL de L'UTILISATEUR MANUAL del OPERADOR

Cat. No. / No de cat.

2532-20

M12 FUEL™ PROPEX ÉLARGISSEUR M12 FUEL™ PROPEX EXPANSOR M12 FUEL™ PROPEX

WARNING To reduce the risk of injury, user must read and understand operator's manual.

WARNING To reduce the risk of injury, user must read and understand operator's manual. AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

AVERTISSEMENT An de réduire le risque de blessures, l'utilisateur doit lire et bien

comprendre le manuel.

ADVERTENCIA Para reducir el riesgo de lesiones, el usuario debe leer y entender el manual.

EXPANDER

Page 2

GENERAL POWER TOOL

WARNING

SAFETY WARNINGS

Read all safety warnings, instruc-

tions provided with this power tool. Failure to

follow all instructions listed below may result in

electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool or battery-oper-

ated (cordless) power tool.

tions, illustrations and specica-

WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

• Keep children and bystanders away while operating a power tool. Distractions can cause you to lose

control.

ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the

risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase

the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of an GFCI reduces

the risk of electric shock.

PERSONAL SAFETY

• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A moment of inattention while operating power tools

may result in serious personal injury.

• Use personal protective equipment. Always

wear eye protection. Protective equipment such as a dust mask, non-skid safety shoes, hard hat or hearing protection used for appropriate conditions

will reduce personal injuries.

• Prevent unintentional starting. Ensure the switch

is in the o󰀨-position before connecting to power source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your nger on

the switch or energizing power tools that have the

switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may

result in personal injury.

• Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts. Loose clothes, jewelry or long hair

can be caught in moving parts.

• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

• Do not let familiarity gained from frequent use of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct power tool for your application. The correct power tool

will do the job better and safer at the rate for which it was designed.

• Do not use the power tool if the switch does not

turn it on and o󰀨. Any power tool that cannot be controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power tools are dangerous in the hands

of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts, breakage of parts and any other condition that may a󰀨ect the power tool’s operation. If damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

• Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions, taking into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

BATTERY TOOL USE AND CARE

• Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of re when used with another battery pack.

• Use power tools only with specically designated battery packs. Use of any other battery packs may

create a risk of injury and re.

Page 3

• When battery pack is not in use, keep it away

WARNING

from other metal objects, like paper clips, coins, keys, nails, screws or other small metal objects,

that can make a connection from one terminal to another. Shorting the battery terminals together

may cause burns or a re.

• Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation or burns.

• Do not use a battery pack or tool that is damaged or modied. Damaged or modied batteries

may exhibit unpredictable behavior resulting in re, explosion or risk of injury.

• Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or temperature above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature range specied in the instructions. Charging

improperly or at temperatures outside the specied

range may damage the battery and increase the risk

of re.

SERVICE

• Have your power tool serviced by a qualied

repair person using only identical replacement parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service of battery packs should only be performed by the

manufacturer or authorized service providers.

SPECIFIC SAFETY RULES FOR

EXPANSION TOOL

• This product is designed to expand PEX-a material. Other materials may split or crack, causing

leaking.

NOTE: It is the responsibility of the installing

contractor to determine the compatibility of the tool and tting system used for the connection. Fittings should be installed per the manufacturer’s instructions. Contact the tting manufacturer for specic information on their

system.

•Store tool with expander head installed to protect

expander cone from damage.

• Keep ngers away from expander head during

use. When expander head contracts, pinching can

occur.

• Always use common sense and be cautious when

using tools. It is not possible to anticipate every

situation that could result in a dangerous outcome.

Do not use this tool if you do not understand these operating instructions or you feel the work is beyond your capability; contact Milwaukee Tool or a trained

professional for additional information or training.

• Maintain labels and nameplates. These carry

important information. If unreadable or missing,

contact a MILWAUKEE service facility for a free

replacement.

•

construction activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• lead from lead-based paint

Some dust created by power sanding, sawing, grinding, drilling, and other

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated

lumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are specially designed to

lter out microscopic particles.

SYMBOLOGY

Volts

Direct Current

UL Listing for Canada and U.S.

SPECIFICATIONS

Cat. No. ..................................................... 2532-20

Volts.............................................................. 12 DC

Battery Type .................................................M12™

Charger Type................................................M12™

Recommended Ambient

Operating Temperature ......................0°F to 125°F

Max PEX-A Diameter..................................3/8" - 1"

Expander Heads .........................................3/8" - 1"

MILWAUKEE M12™ ProPEX

3/8" .....................................Cat. No. 49-16-2413

1/2" .....................................Cat. No. 49-16-2414

5/8" .....................................Cat. No. 49-16-2415

3/4" .....................................Cat. No. 49-16-2416

1" ........................................Cat. No. 49-16-2418

Lubricant ............................Expander Cone Grease

or Uponor Standard

Cat. No. 49-08-2400

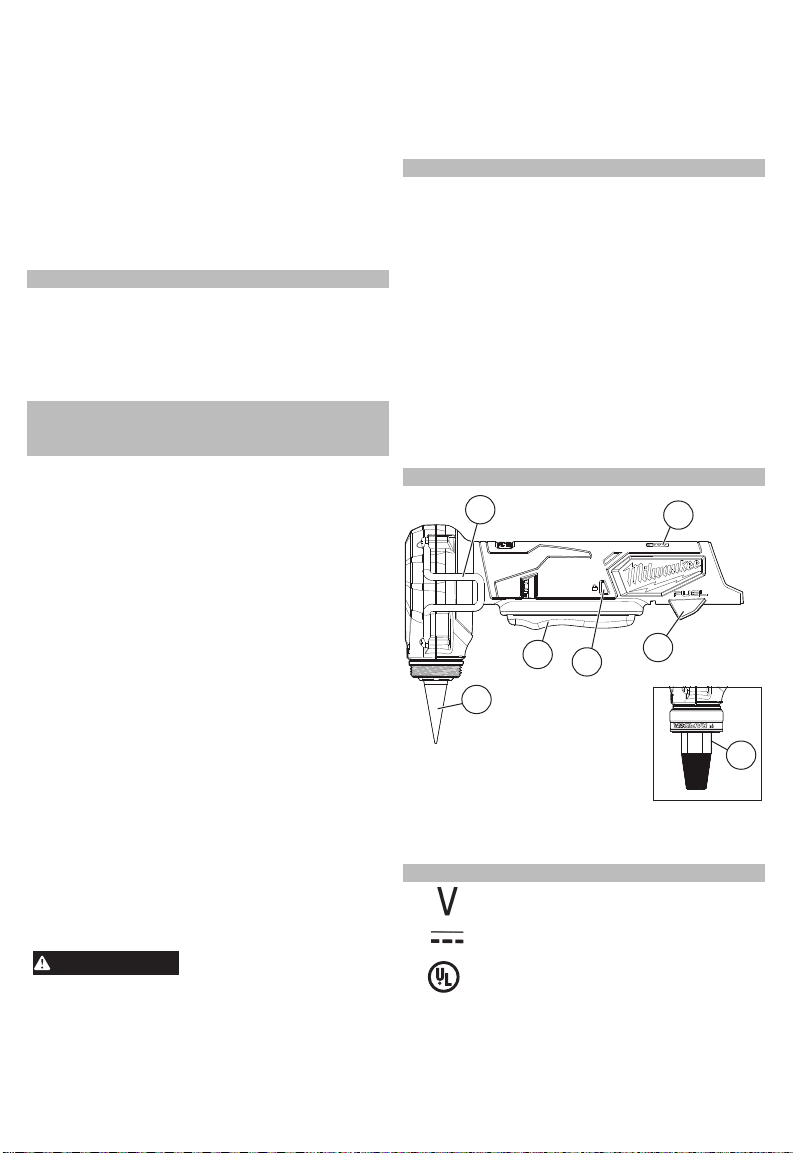

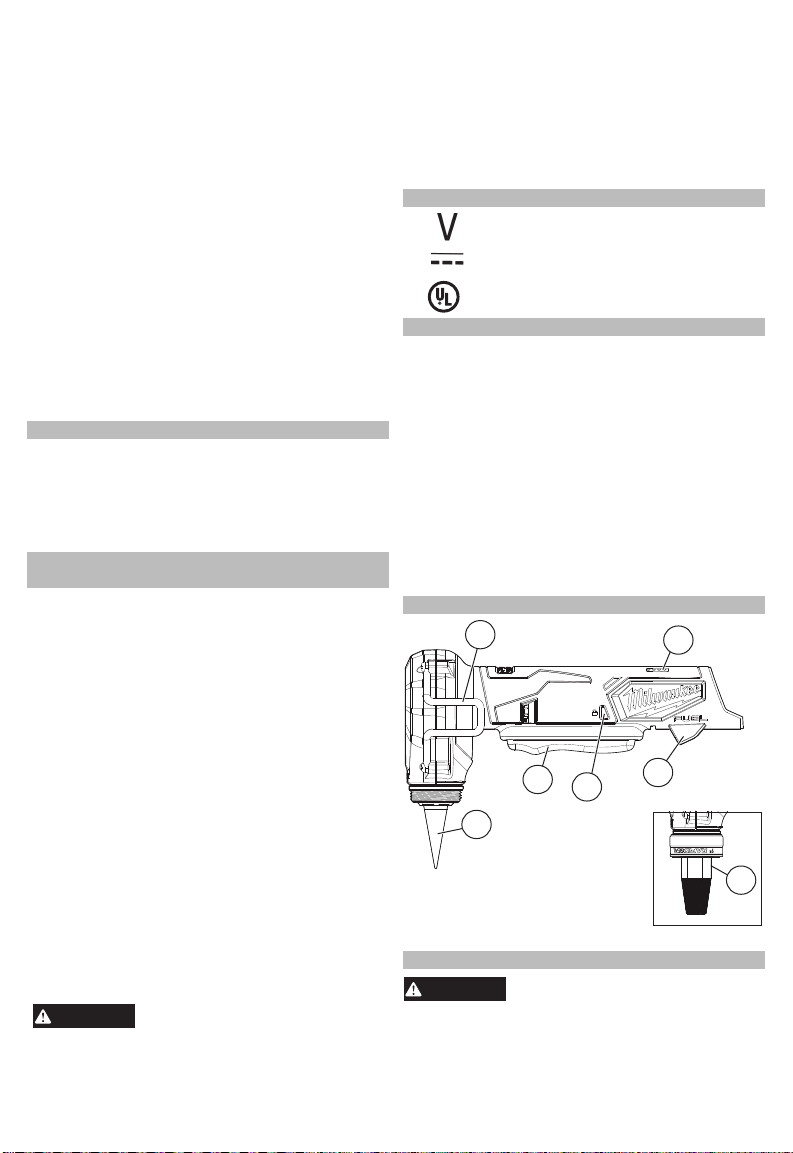

FUNCTIONAL DESCRIPTION

1. Expander cone

2. Trigger

3. Trigger lock

4. LED

5. Fuel gauge

6. Belt hook

7. Expander head

ASSEMBLY

Recharge only with the charger

cic charging instructions, read the operator’s manual supplied with your charger and battery.

To remove the battery, push in the release buttons

and pull the battery pack away from the tool.

specied for the battery. For spe-

Removing/Inserting the Battery

Page 4

WARNING

Always remove battery pack before

WARNING

changing or removing accessories.

To insert the battery, slide the pack into the body

of the tool. Make sure it latches securely into place.

may be hazardous.

Use only MILWAUKEE M12™ ProPEX heads or Uponor Standard expander heads. The use of incorrectly sized expansion heads may result in faulty connections, which could result

Only use accessories specically

recommended for this tool. Others

expander

in property damage.

To remove an expander head, unscrew from tool

counterclockwise.

To install an expander head, screw onto tool clock-

wise. Hand tighten securely. Do not over tighten. The expander head must t snuggly against the

Changing Expander Heads

shoulder of the tool.

OPERATION

To reduce the risk of injury, always

to comply with ANSI Z87.1.

To determine the amount of charge left in the battery, turn the tool ON. The Fuel Gauge will light up for 2-3

seconds. When less than 10% of charge is left, 1 light on the fuel gauge will ash 4 times.

To signal the end of charge, 1 light on the fuel gauge

will ash 8 times and the tool will not run. Charge the battery pack.

If the battery becomes too hot, the fuel gauge lights

will ash in an alternating pattern and the tool will not run. Allow the battery to cool down.

To lock the trigger, push the trigger lock from the

left side of the tool. The trigger will not work while the switch is in the locked position. Lock the trigger when storing the tool and when the tool is not in use.

To unlock

the right side of the tool.

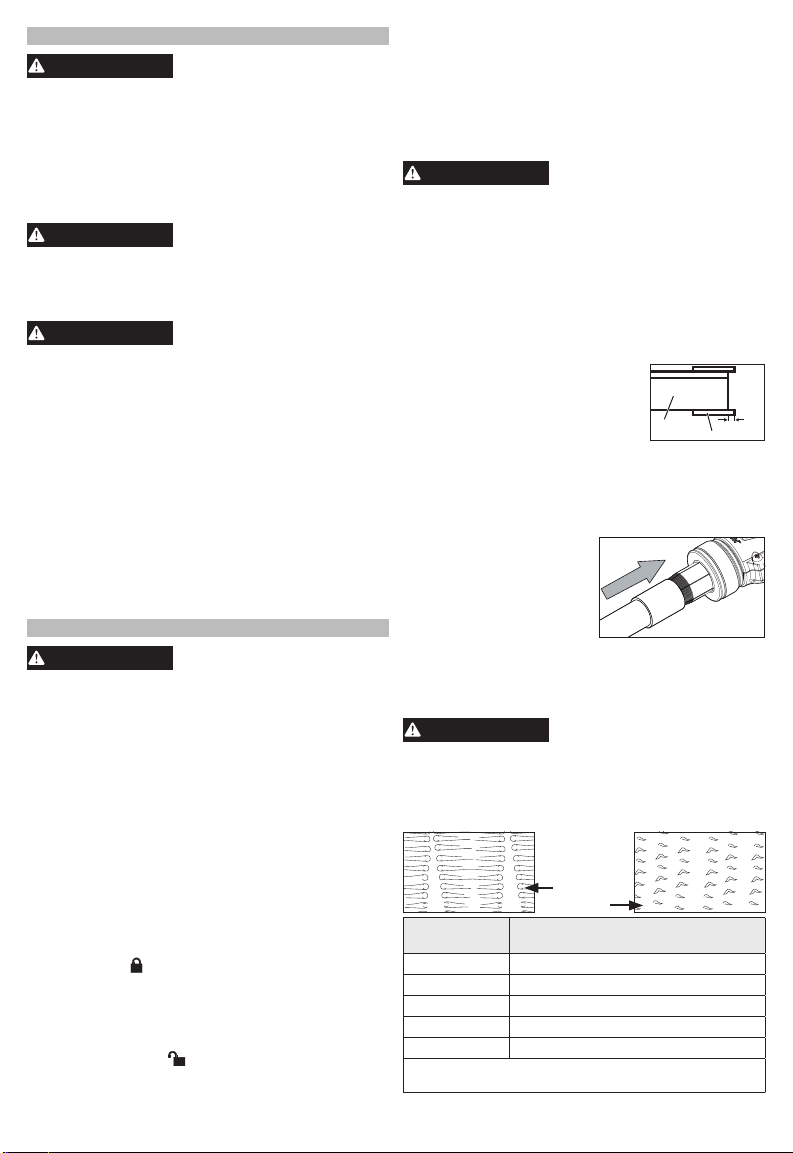

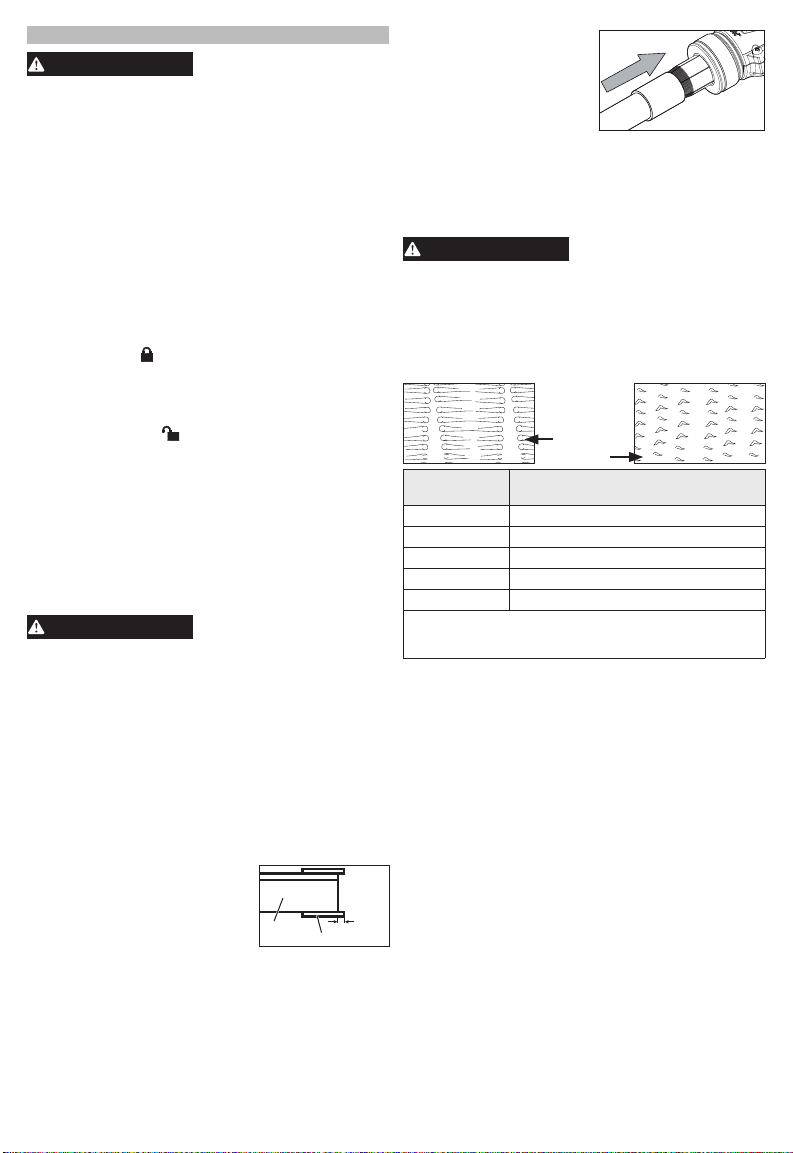

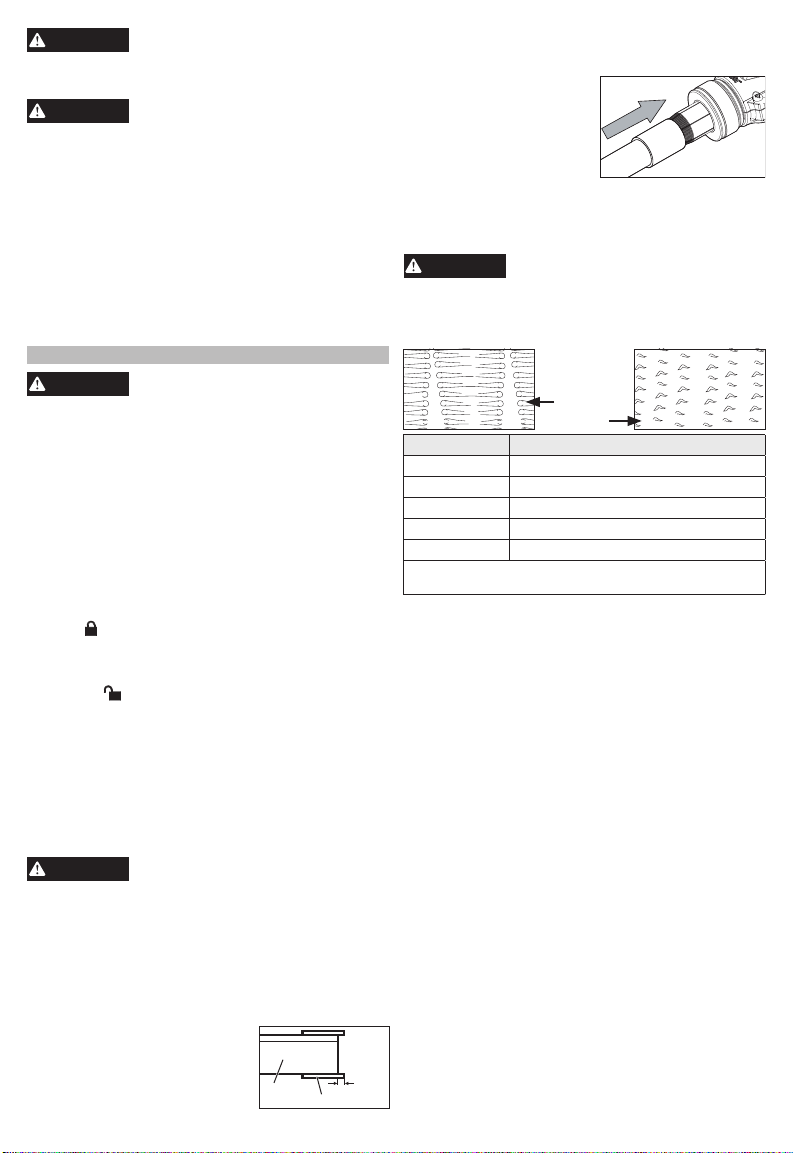

Making PEX Tubing Connections

To ensure a proper connection:

• Remove the expander head and remove any dirt

and debris.

• Use a clean, lint-free cloth to apply a thin coat of MILWAUKEE Expander Cone Grease

Cat.No. 49-08-2400 to the expander cone. Do not over-lubricate.

nections, which could result in property damage.

• Do not expand tubing beyond the tool's capacity (1").

• Pull trigger and verify that the expander head is rotating after each cycle when using MILWAUKEE

™

M12

1. Cut the PEX tubing to the needed length. Use

only cutters designed for PEX tubing. Make sure

the cut is perpendicular to the length of the tubing

2. Slide the ProPEX

the end of the tubing until it

butts against the ring stop. If

the ring does not have a stop, leave an over-hang of no more

than 1/16". When using 3/8"

wear proper eye protection marked

Fuel Gauge

Trigger Lock

the trigger, push the trigger lock from

Improper lubrication (too much or

too little) may result in faulty con-

ProPEX® expander heads.

Ring over

tubing

ring

1/16"

ProPEX®, refer to "3/8" ProPEX® Rings" for

proper assembly.

3. Insert the expander head into the PEX tubing.

4. Pull the trigger. The expa-

nder head will expand, retract, and rotate slight-

ly in each cycle.

NOTE: When Uponor

Standard expander heads are used, the head will NOT rotate automatically. Each time the segments contract, gently push the tubing up onto

the expander head and rotate 1/8 turn in either direction.

When using Uponor Standard expansion heads, properly rotate the tub-

ing after each expansion to create even, smooth

expansion marks. Not rotating the tubing may

cause deep grooves and faulty connections, which could result in leaking and property damage.

Expansion

markings

inside tubing

Incorrect

Correct

Ring Size Number of Expansions with Ring*

3/8" PEX 6-10 1/2" PEX 5-8 5/8" PEX 6-10 3/4" PEX 7-12

1" PEX 12-18

*Fewer or more expansions may be necessary,

as inuenced by weather and technique.

5. Continue until the tubing and ring are ush with the expander head shoulder.

6. Remove the tubing when the segments are contracted and release the trigger. To avoid over-

expanding the tubing, do not keep tool in the

expanded position with tubing in place.

7. Wipe excess grease from inside tubing.

8. Slide the tubing over the tting until it is ush with the tting shoulder. Connection may be tight. If unable to slide tubing over the tting, remove from tting and expand one additional time.

9. Tubing should t tight against the tting shoulder. If more than 1/16" gap between tubing and shoulder, cut 2" o󰀨 the end of the tubing and restart proce-

dure with a new ProPEX

The 3/8" ProPEX® Rings do not t over 3/8" tubing without expanding the ring separately.

1. Place the ProPEX and pull the trigger to expand the ring once.

2. Remove the ring.

3. Flip the ring over

4. Place the ring on the expander head and pull the trigger to expand the ring once more.

5. Immediately remove the ring and slide onto the tubing.

NOTE: The 3/8" ProPEX

other size rings.

6. Continue with step 3 of "Making PEX Tubing

3/8" ProPEX® Rings

Ring.

Ring on the expander head

Rings shrink faster than

Connections".

Page 5

Colder weather (<40°F/4°C) requires a longer contrac-

WARNING

tion time and fewer expansions. Do not make ProPEX connections in temperatures under 5°F (-15°C).

Troubleshooting ProPEX® Connections

If ttings will not seal, check for the following:

• Is the expander head screwed on tightly? Tighten

the head securely.

• Are the expander head segments bent or mis-

aligned? Replace expander head.

• Are the expander head segments failing to contract

between expansions? Clean and relubricate.

• Is the expander cone over or under lubricated?

Clean and relubricate.

• Is the tting damaged? Replace tting.

• Is the expander cone bent or damaged? Return to

a MILWAUKEE service facility for repair.

• Was the expander head held in the expanded posi-

tion before tubing was removed? Cut 2" o󰀨 tubing

and restart process.

• Was the tubing rotated slightly after each expansion when using an Uponor Stanard expansion head?

Cut 2" o󰀨 tubing and restart process.

• Are the tubing and ProPEX

Wipe dry.

• Is grease getting into the tubing from the expander head? Wipe grease from tubing. Clean and relubri-

cate expander head.

If ProPEX

• Are the tubing and ProPEX

Wipe clean.

• Are your hands clean and dry? Wipe dry — oils from your hands can lubricate the tubing and ProPEX

Ring.

• Are you holding the ring in place? Place your thumb

against the ring and hold in place during rst couple of expansions.

Cold-weather Use

Ring clean and dry?

Ring slides during expansion:

Ring clean and dry?

MAINTENANCE

To reduce the risk of injury, always

battery pack from the charger or tool before performing any maintenance. Never disassemble the tool, battery pack or charger. Contact a

MILWAUKEE service facility for ALL repairs.

Keep your tool, battery pack and charger in good

repair by adopting a regular maintenance program.

Each month:

• Remove the expander head and soak in degreasing agent to remove grease from between expander

segments.

• Wipe expander cone with clean, dry, lint-free cloth. Re-lubricate.

After six months to one year, depending on use, return the tool, battery pack and charger to a

MILWAUKEE service facility for:

• Lubrication

• Mechanical inspection and cleaning (gears, spin-

dles, bearings, housing, etc.)

• Electrical inspection (battery pack, charger, motor)

•Testing to assure proper mechanical and electrical operation

Inspect your tool for issues such as undue noise, misalignment or binding of moving parts, breakage

of parts, or any other condition that may a󰀨ect the tool operation. Return the tool, battery pack, and charger to a MILWAUKEE service facility for repair.

unplug the charger and remove the

Maintaining Tool

If the tool does not start or operate at full power with a fully charged battery pack, clean the contacts on

the battery pack. If the tool still does not work properly, return the tool, charger and battery pack, to a

MILWAUKEE service facility for repairs.

your tool, battery pack or charger in liquid or allow a liquid to ow inside them.

Clean dust and debris from vents. Keep handles clean, dry and free of oil or grease. Use only mild

soap and a damp cloth to clean, since certain cleaning agents and solvents are harmful to plastics and

other insulated parts. Some of these include gasoline,

turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents, ammonia and household deter-

gents containing ammonia. Never use ammable or combustible solvents around tools.

For repairs, return the tool, battery pack and charger to the nearest authorized service center.

To reduce the risk of personal injury and damage, never immerse

Cleaning

Repairs

ACCESSORIES

Use only recommended accesso-

For a complete listing of accessories, go online to

www.milwaukeetool.com or contact a distributor.

ries. Others may be hazardous.

SERVICE - UNITED STATES

1-800-SAWDUST (1.800.729.3878)

Monday-Friday, 7:00 AM - 6:30 PM CST

or visit www.milwaukeetool.com

Contact Corporate After Sales Service Technical

Support with technical, service/repair, or warranty questions.

Email: [email protected]

Become a Heavy Duty Club Member at

www.milwaukeetool.com to receive important notications regarding your tool purchases.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

or visit www.milwaukeetool.ca

LIMITED WARRANTY

Every MILWAUKEE power tool* (see exceptions below) is warranted to the original purchaser only to be free from defects in material and

workmanship. Subject to certain exceptions, MILWAUKEE will repair

or replace any part on an electric power tool which, after examination, is determined by MILWAUKEE to be defective in material or workman-

ship for a period of ve (5) years** after the date of purchase unless otherwise noted. Return of the power tool to a MILWAUKEE factory

Service Center location or MILWAUKEE Authorized Service Station,

freight prepaid and insured, is required. A copy of the proof of purchase should be included with the return product. This warranty does not

apply to damage that MILWAUKEE determines to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse, normal wear and tear, lack of

maintenance, or accidents. Normal Wear: Many power tools need periodic parts replacement and service to achieve best performance. This warranty does not cover

repair when normal use has exhausted the life of a part including, but not limited to, chucks, brushes, cords, saw shoes, blade clamps, o-rings, seals, bumpers, driver blades, pistons, strikers, lifters, and

bumper cover washers. *This warranty does not cover Air Nailers & Staplers; Airless Paint

Sprayer; Cordless Battery Packs; Gasoline Driven Portable Power

Generators; Hand Tools; Hoist – Electric, Lever & Hand Chain;

USA & CANADA

Page 6

M12™ Heated Gear; Reconditioned Product; and Test & Measure-

AVERTISSEMENT

ment Products. There are separate and distinct warranties available for these products. **The warranty period for Job Site Radios, M12™ Power Port, M18™

Power Source, Jobsite Fan and Trade Titan™ Industrial Work Carts

is one (1) year from the date of purchase. The warranty period for

the

M18 FUEL™ 1" D-Handle High Torque Impact Wrenches, Drain

Cleaning Cables, AIRSNAKE™ Drain Cleaning Air Gun Accessories,

and REDLITHIUM™ USB Laser Levels is two (2) years from the date

of purchase. The warranty period for the M18™ Compact Heat Gun, 8 Gallon Dust Extractor, M18™ Framing Nailers, M18 FUEL™ 1/2" Ext. Anvil Controlled Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™ 1" High Torque Impact Wrench w/ ONE-KEY™, M18 FUEL™ 2 Gal.

Compact Quiet Compressor, and M12™ Laser Levels is three (3) years

from the date of purchase. The warranty period for the LED in the LED

Work Light and the LED Upgrade Bulb for the Work Light is the lifetime

of the product subject to the limitations above. If during normal use the LED or LED Bulb fails, the part will be replaced free of charge.

Warranty Registration is not necessary to obtain the applicable war-

ranty on a MILWAUKEE power tool product. The manufacturing date

of the product will be used to determine the warranty period if no proof

of purchase is provided at the time warranty service is requested. ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES, LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES, WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES, INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. This warranty applies to product sold in the U.S.A. and Canada only. Please consult the ‘Service Center Search’ in the Parts & Service section of MILWAUKEE’s website www.milwaukeetool.com or call 1.800. SAWDUST (1.800.729.3878) to locate your nearest service facility for warranty and non-warranty service on a Milwaukee electric power tool.

RÈGLES DE SÉCURITÉ GÉNÉRALES

RELATIVES AUX OUTILS ÉLECTRIQUES

Lire toutes les consignes

illustrations et spécications fournies avec cet outil électrique. Ne pas suivre l’ensemble des règles

et instructions peut entraîner une électrocution, un

incendie ou des blessures graves. Conserver les

règles et les instructions à des ns de référence ultérieure. Le terme «outil électrique» gurant dans

les avertissements ci-dessous renvoie à l’outil électrique à alimentation par le réseau (à cordon) ou par

de sécurité, consignes,

batterie (sans l).

SÉCURITÉ DU LIEU DE TRAVAIL

• Veillez à ce que l’aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière

favorisent les accidents.

• Ne pas utiliser d’outils électriques dans des atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inammables. Les

outils électriques produisent des étincelles risquant

d'enammer les poussières ou vapeurs.

• S’assurer que les enfants et les curieux se trouvent à une bonne distance au moment d’utiliser un outil électrique. Les distractions peuvent causer

une perte de contrôle.

SÉCURITÉ ÉLECTRIQUE

• Les ches des outils électriques doivent correspondre à la prise secteur utilisée. Ne jamais modier la che, de quelque façon que ce soit. Ne jamais utiliser d'adaptateurs de che avec

des outils mis à la terre. Les ches et prises non modiées réduisent le risque de choc électrique.

• Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des

cuisinières et des réfrigérateurs. Le risque de choc électrique est accru lorsque le corps est mis

à la terre.

• Ne pas exposer les outils électriques à l'eau ou l'humidité. La pénétration d’eau dans ces outils

accroît le risque de choc électrique.

• Ne pas maltraiter le cordon d'alimentation.

Ne jamais utiliser le cordon d’alimentation pour transporter l’outil électrique et ne jamais débrancher ce dernier en tirant sur le cordon. Garder le cordon à l'écart de la chaleur, de l'huile, des objets tranchants et des pièces en

mouvement. Un cordon endommagé ou emmêlé

accroît le risque de choc électrique.

• Pour les travaux à l’extérieur, utiliser un cordon spécialement conçu à cet e󰀨et. Utiliser un cordon

conçu pour l'usage extérieur réduit les risques de

choc électrique.

• Si l’utilisation d’un outil électrique est inévitable

dans un endroit humide, utiliser une source

d’alimentation munie d’un disjoncteur de fuite

de terre. L’utilisation d’un disjoncteur de fuite de terre réduit le risque de choc électrique.

SÉCURITÉ INDIVIDUELLE

• Rester attentif, prêter attention au travail et faire

preuve de bon sens lors de l'utilisation de tout outil électrique. Ne pas utiliser cet appareil en cas de fatigue ou sous l’inuence de l’alcool, de drogues ou de médicaments. Un moment

d’inattention pendant l’utilisation d’un outil électrique

peut entraîner des blessures graves.

• Porter l’équipement de protection individuel requis. Toujours porter une protection oculaire.

Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive an de réduire les blessures.

• Empêcher les démarrages accidentels. S’assurer que la gâchette est en position d’arrêt avant de brancher l’outil à une source de courant, d’insérer la batterie, de le ramasser ou de le transporter.

Le fait de transporter un outil électrique en gardant le doigt sur la gâchette ou de mettre sous tension un outil électrique lorsque la gâchette est en position

de marche favorise les accidents.

• Retirer les clés de réglage avant de mettre l’outil

en marche. Une clé laissée sur une pièce rotative de l’outil peut causer des blessures.

• Ne pas travailler hors de portée. Toujours se tenir bien campé et en équilibre. Une bonne stabilité

procure un meilleur contrôle de l’outil électrique en

cas d’imprévus.

• Porter une tenue appropriée. Ne porter ni vêtements amples, ni bijoux. Garder les cheveux et les vêtements à l’écart des pièces en mouvement.

Les vêtements ottants, les bijoux ou les cheveux longs risquent d’être happés par les pièces en mouvement.

Page 7

• Si les outils sont équipés de dispositifs de dépoussiérage, s'assurer qu'ils sont connectés et correctement utilisés. L’utilisation d’un collecteur

de poussière permet de réduire les dangers liés à la poussière.

• Ne pas laisser la familiarité avec l'outil acquise par une utilisation fréquente vous rendre su󰀩sant et vous amener à ignorer les règles de sécurité.

Une utilisation négligée peut causer une blessure

grave en une fraction de seconde.

UTILISATION ET ENTRETIEN

DE L’OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié pour l'application. Un outil

électrique approprié exécutera le travail mieux et de façon moins dangereuse s’il est utilisé dans les

limites prévues.

• Ne pas utiliser l'outil électrique si le commutateur

ne permet pas de le mettre en marche ou de l'arrêter. Tout outil électrique qui ne peut pas être

contrôlé par son commutateur est dangereux et doit

être réparé.

• Débrancher l'outil et/ou retirer le bloc-piles, si possible, avant d’e󰀨ectuer des réglages, de changer d’accessoire ou de remiser l’outil. Ces

mesures de sécurité préventives réduisent les risques

de démarrage accidentel de l'outil.

• Entreposer l’outil électrique hors de la portée des enfants et interdire à quiconque de l’utiliser si la personne ne connaît pas bien le produit ou les

instructions. Les outils électriques sont dangereux

dans les mains d’utilisateurs novices.

• Entretenir les outils électriques et les accessoires. Vérier qu'aucune pièce mobile n'est mal alignée ou bloquée, qu'aucune pièce n'est brisée et s'assurer qu'aucun autre problème risque d'a󰀨ecter le bon fonctionnement de l'outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. Plusieurs accidents sont causés par des

produits mal entretenus.

• Garder les outils bien a󰀨ûtés et propres. Des outils correctement entretenus et dont les tranchants

sont bien a󰀨ûtés risquent moins de se bloquer et sont plus faciles à contrôler.

• Utiliser l’outil électrique, les accessoires, les embouts etc. conformément à ces instructions

en tenant compte des conditions de travail et de

la tâche à e󰀨ectuer. L'usage d'un outil électrique pour des applications pour lesquelles il n'est pas

conçu peut être dangereux.

• Garder les poignées et les surfaces de préhension sèches, propres et exemptes d’huile ou de

graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil en toute sécurité en cas de situation

imprévue.

UTILISATION ET ENTRETIEN

DE LA BATTERIE

• Pour recharger le bloc-piles, utiliser seulement le chargeur spécié par le fabricant. Un chargeur

pouvant convenir à un type de bloc-piles peut entraîner un risque d’incendie lorsqu’il est utilisé

avec un autre type de bloc-piles.

• N’utiliser l’outil électrique qu’avec une batterie recommandée. L’utilisation de tout autre bloc-piles

peut créer un risque de blessures et d’incendie.

• Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnaie, les clés, les clous, les vis ou d’autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage

des bornes d’une pile peut entraîner des brûlures ou un incendie.

• Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer immédiatement les parties atteintes avec de l’eau. Si le liquide

entre en contact avec les yeux, consulter un

médecin. Le liquide éjecté des piles peut causer des irritations ou des brûlures.

• N’utiliser aucun bloc-piles ni aucun outil ayant été endommagé ou modié. Des piles endommagées

ou modiées peuvent adopter un comportement

imprévisible pouvant causer un incendie, une

explosion ou le risque de blessures.

• Ne pas exposer le bloc-piles ou l’outil aux ammes ou à une température excessive. Une exposition

aux ammes ou à une température supérieure à 130°C (265°F) peut causer une explosion.

• Suivre toutes les instructions de charge et ne

pas charger le bloc-piles ou l’outil en dehors de la plage de température spéciée. Une charge

incorrecte ou à des températures en dehors de la

plage spéciée peut endommager la pile et augmenter le risque d’incendie.

ENTRETIEN

• Les réparations de l’outil électrique doivent être conées à un technicien qualié, utilisant exclusivement des pièces identiques à celles d’origine. Le maintien de la sûreté de l’outil électrique

sera ainsi assuré.

• Ne jamais e󰀨ectuer la réparation d’un bloc-piles endommagé. La réparation du bloc-piles doit être

réalisée par le fabricant ou les fournisseurs de service

agréés uniquement.

RÈGLES DE SÉCURITÉ

PARTICULIÈRES POUR LES

ÉLARGISSEURS

• Ce produit est conçu pour étendre le matériau

PEX-a. D'autres matériaux peuvent se fendre ou se

ssurer, provoquant des fuites.

REMARQUE: Il est de la responsabilité de

l'installateur de déterminer la compatibilité de l'outil et du système de montage utilisé pour la connexion. Les raccords doivent être installés conformément aux instructions du fabricant. Contactez le fabricant du raccord pour obtenir des informations spéciques sur son système.

• Ranger l’outil coi󰀨é de la tête d’élargissement pour protéger le cône élargisseur contre les dommages

potentiels.

• Garder les doigts à l’écart de la tête d’élargissement pendant l’utilisation. Lorsque la tête d’élargissement

se contracte, il y a risque de pincement.

• Toujours faire preuve de bons sens et procéder avec prudence lors de l’utilisation d’outils. C’est

impossible de prévoir toutes les situations dont le

résultat est dangereux. Ne pas utiliser cet outil si vous

ne comprenez pas ces instructions d’opération ou si vous pensez que le travail dépasse votre capacité ; veuillez contacter Milwaukee Tool ou un professionnel

formé pour recevoir plus d’information ou formation.

Page 8

• Maintenir en l’état les étiquettes et les plaques

AVERTISSEMENT

d’identication.Des informations importantes y

gurent. Si elles sont illisibles ou manquantes,

contacter un centre de services et d’entretien

MILWAUKEE pour un remplacement gratuit.

•

ponçage, de coupe, de rectication, de perforage

et d’autres activités de construction contiennent des substances considérées être la cause de malformations congénitales et de troubles de l’appareil repro-

ducteur. Parmi ces substances gurent:

• le plomb contenu dans les peintures à base de plomb;

• la silice cristalline des briques, du ciment et d’autres matériaux de maçonnerie, ainsi que

• l’arsenic et le chrome des sciages traités chimiquement.

Les risques encourus par l’opérateur envers ces

expositions varient en fonction de la fréquence de

ce type de travail. Pour réduire l’exposition à ces substances chimiques, l’opérateur doit: travailler

dans une zone bien ventilée et porter l’équipement de

sécurité approprié, tel qu’un masque anti-poussière

spécialement conçu pour filtrer les particules

microscopiques.

Certaines poussières gé-

nérées par les activités de

SPÉCIFICATIONS

No de Cat. ................................................. 2532-20

Volts.............................................................. 12 CD

Type de batterie ...........................................M12™

Type de chargeur ........................................M12™

Température ambiante de fonctionnement

recommandée ........... -18°C

Diamètre maximum de PEX-A .......10 mm - 26 mm

Têtes d’élargissement ....................10 mm - 26 mm

M12™ ProPEX standard

10 mm (3/8") ................. No de Cat. 49-16-2413

13 mm (1/2") ................. No de Cat. 49-16-2414

16 mm (5/8") ................. No de Cat. 49-16-2415

19 mm (3/4") ................. No de Cat. 49-16-2416

26 mm (1") .................... No de Cat. 49-16-2418

Lubriant ..................Graisse pour cône élargisseur

de MILWAUKEE ou Uponor

50°C (0°F à 125°F)

(3/8" - 1")

No de Cat. 49-08-2400

PICTOGRAPHIE

Volts

Courant direct

Canada et États-unis

UL Listing Mark pour

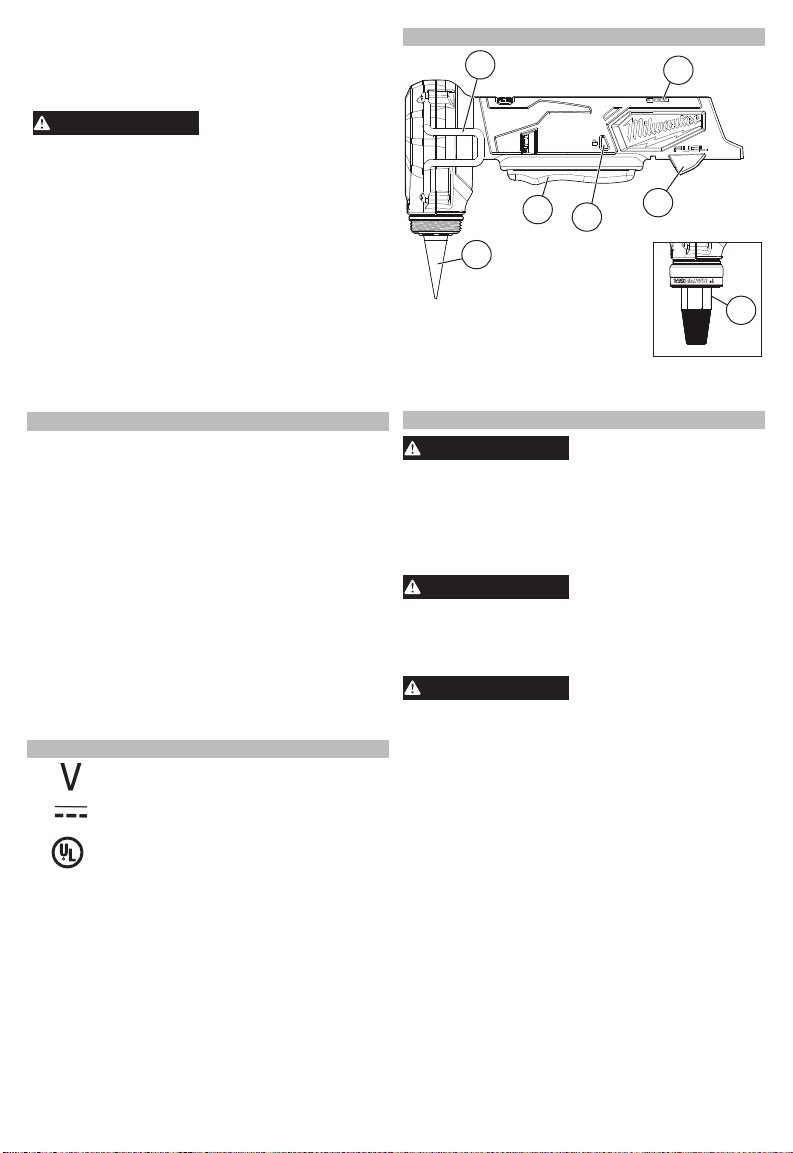

DESCRIPTION FONCTIONNELLE

1. Cône élargisseur

2. Gâchette

3. Verrouillage de gâchette

4. Voyant à DEL

5. Indicateur de charge

6. Crochet de ceinture

7. Tête d’élargissement

MONTAGE DE L'OUTIL

Ne recharger la batterie

é. Pour les instructions de charge spéciques, lire le manuel d’utilisation fourni avec le chargeur et les batteries.

Insertion/Retrait de la batterie

Pour retirer la batterie, enfoncer les boutons de

déverrouillage et la tirer hors de l’outil.

détente de l’outil avant de changer ou d’enlever

les accessoires.

Pour insérer la batterie, la glisser dans le corps de

l’outil. S’assurer qu’elle est xée solidement.

expressément recommandés pour cet outil peut comporter des risques.

Utiliser seulement des têtes d’élargissement

M12™ ProPEX® de MILWAUKEE ou des têtes

d’élargissement d’Uponor standard. L’utilisation des têtes d’élargissement de dimension inappropriée peut entraîner de mauvaises connexions, ce qui peut causer des dommages matériels.

Changement de tête d’élargissement

Pour retirer une tête d’élargissement, la dévisser de

l’outil vers la gauche.

Pour installer une tête d’élargissement, la visser sur

l’outil vers la droite. Serrer fermement à la main. Ne pas trop serrer. La tête d’élargissement doit s’ajuster parfaitement sur l’épaulement de l’outil.

qu’avec le chargeur spéci-

Il faut toujours retirer la

batterie et verrouiller la

L’emploi d’accessoires autres que ceux qui sont

Page 9

MANIEMENT

AVERTISSEMENT

An de minimiser le risque

porter la protection oculaire appropriée certiée

conforme à la norme ANSI Z87.1.

Indicateur de charge de la batterie

Pour déterminer l’autonomie de la batterie, allumez

l’outil. La jauge de carburant s’allume pendant 2-3 secondes. Lorsque moins de 10% de la charge est laissée, une lumière sur la jauge de carburant clignotera 4 fois. Pour signaler la n de la charge, une lumière sur la jauge de carburant clignotera 8 fois et l’outil ne s’exécutera pas. Chargez le bloc-piles.

Si la batterie devient trop chaude, les voyants de

jauge de carburant clignoteront dans un motif alternatif et l’outil ne s’exécutera pas. Laissez la batterie refroidir.

Pour verrouiller la gâchette, pousser le verrou de la

gâchette à partir du côté gauche de l’outil. La gâchette

ne fonctionnera pas si le commutateur est réglé en

position de verrouillage. Verrouiller la gâchette au moment d’entreposer l’outil et lorsqu’il n’est pas utilisé.

Pour déverrouiller

à partir du côté droit de l’outil.

Pour assurer une bonne connexion :

• Retirer la tête d’élargissement et nettoyer la saleté

et les débris.

• Utiliser un chi󰀨on non pelucheux propre pour ap- pliquer une mince couche de graisse pour cône

élargisseur MILWAUKEE No de Cat. 49-08-2400 sur le cône élargisseur. Ne pas lubrier à l’excès.

Verrouillage de gâchette

Mise en place des connexions

de tubage en PEX

quantité ou en quantité insu󰀩sante) peut entraîner de mauvaises connexions, ce qui peut causer des dommages matériels.

• Ne pas élargir le tubage au-delà de la capacité de l’outil, c’est-à-dire 25 mm (1").

• Appuyer sur la gâchette et s’assurer que la tête

d’élargissement e󰀨ectue une rotation après chaque

cycle lors de l’utilisation des têtes d’élargissement M12™ ProPEX

1. Couper le tubage PEX à la longueur appropriée.

Utiliser seulement des coupe-tubes conçus spé-

cialement pour le tubage PEX. S’assurer que la

coupe est perpendiculaire à la longueur du tubage

2. Glisser la bague ProPEX

l’extrémité du tubage jusqu’à la butée de la bague. Si la

bague ne comporte pas de butée, laisser un surplomb qui

n’excède pas 1,6 mm (1/16").

Lors de l’utilisation d’une tête d’élargissement de

10 mm (3/8") ProPEX « Bagues de 10 mm (3/8") ProPEX savoir plus de l’assemblage approprié.

3. Insérer la tête d’élargissement dans le tubage

en PEX.

de blessures, toujours

la gâchette, pousser le verrou

Une lubrication inappropriée (en trop grande

de MILWAUKEE.

sur

tubes

bague

, consulter la section

1,6 mm

» pour en

4. Appuyer sur la gâchette. La

tête d’élargissement doit prendre de l’expansion,

se rétracter et e󰀨ectuer

une rotation à chaque

cycle.

REMARQUE: Lorsque

des têtes d’élargissement standards Uponor

sont utilisées, la tête n’e󰀨ectuera PAS de rotation automatiquement. Chaque fois que les segments

se contractent, pousser doucement le tubage vers

le haut de la tête d’élargissement et e󰀨ectuer une rotation de 1/8 de tour dans n’importe quel sens.

Lors de l’utilisation des

têtes d’élargissement standards d’Uponor, e󰀨ectuer la rotation appropriée du tubage après chaque élargissement an de créer des marques d’élargissement uniformes et lisses. Ne pas e󰀨ectuer de rotation peut se solder par de profondes rainures dans le tubage et par de mauvaises connexions, qui peuvent causer des fuites et des dommages matériels.

Marques

d’élargissement

à l’intérieur du

tubage

Incorrectes

Correctes

Taille de la

bague

10 mm PEX 6-10 13 mm PEX 5-8 16 mm PEX 6-10 19 mm PEX 7-12 26 mm PEX 12-18

*Il peut être nécessaire d’e󰀨ectuer plus ou moins

d’élargissements, selon les conditions météorologiques

5. Continuer jusqu’à ce que le tubage et la bague

a󰀪eurent l’épaulement de la tête d’élargissement.

6. Retirer le tubage lorsque les segments sont con-

tractés et relâcher la gâchette. An d’éviter un

élargissement excessif du tubage, ne pas laisser l’outil en position d’élargissement lorsque le tub-

age est en place.

7. Essuyer l’excédent de graisse se trouvant à

l’intérieur du tubage.

8. Glisser le tubage sur le raccord jusqu’à ce qu’il soit

à égalité avec l’épaulement du raccord. Il se peut que la connexion soit serrée. S’il n’est pas pos-

sible de glisser le tubage sur le raccord, le retirer

du raccord et l’élargir une fois de plus.

9. Le tubage devrait être serré sur l’épaulement du

raccord. S’il y a un jeu de plus de 1,6 mm (1/16")

entre le tubage et l’épaulement, couper 51 mm (2") à l’extrémité du tubage et recommencer la procédure avec une nouvelle bague ProPEX

Bagues ProPEX

Les bagues de 10 mm (3/8") ProPEX® ne se raccordent pas aux tubages de 10 mm (3/8") sans que la bague soit élargie séparément.

1. Placer la bague ProPEX

et appuyer sur la gâchette pour élargir la bague

une fois.

Nombre d’élargissements

avec bague*

et la technique.

de 10 mm (3/8")

sur la tête d’élargissement

Page 10

2. Retirer la bague.

AVERTISSEMENT

3. Faire pivoter la bague.

4. Placer la bague sur la tête d’élargissement et

appuyer sur la gâchette pour élargir de nouveau

la bague.

5. Retirer la bague immédiatement et la glisser sur le tubage.

REMARQUE: Les bagues de 10 mm (3/8")

6. Passer à l’étape 3 de la section « E󰀨ectuer des

Une température froide (< 40 °F/4 °C) requiert

une durée de contraction plus longue et moins

d’élargissements. Ne pas e󰀨ectuer de connexions

ProPEX

(5 °F).

Si les raccords ne se scellent pas, vérier les questions suivantes:

• La tête d’élargissement est-elle insusamment

serrée ? Visser la tête solidement.

• Les segments de la tête d’élargissement sont-

ils tordus ou mal alignés ? Remplacer la tête

d’élargissement.

• Les segments de la tête d’élargissement ne se

contractent-ils pas entre les élargissements ? Net-

toyer et lubrier de nouveau.

• Le cône élargisseur est-il trop ou insusamment

lubrié ? Nettoyer et lubrier de nouveau.

• Le raccord est-il endommagé ? Remplacer le rac-

cord.

• Le cône élargisseur est-il tordu ou endommagé ?

Le retourner au centre de service de MILWAUKEE

aux ns de réparation.

• La tête d’élargissement eut-elle maintenue dans la

position d’élargissement avant que le tubage soit retiré ? Couper 51 mm (2") du tubage et recom-

mencer la procédure.

• Une rotation du tubage n’eut-elle pas eectuée

après chaque élargissement lorsqu’une tête d’élargissement standard d’Uponor était utilisée ?

Couper 51 mm (2") du tubage et recommencer la

procédure.

• Le tubage et la bague ProPEX

propres et secs ? Les assécher.

• La graisse s’infiltre-elle dans le tubage par la

tête d’élargissement ? Essuyer la graisse du

tubage. Nettoyer et lubrier de nouveau la tête d’élargissement.

Si la bague ProPEX

• Le tubage et la bague ProPEX

propres et secs ? Les assécher.

• Vos mains ne sont-elles pas propres et sèches ?

Les essuyer. L’huile sur vos mains peut lubrier le

tubage et la bague ProPEX

• La bague n’est-elle pas maintenue en place ? Mettre

le pouce sur la bague et la maintenir en place pen-

dant les deux premiers élargissements.

ProPEX

se rétractent plus rapidement que celles

d’autres dimensions.

connexions de tubage en PEX ».

Utilisation par temps froid

à des températures inférieures à -15 °C

Dépannage des connexions ProPEX

ne sont-ils pas

glisse pendant l’élargissement :

ne sont-ils pas

ENTRETIEN

Pour minimiser les risques

débranchez le chargeur et retirez la batterie du chargeur ou de l’outil avant d’y e󰀨ectuer des travaux d’entretien. Ne démontez jamais l’outil, la batterie ou le chargeur. Pour toute réparation,

consultez un centre de service MILWAUKEE ac-

crédité.

Garder l’outil, le bloc-piles et le chargeur en bon état en les soumettant à un programme d’entretien

régulier.

Tous les mois:

• Retirer la tête d’élargissement et la faire tremper dans un dégraissant pour retirer la graisse d’entre

les segments d’élargissement.

• Essuyer le cône élargisseur à l’aide d’un chi󰀨on non pelucheux propre et sec. Lubrier de nouveau.

Après six mois à un an, selon l’utilisation, coner

l’outil, le bloc-piles et le chargeur à un centre de service MILWAUKEE pour les faire inspecter à des

ns de:

• Lubrication

• Vérication et nettoyage mécanique (engrenages, broches, roulements, caisse, etc.)

• Vérication électrique (bloc-piles, chargeur, moteur)

•Essais pour garantir une opération électrique et mécanique correcte

Vérier l'outil pour conrmer qu’il ne fait pas de bruits bizarres, qu'aucune pièce mobile n'est mal alignée ni bloquée, qu'aucune pièce n'est brisée et qu'aucun autre problème ne risque d'a󰀨ecter le bon fonctionnement de l'outil. Retourner l'outil, le chargeur

et le bloc-piles à un centre de service MILWAUKEE

pour les faire réparer.

Si l’outil ne démarre pas ou ne fonctionne pas à

plein régime une fois le bloc-piles est complètement chargé, nettoyer les contacts dans le compartiment. Si l’outil ne fonctionne toujours pas, le retourner ainsi

que le chargeur et le bloc-piles à un centre de service

MILWAUKEE à des ns de réparation.

mages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y inltrer.

Débarrassez les évents des débris et de la poussière.

Gardez les poignées propres, à sec et exemptes

d’huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains

nettoyants tels l’essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l’ammoniaque et les détergents d’usage domestique qui en contiennent pourraient détériorer le

plastique et l’isolation des pièces. Ne laissez jamais de solvants inammables ou combustibles auprès des outils.

Pour les réparations, retournez outil, batterie et

chargeur en entier au centre-service le plus près.

Entretien de l’outil

de blessures corporelles,

Pour minimiser les risques de blessures ou de dom-

Nettoyage

Réparations

Page 11

ACCESOIRES

AVERTISSEMENT

ADVERTENCIA

L’utilisation d’autres ac-

sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

cessoires que ceux qui

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd

1.800.268.4015

Monday-Friday, 7:00 AM - 4:30 PM CST

www.milwaukeetool.ca

GARANTIE LIMITÉE -

AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique* MILWAUKEE (voir exceptions ci-dessous) est garanti à l’acheteur d’origine uniquement pour être exempt de

vices de matériaux et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d’un outil électrique qui, après examen par MILWAUKEE, s’est avérée être a󰀨ectée d’un vice de matériau ou de fabrication et ce pendant une

période de cinq (5) ans** à compter de la date d’achat, sauf indication

contraire. Retourner l’outil électrique à un centre de réparation en usine

MILWAUKEE ou à un poste d’entretien agréé MILWAUKEE, en port

prépayé et assuré. Une copie de la preuve d’achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages

que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, ou par des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien

ou des accidents. Usure normale : Plusieurs outils électriques requièrent un remplacement et un entretien périodique de leurs pièces pour un meilleur rendement. Cette garantie ne couvre pas la réparation des pièces

due à l’utilisation normale de l’outil, y compris, mais sans s’y limiter, les mandrins, les brosses, les cordes, les sabots de scie, les porte-

lames, les joints toriques, les joints, les amortisseurs, les lames

d’entraînement, les pistons, les percuteurs, les crochets et les rondelles

à couvercle amortisseur.

*Cette garantie ne s’applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs-piles pour

outils sans l, aux génératrices d’alimentation portatives à essence,

aux outils à main, aux monte-charges – électriques, à levier et à

chaîne, aux vestes chau󰀨antes M12™, aux produits ré-usinés, ni aux produits d’essai et de mesure. Il existe des garanties séparées distinctes pour ces produits.

**La période de garantie applicable pour les radios de chantier, le port

d’alimentation M12™, la source électrique M18™, le ventilateur de

chantier et les chariots de travail industriels Trade Titan™ est d’une

durée d’un (1) an à compter de la date d’achat. La période de garantie pour les M18 FUEL™ 1" chocs à couple élevé à poignée en « D »,

câbles de nettoyage des drains, les accessoires de pistolet à air de

vidange AIRSNAKE™ et les niveaux laser USB REDLITHIUM® est de deux (2) ans à compter de la date d’achat. La période de garantie pour le pistolet thermique compact M18™, Dépoussiéreur de 8 gallons, M18™ cloueuses à ossature, M18 FUEL™ 1/2" clé à chocs de enclume prolongé, couple contrôlé avec ONE-KEY™, M18 FUEL™ 1" clé à chocs de couple élevé avec ONE-KEY™ et M18 FUEL™

compresseur silencieux compact de 7,6 L, et les niveaux laser M12™

est de trois (3) ans à compter de la date d’achat. La période de garantie

couvrant la DEL de la lampe de travail à DEL et l’ampoule améliorée à DEL de la lampe de travail est une garantie à vie du produit soumise

aux limitations ci-dessus. En cas de défaillance de la DEL ou de l’ampoule à DEL pendant son utilisation normale, la pièce défaillante sera remplacée gratuitement. L’enregistrement de la garantie n’est pas nécessaire pour bénécier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date

de fabrication du produit servira à établir la période de garantie, si aucune preuve d’achat n’est fournie lorsqu’une demande de service

sous garantie est déposée. L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS DANS LES PRÉSENTES EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS, MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGESINTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D’HONORAIRES

D’AVOCAT, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À

TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES

RESTRICTIONS CI-DESSUS PEUVENT NE PAS VOUS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE CELA EST DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI¬DESSUS PEUVENT DONC NE PAS VOUS ÊTRE APPLICABLES. LA PRÉSENTE VOUS CONFÈRE DES DROITS LÉGAUX PARTICULIERS; VOUS BÉNÉFICIEZ ÉGALEMENT D’AUTRES DROITS QUI VARIENT D’UN ÉTAT À UN AUTRE.

Cette garantie s’applique aux produits vendus aux États-Unis et au

Canada uniquement.

Veuillez consulter la rubrique Centre SAV Milwaukee, dans la sec-

tion Pièces et Services du site Web de MILWAUKEE, à l’adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) an de trouver le centre de service de votre région

le plus proche pour l’entretien, sous garantie ou non, de votre outil

électrique Milwaukee.

ADVERTENCIAS DE SEGURIDAD

GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

Lea todas las advertencias

ilustraciones y especicaciones con esta herramienta eléctrica. Si no sigue todas las adverten-

cias e instrucciones, se pueden provocar una des-

carga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta

eléctrica” en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una

de seguridad, instrucciones,

batería (inalámbrica).

SEGURIDAD EN EL ÁREA

DE TRABAJO

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras son

propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas

eléctricas generan chispas que pueden encender

el polvo o los vapores.

• Mantenga a los niños y a los espectadores ale-

jados mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar la pérdida de

control.

SEGURIDAD ELÉCTRICA

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modique

el enchufe de ninguna manera. No utilice adap-

tadores de enchufe con herramientas eléctricas

aterrizadas. Los enchufes y tomacorrientes cor-

respondientes sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con superficies

aterrizadas, tales como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo mayor

de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo

de descarga eléctrica.

Page 12

• No maltrate el cable. Nunca utilice el cable

para cargar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en

movimiento. Los cables dañados o enredados

aumentan el riesgo de descarga eléctrica.

• Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en

exteriores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga

eléctrica.

• Si es inevitable utilizar una herramienta eléctrica

en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito

por falla de conexión a tierra (GFCI). El uso de

un GFCI reduce el riesgo de descarga eléctrica.

SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y

utilice el sentido común al utilizar una herramienta

eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la inuencia de

drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede

ocasionar lesiones personales graves.

• Utilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protec-

ción, tal como una máscara contra polvo, calzado antideslizante, casco o protección auditiva, utilizado para condiciones adecuadas disminuirá las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado

antes de conectarlo a una fuente de poder y/o

batería, levantar o trasladar la herramienta.

Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el

interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender

la herramienta. Una llave que se deje insertada en

una parte giratoria de la herramienta eléctrica puede

ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen

contacto entre los pies y el suelo y mantenga el

equilibrio en todo momento. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería

holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas

o el cabello largo pueden quedarse atrapados en

las partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y

se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos

relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente

de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las herramientas. Un descuido puede provocar lesiones

graves en una fracción de segundo.

USO Y CUIDADO DE LAS

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor

no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor

es peligrosa y debe repararse.

•Desconecte el enchufe de la fuente de energía

y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad

disminuyen el riesgo de que la herramienta eléctrica

se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con

estas instrucciones la utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios sin

capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalineación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos

accidentes son ocasionados por herramientas

eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y

limpias. Las herramientas de corte correctamente

mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios

y las puntas, etc. de acuerdo con estas instrucciones, tomando en cuenta las condiciones

de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a

las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y

grasa. Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

USO Y CUIDADO DE LAS

HERRAMIENTAS CON BATERÍA

• Recargue únicamente con el cargador espe-

cicado por el fabricante. Un cargador que es adecuado para un tipo de batería puede crear un

riesgo de incendio si se utiliza con otra batería.

• Utilice las herramientas eléctricas únicamente con baterías especícamente diseñadas. El uso

de cualquier otra batería puede producir un riesgo

de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como su-

jetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que puedan formar una conexión de una terminal a otra. Crear

un corto entre las terminales de la batería puede

ocasionar quemaduras o un incendio.

• Bajo condiciones de maltrato, el líquido puede ser expulsado de la batería, evite el contacto. En

caso de contacto accidental, lave con agua. Si el

líquido entra en contacto con los ojos, busque además ayuda médica. El líquido expulsado de la

batería puede causar irritación o quemaduras.

Page 13

• No use una batería o herramienta que se haya

ADVERTENCIA

dañado o modicado. Las baterías dañadas o

modicadas pueden mostrar un comportamiento

impredecible, causando incendios, explosión o

riesgo de lesión.

• No exponga una batería o herramienta al fuego

o a temperatura excesiva. La exposición a fuego o temperatura a más de 130° C (265° F) puede

causar explosiones.

• Siga todas las instrucciones de carga y no cargue

la batería o la herramienta fuera del rango de temperatura especicado en las instrucciones.

La carga incorrecta o a temperaturas fuera del rango

especicado puede dañar la batería y aumentar el riesgo de incendio.

MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la

seguridad de la herramienta eléctrica se mantenga.

• Nunca dé servicio a baterías dañadas. Únicamente el fabricante o proveedores de servicio autorizados

deben dar servicio a las baterías.

REGLAS DE SEGURIDAD

ESPECÍFICAS PARA

LAHERRAMIENTA EXPANSORA

• Este producto está diseñado para expandir el material PEX-a. Otros materiales pueden

partirse o agrietarse, provocando fugas.

NOTA: Es responsabilidad del contratista de instalación determinar la compatibilidad de la

herramienta y el sistema de ajuste utilizado

para la conexión. Los accesorios deben instalarse según las instrucciones del fabricante. Comuníquese con el fabricante de accesorios para obtener información especíca sobre su

sistema.

• Almacene la herramienta con la cabeza expansora instalada para evitar que el cono expansor

se dañe.

• Mantenga los dedos alejados de la cabeza expansora durante el uso. Cuando se contrae la

cabeza expansora, puede producir pellizcos.

• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es

posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta herramienta si no entiende estas instrucciones de uso

o si considera que el trabajo a realizar supera sus

capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación

o información adicional.

• Conserve las etiquetas y las placas nominales.

Contienen información importante. Si son ilegibles

o no están presentes, comuníquese con un centro de servicio MILWAUKEE para obtener un reemplazo

gratuito.

•

pulido, taladrado y otras actividades de construcción

contienen químicos identicados como causantes

de cáncer, defectos congénitos u otros daños repro-

ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

Algunos polvos generados

por el lijado eléctrico, aserrado,

• arsénico y cromo de madera con tratamiento químico.

Su riesgo por estas exposiciones varía, dependiendo

de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de

seguridad aprobado, como mascarillas protectoras

contra polvo especialmente diseñadas para ltrar partículas microscópicas.

ESPECIFICACIONES

Cat. No.. .................................................... 2532-20

Volts.............................................................. 12 CD

Tipo de batería .............................................M12™

Tipo de cargador ..........................................M12™

Temperatura ambiente recomendada

para operar ................-18°C

Diámetro máx. del PEX-A ..............10 mm - 26 mm

Cabezas expansoras de .................10 mm - 26 mm

MILWAUKEE M12™ ProPEX

10 mm (3/8") ..................... Cat. No. 49-16-2413

13 mm (1/2") ..................... Cat. No. 49-16-2414

16 mm (5/8") ..................... Cat. No. 49-16-2415

19 mm (3/4") ..................... Cat. No. 49-16-2416

26 mm (1") ........................ Cat. No. 49-16-2418

Lubricante ................. Grasa para el cono expansor

50°C (0°F a 125°F)

(3/8" - 1

o norma Uponor

Cat. No. 49-08-2400

(3/8" - 1

DESCRIPCION FUNCIONAL

1. Cono expansor

2. Gatillo

3. Seguro de gatillo

4. LED

5. Indicador de la carga

6. Gancho para cinturón

7. Cabeza expansora

SIMBOLOGÍA

Volts

Canadá y Estados Unidos

Corriente continua

UL Listing Mark para

Page 14

ENSAMBLAJE

ADVERTENCIA

Recargue la batería sólo con

el cargador especificado

para ella. Para instrucciones especícas sobre cómo cargar, lea el manual del operador suministrado con su cargador y la batería.

Como se inserta/quita la batería en la

Para retirar la batería, presione los botones de

liberación y jale de la batería para sacarla de la herramienta.

herramienta

Para reducir el riesgo de lesiones, extraiga siempre la

batería antes de acoplar o desacoplar accesorios.

Para introducir la batería, deslícela en el cuerpo de

la herramienta. Asegúrese de que quede bien rme en su posición.

Utilice únicamente acceso-

rios especícamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Utilice únicamente cabezas expansoras

MILWAUKEE M12™ ProPEX® o con norma Up-

onor. El uso de cabezas expansoras de tamaño

incorrecto puede provocar conexiones defec-

tuosas, que provocarían a su vez daños a la

propiedad.

Cambio de cabezas expansoras

Para retirar una cabeza expansora, destornille de

la herramienta hacia la izquierda.

Para instalar una cabeza expansora, destornille

hacia la derecha. Apriete a mano rmemente. No apriete de más. La cabeza expansora debe quedar cómodamente contra el resalto de la herramienta.

OPERACION

Con el n de minimizar el

utilice la protección de ojos adecuada indicada

para cumplir con lo dispuesto en la norma ANSI Z87.1.

Para determinar la cantidad de carga que queda en la batería, encienda la herramienta. El medidor

de combustible se iluminará durante 2-3 segundos. Cuando se deja menos del 10% de carga, 1 luz en el medidor de combustible parpadeará 4 veces. Para indicar el nal de la carga, 1 luz en el medidor de combustible parpadeará 8 veces y la herramienta no funcionará. Cargue el paquete de baterías.

Si la batería se calienta demasiado, las luces del medidor de combustible parpadearán en un patrón

alterno y la herramienta no funcionará. Deje que la batería se enfríe.

Para bloquear el gatillo, empuje el seguro del gatillo desde el lado izquierdo de bloqueo de la herramienta.

El gatillo no funcionará mientras el interruptor está

en posición de bloqueado. Bloquee el gatillo cuando

guarde la herramienta y cuando esta misma no esté

en uso.

Para desbloquear del gatillo desde el lado derecho de bloqueo de la

herramienta.

riesgo de lesiones, siempre

Indicador de carga

Seguro de gatillo

el gatillo, empuje el seguro

Hacer conexiones de tubería PEX

Para garantizar una conexión correcta:

• Retire la cabeza expansora y limpie mugre y

desechos.

• Utilice un trapo limpio sin pelusa para aplicar una capa delgada de grasa para cono expansor

MILWAUKEE, Cat. No. 49-08-2400 al cono expansor. No lubrique de más.

Una lubricación incorrecta

(mucha o poca grasa) puede provocar conexiones defectuosas, que provocarían a su vez daños a la propiedad.

• No expanda la tubería más allá de la capacidad de

la herramienta (25 mm (1

• Jale el gatillo para vericar que la cabeza expansora

gire después de cada ciclo cuando use cabezas expansoras MILWAUKEE M12™ ProPEX

1. Corte la tubería PEX a la longitud necesaria.

Utilice únicamente cortadores diseñados para la tubería PEX. Asegúrese de que el corte sea perpendicular a la longitud de la tubería.

2. Deslice el anillo ProPEX

encima del extremo de la tubería hasta que choque con el

tope del anillo. Si el anillo no tiene un tope, deje un espacio sobrante de no más de 1,6 mm (1/16

utilice un ProPEX

encia a los anillos de 10 mm (3/8 para conocer el ensamblado correcto.

3. Inserte la cabeza expansora dentro de la tubería

PEX.

4. Oprima el gatillo. La cabeza

expansora se expandirá, retraerá y girará ligera-

mente en cada ciclo.

NOTA: Cuando se uti-

lizan las cabezas expansoras con norma

Uponor, la cabeza NO girará automáticamente. Cada vez que se contraen los segmentos, empuje

suavemente la tubería hacia arriba en la cabeza

expansora y gire 1/8 de vuelta en cada dirección.

")).

por

tubería

de 10 mm (3/8"), haga refer-

") de ProPEX

1,6 mm

anillo

"). Cuando

Cuando utilice cabezas ex-

pansoras con norma Uponor,

gire correctamente la tubería después de cada expansión para crear marcas de expansión uniformes. No girar la tubería puede provocar

ranuras profundas y conexiones defectuosas,

que podrían causar fugas y daños a la propiedad.

Marcas de

expansión dentro

de la tubería

Incorrecto

Correcto

Tamaño del

anillo

10 mm PEX 6-10 13 mm PEX 5-8 16 mm PEX 6-10 19 mm PEX 7-12 26 mm PEX 12-18

*Quizás se necesitan más o menos expansiones

dependiendo del clima y la técnica.

Cantidad de expansiones

con anillo*

Page 15

5. Continúe hasta que la tubería y el anillo estén al

ADVERTENCIA

ras con el resalto de la cabeza expansora.

6. Retire la tubería con los segmentos contraídos y libere el gatillo. Para evitar la sobreexpansión del

tubo, no mantenga la herramienta en la posición

de expansión con la tubería en su lugar.

7. Limpie el exceso de grasa desde dentro de la tubería.

8. Deslice la tubería por encima de la conexión hasta que esté al ras con el resalto de la conexión. La conexión puede estar apretada. Si no puede

deslizar la tubería sobre la conexión, retire de la

conexión y expanda una vez más.

9. La tubería debe caber bien en el resalto de la conexión. Si hay un espacio de más de 1,6 mm mm (1/16

mm (2 procedimiento con un anillo ProPEX

Los anillos ProPEX® de 10 mm (3/8") no caben en la

tubería de 10 mm sin expandir el anillo por separado.

1. Coloque el anillo ProPEX y jale el gatillo para expandir una vez el anillo.

2. Retire el anillo.

3. Voltee el anillo.

4. Coloque el anillo en la cabeza expansora y jale el gatillo para expandir una vez más el anillo.

5. Retire inmediatamente el anillo y deslícelo en la tubería.

NOTA: Los anillos ProPEX

se encogen más rápido que los anillos de otros

tamaños.

6. Continúe con el paso 3 de

tubería PEX

El clima más frío (<40 °F/4 °C) requiere un tiempo de contracción más largo y menos expansiones. No

haga conexiones ProPEX

a 5 °F (-15 °C).

Si las conexiones no sellan, revise los siguientes

puntos:

• ¿Se atornilló rmemente la cabeza expansora?

Apriete jamente la cabeza.

• ¿Los segmentos de la cabeza expansora están

doblados o mal alineados? Cambie la cabeza expansora.

• ¿Los segmentos de la cabeza expansora no se con-

traen entre expansiones? Limpie y vuelva a lubricar.

• ¿El cono expansor está lubricado de más o de

menos? Limpie y vuelva a lubricar.

• ¿Está dañada la conexión? Reemplace la conexión.

• ¿El cono expansor está doblado o dañado?

Devuelva a un centro de servicio MILWAUKEE para

su reparación.

• ¿La cabeza expansora se sostuvo en una posición

expandida antes de retirar la tubería? Corte 51 mm (2

") de la tubería y reinicie el proceso.

• ¿La tubería giró ligeramente después de cada ex-

pansión al usar una cabeza expansora con norma

Uponor? Corte 51 mm (2

el proceso.

• ¿La tubería y el anillo ProPEX

secos? Limpie y seque.

• ¿Está entrando grasa en la tubería de la cabeza

expansora? Limpie la grasa de la tubería. Limpie y vuelva a lubricar la cabeza expansora.

") entre la tubería y el resalto, corte 51

") del extremo de la tubería y reinicie el

Anillos ProPEX

de 10 mm (3/8")

en la cabeza expansora

"Hacer conexiones de

nuevo.

de 10 mm (3/8")

Uso en clima frío

en temperaturas menores

Resolución de problemas de las

conexiones ProPEX

") de la tubería y reinicie

están limpios y

Si el anillo ProPEX® se desliza durante la expansión:

• ¿La tubería y el anillo ProPEX

secos? Limpie y seque.

• ¿Sus manos están limpias y secas? Limpie y seque sus manos: los aceites de las manos pueden lubricar la tubería y el anillo ProPEX

• ¿Está sosteniendo el anillo en su lugar? Coloque su pulgar contra el anillo y sostenga en su lugar

durante el primer par de expansiones.

están limpios y

MANTENIMIENTO

Para reducir el riesgo de una

la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate

de hacer modicaciones en el sistema eléctrico

de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Mantenga su herramienta, batería y cargador en buenas condiciones adoptando un programa periódico

de mantenimiento. Cada mes:

•Retire la cabeza expansora y remoje en un agente

desengrasante para retirar la grasa de entre los

segmentos expansores.

•Limpie el cono expansor con un trapo limpio, seco

y sin pelusa. Vuelva a lubricar.

Después de seis meses a un año, dependiendo del

uso, devuelva la herramienta, la batería y el carga-

dor a un centro de servicio MILWAUKEE para su:

•Lubricación

•Revisión mecánica y limpieza (engranes, husillos,

rodamientos, carcasa, etc.)

•Revisión eléctrica (carga de la batería, cargador, motor)

•Prueba para asegurar la operación mecánica y eléctrica correcta

Revise que no haya problemas en su herramienta como ruido excesivo, desalineación, amarre de partes móviles, partes rotas o alguna otra condición

que pueda afectar su funcionamiento. Regrese

la herramienta, batería y cargador a un centro de

servicio MILWAUKEE para su reparación.

Si la herramienta no arranca o no se opera a plena potencia con una batería completamente cargada,

limpie los contactos de la batería. Si la herramienta

sigue sin funcionar correctamente, devuelva la herramienta, el cargador y la batería a un centro de

servicio MILWAUKEE para repararla.

materiales, nunca sumerja su herramienta, batería o cargador en líquido, ni permita que un líquido uya hacia su interior.

Limpie el polvo y suciedad de las ventilas. Mantenga los mangos limpios, secos y libres de aceite

o grasa. Use solo jabón neutro y un trapo húmedo

para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes

aislantes. Algunos de estos incluyen: gasolina,

turpentina,thíner, lacas, thíner para pinturas, solventes para limpieza con cloro, amoníaco y detergentes

caseros que tengan amonia. Nunca usa solventes inamables o combustibles cerca de una herramienta.

lesión, desconecte siempre

Para reducir el riesgo de lesiones personales y daños

Limpieza

Page 16

Si su herramienta, batería o cargador están dañados,

ADVERTENCIA

envíela al centro de servicio más cercano.

Reparaciones

ACCESORIOS

Utilice sólo los accesorios

dos. Otros accesorios puede ser peligroso.

Para una lista completa de accessorios, visite

nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

especícamente recomenda-

SOPORTE DE SERVICIO - MEXICO

CENTRO DE ATENCION A CLIENTES

Techtronic Industries Mexico, S.A. de C.V.

Av. Presidente Masarik 29 Piso 7

11560 Polanco V Seccion

Miguel Hidalgo, Distrito Federal, México

01 (800) 030-7777 o (55) 4160-3540

Lunes a Viernes (9am a 6pm)

O contáctanos en www.milwaukeetool.com.mx

GARANTÍA LIMITADA - E.U.A. Y CANADÁ

Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a

continuación) está garantizada para el comprador original únicamente de que no tenga material y mano de obra defectuosos. Sujeto a ciertas

excepciones, MILWAUKEE reparará o reemplazará cualquier parte en una herramienta eléctrica que tenga defectos de material o mano de

obra según lo determine MILWAUKEE mediante una revisión, por un

periodo de cinco (5) años** después de la fecha de compra a menos

que se indique lo contrario. Al devolver la herramienta eléctrica a un

Centro de Servicio de la fábrica de MILWAUKEE o a una Estación

de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no

aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o

accidentes. Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo periódico de partes y servicio para lograr el mejor desempeño. Esta garantía no cubre la reparación cuando el uso normal

ha agotado la vida de una parte, incluyendo sin limitar a mandriles,

cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en O, sellos, protectores, hojas de desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta de los protectores.

*Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de pintura a presión, baterías inalámbricas, generadores de energía portátil de gasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, indumentaria calefactada M12™, producto

reacondicionado y productos de prueba y medición. Existen garantías por separado y distintas disponibles para estos productos.

**El periodo de garantía para los radios para obra, puerto de energía

M12™, fuente de poder M18™, ventiladores para obra y carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía para los M18 FUEL™ 1" llaves de

impacto de alto torque con d en empuñadura, cables de limpieza de

drenaje y AIRSNAKE™ los accesorios de pistola de aire de limpieza de drenaje, y los niveles láser mediante USB REDLITHIUM® es de dos (2) años a partir de la fecha de compra. El periodo de garantía de la pistola de calor compacta M18™, Extractor de polvo de 8 galones, M18™ enmarcar clavadoras, M18 FUEL™ 1/2" yunque prolongado torque controlado llave de impacto con ONE-KEY™, M18 FUEL™ 1" llave de impacto de alto esfuerzo de torsión con ONE-KEY™, M18

FUEL™ de 7,6 L compacto compresor silencioso, y los niveles láser

M12™ es de tres (3) años a partir de la fecha de compra. El periodo de garantía de las lámparas de LED en la Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de trabajo es por la vida del producto sujeto a las limitaciones anteriores. Si durante el uso normal el LED o Bulbo de LED falla, la parte será reemplazada sin cargo. No se requiere el registro de la garantía para obtener la garantía correspondiente a un producto de herramienta eléctrica de MILWAUKEE.

La fecha de manufactura del producto se utilizará para determinar el periodo de garantía si no se proporciona comprobante de compra al

solicitar el servicio en garantía. LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPARACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RESPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ESPECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALEGADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE-

FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RESPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPECÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA CORRESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.

Esta garantía aplica al producto vendido en los Estados Unidos y

Canadá únicamente. Consulte la “Búsqueda de centro de servicio” en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro

de servicio más cercano para darle servicio con y sin garantía a una

herramienta eléctrica de Milwaukee.

PÓLIZA DE GARANTÍA - VALIDA

SOLO PARA MÉXICO, AMÉRICA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el producto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC. Llame 55 4160-3547 para encontrar el ASC más cercano, para servicio, partes, accesorios o componentes.

Procedimiento para hacer válida esta garantía

Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/

sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo

para usted. Cubriremos todos los costos de ete con relación a este

proceso de garantía

Excepciones

Esta garantía no tendrá validez en las siguientes situaciones:

a) Cuando el producto se use de manera distinta a la que indica el

b) Cuando las condiciones de uso no sean normales.

Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN Llame al 55 4160-3547

IMPORTADO Y COMERCIALIZADO POR TECHTRONIC INDUSTRIES, MÉXICO, S.A. DE C.V. Miguel de Cervantes Saavedra No.301 Piso 5, Torre Norte

11520 Colonia Ampliación Granada Miguel Hidalgo, Ciudad de Mexico, Mexico

58142532d1 961013385-01(A) 08/20 Printed in China

CENTRAL Y EL CARIBE

manual del usuario nal o de instrucciones.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto.

Modelo:

Fecha de Compra:

Sello del Distribuidor:

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA
